Разводка отопления двухэтажного дома — схема и план

Схема с естественной циркуляцией теплоносителя

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и широко распространенной схемой для дач и загородных домов по-прежнему остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.


Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться расположением в любом месте на втором этаже (разумеется, в самой высокой точке комнаты), обеспечив возможность сброса теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает в них сверху (верхняя разводка), благодаря чему обеспечивается равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня о том, что диаметр обратного трубопровода по мере приближения к котлу должен увеличиваться.

Подающий трубопровод может быть проложен под потолком или под подоконниками. Примеры подключения радиаторов приведены на рисунке 1.

Среди достоинств схемы отопления двухэтажного дома с естественной циркуляцией можно отметить:

• Независимость от подачи электроэнергии
• Надежность
• Простоту эксплуатации
• Бесшумность работы системы

К сожалению, недостатков в системе отопления с естественной циркуляцией на много больше, чем достоинств:

• Сложность монтажа и необходимость прокладки труб с обязательным уклоном
• Малая обогреваемая площадь: у системы просто не хватит напора для обогрева двухэтажного дома площадью более 130 м2
• Низкая эффективность
• Большой перепад температур между подачей и обраткой, что негативно сказывается на работе котла
• Присутствие в теплоносителе кислорода и как следствие, внутренняя коррозия системы
• Необходимость следить за уровнем постоянно испаряющегося теплоносителя и подливать его. В итоге на трубах образуется накипь.
• По этой же причине нельзя использовать антифриз
• Высокая материалоемкость системы

Намного эффективнее в двухэтажном доме использовать системы отопления с принудительной циркуляцией теплоносителя. При этом проще всего реализовать следующие схемы:

• Однотрубную
• Двухтрубную
• Коллекторную

Их можно выполнить самостоятельно

Однотрубная схема отопления двухэтажного дома

При однотрубной схеме подключения отопительных приборов движение теплоносителя разделяется на две ветви, одна из которых идет на первый этаж, а вторая на второй этаж. На каждом этаже на входе трубы отопления ставится запорная арматура, что позволяет обогревать только половину помещений.

После прохождения через приборы отопления трубы с теплоносителем вновь объединяются в одну, идущую к котлу. Подключение радиаторов на каждом этаже такое же, как и для одноэтажных построек.

Для регулирования уровня нагрева радиаторов и проведения балансировки системы на входе каждого отопительного прибора устанавливается запорная арматура. На выходе из радиатора также устанавливается запорная арматура, предназначенная для его отключения в случае замены или ремонта. При таком подключении замену приборов отопления можно выполнять без остановки всей системы и слива воды. Также на каждый радиатор в верхней его части устанавливается вентиль для сброса воздуха.

Установка радиаторов выполняется с байпасной линией, что в значительной мере повышает равномерность прогрева помещения. Монтировать отопительные приборы можно и без байпасной линии, но в этом случае необходимо устанавливать в доме отопительные приборы различной тепловой мощности с учетом потери остывания теплоносителя: чем дальше от котла, тем больше секций должно быть у радиатора. Если не следовать этому правилу, то в одних комнатах будет жарко, а в других, наоборот, холодно.

Схема отопления двухэтажного дома может быть и без запорной арматуры, вернее, с меньшим ее количеством, но при этом в значительной степени снижается ее маневренность. В этом случае вести речь о раздельном отоплении первого и второго этажей уже не придется.

Достоинства и недостатки однотрубной системы отопления

• Однотрубная система отопления относительно проста в монтаже
• Ее использование обеспечивает эффективную теплоотдачу
• Однотрубная система отопления двухэтажного дома позволяет сэкономить на материалах.

К недостаткам отопительной системы этого вида следует отнести неравномерность распределения тепла по отопительным приборам, а также необходимость проведения балансировки системы.

Всех этих недостатков лишена двухтрубная система отопления двухэтажного дома с принудительной циркуляцией теплоносителя.

Схема отопления с принудительной циркуляцией двухэтажного дома

Двухтрубная система отопления двухэтажного дома с принудительной циркуляцией обеспечивает равномерное распределение тепла и является более эффективной системой, не зря ее часто сравнивают с кровеносной системой человека. В ней к каждому отопительному прибору нагретый теплоноситель подается отдельно через ответвление из общей подающей трубы. К обратному трубопроводу от каждого радиатора также предусмотрен отвод.

Радиаторы устанавливаются с воздухоотводчиками и запорной арматурой на трубе подачи, позволяющей менять степень нагрева отопительного прибора. В целях безопасности и во избежание избыточного давления в отопительном приборе, на отводе от радиатора обратной трубы запорная арматура не ставится.  Подающая труба может быть проложена под потолком или под подоконником.

Единственным недостатком двухтрубной системы отопления является ее высокая материалоемкость: трубы нужны в двойном количестве для подачи и обратки. К тому же трубы трудно декорировать, а спрятать их не всегда удается. Всех этих недостатков лишена коллекторная схема отопления.

Коллекторная схема отопления двухэтажного дома

Коллекторная схема с равным успехом может использоваться для обогрева как одноэтажного, так и двухэтажного дома. Работает она только с принудительным движением теплоносителя, который подается предварительно на коллектор. При этом каждый отопительный прибор отдельно подключается к коллектору через запорную арматуру.

Преимущества коллекторной системы

Подобный способ подключения позволяет монтировать и демонтировать отопительные приборы на работающей системе, без ее остановки и слива теплоносителя.

• Системой легко управлять. Каждый ее контур является независимым и может быть подключен к отдельной системе автоматического регулирования с отдельным циркуляционным насосом.
• Можно подключить теплый пол
• Можно спрятать трубы в фальшпол, расположив коллектор в отдельном шкафу
• Система отопления просто монтируется и может быть выполнена «собственными руками»

Чему отдать предпочтение

Любая из приведенных схем отопления двухэтажного дома проверена на практике и неоднократно доказывала свою эффективность. Принципиальной разницы между ними нет. Реализовать на практике намного проще коллекторную схему отопления.



Однотрубная система отопления с нижней разводкой

На чтение 9 мин.

Перед началом монтажа системы отопления в малоэтажном частном доме (от одного до двух этажей) необходимо знать, что существует несколько вариантов схем её обустройства.

Основными факторами для выбора наиболее приемлемого варианта являются доступный тип топлива и стоимость, заложенная в проект. Помимо этого учитываются конструктивные особенности здания: наличие подвала и чердака, площадь помещений, материалы из которых изготовлено здание и перегородки, наличие отдельного помещения для котла.

При составлении грамотного проекта, так же учитывающего особенности местного климата и теплопотери, отопительная система будет эффективной и служить долгое время.

Одна из самых используемых схем отопления — это однотрубная система отопления с нижней разводкой. Её характерная особенность в том, что основной трубопровод проложен в подвальном помещении или на цокольном этаже

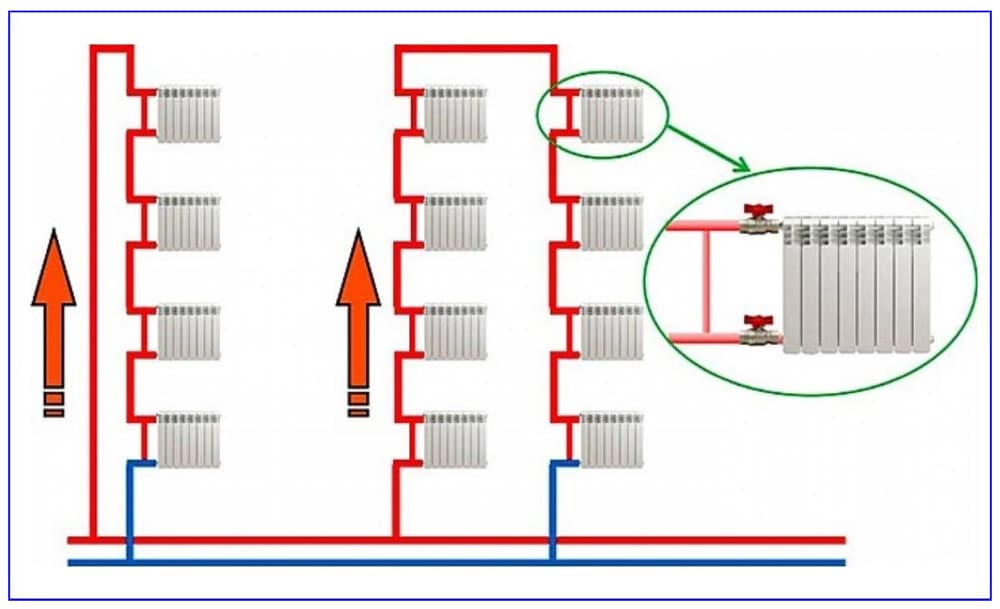

Схема однотрубной и двухтрубной системы отопления.

Иногда возможна прокладка трубы под полом. Теплоноситель в данном случае идёт снизу от котла наверх в приборы нагрева (радиаторы). Смесь газов, возникшая при сгорании топлива, удаляется через специальный воздуховод, соединённый с общим стояком. Чтобы предотвратить аварии стояк подачи и обратный стояк оборудованы особыми кранами для выключения.

Однотрубная система отопления с нижней разводкой является противоположностью схемы с верхней разводкой, в которой специальный расширительный бак вмонтирован на самой высокой точке трубы отопления. Там же происходит разветвление всей сети.

Однотрубная система отопления частного дома.

Наиболее оптимальным вариантом для частных домов будет схема с одним центральным трубопроводом отопления.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

В большинстве случаях стандартное отопление основано на следующих физических законах: тепловом расширении жидкости за счёт нагрева в котле, конвекционных силах гравитации.

После нагревания теплоносителя происходит его расширение и соответственно возрастает давление в трубе. Становясь более лёгким он направляется вверх и под воздействием давления, гравитации и конвекции, распространяется по трубам в отопительные приборы. Из за этой особенности труба из котла всегда направленна строго вверх.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Исходя из вышесказанного однотрубная система отопления частного дома — это собой замкнутый маршрут течения теплоносителя.

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

• Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
• Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
• Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
• Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
• Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
• Трубы и различная арматура.

Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.

Однотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Из преимуществ гравитационной системы стоит отметить её полную независимость от наличия энергии (при совокупности с котлом на твёрдом топливе).

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

1. Внутреннее сечение труб увеличено, для уменьшения гидравлического сопротивления.
2. Для уменьшения сопротивления течения теплоносителя в системе должно быть как можно меньше элементов запорной арматуры. В тоже время, если в системы не установлены байпасы, будут создаваться трудности с её тех. обслуживанием. В противном случае отопительную систему придётся полностью отключать и сливать теплоноситель.
3. Для того, что бы данная система работала бесперебойно и надёжно, на подготовительном этапе необходим её точный расчёт и балансировка. Так же нужен оптимальный выбор диаметров труб и число секций батарей. Стоит отметить, что крайние отопительные приборы должны превышать по размеру те, которые расположены ближе к выходному патрубку котла.

При установке в систему с естественной циркуляцией насоса, практически все её недостатки исчезнут.

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:

1. Шум создаваемый насосом. Для решения проблемы насос устанавливается в не жилом помещении.
2. При отсутствии электричества система перестаёт функционировать. Возможна установка автономного генератора, либо возможность перехода на гравитационный режим
3. Цена гораздо выше, чем у естественной системы.

Однотрубная система отопления Ленинградка (схема).

Когда необходимо обогреть помещение небольшого объёма, приемлемым вариантом будет использование системы с одним кольцевым трубопроводом (в кольце не более 5 батарей). Эта схема проста при обустройстве и экономна в плане материалов. Конструкция ленинградки — это соединённые приборы обогрева единой трубой.

Источником тепла является котёл. Батареи монтируются по периметру комнаты. Возможно расположение трубопровода по верхнему и нижнему принципу. В нижнем построении обязателен насос, а в верхнем участок разгона жидкости.

Однотрубная система отопления ленинградка. Схема.

Основная труба в ленинградке располагается по двум вариантам:

1. Чаще всего устанавливается по горизонтальному принципу. Все радиаторы монтируются вдоль стен в одной плоскости. Чаще всего циркуляция осуществляется принудительно, под действием насоса.Так же в данной системе возможно диагональное подключение.

   Диагональная схема подключения однотрубной системы отопления

2. Однотрубная система отопления ленинградка так же может устанавливаться вертикально.

Горизонтальная схема. Однотрубная система отопления ленинградка.

Этот тип чаще всего используется в двухэтажный домах небольшой площади. Возможно применение естественной циркуляции теплоносителя и принудительной. Сделать вертикальную схему с самотёчной циркуляцией на практике достаточно непросто.

Однотрубная система отопления двухэтажного частного дома.

Магистраль должна быть установлена в верхней части стены под нужным углом по направлению течения теплоносителя. Для продуктивной работы данной схемы котел нужно расположить ниже уровня установленных батарей.

Рассматривая систему «Ленинградка» с принудительной и естественной циркуляцией стоит сказать, что организация гравитационной схемы гораздо сложнее для реализации.

Её применение оправдано в небольших одно-этажных зданиях, в остальных её использование может быть связано с рядом проблем.

Схема уклонов однотрубной системы отопления ленинградка

Помимо этого необходимо сделать точный расчёт углов наклона и подобрать трубы нужного диаметра (их диаметр всегда больше, чем при использовании принудительной циркуляции) и определённой длины. Котёл при самотёчной схеме должен располагаться ниже линии радиаторов, то есть предполагает наличие под помещением подвала. А расширительный бак должен быть установлен на утеплённом чердаке.

Из наиболее существенных проблем системы с естественной циркуляцией стоит отметить следующие:

1. Радиаторы первого этажа всегда греют сильнее, чем радиаторы второго. Проблему можно отчасти решить установкой байпасов. Так же можно установить большее количество секций на дальних батареях.
2. Подобная система не подойдёт для домов с постоянным проживанием.
3. Установка дополнительных байпасов в итоге приведёт возрастанию цены всей системы.

Схема однотрубной системы отопления.

Она представлена единым трубопроводом, установленный выше или ниже уровня пола, с подсоединёнными последовательно (друг за другом) радиаторами. Ток жидкости начинается в котле и заканчивается в нём. Процесс циркуляции происходит непрерывно. Диаметр трубы должен быть не менее 32 мм. К ней посредством труб меньшего диаметра подсоединяются приборы нагрева.

В данной системе обязательно присутствуют следующие части:

• Котёл
• Отопительные приборы (батареи)
• Расширительный бак
• Разводящие элементы

Принцип работы заключается в следующем: прогретая жидкость от котла по очереди поступает в батареи и частично передаёт им часть тепла. К концу цикла охлаждённый теплоноситель снова возвращается в котёл для нагрева.

В данной системе основной минус — это нагрев первых и крайних радиаторов в разной степени. Этот вопрос решается монтажом байпасов с регулировочными кранами, изменением количества секций у начальных и конечных радиаторов, либо установкой насоса.

Наиболее эффективная схема однотрубной системы отопления подбирается исходя из условий при которых она будет эксплуатироваться. Для обычного одноэтажного частного дома (например дача) с непостоянным проживанием лучшим вариантом станет обычная самотёчная система. При установке 2-3 радиаторов не требуется монтировать много элементов запорной арматуры. Для технического обслуживания данной схемы вылить воду из труб будет гораздо проще.

В случаях проектировки системы отопления для больших домов лучшим вариантом станет однотрубная система отопления ленинградка с диагональным подключением и установленными байпасами с регулировочными кранами.

Помимо вышеперечисленного стоит выделить 3 вида подключения:

1. Диагональный способ — самый эффективный и лучше всего подойдёт для батарей с большим числом секций. Прибор прогревается практически полностью и почти нет теплопотерь.
2. Боковое подключение подразумевает нагрев в равной степени каждой секции прибора.

   Боковое подключение радиатора

3. Нижнее подключение не самый лучший выбор. Но устанавливается довольно часто, в случаях когда основная труба скрывается под полом.

   Нижнее подключение радиаторов

Разводка системы отопления для дачи и частных домов под ключ!

Разводка системы отопления

Разводка отопления от котла в частном доме – одна из основных услуг от нашей компании. Воспользовавшись ею, вы сможете полностью решить проблему монтажа системы теплоснабжения, причем все будет выполнено гарантированно качественно и безошибочно.

Что собой представляет данная услуга?

Правильная разводка отопления в частном доме крайне важна, ведь если сама система будет смонтирована с ошибками, даже самое качественное отопительное оборудование не окажется эффективным. Сама услуга представляет собой совокупность работ, связанных с монтажом отопительных трубопроводов и радиаторов.

Основные схемы разводки

Существуют разнообразные схемы разводки отопления в частном доме, выбор конкретного варианта в каждом случае зависит от индивидуальных особенностей дома, а также от требований к отопительной сети в нем. При этом важно подобрать оптимальную технологию, чтобы добиться наибольшей отдачи оборудования, следовательно, получить максимальную экономичность. Вот только некоторые распространенные виды схем:

• лучевая разводка системы отопления – принцип заключается в создании нескольких отдельных контуров, подключаемых к одному котлу; это часто безальтернативный вариант при отоплении зданий довольно большой площади при условии, что необходимо использовать минимум отопительного оборудования;
• горизонтальная разводка системы отопления – классический вариант для частных одноэтажных домов – трубы, соединяющие батареи прокладываются по контуру здания, охватывая практически весь его периметр; это отличная экономически обоснованная схема, но подходит только для частных домов обычных размеров;
• схема разводки отопления частного дома 2 этажа – фактически это создание двух систем горизонтальной разводки на этажах, соединяемых между собой перемычками; работает такая сеть только с применением циркуляционного насоса достаточной мощности.

Это только несколько наиболее распространенных вариантов, но при необходимости нашими специалистами может быть применена и другая по типу разводка радиаторов отопления в зависимости от особенностей проекта дома.

Одно- и двухтрубная разводка отопления

Помимо прочего схема разводки отопления частного дома может быть одно- или двухтрубной. Каждая из систем имеет свои преимущества и недостатки, из-за чего выбор определенного типа также индивидуален для каждого объекта. Причем выбирать желательно не самостоятельно, а довериться мнению специалистов.

В частности, однотрубная система отопления с нижней разводкой схема которой на данный момент является наиболее распространенной, представляет собой систему, в которой теплоноситель циркулирует по единственной трубе.

К ней подключаются батареи, от каждой из которых к трубопроводу отходит два патрубка – впускной и выпускной. Главное достоинство, которым обладает такая разводка системы отопления – минимальные расходы на материалы и экономия на монтаже. Однако существует и недостаток – каждая следующая батарея нагревается чуть хуже, поэтому такая система не является оптимальным вариантом для больших домов.

Для больших зданий лучшим вариантом станет схема двухтрубной системы отопления с нижней разводкой.

• 1. стояк
• 3. регулирующий кран
• 5 -регулирующая арматура
• 2. нагревательные приборы
• 4. выпуск воздуха
• 6. обратная магистраль.

В ней горячий теплоноситель подается к батареям по одной трубе, а охлажденная жидкость возвращается к котлу по другой. Это гарантирует минимизацию перепада температур между первым и последним радиатором, что позволяет создавать отопительные сети довольно большой протяженности. Правда, отопление двухтрубное с нижней разводкой будет стоить чуть дороже из-за большего количества расходуемых материалов и увеличенного объема работ.

Почему нужно обращаться к специалистам?

Многие заказчики изначально обращаются к профессионалам только для того, чтобы расспросить, как сделать разводку отопления в частном доме, но рассчитывают выполнить работы своими силами. Это не верный подход, поскольку он чреват неприятным сюрпризами в итоге. Чтобы создать правильно работающую систему, необходимо обладать немалыми знаниями и успешным опытом. Нужно знать, как защитить систему от гидроударов, как рассчитать мощность циркуляционного насоса или обойтись без него. Поэтому даже если вы позвоните мастеру, и он посоветует оптимальный для вашего объекта тип разводки системы отопления, это не гарантирует итоговый успех.

Самым разумным решением станет приглашение специалистов на выполнение всего комплекса работ, от начала и до конца. И если вы обратитесь в нашу компанию, такие услуги не обойдутся вам дорого. Но зато вы будете уверены, что разводка труб отопления в частном доме будет выполнена на 100% правильно и надежно.

Двухтрубная система отопления дома — монтаж и схема разводки трубопроводов

Двухтрубная система отопления

Содержание:

С давних времен известно, что деревянный дом, благодаря своим свойствам проводимости тепла, замечательным образом сохраняет комфортную для жильцов температуру. В случае если сруб предназначен для постоянного проживания, к тому же в территориальных зонах, где температура понижается до минусовой отметки, есть смысл планирования и дополнительных источников тепловой энергии.

Независимо от того, что монтаж однотрубных отопительных сетей для частных домов прост, не требует большой протяженности трубопровода и материальных затрат, список обустройства жилья возглавляют двухтрубные системы.

Убедительный, хотя и незначительный по длине список достоинств делает эксплуатацию двухтрубной системы отопления весьма це2лесообразной. Приобретение труб в двойном количестве, связанное с монтажом, оправдывается, поскольку для сооружения двухтрубной системы нет необходимости в трубопрокате большого диаметра.

Типы и размеры крепежных соединений, вентили и фасонные изделия необходимы в небольшом количестве. Стало быть, разница в стоимости для приобретения материала, довольно незначительна. Помимо всего, работу по установке двухтрубной системы отопления, вполне можно осилить и самостоятельно – своими руками.

Содержание статьи:

Системы двухтрубного водяного отопления частного дома

Двухтрубная система отопления создает качественный обогрев жилища. Это и понятно, ведь в каждый радиатор вмонтированы две трубы. Одна с горячей водой, параллельно подключенной к каждому из отопительных приборов, а уже остывшая вода через другую трубу имеет обратный выход в систему.

Установка крана перед каждым радиатором позволяет отключать любой из них, по необходимости, от общей подачи тепла. Температура в последнем радиаторе с горячей водой довольно низкая, по сравнению с однотрубной системой, однако потери, все равно будут намного меньше.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

• лучевой;
• последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

• Полная процедура монтажа системы займет достаточно много времени.
• Регулировка системы должна быть проведена до наступления холодов.
• При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Двухтрубная система обогрева с верхней разводкой

Применение двухтрубной вертикальной системы отопления с верхней разводкой предполагает параллельное соединение радиаторов, в которые тепло поступает от котла.

Двухтрубная вертикальная с верхней разводкой

Отличительной особенностью этого способа является верхнее прокладывание разводящего трубопровода и обязательное присутствие расширительного бака.

Бак монтируется в пиковой – верхней точке по отопительному контуру. Из котла носитель тепла поднимается вверх по трубопроводу, равномерно поступая по подводкам в каждый нагревательный радиатор.

В горизонтальных системах трубы прокладываются с небольшим уклоном.

По обратным подводкам вода от теплонагревателей возвращается в обратный трубопровод, а уже из него – в котел. Все приборы подобной системы отопления имеют два трубопровода: подающий и обратный. Именно поэтому она получила название двухтрубной.

Подача воды по системе происходит от водопровода. При отсутствии водоснабжения, вода заливается через отверстие расширительного бака вручную. Подпитывать отопительную систему лучше в обратку. То есть: холодная водопроводная вода перемешивается с горячей водой обратки. Это повышает ее плотность и увеличивает напор циркуляции во время подпитки.

Схема работы системы: нагретый теплоноситель под давлением поднимается вверх на чердак, после чего по радиаторам отопления спускается вниз. Уже остывшая вода подается обратно в трубы, которые расположены ниже уровня радиаторов. «Завоздушины» в такой циркуляции удаляются сами, чему дополнительно способствует расширительный бак.

Двухтрубная система отопления с нижней разводкой

Отопления с нижней разводкой

[ads1]От системы с верхней разводкой этот тип отличается подающим трубопроводом, который прокладывается рядом с обратным – снизу. Вода в нижней разводке движется снизу вверх по подающим трубам. Через нагревательные приборы она проходит по обратным подводкам и поступает уже в обратную трубу. После этого ее путь – в котел. Воздушные пробки из отопительной системы спускаются через специальные воздушные краны Маевского. Их необходимо установить на всех радиаторах.

Отопительная сеть с нижней разводкой может быть спроектирована с одним контуром, несколькими, с тупиковым или попутным. Движение теплоносителя может быть попутным или тупиковым.

Подобный вид разводки применяются редко. Связано это с тем, что количество конечных радиаторов обязательно нуждается в установке воздушных спускников. Поскольку эти системы имеют расширительный бак, который вовлекает воздух в кольцо циркуляции из-за сообщения с атмосферой, то работа по стравливанию воздуха из радиаторов должна проводиться каждую неделю.

Неоспоримое преимущество подобной системы в том, что дом можно отапливать еще до полного окончания строительства или согревать только тот этаж, где на данный момент вы проживаете.

Схема двухтрубной системы отопления

В двухтрубной системе, согласно схеме отопления к каждому радиатору обогрева подходят две трубы, одна верхняя – прямого тока, другая нижняя – с обратным током.

Двухтрубная отопительная система состоит из:

1. котла;
2. автовоздушника;
3. термостатического клапана;
4. батареи;
5. устройства балансировки;
6. бака;
7. вентиля;
8. фильтр трубопроводный;
9. насос;
10. манометр температуры;
11. предохранительный клапан

• Схема двухтрубного радиаторного отопления двухэтажного дома

  При наличии расширительного бака его установка должна быть не ниже самого верхнего пика (точки) системы. Если дом снабжен автономной водоподачей, то расширительный бак можно совместить с расходным бачком водной системы подачи.

• Уклон труб в подаче и обратке может быть не больше десяти сантиметров на двадцати погонных метрах и более.
• Если при монтаже трубопровод двухтрубной сети отопления нижней разводки оказался у входной двери, системы можно разделить на два отдельных колена. Разводка в таком случае должна создаваться от места, где расположена верхняя точка системы.
• При автономной двухтрубной системе обогрева с верхней разводкой могут создаваться разные схемы монтажа. Зависеть они будут от места, где расположен расширительный бак, учитывая также высоту от пола.
• Правильным решением станет установка расширительного бачка в нехолодном помещении, при соблюдении к нему свободного доступа. Это может оказаться неудобным, если верхняя горизонтальная труба подачи окажется посередине: между потолком и окном, нарушая эстетичный вид, и оформление стены или проема окна.
• Разумеется, подобные меры изменят общий вид помещения не в лучшую сторону. Однако размещение расширительного бака на чердаке – над потолочным перекрытием тоже может оказаться неудобным, в смысле доступа, и к тому же частично небезопасным в холодный период.
• Верхняя пиковая точка в двухтрубной системе при верхней разводке может быть выбрана, учитывая все возможные удобства и любое место для размещения расширительного бака. Самой лучшей окажется работа системы при наличии как можно большей по длине трубы теплоподачи.
• Высоким также будет качество работы системы, если сама схема и монтаж будут содержать трубы различного диаметра, поскольку верхняя точка трубы подачи располагается в самом начале разводки. Дело в том, что при автономной работе по такой схеме система с трубами одинаковыми в диаметре может создать неверное движение теплоносителя – только по радиусу малого круга: котел – самая ближний радиатор – котел.
• В любой системе отопления наличие циркуляционного насоса повышает ее эффективность в разы. Однако, что касается двухтрубной отопительной системы с верхней разводкой труб, он будет лишним. Циркуляционный насос имеет мощность, составляющую 60-100 Ватт, не нуждаясь в дополнительном обслуживании при длительной эксплуатационной «жизнедеятельности». При этом скорость нагрева помещения благодаря ему, весьма значительна.

Правила гидравлического расчета

Необходим ли гидравлический расчет двухтрубной системы отопления?

Каждый дом сугубо индивидуален. Соответственно и отопление с определением количества тепла должно быть индивидуально. Сделать это можно и нужно с помощью гидравлического расчета.

Цель гидравлического расчета:

• определить количество нагревательных приборов;
• рассчитать диаметр и количество трубопроводов;
• определить возможные потери в системе отопления.

Все расчеты производятся по предварительно составленной схеме отопления со всеми элементами, входящими в систему. Выполняется гидравлический расчет по аксонометрическим таблицам и формулам.

Более нагруженное кольцо трубопровода принимается за расчетный объект и определяется необходимое сечение трубопровода, оптимальная площадь поверхности радиаторов, возможная потеря давления всего отопительного контура.

Проведение расчета создает четкую картина с распределением всех существующих сопротивлений в отопительном контуре и дает возможность получить точные параметры расхода воды, температурного режима в каждой части отопительной системы.

Как результат – гидравлический расчет должен выстроить самый оптимальный план отопления вашего дома. Не стоит полагаться только на свою интуицию, необходимо провести расчет, прибегнув к помощи специалиста.

Монтаж двухтрубной системы отопления

При монтажных работах двухтрубной системы отопления необходимо соблюдать ряд технологических правил.

• Для начала очень важно определиться с выбором системы отопления, которая предполагается в конкретном доме. Понятно, что самым оптимальным окажется установка той системы, энергоносители которой будут доступны и одновременно экономичны. Именно экономичность в отоплении частного дома на сегодняшний день для большинства очень важна.
• При проведенном к дому газоснабжении, можно не задумываясь устанавливать водяную систему отопления, имеющую два котла, один из которых основной – газовый, а второй запасной – электрический или для твердого топлива, создавая, таким образом, полную энергонезависимость.
• Следующим этапом следует обращение в проектное бюро. Там будет произведены необходимые расчеты, составлена вся документация по проекту и созданы чертежи по отоплению дома. После этого можно смело начать приобретение необходимого оборудования и материалов.

Котельная

Перво-наперво необходимо установить отопительный котел. Для этого необходимо обустроить котельную, где будут находиться возможные продукты горения. Лучше, если это будет отдельное помещение или же подвальная комната с хорошей вентиляционной системой.

Доступ к котлу должен быть свободным, располагать его лучше на достаточном расстоянии от стен. Пол и прилегающие стены, вокруг него нужно облицевать огнеупорным материалом. Дымоход от котла выводится на улицу.

Установка коллекторного шкафа

Если необходимо, то следующим этапом монтажа будет установка циркуляционного насоса, распределительного коллектора, если таковой предусмотрен системой, а так же регулирующих и измерительных приборов рядом с котлом.

Прокладка труб

От места размещения котла ведется магистраль трубопровода к тем местам, где установлены радиаторы. Для проведения труб через толщину стены, необходимо делать отверстия. После проведения труб, образовавшиеся отверстия необходимо замазать раствором цемента. Соединяются трубы исходя из материала изготовления.

Подключение радиаторов

Монтаж радиаторов

Самым последним этапом монтажа двухтрубной системы отопления будет монтирование радиаторов. Они устанавливаются обязательно под оконным проемом на кронштейны. Если размеры радиатора малы и не закрывают оконный проем, желательно нарастить секции или установить по возможности два радиатора.

Высота от пола должна быть от 10 до 12 см, расстояние от стен от 2 до 5 см, от подоконников до радиаторов – 10 см. Вход и выход радиатора фиксируется установлением запорной и регулирующей фурнитуры. Обязательна так же и установка термодатчиков. Благодаря их наличию можно регулировать желаемый температурный режим или перекрывать по необходимости движение воды.

После завершения установки всех элементов отопительных конструкций системы производится опрессовка. Первичный запуск котла допустим только после документального разрешения и в присутствии одного из представителей от газового хозяйства.

Закрытые системы отопления

Двухтрубная закрытая система отопления – это сеть с постоянно поддерживающимся давлением, отсутствием водоразбора и притока извне теплоносителя. Она по достоинству является самой популярной в решении отопления частных домов с электрическими котлами.

Управление расходом теплоэнергии желательно сопроводить установкой термостатов. Последние модели этих устройств производят автоматический контроль работы котла: включение или отключение дополнительной горелки, по необходимости. Топливо и энергия при этом расходуется очень экономно.

Закрытая система отопления со смешанной циркуляцией

Закрытая двухтрубная система отопления состоит из:

• котла;
• автовоздушника;
• термостатического клапана;
• радиатора;
• балансировочного клапана;
• мембранного расширительного бака;
• шарового крана – вентиля;
• фильтра сетчатого магистрального;
• циркуляционного насоса;
• термоманометра;
• предохранительного клапана.

Основное достоинство двухтрубной закрытой системы отопления – отсутствие возможного «завоздушивания» системы. В ней отсутствует испарение теплоносителя, поэтому его применение не лимитируется.
Монтаж закрытой сети отопления сопровождается и предусматривает наличие мембранного расширительного бака.

Плюсы закрытой системы:

• Бак располагается в том же месте, где и котел. Отпадает необходимость протягивания трубы на чердак. Этот пункт полностью исключит контроль над уровнем воды и снимет беспокойство относительно постоянного доливания воды в бак.
• Отсутствует контакт атмосферы и воды. Следовательно, возможность растворения в воде лишнего кислорода тоже исключается. Этот факт увеличивает срок эксплуатации радиаторов и котла соответственно.
• Уменьшается риск возникновения «завоздушин» в верхних радиаторах, поскольку присутствует возможность увеличения давления даже в пиковой – верхней — пиковой точке системы отопления.

Советы по расчету и монтажу двухтрубной системы смотрите на видео ниже:

http://www. youtube.com/watch?v=LyJLwabP9Zk

Из всего рассмотренного выше можно сделать вывод: монтаж двухтрубной отопительной системы своими руками, вполне доступен и не так уж сложен. Изобилие на рынке материалов и методического материала по этой теме в сетях интернета достаточно. Что касается сборки нынешних отопительных систем при помощи фурнитуры, то эта работа под силу окажется и обычному дилетанту, особенно если присутствует желание. Главный момент – это грамотное составление проекта, покупка качественных материалов и оборудования.

Однотрубная система отопления с нижней разводкой: особенности, схемы и классификация

В нашем сегодняшнем материале мы расскажем, что представляет собой однотрубная система отопления, какой может быть ее схема, а также преимущества и недостатки данной системы.

От двухтрубной системы однотрубная отличается отсутствием соединенных друг с другом подающего и обратного трубопровода. Также отличительной особенностью двухтрубной системы является и то, что теплоноситель поступает в каждый радиатор, имея одинаковую температуру, в однотрубной системе такого же нет.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Однотрубная система отопления: плюсы и минусы

Преимущества

Однотрубная система отопления имеет так преимущества, так и недостатки. В числе преимуществ можно назвать следующее:

• возможность охвата всей площади строения при помощи замкнутого кольца, что не зависит от планировки здания;
• возможность подключения к системе отопления тех или иных дополнительных устройств, например, теплых полов, полотенцесушителей или оснащения встроенного циркуляционного насоса;
• есть возможность направить теплоноситель в ту или иную сторону. Например, по ходу циркуляции можно первыми направить более холодные комнаты, которые часто проветриваются. В тех же двухтрубных системах такая функция сводится к расположению котла;
• простота монтажных работ. Материалов не так много, и стоимость их закупки и самих работ будет значительно ниже, чем при установке двухтрубной системы;
• при продуманном размещении отопительных приборов и правильной разводке трубопровода разницу в температурах в разных помещениях можно свести к минимуму, но целиком справиться с таким явлением не выйдет.

Недостатки

Недостатки однотрубной системы такие:

• наличие особых требований к диаметру ключевого трубопровода;
• в первом радиаторе температура будет выше всего, а в последующих она будет более низкой из-за постоянного подмеса к потоку теплоносителя из радиаторов, которые уже были пройдены;
• последние радиаторы должны иметь большую площадь, чем первые, чтобы не быть слишком холодными;
• на одной ветке лучше не ставить больше 10 радиаторов, поскольку равномерного прогрева таким способом не получится.

Выравнивание температурного режима происходит благодаря смене количества радиаторных секций и установкой специальных перемычек, термостатических клапанов, вентилей, регуляторов или шаровых кранов. Желательно иметь в наличии циркуляционный насос, а чтобы горячая вода лучше проходила по трубам и радиаторам, нужно ставить специальный коллектор разгона. В двухэтажных домах он не нужен.

Если разводка верхнего типа, то подающая труба способна создавать естественное давление, однако при подобной схеме нужно ставить трубы с большим диаметром, а это негативно скажется на внешнем виде вашего интерьера. Поэтому если есть возможность поставить узел разводки под напольным покрытием, это будет гораздо лучше.

Также советуем при установке радиаторов в двухэтажном здании с целью регулирования нагрева сделать параллельное подключение батарей с монтажом кранов на входах. Также чтобы температура на втором этаже распределялась равномерно, вместо радиаторов можно приобрести систему теплых полов.

Как видите, однотрубная система в плане эксплуатации может иметь ряд сложностей. Например, она требует высоких показателей давления, также, чтобы она работала нормально, желательно применять мощный насос, а это не только лишние хлопоты, но и большие расходы. Помимо этого, в одноэтажном строении потребуется вертикальный излив и расширительный чердачный бак.

Однако, несмотря на это, преимуществ у данного решения все равно больше.

Оцените статью: Поделитесь с друзьями!

Проект отопления двухэтажного дома — виды схем и способов подключения

В процессе оборудования системы отопления, перед владельцем двухэтажного дома возникает ряд задач. В первую очередь собственнику предстоит выбрать оптимальный проект отопления двухэтажного дома, отталкиваясь от особенностей планировки здания, имеющихся в распоряжении финансов и доступности определенного вида топлива. Шаг за шагом, реализуя систему обогрева, которую предусматривает схема отопления двухэтажного частного дома, владелец получит возможность эффективного и равномерного прогрева всех ключевых и вспомогательных комнат в здании на протяжении всего холодного времени года.

Чаще всего, делая отопление под ключ, подрядчики отдают предпочтение водяной системе обогрева, однако в зависимости от внешних условий и пожеланий владельцев в основу контура может быть поставлен электрический котел или дровяная печь. При этом типичная базовая схема отопления частного двухэтажного строения, в процессе работы подрядчиков, адаптируется специалистами под нужды конкретного дома. Грамотно внесенные в проект отопления коррективы позволят добиться максимально эффективной работы контура и избежать поломок системы в будущем.

Особенности схемы

Стандартная система отопления двухэтажного дома подразумевает использование традиционных элементов. Они осуществляют подогрев теплоносителя, его циркуляцию и передачу тепла. Элементы отопительной системы монтируются согласно указаниям схемы системы отопления двухэтажного дома, составленной теплотехниками заранее с учетом тепловой потребности дома.

Основными элементами схемы являются:

• котел или печь;
• система трубопроводов;
• батареи;
• регуляторы и датчики;
• запорная арматура и фитинги.

Грамотно подобрав элементы по мощности и назначению, собственник добьется того, что система отопления частного двухэтажного дома будет реализована на высшем уровне и позволит устанавливать оптимальный микроклимат в помещении в считанные минуты.

Выбор схемы

В настоящий момент специалисты предлагают воспользоваться несколькими перспективными схемами.

Схемы отличаются способом разводки трубопроводов, использованием различных типов подключения радиаторов, особенностями циркуляции теплоносителя и вариантами расположения стояков.

Поскольку все дома отличаются планировкой, площадью и степенью изоляции, то схема системы отопления двухэтажного частного дома должна выбираться в индивидуальном порядке.

Какой тип подключения радиаторов выбрать?

Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.

Однотрубная схема

Однотрубная разводка отопления в двухэтажном доме пользовалась популярностью в те годы, когда топливо стоило дешево, а найти материал для оборудования контура не всегда представлялось возможным. Однотрубная схема подключения предполагает отсутствие обратных стояков, в виду этого на ее реализацию нужно затратить гораздо меньшее количество труб и фитингов. Однако экономия на материалах не компенсируется эффективностью схемы. Такая схема не позволяет регулировать температуру отдельных батарей в контуре и на практике показывает себя как недостаточно функциональная и примитивная разводка отопления.

Двухтрубная схема

Более предпочтительной считается двухтрубная схема подключения радиаторов отопления в двухэтажном доме, которая предполагает исключение всех недостатков однотрубной схемы. Конечно, для реализации такого проекта потребуются большие затраты на покупку материалов и оплату труда монтажников, однако трудоемкость работ по подключению радиаторов оправдается экономичностью и функциональностью системы.

Особенностью схемы является подвод к каждому радиатору трубопровода с горячим теплоносителем, который после остывания отводится по обратке.

Двухтрубные системы отопления горизонтальная разводка которых является более предпочтительней и требует наличия утепленного стояка, в настоящий момент являются оптимальными схемами для частных домов. Они обеспечивают равномерный нагрев и плавное остывание теплоносителя, а также позволяют регулировать температуру каждого радиатора, подсоединенного к контуру, и оснащенного терморегулятором.

Варианты разводки

Автономное отопление двухэтажного коттеджа схемы которого можно скачать в сети, может предполагать верхнюю и нижнюю разводку трубопроводов. Поскольку в частном двухэтажном доме имеется чердак и цокольный этаж, то собственник может выбрать любую из предложенных разводок. Если собственник решил задействовать чердак, то подача теплоносителя через верхнюю разводку будет производиться в установленные стояки, а затем – в радиаторы. Если собственником выбрана нижняя разводка системы отопления, то подача подогретого теплоносителя из котла осуществляется снизу, то есть из цокольного помещения.

Лучевая схема

Эффективная лучевая система отопления двухэтажного дома предлагает собственникам отказаться от традиционной прокладки трубопроводов вдоль стен. Такое конструкционное решение способствует быстрому остыванию теплоносителя и является проблемой при обогреве большого двухэтажного дома. Вместо этого, схема лучевой системы рекомендует использовать для обогрева несколько отдельных контуров, при этом трубопроводы укладываются не вдоль стен, а по полу.

Корректно смонтированная система лучевого обогрева имеет ряд преимуществ:

1. оптимальное распределение подогретого теплоносителя по контуру;
2. возможность проведения быстрого ремонта без отключения всех приборов отопления;
3. снижение гидравлических потерь;
4. использование в процессе монтажа минимального количества угловых соединений;
5. возможность регулирования температуры в каждом контуре.

Коллекторная схема

Современные проекты отопления частного двухэтажного дома могут предложить собственникам воспользоваться коллекторной схемой подключения приборов. Ее принцип состоит в двухтрубном поэтажном подключении радиаторов, при этом трубопроводы, соединяющие элементы контура могут быть скрыты под напольным покрытием, подоконниками или под потолком. Схема может корректироваться в зависимости от планировки дома. Единственным неизменным условием является монтаж отопительного котла на первом этаже, а расширительного бака для компенсации уровня давления теплоносителя – на втором этаже.

Собственники выбирают коллекторный вариант подключения радиаторов по нескольким причинам:

• возможность установки регулировочных клапанов на каждый отопительный прибор;
• скрытая разводка трубопроводов, которая не портит интерьер помещения;
• наличие всего одного вертикального стояка, который отходит от котла;
• равномерный прогрев теплоносителя, поступающего в радиаторы на первом и втором этаже.

Тип циркуляции теплоносителя

Схема обогрева может предусматривать принудительную и естественную циркуляцию теплоносителя. Как правило, самотечная система отопления двухэтажного частного дома схема которой составляется индивидуально, по многим показателям проигрывает системе обогрева с принудительной циркуляцией. Поэтому владельцы частных домов используют дополнительное оборудование, такое как электрический циркуляционный насос, для нагнетания давления в контуре. Насос обеспечивает лучшую производительность контура и эффективный разнос тепла по системе радиаторов.

Окончательный выбор

Однозначного ответа на вопрос: какая схема отопления дома является более предпочтительной, не существует. Собственникам стоит помнить, что проектирование отопления частного двухэтажного дома – это сугубо индивидуальный процесс, который зависит от ряда внешних условий и факторов. Поэтому им необходимо подобрать схему, которая удовлетворит потребности дома в тепле и не ударит по карману огромными затратами на покупку материалов.

Двухтрубное отопление трехэтажного дома Схема + видео + фото

Перед нами трехэтажный загородный дом. На первом этаже расположен гараж и подсобные помещения. На втором и третьем этажах будут находится жилые помещения. В качестве отопления будет выбрана двухтрубная система, в качестве отопительных приборов — радиаторы.
трехэтажный загородный дом
Однотрубную систему в данном доме монтировать нецелесообразно, так как площадь каждого этажа более 60 м2. А это значит, что если мы будем монтировать однотрубную систему, то всю энергию от теплоносителя будут получать первые радиаторы, каждые последующие будут получать чуть меньше. А так как этажи у нас большие, разница между первым и последним радиатором будет очень существенная. Чтобы этого избежать мы должны делать двухтрубную или коллекторную систему.
котельная
Котельная будет располагаться на первом этаже. Котел будет газовым с закрытой камерой сгорания и коаксиальным дымоходом.
Мощность котла будет 43 кВт. Эта мощность рассчитывается по следующей формуле (195 м2 х 170 Вт) + 30%. 30% — это запас необходимый для эффективной работы котла в сильные морозы или для быстрого разогрева холодного дома.
подключения котла к металлопластиковым трубам и установка фильтраустановка узла слива и залива теплоносителя
В нашем котле уже установлен насос, расширительный бак, группа безопасности и нам необходимо всего лишь поставить фильтр перед котлом и узел слива/залива теплоносителя в нижней точки системы.
монтаж двухтрубного отопления на первом этажеразводка магистральных труб
Собираем и вешаем радиаторы, делаем разводку и подключаем магистральные трубы.
схема подключения радиатора в двухтрубной системе
Давайте рассмотрим подключение радиатора к двухтрубной системе.
замыкающий радиатор в двухтрубной системе
Последний радиатор замыкающий и к нему мы сразу подводим трубу 16 мм.
И так мы рассмотрели монтаж двухтрубной системы отопления для первого этажа. Этот этаж будет рассчитан для нежилых помещений, поэтому радиаторы буду работать не на всю мощность, а будут обеспечивать температуру около 15 С, которую мы зададим с помощью терморегуляторов установленные на радиаторах.

схема двухтрубного отопления второго этажа
Теперь давайте рассмотрим второй этаж.
Протягиваем стояк, монтируем радиаторы и подключаем магистральные трубы.
теплоизоляция металлопластиковых труб
Давайте обратим внимание на входную дверь. Чтобы проложить трубы нам необходимо их будет углубить в пол и хорошо теплоизолировать.
радиаторы подключаются также, как на первом этаже Рассмотрим стояки и их подключение. Радиаторы подключаются аналогично тому, что мы рассмотрели на первом этаже.для подключения третьего этажа нам понадобятся переходники 32х26Третий этаж будем подключать через переходники, там сразу пойдет 26 труба.
схема третьего этажа
Теперь давайте рассмотрим третий этаж. Радиаторы здесь установлены аналогично первому и второму этажу. Под каждым окном стоит радиатор, чтобы избежать запотевания окон в минусовую температуру.
Теперь кратко расскажем, как рассчитать мощность радиаторов для каждой комнаты. Для примера возьмем одно помещение. Расчет видеться по следующей формуле:
19.5 м2 (площадь помещения) х 170 Вт (необходимая мощность для отопления 1 м2 загородного дома) / 180 Вт (мощность одной секции алюминиевого радиатора) = 18 секций.
Но так как в нашем помещении 3 окна, мы 18 секций делим на 3 и получаем 3 радиатора по 6 секций. Вот по такой простой формуле видеться расчет мощности радиатора.
3D схема отопления двухтрубной системы из металлопластика
И так мы рассмотрели 3-х этажный дом с двухтрубной системой отопления.

Основное водяное центральное отопление — трубопровод радиатора

одинарная труба — подача и возврат — микроотверстие

Система водяного центрального отопления состоит в основном из бойлера, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос направляет воду по трубопроводу и радиаторам обратно в котел. Возможны различные варианты расположения котла, трубопроводов и подводки к радиаторам; у каждой системы есть свои преимущества и недостатки.

На этой странице объясняется циркуляционный трубопровод; другие части системы см. На соответствующих страницах (см. Справа).

Трубопровод

Существуют 3 основных вида трубопроводов, соединяющих котел с радиаторами:

• Петля однотрубная
• Подающий и возвратный трубопровод
• Микроотверстие

Обычно трубопровод устанавливается под радиатором. Для подвесных деревянных полов это не представляет большой проблемы, поскольку трубы могут быть проложены под половыми досками, при этом стояки к каждому радиатору проходят через отверстия в половицах.Трубопровод обычно проходит между балками или поперек балок через прорези в верхней части балок. За исключением микротрубок, трубопроводы должны поддерживаться под досками пола, чтобы избежать чрезмерного веса, который должен поддерживаться самими трубопроводами.

Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют подающие трубы высокого уровня с отводными трубами, питающими один или соседние радиаторы. Если потолок комнаты подвешен, трубопровод обычно устанавливается между балками потолка сверху, это может быть невозможно, если каждый этаж представляет собой отдельное жилище.

Третий вариант — провести подводящие трубы вокруг верхней части стены чуть ниже потолка с отводными трубами. На самом деле никогда не бывает желательно прокладывать питающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут подниматься вокруг дверной коробки или закапываться под полом.

Если на чердаке необходимо установить подающие трубы высокого уровня, трубопровод должен быть изолирован. Обычно не считается необходимым изолировать трубопроводы под подвесными перекрытиями, однако существует потенциальная (в целом небольшая) возможность для экономии энергии, если бы это было необходимо.

Если уровень циркуляционной системы трубопроводов выше радиаторов, трубопровод должен включать выпускные клапаны, чтобы позволить любому воздуху в системе быть выпущенным.

Петля однотрубная

Однотрубная система контура имеет, как следует из названия, единственную петлю трубопроводов, идущую от котла и возвращающуюся к котлу. Каждый радиатор «сидит» на трубе, при этом оба радиатора подсоединяются к одной и той же трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такой конструкции является то, что первый радиатор нагревается сильнее, чем второй и т. Д., А последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубопровода.

В принципе количество радиаторов, которые могут быть установлены в однотрубном контуре, неограниченно, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где контурная труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются устаревшими установками и не считаются эффективными.

Подающая и обратная трубы.

Эта система более эффективна, чем однотрубный контур. Нагретая вода из котла подается с одной стороны каждого радиатора (подающая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, это позволяет насосу перекачивать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, налагаемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет питать до 12 радиаторов.

Другое ограничение связано с размером трубопровода — обычно основные трубы к котлу и от котла большие (не менее 22 мм), а трубопроводы меньшего размера (15 мм) отводятся для питания ряда радиаторов. Количество радиаторов, которые можно подавать через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых участков — чем длиннее участок, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.

Трубопровод Micro Bore

В системе с микропроцессором используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный радиаторный фитинг, чтобы и подающая, и обратная микротрубки были подключены к одному и тому же концу каждого радиатора (как два верхних радиатора на иллюстрации). В качестве альтернативы трубопровод может входить в два конца радиаторов (как два нижних радиатора на иллюстрации).

Опять же, имеется предохранительный клапан (или автоматический перепускной клапан) между подающей и обратной трубами котла для защиты котла в случае выключения всех радиаторов.

Преимущество микропроцессорной системы состоит в том, что трубы меньшего размера содержат меньше воды, поэтому меньше тепла теряется на каждом участке трубы. Кроме того, трубопровод с микропроцессором можно легко согнуть во время установки и не требует такого же количества соединений.

Недостатки заключаются в том, что они очень малы, трубы могут легко заблокироваться из-за внутренних отложений, и насосу необходимо преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В районах с жесткой водой известковый налет может накапливаться в любом циркуляционном трубопроводе, особенно это касается микропроцессорных циркуляционных систем, поэтому необходима подходящая добавка или устройство для смягчения воды.

одинарная труба — подача и возврат — микроотверстие

Как ухаживать за радиаторами

Перед тем, как приступить к техническому обслуживанию или ремонту старых радиаторов, важно знать, есть ли у вас паровые или водяные радиаторы.Самый простой способ определить это — посмотреть на количество труб, идущих от вашего радиатора: если труба только одна, значит, это паровая система. Две трубы могут указывать на пар или горячую воду, при этом конденсированная или охлажденная вода возвращается в котел по второй трубе.

Радиатор горячей воды в Рутмере, доме изящного искусства 1910 года в Элкхарте, штат Индиана, демонстрирует типичное нижнее соединение трубы.

Джозеф Хиллиард

Радиаторы горячей воды 101

В водяных радиаторах редукционный клапан между городской водой и системой водяного отопления постоянно поддерживает ее наполнение.В большинстве двухэтажных домов требуется давление 12 фунтов на квадратный дюйм, и это заводская настройка клапана. Если в вашем старом доме три этажа и на верхнем этаже установлены радиаторы, вам может потребоваться отрегулировать клапан для подачи воды под давлением 18 фунтов на квадратный дюйм, чтобы убедиться, что радиаторы наверху заполнены.

После заполнения циркуляционный насос перемещает нагретую воду из бойлера в радиаторы и обратно. Раньше во многих системах водяного отопления не было циркуляционных насосов; вода текла самотеком, горячая вода поднималась, а холодная падала.По этой причине у многих отдельно стоящих чугунных радиаторов соединения трубопровода находятся в нижней части радиатора. Нагретая вода поступает в радиатор и поднимается за счет конвекции, тогда как более холодная вода внутри радиатора падает обратно в котел.

До появления циркуляционных насосов путем наименьшего сопротивления воде всегда были радиаторы верхнего этажа. Старожилы замедлили поток к самым верхним радиаторам, вставив металлическое отверстие (кусок металла размером с никель с маленьким отверстием) внутрь клапана подачи радиатора. Друг-подрядчик сказал мне, что его дед будет делать их из табачных банок Prince Albert. Он использовал ножницы, чтобы вырезать круг, а затем пробить отверстие гвоздем — работало как заклинание.

Проблема, однако, заключается в том, что, когда вы добавляете насос в систему, путь наименьшего сопротивления перемещается к радиаторам на первом этаже, и это часто приводит к тому, что радиаторы наверху становятся холодными. Там, где нет потока горячей воды, нет тепла. Если вы выпускаете воздух, но воздух не поступает, а радиатор все еще не нагревается, скорее всего, проблема в этом.Профи знают это, и при вызове для устранения неполадок большинство снимет отверстия с радиаторов верхнего этажа и установит их на радиаторах нижнего этажа, чтобы сбалансировать систему.

Паровые радиаторы 101

Труба на этой стене, вероятно, питает радиатор, расположенный на полу над этим однотрубным паровым агрегатом.

Alli Coate

Если у вас есть паровое отопление, каждый из ваших радиаторов будет иметь одну или две трубы. Во всех паровых радиаторах используется сила тяжести, чтобы вернуть сконденсированный пар (так называемый «конденсат») в котел.Ключ к тому, чтобы все это работало, — поддерживать низкое давление в системе. Если вы не можете отапливать свой старый дом давлением 2 фунта на квадратный дюйм или меньше (это давление, которое использует Эмпайр-стейт-билдинг), что-то не так.

Пар высокого давления может удерживать вентиляционные отверстия в однотрубной паровой системе закрытыми, а при закрытых вентиляционных отверстиях воздух не может выходить из системы. Если воздух не выходит, пар не может попасть внутрь. Высокое давление также может привести к тому, что конденсат останется в системе, а это может привести к звукам ударов и большим счетам за топливо.

Устройство, контролирующее давление, — это «Pressuretrol», , оно находится на котле. Для отопления дома всегда должно быть минимально возможное значение.

Радиаторы паровые однотрубные

Секции паровых радиаторов однотрубные часто соединяются только через их днище. Раздел подобен отдельному ломтику буханки хлеба. Пар легче воздуха, поэтому, когда он входит в однотрубный паровой радиатор через подающий клапан в нижней части радиатора, он поднимается, выталкивая воздух вперед.Воздух будет выходить из радиатора через вентиляционное отверстие, которое находится на последней секции и примерно на трети пути вниз от верха. Почему? Если бы вентиляционное отверстие было на самом верху этой последней секции, пар легче воздуха закрывал бы его до того, как большая часть радиатора нагрелась. Помните, если воздух не выходит, пар не может попасть внутрь.

Двухтрубные паровые радиаторы

Двухтрубные паровые радиаторы имеют клапан подачи пара либо вверху радиатора, либо (реже) внизу.Возврат — труба, по которой конденсат самотеком возвращается в котел — всегда находится в нижней части радиатора. Это может быть конденсатоотводчик или то, что мы называем «паровым» устройством, которое встречается в десятках форм и размеров.

В отличие от однотрубных радиаторов, на двухтрубном радиаторе можно настроить подающий клапан на пропускание большего или меньшего количества пара, что является основным преимуществом этой системы. В однотрубном радиаторе пар и конденсат делят это ограниченное пространство внутри однотрубного подающего клапана, и если вы дросселируете этот клапан, вы получите много шума и разбрызгивания вентиляционных отверстий, когда пар разбрасывает воду. в плотных пределах частично закрытого клапана.

Паровые радиаторы, подключенные сверху и снизу, можно легко переоборудовать для работы на горячей воде.

Clare Martin

Преобразователи радиаторов

Поскольку двухтрубные паровые радиаторы имеют соединения как сверху, так и снизу каждой секции радиатора, их можно переоборудовать для работы на горячей воде. (Однотрубные радиаторы, с другой стороны, не могут быть переделаны, в первую очередь потому, что они подключаются только снизу.)

Старые паровые радиаторы обычно требуют большего обслуживания, чем их аналоги для горячего водоснабжения (включая промывку отсечки воды в котле один раз в неделю, чтобы котел не забился и не перегорел), поэтому многие подрядчики рекомендуют переоборудование.

Тем не менее, прежде чем это сделать, нужно о многом подумать. Поскольку радиаторы с горячей водой должны работать при более низкой температуре, ваш радиатор должен быть достаточно большим, чтобы обеспечивать достаточное количество тепла в самые холодные дни. Поскольку большинство паровых радиаторов изначально имеют большие размеры (см. «Внешний вид — это все» ниже), обычно это не проблема.

Самый большой вопрос, который следует рассмотреть, — способны ли ваши паровые радиаторы и старые трубы выдерживать давление от 12 до 18 фунтов на квадратный дюйм, необходимое для системы горячего водоснабжения.До сих пор эта старая паровая система работала с давлением менее 2 фунтов на квадратный дюйм. Если есть утечки, вы заметите их, когда переключитесь на горячую воду, поэтому лучше искать утечки, пока у вас еще есть пар. Простой способ сделать это — поднять давление (только временно!) До 10 фунтов на квадратный дюйм и провести тщательный поиск утечек.

Внешний вид — это все

Деревянные крышки, такие как эта от Wooden Radiator Cabinet Co. , обеспечивают привлекательный способ замаскировать радиаторы, но они также сокращают выходную мощность на целых 30 процентов.

Радиаторы увеличенного размера

Когда прибыла пандемия испанского гриппа 1918 года, унесшая жизни 675 000 американцев, многие люди стали бояться воздуха в своих домах — и не зря. В 1919 году Совет здравоохранения отреагировал на это, настаивая на том, чтобы зимой люди держали окна приоткрытыми, чтобы впустить свежий воздух. Следовательно, радиаторы стали больше — достаточно большими, чтобы обогреть весь дом в самый холодный зимний день, часто с открытыми окнами. (В более мягкие дни термостат отключит однотрубные паровые радиаторы до того, как они полностью нагреются.)

Негабаритные радиаторы были нормой во время Ревущих 20-х годов, но когда наступила Великая депрессия — и поскольку испанский грипп так и не вернулся, — люди начали закрывать окна, чтобы сэкономить топливо, и все эти негабаритные радиаторы, работающие сверхурочно, сделали внутри довольно жарко.

Радиаторы с бронзированием

Вскоре люди узнали, благодаря докладу Национального бюро стандартов за 1935 год, что краска, содержащая металлические хлопья, может снизить мощность радиатора до 20 процентов. Они начали бронировать свои радиаторы алюминиевой или золотой бронзовой краской, поэтому многие старые радиаторы окрашены в серебристый или бронзовый цвет.

Кожухи для радиаторов

Люди также обнаружили, что установка кожуха над радиатором снижает его выходную мощность. Простая полка над чугунным радиатором снижает его мощность на 20 процентов. Классический кожух радиатора, который имеет сплошную верхнюю часть и металлическую перфорированную переднюю часть, снижает мощность на 30 процентов, поэтому мы находим их во многих домах.

Удаление воздуха из радиатора.

Ремонт радиаторов: прокачка

Если вы обнаружите, что ваши радиаторы для горячей воды не такие теплые, как вам хотелось бы, им может потребоваться для удаления воздуха .Поскольку холодная вода содержит больше воздуха, чем горячая, при нагревании этот воздух выходит из раствора и поднимается вверх, обычно находя место в радиаторах. Оказавшись там, он может заблокировать поток воды, в результате чего некоторые радиаторы останутся холодными. «Стравливание» — это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток мог продолжаться.

Как удалить воздух из радиатора горячей воды:

1. найдите вентиляционное отверстие в верхней части.
2. Выключите термостат, чтобы вода не текла.
3. Приготовьте небольшое ведро и тряпку, чтобы уловить любые брызги, а затем откройте вентиляционное отверстие с помощью отвертки или вентиляционного ключа (старинные ключи с заводным заводом часто подходят для вентиляционных отверстий радиатора).
4. Как только воздух перестанет разбрызгиваться и начнет течь вода, все готово.

Все паровые радиаторы изначально полностью заполнены воздухом, и они будут стравливать воздух автоматически, пока система работает должным образом. Однотрубные радиаторы пропускают воздух через вентиляционные отверстия; воздуховод из двухтрубных радиаторов проходит через устройство, которое вы видите на выпускной стороне радиатора (это труба, ближайшая к полу).

Ремонт радиаторов: утечки

Когда дело доходит до ремонта протекающих радиаторов, нет простого решения — все зависит от того, где находится утечка и насколько она серьезна. Паровые радиаторы, поскольку они находятся под гораздо меньшим давлением, чем радиаторы с горячей водой, обычно легче ремонтировать.

Для начала определите место утечки. Смотровое зеркало (доступное в вашем местном хозяйственном магазине) может помочь, так как оно позволит вам заглядывать за углы и в труднодоступные места.Если утечка — это всего лишь точечное отверстие, а не серьезная катастрофа из-за сильного замораживания, возможно, вы сможете ее исправить.

Нет продуктов, которые можно было бы залить в радиатор, чтобы остановить утечку, но представитель J-B Weld Company из Сульфур-Спрингс, штат Техас, говорит, что многие из их клиентов добились большого успеха, используя J-B Weld для ремонта старых чугунных радиаторов. Несколько профессионалов, с которыми я разговаривал, также сообщают, что использовали его для успешного устранения утечек радиатора. Однако этот процесс немного сложен.

Как исправить утечку радиатора:

1. Сначала слейте воду из радиатора и удалите краску, грунтовку или ржавчину с места утечки.
2. Очистите поверхность очистителем, не содержащим нефтепродуктов, например ацетоном или разбавителем для лака, чтобы удалить всю грязь, жир и масло.
3. Обработайте поверхность напильником.
4. Смешайте два элемента продукта вместе в пропорции 50/50 и нанесите его толщиной не менее 1/32 дюйма, стараясь не попасть на кожу или в глаза.
5. Дайте ему высохнуть не менее 15 часов и проверьте, что у вас получилось.

Я спросил, может ли продукт выдерживать колебания температуры и, как следствие, расширение и сжатие, характерные для чугунных радиаторов.Представитель сказал мне, что продукт действительно «размягчается» при нагревании и будет двигаться вместе с металлом. Однако это не то смягчение, которое вы заметите. Чтобы это произошло, вам нужно нагреться до 400 ° F (продукт годен до 500 °). Обычно паровой радиатор имеет верхнюю границу около 229 °, а радиатор с горячей водой — около 180 °. Пока вы можете получить доступ к утечке (и готовы приложить усилия), похоже, это может быть хорошим решением.

Подробнее из

Old House Journal :

Система центрального отопления — обзор

6.1 Общие положения

Для распределения солнечного тепла в зданиях можно использовать гидравлическую систему (излучающие панели и водяные радиаторы) или центральную систему приточной вентиляции.

В системах центрального отопления температура подачи горячей воды может иметь разные значения. В недавнем прошлом наиболее используемым значением в Румынии, а также в других странах Европейского Союза было 90 ° C с перепадом температуры на 20 ° C, но в настоящее время температура подачи обычно ниже 90 ° C.

Обеспечение потребности в тепле для зданий, оборудованных системами центрального отопления, требует систем с высокой эффективностью не только в процессе производства тепла, но и в распределении тепловой энергии.Одним из способов повышения эффективности систем отопления является использование пониженной температуры [1]. Кроме того, можно использовать ВИЭ с более высокой эффективностью в качестве солнечной энергии. Обычно плоские жидкостные коллекторы нагревают передающую и распределяющую жидкость до температуры от 35 до 50 ° C. Систему необходимо контролировать и оптимизировать в соответствии с постоянно меняющейся потребностью в тепле.

Энергетическая и эксергетическая эффективность систем центрального отопления выше при пониженных температурах горячей воды [2], но, исходя из [3], необходимо указать, что это справедливо только для полностью сбалансированных систем.Стабильность системы центрального отопления с пониженной температурой может быть улучшена за счет уменьшения уровня перепада температуры. Таким образом, можно получить системы отопления с более высокой стабильностью и энергоэффективностью за счет одновременного снижения температуры подачи и падения температуры.

После внедрения пластиковых трубопроводов применение водного лучистого отопления с трубами, встроенными в поверхности помещений (например, полы, стены и потолки), значительно расширилось во всем мире. Ранее системы лучистого отопления применялись в основном для жилых домов из-за комфорта и свободного использования площади без каких-либо препятствий для установки.По тем же причинам, а также для возможного снижения пиковых нагрузок и экономии энергии излучающие системы широко применяются в коммерческих и промышленных зданиях. Из-за больших поверхностей, необходимых для передачи тепла, системы работают с водой с низкой температурой для обогрева. Однако, чтобы расширить использование этих типов генераторов и извлечь выгоду из их энергоэффективности для достижения целевых показателей 20–20–20 (повышение энергоэффективности на 20%, сокращение выбросов CO ₂ на 20% и возобновляемые источники энергии на 20%). к 2020 году), необходима работа с радиаторами, которые в прошлом были наиболее часто используемыми оконечными устройствами в системах отопления.

В Европе предстоит отремонтировать десятки тысяч зданий, большинство из которых — жилые. Энергетическая задача будущего будет заключаться в ремонте существующих зданий и предложении системно-инженерных технологий, которые могут быть установлены с минимальным вмешательством, что будет чрезвычайно успешным. Следовательно, если продвигается солнечная технология, она должна быть рассчитана также на работу с радиаторами.

В этой главе представлены системы распределения тепла в зданиях, включая водяные радиаторы, излучающие панели (пол, стены, потолок и пол-потолок) и комнатные воздухонагреватели.Первой целью данного исследования является анализ экономии энергии в системах центрального отопления с пониженной температурой подачи, для различных типов радиаторов с учетом теплоизоляции распределительных труб и исследование производительности различных типов низкотемпературных систем отопления с разные методы. Кроме того, разработана и экспериментально подтверждена математическая модель для численного моделирования теплового излучения излучающих полов, а также проведен сравнительный анализ энергетических, экологических и экономических характеристик полов, стен, потолка и пола-потолка с использованием численного моделирования с Выполняется программное обеспечение моделирования переходных систем (TRNSYS).Наконец, включена важная информация по контролю и эффективности SHS, разработана аналитическая модель для энергетического анализа SHS, и представлены некоторые показатели экономического анализа, показывающие возможность внедрения этих систем в зданиях.

Внимательно посмотрите на старинные радиаторы

Они сушат мокрые перчатки, теплые домашние пироги и, налив их в кастрюлю с водой, даже могут увлажнять воздух. Но основная причина, по которой старые чугунные радиаторы стоят сегодня в миллионах американских домов, заключается в их способности мягко и равномерно обогревать комнату.Изделия поздней викторианской эпохи с тиснеными завитками и цветочными мотивами также напоминают о тех временах, когда даже самые утилитарные предметы интерьера отличались высоким стилем и мастерством исполнения.

Отдельно стоящие радиаторы относятся к 1860-м годам, когда первый американский подрядчик по отоплению Джозеф Нейсон разработал железный коллектор в форме гармошки с центральным стержнем, чтобы удерживать его ребра или секции вместе. Эта паровая система имела единственную трубу, соединяющую радиатор с котлом. Когда вода закипала и пар поднимался, заполняя радиатор, он циркулировал через ребра и передавал тепло в комнату.Когда пар остывал, он конденсировался в воду и стекал обратно по трубе в котел, где его снова нагревали.

К началу 1900-х годов эти однотрубные паровые радиаторы были заменены версиями для горячей воды с двумя трубами — одна для отвода воды от котла к радиатору, а вторая, по которой она выходила и возвращалась к источнику, чтобы повторить цикл. Эти двухтрубные радиаторы — самые желанные, которые сегодня можно найти на складах, потому что они работают как с водогрейными, так и с паровыми котлами, — говорит Чак Бауэр, совладелец компании Bauer Brothers Salvage в Миннеаполисе, Миннесота.Итак, хотите ли вы, чтобы всего один винтажный радиатор завершил законченный подвал или достаточно для оснащения нового дополнения, вам нужно выяснить, какой тип отопительной системы у вас есть, прежде чем делать покупки.

Работа с сантехником

Гарри Джеймс, совладелец компании New England Demolition and Salvage в Ист-Уэрхэм, штат Массачусетс, советует своим клиентам поработать с водопроводчиком, чтобы определить, насколько большим или маленьким должен быть радиатор на основе Btu — меры огневой мощи радиатора. для эффективного обогрева помещения.Также необходимо учесть размеры помещения, в котором вы планируете его установить. Высокий тонкий шестиконечный блок может хорошо поместиться между двумя окнами в передней гостиной, но два коротких восьмиконечных радиатора, которые прячутся под окнами, могут лучше обогреть комнату.

Если вы планируете установить радиатор, например, на недавно построенной кухне, найдите тот, который точно соответствует радиаторам в остальной части дома, чтобы помочь сочетать новую конструкцию со старой. Архитектурный стиль вашего дома также должен повлиять на ваш выбор.Обычный радиатор с квадратными углами хорошо подходит для мастера с чистой линией, в то время как узорчатый радиатор с закругленными ребрами и изогнутыми ножками лучше для итальянца. Рельефные узоры на радиаторах викторианской эпохи даже вдохновили людей использовать их в чисто декоративных целях.

При замене радиатора рассмотрите возможность уменьшения размеров до меньшего размера. «На рубеже веков в домах не было достаточной теплоизоляции стен.« Для их обогрева требовались гигантские радиаторы », — говорит Джеймс.Те же самые дома с тех пор были утеплены, и новый радиатор того же размера, что и оригинал, будет перегревать пространство и «испортить», — говорит он.

Самая распространенная проблема старых радиаторов — утечка через неисправный запорный клапан, поврежденную втулку (металлическую втулку, герметизирующую соединения ребер) или треснувшее ребро. Такие трещины обычно возникают, когда радиаторы не используются постоянно зимой, а вода, оставшаяся внутри, замерзает и расширяется. Поскольку запасные части трудно найти, часто имеет больше смысла заменить треснувший радиатор, чем ремонтировать его.

Некоторые дилеры проверяют свои запасы на утечки, накачивая радиаторы воздухом. Если давление воздуха падает, это лимон. При отсутствии гарантии «испытания под давлением» убедитесь, что любой дилер, у которого вы покупаете, заменит радиатор или вернет деньги в случае утечки.

Найдите подходящий радиатор

Радиаторы

часто оцениваются по ребрам и стоят от 10 до 20 долларов за секцию в зависимости от высоты, глубины и отделки. По словам Бауэра, более коротких радиаторов, которые подходят под окна, меньше, чем высоких моделей, и они, как правило, находятся в верхнем ценовом диапазоне.

На большинстве складов продаются радиаторы, покрытые слоем старой краски, большая часть которой содержит токсичный свинец. Покупатели могут либо сами снять радиаторы, принимая меры предосторожности, чтобы избежать выброса свинцовой пыли или паров в воздух, либо нанять профессионала для их пескоструйной обработки. В любом случае важно немедленно покрыть оголенный металл грунтовкой на масляной основе. По словам Бауэра, если не обрабатывать его более суток, чугун начнет ржаветь. Большинство радиаторов затем покрывается эмалью на масляной основе, которая хорошо выдерживает нагрев.

Поиск радиаторов, подходящих для вашего помещения, их очистка и найм сантехника для их установки могут показаться проблемой. Но прежде чем прибегать к жестяным электрическим плинтусам, помните, что эти чугунные змеевики обогревают дома уже более ста лет. Должно быть, они того стоят.

Превращение его в стол: Некоторые радиаторы, такие как эта паровая модель конца 1800-х годов, имеют плоские решетки сверху, которые являются одновременно декоративными и полезными для сушки влажной одежды или обогрева чайника для увлажнения комнаты.

Как превратить их в стол

Домохозяйки викторианской эпохи перекрыли чугунные радиаторы мраморными плитами, чтобы они могли выполнять двойную функцию в качестве станций для разогрева пищи. Сегодня человек с небольшим воображением может использовать их в качестве ножек консольного столика в прихожей. Вот как:

1) Выберите пару высоких декоративных радиаторов с плоской вершиной. Узкие радиаторы с пятью или шестью ребрами лучше всего подходят для ограниченного пространства.

2) Расположите радиаторы на расстоянии примерно 3 фута друг от друга, торцами к стене.

3) Наденьте отрезок перфорированной оцинкованной трубной ленты (показан на вставке), доступной в магазинах сантехники, вокруг верхней части ребра, ближайшей к стене.

4) Согните концы ремня так, чтобы отверстия совпадали, и прикрепите к стене с помощью болта-фиксатора (для гипсокартона) или шурупа и анкера (для штукатурки).

5) Сверху застелить каменной плитой, толстым стеклом или деревянной доской , обрезанной так, чтобы нависать над радиаторами на 2 дюйма спереди и по бокам; задний край должен плотно прилегать к стене.Защищайте нижнюю часть верха от царапин войлочными подушечками или прозрачными резиновыми дисками.

Где найти:

Ресурс радиатора:

New England Demolition и

Salvage, Ист-Уэрхэм, Массачусетс

508–291–7258

Компания Bauer Brothers Salvage Inc.

Миннеаполис, Миннесота

612–521–9492

www.bauersalvage.com

Системы распределения тепла | Министерство энергетики

Паровое отопление — одна из старейших технологий отопления, но процесс кипячения и конденсации воды по своей сути менее эффективен, чем более современные системы, к тому же он обычно страдает значительным запаздыванием между включением котла и поступлением тепла в радиаторы.В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

В первых системах центрального отопления для зданий использовалось распределение пара, потому что пар перемещается по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное техническое обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат).В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Забитый воздухозаборник не даст паровому радиатору нагреться. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое пространство, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, закипев их в растворе воды и уксуса, но обычно их необходимо заменить.

Паровые радиаторы также могут деформировать пол, на котором они сидят, а их тепловое расширение и сжатие со временем может оставлять в полу колеи.Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает. Это вызовет стук при нагревании радиатора. Под радиаторами следует вставлять прокладки так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают в открытом или закрытом положении, нарушая баланс в системе. Если у вас возникли проблемы с некоторыми радиаторами, которые вырабатывают слишком много тепла, а другие — слишком мало, это может быть причиной.Лучше всего просто заменить все конденсатоотводчики в системе.

Паровые радиаторы, расположенные на наружных стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такие потери тепла, вы можете установить за радиаторами теплоотражатели. Вы можете сделать свой собственный отражатель из покрытого фольгой картона, доступного во многих строительных магазинах, или установив фольгу на пенопласт или другую аналогичную изолирующую поверхность. Фольга должна быть обращена в сторону от стены, а отражатель должен быть такого же размера или немного больше, чем радиатор.Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

Печи и котлы | Министерство энергетики

Хотя старые топочные и котельные системы имели КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98,5%, преобразовывая почти все топливо в полезное тепло для вашего дома. Повышение энергоэффективности и новая высокоэффективная система обогрева часто могут сократить ваши счета за топливо и снизить выбросы загрязняющих веществ в печи вдвое.Повышение эффективности вашей печи или котла с 56% до 90% в среднем доме с холодным климатом позволит сэкономить 1,5 тонны выбросов углекислого газа ежегодно, если вы топите газом, или 2,5 тонны, если вы топите маслом.

Если ваша печь или котел старые, изношенные, неэффективные или слишком большие, самое простое решение — заменить их современной высокоэффективной моделью. Старые угольные горелки, которые были переведены на работу на жидком топливе или газе, являются основными кандидатами на замену, так же как и газовые печи с запальными лампами, а не с электронным зажиганием.Новые системы могут быть более эффективными, но все же, вероятно, будут иметь большие размеры, и их часто можно модифицировать для снижения их эксплуатационной мощности.

Перед покупкой новой печи или котла или перед модификацией существующей установки сначала приложите все усилия для повышения энергоэффективности вашего дома, а затем попросите подрядчика по отоплению определить размер вашей печи. Повышение энергоэффективности позволит сэкономить деньги на новой печи или котле, потому что вы можете приобрести меньший блок. Печь или котел правильного размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в наиболее эффективную систему. В более мягком климате с более низкими годовыми затратами на отопление дополнительные вложения, необходимые для повышения эффективности с 80% до 90% до 95%, могут оказаться трудными для оправдания.

Укажите герметичную топку или котел для сжигания, который будет направлять наружный воздух непосредственно в горелку, а отходящие дымовые газы (продукты сгорания) непосредственно наружу, без необходимости использования вытяжного шкафа или заслонки.Печи и котлы, которые не являются герметичными установками для сжигания, втягивают нагретый воздух в установку для сжигания, а затем направляют этот воздух в дымоход, тратя впустую энергию, которая была использована для нагрева воздуха. Установки с герметичным сгоранием позволяют избежать этой проблемы, а также не представляют риска попадания опасных газов сгорания в ваш дом. В печах, которые не являются герметичными установками сгорания, обратная тяга дымовых газов может быть большой проблемой.

Высокоэффективные агрегаты с закрытым сгоранием обычно производят кислые выхлопные газы, которые не подходят для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый канал, либо дымоход должен быть облицован для приема кислого газа (см. раздел о поддержании надлежащей вентиляции ниже).

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Бежать дорого? Работает ли он только под определенными типами полов?

Какой бы у вас ни был вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле ² .

Только материалы:

• Электрический мат = от 35 до 80 фунтов за м ²
• Электрический в стяжке = от 20 до 90 фунтов за м ²
• Теплая вода, первые 20 мес ² = От 80 до 120 фунтов за м ²
• Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
• Элементы управления = от 80 до 150 фунтов за комнату

Установленная система:

• Электрический мат = от 70 до 120 фунтов за м ²
• Электрический в стяжке = от 60 до 110 фунтов за м ²
• Горячая вода, первые 20 мес ² = от 120 до 160 фунтов за м ²
• Горячая вода, последующие м ² = от 45 до 95 фунтов стерлингов за м ²
• Органы управления = от 100 до 200 фунтов стерлингов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой генерируют температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Теплые полы, закопанные в землю

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует полного ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола ² будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с подогревом на поверхности

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка с шестигранной головкой, от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , и Стены и пол

Мокрый пол против сухого пола системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, работает лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция необходима для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для комнат на первом этаже и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, которая включает панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Эти немного более сложные установки требуют систем теплого пола, которые могут быть установлены на полах без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. и затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и на ваше устройство.

От потрясающих завершенных проектов до последних идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество вещей, которые будут развлекать и вдохновлять вас в каждом выпуске.
Просмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для загородных домов полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик УФН разработает для вас систему, подбирая мощность на квадратный метр в соответствии с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это стяжка, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или подумайте о конструкционных деревянных плитах, которые в силу своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также можно использовать с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждую отдельную цепь от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы могут быть испытаны давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплых полов могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться с тепловыми насосами, а также с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.
