Какая система отопления лучше: однотрубная или двухтрубная?

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы «против»

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы «за»

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh.online.

Двухтрубная система отопления дома — монтаж и схема разводки трубопроводов

Двухтрубная система отопления

Содержание:

С давних времен известно, что деревянный дом, благодаря своим свойствам проводимости тепла, замечательным образом сохраняет комфортную для жильцов температуру. В случае если сруб предназначен для постоянного проживания, к тому же в территориальных зонах, где температура понижается до минусовой отметки, есть смысл планирования и дополнительных источников тепловой энергии.

Независимо от того, что монтаж однотрубных отопительных сетей для частных домов прост, не требует большой протяженности трубопровода и материальных затрат, список обустройства жилья возглавляют двухтрубные системы.

Убедительный, хотя и незначительный по длине список достоинств делает эксплуатацию двухтрубной системы отопления весьма це2лесообразной. Приобретение труб в двойном количестве, связанное с монтажом, оправдывается, поскольку для сооружения двухтрубной системы нет необходимости в трубопрокате большого диаметра.

Типы и размеры крепежных соединений, вентили и фасонные изделия необходимы в небольшом количестве. Стало быть, разница в стоимости для приобретения материала, довольно незначительна. Помимо всего, работу по установке двухтрубной системы отопления, вполне можно осилить и самостоятельно – своими руками.

Содержание статьи:

Системы двухтрубного водяного отопления частного дома

Двухтрубная система отопления создает качественный обогрев жилища. Это и понятно, ведь в каждый радиатор вмонтированы две трубы. Одна с горячей водой, параллельно подключенной к каждому из отопительных приборов, а уже остывшая вода через другую трубу имеет обратный выход в систему.

Установка крана перед каждым радиатором позволяет отключать любой из них, по необходимости, от общей подачи тепла. Температура в последнем радиаторе с горячей водой довольно низкая, по сравнению с однотрубной системой, однако потери, все равно будут намного меньше.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

• лучевой;
• последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

• Полная процедура монтажа системы займет достаточно много времени.
• Регулировка системы должна быть проведена до наступления холодов.
• При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Двухтрубная система обогрева с верхней разводкой

Применение двухтрубной вертикальной системы отопления с верхней разводкой предполагает параллельное соединение радиаторов, в которые тепло поступает от котла.

Двухтрубная вертикальная с верхней разводкой

Отличительной особенностью этого способа является верхнее прокладывание разводящего трубопровода и обязательное присутствие расширительного бака.

Бак монтируется в пиковой – верхней точке по отопительному контуру. Из котла носитель тепла поднимается вверх по трубопроводу, равномерно поступая по подводкам в каждый нагревательный радиатор.

В горизонтальных системах трубы прокладываются с небольшим уклоном.

По обратным подводкам вода от теплонагревателей возвращается в обратный трубопровод, а уже из него – в котел. Все приборы подобной системы отопления имеют два трубопровода: подающий и обратный. Именно поэтому она получила название двухтрубной.

Подача воды по системе происходит от водопровода. При отсутствии водоснабжения, вода заливается через отверстие расширительного бака вручную. Подпитывать отопительную систему лучше в обратку. То есть: холодная водопроводная вода перемешивается с горячей водой обратки. Это повышает ее плотность и увеличивает напор циркуляции во время подпитки.

Схема работы системы: нагретый теплоноситель под давлением поднимается вверх на чердак, после чего по радиаторам отопления спускается вниз. Уже остывшая вода подается обратно в трубы, которые расположены ниже уровня радиаторов. «Завоздушины» в такой циркуляции удаляются сами, чему дополнительно способствует расширительный бак.

Двухтрубная система отопления с нижней разводкой

Отопления с нижней разводкой

[ads1]От системы с верхней разводкой этот тип отличается подающим трубопроводом, который прокладывается рядом с обратным – снизу. Вода в нижней разводке движется снизу вверх по подающим трубам. Через нагревательные приборы она проходит по обратным подводкам и поступает уже в обратную трубу. После этого ее путь – в котел. Воздушные пробки из отопительной системы спускаются через специальные воздушные краны Маевского. Их необходимо установить на всех радиаторах.

Отопительная сеть с нижней разводкой может быть спроектирована с одним контуром, несколькими, с тупиковым или попутным. Движение теплоносителя может быть попутным или тупиковым.

Подобный вид разводки применяются редко. Связано это с тем, что количество конечных радиаторов обязательно нуждается в установке воздушных спускников. Поскольку эти системы имеют расширительный бак, который вовлекает воздух в кольцо циркуляции из-за сообщения с атмосферой, то работа по стравливанию воздуха из радиаторов должна проводиться каждую неделю.

Неоспоримое преимущество подобной системы в том, что дом можно отапливать еще до полного окончания строительства или согревать только тот этаж, где на данный момент вы проживаете.

Схема двухтрубной системы отопления

В двухтрубной системе, согласно схеме отопления к каждому радиатору обогрева подходят две трубы, одна верхняя – прямого тока, другая нижняя – с обратным током.

Двухтрубная отопительная система состоит из:

1. котла;
2. автовоздушника;
3. термостатического клапана;
4. батареи;
5. устройства балансировки;
6. бака;
7. вентиля;
8. фильтр трубопроводный;
9. насос;
10. манометр температуры;
11. предохранительный клапан

• Схема двухтрубного радиаторного отопления двухэтажного дома

  При наличии расширительного бака его установка должна быть не ниже самого верхнего пика (точки) системы. Если дом снабжен автономной водоподачей, то расширительный бак можно совместить с расходным бачком водной системы подачи.

• Уклон труб в подаче и обратке может быть не больше десяти сантиметров на двадцати погонных метрах и более.
• Если при монтаже трубопровод двухтрубной сети отопления нижней разводки оказался у входной двери, системы можно разделить на два отдельных колена. Разводка в таком случае должна создаваться от места, где расположена верхняя точка системы.
• При автономной двухтрубной системе обогрева с верхней разводкой могут создаваться разные схемы монтажа. Зависеть они будут от места, где расположен расширительный бак, учитывая также высоту от пола.
• Правильным решением станет установка расширительного бачка в нехолодном помещении, при соблюдении к нему свободного доступа. Это может оказаться неудобным, если верхняя горизонтальная труба подачи окажется посередине: между потолком и окном, нарушая эстетичный вид, и оформление стены или проема окна.
• Разумеется, подобные меры изменят общий вид помещения не в лучшую сторону. Однако размещение расширительного бака на чердаке – над потолочным перекрытием тоже может оказаться неудобным, в смысле доступа, и к тому же частично небезопасным в холодный период.
• Верхняя пиковая точка в двухтрубной системе при верхней разводке может быть выбрана, учитывая все возможные удобства и любое место для размещения расширительного бака. Самой лучшей окажется работа системы при наличии как можно большей по длине трубы теплоподачи.
• Высоким также будет качество работы системы, если сама схема и монтаж будут содержать трубы различного диаметра, поскольку верхняя точка трубы подачи располагается в самом начале разводки. Дело в том, что при автономной работе по такой схеме система с трубами одинаковыми в диаметре может создать неверное движение теплоносителя – только по радиусу малого круга: котел – самая ближний радиатор – котел.
• В любой системе отопления наличие циркуляционного насоса повышает ее эффективность в разы. Однако, что касается двухтрубной отопительной системы с верхней разводкой труб, он будет лишним. Циркуляционный насос имеет мощность, составляющую 60-100 Ватт, не нуждаясь в дополнительном обслуживании при длительной эксплуатационной «жизнедеятельности». При этом скорость нагрева помещения благодаря ему, весьма значительна.

Правила гидравлического расчета

Необходим ли гидравлический расчет двухтрубной системы отопления?

Каждый дом сугубо индивидуален. Соответственно и отопление с определением количества тепла должно быть индивидуально. Сделать это можно и нужно с помощью гидравлического расчета.

Цель гидравлического расчета:

• определить количество нагревательных приборов;
• рассчитать диаметр и количество трубопроводов;
• определить возможные потери в системе отопления.

Все расчеты производятся по предварительно составленной схеме отопления со всеми элементами, входящими в систему. Выполняется гидравлический расчет по аксонометрическим таблицам и формулам.

Более нагруженное кольцо трубопровода принимается за расчетный объект и определяется необходимое сечение трубопровода, оптимальная площадь поверхности радиаторов, возможная потеря давления всего отопительного контура.

Проведение расчета создает четкую картина с распределением всех существующих сопротивлений в отопительном контуре и дает возможность получить точные параметры расхода воды, температурного режима в каждой части отопительной системы.

Как результат – гидравлический расчет должен выстроить самый оптимальный план отопления вашего дома. Не стоит полагаться только на свою интуицию, необходимо провести расчет, прибегнув к помощи специалиста.

Монтаж двухтрубной системы отопления

При монтажных работах двухтрубной системы отопления необходимо соблюдать ряд технологических правил.

• Для начала очень важно определиться с выбором системы отопления, которая предполагается в конкретном доме. Понятно, что самым оптимальным окажется установка той системы, энергоносители которой будут доступны и одновременно экономичны. Именно экономичность в отоплении частного дома на сегодняшний день для большинства очень важна.
• При проведенном к дому газоснабжении, можно не задумываясь устанавливать водяную систему отопления, имеющую два котла, один из которых основной – газовый, а второй запасной – электрический или для твердого топлива, создавая, таким образом, полную энергонезависимость.
• Следующим этапом следует обращение в проектное бюро. Там будет произведены необходимые расчеты, составлена вся документация по проекту и созданы чертежи по отоплению дома. После этого можно смело начать приобретение необходимого оборудования и материалов.

Котельная

Перво-наперво необходимо установить отопительный котел. Для этого необходимо обустроить котельную, где будут находиться возможные продукты горения. Лучше, если это будет отдельное помещение или же подвальная комната с хорошей вентиляционной системой.

Доступ к котлу должен быть свободным, располагать его лучше на достаточном расстоянии от стен. Пол и прилегающие стены, вокруг него нужно облицевать огнеупорным материалом. Дымоход от котла выводится на улицу.

Установка коллекторного шкафа

Если необходимо, то следующим этапом монтажа будет установка циркуляционного насоса, распределительного коллектора, если таковой предусмотрен системой, а так же регулирующих и измерительных приборов рядом с котлом.

Прокладка труб

От места размещения котла ведется магистраль трубопровода к тем местам, где установлены радиаторы. Для проведения труб через толщину стены, необходимо делать отверстия. После проведения труб, образовавшиеся отверстия необходимо замазать раствором цемента. Соединяются трубы исходя из материала изготовления.

Подключение радиаторов

Монтаж радиаторов

Самым последним этапом монтажа двухтрубной системы отопления будет монтирование радиаторов. Они устанавливаются обязательно под оконным проемом на кронштейны. Если размеры радиатора малы и не закрывают оконный проем, желательно нарастить секции или установить по возможности два радиатора.

Высота от пола должна быть от 10 до 12 см, расстояние от стен от 2 до 5 см, от подоконников до радиаторов – 10 см. Вход и выход радиатора фиксируется установлением запорной и регулирующей фурнитуры. Обязательна так же и установка термодатчиков. Благодаря их наличию можно регулировать желаемый температурный режим или перекрывать по необходимости движение воды.

После завершения установки всех элементов отопительных конструкций системы производится опрессовка. Первичный запуск котла допустим только после документального разрешения и в присутствии одного из представителей от газового хозяйства.

Закрытые системы отопления

Двухтрубная закрытая система отопления – это сеть с постоянно поддерживающимся давлением, отсутствием водоразбора и притока извне теплоносителя. Она по достоинству является самой популярной в решении отопления частных домов с электрическими котлами.

Управление расходом теплоэнергии желательно сопроводить установкой термостатов. Последние модели этих устройств производят автоматический контроль работы котла: включение или отключение дополнительной горелки, по необходимости. Топливо и энергия при этом расходуется очень экономно.

Закрытая система отопления со смешанной циркуляцией

Закрытая двухтрубная система отопления состоит из:

• котла;
• автовоздушника;
• термостатического клапана;
• радиатора;
• балансировочного клапана;
• мембранного расширительного бака;
• шарового крана – вентиля;
• фильтра сетчатого магистрального;
• циркуляционного насоса;
• термоманометра;
• предохранительного клапана.

Основное достоинство двухтрубной закрытой системы отопления – отсутствие возможного «завоздушивания» системы. В ней отсутствует испарение теплоносителя, поэтому его применение не лимитируется.
Монтаж закрытой сети отопления сопровождается и предусматривает наличие мембранного расширительного бака.

Плюсы закрытой системы:

• Бак располагается в том же месте, где и котел. Отпадает необходимость протягивания трубы на чердак. Этот пункт полностью исключит контроль над уровнем воды и снимет беспокойство относительно постоянного доливания воды в бак.
• Отсутствует контакт атмосферы и воды. Следовательно, возможность растворения в воде лишнего кислорода тоже исключается. Этот факт увеличивает срок эксплуатации радиаторов и котла соответственно.
• Уменьшается риск возникновения «завоздушин» в верхних радиаторах, поскольку присутствует возможность увеличения давления даже в пиковой – верхней — пиковой точке системы отопления.

Советы по расчету и монтажу двухтрубной системы смотрите на видео ниже:

http://www.youtube.com/watch?v=LyJLwabP9Zk

Из всего рассмотренного выше можно сделать вывод: монтаж двухтрубной отопительной системы своими руками, вполне доступен и не так уж сложен. Изобилие на рынке материалов и методического материала по этой теме в сетях интернета достаточно. Что касается сборки нынешних отопительных систем при помощи фурнитуры, то эта работа под силу окажется и обычному дилетанту, особенно если присутствует желание. Главный момент – это грамотное составление проекта, покупка качественных материалов и оборудования.

Двухтрубная система отопления частного дома: как обогреть свой дом

Автор Евгений Апрелев На чтение 6 мин. Просмотров 887

Отопление является одной из важнейших задач, которую приходится решать застройщику при возведении или капитальном ремонта частного дома. Обилие схем, описанных в специальной литературе и интернете, не дают четкого понимания, какой вариант выбрать для небольшого частного дома, а какой экономически более привлекателен для особняка в несколько этажей. В этой публикации мы постараемся прояснить основные вопросы, появляющиеся у наших соотечественников при проектировании и монтаже двухтрубной системы отопления в частных домах.

[contents]

Выбор схемы обогрева

Для того чтобы застройщик мог выбрать лучшую отопительную систему (СО), необходимо разобраться:

• что должна обеспечивать двухтрубная система отопления одноэтажного дома;
• какие затраты готов понести заказчик.

Нужно найти наиболее экономически выгодную схему обогрева, которая отвечает требованиям владельца дома. С требованиями, обычно, все просто, СО должна быть:

• надежна и аварийно устойчива;
• эстетична;
• проста в обслуживании и эксплуатации;
• ремонтопригодна;

• обеспечивать комфортную температуру по всему зданию;

Стоимость СО напрямую зависит от стоимости материалов и оборудования, сложности монтажных работ. Чтобы каждый владелец частного дома смог выбрать вариант обогрева исходя из запросов и толщины кошелька, рассмотрим несколько схем, наиболее привлекательных по экономическим и качественным характеристикам.

Как обогреть дом

Сразу хотелось бы ответить на вопрос, почему в этой статье, в качестве рекомендованного обогрева рассматривается только двухтрубный? Дело в том, что все остальные типы отопительных систем, не отвечают всем требованиям перечисленным выше. Например, недостатком однотрубной является сложность балансировки и создание одинаковой температуры на каждом радиаторе. По экономической привлекательности есть тоже большие сомнения: для достижения одинаковой температуры на всех радиаторах, необходима установка достаточно большого количества балансировочных клапанов, и увеличение количества секций на конечных радиаторах.

Выбираем способ циркуляции и ориентацию стояков

Существующие отопительные системы могут функционировать при естественном перемещении теплоносителя или при принудительном. Первый вариант основан на физических свойствах жидкости: теплоноситель при нагреве меняет свою плотность и поднимается вверх по стояку. Далее, он по наклонному трубопроводу перемещается самотеком, проходя через радиаторы. Отдавший часть тепла теплоноситель попадает в обратный трубопровод, по которому самотеком возвращается в котельную установку для разогрева.

Особенностью данной СО является монтаж трубопровода под уклоном 3-5°. Проблема в том, что система обогрева с естественной циркуляцией теплоносителя не отвечает требованию по эстетичности: дом не будет украшать труба, которая проходит под потолком по всему его периметру. Такая схема имеет инерционность из-за достаточно малого давления в системе. Кроме этого, она имеет ограничения по длине контура. Исходя из всех недостатков, далее будем рассматривать схемы только с принудительным перемещением теплоносителя.

Все системы отопления можно разделить на вертикальные и горизонтальные. Для одноэтажного дома идеально подходит горизонтальная СО. Что касается схем двухтрубной системы отопления двухэтажного дома, то подходят все типы СО.

Достоинства горизонтальной системы отопления: возможность расположения стояков в нежилых помещениях (кладовках, лестничных клетках и пр.).

Достоинства вертикальной СО: не образуются воздушные пробки. С точки зрения простоты в обслуживании – это соответствует требованиям.

Итак, делаем первый вывод: для одноэтажного строения необходимы схемы горизонтальной СО с принудительной циркуляцией. Для двухэтажного – вертикальной.

Выбираем тип разводки и способ подключение приборов отопления

Все СО делятся на те, в которых теплоноситель подается сверху вниз (верхняя разводка) и снизу вверх (нижняя разводка). Для одноэтажного дома схема будет выглядеть так.

Для двухэтажного, так:

При верхней подаче, нагретый теплоноситель поднимается по подающему трубопроводу на технический этаж (чердак) и по распределяющим стоякам поступает в радиаторы. Слив охлажденного теплоносителя происходит в обратку, которая может проходить по полу первого этажа или в подвале. Если чердака не имеется, то подача монтируется по потолку верхнего этажа. Недостатки верхней разводки: из-за особенности транспортировки теплоноситель теряет температуру.

Двухтрубная система отопления с нижней разводкой таких недостатков не имеет. Прокладка трубопровода подачи и обратки может проходить по подвалу или под полом, что более привлекательно с точки зрения эстетики и менее затратно, со стороны количества материала.

Рассмотрим способы правильного подключение радиаторов отопления при двухтрубной системе. Конструкция современных отопительных приборов позволяет осуществлять их интегрирование в СО различными способами от чего зависит направление движения теплоносителя и эффективность всей системы отопления.

Из данного рисунка видно, что наименьшие потери по теплоотдаче при монтаже радиаторов перекрестным способом. Двухтрубная обвязка радиатора отопления, состоит: 1 – спускной клапан; 2 – заглушки. Кроме этого, для замены и обслуживания радиаторов, в обвязку должны входить запорные шаровые краны, установленные на входе и выходе каждой батареи.

Вывод: для одноэтажного дома наиболее привлекательными будут схемы двухтрубной горизонтальной СО с нижней разводкой и перекрестным подключением радиаторов. Для двухэтажного дома следует выбирать вертикальные СО с нижним подводом теплоносителя и аналогичным способом монтажа батарей.

Расчет системы отопления

После того, как вы определились со схемой СО, посоветовались со специалистами, можно переходить к самой сложной части работ – расчетам.

Совет: от того, насколько точно проведены все вычисления зависит эффективность работы системы отопления. Сделать расчет системы отопления частного дома своими руками достаточно сложно. Лучше всего доверить данную работу профессионалам.

Если вы решили, что справитесь самостоятельно и не желаете оплачивать труд квалифицированных теплотехников, то далее буде дана методика гидравлического расчета двухтрубной системы отопления, которая включает в себя:

1. Вычисления потерь в контуре.
2. Расчет диаметра трубопровода.
3. Подбор мощности и количества радиаторов.

Кроме этого, вам потребуются данные по необходимой мощности котельной установки, теплопотерям каждого отапливаемого помещения в доме, данные о количестве теплоносителя для вычисления объема расширительного бака.

• Мощность котельной установки рассчитывается исходя из рекомендованной удельной мощности: Wк = Wуд х S/10, где S/10 – это объем отапливаемого помещения деленная на 10 м³. Рекомендованная мощность Wуд зависит от региона. Данные даются в специализированной литературе. Искомые данные являются необходимой мощностью котельной установки для вашего дома.
• Диаметр трубопровода можно рассчитать используя специальные таблицы, а можно, воспользовавшись формулой вычисления расхода воды на каждом участке контура G = 3600Q/(c∆t), а после, воспользовавшись формулой S = GV / 3600v рассчитать проходное сечение на каждом участке системы.
• Чтобы точно знать объем расширительного бака, следует вычислить количество теплоносителя в системе. Зная расширение теплоносителя при определенной температуре нагрева, можно сделать вывод о его емкости.

Важно! Как правило, емкость расширительного бачка принимается как 10% от количества теплоносителя в СО.

• Мощность и количество радиаторов подбирается исходя из того, сколько требуется тепловой энергии для обогрева конкретного помещения. При хорошей теплоизоляции это 20 Вт; при средней – 34; при плохой 41. Далее количество ватт необходимо помножить на кубатуру помещения и разделить на мощность одной секции выбранного вами радиатора. Полученное значение и будет количеством секций батарей, необходимого для обогрева конкретного помещения.

Ну и последнее, самое сложное – это рассчитать потери в контуре. Для этого рекомендуем воспользоваться специально разработанным программным обеспечением.

Совет! Чем точнее будут произведены все расчеты, тем проще вам будет производить балансировку всей системы отопления.

Двухтрубная система отопления частного дома своими руками

Для поддержания комфортных условий проживания в частном доме важно создать систему отопления, которая бы не только эффективно компенсировала теплопотери, но и делала это равномерно во всех комнатах. Особенно это касается многоэтажного строения, где второй этаж часто бывает намного теплее первого в силу особенности распространения теплого воздуха.

Читай также: Очистительная система отопления частного дома.

Наиболее подходящей схемой в этом случае является двухтрубная система отопления частного дома, которая показывает свою эффективность как в случае одноэтажного, так и многоэтажного типа постройки. Далее мы разберем, в чем особенность и преимущество такой разводки тепловых коммуникаций, а также рассмотрим технологию монтажа такого отопления своими руками.

 В чем принцип двухтрубной разводки

Как понятно из названия, такая схема подразумевает наличие двух коммуникативных труб для обеспечения батарей теплоносителем и его отвода от обогревателей к котлу. Задача первой трубы, это доставка горячей жидкости от котла к радиаторам, второй же, — обратная подача остывшего теплоносителя к водонагревательному прибору.

При таком типе разводки к каждой батарее в доме подходит носитель тепла с практически одинаковой температурой, особенно если отопление оборудовано циркуляционным насосом. Это имеет несколько положительных сторон:

• возможность точно рассчитать количество секций в радиаторах;
• равномерное распределение тепла во всех обособленных помещениях;
• возможность регулировки температуры каждой батареи установленным регулирующим клапаном.

Разновидности двухтрубных систем отопления

При общем основном принципе подвода и отвода теплоносителя, двухтрубная разводка имеет свои модификации, каждая из которых лучше в том или ином случае.

Рекомендуем ознакомиться: Горизонтальная двухтрубная система отопления гидравлический расчет.

По способу расположения подающей (горячей) трубы схема разводки бывает:

• нижняя;
• верхняя.

В первом случае подающие коммуникации расположены ниже уровня батарей. Такую систему чаще можно встретить в одноэтажных домах, когда магистральные элементы разводки спрятаны под полом. В данном варианте обязательно включение в отопление нагнетающего насоса.

Во втором же случае горячая труба, идущая от котла, сразу поднимается вверх, а затем располагается горизонтально с незначительным уклоном выше радиаторов отопления. Она может быть скрыта в стене или в утепленном виде располагаться на чердаке. К каждой батарее от нее отходит отдельный рукав. Такое расположение намного лучше с точки зрения гидродинамики и позволяет эксплуатировать отопительную систему без циркуляционного насоса.

По способу расположения стояка двухтрубная система различается на:

• вертикальную;
• горизонтальную.

Вертикальная разводка применяется в многоэтажных домах, где от расположенного вертикально стояка отходят подводящие горячую воду коммуникации на каждом из этажей. Расширительный компенсаторный бачок, если он открытого типа, должен в этом случае быть расположен выше уровня верхней точки горячей трубы. Поэтому его утепляют и устанавливают на чердаке. Если же бачок закрытый мембранного типа, его монтаж производится на произвольной высоте, обычно рядом с котлом.

Горизонтальная разводка предполагает обычное расположение прямой трубы снизу параллельно полу, что характерно для систем отопления одноэтажных домов.

Еще одной разновидностью двухтрубной разводки является коллекторная или лучевая. Такая схема обычно применяется в многоэтажных домах с достаточно большой площадью. Суть такой разводки такова. Теплоноситель поднимается на этажи по вертикальному стояку к имеющемуся коллектору, от которого, обычно в толще пола, отходят горячие коммуникации к каждому нагревательному устройству. Остывший теплоноситель от батарей отходит также по индивидуальной трубе, впадает в коллектор и отводится от него к котлу по холодному стояку. Такая двухтрубная система отопления двухэтажного дома хороша тем, что позволяет подвести к радиаторам горячую жидкость одинаковой температуры и, при этом, с одинаковым давлением.

Монтаж двухтрубной разводки своими руками

Рассмотрим этот процесс на примере одноэтажного дома, где сделаем горизонтальную нижнюю разводку тепловых коммуникаций.

1. Начнем с котла, который нужно установить, учитывая его вес, на прочное бетонное основание в специально отведенном помещении – котельной. Мощность водонагревательного прибора рассчитывается исходя из потребности 100 Вт на квадратный метр жилой площади.

2. К выходному патрубку котла своими руками присоединяется горячая магистраль, которая прокладывается далее по периметру одноэтажного здания с присоединением отопительных батарей. На входе и выходе радиаторов необходимо не забыть врезать шаровые краны, которые дадут возможность при необходимости отключать обогреватель при возникшей необходимости.

3. Недалеко от выхода из котла от горячей магистрали следует отвести своими руками вертикальный патрубок, к которому присоединяется компенсаторный бачок мембранного типа, что будет регулировать давление в системе при нагревании жидкости.

4. От каждой батареи отводится патрубок, который присоединяется к обратке, что прокладывается параллельно горячей магистрали и в итоге присоединяется к входящему патрубку котла.

Способ соединения патрубков к батареям и магистралям зависит от материала, из которого изготовлены трубы. Если это полипропилен, понадобится специальный сварочный аппарат. С металлопластиком проще, — все соединения делаются с помощью латунных переходных соединений, поэтому этот вариант проще сделать своими руками.

Понятно, что в этой статье приведено описание процесса сборки двухтрубной отопительной системы достаточно схематично. Дело в том, что эта работа достаточно сложная и сопряжена с многочисленными расчетами, которые доступны только профессионалам. Поэтому лучше все же доверить монтаж системы отопления им, хотя понятно, что хотелось бы все сделать своими руками.

Двухтрубная система отопления частного дома

Проектирование принципиальной и рабочей схемы, монтаж трубопроводов и рабочего оснащения, требуют профессионального подхода, привлечения проверенных специалистов, имеющих опыт в конструировании систем отопления различной сложности.

Двухтрубная компоновочная схема отопления двухэтажного дома считается наиболее популярной и широко востребованной, так как совмещает в себе высокую функциональность, надежность и небольшую стоимость на каждом из этапов создания. Компания ИнноваСтрой, осуществляя строительство частных домов на протяжении многих лет, вывела процесс разработки и установки описываемого вида отопительных систем на наивысший уровень – с учетом собственного практического опыта, рекомендаций и требований ГОСТов и СНиПов. При разработке используются современные компьютерные программы, задействуются экономичные котлы и прочее оборудование, создается прочная система, способная работать в любых условиях, при различных форс-мажорных ситуациях.

Двухтрубная схема отопления двухэтажного дома: принцип работы

Основа конструкции заключается в том, что для обеспечения надлежащего уровня отопления в коттедже, используются разные, зачастую полностью изолированные, магистрали для подачи теплоносителя и для его отвода. Данная схема выгодна в том плане, что она сокращает время наполнения труб и батарей горячими жидкостями, к примеру, а все потребители получают одинаковый объем тепла при стандартной температуре. Это ускоряет прогреваемость помещений, снижает теплопотери при транспортировке по трубам, повышает энергоэффективность.

Двухтрубная схема системы отопления двухэтажного дома имеет свои особенности, которые полностью характеризуют ее принцип работы:

1. котел устанавливается в отдельном помещении, специально спроектированном таким образом, чтобы расстояние до самого дальнего потребителя было как можно меньшим. При этом можно использовать любой тип нагревателей, работающих на разных энергоресурсах – дрова, пеллеты, газ, электричество, жидкое и твердое топливо;
2. циркуляционный насос – обязательная часть системы, обеспечивающая равномерную подачу теплоносителя по трубам на двух уровнях дома. К сожалению, естественная циркуляция внутри отопительной системы при многоэтажной конструкции практически невозможна, а потому намного дешевле и проще устанавливать насос для принудительной перекачки нагретой жидкости по всем трубам;
3. подводящая магистраль – в зависимости от типа – последовательное или параллельное подключение – трубы поставляют теплоноситель во все радиаторы, батареи, к системе теплого пола, равномерно. Так обеспечивается скорость прогревания помещений, так как сокращается круг подачи теплоносителя;
4. отводящая магистраль – также подсоединена к каждому потребителю и отводит остывшую жидкость обратно к котлу. При этом, в зависимости от скорости остывания, проводится наполнение горячим теплоносителем с помощью клапанов и регуляторов.

Двухтрубная схема отопления двухэтажного дома при правильном подборе комплектующих, тщательном проектировании, качественном монтаже – способна работать многие годы без вмешательства собственника здания. Кроме этого, такая схема имеет массу преимуществ в области экономии энергии, динамическом регулировании температуры в помещениях, контроле за отоплением в случаях длительного отсутствия жильцов в коттедже.

В компании ИнноваСтрой вы можете заказать индивидуальный проект дома с соответствующей системой отопления, так как для каждого конкретного случая проводится персональный расчет. На формирование отопительных коммуникаций оказывает влияние даже такие факторы, как близость соседних домов, защита от холодных ветров, среднегодовое количество осадков в регионе.

Схема системы отопления двухэтажного дома: разновидности

В последнее время все большую популярность набирают, так называемые, эко-системы, поддерживающие естественную циркуляцию теплоносителя в трубах. Но, с точки зрения эргономичности, компактности и экономии – лучше применять отопительные сети с принудительной циркуляцией, так как она имеет больше преимуществ и более проста в установке. Для сравнения рассмотрим обе схемы системы отопления двухэтажного дома с двумя трубопроводами.

Естественная циркуляция

Требует установки расширительного бачка, а также накопительных емкостей для теплоносителя на верхнем этаже дома. То есть, от котла, как правило, размещенного на нижнем уровне, по магистрали подается горячая вода на чердак – откуда самотеком теплоноситель распространяется по всем потребителям. Охлажденная жидкость, под действием естественных физических законов, стекает вниз к котлу для последующего нагрева. Особенности данной схемы таковы:

1. минимум энергозатрат, так как насос подает горячий теплоноситель только вверх, что снижает время его работы, затраты на электричество;
2. по трубам теплоноситель течет самостоятельно, наполняя радиаторы, конвекторы и батареи;
3. к минусам относят большие потери в тепле и в давлении – теплоноситель в процессе самостоятельного опускания по трубам теряет часть температуры, а скорость наполнения батарей зависит от состояния жидкости;
4. из-за разности в плотностях холодного и горячего теплоносителя, необходимо использовать трубы разного диаметра, чтобы обеспечить равномерную подачу и отвод жидкости.

Принудительная циркуляция

Такая схема отопления двухэтажного частного дома признана наиболее экономичной и эффективной, так как находится в зоне наилучшего соотношения параметров «цена/качество/эффективность». Основное отличие данного варианта состоит в том, что для подачи горячего теплоносителя используется циркуляционный насос, обеспечивающий высокие показатели наполнения батарей и системы теплого пола. Главные характеристики двухтрубной схемы с принудительной циркуляцией:

1. одинаковое давление во всех трубах и равномерная подача к радиаторам и батареям;
2. возможность ускорить или ослабить подачу теплоносителя в любое время;
3. использование труб меньшего диаметра – так как жидкость идет под давлением, то ее физические характеристики никак не влияют на магистрали;
4. быстрота нагрева помещения;
5. практически нулевые теплопотери в процессе подачи теплоносителя к потребителям;
6. постоянная работа насосов приводит к некоторому увеличению расходов на электричество;
7. компактность системы – все основные рабочие элементы можно разместить в небольшом по площади помещении.

Разводка – обустройство трубопроводов

Принудительная двухтрубная схема отопления двухэтажного частного дома может иметь разные типы компоновки, в зависимости от персональных пожеланий заказчика. В принципе, наличие двух магистралей уже гарантирует широкие возможности по регулированию тепла в помещениях, но и разнообразные типы разводки помогают создать надежные и функциональные подсети, направленные на обеспечение разного уровня комфорта:

• последовательная – самая простая, но в то же время, наиболее малоэффективная для двухуровневого коттеджа. Принцип действия заключается в том, что подающая и отводящая магистрали расположены по всему периметру здания и потребители получают теплоноситель по очереди – от ближнего к дальнему. При этом регулировать степень отопления не получится, так как закрытие крана на одной батарее приводит к тому, что все последующие также не получают горячей жидкости;
• параллельное – эффективный способ компоновки, когда к магистральным блинным трубопроводам, подводящему и отводящему, присоединены батареи или радиаторы. В таком виде можно осуществить индивидуальную регулировку для каждой комнаты, как в варианте подачи, так и в скорости отвода остывшей жидкости. Данная схема отопления двухэтажного частного дома широко распространена, так как, в некоторых случаях, не требует больших финансовых и рабочих вложений;
• лучевая – самая сложная, но и наиболее гибкая система разводки. Здесь работает принцип индивидуальной компоновки, когда каждая комната, а подчас и каждый потребитель, имеют собственную подводящую и отводящую магистраль. Это позволяет создавать собственный микроклимат для комнат различного назначения. Монтаж лучевой двухтрубной разводки требует тщательного проектирования и привлечения опытных монтажников, так как качество прокладки коммуникаций напрямую зависит от квалификации специалистов.

Основы выбора системы и создание в проектной организации

Компания ИнноваСтрой обеспечивает грамотное проектирование и монтаж отопления под ключ, в соответствии с требованиями нормативной документации, стандартов и правил, принятых в России для частного строительства. Многолетний опыт работы позволяет максимально оптимизировать систему отопления, применяя комбинирование различных систем с тем, чтобы вы получили надежную, долговечную, экономную схему отопления жилого дома, независимо от площади и места размещения.

Чтобы выбрать наиболее подходящую компоновку, также нужно учитывать особенности предлагаемых на рынке котлов, работающих с разными энергоносителями. Самый распространенный вариант – газовые котлы и водяное отопление – эта схема считается наиболее экономной и эффективной, не требующей значительных вложений.

В практике ИнноваСтрой встречаются также системы отопления, основанные на жидком и твердом топливе (дизель, брикеты, дрова), а также использование антифриза в трубопроводах, который обладает более высокими показателями теплосохранения и долго не остывает.

Также важно обеспечить энергоэффективность самого коттеджа – утепление стен, потолков, кровли и фундамента позволят на 25-30% снизить расходы на организацию системы отопления, увеличат сохранность тепла в холодное время года.

Чтобы получить высококачественную двухтрубную схему отопления двухэтажного дома, следует обращаться к проверенным специалистам, гарантирующим долгую эксплуатацию, надежность монтажа, качество используемого оборудования. Компания ИнноваСтрой всегда поможет создать комфортный микроклимат в вашем загородном доме, коттедже, особняке или резиденции.

Двухтрубная система отопления частного дома (своими руками): схема, монтаж, фото, видео

Прежде чем убедить владельца частного дома в целесообразности применения системы отопления, носящей название двухтрубная система, необходимо рассказать и о других применяемых схемах разводки отопительных систем.

Двухтрубная закрытая система отопления: 1 – котел, 2 – автовоздушник, 3 – термостатический клапан, 4 – радиатор отопления, 5 – балансировочный клапан, 6 – бак для компенсации теплового расширения теплоносителя, 7 – шаровой кран, 8 – фильтр сетчатый магистральный для грубой очистки теплоносителя, 9 – циркуляционный насос, 10 – термоманометр для измерения давления и температуры, 11 – предохранительный клапан.

Двухтрубная схема разводки отопления – это наиболее подходящий вариант для частного домовладения.

О способах обогрева частного домовладения

Русскую печь как способ обогрева здесь рассматривать не стоит, хотя она и имеет определенные преимущества, особенно при наличии в хозяйстве животных, которые в зимних условиях требует особого ухода. Более равномерное распределение температуры по высоте помещения наблюдается при отоплении их с помощью теплоносителей, проходящих через радиатор.

Схема газового котла.

Самым популярным в индивидуальных строениях следует считать обогрев с помощью котлов, в которых для нагрева теплоносителя используют жидкое топливо, газ или электричество. Обычно такие котлы размещают в отдельном помещении. Особенно популярны котлы газовые, и если имеется централизованное газовое снабжение, то ничего выдумывать не следует: это самый экономически выгодный способ обогрева частного дома.

В последнее время для обогрева используют электрический нагрев с помощью пленочных обогревателей, создающих лучи, аналогичные солнечным лучам инфракрасного диапазона. Излучение нагревает предметы, находящиеся в помещении, которые затем отдают тепло в окружающую среду. Такой способ обогрева помещения не требует специального теплоносителя. Один такой обогревательный элемент может обогреть помещение площадью 15 м².

Применяют и воздушное отопление, в котором нагретый в калорифере воздух по вентиляционной системе распространяется по помещению.

Вернуться к оглавлению

Мощность, требуемая для обогрева дома

Для расчета требуемой мощности источника тепла необходимо знать потери тепла через конструктивные элементы помещения: стены, окна, пол и потолок. Здесь имеет значение и наличие подвала, и состояние чердачного помещения (утепленное или нет). Потребуется знание коэффициентов теплопередачи материалов, из которых изготовлены стены и потолки.

Эти формулы известны специалистам, но так как планируется все делать своими руками, то для ориентировки ниже приведены значения мощности, необходимой для обогрева помещения соответствующего размера. Такие значения являются результатом многолетнего опыта, они помогут сориентироваться, какая потребуется мощность котла.

Вернуться к оглавлению

Однотрубная система отопления

На изображении 1 представлена такая схема. Особенностью варианта, представленного на изображении, является разводка на два параллельных контура. Этот вариант целесообразно применять для дома большой площади. Для частного дома, площадь которого не превышает 200 м², достаточно иметь один контур.

Этот вариант представлен на изображении 2. Недостатком такой разводки является неравномерность нагрева радиаторов: чем дальше находится радиатор от источника тепла, тем меньшую температуру имеет поступающий в него теплоноситель. Преимущество – существенно меньшая потребность в трубах.

Вернуться к оглавлению

Лучевая система отопления

Схема системы отопления частного дома.

На изображении 3 представлена такая схема. Ее еще называют коллекторной, так как в ее состав входит коллектор, от которого идет разводка к каждому радиатору. Отдельный коллектор необходимо устанавливать на каждом этаже. Коллектор помещается в отдельном шкафу. В нем сосредоточена вся регулирующая и запорная арматура.

Такая система предполагает скрытое прокладывание труб, ибо к каждому потребителю от коллектора необходимо подвести и горячую, и холодную трубу. Эта схема разводки позволяет регулировать температуру в отдельно взятом помещении. Недостатком являются большие затраты на трубы. Неудобство представляют и шкафы. Что собой представляет коллекторный шкаф и разводка путей поступления тепла, понятно по изображению 4.

Любая система отопления представляет совокупность элементов, начиная с источника тепла. В нее входят элементы регулирующие режимы работы, средства, обеспечивающие безопасную и экономную эксплуатацию, трубопровод и радиаторы. В качестве теплоносителя обычно используют чистую воду или антифриз.

Приборы безопасности и регулировки для однотрубной, двухтрубной и лучевой системы обогрева одинаковы. Далее будут рассмотрены только варианты разводки своими руками двухтрубной системы. Все они за счет параллельного подключения радиаторов позволяют при необходимости отключить любой из них, не нарушая работы всего отопления.

Вернуться к оглавлению

Двухтрубная система. Одноэтажная разводка

Схема монтажа системы отопления двухэтажного дома.

Двухтрубная система имеет отдельную трубу для подачи горячей воды и отдельную трубу для отвода холодной воды. Расширительный бачок можно установить своими руками на любой высоте, превышающей самую верхнюю точку системы обогрева. Если в доме имеется автономное водоснабжение, в котором, естественно, имеется расходный бак, то, совместив расширительный бачок с расходным баком, можно избавиться от забот о его периодическом заполнении. На изображении 5 представлена схема одноэтажной разводки. Если необходимо проложить трубы вдоль дверного проема, то лучше это сделать под полом. При этом желательно все соединения выполнить над полом.

Можно выполнить своими руками подачу горячей воды с помощью верхней разводки. Чтобы не нарушать внешнего вида помещения, хорошо утепленные трубы можно проложить по чердаку.

Вернуться к оглавлению

Двухтрубная система. Горизонтальная разводка

На изображении 6 представлены два варианта горизонтальной разводки: слева лучевой вариант, справа – последовательный. Оба варианта можно выполнить своими руками. Они имеют определенные преимущества и недостатки. В лучевом варианте нет необходимости регулировать трубы по диаметрам, нет необходимости контролировать дроссели (перемычки между батареями).

В этом варианте температурный режим одинаков по всему лучу, однако эта схема требует несколько больший расход материала. На схеме также показаны отдельные элементы системы отопления. Здесь показаны два возможных варианта установки циркуляционного насоса: в обратке или в подающей трубе. Перед насосом в подающую трубу установлен сепаратор воздуха, который позволяет удалить воздух из системы и очистить теплоноситель от шлама. На схемах показаны и два вида расширителей. Указано также, что на радиаторах можно применить различные способы удаления воздуха. На изображении 6 показан двухэтажный вариант лучевой системы (только на первом этаже не показаны дроссели), но она практичнее в одноэтажном частном доме.

Двухтрубная схема, расположенная на изображении 6 справа, называется последовательной не потому, что ее батареи включены последовательно (как в однотрубных системах), а только чтобы обозначить отличие от лучевой системы. В этой системе температура может поддерживаться одинаковой по всей длине, однако регулировкой необходимо заниматься до наступления холодов. Если даже планируют строить ее своими руками, расчет трубопроводов для дома следует поручить специалисту.

Вернуться к оглавлению

Попутное и тупиковое движение теплоносителя

В двухтрубных системах отопления домов существуют варианты попутного и встречного движения теплоносителя. На изображении 7 представлен вариант попутного движения, а на изображении – 8 вариант встречного (его еще называют вариантом тупикового движения). Чтобы понять, в чем разница между указанными вариантами, следует выяснить, что такое гидравлика и балансировка.

Рассчитать гидравлику системы – это определить потери давления в отдельных ветвях и в общем кольце. Хорошо сбалансированная система должна иметь во всех ответвлениях системы одинаковые давления.

Оказывается, что при попутном движении теплоносителя и одинаковых по размеру радиаторах достаточно рассчитать потерю давления в одном из них. То есть система оказывается сбалансированной, она не требует никакой настройки. Если же радиаторы отличаются между собой, то их придется согласовывать с помощью термостатических клапанов. Однако такая схема имеет так называемые точки равного давления. Если радиатор установить в этой точке, то давление на его входе и выходе будет одинаково, и теплоноситель просто в него не попадет.

Схема со встречным движением обязательно требует расчета потерь давления через каждый радиатор, и на каждый из них устанавливают термостатический радиатор.

Необходимо также отметить, что монтаж тупиковых систем значительно облегчен тем, что диаметры параллельных участков не отличаются, тогда как при попутном движении теплоносителя их необходимо для каждого участка рассчитывать.

Итак, выполнить монтаж отопительной системы дома своими руками не так-то просто.

Схема двухтрубной системы отопления в частном доме

Для обеспечения тепла в строении большой площади или этажности применяется двухтрубная система отопления частного дома. Эффективная и практичная схема позволяет обойтись минимальными вложениями, использовать в качестве источника тепла котлы различной конфигурации и прочие достоинства. Рассмотрим особенности, плюсы и минусы системы отопления, а также способы обустройства конструкции.

Что представляет собой двухтрубная система отопления

Конструкция состоит из котла, радиаторов, запорной арматуры и двух трубопроводов. Первый нужен для подачи теплоносителя к радиаторам, второй – для слива остывшей воды и транспортировки ее в котел нагрева. Цикл замкнутый, постоянный, подключение радиаторов может быть последовательным, но лучше делать параллельное, при котором в каждую батарею подается теплоноситель нужного температурного уровня.

Важно! Используя двухтрубное отопление, хозяева немного увеличивают разовые затраты на обустройство, но получают экономию топлива – из-за подачи теплоносителя высокой температуры в каждый радиатор повышается скорость прогрева, а значит, можно раньше отключать котел.

Достоинства и недостатки системы

Преимущества двухконтурной схемы отопления:

• одинаковый температурный режим теплоносителя для каждого радиатора;
• возможность регулировать интенсивность обогрева в любой батарее путем установки термостата;
• возможность замены одного радиатора без уменьшения работы всей отопительной системы;
• двухконтурный вариант позволяет обогревать помещения площадью от 150 м2

К минусам относят увеличенный расход материалов – придется покупать вдвое больше труб, арматуры, крепежей, чем при формировании однотрубной системы. Также могут возникнуть сложности при формировании контуров.

На заметку! Для прокладки трубопроводов в 2-х трубной конструкции допустимо использовать трубы меньшего диаметра, чем в 1-трубной.

Виды двухконтурной системы отопления

Классифицируется теплосистема по различным параметрам, следует рассмотреть все.

Открытая разводка отопления

В этом случае применяется расширительный бак открытого типа. Тара нужна для компенсации избыточного объема воды при нагревании. Минус открытого бака в испарении воды, попадании кислорода, что может привести к завоздушиванию радиаторов, а также быстром износе оборудования из-за коррозии. Также нельзя заливать в систему антифриз – теплоноситель испаряется, отравляя парами воздух в помещении.

Плюс в возможности конструирования бака из подручного материала, отсутствии риска выплеска воды при повышении давления. К тому же если используется бак открытого типа, то не придется покупать манометр, клапан сброса.

Закрытая система циркуляции

Здесь используется герметичный расширительный бак, который проще и удобнее в эксплуатации. Компенсация давления производится либо увеличенным объемом тары, либо наличием мембранной внутренней перегородки – она смещается при увеличении объема воды и сжимается при снижении объема.

Таким образом поддерживается постоянный уровень давления. Допустимо заливать в систему антифриз, испарения и последующего отравления не будет. Однако минус в обязательном обустройстве защитного узла из манометра, клапана сброса, воздухоотводчика.

Важно! Вне зависимости от схемы, расширительный бак устанавливается в самой верхней точке конструкции.

Естественная или самотечная циркуляция

Это системы без применения насоса, в которых теплоноситель транспортируется по трубам естественным путем. Для обеспечения свободного тока необходимо выкладывать трубы с определенным уклоном (до 2 см на 1 м трубопровода), а также избегать поворотов, которые могут мешать естественной циркуляции.

Принцип работы основан на повышении давления воды. Прогретая жидкость выталкивается вверх по разгонному патрубку, затем по трубопроводу отправляется в радиаторы отопления и по всей системе. Самотечный тип является самым дешевым, но транспортируется жидкость медленно, при входе в радиатор уже остывает, поэтому применяется для малоформатных отопительных конструкций.

Рекомендуем к прочтению:

К плюсам можно отнести длительность эксплуатации – тут нечему ломаться, отсутствию завоздушивания и простоту монтажа. Минусы в малом перепаде давления, сопротивлении труб, что снижает скорость транспортировки теплоносителя.

На заметку! Использовать самотечную схему рекомендуется в случае, когда радиаторы находятся не далее 30 м от источника прогрева воды (котла).

При выборе самотечной схемы следует учитывать материал, диаметр труб, количество поворотов, особенности установки запорной арматуры – это поможет сделать конструкцию более эффективной.

Принудительная циркуляция

Если обустраивается двухконтурная система отопления в частном доме с принудительным типом транспортировки, то в контур встраивается циркуляционный насос. Монтируется оборудование на трубе обратки, перед насосом устанавливается фильтр грубой очистки. Можно поставить насос в любой точке, однако при постоянном взаимодействии с горячей водой элементы прибора быстро выйдут из строя, фильтр нужен для задерживания механических вкраплений, которые могут испортить детали насоса.

Принудительная циркуляция обладает множеством достоинств:

1. Транспортировка жидкости ускоряется. Это значит, что вода быстрее поступает в радиаторы, не теряет в процессе перемещения нужной температуры, а значит, прогрев помещения происходит быстрее – можно раньше отключить котел, а это дополнительная экономия.
2. При установке насоса можно регулировать уровень прогрева разных элементов сети, перекрывать отдельные участки.
3. Принудительная циркуляция позволяет поставить мембранный расширительный бак, что снимает с хозяина заботы о доливании жидкости и позволяет применять антифриз.
4. Насос обеспечит перегонку воды по системе с любым количеством поворотов, поднимет на нужную высоту, поэтому для 2-х и более этажных строений рекомендуется монтаж двухтрубной системы отопления с принудительной циркуляцией.

Важно! Наличие насоса исключает образование воздушных пробок в системе, что продляет срок эксплуатации всей конструкции.

Минусы тоже есть – насос работает от электросети, поэтому отсутствие тока приведет к остановке работы системы. Плюс за электричество придется платить, регулярно проверять насос на целостность и работоспособность, а также поставить фильтры – это увеличивает смету. Но плюсов намного больше, причем если правильно смонтировать схему из двух контуров, то даже при отсутствии электричества теплоноситель пойдет самотеком и обогреет помещения в любом случае.

Горизонтальная и вертикальная схемы

Может быть выбрана горизонтальная или вертикальная схема отопления двухтрубной системы. Горизонтальная применяется в строениях площадью до 150 м2, стояки размещаются в коридорах или технических комнатах. Плюсы разводки в невысокой стоимости и простоте монтажа, а вот минус – в большом риске завоздушивания, поэтому важно установить краны Маевского.

Если формируется вертикальная схема, то стояки размещаются в любом помещении, стоят вертикально и могут соединять несколько этажей, причем подключение может быть как общим, так и раздельным – к каждому стояку своя магистраль от котла. Плюс в отсутствии воздушных пробок, минус в более дорогой смете на обустройство.

Двухтрубная система с верхней разводкой

Магистраль подающего трубопровода прокладывается под потолком, обратка – по полу. Это объясняет постоянно высокое давление в системе, позволяет применять трубы одинакового диаметра даже при формировании конструкции самотечного типа. Расширительный бак нужно устанавливать на чердак, обязательно утеплив его, или поместить между перекрытием – нижняя часть остается в отапливаемой комнате, верхняя – на чердаке.

Специалисты рекомендуют монтировать верхнюю магистраль выше уровня оконных проемов. В этом случае доступно размещение расширительного бака под потолком, при условии достаточной высоты стояка, чтобы обеспечить давление в системе. Труба обратной подачи выкладывается по полу или опускается под него.

Важно! Если труба обратного поступления воды монтируется в стяжке пола или под ним, применять соединительные муфты нельзя, чтобы не допустить течи.

В случае с верхней разводкой на виду остаются верхние трубы, что не улучшает внешний вид комнаты, также часть тепла остается наверху, не используется для прогрева помещений. Можно пустить трубы проходящей магистрали под радиаторами, а чтобы обеспечить нормальную циркуляцию, установить насос, что позволяет применять трубы малого диаметра.

Рекомендуем к прочтению:

В двухэтажных строениях частного типа верхняя разводка считается эффективной и помогает добиться хорошего прогрева всех комнат. Расширительный бак ставится в самую высокую точку, котел – в подвал. Такая разница высоты гарантирует оперативность транспортировки теплоносителя, доступность подключения емкости для обеспечения ГВС – циркуляция воды обеспечит постоянный приток горячей воды ко всем приборам.

Если установить в доме газовый или энергонезависимый котел, то схема становится автономной. Для сокращения расходов следует рассмотреть вариант совмещения одно- и двухтрубной системы отопления. Например, сделать теплый (одноконтурный) пол на втором этаже, а на первом оборудовать двухконтурную конструкцию.

Достоинства схемы в:

• скорости движения теплоносителя;
• максимальном и ровном прогревании помещений;
• исключении риска образования воздушных пробок.

К минусам относят большой расход комплектующих, недостаточность энергии для прогрева больших помещений и трудности с размещением расширительного бака.

Двухтрубная схема с нижней разводкой

В этой схеме магистрали подачи и обратного тока воды устанавливаются внизу радиаторов. Основное отличие в том, что двухтрубная система отопления с нижней разводкой, схема которой проста, меняет движение теплоносителя – начинается транспортировка снизу вверх через радиаторы и затем по обратке возвращается в прибор нагрева (котел).

Таким образом можно подключить несколько контуров, сделать тупиковую разводку или оборудовать схему с попутным течением носителя. Минус в высоком риске образования воздушных пробок, для исключения которого требуется установка кранов Маевского. Краны должны стоят на каждой батарее, особенно если речь идет о 2-х и более этажном доме. Но можно заменить вентили специальными воздушными линиями, включаемыми в систему, – это воздухоотводчики, собирающие и выводящие воздух в центральный стояк, откуда он попадает в расширительный бак и через клапан выводится наружу.

Важно! Для схемы с нижней разводкой следует применять принудительную циркуляцию с насосом, иначе велик риск образования воздуха, затруднено прохождение магистралей.

Поскольку почти все батареи с нижней разводкой в 2-х трубной системе – это тупиковые разводки, их дополняют спускниками. По причине скопления воздуха не рекомендуется применять открытый расширительный бак, в этом случае воздух придется спускать практически ежедневно. Можно убрать воздух, если закольцевать подающие трубы, но так схема становится намного сложнее в исполнении и размеры ее увеличиваются, поэтому применение кольцевого типа нецелесообразно.

К плюсам нижней разводки относят:

• компактность;
• малые теплопотери;
• возможность подключения системы отопления до завершения ремонтных работ в доме.

Прокладка труб отопления снизу гарантирует использование всего объема поступающего тепла, что объясняет снижение расходов на отопление.

К минусам можно отнести значительные затраты на материалы, элементы и комплектующие системы, малое давление во входной магистральной трубе и удаление воздушных пробок.

Важно! Если формируется двухтрубная система отопления с нижней разводкой из полипропилена, то трубы можно утапливать в стяжке пола. Полипропиленовые элементы свариваются, что минимизирует риск протечки, хорошо отдают тепло, а срок службы составляет более 30 лет.

Разобраться с нюансами обустройства отопления из двух труб в частном доме поможет видео от профессионалов.

Однотрубная или двухтрубная система отопления | Своими руками

При проектировании системы отопления возникает резонный вопрос — какой схеме отдать предпочтение: однотрубной или двухтрубной?

Проще, проще и дешевле монтировать однотрубную линию, а двухтрубный расчет необходимо проводить с учетом многих технических параметров различных агрегатов. Так ли это на самом деле?

См. Также: Расширительный бак в системе отопления

Однотрубная система отопления

Однотрубная система отопления давно пользуется популярностью (особенно в Советском Союзе) во многом из-за простоты монтажа и, как следствие, меньших затрат на ее создание.

Часто однотрубную систему называют «Ленинградской», в традиционном проточном варианте это магистраль, на которой все радиаторы расположены последовательно.

Теплоноситель проходит через радиатор, возвращается в трубопровод и поступает в следующее отопительное устройство.

Недостатки такой разводки очевидны.

Обеспечить одинаковую температуру теплоносителя для каждого радиатора практически невозможно, к тому же система не позволяет регулировать интенсивность нагрева одного радиатора без последствий для стоящих рядом.

Например, если в спальне слишком жарко и вы понижаете температуру с помощью клапана, то нужно понимать, что в этом случае и в других комнатах станет прохладнее. Однако решить эту проблему все же можно, установив перед ТЭНом отдельный участок трубопровода — байпас, представляющий собой байпасный контур для теплоносителя. На байпасе устанавливаются запорные вентили, с помощью которых можно регулировать температуру нагрева каждого радиатора, а также при необходимости полностью перекрывать подачу теплоносителя к устройству.

Еще одним недостатком однотрубной системы является то, что она требует более высокого давления в трубопроводе.

Следовательно, мощность насосов увеличивается, а значит, увеличиваются эксплуатационные расходы.

Третий существенный недостаток — в однотрубной системе отопления одноэтажного дома расширительный бак необходимо устанавливать в самой высокой точке контура (например, на чердаке). В случае с многоэтажным домом придется прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на всех этажах.Факт. что по однотрубным системам вода движется вниз, последовательно проходя через радиаторы на каждом этаже. Конечно, он постепенно остывает, достигая нижней точки с потерей тепловой энергии почти до 50%. Поэтому в таких системах на всех этажах устанавливаются дополнительные перемычки, причем на нижних этажах устанавливается больше радиаторных секций, чем на верхних.

Однако, несмотря на все недостатки, однотрубная система отопления сегодня достаточно распространена.

В первую очередь за счет экономии материалов при ее установке, кроме того, при открытом монтаже этот вид разводки выглядит более эстетично.

И, наконец, можно найти множество технологических решений, устраняющих проблемы, существовавшие с такими системами буквально десять лет назад.

Современные однотрубные системы отопления оснащены термостатическими клапанами, радиаторными регуляторами, специальным воздухоотводчиком. балансировочные краны, шаровые краны.

Любое устройство в однотрубной системе должно иметь лучшую производительность, чем двухтрубная: выдерживать высокое давление и высокую температуру.

Ссылка по теме: Проект системы отопления в частном доме

.

Двухтрубная система отопления

Двухтрубная система отопления распределяет тепло равномерно: одна труба подает горячий теплоноситель в радиатор, другая возвращает его в котел в качестве «обратной».Несмотря на то, что однотрубная система намного дешевле, многие домовладельцы отдают предпочтение двухтрубной системе. Он позволяет устанавливать комфортную температуру отдельно в каждом помещении, а также подходит для зданий разной конфигурации с любой этажностью. Двухтрубная система отопления, кроме того, легко расширяется как в вертикальном, так и в горизонтальном направлении, поэтому при необходимости достройки дома систему отопления менять не придется.

Двухтрубная система может быть горизонтальной и вертикальной.В первом варианте отопительные приборы одного этажа подключаются к одному стояку, а во втором варианте радиаторы разных этажей обслуживают один стояк. Вертикальная система стоит немного дороже, чем горизонтальная, так как здесь нужно больше труб, а сама установка занимает больше времени.

Но исключает возможность образования воздушных пробок в отопительных приборах, а также проще в эксплуатации. Другая классификация двухтрубных систем отопления связана с направлением потока теплоносителя.Бывают тупиковые и прямоточные. В первом случае прямой и возвратный поток воды имеют противоположные направления, а во втором их направления совпадают.

Третья классификация связана с циркуляцией воды в системе отопления. В небольшом частном доме можно использовать естественную циркуляцию теплоносителя, в коттеджах большой площади потребуется принудительная.

Нет единого мнения, какая система лучше — однотрубная или двухтрубная. Выбор того или иного варианта зависит от многих факторов, и поэтому часто можно увидеть дома, где, например, одновременно используется одно- и двухтрубная разводка.

При прокладке труб в системе отопления с естественной циркуляцией уклон составляет 3-5 ° / м в системе с принудительной циркуляцией 1 см / м.

Однотрубная система отопления и двухтрубная — разница на фото

Подключение радиаторов в однотрубных и двухтрубных системах отопления:

1. Однотрубная система / диагональное соединение
2. Однотрубная система / нижнее соединение 3. Двухтрубная система / диагональное соединение 4.Двухтрубная система / нижнее соединение

Ссылка по теме: Виды систем отопления и их устройство в загородном доме-какую конструкцию выбрать

Системы отопления частного дома

1. Однотрубный 2. Двухтрубный 3. Коллектор

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Двухтрубное отопление частных домов: схема, принцип работы

В нашей статье мы поговорим о двухтрубной системе отопления в частных домах. Этот инженерный проект определит, насколько хорошо он будет находиться в помещении. Комфорт — самое главное, чего нужно добиться при строительстве дома. Также включены такие коммуникации, как электричество, вода, канализация и даже доступ в Интернет. Они обязательно должны присутствовать в современном доме, ведь жить без них довольно сложно.

Система отопления

В многоквартирных домах отопление централизованное. Это дает жильцам преимущество — не нужно думать об отоплении в течение всего времени холодов. Конечно, неудобства могут быть как в начале отопительного периода (когда еще жарко), так и после него (при морозах на улице). Но при строительстве в городе придется прибегать к самонагревательной системе. В нашей статье мы рассмотрим, какая система отопления лучше — однотрубная или двухтрубная. В его основе может быть любая схема.Также рассмотрим все их характеристики, достоинства и недостатки.

Популярность обеих систем достаточно высока, активно их используют даже опытные разработчики. Но у каждого есть свои плюсы и минусы, о них поговорим дальше. Конструкция систем следующая:

1. Отопительный котел. Оформить его может абсолютно любой. Также можно использовать любой вид топлива — от соломы до газа или керосина.
2. Насос для циркуляции рабочей жидкости. С ним идет протяжка теплоносителя от котла до самых дальних углов ствола.

Конструкция двухтрубной системы наиболее эффективна и экономична. Также стоит учесть наличие различных автоматов котлов, клапанов и других узлов, помогающих тщательно контролировать все процессы в системе.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах.I …

Светоотражающая краска. Область применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Однотрубная система

Некоторые строители до сих пор сомневаются, какая система лучше. Если обратить внимание на практику, то можно увидеть, что очень многое зависит от того, какой дизайн дома.Например, если в доме нет подвала и только один этаж, то лучший вариант — установка однотрубной системы. К тому же денег на строительство уйдет не очень много.

Под этой системой отводится труба от котла к радиаторам. Охлаждающая жидкость закачивается под давлением через насос. Нагретая вода проходит через все батареи. Но в этом случае есть одна мелочь — те радиаторы, которые находятся рядом с котлом, будут нагреваться сильнее, чем те, которые расположены в этом месте.Поэтому однотрубную систему лучше всего устанавливать в небольших домах.

Горизонтально

При изготовлении двухтрубной системы необходимо обеспечить одинаковый прогрев всех батарей. Это немного другой результат. К радиатору подходит отдельная труба, по которой перекачивается вода. Так называемые обратные трубы позволяют собирать охлажденную жидкость и направлять ее в котел для повторного нагрева. Большинство таких конструкций систем отопления используются при строительстве многоэтажных домов.

Есть два типа систем:

1. с вертикальной компоновкой.
2. С горизонтальной компоновкой.

Горизонталь обычно используется, когда крыша дома плоская и имеет подвал. Вертикальная планировка идеальна для строительства домов с благоустроенной мансардой. В этом случае там устанавливается все отопительное оборудование.

Схема подключения двухтрубной системы

При изготовлении двухтрубной системы гарантируется, что все радиаторы будут прогреваться одинаково.Это очень важно, так как значительно повышает комфорт внутри.

Можно выделить такую ​​схему двухтрубной разводки систем отопления:

1. Подключение коллектора. Радиаторы идут по две трубы от коллектора.
2. Параллельное подключение радиаторов.

Последний вид подключения хорош тем, что дает возможность регулировать температуру в каждой батарее. Но есть недостаток — много труб с изолирующим оборудованием.Но главный недостаток — сложные и дорогостоящие монтажные работы.

Как установка?

Конечно, при изготовлении системы необходимо проводить разделение на определенных этапах. Сначала устанавливаем бойлер. Вынести его в отдельную комнату. Часто для этого обустраивают подвал. Если вы используете естественную циркуляцию, котел нужно устанавливать ниже, чем трубы и радиаторы. После установки котла произвести его соединение с расширительным бачком. Устанавливается максимально высоко — на чердаке или на потолке.

Если в системе есть насос, установку резервуара можно производить где угодно, лишь бы он находился над полом. Но если циркуляция естественная, коллектор нужно ставить чуть ниже емкости. После этого необходимо провести к каждому радиатору от коллектора «горячую» трубу. Похоже на mount и return. Переверните трубу, чтобы собрать в единый контур, он подключен к котлу.

Однозначно нужно приварить еще одну трубу к уравнительному бачку — это нужно делать сверху.Он предназначен для слива лишней воды. При закипании жидкость выталкивается из радиаторов в двухтрубную систему отопления и в бак. Когда охлаждающая вода снова попадает в систему.

Виды двухтрубной системы

Как видно из названия, двухтрубная система имеет две трубки, по которым протекает рабочая жидкость. При охлаждении воды в радиаторе она не поступает сразу в другой, а возвращается в котел для нагрева. В результате на всех вводах в нагреватели температура будет одинаковой.

Монтаж можно осуществить одним из следующих способов:

1. Горизонтально — неплохой выбор, если площадь дома не очень большая. Но обязательно установите насосы, они исключают возникновение заторов.
2. Вертикальный — идеально подходит для больших домов в несколько этажей. Но использовать насос тоже необходимо, ведь КПД системы в этом случае намного выше.

Разделение конструкций

По направлению потока теплоносителя можно разделить на следующие типы:

1. Двухтрубный патрубок схемы — направление движения воды в горячем и холодном контурах различно.Очень похоже на эту конструкцию на одной трубе, но все батареи подключены параллельно. Стоит отметить невысокую стоимость данной конструкции.
2. Прямой поток Вода движется в одном направлении в обоих контурах. Такие схемы хороши тем, что в них нет давления.

Преимущества

С помощью любых двухтрубных систем отопления можно быстро и достаточно эффективно произвести распределение тепла по помещению, независимо от того, как далеко оно находится от котла. Таким образом при любой температуре охлаждающей жидкости постоянна и стабильна.Это довольно удобно, особенно в тех случаях, когда речь идет о домах в два-три этажа.

Можно ли регулировать температуру?

Современная система двухтрубного типа довольно проста, работает по тому же принципу. Используйте одну трубку, называемую коллектором. Охлаждающая жидкость подается к радиаторам индивидуально. Для забора отработанного теплоносителя, температура которого достаточно низкая, используйте трубу, которая называется обратной. Он всегда присутствует в такой системе. Без подключения двухтрубной системы отопления обойтись просто невозможно.

Использование такой системы по всему дому с одинаковой температурой. Однако при необходимости хозяева могут отрегулировать уровень нагрева. Для каждого помещения устанавливают отдельные органы управления и меняют степень обогрева помещения.

Основные компоненты двухтрубной системы

В системе есть две основные группы нагревателей:

1. Основные блоки, в которые входят радиаторы, термочиститель, регуляторы давления, воздухоотводчик, запорная арматура. Эти устройства могут быть различной конструкции, все зависит от того, в каком помещении они используются.Все эти компоненты доступны в двухтрубной системе отопления двухэтажного дома и одноэтажного.
2. A Устройство для регулировки температуры. В конструкцию двухтрубной системы включены устройства, помогающие контролировать температуру. Например, самыми популярными можно назвать термостаты, головки блока цилиндров, клапаны, сервоприводы.

Следует отметить, что в конструкции двухтрубной системы отопления много различного оборудования. С одной стороны, это существенное преимущество, так как есть возможность повысить эффективность системы.Но есть недостаток — надежность системы зависит от качества ее худшего компонента.

Как произвести гидравлический расчет отопления?

Перед реализацией проекта необходимо создать схему, в которой нужно учесть все аспекты этой системы. Проверил гидравлический расчет, он определен:

1. Расчетный расход воды на различных участках трассы, а также потери напора.
2. Оптимальные размеры труб на разных участках.Это необходимо, чтобы при использовании минимального сечения добиться оптимальной скорости циркуляции воды.
3. Метод работы арматуры для регулировки. Это сделано для того, чтобы сбалансировать систему при работе в разных режимах.

Расчет отопления

Следует отметить, что сначала нужно подобрать некоторые системы, а только после этого реализовать их гидравлические нарастания. Именно в этих проектах указывается расположение радиаторов отопления и их типовые размеры, рассчитывается тепловой баланс в помещении, конфигурация конструкции.Также учитываются отдельные участки, циркуляция главного кольца, размеры труб, тип, расположение регулирующей и запорной арматуры. Если хотите сэкономить, можно сделать двухтрубную систему отопления из полипропилена. Но это обязательно учтено в дизайне.

Как правило, расчеты проводят такими способами:

1. Открывает мониторинг потери давления теплоносителя, учитывает местные сопротивления, имеет клапаны и различное оборудование. Отдельно идет осмотр отдельных частей и системы в целом.Затем вам необходимо рассчитать оптимальное распределение жидкости в зависимости от тепловых нагрузок и потерь давления.
2. Обязательно учитывайте параметры проводимости и сопротивления. На выходе нужно получить максимально точные данные, например, сколько тепла потратит вода на определенных участках. При наличии индикаторов температуры можно вносить существенные изменения в распределение потоков жидкости. Этот метод больше подходит для расчета систем, в которых установлены циркуляционные насосы.

Порядок монтажных работ

При проектировании необходимо учитывать, какой диаметр двухтрубной системы отопления будет использоваться. Вне зависимости от того, в каком доме вы устанавливаете систему, перечень работ будет следующим:

1. Установка радиаторов отопления. Устанавливают комплектующие, арматуру, клапаны Маевского, трубки. Сохраните их для обозначенных областей.
2. Если система полностью автономная, необходимо провести установку отопительного котла.Его можно установить или повесить, обязательно подключив к дымоходу. Конечно, для электрических устройств это не нужно.
3. Построить распределительную площадку с коллектором, если в доме одна проектная двухтрубная система отопления.
4. Запуск трубопровода. Желательно размещать их в полостях каркаса, а также можно обкатывать стены или пол. Главное — сделать так, чтобы их не видели. Учтите, что трубы, находящиеся в цементе, нужно изолировать пеноматериалами. В конце каждого прямого участка всегда происходит свободное тепловое расширение.
5. Монтаж регулирующей арматуры, насосов и расширительного бака.
6. Наконец привязав горшок, он соединил шкаф и радиаторы.
7. Целостность должна быть проверена на всех без исключения соединениях. Обязательно при монтаже контролируется надежность всех компонентов. Затем необходимо проверить систему отопления под давлением. Это достигается с помощью испытательного давления, которое значительно превышает минимальный уровень.
8. Заполняет систему жидкостью от всех нагревательных устройств, необходимых для сброса воздуха.
9. Регулирующее устройство, которое расположено на радиаторе, позволяет системе балансировки добиться наиболее оптимального распределения теплоносителя по всем устройствам.

Такой способ монтажа двухтрубной системы отопления в частном доме. Но делать это с вами — решать вам. Ведь при небольшой площади постройки все довольно просто — труба.

Двухтрубная система отопления

Сегодня людям не нужно думать о том, как получить тепло в свой дом и по какой именно схеме в этом доме производится отопление: по однотрубной системе или в доме устанавливается двухтрубная система отопления.Весной или летом городские квартиры отлично прогреваются за счет солнечного тепла. Только в осенне-зимний период, когда внезапно отключается центральное отопление, нам снится камин или хотя бы печь.

Естественно, что основным источником энергии и тепла является солнечный свет. В древности люди научились разводить огонь и использовать его в своих целях, что, несомненно, было огромным прорывом в эволюции человечества. Активное использование огня в быту существенно изменило жизнь людей, еда стала иной, появилась защита от нападений хищников, домашнее освещение, тепло.

Все знают, как здорово приходить после работы в свой уютный, теплый дом поздним холодным вечером. Современные системы отопления довольно просты в использовании, часто они автоматизированы и оснащены регулирующими клапанами. Печь, отопительный котел, радиатор, конвектор, камин, тепловая пушка — все это современные отопительные приборы. Они используют разные виды топлива: дрова, уголь, природный газ, дизельное топливо и электрический ток.

Если рассматривать однотрубные и двухтрубные системы отопления, то в них обычно используются различные регулирующие устройства, такие как, например, точки подключения радиаторов.

Двухтрубная система отопления имеет множество преимуществ — равномерное распределение теплоносителя и возможность максимально точного управления отопительными агрегатами в зависимости от требований к конкретному помещению.

Двухтрубные, а также однотрубные системы изготавливаются в горизонтальном и вертикальном исполнении.

Однотрубные системы работают следующим образом: схема: одна из труб подает теплоноситель от отопительного котла на крышу дома, а другая труба подает теплоноситель в последовательно соединенную систему аккумуляторов.У этой системы отопления есть существенный недостаток — она ​​не позволяет контролировать температуру, поэтому вода на первых этажах дома уже не такая горячая, как могла бы быть при двухтрубной системе.

При двухтрубной системе отопления — тепло подводится к стояку и впоследствии распределяется равномерно. Пар, газ, жидкость — температура любой из этих жидкостей в двухтрубной системе остается неизменной. Двухтрубная система отопления частного дома отличается от однотрубной способом подключения к ней радиаторов.К тепловой сети при такой системе радиаторы подключаются исключительно параллельно.

Основным преимуществом подключения parallelType к двухтрубной системе отопления является то, что нагретый теплоноситель течет от отопительного котла ко всем отопительным приборам равномерно, а не по цепочке. Регулировать эту систему довольно просто, так как температура здесь постоянная. Это возможно благодаря следующему принципу работы: от коллектора к каждому отдельному радиатору в системе теплоноситель течет по подающей трубе, а выходит из радиатора в выпускной.

Однако у двухтрубной системы отопления есть свои недостатки. Главный недостаток этого устройства — необходимость прокладки в системе гораздо большего количества пластиковых труб.

Помимо обычной двухтрубной системы с верхней разводкой, существует двухтрубная система отопления с нижней разводкой. Их отличие в том, что при нижней разводке подводящий трубопровод обычно прокладывают снизу, практически вместе с обратным. Проходя через систему отопительных приборов, вода по стоякам и обратным магистралям попадает в обратку, а оттуда попадает в котел.Системы отопления с нижней разводкой, а также системы с верхней разводкой могут быть спроектированы с попутным и тупиковым движением теплоносителя и с одним или несколькими контурами.

Системы отопления в индивидуальном доме

Сегодня большинство людей, выбирая жилье, все чаще отдают предпочтение частному дому.

У квартиры, конечно, есть достоинства, но особняк — мечта. Комфортное пространство с рядом комнат, гаражом, земельным участком с красивым садом, зоной барбекю.

Одним из важных элементов при его строительстве является продуманная система отопления. Раньше все решалось отоплением. Но сегодня это намного проще и в то же время сложнее. Разные варианты отопления вызывают споры по этому поводу. Какой лучше, экономичнее, надежнее и экологичнее.

Система отопления дома должна быть в первую очередь надежной. Продумывается еще на этапе проектирования дома, создания эскизов, когда прорисовываются ниши, ямы, технические шкафы, дымоходы и зона котельной.

Системы отопления в индивидуальном доме бывают водяными, паровыми, воздушными и электрическими.

Водяная система отопления

Такие системы отопления для дома являются самыми популярными. Нагревательный элемент — бойлер. Горячая вода циркулирует по замкнутому контуру и по трубам распространяется по всему дому. Возвращается в котел и снова нагревается. И цикл за циклом. В зависимости от используемого топлива бывают разные типы котлов — электрические, на жидком или твердом топливе и газовые котлы.Наиболее распространены и практичны в применении газовые и электрические котлы. Газовые котлы более экономичны, безопасны и практически вечны. Для электрокотлов сегодня используется не только стационарное электричество, но и его альтернативные виды — мини-ГЭС, солнечные и ветряные батареи. К таким котлам также рекомендуется использовать электрические радиаторы. Котлы на твердом топливе также могут иметь место, поскольку они абсолютно автономны, а поддоны, уголь и дрова более доступны в вопросе цены.

Выбирая котел, необходимо не забывать и о его мощности, которая зависит от площади индивидуального дома. Чем больше дом, тем мощнее должен быть котел. При монтаже системы отопления очень важен выбор труб и радиаторов. Чугунные батареи дольше держат тепло; они более долговечные. Трубы также производятся из разных материалов, наиболее выгодным из которых является медь. Медь не имеет проблем с перепадами температуры и соединяется методом пайки.При установке такого типа отопления не стоит забывать и об арматуре, расширительном бачке, кранах. Правильно подобранные материалы гарантируют качественную, бесперебойную работу системы.

Паровая система отопления

В данном случае основным нагревателем является пар. Вода в бойлере закипает, под действием давления пар разносится по системе, отдает тепло и возвращается в бойлер в водном состоянии. Паровая система отопления может быть закрытой и открытой, но в частном доме применяется очень редко.

Воздушная система отопления

Как уже было сказано ранее, выбор системы отопления необходимо делать еще на этапе проектирования дома. Пневматическая система монтируется непосредственно в корпусе конструкции; Невозможно или крайне сложно реализовать в готовом доме.

В такой системе отопления главное — теплогенератор. Воздух в нем нагревается и разносится по системе, по трубам. Он вытесняет холодный воздух через воздуховоды и возвращается к генератору.Воздушная система для отопления может быть принудительной и гравитационной. Соответственно, в первом варианте — есть «сила» — вентилятор, который помогает прогонять воздух, и здесь действует гравитационное физическое явление — разница температур воздуха (тепло вытесняет холод). При монтаже таких систем отопления большое внимание уделяется материалу воздуховода (текстиль, металл, пластик) и его форме, они могут быть круглыми или прямоугольными. Эти детали системы необходимо утеплить. При выборе формы, размещения воздуховодов необходима консультация специалиста.Все должно быть эргономичным и экономичным.

Электросистема отопления.

Достаточно экономически дорого. Но если смотреть на это новаторски, с использованием альтернативных источников энергии — солнечных батарей, ветряных генераторов, то это очень выгодно и экологически безопасно.

Реализация такого способа обогрева может быть нескольких видов — с помощью теплых полов, электроконвекторного обогревателя, инфракрасных длинноволновых обогревателей.

Но помните, правильно рассчитать количество необходимых инструментов с учетом площади особняка и его теплоизоляции помогут только специалисты. При монтаже электросистемы отопления важно все продумать, ведь теплый воздух может подниматься вверх, а без теплых полов просто не обойтись.

При выборе системы отопления необходимо понимать, какую схему системы отопления выбрать. Водяная система отопления может быть одно- и двухконтурной.Одноконтурный — это только отопление, а двухконтурный — и отопление, и водяное. Как движется вода, системы могут быть однотрубными, двухтрубными и коллекторными. Они отличаются качеством обогрева. Коллекторная система более затратна при монтаже, но наиболее прогрессивна. Здесь к каждому радиатору крепится по 2 трубы, и тогда потеря тепла минимальна. Самая «холодная» и самая неудобная — однотрубная система. Здесь к радиатору подводится только одна труба. Горячая вода поступает к каждому радиатору постепенно.Приходит уже холодно. Отопление помещения минимальное. Также, в случае поломки или выхода из строя одной из батарей, система должна быть полностью отключена. Двухтрубная система отопления для особняка очень практична. К радиатору параллельно подключены две трубы. Один для подачи горячей воды, другой для возврата холодной в котел. Также есть возможность с помощью кранов отключить необходимый радиатор, если необходимо устранить какой-либо нюанс или поломку.

Монтаж отопления осуществляется в несколько этапов.

Изначально устанавливается котел в заранее подготовленной котельной (облицовка выполняется пожаробезопасным материалом, встраиваются пристройки). Затем дымоход выводится на улицу. К котлу присоединены измерительные приборы. При необходимости ставится насос и монтируется коллекторная система (все зависит от вида отопления). Устанавливаются трубы и на конечном этапе подключаются радиаторы с регуляторами температурного режима, отводы. Готовая система протестирована.

Отопление — одна из важных составляющих особняка.

Все описанные здесь детали очень важны при проектировании и монтаже системы. Рекомендуем обратиться к профессиональным дизайнерам, монтажникам, которые смогут все правильно рассчитать и смонтировать в доме выбранную систему отопления. Вы можете быть уверены, что все ваши пожелания, количественные и качественные критерии дома будут учтены, а система отопления будет экономичной, качественной и удобной в эксплуатации.Дизайнеры сделают необходимые эскизы, проведут точные расчеты и подготовят полный пакет документов для строительства дома и монтажа системы отопления.

Желаем, чтобы с нами было комфортно и тепло работать!

Основы двухтрубных паровых радиаторов

Основы двухтрубных паровых радиаторов

В двухтрубных паровых установках пар поступает от котла к радиаторам через впускной патрубок. После конденсации пар возвращается в котел через вторую выпускную трубу.Обычно вы можете распознать двухтрубную систему по двум трубам и отсутствию пароотводчика, прикрепленного к радиатору.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в однотрубные паровые радиаторы здесь.

Компоненты двухтрубного парового радиатора

Пар поступает в радиатор через регулирующий клапан. Конденсатоотводчик позволяет воздуху и воде выходить, возвращаясь к котлу, но обеспечивает удержание пара внутри радиатора.Когда радиатор наполняется паром, воздух выходит из радиатора через открытый сифон. Когда радиатор наполняется паром, термостат внутри сифона расширяется и закрывает выпускное отверстие, задерживая пар внутри него. После конденсации пара ловушка снова открывается, позволяя воде вернуться в котел.

Воздух выходит из труб через одно или несколько главных вентиляционных отверстий рядом с котлом, а конденсат стекает обратно в котел, чтобы повторить процесс.

Конденсатоотводчик Hoffman

Регулирующий клапан на радиаторе может быть ручным или термостатическим.Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель, чтобы конденсат всегда мог возвращаться в котел. Наши поставляются с одним в стандартной комплектации.

Какие радиаторы использовать с двухтрубным паром?

Чугун — действительно проверенный временем материал для парового отопления.Пар создает большую нагрузку на систему: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота. Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Просмотрите нашу полную подборку здесь. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

См. Также наши руководства по однотрубным паровым и водяным радиаторам.

Дополнительная литература

Дэн Холохан: Возвращение к утраченному искусству парового отопления
Дэн Холохан: Озеленение пара

Схема отопления одноэтажного дома с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией теплоносителя

В наш век стремительно меняющихся технологий эту схему (также называемую гравитационным или гравитационным) отопления частного дома можно было бы считать морально устаревшей, если бы не ее простота, надежность и экономичность.Самотечная система отопления до сих пор широко используется при строительстве собственного дома и считается лучшим техническим и экономическим решением. Небольшое давление в сети ограничивает его объем, но для одноэтажного жилого дома эта схема очень эффективна и часто рассматривается как альтернатива отоплению с помощью насосных агрегатов.

Отопительный контур с естественной циркуляцией

В автономном отоплении одноэтажного или двухэтажного собственного дома допускается использование специальных незамерзающих антифризов, но не рекомендуется применять антифриз в системах с естественной циркуляцией теплоносителя.

Основные недостатки антифризов для использования в отопительном контуре естественной циркуляции:

• В отопительном контуре с естественной циркуляцией конструкции расширительного бака предусматривают контакт с окружающим воздухом. Антифризы быстро испаряются, загрязняя окружающую среду;
• Необходимость постоянного контроля за объемом теплоносителя и его периодического пополнения;
• Антифризы обладают низкой теплоотдачей, что способствует небольшому отводу тепла радиаторами от охлаждающей жидкости при ее циркуляции.Это приводит к перегреву антифриза в контуре и в самом котле;
• Использование перегретого антифриза в замкнутом контуре способствует обильному образованию отложений внутри теплообменника, забивающим отверстия в трубках.

Наиболее оптимальным теплоносителем в схеме гравитационного типа для отопления одно- или двухэтажного жилого дома является водяной теплоноситель в силу его невысокой стоимости и доступности.

Естественная циркуляция в отопительных контурах

Основными функциональными элементами системы отопления с естественной циркуляцией жилого дома являются:

• Котел нагрева горячей воды;
• Расширительный бак, представляющий собой емкость для слива лишней воды, которая появляется при увеличении объема водяного теплоносителя в контуре при его нагревании;
• Трубопроводы для подачи горячей воды от котла к радиаторам отопления и возврата охлажденной жидкости от радиаторов обратно в котел (для чего обратная часть системы отопления в быту называется обратной).Вместе они образуют замкнутый контур циркуляции теплоносителя;
• Радиаторы отопления.

При нагревании теплоносителя увеличивается его объем, избыток нагретой воды поднимается вертикально до расширительного бачка, в системе создается гидростатическое давление в зависимости от разницы в весе водяных столбов горячего (подающего трубопровода) и холодная (возвратная) вода.

Под этим давлением горячая вода течет из верхней точки теплотрассы (красная линия на схеме) к радиаторам отопления.Охлажденная в радиаторах вода по обратной магистрали (синяя линия) поступает на вход котла. Самотечная система отопления в одноэтажном или двухэтажном доме работоспособна только в том случае, если при монтаже предусмотрены уклоны горизонтальных участков трубопровода обогрева в сторону движения жидкости. Тогда теплоноситель сможет двигаться вниз под действием собственного веса с наименьшим гидравлическим сопротивлением.

Еще одним фактором, влияющим на движение жидкости, является давление циркуляции, обозначенное на рисунке буквой N.Чем выше разница уровней радиаторов и бойлера, тем быстрее движется вода в контуре.

В самотечных системах отопления расширительный бак не закрывается крышкой, поэтому эту систему часто называют открытой. Все воздушные пробки из теплотрассы вытесняются в верхнюю часть контура, и там устанавливают емкость, открытую для контакта с атмосферой. Система, использующая герметичные резервуары, называется закрытой. В его составе используется помпа; по принципу действия он уже носит вынужденный характер.

Скорость относительно воды

При циклическом изменении температуры горячая вода находится в верхней части системы отопления, холодная влага перемещается по нижним трубам. Основной движущей силой естественного (без давления со стороны насоса) движения жидкости в контуре является давление циркуляции, которое зависит от соотношения высот котла и самого нижнего радиатора. На рисунке ниже представлена ​​графическая диаграмма возникновения циркуляционного напора h. Параметр h имеет постоянное значение для этого контура и не изменяется во время работы системы отопления.

Для создания оптимального давления котел отопления устанавливают с максимальной глубиной размещения, например, в подвале. В свою очередь расширительный бачок необходимо установить повыше. Часто ставят на чердаке дома.

Скорость циркуляции воды в контуре при установке самотечной системы отопления частного дома своими руками определяется следующими факторами:

1. Величина циркуляционного давления. Чем он больше, тем больше расход воды в теплотрассе;
2. Диаметры труб отопления.Небольшие размеры внутреннего сечения трубы обеспечат большее сопротивление потоку воды, чем трубы с большим диаметром. Для однотрубных или двухтрубных систем при самотечной разводке намеренно завышают размер труб до D на 32-40 мм
3. Материалы для изготовления контурных труб. У современных полипропиленовых труб гидравлическое сопротивление в несколько раз ниже, чем у стальных трубопроводов, поврежденных коррозией и покрытых отложениями;
4. Наличие поворотов в тепловой сети.Идеальный вариант — прямой трубопровод;
5. Обилие фитингов, переходников, стопорных шайб. Каждый клапан снижает давление.

Процессы естественной циркуляции очень инертны и протекают медленно. Время между розжигом котла и полной стабилизацией температуры в помещениях составляет несколько часов.

Схема

По способу подключения радиаторов отопления принято различать две схемы установки контуров системы отопления: однотрубную и двухтрубную.

Для однотрубной монтажной сборки своими руками характерно последовательное расположение нагревательных приборов по цепи питания. Пройдя сверху через все радиаторы (красная линия), вода возвращается по обратной линии (синяя линия) в котел.

В двухтрубной схеме монтируются два отдельных циркуляционных контура. Один горячий теплоноситель течет, подводя тепло к радиаторам, по другому контуру — охлажденная вода направляется от радиаторов к котлу.

На рисунке ниже изображена двухтрубная система отопления для двухэтажного дома. Распределение теплоносителя (красная линия) по радиаторам начинается с максимальной высоты H, обеспечивающей необходимое давление циркуляции. Охлажденный теплоноситель (синяя линия) собирается в обратной магистрали и направляется на вход котла.

Самотечные системы отопления для частного дома впечатляют простотой устройства, простотой обслуживания и энергонезависимостью. У них нет насосных агрегатов, создающих дискомфорт для проживания своим шумом, отсутствуют вибрации, сопровождающие их работу.Безаварийный срок службы систем с естественной циркуляцией оценивается в полвека, так как в них отсутствуют электронасосы и средства автоматизации. В целом гравитационные схемы проигрывают системам принудительного отопления по ряду баллов:

• излишняя инерция вынуждает ждать несколько часов, пока контур не достигнет необходимого теплового режима;
• сложность монтажа, обусловленная необходимостью точных расчетов уклонов горизонтальных участков теплотрассы;
• отсутствие насоса ограничивает общую длину теплотрассы;
• непрерывный контроль уровня охлаждающей жидкости в расширительном бачке.

Наиболее подходящей областью применения системы с естественной циркуляцией являются частные дома с низкой этажностью (1-2 этажа), площадью до 100 квадратных метров. м и горизонтальный радиус гравитационной цепи не более 30 м.

Схема отопления (с естественной циркуляцией) частного дома своими руками

Если вы решили оборудовать систему отопления для дачи или загородного дома, то нужно подумать об эффективности, максимальной надежности и удобстве работы.

Особенности компоновки

Если речь идет о принудительной циркуляции теплоносителя в трубопроводной системе, то в процессе проведения работ необходимо будет установить насос, который должен располагаться на участке теплотрассы.Благодаря такому взаимодействию можно будет обеспечить более быстрое и постоянное движение воды. В этом случае недостатком является стоимость установки дополнительного оборудования. Если вас интересует схема отопления (с естественной циркуляцией) частного дома, то в установке насоса нет необходимости. Это потому, что плотность горячей воды намного ниже, чем у холодной. За счет этого осуществляется выталкивание одной жидкости другой. Охлаждающая жидкость, двигаясь по трассе, отдает определенную часть тепла батареям, постепенно остывая.Возвращающаяся холодная жидкость выталкивает горячую и легкую воду обратно в трубы. Этот цикл повторяется постоянно. Процесс нельзя приостанавливать, пока котел не прогреется. При необходимости отопительный контур с естественной циркуляцией (это касается в первую очередь частного дома) можно в любой момент дополнить насосом, которым хозяева могут при необходимости быстро и равномерно обогреть жилище.

Основные положительные характеристики

Наличие насоса влечет за собой дополнительные затраты энергии.А его отсутствие, наоборот, позволяет неплохо сэкономить. Такие системы совершенно бесшумны и не вызывают лишних вибраций. Система отопления частного дома (с естественной циркуляцией) «Ленинградка» имеет ряд преимуществ, среди которых можно выделить уникальную способность к саморегулированию, очень длительную безотказную работу, которая составляет 30 лет, термическую стабильность и высокая ремонтопригодность.

Подготовка к работе

Если вы решили самостоятельно провести монтажные работы, то вам стоит рассмотреть схему отопления (с естественной циркуляцией) частного дома.Путь будет содержать определенный набор элементов. Помимо прочего, он содержит: расширительный бачок, расположенный в самой высокой точке; трубопровод, который может быть одинарным или двойным; радиаторы отопления, а также котельное оборудование. Последний будет нагревать теплоноситель. Перед началом работы важно помнить, что скорость и сила, с которой вода будет двигаться через систему отопления, зависят от объема, веса и плотности горячей жидкости. Не менее важную роль играет и внутренний диаметр труб, от этого параметра зависит коэффициент сопротивления, а также высота установки радиаторов отопления по отношению к котлу.Мастер должен знать, что к горизонтально ориентированным трубопроводам предъявляются особые требования. Их необходимо устанавливать с обязательным уклоном, который составляет 5 миллиметров на метр, поворачивая трубы по ходу движения. Только так охлажденная вода будет стремиться к котлу. Схема отопления (с естественной циркуляцией) частного дома предполагает установку на пути теплоносителя меньшего количества элементов, которые смогли бы увеличить сопротивление.

Расчет мощности перед установкой

Если вы выбрали схему отопления частного дома с естественной циркуляцией, то перед тем, как приступить к обустройству системы, нужно определиться с мощностью котельного оборудования.Такие расчеты можно произвести любым из нижеприведенных методов. Первый предполагает использование объема, второй — площади. Мастер должен помнить, что каждый из этих вариантов позволяет получить лишь приблизительный результат в самых идеальных условиях. Если здание не утеплено, следует приобретать оборудование с небольшим запасом. Тогда как для энергосберегающих зданий в качестве значения мощности на квадратный метр достаточно будет принять цифру в пределах 60 ватт.

Определение вместимости по объему

Если вы будете реализовывать схему отопления частного дома с естественной циркуляцией, то наиболее точный расчет будет по объему отапливаемого помещения.Первоначально это значение следует определить умножением на 40 Вт. Следующим шагом будет добавление поправочных коэффициентов. Если мы говорим о частном доме, а комната граничит с улицей сверху и снизу, то нужно результат умножить на 1, 5. Если есть комната, расположенная возле утепленной стены, значение следует умножить на 1,1. При наличии утепленной стены умножение производится на 1,3. Что касается каждой двери, выходящей на улицу, то к ним нужно добавить 200 Вт. Для окна нужно добавить 100 Вт, минимальное значение — показатель равный 70, коэффициент в каждом случае будет зависеть от размеров проема.

Определение мощности по площади

Если будет оборудована закрытая система отопления частного дома с естественной циркуляцией, то можно рассчитать мощность и площадь. Самый простой метод — определить мощность котла по рекомендациям СНиП. Подсчитано, что на 10 квадратных метров требуется 1 кВт мощности. Общую площадь дома нужно умножить на 0,1. Важно учитывать разные коэффициенты, каждый из которых используется для определенных территориальных зон.Например, для Крайнего Севера этот показатель может варьироваться в пределах от 1,5 до 2. Для средней полосы эти цифры варьируются, начиная с 1,2 и заканчивая 1,4. Если мы говорим о южных регионах страны, то коэффициент может быть равен 0,8-0,9.

Монтажные работы: двухтрубная система

Система водяного отопления частного дома с естественной циркуляцией может быть оборудована по двухтрубной схеме. Несмотря на то, что монтажные работы в этом случае более сложны, распространение получила именно такая схема.При его реализации жидкость будет двигаться по двум трубам, одна из которых будет проложена сверху, куда будет стекать нагретая вода; в то время как второй должен быть размещен ниже, туда потечет остывшая жидкость.

Технология работы

Если вы рассматриваете схему и особенности установки отопления (с естественной циркуляцией) частного дома, то можно использовать двухтрубную систему. Проведение этих работ требует соблюдения определенных инструкций. На первом этапе мастеру следует выбрать место, где будет располагаться блок хранения.

Над котлом монтируется расширительный бак, и вы можете соединить эти элементы между собой вертикальной трубой, которую после установки необходимо обернуть изоляцией. Примерно на уровне трети расширительного бачка нужно прорезать верхнюю трубу, предназначенную для транспортировки нагретой жидкости. Замеряем расстояние от верхней точки до пола, после чего подключаемся к проводке. Эти работы выполняются на высоте 2/3. Ближе к верху расширительного бачка выйдет из строя еще одна труба, которая будет переливаться.С его помощью излишки будут убраны в канализацию. На следующем этапе трубы подводятся к радиаторам. Батареи необходимо подключить к нижней трубе, установка которой осуществляется параллельно с верхней.

Наконечник мастера

При установке системы отопления частного дома (с естественной циркуляцией) своими руками важно постараться как можно точнее расположить трубы. В этом случае необходимо обеспечить оптимальную разницу высот между котлом и радиаторами.Первые необходимо монтировать под отопительными приборами, поэтому лучше всего приобрести напольный прибор, который будет удобно располагаться в подвале или в специальной нише.

Нюансы работы

Чердак необходимо утеплить. Если температура в нем чрезмерно низкая, то есть вероятность, что жидкость в трубах замерзнет. Важно придерживаться нескольких правил, одно из которых предполагает расположение верхней трубы с определенным уклоном, который должен составлять примерно 7 градусов.По возможности котельное оборудование следует располагать значительно ниже отопительных приборов. Посетив магазин перед началом работы, следует выбирать трубы из металла или полимеров. Внутренний диаметр изделия должен составлять 32 миллиметра. Балансировку двухтрубного отопления, если трубы были подобраны правильно, делать не придется. Однако потребуется установить дроссель на шланги к каждому радиатору.

Следует отметить, что на прокладку двух цепей уйдет достаточно большая сумма денег.На это у мастера уйдет много времени, но такая система эффективнее и предпочтительнее.

Однотрубная установка

Если вы будете прокладывать систему отопления для частного дома (с естественной циркуляцией), желательно перед началом работ рассмотреть фото таких схем. Если вы решите использовать однотрубную систему, вы сможете снизить затраты на установку. В этом случае необходимо будет проложить только одну трубу. Система будет иметь циклический замкнутый контур, предполагающий размещение радиаторов параллельно основному кольцу.Разрывать его в определенных точках не требуется. Можно будет оборудовать каждый радиатор вентиляционным отверстием. Такое решение даст возможность избавиться от воздуха в каждой из отдельных секций. Для выравнивания температуры необходимо будет установить дроссели и термоголовки. Сегодня довольно популярна однотрубная закрытая система отопления. В некоторых случаях можно пренебречь наличием расширительного бачка, изолируя таким образом охлаждающую жидкость. Как известно, в форсированной системе скорость движения теплоносителя по системе трубопроводов зависит от производительности насосного оборудования.С естественной циркуляцией дела обстоят иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными. С естественной циркуляцией дела обстоят иначе.Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными. С естественной циркуляцией дела обстоят иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил.Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными.

Рекомендации по работе

Аналогичная система отопления (с естественной циркуляцией) частного дома, схема которой предполагает наличие только одной трубы, комплектуется изделиями, внутренний диаметр которых может варьироваться от 32 до 40 миллиметров.Внутренняя поверхность труб должна быть максимально ровной, идеальной, единственный способ не допускать скопления отложений, но металлические аналоги рассматривать вообще не стоит.

Заключение

Система отопления частного дома с естественной циркуляцией, без радиаторов, сэкономит вам много денег. Однако перед проведением этих работ стоит подумать о целесообразности их выполнения.

Система отопления с естественной циркуляцией

Обустраивая отопление небольшого загородного дома или коттеджа, в первую очередь думают об эффективности, простоте и максимальной надежности.Чаще всего встречается система отопления с естественной циркуляцией, отвечающая всем вышеперечисленным критериям.

Принудительная циркуляция теплоносителя по трубопроводам осуществляется с помощью рабочего насоса, который устанавливается на участке теплотрассы. Благодаря такому взаимодействию обеспечивается постоянное и быстрое движение жидкости. Недостаток — стоимость дополнительного оборудования.

Подробнее о естественном кровообращении.

Для оснащения системы отопления естественной циркуляцией насос не требуется.Плотность нагретой воды ниже, чем у холодной, из-за чего одна жидкость вытесняется другой. Охлаждающая жидкость, двигаясь по трассе, отдает часть тепла радиаторам и постепенно остывает, возвращаясь обратно и вытесняя более теплую и более легкую воду в трубы. Цикл повторяется снова.

Этот процесс нельзя остановить, пока котел не нагреется. Систему с естественной циркуляцией можно в любой момент оснастить насосом и запустить его по мере необходимости для равномерного и быстрого обогрева помещения.

Основные преимущества

Одно из преимуществ таких систем — экономичность. Затраты на установку и обслуживание сведены к минимуму.

Наличие помпы повлечет дополнительные расходы на электроэнергию. Его отсутствие, наоборот, даст возможность сэкономить. Такие системы совершенно бесшумны и не вызывают лишних вибраций.

Другие преимущества включают:

• Способность к саморегулированию
• Термическая стабильность
• Длительное время безотказной работы — 30 лет
• Высокая ремонтопригодность

Типовая схема

Если более подробно рассмотреть схему с естественной циркуляцией теплоносителя, то она будет содержать следующий набор элементов:

1. Расширительный бак, который находится на самой высокой точке
2. Радиаторы отопления
3. Трубопровод (двойной, одинарный)
4. Отопительное оборудование отопительный котел

Сила и скорость, с которой хладагент будет циркулировать через систему отопления, зависят от веса, объема и плотности горячей жидкости.Немаловажную роль играют внутренние поверхности труб, от которых зависит коэффициент сопротивления, и высота батарей отопления относительно котла.

К горизонтальным трубопроводам предъявляются особые требования. У них должен быть обязательный уклон около 5 мм на метр по ходу движения. Только в этом случае остывшая жидкость будет стремиться обратно в котел.

Надо постараться, чтобы на пути теплоносителя было меньше элементов, способных повысить сопротивление.Большое количество запорной арматуры, ответвлений и перегибов необходимо компенсировать большим диаметром трубы.

Вас также может заинтересовать оригинальный способ обогрева производственных помещений.

Рассчитать мощность самостоятельно

Приступая к оснащению системы отопления с естественной циркуляцией теплоносителя, необходимо определить мощность установленного отопительного котла. Вы можете выполнить расчеты одним из двух методов:

1. По объему
2. По площади

Следует отметить, что оба варианта расчета дают приблизительные результаты в идеальных условиях.Если дом не утеплен, необходимо приобретать технику с небольшим запасом. В свою очередь, для энергосберегающих построек достаточно принять значение мощности 60 Вт на кв.

Самым точным считается расчет объема отапливаемого помещения. Для начала нужно вычислить это значение и умножить на 40 Вт. Введены следующие поправочные коэффициенты:

1. Для частного дома, граничащего с улицей сверху и снизу, рекомендуется результат умножить на 1.5
2. Если комната расположена у утепленной стены, значение умножается на 1,1, у утепленной стены — 1,3
3. Для каждой двери, ведущей на улицу, добавляется 150-200 Вт
4. На каждое окно добавляется 70-100 Вт, в зависимости от его размера

Самый простой способ — рассчитать мощность котла, рекомендованную в СНиП — по площади. Подсчитано, что на каждые 10 кв. м. Требуется 1 кВт мощности. Таким образом, общую площадь дома нужно умножить на 0.1.

Необходимо учитывать коэффициенты для разных территориальных единиц:

• Крайний Север — 1,5-2
• Средняя полоса — 1,2-1,4
• Южные регионы страны — 0,8-0,9

Выбор схемы подключения для систем с естественной циркуляцией

Существует огромное количество схем, по которым можно осуществлять естественное регулирование. Но все они разделены на 2 категории:

Несмотря на более сложный монтажный процесс, широкое распространение получила двухтрубная схема отопления с естественной циркуляцией теплоносителя.Жидкость транспортируется по двум трубам: одна проложена вверху и по ней течет нагретая вода, вторая внизу и течет охлажденная вода.

Для самостоятельного построения простого двухтрубного контура можно выполнить следующую инструкцию:

• Сначала выбирается место, где будет размещаться блок хранения
• Над котлом установлен расширительный бак, вместе они соединены вертикальной трубой, обернутой теплоизоляционным материалом
• На уровне 1/3 расширительной бочки вставлена ​​верхняя труба для транспортировки нагретого теплоносителя
• При измерении расстояния от пола до наивысшей точки необходимо сделать надрез в проводке на высоте примерно 2/3
• Ближе к верху расширительного бачка выходит из строя вторая труба — перелив, через которую излишки удаляются в канализацию
• Затем нужно проложить трубы к радиаторам
• Батареи подключаются к нижнему водопроводу, прокладка которого должна быть параллельна верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальный перепад высот между радиаторами и котлом.Последние следует размещать под батареями, поэтому предпочтение отдается уличным приборам, которые размещаются в специальной нише или подвале.

Чердак надо утеплить. Если будет слишком холодно, возможно замерзание жидкости в трубах.

Рассмотрим еще несколько правил, которым нужно следовать:

1. Верхнюю трубу рекомендуется начинать с небольшим уклоном — 6-7 градусов
2. По возможности котел устанавливают намного ниже отопительных приборов
3. Необходимо выбирать трубы из металла или на полимерной основе с внутренним диаметром 32 мм.

Балансировка двухтрубного отопления, если трубы подобраны правильно, не требуется.Тем не менее, дроссели должны быть установлены на соединениях с каждой батареей в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух цепей и время, затрачиваемое на работы.

Чтобы снизить затраты на установку, выберите вариант прокладки всего одной трубы. В этом случае получается циклический замкнутый контур, удовлетворяющий следующим условиям:

1. Радиаторы должны разрезать параллельно основному кольцу и не разрывать его в определенных точках
2. Необходимо снабдить каждую батарею вентиляционным отверстием.Это решение предоставит возможность стравливать воздух в одной конкретной области
3. Для выравнивания температуры рекомендуется установить термоголовки и дроссели

Популярна закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость обращения?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, то здесь дело обстоит иначе.Для его увеличения необходимо придерживаться ряда правил:

• Оптимально подбирать запорную арматуру и следить за переходами диаметров труб
• Разнообразные повороты могут стать непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямыми

1. Наиболее подходящий внутренний диаметр трубы 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не накапливать на себе отложения, изделия из стали не должны считаться

Устройство систем отопления с естественной циркуляцией требует определенной подготовки, навыков и знаний.Но чтобы оставаться уверенным в его работоспособности, стоит врезать насос, включение которого произойдет в случае необходимости.

Схема отопления одноэтажного дома с принудительной циркуляцией: принцип работы и преимущества

Наличие в доме системы отопления — требование, ни у кого не вызывает сомнений. Но точки зрения, по каким принципам он должен работать, расходятся.

Возможны всего два варианта устройства системы отопления (СО).В первом случае теплоноситель движется по трубопроводам СО, подчиняясь основным физическим законам. Такие системы относятся к СО с ЭЦ (естественной циркуляцией). Во втором — схема отопления одноэтажного дома с принудительной циркуляцией (ПК) предполагает движение теплоносителя по системе за счет работы встроенного циркуляционного насоса.

Принципы работы СО Центр

Для лучшего понимания принципа работы этой системы следует сначала разобраться, как работает СО ЭК.Этот вопрос подробно рассмотрен здесь.

Интегрировав циркуляционный насос в такую ​​систему, можно устранить большинство недостатков, добиться равномерного распределения горячего теплоносителя по всем нагревательным приборам, тем самым повысив эффективность СО и снизив расход топлива, необходимый для котел для поддержания заданных температурных параметров.

Система отопления с принудительной циркуляцией одноэтажного дома теоретически допускает возможность смешивания горячего и охлажденного теплоносителя.Но на самом деле этого не происходит, поскольку установленные модели циркуляционных насосов создают в линиях небольшие давления, не приводящие к перемешиванию.

Правильная регулировка скорости движения воды в системе позволяет с высокой степенью эффективности контролировать количество выделяемого тепла.

Кроме того, СО с ПК позволяет использовать радиаторы любого типа.

Преимущества, которые наличие насоса дает с ПК

• Нет ограничений по диаметру и материалам, из которых используются трубы, применяемые для монтажа ?? указанного типа;
• Это позволяет получить некоторую экономию на закупке материалов по более низким ценам, без потери качества работы смонтированной системы;
• Система упрощает монтажные работы, так как нет необходимости выполнять верхнюю разводку и строго контролировать уклон трубопроводов;
• Отсутствие значительных перепадов температур в системе положительно сказывается на увеличении срока службы элементов и комплектующих ПК;
• Имеется возможность выполнения разводки коллекторного типа, что позволяет нагревать все радиаторы до одинаковой температуры вне зависимости от их удаленности от котла;
• Вы можете увеличить длину трубопровода до необходимой;
• Становится технически возможным интегрировать в компьютерный центр дополнительные устройства, например, теплый пол;
• Отопление одноэтажного дома с принудительной циркуляцией позволяет установить необходимую температуру, как во всем доме, так и в отдельных его помещениях.Напоминаем, что регулирование температуры в ЕС ЕС в принципе невозможно.

Недостатки системы

1. Система нестабильна, что, во-первых, увеличивает эксплуатационные расходы на оплату потребленной электроэнергии, а, во-вторых, отключение электроэнергии приводит к остановке насоса;
2. Работающий насос издает определенный шум, который нравится далеко не всем.

Схемы устройства отопления дома с принудительной циркуляцией.

При установке отопительного контура в одноэтажном частном доме он может быть выполнен в следующих вариантах: одно- или двухтрубный.В этом случае разводка может быть нижней или верхней.

Однотрубный СО ПЦ

Выполнена указанная система:

С горизонтальной разводкой в ​​тех случаях, когда ее обустраивают в небольших жилых домах или в производственных помещениях. Из основного стояка поступающая в него горячая вода распределяется по стоякам горизонтально, проходя по ним через все установленные радиаторы. Охлажденный теплоноситель по обратной магистрали возвращается в котел.

Важным требованием является оснащение всех радиаторов вентилями для отвода воздуха (краны Маевского), а также установка запорной арматуры в начале подающей магистрали, что позволяет контролировать температуру в помещении.

С вертикальной компоновкой. Трасса СО идет с верхних этажей на нижние. В одноэтажных домах без мансарды его не используют.

Двухтрубный SO PC

Схема системы отопления одноэтажного дома с принудительной циркуляцией при горизонтальной разводке может быть выполнена в трех вариантах:

• Коллекторная система;
• Associated CO;
• Тупик SO PC.

В первом варианте каждый нагреватель подключается индивидуально, что способствует их равномерному нагреву.Но изначально это требует повышенного расхода труб на установку, а, следовательно, больших затрат на их покупку.

Связанные СО имеют одинаковые контуры циркуляции хладагента. это делает процесс регулировки температуры более простым и надежным, но увеличивает длину прокладываемого трубопровода. То есть опять лишние расходы.

В тупиковых системах каждый последующий радиатор по направлению потока воды находится дальше от котла, что увеличивает контур циркуляции теплоносителя и снижает эффективность контроля работы СО.

С вертикальной компоновкой. Отопление в одноэтажном доме своими руками по указанной схеме может выполняться с нижней или верхней разводкой.

В первом случае циркуляционный насос подает холодный теплоноситель с обратной линии в котел. От него — до питающей сети и далее по радиаторам. Охлаждаясь, вода через расширительный бак возвращается в котел.

Во втором случае магистральный трубопровод СО располагается над радиаторами (чаще всего на чердаке), а обратка прокладывается на полу помещения или в подвале под потолком.Теплоноситель циркулирует от котла к подающей линии, оттуда к радиаторам, откуда по обратной трубе и через расширительный бачок перекачивается в котел.

Выбор циркуляционного насоса

Насосы

, в первую очередь, подбираются по таким параметрам, как создаваемый напор и производительность. Их необходимое значение предварительно рассчитывается с учетом размеров помещения, которое будет отапливаться ПК.

Схема отопления одноэтажного дома — виды отопления

В большинстве случаев у рядовых граждан частный дом ассоциируется с одноэтажным домом.Возможно, у нас до сих пор существуют устойчивые стереотипы, а может быть, только что наступили кризисные времена, которые заставили нас задуматься не только о стоимости всех строительных материалов, но и о том, сколько нам будет стоить содержание дома. В связи с этим особую актуальность приобретает топливо, которое обеспечит нормальные условия проживания в частном доме. Без топлива сложно готовить и отапливать помещения. Еще на этапе создания проекта здания хороший хозяин должен учесть все системы жизнеобеспечения. Одной из первых разрабатывается схема отопления одноэтажного дома.Хотя в определенные моменты жизни люди, которые большую часть жизни живут в частном доме, также сталкиваются с такой проблемой, как модернизация существующей системы отопления или ее полная замена. Будет полезно прочитать о системе отопления.

Виды топлива для систем отопления

Любая система отопления должна начинаться с выбора топлива. Это может быть торф, дрова, газ, уголь или жидкое топливо. В последнее время очень часто при устройстве отопления стали использовать отопительные котлы. Но самый экономичный вариант — газовый (подробнее о расчете тепла на отопление можно прочитать здесь).

Однотрубная система и ее конструкция

Конечно, конструктивное решение системы отопления во многом зависит от финансовых возможностей хозяина. На данный момент нет ограничений на техническую реализацию какой-либо системы. На рынке вы найдете материалы и оборудование для любого кошелька. Наиболее доступной и традиционной считается однотрубная система отопления одноэтажного дома с естественной циркуляцией. В качестве теплоносителя здесь используется вода.

Установка циркуляционного насоса может значительно повысить эффективность этой системы.Но это будет абсолютно необходимо только при обустройстве дома с большой площадью. Если речь идет о небольшом домике, то можно полностью обойтись без него.

Обращаем ваше внимание, что организация естественной циркуляции предполагает установку подводящего патрубка с уклоном 5 мм на каждые 2 м трубопровода.

Схема однотрубной системы отопления включает:

1. — Источник тепла, например, отопительный котел.
2. — Трубопровод.
3. — Расширительный бак.
4. — Элементы для подключения к радиаторам.

Типы однотрубных систем

Системы отопления однотрубные бывают звездообразными, коллекторными и лучистыми.

Однотрубная система отопления одноэтажного дома функционирует довольно просто. Необходимо лишь определиться с материалами, а затем произвести небольшие расчеты на предмет теплопотерь дома.

Вода, нагретая от котла через входы и трубопроводы, попадает к отопительным приборам и, попав в радиаторы, отдает свое тепло.После этого остывший теплоноситель по той же трубе возвращается обратно в систему теплоснабжения. В самой высокой точке этого вида отопления, которая называется «горизонтальной», находится расширительный бачок.

При движении теплоносителя по трубопроводам через стенки приборов и трубопроводов выделяется тепло. Однотрубную систему отопления с естественной циркуляцией смело и без преувеличения можно считать наиболее экономичной в настоящее время.

Недостатком такой системы отопления является разница температуры теплоносителя в разных точках системы.В конечном радиаторе вода всегда будет намного холоднее, чем в ближайшем к котлу. Кроме того, однотрубная версия не допускает возможности перекрытия одной батареи; необходимо отключить сразу всю систему.

Схема отопления одноэтажного дома может предполагать и двухконтурную конструкцию. В таком варианте дом будет не только отапливаться, но и сразу же обеспечиваться горячей водой. Очень часто можно увидеть две параллельные одноконтурные системы.Один используется для отопления, а второй — для горячей воды. При этом не забывайте, что установка второго контура увеличит потребление энергии примерно на 25%.

В каком бы проекте вы ни хотели обогреть свой дом, самое главное — найти оптимальное соотношение между потерями тепла и потреблением энергии. Кроме того, нужно учитывать силовые характеристики котла отопления, а также КПД радиаторных батарей.

Схема отопления одноэтажного дома

Можно ли самостоятельно организовать отопление частного дома? Да, если у вас есть подробная схема подключения системы отопления.Имеете минимальный опыт работы с конвейером? Тогда вы обязательно с этим справитесь. В этой статье будет проанализирована схема отопления одноэтажного дома. Дадим полезные советы начинающим частным строителям. Главное, чтобы система была отказоустойчивой и дешевой, тогда домашняя работа позволит сэкономить на найме профессиональных работников. Мы подробно разберем однотрубные и двухтрубные сети, а также изучим требования к отоплению частного дома.

Системные требования

Чтобы все работало надежно, необходимо соблюдать следующие требования:

• Отказоустойчивость.Этот параметр отвечает за работу системы отопления в любой мороз. В нем не должно быть чрезмерной теплоотдачи, так как это помешает нормальной работе системы в холодную погоду.
• Простота установки. Не все собственники могут позволить себе нанять профессионалов для проектирования и монтажа тепловой сети, поэтому нужно выбирать самые простые схемы отопления. Работа, сделанная своими руками, всегда приносит удовольствие.
• Отсутствие зависимости от энергии. Было бы здорово, если бы система могла работать с естественной циркуляцией.Обычно мастера устанавливают отопление с принудительной циркуляцией, но при этом система может работать и естественная, несмотря на снижение КПД.
• Рентабельность. Несмотря на то, что отопительный контур практически не влияет на КПД котла, мы рекомендуем сделать все возможное, чтобы добиться максимальной экономии тепла.

На фото котел продолжает работать даже после отключения циркуляционного насоса. Он функционирует в ограниченном пространстве.

Стоит сказать, что пункт «Нет зависимости от энергии» для электрокотлов неактуален, так как ни насос, ни котел не могут обойтись без электричества. Остальные предметы работают с таким агрегатом.

Однотрубная система: анализ цепей

Широкий выбор строительных материалов и сантехники позволяет подобрать проекты для владельцев частного дома с разным уровнем дохода. В первую очередь стоит рассмотреть вариант однотрубной системы, поскольку она считается наиболее доступной, особенно для одноэтажного дома.В однотрубной сети вода циркулирует естественным образом.

Схема выглядит следующим образом:

По возможности стоит установить циркуляционный насос. Это значительно повысит эффективность и результативность конструкции. Но если ваш дом занимает небольшую площадь, то этот агрегат для установки не требуется. Для обеспечения естественной циркуляции уклон основной трубы должен составлять 0,5 сантиметра.

Однотрубная система состоит из следующих элементов:

• Электропроводка.
• Трубопровод.
• Котел для нагрева воды.
• Расширительный бак.

Конструкция однотрубная имеет подвиды: балочная, коллекторная, звездообразная. Конструкция быстро выполняет свою работу, поэтому конструкция проста. Первым делом нужно выбрать материалы для сети.

Система работает следующим образом. Теплоноситель (вода) нагревается от котла, затем по трубам поступает в отопительные приборы. Далее охлаждающая жидкость переходит к радиаторам, которые забирают все тепло.Таким же образом возвращается теплоноситель в котел. Расширительный бак — крайняя точка однотрубной системы отопления.

На сегодняшний день такая конструкция считается самой экономичной для частного дома. У системы тоже есть несущественные минусы. Разница температур в разных точках — это первый недостаток. Например, в радиаторе вода будет намного холоднее, чем в бойлере. Второй недостаток заключается в том, что вам нужно заблокировать всю конструкцию, если вам нужно заблокировать хотя бы одну батарею.

Двухтрубная сеть

Для одноэтажного дома можно своими руками монтаж двухконтурной тепловой сети. Это более дорогой вариант по сравнению с предыдущей схемой, но при этом в доме всегда будет горячая вода. Суть двухконтурной системы такова: первый контур используется для обеспечения горячей водой, второй — для отопления.

Ниже приведен отличный пример двухконтурной сети, которую вы можете установить самостоятельно:

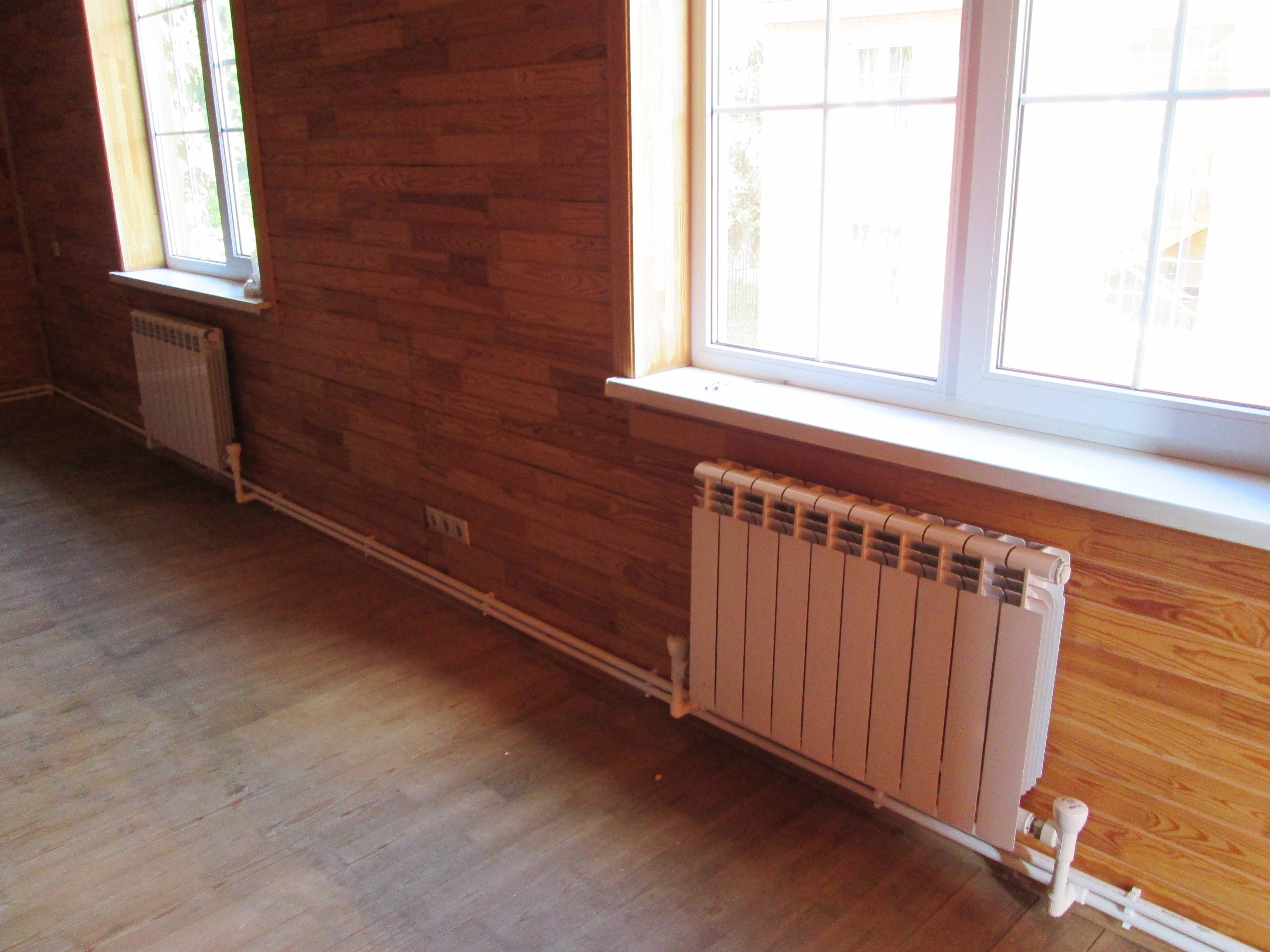

По периметру здания (в гостиной и под полом) проходят два трубопровода — обратный и подающий.Конвекторы, радиаторы и регистры используются в сети как перемычки, которые создают короткое замыкание. Хладагент имеет тенденцию циркулировать через нагреватели, расположенные ближе всего к циркуляционному насосу. Но мы должны следить за тем, чтобы удаленные приборы тоже получали тепло. Для этих целей устанавливаются ограничительные дроссели.

Что касается минусов данной системы, то их два:

1. Повышенный риск при размораживании без балансировки.
2. Большое количество трубопроводных систем, отрицательно влияющих на экономию.

Схема реализации для частного дома, установка

Несмотря на то, что водяное отопление с естественной циркуляцией имеет ряд недостатков, которые в основном связаны с его высокой инертностью, то есть медленным обогревом помещения, его все же очень часто используют для оснащения автономного газового или твердотопливного отопления в помещениях. частные дома и квартиры.

Это связано с преимуществами, которые имеет отопление с естественной циркуляцией по сравнению с принудительной прокачкой теплоносителя через систему отопления с помощью электронасоса.

Во-первых, эта система отопления несколько дешевле, потому что не требует покупки насоса, а во-вторых, она не критична к отключениям электроэнергии и всегда будет работать при включенном отопительном котле.

Однако его использование накладывает определенные ограничения на места установки котла и отопительных батарей, требует аккуратной укладки труб и более тщательного проектирования, так как при малейших погрешностях в проекте или во время монтажа системы отопления ее эффективность может стать намного выше. ниже.

Принцип работы системы отопления с естественной циркуляцией

Принцип работы такой системы предельно прост и основан на разнице плотности воды при разных температурах. При нагреве в отопительном котле горячая вода по трубе замкнутого контура поднимается вверх, а на ее место течет холодная вода, которая уже остыла в батареях отопления. Чем больше разница высот между верхней и нижней точками отопительного контура, тем эффективнее циркуляция воды в системе, что также зависит от соблюдения наклона труб для слива охлажденной воды от батарей в котел, для того, чтобы снизить сопротивление току воды в системе.

Особенности системы отопления с естественной циркуляцией

Если расчет естественной циркуляции и монтаж системы завершен, она сможет эффективно работать при работающем котле, но в некоторых случаях целесообразно установить насос через вентиль, который можно использовать во время отопления после перерыв для более быстрого обогрева помещений, особенно если контур системы имеет значительные габариты.

Стоит отметить, что возможность работы такой системы без насоса позволяет эксплуатировать ее без ремонта и обслуживания очень долгое время.Благодаря современным прочным компонентам системы отопления с естественной циркуляцией могут работать без вмешательства более 50 лет. Однако следует учитывать, что естественная циркуляция будет чувствительна к любому сопротивлению, поэтому рекомендуется использовать трубы большего диаметра по сравнению с трубами, применяемыми в системах отопления с принудительной циркуляцией.

Считается, что для эффективной работы такой системы отопления общая длина ее контура не должна превышать 30 м, однако это ограничение довольно условно и может быть существенно увеличено, надеясь, что на равномерное прогревание потребуется больше времени. до всех комнат в доме.Конечно, большая инерционность такой системы является ее основным недостатком и для выхода на рабочий температурный режим может потребоваться несколько часов, однако этот недостаток полностью компенсируется ее простотой и высокой надежностью.

Для уменьшения инерции системы и повышения ее эффективности необходимо прокладывать все входные и выходные трубы для естественной циркуляции не строго горизонтально, а с небольшим уклоном, усиливающим поток воды. При этом в верхней части контура обязательно устанавливается расширительный бак, который является не только компенсатором повышения давления в системе и предполагает расширяющийся при нагревании «лишний» объем воды, но и собирает пузырьки воздуха. , что может вызвать образование воздушной пробки.

Эту систему по праву можно назвать саморегулирующейся, ведь когда в помещении холодно, аккумулятор быстрее передает тепло, вода быстрее остывает, а значит, скорость ее циркуляции в системе увеличивается. Когда комната полностью нагревается, циркуляция замедляется до минимума, что способствует экономии энергии.

Выбор материалов для монтажа системы отопления

Эксплуатационные характеристики системы отопления с естественной циркуляцией напрямую зависят от того, какие трубы и из какого материала она проложена.

Чем больше диаметр трубы, тем эффективнее будет работать система, поэтому рекомендуется использовать трубы диаметром 32-40 мм и более.

Многое также зависит от материала труб, например, если вы используете сталь, которая корродирует, шероховатость внутренней части трубы будет мешать нормальному потоку воды и уменьшать скорость ее циркуляции. Также следует избегать резких участков изменения диаметра, необоснованных резких изгибов труб, что непременно приведет к замедлению потока воды и снижению эффективности ее циркуляции.

Примерный расчет системы отопления

Стоит отметить, что хотя отопительный контур с естественной циркуляцией максимально прост, точно рассчитать его параметры достаточно сложно, так как в самой системе и в доме в целом может быть множество факторов, которые будут влиять на эффективность нагрева. Поэтому, какой бы метод расчета вы ни использовали, устанавливать отопление с естественной циркуляцией следует с некоторым запасом. При этом всегда можно более точно отрегулировать необходимую температуру в помещениях, изменив настройки автоматики котла.

На практике используются два метода расчета тепловой мощности, необходимой для обогрева, по площади и объему помещения, с использованием коэффициентов и поправок для учета теплопотерь.

Так, например, при расчете площади используется норма 1 кВт на 10 метров квадратного помещения. Причем для регионов с относительно теплым климатом используется коэффициент от 0,7 до 0,9, для северных широт 1,2–1,3, а для Крайнего Севера этот коэффициент выбран в пределах 1.5–2. Считается, что высота потолка в комнатах составляет 2,5 м, что далеко не всегда верно, и если высота потолка разная, воспользуйтесь методом расчета объема.

Также к общей мощности на каждое окно добавляется еще 100 Вт, на дверь -200 Вт, наличие внешней стены добавляет еще один коэффициент в диапазоне 1,1–1,5. Однако учет всех этих параметров также не позволяет учесть все нюансы, влияющие на сохранение тепла, поэтому тепловая мощность берется с достаточно большим запасом.

Отопительные контуры с естественной циркуляцией

На практике обычно используются две распространенные схемы подачи теплоносителя в аккумуляторы:

• Двухтрубная система. В этом случае прокладывают два контура: контур подводимых труб горячего водоснабжения прокладывается под потолком или на чердаке, а контур, по которому отводится холодная вода от батарей, прокладывается на уровне пола. Каждая батарея подключена как к верхнему, так и к нижнему контурам. Схема наиболее эффективна и позволяет без дополнительных регулировок распределять тепло равномерно, однако ее стоимость намного дороже, а сложность монтажа выше.
• Однотрубная система с естественной циркуляцией. Эта схема на практике применяется гораздо чаще, особенно если речь идет об организации отопления одноэтажного дома. В этом случае замкнутый трубопроводный контур от расширительного бака, установленного наверху дома, например, на чердаке, до котла, установленного внизу, проходит на уровне пола под всеми батареями. В этом случае каждая батарея подключается снизу к трубопроводу общего контура в двух точках. На входе в аккумуляторную батарею по ходу течения воды желательно установить дроссель, с помощью которого можно регулировать подачу воды на каждую батарею, чтобы обеспечить равномерный нагрев как в непосредственной близости от расширительного бачка, так и в конце контура перед входом в котел.

Стоит отметить, что данная система отопления с естественной циркуляцией теплоносителя зарекомендовала себя во многих домах и более десяти лет исправно обслуживает своих хозяев.

Кроме того, система позволяет работать с отопительными котлами любого типа и строить недорогие, надежные и эффективные автономные системы отопления.

Устранение неполадок парового радиатора

Радиаторы для систем отопления паровых котлов могут быть подвержены поведенческим проблемам.К счастью, многие из этих проблем довольно легко исправить, без необходимости вызывать специалиста по отопительной системе. В однотрубных паровых системах многие проблемы связаны с вентиляционным штуцером.

Как работают паровые радиаторы

Если в вашей системе отопления используется бойлер, он может быть двух типов: водогрейный или паровой. Не всегда легко узнать, какой у вас тип системы. В системах водогрейных котлов к радиаторам всегда будут прикреплены две трубы на противоположных концах радиатора.Одна труба подает горячую воду от котла к радиатору, а другая труба возвращает охлажденную воду в котел для повторного нагрева. Обычно систему горячего водоснабжения можно определить по наличию расширительного бака, обычно расположенного рядом с самим бойлером. К котлу также будет подключен электрический водяной насос, обычно устанавливаемый на обратном трубопроводе холодной воды, ведущем к котлу.

С другой стороны, в паровой системе по трубам к радиаторам подается газообразный пар, а не горячая вода.Паровой радиатор может выглядеть очень похоже на радиатор для горячей воды, но с паровой системой бойлер не требует расширительного бака, а система не требует водяного насоса.

Паровые системы могут быть однотрубными или двухтрубными. В двухтрубных системах к каждому комнатному радиатору будут прикреплены две трубы, по одной с каждого конца. Одна труба подает газообразный пар к радиатору, а другая — водяной конденсат обратно в котел. Или у вас может быть однотрубная система, в которой одна и та же труба подает пар к радиатору, а также отводит конденсат обратно в котел.Если вы видите только одну трубу, прикрепленную к вашим радиаторам, вы можете быть уверены, что у вас однотрубная паровая система. В однотрубных системах вы должны найти штуцер для выпуска воздуха на одном конце радиатора. Это вентиляционное отверстие часто является источником проблем в паровом радиаторе.

Вентиляционное отверстие на паровом радиаторе позволяет выталкивать воздух из охлаждаемого радиатора, чтобы освободить место для поступающего пара в начале цикла нагрева. Шипящий звук воздуха, выходящего из клапана, является признаком нормальной работы, но шум должен прекратиться, когда радиатор нагреется до температуры и вентиляционное отверстие закроется, тем самым удерживая пар в радиаторе, чтобы он мог отдавать свое тепло и конденсироваться обратно. в воду.

Вот некоторые общие проблемы, на которые следует обратить внимание при работе с паровым радиатором.

Радиатор издает булькающий шум

Если паровой радиатор издает булькающие звуки либо из вентиляционного отверстия, либо из самого радиатора, это обычно признак того, что конденсированная вода скапливается в радиаторе, а не стекает обратно в котел. Это может быть результатом проблем с самим радиатором, регулирующим клапаном или вентиляционным отверстием. Если вы слышите булькающие звуки из парового радиатора, проверьте следующие условия:

• Убедитесь, что подающий клапан полностью открыт (повернут против часовой стрелки до упора) и что он работает правильно.Если клапан корродировал или застрял, отремонтируйте или замените клапан. Если этот клапан не полностью открыт в однотрубной системе, это может препятствовать сливу конденсированной воды из радиатора, что приводит к булькающему шуму.
• Проверить наклон радиатора. В однотрубной системе радиатор должен иметь небольшой наклон к концу клапана подачи. При необходимости установите прокладку под ножки радиатора, чтобы добиться правильного шага в 1 дюйм на каждые 10 футов по направлению к подающему клапану. В двухтрубных системах убедитесь, что радиатор наклонен в противоположном направлении, по направлению к возвратной трубе.
• В однотрубных системах убедитесь, что вентиляционное отверстие расположено вертикально. Убедитесь, что он не направлен вверх дном, по диагонали или в сторону. Обычно вентиль можно просто повернуть по часовой стрелке в вертикальное положение (он ввинчивается в радиатор).
• Осмотрите вентиляционное отверстие на предмет препятствий, вызванных минеральными отложениями или другим мусором. Попробуйте очистить вентиляционное отверстие уксусом. Если вы не можете выпустить воздух через вентиляционное отверстие после очистки, замените его.

Вентиляционное отверстие постоянно шипит

Постоянный шипящий звук на протяжении всего цикла нагрева обычно означает, что вентиляционное отверстие не закрывается в нужное время и не может улавливать пар внутри радиатора.Попробуйте очистить клапан уксусом. Если это не решит проблему, замените клапан.

Радиатор не нагревается

Если радиатор не нагревается, это часто указывает на то, что воздушный клапан заклинивает, блокируя холодный воздух внутри радиатора и препятствуя проникновению пара. Попробуйте очистить клапан уксусом или просто замените клапан. Также проверьте эти условия:

• Убедитесь, что подающий клапан полностью открыт (повернут против часовой стрелки до упора).
• Убедитесь, что на термостате в комнате (если применимо) установлено слишком низкое значение. Убедитесь, что термостат установлен выше текущей комнатной температуры.
• Проверьте, правильно ли наклонен радиатор. В однотрубных системах он должен иметь небольшой уклон в сторону конца радиатора с подающим клапаном и трубой. При необходимости установите прокладку под ножки радиатора, чтобы добиться правильного шага в 1 дюйм на каждые 10 футов по направлению к подающему клапану. В двухтрубных системах радиаторы должны иметь уклон от подающего клапана к обратному трубопроводу.

Воздухозаборник плевка или утечка воды

Вентиляционное отверстие, из которого вытекает вода, может быть частично заблокировано минеральными отложениями или другим мусором. Попробуйте очистить клапан уксусом.
