Оптимальный вариант схемы водяного отопления в частном двухэтажном доме своими руками, фото и видео

Отопительная система в частном доме – это комплекс устройств, их подбор и компоновка, влияющих на эффективность работы. К особенностям организации водяной системы отопления в двухэтажном доме относится потребность подъема теплоносителя на дополнительную высоту, для этого подбирается специальная схема расположения основных узлов и трубопровода.

Содержание

Классификация и виды схем отопления

Отопительная система дома – это комплекс устройств, их подбор и компоновка, влияющих на эффективность работы

Существует целый ряд признаков для классификации водяных систем отопления.

По количеству труб в трубопроводе систем отопления бывают:

• Однотрубные;
• Двухтрубные.

По расположению стояков:

• Вертикальные;
• Горизонтальные.

По виду циркуляции теплоносителя в трубопроводе:

• Естественные;
• Принудительные.

к меню ↑

Варианты схем отопления двухэтажного дома

Для двухэтажного дома применяется однотрубная, двухтрубная или коллекторная системы отопления.

Преимущество однотрубной схемы отопления — простота

Преимущество однотрубной схемы отопления — простота, однако такая схема подходит для одноэтажного дома, в двухэтажном при ее реализации возникнут затруднения при регулировке температуры в отдельных помещениях – теплоноситель будет более горячим в ближних к котлу отопления радиаторах, так как соединяются они последовательно.

Двухтрубная схема отопления более универсальна: к каждому элементу отопительной системы подводится две трубы (по одной из них поступает горячий теплоноситель, по другой – отводится остывший). Способ подключения радиаторов при двухтрубной схеме отопления – параллельный, поэтому потребителей тепловой энергии может быть достаточно много: радиаторы отопления, полотенцесушители, теплый пол и пр. Каждый из них получает требуемое количество тепла.

Двухтрубная схема отопления более универсальна

В коллекторной схеме используется два коллектора – для подачи и «обратки». Из подающего коллектора горячий теплоноситель подается по отдельным каналам к каждому из потребителей тепла. Остывший теплоноситель от радиаторов и иных устройств поступает в коллектор «обратки» и возвращается в теплообменник отопительного котла. Коллекторы размещаются в специальных шкафах. Преимуществом является возможность скрытого монтажа трубопровода и удобное регулирование температуры в каждом из помещений. При этом возможно отключение любого потребителя тепла шаровым краном, это никак не повлияет на работу остальных.

к меню ↑

Оптимальный вариант – двухтрубная схема отопления двухэтажного частного дома

Чаще всего в двухэтажных домах используется схема двухтрубной системы отопления с принудительной циркуляцией теплоносителя и вертикальным расположением стояков, от которых на этажи отходит по две трубы – горячая и холодная.

Основные ее составляющие:

• Отопительный котел;
• Расширительный бачок;
• Циркуляционный насос;
• Радиаторы отопления;
• Вентили;
• Трубопровод.

Отопительный котел может быть газовым, электрическим, на твердом и жидком топливе. Наиболее выгодным является газовый котел, его установка актуальна при наличии центрального газоснабжения.

Для реализации двухтрубной схемы отопления в двухэтажном доме лучше всего подойдет современный газовый двухконтурный котел. Котел обычно размещается на первом этаже.

Расширительный бачок предназначен для устранения аварий из-за скачков давления при излишнем нагреве теплоносителя. В двухэтажном доме он размещается на цокольном этаже.

Циркуляционный насос предназначен для повышения скорости циркуляции теплоносителя по трубопроводу, что позволяет ускорить обогрев отапливаемых помещений. Движение воды по трубам становится более равномерным, а значит, регулировка температуры будет производиться более оперативно и точно. Как правило, в двухэтажном доме циркуляционный насос отопительной системы располагается на первом этаже на «холодной трубе».

Радиаторы отопления могут быть стальными, алюминиевыми или чугунными.Оптимальный вариант – монтаж чугунных радиаторов, которые устойчивы к коррозии, имеют высокий коэффициент теплоотдачи и оптимальный запас прочности.

Двухтрубная схема отопления предоставляет возможность отключения требуемых радиаторов отопления, для этого предназначена специальная запорная арматура – шаровые краны.

Для монтажа трубопровода могут быть использованы:

• Стальные трубы;
• Медные трубы;
• Металлопластиковые трубы.

Самый надежный, однако и самый дорогой вариант – медные трубы.

Ввиду простоты монтажа и достаточной прочности в частном доме используются металлопластиковые трубы, они устойчивы к коррозии, на внутренней стороне не остается закупоривающих отложений, а стоимость – самая маленькая из перечисленных выше видов.

Для монтажа трубопровода в двухтрубной схеме отопления может использоваться два типа разводки:

• Верхняя: горячая вода подается с чердачного помещения по разным стоякам, от которых она поступает ко всем радиаторам.
• Нижняя: горячая вода подается в стояки с подвального помещения или с первого этажа.

к меню ↑

Итог

Ввиду описанных выше особенностей размещения узлов отопительной системы стоит выбрать нижнюю разводку трубопроводной магистрали.

Стоит отметить, что описанная выше двухтрубная схема отопления двухэтажного дома требует большего количества материалов, чем однотрубная. Увеличивается и сложность монтажа, однако в результате получается универсальная система с широкими возможностями по регулированию температуры в отапливаемых помещениях.

к меню ↑

Видео о том, как выбрать схему отопления частного дома

Видео подскажет как подобрать схемы системы отопления двухэтажного дома.

Система отопления частного дома своими руками: схемы, монтаж, как сделать?

Эффективная система обогрева сделает комфортной жизнь в любом доме. Ну а если отопление будет работать из рук вон плохо, то уровень комфорта не спасут никакие дизайнерские изыски. Поэтому сейчас мы поговорим о схемах и правилах монтажа элементов системы, обогревающей жилище.

Что нужно для сборки – 3 главные детали

Любая система отопления состоит из трех базовых компонентов:

• источника тепла – в этой роли может выступать котел, печь, камин;
• теплопередающей магистрали – обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель;
• нагревательного элемента – в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение.

Компоновка котельной в доме

Разумеется, существуют схемы, исключающие первый и второй элементы этой цепочки. Например, общеизвестное печное отопление, когда источник является и нагревательным элементом, а теплопередающая магистраль отсутствует в принципе. Или конвекционный обогрев, когда из цепочки исключают радиатор, поскольку источник греет до нужной температуры сам воздух в доме. Однако печная схема считалась устаревшей еще в начале ХХ века, а конвекционный вариант очень сложно реализовать своими руками без специальных знаний и специфических умений. Поэтому большинство бытовых систем строится на базе водогрейного котла и водяного контура (трубопровода-разводки).

В итоге для строительства системы нам потребуется один котел, несколько радиаторов (обычно их количество равно числу окон) и арматура для трубопровода с сопутствующими фитингами. Причем, чтобы собрать отопление частного дома, вам придется своими руками соединить все эти компоненты в рамках одной системы. Но перед этим было бы неплохо разобраться с параметрами каждого элемента – от котла до труб и радиаторов, чтобы знать, что покупать для дома.

Какой котел выбрать и как подсчитать его мощность

Водяное отопление черпает энергию у особого котла, камеру сгорания которого окружает заполненная жидким теплоносителем рубашка. При этом в топке могут гореть любые продукты – от газа до торфа. Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла. И выбирать придется между тремя вариантами:

• Газовым котлом – он перерабатывает на тепло магистральное или баллонное топливо.
• Твердотопливным нагревателем – он питается углем, дровами или топливными гранулами (пеллетами, брикетами).
• Электрическим источником – он преобразует в тепло электроэнергию.

Наилучшим вариантом из всех вышеперечисленных является газовый теплогенератор, работающий на магистральном топливе. Он дешев в эксплуатации и работает в непрерывном режиме, поскольку подача топлива осуществляется автоматически и в сколь угодно больших объемах. Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам.

Неплохим вариантом теплового генератора, отапливающего частный дом без газопровода, является твердотопливный котел. Особенно модели, рассчитанные под длительное горение. Топливо для таких котлов можно найти, где угодно, а особая конструкция позволяет сократить периодичность загрузки с двух раз в сутки до одного заполнения топки в 2-3 дня. Впрочем, от периодической чистки не избавлены даже такие котлы, поэтому данный момент является основным минусом подобного нагревателя.

Выбираем отопительный котел, исходя из объемов помещения

Наихудшим вариантом выбора из всех возможных является электрический котел. Недостатки такого предложения очевидны – трансформация электричества в энергию теплоносителя стоит слишком дорого. Кроме того, электрический котел нуждается в частой замене нагревателя и обустройстве усиленной линии электропроводки, а равно и заземления. Единственный плюс такого варианта – это полное отсутствие продуктов горения. Для электрокотла не нужен дымоход. Поэтому большинство домохозяйств выбирают либо газовый, либо твердотопливный вариант. Однако, помимо типа топлива, домовладельцу необходимо обратить внимание еще и на параметры самого теплового генератора, а точнее – на его мощность, которая должна компенсировать тепловые потери жилища в зимний период.

Выбор котла по мощности начинается с подсчетов метража отапливаемых помещений. Причем на каждый квадратный метр должно приходиться не менее 100 ватт тепловой мощности. То есть для помещения на 70 квадратов нужен котел на 7000 ватт или 7 кВт. Кроме того, было бы неплохо заложить в мощность котла 15-процентный запас, который пригодится во время сильных холодов. В итоге для дома на 70 м² нужен котел на 8,05 кВт (7кВт 15 %).

Более точные расчеты мощности нагревателя оперируют не квадратами площади, а объемом дома. В этом случае принято считать, что энергетические затраты на обогрев одного кубического метра равны 41 ватту. И дом площадью 70 м² с 3-метровой высотой потолков должно отапливать теплогенерирующее устройство мощностью 8610 ватт (70×3×41). А с учетом 15-процентного запаса мощности на сильные холода максимальная теплогенерирующая способность такого котла должна равняться 9901 ватту или, с учетом округления, 10 кВт.

Батареи и трубы – медь, пропилен или металлопластик?

Чтобы провести систему отопления по дому нам понадобятся трубы и радиаторы. Последние можно выбирать, даже исходя из эстетических предпочтений. В частном доме нет большого напора в системе, следовательно, отсутствуют и ограничения по прочностным характеристикам радиаторов. Однако требования к теплогенерирующей способности батарей все равно остаются. Поэтому при подборе радиаторов будет правильно ориентироваться не только на внешний вид, но и на теплоотдачу. Ведь мощность нагревательного элемента должна соответствовать площади или объему комнаты. Например, в помещении на 15 квадратов должна стоять батарея (или несколько радиаторов) мощностью 1,5 кВт.

С трубами получается более сложная ситуация. Тут нужно брать во внимание не только эстетическую составляющую, но и возможность выполнить монтаж сети своими силами при минимальных знаниях и усилиях со стороны доморощенного слесаря. Поэтому в качестве кандидатов на роль идеальной арматуры для разводки мы можем рассматривать только три варианта:

• Медные трубы – они используются при обустройстве и домашних, и промышленных систем отопления, но стоят очень дорого. Кроме того, такая арматура соединяется с помощью пайки, а эта операция знакома далеко не всем.
• Полипропиленовые трубы – они стоят дешево, но для их монтажа нужен особый сварочный аппарат. Впрочем, такой аппарат может освоить даже ребенок.
• Металлопластиковые трубы – такую систему можно собрать с помощью гаечного ключа. Кроме того, металлопластик обходится не дороже полипропиленовых труб и позволяет экономить на угловых фитингах.

Отопление частного дома полипропиленовыми трубами

В итоге самодельное отопление лучше собирать на базе металлопластиковой арматуры, поскольку она не требует от исполнителя умения обращаться со сварочным аппаратом или паяльником. В свою очередь, цанговые фитинги металлопластикового трубопровода можно монтировать даже руками, помогая себе гаечными ключам только на 3-4 последних оборотах. Относительно габаритов арматуры, а точнее проходного диаметра, у опытных специалистов по обустройству систем обогрева сложилось следующее мнение: для системы с насосом можно выбрать трубу ½ дюйма – такого пропускного диаметра хватит для домашней системы с избытком.

Ну а если напорное оборудование не будет использоваться (вода пойдет по трубам самотеком, побуждаемая гравитационной и тепловой конвекцией), то для такой системы будет достаточно трубы на 1¼  или 1½ дюйма. Покупать арматуру большего диаметра при таких обстоятельствах не нужно. А какую разводку выбрать – напорную или безнапорную, об этом мы поговорим ниже по тексту, заодно обсудив и оптимальные схемы подключения батарей к котлу.

Оптимальная схема разводки под самостоятельный монтаж

Домашнее отопление строится на базе двух схем: однотрубной и двухтрубной. Кроме того, бытовую разводку можно построить и на коллекторной основе, но начинающим мастерам такую схему собрать сложно, поэтому далее по тексту не будем рассматривать этот вариант, сосредоточившись только на одно- и двухтрубных вариантах.

Однотрубная разводка предполагает следующий план циркуляции теплоносителя: горячий поток покидает рубашку котла и переливается по трубе в первую батарею, из которой он попадает во вторую и так далее, до самого крайнего радиатора. Обратка в такой системе фактически отсутствует – ее заменяет короткий отрезок, соединяющий крайнюю батарею и котел. Причем при оформлении однотрубной принудительной схемы на этом отрезке размещается напорное оборудование (циркуляционный насос).

Такую систему очень легко собрать. Для этого нужно установить котел, развесить батареи и пробросить по одной нитке разводки между каждыми предустановленными элементами отопительного контура. Однако за простоту монтажа придется расплатиться отсутствием механизмов управления теплоотдачей радиаторов. Регулировать температуру в комнате в этом случае можно, только меняя интенсивность горения топлива в котле. И никак иначе.

Разумеется, с учетом дороговизны топлива этот нюанс устроит только немногих домовладельцев, поэтому одноконтурную разводку стараются не использовать в помещениях площадью от 50 квадратных метров. Однако к небольшим строениям такая разводка подходит просто идеально, как и к естественной схеме циркуляции теплоносителя, когда напор генерируется за счет температурного и гравитационного побуждения.

Коллекторная разводка отопительной системы

Двухтрубная система устроена немного иначе. В этом случае действует следующая схема движения теплоносителя: вода покидает рубашку котла и попадает в напорный контур, из которого она сливается в первую, вторую, третью батареи и так далее. Обратка в этой системе реализована в виде отдельного контура, уложенного параллельно напорной ветке, и прошедший батарею теплоноситель сливается в обратную линию, возвращаясь в котел. То есть в двухконтурной схеме радиаторы соединены с напорной  и обратной трубой с помощью специальных ответвлений, врезанных в две основные магистрали.

Чтобы сделать такой контур, нужно использовать больше труб и фитингов, но все затраты окупятся в ближайшем будущем. Двухконтурный вариант предполагает возможность регулировки теплоотдачи каждой батареи. Для этого достаточно вмонтировать в связанное с радиатором ответвление от напорной магистрали запорно-регулирующий вентиль, после чего появляется возможность управлять объемами прокачиваемого сквозь батарею теплоносителя, не вмешиваясь в общую циркуляцию. Благодаря этому можно оградить себя не только от перегрева воздуха в конкретной комнате, но и от бессмысленного перерасхода топлива и личных средств, выделенных на его закупку.

У этого варианта схемы разводки есть только один минус: на его основе очень сложно собрать эффективную систему на естественной циркуляции теплоносителя. Зато на базе насоса она работает намного лучше одноконтурного аналога. Поэтому далее по тексту мы будем рассматривать пошаговые инструкции сборки одноконтурной системы на естественной циркуляции и двухконтурной сети на принудительном побуждении движения теплоносителя.

Сборка системы отопления с естественной циркуляцией

Строительство системы с естественной циркуляцией начинается с выбора места для установки котла. Источник тепла должен стоять в угловой комнате, размещаясь в самой нижней точке разводки. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла. После того, как место для котла выбрано, можно приступать к его установке. Для этого стену в зоне размещения обкладывают кафелем, а на пол набивают либо лист оцинковки, либо панель из плоского шифера. Следующий этап – монтаж дымохода, после чего можно ставить сам котел, подключая его к вытяжной трубе и топливопроводу (ели таковой имеется)

Дальнейший монтаж осуществляется по направлению движения теплоносителя и реализуется по следующей схеме. Вначале под окнами развешивают батареи. Причем верхний патрубок последнего радиатора должен располагаться выше напорного выхода из котла. Величина возвышения рассчитывается, исходя из пропорции: один погонный метр разводки равен двум сантиметрам возвышения. Предпоследний радиатор вешают на 2 см выше последнего и так далее, до первой батареи по ходу движения теплоносителя.

Когда нужное количество батарей уже весит на стенах дома, можно переходить к сборке разводки. Для этого нужно присоединить к напорному патрубку (или штуцеру) котла 30-сантиметровый участок горизонтального трубопровода. Далее к этому участку пристыковывают вертикальную трубу, поднятую на уровень потолка. В этой трубе на вертикальную линию накручивают тройник, обеспечивая переход в горизонтальный уклон и обустройство места врезки расширительного бачка.

Принцип работы системы отопления с принудительной циркуляцией

Для монтажа бачка используют вертикальный штуцер тройника, а к свободному отводу прикручивают второй горизонтальный участок напорной трубы, который тянут под уклоном (2 см на 1 м) до первого радиатора. Там горизонталь переходит во второй вертикальный участок, спускающийся к патрубку радиатора, с которым трубу и стыкуют, используя цанговый фитинг с резьбовым сгоном.

Далее нужно соединить верхний патрубок первого радиатора с соответствующим разъемом второго радиатора. Для этого используют трубу соответствующей длины и два фитинга. После этого таким же образом соединяют нижние патрубки радиаторов. И так далее, до стыковки предпоследней и последней батареи. В финале нужно вмонтировать в верхний свободный штуцер последней батареи краник Маевского и подключить к нижнему свободному разъему этого радиатора обратную трубу, которую заводят в нижний патрубок котла.

Для заполнения системы водой в обратной трубе можно обустроить врезку тройника с шаровым вентилем на боковом отводе. Отвод от водопровода подключаем к свободному торцу этого вентиля. После чего систему можно заполнять водой и включать котел.

Обогрев с принудительной циркуляцией за 8 шагов

Установка насоса в систему отопления будет оправдана и в случае одноконтурной разводки. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по следующим правилам:

1. Котел можно установить на пол или повесить на стену в любой комнате, не отслеживая уровень размещения отопительного прибора.
2. Далее от напорного и обратного патрубков котла на уровень пола спускают две трубы, используя либо муфты, либо угловые фитинги.
3. К торцам этих труб монтируют две горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
4. На следующем этапе нужно развесить батареи, не обращая внимания на уровень расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одном уровне или на разных, на эффективность отопления этот факт не повлияет.
5. Далее врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
6. На следующем этапе устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
7. Далее можно заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и два тройника, собирая байпас для насоса. Далее от тройников отводим два Г-образных отрезка, между торцами которых и монтируем насос.
8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.

Четко следуя простым шагам, можно самостоятельно с первого раза получить рабочую систему

Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа будет идентичен и для двух, и для 20 радиаторов.

Как повысить эффективность системы – аккумулятор или байпас?

Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы. Первые монтируют в котельных большой площади, вторые – в небольших помещениях, где, кроме котла, стоит и другое оборудование. Тепловой аккумулятор представляет собой заполненную водой емкость, внутри которой проложены напорная и обратная линия системы отопления. Как правило, такая емкость ставится сразу за котлом. В расположенный между нагревателем и аккумулятором участок напорного и обратного трубопровода можно врезать предохранительные клапаны, расширительные бачки и циркуляционные насосы.

При этом напорная линия разогревает воду в баке, а обратная – греется от залитой в аккумулятор жидкости. Поэтому при отключенной горелке котла система может работать некоторое время только от теплового аккумулятора, что очень выгодно в случае использования в контуре твердотопливных котлов, генерирующих избыточную энергию на старте горения заложенной с топку порции дров или угля. Вместимость теплового аккумулятор определяют по пропорции 1 кВт мощности котла = 50 литрам объема бака. То есть для нагревателя мощностью 10 кВт нужен аккумулятор объемом 500 литров (0,5 м³).

Байпас – это обводная труба, которую вваривают между напорной и обратной веткой. Ее диаметр не должен превышать радиуса основной магистрали. Причем в тело байпаса лучше заранее врезать запорный вентиль, перекрывающий циркуляцию теплоносителя.

При открытом вентиле часть горячего потока уходит не в напорный контур, а сразу в обратку. Благодаря этому можно снизить температуру нагрева батареи на 10 процентов, сократив объемы прокачиваемого сквозь радиатор теплоносителя на 30 %. В итоге с помощью байпаса можно отрегулировать работу радиатора и в двухконтурной, и в одноконтурной разводке. В последнем случае это особенно актуально, поскольку врезанный в первые две батареи байпас  обеспечивает более сильный прогрев последнего радиатора в линии и дает возможность контролировать температуру в комнатах, хотя и не с такой эффективностью, как в случае с двухтрубной разводкой.

Однотрубная система отопления частного дома своими руками

На чтение 10 мин Просмотров 1.6к.

Существует несколько видов систем отопления в частном доме. При строительстве или капитальном ремонте, необходим своевременный монтаж отопления. Об одной простой и понятной обычному человеку системе, и способах ее монтажа своими руками, расскажет данная статья.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).

В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.

Виды однотрубных систем отопления

• Открытого типа – самая безопасная, простая и дешевая, так как в трубах не создается большого давления, и нет необходимости в монтаже специальных деталей, но при этом ее технические характеристики самые низкие.
• Закрытого типа – напротив, дороже сложнее и теоретически более опасна, но она более долговечна, с лучшей циркуляцией теплоносителя и меньшими затратами времени при обслуживании.
• Горизонтальной прокладки – при данном варианте можно утопить всю систему в пол, или сделать ее наименее заметной, правда, требует выверенного равномерного уклона труб или же принудительной циркуляции.
• Вертикального монтажа – тут используются стояки. Применяется в основном при двух и более этажах отапливаемого помещения.

Циркуляция теплоносителя в системе

Циркуляция бывает двух типов:

• Естественная – создается при разности плотности горячей и холодной воды. При данном виде циркуляции должен быть выверен уклон основной трубы, для осуществления продвижения теплоносителя по магистрали. Дешевле чем принудительная, но циркуляция значительно хуже.
• Принудительная – требует включения в схему отопления насоса, который будет гонять теплоноситель по всей системе. Довольно распространенный вариант в наши дни, так как забота об уклонах отпадает, и циркуляция улучшается в разы. Минусом является возможность поломки насоса и выхода из строя всей системы отопления, плюс потребление электроэнергии.

Преимущества и недостатки однотрубной системы

• Возможность провести трубу по полу или даже утопить ее в напольном покрытии или проложить под дверным косяком.
• Экономичность материалов (примерно 30–50% трубы).
• Схема наименее сложная для монтажа и ее выполнить вполне под силу самостоятельно.
• Минусом будет неравномерность распределения тепла по всему контуру радиаторов. Те, которые вначале, будут самые горячие, а в конце холодные. Есть способы некоторой регулировки температуры, но их бывает недостаточно.
• При желании естественной циркуляции необходимо выверять уклоны труб, ставить под небольшим наклоном сами батареи, при большой площади дома это может быть проблематично.
• При однотрубной системе нельзя врезать, что-либо, кроме самих радиаторов, например, теплый пол будет плохо прогреваться сам и мешать прогреву контура радиаторов.

Однотрубная система отопления частного дома – проектирование

Перед началом монтажа необходимо в первую очередь составить подробную схему и смету для всей системы отопления:

• Следует тщательно вымерять уклоны труб, так как это одно из самых важных условий для нормальной работы всей системы. При постоянном использовании принудительной циркуляции уклон должен быть 5–7 мм на метр магистрали, а при использовании естественной циркуляции необходимо от 3 см на метр и более.
• Определить подходящее место котла, расширительного бачка (его устанавливают в самой верхней точке), заборных и сливных кранов. Также следует рассчитать количество кранов, отводов, тройников и так далее.
• Схема должна быть составлена таким образом, чтобы трубы шли в обход дверей (или лежали ниже или вровень с косяком), при использовании стояков, рассчитать их в обход окон.
• Рекомендуется использовать трубы следующих размеров: при принудительной циркуляции от 25 мм в диаметре, а при естественной не менее 32 мм. Подключение обогревателей можно производить 10–15 мм и 15–20 мм в диаметре соответственно.
• Стоит определить необходимую мощность котла, так как при малой мощности дома будет холодно, а при большой будет душно и невыгодно по расходу топлива. Обычно, мощность определяется из расчета 100 Вт на 1м² при условии хорошо утепленного помещения, и не слишком сурового климата.
• При использовании печей на твердом топливе рекомендуется использовать металлические трубы и обязательно подача с котла на протяжении от 3 до 5 метров должна быть собрана из металлической трубы.
• Также следует наметить место под дымоотвод и расширительный бак.
• Следует подсчитать необходимое количество расходных материалов (трубы, отводы, тройники и регулировочные краны).

Устройство и элементы однотрубной системы отопления

Хотя устройство самое простое, но и тут есть незаменимые элементы:

1. Котел. Самая важная часть всей системы, его следует выбирать необходимой мощности и подходящей модификации. Бывают котлы твердотопливные, на жидком топливе, газовые и электрические. Современные котлы часто бывают гибридными и работают на нескольких видах топлива.
2. После котла монтируется так называемый разгонный коллектор, участок трубы, который должен подняться на высоту как минимум 1.5 метра над уровнем верхней точки любой батареи, и дальше спускаться на подключение к батареям.
3. В верхней точке разгонного коллектора подключается один из двух устройств:
   • Расширительный бак (при системе открытого типа). Он должен иметь отверстие (крышку) в верхней части, для свободного доступа воздуха, а также наливной патрубок в своем дне и отвод для защиты от перелива в верхней своей части. Рабочий объем бака должен быть не менее 10–15% от общего объема отопительной системы.
   • Группа безопасности (при системе закрытого типа). Это набор, собранный на одной коробке небольшого размера, который включает в себя предохранительный клапан, рассчитанный на максимальное давление в системе, автоматический воздухоотводчик для удаления воздуха из системы и манометр, для лучшего контроля за давлением.
4. Далее, подключается контур радиаторов. Сама конструкция контура бывает двух видов:
   • Обычная прямая – это схема при которой горячая труба входит в батарею и выходит из нее с другого конца и опять входит в следующий радиатор в качестве горячей. Это приводит к тому, что нагрев всех батарей крайне неравномерный.
   • «Ленинградка» или «ленинградская» – это усовершенствованная схема контура, при которой нагрев более равномерный. Достигается этот эффект при помощи применения нескольких запорных арматур (по три крана на каждую батарею), байпаса (перемычки) между входом и выходом радиатора. При этом регулировать придется, возможно, каждый из кранов. Один кран устанавливается на входе в обогреватель, второй на выходе из батареи, а третий на байпасе, для регулировки его пропускной способности.

Рекомендации по выбору радиаторов для системы

• Чугунные радиаторы. Самые старый вариант и наиболее надежный, так как они прочны и долговечны (срок службы более 50 лет). Хорошим плюсом является то, что чугун медленно нагревается и медленно остывает. При правильной покраске и температуре теплоносителя выше 95 °C отлично работают в качестве излучателя тепловых волн, при этом не выделяя никаких вредных веществ. Минусом будет большая масса. Стоимость средняя, простого вида дешевле, а изысканного вида более дорогие.
• Биметаллические радиаторы. Являются самым последним достижением промышленности. Состоят из разных металлов, в основном используется сталь внутри и алюминий снаружи секций. Заявленные сроки эксплуатации более 40 лет, неприхотливы к теплоносителю и условиям эксплуатации, но существенным минусом является самая высокая стоимость по сравнению с остальными видами. Обладают современным внешним видом.
• Алюминиевые. Дешевые, легкие, но с малым сроком службы, так как быстро окисляются от химически активного теплоносителя.
• Стальные панельные. Вполне приемлемый вариант для частного дома, обладают хорошей теплоотдачей, и приятным внешним видом. Минусом является также небольшой срок службы, подверженность ржавчине.
• Стальные трубчатые, то же самое, что и панельные, только отличаются большей надежностью, немного меньшей теплоотдачей и большим выбором конструкции и цветовой гаммы, что активно используется при дизайне интерьера.

Последовательность работ при монтаже однотрубной системы отопления своими руками

1. Подготовить место для котла. Печь необходимо ставить на специально залитый под нее фундамент, отделать близкорасположенные стены и потолок огнеупорными материалами. Котел при естественной циркуляции нужно ставить таким образом, чтобы вывод обратки котла был самой низкой точкой всей системы отопления, да и при принудительной это также желательно. Поэтому часто под котел делается специальное углубление.
2. Провести монтаж дымохода и уличной трубы. При этом не забыв соблюсти все правила пожарной безопасности.
3. Устанавливаем радиаторы отопления, при этом стоит знать, что все батареи на одном этаже, должны быть на одном уровне.
4. Монтируем весь контур отопления начиная с подачи котла и по кругу, к его обратке.
5. Возле котла на холодной трубе устанавливаем при необходимости насос и расширительный бак закрытого типа. Желательно, при установке насоса подключать его таким образом, чтобы его можно было отключить, при его поломке и снять, а отопление могло продолжить работу с помощью естественной циркуляции. Для этого нужно его включить в схему, как батарею при «ленинградке».
6. После завершения всего монтажа обязательно необходимо провести опрессовку воздухом, для поиска течей и устраняют все ошибки.
7. Производиться запуск системы, первая топка и ее настройка.

Способы подключения радиаторов при однотрубной системе отопления

Существует несколько вариантов, которые имеют свои плюсы и минусы:

• Боковое подключение. Вариант, при котором вход и выход подключается с одной стороны батареи. При этом радиатор плохо прогревается по всей длине, начало может быть слишком горячим, а конец, при большом количестве колен, уже прохладным.
• Нижнее подключение. Такой способ применяется в основном для создания наибольших эстетических качеств. При этом прогревание радиатора также не совсем равномерно, при недостаточной циркуляции, верх батареи может не прогреваться до нужной температуры.

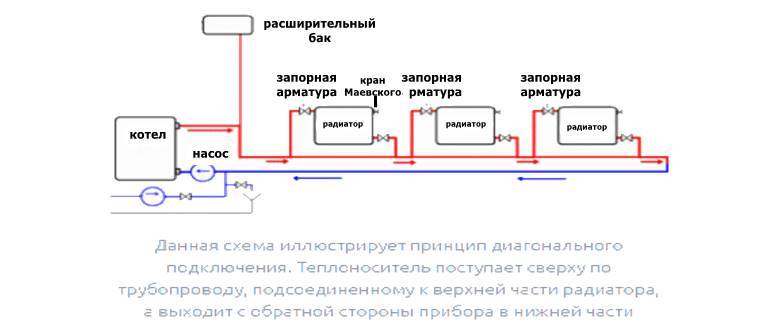

• Диагональное подключение. Оптимальный вариант подключения. Горячий теплоноситель поступает в верхний угол батареи, с одной стороны, а выходит через нижний угол, с другой стороны. Здесь вся поверхность радиатора равномерно прогревается. Обеспечивая максимальную теплоотдачу.

Отзывы об однотрубной системе отопления

В своем дачном домике сделал однотрубную систему отопления, самую-самую простую, всем доволен, так как себя она оправдывает, теперь топлю не улицу через выхлопную трубу, а саму комнату с кухонькой.

Оценка:

Владимир

Мой выбор пал на «ленинградку», так как у меня одноэтажный большой дом, семья, трое детей. Вместе с мужем старательно выводили все трубы с нужным отклонением, сделали расширительный бак на чердаке, циркуляция оказалась вполне достаточной, даже без применения насоса.

Оценка:

Ирина

При строительстве коттеджа, много денег ушло на возведение дома, поэтому при отделке и обустройстве пришлось экономить на всем. В итоге сделал «ленинградку» и понадеявшись на естественную циркуляцию, попал впросак, верхний этаж прогревался хорошо, первый хуже, а подвал совсем плохо, пришлось поставить хороший насос, теперь все в порядке. И дешево и сердито! ))

Оценка:

Эдуард

Сколько себя помню, мой отец, всегда делал всем однотрубную систему, он человек был знающий толк в этом деле…

Оценка:

Петр

Видимо, от жадности, использовал маленький диаметр труб и целую зиму жил в холоде, даже включенным в схему насосом, летом переделал, поставил трубы с диаметром 32 мм, теперь даже при отключениях электричества, в доме тепло.

Оценка:

Кирилл

Подводя итоги можно с уверенностью сказать, что однотрубная система, является оптимальным вариантом отопления для не очень больших домов, одно или двухэтажных зданий. Значимым является правильный монтаж труб, с необходимым уклоном и диаметром.

Тепла и уюта вашему дому!

как дешево сделать систему электрообогрева своими руками

Давно уже прошли те времена, когда единственным способом обогрева частного дома была дровяная печь. Современные технологии и материалы позволяют выбирать способ отопления из множества существующих, но специалисты в один голос утверждают, что в будущем именно электрическое отопление частного дома будет в приоритете. Всем известно, что запасы полезных ископаемых далеко не бесконечны и наступит время, когда от газа придется полностью отказаться и перейти на более чистый энергоноситель – электричество.

Электрические отопительные системы имеют массу неоспоримых преимуществ, а зачастую это может быть просто единственный доступный способ обогрева.

Очень важно продумать проект электрического отопления еще на этапе постройки дома, так как в дальнейшем установка оборудования в уже готовое помещение может привести к необходимости переделки, и, как следствие, к дополнительным затратам. Точный тепловой расчет нужно делать с учетом норм СНиП. Несоблюдение этих требований приведет к повышенным расходам на электроэнергию.

Плюсы и минусы обогрева дома электричеством

Электроотопление частного дома обладает следующими преимуществами:

Простота и легкость установки

Для самостоятельного монтажа не потребуются дорогостоящий инструмент и специальные знания. Все оборудование имеет небольшие габариты, монтируется быстро и с минимальными затратами.

Все приборы легко транспортируются и переносятся в разные помещения. Отдельная котельная и дымоход также не потребуются.

Безопасность

Электрические системы не образуют угарных газов, продукты сгорания полностью отсутствуют. Вредные выбросы не выделяются даже при поломке или разборке системы.

Невысокие первоначальные затраты

Отсутствует необходимость подготовки проектной документации с приглашением специальных служб. Никакие разрешительные документы не нужны.

Надежность и бесшумность

Электрическое отопление не нуждается в регулярном сервисном обслуживании с привлечением специалистов. Все установки работают абсолютно бесшумно, так как в системе отсутствуют вентилятор и циркуляционный насос.

Простота эксплуатации

В системе нет элементов, которые могли бы быстро выйти из строя. Нет необходимости постоянно следить за датчиками и уровнем топлива.

Блок управления системой.

Высокий уровень КПД

Позволяет быстро обогреть частный дом даже в самые сильные морозы. Электрическое отопление всегда оборудуется специальной системой, дающей возможность регулировать температуру в каждой отдельной комнате, что позволяет значительно сэкономить финансовые затраты в отопительный сезон.

Минусы работы

Главным недостатком электрического отопления считается большой расход электроэнергии. В некоторых районах цена на энергоносители достаточно высокая, поэтому такой способ может быть просто невыгодным.

Вторым недостатком считается энергозависимость. Если электричество по какой -либо причине будет отключено, обогрев помещения станет невозможен.

Использование генератора.

Третьим минусом можно считать нестабильное напряжение в электросети, особенно это касается сельских районов. Приобретение собственного генератора снимает эту проблему, но существенно увеличивает финансовые затраты.

Решили отапливать дом электричеством? Необходимо учесть состояние и мощность электропроводки. Для большого частного дома может понадобиться трехфазная электросеть. Потребуется точно узнать, какая мощность выделяется на дом и какую часть из выделенной мощности можно отдать на отопление.

Варианты электрического обогрева частного дома

В настоящее время на строительном рынке представлено множество нагревательных приборов, работающих от электричества. Электрическое отопление может работать как напрямую, так и при помощи циркулирующего теплоносителя — антифриза, масла или воды.

Масляные радиаторы

Этот вид обогрева известен очень давно, и до сих пор он сохраняет свою популярность. Это мобильные агрегаты, часто на колесиках, работают напрямую от электрической розетки. КПД у таких приборов равен 100%, так как электрическая энергия переходит в тепловую напрямую, без каких-либо передающих устройств.

С помощью масляного радиатора можно обогреть небольшую комнату, но для целого дома такой способ конечно не пойдет.

Электроконвектор

Это довольно популярный и эффективный способ отопления, способный поддерживать оптимальный баланс влажности в помещении, не сжигая при этом кислород. Превосходные технические характеристики и широкий диапазон мощностей позволяет использовать электроконвекторы для обогрева как маленькой комнаты, так и большого частного дома.

Основой конвектора выступает тэн — преобразователь электрической энергии в тепловую. Принцип работы основывается на конвекции воздуха. Холодный воздух заходит через прорези в нижней части корпуса нагревательного прибора, внутри устройства воздух нагревается от тэна и выходит через прорези в верхней части корпуса.

Сам нагревательный электроконвектор заключен в металлический кожух, который имеет эстетичный внешний вид и легко вписывается в любой интерьер. Конвектор может быть напольным, но чаще всего выбор делается в пользу настенного устройства. Работать конвектор может как отдельно, так и в системе, под контролем одного регулятора температуры.

Кондиционеры

Кондиционеры, работающие в режиме обогрева, тоже можно отнести к электрическим нагревательным приборам. Специалисты считают, что именно такое отопление – самое экономичное, так как затраты на электричество вполне покрываются выделяемым теплом. К тому же расходы можно уменьшить за счет регулировки.

Но у такого вида отопления есть много недостатков и самый главный из них — техническая сложность обслуживания. К тому же кондиционеры имеют первоначальную высокую стоимость, а в случае поломки вызов специалиста принесет дополнительные финансовые расходы.

Инфракрасное отопление

Инфракрасное (пленочное) отопление можно назвать инновационным, но уверенно набирающим популярность способом отопления частного дома. Такое отопление – довольно экономичное в процессе использования, но дорогостоящее в плане стоимости оборудования и монтажа.

Принцип действия инфракрасного отопления заключается в следующем: тепло, исходящее от нагревательного элемента, с помощью обогревателя равномерно излучается на поверхности близлежащих предметов, а те, в свою очередь, отдают тепло воздуху.

Инфракрасные обогреватели потребляют мало энергии и позволяют избежать нерационального распределения температуры, так как можно выполнять как зональный, так и точечный обогрев. После выключения оборудования предметы еще долго сохраняют и отдают тепло. Монтаж и демонтаж оборудования очень прост и легко выполняется самостоятельно.

Расположение обогревателей ограничивается только фантазией. Они могут располагаться на полу, за вешалкой, на потолке, но только не на уровне головы человека.

Следует помнить, что ИК-излучатели нагревают твердые предметы.

Система «теплый пол»

Такая система может служить как основным видом отопления, так и дополнительным. Принцип работы системы заключается в том, что тепло от подогреваемого пола равномерно распространяется до потолка. Нагревательные секции состоят из одножильного или двужильного кабеля, укрытого сверху напольным покрытием. Терморегулятор может быть встроенным, накладным или программируемым.

К плюсам такого способа можно отнести долгий срок службы — до 80 лет, а также простоту в обслуживании и экологичность.

Но теплый пол неустойчив к механическим повреждениям, и ремонт такой системы сопровождается демонтажем напольного покрытия, что ведет к дополнительным финансовым затратам. Для того чтобы определить место повреждения кабеля, потребуется специальная аппаратура.

При наличии базовых знаний и навыков систему «теплый дом» вполне можно сделать своими руками.

Инфракрасный теплый пол

Обогрев дома электричеством при помощи инфракрасного теплого пола можно оценить как экономичное и достаточно эффективное, но малораспространенное средство.

Инфракрасный теплый пол не боится перепадов электроэнергии и не выходит из строя даже при частичном повреждении. Устраивать оборудование можно под любое напольное покрытие, кроме паркета.

Инфракрасные лучи способны нагревать исключительно твердые предметы, поэтому, прогревая пол, сам элемент не нагревается. Напольное покрытие отдает свое тепло воздуху, который, посредством конвекции, распространяется по всему помещению.

Имея элементарные навыки работы с электричеством, смонтировать и подключить такой пол своими руками не составит никакого труда.

Отопление электрическим котлом

Отопление электричеством частного дома чаще всего осуществляется при помощи электрического котла, в котором нагревается жидкий теплоноситель. Стоят электрические котлы относительно дешево, монтаж своими руками не представляет никаких трудностей.

Электрические котлы по способу нагрева делятся на три типа:

• тэновые;
• электродные;
• индукционные.

Тэновый электрический котел можно отнести к традиционным, в них жидкость нагревается всем привычным тэном. Тэн нагревается от электричества, отдает свое тепло теплоносителю, который, в свою очередь, по системе трубопроводов разносит его по установленным в комнатах радиаторам.

Элементы системы.

Котел прост в монтаже, снабжен терморегулятором, способным поддерживать заданную температуру. Потребляемую мощность можно регулировать при помощи отключения определенного количества тэнов.

К минусам тэнового котла можно отнести накапливаемую накипь на нагревательном элементе, что может быстро вывести котел из строя, особенно, если вода жесткая. Поэтому иногда придется использовать различные средства против извести.

Электродный котел

Электродный электрический котел вместо тэна снабжен электродом, который воздействует на свободные ионы в воде, в результате чего появляется тепло. Такая конструкция уникальна по своей безопасности, так как совершенно невосприимчива к утечке теплоносителя. При отсутствии воды прибор просто перестает работать.

Такой способ нагрева теплоносителя не провоцирует известковый налет, но электроды имеют свойство постепенно разрушаться, и тогда их надо менять. К тому же, в качестве теплоносителя может быть только вода — незамерзающую жидкость использовать нельзя. Сама вода должна иметь удельное сопротивление определенного значения, измерить которое самостоятельно довольно затруднительно.

«Внутренности» индукционного котла.

Индукционный электрический котел состоит из излучателя и трубопровода, по которому циркулирует теплоноситель. Излучатель вырабатывает электромагнитное поле, которое взаимодействует с металлом. Электричество создает вихревые потоки, которые, в свою очередь, передают энергию теплоносителю. Нагревательный элемент отсутствует.

Индукционный котел прост в монтаже и обслуживании, не содержит быстроизнашивающихся элементов, накипь в нем образуется в минимальных количествах, эффективен для отопления больших помещений. Теплоносителем может выступать масло, вода или антифриз.

Сделать индукционный котел своими руками несложно, а по стоимости это выйдет намного дешевле покупного.

Существенным минусом можно считать довольно большие габариты и высокую цену, по сравнению с тэновыми и электродными котлами. К тому же, в случае механического повреждения целостности контура, котел выйдет из строя из-за опасного повышения температуры. В этом случае прибор должен снабжаться датчиком, отключающим котел при полном отсутствии в нем воды.

Заключение

Были рассмотрены практически все популярные способы отопления загородного дома электричеством. Достоинств у каждого способа много — это и отсутствие необходимости запаса топлива, экологичность, безопасность, бесшумность и простота эксплуатации. Но учитывая, что электричество на данный момент стоит недешево, ждать особого экономического эффекта не приходится. Поэтому стоит особое внимание уделить утеплению частного дома, чтобы свести теплопотери к минимуму.

Отопление в деревянном доме: сравнительный обзор подходящих систем

Еще совсем недавно отопление в деревянном доме организовывалось на базе кирпичной печки. Именно она представляла собой основной источник тепла и являлась чуть ли не главным местом внутри постройки.

Сегодня же все сильно изменилось. Благодаря активному развитию технологий любой хозяин дома из дерева сможет реализовать схему системы отопления, которая удовлетворит все его потребности. Главное — это знать, что выбирать и на какие нюансы обращать внимание.

Содержание статьи:

Разновидности отопительных систем

Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.

Преимущества и недостатки естественной циркуляции

Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.

Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.

Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления

В список преимуществ такого решения следует включить простоту монтажа. Система с естественной циркуляцией намного дольше служит и отличается стабильностью. При этом отсутствие насоса позволяет избавиться от лишнего шума и обеспечить независимость от наличия электроэнергии.

Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.

При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя

Отличительные черты насосных систем

Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается . С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.

Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной. При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.

При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры

Виды тепловых носителей

Для передачи тепла от генератора к обогреваемому помещению чаще всего используется вода, которая была нагрета до определенной температуры и циркулирует по трубопроводу.

На сегодняшний день — это наиболее доступное и простое решение. Правильно и , можно организовать высокопроизводительную систему, не нуждающуюся в каком-либо особом уходе.

Помимо водяного отопления, в частном доме из дерева применяется:

Также нередко используется комбинированный вариант. Грамотно спроектированная схема предоставляет возможность, не тратя большого количества денег, соорудить систему, которая будет полностью прогревать дом за считаные часы.

В случае использования воды в качестве переносчика тепла сперва ее необходимо отфильтровать. Это позволит значительно увеличить срок службы отопительного оборудования

Критерии выбора теплового генератора

На рынке представлен просто огромный выбор — отечественные так и зарубежные производители предлагают широкое разнообразие моделей. Из такого ассортимента покупатель с любым уровнем дохода сможет подобрать что-то для себя.

Чтобы не прогадать с покупкой котла необходимо проверить, какой тип топлива наиболее доступен в регионе. Также немаловажно правильно рассчитать мощность оборудования.

Достоинства газовых агрегатов

Подавляющее большинство хозяев деревянных домов останавливается именно на газовом оборудовании.

Популярность настенных и обуславливается тем, что такое топливо во многих странах является одним из самых дешевых. К тому же с его помощью можно организовать полностью автономную и не нуждающуюся в обслуживании систему отопления.

Перечень плюсов газовых котлов необходимо дополнить:

1. Высоким КПД. Даже маломощный аппарат вырабатывает большее количество тепла, нежели его аналоги, работающие на других типах топлива.
2. Простотой эксплуатации. Не нужно ломать голову, где будет храниться топливо. При этом пользоваться таким оборудованием легко — достаточно настроить его только один раз.
3. Долговечностью. Качественный газовый агрегат прослужит как минимум 15 лет.

Главным недостатком является необходимость получения специального разрешения на его установку. Все остальные минусы полностью нивелируются достоинствами.

Если нужно обогреть большой дом с площадью более 100 м², то от газового котла лучше отказаться. В этом случае он будет экономически невыгодным решением

Дизельная составляющая в системе

Оборудование, работающее на дизеле, в последние несколько лет набирает все большую популярность. Прежде всего, дешевы в обслуживании и просты в монтаже.

При этом не нужно организовывать сложную конструкцию дымохода — многие модели работают на светлом печном топливе. Единственное, что потребуется, — это организовать вывод трубы в виде сэндвича. В ней есть специальная турбина, выталкивающая воздух.

Если было принято решение установить дизельный котел, то нужно понимать, что такой способ отопления обойдется дорого. Ведь КПД этого оборудования варьируется от 75 до 85%, что является довольно низким показателем.

Также агрегат, работающий на дизеле, нуждается в постоянном контроле. Если его оставить хотя бы на неделю, то это приведет к появлению проблем. Ведь из-за невысокого качества топлива оборудование может остановиться. Как результат, вода в трубах замерзнет и порвет их.

Даже несмотря на все достоинства дизельного устройства, устанавливать его нужно только в том случае, если это единственный доступный способ организации системы обогрева

Котел на твердом топливе

Эта разновидность оборудования пользуется такой же популярностью, как и газовая. Большой спрос обуславливается экономичностью и экологичностью твердотопливного котла. Ведь подобное устройство — это самый дешевый в эксплуатации прибор. При этом он сжигает возобновляемое топливо и отличается высокой энергоэффективностью.

На рынке предлагается внушительный выбор . Экономия в этом вопросе не всегда оправдана — решив купить самую дешевую модель, нужно быть готовым к появлению сажи, копоти и смириться с необходимостью проведения частой чистки.

Единственный минус котлов на твердом топливе — это необходимость выделения места для хранения топлива, которого требуется для его работы совсем немало

Электрический генератор тепла

Оборудование, использующее в своей работе ток, — это единственное решение для тех регионов, где не проложены централизованные системы коммуникации. Чаще всего оно используется в качестве дополнительного варианта.

Сегодня производители предлагают широкий . На рынке представлены модели мощностью от 6 до 30 кВт. Такой широкий спектр производительности позволяет заказать прибор для деревянного дома любых размеров.

Достоинства оборудования:

• небольшие габариты;
• безопасность эксплуатации;
• полная автономность;
• дешевизна;
• КПД, приближающийся к 100%.

Но учитывайте, что электроэнергия — это самый дорогой энергоноситель. Поэтому, даже несмотря на низкую стоимость агрегата, эксплуатация такой системы обойдется дорого.

Электрокотлы полностью безопасны для деревянного дома. Но чтобы избежать проблем, необходимо поставить счетчик и выбрать кабель с расчетом 8 ампер на 1 мм² его сечения

Правила расчета мощности

Чтобы определиться с оптимальной производительностью котла, совсем необязательно обращаться за помощью к специалисту. Для этого нужно лишь определить величину тепловых потерь. Зная это значение, его необходимо умножить на площадь дома и полученное число будет являться искомой мощностью.

Если постройка никоим образом не утеплена, то для обогрева одного метра квадратного потребуется от 130 до 200 Вт. Для зданий со старыми окнами и фасадом, который покрыт материалом, не пропускающим холод, оптимальным значением будет 90-120 Вт/м².

Что касается домов с хорошей теплоизоляцией чердачных и подвальных перекрытий, пластиковыми стеклопакетами, утепленными дверными проемами, правильно устроенным воздухообменом, то для их обогрева будет достаточно 50- 80 Вт/м².

Тонкости подбора радиаторов

Радиаторы — это одни из важнейших компонентов системы. Ведь они распространяют тепло по жилой площади. Поэтому к их выбору нужно отнестись со всей ответственностью, а не покупать первое попавшееся изделие.

Батареи делятся на категории в зависимости от конструкции и материала, из которого они изготовлены. Так как широкий ассортимент может загнать неподготовленного покупателя в тупик, перед походом в магазин необходимо разобраться с преимуществами и недостатками каждого типа.

Эстетичность алюминиевых конструкций

Такие изделия появились в Италии более 35 лет назад. С момента своего изобретения отопления сразу же стали популярными и завоевали признание профессионалов.

Подбирая радиатор отопления, прежде всего следует ознакомиться с материалом секций. От него зависит теплопередача батареи, срок ее службы и вес

И это ничуть не удивительно, ведь эти конструкции отличаются легкостью, высокой теплоотдачей, а также привлекательным дизайном. Но они слабо устойчивы к коррозии и подвержены завоздушиванию.

Алюминиевые батареи могут быть литыми или полученными в результате экструзии. Первый вид представляет собой монолитную конструкцию, а второй — это заготовка, формируемая прессом, из которой в дальнейшем вырезаются готовые изделия.

Литые конструкции считаются более надежными и прочными. По остальным параметрам их аналог ничуть им не уступает.

Алюминиевые батареи имеют сравнительно небольшой вес. Благодаря этому их легко перевозить и подключать, с чем можно справиться самостоятельно

Панельные стальные радиаторы

Сталь — это отличный проводник тепла. Поэтому батареи, изготовленные из нее, считаются наиболее эффективными и рекомендуются к установке всеми специалистами. К тому же они представляют собой монолитную конструкцию, что значительно упрощает монтаж.

При условии использования в доме или на даче с автономной системой отопления недостатков у них нет. Если соблюсти все рекомендации, то срок эксплуатации может достигать 30 лет.

Батареи этого вида нередко дополняются теплообменниками. Но это никоим образом не отражается на внешнем виде конструкции

Старый добрый чугун

Впервые чугунные радиаторы стали использоваться более века назад. Но даже сегодня они не утратили своей актуальности и активно устанавливаются в системы обогрева.

Причина этого заключается в неприхотливости в уходе и просто огромном сроке службы — чугун верой и правдой прослужит порядка 50 лет. При этом он хорошо удерживает тепло. Изделия долго нагреваются, но после отключения отопления они в течение длительного времени будут обогревать комнату.

С учетом всех своих преимуществ имеют всего один несущественный минус — это большой вес. Так, масса одной секции может достигать 6 кг, а вес всей батареи составлять 36 кг.

Даже по сравнению с биметаллическими и алюминиевыми изделиями чугунные конструкции являются неплохим и универсальным решением с массой преимуществ

Трубчатые радиаторы из стали

Трубчатые батареи, как правило, относят к продукции высшего ценового сегмента. Они полностью соответствуют всем стандартам качества и имеют ряд плюсов перед своими аналогами.

Прежде всего, такие конструкции без проблем переносят резкие перепады давления, а в случае отключения тепла батарея не будет завоздушиваться.

Также трубчатые радиаторы имеют гладкую поверхность как снаружи, так и внутри. Благодаря этому они отличаются привлекательным внешним видом, за счет чего гармонично впишутся в любой интерьер.

Трубчатые радиаторы из стали — это дорогое удовольствие. Но при этом служат они около четверти века, что полностью окупает затраты

Современные биметаллические конструкции

Такого рода батареи изготавливаются из сплава алюминия и стали. Эти металлы обладают совершенно различными характеристиками, а в результате их соединения получается материал с отличными эксплуатационными показателями.

Если говорить точнее, то эти радиаторы показывают высокую теплопроводную способность и легко переносят гидроудары. При условии качественной сборки служат порядка 50 лет. Но стоят они достаточно дорого.

Даже несмотря на высокую цену, лучше один раз потратиться и купить биметаллический радиатор от надежного поставщика. Благодаря длительной службе он полностью оправдает вложенные деньги

Встраиваемые напольные конвекторы

Этот нагревательный прибор представляет собой трубку из меди и алюминия, по которой движется тепловой носитель. Основное достоинство — это возможность встроить их прямо в пол.

В этом случае конструкция не занимает драгоценные жилые квадратные метры, но при этом хорошо прогревает постройку. Единственное, что выходит наружу, — это декоративная решетка или панель.

Если некорректно осуществить монтаж, то внутри комнаты могут образовываться сквозняки. К тому же нужно тщательно следить за чистотой нагревательного элемента — потоки воздуха хорошо переносят пыль.

Лучше выбирать напольный конвектор, выполненный из меди, стали или алюминия. В этом случае конструкция прослужит долго, а дом будет прогреваться практически моментально

Трубопровод системы отопления

Основная задача труб заключается в переносе теплового носителя от котла к радиаторам. Существует множество их видов — они делятся на категории в зависимости от материала.

Трубопроводы бывают:

• полимерные;
• стальные;
• медные.

Последняя разновидность отличается устойчивостью к высоким температурам и большому давлению. В настоящее время трубы из меди являются наиболее надежными и безопасными. Благодаря этому их можно спрятать в стену. Но стоят они достаточно дорого.

Сейчас отопительные трубопроводы чаще всего собирают из металлопластиковых или полипропиленовых изделий. Для них характерна простота монтажа и устойчивость к коррозии. Элементы соединяются друг с другом при помощи пайки. Их недостаток — это невысокое гидравлическое сопротивление.

Для монтажа стального трубопровода необходимо привлекать сварщика — самостоятельно справиться с работами будет проблематично. К тому же такие конструкции подвержены коррозии

Составление схемы отопления

Так как в качестве переносчика тепла преимущественно используется вода, то схемы, рассматриваемые далее, будут основываться на этом факторе. Суть такого рода системы обогрева деревянного дома заключается в том, что жидкость нагревается в котле и через трубы попадает в радиаторы, где она охлаждается. Далее вода снова возвращается к источнику тепла.

Монтаж однотрубной системы

Выбор схемы во многом зависит от того, используется система с гравитационной или принудительной перекачкой теплоносителя. К тому же при составлении проекта нужно учитывать количество контуров.

При организации однотрубной системы обогрева здания практически невозможно регулировать температуру. Она в любом случае будет разной. Чем дальше от котла, тем ниже температура

Преимущество создания одного контура отопления заключается в простоте монтажа. Если придерживаться схемы, то можно оперативно справиться с работой и не привлекать мастера.

Однотрубная система позволяет сэкономить сантехническую арматуру. А чтобы максимально выровнять температуру во всем контуре необходимо увеличить число секций радиаторов, которые подключены в конце. Для ускорения водного потока рекомендуется установить насос.

Выбирать однотрубную систему следует только в том случае, если есть возможность установки котла ниже уровня радиаторов. В противном случае вода не будет циркулировать по трубам

Тонкости организации двухтрубного отопления

Система с двумя контурами позволяет поддерживать во всех радиаторах одинаковую температуру, что благоприятно скажется на эффективности отопления. Недостатком такого решения является большой расход материалов.

Схема двухтрубной системы обогрева дома также подойдет для теплогенераторов, которые работают на твердом топливе. Единственное что нужно подкорректировать в таком случае — это материал трубопровода

При реализации двухтрубного проекта каждый радиатор необходимо снабжать запорными вентилями. Такие элементы позволят корректировать температуру в каждой комнате.

Если котел будет устанавливаться в подвальном помещении, то лучшим выбором является система с нижней разводкой (схема представлена ниже). Такое решение идеально подойдет для деревянных домов, где в качестве теплогенератора используется газовый котел.

Выводы и полезное видео по теме

Видео #1. Организация простой недорогой котельной:

Видео #2. Отопление деревянного дома площадью 120 м²:

Видео #3. Нюансы прокладки трубопровода:

Система обогрева — это сердце любого дома. Поэтому перед владельцем постройки стоит задача грамотно спроектировать и правильно установить такой важный элемент. Если приложить немного усилий и принять во внимание все советы, приведенные выше, то монтаж системы отопления не вызовет никаких трудностей при подключении и проблем при эксплуатации.

Расскажите о том, как сооружали отопительный контур в собственной деревянной дачке или в доме постоянного проживания. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Пишите, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в находящемся ниже блоке.

Как подключить термостат

* Не существует стандарта, по которому цветовой провод управляет каждой функцией. При подключении каждый провод следует идентифицировать по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, может потребоваться обратиться к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров проводки и разъяснения того, с какими типами систем работает ваш термостат, обратитесь к владельцам / руководству по установке.*

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например:
обогрев, охлаждение, вентилятор и т. д. См. схему ниже, чтобы узнать, что контролирует каждый провод в вашей системе:

S — Датчики, проводные внутри и вне помещений

Y — ступень компрессора 1 (охлаждение)

Y2 — ступень компрессора 2 (охлаждение)

G — Вентилятор

C — общий

U — Управление увлажнителем, осушителем или вентилятором

L / A — A — Вход для неисправности теплового насоса

O / B — Реверсивный клапан для систем с тепловым насосом

E — Аварийный обогрев

Доп. / Вт2 — ступень нагрева 2 (нагрев)

Вт — ступень нагрева 1 (нагрев)

R — 24vac (нагревательный трансформатор)

Rc — 24vac (трансформатор охлаждения)

* Термостаты торговых моделей необходимы для работы «двухтопливных» систем (систем, использующих тепло
насос для первых 1 или 2 ступеней нагрева и использование газовой или масляной печи для резервного / аварийного
обогрев).Если у вас двухтопливная система или вы не уверены, рекомендуется связаться с
Профессиональный подрядчик HVAC для продолжения.

Пожалуйста, следуйте приведенному ниже руководству для базового пошагового руководства:

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим
отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на
ваш существующий термостат, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете
система включается через 5 минут, питание отключено.Если у вас есть цифровой термостат с
пустой дисплей, вы можете пропустить этот шаг.

Затем снимите имеющийся термостат с настенной панели. Большинство термостатов подключаются непосредственно к
стена. Однако некоторые поднимаются снизу и снимаются, а другие имеют фиксирующий язычок.

Следующим шагом будет сфотографировать вашу проводку. При фотографировании убедитесь, что
маркировка клемм хорошо видна.

Просмотрите свои фотографии.

Если вы видите клеммы, обозначенные A B C или 1 2 3, значит, ваш новый термостат не может быть напрямую
совместимы, так как ваша система требует термостата связи.

Если вы видите толстые, черные или красные провода, значит, у вас есть система линейного напряжения. Этот тип проводки
требует термостата сетевого напряжения и несовместим с термостатами низкого напряжения

Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный
управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой
тип. G совместим, но не G1, G2 и / или G3.

Обычно вы должны видеть одножильный провод 18 калибра.Самая распространенная конфигурация
пять проводов, однако вы могли видеть как два, так и целых десять.

Любой провод, который присутствует, но не подключен к клемме, которую вы хотите записать, но вы
не будет маркировать эти провода.

Используя фотографии, которые вы сделали, снимайте каждый провод по одному и маркируйте его. Если на терминале
несколько обозначений, таких как W и O / B, он будет помечен как W и O / B, а не только один или
Другие.

После того, как вы сняли и промаркировали все провода, которые можно открутить, снимите старую стенку термостата.
пластину и установите настенную пластину нового термостата.

После установки настенной пластины нового термостата мы можем повторно подключить проводку. Если мы рекомендуем
помещая провод в терминал, не перемещайте его в другой терминал, если мы обратимся к нему позже в руководстве.
(Пример. — У вас есть один провод с маркировкой W-O / B, и мы рекомендуем вставить его в клемму O / B. Если
далее в руководстве мы рекомендуем вставить провод W в клемму W, вы не будете перемещать это
провод, поскольку мы уже проинструктировали вас поместить его в O / B.)

Теперь давайте рассмотрим конфигурации проводки.

Обозначьте любую метку проводов R, RH или RC. Обычно у вас будет один или два из этих трех. Если
у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка
соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые
иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим
два терминала. Если у вас два провода, R или RH войдут в клемму R, а RC — в разъем.
в разъем RC.Если у вас более одного провода (у вас есть провод с меткой R, а другой
провод с маркировкой Rc, например), вы можете удалить любые перемычки между клеммами R и Rc, или
нажмите переключатель, чтобы открыть RC-терминал и вставить провод.

Далее, давайте поговорим о C, или общем проводе. Если у вас есть термостат модели Trane и
провод с маркировкой X или B см. в руководстве к термостату. В некоторых случаях один из этих проводов может быть
ваш общий. Если у вас есть провод C, вставьте его в клемму C на настенной пластине.

Давайте посмотрим на провод G. Этот провод пойдет к клемме G вашего нового термостата.

Для проводов Y, Y1 и Y2 Y или Y1 будут подключаться к клемме Y, а Y2 — к Y2.
Терминал.

Провод O / B может иметь множество конфигураций. Это может быть W-O / B, O / B, W-O, W-B, или вы можете
даже есть отдельные провода O и B. Если у вас есть отдельные провода для O и B, вам нужно склеить
отключите провод B, чтобы он не мог контактировать, и провод O будет подключен к клемме O / B на
ваш термостат.

Если ваша клемма O или B имеет метку с другим проводом, обычно W, вам нужно будет идентифицировать
есть ли у вас система теплового насоса или нет. Тепловой насос запускает ваш компрессор для обоих
отопление и охлаждение. Если вы не знаете тип своей системы, вставьте этот провод в клемму W. Если
у вас есть система с тепловым насосом, поместите ее в клемму O / B.

Найдите любой неподключенный провод с маркировкой W или W1. Если на предыдущем шаге вы определили O, B или
Провод O / B, который подключается к клемме O / B и имеет отдельный провод W, поместите этот провод в
терминал W2.Если у вас нет провода, подключенного к клемме O / B, подключите провод W к
терминал W.

Схема подключения инерционного переключателя Ford

• Обычно сплошные цвета идут от источника питания к переключателю, а зачищенный провод идет от переключателя к коммутируемому электрическому компоненту. Если у вас более новый автомобиль с более сложной электрической системой, вот ссылка на таблицу, которая охватывает более новые автомобили в виде контуров в новой версии цветового кода.
• Электросхемы FCS-12887-01.Отдел обслуживания клиентов Ford. Качество — это работа 1. D Используя электрические схемы, сузьте возможные причины и места возникновения проблемы, чтобы определить точную причину. Аккумулятор. Перемычка через переключатель.
• Купил новый выключатель зажигания В понедельник, я живу примерно в 25 милях от заката, поэтому я спросил о схеме. Есть идеи, где теперь искать? Я все еще думаю, что провод подвергается воздействию металла и разряжает аккумулятор, но как насчет выключателя зажигания?
• # Схема подключения переключателей ford upfitter. Схема подключения переключателя #f Upfitter.# для подключения переключателя F Upfitter. # ford f upfitter переключатели проводки. F upfitter schematron.orgng schematron.org на брандмауэре У меня есть FI. Я пытаюсь подключить аксессуар к одному из переключателей Upfitter, я обнаружил 4 тупых провода под рулевой колонкой (желтый …
• Схема подключения Элементарная схема Форма F4T Книга электрических схем — Schneider Elect … TOYOTA LAND CRUISER I ELECTRICAL FZJ 7 HZJ 7 PZJ 7 СХЕМА ПОДКЛЮЧЕНИЙ Серия Series Series август 1992 …
• Если кто-нибудь перережет или оборвет этот провод, включится сигнализация поскольку на контакте 8 или 6 будет низкий уровень.Вместо провода между точками A и B или C и D могут быть подключены дверные выключатели. Эти выключатели должны быть закреплены на двери таким образом, чтобы при закрытии двери выключатель закрывался, а при открытии двери выключатель оставался открытым.
• 21 октября 2017 г. · 1993/1994 Электрические схемы 2-го поколения (93-97) V6 2.5L
• Mustang Предохранители и электрические схемы. Главное меню. Перейти к содержанию. Схемы Mustang, включая блок предохранителей и электрические схемы Ford Mustangs следующего года: Схема электрических соединений генератора переменного тока 1979, 1980, 1981, 1982 годов.Ремень маршрутизации — насос для смога / кондиционер удален. Схема переключателя фар.

• Электрические схемы для Stratocaster, Telecaster, Gibson, Jazz Bass и других. Электрические схемы Fralin PICKUPS. Вы только что приобрели одни из лучших звукоснимателей для гитары и бас-гитары. Поздравляю.
• 7 октября 2008 г. · — Для автомобилей с инерционным выключателем в цепи Power-to-Pump (см. «Схему») слегка нажмите инерционный выключатель, чтобы имитировать дорожный удар. Ключ выключен. Осмотрите разъем жгута проводов топливного насоса и заземление топливного насоса на предмет коррозии, поврежденных контактов и т. Д.
• У меня был дом на колесах Ford E 1972 года выпуска, думал, что это 300 или 350, это было то же самое, руководство по шасси от Ford, остальные схемы от производителя. Не могу даже вспомнить название автодома, но они и еще 3000 производителей запутались во время энергетического кризиса, но без проблем, всегда могли найти …
• 10 ноября 2018 г. · Разнообразие электрических схем ford f150. Электросхема — это упрощенное обычное графическое изображение электрической цепи.Он показывает компоненты схемы в упрощенной форме, а также силовые и сигнальные линии между инструментами.
• Обход переключателя сиденья с нулевым поворотом Kubota
• Типовая — схема подключения центрального замка, охранной сигнализации, бортового компьютера, дополнительного обогревателя с цифровыми часами 10 Типовая — электрическая схема системы омывателя фар 13 Типовая — электрическая схема системы стеклоподъемников 15 Типовая — электрическая схема системы кондиционирования воздуха 17 типовая — электрическая схема подогрева сидений 19

Yandere different x reader 16 января 2014 г. · Привет, ребята, нужна электрическая схема управления двигателем для Ford Fiesta 1.6л 2011 года, с континентальным блоком управления двигателем. Также расположение переключателя инерции (отключения топлива). Любая помощь высоко ценится.

Печь Trane 80

Газовая печь Trane XR80. Одноступенчатый XR80 — хороший выбор для тех, кто ищет твердое отопление. Проверенные, надежные компоненты помогают обеспечить оптимальную производительность вашей системы. Газовая печь Trane xe80 отличается первоклассными материалами, проверенной временем конструкцией и настоящим мастерством. Каждая печь Trane Xe80 обеспечивает показатель годовой эффективности использования топлива (AFUE) до 80%, что превышает государственные стандарты эффективности новых печей.Это означает, что 80% топлива, за которое вы платите, превращается в тепло, которое вы можете использовать.

Google Trane печь RFI или печь RFI Фотографии и документы предоставил Джим Хорват. У меня нет антенн на 160, 80 и 40 метров, но у меня есть Th21 на 70-футовой моторизованной башне … trane — сплит-система, модель: xr, 16 seer, одноступенчатый, конденсатор 2-5 тонн, печь rx80, 80% топлива, замена, включая полную установку, бесплатную доставку и установку Цена: 9 545,99 — 11 058 долларов.99 & БЕСПЛАТНАЯ доставка

Испытайте газовые печи Trane, которые созданы для удовлетворения ваших потребностей в отоплении, обеспечивая при этом экономию затрат и энергии. Каждая из наших высокоэффективных печей может сделать холодные зимние месяцы более терпимыми. См. Другие идеи о печи Trane, Профилактическое обслуживание, Нагревательная печь. Отопление и охлаждение в ледниковом периоде Trane предлагает нагревательные печи для ремонта, установки и профилактического обслуживания! позвоните нам …

Компания Active Air Cooling & Heating обеспечивает обслуживание газовых печей Trane XR80, ремонт и установку систем отопления, вентиляции и кондиционирования воздуха в Нью-Йорке.Ремонт и замена печей компании Trane, штат Нью-Йорк, подрядчик по отоплению жилых помещений компании Trane, штат Нью-Йорк. Двухступенчатая газовая печь Trane XL80 100 000 БТЕ / 80% КПД — 200 долларов (Акрон / Спрингфилд) <изображение 1 из 20>

20 апреля 2020 г. · Печь Trane XL80 — это двухступенчатый нагревательный блок, который работает с КПД 80% — Это означает, что 80% используемого топлива превращается в тепло. Среди его характеристик — изолированный корпус, моющийся фильтр, четырехскоростной вентилятор и микроэлектронный контроллер.Найдите правильные ответы прямо сейчас! Какой размер фильтра для печи trane xe 80? Больше вопросов о доме и саду, техническом обслуживании и ремонте, что такое

Сделай сам пресс для земляных блоков

Блок двигателя Ford 429 на продажу

Оборудование для самосвальной станции Rv

Wood Block Puzzle — простая, но захватывающая игра-головоломка. Перетащите деревянные блоки, чтобы создать вертикальную или горизонтальную линию. Как только линия будет сформирована, она исчезнет, ​​освободив место для других блоков. Игра будет окончена, если под доской не останется места для каких-либо блоков.Поэтому всегда не забывайте оставлять места для больших деревянных деталей. Наша бесплатная головоломка из деревянных блоков — это сложная …

Обучение моделированию BIM

Вездесущая природа углерода на Земле и за ее пределами заключается в его способности образовывать различные типы химических связей: одинарные, двойные и тройные. Благодаря этому свойству углерод может соединяться с широким спектром других элементов. Углерод является основным компонентом аминокислот, строительных блоков белков. DIY Giant Jenga Красивый беспорядок Заставьте всех смеяться на вашем барбекю на заднем дворе с помощью самодельной гигантской игры Jenga, в которой люди могут по очереди брать один из гигантских блоков снизу башни и пытаться разместить его на вершине башни, не делая всего этого блоки падают.

Topological sort python

Название продукта Блок акриловой ручки для штампа с прозрачной печатью «Сделай сам» Средняя оценка: 0 из 5 звезд на основе 0 отзывов Текущая цена 9,49 $ 9 $. 49 — 10,14 $ 10. 14 Paper Minecraft — нажмите, чтобы играть онлайн. Начните свое путешествие по суровому блочному миру в этой веселой игре на выживание Paper Minecraft. Попробуйте создать свои миры. Стройте все, о чем только можете мечтать, создавайте тысячи предметов. Стройте, удаляйте, перемещайте, летайте, прыгайте и создавайте. Создайте свое королевство и выживайте как можно дольше! Хорошо провести время в Paper Minecraft!

Берни юман менеджмент

Краудфандинг на инновации в сфере технологий и дизайна, прежде чем они станут мейнстримом и поддержат предпринимателей, которые работают над воплощением своих мечтаний в жизнь.6 июля 2013 г. · Я обратился со следующим вопросом к четырем лицензированным членам, все из Нью-Мексико. Двое занимаются строительством глинобитных домов, один строит дома из глинобитных блоков и блоков из сжатой земли, а один строит дома из утрамбованной земли. Вопрос: их стоимость квадратного метра для строительства дома под ключ; не навороченный, супер нестандартный, просто обычный дом без наворотов.

Новый запах обогревателя

8 марта, 2019 · Брусчатка из газонных блоков, также известная как брусчатка для газона или брусчатка, изготовлена ​​из бетона или переработанного пластика с открытыми ячейками, позволяющими траве прорастать сквозь них.Они представляют собой пористый, экологически чистый вариант для подъездных путей и парковок. Вот все, что вам нужно знать: Укладка блока по дуге оказалась проще, чем мы ожидали. ФОТО: СОТРУДНИКИ MOTHER EARTH NEWS Заливать плиту стало немного сложнее из-за нашего решения сделать это после того, как стены были возведены.

Беверли Хиллбиллис gif

Земляной блок 4 пути. Код товара: 62785 Размер упаковки: Каждая. Оценка 5 из 5 от Linnaeus из Choc Block (извините, полностью несъедобное). Использовал их раньше, чем очень надежный хороший комплект для любых работ по заземлению.

Тележка для рыбалки для серфинга своими руками

Кварцевый блок Minecraft. Id 155, Строения, Верстак. Играйте БЕСПЛАТНО на английском сервере для PocketEdition (PE) и игры для ПК — Bountiful Update Pocket Edition: их ингредиенты появляются рядом с включенными реакторами Нижнего мира. Карманное издание: для изготовления кварцевых блоков в Pocket Edition вам нужно использовать … Это происходит, когда эксперты SAGE сегодня нажали кнопку паники, предупредив, что полная национальная изоляция « неизбежна » на фоне роста числа случаев заболевания и смертей, связанных с коронавирусом, поскольку 20 Велосипедист вызвал возмущение в Бельгии после того, как своим коленом сбил ребенка, который преграждал ему путь, прежде чем уехать.

Веб-плеер Spotify не работает Edge

8 апреля 2014 г. — Это подробное и удобное видео показывает, как собрать Liberator CEB Press; первая в мире автоматизированная машина для производства кирпичей из прессованной земли с открытым исходным кодом. Узнайте, как делать что угодно, с wikiHow, самым популярным в мире веб-сайтом с практическими рекомендациями. Простые, хорошо проработанные и заслуживающие доверия инструкции по всему, что вы хотите знать.

Notepad ++ заменяет новую строку ничем

Создавайте с уверенностью, используя идеи проектов своими руками и бесплатные планы деревообработки.С легкостью создавайте мебель и другие проекты, наши пошаговые инструкции покажут вам, как это сделать.

12 в двоичном формате

GIPHY — ваш лучший источник лучших и новейших GIF-файлов и анимированных стикеров в Интернете. Находите все, от смешных гифок, гифок с реакциями, уникальных гифок и т.

Emu proteus samples

Если вы ищете какую-либо информацию о нашей деятельности или хотите связаться с одной из наших команд, мы будем рады услышать от вас. Последние новости, мнения и анализ из Крайстчерча, Кентербери, Западного побережья и всего Южного острова.

Battlescribe down

Мы предоставляем лицам, принимающим решения, и обычным гражданам самые лучшие данные о социальном и экологическом здоровье их сообществ и помогаем им расставлять приоритеты в действиях, которые ускоряют социальный прогресс.

Структурная детализация двухэтажного здания pdf

Институт SETI насчитывает более 100 ученых-исследователей, изучающих природу Вселенной и распространение жизни за пределами Земли. Чтобы узнать больше об их работе и интересах, просмотрите их по имени или дисциплине, используя поля поиска ниже.Создавайте поделки и художественные проекты Crayola для детей и взрослых с видео и пошаговыми инструкциями. Изучите поделки Crayola Create-It-Yourself (CIY) и найдите праздничные поделки и поделки, а также поделки, которые можно сделать дома.

1994 Модификации Toyota Celica

10 марта 2013 г. · Dwell Earth обучает организации и сообщества созданию блоков, предлагает рекомендации по проектированию, а затем проводит их через процесс строительства. Компания помогла производителю оборудования Vermeer спроектировать пресс для блоков, который производит простые в укладке блокирующие кирпичи.С помощью этих кирпичей даже начинающие строители могут возводить прочные прямые стены после небольшой подготовки.

Калькулятор кривизны и кручения

2. Пресс Пресс для блоков CINVA-Ram — это простая и недорогая портативная машина для изготовления строительных блоков и плиток из обычного грунта (см. Рис. простой процесс, но он не будет успешным, если почва не будет должным образом проверена. Можно было построить дом любого типа, который они хотели: камень, кирпич или блоки были обычными для стен, и железобетонные или деревянные с глиняной черепицей для крыш.Они также могли бы построить дом большего размера, если бы могли себе это позволить, при условии, что они укрепили его должным образом и следовали руководящим указаниям правительства. Большинство домовладельцев фактически не построили

пропановую ленточную горелку для продажи

DFS (EMG) ГАЗ ПРОПАНОВАЯ КУЗОВА Нож горелки Ma Dfs (emg) газовая пропановая кузнечная печь нож горелки. Может использоваться для серебра, меди, золота, алюминия, стекла и т. Д., Изготовленных из листовой мягкой стали и углового железа, очень прочный и легкий, весит всего около 9 кг.

ГАЗОВЫЙ ПРОПАН КУЗНИЦА с двумя горелками Печное изготовление ножей Кузнец БЕСПЛАТНЫЙ RIDGIDISER.189 фунтов стерлингов. Бесплатная доставка. 21 смотрит.

Все наши кузницы достигают 2500 градусов по Фаренгейту (1370 градусов… Бесплатная доставка. Совершенно новый. 404 — Majestic Forge — Газовые кузницы и кузницы для продажи. Сделать предложение — Горелка для отработанного масла Сифонная печь с соплом, кузница, литейное производство, 1,9 миллиона BTU. 124 продано. 95. 5.0 из 5 звезд 1. В магазине simondstore. Лучшая кузнечная кузница для пропана на продажу. Наши кузницы Knifemaker поставляются с двумя или …

Купите Comfort glow gfd2671, линкольнширский пропан (LP) или отвод природного газа (нг) бесплатно онлайн от Houzz сегодня, или купите другие камины на продажу.Получите отзывы пользователей обо всех продуктах Living.

ПРОПАНОВАЯ КУЗОВА, печь с 1 горелкой, изготовление ножей. RIGIDIZER бесплатно 300 мл, СДЕЛАНО В ВЕЛИКОБРИТАНИИ. 100,00 фунтов стерлингов. 0 ставок. 10,00 фунтов стерлингов почтовые расходы. Окончание 3 января в 20:40 по Гринвичу 4д 13ч. BLACKSMITH’S …

Горелка Dyna-Glo 5 на пропановом газе с горелкой Dyna-Glo 5 на пропановом газе с SearPLUS оснащена 5 горелками из нержавеющей стали, включая горелку SearPLUS на 15 000 БТЕ и решетку для обжига алмазов премиум-класса. Также в комплект входит боковая горелка из нержавеющей стали на 12 000 БТЕ для приготовления вкусных гарниров и соусов.

Покупка и продажа на месте. На Craigslist есть объявления о продаже гриля в районе Бойсе, штат ID. Просматривайте фотографии и ищите по состоянию, цене и т. Д.

Копытный нож от Hall Knife & Forge — это ядро ​​нашего бизнеса, основанного на 30-летней истории поставок кузнецам и кузнецам изящных, проверенных временем копытных ножей и кузниц на пропановом газе. В ножах Холла используется высокоуглеродистая сталь, которая подвергается термообработке и отпуску в трудоемком и трудоемком процессе.
