Содержание

конструкция, установка и подключение своими руками

В процессе устройства в частном доме отопительной системы следует грамотно подойти к выбору ее конфигурации, учитывая особенности помещения. Однако необходимо обращать внимание и на условия эксплуатации и экономичность конструкции. В любом случае создаваемая система отопления будет иметь свои особенности и потому она должна рассчитываться в индивидуальном порядке.

Среди всех систем отопления частных домов однотрубная система довольно часто выбирается владельцами. Большую популярность она приобрела еще в период внедрения государственных программ по строительству многоквартирного жилья. Сегодня этот вариант также остается востребованным, однако, перед реализацией этого замысла полезно будет ознакомиться с его достоинствами и недостатками, а также ограничениями.

Устройство и элементы однотрубной системы отопления

Однотрубная система выполнена в виде замкнутого контура, где в качестве основных элементов выступают котел, магистральные трубопроводы, радиаторы, расширительный бак. Также в ее состав входят компоненты, благодаря которым становится возможной циркуляция теплоносителя. Причем движение последнего может происходить естественным путем или в принудительном порядке.

В системе, где используется схема естественной циркуляции теплоносителя, эффект достигается за счет разной его плотности. Когда нагретая вода, подаваемая под напором, встречается с более холодной, идущей из обратного контура, последняя освобождает место для горячей воды, в результате чего та движется по стояку до верхней точки, откуда она уже направляется по магистральной трубе, а потом распространяется по радиаторам и элементам системы.

Для эффективной работы подобной схемы очень важно, чтобы трубы располагались под углом не менее 3-5 градусов. Трудности с соблюдением этого требования могут возникнуть в больших одноэтажных домах, где используемая отопительная система проложена на большом расстоянии. Следует помнить, что для выдержки подобного угла размещения труб перепады будут иметь высоту, равную порядка 5 см на каждый метр длины участка трубопровода.

Работу системы, где используется схема принудительной циркуляции, поддерживает циркуляционный насос, для которого отводится место в обратной части контура непосредственно перед входом в котел. Основная задача насосного оборудования заключается в обеспечении необходимого давления, чтобы теплоноситель постоянно имел оптимальную температуру, не выходящую за установленные пределы. Для подобной системы обязательным является размещение магистральной трубы под меньшим углом. Чаще всего эффективная работа обеспечивается, если на каждый метр длины трубы высота перепадов составляет 0,5 см.

Для подобных систем довольно актуальной является проблема перебоев с подачей электричества, что приводит к прекращению циркуляции теплоносителя. Эта задача решается путем размещения разгонного коллектора, представляющего собой трубу, основное назначение которой заключается в подъеме воды на высоту от 1,5 метра.

От верхней точки этого устройства должна отходить труба, ведущая к расширительному баку. Она необходима для поддержания требуемого давления в системе и предотвращения его повышения, что может быть привести к возникновению аварийных ситуаций. В конструкции современных систем обычно используются расширительные баки закрытого типа, исполнение которых не позволяет воздуху проникать в воду. При таком варианте исполнения в него помещают гибкую мембрану, с одной стороны которой поступает под высоким давлением воздух, а с другой — предусматривается отверстие для выхода воды. Для размещения этих элементов можно выбрать любое подходящее место в системе.

Несмотря на наиболее простое исполнение, для размещения расширительных баков открытого типа должно быть отведено место в верхней точке системы. Другим недостатком является постоянный контакт воды с кислородом, на фоне чего создаются благоприятные условия для развития коррозионных процессов, что негативным образом сказывается на сроке службы стальных труб и радиаторов.

В процессе монтажа элементов необходимо соблюдать следующий порядок действий:

  • Первым устанавливают отопительный котел, который может работать на любом виде топлива, используемый для нагрева теплоносителя.
  • Далее выполняется монтаж разгонного коллектора, который подключают к расширительному баку.
  • После этого настает черед магистрального трубопровода, который укладывают во всех помещениях дома в соответствии с заранее спроектированной схемой.
  • Очень важно в процессе работ проложить контур в тех помещениях, где в первую очередь необходимо поддерживать комфортную температуру. Речь идет о детской комнате, спальне и ванной. Если теплоноситель будет поступать вначале в эти помещения, то проблем с поддержанием в них необходимой температуры не возникнет, так как на участках, которые расположены в начале контура, теплоноситель всегда имеет более высокую температуру.
  • Далее переходят к установке радиаторов в соответствии с заранее выбранными для них местами.
  • Последним размещают циркуляционный насос, для которого выделяют место непосредственно перед входом обратной части контура в котел.

Технические характеристики однотрубного отопления

По своему исполнению однотрубная схема отопления домов имеет вид магистрали, к которой подведены радиаторы в порядке очередности. После нагрева вода поступает каждому из нагревательных компонентов. Завершение теплообменного цикла наступает в тот момент, когда нагретая вода достигает последнего радиатора.

Именно в этой особенности заключается самый серьезный недостаток рассматриваемой системы отопления. Но все же его можно устранить соответствующими мерами. Решением этой проблемы может выступить увеличение количества устанавливаемых в помещении радиаторов или оснащение их специальными кранами. При подобном варианте можно повысить эффективность работы системы на каждом участке, иными словами, будут отсутствовать зоны, где температурный режим отличается на порядок от других.

Схемы однотрубных систем отопления для частного дома

Приступая к подключению батарей, у владельца есть возможность выбрать один из двух методов: традиционная нерегулируемая и схема, больше известная как «Ленинградка».

Традиционный метод подключения

Для однотрубной системы отопления схема этого типа предполагает использование минимального количества компонентов и соединений. Монтаж радиатора выполняется к системе в двух точках, где теплоноситель будет поступать в него и выходить для продолжения движения.

Недостатком подобной схемы является то, что при наличии в системе теплоносителя радиатор нельзя отключить, а также отсутствует возможность для регулировки отопления. Плюсом схемы следует назвать минимальные затраты на обустройство. При этом использовать ее можно лишь в небольших частных домах, так как подключенные к ней радиаторы отличаются температурой нагрева, а сама отопительная система не способна обеспечить высокую эффективность работы.

Метод подключения «Ленинградка»

Особенностью схемы «Ленинградка» является то, что на участках, где радиатор подключается к системе, устанавливаются перекрывающие краны, благодаря которым у владельца появляется возможность не только выполнить регулировку отопления, но и при необходимости отключить от системы. Обязательным элементом, который отдельно врезается в нее, выступает байпас с краном. В случае его перекрытия нагретая вода может пройти полностью через весь радиатор. Плюсом схемы «Ленинградка» является то, что гораздо упрощается процесс регулировки отопления в каждом конкретном помещении.



Необходимые материалы

Прежде чем приступить к установке однотрубной системы отопления своими руками, следует подготовить материалы:

  • отопительный котел, мощность которого должна учитывать потребности дома;
  • расширительный бак, который может иметь открытый вариант исполнения или включать в себя мембрану;
  • циркуляционный насос;
  • трубы с различными диаметрами: 25 мм – с их помощью будут выполняться работы по укладке магистрального трубопровода, и 20 мм – они понадобятся для подключения радиаторов. Для этих работ можно использовать трубы из различных материалов – стальные, медные, металлопластиковые. Главное, чтобы они были рассчитаны на использование в системах отопления или ГСВ;
  • фитинги, с помощью которых будет проводиться подключение отводов трубы к радиаторам;
  • радиаторы, тип которых владелец определяет заранее. Еще до того как приступить к установке системы, необходимо рассчитать количество секций радиаторов. Также необходимо иметь в наличии и необходимые аксессуары – заглушки и прокладки;
  • краны Маевского, с помощью которых будет выполняться очистка радиаторов от остатков воздуха. На каждый устанавливаемый радиатор должно приходиться по одному такому крану;
  • в случае использования схемы «ленинградка» потребуются и перекрывающие краны: каждый радиатор необходимо оснастить двумя такими кранами, а также установить на каждый байпас дополнительный.

Технология монтажа однотрубной системы отопления в частном доме

Добиться правильной работы отопительной системы можно при условии соблюдения технологии ее монтажа.

  1. Вначале выполняется монтаж котла в заранее определенном для него месте. Если у вас имеется котел на гарантии, то желательно, чтобы работы по его установке выполнял специалист из сервисного центра.
  2. Далее приступают к укладке магистрального трубопровода. При этом необходимо помнить о том, что на участках, где будут подключаться радиаторы и байпас, должны быть предусмотрены места для крепления тройников. Во время выполнения работ магистраль укладывают обязательно с уклоном в 3-5 градусов, если система будет работать по схеме естественной циркуляции. Если владельцем выбрана схема принудительного движения теплоносителя, то во время работ должна быть выдержана высота перепадов, равная 1 см на каждый метр длины трубопровода.
  3. Далее переходят к монтажу циркуляционного насоса. После того как он будет подведен к магистральной трубе, выполняется его подключение к электросети. Выбирая место для его размещения, следует помнить, что это оборудование способно выдержать температуру не более 60 градусов. По этой причине наиболее подходящим для его установки местом будет участок, где теплоноситель имеет самую низкую температуру, иными словами, это место рядом с входом в котел.
  4. После этого переходят к установке расширительного бака. Если был выбран открытый вариант, то для его размещения выбирается место в верхней точке системы, а для закрытого типа подойдет любой участок, но обычно его устанавливают недалеко от котла.
  5. Далее выбирают место, где к системе будут подключаться радиаторы, устанавливаемые при помощи кронштейнов. Выполняя работы по их монтажу, важно соблюсти отступ от пола, стен и подоконника. Эта информация обычно приводится в паспорте прибора отопления.
  6. На этом этапе выполняется подключение радиаторов в соответствии с выбранной схемой. По завершении работ их оснащают кранами Маевского, заглушками и перекрывающими кранами.
  7. Завершающим этапом монтажа однотрубной системы является опрессовка: для этого в нее подают воздух под давлением, а затем заполняют систему водой и выполняют настройку.

Однотрубная система отопления, как и прочие виды систем обогрева, имеет свои особенности как в плане подготовительных мероприятий, так и монтажа. Прежде чем приступить к установочным работам, следует ознакомиться с возможными схемами монтажа, подобрав оптимальный вариант для своего дома с учетом его особенностей. Особое внимание следует уделить точному выполнению работ по монтажу, помня о дополнительных элементах, которые будут подключаться к системе.

Оцените статью: Поделитесь с друзьями!

Отопление частного дома — все схемы отопительных систем

Схемой отопления называют графический документ, на котором с помощью условных обозначений представлены все элементы системы отопления, а также связи между ними. Выбор схемы означает выбор способа подключения отопительных приборов, их расположение, а также выбор направления движения теплоносителя.

В небольшом частном доме схему отопления можно разработать самостоятельно. Для этого нужно знать, что любая отопительная система является замкнутой.   В примитивном виде она может быть представлена в виде кольца из труб, по которому горячая вода (теплоноситель) движется от котла, поступает в отопительные приборы, задерживается в них некоторое время, отдавая при этом запасы тепловой энергии окружающей среде, а затем вновь поступает в котел. Затем цикл повторяется.

При этом говорят, что вода, называемая также теплоносителем, циркулирует по контуру отопительной системы,  в который входят следующие составные части:

  • Котел
  • Радиаторы (батареи)
  • Соединительные трубы
  • Расширительный бачок
  • Вентили и задвижки
  • Циркуляционный насос (только для систем с принудительной циркуляцией теплоносителя)

Движение теплоносителя в контуре отопления может быть:

  • Самотечным, происходящим за счет естественной конвекции. В этом случае говорят о самотечной системе отопления и о естественной циркуляции теплоносителя
  • Принудительным, происходящим за счет работы циркуляционного насоса. В этом случае говорят об отопительной системе с принудительной циркуляцией теплоносителя

Плюсы и минусы самотечной схемы отопления

В самотечной системе отопления нагретая в котле вода устремляется вверх, а затем поступает в отопительные приборы, проходит через них, отдавая тепло, и стекает в обратный трубопровод, по которому направляется вновь в котел. Движение воды обеспечено также небольшим уклоном подающего и обратного трубопровода, а также использование труб разного диаметра, большего для обратки и меньшего для подачи горячей воды.

Для справки: обратка или обратный трубопровод, по которому остывший теплоноситель поступает в котел. Подача-это трубопровод, по которому горячая вода выходит из котла.

Отличительной особенностью самотечной системы отопления является наличие открытого, сообщающегося с атмосферой, расширительного бака, установленного в самой верхней части трубопровода. Он предназначен для сбора части теплоносителя при его нагреве, неизбежно сопровождающемся увеличением объема жидкости. С помощью расширительного бака, наполненного водой, в контуре отопления создается гидравлический напор, необходимый для движения жидкости.

При остывании теплоносителя его объем уменьшается. При этом часть жидкости из расширительного бака вновь поступает в систему, обеспечивая целостность и непрерывность циркулирующего потока теплоносителя.

Среди достоинств самотечной системы отопления следует выделить:

  • Равномерное распределение тепла
  • Устойчивость работы
  • Независимость от электрической сети
  • Увы, недостатков у такой системы на много больше, чем достоинств:
  • Сложность проведения монтажа: необходимо соблюдать угол наклона трубопроводов
  • Большая протяженность трубопровода и необходимость использования труб различного диаметра
  • Высокая инерционность системы, что снижает возможность управления процессом отопления
  • Необходимость нагрева теплоносителя до высоких температур, что препятствует использованию современных материалов
  • Большой внутренний объем системы
  • Невозможность подключения систем «теплого пола»

Принудительное движение теплоносителя в доме

В частном доме можно также использовать схемы отопления с принудительным движением теплоносителя, создаваемым циркуляционным насосом, подключенным к электрической сети. Для ее реализации можно использовать любые трубы, в том числе и полипропиленовые, а также любой способ  подключения отопительных приборов.

В системах с принудительным движением теплоносителя применяется закрытый расширительный бак, который может монтироваться в любом месте, но в большинстве случаев устанавливается в непосредственной близости к котлу.  Такие системы отопления частного дома также называют закрытыми, в отличие от систем с естественным движением теплоносителя, называемых открытыми.



Следует обратить внимание на то, что схема подключения радиаторов в закрытых системах может быть любой.

Схемы подключения радиаторов в частном доме

Двухтрубная вертикальная схема

Этот принцип подключения отопительных приборов чаще всего используется в многоэтажных домах. Горячая вода подается по вертикальной трубе вверх (по стояку), проходит через радиаторы, а затем стекает вниз. Схема применима в системах с принудительной и с естественной циркуляцией теплоносителя, но более эффективна при наличии циркуляционного насоса.

Ее несомненным достоинством является возможность раздельного регулирования нагрева отопительных приборов. Для этого на подающей трубе устанавливается регулировочный кран, позволяющий менять расход теплоносителя. Запорная аппаратура на обратной трубе не устанавливается.

Недостатком такой разводки является двойной расход труб для подачи и для обратки.

Для одноэтажных частных домов более приемлемы двухтрубные горизонтальные схемы.

Коллекторная схема отопления

В ней теплоноситель распределяется по радиаторам через коллектор, что обеспечивает равномерный прогрев помещений, а также позволяет отапливать дома практически любой конфигурации и площади. Коллекторная схема также позволяет регулировать степень нагрева отопительных приборов, меняя расход теплоносителя и скорость его движения с помощью запорной аппаратуры.

Однотрубная схема отопления

Этот способ разводки теплоносителя является самым простым и при этом эффективным. Схема проста в реализации, но ее недостатком является неравномерность прогрева помещения. Дело в том, что теплоноситель по мере движения остывает и к последнему отопительному прибору подается со значительно меньшей температурой, чем к первому.

Исправить положение можно добавив байпасную (обводную) линию меньшего диаметра и установив на каждом отопительном приборе регулировочный кран. Такую систему часто называют «ленинградкой».

Видео обзор — виды, типы радиаторного отопления дома




Отопление частного дома

Автономная система отопления – сердце частного дома. Задуматься о том, какое отопление частного дома будет лучше и эффективнее необходимо уже на этапе строительства дома.

Водяная система отопления частного дома по праву считается самой безопасной и незамысловатой. Принцип действия водяной системы отопления прост: котельное оборудование нагревает воду, которая в дальнейшем циркулирует по трубам, разнося горячую воду к радиаторам, которые излучают тепло в воздух, и комнаты нагреваются.

Циркуляция воды в системе отопления может происходить естественным путем т.е. за счет разности температур «верха» и «низа». Проходя круг по системе отопления температура воды падает и более нагретая котлом вода вытесняет. Либо циркуляция осуществляется при помощи насоса.

Разводка системы отопления в частном доме – важный вопрос, который повлияет на выбор материала, труб и принципиальной схемы их прокладки. Существует разнообразные варианты устройства системы отопления:

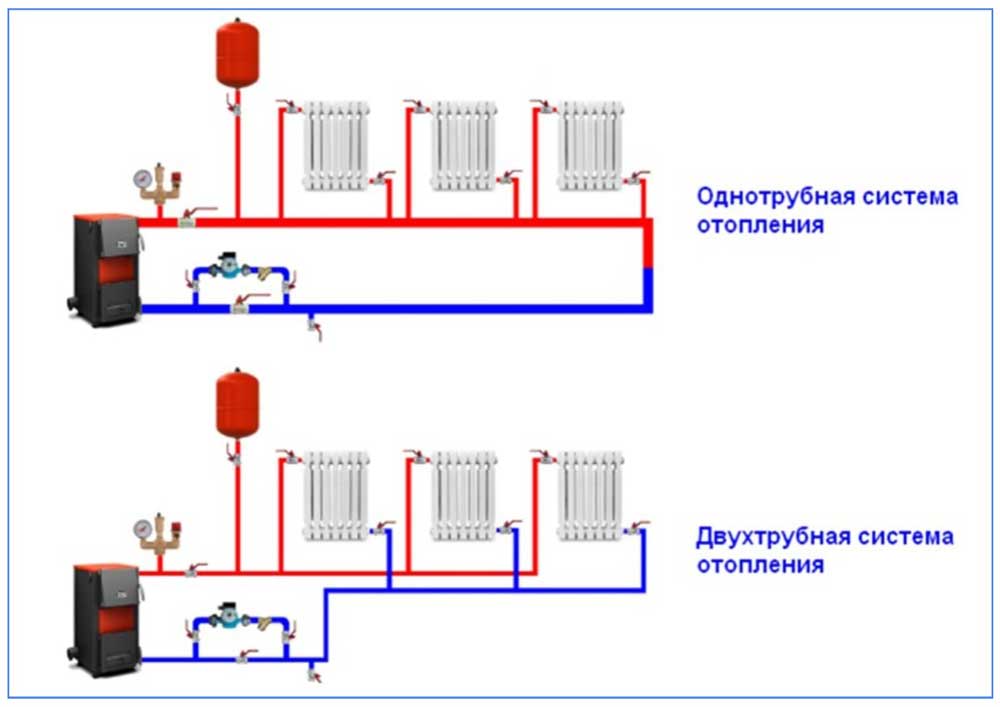

  • Однотрубная система водяного отопления;
  • Двухтрубная система отопления;
  • Лучевая разводка системы водяного отопления;
  • Отопление теплым полом без использования радиаторов.

Однотрубная система водяного отопления

Особенностью работы однотрубной системы отопления частного дома является последовательное соединение трубами отопительных приборов. Вода нагретая котлом, при помощи насоса, последовательно двигается по системе, перетекая из одного радиатора к другому и проходя весь круг возвращается в котел где догревается до установленной на котле температуры и опять начинает циркуляцию. Главная особенность которую необходимо учитывать при выборе данного типа системы отопления, что эффективность ее работы напрямую зависит от скорости циркуляции в системе, т.к. в первый радиатор попадает вода с самой высокой температурой и последовательно продвигаясь от радиатора к радиатору постепенно остывает, таки образов в последний радиатор поступит уже вода с меньшей температурой, что может сказаться на разности температур в разных помещениях дома. Установка циркуляционного насоса снизить риск дискомфорта, ускоряя проток в системе.

Также при однотрубной системе отопления невозможна установка радиаторных термостатов, т.к. уменьшая проток в радиаторе автоматически снизиться температура во всех последующих.

Двухтрубная система отопления

Принцип действия такого устройства системы отопления в том, что прогретая вода из котла попадает в подающую линию которая подходит к каждому радиатору, а остывшая вода из радиатора попадает в обратную, отдельно проведенную, линию.

Данный тип системы отопления пришел на смену однотрубной системы водяного отопления и обладает большим количеством преимуществ: температура во всех радиаторах одинакова, есть возможность установки радиаторных термостатов, возможно полностью перекрыть один из радиаторов без полной остановки работы системы отопления.

Лучевая система водяного отопления

Лучевая система отопления загородного дома по праву считается самой эффективной и высококачественной, нагретая котловая вода поступает к каждому отопительному прибору отдельно, регулировка температуры осуществляется через коллектор, что обеспечивает наиболее эффективное распределение тепла по системе отопления. С лучевой разводкой, системы отопления прогревается намного быстрее, в сравнении с описанными выше. Одной из самых главных преимуществ — это отсутствие многочисленных стыков, труба отопления от коллектора к радиатору цельнотянутая. Данный тип системы водяного отопления самый распространенный для многоэтажных загородных домов- дает возможность поэтажного и по комнатного регулирования комнатной температуры.

Помимо преимуществ эффективности, монтаж лучевой системы отопления позволит реализовать любые дизайнерские решения по отделке, т.к. трубы отопления можно спрятать в пол или в стены.

Отопление теплым полом без использования радиаторов

Водяной теплый пол – набирает популярность в последние годы, не только как дополнение к радиаторному отоплению, но и используется как основная система отопления без радиаторов. Доказать ее эффективность очень просто. Излучение тепла происходит по всей площади его укладки, что равномерно нагревает комнату, создавая комфортный микроклимат. Регулировать температуру также можно по средствам коллектора или комнатных регуляторов (Multibox). Теплопроводность современного оборудования для напольного водяного отопления обладают высокой теплопроводностью и отопит Ваш дом без использования радиаторов.

Какое отопление частного дома лучше – помогут разобраться менеджеры компании «Немецкое тепло». За годы работы нашими специалистами накоплен огромный опыт по монтажу системы отопления загородных домов в Твери и Тверской области. Цена на отопление частного дома «под ключ» можно узнать обратившись к менеджерам компании или отправить запрос на предварительный расчет по электронной почте.

Центральное отопление в частном доме: принцип работы и стандарты

Центральное отопление в многоквартирном доме или коттедже создано для их качественного обогрева. Это происходит с помощью одного теплового центра, в котором находятся теплогенераторы или теплообменники. Они могут располагаться как в здании (котельной или тепловом пункте), так и на тепловой станции или ТЭЦ. Центральное отопление делится на водяное, паровое и воздушное. Особой популярностью в последнее время пользуются комбинированное отопление.

Устройство центрального отопления в многоквартирном доме

Для обогрева многоквартирных домов чаще всего применяется водяное центральное отопление, которое состоит из следующих деталей:

  • входных заглушек, отделяющих дом от теплотрассы. При их помощи трубопровод делится на внешнюю и внутреннюю часть. За исправную работу первой отвечают специалисты тепловой службы, второй – коммунальщики;
  • врезки труб горячего теплоснабжения на трубопроводах подачи и обратки. При их помощи выполняется распределение воды на полотенцесушители, которые находятся в квартирах;
  • элеватора отопления, с помощью которого выполняется регулировка в системе температуры воды. Это достигается благодаря тому, что в нем горячая вода смешивается с охлажденной, из обратки. Емкость последней зависит от диаметра пропускного отверстия элеватора. Его можно менять, что позволяет изменять температуру воды в системах отопления квартир;
  • домовых заглушек, нужных для отсечения в неотапливаемый сезон многоквартирного дома от теплотрассы;
  • сбросов-вентилей, при помощи которых при возникновении ремонта вода сливается от системы.

Центральное отопление в многоэтажном строении предусматривает наличие внутри здания специальных разливов, которые представляют собой трубы, по которым теплоноситель проникает в вертикальные стояки. Если вы живете в старой советской пятиэтажке, то в подвале будут расположены нижние разливы, от которых идут стояки, фиксирующиеся между собой на чердаке или в верхней части здания.

Но такой вариант фиксации имеет большой минус. Есть вероятность заледенения теплоносителя центрального отопления многоквартирного дома зимой, если циркуляция воды будет остановлена. Чтобы этого не было, нужно уделить особое внимание их качественному утеплению. В верхней части здания обычно находятся воздушники для сброса лишнего воздуха.

Если вы живете в девятиэтажном доме, то разлив будет располагаться не в подвале, а на чердаке. Такое расположение позволяет почти сразу распределить воду по стоякам при включении отопления. Сложности с попаданием воздуха в стояки отсутствуют. В этом заключается большой плюс верхнего разлива от нижнего.

Устройство центрального отопления в многоквартирном доме

Отопительные внутриквартирные устройства и температурный режим

Вид батарей, монтированных в квартирах, зависит от года возведения здания. Если оно построено в советское время, то в квартирах будет использоваться один из следующих видов радиаторов:

  • металлические конвекторы, которые имеют стальной корпус, внутри которого расположены витки трубы ДУ-20 и соединенные поперечным сечением;
  • чугунные секционные батареи, которые не только много весят, но и имеют высокую теплоотдачу. На каждый радиатор приходится до 150 Вт. К их минусам можно отнести риск утечек и непривлекательный внешний вид.

Габариты радиаторов или отделений в них зависит от того, на каком этаже расположена квартира и какой тип циркуляции теплоносителя в доме. Например, если она верхняя, то теплоноситель, доходя до первого этажа, будет терять свою температуру. Получается, чтобы отопление многоквартирного дома было продуктивным, в квартире, если она расположена на нижнем этаже, необходимо увеличить количество отделений или установить батареи большого размера.

В современных многоэтажных зданиях обычно устанавливаются биметаллические радиаторы. Но это в том случае, если система отопления водяная.

Такие радиаторы производятся из алюминия и отличаются хорошей теплоотдачей, которая равняется около 200 Вт на каждую батарею. Но цена таких батарей высокая. Зато эффективность на высоте. Многие люди задают вопрос, нужно ли устанавливать биметаллические радиаторы или нет. На этот вопрос каждый сам должен ответить, решив для себя, готов ли он потратиться ради получения тепла.

Температурный режим в квартирах указан в имеющемся положении СНиП. При центральном отоплении он составляет:

  • санузел – 25 градусов;
  • жилые комнаты и спальня – 20 градусов;
  • кухня – 22 градусов;
  • угловые комнаты – 22 градуса.

Также задана максимальная температура воды в трубах отопительной системы. Она не должна быть выше 95 градусов. Централизованный обогрев многоквартирного дома позволяет продуктивно нагревать помещение, но в то же время, температура в квартире полностью зависит от работы котельной и других внешних факторов. В этом данная система полностью уступает автономному отоплению, которая лишена этого минуса.

Центральное отопление в частном доме

Наличие центрального отопления в частном доме – популярное явление. У него много преимуществ. Центральное отопление подразумевает наличие генератора теплоносителя, функцию которого выполняет центральная котельная.

Подсоединение

Подсоединение отопления выполняется после подписания соответствующего договора между хозяином здания и компанией, которая оказывает данную услугу. Есть три вида подсоединения центрального отопления к частному дому:

  • зависимая прямоточная схема;
  • независимая схема;
  • зависимая схема с монтажом элеватора.

Каждая схема отопления дома, представленная выше, обладает своими преимуществами и минусами, которые важно учесть.

Независимая схема

Достаточно часто для отопления частных домов используется независимая схема. Она подходит в тех ситуациях, когда по каким-то причинам невозможно поднять давление в системе отопления. Чаще всего это случается ввиду конструктивных причин.

Если жилой дом обладает отопительной системой, состоящей из пластиковых труб, понадобится независимая схема с применением циркуляционного насоса. В доме система может заполняться из водопровода или из теплоцентрали при помощи особенного запорного вентиля. Но у нее должен быть расширительный бак.

Независимая схема системы отопления

Центральное отопление частного строения может выполняться с помощью зависимой схемы. Но она нуждается в монтаже переходного устройства. За такую функцию отвечает индивидуальный тепловой пункт, обладающий элеваторным узлом. Последний создан для передачи энергии тепла. Ведь в центральной отопительной системе температура теплоносителя составляет +150 градусов, а на самом деле она не должна быть выше +90 градусов.

Элеватор нужен для передачи тепла от основной теплосети. Он, благодаря наличию инжекционного сопла, делает быстрее скорость перемещения воды в системе домашнего отопления. Благодаря его присутствию, вода будет нагреваться при помощи частичного смешивания с теплоносителем из центральной системы отопления, температура которого очень высокая.

Элеватор, обладающий стальным корпусом с расположенной внутри его смешивающей камерой имеет сопло в виде сужающего отверстия. Быстрое смешивание воды в системе отопления дома осуществляется из-за ее высокой скорости на выходе из сопла. Ее разрежение выполняется за струей. Уже охлажденная вода из возвратной системы отопления проникает в это разреженное пространство.

При наличии элеватора также можно контролировать объем расходуемой горячей воды. Это выполняется благодаря возможности контролировать поперечное проходное сечение сопла. Управление выполняется с помощью перекрытия части отверстия иглой, имеющей вид конуса с небольшим уклоном. Он передвигается при помощи особого механизма, оснащенного выведенной наружу ручкой управления.

Пропорционально температуры нагрева воды меняется ее расход при происхождении через сопло. Также элеватор одновременно играет роль регулятора температуры, смесителя и насоса. Эти оборудования отличаются бесшумной работой и надежностью. Благодаря им, зависимая схема циркуляции воды пользуется большим спросом.

Зависимая прямоточная схема

Зависимая прямоточная схема отопления

Самой простой схемой центрального отопления частного дома считается зависимая прямоточная. Данная система лишена смесителей, расширительной емкости и других вспомогательных деталей. Она состоит только из трубы и радиаторов. Система даже при высоком давлении и температуре хорошо сохраняет элементы. Но у нее есть минус: температура в загородном доме полностью зависит от центральной котельной.

Специалисты выделяют, что из трех систем, с помощью которых выполняется центральное отопление в частном доме, самым универсальным считается зависимая, которая имеет элеватор. Это охарактеризовано тем, что она не нуждается в применении прокачивающего насоса. Несмотря на наличие некоторых минусов, именно центральное отопление считается самым популярным. Ведь с его помощью можно эффективно обогреть квартиру или частный дом даже в знойные морозы.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка…

Обзор схем отопления частного дома

Устройство отопления частного дома или коттеджа является важной составляющей при строительстве любого дома. От правильного их функционирования напрямую зависит температурный режим, влияющий не только на сохранность строения, но и на комфортность проживания, уют и здоровье всех членов семьи. Схемы и системы отопления дома могут быть разные и зависят от площади дома, его этажности, возможностей застройщика и наличия доступных источников энергии в конкретной местности.

Схемы отопления дома

Схема с естественной циркуляцией

схема отопления с естественной циркуляцией

Система отопления частного дома с естественной  циркуляцией хорошо зарекомендовала себя в одноэтажных строениях небольшого размера (до100 кв. м). Нагретый в котле теплоноситель (чаще всего – вода) поднимается по стояку, проходит по горизонтальным магистралям, проложенным под небольшим уклоном (3 -5 градусов) и, после охлаждения в радиаторах,  самотеком попадает в котел для повторного нагрева.

Схема принудительной циркуляции

Практически не имеет ограничений в применении по площади и этажности дома, т. к. движение теплоносителя обеспечивается циркуляционным насосом для систем отопления.

По способу прокладки трубопроводов разделяют:

Прокладка трубопроводов по дому, как при естественной, так и при принудительной циркуляции, может быть двухтрубная (параллельная), при которой используется большее количество труб и обеспечивающая равномерный температурный режим всех радиаторов или однотрубная (последовательная) при монтаже которой экономятся трубы, но в каждый последующий радиатор попадает теплоноситель значительно меньшей температуры. Однотрубная схема отопления частного дома не эффективна  при подключении более 5-6 радиаторов.

Совет: Для самостоятельной разводки системы отопления дома своими руками лучше всего использовать армированные полипропиленовые трубы.

Система воздушного отопления

Как постоянный вид отопления воздушное отопление частного дома используется редко. Это объясняется громоздкостью и повышенной шумностью работы вентиляторов, а так же экономической нецелесообразностью установки дорогих воздушных тепловых агрегатов–отопителей.  Практически и эстетически  затруднительна разводка по всем жилым комнатам сети необходимых воздухопроводов. С другой стороны, при пиковых нагрузках, когда не справляется водяное отопление в частном доме, активно используют локальный воздушный подогрев жилых помещений в дополнение к основному виду отопления, применяя для этого различные типы бытовых тепловентиляторов и конвекторов.

Инфракрасное отопление

В нашей стране стало внедряться во второй половине прошлого века и по существу является одним из видов электрического отопления, так как источником питания в домах является электроэнергия. Принцип работы инфракрасного обогрева основан на получении тепловой энергии излучаемой от прибора инфракрасного излучения и  передачи ее окружающим предметам: мебели, полу, стенам. При этом скорость инфракрасного излучения колеблется в пределах 5-15 мкм, что не только совершенно безопасно для человека, но и оказывает положительное влияние на здоровье находящихся в помещении людей. При использовании этого вида отопления не происходит выжигание кислорода, нет шума и запахов, автоматически поддерживается заданная комфортная температура. Инфракрасное отопление частного дома достаточно экономичное. Расчетное потребление электроэнергии принимают 100 ватт на один квадратный метр, а на практике, после выхода на постоянный режим работы, оно снижается в три раза. Потери тепла не превышают 10 %, а эксплуатационные затраты в течение всего срока службы сводятся к нулю. Гарантийный срок службы  приборов инфракрасного отопления производители устанавливают до 50 лет. Монтажные работы по установке инфракрасного отопления в небольших помещениях можно производить своими руками, но для обеспечения длительной  и нормальной работы желательно это поручить специалистам, которые сделают проект, рассчитают количество элементов, установят автоматику и дадут соответствующую гарантию на весь комплекс работ.

Отопительные приборы

В отопительных системах водяного отопления источниками нагрева теплоносителя являются отопительные котлы, работающие на твердом, жидком или на природном газе – метане, а устройствами передающими тепло в помещение – радиаторы (конвекторы).

Отопительные котлы на твердом топливе

Самые дешевые и простые в эксплуатации. Топливом для них может служить все, что горит (дрова, уголь, торф, сланцы и т.д.), они по-настоящему всеядны, хотя нагрев теплоносителя зависит от вида топлива. Однако, в последнее время от котлов на твердом топливе, как основного отопительного очага, все больше домовладельцев отказываются. Причинами является постоянная необходимость присмотра за процессом горения и необходимость содержания в хорошем состоянии дымоотводной системы.

Отопительные котлы на жидком топливе

Жидкотопливные котлы чаще всего приспосабливают к работе на дизельном топливе (солярке). Принцип работы котлов этого типа аналогичный твердотопливным, но солярка поступает в котел самотеком и отпадает необходимость постоянно вести наблюдение за процессом горения. От этого вида котлов стараются избавиться по экономическим соображениям — из-за постоянного роста цен на солярку.

Отопительные котлы на газовом топливе

Если строящийся дом расположен в местности, в которой существует действующая газовая система, то вопросов о выборе котла для отопления собственного дома не существует. В настоящее время газ является самым экономичным и эффективным видом топлива. Единственным и обязательным условием установки газовых котлов для частного дома является выполнение всех условий и требований правил безопасной эксплуатации газового оборудования. Монтаж таких котельных в доме производится только специализированными организациями под непосредственным наблюдением газовой службы. Это обусловлено требованиями правил с целью предотвращения аварийных ситуаций, опасных для здоровья и жизни людей, проживающих в доме. Напольные газовые котлы отопления разной производительности, одно- или двухконтурные выпускаются многими фирмами как отечественными, так и зарубежными. Подбор газового котла с учетом общей площади  конкретного строящегося дома, должны делать специалисты при выполнении проекта газификации (с учетом пожеланий заказчика). Ориентировочно считается, что на обогрев 10 кв. метров площади расходуется 1 квт мощности, но если котел двухконтурный и служит еще и для нагрева воды, то его мощность должна быть увеличена на 20 %.

Электрические котлы для отопления дома

Отличаются от всех других котлов только способом нагрева теплоносителя. В качестве нагревательного элемента чаще всего используются несколько теплоэлектронагревателей (ТЭНов) подключенных параллельно. Суммарная мощность всех ТЭНов является мощностью котла. Электрический котел для отопления дома подбирается по общей мощности аналогично газовым котлам, из расчета 1 квт на 10 кв.метров площади.

Радиаторы

радиатор в духтрубной системе отопления

Самыми известными, надежными, долговечными, привычными в нашей жизни и хорошо работающими при неочищенном и полухолодном теплоносителе – это, конечно же, чугунные секционные радиаторы. В некоторых случаях они служили (и служат до сих пор) более 70 лет и, нет ничего удивительного, что в наше время они считаются устарелыми и не модными. Современная промышленность, используя новейшие технологии, предлагает застройщикам отопительные приборы самых различных видов, как по техническому, так и по дизайнерскому исполнению.

Большой популярностью пользуются конвекторы, в которых воздух, проходя между горячими пластинами, нагревается и устремляется в помещение. Они имеют современный дизайн, не занимают много места, но для стабильной работы температура теплоносителя должна быть не менее 70 градусов.

Алюминиевые радиаторы хорошо работают при температуре теплоносителя более 60 градусов. Они долговечны, создают комфортную обстановку в доме, имеют небольшую массу и низкую тепловую инерцию, благодаря чему можно эффективно управлять температурой в помещении. Однако этот вид отопительных приборов требует хорошего качества воды в циркуляционной системе.

Биметаллические радиаторы имеют все достоинства алюминиевых батарей, но гораздо прочнее и долговечнее. Качество теплоносителя не влияет на работу и долговечность этих приборов, что в наших условиях немаловажно.

Видео о сравнении разных систем отопления дома:

схема в одну трубу, как сделать закрытую систему


Содержание:


Одной из конструкций, предназначенных для прогрева частного дома, является однотрубная система отопления. Данная система достаточно проста, поэтому ее часто берут на вооружение владельцы частных домов. В данной статье будет рассмотрена схема однотрубного отопления частного дома и ее особенности.


Устройство однотрубной системы отопления


Ключевая особенность данной системы заключается в том, что подача и отвод теплоносителя выполняются одной трубой, к которой посредством подводок подключены все отопительные приборы, установленные последовательно. Основная магистраль подключается к источнику тепла и затем возвращается к нему же, тем самым замыкая контур. Для обеспечения необходимого давления в системе присутствует вертикальная труба, по которой вода поднимается до верхней точки, а по мере остывания перемещается дальше.


Немного иначе будет отопление в одну трубу в частном доме, имеющем два этажа. В данном случае вода из установленного вертикально стояка проходит по отопительным контурам. На первом этаже стояк опускается до уровня пола, в результате чего образуется разгонный коллектор. Далее труба проходит по всему дому, подавая воду в подключенные отопительные приборы, и уже после этого попадает в источник тепла.


Схема однотрубной системы отопления в частном доме с двумя этажами имеет свои особенности:

  • Сечение основной магистрали не меняется на участках трубопровода;
  • Вода при прохождении через отдельные отопительные приборы теряет часть температуры, и эта тенденция будет сохраняться вплоть до попадания жидкости в зону нагрева;
  • Поскольку температура жидкости падает, то количество секций в батарее должно постепенно увеличиваться по направлению движения теплоносителя.



Впрочем, описанный процесс можно скомпенсировать грамотной планировкой, которая позволит обойтись без дополнительных секций. Если разогретая жидкость будет попадать в первую очередь в жилые помещения, а потом в хозяйственные, то расширять батареи не придется.


Как правило, для нормального функционирования однотрубной отопительной системы используется принудительное движение воды, для которого требуется циркуляционный насос – в таком случае работа отопления будет стабильной, но энергозависимой.


Если имеются некоторые опасения по поводу перебоев с электричеством, то обустраивается самотечная однотрубная система отопления для дома. Она работает по описанному выше принципу: устанавливается разгонный коллектор, находящийся на высоте хотя бы 2 метров от уровня пола.



Чтобы система могла функционировать, потребуется расширительный бак, установленный выше крайней верхней точки контура трубопровода. Как правило, местом установки бачка является чердак. Подсоединенный к системе бачок обеспечивает ее работу, но эффективность самотечной системы даже при грамотном обустройстве оставляет желать лучшего – движение воды за счет разницы температур нельзя назвать достаточно интенсивным.


Гораздо лучше работает закрытая однотрубная система отопления с принудительной циркуляцией, которая обеспечивается насосом. В таких конструкциях используются мембранные расширительные бачки, поскольку система имеет замкнутый контур. Впрочем, разгонный коллектор все равно потребуется – он будет поддерживать уровень воды во всех батареях и способствовать нормальному движению теплоносителя.

Классификация однотрубных отопительных систем


Существует два разных вида однотрубных систем отопления:

  1. Вертикальные. Данный вид систем используется в двухэтажных зданиях. Приборы в таком случае располагаются друг под другом (допускается лишь незначительное смещение) и соединяются общим стояком. Конструктивно эта схема больше похожа на комбинированную, поскольку в ней очень хорошо заметна разница между подающей и обратной магистралью. Насос в данной системе не обязателен, но его всегда можно установить для надежности.
  2. Горизонтальные с нижней разводкой. Такая схема отопления в одну трубу используется в одноэтажных домах, имеющих небольшую площадь. Естественной циркуляции в таком случае вполне достаточно, хотя встречаются и системы с установленным насосом.



Подключать отопительные приборы можно тремя способами:

  • Снизу;
  • Сбоку;
  • По диагонали.


Наибольшее распространение получило нижнее подключение радиаторов, которое ценится за практически незаметные трубы, что улучшает интерьер помещений. Впрочем, с точки зрения эффективности такой вариант далек от идеального – теплоотдача батарей в данном случае заметно снижается.


Оптимальным вариантом является диагональная схема подведения труб, при которой отопительные приборы прогреваются должным образом и демонстрируют максимальную эффективность. В любом случае, перед тем, как сделать однотрубную систему отопления, нужно разработать проект, отображающий мельчайшие детали будущей конструкции.

Достоинства и недостатки однотрубных систем


Однотрубная система отопления частного дома имеет несколько весомых положительных качеств:

  1. Простота. Монтаж и ремонт однотрубного отопления очень часто осуществляется самостоятельно владельцами домов – и все благодаря простоте конструкции.
  2. Дешевизна. Стоимость элементов системы достаточно низка, что в немалой степени связано с простотой такого отопления. Для обустройства требуется достаточно скромный набор материалов – например, труб потребуется всего два вида (одна для основной магистрали, вторая – для подводок). Вертикальная система, естественно, обойдется дороже, ведь ей требуется два контура трубопровода.
  3. Возможность модификации. При наличии бюджета систему можно доработать, используя радиаторные термостатические клапаны, позволяющие регулировать температуру каждого отопительного прибора по отдельности. Впрочем, остается популярной и двухтрубная система. Довольно часто схема двухтрубной системы отопления двухэтажного дома позволяет решить многие задачи, с которыми однотрубная не справилась.



Также стоит отметить и основные недостатки однотрубного отопления:

  1. Каждая последующая батарея получает меньше тепла, что особенно заметно в системах с нижней разводкой.
  2. Максимальная эффективность системы достигается только при установке циркуляционного насоса, что автоматически делает отопление энергозависимым.
  3. Эффективность однотрубного отопления снижается при увеличении площади и этажности здания, в котором установлена система.

Рекомендации по монтажу


При обустройстве однотрубной системы отопления требуется, несмотря на ее простоту, выполнять все этапы работы внимательно и грамотно, учитывая все нюансы и особенности конструкции.


Чтобы все было сделано правильно, стоит воспользоваться следующими рекомендациями:

  • Перед обустройством необходимо заранее правильно рассчитать габариты входящих в конструкцию труб;
  • Трубопроводы не должны пересекать линию дверных проемов, а стояки не должны располагаться возле окон;
  • Для работы системы с принудительной циркуляции подойдут трубы DN15, а для самотечной системы лучше использовать трубы DN20;
  • Нужно не забывать о соблюдении уклона, который составляет 5 мм на 1 м длины трубопровода в случае с самотечной системой и 3 мм – для системы с естественной циркуляцией;
  • Разгонный коллектор должен в высоту иметь не менее 2,2 м;
  • Установленный на холодном чердаке расширительный бачок нужно обязательно утеплять, а выходящую из него трубу вывести на улицу;
  • При использовании чугунного теплообменника в котле придется обойтись без холодной подпитки на обратной трубе возле теплогенератора;
  • Устанавливать слишком много батарей на один отопительный контур не стоит – это всегда становится причиной нехватки теплоотдачи последних батарей. Читайте также: «Как работает теплообменник труба в трубе – преимущества и недостатки устройства».




Заключение


В итоге можно сказать, что однотрубная система отопления при всех ее достоинствах совершенно не подходит для больших и многоэтажных домов. К тому же, несмотря на простоту и низкую стоимость, такая система вызывает немало проблем и требует внимательного подхода при обустройстве.

Системы отопления в частном доме. Системы отопления для частных домов.


Проектирование котельной в идеале должно начинаться одновременно с проектированием самого дома. Чтобы проект получился качественным, а дом – теплым, нужно учесть несколько важных моментов.

На фото:


Чем топить?





Газовый котел Vitogas 100-F от компании Viessmann.Газ. Система отопления для частного дома, «завязанная» на подключении к общей газовой магистрали, требует высокопрофессиональной подготовки документации и согласований. Монтаж газового котла также проводит специалист, имеющий допуск на проведение опасных работ. Кроме того, при установке газовых котлов с открытой камерой сгорания проверяют герметичность соединений, уровень тяги, а дымоход для закрытой системы – на соответствие требованиям и расчетным таблицам изготовителя.
Котел Logano G125 SE от компании Buderus.Жидкое топливо. Отопительные системы для частных домов на сжиженном газе или дизтопливе включают в себя дорогостоящие емкости для хранения. При этом лучше их располагать за пределами коттеджа: они пожароопасны и экологически небезвредны.
Твердотопливный котел Logano G221 от компании Buderus.Твердое топливо. Система отопления частного дома, работающая на дровах, коксе, угле, пеллетах, нуждается в постоянном обслуживании. Так, дрова в топку придется загружать минимум дважды в день, камеру сгорания – регулярно чистить. К тому же твердое топливо быстро расходуется и стоит недешево.
Электрический котел eloBLOCK от компании Vaillant.Электричество. Дорогой вид отопления, к тому же сетевых мощностей не всегда хватает. Проблему нехватки мощности можно решить устройством резервной схемы. Тогда система отопления в частном доме оборудуется тепловым насосом или комбинированной системой, состоящей из альтернативных источников тепла разных видов. Однако их установка дорого обойдется и нескоро окупится.

Что такое грамотный проект?

Описательная часть. Содержит данные о расчетной температуре зимой, расположении и площади дома, наличии ограждений, количестве окон, типе конструкции, перекрытиях и т.д. Все это необходимо, чтобы рассчитать оптимальную мощность котла. Также описательный раздел включает подробные технические характеристики самого оборудования, расчеты по монтажу, спецификацию материалов для системы. Все эти параметры влияют и на итоговую стоимость работ.

Графическая часть. Это поэтажные планы с разводкой трубопровода, размещением отопительных приборов и другие чертежи. Вся эта работа под силу только профессионалам.

1) мембранный расширительный бак, 2) вентиль с муфтой, 3) возвратная труба, 4) котел, 5) клапан безопасности, 6) возвратный клапан, 7) циркуляционный насос, 8) подающая труба, 9) насос бойлера, 10)бойлер-нагреватель, 11) труба горячего водоснабжения, 12) циркуляционная труба ГВС, 13) циркуляционный насос ГВС, 14) шаровый вентиль, 15) труба с холодной водой

Какой тип системы выбрать?

Открытые отопительные системы для частных домов. Работают за счет естественной циркуляции теплоносителя (воды или антифриза): движение происходит благодаря разной плотности холодной и горячей жидкости. Необходимость постоянно восполнять ее потери и доступ кислорода быстро приводят к образованию накипи и коррозии. Кроме того, открытые системы малоэффективны. Единственный их плюс – энергонезависимость: они годятся и для дома без электроснабжения.

Закрытые системы. Замкнутый контур с расширительными мембранными баками. В таких системах меньше потери тепла, меньше коррозии, они оснащены автоматикой, регулирующей теплоподачу в зависимости от погоды и обеспечивающей нормальные показатели давления и температуры. Закрытые системы бывают одно- и двухтрубные: последние быстрее реагируют на команды автоматического управления и в итоге оказываются эффективнее. Переделать открытую систему отопления в закрытую, как правило, несложно. И лучше именно так и поступить.

Какие радиаторы выбрать?

Проверенные временем. Классика жанра – радиаторы водяного отопления алюминиевые, стальные или биметаллические. Проектируя их расположение, надо иметь в виду: лучшую теплоотдачу дает радиатор, размещенный на высоте не менее 10 см как от пола, так и от подоконника, и на расстоянии 2-3 см от стены.

На фото: радиатор ThermX2 Plan от компании Kermi.

Где расположить оборудование?

В служебных или нежилых помещениях. Электрические и настенные газовые котлы – в прихожей, на кухне или в ванной (для газового котла понадобятся дымоход и вентиляция). Жидко- и твердотопливные агрегаты и мощные газовые – в нежилой части дома (также нужна хорошая вентиляция, а в идеале и прибор для утилизации конденсата).

Как обеспечить горячее водоснабжение?

Зависит от числа точек водозабора. Для душевой и двух раковин достаточно двухконтурного котла со встроенным проточным водонагревателем. Большие объемы горячего водоснабжения обеспечат одноконтурный котел и бойлер косвенного нагрева.


В статье использованы изображения: buderus.ru, viessmann.ru, vaillant.ru, kermi.ru


Однотрубная, двухтрубная, схема системы отопления и ее конструкция

Отопление частного дома — один из важнейших элементов создания в жилище комфортной и уютной атмосферы. Система отопления состоит из нескольких взаимосвязанных элементов, важнейшим из которых является теплоноситель. Без него невозможно качественное функционирование всей системы отопления. В современных системах отопления наиболее распространенным теплоносителем является вода.

Для устройства отопления в частном доме лучше всего заручиться поддержкой квалифицированных специалистов.Они смогут правильно составить проект, закупить необходимые расходные материалы и провести монтаж оборудования для теплоснабжения вашего дома. Разумеется, имея соответствующий опыт провести установку системы отопления в своем доме, вы можете сами. Для этого необходимо знать устройство типа отопления и основные свойства.

При установке отопительного оборудования в частном доме одним из важнейших требований является правильный выбор типа системы. Какие бывают типы систем отопления частных домов?

Отметим, что при строительстве любого типа системы отопления может использоваться однотрубная или двухтрубная схема.Самыми популярными разновидностями систем отопления для частных домов являются:

  • Газ;
  • Электрическое отопление;
  • Solid;
  • Масло.

Есть альтернативная система отопления. К ним относятся гидроагрегаты, ветровые установки, солнечные батареи и солнечные системы. Для всех вышеперечисленных вариантов топлива используется только один тип теплоносителя — вода. То есть нагрев может осуществляться разными способами, но с постоянным и неизменным теплоносителем. Именно поэтому каждая схема системы отопления оснащена фильтром для жидкости и специальным канализационным стоком.К тому же современные радиаторы отопления оснащены регулирующими клапанами, регулирующими поток воды, тем самым устанавливая оптимальную температуру в помещениях.

Автономная система отопления частного дома возможна по одной из двух схем:

  • Однотрубный;
  • Двухтрубный;
  • Коллектор.

Отличительной особенностью однотрубной системы отопления (рис. 1) является наличие электронасоса. Благодаря этой функции вода подается в радиатор (устройство создает необходимое технологическое давление).Главное преимущество однотрубной системы отопления — компактность и простота монтажа. Однако использование электрического насоса для поддержания желаемого давления в трубопроводах делает рабочую систему более дорогостоящей.

Рис.1 однотрубный контур отопления

Двухтрубное отопление частных домов (рис. 2) — это конструкция, в которой горячая вода в радиаторы подается по более высокой линии, а обратная линия охлаждаемой жидкости намного ниже. В этой системе трубы отопления должны располагаться под определенным уклоном.Отличительной особенностью двухтрубной системы отопления является циркуляция воды по трубам под действием давления, создаваемого уравнительным баком. В такой конструкции отсутствует насосная полностью электрическая система, что значительно снижает эксплуатационные расходы.

Рис.2 двухтрубный отопительный контур

Коллектор системы отопления (рис. 3) спроектирован таким образом, что каждый радиатор имеется в здании, отдельные трубы соединяются с общим коллектором. То есть у радиаторов в коллекторной системе отопления два патрубка: один подает нагретый теплоноситель, другой — холодный.Достоинством такой схемы является возможность регулировать температуру в каждой комнате отдельно. При выходе из строя какой-либо части системы ее замену можно провести без отключения всего дома от отопления. Коллекторная система отопления на сегодняшний день самая прогрессивная. Единственным минусом стал большой расход труб и необходимость дополнительного места для крепления коллекторной стойки.

Рис.3 коллекторная система отопления

Основным элементом современных систем отопления частных домов остается котельная.С его помощью теплоноситель и распределение тепла по дому. Естественно, что лучший теплоноситель для отопления частного дома — это вода. Это заполненные жидкостью отопительные трубы, идущие от котла. Циркулирующая в них нагретая жидкость отдает тепловую энергию, обогревая помещения дома. Также в систему отопления частного дома включено трубопроводов, и отопительного оборудования (радиаторы).

  • Котел — основной генератор тепла, обеспечивающий качественный нагрев теплоносителя (воды) перед его распределением по радиаторам.Вода в котле нагревается с помощью различных видов топлива (в процессе сгорания выделяется определенное количество тепловой энергии). Тип котла отопления нужно выбирать в соответствии с условиями объекта недвижимости, учитывая наиболее распространенные виды топлива в регионе. Еще одним немаловажным фактором при выборе котла являются климатические условия и общая площадь дома. На сегодняшний день наиболее приемлемым для оборудования системы отопления в частном доме считается газовый котел.Он обладает необходимой экологичностью, надежностью, простотой, экономичностью и безопасностью;
  • Трубопроводы функциональные элементы, соединяющие котел с радиаторами, помогающие доставлять к радиаторам нагретую жидкость. Сегодня производители предлагают широкий ассортимент труб для качественного оборудования системы отопления в частном доме. Наибольшей популярностью пользуются трубопроводы из стальных, медных и пластиковых труб для систем отопления. Недостатком стальных труб отопления можно назвать сложность монтажа (их в процессе сборки системы отопления необходимо приваривать друг к другу) и сильную подверженность коррозии.Конечно, вы можете приобрести стальную оцинкованную трубу, но из-за большого веса монтаж будет затруднен. Сейчас в частных домах для систем отопления и оборудования все чаще используются трубопроводы из полимерных пластиковых материалов. Особой популярностью пользуются металлические трубы, в основе которых лежит алюминий, верхняя часть которых имеет тонкое пластиковое покрытие;
  • Отопительные устройства — это традиционные радиаторы, которые выделяют необходимое количество тепловой энергии для обогрева домов. Эти устройства можно разделить на несколько типов: классические водяные радиаторы, инфракрасные обогреватели, радиаторы конвекционного типа (имеющие ребристую форму).Каждое отопительное устройство имеет ряд секций. Чем больше, тем сильнее будет обогрев помещения. Безусловно, радиаторы с большим количеством сегментов предназначены для отопления домов с большой площадью.

    Котел отопительной воды

Системы водяного отопления частных домов чаще всего — закрытые. В них жидкость циркулирует по замкнутой схеме и пополняет ее счет очень редко.

На современном этапе специалисты рекомендуют оборудовать двухтрубную систему отопления частного дома.(Схема 1).

Схема 1: двухтрубная система отопления

Как видно на рисунке, эта схема состоит из двух контуров замкнутого типа. Один тракт распределяет нагретую в котле воду на радиаторы (батареи) отопления. Когда теплоноситель остывает, он возвращается по трубам обратно в центральный котел, где снова нагревается. Достоинством водяного отопления является параллельное расположение радиаторов отопления во всех помещениях. Они позволяют одновременно нагревать воздух в доме.

Важно! Важнейшим фактором при определении степени эффективности системы водяного отопления является расстояние между двумя контурами (подача теплоносителя и возврат обратно).Оптимальный вариант — если между подающей и обратной цепью будет выдерживаться расстояние, равное высоте от подоконника до пола.

Причина востребованности и популярности системы водяного отопления в частном доме — ее бесперебойная работа. Ведь для нагрева воды в радиаторах можно использовать самые разные виды топлива (газ, твердое топливо). При обустройстве системы электрического отопления частного дома бесперебойной работы добиться сложно. Электричество может отключиться, и система отопления перестанет работать.

Чтобы система водяного отопления функционировала правильно и гармонично, специалисты рекомендуют выдерживать максимальную высоту между выходом и самой высокой точкой отопительной конструкции. Отопительный котел лучше установить в подвале или яме в комнате.

Еще одним важным элементом отопительной системы этого типа является расширительный бак. Его основная функция — создание максимально возможного давления в системе (чтобы жидкость могла циркулировать по трубам). В основе этого резервуара лежит принцип силы тяжести, поэтому желательно размещать этот элемент как можно выше.Чем выше будет резервуар, чем больше будет давление в трубах, тем лучше будет для него циркуляция нагретой воды. Хорошим местом для установки бачковой системы отопления станет чердак.

Внимание! Объем расширительного бачка должен быть средним, это позволит лучше контролировать уровень охлаждающей жидкости в нем и доливать (сливать) жидкость.

Системы водяного отопления частных домов с расширительным бачком обычно считаются открытыми. В закрытой системе отопления частного дома тоже может быть расширительный бак, но он не имеет ничего общего с окружающим миром (невозможно откачать воду или добавить недостающую жидкость).Если система отопления оснащена таким резервуаром, то это должен быть компенсационный резервуар (дополнительный резервуар небольшого размера, внутри которого есть специальная мембрана, регулирующая давление в системе). В закрытых системах отопления теплоносителем может быть не только вода, но и другие жидкости (Тосол).

Котел

Перед тем, как провести установку системы отопления в частном доме, вы должны определиться, какой вариант будет оптимальным для вашего проживания. Оптимальным решением будет установка системы отопления, использующей наиболее экономичный и приемлемый для вашего региона и типа источника энергии.Например, если ваш дом газифицирован, наиболее целесообразным вариантом для системы отопления является вода (основной источник энергии — газовый котел). Если позволяют финансовые возможности и площадь дома, можно установить дополнительную систему отопления с электрическим или твердотопливным котлом (он послужит резервным вариантом и позволит отапливать дом вне зависимости от наличия котла. удельный топливный ресурс).

Следующий этап — подготовка проектной документации, которая включает в себя все расчеты (необходимые для качественного монтажа).Проектный офис поможет вам подготовить все необходимые чертежи и схемы отопления частного дома. После того, как проектирование системы отопления частного дома завершено, можно отправиться на рынок за необходимыми монтажными материалами.

На начальном этапе монтажных работ идет установка котла. Если он не электрический, обязательно организуйте индивидуальный котел (это предотвратит попадание продуктов сгорания в ваш дом). В котельной обязательно должна быть установлена ​​хорошая система вентиляции.Поверхность вокруг котла (стены, пол, потолок) нужно отделать огнеупорными материалами, а также сделать дымоход данной конструкции на улице. Котел не должен стоять слишком близко к стенам котельной (Фото 1).

Фото 1. Котел

Далее необходимо установить коллектор (если он обозначен на схеме системы отопления), циркуляционный насос (при необходимости следить за давлением воды в трубах и без расширительного бачка), другие устройства для регулирования и измерения работоспособности котел.

Далее необходимо оборудовать трубопровод (Фото 2). Эти элементы необходимо отойти от котла и направить к радиаторам. Обычно для проведения трубопроводов к дому в стенах проемы необходимого диаметра, а затем полосы этих элементов системы отопления, дефлекторы заделываются цементным раствором.

Фото 2. Трубопровод

Установка радиаторов (3) выполняется в последнюю очередь. Для установки с помощью специальных монтажных кронштейнов. Обычно эти элементы системы отопления устанавливают под окном.Радиатор снабжен двумя отверстиями (для входа и выхода жидкости). Некоторые из них необходимо установить датчики температуры и запорные и регулировочные арматуры. Первый запуск системы отопления после установки желательно провести в присутствии специалиста газовой службы.

Фото 3. Радиатор

При выборе системы отопления для частного дома нужно учитывать несколько факторов:

  • Самый подходящий для вашего региона источник энергии;
  • Оборудование, автономная система отопления на случай непредвиденных обстоятельств;
  • С учетом климатических условий местности;
  • Учет общей площади дома.

Самостоятельно устанавливать систему отопления в частном доме не рекомендуется, этим должны заниматься профессионалы.

Связанные с контентом

Котельная в частном доме

  • Монтажные работы
  • Заключение
  • При проектировании планировки частного дома особое внимание следует уделить котельной. Именно в этом помещении находится основное отопительное оборудование, обеспечивающее комфортную температуру в доме, а также своевременную подачу горячей и холодной воды.

    Монтаж котла в частном доме довольно сложно назвать простым мероприятием. Ведь это пространство должно соответствовать особым требованиям, которые очень важно соблюдать.

    Условия установки котельной частного дома напрямую зависят от типа котла и его расположения. Первое, что должен сделать владелец частного дома — это составить проект будущего котла, в котором будут указаны все основные детали и элементы и стандарты на котел.

    Установка котла в частном доме производится в следующих местах:

    • на чердаке;
    • в отдельно построенном коттедже;
    • расположен в автономном контейнере;
    • в доме;
    • в дополнение к дому.

    Разрабатывая план будущего вашего частного дома, оптимальным вариантом будет установка котла на чердаке или в подвале. Но если дом уже построен и эксплуатируется, оптимальным вариантом расположения котла будет пристройка к дому или отдельно стоящее строение. Довольно популярным устройством котельной является котельная, где все отопительное оборудование размещается в специальной емкости. Компактные размеры этого помещения позволяют оборудовать место под бытовую технику, отопление и воду практически в любом месте.

    Также стоит отметить еще одно расположение котельной в частном доме, представляющее собой готовую компактную конструкцию. Легкий каркас из металлического профиля, облицованный сэндвич-панелями, делает это здание очень мобильным, простым в транспортировке и монтаже. Все материалы имеют повышенный уровень пожарной безопасности, что очень важно для оборудования под обогревателями.

    Внутреннее устройство котельной в частном доме зависит от модели отопительного котла.Он может быть газовым, твердотопливным и электрическим. Соответственно это будет зависеть от выбора помещения под котельную.

    Важно понимать, что для определения типа котла и помещения недостаточно оборудовать котел по правилам. Нужен проект, сочетающий в себе полную схему установки котла в частном доме и правила его эксплуатации.

    Внимание! Перед установкой котельного оборудования в частном доме не обойтись без согласования проекта с соответствующими государственными органами.Как правило, это касается проектов, предполагающих установку газового котла.

    В зависимости от опций навесные котлы предъявляют ряд требований. Весь перечень прописан в нормативных актах, и он требует от владельцев частных домов самой тщательной проработки и неукоснительного исполнения.

    Рассмотрим основные требования подробнее.

    Требования к газовой котельной ↑

    Согласно действующим нормам, возможна работа газового котла мощностью не более 30кВт в жилом доме.

    В комнате обязательно должно быть окно.

    Оборудование газового котла невозможно без вытяжек. Поэтому убедитесь, что в нижней части дверцы есть специальные отверстия, чтобы обеспечить нормальную циркуляцию воздуха.

    Если газовое оборудование имеет мощность 30 кВт, то для его правильного хоста потребуется отдельная комната.

    В случае, когда отопительное оборудование монтируется внутри жилища, к обязательной реализации применяются следующие требования:

    • с отдельной входной дверью с улицы;
    • адекватное освещение;
    • мощный капюшон;
    • стены рядом с котельных, должны быть изготовлены из огнеупорного материала.

    Как показывает практика, оптимальным вариантом для мощного нагрева котла будет отдельно стоящий мини-котел.

    Внимание! Обустройство таких помещений обеспечит безопасность работы оборудования, сохранит тишину в доме и сэкономит жилую площадь.

    К уединенному помещению рядом с отопительным оборудованием должны выполняться следующие требования:

    • фундамент здания и основание котла нельзя касаться;
    • для установки газового котла нужно построить отдельный фундамент;
    • : все перекрытия должны выполняться только из огнестойких материалов;
    • дымоход устанавливается на отдельном основании.

    Требования к твердотопливным котлам ↑

    Данный вид нагревательного оборудования не классифицируется как взрывоопасный, поэтому требования к нему не очень строгие.

    Установить котел в подвале.

    На полу перед отверстием печи должен быть стальной лист. Остальной пол залит бетонной стяжкой.

    Обязательно установка окон, габариты которых определяются исходя из силового оборудования. При мощности 1кВт должно быть 0.8 м? оконное остекление.

    Диаметр дымохода и котла должен быть одинаковым.

    Совет! Для большей безопасности и долговечности дымоход лучше покрыть штукатуркой.

    Минимальная площадь для размещения твердотопливного котла 8 м².

    Мощность вытяжек зависит от мощности котла.

    Обязательным условием для размещения твердотопливного котла является наличие средств для тусонного пожара: огнетушитель, песок, небольшая лопасть.

    Требования к электрокотлам ↑

    Этот вид отопительного оборудования считается наиболее безопасным и простым в эксплуатации. Для встраивания электрических отопительных приборов не требуется обустройство отдельного помещения.

    Также не стоит ломать голову над установкой вентиляции, ведь электрокотлы не выделяют продуктов сгорания.

    Котел может стоять где угодно, если напряжение выдерживает большую нагрузку котла.

    Процесс монтажа отопительного оборудования в целом одинаков для любого типа котла.Рассмотрим для примера самый распространенный вариант — установка газового котла.

    Котел, работающий на газе, бывает двух типов: настенный и напольный.

    Настенная модель ↑

    Главное условие при установке оборудования данного типа — температура воздуха в помещении. Она должна варьироваться от +5 ° C до + 36 ° C, влажность должна быть в пределах 80%.

    Изначально работы на стенах. Им необходимо покрывать специальные огнеупорные материалы толщиной не менее 3 мм.

    Также необходимо соблюдать особые требования к вентиляции котельной в частном доме. Этот шаг желателен как можно раньше. С этой целью в нижней части стены пробивается отверстие диаметром около 15 см с выходом на улицу дома. Вставляется в гофрированную трубу. Внутри трубы установлен обратный клапан. Таким же образом оборудовали выхлопное отверстие.

    Внимание! Особенно важно провести установку вентиляции, если в помещении герметичны дверь и окно.

    Приступить к установке газового оборудования. К стене крепится специальный кронштейн для котла. Обычно в него входит.

    Высота оборудования от пола должна быть не менее 80 см. Крепление монтируется строго параллельно основанию. Проверить это можно с помощью уровня.

    После того, как котел прикреплен к стене в самой высокой точке системы отопления, необходимо установить расширительный бак и воздушный клапан.

    Для предотвращения попадания мусора из теплообменника в трубу воздуховода установлен фильтр.Затем подключите трубу обратно котла.

    Следующим шагом будет подключение котла к трем основным системам в доме: газу, воде и электричеству.

    Важно! Подключение котла отопления к системе газивода лучше доверить специалисту.

    Электро и Гидроинвест можно сделать своими руками. Важно при обвязке котельной в частном доме соблюдать следующие требования:

    • поток горячей воды и газа должен быть в обратном направлении.В противном случае велика вероятность взрыва. После завершения процесса подключения котла к водопроводу дома необходимо тщательно проверить все подключения, желательно через некоторое время повторить процедуру еще раз;
    • , если в системе отопления раньше антифриз, то обязательно слить и промыть всю систему, иначе взрыв будет неминуем.

    Важно! Перед тем, как приступить к монтажу котла, установите газовый вентиль, вентиль, счетчик и датчик газосодержания.

    Монтажная электрическая система должна быть оборудована автоматическими датчиками, которые могут предотвратить перегрев, и оборудованием для защиты цепи. Перед первым запуском оборудования его необходимо наполнить водой для проверки на герметичность.

    Напольная модель ↑

    Outdoor версия имеет более высокую мощность и производительность. Обычно такие котлы устанавливают в отдельных помещениях.

    Для того, чтобы котел был установлен правильно, пол должен быть ровным и прочным.Оптимальным вариантом станет бетонная стяжка.

    После монтажа котел и котел они подводятся к дымоходу и фильтру системы отопления от засорения.

    Подключая систему к водопроводу, водопроводные трубы следует проводить как можно ближе к входной трубе в дом.

    Следует отметить, что создание проекта и установка котла в частном доме — мероприятие трудоемкое, требующее не только знаний и опыта, но и наличия специальных инструментов и материалов.Не стоит рисковать, если вы не уверены в своих силах и возможностях, ведь от правильно установленной системы зависит не только комфортное проживание, но и безопасность всех семей.

    Как установить котел в деревянном доме, узнайте в следующем видео.

    Связанные с контентом

    Как подключить водяное отопление в частном доме. Монтаж системы отопления частного дома. Использование теплового насоса

    В этой статье: как работают системы отопления; как рассчитать отопление дома; водяное отопление — плюсы и минусы; варианты отопления здания водой; как выбрать лучшую схему отопления; элементы водяной системы отопления, порядок и правила их монтажа.

    Представьте себе январь в тропиках — мягкий ветерок обдувает бунгало, проницаемые для всех местных ветров, успокаивает шум волн, накатывающихся на песчаный пляж … Умиротворение и тепло, умиротворение и отсутствие забот о обогреве в январские холода — все это очень хорошо и даже замечательно, но это не то, что мы сейчас, не в экваториальной части Земли. А потому мы отметаем «тропические» фантазии и переживаем за грядущие сильные морозы. Пока домохозяйства отключают телефонные сети тепловых сетей, живо интересуясь, когда начнется отопительный сезон, собственникам частных домов стоит позаботиться об отоплении самостоятельно.

    И если вы нам понадобитесь: мы все еще здесь для вас! Даже с возрастом и связанными с ним физическими ограничениями у большинства из нас есть желание продолжать формировать свою жизнь в наших собственных четырех знакомых стенах. Обычно для этого требуются соответствующие службы корабля, которые индивидуально отвечают личным потребностям каждого человека. Как сертифицированный специалист, мы отвечаем всем этим требованиям, чтобы предоставлять комплексные консультации и услуги пожилым людям и инвалидам в сфере сантехники и отопления.

    Отопление как необходимость

    Неизменная аксиома — любое помещение, в котором люди живут или работают, в холодное время года требуется отапливать. Классический и древнейший способ отопления — дымоход или печь — сегодня малоэффективен, потому что размеры комнат растут, а печного тепла не хватает. Среди «рабочих» вариантов отопления жилья — электрический, воздушный и водяной, по источнику тепловой энергии отопление может быть электрическим, газовым или твердотопливным.

    И, будучи отличным знатоком жизни, основанной на потребностях, мы теперь еще лучше подготовлены к нуждам пожилых людей.Планируете поменять отопление? Это поможет вам выбрать подходящий обогреватель для вашего дома. Будь то пеллеты, газ или масло, с солнечной энергией или без нее — всего за несколько щелчков мышью вы получите индивидуальное и дополнительное предложение.

    Попробуйте и вы сразу получите ответы на интересующие вас вопросы по смене отопления. В дальнейшем мы будем рады профессионально воплотить в жизнь ваши пожелания, чтобы вы могли в течение следующих нескольких лет наслаждаться уютным теплом своей новой системы отопления.

    Самым затратным с точки зрения кошелька будет отопление с использованием электричества, будь то инфракрасные обогреватели или системы обогрева с ТЭНами.Кроме того, электрическое отопление требует гарантированной и бесперебойной подачи электроэнергии, что в принципе невозможно, поэтому используется только как резервный вариант отопления, а основной строится на одном из горючих источников энергии.

    Практический зачет. На семинаре будущим студентам было разрешено опробовать процессы соединения труб, такие как пайка, прессование и нарезание резьбы. Диплом в сумке, но все еще не знаете, куда отправиться в профессиональное путешествие? Ежегодно выпускники школ в Доннерсбергкрайсе получают возможность совершить поездку по стране в рамках обширной программы обучения в регионе и попробовать свои силы в полевых условиях.

    Проектирование систем отопления

    В первую очередь, выяснились уточняющие вопросы ближайших слушателей, по некоторым из которых еще нужно было ориентироваться в выборе профессии. «Это не только оценки, которые учитываются, мы ищем подходящих кандидатов, чтобы превратить их в лучших сотрудников», — сказал Аксель Кюнер, объясняя новичкам, что им нужно принести свое ученичество в Kuhner. «Молодые, целеустремленные люди с профессиональной или средней зрелостью могут подать заявку на стажировку на следующий год», — сказал начальник.

    Система отопления классической конструкции состоит из отопительного котла, подключенного к радиаторным линиям. Нагретый в котле теплоноситель — в его роли может быть воздух, пар, вода или антифриз — поступает в радиаторные линии и радиаторы, отдавая тепло воздуху отапливаемых помещений, после чего возвращается в котел для повторного нагрева и попадания в систему отопления. каналы.

    Одной из главных тем выставки была оцифровка ванной комнаты. Умная домашняя автоматизация будущего также была важной темой во многих наших обсуждениях.Немецкая отопительная промышленность продемонстрировала свою инновационную мощь и представила подходящие решения, которые должны внести ключевой вклад в успех энергетического перехода: помимо высокоэффективной конденсационной технологии с использованием солнечной тепловой энергии, это были также электрические или стационарные устройства на топливных элементах. и цифровые приложения.

    Потребности в отоплении напрямую зависят от потерь тепла через стены, пол и потолок, через дверные и оконные проемы — при расчете мощности отопительного котла следует выяснить, каковы тепловые потери конструкционных и отделочных материалов, из которых сделан этот дом. сделал.До осени 2003 года тепловая защита зданий в РФ проектировалась по СНиП II-3-79 *, с осени вводились нормы СНиП 23-02-2003 — изучите их и сделайте расчеты для своей климатической зоны. .

    Таким образом, вы можете рассчитывать на множество инноваций и тенденций, которые у нас есть для вас. Чириканье птиц, солнышко — Заканчивайся серым зимой — теперь снова будет красочно. Желаем всем нашим клиентам и деловым партнерам удачного старта. в солнечное время года прекрасных пасхальных праздников и удачи в охоте за яйцами!

    Мы с нетерпением ждем марша, полного инноваций и вдохновения.Расслабление, тепло, благословение — особенно в холодное время года внутренняя баня становится местом отдыха. Но что делать, если в ванной не хватает места? Что побуждает некоторых даже переехать, для нас не проблема — с правильными решениями в комнате и запасом идей мы понимаем, что ваша ванна мечтает даже о самой маленькой ванной. Максимальный комфорт — минимум места. Поскольку специальные модели ванн от разных производителей, вы даже в ванной с небольшим полом сможете насладиться расслабляющей ванной.

    Большая часть тепла проходит через внешние стены почти всей площади, контактирующей с внешней атмосферой, потери тепла возрастают с увеличением разницы температур между внутренней (в комнатах) и внешней (наружной) — нормальной внутренней температурой, обычно определяется при 20 ° C тепла, суммируется с самой высокой отрицательной температурой холодного времени года в данной местности.

    Доступные в различных дизайнах, формах, размерах и дизайнах, практические чудеса для спасения мира могут быть оптимально адаптированы к любой ситуации в комнате.Характерная особенность таких компактных ванн — узкий сужающийся конец. Таким образом, в ванной можно получить больше свободы передвижения, и в то же время экстравагантный крой ванны — настоящее дизайнерское освещение. Отличное удовольствие в лучшем состоянии. Даже с точки зрения качества, функциональности и расслабляющего фактора вентиляторы для ванны с красивой компактной ванной не должны идти на компромисс.

    Например, при -30 o C средние теплопотери стен в зависимости от их конструкционных материалов будут следующими:

    • кирпич толщиной 670 мм (2.5 кирпичей), оштукатурен изнутри — 89 Вт / м 2;
    • кирпич толщиной 540 мм (2 кирпича), оштукатуренный изнутри — 104 Вт / м 2;
    • рубленый, толщиной 250 мм, обшит изнутри — 70 Вт / м 2;
    • из бруса толщиной 180 мм, обшитого изнутри — 89 Вт / м 2;
    • из бруса толщиной 100 мм, обшитого изнутри — 101 Вт / м 2;
    • Рама

    • толщиной 200 мм, заполненная керамзитом — 71 Вт / м 2;
    • Пенобетон

    • толщиной 200 мм, оштукатуренный изнутри — 105 Вт / м 2.

    Средние теплопотери ограждающих конструкций при -30 o C:

    Таким образом, в холодные зимние дни без хорошей горячей ванны не обойтись. Обращайтесь к нам — благодаря нашему продуманному и профессиональному планированию мы также осознаем вашу мечту о ванной комнате в вашей собственной ванной комнате. В каждом начале своя магия! Писатель Герман Гессе уже знал это. И его цитата особенно относится к началу нового года. Потому что каждое новое начало одновременно открывает и новые возможности, и новые импульсы.

    Монтаж системы отопления частного дома

    Пора окунуться в неизведанное приключение, полное энергии и мотивации. Но также пора обрести покой в ​​суете повседневной жизни. Давайте просто воспользуемся этим временем как подарком и будем наслаждаться им как есть. Те, кто сейчас делает ставку на эффективные отопительные технологии, получают финансовую поддержку от государства. Кроме того, внедрение гидравлической балансировки теперь субсидируется государством.

    • деревянный пол чердака — 35 Вт / м 2;
    • деревянный потолок подвала (этаж выше подвала) — 26 Вт / м 2;
    • двери деревянные, двойные, без слоя утеплителя — 234 Вт / м 2;
    • окна в деревянной двойной раме — 135 Вт / м 2.

    Теплопотери стеклопакета будут ниже при увеличении внутреннего зазора между стеклами, при заполнении оконного стекла инертным газом (например, аргоном), если внешняя поверхность внешнего стекла покрыта специальным покрытие для термозащиты.

    Использование теплового насоса

    В конечном итоге старый тепловой насос потребляет на 80 процентов больше электроэнергии, чем современный высокоэффективный насос. Поэтому федеральное правительство поддерживает замену как минимум двухлетних циркуляционных насосов для отопления и циркуляции горячей воды.Насосы меняют в Германии.

    Переоборудование отопления — с государственной субсидией! Принцип продвижения: при замене неэффективной помпы вернуть 30 процентов инвестиционных затрат от государства. То же самое и с гидравлической балансировкой: затраты на внедрение и любые необходимые инвестиции, такие как предварительно установленные термостатические клапаны, также субсидируются на 30 процентов. К заявке подходят владельцы частных и коммерческих зданий. Для получения финансирования заинтересованные стороны должны зарегистрироваться онлайн в Федеральном департаменте экономики и экспортного контроля и предоставить необходимые подтверждающие документы.

    Если в странах Европы и Северной Америки воздушное отопление пользуется наибольшей популярностью, то в России несомненное лидерство за водопроводом — трубы малого диаметра, высокая теплоемкость воды, а также эффективное создание и поддержание необходимого температурного режима в отапливаемых помещениях. . Однако есть и недостатки — монтаж системы обвязки водяного отопления невозможно выполнить без последующего капитального ремонта самих помещений, требует постоянного подогрева теплоносителя (чаще всего воды) в системе отопления.

    Условие: Замена и гидравлическая регулировка должны выполняться специалистом! Как ваш компетентный специалист по отоплению, мы будем рады проконсультировать вас по вопросам оптимизации отопления и программ субсидирования. Просто свяжитесь с нами и воспользуйтесь нашим опытом!

    Еще несколько лет назад широкоугольные радиаторы с ребрами жесткости из серого чугуна были нормой для ванных комнат в этой стране. Но радиаторы, если отвлечься, были вчера! Уютное тепло без радиатора, нарушающего оптику в стальной кромке, выглядит так.

    И горе тем домовладельцам, которые, забыв зимой слить воду из труб отопления, надолго уезжают из дома, оставляя систему водяного отопления на низкие температуры — по возвращении ей придется решать вопрос с отоплением от царапина, т.к. большая часть трубопровода будет повреждена. Но — даже спустив воду из металлических труб отопления, невозможно избавить систему от коррозии металла, потому что наличие воздуха значительно ускорит коррозионные процессы.

    Современный декоративный радиатор контролирует этот баланс. Жара — это вопрос мнения. Потому что радиаторы сегодня имеют современный дизайн, свежие цвета и формы и настолько функциональны, что многие модели способны не только «согреть». Многие производители теперь имеют в своем ассортименте большие дизайнерские радиаторы, которые также подходят в качестве декоративных элементов в каждой комнате. Высококачественная обработка и продуманная технология нагрева сочетают в себе элемент стильной ясности.

    Что нужно знать перед созданием водяного отопления

    Составными элементами его являются: бойлер для нагрева отопительной воды; трубы подвода горячей воды к радиаторам диаметром 19-65 мм; чугунные, стальные или алюминиевые радиаторы; емкость расширительного бачка, в среднем 30 л.

    Доступные в широком диапазоне размеров и форм, новые обогреватели имеют практичную отделку, такую ​​как вырезы для сухих полотенец или переднего зеркала. А современные компактные или плоские радиаторы также работают с значительно большим количеством материала и энергоэффективны, чем их тяжелые предшественники.

    Горячий дизайн: привлекательный радиатор. Мы согреем вас стильно: у нас вы гарантированно найдете подходящий обогреватель! Индивидуальные особые формы, такие как изогнутые или многоугольные радиаторы, а также полы и стены с подогревом, для нас не проблема.При творческом подходе они придают каждой комнате индивидуальность и ясно демонстрируют вашу живую атмосферу.

    Конструкция или, как вариант, схема водонагревательной системы может быть:

    • одно- или двухтрубные, в зависимости от соединения радиаторов с приточными стояками;
    • с вертикальными или горизонтальными подступенками;
    • верхняя или нижняя разводка в зависимости от положения подающего трубопровода;
    • тупиковый или с магистральным трафиком.

    В однотрубной системе возвратных стояков нет и охлажденная вода из радиаторов стекает обратно в приточные стояки.Поэтому температура воды в радиаторах нижних ярусов этажа имеет более низкую температуру, чем в нагревательных приборах, расположенных выше, что требует установки на нижних этажах радиаторов с большим количеством секций.

    Оставаться все тем же, так что был потный девиз, украденные взгляды посетителей. Но художник и модель с честью справились с изнурительной задачей, так что в конце дня прекрасным искусством Кюнера можно было любоваться на теле. Это была успешная вечеринка, наполненная множеством моментов, солнечного света и прекрасных моментов.Больше фотографий и репортажей с большого юбилея и «Дня открытых дверей» будут в ближайшие дни.

    Большой голубой надувной замок издалека объявляет: вот он! Но нам еще нужно немного подождать с помощью прыжков с высоты. А пока все сотрудники присоединятся к нам, так что завтра, в большой день, все пойдет гладко. Но структура уже хорошая, и финальные приготовления идут полным ходом. Есть столы, посуда разобрана, мастерская подметена, склад расчищен, палатки поставлены, ящик подарен, холодильник полон, салфетки сложены, забиты, убраны, сметены, декорированы и тд! Даже боссы сегодня становятся хитрыми королями.

    Однотрубная система

    Циркуляция воды в отопительных приборах и однотрубных эстакадах происходит за счет разницы температур, при этом отопление может быть организовано двумя способами: путем регулирования подачи воды на верхние радиаторы отопления так, чтобы большая часть ее шла по стояку на нижние этажи ; горячая вода проходит через радиаторы каждого этажа последовательно, начиная сверху, при таком проточном способе отопления в радиаторы нижних этажей попадает только охлажденная вода.Следует отметить, что второй способ тем более неэффективен, поскольку не допускает установку кранов перед радиаторами, так как перекрытие любого из них полностью прекратит циркуляцию воды в системе отопления.

    Видео: установка системы отопления

    А поскольку мы обеспечиваем бескомпромиссное качество во всех наших работах, можете рассчитывать, что наш «День открытых дверей» станет успешным праздником. Вы хотите, чтобы мы работали? Воробьи уже свистят его с крыш, но с большой табличкой на въезде в город он тоже должен знать последнего жителя Виннвейлера и его окрестностей: пора праздновать субботу — мы отмечаем 50-летие нашей компании.В день открытых дверей отмечают профессиональные советы, развлечения и игры, а также множество вкусностей для неба. Будьте рядом и празднуйте вместе с нами!

    Несмотря на очевидные неудобства, среди которых обязательная верхняя разводка подающих стояков, т.е. необходимость чердачного помещения, однотрубные системы водяного отопления дешевле (меньше расход труб, чем двухтрубные) и имеют эстетичный вид. .

    В зависимости от положения стояков — горизонтального или вертикального — более экономичен первый вариант, при котором радиаторы одного этажа соединяются с одним горизонтальным стояком.По сравнению с вертикальными стояками, к которым подключаются радиаторы разных этажей, горизонтальные стояки проще в установке, расходуется меньше труб. Однако при эксплуатации в горизонтальных стояках неизбежно образование множества воздушных пробок.

    Термометр так медленно поднимается в диапазоне приятных температур, и солнце также все больше и больше растет в небе: лето, наконец, приближается! Бассейн, мороженое, загар — повсюду объявлено праздничное настроение. Желаем вам чудесного лета, солнечного света и прекрасных впечатлений.

    А если мы вам понадобимся: вы можете положиться на нас, мы здесь для вас! После нескольких месяцев подготовки, наконец, пришло время: мы отмечаем 50-летие! В субботу с 11 до 18 приглашаем вас заглянуть за кулисы Кюнера в Winnieweiler.

    Двухтрубная система

    Верхняя и нижняя трассы трубопроводов различаются способом подачи теплоносителя к радиаторам на этажах: в первом варианте горячая вода от котла поступает по вертикальному стояку на чердак и только оттуда по стоякам, ведущим к радиаторам; во втором варианте охлаждающая жидкость сразу, т.е.е. от цоколя, ориентируясь по стоякам пробора. В любом из двух вариантов разводки расширительный бак следует устанавливать только на чердаке, в самой высокой точке системы отопления.

    В тупиковых схемах отопления кольца, образованные трубами, по которым циркулирует теплоноситель, имеют разную линейную длину — самое длинное циркуляционное кольцо проходит по стояку, наиболее удаленному от котла, а короткое циркуляционное кольцо проходит по стояку, начиная с котла. Сопутствующие циркуляционные линии в системах отопления имеют одинаковую длину колец, образованных трубами и радиаторами, поэтому сопротивление в них примерно одинаковое.Системы с попутной циркуляцией воды проще настраивать, потому что в их стояках и радиаторах задаются практически равные условия. Однако для работы таких систем отопления требуется принудительная насосная циркуляция, и расход труб при их строительстве будет выше.

    Как выбрать оптимальную схему водяного отопления

    Прежде всего, условно разделим частные дома на три типа:

    • Тип I, одноэтажный дом с крутой крышей, с подвалом или без него;
    • Тип II, одноэтажный дом, плоская крыша, с подвалом или без него;
    • Тип III, дом несколько этажей (из двух), крыша и плоская, и крутая, есть подвал.

    В домах I типа оптимальными будут системы отопления с вертикальными стояками, так как при горизонтальной разводке невозможно организовать обогрев чердака под крутой крышей. Вне зависимости от наличия или отсутствия подвала для таких домов подойдет двухтрубная система водяного отопления с естественной циркуляцией воды, разводка — верхняя или нижняя. Если в доме нет подвала, котел монтируется на первом этаже, а разводка системы может быть только верхней.

    Дома II типа, в которых есть или нет подвала, лучше всего оборудовать системой отопления с горизонтальной разводкой, с установкой котла в подвале при наличии последней.Учитывая обычно небольшую высоту дымохода в таких домах (не более 6 м), правильным будет выбор отопительного котла, работающего на газе или жидком топливе.

    Для многоэтажных домов III типа оптимальной будет двухтрубная система водяного отопления с вертикальными стояками, а разводка может быть как верхней, так и нижней. Как вариант и в целях экономии в двухэтажных домах можно устроить однотрубную систему отопления, потому что в ней гравитационное давление для радиаторов нижнего этажа будет выше, чем у двухтрубной. , но температура охлаждающей жидкости будет намного ниже.Сразу откажитесь от идеи системы отопления с горизонтальным расположением подводящих труб — в домах III типа не получится нормально отапливать все комнаты. Вертикальные стояки обеспечат естественную циркуляцию теплоносителя в системе, а значительная длина дымохода (более 10 м) позволяет использовать отопительный котел на любом топливе.

    Порядок монтажа системы водяного отопления

    Система водяного отопления планируется с места ее основного элемента — отопительного котла; его следует установить перед окончательным планированием монтажа трубы.Для котла по площади его нижней плоскости отливают бетонный постамент высотой 40-50 мм, который можно заменить железным листом, поверх которого укладывают лист асбеста. После установки на постамент подключаем котел к дымоходу, замазывая зазоры на стыке глиной (не используйте цементный раствор, при работе котла он потрескается!).

    Важно: в котельной вентиляция принудительная, принудительная или естественная! Удобно будет снабдить форточку жалюзи, позволяющей регулировать воздушный поток.

    Важно: обвязка котла отопления (в него вставляются магистральные трубы) выполняется исключительно металлическими трубами вне зависимости от типа котла! Только после этого, на определенном расстоянии от котла, трубопровод можно вести металлопластиковыми трубами, а вводы в котел можно делать только по металлическим трубам.

    Важно: диаметр вводимых труб в котел отопления должен совпадать с диаметром выходов из котла — использовать переходники категорически запрещено!

    Важно: Несмотря на справедливость утверждения о том, что котел отопления должен быть установлен в подвале, это утверждение не распространяется на газовый котел — установка газового котла в подвале запрещена правилами пожарной безопасности!

    Определившись с местом установки котла отопления и его установкой, приступаем к составлению схемы разводки отопления — внимательно продумываем расположение стояков, патрубков подвода теплоносителя и положения радиаторов.Последние следует разместить под оконными проемами — восходящий поток теплого воздуха будет согревать плоскость внутреннего стекла и рамы, предотвращая смещение и запотевание точки росы. Учтите, чем больше изгибов и длин по длине участков в системе отопления, тем хуже в ней циркулирует теплоноситель. При планировании компоновки прокладок необходимо расположить отопительный котел как можно ниже по отношению к горизонтальному центру радиаторов — вода циркулирует в системе из-за разницы в ее удельном весе между охлаждаемыми в трубопроводе / радиаторами и между основной котел от котла отопления.

    Сечение труб и материал, из которого они изготовлены, выбираются в зависимости от суммы денег, выделяемой на создание отопления (трубы могут быть стальные, оцинкованные, металлопластиковые и медные) и общей длины отопительного контура — Чем больше сечение магистральных труб в системе, тем проще и быстрее будет проходить теплоноситель. Диаметр магистральной магистрали, присоединяемой к отопительному котлу, должен быть не менее: для стальных, оцинкованных или медных труб — 22 мм; металлопластик — 26 мм.Распределительные трубы должны иметь диаметр меньший, чем диаметр основного стояка. Полипропиленовые трубы лучше не использовать — они будут провисать при горизонтальной прокладке на расстоянии 5 м, к ним нельзя подключать более двух радиаторов отопления. При прокладке трубопровода следует установить уклоны по направлению потока — 5 мм на погонный метр трубопровода.

    Перед началом монтажных работ на подводящих линиях к радиаторам в самой высокой точке системы отопления (минимальная высота до котла 3 м по вертикали) устанавливается расширительный бак с переливным трубопроводом или без него (в зависимости от конструкция танка).Расширительные баки для систем водяного отопления могут быть открытыми или закрытыми. Конструкция первого типа внешне похожа на кастрюлю, в дно которой вставлена ​​небольшая трубка, подключенная к контуру отопления, в нее заделана трубка, подключенная к переливной магистрали. Например, при общей площади обогрева около 100 м 2 будет достаточно открытого расширительного бака емкостью 30 литров.

    Расширительный бак закрытого типа, называемый экспандзомат, имеет форму овала или шара и разделен изнутри на две части — для жидкости и для воздуха.Разделительная мембрана гибкая и при повышении давления воды прогибается, сжимая воздух через клапан, установленный в воздушной части расширительного бака, при понижении давления возвращается в исходное положение, при этом воздух закачал обратно через клапан. В отличие от расширительных баков открытого типа, закрытый тип может быть установлен в любой части системы отопления, чаще всего его монтируют возле котла отопления, после группы безопасности.

    Перед расширительным баком закрытого типа необходимо установить консольную группу безопасности котла отопления, в которую входит автоматический воздухоотводчик с запорным вентилем, предохранительный клапан и манометр.Этот комплект предохранителей своевременно среагирует на повышение давления в системе до критического и сбросит его, выпуская излишки через вентиляционные клапаны.

    Следующим этапом является установка трубопровода до, между и после радиаторов, а также установка самих радиаторов. Все относительно просто — трубу подводят к положению радиатора, устанавливают радиатор, подключают входы и выходы, затем трубу подводят к положению следующего радиатора, где все операции повторяются.При эксплуатации системы отопления будет особенно удобно, если каждый радиатор будет оборудован краном, позволяющим исключить воздушные пробки в этой секции отопления. При прокладке линии с радиаторами важно избегать образования острых углов на трубе — все необходимые углы должны быть максимально широкими.

    На последнем этапе замыкается отопительный контур там, где он начинался — в котле отопления. При входе в котел устанавливается фильтр и, при необходимости, насос принудительной циркуляции (фильтр устанавливается перед насосом).

    Важно: в любой, но самой нижней точке системы отопления необходимо устроить узел слива-заливки теплоносителя — в случае проведения ремонтных работ или при остановке системы отопления необходимо будет слить воду. .

    Первый пуск котла отопления по окончании монтажа системы отопления должен производиться только в присутствии специалиста по отоплению — настоящего, а не какого-то «опытного» соседа или коллеги по работе.

    Под стражей

    Отапливать или не отапливать улицу — личное дело каждого домовладельца.Учитывая постоянно растущие цены на энергоносители, это становится все дороже — не проще ли привлечь специалистов или выделить время на утепление дома? Утепление торцевых стен экструдированным пенополистиролом снаружи или минеральной ватой изнутри за исключением или хотя бы минимизацией количества «мостиков холода» снизит теплопотери в несколько раз — эту экономию вы ощутите в собственном кошельке. И пусть Солнце делает обогрев улицы…

    Рустам Абдюжанов, rmnt.ru

    Всего несколько десятилетий назад единственным видом отопления дома была печь, что объяснялось дешевым твердым топливом и отсутствием доступа к другим источникам энергии. За относительно короткое время системы отопления получили очень сильное развитие и появилось столько их разновидностей, что домовладелец может осмелиться выбрать именно тот вариант, который ему больше всего подходит. В этой статье мы постараемся пошагово разобраться, как сделать отопление в частном доме, поскольку этот вопрос неизбежно возникает при строительстве и во время ремонта.


    Виды источников энергии и факторы, определяющие их выбор

    Основным фактором, влияющим на правильный выбор системы отопления, является наличие поблизости доступного топлива или источника энергии, который в будущем будет преобразован в необходимое тепло. Что использует человечество в настоящее время.

    твердое топливо

    Твердое топливо

    Твердое топливо издревле использовалось человеком как источник энергии.Их может быть:

    • Дрова или любые виды древесины, включая отходы производства древесины. Это наиболее давно используемое топливо, не утратившее до сих пор актуальности. В эту категорию можно отнести и современные породы древесины: пеллеты или топливные брикеты (евродревесина), для производства которых используются сухие и прессованные древесные отходы. Из-за низкой влажности этих продуктов производители заверяют, что их теплотворная способность в 2–3 раза выше, чем у традиционных дров.
    • Уголь при горении выделяет больше тепла, чем древесина, но при этом образует значительное количество шлака, который требует периодической очистки и удаления.Для розжига угля потребуется все та же дровяное топливо.
    • Торф в чистом виде больше не используется в качестве топлива, поэтому производители предлагают так называемые торфяные брикеты, где сырье тщательно просушивается, а затем прессуется в удобную форму для транспортировки и хранения. Естественно, теплотворная способность таких брикетов намного выше природного торфа.

    Камины и печи

    Самыми первыми источниками тепловой энергии были обычные костры, затем появились камины и печи, где уже существует хоть какой-то контроль над сжиганием твердого топлива.И этот вид отопления еще рано отправлять на «помойку истории». Если мы говорим о частном доме, где люди появляются периодически, а не постоянно (например, дача), то идеальным вариантом будет камин или печь. Ремесленники разработали множество замечательных проектов, в которых сочетаются камин и печь. В таких домах хозяева с такими печами могут одновременно любоваться открытым пламенем, обогревать комнаты и готовить еду.

    Печь совмещенная с камином — отличный вариант отопления загородного дома.

    Подробную информацию читайте в статье на нашем сайте.

    Котлы твердотопливные

    Для передачи энергии теплоносителю, которым часто служит вода, существуют специальные твердотопливные котлы, их давно несправедливо отодвинули на второй план, благодаря победному шествию газовых котлов. Но в последнее время на фоне постоянного роста цен на основные источники энергии: электричество, газ и различные виды жидкого топлива они возрождаются.Перечислим основные преимущества твердотопливных котлов:

    • Твердотопливные котлы имеют самую низкую стоимость вырабатываемой тепловой энергии: один киловатт энергии, производимой ими, в 4 раза дешевле, чем при сжигании природного газа, не менее чем в 8 раз дешевле, чем при сжигании дизельного топлива, и в 17 раз дешевле, чем тепло, вырабатываемое электрокотлом.
    • Большинство современных твердотопливных котлов не требуют подключения к электросети; их автоматизация энергонезависима. Поэтому выгодно эксплуатировать их там, где нет подачи газа, есть частые перебои или нет электричества.Следует отметить, что для полной автономности с твердотопливным котлом необходимо проектировать систему отопления с естественной циркуляцией и открытым расширительным баком.
    • Современные модели пиролизных котлов длительного горения практически «всеядны» — принимают любое твердое топливо, в том числе различные горючие отходы. Их нужно чистить один или два раза в день и делать закладки. Благодаря созданным в них условиям сгорание топлива происходит наиболее полно, поэтому золы и шлака в них намного меньше.

    Но твердотопливные котлы не идеальны, поэтому у них есть несколько недостатков:

    • Даже при наличии «продвинутой» автоматики этот тип котла требует обязательного участия человека для очистки и укладки новой партии топлива. Частично лишены этого недостатка котлы на пеллетах, у которых подача из бункера в камеру сгорания происходит автоматически, но они также требуют периодической очистки, а стоимость пеллет все равно «кусается».
    • Твердотопливные котлы имеют большие габариты и требуют отдельного помещения для себя и для топлива, а также дымохода, выдерживающего высокие температуры.
    • Эти типы котлов имеют очень большую тепловую инерцию и могут выделять тепло, которое является избыточным для отопления, поэтому их желательно оборудовать водой. тепловой аккумулятор, а это очень сильно влияет на общую стоимость системы отопления.

    Тем не менее, твердотопливные котлы будут использоваться человечеством еще очень долго, поскольку работают на возобновляемых видах топлива, чего нельзя сказать о углеводородах, запасы которых истощены, а цены на них постоянно растут.В частных домах их использование оправдано только там, где нет газоснабжения или есть источник твердого топлива по очень низкой цене.

    Жидкотопливные и масляные котлы

    Большинство котлов, работающих на жидком топливе, работают на дизельном топливе (дизельном топливе), реже на мазуте. Их использование оправдано только в том случае, когда нет доступа ни к природному газу, ни к твердому топливу. Однако без электричества они не работают. Преимущества мазутных котлов:

    • Для установки такого котла не нужно получать специальные разрешения (как с газовыми котлами).
    • Мазутные котлы имеют высокий КПД.
    • Большинство моделей имеют высокую мощность, позволяющую отапливать большой дом или группу построек.
    • Жидкотопливные котлы легко настраиваются.
    • Некоторые модели можно трансформировать в газовые котлы путем замены горелки.
    • Тепло, вырабатываемое жидким топливным котлом, намного дешевле электрического.

    Недостатки жидкотопливных котлов:

    • Такие котлы летучие, горелка требует электричества.При перебоях в его подаче требуется ручной запуск отла.
    • Для установки котла требуется специальное отдельное помещение с хорошей вытяжкой.
    • Хранение запасов топлива требует большой емкости, и в зимний период необходимо предусмотреть электрический подогрев дизельного топлива.
    • Жидкотопливные котлы очень шумные из-за работы вентилятора горелки.
    • Тепло, вырабатываемое такими котлами, намного дороже, чем тепло, производимое на газе или твердом топливе.

    На основании вышеизложенного можно сделать вывод, что для отопления частных домов большой площади выгодно устанавливать котлы на жидком топливе, которые в будущем с подводящей магистралью будут переведены на газ.

    Электронагреватель

    Передавать и использовать электрическую энергию, безусловно, удобнее всего. А преобразование в тепло является самым простым, и также легко контролировать процесс нагрева. Почему он не используется по желанию? Прежде всего, стоит знать, как электрическую энергию можно использовать для отопления?

    Прямые методы отопления электричеством

    В этом способе передача тепла в помещение происходит без «посредника» — теплоносителя, а напрямую.Реализация такого электрообогрева может происходить разными способами:

    • Отопление масляными радиаторами. Эти устройства известны большинству и представляют собой нагревательные элементы, размещенные внутри металлического радиатора с минеральным маслом, которое, нагреваясь, передает тепло корпусу устройства, а затем уже в окружающее помещение. В электрических масляных нагревателях тепло передается как конвекцией, так и излучением. Они имеют определенную тепловую инерцию, свойственную классическим чугунным радиаторам, просты в установке, однако этот тип обогревателя дороже конвекторов.
    • Отопление электрическими конвекторами проще, чем масляными радиаторами. В таких устройствах ТЭН помещен в керамический корпус и герметично заключен в корпус из стали или алюминия, имеющий ребристую форму. При нагреве тепло распределяется по конвектору, холодный воздух поступает снизу и, проходя через ребра, нагревается и поднимается вверх, то есть возникает конвекция. Нагретый воздух уже передает тепло строительным конструкциям и окружающим объектам. Доля излучения в таких устройствах составляет около 10%.
    • Отопление электрическими полами с подогревом отлично зарекомендовало себя как вспомогательное средство в частных домах и квартирах, но его также можно использовать как основное — если достаточно выделенной мощности. Такой обогрев осуществляется с помощью нагревательных кабелей или инфракрасных пленок, которые прячутся либо в стяжке пола, либо под напольными покрытиями. Это один из самых комфортных видов электрического отопления.
    • Отопление инфракрасными излучателями — один из самых современных видов электрического отопления.Основные элементы — радиаторы, можно монтировать на потолке, стенах, полу. Они могут быть как стационарными, так и мобильными. Преобразование электрической энергии в инфракрасные лучи происходит с помощью кварцевых излучателей, что позволяет получать очень высокую долю инфракрасного излучения. Особенность таких излучателей в том, что они нагревают только те предметы, которые находятся в зоне их действия. Это позволяет создавать зоны с разным температурным режимом.
    • Отопление в частных домах тепловентиляторами Хорошо зарекомендовало себя, но не как стационарное, а как вспомогательное средство к основному.Например, в самые холодные дни основная система отопления не справляется со своей функцией, либо нужно быстро прогреть комнату загородного дома зимой, пока инерционные водяные радиаторы выходят в штатный режим.

    Прямой способ обогрева электричеством является наиболее простым в исполнении, так как для его реализации необходимо только закрепить нагревательные приборы и провести к ним разводку, при необходимости установить терморегуляторы и регуляторы. Широкое распространение этого метода отопления ограничивается, прежде всего, дороговизной электроэнергии, ограничением выделяемой мощности одним домом, а также дорогостоящим оборудованием.

    Электрический водонагреватель

    Этот вид отопления можно назвать непрямым, так как сначала тепло от нагревательных элементов передается теплоносителю — воде, а уже потом вода по трубопроводам распределяется по помещениям и отдает свое тепло через обычные радиаторы. Сердцем такой системы являются электрические котлы, которые могут быть нескольких типов:

    • Электрокотлы с ТЭНами (ТЭНы), применяемые в стиральных машинах и электрочайниках.Преимуществами таких котлов является их простота, что благоприятно сказывается на цене. Главный недостаток — неизбежное образование накипи, которая со временем значительно снижает теплоотдачу.
    • Электродные котлы используют воду как нагреватель, который, пропуская через нее электрический ток, подвергается процессу электролиза с выделением большого количества тепла. Такие котлы имеют компактные размеры, накипь в них не образуется, но для их работы требуется подготовка воды и периодическая замена электродов.
    • Индукционные котлы используют явление электромагнитной индукции для нагрева воды. В герметичной катушке создается переменное магнитное поле высокой частоты; под его воздействием в сердечнике и корпусе котла генерируются токи Фуко, нагревая металл. Тепло передается циркулирующему теплоносителю — воде. Такие котлы надежны, имеют высокий КПД, но цена на них выше, чем на отопительные и электродные.

    Суммируя все положительные характеристики водогрейных электрокотлов, можно отметить их достоинства:

    • Электрокотлы имеют небольшие размеры и могут быть установлены в любом удобном месте частного дома.
    • Обладают высоким КПД, бесшумны в работе, не выделяют вредных веществ, не требуют дымоходов.
    • Электрокотлы безопасны в использовании.
    • Могут быть встроены в существующую систему отопления с газовыми или твердотопливными котлами в качестве резервного, вспомогательного элемента или для предотвращения замерзания теплоносителя зимой.
    • Электрокотлы просты в настройке и обслуживании.

    Основным фактором, который, к сожалению, ограничивает их широкое и повсеместное использование, является более высокая цена на электроэнергию по сравнению с газом или твердым топливом.Большая часть электроэнергии в мире производится за счет сжигания углеводородов, поэтому это наиболее удобно использовать энергию, проигрывая им с экономической точки зрения.

    Котел газовый отопительный

    На данный момент отопление частного дома газовыми котлами является наиболее выгодным и перспективным, и эта тенденция сохранится не одно десятилетие. Почему выгодно иметь газовый котел как «сердце» системы отопления?

    • Газ при горении имеет очень высокую теплотворную способность, стоимость газового отопления одна из самых низких.
    • Газовые котлы некоторых моделей могут работать при отсутствии электричества, поэтому их можно включить в полностью автономную систему отопления.
    • Современные настенные газовые котлы с закрытой камерой сгорания (турбо-котел) не требуют отдельного помещения, они могут стать красивой частью кухонного интерьера.
    • В газовых двухконтурных котлах эффективно реализована функция нагрева воды.
    • Газовые котлы

    • обладают высоким КПД, легко регулируют мощность, поддаются процессу автоматизации системы отопления, удаленному управлению (даже через Интернет или GSM-модуль).
    • Современные газовые котлы не создают большого шума при работе, за исключением моделей с вентиляторной горелкой.
    • Все современные сертифицированные котлы оснащены многоуровневой системой безопасности, сводящей к минимуму вероятность утечки газа и перегрева теплоносителя.
    • При сгорании газа не образуется ни шлака, ни копоти, поэтому котлы долгое время не требуют вмешательства человека.

    При всех экономических преимуществах и привлекательности газового отопления, есть и подводные камни, которые следует учитывать:

    • Работы по строительству магистрали и подключению газового котла требуют обязательного проектирования, оформления разрешительного пакета, что связано с очень большими финансовыми затратами, они занимают много времени.
    • Монтаж и пусконаладочные работы газового котла нельзя проводить самостоятельно.
    • Газовые котлы — сложное и взрывоопасное оборудование, требующее периодического контроля и обслуживания только уполномоченными организациями. Причем это требование является обязательным и связано с дополнительными расходами.
    • Газовые котлы большой мощности (от 50 кВт) работают только с дымоходами и требуют отдельного помещения, отвечающего определенным нормам по площади, объему, вентиляции.
    • Современные газовые котлы, работающие в системах с принудительной циркуляцией теплоносителя, требуют подключения к электрической сети.

    Бывает, что потребитель решает оборудовать систему отопления своего дома газовым котлом, но с питанием не от магистрали, а от сжиженного газа. Такой подход полностью оправдан, когда в будущем планируется переход на магистральный газ, для этого в котле меняют горелки и регулируют настройки. Постоянно обогреваться из баллонов со сжиженным газом крайне неудобно, особенно в больших домах, а строительство газохранилища — газгольдера — крайне хлопотное и дорогостоящее занятие.

    Поэтому, прежде чем сделать выбор в пользу газовых котлов, необходимо учесть все вышеперечисленные факторы и оценить предстоящие расходы. И, возможно, на эти деньги можно будет купить такой запас твердого топлива, которого хватит на несколько десятилетий. Такое случается!

    Альтернативные способы отопления частного дома

    Существуют способы отопления частных домов, позволяющие отказаться от сжигания газа, жидкого или твердого топлива, использования дорогостоящей электрической энергии.Это одно из самых перспективных направлений, которое быстро развивается в развитых странах. Речь идет об использовании солнечной и геотермальной энергии.

    Использование солнечных коллекторов

    Идея использования солнечной энергии для отопления и нагрева воды давно реализована в развитых странах. Например, в Израиле 3% всей энергии, производимой в стране, обеспечивается солнечными коллекторами, что позволяет экономить более двух миллионов баррелей нефти в год. В Китае суммарная мощность солнечных коллекторов превышает все атомные электростанции России вместе взятые.И таких примеров еще много.

    В условиях России солнечные коллекторы не смогут полностью обеспечить отопительную систему необходимым теплом зимой, но они смогут внести значительный вклад за счет экономии энергоресурсов. Использование солнечной энергии дает владельцу частного дома неоспоримые преимущества:

    • Летом солнечные коллекторы могут полностью обеспечить частный дом горячей водой.
    • Зимой солнечные коллекторы могут сэкономить 30–50% затрат на отопление в России.
    • Разрешение на установку и эксплуатацию коллекторов не требуется.

    Однако использование солнечных коллекторов связано с определенными трудностями:

    • Высокая стоимость оборудования и монтажа.
    • Отсутствие достаточно крутых специалистов.
    • Солнечные коллекторы работают только в солнечные дни, поэтому вам понадобится емкий тепловой аккумулятор, чтобы накопленную энергию можно было использовать в ночное время.
    • Летом коллекторы могут войти в застойный режим, когда собранному ими теплу просто некуда деваться.Даже мощности теплового аккумулятора может не хватить. Лучший способ отвести лишнее тепло — нагреть воду в бассейне.

    При нынешних ценах на оборудование и энергию, отсутствии государственной поддержки повсеместного внедрения солнечных коллекторов для отопления и нагрева воды их использование будет чаще всего нецелесообразным. Правда, летом самодельные солнечные коллекторы замечательно согревают воду в душевых, а самодельные коллекторы воздуха из алюминиевых банок согревают помещения в зимние солнечные дни.

    Использование теплового насоса

    Одно из перспективных направлений альтернативных источников энергии — тепловые насосы. Эти агрегаты «откачивают» тепло из окружающей среды, от любого объекта, имеющего температуру не менее 1 градуса Цельсия. Такими объектами могут быть почва, вода или колодцы в земле, где температура постоянна. Можно сказать, что тепловой насос — это холодильник, только наоборот. Испаритель, забирающий тепло, прокладывается в земле или в резервуаре, а конденсатор, отдающий тепло, находится внутри дома.Кстати, тепловые насосы очень похожи на холодильники.

    В мире уже накоплен значительный опыт использования тепловых насосов, что позволяет говорить о преимуществах этого метода отопления:

    • Тепловые насосы — это наиболее экологически чистый и безопасный способ получения энергии из окружающей среды с использованием полностью возобновляемых природных источников.
    • В летнее время эти агрегаты можно использовать для кондиционирования воздуха — путем сброса избыточного тепла из дома во внешнюю среду.
    • Тепловые насосы работают бесшумно, не требуют отдельных помещений, дымоходов, запасов топлива.

    Главный и, пожалуй, единственный недостаток, определяющий низкую степень использования тепловых насосов на территории бывшего СССР, — высокая стоимость оборудования и монтажа, которые могут не окупиться в течение всего срока службы этих агрегатов. Хотя затраты на установку и эксплуатацию тепловых насосов не равны газовым котлам, говорить об их широком использовании преждевременно. Когда-нибудь это произойдет, но известно, когда газовое лобби в России еще достаточно сильное.

    Расчет и проектирование системы отопления частного дома

    После того, как хозяин частного дома определился с тем, какое топливо он будет использовать, необходимо выбрать ту систему отопления, которая ему будет предпочтительнее. Что нужно учитывать?

    • Если по месту нахождения дома очень часто происходит отключение или перебои с электричеством, то предпочтительнее будут печи, камины, энергонезависимые твердотопливные или газовые котлы.Система отопления должна быть с естественной циркуляцией теплоносителя. Если есть аварийный бензиновый или дизельный генератор, то можно спроектировать более современную систему отопления.
    • Если к дому подключена газовая магистраль, то однозначный выбор — газовый котел с двухтрубной системой водяного отопления с принудительной циркуляцией. Эти системы хорошо зарекомендовали себя, легко проектируются, монтируются, управляются и ремонтируются. Если в ближайшее время планируется подача газа, то с электрокотлом можно обойтись впервые, лучше оставить в системе как резервную на будущее.
    • Наилучшие результаты дает сочетание радиаторного отопления и теплых водяных полов. В небольших помещениях можно устроить электрические теплые полы. Полы с подогревом делают в ванных комнатах, кухнях, коридорах, холлах, закрытых бассейнах, где укладывается кафель или керамогранит.
    • В домах периодического вида, которые простаивают большую часть зимнего сезона, лучше предусмотреть печь, камин или инфракрасные излучатели — они быстро прогреют комнаты при появлении хозяев.Теплоноситель системы отопления в таких домах может замерзнуть.

    Проектирование системы отопления

    Иногда владельцы частных домов пренебрегают проектированием системы отопления. И очень зря! Этот шаг необходимо выполнить и специалистам. Почему?

    • Расчет и проектирование любой системы отопления начинается с оценки теплопотерь дома. Методика этих расчетов имеет довольно сложный алгоритм: необходимо использовать множество справочных данных, нормативных документов, учитывать климатическую зону, ориентацию дома по сторонам света и многие другие исходные данные.Это только специалист.
    • При необходимости дизайнеры дадут свои рекомендации по утеплению всего дома или «мостикам холода», что в будущем позволит сэкономить много денег.
    • В расчетах, проведенных специалистами, будут даны рекомендации по приобретению конкретного отопительного оборудования и материалов в необходимом количестве, что позволит избежать чрезмерных затрат.
    • В проект системы отопления включены подробные чертежи и аксонометрические схемы монтажа каждого отопительного агрегата, диаметр трубопроводов и маршруты их прокладки, что позволит избежать ошибок монтажа.

    Существует упрощенная методика расчета мощности котла. Для этого предполагается, что на каждые 10 м2 помещения должно приходиться 1 кВт мощности котла плюс 10%. Например, площадь дома 180 м 2, поэтому котел должен иметь мощность 18 кВт + 1,8 кВт = 19,8 кВт. Из выбранной модели выбирается та, мощность которой не меньше, например, 20 кВт. Этот метод работает примерно в 70% случаев, но в оставшихся 30% непредвиденные расходы на переделку могут быть скрыты.

    Калькулятор для расчета необходимой тепловой мощности

    Можно подойти к расчету и несколько более сложным, но в то же время — очень точным методом.Необходимо рассчитать потребность в тепловой энергии для каждого помещения с учетом имеющихся особенностей, а затем просуммировать полученные значения.

    Помещение Площадь, м² Наружные стены, кол-во, входят: Кол-во, тип и размер окон Наружные двери (на улицу или на балкон) Результат расчетов, кВт
    ИТОГО 22.4 кВт
    1 этаж
    Кухня 9 1, Юг 2, двойное остекление, 1,1 × 0,9 м 1 1,31
    Прихожая 5 1, SW 1 0,68
    Столовая 18 2, C, B 2, двойное остекление, 1.4 × 1,0 не 2,4
    и так далее
    2-й этаж
    Детский….
    Спальня 1
    Спальня 2
    и так далее

    Затем, положив перед собой план дома и, при необходимости, сделав некоторые замеры с помощью рулетки, вы можете быстро заполнить все необходимые значения.Необходимо будет только рассчитать требуемую мощность для каждой комнаты — это сделать совсем несложно, если воспользоваться возможностями нашего калькулятора:

    Расчет ведется по каждой комнате отдельно.
    Последовательно введите требуемые значения или отметьте нужные опции в предложенных списках.

    Укажите площадь помещения, м²

    100 Вт на кв. м

    Количество внешних стен

    Один, два, три, четыре

    Наружные стены смотреть на:

    Север, Северо-Восток, Восток Юг, Юго-Запад, Запад

    Какая степень утепления внешних стен?

    Наружные стены не утеплены.Средняя степень теплоизоляции. Наружные стены имеют качественную изоляцию.

    Уровень отрицательных температур воздуха в регионе в самую холодную неделю года.

    35 ° С и ниже от — 25 ° С до — 35 ° С до — 20 ° С до — 15 ° С не ниже — 10 ° С

    Высота потолка в помещении

    До 2,7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м

    «Окрестности» по вертикали:

    Для второго этажа — поверх холодного чердака или неотапливаемого и неотапливаемого помещения.Для второго этажа — поверх утепленного чердака или другого помещения. Для второго этажа — верх отапливаемого помещения. Первый этаж с подогревом пола. Первый этаж с холодным полом.

    Тип установленных окон

    Деревянные обыкновенные рамы со стеклопакетами с однокамерными (2 стекла) стеклопакетами Окна с двухкамерными (3 стекла) стеклопакетами или с аргоновым заполнением

    Количество окон в комнате

    Высота окна, м

    Ширина окна, м

    Двери на улицу или балкон:

    Сумма значений для всех комнат даст необходимую мощность котла.

    Выбор радиаторов

    Чтобы потребитель не потерялся в современном разнообразии радиаторов отопления, дадим несколько дельных советов:

    • Для систем отопления с естественной циркуляцией лучшим выбором будут чугунные радиаторы. У них отличная коррозионная стойкость, низкое сопротивление канала теплоносителя. Из секций можно собрать радиатор любого размера, соответственно и мощности. Чугунные радиаторы имеют большой объем, массу и тепловую инерцию.Они долго нагреваются, но и остывают. Их также можно использовать в закрытых системах с принудительной циркуляцией.
    • Для закрытых систем отопления с принудительной циркуляцией теплоносителя оптимальным выбором будут стальные панельные радиаторы любого удобного размера и желаемой теплоотдачи, которые можно выбрать из каталога производителя. Они имеют цельную конструкцию, исключающую протечки на стыках секций, привлекательный дизайн. Теплоотдача панельных радиаторов осуществляется в основном за счет конвекции.В открытых системах отопления использовать их не стоит, так как процесс коррозии быстро выведет их из строя.
    • Биметаллические радиаторы можно использовать как в открытых, так и в закрытых системах отопления. Эти обогреватели имеют привлекательный внешний вид, высокую теплоотдачу. Нужный размер собирается из отдельных разделов.
    • Алюминиевые радиаторы внешне неотличимы от биметаллических, но отличаются дизайном. Циркуляция теплоносителя происходит в алюминиевых трубках внутри секции.Эти радиаторы очень критичны к качеству теплоносителя, их нельзя напрямую подключать к медным трубам. Радиатор необходимого размера и мощности собирается из отдельных секций. Их можно использовать только в закрытых системах отопления.
    Видео: выбор радиаторов

    Выбор труб для системы отопления

    Еще недавно в системе отопления не было альтернативы стальным трубам, но времена изменились, и на рынке появилось много других труб, которые также можно использовать для этих целей.Краткий обзор труб приведен в сводной таблице.

    На основании данных, представленных в таблице, можно сделать некоторые выводы:

    • Для систем с естественной циркуляцией теплоносителя предпочтительнее использовать стальные трубы, проложенные открытым способом.
    • Для обвязки твердотопливных котлов необходимо использовать металлические трубы: стальные, нержавеющие или медные, так как полимерные трубы не переносят температуру выше 90 ° С.
    • Для скрытого монтажа внутри строительных конструкций допускается использование нержавеющих, медных, полипропиленовых, сшитых полиэтиленовых и металлопластиковых труб с пресс-фитингами.Все трубы должны быть утеплены, что исключает химическое воздействие цементного раствора, а также компенсирует тепловое расширение.
    • Для полимерных труб максимальная температура охлаждающей жидкости не должна превышать 70 ° C.
    • В качестве водяного теплого пола лучше всего подходят трубы из сшитого полиэтилена.
    Видео: выбор труб для системы отопления

    Монтаж системы отопления частного дома

    После того, как сделан окончательный выбор котла для системы отопления, проект выполнен, закуплено необходимое количество радиаторов, труб, арматуры и аксессуаров, пора приступить к монтажу.Естественно, лучше всего, если это сделают специалисты, так как при самостоятельной сборке ошибки неизбежны, а они могут стоить очень дорого.

    Система отопления обычно устанавливается после того, как дом построен, сделана крыша, вставлены окна, оштукатурены стены, но до чистовых отделочных работ. В современных системах в строительных конструкциях: пол и стены принято прятать магистрали и подводящие трубы, поэтому все монтажные работы планируются до заливки стяжки, особенно если планируется теплый водяной пол.Каждая система отопления уникальна, но у всех есть общие черты. Обратите внимание на основные этапы установки.

    Стробленые стены и другие конструкции. В перекрытиях просверливаются или просверливаются места, где будут проходить подающая и обратная линии. После этого убирают весь строительный мусор и вешают радиаторы. Проложены магистральные трубы, которые будут скрыты в стяжке пола, произведен подвод к радиаторам. Все трубы, спрятанные в полу и стенах, укладываются только в утеплителе.В пазы трубы закрепляют штукатурный раствор. Нанесен бетонный раствор. Толщина стяжки над трубами теплого пола не менее 5-7 см. Раствор лучше армировать полипропиленовым или базальтовым волокном, также рекомендуется использовать пластификаторы, повышающие подвижность смеси и снижающие водоцементное соотношение. Специалисты устанавливают и подключают котел отопления. Уполномоченная организация производит подключение газа и тестовый запуск котла. После окончания отделочных работ подвешиваются и подключаются радиаторы, упаковка с которых снимается. Система отопления заполнена водой, весь воздух удален, проведен пробный пуск всей системы. Полы с подогревом можно запускать только через 28 дней после устройства стяжки. Температуру следует повышать постепенно, не более чем на 5 ° C в сутки.
    Видео: монтаж системы отопления

    Заключение

    Подводя итоги статьи, можно сделать несколько выводов:

    • Наличие доступного топлива в месте нахождения дома определяет выбор наиболее рентабельной системы отопления.
    • Лучше всего зарекомендовали себя двухтрубные системы отопления с принудительной циркуляцией теплоносителя.
    • Отопление — сложная инженерная система, требующая грамотного подхода, поэтому проектирование и монтаж лучше доверить специалистам.
    • Наличие полимерных труб и наличие недорогого инструмента позволяет выполнить некоторые этапы монтажа системы отопления самостоятельно.

    Домашние системы отопления — Старый дом

    Во всех регионах, кроме самых теплых, отопление является самым основным требованием к дому.Строительные нормы и правила требуют, чтобы в новых домах была возможность поддерживать температуру не менее 68 ° F при самой холодной наружной температуре, ожидаемой в этой климатической зоне.

    Каждая система отопления требует источника энергии. Печи и котлы обычно работают на природном газе, который подается с улицы. В районах, где отсутствует городской газ, пропан хранится в резервуаре за пределами дома, где его может легко пополнить местный торговец топливом. На северо-востоке в печах и котлах, вероятно, будет сжигаться мазут, который доставляется грузовиком и хранится в резервуаре на месте.

    Электричество может напрямую питать резистивные нагреватели, которые работают как увеличенные версии катушек в кухонном тостере. Электричество также может управлять тепловыми насосами, которые работают как кондиционеры в обратном направлении. Электричество может поступать из сети, но сегодня становится популярным производство электричества на месте с использованием фотоэлектрических панелей. Экологические преимущества фотоэлектрических систем побудили некоторые муниципалитеты запретить новые системы отопления, работающие на топливе, с идеей, что фотоэлектрические системы (в сочетании с электричеством, поставляемым из сети) будут обеспечивать необходимую мощность.

    Рассмотрим программируемые термостаты

    Независимо от того, какая у вас система отопления всего дома, ее использование будет регулироваться термостатом. В своей простейшей форме термостат сообщает системе отопления, когда включать и выключать, в зависимости от настройки температуры, которую вы можете отрегулировать.

    Но в наши дни многие домовладельцы полагаются на программируемые термостаты, которые сохраняют различные настройки температуры для обеспечения комфорта и повышения энергоэффективности. Благодаря программируемому термостату вам не нужно вручную выключать нагрев перед сном; вместо этого вы можете запрограммировать термостат на автоматическое изменение этой настройки.

    Эффективность важна

    Эффективность — это получение максимума тепла от любого используемого топлива. Более эффективное оборудование обычно стоит дороже, но со временем расходует меньше топлива. КПД стандартного газового или нефтяного оборудования составляет 80%, что означает, что вы получаете около 80% потенциальной энергии топлива. Высокоэффективные печи и котлы могут работать на 90% и более.

    Сравнение домашних систем отопления

    Принудительный нагрев воздуха

    Самая распространенная система отопления — это принудительное воздушное отопление, при котором воздух нагревается в печи или тепловом насосе.В печах сжигается топливо, а горячие выхлопные газы направляются через теплообменник. Это нагревает воздух, который затем продувается воздухоочистителями (большими воздуходувками с короткозамкнутым ротором) по всему дому через систему воздуховодов. Тот же воздуховод можно использовать и для кондиционирования воздуха.

    В идеале все воздуховоды должны проходить внутри изолированной части дома, но некоторые воздуховоды обычно проходят на чердаках. Все воздуховоды на чердаке должны быть изолированы, а все стыки в воздуховодах должны быть заделаны мастикой или специальной лентой для предотвращения утечки воздуха.

    В новых домах в большинстве комнат будет как минимум один приточный и один возвратный воздуховоды. Возвратные каналы ведут обратно к воздухообрабатывающему устройству. Чтобы обеспечить равномерный нагрев и охлаждение, подающие и возвратные трубопроводы должны быть сбалансированы, чтобы поток воздуха через них был одинаковым. Подрядчик по отоплению должен сделать это (процесс, называемый вводом в эксплуатацию), отрегулировав заслонки при работающей системе.

    Сияющее тепло

    Гораздо чаще в северном климате, где кондиционирование воздуха не так важно, лучистое тепло работает, нагревая радиаторы вдоль внешних стен или полов под вашими ногами.Тепло может исходить от катушек электрического сопротивления в радиаторах (недорогих в установке, но часто довольно дорогих в эксплуатации) или от гидроники. Гидравлическое отопление работает путем перекачивания воды, нагретой в бойлере, по трубам к радиаторам вдоль внешних стен или через пластиковые трубки PEX, проложенные в черновом полу.

    Основным преимуществом системы обогрева пола является то, что он не обдувает воздух, создавая более равномерное тепло. Основным недостатком является отсутствие воздуховодов, поэтому вам понадобится параллельная система, если вы также хотите охлаждение.

    Тепловые насосы

    Одним из видов тепла, популярность которого стремительно растет, является тепловой насос. Тепловой насос — это, по сути, кондиционер, работающий в обратном направлении. Кондиционеры забирают тепло изнутри дома и отводят его наружу. Тепловые насосы забирают тепло извне (не поверите, но даже в очень холодном воздухе все равно остается тепло) и сбрасывают его внутрь.

    Большинство тепловых насосов забирают тепло из воздуха, но некоторые, называемые геотермальными тепловыми насосами, получают его из змеевиков, помещенных в пробуренные скважины или закопанных в траншеях.Тепловые насосы с воздушным источником намного дешевле в установке. Современные тепловые насосы обеспечивают тепло даже тогда, когда на улице значительно ниже нуля. Лучшие тепловые насосы обеспечивают около 2,5 Вт тепла на каждый ватт электроэнергии, используемой для работы системы. Кроме того, тепловые насосы могут работать как кондиционеры.

    Тепловые насосы могут заменять печь и теплообменник в традиционной системе с принудительной подачей воздуха или могут быть установлены как мини-разветвители. Мини-сплит использует настенные головки с собственными вентиляторами для циркуляции воздуха.Многие домовладельцы устанавливают мини-разветвители для модернизации кондиционирования воздуха и в конечном итоге используют их для зимнего отопления, потому что они дешевле в эксплуатации, чем существующие газовые или масляные системы отопления.

    В режиме охлаждения тепловые насосы используют тот же рейтинг сезонной энергоэффективности (SEER), что и кондиционеры. Минимальный разрешенный код SEER теперь составляет около 15, а лучшие единицы приближаются к SEER 27. В режиме обогрева используется коэффициент производительности отопительного сезона (HSPF). Минимальный код — 7,7, и вы можете получить единицы с HSPF до 12.5.

    Требования к техническому обслуживанию различаются для разных систем отопления

    Техническое обслуживание важно для обеспечения правильной работы вашей системы отопления.

    Любая система приточной вентиляции требует замены загрязненных воздушных фильтров новыми воздушными фильтрами не реже двух раз в год. Грязный фильтр препятствует потоку воздуха в системе, что мешает ее эффективной работе. Хорошая новость заключается в том, что проверка и замена воздушных фильтров — легкие задачи, с которыми может справиться любой домовладелец. Газовые печи и котлы не требуют особого обслуживания — обычно достаточно посещения раз в несколько лет.

    Оборудование, работающее на жидком топливе, подлежит ежегодному техническому обслуживанию. Поручите обученным специалистам выполнить эту работу. Они знают, какие проблемы могут возникнуть по мере старения системы отопления, и могут выполнять работы по обслуживанию, чтобы оптимизировать производительность и долговечность системы.

    Деревянный дом, бревенчатый дом, проектирование, строительство

    Архитектурно-строительная компания «ArchiLine Wooden Houses — Дома для здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
    ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция. более

    Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем.. Это отличное решение для тех, кто не любит небольшие замкнутые пространства. …

    более

    Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел, просторная кухня-гостиная. …

    более

    Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания….

    более

    В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. …

    более

    Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома. …

    более

    Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

    человек.
    более

    Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка….

    более

    Монтаж системы отопления в частном доме • Vides Tehnika

    Производитель, установка и состояние общих коммуникаций дома — три фактора, которые следует учитывать при планировании установки системы отопления в частном доме.

    КАЧЕСТВО = КОМФОРТ И УСТОЙЧИВОСТЬ

    Еще один реализованный проект системы отопления частного дома с установкой теплового насоса «земля / вода» (BWS-1-12kW) с оборудованием немецкого производителя «Wolf GmbH».

    Монтаж отопительного оборудования осуществлен в сотрудничестве с нашим партнером, компанией по установке инженерных коммуникаций, ООО «Tiga B».

    Основные принципы работы систем отопления в большей или меньшей степени известны и понятны многим. Самое главное при планировании строительства системы отопления частного дома — это правильный выбор оборудования и качественный монтаж, ведь он обязательно будет касаться функциональности оборудования и срока его службы.Очень важно выбирать опытных мастеров, знающих, с высоким чувством ответственности за свою работу. Конечно, есть еще один немаловажный фактор — в доме правильно просчитать и проложить коммуникации. Можно установить лучшую систему отопления, но она не будет работать должным образом и не даст желаемого результата, если общая система дома спроектирована неправильно. »

    SIA« Vides Tehnika »специалист по теплоснабжению Айгарс Мурашко.

    Решения по теплоснабжению, которые мы предлагаем нашим клиентам, реализуются в сотрудничестве с всемирно признанными поставщиками — Wolf GmbH, Siemens, Grundfos, Buderus, Reflex Winkelmann GmbH, Viessmann, Oventrop GmbH & Co.KG, Honeywell, Tecofi, IRSAP S.p.a., Kampmann Group u.c.

    Выбор системы отопления, безусловно, является важным решением, поскольку необходимо учитывать множество различных нюансов. Необходимо определить принципы работы, плюсы и минусы каждой системы, собрать информацию о ней, но перед принятием решения мы рекомендуем проконсультироваться с отраслевыми экспертами. Наш специалист по теплоснабжению Айгарс Мурашко проконсультирует и найдет подходящие решения для ваших пожеланий и возможностей: https: // videstehnika.lv / en / contacts /

    Energy Wars: Типы систем отопления

    Чему может научить нас выдуманная далекая галактика об энергоэффективности на Земле? Посмотрите видеовстречу в Google с некоторыми из экспертов из национальных лабораторий Министерства энергетики, чтобы узнать больше о тепловом выхлопном отверстии Звезды Смерти, электронных лучах и дефлекторных экранах:

    Мы можем только догадываться, какую энергию вселенная «Звездных войн» использовала для нагрева и охлаждения, уничтожения планет и возведения ворот-щитов, но, скорее всего, они используют энергию, которую мы можем найти прямо здесь, на планете Земля.Если вы ищете лучший способ использования энергии на Земле, вот некоторые из наиболее распространенных методов отопления, а также их рейтинг эффективности использования топлива и наши рекомендации. Присоединяйтесь к Энергетическому альянсу и вместе противьтесь злу потери энергии и неэффективности.

    «Я един с Силой. Сила со мной ».

    Energy Wars: Какие типы систем отопления лучше?

    Так как отопление помещений (не космического пространства) является самым большим расходом энергии в среднем за U.S. home, и сейчас сезон «Звездных войн», мы подумали, что было бы уместно провести энергетическую войну между различными типами доступных вам систем отопления. Начнем с самого распространенного метода отопления и топлива: печи на природном газе.

    1. Печь на природном газе

    Самым распространенным видом топлива, используемым для отопления дома, является природный газ. Его используют примерно в 60% американских домов (energy.gov).

    Печь, работающая на природном газе, которую иногда обычно называют «системой центрального отопления», использует вентиляторный двигатель и воздуховоды для распределения теплого воздуха, который выпускается через регистры / решетки.Печи также известны как «канальные» системы.

    Печи могут использовать различные виды топлива для получения тепла. Природный газ — наиболее распространенный вид топлива, но некоторые печи работают на пропане, мазуте или электричестве.

    Эффективность печи определяется тем, сколько топлива используется для обогрева дома. Это известно как годовой коэффициент топливной эффективности (AFUE). Чем выше процент, тем он эффективнее. Итак, если вы видите рекламируемую печь с 94% AFUE, это означает, что 94% сожженного топлива используется для отопления дома, а оставшиеся 6% теряются в процессе сгорания.Это очень эффективная печь. Большинство печей имеют рейтинг AFUE от 60% до 90%. Высокоэффективные печи имеют рейтинг AFUE более 90%.

    Если у вас есть печь с рейтингом AFUE ниже 80%, подумайте о замене устройства на более эффективное. Средняя продолжительность жизни газовой печи составляет от 15 до 30 лет, в зависимости от регулярного ухода и технического обслуживания.

    Установки с более высокой эффективностью используют «потраченное впустую» тепло, направляя дымовые газы через второй теплообменник.Эти системы отводят дымовые газы через вентиляционное отверстие в боковой стенке, а не через дымоход, проходящий через крышу.

    Узнайте больше о газовых печах, а также о том, как сэкономить энергию и деньги, из нашего Руководства по поиску и устранению неисправностей в печах.

    2. Котлы

    Бойлеры названы в честь их назначения, хотя вода в закрытом сосуде не обязательно нагревается до кипения. Печи переносят тепло в теплый воздух, в то время как системы котлов сначала нагревают воду, которая затем распределяет тепло, проходя через радиаторы по всему дому.В бытовых котлах будет использоваться природный газ или мазут, однако также можно использовать пропан, смеси биодизеля и электричество.

    В котлах

    не используется типичная система воздуховодов, которую мы ассоциируем с домашней печью. Вместо этого они работают через насос, который перекачивает воду из труб в радиаторы, а затем из комнаты в комнату. Если вы хотите внести изменения в свой дом, проще установить «зональные» термостаты и элементы управления для отдельных комнат, используя систему горячего водоснабжения, такую ​​как бойлер, часто называемую гидронной системой, а не систему принудительной подачи воздуха.Если вам нужны зоны HVAC и у вас нет бойлера, подумайте о бесканальных мини-сплит-системах.

    Котлы

    имеют средний КПД 50-90%, что делает их немного менее эффективными, чем топочные системы. Однако продолжительность жизни примерно такая же — 15-30 лет.

    Главный недостаток котла — высокая стоимость монтажа и опасность замерзания труб.

    3. Электрические обогреватели помещений

    Подключаемые нагреватели, как их часто называют, относительно недороги в приобретении, но более дорогостоящие в использовании.Большинство людей даже не понимают, как работают электрические обогреватели. Они думают, что если вы включите его в розетку, тепло станет волшебством! Однако происходит то, что обогреватель преобразует электрический ток из настенной розетки непосредственно в тепло, которое затем распределяется в пространстве.

    В среднем по стране стоимость электроэнергии составляет 12 is кВтч за электроэнергию. Использование обогревателя обойдется вам в 18 центов в час. После кратковременного чрезмерного использования ваши затраты на электроэнергию намного превысят его первоначальную закупочную цену.Об этом следует подумать, прежде чем включать тепло зимой.

    Если вы все же используете обогреватели, наиболее эффективным способом будет оставаться рядом с ними все время и следить за тем, чтобы система центрального отопления была выключена. Хотя электричество очень эффективно (большая часть используется для прямого нагрева), высокие затраты на электроэнергию делают его более дорогим в эксплуатации по сравнению с приборами для сжигания.

    Убедитесь, что вы используете надлежащие меры безопасности при обогреве помещения, чтобы избежать опасной ситуации:

    Источник: esfi.org

    4. Дровяные печи и камины

    Нет ничего более романтичного или согревающего, чем дровяной камин холодной зимней ночью. Это может выглядеть великолепно, но с точки зрения обогрева камин не имеет лучшей эффективности. Вы также рискуете загрязнить воздух в помещении. Если камин не имеет дверцы из герметичного стекла, камин, как правило, теряет больше тепла, чем обеспечивает.

    Если вы живете в более сельской местности, дровяное отопление не только приятно, но и логично.Новое поколение систем отопления на дровах и пеллетах (сертифицированных Агентством по охране окружающей среды) чище, эффективнее и может обеспечить надежное отопление. Качество воздуха в помещении, эффективность, контроль температуры и общие предпочтения комфорта — это все, что необходимо учитывать, прежде чем топить печь или вместо этого принять решение о включении термостата. Если у вас есть современный дровяной котел, лучший способ повысить эффективность отопления — это использовать какую-нибудь систему циркуляции.

    Если у вас есть дровяная печь или камин, вы должны ежегодно чистить и проверять его.Это ежегодное обслуживание необходимо и для других систем отопления.

    5. Тепловые насосы и бесканальные мини-разъемы

    Тепловые насосы используются как для обогрева, так и для охлаждения дома. Они могут сделать это, отбирая тепло из окружающего воздуха для обогрева дома. Хладагент поглощает тепло, а затем проходит через компрессор, пока не отдает тепло внутри через систему вентиляторов.

    Два наиболее распространенных типа — это с воздушным источником и с наземным источником (третий тип — геотермальный ).

    Возможно, вы не думаете, что тепло доступно, когда на улице холодно, но тепловые насосы на самом деле могут отбирать тепло с температур до -15 ° C. В нем используется та же технология, что и в вашем холодильнике для извлечения тепла изнутри и его распределения. это через катушки сзади. По сути, хладагент становится настолько холоднее, чем наружный воздух, что тепло поглощается, а затем распределяется в помещении.

    Воздушные тепловые насосы являются наиболее распространенным типом тепловых насосов. Они доступны в версии без воздуховодов (известной как бесканальный мини-сплит) для тех, кому нужны зоны HVAC в доме.

    Если вам нужно более подробное описание того, как тепловые насосы и кондиционеры получают тепло от холода, прочтите эту статью консультанта по экологическому строительству.

    С точки зрения энергоэффективности тепловые насосы, как правило, являются более разумным решением в более умеренном климате, где температура не опускается ниже нуля. Они представляют собой энергоэффективную альтернативу для домов с умеренными потребностями в отоплении и охлаждении.

    Кто побеждает в энергетической войне?

    В среднем семья в США тратит около 700 долларов на отопление с использованием природного газа и около 1700 долларов на отопление с использованием топочного мазута.В большинстве случаев природный газ является наиболее эффективным средством отопления дома, поэтому большинство американских домохозяйств его используют.

    Бытовые системы отопления: Хотя для обогрева наших домов доступно несколько различных видов топлива, почти половина из нас использует природный газ. | Источник: Сборник данных по энергии в зданиях, 2011 г., 2.1.1 Потребление первичной энергии в жилищах, по годам и типу топлива (квадриллион БТЕ и процент от общего количества).

    Хотя системы отопления и виды топлива могут иметь большое значение, лучший способ сэкономить энергию и деньги — это правильно ухаживать за оборудованием и утеплять дом.Благодаря стратегическому использованию настроек термостата, изоляции, вентиляции и надлежащего обслуживания вы можете сэкономить около 30% на счетах за отопление, а также сократить потери энергии.

    Перед тем, как установить или заменить систему отопления, убедитесь, что вы улучшили изоляцию вашего дома. Повышение энергоэффективности вашего дома может дать вам право на меньшую единицу, которая экономит деньги и энергию. Узнайте, как подготовить свой дом к зиме.

    Выбор правильной системы отопления и топлива

    Работаем со всеми типами систем отопления.Если вы хотите, чтобы что-то было установлено, мы поможем вам выбрать для установки из ассортимента качественных продуктов. Для некоторых наших клиентов газовая печь имеет наибольший смысл. Для других лучше всего подойдет тепловой насос или бесканальный мини-сплит. Все зависит от вашего дома, поэтому позвоните нам, чтобы получить бесплатную консультацию по отоплению .

    Когда вы приедете в Hiller по поводу отопления, мы поможем вам оценить все ваши возможности и найти лучшую систему для вас и вашей семьи.Не стесняйтесь обращаться к нам с любыми вопросами. Мы доступны 24/7/365.

    Сводка по источникам тепла

    Источник: energy.gov

    НАГРЕВАТЕЛЬНЫЕ СОВЕТЫ (через energy.gov)

    • Установите программируемый термостат на настолько низкое значение, которое комфортно зимой, и понизьте уставку, когда вы спите или вдали от дома.
    • Очищайте или заменяйте фильтры на печах один раз в месяц или в соответствии с рекомендациями.
    • Очистите регистры теплого воздуха, обогреватели плинтуса и радиаторы по мере необходимости; убедитесь, что они не заблокированы мебелью, ковровым покрытием или шторами.
    • Удаляйте воздух из радиаторов горячей воды один или два раза за сезон; если не знаете, как выполнить эту задачу, обратитесь к профессионалу.
    • Поместите термостойкие отражатели радиаторов между наружными стенами и радиаторами.
    • Выключите кухню, ванну и другие вытяжные вентиляторы в течение 20 минут после того, как вы закончили готовить или принимать ванну; при замене вытяжных вентиляторов подумайте об установке высокоэффективных малошумных моделей.
    • Зимой держите шторы и шторы на окнах, выходящих на юг, открытыми в течение дня, чтобы солнечный свет проникал в ваш дом, и закрывайте их на ночь, чтобы уменьшить холод, который вы можете ощущать от холодных окон.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
