Вентиляция дома. Система вентиляции частного дома

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Содержание: (скрыть)

Система вентиляции — естественная или механическая

Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м³/час, а для естественной не более 1 м³/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м³/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха

Схема организации перетока в вентилируемом пространстве

^{1 — зона притока воздуха;  2 — зона перетока воздуха; 3 — зона вытяжки воздуха.}

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.

Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.

Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).

Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м²). При небольшой площади дома, около 100-140 м², объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна

Металлопластиковые окна в положении проветривания

— несет за собой большие потери тепла;

— в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

— обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах

Проветривание при помощи полностью открытых окон

— быстрый обмен воздуха в помещении – всего 4-10 мин;

— нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери

Проветривание открытием всех окон и входной двери

— опасный для здоровья сквозняк;

— максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.

Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.

Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.

Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.

Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L _пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.

Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.

Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).

Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.

Виды вентиляционных каналов

_{а — размещение вентканалов в кирпичной стене;}

_{б — вентиляционные приставные каналы;}

_{в — подвесной вентиляционный короб;}

_{г — вывод на крышу вентиляционной шахты.}

Естественная вытяжка

Если количество воздуха, которое нужно отвести (L_выт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.

Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической,  установив в ванные комнаты и санузлы, вытяжные вентиляторы.

Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (L_выт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру L_выт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.

Схема реализации приточно-вытяжной вентиляции в здании

 1- вытяжной вентилятор; 2 — приток воздуха через неплотности оконного проёма; 3 — приток воздуха через приточный клапан; 4 — переточная решетка в дверном проеме.

Движение воздуха по этажу

Вентиляционные системы с рекуперацией

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым).  Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м³/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).

Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке


Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше).  Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?

Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.

Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.

Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка

Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

Правильная вентиляция в частном доме: выбор и устройство

Оснащение частного дома системой вентиляции предполагает, что на первом этапе будет рассчитан требуемый воздухообмен и определено необходимое сечение воздуховодов, что должно завершиться выбором конкретного типа вентиляции. После этого следует составить схему, в которой будут указаны все нюансы относительно размещения оборудования, мест прокладки воздуховодов и установки точек забора и отвода воздуха.

Естественная или механическая: какую выбрать

Нахождение человека в доме с точки зрения комфорта – это качественная воздушная среда внутри помещения, определенная температура и оптимальная скорость потоков воздуха, которая должна быть небольшой, чтобы обеспечить благоприятные условия проживания. При организации воздухообмена с помощью механики устанавливать вентиляторы нужно и на притоке, и на отводе. Скорость потока при этом значительно выше обычного.

Такое положение дел обуславливается различием норм в отношении скорости потоков воздуха в рамках той или иной среды. Механическая вентиляция обеспечивает перемещение воздушных масс на скорости от 2 до 3 м³ в час. Что касается естественной вентиляции, то для нее этот показатель составляет примерно 1 м³ в час. В связи с этим данная система считается наиболее комфортной для человека.

Единственным недостатком естественной вентиляции является невозможность ее установки в определенных условиях. Связана данная проблема с тем, что уменьшение скорости воздушного потока требует увеличения сечения специального проема в стене. В частности, чтобы пропустить за час 300 м³ воздуха естественным образом, потребуется наличие канала 250 на 400 мм, что соотносится с диаметром 350 мм. В случае же с механической системой мы получаем более низкие значения в отношении канала воздуховода, а именно 160 на 200 мм, что применительно к диаметру составляет 200 мм.

Кроме того, нередки ситуации, когда отсутствует возможность организации естественной вентиляции в связи с большим сечением канала, так как это не позволяет установить его внутри помещения, а монтаж вне здания нарушает внешний вид строения. Из-за этой или других подобных причин дома, имеющие большую площадь, зачастую оборудуются механической системой воздухообмена.

Проектирование вентиляции

Для этого требуется:

1. Установить вытяжные каналы ближе к центру дома, размещая их в межстенном пространстве. Это приведет к тому, что данные элементы системы вентиляции будут находиться в теплой зоне, поэтому зимой из-за перепада температур тяга увеличится.
2. Выбрать оптимальный тип воздуховодов. Для экономии полезного пространства предпочтительнее устанавливать системы с прямоугольным сечением. Если свободного места вполне достаточно, подойдут конструкции с круглым диаметром, обеспечивающие лучший воздухообмен и упрощенный монтаж.
3. Определить требуемый вид, если были выбраны круглые устройства, так как здесь присутствует вариативность: жесткие или гибкие (гофра). Первый тип конструкции обеспечивает проход воздушных масс с меньшим сопротивлением и приемлемым уровнем шума. Гофра же легче монтируется.
4. Произвести расчеты относительно диаметра и длины, что осуществляется посредством функциональности соответствующих онлайн-калькуляторов. Предпочтительнее, если есть такая возможность, устанавливать более широкие и длинные каналы, что скажется на тяге в плане ее увеличения.
5. Обустроить систему вентиляции с помощью воздуховодов, имеющих одинаковый диаметр. При отсутствии возможности соблюдения этого правила необходимо добиться плавности перехода с одного сечения  на другой, когда величина отклонения не превышает 30 градусов.
6. Сгладить все существующие стыки. Ничего не должно препятствовать прохождению воздушного потока внутри канала. Любые неровности гарантируют тот факт, что сопротивление увеличится, а тяга уменьшится.
7. Позаботиться о том, чтобы воздуховоды образовывали конструкцию с небольшим количеством поворотов. Каждый изгиб – это потеря 10% тяги.

Модернизация вентиляции

Если система воздухообмена уже установлена, но есть потребность в ее обновлении, то процесс предполагаемых работ должен соотноситься со следующими советами:

1. На конце вытяжной трубы необходимо смонтировать дефлектор. Он служит барьером на пути дождевой воды, насекомых и разного рода загрязнений. Польза этого прибора заключается в возможности увеличения тяги на 20% за счет того, что он обеспечивает рассечение потока ветра, создавая этим зону, обусловленную низким давлением.
2. Чтобы преобразовать естественный воздухообмен в механический, достаточно смонтировать соответствующий вентилятор в ванной комнате, а на кухне установить вытяжной зонт.
3. Постоянно закрытые пластиковые окна служат причиной невозможности нормального функционирования системы. Необходимо периодически проветривать помещения для обеспечения притока воздушных масс, которые создадут условия для работы вентиляции.
4. Результативность системы за счет естественной тяги зависит от погоды. Для обеспечения конкретного притока воздух конструкция оснащается специальными устройствами в виде бризеров и проветривателей.

Организация естественной вентиляции

Загородный дом обычно имеет большую площадь по сравнению с квартирой, поэтому здесь нет необходимости производить расчеты на СНиПах. Достаточно принять во внимание, что величина воздухообмена равняется 30 м³ в час. Это может привести к небольшой погрешности, которая в своем максимуме составляет 20%. При обустройстве вентиляции сперва требуется произвести расчеты по распределению воздушных потоков.

При проектировании естественного воздухообмена предусматривается установка вытяжек во всех помещениях хозяйственного назначения, под которыми следует понимать кухню, санузел, топочную и т. д. При этом гараж требует дополнительного оснащения так называемым хоботом, необходимым для отвода газов путем его надевания на выхлопную трубу транспортного средства.

В жилых комнатах обеспечивается лишь приток. Если в таких помещениях устанавливать вытяжки, это станет причиной появления сквозняков и снижения температуры, то есть приведет к неоправданным теплопотерям.

Высота вентиляционных каналов

Для обеспечения максимальной эффективности вытяжной вентиляции, устанавливаемой в частном доме, необходима прокладка вертикальных каналов. Чем больше их высота, тем лучше тяга. В связи с этим нежелательно обустраивать вентиляцию, у которой выходы ведут в стену. Они должны располагаться максимально близко друг к другу, что позволяет направить их в единую шахту. При этом вывод на крышу должен быть ближе к коньку, что является наивысшей точкой строения. В результате обеспечения максимальной высоты каналов удается добиться лучшей тяги.

При возведении кирпичных домов обустройство вентканалов производится в кладке несущих стен. Такой метод более практичен и выгоден, но он не может быть использован в отношении каркасных и деревянных домов. Нецелесообразно в подобных строениях возводить вентиляционные каналы из кирпича. Здесь в большей мере подойдут недорогие пластиковые трубы и патрубки, изготовленные из поливинилхлорида.

При определенных обстоятельствах можно обратить внимание на канализационные цилиндрические изделия из-за их низкой стоимости и высокой прочности.

В частном доме вентиляция должна обустраиваться таким образом, чтобы она была обшита и утеплена. Это исключает образование конденсата, который скапливается внутри канала. Желательно защитить выход вентиляции специальным колпаком от осадков.

Многоквартирные дома в основном сооружаются с учетом того, чтобы выводы вентиляции и канализации располагаются в одной шахте. Применительно к высотному зданию это довольно разумно, так как здесь нет проблем с тягой, чего нельзя сказать о частном доме. В этом случае можно столкнуться с таким эффектом, как обратная тяга, когда все неприятные запахи устремляются не наружу, а внутрь дома.

Решить эту проблему удается посредством установки на вытяжной трубе специального клапана, препятствующего обратной тяге. Минусом подобного устройства является тот факт, что образование наледи может привести к его блокировке.

Тяга на выходе

В большинстве случаев высота частного дома не превышает 5 м, что обеспечивает недостаточную силу тяги. Эта ситуация решается за счет подвода к вентканалу электропроводки и монтажа вентилятора. При отсутствии движения газов достаточно запустить тягу принудительно для придания потокам воздуха необходимой скорости.

Большинство бытовых вентиляторов ориентированы на 100-миллиметровую трубу в плане монтажа. И не каждый из них сможет обеспечить требуемую тягу, даже если технические характеристики, заявленные в паспорте, будут подходящими. Их предназначение заключается в обеспечении движения воздушных потоков по горизонтали, поэтому они оказываются неэффективными, когда возникает необходимость выталкивать воздух в вертикальном направлении.

Обеспечение притока

Для того чтобы создавался приток, используют оконные форточки или рассчитывают на микроциркуляцию. Такой способ вполне оправдан в летний период, но не зимой, что объясняет причину встраивания специальных проветривателей. В результате воздух попадает сначала в систему вентиляционных каналов, где происходит отбор тепла. Проветриватели – это эффективные устройства, которые создают условия для повышения температуры воздуха. Это гарантированно исключает такое явление, как холодный пол.

При строительстве дома проще оснастить его стеновыми клапанами, способными перекрывать вентканалы. С их помощью нельзя повысить температуру воздуха, но подобные элементы можно разместить недалеко от батареи, что избавит от необходимости изменять конструкцию оконных рам.

Отопительное оборудование в виде печей, котлов и каминов отличается тем, что активно потребляет кислород. Когда тот же теплогенератор является частью уже существующей коаксиальной системы газоотвода, нет необходимости отдельно обустраивать вентиляцию. В противном случае следует увеличить число приточных клапанов.

Применительно к камину лучше монтировать отдельный канал, идущий с улицы, вывод которого осуществляется под зону горения. Это служит причиной уменьшения объемов отбора кислорода и разогрева приходящего воздуха, а процесс горения дров в камине становится более активным за счет притока кислорода с улицы.

Как создать принудительную вентиляцию

Климатические условия России требуют соответствующим образом относиться к организации процесса отопления, что предусматривает отказ от естественной вентиляции, по крайней мере, в некоторых регионах страны. В связи с этим возникает необходимость обустройства принудительного воздухообмена вне зависимости от варианта его реализации: централизованный или локальный.

Централизованная вентиляция

Обращаясь к услугам проектирования по обустройству централизованной системы воздухообмена, необходимо иметь в виду, что вам могут быть предложены малоэффективные решения. Зачастую проектировщики стараются снизить свои расходы и предлагают варианты, когда в одну точку сводятся системы металлических труб, идущие от так называемых грязных помещений (кухни, гаража и т. д.), с установкой одного мощного вентилятора, который обеспечивает отвод воздуха наружу.

Такая схема мало чем отличается от системы, характеризуемой как естественная, так как в данном случае приток смеси газов возможен лишь за счет окон и соответствующих клапанов. Подобного эффекта удается добиться путем установки отдельных отводов, оснащенных вентиляторами, в каждом помещении, что будет значительно дешевле.

Правильно оборудованная принудительная система воздухообмена – это наличие входных и выходных каналов, подсоединяемых к установке, которая включает в свой состав вентиляторы, обеспечивающие приток воздуха и его выброс наружу, рекуператор, устройство для подогрева и автоматику. Такая система создает условия, когда процессы поступления и вывода воздуха происходят принудительно.

В то же время использование рекуператора несет дополнительные выгоды, заключающиеся в том, что с его помощью нагревается входящий воздух, а это экономия на отоплении дома. По тонким трубкам устройства движутся воздушные потоки, где один поступает с улицы, а другой выводится наружу.

В результате происходит теплообмен, когда энергия теплого потока передается холодному, обеспечивая экономию тепла от 20 до 50%. В летний период этот аппарат отключается.

После рекуператора идет устройство, с помощью которого поток подогревается, что позволяет довести температуру воздуха до 10-15 градусов.

Локальная вентиляция принудительного типа

Функциональность централизованной системы воздухообмена довольно широка, например, она может обеспечивать фильтрацию поступающей в помещение смеси газов. При этом обустройство таких систем связано с некоторыми минусами, включая следующее:

• высокая стоимость оборудования;
• потребность в техническом помещении для установки центрального блока, что связано не в последнюю очередь с шумностью его работы;
• необходимость обращения к услугам профессионалов для укладки воздуховодов большого сечения.

В связи с этим в некоторых случаях, особенно применительно к малогабаритным домам, выгоднее устанавливать принудительную локальную вентиляцию.

Вентустановки локального типа – это небольшие устройства, которые своим внешним видом напоминают кондиционеры. При этом они оснащаются вентиляторами, рекуператором, подогревателем и т. д. Подключение к ним воздуховодов не предусмотрено.

В жилых комнатах такие устройства способны решить проблему вентиляции, чего нельзя сказать в отношении ванной, кухни, подвала и других подобных помещений. Применительно к ним требуется монтаж воздуховодов естественной вентиляции.

Совместить два упомянутых вида системы можно собственными силами, так как существующие инструкции и схемы дают ясное понимание процесса предполагаемых работ.

Похожие статьи:

Вентиляция в частном доме своими руками: схемы, видео, фото

Система вентиляции в частном доме создает благоприятную атмосферу для жильцов и обеспечивает сохранность всего строения. Поэтому устройству вентиляции частного дома необходимо уделить максимальное внимание.

Система вентиляции деревянного дома

Деревянные дома, построенные по старинным технологиям, отлично проветриваются через законопаченные щели между бревнами, оконными проемами и дверными коробками. Вытяжным каналом здесь выступает печная труба. Чем больше разница температур на улице и внутри, тем эффективнее работает схема вентиляции дома.

Однако если дом создан по новейшим технологиям, естественный воздухообмен в нем практически отсутствует. Энергосберегающие приемы не способствуют притоку воздуха из вне.

Тем не менее, при строительстве деревянного дома рекомендуется организовывать именно естественную схему вентиляции дома.

Если предусмотреть систему вентиляции частного дома еще во время проектирования, вентканалы можно спрятать внутри стен. Главный вытяжной канал при этой схеме следует выводить как можно выше над уровнем крыши. Чем больше перепад высот, тем сильнее будет тяга.

Сечение всех каналов должно быть одинаковым, а стенки гладкими. Так негде задерживаться пыли и обеспечивается равная тяга.

Система вентиляции каркасного дома

Вентиляция в каркасном и деревянном домах сильно отличается. Технология строительства каркасного дома обеспечивает полную изоляцию его от наружного пространства. То есть ни грамма воздуха попасть в дом не может.

Устроить вентиляцию частного дома естественным способом не получится, так как способ хорош при больших перепадах высот. Поэтому устанавливается принудительная вентиляция.

До того, как сделать вентиляцию в доме своими руками, нужно рассчитать интенсивность потока воздуха. В зависимости от него приобретается оборудование. Приточно-вытяжные системы вентиляции каркасных и деревянных домов достаточно сложны. Поэтому монтажом их обычно занимаются профессионалы.

Но мы дадим простой совет, как сделать вентиляцию в доме своими руками. Приток воздуха обеспечивается клапанами, которые монтируются прямо в стены. Количество клапанов зависит от площади каждой комнаты. Отток же производится системой вентиляторов. Из спален, кабинетов и гостиных воздух должен вытягиваться в коридоры, кухни, туалеты и гардеробные. А отсюда уже через чердак на улицу. Воздуховоды используются пластиковые, а вентиляторы можно взять самые простые, продающиеся в сантехнических магазинах.

Каким должно быть устройство вентиляции в частном доме и коттедже

Содержание статьи

Вентиляция в частном доме – это не просто инструмент для проветривания помещений. Вентиляция обеспечивает:

• Сухость стен в доме;
• Предупреждение возникновения плесени, грибка;
• Правильный воздухообмен;
• Предотвращение сырости.

Вентиляция в частном доме

Вентиляция в частном доме может выполняться по разным технологиям. Существуют различные виды вентиляции, выбор которых зависит от личных предпочтений и особенностей дома.

Вернуться к содержанию ↑

Естественная вытяжная технология для коттеджей

Система вытяжной вентиляции требуется в том случае, если в частном доме имеются помещения с источниками влажности и запахов. Для обеспечения правильного воздухообмена важна и приточная, и вытяжная система вентиляции.

Без приточной вентиляции невозможна работа вытяжной конструкции, так как, в этом случае, отсутствует система вытягивания воздуха. Свежий воздух не будет поступать через двери и окна в достаточном количестве.

Устройство естественной конструкции – самое простое. Эта схема отличается низкими затратами, отсутствием необходимости в сложном оборудовании. Ее легко можно сделать своими руками. Для этого требуется при возведении частного дома заложить в его стенах вертикальные каналы. Выполняются они из асбестоцемента.

Существует и другая схема. Для ее реализации следует выложить шахту кирпичом. Она должна быть выше крыши частного здания. На одну комнату полагается по одному каналу. Если несколько помещений подключить к единому каналу, запах будет циркулировать между комнатами.

Естественная вентиляция в коттедже

Вытяжная вентиляция подходит для эксплуатации:

• В туалете;
• В котельной;
• В ванной комнате;
• В кухне;
• В гараже;
• В гардеробной и так далее.

Естественная система работает за счет разности температур, давления, высоты вытяжной конструкции, ветра. Устройство такого типа имеет много плюсов:

• Минимальные расходы;
• Можно сделать своими руками;
• Нет необходимости в установке вентиляторов;
• Простое обслуживание;
• Возможна установка в разных помещениях: в котельной, ванной, туалете.

Однако система имеет и недостатки:

• Почти не функционирует летом;
• При низких температурах возможно обмерзание выхода;
• При сильном ветре запах идет обратно в помещения частного дома;
• Невозможно регулировать объемы отводимого потока.

Вернуться к содержанию ↑

Принудительная вытяжная технология для коттеджей

Вытяжная система эксплуатируется там, где не достает мощности естественной. Также такое устройство устанавливается в частном доме, где изначально отсутствует естественная система вывода.

Принудительная вентиляция

Механическое устройство предполагает применение вентиляторов, обратных клапанов и прочих деталей. Одна система позволяет выводить запах из нескольких помещений частного здания: в туалете, гардеробной, ванной, гараже, котельной. Ее преимущества:

• Возможность регуляции объема отводимого воздушного потока;
• Отсутствует зависимость от внешней среды (температуры, ветра и прочих природных факторов).

Ее недостатки:

• Дороговизна;
• Затраты электроэнергии;
• Необходимость регулярного обслуживания.

Вернуться к содержанию ↑

Естественная проточная конструкция

Устройство проточной вентиляции необходимо для всех помещений в частном доме, где располагаются люди. Устройство проточной конструкции заключается в том, что она способствует проникновению воздуха через специальные клапана, щели, окна в частном здании. Воздушный поток поступает за счет давления ветра. Преимущества такой конструкции:

• Значительная экономия;
• Возможность монтажа своими руками;
• Нулевой расход электроэнергии.

Минусы:

• Невозможность работы без вытяжной системы;
• Слабая очистка воздушного потока.

Вернуться к содержанию ↑

Принудительная приточная конструкция

Устройство такого типа предполагает нагнетание воздушного потока в комнаты в частном здании.

Принудительная приточная вентиляция

Вытесняемый воздушный поток отводится посредством вытяжной вентиляции. При этом воздух может нагреваться, охлаждаться, очищаться, увлажнятся. Преимущества приточной вентиляции:

• Возможность регуляции температуры и объема воздуха;
• Возможность полной очистки воздушного потока.

Минусы приточной конструкции:

• Затраты воды или электроэнергии;
• Необходимость регулярного обслуживания.

Вернуться к содержанию ↑

Особенности конструкции под разные типы помещений

Как сделать своими руками конструкцию вывода и притока воздуха правильно? Все зависит от того, в каком помещении в частном здании вы собираетесь сделать вентиляцию:

• В ванной и туалете. В ванной и туалете наблюдается наибольшая концентрация влажности. В этом случае можно сделать и естественную вытяжку, однако летом, в этом случае, в ванной и туалете не будет выводиться влага. Потребуется установка вентилятора. Выбор вентилятора, который будет сделан в ванной, зависит от ваших предпочтений. Однако стоит помнить, что в ванной скапливается много влаги, а потому вентилятор должен быть достаточно мощным;
• В котельной. В котельной в частном доме необходимо сделать вытяжку и естественного, и приточного типа. В котельной правильно было бы установить также и дымоход. Сделать его можно своими руками. Схема зависит от воздуха, необходимого для горения топлива в котельной и других факторов. Правильно произвести расчеты вы сможете, узнав нормы воздушного потока для конкретных видов топлива. Для притока воздушного потока в котельной следует установить специальный клапан;
• Вентиляция подвала частного дома, как и в случае котельной, предполагает оба типа вентиляции: и для поступления, и для вывода воздуха. Объясняется это тем, что в этом помещении в частном доме довольно влажно;
• В комнате с камином. Для помещения с камином нужен приток воздуха, превышающий норму для жилых комнат. При недостатке воздушного потока уменьшится тяга, камин будет менее эффективно работать, станет дымить. В таких комнатах можно устанавливать то же оборудование, что и в жилых. Однако при этом рекомендуется приобрести вентилятор для камина. Он увеличит тягу, предупредит задымление;
• Для кухни. Во время готовки в воздух выделяются и запахи, и жиры, и пар, и продукты горения. Специальная вытяжка позволит отвести отработанный воздух на улицу. Если помещение большое, рекомендуется задуматься о двух каналах для отвода воздуха.

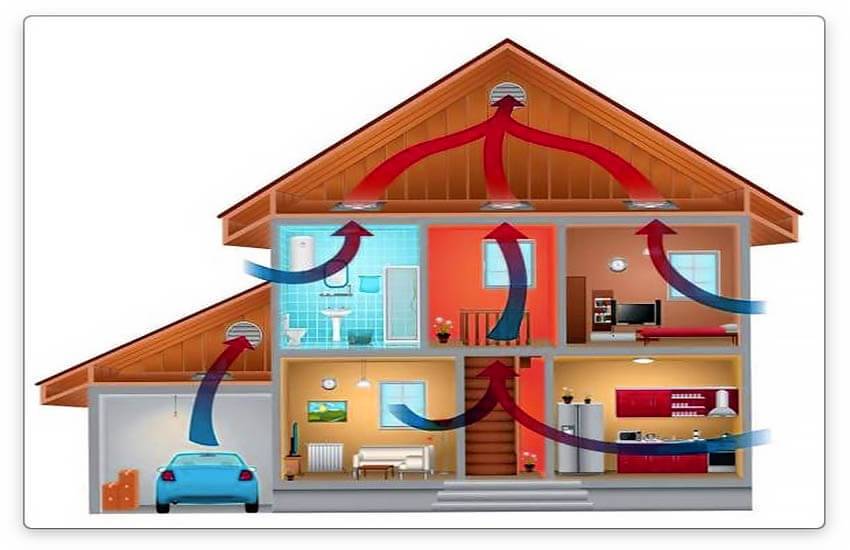

Схема вентиляции для коттеджа или дома

Мы рассмотрели различные виды вентиляции. Выбор конкретной из них зависит от ваших потребностей. Естественная система имеет множество преимуществ, однако, и минусов у нее немало. Лучше всего установить комплексную систему, совмещающую в себе преимущества и того, и того варианта.

Схема разрабатывается в индивидуальном порядке. Выполнить все расчеты и последующие работы вы сможете как своими руками, так и наняв наемных мастеров. Стоимость работы зависит от того, где вы живете, какую конструкцию для отвода воздуха выбрали. Не стоит на этом экономить, так как качественное вентилирование помещений принципиально важно для комфорта и здоровья человека, а также сохранности самого здания.

Вернуться к содержанию ↑

Вентиляция в частном доме

Интересное по теме:

Вентиляция в частном доме. Приточно

Содержание:

1. Необходимость вентиляции в частном доме.
2. Когда нужно проектировать систему вентиляции?
3. Виды систем вентиляции для дома.
4. Приточно-вытяжные установки в доме.
5. Организация системы вытяжки в кухне.
6. Воздухообмен в ванной и санузлах частного дома.
7. Альтер Эйр: этапы реализации вентиляции и других инженерных систем
8. Видеоматериалы.
9. Итоги.
10. ОСТАВЛЯЙТЕ ЗАЯВКУ НА ПРОЕКТИРОВАНИЕ ВЕНТИЛЯЦИИ

Почему вентиляция в доме — не роскошь, а необходимость.

Вентиляция в доме – одна из первых проблем, с которыми сталкиваются люди, решившие построить собственное жилье. Нужна ли вентиляция в частном доме или коттедже? Чтобы правильно ответить на этот вопрос, необходимо понять, насколько вы будете нуждаться в свежем воздухе в собственном доме.

На самом деле, данный вопрос достаточно актуален в последние годы. Это обусловлено тенденциями в современном строительстве. Утепление зданий, предотвращение всевозможных потерь тепла, устранение неплотностей в оконных рамах и герметизация дома в целом. Как результат – отсутствие естественного проникновения свежего воздуха в дом. Достаточное проветривание возможно лишь при открытии окон, но такие меры неэффективны в холодное время года, так как наряду с естественным проветриванием удаляется и тепло из комнат. В теплую пору года такой вариант тоже нельзя назвать оптимальным, ведь с улицы в помещение попадают насекомые, пыль, грязь и шум. Получается, что невозможно поддерживать микроклимат на комфортном уровне и экономить энергию одновременно.

В ОФИСЕ КОМПАНИИ АЛЬТЕР ЭЙР МОЖНО ПРОСМОТРЕТЬ
КАК ВЫГЛЯДИТ СИСТЕМА ВЕНТИЛЯЦИИ

Записаться на встречу

Воздухообмен в жилом доме необходим независимо от того, из какого материала сделаны стены – кирпича, бруса или бетона. И эффективно работать он будет только с механическим побуждением.

При правильно спроектированной системе вентиляции дома свежий воздух подается в спальные комнаты, детские и гостиные, а удаляется с так называемых «грязных зон» — кухни, коридоров, ванных комнат и санузлов.

Налаженный воздухообмен предотвратит распространение неприятных запахов в доме, таким образом воздух из кухни, к примеру, не попадет в комнаты отдыха. В тех домах, которые расположены в больших городах или находятся недалеко от крупных транспортных магистралей, требуется тщательная обработка приточного воздуха, чтобы избежать попадания пыли и всевозможных загрязнений с улицы. С этим справляется также правильно спроектированная инженерная система.

Итак, какая система вентиляции для частного дома является наиболее целесообразной в применении? Вариантов может быть много, и они будут отличаться в каждом отдельном случае. При этом важно помнить: чтобы она работала, необходимо не только удалять воздух, но и позаботиться о притоке свежего воздуха.

Почему нужно проектировать систему вентиляцию до начала ремонтных работ?

Сперва может показаться, что проектирование – шаг, который можно упустить и тем самым сэкономить. Но мы уверены, что такое мнение ошибочно и вот вам причины почему проектирование инженерной системы должно выполняться до начала ремонтных работ:

1. Только при таких условиях можно вписать инженерные коммуникации в дизайн интерьера.
2. Формирование бюджета. Проектирование системы позволит вам посмотреть точную смету проекта до начала монтажных работ. Таким образом, вы сможете подобрать систему в строгих рамках выделенного бюджета.
3. Возможность интеграции с другими инженерными системами (кондиционирование, увлажнение).
4. Точное согласование всех работ со «смежниками» (строителями, дизайнерами, монтажниками и т.д.).
5. Качественный результат. Проектирование вентиляции позволит создать эффективную систему, которая максимально подходит под все параметры и особенности помещения.

Как итог – вы получаете систему согласно своему бюджету, которая работает эффективно, она удачно размещена и работает совместно с другими инженерными системами.

ХОТИТЕ БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ ПО СИСТЕМЕ ВЕНТИЛЯЦИИ? ЖМИТЕ НА КНОПКУ

Перезвоните мне

Виды вентиляции в доме

Вентиляция в современном доме и ее необходимость — важная и актуальная тема, которую мы постарались в полной мере раскрыть в этой статье. А вот чтобы ответить на вопрос, на какой именно остановить свой выбор, для начала разберемся какие виды вентиляции в доме существуют.

Приточная вентиляция

Приточная система в доме предназначается для подачи свежего воздуха в помещение. С помощью специального оборудования воздух с улицы поступает в дом, проходя через фильтры и нагреватели. Приток свежего воздуха создает естественное давление в помещении, тем самым выдавливая через существующие щели в оконных рамах или стандартный вент канал отработанный, загрязненный воздух.

Чтобы организовать такой вид воздухообмена у себя дома, достаточно будет приточной установки. Такая система состоит из вентилятора, который управляется регулятором, нагревателя воздуха, системы фильтрации и других элементов. Все они в комплексе обеспечивают непрерывную подачу свежего воздуха в помещение. Такое оборудование устанавливается на наружную стену под окном, как наружный блок кондиционера.

Вытяжная вентиляция

Вытяжная вентиляция в частном доме осуществляет отток отработанного воздуха из помещения, а также является неотъемлемой частью эффективного воздухообмена. Для того, чтобы воздушная среда не застаивалась, применяются вытяжные вентиляторы в совокупности с правильно спроектированной сетью вент каналов. Таким образом, вытяжка в частном доме будет осуществляться в том необходимом объеме, который был рассчитан инженерами-проектировщиками по конкретному объекту. Этот вид вентиляции особо важен в «грязных зонах» — кухне, ванных и гардеробных комнатах, санузлах. Поддерживается комфортный уровень относительной влажности, предотвращается распространение неприятных запахов по дому. Но при этом важно помнить главное правило в эксплуатации вытяжной вентиляции – проведение профилактических мер: периодическая чистка.

Приточно-вытяжная вентиляция с рекуперацией

Обеспечивает комфортный микроклимат в помещении, позволяя при этом экономить на энергоресурсах. С одной стороны, требуется постоянный приток свежего чистого воздуха в комнату для обеспечения максимального комфорта жильцов. С другой – загрязненный и запыленный воздух должен быть удален наружу. Именно с этими двумя главными задачами и справляются приточно-вытяжные установки. Но это далеко не все преимущества данного оборудования. Приточно-вытяжные установки с рекуперацией тепла используют тепло удаляемого воздуха и передают его входящему, также они производят глубокую очистку воздуха, который будет полностью отфильтрован от пыли, микроорганизмов, бактерий и пр. Механическая вентиляция жилого дома, построенная на использовании приточно-вытяжных установок, гарантированно создаст необходимые оптимальные условия для пребывания в доме.

Вентиляция с рекуперацией в частном доме экономически выгодна для таких зданий. Эти установки значительно сокращают расходы на отопление дома. Так как рекуператор берет на себя основную часть подогрева приточного воздуха. Как правило, такие установки размещают в подсобных помещениях, кладовой, к примеру. Тем самым, они не занимают жилое пространство. Все необходимые элементы находятся в одном корпусе и доступны в процессе эксплуатации. А в доме всегда наполненный кислородом воздух, отсутствие сквозняков и смешения запахов.

Проектирование приточно-вытяжной вентиляции с рекуперацией тепла

Основывается на двух принципах:

• на основании расчета по количеству жильцов в доме;
• на основании расчета по показателям качества воздуха (CO2).

1. ПРОЕКТИРОВАНИЕ НА ОСНОВАНИИ РАСЧЕТА ПО КОЛИЧЕСТВУ ЛЮДЕЙ.

Данный принцип базируется на количестве постоянно проживающих людей в доме. Лучше всего рассматривать его на конкретном примере: в частном доме имеется 3 комнаты: 2 спальни и гостиная. В доме проживают 4 человека. Норма объема воздуха на одного человека при повышенном комфорте (согласно ДБН) — 36 м3/ч. Далее необходимо проанализировать, какое количество людей будет находится в каждой из комнат и рассчитать необходимый объем воздуха. В каждой из спален — 2 человека = 72 м3/ч; в гостиной может собраться 4 человека = 144 м3/ч. Теперь суммируем полученные показатели = 288 м3/ч. Такой объем воздуха требуется для постоянной подачи в дом. Исходя из полученного показателя, подбирается модель установки — в данном случае рекомендуется Jablotron Futura L или Maico WS 320 KBET. Они способны обеспечить требуемое количество воздуха и оставляют запас мощности на случай прихода гостей, к примеру. Обе установки оснащены энтальпийным рекуператором, который позволяет повторно использовать тепло и влагу, которые имеются в помещении.
Такой подход к проектированию системы вентиляции в доме широко распространен, однако он не идеален, так как является не самым энергоэкономичным вариантом, в отличие от второго подхода, о котором поговорим далее.

В качестве примера рассмотрим проектную документацию по организации системы вентиляции и кондиционирования на объекте — двухэтажный частный дом. На общей схеме показана сеть воздуховодов. Синим цветом обозначены те, по которым будет осуществляться движение приточного воздуха в здание. Красным цветом — воздуховоды, по которым будет выводиться отработанный воздух из дома наружу.

В связи со сложной спецификой архитектуры и конструктива объекта, в проекте вышли на довольно протяженную магистраль воздуховодов.

На данной схеме можно увидеть размещение приточно-вытяжной установки с рекуперацией Maico WS 320 KB. Вентиляционное оборудование разместили на втором этаже в техническом помещении, благодаря такому решению не было затронуто жилое пространство и  обеспечен удобный доступ к оборудованию для правильной его эксплуатации.

И в завершение предлагаем посмотреть видео материал по данному объекту с реализованными инженерными системами, в частности вентиляции и кондиционирования.

Вентиляция дачного дома, как и частного, требует общеобменную принудительную систему, которая бы подавала чистый воздух и удаляла загрязненный. Только благодаря такой системе можно обеспечить правильный воздухообмен в доме, что позитивно отразиться как на здоровье, самочувствии, так и на состоянии мебели, техники, ремонта и т.д.

2. ПРОЕКТИРОВАНИЕ НА ОСНОВАНИИ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ВОЗДУХА (СО2).

Данная концепция основывается на системе переменной подачи воздуха с VAV-клапанами. Система предназначена для направления воздушных потоков в зоны, где наблюдается повышение уровня CO2 (по датчикам) и поддержание заданной нормы (в среднем, 600 ppm).
Такое решение предлагает компания Jablotron — на основе вентиляционной установки Futura и системы VAV-клапанов. Реализация системы вентиляции в доме на основании показателей качества воздуха — наиболее рациональная, так как позволяет не только поддерживать оптимальный уровень CO2, но и экономично использовать вентиляционную установку. При отсутствии людей в доме она будет функционировать на минимальных оборотах, а когда зафиксирует повышение уровня CO2 — направит поток воздуха в нужную зону, чтобы стабилизировать качество воздуха. Клиенту в приложении всегда будет доступна полная инфографика по качеству воздуха и работе приточно-вытяжной установки Jablotron Futura.

Приточно-вытяжная установка с рекуперацией (на примере Jablotron, Maico, Systemair, Komfovent и Daikin)

Предлагаем рассмотреть популярные серии приточно-вытяжных установок с рекуперацией тепла от мировых производителей, которые зарекомендовали себя, как надежное, энергоэффективное и производительное оборудование. Применение данных систем позволит не только обеспечить комфортный микроклимат в доме, но и достичь максимальной экономии средств на энергореурсы.

Лидерами на рынке таких систем бесспорно являются европейские производители Jablotron и Maico. Это оборудование не только качественное и надежное, но и отличается высоким функциональным разнообразием. Высокоэффективный рекуператор этих систем позволяет экономить средства на подогреве приточного воздуха.
Кстати, мы подготовили максимально подробный обзор этих двух вентустановок – с графиками, сравнением эффективности и всех возможностей. Рекомендуем прочитать, чтобы сделать правильный выбор!

• Приточно-вытяжные установки с рекуперацией тепла и влаги Jablotron Futura — высокотехнологичное решения для обеспечения общеобменной вентиляции в доме. Оборудование оснащено энтальпийным теплообменником нового поколения (не обмерзает при низких температурах), фильтрами, байпасом, постнагревателем и совершенной автоматикой. Работа установки — автономная, устройство ориентируется на качество воздуха в помещении (с помощью датчиков CO2) и регулирует свою работу согласно полученным показателям. В Jablotron Futura имеются определенные сценарии, которые позволяют легко управлять ее работой (например, «Вечеринка» или «Отпуск»). Еще одним бесспорным преимуществом является дистанционнное управление вентустановкой — через мобильное приложение MyJABLOTRON. В серии представлены две модели — Futura M и Futura L, которые имеют разную производительность и предназначены для домов разной площади. С целью повышения энергоэффективности ПВУ компания Jablotron разработала свою систему переменной подачи воздуха с VAV-клапанами, которая позволяет рационально использовать оборудование, при этом сохраняя оптимальный уровень качества воздуха.

• Вентиляционные установки Maico серии WS – модельный ряд входит в топ энергосберегающих систем в Европе. С ежегодным повышением тарифов на энергоресурсы, решение реализовать вентиляцию в доме на базе этих установок – это еще и экономически выгодное вложение. Подобрать оборудование для любой площади обслуживаемых помещений и специфики монтажа не составит труда, так как немецкий производитель позаботился о разнообразии моделей. Пластиковые противоточные пластинчатые теплообменники не подвержены коррозии и легко чистятся во время обслуживания установки. Кроме того, это уменьшает общий вес устройства вентиляции в частном доме.

• Что касается установок Maico PushPull, они особо популярны в тех случаях, когда ремонт в доме закончен и полноценную систему вентиляции уже не сделаешь. Такая установка не требует отдельного помещения или места для размещения, а также проводки воздуховодов. Для её реализации нужно отверстие в стене. Такой вариант легче реализовать, нежели полноценную приточно-вытяжную систему. Такое устройство в доме организовывает воздухообмен только в одном помещении. То есть, для нескольких помещений в доме необходимо устанавливать отдельно по оборудованию в каждой комнате. Правильная вентиляция частного дома на базе Maico PushPull хорошо работает в паре с вытяжными вентиляторами этого же бренда. Вариант менее затратный, чем приточно-вытяжная установка, но демонстрирует достойные показатели по мощности и энергоэффективности

• Установки от Systemair – это качественное, эффективное и экономичное оборудование.  Шведский производитель предлагает установки с разнообразными функциями. Управление с помощью современной системы автоматики, энергоэффективные двигатели, встроенный теплообменник – все это составляет конкуренцию на рынке вентиляционных установок. Выделим наиболее популярные серии этого производителя: Topvex и Save VTC.

• Установки Komfovent от литовского производителя завоевали уважение пользователей благодаря своим компактным размерам, энергоэффективности, преимуществам в эксплуатации – оборудование легко монтируется. Среди предлагаемых моделей выделим серию Domect. Эти установки с рекуперацией гарантируют до 90 % возврата тепла. Характеризуются низким шумовым показателем. Привлекательны тем, что приспособлены для подключения кухонного зонта – согласованная работа установки и кухонной вытяжки.

• Также эффективным решением является применение подвесных установок с рекуперацией не только тепла, но и влаги от такого японского производителя, как DAIKIN  серии VAM, в которых используются рекуператоры из специального материала на основе пластифицированной огнестойкой целлюлозы. Они несложно монтируются и не занимают много места. Серия Daikin VAM представлена 9-ю моделями установок, которые отличаются между собой диаметром, размерами, показателями расхода воздуха и пр. Выбор следует делать исходя из параметров вашего помещения и условий использования данного агрегата.

  Если вам интересно, как реализовывается приточно-вытяжная система в квартире, то читайте о ней в статье: Вентиляция в квартире.

Страна-производитель

Чехия

КПД рекуперации

91,4 %

Звукоизоляция

Есть

Страна-производитель

Германия

КПД рекуперации

96 %

Звукоизоляция

Есть

КПД рекуперации

83 %

Звукоизоляция

Есть

Воздушный фильтр

G4

Вентиляция на кухне в частном доме

Кухня занимает особое место в доме. Здесь всегда приятно и вкусно пахнет, готовится еда, тепло и душно. В процессе приготовления еды издержки воздушной среды не ощущаются. А вот после находится в такой комнате неприятно, плюс запахи из приятных превращаются в неприятные и начинают распространятся по комнатам. В такой ситуации отличным решением станет вытяжной вентилятор канального исполнения. Рекомендуем рассмотреть к применению устройство испанского производителя Soler&Palau TD Silent 350/125 – в первую очередь из-за высокой надёжности и низких шумовых характеристик. Данное оборудование выполняет сразу две функции – осуществляет общеобменный воздухообмен помещения и занимается транспортировкой воздуха, который забирается над рабочей поверхностью с помощью кухонного зонта. Дополнительно, рядом с рабочей поверхностью установлены вентиляционные решетки для забора воздуха с целью предотвращения распространения запахов по всему дому. Канальный вентилятор Soler&PalauTD Silent 350/125 незаметен и совершенно бесшумен, что значительно увеличивает удобство его использования.

Наши последние работы

Вентиляция ванны в частном доме

Вентиляция ванны в частном доме — необходимость, так как нужна вытяжка загрязненного воздуха, а также удаление излишней влаги, которая характерна для этих помещений. Салон климатической техники Альтер Эйр предлагает широкий ассортимент вентиляторов для ванной — разного диаметра, функционала и внешнего вида.

• Обращаем ваше внимание на качественные настенные вентиляторы от немецкого производителя Maico серии ER. Данные бытовые устройства отличаются стильным и современным дизайном, практически бесшумной работой и высочайшей надёжностью. Благодаря использованию особого энергоэффективного двигателя, вентиляторы для ванных Maico ER могут работать непрерывно длительный промежуток времени. Устройства ER имеют надежный двигатель с подшипниками, оснащены термической защитой от перегрузок, а специальный корпус из ударопрочной пластмассы с защитой от образования конденсата обеспечивает длительный срок службы устройства. Модель вентилятора оснащена таймером замедления, который включает устройство через несколько минут использования ванной комнаты или санузла. Эти устройства легко монтируются в стене и подходят практически к любому интерьеру.

• Заслуживают отдельного внимания бытовые устройства этого же бренда серии ECA ipro. Отметим сразу, что дизайн этого устройства удостоен престижной международной наградой Blue Performance и RedDot Design Awards. Что касается его технических характеристик, то здесь все также на высоте. Прежде всего, они отличаются высоким качеством и надежностью. Несмотря на высокий показатель производительности оборудования (максимальный расход воздуха 92 м3/ч), характеризуются минимальным энергопотреблением.

Среди других производителей вентиляторов для ванных комнат, санузлов и гардеробных выделим такие – испанский Soler&Palau и итальянский Elicent.

• Вытяжка в ванной комнате в частном доме, реализованная с помощью бытовых вентиляторов итальянского производителя Elicent серии Elegance, покоряет пользователей стильным и минималистическим дизайном. Что делает модели универсальными для монтажа в интерьере любого стиля и идеи.

Конечно, в эксплуатации бытовых вентиляторов основными свойствами остаются производительность и качество исполнения. Здесь отметим низкие шумовые показатели, влагоустойчивость, двигатель с шариковыми подшипниками, который продлевает срок службы устройств.

АЛЬТЕР ЭЙР: ЭТАПЫ РЕАЛИЗАЦИИ СИСТЕМЫ ВЕНТИЛЯЦИИ

Компания Альтер Эйр находится на рынке вентиляции более 12ти лет и точно знает, что естественный воздухообмен (открытие окон) — неэффективный. За эти года мы наработали четкий и согласованный процесс работы с системой механической вентиляции. Это гарантирует качественный результат и слаженное выполнение.

• Первый и обязательный этап — это встреча в офисе или же по видеосвязи. Этап общения — очень важен, так как необходимо получить все исходные данные от клиента, а также детально рассказать о принципе работы приточной и вытяжной вентиляции, показать оборудование, обсудить возможные варианты.
• Следующий этап — технико-экономическое обоснование и коммерческое предложение. Организация вентиляции требует детальных расчетов по необходимому объему воздуха, только после этого специалисты могут приступать к подбору оборудования — в разрезе трех вариантов по бюджету.
• Разработка проекта начинается после согласования коммерческого предложения и спецификаций, а также предоплаты в размере 10% от суммы проекта. Зачем? Это дает уверенно клиенту в финальной сумме, а также на 100% профессиональный и детальный подход к разработке проекта.
• Наш основной принцип — понимание. Клиент должен осознавать, что именно ему реализуют в доме. Мы дорожим своей репутацией, именно поэтому стремимся разложить все по полочкам для наших заказчиков, чтобы сделать вентиляцию не только полезной, но и осягаемой.
• После завершения разработки проекта результат обсуждается с клиентом и все необходимыми подрядчиками. При необходимости, вносятся правки и корректировки, после чего проект подписывается двумя сторонами.
• Когда выбрана концепция, согласованы все сметы и проект — специалисты закупают все оборудование и необходимые материалы для монтажа. Затем следует установка системы и ее запуск в присутствии клиента и главного инженера.
• Все этапы — задокументированы. Благодаря этому заказчик знает, что и как происходит на объекте, а мы отвечаем головой за каждую деталь в системе.
• Важный момент — кооперация с другими подрядчиками, согласование всех схем, дизайн-проектов и прочего. Это позволяет избежать неточностей и переделок проектов.

ВИДЕОМАТЕРИАЛЫ

Реализация климатических систем в частном доме

Системы вентиляции и кондиционирования в двухэтажном доме

Итог, или как организовать правильную вентиляцию вашего дома

Правильная вентиляция в частном доме – основополагающий элемент, благодаря которому вы сможете наслаждаться свежестью и чистым воздухом. Однако, следует тщательно подходить к организации этой системы, чтобы она бесперебойно и эффективно работала, и не доставляла никаких хлопот. Лучше всего доверить вопрос о том, как сделать вентиляцию в частном доме профессионалам, которые сделают это качественно и с минимальными затратами. Компания Альтер Эйр уже больше 11 лет успешно работает на рынке климатической техники, в частности – специализированного оборудования, и сможет предложить вам полный спектр услуг в этом сегменте. Механическая вентиляция жилого дома позволит обеспечить здоровый и благоприятный микроклимат в нем. Эффективная вентиляция дома помимо правильного воздухообмена будет использовать меньше электроэнергии, то есть экономить затраты на нее.

Почему стоит заказывать у нас?

100% соответствие проектированию

Полная гарантия соответствия работы к документам – выполняем все работы, прописанные в договоре, качественно, в полном объёме и вовремя.

Подбор оборудования по бюджету

Широкий диапазон бюджета на проектирование позволит каждому клиенту грамотно обустроить систему вентиляции, исходя из его финансовых возможностей.

Индивидуальная концепция

Мы не работаем по шаблону, а разрабатываем персональную концепцию под каждого клиента и объект, поэтому все наши проекты уникальны.

10 лет опыта

Наш опыт в проектировании вентиляционных систем более 10 лет, что является залогом правильной и экспертной разработки проекта и реализации систем любой сложности.

ОСТАВЛЯЙТЕ ЗАЯВКУ НА БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ И ПРОЕКТИРОВАНИЕ ВЕНТИЛЯЦИИ НА ВАШЕМ ОБЪЕКТЕ

Стоимость вентиляции частного дома рассчитывается отдельно для каждого объекта. Все зависит от площади, выбранного оборудования, специфики. Назвать одну сумму – просто некорректно. Обращайтесь к нашим специалистам за более детальной информацией и бесплатной консультацией по телефону 0-800-33-08-28

Если в вашем доме не предусмотрена система вентиляции – задумайтесь о ее реализации. В зависимости от стадии ремонта и бюджета, выбирайте между централизованной и децентрализованной. Если в вашем доме имеется данная система, но она функционирует некорректно – обратитесь за помощью к нашим инженерам. Они проведут для вас бесплатную консультацию и предложат возможные решения проблемы, а также диагностику на объекте, при необходимости.

Вентиляция в доме должна работать по принципу общеобменной — подача свежего воздуха происходит в жилые зоны (спальни, гостиные, детские), а удаление отработанного воздуха, запахов и повышенной влажности осуществляется из грязных зон (ванные, санузлы, гардеробы). Вся система обязательно должна находится в балансе — сколько объема воздуха подается, столько и забирается из помещения.

Однозначно ДА. Без проведения расчетов невозможно подобрать необходимый объем подаваемого воздуха и оборудование. Расчет может проводится по нескольким принципам: по количеству жильцов и по качеству воздуха. Подробнее читайте в нашей статье.

Вентиляцию в частном доме можно сделать несколькими способами – централизованно с помощью приточно-вытяжной установки с рекуперацией тепла и децентрализованно – с помощью компактных стеновых установок. Оба способа имеют право на существование. Подробнее читайте в нашей статье.

Если в вашем доме уже имеется готовая система вентиляции и она не справляется со своей задачей – необходима диагностика. Наши специалисты готовы предоставить вам бесплатную консультацию и предложить возможные решения. При необходимости, инженер может осуществить выезд на объект. Если у вас нет вентиляционной системы – открытием окон не обойтись. Подумайте над реализацией данной системы – есть множество вариантов для разного бюджета и специфики объекта. О видах систем для частного дома читайте в нашей статье.

Альтер Эйр рекомендует обратить внимание на чешскую компанию Jablotron и немецкую компанию Maico, так как они зарекомендовали себя на протяжении многих лет на рынке Европы и Украины. Но учитывайте, что мы не рекомендуем покупать оборудование без проекта и расчетов, так как его мощность должна основываться на результатах расчетов по количеству воздуха.

Как сделать вентиляцию в частном доме — система вентиляции в частном доме

Автор: Голиков М.Ю., инженер по вентиляции и кондиционированию

Для комфортного проживания в коттедже необходимо создание оптимальных климатических условий. Вентиляция в частном доме – важнейшая система, от которой зависит не только комфорт, но и здоровье проживающих в нем людей за счет обеспечения соответствия воздуха в помещениях нормативным параметрам.

Из этой статьи Вы узнаете, как сделать вентиляцию в доме, какой ее вид выбрать, а также получите много другой полезной информации по данной тематике.

Зачем нужна вентиляция в доме

Вентилированием обеспечивается:

• Здоровый микроклимат и комфортные условия для пребывания людей в обслуживаемых помещениях. Происходит удаление старого (отработанного) и подача свежего воздуха
• Предотвращение появления грибка на строительных конструкциях коттеджа или их гниения ввиду высокой влажности в отдельных зонах

Без вентилирования помещений частного загородного дома воздух в них будет с недостатком кислорода и избытком углекислого газа. Также в воздухе будет высокое содержание вредных химических веществ, пыли, мелких частичек шерсти домашних животных. Систематическое вдыхание такого воздуха – может оказать негативное влияние на здоровье обитателей коттеджа.

Системы вентиляции, способы устройства

По способу устройства вентиляционные системы могут быть самыми разными.

По своей конструкции простейшая система вентиляции в частном доме представляет собой вертикальные и горизонтальные каналы (воздуховоды) по которым перемещаются воздушные массы. Чаще они располагаются скрыто внутри ограждающих конструкций, но могут крепиться к ним снаружи. По воздуховодам воздух поступает в помещения и выводится из них наружу. При этом воздухообмен происходит естественным образом.

Предыдущая схема может быть дополнена внешним вентиляционным блоком (вентмашиной). Вентиляционный блок укомплектовывается набором специального вентиляционного оборудования для механической подачи воздуха, его очистки, увлажнения, нагрева. После специальной подготовки воздух принудительно поступает в воздуховоды. Далее распределяется по обслуживаемым помещениям.

Подачу свежего воздуха можно организовать с помощью специального приточного блока, который устанавливается в комнате на проем в наружной стене. Удаление отработанного воздуха в этом случае происходит по каналу естественной вытяжки.

Так же к вентиляции относят кухонный вытяжной зонт и осевой вентилятор на вентиляционной решетке санузла.

В целом, вариативность и способы устройства вентиляционных систем очень разнообразны. Об этом мы подробней расскажем далее.

Виды систем вентиляции

В соответствии с нормативными определениями все вентиляционные подсистемы коттеджей делятся по категориям на:

• Приточные и вытяжные в зависимости от направления движения воздухообмена
• Принудительные (механические) и естественные по способу подачи и удаления воздуха
• Местные и общеобменные в соответствии с организацией обслуживания отдельных зон и помещений

Подобная классификация позволяет, в зависимости от поставленных задач, более эффективно распределить подачу и удаление воздуха.

Приточные и вытяжные системы

Вентиляционные установки разделяются на вытяжную и приточную. Вытяжки служат для удаления загрязненного, чрезмерно нагретого или влажного воздуха из обслуживаемых помещений. При этом удаляемый воздух может полностью уходить в атмосферу или частично возвращаться для очистки, технической обработки и повторного использования. Рециркуляция вентиляции в частном доме позволяют экономить энергетические ресурсы, повысить эффективность и качество воздухообмена.

Приточные системы предназначены для подачи чистого воздуха, который предварительно может быть:

• Очищен от пыли и других загрязнений
• Нагрет до заданной температуры
• Дополнительно увлажнен или осушен

Для эффективного охлаждения воздуха применяется кондиционирование, которое в большинстве установочных вариантов автономно. Расчет организации вентилирования помещений основан на составлении воздушного баланса, в котором приток и вытяжка должны иметь одинаковые объемы.

Принудительный и естественный воздухообмен

Удаление и подача воздуха в помещение может производиться с помощью вентиляторов или естественным путем, за счет способности нагретого воздуха подниматься вверх.

Принудительный воздухообмен обычно применяется на больших разветвленных схемах, обслуживающих сразу несколько комнат, или для организации усиленного вентилирования одной зоны. В отличие от них, естественные вытяжки делаются для каждой комнаты отдельно.

Общеобменная и местная вентиляция

Вентиляции в частном доме может одновременно обслуживать несколько помещений или обеспечить подачу-удаление воздуха только в определенных зонах. Местное вентилирование чаще всего выполняется:

• На кухне, в виде вытяжки над плитой
• В туалетной комнате для быстрого проветривания
• В пристроенных гаражах для удаления выхлопных газов автомобиля

Общеобменные системы обеспечивают воздухообмен путем одновременной подачи чистого подготовленного воздуха и удаления загрязненного или отработанного. Они полностью обеспечивают воздушный баланс во всех помещениях загородного коттеджа.

Принудительная система вентиляции – принцип действия, виды, достоинства, недостатки

Принудительная вентиляция осуществляет движение воздуха за счет функционирования вентиляторов с электромеханическим приводом. При этом возможны три различных варианта организации воздухообмена:

• Принудительное удаление воздуха при его естественном поступлении в результате создаваемого разряжения
• Механическое нагнетание и естественной вытяжкой поз воздействием давления
• Приточная и вытяжная системы имеют собственные вентиляторы для принудительной подачи и удаления воздуха

Последний вариант системы вентиляции в частном доме обеспечивает наиболее качественное регулирование и эффективный воздухообмен, но стоит дороже и потребляет больше энергии во время эксплуатации.

Общее описание

Забор свежего воздуха для вентилирования помещений производится с улицы, откуда он поступает в вентиляционный блок. Для обработки и подачи воздушной массы в состав такого рабочего блока могут входить:

• Фильтр для очистки от пыли и мусора
• Рекуператор для возврата части тепла
• Вентилятор для обеспечения движения воздуха
• Нагреватель, повышающий температуру до заданного параметра
• Оросительный отсек для увлажнения
• Воздушные клапана

На вытяжке достаточно установки одного вентилятора, без вспомогательного оборудования. Однако при наличии рекуператора удаляемый воздух проходит через него и поэтому он является общим элементом для притока и вытяжки.

Воздуховоды и воздухораспределительные устройства

Распределение воздушных потоков по помещениям происходит благодаря установке разветвленной сети воздуховодов. Количество воздуха регулируется за счет изменения сечений каналов и наличию воздухораспределительных решеток.

Конструктивно вентиляция частного дома может комплектоваться воздуховодами квадратного, круглого или прямоугольного сечения. Их изготавливают из:

• Листовой оцинкованной стали
• Полимерных пластиков
• Стальной проволоки и полиэтиленовой пленки
• Гофрированных алюминиевых сплавов
• Нержавеющей стали
• Кирпича, блоков, бетона и других материалов – при устройстве вентиляционных каналов внутри строительных конструкций или пристроенных к перегородкам и перекрытиям

Самый недорогой вариант воздуховодов – это использование растяжных элементов из спиральной проволоки, покрытой сверху полиэтиленовой пленкой. Но при использовании такого материала необходимо быть абсолютно уверенным, что смонтированная система вентиляции в доме не будет подвергнута механическим повреждениям.

Тоже недорогие, но более надежные и жесткие воздуховоды изготовлены из гофрированного алюминия.

Пластиковые и металлические конструкции прямоугольных сечений используют при необходимости экономии пространства в местах выполнения монтажа.

Наличие вентиляционных каналов в строительных конструкциях должно быть предусмотрено еще на стадии строительства коттеджа. Они позволяют значительно снизить затраты на приобретение материалов, но не предусматривают горизонтальной разводки. Поэтому оптимальным вариантом будет сделать совмещенную вентиляцию из горизонтальных конструкций и вертикальных каналов в стенах и перегородках.

Возможные решения вопроса экономии энергии

Самая распространенная модель рекуператора представляет собой теплообменник с оребренными трубками. Внутри проходит теплый удаляемый воздух, а между трубками нагревается подаваемый с улицы холодный воздушный поток. Такое устройство в холодное время позволяет экономить до 20% энергии, расходуемой на подогрев.

Хороший эффект экономии тепла можно получить, если сделать в частном доме грунтовый нагрев подвода воздуха. При его организации забор воздуха производится через трубы, находящиеся в земле на глубине 1,5-2,0 метра. Воздухозаборная решетка находится на поверхности в некотором удалении от коттеджа. Зимой холодный воздух нагревается теплом от грунта, а летом от него же охлаждается. В результате может быть достигнута экономия энергии, расходуемой на нагрев воздуха, в пределах 15-20%, а летом на работе кондиционера на 5-10%. Однако такая конструкция требует дополнительных расходов на монтаж и увеличения установочной мощности вентилятора.

Принудительные системы местного удаления и подачи воздуха

В местах интенсивного выделения вредных веществ, неприятных запахов, повышенной влажности или температуры устанавливают вытяжки или приточные устройства местного назначения. Такая принудительная местная вентиляция обеспечивает более активный воздухообмен в одной определенной зоне. В качестве примера можно назвать вытяжку над плитой, санузел или домашнюю мастерскую.

Это может быть навесной зонт с принудительным отводом воздуха в вертикальный канал или вентиляционная решетка со встроенным в нее осевым вентилятором. Рабочий объем воздуха, удаляемый такой конструкцией должен обязательно учитываться при устройстве организованного притока воздуха.

Сегодня изготовители вентиляционного оборудования производят местные приточные установки, которые монтируются на отверстие, сделанное в наружной стене. Внутри устройства установлен достаточно мощный осевой вентилятор, воздушный фильтр и электронагреватель. Автоматизированная система вентиляции в частном доме обеспечивает поддержание необходимой температуры и возможность работы по заданному временному графику. Главный недостаток заключается в небольшом шуме, который становится довольно отчетливым в ночное время.

Преимущества вентиляционных систем с принудительной циркуляцией

Применение вентиляционных установок с принудительной подачей и удалением воздуха обеспечивает правильное вентилирование. При этом соблюдается необходимый воздухообмен и комфортные условия для пребывания людей одновременно в нескольких помещениях. Также обеспечивается возможность производить регулирование количества подаваемого свежего воздуха, его температуру, влажность и скорость движения. У таких конструкций:

• Бесшумный режим работы, при установке вентиляционного блока в подвальном или вспомогательном помещении
• Отсутствие ограничений по объемам воздухообмена, что очень важно для больших комнат и залов
• Качественная работа независимо от температуры наружного воздуха
• Возможность автоматизации процесса вентилирования коттеджа

Скрытый монтаж воздуховодов не нарушает общего дизайна, а правильный подбор воздухораспределительных решеток и элементов позволяет добиться полного сочетания с интерьером.

Среди недостатков принудительных систем вентиляции главными являются:

• Высокая стоимость оборудования, воздуховодов, материалов и монтажных работ
• Затраты энергии на работу двигателей, нагрев воздуха, увлажнение
• Наличие механизмов и узлов, имеющих предельный срок эксплуатации
• Необходимость периодической проверки и обслуживания воздушных фильтров, подшипников, подвижных приводов, блока орошения, рекуператора, автоматики

Как видим, все основные недостатки принудительной вентиляции связаны с затратами энергии и вопросами текущей эксплуатации. Однако качество обеспечения воздухом находится на самом высоком уровне, и обеспечение комфортных условий будет гарантировано.

Естественная вентиляция – принцип действия, особенности

При нагреве плотность воздуха уменьшается, а значит, уменьшается его удельный вес, и нагретый газ начинает подниматься вверх. Этот физический принцип используется при естественном вентилировании помещений.

За первоначальное предположение для устройства естественного вентилирования принимается, что температура воздуха в помещении всегда, хоть немного, но выше, чем на улице. Однако в теплый период года это условие выполняется только рано утром и по ночам. Поэтому в качестве вентиляционного проветривания приходится открывать окна и форточки. Зато при морозах воздухообмен увеличивается настолько, что приходиться частично прикрывать вентиляционную решетку.

Принципиальная конструкция

Стандартным исполнением, которое предусматривает естественная вентиляция в частном доме, можно считать квадратный или прямоугольный вертикальный канал внутри строительной конструкции. Он начинается на нижнем этаже здания или в подвале и заканчивается выше уровня кровли. При наличии чердачного помещения в коттедже допускается разрыв вентиляционного канала с выходом вытяжки на чердак и устройством отдельного проветривания подкровельного пространства.

Соединение вытяжного канала с помещением осуществляется через вентиляционную решетку или зонт местной вытяжки. Поступление свежего воздуха осуществляется через специальные приточные щелевые отверстия или неплотности в окнах, дверях, стенах, перекрытиях.

Именно поэтому качественное выполнение строительных работ и установка современных герметичных окон и дверей делают неорганизованную работу естественной циркуляции воздуха весьма проблематичной. Требуется специальная организация приточного воздуха по отдельному каналу или через устроенные щели.

Плюсы и минусы

Главные достоинства, которыми обладает система естественной вентиляции:,

• Минимальные затраты на устройство
• Энергонезависимость при эксплуатации
• Не требуется участия человека для ее работы

Главное при ее организации, чтобы каналы были построены во время возведения стен коттеджа.

К сожалению недостатков несколько больше, чем преимуществ. Среди основных следует назвать:

• Низкая стабильность воздухообмена
• Зависимость от температуры наружного воздуха и силы ветра
• Большие отложения пыли и других загрязнений на шершавых стенках каналов
• Необходимость строительства вентиляционных труб выше уровня кровли или кровельного конька
• Наличие примыканий в местах прохода труб через кровлю и образование мест потенциальной течи
• Невозможность увеличения количества удаляемого воздуха или полного прекращения вытяжки

Однако при принятии решений о том, как правильно сделать вентиляцию в частном доме очень часто предпочтение отдается естественному воздухообмену. Это основано на невысоких капитальных и эксплуатационных затратах. Пусть даже путем снижения уровня комфортности.

Смешанные системы вентиляции

Понятие смешанных систем подразумевает совместное использование естественной и принудительной вентиляции в частном доме. Однако выделение таких сочетаний в отдельную группу можно считать только условным. При работе вентилятора приточного вентиляционного контура в помещении создается определенное избыточное давление воздуха, и он просто выдавливается наружу по каналу естественной вытяжки.

Однако у такого совмещения есть очень важный плюс. После выключения вентилятора внутренний воздухообмен не прекращается полностью, а продолжает обеспечиваться за счет возобновившейся естественной тяги. Это позволяет экономить энергоресурсы на работе оборудования, включая приточную установку только периодически по заданному временному графику или вручную при необходимости.

Расчет вентиляции в доме

Перед тем, как правильно сделать вентиляцию в доме, необходимо выполнить расчетную часть работ, включающую нескольких этапов, в состав которых входят:

• Определение необходимых объемов воздухообмена для каждого отдельного помещения и расчет воздушного баланса с учетом местных и естественных систем
• Разработка общей принципиальной схемы разводки воздуховодов и мест установки воздухораспределительных и приемных устройств
• Определение мест воздухозабора и установки вентиляционного блока
• Техническое обоснование и подбор необходимого оборудования
• Расчет сечений воздуховодов

Разработка проекта вентиляционной системы это сложная инженерная задача, для выполнения которой требует наличие специальных знаний. Поэтому его выполнение лучше поручить квалифицированным специалистам.

Объемы воздухообмена

Количество воздуха в принудительной вентиляции необходимого для подачи в помещение определяется на основании нормативных требований или особых условий, определяемых владельцем коттеджа.

Нормативный воздухообмен зависит от назначения помещений их площади, объема и установленного внутри оборудования.

Например,

• В обычной жилой комнате считается достаточным 1-кратный воздухообмен, т.е. в течение часа весь воздух в помещении должен быть заменен свежим
• Для кухни требуется 3-кратная замена воздуха, но не менее 60 м³/час
• В туалетную комнату должно подаваться не менее 25 м³

Выбор необходимого оборудования

В число обязательных к установке элементов вентиляционного блока входит:

• Вентилятор
• Воздушный фильтр
• Подогреватель (калорифер)

Дополнительные элементы:

• Рекуператор
• Оросительная камера
• Автоматика

Производительность последнего определяется на основании расчетов воздухообмена. Необходимое развиваемое давление обозначается после окончания аэродинамического расчета с определением поперечных сечений воздуховодов.

Материал и конструкция фильтра должны сделать вашу вентиляцию более эффективной в вопросе очистки воздуха от пыли и других возможных загрязнений.

Для нагрева калорифера может использоваться горячий теплоноситель отопительной сети или электроэнергия. Электрическое оборудование отличается длительным сроком эксплуатации, меньшей инертностью при нагреве, но имеет более высокий уровень эксплуатационных расходов.

Необходимость установки рекуператора, оросительной камеры и блока автоматизации определяется решением хозяина коттеджа. Эти элементы позволяют улучшить качество вентилирования, снизить эксплуатационные расходы и повысить комфорт проживания в коттедже.

Расчет сечений воздуховодов

Определение размеров поперечных сечений каналов принудительной вентиляции в доме позволяет правильно распределить воздушные потоки в необходимых направлениях. В результате выполнения аэродинамического расчета в каждое помещение будет подаваться именно то количество воздуха, которое необходимо.

Если принять заведомо увеличенные размеры сечений воздуховодов принудительной вентиляции, то регулирование расходов придется производить с помощью воздухораспределительных решеток. Это может привести к увеличению скорости воздуха при его прохождении и появлению шума во время работы. Кроме того определение минимальных размеров в результате расчета снижает расходы на приобретение материалов.

Размер сечения воздухораспределительных устройств выбирается таким образом, чтобы движение воздуха в обслуживаемой зоне не превышало 1 м/сек. В противном случае будет создаваться ощущение постоянного сквозняка, что вызывает дискомфорт и вредно для здоровья.

Схемы вентиляции в доме

Проектная схема вентиляционной сети выполняется на поэтажных планах здания с приложением необходимых разрезов, на которых указано размещение вертикальных каналов и места подключения к ним.

На планах этажей должны наносятся точки размещения воздухораспределительных устройств, линии прокладки воздуховодов, местоположение вентиляционного блока и местных вытяжных устройств.

Каждый элемент схемы должен сопровождаться надписью с указанием марки оборудования, сечения каналов, высоты установки и расстояния до ограждающих конструкций. Правильно составленная схема обеспечит точность выполнения монтажа и эффективное функционирование при эксплуатации.

При монтаже воздушных каналов, подводящих и удаляющих воздух из помещений, предусматривают скрытую прокладку и могут быть смонтированы:

• Внутри стен здания
• В качестве приставных элементов перегородок
• В пространстве подшивных или натяжных потолков
• В виде потолочного плинтуса

Расположение воздухораспределительных решеток обычно предусматривается в конструкции подшивного потолка или в верхней части стены. Вентиляционный блок размещают в подвале, на чердаке или в специальном вспомогательном помещении.

Монтаж вентиляции в доме

Грамотно составленная проектная документация наглядно показывает, как оптимально сделать вентиляцию в коттедже. Правильно выполненный проект с указанием устанавливаемого оборудования, схемы прокладки воздуховодов и мест расположения воздухораспределителей, значительно облегчается процесс монтажа.

Современные материалы предусматривают достаточно простые способы установки, и основная техническая сложность заключается в обеспечении надежного закрепления элементов.

• Гибкие алюминиевые и спиральные воздуховоды соединяются между собой с помощью специальных цилиндрических вставок и обжимных хомутов
• Пластиковые элементы просто вставляются друг в друга, как части конструктора
• Тяжелые детали из оцинкованной стали предусматривают фланцевые соединения на болтах

Вентиляция в доме не допускает наличие каких-либо щелей в соединениях. Поэтому монтаж должен быть выполнен качественно и обеспечить полную герметичность всех соединений.

В целом процесс монтажных работ следующий:

• Установка вентиляционного блока. Место установки вентиляционной машины необходимо выбрать заблаговременно
• Сборка и монтаж воздуховодов. При этом рекомендуется постепенное продвижение в сторону уменьшения их сечений
• Установка воздухораспределительных устройств. Вентиляционные решетки и воздухораспределительные устройства устанавливаются в момент проведения работ по устройству подшивного потолка, гипсокартонных стен или перед выполнением отделочных работ

Советы и рекомендации

При определении мощности вентиляционного блока рекомендуется выбирать оборудование, имеющее 10-15% запаса. Это обеспечит возможность более длительной эксплуатации без проведения ремонтов и увеличит временные интервалы между техническим обслуживанием.

Совмещение работы принудительной вентиляции с естественными вытяжками делает ее более эффективной, надежной и допускает возможность периодического использования основного оборудования.

Несмотря на высокую стоимость рекуперативного оборудования его все же рекомендуется установить. За счет эффективной экономии тепла это устройство окупит себя уже за 1-2 года. В результате вы будете платить за расход энергоносителей на 15-20% меньше, а это не мало.

Если предполагается организация разветвленной вентиляционной сети с использованием сложного оборудования, то выполнение проекта и монтажных работ лучше не производить самостоятельно или с привлечением неквалифицированных частных Исполнителей.

Если Вам необходимо смонтировать правильно вентиляцию в частном доме, то следует обращаться к услугам квалифицированной компании.

Мы вместе с Вами составим Техническое задание, в котором в том числе будет обозначен уровень необходимого для Вас комфорта. Разработаем проект и выполним монтаж. Мы знаем, как правильно сделать вентиляцию в частном доме, чтобы она соответствовала Вашим ожиданиям!

Читайте другие статьи по данной тематике

Услуги по данной тематике

Приточная вентиляция в частном доме — устройство и принцип работы принудительной вентиляции

20.11.2020

Чистый загородный воздух и отсутствие городского шума вовсе не являются гарантией комфортной жизни в собственном доме, если не обеспечить в нем хорошую вентиляцию. Желательно позаботиться об этом еще на этапе строительства, однако часто случается так, что вентиляция либо отсутствует вовсе, либо не справляется со своими функциями. Простым и доступным выходом из ситуации в частном доме является установка приточно-вытяжной вентиляции во всех помещениях:

• комнатах – чтобы обеспечить комфорт живущим в доме, поддерживать необходимый уровень влажности;
• кухне – для избавления от запахов готовящейся еды и продуктов горения, если установлена газовая плита;
• санузле – чтобы избежать повышенной влажности, появления плесени и грибка;
• подвале – для регуляции влажности;
• котельной – для нормализации уровня влажности и отведения продуктов горения, если установлен газовый котел.

Даже постоянное проветривание не обеспечит необходимых условий для поддержания оптимального состава воздуха и уровня влажности. Через открытые форточки в дом проникает пыль, неприятные запахи, пух и пыльца растений. Обеспечить качественное проветривание зимой сложно из-за сквозняков, а летом оно в принципе невозможно, т. к. отсутствует необходимая для движения воздушного потока разница температур.

Принцип работы и устройство приточной вентиляции

Оборудование принудительной вентиляции делится на два вида:

• Приточное – с помощью двигателя обеспечивает подачу свежего воздуха в помещение, попутно очищая его от примесей. Для эффективной работы необходима действующая вытяжная система. Бризеры – наиболее совершенное и технологичное оборудование этого вида.
• Приточно-вытяжное – управляет двумя потоками воздуха. Обеспечивает приток свежего воздуха с улицы и одновременно выводит наружу отработанный из помещения. Для работы этого типа устройств не нужна вытяжная система (кроме отдельных вытяжек в санузлах, которые можно заказать в компании АЭРОС), поэтому их можно устанавливать в любых помещениях. В основе работы оборудования лежит явление рекуперации – возвращения энергии для ее повторного использования. Рекуператоры оснащены камерой, в которой происходит теплообмен между двумя потоками. Зимой теплый воздух, выводимый из помещения, нагревает камеру рекуперации. Аккумулированное тепло подогревает холодный поток с улицы, что позволяет избежать сквозняков и сэкономить электроэнергию для подогрева. Летом происходит обратный процесс: прохладный воздух из помещения охлаждает камеру рекуператора, что позволяет сделать прохладней поток с улицы.

Рекуператоры – наиболее подходящее оборудование для частных домов, т. к. решают разом все проблемы и не требуют монтажа центральной вытяжной вентиляции.

Как выбрать систему принудительной вентиляции

Определиться с выбором модели вентиляции для частного дома вам поможет профессиональный консультант компании «АЭРОС», однако вы сами можете определить какой вид вентиляции выбрать, если ответите на два вопроса:

1. Есть ли в вашем доме вытяжная система и если да, насколько она справляется со своими функциями? Для проверки достаточно небольшого теста: откройте окно, возьмите тонкую полоску бумаги и поднесите к вентиляционной решетке. Если полоску засасывает в решетку – все в порядке. Если она остается неподвижной, вентиляция не работает по причине неправильной проектировки или монтажа, либо недостаточной высоты столба.
2. В какой климатической зоне вы живете. В России представлены четыре климатические зоны: субтропическая, умеренная, субарктическая и арктическая. Для большей части территории характерна холодная зима, поэтому рекомендуется при покупке устройства выбирать комплектацию с подогревом или рекуператор.

Определившись с типом оборудования, можно переходить к выбору модели. Здесь вам пригодится помощь специалиста, поскольку для эффективной работы вентиляции необходимо рассчитать ее мощность, в зависимости от площади помещения и количества жильцов.

Требования к вентиляции в частном доме

Помимо вышеописанных условий, при покупке приточного оборудования необходимо учитывать следующие факторы:

• Мощность – вентиляция в частном доме должна соответствовать площади помещения и количеству находящихся в нем людей. В соответствии с государственными стандартами объем поступающего воздуха должен быть равен 30 м³/час на одного человека. Для санузлов и технических помещений этот показатель равен 50 м³/час, для кухонь – 90 м³/час, для котельных – 3 объема помещения в час, для подвалов – 0,2-1,5 объемов в час, в зависимости от назначения. Необходимый расчет по воздухообмену для вашего дома помогут сделать наши специалисты.
• Особенности климата местности. Если оборудование будет эксплуатироваться в условиях пониженных температур, рекомендуется выбрать комплектацию с подогревом или рекуператор.
• Место расположения устройства. Бризеры и рекуператоры отличаются компактными размерами, однако, не всегда есть возможность бурить стены, например в съемном жилье. В таком случае можно приобрести модели, предназначенные для установки на стеклопакетах. Достаточно заказать стеклопакет с отверстием для монтажа бризера. Его легко затем демонтировать и переместить в новый дом, а окно вернуть в прежнее состояние.

Организация вентиляции для частного дома требует специальных знаний, а исправлять впоследствии ошибки будет сложно и дорого, поэтому перед покупкой  свяжитесь с сотрудниками компании «АЭРОС», они проведут технический анализ помещения, рассчитают требуемую мощность и порекомендуют модель.

Преимущества покупки бризера и рекуператора

Принудительная вентиляция позволяет значительно изменить качество жизни в частном доме:

• Круглый год обеспечивает приток свежего воздуха, в жилые помещения, избавляет от сквозняков, благодаря встроенной системе подогрева и возможности управлять направлением потока воздуха. Система фильтров очищает воздух от пыли, неприятных запахов, выхлопных газов, пуха и пыльцы растений. Выбрав модель с системой рециркуляции вы сможете дополнительно очистить внутренний воздух в доме что избавит его от неприятных запахов, испарений бытовой химии, мебели и стройматериалов.
• Принудительная вентиляция позволяет добиться оптимальной влажности в хозяйственных помещениях: санузле, подвале, что предотвращает развитие болезнетворных микроорганизмов, появление плесени и защищает деревянные дома от гниения. Выводит продукты горения при работе газового оборудования и создает необходимый воздушный подпор для работы камина.
• Монтаж прост, не займет больше часа и не повредит обстановке и состоянию стен.
• Текущее обслуживание пользователь проводит самостоятельно. Оно заключается в своевременной замене фильтров и не требует специальной технической подготовки. Комплектующие всегда в наличии в интернет-магазине компании «АЭРОС».
• Бризеры и рекуператоры вписываются в интерьер любого помещения, не требуют прокладывания дополнительных коммуникаций.
• Компактные размеры позволяют разместить устройство даже в маленькой комнате.
• Установка оборудования не требует согласования.

Оборудование для принудительной вентиляции коттеджей

В ассортименте компании «АЭРОС» представлено оборудование лучших производителей рассмотрим наиболее популярные модели приточной и приточно-вытяжной вентиляции.

Приточная вентиляция

OXY

Бюджетный представитель линейки. Обладает мощностью до 150 м³/час, позволяя обеспечить свежим воздухом семью из пяти человек.

ТИОН 3S

Один из наиболее популярных бризеров. Выпускается в трех комплектациях.

Приточно-вытяжная вентиляция

Идеальна для размещения в частных домах, где отсутствует вентиляция. В каталоге представлена рекуператорами.

VAKIO PLUS

Выпускается в трех комплектациях. Обеспечивает свежим воздухом четырех человек. Особого внимания заслуживает VAKIO Window PLUS, специально разработанный для тонких перегородок и стеклопакетов.

BLAUBERG WINZEL

Германский бренд. Производят рекуператоры в трех комплектациях. Техника адаптирована к российскому климату. Может работать в нескольких режимах: только приток, только вытяжка, рекуперация.

НЕ ЗНАЕТЕ ЧТО ВЫБРАТЬ?

ПОЗВОНИТе НАМ 8 (495) 185-02-02
ПОТОМУ ЧТО НИКАКАЯ СТРАНИЦА В ИНТЕРНЕТЕ НЕ РАССКАЖЕТ ПРО
ДОМАШНЮЮ ВЕНТИЛЯЦИЮ ЛУЧШЕ, ЧЕМ МЫ

Выбрать проветриватель

АКТИВНЫЕ ПРОВЕТРИВАТЕЛИ
Домашняя вентиляция с вентилятором, нагревом и высокой очисткой

Новинка

Есть встроенный ионизатор, УФ лампа, ароматизатор, нагрев, подходит аллергикам. 2в1: работает и как приточная вентиляция, и как рециркулятор.

подарок

Самый тихий в классе. 2в1: работает и как приточная вентиляция, и как рециркулятор, нагрев. Лучшая очистка от запахов. Рекомендован для аллергиков.

Вентилятор Германия. Компактный (размер А4 листа). Плавная регулировка скорости (можно выставить любую скорость) и нагрева. Пассивная работа.

Новинка

Многоступенчатая система фильтров очищает и обеззараживает воздух, а также подогревает его до комфортной температуры.

Вентилятор Германия. Компактный (размер А4 листа). Плавная регулировка скорости — возможно выставить любую скорость. Пассивная работа.

Компактный размер. Тихая работа. Управление со смартфона. Фильтр от крупной пыли класса G4.

Новинка

Аналог бризера Xiaomi с глубокойочисткой и низкой производительностью.

подарок

Есть подогрев воздуха, высокая очистка воздуха от загрязнений.
Рекомендован для аллергиков.

Новинка

Встроенный увлажнитель. Рециркулятор. В комплекте станция для авто управления. Идеально подходит для аллергиков.

Новинка

Аналог бризера Xiaomi с глубокойочисткой и средней производительностью.

Супер тихий. Есть режим пассивной вентиляции (без электричества).
Очистка воздуха 50%.

Cупер тихий, умеет греть воздух зимой, исключает сквозняки.
Очистка воздуха 50%.

0 отзывов

Энергосберегающий проветриватель (рекуператор)
Домашняя вентиляция с вентилятором, энергосберегающим нагревом и высокой очисткой.

Winzel Expert– современная версия прибора, с улучшенными техническими показателями, современным дизайном и удобством пользования.

Winzel Comfo – оптимальный вариант по цене и качеству среди рекуперов.

Это современная установка с внедренным WiFi-модулем, который позволяет подключать её к системе «Умный дом».

Новинка

Лучшая очистка и шумоизоляция среди клапанов. Защита от обмерзания.

Новинка

Лучшая очистка и шумоизоляция среди клапанов. Защита от обмерзания.

Новинка

Лучшая очистка и шумоизоляция среди клапанов. Защита от обмерзания.

2в1: приточная и вытяжная вентиляция. Не потребляет электроэнергию на нагрев воздуха зимой.
Очистка воздуха 60%.

подходит для квартиры, дома или офиса со стенами толщиной менее 440 мм.

Его можно установить в любой квартире, доме или офисе в стену или окно толщиной от 10 мм.

пассивные ПРОВЕТРИВАТЕЛИ
Домашняя вентиляция без вентилятора и низкой очисткой.

Фильтры от пыли класса F5. Тепло- и шумоизоляция. Возможно сделать апгрейд до версии OXY 2 или 3.

Лучшая очистка и шумоизоляция среди клапанов. Защита от обмерзания. Возможно обновить до версии Рекуператор Vakio Base.

Частный домовладелец | ЭнвироВент

Местные специалисты по домашней вентиляции

Домашние вентиляционные системы многочисленны и разнообразны, от простых струйных вентиляционных отверстий до механической вентиляции с рекуперацией тепла. Вентиляция важна, потому что без нее воздух в вашем доме станет несвежим, влажным и в целом неприятным.

Обладая более чем 30-летним опытом решения проблем конденсации и плесени в Великобритании, EnviroVent является экспертом, когда дело доходит до выявления проблем с влажностью и понимания того, вызваны ли проблемы конденсацией и избыточной влажностью в доме.Мы стремимся предоставлять лучшие в стране услуги по вентиляции помещений.

Наши домашние системы вентиляции многочисленны и разнообразны, от простых струйных вентиляционных отверстий до механической вентиляции с рекуперацией тепла. Соответствующая вентиляция гарантирует, что воздух в вашем доме будет меняться достаточно часто, чтобы он не застоялся. Рекуперация тепла — это бытовая система рекуперации тепла, которая все чаще используется для снижения потребности зданий в отоплении и охлаждении. Системы рекуперации тепла обычно рекуперируют около 60–95% тепла из отработанного воздуха и значительно повышают энергоэффективность зданий.

Однако все наши системы вентиляции обеспечивают бесшумную работу, поэтому после установки вы можете забыть о том, что они работают в фоновом режиме. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома. Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат.

Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимальных потерях энергии.Они сокращают расходы на обогрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) приточному воздуху снаружи.

Имея более 60 филиалов по всей стране, вы всегда будете рядом с одним из наших специалистов по вентиляции. Все наши специалисты по вентиляции хорошо обучены проведению домашних обследований, чтобы выявить любые основные проблемы и дать рекомендации для обеспечения правильного решения в соответствии с действующими Строительными нормами.

Наши местные специалисты могут посоветовать решение проблем, связанных с влажностью и плесенью в вашем доме, и убедиться, что в вашем доме установлено подходящее вентиляционное оборудование для улучшения качества воздуха в помещении. Если вы не уверены, что вам нужно, наши дружелюбные специалисты всегда готовы обсудить возникшие проблемы и дать бесплатные советы.

Преимущества установки вытяжного вентилятора или системы вентиляции

Отсутствие качественного воздуха в доме оказывает драматический эффект.Среднестатистический человек проводит 90% своего времени в помещении, а 70% этого времени — в собственном доме. Таким образом, среда обитания в помещении имеет решающее значение для здоровья людей.

• Устраняет конденсацию
• Не займет места.
• Может снизить затраты на электроэнергию.
• Поставляется с гарантией.
• Продуманное расположение, поэтому он практически не мешает повседневной жизни.
• Имеет фильтр 65% (G5) стандарта ISO Course, предотвращающий попадание пыльцы / пыли в помещение, что обеспечивает хорошее качество воздуха в вашем доме в течение всего года, от сезона к сезону.
• Предотвращает появление плесени
• Снижение уровня радона
• Польза для больных астмой
• Тихая работа

Когда вы примете решение использовать EnviroVent для вашей вентиляционной установки, вы можете быть уверены, что ваш проект находится в надежных руках. Процесс начинается с нашей специальной внутренней группы планирования, и один из наших опытных диспетчеров планирования будет назначен вашим единым контактным лицом на протяжении всего проекта.

В зависимости от размера вашего вентиляционного проекта диспетчер планирования сможет предоставлять вам регулярные отчеты о выполненных установках, программе доставки и предоставлять вам обновления по электронной почте в режиме реального времени, подтверждающие получение вашего заказа, назначенные даты установки и завершение работает, гарантируя, что вы всегда будете в курсе на каждом этапе пути.

Наша страсть к обеспечению хорошего качества воздуха в помещениях так же сильна, как и тогда, когда мы только начинали. Наша философия заключается в предоставлении первоклассных услуг посредством проектирования, производства, квалифицированной установки и последующего обслуживания наших продуктов и систем экологичной вентиляции в течение длительного времени. Мы уделяем максимальное внимание удовлетворенности клиентов. Мы предлагаем бесшумные системы вентиляции с максимальным результатом.

Мы используем наши знания, опыт и энтузиазм, чтобы наши продукты и обслуживание клиентов были лучшими в отрасли.Щелкните здесь, чтобы узнать, как клиенты оценивают наши продукты и услуги.

Почему вы должны серьезно относиться к домашней вентиляции

Residence 950 — это отель, прошедший предварительную сертификацию LEED-Platinum, расположенный над Сан-Франциско с прекрасным видом на … [+] залив Сан-Франциско, мост Ист-Бэй, Алькатрас, остров Ангела, центр Сан-Франциско и башню Койт.

Джейкоб Эллиот

Недавно построенный дом в Сан-Франциско, Residence 950, очень серьезно относится к качеству воздуха в помещении.Построенный в 2018 году компанией Troon Pacific, дом площадью 9500 квадратных футов на Русском холме оснащен системой фильтрации воздуха больничного уровня с помощью системы вентиляции всего дома Zehnder, которая меняет весь воздух в доме каждые два часа; центральная пылесосная система для всего дома, которая защищает все помещения от аллергенов и пыли, а также воздушный барьер ниже уровня для защиты от всех аллергенов и уменьшения образования пыли.

Похоже, вентиляция

— это «новый рубеж для оздоровления домов», — говорит Карл Севиль, чья компания SK Collaborative из Атланты занимается консалтингом и сертификацией экологичных зданий.EPA называет качество воздуха в помещении (IAQ) одним из пяти основных экологических рисков для здоровья населения. И недавнее исследование показывает, что люди проводят 90% своего времени в помещении — будь то дома, офисы, школы, автомобили. А недавние результаты исследования качества вентиляции Berkeley Labs по качеству воздуха в помещении показывают, что, когда много людей собираются вместе в небольшом пространстве, CO2, который они выбрасывают в воздух, может повлиять на их здоровье и когнитивные способности. (Так что, возможно, вы не сможете обвинить пиво в своих действиях, когда вы и ваши друзья собрались на кухне.) Наряду с CO2, согласно Национальному фонду экологического образования, воздух в помещении загрязнен свинцом, пылевыми клещами, плесенью, радоном, вредителями, оксидом углерода, перхотью домашних животных, плесенью и пассивным курением. Добавьте немного влаги, и вы стимулируете рост плесени.

Подумайте об этом, когда вы в следующий раз вдохнете воздух в помещении и будете знать, что до конца дня вы вдохнете примерно 2500 галлонов этого вещества. Этого достаточно, чтобы задохнуться — подышать свежим воздухом.

В то время как лучшая продукция Zehnder может стоить более 10 000 долларов, мы, простые смертные, или, по крайней мере, те из нас, у кого нет 45 миллионов долларов на роскошный особняк, все же можем подышать свежим воздухом в своих домах.Однако, как указывает Севилья, речь идет не только о том, чтобы приносить наружный воздух, но и привозить воздух из нужных мест. Например, вы не хотите втягивать воздух из гаража.

Кухня для гурманов, вдохновленная шеф-поваром, с нестандартными шкафами Boffi и островом, столешницами из мрамора Calacatta … [+], полами из белого известняка мандарин и встроенной бытовой техникой Gaggenau, включая газовые и индукционные варочные панели, а также три духовки, в том числе паровую. .

Дэвид Ливингстон

В большинстве старых домов сейчас есть вентиляторы для ванных комнат и вытяжки для удаления плохого воздуха.В старых домах может быть течь, поэтому, пока вы гуляете на свежем воздухе, вы не можете контролировать, откуда он. Кроме того, ваша система HVAC не будет работать эффективно. Новые дома построены более плотно. Так что да, они более эффективны с точки зрения энергии, но вы можете не получать необходимого свежего воздуха.

Введите HRV и ERV. Хотя они существуют некоторое время, многие люди о них не знают. Но вам следует познакомиться с ними, потому что вы будете много слышать о них в следующие несколько лет, поскольку все больше людей уделяют внимание качеству воздуха в помещении.По сути, эти устройства вытягивают плохой воздух и заменяют его хорошим. (Если у вас более старый дом, первое, что вам нужно сделать, это укрепить его, чтобы любой из них работал наилучшим образом.)

HRV, система вентиляции с рекуперацией тепла, использует тепло от застоявшегося воздуха в помещении, которое выпускается, для подогрева поступающего свежего воздуха; два воздушных потока просто проходят друг мимо друга в сердечнике HRV, поэтому они никогда не смешиваются. В целом, вы тратите меньше энергии на доведение наружного воздуха до комнатной температуры.

ERV, система вентиляции с рекуперацией энергии, работает немного иначе. Он улавливает тепло и влагу, а также влажность в помещении. Зимой система передает влажность из удаляемого в помещении воздуха в поступающий свежий (и сухой) воздух. Летом он вытягивает влагу из наружного воздуха, прежде чем попадет внутрь. Вы экономите энергию, снижая нагрузку на вашу систему кондиционирования воздуха и / или осушитель.

Поговорите со специалистом по HVAC, чтобы определить, какая система будет лучше всего работать в вашем доме, в вашем климате и для вашего образа жизни.Затраты на HRV, не включая установку, составляют от 600 до 1100 долларов для системы среднего размера (это предполагает, что у вас уже есть воздуховоды и центральная система HVAC). ERV аналогичного размера может стоить на 150-200 долларов больше.

Конечно, если у вас большой бюджет на очистку воздуха, вы можете инвестировать в некоторые из этих вещей, которые Трун включил в Residence 950:

• Вентиляционные отверстия, которые выглядят как закрытые розетки и находятся на одном уровне со стеной, ведущие к центральному месту с HEPA-фильтром (очистителем воздуха), обеспечивающим максимальную чистоту воздуха
• Различные насадки / инструменты для пылесоса всего дома, расположенные по всему дому, в том числе приспособление для сбора пыли на кухне, чтобы крошки можно было подметать и отправлять прямо в центральное место.
• Подземный барьер для воздуха и воды, который помогает снизить риск попадания вредных газов, таких как радон и влага, в дом снизу и влияния на качество воздуха.
• Активная вентиляция через подземный воздушный барьер с вентиляторной системой выпускает вредный воздух за пределы дома.
• Грязевая комната со шкафчиками и встроенной вентилируемой скамейкой и местом для хранения обуви — для предотвращения отслеживания аллергенов и загрязняющих веществ. Также вентилируются туалеты и места для мусора.
• Только полы с твердой поверхностью — дерево, камень — которые легче чистить, чем ковры, и на них не накапливаются пыль и аллергены.

Как узнать, сколько вентиляции требуется в доме?

08.12.2015

При выборе вентиляции для вашего дома важно убедиться, что вы выбрали систему, которая способна адекватно циркулировать воздух.Системы вентиляции строятся по разным спецификациям и имеют разную мощность. Потребности в вентиляции также могут различаться в зависимости от того, как устроен ваш дом, и от стандартов, которых вы пытаетесь достичь.

Для более открытых домов имеет смысл полагаться на эффект каскада, который позволяет свежему воздуху, подаваемому в спальни, циркулировать по всему дому. В домах с большим количеством отсеков может потребоваться установка точечных систем вентиляции для обеспечения надлежащего воздухообмена. Размещение расходных материалов и возврата также может повлиять на фактическое качество воздуха, даже если установленная система способна обеспечить соответствующую вентиляцию.

Использование стандартов вентиляции HVI

Институт домашней вентиляции, или HVI, рекомендует, чтобы HRV или ERV обеспечивали не менее 0,35 воздухообмена в час во всем доме. Это соответствует примерно пяти кубическим футам в минуту (CFM) на 100 футов площади пола. Для дома площадью 1000 футов этот стандарт требует постоянной скорости вентиляции 50 кубических футов в минуту, хотя она может варьироваться в зависимости от количества людей в доме.

Для достижения наилучших результатов выбранная система вентиляции должна обеспечивать немного более высокую скорость циркуляции, чем этот минимум.Большие скопления людей и мероприятия, которые производят летучие органические соединения в воздухе, могут создать потребность в более высокой скорости воздухообмена для поддержания качества воздуха. В ванных комнатах и ​​кухнях может потребоваться более высокая интенсивность вентиляции, и может быть полезно разместить возвратные вентиляторы или вентиляторы, удаляющие теплый влажный воздух.

Использование стандартов ASHRAE 62.2

ASHRAE — это американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха. Организация разрабатывает подробные стандарты вентиляции, которые диктуют, каким должен быть надлежащий воздухообмен в различных условиях.Эти стандарты очень полезны для предприятий, поскольку такие области, как игровые залы, вестибюли, склады, коммерческие кухни и залы ожидания больниц, могут выиграть от наличия разных уровней циркуляции воздуха.

Стандарты

ASHRAE также полезны для частных резиденций и квартир и могут использоваться строительными компаниями, чтобы гарантировать, что новое или отремонтированное здание соответствует номиналу. Стандарты ASHRAE очень сложны и учитывают заполняемость и другие факторы для определения оптимальной вентиляции.Обновленные стандарты также выпускаются на 2016 год. Чтобы использовать стандарты ASHRAE для определения ваших домашних потребностей в вентиляции, лучше всего проконсультироваться со специалистом по вентиляции.

Использование стандартов пассивного дома

Стандарты

для пассивного дома определяют уровень воздухонепроницаемости дома, используя испытание давлением на месте для измерения герметичности. В доме не должно быть более 0,6 воздухообмена в час до установки вентиляции, чтобы обеспечить строгий контроль качества воздуха.Стандарты пассивного дома диктуют использование энергии, поэтому вентиляция с рекуперацией тепла и энергии является ключом к соблюдению всех стандартов. ERV и HRV, установленные в пассивных домах, помогают гарантировать, что по крайней мере 75 процентов энергии передается от выходящего воздуха к входящему. Вентиляция тщательно контролируется, чтобы обеспечить скорость около 0,4 воздухообмена в час.

Эксперты-консультанты

Эксперты Zehnder America могут помочь вам точно определить, какая система лучше всего соответствует вашим потребностям, исходя из дизайна вашего дома и любых конкретных стандартов, которым вы пытаетесь соответствовать.Это может помочь вам улучшить качество воздуха в вашем доме. Эксперты могут понять факторы, которые вы не учли, что поможет вам выбрать лучшую систему и стратегию установки.

Вентиляторы и аксессуары для них EUAs

Аппараты ИВЛ

Система

Аппарат ИВЛ

Amsino International Inc.

Устройство для положительного давления в дыхательных путях

В чем разница между вентиляцией и фильтрацией воздуха?

Джо Пеше

Нам периодически задают этот вопрос, и если вы работаете в этих двух областях, вы, скорее всего, тоже будете работать; но эта статья предназначена для всех, кто ищет четкое различие или, возможно, интерес к качеству воздуха. Ниже мы предлагаем простое объяснение, а также более подробно рассматриваем это.

Что такое вентиляция?

По определению вентиляция — это подача свежего воздуха в комнату или здание.Практически все дома и общественные здания имеют и нуждаются в вентиляции. Застойный воздух может быть опасен для дыхания из-за скопления загрязняющих веществ в воздухе. поэтому вентиляция была предназначена для подачи наружного воздуха в здание. Излишне говорить, что вентиляция в здании жизненно необходима. Однако общая проблема с системами вентиляции — это качество воздушного потока, а также фильтрация. Некоторые системы вентиляции не фильтруют частицы воздуха или фильтруют только определенные типы частиц, то есть более крупные и менее опасные частицы.

Существует несколько типов систем вентиляции: естественная, механическая и гибридная или «смешанная»; и все с разной степенью обдува. Как правило, в общественных местах (офисах, школах, медицинских учреждениях, гостиницах и т. Д.) Часто возникают забитые и грязные системы вентиляции; или устаревшие системы из-за возраста и / или конструкции здания.

Проще говоря, вентиляция предназначена для обеспечения хорошего качества воздуха в помещении. Обычно это измеряется в концентрации CO2 / VOC ( летучих органических соединений ), уровне кислорода, температуре, влажности и т. Д.внутри здания или объекта. Проблемы с вентиляцией возникают тогда, когда происходит «экстремальное» производство загрязняющих веществ в виде частиц или газов, для которых она не рассчитана; или где качество наружного воздуха внезапно стало намного хуже, чем раньше. В этом случае воздухоочиститель является хорошей опорой для системы вентиляции, чтобы уменьшить количество загрязняющих веществ в помещении, тем самым снижая потребность в усиленной вентиляции, поскольку уровни кислорода, температуры, влажности и CO2 являются правильными. Одним из преимуществ является экономия затрат для клиента, так как системе HVAC требуется меньше энергии для вентиляторов, отопления / охлаждения и т. Д.

Взаимосвязь между качеством воздуха, здоровьем и производительностью

Несколько исследований по всему миру, изучающих влияние качества воздуха в школах, в настоящее время публикуют собранные ими данные. Фактические данные указывают на недостаточную вентиляцию и плохое качество воздуха в помещении как на основные причины проблем со здоровьем и снижения успеваемости учащихся. Есть также подтверждающие доказательства воздействия на производительность и здоровье людей, работающих в помещениях.

Что такое фильтрация воздуха?

Фильтрация воздуха улавливает частицы воздуха в источнике через специализированные фильтры, например, фильтры HEPA и / или угольные фильтры; и выпускает чистый воздух обратно в окружающую среду. Одно из основных различий между фильтрацией и вентиляцией заключается в том, что фильтрация воздуха не приносит в здание необходимого свежего воздуха (кислорода); вентиляция делает это. Еще одно отличие состоит в том, что существуют различные типы фильтров, которые используются для улавливания частиц воздуха разных типов и размеров.

Наиболее опасные частицы воздуха обычно не улавливаются эффективно через обычные вентиляционные фильтры по сравнению со специализированной системой / блоком фильтрации воздуха.

Свидетельство тому — грязные воздуховоды. EPA (Агентство по охране окружающей среды) опубликовало материал, в котором говорится: «Загрязняющие вещества, попадающие в дом как снаружи, так и в помещении, такие как приготовление пищи, уборка, курение или просто перемещение, могут вызывать большее воздействие загрязняющих веществ, чем грязные воздуховоды.»(Нажмите здесь , чтобы увидеть первоисточник).

Блок фильтрации воздуха является идеальным дополнением к вентиляционной системе , если вы хотите, чтобы воздух в помещении был чище; не только потому, что он может улавливать загрязненный воздух, не выпуская его обратно в окружающую среду, но и потому, что некоторые системы могут также способствовать продуманному воздушному потоку. Некоторые устройства фильтрации воздуха также предназначены для улавливания токсичных газов, таких как кулинарный дым и пассивный сигаретный дым; включая пассивное курение и курение третьих лиц.

Общие проблемы и решения при плохой вентиляции

Кроме загрязнения окружающей среды и попадания загрязняющих веществ внутрь через вентиляцию, окна, двери и людей; Качество воздуха может стать опасным из-за сырости в здании. Распространение плесени и бактерий также может привести к острым респираторным инфекциям и / или заболеваниям.

Предприятия, больницы и школы могут располагаться в более старых зданиях; — здание либо с устаревшей системой вентиляции, либо из токсичных материалов, вызывающих у людей симптомы синдрома больного здания .Если они сдают в аренду свое месторасположение, скорее всего, коммуна или частный владелец могут вызвать специалиста по вентиляции для рассмотрения жалобы, но затраты на реконструкцию всей системы вентиляции, а также неудобства из-за простоев и перерывов в строительстве могут заставить большинство предприятий думать, что это не стоит обострения и по-прежнему страдает от последствий плохого качества воздуха в помещении. Инфографику, объясняющую причины и решения синдрома больного здания, можно найти здесь .

Наиболее экономичным и быстрым решением этой проблемы является установка блока фильтрации воздуха или блоков в зависимости от того, какую площадь необходимо очистить. Они помогают создать более мощный и управляемый воздушный поток и, что наиболее важно, очищают воздух от примесей и загрязнений.

Вверху: пример воздухоочистителя, используемого в помещении

Существуют коммерческие установки для фильтрации воздуха, идеально подходящие для дома, а также промышленные установки, идеально подходящие для предприятий и учреждений всех отраслей промышленности, но лучше всего иметь вентиляцию или специалиста по качеству воздуха, который приедет и измерит качество вашего воздуха, прежде чем слепо покупать решение.

Подробнее

Так что лучше; более высокий воздушный поток или более высокая степень фильтрации воздуха? Ответ не так прост и зависит от типа комнаты или помещения, а также от людей и действий, выполняемых в таком пространстве, чтобы добиться наилучшего эффекта в помещении.

Например, воздушный фильтр с фильтром E11 обеспечивает лучший поток воздуха, поскольку он более пористый и улавливает более крупные воздушные загрязнения, по сравнению с фильтром h24 в том же блоке, который улавливает более мелкие частицы, но сопротивление означает более медленный поток воздуха. поток.Нет правильного или неправильного. Важно то, что лучше для конкретной среды.

Сколько места занимает блок фильтрации воздуха?

Хотя некоторые промышленные воздухоочистители имеют большие размеры, многие из них незаметны и мобильны. Есть напольные модели, которые можно перемещать, а также более постоянные потолочные модели, которые хорошо замаскированы и не привлекают внимания. Вот примеры нескольких различных типов устройств фильтрации воздуха.

Чтобы узнать больше о различных типах систем фильтрации воздуха, нажмите здесь .

Если вы работаете в бизнесе и хотите открыть для себя множество преимуществ того, как чистый воздух напрямую влияет на здоровье и экономику ваших людей, продуктов и процессов; выберите свой тип внутренней среды здесь .

Требования Калифорнии к вентиляции | Группа систем жилых зданий

Стандарты вентиляции и правила вентиляции

Стандарты вентиляции — это согласованные документы, опубликованные профессиональными или техническими группами и демонстрирующие передовой опыт.Правительственные кодексы, программы коммунального обслуживания и частные энергетические программы часто ссылаются на национальные стандарты как часть своих требований. ANSI / ASHRAE Standard 62.2 — это национальный согласованный стандарт вентиляции жилых помещений в США.

Коды вентиляции являются нормативными актами, имеющими силу закона. В США не существует национальных правил вентиляции. Полномочия по регулированию вентиляции в зданиях оставлены на усмотрение каждого штата, и обычно эти полномочия делегируются местным юрисдикциям (округам и городам).Код может требовать соблюдения стандарта. California Title 24 Part 6 ссылается на стандарт ASHRAE 62.2-2007 как на код вентиляции штата Калифорния , за одним исключением. Открывающиеся окна исключены из вариантов для обеспечения вентиляции всего здания.

Какие проекты должны соответствовать стандартам вентиляции ASHRAE 62.2 в Калифорнии?

• Все новостройки
• Перестройка существующих зданий
• Пристройки размером более 1000 квадратных футов (Размер системы вентиляции должен соответствовать кондиционируемой площади пола всего жилища, а не только пристройки.)
• Проекты по утеплению, финансируемые из федерального бюджета

Пристройки площадью 1000 кв. Футов или менее не подпадают под требования к вентиляции жилых помещений.

Простое решение для соответствия требованиям раздела 24 по вентиляции

Почему требуется механическая вентиляция?

В прошлом открывающиеся окна считались приемлемым способом вентиляции. В 2005 году Энергетическая комиссия Калифорнии заказала исследование качества воздуха и вентиляции в домах, построенных в 2002 году или позже.Один из выводов исследования заключался в том, что калифорнийцы не открывали окна достаточно часто, чтобы обеспечить соответствующую вентиляцию и удерживать загрязняющие вещества в помещении на приемлемом уровне. Таким образом, в Калифорнии теперь требуется механическая вентиляция для улучшения качества воздуха в помещениях во всех новых жилых зданиях, когда в жилом доме производятся изменения, а также в пристройках жилого фонда площадью 1000 кв. Футов или более.

Исторически вентиляция в домах и многоквартирных домах обеспечивалась за счет окон и случайных трещин и отверстий, непреднамеренно оставленных в оболочке здания в процессе строительства.Количество и размер проемов варьировались в зависимости от строителя, конструкции здания и используемых материалов. Движение воздуха не планировалось и не контролировалось, а стратегию вентиляции для большинства строителей можно охарактеризовать как «зданиям нужно дышать». Однако эта стратегия вызывает периодическую недостаточную и избыточную вентиляцию, что приводит к потенциально нездоровому качеству воздуха в помещении, потерям энергии, сквознякам в зданиях и перемещению влаги в стенные конструкции.

В идеале система вентиляции контролирует движение воздуха и обеспечивает максимальный объем воздуха, когда потребность в вентиляции наиболее высока.К сожалению, на «частоту дыхания» здания через незапланированные проемы во многом влияют погодные условия и высота здания. Наибольшие объемы воздуха входят в дом и выходят из него, когда дует сильный ветер и разница между температурой внутри и снаружи является наибольшей. И более высокие объемы воздуха входят и выходят из высокого дома или многоквартирного дома, чем в одноэтажное жилище. Незапланированные отверстия могут также привести к попаданию более загрязненного воздуха в здание из нежелательных мест, таких как пыльные чердаки или кишащие грызунами, влажные места для подполья или пристроенные гаражи, где хранятся бензин, топливные баллоны и пестициды.

Использование непреднамеренной вентиляции означает, что в течение определенного периода года, в зависимости от погоды, в доме будет недостаточная или избыточная вентиляция.

• Во время холодной погоды и зимних штормов низкие температуры и ветер приводят к максимальной скорости воздухообмена, вызывая неприятные сквозняки и увеличивая счета за отопление.
• В жаркие дни, когда кондиционер работает сверхурочно и температура на улице очень высокая, непреднамеренная вентиляция приносит наибольший объем горячего наружного воздуха, который необходимо охлаждать, что увеличивает расходы на охлаждение.
• В большинстве климатических зон есть сезоны, когда температуры в помещении и на улице одинаковы. В мягкую погоду при небольшом ветре небольшое количество воздуха перемещается в дом и из него естественным образом. Уровень загрязняющих веществ в помещении может повыситься, а воздух в помещении станет душным, застойным, влажным и нездоровым.

Многосемейная вентиляция: помогает зданиям дышать

В сообществе многоквартирных домов ведутся споры о том, как лучше вентилировать жилые дома. Существует три конкурирующих варианта дизайна, которые могут быть реализованы в жилом дизайне: естественная вентиляция, механическая вентиляция и гибридный подход.

Какой набор «легких» лучше всего разместить в вашем здании? Вам необходимо учитывать требования LEED EAp1, требования местных норм, климат в здании, конфигурацию квартиры, особые требования проекта к вытяжке и многое другое. Вот некоторые вещи, о которых стоит подумать.

Естественная вентиляция

Начнем с естественной вентиляции. Благодаря более низким первоначальным затратам и более низким эксплуатационным расходам (благодаря необходимости меньше кондиционировать наружный воздух), не говоря уже о растущем спросе на здоровье, естественная вентиляция возвращается.Однако естественная вентиляция не всегда является идеальным решением. В связи с преобладанием тенденций в области здорового образа жизни и отраслевой направленностью, USGBC и несколько местных юрисдикций используют более строгую интерпретацию требований к вентиляции и вытяжке, связанных с путями соответствия ASHRAE 62 как для естественно вентилируемых, так и для механически вентилируемых помещений.

Естественная вентиляция основана на окнах, управляемых пользователем, для подачи необходимого наружного воздуха в помещение. В здании с полной естественной вентиляцией используются преимущества преобладающих ветров, а также ясный свет и другие элементы дизайна, которые перемещают воздух через здание.Естественная вентиляция усиливает охлаждающий эффект движущегося воздуха. Однако при неправильном изучении, проектировании и эксплуатации в жилом помещении с естественной вентиляцией могут возникнуть проблемы с комфортом, влажностью и качеством воздуха в помещении.

Некоторые вещи, о которых следует помнить при естественной вентиляции.

• При разработке планировки здания следует учитывать, что здание с естественной вентиляцией ограничивает эффективность работы окон до 25 футов. Следовательно, все помещения должны быть постоянно открыты для работающих окон.Чтобы удовлетворить эти требования без чрезмерно сложной конструкции перемычек и каналов для перемещения воздуха из одного помещения в другое, квартира должна быть ограничена глубиной 25 футов и обеспечивать доступ каждого помещения к действующему окну.

• Общая площадь эксплуатируемых окон должна быть более 4% от общей площади квартиры. Тип окна также имеет решающее значение, поскольку общая открытая площадь окна зависит от типа используемых окон (створки, одинарные / двойные навесные, ползунки, маркизы и т. Д.). Если проемы закрыты жалюзи или другими препятствиями, следует использовать общую свободную площадь для расчета общей рабочей площади окна.

• В соответствии со стандартом ASHRAE 62.1, кухонную вытяжку не нужно выводить наружу, если пространство вентилируется естественным образом, поэтому выделенная кухонная вытяжка не требуется; простой рециркуляционный вентилятор над плитой выполняет свою работу. Однако вытяжка требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе.Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Одним из ограничений здания с естественной вентиляцией является отсутствие вентиляции при закрытых окнах. Эта очевидная проблема редко ограничивает попытки создания конструкции с естественной вентиляцией. Например, в климатической зоне Вашингтона, округ Колумбия, холодная зима и жаркое и влажное лето ограничивают количество дней, в которые можно комфортно разместить открытые окна.Следовательно, в течение длительного периода времени, когда окна не открываются, отсутствие надлежащей вентиляции может привести к проблемам с комфортом и качеством воздуха в помещении.

Варианты механической вентиляции

Механическая вентиляция — это более традиционный подход к проектированию, при котором наружный воздух подается в отдельные квартиры через механическую систему воздуховодов. Наружный воздух подается непосредственно в приточно-вытяжную установку через отдельные воздухозаборники в каждой квартире и кондиционируется вместе с остальным возвратным воздухом; или предварительно кондиционированный воздух подается в отдельные квартиры через установленный на крыше блок наружного воздуха.Вот несколько вещей, о которых следует подумать при рассмотрении вопроса о механической вентиляции легких:

• Требуемые объемы наружного воздуха определяются стандартом ASHRAE 62.1 и Международным механическим кодексом. В соответствии с этими требованиями необходимо подавать наружный воздух из расчета 5 кубических футов в минуту на человека + 0,06 кубических футов в минуту / фут2. Заполняемость определяется количеством спален в каждой квартире. Студии и апартаменты с одной спальней рассчитаны на размещение двух человек. Каждая дополнительная спальня добавляет еще одного человека в проектные расчеты.

• В соответствии с требованиями Международного механического кодекса, наружный воздух должен подаваться непосредственно в установку, а не через коридоры через проемы и / или открытые входные двери.

• В отличие от пространства с естественной вентиляцией, кухонная вытяжка необходима и должна выводиться за пределы квартиры через стек, объединяющий несколько квартир вместе, или специальный воздуховод, который выводится за пределы каждой квартиры. Вытяжные шкафы с микроволнами и рециркуляцией недопустимы.

Кухонная вытяжка делится на две категории: общая вытяжная и вытяжная. Общая вытяжка может быть просто вытяжной решеткой на кухне, которая направляется в общий вытяжной канал квартиры или ванной комнаты. Но из-за жира и тепла, связанных с выхлопом вытяжки, он классифицируется как другой уровень воздушного потока, чем общий выхлоп, и не может быть объединен с общим выхлопом, выхлопом из ванной или сушилкой. Нормы, которые требуются для жилых кухонь, составляют 50 кубических футов в минуту, если непрерывно, и 100 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Из-за того, что механически вентилируемый блок разделен на отсеки, создание давления имеет решающее значение для надлежащей работы. Конструкция должна проверять требуемую интенсивность выхлопа и обеспечивать соответствующее количество наружного воздуха для создания положительного давления в агрегате.Небольшое положительное давление поможет устранить проникновение снаружи и предотвратить дискомфорт, возможные проблемы с плесенью и миграцию запаха из соседних квартир или коридоров.

Гибридная вентиляция: лучшее из обоих миров

Как следует из названия, естественная / механическая гибридная вентиляция включает в себя как естественную, так и механическую вентиляцию. Наружный воздух — неочищенный или предварительно кондиционированный — подается в квартирные блоки как через открывающиеся окна, так и через механическую вентиляцию.Хотя этот подход может обеспечить лучшее из обоих миров, есть несколько общих камней преткновения:

• Пространства с естественной вентиляцией определяются как первые 25 футов квартиры, аналогично подходу с естественной вентиляцией. Но в отличие от подхода с естественной вентиляцией, установка может быть спроектирована глубже 25 футов. Любые области, которые расширяются за предел 25 футов, требуют механической вентиляции.

• Площадь пола, выходящая за пределы 25 футов, должна вентилироваться механически в соответствии с требованиями стандарта ASHRAE 62.1, как описано в предыдущем разделе.

• В зависимости от расположения кухни может потребоваться вытяжка, а может и не потребоваться. Если вся кухня находится в пределах 25 футов от рабочего окна, кухня считается вентилируемой с естественной вентиляцией и не требует специальной вытяжки. Однако, если вся кухня или ее часть выходит за пределы 25 футов, она считается вентилируемой механически и, следовательно, требует кухонной вытяжки. Типы вытяжки и разводка соответствуют тем же правилам, что и полностью вентилируемая кухня.

Выхлоп для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Ставки, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она постоянная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Гибридный подход к вентиляции уменьшает размер механического оборудования из-за меньшего объема наружного воздуха, необходимого в каждой квартире. Он также обеспечивает естественную вентиляцию и позволяет пассажирам использовать время, когда подходят внешние условия.А механическая вентиляция будет обеспечивать минимальное количество свежего воздуха в течение всего года, даже когда внешние условия не позволяют пассажирам открывать окна. Надлежащая координация между командой дизайнеров является обязательной для обеспечения того, чтобы области пола и окон соответствовали естественной вентиляции, а механическая вентиляция была рассчитана на оставшееся пространство.

В зависимости от географического положения и общего дизайна и стиля многоквартирного дома, каждый из этих вариантов вентиляции может создать идеальную жилую среду для жителей.
