Правильное армирование углов ленточного фундамента

Содержание статьи

Углы и примыкания ленточного фундамента являются местами концентрации разнонаправленных напряжений. Неправильная стыковка продольной рабочей арматуры на участках примыканий и по углам может привести к появлению поперечных трещин, расслоений и отколов в этих проблемных зонах. Правильное армирование ленточного фундамента обеспечивает сопротивляемость железобетонной конструкции силам сжатия и растяжения на всех его участках.

Рис.1. Нагрузки на угол фундамента.

Правила армирования углов

Общие правила применения арматуры при строительстве ленточных фундаментов изложены в СП 50-101-2004. В пункте 8.9 этого документа указано, что фундаменты стен должны объединяться в систему перекрёстных лент и иметь между собой жёсткую связку. О способах жёсткого соединения арматуры говорится в СП 52-101-2003. В пункте 8.3.26 перечислены все допустимые способы таких соединений:

1. Стыковка арматуры без сварки, внахлёст. Допускаются следующие способы анкеровки в районе нахлёстки: с прямыми концами рифлёной арматуры, с приваркой поперечных стержней, с загибами на концах в форме крюков, или петель.
2. Сварка арматуры.
3. Применение механических устройств, или резьбовых муфт.

Жёсткость соединения арматуры на углах, или примыканиях может быть обеспечена только этими способами. Соединения при помощи вязки перекрестий при армировании углов ленточного фундамента не допускаются. В этом случае происходит угловой разрыв арматурного каркаса и потеря его целостности. Для усиления угловых арматурных стыков можно применять П- и Г-образные элементы, изготовленные из арматурных прутьев, применяемых для устройства продольной (рабочей) арматуры. Вертикальные и поперечные хомуты в области угловых и примыкающих анкеровок устанавливаются в 2 раза чаще, чем в остальных частях ленточного фундамента. Оптимальное расстояние между хомутами в зонах примыканий и углов определяется как половина от ¾ высоты ленты. Не рекомендуется делать это расстояние более 25 см. Для равномерного распределения нагрузок на углах ленты, а также в области примыканий, делается жёсткая связка внутренней и внешней продольной арматуры.

Схемы армирования углов

Для формирования единой жёсткой пространственной рамы ленточного фундамента применяют следующие схемы угловых и примыкающих соединений продольной арматуры:

1. Жёсткое угловое соединение арматуры внахлёст и «лапкой».
2. Армирование угловой зоны при помощи хомута Г-образной формы.
3. Схема армирования угла при помощи П-образного хомута.
4. Армирование зоны примыкания при помощи соединения внахлёст.
5. Схема армирования примыкающей зоны при помощи хомута Г-образной формы.
6. Армирование области примыкания при помощи хомута П-образной формы.
7. Армирование тупых углов при помощи жёсткого соединения внахлёст.

Любая из вышеперечисленных схем предусматривает жёсткое соединение внутренней и внешней продольной арматуры.

Схема внахлёст (лапки)

1. Жесткость углового соединения внешней горизонтальной арматуры обеспечивается внахлёст при помощи сгиба одного из свободных концов (1-2).
2. Привязка внутренней горизонтальной арматуры (7) к внешней горизонтальной арматуре (2) осуществляется внахлёст.
3. Привязка внутренней горизонтальной арматуры (3) к внешней связке (1-2) производится при помощи соединения «лапка».
4. Шаг угловой поперечной арматуры (5) и вертикальной арматуры (4) рассчитывается по формуле 3/8 высоты ленточного фундамента.
5. Длина «лапки» составляет 35-50 диаметров продольной арматуры.

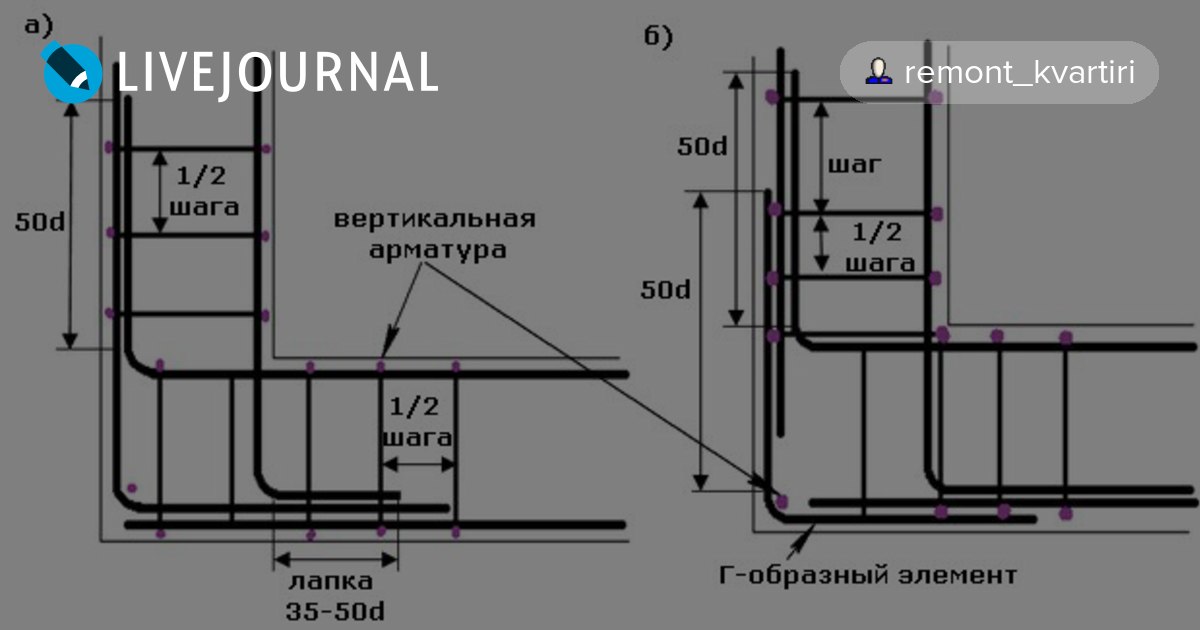

Рис. 2. Схема армирования угла внахлёст.

Хомут Г-образной формы

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).
2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.
3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.
4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).
5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.

Рис. 3. Схема армирования угла г-образным хомутом.

Хомут П-образной формы

1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.
2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

Рис. 4. Схема армирования углов п-образным хомутом.

Тупой угол

1. Для надёжного соединения арматурного каркаса при повороте ленточного фундамента под тупым углом (1) используется схема жёсткого соединения внахлёст свободных концов внутренней горизонтальной арматуры (4) с внешней горизонтальной арматурой (5).
2. Вертикальную (2) и горизонтальную (3) арматуру в зоне соединения внахлёст следует устанавливать в 2 раза чаще, чем на ровных участках ленты.
3. Длина соединения внахлёст должна быть не меньше 50 диаметров продольной арматуры.

Рис. 8. Схема армирование тупого угла.

Армирование примыканий

Соединение внахлёст

1. Соединение горизонтальной арматуры (2) примыкающего элемента ленточного фундамента внахлёст осуществляется только к внешней горизонтальной арматуре (1).
2. Шаг поперечной (4), дополнительной поперечной (5) и вертикальной арматуры в зоне примыкания должен быть не менее 3/8 от высоты ленты фундамента.
3. Размеры соединения внахлёст составляют 50 диаметров рабочей арматуры.

Рис.5. Схема армирования примыкания внахлёст.

Хомут Г-образной формы

1. При использовании Г-образного хомута (6) для армирования зоны примыкания горизонтальная арматура примыкающей части и внешняя горизонтальная арматура (1) соединяются с уголком внахлёст.
2. Длина соединения внахлёст (2) составляет 50 диаметров рабочей арматуры.
3. Шаг вертикальной (3) и поперечной арматуры (4) в зоне примыкания уменьшается в два раза при помощи дополнительной поперечной арматуры (5).

Рис. 6. Схема армирования примыкания хомутом г-образной формы.

Хомут П-образной формы

1. Хомут П-образной формы (6) обеспечивает дополнительную жёсткую привязку внахлёст горизонтальной арматуры примыкающего элемента ленточного фундамента (3) к внешней горизонтальной арматуре (1).
2. Длина соединения внахлёст (2) может составлять 35-50 диаметров горизонтальной арматуры.
3. Минимально допустимая длина П-образного хомута должна равняться двойной ширине ленточного фундамента.

Рис. 7. Схема армирования примыкания ленточного фундамента хомутом г-образной формы.

Рекомендуем: Пример расчета диаметра арматуры для ленточного фундамента.

Типичные ошибки

Все способы угловых и примыкающих соединений арматуры направлены на сохранение целостности арматурного каркаса, независимо от его конфигурации. Прочность ленточного фундамента зависит от правильной анкеровки концевых элементов продольной арматуры. К неправильному армированию углов ленточного фундамента приводят следующие схемы:

1. Армирование угловых зон ленточного фундамента арматурными перекрестиями с вязкой стержней продольной арматуры под прямыми углами.
2. Установка в угловых и примыкающих зонах гнутой продольной арматуры без анкеровки.

Эти ошибки являются самыми распространёнными и могут привести к разрушению фундамента в местах угловых соединений и примыканий.

Угловые и примыкающие соединения, выполненные методом вязки перекрестий стержней продольной арматуры

Типичной ошибкой армирования углов и примыканий являются соединения продольной арматуры методом вязки перекрестий. Такое арматурное соединение без надлежащей анкеровки стержней может привести к разрушению бетонного монолита из-за разнонаправленных нагрузок, возникающих по углам ленточного фундамента.

Рис. 9. Частая ошибка при армировании углов

Применение гнутой продольной арматуры для армирования угловых соединений и примыканий

1. Угловые соединения без связки внутренней и внешней продольной арматуры (1) не обеспечивают жесткой стержневой фиксации.
2. Разрушение фундамента может происходить не только из-за образования поперечных трещин, но и из-за отслаивания внутренних углов.

Рис. 10. Ещё один пример неправильного армирования углов

Обязательно прочитайте: Можно ли армировать ленточный фундамент стеклопластиковой арматурой, если собираетесь ее использовать.

Чтобы не допустить появление на углах и примыканиях ленточного фундамента образование трещин, отколов и расслоений, необходимо правильно связать концевые стержни продольной арматуры и выполнить их надёжную анкеровку. Правильное армирование углов ленточного фундамента – залог надёжности и долговечности здания.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Армирование углов ленточного фундамента

Армирование углов и мест примыканий ленточного фундамента

Фундамент – это одна из наиважнейших частей любого строения, поэтому ему надо уделить особое внимание уже на этапе проектирования здания. Чаще всего в качестве основания для возведения загородной постройки выбирают ленточный фундамент, который представляет собой конструкцию из металлического каркаса, залитого бетоном. Армирование углов ленточного фундамента необходимо производить с особой тщательностью, так как именно они испытывают наибольшие вертикальные, продольные и поперечные нагрузки, как со стороны самого здания, так и со стороны грунта.

Зачем нужно армировать ленточный фундамент

Сам бетон является довольно прочным и долговечным строительным материалом, хорошо выдерживающим вертикальное давление. Однако без надлежащего армирования фундамент не выдержит нагрузок на разрыв, сжатие в горизонтальном направлении и изгиб (все это приведет к образованию трещин). Поэтому основой любого ленточного фундамента является армирующий каркас. Зная о том, как правильно армировать ленточный фундамент, а особенно углы и места примыканий, можно собственноручно построить основу любого здания, будь то небольшая дачная беседка или трехэтажный дом. Правильно рассчитанная и изготовленная монолитная железобетонная конструкция фундамента станет гарантом долговечности и прочности любого здания.

Материалы для армирования

Наибольшие нагрузки испытывают продольные части армирующего каркаса ленточного фундамента, поэтому для их изготовления используются профильные прутки арматуры диаметром от 12 до 20 мм в зависимости от нагрузки (количества этажей будущего здания и материала, который будет использоваться для возведения стен). Для вертикальных и поперечных частей конструкции можно использовать гладкую арматуру диаметром от 8 до 12 мм (зависит от веса стен и высоты «ленты»). Для обвязки арматуры используется специальная мягкая вязальная проволока диаметром 0,8-1,2 мм.

Необходимые инструменты и приспособления:

• Специальный резак для арматуры (либо болгарка с дисками для резки металла).
• Приспособление (может быть изготовлено из обрезков металлических уголков, швеллера и труб подходящего диаметра) для угловых загибов арматуры и изготовления вертикальных прямоугольных хомутов; Г-образных и П-образных армирующих элементов. При желании данное приспособление в заводском исполнении можно приобрести в строительном магазине.
• Крючок, с помощью которого вяжут арматуру проволокой, или специальный вязальный аккумуляторный пистолет (можно взять на прокат – это значительно сэкономит время).

• Специальные «стульчики» или «лягушки» для поднятия армирующего пояса на 50 мм от нижнего края гидроизоляционного слоя (можно использовать куски кирпичей подходящих размеров).
• «Звездочки» для обеспечения зазора в 50 мм между опалубкой и армирующим каркасом.

• Шаблоны с отверстиями для продольных частей арматуры, которые служат для удобства обвязки частей будущего каркаса (легко изготовить из досок или толстой фанеры).

Как правильно сделать армирование

Чтобы армирование было сделано по всем правилам, необходимо выполнять следующие требования:

• Расстояние между продольными поясами арматуры не должно превышать 50 см. Количество поясов зависит от высоты фундамента.
• Вертикальные и поперечные прутки арматуры (то есть поперечные пояса) устанавливаются с шагом 30 см согласно рекомендациям СНиП-а, но на практике часто делают шаг 50 см. Иногда поперечный пояс выполняют в виде прямоугольного хомута.
• От каждого угла в обе стороны надо установить по 3-4 поперечных пояса с шагом 0,5 от основного.
• От места примыкания в каждую сторону также необходимо сделать по 3-4 поперечных пояса с шагом 0,5 от основного.
• Выбор диаметра основной продольной арматуры зависит от нагрузки на фундамент, то есть чем больше нагрузка, тем толще арматура.
• Для вязки каркаса применяется только специальная проволока.
• Для того чтобы после заливки раствора вокруг металлического каркаса с каждой стороны образовался защитный слой из бетона толщиной 50 мм, необходимо установить специальные приспособления: снизу каркаса «стульчики» или «лягушки», а с боков – «звездочки».
• Армировать углы каркаса необходимо, только применяя специальные усиливающие конструкцию схемы, а не простым вязанием внахлест перпендикулярных прутьев арматуры.
• Прямые участки каркаса желательно выполнять цельными кусками арматуры (стандартная заводская длина 11,7 м).
• При стыковке продольных арматурных элементов необходимо строго соблюдать размеры нахлеста одного прутка на другой (для бетона марки М200 – 50 диаметров арматуры, для М250 – 40 диаметров, для М300 – 35 диаметров).
• Недопустима стыковка продольных прутков арматуры в одном и том же месте по вертикали (разнос должен составлять не менее 60 см или 1,5 длины нахлеста).

Варианты армирования прямых углов и мест примыканий

Угловые элементы ленточного фундамента испытывают наибольшие нагрузки после возведения здания. Поэтому от того, насколько качественно выполнено армирование этих участков фундамента будет зависеть надежность и долговечность всего сооружения. Простая вязка продольных элементов арматуры под прямым углом недопустима, так как такой способ не обеспечивает дополнительной прочности. Есть три основных метода армирования угловых частей и мест примыканий для ленточных фундаментов:

Первый способ

Основная внешняя продольная арматура загибается под 90 градусов. Внутренние продольные прутки также загибаются под 90 градусов и крепятся проволокой к внешним продольным пруткам. Величина загнутой части внутренних прутков должна равняться 50 диаметрам продольной арматуры. Такие же операции необходимо провести на всех горизонтальных уровнях армирующего каркаса.

Шаг вертикальных (поперечных) арматур в угловых элементах и местах примыканий должен составлять 0,5 основного шага. Это же требование к шагу относится и ко всем остальным методам армирования угловых частей и мест примыканий.

Второй способ

Этот метод анкеровки в угловых соединениях и местах примыканий для изготовления металлического каркаса считается наиболее простым и часто используется. Если длины продольных прутьев не хватает, чтобы их загнуть, применяют Г-образные крепящие элементы. Длина каждого плеча такого элементов должна составлять не менее 50 диаметров основной арматуры. Внешние продольные прутки связываются одним Г-образным элементом между собой. Каждый внутренний продольный элемент соединяется с внешним прутком арматуры с помощью Г-образного элемента. Для армирования одного углового соединения потребуется три Г-образных хомута на каждый продольный уровень каркаса. Для места примыкания необходимо по два таких элемента на каждый уровень.

Третий способ

Чтобы сделать металлический армирующий каркас более прочным устанавливаем в углах и местах примыканий П-образные элементы. Ширина таких элементов соответствует ширине армирующего каркаса, а длина – не менее 50 диаметров продольного арматурного прутка. Эти элементы вяжутся к основным продольным прутьям открытой частью буквы «П» по направлению от угла. Для армирования одного угла требуется два таких элемента (на каждом горизонтальном уровне), для места примыкания по одному элементу на каждый уровень.

Армирование тупых углов

При сложной геометрии ленточного фундамента, некоторые углы могут быть гораздо больше 90 градусов. Тупой угол также необходимо армировать по специальным схемам, увеличивающим прочность каркаса. Существуют два основных способа правильного армирования тупых углов фундамента.

Первый способ

Оптимальным решением для армирования тупого угла является загиб внешней продольной арматуры под необходимым углом. Внутренние продольные хлысты также загибаются под тем же углом, и вяжутся к внешней продольной составляющей каркаса. Длина каждой загнутой части внутреннего продольного прутка составляет не менее 50 диаметров основной арматуры.

Второй способ

Для укрепления тупых угловых частей каркаса используются дополнительные элементы, загнутые под необходимым углом. Длина плеча такого изогнутого элемента должна равняться не менее 50 диаметров продольной арматуры. Перехлест при вязке варьируется в пределах от 35 до 50 диаметров арматуры в зависимости от марки цемента, применяемой для бетонного раствора.

Ошибки армирования углов ленточного фундамента

Наибольшее количество ошибок, которые допускаются при изготовлении арматурного каркаса для ленточного фундамента, происходит именно при армировании угловых элементов и мест примыканий. Самая распространенная ошибка – вязание перекрещивающихся прутков в угловых частях фундамента, которая ведет к значительному ослаблению конструкции. На профессиональном языке это называется «разрыв арматуры».

Еще одной распространенной ошибкой является простой загиб внешних и внутренних продольных прутков арматуры без применения дополнительных усиливающих элементов. Это же относится и к армированию тупых угловых частей каркаса.

Важно! Если вязка производится перпендикулярно насечкам рифленой арматуры, то это приводит к ее проскальзыванию в момент заливки бетона и нарушает геометрию каркаса. Если вязка производится параллельно насечкам (то есть проволока укладывается в углубления на арматурных прутьях), то это обеспечивает более плотное и надежное соединение.

В заключении

При соблюдении всех норм и правил армирования, лента фундамента выдерживает значительные нагрузки и пригодна для строительства даже трехэтажного кирпичного дома.

zamesbetona.ru

Как правильно армировать углы ленточного фундамента: виды, материалы, ошибки

Армирование углов ленточного фундамента необходимо для упрочнения конструкции всего строения, исключения возможности деформаций и разрушения строения под воздействием больших нагрузок и внешних негативных факторов. Углы и примыкания данного типа конструкции фундамента испытывают сильные разнонаправленные нагрузки, поэтому работы нужно выполнять в соответствии с установленными нормами и стандартами.

В противном случае вся конструкция может разрушиться, привести к расслоениям, отколам, деформациям. При условии же правильного выполнения задачи железобетонная конструкция будет прочной, сможет противостоять всем нагрузкам, не будет бояться сил растяжения и сжатия.

Зачем нужно армировать ленточный фундамент

Необходимость армирования ленточного фундамента на обычном грунте или на суглинке в углах объясняется свойствами строительных материалов. Сам бетон недостаточно пластичен и прочен, чтобы легко выдерживать растяжения и другие нагрузки, работающие в разных частях фундамента, особенно если речь о неравномерных нагрузках (провоцируются пучением грунта, температурными перепадами, влагой и т.д.).

В процессе деформации в бетонной конструкции появляются зоны растяжения и сжатия. И если сжатие бетон пережить может, то растяжение его разрушает. Для того, чтобы противодействовать этой нагрузке, и нужна армировка: внутри бетонной конструкции располагают металлический каркас, который воспринимает растягивающие нагрузки и существенно укрепляет материал, продлевая срок эксплуатации всего строения.

Угол ленты и места примыкания – самые важные точки конструкции, на них оказывается большее давление в сравнении продольными частями, поэтому их упрочнению нужно уделить особое внимание.

Как сделать правильный армирующий каркас

Правильное усиление важных конструкционных элементов играет очень важную роль в обеспечении длительного срока службы и эксплуатационных характеристик всего сооружения. Поэтому делать все самостоятельно можно лишь после тщательного изучения параметров и норм, уделяя внимание каждому этапу. В противном случае лучше предоставить выполнение работ профессионалам.

Основные требования:

• Пруты арматуры в углах вязать нужно с соблюдением расстояния между стержнями, равного 50-80 сантиметрам.
• Расстояние между продольными арматурными поясами составляет 50 сантиметров, их количество рассчитывается в каждом отдельном случае.
• В обе стороны от каждого угла устанавливают 3-4 пояса поперечно, с шагом 0.5 от главного. Таким же образом делают в углах.
• Диаметр рабочей арматуры должен составлять 1-2 сантиметра, диаметр дополнительных прутьев может составлять 4-10 миллиметров.
• Четкое соблюдение последовательности работ: сначала в землю вбивают вертикальные прутья, потом к вертикальным стержням приваривают сверху и снизу горизонтальные.
• В углах стыков желательно не делать, обязательно использование гнутых стержней, на прямых участках стыков лучше не делать вообще, если же стык делается, то только методом нахлеста с такими параметрами: 50 диаметров стержней для бетона М200, 40 – для М250, 35 – для М300. Стыкование продольной арматуры по вертикали возможно лишь с разносом минимум 60 сантиметров либо 1.5 общей длины нахлеста.
• Основные способы соединения материалов: сварка, стыковка внахлест, с применением механических приспособлений. Вязка арматуры на углах ленточного фундамента осуществляется исключительно с использованием специальной проволоки.
• Для формирования после заливки защитного бетонного слоя толщиной минимум 5 сантиметров используют специальные приспособления – снизу устанавливают «лягушки» или «стульчики», по бокам – «звездочки».

Виды углов

Прежде, чем будет выполнена вязка углов, необходимо определить тип угла и в соответствии с этим организовывать работы, подбирать материалы. Острые углы в вязке наиболее сложны, тупые – простые.

Углы бывают:

1. Прямые – распространены больше всего. Могут быть Т или Г-образными.

2. Тупые – произвольные (эркеры). Развернутые углы от 160 градусов легки в работе – арматура прокладывается от внешней к внутренней стороне, увеличивая частоту поперечин в два раза в сравнении с остальной длиной фундамента, а потом перевязывается. Углы 90-160 градусов требуют установки вертикальных стержней.

3. Острые – в частном малоэтажном строительстве встречаются нечасто, очень сложны в работе.

Материалы для армирования

Для армирования угла и примыкания мелкозагубленного фундамента выбирают только качественную арматуру диаметром 10-20 миллиметров. Для поперечных и вертикальных конструкционных частей допускается брать гладкие прутья диаметром 8-12 миллиметров, для вязки – проволоку сечением 0. 8-1.2 миллиметра. Стержни должны быть рифлеными, ровными, длинными (чтобы стыков было по минимуму), без коррозии и больших участков ржавчины.

Стандарты допускают использование арматуры:

• Позволяющей соединять части в бетонные и железобетонные конструкции с использованием сварочных работ (индекс С в маркировке).
• Стойкость к коррозии, которая может появиться в бетонном составе (в маркировке обозначается буквой К).
• Стойкость и прочность при фиксации частей вязальной проволокой – обычно такие стержни производят из стали 35ГС, класс А-2 и А-3. Дуговой сваркой они не соединяются.

Раствор готовят из цемента марки М200, М300, М400, щебня или гравия, песка и воды. Пропорцию рассчитывают, исходя из поставленных задач и особенностей эксплуатации.

Анкеровка при перевязке

Выбор типа соединения зависит от параметров арматуры и участка конструкции, в которой оно выполняется. Металлические стержни гнут тисками или на специальном станке.

Виды анкеровки:

• Прямая – наименее желательна, соединение двух армирующих прутьев в углах данным способам актуально лишь для небольших зданий. Выполняется путем простого наложения стержней внахлест с последующей перевязкой с помощью проволоки. Здесь важно обеспечить максимальную жесткость, чтобы избежать сдвигов при заливке бетона.
• Крюк – сгиб на 180 градусов таким образом, чтобы конец прилегал к главной части прута.
• Лапка – конец стержня сгибается под прямым углом.
• Петля – прут складывают вдвое, петля находится в углу.
• Путем приваривания поперечин.
• С дополнительным использованием стального уголка или шайбы.

Последние два способа могут использоваться лишь для анкерования продольной арматуры, которую допускается сваривать. Лапка и прямая анкеровка используются лишь с прутьями различного диаметра.

Неверное армирование углов

Армировка углов ленточного фундамента – задача сложная, поэтому неудивительно, что в процессе мастера допускают ошибки, которые, как правило, схожи.  Ошибки в расчетах и экономия на используемых материалах, попытки сделать все проще и быстрее обычно оборачиваются большими проблемами – как минимум появлением деформаций и трещин, как максимум – разрушением здания.

Варианты армирования

Правильная схема армирования углов предполагает обязательное выполнение анкеровки, формирование разных по силе связей для разных зон стены. Ведь углы и примыкания постоянно испытываются серьезными нагрузками и должны быть максимально жесткими.

Просто вязать продольные стержни прямо нельзя, это не обеспечит должной прочности конструкции. Всего существует три способа армирования данного типа.

Основные методы армирования:

П-образная укладка

Используются специальные П-образные элементы по углам и местам примыканий. Ширина элемента равна ширине каркаса, длина – минимум 50 диаметров продольного стержня. Элементы привязываются к главным продольным стержням открытой частью стороны П в направлении угла, в каждом из которых устанавливают по два элемента (для каждого горизонтального уровня). В местах примыкания достаточного одного на уровень.

Соединения типа «лапка» и внахлест

Жесткость обеспечивается за счет сгиба свободного конца, внутреннюю арматуру к горизонтальной привязывают внахлест, а ко внешней связке вяжут лапкой. Шаг поперечной угловой и вертикальной арматуры рассчитывается в соотношении 3/8 высоты фундамента. Длина лапки должна быть 3-5 сантиметров.

С использованием Г-образного хомута

Внутренние продольные прутки жестко крепят к внешним продольным внахлест, шаг составляет ¾ высоты фундамента, внешний и внутренний продольный каркас соединяется дополнительными поперечными элементами. Длина соединения внахлест равна 50 диаметрам горизонтальных прутьев.

Правильное армирование углов мелкозаглубленного ленточного фундамента

• Каркас располагают на расстоянии в 5 сантиметров от фундамента.
• Соединения выполняют арматурой, выгнутой в 90 градусов, без сварки. Крепят на прямых участках проволокой.
• Обязательно на дно траншеи нужно выложить подушку из песка и гравия, что обеспечит достаточную прочность основания.

В углу обычно концентрируется максимум напряжения и разные слои каркаса испытывают различные нагрузки. И основная задача армировки – сделать так, чтобы стальные стержни воспринимали эти нагрузки равномерно, полностью забирая на себя. И если металлические стержни будут соединены неверно или с разрывами, то фундамент просто превратится в набор деталей, каждая из которых сама по себе не даст никакого толку, а бетон быстро расслоится, покроется отколами и трещинами.

Поэтому все работы нужно выполнять правильно, не допуская в указанных местах простых перекрестий концов прутьев, как часто можно встретить в строительной практике.

Как правильно армировать углы

Сначала выполняют чертежи каркаса, где прописывают основные значения, рассчитывают важные параметры и показатели, определяют необходимый минимум арматуры в расчете. Потом реализуют задачу.

Схема армирования:

• Вертикальные стержни зафиксировать с интервалом в 60 сантиметров.
• Вязальной проволокой скрепить горизонтальные силовые прутья сверху и снизу контура в местах их пересечения.
• Усилить зоны, которые находятся посредине пролетов, дополнительными стержнями.

Ошибки при вязке арматуры на углах:

• Арматуру просто скрещивают в углах, скрепляя проволокой. Это неправильно, хотя, схема достаточно распространенная.
• В углах стержни гнут, но не анкеруют. Так, СП 50-101-2004 говорит, что сборномонолитные и монолитные фундаменты должны быть жестко связанными перекрестными лентами. Соединение обычным перекрестием – это разрыв в месте сгиба, что не обеспечит достаточной жесткости. В местах перехлеста стержни можно соединять лишь указанными способами: механически муфтами, свариванием, без сварки (внахлест рифленые прутья с прямыми концами, с поперечными или приваренными стержнями, с загибами на концах).
• Использование только одного контура обвязки.
• Использование двух контуров без должного крепления их вместе.
• Отсутствие конструкционной связи между арматурным каркасом и подошвой основания.
• В углах строения стержни соединили при помощи сварки, проигнорировав другие методы соединения.

Как правильно вязать арматуру

Вязка арматуры в углах ленточного фундамента осуществляется с использованием таких средств: болгарка, прутья, газо- или электросварочный аппарат. Сначала все просчитывают – от расчета зависит количество прутьев, их диаметр, способы вязки. Особое внимание уделяют усилению подошвы, изготавливая конструкцию на объекте.

Сваривают два контура, один с отступом в 5 сантиметров от внешнего периметра траншеи фундамента. Второй располагают на таком же расстоянии от внутреннего края. Шва сварки не должны быть по углам. Гнут арматуру под прямым углом, места сгиба разогревают, сварку используют только там, где нагрузки сравнительно невысокие.

Далее конструкцию опускают в траншею, в углы устанавливают вертикальные прутья. Штыри вбивают в грунт глубоко, контуры приваривают к вертикальным стойкам. Верхняя часть фундамента тоже должна быть выполнена из двух контуров.

До того, как вязать арматуру, необходимо изучить типы связки. Простые соединения не подходят в данном случае. Обязательно использование гнутых элементов, которые будут продолжать продольные прутья каркаса и выступать за угол на 60-70 сантиметров. Если длины стержня недостаточно, можно скреплять хомутами со сторонами, равными минимум 50 диаметрам используемой арматуры.

Полезные советы по правильной укладке арматуры

• Расстояние между расположенными вертикально стержнями до 20 миллиметров должно быть равно 50-80 сантиметрам.
• Применять нужно рабочие стальные прутья диаметром 1-2 сантиметра, дополнительные элементы должны быть в сечении не менее 4-10 миллиметров.
• Желательно использование подкладок не из металла, которые зафиксируют каркас на нужном расстоянии от грунта и ближних конструкций.
• Горизонтально расположенные прутья монтируются исключительно в загнутом виде.
• Соединять встык нельзя.

Процесс армирование углов

Ввиду того, что на углы ленточного фундамента припадает основная часть нагрузки, долговечность и отсутствие деформаций напрямую зависят от правильности и качества выполнения упрочнения. Правила выполнения работы базируются на строительных нормативах и показателях.

Основные положения правильного армирования

• Максимальные нагрузки идут на продольную часть ленточного фундамента – эти участки упрочняются самыми толстыми стержнями сечением до 15 миллиметров.
• Напрямую влияет на жесткость и качество усиления плотность грунта (особенно сложно, когда грунты рыхлые, неустойчивы, глинистые): ленточный фундамент на суглинке должен выполняться с максимальными характеристиками жесткости из большего слоя прутьев большого сечения.
• Прутья должны быть рифлеными, с хорошей адгезией с бетонной смесью.
• Углы укрепляются более тщательно, чем стены и места примыкания.

Как правильно просчитать металлический каркас армирования

• Каркас должен находиться от края основания на расстоянии минимум 5 сантиметров.
• Нижние стержни не могут располагаться ниже уровня грунта больше, чем на 5 сантиметров.
• Между вертикальными стойками выдерживают расстояние в 50-80 сантиметров.
• Диаметр несущих прутьев опоры – 10-20 миллиметров, дополнительных – 4-10 миллиметров, проволоки для вязания – меньше.

Прежде, чем приступать к работе, обязательно нужно прорисовать чертеж, составить схему. Так удастся избежать самых распространенных ошибок.

Алгоритм изготовления металлического каркаса

Сначала вбивают в землю несущие стержни диаметром 10-20 миллиметров шагом 50-60 сантиметров. Снизу и сверху варятся несущие стержни в вертикальном положении, потом привариваются рабочие дополнительные с шагом около 8-10 сантиметров.

Нюансы дополнительного армирования углов

• Сварка на стыках конструкции недопустима, да и прямые участки так не скрепляются – лучше вязать.
• На углах прутки варят чуть под наклоном, сгибая заранее.
• Перекрестные крепления для упрочнения ленточного основания на стыках стен не допускаются.
• Рекомендовано дополнительное крепление каждого прутка согнутой арматурой.
• Все усиление должно превратиться в монолитную конструкцию из стержней каркаса, а не сборку из отдельных блоков.

Правила хорошего строительства

При выполнении работы используются только качественные материалы, соответствующие указанным физическим характеристикам. Именно фундамент требует использования самых лучших материалов, так как это основа и от того, насколько она получится надежной, зависит срок службы всего здания.

Нужно уметь правильно применять разные типы соединений в зависимости от контуров каркаса – в одних местах нужна сварка, в других недопустимо сваривать и нужно вязать. Делать наугад нельзя ни в коем случае. Каркас можно опускать в готовый котлован, заливать бетоном обязательно в один заход, чтобы избежать ослабляющих основание стыков и расслоений.

Для создания нужной монолитности основания на стыках стен используют гнутые стержни и установка их диагональная – под углом к основной сетке. Так удается добиться нужных характеристик надежности и прочности.

Армирование тупых углов

Когда выполняется фундамент сложной конфигурации, могут появляться углы более 90 градусов. Их упрочняют в соответствии со специальными схемами и используют арматурную конструкцию двух видов.

Первый способ

Выполняется загиб наружной продольной арматуры под установленным углом. Продольные внутренние хлысты загибаются аналогичным образом, потом вяжутся к продольной внешней части каркаса. Каждая загнутая часть продольного внутреннего прутка должна составлять минимум 50 диаметров основных стержней.

Второй способ

Осуществляется с использованием дополнительных гнутых элементов (они уже подготовлены и соответствуют нужному углу). Изогнутый элемент должен обладать плечом, равным минимум 50 диаметрам продольных прутьев. Перехлест в вязке может быть в диапазоне 35-50 значений сечения арматуры (зависит от марки цемента, который используется в приготовлении раствора).

Заключение

Армирование углов и примыканий с помощью металлических элементов играет очень важную роль и напрямую влияет на прочностные характеристики сооружения. Правильно выполненные работы данного этапа являются главным залогом длительной и комфортной эксплуатации всех помещений здания, обеспечения необходимых характеристик прочности, стойкости и сохранности на протяжении многих лет.

1beton.info

Правильное армирование углов фундамента

Основой любой жилой производственной постройки является фундамент. Продолжительный срок эксплуатации здания обеспечивает широко применяемая основа ленточного типа, которая обязательно усиливается стальными прутками. Армирование углов ленточного фундамента, воспринимающих значительную часть действующей нагрузки – серьезная технологическая операция.

При эксплуатации строения на фундамент постоянно воздействуют комплексные усилия – масса здания, движение почвы, реакция грунтов в результате морозного пучения. Различные зоны, в том числе и угловые стыки, железобетонной основы воспринимают сжимающие и растягивающие нагрузки.

Максимальная концентрация напряжений возникает в углах железобетонной конструкции, неправильное армирование которых может привести к нарушению целостности нулевого уровня и самого объекта строительства. Процесс армирования фундамента и его углов регламентирован строительными нормами и правилами, соблюдение которых гарантирует надежность и устойчивость строения.

Рассмотрим детально угловое армирование, правила выбора арматуры, а также остановимся на особенностях выполнения мероприятий.

Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго, и в нем не появятся никакие повреждения

Подготовительный этап

Профессионально выполненное проектирование ленточной основы и квалифицированно проведенные расчеты влияют на срок эксплуатации, прочность строения. При выполнении проектных работ учитываются следующие факторы:

• Масса строения, связанная с применяемыми материалами и конструкцией здания.
• Воспринимаемые усилия.
• Разновидность грунта, на котором осуществляется строительство.
• Особенности климата местности.
• Сопротивление грунта, связанное с наличием водоносных слоев и замерзанием почвы.

По результатам расчетных мероприятий определяется глубина закладки основания. Согласно глубине погружения в почву, существует два типа фундамента:

• неглубокий фундамент, применяемый для твердых грунтов, не подверженных пучению;
• глубоко погруженный в грунт, используемый на почвах, которые отличаются повышенной пучинистостью.

Варианты отличаются уровнем финансовых расходов, трудоемкостью выполнения работ, объемом применяемых материалов, особенностями конструкции арматурного каркаса. Схема арматурного контура учитывает размеры прутков и обязательно предусматривает угловое армирование.

Очень важно, чтобы укладка и вязка арматуры была произведена правильно

Инструменты и приспособления

Для производства мероприятий по усилению фундамента ленточного типа, в том числе его угловых частей, подготовьте следующие инструменты:

• болгарку, используемую для резки элементов пространственного каркаса, или специальные арматурные кусачки;
• рулетку строительную, длина ленты которой соответствует размерам строения и позволяет осуществлять замеры;
• предварительно отожженную проволоку, применяемую для вязания арматуры и элементов каркаса;
• ручное или полуавтоматическое приспособление для фиксации арматуры;
• подкладки из древесины или пластмассы, обеспечивающие фиксированное расстояние от элементов стальной пространственной конструкции до грунта;
• плоскогубцы или кусачки для работы с вязальной проволокой;
• молоток, который потребуется при выполнении работ по формированию арматурного каркаса.

Выбор арматуры

Правильный выбор арматуры для усиления основания углов ленточного типа положительно влияет на прочность всей конструкции. Принимая решение по применению стальных прутков, обратите внимание на маркировку проката.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Можно применять арматуру, отличительными особенностями которой является:

• Возможность соединения в единую конструкцию с помощью сварки, о чем свидетельствует индекс С в маркировке.
• Устойчивость к воздействию коррозионных процессов, возникающих в бетонном массиве, что подтверждается обозначением К в аббревиатуре.
• Сохранение прочностных характеристик при фиксации элементов с помощью вязальной проволоки. Такие прутки, соответствующие классам A-2, A-3, изготавливаются из стали 35ГС, соединяются только проволокой. Дуговая сварка для крепления недопустима.

Для усиления применяются металлические прутья диаметром 10-12 мм. Выбор марки и сортамента осуществляется согласно предварительно выполненным расчетам.

Целесообразность усиления основания

Правильно выполненный фундамент здания, представляющий бетонный монолит, обладает высокими прочностными характеристиками. Без стальной арматуры он не будет иметь требуемой эксплуатационной прочности. Бетон обладает повышенной устойчивостью к действию сжимающих нагрузок, однако может растрескаться при растяжении.

Это в полной мере компенсируется арматурным каркасом, устанавливаемым до заливки ленточного фундамента на нижнем и верхнем уровне ленточного контура. В углах фундамента концентрируются значительные усилия. Именно поэтому правильное армирование углов основания ленточного типа является гарантией длительного ресурса эксплуатации строения и его прочности.

В угловые части дополнительно нужно установить вертикальные металлические стержни

Установленная в угловых частях фундамента арматура значительно увеличивает прочностные характеристики конструкции, компенсирует изгибающие и разрывные нагрузки. Вертикально расположенные стальные стержни поддерживают арматурные пояса, расположенные в верхней и нижней части каркаса.

Особенности

Осуществляя армирование ленточного фундамента, придерживайтесь предварительно разработанной схемы расположения элементов пространственного каркаса и соблюдайте размеры, необходимый шаг:

• расстояние между вертикально расположенными прутками, диаметром до 2 см, обеспечьте в интервале 50-80 см;
• применяйте рабочие стальные стержни, диаметр которых составляет 1-2см;
• используйте поперечные и дополнительные элементы диаметром 4-10 мм, усиливающие центральную зону каркаса;
• используйте неметаллические подкладки, что позволит обеспечить фиксированное расстояние в 5 см от горизонтально расположенных прутков нижнего яруса до грунта.

Армирование угла и примыкания ленточного фундамента

При сборке пространственной конструкции соблюдайте следующую очередность операций:

• Зафиксируйте вертикально арматуру диаметром до 20 миллиметров, обеспечив интервал между прутками порядка 60 сантиметров.
• Закрепите с помощью вязальной проволоки горизонтально расположенные силовые стержни вверху контура и в нижней его части.
• Усильте дополнительными прутьями зоны, расположенные посередине пролетов.

Сгибание арматуры правильно производить под прямым углом

При выполнении работ по сборке арматурного каркаса особого внимания требует армирование углов фундамента. В угловых частях конструкции устанавливайте изогнутые стержни, избегайте нежелательных стыков арматурных прутков.

Армирование тупого угла фундамента

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 224 ( 5.66 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 1794 ( 45.35 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 1794 ( 45.35 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 144 ( 3.64 % )

Серьезной особенностью выполнения работ по усилению угловых зон нулевого уровня является применение дополнительной фиксации, произведенной с помощью стальных прутков. Расположенные в углах основания прутки объединяют участки, воспринимающие перпендикулярно направленные усилия. Обеспечение жесткости пространственной системы в углах нулевого уровня производится путем установки дополнительных вертикальных стержней, расстояние между которыми в два раза меньше, чем по периметру контура.

Правильное армирование углов ленточного фундамента

Усиление углов

В углах ленточного основания концентрируется напряжение, действующее в различных направлениях, сжимающее и растягивающее конструкцию. При правильно выполненном усилении напряжение воспринимают стальные прутья арматурного каркаса. Неправильное армирование вызывает нарушение целостности ленточного основания.

Фиксация элементов стальной конструкция должна обеспечивать полную передачу усилий между прутьями арматуры. Если армирование углов ленточного фундамента будет выполнено без разрывов, а соединение элементов будет жестким, то монолитное основание ленточного типа будет обладать необходимой прочностью за счет цельной пространственной рамы.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Не допускается фиксация перпендикулярно расположенной арматуры, концы которой просто связаны с применением проволоки для вязания. Это вызывает появление трещин в угловых частях основания, расслаивание, откол частей фундамента.

Рассмотрим, как правильно армировать углы, какие главные ошибки допускают застройщики, не знакомые со спецификой армирования.

Производя работы, обратите внимание на следующие моменты:

• в каждой из угловых частей основания горизонтально расположенные стержни должны монтироваться в загнутом виде;
• не допускается соединение встык арматуры, что вызывает разрыв силовой цепи;
• угловые участки следует армировать стержнями, диаметр которых превышает один сантиметр.

Выполнив армирование, обязательно сопоставьте соответствие конструкции собранного каркаса с предварительной разработанной схемой. Недостаточно жесткое крепление стержней, нарушение рекомендаций приводит к разрыву стальных прутков в точках фиксации и последующему растрескиванию основания.

Основная ошибка, которую допускают застройщики, производящие армирование углов ленточного фундамента – фиксация перпендикулярно расположенных концов прутьев. Это нарушает целостность жесткой пространственной конструкции, приводит к растрескиванию бетона, нарушению устойчивости строения.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Армирование оснований производят в различных вариантах:

• С применением при усилении стальной сетки, размещенной в верхнем и нижнем ярусе, закрепленной к поперечно расположенным арматурным пруткам. Усиление угловых стыков производится загнутыми стержнями увеличенного до 2 см диаметра. Фиксация сетки к вертикальным стержням осуществляется с интервалом 0,5 м.
• Используя отдельные стальные стержни. Это позволяет обеспечить жесткую связь основания с капитальными стенами здания, надежно зафиксировать стальные стержни. Метод предусматривает соединение внахлест стержней, концы которых имеют необходимое перекрытие.

При изгибе стальных прутьев более 150 градусов применяются цельные прутки, имеющие незначительный изгиб. При меньших углах наружные прутья, имеющие прямолинейную конфигурацию, остаются целыми. Угловые элементы каждого яруса изгибаются соответствующим образом и пересекаются в зонах крепления. Усиление прямого угла основания осуществляется с использованием отдельных стержней Г-образной конфигурации.

Фиксация арматуры

Неправильное армирование вызывает серьезные последствия, связанные с появлением трещин. Обидно, если проблема возникла из-за некачественно выполненного соединения элементов. Принимая решение о методе фиксации арматуры, застройщики задаются вопросом, какой способ лучше использовать:

• крепление с помощью вязальной проволоки;
• фиксацию с использованием электрической сварки.

Угловое армирование, а также усиление продольных частей каркаса, будут иметь необходимую прочность, если использовать вязальную проволоку. В эффективности данного варианта крепления убедились многие застройщики.

Применение электрической сварки не обеспечивает требуемую жесткость арматурного каркаса, который в точках стыков разрывается под воздействием нагрузок и реакции почвы. Электрическая сварка нарушает структуру прутков в зонах нагрева. Повреждение каркаса вызывает образование на нулевом уровне нежелательных трещин.Заключение

Ознакомившись с материалом статьи, изучив, как правильно армировать углы, можно избежать серьезных ошибок. Владея информацией, несложно самостоятельно выполнить работы по усилению ленточного фундамента с помощью надежно зафиксированных элементов пространственного арматурного каркаса.

Результат профессионально выполненной работы – прочная конструкция основания, позволяющая осуществить возведение здания и эксплуатировать его на протяжении длительного времени.

На сайте: Автор и редактор статей на сайте pobetony.ruОбразование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Правильное армирование углов фундамента – залог крепкого основания

Как известно основой любого дома является фундамент и очень важно уделить ему достаточно внимания, иначе это может привести в будущем к деформации или полному разрушению здания. Безусловно, у человека, который занимается строительством, не возникает проблем с возведением фундамента, однако человеку далекому от этого, сделать качественное основание сложно. В большинстве случаев не опытные строители мало уделяют внимание армированию фундамента и это не правильно. Армирование является важным моментом, в особенности армирование углов фундамента в ленточном основании. Выполнять его нужно по всем стандартам и правилам, иначе это может быть чревато негативными последствиями.

Причины, по которым необходимо армировать фундамент

Пожалуй, каждый из нас знает, что бетон по своим характеристикам очень прочный материал, однако используя его для основания дома необходимо четко понимать, что на него будет воздействовать большая нагрузка. В случае отсутствия арматурного каркаса в фундаменте при нагрузках, действующих на разрыв, бетон становиться достаточно хрупким и в нем возникают трещины. Именно по этой причине необходимо выполнять армирование, поскольку металлический каркас будет компенсировать прочность фундамента.

Второй причиной, по которой необходимо делать армирование, является то, что углы фундамента подвергаются еще большим нагрузкам, нежели продольная часть, и, выполнив правильное армирование, можно быть уверенным практически на 100 % в высокой прочности и долговечности всего фундамента в целом. Следует также отметить, что даже небольшой домик, пристройка или какое-либо сооружение, которое стоит на фундаменте без металлического каркаса, может вызвать деформацию основания через некоторое время после строительства за счет нагрузки самого строения и воздействия почвы на фундамент.

Важные правила армирования

При возведении фундамента важно соблюдать не только схему основания, но также учитывать некоторые важные моменты:

• Необходимо соблюдать расстояние между арматурными прутками. Важно располагать вертикальные прутки на расстоянии друг от друга 50-80 см, не больше и не меньше.
• Важно понимать, что диаметр основной (рабочей) арматуры для качественного армирования должен составлять 10-20 мм. Дополнительная может иметь диаметр 4-10 мм.
• Необходимо четко соблюдать последовательность выполнения армирования: первыми вбивается в землю вертикальная арматура, после чего к ним приваривается горизонтальная снизу и сверху.
• При армировании углов фундамента лучше всего избегать стыков в углах, а также использовать загнутые прутки.

Какую арматуру лучше всего использовать для армирования?

Ни одно армирование не проходит без арматуры, но чтобы металлический каркас получился прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно подойти к выбору арматуры, в особенности, если фундамент выполняется своими руками. Так при выборе арматуры нужно обратить внимание на обозначения:

• Индекс С – данный показатель говорит о том, что арматурный прокат – свариваемый.
• Индекс К – данный показатель говорит о том, что арматура довольно стойкая к коррозии метала и не растрескивается под воздействием напряжения.

В случае если выбранная арматура не содержит ни одного из этих показателей, то от ее использования лучше отказаться, поскольку она не подходит для фундамента и не будет залогом качественного основания.

Схемы правильного армирования углов ленточного фундамента

Прежде всего, перед началом армирования, нужно разобраться, как правильно его нужно выполнять и какие схемы и способы обвязки углов существуют.

Для начала разберем, какие ошибки могут возникать при попытке сделать прочными углы фундамента:

• При выполнении армирования был использован только один контур обвязки, например внешний, причем чаще всего это делается по внешнему периметру.
• Используя два контура, не было произведено их крепление между собой.
• Отсутствует связь между подошвой основания и самим каркасом из арматуры.
• Арматуру соединили при помощи сварки в углах строения.

На схеме можно увидеть самые популярные неправильные схемы, которые не позволяют нормально произвести усиление фундамента:

Теперь рассмотрим схемы правильного армирования углов ленточного фундамента. Их существует несколько:

1. Армирование угла с анкеровкой Г-образными элементами.
2. Армирование тупого угла.
3. Армирование угла и примыканий с помощью П-образных хомутов..
4. Армирование угла и примыканий с помощью Г-образных хомутов.

Какой тип выбрать зависит уже непосредственно от возможностей и необходимого усиления.

Инструкция по армированию углов

Первым делом необходимо определиться со схемой армирования. Самым простым и наиболее распространенным видом армирования углов ленточного фундамента является использование Г-образных элементов.

Итак, для того чтобы усилить фундамент при помощи арматуры необходимо придерживаться следующей последовательности:

• Когда траншея для фундамента готова, на ее дно необходимо выложить кирпичи, высотой около 5 см. Это нужно сделать для чтобы получился небольшой зазор между основанием фундамента и каркасом из арматуры.
• Затем нужно подготовить вертикальную арматуру, которая будет выступать стоечным каркасом. Для этого необходимо измерить высоту будущего фундамента и нарезать арматуру нужной высоты, при этом важно помнить, что она не должна доходить около 10 см до поверхности будущего фундамента.
• После этого на уже уложенные кирпичи выкладывается продольная арматура каркаса. Для этого лучше подойдет целая арматура.
• Далее на расстоянии около 50 см друг от друга к горизонтальной арматуре нужно привязать, используя специальную вязальную проволоку и крючок, перемычки. Они должны располагаться на расстоянии около 5 см с каждой стороны от стенок фундамента.
• После этого на углы образовавшихся квадратных ячеек нужно привязать вертикальные пруты по всему периметру.
• Для углов лучше всего заранее подготовить арматуру в виде буквы Г. Подготовленные согнутые пруты укладываются так, как показано на первой схеме выше и закрепляются с помощью проволоки. Важно также помнить, что угловые каркасы должны заходить в тело стены минимум на 70 см от угла.
• Затем выполняется верхняя обвязка каркаса точно таким же образом, как и нижняя: к вертикальным прутам привязывается продольная арматура по всему периметру, затем привязываются поперечные пруты, и выполняется верхнее армирование углов.

Когда весь арматурный каркас выполнен, можно приступать к формированию опалубки и заливке фундамента.

Полезные советы при армировании основания

Специалисты рекомендуют при выполнении армировании, как углов, так и всего основания придерживаться следующих правил:

• Арматурный каркас необходимо располагать на определенном расстоянии. Со всех сторон он должен отступать на 5 см. Это объясняется тем, что фундамент при несоблюдении данного правила может начать деформировать и крошиться, что повлияет на прочность всей конструкции.
• Для углов необходимо брать только арматуру, которая была выгнута под углом 90 градусов, а не сварена. Закреплять такие элементы необходимо только на прямых участках с помощью специальной проволоки. Это придаст большей прочности углам.
• Не стоит забывать, что на дно траншеи нужно уложить песчано-гравийную подушку, поскольку она является немало важной для прочности основания точно также как и .

Напоследок нужно отметить, что в случае если вы не являетесь специалистом в области возведения фундамента, рекомендуется заранее сделать схему армирования углов и всего основания фундамента. Если все будет верно подобрано и сделаны схемы, то во время выполнения строительных работ у вас не возникнет проблем, и вы сможете сэкономить не только время на выполнение работ, но и деньги, поскольку неправильно выполненная работа, в особенности армирование углов, может привести к негативным последствиям, таким как деформация или полное разрушение фундамента.

profundamenti.ru

Армирование углов ленточного фундамента

Армирование углов – весьма сложная задача. Углы являются местом сконцентрированного напряжения, местом, которое испытывает направленные в разные стороны разной силы и типа нагрузки. Неверное армирование углов ленточного фундамента может привести к тому, что уложенный в бетон металл просто не будет работать, что в результате приведет к появлению трещин на фундаменте, а также отслоению части фундамента. Притом чаще всего отслоение фундамента будет идти с внутренней стороны угла, то есть под зданием, и обнаружить его будет весьма проблематично.

Типичные ошибки при армировании углов

Нанятые на Авито строители, как правильно, сильно не заморачиваются относительно правильности армирования углов. Они либо просто допускают простое перекрестие прутов связанной вязальной проволокой арматуры, либо просто гнут рабочую арматуру под углом. Подобное халтурное армирование приведет к тому, что фундамент уже во время высыхания начнет откалываться, в фундаменте начнут образовываться трещины.

Притом многие строители, которые будут защищать подобный тип армирования, будут ссылаться на книгу профессора Сажина, который якобы допускает подобный тип армирования. На самом деле, Сажин говорил об армировании металлическими сетками; то есть армировании сварных соединений. При этом в схеме армирования Сажина говориться об угловом дополнительном элементе, который располагается диагонально по отношению к углу. Этот элемент многие строители просто не кладут; при этом им не мешает утверждать то, что они делают фундамент «по Сажину».

С армированием примыканий ситуация схожа. Сажин также продолжает говорить о армировании сварной сеткой. С народ такая версия ушла уже трансформированной в виде связанной сетки с дополнительными вертикальными прутами конструктивной арматуры. Естественно, подобное армирование примыканий ошибочно, также приводит к образованию сколов на внутренней части углов и обнажению арматуры даже под действием минимальных нагрузок.

Спецификации и стандарты

Чтобы убедиться в правильности сказанного выше, достаточно просто изучить СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры», в частности, пункт 8.3.26, где описывается способы соединения арматуры. Там говориться о стыках внахлест, а также о сварных и механических соединения. Как видно, связанная перекрестием арматура не является допустимым способом соединения, и относится к разрыву арматуры.

СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений», пункт 8.9, Четко предусматривает, что «Сборно-монолитные и монолитные фундамента всех стен должен быть жестко связаны между собой и объединены в систему перекрестных плит».  Не нужно быть гением конструктивных искусств, чтобы понять, что вязальная проволока не обеспечивает должного уровня связи всех элементов. В пункте 7.12.2.2 ACI 318-05 «Структурная целостность» предъявляется как минимум двух сплошных контуров армирования в нижнем ряду арматуры.

И как же правильно армировать углы?

Правильное армирование углов подразумевает использование пару либо Г-образных, либо П-образных закладных в углах, а также изгиб рабочей арматуры под 90 градусов.

Г-образные закладные используются в том случае, если фундамент будет испытывать только наружные нагрузки (которые как бы сжимают угол, делая его острее. Г-образные накладные укладываются в угол, его внешнюю сторону,  в соответствии с рисунками ниже (правый рисунок):

Использование П-образных закладных («хомутов») подразумевает установку пары хомутов «головками» внутрь угла, снаружи конструктивных прутов вертикальной арматуры. Соединение с рабочей арматурой стены осуществляется внахлест; длина лапок должна быть не менее 50-ти диаметров рабочей арматуры (т.е. при использовании в качество рабочей арматуры прутья в 14-мм диаметром хвостики закладных должны быть не менее 14*50=700 миллиметров).

Армирование примыканий ленточного фундамента

Правильное армирование примыканий аналогично армированию углов: здесь также можно использовать П-образные  и Г-образные закладные. Длина ножек у закладных подчиняется тем же правилам, что и при создании армирования углов ленточного фундамента.

stroitelstvovregione.ru

Правильное армирование углов ленточного фундамента

Долговечность и устойчивость зданий определяются прочностью фундамента, воспринимающего значительные нагрузки. Для возведения строений широко используется основание в виде усиленной бетонной ленты, укрепленное в угловых зонах стальной арматурой. Армирование углов ленточного фундамента – ответственная операция, позволяющая повысить прочностные характеристики основы. Неправильное армирование является причиной преждевременного разрушения здания. Ведь в стыковых участках концентрируются значительные напряжения. Рассмотрим угловое армирование.

На подготовительной стадии целесообразно изучить положения строительных норм и правил, соблюдение которых является гарантией надежности возводимых зданий.

Устойчивость строений зависит от различных факторов и усилий, возникающих в процессе эксплуатации:

• веса постройки;
• стабильности грунта;
• реакции почвы при замерзании.

Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго

На здание действуют различные нагрузки:

• сжимающие усилия;
• растягивающие напряжения;
• изгибающие моменты.

Наибольшая концентрация усилий возникает в угловых участках основания.

Именно поэтому важно на подготовительной стадии строительства выполнить следующие работы:

• проанализировать комплекс факторов, влияющих на прочность конструкции;
• профессионально разработать проектную документацию на основание;
• правильно подобрать арматуру для реальных условий эксплуатации.

До начала мероприятий необходимо также приобрести необходимые материалы и подготовить инструменты для выполнения работ. Остановимся на главных моментах подготовительного этапа.

Проектные работы

При отсутствии строительной квалификации, проектирование целесообразно осуществлять силами специалистов. Правильно произведенные проектные мероприятия позволяют создать прочную ленточную основу, которая на протяжении длительного периода сможет обеспечить устойчивость здания.

Без наличия усиления в виде качественной арматуры фундамент не прослужит достаточно долго

При этом важно учесть следующие моменты:

• конструктивные особенности и массу будущего здания;
• почвенно-климатические характеристики этого региона;
• виды нагрузок, действующих на укрепленное основание.

По результатам анализа выполняются специальные расчеты. В результате принимается решение о глубине закладки бетонной ленты фундамента.

Для различных видов грунтов основа погружается в почву на разную глубину:

• мелкозаглубленная обеспечивает устойчивость строений на стабильных почвах;
• глубокопогруженная применяется на грунтах с повышенной концентрацией влаги.

Фундаменты отличаются конструктивными особенностями, в том числе конструкцией силовой решетки. Разработанный в процессе проектирования чертеж содержит информацию о сортаменте применяемой проволоки и особенностях усиления.

Подготовка инструмента и необходимых материалов

Для усиления продольных и угловых зон ленточного фундамента потребуются следующие материалы:

• стальные стержни, марка и размеры которых соответствуют требованиям проектной документации;
• вязальная проволока, применяемая для обеспечения надежной фиксации элементов арматурного каркаса;
• подкладки под прутки, изготовленные из неметаллического материала, которые поддерживают стабильность зазора.

Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство

Обратите внимание, что проволока для вязания должна быть отожженной. Это повышает ее гибкость и облегчает выполнение работ.

Армирование фундамента ленточного типа производится с помощью стандартного инструмента. Потребуется:

• оснастка для загиба арматурных прутков;
• инструмент для резки стержней, например, специальные кусачки или болгарка;
• строительная рулетка с длиной ленты, соответствующей габаритам каркаса;
• специальный крючок или плоскогубцы для скручивания вязальной проволоки;
• молоток, необходимый для рихтовки заготовок силового каркаса.

Инструменты и материалы должны находиться в непосредственной близости от места выполнения работ.

Армирование углов фундамента – критерии выбора арматуры

Важно ответственно подойти к вопросу выбора стальных прутков для ленточной основы.

Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Следует изучить, как обозначается арматурный прокат, и использовать стержни со следующими особенностями маркировки:

• обозначенные индексом C. Он свидетельствует о возможности соединения элементов электрической сваркой;
• маркируемые буквой К. Это подтверждает повышенную стойкость прутков к воздействию коррозионных процессов;
• с буквенно-цифровой аббревиатурой А2 или A3. Такую проволоку нельзя соединять дуговой сваркой, ее можно фиксировать только вязальной проволокой.

Укрепление арматурного каркаса осуществляется прутками диаметром 1–1,2 см. Используется прокат, соответствующий требованиям чертежа.

Нет необходимости дискутировать о целесообразности усиления фундамента строения.

Это обязательная операция, позволяющая повысить характеристики основания:

• обеспечить увеличенный запас прочности;
• улучшить устойчивость к воздействию нагрузок;
• увеличить ресурс эксплуатации основы.

Силовой каркас устанавливается в опалубку до заливки бетона на уровне нулевой отметки и на верхней отметке капитальных стен. Наиболее нагруженные участки находятся в краях основания, где происходит концентрация нагрузок. Важно правильно выполнить усиление для повышения долговечности и устойчивости здания.

Конструкция арматуры для укрепления подошвы может быть изготовлена на строительной площадке

Изогнутые стальные прутки, размещенные в угловых зонах, повышают прочность фундамента, демпфируют изгибающие нагрузки и обеспечивают целостность бетонной ленты.

Правильное армирование углов – конструктивные нюансы

Производя армирование участков основания ленточного типа, соблюдайте следующие требования:

• применяйте цельную арматуру, изогнутую под прямым углом;
• избегайте стыкового соединения арматурных элементов силового каркаса;
• производите дополнительную фиксацию вертикальными стержнями;
• соблюдайте уменьшенный интервал между вертикальными стержнями.

Армированная металлоконструкция в углах подвержена воздействию перпендикулярно направленных нагрузок. Для обеспечения жесткости контура необходимо уменьшить расстояние между вертикальными прутками. В угловых зонах оно должно быть на 50% меньше по сравнению с аналогичными элементами, расположенными на прямолинейных участках.

При выполнении армирования следует соблюдать размеры, указанные в рабочей документации. Необходимо обращать особое внимание на следующие параметры:

• интервал между вертикальными стержнями каркаса, который должен составлять 0,5–0,8 м;
• диаметр арматуры 10-16 мм, требуемый для обеспечения прочности;
• сечение поперечных элементов, составляющее 0,4–1 см;
• расстояние от каркаса до края бетонной поверхности, составляющее 40–50 мм.

Сгибание арматуры правильно производить под прямым углом

Соблюдайте приведенную очередность сборки пространственной конструкции:

1. Установите с интервалом 50–80 см вертикальные стержни на прямолинейных участках.
2. Привяжите к ним проволокой горизонтальные элементы верхнего и нижнего яруса.
3. Произведите угловое армирование с помощью изогнутой по радиусу стальной арматуры.

При выполнении работ важно обеспечить жесткость соединяемых элементов с помощью вязальной проволоки, а также правильно усилить все зоны ленточной основы.

Как правильно армировать углы

Максимальная концентрация напряжений, вызывающих растяжение и сжатие, возникает в углах армированной ленты. Это связано с перпендикулярным направлением усилий, которые воспринимает арматура в углах основы. При правильном укреплении угловых зон хорошо демпфируются нагрузки. Ошибки могут вызвать появление глубоких трещин в бетонном массиве.

Повышенная жесткость при усилении ленточного фундамента обеспечивается формированием жесткого замкнутого контура. При этом прочно зафиксированная арматура позволяет в полном объеме передавать усилия элементам пространственного каркаса. Важно не допустить растрескивания угловых зон, откалывания частей основы и расслоения бетонного массива в результате неправильного армирования.

После того, как конструкция будет полностью готова, ее можно опускать в готовый котлован

Производя усиление углов важно соблюдать следующие требования:

• укреплять угловые части цельными стержнями радиусной конфигурации, которые необходимо надежно зафиксировать;
• замкнуть силовой контур, полностью исключив стыковые соединения прямых кусков арматуры;
• использовать для усиления углов ленточного фундамента стальную арматуру диаметром более 10 мм.

После окончания мероприятий по армированию необходимо проверить соответствие размеров собранного пространственного каркаса требованиям чертежа. Отклонения от проектной документации и недостаточная жесткость фиксации прутков вызывают нарушение целостности каркаса. Сдвиг под нагрузкой элементов в точках соединения вызывает появление трещин на основании после бетонирования.

Возможны различные способы укрепления ленточных оснований:

• стальной сеткой. Ее можно приобрести в специализированных магазинах или изготовить самостоятельно. Сетка размещается на уровне цоколя и соединяется с перпендикулярно расположенными стальными стержнями. Сетка крепится к вертикальным прутикам по всему контуру с расстоянием между ними 50 см;
• рифленой арматурой. Пространственная рама собирается из отдельных заготовок, которые крепятся между собой внахлест. Стальные стержни жестко связывают фундамент с несущими стенами строения и формируют общий силовой каркас. В углах основания расстояние между вертикальными прутками составляет 20–25 см.

Изгиб прутьев должен соответствовать форме основы строения и обеспечивается с помощью гибочного приспособления. В зонах нахлеста угловые элементы прочно крепятся к продольным пруткам верхнего и нижнего яруса.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Неправильное армирование – характерные ошибки

При выполнении работ неопытными застройщиками неизбежно возникают ошибки, отрицательно влияющие на прочностные характеристики:

• отклонение конструкции от требований чертежа;
• применение арматуры уменьшенного диаметра;
• соединение прутков сваркой, нарушающей структуру металла;
• фиксация стержней в угловых зонах под прямым углом;
• недостаточная прочность соединения арматуры проволокой;
• несоответствие конфигурации угловых элементов форме строения;
• контакт арматурного каркаса с воздушной средой после бетонирования.

В результате ошибок, допущенных в процессе армирования, появляются трещины, снижается прочность конструкции, что может вызвать серьезные последствия.

Особенности соединения арматуры

Размышляя о способе крепления элементов арматурной решетки, многие начинающие застройщики выбирают между двумя методами крепления:

• применением проволоки для вязания;
• использованием электросварки.

Часто возникают ситуации, когда стальная решетка изготовлена в точном соответствии с требованиями чертежа, но выбран неправильный способ фиксации арматуры. Обратите внимание, что усиление угловых зон и соединение продольных элементов каркаса может обеспечить повышенную прочность только при использовании вязальной проволоки для соединения стержней. Это проверенный вариант, в надежности которого не стоит сомневаться.

Сварка неспособна обеспечить необходимую жесткость, а повышенная температура изменяет структуру материала при нагреве. В результате велика вероятность повреждения каркаса при нагрузке.

Овладев технологией армирования углов, можно самостоятельно усилить фундамент и не допустить при этом ошибок. Правильно укрепленный фундамент может длительно эксплуатироваться, обеспечивая устойчивость здания.

pobetony.expert

Расположение и расчет арматуры в ленточном фундаменте

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

stroychik.ru

Армирование углов ленточного фундамента

Дата: 15 января 2019

Просмотров: 5105

Коментариев: 0

Основой любой жилой производственной постройки является фундамент. Продолжительный срок эксплуатации здания обеспечивает широко применяемая основа ленточного типа, которая обязательно усиливается стальными прутками. Армирование углов ленточного фундамента, воспринимающих значительную часть действующей нагрузки – серьезная технологическая операция.

При эксплуатации строения на фундамент постоянно воздействуют комплексные усилия – масса здания, движение почвы, реакция грунтов в результате морозного пучения. Различные зоны, в том числе и угловые стыки, железобетонной основы воспринимают сжимающие и растягивающие нагрузки.

Максимальная концентрация напряжений возникает в углах железобетонной конструкции, неправильное армирование которых может привести к нарушению целостности нулевого уровня и самого объекта строительства. Процесс армирования фундамента и его углов регламентирован строительными нормами и правилами, соблюдение которых гарантирует надежность и устойчивость строения.

Рассмотрим детально угловое армирование, правила выбора арматуры, а также остановимся на особенностях выполнения мероприятий.

Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго, и в нем не появятся никакие повреждения

Подготовительный этап

Профессионально выполненное проектирование ленточной основы и квалифицированно проведенные расчеты влияют на срок эксплуатации, прочность строения. При выполнении проектных работ учитываются следующие факторы:

• Масса строения, связанная с применяемыми материалами и конструкцией здания.
• Воспринимаемые усилия.
• Разновидность грунта, на котором осуществляется строительство.
• Особенности климата местности.
• Сопротивление грунта, связанное с наличием водоносных слоев и замерзанием почвы.

По результатам расчетных мероприятий определяется глубина закладки основания. Согласно глубине погружения в почву, существует два типа фундамента:

• неглубокий фундамент, применяемый для твердых грунтов, не подверженных пучению;
• глубоко погруженный в грунт, используемый на почвах, которые отличаются повышенной пучинистостью.

Варианты отличаются уровнем финансовых расходов, трудоемкостью выполнения работ, объемом применяемых материалов, особенностями конструкции арматурного каркаса. Схема арматурного контура учитывает размеры прутков и обязательно предусматривает угловое армирование.

Очень важно, чтобы укладка и вязка арматуры была произведена правильно

Инструменты и приспособления

Для производства мероприятий по усилению фундамента ленточного типа, в том числе его угловых частей, подготовьте следующие инструменты:

• болгарку, используемую для резки элементов пространственного каркаса, или специальные арматурные кусачки;
• рулетку строительную, длина ленты которой соответствует размерам строения и позволяет осуществлять замеры;
• предварительно отожженную проволоку, применяемую для вязания арматуры и элементов каркаса;
• ручное или полуавтоматическое приспособление для фиксации арматуры;
• подкладки из древесины или пластмассы, обеспечивающие фиксированное расстояние от элементов стальной пространственной конструкции до грунта;
• плоскогубцы или кусачки для работы с вязальной проволокой;
• молоток, который потребуется при выполнении работ по формированию арматурного каркаса.

Выбор арматуры

Правильный выбор арматуры для усиления основания углов ленточного типа положительно влияет на прочность всей конструкции. Принимая решение по применению стальных прутков, обратите внимание на маркировку проката.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Можно применять арматуру, отличительными особенностями которой является:

• Возможность соединения в единую конструкцию с помощью сварки, о чем свидетельствует индекс С в маркировке.
• Устойчивость к воздействию коррозионных процессов, возникающих в бетонном массиве, что подтверждается обозначением К в аббревиатуре.
• Сохранение прочностных характеристик при фиксации элементов с помощью вязальной проволоки. Такие прутки, соответствующие классам A-2, A-3, изготавливаются из стали 35ГС, соединяются только проволокой. Дуговая сварка для крепления недопустима.

Для усиления применяются металлические прутья диаметром 10-12 мм. Выбор марки и сортамента осуществляется согласно предварительно выполненным расчетам.

Целесообразность усиления основания

Правильно выполненный фундамент здания, представляющий бетонный монолит, обладает высокими прочностными характеристиками. Без стальной арматуры он не будет иметь требуемой эксплуатационной прочности. Бетон обладает повышенной устойчивостью к действию сжимающих нагрузок, однако может растрескаться при растяжении.

Это в полной мере компенсируется арматурным каркасом, устанавливаемым до заливки ленточного фундамента на нижнем и верхнем уровне ленточного контура. В углах фундамента концентрируются значительные усилия. Именно поэтому правильное армирование углов основания ленточного типа является гарантией длительного ресурса эксплуатации строения и его прочности.

В угловые части дополнительно нужно установить вертикальные металлические стержни

Установленная в угловых частях фундамента арматура значительно увеличивает прочностные характеристики конструкции, компенсирует изгибающие и разрывные нагрузки. Вертикально расположенные стальные стержни поддерживают арматурные пояса, расположенные в верхней и нижней части каркаса.

Особенности

Осуществляя армирование ленточного фундамента, придерживайтесь предварительно разработанной схемы расположения элементов пространственного каркаса и соблюдайте размеры, необходимый шаг:

• расстояние между вертикально расположенными прутками, диаметром до 2 см, обеспечьте в интервале 50-80 см;
• применяйте рабочие стальные стержни, диаметр которых составляет 1-2см;
• используйте поперечные и дополнительные элементы диаметром 4-10 мм, усиливающие центральную зону каркаса;
• используйте неметаллические подкладки, что позволит обеспечить фиксированное расстояние в 5 см от горизонтально расположенных прутков нижнего яруса до грунта.

Армирование угла и примыкания ленточного фундамента

При сборке пространственной конструкции соблюдайте следующую очередность операций:

• Зафиксируйте вертикально арматуру диаметром до 20 миллиметров, обеспечив интервал между прутками порядка 60 сантиметров.
• Закрепите с помощью вязальной проволоки горизонтально расположенные силовые стержни вверху контура и в нижней его части.
• Усильте дополнительными прутьями зоны, расположенные посередине пролетов.

Сгибание арматуры правильно производить под прямым углом

При выполнении работ по сборке арматурного каркаса особого внимания требует армирование углов фундамента. В угловых частях конструкции устанавливайте изогнутые стержни, избегайте нежелательных стыков арматурных прутков.

Армирование тупого угла фундамента

Серьезной особенностью выполнения работ по усилению угловых зон нулевого уровня является применение дополнительной фиксации, произведенной с помощью стальных прутков. Расположенные в углах основания прутки объединяют участки, воспринимающие перпендикулярно направленные усилия. Обеспечение жесткости пространственной системы в углах нулевого уровня производится путем установки дополнительных вертикальных стержней, расстояние между которыми в два раза меньше, чем по периметру контура.

Правильное армирование углов ленточного фундамента

Усиление углов

В углах ленточного основания концентрируется напряжение, действующее в различных направлениях, сжимающее и растягивающее конструкцию. При правильно выполненном усилении напряжение воспринимают стальные прутья арматурного каркаса. Неправильное армирование вызывает нарушение целостности ленточного основания.

Фиксация элементов стальной конструкция должна обеспечивать полную передачу усилий между прутьями арматуры. Если армирование углов ленточного фундамента будет выполнено без разрывов, а соединение элементов будет жестким, то монолитное основание ленточного типа будет обладать необходимой прочностью за счет цельной пространственной рамы.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах

Не допускается фиксация перпендикулярно расположенной арматуры, концы которой просто связаны с применением проволоки для вязания. Это вызывает появление трещин в угловых частях основания, расслаивание, откол частей фундамента.

Рассмотрим, как правильно армировать углы, какие главные ошибки допускают застройщики, не знакомые со спецификой армирования.

Производя работы, обратите внимание на следующие моменты:

• в каждой из угловых частей основания горизонтально расположенные стержни должны монтироваться в загнутом виде;
• не допускается соединение встык арматуры, что вызывает разрыв силовой цепи;
• угловые участки следует армировать стержнями, диаметр которых превышает один сантиметр.

Выполнив армирование, обязательно сопоставьте соответствие конструкции собранного каркаса с предварительной разработанной схемой. Недостаточно жесткое крепление стержней, нарушение рекомендаций приводит к разрыву стальных прутков в точках фиксации и последующему растрескиванию основания.

Основная ошибка, которую допускают застройщики, производящие армирование углов ленточного фундамента – фиксация перпендикулярно расположенных концов прутьев. Это нарушает целостность жесткой пространственной конструкции, приводит к растрескиванию бетона, нарушению устойчивости строения.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок

Армирование оснований производят в различных вариантах:

• С применением при усилении стальной сетки, размещенной в верхнем и нижнем ярусе, закрепленной к поперечно расположенным арматурным пруткам. Усиление угловых стыков производится загнутыми стержнями увеличенного до 2 см диаметра. Фиксация сетки к вертикальным стержням осуществляется с интервалом 0,5 м.
• Используя отдельные стальные стержни. Это позволяет обеспечить жесткую связь основания с капитальными стенами здания, надежно зафиксировать стальные стержни. Метод предусматривает соединение внахлест стержней, концы которых имеют необходимое перекрытие.

При изгибе стальных прутьев более 150 градусов применяются цельные прутки, имеющие незначительный изгиб. При меньших углах наружные прутья, имеющие прямолинейную конфигурацию, остаются целыми. Угловые элементы каждого яруса изгибаются соответствующим образом и пересекаются в зонах крепления. Усиление прямого угла основания осуществляется с использованием отдельных стержней Г-образной конфигурации.

Фиксация арматуры

Неправильное армирование вызывает серьезные последствия, связанные с появлением трещин. Обидно, если проблема возникла из-за некачественно выполненного соединения элементов. Принимая решение о методе фиксации арматуры, застройщики задаются вопросом, какой способ лучше использовать:

• крепление с помощью вязальной проволоки;
• фиксацию с использованием электрической сварки.

Угловое армирование, а также усиление продольных частей каркаса, будут иметь необходимую прочность, если использовать вязальную проволоку. В эффективности данного варианта крепления убедились многие застройщики.

Применение электрической сварки не обеспечивает требуемую жесткость арматурного каркаса, который в точках стыков разрывается под воздействием нагрузок и реакции почвы. Электрическая сварка нарушает структуру прутков в зонах нагрева. Повреждение каркаса вызывает образование на нулевом уровне нежелательных трещин.Заключение

Ознакомившись с материалом статьи, изучив, как правильно армировать углы, можно избежать серьезных ошибок. Владея информацией, несложно самостоятельно выполнить работы по усилению ленточного фундамента с помощью надежно зафиксированных элементов пространственного арматурного каркаса.

Результат профессионально выполненной работы – прочная конструкция основания, позволяющая осуществить возведение здания и эксплуатировать его на протяжении длительного времени.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Армирование углов ленточного фундамента

Если вы заинтересованы в том, чтобы возведенное здание прослужило, не создавая проблем, как можно дольше, особое внимание следует уделить закладке ленточного фундамента в целом и армированию углов своими руками в частности. Если пруты арматуры в углах вязать и устанавливать правильно, строение простоит довольно долго, и в нем не появятся никакие повреждения.

Для того чтоб более точно разобраться в том, насколько важно армирование угловых частей основания, стоит вспомнить некоторые азы из области сопромата. А именно, тот факт, что распределение нагрузки происходит одновременно по разным направлениям, в связи с чем на угловую часть здания приходится одновременно два разноплановых вектора воздействия. Если говорить простым языком, то нагрузка на фасад в данном случае создается двумя стенами. А из-за сопротивления конструкции суммарная сила воздействия имеет направление во внутрь от стены.

Вязка арматуры углов ленточного фундамента: ошибки

Ни для кого не является секретом, что без наличия усиления в виде качественной арматуры фундамент не прослужит достаточно долго. Именно по этой причине очень важно, чтобы укладка и вязка арматуры была произведена правильно. Некоторые строители забывают о том, что область углов и примыканий – наиболее слабая часть любого ленточного фундамента. В результате при укладке арматуры допускаются очень грубые и недопустимые ошибки. Прежде всего, речь идет о следующих моментах:

• применяется только внешний контур;
• отсутствует связь подошвы ленточного фундамента и каркаса армировки;
• вязка арматуры производится скруткой на обыкновенную проволоку;
• на угол строения приходятся швы сварк;
• при применении двух контуров каркаса соединение между ними отсутствует.

Разумеется, нельзя однозначно утверждать, что все ошибки, которые допускаются при армировании углов и примыканий, имеют фатальный характер и делают армирование углов ленточного фундамента бесполезной процедурой. Но если вы хотите придать фундаменту ощутимое усиление, следует делать все правильно и не допускать ошибок.

Как правильно вязать арматуру

Вязка углов арматуры и примыканий ленточного фундамента — это целое искусство. Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента. Для выполнения работы потребуются следующие материалы и оборудование:

• электросварочный или газосварочный аппарат;
• болгарка;
• арматурные прутья.

Начинать работу следует с производства расчета и армирования подошвы. Это имеет особенно важное значение именно для  ленточного фундамента заглубленного типа, поскольку нагрузка на низ основания в данном случае получается очень высокой. Если же прибавить сюда негативное влияние факторов внешней среды (прежде всего, воды и влаги), становится вполне очевидно, что длительное время основание в подобных условиях просто не продержится.

Конструкция арматуры для укрепления подошвы может быть изготовлена на строительной площадке. Для работы потребуется сварить всего два контура, один из которых будет иметь небольшой отступ от наружного  периметра траншеи фундамента. 5 см окажется вполне достаточно.

Что касается второго контура, его следует располагать  на аналогичном расстоянии от внутреннего края. В процессе работы следует помнить о том, что сварочный шов ни в коем случае не должен приходиться на угол.

Сгибание арматуры правильно производить под прямым углом. Место, в котором происходит сгиб, следует предварительным образом разогреть. Соединение арматуры с использованием сварки следует располагать в тех местах, в которых лента основы будет характеризоваться низкими показателями нагрузки. После того, как конструкция будет полностью готова, ее можно опускать в готовый котлован. В угловые части дополнительно нужно установить вертикальные металлические стержни. Поскольку они играют особенно важную роль, правильно будет применять прутья арматуры более серьезного диаметра. Вбивать штыри в почву следует как можно более глубоко. Установленные контуры требуется приварить к вертикальным стержням.

Что касается верхней части заглубленного ленточного основания, оно тоже должно включать не менее двух контуров арматурного усиления.

Простое соединение двух армирующих прутьев в углах недопустимо ни при каких обстоятельствах. Такое соединение просто неспособно корректно распределить нагрузки. Данный участок требует особенного подхода и отдельной схемы укладки. Специалисты рекомендуют применять в данном случае гнутые элементы. В идеале они должны представлять собой продолжение продольных стержней каркаса и заходить за угол примерно на 60, а лучше 70 см. Если длины прута для этого оказывается недостаточно, можно использовать отдельные гнутые элементы – хомуты. Их стороны должны равняться, как минимум, 50 диаметрам арматурных прутьев.

Полезные советы по правильной укладке арматуры

Основная особенность ленточных фундаментов заключается в том, что их длина существенно выше показателей высоты и ширины. Поскольку нагрузка от постройки оказывает давление на основание сверху, происходит сжатие верха ленты и растягивание низа. В результате растяжение монолита приводит к образованию трещин, а потому для обеспечения целостности нижний пояс арматуры является обязательным.

Таким образом, ленточный фундамент, независимо от его высоты, должен иметь два пояса армирования. А именно, верхний и нижний.

Если существует необходимость существенного углубления основания, рекомендуется заказать расчет у специалиста. В данном случае опытные профессионалы смогут более точно сообщить, какое количество поясов понадобится для того, чтобы строение прослужило максимально долго, и из какого прутка лучше делать каркас.

Выбор толщины армирующих прутьев во многом зависит от распределения нагрузок. Поскольку чаще всего в ленточном основании наибольшая нагрузка приходится на продольные стержни арматуры, именно они должны быть особенно прочными. Специалисты рекомендуют использовать рифленые стержни класса AIII. На непучинистых почвах для возведения зданий и сооружений, имеющих не слишком существенную массу, будет достаточно арматуры с диаметром 12 мм. Если же строительство планируется на сложном грунте и с использованием тяжелых материалов, лучше сделать выбор в пользу арматуры диаметром 14 или 16 мм.

Как показывает практика, поперечные, а также вертикальные перекладины арматуры в случае с ленточным основанием нагружаются относительно слабо, в качестве них может применяться гладкий стержень диаметром от 6 до 8 мм. Как правило, этого окажется вполне достаточно для того, чтобы стабилизировать конструкцию и придать ей нужную форму.

После того, как армирование будет успешно завершено, конструкция заливается бетонным раствором. Чтобы получить бетон хорошего качества, лучше замешивать его не руками, а при помощи специальной установки. А в случае, если подобная возможность по той или иной причине отсутствует, раствор следует тщательно проколоть и утрамбовать. В процессе высыхания, желательно периодически промачивать залитую поверхность водой.

Армирование углов ленточного фундамента: видео технологии

Ленточный фундамент – оптимальный вариант для массивных построек, позволяющий возводить здания на пучинистых, слабых грунтах. Чтобы монолит выдержал комплекс разновекторных сжимающих и растягивающих нагрузок, следует правильно выполнить упрочнение с помощью стальных стержней. Особенно важно, какая и как именно монтируется арматура в углах и примыканиях, поскольку ошибки в этом вопросе приводят к нарушению целостности каркаса, потере жесткости основания и появлению трещин в стенах.

Оглавление:

1. Критерии выбора прутьев
2. Схемы армирования
3. Распространенные ошибки, видео инструции

Какую арматуру использовать для фундамента?

Прежде чем начнется закладка основы дома, составляется схема ее каркаса, определяющая взаимное расположение проката на прямолинейных и угловых участках и в местах, где есть примыкание – Т-образное соединение.

Для формирования продольных линий ленточного фундамента подходят изделия А-ІІІ (сталь марки А400, А200С), имеющие на поверхности особое рифление. Вертикальная и поперечная арматура может быть изготовлена из гладких стержней с аббревиатурой А-І (сталь марки А240). В обозначении должен присутствовать индекс К – маркер коррозионной устойчивости. О свариваемости стали свидетельствует литера С.

Каркас формируют с учетом следующих рекомендаций СНиП.

1. По диаметру продольная (рабочая) арматура должна составлять не менее 0,1 % от площади поперечного сечения ленты. Если длина стороны больше 3 м, достаточную жесткость обеспечат прутья размером не менее 12 мм.
2. Упрочнение осуществляется с формированием 2-3 поясов – это зависит от ширины.
3. Для защиты от коррозии располагается на расстоянии не менее 5 см от стенок опалубки, подошвы и верхнего среза фундамента. Сильно заглублять в бетон не следует, поскольку зона максимального растяжения находится на поверхности.
4. Вертикальные и поперечные пруты (дополнительные) стыкуют друг с другом в виде прямоугольных перемычек, расположенных с интервалом 50-80 см. Дополнительная арматура выбирается по диаметру от 4 до 10 мм.

Работа всегда делается в определенном порядке: первыми монтируют вертикальные стержни, а затем сверху и снизу к ним крепят горизонтальные. В местах стыков на прямых участках они вяжутся с нахлестом (запуском) не менее 30 диаметров.

Схемы армирования угловой зоны и примыканий

В нормативном документе СП 50-101-2004 изложены основные правила. Согласно п. 8.3.26, чтобы угол или примыкание стали жестче, соединяют такими способами:

• Стыковкой внахлест, без сварки. При этом в районе нахлестки выполняют один из видов анкеровки – с прямыми концами продольных прутьев, путем приваривания поперечных, с загибанием на концах продольной арматуры крючков или петель.
• Методом сварки.
• С использованием специальных гнутых усилений – Г-образных и П-образных хомутов, фиксация которых осуществляется на прямых участках и только с помощью вязальной проволоки.

Примыкание и угловые зоны – места наивысших нагрузок, не допускающие осуществления стыков обычными методами. Армирование прямых углов выполняется по одной из следующих схем:

1. Сетка. Метод пригоден лишь при использовании сеточного каркаса для всего объема ленты. Сетки с ячейками 20х20 см монтируют в нижнем и верхнем армопоясе и связывают их между собой вертикальными прутьями с интервалом полметра.
2. Г-образные изделия. Каждое «плечо» такого элемента должно по длине равняться как минимум 50 диаметрам продольного прута. Упрочнение угла производится в двух уровнях. Для каждого из них потребуется три Г-образных хомута: первый служит для фиксации внешних продольных стержней между собой, второй и третий – для перекрестного соединения внешних и внутренних.
3. Применение П-образных хомутов. Этот вариант позволяет сделать ленточный фундамент еще более прочным в угловых зонах. Ширина хомута равна ширине каркаса, а длина соответствует 50 диаметрам рабочей арматуры. На каждом горизонтальном уровне угол фиксируют двумя П-образными элементами. Их привязывают к продольным изделиям так, чтобы открытая сторона буквы П была направлена от угла.

В угловых зонах интервал между вертикальными перемычками уменьшают в два раза по сравнению с прямолинейными участками.

Армирование тупых углов

Иногда стены здания и ленточный фундамент имеют сложную геометрию: углы или примыкание по величине могут превышать 90°. Если угол больше 160°, то внутренние и наружные продольные стержни могут быть цельными. Их изгибают, чтобы они соответствовали заданной угловой величине.

Если угол находится в пределах от 90° до 160°, целостность сохраняют только внешние прутья, повторяя его очертания. Схема армирования в этом случае реализуется одним из двух способов.

1. Внешняя рабочая сталь загибается под нужным углом, таким же образом поступают с внутренним продольным стержнем. С каждой стороны угла внешний и внутренний элементы попарно связывают проволокой. Запуск внутреннего продольного прута в каждую сторону – не менее 50 диаметров.
2. Чтобы надежнее укрепить тупую угловую часть дома или примыкание, применяют специально изготовленные усиления, изогнутые под нужным углом. Каждое «плечо» дополнительного изделия по длине составляет минимум 50 диаметров продольного. Нахлест при связывании выбирают в пределах 35-50 диаметров – с учетом марки цемента, закупленного для приготовления бетонной смеси.

Шаг поперечной арматуры в тупых углах соответствует 0,75 h, где h – высота фундаментной ленты.

Как армировать примыкание?

Усиление Т-образных стыков выполняется тремя способами.

1. Внахлест. Горизонтальная арматура примыкающего участка соединяется с внешним горизонтальным стержнем каркаса ленты. Шаг между вертикальными перемычками составляет 3/8 высоты основы в поперечном сечении. Длина нахлеста – не менее 50 диаметров продольного прута.
2. Г-образное. Горизонтальная арматура примыкающей стороны и наружная горизонтальная внахлест скрепляются с плечами двух Г-образных хомутов. Нахлест выдерживают не менее 50 диаметров продольного изделия. Чтобы уменьшить интервал между перемычками, ставят дополнительные поперечные элементы.
3. П-образное. Длина буквы П приравнивается к удвоенной ширине ленты. С помощью хомута внахлест соединяют горизонтальную арматуру примыкающей части с внешним стержнем основной части фундамента. Длина нахлеста варьируется от 35 до 50 диаметров горизонтального проката.

Возможные ошибки

Когда выполняется упрочнение угла или связывается примыкание, иногда допускаются нарушения технологии, приводящие к потере прочности. Вот перечень распространенных ошибок, допускаемых неопытными мастерами.

1. Перекрещивающиеся продольные стержни связаны прямо в вершине угла или там, где происходит примыкание. В самом напряженном месте каркаса арматура «разрывается».
2. При оформлении угла связаны только внешние стороны контура.
3. Углы связаны с внутренней и внешней стороны, но крепление контуров между собой не произведено.
4. Нет связи между подошвой ленты и каркасом.
5. Арматура в углах фундамента и там, где есть примыкание, соединена с помощью сварочного шва, проходящего непосредственно по ребру каркаса.
6. Угол или примыкание сформированы путем обычного загиба внутренних и внешних продольных стержней, без использования специальных дополнительных усилений.

Когда выполняется армирование угла, важно даже правильно расположить вязальную проволоку. Если она будет перпендикулярной насечкам рифления, то может соскользнуть с них во время заливки бетонной смеси и нарушить геометрические параметры каркаса. Вязку следует делать вдоль насечек: так будет обеспечено надежное примыкание проволоки к прутьям и плотное соединение элементов.

Правильное армирование углов фундамента – залог крепкого основания

Как известно основой любого дома является фундамент и очень важно уделить ему достаточно внимания, иначе это может привести в будущем к деформации или полному разрушению здания. Безусловно, у человека, который занимается строительством, не возникает проблем с возведением фундамента, однако человеку далекому от этого, сделать качественное основание сложно. В большинстве случаев не опытные строители мало уделяют внимание армированию фундамента и это не правильно. Армирование является важным моментом, в особенности армирование углов фундамента в ленточном основании. Выполнять его нужно по всем стандартам и правилам, иначе это может быть чревато негативными последствиями.

Причины, по которым необходимо армировать фундамент

Пожалуй, каждый из нас знает, что бетон по своим характеристикам очень прочный материал, однако используя его для основания дома необходимо четко понимать, что на него будет воздействовать большая нагрузка. В случае отсутствия арматурного каркаса в фундаменте при нагрузках, действующих на разрыв, бетон становиться достаточно хрупким и в нем возникают трещины. Именно по этой причине необходимо выполнять армирование, поскольку металлический каркас будет компенсировать прочность фундамента.

Второй причиной, по которой необходимо делать армирование, является то, что углы фундамента подвергаются еще большим нагрузкам, нежели продольная часть, и, выполнив правильное армирование, можно быть уверенным практически на 100 % в высокой прочности и долговечности всего фундамента в целом. Следует также отметить, что даже небольшой домик, пристройка или какое-либо сооружение, которое стоит на фундаменте без металлического каркаса, может вызвать деформацию основания через некоторое время после строительства за счет нагрузки самого строения и воздействия почвы на фундамент.

Важные правила армирования

При возведении фундамента важно соблюдать не только схему основания, но также учитывать некоторые важные моменты:

• Необходимо соблюдать расстояние между арматурными прутками. Важно располагать вертикальные прутки на расстоянии друг от друга 50-80 см, не больше и не меньше.
• Важно понимать, что диаметр основной (рабочей) арматуры для качественного армирования должен составлять 10-20 мм. Дополнительная может иметь диаметр 4-10 мм.
• Необходимо четко соблюдать последовательность выполнения армирования: первыми вбивается в землю вертикальная арматура, после чего к ним приваривается горизонтальная снизу и сверху.
• При армировании углов фундамента лучше всего избегать стыков в углах, а также использовать загнутые прутки.

Какую арматуру лучше всего использовать для армирования?

Ни одно армирование не проходит без арматуры, но чтобы металлический каркас получился прочным и качественным, необходимо не только соблюдать правила армирования, но и правильно подойти к выбору арматуры, в особенности, если фундамент выполняется своими руками. Так при выборе арматуры нужно обратить внимание на обозначения:

• Индекс С – данный показатель говорит о том, что арматурный прокат – свариваемый.
• Индекс К – данный показатель говорит о том, что арматура довольно стойкая к коррозии метала и не растрескивается под воздействием напряжения.

В случае если выбранная арматура не содержит ни одного из этих показателей, то от ее использования лучше отказаться, поскольку она не подходит для фундамента и не будет залогом качественного основания.

Схемы правильного армирования углов ленточного фундамента

Прежде всего, перед началом армирования, нужно разобраться, как правильно его нужно выполнять и какие схемы и способы обвязки углов существуют.

Для начала разберем, какие ошибки могут возникать при попытке сделать прочными углы фундамента:

• При выполнении армирования был использован только один контур обвязки, например внешний, причем чаще всего это делается по внешнему периметру.
• Используя два контура, не было произведено их крепление между собой.
• Отсутствует связь между подошвой основания и самим каркасом из арматуры.
• Арматуру соединили при помощи сварки в углах строения.

На схеме можно увидеть самые популярные неправильные схемы, которые не позволяют нормально произвести усиление фундамента:

Теперь рассмотрим схемы правильного армирования углов ленточного фундамента. Их существует несколько:

1. Армирование угла с анкеровкой Г-образными элементами.
2. Армирование тупого угла.
3. Армирование угла и примыканий с помощью П-образных хомутов..
4. Армирование угла и примыканий с помощью Г-образных хомутов.

Какой тип выбрать зависит уже непосредственно от возможностей и необходимого усиления.

Инструкция по армированию углов

Первым делом необходимо определиться со схемой армирования. Самым простым и наиболее распространенным видом армирования углов ленточного фундамента является использование Г-образных элементов.

Итак, для того чтобы усилить фундамент при помощи арматуры необходимо придерживаться следующей последовательности:

• Когда траншея для фундамента готова, на ее дно необходимо выложить кирпичи, высотой около 5 см. Это нужно сделать для чтобы получился небольшой зазор между основанием фундамента и каркасом из арматуры.
• Затем нужно подготовить вертикальную арматуру, которая будет выступать стоечным каркасом. Для этого необходимо измерить высоту будущего фундамента и нарезать арматуру нужной высоты, при этом важно помнить, что она не должна доходить около 10 см до поверхности будущего фундамента.
• После этого на уже уложенные кирпичи выкладывается продольная арматура каркаса. Для этого лучше подойдет целая арматура.
• Далее на расстоянии около 50 см друг от друга к горизонтальной арматуре нужно привязать, используя специальную вязальную проволоку и крючок, перемычки. Они должны располагаться на расстоянии около 5 см с каждой стороны от стенок фундамента.
• После этого на углы образовавшихся квадратных ячеек нужно привязать вертикальные пруты по всему периметру.
• Для углов лучше всего заранее подготовить арматуру в виде буквы Г. Подготовленные согнутые пруты укладываются так, как показано на первой схеме выше и закрепляются с помощью проволоки. Важно также помнить, что угловые каркасы должны заходить в тело стены минимум на 70 см от угла.
• Затем выполняется верхняя обвязка каркаса точно таким же образом, как и нижняя: к вертикальным прутам привязывается продольная арматура по всему периметру, затем привязываются поперечные пруты, и выполняется верхнее армирование углов.

Когда весь арматурный каркас выполнен, можно приступать к формированию опалубки и заливке фундамента.

Полезные советы при армировании основания

Специалисты рекомендуют при выполнении армировании, как углов, так и всего основания придерживаться следующих правил:

• Арматурный каркас необходимо располагать на определенном расстоянии. Со всех сторон он должен отступать на 5 см. Это объясняется тем, что фундамент при несоблюдении данного правила может начать деформировать и крошиться, что повлияет на прочность всей конструкции.
• Для углов необходимо брать только арматуру, которая была выгнута под углом 90 градусов, а не сварена. Закреплять такие элементы необходимо только на прямых участках с помощью специальной проволоки. Это придаст большей прочности углам.
• Не стоит забывать, что на дно траншеи нужно уложить песчано-гравийную подушку, поскольку она является немало важной для прочности основания точно также как и .

Напоследок нужно отметить, что в случае если вы не являетесь специалистом в области возведения фундамента, рекомендуется заранее сделать схему армирования углов и всего основания фундамента. Если все будет верно подобрано и сделаны схемы, то во время выполнения строительных работ у вас не возникнет проблем, и вы сможете сэкономить не только время на выполнение работ, но и деньги, поскольку неправильно выполненная работа, в особенности армирование углов, может привести к негативным последствиям, таким как деформация или полное разрушение фундамента.

Армирование углов фундамента, фото, схемы, видео

Спецификой возведения ленточного фундамента будет необходимость армирования углов. Именно на эту часть зданий, а не на стены, приходится максимальный вектор нагрузки. Долговечность и отсутствие трещин определяется этим фактором. Правильное армирование углов для ленточного фундамента определяется общими строительными нормативами, разобраться в которых поможет информация нашей статьи.

Основные положения правильного армирования:

1. Наибольшие нагрузки воздействуют на продольную часть ленточного фундамента, поэтому такие участки необходимо укреплять толстыми прутьями, диаметр которых не менее 15 мм.
2. На степень армирования влияет и плотность почвы, на которой возведено здание. Для рыхлых и неустойчивых пород необходима арматура максимального сечения.
3. Желательно также выбирать ребристые стенки прутьев, так будет хорошее сцепление с бетонным раствором.
4. Углы ленточного фундамента нуждаются в более тщательном укреплении, нежели стены. Каркас для армирования стен должен быть хорошо просчитан именно в местах углов, иначе от него не будет ожидаемой пользы.

Грамотно просчитанная схема металлического каркаса способна в разы увеличить выдерживаемую нагрузку и продлить срок эксплуатации здания. При расчете укрепления учитываются множество факторов, но основные параметры металлического каркаса будут строго регулироваться строительными нормативами.

Правильное армирование фундамента — залог успешного строительства

Как правильно просчитать металлический каркас армирования:

• Расстояние между вертикальными стойками: от 50 до 80 см.
• Несущие прутья опоры должны быть сечением от 10 до 20 мм.
• Диаметр дополнительных прутьев от 4 до 10 мм.
• Каркас располагается от края бетонного основания не мене чем на 5 см.
• Нижние прутья не устанавливаются ниже уровня земли более чем на 5 см.

Дополнительный металлический каркас для укрепления не составит труда изготовить самостоятельно, но здесь необходимо учитывать некоторые нюансы. Не стоит пренебрегать уже наработанным опытом квалифицированных строителей. Избежать распространенных ошибок при строительстве помогут чертежи каркаса и строгое соблюдение рекомендаций по выбору материалов. Перед выполнением основных работ нелишним будет и составление чертежа для каркаса армирования. Это позволит быстрее выполнить работы и избежать некоторых просчетов при строительстве.

Схема вязки углов армирования

Расчет веса арматуры

Алгоритм изготовления металлического каркаса:

1. Несущие прутья (диаметр 10–20 мм) вбиваются в землю шагом приблизительно 50–60 см.
2. Сверху и снизу привариваются вертикальные несущие прутья.
3. Устанавливаются и привариваются дополнительные рабочие прутья, расстояние между ними произвольное, но не более 8–10 см.

Особенное внимание следует уделить укреплению углов конструкции. Множество строительных ошибок и некачественных построек обязаны своим появлением именно некачественному армированию углов здания. Стены в этом случае испытывают меньшую нагрузку, поэтому стандартного каркаса для них будет достаточно.

Армирование прямого угла и примыкания

[ads-mob-1]

Нюансы дополнительного армирования углов:

• Нельзя выполнять сварку именно на стыках конструкции.
• Прутья на углах приваривают немного под наклоном и предварительно сгибают.
• Не допускается упрочнение ленточного фундамента в местах стыков стен перекрестными креплениями.
• Рекомендуется дополнительное крепление прутьев при помощи согнутой арматуры.
• Каркас должен представлять собой единое целое, а не блоки монолитной конструкции.

Варианты армирования прямого угла

На долговечность зданий влияют множество факторов, перечислить все займет много времени, но если говорить именно о прочности фундамента и стен, существует несколько простейших условий грамотного возведения построек.

Правила хорошего строительства:

1. Применение исключительно качественных материалов. Разумная экономия может относиться к менее важным участкам постройки, но для фундамента (ленточного в нашем случае) и стен, качество используемых материалов будет приоритетным.
2. Обязательная сварка металлического каркаса для армирования. Крепление при помощи проволоки и прочих уловок не сможет создать монолитную конструкцию.
3. Слой бетона для ленточного фундамента заливается в один прием. Это позволит избежать стыков, которые ослабляют основание и стены.
4. Для укрепления стен и в местах стыков используют дополнительное упрочнение при помощи металлического каркаса. Выполнять его необходимо исключительно при помощи сварочных соединений, а не банальное скручивание проволокой.
5. На стыках стен используют гнутые прутья, соединенные с основной сеткой под углом. Это создаст нужную крепость и монолитность основания.

Установка фундамента имеет множество нюансов

Выполнить качественный ленточный фундамент для вашего здания поможет строгое следование основным нормам строительства. Увеличить эксплуатационный срок постройки и придать основанию дополнительную жесткость и способность выдерживать нагрузки, способствует дополнительное армирование бетонного основания. Небольшие нюансы правильного армирования определят дальнейшее качество конструкции и помогут избежать распространенных строительных ошибок и погрешностей.

Арматура в ленточном фундаменте. Схемы усиления углов и устоев ленточного фундамента. Способы крепления штанг.

Армирование бетонных фундаментов проводится с целью увеличения прочности и несущей способности основания. Эти параметры, ширина и длина ячеек каркаса, форма стальных стержней, способ стыковки их пересечения. Расчет производится с учетом напряжений, которые возникнут при строительстве дома.Например, армирование ленточного фундамента выполняется с учетом продольных напряжений, обусловленных его конструкцией. В узких и длинных траншеях поперечные и вертикальные перекладины практически не участвуют в распределении нагрузки, а лишь служат элементами крепления.

Расчет арматуры для ленточной основы

Расчеты производятся на этапе проектирования дома, в документацию вносятся следующие данные:

• Класс и сечение арматуры,
• метод укладки и вязания,
• необходимое количество материалов.

В малоэтажном домостроении, как правило, используются прутки d = 12 мм. Для продольных элементов каркаса берется арматура только с ребристой поверхностью; для поперечных и вертикальных стержней можно использовать гладкие стержни меньшего диаметра. Если решено произвести самостоятельные расчеты, обязательно учитываются нормы. В них указано минимальное количество арматуры, которое составляет 0,1% площади сечения фундамента. От этой цифры зависит количество стержней и размер их сечения.Для периодического профиля указывается размер наружного диаметра.

Площадь поперечного сечения ленточного фундамента определяется умножением его ширины и высоты. Например, траншея имеет размеры 70 см в глубину и 40 см в ширину. Площадь поперечного сечения в этом случае будет:

70×40 = 2800 см2.

Это значение умножаем на 0,1 и получаем минимальную площадь стержня 2,8 см2. Количество ремней также имеет большое значение: 1, 2 или 3. Два ремня гарантируют более равномерное распределение нагрузки в неглубоком и глубоком фундаменте, а 3 ремня используются для глубоко погруженных оснований.При расчете диаметра стержней учитывают общую высоту рамы, которая в случае 2 ремней рассчитывается путем сложения их высот. СНиП определяет граничное значение высоты 80 см. Это значит, что если общая высота каркаса меньше этого показателя, то минимальный диаметр прутка составляет 6 мм, если каркас больше 80 см, армирование берется от 8 мм.

Формулы для расчета арматуры

Однако нельзя опираться только на эти данные, необходимо сделать конкретный расчет по таблицам СНиП с учетом габаритов вашего фундамента.Для самостоятельных расчетов можно использовать следующую формулу:

1. Длина арматуры в погонных метрах на ленту составляет D = PxK (P — базовая длина, K — количество стержней в 1-м поясе).
2. Количество горизонтальных перемычек Q = P / L (L — длина скелетной ячейки).
3. Длина перемычки C = Tх (K-1) +0,05 (T — расстояние между продольной арматурой).
4. Количество вертикальных перемычек J = P / N (N — шаг между вертикальными полосами).
5. Длина вертикального стержня между ремнями составляет U = Hx (P-1) + 0,05 (H — расстояние между ремнями каркаса).

Армирование углов основания

Ленточный фундамент имеет несколько углов, в которых важно правильно уложить армопояс. В случае ошибок именно в этих местах начинается деформация основания, трещины в бетоне, что со временем приводит к разрушению дома. Для исключения погрешностей соблюдается схема армирования ленточного фундамента, подразумевающая использование хомутов.В каждой планке делают загиб, который нужно загнуть концом так, чтобы он упирался в противоположную стену.

При этом длины планки часто просто не хватает. Затем сделайте соединение со штоком Г-образным. Следует отметить, что усиление углов Г-образными и П-образными хомутами выполняется по всей высоте конструкции. Длина элементов U-образных хомутов составляет 2 ширины фундамента. Использование зажимов важно для предотвращения изгиба сжатых стержней в местах стыковки углов.Запрещено делать каркас по углам простым пересечением арматуры.

Конструктивные особенности каркаса арматурного

Конструкция может быть собрана двумя способами: сразу в траншею сразу или заранее отдельными блоками, залитыми бетоном (заводское производство). В первом случае получается более надежный ленточный монолитный фундамент (при условии правильной стыковки каркаса). Во втором случае слабыми местами основания являются блочные соединения.Скрепляются они между собой одинаково: с помощью железобетона.

Монтаж металлического каркаса на месте требует соблюдения следующих условий:

1. На дно траншеи сначала насыпается песчано-гравийная площадка высотой 30 см. Затем устанавливается съемная или несъемная опалубка. Его устойчивость при заливке бетона гарантируют внутренние подкосы, которые устанавливаются после установки арматуры, а также внешние опоры из бруса или досок.
2. Арматура должна находиться на расстоянии 5 см от опалубки, то есть, если ширина траншеи 40 см, то ширина стального каркаса будет равна 30 см.
3. Работа начинается с установки вертикальных стоек, к которым будут крепиться продольные стержни каркаса. У них ребристая поверхность и самый большой диаметр из всей используемой арматуры. Например, если продольные стержни возьмем диаметром 16 мм, то вертикальные столбы — не менее 20 мм.
4. Стойки должны уходить в землю на глубину 2 м.В местах поворотов вертикальные стойки каркаса располагаются на расстоянии в 2 раза меньше, чем на прямых участках.
5. Вертикальные перемычки устанавливаются на стыках горизонтальных перемычек и дополнительно с шагом 20 см (шаг турников выбираем стандартно 30 см).
6. Точки пересечения соединяются вязальной проволокой с помощью крючков, проволочного вязального пистолета, отвертки или специальных зажимов. Также можно использовать плоскогубцы. Длина одного отрезка проволоки 20 см.

Продольная арматура укладывается в количестве 2-3 стержня. Расстояние между ними по СНиП должно быть 25-40 см. Важно соблюдать такое же количество стержней во втором поясе каркаса, если это предусмотрено проектом. Вертикальный и горизонтальный ряды арматуры располагаются друг относительно друга под углом 90º: продольные относительно вертикали, а вертикальные — относительно горизонтали.

Опытные строители знают, что прочность основания под стену дома напрямую зависит от правильности выбранного каркаса арматурного каркаса для создания ленточного фундамента и правильности монтажа.В этой конструкции четко распределены все, так сказать, «обязанности» составляющих ее элементов. Таким образом, арматура принимает на себя деформирующие линейные напряжения, которые возникают не только от силы тяжести стен, но и от перепадов температуры, а бетонная часть конструкции препятствует ее сжатию. Таким образом, в комплексе эти материалы создают надежную опору для стен.

Вязкая арматура под ленточный фундамент — лучший вариант крепления металлического «хребта» железобетонной конструкции.Такое соединение, сохраняя заданные линейные и пространственные формы каркаса, тем не менее оставляет возможность несколько «уравновесить», когда бетон затвердевает, и устанавливает прочность марки, занимая оптимальное положение при воздействии результирующих нагрузок. Если каркас фундамента сделать жестким, то есть арматуру заделать сваркой, то даже при небольшой усадке грунта или под давлением стен дома бетонная часть конструкции может начать разрушаться, т. К. раствор частей каркаса не сдвинулся оптимально и сплошная монолитная плита сохраняет значительные внутренние напряжения.

Ленточный тип фундамента можно назвать универсальным, наиболее распространенным, позволяющим возводить здания практически из любых строительных материалов. Широкое использование этой фундаментной конструкции связано, в том числе, со значительной экономией средств, простотой и доступностью самостоятельной конструкции, а также с тем, что ленточный фундамент прошел тщательные испытания очень широкой практикой многолетней эксплуатации. .

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту.Эти параметры зависят от проекта будущего здания — размеров стен и материала, из которого планируется возвести стены, общей массивности конструкции, состояния грунта на строительной площадке и ряда других. важные факторы. Но в любом случае ленточный фундамент устанавливается по периметру будущей конструкции, имеет замкнутый контур, который предназначен для дальнейшего возведения несущих стен. При необходимости этот тип фундамента дополняют внутренними перемычками, которые становятся основой для возведения на них внутрикорпоративных капитальных перегородок.

Глубина подошвы тесьмы может существенно различаться в зависимости от конкретных обстоятельств. Таким образом, при неустойчивых верхних слоях грунта на строительной площадке подошва фундамента полностью заглубляется ниже уровня промерзания или выполняется в сочетании с свайным фундаментом. Если грунт плотный, или если на общую массу планируется возвести небольшую постройку, то вполне можно обойтись неглубоким ленточным фундаментом.

В любом случае требования к качественному и качественному армированию одинаково важны для любого типа ленточного фундамента.Только при этом условии основание оптимизирует нагрузку от стен дома на землю по всему периметру здания, что сводит к минимуму риск провисания здания, перекоса и деформации всех составляющих его строительных конструкций.

В соответствии с положениями ГОСТа эти клапаны делятся на шесть классов. Если для первого класса используется обычная низкоуглеродистая сталь, то по мере повышения класса содержание специальных и даже легирующих добавок увеличивается, резко повышая механическую прочность материала.

Стержни якоря I класса имеют гладкую внешнюю поверхность. Остальным (за редким исключением) придают гофрированную форму, так называемый периодический профиль кольца, серповидного или смешанного типа. Такая рельефная структура поверхности предназначена для максимального контакта армирующих элементов конструкции с набирающим прочность бетоном.

Для основного армирования ленточного фундамента оптимальным выбором с точки зрения достаточной степени прочности и доступной цены будет арматура класса А-III диаметром от 12 до 18 мм в зависимости от особенностей конструкции. создаваемая структура.Показатели классов от четвертого и выше останутся просто невостребованными, а вот A-II может оказаться слабоватым.

Стоит обратить внимание на наличие буквенного индекса.

• Таким образом, буква «С» говорит о том, что эти фитинги можно соединять сваркой. При всех остальных видах сварочных работ полностью исключены — структура стали при высокотемпературном нагреве изменится, и каркас потеряет необходимую прочность.
• Буква «К» обозначает изделия из стали с улучшенными антикоррозийными свойствами.Их обычно используют при строительстве объектов, к которым предъявляются особые требования, а для ленточного фундамента для частного строительства покупка такой фурнитуры (а она стоит, конечно, намного дороже) не рассматривается как необходимость.

А для дополнительных элементов конструкции — перемычек, подкосов, хомутов, придающих основному каркасу необходимую громоздкость, гладкие арматурные стержни класса А диаметром 6 мм (при высоте ленты до 800 мм) или 8 мм (при большая высота) вполне подходят.Они легко гнутся в нужную конфигурацию, а их прочностных характеристик для такого применения вполне достаточно. Также можно использовать гофрированные стержни класса А-II, но это уже будет несколько дороже.

Армирование часто делается с помощью специальной вязальной проволоки, которую устанавливают и скручивают петлей во всех точках пересечения стальных стержней. Использование сварки не приветствуется по нескольким причинам:

• Любой, даже хорошо сделанный сварной шов — это место с повышенной уязвимостью к коррозии.
• Течь на стыке, которую вполне можно не заметить при установке каркаса, может привести к нарушению целостности конструкции на этапе заливки тяжелого бетонного раствора.
• Даже небольшой перегрев стержня в месте его пересечения с другим элементом конструкции приводит к снижению заложенных в нем армирующих качеств.

Так что даже если разработчик считает себя опытным сварщиком и имеет в своем распоряжении аппарат, от такой операции все же лучше воздержаться.Кстати, к работам по сварке арматурных конструкций там, где это необходимо в условиях промышленного строительства, допускаются только мастера высшей квалификации. При этом использовать исключительно арматуру, обозначенную буквой «С».

Композитная арматура

Композитная арматура — относительно новый строительный материал. Он может быть выполнен на разных основах — это стекловолокно, углепластик или базальтопласт.

Арматура из стекловолокна

является наиболее распространенной в этой категории, так как имеет более доступную цену, чем два других типа, при этом обладая высокими прочностными свойствами.

Композитные стержни применяются для армирования различных типов фундаментов, в том числе ленточных. Преимущество этого вида арматуры — низкая теплопроводность по сравнению с металлическими стержнями. Поэтому эти изделия хорошо подходят для армирования фундаментов и стен подвала, которые планируется утеплить, так как за счет этого материала не будет лишних потерь тепла.

Полимерная арматура инертна к внешним воздействиям, поэтому достаточно прочна — не боится влаги и достаточно высоких температурных перепадов.Если при возведении фундамента используется качественная бетонная и стеклопластиковая арматура, фундамент для дома должен быть прочным и долговечным.

Установка полимерных стержней намного проще, чем установка и крепление металлической фурнитуры, так как они имеют небольшой вес, легко крепятся хомутами или проволокой и не оставляют ржавчины на руках и одежде.

Можно провести сравнение со стальной арматурой на базовом уровне:

• Предел прочности при растяжении при одинаковом диаметре для стального прутка — 390 МПа, для стеклопластика — 1000 МПа.
• Стекловолокно имеет массу в 3,5 раза меньше стали.
• Сталь подвержена коррозии, полимер устойчив к кислой среде.
• Стекловолокно не проводит электричество, в отличие от металла.

Сталь

• обладает высоким показателем теплопроводности, полимер практически не проводит тепло.
• Металл — негорючий материал, стеклопластик также относится к легковоспламеняющимся самозатухающим.
• Эластичность стали в несколько раз выше, чем у стеклопластика.
• Полимеры обладают высокой прочностью на разрыв, однако при нагревании до очень высоких температур связующее из волокнистого пластика становится мягким, теряя эластичность.
• Композитная арматура крепится только пластиковыми хомутами или проволокой, металл можно сварить или скрутить проволокой.

Сравнение характеристик этих двух материалов позволяет сделать вывод, что для тяжелых конструкций лучше всего использовать металлическую арматуру, а каркас для ленточных фундаментов, армированных волокном, также подходит для легких конструкций.Однако следует иметь в виду несколько важных моментов.

• На сегодняшний день не выработано четких технологических рекомендаций по применению композитной арматуры — все расчеты основаны на использовании металлопродукции. Так что хозяин, решивший использовать каркас из стекловолокна, идет на определенный риск.
• Рынок буквально наводнен стекловолокном очень сомнительного качества. Это неудивительно — если для производства стального проката требуются только определенные производственные условия, то линии по производству композитных стержней рекламируются и продаются всем, кто хочет попробовать свои силы в этом деле.Естественно, о соответствии ГОСТу в этом случае говорить не приходится — в лучшем случае декларируется соответствие независимо установленным техническим условиям (ТУ), в которых критерии оценки качества продукции либо нечетко сформулированы, либо сформулированы нечетко. И очень часто — партии товаров вообще не имеют сопроводительной технической документации.

На таких стержнях могут быть продольные или поперечные (видимые на срезе) трещины, расслоения, выступающие волокна, сучки, потеки смолы, неравномерный шаг волны, разница в цвете, что, в свою очередь, свидетельствует о явном несоблюдении температурно-временной режим обработки.Как ведет себя такая арматура в груженом состоянии в составе ленточного фундамента, сказать сложно, и надеяться, что она ее «пронесет» — не самое разумное решение.

Схемы распределения арматуры в каркасной конструкции ленточного фундамента

Как было сказано выше, армирование в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под действием внутренних напряжений.Поэтому качество крепления элементов каркаса будет таким же прочным и долговечным, как и фундамент, и вся конструкция в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки приходятся на продольные стержни каркаса верхней и нижней (в частности) арматурных лент. Поэтому с учетом характеристик грунта и особенностей будущего здания для них подбирается арматура периодического профиля диаметром 10 мм, и если длина ленты на любом из участков превышает 3 метра (и это чаще всего результат) то минимум 12 мм.
• Продольная арматура должна располагаться на расстоянии от нижней части, боковых стенок и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если вы строите фундамент шириной 400 мм, расстояние между продольными стержнями в горизонтальной плоскости должно составлять 300 мм.
• Расстояние между двумя соседними параллельными стержнями продольной арматуры не должно превышать 400 мм.
• Для поперечных и вертикальных элементов рамы применяют гладкие стержни диаметром 6–8 мм (при высоте ленты 800 мм и более — не менее 8 мм).Этого раздела будет вполне достаточно, так как на них ложится меньшая нагрузка.

• Расстояние между зажимами (прорези поперечной арматуры и стойки) может варьироваться от 100 до 500 мм. Последнее значение максимальное, поэтому превышать его — нельзя. Лучше всего исходить из расчета, что шаг установки хомутов составляет 0,75 × h, где h — общая высота фундаментной ленты.
• Количество ярусов продольной арматуры и количество стержней будет зависеть от высоты и ширины ленточного фундамента.СНиП устанавливает минимальное соотношение площади сечения ленты и общей площади сечения стержней продольной основной арматуры.
• Если нагрузка на фундамент не слишком велика, то конструкция каркаса предельно упрощается и представляет собой прямоугольник в поперечном сечении без дополнительных арматурных стержней. То есть в нижней и верхней зоне армирования используются два продольных стержня, которые соединяются вертикальными и горизонтальными перемычками или готовыми зажимами.

Повышенной сложности — это участки, требующие дополнительного армирования — это углы и участки примыкания поясов фундамента. Подробно об этом рассказывается в соответствующей статье.

Проволока изготавливается из низкоуглеродистой стали и подразделяется на несколько типов:

• Путем обработки. Есть термически обработанная (отожженная) и необработанная проволока.
• По точности изготовления. Итак, проволока может быть повышенной точности или нормальной.
• По временному сопротивлению нагрузке разрушается изделие, не прошедшее термическую обработку и относящееся к первой и второй группам.
• Проволока может иметь специальное защитное покрытие или быть без него.

Проволока может быть стальной или черной. Диаметр секции варьируется от 0,16 до 10 мм. При этом допускаются отклонения сечения изделия 0,02 мм.

В ГОСТ-документах можно найти более подробные характеристики этого продукта.Некоторые из них:

• Удлинение термообработанной проволоки с защитным покрытием 12 ÷ 18%, без защиты 15 ÷ 20%.
• У жаропрочных необработанных изделий в зависимости от их поперечного сечения различается такой параметр, как предел прочности и составляет (Н / мм²):

— 590 ÷ 1270 для диаметров 1,0 ÷ 2,5 мм;

— 690 ÷ 1370 для диаметра менее 1,0 мм.

Производитель данного продукта должен обеспечить соответствие следующим стандартам ГОСТ:

— изделия без термообработки диаметром 0.5–6,0 мм должны сохранять целостность после четырех и более складок;

— проволока должна продаваться в бухтах. Эти отсеки могут иметь разный вес в зависимости от диаметра провода и наличия или отсутствия защитного покрытия. Таким образом, масса бухты варьируется от одного килограмма при сечении изделий 0,16 ÷ 0,18 мм до 40 кг при 6,3 ÷ 10 мм.

Термическая обработка проволоки (ее отжиг) делает материал более пластичным, удобным в эксплуатации, без существенной потери прочностных свойств.Так что есть смысл сразу обзавестись именно такой опцией. Отжиг, конечно, можно провести самостоятельно — но стоит ли тратиться на него, когда проволока уже есть в продаже и по более чем доступной цене?

Наверное, нет необходимости в ленточном фундаменте, и нет особой необходимости приобретать проволоку с цинковым покрытием, если сразу после установки каркаса арматуры заливать бетон. За такой короткий промежуток времени коррозия не успеет «сожрать» составы, а потом, после полного созревания бетона, совсем не будет страшно.

Как правило, для самостоятельного строительства ленточных фундаментов используют проволоку диаметром 1,2 или 1,4 мм, реже до 1,8 мм. Миллиметр для таких целей еще слабоват — может давать обрывы при затягивании узлов, а при диаметре 2 мм и более — работать будет очень сложно, потребуется много сил, чтобы хорошо сшить без особого преимущества.

Строительный рынок пополнился еще одним чрезвычайно удобным материалом для обвязки каркаса.Это бухты готовых отрезков проволоки диаметром, как правило, 1,2 мм и длиной от 80 до 180 мм, у которых на концах уже есть готовые петли. Обычно в бухте — 1 тысяча таких продуктов.

Стоимость таких пакетов петель очень доступна, а производительность труда, как показывает практика, почти втрое.

Ниже читателю предлагается калькулятор, который поможет быстро подсчитать, сколько примерно точек соединения вам придется связать на создаваемом арматурном каркасе и сколько для этого потребуется проволоки.При этом учитывается, что некоторые участки армирования требуют дополнительного армирования.

Калькулятор расчета количества проволоки для обвязки арматурного каркаса ленточного фундамента

Введите требуемые данные и нажмите «РАССЧИТАТЬ МИНИМАЛЬНОЕ КОЛИЧЕСТВО ПРОВОЛОКИ»

Количество стержней продольной ленточной арматуры

Следует правильно понимать, что это минимально необходимое количество материала.При работе вполне вероятно обрыв завязанных узлов, собственные недоработки в работе, а просто на стройплощадке легко уронить и потерять обрезанные куски проволоки. Стоимость его невысока, поэтому закладывать запас в 50, а то и более процентов вполне можно. Более того, поскольку возводится только фундамент, впереди еще много разных строительных работ, и всегда найдется применение лишней проволоке.

Инструмент арматурный

Закрепить арматуру проволокой вручную, то есть просто усилиями пальцев, практически невозможно, поэтому для проведения этого процесса были созданы специальные инструменты, как ручной, так и механический.Эти приспособления и приспособления не только ускорят работу, но и значительно улучшат качество связок арматуры.

Итак, завязку стержней в арматурную конструкцию под фундамент можно производить такими инструментами:

— крючки для ручной вязки, заводские или самодельные;

— крючок вязальный инерционный полуавтоматического действия;

— специальный вязальный пистолет;

Кроме того, для процесса вязания научились пользоваться обычной электродрелью (которая переключается на низкую скорость) или отверткой со специальной самодельной насадкой-крючком.

Наивысшее качество переплета получается при использовании специализированного вязального пистолета. Но это достаточно дорогое средство, и для того, чтобы сделать всего один фундамент, его редко кто приобретает. В основном профессиональные строители имеют это в наборе своих инструментов, так как, переходя от объекта к объекту, они не могут терять много времени на и без того довольно длительной и трудоемкой операции связывания каркаса.

Для пистолета выпускаются специальные сменные катушки с намотанной на них проволокой, заряжающей устройство.Многие из этих инструментов могут работать от батареи, и, поскольку обычно в комплекте с вязальным пистолетом идут две батареи, работа может идти почти гладко. Еще одним преимуществом такого устройства можно назвать то, что он не привязан к розетке кабелем, поэтому с ним можно работать автономно — при отсутствии близко расположенных точек подключения к сети.

Пистолет для вязания захватывает желаемую область металлических стержней, отпускает проволоку и связывает их петлей, а затем скручивает края проволоки между ними.Недостатком, помимо дороговизны самого устройства, является невозможность работы в некоторых труднодоступных местах, где все равно придется переходить на «ручной труд».

Универсальный инструмент для вязания фурнитуры — крючок на ручке

Крючки

могут незначительно отличаться по внешнему виду и конфигурации, поэтому, приобретя этот инструмент, вас обязательно попросят опробовать его на месте. Инструмент, который будет удобно «лежать в руке», а значит, им будет комфортнее работать и его следует выбирать для дальнейшей работы.Имейте в виду — неудобный крючок способен быстро заполнить мозоли на пальцах.

Самодельный крючок изготавливают по типу заводской модели, повторяя ее форму. Для его изготовления может быть использован заостренный участок арматуры, который сгибается в тисках, а затем вставляется в ручку. Ручку можно сделать из расплавленного пластика, навинтив ее на арматуру, или положив на нее толстостенную полимерную трубку, нагрея ее, а затем охладив. При остывании пластик плотно прижимается к клапану, образуя удобную для рабочих ручку.

Еще один вариант крючка, конструкция которого значительно ускоряет установку каркаса — это полуавтоматический инструмент, действующий по инерционному принципу.

Сам крючок расположен на своеобразной ножке с прорезанными в виде спирали канавками. Внутри рукоятки крючка находится механизм возвратной пружины.

Этот инструмент работает следующим образом: зацепите крючки проволоки и потяните их вверх с усилием. В это время ножка на выходе из рукоятки при перемещении спиральных канавок по направляющим вращается, делая несколько оборотов, скручивая два конца проволоки между собой до упора сборки до закрепленных элементов каркасная конструкция.При необходимости операцию повторяют — до достижения необходимой затяжки узла. Таким образом, для соединения точки требуется одно или два поступательных движения.

Крюк, установленный в дрель или шуруповерт, ускорит выполнение работы с меньшими физическими усилиями. Эти инструменты быстро скручивают два конца проволоки до упора, надежно фиксируя между собой перекрещенную арматуру. На трещотке шуруповерта экспериментально установить оптимальный момент затяжки несложно.Работать компактным инструментом будет удобнее, так как пространство траншеи под ленточным фундаментом зачастую очень ограничено. К тому же, если в планах использовать для привязки арматуры обычную электродрель, то придется запастись удлинителем-мультиметром.

Какой бы инструмент для обвязки ни был выбран, принцип скручивания проволоки с его помощью одинаков, поэтому его выбор зависит от финансовых возможностей и предпочтения мастера.

Способы стыковки арматуры

Есть несколько способов вручную вкрутить металлические стержни в каркас под фундамент.О них мы поговорим более подробно.

Арматура металлическая

Связывание фурнитуры вручную — не слишком сложное, а довольно долгое и трудоемкое занятие. Процесс привязки узла осуществляется в несколько этапов:

• Если вы планируете использовать обычную проволоку (то есть без подготовленных на ее концах петель), то разрежьте ее на фрагменты длиной 250 ÷ 300 мм.
• Плоский кусок проволоки складывается пополам. Затем этот уже спаренный отрезок сгибается так, чтобы полученная петля имела примерно треть выученной длины, а остальная часть оставалась на свободных концах.

Принципы крепления вязкой арматуры клещами представлены на этой схеме-рисунке:

1 — Обвязка арматуры жгутом проволоки, то есть несколькими отрезками, сложенными вместе, без натяжения.

2 — Связка угловых узлов.

3 — Узел двухрядный.

4 — Перекрестный узел.

5 — Мертвый узел.

6 — Связка стержней со специальным соединительным элементом.

7 — Арматурные стержни.

8 — Металлический соединительный элемент.

9 — Вид спереди.

10 — Вид сзади.

Помимо металлической проволоки, для связывания арматурных элементов каркаса используются также пластиковые хомуты.

У этих крепежных элементов есть ряд преимуществ и недостатков, о которых следует помнить при выборе этой технологии выравнивания рамы.

ТО «Плюсы»
хомутов из пластика можно отнести к нескольким пунктам. Это:

• Простота и удобство процесса привязки каркаса.
• Крепление зажимов арматуры не требует дополнительных инструментов.
• Скорость работы, минимальные затраты физических усилий.
• Прочность вяжущего после затвердевания бетона.

«Минусы»
Пластиковые крепления называются следующими факторами:

• Очень высокая общая стоимость материала.
• Недостаточная прочность креплений перед заливкой бетонного раствора и его созреванием.
• Невозможность сборки каркаса при отрицательных температурах, так как прочность соединений под их воздействием ослабевает, а пластик теряет эластичность, становится хрупким.

Если есть финансовые возможности, а работа должна выполняться быстро и без использования дополнительных инструментов, можно использовать пластиковые хомуты с металлическим сердечником. Такая затяжка имеет преимущества как пластиковых, так и металлических крепежей, то есть простота установки и прочность соединения. Правда, за это придется раскошелиться.

Использование дополнительных деталей для пространственной фиксации арматуры

В некоторых случаях при установке арматурных стержней используются так называемые «проушины» — хомуты из пластика.Их конструкции очень разнообразны, и такие изделия используются либо как элементы временного крепления стержней, либо как опоры для нижнего ряда арматуры, либо как своеобразные «калибраторы» для боковых.

В каркасе под ленточный фундамент такие вставки используются для выдерживания расстояния между армирующими элементами и стенами опалубки, так как между ними должен оставаться зазор под бетонный слой шириной 50 мм.

Другой способ приклеивания арматуры на перекрестках — использование специальных стальных монтажных кронштейнов.Они сделаны из стальных стержней с высоким показателем упругости, диаметром от 2 до 4 мм, то есть действуют буквально как пружина, а внешне напоминают канцелярскую скрепку.

Такой зажим-соединитель изгибается с образованием петли, и оба его конца заканчиваются крючками. Как устанавливается такая связь, хорошо показано на иллюстрации. Конечно, это удобно, но приобретение большого количества таких зажимов обойдется очень дорого.

Вязкое армирование стекловолокном

Вязание данного вида арматуры несколько отличается от работы по креплению металлических стержней.Выбирая композитный армирующий материал для создания каркаса, прежде чем приступить к его стыковке, необходимо произвести точные расчеты по распределению веса конструкции. Если при установке металлического каркаса могут быть допущены небольшие ошибки, для стеклопластика они недопустимы. А про сложность именно этого момента уже говорилось выше.

В зависимости от степени тяжести материала стены расстояние между полимерными стержнями может составлять 150 ÷ ​​350 мм.Если фундамент делается под легкие постройки, то расстояние можно увеличить до 600 мм. Но, увы, четких стандартов пока нет.

При прокладке под него нижнего армирующего пояса обязательно, и с достаточно небольшим шагом устанавливаются пластиковые опоры. Они необходимы для того, чтобы при заливке бетонного раствора в опалубку арматурный каркас не просел под тяжестью раствора. С этой же целью часто используются металлические стержни для упрочнения каркаса из стекловолокна, который сохранит конструкцию в первоначальном виде на этапе литья.

Вязание композитных арматурных конструкций также осуществляется разными способами, некоторые из которых практически не отличаются от операций по креплению металлических каркасов.

Для монтажа композитных каркасных конструкций могут использоваться специальные пластиковые крепления.

• Крепление специальными пластиковыми застежками, которые защелкиваются в арматурных стержнях в местах их соединения — этот способ считается наиболее надежным для полимерных каркасов.
• Проволока металлическая (алюминиевая) мягкая. Вязание производится по тому же принципу, что и на стальных каркасах, то есть с помощью крючка. Однако, учитывая специфические свойства алюминиевой проволоки, ее нельзя сильно затягивать, иначе она легко сломается.

Еще раз обратите внимание: прежде чем выбирать композитную арматуру, нужно взвесить все «за» и «против» и быть готовым взять на себя ответственность за отказ. Для возведения фундаментов частных домов чаще всего используют металлическую фурнитуру, каркасные конструкции из которой легко рассчитываются, будут предсказуемы, так как уже проверены многолетней практикой.

В конце публикации — несколько полезных видеороликов с технологическими рекомендациями по процессу обвязки арматуры.

Полезные ролики — в помощь начинающему строителю

Видео: как связать фурнитуру крючком

Видео: полезные инструменты для быстрой и точной сборки арматуры

Видео: адаптируем отвертку для стыковки арматуры

Ленточный фундамент — самый популярный в частном строительстве.Идеально подходит для строительства небольших домов, гаражей, бань и других хозяйственных построек. Все строительные работы можно выполнить вручную, а относительно небольшой расход материалов и минимальный объем земляных работ позволяют снизить стоимость и время производства. Конечно, для того, чтобы все прошло как надо, нужно знать, как правильно укрепить фундамент.

Прежде чем рассказывать, как правильно армировать ленточный фундамент, стоит сказать несколько слов о выборе арматуры.

1. Если вам нужно усилить основание под одно- или двухэтажный дом, а также более легкие постройки, следует взять фитинг диаметром 10-24 миллиметра. Более толстый материал будет слишком дорогим, а его высокая прочность не будет задействована. Арматура меньшей толщины может не выдержать нагрузки.
2. Желательно использовать специальные гофрированные фитинги. Он обеспечивает лучшее соединение с бетоном, обеспечивая его высокую прочность и надежность. Гладкий аналог стоит немного дешевле, но к использованию не подходит из-за низкой адгезии.Единственное исключение — поперечные стыки. У них нагрузка намного меньше.
3. Если грунт однороден по всей площади фундамента, то можно использовать материал сечением 10-14 миллиметров. При неоднородном грунте нагрузка на основание увеличивается, поэтому желательно потратиться на штанги диаметром 16-24 мм.

Конечно, покупка толстой гофрированной арматуры — удовольствие довольно дорогое. Но если вы решили укрепить ленточный фундамент своими руками, значит, объем работ не слишком велик.Значит, придется переплатить максимум несколько сотен рублей — это полностью компенсирует высокую прочность и надежность готовой конструкции.

При самостоятельном расчете и выборе арматуры для арматурного каркаса ленточного фундамента вероятность ошибки велика. В дальнейшем это может стать причиной разрушения дома, поэтому лучшим решением будет заказать проект усиления фундамента у дизайнера, а каркас самостоятельно связать по чертежу.

Сколько арматуры вам нужно?

Прежде чем отправиться в магазин за материалом, нужно знать, сколько его потребуется для армирования ленточного фундамента. Для этого следует заранее подумать, какое армирование ленточного фундамента будет оптимальным выбором, и провести расчеты для конкретного объекта.

Пример арматурного каркаса для фундамента

При строительстве небольших домов, гаражей и бань обычно используется следующая конфигурация каркаса:

• 2 ремня: верхний и нижний;
• каждая лента состоит из 3-4 стержней арматуры;
• оптимальное расстояние между стержнями 10 сантиметров.Учтите, что расстояние от арматуры до краев будущего фундамента должно быть не менее 5 сантиметров;
• соединение ремней осуществляется с помощью хомутов или отрезков арматуры с шагом 5-30 сантиметров в зависимости от сечения арматуры.

Такая схема оптимальна. Теперь, зная размеры будущей постройки, совсем не сложно провести соответствующие расчеты.

Допустим, вы хотите построить просторный каркасный или деревянный коттедж площадью 150 квадратных метров с периметром внешних стен 50 метров.Мы будем проводить расчеты исходя из этого. Соответствующие и описанные выше характеристики мы используем при армировании ленточной основы СНиП.

У нас есть два ремня по три стержня в каждом. Итого — 6 умножить на 50 = 300 метров главного клапана. Учитываем количество перемычек, которые умещаются с шагом 30 сантиметров. Для этого разделите 50 метров на 0,3. Получаем 167 штук. Перекрестие в этой основе будет иметь длину 30 сантиметров, а вертикальное — 60 сантиметров. На вертикальную перемычку вам понадобится 167х0.6х2 = 200,4 метра. По горизонтали — 167х0,3х2 = 100,2 метра. Итого потребуется 300 метров гофрированной арматуры и на 300,6 метра тоньше, гладкая арматура. Получив эти номера, смело отправляйтесь в магазин за материалом — ленточный фундамент без армирования долго не прослужит. Некоторые специалисты рекомендуют брать арматуру с запасом 10-15%. Ведь какое-то количество материала понадобится для усиления угловых частей ленточного фундамента и выхода на причал.

Как связать каркас?

Правила армирования ленточного фундамента вынуждают отказаться от использования сварки в пользу вяжущего, потому что при использовании сварки в местах сварных стыков металлические стержни теряют прочность до 2-2,5 раз. Кроме того, именно здесь чаще всего появляется коррозия, которая может повредить арматуру в течение нескольких лет, значительно снижая надежность и долговечность основания. Действует только соединение с помощью вязки.Это довольно сложный этап, и на его прохождение у недостаточно опытного пользователя уйдет много времени. Однако здесь многое зависит от того, какой инструмент вы будете использовать.

Надежный узел армирования проволокой

Классический инструмент для вязания фурнитуры в ленточной основе — специальный крючок. С его помощью опытные мастера могут производить до 12-15 узлов в минуту (конечно, если вязальная проволока подготовлена ​​и разрезана заранее). Главное достоинство такого варианта — доступность — крючок можно купить во многих магазинах за сотню рублей и даже дешевле.Минус — скорость работы с ним не велика даже среди мастеров. Учтите — вам придется завязать много сотен узлов, даже если вы хотите укрепить фундамент небольшого размера.

Проволока и крючок для обвязки рамки

Если вы хотите поскорее закончить работу, можно воспользоваться специальным вязальным пистолетом. Работая с ним, даже неопытный пользователь легко выдаст 25-30 узлов в минуту. То есть производительность увеличится минимум в 2 раза.Увы, стоимость такого оборудования не низкая — от 50 тысяч и выше. К тому же для работы с ним понадобится специальный провод — обычный может не подойти. Это еще больше увеличивает стоимость. Но если есть возможность арендовать вязальный пистолет на несколько часов или на день — смело соглашайтесь на такое предложение, только не забудьте узнать максимальный диаметр арматуры, которую он может связать. Работая качественным инструментом, вы потратите максимум дня на сборку каркаса — правильное армирование ленточного фундамента становится намного проще и быстрее.При работе вручную этот процесс может занять неделю и более.

Как сделать каркас?

Перед тем, как приступить к армированию ленточного фундамента, необходимо изучить чертежи подходящих каркасов. Ведь от прочности каркаса зависит, прослужит ли фундамент много десятилетий или уже в первую же весну покроют трещины из-за сезонных колебаний уровня грунта.

Чтобы не ошибиться при изготовлении, нужно запомнить несколько правил:

1. Нахлест (расстояние от места стыковки до края стержня) должен быть не менее 5 сантиметров.
2. В угловых соединениях перпендикулярные стержни должны быть соединены между собой — ни в коем случае нельзя использовать два отдельных блока, которые не соединены между собой. Идеальным решением станут уголки из гнутой арматуры — такая схема армирования фундамента самая надежная. Но для этого нужно иметь специальное оборудование, если фурнитура имеет диаметр 14 миллиметров и более, меньшие диаметры можно гнуть в домашних условиях.
3. Соединения с проволокой должны быть плотными — если вы используете вязальный крючок, натяните проволоку до упора, чтобы не оставалось места между зажимом и основной арматурой.Также проверьте рукой, отходит ли зажим от соприкосновения, следует сделать дополнительную стяжку проволокой.
4. Перехлест по арматуре должен составлять 40-50 диаметров арматуры. По проекту должен быть зазор между соседними шатунами, верхним и нижним слоями.
5. Арматурный каркас должен стоять точно в опалубке. Также нужно позаботиться о защитном слое бетона для армирования, чтобы сделать его согласно требованиям чертежа.Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Гибка всех элементов для армирования фундамента, выполняется на холоде. Ни в коем случае без нагрева фурнитуры, так как это приведет к потере ее прочности.

Как видите — правила максимально простые. Но некоторые неопытные строители не подозревают и не забывают об их существовании.Это приводит к тому, что нарушается технология армирования ленточного фундамента и значительно сокращается срок его службы.

Земляные и подготовительные работы

Одним из преимуществ ленточного фундамента является относительно небольшой объем земляных работ. Пара человек, работая днем ​​с небольшими перерывами, смогут легко выкопать канаву подходящего размера в нормальном грунте. Когда яма будет готова, можно приступать к ее обустройству.

Первый шаг — изготовить фундаментную подушку.Благодаря ему снижается негативное влияние грунтовых вод на фундамент, а нагрузка от самого фундамента и всей конструкции распределяется по земле максимально равномерно. Здесь можно использовать разные материалы. Чаще всего используется песок или гравий. Они хорошо справляются со своей функцией — главное, чтобы толщина подушки была не менее 15-20 сантиметров.

Но некоторые специалисты рекомендуют бетонную площадку. Да, он самый дорогой. Дорогой цемент и необходимость армировать подушку круто увеличивают стоимость и время строительства.Но в результате вы получаете максимально надежный фундамент под фундамент, гарантируя, что он прослужит долгие годы. Поэтому можно смело сказать, что эти деньги не будут выброшены на ветер.

Пример устройства ленточного армированного фундамента

Если работы ведутся на слабом, пучинистом грунте или планируется строительство тяжелого кирпичного дома, но использование монолитного фундамента по каким-то причинам нежелательно, то можно использовать ленточный фундамент с подошвой.Уширение (стекло) позволяет значительно снизить нагрузку на почву. Конечно, не стоит забывать и об армировании стеклянного цоколя — на пучинистых грунтах он будет регулярно выдерживать значительные растягивающие и изгибные нагрузки. Очень важно обеспечить ему достаточную силу.

При использовании фундамента с подошвой объем земляных работ увеличивается. Кроме того, необходимо дополнительно потратиться на усиление подошвы ленточного фундамента — если оно выйдет из строя, это приведет к скорейшему разрушению всей конструкции.

На готовую подушку устанавливают опалубку. При выборе ширины учитывайте — готовый фундамент должен быть на 10-15 сантиметров толще внешних несущих стен.

Следующий этап — гидроизоляция. Некоторые строители используют рубероид, но это достаточно дорогой материал. А большой вес усложняет процесс установки. Поэтому можно использовать строительный полиэтилен. Да, он менее прочный. Но нужно это всего на несколько дней — чтобы цементное молоко не ушло в песок.Поэтому дешевый и легкий полиэтилен вполне подойдет. Укладывается поверх опалубки. В местах стыков перекрыть больше — не менее 10-15 сантиметров — и приклеить широкой лентой.

На этом подготовительные работы окончены. Теперь расскажем о заливке и армировании фундамента своими руками.

Установить каркас, залить бетон

Каркас арматуры лучше всего собирать прямо в подготовленной яме — это позволяет максимально прочно закрепить элементы.Но если речь идет об армировании подземного ленточного фундамента, или если котлован слишком узкий для проведения работ непосредственно в нем, то каркас можно собрать вне траншеи, а затем аккуратно опустить на место. Здесь обычно проблем не возникает и пошаговые инструкции не нужны.

Последний и один из самых ответственных этапов — заливка фундамента.

Заполнение ленточного фундамента бетононасосом

Для этого рекомендуется использовать бетон марки М200 или выше.Он обладает высокой прочностью, чтобы выдерживать значительные нагрузки, а также имеет достаточный показатель хладостойкости.

Сразу следует сказать — для работы потребуется большое количество материала. Заранее сделайте все необходимые расчеты — заливать бетон нужно за один раз, не допуская расслоений и других отслоений. В противном случае прочность основания будет значительно снижена, а это скажется на безопасности эксплуатации дома. По этой же причине желательно арендовать бетономешалку.Сегодня многие компании предлагают эту услугу. К тому же аренда дешевых моделей стоит относительно недорого — менее тысячи рублей в сутки. При интенсивной работе в это время вполне можно справиться с работой. К тому же наличие бетономешалки позволяет повысить производительность — нужно просто бросить песок, цемент и залить водой, получив в скором времени готовое изделие, которое нужно просто вылить на каркас, установленный в опалубке. Работая с лопатой, такой производительности добиться невозможно.

После заливки бетона необходимо подождать 28 дней. За это время бетон наберет достаточную прочность и можно будет приступить к строительству дома, гаража или бани.

Рекомендуем посмотреть видео, где опытный инженер-строитель расскажет о важных нюансах армирования фундамента. На что следует обращать внимание при работе в первую очередь, чтобы фундамент дома был надежным.

Теперь вы знаете, как армировать ленточный фундамент своими руками.Для этого совсем не обязательно иметь узкоспециализированные навыки или покупать дорогостоящее оборудование. Достаточно знать хотя бы теоретически, как укрепить фундамент. Опыт придет в процесс, и все инструменты можно будет заменить дешевыми аналогами или взять напрокат, сэкономив деньги и время.

Армирование ленточного фундамента значительно увеличивает его прочностные характеристики, позволяет создавать устойчивые конструкции при одновременном снижении веса.

Расчеты армирования и схем армирования выполняются в соответствии с положениями действующего СНиП 52-01-2003.В документе есть подробные требования к расчетам, даются примечания к нормативным документам и сводам правил.

СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003. Скачать файл

Ленточный фундамент должен соответствовать требованиям по прочности, надежности, устойчивости к различным климатическим факторам и механическим нагрузкам.

Основными характеристиками прочности бетонных конструкций является показатель сопротивления осевому сжатию (Rb, n), растяжению (Rbt, n) и боковому разрушению.В зависимости от стандартных нормативных показателей бетона выбирают его марку и класс бетона. Принимая во внимание ответственность проекта, можно использовать поправочные коэффициенты безопасности в диапазоне от 1,0 до 1,5.

Требования к клапану

При армировании ленточных фундаментов устанавливаются тип и контролируемые значения качества армирования. Стандартами разрешено применение горячекатаной строительной арматуры периодического профиля, термически обработанной арматуры или арматуры механической упрочнения.

Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Помимо характеристик на разрыв, пластичность, коррозионная стойкость, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушающих процессов.

Таблица классов арматуры и марок стали

Ленточный фундамент рассчитывается в соответствии с рекомендациями ГОСТ 27751, показатели предельных нагруженных состояний рассчитываются по группам.

Рама арматуры — фото

1. Требования к размерам железобетонных конструкций. Геометрические размеры цоколя не должны препятствовать правильному пространственному размещению арматуры.
2. Защитный слой должен обеспечивать сопротивление соединения нагрузкам арматуры и бетона, защищать его от внешней среды и обеспечивать устойчивость конструкции.
3. Минимальное расстояние между отдельными стержнями арматуры должно обеспечивать ее совместную работу с бетоном, обеспечивать правильное соединение и обеспечивать правильную технологическую заливку бетона.

Для армирования можно использовать только качественную арматуру, вязание сеток осуществляется с учетом проектно-сметной документации. Отклонения от значений не могут выходить за пределы полей допусков, регламентированных СНиП 3.03.01. Специальные строительные меры должны обеспечивать надежную фиксацию арматурной сетки в соответствии с существующими правилами.

СНиП 3.03.01-87. Несущие и ограждающие конструкции. Строительные нормы и правила. Скачать файл

При изгибе арматуры необходимо использовать специальные приспособления, минимальный радиус изгиба зависит от диаметра и конкретных физических характеристик арматуры конструкции.

Видео — Ручной станок для гибки арматуры, видео инструкция

Видео — Как согнуть арматуру. Работа на самодельном станке

В опалубку вставляется арматура, изготовление опалубки должно осуществляться с учетом требований ГОСТ 25781 и ГОСТ 23478.

ФОРМЫ СТАЛЬНЫЕ ДЛЯ ПРОИЗВОДСТВА ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ. Технические условия. Скачать файл

Опалубка для возведения монолитных бетонных и железобетонных конструкций.Классификация и общие технические требования

Расчет количества и диаметра арматуры

Для ленточного фундамента бань применяется строительная арматура периодического профиля Ø 6 ÷ 12 мм.

Действующие государственные правила регулируют минимальное количество стержней в бетоне для придания ему максимальных прочностных характеристик. Минимальное суммарное сечение продольных стержней арматуры не может составлять ≤ 0,1% площади сечения фундаментной полосы.Например, если ленточный фундамент имеет сечение 12000 × 500 мм (площадь поперечного сечения 600000 мм2), то общая площадь всех продольных стержней должна быть не менее 600000 × 0,01% = 600 мм2. На практике застройщики редко выдерживают этот показатель, учитывают еще и вес ванны, характер грунта и марку бетона. Это расчетное значение можно считать приблизительным, отклонения от рекомендуемых значений не должны превышать ≈20% в меньшую сторону.

Для расчета количества арматуры необходимо знать площадь поперечного сечения базовой полосы и площадь поперечного сечения арматурного стержня. Для облегчения расчетов предлагаем вам готовую таблицу.

Теперь расчеты намного проще.Например, вы используете восемь рядов арматуры диаметром 10 мм для армирования ленточных фундаментов. Согласно таблице, общая площадь стержней составляет 628 мм. Такой каркас может работать с бетонной лентой глубиной 120 см и шириной 50 см. Несколько лишних квадратных миллиметров можно не учитывать, они будут дополнительной страховкой на случай нарушения технологии стыковки или изготовления некачественного бетона.

Кроме этих показателей нужно определить диаметр стержней для фундаментов.Эти показатели зависят от многих составляющих, для упрощения расчетов можно воспользоваться предложенной таблицей.

С помощью этой таблицы можно легко выбрать рекомендуемый диаметр арматуры для ленточного фундамента.

Правила арматурного ленточного фундамента

Существует несколько схем вязания арматуры, каждый разработчик может использовать наиболее удобную для себя. Выбор схемы следует проводить с учетом размеров фундамента и его несущих характеристик.

Арматуру можно связать отдельно, а затем уже готовые элементы конструкции опустить в траншею фундамента и соединить между собой, а можно сразу вязать в траншее. Оба метода почти эквивалентны, но есть небольшая разница. На земле все основные прямолинейные элементы можно изготовить самостоятельно; при работе в траншее требуется помощник. Для вязки нужно сделать специальный крючок, соединение производится мягкой проволокой диаметром ≈ 0.5 мм.

В некоторых статьях можно найти советы во время вязания использовать ручную электродрель — не обращайте на них внимания. Так могут писать те, кто не имеет представления о работе.

Во-первых, рука устает от дрели намного сильнее и быстрее, чем от легкого крючка. Во-вторых, кабели всегда будут путаться под ногами, цепляться за концы арматуры и т. Д. В-третьих, не на всех стройках есть электроэнергия. И в-четвертых, ваши проволочные узлы всегда будут ослаблены или порваны.

Для вязания армирования используется тонкий мягкий и проволочный материал, и он имеет невысокую прочность. Проволока натягивается хорошо, сильное заедание должно произойти в пределах двух-трех оборотов крючка. В противном случае производительность труда намного ниже и повышается утомляемость. Есть еще варианты сварки арматуры, о них мы поговорим в следующем разделе статьи.

Советуем начать вязать арматуру на самую короткую ленточную основу, это даст возможность набраться немного опыта и уверенно справиться с длинными стержнями.Стричь их не рекомендуется, это увеличивает расход металла и снижает прочность фундамента. Размеры заготовок рассмотрим на примере ленточного фундамента высотой 120 см и шириной 40 см.

Арматуру со всех сторон залить бетоном толщиной не менее 5 сантиметров. Это начальные условия. С учетом таких показателей чистые размеры арматурного каркаса должны быть не более 110 см по высоте (минус 5 см с каждой стороны) и 30 см по ширине (минус 5 см с каждой стороны).Для вязки нужно добавить по два сантиметра с каждой стороны внахлест. Это значит, что заготовки для горизонтальных перемычек должны быть длиной 34 см, заготовки для вертикальных перемычек — 144 см. Но делать такой высокий каркас не стоит, достаточно иметь высоту 80 см.

Шаг 2. Выбираем плоскую площадку, ставим две длинные планки, обрезаем их концы.

Шаг 3. На расстоянии ≈ 20 см от концов обвяжите горизонтальные распорки с двух крайних сторон. Для вязания понадобится проволока длиной около 20 сантиметров.Сложите его пополам, проденьте под точку привязки и затяните проволоку, просто повернув крючок. Не переусердствуйте с усилием, проволока может не выдержать. Величина скручивающего усилия определяется опытным путем.

Шаг 3. На расстоянии примерно 50 сантиметров по очереди свяжите все оставшиеся горизонтальные распорки. Все готово — отложите конструкцию на свободное место и таким же образом сделайте еще один элемент каркаса. У вас есть верхняя и нижняя части, теперь вам нужно скрепить их между собой.

Шаг 4. Далее следует отрегулировать упоры для двух частей сетки, они могут упираться в любой объект. Главное, чтобы родственные элементы занимали устойчивое боковое положение, расстояние между ними должно быть равно высоте вязанной арматуры.

Шаг 5. Свяжите две вертикальные распорки по концам, размеры вам уже известны. Когда каркас стал более-менее напоминать готовое изделие — свяжите все остальные детали.Не торопитесь, проверьте все размеры. Хоть у вас заготовка и такой же длины, проверить размер не помешает.

Шаг 6. По такому же алгоритму необходимо на земле соединить все прямые участки каркаса.

Шаг 7. Выложите дно котлована под фундамент высотой не менее пяти сантиметров; на них будут опираться нижние стержни сетки. Поставьте боковые опоры, установите сетку в правильное положение.

Армирование (каркас установлен в опалубке)

Шаг 8. Убрать размеры не предусмотренных углов и стыков, подготовить куски арматуры для соединения каркаса в единую конструкцию. Учтите, что перекрытие концов арматуры должно быть не менее пятидесяти диаметров стержня.

Шаг 9. Обвяжите нижний виток, затем вертикальные стойки и верхнюю. Проверить расстояние армирования до всех поверхностей опалубки.

Арматура готова, можно приступать к заливке фундамента бетоном.

Вязание арматуры специальным приспособлением

Для изготовления приспособлений понадобится несколько досок толщиной около 20 мм, качество пиломатериалов может быть любым.Изготовить шаблон несложно, и это значительно упростит работу.

Шаг 1. Обрежьте четыре доски по длине арматуры, соедините их по две на расстоянии шага от вертикальных стоек. Должно получиться два одинаковых шаблона. Внимательно следите за тем, чтобы разметка расстояния между планками была одинаковой, иначе не будет вертикального положения соединительных элементов.

Шаг 2. Сделайте две вертикальные опоры, высота опор должна соответствовать высоте арматурной сетки.Опоры должны иметь боковые угловые упоры, не позволяющие им опрокидываться. Все работы по обвязке необходимо проводить на ровной поверхности. Проверить устойчивость собранного устройства, исключить вероятность его опрокидывания во время работы.

Схема стыковки якоря с хомутами

У вас есть макет арматурной сетки, теперь вы можете выполнять работу быстро и без посторонней помощи. Подготовленные вертикальные стержни арматуры разместите на отмеченных местах, предварительно зафиксировав положение при помощи гвоздей.На каждую горизонтальную металлическую перемычку наденьте арматуру. Эту операцию следует повторить со всех сторон рамы. Еще раз проверьте их положение. Хорошо — берем проволоку и крючок и начинаем вязать. Адаптацию желательно делать, если у вас много одинаковых участков сетки арматуры.

Видео — Как связать арматуру с помощью приспособления

Как связать армированную сетку в траншею

Работать в траншее намного труднее из-за стесненных условий. Необходимо тщательно продумать схему вязания отдельных элементов, чтобы не пришлось пролезать между стержнями арматуры.Кроме того, самостоятельно связать сетку невозможно, нужно работать с помощником.

Шаг 1. Положите на дно траншеи камни или кирпичи высотой не менее пяти сантиметров, они поднимут металл от земли и позволят бетону закрыть арматуру со всех сторон. Расстояние между камнями должно быть равно ширине сетки.

На фото — фиксатор для армокаркаса

Шаг 2. На камни нужно поставить продольные стержни.Горизонтальные и вертикальные стержни уже надо обрезать по размеру, как мы их измеряем, мы уже говорили.

Шаг 3 . Начните формировать каркас каркаса на одной стороне фундамента. Если предварительно привязать к тягам горизонтальные распорки, работать будет легче. Помощник должен удерживать концы стержней, пока они не зафиксируются в правильном положении.

Шаг 4. В свою очередь продолжаем вязать арматуру, расстояние между распорками должно быть примерно пятьдесят сантиметров.

Шаг 5. По тому же алгоритму привяжите арматуру на всех прямых участках фундаментной ленты.

Шаг 6. Проверить размеры и пространственное положение каркаса, при необходимости необходимо откорректировать положение и исключить касание металлических деталей к опалубке.

Шаг 7. Теперь пора заняться углами фундамента. На картинке дан довольно сложный вариант вязания по углам, вы можете придумать более простой вариант для себя.Главное — соблюдать длину внахлест. И еще одно замечание. В углах фундамент работает не только на изгиб, но и на вертикальный разрыв. Эти усилия удерживают вертикальные планки строительной фурнитуры, не забудьте установить их. Чтобы гарантировать это, можно использовать вентиль большого диаметра.

Если все же придется прибегать к сварке, то сделайте все возможное, чтобы на одном месте поставить минимальное количество стежков, сместите фиксирующий шаг горизонтальных и вертикальных упоров на несколько сантиметров.Во время сварки точно поддерживайте оптимальную силу тока и диаметр электродов. Металл в шве нахлеста не должен перегреваться.

Есть несколько способов, с помощью которых можно ускорить и облегчить процесс стыковки и в то же время улучшить качество конструкции и снизить расход материалов.

Для проставок согните арматуру в форме буквы «P». Для этого можно за пару часов сделать простейший станок, причем не только для гибки стержней.Сначала нужно согнуть один образец, проверить его размеры и только потом, используя образец как шаблон, подготовить все стыки. Такие распорки вязать намного проще, они сразу удерживают нужный размер конструкции. Еще один плюс — уменьшенный расход дорогостоящего материала. На первый взгляд экономия кажется незначительной, максимум десять сантиметров на одном подключении. Но если десять сантиметров умножить на количество штук и цену арматуры, получится очень «приятная» сумма.

Для распорок можно использовать арматуру меньшего диаметра и опционально дорогой строительный периодический профиль. Подойдут даже металлические прутки или катанка подходящего диаметра.

Если у вас нет опыта выполнения подобных работ, то лучше не делать этого самостоятельно. Наличие помощника делает процесс намного проще и безопаснее.

Цена на железобетонный фундамент намного дороже обычного, используйте этот метод усиления архитектурных конструкций в крайнем случае.Есть много более дешевых способов повысить несущие характеристики ленточного фундамента. Правда, их можно использовать не всегда, все зависит от особенностей проекта бани, особенностей почвы и ландшафта.

Армирование должно производиться во всех частях фундамента, даже в средних перемычках межкомнатных перегородок

Несколько слов о предварительно нагруженной арматуре. Это комплексный метод, позволяющий значительно улучшить все показатели ленточного фундамента без увеличения количества армирования.Суть метода заключается в предварительном нагружении стержней усилиями, противоположными тем, которые будут действовать на конструкцию при эксплуатации фундамента. Например, если штанга будет работать на растяжение, то она предварительно сжата и т. Д.

Видео — Армирование монолитных ленточных фундаментов мелкого заложения

Видео — Армирование фундамента своими руками

Фундамент — это фундамент здания. И с этой аксиомой сложно не согласиться, ведь именно он держит и равномерно распределяет нагрузку на грунт, обеспечивает устойчивость и долговечность конструкции.Но бетон, как известно, довольно твердый материал. Для придания ленточной конструкции пластичности и способности выдерживать различные виды нагрузок применяется так называемая арматура.

Для чего нужна арматура?

Упрощенно фундамент ленточного типа представляет собой замкнутый контур из бетона под всеми капитальными стенами здания по периметру. Это один из самых популярных видов обломков, ведь он прост в конструкции, выдерживает значительные нагрузки и позволяет дополнительно оборудовать подвал в процессе эксплуатации.В минусах — большой расход стройматериалов, необходимость использования спецтехники (автобетононасосы, краны).

Лента вид на фундамент возводится для зданий из тяжелых штучных материалов (кирпич, блоки, камень) и домов с монолитными или сборными перекрытиями большой массы. Такой тип основания оптимален на неоднородных грунтах, где есть риск неравномерного проседания.

Схема перекоса фундамента

Бетонная конструкция выдерживает два типа нагрузок:

• Компрессия — вес здания и его содержимого (мебель, отделка и т. Д.).).
• Растяжение — влияние сил морозного пучения. Влажная почва, промерзая, увеличивается в объеме и сжимает каркас, выталкивая его вверх.

Очевидно, эти нагрузки неравномерны. Чтобы лента выдерживала деформации и соответственно трещины, разрывы, применяется армирование ленточного фундамента. На практике это означает формирование внутри бетонного ядра единого металлического каркаса. По правилам он должен располагаться ближе к краям фундамента, то есть в зонах максимального сжатия-растяжения.

Какие материалы используются для армирования

Даже если предполагается армирование фундамента ленточного типа своими руками, необходимо правильно подбирать комплектующие. В состав необходимых материалов входят:

Виды фурнитуры

1. Стальная или композитная арматура — стержни из металла или стекловолокна. Реализуются рулонами по 50-100 м или нарезанным металлопрокатом длиной 6-12 м. Гладкие стержни сечением до 10 мм называются сборочными и используются для вертикальной и поперечной части каркаса.Гофрированные стержни диаметром 12-80 мм обозначены как рабочие. Из них подходят верхняя и нижняя продольные части «каркаса».

2. Проволока стальная для вязальных или стяжных зажимов. Сварка используется реже (металл должен иметь маркировку «C»)

3. Зажим для инструмента или специальный крючок для вязания, ножовки и т.п.

Металлический каркас пользуется наибольшей популярностью у строителей, его эффективность и надежность проверены временем. Армирование фундамента стеклопластиковой арматурой применяется для тех зданий, к которым предъявляются особые требования в отношении радиопомех, немагнетизма, химической стойкости.Однако из-за того, что композит плохо растягивается при изгибе, то есть фактически не выполняет одну из основных функций, в частном домостроении применяется редко.

Ни в коем случае нельзя использовать пластиковые бутылки, металлические уголки или трубы, грубую сетку, железные тросы и другие подобные материалы в качестве арматурного каркаса фундаментной ленты. Это не каркас, а посторонние включения, которые только вредит бетонному основанию. Результат печальный — фундамент не выдержит проектных нагрузок, неизбежны повреждения как несущего фундамента, так и стен, перекрытий, кровли и других элементов здания.

Расчет арматуры ленточного фундамента

Рассчитать количество материала для армирования несложно. Чаще всего используется двух- или трехрядная сетка-каркас. Шаг между вертикальными участками 40-80 см, между горизонтально расположенными уровнями примерно 30-60 см. То есть заглубленный фундамент высотой более 90 см требует 3-4 продольных яруса; для каркаса глубиной менее 0,9 м достаточно двух. Рассмотрим пример:

• Параметры бетонного основания (ВхШ) — 60х40 см,
• периметр здания — 5х5 м,
• шаг сетки — 50 см

Очевидно, вам понадобится двухуровневая сетка.Рабочие задвижки на 4 продольные линии по 20 м потребуют 80 пог. м, монтаж вертикальный с учетом расстояния от поверхности 5 см — 1,4 м * 51 (количество пересечений) = 71,4 м. Продавцы рекомендуют брать сталь с запасом не менее 10%, итого получится около 170 погонных метров. м арматуры. Не стоит забывать и о комплектации. На каждом перекрестке достать около 30 см проволоки. Стыков в секции — 4 штуки, значит с запасом потребуется около 70 пог. м вязание металлочерепицы.

Как самостоятельно армировать ленточный фундамент

Железобетонная конструкция не терпит халатности. Арматуру перед использованием следует проверить, очистить от грязи и ржавчины. Строители часто пренебрегают этим этапом, хотя известно, что инородные включения ухудшают качественные характеристики бетонного ядра.

Схема армирования ленточного фундамента проста, но трудоемка:

1. На песчано-щебеночную «подушку» насыпают бетонную «подошву» толщиной 5 см.Он защитит металл от коррозии и преждевременного разрушения. Иногда в целях экономии подкладывают под каркас куски кирпича или камня.
2. Поставить опалубку.
3. На бетонный слой укладывается необходимое количество поперечных монтажных прутков с интервалом не более 80 см.
4. Гофрированные стержни накладываются в два ряда сверху в продольном направлении. Сайты пересечения связаны. Получается нижний уровень каркаса арматуры.
5. В стыках вертикально устанавливается гладкая сталь заданной длины.Соблюдение геометрии углов 90 ° обязательно.
6. К ним прикреплен верхний ярус поперечных монтажных тяг. Получается каркас, перекрытие концов которого должно быть не менее 20 см.
7. Укладывают верхний продольный ярус армирующего «каркаса» и скрепляют вязальной проволокой или зажимами.
8. С помощью распорок готовый каркас жестко фиксируется относительно опалубки. Зазор между ними должен быть не менее 3-5 см.
9. Связки снова проверены, весь лишний материал, мусор убран.

Армирование угла ленточного фундамента — головная боль большинства профессионалов. Именно здесь образуется так называемое концентрированное напряжение. Поэтому используются особые приемы П- или Г-образной арматуры, создаваемой при помощи струбцин.

Схематично это выглядит так:

Для углов:

Для прицела:

Для углов стыковки менее 160 ° с L-образным армированием:

В точках крепления углов хомуты устанавливаются вдвое чаще, чем остальная часть ленточного фундамента.Именно такие способы армирования углов создают жесткое соединение между элементами конструкции, позволяя равномерно распределять нагрузку.

Таким образом, стоимость материалов составляет не более 5% от стоимости строительства арматурного каркаса. Конечно, экономия на материалах в этом случае — последнее.

Стены MSE для мостов

Приложения моста

Компания Reinforced Earth специализируется на мостах и ​​конструкциях, связанных с мостовыми приложениями:

Пешеход

Мы спроектировали многочисленные пандусы, подпорные стены и арочные мосты для пешеходных переходов над и под автомобильными, железными и водными путями.В частности, наши стены MSE являются идеальным решением благодаря возможности спроектировать узкую двустороннюю конструкцию или многоярусный пандус.

Автомобиль

В дополнение к предоставлению полных конструкций мостов с нашими сборными арками, мы накопили опыт, необходимый для приспособления к большому разнообразию конфигураций мостов, используемых государственными службами транспорта и местными органами власти. Мы спроектируем абатмент мостовидного протеза в соответствии с потребностями мостовидного протеза, например:

• Срок службы
• Поперечные нагрузки на сваю или давление опоры на раздвижную опору
• Укрепление грунта задней стенки
• Подъездная и шпальная плита
• Шлагбаум
• Водоотводные сооружения
• Электропровод
• Интеллектуальные транспортные системы
• Сложные геометрические критерии
• Потребности в поэтапном строительстве

Дикая природа

Переходы для дикой природы используются там, где большое количество животных пересекает искусственные сооружения или препятствия.Это обеспечивает безопасный проход, предотвращая травмы как животных, так и людей.

Применение мостовых конструкций

Арочные мосты

Доступны однопролетные или многопролетные арочные мосты с широким ассортиментом арочных профилей. Эти мосты полностью спроектированы компанией RECo с использованием арок из сборного железобетона и соответствующих подпорных стен, транспортных барьеров и перекрытий.

Мостовой подход наб.

Вместо того, чтобы строить земляную насыпь с уклоном, наши подпорные стены обеспечивают средства для уменьшения необходимых земляных работ, создавая большие расстояния между уклонами, чтобы дать больше места для строительства или избежать соседних построек.

Мостовидные абатменты

Конструкция опоры моста может сильно различаться в зависимости от надстройки моста и фундамента. Мы разместим опоры мостов на сваях, на раздвижных опорах и даже балки коробчатого сечения, опирающиеся непосредственно на насыпь за подпорной стеной. Мы будем работать с инженером моста, чтобы убедиться, что все учтены, включая ограничения по нагрузке и геометрии.

Полосы армирования грунта, сконфигурированные таким образом, чтобы избежать образования скоплений на остром углу примыкания.

Расширение моста

Страна постоянно совершенствует и модернизирует транспортную инфраструктуру, что означает необходимость замены или расширения некоторых мостов, чтобы обеспечить больший объем движения.Используйте наш опыт, чтобы помочь расширить старые конструкции или эффективно заменить их в ограниченном пространстве, используя проверенные и безопасные методы проектирования обычных временных подпорных стен или нетрадиционных подпорных стенок MSE.

Расширение существующего настенного абатмента MSE с использованием армированного грунта с опорой на грунт.

Поэтапное строительство

Подобно расширению моста, временные подпорные стены являются важным аспектом поэтапного строительства. Наши временные подпорные стены MSE для поэтапного строительства моста предназначены для жертвоприношения, снятия или работы с окончательной структурой в постоянном состоянии.

Временная стенка MSE из проволочной сетки используется для поэтапного строительства опоры мостовидного протеза.

Ускоренное строительство моста

Все наши решения являются сборными и идеально подходят для ускоренного строительства мостов. Материалы будут ждать на месте, пока не наступит время установки. Установка выполняется быстро и предсказуемо. При правильном планировании мы выполним ваш агрессивный график строительства и при необходимости обеспечим поддержку на месте.

Модульные опорные стенки крыла для ускоренного строительства мостов.

Тяжелые строительные грузы

Самые большие нагрузки, испытываемые конструкциями, часто бывают временными и во время строительства. Мы будем работать с подрядчиком и инженером, чтобы гарантировать, что краны и другое тяжелое оборудование могут безопасно поддерживаться нашими конструкциями во временных условиях, и мы скорректируем наш проект, если это необходимо, с учетом процедуры строительства.

Насыпь стеновая МСЭ предназначена для погрузки краном при строительстве моста.

Нажмите, чтобы загрузить:

(PDF) Смягчение неравномерного оседания близлежащих ленточных фундаментов на рыхлом насыщенном песке с использованием бетонных оснований: исследование модели

b) иллюстрирует кривые несущей способности в зависимости от осадки шести испытаний для нового основания, расположенного рядом со старым фундаментом. при бетонных опорах диаметром 5 см, глубиной 15 см и межцентровым расстоянием 2.5 D были использованы под новой опорой. Кроме того, график с пунктирными линиями относится к несущей способности в зависимости от осадки одиночного фундамента. На рис. 6 (b) показано, что несущая способность нового основания, прилегающего к старому, значительно увеличивается за счет размещения постаментов по сравнению с несущей способностью одиночного основания. Однако это улучшение зависит от расстояния между опорами. В шести испытаниях, проведенных в усиленном состоянии и для двух связанных опор (S = B = 0), несущая способность новой опоры имеет самый высокий уровень увеличения по сравнению с остальными рассматриваемыми условиями.Следует отметить, что три из шести проведенных испытаний на старом основании в усиленном состоянии имеют коэффициент безопасности 3, тогда как другие три испытания имеют коэффициент безопасности 2. Как показано на Рисунке 7, (IF B) новый и (IF B) 0 новые, определенные как предельная несущая способность новых опор по сравнению с одиночными опорами, исследуются как в неармированных, так и в усиленных грунтовых условиях под новой опорой при различных соотношениях S = B, соответственно. (IF B) new — это безразмерный параметр, используемый для описания мешающего воздействия на несущую способность и оседание двух соседних опор по сравнению с одиночным основанием.Можно ясно заметить, что при S = ​​B = 0 в первой и второй сериях испытаний (IF B) новое для неармированного грунта составляет 3,855 и 2,9. Однако усиление грунта опорой (т. Е. 3 бетонных опоры с межцентровым расстоянием 2,5 D) значительно увеличивает (IF B) 0 new при S = ​​B = 0, тогда как оно достигает 6,47 и 4,7 в Первая (FS = 2) и вторая (FS = 3) серии тестов соответственно. Другими словами, применение арматуры

…

Проектирование фундаментов зданий

Проектирование фундаментов зданий

Проектирование фундаментов зданий

Основное назначение фундамента здания или другого сооружения — безопасная передача нагрузки на грунт.Собственная нагрузка на крышу, пол и несущие стены, а также действующая на эти элементы нагрузка передаются сначала на фундамент, а затем на слои грунта, поддерживающие здание. Чтобы обеспечить устойчивость и безопасность конструкции, безопасная несущая способность грунта должна быть больше, чем напряжение в грунте из-за нагрузки здания.
Для жилых, промышленных и коммерческих зданий используются несколько типов фундаментов, выбор конкретного типа зависит от таких факторов, как:

• Форма постройки дома
• Строительная нагрузка
• Тип недр
• Близость к существующим строениям, если таковые имеются.
• Экономика

Самыми распространенными типами фундаментов для жилых и легких коммерческих зданий являются ленточный и блочный фундамент соответственно. В этом разделе будет обсуждаться конструкция этих двух фундаментов.
На рис. 4-1 показан узкий ленточный фундамент, представляющий собой длинную полосу бетона, поддерживающую стены малоэтажного жилого дома. Его также можно использовать для других построек, если факторы благоприятствуют такому выбору. От стены нагрузка распределяется на фундамент под углом 45 °, как показано на Рисунке Приложение7.1а. Плоскости, по которым распределяется нагрузка, называются плоскостями сдвига. Фундамент должен быть спроектирован таким образом, чтобы плоскости среза проходили через нижние углы полосы. Если расчетная ширина фундамента слишком велика, как в случае более слабых грунтов, обычная бетонная полоса может прогнуться и потрескаться, как показано на рисунке Приложение 7.1b. Бетон можно сделать более прочным при растяжении, обеспечив стальную арматуру в зоне растяжения.

Согласно СНиП конструкция ленточного фундамента должна удовлетворять следующим условиям *:
i) Выступы бетонной полосы по обе стороны от стены должны быть одинаковыми.
ii) Толщина бетонной полосы должна быть равна выступу (D = P) или 150 мм, в зависимости от того, что больше. Это означает, что минимальная толщина ленточного фундамента составляет 150 мм.
Пример 1:
Проектировать ленточный фундамент жилого дома с учетом следующих условий:
i) Стены представляют собой полые стенки толщиной 275 мм.
ii) Строительная нагрузка, включая статическую нагрузку на фундамент, составляет 40 кН / м.
iii) Безопасная несущая способность грунта 80 кН / м2
Решение:
Поскольку стены и фундамент очень длинные, расчеты основаны на длине стены / фундамента 1 м.Площадь фундамента можно определить по формуле:
Площадь фундамента здания =
= = 0,5 м2
Площадь ленточного фундамента = ширина × 1 м длина = 0,5 м2
Следовательно, ширина фундамента = 0,5 м2
Это минимальное требование.
Обычно используется фундамент шириной 600 мм. Каждая проекция будет:
(600 — 275) ÷ 2 = 162,5 мм
Плоскости сдвига нанесены под углом 45º из точек c и d, как показано на Рисунке App7.2, и вертикальные линии, проведенные из точек a и b. Эти линии пересекаются в точках e и f, которые соединяются для завершения проектирования фундамента.
Толщина бетонной полосы в этом случае составляет 162,5 мм, которую можно увеличить до 170 мм.
Падовый фундамент
Падовый фундамент, также известный как изолированный фундамент, используется для колонн мало- и среднеэтажных каркасных зданий. Для легких конструкций можно использовать простой или железобетон, а для более тяжелых — железобетон.

Неармированные опорные площадки рассчитаны на то, чтобы в бетоне не возникало напряжения. Толщина определяется, как указано в конструкции ленточного фундамента. Номинальное армирование по-прежнему требуется для контроля термического растрескивания бетона.
Пример 2:
Разработайте подушечный фундамент для колонны 300 × 300 мм, выдерживающей нагрузку 500 кН. Безопасная несущая способность грунта — 200 кН / м2.
Решение:
Площадь подушечного фундамента =
= = 2.5 кв.м
Квадратная площадка обычно предусмотрена для квадратной колонны.
Сторона квадратной площадки = 1,6 м или 1600 мм
Толщина подушки может быть определена путем нанесения плоскостей сдвига под углом 45º, как показано на рисунке Приложение7.3. Чтобы плоскости среза проходили через нижние углы подушки, толщина D должна быть равна выступу P.
Выступ P = (1600 — 300) ÷ 2 = 650 мм.
Толщина подушечного фундамента D = P = 650 мм.

* Выдержка воспроизведена из Строительных правил (2000 г.), Утвержденный документ A — Структура, Департамент сообществ и местного самоуправления в соответствии с Лицензией открытого правительства v 1.0. Веб-сайт: www.nationalarchives.gov.uk

Источник: http://www.wiley.com/legacy/wileychi/virdi/supp/others/design_of_building_foundations.doc

Веб-сайт для посещения: http://www.wiley.com/

Автор текста: указан в исходном документе указанного текста

Если вы являетесь автором приведенного выше текста и не соглашаетесь делиться своими знаниями для обучения, исследований, стипендий (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы удалим ваши текст быстро.Добросовестное использование — это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законах США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы другого автора в соответствии с четырехфакторным балансирующим тестом.(источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте , носит общий характер и цель, которая носит исключительно информационный характер и по этой причине не может ни в коем случае заменять совет врача или квалифицированного лица, имеющего законную профессию.

Проектирование фундаментов зданий

Тексты являются собственностью их авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться среди студентов, преподавателей и пользователей Интернета, их тексты будут использоваться только в иллюстративных образовательных и научных целях.

Вся информация на нашем сайте предназначена для некоммерческих образовательных целей

Проектирование фундаментов зданий

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. «

Рассел Бейли, П.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно воспользуюсь вашими услугами снова.

проеду по твоей роте

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что уже знаком с

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину. «

Arvin Swanger, P.E.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам.

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к» реальному миру «и имеют отношение к моей практике, и

не на основании какого-то неясного раздела

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация.

Иван Харлан, П.Е.

Теннесси

«Материалы курса содержали хорошее, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо. «

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.

испытание потребовало исследований в

документ но ответы были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от.

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

легче поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утра

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

на ваш промо-адрес электронной почты который

пониженная цена

на 40%.

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительных

сертификация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал был кратким, а

хорошо организовано.

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку».

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Здание курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике штата Нью-Джерси были очень хорошими.

хорошо подготовлено. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы по номеру

.

обзор где угодно и

всякий раз.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, без всякой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полное

и комплексное.

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по телефону

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Никакой путаницы при прохождении теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

Вернись, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы я мог позвонить по номеру

.

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график. «

Майкл Гладд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Dennis Fundzak, P.E.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не являющихся электротехниками».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

много различных технических зон за пределами

своя специализация без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Фундамент для ремонта неисправного фундамента

Фундамент — это метод увеличения глубины фундамента или ремонта дефектного фундамента. Это может произойти, если вы планируете добавить этажи к существующей конструкции или когда фундамент поврежден.

Один из видимых признаков того, что ваше здание нуждается в подкреплении, — это видимые трещины. Зданию необходимо укрепить фундамент, если трещины шире ¼ дюйма и есть некоторые признаки неисправного фундамента, особенно диагональные трещины.Разрушения фундамента также можно рассматривать как вздыбленный фундамент, потрескавшиеся или прогнутые стены и потрескавшиеся бетонные полы.

Самый распространенный метод крепления — метод заливки массой. Этот процесс требует последовательной выемки секций на заранее установленную глубину под основанием и укладки бетона на каждую яму. Повторяйте этот метод, пока вся пораженная область не будет укреплена. Существуют и другие методы и техники поддержки, которые описаны в следующих разделах.

Опора с винтовыми сваями и скобами

Основание с помощью винтовых свай и скоб обычно используется в некоторых случаях, когда традиционный процесс крепления невозможен. В некоторых зданиях может потребоваться выемка грунта на большую глубину или, возможно, невозможно использовать свайную установку, что делает его идеальным для использования метода винтовых свай и кронштейнов. Винтовые сваи и кронштейны могут быть установлены только бригадой из двух человек вручную или с помощью небольшого оборудования, такого как мини-экскаватор.

Винтовые сваи могут устанавливаться в фундаменты, способные работать на растяжение и сжатие, выдерживать вертикальные и поперечные силы ветра, а также силы вибрации и сдвига. Они идеально подходят для использования с опорными кронштейнами. Затем конструкцию можно поднять обратно в горизонтальное положение, а вес фундамента перенести на систему опор и кронштейнов. Винтовые сваи имеют много преимуществ по сравнению с традиционными сваями, такими как скорость установки, низкий уровень шума и минимальная вибрация, которая может вызвать повреждение окружающей территории.

Свайно-балочный метод

Укрепление свай и балок — еще один отличный и предпочтительный метод облегчения опоры. Использование этой системы требует установки мини-сваи по обе стороны от поврежденной стены. После того, как сваи были установлены, под стеной снимается кирпичная кладка и используется железобетонная игольчатая балка для соединения свай и поддержки стены.

Уменьшение расстояния между игольчатыми балками позволяет выдерживать очень высокие нагрузки.Несущая способность нижележащих пластов будет определять количество, диаметр, глубину и шаг используемых свай. При таком методе крепления могут использоваться бурозабивные сваи или забивные сваи. Преимуществами подкладки из свай и балок являются:

• Подходит для ограниченного доступа
• Быстрее традиционной основы
• Высокая грузоподъемность
• Меньше простоев, меньше отходов и быстро завершается

Укрепление свайным плотом

Подкрепление свайным плотом необходимо использовать, когда необходимо подкрепить всю конструкцию.Рекомендуется, когда фундамент слишком глубокий для других методов крепления фундамента или в областях, где почва настолько твердая, что небольшое оборудование не может копать на требуемую глубину. Сваи размещаются в определенных местах по условиям нагрузки; затем карманы под опорами ломаются и укрепляются игольчатые балки, которые выдерживают нагрузку на стену. Затем строится кольцевая балка, чтобы связать все иглы, и конструкция заливается бетоном. Преимущества этой системы:

• Обеспечивает поперечные и поперечные связи по всей конструкции.
• Экономичен на глубине более 1,5 м.
• Нет необходимости во внешнем доступе.
• Уменьшает нарушение работы дренажных систем.

Подсказки для подкрепления

Обычно для достижения лучших результатов этот процесс должен быть разработан или возглавлен инженером-строителем, но вот несколько советов, которые помогут вам в процессе обоснования.

• Укладку основания нужно начинать с углов и обработки внутрь.
• Фундамент должен выполняться только на несущих стенах.
• Не подкладывать под ненесущие стены.
• Начало подкрепления под полосой опоры. Рекомендуется начинать с не менее 3 футов в длину, два фута в ширину и два фута в глубину.
• После завершения земляных работ засыпьте полость бетоном. Бетон следует смешать, используя одну часть цемента, три части песка и шесть частей заполнителя.
• Не забудьте использовать опалубку по краям.
• Допускается укладка бетона не менее чем на два дня.
• Используйте стержневой стержень, чтобы полость под существующим фундаментом была заполнена.
• Перед загрузкой убедитесь, что бетон полностью затвердел.
• Как только бетон наберет достаточную прочность, отломите выступающую опору.
• Разрезать бетон по массе бетонной поверхности.
• Засыпка и компактная. Если у вас возникли проблемы с достижением необходимого уплотнения, добавьте воды в почву из шланга.

Расчет водопровода

Здравствуйте, я новичок в Infraworks.Продолжайте добавлять равное количество гравия с обеих сторон 6-дюймовой трубы. Этот документ доступен для общественности через Национальную службу технической информации, Спрингфилд, Вирджиния 22161. Таблица Excel для расчета земляных работ. Дизайн водопровода. Определите допустимую высоту истока (Раздел 3-3. Бетонная коробчатая водопропускная труба — 7. В большинстве случаев это относится к проектированию дороги, т. Е. Когда поток перекрывается дорогой или железной дорогой. Эти рекомендации применимы для сборных бетонных сегментных коробчатых кульвертов (PCBC) Только.15 wEV (M) = w EV Fe, где: H высота столба почвы наверху ящика (футы. Им управляет инженер, который проектировал водопропускные трубы в течение 13 лет. ХОЛБРУК — Наблюдательный совет округа Навахо во вторник утвердил Проект стоимостью 60 000 долларов по разработке проекта по замене четырех потрепанных водопропускных труб шириной 8 футов под Портер-Маунтин-роуд. Если вы ищете конструкцию коробчатого водопровода, но не знаете, какая из них лучше, мы рекомендуем первую коробку из 10. Конструкция водопропускной трубы в этой статье Основные характеристики коробчатых водопропускных труб, на которых в первую очередь устанавливаются гидравлические, являются гидравлическими, в которых водопропускная труба рассчитана на самый высокий уровень затопления или пиковое значение с затопленным входом для повышения гидравлической эффективности.Таким образом, он может быть построен на месте или отлит на заводе. Пост-натяжение — это метод армирования бетона. 01 Политика безопасности при проектировании 8-4. Специальная конструкция коробчатого культивирования для повышенных нагрузок. ПРЕДВАРИТЕЛЬНАЯ ПРОДАЖА БЕТОННЫХ ЯЩИКОВ КУЛЬТЕРТОВ НА ПРОДАЖУ Водопропускная труба — это элемент дренажной системы, который передает поток воды под шоссе, железные дороги или тропы. — Записки Сатьянараян Гангарам Питрода. Убедитесь, что они находятся на расстоянии не менее 1½ диаметра трубы. Мы предлагаем различные типы конструкций коробчатых водопропускных труб со съемным верхом, открытым дном и четырехсторонней конструкцией.Учащиеся работают вместе в своих группах и рассматривают задачу урока; они проводят мозговой штурм по характеристикам водопропускной трубы, благоприятной для рыбы, и способам создания водопропускной трубы, улучшающей проход рыбы. Каждый день добавляются тысячи новых качественных картинок. Мостовые водопропускные трубы заменяют коробчатые кульверты там, где фундамент не подвержен эрозии и нет необходимости в мощеном полу. 0 Посмотрите обзор на английском языке Vea una Descripción General en Español Regardez la vidéo explicative en Français. Проектировщик — лицо (лица), назначенное инженером-строителем для использования данного руководства для проектирования и детализации водопропускных труб.HEC 14 «Гидравлическое проектирование рассеивателей энергии для водопропускных труб и каналов» (ссылка (1)) предоставляет подробную информацию о конструкции для анализа проблем рассеивания энергии на выходах водопропускных труб и в открытых каналах. Водопроводные трубы — это важные гидротехнические сооружения, используемые для транспортировки воды по коридору дороги или в одной из ряда других ситуаций. Проектирование кульвертов с открытым дном арки I. 04 Зазоры для лодок 8-4. на высоту насыпи набережной. Простой переход глубины в прямоугольный водопропускной канал может улучшить гидравлический КПД.глубина воды (измеренная от переворота водопропускной трубы), а D — внутренняя высота бочки водопропускной трубы. 2H / B c Ур. Узнайте, как моделировать, анализировать и проектировать и проверять мосты из железобетонных водопропускных труб. Водовыпускная труба — это труба, проложенная в земле для отвода воды под дорогой или проезжей частью. Водопроводная труба будет заполнена (Условие A, Рисунок 7-3 в Приложении B к настоящему Руководству). Ключевые слова. 5 — Нисходящий поток = 93. Рабочий лист сметы затрат на мост. … Обратите внимание, что вы можете добавить водопропускную трубу. 28 количество осадков, способствующих стоку.В то время как водопропускные трубы покрывают только небольшие участки любого ручья, их влияние на рыбу и др. Находится ли оконечная секция на входе или конце водопропускной трубы, зависит от типа потока в цилиндре. Обычно водопропускная труба заделана так, чтобы быть окруженной почвой, она может быть сделана из трубы, железобетона или другого материала. Для получения информации о других формах см. Гидравлическое проектирование водопропускных труб, Серийный номер FHWA «Гидравлическое проектирование». Рекомендации по проектированию можно найти в публикации FHWA «Гидравлическое проектирование мостовых водопропускных труб», HDS-5.Узнайте больше о семействе продуктов ADS. — добавлен раздел туннельных водопропускных труб (Раздел 32). Контроль входа и выхода для расчетов конструкции водопропускной трубы. Два основных подхода, используемых для проектирования водопропускной трубы, — это управление входом и управление выходом. КОНСТРУКЦИЯ INSITU CONCRETE CULVERTSA водопропускная труба — это слив или труба, по которым вода может течь под дорогой или железной дорогой. Продукция для гидравлического проектирования водопропускных труб, сложное программное обеспечение САПР и программное обеспечение для моделирования водосборных бассейнов с компонентом проектирования водопропускных труб составляют большинство выпускаемых на сегодняшний день продуктов.Конструкция и продукт LHV Precast, Inc. Пример конструкции водопровода Ссылка: U. 0, в соответствии с директивой MSMA 2 / SUStoM. PDF: DGN: Гидравлические культиваторы с тройным ящиком: Тройные культиваторы с прямыми крыльями — квадратная. Для сверхкритического потока контрольная секция водопропускной трубы находится на входе в цилиндр, расположенном выше по потоку. В Соединенных Штатах была построена большая часть нашей системы автомобильных дорог. Для условий, не погруженных в воду и погруженных в воду, используйте уравнения. В уравнении (5) Q — расчетный расход, A — площадь поперечного сечения водопропускной трубы, g — ускорение свободного падения, D — диаметр водопропускной трубы, [S.Получатели Номер доступа. Рейтинг продукта: 4. Конечная обработка и комментарии. Внутри. Гидравлическая информация для размещения на планах: D. Водовыпускная труба — это гидравлически короткий канал, который может использоваться для транспортировки потока под землей через насыпь проезжей части или другие препятствия для потока. , или использовался в качестве выпускного сооружения, прикрепленного к пруду-отстойнику. Подробный список целей проектирования хорошего дренажа и экономических факторов. 02 Правила техники безопасности для водопропускных труб 8-4. 05 Артезианские условия на участках водопропускных труб 8-4.Калькулятор расхода. Таким образом, он может быть построен на месте или отлит на заводе. Поэтому инженеры, которые сталкиваются с умеренно сложным длиннопролетным мостом с коробчатым водопропуском, ищут дополнительную техническую документацию и руководства по проектированию. 6 Дополнительное давление на край полосы длиной 1 м из-за эксцентриситета динамической нагрузки. 2) соответственно. Расширение водопропускной трубы — часть водопропускной трубы, построенная за пределами ранее существовавшей водопропускной трубы. Получите спецификации, стандартные детали и информацию о стоимости методов ремонта водопропускных труб.w] — высота нижнего бьефа, а значения Y, C и K равны. Гидравлическое проектирование водопропускных труб, HDS 5, Федеральное управление шоссейных дорог ,. 1 этой главы. Установка водопропускных труб, как правило, довольно проста, и большинство замен относительно несложны. Как правило, гидравлический отчет должен быть подготовлен для всех мест, где расчетный расход для водопропускных труб (который составляет 25-летний расход для государственных автомагистралей) превышает 500 кубических футов в секунду, и будет рассматриваться конструкция, а не установка водопропускных труб.04 Свободное пространство для лодок 8-4. Методы проектирования водоводов представлены для обоих. Гидравлическое проектирование водопропускных труб, третье издание. Критерии проектирования 9. На нем изображены различные варианты перехода, от наиболее ограничивающих для рыб и диких животных до наименее ограничивающих. • Минимальное вертикальное отверстие в 5 футов желательно для очистки. Образцы форм контроля водопропускных труб включены в (AREMA), 2009 г., Руководство по эксплуатации водопропускных труб, Руководство по эксплуатации бетонных коробов E80 для железных дорог Проектирование бетонных коробчатых водопропускных труб E80 — Структурные. Мне было поручено спроектировать одинарные и двойные бетонные коробчатые водопропускные трубы с минимальными затратами.В этом техническом примечании также представлены рекомендации по проектированию соединения между водопропускной трубой и сборным блоком оголовка с использованием литых на месте удлинителей оголовка за сборным оголовьем или болтового соединения и литой на месте или сборной отрезной стены перед фартуком. Во втором издании были исправлены незначительные ошибки и предоставлены как SI, так и английский язык (U. Студенты работают вместе в своих группах и рассматривают задачу урока; они проводят мозговой штурм по характеристикам водопропускной трубы, благоприятной для рыбы, и способов проектирования водопропускной трубы, которая улучшает проход рыбы.Здравствуйте, я новичок в Infraworks. Следующий пример электронной таблицы калькулятора водопроводных труб докажет это. Нагрузки снаружи бетонной водопропускной трубы будут определять толщину стен и необходимое количество арматуры. несколько водопропускных труб с разным уровнем переворота и пропускной способностью. Для таблиц расчета водопропускных труб в любом варианте U. Reinforced Concrete Design. ДАННЫЕ ПО ПРОЕКТИРОВАНИЮ CULVERT Существующая станция конструкции S. 13 октября 2017 г. — Таблица проектирования коробчатых водоводов Электронная таблица Excel, написанная для анализа и проектирования бетонных коробчатых водопропускных труб с одной ячейкой.Суджата шридхар и р. Наша работа показала, что дизайн и компоновка перегородки важны для оптимизации. FHWA «Гидравлическое проектирование водопропускных труб», Таблица 8, стр. Инспекторы водопровода должны быть знакомы с необходимыми критериями для каждого типа материала для проведения точной и содержательной проверки. Конструктивный дизайн включает рассмотрение вариантов нагрузки (пустой ящик, полный, дополнительные нагрузки и т. Д. Понимание экологических основ для проектирования водопропускной трубы для соединения AOP / потока. RCC DESIGN EXCEL SHEET. Эта помощь в выборе и проектировании рассеивателя энергии, который будет соответствовать требованиям, указанным в В оценке опасности эрозии подробно описывается концепция проекта и опасности эрозии, а также обсуждаются такие аспекты, как скорость на выходе из водопропускных труб, изменение скорости, переходы потока и эрозия выходов водопропускных труб.В этой главе основное внимание уделяется конструкции водопропускных труб, за исключением Раздела 7. Сколько стоит водопропускная труба? ЗВОНИТЕ НАМ ДЛЯ БЕСПЛАТНОЙ Сметы! (940) 300-5816. Трубы предназначены для переноса воды с одной стороны насыпи на другую. Дизайн заглушки. Различия в конструкции: водовыпускные трубы против Если вы ищете конструкцию коробчатой ​​водопроводной трубы, но не знаете, какая из них лучше, мы рекомендуем в этой статье первую из 10 конструкций коробчатой ​​водопроводной трубы. 3 Обратите внимание, что это отличается от предполагаемого удельного веса бетона, используемого для определения материала.Все вычисления водопропускной трубы в HEC-RAS вычисляют полную энергию для верхнего конца водопропускной трубы. аспекты производительности водопропускных труб. Чаще всего наши водопропускные трубы имеют коробчатую форму и бывают стандартных размеров. Знать стоимость установки водопропускной трубы Pewaukee рекомендуется до начала проекта по установке водопропускной трубы. 5 — Нисходящий поток = 93. Как устанавливается подъездная водопропускная труба? Водопроводные трубы спроектированы в соответствии с их предполагаемым использованием, а необходимые материалы будут определены в соответствии с конструкцией. 0 • Высота шпунта: — Восходящий поток = 94.ВСТАВКА КАЛВЕРТ Контрольный список для проверки проекта Департамент разрешений, проверок и правоприменения округа Принс-Джордж Рашерн Л. — Сатьянараян Гангарам Питрода. ДИЗАЙН — ПРИМЕР. Проектирование новых железобетонных водопропускных труб и удлинений существующих водопропускных труб подвергается либо засыпке грунтом, либо загрузке автотранспортом в соответствии со Спецификациями проектирования мостов AASHTO LRFD. 1 Обзор. Rocla® может предоставить индивидуальные инженерные проекты для специальных применений и в соответствии с государственными основными дорожными спецификациями.Структурный дизайн; Системы задержания и удержания; Гидравлический дизайн; Совместный дизайн; Стоимость жизненного цикла / долговечность; Устойчивый и устойчивый; Конструкция коробчатого водопровода; Гибкая конструкция трубы; Стоимость сборного железобетона; Таблицы высоты заполнения; Характеристики. b = внешняя ширина водопропускной трубы. расчет пропускной способности и 4. единицы] (единицы СИ) Тип водопровода :. Конструкция водопропускных труб. 3 Обратите внимание, что это отличается от предполагаемого удельного веса бетона, используемого для определения материала. 1 этой главы. Этот класс поможет вам использовать преимущества характерных линий для проектирования дорог и водопропускных труб.Затем возьмите инструмент для водопропускной трубы и прикрутите его к отрезку 1/2 трубы. 4) Расчетные значения соответствуют POCKET BOOK FOR HIGHWAY ENGINEER (Вторая редакция): Глава 8 5) Расчетные значения соответствуют perIRC: SP: 13-2004 РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ МАЛЫХ МОСТОВ И КУЛЬВЕРТОВ (Первая редакция): Таблица 1 Таблица сметы затрат на мост. В связи с широким диапазоном возможностей проектирования заглубленных и инвертированных водопропускных труб, были оценены различные виды обработки торцевых заглубленных и инвертированных водопропускных труб, чтобы определить их влияние на соотношение напора и расхода на входе в заглубленный и обратный водопропускные трубы или на характеристики потерь энергии для регулирования на выходе.3 / с Расчетная высота напора, ELhd = м Высота обочины дороги = высота перевернутого канала, Eli =. Гофрированные стальные трубы и пластинчатые водопропускные трубы представляют собой надежные и экономичные решения для обработки потока, включая мусор, с минимальным повреждением откоса или бочки водопропускной трубы. Формализуйте и при необходимости потребуйте скорейшего согласования с MassDOT по проектированию моста. 3) Пропускная труба дуги I. 0) КОНСТРУКЦИЯ СТЕНЫ ГОЛОВКИ: В водопропускных трубах верхние стенки являются подпорными стенками на выходе трубы с обоих концов. Загрузка электронных таблиц Excel.Компания Northern Region Hydraulics Group отвечает за гидравлическое проектирование всех водопропускных труб поперечного дренажа диаметром 48 дюймов и больше с пролетами менее 20 футов. Нормальное сокращение потока входит в переход от лица к горлу. Вы можете начать эту работу как кайф. Перед водопропускной трубой может быть добавлен капля для увеличения потока через водопропускную трубу. Описываются методы гидрологического анализа и цитируются ссылки. Назовите группу водосбора так же, как соответствующую трубу водопропускной трубы.–Руководство по проектированию проезжей части, Раздел 2, Раздел 7 «Размещение дренажного сооружения» –Руководство по мостовым ограждениям, Раздел 1 Раздел 3, «Перила на водовыпусках мостового типа» Классификация элементов поперечного дренажа –Трубные кульверты малого диаметра –Одинарная коробка и одиночная / многотрубная труба среднего размера Водопропускные трубы — кульверты с несколькими коробками и большие одиночные трубы или ящики. В сентябре 2013 года Tunnelcorp завершила проект, в котором был использован поперечный момент шириной 8 м x 4. Поперечный момент. Определите, какие типы ремонта водопропускных труб были выполнены агентствами. Гидравлическая конструкция водопропускной трубы на удивление сложна, и, поскольку ее основная цель — перекачивать воду, важно, чтобы она имела полную предполагаемую пропускную способность.Pacific Watershed Associates Inc. Водовыпускная труба — это гидравлически короткий трубопровод, который можно использовать для транспортировки потока под землей через насыпь проезжей части или другие препятствия для потока или использовать в качестве выпускной конструкции, прикрепленной к отстойному пруду. Узнайте, как моделировать, анализировать и проектировать и проверять мосты из железобетонных водопропускных труб. Мы проверили, что это действительно условие управления выпускным отверстием, используя уравнения конструкции водопропускной трубы FHWA. Некоторые переменные, которые влияют на конструкцию проточного устройства, включают: поток, тип и размер водопропускной трубы, топографию русла, наличие других бобровых плотин, корм для бобров, шум и движение воды в водопропускной трубе (важные стимулы для создания плотины бобров), возможность возникновения другие конфликты в восходящем или нисходящем потоке, а также предыдущее использование.Многим существующим водопропускным трубам исполнилось 50 лет, и они вышли за пределы своего расчетного срока службы. Альтернативные методы могут использоваться при условии согласия или одобрения Департамента общественных работ (DPW). Здравствуйте, я новичок в Infraworks. Более крупные водопропускные трубы могут проходить под самой дорогой или использоваться для отвода воды вокруг парковок. Руководство по проектированию дорог, часть 5B: Дренаж — открытые каналы, водовыпуски и водовыпуски, содержит руководство по проектированию открытых каналов, водопропускных труб и паводков для поддержки эксплуатации и управления дорожной сетью.Если канавы расположены вдоль стока канала дороги, то владельцы собственности должны установить водопропускные трубы под проездами, чтобы предотвратить образование дамб. Среди руководств, которыми вы можете сейчас насладиться, находится руководство по проектированию бетонных водопропускных труб и подробное описание ниже. Без особой помпезности мы внедряем в MiTS 2 конструкцию водопропускных труб. • После расчетов было определено, что коробчатая водопропускная труба 9 x 7 футов будет обрабатывать требуемый поток. Цели обучения. Название юридически обязательного документа: Руководство по проектированию малых мостов и водовыпусков ЮРИДИЧЕСКИЙ ОБЯЗАТЕЛЬНЫЙ ДОКУМЕНТ Сделайте шаг от старого к новому — Джавахарлал Неру Изобретите новую Индию, используя знания.Простой переход глубины в прямоугольный водопропускной канал может улучшить гидравлический КПД. Лист проектирования водопровода находится в формате «pdf», который позволяет пользователю вводить данные. несколько водопропускных труб с разным уровнем переворота и пропускной способностью. Некоторые переменные, которые влияют на конструкцию проточного устройства, включают: поток, тип и размер водопропускной трубы, топографию русла, наличие других бобровых плотин, корм для бобров, шум и движение воды в водопропускной трубе (важные стимулы для создания плотины бобров), возможность возникновения другие конфликты в восходящем или нисходящем потоке, а также предыдущее использование.00 62 стр. Он является частью программного пакета RROAD для проектирования дорог и мостов.
