Содержание:

1. Виды кирпичных печей для бани

2. Кирпич для обустройства печи

3. Кирпичная банная печь своими руками: проект и схема

Металлические печи для бань выгодны и удобны, но, как правило, печники со стажем рекомендуют делать их из кирпича. Только в таких парных атмосфера отличается комфортом, тепло приятное, дышится легко, а пар, хотя и насыщенный, но не обжигает, если кирпичная печь для бани сделана правильно.

Кирпичные отопительные печи для дачи и бани излучают мягкое тепло. Они являются идеальным выбором для тех людей, которые посещают парную достаточно часто. Что касается дизайна кирпичных конструкций, то выглядеть они могут великолепно, подтверждением чему служит фото на сайте.

Виды кирпичных печей для бани

Существует четыре способа, как можно обустроить печь для бани из кирпичей:

• «по-белому»;
• «по-черному»;
• «по-серому»;
• «с плитой».

Печи «по-белому» не загрязняют помещения, но на их прогревание уходит немало времени – до 12 часов, поскольку камни в них нагреваются от перекрывающей металлической плиты. По этой же причине они долго сохраняют тепло.

Печь для бани из кирпича, которую топят «по-черному», делают без дымохода. Именно такие конструкционные решения использовались деревенскими жителями, поскольку считается, что в таких банях пар качественный, но необходимо ожидать, пока полностью не прогорит топливо.

Предназначенные для бани печи «по-серому» делают с дымоходом – они более экономичны, поскольку помещение прогревается быстро, но так как сажа в них откладывается на камнях, необходимо ждать, пока дрова не сгорят.

Кирпичная банная печь своими руками делается так: бак и камни располагают на двух плитах из чугуна, не до конца закрытых с целью быстрого нагрева помещения. Бак с трех сторон прикрывают кирпичным кожухом для обеспечения высокой температуры нагрева воды, при этом емкость располагают непосредственно над топкой, а над дымоходом помещают камни (прочитайте также: «Какая печь для бани лучше — виды отопительных банных печей»).

Кирпич для обустройства печи

Если затраты на строительство печи для банного помещения ограничены, достаточно будет самого обычного кирпича, причем среднего качества. Но следует учитывать, что его размеры не всегда соответствуют стандарту, который составляет 25х12х65 миллиметров, поэтому швы квадрата не всегда получаются до 10 миллиметров. Такие расхождения разрешаются при строительстве дома, но недопустимы при создании печи для бани. Для решения проблемы следует немного укоротить по длине средний кирпич, составляющий сторону квадрата, где уложены один за другим три кирпича, для того чтобы была правильно выложена банная печь из кирпича своими руками. В результате параметры печи уменьшатся и составят 74х74 сантиметра, но ширина швов не превысит 5-ти миллиметров.

Кирпичная банная печь своими руками: проект и схема

Добротную кирпичную печь можно выложить своими руками. Для этого потребуется проект банной печи из кирпича. Кроме этого нужны элементарные навыки кладки и до сантиметра следует выполнять схему с представленной порядовкой. Работа выполняется пошагово. Читайте также: «Популярные проекты каминов из кирпича — выбираем под себя».

Шаг 1. Создание основания

Прежде всего, необходимо выполнить гидроизоляцию железобетонного фундамента, благодаря чему даже в летнюю жару он будет оставаться холодным. Основание для печи делают прочное. Фундамент должен превышать размеры агрегата на 10 сантиметров. Внизу оставляют свободное пространство, имеющее в передней части небольшое отверстие, оно называется подпечьем и служит для хранения различного инвентаря. Сверху его прикрывают бетонными балками или кирпичным сводом с брусками из дерева, или сталью. Поверх строят настил.

Для выполнения работы необходимо иметь несколько кусков рубероида по размеру равных площади кирпичей, уложенных сверху железобетонного основания. Первые два из них пойдут на то, чтобы отделить бетонную часть подготовленного фундамента от начального кирпичного ряда, а оставшиеся укладывают между массивом печи и промежуточными кирпичными рядами.

Затем приступают к нарезке кирпичей для выкладки стенки из 5 рядов. Ее наличие защитит вагонку (если ее планируют использовать) в помещении от возгорания. Для изготовления раствора применяют цементно-песчаную смесь.

Чтобы первую кладку выполнить точно, подвешивают тросик отвеса таким образом: его острый конец должен располагаться выше первого ряда.

Шаг 2. Подготовка глины и песка

На этом этапе, когда строятся кирпичные печи для бани, следует подготовить глину, поскольку насухо выкладывают лишь первый ряд. Цемент при этом не используют, поскольку он не переносит достаточно высоких температур.

Построить добротную печь для бани можно только с использованием глины, которую добывают на глубине 0,5 метра. Ее хорошо очищают от примесей и перед применением предварительно замачивают на несколько суток. С этой целью около места постройки вырывают специальную канаву.

Также потребуется подготовить песок для строительства печи – его очищают от различного мусора и хорошенько просеивают, в противном случае возможно попадание в узкие швы мелких частичек гальки.

Глину разминают твердым предметом, потом добавляют воду и перемешивают при помощи перфоратора с миксером. Подготовленный раствор по консистенции должен напоминать густую сметану, только после этого в него добавляют очищенный песок, немного политый водой.

Качество смеси проверяют при помощи чистой сухой палки, ее окунают и вынимают:

• если на ней остается 2-миллиметровый слой, тогда раствор можно применять;
• при толщине слоя менее 1 миллиметра, следует добавить еще глину;
• если размер слоя более 3-х миллиметров, требуется еще песок.


Заранее заготавливать раствор не следует, поскольку он быстро теряет свои свойства. Лучше замешивать его небольшими порциями.

Шаг 3. Начало кладки банной печи

После того, как подготовлены инструменты, приступают к кладке. Когда делается кирпичная печь для бани – порядовка должна быть предварительно распечатана. При порядовке печи для бани также понадобятся угольник, плоскогубцы, наждачный круг и совок с веником.

Конструкционное решение печи предполагает, что в начальном ряду кладки располагается первая прочистная дверца, для чего ее нижние крепежные элементы заделывают под кирпичи. Для крепления используют оцинкованную проволоку 3-миллиметрового диаметра — она лучше сгибается, если ее немного прожечь. Чтобы в дальнейшем скрученная проволока не стала помехой при укладке кирпичей, в них предварительно прорезают канавки.

Для прочистных дверок, которые превышают толщину кирпичей, делают в них прямоугольные вырезы. Они должны быть на 3-5 миллиметров больше высоты выступающей части дверок. В конце работы щели заполняют глиняным раствором. Читайте также: «Как правильно установить печь в бане».

Шаг 4. Установка емкости для воды

Когда своими руками строится кирпичная печь для бани – схема ее выполнения должна полностью выполняться. На данном этапе после подгонки кирпичей под проволоку и укладки нового ряда, переходят к монтажу бака для воды, если это запланировано проектным решением. Качественную емкость можно сварить своими силами, изучив проекты кирпичных печей. Главным моментом является правильная установка бака.

Шаг 5. Монтаж колосниковой решетки

В том случае, если два кирпича в поддувале, уложенные на ребро, не достают до верхней точки четвертого ряда, это означает, что изготовители материала не выдержали параметры своих изделий. При помощи болгарки из нового кирпича вырезают две пластины так, чтобы вместе с раствором они образовали ровную поверхность под колосниковой решеткой. Главное, чтобы она не упиралась в стену топки. В противном случае колосниковая решетка под действием высокой температуры может расшириться и слегка раздвинет кирпичи. Если вдруг она упирается, потребуется подгонка.

Шаг 6. Подгонка кирпичей в пятом ряду

Если строится банная печь из кирпича — порядовка всегда должна быть под рукой. Так, когда схемой предусматривается установка бака для воды, возможно возникновение новой проблемы. Дело в том, что практически незаметное несоответствие кирпичей стандартным размерам может привести к тому, что два кирпича, которые перекрывают дымовой канал печи у задней стенки, оставят между собой широкие щели. Замазывать их глиной не имеет смысла, поскольку она все равно вывалится.

Решают данную проблему следующим образом: эти кирпичи сдвигают в сторону поддувала на 3 сантиметра, сделав между ними минимальное расстояние, а вместо третьего кирпича укладывают два бруска. Их ширина должна быть такой, чтобы щель между изделиями из дерева была невидимой. Но левый брусок следует сдвинуть вперед на 1,5 сантиметра.

Завершив данную работу, приступают к двойной обмотке печной дверцы асбестовым шнуром, как и бака, в местах, где он контактирует с кирпичами. Делают эту манипуляцию в целях перестраховки – нередко случается, что печь начинают топить, не налив в емкость воду.

Шаг 7. Закрепление дверцы топки

Чтобы закрепить топочную дверцу, используют оцинкованную проволоку, подойдет даже 2-миллиметровая. Для каждого отверстия нужно скручивать три куска. В остальном способ заделки и подгонки аналогичен действиям, выполняемым при креплении прочистных дверок. Свитые 6 проволок получаются более жесткими, но справиться с ними помогут обычные плоскогубцы.

Шаг 8. Кладка кирпича с 6-го по 8-й ряды

На данном этапе может возникнуть проблема та же, что и при кладке пятого ряда – используемый кирпич не соответствует стандартным размерам. При составлении чертежей, проектировщики рассчитывают, что будет использован качественный материал.

Соответственно, когда строится кирпичная банная печь – порядовка составляется из расчета, что кирпичи имеют стандартный размер. Невидимый брак приводит к появлению щели, но заделывать ее глиной бесполезно, лучше задействовать бруски. Читайте также: «Печь камин для бани — делаем сами».

После завершения 9-го ряда устанавливают плиту из расчета, что ее края будут находиться на кирпичах на расстоянии 2 – 2,5 сантиметра. Дальше приступают к обустройству дымохода (прочитайте также: «Самодельные печи для бани — изготовление по размерам»).

Кирпичная печь для бани: видео-инструкция по порядовке своими руками:

Чертежи банных печей из кирпича периодического и постоянного действия

Применяются для нагрева камней, воды, отопления помещения и получения пара. При подготовке бани может потребоваться не одна топка, а 2-2.5, чтобы нагреть камни для создания в парилке температуры 80-100 градусов. Объем камней должен обеспечивать сухой пар на весь период пользования баней. Она считается готовой, когда нагреты камни, а значит и в помещении будет тепло. При пользовании ею в зимний период, для снижения негативного воздействия от перепадов температур, производится подтопка печи накануне мытья (одна топка).

Банные печи оборудуются баком для нагрева воды. От баков с холодной и горячей водой гибкими сантехническими шлангами воду можно собирать в удобное место для ее смешивания. Чертежи банных печей содержат размеры и внешние виды баков.

Банные печи из кирпича периодического действия

Дымовые газы проходят через особым образом уложенный слой камней, нагревая их до температуры 600 градусов. Пар при таком их нагреве получается сухой. При топке печи обязательным условием является полное сгорание топлива и выдерживание ее после топки до устранения угарного газа. Камни подбираются округлые однородного цвета без светлых прожилок, массой не менее 50 кг. На нижний ярус укладываются крупные камни около 15 см., далее – более мелкие. Их закладку производят после полной просушки конструкции.

№46 Банная печь периодического действия

№39 Банная печь периодического действия

№100 Банная печь периодического действия

№101 Банная печь периодического действия

№124 Банная печь периодического действия

№149 Банная печь периодического действия

№51 Банная печь – каменка периодического действияя

Банные печи из кирпича постоянного действия

Каменной засыпкой является щебень средней фракции, находящийся в металлическом ящике над топливником. Температура нагрева засыпки 300-350 градусов. Достоинства этого вида конструкций – во время топки можно пользоваться баней, использовать любой вид топлива. Недостатки – длительный нагрев каменной засыпки и низкая температура ее нагрева.

№119 Банная печь постоянного действия

№52 Банная печь постоянного действия

Отопление банного комплекса

В помещениях, имеющих парное, моечное отделение, предбанник, комнату отдыха, т.п., устанавливаются банные комплексы, в составе которых может быть: дровяная банная печь, кухонная плита, камин, в зависимости от назначения помещения. Конструкцией наших комплексов заложена безопасная топка — подогрев камней можно производить от рядом стоящей печи. Вначале, при отсутствии тяги, топится приставная конструкция, дымовые газы от которой пропускаются поверху каменной засыпки, а затем под ней. Это позволяет подготовить камни и печь особенно в зимний период без напряжения в кладке (щадящий режим).

№154 Банный комплекс: банная печь периодического действия — отопительно-варочная плита

№99(А) Печное отопление банного комплекса

Примечания:

Варианты расположения печей проекта №99 (А) и №99 (Б) относительно внутренней стены:

1) в проеме стены -конструкции располагаются вплотную с тепловым зазором 5 мм.

2) с заполнением проема кирпичной кладкой -отступ печи от кирпичной стены не менее 70 мм.

3) у сплошной деревянной стены конструкции располагаются с отступом от нее каждой печи на 250 мм. с изоляцией стены напротив печи кирпичом на ребро.

№99(Б) Печное отопление банного комплекса

Общие положения

При строительстве бани предусматривается отведение воды из-под пола и вентиляция подполья. Пол моечно-парильного отделения настилается неплотно.

Топят дровяные банные печи только сухими дровами.

Фундамент под кирпичные банные печи делается бетонный выше пола, хотя бы на 1 см. с укладкой поверх него рубероида. Это нужно, чтобы кирпичная кладка не намокала.

Проекты с порядовками отопительных печей для дач и домов.

Быстрый заказ

Что входит в состав проекта?

До приобретения проекта Вы можете ознакомиться с его содержанием.

Видеофильм по кладке печей.

Для заказа проекта отправьте заявку и мы вышлем способы его доставки и оплаты.

Проекты печи из кирпича для бани: как выбрать лучший вариант

Главная в любой бане печь

Любая баня, будь она русская или финская сауна — это, прежде всего, печь. Перед тем как начать строительство, нужно сначала определиться с ее конструкцией. Выбор этот бывает затруднителен, и чтобы помочь сориентироваться своему читателю, рассмотрим, чем отличаются разные проекты печи из кирпича для бани.  То есть, классифицируем их по разным признакам.

Если же вы решили не заказывать печь у мастеров, а возвести самостоятельно, постараемся помочь советом, и предложим вашему вниманию несколько конкретных конструкций.

Классификация печей

Вначале немного теории, классифицируем проекты кирпичных печей для бани по разным признакам. Разобравшись в них, выбор сделать будет намного легче.

Различия по функциям печи

Температура в бане может достигать 90 градусов

Главная задача любой печи — это прогреть помещение до необходимой температуры. И не до недостаточно комфортных для жилых помещений 18-20 градусов — в хорошей парной может быть до 90, а в финской сауне и больше 100.

Вторая функция, которая отличает банные печи от других — это нагреть камни. Отсюда, кстати, и пошло второе название: каменка. Поливая их водой, получают пар в русской бане, а в сауне просто используют их сухой жар.

Поэтому проекты печей для бани из кирпича делят на два типа:

1. печи для русской бани;
2. для сауны.

По конструкции эти два типа практически одинаковы, только печь второго типа имеет большую загрузку камней. Площадь контакта их с воздухом тоже увеличена.

Если вы любите спокойно посидеть в сауне, выбирайте второй тип. Если же более по душе парилка с густыми клубами пара и хлестаньем вениками — выбирайте печь для русской бани.

Дополнительно печь может и греть воду для мытья. Поэтому еще условно печи можно разделить на две разновидности.

1. Без подогрева воды.
2. С подогревом воды, для чего обычно в печь вмуровывают емкость.

Печь с бачком для нагрева воды

Очень редко можно встретить вариант, в котором нагрев происходит проточно. Для этого встраивают теплообменник, наподобие радиатора, проходя через который вода нагревается.

Печь с проточным водонагревателем

Типы печей по способу нагрева камней: их достоинства и недостатки

По способу нагрева камней, печи делят на три типа:

1. топящиеся по-черному;
2. по-серому;
3. по-белому.

Рассмотрим их по отдельности.

Печь по-черному

Печь по-черному, хорошо видны закопченные стены парилки

Это самый древний вариант печей для бани. В них камни расположены прямо над очагом  и отсутствует дымоход. Все продукты сгорания поступают в помещение. Поэтому чаще такую печь протапливают при открытых дверях, а затем приступают к банным процедурам.

Достоинства у этой печи следующие:

1. Простая конструкция.
2. Быстрый нагрев камней.

Недостатков гораздо больше:

1. Печь пожароопасная.
2. Может представлять опасность для здоровья людей, особенно если топить ее периодически проветривая помещение после прогорания дров, а не постоянно. Дымовые газы небезвредны для здоровья, и есть большой риск отравления угарным газом.
3. Помещение, в котором топится печь по-черному, покрывается слоем сажи и копоти. Уборка его затруднительна.

Хотя, надо отметить, что многие любители банных процедур считают только топящуюся по-черному печь настоящей. По их словам, при правильном подборе дров пар ее имеет особый аромат. Все остальные печи для них — это отход от древних традиций, искажающий смысл русской бани (для финнов — сауны).

По-серому

Конструкция печи для бани по-серому

В этом случае камни тоже греются открытым огнем. Но такая печь имеет дымоход, и основная часть дымовых газов уходит через него. Достоинства и недостатки у этой печи те же, что у топящейся по-черному, но выражены менее ярко.

По-белому

В этой печи все дымовые газы уходят через дымоход. Между камнями и топкой перегородка. Чаще всего она выполняется из стальной или чугунной плиты, но возможны варианты разделения пламени и камней кирпичной кладкой или другими материалами.

Плюсы данной конструкции:

1. При правильном выполнении и эксплуатации она полностью соответствует правилам пожарной безопасности.
2. В парной, в которой установлена такая печь, нет копоти и сажи. Если топку сделать не из парной — там, где установлены полки, а из смежного помещения, то можно добиться почти идеальной чистоты. Это, кстати, видно на фото в заглавии статьи — стены и полки почти белоснежные.

Недостатком такой печи является то, что камни нагреть труднее, и это занимает много времени. Однако почти все современные проекты печей для бани из кирпича предусматривают именно этот тип конструкции.

По режиму работы

Различают печи двух типов:

1. С постоянно поддерживаемым пламенем — их еще называют холодными, или длительного действия. Такие печи компактнее. Они предпочтительнее если баня рассчитана не на два-три часа, пока помоется одна компания, а на продолжительную работу (например, если она общественная).
2. Печи разовой загрузки — другие названия: горячие или периодического действия. Они протапливаются непосредственно перед принятием банных процедур. Их конструкции более массивные, так требуется аккумуляция тепла, чтобы поддерживать температуру в помещении необходимое время. Кирпич для них — идеальный материал.

Кстати, эта классификация несколько условна. Печи разовой загрузки могут работать и в длительном режиме, достаточно просто поддерживать пламя в топке.

По расположению камней

Еще печи делят по расположению камней.

С открытыми камнями

Печь с открытыми камнями

Между ними и помещением нет никаких перегородок. Таким образом, выполняют почти все печи для саун, так как обеспечивается наилучшая передача жара от них воздуху помещения. В русской бани тоже получается максимальное пароотделение.

С закрытыми камнями

Конструкция печи с закрытыми камнями (паровой камерой)

Камни расположены в камере, которая отделена от помещения дверцей. Этот тип каменки бывает выгоден в трех случаях.

Камни в паровой камере

1. Для серой печи, если она работает в режиме разовой загрузки. В этом случае она соединяет в себе достоинства серой и белой. То есть, пока печь протапливается, камни греются открытым пламенем, но дым из-за закрытой дверцы не проникает в помещение. Когда печь догорела, пламени  и дыма больше нет, то открываем дверцу, через нее подаем воду на камни и получаем пар в помещении.
2. Если печь белая, но тоже топится периодически, то при закрытой дверце камни нагреваются быстрее, так как нет теплообмена между ними и воздухом помещения.
3. Если печь длительного действия, то дверца выгодна при возможных длительных перерывах между принятием процедур. Например два или три часа в парной никого нет (вышли в предбанник пить чай), камни меньше остывают. Все вернулись, открыли дверцу, подали снова свежий пар.

Отметим, закрытые камни усложняют конструкцию печи и несколько хуже отдают пар.

Классификация по типу используемого топлива

Чаще всего печь топят дровами, но возможны и другие варианты, разберем все их по порядку.

Использование в качестве топлива угля либо торфа

В некоторых районах более доступным, чем дрова видом топлива, является уголь или торф. Например, на юге где преобладают степи, но есть месторождения этих ископаемых.

По конструкции такая печь ничем не отличается от дровяной. Но следует учесть — уголь создает более высокую температуру. Поэтому, кладку топки такой печи нужно обязательно делать из огнеупорного кирпича. Иногда вместо него используют отборный керамический камень.

Если в качестве топлива планируете использовать уголь, то топка должна быть выложена из огнеупорного кирпича

Если вы выбрали проект печи для бани из кирпича, и собираетесь использовать этот вид топлива, то обратите внимание на то, чтобы кроме топки была колосниковая решетка и зольник. Иначе нормальное сгорание угля или торфа (даже брикетов) невозможно. Печи для дров иногда делают без них (хотя это тоже неправильно).

Такие печи нежелательно делать по-черному или серому, так как дым от этих видов  топлива довольно неприятный, сажи и копоти тоже образуется больше. Исключение разве, если будет использоваться древесный уголь или кокс (но они не дешевы).

Газовое топливо

Конструкция печи по-серому с газовой горелкой

В этом случае, в топку встраивают горелку, для питания которой используется либо природный (метан) подающийся по трубам газ, либо сжижений (СУГ — сжиженные углеводородные газы) пропан, бутан или их смесь который хранится и перевозится большей частью в емкостях.

Интересный факт. Первый газ является полезным ископаемым, и добывается в месторождениях, которых особенно много на территории России. Второй является продуктом переработки нефти. С этим связана значительно различающаяся цена. Отличаются и физические свойства, наиболее важно знать, что природный газ легче воздуха и скапливается в верхней части помещений, сжиженный наоборот тяжелее и стремится вниз, к полу и в подвалы.

Такой выбор предполагает несколько преимуществ:

• Можно устроить даже печь по-черному, постоянно работающую. При сгорании газа образуется в основном только вода и углекислый газ. Проблем с сажей и копотью почти не возникает.
• Во многих случаях тепло от газа, особенно подведенного по трубам природного,  намного дешевле, чем получаемое при сжигании других видов топлива.

Решение неплохое, но для печи, сделанной своими руками, трудноприменимое. Все дело в том, что газовое оборудование — вещь очень опасная, и все проекты кирпичной печи для бани вряд ли пройдут согласование в надзорных органах.

• Газовая горелка, установленная в печи — это не стандартное оборудование, прошедшее обязательную сертификацию, поэтому придется делать проект и заказывать множество экспертиз. Выльется это в огромную сумму денег.
• Самостоятельно обслуживать ее вы не имеет права, придется заключать договор со специализированной организацией. Не факт, что они возьмутся за это.
• Помещение, в котором установлено газовое оборудование, должно иметь мощную вентиляцию. Так что большая часть тепла и пара и будет расходоваться нерационально.

Конечно, можно соорудить такую печь питающуюся от баллонов, никто вас не проверит, используете вы их для плиты, или для банной печи. Но лучше не рисковать, здоровье и жизнь дороже. К тому же, продающийся в баллонах сжиженный газ, дороже природного, и может потеряться экономический смысл устройства.

Отметим, что есть газовые печи для бани заводского производства, с которыми таких проблем не возникает, но они не кирпичные, а металлические.

Газовая металлическая каменка промышленного изготовления

Жидкое топливо

Такой проект кирпичной печки для бани очень похож на вариант с газом по устройству. Устанавливается горелка в печи, но уже не газовая, а для жидкого топлива. Но есть и отличия — как в лучшую, так и в худшую сторону. Как вариант, можно комбинировать с газом, используя универсальные горелки.

Лучше, чем газ по следующим причинам:

1. Более безопасно.
2. Не требуется согласования с газовой службой.

Недостатков несколько больше:

1. Жидкое топливо дороже, чем твердое и газ. Особенно если использовать не мазут, от которого может быть копоть, а светлые виды (дизель или бензин).
2. Как уже сказано в предыдущем пункте, копоти и сажи от жидкого топлива может быть даже больше чем от дров. Поэтому нужно устраивать только печь, которая будет топиться по-белому. К тому же дымовые газы от сгорания нефтепродуктов вредны для здоровья.
3. Для подачи топлива и создания необходимого давления в горелке, необходимо монтировать насос.

Электроэнергия

В этом случае, в печь встраивают электронагревательные элементы (ТЭНы) и подают к ним электроэнергию. Такие проекты бани с кирпичной печкой очень неплохие, но тоже имеют как плюсы, так и минусы.

Достоинства:

1. Максимально простая конструкция, нет необходимости мудрить с серым или белым построением печи. При электрическом подогреве конструкция максимально проста: кирпичная емкость, в которой установлены ТЭНы и загружены камни — то есть, все как у каменки, которая топится по-черному.
2. При выборе этого варианта можно добиться идеальной чистоты в помещении.

Минусы тоже есть:

1. Обогрев электричеством чаще всего обходится дороже, чем использование всех прочих видов топлива.
2. Нужно позаботиться о качественной изоляции нагревательных элементов и прочих мерах безопасности (заземление, устройство защитного отключения и т. д.), и постоянно контролировать их работоспособность. Электрооборудование и влажные помещения, а тем более льющаяся на камни вода — не очень хорошее соседство.
3. Для качественного и быстрого обогрева нужна приличная мощность. Поэтому нужно предусмотреть, чтобы проводка внутри дома и подводящие линии могли выдержать большую нагрузку.

Проекты банных печей для самостоятельного возведения

Теперь рассмотрим конкретные проекты кирпичных печек для бани, которые можно сделать своими руками.

Возведение печи своими руками

Универсальная печь конструкции А. Суздальцева

Это универсальная печь, топящаяся по-белому, с закрытыми камнями и со встроенной емкостью для воды. Ее разрезы и план показаны ниже.

Разреззы печи конструкции Суздальцева

Чтобы было более понятно, приведем и план этой универсальной печи.

План печи Суздальцева

На разрезах обозначены цифрами следующие детали:

1. Топка.
2. Загрузка камней.
3. Горизонтальный канал.
4. Вертикальный канал.
5. Емкость для подогрева воды.
6. Проем для связи с дымоходом.

Конструкция предельно простая. Дымовые газы от сгорания топлива в топке проходят мимо стенки камеры с камнями и нагревают их. Выше и в стороне от камней находится металлическая емкость, она тоже нагревается дымом.

Воду из нее можно брать для мытья. С указанными на плане размерами печь полностью нагревается через 5-6 часов после начала топки.

Каменка с ходами

В предыдущем варианте дымовые газы быстро покидают печь, проходя только по горизонтальному и вертикальному ходу, и огибая стенки камеры с камнями и бак с водой. Это не очень рационально, так как за такой короткий путь они не успевают полностью отдать тепло, и оно через дымоход уходит на улицу.

Рассмотрим конструкцию, которая более эффективно тратит энергию сгорания топлива. В ней предусмотрено несколько ходов: дымовые газы кроме нагрева камней отапливают помещение, в котором установлена печь.

Общий вид и разрезы печи

В данной печи отсутствует емкость для воды. Камни тоже закрытые, они отделены от топки металлической плитой. Как видно из разреза В-В (крайний справа рисунок), дымовые газы проходят по более сложному пути, сразу спускаясь вниз, а потом проходя зигзагом по ходам образованными перегородками.

Чтобы было более просто воспроизвести данную конструкцию, приведем и порядовки. Номера рядов обозначены на шкале между разрезами Б-Б и В-В.

Ряды с первого по шестой

7-9 ряды

10-13 ряд

14-16 ряд

Для отделения топливника (топки) от паровой камеры применяется сталь толщиной 20 мм. Дополнительно рекомендуется под камни уложить чугунный металлолом слоем до 18 см — это нужно для увеличения теплоемкости. Размеры самой паровой камеры 370х320х370 мм. Если нужен подогрев воды, то дополнительно рядом с топкой можно вмуровать бачок для нее.

Кладка производится следующим образом:

• Первый ряд укладывается всплошную, желательно кирпич класть в металлическом футляре по контуру печи.
• Во втором ряду кирпич укладывается на ребро для формирования зольника, в этом ряду монтируют дверцу поддувала.
• Третий ряд заканчивает формирование зольника, на него укладывается колосниковая решетка, и начинается формирование топки с вмуровкой ее дверцы.
• Четвертый и пятый ряд заканчивают формирование топки. На них укладывается плита, отгораживающая паровую камеру.
• В шестом ряду стенки выкладываются из кирпича на ребро, а обогревательный щиток — из кирпича плашмя.

Совет. Как мы уже говорили выше, если печь планируется топить углем, то зольник и топку делаем из огнеупорного кирпича. Хотя он и дороже, но только так можно обеспечить надежность и долговечность конструкции.

• Седьмой и восьмой ряд ложится из кирпича на ребро, в него монтируется дверка паровой камеры.
• Девятый  и остальные ряды по шестнадцатый, кладутся как шестой — стенки на ребро, свод паровой камеры и обогревательный щит плашмя.
• Шестнадцатый ряд ложится плашмя, в нем формируется отверстие дымохода. Поверх него укладывается листовой асбест.

На 8, 10 и 12 ряду устанавливаются металлические пластины для поддержания кирпича перегородок, уложенного плашмя — на порядовке они  показаны пунктирными линиями. Асбест на 16 ряду нужен для изоляции печи от перекрытия парной. Если оно не деревянное, или обеспечивается достаточное по противопожарным нормам расстояние 0,5 м, то асбест можно не использовать.

Простейшая печь для небольших семейных бань

В этой простейшей печи кроме кирпича используется металлическая бочка, которая является футляром для кладки паровой камеры. Печь топится по-белому, камни расположены открыто. Этой каменки вполне хватает, чтобы обеспечить небольшое помещение для принятия банных процедур несколькими человеками.

Ниже приведен ее чертеж.

Чертеж простейшей печки для семьи

Цифрами на рисунке обозначены:

1. Дымоход из металлической трубы.
2. Металлическая бочка.
3. Камни.
4. Обкладка камней из кирпича.
5. Плита, отделяющая камни от топки.
6. Колосниковая решетка.
7. Кладка топливника и зольника.

Сделать эту печь несложно, инструкция  будет следующей:

1. Готовим фундамент печи, проще всего залить его из бетона.
2. Всплошную выкладываем подовую часть зольника.
3. Затем формируем его объем и одновременно монтируем дверцу.
4. Дойдя до уровня колосника, вмуровываем его и одновременно перекрываем дверцу зольника.
5. Затем формируем топку, тоже монтируем ее дверцу.
6. Дойдя до верха, готовим плиту перекрывающую топку. Ее необходимо вырезать по размерам, а в центре вварить трубу, которая будет играть роль дымохода. Устанавливаем плиту на глиняный раствор — такой же, как и применяемый для кладки.
7. Установив плиту, ставим на нее металлическую бочку.
8. Бочку изнутри обкладываем кирпичом.
9. Загружаем камни.

Выведя трубу дымохода на улицу (не забывая о противопожарных мероприятиях), можно приступать к испытаниям печи.

Если один проект можно посмотреть на видео в этой статье. На нем очень хорошо показана порядовка.

Надеемся, наша статья дала вам исчерпывающую информацию про проекты печей из кирпича для бани: их разнообразие, классификацию — и вы смогли выбрать конструкцию для себя. Отлично если вы отдали предпочтение одной и предложенных каменок, и смогли соорудить ее самостоятельно. Тогда наша задача выполнена вдвойне. Отдыхайте в русской бане или сауне с удовольствием!

Печи для бани из кирпича проекты: разновидности, своими руками, порядовка.

Не любителей бань сложно встретить. Это прекрасный способ расслабится и отвлечься от повседневных будней. Чтобы постоянно не записываться и не проводить время в сомнительных по санитарии саунах, можно построить самому. Несмотря на то, что это непростая конструкция, самостоятельно возвести её не так уж сложно – главное, строго следовать инструкциям и учитывать советы, основанные на опыте других строителей и пользователей.

Содержание статьи

Разновидности кирпичных печей для бани

Печи для бани из кирпича проекты бывают разные. В зависимости от вкусов существует несколько разновидностей бань. Кому-то нравится более простой вариант, который сопровождается запахом гари, навевающим атмосферу, кто-то выступает за цивильную и современную баню. О вкусах спорить бесполезно, поэтому сами ознакомьтесь с уже опробованными вариантами и выберите для себя наиболее подходящий:

• По-чёрному. Самый старый вид. Предполагает отсутствие дымохода, что способствует наличию в помещении большого количества пара и соответствующего аромата. Однако для готовности бани к использованию придётся дождаться, пока топливо полностью прогорит.
• По серому. Один из наиболее экономичных вариантов. В данном случае печь обеспечена дымоходом, что позволяет быстрее прогреть помещение, однако, для использования бани необходимо также дождаться полного прогара дров.
• По белому. Оптимальный вариант как по стоимости, так и по чистоте. В таком помещении не происходит оседания большого количества сажи, но при этом хорошо сохраняется тепло. Главным недостатком является продолжительный прогрев печи, который удовлетворяет далеко не всех.
• С плитой. Неплохой вариант бани, в которой неизменными атрибутами являются бак, установленный на чугунной плите, и каменная кладка. Чтобы температура продолжительное время сохранялась на нужной отметке, бак закрывается с трёх сторон. Обычно он располагается сверху топки, а над дымоходом – банные камни.

В целях экономичности обычно сооружают каменную печь по серому варианту. Такой вариант отличается богатым паром. Технически конструкция представляет собой совокупность топочной камеры и банных камней, расположенных сверху неё.

Габариты печи зависят от ваших требований и возможностей. В большом помещении нет смысла устанавливать маленькую печь, так как её будет недостаточно для прогрева. Тогда как в маленьком большая может создавать проблемы при перемещении и слишком высокую температуру, мешающую комфортному времяпрепровождению.

Проекты бань на дровах выполняются с разными порядовками, разобраться с которыми помогут чертежи. Кирпичные конструкции отличаются длительной эксплуатацией.

Что такое порядовка

Под порядовкой подразумевается схема кладки кирпича с пометками о расположении материала в каждом ряду. Порядовка выбирается в соответствии с габаритами парилки и расположением элементов конструкции.

ВАЖНО. Если вы сами не обладаете навыками каменщика, то следуете алгоритму без отклонений. При нестандартном дизайне за изменениями следует обратиться к профессионалу.

Проект банной печи: пошаговая порядовка

Любая кладка начинается с заложения нулевого ряда, чтобы сопоставить фундамент печи уровню полов. Высота конструкции определяется из соотношения десяти сантиметров на один слой кирпича.

Кирпич можно укладывать несколькими способами:

• набок;
• плашмя широкой частью.

Способы укладки могут чередоваться в рамках одной порядовки. Укладывать необходимо в строгом соответствии с выбранной схемой. С примером кладки для печи с баком для воды можно ознакомиться на рисунках.

Кирпичная печь для бани своими руками

Построить баню своими руками несложно. Однако в целях ускорения процесса, а также банально безопасности не стоит заниматься этим в одиночку.

Алгоритмы действий строительства любого вида бань идентичны друг другу. К особо сложным вариантам относят только изощрённые дизайны, от которых новичку в строительстве стоит воздержаться, чтобы случайно не расходовать материал попусту.

Как сделать проект безопасным: главные особенности

При строительстве бани в первую очередь важно уделить внимание пожарной безопасности. По её требованию расстояние между печью и стенами должно составлять не менее 30 см. При использовании защитного слоя можно его уменьшить в два раза.

Материал крыши также изолируется от дымохода с помощью специальных материалам. К ним, как правило, относят асбестовый или базальтовый картон.

Для обеспечения безопасной топки перед печью укладывается огнеупорный материал.

ВАЖНО. Какой бы безопасный проект бани вы не выбрали, риск получения ожога при неосторожной эксплуатации остаётся всегда.

Выбираем материал

Для применения при высоких температурах категорически непригоден силикатный кирпич, так как он может прийти в негодность уже спустя неделю. К такому же результату приводит использование пустотелого кирпича.

Оптимальными вариантами для строительства банной печи являются следующие разновидности кирпича:

• красный огнеупорный;
• шамотный.

В целях экономии на расходах зачастую саму топку выкладывают из шамотного кирпича, а уже облицовочную часть – керамическим.

Приготовление раствора

При строительстве печей в редких случаях прибегают к чистому раствору цемента, так как он не отличается своей устойчивостью к высоким температурам. Часто к нему в большом количестве добавляются примеси: глина и песок. Можно и вовсе отказаться от использования цемента.  Приготовление раствора может занять некоторое время. Глина перед разведением должна настояться и размякнуть, на что может потребоваться несколько суток. Смесь с песком обычно производится по пропорции 1:2. На выходе должна получиться консистенция густой сметаны. Однородности удобней всего добиваться строительным миксером или дрелью со специальной насадкой.

Чтобы избежать пересыхания раствора, его лучше не заготавливать впрок. Если он засох незначительно, то можно его развести смесью песка и воды.

Кладка кирпича

Чтобы избежать вытягивания влаги из раствора кирпичом, его необходимо предварительно замочить на 12 часов. Шамотный кирпич можно сполоснуть в воде чисто для избавления от пыли.

ВАЖНО. Если вы используете для строительства старый кирпич, то перед кладкой его необходимо тщательно очистить.

Первый ряд выкладывается без раствора, на последующие уже накладывается разведённая смесь толщиной в 5 мм. Излишки необходимо снимать сразу. Так как в засохшем варианте они могут мешать нормальной циркуляции воздуха печи. Для прочности конструкции кирпич обычно выкладывается со смещением до половины его размера.

ВАЖНО. Кладка производится в строгом соответствии с выбранной схемой порядовки.

Дымоход

Для строительства дымохода следует отобрать цельные кирпичи. Использование обрубков может увеличить вероятность их выпадения в процессе эксплуатации. Особое внимание стоит уделить следующим нюансам:

• дымоход не должен сужаться или значительно расширяться в отдельных местах;
• не допускается наличие лишней засохшей смеси на кирпиче;
• дымоход должен быть достаточной длины, чтобы воздух успевал остыть до выхода в трубу;
• в целях пожарной безопасности трубу необходимо дополнительно обернуть термостойким материалом.

Чётко следуя основным советам, можно построить идеальную для себя баню. Однако при этом не стоит торопиться. Важно с толком подойти не только к самому процессу строительства, но ещё и к стадии планирования, чтобы возведённая баня полностью удовлетворяла требованиям.

Подпишитесь на наши Социальные сети

yellowmaster.ru. Как построить кирпичную печь для бани – основные проекты и технологии Как построить кирпичную печь для бани – проекты, материалы и порядовка

О том, как выглядит кирпичная печь для бани, знает почти каждый, кто когда-либо бывал в парной, но мало кто умеет строить ее самостоятельно. Хотя этот процесс довольно несложный, и с ним может справиться даже новичок в строительстве. Однако и тут есть некоторые нюансы, знают которые лишь опытные мастера-печники. В данной статье будет рассказано, как построить кирпичную печь для бани своими руками, и сделать работу так, чтобы печка надежно прослужила вам долгие годы.

Банная кирпичная печь – ее виды, плюсы и минусы

Издавна в России ставили в парилке кирпичные печки, которые дают исключительно приятный жар и пар, прославившие русскую баню далеко за пределами нашей страны. Всего банные печи из кирпича бывают четырех видов:

• «по-черному» — они не имеют дымохода, но дают действительно ароматный пар, их минус в том, что нужно дождаться пока дрова полностью не прогорят, да и копоти на стенах баньки будет много;
• «по-серому» — в этих печах дымоход имеется, но полного сгорания топлива дождаться все же нужно, и сажи выделяется достаточно;
• «по-белому» — наиболее распространенный на сегодня вариант банной печи, с металлической плитой, за счет которой нагреваются камни, дает стабильный жар и совершенно не загрязняет баню;
• с плитой – конструкция печи подразумевает наличие чугунной плиты для размещения на ней бака для воды.

Печи для сауны – это самый сложный вариант по причине сухого пара, здесь нужен тщательный расчет и выбор материалов, что не под силу неопытному печнику.

Так как варианты бань по-черному и по-серому не подходят к современным бытовым условиям, то в данной статье целесообразнее остановиться на кирпичной печи для бани по-белому.

Наиболее выгодные по экономическим и эстетическим соображениям габариты основания кирпичных печей бывают следующими:

• 890 х 1020 мм, что составляет вариант 3 х 3,5 кирпича;
• 1020 х 1290 мм, составляет основание на 4 х 5 кирпичей.

Высота печи без учета дымоходной трубы обычно равна 1,68 или 2,1 м, второй вариант используется в помещениях с высоким потолком.

Самой распространенной конструкцией печи для бани из кирпича является проект со встроенным баком для воды и водяным контуром, второй по популярности считается конструкция с чугунной варочной плитой, на которой размещается большая емкость с водой. В такой печи вода нагревается быстрее, но она уступает предыдущей по удобству в эксплуатации.

Главными конструктивными элементами, которые имеются в каждой кирпичной печке, являются:

• топка – камера, где происходит сгорание топлива и выделяемых при горении веществ;
• колосник – решетка из кирпичей или чугуна для подачи воздуха для горения,
• через нее также удаляется зола;
• поддувало или зольная камера – служит для подачи воздуха в топку печи, а
• также для сбора золы, часто бывает снабжено дверцей;
• каменка – этот элемент используется только в конструкции банных печей, представляет собой камни, нагревающиеся от печи и выполняющие роль генератора пара;
• дымоход – еще его называют дымооборотом, то есть совокупностью каналов, по которым проходят дым и нагретый воздух.

Все печные приборы изготавливают из жаропрочного чугуна, так как он прочен, не подвергается коррозии и не прогорает.

На данной схеме изображено: а — дровяное, б — угольное устройство печи, где 1 — поддувальная камера, 2 — дверка поддувала, 3 — колосниковая решетка.

Есть несколько советов от настоящих мастеров печного дела для правильной конструкции кирпичной печи, выполняя которые в точности, можно рассчитывать на долгую службу устройства:

• дверца поддувала не должна быть больше вьюшки – заслонки, отделяющей топочную камеру от трубы дымохода;
• с помощью поддувальной дверки можно регулировать тягу в печи – чем больше ее открывать, тем больше становится тяга, если же дверца отсутствует, тягу регулируют при помощи задвижки;
•  покупая задвижку, нужно обратить внимание на наличие специального отверстия для высыпания сажи и на движок – если он двигается свободно, то при сильном горении будет дребезжать;
• чем выше топка, тем меньше бывает сажи при горении, поэтому ее оптимальная высота от колосника должна составлять 80 см для дровяной печи, 70 см – для угля и 65 см – для торфа, ширину же лучше делать 20 см для небольших печей и 30 – для более крупных;
• в угольных печах топку лучше сооружать с небольшими скосами у передних и задних стенок – в камерах такой конструкции антрацит сгорает почти полностью.
• колосник устанавливают на один или два ряда ниже дверцы топки, притом для дровяных печей его немного приподнимают в задней части, хотя делать это необязательно.

Всех этих рекомендаций недостаточно для правильной постройки банной печи, поэтому далее будут рассмотрены особенности различных конструкций.

Плюсы и минусы разных проектов кирпичных печей для бани

Нельзя сказать, что кирпичные печи совершенно лишены недостатков. Разумеется, они есть, но их не так много. В числе главных минусов печек из кирпича следующие:

• выкрашивание строительного раствора из швов кирпичной кладки, для этого нужно постоянно обновлять его;
• на дымоходе могут появиться трещины, чтобы избежать этого, следует разжигать печь медленно;
• требуется периодическая чистка дымоходов;
• на растопку бани уходит очень много времени – в среднем от 4 до 5 часов.

Но следует согласиться, что никакая другая печь не даст того комфорта и атмосферы в бане, какие обеспечивает кирпичная, и это скрашивает все ее недостатки.

Банные печи из кирпича и проекты их сооружения делятся на несколько типов, в зависимости от устройства их элементов. В частности, по типу каменок печки можно разделить на две группы – с проточной или закрытой каменкой.

В устройствах с проточной каменкой камни располагаются прямо над топкой и не отделены от огня, поэтому их невозможно заливать водой, когда печь горит. Для этого нужно дождаться полного сгорания, этим подобные конструкции напоминают бани по-черному. У такого типа проекта есть и плюс – камни нагреваются быстро и до очень высокой температуры.

Вариант с глухой или закрытой каменкой более удобен, так как не требует полного прогорания топлива, чтобы поддать пару. Но камни в этом случае будут нагреваться медленнее.

Различаются печи и по виду сгорания в них топлива на канальные, работающие на тяге, и на колпаковые, где новые продукты сгорания сами вытесняют старые. Среди колпакового типа печей следует особо выделить печь Кузнецова, имеющую несколько колпаков.

Принцип работы данной печки довольно прост – она состоит из двух колпаков, поддувала и топки. Через поддувало в топку поступает воздух извне. Когда происходит начальная стадия горения, то скопившиеся под колпаком газы образуют своеобразную «подушку», которая и играет роль тяги, опускаясь при интенсивном горении и поднимаясь при слабом.

Преимущества печей-кузнецовок довольно впечатляющие:

• очень высокий КПД – до 80%;
• в них любое топливо сгорает буквально до золы, максимально нагревая окружающее пространство;
• почти не образуется сажа, и печи можно не очищать годами;
• меньшее потребление топлива при большей теплоотдаче;
• можно встраивать водогрейный контур без ущерба для характеристик печки;
• гарантия от угара благодаря автоматическому распределению тяги, даже не требуется отдельная вентиляция в помещении.

Недостаток у таких устройств один – без хороших знаний осилить двухколпаковую схему банной печи из кирпича будет очень сложно, потребуется помощь мастера.

Канальные печи в свою очередь делятся по типу расположения каналов дымооборота на вертикальные и горизонтальные.

Печи также можно делить на конструкцию с баком, который расположен как вверху, так и внизу топочной камеры. Водогрейный бак также может находиться позади топки, этот вариант тоже достаточно популярен.

Очень распространен проект печек с выносным топочным каналом, когда дверца топки располагается в соседнем помещении, например, в предбаннике. Этим приемом совмещается выгода от параллельного прогрева предбанника с обеспечением чистоты в парной.

Выбирая тот или иной проект, следует также помнить о соблюдении правил безопасности при установке печи.

Требования безопасности

При кладке банной печи из кирпича нужно соблюдать достаточно большое количество норм безопасности, особенно по расположению ее относительно стен.

Так как печь в процессе горения выделяет очень сильное тепло, то опасность существует не только в возможном воспламенении конструкций бани, но также можно сильно обжечься, поэтому:

• печь в бане всегда должна ставиться у стены, противоположной полкам;
• от легковоспламеняющихся предметов или конструкций печь должна быть удалена на минимальное расстояние в 30-40 см, в случае наличия изоляции это расстояние можно сократить до 15-20 см;
• расстояние от топки до близлежащей стены должно составлять более полутора метров;
• место прохождения дымохода через перекрытия кровли должно быть тщательно изолировано негорючими изоляционными материалами, сверху дымоход должен закрываться насадкой из металла;
• пространство непосредственно перед печью нужно закрыть толстым металлическим протопочным листом длиной более полуметра и толщиной не менее 1 см;
• сама печь ни в коем случае не должна соединяться со стеной бани – так как во время горения материал печи расширяется, то между ею и стеной всегда нужно оставлять небольшой зазор;
• между печкой и деревянным полом тоже должен располагаться слой теплоизоляции.

Хотя кирпичная печь все же является довольно пожароопасным объектом, выполняя этот несложный комплекс мероприятий по безопасности, вы максимально защитите свою баню от непредвиденных ситуаций.

Далее будет объяснено, какой материал для строительства нужно выбирать и что такое порядовка кирпичной банной печи.

Какие материалы нужны для кладки печи

Самый простой вариант устройства – это сделать  кирпичную кладку вокруг банной печи из металла. Благодаря этому нехитрому приему можно добиться более мягкого и приятного жара, вместе с этим надежно изолировать горячие металлические поверхности от случайного соприкосновения с ними. Сам этот способ будет рассмотрен далее, а сейчас речь пойдет о материалах, применяемых для кладки кирпичной печки во всех ее многочисленных вариациях.

Итак, чтобы самостоятельно сложить печь, вам потребуется:

• кирпичи;
• песок и глина для кладочного раствора;
• емкости для замачивания кирпичей и для приготовления раствора;
• сито для песка;
• инструменты – мастерок (кельма для каменщиков), киянка, кирка;
• измерительные устройства – рулетка, веревка, угольник, уровень;
• материалы для изоляции – асбест, рубероид и т. д.;
• чугунные печные части – колосник, дверцы, плита;
• стальной водогрейный бак и дымоходная труба – их можно смастерить собственноручно, но лучше приобрести готовые.

Кроме этого, вам нужно иметь под рукой карандаш, стальную проволоку для крепления дверок, а также соорудить специальные подмости для работы на высоте.

Подбор кирпичей

Обычный белый кирпич для такого дела не годится, так что вам нужно будет запастись огнеупорным или шамотным кирпичом. Но, так как шамот является довольно дорогим материалом, то строить из него всю печь целиком будет довольно затратно.

Поэтому мастера рекомендуют складывать из шамотного кирпича те участки, которые будут впоследствии подвергаться максимальному нагреву, а остальную кладку делать из красного полнотелого печного кирпича – он маркируется буквой М. Лучше всего брать кирпич марки более М-150. Маркировочные цифры указывают предельную нагрузку на квадратный сантиметр.

• Отправляясь на закупку кирпича, вам нужно обязательно иметь при себе молоток и знать несколько секретов о том, как выбрать действительно качественный материал;
• стандартные размеры кирпичей должны равняться 250 х 120 х 65 мм, причем отклонение от них не должно превышать 2 мм;
• продукция, имеющая сколы и повреждения, должна нещадно браковаться, брать из них можно только изделия, на которых есть небольшие бороздки;
• если на кирпичах имеется стекловидная пленка, то это тоже брак, возникающий при неправильном соблюдении технологии изготовления;
• качественный кирпич при несильном ударе молотком должен издавать приятный звонкий звук, а молоток должен отскакивать от изделия, если звук глухой, а молоток как-бы «впечатывается» в поверхность, то это также считается браком.

Главное, при выборе стройматериала вам нужно приобрести один кирпич из партии и расколоть его. Исследуя сколы, нужно обратить внимание на однородность цвета и текстуры – они должны быть равномерными. Если цвет в глубине темнее, то это тоже брак, свидетельствующий, что кирпич пережжен, строить из него что-либо категорически запрещается. Также не допускается присутствие посторонних включений в кирпичной массе.

Приготовление раствора

Традиционно для кладки кирпичной печи используется раствор на основе глины. Специалисты рекомендуют брать шамотную или красную глину, в этом случае все элементы печи будут равномерно расширяться и строение будет долговечным.

Совет от мастера. Толщину швов нужно делать не более 0,5 см – это самая оптимальная величина для действительно качественной работы.

Для раствора вам также потребуется песок мелкой фракции с величиной песчинок от 1 до 1,5м, для его просеивания используют сито. Песок с глиной и водой смешивают в пропорции 8:4:1. Можно использовать и такое соотношение – глина и песок 1:1, а на ведро раствора добавляют еще 100 г поваренной соли. Воду в раствор тоже лучше добавлять очищенную, без осадка и не затхлую.

Для приготовления раствора глину нужно предварительно замесить. Для этого ее засыпают в емкость для замеса, мельчат и заливают водой. Далее полученную массу нужно перемешать до однородной консистенции по густоте равной сметане. Делать это лучше не вручную, а с помощью миксера. После чего мастера рекомендуют отложить раствор на пару суток.

Через день глиняный раствор снова перемешивают, чтобы не было комков, и добавляют туда песок. От количества песка в растворе зависит степень его жирности, чтобы проверить ее, достаточно вылепить из раствора небольшой шарик и легонько придавить его дощечкой.

Если шарик крошится, то раствор тощий, сцепление кирпичей будет плохим. Если на шарике образуются большие трещины длиной около половины его диаметра, то раствор получился чересчур жирным, это тоже плохо, так как повлечет за собой преждевременное разрушение конструкции.

Оптимально, когда шарик при надавливании образует небольшие трещины длиной примерно в 0,2 диаметра, такой раствор считается идеальным для кладки.

Жирность также определяют, засовывая чистый, смоченный водой мастерок в раствор:

• если на мастерок прилип раствор, то он очень жирный, необходимо добавить песка;
• если мастерок остался в основном чистым, то все отлично, допускается прилипание небольшого количества смеси.

В случае, когда на поверхности раствора после небольшого отрезка времени начинает выступать вода, это значит, что смесь чересчур тощая.

Густоту раствора мастера проверяют, сгребая его в сторону мастерком:

• если след от мастерка рваный, то следует добавить воды;
• если след, наоборот, оплывает, то смесь получилась жидкой;

В идеале раствор должен быть пластичным и хорошо держать форму. Помимо глиняного, для кладки печи можно изготовить известково-песчаный 1:2 или цементный 1:3 растворы.

Строим фундамент

Выкладку кирпичной печки следует начинать со строительства основания, так как конструкция эта довольно тяжелая, то для ее установки потребуется отдельный фундамент.

Проще всего предусмотреть обустройство основания для печи еще в процессе постройки бани, но если сделать это не удалось, то ничего страшного. Нужно будет просто вырезать участок на полу, площадью равный основанию печки плюс 10-15 см с каждой стороны, и выбрать оттуда грунт на глубину 0,5-0,6 м.

Дно получившегося котлована нужно хорошо утрамбовать и уложить туда послойно щебень толщиной 20 см и песок толщиной 15 см. Затем всю засыпку следует снова утрамбовать.

Далее обустраивается гидроизоляционный слой. Обычно для этой цели используют листы рубероида, которые укладывают внахлест, тщательно выстилая дно и стенки и промазывая стыки битумной мастикой.

После нужно смонтировать армокаркас из прутьев сечения 8-12 мм с размером ячеек не более 20 х 20 см, оставляя промежуток между каркасом и стенами котлована.

Затем следует замесить обычный бетонный раствор (1 часть цемента М400 и 3 части песка) и залить им армирующую конструкцию на 10 -15 см ниже верха основания. Раствор должен сохнуть примерно 2-3 недели.

Когда бетонное основание готово, его накрывают двумя слоями рубероида и укладывают сверху кирпичное основание.

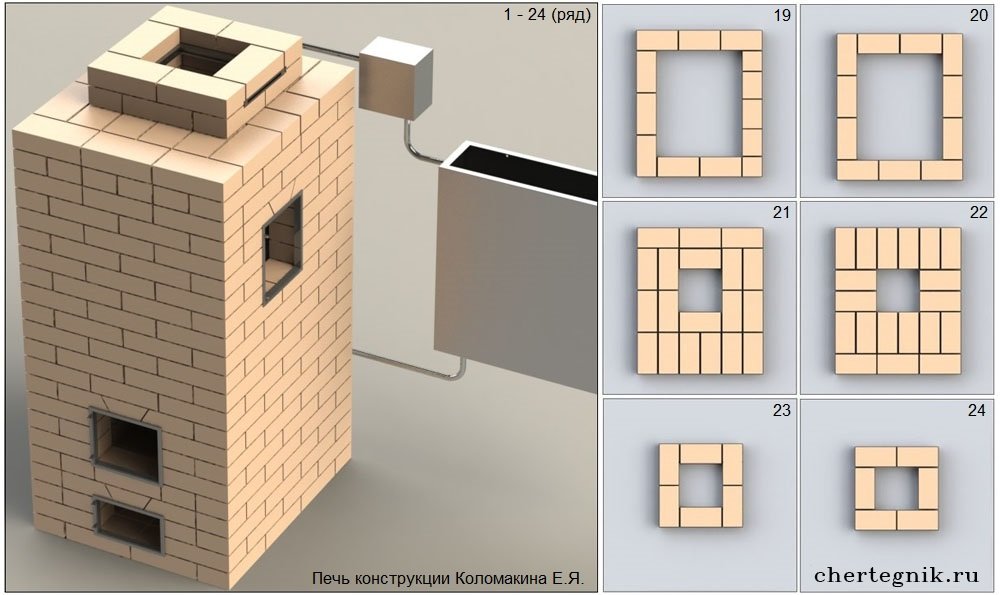

Кирпичная печь для бани – порядовка

Чтобы выполнить все печные работы «на отлично» необходимо запастись схемой кирпичной печи для бани и пошаговым руководством для новичков – специальной порядовкой банной печи из кирпича, в которой указано, как нужно выкладывать каждый ряд.

В качестве примера можно рассмотреть проект со встроенным водогрейным баком и одной топкой, прогревающей помещение бани площадью до 15 кв. м. Каменку предполагается делать открытой, для этой цели предусматривается металлическая плита, вмонтированная в стены печки над топкой, сверху на камни будет заливаться вода для пара.

На первый сплошной ряд делается сборка второго ряда. Разметку первой линии можно произвести в помощью натянутой нити. На этом этапе формируется основание поддувала с отверстием для дверцы с учетом зазора в 5 мм для каждой стороны рамки дверцы. Закрепляется дверца с помощью 10-ти сантиметровых «мочек», сделанных из стержней свитой стальной проволоки, которые крепятся к четырем углам дверной рамы и далее фиксируются раствором по ходу укладки кирпичных рядов.

Основание топочной камеры выкладывается из шамотного кирпича, на который устанавливается колосниковая решетка на металлические уголки или при помощи специальных пазов. Между решеткой и кирпичной кладкой также должен сохраняться небольшой зазор, так как при нагревании колосник будет расширяться.

Вся топка собирается из огнеупорного кирпича. Топочная дверца устанавливается аналогично зольной и перекрывается.

В 9-й ряд в проем над топкой вставляется металлическая плита для каменки, а отверстия между ней и кирпичами изолируются. Позже на нее будут уложены булыжники. Также на этом ряду делается установка водогрейного бака.

Далее массив печи наращивается при помощи менее огнестойкого красного кирпича. Водяной бак обычно изолируют при помощи стальных полосок, далее, когда кирпичная стена поднимается на один уровень с его верхней частью, заканчивается и кладка пространства каменки и туда засыпаются булыжники. Сверху на булыжники каменки будет заливаться вода.

Далее уже кладка будет сужаться, формируя отверстие для дымохода, на которое устанавливается дымовая заслонка. Тем же способом выполняется пара рядов перекрытия и далее уже выкладывается дымоход до окончательной высоты, предусмотренной проектом (обычно 1,68 м или 2,1 м).

Все, кладка печи окончена, после ее окончательной просушки можно переходить к отделочным работам. Основные способы выкладки кирпичных рядов можно увидеть на следующей схеме.

Совет от мастера. Первую растопку печи нужно проводить не в полную силу, так как она еще недостаточно просушена и могут возникнуть трещины. А отделку кирпичной печки вообще лучше делать через год после постройки, когда она войдет в интенсивный режим работы.

Кладка кирпича вокруг банной печи

Как и обещалось ранее, заканчивая повествование о кирпичной банной печи, нельзя оставить без внимания самый простой ее вариант – обкладку кирпичом металлической печки.

Для этого сначала производят разметку основания для обкладки при помощи лески или шнура, натянутого между двумя вертикальными брусьями. Затем готовят небольшое количество раствора. Накрывают печь, чтобы брызги не попали на нее.

Начинается укладка. Кирпич плашмя кладется в угол разметки на раствор параллельно натянутой линии, такой способ зовется «в полкирпича», если вам нужно сэкономить материал, можно класть кирпичи и на ребро, но толщина стенки будет намного уже.

Дальше укладывают другие кирпичи ряда, точно соблюдая ровность линии, все швы заполняются раствором.

При кладке второго ряда слой сначала армируют при помощи специальной сетки, затем наносят на нее раствор и лишь после выкладывают кирпичи. В третьем ряду необходимо сделать 4 отверстия с противоположных сторон – по 2 на каждую сторону. Для этого 2 кирпича необходимо разделить на 2 части и выкладывать вместо целого кирпича его половину. Такие же проемы делаются во 2-м ряду сверху для хорошей циркуляции воздуха.

Последующие ряды выкладываются сплошным слоем. Завершается кладка при достижении уровня плиты. Между стенами и кирпичным экраном обязательно должен быть зазор.

Для круглой печки можно сделать круглую обкладку, но это будет сложнее. Чтобы сориентироваться, нужно ли вам сооружать кирпичный экран для металлической печки, можно сделать пробную «сухую» кладку, то есть просто уложить кирпичные ряды вокруг без раствора.

Если после растопки бани жар стал намного мягче и приятнее, то сооружать такой кирпичный экран нужно обязательно.

Вот и все о том, как построить кирпичную печь для бани своими руками. Можно надеяться, что прочитав эту статью, вы сможете справиться с этим самостоятельно. Удачи вам!

Поделиться ссылкой:

Похожее

Margo

Проекты банных печей Рамунаса – Правильная баня

Построить самому премиальную кирпичную банную печь возможно даже первый раз взяв в руки кирпич. Достаточно

• уметь взять кирпич в руки
• иметь сделанный нами проект банной печи Рамунаса

Банная печь Рамунаса – это

✅Классика настоящей Каменки и современные возможности управления

✅Высокая безопасность

✅Легкость и быстрота изменения режимов при желании человека

✅От знойного жара до подобия райского сада русской бани

✅Уют и тепло в комнате отдыха

✅многорежимность в.т.ч. баня по серому/ по черному

ℹ️

Собрать по нашим проктам может даже не профессионал, а для профессионала проект позволит:

✅сократить время работы,

✅избежать типовых ошибок при возведении наших печей,

✅оптимизирует свою работу по кладке

✅и эксплуатации печи.

А с видео рекомендациями по кладке работа становится уверенной и плодотворной

Мы собрали всю интересующую информацию пользователей, ошибки произведенные людьми при кладке и эксплуатации банной печи Рамунаса и воплотили её для Вас в документ на 46 страниц с комментариями, дополнениями и графическим наглядным сопровождением в котором есть всё:

✅ от закупаемых материалов

✅ до способов использования для бани “по чёрному”

Возможности этой печи удивляют любого печника и банщика.

Хорошей Вам и правильной бани!

Доступны 2 проекта:

👉Совершенная премиальная модель 2020 года с дополнительными преимуществами, упрощенным использованием и повышенной мощностью в виде документации и консультации

👉Расширенный проект модели 2018 года с дополнительной информацией по возведению, закупкам, эксплуатации печи в виде документации Проект банной печи полезен как при строительстве, так и эксплуатации бани с банной печью Рамунаса. Банная печь Рамунаса удовлетворит как любителей знойного жара так и прекрасных женщин и детей подобием райского сада.

Подробные проекты лучшей банной кирпичной печи доступны в нашем магазине.

Проекты кирпичных печей для бани своими руками, как самому сделать печь

Во все времена и народы баня пользовалась спросом. Они везде, что не народ — то их национальный банный комплекс. Бани различают по температуре парки, а также по влажности воздуха. В римских были бассейны, ароматизированные комнаты. У финнов высокая температура и сухой воздух, а турецкая очень влажная. Мы будем строить печь для русской бани из кирпича своими руками. Поговорим сегодня о печи для бани из кирпича своими руками. Фото мы увидим ниже.

1. Проекты бань.
2. Инструменты.
3. Выбираем материал.
4. Фундамент.
5. Раствор.
6. Кладка.
7. Дымоход

Проекты печей для бань

Выбирать есть из чего. Сначала определяемся с деньгами. Будет строительство бюджетное или с размахом. С размахом своими руками вряд ли осилим, а вот бюджетный проект запросто. Сооружать совсем маленькую печку по чертежу не стоит. Труда вложим много, а банным комплексом будем недовольны.

Выбирать чертежи проектов кирпичных печей для бани своими руками лучше с фотографиями, чтобы увидеть всё своими глазами. Наша русская кирпичная печь для бани за счёт поддержания оптимальной банной температуры обеспечивает приятное времяпрепровождение. Русские печи тепло долго держат, не обжигает пар, а приятно греет наше тело. В такой бане отдых превращается в удовольствие, а запахи лечебных трав от печи-каменки эмоционально зарядят ваш организм положительными эмоциями.

Согласно чертежу, печь кирпичная для русской бани — это большой обогревательный аппарат, который даст тепла достаточное количество для всех комнат бани, а также даст необходимую температуру для нагрева воды во встроенном в печке баке. Надежные, устойчивые, прочные, простые в обслуживании печи на чертежах и фото.

Инструменты

• Ёмкость для замачивания глины.
• Электрическая дрель с насадкой-миксером (если мы будем готовить раствор в малых количествах) и ведро пластиковое.
• Инструмент для резки кирпича и метала.
• Болгарка с кругом по металлу и алмазным кругом (для того чтобы резать кирпич).
• Мастерок, строительный урівень, отвес, деревянная киянка, рулетка и маркер.
• Веник , совок и другое найдётся у каждого желающего банить себя и друзей.

Выбираем материал

Выбрать кирпич для печи бани не так и просто. Чтобы отличный кирпичный банный комплекс украшала красивая печь, нужно денег на кирпич не пожалеть. Печь для бани из кирпича только качественного и огнеупорного, чтобы через год кирпич от высоких температур не потрескался и не рассыпался на мелкие части. В магазинах продаётся качественный огнеупорный печной кирпич для современных русских бань из кирпичной печи своими руками. Также для строительства бань необходима глина. Если не найдете в природных условиях, то купите в строительном магазине вместе с кирпичом для бань. Для получения удовольствия от банного процесса необходимо выбрать правильно обожжённый кирпич. Он издаёт металлический звук.

Фундамент

Печи тяжёлые и ставить их прямо на пол нельзя, потому делаем обязательно фундамент. Он должен на 5-10 сантиметров шире самого отопительного агрегата. Для фундамента делаем котлован глубиной не меньше 50 сантиметров, или если земля рушенная, то глубиной до нетронутой земли. Углубляться ниже промерзания земли не стоит, потому что фундамент находится почти посредине помещения, а земля под полом не замерзает.

На дно котлована рекомендуется насыпать песок, слоем толщиной не больше 1 дм. Проливаем песок водой и для уменьшения объёма бетона укладываем на него битый кирпич, щебень, камни. Проливаем приготовленным бетонным раствором в пропорции 1 часть цемента и 3 части песка. Снова укладываем на него битый кирпич, щебень, камни. По необходимости делаем опалубку для закладки фундамента выше уровня земли и до пола. Можно на уровне земли положить гидроизоляцию, а дальше выкладывать фундамент до уровня пола из кирпича. Фундамент будет на уровне пола.

Также необходимо сделать гидроизоляцию. Для этого застилаем бетон рубероидом, использовать толстую целлофановую плёнку не рекомендуется, потому что на ней конденсируется влага. Поверх этой гидроизоляции и будем класть приготовленный материал для отопительного агрегата.

Раствор

Чтобы получилась отличная кирпичная печь для бани своими руками, необходимо приготовить удачный раствор. Точных рекомендаций по пропорциям такого раствора ни один печник не назовёт без определения качества глины. Некоторые говорят, что все зависит от жирности глины. А как определить её жирность? Мы будем смотреть, много ли песка содержит глина, и исходя из этого будем делать пропорцию.

Чтобы определить правильную пропорцию глины и песка, рекомендуют сделать небольшую лабораторную работу: приготовить несколько растворов грамм по 400 в разных пропорциях, в каждом последующем увеличиваем объём песка. Первый раствор 1 часть глины (один стакан) и 2 части песка (два стакана), второй — 1х2,25, третий 1х2,50, четвёртый 1х2,75, пятый 1х3 и т.д. Тщательно замешиваем и выкладываем лепёшками. После высыхания смотрим, какая лепёшка не потрескалась, твердая и держится кучи, предварительно запомнив пропорции раствора лепёшек, такой пропорции и делаем наш раствор.

Перед приготовлением глиняно-песчаного раствора необходимо песок просеять, чтобы удалить мусор и крупные частицы, которые могут помешать равномерности шва между кирпичами. Глину необходимо замочить на несколько суток. Сначала в ёмкость добавляем воду, а потом засыпаем глину, так она лучше помочиться. Можно и несколько раз размешать. Он должен быть как густая сметана. Кладка печи трудоёмкое дело и неспешное дело. Раствор между кирпичами высыхает намного медленнее цементного, и потому в день рекомендуется делать только несколько рядов. Если много выложить — кладка может разъехаться в стороны, или вообще упасть. Замешивать раствор можем электрической дрелью с насадкой-миксером в пластиковом ведре.

Кладка печи

Всё готово к кладке печи своими руками — и инструменты, и кирпич, и раствор. Надо только распечатать порядовку кладки и приступать к выполнению поставленной задачи. Кладка печи — важный момент в строительстве всей бани. Необходимо добротно подготовить своё рабочее место. Правильно разложить инструменты, чтобы удобно всё лежало.

Первые ряды печки выкладывают сплошняком. Это будет подушкой печи. Для кладки этих рядов используем цементный раствор. Необходимо подготовить материал для крепления дверок, задвижек и прочего. Подойдёт любая стальная проволока или полоска металла.

После завершения всей кладки необходимо подождать, пока глина подсохнет, а уж потом приниматься за розжиг печи.

Дымоход

Дымоход должен соответствовать размерам самой печи. Если печь массивная, то и дымоход должен быть крупным. Труба должна возвышаться над крышей не меньше чем на 50 см. Выкладываем из кирпича, раствор применяем цементный, чтобы дожди не размыли. Внутреннее сечение трубы должно соответствовать сечению дымовых проходов. Допускается установка дымохода из асбестовой трубы. Украшаем на своё усмотрение. Флюгер, сделанный по мотивам русских народных сказок, украсит любую баню.

Несколько картинок стройки кирпичной печи своими руками

Как построить ракетную печь: 7 планов

ОБНОВЛЕНИЕ: Только что обновил этот пост впервые за четыре года — теперь у нас есть семь планов ракетных печей на этой странице. Самая новая версия также самая простая… проверьте это!

Только что вернувшись из поездки на выходных в эко-деревню «Танцующий кролик» и в перерывах между заседаниями правления, он смог принять участие в ежегодных открытых дверях сообщества и Деревенской ярмарке. Происходит много-много интересного, но одним из моих любимых (учитывая мой интерес к соответствующим технологиям) был киоск, где продавали попкорн, приготовленный на ракетной плите.

Я действительно заинтригован этой красивой простой концепцией, созданной доктором Ларри Виньярски. Печь была разработана для экологически чистой готовки в развивающемся мире (где костры из древесного дыма вызывают миллионы смертей, а также вносят огромный вклад в вырубку лесов), но мне кажется заманчивым проектом для мастеров-мастеров (даже с ограниченными навыками — стреляйте , Я даже подумываю попробовать это). Вернувшись домой, я начал проводить небольшое исследование и обнаружил, что вокруг ракетной печи наблюдается своего рода движение за «открытый исходный код»: многие люди поделились своими проектами этих суперэффективных и сверхчистых дровяных печей.

Ищете альтернативу традиционному уличному грилю для барбекю или даже для обогрева вашего дома (хотя бы частично). Во время раскопок я натолкнулся на ряд планов, которые выглядят в высшей степени практичными для мастерицы на выходных.

1. Очень, очень простая ракетная печь из 16 кирпичей.

Для этого нужно всего лишь сложить несколько кирпичей… хотя я предполагаю, что они должны быть сделаны из такого материала, как саман (для изоляционных свойств). Создатель печи, доктор Винярски, собирает ее.

2. Немного более задействованная однокорпусная ракетная печь.

Для этого вам понадобится еще несколько материалов из Исследовательского центра Апровечо, но это все еще довольно просто…

3. Ракетная печь Big Brick

Если вас интересует что-то более близкое к Внешний вид обычного гриля для барбекю, этот план, разработанный людьми из Root Simple, может быть просто билетом. Это немного сложнее, чем складывание кирпичей, но, вероятно, все же в рамках большинства наших навыков.

4. Стальной барабанный обогреватель для ракетной печи.

Сварка определенно выше моих возможностей, но если у вас есть фонарик (или вы знаете кого-то, кто знает), обратите внимание на эту ракетную печь, сделанную своими руками для отопления помещений. Конечно, обязательно соблюдайте авторские меры предосторожности при эксплуатации и примите во внимание его предположение, что такая плита может иметь последствия для страховки вашего домовладельца. (через Lifehacker)

5. Индивидуальный план ракетной печи.

В базе Rocket Stove Design есть интерактивный инструмент (который, по-видимому, работает только в браузере Firefox), который позволяет вам вводить элементы печи, которую вы хотите построить, и выдает план вашей печи в формате PDF.

6. Ракетная печь из жестяных банок (01.10.11)

Ага, все еще оглядываясь, наткнулся на еще один очень простой план ракетной печи, сделанной из жестяных банок. У Джима Бонэма, снявшего это видео, есть еще одно с некоторыми обновлениями и еще одно (более короткое), посвященное некоторым вопросам безопасности, связанным с созданием этой конкретной печи.

7. Ракетная печь «4 блока» (07.11.2015)

Эта даже проще, чем печь из 16 кирпичей наверху, и (на момент публикации видео два года назад ) стоит чуть более 5 долларов.Хотите постоянную печь на заднем дворе, на строительство которой уйдет пять минут? Это тот план, который вам нужен…

Знаете другие практические планы самодельных ракетных печей? Сообщите нам о них в комментариях.

Изображение предоставлено: wsssst на Flickr под лицензией Creative Commons

Дровяные печи для каменной кладки • Вместо

Каменные печи намного эффективнее металлических печей, которые обычно покупают американцы. В этих примерах либо есть кухонные плиты, либо печи, которые могут работать как обогреватель в небольшом пространстве.

Лучшие в мире каменные плиты

Каменка, духовка и плита. В этой духовке есть все. Финская каменная плита. Изначально можно найти на сайте feudebois.com по адресу «mainewoodheat.com/shop-maine-wood-heat/publications-manuals/finnish-masonry-cookstove-plans/»

Обогреватель для кирпичной кладки и кухонная плита во Франции. Глиняный кирпич и керамическая плитка лучше всего переносят термическую нагрузку.

Деревянные плиты из каменной кладки также популярны среди домашних животных. Сама варочная панель — чугунная.Первоначально найдено на сайте «feudebois.com»

Каменный обогреватель с плитой. oxalis-asso.org

Духовка и варочная панель. oxalis-asso.org

Каменные плиты также можно использовать для обогрева небольших домов или участков внутри дома. Первоначально найдено на сайте «feudebois.com»

Кирпичная плита, духовка и обогреватель в Монреале. Чугунная варочная панель быстро нагревается, но вскоре теряет тепло, как только огонь погас. Однако кладка и духовка будут оставаться теплыми в течение нескольких часов.www.pyromasse.ca

Каменная каменка и кухонная плита от feudebois.com. Дымовые газы нагревают скамейку и нагревают лестницу, прежде чем подниматься в дымоход.

Дровяная плита. Обратите внимание на две кормушки для ракетных печей. Via: permies.com

Первоначально найдено на www.kamine.com

Каменная плита рядом с каменной печью с духовкой. Плита оснащена чугунной варочной панелью. Пошаговое руководство: www.pyromasse.ca

Кирпичная плита от mainewoodheat.com

Классическая кирпичная плита и духовка от Albie Barten, mainewoodheat.com

Деревянная плита и духовка, облицованные плиткой. hafnermeister-sulzer.at

Плиточная плита с железной варочной панелью. kochamwies.pl

Плита из металла и дерева. Выхлоп находится за плиткой в ​​углу. decophotoblog.blogspot.com

Плиточная плита с железной варочной панелью. Первоначально можно найти на сайте vintageelements.com

Лепная печь и каменка.kochamwies.pl

Старая изразцовая печь с железным верхом. kochamwies.pl

Великолепная каменная печь и варочная панель, созданные Максом для своей мамы на Бали. Первоначально можно было найти по адресу “max.firespeaking.com/?p=81”

Каменный обогреватель, духовка и варочная панель в Канаде. Первоначально найдено на www.foyersfeuvert.com/esthetique.html.

Кирпичная плита и печь для выпечки от Rodgaards Stenovne, stenovnsbyg.dk

Нагреватель из мыльного камня, духовка и плита. Каменной кладкой.com

Плита из мыльного камня от tulikivi.com.

Дровяная печь из мыльного камня от La Nordica Rosa.
1355. Евро. camproducts.co.uk

Металлическая дровяная плита от AGA. Металлическая печь быстро отдает тепло, тогда как каменная плита дает более продолжительный и равномерный нагрев.

Как построить каменную печь

Наборы каменной печи

Ракетная дровяная печь Инструкции по изготовлению

Лиза Бартули

Это один из самых простых проектов, который вы, вероятно, когда-либо будете делать! Понимание упрощенного дизайна и знание того, как построить свою собственную ракетную дровяную печь, — очень полезная информация и необходимый навык.

Выберите материалы для своей самодельной ракетной печи

Посмотрите на Pinterest ТОННУ вариантов дизайна от консервных банок до кирпичей (как мы собираемся использовать в нашем проекте) до камней или даже старой печной трубы. На самом деле не имеет значения, на какой материальной базе вы решите пойти; имеет значение основная конструкция — вы строите небольшую камеру сгорания и вертикальный дымоход.

Один из замечательных бонусов дровяной печи-ракеты заключается в том, что ей нужно очень мало топлива, чтобы она работала.Возможность вскипятить воду может спасти вас — будь то санитарные нужды или кофе. 🙂 Если у вас есть домашние консервы, супы, тушеные блюда и т. Д., Вы можете приготовить горячее блюдо за считанные минуты!

Я решил вылепить свою ракетную печь из кирпичей, которые буквально валялись у нас в усадьбе. Может, ни в каких конкурсах красоты он не выигрывает, но работает. На сборку ушло всего несколько минут; даже дети могут это сделать.

Есть много причин для того, чтобы научиться этому навыку

Мы хотим, чтобы наши дети знали, как заботиться о себе.Это очень простой навык, но это еще одна вещь, которую они могут сделать, если возникнет необходимость или желание. Это не обязательно должно быть что-то вроде «всякой всячины». Это может быть отдых в кемпинге и желание приготовить банку тушеного мяса из маминых домашних консервов и съесть горячее какао на завтрак. Это также очень удобно в жаркие летние ночи, когда готовка в помещении — последнее, чем вы хотите заниматься. Ракетная печь — это еще один способ приготовить и вскипятить воду вне сети или без нее.

Как сделать ракету на дровах

Итак, приступим.Соберите двадцать кирпичей; По возможности распилите или сломайте одну из них пополам. У меня старые кирпичи, а у меня было два, которые были сломаны почти пополам. Они сделали свою работу. Вы можете использовать шлакоблоки или огнеупорный кирпич. В данном случае я просто использовал старые (очень старые) кирпичи — ничего особенного. Эта печь не будет генерировать настолько высокие температуры, для которых вам понадобится огнеупорный кирпич. Найдите недорогие кирпичи на распродаже в гараже, на Craigslist или в местном магазине товаров для дома.

Ракетную печь мы построили на земле.Вы можете сделать это на бетонном патио или на ровной площадке. Для первого слоя вам нужно, чтобы ваши 4 1/2 кирпича были расположены 3 рядом, один полный кирпич поперек дна и 1/2 кирпича рядом с ним. Это ваш фундаментный слой. Следующим слоем будет 3 1/2 кирпича, 3 кирпича вокруг основного слоя и маленький 1/2 кирпича (или в моем случае 3/4 кирпича — LOL).

Этот слой создает основу для проема вашей камеры сгорания в вертикальный дымоход, который вы собираетесь построить из следующих трех слоев по четыре кирпича в каждом:

Какое топливо использовать

Как только вы получите свой печку собрали, собери топливо.Подойдут любые сухие, небольшие палочки и веточки. Вы не хотите, чтобы они были длиннее 6 дюймов, вершина. Чтобы развести огонь, лучше всего подойдет сухой трут: сушеный ворс, несколько засохших листьев, газета, даже очень сухой мшистый материал, зажженный прямо! Затем добавьте свои самые крошечные веточки и приступайте к работе, добавляя более крупные по ходу. Пропустите огонь через дно камеры сгорания. Не перегружайте его — вы хотите, чтобы воздух проходил через него и поддерживал тепло и тепло!

Убедитесь, что есть достаточный воздушный поток

Как только вы начнете катиться, поставьте горшок наверх.Не закрывайте полностью дымоходное отверстие. Или, что вы можете сделать, это использовать еще два кирпича, размещенных по обе стороны от отверстия дымохода, чтобы подпереть горшок над ним, чтобы поддерживать поток воздуха. Мой горшок был достаточно маленьким, чтобы вокруг него была хорошая вентиляция. Вы хотите поддерживать огонь! Продолжайте добавлять трут через дно камеры сгорания, чтобы продолжать готовку!

После того, как вы приготовили еду или вскипятили воду, дайте ей прогореть. Дровяная печь Rocket предназначена для быстрого приготовления, а не для приготовления блюд, требующих многочасового приготовления.Когда вы не используете его, вы можете отложить свои кирпичи до следующего раза.

Обожаю этот проект! Так просто и так полезно!

Вы можете узнать больше о Лизе в ее блоге.

Хотите больше советов по домашнему хозяйству своими руками? Обязательно ознакомьтесь с нашей статьей об основах заточки ножей!

Моя каменная печь и прочее

В гостях или беседе с кем-нибудь с каменной кладкой

Вы сошли с ума, если не навещаете или, по крайней мере, не разговариваете с некоторыми людьми, у которых есть каменная печь, прежде чем решиться на ее покупку.Компании, которые их продают и строят, могут связать вас с прошлыми клиентами. Если вы сможете поехать в мой дом (в Уильямспорте, штат Пенсильвания, вверх по Бутл-Ран-роуд, в 3 милях к западу от Лайкоминг-Крик-роуд / шоссе 15), я могу показать вам свой каменный обогреватель. Предполагая, что вы прочитали эту страницу, я буду рад ответить на вопросы и уточнить детали по телефону или электронной почте. Для меня нет ничего необычного в том, чтобы тратить 20 минут на телефонную трубку — и я счастлив делать это, — но у меня нет бесплатных звонков. Так что вам придется перезвонить мне, если меня не будет дома — не ждите, что я перезвоню на междугородние звонки.Я Слейтер (рифмуется со словом «позже»)

Моя плита и другие конструкции

Есть как минимум два способа купить каменный обогреватель. Я купил ядро ​​в компании в Торонто, Канада, а всю остальную работу сделал сам. Некоторые люди нанимают местных каменщиков, чтобы построить фундамент, дымоход и облицовку, открыть двери, внутри и т. Д. Сейчас в Северной Америке достаточно каменщиков, чтобы строить обогреватели с нуля, на месте из огнеупорного кирпича. Я слышал, это занимает около 3 дней.

Я не хотел уточнять, где я купил сердечник своей печи, но все спрашивают, так вот оно — хорошее и плохое.Компания была TempCast. Причина, по которой я остановился на Tempcast, заключается в том, что я хотел сделать как можно больше работы, но не был уверен, что построю его полностью с нуля. В то время — в начале 1990-х — они были единственными, кто продавал такой комплект — большие блоки, которые были соединены вместе. Вероятно, ландшафт изменился, так что посмотрите вокруг.

Что касается времени, я доволен продуктом TempCast, но иногда я задавался вопросом, не совершил ли я ошибку.Было ощутимое отличие от того, что было раньше, когда я был потенциальным покупателем; после того, как я заплатил свои деньги. Когда ядро ​​прибыло, один из гигантских 80-фунтовых блоков сломался надвое. Я задокументировал это у экспедитора. Я предполагал, что его заменит, но Джон сказал мне просто склеить его огнеупорным цементом. Я настоял на замене, но был вынужден оплатить доставку этого 80-фунтового блока из Канады. Потом, когда я собирал печку, один блок был деформирован. Был огромный разрыв, и он качался.И снова Джон сказал мне просто залить его огнеупорным цементом. Это был явный производственный дефект, и он знал об этом. Я наполнил его, и вроде бы все в порядке, но это и другие подобные вещи после того, как я заплатил свои деньги, оставили дурной вкус.

Тем не менее, инструкция была достаточно ясной, чтобы кто-то вроде меня, не имеющий большого опыта в кладке, мог сделать нижний колонтитул, стену из блоков, усиленную подушку, собрать блоки, повернуть их лицом, вставить дверь и т. Д. Джон ответил на мою конструкцию вопросов. И это хорошо сработало, это экономит мне более тысячи долларов в год, и мне это нравится.Просто посмотрите вокруг и поговорите с множеством людей, прежде чем тратить деньги. Теперь, когда каменные печи становятся все более распространенными, есть больше вариантов.

Некоторые детали конструкции

Когда я столкнулся с сердечником камнем, я сначала обернул его расширенной стальной рейкой, чтобы предотвратить растрескивание, и это сработало. Но я поговорил с другим парнем, который столкнулся с кирпичом — без просечно-вытяжного металла позади — и открылась трещина.

Я закончил тем, что удалил каменную вату сверху.

Через пару лет провод к верхней заслонке дымохода изнашивается и рвется в месте прохождения стенки дымохода.Лучше оставить его надолго, отсоединить и двигать его примерно на фут каждые пару лет, прежде чем он сломается — это огромная проблема, чтобы снова его продеть.

Дополнительная информация / ссылки

Ниже приведены несколько хороших ссылок о каменных обогревателях. И вы можете найти там другие ссылки на интересные темы, такие как старомодные дровяные печи для выпечки. Множество великолепных фотографий, над которыми можно пускать слюни.

Эта ассоциация каменных нагревателей (MHA) — это то, с чего нужно начать. Прокрутите вниз, и вы увидите каталог участников с контактной информацией, составляющей ассоциацию.И загляните в красивую галерею. Мне понравилось читать о некоторых работах члена группы в деревне в Гватемале с кухонными плитами.

На этой странице просто интересно посмотреть, как делают каменную печь для выпечки — это то, что я всегда хотел сделать. Сейчас на YouTube есть несколько хороших видео об этом.

Это фантастическое видео, которое показывает «Что такое пламя?»

Что Марк Твен сказал о каменных обогревателях:

«Взять, к примеру, немецкую печь — где ее найти за пределами Германии? Я уверен, что никогда не видел, чтобы немецкий язык не был языком региона.И все же это, по большому счету, лучшая печь, самая удобная и экономичная из всех, что когда-либо изобретались.

Необразованному незнакомцу он ничего не обещает; но вскоре он обнаружит, что это мастерски исполнитель, несмотря на все это. В нем есть небольшая дверь, в которую невозможно заглянуть — дверь, которая по глупости кажется несоразмерной остальной части здания; тем не менее, дверь правильная, поскольку нет необходимости, чтобы в нее попадало громоздкое топливо. Топливо используется малогабаритное, и его на удивление мало.Дверь открывается в крошечную пещеру, в которой не будет больше топлива, чем ребенок может унести на руках. Процесс стрельбы быстрый и простой. Холодным утром в половине восьмого слуга приносит небольшую корзину, полную тонких сосновых прутьев — скажем, модифицированную охапку — и кладет половину из них, зажигает спичкой и закрывает дверь. Они сгорают через десять-двенадцать минут. Затем он кладет остатки, запирает дверь и уносит ключ. Работа сделана. Он не придет до следующего утра.

В течение всего дня и до полуночи во всех частях комнаты будет восхитительно тепло и комфортно, не будет ни головной боли, ни чувства близости или угнетения. В американской комнате, отапливаемой паром, горячей водой или открытым огнем, самая теплая зона возле регистра или камина — тепло неравномерно распределяется по комнате; но в немецкой комнате комфортно как в одной ее части, так и в другой. Находясь рядом с плитой, ничего не приобретается и не теряется.Его поверхность не горячая; на него можно положить руку и не обжечься.

Подумайте об этих вещах. Одного выстрела хватает на день; стоимость почти ничего; выделяемое тепло одинаково в течение всего дня, а не поочередно слишком жарко и слишком холодно; можно спокойно погрузиться в свои дела; ему не нужно беспокоиться о пожаре; весь его день — это осуществленная мечта о телесном комфорте.

Америка могла бы принять эту печь, но разве Америка это делает? Американская дровяная печь любой породы — это ужас.Там, где он есть, не может быть спокойствия ума. Требует большего внимания, чем младенец. Его нужно кормить время от времени, за ним нужно все время наблюдать; и за любую награду вы половину времени жарите, а другую половину замораживаете. Он не согревает ни часть комнаты, а свою часть; он вызывает головные боли и удушье, вызывает ощущение сухости и лихорадки на коже; и когда приходит ваш счет за древесину, вы думаете, что поддерживали вулкан.

У нас в Америке много и много разных видов угольных печей, а также — дьявольские штуки, каждая из них.Базовые горелки пьянящие и не требуют особого внимания; но ни один из них, какой бы то ни было, не распределяет тепло равномерно по комнате, не поддерживает постоянную температуру или не забирает жизнь из атмосферы и не оставляет ее душной, душной и оглушающей… » — Из Европы и других стран

Пожалуйста, поделитесь своим опытом работы с каменными печами, чтобы я мог передать его другим.

Печи и обогреватели — Hammond Lumber Company

** Продукты и бренды, представленные на этой странице, могут быть доступны только в определенных странах.Пожалуйста, свяжитесь с вашим предпочтительным местоположением, чтобы подтвердить наличие на складе, прежде чем принимать дальнейшие меры. **

Если вы ищете альтернативные методы отопления, у нас есть то, что вам нужно!

Дополнительный альтернативный источник тепла в вашем доме может помочь вам поддерживать высокую температуру и снизить расходы. У нас есть печи и обогреватели, работающие на угле, древесных гранулах, биокирпичах и электричестве. Если вы ищете более эффективные способы обогрева дома этой зимой, зайдите в ближайший к вам магазин и позвольте нам помочь вам внести изменения.

Типы альтернативных обогревателей

Электрические обогреватели

Эти обогреватели работают за счет использования более дешевой электроэнергии для обогрева помещений в вашем доме. Пропуская электричество через прочный провод, электрическая энергия преобразуется в тепловую и распределяется по всему пространству, в котором она находится. Электрические обогреватели не требуют вентиляции, как это делают газовые или дровяные печи. Также важно отметить, что все обогреватели создают риск возгорания, но его можно исключить, приняв надлежащие меры безопасности.

Газовые обогреватели

Газовые обогреватели делятся на две категории: вентилируемые и невентилируемые. В обоих типах газовое пламя используется для нагрева конструкции, изготовленной из материала, предназначенного для излучения тепла в любое пространство, в котором оно находится. Вентилируемые обогреватели постоянно размещаются с системой, предназначенной для удаления всех выбросов из обогревателя и их вентиляции в другом месте. Такой дизайн намного безопаснее для использования внутри помещений.

Дровяные печи и печи

Дровяные печи становятся все популярнее в последние десятилетия, отчасти из-за улучшений в простоте заправки топливом, а также благодаря изобретению более эффективных пеллетных печей.Дровяные печи и печи на гранулах используют возобновляемые источники энергии, и даже были достигнуты значительные улучшения в снижении вредных выбросов. Печи Modern Wood более эффективны и добавляют больше комфорта пространству, чем их устаревшие аналоги. Они отлично подходят для обогрева любого помещения.

Топливо, которое мы несем

Пеллеты

Пеллеты — это топливо из биомассы, получаемое из множества различных природных источников, наиболее распространенным из которых является древесина. Пеллеты маленькие, плотные и однородные по размеру, выделяя впечатляющее количество тепла на фунт.Пеллеты также являются исключительно чистым источником топлива, выделяя очень мало выбросов при сжигании, а гранулы более высокого качества почти не выделяют.

Биокирпичи

Биокирпичи очень похожи на древесные гранулы, только производятся в большем масштабе. Эти прессованные брикеты могут стать более эффективной альтернативой обычным дровам, дольше горят и отводят больше тепла, будучи более чистыми и удобными в хранении. Если вам нужна эффективность, подумайте о том, чтобы заправить камин или дровяную печь биокирпичами, а не беспорядочными дровами.Био-кирпичи, которые мы храним, также производятся прямо здесь, в штате Мэн!

Уголь

Популярность угля

растет с самого низкого уровня в 2006 году. Стоимость угля в пересчете на БТЕ примерно равна стоимости древесины, но его не нужно резать, раскалывать, штабелировать или выдерживать перед сжиганием. Многие люди начали использовать угольные печи в качестве дополнительного источника тепла для наших печально известных зим в штате Мэн. Уголь эффективен, недорог и проще, чем древесина, что делает его отличным альтернативным источником топлива.

Печи и обогреватели высшего качества, которым вы доверяете, и которые мы носим с собой!

Строительство нового кирпичного камина и установка дровяной печи

С нами связались клиенты, которые хотели иметь особый камин в своей собственности 1960-х годов.

Как и во многих домах, построенных за последние 60 лет, в них не было дымохода, но это не должно помешать вам иметь дровяную печь. Мы можем либо поставить и установить камин, либо, как в этом случае, построить камин по индивидуальному заказу. Затем дымоход проходит через стену здания или, в случае бунгало, через крышу.

После посещения нашего выставочного зала дровяных печей в Эксмауте, чтобы посмотреть на представленные печи и просмотреть каталоги поставщиков, мы договорились о посещении дома клиентов, чтобы провести бесплатное обследование, чтобы проверить их выбор камина. за свою комнату и имущество.

Наши инженеры построили кирпичный камин с нуля и установили очаг из расколотого сланца по индивидуальному заказу, так как по соображениям безопасности очень важно, чтобы дровяная печь была установлена ​​на огнеупорном ровном основании.

Наконец, дровяная печь ACR была установлена ​​на очаге, а система Mi-Flue была установлена ​​на недавно построенной трубе дымохода и на боковой стене дома. Новый камин был завершен деревянной балкой Focus, изготовленной по размеру.

Если вы не уверены, что в вашем доме можно разместить желаемую дровяную печь, не стесняйтесь зайти в наш выставочный зал дровяной печи в Эксмауте, чтобы получить совет от наших опытных специалистов и ознакомиться с различными стилями печей, которые мы демонстрируем . Мы предлагаем бесплатное обследование дома, чтобы убедиться, что ваша комната и дом подходят для дровяной печи, которую вы хотите.

Пожалуйста, просмотрите фотографии выше и, конечно же, свяжитесь с нами (позвоните нам по телефону 01395 267805 или заполните форму ниже), если вы хотите, чтобы наши монтажники дровяных печей приехали и навестили вас.

Клиенты были очень довольны конечным результатом, и мы гордимся тем, что завершили еще одну полную работу по демонтажу камина и установке печи здесь, в Девоне.

Мы гордимся тем, что завершили еще одну полную работу по демонтажу камина и установке дровяной горелки здесь, в Девоне — если вы хотите, тогда взгляните на другие проекты Fire and Fireplace, которые мы завершили , и Конечно, свяжитесь с нами, используя форму ниже, позвонив нам по телефону 01395 267805 или посетив наш демонстрационный зал камина здесь, в Эксмуте, если вы хотите поговорить с нами о новой дровяной печи или проекте камина для вашей собственности.

Тепло горит: краткая история проектирования каминов

BTHL

Этот пост является частью ежемесячной серии, в которой исследуются исторические применения строительных материалов и систем с использованием ресурсов из Библиотеки наследия строительных технологий (BTHL), онлайн-коллекции каталогов AEC, брошюр, торговых публикаций и многого другого. BTHL — это проект Ассоциации технологий сохранения, международной организации по сохранению зданий.Подробнее про архив здесь.

Удобство и комфорт современных систем отопления, вентиляции и кондиционирования воздуха — это история технологического успеха. Изменив несколько настроек термостата, мы можем управлять микроклиматом в помещении так, как наши предки никогда не могли себе представить. Отправной точкой этой революции стала чугунная отопительная печь, изобретение 18 века, известная как Бенджамин Франклин. Это довольно необычная история. Хотя чугунная печь заменила камин как источник тепла, она никогда не заменяла очаг как символ дома.Хотя чугунная печь (а позже и механические системы отопления, вентиляции и кондиционирования воздуха) сделали камин функционально устаревшим, мы сохранили нашу эмоциональную привязанность к последнему. Таким образом, камины остаются важной чертой в дизайне жилья и сегодня.

Чугунная нагревательная печь была функциональным и декоративным элементом до середины 20 века. Коллекция BTHL прослеживает эволюцию дизайна чугунной отопительной печи, которую часто называли «доской», с середины XIX до середины XX веков.Сложные чугунные и никелированные металлические печи викторианской эпохи были одними из самых популярных вариаций. В 20-м веке печь для гостиной была обновлена, чтобы соответствовать современной эстетике дизайна, включая, в какой-то момент, тенденцию к подражанию деревянному шкафу с радиоприемником.

Идея камина как центрального элемента гостиной, гостиной или семейной комнаты привела к созданию новой категории строительных материалов. Каменная топка и дымоход, деревянные столярные изделия камина и аксессуары для камина были частью полного пакета.С тех пор дизайн каминов эволюционировал вместе с архитектурными жанрами, от простоты колониального периода до щедрости викторианской эпохи. К середине ХХ века массивность каминной кладки стала его главной особенностью, а очаг превратился в простой проем. Декоративные камины, не способные обеспечивать тепло, были последним этапом развития продукта в 20-м веке, когда форма восторжествовала над функцией. Тепло было выключено.

Ниже мы проследим эволюцию этого декоративного аксессуара в виде источника тепла с материалами, собранными BTHL.

Печи, печи, ванны, садовые подставки и вентиляторы , 1843, J. L. Mott Iron Works, Нью-Йорк
Этот каталог является одним из старейших в BTHL. В то время как камин никогда не терял своей популярности в домашней архитектуре, печь, а затем и топка, превратили камин в эстетический вариант, а не в функциональную необходимость.

Гостиная, Цилиндр, Прачечная Печь , 1908, Генри Н. Кларк, Бостон
Эти отдельно стоящие источники тепла продавались как доильные печи, известные в просторечии как печи с «горшковидным животом», и часто отделывались чугунными и Никелированные детали дополняют стилистические украшения викторианской эпохи.Отличительной чертой домов XIX и начала XX веков, до появления центрального отопления, печи можно было устанавливать перед традиционным камином для сезонного использования. Его конструкция эволюционировала в 20 веке, чтобы больше походить на предмет мебели, чем на отопительное оборудование.

Нагреватели, плиты, печи Kalamazoo, прямо к вам по заводским ценам , 1936, Kalamazoo Stove, Kalamazoo, Mich.9
Компании по производству печей адаптировали свой дизайн к изменению домашней моды, например, имитируя внешний вид мебели .Более традиционные модели имели отделку под дерево на керамогранитной эмали.

Нагреватели Perfection и Invanhoe на жидком топливе , 1949, Perfection Stove, Кливленд
Популярность доильных печей продолжалась до середины 20 века, когда на смену типологии пришли центральные системы отопления, вентиляции и кондиционирования воздуха.

Общий каталог E.L. Roberts & Co. , 1908, E. L. Roberts, Чикаго
Тщательно отфрезерованные каминные доски были одним из способов, которым камин стал центральным элементом гостиной или гостиной.Каталоги столярных изделий, подобные этому, от E.L. Робертс и Ко. Были наполнены образцами самых разных стилей.

Домашние камины: несколько предложений в отношении каминов из облицовочного кирпича , 1923, Американская ассоциация облицовочного кирпича, Чикаго
Использование каменной кладки для дымохода и декоративной облицовки камина имеет давнюю традицию. В этой публикации показана кладка, применяемая в различных архитектурных эстетиках.

Камины Heatform , 1956, Superior Fire Place, Лос-Анджелес
Камин «Heatform» состоял из металлической вставки и дымохода, который можно было адаптировать к различным пространствам и типам проектов.Угловая вставка очага в большую кладочную массу была отличительной чертой модернистских интерьеров середины 20 века.

Красивые камины Henry Hacket , 1956, Vermont Marble, Proctor, Vt.
Мраморные мантии также были популярны и, как и кладка, могли быть адаптированы для удовлетворения потребностей различных конструкций и пространств. В этом каталоге производителя мраморных каминных покрытий середины 1950-х годов представлен ассортимент продукции, представленной на рынке.

Камины в сборе, готовые к использованию с электрическим огнем , 1932, Эдвин Джексон, Нью-Йорк
Эволюция камина представлена ​​в этом каталоге 1932 года, в котором представлены «электрические камины.
