Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

  1. Банная печь из металла: актуальность темы
  2. Современные металлические печи: особенности конструкции
  3. Разновидности банных печей из металла
  4. Банные печи из металла: преимущества и недостатки
  5. Форма банной печи: на что обратить внимание?
  6. Изготовление металлической печи для бани: поиск возможных вариантов
  7. Изготовление металлической печи своими руками: пошаговая инструкция
  8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

  • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
  • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
  • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;
Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

  • Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
  • Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
  • Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

  • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
  • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
  • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
  • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

  • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
  • Неспособность отапливать большие помещения;
  • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
  • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты
  • Листовая сталь толщиной от 8 мм;
  • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
  • Пруток, толщина которого составляет 10 мм;
  • Колосник;
  • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
  • Водный кран;
  • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
  • Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

  • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
  • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;
  • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
  • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

как сделать своими руками, чертежи, размеры и схема установки

Эргономичные металлические печи являются отличной альтернативой громоздким кирпичным каменкам, которые подходят для обогрева частной бани.

Устройства отличаются быстрым нагревом, высокой теплопроводностью, простотой монтажа, минимальным уходом и долговечностью. А при желании простую печь из металла, которая бы полностью соответствовала всем потребностям владельца, можно сконструировать самостоятельно из подручных средств.

Содержание статьи

Основные требования к металлическим печам

К современным конструкциям металлических банных печей предъявляются высокие технические и эксплуатационные требования, к которым относят следующее:

  1. Широкий функционал. Возможность выбора различных температурных режимов для быстрого нагрева воздуха и поддержания оптимального микроклимата в помещениях.
  2. Высокий КПД. Эффективное использование топливного материала с возможностью длительной аккумуляции тепла. При этом увеличение объема топки обеспечивает полное сгорание топлива и повышение КПД.
  3. Эргономичность. Железные каменки должны оставаться компактными, чтобы занимать небольшую площадь помещения. В малогабаритных парных рациональнее устанавливать вертикальный тип конструкции с топкой, вынесенной в техническое помещение.
  4. Пожарная безопасность. Отопительное оборудование должно быть безопасным для посетителей и помещения. Чтобы избежать ожогов и травматизма, корпус устройства закрывается металлическим конвекционным кожухом, а поверхности вблизи печи обшиваются жаропрочным материалом.
  5. Комплектация. Более совершенные модели устройств могут комплектоваться водонагревателями, которые обеспечивают горячее водоснабжение в бане.
  6. Эстетичность. Металлические каменки могут иметь различные варианты исполнений с оформлением коваными и стеклянными декоративными элементами.

Достоинства и недостатки металлических конструкций

Можно выделить основные положительные характеристики, которыми наделена металлическая печь для бани:

  • Быстрый нагрев корпуса – к основным процедурам можно приступать уже через 2-3 часа после начала прогрева печи.
  • Эргономичный корпус – компактные габариты позволяют устанавливать печь даже в маленьких помещениях.
  • Отсутствие фундамента – оборудование не требует возведения прочного фундамента, достаточно ограничиться облегченным основанием.
  • Поддержание постоянного процесса горения – конструкция позволяет поддерживать оптимальный температурный режим на протяжении всего времени проведения оздоровительных процедур.
  • Образование мягкого и чистого пара и аккумуляция тепла внутри помещения.
  • Доступная стоимость материалов для самостоятельного изготовления конструкции.
  • Большой срок эксплуатации готового устройства, который может составить от 6 до 26 лет.
  • Надежная эксплуатация, если в процессе сборки и монтажа конструкции были соблюдены основные требования пожарной безопасности.

Наряду с положительными моментами, банная печь из металла обладает существенными недостатками:

  • Быстрое остывание металла после завершения процесса горения.
  • Не подходит для обогрева больших площадей.
  • Требуется обеспечение противопожарной защиты конструкции и прилегающих к ней поверхностей.

Выбор готовой металлической печи

Чтобы правильно выбрать готовую печь для бани из металла, рекомендуется учитывать ряд важных параметров, как:

  • Диапазон рабочих температур.
  • Скорость обогрева помещений.
  • Общие габариты оборудования и объем топочной камеры.
  • Материал для изготовления корпуса.
  • Тип компоновки конструктивных элементов.
  • Тип используемого топлива.
  • Особенности эксплуатации и технического обслуживания.

Современный рынок представлен металлическими отопительными печами для бани следующих типоразмеров:

  • Мини-устройства для обогрева помещений площадью от 10 до 12 кв. м.
  • Стандартные печки для помещений площадью от 12 до 25 кв. м.
  • Габаритные агрегаты для нагрева воздуха в помещениях площадью от 25 кв. м.

Многие модели печей оборудуются водонагревателем, установленным на задней панели конструкции.

В качестве декоративной отделки металлического корпуса используются жаростойкие и долговечные материалы – керамическая плитка, кирпич, изразцы и камень.

Изучив все эксплуатационные параметры печей для бани, можно легко подобрать подходящую модель устройства, учитывая конструктивные особенности строения, технические требования к отопительному оборудованию и финансовые возможности владельца.

Виды металлических банных печей

В соответствии с конструктивными особенностями различают следующие виды металлических печей:

  • Закрытый тип. Агрегаты имеют компактные размеры и небольшой вес, предназначены для малогабаритных семейных бань. Чтобы увеличить тепловую отдачу, металлический корпус печки обкладывается жаростойким кирпичом с внутренней и наружной стороны. Для фиксации кирпича используются железные скобы. Средняя часть конструкции оборудована решеткой для камней.
  • Открытый тип. Устройства представлены габаритными конструкциями, оборудованными открытой каменкой и водяным нагревательным баком. Они способны обеспечить быстрый прогрев помещений за короткий промежуток времени. Для повышения тепловой емкости подобные печи оснащаются защитной оцинкованной пластиной для каменки.
  • Комбинированный тип. Подобные печи оборудованы топливником с задвижными механизмами, каменкой, поддувалом и патрубками (диаметром от 11 до 14 см). Для изготовления конструкций используется листовая сталь толщиной до 5 мм.

Типы топливного материала

Универсальное отопительное оборудование для бани может работать на различном типе топливного материала. Выделяют следующие категории печей:

  • Дровяные. Самые практичные и надежные устройства. Они просты в эксплуатации и техническом обслуживании, работают на доступном типе топлива – дровах, пеллетах, опилках. Печи способствуют быстрому нагреву помещений, но при этом требуют большого количества топлива при каждой загрузке и обустройства дымоходов для вывода продуктов горения.
  • Газовые. Более надежные и долговечные отопительные агрегаты, оборудованные термостатом и встроенной защитой, которая срабатывает при возникновении аварийных ситуаций. Отопительные печи достаточно экономичны, могут работать на природном газе и сжиженной газовой смеси.
  • Электрические. Еще один вид банных печей, представляющих собой железный корпус, внутри которого расположен нагревательный элемент и встроенная система термозащиты. Дополнительно они могут оснащаться сенсорной панелью для выбора температурного режима и пультом дистанционного управления. Требуют постоянного источника электропитания, поэтому для бесперебойной работы рекомендуется дополнительно установить автономный генератор.
  • Комбинированные. Подобные агрегаты могут работать на альтернативных видах топлива – мазуте, солярке, дистиллированном составе. Они отличаются безопасностью, надежностью и экономичностью. Многие модели устройств оснащены специальным переключателем для выбора нужного типа топлива.

Технология сборки железной банной печи своими руками

В малогабаритной бане можно использовать самодельный вариант железной каменки, размеры которой бы полностью соответствовали обогреваемой площади. В качестве примера рассмотрена технология сборки печи-каменки диаметром 70 см и высотой 150 см. Подобное отопительное устройство характеризуется простотой изготовления, удобством эксплуатации, при этом требует небольшого количества топливного материала для быстрого прогрева бани.

Материалы для печи

Для самостоятельной сборки печи подходит черный металл, толщина которого составляет 0,5 см. Срок службы такого материала составляет от 6 до 10 лет. Чтобы сделать топку и бак для воды, можно использовать сантиметровый лист железа.

Для работы необходимо подготовить следующие материалы:

  • Листовой металл толщиной 1 см.
  • Металлическую трубу с толщиной стенок 1 см, длиной 160 см.
  • Трубу для дымоотвода с толщиной стенок 0,5 см, диаметром 10 см.
  • Металлический прут толщиной 1 см.
  • Решетку для колосника.
  • Дверные петли.
  • Дверные щеколды.
  • Водяной кран с закрывающим вентилем.

Рабочие инструменты

Для работы с металлической конструкцией потребуется соответствующий набор инструментов:

  • Оборудование для горячей сварки.
  • Ножовка по металлу.
  • Болгарка.
  • Рулетка.

Также потребуются средства для индивидуальной защиты при проведении сварочных работ:

  • Маска.
  • Спецформа и обувь.
  • Перчатки из диэлектрического материала.
  • Очки.

Пошаговая инструкция по сборке банной печи

Чтобы самостоятельно сделать компактную металлическую печь для частной бани необходимо соблюдать следующую последовательность действий:

  1. Труба разрезается на две части – 70 и 90 см.
  2. Поддувальную камеру стоит расположить в нижней части трубы для удобства очистки от золы. В трубе проделывается отверстие размером 22×6 см. Металлический отрезок можно использовать для изготовления дверцы для поддувальной камеры. Выше проделывается еще одно отверстие для закладки топлива.
  3. С наружной стороны трубы привариваются дверные петли и планки для щеколд, а сами щеколды монтируются на дверки. Далее устанавливаются дверки для поддувальной камеры и загрузочного отсека.
  4. Из металла вырезается круг диаметром 70 см и соответствующее отверстие по центру для колосника. Заготовка приваривается внутри печной конструкции над поддувальной камерой.
  5. На обратной стороне трубы готовится отверстие для полива каменки и монтируется защитная дверка.
  6. Из арматуры изготавливается решетка для выкладки камней. Габариты решетки следует определять с учетом размеров камней, которые будут использованы для печи.
  7. Из металла вырезается еще одна круглая заготовка диаметром 70 см, в ней проделывается отверстие для дымоходной трубы так, чтобы оно было смещено к задней стенке печи. Далее приваривается дымоход и круг под него сверху на конструкции.
  8. Изготавливается водяной бак из меньшего отрезка трубы, который приваривается к печке. В емкости проделывается отверстие для фиксации крана при помощи сварки.
  9. Готовится еще одна круглая заготовка из металла и разрезается на две части – большую и меньшую. В элементе большего размера проделывается отверстие для дымоходной трубы. После этого он надевается сверху на дымоход и приваривается вокруг отверстия.
  10. Полукруглый элемент меньшего размера используется в качестве крышки для водяного бака. Фиксация к трубе при помощи дверных петель.

Важно! Размер самодельной печи из металла для бани зависит от общего объема парной. Подобный агрегат может обеспечить обогрев помещения объемом до 25 куб. м.

Особенности монтажа печи по правилам пожарной безопасности

Чтобы железная печь для бани исправно работала долгие годы, необходимо соблюсти основные правила монтажа:

  1. Отопительное оборудование устанавливают на предварительно подготовленную площадку диаметром 70 см, высотой 18 см. Дополнительно обустраивается 30-сантиметровое фундаментное основание из жаростойких кирпичей. Расстояние от корпуса печи до стены должно составлять 100 см. Стены рекомендуется изолировать теплоотражающей фольгой, чтобы исключить возгорание поверхностей.
  2. Минимальное расстояние от верхней части корпуса устройства до потолочной поверхности составляет 120 см, а от дверки топочного отделения до противоположной стены – 135 см.
  3. Дымоходная труба также изолируется. Для этого предусмотрена установка внутреннего и наружного защитного кожуха с прослойкой из теплоизолирующего материала.
  4. При выведении дымоходной трубы через крышу на стыке с потолочным перекрытием устанавливается защитный короб из оцинкованной стали, заполненный базальтовым утеплителем.
  5. Дверки в топочное отделение должны быть направлены в сторону входной двери, а каменки – к ближнему углу.
  6. Полки в парилке фиксируются вдоль стены, противоположной той, где установлено отопительное оборудование. Лучший вариант – многоярусная конструкция.
  7. Светильники в парной монтируются над входной дверью или по периметру помещения, за исключением стены за печью. Чтобы избежать возможного замыкания, не рекомендуется устанавливать осветительное оборудование на потолке.
  8. Если печь для бани из металла используется в деревянном строении, потребуется облицовка корпуса жаростойким кирпичом. Оптимальная высота конструкции составляет 125 см, а длина – 85 см.
  9. Тестовый запуск оборудования выполняется до начала эксплуатации парной для выявления возможных дефектов конструкции или ошибок в ее монтаже.

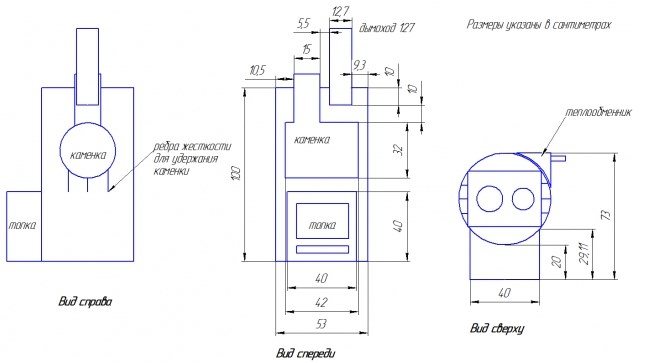

Чертежи и схемы металлических печей

Чтобы самостоятельно изготовить простые конструкции банных печей из металла, потребуются рабочие схемы и чертежи, которые можно найти на специализированных ресурсах или заказать у специалистов. Ниже представлены доступные чертежи и проекты по созданию металлических печей.

Конечно же, самостоятельное изготовление металлической каменки для бани – сложное и ответственное мероприятие, особенно для новичков. Но, обладая минимальными навыками раскроя металла и проведения сварочных работ, можно по доступному чертежу собрать практичную и надежную конструкцию отопительной печи.

устройство печи из металла согласно чертежу и полезные советы

Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.

Общие сведения о металлических печах

Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.

Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

Из чего состоит печь

Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр — 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

  1. Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
  2. Лист металла толщиной не менее 8 мм.
  3. Стальной прут диаметром 10 мм.
  4. Колосник.
  5. Задвижки и петли зи металла для двери.
  6. Дымоход.
  7. Кран.
  8. Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

  • монтаж топки и каменки;
  • изготовление бака для нагрева;
  • сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером — 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером — 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Как правильно установить печь — советы

Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

  1. Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
  2. Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
  3. Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.

Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.

Чертежи банных печей из кирпича периодического и постоянного действия

Применяются для нагрева камней, воды, отопления помещения и получения пара. При подготовке бани может потребоваться не одна топка, а 2-2.5, чтобы нагреть камни для создания в парилке температуры 80-100 градусов. Объем камней должен обеспечивать сухой пар на весь период пользования баней. Она считается готовой, когда нагреты камни, а значит и в помещении будет тепло. При пользовании ею в зимний период, для снижения негативного воздействия от перепадов температур, производится подтопка печи накануне мытья (одна топка).

Банные печи оборудуются баком для нагрева воды. От баков с холодной и горячей водой гибкими сантехническими шлангами воду можно собирать в удобное место для ее смешивания. Чертежи банных печей содержат размеры и внешние виды баков.

Банные печи из кирпича периодического действия

Дымовые газы проходят через особым образом уложенный слой камней, нагревая их до температуры 600 градусов. Пар при таком их нагреве получается сухой. При топке печи обязательным условием является полное сгорание топлива и выдерживание ее после топки до устранения угарного газа. Камни подбираются округлые однородного цвета без светлых прожилок, массой не менее 50 кг. На нижний ярус укладываются крупные камни около 15 см., далее – более мелкие. Их закладку производят после полной просушки конструкции.

№46 Банная печь периодического действия


Проект выполнен в 3D

Рассчитана на объем парилки до 20 м3, при высоте потолка не менее 2,1 м и предназначена для отопления помещения, нагрева воды и получения сухого пара. Печь снабжается баком для нагрева воды емкостью 70 л. Отдельным приложением чертеж банной печи содержит порядовки расположения трубного канала с правой стороны конструкции.

Размеры в плане (1020х900) мм.

Размеры топливника (250х700) мм.

Количество кирпича:

Красного — 410 шт;

Фигурного R60 – 4 шт. (Фигурный кирпич можно заменить на обычный красный кирпич).

Объем проекта — 46 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№39 Банная печь периодического действия


Рассчитана на объем парилки до 12м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара за счет того, что дымовые газы непосредственно проходят через камни. Нагрев воды можно производить в съемном баке на чугунном настиле или в стационарном баке.

Размеры в плане (890х630) мм.

Размеры топливника (260х580) мм.

Количество кирпича — 250 шт.

Объем проекта — 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№100 Банная печь периодического действия


Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2,05 м и предназначена для отопления помещения, нагрева воды и получения сухого пара.
Печь снабжается баком для нагрева воды емкостью 60 л.

Размеры печи в плане (1020х640) мм.

Размеры топливника (260х710) мм.

Количество кирпича — 300 шт.

Объем проекта — 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№101 Банная печь периодического действия


Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2,05 м и предназначена для отопления помещения, нагрева воды и получения сухого пара.
Печь снабжается баком для нагрева воды емкостью 100 л.

Размеры в плане (1140х640) мм.

Размеры топливника (Ш х Г) (260х840) мм.

Количество кирпича — 310 шт.

Объем проекта — 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

№124 Банная печь периодического действия


Рассчитана на объем парилки до 12м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара.
Печь снабжается баком для нагрева воды емкостью 40 л.

Размеры в плане (770х510) мм.

Размеры топливника (260х510) мм.

Количество кирпича — 200 шт.

Объем проекта — 30 страниц формата А4.

Стоимость проекта — 500 р.

фото   переключить на зеркальное отображение

№149 Банная печь периодического действия


Рассчитана на объем парилки до 18м3, при высоте потолка не менее 1,9 м и предназначена для отопления помещения, нагрева воды и получения сухого пара.
Печь может устанавливаться в перерубе.
Конструкция снабжается баком для нагрева воды емкостью 65 л.

Размеры в плане (1280х640) мм.

Размеры топливника (260х950) мм.

Количество кирпича — 520 шт.

Объем проекта — 31 страница формата А4.

Стоимость проекта — 700 р.

фото   переключить на зеркальное отображение

Банные печи из кирпича постоянного действия

Каменной засыпкой является щебень средней фракции, находящийся в металлическом ящике над топливником. Температура нагрева засыпки 300-350 градусов. Достоинства этого вида конструкций – во время топки можно пользоваться баней, использовать любой вид топлива. Недостатки – длительный нагрев каменной засыпки и низкая температура ее нагрева.

№119 Банная печь постоянного действия


Рассчитана на объем парилки до 12м3, при высоте потолка не менее 2 м и предназначена для отопления помещения, нагрева воды и получения пара. Камни в печах данного вида заключены в металлический ящик над топочной камерой, что дает возможность пользоваться баней во время топки.
Печь снабжена баком для нагрева воды емкостью 60 литров.

Размеры в плане (1020х770) мм.

Размеры топливника (260х710) мм.

Количество кирпича — 300 шт.

Объем проекта — 30 страниц формата А4.

Стоимость проекта — 500 р.

переключить на зеркальное отображение

Отопление банного комплекса

В помещениях, имеющих парное, моечное отделение, предбанник, комнату отдыха, т.п., устанавливаются банные комплексы, в составе которых может быть: дровяная банная печь, кухонная плита, камин, в зависимости от назначения помещения. Конструкцией наших комплексов заложена безопасная топка — подогрев камней можно производить от рядом стоящей печи. Вначале, при отсутствии тяги, топится приставная конструкция, дымовые газы от которой пропускаются поверху каменной засыпки, а затем под ней. Это позволяет подготовить камни и печь особенно в зимний период без напряжения в кладке (щадящий режим).

№154 Банный комплекс: банная печь периодического действия — отопительно-варочная плита



переключить на зеркальное отображение

Рассчитана на объем парилки до 18м3 и предназначена для нагрева воды, получения сухого пара, для отопления смежной комнаты отдыха при высоте потолков не менее 1,9 м.

Печь снабжается баком для нагрева воды емкостью 75 л.

Отдельным приложением проект содержит отопительную плиту с боковым расположением топочной дверки.

Размеры печей в плане (1280х1020) мм.

Размеры топливников (Ш х Г):

Банной печи (380х510) мм;

Отопительной плиты (380х380) мм.

Количество кирпича — 700 шт.

Объем проекта — 33 страницы формата А4.

Стоимость проекта — 1300 р.

№99(А) Печное отопление банного комплекса


переключить на зеркальное отображение

Банная печь           Кухонный очаг — 2000

переключить на зеркальное отображение

Отопление банного комплекса состоит из банной печи периодического действия (сухой пар), рассчитанной на объем парилки до 12м3 и кухонного очага. Из кухонного очага дымовые газы выводятся через трубный канал банной печи одним из двух ходов — сверху или снизу камней. Дымоходы печей соединяются патрубками.

Размеры в плане:

1) Банная печь — 1020х640 мм;

2) Кухонный очаг — 1140х640 мм.

Размеры топливников (Ш х Г):

1) Банная печь — (260х710) мм;

2) Кухонный очаг — (380х380) мм.

Количество кирпича — 570 шт.

Объем проекта — 32 страницы формата А4.

Стоимость проекта — 900 р.

Примечания:

Варианты расположения печей проекта №99 (А) и №99 (Б) относительно внутренней стены:

1) в проеме стены -конструкции располагаются вплотную с тепловым зазором 5 мм.

2) с заполнением проема кирпичной кладкой -отступ печи от кирпичной стены не менее 70 мм.

3) у сплошной деревянной стены конструкции располагаются с отступом от нее каждой печи на 250 мм. с изоляцией стены напротив печи кирпичом на ребро.

№99(Б) Печное отопление банного комплекса


переключить на зеркальное отображение

Банная печь          Кухонный очаг — 2000

переключить на зеркальное отображение

Отопление банного комплекса состоит из банной печи периодического действия (сухой пар), рассчитанной на объем парилки до 12м3 и кухонного очага. Из кухонного очага дымовые газы выводятся через трубный канал банной печи одним из двух ходов — сверху или снизу камней. Дымоходы печей соединяются патрубками.

Размеры в плане:

1) Банная печь — 1020х1020 мм;

2) Кухонный очаг — 1140х640 мм.

Размеры топливников:

1) Банная печь — (260х710) мм;

2) Кухонный очаг — (380х380) мм.

Количество кирпича — 630 шт.

Объем проекта — 33 страницы формата А4.

Стоимость проекта — 900 р.

Общие положения

При строительстве бани предусматривается отведение воды из-под пола и вентиляция подполья. Пол моечно-парильного отделения настилается неплотно.

Топят дровяные банные печи только сухими дровами.

Фундамент под кирпичные банные печи делается бетонный выше пола, хотя бы на 1 см. с укладкой поверх него рубероида. Это нужно, чтобы кирпичная кладка не намокала.

Проекты с порядовками отопительных печей для дач и домов.

Быстрый заказ

Что входит в состав проекта?

До приобретения проекта Вы можете ознакомиться с его содержанием.

Видеофильм по кладке печей.

Для заказа проекта отправьте заявку и мы вышлем способы его доставки и оплаты.

Самодельная печь для бани из трубы диаметром 530 мм: четрежи

В том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки. При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м3. Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.

Процесс изготовления печи

Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:

  • труба на 426 мм при толщине стенки от 5 мм;
  • 5-миллиметровый листовой прокат;
  • небольшие по длине отрезки труб;
  • 2-миллиметровый лист из стали;
  • металлопрокат.

Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.

Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.

Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой исполнения, но если нет соответствующего опыта, то их осуществление может вызвать затруднения. Поэтому желательно сначала изучить должным образом чертеж печи и просмотреть фотографии уже собранного устройства, чтобы получить правильное представление о том, как должен выглядеть предлагаемый для сборки тепловой агрегат.

Что необходимо для изготовления печи?

  1. Сварочный аппарат.
  2. Инструменты, способные обеспечить резку металла. Хотя лучший вариант – найти возможность использования специального станка для нарезки соответствующих заготовок.
  3. Стальная труба на 630 мм при толщине стенки от 10 мм.
  4. Поддувальная дверца 125 на 250 мм, топочная – 250 на 250 мм и предназначенная для каменки – 375 на 375 мм, включая оснащение петлями.
  5. 10-миллиметровый стальной лист.
  6. Колосник, выполненный из чугуна, который должен представлять собой решетку, востребованную с целью обеспечения тяги.
  7. Чугунные заготовки 50 на 50 мм.
  8. Арматура.
  9. Труба на 120 мм для обустройства дымохода.
  10. Около 35 штук шамотного кирпича, имеющего нестандартные размеры – 250x125x

Этапы работ самостоятельного изготовления печи

Этап I

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.

Этап II

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Этап III

Варятся бока для дверок с помощью использования листа, учитывая проход через стену.

Этап IV

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.

Этап V

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Этап VI

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

Этап VII

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

Этап VIII

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Этап IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

  1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
  2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

  1. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
  2. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
  3. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
  4. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

  1. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
  2. Оснащение зольника и топки дверцами.
  3. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
  4. Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Печь для бани из 530 трубы

Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.

Масса печи-234кг

Масса камней 141кг.

Максимальный объем парильного помещения-22 куб. м.

Диаметр дымохода 133мм.

Печь из трубы 530 мм с охватом 3 помещений

Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.

Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя. Работа отбойника возможна в 2 положениях: растопка и искрогаситель. Если выбрано положение растопка, то это способствует увеличению тяги в ситуации, когда дымоход не прогрет. В результате эксплуатация печи становится более эффективной, а на выходе дымохода уменьшается искрообразование.

Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:

  • бак, выполненный из нержавейки;
  • большую топку, длина которой составляет 60 см;
  • открытую каменку, оснащенную ребрами для препятствования стеканию воды.

Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.

Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.

Еще один вариант печи из 530 трубы

 Чертежи

Фотографии готовой конструкции



Похожие статьи:

Печи для бань своими руками из металла

Чертежи банной печи из металла – строим печь своими руками

Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

  • нагрев в течение короткого времени;
  • доступная стоимость;
  • высокая теплопроводность;
  • нет необходимости возводить высокопрочный фундамент;
  • несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: “Как уложить камни в банную печь правильно, какие камни лучше использовать”). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

  1. Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней. Читайте также: “Какие конструкции печей для бани бывают, какие лучше подойдут”.
  2. Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
  3. Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

  1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
  2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
  3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

  1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
  2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

  1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
  2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
  3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

  1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
  2. Невозможность отапливать большие по площади помещения.
  3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
  4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Разновидности металлических печей

Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: “Какую сделать печь для бани своими руками – виды и способы изготовления”.

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

Нужно только выложить стенки топочного отделения в полкирпича, а дымохода – в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Чтобы сделать печь для бани из трубы, сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

  • лист стали толщиной не менее 8 миллиметров;
  • колосник;
  • металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
  • 10-миллиметровый пруток;
  • дверцы и щеколды для обустройства поддувала, каменки и топки;
  • водный кран;
  • примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.


Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: “Как сделать печь для бани своими руками – подробности от мастера”.

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

  1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
  2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
  3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
  4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

Металлические печи имеют высокий коэффициент теплоотдачи, не требуют мощного фундамента и прогреваются значительно быстрей кирпичных, поэтому именно их чаще устанавливают в банях. Сделать их своими руками несложно – для этого достаточно обладать навыками сварки и иметь под рукой толстостенный металл.

Металлическая печь в форме сапога

Рассмотрим порядок сварки печи из металла 5 мм в форме сапога с баком для воды и внутренней каменкой. Такая конструкция в состоянии прогреть достаточно большую парилку размером до 24 кв. м. Так как печь получится достаточно тяжелой, лучше предусмотреть ее сборно-разборный вариант.

Прямой выход дыма резко снижает КПД печи, именно поэтому в нашей конструкции предусмотрена внутренняя каменка, задерживающая прямой выход продуктов сгорания и аккумулирующая тепло. Это позволяет обеспечить максимальный прогрев помещения за достаточно короткий срок и существенно сократит расходы на топливо.

Этапы изготовления

Резка заготовок из достаточно толстого металла ножовкой или болгаркой в домашних условиях – процесс достаточно трудоемкий. Гильотина, которой пользуются предприятия, ведущие приемку металла, позволит нарубить листы по вашим эскизам с большей точностью, без деформации и дефектах на срезах.

1. Для получения печи в форме сапога с каменкой нам понадобится четыре металлических короба. Первый и второй короб будут стыковываться между собой с помощью разъемного соединения и образовывать саму печь. В первом из них будет располагаться топка, во втором («голенище» сапога) – отверстие для дымохода. Третий короб с камнями будет находиться внутри печи. Четвертый съемный короб для воды из нержавейки устанавливается отдельно.

2. Чтобы избежать ошибок при сборке, листы металла вначале прихватываются между собой, начиная с нижней части листов. Окончательная сварка производится лишь после полной сборки изделия и его проверки. Во избежание проникновения дыма внутрь помещения соединение элементов должно быть очень качественным.

3. Собираем короб для камней размером 50×50 см. Чтобы верхний лист при сварке не съезжал, его лучше установить на треногу с закрепленным на ней магнитом.

4. Для того, чтобы прихватить крышку и дно, для обеспечения их устойчивости можно подложить под них тонкий металлический угольник.

5. Дно короба для камней, на которое будет идти вся ударная нагрузка огня, изготавливается из листа толщиной не менее 10 мм.

6. С помощью болгарки в верхней части короба вырезается дверка для каменки. Размер ее должен быть достаточным для выхода пара.

7. В нижней части третьего короба, в котором будут находиться камни, вырезаются 2-4 отверстия под трубы (количество труб может быть произвольным) на расстоянии не менее 5 см от нижней части куба для улучшения тяги. На них будет устанавливаться куб с тяжелыми камнями.

8. Вырезаем отверстие для топки размером 28×28 см.

9. В верхней части первого короба делаем отверстие для вставки второго куба. Нарезаем и привариваем по периметру этого отверстия с трех сторон по две пластины размером 4 см для усиления места разреза и уголок в левой, четвертой части. Первые три полосы крепятся к внутренней поверхности, вторые – к внешней части разреза с небольшим смешением. Между пластинами оставляется небольшая щель для вставки второго короба.

10. По одной пластине приваривается и к дверкам топки и каменки для их усиления. Топка от зольника отделяется решеткой из стальных прутков 10-12 см. Для обеспечения полного сгорания топлива необходимо обеспечить лучший притока воздуха, поэтому колосники привариваются вдоль поддувального канала.

11. Во второй короб на приваренные в нижней его части трубы вставляется третий куб, в котором будут находиться камни.

12. Для усиления внутреннего куба для камней к нему привариваются небольшие косынки.

13. Для прочистки сажи над дверкой делается небольшое отверстие, рядом с которым с 4-х сторон привариваются болты для установки дверки. Перед ее монтажом для герметичности она обматывается асбестовой нитью и прикручивается латунными гайками, предохраняющими металл от закисания.

14. К верхней части каменки приваривается крышка с отверстием для дымоходной трубы 12×12 см (размером в полкирпича). Для ее установки к отверстию приваривается «юбка» из металла. Куб с установленным коробом для камней вставляется в первый.

Конструкция печи может быть разной. Порядок раскроя заготовок печи с открытой каменкой и встроенным баком для воды показан на следующем рисунке:

Установка металлической печи

Металлическая конструкция весит гораздо меньше, чем кирпичная печь, поэтому не требует отдельного фундамента. Достаточно предусмотреть прочное огнеупорное основание площадью, в два раза превышающую площадь самой печи. Оно может состоять из следующих слоев:
• асбестового картона;
• листа нержавеющей стали для отражения теплового излучения;
• прослойки из шамотного кирпича толщиной около 6 см;
• огнеупорной плиты из магнезита толщиной не менее 9 мм или бетонной стяжки.

Для предохранения металла от быстрого прогорания и повышения теплоотдачи печи ее футеруют: облицовывают низ и бока конструкции огнеупорным (шамотным) кирпичом. Металлическая конструкция при интенсивной топке способна накалиться докрасна, поэтому ее располагают на расстоянии не менее 1 м. от легковоспламеняющихся предметов. Смежные стены оштукатуривают, облицовывают кирпичом или обшивают листовым железом.

Перерезать балки перекрытия для создания отверстия под дымовую трубу нежелательно, поэтому его необходимо предусмотреть в процессе возведения здания. Наличие колен в дымоходе может привести к образованию значительного слоя сажи в горизонтальных участках трубы. Если по какой-то причине создание колена все же необходимо, его делают сборно-разборным, что значительно облегчает процесс прочистки дымохода.

Видео по теме: Печь для бани из металла своими руками
Часть 1

Часть 2

Часть 3

Часть 4

Чертежи печи для бани из металла: простейшие конструкции

Печь в бане является обязательным атрибутом, поскольку именно она отвечает за нагрев и последующее поддержание температуры. При этом существует целый ряд заводских изделий или конструкций из кирпича, которые максимально отвечают необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных печей для бани из металла, которые дают возможность изготовить небольшое устройство, идеально подходящее для конкретных условий.

Любительское фото простейшей самодельной печи из металла

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

  • Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
  • Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

  • Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
  • Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
  • Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

Подробный чертеж в правильном оформлении

Каменка и бак с водой

  • Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
  • В нее помешают специальные камни для длительного поддержания температуры.
  • При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
  • Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
  • Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

  • Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
  • Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара .

Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать. Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что принцип изготовление печей из металла довольно пост. При этом существует масса различных конструкций, которые имеют свои определенные особенности и характеристики (см.также статью «Чертежи металлической печи для бани своими руками: как соорудить каменку в парной с высоким КПД»).

Отдельное внимание при этом стоит уделить некоторым заводским изделиям, которые представлены в виде дверей, дымоходов и решеток. Они позволят значительно облегчить процесс изготовления, а значит, именно на их базе стоит разрабатывать чертежи.

Высокий КПД и быстрый нагрев обеспечит печь для бани из металла, сделанная своими руками

Отопительные печи для бани, изготовленные из металла, давно получили широкое распространение благодаря своим особенным качествам.

Такие приборы практически ничем не уступают традиционным устройствам из кирпича, даже отличаются более высоким КПД и скоростью нагрева.

Их компактность, простота в эксплуатации, невысокая стоимость становятся неоспоримыми плюсами для владельцев загородных участков.

Многие слесарные мастерские предлагают услуги по изготовлению металлических печей по индивидуальному проекту заказчика. Это дает возможность получить прибор, рассчитанный на работу с учетом конкретных факторов и обладающий совокупностью требуемых функций.

Сделать дровяную металлическую печь своими руками несложно, особенно если имеется опыт работы со сваркой.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

  • Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
  • Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
  • Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют.

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения — от нее зависят габариты устройства;
  • наличие желаемых функций — нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
  • недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером.

Фото готовых устройств из железа

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, дополнительно оснащена баком для воды.

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой. Также имеет бак для нагрева воды.

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Полезное видео

Посмотрите видео, в котором демонстрируются все этапы процесса изготовления железной печи для бани.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Металлические печи для бани своими руками

Основные задачи самодельной металлической печи это нагревать воду и воздух.
Каменка печи может быть:

Безусловно, в закрытой конструкции тепло сохраняется намного дольше. Однако чтобы достичь нужной температуры в парилке, потребуется больше топлива и времени.
Для нечастого посещения, профессионалы советуют устанавливать в баню закрытую каменку.

Парилка намного быстрее нагревается в каменке открытого типа. Однако если плеснуть на камни воду, она начинает быстро охлаждаться.

В парилке всегда располагают цельные камни, с округленными боками.

Чем отличается металлическая печь для бани от печи в сауне

Главным отличием можно назвать температуру парения. В сауне она может достигать 85 градусов, а иногда намного больше. Такая температура не допускает большой влажности. Человек может получить сильный ожог.

Поэтому в сауне всегда поддерживается влажность не больше 5–15%.

В обычной русской парной, значение температуры находится в диапазоне 55–65 градусов. Очень редко она может достичь 70 градусов. Для этой температуры специально поднимают значение влажности. Она находится в пределах 50–60%.

Чтобы решить такие задачи, нужен соответствующий подход к строительству печи. Для установки в сауне необходимо, чтобы корпус печи, как можно больше соприкасался с окружающей атмосферой. Воздушные потоки должны двигаться с большой скоростью вдоль стенок.

Главной задачей считается создание быстрого нагрева парилки до нужной температуры. В самой сауне обычно устанавливается небольшая каменка открытого типа, монтируемая над топкой.

Прогрев камней в подобной печи достигает только 200–250 градусов. Окружающий воздух забирает очень много тепла. Такая каменка может создать только небольшое количество пара. Для сауны этого вполне достаточно. Один ковш воды даст 15% влажность. Человек не сможет вытерпеть ее большее значение.

Задача обычной русской парной совершенно другая. Главное чтобы было много пара. Очень важно добиться его определенного состояния. Он должен иметь вид мелких капель. Такой пар получил название «сухого». Он отличается высокой температурой, примерно 130–150 градусов. Человек, попав в подобные условия, чувствует мощный прилив сил. Чтобы получить такой пар нужно раскалить камни выше 500 градусов. Для этого их опускают глубоко внутрь топки, с установленной закрытой каменкой. Все описанные выше отличия, нужно обязательно учитывать при строительстве печи.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом.
Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

Технология изготовления

Таких конструкций очень много. Каждая из них имеет свои особенности и отличается принципом работы. Однако существуют в таких печах и одинаковые детали, работающие на одном и том же принципе.

Топка

Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.

Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.

В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.

Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.

Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.

Проект самодельной металлической банной печи

Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.

Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».

К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.

Такое простое устройство помогает справиться с двумя проблемами.
Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.

Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.

Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.

Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.

Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.

Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.

Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.

По мнению одних, влажность можно регулировать открыванием крышки бака.
Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло.
Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

Банная печь из металла своими руками

Громоздкие, прожорливые и сложные в изготовлении кирпичные банные печи понемногу отходят в прошлое. Все меньше становится квалифицированных печников. Да и квалифицированный зачастую перекладывает печку хотя бы один раз. На смену им идут легкие, компактные, несложные в изготовлении и экономичные металлические печи. Домашний мастер, владеющий навыками слесарных и сварочных работ, вполне сможет изготовить такую банную печку из металла своими руками.

Выбор конструкции банной печи

При выборе конструкции следует руководствоваться следующими требованиями:

  • быстрый прогрев банных помещений;
  • продолжительность горения;
  • сохранение тепла;
  • малая занимаемая площадь и объем;
  • безопасность.

При проектировании печи нужно соблюдать баланс между этими требованиями.

Так, для обеспечения большой продолжительности горения потребуется увеличить объем камеры сгорания, а это приведет к росту габаритов и занимаемой площади.

По расположению корпуса печи, а вместе с ним и камеры сгорания, банные печи могут быть:

  • Вертикальными. Занимают меньшую площадь, но и имеют худшие параметры теплоотдачи и продолжительности горения, чем горизонтальные.
  • Горизонтальными.

По месту размещения топочной дверки банная печь из металла бывает:

  • Загружаемые из парилки.
  • Загружаемые из другого помещения. Топочная дверка выносится через стену. Это освобождает место в парилке, но для подкидывания дров или регулировки тяги придется выходить из парилки.

Конструкция печи с водонагревателем

Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на печной трубе.

По месту расположения каменки печи делятся на два подвида:

  • С внутренней. Дольше сохраняют тепло, но при поддаче легче обжечься паром или об дверцу.
  • С внешней. Менее экономичны, но удобнее в и безопаснее в обращении.

При выборе конструкции важно определить, какие из требований являются первостепенными, а в каких возможно пойти на компромисс

Подготовка материалов

Наилучшим вариантом заготовки для изготовления корпуса печи для бани из металла своими руками является отрезок стальной трубы диаметром 30-50 см или пришедший в негодность газовый баллон. Для зольника подойдет лист проката толщиной 1-2 мм, для дверцы нужна сталь в 3 мм.

Сталь лучше взять низкоуглеродистую, конструкционную — она обладает лучшей свариваемостью и меньше деформируется по швам.

Колосники можно сварить из арматуры 12 мм, однако проще и надежнее будет взять готовые, отлитые из чугуна. Самый простой вариант — толстый листовой металл (от 6 мм) с продольными прорезями.

Плюсы и минусы металлических печей для бани

Металлические печи для бани обладают рядом неоспоримых достоинств:

  • Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
  • Полная вытяжка угарного газа из бани через дымоход.
  • Нет задымления при растапливании печи.
  • Компактность.
  • Экономичность.
  • Простота изготовления.
  • Долгий срок работы без ремонта с минимальным обслуживанием.
  • Нет необходимости в тяжелом фундаменте.

Есть у печей из металла и свои минусы:

  • Быстрое остывание.
  • Высокая температура стен может привести к ожогам.
  • Не подходит для больших бань.

Поскольку средний размер семей сократился, и способ использования бани несколько изменился, то в долгом сохранении тепла нет большой необходимости.

Как улучшить характеристики металлической печки

Потребительские свойства печки поддаются улучшению двумя способами:

  • термообработкой материала;
  • усовершенствованием устройства топки.

Подготовка металла

По окончании раскроя материала его подвергают термообработке методом отпуска. Металл заготовок нагревают до темно-красного цвета. Далее их следует медленно охладить. Если в ходе отпуска произошло небольшое коробление заготовок, их рихтуют молотком. Необходимо также проверить размеры и срезать лишнее при необходимости. Такая обработка избавит от коробления готового изделия.

Конструктивные особенности топки

Некоторые эксперты для обеспечения продолжительного горения дров без перегрева печи предлагают исключить из конструкции колосники, а сжигать дрова прямо на металлическом дне топки.

Металлическая печь с колосниковой решеткой

Дополнительно предлагается уплотнить дверку топки асбестовым шнуром, чтобы замедлить приток кислорода.В самой дверке делают задвигающееся заслонкой отверстие (или ряд отверстий). Этой заслонкой и регулируется подача воздуха.

Конструкция самодельной банной печи

Банные печки, как заводские, так и изготовленные своими руками, различаются между собой деталями конструкции. Однако все чертежи печи для бани из металла содержат общие основные узлы:

В топке проходит сгорание топлива, она снабжена дверцей, через которую загружают дрова. Дно топки образовано чугунной решеткой с прорезями — колосником. Под дверцей или непосредственно в ней находится поддувало, через которое в топку поступает воздух. Под топкой расположен зольник — металлический поддон для золы.

Продукты сгорания нагревают стенки печки и через них специальную емкость, заполненную камнями — каменку. Для поливания камней водой каменка снабжена отдельной дверцей.

Далее продукты сгорания нагревают емкость с водой. Заполняется она через крышку в верхней части, а нижнюю вварен патрубок с вентилем.

Чертеж небольшой печи для бани

Дорабатывая чертежи банной печи из металла, собираемой своими руками, следует учесть особенности устройства парилки, в которой она будет установлена.

Из чего делаются металлические печи для бани

Для металлической печи в баню, изготовленной своими руками, потребуется:

  • 8-миллиметровый лист низкоуглеродистой конструкционной стали;
  • отрезок трубы диаметром 30-50 см и толщиной стенок 5-10 мм и длиной 2 м;
  • пруток или арматура диаметром 12-16 мм – 6 метров;
  • колосник;
  • дымоходная труба;
  • вентиль ½ дюйма с длинной рукояткой.

Чтобы собрать своими руками железную печку для бани, потребуются следующие инструменты и расходники:

  • угловая шлифмашина;
  • набор ручного слесарного инструмента;
  • сварочный аппарат;
  • диски отрезные и шлифовочные.

Чертеж печи с водяным котлом

При сборке банной печи из металла собственной конструкции понадобится верстак с тисками и рабочий стол размером 1*2 м, либо такое же свободное пространство на чистом и ровном полу.

Изготовление топки

Изготовление печи своими руками начинают с того, что трубу делят на две части: 90 см для топки и каменки и 60 см для емкости с водой. Из остатков делается поддувало и топочные дверцы. В трубе следует прореза проем для монтажа поддувала размером 20×50 см. По периметру приваривают уголки или пластины, на которые будет опираться колосник. Топочная дверца выполняется размером 20×35 см.

Изготовление каменки

Над дверцей приваривают пруток или арматуру для поддержки каменки. В каменке прорезается дверца, чтобы поддавать воду на камни.

Самодельная печь из баллона

Камни укладываются в каменку с некоторым зазором, не вплотную.

Лучше всего брать диабазовые или талькохлоритовые. Гранит или содержащие слюду породы не используют.

Изготовление водогрейного бака

Водяной бак располагается над каменкой. В ней проделывают 15-сантиметровый проем для прохода дымоходной трубы, проходящей сквозь бак. Бак опирается на пластину из толстого листа металла. Все швы необходимо тщательно проварить и зачистить.

Часть крышки бака делают съемной, через нее он будет заполняться водой. К этой крышке нужно приварить ручку и защитить ее деревянными щечками.

Размещение печи в парилке

Чтобы пользование банной печкой стало приятным и безопасным, рекомендуется соблюдать следующие правила:

  • Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
  • Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
  • Если топка выносится в соседнее помещение — проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.
  • Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.

Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.

После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.

Декоративная отделка красиво и практично

Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги. Пол также делают осиновым, однако лиственница прослужит гораздо дольше.

Простая самодельная печь

Хорошее решение — пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки — также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно — удобной мебели.

Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.

Отдельное внимание нужно уделить производительной и качественной вентиляции банных помещений.

Легкого вам пара!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Банные печи из металла своими руками: паровоз, булерьян, буржуйка, ракетная

Печь – основной атрибут настоящей русской бани, да и в сауне без нее не обойтись. Она создает атмосферу и наполняет помещение теплотой. Существует множество моделей, разработанных под различные виды парных. Однако многие домовладельцы стараются сделать печь в баню из металла своими руками. Это сложный процесс, но, обладая навыками сварочных работ, можно сделать задачу выполнимой.

Устройство отопления для бани из металла с камнями

Достоинства и недостатки металлических банных печей

Агрегаты для бани из металла отличаются от кирпичных монолитных конструкций компактностью и мобильностью. Обычно помещение парной строят небольших размеров, поэтому такие изделия являются наиболее оптимальными. Достоинства устройства отопления из металла:

  • компактные конструкции хорошо вписываются в небольшие парные;
  • не требует усиления фундамента;
  • можно выполнить сварку своими руками и сэкономить;
  • доступность элементов.

Помимо достоинств, специалисты отмечают недостатки металлических печей:

  • обогреватель не держит тепло и быстро остывает, поэтому необходимо постоянно поддерживать горение в топке;
  • подходит только для маленьких помещений;
  • возникает необходимость обустраивать двойные стенки с воздушным пространством во избежание получения теплового удара;
  • высокая пожароопасность, поэтому изнутри усиливают обшивку корпуса.

Типы конструкции железной печи

Выделяют 2 типа устройств отопления из металла для бани:

  1. Горячего. Такие конструкции быстро нагреваются. Специалисты рекомендуют устанавливать их в помещениях непостоянного использования, например, на даче. В других помещениях контролировать температуру нагрева будет невозможно, что приведет к перегреву воздуха.
  2. Холодного. Агрегаты снабжают системой контроля температуры. Стенки таких устройств не нагреваются выше 50 0С.

По типу конструкции устройства отопления делят на холодные и горячие

Выделяют 3 вида конструкции отопительных устройств:

  1. Аппараты закрытого типа. Компактное оборудование устанавливают в небольших банях. Изнутри устройство обкладывают огнеупорным материалом для повышения теплостойкости. Также размещают решетку для камней.
  2. Агрегаты открытого типа. Аппараты часто снабжают емкостью для воды и открытой каменкой.
  3. Комбинированные аппараты.

Выделяют печи открытого, закрытого и комбинированного видов

По виду топлива выделяют печи для бани:

  • на угле;
  • дровяные;
  • электрические;
  • газовые печи.

3 вида топлива: дрова, электричество и газ

Чертежи печей для бани из металла

Существует ряд аппаратов, которые выделяются конструктивностью и принципом работы. Прежде чем приступить к сборке металлического устройства отопления для бани своими руками, составляют чертеж устройства. Принцип действия агрегатов практически одинаковый.

Первым делом обустраивают топку. Размеры конструкции определяют по площади помещения. Печники советуют делать одинаковыми высоту и ширину агрегата. Многие профессионалы, составляя чертеж, предполагают, что будут применять готовые элементы.

Устройство и принцип работы металлической печи для бани

Топку печи разделяют на 2 отделения. В 1 сжигается топливо, а во 2 собирается зола. Между секциями устанавливают колосниковую решетку и делают отдельные дверцы. Зольник может использоваться как поддувало для создания тяги.

Простейший чертеж обогрева для маленькой редко используемой бани

Верхнюю часть конструкции делают из решетки для обустройства каменки. Эту секцию также отделяют дверцей.

Внимание! Для создания печи специалисты рекомендуют использовать металл 5-8мм толщиной. Такая конструкция не деформируется при нагреве, и аппарат будет отдавать больше тепла.

Устройство отопления для бани из металла с указанием точных размеров элементов

Верхний отсек агрегата заполняют камнями для более продолжительного поддержания высокой температуры в парной. Наиболее распространенной считают печь для бани паровоз, чертеж которой представлен ниже.

Чертеж устройства паровоз для парилки

Верх каменки оборудуют дымоотводом. Вокруг него сооружают бак с водой. Когда дым будет проходить сквозь трубу, жидкость будет нагреваться.

Два варианта конструкции горизонтальных устройств из трубы и листового металла

Трубу в емкости для нагрева воды устанавливают строго по центру. Снизу бака монтируют кран для удобства набора. Контейнер для воды изготавливают из толстой трубы.

Чертеж устройства отопления для бани из металла с подробным описанием деталей

На стадии проектирования важно точно знать, в каком месте на крыше будет выходить дымоотвод, чтобы дополнительно обустроить проем теплоизолятором и предупредить возгорание. Чтобы создать тягу, трубу необходимо располагать на высоте не меньше 4 м.

Проект каменки с баком для подогрева воды

Мастера-печники советуют приобретать готовые элементы для обустройства дымохода. Так агрегат прослужит дольше, т. к. сегменты выполняют из прочного материала, стойкого к горению.

Правильная организация дымохода

Поверх дымохода устанавливают защитный экран, чтобы предотвратить действие горячего воздуха на стены и крышу бани.

Заводские изделия для дымохода имеют привлекательный внешний вид и справляются с поставленными задачами

Трубу и защитный экран изготавливают из светоотражающих материалов.

Печь на дровах для бани своими руками

Чтобы смастерить печь для бани из металла своими руками, необходимо нарисовать чертеж или подобрать уже готовый. На рисунке ниже представлен самый простой вариант отопительного агрегата для бани. Обозначения:

  1. Выдвижной зольник с дверцей поддувала.
  2. Корпус из металла.
  3. Топка.
  4. Решетка.
  5. Каменка.
  6. Труба.

Самый простой в изготовлении чертеж печи горячего типа

Сооружают печь для бани из нержавейки, листового металла или трубы.

Предварительная подготовка металла

Для изготовления понадобится лист стали Ст3 толщиной 5-6 мм. Ширина изделия 60 см, длина 90 см, высота 80 см. Она с легкостью поместится даже в самой маленькой бане.

Для патрубка потребуется труба сечением 11,5 см. Длина зависит от предпочтений хозяина. Если планируют устанавливать водонагревательный бак, то отрезок берут длиннее.

Швы специалисты рекомендуют сваривать на металлический профиль 30*30*3 мм. Он подойдет для укладки колосника и решетки под каменку.

Сваривание печи

Дверца под зольник имеет размеры в 2-2,5 раза меньшего, чем отверстие топки. Между зольником и топочным отсеком устанавливают колосники из чугуна.

Чугунные колосники устанавливают между зольником и топкой

Если нет готовых колосников, сварить их можно из арматуры сечением 10-12 мм по размеру отверстия зольника на расстоянии между прутами 10 мм

Сварной колосник из прута арматуры сечением 10 мм

Самый верхний сектор – каменка. К ней подходит патрубок, через который отводятся продукты сгорания из топки.

К корпусу крепят петли для дверей зольника и топки. Также приваривают щеколды-задвижки.

В каменке 1/3 задней части заваривают металлическим листом 30*60 см, в центре которого размещается отверстие для патрубка. Его приваривают к отсеку и опускают на 12 см.

Внимание! На чертеже не нарисована крышка для каменки. Ее необходимо изготовить для отвода продуктов горения в дымоотвод.

Из металла толщиной 1 мм изготавливают крышку, которой необходимо накрывать устройство обогрева во время топки. Крышка должна полностью перекрывать каменку и заходить на 0,5-1 см на края печи. Она не даст камням быстро остыть, и тепло в парилке будет оставаться дольше. Крышку снимают во время проведения банных процедур.

После того как все элементы сварены, швы тщательно зачищают от заусенцев. Снаружи металл покрывают жаростойкой краской или лаком для печей и каминов.

Подготовка места для установки печи

Под обогреватель из металла не требуется обустраивать основательный фундамент как под кирпичного собрата. Достаточно соорудить любое основание из жаропрочного материала:

  • железобетонная плита;
  • огнеупорный кирпич;
  • лист металла.

В месте, отведенном под устройство для отопления, делают заглубление на 50 см. Засыпают на дно песок и щебень по 10 см высотой. Укладывают гидроизоляцию из рубероида. Заливают основание бетонным раствором или укладывают железобетонное перекрытие.

Обустройство основания для печи из металла для бани

Поверх бетонного основания укладывают второй слой рубероида и выполняют кладку из огнеупорного кирпича в 3 ряда. Подготовленное основание под печь должно сравняться с чистовым полом в бане.

Сборка и установка банной печи

Устанавливать агрегат на бетонное основание специалисты не рекомендуют, т. к. от перепада температур и постоянной влажности оно потрескается и потеряет прочность. От стен агрегат возводят на расстоянии 20 см. На стене крепят жаропрочный материал:

  • щит из нержавеющей стали;
  • фольгированный теплоизолятор на основе минваты;
  • обкладывают жаропрочным кирпичом.

Готовую конструкцию устанавливают на подготовленное основание. Монтируют патрубок. Подводят дымоотвод.

Декоративная отделка банной печи

Для поддержания температуры в бане более длительное время металлическую конструкцию облицовывают кирпичом глиняным раствором. Также такой прием позволит меньше обжигаться о стенки печи.

Вариант обкладки печи из металла для бани кирпичом

Между обогревателем и кирпичной кладкой оставляют расстояние 10 см для циркуляции воздуха. Этот прием позволит создать конвекционный поток для быстрого обогрева парилки. В кирпичной кладке предусматривают окошки, чтобы металл не подвергался коррозии.

Схема обкладки металлической каменки кирпичом

Внимание! Кирпич укладывают на глиняно-песчаный раствор, т. к. цементные смеси не выносят влагу и температуру и быстро потеряют прочность.

На финальной стадии укладывают камни в каменку. Для средней печки потребуется 50-80 кг, фракцией 5-15 см. Природные булыжники округлой формы разного размера обеспечат лучшую теплопроводность.

Схема правильной укладки камней

Лучшими камнями для бани считают жадеит, базальт и талькохлорид.

Как правильно укладывать камни в банную печь:

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

  1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
  2. Внутри приваривают уголки для размещения колосника.
  3. Закрывают задние стенки каменки и зольника.
  4. Для дымохода делают отверстие и приваривают трубу.
  5. Внутри приваривают патрубок.
  6. Патрубок приваривают к дымоходу.
  7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

  • труба диаметром 70 см толщиной 5-8 мм;
  • листовой металл 5-8 мм и 2 мм толщиной;
  • трубы диаметром 7 см;
  • электроды;
  • сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

  • много элементов, которые увеличивают время изготовления;
  • агрегат получается больших размеров;
  • очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

  • труба для дымохода и основы
  • лист металла;
  • пруты;
  • колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу.

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

  • 2 трубы разного диаметра квадратного сечения;
  • уголки из металла;
  • колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Колосник для печи своими руками

Изготовить колосник для печи своими руками можно из прута арматуры сечением 10 мм. По размеру отверстия для колосника вырезают детали: 2 продольные и 10-15 поперечных перекладин. С шагом 2 см поперечины приваривают к долевым прутам, чтобы получилась решетка.

Как сделать колосники:

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

Заключение

Изготовить печь в баню из металла своими руками можно при соблюдении всех этапов и четком следовании чертежу. Каждая деталь должна точно соответствовать своим размерам. Качественно выполненные элементы обеспечат хорошую работу печи для бани.

Отправить комментарий

чертежей планировки сауны — Superior Saunas

Ключевые особенности дизайна сауны

Обмен воздуха:

Особенность дизайна сауны номер один для чистой и долговечной сауны — это надлежащий воздухообмен. На высоте примерно 3 фута от пола должно быть верхнее вентиляционное отверстие (вытяжка), обычно под верхней скамьей. Нижнее вентиляционное отверстие (приток свежего воздуха) должно находиться на уровне пола, рядом с каменкой сауны, которая способствует циркуляции за счет конвекции и нагревает поступающий воздух.Для закрытых саун вместо нижнего вентиляционного отверстия допустимо оставить под дверью зазор шириной 1 дюйм. По окончании посещения сауны оставляйте вентиляционные отверстия открытыми (и, если возможно, дверью), чтобы минимизировать время, в течение которого бактерии подвергаются воздействию идеального Строительные нормы и правила требуют аналогичного воздухообмена, а с учетом высоких температур и влажности в саунах это очень важно, чтобы бактерии и грибки не разрастались так быстро и не затемняли древесину.Коммерческие помещения могут извлечь выгоду из использования автоматической системы дезинфекции генератора озона, чтобы сэкономить на ручной очистке сауны. Вентиляционные отверстия обеспечивают комфортное дыхание и помогают сохранить здоровье дров в сауне. См. Наши планы дизайна сауны для типичного размещения вентиляционных отверстий.

Пароизоляция:

Современную сауну невозможно построить без пароизоляции из фольги. Этот компонент удерживает влагу в помещении сауны, к которому она принадлежит, и не дает ей просачиваться в стены и вызывать нездоровую плесень.Отражение фольги (отражающая пленка, помещенная за обшивкой) добавляет 1R значения изоляции. Пластиковые или синтетические пароизоляции в большинстве случаев не предназначены для высоких температур в сауне и, вероятно, будут разрушаться и выделять токсичные газы. Любые горячие точки, такие как узлы в обшивке, могут расплавить дыры в пластиковых и синтетических пароизоляционных материалах, подвергая внутреннюю стену разрушающему воздействию водяного пара. Наш трехмерный план сауны, показывающий типичную конструкцию сауны, показывает правильное размещение пленочной пароизоляции сауны.

Панели и скамейки:

Материалы, из которых изготовлена ​​сауна, сильно различаются.В Европе и Скандинавии наиболее часто используемые породы дерева — это ель, осина и липа с плотным сучком. В большинстве больничных саун в Финляндии используется осина, которая является наиболее гипоаллергенной древесиной для оформления сауны. Это означает, что больше людей (особенно в общественных или клубных саунах) могут пользоваться преимуществами сауны, не вызывая раздражения определенных респираторных заболеваний, как это иногда бывает с кедром. Осина очень светлая, что делает сауну более успокаивающей. Западный красный кедр также очень популярен в американской культуре сауны.См. Наши планы дизайна сауны для типичных двух- и трехуровневых планировок скамей.

Дизайн сауны начинается со строения 2 «x4» или 2 «x6» (рекомендуется для уличных саун) с каркасными и изолированными стенами. Во время установки панелей и отделки убедитесь, что они установлены на расстоянии 1 1/2 дюйма от пола, чтобы они не впитывали стоячую воду и оставались зазоры для напольной плитки. Воздухообмен позволяет дереву дышать. Панели Superior Sauna из осины имеют на тыльной стороне фрезерованную рельефную канавку, обеспечивающую приток воздуха к обеим сторонам дерева.Мы предлагаем отделать сауну обшивкой из осины толщиной ¾ дюйма и скамейками из липы толщиной 1 3/4 дюйма (без сучков). Скамейки и спинки должны быть изготовлены из чистой древесины, поскольку узлы создают неудобные «горячие точки».

Каменка для сауны:

Есть несколько типов и размеров нагревателей для сауны для любого дизайна сауны, коммерческого или жилого. Электрические или газовые каменки для сауны должны иметь прочную защиту каменки в соответствии со спецификациями производителя каменки. Мы рекомендуем заранее прочитать руководство по установке каменки, чтобы конструкция вашей сауны соответствовала выбранной вами каменке.Дровяные каменки для сауны имеют гораздо более высокую температуру поверхности, поэтому они обычно не используют защитную решетку и обычно требуют вставки в стену из кирпича, камня или теплозащиты рядом с каменкой для более сложного дизайна сауны. Вода может использоваться на камнях для получения пара с большинством нагревателей для саун. Каменки для саун марки Scandia отлично подходят как для влажного, так и для сухого использования. В этих инновационных каменках используются конвекционные вентиляционные отверстия, которые сокращают время прогрева сауны. Как только камни нагреются до нужной температуры, воду можно вылить на камни для получения пара, в конечном итоге не повреждая электрические нагревательные элементы, как у многих других брендов.Поддон для камней отделен от нагревательной камеры, поэтому излишки воды в поддоне для камней просто перетекут на пол. Наш трехмерный план сауны показывает, как добавить гвоздей внутрь стены, к которой будет крепиться каменка.

Двери и окна:

Superior Sauna производит двери и окна различных размеров для дизайна саун и других построек. Двери и окна изготавливаются только из отборных пород дерева с использованием двойных стеклопакетов из закаленного стекла. При желании двери можно заказать без навесного обрамления.Стандартные окна стационарные. Открывающиеся окна в стиле навесов имеют высококачественные петли и защелки. Шероховатые проемы для окон и дверей должны быть на («w, ¾» h) больше, чем окна, и на (3 «w, 3» h) больше, чем размер двери. Оконные и дверные рамы рекомендуется устанавливать по прибытии для идеального соответствия толщине наличника и дверного косяка. Создавая дизайн сауны, единственное место, где вы захотите использовать обработанный материал, — это подоконник или нижний колонтитул (в случае, если в сауне иногда бывает стоячая вода).Лицевая сторона обшивки имеет особый дизайн «водопад»; у нас также есть традиционный кедр с V-образным пазом из наших собственных бревен. В нашей конструкции скамейки также используются эти концепции воздушного потока. См. Наши планы сауны для типичного расположения дверей и окон.

ПЛАН САУНЫ — БЕСПЛАТНО — ДИЗАЙН САУНЫ

С 1974 года наши планы сауны упростили строительство сауны!

Каждый дизайн сауны от «The Art of Sauna Building» получил высокую оценку!

Бестселлер по строительству саун «Искусство строительства саун» был написан известным основателем индустрии саун Пертти Олави Яласяа.Это обязательное чтение для планов сауны, идей дизайна сауны, планов строительства сауны, спецификаций и т. Д. Наша книга сауны показывает вам основы дизайна сауны с чертежами, планами, чертежами и планами сауны на открытом воздухе. С 164 чертежами вы найдете технические характеристики сауны, списки материалов для сауны и планы сауны в помещении. Вы можете приобрести книгу сауны на этом сайте или подождать, пока она не появится вместе со своим комплектом для сауны.

Помните, каждая отличная сауна имеет аутентичный финский дизайн, который начинается с

Комплекты для домашней сауны с 1974 года.У Pertti есть тысячи великолепных дизайнов саун. В результате мы превратим ваши планы сауны в успешный и увлекательный проект!

1. Планы саун — в помещении …

Строительство закрытой сауны позволит вам пользоваться сауной 12 месяцев в году. В идеале дизайн вашей сауны должен предусматривать зону охлаждения или отдыха, душ рядом с печью и гардеробную, чтобы развесить одежду или домашнее пальто.Домашнюю сауну часто встраивают в подвал, холодный погреб с фруктами, переоборудованный гараж, запасную комнату или как часть ванной комнаты. Для нагревателя сауны и элементов управления потребуется новая цепь на 240 В, подключенная к электрической сервисной панели.

2. Дизайн сауны и размер внутренней сауны …

Размеры сауны варьируются от 3х4 футов для одного человека до больших 8х10 футов для домашнего, семейного или жилого использования сауны.Размер коммерческой сауны может варьироваться от 6 на 6 футов до 10 на 14 футов.

Два популярных размера сауны для дома или в жилых помещениях — 5 на 7 дюймов и 6 на 7 дюймов. Верхняя скамья для 4 человек имеет длину 7 футов и легко вмещает четырех человек и достаточна для того, чтобы один человек мог лечь. Эти домашние и жилые сауны обычно рассчитаны на сауны на 3, 4 или 5 человек.

Сауны размером 5 x 6, 5 x 8 и 6 x 8 также популярны для домашних саун и часто имеют третью скамью в виде L-образной скамьи.

Маленькие сауны имеют тенденцию становиться еще меньше при более высоких температурах, что усиливает чувство клаустрофобии у некоторых людей. Лучшая высота сауны — 7 футов внутри с двухуровневой компоновкой скамейки. Высота потолка сауны 7 футов сокращает время нагрева каменки до минимума и предотвращает попадание тепла в неиспользуемое пространство над сауной. Если высота сауны меньше 80 дюймов, опустите весь комплект скамейки на несколько дюймов для компенсации.

Модульная сборная сауна размером 6×6 дюймов включает план сауны для сборки

Для коммерческих саун очень популярны сауны размером 6 x 8, 6 x 10, 8 x 8 и 8 x 10, так как они могут вместить от семи до десяти человек одновременно.В коммерческих саунах с высотой потолка 8 футов иногда используется трехуровневая компоновка скамей, чтобы обеспечить максимальное количество сидячих мест.

Двухуровневый набор скамеек с высотой сауны 96 дюймов — это просто плохая планировка, и их будет дорого отапливать. Большинство домашних и жилых саун имеют правильную форму и размер, квадратные или прямоугольные, чтобы максимально увеличить размеры скамейки для сауны. Сауны нестандартной формы могут страдать от плохого распределения тепла, поскольку естественное движение воздуха в сауне изменилось.Восьмиугольные сауны и сауны уникального размера могут быть новинкой, если соблюдаются цели дизайна сауны. Дизайн сауны нестандартной формы будет стоить на 10-15% дороже.

Книга по строительству сауны БЕСПЛАТНА!

Цена была 19,74 $ — Теперь бесплатно !! — Специальное предложение!
Закажите БЕСПЛАТНУЮ книгу >>>

Просто оплатите почтовые расходы — 6 долларов.99

Для заказа — Звоните прямо сейчас — 1-800-519-5753

или отправьте нам электронное письмо для получения консультации эксперта

В идеале внутренние размеры самодельной сауны должны быть кратны 12 дюймам. Это позволит вам использовать кедровые доски T&G по всей длине, которые должны быть установлены горизонтально для создания сауны. комната выглядит и кажется больше.Если вы планируете лечь на верхнюю скамью, длина скамейки должна быть не менее 6 футов при ширине 20 дюймов. Размеры сауны, такие как 4×6 футов и 4×7 футов, обычно имеют скамейки шириной 16 дюймов, слишком узкие, чтобы удобно ложиться. Вывод: сауна, такая как 5 футов на 7 футов, идеальна и должна быть обрамлена таким образом, чтобы между стойками стены оставалось пространство 60 на 84 дюйма.

Подробнее >>> … Раздел 9 — Планировка и дизайн уличной сауны.

3.Дизайн сауны — Технические характеристики …

Ваш план сауны, идеи сауны, чертеж или чертеж сауны будут использованы для создания для вас полного набора технических характеристик сауны. Многие из наших клиентов присылают нам свои чертежи сауны по электронной почте, чтобы мы могли приступить к работе с вашей сауной. Список материалов для сауны будет затем включен в проект сауны для полного дизайна сауны от

Комплекты для домашней сауны с 1974 года.

Дизайн и размер сауны будут зависеть от:

1. количество человек, использующих его одновременно

2. планировка скамейки, 2 скамейки, 3 скамейки или 4?

3.скамейки должны быть обычными двухъярусными или Г-образными?

4. Расположение двери сауны

5. Расположение каменки или печи, ее размеры и характеристики

4.Дизайн сауны — Расположение дверей …

Если стандартная дверь сауны 24 x 72 дюйма расположена на самой длинной стене перед скамьями, она должна быть немного смещена от центра (на 12 дюймов), чтобы с одной стороны двери оставалось место для печи. проем для двери сауны и дверная коробка варьируются от 26 x 73 до 26 x 78 дюймов в зависимости от комплекта для сауны.

Если дверь сауны расположена на той же стене, что и концы скамеек (см. План сауны 5×5 футов ниже слева), оставьте 3 фута (или более) места рядом с дверью, чтобы можно было разместить концы полок. две скамейки нормальной ширины.Если места мало, нормальная ширина двери 24 дюйма может быть уменьшена до 21 дюйма при

Домашние комплекты для сауны с 1974 года.

Домашнюю или домашнюю сауну можно установить в подсобном помещении, фруктовом погребе, старой кладовой, солярии или там, где пространство используется не полностью. Часто упускается из виду доступное пространство на чердаке или в конце гаража или навеса для машины. Многие домашние и семейные сауны устанавливаются в подвале, где обычно есть место.Существующий пол и любые стены, которые уже зашиты, можно использовать как есть. Подробнее >> … План этажа сауны

5. Планы сауны — расположение и характеристики каменки …

Электрокаменка обычно устанавливается в углу сауны, поэтому она занимает лишь небольшую часть угла. Если обогреватель устанавливается поперек угла, конструкция ограждения обогревателя усложняется, так как ограждение обогревателя должно быть выполнено с трех сторон, чтобы соответствовать периметру и внешней форме обогревателя.Самый простой способ установить каменку и ограждение каменки — это установить каменку только на одну из стен сауны, чтобы ограждение каменки могло иметь простую двухстороннюю прямоугольную конструкцию. НАЖМИТЕ, чтобы узнать характеристики мощности сауны.

Вскоре в этот раздел будут добавлены другие характеристики печи для сауны. Просто отправьте нам электронное письмо с вопросами по планированию сауны. Подробнее >> … Характеристики печи для сауны и дополнительная информация.

6.Планы дизайна сауны — Технические характеристики скамейки …

7. Планы сауны — частота использования сауны …

Домашняя или домашняя сауна обычно используется всей семьей два или три раза в неделю и включается и выключается по мере необходимости. При обычном времени разогрева от 20 до 30 минут семейная сауна готова к работе быстро. Если есть время использовать его каждый день, не стесняйтесь делать это. Многие любители саун в среднем посещают 5 саун в неделю.Это зависит от каждого человека, предпочитаете ли вы начать день с очищающей сауны или использовать семейную сауну вечером, чтобы расслабиться и привести себя в порядок после того, как день закончился.

Коммерческую сауну, которую часто можно найти в фитнес-клубах, можно включить утром и снова выключить ночью, обычно с помощью автоматического таймера сауны. Когда в сауне прогревается температура, для поддержания температуры в течение дня требуется мало энергии.

8.Планы сауны — Использование воды в сауне …

В связи с сегодняшней тенденцией к финскому типу высокотемпературной сухой сауны отдельный водопроводный кран внутри сауны НЕ ТРЕБУЕТСЯ. Кроме того, электрический код теперь запрещает водопроводный кран прямо над нагревателем. Ведро и половник идеально подходят для нанесения небольшого количества воды на горячие камни для создания комфортного уровня влажности.

В то время как некоторые предпочитают полностью сухую финскую сауну без добавления воды к горячим камням, большинству людей нравится создавать «пар», чтобы довести влажность до более комфортного уровня.Некоторые люди с определенными типами проблем с дыханием считают, что влажный воздух в «паровой бане» им весьма полезен.

Хотя большинство электрических нагревателей для сауны предназначены для влажного или сухого использования, в любой коммерческой сауне не рекомендуется использовать воду, чтобы продлить срок службы электрических нагревательных элементов.

Эти планы и планы сауны также могут быть использованы как «планы бани» для постройки русской сауны или русской бани.Баня или баня обычно используется при очень высокой температуре и высокой влажности. По конструкции и конструкции русская баня очень похожа на финскую сауну.

9. НОВАЯ сауна на открытом воздухе — план и дизайн …

Поскольку сауны на открытом воздухе изготавливаются по индивидуальному заказу для различных ситуаций, мы рекомендуем сначала поговорить с нашим гуру сауны, чтобы лучше понять ваши потребности, размер здания сауны и многие соображения, которые запланированы индивидуально. .Отправьте электронное письмо Sauna-Guru прямо сейчас.

Вскоре в этот раздел будут добавлены другие спецификации. Между тем, в разделе «Как построить сауну» вы найдете прекрасные подробности о дизайне, планах и постройке сауны на открытом воздухе.

Информация о наружных планах, дизайне и размерах в настоящее время предоставляется Sauna-Guru в индивидуальном порядке.

Просто напишите нам свои идеи сауны, и мы вместе с вами разработаем отличный план

10. ИНДЕКС — Терминология дизайна и планов сауны:

Чертежи сауны — схемы сауны, размеры скамейки

Дизайн сауны — другие планировки сауны, размеры сауны

Спецификации строительства сауны — Планы постройки сауны 2

Модели каменок и печей для сауны — см. 75 моделей

Технические характеристики нагревателя и печи для сауны — Электропроводка

Идеи дизайна сауны — воспользуйтесь нашими планами и идеями 2

Планы сауны под открытым небом — новая информация и спецификации скоро появятся

Планы строительства сауны — новая информация и спецификации скоро появятся

Комплект материалов для сауны — Полный комплект деталей для сауны

Идеи планирования для уникальных ситуаций…

Не хватает места для душа в сауне? Одна из идей, которая сработает, — разместить душ в сауне размером 6 на 7 дюймов или 6 на 8 футов. После посещения сауны примите душ. Вам также нужно будет нанести слой нашего знаменитого средства для защиты от пятен на ваши деревянные части, чтобы защитить дерево от водяных пятен.

Другие идеи …

Мы приветствуем ваши идеи и вопросы, поэтому мы можем разместить их здесь. Еще впереди …

Информация, которую мы предоставляем о планах сауны и дизайне сауны, очень полезна для тех, кто восстанавливает существующую сауну или строит совершенно новую домашнюю сауну на заказ.

Мы гордимся тем, что несколько лет назад написали книгу о строительстве саун! …

На нашем веб-сайте мы широко используем рисунки сауны из нашего бестселлера по строительству сауны «Искусство строительства саун». На сегодняшний день продано более 40 000 экземпляров нашей книги. Мы помогли загореться более чем 65 000 саун, что составляет более 120 000 человек, которые счастливы иметь собственную домашнюю сауну. Так, может быть, ты следующий?
Закажите книгу «Искусство строительства саун» сегодня и получите кредит до 150 долларов.

Отправьте нам электронное письмо для получения совета эксперта

Книга по строительству сауны БЕСПЛАТНА!

Цена была 19,74 $ — Теперь бесплатно !! — Специальное предложение!

Закажите БЕСПЛАТНУЮ книгу >>> Бестселлер по строительству сауны «Искусство строительства сауны» был написан нашим гуру саун и известным основателем индустрии саун Пертти Олави Джаласяа. Это важное чтение для идей дизайна сауны, планов сауны, технических характеристик зданий и т. Д. Наша книга сауны показывает вам основы дизайна сауны с чертежами, схемами, чертежами и планами сауны на открытом воздухе.Существует множество спецификаций сауны, списков материалов для сауны и планов сауны в помещении.

Темы «Планы сауны», включенные в нашу Книгу по строительству саун, включают:

Планы сауны, планы сауны на открытом воздухе, планы строительства сауны, планы сауны своими руками, бесплатные планы сауны, план сауны, планы внутренней сауны, план здания сауны, как планировать домашняя сауна, как спроектировать сауну, спланировать сауну, спланировать уличную сауну, спланировать сауну, спланировать сауну, построить сауну

Темы «Дизайн сауны», освещенные в нашей книге по созданию саун, включают:

Дизайн сауны, дизайн сауны, дизайн домашней сауны, дизайн сауны, дизайн домашней сауны, дизайн сауны, дизайн сауны под открытым небом, дизайн сауны под открытым небом, руководство по дизайну сауны, сауна в помещении дизайн

Искусство строительства саун также охватывает такие темы, как:

Чертежи сауны, чертеж сауны, чертеж сауны, чертежи сауны, идеи сауны, технические характеристики сауны и т. Д.

Получите кредит и СЭКОНОМЬТЕ до 150 долларов, став нашим следующим покупателем Книги о строительстве саун …

Если вы готовы заказать книгу у нас сегодня, вы получите скидку до 150 долларов на вашу следующую покупку у нас . Нам нравится, так сказать, держать дело в семье!

GoTo >>> … Книга по созданию саун, Искусство строительства саун.

Home Sauna Kits С 1974 года предлагает БЕСПЛАТНЫЕ планы и проекты саун, чтобы показать вам, как спроектировать, спланировать и построить отличную сауну.На этом веб-сайте доступны ЛУЧШИЕ проекты, планы и чертежи сауны из книги-бестселлера «Искусство постройки сауны».

Домашние комплекты для сауны с 1974 года

предлагает БЕСПЛАТНЫЕ планы
сауны и проекты сауны, чтобы показать вам, как спроектировать, спланировать и построить отличную сауну.
САМЫЕ ЛУЧШИЕ проекты, планы и чертежи сауны из книги бестселлеров
«Искусство строительства саун» доступны на этом сайте.

Сауна на открытом воздухе идеального размера

Вот трехмерное изображение неплохой мобильной сауны.

  • Структура 8 × 12
  • Сауна 6 × 8 *
  • 6 × 8 раздевалка
  • сдвоенных скамей с обеих сторон.
  • по центру задней стенки.
  • Каркасная конструкция 2 × 4
  • скат крыши 5/12
  • поставьте окно в сауне, если у вас хороший вид.

Я был в более чем 100 саунах, посидел в каждой и подумал, что хорошего, плохого и уродливого в дизайне и конструкции каждой сауны.

Некоторые сауны рассчитаны на двоих и не подходят для хорошей вечеринки в сауне. Некоторые сауны больше, чем сауна для четырех человек, и нагреваются слишком долго, в них используется слишком много дров, или лояльность (пар, поднимающийся из-за разбрызгивания воды на камни) никогда не достигает вас. С божественной пропорцией, по мнению греков и подтвержденной Да Винчи (спасибо Мэтту), это мой окончательный план сауны.

В этой конструкции используются стандартные размеры, принятые в Северной Америке, что сводит к минимуму отходы при строительстве и позволяет выполнять полную резку материала.Такой дизайн дает вам комнату для переодевания, критически важное место для уединения, выпивку пива между раундами и буфер на случай экстремальных температур в холодном климате.

СОВЕТ: обрамляйте внутреннюю стену рамками 2 × 2 против 2 × 4. (просто обшить стену фанерой 1/2 ″ для жесткости). Это ненесущая стена, и дополнительные 1,5 дюйма, несомненно, ценны!

ДОПОЛНИТЕЛЬНЫЙ СОВЕТ: * Внутреннюю стену можно слегка сдвинуть, чтобы сделать сауну немного больше (скажем, внутренние размеры 6 футов 2 дюйма x 7 футов 4 дюйма). Четыре человека могут разместиться на скамейке 6 футов 2 дюйма, а также приятно лежать вдоль скамейки в сауне.Наша цель — удобная сауна и просторная раздевалка. Собираетесь на вечеринку в сауне? не переживайте! щелкните здесь, чтобы просмотреть уравнение вечеринки в сауне.

3/5/15 обновление до публикации:

Приведенный выше трехмерный рисунок может быть не лучшим местом для размещения печи. Благодаря комментарию Адама ниже, здесь, возможно, две разные конфигурации, каждая из которых предлагает преимущества:

  • больше стоячего места.
  • меньше смотрят друг на друга на скамейке вайб.
  • меньше натыкаясь на печку ай.
  • асимметричный поток, лучше всего обсуждать между обходами в саду весь туман, мокрый от дождя.

Устройство банной печи-каменки (+ чертеж) | Своими руками

Хочу поделиться с читателями интересной, на мой взгляд, идеей, а точнее конструкции банной печи или как ее называют в народе «печки».

Сама тема не нова.

И когда я начал его внедрять, я узнал много предложений и вариантов.Меня тронула элегантность, многофункциональность, «крутизна» конструкций, но, с другой стороны, за всем этим скрывались основные достоинства печника: простота, дешевизна, высокая эффективность.

Поставив эти условия в качестве основной цели, я постепенно пришел к собственному дизайну, который предлагаю читателю.

Чем я руководствовался?

Идея проста и видна с картинки, остановлюсь только на важных моментах. Итак, основные элементы печи.

  1. Корпус печи. Габаритные размеры: 89х76х 110 см. Кирпичная кладка.
  2. Дверь запыхалась.
  3. Топочная дверца.
  4. Труба металлическая для подачи пара: 0 = 32,5, L = 100, d = 2см.
  5. Металлическая пластина: 85x75x2 см.
  6. Место для ящика с камнями (штрих).
  7. Металлическая выхлопная труба L-образной формы.
  8. Дымоход кирпичный с отверстием 15х15 кв. см.
  9. Место для бака с горячей водой (штанга).
  10. Бетонное основание корпуса печи и дымохода толщиной 8-10 см с выступами по краям корпуса на 5 см и на песчаной подушке.

Особенности устройства каменки для сауны

Два источника пара — поз. 4,6 (ящик с камнями на рис. Не показан).

Семь источников тепла — поз. 1, 3, 4, 5, 6, 7, 9 (ящик с камнями и бак с горячей водой на рис. Не показаны).

Труба (7) заделана в переднюю стенку корпуса и за ней опирается на подушку из кирпичной кладки. Важно: Всегда между трубой и корпусом дымохода делайте тепловой зазор 3-5 см, чтобы при нагревании труба при удлинении скользила по подушке.

Над поддулом на кирпичных опорах монтируются решетки, сваренные из стальной арматуры, можно купить и готовую чугунную, но они быстро сгорают. Кладка ведется на термостойкую смесь (имеется в продаже) или песчано-глиняную (лучше шамотную).

На трубу (7) спереди и сзади навешиваем на кольца защитный экран — металлическую пластину толщиной не менее 2 мм, можно использовать старые пружины. Это важно, а если этого не сделать, то пламя прожигает дыру в трубе (2) через 3-7 лет, придется разбирать верхнюю часть корпуса печи, снимать трубу, приваривать или замените его новым.Замена экрана займет несколько минут.


Смотрите также: Печь для бани своими руками — фото и чертежи изготовления


Пожары в банях не редкость, их основная причина — использование металлических труб в качестве дымоходов, проходящих через деревянный потолок и обрешетку крыши. Защита либо неэффективна, либо недостаточна — возникает пожар. Чтобы этого не произошло, я сделал дымоход из кирпичной кладки, примыкающий к задней стене бани и выводящий его за крышу не менее 0,8 м, сверху установил металлическую трубу, закрепив ее цементным раствором с обязательной установкой перекрытия. искрогаситель на конце.У меня нет прямого контакта потолка с кирпичным дымоходом. Снизу к потолку прибил лист тонкого железа, а сверху вокруг дымохода установил воздуховод, засыпав его керамзитом. Благодаря наличию семи источников тепла (см. Пункт 2) баня быстро нагревается, а кирпичный корпус, в отличие от металлической печи, не дает быстро остыть. Тепло держится более суток, что создает прекрасные условия для сушки бани.

Кирпичная кладка корпуса и дымохода я побелила известковым раствором: в сочетании с деревянными элементами оформления ванны он создает свой особый цвет, а ожоги от облицовочной плитки более серьезные при неосторожном контакте-

Для экономии и сохранения тепла на стыке выхлопной трубы (7) и дымохода (8) может быть установлен фиксатор.

Чертеж самодельной печи для бани

Автор: В.Новиков

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Дровяная печь для сауны | Дровяные печи для сауны в Мичигане

Принадлежности для печи для сауны

НАРУЖНАЯ ПОДАЧА — 4 ”, 6”, 8 ”- 100 долларов США

Выдвиньте дверь сауны через блок или кирпичную стену, чтобы запитать печь снаружи парной.Дверные надставки доступны в версиях 4, 6 и 8 дюймов.

водная рубашка — 100 $

Если вам нужна водяная рубашка вместе с печью для сауны, не нужно искать в другом месте. Мы вас прикрыли!

ПОДВЕСНОЙ БАК ДЛЯ ГОРЯЧЕЙ ВОДЫ — 250-275 долларов США

Наши подвесные резервуары из нержавеющей стали обеспечивают дополнительную воду для вашей печи сауны и интегрируются с вашей печью для экономии места. Емкости можно повесить сзади, слева или справа от печи.

МАЛЫЙ ПОДВЕСНОЙ БАК:
Цена: $ 250
Вместимость: 10,5 галлона.
Размеры: 15,14 x 20 x 8,14 дюйма

БОЛЬШОЙ ПОДВЕСНОЙ БАК:
Цена: $ 275
Вместимость: 19 галлонов.
Размеры:

15,14 x 24 x 12,14 дюйма

БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — 350 $

Мы предлагаем большой резервуар из нержавеющей стали, если у вас есть дополнительное место в сауне и вам нужно хранить большое количество дополнительной воды.
Вместимость: 19 галлонов.
Размеры: 24 дюйма в высоту, 15,38 дюйма в диаметре, фитинги 1 дюйм NPT

ТЕПЛОВОЙ ЩИТ — 75 $

Добавьте зажим на теплозащитном экране сбоку (ах) на плиту для дополнительной защиты.

КАМЕННАЯ КОРЗИНА, СВАРНАЯ НА СПИНЕ — 125 $

Каменная корзина выполняет двойную функцию как тепловой экран и дополнительный источник пара. Эта каменная корзина приварена к задней части банной печи.

Торговые чертежи

Подвесные резервуары из нержавеющей стали — рабочие чертежи
БАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — ЧЕРТЕЖ МАГАЗИНА
ЗАЖИМ НА ТЕПЛОВОЙ ЭКРАН — ЧЕРТЕЖ МАГАЗИНА
КАМЕННАЯ КОРЗИНА — ЧЕРТЕЖ МАГАЗИНА

Фотогалерея

Что говорят наши клиенты

«Большое спасибо !! Будьте уверены, что после окончательной установки печи мы будем рекомендовать вас всем, кто
хочу один.«

«Печь идеальна. Нагрева более чем достаточно. Нагревается до 160 за 35 минут при минимальном запасе дров.
Пар от камней мощный и готов к 140. Размер в самый раз, и, как вы сказали, печь сохраняет тепло еще долго после того, как сауной закончили. Я также использую меньше древесины, поэтому она горит эффективно, и мне очень нравится эта модель меньшего размера. Размеры моей сауны: 8’x6’10×8’H. «

«Печь прибыла в эти выходные. Красивое маленькое устройство. Именно то, что мы хотели».

«Спасибо, ребята! Вы, ребята, отлично поработали с плитой!»

«Просто хотел сказать, что нам очень нравится печь для сауны.Нагревает воду намного быстрее, чем старая печь, и делает несколько горячих камней! »

«Наконец-то разожгли мою печь для сауны около недели назад. Вы, ребята, делаете лучшую печь на рынке. Размер сауны 9 x 7, и печь может легко снизить температуру сауны более 200».

Блог | Роб Лихт, индивидуальные сауны

22 апреля 2021 г.

3-ДНЕВНАЯ СТРОИТЕЛЬНАЯ МАСТЕРСКАЯ С ROB LICHT, СТРОИТЕЛЬ САУН.

Это будет захватывающий класс, проводимый в магазине Rob Licht Custom Saunas.Формат занятия — демонстрация и лекция с практическим опытом. Мы рассмотрим многие аспекты строительства саун.

  • Дизайн и планировка вашей сауны
  • Выбор подходящей древесины и других материалов
  • Принципы теплоизоляции
  • Киуа или печь для сауны (акцент делается на дровах, но электрическая печь может быть закрыта)
  • Безопасные расстояния и установка дымохода Кладка полов и стен печи.
  • Использование сауны: использование, обычай и этикет (возможность посещать сауну можно будет каждый день)

Даты:
Пятница, 10 сентября 2021 г. — воскресенье, 12 сентября 2021 г.

Расположение:
В магазине Роб Лихт Custom Saunas
8 Verizon Lane, Unit 1, Lansing, NY 14882

Детали семинара:
Пятница: с полудня до 5, общение и сауна после.
Суббота: с 9 до 5, кофе и обед, общение и сауна после.
Воскресенье: с 9 до 2, предоставляется кофе и поздние утренние закуски. Сауна после для желающих.

Стоимость занятий:
650 долларов США на человека / 1000 долларов США для пар (залог 100 долларов США для регистрации)

Об учителе: Роб Лихт занимается сауной уже 45 лет и спроектировал более ста саун на заказ. Роб с готовностью делится своими знаниями со студентами и надеется поделиться с вами своим энтузиазмом и экспертными знаниями о сауне.

Роб Лихт вырос недалеко от Итаки, штат Нью-Йорк, его вдохновил сельский пейзаж региона Фингер-Лейкс. Он влюбился в сауну и финскую культуру еще подростком в местном лыжном центре, которым управляет финская семья. Он имеет степень магистра изящных искусств Корнельского университета и более 30 лет является практикующим художником и преподавателем. Он преподавал искусство в колледже Итака в течение 12 лет, а также вел классы для взрослых по сварке, искусству и дизайну. В 1995 году он начал совмещать свою любовь к сауне, свою практику художника и свои навыки, приобретенные в строительном бизнесе, с бизнесом по строительству саун.Сегодня строительство сауны является его основным направлением, и он является одним из ведущих производителей саун на восточном побережье.

Условия и информация:
При регистрации необходимо внести невозвращаемый депозит в размере 100 долларов США. Ваш баланс должен быть оплачен до 25 августа 2021 года для посещения занятий. В случае недостаточной регистрации на курс (6 или меньше) или отмены, связанной с covid, ваш депозит в размере 100 долларов будет возвращен. В случае, если класс будет превышен, мы внесем вас в список ожидания и сообщим вам до 26 августа, если вы сможете принять участие.Размер класса будет ограничен 15.

Ограничение Covid: класс предполагает, что пандемия утихнет; всех участников просят пройти вакцинацию, если только они не освобождены по медицинским показаниям. Мы вакцинированы. Магазин площадью 3000 кв. Футов с потолками 16 футов и двумя большими потолочными дверями, поэтому качество воздуха будет отличным. В случае отмены занятия из-за ограничений Covid или отсутствия регистрации будет предоставлено полное возмещение.

Этикет сауны: одновременно только 4 человека, требуются купальные костюмы, возьмите с собой 2 полотенца: одно для сидения, одно для сушки.Будет время регистрации, так что у всех будет возможность посетить сауну.

Еда и напитки в местных закусочных Итаки. Будут приняты заказы с учетом любых диетических ограничений.

ЗАРЕГИСТРИРУЙТЕСЬ С ДЕПОЗИТОМ 100 $, ЧТОБЫ ЗАБРОНИРОВАТЬ СВОЕ МЕСТО!
Нам не терпится разделить с вами наш энтузиазм в отношении саун и постройки саун!

1 апреля 2021 г.

Я все чаще слышу от клиентов, которые хотят, чтобы их сауна стала способом улучшить практику горячей йоги (бикрам).Это идеальная пара: что может быть лучше для продолжения (или разогрева) сеанса йоги, чем в еще более горячей сауне!

Недавно одна пара попросила меня переоборудовать старый грязный отдельно стоящий гараж из шлакоблоков в сауну / студию горячей йоги. Сначала я убедился, что стена из шлакоблока устойчива, и сделал минимальный ремонт. Затем я изолировал блочную стену от теплого влажного помещения, приклеив пенополистирол (XPS) к стенам. Это очень важно, так как предотвращает попадание влажного воздуха на холодные шлакоблоки и образование конденсата.Затем я обрамил пространство, утеплил стены ватным материалом из минеральной ваты и отделал пространство для йоги гипсокартоном, а сауну — кедром (с необходимым сияющим слоем фольги для сауны и воздушной прослойкой). Новые окна заменили старые; драматические глубокие оконные ниши в результате толстых стен. Бамбуковый пол над плавающими шпалами над пенопластом создавал идеальный прыжок для пространства для йоги, в то время как в сауне есть традиционные утиные доски. Светодиодное освещение добавило нужную атмосферу. Сердце сауны — каменка Harvia Cilindro вместимостью 200 фунтов.Удивительно, но старое здание было отвесным и квадратным — первоначальные каменщики хорошо поработали. Борьба с неквадратным пространством — проклятие всех реставраторов.

Этот проект был полной трансформацией этого здания (см. Ниже), превратив его из старого скрипучего, малоиспользуемого гаража в обновленное пространство для самопреобразования. Проведите инвентаризацию заброшенных участков вашей собственности, ожидающих преобразования, и позвоните мне!

6 марта 2021 г.

Вы, наверное, слышали, что я много времени проводил в сауне, но еще одна горячая точка, вокруг которой я проводил много времени, — это печи.В частности, литейные печи и печи для обжига керамики. Неудивительно, что между ними существуют сильные отношения, поскольку они оба связаны с жарой. В процессе литья по выплавляемым моделям или керамической оболочке формы нагреваются примерно до 1500 ° F, что приводит к сгоранию воскового оригинала — таким образом, «потерянный воск» отливки по выплавляемым моделям. Это может занять часы или даже дни, в зависимости от типа и размера формы. Керамическая печь может стать намного горячее — до 3000 ° F. Этого достаточно для плавления стали и многих других металлов.

Я научился литью бронзы в Художественной школе.Это древний процесс, и мы делали его почти так же, как и тысячи лет назад. Мы научились определять, насколько горячо вещи, используя наши чувства. Все объекты излучают излучение при нагревании, но примерно при 1100-1300 ° оно становится видимым. Вглядываться в горячую печь (настоятельно рекомендуется использовать защитные очки) — все равно что смотреть в другой мир, возможно, на какую-то инопланетную газообразную планету. Твердые объекты выглядят прозрачными. Тепло и свет становятся одним и тем же, нагретые формы не отражают свет, а излучают свет.Тепловой поток через смотровое отверстие похож на лучевую пушку. Мы редко использовали пирометры (высокотемпературные термометры), и когда мы это делали, это было только для подтверждения того, что наши чувства говорили нам. Мы записывали запахи горящих вещей. Когда запахи исчезли, формы были чистыми и готовы принять расплавленную бронзу.

При загрузке печи всегда обсуждают горячие точки — некоторые деликатные формы должны избегать нагрева, в то время как более крупные формы могут нуждаться в этом больше. Всегда есть предположения о том, как циркулирует тепло; весь аспект здания печи предназначен для управления потоком тепла внутри печи.Некоторые из этих предположений подтверждаются результатами стрельбы вне зависимости от того, стреляют они правильно или нет. Керамики используют конусы : маленькие конусообразные формы, изгибающиеся при определенных температурах. После обжига они будут правдиво рассказывать о том, как проходил обстрел. Но, несмотря на науку, в этом процессе все еще есть много тайн и искусства, настолько, что обжиг большой печи может приобретать ритуалистическое ощущение. Не ложиться спать допоздна, чтобы ухаживать за печью, как это делается в дровяных и других неавтоматизированных печах, пить пиво и разогревать пиццу в печи, как правило, усиливает ауру.

При мысли обо всем этом я вспоминаю сауну. И то, и другое делалось почти одинаково на протяжении тысячелетий с аурой ритуала и вовлечения сообщества. В обоих случаях основное внимание уделяется огню и теплу, и, несмотря на то, что они оба хорошо изучены и широко практикуются, в каждом из них по-прежнему присутствует некоторая загадка.

Сушильная печь похожа на сауну на стероидах. Тепло настолько усиливается, что его поток и эффекты очевидны. Наблюдение за одним — урок термодинамики. В культуре постройки сауны много шуток о том, как лучше всего обогреть, изолировать и вентилировать сауну, но все это лишь предположения, основанные на теории, пока человек, сидя в сауне, не ощущает тепло, исходящее от камней и волна лёйлы бьет вас по чувствительным верхушкам ушей.

Когда я проектирую сауну, я опираюсь на свой многолетний опыт работы с печью; Я думаю о тепле как о внутренней субстанции, почти видимой, как в печи. Я наслаждаюсь использованием своих органов чувств для распознавания качества, а не зависимостью от технологий. Даже если сауна электрическая с цифровой панелью управления, я полагаюсь на ощущение, а не на число на дисплее. Я представляю себе поток тепла, как в печи. Мой опыт работы в литейном производстве дал мне представление о сауне так, что это трудно описать, но достаточно сказать, что меня всегда тянуло к огню и таинствам, которые он таит.

10 февраля 2021 г.

COVID, несомненно, сделал жизнь всех нас странной и сложной. Образ жизни изменился, и появились новые нормы, которые, вероятно, останутся с нами. Одна закономерность, которая стала очень ясной, заключалась в том, что многие люди решили сделать свои дома более пригодными для жизни, особенно когда дело касается открытых пространств. К счастью для меня, сюда входят домашние сауны, спрос на которые резко вырос, и я стараюсь не отставать.Но также резко вырос спрос на материалы, связанные с проектами такого типа, что вызывает у меня задержки и головные боли. Подобно туалетной бумаге, которая исчезла в начале пандемии, в некоторых магазинах практически исчезли пиломатериалы для обрамления, кедр и обработанный под давлением настил. Люди не только покупают больше для своих проектов по благоустройству дома, но и тройной удар лесных пожаров последних лет, сокращение Covid части рабочей силы и тарифы на канадские пиломатериалы вызвали серьезный дефицит и огромный рост цен на строительные материалы.Вчера я купил один лист OSB (ориентированно-стружечная плита — самый распространенный из строительных материалов и обшивка практически в каждом доме), и он обошелся мне в 27 долларов — на 20 долларов больше, чем я заплатил 18 месяцев назад. Все остальное, от 2х4 до стальных листов, увеличилось вдвое.

Контрактный бизнес во многом зависит от своевременного предоставления твердой цены, чтобы покупатель мог спланировать и составить бюджет. Я работаю над проектами, которые я сделал 6 месяцев назад по ценам, которые, как я думал, я могу рассчитывать заплатить, когда приду к кассе.Как я могу дать котировки, когда цены так растут? Часто мне приходится съедать эти неожиданные увеличения затрат. Возможно, цены упадут, но я думаю, что, как и в масках в продуктовых магазинах, мы вышли на новую норму.

Я не могу перенести весь этот беспредел с ценообразованием, поэтому мне придется передать часть его вам — моему уважаемому клиенту. Если вы делаете проект своими руками и используете книгу, написанную десять или более лет назад, обязательно проверьте цены; большие магазины делают довольно хорошую работу по размещению всего этого в Интернете.И когда вы спрашиваете меня, сколько что-то стоит, вспомните эту цену, как будто время — вещь мимолетная.

Но самое важное, что нужно помнить: сколько для вас стоит сауна? Он измеряется не в долларах, а в реальной добавленной стоимости к качеству вашей жизни. Другими словами: бесценно.


3 янв.2021 г.

Свечные окна напоминают о моих временах в Подунке, когда свет в сауне исходил от голой лампочки в фарфоровой арматуре за маленьким квадратным окошком в гримерную.В сауне слишком жарко для стандартного светильника, так что такое расположение имело смысл. Позже, когда я начал строить сауны, я узнал, что это было более современное воплощение оригинального свечного окна, которое было буквально окном в гардеробную с полкой для свечи. Это обычное дело в Финляндии в отдельно стоящих саунах вдали от дома. Окно пропускает в сауну особый духовный, пробуждающий свет. Особенно темными зимними ночами.

По традиции сауны мы сбавляем обороты.Мерцающий свет свечи, видимый со скамейки в сауне, манит расслабиться и задуматься. Жизнь и относительность. Может быть более спокойный способ снять стресс дня?

Несмотря на то, что именно качество света так важно, свеча в очень финском смысле является прагматичной. Свеча в сауне растает, даже если ее не зажигать, так что это было очевидным решением проблемы освещения темного интерьера горячей комнаты. Несмотря на его прагматическое происхождение, я считаю, что это также шанс для немного выразительного дизайна: он может быть круглым или квадратным, арочным или цветным.Он может иметь органический блик. Теперь, благодаря дешевым разноцветным светодиодным лампам с батарейным питанием и даже поддельным свечам, которые выглядят настоящими, свет может быть больше, чем просто лампочка на фарфоровой арматуре с тягово-цепной цепью, и быть безопасным. Даже если в сауне есть встроенное электрическое освещение, окно свечи может быть фирменным элементом, который отличает персонализированную сауну от обычного комплекта.

Дело в деталях.

Финский прагматичный дизайн вдохновлен использованием того, что есть под рукой, и позволяет этому материалу влиять на ваш дизайн.Есть много мест, где можно добавить мелкие детали и личные штрихи: вешалки для полотенец, облицованная камнем стена печи с камнями с вашего заднего двора, пороги из местной акации, круглые окна и т. Д. Подумайте о декоративных элементах, которые вы можете повесить над мантией. В моих планах строительства сауны вы можете приобрести и загрузить дополнительную информацию об окнах, информацию об обрамлении, а также советы по безопасному использованию окон в саунах mobile .

Дровяная сауна со свечным окном в гардеробную

Вот коллекция дизайна свечных окон и построек за эти годы в районе Finger Lakes и в штате Нью-Йорк.

Присоединяйтесь к нашему списку рассылки и получайте в будущем подобные сообщения в блоге! Нам нравится общаться с такими любителями сауны, как вы. Узнайте больше о строительстве сауны, саунах своими руками, традициях сауны и вдохновении.

2 янв.2021 г.

Большая часть строительной науки носит чисто теоретический характер, потому что независимо от того, сколько исследований вы проводите, в конце работы большая часть работы скрыта за стенами. Если вы не вернетесь, чтобы сделать ремонт или, что еще хуже, не получите страшный «перезвон» из-за того, что что-то пошло не так, вы редко получите возможность увидеть, как работает ваша работа.Я не говорю о косметических деталях, таких как отверстия от гвоздей, которые не заполняются, или шероховатости, которые не шлифуются, а о том, насколько хорошо материалы выдерживают тепло или насколько хорошо вы управляете движением влаги через стены, либо осадки пробиваются внутрь, или, что более загадочно, водяной пар пробивается наружу. (или внутрь в некоторых климатах). Эта влажность создается за счет давления пара, который может прогонять молекулы воды через любой материал при правильной влажности и разнице температур — то, чего есть в сауне.Я узнал о давлении пара, когда понял, что мои полые стальные садовые скульптуры необъяснимым образом наполняются водой. Мои сварные швы очень прочные и водонепроницаемые, но каким-то образом влага проникала в сталь, конденсировалась и не выходила наружу. Вырезание отверстий в днище для выхода застрявшей воды решило эту проблему. Здесь задействовано немного молекулярной науки, но достаточно сказать, что давление пара очень велико — достаточно сильно, чтобы, когда я поливаю водой раскаленные камни, дверь сауны распахивается, как будто лёйли напугал призрак из укрытия.(Прочтите предыдущий пост про изолирующие сауны)

Размышляя обо всем этом, я задумался о том, что происходит в стенах моей сауны; я хорошо делаю работу? держится ли изоляция? вода попадает в ловушку?

Вчера мне пришлось модернизировать первую передвижную сауну, которую я построил в 2013 году. Я заменил газовую каменку Scandia на дровяную и получил возможность заглянуть в темный интерьер стен. Это сауна, которая использовалась часто и очень жарко (200 ° +).
Стены были построены из кедра внутри и снаружи, и между стойками был использован только 1-дюймовый слой вспененного пенопласта, облицованного фольгой.

Вот что я нашел:

Не было повреждений от захваченной влаги, пенопласт выглядел как новый; фольга еще блестит!
Вокруг газового обогревателя использовалась изоляция факсимильного волокна из высокотемпературного волокна; в это забрался грызун (несмотря на то, что я заделал зазоры вокруг газопровода стальной ватой) и устроил вонючее маленькое гнездо.

Таким образом, это подтвердило мое использование полиизоциануратной плиты, которая имеет рабочую температуру 250 ° F, и мое пренебрежение к материалам типа стекловолокна (потому что грызунам это нравится).

  • полиизоциануратная плита, исходное состояние
  • Fibrefax гнездо для мыши
  • расплавленная пена EXP (вспененный полиситрол)

На моем столе у ​​меня есть кусок вспененного EXP (вспененного полиситрена), который я вытащил из сауны, которая вышла из строя. . Это похоже на одну из моих стальных скульптур из моей серии Landform — плавный зеленый пейзаж (из расплавленного пластика). Его рабочая температура указана как 150 ° F. Все материалы имеют спецификации материалов, которые обычно доступны на веб-страницах производителей.Я обращаюсь к ним всякий раз, когда не уверен в материалах, особенно с учетом того, что экстремальные условия сауны подобны крайностям, с которыми приходится иметь дело инженерам НАСА.
Очевидно, что существует взаимосвязь между наукой и реальностью, даже если это происходит незаметно в стенах вашей сауны. Поэтому при выборе материалов прислушивайтесь к науке, учитесь на собственном опыте, а не просто покупайте самые дешевые материалы или используйте только самый простой подход. Проконсультируйтесь со специалистами. Иногда это больше, чем кажется на первый взгляд.

Смотрите больше советов и фото по строительной науке в Instagram @SaunasByRob
Facebook @customsaunas

21 декабря 2020 г.

Побережье Новой Англии красиво и разнообразно: от впечатляющих скалистых берегов штата Мэн до песчаных пляжей Кейп-Код и скалистой морены северного берега Лонг-Айленда. В прибрежных водах Новой Англии нет тепла. Я помню, как плавал в штате Мэн, когда учился в художественной школе в Портленде: я становился всем горячим и вспотевшим, бегая или ехав на велосипеде на пляж, прыгал и плавал несколько сотен ярдов к удивлению зрителей, которые не осмеливались пройти мимо. их колени.Для большинства людей сезон купания в штате Мэн длится две недели в августе.

Неудивительно, что несколько моих последних мобильных саун нашли пристанище у побережья — отличный способ продлить купальный сезон! Холодная вода и сауны традиционно идут рука об руку. В идеале сауна расположена так, чтобы можно было после каждого захода окунуться в озеро, пруд, ручей или океан. С сауной на колесах вы можете подъехать к своему любимому месту для купания и побаловать себя в любое время года. Нет ничего лучше, чем прыгнуть через прорубь во льду или нырнуть рядом с водопадом в белизну зимы.

Мобильный блок довольно скрытный — как только печь нагревается, дым из дымохода становится невидимым; Никто не заподозрит, что внутри вы почти голый, пока не вырвитесь наружу и не направитесь к воде. У меня не было удовольствия париться в сауне рядом с океаном, но однажды мне придется вернуться на пляж Хиггинса в штате Мэн с сауной на буксире и доставить зрителям такие же острые ощущения, как я бросаю вызов ледяной зимней воде. купание после сауны.

Присоединяйтесь к нашему списку рассылки и получайте в будущем подобные сообщения в блоге! Нам нравится общаться с такими любителями сауны, как вы.Узнайте больше о строительстве сауны, саунах своими руками, традициях сауны и вдохновении.

19 июня 2020 г.

Вы спросите, как и почему электромобиль? Мобильность имеет смысл по ряду причин, особенно если вы арендуете. Вам не нужны разрешения или специальные разрешения. Вы просто оставляете его у себя во дворе и пользуетесь им. Вы можете взять его с собой в отпуск или просто на субботу на берегу озера, вы даже можете принять участие в параде. Но почему электрический? Электроэнергетика больше не является неэффективной темной лошадкой энергетического мира, которой она когда-то была.Его можно чисто генерировать с помощью ветра или солнца, он дешевле, чище и проще в использовании, чем газ или нефть. Хотя любой пурист скажет вам, что сауна на дровах — это реальная вещь, в некоторых местах дрова не так-то просто — дрова могут быть труднодоступными и сложными для хранения, а ваши соседи могут быть слишком близко, чтобы успокоиться, или обидеться на них. случайный запах дыма. Поскольку я исключил из своего репертуара газовые горелки (по причинам, о которых я не буду вдаваться), электрическая мобильная сауна — следующая лучшая вещь. Все, что вам нужно, это место для подключения.

Когда клиенты просят меня создать сауну, они часто подталкивают меня к тому, что я, возможно, никогда не думал делать. Меня просили сделать сауны в помещениях, которые я считал слишком крошечными, на трейлерах, в глубине леса рядом с прудом или переделать дешевый сарай или прачечную. Самый последний проект, который покинул магазин, — это электрическая сауна передвижная . У владельца есть электромобиль Tesla , так что электрическая сауна казалась вполне разумной. Еще она хотела, чтобы скамейки откидывались вверх, чтобы это могла быть мобильная студия горячей йоги.Цвета были скорее эмоциональным выбором: я нарисовал его Sea Reflections синим, как океан, где она любит плавать круглый год, с дверью Bonfire Red , чтобы манить ее теплом своего интерьера, и Vanilla Ice. Крем обрезать, потому что, ну кто не любит мороженое, особенно после сауны?

Все просто: обогреватель мощностью 8 кВт со стандартным подключением типа RV и очень тяжелый удлинитель длиной 50 футов, который подключается к стандартному автомобильному зарядному порту (или специальной розетке на открытом воздухе).Это также будет работать во многих кемпингах с подключением к дому. В крайнем случае, он также может работать от генератора мощностью 8500 Вт.

Эта сауна также оснащена системой низковольтного освещения на солнечных батареях, чтобы всегда был свет, а также потому, что низковольтные системы более безопасны и универсальны, чем освещение на 120 вольт. Я использовал их в некоторых мобильных дровяных горелках и отдельно стоящих модулях. Аккуратная небольшая солнечная панель станет началом разговора; люди внезапно осознают, что эта единица — больше, чем причудливый прицеп для сарая для инструментов.Когда я говорю им, что это электрическая сауна, на маленькую 25-ваттную солнечную панель бросается второй взгляд.

Следующее, что я представляю (но, вероятно, не буду рассматривать, если меня не подтолкнет клиент), — это полностью солнечная электрическая сауна. Он должен был бы использовать домашнюю батарею Tesla 270 фунтов Powerwall , которая имеет выходную мощность 8 кВт. Я предполагаю, что вся крыша сауны должна быть солнечной панелью, но я еще не занимался этим. Это было бы недешево, но если есть кто-то, кто хочет быть первым…позвоните мне…

20 марта 2020 г.

На днях вечером я пришел с работы домой, нервничал из-за коронавируса, как и многие из нас, и решил зажечь сауну, чтобы облегчить свое беспокойство. Поскольку это был хороший день, я решил использовать время, которое потребовалось в теплой сауне, чтобы сгребать те листья, которые прилипли к лужайке под ноябрьским снегопадом. Ветерок дул с юга, что помогло протолкнуть листья в живую изгородь, но также, очевидно, помогло раздуть огонь в моей мобильной дровяной установке.К тому времени, как я положил грабли и разделся для расслабляющей сауны, термометр показывал 235 градусов! Не из тех, кто избегает жары, я все равно прыгнул.

Всегда любознательный, использую такие возможности, чтобы пополнить свои знания о сауне. Я задавался вопросом, насколько горячие разные поверхности на самом деле при такой высокой температуре, поэтому, накрыв только полотенце, я побежал в магазин и схватил свой цифровой термопистолет. Я использую этот гаджет, чтобы проверить свои сауны, чтобы убедиться, что они горячие, но при этом безопасные. Потолок и стены около печи были близки к 300 °, стены — на 230-250 ° над скамейкой, скамейки — на 200 °, а нижние — около 175 °.Камни были 450 ° — идеально для хорошего лёйлы — и корпус печи светился заметно красным при дневном свете, то есть около 1000 ° (яркость свечения соответствует определенным температурам). Пол предсказуемо оказался самой холодной поверхностью при 125 °.

По данным Центра по контролю за заболеваниями, вирусы не переносят жару выше примерно 167 ° F. Следовательно, все в горячей сауне, начиная с нижней полки и выше, гарантированно не содержит вирусов! Никаких страхов и тревог, пока я греюсь на жаре.

При этом, несмотря на все наши желания, сауна не убьет вирус, который уже заразил вас, и, скорее всего, не уничтожит вирус, выброшенный при чихании.Сауна не излечит и не защитит вас, если ваши соседи заболели; в эти отчаянные времена, вероятно, лучше избегать групповых саун с незнакомцами. Но регулярное посещение сауны снизит уровень стресса, повысит иммунитет и поможет лучше спать — и все это в условиях, свободных от вирусов. Может быть, пора подумать о собственной сауне, чтобы вы могли создать свое собственное убежище без вирусов и беспокойства.

21 янв.2020 г.

Сауна — интересное слово.Это и существительное, описывающее маленькие постройки, которые я строю целыми днями, и действие того, как человек использует это здание. В основном я сосредотачиваюсь на деталях строительства и позволяю деталям использования сауны приходиться на индивидуальный вкус моих клиентов. Я не придерживаюсь догматического подхода; у каждого есть свой собственный опыт и воспоминания, из которых можно почерпнуть. В разных странах есть тонкие вариации: более влажные, более сухие, более горячие, рассчитанные по времени, березовая вихта и т. Д. Мои воспоминания связаны с моим пребыванием в Подунке, в старой финской сауне.Я помню 5-галлонные ведра для смешанных материалов для сбора воды из ручья, а также различные дешевые пластиковые умывальники, щетки, мочалки и другие принадлежности для купания. Там был какой-то ковш (который мы всегда называли kipper в некотором финском неправильном присвоении) для наливания воды на камни. И были бы различные мыла и шампуни — некоторые обычные, некоторые не очень распространенные, например, финское мыло из сосновой смолы, которое, несмотря на его сравнение с липкой сосновой смолой, которую мы использовали бы на наших лыжах, на самом деле довольно хорошо.

Подунк

Когда в сауне становилось все хорошо и жарко, мы раздевались как можно бесцеремонно и входили в нее. Первый раунд всегда был довольно разговорчивым и заканчивался здоровым, полным или двумя черпаками воды на горячих камнях, пока нам не пришлось выбегать. дверь и идите к ручью. Если бы кто-то был раздражающе громким, иногда можно было бы подобрать хороший лёйли, чтобы успокоить происходящее. Во втором и третьем раунде мы могли бы получить огромное удовольствие, побив друг друга (осторожно) березовой вихтой, если бы кто-то потрудился сделать ее из березы возле сауны «Подунк».Старые финны делали их весной из свежих мягких листьев и хранили в морозилке. Теперь вы действительно можете купить их в Финляндии — сушеные и упакованные в вакуумную упаковку за разумную сумму. После двадцати минут размягчения в воде они пахнут свежей березой.

Последний тур в сауне
пора бы мыться: после того, как снова стало жарко, мы по очереди включали
мыть себя (или друг друга) мочалкой или
жесткие щетки для сауны и немного мыла для сауны.Наконец, смойте теплой водой.
смоет всю омертвевшую кожу и остатки тяжелой работы за неделю, и мы
оставит в сауне весь свежий песок с естественным запахом. Никому из нас никогда не приходилось
пользуйтесь дезодорантом или пуговицами одеколонов.

  • поливая водой камни
  • как сделать баню в сауне
  • простая красота ледяного фонаря

Иногда схожу в сауну с друзьями, иногда в одиночестве. Всегда одно и то же: становиться горячим, пока из меня не потечет пот, остыть, повторить; почистить кожу, может, поменять спину с помощью вихты, умыться, сполоснуть в сауне.Это своего рода ритуал, но не тот, который вам навязывают в церкви. Как и в церкви, есть ритуальные предметы, которые создают помощь и направляют действия, но вместо ладана и золота они пластиковые и деревянные. И, в отличие от церкви, нет греха в том, чтобы делать это так, как вы хотите. Щетки, раковины, черпак, мыло и вихта предназначены только для того, чтобы помочь создать ощущение сауны. Непосвященному это может показаться странным, но спустя несколько раз все это обретает смысл. В конце концов, это же баня.

В последнее время я обнаружил, что верх моего башмака не так хорошо изолирован от тепла хорошего лёйли, поэтому я стал носить фетровую шляпу для сауны, что-то вроде фески Шрайнера, то есть это заставляет вас чувствовать себя немного глупо. Но, опять же, я бы не хотел, чтобы меня обвиняли в том, что я слишком серьезно отношусь к ритуалу сауны!

Как спроектировать сауну — подробное руководство

Что следует и нужно учитывать при планировании ремонта сауны? Мы составили информационный пакет, который поможет вам на всех этапах ремонта сауны.В этой статье мы дадим вам советы по проектированию пространств и материалов поверхности, осмотру конструкций, выбору и уходу за конструкцией и материалами поверхности, а также по улучшению впечатлений от сауны.

Существуют альтернативные варианты для различных нужд и предпочтений. Наши дизайнеры сауны рады помочь вам — не стесняйтесь , свяжитесь с нами !

Первые шаги в дизайне

Ремонт сауны начинается с мечты: подумайте о том, какой была бы ваша идеальная сауна, как бы она выглядела и ощущалась, и какие функции она будет иметь.Если вам нужно новое вдохновение, вы можете использовать обширный банк вдохновения Harvia и узнать больше о нашем ассортименте дизайна интерьера: https://harvia.fi/en/products/sauna-interior/

Когда вы нашли изображение сауны своей мечты, можете взять рулетку. Измерьте ширину, высоту и глубину вашей сауны, а также оконные и дверные проемы. Также измерьте бревна, камень и оконные поверхности, которые влияют на требования к тепловой мощности; Это поможет профессионалам выбрать электрокаменку с нужной мощностью для вашей сауны.Вы также можете использовать калькулятор сауны Harvia, чтобы определить, какой размер каменки лучше всего подходит для вашей сауны.

Вы можете создать именно тот дизайн, который хотите, с помощью онлайн-инструмента Harvia’s Sauna Designer и запросить ценовое предложение или составить список своих собственных идей и напрямую связаться с дизайнером сауны Harvia для бесплатной помощи в дизайне.

Разрешения и сооружения

Как правило, для ремонта сауны в частном доме не требуется разрешение на строительство или уведомление о действии.Разрешение нужно только на снос или строительство несущей конструкции и расширение санузла. Разрешение также необходимо для постройки совершенно новой ванной комнаты или сауны. В этом случае обратитесь в службу контроля зданий вашего муниципалитета.

Если вы живете в жилищной компании, вы должны уведомить совет директоров жилищной компании о ремонте. Обычно жилищные компании требуют, чтобы гидроизоляционные и электромонтажные работы выполнял профессионал.Поэтому начинать снос следует только после того, как вы убедились, что все разрешения в порядке.

Снос старой сауны

При сносе старой сауны важно проверить конструкции, которые открываются из-под поверхности, и при необходимости отремонтировать их перед установкой новых поверхностей. Алюминиевая бумага должна быть неповрежденной и герметичной. Если бумага повреждена, проверьте, нет ли повреждений за бумагой. Если все в порядке, можно приступать к установке новых поверхностей.

Стеклянные стены стали более популярными на объектах ремонта, и их можно устанавливать в зависимости от конструкции стены с дверью. Профессионал должен оценить возможность установки стеклянной стены еще на этапе сноса. Может потребоваться установка дополнительной опоры для существующей стены.

Обновление строительных решений до современности

В последние несколько десятилетий строительные технологии развивались семимильными шагами, и на смену старым стали доступны новые виды строительных решений и материалов.Хотя такие вещи, как изоляционные материалы на основе уретана, были доступны уже давно, они не использовались в саунах, построенных 20–30 лет назад.

Преимущество уретановых листов в качестве изоляционных материалов заключается в их тонкости. Лист уретана толщиной 30 мм соответствует 80 мм утеплителя из минеральной ваты. Замена утеплителя может сэкономить 5 см толщины стен в небольших помещениях. Гидроизоляционные продукты также претерпели значительные изменения в последние годы, что значительно снижает риск повреждения водой.

Кстати, обратите внимание, что если вы замените дровяную печь на электрическую каменку для сауны, старый каменный дымоход нельзя закрыть панелями или установить скамейки поверх него, если дымоход все еще используется.Часто по другую сторону стены находится камин, железная печь или что-то подобное, подключенное к тому же дымоходу. Кладку можно облицевать плиткой, но к ней ничего нельзя прикрепить. Вам следует уточнить этот вопрос с пожарной службой в вашем районе.

Электромонтажные работы в сауне с ремонтом

Электромонтажные работы в сауне всегда должны выполняться профессионалом. Это означает, что вам следует заранее связаться с опытным проектировщиком-электриком, когда вы планируете электромонтажные работы в сауне.В большинстве случаев нет смысла менять расположение электрокаменки во время ремонта сауны, но с электрической каменкой это обычно возможно при желании.

Изменения в электропроводке следует запланировать на самой ранней стадии ремонта. Кабели питающего тока проложены в изоляции стены, а это значит, что проблему нужно учитывать уже на этапе сноса. Когда поверхности будут укладываться, менять электрификацию будет поздно.

Выбор скамеек и материалов покрытия

При проектировании сауны необходимо учитывать, сколько человек будет пользоваться сауной одновременно и как часто. Сиденье для одного человека обычно шириной 60 см.

Если вы хотите, чтобы в сауне было как можно больше сидячих мест, а пространство достаточно мало, обычно лучшим решением будет простая прямая скамья. Если вы попытаетесь установить угловую скамейку или даже U-образную скамью в небольшой сауне, конечный результат может показаться тесным и неудобным в использовании.Это означает, что вам нужно быть реалистами и учитывать пространство при выборе модели скамейки.

Конечно, вы всегда можете установить такие вещи, как скамейки для двух человек, чтобы полежать и расслабиться даже в небольшом пространстве.

В качестве материала вы можете выбрать одну из нескольких пород дерева: золотисто-желтая абачи, красновато-коричневая ольха, светлая осина или темная термообработанная осина. Для скамеек также доступно богатое сочетание бледной ели и черного цвета.Harvia использует только древесины, произведенной экологически чистым способом, для изготовления саун. https://harvia.fi/en/harvia-uses-sustainably-sourced-wood-in-sauna-production/

Вы можете дать волю своему воображению при проектировании поверхностей стен! В дополнение к традиционной облицовке стен вы можете добавить характер стен с помощью различных видов камня. Все более распространенным вариантом является также замена передней стены сауны стеклянной стеной, что придает пространству простор и современный вид.

Вы можете использовать панели обшивки по форме, цвету и способам укладки, чтобы создать желаемую атмосферу в сауне. В качестве облицовочного материала вы можете выбрать ель, сосну, осину, термообработанную осину, термообработанную щеточную ольху, ольху или вагонку для сауны. Узнайте больше о различных панельных досках Harvia: https://harvia.fi/en/model/panelling-boards/

СТО

Помимо простоты использования, простота обслуживания также является важной характеристикой скамейки.Например, съемные чехлы для скамейки значительно упрощают чистку и обслуживание. Большинство скамеек Harvia можно легко снять для очистки. Отдельные скамейки и каркасы также облегчают установку сауны.

Обработка поверхностей для саун в последние годы претерпела значительные изменения. Фактически, различные виды обработки окрашенных поверхностей стали обычным явлением, и благодаря им финские сауны больше не выглядят так, как будто они были произведены на одной сборочной линии. Обработка воском придает поверхности любой оттенок от темного или ярко-белого до серого или коричневого — в зависимости от того, что вы выберете!

При обслуживании скамей обработка парафиновым маслом обеспечивает отличную защиту, и мы рекомендуем ее всем, кто думает о замене скамейки.Парафин пропитывается древесиной, защищая скамейку от влаги и въевшейся грязи. Парафин абсолютно нетоксичен и пригоден для пищевых продуктов. Масло изнашивается и испаряется во время использования, а это означает, что скамейки необходимо обрабатывать один или два раза в год, в зависимости от того, как часто используется сауна.

Дополнительные впечатления от сауны

Создать настроение и атмосферу в сауне можно разными способами. Размещение стеновых панелей, выбор дерева, обработки поверхности и непрямого светодиодного или цветного освещения создают уникальное ощущение.Если вы хотите поднять свой опыт сауны на новый уровень, существует множество вариантов.

Гибридные сауны становятся все более распространенными. Это означает, что, помимо электрической каменки для сауны или дровяной печи, сауна также оснащена одним или несколькими инфракрасными каменками . Инфракрасные обогреватели устанавливаются за верхней полкой. Они предназначены для разогрева человека, сидящего на рассматриваемом сиденье, а не всей сауны.

  • Инфракрасный обогреватель согревает вас изнутри, проникая глубже в ткани кожи до 5 см.
  • Вы можете согреться перед инфракрасным обогревателем, например, во время купания в сауне, или просто посидеть в своей обычной одежде холодным осенним днем.
  • Вы также можете использовать сауну и инфракрасный обогреватель одновременно; Однако температура сауны не должна превышать 70 градусов по Цельсию.
  • Инфракрасные сауны обладают теми же преимуществами для здоровья, что и традиционные сауны: они также расширяют периферические кровеносные сосуды и в результате снимают боль.

С автоматическим диспенсером для воды вы можете лечь и насладиться влажным теплом простым нажатием кнопки. Автоматический диспенсер воды работает либо автоматически через определенные промежутки времени, либо при нажатии кнопки. Вы также можете добавить в дозатор свой любимый аромат для сауны.

Пароварка для сауны — отличный аксессуар для тех, кто любит купаться в очень влажной и насыщенной паром сауне. Пароварка — это дополнительное устройство, которое работает независимо от электрической каменки, чтобы сделать сауну более нежной и влажной.Нежно влажный пар способствует красоте и здоровью, поскольку он открывает дыхательные пути, делает кожу красивой и расслабляет тело и разум.

Вместо традиционной сауны вы также можете установить у себя дома полностью паровую сауну .

Вы можете добавить в сауну приятную атмосферу, проиграв музыку . Установите динамики в сауну и воспроизводите любимую музыку или звуки природы, например, подключив их к своему мобильному телефону.

Еще один способ добавить роскоши к использованию сауны — использовать пульт дистанционного управления , который позволяет настроить сауну с помощью мобильного телефона, чтобы она была готова к купанию в нужное время. Что может быть лучше, чем пойти в горячую сауну прямо с пробежки?

Альтернативой или дополнением к вашей традиционной сауне является помещение, полностью отапливаемое инфракрасным излучением.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
