Чертежи крыши: полувальмовая, четырёхскатнаяСтройкод

На заключительном этапе возведения дома наступает ответственный момент — обустройство крыши, от качества которой будет зависеть не только срок ее эксплуатации, но и всего здания в целом. А также то, насколько комфортным будет проживание в доме хозяев. А для этого обязательно должен быть план кровли дома. Чертеж кровельной конструкции поможет правильно организовать строительные работы, сделать в итоге привлекательную, надежную крышу.

Требования к чертежам для крыш

На чертежах должна быть не просто схема кровельных конструкций, которые могут быть плоскими, одно-, двух-, четырехскатными (вальмовыми) шатровыми и т. д.

  • При работе с чертежами должны быть обязательно учтены конструкционные особенности каждого элемента кровельной конструкции, проведены и описаны соответствующие расчеты. Обязательно производится расчет необходимого количества строительных материалов и фиксируется в проектной документации.
  • Часто происходят такие ситуации, когда застройщику готовый проект крыши понравился, но он не имеет финансовых возможностей для его реализации. В результате начинается экономия на качестве стройматериала, чтобы снизить стоимость проекта в целом; соответственно, степень надежности такой крыши значительно снижается.
  • Не рекомендуется самостоятельно вносить какие-либо изменения в готовый проект крыши, так как над ним работали профессиональные проектировщики, архитекторы с большим опытом создания подобных строительных проектов и учли множество различных моментов, которые неизвестны рядовому монтажнику.

Какая будет возведена крыша, насколько эффективно она будет защищать дом от различных воздействий внешней среды — зависит от выбора самого владельца. При реализации любого строительного проекта нужно уделять внимание всем без исключения этапам проведения монтажных работ, начиная с проектирования и заканчивая укладкой кровельного покрытия, обустройством системы отвода дождевых вод.

Наиболее востребованные кровельные конструкции

Односкатная крыша

Крыши подобной конструкции являются достаточно простыми в монтаже. Их успешно используют в частном домостроении в южных регионах, в которых редко и в небольших количествах выпадают атмосферные осадки. Постройки с такой кровлей, как и с плоской, имеют общие характерные достоинства и недостатки.

Преимущества

  1. Значительная экономия строительного материала, в отличие от обустройства кровель сложной конструкции.
  2. Простота конструкции позволяет выполнять работы самостоятельно, без привлечения профессиональных кровельщиков.
  3. Небольшой вес крыши не требует усиления фундаментного основания, несущих стен дома, соответственно, ощутима экономия на стройматериале.
  4. Хорошая устойчивость к ветровым нагрузкам.

Недостатки

  1. Способствуют скапливанию атмосферных осадков.
  2. Имеют не очень привлекательный внешний вид.

Чтобы сделать чертеж крыши, нужно определиться со следующими параметрами: размерами здания, типом кровельного материала, который будет использоваться для перекрытия здания. Высота системы стропил будет зависеть от уклона кровли. Но при этом нужно учитывать возможность выхода кровельной системы за пределы стен из-за особенностей конструкции самого здания.

Численность стропил будет зависеть от размеров дома. Стропильный шаг — от сечения используемого пиломатериала. Провисание системы стропил под весом кровельного покрытия, например из металла, можно предотвратить дополнительными элементами усиления — ригелями, подкосами.

Выбирая наиболее оптимальные чертежи для обустройства односкатной кровли, нужно проследить, чтобы в них была отражена полная информация обо всех без исключения элементах конструкции. Дополнительно к чертежам должны прилагаться методики крепления отдельных деталей кровельной конструкции — как к самому зданию, так и между собой. В таком случае простота сборки односкатной крыши обеспечена.

Двухскатная крыша

При помощи двухскатной кровельной конструкции обустраивают большинство частных домов, прочих зданий, даже крытый металлический мангал. Достаточно большую популярность конструкция завоевала благодаря таким достоинствам, как:

  1. Относительно небольшая стоимость проекта.
  2. Более привлекательный внешний вид, в отличие от плоских или односкатных крыш с небольшим уклоном ската.
  3. Прекрасная устойчивость к атмосферным осадкам.
  4. Простота выполнения кровельных работ.

В стропильную систему входят сами стропила, мауэрлат, дополнительные усиливающие балки, коньковый брус. Чертежи крыш двускатной конструкции, к которым предъявляются жесткие требования, дополнительно учитывают подпорки, подкосы, прогоны.

Двухскатные кровли бывают разных видов, поэтому могут отличаться конструктивно. Например, более сложен чертеж двухскатной конструкции для домов с мансардой.

Важно! При создании проектов кровель двухскатной конструкции для домов, построенных в северных районах, для которых характерны обильные осадки в зимний период, рекомендуется планировать обустройство более крутых скатов, чтобы снег не задерживался на крыше, а также усиление стропильной системы.

Вальмовая крыша (четырехскатная)

Загородный дом благодаря четырехскатной кровле имеет более эстетичный внешний вид. Такая кровельная конструкция полностью обтекаемая и способна выдержать любые ветровые нагрузки. Такие крыши называют вальмовыми из-за наличия в конструкции торцовых скатов — вальмов, которые имеют треугольную форму.

Преимущества четырехскатных (вальмовых) конструкций:

  1. Полное отсутствие сопротивления ветровым порывам. Благодаря этому достоинству такие кровельные конструкции нашли широкое применение для перекрытия домов, расположенных в регионах, где преобладают сильные ветры.
  2. Вальмовая, полувальмовая крыша имеет достаточно оригинальный, привлекательный внешний вид.
  3. Фасад здания благодаря такой кровельной конструкции полностью защищен от влияния атмосферных осадков.
  4. Под четырехскатной (вальмовой) крышей можно обустраивать вместо чердака жилое помещение.

Недостатки вальмовой конструкции:

  1. Сложность проведения кровельных работ, требуется привлечение опытных строителей.
  2. Такая крыша обходится намного дороже, если сравнивать с двухскатной кровлей.
  3. При проектировании мансардного помещения могут возникать определенные трудности. Из-за наличия четырех скатов на чердаке получается меньше свободного пространства, чем при обустройстве двухскатной кровельной конструкции.

Обустройство вальмовой кровли или полувальмы требует предварительного создания проекта, тщательного проведения всех необходимых расчетов конструкции, наличия чертежей. Проект должен содержать данные об особенностях региона, необходимых строительных материалах, их количестве и общей стоимости. Также в проект такой кровли должен входить расчет площади готовой кровли.

Для проектирования четырехскатной кровельной конструкции, а также создания чертежа кровли, требуются определенные знания. Соответственно, лучше к этому делу привлечь специалиста, чтобы в результате возвести не только красивую, но и максимально надежную, долговечную крышу из металла, мягкой черепицы или другого материала.

строительство, чертеж (схема), угол наклона

Возводя жилой дом или любую другую постройку, важно «по серьезному» относится к каждому из его элементов. Фундамент, стены, утепление, коммуникации – все это будет обеспечивать не только комфорт проживания, но и долговечность вашего жилища. То же самое относится и к крыше. Здесь нужно учитывать множество нюансов и факторов. А что составляется основу крыши, конечно, это стропильная система. Имена эта конструкция будет брать на себе все нагрузки. А из каких элементов состоит стропильная система? Какие этапы ее создания, и какие существуют нюансы возведения? Об этом и пойдет речь в статье.

Основные понятия и предъявляемые требования

Стропильная система крыши является важной частью всей конструкции. Именно она будет распределять все нагрузки, а также поддерживать кровельный материал, утеплитель и другие элементы «пирога».

Стропильная система, как правило, выполняется из древесины. Выбор этого материала обуславливается его положительными сторонами. Во-первых, древесина легко поддается обработки. А это значит, что строительство стропильной системы можно легко выполнить своими руками. Во-вторых, материал достаточно прочный и долговечный. Конечно, это будет соответствовать действительности, если деревянные элементы для стропильной системы крыши будут правильно обработаны специальными пропитками.

Кроме того, древесина отвечает всем требованиям, которые предъявляются к стропильным системам. К таковым, в частности, относится:

  1. В первую очередь стропильная система должна быть жесткой. Устройство всех соединений должно обеспечивать неподвижность, как при усилиях сдвига, так и при усилиях распора. Именно поэтому в основу всей конструкции положен треугольник, создаваемый стропилами.
  2. Небольшой вес. Крыша не должна оказывать слишком сильное давление на стены и фундамент. А именно этими качествами, малым весом, и обладают деревянные стропила. Можно использовать и металлические элементы. Но такой вариант применяется только в том случае, если кровельный материал весит слишком много или на крышу будут монтироваться дополнительные тяжелые конструкции.
  3. При строительстве стропильной системы нужно применять только качественные материалы. Это требования предъявляется ко всем элементам дома. Но если речь идет о стропилах, то к качеству материала нужно отнестись более серьезно.

Кроме того, при возведении стропильной системы обязательно нужно предварительно составить план. Без правильного и верно сделанного чертежа возвести такое сложное устройство, будет невозможно. На плане должны быть указаны все размеры, узлы соединения и другие важные параметры. Лучше всего, чтобы вычисления и сам чертеж сделал профессиональный строитель. В этом случае возвести стропильную систему своими руками будет легче.

Какие виды используются

Устройство стропильной системы крыши – это довольно сложная конструкция. Порой сделать ее своими руками бывает затруднительно. Трудности ее строительства напрямую зависит от вида крыши самой стропильной системы. Если речь идет о первом, то тут специалисты могут предложить большой выбор вариантов. При строительстве дома можно использовать следующие типы крыш:

  • односкатный вариант – это наиболее простая разновидность. Стропильная система односкатной крыши является самой простой, и вы легко ее сможете сделать своими руками. Такой вариант крыши чаще всего используют при строительстве хозяйственных построек или гаражей, но и для небольшого жилого дома он вполне подходит;
  • двухскатный вариант – это наиболее часто встречающийся тип крыши. Устройство тут будет посложнее, но построить такую стропильную систему без помощи профессионалов все-таки возможно. Нередко, при желании создать мансардный этаж, используют разновидность двухскатной крыши, ее называют ломанной;
  • четырехскатная. Здесь специалисты могут предложить несколько вариантов крыши. Это может быть как шатровая, так и вальмовая конструкция. Строительство такой стропильной системы четырехскатной крыши своими руками будет затруднено, особенно если у вас нет достаточного опыта в подобных работах.

Есть еще и комбинированные варианты, но они могут быть еще сложнее. Как правило, при строительстве небольшого частного дома используется двухскатная крыша. Поэтому именно о ней и пойдет речь дальше. Другие варианты (кроме односкатного) имеют более сложное устройство стропильной системы. Поэтому ее возведение лучше доверить профессионалам.

А стропильные системы какого типа применяются при возведении крыши? Тут стоит рассматривать два основных варианта, а именно:

  1. Висячая. Этот вариант системы используется в том случае, если длина стропил не будет превышать шести метров. Его часто используют при возведении крыши над небольшими частными домами. Здесь нижний конец стропил упирается в мауэрлат. Сверху опоры нет. Стропила просто соединяются между собой.
  2. Наслонная. В этом случае стропила могут иметь длину до 16 метров. Такой вариант используется в том случае, если посередине дома проходит дополнительная несущая стена или установлены колонны. На них упирается стойка, на которой держится коньковый прогон. Здесь стропила снизу упираются на мауэрлат, а сверху на прогон.

Второй вариант считается более устойчивым, хотя и требует больших затрат материалов и времени на возведения. Также иногда применяется комбинированный тип стропильной системы. Но такой вариант рассматривают при возведении сложной по своей геометрии крыше.

Выбор стропильной системы зависит от размера дома, и типа крыши. Если речь идет о стандартном доме с шириной не более десяти метров, то тут лучше выбрать двухскатный висячий вариант. Для строений с большими размерами используют наслонную стропильную систему.

Основные элементы

Устройство стропильной системы крыши – это сложная конструкция. В ее состав входят множество элементов. К основным из них, в независимости от типа стропильной системы, входят следующие компоненты:

  • Мауэрлат. Этот элемент выполняется из деревянного бруса. Его помещают по всему периметру дома. Мауэрлат должен быть точно выверен по горизонтали. Он служит для того, чтобы равномерно распределить нагрузку от стропильной системы по всем стенам. От мауэрлата можно отказаться, если дом построен из деревянного бруса;
  • Стропила. Этот элемент составляет каркас всей крыши. Стропильная нога определяет уклон скатов и берет на себя основные нагрузки от кровельного «пирога», осадков и ветра;
  • Затяжка. Этот элемент, как правило, располагается снизу стропильной пары. Устройство некоторых систем подразумевает установку затяжки чуть выше середины треугольника. Этот элемент необходим для того, чтобы стропила не разъезжались;
  • Обрешетка. Этот элемент может быть как сплошным, так и разряженным. Все будет зависеть от используемого кровельного материала. Например, если применяется мягкий материал (ондулин и ему подобные), то обрешетку делают сплошной. Металлочерепицу и профлист можно укладывать на доски, расстояние между которыми будут от 10 до 50 сантиметров;
  • Конек. Это верхняя часть крыши. Здесь стропила сходятся, образуя верх треугольника.

Это основные элементы стропильной системы. Но кроме этого, в зависимости от типа и сложности, могут использоваться и другие составляющие. Например, часто в стропильных системах используют стойки и подкосы. Они необходимы для придания устойчивости и прочности всей конструкции. Особенно часто их применяют в тех случаях, когда стропила более шести метров. Также устройство может включать в себя кобылки, прогоны, лежень и так далее.

Кроме того, не стоит забывать и о соединительных элементах. Мест стыковки в стропильной системе довольно много, и каждый узел требует к себе внимания. Часть таких стыков выполняются методом врубки, например, место соединения стропил и мауэрлата. Для других стыковочных узлов используются специальные приспособления (скобы и так далее). Но в любом случае специалисты рекомендуют дополнительно усиливать такие участки, например, при помощи металлических уголков.

Делаем расчеты и составляем план

Стропильная система своими руками – это вполне осуществимая задача. Самое главное – это делать все правильно. Всего одна ошибка, и у вас возникнут проблемы уже в первый год эксплуатации.

Как уже отмечалось ранее, устройство стропильной системы, особенно если речь идет не об односкатной крыше, довольно сложное. Поэтому без предварительных расчетов и составления плана вам не обойтись. А что необходимо рассчитать до начала строительства и, самое главное, как это сделать?  Здесь следует воспользоваться следующей информацией от профессионалов:

Выбор угла наклона ската зависит от нескольких факторов. Во-первых, следует учитывать ветровую и снежную нагрузку. Чем больше угол, тем меньше на нем будут скапливаться осадки. При этом крыша будет испытывать большие ветровые нагрузки. Во-вторых, используемый кровельный материал.  Каждый производитель указывает свой оптимальный угол наклона. Если его соблюдать, то кровельный материал будет работать более эффективно.

Длина стропил напрямую зависит от размера вашего дома и высоты крыши. Высчитать этот параметр можно использую формулу Пифагора. Выбор высоты крыши определяется как дальнейшим использованием чердака, так и предпочтениями во внешнем виде дома. Пример очень простой, если конек расположен высоко, то под кровлей будет много свободного пространства. При этом дом может смотреться не очень привлекательно. Но тут все зависит от ваших личных предпочтений.

Очень важно, когда составляется схема учитывать сечение используемых элементов и шаг их установки. Эти два параметра связаны между собой. Чем больше шаг, тем толще должны быть стропила. Кроме того, величина сечения зависит и от нагрузок, которые будет испытывать крыша. Стропильная система должна выдержать и снег, и ветер и другие воздействия. Поэтому к подбору сечения и шага монтажа нужно подойти ответственно.

После того, как все параметры определены, составляется схема стропильной системы. В ней указывается расположение всех элементов, узлов соединений, и другие сведения. Только имея на руках такую схему, зная устройство всей конструкции, можно приступать к самому строительству, не боясь сделать ошибок.

Видео по теме:

Чтобы правильно составить план стропильной системы, лучше обратиться к профессионалам. Если вы все хотите сделать своими руками, то можно воспользоваться специальными калькуляторами. Их можно найти в интернете или установить на свой компьютер. Такие программы позволяют правильно сделать все расчеты стропильной системы, учитывая размеры дома и предполагаемые нагрузки.

Посмотрите еще статьи:

Стропильная система двухскатной крыши: расчет, чертежи и видео-инструкция

Двускатная крыша с давних времен является самым распространенным типом кровли при строительстве малоэтажного дома.
Простая конструкция, отличная устойчивость и приспособленность к различным климатическим условиям наряду со стандартным подходом в строительстве и быстротой возведения стропильной системы являются весомыми аргументами, проверенными многолетней строительной практикой.

Особенности и виды двускатных крыш

Двускатная (она же щипцовая) крыша состоит из двух наклонных прямоугольных плоскостей – скатов, установленных под углом к наружным стенам постройки.
За счет наклона скатов происходит естественный сток природных вод (дождя, талого снега).
Существует три основных вида двускатных крыш:

  1. Симметричная – выполняется в форме равнобедренного треугольника. Классическая конструкция и простота возведения сделали этот вид крыши самым популярным у строителей и частных застройщиков;
  2. С неравномерными углами наклона – имеет несимметричные скаты, идущий не через центр дома конек и различную длину карнизных свесов. Такая кровля выражает архитектурную особенность строения и выглядит очень оригинально в плане дизайна, но обладает существенным недостатком – нерациональным использованием чердачного помещения;
  3. Ломаная – верхняя часть такой крыши более пологая, а нижняя имеет крутой уклон. Такая кровля рекомендована в тех случаях, когда чердачное помещение планируется использовать под мансарду или жилую комнату.

Стропильные системы

Двухскатная кровля должна прочной и относительно легкой, поэтому большое внимание уделяется устройству стропильной конструкции.
Ее выполняют таким образом, чтобы крыша могла выдержать нагрузки и при этом не оказывала бы большого давления на фундамент здания.
Устройство стропильной системы щипцовой крыши различается использованием опорных оснований для стропил.
Существует три вида системы стропил:

  • висячая
  • наслонная
  • гибридная.

Соответственно, в конструкциях стропильных систем используют висячие, наслонные или одновременно оба вида стропил.
Висячие стропила используются, когда расстояние между опорами составляет максимум 6,5 метра.
Наслонные стропила устанавливаются при наличии несущей средней стены или столбчатых опор внутри.
В первом случае закрепление стропил осуществляется с помощью стены и конька крыши, которые являются опорами для краев стропильных «ног».
Второй способ установки используется в домах, имеющих среднюю несущую стену (промежуточную опору), на которую опирается средняя часть наклонных стропил.

Конструкция висячих стропил работает не только на изгиб, но и на сжатие.

Для снижения распирающего усилия, создаваемого стропильными «ногами», их соединяют стяжкой.
Балки наклонных стропил работают лишь на изгиб.
При этом затраты значительно меньше, чем при строительстве любой другой кровли.
Самым лучшим вариантом считается гибридная стропильная система двускатной крыши, которая предполагает чередование висячих и наклонных стропил.
В некоторых случаях бывает невозможно устанавливать только висячие или только наслонные стропила.
Такая комбинированная система стропил укрепляет конструкцию и снижает затраты на материалы.

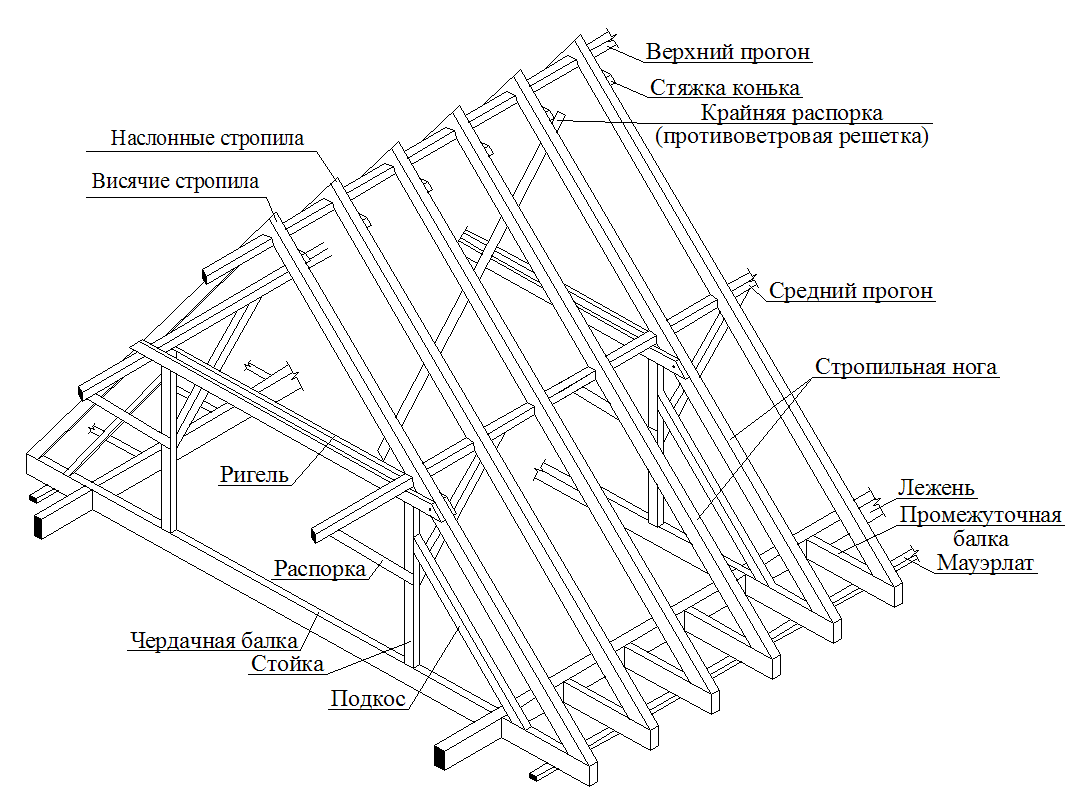

Справа на фото вы можете видеть чертеж (схему) стропильной системы двухскатной крыши.
Несущими элементами двускатной крыши являются:

  • стропильная система, включающая в себя:
    • стропильные ноги
    • вертикальные стойки
    • ригели
    • распорки
    • наклонные подкосы
    • коньковой прогон
  • мауэрлат – брус, который укладывается по периметру конструкции или подкладывается под стропильную ногу.

Монтаж и сборка стропил

До установки стропил выполняется крепление мауэрлата к продольным стенам с использованием анкерных болтов.
Затем определяется оптимальное сечение стропильных ног с учетом их длины и шага между ними.
Если требуются пиломатериалы не той ширины и длины, которые имеются в наличии, то нужные размеры достигаются путем их сращивания с помощью крепежных элементов.
При использовании утеплителя расстояние между стропилами необходимо подобрать таким образом, чтобы теплоизоляционный материал пришлось обрезать как можно меньше.
Установку стропил двускатной крыши производят в следующем порядке:

  1. Изготавливается шаблон, который будет использоваться при создании стропильных ферм. Для этого две доски (длиной, равной длине стропильной ноги) соединяются между собой гвоздем с одного края.
  2. Свободные концы досок этой конструкции (ножниц) кладутся на опоры, в тех местах, куда будут опираться стропильные ноги. Таким образом, получится угол наклона ската крыши, который фиксируется несколькими гвоздями. Для лучшей фиксации угла между досками закрепляется поперечная перекладина.
  3. Изготавливается второй шаблон (лучше из фанеры) для выполнения монтажных запилов на стропилах.
  4. С помощью этого шаблона на стропилах вырезаются монтажные запилы. Затем стропила соединяются под углом наклона ската. Получается треугольник, который называют стропильной фермой. Его поднимают на крышу, используя вспомогательные конструкции (лестницу, лаги и др.), и прикрепляют к мауэрлату.
  5. Сначала устанавливаются две крайние фронтонные фермы. Чтобы выполнить правильную горизонтальную и вертикальную установку, к ним крепят временные подкосы.
  6. Между вершинами крайних ферм протягивается шнур, обозначающий будущий конек и указывающий уровень для остальных промежуточных стропил.
  7. После этого поднимаются и устанавливаются все остальные стропильные фермы на соответствующем друг от друга расстоянии (минимум 0,6 м).
  8. Громоздкие конструкции при необходимости укрепляются подкосами, ригелями, подпорами и др.
  9. Коньковый брус устанавливается на специальных опорах. К нему крепятся диагональные, промежуточные и короткие стропила.

Расчет нагрузок и угла наклона

Проектирование сложной кровельной конструкции требует профессионального расчета.
Но расчет стропильной системы двускатной крыши небольшой площади можно произвести самостоятельно, используя для этого несложные инструкции и простые формулы.
Закончив такой подсчет, желательно проконсультироваться у специалиста, чтобы окончательно убедиться в надежности будущей кровли.
В первую очередь следует определиться с углом наклона скатов.
Небольшой (5°-15°) наклон подходит только для некоторых видов кровельных покрытий, поэтому следует сначала выбрать кровельный материал, а затем рассчитывать стропильную систему.
Очень важно грамотно подсчитать временные (ветровые и снеговые) нагрузки.
Пределы снеговой нагрузки зависят от климатического района и лежат в пределах 80-320 кг/м2.
Для кровли с наклоном до 25° применяется коэффициент перехода от снежного покрова на крышу, равный 1.
Для крыш с большим уклоном коэффициент равен 0,7.
Например, если нагрузка снегового покрова на землю составляет 130 кг/м2, то нагрузка на кровле с наклоном 25°-60° составляет 130×0,7=91 кг/м2.
Для подсчета ветровой нагрузки используется коэффициент изменений ветрового давления и аэродинамических влияний.
Помимо временных нагрузок обязательно рассчитывается постоянная нагрузка, которую создает вес кровельного пирога.
Он включает в себя вес обрешетки и контробрешетки, теплоизоляционного слоя, кровельного материала, а в случае с мансардой – и вес внутренней отделки потолков.
В среднем величина постоянной нагрузки составляет 40-50 кг/м2.
Большое значение в строительстве двухскатной крыши имеет угол ее наклона.
Он должен определяться не столько архитектурными особенностями строения, сколько климатическими особенностями региона и видом устанавливаемой кровли.
Крутой угол наклона крыши необходим в тех регионах, для которых характерны частые выпадения осадков.
Пологие скаты подходят для районов с сильными ветрами, где необходимо разгрузить крышу от ветровых нагрузок.
Величина угла наклона скатов щипцовой крыши колеблется в пределах 5°- 90°.
Наиболее распространены крыши с углом наклона 35°- 45°.

Этот вариант наиболее экономный в расходовании строительных материалов и обеспечивает равномерную нагрузку по всему периметру постройки.

Чердачное помещение при таком угле наклона имеет холодный тип и не пригодно для проживания.
Стропильную систему двускатной крыши можно рассчитать самостоятельно, воспользовавшись справочниками и специализированными Интернет ресурсами.
Но в любом случае необходимо посоветоваться со специалистом.
Ведь крыша здания – главнейший элемент его конструкции, который должен быть прочным и надежным.
В заключении представляю вам наглядный видео-урок по устройству и монтажу стропил двускатной крыши:

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Четырехскатная крыша, стропильная система: чертежи

Четырехскатная крыша частного дома

Несмотря на большую популярность обычных двускатных крыш, многих владельцев привлекает более сложный, но и более интересный вариант — крыша шатровая. Рассмотрим преимущества и недостатки, особенность конструкции и порядок возведения такой крыши.

Преимущества и недостатки четырехскатной кровли

В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию. Мало того, благодаря отсутствию плоских вертикальных фронтонов, у нее малая парусность, которая практически не зависит от направления ветра. Все это облегчает расчеты и проектирование стропильной системы.

Частный дом с 4-х скатной крышей

Однако конструкция четырехскатной крыши не лишена и недостатков. И в первую очередь это сложность ее монтажа, а также более высокая, по сравнению с двускатной крышей, стоимость.

Виды четырехскатной кровли

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

Виды 4 х скатной крыши

Четырехскатная шатровая кровля

Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.

Проекты домов с четырехскатной крышей шатрового типа

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений. Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Специфика стропильной системы шатровой крыши

Вальмовые крыши различной сложности

Наиболее распространенный вариант — простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

Проект дома с вальмовой четырехскатной крышей

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество — большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Четырехскатная крыша своими руками, чертежи вальмовой кровли

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

Шатровая крыша — конструкция стропильной системы

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

Шатровая крыша — стропильная система

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Шатровая крыша, стропильная система — расчет

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

Виды крепления стропильной ноги 4-х скатной кровли

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой — на стропила.

Материалы для кровли

После того как готов план кровли четырехскатной крыши чертеж, приступаем к подбору материалов. Большинство элементов стропильной системы делается из хвойных пород дерева.

Перед тем, как сделать четырехскатную крышу своими руками, нужно позаботиться о качестве исходного сырья. Вся древесина должны быть хорошо высушена. Брусья и доски не должны иметь видимого искривления и сучков. Особенно важны эти требования при постройке симметричной шатровой крыши наслонного типа. Её конструкция не допускает ошибок и просчетов. Использование шаблонов обеспечит максимальную точность всех элементов.

На стропила пойдет брус с размерами сечения не менее 50х150 мм. Верхняя часть всех стропильных ног сходится в одной точке. Там они связываются между собой при помощи накладок, шпилек или болтов. Островерхая кровля испытывает значительные ветровые нагрузки и для нее нужно увеличить количество точек крепления кровли к мауэрлату.

Как сделать четырехскатную крышу дома своим и руками

Как и любая другая, четырехскатная крыша монтируется на мауэрлат — брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.

Шатровая крыша своими руками — чертежи

Если это невозможно, стойки можно опирать на балки перекрытия. При этом сечение бруса для балок выбирают с необходимым запасом. В остальном порядок возведения четырехскатной крыши полностью идентичен двухскатной.

Крепление стропильной ноги на мауэрлат

Итог

Хорошая четырехскатная крыша не только защитит дом от капризов погоды, но и будет его главным украшением. При хорошей организации процесса для ее постройки не потребуется дорогостоящей техники и привлечения дорогостоящих специалистов.

Односкатная крыша своими руками – чертежи и схемы

Схема односкатной крыши уже публиковалась в рубрике «Кровля» с пометкой «Односкатная крыша своими руками чертежи и схемы». Сейчас мы дополняем этот материал новыми чертежами и схемами, которые помогут вам точнее выполнить кровельные работы.

Кроме того, что здесь есть рисунки для работ по дому, выкладываем еще чертеж сарая с односкатной крышей и чертеж односкатной крыши беседки, которая может быть установлена на придомовой территории.

Ниже публикуемых изображений вы сможете прочитать комментарии и общие материалы по данному типу кровли.

Как видите, особых отличий в самой стропильной системе нет, единственное, если под кровлей дома с одним скатом вы захотите делать жилое помещение, то вам придется угол наклона кровли делать 45 градусов к горизонтали.

Стропильная система односкатной крыши СХЕМА для дома:

Стропильная система односкатной крыши СХЕМА для сарая или бани:

Схема односкатной крыши беседки:

Чертеж сарая с односкатной крышей (боковая проекция):

Важней всего – «роза ветров»

Когда говорят о загородном доме, коттедже или даже обычной городской квартире в многоэтажке, часто употребляют выражение: главное, что есть крыша над головой. Это то, что подразумевается само собой, но существенным моментом в этом едва ли не основном элементе конструкции здания, является ее надежность. Именно этот момент должен быть определяющим, когда речь заходит об обустройстве крыши.

В выборе среди разных видов такого покрытия, для многих определяющим является ценовой фактор, наличие финансовых ресурсов, материалов, но не менее важен и погодный фактор в данной конкретной местности.

При обустройстве односкатной крыши особенно важна так называемая «роза ветров», т.е. основное преимущественное направление ветра. Особенностью такого вида асимметрической кровли является то, что одна стена дома будет ниже другой — противоположной.

Если позволяет расположение здания или этот фактор был учтен изначально на стадии проектирования, то можно приступать к расчету количества необходимых материалов и вспомнить школьные уроки с тригонометрии (синусы и косинусы). Тригонометрия вам понадобится, чтобы выполнить, например, чистовой чертеж сарая с односкатной крышей или чертеж односкатной крыши беседки, например.

Выбираем материал для кровли

Прежде всего, следует определиться с выбором материала для крыши, воспользовавшись для этого «Строительными нормами и правилами», в нашем случае — СНиП II-26-76.

Итак, выбрав шифер, ондулин, металлочерепицу, металлический профнастил, специалисты рекомендуют использовать угол наклона больше 12 градусов. Допускается наклон от 6 до 12 градусов, но тогда стоит дополнительно герметизировать горизонтальные и вертикальные стыки между листами.

Керамическая и цементно-песчаная черепицы потребуют угла не меньше 10 градусов, гибкая битумная – 12-ти. Для металлических листов (стальных, оцинкованных, медных и прочих) подойдет наклон не меньше, чем 17 градусов.

Плитки из асбестоцемента или сланца нуждаются в еще большем наклоне – не меньше 27 градусов. Подытоживая наведенные цифры, оптимальным может считаться угол наклона в 20-30 градусов.

Тогда можно не переживать, что обильный снегопад продавит кровлю, из-за затяжных дождей вода будет затекать между стыками, а сильный ветер сдует ее, что вполне возможно, когда наклон крыши будет более 30 градусов.

Укрепляем узлы и стропила

Определившись с материалом покрытия и вспомнив уроки геометрии, просчитывается перепад высоты между противоположными стенами. Поняв, как будет обустраиваться односкатная крыша своими руками, чертежи надо делать до того, как вы начинаете работы, а никак не во время их.

На верхней части несущей стены будет крепиться задающий тон всей конструкции мауэрлатный брус. Его сечение должно быть не менее 100х100 мм.

Его следует предварительно пропитать антисептическим средством, а от кирпича или бетона несущей стены гидроизолировать полосой рубероида или толи. Брус должен быть выставлен строго горизонтально, поэтому к этому процессу необходимо подойти ответственно и не торопясь.

Стоит сначала «наживить» анкерные болты, проверить уровнем горизонтальность, а потом уже укрепить окончательно, через каждые метр-полтора, вкрутив крепежные болты.

В качестве стропил используют доску размером 50х100 мм, длина которой должна быть немногим больше, чем сам пролет. Как правило, 30-50 сантиметров – достаточно. Доску также обрабатывают антисептиком. Для того чтобы надежно закрепить стропила, в мауэрлатном брусе делают пазы и установив в них несущую продольную доску, прибивают ее гвоздями.

Чтобы выдержать одинаковый наклон по всей ширине крыши, стоит сначала установить крайние стропила и протянуть между ними леску – маленькая хитрость, которая значительно упростит работу.

Когда длина пролета между несущими стенами больше 4,5 метров, их стоит дополнительно укрепить дополнительными опорами посредине или треугольными подпорками вдоль стен. Проверяют прочность всей конструкции также просто. Стропила не должны прогибаться под весом взрослого мужчины (70-80 кг).

Обрешетка, гидроизоляция, утепление

Дальше делают обрешетку, используя бруски 50х50 мм, которые крепят поперек стропил. Следующий шаг – гидроизоляция и утепление крыши. Для первого служит пароизоляционная пленка, а для утепления предпочитают использовать стекловату или стекловолокно.

Стоит отдельно оговорить, что приведенные типоразмеры несущих конструкций могут быть и иными, все зависит от наклона ската и используемого кровельного материала. Так, мауэрлатный брус может быть и толще, а расстояние между стропилами – меньше. Например, разные чертежи сараев с односкатной крышей дают разные сечения пиломатериалов для стропильной системы.

Преимущества и недостатки односкатной крыши

К преимуществам односкатной крыши относится относительно меньшее количество материалов, необходимых для ее обустройства. Относительная легкость ее монтажа – также импонирует многим, поскольку при определенной сноровке и наличии некоторых навыков, ее можно осуществить самостоятельно, в крайнем случае, воспользовавшись помощью друзей.

Такие крыши более теплые, поскольку площадь для проникновения холодного воздуха в этом случае значительно меньше. Ремонт односкатной кровли, если он понадобится, также просто и легко сделать.

К основным недостаткам односкатных крыш относят не особо эффективное использование чердачного пространства. Что касается эстетических аспектов, то дом с односкатной кровлей будет смотреться даже оригинально.

Она привнесет своеобразную изюминку во всю конструкцию всякого здания, будь это жилой дом, гараж или другие подсобные помещения.

Если все рассчитать грамотно и выполнить все инструкции, предъявляемые к ее монтажу, односкатная крыша прослужит верой и правдой не один десяток лет.

Стропильная система мансардной крыши: чертежи конструкций

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

Разновидности конструкций крыши, преимущества и недостатки

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

  1. Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Установка стропильной системы двускатной крыши https://www.youtube.com/watch?v=3ykQjiMMUbA

  1. Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Преимуществом такой кровли является красивый дизайн и оригинальность.

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

  1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.

  1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
  2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Проектирование стропильной системы для вальмовой крыши

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Конструкция состоит из следующих частей:

  1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
  2. Прогоны. Предназначены для соединения стропил.
  3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
  4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
  5. Конек. Место верхнего крепления скатов мансардной кровли.
  6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
  7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
  8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
  9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
  10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

  • расчет угла, под которым будет установлена кровля;
  • определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
  • вычисление размеров обрешетки;
  • расчет площадей скатов;
  • определение массы материалов, необходимых для кровли;
  • вычисление нагрузки и массы утеплителя;
  • установление необходимой дистанции между стропилами.

Важно!Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – 1.025, от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

  • для керамочерепицы, шифера, ондулина – 80 см;
  • для металлочерепицы – 60 см;
  • для профнастила – 90 см.

Двускатная мансардная крыша

Как сделать четырехскатную крышу дома своими руками

В ходе строительства собственного дома приходится решать тысячи вопросов, отдавая предпочтение тем или иным конструктивным решениям и материалам. Даже если работы выполняет профессиональная фирма, ответственность за этот выбор лежит на заказчике. А когда дом возводят самостоятельно, то на плечи домовладельца ложится не только согласование проекта, но и его выполнение.

Содержание статьи

В былые времена знания о том, как построить дом передавались из уст уста от старого поколения новому. Более того, каждый взрослый мужчина применял их на практике, создавая для своей семьи жилище. Сейчас, человек без строительных навыков, не знает, как строится четырехскатная крыша своими руками. Однако, может получить эту информацию в интернете, начиная от готовых проектов и заканчивая видео-инструкциями.

Внешний вид и преимущества

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

  1. Благодаря отсутствию фронтонов, 4-х скатная крыша имеет повышенную устойчивость порывам ветра, поэтому подходит для возведения в экстремально ветреных погодных условиях;
  2. Большее количество скатов помогает более эффективно отводить с поверхности крыши талую и дождевую воду, снег. Вы не найдете фото дома с четырёхскатной крышей со снежной шапкой именно по этой причине;
  3. Возможность обустройства просторной мансарды, что актуально для домовладельцев, заботящихся о рациональном использовании пространства;

  4. Доступная цена. Так для сооружения стропильной системы используют дерево, а покрыть ее можно любым походящим по стоимости кровельным материалом, строительство обойдется не на много дороже, чем двухскатной или полувальмовой.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

  • Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.

  • Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

  1. Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
  2. Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
  3. Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении стропильной системы четырёхскатной крыши используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.

  4. Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
  5. Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.
  6. Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.

  7. Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
  8. Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
  9. Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

  • На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.

  • Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.

  • Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.

  • Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
  • Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
  • Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.
  • Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.

  • Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
  • Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

Видео-инструкция

Масштаб на чертеже

Концепция и использование масштаба в рисовании, а также важность выбора правильного масштаба.



Чтобы изобразить большой объект на листе бумаги (или на мониторе компьютера), мы должны показать его в другом размере, чем в реальной жизни.

Масштаб на чертеже — часть плана 1:50


Масштаб на чертеже — Выносы с реальных чертежей

Масштаб — это простое соотношение.Мы обозначаем соотношение с помощью символа двоеточия «: ». Таким образом, в чертеже, использующем метрическую систему, любой объект, нарисованный на чертеже в масштабе 1: 100, в реальной жизни будет в 100 раз больше, чем чертеж. Точно так же объект, нарисованный в масштабе 1: 1, будет нарисован в натуральную величину.

Вы, ребята, пользуетесь имперской системой (вы мне симпатичны), используете обычные дроби, как в этой системе для шкал, то есть 1/2, 1/8, 1/16. То есть что-то, нарисованное в масштабе 1/8, в реальной жизни будет в 8 раз больше. Также вы будете использовать шкалы типа 1 «= 1 ‘или 1» = 10’ и т. Д.

Мы должны нарисовать все наши официальные строительные чертежи в стандартных масштабах. Существуют стандарты, определенные для архитектурных чертежей, которые необходимо соблюдать в отношении используемых нами масштабов. Например, я не могу использовать масштаб 1:77 только потому, что он хорошо заполняет мою бумагу. На этой странице показаны некоторые шкалы в метрической системе.

  • Самый большой из эскизов на этой странице — 1: 500, который используется для блочных планов.
  • 1: 1 — полноразмерный, и хотя он не встречается на архитектурных чертежах, его обычно используют на стройплощадке
  • .

  • 1: 100 — довольно распространенный масштаб для черчения планов и фасадов для чертежей домов.
  • Масштаб деталей часто находится в диапазоне от 1:10 до 1: 5.
  • Для нечетных скетчей мы должны указать НТС или не масштабировать.


в масштабе

Причина, по которой пришлось потрудиться с определением масштабов, заключается в том, что в старые времена, когда карандаш и бумага были инструментами рисования, рисовальщик использовал правило шкалы, чтобы получить фактическую длину, которую нужно нарисовать. Если бы он использовал масштаб 1:10, он бы поместил его на чертеже, чтобы пользователь мог затем получить размеры, используя свою собственную линейку масштаба 1:10.

Это уже не тот случай, но программы САПР используют точно такую ​​же систему рисования в масштабе. Таким образом, объекты на чертеже, размеры которых на самом деле не имеют размеров, по-прежнему могут быть измерены с помощью правила масштабирования.

, но будьте осторожны!
  • Это верно только для истинных копий или исходных отпечатков и даже тогда только для получения некритических измерений. Приблизительные оценки и тому подобное.
  • На хороших чертежах все важные размеры должны быть правильно обмерены или напечатаны где-нибудь в чертежах или спецификациях.
  • Многие рисовальщики на самом деле напечатали «НЕ МАСШТАБИРОВАТЬ» на своих чертежах.
  • Отчасти причина этого в том, чтобы просто прикрыться, если они ошиблись в своей работе.
  • Но главная причина заключается в том, что в наши дни, когда есть магазины быстрого копирования и дешевое уменьшение или увеличение копий, во многих случаях чертеж, предоставленный кровельщику на работе, может быть не в том же масштабе, что показан.

поэтому НЕ измеряйте длину или углы на архитектурных чертежах.

чертежи в собственном масштабе

Когда мы приступим к работе по определению фактических углов и длины различных элементов крыши, вы увидите, что я предпочитаю старый способ решения проблем кровли с использованием геометрических методов. Под этим я подразумеваю рисование различных прямоугольных треугольников в масштабе, а затем физическое измерение результатов без каких-либо математических вычислений.

Как только эти геометрические принципы усвоены, можно легко перейти к более быстрым и точным методам, таким как использование карманного научного калькулятора и получение ответов с помощью тригонометрии.

  • Меня учили этим методам в вечерней школе в качестве ученика плотника и столяра, используя деревянную чертежную доску, тройник, пару установленных квадратов, транспортир, набор циркулей, несколько карандашей и линейку.
  • Современная версия старой чертежной доски — это чертежная система САПР. Если вы молодой парень, начинающий с намерения сделать карьеру в строительной отрасли, то купите программу CAD и потратьте некоторое время на то, чтобы научиться ее использовать.Вы будете щедро вознаграждены за потраченное время. Но даже в этом случае вы должны изучить немного геометрии и немного тригонометрии!
Масштаб на чертеже — использование старой двери в качестве чертежной доски


  • Если вы собираетесь работать на объекте, вам нужно сделать это по-другому, и я покажу вам, как я работал из сотен крыш за сорок лет.
  • Я разбиваю все на прямоугольные треугольники и рисую их в довольно крупном масштабе на куске слоя или доски.
  • На типичной стройплощадке я бы установил пару пиленых лошадей или короткие эстакады и бросил на них старую дверь или лист фанеры, чтобы они служили своего рода скамейкой.
  • Это будет место для хранения рисунков и удобное плоское место для их чтения.
  • Его также можно использовать для инструментов, ящиков с винтами и т. Д. Где-нибудь для хранения вещей, где их можно легко найти.
  • Время от времени он может отодвигать шестерню в сторону, и он привыкает быстро рисовать в масштабе треугольник крыши, полноразмерный набросок сложного сочленения.
  • Все, что действительно нужно, это чистая зона, скажем, 900×600 или 3 фута x 2 фута.
  • Если ничего другого не было, я нанес их на стены или бетонные полы. (Использование меловой линии на бетонном полу — отличный способ обозначить многие вещи).
  • Скамья является лучшей по той причине, что, когда стропильный треугольник нарисован с краем двери или фанерным листом в качестве одной из сторон треугольника, то отмеченные там стропильные разрезы можно использовать непосредственно для установки скосов, используемых для разметки. стропила.Они присутствуют во время выполнения задания, чтобы снова использовать их для проверки скоса, если он был сброшен, или для его сброса, если он был изменен.
  • Делая это таким образом, нет необходимости делать рисунок более понятным для кого-либо. Это для вашей личной информации.
  • Что вы должны сделать, так это четко обозначить каждый разрез, поскольку некоторые из них легко перепутать.
  • Еще один полезный совет: когда вы устанавливаете фаску на угол, всегда отмечайте ее на краю и аккуратно записывайте, для чего нужен фаска.
  • Даже если вы не рисуете их, а говорите, что используете калькулятор и какой-то транспортир, тогда, когда вы уверены, что угол правильный, отметьте его на доске для справки.
  • Таким образом, вы можете неоднократно проверять свой скос на случай, если он упал и сдвинулся без вашего ведома.
так каков фактический масштаб на «двери»?

Зависит от фактического пролета или в случае скатных крыш — полупролет. Вот пример.

  • Крышу, скажем, с половинным пролетом 10 м и высотой 5 м (скажем, 32 фута и 16 футов), что является довольно большим для крыши дома, можно нарисовать с соотношением 1:10, что даст треугольник: 1000 пробег и 500 подъем. В США вы можете выбрать значение 1 дюйм = 1 фут, что даст вам треугольник длиной 32 дюйма и подъемом 16 дюймов.
  • Этот масштаб 1:10 даст большую точность для скошенных пропилов и работы с деревом, если он правильно нарисован, тогда масштабирование длины стропил также должно быть в порядке.
  • Я только что нарисовал его на своем столе здесь, используя обычную рулетку, и край, который я измерял, был покрыт круглым карандашом и получил длину 1118 мм.
  • Мой компьютер сообщает мне, что на самом деле цифра должна быть 1118.3 мм
  • Это означает, что в реальной жизни я бы сократил свои стропила на 3 мм или 1/8 дюйма.
  • По большей части треугольники на крыше намного меньше, и можно использовать 1: 5 или 2 дюйма с точностью до фута.
  • Это обычно удваивает точность, а еще одним улучшением является использование 600 м или 2 фута. стальная линейка при рисовании и измерении треугольников.



Стропила против кровельных ферм — Swift Supply

Думаете о строительстве нового дома? Хотите знать, что лучше: стропила или кровельные фермы? Есть ли между ними существенная разница? Конечно, есть.Как и многое другое в жизни, кажется, что и тому, и другому есть время и место. Давайте обсудим плюсы и минусы, чтобы вы могли лучше понять, что подходит вашему новому дому.

Традиционные стропила

Все дома раньше строились с использованием традиционных стропил. Это тип структурной системы здания, в которой для поддержки крыши вашего дома используются габаритные пиломатериалы. Сегодня традиционные стропила не так часто используются в новых строительных проектах, потому что они, как правило, дороже, чем стропильные фермы.Фермы крыши имеют деревянные элементы, обеспечивающие аналогичную удерживающую способность без использования дорогого натурального дерева. Фермы строятся на заводе-изготовителе в контролируемой среде, чтобы гарантировать высочайшее качество продукции. Большинство заводов по производству ферм автоматизированы, то есть они могут, хотите верьте, хотите нет, на самом деле построить фермы за меньшее время, чем требуется для полной установки стропил на участке.

Time Crunch?

Спешите? Установка стропил может занять больше времени по сравнению с кровельными фермами.В то время как на установку стропил уходит целая неделя, опытная бригада плотников может установить стропильные фермы в среднем доме в США примерно за день. С другой стороны, у ферм дольше, чем у стропил. Кровельные стропильные системы требуют чертежа, проектирования и создания. Этот процесс может занять несколько недель.

Ищете образы?

Стропила, напротив, создают прекрасное ощущение открытого пространства и великолепно смотрятся как открытый потолок. Хотя фермы можно использовать для создания вида сводчатого потолка, они не так эффективны для создания открытого ощущения в вашем пространстве, как традиционные стропила.Одно из преимуществ этого открытого пространства — их возможности хранения.

Small Projects

Если вы работаете над небольшим проектом, например надстройкой дома или небольшого гаража, стропила могут быть вашим единственным жизнеспособным вариантом. В таких случаях может быть неэкономично создавать дизайн и компоновку стропильной фермы.

Что мне подходит?

Хорошая новость — стропила и стропила нет большой разницы по качеству продукции! Если ваша цель — открытый вид, лучшим вариантом могут стать стропила.Не забудьте оценить свои варианты для нескольких различных плотников, поставщиков пиломатериалов и компаний, занимающихся фермой. Это всегда отличная отправная точка при выборе маршрута!

Деталь секции двускатной крыши — Онлайн-проект крыши

Кровельные конструкции крыши 12секционный модуль 3 лист 10 кромочные детали и лестничный каркас конструкция кромки двускатной крыши показана ниже. Крыша простирается над двускатной стеной, образуя подходящий свес.

Проектирование двускатной крыши В 2020 г. Конструкция двускатной крыши Деталь крыши

Опыт и исследования показали, что плоские крыши уязвимы для сильных ветров.

Деталь двускатной крыши . Деталь каркаса двускатной крыши с выступомpdf. Образцы обрамления и распорок стр. 1 стр. 2 рекламные символы. Создан за счет вариаций фасонных деталей и размеров фронтона ската крыши.

Детали парапета соединяются параллельными деталями в разделе 4. Перечни файлов cad. Спецификации файлов bim 3d. Для этого строится простая рама, называемая лестничной рамой.

Стропильное соединение балок.Панели крыши 381 Соединения панелей крыши 39. Параллельная балка промежуточного этажа 43.

Детали примера не предназначены и не должны использоваться в качестве стандартных деталей для строительства. Обычно одна и та же деталь по всей стране. Типичная отметка конца фронтона карниза b. Карниз в штучной упаковке подходит как для вальмовых, так и для двускатных крыш.

Эта рама состоит из двух последних стропил, соединенных между собой. Чтобы уменьшить подъемную силу ветра на крышу, уклон крыши должен быть не менее 25–30 градусов.Двускатная крыша имеет кад.

Прямая опора стальной стропильной фермы. Слуховое окно в перспективе 312. Доступные типы рфк делятся.

Это сделано не по эстетической причине. Подробная информация Autocad. Подробные файлы cad в формате dwg и dxf доступны для бесплатного просмотра и загрузки. 305 деревянный каркас скатной кровли.

Архитектурный чертеж план Архитектура крыши Коньковая доска Дизайн двускатной крыши Строительные чертежи изоляции крыши Детали крыши Чертеж вальмовой крыши.Выберите расположение крыльца и дизайн крыльца может варьироваться от портиков с одним пролетом до портиков с пятью пролетами на фасаде. В углу слухового окна сарая софитфация спускается прямо под углом, а на фронтонном конце есть своего рода коробчатый возврат.

Вентилируемая пустота обрешетки теплый фронтон крыши. Деталь парапета перпендикулярна балкам 313. Слуховой проход в секции 311.

Конструкция двускатной крыши. Каждый подробный раздел необходимо читать вместе с вводным разделом документа ACD.Деталь каркаса двускатной крыши с выступом dwg.

Детали крепления настенной плиты и ураганных ремней. Балка плоской крыши и настил 310.

Двускатная крыша в разрезе Найти в Google Двускатная крыша

Деталь двускатной крыши Cadbull

Двускатная крыша в разрезе Найти в Google Двускатная крыша

Инструкции по строительству Чертежи Раздел A Общие

Детали двускатной крыши в Autocad Cad Скачать 73 64 Kb

Секция скатной крыши Поиск в Google

Схема двухскатной крыши Простое руководство по электрической схеме

Внутреннее строительство крыши Википедия

Чертежи руководящих принципов строительства Раздел A Общие

Скатная крыша Проектирование зданий Wiki

Галерея голландских домов с двускатной крышей Hiroki Tominaga Atelier 19

Cad-файлы с деталями двускатной крыши Файлы DWG Планы и детали

Схема Gable Simp le Руководство по монтажной схеме

Чертежи строительных норм Раздел A Общие

Жилая часть Вальмовая крыша Поиск в Google Двускатная крыша

Дизайн двускатного конца карниза Прекрасное жилищное строительство

Стили крыш и их функции

Галерея остроконечных крыш в лаборатории индивидуального дизайна Kawagoe 19

Чертежи директив по строительству Раздел A Общий

Разрез разреза, показывающий потолочные воздуховоды и канал двускатной крыши

Руководство по модернизации, вызванной ураганом Выступы на фронтонах

Конструкция карнизов на двускатных концах Прекрасное жилищное строительство

Подробная информация о двускатной крыше в Autocad Скачать Cad Free 407 11 Kb

Односкатная крыша Википедия

Пристройка двускатной крыши

Конструкции крыши

Двускатная крыша Детали крыши в Autocad Cad Загрузить 20 51 Kb

Кедровая черепица на пересечении стен Jlc Online

Конструкция односкатной крыши Планы навесов Чердак

Процедура возведения двускатной крыши

Программное обеспечение Softplan Home Design Обрамление крыши Неглубокий карниз

Планы Babybites Org

Ppt Roof Slopes Powerpoint Presentation Скачать бесплатно

Архитектура Hip Gable Архитектура Archdaily

Детали крыши Free Cad Blocks

Сборка нашей первой витрины с двухскатной крышей для зеленого

Голландская Hip Thisiscarpentry

Проектирование концевых свесов фронтона Simpson Strong Tie

Bemo International отвечает требованиям архитектуры 90 003

Чертеж скатной крыши Изображение 1306012 Чердак

Деталь каркаса мансардного окна Типы крыш

Стропила долины Пересекающиеся двускатная крыша Вальмовая крыша

Строительные чертежи Чертежи Раздел A Общие

Подробная информация о надстройке надскатной крыши

Gable Roof Дополнение

И деревянная конструкция крыши Spier

Детали металлической крыши Dwg

Глоссарий Vancouver Heritage Foundation

Галерея голландского дома с двускатной крышей Hiroki Tominaga Atelier 19

Детали конструкции Скатная крыша Детали конструкции

Основы кровельного каркаса

Крыша 284 16 Kb Bibliocad

Деревянная односкатная крыша Подробнее Google Search Деревянная крыша

Архитектура

Модернизация стального каркаса из холоднокатаной стали

Конструктивные элементы конструкции двускатной крыши 2d чертеж Autocad

Каркас крыши 101 Extreme How To

Лучшая конструкция карниза крыши X Планы навеса для хранения Чертежи

Деревянная двускатная крыша Диафрагма

9000 Общее проектирование конструкций Архитектурные детали Кровельные системы Кровля со стоячим фальцем

Чертеж крепежных деталей для односкатной крыши Cadblocksfree

Размеры скатной крыши

Дом в Бунготакада от Яа увенчан гигантской двускатной крышей

Фронтальный дом с торцом крыши

Наклон к сараю Глава Oldfields 65 Навес с двускатной крышей

Чертежи крыши

Bemo Intern Соответствие архитектурным требованиям

Деталь потолка на Gable Verge Branz Build

Различные типы конструкции двускатной крыши

Конструктивные детали крыш

Окна в плоских крышах Fakro Gb Limited Cad Dwg

Как выглядит голландская шатровая крыша Двускатная крыша

Галерея модной двускатной архитектуры Архитектура 14

Планы гаража Amazon Com 2 План гаража размером с внедорожник 676 3

Голландский Скатная крыша Веб-сайт Iansinclair

Конструкции крыши

Деревянная двускатная крыша Диафрагма Структурное проектирование Общее

Крыша Полное сравнение с фотографиями

Alphaville Architects Yasutake Kondo Gable Roof House

Fsec Pf 336 98

Файл Psm V28 D666 Секция каркаса двускатной крыши Jpg

Железобетонная скатная крыша Подробная информация о конструкции

Планы проекта дома 9×7 с 2 спальнями Самфоас с двухскатной крышей

Здание с двускатной крышей Скачать научную схему

Карнизы и ремонтные панели

Столярные изделия для профессиональных школ Справочник учителя 13

Чертеж деталей распорок для односкатной крыши Cadblocksfree

Страница руководства пользователя по двускатной крыше Graphisoft Help Center

Ферма деревянной крыши Wikipedia

Lingable End to Existing

Все детали Гонтанцы Metrotile

Revitcity Com Голландские двускатные крыши

Типы крыш и типы конструкции крыши ion

Конструкция двускатного карниза Прекрасное жилищное строительство

Предложения по каркасу крыши Канадские директивы

Stpmj завершает деревенский домик с поворотной крышей на юге

Все детали Фанерная черепица Metro

Планы дома 7×6 с двухскатной крышей с одной спальней План Самфоаса

Пример конструкции крыши для системы двускатной крыши, часть 1

Программное обеспечение автоматизированного проектирования и детализации BIM для проектирования стальных ферм и стропильных систем металлических крыш в Revit®

Металлическая каркасная крыша позволяет пользователям Revit® мгновенно создавать металлические фермы и / или стропильные системы любой формы и сложности, выполнять структурный анализ и создавать собственные рабочие чертежи.Это дает мощный импульс вашему рабочему процессу BIM. Функции универсальны, параметры легко контролируются, а изменения происходят в режиме реального времени. Больше не нужно рисовать — просто спроектируйте и решайте, зная, что вы получите качественную модель.

Совместимость с Autodesk® Revit® 2021, 2020, 2019

Соединители, разрезы, опоры, растяжки и другие детали могут быть распределены на основе заранее определенных правил или типов соединений. Затем они могут быть изменены или обновлены в соответствии со стадией разработки проекта и требуемым уровнем детализации.Компоновку и детали конструктивных элементов крыши можно изменять и обновлять при каждом изменении проекта.

Простая разметка ферм и стропил в зависимости от свойств и местоположения обеспечивает точные ведомости материалов и точную сборку. Информация для изготовления может быть автоматически сгенерирована со всеми желаемыми видами, графиками и чертежами для каждого структурного элемента.

SNEAK-PEAK-VIDEOS

Сборные кровельные панели с металлическим каркасом

Автоматизированные стропильные конструкции

Автоматически генерируемые комплексные стропильные системы 9005 FOWER 9162 POWER

Ферма +

Создание стальных стальных стропильных систем для крыш любой формы, выполнение структурного анализа и автоматическое создание рабочих чертежей.Функции Metal Framing Truss + универсальны, параметры легко контролируются, а изменения происходят в режиме реального времени. Это мощный ускоритель рабочего процесса BIM: больше не нужно рисовать — просто решайте и проектируйте.

  • Создавайте цельнометаллические ферменные системы за один раз с настраиваемой трехмерной сеткой (избегая ограниченного и трудоемкого характера вставки стандартных ферм Revit).
  • Легко оцените варианты стальных ферм с экономической и инженерной точек зрения, чтобы сделать лучший выбор.
  • Создавайте новые параметрические семейства ферм уникальной формы на основе модельных линий и крыш для немедленного использования в ваших проектах.
  • Свободно измените свою модель Revit. Обновление и адаптация стропильных систем.
  • Получайте снимки и виды в реальном времени, автоматическую сортировку и определение размеров, а также дополнительный экспорт на станки с ЧПУ (Howick, Pinnacle и т. Д.) С поддержкой C + C и C + U.

Схема расположения кровельных панелей

Позволяет легко планировать кровельные панели и разбивать их на сегменты для предварительного изготовления, которые затем можно использовать в процессе создания каркаса крыши.

  • Компоновка панели Функции планирования позволяют лучше понять, как будет разделена крыша.Пользователи могут контролировать каждую линию деления и заранее определять правила для автоматизации процесса деления.
  • Первоначально архитектурную крышу можно разделить на грубые перегородки или области. Области могут быть созданы автоматически на основе концов коньков крыши и нижних концов стропил ендовы, а также окон и общих или системных проемов с заранее заданными расстояниями.
  • Области можно разделить на панели, используя заранее заданные интервалы.
  • Панели могут быть выровнены и модифицированы для отдельной стороны или области крыши и дополнительно разделены.
  • Разнообразные функции автоматического разделения позволяют легко получить нужный результат. Панели можно разделить пополам различными способами: по максимальному расстоянию, от середины к обоим концам, посередине и к обоим концам, от первоначально выбранного конца или с обоих концов.
  • При необходимости можно соединить выбранные области или панели.
  • Создает отдельные панели для выбранной стороны крыши или для всей крыши.
  • Полные кровельные панели позже могут быть переведены на новый этап благодаря их свойствам для лучшей фильтрации и планирования.

Крыша +

для сборных панелей

Автоматизация кровельных работ с металлическим каркасом в проектах Revit®. Надежные характеристики позволяют эффективно каркасать металлические крыши в комплекте с балками, балками, долинами, досками крыши и т. Д. Кроме того, программное обеспечение автоматизирует рабочие чертежи, включая сортировку, маркировку, определение размеров и планирование всех рам.

  • Создавайте собственные правила и шаблоны и используйте их для детального создания многослойных металлических каркасов крыш в моделях Revit.
  • Каркас больших крыш в 10 раз быстрее, чем при использовании обычных функций Revit.
  • Управляйте балками, балками обода, выступами, мостами, блокировками и размещением распорок, а также настраивайте проемы, детали, положения служебных отверстий и многое другое.
  • Автоматическое распределение реек, второстепенных рам и кровли.
  • При необходимости измените модель Revit, просто выбрав элементы и свойства, которые нужно изменить.
  • Выявление структурных и инженерных столкновений.
  • Вырежьте и обрамляйте проемы в соответствии с заранее определенными правилами.
  • Создавайте рабочие чертежи и списки вырезов одним щелчком мыши. Получайте снимки и обзоры в реальном времени, а также автоматическую сортировку и определение размеров.
  • Экспорт на станки с ЧПУ.
  • Каркасы крыши и рабочие чертежи обновляются и адаптируются к любым изменениям.
  • Выполните расчет конструкций, не выходя из Revit.

Крыша +

для стропильных конструкций

Автоматизация работ по металлическому каркасу со стропильными крышами в проектах Revit®. Мощный, гибкий и простой в использовании.Это поможет вам сделать оптимальный выбор, действовать намного быстрее и избежать ошибок на каждом этапе BIM — от проектирования и документации до изготовления и строительства.

  • Автоматически разбивать архитектурную крышу по граням.
  • Создавайте подробные, многослойные металлические стропильные конструкции крыши в мгновение ока для своей модели Revit, используя полностью настраиваемые правила и шаблоны.
  • Каркас всей крыши на основе ее 3D-модели, включая стропила вальмы / впадины, коньки, балки, воротники, рейки, горизонтальные балки, шпалы, триммеры и т.
  • Автоматическое обнаружение и обрамление проемов в крыше, а также перекрытие концов существующих балок.
  • Свободно изменяйте модель Revit, легко выбирая элементы и свойства, которые нужно изменить.
  • Найдите структурные и инженерные столкновения. Вырезайте и обрамляйте проемы в соответствии с заранее определенными правилами.
  • Создание рабочих чертежей и списков вырезов одним щелчком мыши. Получайте снимки и обзоры в реальном времени, а также автоматическую сортировку и определение размеров.
  • Дополнительный экспорт на любой станок с ЧПУ и производственную линию CAD / CAM, например Pinnacle и т. Д.
  • Каркасы крыши и рабочие чертежи обновляются и адаптируются к любым изменениям.
  • Выполняйте расчет конструкций, не выходя из Revit, или экспортируйте металлические каркасы во внешнее программное обеспечение для анализа на любом этапе процесса проектирования.

Вырезать проем

Создавайте проемы с компонентами пожарной безопасности в модели Revit®, где воздуховоды, трубы, кабельные лотки и кабелепроводы пересекаются со стенами, полами, крышами, потолками, балками и колоннами. Вырезать проем создает проемы со специальными удерживающими деталями для несущих балок.

  • Автоматически создает проемы в местах пересечения каналов, труб, кабельных лотков или каналов со стенами, полами, крышами, потолками, балками или колоннами.
  • Автоматически добавляет проемы предопределенных размеров в соответствии с размерами, категориями и системными классификациями элементов на основе линии MEP.
  • Автоматически соединяет проемы с предварительно заданными конфигурациями.
  • Автоматически вставляет структурные проемы в отдельные архитектурные и структурные модели.
  • Улучшает работу BIM-команды и результаты для интегрированной реализации проекта (IPD).

Sort Mark

Перенумеровать элементы Revit® так, как вы хотите, обнаруживать и перенумеровать сетки, определять направление поворота и ориентацию (и добавлять их как свойства), пересчитывать общие координаты и многое другое.

  • Обнаруживает и перенумеровывает геометрию сетки.
  • Автоматически перенумеровывать сетки после их изменения в проекте.
  • Мощные и гибкие функции позволяют перенумеровать любые элементы Revit (двери, окна, балки, колонны, трубы и т. Д.)) разными способами.
  • Записывает направление поворота двери в свойства двери.
  • Записывает ориентацию зеркального отражения для выбранных элементов.
  • Пересчитывает общие координаты X, Y, Z.
  • Возможность сохранения настроек нумерации под отдельным именем.
  • Возможность сортировки элементов по возрастанию / убыванию.
  • Создает новые общие параметры и многие другие функции.

Panel Packer

МОЩНОЕ РЕШЕНИЕ ДЛЯ СОРТИРОВКИ, УПАКОВКИ И ЗАГРУЗКИ СБОРНЫХ СТРОИТЕЛЬНЫХ КОМПОНЕНТОВ

Организация грузовых автомобилей и штабелирования предварительно собранных стеновых, крыш и напольных панелей с Panel Packer легко.Пользователи программного обеспечения BIM для деревянных и металлических каркасов AGACAD могут завершить полный цикл проектирования и производства — от моделирования и создания каркаса в Revit до упаковки. Легкий в навигации пользовательский интерфейс и простые, но эффективные функции позволяют тщательно планировать и подготовить перед началом сборки здания на месте.

  • Сложите в стопку все элементы проекта, от стен, перекрытий и крыш в сборе до отдельных элементов несущего каркаса.
  • Организуйте элементы по заранее заданному размеру загрузки грузовика или в отдельные стеллажи.
  • Настройка, сохранение и повторное использование конфигураций упаковки.
  • Удобное цветовое кодирование и уникальное именование обеспечивают точность и точность.
  • Оптимизируйте упаковку, организуя панели в связки в соответствии с желаемыми параметрами и спецификациями.
  • Свободно определяйте место штабелирования по отношению к строительной площадке.
  • Создание чертежей упакованных панелей с указанием параметров, размеров и расположения.
  • Организуйте штабелирования, грузовые автомобили и связки по этапам проекта и последовательности строительства.
  • Интерфейс прост в использовании даже для пользователей с небольшим опытом работы.

Хотите узнать, подходит ли вам это решение? Наши специалисты могут помочь вам быстро узнать, как это программное обеспечение поможет вашему процессу проектирования.

Свяжитесь с нами и запросите демонстрацию

СОЗДАЙТЕ СВОЙ ПРОЕКТ!

Не тратьте время на чтение технической документации и убедитесь, что это решение для вас! Наш эксперт сформулирует часть вашего проекта, продемонстрирует функциональность программного обеспечения и поделится лучшими практиками и наиболее эффективным способом разработки с учетом ваших текущих потребностей.

Продолжительность: 2 часа. Стоимость: 250 $ / 250 €

Вы покинете демонстрацию с:

— Часть вашего проекта уже оформлена;
— Ответы на ваши вопросы;
— 30-дневная пробная версия ПО;
— Поддержка в течение пробного периода.

Отправить запрос

ИСТОРИИ КЛИЕНТОВ

Разработано в соответствии со стандартами и руководящими принципами:

AISI S100-07 / S2-10, Североамериканские технические условия на проектирование элементов конструкций из холодногнутой стали с приложением 2.Американский институт чугуна и стали, Вашингтон, округ Колумбия.
AISI S200-07, 2007. Североамериканский стандарт на холоднокатаные стальные конструкции — Общие положения. Американский институт чугуна и стали, Вашингтон, округ Колумбия.
Стандарт NASH — Жилые и малоэтажные стальные конструкции, Часть 1: Критерии проектирования. 2010.
Стандарт NASH — Жилые и малоэтажные стальные конструкции, Часть 2: Проектные решения. 2010.
Руководство по проектированию ограждающих конструкций — Многоквартирные жилые дома с деревянным каркасом. Управление защиты домовладельцев (HPO), Ванкувер, Канада, 2011 г.
AISI D110-07, Руководство по проектированию холодногнутого стального каркаса, 2-е издание. Американский институт чугуна и стали, Вашингтон, округ Колумбия.
AISI D100-08, Руководство AISI, конструкция из холодногнутой стали. Американский институт чугуна и стали, Вашингтон, округ Колумбия.
Pinnacle Технические характеристики станка с ЧПУ
Metroll Ресурсы производителя и поставщика
ClarkDietrich Технические характеристики стального каркаса
Технические характеристики CEMCO

БРОШЮРЫ ПРОДУКЦИИ

Узнайте больше о продукции AGACAD, прочитав выбранные нами брошюры.

Соединение крыш с неравномерным скатом | JLC Онлайн

После борьбы с бедрами и разговоров с одним-двумя старожилами, начинающие строители обнаруживают, что соединить две крыши не так уж и сложно — для бедер и впадин вы просто срезаете все скосы под углом 45 градусов и используете 17 вместо 12 для бег по обрамляющей площади.

Тогда случается: та заявка, которую вы подали на работу с примыкающими крышами с неравномерным скатом, принимается, и вам нужно найти способ ее обрамления.

Один из подходов состоит в том, чтобы заказать в два раза больше пиломатериалов для каркаса и продолжать резать бедра и впадины, пока вы не добьетесь нужного результата. Другой — купить красивый калькулятор обрамления и пройти курс тригонометрии. Или вы можете использовать метод Зеппа, для которого не требуется ничего, кроме квадрата для обрамления и карандаша. Дон Зепп преподавал сложную конструкцию крыш, когда я учился в торговой школе Уильямсона в Медиа, штат Пенсильвания, и я считаю, что его метод является наиболее простым для понимания и использования в полевых условиях.

Ключ к методу Зеппа заключается не в причудливой математике, а в использовании обрамляющего квадрата для создания масштабных чертежей основных углов и разрезов с последующим переносом измерений с эскиза на пиломатериал.Прямая корреляция между чертежами и разрезами делает этот метод точным и надежным. Овладейте им, и вы сможете справиться с любой из многочисленных ситуаций, когда встречаются две крыши с неравным уклоном, будь то вальм или впадина. В рамках этой статьи я покажу, как обрамить пересечение двух вальмовых крыш неравного уклона.

Щелкните здесь, чтобы увеличить изображение

Любой сложный проект крыши автор начинает с построения масштабного плана каркаса крыши (слева). Это полезно при отборе материалов и в качестве справочника на стройплощадке.На перспективном эскизе (справа) показано расположение неравного вальмового стропила.

Перед тем, как начать, вы получите максимум пользы от этой статьи, если прочтете ее с квадратом для обрамления и куском фанеры рядом, так что вы сможете выполнить некоторые расчеты макета.

Ориентация

Первым шагом является создание чертежа в масштабе всей крыши с расположением внешних стен, гребней и всех стропил, как показано на рисунке 1А. Этот рисунок будет служить картой, пока вы собираете части вместе.Это также поможет вам оценить количество и длину пиломатериалов, которые вам понадобятся. Простой перспективный эскиз (рис. 1B) помогает понять, как будут выглядеть готовые плоскости крыши.

Г-образный дом на Рисунке 1 имеет оба выступа на одном уровне. Свес составляет 16 дюймов (по горизонтали), а фасадная панель проходит на постоянной высоте по всему дому.

Соединение этих двух крыш создает две основные проблемы: первая — это соединение двух плоскостей с разным уклоном у бедренного (или долинного) стропила.Другой — выровнять фасции.

Установить участки . Сначала мы должны установить уклон обеих плоскостей крыши. Начнем с того, что основная крыша имеет уклон 8/12. Как определить уклон второстепенной кровли?

В этой статье, когда я использую слово «шаг», я имею в виду коэффициент подъема в дюймах на 12 дюймов хода. Из плана мы видим, что общий подъем вторичной крыши такой же, как и у основной крыши — 6 футов.Общий пробег вторичной крыши составляет 7 футов 6 дюймов. Чтобы преобразовать это в дюймы подъема на 12 дюймов пробега, используйте следующую формулу:

12 дюймов ÷ общий пробег x общий подъем = дюймы подъема (единичный подъем)

или

12 дюймов / 7,5 футов x 6 футов = 9,6 , или 9 5/8 дюйма с подъемом

Итак, 9 5/8/12 — это дополнительный уклон крыши.

Выстраивание фасции

Посмотрите на рис. 2А, на котором показаны два общих стропила с разным уклоном. Казалось бы, выровнять фасады и карнизы так, чтобы у вас были равные свесы на обоих скатах, было бы невозможно, поскольку стропила двух крыш выступают за плиту под разными углами.Но на самом деле это не так уж и сложно.

В местах соединения крыш с неравным уклоном требуется тщательная планировка для создания перекрытий одинаковой ширины с фасадами одинаковой высоты. На чертеже А наложены общие стропила для двух скатов крыши и показана проблема, которая возникает, когда планировка крыши начинается с внешнего края внешних стен. На чертеже Б показано, как автор решает эту проблему, начав раскладку кровли с концов стропил и подняв стеновые плиты под кровлю с более крутым скатом.

Заставляет фасции стыковаться. Чтобы сохранить такой же свес и выровнять облицовку, вы должны начинать планировку крыши с внутреннего верхнего края облицовки, а не с внешней стороны внешних стен. Затем вы устанавливаете стеновую плиту под более крутой второстепенной крышей, как показано на Рисунке 2B. Наращивание равняется разнице между единичным подъемом обоих скатов крыши. В этом случае, если высота блока составляет 8 дюймов и 9 5/8 дюйма, разница составляет 1 5/8 или 1,6 дюйма. Таким образом, пластина должна быть построена 1.6 дюймов на каждый горизонтальный фут свеса.

Поскольку вылет составляет 16 дюймов или 1,33 фута, общее накопление равно:

1,33 фута x 1,6 дюйма на фут = 2,13 или 2 1/8 дюйма

Вместо того, чтобы наращивать пластину ровно на 21/8 дюйма, Я использую дополнительную верхнюю пластину 2x (толщиной 11/2 дюйма) и увеличиваю высоту стропила на оставшиеся 5/8 дюйма, добавляя ее к расстоянию «высота над пластиной», которое я использую, чтобы найти срез на уровне птичьего рта.

Щелкните здесь, чтобы увеличить изображение

Ключ к авторскому методу состоит в том, чтобы нарисовать в натуральную величину угол пересечения неоднородных крыш с последующим переносом измерений с чертежа на пиломатериал.На листе фанеры он сначала определяет угол наклона вальмового стропила, используя суммарные пролеты двух крыш (A). Затем он рассчитывает единичный пролет вальмового стропила по отношению к основной крыше (B). Наконец, он завершает масштабный чертеж стен и потолков, чтобы установить критические размеры для разрезания бедра (C).

В поисках высоты бедра

После того, как вы временно подкрепили гребни несколькими общими стропилами, можно выложить вальмовое стропило. Разметку делаю на листе фанеры.Используя один угол, я начинаю с рисования угла бедра, а затем превращаю эту линию в полноразмерный вид сверху угла крыши. На этом чертеже я могу получить точные размеры для моих разрезов под углом.

Угол бедра . Используя 12-ю шкалу кадрирующего квадрата, найдите угол бедра, как показано на рисунке 3A. Проведите диагональную линию между 9 футами (пролет основной крыши) на язычке квадрата и 7 футами 6 дюймов (второстепенный пролет) на отливе. Это дает угол наклона стропила бедра.

Единичный бег бедра. В четырехскатной крыше с равным уклоном единичный пролет вальмового или ендовного стропила составляет 17 дюймов на каждые 12 дюймов пробега основной крыши. Например, при равной вальмовой крыше с уклоном 8/12 шаг вальмового стропила будет 8/17. Но здесь он будет другим, поскольку вальмовый стропил не лежит под углом 45 градусов к общему месту.

Уклон неравномерного вальмового стропила можно выразить по отношению как к основной, так и к вспомогательной крыше. Поскольку для разметки разрезов вам нужен только один набор чисел, давайте рассмотрим основную крышу, высота которой составляет 8 дюймов.

Найдите бег бедра, как показано на Рисунке 3B. Положите квадрат в углу рисунка из фанеры, работая со стороны диагональной линии, которая представляет основную крышу. Удерживая внешний край лезвия на одном уровне с краем фанеры, сдвиньте квадрат до тех пор, пока 12-дюймовая отметка на язычке не пересечется с бедром. Сделайте там отметку, затем измерьте расстояние от отметки до угла рисунка — это бег бедра. Он должен иметь размер 15 5/8 дюйма.

Единичный ход бедра = 15 5/8 дюйма

Между прочим, пробег агрегата для крыши с малым уклоном всегда будет меньше 17 дюймов, в то время как пробег агрегата для более крутого уклона всегда будет больше 17 дюймов.

Итак, теперь мы знаем шаг стропил вальмы по отношению к основной крыше:

Шаг вальмы = 8/15 5/8

Разметка бедра

Работая над чертежом из фанеры, сделайте следующие привязки линий, чтобы определить выступ потолка, облицовку и каркас стены в полном масштабе, как показано на рисунке 3C.Найдите центральную линию бедренного стропила не в углу пластин, а в углу двух пересекающихся панелей. Продлите эту осевую линию обратно до настенной плиты и за ее пределы. Вы заметите, что стропила не сидит на углу двух стеновых пластин; этого никогда не будет. В скатной крыше с неравномерным скатом скат всегда будет падать на стеновую плиту, поддерживающую более крутой скат крыши. После завершения чертежа в натуральную величину пора начинать наносить отметки на кусок пиломатериала.

Чтобы рассчитать разрезы под углом в хвостовой части бедренного стропила, возьмите расстояния «A» и «B» из полномасштабного чертежа компоновки на Рисунке 3.

Хвост бедра. Сначала выложите хвостовой конец стропила, как показано на рисунке 4. Используя единичный разбег и подъем бедра, 8/15 5/8, проведите отвес с обеих сторон стропильного конца с квадратом обрамления. Затем вы можете вычесть углы бокового выреза непосредственно из полномасштабного чертежа — расстояния «A» и «B» на рисунке 3C. Поскольку вы снимаете эти размеры с чертежа в плане, убедитесь, что вы измеряете перпендикулярно линии отвеса, а не по краю стропил. Держите обрезку хвоста, пока не выложите птичий пасть.

Чтобы найти разрез «Птичья пасть», сначала измерьте расстояние по горизонтали от хвоста до пластины на полномасштабном чертеже (рис. 3C). Отойдите от этого расстояния, 251/16 дюйма, и проведите отвес (A). Линия отвеса представляет собой среднюю линию разреза «Птичья пасть». Найдите ровный срез, измерив по оси рта «птичий рот» расстояние «высота над плитой» общих стропил крутой крыши (B). Чтобы проложить вертикальный разрез, прибавьте и вычтите расстояние «B», перпендикулярное метке осевой линии пасти птицы, как показано.Поскольку бедро не пересекает угол стен (C), вертикальный разрез «Птичья пасть» делается под углом (D).

Птичий пасть . На полномасштабном чертеже измерьте вдоль средней линии бедра стропила от внутреннего угла фасции до точки, где центральная линия пересекает внешнюю часть стеновой плиты. Это расстояние должно составлять около 25 1/16 дюйма. Теперь используйте квадрат для обрамления, чтобы отойти на это расстояние от отвеса в хвостовой части, как если бы вы делали это для любого стропила.Первая ступенька составляет 15 5/8 дюйма. Вам нужно будет добавить оставшиеся 9 7/16 дюймов, измерив перпендикулярно отвесу, как на рисунке 5A. Отметьте отвес; это центральная линия разреза «Птичья пасть». Вытяните эту линию вокруг всего стропила.

Порезы в области пятки и сиденья. Затем разложите отвес и вырежьте уровень для птичьего рта. Здесь мы снова просто украдем измерения с нашего полномасштабного чертежа.

Чтобы разметить ровный срез, отмерьте расстояние «высота над пластиной» (см. Рисунок 2B) по средней линии «птичьего рта» и проведите перпендикулярную линию, чтобы отметить ровный срез.«Высота над пластиной» для вальмовых стропил такая же, как и для общих стропил вторичной крыши, поскольку вальмовая часть приходится на лист вторичной крыши.

Чтобы разметить вертикальный разрез, возьмите размер «B» на полномасштабном чертеже (рис. 3C) и перенесите его размеры на стропила по обе стороны от средней линии «птичьего рта», как показано на рис. 5B. Опять же, измеряйте перпендикулярно отметке средней линии рта птицы, а не по длине стропила.

Для рисунка щечного среза на верхнем конце вальмового стропила автор делает полномасштабный чертеж его пересечения с основным коньком крыши, затем переносит замеры.

Нарезка по длине. После того, как «птичий рот» выложен, сделайте полномасштабный чертеж соединения бедра с гребнем, как показано на рисунке 6. Вы будете использовать его, чтобы украсть измерения для определения длины бедра.

Во-первых, нам нужно сойти с расстояния до теоретической центральной точки, где бедро встречается с гребнем. Возьмите пробег основной крыши (9 футов) и, используя свой квадрат и наклон бедра по отношению к основной крыше — 8 дюймов и 15 5/8 дюймов — сойдите с этого расстояния обычным способом.Когда вы сделаете 9 ступенек, нарисуйте в этой точке отвес и протяните ее полностью вокруг стропила.

Это теоретическая длина бедра. Чтобы получить его истинную длину, вычтите расстояние «C», перпендикулярное этому отвесу. Это дает истинную длину по средней линии стропила. Чтобы разметить разрез щеки, вы должны затем добавить и вычесть букву «А» перпендикулярно к отвесу истинной длины.

«Задняя часть», или скос, стропила гарантирует, что обшивка крыши будет плотно прилегать к бедру.Используйте квадрат обрамления и шаг стропила бедра, чтобы определить линию поддержки, как показано. Повторите процесс с другой стороны бедра, используя расстояние «B».

Вот и все! Ваше бедро с неравным наклоном разложено и готово к резке. Осталось несколько деталей.

Поддержка бедра

Как и в случае любого тазобедренного стропила, у неравного тазобедренного стропила верхний край должен быть «приподнят» или скошен, чтобы соответствовать каждой из сходящихся плоскостей крыши. Вопрос в том, сколько отрезать.

Определите подкладку для каждой плоскости крыши, как показано на рисунке 7.Поместите свой квадрат на стороне вальмового стропила, которая будет обращена к основной крыше, используя наклон вальма для этой крыши 8/155/8. Измерьте расстояние «A» вдоль участка установки и отметьте его. Это линия поддержки.

Повторите ту же процедуру на стороне бедра, обращенной к вспомогательной крыше, используя угол наклона бедра для этой крыши и измеряя расстояние «B». Вам нужно будет найти дополнительный уклон вальмы крыши так же, как вы нашли уклон вальмы основной крыши, как показано на рисунке 3B. Угол наклона вальмы относительно второстепенной крыши составляет 9 5/8/18 13/16.Это точно такое же соотношение, как и шаг для другой стороны, но я считаю, что это помогает работать с двумя сторонами отдельно, чтобы избежать путаницы, особенно когда дело доходит до выкладки стропил домкрата.

Для разметки домкратов автор делает натурный рисунок первых двух домкратов с каждой стороны бедра. Из этого рисунка он находит угол разрезов щеки, ход первого домкрата и общую разницу, используемую для определения местоположения остальных домкратов.

Одно важное замечание: подождите, пока вся ваша разметка не будет завершена и вы не проведете тестовую установку стропила для бедра, прежде чем фактически скашивать верхний край бедра.Как только верх будет скошен, вы потеряете важную опорную кромку.

Установка домкратов

Перед тем, как прибить вальмовое стропило, обязательно разметьте положение домкратных стропил. На земле намного легче, чем на высоте 20 футов в воздухе.

Чтобы определить длину домкратов, нарисуйте первые два домкрата на полномасштабном чертеже бедренного стропила, как показано на рисунке 8. Затем мы можем снять все наши измерения для первых домкратов на каждой крыше непосредственно с чертежа. так же, как мы сделали для бедра.Мы также можем вывести общие различия, чтобы найти ходы других домкратов.

Установив квадрат на основной стороне крыши вальмового стропила, сойдите с истинного пути первого подъемника, используя наклон основного ската крыши 8/15 5/8. Отметьте отвес; это центральная линия первого домкрата. Для каждого следующего домкрата стропила сойдите с общей разницы. Повторите процесс с другой стороны бедра, используя наклон бедра для дополнительной крыши (9 5/8/18 13/16).

Долины

Стропило ендовы с неравным уклоном выкладывается так же, как и бедро с неравномерным уклоном.Основное различие между ними заключается в том, что стропила долины сидят на внутренних углах, а вальмовые стропила — на внешних углах.

Каждая крыша будет немного отличаться. Иногда вместо того, чтобы поддерживать бедро, я опускаю его по отношению к домкратам. Это по-прежнему дает большую поддержку обшивке. Кроме того, я часто удваиваю бедра для большей прочности и большей поверхности гвоздей. В этом случае угол заднего хода такой же, но линия поддержки будет ниже. Но, несмотря на то, что детали могут отличаться, метод Zepp предоставляет все основы, которые мне нужны, чтобы разобраться в кажущейся невозможной ситуации.

Кто делает чертежи фермы? — EVstudio

В большинстве жилых и коммерческих проектов с деревянным каркасом используются стропильные фермы. Ферма крыши, как правило, дешевле и требует меньше времени, чем крыша со стропилами. У него есть эти преимущества, потому что он создается из меньших кусков пиломатериалов и изготавливается в магазине, а затем его нужно только установить в поле.

Когда мы проектируем дом, мы делаем макет фермы, где мы показываем, где мы предполагаем, что каждая ферма будет двигаться, и даем информацию о том, какова форма верхней и нижней части фермы, какова высота плит и каковы критерии нагрузки для фермы.Мы также уточняем, является ли ферма фермой с плоским дном, ножничной или чердачной. Затем подрядчик передает наш макет поставщику фермы. Поставщик фермы выполняет фактический дизайн каждой отдельной фермы на основе нашей конструкции крыши. Причина этого в том, что каждый поставщик фермы может иметь несколько разные предпочтения в отношении того, как они строят ферму, и они используют свое собственное программное обеспечение для проектирования. Когда чертежи фермы готовы, подрядчик отправляет их архитектору на рассмотрение.Обычно чертежи оказываются правильными, когда мы их просматриваем.

Проблема, которую мы начинаем видеть все чаще, — это муниципалитеты, требующие предоставления чертежей ферм в свой строительный департамент до выдачи разрешения на строительство. Это может занять некоторое время, потому что обычно поставщик фермы не занимается проектированием до тех пор, пока он не будет выбран в качестве победившего предложения. Другими словами, поставщик фермы должен быть выбран до завершения архитектурных чертежей, в противном случае ожидайте, что в график будет добавлена ​​еще одна или две недели.Часто в ситуации ставки подрядчик еще не выбран.

Недавно я столкнулся с этой новой политикой в ​​округе Джефферсон и коммерс-сити, штат Колорадо. Я призываю муниципалитеты изучить эту политику и подумать о том, чтобы вернуться к тому, чтобы не требовать представления чертежей ферм как части процесса получения разрешения.

Проектирование со столами для пролетов стропил

Часть 4 Руководства по проектированию жилых зданий

На этой странице мы объясним, как проектировать с помощью таблиц пролета стропил и как читать все типы таблиц пролета балок и крыши для жилищного каркаса.

Эта страница является частью онлайн-руководства «Создай свой собственный дом». Если вы только начинаете проектировать свой дом, вы можете перейти на карту нашего учебного сайта, чтобы пройти учебник по порядку или прыгать по нему, как вам удобно.

Деревянный каркас крыши

Продолжая часть 3: Таблицы пролетов балок перекрытия для проектирования конструкций жилых домов, мы теперь рассмотрим конструкцию стропил и балок крыши.

Рассмотрим базовую конструкцию каркаса двускатной деревянной крыши.На изображении ниже показано поперечное сечение нашего простого дома размером 12 на 13 футов из раздела, посвященного таблицам пролета балок в этом руководстве. Здесь двускатная крыша с деревянным каркасом. По верхнему центру дома есть балка, к которой крепятся стропила. Каждое стропило по очереди крепится к верхней части наружных несущих стен.

Как мы уже говорили в разделе «Дизайн экстерьера дома», существует множество различных типов крыш домов. Сначала мы обсудим обрамление двускатных крыш, чтобы мы могли изучить основы того, как определять размеры стропил, балок или балок.

В большинстве регионов первое, что необходимо учесть перед определением размеров деревянных элементов каркаса для крыши, — это максимальная снеговая нагрузка, которую крыша будет нести. Все столы каркаса крыши организованы с учетом максимальной снеговой нагрузки. Если вы живете в регионе, где зимой выпадает снег, обратитесь в муниципальный строительный департамент, чтобы узнать, на какие максимальные снеговые нагрузки вы должны рассчитывать.

В зависимости от вашего региона вам может потребоваться спроектировать максимальную снеговую нагрузку от нуля до 65 фунтов на квадратный фут (или примерно 0–3 кПа).

Давайте посмотрим на таблицу ниже, в которой показаны максимальные пролеты стропил при снеговой нагрузке 31,3 фунта на квадратный фут (psf).

Таблица каркаса для максимальных пролетов стропил крыши

Образец максимальных пролетов (футы-дюймы) из пихты или лиственницы Дугласа, № 1 или № 2 при снеговой нагрузке 31,3 фунта на фут

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

Максимальные пролеты в таблице выше соответствуют горизонтальному расстоянию, которое может перекрыть стропила (НЕ диагональному расстоянию или фактической длине стропил).Таким образом, если ваш дом имеет ширину 26 футов, а балка конька крыши находится по центру дома, вам понадобится стропила, которая может перекрывать 13 футов. Давайте воспользуемся этим примером и найдем подходящий размер стропил. Просматривая центр таблицы, можно найти несколько вариантов. В таблице указано, что стропила 2 X 6, расположенные на расстоянии 16 дюймов по центру (o.c), могут перекрывать максимальное расстояние 13 футов 5 дюймов. Другой вариант — стропила 2 х 8 с шагом 24 дюйма.

При выборе продумайте, как вы будете утеплять свою крышу.Изоляция крыши для полутораэтажных домов (дома, где у вас есть жилое пространство на чердаке) обычно устанавливается в стропильных пространствах. Так что, если ваши стропила всего 5 1/2 дюймов в глубину, это все, что у вас есть для теплоизоляции. Однако можно добавить куски дерева на стропила, чтобы покрыть их мехом, чтобы обеспечить дополнительную изоляцию. дешевле, чем строительство из бруса большего размера. Целесообразно изучить типы изоляции, которую вы рассматриваете, и R-фактор, который вы надеетесь получить, а затем рассчитать, какая глубина вам нужна в полости стропил.

Если вы строите одно- или двухэтажный дом, но когда-нибудь можете превратить чердак в жилое пространство, убедитесь, что в вашем проекте достаточно места для надлежащей теплоизоляции крыши.

Несущие балки

Вам понадобится кровельная балка в качестве поверхности для крепления стропил. Обычно балка крыши изготавливается путем склеивания нескольких кусков размерного бруса. Еще раз, вам нужно будет посмотреть на свои местные диаграммы и использовать местный коэффициент снеговой нагрузки, чтобы определить максимальный пролет для данного размера деревянных стропил.В таблице ниже показаны балки для снеговой нагрузки 31,3 фунта на квадратный фут.

Пример таблицы максимальных пролетов балок крыши (футы-дюймы)

Ель, сосна или ель, №1 или №2, снеговая нагрузка 31,3 фунта на квадратный фут

Максимальный пролет стропил 16 футов

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

Пролеты в этой таблице основаны на максимальном поддерживаемом пролете стропил в 16 футов, где опорный пролет — это общее горизонтальное расстояние, преодоленное стропилами крыши, разделенное пополам (НЕ диагональное расстояние или длина стропил).Таким образом, этот стол может вместить дом с общим пролетом стропил (или шириной дома) 32 фута.

Теперь вспомним из Части 3 этого модуля, Таблицы пролета балок, мы обсуждали, что нам могут потребоваться несущие стойки для поддержки балок перекрытия. Таким же образом вам могут понадобиться стойки для поддержки балки крыши. Если ваша таблица пролетов показывает, что балка крыши не может поддерживать стропила по всей длине вашего дома, вам нужно выбрать сборную балку крыши, максимальные пролеты которой такие же (или немного больше) выбранные вами пролеты балок перекрытия. .Таким образом, вы можете продолжить конструкцию опор балки перекрытия от подвала до балки крыши. Однако это не постоянный пост. Столб для каждого этажа располагается на поверхности пола, чтобы поддерживать балку перекрытия над ним. Следующая стойка находится на этой балке перекрытия (прямо над нижней стойкой) и идет до следующей балки перекрытия или до балки крыши.

Подведение итогов

В этом учебном модуле «Проектирование конструкций жилых домов» мы рассмотрели основные структурные нагрузки для домов с деревянным каркасом, определение размеров балок перекрытий, балок перекрытия и балок крыши.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
