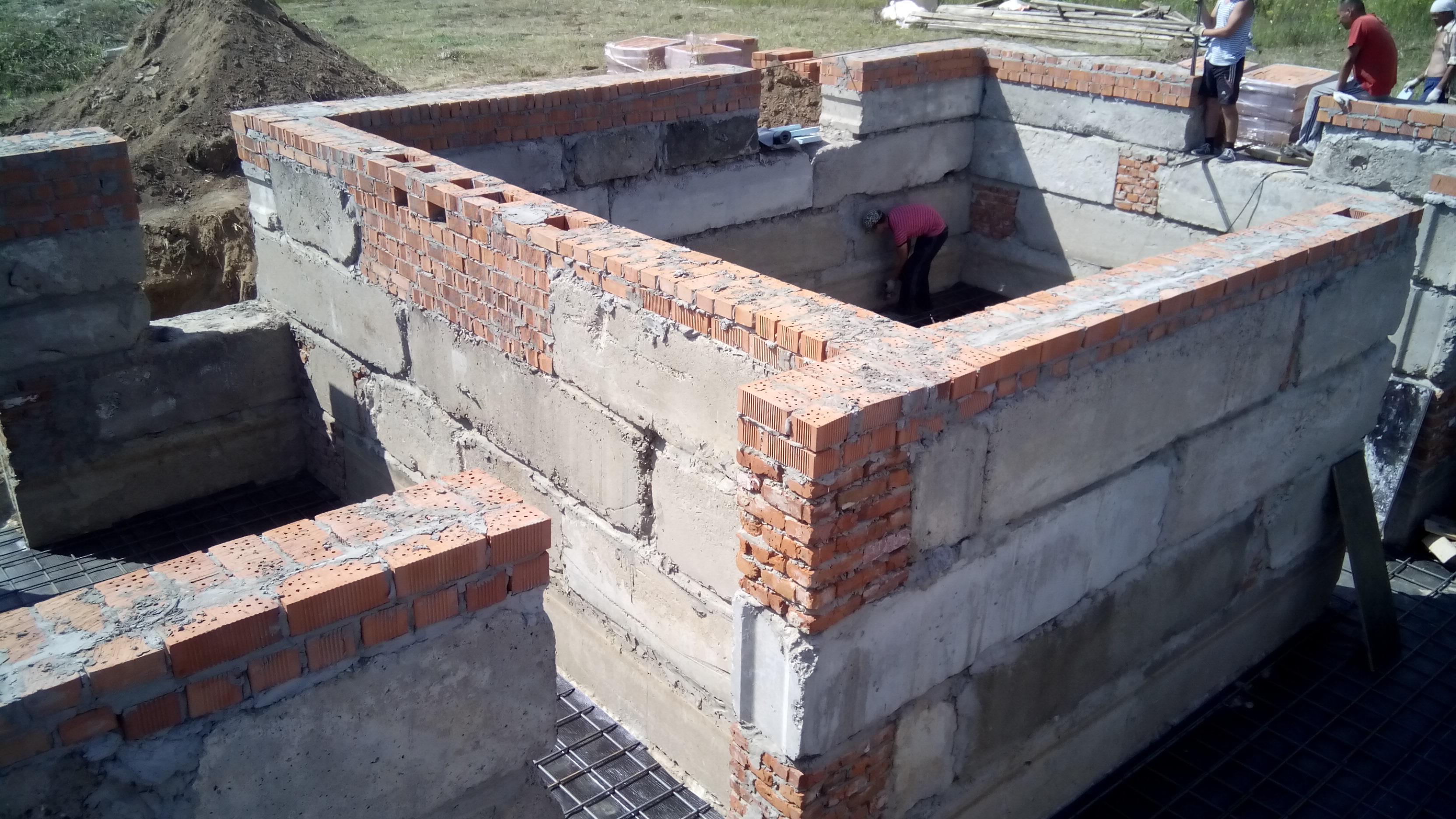

Цокольный этаж из блоков фбс

ФБС блоки для возведения фундамента и цокольного этажа сегодня используются практически повсеместно. Это достаточно распространённый, надежный и долговечный строительный материал, который используется для устройства оснований жилых зданий.

Блоки такого типа производятся из специальных марок цемента, которые отличаются высоким уровнем морозостойкости и прочности. Изготавливаются блоки с помощью литья, поэтому их размеры стандартизированы.

Применение подобного конструктивного решения обусловлено, прежде всего, увеличенными темпами строительства, а также необходимостью упрощения устройства фундамента и цокольной части здания. Цоколь из ФБС – хорошее решение практически для любых условий.

Преимущества и недостатки ФБС

Перед тем как выбрать ФБС для строительства, необходимо узнать об их основных преимуществах перед другими материалами, используемыми для постройки загородных домов:

Высокая прочность, длительный срок эксплуатации, механическая устойчивость.
Хорошая стойкость к биологическому воздействию (образование грибковых поражений, плесени, микроорганизмов).
Морозостойкость материала, если вместе с ним используется качественный теплоизоляционный слой.
Материал полностью безопасен с экологической точки зрения для человека и окружающей среды.
На рынке можно найти различные типоразмеры блоков ФБС, и выбрать в большей степени подходящие под запланированный цоколь.

Все перечисленные выше преимущества позволяют использовать ФБС в самых разных климатических условиях, а также при любом уровне грунтовых вод. Также специалисты рекомендуют строить цокольный этаж из ФБС, чтобы избежать потери времени на этом этапе возведения дома.

Блоки выпускаются различных типов и размеров.

Конечно, как и любой другой строительный материал, блоки ФБС имеют свои недостатки:

Прежде всего, это высокая стоимость данного стройматериала. Однако, стоит отметить, что если вы выбираете между ФБС и монолитной плитой, то сразу нельзя сказать, что обойдется дешевле.
Помимо этого, отмечается тот факт, что в стыках между блоками никогда не получится достичь полной герметичности. Наливной фундамент и цоколь в этом случае будет выглядеть надежнее. Особенно если на участке высокий уровень грунтовых вод, а также наблюдается чрезмерно влажный климат.
Если вы строите цокольный этаж из ФБС, то для их монтажа обязательно потребуется нанимать спецтехнику и рабочих.

Выбор ФБС для строительства

При выборе блоков ФБС необходимо обязательно запрашивать у продавца паспорт на продукцию. Особенно это важно, когда вы покупаете большое количество материала. В этом паспорте обычно указывается:

Контакты завода, где были сделаны блоки.
Регистрационный номер, номер партии и т. д.
Сертифицированные габариты блока, вес, марка и другие параметры.
Дата производства стройматериала.
Уровень прочности материала на сжатие, уровень морозостойкости и устойчивости к влаге.
Стандарты эксплуатации блока ФБС.

При покупке ФБС на цоколь, необходимо случайным образом выбрать несколько изделий и произвести замеры. Блоки должны быть приблизительно одинаковы по размерам. Специалисты отмечают, что допускаются отклонения не более чем в 4-6 мм. Если отклонения значительны, то от покупки подобных блоков стоит отказаться, потому что в этом случае вы будете тратить лишние деньги на устройство цоколя и его отделку. Также необходимо спросить у продавца, подходят ли, вообще, эти блоки под цоколь.

Устройство цокольного этажа

Цокольный этаж, как правило, делается на основе ленточного фундамента. В большинстве случаев, фундамент такого типа возводится из монолитной бетонной плиты или сборных блоков ФБС.

ФБС — достаточно прочный строительный материал, способный выдерживать большие нагрузки.

Цокольный этаж лучше всего устраивать в тех домах, где стены предполагается строить из кирпича или газобетонных (пенобетонных) блоков. В этом случае выбор того или иного вида ФБС под цоколь будет зависеть от размеров материала стен. Например, если дом строится кирпичный, то рекомендуется использовать блоки с шириной в 60 см. Если дом сделан из дерева, то вполне хватит блоков в 30 см. При загородном строительстве вся ширина блоков ФБС практически никогда не используется, потому что этот стройматериал для цоколя способен выдержать нагрузку, исходящую от 8-10-этажного дома.

На первом этапе строительства необходимо правильно подготовить участок: он тщательно зачищается от мусора, камней, определяется вид грунта, уровень грунтовых вод, уровень промерзания земли. В соответствии с полученными данными, монтаж может быть произведен двумя способами:

Монтаж ФБС на глинистом грунте. Работа в этом случае должна начаться с того, что потребуется сделать траншеи необходимой глубины. Затем в траншеи укладывают трехслойную подушку: песок-щебень-песок. Толща каждого из слоев может варьироваться от 10 до 25 см. Подушка после этого тщательно утрамбовывается. На основание, которое получилось после трамбовки, укладываются ФБ-подушки (трапециевидные блоки). Такой подход позволяет обеспечить подходящую опору для будущего фундамента, что даст высокий уровень прочности основания. Затем устанавливаются обычные блоки.
Монтаж ФБС в песчаном грунте. В этом случае также необходимо рыть траншею для создания основания, однако, гравийно-песчаную подушку использовать не потребуется, потому что грунт и без того имеет все необходимые характеристики. Именно поэтому дно траншеи сразу трамбуется виброплитой. Затем нужно сделать опалубку, которая потребуется для заливки бетона. Бетонное основание в этом случае должно быть толщиной около 10 см. Как только основание засохнет, на него укладываются блоки. Лучше всего использовать блоки, которые подходят для ручного монтажа.

ФБС-подушки используются в качестве основания.

Процесс монтажа блоков

Укладка ФБС должна начинаться с угла, т. е. в тех местах, где предполагается наличие пересечения стен строения. Первые блоки обязательно укладывают на цементный раствор. Слишком большую толщину раствора делать не стоит, поэтому вполне хватит 1-1. 5 см, потому что в дальнейшем придется устраивать и вертикальные швы между блоками. По большому счету, здесь такая же технология, как и при традиционной кладке кирпичей.

Специалисты отмечают, что обязательно нужно соблюдать перевязку в углах дома. Кроме того, необходимо изолировать гидроизоляционными материалами каждый горизонтальный шов. Если цокольный этаж будет высотой в 10 блоков, то потребуется 10 гидроизоляционных швов. Этот момент следует предусмотреть перед началом строительства.

В процессе кладки лучше всего пользоваться специальными маяками, с помощью которых можно будет с легкостью задать правильное направление. Небольшие отклонения допускаются, но они не должны превышать показатель в 1.5 см на 1000 см кладки. При укладке не должно оставаться каких-либо пустот, брешей, потому что даже из-за незначительных трещин конструкция фундамента будет заметно ослаблена.

Гидроизоляция и засыпка

Если блоки под цокольный этаж монтируются не на песчаном грунте, то после укладки все работы, по большому счету, можно считать оконченными. Конечно, останется только заняться устройством гидроизоляции и засыпкой:

Изолирующий слой для ФБС лучше всего сделать из жидкой резины (на рынке можно найти множество таких гидроизоляторов).
После полного высыхания гидроизоляционного слоя, осуществляется засыпка блоков крупным песком. Это необходимо делать поэтапно: слои песка после засыпки каждого утрамбовываются.

В тех случаях, когда работы по устройству фундамента и цокольного этажа выполнялись на песчаном грунте, на поверхность блоков устанавливается деревянная опалубка, с помощью которой можно будет залить бетон. Монолитная обвязка фундамента здесь обязательна. После высыхания раствора производится изоляция блоков от проникновения влаги и осуществляется засыпка песком, как и в первом случае.

Гидроизоляция и утепление цокольного этажа.

Цокольный этаж, сделанный из блоков ФБС, отлично подходит для того, чтобы использовать его в качестве технических или жилых помещений. При качественной гидроизоляции и теплоизоляции, на цокольном этаже будет поддерживаться температура на уровне в 20 градусов даже в самые сильные холода. Если в подземной части здания вы решите сделать жилую комнату, то туда необходимо обязательно провести отопление.

Изолировать цоколь здания необходимо еще на этапе строительства. Гидроизоляцию лучше всего осуществлять снаружи, что даст более эффективный результат (при этом не помешают гидроизоляционные работы и изнутри).

Цокольный этаж из фундаментных блоков (ФБС)

Сейчас построен практически каждый цокольный этаж из блоков ФБС. Данный материал отличается долговечностью, прочностью, надежностью, применяется для сооружения зданий жилого типа.

Блоки ФБС изготавливаются из цемента специальных марок, имеющих морозостойкие, прочные качества. Процесс изготовления блоков – литье, потому изделия выпускаются в стандартных размерах.

Плюсы и минусы ФБС

Перед строительством стоит ознакомиться с достоинствами блоков, применяемых при возведении домов:

Высокопрочная структура, долговечность, механическая стойкость.

Неподатливость биологическим влияниям в виде грибка, плесени, прочих микроскопичных организмов.

Устойчивость холодам, вместе с теплоизоляционными материалами.

Экологичный, безопасный стройматериал.

Доступность – представлен широкий ассортимент разнотипных изделий, фундаментные блоки можно выбрать под определенный цоколь.

Вышеуказанные достоинства позволяют строить цокольный этаж из блоков ФБС в зонах разнообразного климата, при разном уровне подземных вод. Также материал позволяет обеспечить оперативность в возведении сооружения.

Помимо достоинств присутствуют и минусы изделий:

Внушительная цена на строительный материал. Но при выборе между фундаментным блоком и плитой монолитного типа, вряд ли последняя будет дешевле.

Невозможность достижения полной герметичности стыков. Фундамент наливного типа, цоколь будет более надежен.

При постройке цокольного этажа из ФБС необходимо использовать специальную технику, специалистов.

Выбор фундаментных блоков.

Выбирая блоки нужно обращать внимание на наличие паспорта на изделия. Паспорт должен свидетельствовать:

О контактах фабрики-производителя.

О регистрационном, партийном номере.

О сертифицированных размерах, массе, марке изделий.

О дате изготовления.

О показателях прочности стройматериала на сжатие, показателе стойкости морозу, влаге.

О стандартах использования ФБС.

Цокольный этаж из ФБС отменно подходит для технического использования, а также в виде жилого помещения. При монтаже высококачественной изоляции влаги и тепла цокольный этаж сможет поддерживать температурный режим в 20 градусов даже при холодах. В случае использования цокольного этажа под жилье, сюда стоит провести отопление. В любом случае, выбор ФБС блоков для сооружения цокольного этажа – правильное решение.

Цокольный этаж из блоков фбс: этапы строительства

Многие застройщики стараются расширить пространство помещений. Вызвано такое желание необходимостью утепления полов на первом этаже и увеличением полезных квадратных метров. Сегодня попробуем разораться, как строится цокольный этаж из блоков фбс.

Особенности цокольного этажа

Желающие могут на первом этаже устроить подвальное помещение под хранение овощей зимой, переоборудовать его в спортивный зал или использовать по иному назначению. В каждом из случаев из данной площади извлекается определенная польза. Но преимущество цокольного пространства заключено не только в увеличении свободного пространства, но и в сокращении тепловых потерь.

Как следует из нормативов строительства, высота такого этажа должна быть не ниже двух с половиной метров, но застройщики порой превышают данный норматив, получая таким образом полноценный этаж. Чтобы добиться этого, на нужную глубину выкапывают грунт.

Еще одно основное достоинство цокольного яруса состоит в том, что на него приходится часть нагрузочных воздействий от всего здания. Получается, что потраченные на строительные работы деньги и силы оправдываются в полном объеме.

Преимущества строительства цокольного этажа из блоков фбс

Блочный материал фбс, из которого строится цокольный этаж, отличается многими достоинствами. Основными из них являются следующие:

строительные работы не подразумевают приготовление бетонной массы, как это необходимо в случае с заливкой монолита. Ведь известно всем, что малейшие отклонения в пропорциях оборачиваются понижением качественного состояния;

блоки отлично противостоят воздействию отрицательных температур, так как при их производстве в растворную массу добавляют присадки. Такая мера позволяет вести строительство в регионах со сложными климатическими условиями;
модельный ряд материала отличается многообразием. Это дает возможность выбирать блоки под конкретные ситуации. Материал различается параметрами и составами. Получается, что технические показатели у блоков тоже различные;
блоки фбс отличаются устойчивостью к воздействию агрессивной среды. Это дает возможность вести строительство даже в местах, где грунты отличаются высоким показателем кислотности;
еще одно преимущество блочного материала – приемлемая стоимость.

К сожалению, в каждом строительном материале можно отыскать и негативные моменты, и блоки фбс в таком случае исключением не являются:

фундаментное монолитное основание, залитое своими силами, обходится на двадцать – тридцать процентов дешевле, чем возведенное из блочного материала;
если предстоят строительные работы из блоков больших размеров, то для их укладки придется арендовать грузоподъемную технику, что повлечет за собой дополнительные финансовые расходы;
при укладке блоков фбс остаются шовные участки, не защищенные от воздействия окружающей среды. Через некоторое время они приходят в негодность. Чтобы этого не случилось, приходится устраивать защитный слой из гидроизолирующих материалов. Следует заметить, что такие швы способствуют проникновению холодного воздуха, и чтобы сохранить в цокольном помещении тепло, его приходится утеплять;

правильно залитый монолит отличается лучшей прочностью, чем конструкция из блоков. По своей сути он напоминает ленточное основание, разделенное на несколько частей.

Этапы строительства

Строительство цокольного этажа из блоков фбс начинается с подготовки площадки.

Место, отведенное под застройку, очищается от мусора и растительности, на нем выполняется разметка.

Роем котлован

В первую очередь следует определиться с его глубиной. Данный показатель зависит не только от вашего желания, но и от особенностей почвы. Если грунтовые воды к поверхности земли размещаются близко, то глубина цокольного этажа из фундаментных блоков не должна превышать одного метра. В таком случае, чтобы расширить этаж, котлован углубляется на сорок – пятьдесят сантиметров, что позволит устроить песчано-гравийную подушку и гидроизоляционный слой.

Если на участке наблюдаются сезонные колебания талых или грунтовых вод, рекомендуется устроить дренаж из водоотводных труб, уложенных по отношению к строящейся конструкции под наклонным углом.

На сухом участке глубина цокольного этажа устраивается по вашему пожеланию с соблюдением требований строительных правил.

Как только все подготовительные работы закончены, можно наносить разметку и начинать рытье котлована. Чтобы сэкономит время и силы, следует взять в аренду экскаватор. В процессе рытья необходимо руководствоваться определенной последовательностью действий:

как только специальная техника закончит выполнение работ, периметр котлована и его угловые участки выравниваются вручную;
под размещение несущих стен необходимо устроить канавы, размеры которых составляют тридцать – сорок сантиметров. При этом предусматривается десятисантиметровый запас под установку блочного материала фбс;
стены подготовленных углублений в качестве дополнительной меры фиксируются щитами из досок;
дно канав засыпается мелкофракцинной щебенкой, сверху которой закладывается армирующая сетка;
подготовленные канавы бетонируются, и им предоставляется несколько недель для окончательного высыхания.

Так выполняется подготовка опорной ленточной основы, на которую в последующем буду укладываться блоки фбс.

Монтаж фбс

Подготовительный этап завершен, теперь будем разбираться, как правильно построить цокольный этаж из блоков фбс. Технологию строительства из фундаментных блоков рассмотрим отдельными этапами:

укладка первого ряда – работы начинаются с угловых участков. Блочный материал выставляется на растворную массу под прямыми углами, по смежным сторонам протягиваются два шнура. Важная особенность – соблюдение между блоками прямого угла, так как от этого будет зависеть геометрия всего сооружения;
устраиваем второй и последующие ряды – с самого начала строительства учитываются будущие проемы под оконные и дверные коробки и другие технологические отверстия, чтобы потом не пробивать их вручную. Стыковочные участки между блочными камнями заполняются бетонным раствором. На некратных участках устанавливается опалубочная система и выполняется их бетонирование. Пустотные места, возвышающиеся над поверхностью земли, разрешается закладывать кирпичным материалом по всей ширине блоков.

Очередной ряд монтировать запрещается, пока не выполнена заделка замков и пустотных участков в предыдущей кладке.

Шовные участки рядов прокладываются раствором, который потом заглаживается, чтобы застывший раствор не становился помехой последующим отделочным работам.

Перед монтажом очередного блока его проверяют на вертикальность и ровность углов.

Установка армопояса

Когда будут уложены последние блоки, предназначенные для цоколя фундамента, по верхнему ряду укладывается монолитный армированный пояс.

С его помощью на цокольный этаж равномерно перераспределяется нагрузка, создаваемая всей конструкцией. Армпояс является связующим элементом между цокольным ярусом и домом, повышает показатель прочности стен, обеспечивает целостность всего объекта в случае проседания либо сдвига почвы. Кроме того, с помощью этого элемента повышается уровень сопротивления дома разнообразным воздействиям деформирующего характера.

По цоколю из блоков фбс, возведенному на ленточном фундаменте, монтируется опалубочная система с таким расчетом, чтобы высота армирующего пояса составляла двадцать – сорок сантиметров, а ширина совпадала с толщиной стены. Доски прочно соединяются с помощью металлических шпилек немного выше нижней части короба, и его надевают на блочный ряд.

От плотности прилегания опалубки зависит количество вытекаемого бетонного раствора. Для фиксации верхнего края опалубки используют рейки.

Бетонный пояс армируется каркасом из арматурных прутьев диаметром 1 – 1.2 см, соединенных поперечинами с сечением 0.6 – 0.8 мм. При определении размеров каркасной основы следует учесть толщину защитного бетонного слоя (3 см). Это значит, что по ширине и высоте конструкция должна отличаться на 6 см от размеров опалубочного короба.

Арматура связывается проволокой, к основному каркасу крепят вертикальные выпуски в виде отдельных арматурных прутьев, предназначенные для связки несущих стен и цокольного яруса.

С помощью армопояса выравнивается горизонталь всей конструкции, если при ее возведении были допущены отклонения. С этой целью по внутренним сторонам опалубочной доски выводится проектная высота, по которой и выполняется заливка бетонного раствора.

Бетон, поданный в опалубку, разглаживается и тщательно трамбуется, чтобы исключить образование пустотных участков.

Гидроизоляция

Продолжаем разбираться, как построить дом с цоколем из фбс. Нам предстоит еще один важный этап строительства, который следует выполнить с полной ответственностью – устройство гидроизоляционного слоя.

Помните, что некачественная гидроизоляция способна стать причиной преждевременных разрушений конструкции как цоколя, так и всего объекта в целом.

Для начала необходимо обеспечить защиту конструктивных элементов, расположенных ниже уровня поверхности почвы. С этой целью фундаментная основа и блоки фбс обмазываются мастикой и покрываются рубероидными полосами, поверх которых выполняется финишное нанесение битума.

Кроме того, в качестве дополнительной меры рекомендуется устроить отмостку вокруг здания, по которой будет отводиться вода.

Утепление

Если мы строим цоколь из блоков фбс с таким расчетом, чтобы использовать его полезное пространство, то необходимо продумать наружное утепление стен. Данная мера поможет защититься от возможной сырости и скапливания конденсата из-за температурной разницы воздуха.

По нижнему краю фундаментного основания устраивается подушка из песка, высота которой начинается от двадцати сантиметров. Песок трамбуют, так как именно по нему планируется упирать плиты утеплительного материала.

В качестве утепления рекомендуется использовать пенополистирол, пеноплекс либо иной плитный материал, который наклеивается на гидроизоляционный слой. Листы можно располагать в один или в два слоя, только в первом случае швы придется запенивать. Особое внимание уделяется углам, потому что именно здесь происходят потери тепла, достигающие тридцати процентов.

По утеплительному слою крепится водостойкий материал.

Заключение

Возведение цокольного уровня – дело ответственное. Малейшие просчеты в проектировании способны обернуться неисправимыми последствиями. Но если все сделать правильно, то затраты оправдают себя достаточно быстро. Кстати, для предварительного расчета цокольного этажа из фбс можно воспользоваться специальным калькулятором, который легко найдете в интернете.

Цокольный этаж из блоков фбс на ленточном фундаменте

Применяемые блоки для строительства

При строительстве частного дома довольно часто возникает вопрос увеличения полезной площади дома, что особенно актуально на небольших участках. Оптимальным решением данного вопроса будет обустроить в доме подвал или цокольный этаж из блоков ФБС (фундаментные блоки стеновые). Подобным образом можно не только увеличить площадь строения, но и избежать проблем с потерей тепла. Разумеется, для полноценного воплощения этой идеи нелишним будет узнать – что такое цоколь (цокольный этаж), что это за блоки такие и как проводить строительство.

Цоколь

Цоколь – это архитектурный элемент, используемый в строительстве еще со времен античности. Основной его функцией является защита фасада дома от грязи и воздействия грунтовых вод. Цоколь представляет собой самую низкую наземную часть здания. Это верхняя часть фундаментной стены. В зависимости от климатической зоны, а также предпочтений застройщика – он может быть:

углублённый – самый распространённый вариант, стена здания как бы нависает над стеной цокольного этажа;
заподлицо – стена здания находиться в одной плоскости с цоколем;
выступающий – выдвинут по отношению к внешней стене.

Цокольный этаж, покрытый гидроизоляцией и утеплённый теплоизолятором

Независимо от вида цоколя в любом доме он довольно часто встречается (хотя может быть и скрыт). Как уже было сказано, он является надземной частью стен фундамента, которые и образуют подвал/цокольный этаж. Их монтируют, применяя различные материалы.

Из каких материалов строить стены в полуподвале?

Для строительства стен цоколя используются, в основном, бетонные блоки ФБС, пустотелые фасадные блоки и бетон, заливаемый в опалубку. Пустотелые блоки для цоколя применяются тогда, когда стены требуют дополнительного армирования и нужно в итоге получить, как можно более тонкие стены с хорошей теплоизоляцией. После укладки пустотелых блоков в стене образуются вертикальные каналы, в которые можно вставить арматуру. Затем каналы заполняют бетоном или керамзитом. Этот способ достаточно дорогой и трудоёмкий.

Монолитный цокольный этаж

Монолитные (сплошные) стены подвалов стоит ставить тогда, когда есть возможность взять в прокат качественную опалубку многократного использования. Специалисты осуществят её монтаж очень быстро, а полученная поверхность стены будет ровная и гладкая. В обычном частном доме монтаж такой опалубки и заливка его бетоном занимает не более двух дней, а уже еще через 3-4 дня опалубку можно разобрать, но выполнять такую работу должны специалисты высокой квалификации. Подготовка опалубки является очень трудоемкой, а её недостаточная жесткость часто приводит к непредвиденной деформации стен.

Не стоит пытаться самостоятельно (без опыта) возводить монолитные стены, используя традиционную дощатую опалубку. Результат почти наверняка будет неудовлетворительным.

Оба эти решения значительно дороже, чем при использовании традиционного способа – строить цокольный этаж из ФБС. Стены из бетонных блоков пользуются наибольшей популярностью благодаря относительно невысокой цене и простоте выполнения.

Фундаментные блоки стеновые

Использование фундаментных блоков стеновых прошло испытание временем и зарекомендовало себя с наилучшей стороны. ФБС может успешно использоваться как для монтажа непосредственно фундамента, так и для возведения стен цоколя дома. Это обусловлено рядом достоинств данного материала:

относительно невысокая цена и доступность;
прочность, устойчивость к механическим повреждениям;
морозостойкость;
широкий выбор размеров.

Основные размеры блоков ФБС

Немаловажно также, что приняв решение строить цоколь из ФБС, заказчик избавляется от ряда проблем организационного плана. Не нужно самостоятельно готовить бетон, что чревато его низким качеством – ошибка в пропорциях в домашних условиях более чем вероятна. Различные размеры позволяют возводить стены любой конфигурации.

К сожалению, этот материал не лишён и недостатков, правда, незначительных и вполне решаемых:

из-за веса блоков требуется применение спецтехники;
при монтаже неизбежны швы между блоками, которые требуют дополнительного внимания (заделка, гидроизоляция).

Иногда ФБС могут несколько отличаться размерами, как правило, некритично, но покупать их нужно внимательно, промерив несколько штук вразброс, это избавит от лишней работы во время монтажа.

Монтаж цокольного этажа

Решение о типе и высоте цоколя должно приниматься уже на этапе проектирования. Высота цоколя имеет довольно большой диапазон и может составлять от 30 см до 1,5 м над уровнем поверхности, что, по сути, играет роль в основном с точки зрения эстетики. А вот тщательность и добросовестность, с которой велось строительство цокольного этажа из блоков ФБС, важны для безопасности и долговечности всего здания. Нужно предварительно определить тип грунта, установить на какой глубине залегают грунтовые воды и, исходя из этих данных, принимать решение о глубине котлована, типе фундамента и гидроизоляции. После этого можно приступать к работе.

Перед началом строительства нужно провести организационно-ликвидационные работы – уборка мусора, подготовка подъездного пути, также следует договориться о найме техники, чтобы не искать её в последний момент.

Земляные работы

Оптимальным вариантом является возведение стен полуподвала на ленточном фундаменте. Другие варианты либо слишком дороги (монолитный плитный фундамент), либо ненадёжны (установка блоков ФБС прямо на грунт).

Изготовлению котлована под цокольный этаж предшествует удаление верхнего слоя почвы, так называемого гумуса, толщиной, не превышающей, как правило, 0,3 м. Глубина заложения фундамента принимается в соответствии с проектом. Она зависит от:

типа грунта;
уровня грунтовых вод;
глубины зоны промерзания грунта, которая, как правило, составляет от 0,8 до 1,4 м, эта величина определяется согласно установленных стандартов.

После удаления гумуса приступают к разбивке здания на участке в соответствии с проектом. Для выкапывания котлована желательно использовать экскаватор, это значительно сократит трудозатраты и сэкономит время. Выкопанный котлован нужно обработать вручную (выровнять стены, подчистить углы).

Рытьё котлована в частном секторе

На дне котлована копают траншею под ленточный фундамент. Она должна быть на 5 -10 см шире блоков и на некотором удалении от стен котлована, чтобы впоследствии можно было устроить гидроизоляцию стен. При необходимости, чтобы укрепить траншею, устанавливают опалубку. Затем дно засыпают мелким гравием, укладывают и вяжут арматуру и заливают «ленту» бетоном.

Через две недели делают горизонтальную гидроизоляцию фундамента и приступают к монтажу стен.

Возведение стен

Особых сложностей с установкой блоков нет – по большому счёту она (если не считать размера «кирпичиков») мало отличается от кирпичной кладки.

Следует подготовить достаточное количество раствора, чтобы не простаивал кран. Блоки краном укладываются на слой раствора толщиной 1,5 – 2 см, с соблюдением перевязки швов. Вертикальные швы заделываются раствором. В основном используются блоки длиной 2,4 м, более короткие (0,9 м, 1,2м) используются, как доборные элементы. К тому же блоки достаточно легко поломать, чтобы получить нужные фрагменты. Для этого в месте предполагаемого разлома делают надрез (5 -10 см глубиной) болгаркой, затем, накинув на один конец петлю из стропы, краном приподнимают блок, пока он не соскользнёт со стропы. Упав на препятствие, заранее подложенное снизу, блок лопнет в месте надреза.

На углах и стыках внутренних и наружных стен желательно использовать только целые блоки. И ни в коем случае не забывать про перевязку.

В этом коротком видео показан процесс строительства цокольного этажа:

Гидроизоляция стен

Очень важным этапом является защита цокольного этажа от влаги, то, насколько изолирован цоколь из блоков от воды, в значительной мере определяет срок эксплуатации всего здания. В разных условиях используется различная гидроизоляция:

изоляция легкого или среднего типа используется в случае заложения фундамента зданий выше зеркала грунтовых вод;
изоляция тяжелого типа, применяется в случае возникновения гидростатического давления.

В строительстве индивидуальных жилых домов и в малоэтажных зданиях, как правило, используется защита фундаментов и подвалов изоляцией легкого типа. В этом случае вертикальные плоскости покрываются битумными эмульсиями, дисперсионными асфальтовыми массами, битумными или ПВХ-плёнками. Поверхность под изоляцию должна быть тщательно прогрунтованной битумной грунтовкой или асфальтовой эмульсией. Толщина битумного покрытия, наносимого, по крайней мере, в два слоя, не должна быть меньше 3 мм. Эти покрытия рекомендуется защитить от повреждений, например, слоем пенополистирола толщиной минимум 20 мм. Следует также обеспечить горизонтальную изоляцию на ленточном фундаменте и под перекрытием над подвалом.

Ванная комната в цокольном этаже

Также можно использовать изоляцию из рубероида, причем не следует укладывать «насухо» двух слоев рубероида – следует использовать битумную мастику. Чтобы правильно соединить горизонтальную изоляцию с вертикальной изоляцией и создать возможность быстрого отвода сточной воды от вертикальной изоляции, основание должно быть выполнено с уклоном, например, гидроизоляция спускается со стены на ленточный фундамент со скосом.

В грунтах со слабой проницаемостью воды (глинистые пески, когезионные почвы и т. д.), кроме того, рекомендуется сделать дренаж грунта, прилегающего к стенам подвалов. Дегидратация проводится путём замены родного грунта гравием или аналогичным материалом, который легко проницаем для отвода воды путём дренажа.

Для утепления стены снаружи лучше всего использовать влагостойкий пенопласт или плиты экструдированного полистирола. Эти материалы не требуют дополнительной защиты от сырости и могут непосредственно соприкасаться с грунтом. Приклеиваются они с помощью не содержащего растворитель клея непосредственно на слой гидроизоляции (обеспечивают дополнительную защиту гидроизоляции от механических повреждений).

Строительство цокольного этажа требует повышенной ответственности. Если были допущены, просчёты в процессе проектирования или строительства, то исправить это будет очень сложно (если вообще возможно). Однако при должном внимании цокольный этаж стоит всех затрат.

бетонный, фундаментный, строительство этажа из ФБС, цоколь из шлакоблока, видео-инструкция по монтажу своими руками, фото и цена

Многие застройщики желают иметь в доме цокольный этаж, что вполне объяснимо – с его помощью можно увеличить площадь дома практически в два раза. По сути, это первый этаж, который расположен ниже уровня земли. Далее мы рассмотрим, как построить цокольный этаж, используя для этого цокольные блоки, которые еще называют ФБС-блоками.

Цокольный этаж из блоков

Особенности цокольного этажа

При желании, в цокольном этаже можно сделать подвал для хранения овощей в зимний период, оборудовать в нем тренажерный зал, либо придумать помещению любое другое назначение. В любом случае, эта площадь будет использоваться с пользой. Однако, достоинство цокольного этажа заключается не только в увеличении пространства дома, но и уменьшении теплопотерь строения.

Согласно существующим нормативам, высота цокольного этажа должна быть не менее 2,5 м, однако, многие застройщики делают его немного выше, чтобы получить полноценный дополнительный этаж. Для этого землю выкапывают на необходимую глубину.

Еще одним положительным моментом цокольного этажа является то, что он берет на себя часть нагрузок от стен дома. В итоге все затраченные силы и средства на такое строительство полностью оправдываются.

Устройство цокольного этажа

Виды цокольного этажа

Цокольный этаж фундамента, в зависимости от его расположения относительно стен, бывает трех видов:

Заглубленный – наиболее распространенный вариант, так как в этом случае цоколь меньше всего подвергается негативному воздействию влаги.
Вровень – достаточно затратный вариант, так как требует дополнительную гидроизоляцию, в противном же случае фундамент разрушается от влаги.
Выступающий цоколь – как правило, используется для домов с тонкими стенами. Данный вариант применяют в том случае, когда необходимо выполнить теплое подпольное помещение.

Виды цоколя

Блоки ФБС

При строительстве цокольного этажа, крайне важно правильно выбрать для него строительный материал. К примеру, если построить цоколь из шлакоблока, то он получится ненадежным и довольно быстро придет в негодность, так как материал не предназначен для таких нагрузок.

Отличным вариантом являются ФБС блоки, которые представляют собой современный строительный материал, предназначенный для строительства сборных фундаментов и цоколей. Основным достоинством бетонных блоков является их невысокая стоимость, благодаря чему они доступны для широкого круга потребителей. Однако, не только невысокая цена обеспечила им высокую популярность.

ФБС-блоки разных размеров

Достоинства ФБС-блоков

Бетонные блоки для цоколя обладают рядом преимуществ, среди которых можно выделить следующие моменты:

Строительство цокольного этажа из блоков ФБС не требует самостоятельного приготовления бетона, в отличие от возведения монолитного фундамента. Как известно, любое нарушение пропорций может привести к снижению его качества.
Блоки обладают морозостойкостью. В процессе их изготовления, в раствор добавляются специальные присадки. Это позволяет использовать данный материал при строительстве в районах с суровым климатом, где за сутки перепады температур составляют десятки градусов.
Существует большое разнообразие моделей материала, что позволяет подобрать наиболее подходящие блоки для каждого конкретного случая. Они могут отличаться не только размером, но и своим составом, а следовательно и характеристиками.
Материал устойчив к агрессивным средам. Поэтому возводить цоколь из фундаментных блоков можно даже в грунтах с повышенной кислотностью.
Как уже говорилось выше, достоинством блоков является и их невысокая стоимость.

Недостатки

Любой материал, как известно, имеет какие-то свои недостатки. Блоки тоже не являются исключением.

К основным их недостаткам относятся следующие моменты:

Монолитный фундамент, построенный своими руками, будет стоить процентов на 20-30 дешевле, чем выложенный из блоков.
Если для строительства выбраны крупные блоки, то уложить их самостоятельно не поучится. Придется привлекать строительную технику, что повлечет за собой дополнительные расходы.
В процессе укладки блоков образуются швы, которые не защищены от негативных воздействий окружающей среды, поэтому со временем они могу прийти в негодность. В результате их необходимо защищать гидроизоляционными материалами. Кроме того, через швы также просачивается холод, поэтому для получения теплого помещения, необходимо применять теплоизоляцию.
Монолитный фундамент, если он правильно выполнен, более прочный, чем блочная конструкция. По сути, получается такой же ленточный бетонный фундамент, но разрезанный на части.

Копка котлована

Строительство цокольного этажа

Глубина

Глубину фундамента следует выбирать не только в соответствии со своими пожеланиями, но и особенностями почвы. Если грунтовые воды расположены очень близко, то цокольный этаж не стоит углублять более, чем на один метр.

Совет! Чтобы на участке с близко расположенными грунтовыми водами сделать цокольный этаж более глубоким, можно «поднять» строительную площадку путем насыпки грунта. Однако, такая технология требует дополнительных вложений.

Если грунтовые воды поднимаются сезонно, то можно воспользоваться технологией защиты фундамента от боковых сил и проложить дренажную систему под определенным углом. Если же проблема грунтовых вод на вашем участке отсутствует, то сделать цокольный этаж любой глубины, которую предполагает проект, не представляется сложным.

На фото – котлован для цокольного этажа с бетонной стяжкой

Подготовка котлована

Итак, вы определились, какой глубины будет цокольный этаж из блоков ФБС. Теперь можно приступать к строительству, которое начинается с земляных работ. В первую очередь необходимо выкопать котлован, задействовав для этого экскаватор.

Совет! На данной стадии строительства желательно поблизости установить водонапорную колонку, так как строительный процесс требует большое количество воды.

Если работа производится весной, то возможно на дне котлована вы увидите скопление воды, которую необходимо откачать или дождаться, пока она уйдет сама собой.

Затем работа выполняется в следующем порядке:

В первую очередь нужно выровнять углы и стены ямы, так как экскаватор копает неровно.
Затем надо выполнить бетонную подушку. Для этого на дно котлована следует нанести разметку и обозначить размеры будущего дома.
В местах расположения несущих стен необходимо прорыть траншеи глубиной не менее 30 сантиметров.
Затем траншеи нужно укрепить при помощи досок.
Далее дно траншей необходимо засыпать щебнем, уложить армировку металлическими прутьями и залить цементный раствор.

После завершения этой работы следует прекратить строительство на три недели, пока не застынет бетон.

Гидроизоляция цокольного этажа

Гидроизоляция

Следующим этапом работы является гидроизоляция, к которой необходимо подходить очень ответственно, иначе влага может попасть в цокольный этаж, что приведет к обрушению дома. Гидроизоляция представляет собой целый комплекс работ. В первую очередь необходимо защитить заглубленные в почву блоки для цоколя фундамента с наружной стороныпри помощи специального рулонного материала.

В последнее время пользуется большой популярностью гидроизол – это простой в применении и в то же время практичный гидроизоляционный материал.

Инструкция по гидроизоляции с его применением выполняется следующим образом:

В первую очередь наносится слой битумной мастики.
Затем помещается гидроизол.
После этого наносится еще один слой мастики.

Также в целях гидроизоляции следует выполнить широкую бетонную отмостку по периметру строения.

Укладка блоков

Совет! Чтобы надежно защитить дом от влаги, специалисты рекомендуют выкопать глубокую яму в полуметре от стены и заполнить ее слоями глины, щебня и бетона с добавлением песка и щебня.

Укладка блоков

Следующим этапом работы является укладка бетонных блоков. Если используются большие блоки, то уложить их вручную не получится, поэтому, как уже говорилось выше, придется задействовать специальную строительную технику.

Располагать блоки нужно по всему периметру котлована, за исключением входа в помещение, скрепляя их цементным раствором. Укладку необходимо выполнять как можно ровнее, что в дальнейшем упростит процесс оштукатуривания.

При возведении цокольного этажа, следует выполнить специальные отверстия для подвода воды и электропроводки. Когда блоки превысят уровень почвы, нужно сделать в них отверстия для вентиляции на расстоянии не ниже 15 см от уровня почвы. Сами отверстия следует закрыть сеткой.

Цоколь из блоков ФБС должен на метр возвышаться над уровнем земли. При этом в стенах необходимо выполнить окна, чтобы помещение не получилось слишком темным.

Пояс цокольного этажа из кирпича

Завершение строительства цокольного этажа

Прежде чем укладывать перекрытие первого этажа, специалисты рекомендуют выполнить поверх плит монолитный железобетонный пояс, который выполняет две функции:

Выравнивает весь ярус по горизонтальной плоскости;
Связывает блоки между собой.

Иногда пояс выкладывают из кирпича, однако, бетон все же надежней.

Работа выполняется следующим образом:

Выставляется деревянная опалубка из досок.
Затем укладывается арматура.
После этого опалубка заливается бетоном.

Как и полагается в подобных случаях, после заливки все работы необходимо прекратить на время застывания бетона. После этого укладывается перекрытие первого этажа и выполняется дальнейшее строительство дома.

Укладка перекрытия

Вывод

Использование подходящего материала для цокольного этажа, такого как ФБС-блоки и соблюдение правильной технологии строительства, позволит с минимальными затратами увеличить полезную площадь дома. Поэтому данное решение пользуется большой популярностью среди застройщиков, особенно в условиях города, когда на счету каждый квадратный метр (узнайте здесь, как избавиться от грибка в подвале).

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Отличная статья 0

Цокольный этаж из блоков ФБС своими руками: этапы кладки, гидроизоляция, засыпка

Большинство современных российских частных домов имеют цокольный этаж. На рынке существуют разные предложения материалов для его строительства. Кто-то выбирает пеноблоки, кто-то строит из шлакоблоков, кто-то из монолитного бетона. Но все чаще соотечественники выбирают цоколь из ФБС, поскольку он долговечен и при этом не сильно дорог в возведении.

Используйте ФБС для создания цоколя

Преимущества и недостатки ФБС

Многие желают построить цокольный этаж из обычных блоков ФБС, просто взвесив их преимущества и недостатки по сравнению с конкурентами. Сделать заранее это сегодня довольно просто — информация обо всех строительных материалах широко доступна. Так каковы же преимущества именно таких блоков?

Их перечень довольно широк и включает в себя:

Невысокую цену, которая доступна даже тем, у кого ограниченный бюджет.
Доступность материала, который можно легко купить во всех регионах и населенных пунктах.
Отсутствие надобности в самостоятельной работе с бетоном, где малейшие ошибки могут привести к печальным последствиям.
Высокий уровень стойкости к холоду, дающий возможности применять блоки даже в условиях Крайнего Севера.
Широкий выбор размеров.
Стойкость к разрушающему влиянию внешней среды.

В данном видео рассмотрим цоколь из ФБС:

Все эти положительные качества появились благодаря технологи изготовления ФБС. Так, за свой высокий уровень морозостойкости они должны благодарить наличие специальных присадок, добавляемых в бетонный раствор на этапе производства. Использование высококачественных марок цемента позволяет добиться хорошей стойкости по отношению к воздействию всевозможных внешних факторов.

Но, как и любой материал, эти блоки имеют свои недостатки. Их число уступает числу достоинств, но все же их стоит принимать во внимание, выбирая строительный материал для возведения цокольного этажа.

При всей свой дешевизне, конструкция из таких плит дороже на треть, чем монолитная.
При строительстве не справиться без использования специальной техники — блоки настолько тяжелы, что людям их не поднять просто так.
Такая конструкция требует крайне тщательной гидроизоляции цоколя из-за наличия межблочных швов.

Но все эти недостатки для большинства легко перекрываются вышеперечисленными достоинствами.

Как выбрать ФБС

При строительстве монолитного цокольного этажа необходимо правильно выбрать марку бетона. Выбирая блоки для цоколя, заботиться об этом нет необходимости. Но это не значит, что можно приобретать любой предлагаемый строительный материал.

Как и в случае с пенобетоном, первым делом необходимо убедиться в том, что приобретаемые ФБС отличаются достаточным уровнем качества. Гарантировать это может паспорт, который должен быть в наличии у каждого продавца. В нем должны содержаться такие сведения:

производитель;
номер партии;
марка;
вес;
габариты блока;
время производства;
уровень морозостойкости;
уровень сопротивления сжатию;
влагостойкость;
стандарты эксплуатации.

Покупатель может дополнительно проверить блоки на наличие отклонений. Для этого выбирают произвольным образом несколько штук и измеряют габариты. Отклонение не должно превышать 6 мм. Если оно больше, то изделие считается дефектным. Стоит помнить о том, что не все типы блоков хороши для цокольных этажей.

Выбирают блоки исходя из толщины стен. Играет роль и наличие облицовки у дома. В последнем случае цокольные блоки ФБС должны быть на 10 см шире, чем основная стена. Это позволит опереть на них облицовку. Если же стены не будут дополнительно облицовываться или сильно утепляться, то можно брать материал такой же ширины, как и они. На несущие способности это не повлияет.

Внимание! Можно рассчитать все необходимые параметры, используя специальный калькулятор.

Как обустроить цокольный этаж из блоков ФБС

Строительство цокольного этажа из ФБС во многом напоминает возведение монолитного цоколя. В частности, сходство в основных этапах строительных работ. Вместе с тем, сам строительный материал диктует главные различия — ведь тут бетон не заливается, а блоки из него укладываются в нужном порядке.

Основные этапы строительных работ:

подготовка участка;
устройство котлована;
гидроизоляция фундамента;
возведение стен;
гидроизоляция стен;
утепление;
финишные работы.

Хорошо видно, насколько большое значение при строительстве цокольного этажа из ФБС играет защита от влаги. Если ее не обеспечить на должном уровне, вода быстро начнет разрушительно влиять на стены, проникая через швы и трещины. А в цоколе будет крайне некомфортно.

ФБС – экономный материал для создания цоколя

Как монтируется цоколь

Строительство цокольного этажа начинается с подготовительных работ на участке. Они во многом соответствует тому, что необходимо делать, если строится цоколь из пено- или шлакоблоков.

Первым делом надо старательно расчистить участок от мусора и выровнять его. Если он зарос травой, то убирают верхний срок грунта. После чего производится разметка исходя из проекта, по которому строят. Она обозначает местоположение несущих конструкций и котлована.

Важно правильно определить глубину котлована. Она зависит от таких факторов, как:

площадь цокольного этажа;
тип грунта;
глубина залегания грунтовых вод.

Так, если водоносный слой находится слишком близко к поверхности, нельзя делать цоколь глубже 1 м. При определении глубины котлована также стоит учитывать необходимость, чтобы яма была на 50 см глубже пола этажа, поскольку песчано-гравийная подушка в сочетании с гидроизоляционным материалом займет около 30 см.

Следующий этап — рытье котлована. Делают это в соответствии с нанесенной разметкой. Копать можно как вручную, так и используя экскаваторы. Там, где будут находиться несущие стены, роют траншеи, глубина которых должна быть не меньше 40 см. Подобная глубина позволит установить блоки с запасом до 10 см.

Дно сделанных траншей засыпают щебнем мелкой фракции и армируют сеткой, а стены фиксируют деревянными элементами, например досками. После этого производят бетонирование и ждут до момента застывания бетона.

Внимание! Обычно застывание бетона занимает до 3 недель.

Несколько иначе поступают при организации плитного фундамента.

Для возведения стеновых перекрытий, когда строят цоколь из блоков ФБС, используют классическую технологию. То есть их кладут друг на друга, скрепляя нанесенным на поверхность цементным раствором. Поскольку блоки достаточно тяжелы, их кладут с помощью спецтехники. Важно следить, чтобы расхождение между элементами конструкции было как можно меньшим.

Также стоит помнить о необходимости обеспечить в конструкции наличие входа и (если это предусматривает проект) окон, иначе можно построить сплошные стены.

На финишном этапе работ можно опоясать цоколь дополнительной подпоркой из кирпича или железобетонных элементов. Она будет служить не только для укрепления, но и для выравнивания. Внутренняя и внешняя отделка стен зависит от проекта, предпочтений владельца, а также назначения помещения.

Если цоколь планируется использовать в качестве места для хранения продуктов, то достаточно будет штукатурки или простой краски. Предварительно стены нужно выровнять и заделать возможные трещины или швы. В качестве покрытия пола может служить любой материал от бетона до дерева. В роли же потолка выступает перекрытие цокольного этажа монолитной плитой.

Как делать утепление

Наружное утепление цоколя необходимо в том случае, если в нем планируется жить. Для этого во время строительства цокольного этажа из блоков ФБС его стены покрывают специальными материалами. Но утеплением занимаются не только для сохранения температуры, но и чтобы снизить показатели влажности в помещении и избежать конденсации пара.

Перед утеплением необходимо позаботится о создании специальной песчаной подушки толщиной до 20 см. Она должна прилегать к низу фундамента и будет служить опорой для утеплителя. Песок необходимо хорошо утрамбовать.

Самые распространенные теплоизолирующие материалы, хорошо подходящие для подобных помещений:

пенополистирол;
пеноплекс;
пенопласт.

Это связано с тем, что они имеют форму плит, которые наклеиваются на стены. В зависимости от климатических условий утеплять можно как в один, так и в два слоя. В первом случае важно правильно обработать стыки. Их изолируют с помощью монтажной пены. Во втором же случае листы кладут с нахлестом в 10 см. Особое внимание стоит уделить утеплению углов, которые особенно склонны к потере тепла.

Важно! Дополнительную защиту может обеспечить слой влагостойкого и ветрозащитного материала. На эту роль хорошо годится геотекстиль.

Как происходит гидроизоляция и засыпка

Гидроизоляция цокольного этажа из ФБС — крайне важный этап в строительных работах. Поскольку конструкция многими частями соприкасается с землей, то изолировать от влаги необходимо как фундамент, так и стены.

Для гидроизоляции фундамента используются рулонные изоляторы. Может подойти и рубероид. Кроме самого изолятора, фундамент должен быть защищен специальной отмосткой. Ее обустраивают по периметру, используя для этого кирпич или бетон. Важно в таком случае применять наиболее качественные материалы.

Гидроизоляция стен происходит несколько иначе, хотя для нее применяют те же материалы, что и для защиты фундамента. Но, помимо них используют битумную мастику. Сначала ею покрывают стены, после чего укладывают листы изолятора. Сверху же его вновь покрывают слоем мастики.

Для засыпки стен этажа применяют песок.

Заключение

Возведение цокольного этажа из пеноблоков — самый распространенный способ строительства такого помещения в России. Но все чаще владельцы домов и застройщики предпочитают фундаментные блоки стеновые из бетона (ФБС). Это связано с множеством преимуществ этого материала. Они сочетают в себе относительную дешевизну с прочностью бетона.

Цоколь из ФБС строят по стандартной схеме. При строительстве применяют спецтехнику. Также нельзя забывать о таком важном аспекте, как гидроизоляция. В некоторых случаях устраивают и наружное утепление.

Цокольный этаж из блоков ФБС под ключ

ПРЕИМУЩЕСТВА БЛОЧНОГО ФУНДАМЕНТА
Преимущества такого фундамента заключаются в том, что для возведения конструкции не обязательно тратить много средств, так как блоки не очень дорогие, а устанавливаются они, несмотря на вес, достаточно быстро.
Во время температурных колебаний, можно смело не беспокоиться за свой дом, так как блочный фундамент отлично удерживает тепло, при этом, не пропуская холодный воздух. Стоит ли говорить о простоте конструкции, ведь блоки устанавливаются довольно легко.
Главным преимуществом, пожалуй, является тот факт, что такой фундамент простоит долгое время на абсолютно любом грунте и отлично покажет себя спустя долгий период времени.

НЕДОСТАТКИ БЛОЧНОГО ФУНДАМЕНТА
Недостатков относительно немного, а точнее всего два, но их хватает на то, чтобы задуматься: а правильный ли выбор вы делаете? Прежде всего, это возможное проседание земли, так как блоки бывают достаточно непрочные и со временем могут разрушиться. И второй недостаток – это вынужденное использование оборудования, так как самостоятельно с блоками не разберешься точно.

ОСОБЕННОСТИ МОНТАЖА
Если вы решили, что ваш фундамент будет создан исключительно из блоков, тогда необходимо обратиться к нашей компании, которая занимается различного рода установками фундаментов и может смело возвести конструкцию на выбранной вами территории.
Мы делаем все, чтобы вы оставались довольны, поэтому процедура подготовки материалов не такая уж и сложная. Мы будем рады если вы обратитесь именно к нам, так как наша компания работает исключительно на своих клиентов, предоставляя им лучшие условия.
У нас есть вся необходимая техника для монтажа блочного фундамента.

СРОКИ МОНТАЖА
Сроки монтажа – это самый быстрый процесс, который ждёт вас, если вы обратитесь к нам, так как наша компания в короткие сроки решает вопрос по поводу возведения фундамента и с использованием высококлассного оборудования возводит крепкую и качественную конструкцию.

Напишите нам прямо сейчас, и мы ответим на все интересующие вас вопросы.

Фундаментные блоки (ФБС) от производителя

Фундаментные блоки используются при возведении стен подвалов и элементов ленточных фундаментов. Основное назначение фундаментных блоков — перераспределение всей нагрузки здания на фундамент.

Среди основных преимуществ фундаментных блоков:

Долговечный
Надежность
Высокое качество изделий

Фундаментные блоки сплошного сечения для стен подвала выполнены из тяжелого бетона марки В7,5 и морозостойкости F50.По дополнительному согласованию блоки могут изготавливаться из бетона другой марки.

ПРИМЕНЕНИЕ БЛОКОВ

Фундаментные блоки из бетона — разновидности железобетонных изделий, непосредственным назначением которых является закладка фундамента. Более того, их используют для строительства подвальных помещений, различных перегородок, навесов. Их используют в аграрном секторе, например, при строительстве комплексов. Блоки используются при возведении стен тоннелей. Есть еще несколько способов применения фундаментных блоков: защита дорог, ремонт дорог, рекультивация берегов в случае разрушительных наводнений.Военные используют блоки ФБС для возведения защитных сооружений, заграждений.

ПРЕИМУЩЕСТВА ФУНДАМЕНТОВ

Экономия времени, так как нет необходимости смешивать бетон и соблюдать пропорции. Установка очень быстрая;
Прочность конструкции. Некоторые типы могут иметь специальные врезки, укрепляющие конструкцию;
Блок устойчивы к морозам, кислым почвам подпитываются специальными средствами;
Специальные крючки позволяют облегчить установку основания.

НЕДОСТАТКИ

Это дорогой материал. Для его установки вам понадобится строительная техника.
Есть возможность просадки фундамента. Структура не цельная. Это означает, что каждый блок может вести себя по-разному.

ВИДЫ ФУНДАМЕНТОВ

бетон силикатный;
бетон керамзитовый;
армированный бетон.

При изготовлении силикатного бетона добавляется известь.Раствор будет умеренным по весу. Блоки маркируются буквой S . Вес продукта колеблется от 290 кг до 1,7 тонны. Согласно ДСТУ, данный тип нельзя использовать в условиях повышенной влажности, следовательно, нельзя использовать в качестве фундамента.

При изготовлении керамзитобетона в раствор добавляют керамзит (керамзитовый заполнитель). Сам керамзит — это пористый материал. Поэтому эта пропорция самая легкая, вес блока от 250 кг до 1,5 тонны.Товар будет обозначен буквой L , то есть легкий. Низкая цена, высокое водопоглощение и невысокая прочность — все это свойственно керамзитобетону. Его можно использовать для строительства легких зданий.

Железобетонные блоки имеют большой вес за счет плотности материала. Вес колеблется от 250 кг до 2 тонн. Он отмечен буквой Т, что означает тяжелый. Он предназначен для многоэтажных домов.

Фундаментные блоки различают по форме, профилю, размерам.У них разная маркировка:

Прямоугольные блоки с ямками называются ФБС. Их используют при устройстве ленточного фундамента, устройстве малоэтажных стен.
Для монолитного фундамента используются пустотелые блоки. Они помечены как FBP. Блоки используются для строительства многоэтажных домов.
Могут быть как трапециевидной, так и прямоугольной формы. Они обозначены как BF.
Колонны цилиндрические для устройства изолированного фундамента и свайного фундамента.Они имеют маркировку F.

Блоки трапециевидной формы используются для ленточных и опорных фундаментов. Этот продукт отмечен знаком FO.

Цифры после блока — габаритные размеры в дециметрах. Первая цифра означает длину, вторая — ширину, а последняя — высоту.

Hoe te kiezen rjochts grutte FBS unit

Любая конструкция — это bekend, begin mei de bou fan de stifting. Это kin wurde foarme, как в geul troch, это складки fan de betonnen massa, en mei help fan konkrete blokken.Размеры warje Pbs, wurdt mestentiids keazen ôfhinklik fan de lêst fan ‘e stifting enstruktueren maten. Ek, as der ferlet — это веер в bepaalde kleur skema, bygelyks, markearje de plinth, dan brûke blokken fan ferskillende kleuren: griis, read, giel, grien.

Om lei it fûnemint fan it hûs yn ‘e meast brûkte rjochthoekige stichting blokken FBS. De ôfmjittings binne selektearre ôfhinklik fan de lingte en de hichte fen ‘e mûrre, dy’t hja sille bouwe, krekt as de Strukturele systeem en materiaal.Как jo fan doel om it bouwen fan в multi-boulaach gebou, de doazen moatte wurde lein nder de betonnen pad.

Stichting blokken: Размеры en typen

De blokken hawwe ûnderskate ynmekoar setten neffens harren typen, lykas Pbs — твердый; FSF — полый, FB — вырез мэй.

Main diminsjes Pbs blok — in hichte dat is in mannichfâld fan 30 (60, 90, 90 см) 120 и 240 см).Параметры Al dizze ek oanjaan Маркировка в дециметрах (bgl, Pbs 6-3-6 betsjut dat dizze ienheid is ûntwurpen foar muorre bou en hat 6 параметров DM yn lingte, 3 dm yn debrate en 6 dm yn hichte). Soms de marking ek oanjout it type fan beton brûkt wurdt foar it meitsjen fan ienheid «t» — swier, «n» — в порезе, «mei» — силикат. Alle oare maten FBS unit kin wurde makke om te bestellen.

Factory kwaliteit — garandearje in lange libbensdoer

Blokken selektearre oan de basic fan ‘e fertikale lading, который должен быть получен из ntwerp poadium fan it gebou.Ofmjittings ek ôfhingje oft de tichtens fan beton waard brûkt foar harren Castings. Alle blokken wurde fersterke en hawwe in spesjale lus, troch that it is handig en ferfier, en sette yn plak.

Sûnt de blokken produsearre yn fabryk omstannichheden, он взлетает до того, как harren hege krêft en betrouberens, se binne resistint foar ynfloeden fan bûtenôf. Lykwols, om foar te kommen that it ingress fan focht is noch bûten fan de rekommandearre jas hydroing mingsel, benammen as der in mooglikheid fan it grutbringen fan grûnwetter.

Тонкий монтажный блок сшивание

Oankeppelje block stichting goed troch tiid fan bou, lykas ferlike mei de casting fan monolithic en net nedich in trochgeande gutting omdat FBS blokken wêrfan grutte is standert, it tebekkringen fan it oantal fertikale gewrichten en appmeran om it duors. Wannear’t it berekkenjen fan de ferplichte oantal blokken moatte net ferjitte oer de kompleksiteit fan 30. As de lingte fan de muorre wurdt ferdield yn 30, kinne jo altyd kieze it rjocht bedrach fan items.As hwet bliuwt, de blokken kinne wurde rjochte, en de gatten tusken harren slute omheech fersterke Inserts. De reewilligens fan it fûnemint foar it erection fan ‘e muorren begin oer in wike. Все швы tusken de ienheden, sawol Horizontale en fertikale, folje in oplossing wêryn oan te rieden dat в гидроизоляционной добавке. Yn de oplossing laach dikte silinfloed op de maten fan Pbs blok. Om fieren it gebou fan de ûndergrûnske nutfoarsjennings (влажный, riolearring, elektrisiteit) moatte wurde ferliet lytse hiaten tusken de eleminten yn in pre-plannen gebieten, dus jo net boarje se.

ОБЩИЕ ПРИМЕЧАНИЯ:

6293

18.00 °

ПОКРЫТИЕ КРЫШИ
ПРОФИЛЬ KLIP TITE ТОЛЩ. 58 мм, ЧИСТЫЙ ЦВЕТ
BOND GS550 COLOR TWO SIDE — АФРИКА БЕЛЫЙ
ОТДЕЛКА ОТДЕЛКИ КРЫШИ В КОМПЛЕКТЕ
ВСЕ ДЛЯ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ПРОИЗВОДСТВА

1. ПРИМЕЧАНИЯ ПОДРЯДЧИКА:
— НИКАКОЕ СТРОИТЕЛЬСТВО НА ПЛОЩАДКЕ ДО УТВЕРЖДЕНИЯ ЧЕРТЕЖЕЙ КОМПАНИИ НЕ ДОПУСКАЕТСЯ.
МЕСТНЫЕ ОРГАНЫ. ЛЮБЫЕ СТРОИТЕЛЬНЫЕ РАБОТЫ, НАЧИНАЮЩИЕСЯ ДО ПЛАНА СТРОИТЕЛЬСТВА
УТВЕРЖДЕНИЕ ОСУЩЕСТВЛЯЕТСЯ ПОЛНОСТЬЮ НА СОБСТВЕННЫЙ РИСК ВЛАДЕЛЬЦА.
— АРХИТЕКТОР НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ИЛИ УЩЕРБ.
ЭТО МОЖЕТ ЯВЛЯТЬСЯ РЕЗУЛЬТАТОМ СТРОИТЕЛЬНЫХ РАБОТ БЕЗ УТВЕРЖДЕННЫХ ПЛАНОВ ЗДАНИЯ.- ПОДРЯДЧИК ПРОВЕРИТЬ ВСЕ УРОВНИ, ВЫСОТЫ И РАЗМЕРЫ НА ПЛОЩАДКЕ И ПРОВЕРИТЬ ОДИНАКОВЫЕ
ПРОТИВ ЧЕРТЕЖЕЙ, ПЕРЕД НАДЛЕНИЕМ КАКОЙ-ЛИБО РАБОТЫ ОТ РУЧНОЙ РАБОТЫ. УРОВНИ ПРИБЛИЖЕННЫЕ И
ДОЛЖНЫ БЫТЬ ПРОВЕРЕНЫ ПРЕДВАРИТЕЛЬНЫМИ ЦЕНАМИ И СТРОИТЕЛЬСТВОМ ПОДРЯДЧИКА. ОТНОСИТЕЛЬНЫЙ ЭТАЖ
УРОВНИ БУДУТ ОПРЕДЕЛЕННЫ ПОСЛЕ УСТАНОВКИ MASTER DATUM.
— ПОДРЯДЧИК ДОЛЖЕН УКАЗАТЬ ЛЮБЫЕ НЕСООТВЕТСТВИЯ НА ЧЕРТЕЖАХ
АРХИТЕКТОР ДО СТРОИТЕЛЬСТВА.
— ПОДРЯДЧИК НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ПРАВИЛЬНУЮ УСТАНОВКУ ЗДАНИЙ, ВСЕХ ВНЕШНИХ
СТЕНЫ, ОСОБЕННО ОТНОСЯЩИЕСЯ К ГРАНИЦАМ, СТРОИТЕЛЬНЫМ ЛИНИЯМ И Т.Д.ЛЮБЫЕ ОШИБКИ,
НЕМЕДЛЕННО СООБЩИТЕ АРХИТЕКТОРУ О НЕСООТВЕТСТВИЯХ ИЛИ УПУЩЕНИЯХ.
— ПОДРЯДЧИК ОТВЕТСТВЕННЫЙ ЗА ПРИВЛЕЧЕНИЕ ИНСПЕКТОРА СТРОИТЕЛЬСТВА НА КАЖДОМ ЭТАПЕ СТРОИТЕЛЬСТВА,
ПОЛУЧИТЬ ПОЛНОЕ УДОВЛЕТВОРЕНИЕ В СООТВЕТСТВИИ С ЗАКОНОДАТЕЛЬСТВОМ И НОРМАМИ МЕСТНЫХ ОРГАНОВ.
— ИСПОЛЬЗУЕТСЯ ТОЛЬКО ОБОГРЕВАЕМЫЙ КИРПИЧ, ЕСЛИ НЕ ПОЛУЧАЕТСЯ КОНКРЕТНОЕ УТВЕРЖДЕНИЕ.
АРХИТЕКТОР АЛЬТЕРНАТИВНЫЙ ТИП КИРПИЧА.
— УСЛОВИЯ: ГРАЖДАНСКИЙ / СТРОИТЕЛЬНЫЙ ИНЖЕНЕР НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ИСПЫТАНИЕ ПОЧВЫ.
2. НЕОБХОДИМЫЕ СЕРТИФИКАТЫ:
— МОГУТ БЫТЬ СЛЕДУЮЩИЕ СЕРТИФИКАТЫ СООТВЕТСТВИЯ СТАНДАРТАМ SABS И NBR
ОТ ПОДРЯДЧИКА ТРЕБУЕТСЯ АРХИТЕКТОРОМ:
СЕРТИФИКАТ ФОНДА: ИНЖЕНЕР.ЦОД: СОВЕТ-ИНСПЕКТОР.
САНТЕХНИКА И КАНАЛИЗАЦИЯ: СПЕЦИАЛИСТ СУБПОДРЯДЧИК.
ЭЛЕКТРИЧЕСКИЙ МОНТАЖ: СПЕЦИАЛИСТ-СУБПОДРЯДЧИК.
ДОРОЖНАЯ И ДОРОЖНАЯ РАЗМЕТКА: ИНЖЕНЕР.
СВИДЕТЕЛЬСТВО ПО ПОЖАРНОЙ БЕЗОПАСНОСТИ: СПЕЦИАЛИСТ И / ИЛИ СОВЕТ.
КОНСТРУКЦИЯ КРЫШИ: СПЕЦИАЛИСТ СУБПОДРЯДЧИК И / ИЛИ ИНЖЕНЕР.
БЕТОННЫЕ ПЛИТЫ: СПЕЦИАЛИСТ СУБПОДРЯДЧИК.
ГИДРОИЗОЛЯЦИЯ: СПЕЦИАЛИСТ СУБПОДРЯДЧИК.
ОСТЕКЛЕНИЕ: СПЕЦИАЛИСТ СУБПОДРЯДЧИК.
3. ПРИМЕЧАНИЯ ПО МАТЕРИАЛАМ И ОТДЕЛКАМ:
— ВСЕ ОТДЕЛОЧНЫЕ ИЗДЕЛИЯ, ТАКИЕ КАК РАМЫ ОКОН, КРЫША, ПЛИТКА, ЯЩИКИ И Т.Д. ДОЛЖНЫ БЫТЬ
УТВЕРЖДЕНО АРХИТЕКТОРОМ ПЕРЕД ЗАКАЗОМ И УСТАНОВКОЙ.- ВСЕ ИСПОЛЬЗУЕМЫЕ ПРОДУКТЫ ДОЛЖНЫ СООТВЕТСТВОВАТЬ СТАНДАРТАМ SABS И МЕСТНЫМ ОРГАНАМ.
ТРЕБОВАНИЯ.
— КАЧЕСТВО ВСЕХ МАТЕРИАЛОВ И ПРОИЗВОДСТВО СООТВЕТСТВУЮЩИМ СООТВЕТСТВУЮЩИМ SABS И SANS
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СООТВЕТСТВУЮТ СТАНДАРТАМ, УКАЗАННЫМ В СТАНДАРТЕ
ПРЕАМБУЛЫ В СООБРАЖЕНИИ, ДОСТУПНЫЕ ДЛЯ ПЕРСОНАЛА В АРХИТЕКТОРЕ.
— ПОДРЯДЧИК ДОЛЖЕН СТРОИТЬ В УТВЕРЖДЕННОМ ЦОД, ТАМ ИЛИ НЕ ПОКАЗАНО
ЧЕРТЕЖИ НА ВСЕХ НАРУЖНЫХ СТЕНАХ НА КАЖДОМ ЭТАЖЕ, УРОВНЕ БАЛКОВ ИЛИ ПАРАПЕТОВ
ОКНО, ДВЕРЬ, РЕШЕТКА ИЛИ ДРУГИЕ ОТВЕРСТИЯ ВО ВНЕШНИХ СТЕНАХ.ВСЕ РАЗДЕЛЫ РАБОТАЮТ НА
СОБЛЮДАЙТЕ SABS 082 ПО NBR.
4. УКАЗАНИЯ ПО СТАНДАРТНЫМ СТРОИТЕЛЬСТВАМ:
— ВСЕ РАБОТЫ ДОЛЖНЫ СООТВЕТСТВОВАТЬ НАЦИОНАЛЬНЫМ СТРОИТЕЛЬНЫМ НОРМАМ И ПРИМЕНИМЫМ СОБЛЮДЕНИЯМ.
И СТАНДАРТЫ NHBRC.
— ЧЕРТЕЖИ НЕ МОГУТ БЫТЬ МАСШТАБНЫМИ ДЛЯ СТРОИТЕЛЬНЫХ ЦЕЛЕЙ. ПРЕДУСМОТРЕННЫЕ РАЗМЕРЫ
ИСПОЛЬЗУЕТСЯ ВСЕГДА.
— ВСЕ ЧЕРТЕЖИ ДОЛЖНЫ БЫТЬ СОВМЕСТНЫ С ОДНЫМ.
— ЗАМЕЧАНИЯ, ОТРАЖЕННЫЕ НА ЧЕРТЕЖАХ, ПРИМЕНЯЮТСЯ ДЛЯ ВСЕГО ПРОЕКТА И РАБОТ.
— ПОДРЯДЧИК ДОЛЖЕН УКАЗАТЬ ЛЮБЫЕ НЕСООТВЕТСТВИЯ НА ЧЕРТЕЖАХ
АРХИТЕКТОР ДО СТРОИТЕЛЬСТВА И ПОДАЧИ ТЕНДЕРОВ.ЕСЛИ СОМНЕВАЕТСЯ, СПРОСИТЕ
АРХИТЕКТОР.
— ПОДРЯДЧИКИ ОБЯЗАНЫ УБЕДИТЬСЯ, ЧТО ВСЕ ДАННЫЕ НА ДАННОМ ЧЕРТЕЖЕ СООТВЕТСТВУЮТ.
ЗАКОНОДАТЕЛЬСТВОМ И НОРМАМИ МЕСТНЫХ ОРГАНОВ.
— ПОДРЯДЧИКИ ОБЯЗАНЫ РАЗМЕЩАТЬ И ОПРЕДЕЛЕНИЕ СУЩЕСТВУЮЩИХ УСЛУГ НА САЙТЕ И ЗАЩИТИТЬ
ЭТО ОТ ПОВРЕЖДЕНИЙ ВО ВРЕМЯ ПРОДОЛЖИТЕЛЬНОСТИ РАБОТ.
5. ЗАМЕТКИ ПО СТЕКЛЕНИЮ:

2 ВЫСОТА НАСТЕННОЙ ПАНЕЛИ 720мм

2 ВЫСОТА ОКНА 100 мм

Диаметр 110 мм.
RWDP

510

fbs facebrick

510

Штукатурка и краска

2 ВЫСОТА ОКНА 100 мм

Экран телевизора

Сливное отверстие

ЦОД
DPM

DPM

Ж / б плита 75 мм к
Англ.Технические характеристики и детали
ЦОД
DPM

2125

БЛОК J — ПЕРВЫЙ ЭТАЖ
БЛОК J — ПЕРВЫЙ ЭТАЖ
0

ШФЛУ

облицовочный кирпич

Цоколь Fbs Facebrick

ШФЛУ

rwdp

DPM

ФУНДАМЕНТЫ ПЛАТА, КАК
ENG ДЕТАЛИ

ФУНДАМЕНТЫ ПЛАТА В СООТВ.
ENG ДЕТАЛИ

ГРАНИЦА

ПОЛИСТИРОЛ СРЕДНЕЙ ПЛОТНОСТИ 15 кг / м2
ИЗОЛЯЦИЯ ПОЛОСТИ, ВСЕ СТЕНЫ ПО ПЕРИМЕТРУ
ОЦИНКОВАННЫЕ НАСТЕННЫЕ СТЕНКИ ДЛЯ СТЕНЫ 270 ПОЛОСТИ
5 на КВАДРАТНЫЙ МЕТР

2295

2635

Сливное отверстие

FFL

облицовочный кирпич
2125

2200

ГРАНИЦА

1013

2295

2635

fbs facebrick

2295

440

Диаметр 110 мм.
RWDP

2125

fbs facebrick

2 ВЫСОТА ОКНА 100 мм

510

2 ВЫСОТА НАСТЕННОЙ ПАНЕЛИ 720мм

БЛОК J — ОХРАННЫЙ ДОМ
ЮЖНАЯ ВЫСОТА
Масштаб 1: 100

БЛОК J — ОХРАННИК
РАЗДЕЛ А-А
Масштаб 1: 100

БЛОК J — ОХРАННЫЙ ДОМ
ВОСТОЧНАЯ ВЫСОТА
Масштаб 1: 100

БЛОК J — ОХРАННИК
ЮЖНАЯ ВЫСОТА
Масштаб 1: 100

ПОТОЛОЧНАЯ ОТДЕЛКА КЛЮЧ

ПРОГУЛКА С КРЫШКОЙ

2740

1100

459

270

1100

CURB LINE

ТИП «CLEARVU» ИЛИ ПОХОЖИЕ ОДОБРЕНЫ
ОТКАТНЫЕ ВОРОТА, В СБОРЕ
ОЦИНКОВАННАЯ ОТДЕЛКА
ВСЕ В СООТВЕТСТВИИ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ

3820

4367

10589

4740

1821 г.

2200

ПРОГУЛКА С КРЫШКОЙ

ТИП «КЛЕАРВУ» ИЛИ АНАЛОГИЧНЫЙ
ОДОБРЕННЫЙ.ОГРАЖДЕНИЕ, В КОМПЛЕКТЕ
ОЦИНКОВАННАЯ ОТДЕЛКА
ВСЕ В КАЧЕСТВЕ ПРОИЗВОДСТВА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

10060

ВСПЫШКА НАЗАД
БЕЛЫЕ СТЕКЛЯННЫЕ ПЛИТКИ 200 x 200 мм. x 3 РЯДА (мин. высота 600 мм x ширина 600) НАД БЛОКОМ
ПЛИТКА СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ SABS.
ВСЕ КРОМКИ ПЛИТКИ ВЕРТИКАЛЬНЫЕ (УГЛОВЫЕ) И ГОРИЗОНТАЛЬНЫЕ КРАСКИ ДЛЯ ПОЛУЧЕНИЯ
ПВХ. ОТДЕЛКА С КРУГЛЫМ КРАЕМ. (БЕЗ ОТКРЫТОГО КРАЯ ПЛИТКИ)

СТАЛЬНЫЕ ЗАДВИЖНЫЕ ВОРОТА

460
3820

ГРАНИЦА

ТИП «КЛЕАРВУ» ИЛИ АНАЛОГИЧНЫЙ
ОДОБРЕННЫЙ. ОГРАЖДЕНИЕ, В КОМПЛЕКТЕ
ОЦИНКОВАННАЯ ОТДЕЛКА
ВСЕ В КАЧЕСТВЕ ПРОИЗВОДСТВА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАСТЕННАЯ ПЛИТКА КЛЮЧ

Пустота

ГРАНИЦА

W 19

000

W 15

CURB LINE

Электрооборудование D.B

2790

керамогранит
8 м²

БЕТОННАЯ БАЛКА С РАЗДВИЖНЫМ ОТЛИВОМ
GATE TRACK ВСЕ ДО ВОРОТ ПРОИЗВОДСТВА

D 01

3620
1750

ДОРОГА К ИНЖЕНЕРУ

D 08

ОХРАННЫЙ ДОМ

460
420 460

О ЛЮБЫХ ВОПРОСАХ, ВОЗНИКАЮЩИХ ИЗ ВЫШЕУКАЗАННОГО, ДОЛЖНО СООБЩИТЬ АРХИТЕКТОРУ
РАЗЪЯСНЕНИЕ ПЕРЕД ЛЮБЫМИ РАБОТАМИ НАДЕЛАЙТЕ В РУКУ.

БЛОК — K
ОТКАЗАТЬ ДВОР

460
Туалет

110

2 м²

WHB

3620

460

1100

П / плитка

Раковина

W 15

600 x 600 — ПАНЕЛЬ ДОСТУПА / ДВЕРЬ ОТДЕЛЕНИЯ
СТАНДАРТНЫЙ МЕТАЛЛИЧЕСКИЙ ВЕРХНИЙ С ЭПОКСИДНЫМ ОКРАШИВАНИЕМ В КОМПЛЕКТЕ ПОСТАВКИ
ПОТОЛОЧНЫМ ПРОИЗВОДСТВОМ

110 Ø
110 Ø ПВХ.ПОЧВЕННАЯ ТРУБА
2 СПОСОБ ВВ.
МИН. ОСЕНЬ 1:60 ДО
W 05 whb. 50 Ø пвх wwp. МУН. СВЯЗЬ

270

Gulley

«GYPROC RHINO BOARD 9,5мм ПОТОЛОЧНЫЕ ДОСКИ
ИСПОЛЬЗУЕТСЯ НА СИСТЕМЕ БРЕНДЕРА ДЕРЕВА ИЛИ СТАЛИ
(МАКС. C / C. В КАЧЕСТВЕ ИЗГОТОВЛЕНИЯ)
РИНОЛИТНАЯ ШТУКАТУРКА, ЛЕНТОЧНАЯ И КРАСНАЯ, УНИВЕРСАЛЬНАЯ ПОД ПАЛЬТО И 2 СЛОЯ POLVIN
СТЕНЫ И ПОТОЛКИ, МАТОВАЯ ОТДЕЛКА — БЕЛЫЙ
CORNICE — ТИП ПОЛИСТИРОЛА С ПОКРЫТИЕМ 75 x 75 мм, С Окрашиваемым герметиком по всему периметру,
ПОКРАШЕНА ТАК КАК ПОТОЛ
ВЫСОТА ПОТОЛКА — БРЕНДИНГ НИЖЕ ФЕРМ

— ВСЕ ОСТЕКЛЕНИЕ СООТВЕТСТВУЕТ NBR (SANS10400 — ЧАСТЬ N) SABS 0137 и AAMSA.
ГАБАРИТНЫЕ РАЗМЕРЫ
ОСТЕКЛЕНИЕ
НОМИНАЛЬНАЯ ТОЛЩИНА СТЕКЛА
МАКСИМУМ. РАЗМЕР ПАНЕЛИ
3 мм
0,75
4 мм
1,50
5 мм
2,10
6 мм
3.20
— ЛЮБОЕ СТЕКЛО, УСТАНОВЛЕННОЕ В ЛЮБУЮ ДВЕРЬ, ДОЛЖНО БЫТЬ ЗАЩИТНЫМ СТЕКЛОМ И ИМЕТЬ
НОМИНАЛЬНАЯ ТОЛЩИНА НЕ МЕНЕЕ 6 ММ, И ДВЕРЬ НЕ ВЕРОЯТНО ВИДЕТЬСЯ
ЛИЦО, ПОДХОДЯЩИЕ К НИМ, ИМЕЕТ МАРКИРОВКУ. ЛЮБОЕ СТЕКЛО МЕНЬШЕ 500 ММ ОТ
ОТДЕЛКА ПОЛА ДОЛЖНА БЫТЬ ЗАЩИТНЫМ СТЕКЛО.ЛЮБЫЕ ОКНА НА ЛЕСТНИЦАХ ДОЛЖНЫ БЫТЬ ЗАЩИТНЫМИ СТЕКЛАМИ.
6. МИГАЮЩИЕ ПРИМЕЧАНИЯ:
ОБЕСПЕЧИВАЙТЕ МИГАЮЩИЕ 0,6 ММ НА ВСЕХ ПАРАПЕТАХ И В ОБЛАСТИ ИЗМЕНЕНИЯ ЛИНИИ КРЫШИ.
7. КИРПИЧНЫЕ РАСШИРИТЕЛЬНЫЕ СОЕДИНЕНИЯ ПРИМЕЧАНИЯ:
ОБРАТИТЕСЬ К ИНЖЕНЕРУ ДЛЯ РАСШИРИТЕЛЬНЫХ СОЕДИНЕНИЙ BRICKWORK
8. ИЗМЕНЕНИЯ:
СМОТРИТЕ СПИСОК ЧЕРТЕЖЕЙ ДЛЯ ПОСЛЕДНИХ ИЗМЕНЕНИЙ ЧЕРТЕЖЕЙ.

БЛОК J — ОХРАННИК
ПЛАН ПОТОЛКА
Масштаб 1: 100

1 ПЛИТКА ДЛЯ ВЫСОКИХ СТЕН 600 мм
БЕЛЫЕ СТЕКЛЯННЫЕ НАСТЕННЫЕ ПЛИТКИ 200 x 200 мм, ВСЕ КРУГЛЫЕ.
ПЛИТКА СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ SABS.
ВСЕ КРОМКИ ПЛИТКИ ВЕРТИКАЛЬНЫЕ (УГЛОВЫЕ) И ГОРИЗОНТАЛЬНЫЕ КРАСКИ ДЛЯ ПОЛУЧЕНИЯ
ПВХ.ОТДЕЛКА С КРУГЛЫМ КРАЕМ. (БЕЗ ОТКРЫТОГО КРАЯ ПЛИТКИ)

08.11.2017

ВЫДАН КОНСУЛЬТАНТАМ

22.09.2017

ПЛИТКА ДОБАВЛЕНА, ВЫДАН КОНСУЛЬТАНТАМ

29.06.2018

НОВЫЙ ПЛАН, ПОЛУЧЕННЫЙ ОТ DID

REV. Нет

ДАТА :

ОПИСАНИЕ:

ПРИМЕЧАНИЕ: НА ВСЕХ НАСТЕННЫХ ПЛИТКАХ ИМЕТЬ ПЛИТКУ ПЛИТКИ ВЫСОКОЙ 100 мм!

ИЗМЕНЕНИЯ

КОНТРОЛЬ ДОСТУПА?
ЭЛЕКТРИЧЕСКИЙ ENG ДЛЯ ПОДТВЕРЖДЕНИЯ

99,50

285 — 07 — 42

МИНИСТЕРСТВО
РАЗВИТИЕ ИНФРАСТРУКТУРЫ
УЧРЕЖДЕНИЕ

ОТДЕЛЕНИЕ ОБРАЗОВАНИЯ ГАУТЕНГА

УСЛУГА

ПЛАН ГЛАВНЫХ ВОРОТ
Масштаб 1: 100

НОВАЯ ШКОЛА WK DU PLESSIS (LSEN)
ПОРЦИЯ 55 ГЕДУЛЬД N).123 ИК
ДОГОВОР — РАЗДЕЛ

КЛАССИФИКАЦИЯ ЗДАНИЙ

NEC ВАРИАНТ B
RWDP

RWDP

ДИСЦИПЛИНА

A3
ЭТАП ПРОЕКТА

АРХИТЕКТУРНЫЙ

ОПИСАНИЕ РАБОТЫ — ПОДРАЗДЕЛЕНИЕ

РАБОЧИЕ ЧЕРТЕЖИ
А

7760

fbs facebrick

ФАЙЛ №

RWDP
ОТКРЫТАЯ ПОЗИЦИЯ

ДИЗАЙН

RWDP

КИРПИЧНЫЙ КРАЙ

СТАЛЬНЫЕ ЗАДВИЖНЫЕ ВОРОТА

БЛОК — ДОМ J GATE

000

БЛОК — K
ОТКАЗАТЬ ДВОР

000

БЛОК — J
ОХРАННЫЙ ДОМ

ОТКРЫТАЯ ПОЗИЦИЯ

ОПИСАНИЕ ЧЕРТЕЖА

ТИП «CLEARVU» ИЛИ ПОХОЖИЕ ОДОБРЕНЫ
РАЗДВИЖНЫЕ ВОРОТА (7 760 x 2 400 мм высотой)
ПОЛНЫЙ . ОЦИНКОВАННАЯ ОТДЕЛКА
ВСЕ В СООТВЕТСТВИИ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ

ШКАЛА

6/1/1 / 1-189
ДЖОХАН ШВИГЕРС
КАК УКАЗАНО

БОРДЮР
ТИП «КЛЕАРВУ» ИЛИ АНАЛОГИЧНЫЙ
ОДОБРЕННЫЙ.ОГРАЖДЕНИЕ, В КОМПЛЕКТЕ
ОЦИНКОВАННАЯ ОТДЕЛКА
ВСЕ В КАЧЕСТВЕ ПРОИЗВОДСТВА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ДОРОГА

ГЛАВНЫЕ ВОРОТА ЗАПАДНЫЙ ФОРМ
Масштаб 1: 100

БОРДЮР
БЕТОННАЯ БАЛКА С РАЗДВИЖНЫМ ОТЛИВОМ
GATE TRACK ВСЕ ДО ВОРОТ ПРОИЗВОДСТВА

СТАЛЬНЫЕ ВОРОТА
ПОДРОБНЕЕ

КИРПИЧ ДЛЯ ЛИЦА

ГРАНИЦА

Вывеска
ДОЛЖНОСТЬ

ГРАНИЦА

2400

ДАТА

БЛОК J — ОХРАННИК
ПЛАН КРЫШИ
Масштаб 1: 100

31.07.2017

ОТВЕТСТВЕННЫЙ ПРОФЕССИОНАЛ
НАЗВАНИЕ
ПОДПИСЬ

ДЖОХАН ШВИГЕРС

Предмет номер.
НАРИСОВАННЫЙ
ПРОВЕРЕНО
НОМЕР PR

3084

КООРДИНАЦИЯ ЧЕРТЕЖА

ПРОФЕССИОНАЛЬНАЯ КОНСУЛЬТАНТНАЯ ФИРМА:

АРХИТЕКТОРЫ NANOX
УЛ. ОВЕН, 273, ВОДНЫЙ КОНЬК, ЗВО.ТЕЛ: 012-346 7155 ЭЛЕКТРОННАЯ ПОЧТА: [email protected]

НАЗНАЧЕН ПОДРЯДЧИК:

CADD
СИСТЕМА
РАЗМЕР

АВТО САПР
НОМЕР ЧЕРТЕЖА

189-S1-A200-00

ФАЙЛ
НАЗВАНИЕ
REV

Блоки управления CPX-CEC — KIPDF.COM

Блоки управления CPX-CEC

Блоки управления CPX-CEC Ключевые особенности Application Controller

Программирование на глобальном языке Контроллеры CODESYS — это современные системы управления для CPX-терминалов, которые позволяют программировать с помощью CODESYS согласно IEC 61131-3.

CODESYS, предоставляемый Festo, предлагает удобный пользовательский интерфейс со следующими функциями: • Встроенные библиотеки модулей • Диспетчер библиотек для интеграции других библиотек • Редактор визуализации

• Связь через полевую шину в сочетании с узлом полевой шины в CPX-терминале • Диагностика и быстрая ввод в эксплуатацию модулей CPX через ручной CPX-MMI

• Все основные функции • Мастер CANopen для управления до 127 станциями CANopen.Электрические оси могут управляться в режиме точка-точка.

Основные функции Контроллеры CODESYS предлагают следующие основные функции: • Программирование с помощью CODESYS в соответствии с IEC 61131-3 • Связь через Ethernet (Modbus / TCP, EasyIP, TCP / IP) • Визуализация процесса с помощью пульта оператора CDPX или сервера OPC

• Режим моделирования • Интегрированная проектная документация • Функции отладки для поиска неисправностей • Конфигурация и параметризация контроллера с помощью конфигурации управления

CPX-CEC-C1 предлагает

CPX-CEC предлагает • Все основные функции • Интерфейс RS232 для управления внешними устройствами

-H-

Примечание

При использовании внешних устройств обмен данными должен программироваться пользователем.Подключение к шине Контроллеры CODESYS — это удаленные контроллеры, которые могут быть подключены к ПЛК более высокого уровня через узлы fieldbus CPX-терминала или через Ethernet, например: • PROFINET • EtherNet / IP • EtherCAT • PROFIBUS • DeviceNet

Рабочие режимы • Автономный • Удаленный контроллер на полевой шине • Удаленный контроллер на Ethernet

Расширение системы (примеры) CPX-CEC / CPX-CEC как автономный или удаленный контроллер

è Интернет: www.festo.com/ каталог/…

Расширение системы CANopen соединяет CPX-CEC с пневмоостровами и контроллерами электроприводов от Festo: • CPX, CPV • CMMP-AS, CMMS-ST и т. Д. • Шлюз AS-Interface

Ethernet соединяет CPX-CEC с дополнительные контроллеры и блоки оператора от Festo: • CECX • CDPX • Камера SBO… -Q

CPX-CEC-C1 в качестве ведущего устройства полевой шины CANopen

Возможны изменения — 2017/01

Блоки управления CPX-CEC Ключевые особенности Преимущества для пользователи Повышенная производительность Сокращение времени цикла — больше подключаемых приводов.Совместимость практически со всеми системами управления на рынке обеспечивается через CPX-терминал.

Снижение затрат Обширная библиотека функций CODESYS предоставляет возможности диагностики и мониторинга состояния.

Простые, но эффективные: децентрализованные структуры Модульная система ввода / вывода с 512 входами / выходами и функциональностью CAN-ведущего (CPX-CEC) предлагает полную гибкость, будь то управление с открытым или закрытым контуром

. Автономный для недорогой автоматизации, например, ручных рабочих станций или дистанционного управления с предварительной обработкой.

Для стандартизированной предварительной обработки: снижает затраты на установку в качестве интеллектуального удаленного терминала ввода / вывода до IP65 / IP67 непосредственно на машине.

CPX-CEC идеально адаптирован для приложений CPX и управления перемещением с числом осей до 31.

Единственная в мире платформа со степенью защиты IP65 Полностью интегрированная платформа автоматизации для стандартных, пропорциональных и сервопневматических устройств, датчиков и управления движением до степени защиты IP65.

В комплекте: простой ввод в эксплуатацию.

Классификация CPX-CEC в линейке многокоординатных контроллеров для технологии электропривода Встроенный контроллер Модульный контроллер CPX-CEC позволяет гибко подключать приводы клапанов и электроприводы к терминалу — программируется в CODESYS и может, при необходимости, быть

прямо на машине, IP65.Идеальное дополнение к шлюзовому модулю CPX-CM-HPP.

Модульные контроллеры завершают верхнюю часть диапазона для управления электроприводами. CECX-X-C1 — идеальный вариант расширения шкафа управления в сочетании с технологией электропривода и общей системой управления. CECX-X-M1 выполняет расширенные задачи

, такие как кулачковые диски, многоосевые функциональные модули для PLCopen и простые функции ЧПУ до 2.5D. Роботизированный контроллер CMXR обеспечивает управление с интерполяцией для различных кинематических систем (например,грамм. параллельная кинематическая система) с шестью осями.

CPX-CEC в мире электроприводной техники

2017/01 — Возможны изменения

è Интернет: www.festo.com/catalogue / …

Блоки управления CPX-CEC Типовые коды

CPX

—

CEC

—

Тип CPX

Модульный электрический терминал

Электрическое управление CEC

Блок управления

Интерфейс и функции C1 —

322 CAN : www.festo.com/catalogue / …

Возможны изменения — 2017/01

Блоки управления CPX-CEC Технические характеристики

Industrial Ethernet Modbus / TCP EasyIP IT-услуги: Интернет-почта Передача файлов

Контроллер CODESYS современная система управления для CPX-терминалов, позволяющая программировать с помощью CODESYS согласно IEC 61131-3. Электропитание и связь с другими модулями осуществляется через соединительный блок. Помимо сетевых подключений, для индикации состояния шины, рабочего состояния ПЛК и периферийных устройств CPX также предусмотрены светодиоды, а также элементы переключения и диагностический интерфейс для CPX-MMI и CPX-FMT.

Подключение шины приложений CPX-CEC — это удаленный контроллер, который может быть подключен к главному ПЛК через узлы полевой шины CPX-терминала или через Ethernet. В то же время

Протоколы связи можно использовать CPX-CEC как компактный автономный контроллер непосредственно на машине.

• Fieldbus через узлы шины CPX • Modbus / TCP • EasyIP

Режимы работы • Автономный • Удаленный контроллер, полевая шина • Удаленный контроллер, Ethernet

Возможности настройки CPX-CEC имеет следующие интерфейсы для мониторинга, программирования и ввод в эксплуатацию:

• Для CPX-MMI / -FMT • Интерфейс Ethernet для IT-приложений • Удаленная диагностика

Режим работы и протокол полевой шины устанавливаются с помощью DIL-переключателя на CPX-CEC.

Встроенный веб-сервер предлагает удобные средства запроса данных, сохраненных в CPX-CEC.

• Активация децентрализованных систем инсталляции на основе срабатывания CPI приложений в пропорциональной пневматике • Активация AS-интерфейса через шлюз

• Подключение ко всем полевым шинам в качестве удаленного контроллера и для предварительной обработки • Активация электроприводов как отдельных осей через CANopen (CPX-CEC-C1)

• Возможности раннего предупреждения и визуализации • Пневматические системы с замкнутым контуром

Характеристики • Простое срабатывание конфигураций пневмоостровов с MPA, VTSA • Диагностика с гибкими возможностями мониторинга давления, расхода, баллона время работы, расход воздуха

2017/01 — Возможны изменения

è Интернет: www.festo.com/catalogue / …

Блоки управления CPX-CEC Технические данные Общие технические данные Протокол

Время обработки Программное обеспечение для программирования Язык программирования

Программирование

Рабочий язык Поддержка обработки файлов

Диагностика для конкретного устройства

Светодиодные дисплеи

Зависит от шины для конкретного продукта

Настройка IP-адреса

Функциональные блоки Вес продукта Размеры (включая соединительный блок) Ш x Д x В

[г] [мм]

CODESYS Level 2 EasyIP Modbus TCP TCP / IP Прибл.200 мкс / 1 k инструкций CODESYS, предоставленный Festo V2.3 В соответствии с IEC 61131-3 Последовательная функциональная схема (SFC) Список инструкций (IL) Функциональная схема (FCH), дополнительная непрерывная функциональная схема (CFC) Релейная диаграмма (LD) Структурированный текст ( ST) Немецкий, английский Да Память диагностики Диагностика по каналам и модулям Пониженное напряжение / короткое замыкание модулей TP: Связь / трафик RUN: Состояние ПЛК STOP: Состояние ПЛК ERR: Ошибка выполнения ПЛК PS: Питание электроники, питание датчика PL: Питание нагрузки SF : Системная ошибка M: Изменить / принудительно активировать DHCP через CODESYS Через MMI Состояние диагностики CPX, скопировать диагностическую трассировку CPX, прочитать диагностику модуля CPX и т. Д.155 50 x 107 x 55

Материалы Корпус

Усиленный PA PC Соответствует RoHS

Примечание по материалам Условия эксплуатации и окружающей среды Температура окружающей среды Температура хранения Относительная влажность воздуха Класс устойчивости к коррозии CRC1) 1)

[° C] [° C] [%]

–5… +50 –20… +70 95, без конденсации 2

Класс коррозионной стойкости CRC 2 по стандарту Festo FN 940070 Умеренная коррозионная нагрузка. Внутренние помещения, в которых может образовываться конденсат.Внешние видимые части, требующие в первую очередь декоративной поверхности, которые находятся в непосредственном контакте с окружающей атмосферой, типичной для промышленного применения.

è Интернет: www.festo.com/catalogue / …

Возможны изменения — 2017/01

Блоки управления CPX-CEC Технические характеристики Электрические характеристики Номинальное рабочее напряжение Напряжение нагрузки

Номинальное рабочее напряжение С пневматикой типа VTSA С пневматикой типа MPA Без пневматики

Буферизация сбоев питания Собственное потребление тока при номинальном рабочем напряжении Степень защиты согласно EN 60529

[В постоянного тока] [В постоянного тока] [В постоянного тока] [В постоянного тока] [В постоянного тока] [мс] [ мА]

Технические данные Тип Дополнительные функции Данные ЦП

Флэш-ОЗУ Процессор

Интерфейс управления Параметризация Поддержка конфигурации Программная память, программа пользователя Флаги

[МБ] [МБ] [МГц]

[МБ] Постоянные данные Глобальная память данных

[kB] [MB]

Элементы управления Общее количество осей Ethernet

Интерфейс полевой шины

Интерфейс данных

2017/01 — Возможны изменения

Номер Технология подключения gy Скорость передачи данных [Мбит / с] Поддерживаемые протоколы Номер Технология подключения Скорость передачи данных, может быть [кбит / с] установлена с помощью программного обеспечения Поддерживаемые протоколы Гальваническая развязка Номер Технология подключения Скорость передачи данных, может быть установлена в [кбит / с] с помощью программного обеспечения Поддерживаемые протоколы Гальваническая развязка

24 24 21.6… 26,4 18… 30 18… 30 10 Обычно 85 IP65, IP67

CPX-CEC

CPX-CEC-C1

Функция связи RS232 32 32 400 — CODESYS V2.3 CODESYS V2.3 4 Концепция переменных CODESYS 30 8 — Поворотный переключатель для RUN / STOP — 1 разъем RJ45, 8-контактный 10/100 TCP / IP, EasyIP, Modbus TCP — — —

Функции движения для электроприводов 32 32 400 CAN bus

— — 1 разъем Sub-D , 9-контактный 9,6… 230,4

Шина CAN Да — — —

Интерфейс RS232 Да

— —

è Интернет: www.festo.com/catalogue / …

30 8 DIL-переключатель для оконечной нагрузки CAN Поворотный переключатель для RUN / STOP 31

1 Штекерный разъем Sub-D, 9-контактный 125, 250, 500, 800, 1000

Блоки управления CPX-CEC Технические характеристики Компоненты подключения и индикации CPX-CEC-C1 1

1 Подключение CPX-MMI 2 DIL-переключатель 3 Интерфейс полевой шины (9-контактный штекерный разъем Sub-D) 4 светодиода состояния, зависимые от шины и зависит от продукта 5 Поворотный переключатель RUN / STOP 6 Интерфейс Ethernet (разъем RJ45, 8 контактов)

3 6

Назначение контактов — Контакт CPX-CEC-C1

Сигнал

Значение

1 2 3 4 5 6 7 8 9 Жилой

н.c. CAN_L CAN_GND н.к. CAN_SHLD CAN_GND CAN_H n.c. n.c. Экран

Не подключен CAN low CAN земля Не подключен Подключение к функциональному заземлению FE CAN земля (опция) 1) CAN high Не подключена Не подключена Корпус штекерного разъема должен быть подключен к FE

1 2 3 4 5 6 7 8 Корпус

TD + TDRD + NC n.c. RDn.c. n.c. Экранирование

Переданные данные + Переданные данные Полученные данные + Не подключено Не подключено Полученные данные Не подключено Не подключено Экран

Интерфейс полевой шины, разъем Sub-D

Интерфейс Ethernet, разъем RJ45

Если контроллер привода с подключен внешний источник питания, заземление CAN (опция), контакт 6 на CPX-CEC-C1, CPX-CEC-M1 использовать нельзя.

è Интернет: www.festo.com/catalogue / …

Возможны изменения — 2017/01

Блоки управления CPX-CEC Технические характеристики Компоненты подключения и отображения CPX-CEC 1

1 Подключение CPX-MMI 2 DIL-переключатель 3 Интерфейс RS232 (разъем Sub-D, 9-контактный) 4 светодиода состояния, для конкретной шины и продукта 5 Поворотный переключатель RUN / STOP 6 Интерфейс Ethernet (разъем RJ45, 8-контактный)

3 6

Назначение контактов — Контакт CPX-CEC

Сигнал

Значение

1 2 3 4 5 6 7 8 9 Экранирование

n.c. RXD TXD нет данных GND н.к. n.c. n.c. n.c. Экран

Не подключен Полученные данные Переданные данные Не подключен Опорный потенциал данных Не подключен Не подключен Не подключен Не подключен Подключение к функциональному заземлению

1 2 3 4 5 6 7 8 Корпус

TD + TDRD + n.c. n.c. RDn.c. n.c. Скрининг

Интерфейс RS232, разъем Sub-D

Интерфейс Ethernet, разъем RJ45

2017/01 — Возможны изменения

è Интернет: www .festo.com/catalogue / …

Блоки управления CPX-CEC Принадлежности Данные для заказа Обозначение

Номер детали

Тип

Функции движения для электроприводов

567347

CPX-CEC-C1

Функция связи RS232

567346

CPX-CEC

Разъем Sub-D, 9-контактный, для CANopen

532219

FBS-SUB-9-BU-2x5POL-B

Соединительный кабель FED для интерфейса RS232

539642

FEC-KBG7

Соединительный кабель FED для интерфейса RS232

539643

FEC-KBG8

Разъем шины Micro Style, 2xM12 для DeviceNet / CANopen

525632

9 -0002 MOSE для подключения Micro Style, M12

18324

FBSD-GD-9-5POL

Штекерный разъем для подключения Micro Style, M12

175380

FBS-M12-5GS-PG9

Подключение шины Open Style для 5 -контактная клеммная колодка для DeviceNet / CANopen

525634

FBA-1-SL-5POL

Клеммная колодка для подключения Open Style, 5-контактная

525635

FBSD-KL-2x5POL

RJ450002 штекерный соединитель

44 9

FBS-RJ45-8-GS

Крышка для подключения RJ45

534496

AK-Rj45

Блок управления

Интерфейс полевой шины

Интерфейс Ethernet

è Интернет: www.

Цокольный этаж из блоков фбс

Преимущества и недостатки ФБС

Выбор ФБС для строительства

Устройство цокольного этажа

Процесс монтажа блоков

Гидроизоляция и засыпка

Цокольный этаж из фундаментных блоков (ФБС)

Плюсы и минусы ФБС

Выбор фундаментных блоков.

Цокольный этаж из блоков фбс: этапы строительства

Особенности цокольного этажа

Преимущества строительства цокольного этажа из блоков фбс

Этапы строительства

Роем котлован

Монтаж фбс

Установка армопояса

Гидроизоляция

Утепление

Заключение

Цокольный этаж из блоков фбс на ленточном фундаменте

Цоколь

Из каких материалов строить стены в полуподвале?

Фундаментные блоки стеновые

Монтаж цокольного этажа

Земляные работы

Возведение стен

Гидроизоляция стен

бетонный, фундаментный, строительство этажа из ФБС, цоколь из шлакоблока, видео-инструкция по монтажу своими руками, фото и цена

Особенности цокольного этажа

Виды цокольного этажа

Блоки ФБС

Достоинства ФБС-блоков

Недостатки

Строительство цокольного этажа

Глубина

Подготовка котлована

Гидроизоляция

Укладка блоков

Завершение строительства цокольного этажа

Вывод

Цокольный этаж из блоков ФБС своими руками: этапы кладки, гидроизоляция, засыпка

Преимущества и недостатки ФБС

Как выбрать ФБС

Как обустроить цокольный этаж из блоков ФБС

Как монтируется цоколь

Как делать утепление

Как происходит гидроизоляция и засыпка

Заключение

Цокольный этаж из блоков ФБС под ключ

Фундаментные блоки (ФБС) от производителя

Hoe te kiezen rjochts grutte FBS unit

Stichting blokken: Размеры en typen

Factory kwaliteit — garandearje in lange libbensdoer

Тонкий монтажный блок сшивание

Блоки управления CPX-CEC — KIPDF.COM

Добавить комментарий Отменить ответ
