Фундамент монолитная плита: особенности и разновидности

Краткое содержание статьи:

Особенности плитных фундаментов

Для начала определим, на каком типе грунта и для каких сооружений целесообразно использовать плитный фундамент. Иногда его еще называют плавающим, так как под действием сил пучения, основание постройки перемещается (плавает) вместе с замерзающими или оттаивающими грунтовыми массами. Поэтому плавающая плита отлично работает на грунтах склонных к пучению или сильной просадке:

• мелкопесчаных, пылеватых, супесях;
• глинистых, суглинках;
• водонасыщенных;
• насыпных;
• слабо несущих, например торфяниках.

Важно! Не рекомендуется применять плитный фундамент на грунтах с толстым илистым или почвенно-растительный слоем, а также подверженных оползневым явлениям.

В зависимости от степени пучинистости грунта применяются различные типы опорных плит:

1. Монолитные железобетонные плиты фундамента рекомендуется обустраивать на грунтах подверженных сильным вертикальным и умеренным горизонтальным передвижениям. Для верхних ребер жесткости допускается использование готовых железобетонных балок жестко скрепленных с основной плитой сварной арматурой и цементным раствором. Вся конструкция должна быть достаточно хорошо армированной, чтобы деформации породы не оказывали отрицательного воздействия на целостность здания.
2. На грунтах средней силы пучения допускается устройство как монолитного фундамента, так и сборного с монтажом блоков на раствор.
3. Для слабо пучинистых грунтов подойдут монолитные основания, где в качестве наполнителя используется керамзитобетон или бутовый камень. Их рёбра жёсткости могут быть направлены вверх или вниз. В обоих вариантах отсутствует необходимость в специальных креплениях к плите, так как ригеля остаются на месте под воздействием силы тяжести расположенных сверху конструкций.

Плитный фундамент подходит для сооружений с массивными несущими конструкциями из кирпича или бетона. При этом, чем больше вес и пространственная жесткость надземной части здания, тем надёжнее будет её сцепление с фундаментом и меньше горизонтальных деформаций опорного грунта. Наиболее целесообразно использовать такой тип основания в сочетании с утеплением, при условии, что он будет выполнять функцию пола для первого этажа, для возведения жилых сооружений в северных широтах.

Разновидности плитных фундаментов

На данный момент практикуется использование следующих типов плитных фундаментов:

Монолитный плоский – представляет собой монолитную железобетонную плиту одинаковой толщины по всей площади. Наиболее простая конструкция, но, при равных несущих характеристиках по сравнению с фундаментом с ребрами жесткости, на неё затрачивается избыточное количество бетона.

Утепленная шведская плита (УШП) – фундамент, состоящий из нескольких слоев, среди которых железобетонная заливка, экструдированный пенополистирол, песчано-гравийная или щебеночная засыпка. Получила наибольшее распространение в скандинавских странах, Канаде, на Аляске. На данный момент широко внедряется в частном жилищном строительстве в северных регионах России.

С ребрами жесткости:

1. Рёбра жесткости направлены вниз – фундамент ЖБ монолитная плита размещается сверху на сплошной ленте (монолитной или сборной), выполняющей функцию элемента жесткости. Заливка выполняется поэтапно или непрерывно. Особое внимание уделяется несъёмной опалубке нижней части, так как на неё оказываться основное давление от всей конструкции.
2. Рёбра направлены вверх – монолитная лента, повторяющая контуры несущих стен, располагается сверху на бетонной плите, составляя с ней одно целое. В случае возведения сооружений среднего и небольшого веса допускается использование в качестве ребер жесткости сборных железобетонных конструкций с их обязательным креплением на поверхности основания. Ребра жесткости могут формировать стенки цокольного этажа. Они подлежат обязательному утеплению. В слое теплоизоляции могут прокладываться коммуникации, что дает дополнительное преимущество, ведь для их ремонта не потребуется вскрывать бетонный материал.

Сборные основания – конструкция, независимо от направления рёбер жёсткости, состоит из отдельных железобетонных блоков и плит, скрепленных между собой цементом и закладными металлическими деталями. Имеет ограниченную область использования – подходит только для возведения малоэтажных зданий на пучинистых грунтах средней и слабой подвижности.

Читайте также: Все о фундаментах для дома

Плюсы и минусы фундамента монолитная плита

Преимущества:

1. Допускается сооружение строений большого веса на грунтах со слабой несущей способностью.
2. Небольшое количество усадочных деформаций минимизирует повреждения конструкционных элементов здания.
3. Плитные основания не нуждаются в глубокой закладке. Их строительство ведется с применением всего сегмента соответствующей спецтехники – от средств мелкой механизации, до крупногабаритных машин (экскаваторов, бульдозеров, вибротрамбовок и т.д.). Это существенно ускоряет процесс выполнения работ по сравнению со строительством ленточных фундаментов глубокого заложения.
4. Внешняя поверхность монолитной плиты может выполнять функцию пола первого этажа или подвала.

Кроме того, использование плитных основ с ребрами жесткости:

• повышает устойчивость к изгибающим деформациям;
• позволяет равномерно распределить вес от надземной части сооружения;
• благодаря увеличению прочности всей конструкции основания, способствует уменьшению толщины её плоской части.

Недостатки фундаментов плитного типа:

1. Большой расход материала.
2. Значительные трудозатраты.
3. Высокая стоимость конструкции.
4. Для их устройства обязательно потребуется строительная техника.

Проектирование плитных оснований

Расчёт монолитной плиты фундамента строится на показателях несущей способности грунта и его водонасыщенности. Для этого на территории строительного участка выполняются геологические изыскания, используются рекомендации строительных нормативов.

Рассчитывается распределенная нагрузка на грунт от веса здания. Она не должна быть больше, чем несущая способность подстилающей породы. Для определения величины удельного давления на грунт необходимо вычислить вес всех материалов, используемых для возведения стен, перекрытий, кровли, а также снеговые, ветровые и полезные нагрузки. Суммировав полученные данных и разделив их на площадь опоры, находим показатель удельного давления. Он не должен превышать рекомендуемых нормативов, приведенных в СП 22.13330.2016 «Основания зданий и сооружений» бывший СНиП 2.02.01-83. В противном случае придется рассмотреть возможности:

• расширения площади опоры плиты. Например, её можно вынести во все стороны на 0,5-1 м за площадь пятна проекции постройки;
• замены подстилающей породы на гравийно-щебеночные отсыпки;
• снижения массы здания – уменьшения этажности, отказ от тяжелых стеновых материалов в пользу облегченных;
• изменения плитного основания на соответствующее местным условиям, например, свайное.

Важно! Рекомендуемая толщина монолитной плиты фундамента обычно находится в пределах 15-35 см. Однако точный её подбор, а также прочие расчеты лучше доверить профессионалу, так как любительские ошибки могут привести впоследствии к проседанию и даже разрушению дома.

Технология строительства фундаментной плиты своими руками

Для обустройства утепленного плитного фундамента типа УШП понадобятся следующие материалы:

1. Бетон. В зависимости от толщины плиты 0,20-0,25 м³ на 1 м².
2. Гравий, щебень, песок. Для формирования подушки под плиту.
3. Геотекстиль и армированная полиэтиленовая пленка (150-200 мкм). Рассчитываются по площади фундамента плюс 25% на перехлёсты.
4. Стальная арматура. Если возводится плоский плитный фундамент, то понадобится арматура Ø 10 мм из расчёта 12-15 м на 1м² фундамента. Если фундамент имеет рёбра жесткости, понадобится дополнительно арматура Ø 12 мм, из расчёта 4-5 м на каждый погонный метр ребра.
5. Экструдированный пенопласт (пенополистирол). Около 0,3-0,5 м³ на 1 м² плиты фундамента.
6. Обрезная доска для опалубки.
7. Вязальная проволока для вязки арматурного каркаса.

Утепленная фундаментная монолитная плита: технология поэтапного возведения

Подготовительные работы

1. Строительная площадка очищается от растений и мусора.
2. Выполняется привязка будущего сооружения к плану участка и разметка контура фундамента. Периметр отмечается колышками с натянутыми между ними шнурами.
3. Внутри отмеченного периметра выполняется выемка грунта глубиной не более 0,4-0,5м. Рекомендуется использование экскаватора или бульдозера.
4. Формируется подушка под основание. Последовательно засыпаются следующие слои:

• песок – слой 15 см, тщательно трамбуется с проливкой водой. Для трамбовки рекомендуется применить виброплиту;
• гравийно-щебеночная смесь – слой 15-20 см, фракция 20-40 мм, выравнивается и слегка укатывается ручным катком;
• между песком и гравием устилают геотекстиль так, чтобы его края выступали за пределы песчаной подушки на 30-40 см. Затем, после засыпки и выравнивания гравия, края полотнищ геотекстиля заворачиваются внутрь.

5. В толщине щебеночного слоя прокладываются инженерные коммуникации: водопровод, канализация, электрокабель в защитной гофре. Трубы и гофры выводятся вверх в местах подключения (согласно плану сооружения) на высоту 50-70 см. Они временно закрепляются при помощи хомутов к вбитой в подушку арматуре.

Тепло- и гидроизоляция

1. По верху гравийной подушки укладывают гидроизоляцию с перехлестом между полотнами не менее 15 см. Края полотен должны выступать за периметр основание на толщину плиты, плюс 10-15 см запаса. Он нужен, чтобы впоследствии выполнить гидроизоляцию торцов. В качестве гидроизоляционного материала лучше использовать армированный полиэтилен. Места перехлеста герметизируются специальным строительным скотчем. При использовании обычного рубероида места соединения полотен приклеиваются битумом.
2. По бокам отсыпки устанавливаются теплоизоляционные материалы. Лучше всего подойдут специальные элементы из экструдированного пенополистирола высокой плотности, имеющие L-образное сечение и предназначенные для формирования несъемной опалубки. Допускается применение фибролитовых плит, но они потребуют дополнительного крепления закладными элементами. Можно установить также плоские листы экструдированного пенополистирола специальных марок, предназначенных для бетонных оснований, типа Пеноборд или Пеноплекс фундамент. С внешней стороны утеплитель укрепляется ограждающей опалубкой из досок (50мм) и упорами из бруса (50х50мм).

3. В местах размещения стен укладывается только один слой утеплителя. В два слоя – в местах эксплуатационной нагрузки, где впоследствии будет сформирован пол помещения. Рекомендуемая суммарная толщина теплоизоляции не менее 100 мм. Стыки между плитами второго слоя не должны совпадать со стыками первого. Слои скрепляются между собой либо при помощи специального полиуретанового клея, либо дюбелями бабочками.
4. Для проходов коммуникаций в плитах утеплителя проделываются отверстия. Свободные зазоры запениваются.

Читайте также: Гидроизоляция фундамента — обзор современных материалов

Армирование

1. Связывается армирующий каркас для ребер жесткости (ригелей). Для продольных элементов используется арматура Ø 12 мм, для поперечных – достаточно Ø 10мм. После изготовления частей армирующего каркаса они устанавливаются на место, где увязываются между собой в единую структуру.
2. Производится армирование монолитной плиты фундамента в зонах эксплуатационной нагрузки. Для этого используется арматура Ø 10 мм. Из неё формируется простая плоская сетка с ячейками не более 150х150мм. Если толщина плиты превышает 200-250 мм, то необходимо сформировать пространственный арматурный каркас из двух слоев арматурной сетки. Поперечные крепления выполняются из той же арматуры.
3. Армирующие каркасы рёбер жёсткости и сетка плиты укладывается на подпорки высотой до 8 мм. Рекомендуется использование пластиковых фиксаторов заводского изготовления ФС-30.

Элементы отопления

1. Если в полном соответствии с технологией обустройства УШП планируется отопление дома системой «теплый пол», то укладываются пластиковые трубы в соответствии с планом расположения помещений. Крепление к арматуре каркаса выполняется пластиковыми хомутами. Если контур теплого пола рассчитан на несколько помещений и труба проходит под каркасом, предназначенным для ростверка, ее защищают, помещая в гильзу. В качестве защитной гильзы используется труба ПНД соответствующего диаметра длиной не менее 50 мм.
2. Трубы теплого пола подключаются к коллекторам (распределительным гребенкам), которые временно крепятся к вбитой вертикально арматуре. Трубы заполняются водой, опрессовываются и проверяются на герметичность.

Формовка плиты и уход за ней

1. Каркас фундамента подготавливается к заполнению бетоном. Трубы коммуникаций закрываются заглушками, поверхности очищаются от грязи и мусора. Тщательно проверяется целостность опалубки.

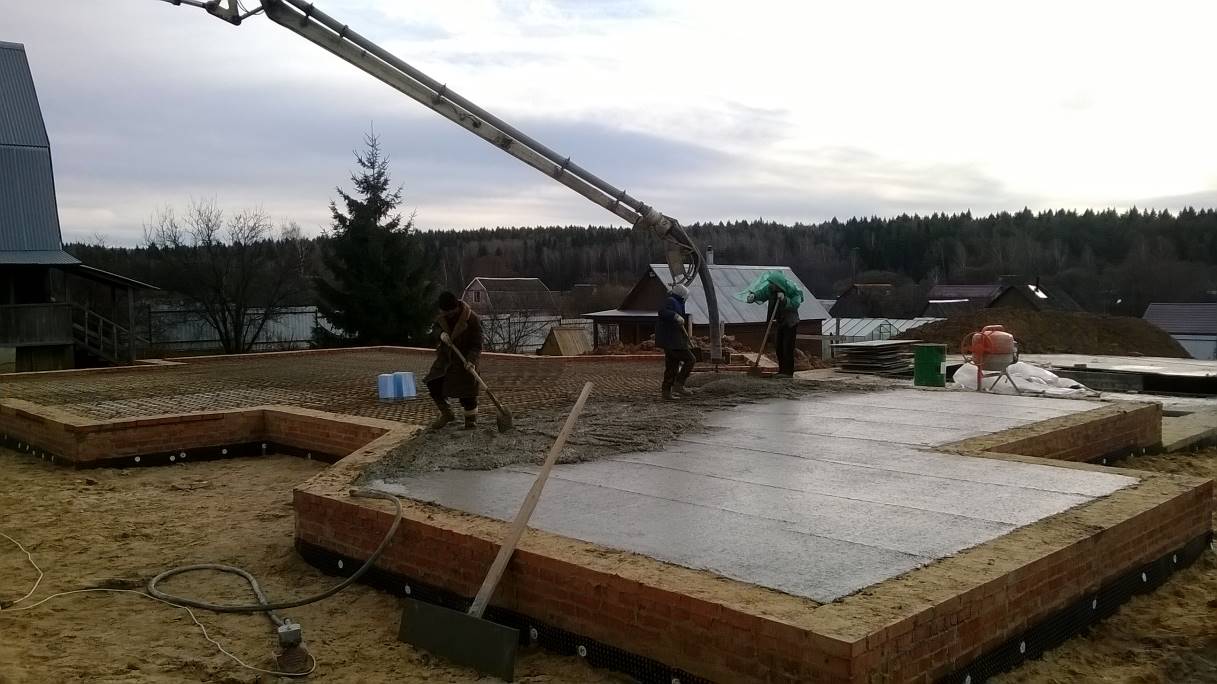

2. Осуществляется заливка монолитной плиты фундамента бетоном. Раствор распределяется от углов к центру с использованием совковых лопат. Рекомендуется задействовать глубинные (погружные) вибраторы для гарантированного заполнения труднодоступных мест внутреннего пространства опалубки.
3. После выхода уровня бетона на планируемую отметку, его поверхность уплотняется и выравнивается виброрейкой. Затем она нивелируется при помощи гладилки и правил.
4. Монолит закрывают пленкой, чтобы предотвратить пересыхание.
5. Если в период гидратации цемента температура окружающей среды превышает 20⁰С, то поверхность бетона необходимо увлажнять каждые 2-3 часа первые трое суток. При оптимальной температуре – каждые 10-12 часов. Наиболее обильное увлажнение в жаркую засушливую погоду осуществляется на ночь.
6. Опалубку рекомендуется снимать после набора прочности фундаментом не менее 80%. Временной интервал этого процесса зависит от среднесуточной температуры и влажности окружающей среды:

• 0°С…-3°С – не менее полутора месяцев;
• +10°С – 3 недели – месяц;
• +20°С – 15-20 дней;
• +30°С – 8-10 дней.

Подводим итоги

Фундамент служит ответственным элементом основы здания, обеспечивающим его долговечность. Сложные плитные конструкции УШП или других типов с ребрами жесткости требует не только тщательного расчёта, но и строгого соблюдения технологии производства.

плюсы и минусы, сравнение и выбор.

Монолитный фундамент: схема и реализация

Монолитный фундамент является максимально прочной конструкцией, которая широко применяется для строительства домов. Фундамент типа монолитная плита, плюсы и минусы которой достаточно многообразные, обеспечивает комфортную и безопасную эксплуатацию разнообразных зданий.

Что такое плитный фундамент?

Плитный фундамент — это фундаментная плита, которая размещается на подложке, которую необходимо делать из сыпучих материалов. Такая конструкция не боится перемещений грунта, что обеспечивает ей длительную эксплуатацию. Фундамент плита, плюсы и минусы которой описаны ниже, укладывается на дренажную подушку. Материалом ее производства является крупный щебень, укладка которого осуществляется прямо на грунт (читайте подробно о том, как подобрать щебень для фундамента). Для гидроизоляции фундамента в большинстве случаев используют виниловую пленку, ее накладывают прямо на плиты. Гидроизоляцию фундамента необходимо выполнять в период строительства в обязательном порядке. У нас также есть более подробная статья о гидроизоляции плитного фундамента.

Плитный фундамент, со всеми его плюсами и минусами, требует применения утеплителя. С этой целью необходимо использовать экструдированный пенополистирол. В период строительства дома не обязательно использовать утеплитель, но с его помощью можно значительно сэкономить на отоплении помещения в зимнее время года. Фундаментная плита должна иметь армирующий каркас. Для укладки фундамента в большинстве случаев применяется арматура из металла. Именно поэтому монолитная плита может выдерживать большие нагрузки. К выбору бетона для фундамента в период строительства дома необходимо подойти максимально ответственно — он должен полностью соответствовать нормам морозостойкости. Как это сделать читайте в статье про утепление фундамента пеноплексом.

к оглавлению ↑

Типы плитных фундаментов

Дом на монолитной плите, характеризуется длительной эксплуатацией. Для того чтобы фундамент смог выдерживать большие нагрузки, необходимо его правильно выбирать. Наиболее часто для возведения постройки используется классический тип фундамента. Его располагают ниже слоя промерзания грунта. Именно поэтому дома могут оснащаться цокольными этажами и подвальными помещениями. Также для возведения здания может применяться фундаментная плита, которую укладывают по плавающему типу. Ее укладка производится на глубине от 70 до 90 см на поверхности грунта. Читайте пошаговую инструкцию по обустройству плавающего фундамента.

Монолитный фундамент, со всеми его плюсами и минусами, может быть:

• Сплошным;
• Обычным;
• Из цельной плиты.

Укладка обычного фундамента осуществляется, если в грунте роется обыкновенный котлован. При этом конструкция должна иметь подушку, не менее 15 сантиметров. Сплошной фундамент применяется при строительстве домов в сложных климатических условиях. Для возведения крупных построек идеальным вариантом являются цельные плиты. Они способны выдерживать максимально высокие нагрузки.

к оглавлению ↑

Монолитный фундамент своими руками: расчет и строительство

Для того чтобы осуществить возведение долговечной здания, необходимо правильно выполнить расчет всех необходимых материалов, что положительно повлияет на качество строительства. Расчет бетонной плиты осуществляется с учетом нагрузки, которую она должна выдерживать. В период расчета должна учитываться не только толщина плиты, но и ее площадь. Также нужно учитывать, что монолитная плита должна иметь гидроизолирующий слой. Перед проведением работ производят расчет и этих материалов. Кроме этого, при расчете материалов для фундамента учитываются особенности почвы. Более подробно об этом можно узнать из статьи: расчет материалов для плитного фундамента.

Для правильного обустройства основания осуществляется расчёт количества необходимых плит из бетона. Железобетонную плиту можно использовать не только для фундамента, но и для перекрытия дома между этажами. При возникновении необходимости в укладке плит между этажами дома нужно провести расчет таких материалов, как гидроизоляция и звукоизоляция.

Проектирование и расчет плитного фундамента

Проведение работ по укладке плитного фундамента – это трудоемкий процесс. Перед строительством дома нужно провести исследование грунта. Если почва соответствует стандартам, тогда приступают к укладке плитного фундамента. Изначально нужно снять верхний слой грунта. Эта процедура выполняется до глубины промерзания почвы. Если планируется возводить здание в несколько этажей, тогда удаляется больший слой грунта.

На почву укладывают подушку из песка. Подушку необходимо максимально качественно разровнять и утрамбовать. Далее обустраивают основание из свай. При возведении конструкции нужно смонтировать дренажную систему и гидроизоляцию, что обеспечит ей высокий уровень прочности. После укладки основания приступают к опалубке. По всему периметру конструкции должна быть опалубка. На следующем этапе работ заливают бетон. Толщина бетона должна составлять не менее 15 сантиметров. Если для плитного фундамента используют железобетонную плиту, то заливка бетона не производится.

Укладка плитного фундамента является трудоемкой процедурой. Ее возможно выполнить только при благоприятности почвы и наличии специальной техники.

к оглавлению ↑

Стоимость материалов и работ

Стоимость плитного фундамента напрямую зависит от того, какие плиты применяются для его возведения. Если возводятся здания в несколько этажей, то толщина плиты должна быть максимальной.

Стоимость фундамента зависит от типа основания, которое укладывается на грунт, – песочное или на основе щебня. Толщина фундамента для одноэтажных конструкций достаточно невысокая, что положительно влияет на снижение цены. От опалубки и количества свай также зависит стоимость. Площадь плитного фундамента также играет важную роль в установлении стоимости на него.

к оглавлению ↑

Очевидные плюсы плитного фундамента

Очень часто для возведения фундамента используются плиты из бетона. Они характеризуются высоким уровнем стойкости к атмосферным воздействиям, что положительно отражается на длительности эксплуатации конструкции. Для плитного фундамента характерна большая площадь, что позволяет снизить нагрузку на грунт. Благодаря наличию армирующего слоя плитный фундамент может применяться в разнообразных местностях. Плиты из бетона характеризуются простотой укладки. Для монтажа плитного фундамента нужно использовать минимальное количество тяжелой техники. Заглубленность бетонных плит, а также наличие свай приводят к упрощению процесса монтажа конструкции.

Плитный фундамент образует монолитную платформу

Плиты из бетона характеризуются простотой изготовления, что позволяет выполнить этот процесс даже мастеру без соответствующего опыта. Укладку свай и защитного слоя можно провести рабочими, которые имеют невысокую квалификацию. Благодаря плитному фундаменту осуществляется создание общей монолитной платформы. Это устраняет возможность локальной деформации конструкции, а также гарантирует высокий уровень стойкости к негативным влияниям. Применение плитного фундамента может осуществляться на болотах, торфяниках и других сложных местностях.

Бетонные плиты имеют отменную несущую способность, что объясняется большой площадью соприкосновения с землей. Плитный фундамент способен полноценно выдержать негативное воздействие талых и грунтовых вод, что положительно воздействует на длительность применения конструкции. Бетонные плиты являются абсолютно безопасными, что позволяет их использовать для строений различного предназначения. Благодаря наличию свай и опалубки обеспечивается максимально высокая прочность плитного фундамента.
Монолитные плиты – это идеальный вариант возведения фундамента для разнообразных строений.

к оглавлению ↑

Основные минусы плитного фундамента

Несмотря на наличие огромного количества плюсов, монолитный фундамент имеет и свои минусы. Наиболее часто минусы заключаются в том, что они не пригодны для применения в сложных ландшафтах. Если наблюдается перепад высоты поверхности более чем в два метра, то плитный фундамент использовать не рекомендуется.

Монолитная плита делает невозможным проведение монтажа подвала. Именно поэтому плитный фундамент в большинстве случаев применяется частными застройщиками. Монолитная плита характеризуется нулевой ремонтопригодностью коммуникационных систем. С целью замены трубопровода осуществляется вскрытие плитного фундамента. Задача усложняется в том случае, если он имеет значительную толщину. Минусы также заключаются в том, что монолитная плита требует монтажа дренажной системы. Плитный фундамент характеризуется достаточно высоким расходом стройматериалов, что негативно отражается на его стоимости.

Заливка плитного фундамента и монтирование гидроизолирующего слоя

Минусы фундамента также заключаются в том, что в период его применения необходимо монтировать гидроизолирующий слой. Несмотря на значительную толщину плиты перед ее укладкой необходимо расчистить площадь. Этот процесс является не только трудоемким, но и занимает очень много времени. Именно поэтому возведение строений затягивается. Данный вид характеризуется достаточно большим расходом металла на арматуру и цементно-песчаной смеси, что требует от заказчика значительных денежных затрат.

Возведение любого строения требует укладки фундамента. На сегодняшний день существует огромное количество фундаментов, которые производятся из разнообразнейшего сырья. Их выбор напрямую зависит от предпочтений и финансовых возможностей заказчика. Достаточно популярным является фундамент из бетона. Эта конструкция была проверена временем. Его можно полноценно использовать не то что несколько столетий, но и несколько тысячелетий. Возведение плит – достаточно простой процесс.

Единственным недостатком является их достаточно большой вес, что требует применение специальной техники для монтажа фундамента. При ее отсутствии лучше всего обратиться за помощью к высококвалифицированным специалистам. Они досконально знают особенности проведения работ, что положительно сказывается на их качестве и скорости.

Монолитная фундаментная плита — устройство, как залить, бетонирование, армирование, гидроизоляция, цены

При планировании фундамента существуют условия, когда приходится пренебречь экономией, для того чтобы обеспечить наиболее надежное основание для здания. В этих случаях используется монолитная фундаментная плита, которая по конструкции может представлять собой:

• Сплошное основание из железобетонной фундаментной плиты
• Основание из сборных панелей, объединенных покрытием
• Решетчатую плиту из перекрестных балок, выполненных из железобетона
• Коробчатый фундамент

Монолитная фундаментная плита — общие сведения

Использование монолитной фундаментной плиты необходимо, когда грунт относится к неустойчивым, и существуют риски растрескивания или повреждения здания. Речь идет о грунтах:

• Насыпных, размываемых, разрушенных
• Испытывающих неравномерное сжатие, т.е. на границах различных геологических участков
• В районах потенциальной сейсмической опасности
• С большой глубиной промерзания
• С высоко стоящими грунтовыми водами или затопляемых во время таяния снега

Также монолитный фундамент оправдан в случаях, когда здание не имеет подвальных этажей или строится из тяжелых материалов, оказывающий повышенное давление на почву.

Основные качества монолитной фундаментной плиты:

• Простота монтажа
• Способность сопротивляться максимальным нагрузкам
• Устойчивость к вспучиванию грунта или его смещению
• Минимальная усадка
• Одновременно выполняет функции чернового пола для первого этажа
• Универсальность для любых типов строений

Основной недостаток – высокая стоимость строительных материалов и большие трудозатраты на устройство песчаной подушки и подготовку основания.

Устройство монолитной фундаментной плиты

Основу конструкции составляет монолитная железобетонная плита, выполненная путем заливки бетона по всей площади строящегося здания. В процессе заливки монолитная фундаментная плита армируется металлической арматурой в виде прутов или балок различного диаметра. Благодаря сплошной конструкции она одновременно и равномерно поднимается при движении грунтов под ней, их вспучивании или усадке, обеспечивая целостность строения. Иногда такой фундамент называют плавающим.

Для различных видов зданий используются соответствующие виды монолитной фундаментной плиты, отличающихся по назначению и цене:

В жилых домах часто используются ребристые плиты или монолитную конструкцию составляют из перекрестных лент. При этом ребра, как и основная плита, выполняются из монолитного бетона или отдельных блоков и равняются по высоте размерам цоколя.

Если в здании предусматривается нижний этаж под уровнем земли и для высотных сооружений применяют коробчатые конструкции. Вертикальные части основания служат стенами подземных помещений. Вся конструкция, включая ребра, жестко соединяется для прочности. Несмотря на значительный общий вес благодаря большой площади опоры, такой фундамент оказывает минимальное давление на грунт.

В районах сейсмической опасности ребра жесткости заливаются монолитной конструкцией вместе с основной плитой, а каркас ребер сваривается намертво с металлическим каркасом плиты.

Устройство монолитной железобетонной фундаментной плиты состоит из нескольких стадий:

• Подготовка котлована и песчаной подушки
• Установка опалубки
• Монтаж арматуры
• Постепенная заливка бетонного основания послойно
• Укладка гидроизоляционного слоя
• При необходимости, утепление

Армирование монолитной фундаментной плиты

Процесс армирования монолитной фундаментной плиты представляет собой изготовление и размещение по всей площади основания двух арматурных сеток. Расстояние между отдельными деталями зависит от толщины прутьев и общего веса здания и может составлять от 200 до 400 мм. К первой сетке прикручиваются или привариваются в вертикальном положении металлические пруты одинаковой высоты, которые выполняют функцию соединения нижней и верхней арматурной сетки.

Армированный каркас выполняют на месте строительства. Для того чтобы он не соприкасался с грунтом, используют плоские специальные фиксаторы, толщиной не менее 50 мм. Каркас закрепляют внутри опалубки, чтобы он не смещался в процессе заливки.

Бетонирование монолитной фундаментной плиты, как залить?

Бетонирование монолитной фундаментной плиты начинают после того, как уложена и утрамбована песчаная подушка, уложены арматурные сетки. В ходе приготовления бетона в него можно добавлять вещества, улучшающие его морозостойкость, но немного повышающие стоимость монолитной фундаментной плиты.

Бетон заливают равномерно по всей поверхности, постепенно образуя слои толщиной не более 15 см. В процессе контролируют, чтобы металлическая арматура полностью была погружена в бетонную смесь во избежание ее дальнейшей коррозии. Во время бетонирования раствор постоянно разравнивают и дают полностью застыть. Не допускается быстрое застывание бетона, так как это сказывается на прочности всего фундамента.

Если конструкция предусматривает наличие ребер, то для них изготавливают отдельную опалубку и бетонируют в таком же порядке, как основную плиту.

Гидроизоляция монолитной фундаментной плиты

Гидроизоляция проводится под заливку или поверх нее. В первом случае гидроизоляция укладывается не предварительную бетонную стяжку, поверх которой монтируется каркас и производится окончательная заливка бетона. Также гидроизоляционные материалы используются поверх готового фундамента после застывания бетонной конструкции. Стоимость материалов для гидроизоляции монолитной фундаментной плиты невысока, а эффективность значительна.

Используются рулонные материалы, которые укладываются в один или два слоя по всей площади основания с небольшим захлестом (до 0,5 м) за его края. По стыкам все полосы скрепляются газовой горелкой или паяльной лампой, а выступающие края приклеиваются к торцам плиты. Также гидроизоляционный слой можно получить за счет заливки площади жидкой резиновой смесью.

Утепление монолитной фундаментной плиты

Морозостойкие фундаменты требуют обязательной дополнительной изоляции. Применение ее в других случаях также увеличивает теплозащитные качества здания.

Слой утепляющего материала укладывается поверх гидроизоляции. В качестве теплоизоляционного материала используется экструдированный пенополистирол. Поверх этого слоя укладывают еще один слой полиэтиленовой пленки для его фиксации и защиты.

Фундамент считается готовым после его полного высыхания и достижения необходимой прочности, т.е. через 3 недели после окончания строительных работ. Строительная компания «Проект» гарантирует профессиональный уровень устройства монолитной фундаментной плиты по доступным ценам в Москве и Подмосковье.

Стоимость фундамента монолитная плита: расчет на калькуляторе

Калькулятор сметной стоимости монолитной плиты фундамента

Рассчитайте стоимость плиты фундамента под ключ в Санкт-Петербурге (СПб) и Ленинградской области и получить смету онлайн с учетом материалов и производством фундаментных работ по ценам 2021 года, как за квадратный метр, так и за кубический метр на нашем интернет ресурсе и воспользоваться онлайн калькулятором.

Цена железобетонного сплошного плитного фундамента рассчитывается с учётом:

• основных параметров бетонно-армированной плиты;
• стоимости строительных материалов и работ по возведению монолитной конструкции.

Габариты монолитного фундамента отражены в рабочем проекте на строительство. Важно доверить разработку проектно-сметной документации опытным конструкторам. Результатом станет правильное определение:

• размеров плиты с учётом нагрузок и грунтовых условий Ленинградской области;
• количества и стоимости расходных материалов;
• перечня и цены строительно-монтажных работ.

Строительство монолитной плиты возможно на пучинистых и песчаных, а также сильно сжимаемых почвах.

Устройство монолитной плиты под дом выполняется после проведения подготовительных земляных работ и разбивки строительной площадки. Бригада мастеров компании «ЯРУС» возведёт фундамент в котловане с организованным водоотведением. В процессе строительства соблюдается технологическая последовательность. Опытные мастера:

• разобьют оси на местности согласно плану, организуют песчаную подушку, выполнят бетонную подготовку;
• доставят и организуют места складирования расходных материалов;
• подготовят рабочий инструмент и электрооборудование для сварки арматуры;
• произведут установку фиксаторов с шагом 1м под арматуру для создания бетонной защиты арматурных стержней от коррозии;
• установят арматуру и проволочные сетки в проектное положение и зафиксируют места пересечения стержней сваркой;
• соберут щиты опалубки и закрепят по периметру бетонной подготовки по отметкам;
• перед проведением бетонных работ проверят правильность установки арматурного каркаса и опалубки;
• организуют доставку бетонной смеси на площадку и подадут ее к месту укладки по согласованной схеме;
• выполнят бетонирование послойно с перерывами не менее 40минут;
• произведут уплотнение вибраторами и ручными шуровками по периметру стенок опалубки;
• создадут оптимальные условия для достижения бетонной смесью 70% проектной прочности;
• снимут опалубку.

В компании «ЯРУС» производство строительно-монтажных работ выполняется с соблюдением правил техники безопасности. Распалубка осуществляется только после проведения контроля прочности бетонной смеси. При бетонировании используется современное оборудование с амортизаторами и надёжной изоляцией. Бригады состоят из мастеров высокой квалификации с допуском к проведению работ.

Рассчитать другой тип фундамента

Фундамент плита своими руками

Закажите фундамент для дома на портале «Дача и Дом».

Фундамент плита по многим причинам является лучшим выбором для малоэтажного строительства. Кончено, еще более распространенный вариант фундамента для дома своими руками — это мелкозаглубленный ленточный фундамент. Но по многим показателям мнонлитная фундаментная плита превосходит ленточный фундамент. К сожалению, и по финансовым затратам на ее устройство. На пучинистых грунтах фундамент плита — возможно лучший выбор для малоэтажного строительства. Пункт 8.13 СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» гласит: При наличии чрезмерно пучинистых грунтов и значительной чувствительности зданий к неравномерным деформациям рекомендуется строить их на малозаглубленных и незаглубленных монолитных железобетонных плитах, под которыми устраивают подушки из непучинистых материалов. Здания с черезмерной чувствительностью к деформациям — это дома с неэластичными стенами из кирпича, газобетона, керамзитобетона и других подобных материалов, нарушение целостности которых происходит при деформациях величиной 1-5 мм.

Монолитная плита для фундамента может быть ребристой или плоской. Ребристая плита фундамента лучше противостоит силам пучения и нагрузкам от задания, однако явлется более сложной в изготовлении. Часто приходится вначале заливать систему ребер для фундамента, которая конструктивно является аналогом ленточного монолитного фундамента с перемычками и поверх отливается собственно монолитная фундаментная плита. Пространство между ребрами фундамента заполняется песчаной или песчано-гравийной отсыпкой. Мы выбрали для строительства своими руками сравнительно легкого дома из газобетона (газосиликата) вариант фундамента — плоской плиты толщиной 25 см с двуслойным армированием 14-й арматурой в виде сетки с шагом прутов 200 мм. Такой фундамент плита отлично несет нагрузки, перераспределяя их на всю свою огромную площадь (до 0,1 кгс/см2) и может быть использован на слабонесущих грунтах. Незаглубленная монолитная фундаментная плита — лучший выбор для слабонесущих оснований. Грунт под мелкозаглубленной фундаментной плитой не отапливаемых постоянно зданий должен быть хорошо утеплен для предупреждения глубокого промерзания.

Кроме всего прочего, монолитная плита, после устройства поверхностной гидроизоляции с утеплением и заливкой выравнивающей стяжки может быть использована для устройства черного пола в доме. Единственный существенный недостаток плитного фундамента — высокая стоимость.

Произведя укладку геотекстиля, мы засыпали в «корыто» щебень с песком, который пролили водой и утрамбовали виброплощадкой. Поверх подушки из щебня был уложен слой гидроизоляции из толстой полиэтиленовой пленки и уложен слой экструзионного пенополистирола. После чего была собрана опалубка для фундаментной плиты. Следовало бы и опалубку закрыть полиэтиленом, для предупреждения «утекания» бетонного молока, но мы просто поленились это сделать. Хотя следовало бы. Хорошо себя зарекомендовала несъемная пенополистирольная опалубка Штробер для строительства утепленных фундаментов плит толщиной до 25 см и устройства утепленных отмосток вокруг дома.

Установив опалубку для монолитной фундаментной плиты мы приступили к вязке арматуры. Мы собрали две сетки с ячейкой 200 на 200 мм из арматуры №14. расстояние между слоями арматуры 10 см Защитный слой бетона внизу плиты 3,5 см. Срез плиты снизу вверх: 3,5 см (грибок проставка) + 1,4 см +1,4 см ( 2 слоя арматуры крест накрест) + 10 см (грибок проставка) + 1,4 см +1,4 см (арматура) + 6 см (верхний защитный слой). Посля вязки арматуры вначале под нижний слой были подведены грибки 3,5 см, затем между слоями были установлены с опорой на нижние грибки размером 10 см. Процедура поднятия арматурной сетки достаточно трудоемкая, и требовала применения домкрата и лома с рычагом. Возможно, целесообразнее сразу устанавливать арматуру на грибки в процессе вязки. Чем меньше будет соединений арматуры в плите — тем лучше для ее прочностных характеристик.

Торцевые концы плиты армируются П-образными элементами, связывающими верхний и нижний уровень армирвания, длина которых не менее 2-х толщин плиты. СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003, пункт 10.4.9: На концевых участках плоских плит следует устанавливать поперечную арматуру в виде П-образных хомутов, расположенных по краю плиты, обеспечивающих восприятие крутящих моментов у края плиты и необходимую анкеровку концевых участков продольной арматуры. Армирование фундаментных плит следует производить аналогичным образом. Под опоры, колонны и стены рекомендуется устанавливать дополнительную верхнюю арматуру, которая в сумме с основной должна воспринимать опорные усилия в плите [пункт 9.10 СП 52-103-2007 «Железобетонные монолитные конструкции зданий»]. Для сокращения расхода арматуры можно также рекомендовать установку по всей площади плиты нижней и верхней арматуры, отвечающей минимальному проценту армирования (0,3% — пункт 7.10 СП 52-103-2007), а на участках, где действующие усилия превышают усилия, воспринимаемые этой арматурой, устанавливать дополнительную арматуру, в сумме с вышеуказанной арматурой, воспринимающей действующие на этих участках усилия. Такой подход приводит к более сложному армированию перекрытий, требующему более тщательного контроля арматурных работ. В толстых фундаментных плитах помимо продольной арматуры, устанавливаемой у верхней и нижней граней плиты, следует предусматривать продольную арматуру, располагаемую в средней зоне по толщине плиты. Смотрите стандартные ошибки армирования плитного фундамента.

Особое внимание следует уделить армированию внутренних углов в плитах сложносоставной конфигурации и армированию проемов в плитах. Мы составили сводную шпаргалку по основным правилам армирования проемов и внутренних углов монолитных плит:

Для заливки монолитной плиты мы заказали на заводе бетон марки М450. В этом случае точно можно быть уверенным, что на самом деле (дело происходит в России) привезут бетон марки никак не ниже М350 — чего вполне достаточно для нашей плиты. Класс бетона по прочноcти на сжатие для плоских фундаментных плит должен быть не менее B20 (М250) с водостойкостью не ниже W6 [пункт 7.10 СП 52-103-2007 «Железобетонные монолитные конструкции зданий»]. Таким требованиям соотвествует марка товарного бетона БСГ В 22,5 П3 F150 W6 и марки выше.

Бетон подавали по лотку из миксера и раскидывали вначале на дальний край плиты. Затем бетонировали ближний край. Один из рабочих постоянно обрабатывал бетонную смесь глубинным вибратором, что обеспечивало равномерное проникновение смеси во всем объеме плиты, выравниванию поверхности и удалению пузырьков воздуха. Разницу между обработанным участком и необработанным — можно увидеть на фотографии внизу.

На следующий день мы обильно полили плиту водой. Если дело происходит в жаркую погоду, то плиту необходимо укрывать полиэтиленовой пленкой. Начинать дальнейшие работы можно при наборе бетоном 70% прочности. Если температура воздуха + 20 С и не опускается по ночам ниже — то выжидать нужно 7-10 дней. Если температура воздуха +10 С — то выжидать следует уже 20 дней. Имейте в виду, что ночные температуры могут сильно отличаться — в этом случае имеет смысл ориентироваться на среднесуточною температуру, а не на дневную.

Технология устройства монолитной плиты фундамента

Простота технологии плитного фундамента обманчива, при всех своих достоинствах система построения такого рода основания требует не меньшего, а зачастую даже большего внимания к особенностям грунта и рельефа местности. Устройство подобного рода монолитной плиты недаром называют «плавающим», нестандартное название прилипло в большей части за широкое использование в качестве фундамента для частного дома на слабой заболоченной почве. Плавающий – это значит, плита из бетона, отлитая по технологии, способна держать здание при высоком уровне грунтовых вод, образно говоря – «по уши в грязи».

Технология и устройство фундамента монолитная плита

Чтобы понять, в чем главная особенность технологии устройства монолитных плитных вариантов, необходимо различать, в чем основное отличие монолитной плиты фундамента отленточных типов фундаментных систем. Обе схемы преимущественно используются при устройстве опоры тяжелых коробок зданий, но условия работы монолитной плиты и бетонной ленты существенно отличаются:

• Устройство монолитной плиты предусматривает наличие подготовленной поверхности грунта на всем пятне фундамента, тогда как лента требует очень хорошей несущей способности опорной части грунта только по периметру здания и под внутренними капитальными стенами;
• Давление на грунт монолитного фундамента на порядок меньше, чем у ленточной схемы. Здание можно строить на слабых грунтах. При правильном расчете и соблюдении технологии плита с коробкой здания не должна тонуть или давать крен, но в остойчивости такое устройство плитного фундамента явно уступает бетонной ленте;
• В жесткость ленточного фундамента основной вклад вносят слои твердого и прочного грунта с небольшим довеском за счет коробчатого устройства ленты. В монолитной схеме весь объем устойчивости и прочности решается за счет только бетонного тела плиты.

Важно! Но при высокой стоимости работ по устройству у монолитной плиты практически нет альтернативы для возведения зданий на слабых грунтах большой толщины. Реальную конкуренцию монолитной плите могут составить только забивные железобетонные сваи.

Варианты технологии обустройства монолитного фундамента

На первый взгляд монолитная фундаментная плита представляет собой привязанный к подушке базовый слой бетона с заделанной в бетонный массив арматурой. На самом деле обеспечить прочность и жесткость технология ручного обустройства единой монолитной плиты приличных размеров не может. Поэтому на практике изготовленная вручную монолитная плита, даже при соблюдении технологии, получается в виде очень тяжелого бетонного массива, дорогого и неоднородного по структуре.

Прежде чем принимать решение об использовании монолитной плиты в качестве фундамента дома, следует понимать, что строительство должно базироваться на точном конструкторском расчете и технологическом устройстве основных компонентов:

1. Грунтовой поддержки и подготовки основы под фундамент. Объем затрат на выемку верхнего слоя грунта и подготовка пластов под монолитную плиту в некоторых случаях стоят не дешевле затрат на бетон и арматуру;
2. Укладка гидроизоляции, утепления, монтаж и заполнение труб будущей канализации, водопровода, всех жизненно важных элементов коммуникаций. Устройство арматурного каркаса, установка опалубки;
3. Заливка бетона в форму, наиболее сложный этап устройства монолитной основы, потребуется учесть массу нюансов технологии заливки и контроля схватывания бетонной массы большого объема;
4. Устройство гидроизоляции, утепления контура и отмостки плиты фундамента.

Важно! Устройство монолитной фундаментной системы всегда связано с риском выйти за пределы и без того объемной и недешевой сметы. Поэтому перед заключением договора на строительство с подрядчиком абсолютно все ключевые и дорогостоящие приемы технологии следует оговорить заранее до мелочей.

Технология подготовки основы плитного фундамента своими руками

Подготовка грунта под устройство монолитной плиты является своего рода «изюминкой» во всей технологии выведения фундамента. От качества работы с подушкой под заливку бетонной плиты зависит 90% успеха всех дальнейших этапов обустройства. Понятно, что большая часть проблем возникает именно на тех этапах реализации проекта монолитной плиты, которые невозможно точно и объективно учесть при проектировании и выборе технологии реализации задуманного.

Речь идет о структуре грунта и уровне грунтовых вод. На первом этапе выполняется забивка породных шурфов и скважин на глубину воды. Технология требует, перед тем как выполнить проектирование, необходимо получить максимально точное представление о том, что у нас под ногами. Чем больше замеров, тем точнее можно подобрать технологию уплотнения грунта под плиту.

Если решение об использовании монолитного типа фундамента под здание принято окончательно, можно, не дожидаясь результатов расчета схемы армирования плиты, приступать к подготовке грунта по следующей технологии.

Удаляется весь плодородный слой, торф, суглинки, супесь на глубины устойчивого сухого основания. Это может быть 60 см, а может быть и 100 см. В некоторых случаях такой подход приводит к значительному увеличению расходов на земляные работы, и к этому необходимо быть готовым. Учитывая тот факт, что абсолютно ровных, как стол, планов под постройку дома не существует, под будущую монолитную плиту по технологии потребуется выполнить планирование и выравнивание поверхности.

Уже на этапе первичной подготовки по технологии в обязательном порядке нужно установить очень качественный глубинный дренаж. Для этого по контуру подготовленного котлована выкапывается ров в 25 см, отсыпается отсевом, укладывается труба, геотекстиль, опять отсев. Все трубы дренажа под монолитную плиту необходимо делать под уклоном до 3^о с обустройством вывода в емкость дренажного колодца. Без дренажа котлована плиты работать с уплотнением отсыпки бессмысленно. Но даже при заделке дренажных трубв основание монолитной плиты потребуется последовательно, как требует технология, выполнить усиление несущей способности дна котлована.

Для этого потребуется отсыпать щебеночный слой в 15-20 см толщиной. Материал, по технологии, трамбуется минимум в три слоя засыпки, с максимальной забивкой щебенки в грунт, сначала крупной фракции, последний слой породным отсевом. При соблюдении технологии мы получим сухой участок, отсыпанный достаточно ровным и прочным слоем отсева. Границы отсыпанного и трамбованного с грунтом слоя щебенки примерно на метр шире периметра будущих стен здания.

Далее уложим слой геотекстиля. Обычно по технологии строительства монолитных плит используется марка дакрон или смесь песка с отсевом.

Устанавливаем опалубку и укладываем полотно геотекстиль. Далее по технологии требуется отсыпать слой песка минимум в 15 см толщиной и тоже утрамбовать с максимальной степенью нагрузки. На песчаный слой по технологии потребуется уложить полиэтиленовую пленку и новый слой щебня, который выравнивается с максимальной тщательностью по горизонту.

Заливка бетона

Далее технология требует уложить на бетонную подготовку слой гидроизоляции, и можно приступать к укладке утеплителя и арматуры. Пруток устанавливается ячейкой не менее 25 см, расстояние от утеплителя до нижнего слоя арматуры 2,5-3 см, верхний слой бетона над арматурной сеткой устанавливают в пределах 4- 5 см.

Бетон заливается набивкой. В этом случае смесь отливается секторами под борта опалубки. Лучше использовать автомобильную насосную установку и подавать бетон с помощью рукава, установленного на стреле.

Существует определенного рода иллюзия о том, что на очень слабых и нестойких почвах проблему несущей способности монолитной плиты можно решить за счет обычного наращивания толщины и устройства дополнительного слоя арматуры. Такая технология становится первой рекомендацией большинства «опытных» мастеров, допустивших брак в подготовке грунта. Мало того, что это повлечет значительные дополнительные расходы, это может только усугубить ситуацию.

В такой ситуации можно посоветовать дополнить устройство плиты установкой по периметру винтовых или набивных свай с обустройством армированного ростверка.

Прочность плиты определяется не столько мощностью или толщиной плиты, сколько правильностью укладки арматуры. В тонкой плите арматура работает практически на 100%, фундамент получается более гибкий, но при этом остается достаточно прочными одновременно податливым, чтобы под нагрузкой адаптироваться к противодавлению грунта.

Заключение

Технология устройства монолитной структуры постепенно вытесняется более легким и устойчивым свайным фундаментом с монолитным ростверком. В этом случае исключается подавляющее количество проблем, связанных с теплоизоляцией фундамента и возможным пучением грунтов. Устройство такого фундамента не намного сложнее монолитной схемы, а стоимость постройки практически вдвое ниже.

Толщина плиты фундамента под газобетонный дом

Как рассчитать толщину плитных монолитных фундаментов.

Толщина плиты фундамента под газобетонный частный дом.

Эскиз с указанием толщины плитного фундамента.

Монолитные плитные фундаменты можно встретить не только в частном, но и хозяйственном строительстве. Монолитные плиты способны выдерживать большие нагрузки, масса построенного здания равномерно распределяется между плитой и грунтом, поэтому фактор проседания в таких основаниях отсутствует.

Они могут быть различной конструкции, глубины установки и типа, но в целом, состоят из бетона и арматурного пояса. Дополнительно используется песчано-гравийная подушка и гидроизоляция, но это уже сопутствующие материалы и на толщину, собственно, плиты они не влияют. Часто используются как основание для газобетонных и кирпичных зданий.

Какие параметры влияют на расчет плиты.

Толщина плиты фундамента под газобетонный дом.

Схема с указанием толщины всех слоев плитного фундамента.

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

• материал будущего здания, это может быть дерево, кирпич или газобетон;
• расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
• расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
• толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Для чего нужно рассчитывать толщину плитного фундамента.

Толщина плиты фундамента под газобетонный дом.

Толщина готового плитного основания под здание.

Все расчеты плитных оснований всегда делаются в строгом соответствии с нормами ГОСТ и СНиП. Если будет точно рассчитано, какая конструкция для данного здания будет оптимальной, то можно точно рассчитать необходимое количество бетона для его возведения и фундамент получится очень прочный, как и будущий дом.

Перед началом расчетов нужно дополнительно получить следующие данные:

1. Общий периметр фундамента (соответствует размерам дома, может быть немного больше за счет дополнительной отмостки или внешнего гидроизоляционного слоя).
2. Суммарную площадь плиты с учетом всех защитных слоев и гидроизоляций.
3. Площадь поверхностей, которые прямо контактируют с грунтом.
4. Количество строительных материалов
5. Расчетные нагрузки на почву за счет подошвы.

А также необходимы данные о конструкции арматурного пояса, периодичности ячеек и общего веса арматуры.

Расчет песчано-щебеневой подушки.

Толщина плиты фундамента под газобетонный дом.

Схематическое отображение плитного фундамента с указанием толщины песчано-щебневой подушки.

Толщина подушки часто меняется в зависимости от состояния грунта и типа здания, а также из чего дом сделан. Толщина зависит от множества показателей, ведь для деревянных зданий достаточно подушки толщиной в 15 см, а вот для массивных домов из газобетона – уже не менее полуметра. Но, как правило, толщина подушки рассчитывается для каждого дома индивидуально, тут учитываются следующие факторы:

• состояние и структура грунта;
• степень промерзания почвы;
• пучение почв и сезонные подвижки;
• влажность почвы и высота залегания грунтовых горизонтов;
• материал дома и суммарная масса здания;
• размеры плиты.

Щебень в подушке нужен для компенсации пучинистости грунта, поэтому невысокую плотность почвы щебень компенсирует каменистостью. Также это отличный дренажный материал, особенно на глинистых грунтах с высоким содержанием влаги. Песок обеспечивает равномерное распределение массы здания по всей площади подошвы.

Пример расчета основных параметров плиты фундамента.

Толщина плиты фундамента под газобетонный дом.

Эскиз оптимальной толщины плиты фундамента.

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

1. Принимается типичное здание из газобетона площадью 100 м² (10×10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Зато, если сразу сделать расчет фундаментной плиты, то можно в общем контролировать расходы строительных материалов, и следить за недобросовестными строителями, а также четко определиться с размерами дома из газобетона или кирпича. Необходимое количество материалов Вы так же можете посчитать на нашем онлайн калькуляторе.

Фундамент для дома из газобетона.

Выбор газобетона для строительства дома оправдывается сочетанием большой надежности, хорошей теплоизоляции, малого веса и невысокой стоимости этого материала. Вместе с тем, к выбору фундамента под такую постройку следует отнестись крайне внимательно. Это позволит продлить срок эксплуатации всего сооружения и в полной мере воспользоваться всеми преимущества газобетонных блоков.

Особенности фундаментов под газобетон.

При выборе наиболее подходящего типа фундамента следует учесть некоторые особенности газобетонных стен:

• минимальная ширина газобетонного блока составляет 200 мм. Поэтому даже при строительстве небольших и легких надворных сооружений придется обустраивать фундамент достаточно большой ширины;
• хотя газобетон и способен выдерживать серьезные статические нагрузки, он очень чувствителен даже к небольшим подвижкам основания под ним. Поэтому фундамент должен обладать максимально возможной механической прочностью, не изгибаться под массой дома и не менять геометрию под воздействием пучинистых сил грунта.

В теории, под газобетонные строения можно закладывать абсолютно любой вид оснований: столбчатые, винтовые, мелкозаглубленные ленточные и т.д. Однако на практике из-за особенностей геологического строения почвы на участке далеко не всегда перечисленные типы фундаментов смогут справиться с имеющимися требованиями к ним. Поэтому чаще всего используют монолитную плиту, обеспечивающую наиболее равномерную передачу нагрузок от стен к фундаменту.

Заливка монолитной плиты.

Свойства монолита.

Толщина плиты фундамента под газобетонный дом одноэтажный.

К достоинствам литых фундаментных плит относят следующее:

• большая механическая прочность, предохраняющая газобетон от растрескивания. Даже если под зданием будут происходить подвижки почвы, на геометрии фундамента это никак не скажется;
• пригодность для устройства на любых видах грунтов: глина, торфяник, песок, камень или смешанные;
• полная независимость от глубины прохождения грунтовых вод;
• доступная технология изготовления, позволяющая вести работы без привлечения дорогостоящих специалистов;
• долговечность.

Вместе с тем, нужно учитывать и некоторые недостатки:

• большой объем земляных работ при выкапывании котлована;
• невозможность обустройства заглубленного подвала;
• значительные расходы на материалы.

Подготовка к работе.

К числу подготовительных мероприятий относят:

• расчистку участка от мусора и, по мере возможности, от старых деревьев, которые могли бы помешать подходу техники;
• разметку по углам будущего основания. Размеры выбираются исходя из данных проектной документации для дома. При этом длина каждой стороны фундамента должна превышать длину соответствующей стены дома не менее, чем на 1 м. Это упростит работу при монтаже опалубки.

Выкапывание котлована.

Поскольку площадь основания дома достаточно большая, то объем работы будет ощутимым даже при условии небольшого заглубления. Поэтому будет разумным воспользоваться услугами строительной техники. Однако последние 15 см почвы рекомендуется вынимать вручную. Это позволит непрерывно контролировать глубину котлована и горизонтальность его дна.

Для поверхностного варианта глубина котлована должна составлять 30 см, для заглубленного – 50 см.

Толщина плиты фундамента под газобетонный дом.

ВАЖНО.Если при выкапывании котлована в какой-то точке глубина превысила расчетную, не стоит просто засыпать получившуюся яму грунтом. Гораздо надежнее будет несколько увеличить глубину по всей площади, а затем насыпать более высокую подушку.

Засыпка подушки.

Толщина плиты фундамента под газобетонный дом.

Для поверхностного фундамента будет достаточно засыпать слой песка толщиной 30 см. В случае с заглубленным основанием сначала засыпается 20 см гравия, затем – 30 см песка. Готовая подушка тщательно трамбуется виброплощадкой.

Монтаж опалубки.

Для опалубки рекомендуется применять прочные доски, не имеющие механических повреждений. Качество материала здесь очень важно, поскольку масса заливаемого бетона будет весьма значительной и опалубка должна гарантированно выдержать эту нагрузку. Между собой доски крепятся гвоздями.

Толщина плиты фундамента под газобетонный дом.

Снаружи стенки опалубки необходимо разместить подпорки. Надежность получившейся конструкции проверяется сильными ударами ноги по ней. При ударе ничто не должно шевелиться.

Внутренняя сторона стенок опалубки смачивается водой. Это даст более гладкую поверхность боковой грани плиты.

Заливка стяжки.

Монолитный фундамент потребует заливки двух слоев стяжки. Толщина каждого слоя – 4-5 см.

Толщина плиты фундамента под газобетонный дом двухэтажный.

Приступать к заливке второго слоя можно лишь после высыхания первого. На сухую стяжку укладывается гидроизоляция из полиэтилена таким образом, чтобы нахлест соседних листов составлял порядка 10 см. Запас пленки по краям котлована должен быть не менее 1 м. После этого заливается второй слой стяжки.

Армирование.

Толщина плиты фундамента под газобетонный коттедж двухэтажный.

Каркас выполняется из арматуры класса А-III. Диаметр прута – 10-16 мм, что зависит от этажности дома. В итоге должно получиться два сетчатых поля, образуемых проволочными квадратами со сторонами 15-20 см. Между собой арматура вяжется стальной проволокой диаметром 5 мм.

Толщина плиты фундамента под газобетонный частный коттедж одноэтажный.

Заливка бетона.

Качество и однородность заливаемого бетона имеют первостепенное значение. Чтобы фундамент для дома из газобетона получился максимально прочным, желательно использовать миксер с подающим насосом. Стандартный объем автомиксера – 6-8 кубометров раствора. Подающая стрела бетононасоса может иметь в длину до 30 м. данный параметр лучше уточнить заранее, что позволит точнее спланировать ход заливки и варианты подъезда машины к площадке.

Если по каким-либо причинам воспользоваться миксером невозможно, то для обеспечения непрерывной подачи бетона можно воспользоваться ручным замешиванием в бетономешалке. Однако это потребует привлечения дополнительных рабочих и постоянного контроля качества.

Электрические бетономешалки позволяют получить от 50 до 200 литров раствора за один цикл замеса. Время замешивания – от 3 до 5 минут. Однако следует учитывать, что потребуется дополнительное время на подачу в мешалку цемента, песка, воды и щебня, а также время на разгрузку и доставку к месту заливки. Соответственно, планировать ход заливки нужно исходя из 10-15 минут на цикл замеса. При использовании 50-л бетономешалки на заливку 1 кубометра раствора может потребоваться порядка 5 часов.

Подаваемая смесь распределяется по всей площади опалубки. Упростить эту процедуру можно использованием направляющего желоба. При этом потребуется дополнительное разгребание бетона вручную по всей площади заливаемого фундамента. Хотя раствор и достаточно жидкий, но при попытке заливать его в одну точку на месте подачи будут оседать наиболее тяжелые фракции, а свободно растекаться по арматурному полю водянистая сможет лишь водянистая составляющая. Это чревато появлением неравномерности в прочностных характеристиках плиты и растрескиванием при высыхании.

Толщина плиты фундамента под газобетонный частный дом двухэтажный.

Бетонную смесь сразу же после заливки следует тщательно уплотнить погружным вибратором. Это удалит пузыри воздуха и увеличит прочность бетонной подушки. Не будет лишним дополнительно простучать кувалдой весь периметр опалубки, где прочность имеет особенно ванное значение.

Залитую плиту разглаживают до полной горизонтали. Контролировать данный процесс помогает тонкий слой воды, выступающей из раствора и проявляющей все углубления и возвышенности.

Полностью залить всю опалубку за один рабочий день получается далеко не всегда. Порядок приостановки работы будет зависеть от длительности паузы:

если работа останавливается на срок менее 12 часов, то уже готовая поверхность просто закрывается полиэтиленовой пленкой. Перед продолжением работы пленка снимается, а бетона смывается выступившее «бетонное молочко». Далее заливка продолжается в обычном режиме;

в том случае, когда пауза превышает 12 часов, бетон начнет набирать прочность и придется использовать технологию «холодного шва». Для этого работу начинают лишь после полного отвердения уже залитого объема бетона.

ВАЖНО. Продолжать заливку на слегка подсохший бетон категорически не рекомендуется. Отвердевший слой в этом случае будет иметь совсем малую толщину и лопнет под весом заливаемого свежего бетона.

Монолитный фундамент будет готов к продолжению строительства спустя один месяц. Первую неделю рекомендуется по мере высыхания смачивать его водой. Тем самым получится избежать появления трещин. Оставшиеся свободными концы гидроизоляционной пленки заворачиваются на плиту и припаиваются к ней горелкой.

Воспользовавшись технологией заливки монолитной фундаментной плиты под дом из газобетонных блоков, можно в дальнейшем уже не беспокоиться о просадках отдельных участков основания. Стены останутся в целости, поскольку даже если фундамент и чуть наклонится, то произойдет это сразу по всей площади, не приводя к появлению трещин.

Какой толщины должна быть плита монолитного фундамента?

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Толщина плиты фундамента под газобетонный частный коттедж.

Особенности плитного фундамента.

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Для устойчивых грунтов.

Для сильно пучинистых.

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м 3. что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Толщина плиты фундамента под газобетонный коттедж одноэтажный.

Последовательность расчета толщины будущей плиты.

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

• Анализ и грунта и определение оптимального удельного давления на фундамент.
• Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
• Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
• Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
• Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
• Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Толщина плиты фундамента под газобетонный коттедж двухэтажный.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

• Для гаража – 25 см.
• Легких щитовых конструкций – 15 см.
• Фундамента для дома из бруса – 25-30 см.
• Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам.

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

Толщина плиты фундамента под газобетонный коттедж.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

Толщина плиты фундамента под газобетонный частный дом одноэтажный.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры. На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

Рекомендация: Хорошая большая обзорная статья, из нее можно узнать о толщине плиты фундамента под газобетонный частный дом или коттедж, информация подойдет так же и для дач, бань и других зданий и сооружений. Будьте внимательны, не заблудитесь в обилие информации, сделайте правильный расчет вашего строения и выберите оптимальную толщину плиты подходящую именно вам. Зачем вам бессмысленно терять свои кровно заработанные деньги?

Что такое монолитно-плитный фундамент?

У вас традиционный трехсекционный или монолитно-плитный фундамент?

Традиционный трехсекционный фундамент: Т-образный фундамент, состоящий из нескольких частей. Под линией промерзания кладут опору. Блоки кладут на место, чтобы сформировать стену, как только фундамент затвердеет. После возведения стен между ними и поверх фундамента заливается плиточный пол.

Монолитный: Этот фундамент создается путем заливки одного слоя бетона для образования плиты и фундамента.Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства идет быстрее, чем при использовании других фундаментов.

Известный монолитный фундамент из плит имеет толщину от 12 до 18 дюймов в основании и от 4 до 6 дюймов для плиты. Правильная подготовка площадки и армирование бетона арматурой и проволокой необходимы для возведения монолитного фундамента.

Правильная подготовка места

• Почва под плитой не должна содержать органических веществ.Почву необходимо утрамбовать (удалить верхний слой почвы) и хорошо дренировать.
• Применение Кодекса определяет тип и расположение арматуры в фундаменте этого типа. Чаще всего применяется монолитная арматура плиты №4. Арматура представляет собой два металлических стержня, которые легко сгибаются и размещаются рядом друг с другом внахлест в траншеях и связываются проволокой.
• Траншея по периметру плиты создает утолщенный край. Должностные лица строительных норм определяют глубину и ширину траншеи.Эта траншея может иметь ширину 1 фут и глубину 1 фут в теплом климате или 1 фут шириной и 2 фута глубиной в средах, где наблюдается морозное пучение.

Типовой монолитно-плитный фундамент со стенами из шлакоблоков.

Плюсы монолитно-плитного фундамента

Монолитный фундамент имеет много преимуществ перед традиционным. К плюсам можно отнести следующее:

• Строительство быстро и легко: После того, как траншея по периметру была добавлена ​​и гравий разложен, можно начинать заливку бетонного пола.
• Эта основа сохнет быстрее, чем все другие основы.
• Прочный фундамент: Этот фундамент является прочным при условии правильной установки анкерных болтов и арматуры.
• Низкие эксплуатационные расходы: Монолитный фундамент требует проверок только через запланированные интервалы времени, чтобы убедиться в отсутствии трещин в фундаменте.
• Энергоэффективность: Тратится меньше энергии, потому что между домом и землей нет места. Воздух не проходит под черным полом.

Минусы монолитно-плитного фундамента

Конечно, есть недостатки при установке монолитной конструкции фундамента. Вот минусы этого типа фундамента:

• Риск затопления: Ваш дом поднят только на прибл. 6 дюймов над уровнем земли с этим фундаментом, поэтому дом может быть затоплен.
• Стоимость ремонта дорогая: При наличии трещины в фундаменте требуются дорогостоящие методы ремонта фундамента.
• Возможна меньшая стоимость при перепродаже.

Когда следует выбирать фундамент из монолитных плит?

Есть несколько случаев, когда фундамент из плит является идеальным выбором:

Это идеальный вариант для климата, где земля не замерзает, а температура не очень жаркая и не похожа на пустыню. Если нет необходимости в подвале или лазейке; можно использовать монолитную плиту для повышения энергоэффективности.

Какие проблемы возникают с монолитным фундаментом?

Несмотря на удобство и простоту установки монолитного фундамента, могут возникнуть проблемы, которые могут поставить под угрозу фундамент.Фундамент может потребовать дорогостоящего ремонта, а это значит, что лучше использовать традиционный фундамент.

Типичные проблемы, обнаруживаемые с монолитным фундаментом, — это трещины в других частях дома, поддерживаемых фундаментом.

• Трещины в фундаменте — большая проблема, вызывающая беспокойство. При появлении трещин в фундаменте он может расслоиться в местах холодных стыков (стена встречается с плитой). Узкие отверстия облегчают проникновение воды, влаги и насекомых в дом.
• Проблемы с повышением влажности почвы или неправильная конструкция могут повредить фундамент.Это может привести к тому, что столешницы, пол и стены в доме станут неровными.
• Движение фундамента может привести к застреванию дверей и окон и появлению трещин в стенах из гипсокартона.

Когда не следует использовать фундамент из монолитных плит при строительстве

• Подрядчикам следует избегать использования фундаментов из монолитных плит (монолитных) в определенных ситуациях.
• Дома с уклоном могут привести к дорогостоящим расходам из-за необходимого количества бетона.
• Дома со множеством залитых грязью отверстий под домом приводят к растрескиванию бетона.
• Строительная компания не может построить монолитный фундамент из плит в зоне затопления из-за требований норм.

Стоимость монолитного фундамента

Средняя стоимость фонда может варьироваться от 4600 до 20 000 долларов в зависимости от нескольких факторов. Некоторые из факторов, определяющих цену фундамента, включают в себя место вашего проживания, размер вашего дома, арматуру, используемую в бетоне, толщину и почву, на которой вы строите.

Статьи по теме:

Размещено: 7 апреля 2021 г.,

Подвалы должны иметь инженерные петли во время гидроизоляции подвала для прочного фундамента. Очень важно оставлять участки пола в нижнем колонтитуле.

Размещено: 24 марта 2021 г.,

Ложный уровень грунтовых вод — основная причина намокания подвалов, разрушения фундаментных стен и растрескивания полов. Это «ложь», потому что это временно.

Размещено: 17 марта 2021 г.,

Затопление подвала обычно происходит, когда грунтовые воды находят путь наименьшего сопротивления.Есть шесть способов предотвратить наводнение в подвале.

Размещено: 27 января 2021 г.,

Монолитный фундамент из плит создается путем заливки одного слоя бетона для образования плиты и фундамента. Процесс строительства более быстрый и недорогой.

Монолитная плита

: плюсы, минусы и сравнение со стержневой стеной | Coral Isle Builders

Знаете ли вы, что в прошлом году было построено (и завершено) более 1,4 миллиона новых домов? Это очень много расчищенной земли, заложена тонна фундамента и возведено бесчисленное количество стен.

Конечно, немногие дома действительно являются домами для формочки для печенья. У каждого есть свой набор разрешений, разный набор гор для восхождения и разный тип готового продукта.

Но остается одно. Ничего не получается, если он не стоит на твердой почве. А в жилищном строительстве это включает в себя правильный фундамент.

Как и все остальное в процессе строительства, закладка фундамента дома не является универсальным делом. Есть несколько различных методов, которые помогут создать прочный каркас, и монолитная плита, безусловно, является одним из подходов.

Ниже мы разберем этот способ фундамента, обозначим его плюсы и минусы и сравним его, пожалуй, со вторым по распространенности фундаментом — кормовой стеной. Приготовьтесь взглянуть на местность поближе и посмотреть, какой из них подходит для вашего проекта.

Что такое монолитная плита?

Слово монолитный — прилагательное. Это означает «сформированный из одного большого каменного блока». В строительной отрасли мы определяем это как «все за один прием».

Итак, монолитная плита — это гигантский блок цемента, залитый одним махом.Хотя его можно заливать сразу, это не обязательно однородная плита.

Делается толще там, где будет несущая стена, и по всему периметру (вместо нижних колонтитулов). Это обеспечивает дополнительную поддержку на самых ответственных должностях.

Плюсы монолитной плиты

Однослойные фундаментные работы имеют много преимуществ. Давайте взглянем на некоторые из самых известных льгот.

Быстро

Первое и самое заметное преимущество монолитной плиты заключается в том, что ее можно укладывать намного быстрее, чем другие фундаменты.Поскольку это однократная заливка, монолитный фундамент разрушается быстрее, чем другие распространенные методы, в том числе стены ствола.

Это доступно

Практически в каждой отрасли время — деньги. Учитывая легкость, которую дает одна заливка, это делает строительный проект более доступным.

С самого начала снижаются затраты на рабочую силу, что позволяет сэкономить часть финансовых средств, необходимых для реализации крупного жилищного проекта.

Крепкий

При правильных условиях монолитная плита может быть такой же прочной, как и любой другой фундамент.Главное, на что нужно обратить внимание, — это ровная площадка.

Если земля была расчищена и требуется очень мало грунта для заполнения, возможно, вам нужны идеальные условия для монолитной плиты. Хороший, ровный грунт не представляет особых трудностей для фундамента такого типа.

Минусы монолитной плиты

Последний «за», который мы только что перечислили, сегвеи в один из недостатков этого фундамента. Итак, давайте прямо в это погрузимся.

Он легко треснет

Монолитные плиты могут легко потрескаться , если они не установлены на ровной поверхности.Таким образом, участки, требующие большого количества грязи, должны вызывать недоумение.

Если грунт аккуратно (и полностью) утрамбован, в таком фундаменте со временем возникает большой риск растрескивания. И, конечно же, как только фундамент треснет, последуют другие структурные повреждения, в том числе потрескавшиеся стены.

В зонах затопления не очень хорошо

Если строящийся дом должен возвышаться над поймой, большинство строителей не будут рекомендовать монолитную плиту.

Это создаст слишком большую нагрузку на эти несущие стены и стены по периметру.А треснувший фундамент — это не просто неприятность.

Как мы только что намекнули, эти трещины могут доходить до пола и гипсокартона, нанося вред. Неудивительно, что это долгосрочный рецепт катастрофы.

Вход в стенку ствола

Итак, если монолитная плита не рекомендуется, какой следующий лучший вариант? Стенка ствола — отличная альтернатива, хотя и более трудоемкий процесс. Вот как работают стволовые стены.

Сначала заливается нижний колонтитул на уровне земли.Вот почему можно работать с неровным грунтом в основании стенки ствола. После заливки нижнего колонтитула укладываются цементные блоки, создавая стену, которая поднимется до уровня готовой плиты.

Когда требуется много засыпки, стенки ствола выравнивают все, обеспечивая ровную высоту. Конечно, этот является более трудоемким на , но вы можете видеть, как он будет иметь долгосрочные преимущества. Дом без трещин в стенах говорит само за себя.

Монолитная плита для ровной поверхности

Одним из основных определяющих факторов для монолитной плиты является наличие ровной поверхности, которая не должна возвышаться над поймой.

Если ваш будущий дом соответствует этим условиям, то, возможно, вы сможете ускорить процесс строительства и сократить свой бюджет.

Если вы живете на юго-западе Флориды и хотите погрузиться в азарт новой постройки, мы надеемся, что вы обратитесь к нам сегодня. Здесь, в Coral Isle Builders, мы создаем индивидуальные оазисы для наших клиентов.

С первой встречи мы адаптируем процесс строительства к вашим стандартам. Это означает, что у вас есть право голоса от фундамента до потолка вашего будущего дома.

И не забывайте о радостях, связанных с выбором подходящего ковра, плитки и удобств для вашего прибрежного оазиса. Приходите изучить все планы этажей, чтобы увидеть, на каком из них изображено ваше имя.

В настоящее время мы строим в Кейп-Корал, Форт-Майерс, Пайн-Айленд, Эстеро и Бонита-Спрингс. Если у вас есть земля в любой из этих областей, мы будем более чем счастливы построить на ней участок и вручную доставить особый дом вашей мечты.

Фундаменты из моноплит: раз и навсегда

Фундаменты из моноплит

— это быстрая, прочная и надежная альтернатива традиционным методам строительства фундаментов.Этот тип фундамента идеально подходит для конструкций, построенных из предварительно спроектированных пакетов материалов.

Моноплитные фундаменты формируются путем однократной заливки бетона. Эти плиты для однократной заливки менее склонны к несоответствиям и имеют относительно небольшие временные затраты. Легко армируемые фундаменты из бетонных плит обеспечивают превосходную долговечность поддерживаемых ими зданий.

Конструкции, в которых используется монолитный фундамент, получают баллы по сертификации LEED благодаря эффективному использованию строительных материалов и лучшей изоляции.То, что они требуют минимальных земляных работ и не требует дорогостоящего бурения или взрывных работ, делает их особенно привлекательными для клиентов в регионах со скалистыми твердыми почвами.

DC Structures во всех своих комплектах использует фундамент из монолитных плит. Это усиливает нашу основную идею об эффективном и качественном обслуживании, поскольку весь наш процесс направлен на то, чтобы сэкономить ваше время, деньги и сэкономить связанные со стрессом головные боли.

Фундаменты из одинарных плит: тверже, лучше, быстрее, прочнее

Традиционные стили фундамента отнимут у вас много времени и ресурсов — и это еще до того, как вы начнете строить! Это вдвойне верно для регионов с каменистыми почвами.

Одна из самых больших проблем с другими основаниями заключается в том, что они требуют заливки бетона на разных этапах. Заливка бетона поэтапно означает, что вы должны дождаться, пока каждая секция полностью затвердеет, прежде чем переходить к следующей. Может показаться, что это не такая уж большая проблема, но затраты на рабочую силу со временем быстро накапливаются.

Фундаменты из моноплит

поддерживают характерный стиль конструкции DC Structures — столбчатые и балочные здания с резко открытыми интерьерами. Стоечно-балочная конструкция использует необработанные тяжелые бревна.

Необработанная древесина предпочтительнее химически обработанной древесины из-за ее элегантного внешнего вида и отсутствия токсичных химикатов. По этой причине обработанные столбы должны быть закрыты и иметь короткий срок хранения — 40 лет, прежде чем они начнут гнить.

Конечно, фундамент из моноплит — не всегда лучшее решение. Если вы живете в месте, где замерзание является серьезной проблемой, вам может потребоваться более толстая плита или альтернативное решение для фундамента.

Запросите наш цифровой каталог, чтобы лучше понять, как наши наборы могут быть преобразованы в структуру вашей мечты.Мы разрабатываем пакеты, которые рассчитаны на долговечность, впечатляют и экономят ваше время и энергию.

Почему я выбрал фундамент для дома из монолитных плит

Узнайте о преимуществах монолитной плиты по сравнению с традиционным бетонным фундаментом и посмотрите, как я реализовал это в своем энергоэффективном доме.

Вы давно не слышали от меня. Оказывается, строительство дома требует много времени и сил. Тем не менее, я обещал провести вас в моем путешествии по энергоэффективному строительству дома, поэтому рассказ о моем фонде кажется хорошим началом.Если вы знаете что-нибудь обо мне или о доме, который я строю, вы поймете, что он не совсем традиционный. Что ж, моя деталь плиты не исключение.

Что такое монолитная плита?

Монолитная плита — это бетонный фундамент, который завершается за одну заливку. В моем проекте бетон имеет толщину 12 дюймов по периметру, чтобы поддерживать несущие стены с плитой толщиной 4 дюйма посередине. Традиционные фундаменты, часто называемые «ствол-стена», обычно требуют трех заливок — фундамент, фундаментные стены и затем плита.Монолитные плиты объединяют все это в одно целое и являются частью конструкции дома.

Для тех ботаников и девушек, которые занимаются строительством (вроде меня), вот подробная схема моего фонда:

Почему выбирают монолитную плиту?

Хотя нет ничего плохого в традиционном фундаменте из ствола и стены, есть ряд причин, по которым я выбрал монолитную плиту.

Моя монолитная плита хорошо изолирована и помогает с точки зрения энергоэффективности

Если вам что-нибудь известно о моем новом доме, вы знаете, что энергоэффективность лежит в основе каждого моего решения.Монолитная конструкция позволила мне уложить в плиту 2 слоя пенопласта XPS толщиной 1,5 дюйма. Я планирую использовать плиту в качестве тепловой массы, чтобы удерживать тепло в солнечные дни, поэтому такая изоляция важна. Мне также удалось поддерживать непрерывный воздушный барьер от плиты до наружных стен.

Я сэкономил кучу денег на монолитной плите

Если бы кто-то сказал вам, что вы можете сэкономить 20 000 долларов на фундаменте, не жертвуя качеством или долговечностью, вы бы сделали это? (Конечно!) Поскольку у меня нет подвала (запись в блоге на другой день), и мне не нужно было копать нижние колонтитулы, мои раскопки были легкими.Я также сэкономил деньги, так как мне не пришлось покупать блоки, нужно было платить только за одну заливку бетона, и значительно снизили затраты на рабочую силу.

Монолитные плиты быстро реализовать

Мы подготовили, залили и вырезали весь фундамент в течение недели. Для простого процесса земляных работ мой брат принес свой удобный садовый трактор и выполнил все работы по подготовке земли за 2 дня.

Заливка бетона только 1 раз, а не 3, также сэкономила нам значительное количество времени.Каждый, кто когда-либо строил дом, знает, что время — деньги. Каждая минута, которую мы сэкономили в процессе создания фундамента, была минутой раньше, чем мы могли начать создание.

Есть ли провалы в монолитных плитах?

Когда строительный инспектор посмотрел на мою плиту, он признал, что никогда не видел ничего подобного. Они не распространены, особенно в более холодном климате. (Надо любить зимы в Огайо!) Вот некоторые из причин, по которым люди избегают монолитных плит:

• Если у вас неровный грунт, монолитная плита — не лучший вариант.Для компенсации уклона земли требуется слишком много бетона.
• Если ваш дом должен быть построен высоко над землей из-за того, что он находится в зоне затопления, монолитная плита не допускает такую ​​высоту.
• Если вы думаете, что вам «нужен» подвал, этот фундамент вам не подойдет, потому что вам нужны фундаментные стены.
• Морозное пучение возникает, когда под почвой образуется лед. Замерзание и оттаивание грунта может вызвать трещины и структурные проблемы в фундаменте.По этой причине существует неправильное представление о том, что все фундаментные стены должны находиться ниже линии промерзания, которая здесь, в Огайо, составляет 32 дюйма под землей. (Вот как строятся типичные фундаменты «ствол-стена».) Многие люди не осознают, что надлежащие методы изоляции монолитной плиты могут защитить фундамент от мороза, устраняя риск вспучивания при замерзании.
• Людям нравится делать что-то традиционным. Это просто и удобно. Фундамент «стебель-стена» встречается гораздо чаще, чем монолитный.

Детали моей монолитной конструкции перекрытия

Хотя я хвастался легкостью и простотой моей монолитной плиты, это все же был подробный процесс. Вот основная разбивка шагов:

Шаг 1: Раскопки

Как я уже упоминал выше, мы смогли завершить все раскопки дома с помощью небольшого садового трактора. Сначала мы удалили существующий верхний слой почвы. Затем мы разложили 3 дюйма гравия № 57 и 3 дюйма гравия № 304, которые мы утрамбовали с помощью пластинчатого уплотнителя.

Шаг 2: Пеноизоляция

Для защиты от мороза и повышения энергоэффективности я уложил 2 слоя 1,5-дюймовой пены XPS. Я изменил направление плиток из пенопласта, чтобы швы не совпадали между двумя слоями. Вся плита имеет 2 слоя XPS, за исключением 16 дюймов по периметру. Это 16-дюймовое пространство использовалось для наращивания толщины бетона для балки моего уклона.

Шаг 3: Гравий

Затем я уложил 5 дюймов гравия № 57 над пеной, чтобы добавить тепловую массу и получить необходимую высоту по периметру.Я сделал формы из пенопласта XPS по периметру, чтобы гравий не соскальзывал по периметру.

Шаг 4: Изоляция периметра

Больше утеплителя из пеноматериала! Я добавил 2 слоя 1,5-дюймовой пены XPS по внешнему периметру фундамента. (Это в конечном итоге покрылось грязью.) Два слоя вертикальной пены по периметру были заделаны в гравий на несколько дюймов и поддержаны сверху обработанной доской формы 2 × 10, которая останется после завершения строительства дома. Эта доска защитит пену.

Шаг 5: Пароизоляция

Я добавил непрерывную пластиковую пароизоляцию толщиной 6 мил. Бетон пористый, поэтому этот барьер будет препятствовать попаданию влаги в бетон из-под земли. Во многих случаях люди используют несколько кусков пароизоляции и склеивают их вместе. Мне посчастливилось получить один сплошной лист, чтобы обеспечить еще лучшую защиту.

Шаг 6: арматурный стержень

Я использовал всю арматуру ⅝ ”для бетона. Фундамент с утолщенным периметром привязан к плите с помощью сплошной арматуры, согнутой с помощью устройства для гибки арматуры и прочности на сдвиг моего брата.Я уложил арматуру в сетку 2х2 и связал всю сталь вместе, чтобы получился сплошной монолитный блок.

Шаг 7: заливка бетона

Мы залили 45 ярдов бетона толщиной 4000 фунтов на квадратный дюйм.

Шаг 8: Структурные опоры

В качестве детали фундамента бомбардировщика мы смачиваем опоры для моих несущих колонн до высыхания бетона. Это обеспечивает очень прочное соединение фундамента со стеной и исключительную прочность на сдвиг. Эта повышенная прочность на сдвиг была особенно важна для меня из-за нашей сетки окон размером 12 на 16 дюймов, выходящих на юг.

Шаг 9: Изоляция горизонтального крыла

Наконец, я добавил 1 слой пенопласта XPS толщиной 1,5 дюйма, который выступает на 2 фута от нижнего края фундамента. Он помогает удерживать тепло и предотвращает вспучивание при замерзании.

Партнеры и продукты

Мне всегда нравится кричать, когда я сталкиваюсь с отличными продуктами и надежными местными компаниями. Ознакомьтесь с информацией о моих материалах и субподрядчиках ниже.

• Пеноизоляция
  • Приобретена на складе изоляционных материалов
  • Детали: 1.5 ”переработанный пеноматериал XPS. Его сняли со старого коммерческого здания в Джорджии, и я спас его от того, чтобы отправить на свалку. (Это также сэкономило мне тысячи долларов на покупке нового!)
• Бетон
• Переработанный бетон (для гравия)

Рассматриваете ли вы монолитную плиту?

Не бойтесь отклоняться от традиций! Проведите исследование, ознакомьтесь со своими местными строительными нормами и правилами, а затем будьте уверены в своем решении.

Есть вопросы? Эта статья оказалась полезной? Оставьте мне комментарий!

Продолжайте развиваться!

Что такое монолитная плита | Know It Info

Что такое монолитная плита

Монолитные плиты объединяют фундамент и плиту в одно целое, что позволяет заливать их одновременно и сокращать ваше время и финансовые вложения.Тот факт, что его разливают за один раз, ускоряет процесс, что помогает снизить затраты на рабочую силу.

Различия между монолитными фундаментами на стволовых стенах Sposen Homes

Монолитная бетонная плита Монолитная бетонная плита является наиболее экономически эффективным методом устройства цементных полов или бетонных полов в гаражах.

Что такое монолитная плита . Это действие монолитной балки достигается, когда плита и балка отливаются одновременно, как показано на рисунке ниже.Откидной фундамент плиты представляет собой плиту с цельными утолщенными краями. Края плиты на уклоне толще, чем внутренняя часть плиты.

Он основан на использовании двух листов жесткого пенополистирольного утеплителя, на которых один. Во-вторых, что такое откидная бетонная плита. Этот метод работает только с обогреваемой конструкцией.

Определение «монолит» относится к монолиту или напоминает его. Монолитная цементная плита или бетонная плита своими руками применима не только к бетону, уложенному на землю, но и к подвесной плите.Плита на уклоне используется в местах, где земля не промерзает.

На фото ниже монолитные плиты представляют собой фундаментные системы, построенные как одну бетонную заливку, состоящую из бетонной плиты с утолщенными частями плиты под несущими стенами и краями по всему периметру. Эрозия обычно обнажает геологические образования, которые часто состоят из очень твердых и твердых вулканических или метаморфических пород. Плита по классу монолитно залита единовременно.

Проще говоря, термин «монолитная балка и плита» означает, что плита и балка действуют как единое целое.Здесь на помощь приходят монолитные плиточные фундаменты. Процесс возведения монолитных плит.

Монолитная плита — это термин, используемый в строительстве бетонных плит для описания бетонных конструктивных элементов, таких как опорные плиты, фундаменты, балки, опоры и колонны, заливаемые одновременно. Как использовать монолитность в предложении. При заливке бетонной плиты, если она выполняется одновременно с фундаментом, как показано на детали 14 ниже, обычно используется термин «монолитная плита».

Монолит — это геологический объект, состоящий из одного массивного камня или скалы, такой как горы или один большой кусок скалы, помещенный в качестве памятника или здания или внутри них.Монолитный фундамент из плит Монолитный буквально означает однократную заливку, что подчеркивает ключевой момент отличия от этого типа фундамента, который он заливал за один раз. Монолитные плиты — это фундаментные системы, построенные как одна бетонная заливка, состоящая из бетонной плиты с утолщенными частями плиты под несущими стенами и всеми краями по периметру, которые заменяют нижние колонтитулы.

Монолитная плита А Бетон

Монолитная плита и опоры

Монолитный фундамент Аскмеди

Монолитные плиты Youtube

Потери тепла через опоры Изоляция плит Фундамент фундамента здания

Различия между фундаментными стенами 9000 Разница между фундаментными стенами Монолитная плита 9000 Инспекционная галерея Internachi

Монолитная плита W 1 из жесткой пены Greenbuildingadvisor

Img Фундамент с бетонной плитой Фундамент Фундамент дома

Теги: что такое монолитная бетонная плита, что такое монолитная плита

В чем разница между монолитным фундаментом и фундаментно-стеновым фундаментом ?

Два типа фундамента, которые обычно используются строителями домов, — это монолитные плиты и стволовые стены, которые сильно различаются по способу постройки и установки.Вот посмотрите на их характеристики и на то, чем они отличаются друг от друга.

Монолитные плиты

Монолитные плиты изготавливаются путем однократной заливки бетона. Монолитные плиты обычно имеют глубину 4 дюйма и имеют утолщенные края по периметру и большие участки под несущими стенами. Построенные на утрамбованной почве, важно, чтобы плиты располагались на высоте не менее 6 дюймов над землей.

Монолитные плиты могут использоваться для большинства типов зданий в теплых и тропических регионах.Однако в холодном климате они используются только в отдельных внешних конструкциях, таких как гаражи и сараи. Основные преимущества использования монолитных плит следующие:

• Плиты могут быть очень прочными, особенно после добавления стальной и волокнистой сетки.
• Они могут быть построены в более короткие сроки по сравнению с другими фондами.
• С добавлением пост-натяжения их можно использовать в почвах, содержащих некачественную или рыхлую или экспансивную (глинистую) почву.
• Их можно легко использовать на твердой почве без необходимости сначала выкапывать почву.
• Плиты имеют однородную консистенцию и стабильность.

Стеновые стены (предпочитаемые компанией Cogdill Builders из Флориды)

Стенки-стволы — это конструкции, которые используются для соединения фундамента здания со стенами. Преимущественно построенные бетонные опоры с каменными стенами, они возвышаются над уровнем земли, чтобы обеспечить приподнятую платформу для размещения строительной плиты. Конструкции требуют трех компонентов для их строительства — заливной плиты, фундаментной стены и раздвижной опоры.

Чтобы построить стену-ствол, первым делом нужно расчистить площадку. Затем уплотняем земляное полотно, выкапываем и заливаем фундамент, а затем устанавливаем кладку фундаментной стены. Затем фундамент заливается конструкционным песком и уплотняется. Затем плита здания заливается в фундаментную стену и засыпается внутренняя поверхность. Преимущества этого типа фундамента:

• Стеновые стены подходят для наклонных участков, потому что они могут быть построены на разной высоте, чтобы соответствовать разным отметкам земли на участке.
• Они могут придать вашему дому более высокий вид, поскольку расстояние до пола между плитой и окружающей землей может быть увеличено или уменьшено по желанию.
• Перекрытие может быть увеличено по высоте, чтобы позволить дренаж любых септических систем самотеком, а не механическим подъемником.

Свяжитесь с Майком Когдиллом сегодня, чтобы обсудить предпочтительные методы строительства фундамента для вашего индивидуального дома.

Что нужно знать

Вот как решить, должен ли ваш новый дом стоять на плите

Думаете о строительстве дома своей мечты, дома для престарелых, дома для престарелых или дома для новичков — если вы только начинаете жизнь в одиночку, возможно, с молодой семьей? Одно из первых решений, которое вам нужно будет принять, — это на каком фундаменте построить дом.

Фундамент дома — это основная несущая часть конструкции, и его опоры должны проходить под землей на глубину, превышающую региональную линию промерзания. Для жилищного строительства различают три основных типа фундаментов:

• Плита

• Подвал

• Ползунок.

Независимо от того, какой тип вы выберете, фундамент дома имеет три основные обязанности:

Здесь мы обсудим наиболее распространенный тип фундамента: перекрытие.

Важно помнить, что основы вечны. Поэтому мы рассмотрим как плюсы, так и минусы плиточного фундамента, чтобы вы могли решить, подходит ли вам такой фундамент.

Этот загородный дом в стиле ранчо с 3 спальнями и 2,5 ванными комнатами спроектирован с бетонной плитой в качестве стандартного фундамента. Только дома, построенные на бетонной плите, могут казаться такими низкими к земле и иметь беспрепятственный вход (то есть с одной ступенькой или без нее) (План № 196-1206).

Что такое плитный фундамент?

Фундамент из плит — это большая толстая бетонная плита, которая используется в качестве фундаментной основы дома, которая является самой низкой несущей частью здания и простирается ниже уровня земли.

Обычно он имеет толщину не менее четырех дюймов в центре, хотя иногда может достигать шести дюймов. Однако края — или опоры — плиточного фундамента толще, чем центр, и проходят ниже линии замерзания, чтобы обеспечить дополнительную прочность и устойчивость по периметру, поскольку обычно именно здесь будут опираться несущие стены дома.

Термин «монолитный фундамент из плит» может звучать так, как будто это что-то из каменного века, но «монолитный» просто означает монолитный. Заливка бетона за один раз делает фундамент из плит привлекательным вариантом для проектов DIY, таких как сарай для инструментов или домик у бассейна.

Однако при строительстве дома требуется небольшая подготовка, для которой необходим профессионал.

Строим

Для начала подрядчики будут заливать бетонные нижние колонтитулы примерно на 24–48 дюймов ниже предполагаемого уровня отделки (или глубже, если линия промерзания уходит глубже), что с точки зрения непрофессионала является высотой поверхности земли после завершения всех работ.

После нижних колонтитулов подрядчики могут добавлять минимум два слоя бетонного блока.

Как только это установлено, строители могут добавлять все внутренние трубопроводы. Обычно строители должны установить водосточные трубы и вентиляционные отверстия, которые соединяются с линиями канализации или септика, большей частью линий водоснабжения, а иногда и некоторыми электрическими трубопроводами до того, как будет залит последний слой бетона. Это означает, что водопроводные трубы и трубопроводы фактически встроены в плиту.

Плавающая плита

Вы можете услышать о «плавающей плите», когда собираетесь купить или построить дом.

Как правило, под последним слоем бетона также имеется слой гравия толщиной от четырех до шести дюймов, часто с пластиковым листом толщиной в несколько миллиметров, чтобы изолировать влагу. Это сопровождается сеткой и стальной арматурой.

Это известно как плавающая плита, потому что она «плавает» на поверхности почвы, в то время как глубокий бетон по краям плиты удерживает ее на месте. Если вы живете в более холодном климате, эти края должны быть достаточно глубокими, чтобы оставаться ниже линии мороза в зимние месяцы.

Здесь деревянная опалубка для плитного фундамента ждет заливки бетона. Внутри формы — слой щебня, пластиковая пароизоляция, слой утеплителя, а также сетка из стальной арматуры и толстой проволочной сетки для армирования. Фундамент по периметру проходит ниже линии промерзания (фото : © Андрей Цынхарюк / 123RF ).

Преимущества

Вот некоторые из причин, по которым вам может быть полезно выбрать фундамент из плит:

1.Низкая стоимость

Если вы ограничены в средствах, фундамент из плит может отлично подойти, потому что зачастую это самый дешевый вариант фундамента.

По состоянию на 2020 год монолитный фундамент из плит в среднем стоит около 4–5 долларов за квадратный фут. Для сравнения: ползунок стоит около 7 долларов за квадратный фут, а подвал — около 18 долларов за квадратный фут. Благодаря этому вы можете легко сэкономить от 30% до 70% на стоимости строительства фундамента.

Помимо относительно недорогой установки, плиточный фундамент также экономит ваши деньги за счет снижения ваших счетов за электроэнергию в долгосрочной перспективе.Это связано с тем, что между землей и домом нет места, поэтому вам не нужно платить за обогрев или охлаждение «потраченного впустую пространства» — при условии, что плита изолирована от земли под ней.

Если вы пытаетесь сэкономить на стоимости строительства дома, вы можете подумать о небольшом доме, таком как этот: 1-этажный, 3-комнатный, 2-ванный, 1260 кв. Футов. Дом в загородном стиле, стандартная планировка которого с плиточным фундаментом — самый дешевый вариант (план № 178-1175).

2.Требуется небольшое обслуживание

Поскольку фундамент из плит практически не требует обслуживания, строители часто видят в этом еще большую экономию в долгосрочной перспективе.

Поскольку их конструкция проста, мало что может случиться. Таким образом, если бетонные плиты построены правильно (что обычно и бывает), они прослужат не менее 50 лет, а, скорее всего, намного дольше. В то же время домовладельцам действительно не нужно много делать, за исключением периодических проверок, чтобы убедиться, что на них нет трещин.

3.Сильный

Есть несколько причин, по которым фундамент может быть слабым или поврежденным, но плиточному фундаменту их удается избежать. Например:

• Холодный стык. Холодный шов — это слабое место в бетоне, вызванное слишком длительным перерывом между заливкой слоев бетона.

• Шов. Шов — это место соединения двух отдельных частей фундамента.

Поскольку фундамент из плит представляет собой один элемент, залитый сразу, ни один из этих недостатков отсутствует, что делает фундамент жестким, устойчивым и прочным.

Бетон для плиты обычно укладывается за одну заливку, поэтому рабочие должны работать быстро, чтобы размазать мокрый бетон и затереть его, пока он не схватился слишком сильно (фото : © sommersby / 123RF ).

4. Экономия времени

Это относительно быстрый процесс строительства плиточного фундамента.

Фактически, когда подготовительные работы завершены (например, уплотнение почвы, насыпание гравия и т. Д.), Вы можете фактически залить бетонный фундамент всего за несколько часов.

Однако важно помнить, что, хотя фактическая заливка занимает всего несколько часов, из-за толщины бетона все же требуется несколько дней для высыхания. Тем не менее, время завершения строительства по-прежнему быстрее, чем у любого другого типа фундамента.

5. Доступ с земли

При выборе типа фундамента необходимо учитывать доступность дома. Поскольку здесь нет подвала или места для ползания, которое поднимает входную дверь как минимум на 18 дюймов над уровнем земли, дома с плиточным фундаментом находятся ближе к земле или на уровне земли, что уменьшает или устраняет количество ступенек, необходимых для доступа к дом.

Это 3 спальни, 2 ванные комнаты, 1693 кв. Фута. дом, спроектированный для строительства на плите, находится на уровне земли, с минимальной «погодной ступенькой», предотвращающей попадание снега или воды в дом, у входной двери (план №204-1000).

Недостатки

Хотя фундамент из плит является популярным и экономичным выбором, у него есть несколько недостатков, которые следует учитывать.

1. Для систем отопления, вентиляции и кондиционирования требуется больше места на полу

Поскольку под домом нет места, где можно было бы спрятать водонагреватели, системы отопления помещений и кондиционеры для кондиционеров, эти приборы часто находят дом на первом этаже здания с плиточным фундаментом.

Несмотря на то, что они не слишком большие по размеру, они занимают место, которое могло быть использовано для чего-то другого. Однако по большому счету это может быть довольно незначительным недостатком.

Этот дом в акадском стиле с 3 спальнями и 2 ванными комнатами (вверху) спроектирован для плитного фундамента. Поскольку его площадь 1600 кв. Футов. План этажа (внизу) показывает, что нет места, предназначенного для водонагревателя или системы (ов) отопления / охлаждения. Вы можете поставить водонагреватель и небольшую систему отопления в складское помещение в задней части гаража, жертвуя местом для хранения.Если система отопления слишком велика для этого помещения, вы также можете установить систему приточного воздуха на чердаке. В противном случае вам придется вырезать дополнительное пространство на плане этажа (план № 142-1063).

2. Дорогой ремонт

Это главный недостаток бетонных подушек: они не гибкие в работе. Есть как минимум два случая, когда вам придется столкнуться с дорогостоящим ремонтом.

Что-то идет не так с утилитами

Как уже упоминалось, при строительстве плиточного фундамента водопровод и электропроводка проходят под (или внутри) плиты.Так что, если что-то пойдет не так, вы получите больший счет, потому что ремонтнику нужно пробить плиту, чтобы решить проблему.

Однако в последние годы были внесены улучшения с введением таких вещей, как водопроводные линии из сшитого полиэтилена (водопровод Pex), поэтому потребность в таком серьезном ремонте не так высока, как в прошлом.

Что-то идет не так с самим фондом

Фундамент из плит может треснуть.Это редкое явление, но все же случается. И когда это действительно произойдет, его устранение, вероятно, будет стоить тысячи долларов — и немало сбоев.

Эта готовая бетонная плита станет прочным основанием для дома. Но обратите внимание на водопроводные линии, идущие от поверхности бетона. Если что-то пойдет не так с водопроводными или сливными линиями, исправить это не так просто, как это было бы с подвальным помещением или фундаментом подвала — скорее всего, сломав плиту отбойным молотком, чтобы устранить проблему (фото : © Leonid Еремейчук / 123РФ ).

3. Стоимость при перепродаже

Как уже упоминалось, фундамент из плит может прослужить не менее 50 лет при минимальном техническом обслуживании или ремонте; однако, если вы продаете дом со старым монолитным плиточным фундаментом, то есть дом, в котором нет новой сантехники Pex и т.п., то покупатели могут рассматривать недвижимость в более негативном свете, потому что они предполагают, что дорогостоящий ремонт может быть совсем близко. угол.

Вам нужен плитный фундамент?

После рассмотрения всех «за» и «против» следует принять во внимание еще несколько факторов, касающихся плиточного фундамента.

Главный из них — климат. Особенно в Соединенных Штатах существует разница в популярности типов фундаментов в зависимости от климата региона.

Например, в более умеренном климате установка фундамента из монолитных плит может повысить общую энергоэффективность. В пустынном климате для этой цели лучше всего подойдет ползун, в то время как в условиях морозного климата это, вероятно, подвал.

Еще одно соображение — это топография и почвенные условия. Например, в районах с высоким уровнем грунтовых вод предпочтительны фундамент из плит и подползников.То же самое верно в районах с песчаными почвами, например в пустынях, или в районах, где коренная порода находится близко к поверхности земли, например в горных районах.

Исследование, проведенное Национальной ассоциацией строителей жилья, показало, что в 84% домов на Верхнем Среднем Западе были подвалы, но менее чем в 1% домов в Техасе, Луизиане и Оклахоме.

Обязательно поговорите со своим риэлтором и подрядчиком о том, какие передовые методы подходят для вашего района, особенно о местном климате и топографии, и всегда консультируйтесь с местными инженерами относительно лучших фундаментов для вашего конкретного участка здания.
