Виды фундаментов: ленточный, столбчатый, фундаментная плита

*Стоимость работ и материалов по фундаменту включает в себя все необходимые работы и затраты.

Виды часто используемого фундамента

 Строительство дома – это самый важный шаг в жизни каждого человека. Всю работу по возведению жилища можно сделать самостоятельно или воспользоваться услугами профессионалов. Однако перед тем как начать строить, важно понимать, что качество и надежность дома во многом зависит от фундамента, ведь он выдерживает максимальные нагрузки на протяжении всего срока эксплуатации. А чтобы правильно его построить, необходимо разбираться в конструкции и возможных вариантах различных фундаментов.

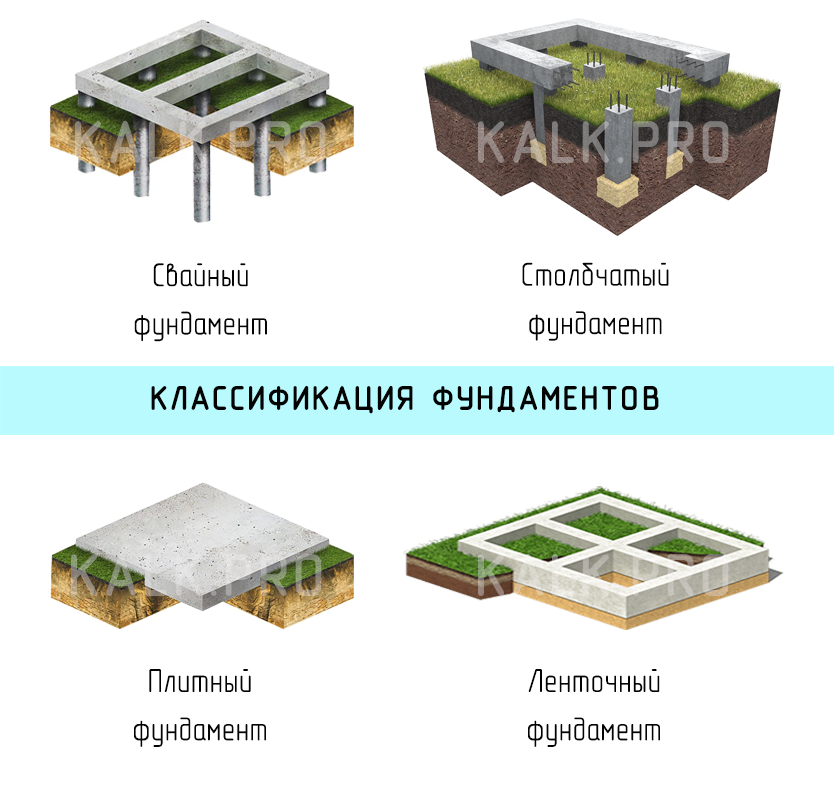

Учитывая природные условия, местность и нагрузки, конструкция и вид фундамента бывает разной. Вот основные виды фундаментов для строительства домов:

  1. Ленточные виды фундаментов располагаются  под самонесущими и несущими стенами, выполняются в виде сплошной непрерывной монолитной ленты.
  2. Плитным фундаментом заливают цельные монолитные плиты, которые обеспечивает равномерное распределение нагрузки.
  3. К столбчатым фундаментам относятся такие виды, которые строится из отдельных опорных конструкций, которые устраивают под стенами, колоннами. Опоры выставляют с определенным шагом.
  4. Свайные фундаменты состоят из опор и ростверка, которые хорошо заглублены в грунт. Ростверк делают в виде ленты, которая объединяет сваи.

Каждый вариант фундамента отличается глубиной заложения, способом исполнения и материалом. У каждого варианта различных фундаментов имеется своя область применения и особенности сооружения.

Ленточный фундамент

Наиболее распостроненным фундаментом, являются ленточный монолитный, это универсальный вариантов основания для возведения дома. Большинство людей строят на ленточных фундаментах, когда планируют развернуть строительство загородного дома или коттеджа.

Ленточный фундамент – это сплошная бетонная лента, которая располагается под несущими и под внутренними стенками, а также в тех участках, где будут опорные колонны. На каждом отрезке он имеет одинаковое сечение и форму. В большинстве домов он имеет прямоугольное сечение. Однако если нужно уменьшить давление на легко деформируемый и слабонесущий грунт, то в ленточном фундаменте используют дополнительную расширяющуюся к основанию форму, то есть расширяют подошву и выпоняют стенки с наклоном.

Так как любой ленточный фундамент имеет цельную конструкцию, то он отлично распределяет нагрузки, поэтому его можно выполнять практически на любом грунте. Еще ленточные фундаменты закладывают при разной глубине промерзания, при любой конфигурации и массе дома. Стоит отметить, что это довольно дорогой и непростой вариант, поэтому бывает довольно затратным. Поэтому некоторые люди заменяют ленточный на более доступный столбчатый. Однако в сложных случаях он становится единственным решением.

Например, ленточные фундаменты выполняют в таких ситуациях:

  • если возводятся тяжелые дома с массивными перекрытиями;
  • при необходимости обустройства подвала, гаража, цокольного этажа;
  • если на участке присутствует высокий уровень грунтовых вод;
  • когда дом возводится на участке с большим уклоном.

Такого рода основания бывают разных типов. Например, по способу возведения он встречается двух видов — монолитный и сборный. Монолитный  закладывают на строительной площадке в подготовленную опалубку, на дно которой укладывается арматурный пояс. Если это сборный ленточный, то его собирают из штучных элементов. В большинстве случаев сборный сооружается из бетонных блоков ФБС.

Еще разновидности ленточных фундаментов разделяют по величине нагрузки, которую они способны выдержать. Учитывая этот параметр, они бывают глубокозаглубленными и мелкозаглубленными ленточными фундаментами. Мелкозаглубленный ленточный используют в случае строительства небольших легких кирпичных или блочных домов. Закладывают мелкозаглубленный ленточный на глубину около 60-70 см в случае слабопучинистых грунтов.

Глубокозаглубленные ленточные фундаменты сооружают на пучинистых грунтах или при заложенных в проекте будущего дома тяжелых стенах, перекрытиях и других конструкциях, которые будут оказывать повышенное давление на основание. Еще этот вариант фундамента применяют при строительстве домов, в которых предусмотрен гараж или подвал. В этом случае глубокий ленточное основание становится стенами для подземных помещений. Этот тип фундамента закладывается на глубину, которая намного ниже глубины промерзания грунта, то есть, где-то на 30 см от этого уровня. Так как такой вариант фундамента глубоко заходит в землю, то он не поддается деформациям, является наиболее прочным и устойчивым. Однако из-за затрат на материалы и трудоемкости является дорогостоящим вариантом.

Разновидности столбчатых фундаментов и свайного фундамента.

Современный столбчатый фундамент – это прочная конструкция из столбов, установленных в самых сложных точках конструкции — это схождение стен и углы дома. Еще его устанавливают в домах с тяжелыми внутренними стенами. Выполняя столбчатое основание, необходима закладка армированного пояса — ростверка, который не допустит смещения фундамента по горизонтали. А еще ростверк распределяет нагрузки от дома на систему столбов, поэтому основание становится максимально устойчивым. К дополнительным плюсам, которые можно отнести к этому виду, это устойчивость грунта основания под опорами. В отличие от универсального ленточного фундамента, столбчатый садится меньше, и давление здания равномерно распределяется на все опоры. Благодаря такой конструкции появляется возможность увеличить имеющиеся нагрузки на основание еще на 25%.

Однако не во всех случаях можно использовать такой вариант оснований. Ведь существуют определенные условия, при которых категорически запрещается его устанавливать. Например, если дом сооружается на слабом и сильно подвижном грунте, то столбы на такой почве делать нельзя, так как есть вероятность проседания конструкции. Если же принято решение установить столбы на такой почве, то необходимо использовать самые мощные ростверки. Однако такая работа требует больших вложений, поэтому стоимость строительства будет неоправданно высокой и просто невыгодной. Нерационально возводить столбчатое основание на слабонесущих грунтах — торфе, просадочных породах, глинистой или насыщенной водой почве.

Помимо этого, нельзя применять столбчатый вариант фундамента для домов с тяжелыми массивными стенами, то есть, если они сделаны из железобетонных плит или блоков, а также при кирпичных стенах, толщина которых более 51 см. Если нужно обустроить подвал, то столбчатый фундамент не подходит для возведения дома. Ведь промежутки между столбами придется заделывать кладкой, а это очень затратное и трудоемкое дело. Если участок для строительства имеет большие перепады высот, то возвести эти виды фундаментов, также будет очень проблематично.

Перед тем как начать строительство столбчатого фундамента, необходимо провести расчет глубины его заложения, однако здесь нужно учитывать некоторые моменты:

  • Главный показатель расчета глубины – это уровень промерзания земли в определенной местности. Например, столбчатый фундамент нужно закладывать ниже отметки промерзания грунта, благодаря чему уменьшится действующая сила деформации.
  • Следующий показатель – это вид и состав грунта, то есть бывает глинистый и песчаный, неподвижный и подвижный грунт. Самым лучшим считается песчаный грунт, так как вода проходит сквозь него и не скапливается. Илистый и торфяной грунт – это самый плохой вариант для строительства.

Если столбчатый фундамент устанавливается на участке с высоким уровнем грунтовых вод, то дополнительно потребуется устройство гидроизоляции и дренажа. Еще очень важно учесть вес будущего дома, общую нагрузку при проживании семьи и массу опор фундамента. Поэтому для проектирования будущего дома лучше обращаться за помощью к специалистам, они смогут провести точные расчеты и вычислить возможные нагрузки. Возможно, потребуется применить для строительства другой вид фундамента, который будет более безопасным и недорогим.

Всем известно, что самую большую опасность малоэтажным домам приносит действие силы морозного пучения. Поэтому очень важно закладывать столбчатый фундамент ниже промерзания грунта, а если на участке пучинистые грунты, то это имеет очень большое значение. Если на столбчатом фундаменте возводится довольно легкое сооружение, то нагрузка будет небольшой, поэтому ее будет недостаточно для сопротивления силам пучения. И в результате столбчатый фундамент может деформироваться. В этом случае его заменяют другим, более устойчивым, например, ленточным или монолитной плитой.

Фундаментная монолитная плита, как еще один вариант фундамента.

Это железобетонная конструкция, которая укладывается или заливается по всей площади строения, и применяется на участках с высоким уровнем грунтовых вод, в сейсмически опасных районах и на участках со слабым грунтом. Этот вариант фундаментов устойчив к любым деформациям, обладает отличной несущей способностью, надежный и долговечный. Обычно плита бывает монолитной, но в некоторых случаях для ее сооружения используют сборную железобетонную конструкцию.

Фундаментная плита имеет разную глубину заложения, поэтому ее можно отнести как к малозаглубленным поверхностным конструкциям, так и к фундаментам глубокого заложения. Ее устройство не требует больших усилий, все что необходимо, это снять верхний слой земли и заложить планировку площадки под дом. Если это заглубленный вариант, то это довольно большой объем земляных работ, что существенно отразится на стоимости монолитной конструкции. Плитных фундаментов бывает два вида: со сплошной и решетчатой структурой.

Он подходит для любого типа грунтов. Когда конструкция основания мелкозаглубленная и выполняется на подвижном пучинистом грунте, то она называется «плавающей». Самая главная особенность такой конструкции — это способность перемещаться одновременно с грунтом. Благодаря этому не происходит деформации и разрушения здания, так как фундамент имеет отличное армирование. А еще она подходит для насыпного грунта и грунта, который может при определенных условиях проседать. Основание для фундаментной плиты может быть в виде подготовленного грунта или свайного поля. Для выполнения свайного поля применяют буронабивные, винтовые или забивные сваи.

Чтобы построить фундаментную плиту, очень важно выровнять поверхность под неё, поэтому если земельный участок с перепадами высоты, то такая конструкция не подходит. Еще важно знать, что стоимость такого фундамента довольно высока, однако быстро окупается отличной несущей способностью и максимальной прочностью. Только рассмотривая все возможные виды фундаментов для будущего дома, сравнивая недостатки и достоинства каждого из них, можно выбрать самый подходящий вариант и начинать строительство.

Виды фундаментов для частного дома: выбор лучшего варианта

Важнейшей составляющей любого здания или постройки является фундамент. Он берет на себя нагрузку от корпуса дома и крыши и равномерно распределяет их по основанию. Препятствует проникновению воды в подвальные помещения и гасит колебания грунта. Не позволяет дому деформироваться под влиянием климатических факторов и особенностей почвы.

От того, насколько правильно будет заложен фундамент, зависит срок эксплуатации всего здания, эффективная работа коммуникационных сооружений, прочность стен и многое другое. Проще и экономически выгодней заложить фундамент один раз, но корректно и в соответствии с правилами, чем впоследствии неоднократно его ремонтировать или устранять ошибки строительства.

Существует несколько основных видов оснований и различные вариации их комбинирования.

Фундаменты различаются по таким параметрам:

  • степени углубленности в грунт;
  • материалу;
  • способу возведения;
  • типу конструкции;
  • будет ли он под всем зданием или только под несущими элементами.

Виды работ

Перед собственно строительством фундамента необходимо провести некоторые подготовительные работы:

  • определить состав грунта;
  • рассчитать нагрузку на основу и разработать схему: какой тип фундамента подходит, ширина и глубина закладки;
  • спланировать участок земли под работы и определить земляные работы: провести разметку, вырыть траншеи, выложить песчаную подушку;
  • установить опалубку, если потребуется;
  • сделать армирование, также по необходимости.

Виды материалов

Для возведения фундамента, независимо от того, какой его вид вы выберете, потребуются следующие инструменты и материалы:

  • ребристая арматура с диаметром 10-20 мм и проволока для ее связывания;
  • песок, цемент, щебень;
  • лес, используемый для опалубки;
  • совковая лопата, грабли, выравнивающая рейка;
  • инструменты: измерительные, ударные, режущие, для работы с арматурой.

Ленточный фундамент

Самый распространенный вид фундамента благодаря своей универсальности. Представляет собой сплошную ленту из бетона, расположенную под несущими и внутренними стенами и в местах опорных колонн. Ширина ленты одинакова по всему периметру. Они опираются на фундаментные плиты. Цельная конструкция обеспечивает равномерное распределение нагрузки и подходит под любой грунт.

Применяется на неоднородных грунтах, которые приводят к неравномерной осадке. Этот тип хорош для крупногабаритных строений на один-два этажа, построенных из бетона, кирпича, камня, блоков. Подходит для домов с подвалами, для строительства ограждений, заборов. Не требует основательных подготовительных работ.

Преимущества:

  • универсальность;
  • уместность для разных регионов;
  • устойчивость к любым климатическим условиям и колебаниям грунта;
  • быстро монтируется;
  • имеет относительно невысокую стоимость;
  • может использоваться в качестве стен для подвала.

К недостаткам относятся сложность выполнения гидроизоляционных работ и ограничения в конфигурации здания – оно должно иметь простую форму.

Ленточная конструкция делится на два вида: монолитный и сборный фундаменты. Остановимся подробней на каждом из них.

Монолитный фундамент

Представляет собой цельнолитую армированную полосу и устанавливается на месте строительства в подготовленную опалубку. Такой фундамент станет решением для дома с нестандартной конфигурацией, например, с полукруглыми эркерами или сложными террасами. Очень прочный, без щелей, не требует дополнительной гидроизоляции.

Минусом является высокая трудоемкость строительства и большие затраты по времени: необходимо вырыть траншею, смастерить опалубку, установить арматурный каркас, замесить и залить бетон. Кроме того, в процессе идет большой расход материалов и используется специальная техника. Закладка должна проходить в теплое время года, что обеспечивает прочность.

Сборный

Сборный фундамент возводится из стандартных железобетонных блоков с помощью специализированной техники. Блоки привозятся в готовом виде непосредственно с завода. Такое основание имеет более низкую по сравнению  монолитным прочность за счет меньшей жесткости блоков и наличия швов. Дополнительное усиление арматурой в данном случае осуществить невозможно.

Преимущества:

  • оперативное строительство;
  • короткий срок выдержки позволяет ввести объект в эксплуатацию сразу же после возведения;
  • сборная конструкция позволяет избежать перекоса фундамента и соорудить четкие прямые углы.

Среди недостатков высокая стоимость, невозможность использования на некоторых грунтах, необходимость задействования многочисленных ресурсов, человеческих и финансовых. При обустройстве подвала потребуется дополнительная гидроизоляция.

Свайный

Представляет собой одну или несколько свай, объединенных наверху специальной плитой. Для ее изготовления используется бетон. Дополнительно она может укрепляться железной арматурой.

Такой фундамент применяется для сооружения домов на любых слабых грунтах, за исключением скального. Подходит для всех регионов, для строительства загородных домов, многоэтажных сооружений. Такая конструкция позволяет основанию выдержать большую нагрузку.

Свайный фундамент изготавливается из деревянных свай, армированного бетона, металла или комбинирования свай бетонных и металлических.

По типу изготовления сваи выделяют:

  • вдавливаемые;
  • набивные;
  • забивные;
  • винтовые.

Преимущества свайного фундамента:

  • простое и быстрое строительство, даже на участке небольших размеров и в любое время года;
  • универсальность;
  • возможность использования на сложных рельефах;
  • высокая прочность;
  • небольшой объем земляных работ.

Недостатки: дороговизна возведения, использование дорогостоящей специальной техники.

Плитный фундамент

Опорой для постройки служат готовые железобетонные плиты: они укладываются по периметру здания на глубине от 30 до 100 см. Возможно применение арматуры для придания большей прочности. Предварительно место для конструкции подготавливается: в него заливают бетон или засыпают песок. Основание имеет разную глубину заложения. Мелкозаглубленная конструкция на подвижном грунте носит название «плавающей». Ее преимуществом является способность перемещаться вместе с грунтом, что предотвращает деформацию и разрушение дома.

Плитный фундамент используется для многоэтажных сооружений, на участках со слабым грунтом с высоким уровнем грунтовых вод: песках, плывунах. Подходит для укладки в сейсмически активных регионах. Важная особенность: участок должен быть одного уровня, без перепадов высоты.

Преимущества:

  • универсальность относительно грунта;
  • равномерное распределение нагрузки по всей площади;
  • устойчивость к вертикальным и горизонтальным деформациям.

Недостатки: это самый дорогостоящий вид фундамента из-за транспортировки готовых плит и их установки. Кроме того, фундамент исключительно монолитный, что не всегда удобно.

Столбчатый

Столбчатый фундамент – это конструкция из столбов, которые служат опорой для самых сложных точек: мест схождения стен и углов дома. Столб погружается в пробуренную скважину или собственно в грунт. Сверху столбы соединяют железобетонные балки. При закладке этого вида фундамента требуется армированный пояс – ростверк, он предотвращает горизонтальное смещение фундамента и распределяет нагрузку здания на систему столбов.

Станет отличным решением для дома из дерева или других легких материалов. Подходит для каркасных сооружений, дачных домиков. Используют на устойчивых грунтах без деформации и перепадов температур. Не предусматривает наличие подвала. Особенно хорошо подходит для бань, сараев и подобных построек, а также для легких частных домов (панельного или каркасного типа, из пиленого/клееного бруса).

Изготавливаются из кирпича, камня, дерева, армированного бетона.

Преимущества:

  • высокая устойчивость;
  • меньшая усадка, чем у ленточного основания;
  • позволяет на 25% увеличить нагрузки на основание;
  • низкая стоимость.

К недостаткам относится невозможность установки на слабом и подвижном грунте: торфе, глинистой почве, просадочных породах. Это приведет к тому, что конструкция просядет. Если иначе никак нельзя, необходимо установить очень мощные ростверки, что неминуемо поднимет стоимость строительства.

Подобно ленточному основанию, бывает сборный и монолитный.

Блочный

Блочный фундамент считается одним из популярных видов. Собирается из железобетонных блоков на месте строительства, что делает монтаж быстрым и удобным. Отлично подходит для домов с запланированным подвалом, цокольным этажом или подземным гаражом.

Применяется на сухих и плотных грунтах, а также песчаных.

Преимущества:

  • простота конструкции;
  • сравнительно небольшой расход материалов;
  • сопротивляемость перепадам температуры;
  • надежность блоков, легкая армируемость, долговечность;
  • устойчивость к микроорганизмам;
  • разные размеры и возможность подрезать блок;
  • возможность дополнительной экономии, в том числе на количестве рабочих.

Среди недостатков стоит упомянуть о малой прочности (которой все же достаточно на перечисленных грунтах) и использовании специальной техники. Не формируется монолитная структура, есть швы, которые пропускают воду и холод. Не рекомендуют возводить блочный фундамент на почвах с невысокой прочностью и с высоким уровнем грунтовых вод.

Ленточно-свайный

Ленточный-свайный фундамент используется на слабых грунтах, на участках с насыщенной водой почвой. Лента способствует равномерному распределению нагрузки. С помощью свай основание стабилизируется в случае избытка влаги. Подходит для участков с перепадами высоты, для строительства малоэтажных домов и зданий из пеноблоков.

Преимущества:

  • быстрота строительства;
  • работы можно вести в любое время года;
  • низкая стоимость за счет малого расхода материалов.

К недостаткам относится сложность расчета нагрузки, дом должен быть без подвала. Кроме того здание для такого основания должно быть небольшое и легкое.

Виды фундаментов для деревянных домов

Древесина подвержена разрушению больше, чем другие строительные материалы. Особенно уязвимы места, контактирующие с водой и землей. Поэтому правильный фундамент становится залогом долговечности деревянного сооружения.

Учитывая малый вес дерева, обычно используют такие типы фундаментов:

  • ленточные;
  • столбчатые;
  • свайные;
  • плитные.

Отделка фундамента

Все виды отделки фундамента делятся по способу нанесения и бывают в соответствии с этим «сухие» и «мокрые». К «мокрым» видам отделки относятся:

  • штукатурка;
  • клинкерная плитка;
  • искусственный и натуральный камень.

Материал наносится в жидком виде или садится на строительный раствор (клей). Камень и плитка считаются более надежной облицовкой, обеспечивают защиту от воды и механических повреждений. Однако они сложны в монтаже. Штукатурка имеет свойство выкрашиваться и требует периодического обновления.

К «сухой» отделке в свою очередь относят:

  • сайдинг;
  • профнастил и профлист;
  • декоративные панели.

Такой материал крепится механическим путем. Он позволяет создать вентиляцию цоколя, но при этом неплотно прилегает к стене и подвергается механическим повреждениям.

Какой фундамент выбрать для частного дома

Вид фундамента определяется на стадии проектирования и зависит от совокупности факторов:

  • инженерно-геологических условий. Сюда входит проба грунта и ее исследование, изучается, на какой глубине залегают грунтовые воды, какая пучинистость грунта, рельеф местности. Учитываются возможности подключения к коммуникациям;
  • сбора нагрузок: какова окажется общая сумма всех составляющих сооружения;
  • глубины укладки, а также будет ли необходима гидроизоляция и дренаж – при наличии по соседству водоема;
  • нагрузки от соседних построек, которые дают деформацию грунта;
  • вероятности аварий и прорывов, что может привести к оседанию грунта;
  • параметров дома и его этажности;
  • наличия подвала, цокольного этажа;
  • глубины промерзания грунта.

Также нужно заранее учитывать, будет ли дом жилым постоянно или в определенные месяцы, от этого зависят особенности отопления.

У каждого из фундаментов есть свои достоинства и недостатки. Поэтому при выборе необходимо учитывать все нюансы участка, дома и региона, чтобы ваше жилье было долговечным и надежным.

Виды фундаментов для строительства частного дома. Характеристики

31 июля’18


Постройка дома обязательно начинается с его основы — с фундамента. Безусловно, если базовая часть здания будет плохая и некачественная, то в нём будет просто небезопасно находиться, не говоря уже о том, чтобы там жить или работать. Нельзя гарантировать, что в самое неожиданное время у здания может рухнуть стена или пойти трещина.


Прежде чем возводить дом и прокладывать опору, требуется внимательно ознакомиться с тем, какие вообще фундаменты бывают и какой из них нужен для вашего случая. Это необходимо, чтобы ваш дом служил вам долго и не приносил ненужных хлопот и был безопасным. При выборе типа фундамента обратите внимания на то, что все основы отличаются тем, что они разные по конструкции строения, по способу изготовления и опоре на почву.


Также читайте о том, как выбрать бетон для фундамента.

Ленточные фундаменты


Этот тип фундамента наиболее популярен, так как его конструкция проста для построения без специальных знаний и его возвести гораздо проще, чем другие. Но его минус состоит в том, что этот вид нужно прокладывать под каждой несущей стеной, что может вызвать перерасход ресурсов и денег и требует объёмной работы. Но его плюсы неоспоримы: основа легко строиться и её конструируют из бетона, а ещё она одинакова по всему периметру, так как она закладывается под несущими стенками.


Этот тип фундамента стоит выбрать, если вы возводите дом с бетонными, блочными или каменными стенами, что весьма тяжёлые и требуют под собой мощную основу. В том случае, когда у вас в доме должен быть «минус первый» этаж, то тогда ничего, что будет больше подходить, чем ленточное основание, вы вряд ли сумеете подобрать.


Если вас заинтересовал данный тип фундамента, то ознакомьтесь со статьёй про выбор бетона для ленточного фундамента.


Существует ещё два типа ленточного фундамента: сборный и монолитный.

Сборный фундамент


Такой тип фундамента больше подходит для лёгких строений — гаражей, сараев и пристроек к частному дому, так как высокие нагрузки он элементарно не осилит. Данная конструкция сооружается проще, чем монолитный фундамент, но подойдёт не для всех типов земли, а именно в местах, где почва подвергается сильному замерзанию. И ещё важная деталь: на таком типе не построишь сложные сооружения по своей форме. Поэтому подбирайте сборный ленточный фундамент для построения простых сооружений.

Монолитный фундамент


Монолитный фундамент имеет достаточную мощность, чтобы выдерживать тяжеловесные стены и материалы, поэтому к его применению прибегают для построения ограждений из железобетона или тяжёлых камней. Но важно понимать: чтобы возвести такой фундамент, придётся потратить много ресурсов и труда. И необходимо также привлекать спец-техническое оборудование.

Свайный тип фундамента


Данный тип фундамента — рекордсмен по скорости его возведения. Его можно построить за один-два дня. Основа такого фундамента строится из отдельных свай, которые нужно вставлять прямиком в землю. Современное частное строительство использует данный вид основания почти постоянно из-за быстрой скорости его построения. Для того, чтобы вставить сваи в землю, можно использовать нужно технику, но даже человек без оборудования может справиться. После закрутки сваи в неё заливают бетон, чтобы она была хорошо закреплена. И дальше закрепляются балки и делается решетчатая база.


При строительстве свайного фундамента рассчитайте нагрузку, необходимое кол-во материала, свай на квадратный метр и то, как вы должны будете их расположить.

Плиточный фундамент


Одним из самых денежно затратных решений является плиточный фундамент. Он подойдёт для строительства на неустойчивых подвижных почвах, где может произойти провал или сжатие земли. На вид это монолитная плита ну или решетка, которую собрали из железобетона, между балок основы залито бетоном.


Плитный фундамент прокладывают под всю постройку. Ещё этот фундамент подходит для местности, которая распологается недалеко от водных мест. Качество данной основы очень высоко, она надёжна и прочна. Но совсем не в плюс ему идёт то, что стоит его закладка очень дорого, поэтому к его применению прибегают редко, в основном в тех случаях, когда без него совсем не обойтись.

Столбчатый вид опоры


Данный вариант основы отличается от иных тем, что она одна из самых низкостоящих. Заложение такого типа фундамента выйдет по затратам раза в два дешевле, чем, допустим, монолитного основания. Если вам нужно построить домик без подвала или баню — то можете смело выбирать столбы, так как не переплатите лишнее. Также этот тип идеально впишется под деревянный финский домик или каркасное здание. То есть любое строение, не производящее сильных нагрузок на своё основание.


Иногда для сооружения такого фундамента применяются не бетонные, а деревянные столбы. Это бывает очень редко, ведь очевидно, что они не могут прослужить очень долго. И для древесины необходим особенный уход.


Построить его невообразимо просто — устанавливаем столбы на наружных стенах постройки, а сверху кладём балки для связи. Столбы расставляем по всему периметру, каждый от которого отходит на 2-3 метра.

Блочный фундамент


Блочный фундамент вы можете встретить частенько, если строятся загородные домики и коттеджи, рассчитанные на несколько уровней. Чтобы построить данный фундамент, придётся сконструировать технологию железобетонных блоков сплошных. Её используют в таких областях, в коих на основание образуется наибольшая нагрузка. Его плюсы: высокая стойкость и надёжность, легко построить без помощи специалистов, весьма не дорого стоит и одним из главнейших преимуществ является то, что его можно сооружать в местах, где земля имеет высокую химическую кислотность. Другими словами, такой фундамент тяжело разрушится как физически, так и химически.


При построении основы придётся произвести качественную и тщательную теплоизоляцию, потому что блоки не прилегают друг к другу вплотную. Это позволит вам сохранить тепло и уют вашего дома.

Виды деревянных фундаментов


Кроме фундаментов из бетона, существуют ещё деревянные, применение которых реже в силу того, что они не так долго служат и требуют ухода. У них, несомненно, есть ряд преимущественных характеристик:

  • легко построить без спец образования;
  • не нужно поднимать тяжести и прибегать к использованию для этого специальной грузоподъёмной техники;
  • гораздо дешевле бетонных;
  • дерево может хорошо удерживать тепло;
  • древесина может выстоять перед деформацией.


Ну и главные недостатки, конечно, это: не выдерживает серьёзных нагрузок и недолговечность.

Существуют разные виды оснований из дерева, а конкретно:

  • свайный;
  • ленточный;
  • столбчатый.


Присмотреться к данного рода фундаментам лучше всего в том случае, если вы хотите сделать дачу или некую небольшого размера лёгкую постройку у себя на участке, при этом грунтовка участка должна быть неподвижной и уровень грунтовых вод относительно низким. Тогда деревянный фундамент сможет прослужить вам долго и сэкономит вам деньги.

Облицовка цоколя


Ну вот, опора возведена, но осталась её выступающая часть, которая видна. Конечно, она тоже требует какой-то красивой отделки. Для облицовки видимой части основания может быть разнообразие вариантов. Они разнятся по надёжности и по своей цене. Решить, какую облицовку сделать, вы имеете возможность в зависимости от своих вкусов и предпочтений, разница в их качестве относительно теплоизоляции и крепкости минимальна, а вот на внешний вид они могут отличаться действительно сильно. Самое элементарное, что можно придумать и сделать для оформления цоколя, — покрытие его штукатуркой. Цвет материала, её вид — это уже личное дело каждого хозяина дома. Работу по облицовке штукатуркой вы запросто сможете сделать самостоятельно. Также этот способ один из самых дешевых.


Дорогим и «люксовым» вариантом считается облицовка из натурального камня. Конечно, этот способ отличается тем, что нужно вложить крупную сумму в его осуществление. Зато прекрасный вид дома, долговечность и надёжность гарантирована. Вариаций того, какой камень выбрать, — уйма. Но следите за тем, чтобы ваше основание было достаточно прочным, так как данный тип облицовки имеет значительный вес. Ну и минусом этого способа также является то, что вы вряд ли сумеете самостоятельно красиво и качественно выложить камни, поэтому вам придётся прибегнуть к помощи профессионалов.


Если вам очень нравится вариант с камнем, но натуральный камень для вас — слишком дорого удовольствие, то можете выбрать облицовку искусственным камнем. Внешне она ничем не будет отличаться от натуральной. Такие камни изготавливают из бетонного раствора или специальных полимеров.


Не отходя далеко от темы камня, нельзя не упомянуть про облицовку кирпичом. Такой способ поможет сохранить вам тепло в доме и респектабельный вид здания. Но для такого варианта необходим ленточный фундамент или специальная опора под кладку.

Виды арматуры для фундамента


Арматура для фундамента — важный элемент, так как она поддерживает всю конструкцию основания и повышает её прочность. Вы можете выбрать арматуру из металла или из стеклопластика, последняя отличается своей высокой прочностью, но при этом будет стоит дороже, чем из обычного железа.


«Скелет» основания отличается тем, что у него может быть разный диаметр — от 5 миллиметров до 32. При этом, чем больше диаметр сечения, тем больше может быть вес самого здания. Для ленточной опоры чаще всего используют каркас диаметром от 10 до 14 мм, при этом располагая прутья на расстоянии 2,5 метра. При плиточном выбирать примерно 15 мм в сечении, при этом сверху арматура должна выглядеть как сетка или решетка с квадратами 20 на 20.


Не стоит экономить деньги и пренебрегать этим элементом строительства, так как она эффективно поможет сохранить ваш фундамент от разрушений и повреждений на очень долгий срок, а построить её вы сумеете самостоятельно.

Значение фундамента для дома


Итак, очевидно, что в доме важнейшая часть — это не его внешний вид или внутренний, как кто-то может подумать, самое главное — его основание. Вед строительство каждого здания начинается с фундамента, это неоспоримый факт. Поэтому для того, чтобы ваш дом крепко стоял на земле очень долгий срок, то вы должны со всей ответственностью отнестись к подбору материала и типа фундамента для своего здания. После этого обязательно подсчитайте количество нужного материала, чтобы не переплатить лишнего.


Если вы уверены в том, что сами можете справиться с такой серьёзной задачей, как строительство основания, то можете попробовать сделать его без профессиональной помощи. Но в том случае, когда вы не уверены в себе и просто не знаете, с чего начать и как вообще делать эту работу, то лучше всего будет обратиться к специальным работникам, они помогут вам построить фундамент для дома на долгое время.


Если вы уже выбрали тип фундамента, который подходит вам, то можете выбрать бетон для него тут.

Виды фундаментов

Виды фундаментов.

Строительство любого здания всегда начинается с фундамента. Это один из самых важных элементов дома. В зависимости от свойств грунта, величины нагрузок на фундамент и чувствительности строения к изменениям основания, определяется и его вид. Учитывая «пучинистые» свойства грунтов Московского региона, мы не рекомендуем использовать столбчатые фундаменты, а также ленточные сборные.

Ленточный фундамент – это железобетонная полоса, идущая по периметру всего здания. Ленту закладывают под все несущие стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру.

Мы предлагаем четыре вида ленточных монолитных фундаментов:

1.МОНОЛИТНЫЙ ФУНДАМЕНТ МЕЛКОГО ЗАЛОЖЕНИЯ.

(платформа на грунте с разрывами)

Современные строительные технологии предлагают для индивидуального жилищного строительства решения, которые позволяют сочетать относительную дешевизну с очень хорошими практическими результатами. При строительстве деревянных домов к подобным современным технологиям относится и технология устройства малозаглубленных ленточных фундаментов из монолитного железобетона, предлагаемая нашей фирмой в качестве базовой технологии для их изготовления. Малозаглубленный ленточный фундамент, относится к типу «плавающая плита». «Плавающие» фундаменты ведут себя подобно «подносу», на котором установлен Ваш дом, и являются универсальными практически для любых видов грунтов. Любые движения грунта, в том числе и сезонные, фактически не отражаются на состоянии Вашего дома, так как нет перекосов углов дома относительно друг друга. В базовом фундаменте, предлагаемом нашей фирмой, роль «плавающего» выполняет монолитная замкнутая железобетонная лента. Необходимую «жесткость» ленточному фундаменту придает металлический каркас (армирование) и относительно высокое (около 50см) ребро ленты.  В отличие от столбчатого, предлагаемого строительными фирмами для небольших загородных домов, наш фундамент не приводит к перекосам углов дома и имеет значительно большую площадь опоры, а, следовательно, меньше давит на грунт и более устойчив. От традиционных ленточных из сборного железобетона (блоков ФБС) он отличается отсутствием необходимости укладки фундамента на глубину промерзания (не менее 140-150см для Московского региона) и, следовательно, значительным удешевлением, как по материалам, так и по трудоемкости работ. Предлагая наш ленточный фундамент, мы не зарываем зря Ваши деньги в землю.

Изготовление фундамента

Для укладки ленточного фундамента выкапывается траншея под ленту фундамента глубиной около 30см, делается песчаная подушка в 30см, которая тщательно уплотняется, затем устанавливается арматурный каркас и опалубка до уровня 50см над землей, после чего осуществляется заливка фундамента товарным бетоном. Такая «простая» технология позволяет изготавливать его для дома практически в любое время года, в том числе и зимой. Ширина ленточного фундамента выбирается в зависимости от предполагаемого материала стен. Данный тип хорошо себя проявляет для строительства деревянных домов (бревенчатых, брусовых и каркасных) в 1 — 2 этажа. Для таких домов достаточно ширины ленты фундамента в 30см под несущие стены и в 20см под перегородки. Небольшое количество материалов и работ в совокупности с высокой прочностью и скоростью возведения делают этот вид фундамента оптимальным решением для строительства деревянного дома.

2.  СВАЙНО-РОСТВЕРКОВЫЙ ФУНДАМЕНТ

Также как и ленточный фундамент, устраивается под всеми несущими стенами деревянного дома. К его конструкции ленточного добавляются монолитные армированные сваи, которые закладываются ниже глубины промерзания. Сваи увеличивают несущую способность и препятствуют перемещению фундамента, а лента служит ростверком. Свайно-ростверковый фундамент устраивается в грунтах с плохими прочностными характеристиками, в водонасыщенных и заболоченных грунтах или при строительстве на участках с уклоном.

3. ЗАГЛУБЛЕННЫЙ СБОРНО-МОНОЛИТНЫЙ ФУНДАМЕНТ.

Данный вид фундамента является «золотой серединой» между фундаментом мелкого заложения и глубокого заложения. По стоимости он незначительно дороже первого, но по несущей способности практически не уступает фундаменту глубокого заложения. У него подземная часть ленты – монолитная, а надземная – из блоков, уложенных в два ряда на цементный раствор. Заглубление составляет 90см от поверхности (30см – песчаная подушка, 60см – монолитный железобетон). Под внутренние стены, а также под террасы и входные группы допускается изготавливать фундамент в виде заглубленных монолитных свай с шагом 2-2.5м

4. МОНОЛИТНЫЙ ФУНДАМЕНТ ГЛУБОКОГО ЗАЛОЖЕНИЯ

Используется для домов с тяжелыми стенами или тяжелыми перекрытиями. Закладывается данный фундамент ниже глубины промерзания грунта. Этот вид самый дорогой из-за значительных расходов на материал. При строительстве деревянных домов использование данного вида рационально лишь в том случае, если Заказчик планирует в перспективе отделывать дом кирпичом. В остальных случаях мы рекомендуем использовать фундамент мелкого заложения или ленточно-свайный.

5.УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА (УШП)

УШП  – это утепленный монолитный фундамент, с интегрированными в плиту коммуникациями, включая систему водяного обогрева полов. Фундамент УШП предполагает уменьшение потери тепла в доме, за счет снижения потерь тепла в грунт. Данный вид фундаментных плит пригоден для любых типов грунта.  К плюсам данного вида фундамента можно отнести  теплосберегающую функцию, отсутствие температурных швов, отсутствие сырости и отсутствие проблем с образованием плесени в дальнейшем, экономия времени и затрат. УШП пригоден для использования при строительстве каркасных домов, каменных, домов из бруса и оцилиндрованного бревна.



Фундамент с наличием теплого пола

Фундамент без теплого пола

Назад К списку статей

Виды фундаментов для домов: выбираем подходящий вариант

Фундаменты для домов могут быть очень разными. Они изготавливаются из различных материалов и с использованием различных технологий. Выбор осуществляется отдельно для каждого конкретного случая. Нельзя четко сказать, какой фундамент лучше. Даже при строительстве одинаковых домов в разных местах тип опорной части и затраты на нее могут кардинально отличаться.

Типы фундаментов для частного дома выбирают на основании:

  • несущей способности грунтов на участке;
  • влажности почвы и уровня расположения грунтовых вод;
  • рельефа местности;
  • необходимости подвала;
  • этажности здания и массы его конструкций.

Все эти факторы требуется учесть одновременно. Подобрать безошибочно, какой фундамент нужен для строительства, непрофессионалу сложно. Если есть такая возможность, лучше обратиться к опытному проектировщику. При этом ему нужно предоставить информацию о грунтах на участке и конструктивных особенностях строения.

Отрывка шурфа – самый простой и дешевый способ узнать тип грунтов и глубину заложения грунтовых вод

Перед выбором типа фундаментов обязательно проводятся геологические исследования. Для строительства дома в частном секторе можно не заказывать дорогостоящую процедуру. Достаточно будет примерно выяснить тип грунтов и глубину их залегания. Выполнить эти работы можно двумя методами:

  1. бурение;
  2. отрывка шурфов.

Типы фундаментов

Чтобы ответить на вопрос, какие бывают фундаменты, нужно рассмотреть несколько классификаций. Для строительства здания различают виды фундаментов по конструкции и способу изготовления, а также по материалу.

Выбор фундамента в зависимости от материала предлагается делать из трех вариантов:

  1. дерево;
  2. металл;
  3. железобетон.

Первый вариант в настоящее время практически не используется. Деревянные сваи широко применялись в прошлом для возведения зданий на болотистой местности. Но недостатком древесины является высокая подверженность гниению и низкая прочность. В современных условиях рассматривать такие виды фундамента для частного дома не стоит.

Еще один вариант для строительства — металл. Он имеет ограниченную область применений. Из него делают только определенный тип фундаментов для деревянных домов и каркасных зданий – свайно-винтовой.

Свайно-винтовой фундамент подходит для легких домов из дерева

Железобетонные виды фундаментов для дома получили наиболее широкое распространение. Это вызвано тем, что бетон очень хорошо себя проявляет при работе на сжатие. Именно такие нагрузки возникают в подземной части здания. Бывают исключения, но в этом случае в работу включается металлическая арматура. За счет совместного действия бетона и арматуры, железобетонные разновидности отличаются высокой надежностью и прочностью.

При использовании железобетонного варианта практически всегда возникает вопрос: какой фундамент выбрать, сборный или монолитный?

Сборная технология предполагает использование готовых элементов заводского изготовления. Такие типы бетонных фундаментов можно быстро построить, нет необходимости выжидать время на твердение материала. Но эти варианты больше предусмотрены для массового строительства. Они позволяют выполнять работы в индустриальных масштабах в сжатые сроки, но требуют наличия специальной большегрузной и грузоподъемной техники. Такой фундамент для дома самостоятельно изготовить будет сложно и затратно.

Для монтажа сборного фундамента обязательно нужен подъемный кран

Отличным вариантом для частного строительства станут монолитные типы фундаментов и их различные вариации. Для изготовления практически не требуется какой-либо специальной техники. При желании всю работу можно выполнить вручную. Но все-таки для повышения качества работ и уменьшения сроков их выполнения рекомендуется заказать готовый бетон на заводе и его доставку специальными миксерами. Дополнительно к миксеру стоит заказать бетононасос. Эта техника позволяет быстро и без особых усилий распределить смесь в опалубку.

Монолитный фундамент – одно из самых популярных решений в частном домостроении

Недостатком монолитной технологии изготовления фундаментов станет увеличение сроков строительства. Сделанный по такому типу камень, набирает прочность в среднем в течение 4 недель. Все это время возводить на опорной части стены запрещается.

Кроме различий по материалу и технологии, стоит выделить классификацию по конструктивным особенностям. Перед тем, как выбрать фундамент, нужно рассмотреть четыре основных его типа. Существует также несколько модификаций, внутри каждой группы.

Для строительства зданий используют следующие типы:

  • ленточный;
  • плита;
  • свайный;
  • столбчатый.

Ленточный фундамент

Если отвечать на вопрос, какой нужен фундамент для строения с подвалом, то ответ будет однозначным — ленточный. Это самый лучший и практически единственный вариант. Можно также в этих целях применять и плитное основание, но ленту придется использовать и в этом случае.

Из чего изготавливают ленточный фундамент? Его можно сделать из монолитного или сборного железобетона. Устройство предполагает наличие трех видов лент в зависимости от глубины заложения:

  1. Заглубленная. Такие типы фундамента для дома применяются при необходимости подвала, а также для возведения массивных зданий. Глубина заложения определяется в зависимости от высоты подвала и глубины промерзания грунта. Последняя характеристика находится отдельно для каждого региона. При самостоятельном строительстве можно использовать специальные карты и таблицы для нахождения отметки.

    Заглубленный тип

  2. Мелкозаглубленная. Такая лента закапывается в землю примерно на 70-100 мм. Они используется для массивных зданий без подвала на достаточно хороших грунтах. Также актуально при залегании уровня грунтовых вод на расстоянии более 1,5 м от поверхности. При опирании выше отметки промерзания обязательно предусматривается усиленная гидроизоляция и утепление. Читайте подробнее о мелкозаглубленных лентах.

    Мелкозаглубленный тип

  3. Незаглубленная. Используется только для небольших строений на прочных непучинистых основаниях. Не обладает высокой несущей способностью.

Незаглубленный тип

Также придется выбирать ленточный фундамент по типу сечения. Оно может быть прямоугольным или т-образным. Второй вариант предполагает наличие уширения снизу в виде подушки и обладает более высокой устойчивостью и несущей способностью. Его применяют для зданий из кирпича или бетона. При изготовлении ленты по сборной технологии для обеспечения уширения используют специальные фундаментные подушки ФЛ, их производство выполняется в заводских условиях.

Плитный фундамент

Плита — это хороший вариант для непрочных грунтов. Так же, как и лента, этот тип может быть заглубленным, мелкозаглубленным и незаглубленным. Первый вариант из-за высокой стоимости применяется достаточно редко.

Если проводить сравнение фундаментов, то плита обладает наибольшей несущей способностью при примерно одинаковых трудовых затратах. С ней по несущей способности на слабых или болотистых почвах могут сравниться только некоторые виды свай. Но они обойдутся намного дороже и потребуют больших усилий и наличия специальной техники.

Чаще всего при возведении частных домов используется плита незаглубленная. Также можно рассмотреть утепленную шведскую плиту. Она станет отличным решением для пучинистых грунтов в северных регионах.

Плиту может сделать даже непрофессионал. В частном строительстве толщина конструкции обычно принимается 200-300 мм. Такое основание сможет выдержать двухэтажный кирпичный дом. Армирование выполняется сетками в два ряда. Если толщина плиты 150мм и менее, то нужно укладывать один ряд арматуры.
Совет: для заливки рекомендуется применять бетон марок В20-В25. Это вызвано тем, что плитный фундамент кроме сжимающих нагрузок воспринимает изгибающие воздействия, на которые бетон не очень хорошо работает. Чтобы избежать появления трещин, нужно позаботиться о качественном армировании и прочном бетоне.

Плита используется в следующих случаях:

  • строительство кирпичного иди бетонного дома без подвала на болотистых или непрочных грунтах;
  • возведение зданий при высоком расположении уровня грунтовых вод (на расстоянии не менее 50 см от поверхности земли).

Также плитное основание применяют при строительстве малых форм здания, которые должны стоят на отдельных фундаментах, чтобы предотвратить неравномерную усадку. К таким формам относятся:

  • входы в подвал;
  • крыльца;
  • террасы;
  • и т.п.

Свайный фундамент

Сваи — единственный разумный вариант при строительстве на грунтах с уровнем подземных вод выше, чем 50 см от поверхности земли. Также они позволяют без существенных усилий возвести дом на непрочном основании и при сильных перепадах высот на участке.

В этом случае нет возможности предусмотреть подвал. Цоколь закрывают отделочными материалами, оставляя при этом вентиляционные зазоры и отверстия для свободного движения воздуха под домом.

По обрезу свай устанавливается ростверк. Он может быть изготовлен из дерева, железобетона или металла. Выбор материала осуществляется в зависимости от материала стен и самих свай. Например, при строительстве деревянного дома разумно использовать обвязку из дерева, а при возведении железобетонных свай — из бетона.

Сваи классифицируются по материалу, способу изготовления и погружения. Могу изготавливаться из металла или железобетона, как заводским способом, так и на строительной площадке. Существует четыре наиболее распространенных вида свай:

  1. Забивные из железобетона. Не распространены в частном секторе. Изначально предназначены для использования в массовом строительстве и требуют наличия специальной дорогостоящей техники.

    Забивные сваи монтируются специальной сваебойной машиной

  2. Буронабивные. Изготавливаются из железобетона непосредственно на участке по монолитной технологии. Не рекомендуются для использования при высоком уровне воды в грунте, поскольку требуют выполнения водопонижения на время строительных работ. Это затратное мероприятие. Читайте подробнее о буронабивном фундаменте.

    Буронабивные сваи часто совмещают с монолитным ростверком

  3. Винтовые. Их изготавливают из металла. Такие элементы представляют собой трубу, на конце которой приварен винт. За счет этого винта свая сама прорывает себе скважину при установке, что позволяет избежать работ по разработке грунта. Винтовые сваи не отличаются высокой несущей способностью. Они применяются в основном в частном строительстве в качестве опор под каркасные или деревянные дома. Можно использовать для одноэтажных зданий из легких бетонов. Наиболее распространенный диаметр элемента — 108 мм. Читайте подробнее о монтаже свайно-винтового фундамента.

    Существует много способов обвязки винтовых свай

  4. ТИСЭ. Сваи такого типа изготавливаются примерно так же, как буронабивные. Но такой вариант имеет существенное отличие — уширение в нижней части. Его изготавливают с помощью специального бура, который на определенной отметке может отбросить ножи, выполняющие уширение. Решение отлично подойдет для выполнения работ на пучинистых грунтах, поскольку конструкция предотвращает выдергивание дома из земли.

За счет большего сечения фундамент ТИСЭ имеет большую несущую способность

Столбчатый фундамент

Этот вариант отличается самой низкой несущей способностью из всех представленных. Утверждение не затрагивает специальные столбы стаканного типа, которые применяются в качестве основания под колонны при строительстве общественных и промышленных объектов.

Столбчатый фундамент очень просто в изготовлении, но имеет невысокую несущую способность

Чаще всего столбы используют при возведении небольших хозяйственных построек на прочных грунтах. В этом случае их делают незаглубленными или мелкого заложения. Могут изготавливаться из готовых элементов (кирпича, блоков) или из монолита. Читайте подробнее о столбчатом фундаменте.

Перед тем, как выбрать фундамент под дом, нужно внимательно изучить всю необходимую информацию. Безответственное отношение может привести к перерасходу средств, перекосам здания в процессе эксплуатации или другим неприятностям.

Виды фундаментов

Строительство любого здания, неважно, какого назначения, начинается с возведения фундамента. Существуют разные виды фундаментов, а предпочтение того или иного типа этой строительной конструкции будет зависеть от многих факторов.

  • Самый основой фактор – это тип грунта. Для разных типов грунта один и тот же вид фундамента не подойдет.
  • Глубина залегания грунтовых вод также имеет большое значение. Некоторые виды фундаментов категорически противопоказано строить на площадках, где грунтовые воды проходят близко от поверхности.
  • Тип здания также влияет на выбор вида фундамента. Для жилых домов подойдет один фундамент, а для промышленных объектов – совсем другой.
  • Этажность возводимого здания, материал его стен напрямую влияют на выбор типа фундамента.
  • И еще один немаловажный фактор – это объем финансирования объекта строительства. На постройку фундамента уйдет не менее одной четвертой части всего бюджета на строительство здания. Более дешевый вариант возведения фундамента явно предпочтут дорогому, но стоит помнить о том, что слишком большая экономия на возведении фундамента может привести в дальнейшем к печальным последствиям.



Виды фундаментов и их применение

На данный момент в строительной отрасли применяются три основных типа фундамента:

  • ленточный;
  • столбчатый;
  • свайный.

Существующее большое количество видов фундаментов укладывается в эти три типа.

Ленточный тип фундамента

Основой ленточных типов фундамента является железобетонное основание, сплошное или частичное, в виде ленты. Такой фундамент применяется повсеместно, так как подходит для практически любых климатических условий, выдерживает грунтовые колебания и может применяться для любых видов зданий и сооружений. Выбор типа фундамента в конкретных случаях будет зависеть от состояния грунта, на котором планируется возвести здание, и массы планируемого к строительству объекта. Различают следующие подтипы:

  • сборный;
  • монолитный;
  • плитный.

Это довольно большое количество видов фундаментов ленточного типа производятся по различным технологиям, но общим в них является то, что обязательно выкапывается траншея нужной формы и собирается арматурный каркас. А в конечном итоге получается основание в виде ленты.

Сборный фундамент

Сборные виды фундаментов собираются из бетонных блоков большого размера, которые соединяются между собой. Вручную эти блоки перемещать нельзя по причине их тяжести, поэтому для их перемещения и укладки применяется строительная техника. Также сборный фундамент может быть возведен из кирпича.

Последовательность работы такова – на песчаной подушке по размерам здания делается бетонное основание (другое название – бетонная подготовка). Бетонные блоки укладываются по его периметру. Скрепление блоков между собой производится при помощи бетонного раствора, который заливается в специальные пазы на их боковых сторонах. Углы получившейся ленточной конструкции также связывают между собой.

Преимущества сборного фундамента:

  • быстрое возведение – строительство дома можно провести за летне-осенний период;
  • отсутствует необходимость ждать затвердения бетона;

Недостатки:

  • пониженная прочность стыков на разрыв и воздействие напряжения;
  • промерзание стыков;
  • необходимость применения спецтехники;
  • дороговизна – при возведении зданий с цокольным этажом придется делать гидроизоляцию.

Монолитный фундамент

Монолитный тип фундамента – это сплошная железобетонная основа на арматурном каркасе. Основа может в форме ленты по периметру здания и под несущие стены, а может иметь вид сплошной подошвы. Существуют различные виды фундаментов монолитного типа – бутовый, бутобетонный, железобетонный.

Для бутового фундамента используется бутовый камень – такие фундаменты возводятся в тех районах, где идет добыча этого строительного материала. Бут кладется на основание из бетонного раствора, промежутки между камнями заполняются щебенкой и уплотняют. Всю конструкцию заливают раствором, а вертикальные швы фундамента обязательно армируют при помощи сетки. Ширина такого фундамента должна быть больше ширины стен здания.

Для железобетонного ленточного фундамента можно выделить разные виды фундаментов – мелкозаглубленный и заглубленный. В первом случае грунт должен быть устойчивым и неподверженным пучению. Уровень грунтовых вод должен проходить ниже точки замерзания грунта. Во втором случае грунт также не должен быть скользящим, а почва не должна быть болотистой.

Схема возведения такова – делается траншея, устанавливается опалубка и заливается бетонный раствор.

Достоинства:

  • при использовании бутового камня стоимость работ будет меньше — бут является дешевым материалом;
  • прочность и пластичность конструкции;
  • устойчивость к движениям почвы;
  • простота в изготовлении;
  • выдерживает большие нагрузки – можно строить дома до 3 этажей и укладывать бетонные плиты;
  • фундамент может применяться под стены из любых материалов;

Недостатки:

  • высокая стоимость работ в случае возведения железобетонного фундамента – потребуется большое количество бетона и арматуры;
  • обязательно должна быть сделана гидроизоляция по всей поверхности фундамента;
  • по периметру здания необходимо сделать опалубку;
  • нельзя применять на почвах с перепадами высот и непрочных грунтах.

Плитный фундамент

Плитный тип фундамента представляет собой сплошное бетонное основание по периметру здания. Можно использовать бетонную плиту заводского производства, а можно сделать заливку на месте. Для этого выкапывается неглубокий котлован, дно утрамбовывают, засыпают песком и укладывают арматуру, проволоку и другие железные детали. Заливают плиту из бензовоза за один раз.

Достоинства:

  • высокая степень надежности – подходит для сейсмически активных регионов;
  • упрощение дальнейших работ по заливке или укладке пола – лаги не потребуются, а на основании можно делать стяжку и дополнительный утепляющий слой;
  • использование на слабых грунтах с высоким уровнем протекания грунтовых вод;

Недостатки:



  • невозможность постройки подвального помещения;
  • дороговизна.

Столбчатый фундамент

Столбчатый фундамент состоит из деревянных или железобетонных столбиков, на которые укладывается первый ряд сруба и брус перекрытия. Вместо столбов можно применять асбестовые трубы большого диаметра. Столбики устанавливают в небольшие котлованы на твердое основание.

Достоинства:

  • единственно возможный вариант для заболоченных почв;
  • низкая стоимость работ.

Недостатки:

  • применяется только на сухих грунтах;
  • нельзя возводить на участках с уклоном;
  • подойдет только для домов с легкими стенами без подвальных помещений.

Свайный фундамент

Свайный фундамент подойдет практически для всех видов грунтов, за исключением только скальных оснований. Его основой являются сваи, которые помещаются на определенную глубину и соединяются между собой ростверками в каркас. Сваи бывают забивными и винтовыми.

Достоинства:

  • использование на любых грунтах даже в условиях вечной мерзлоты;
  • применение на неровном рельефе;
  • легкость сборки;
  • небольшие временные затраты;
  • универсальность – подходит не только для зданий, но и для трубопроводов, мостов и иных сооружений.

Недостатки:

  • необходимость применения сваезабивной техники.

Основные типы фундаментов: какой все-таки выбрать

Разновидности фундаментов

Типы фундаментов, как варианты строительства строений и сооружений, различаются в широких пределах. В современном домостроении разного масштаба используется несколько наиболее популярных разновидностей оснований, каждая из которых имеет свои особенности как при строительстве, так и по формируемой прочности.



Какие бывают типы фундаментов

Типы фундаментов и область их применения могут различаться по:

  • используемым в строительстве материалам,
  • срокам выполнения работ,
  • создаваемым техническим и эксплуатационным характеристикам,
  • техническим особенностям и нововведениям.

Широко используемые типы фундаментов

Среди всех разновидностей оснований особенно выделяются 3 распространенные:

  1. Столбчатый вид фундамента.
  2. Ленточный.
  3. Монолитный.

В пределах каждого из перечисленных типов еще выделяются отдельные подвиды с различной степенью изменений в базовой конструкции.

Описание основных типов фундамента для дома включает в себя множество понятий и показателей, что делает выбор сложным, но научно обоснованным процессом. Опытный архитектор, располагая набором некоторых исходных данных, сможет подобрать оптимальный вид основания для конкретного проекта. Ключевыми факторами при выборе являются следующие:

  1. Тип подстилающего грунта на участке застройки и его несущие характеристики.
  2. Глубина залегания грунтовых вод.
  3. Глубина промерзания грунта.
  4. Строительный материал, из которого возводится строение.

Для каждого строительного объекта разрабатывается уникальная схема возведения фундамента, которая должна быть наиболее рациональной для определенного здания.

к оглавлению ↑

Основание столбчатого типа

Виды и типы фундамента могут существенно упростить или осложнить строительство. Правильный выбор конструктивного решения служит залогом высокого качества всего проекта. Среди используемых сейчас вариантов обустройства основания, строители часто останавливаются на столбчатом типе.

В этой разновидности удачно сочетается высокая практичность и низкая стоимость. Первоначально столбчатое основание применялось для возведения домов на неустойчивых грунтах. За счет верной установки опор и выхода на прочные горизонты грунтов удавалось обеспечить достаточную прочность всей конструкции. Вскоре экономическая выгода от такого основания стимулировала интерес к нему не только на зыбких почвах, но и в любой другой ситуации.

Столбчатый фундамент

Основные типы фундаментов закрывают потребность в конструктивных решениях для большинства объектов. Столбчатый тип может быть изменен в широких пределах для удовлетворения потребностей конкретного объекта.

Технология возведения фундамента на столбах подразумевает предварительное бурение скважин установленных габаритов и в заранее определенных местах на участке. После этого в углубления помещают трубы, а в полости заливают бетонную смесь.



к оглавлению ↑

Основание ленточного типа

Ленточный тип основания фундамента обеспечивает строительство прочным основанием и простым монтажом. Сейчас его применяют повсеместно. Вообще, сложно определить доминирующий на строительном рынке тип фундамента из 3 названных выше. Каждый из них прекрасно занимает отведенное место и полностью обеспечивает пользователей достаточными характеристиками.

Для ленточного основания характерны надежность, прочность и долговечность. При простоте выполнения работ, основание гарантирует устойчивость конструкции.

Основание может быть полностью монолитным или с применением фундаментных блоков. В последнем случае важно верно подобрать марку блока. Это определяется влажностью грунтов, в которых будет монтироваться основание. Нельзя допускать. Чтобы при высоком залегании грунтовых вод в блоках было высокое содержание известняка или песчаника.

Монолитный подвид фундамента в виде ленты бетона требует подготовки котлована. В нем монтируют опалубку, а дно покрывают специальной подушкой из песка и щебня. Создается специальный каркас из арматуры. После собранная конструкция заливается бетонной смесью – и фундамент застывает. Ленточное монолитное основание может иметь любую форму и сложность.

Сборная разновидность ленточного основания отличается выкладыванием по периметру будущего здания. Благодаря такому подходу удается сэкономить время на строительство. Но при реализации такого проекта существуют ограничения по конфигурации строений.

Основные типы фундаментов для зданий и сооружений, которые выполняются в форме ленточных бетонных конструкций, имеют ряд очевидных и практически подтвержденных преимуществ и достоинств:

  1. Высокая прочность и надежность.
  2. Длительный срок эксплуатации.
  3. Создание зданий различных форм.
  4. Простота монтажа.

к оглавлению ↑

Основание монолитного типа

Основные типы фундаментов зданий и сооружений создаются с применением бетонных смесей и дополнительных укрепляющих элементов. Часто применяют простой, но несколько более дорогостоящий вариант – монолитную плиту, которая размещается под будущим домом.

Монолитный фундамент

Этот тип основания просто возвести, но он требует особого внимания к обустройству котлована, армированию плиты и затрат на необходимый объем бетона.

Высокая стоимость материалов ограничивает применение фундамента. Наиболее часто его используют для небольших хозяйственных построек.

к оглавлению ↑

Основание сборного типа

Конструкция сборных фундаментов подразумевает использование созданных заранее конструктивных элементов, которые помещают в грунт на отведенное место. Важным моментом при составлении данного основания является правильная и надежная стыковка элементов. Создание одной геометрически правильной конструкции из набора элементов и является технологией строительства сборного фундамента.

Сборные варианты фундамента применяются для строительства домов с цокольным этажом или подвалом. Они дорогостоящие и требуют серьезных затрат на доставку, выгрузку и монтаж. На практике сборные основания бывают ленточными, свайными, столбчатыми, стаканными.



к оглавлению ↑

Правильный выбор фундамента залог надежного дома: как выбрать нужный вариант

Типы фундаментов и их конструкции имеют множество технических и эксплуатационных параметров, которые важны при выборе конкретного варианты для возведения. На стадии разработки проекта важно обеспечить достаточную прочность конструкции и правильно рассчитать строительные материалы, конфигурацию и узловые элементы будущего основания. В проектной документации предусматривается отдельный раздел, в котором составлена детальная схема возведения фундамента, в том числе марки материалов и расположение всех элементов.

Перед выбором определенного типа фундамента следует точно определиться с местом будущего строительства и провести необходимый комплекс предпроектных изысканий. Далее, заказчик должен представлять, какой именно дом он хочет в плане конфигурации, габаритов и этажности. Архитектор на основании собранной информации проводит анализ и определяет тот вид основания, который будет оптимальным решением в конкретной ситуации.

Для подбора наиболее рационального типа основания для вашего проекта следует учитывать следующие показатели:

  1. Технические характеристики грунта на участке. Этот параметр является определяющим. Важно понимать, что структура грунта играет ключевую роль и такие параметры, как глубина залегания грунтовых вод, глубина промерзания грунта оказывают значительное влияние на прочность конструкции и ее долговечность.
  2. Нагрузка на основание и грунты, которую создаст строение в ходе эксплуатации. После окончания строительства созданное основание начинает испытывать постоянные нагрузки. Формируемое стенами, крышей и всеми конструктивными элементами давление дополняется мебелью, оборудованием и проживающими в строении людьми. Все эти показатели по предварительно рассчитанным параметрам вносятся в проект и определяют степень прочности фундамента.
  3. Учет площади строения. Габариты здания и занимаемая им площадь играют важную роль в распределении нагрузки, а значит и в подборе подходящего типа основания.
  4. Рельеф на участке застройки. Если на участке есть большой перепад высот, то возводить массивное монолитное основание окажется нерентабельно – лучше обратить внимание на столбчатые конструкции. Поэтому важно представлять величину уклона в абсолютных показателях, но не на глаз.

Множество вариантов фундаментов для дома, которые сейчас предлагаются вниманию строителей, обеспечивают оптимальный выбор для любой ситуации. Обязательно только соблюдать все рекомендуемые технологии выполнения работ.



типов фундаментов в строительстве

При строительстве домов на одну семью, небоскребов или надстроек выбор правильного фундамента очень важен. Фундамент любого здания служит двум основным целям — распределять вес от несущих стен на почву или коренные породы под ними и не пропускать грунтовые воды или почвенную влагу.

Топография, геология и почвоведение (изучение почвы) на вашей строительной площадке в дополнение к размеру вашего здания и другим факторам, таким как тип конструкции, будут определять тип фундамента, который подходит для вашего здания.

В этой статье мы рассмотрим наиболее распространенные типы основ и примеры каждого из них. Мы также предоставляем визуальные доказательства каждого фундамента, чтобы помочь прояснить преимущества каждого типа фундамента.

Какие бывают типы фундаментов

Учитывая, что земля под нашими ногами может состоять из множества различных типов почв, камней, отложений и т. Д., Инженеры-геотехники должны знать, как эти переменные в пределах земли влияют на строительство и структурную целостность.

В строительстве есть две основные категории фундаментов: глубокие и неглубокие. Давайте рассмотрим их на высоком уровне:

1. Глубокие фундаменты

Глубокий фундамент необходим при строительстве на песке и другом мягком грунте, который не сможет выдержать нагрузку здания. Вместо этого необходимо заложить фундамент глубоко под землей или даже под водой, чтобы можно было установить контакт с более прочными слоями земли.

Например, мосты, опоры и плотины должны закладывать фундамент под водой, сохраняя при этом структурную целостность.Именно здесь глубокие фундаменты становятся незаменимыми при возведении крупных сооружений.

2. Фундамент мелкого заложения

Обычно неглубокий фундамент — это фундамент, ширина которого превышает глубину. Неглубокие фундаменты также можно назвать раздельными или открытыми.

По понятным причинам мелкий фундамент является более экономичным из двух типов. Они не требуют особого рытья или бурения в земле, и по этой причине они являются наиболее распространенными.

Неглубокий фундамент полезен, когда здание не слишком тяжелое, а почва может выдерживать значительный вес на небольшой глубине.

Примеры фундаментов мелкого заложения

Есть четыре примера неглубоких фундаментов, на которые мы накроем мат, индивидуальное основание, комбинированное основание и стену ствола. Каждый из них имеет уникальную структуру и различные варианты использования.

1. Мат Фундамент

Матовый фундамент полностью использует площадь поверхности, на которой будет возведено здание, по существу используя подвал в качестве всего несущего фундамента. Основания из матов часто используются, когда почва рыхлая, слабая и требует равномерного распределения веса.

Фундаменты из матов также используются, когда возможен подвал и столбы или колонны расположены близко друг к другу. Его часто называют фундаментом плота, потому что фундамент фундамента погружен в почву, как корпус плота в воде.

2. Индивидуальные опоры

Один из наиболее распространенных типов неглубокого фундамента — это индивидуальное основание — это может даже быть то, что приходит на ум, когда вы думаете о фундаменте.

Отдельные или изолированные раздвижные опоры обычно представляют собой квадратные, прямоугольные или даже геометрические усеченные бетонные блоки, несущие нагрузку на одну колонну или опору.Ширина отдельных опор зависит от веса, который будет переноситься, и от допустимой нагрузки на грунт.

3. Комбинированные опоры

Комбинированная опора очень похожа на индивидуальную опору, за исключением того, что одно основание разделяет вес двух столбов или колонн, которые расположены достаточно близко друг к другу, чтобы гарантировать общую точку основания.

4. Фундамент стержневой стены

Стена, полоса или непрерывный фундамент — это фундамент, проходящий по всей длине несущей стены.Ленточный фундамент обычно в два или три раза превышает ширину рассматриваемой стены и обычно строится из железобетона.

Эти фундаменты типичны, когда вес здания распределяется на несущие стены, а не на колонны, столбы или балки. Ленточный фундамент обычно используется для строительства каменных стен, но также может быть эффективно использован при строительстве на гравии или плотно утрамбованном песке.

Примеры глубоких фундаментов

Глубокие фундаменты чаще используются для более крупных сооружений, но могут использоваться для домов, построенных на крутых скалах, над водой, на пляже или в других уникальных местах.Глубокие фундаменты строятся именно там, где звучат — глубоко в земле. Основные примеры, сваи и кессон также имеют несколько подтипов, которые мы также рассмотрим.

1. Свайный фундамент

Самым распространенным среди категории глубоких фундаментов является свайный фундамент. Есть два типа свайных фундаментов: опорные и фрикционные. Оба состоят из скучных больших и прочных колонн глубоко в земле.

Сваи подшипниковые

Иногда почва, на которой мы строим, никогда не выдерживает достаточного веса для масштабов возводимого проекта, даже с грунтовыми уплотнителями и неглубоким фундаментом.Вместо этого мы должны обойти этот слой мягкой почвы и добраться до нижнего слоя коренной породы, чтобы распределить нагрузку.

Сваи с торцевыми опорами забиваются в землю настолько глубоко, насколько это необходимо, чтобы конец мог контактировать со слоем породы в земле. Это позволяет передавать груз через сваи в скалу, обеспечивая безопасное распределение веса.

Сваи фрикционные

Фрикционные сваи используют другой подход к соприкасающемуся слою мягкого грунта.Вместо бурения до слоя горной породы принцип фрикционных свай заключается в обмене силами с грунтом, окружающим колонну, с полным использованием площади поверхности колонны.

Вес, который может выдержать фрикционная свая, прямо пропорционален ее длине. Каждая свая имеет зону воздействия и должна быть равномерно распределена, чтобы обеспечить равномерное распределение и поглощение веса. Сваи могут быть деревянными, бетонными или Н-образными.

Сваи могут быть изготовлены из заводского изготовления и забиты в грунт или забиты на месте (залиты на месте на стройплощадке).

2. Фундамент кессона

Кессонный фундамент чаще всего используется при строительстве моста, пирса или другого сооружения над водой. Но его также можно использовать для поддержки путепроводов на автомагистралях, домов на склоне холма и многого другого. Кессоны могут быть изготовлены заводским способом, спущены на буровую площадку и помещены в котлован. Кессоны также могут быть построены на месте из арматурной сетки, заполненной бетоном.

Для сооружения кессонного фундамента рыхлая земля выкапывается шнеком до тех пор, пока не будет достигнута коренная порода.Во время копания можно установить полый стальной кожух, чтобы песок или почва не оседали в процессе. Затем арматурный стержень с арматурной сеткой центрируется внутри обсадной колонны, и бетон заливается, начиная снизу и заполняя обсадную трубу, вытесняя оставшиеся грунтовые воды вверх. После того, как бетон заполнится должным образом, кожух можно снять.

Существует несколько разновидностей кессона, вот основные типы:

  • Открытый кессон: ящик без днища, утопленный в землю и стабилизированный с помощью балластных грузов и навозной трубы для удаления излишков грунтовых вод.Герметичная камера позволяет работать внутри.
  • Пневматические кессоны: Когда работы по техническому обслуживанию необходимо проводить глубоко под землей или под водой, эти кессоны сконструированы так, чтобы рабочие могли спускаться по стволу.
  • Кессоны монолитные: Кессоны одностолонные большие из железобетона.
  • Кессоны отстойники: Кессоны с возможностью откачки воды снизу. Часто используется буровиками на шельфе для рециркуляции загрязненной воды.
  • Ящик-кессон: Пустотелый бетонный ящик с дном и стенками погружается в воду и затем заполняется бетоном. В пустом состоянии ящик менее плотен, чем вода, и рискует выплыть из положения, но после заполнения он становится более прочным.

Выбор правильного типа фундамента

В зависимости от размера, местоположения и геотехнических проблем, с которыми сталкивается ваш проект, решение о строительстве мелкого или глубокого фундамента может быть ясным, но точный тип фундамента может быть более тонким.Принимая во внимание важность фундамента здания для его общей структурной целостности, очень важно принять правильное решение.

Обратитесь к квалифицированным строительным компаниям, инженерам и консультантам, чтобы убедиться, что фундамент прочный и выдержит нагрузку в течение всего срока службы конструкции. Вы также должны убедиться, что линии связи между всеми участниками проекта ясны.

Похожие сообщения

Типы фундаментов и их применение в строительстве

🕑 Время чтения: 1 минута

Фундаменты делятся на мелкие и глубокие.Обсуждаются типы фундаментов под мелкие и глубокие фундаменты для строительства зданий и их использование.

Желательно знать пригодность каждого типа фундамента перед их выбором в каком-либо строительном проекте.

Виды фундаментов и их использование

Ниже приведены различные типы фундаментов, используемых в строительстве:

  1. Фундамент мелкого заложения
    • Отдельная опора или изолированная опора
    • Комбинированная опора
    • Ленточный фундамент
    • Плотный или матовый фундамент
  2. Фундамент глубокий
    • Фундамент свайный
    • Валы или кессоны просверленные

Типы фундаментов мелкого заложения

1.Индивидуальная или изолированная опора

Отдельное или изолированное основание — это наиболее распространенный тип фундамента, применяемый при строительстве зданий. Этот фундамент строится для одной колонны и также называется подушечным фундаментом.

Форма индивидуального фундамента — квадрат или прямоугольник, и используется, когда нагрузки от конструкции воспринимаются колоннами. Размер рассчитывается исходя из нагрузки на колонну и допустимой несущей способности грунта.

Прямоугольная изолированная опора выбирается, когда фундамент испытывает моменты из-за эксцентриситета нагрузок или из-за горизонтальных сил.

Например, рассмотрим колонну с вертикальной нагрузкой 200 кН и безопасной несущей способностью 100 кН / м 2 , тогда требуемая площадь опоры будет 200/100 = 2 м 2 . Так, для квадратного фундамента длина и ширина фундамента будут 1,414 м х 1,414 м.

2. Комбинированные опоры

Комбинированная опора создается, когда две или более колонны расположены достаточно близко, а их изолированные опоры перекрывают друг друга. Это комбинация изолированных опор, но их конструкция отличается.

Форма основания представляет собой прямоугольник и используется, когда нагрузки от конструкции воспринимаются колоннами.

3. Раздвижные или ленточные и стеновые опоры

К основанию относятся те, у которых основание шире, чем у типичного фундамента несущей стены. Более широкое основание этого типа фундамента распределяет вес строительной конструкции на большую площадь и обеспечивает лучшую устойчивость.

Подкладка

Раздвижные опоры и опоры стен используются для отдельных колонн, стен и опор мостов, где несущий слой грунта находится в пределах 3 м (10 футов) от поверхности земли.Несущая способность грунта должна быть достаточной, чтобы выдержать вес конструкции над базовой площадью конструкции.

Их не следует использовать на почвах, где есть вероятность попадания грунтовых вод над несущим слоем почвы, что может привести к размыву или разжижению.

4. Фундамент на плотах или матах

Плотные или матовые фундаменты — это типы фундаментов, которые распространяются по всей площади здания, чтобы выдерживать большие структурные нагрузки от колонн и стен.

Плот или мат фундамент

Матовый фундамент используется для фундаментов колонн и стен, где нагрузки от конструкции на колонны и стены очень высоки. Это используется для предотвращения неравномерного оседания отдельных опор, поэтому они спроектированы как единое покрытие (или комбинированное основание) всех несущих элементов конструкции.

Подходит для обширных грунтов, несущая способность которых меньше подходит для раздвижных опор и стеновых опор. Плотный фундамент экономичен, когда половина площади конструкции покрывается индивидуальными опорами и предусмотрены стенные опоры.

Эти фундаменты не следует использовать там, где уровень грунтовых вод находится выше несущей поверхности почвы. Использование фундамента в таких условиях может привести к размыву и разжижению.

Типы глубокого фундамента

5. Фундаменты свайные

Свайный фундамент — это тип глубокого фундамента, который используется для передачи тяжелых нагрузок от конструкции на пласты твердой породы, находящиеся намного глубже уровня земли.

Свайный фундамент

Свайные фундаменты используются для передачи тяжелых нагрузок от конструкций через колонны на твердые слои почвы, которые находятся намного ниже уровня земли, где нельзя использовать мелкие фундаменты, такие как раздвижные опоры и матовые опоры.Это также используется для предотвращения подъема конструкции из-за боковых нагрузок, таких как землетрясение и сила ветра.

Подробнее о Deep Foundations

Свайные фундаменты обычно используются для почв, где почвенные условия у поверхности земли не подходят для тяжелых нагрузок. Глубина пластов твердых пород может составлять от 5 до 50 м (от 15 до 150 футов) от поверхности земли.

Свайный фундамент выдерживает нагрузки от конструкции за счет поверхностного трения и торцевых опор.Использование свайных фундаментов также предотвращает неравномерную осадку фундаментов.

Подробнее о свайном фундаменте

6. Просверленные валы или кессонный фундамент

Просверленные стволы, также называемые кессонами, представляют собой тип глубокого фундамента и действуют аналогично свайным фундаментам, рассмотренным выше, но представляют собой монолитные фундаменты с высокой пропускной способностью. Он противостоит нагрузкам от конструкции за счет сопротивления вала, сопротивления пальцев ног и / или комбинации обоих этих факторов.Строительство просверленных валов или кессонов производится с помощью шнека.

Рис. Просверленные валы или фундамент кессона (Источник: Hayward Baker)

Просверленные валы могут передавать нагрузки на колонны, превышающие свайные основания. Он используется там, где глубина твердых пород ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

Просверленные валы или кессонный фундамент не подходят при наличии глубоких залежей мягких глин и рыхлых водовмещающих сыпучих грунтов. Он также не подходит для почв, где обрушительные образования трудно стабилизировать, грунты, состоящие из валунов, существуют артезианские водоносные горизонты.

Общая информация:

Каковы общие классификации фундаментов?

Фундаменты зданий в целом подразделяются на мелкие и глубокие фундаменты.

Какие бывают типы мелкого фундамента?

Типы фундаментов мелкого заложения: индивидуальные или изолированные, комбинированные, ленточные, плотные или матовые.

Какие бывают типы глубокого фундамента?

Типы фундаментов глубокого заложения — свайный фундамент и бурильные стволы или кессоны.

В чем разница между свайным фундаментом и просверленными валами?

Просверленные валы действуют аналогично свайным фундаментам, но представляют собой монолитные фундаменты высокой прочности. Он может переносить нагрузки на колонны, превышающие свайный фундамент. Он используется там, где глубина твердых пород ниже уровня земли находится в пределах от 10 до 100 м (от 25 до 300 футов).

В чем разница между изолированным и комбинированным фундаментом?

Комбинированная опора создается, когда две или более колонны расположены достаточно близко и их изолированные опоры перекрывают друг друга.Это комбинация изолированных опор, но их конструкция отличается.

Когда используется плот или мат?

Плотный или матовый фундамент используется для фундаментов колонн и стен, где нагрузки от конструкции на колонны и стены очень высоки. Плоты используются для предотвращения дифференциальной осадки отдельных опор, поэтому они спроектированы как комбинированные опоры всех несущих элементов конструкции.

Подробнее: Исследование грунта и типы оснований на основе свойств грунта

Страница не найдена для 1_individual_footing_or_isolated_footing

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна

Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.*

Страница не найдена для 3_spread_footings_or_strip_footings_and_wall_footings

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна

Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.*

Страница не найдена для 4_raft_or_mat_foundations

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна

Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.*

Типы фундамента с эскизами для домов (8+ типов)

Как правило, существует два основных типа фундамента (т.е. мелкий и глубокий фундамент) для строительства таких конструкций, как дома, здания и т. Д.

Критерии выбора фундамента зависят от грунт и нагрузка на конструкцию.

Фундамент — это нижняя часть строительной конструкции, которая передает свою нагрузку на почву (землю), конструкция должна равномерно распределять нагрузку в допустимых пределах.

Функции фундамента:

  • Распределение нагрузки.
  • Направление скольжения и поворота.
  • Избегайте заселения.
  • Обеспечьте ровный пол.
  • Уменьшите катастрофу до движения почвы.

Типы фундамента для дома:

Неглубокий фундамент:

У неглубокого фундамента глубина фундамента меньше или равна его ширине.

Эти фундаменты сооружаются там, где слой почвы на небольшой глубине (до 1.5 м), способных выдерживать нагрузки конструкции.

Глубина обычно меньше ширины.

Типы неглубоких фундаментов:

Исходя из конструкции, фундаменты неглубокого заложения далее классифицируются следующим образом:

Фундаменты стен располагаются непрерывно вдоль направления стены и помогают передавать нагрузку от стены на землю.

Эта опора подходит для небольших и экономичных грузов в плотном песке и гравии.

В этом типе фундамента ширина в 2-3 раза превышает ширину стены на уровне пола.

Фундамент стены может быть выполнен из камня, кирпича, простого цементобетона (PCC) или железобетона (RCC).

  • При переносе нагрузок небольшой величины.
  • Эта опора стоит на плотном песке и гравии.

Эти опоры подходят и экономичны для глубин более 1,5 м.

В этом типе фундамента основание колонны большое.

Этот тип фундамента имеет форму плоских плит и может быть построен из простого или железобетона.

  • Вес конструкции сравнительно меньше.
  • Столбцы обычно не располагаются близко друг к другу.
  • Несущая способность почвы выше на небольшой глубине.

Комбинированные опоры — это более широкие фундаменты.
путем размещения двух или более столбцов подряд.

Используется, когда свойство фундамента колонны
может выходить за черту.

Он также подходит, когда две колонны расположены близко друг к другу и грунт, на котором конструкция имеет низкую несущую способность.

Может быть трапециевидной или прямоугольной формы. Также прочтите типы Deep Foundation.

Комбинированные фундаменты экономичны, если:

  • Колонны сооружаются ближе друг к другу.
  • Линия собственности пересекает границу или становится эксцентричной, когда столбец находится рядом с линией собственности.
  • Размеры 1 аспектной ножки ограничены до некоторой степени уменьшения.

Когда краевое основание не может выходить за пределы линии собственности, оно комбинируется с другими внутренними основаниями с помощью стропильной балки, это называется ленточным фундаментом.

Ленточная опора также известна как консольная опора.

Мат или плотный фундамент:

Матовый фундамент — это совместная выемка, покрывающая всю площадь под конструкцией и поддерживающая все стены и колонны, также известная как фундамент парка.

Матовое основание экономично при:
  • Допустимое давление подшипника низкое.
  • Конструкция тяжелая.
  • Сайт с сильно сжатым слоем.

Глубокий фундамент:

В глубоком фундаменте глубина фундамента больше его ширины, эти фундаменты возводятся очень глубоко под поверхностью земли.

Обычно на глубине 3 м ниже уровня земли.

Типы глубокого фундамента:

Этот фундамент можно разделить на следующие типы:

Свайный фундамент:

В свайном фундаменте штабель представляет собой конический элемент, имеющий небольшую площадь поперечного сечения относительно его длины, они могут перемещать нагрузку за счет трения или опоры.

Различные типы свайных фундаментов используются, когда:

  • Нагрузка должна быть перенесена на более прочный или менее сжатый пласт, предпочтительно скалу.
  • Гранулированный грунт необходимо утрамбовать.
  • Горизонтальные и наклонные силы должны передаваться от опоры моста и подпорных стенок.
Фундамент пирса:

Фундамент пирса — это подземный цилиндрический конструктивный элемент, который выдерживает большие нагрузки на конструкцию, которая не может противостоять мелкому фундаменту.

В отличие от свайного фундамента, опорный фундамент может передавать нагрузки только на опорах.

Фундамент пирса уже, чем свайный фундамент. Также прочтите ответы на часто задаваемые вопросы о Фонде.

Фундамент пирса экономичен, когда:
  • Верхний уровень представляет собой разложившуюся скалу, вплетенную в тип прочной скальной стойки.
  • Грунт — это твердый грунт, обладающий большим сопротивлением забиванию несущих свай.
Caissons Foundation:

Термин «кессон» относится к коробке или футляру; они полые внутри, обычно сооружаются на месте и утоплены в твердых несущих частях.

Поскольку они дороги в строительстве, обычно
ограничивается основными фундаментными работами.

Фундамент колодца подходит, если в почве есть большие валуны, препятствующие проникновению во время установки опоры или свайного фундамента.

Кессоны используются в опорах мостов, в реках и озерах для плохой обработки и других операций по защите берега.

Они используются для противостояния большим вертикальным и горизонтальным нагрузкам и при строительстве крупных прибрежных сооружений, таких как насосные станции.

Кессонный фундамент экономичен, когда:
  • Когда требуется меньше всего свай.
  • Необходимо снизить уровень шума и вибрации.
  • Фундамент под подводные объекты.
  • Требуется большая осевая и боковая нагрузка.
Разница между фундаментом и фундаментом:

Фундамент — это часть фундамента, построенная из бетонной или кирпичной кладки и служащая опорными колоннами и перегородками пола.

СВЯЗАННЫЕ ИЗДЕЛИЯ:

ВИДЫ ОПОРЫ | ПИРО-БАЛКОВЫЙ ФУНДАМЕНТ | ПЛАВАЮЩИЙ ФУНДАМЕНТ

Заключение:

Фундамент распределяет нагрузку на конструкцию по большой несущей поверхности, так что интенсивность нагрузок снижается в пределах безопасной несущей способности грунта.

Кроме того, равномерно распределяет нагрузку на несущую поверхность для предотвращения неравномерной утилизации.

8 наиболее важных типов фундаментов

Фундамент — одна из важнейших частей конструкции. Он определяется как та часть конструкции, которая переносит нагрузку от конструкции, построенной на ней, а также свой вес на большую площадь почвы таким образом, чтобы величина не превышала предельную несущую способность почвы и осадки всей конструкции остается в допустимых пределах.Фундамент — это часть конструкции, на которой стоит здание. Твердая почва, на которой он стоит, называется фундаментным основанием.

Зачем нужен фундамент

Фундамент должен выполнять следующие задачи:

  • Распределять вес конструкции на большой площади почвы.
  • Избегайте неравных расчетов.
  • Не допускайте бокового смещения конструкции.
  • Повышение устойчивости конструкции.

Почему существуют разные типы опор

Как мы знаем, существуют разные типы почвы, и несущая способность почвы различна для каждого типа почвы.В зависимости от профиля почвы, размеров и нагрузки конструкции инженеры выбрали разные типы фундамента.

В целом все фундаменты делятся на две категории — мелкие и глубокие фундаменты. Термины «Мелкий фундамент» и «Глубокий фундамент» относятся к глубине почвы, на которой он размещен. Обычно, если ширина фундамента больше глубины, он обозначается как «Неглубокий фундамент». Если ширина меньше глубины фундамента, это называется «глубокий фундамент».”Однако глубокий фундамент и неглубокий фундамент можно классифицировать, как показано в следующей таблице.

Ниже приведены основные характеристики различных типов фундаментов, а также их изображения. Поскольку экономическая целесообразность является одним из основных факторов при выборе типа, она также кратко обсуждается с каждым типом. Чтобы узнать о других факторах, влияющих на выбор основы, прочтите: Факторы, учитываемые при выборе основы.

Фундаменты неглубокого заложения

Поскольку фундамент неглубокого заложения невелик и экономичен, он является наиболее популярным типом фундамента для легких конструкций.Ниже рассматриваются несколько типов фундаментов мелкого заложения.

Типы фундаментов мелкого заложения

Ниже приведены типы фундаментов мелкого заложения.

1. Изолированная раздвижная опора

Это наиболее широко известный и самый простой тип неглубоких фундаментов, так как он является наиболее экономичным. Обычно они используются на неглубоких предприятиях для передачи и распределения концентрированной нагрузки, вызванной, например, столбами или колоннами. Обычно они используются для обычных зданий (обычно до пяти этажей).

Рисунок: Изображение изолированного неглубокого фундамента

Изолированное основание представляет собой фундамент непосредственно у основания сегмента. Как правило, каждая секция имеет свою основу. Они легко переносят нагрузки с колонны на почву. Он может быть прямоугольным, квадратным или круговым. Он может состоять как из армированного, так и из неармированного материала. Однако для неармированной опоры высота опоры должна быть более заметной, чтобы обеспечить жизненно важное распределение нагрузки. Возможно, их следует использовать, когда нет никаких сомнений в том, что под всей структурой не произойдет никаких различных расчетов.Недопустимы раздвинутые опоры для ориентации больших грузов. Он используется для уменьшения времени скручивания и уменьшения силы сдвига в их основных областях.

Размер основания можно приблизительно рассчитать, разделив общую нагрузку на основание колонны на допустимую несущую способность почвы.

Ниже приведены типы раздвижных фундаментов.

  1. Опора одинарная.
  2. Ступенчатая опора для колонны.
  3. Наклонная опора для колонны.
  4. Опора стеновая без ступеньки.
  5. Ступенчатая опора для стен.
  6. Фундамент ростверк.

Чтобы решить, когда использовать мелкий фундамент, необходимо знать, когда это экономично. Это экономично, когда:

  • Нагрузка на конструкцию относительно низкая.
  • Колонны не расположены близко друг к другу.
  • Несущая способность почвы высокая на небольшой глубине.

2. Стеновая или ленточная опора

Стеновая опора также известна как непрерывная опора.Этот тип используется для распределения нагрузок несущих стен несущих конструкций и не несущих конструкций на грунт таким образом, чтобы предел несущей способности грунта не превышался. Он проходит по направлению к стене. Ширина фундамента стены обычно в 2-3 раза больше ширины стены.

Рисунок: Стеновой или ленточный фундамент

Стеновой фундамент представляет собой непрерывную полосу перекрытия по длине стены. Камень, кирпич, железобетон и др. Используются для возведения фундаментов стен.

  • Из-за блочных стен основание состоит из нескольких рядов кирпичей, причем наименьший ряд, как правило, вдвое превышает ширину вышеупомянутой стены.
  • За счет каменной кладки стен, противовесы могут быть 15 см, у статуй на поле 30 см. Таким образом, размер фундаментов немного больше, чем у разделителей блоков.
  • Этот тип железобетонного фундамента может быть предоставлен, если на стене имеется значительный отвал или грунт имеет низкую несущую способность.

Стеновой фундамент является экономичным в следующих случаях:

  • Передаваемые нагрузки имеют небольшую величину.
  • Укладывается на плотный песок и гравий.

3. Комбинированная опора

Комбинированная опора очень похожа на изолированную опору. Когда колонны конструкции аккуратно размещены или несущая способность грунта низкая и их опоры перекрывают друг друга, обеспечивается комбинированная опора. По сути, это смесь различных опор, в которой используются свойства различных противовесов в одной опоре в зависимости от необходимости конструкции.

Фундаменты, которые являются общими для более чем одной колонны, называются комбинированными опорами . Существуют различные типы комбинированных оснований, в том числе плиты перекрытия, перекрытия и балки, прямоугольные, стропильные и ленточные балки. Они могут быть квадратными, тройниковыми или трапециевидными. Основная цель — равномерное распределение нагрузок по всей площади опоры, для этого необходимо, чтобы центр тяжести зоны опоры совпал с центром тяжести общих нагрузок.

Рисунок: Комбинированные опоры

Комбинированные фундаменты экономичны, когда:

  • Колонны размещаются близко друг к другу.
  • Когда колонна находится близко к линии собственности, а изолированное основание может пересекать линию собственности или становиться эксцентричным.
  • Размеры одной стороны основания ограничены некоторым меньшим значением.

4. Консольные или ленточные опоры

Ленточные опоры аналогичны комбинированным опорам. Причины рассмотрения или выбора ленточной опоры идентичны комбинированной.

В ленточной опоре фундамент под колонны строится индивидуально и соединяется ленточной балкой. Обычно, когда край основания не может выходить за пределы линии собственности, внешнее основание соединяется перемычкой с внутренним основанием.

Рисунок: Консольная или ленточная опора

5. Плот или матовый фундамент

Плотный или матовый фундамент используются там, где другие мелкие или свайные фундаменты не подходят. Это также рекомендуется в ситуациях, когда несущая способность грунта недостаточна, нагрузка на конструкцию должна распределяться по большой площади или конструкция постоянно подвергается ударам или толчкам.

Плотный фундамент состоит из железобетонной плиты или плиты Т-образной балки, размещенной по всей площади конструкции. В этом типе вся плита цокольного этажа выступает в качестве фундамента. Общая нагрузка на конструкцию распределяется равномерно по всей площади конструкции. Это называется плот, потому что в этом случае здание выглядит как судно, которое плавает в море почвы.

Рисунок: Фундаменты на плотах или матах

Фундаменты на плотах экономичны, когда:

  • Почва слабая, и нагрузку приходится распределять по большой площади.
  • Строение включает подвал.
  • Колонны расположены близко друг к другу.
  • Другие виды фундаментов невозможны.
  • Не допускать дифференциальной осадки.

Глубокие фундаменты

Несколько типов глубоких фундаментов рассматриваются ниже.

Типы глубокого фундамента.

Ниже приведены типы глубоких фундаментов.

1. Свайный фундамент

Свайный фундамент — это распространенный тип глубокого фундамента.Они используются для снижения затрат, и когда по соображениям состояния почвы желательно передавать нагрузки на слои почвы, которые находятся вне досягаемости фундаментов мелкого заложения.

Ниже представлены типы свайных фундаментов.

  1. В зависимости от функции или использования
    1. Шпунтовые сваи
    2. Несущие сваи
    3. Сваи с торцевыми опорами
    4. Фрикционные сваи
    5. Сваи для уплотнения грунта
  2. В зависимости от материалов и метода строительства
    1. Деревянные сваи
    2. Стальные сваи
    3. Композитные сваи

Свая — это тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной.Он используется для передачи нагрузок на фундамент на более глубокие слои почвы или породы, когда несущая способность почвы у поверхности относительно низкая. Свая передает нагрузку либо трением, либо опорой. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций от боковых и опрокидывающих сил.

Свая — это тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной. Он используется для передачи нагрузок на фундамент на более глубокие слои почвы или породы, когда несущая способность почвы у поверхности относительно низкая.Нагрузка сваи распределяется либо трением, либо опорой. Сваи также используются для защиты конструкций от подъема и обеспечения устойчивости конструкций от боковых и опрокидывающих сил.

Свайные фундаменты экономичны, когда

  • Грунт с большой несущей способностью находится на большей глубине.
  • Когда есть вероятность строительства оросительных каналов на близлежащей территории.
  • Когда поставить плот или ростверк очень дорого.
  • Когда фундамент подвергается сильной сосредоточенной нагрузке.
  • В болотистых местах.
  • Когда верхний слой почвы по своей природе сжимается.
  • В случае мостов, когда размыв больше в русле реки.

Его снова можно классифицировать по материалу и механизму передачи нагрузки или функции. На следующей диаграмме показано несколько типов свайных фундаментов.

Предметы свайного фундамента

2. Фундамент пирса

Пирс — это подземное сооружение, которое передает более массивную нагрузку, которую не могут нести мелкие фундаменты.Обычно он более мелкий, чем сваи. Фундамент опоры обычно используют в многоэтажных конструкциях. Поскольку базовый регион определяется стратегией плана для регулярного предприятия, испытание на нагрузку на одну опору отменяется. Таким образом, он становится все более популярным в жестких условиях.

Рисунок: Фундамент опоры

Фундамент опоры представляет собой цилиндрический конструктивный элемент, который передает тяжелую нагрузку от надстройки на грунт с помощью концевой опоры. В отличие от свай, он может передавать нагрузку только за счет опоры, а не за счет поверхностного трения.

Фундамент пирса является экономичным, когда:

  • Толщина твердой породы лежит под слоем разложившейся породы наверху.
  • Верхний слой почвы — это жесткая глина, которая сопротивляется забиванию несущей сваи.
  • При переносе тяжелого груза на почву.

Фундамент для опор имеет множество преимуществ:

  • Имеет широкий ассортимент по конструкции. Здесь мы можем использовать различные материалы, чтобы создать стильный вид, и это остается в пределах нашего лимита расходов.
  • Это экономит деньги и время, поскольку не требует обширного удаления тонны цемента.
  • Пределы подшипника могут увеличиваться за счет недостаточного расширения основания.

Наряду с преимуществами, у него есть и несколько недостатков:

  • Если один пост или док поврежден, это может нанести серьезный ущерб обществу.
  • Это может быть расточительным, если не защищено должным образом.
  • Полы должны быть надежно и надежно защищены и ограждены от животных.

3. Фундамент из кессона

Фундамент из кессона представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве опоры моста, строительства плотины и т. Д. Как правило, он используется в сооружениях, требующих фундамента под рекой или подобными водоемами. Причина выбора кессона в том, что его можно спустить в нужное место, а затем погрузить на место.

Рисунок: Фундамент из кессона

Фундамент из кессона представляет собой готовый полый цилиндр, вдавленный в грунт до желаемого уровня и затем заполненный бетоном, который в конечном итоге превращается в фундамент.В основном используется как опоры моста. Кессоны чувствительны к строительным процедурам и не имеют опыта строительства.

Есть несколько типов кессонных фундаментов.

  1. Ящик-кессон.
  2. Плавучие кессоны.
  3. Кессоны пневматические.
  4. Открытые кессоны.
  5. Кессоны с брезентом.
  6. Кессоны выкопанные.

Фундаменты кессона экономичны, если:

  • Требование к свайной заглушке должно быть минимальным.
  • Необходимо уменьшить шум и вибрацию.
  • Устанавливается под водоем.
  • Требуется высокая боковая и осевая нагрузка.

Статьи Фонда Кессона

В заключение следует отметить, что фундамент представляет собой несущий элемент конструкции, который передает общую нагрузку на плиту, балку, колонну, стену и т. Д. Основная цель фундамента — обеспечить общую устойчивость. конструкции и безопасно переносить общую нагрузку с конструкции на почву при оптимальных затратах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
