Георешётка для укрепления откосов

Практически любой грунт, расположенный на наклонной поверхности — склоне, откосе — имеет склонность к постепенному «сползанию». То есть, требует укрепления; вне зависимости от того, естественный откос или рукотворный. Наиболее простым и наименее затратным методом является применение георешетки для укрепления откосов — инновационного синтетического материала с множеством положительных качеств и характеристик.

Георешетка для откосов.

Виды георешеток

Георешетка бывает двух видов — плоской и объемной.

• Плоская георешетка представляет собой двухмерную сетчатую структуру и выполняет сдерживающие функции: крупные пласты грунта, частицы гравия, булыжники задерживаются ячейками плоской георешетки и таким образом фиксируются в одном положении.
• Объемная георешетка является структурой трехмерной и выступает в качестве армирующего каркаса: в её вертикальные ячейки засыпается плотный материал, и после утрамбовывания получается крепкий неподвижный слой, удерживающий под собой первичный слабый.

Свойства георешетки для укрепления откосов

Полимер, из которого изготавливается георешетка обоих видов, наделяет её массой полезных свойств:

• отличной прочностью на разрыв — способностью выдерживать многотонные нагрузки;
• биологической устойчивостью — к плесени и вредоносным бактериям;
• химической стойкостью — способностью без вреда для себя контактировать с солевыми, кислотными грунтами, водой;
• температурной выносливостью — способностью сохранять свои качества при критически низких и крайне высоких температурах среды;
• отличным сроком службы — более полувека.

Укрепление георешеткой откосов.

К примеру, способность неограниченное время находиться в контакте с водой позволяет проводить укрепление георешеткой откосов пруда, берегов реки. Температурный диапазон допускает использование георешетки от субтропиков до Заполярья и т.д.

Укладка и монтаж георешетки на откосах

Укладка георешетки на откосах проводится в несколько этапов.

1. Подготовка (выравнивание) поверхности откоса.
2. Раскладка модуля или рулона георешетки.
3. Вытягивание полотна георешетки по осям до принятия ей правильной формы.
4. Закрепление георешетки на грунте при помощи анкеров — специальных длинных скоб, вбиваемых глубоко в грунт;
5. Для объемной решетки — засыпка и трамбовка наполнителя.

При укреплении откосов земляного полотна (склона холма, берега реки, в ландшафтном дизайне и др.) возможно проведение дополнительных работ эстетического плана — посев травянистых растений, укладка дёрна и т.д.

Приобретение

Георешетку обоих видов можно купить непосредственно на данном сайте, по цене за м2, установленной производителем, без торговой накрутки посредников. Необходимые для приобретения данные находятся в разделе «Контакты» вверху страницы.

Георешётка для укрепления склонов

Зачастую, основной преградой при строительстве каких-либо объектов является непростой рельеф местности – холмы, овраги, склоны. А каким же образом создавать строительные объекты неподалеку от водоемов, рек, как создают дома на побережье, в гористой местности, как сделать так, чтобы построенный объект в один не прекрасный момент просто не съехал с холма в овраг или в воду? Если все строить с применением правильных материалов, то ничего никуда не съедет, никто не утонет, а объекты прослужат долгие годы.

Такими материалами являются геосинтетики, а в частности, объемная георешетка, с помощью которой и благоустраиваются, укрепляются склоны и насыпи. Необходимо отметить, что георешетка применяется не только для гражданского и промышленного строительства, но и в сельском хозяйстве, в экологическом инжиниринге для рекультивации почвы, защиты холмистой местности от эрозии почвы, и оврагов от сползания, укрепления склонов.

В ГК GeoSM вы сможете приобрести объемную георешетку под ТМ «Геофлакс» для укрепления склонов от производителя по низким ценам.
Наши специалисты помогут определиться с необходимыми вам параметрами материалов, а также дадут подробную консультацию, касательно их монтажа конкретно на ваш объект.

Как укрепить склон оврага георешёткой

Если застраиваемый участок расположен на песчаном грунте или на откосе, то прежде чем приступить к возведению объекта, необходимо укрепить грунт. Зачастую, многие застройщики, ландшафтные дизайнеры делают большую ошибку, используя для укрепления самый легкий и недорогой способ – высаживают растения. Конечно, это будет красивый холм, но смогут ли деревья и кустарники удержать грунт от осыпания. Растения, даже имеющие развитую и сильную корневую систему, хорошо армируют грунт исключительно на пологих склонах, с углом наклона не более чем 25-30 градусов. Да, и еще – этим растениям надо подрасти и укорениться, а значит и время постройки растянется на неизвестно какое время. Склоны крутизной от 30 градусов растения зафиксировать не смогут.

Сегодня многие предпочитают строить свои частные коттеджи на побережье – прекрасный воздух, водоем, все рядом, экология… мечта… Но существует реальная опасность – размывание грунта, и как следствие, разрушение дома. И в этом случае, высаживание растений также не поможет. Если ваш дом расположен в низине, ему также грозит опасность, но уже быть не свергнутым с холмистого постамента, а залитого при дождях потоками грязи, глины. Думаю, что это также никому не понравится.

Вывод, необходимо укрепить склоны, используя надежные георешётку, сподручные материалы и способы укрепления.

Как надо укреплять склоны

Укреплять откосы, насыпи, овраги, холмы необходимо, чтобы предотвратить водную, ветровую эрозию. Армирующие геосинтетики, такие как объемная георешетка, успешно справляются с этой сложной задачей. Нужно укрепить слабые основания полотна дороги, усилить дорожную одежду, создать насыпи повышенным углом наклона, построить подпорные стены – все это под силу сделать с объемной георешеткой.

Объемная георешетка является ячеистой модульной конструкцией, производимой из полимерных лент, скреплённых методом сваривания в виде шахматки. При монтаже решетка равномерно растягивается на поверхности, которую необходимо армировать. Модули скрепляются между собой при помощи специальных анкеров. Ячейки засыпаются грунтом, щебнем, песком и другим стройматериалом для формирования поверхности с более высокой прочностью и надежностью.

Если требуется создать «зеленый» склон, укрепить основание газона, расположенного под уклоном, то объемную георешетку укладывают на поверхность, засыпают ячейки плодородной почвой, а затем высеивают газонную траву, корни которой, прорастая, укрепляют и решетку и склон. Дополнительно данный геосинтетик помогает защитить склоны от кротов. Ячеистая конструкция не позволяет животному свободно передвигаться, рыть норы с выходом на поверхность. Кроты постепенно уходят с участка.

Укладка объемной георёшетки

Перед монтажом объемного геосинтетика на участке, для начала выравнивается поверхность склона. При необходимости, проводят выемку грунта на толщину слоя до 50 см. Поверхность, на которую будет уложена георешетка, уплотняют при помощи виброплиты или ручного катка. На подготовленный грунт укладывается подложка из геотекстиля, являющаяся дренажем всей армирующей системы. Геотекстиль также помогает защитить склон от разрушения, предотвращая смешивание грунтовых слоев при подъеме подземных вод, защищает почву от низких температур. На геотекстиль кладется объемная решетка, фиксируется с почвой специальными анкерами, заполняется строительным материалом. В зависимости от проекта, можно поверх решетки снова уложить геотекстильное полотно, а затем уже песок, брусчатку, плитку, таким образом, создать надежный каркас для склона.

Для укрепления склонов различной крутизны применяют георешётки с разной высотой ребра. Так, если откос имеет угол наклона до 10 градусов, то лучше применить объемную георешетку с ребром ячейки 50 мм, до 30 градусов – 100 мм, до 45 – 150 мм, от 45 градусов и выше, следует использовать 200 мм.

После того, как георешетка объемная будет правильно установлена на поверхности склона, получается своего рода плита, высотой до 10-30 см. Использование георешетки позволяет равномерно распределить нагрузку на поверхность откоса.

Производимые из специальных полимерных материалов, георешетки объемные показывают отличный результат в использовании их как в обустройстве естественных, так и при строительстве искусственных откосов и насыпей. Данный вид геосинтетика широко применяют при необходимости армирования береговой линии, для укрепления стенок искусственных водоемов, бассейнов, при создании причалов для катеров и яхт. Решетками можно укрепить также и русла небольших рек и каналов.

Думаю, не лишним будет добавить, что все сложные объекты Сочинской зимней Олимпиады были построены с использованием геотекстильных материалов, в том числе и с применением объемной георешетки.

Обустройство насыпей и откосов с помощью объемных георешеток позволяет укрепить проблемный участок, получить уверенность в том, что построенный объект не будет смыт водой, и не рассыплется, сползая вниз. А если высадить травку и цветочки в почву, засыпанную в ячейки георешетки, получится прекрасный «зеленый» склон, который идеально впишется в окружающий ландшафт.

Подписаться на рассылку Полезной информации можно через форму ниже:

Георешетка для откосов

Строительство дорог всегда сталкивалось с проблемой разности уровня местности. Для того чтобы компенсировать большие перепады рельефа при прокладке дорожного полотна, инженеры применяют насыпку штучных откосов, которые несут на себе всю нагрузку. Но насыпка откосов требует довольно больших затрат и усилий. Частично решить эту проблему помогают устанавливаемые георешетки для откосов, которые бывают различного типа.

Георешетка предназначена для физического удержания материала, который при обычном образовании откоса подвержен размыванию водой и эрозии. Благодаря такому инженерному решению появилась возможность значительно уменьшить количество материала, которое используется для обустройства откосов. А это в одновременно уменьшает затраты на доставку материала, чем значительно понижает себестоимость прокладки дорог общего пользования.

При этом георешетки для откосов используются не только при строительстве автомобильных дорог. Они широко применимы при прокладке железнодорожных путей, для укрепления штучных водоемов, дренажных систем и прочего.

На рынке присутствует два типа георешеток – плоская и объемная. Вторая более часто применяется для укрепления откосов, поэтому ее следует рассмотреть более детально.

Объемная георешетка для откосов

Объемная георешетка представляет собой конструкцию, которая собирается из отдельных лент в соты. Ленты скрепляются между собой точечной сваркой или другим надежным способом. Решетка изготавливается в виде отдельных секций, которые растягиваются на месте установки и скрепляются между собой в единое полотно.

Для закрепления объемной георешетки используются специальные анкера, которые закрепляются в основании. Между собой отдельные секции решеток скрепляются при помощи степлера. После установки и закрепления решетки ее ячейки заполняются либо щебнем, либо плодородным грунтом.

Особая конструкция объемной решетки позволяет значительно повысить угол откоса, тем самым значительно сокращается расход материала для насыпи. Материал, удерживаемый сотами решетки, не подвергается разрушению от потоков воды и сохраняет первоначальную форму откосов на протяжении долгих лет.

Полимерная георешетка

Полимерная георешетка изготавливается из специального долговечного материала. Синтетические материалы обеспечивают достаточную прочность конструкции, и тем самым позволяют значительно продлить срок ее службы.

Геотекстили, применяемые для изготовления полимерных решеток, намного дешевле в производстве, чем другие материалы. Это делает их более применимыми при обустройстве укрепляющих конструкций.

Полимерные георешетки применяются для организации дорожных покрытий средней сложности, для организации дренажных систем и прочего. Очень часто такие конструкции применяются для укладывания тротуарной плитки на сыпучие материалы. При организации дренажей большим плюсом для полимерных решеток является их устойчивость к коррозии и разрушению водой.

Как укрепить откосы георешеткой

Укрепление откосов георешетками осуществляется в несколько этапов.

Отдельные секции решетки растягиваются по основанию откоса с помощью специальных каркасов. Далее секции закрепляются к основанию при помощи пластиковых анкеров. Между собой секции скрепляются скобами и обязательно закрепляются анкерами. При этом анкер по шву монтируется в каждую ячейку георешетки. При установке георешетки необходимо обеспечить, чтобы соседние секции конструкции находились на одном уровне.

После установки решетки проводится засыпка наполняющего материала. Это может быть гравий, песок или плодородный грунт. Засыпка материала в ячейки осуществляется с помощью фронтального погрузчика. При этом следует учитывать, что высота падения материала на георешетку для откосов не должна превышать 1 метра.

Видео об укладке георешетки

Типовые конструкции укрепления откосов объемной георешеткой

Укрепление откосов с помощью георешетки вот уже несколько десятилетий успешно практикуется экспертами в сфере благоустройства и дорожного строительства. Даже в самых неблагоприятных геологических условиях объемные георешетки позволяют осуществить долговечное и эффективное армирование склонов и откосов, предохранить почву от эрозии и размывания, а также снизить риск обвалов и оползней. В большинстве случаев в комбинации с геосинтетикой применяется геотекстиль – рулонный материал, с помощью которого в основе армирующего покрытия создается прочный дренажный слой.

Легкость монтажа при помощи анкеров дает возможность укрепить не только крутые склоны, но и берега подтопляемых оврагов и котлованов, откосы набережных и плотин. В зависимости от погодных условий и геологических особенностей местности для укрепления склона используется одна из специально разработанных схем откосоукрепительных сооружений. При любой конфигурации армирующего слоя в качестве руководства по монтажу полимерных решеток может быть использована стандартная инструкция по укладке георешетки.

Неподтопляемые откосы

Вариант 1

Разработан для армирования глинистых, малосвязанных грунтов. По всей поверхности склона располагается закрепленное анкерами армирующее покрытие. По верхней границе участка покрытие заходит под упорную каменную призму, препятствующую размыванию склона в сезон осадков.

Вариант 2

Универсальный вариант укрепления неподтопляемых склонов. По всей площади откоса анкерными креплениями зафиксирована георешетка с наполнителем. По верхней и нижней границе участка покрытие заходит за площадь откоса. В нижней части склона выполнена водосборная канавка.

Подтопляемые откосы

Для укрепления подтопляемых откосов используется армирующее покрытие, верхний край которого заходит за бровку склона, и расположенная по нижней границе откоса каменная призма. Во время поднятия уровня воды призма удерживает нижний край армирующего покрытия от размывания, а прочно зафиксированный верхний край георешетки предохраняет конструкцию от разрушения под действием осадков.

Типовая схема крепления георешетки анкерами

Анкерные крепления являются незаменимым элементом армирующего слоя при работе с крутыми откосами и склонами. Каждый анкер представляет собой металлический, пластиковый или композитный стержень с крюком в верхней части и застроенным нижним концом. Согласно наиболее распространенной схеме, анкеры устанавливаются:

• По периметру армированного участка – в каждой ячейке геосетки;
• По вертикальной и диагональной осям – через одну ячейку;
• На всей внутренней площади участка – в шахматном порядке с промежутками в 1-1,2 м.

В качестве дополнительных соединительных элементов используются скрепки, которыми смежные модули георешетки соединяются по вертикальной и диагональной осям.

Типовые конструкции укрепления откосов насыпей. Автодорожное строительство

Противоэрозионная защита откосов насыпи

Для защиты откосов насыпи от гидроэрозии и выветривания необходимо их укрепление. Геомат Стабимат и геосетка для укрепления откосов дорог и насыпи Армостаб 3Д— противоэрозионный материал трехмерной структуры, изготавливается из полиамидных нитей высокой прочности с повышенными показателями износостойкости. Сложная трехмерная структура геомата отлично удерживает частички почвы и семена растений, увеличивая степень сцепления почвы и, следовательно, стабильность грунта.

Укрепление подтопляемых откосов насыпи

Для защиты подтопляемых откосов от размыва необходимо создание на их поверхности усиленного слоя (покрытия), повышающего устойчивость откосов к водной эрозии. Объемная георешетка ГЕО ОР — пространственная георешетка, состоящая из объемных ячеистых модулей, изготавливаемых из полиэтиленовых лент, соединеных между собой сварными швами. в зависимости от заложения откоса выбирают разновидность георешетки и материал заполнителя. Для укрепления подтопляемых откосов в качестве заполнителя, как правило, применяют щебень гранитных пород фракции 20-40 мм. При больших скоростях водного потока возможно дополнительное укрепление поверхностного слоя заполнителя распределением цементного раствора. Под георешеткой рекомендуется создавать защитный слой или обратный фильтр из геотекстильного материала МИАКОМ.

Укрепление откосов выемок  в леговыветривающихся скальных породах

Характерной особенностью легковыветривающихся скальных пород является высокая прочность в естественном залегании и быстрое разрушение откоса после вскрытия массива. При устройстве выемок в таких грунтах возможны следующие конструктивные решения: со-здание пологих откосов с уклоном 1:1,5 или создание откосов повышенной крутизны 1:1 с дополнительными мерами по их укреплению. Для укрепления крутых откосов рекомендуется использовать геокомпозитный материал Стабимат, представляющий собой композит геомата из полипропилена и полиэфирной геосетки. Увеличенные прочностные характеристики геоматериала обеспечивают надежное укрепление каменистых откосов выемок.

Георешетка: использование для укрепления откосов

Георешетка — универсальный материал, который используется для укрепления разнообразных строительных сооружений. Не менее популярна георешетка во время укрепления откосов. Об особенностях и разновидностях данного материала поговорим далее.

Оглавление:

1. Общее понятие и процесс изготовления георешетки
2. Преимущества и сфера использования георешетки
3. Основные виды георешетки
4. Георешетка для откосов — подготовка покрытия и укладка
5. Рекомендации по установке георешетки

Общее понятие и процесс изготовления георешетки

Георешетка принадлежит к геосинтетикам, которые предстают в виде двух- или трехмерной структуры сот. Для ее изготовления используют полосы полотен из полиэфира, ленты полиэтилена или полипропилена. Эти фрагменты соединяются при помощи высокопрочных сварных швов.

В случае растяжения рабочей поверхности происходит образование крепкого линейного каркаса, который армирует заполненные ячейки с грунтовым, песчаным материалом.

Георешетка является надежной защитой склонов, откосов и грунта от осыпания или разрушения. Чтобы избежать оползней и заиливания водных участков также применяют георешетку. Она отлично справляется с укреплением берегов. Георешетку по праву называют одним из самых долговечных материалов армирующего назначения. Максимальный срок использования георешетки превышает сто лет. Георешетка устойчива перед гидролизом, бензином, кислотами, щелочными растворами, дизельными топливом.

Во время ее изготовления происходит растягивание нагретого полиэтиленового или полипропиленового перфорированного листа при помощи специального оборудования. При этом происходит вытягивание хаотично ориентированных длинноцепных молекул в упорядоченную ориентированную структуру.

Бывает георешетка объемная — она предстает в виде конструкции из сот или ленты, которые надежно скреплены друг с другом. Легко устанавливается, устойчива перед гниением и воздействием химических веществ. Срок ее использования превышает пятьдесят лет.

Геотекстиль используемый в процессе изготовления георешетки бывает тканным и нетканным. Для соединения полос полипропилена используется термическая или ультразвуковая сварка. Чтобы соединить полосы, выполненые из геотекстильных материалов применяют сшивание, в процессе которого образуются высокопрочные соединения.

Поэтому георешетка объемного типа отличается легкостью, мобильностью, применяется в процессе защиты строительного грунта и почвы от деформации.

Геотекстильные георешетки начинают вытеснять пластиковые и металлические аналоги, из-за удобства и простоты монтажа и небольшого веса. Для установки не требуется наличие дополнительной техники.

Основными функциями георешетки является:

• предупреждение нарушения и деформации грунтовых поверхностей,
• обеспечивание пропуска воды,
• защита дорожного покрытия от оседания,
• фиксация щебня и его защита от расползания в горизонтальной плоскости,
• повышение несущей способности дорожного покрытия,
• обеспечение экологической безопасности.

Чтобы георешетку купить следует предварительно провести расчеты количества данного материала.

Георешетка цена определяется такими факторами:

• вид георешетки,
• количество материала,
• производитель георешетки,
• максимальная нагрузка,
• срок эксплуатации.

Преимущества и сфера использования георешетки

Георешетка имеет широкую сферу применения. Она используется для укрепления различных сооружений как строительного, так и промышленного назначения.

Георешетка позволяет не только укрепить основания, но и уберегает верхние слоя дорожной одежды от разрушения. Например, в процессе использования георешеток для укрепления асфальтобетонного покрытия, повышается его прочность, упругость, долговечность, устойчивость перед образованием трещин и температурными перепадами.

Происходит перенаправления вертикальных нагрузок от транспортных средств на горизонтальные, таким образом увеличивается несущая способность покрытия и предотвращается появление трещин и растягивающих напряжений.

Также, георешетка полимерная способна усилить крепость и предотвратить осыпание слабого грунта.

Основное использование георешетки проявляется:

• в процессе армирования рыхлого или неоднородного грунта,
• для противоэрозийной защиты откосов,
• для фиксации и предотвращения разрушения дорожного основания,
• для возведения подпорных сооружений с различной высотой и углом заложения,
• в процессе укрепления русла или берега водотока, водоема или реки,
• при проведении работ ландшафтного характера связанных с озеленением газонов, спортивных площадок или автомобильных стоянок.

Использование георешеток в строительстве гражданского назначения приводит к:

• усилению слабых грунтов в области, в тех местах где наблюдается ограниченный доступ к веществам нерудного типа,
• укреплению склонных поверхностей или откосов,
• укреплению рек от размывания,
• устройству стен подпорного назначения,
• строительству спорткортов или спортплощадок,
• строительству площадок для вертолетов,
• устройству террас, которые имеют несколько уровней,
• сооружению разнообразных сооружений в ландшафтном дизайне.

Георешетка плоского типа применяется во время строительства или реконструкции дорог и помогает повысить качество и равномерно распределить нагрузку на автотрассу.

Использование георешетки в железнодорожном строительстве помогает усилить и укрепить грунт под железной дорогой.

В процессе строительства дорог временного назначения в отрасли нефтяной промышленности также используется георешетка. Она помогает увеличить несущие способности стенок, по которым происходит извлечение нефти.

Георешетка — универсальный материал, который имеет такие преимущества:

• устойчивость перед коррозией позволяет значительно увеличить срок эксплуатации данного материала;
• использование георешетки — экономично, так как она способна выполнять свои функции более пятидесяти, а в некоторых случаях и ста лет, таким образом, на протяжении такого длительного периода времени не требуется дополнительное укрепление откосов, берегов, автотрасс или железнодорожных путей;
• георешетка обладает высокой несущей способностью и способна выдерживать очень высокие нагрузки;
• в процессе использования данный материал практически не деформируется что очень важно, например, при обустройстве откосов;
• георешетка устойчива перед воздействием солей, щелочных или кислотных растворов;
• данный материал отличается устойчивостью перед образованием плесени, грибка и воздействием микроорганизмов.

Основные виды георешетки

Георешетки различаются по диаметру ячеек, они бывают от двадцати до сорока сантиметров. Для улучшения дренажа почвы производятся георешетки с наличием перфорированных граней ячеек.

В соотношении с материалом, из которого изготавливают георешенки выделяют:

• геотекстильные,
• полиэфирные,
• полипропиленовые,
• полиэтиленовые.

1. Каркасная георешетка представляет собой полосы из полотна геотекстиля, которые характеризуется высокой плотностью. В сравнении с георешеткой из полиэтилена, геотекстильная георешетка имеет меньшую твердость и жесткость. Благодаря наличию такой структуры получается обеспечение хорошего дренажа и увеличивается трение с материалами заполнителями. Сфера применения ограничивается усилением плотности откосных частей, автодорог, набережных и озеленением прибережных зон.

2. Полиэфирные георешетки являются геосинтетическими материалами, которые используются для укрепления грунтов несвязного характера, таких как щебень или песок.

3. Полипропиленовые георешетки позволяют стабилизировать и укрепить грунт, который с невысокой несущей способностью.

4. Полипропиленовые георешетки решают проблему укрепления каменных материалов и грунтов, которые характеризуются наличием низкой несущей способности.

В соотношении со способом производства георешетки разделяют на:

• гибкие или георешетки тканевого вида,
• жесткие или термически склеенного вида.

Жесткие георешетки бывают:

• одноосными,
• двухосными.

Производство гибких или тканевых георешеток схоже с использованием ткацких технологий. Для их производства требуется наличие высокопрочных синтетических нитей, в завершении процесса производства их покрывают специальным поливинилхлоридным слоем, который обеспечивает защиту от ультрафиолетового излучения.

Есть еще один вид георешеток, которые изготавливают по современным технологиям, используя поливинилалкоголь. Они отличаются возможностью удлинения на три-пять процентов.

Решетки жесткого или термически склеенного вида изготавливают с использованием полос, которые располагаются перпендикулярно друг ко другу, и в месте пересечения, в процессе нагревания, склеиваются.

Процесс изготовления жестких георешеток напоминает расплавление единого плоского участка, в основе которого лежит полипропилен или полиэтилен. На этом полотне делают специальные отверстия, которые позволяют образовать решетку. В зависимости от того, как производится растягивание, если в одну сторону, то георешетка стает одноосной, а если в две, то друхосной. Эти два вида георешеток различаются способом восприятия нагрузки. Двухосные способны принять давление с двух сторон, а одноосные — с одной.

Георешетка для откосов — подготовка покрытия и укладка

В данном случае предлагаем рассмотреть укладку георешетки объемного типа. Первым делом следует провести ряд подготовительных работ. Начните с проверки чертежей местности и распаковывания геотекстиля.

Следует конкретно знать какой откос планируется укрепить. Затем нужно подготовить его подошву и траншеи.

Определитесь с планом установки георешетки. Есть два способа:

• поперечный — от откоса к центральной части,
• продольный — параллельно с откосом.

В плане регламентируется метод укладки. При помощи колышков обозначьте места укладки материала. Разверните, а затем растяните георешетку.

После завершения подготовительных работ по уборке листьев, растительности и мусора следует начинать процесс установки георешетки. Рекомендуется использование защитного слоя из георешетки нетканного типа.

Его закрепляют по всей площади откоса, а фиксация производится внахлест сферху откоса  в горизонтальной поверхности. В том месте, где размещается нулевая отметка, производятся работы по заглублению георешетки.

Фиксация каждого модуля происходит в центральной части при помощи пластиковых анкеров или других крепежей. Контруры устанавливаются в шахматном порядке напрямую по горизонтальной части георешетки. Модули соединяются при помощи специального пневмостеплера или анкеров. Когда процесс установки завершен, необходимо проверить ровность и правильность натяжения георешетки.

Следующий этап предполагает заполнение заранее установленных ячеек. Этот процесс напрямую зависит от условий, в которых монтируется георешетка. Если грунт находится на месте, то ним засыпают ячейки, в противном случае, следует привезти грунт для их заполнения. Для этих целей также подойдет использование щебня, бетона или смеси из нескольких грунтовых пород. Чтобы заполнить ячейки не нужно наличие специальной строительной техники, достаточно воспользоваться бульдозером или эскалатором с наличием обратного ковша.

Возможен вариант произведения выгрузки сразу в ячейки, а потом они постепенно выравниваются. Высота засыпки заполнителя, должна превышать высоту ячеек на пол метра и более.

Завершающим этапом монтажа георешетки являются работы по уплотнению заполнителя. Данный этап также зависит от типа материала и условий работы. Чтобы наполнитель быстро уплотнялся нужна постоянная влажность в процессе проведения трамбовки.

Рекомендации по установке георешетки

1. Во время установки арматурных штифов Г-образной формы в верхней части откоса или возле траншеи, не следует их устанавливать полностью в грунт. На интервал между центрами влияет тип георешетки:

• при ячейке рамер которой — 21х21, интервал составляет — 21 см;
• в случае, если размер георешетки составляет 40х40, то расстояние — 40 см.

2. Фиксация краев георешетки происходит с помощью крепежей в виде штифов, анкеров или других элементов.

3. Перед засыпкой обязательно проверьте каждую ячейку на полное растяжение.

4. На георешетке не должны присутствовать неровности, она должна плотно прилегать к поверхности грунта.

5. На 1 м² георешетки рекомендуется использовать три или четыре анкера, которые располагаются в шахматном порядке.

6. На высоту ячейки непосредственное влияние имеет угол наклона откоса. Если угол не превышает десяти градусов то высота ячейки составляет не более пяти сантиметров. В случае размера угла от 10 до 30 градусов. необходимо применять георешетку с размером ячейки до одного метра. При угле наклона 30-45 градусов, размер ячеек составляет полтора или два метра.

7. В процессе заполнения георешетки не разрешается раскидывать наполнитель с высоты более одного метра. А если размер ячейки составляет около 40 см, то высота подачи заполнителя не должна быть более 60 см.

8. Производите заполнение с боровки, а затем постепенно переходите к подошве.

9. Обязательно насыпайте материал, таким образом, чтобы получить его в избытке, так как после засыпки он еще будет утрамбовываться.

10. Засыпка бетона производится до верхней части, а потом он утрамбовывается, затем снова засыпается.

11. Наполнение георешетки при помощи растительного грунта составляет пять сантиметров и более, чем высота ячейки.

12. Засыпка с помощью минерального материала должна превышать уровень ячейки на два с половиной сантиметра.

Георешетка и геосетка для укрепления откосов

Что выбрать из этих сравнительно новых, почти одинаковых по принципу действия материалов? Все зависит от ваших намерений и сложности предстоящей работы. Для склонов, угол которых менее 60-70 °, подойдет и геосетка, а вот георешетка незаменима, если вы работаете с более крутыми поверхностями.

Итак, обо всем по порядку.

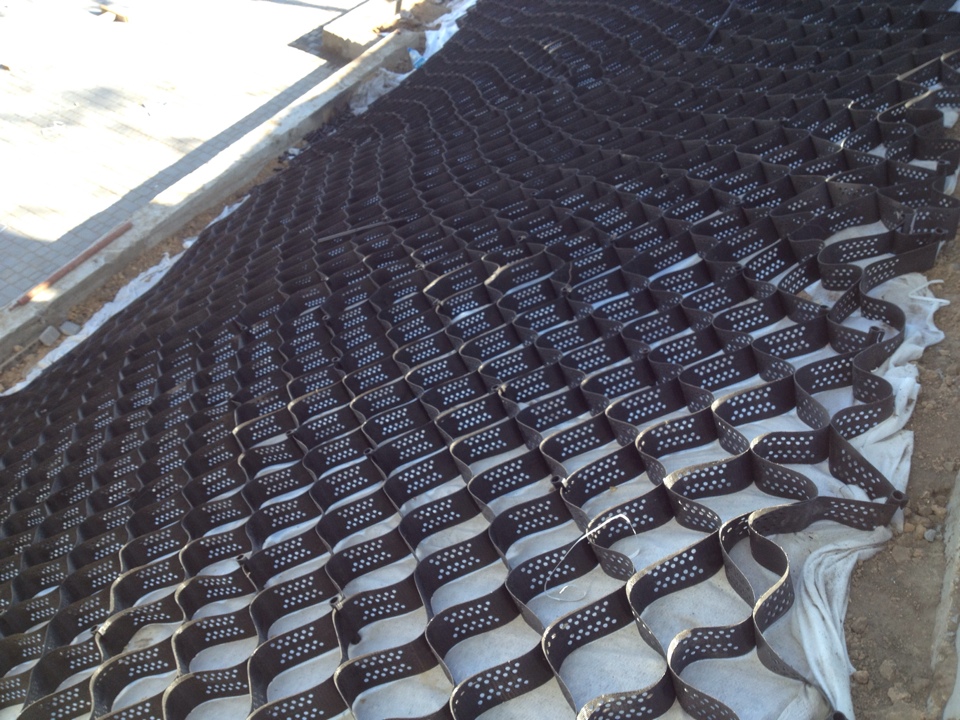

Что такое георешетка и зачем она нужна

Георешетка – геосинтетик, который представляет собой объемную конструкцию, состоящую из скрепленных между собою лент. Этот нетканый материал также называют геоячейками, геосотами, и предназначается он для укрепления откосов и оснований.

Главным параметром георешетки считается высота ребра, которая колеблется от 50 до 200 мм, и размер ячеек – 160-320 мм. Эти параметры подбирают в зависимости от крутизны склона и типа насыпного материала.

Главные преимущества геосинтетика:

• Вы получаете высокую прочность и гибкость одновременно;
• Георешетка оснащена усиленными сварными швами, что отличает ее от других видов материалов;
• Это геоизделие не боится беспощадного воздействия матушки природы: стойко переносит воздействие прямых солнечных лучей, перепадов температур, дождей и морозов. Кислотно-щелочная среда почвы также не оказывает никакого действия на него;
• Георешетка непривлекательна для паразитов, грибков и гнили;
• Экологически чистый и безопасный материал;
• Георешетку тяжело повредить механически, это износостойкий материал;
• Прослужит вам не один десяток лет;
• Невысокая цена за такие характеристики.

Какими бывают георешетки?

Объемная георешетка выпускается в двух вариантах: изделие с перфорацией и без нее. Перфорация обеспечивает лучший дренаж и применяется для укрепления крутых склонов. Неперфорированным материалом армируют основания. Последний вариант иногда используют на склонах, в этом случае обязательно нужно установить прослойку геотекстиля, иначе вы не получите ожидаемого эффекта.

Универсальность применения

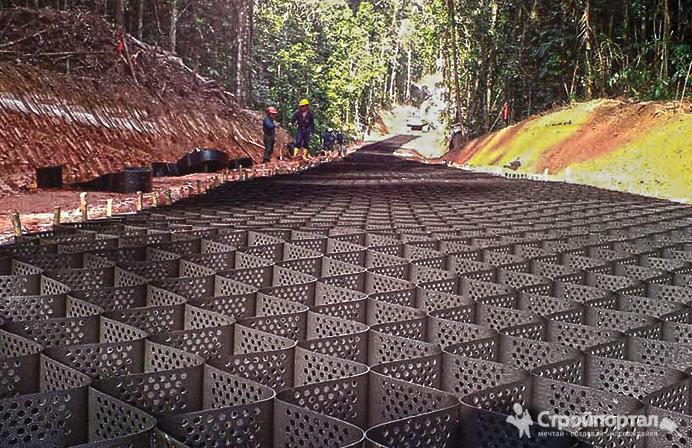

Георешетка – многофункциональный материал, который применяется во многих областях строительства для:

• армирования практически всех типов почв, в том числе неоднородных и рыхлых;
• озеленительных работ на ландшафтных участках, включая укрепление газонов, автопарковок, спортивных площадок;
• фиксации и укрепления оснований дорожного полотна;
• защиты склонов от губительного воздействия осадков и ветра;
• предотвращения размывания прибережных участков;
• монтажа подпорных конструкций.

Геосетка для откосов

Геосетка – рулонный материал из геонитей, предназначенный для распределения нагрузки по всей площади основания. Чаще всего используется при дорожном строительстве для укрепления дорожного полотна, также как армировка для откосов. Благодаря своей способности обеспечивать отличное сцепление различных материалов и износостойкости, ее минимальный срок службы составляет 25 лет. Стандартный размер геосетки 2х5 м.

Чем хороша геосетка?

Основные преимущества, благодаря которым геосетка так полюбилась потребителям:

1. Быстрый монтаж и уменьшение затрат на другие строительные материалы для наполнителя.
2. Продолжительный срок службы финальной конструкции.
3. Легко выдерживает неравномерную усадку, поддерживает почву при заморозках и таянии снега.
4. Рабочий диапазон температур -70 до + 70 ˚С, что очень актуально для нашего переменчивого климата и суровых морозов.
5. Высокая износостойкость.
6. Химическая, биологическая и УФ-устойчивость обеспечивает массу возможных вариантов применения.
7. Гибкость и способность удлиняться при разрыве.
8. Экобезопасность.
9. Легко пропускает влагу и не препятствует росту зеленых насаждений.

Какая она?

Материал этот производят двух типов, выбирать его нужно в зависимости от того, что вы будете укреплять.

Так, двуосная сетка – плоский материал с ячейками в виде прямоугольников. Ее используют преимущественно для укладки автомобильного полотна, его реконструкции и защиты от больших нагрузок, также для армирования конструкций из бетона.

Одноосный вариант сетки подойдет для обустройства крутых откосов, строительства дамб, защиты склонов от оползней, укрепления слабых грунтов.

Производители геосетки и георешетки

Эта торговая марка была основана Tensar International – американским концерном, который занимается разработкой и выпуском геоматериалов различных видов. Tensar реализует свою продукцию во многие страны Европы. На российском рынке она представлена в небольшом количестве, поскольку цена на нее высока и такой материал относится к премиум-классу. Самыми популярными являются одноосные геосетки Tensar RE и UX, изготавливаемые на базе полиэтилена высокой плотности. Производитель называет их самыми прочными и устойчивыми материалами из всей линейки. Именно они чаще всего используются для армирования склонов, откосов и насыпей. Двуосные геосетки Tensar  SS применимы для дорожных ремонтных работ. Их отличительная черта – легкость и в то же время прочность. У компании есть и свои наработки, например, трёхосная геосетка Tensar TriAx. Состоит этот материал из полиэтиленовых или полипропиленовых слоев с соблюдением идеальной изометрии, гарантирующей особую выносливость и прочность уникального изделия.

• ООО «ПластТехно»

Компания существует уже более 15 лет. Основной деятельностью компании является производство и продажа геосинтетических товаров для разных сфер строительства. Свою популярность бренд заработал благодаря низким ценам и приемлемому качеству поставляемых изделий. Завод сотрудничает преимущественно с российскими заказчиками и цены ориентированы на российский рынок. «ПластТехно» предлагает следующие виды геосинтетиков: высокопрочная геоткань, геотекстиль, газонная решетка, геосетка, геокомпозит, геомат, геомембрана. Отличительная особенность завода – работа на заказ и индивидуальные линии поставки для крупных заказчиков.

Крупная фирма «АРМОСТАБ» зарекомендовала себя как один из лидеров в производстве геоматериалов. Акцент компания делает на увеличении качественных характеристик своей продукции, постоянно инвестируя средства в свою производственную базу. Эта активно развивающаяся фирма способна предложить покупателю отличное качество и бюджетные цены. «АРМОСТАБ» тесно сотрудничает с госструктурами и занимается разработкой и обеспечением геопродукцией на региональном уровне. Ее продукцию используют при строительстве крупных объектов по всей России.

Один из крупнейших отечественных брендов в этой области. Фирма предлагает покупателю самый большой выбор инновационных геоматериалов широкого спектра применения. Она занимается также разработкой полимерных изделий и комплектующих. «Гео-Альянс» сотрудничает с ведущими дилерами Польши, Украины, Белоруссии и многих других стран. Собственная развитая автоматизированная линия производства работает только с импортным оборудованием, что гарантирует высокое качество продукции. Геосинтетика проходит жесткий контроль, ее высокие эксплуатационные характеристики отмечены даже европейскими сертификатами качества и международными наградами. Цены на материалы от «Гео-Альянс» немного выше по сравнению с другими компаниями.

Георешетка для армирования откосов — Titan Environmental Containment Ltd.

Георешетка для армирования откосов

Одноосные георешетки

Pyramid Grid ™ специально разработаны для укрепления грунта в таких областях, как подпорные стены и крутые склоны, где прочность грунта увеличивается в одном направлении. Размещенные между слоями почвы, эти георешетки укрепляют почву и повышают стабильность конструкции. Их можно использовать отдельно или в сочетании с рядом облицовочных элементов, таких как сегментные блоки; сборные железобетонные панели; зеленая облицовка или облицовка из оцинкованной стали с обертыванием для эффективного улучшения характеристик почвы и предотвращения преждевременного разрушения конструкции. Помимо нового строительства, эти георешетки для укрепления склонов настоятельно рекомендуются для проектов восстановления склонов и / или ремонта оползней. Это включает выемку грунта, повторное использование разрушенного грунта и наслоение его георешеткой для обеспечения необходимого армирования.

Одноосные георешетки

Pyramid Grid ™ производятся из высокопрочной полиэфирной пряжи с высокой молекулярной массой> 30 000 с использованием прецизионного процесса вязания. Пропитывающее покрытие из черного ПВХ обеспечивает дополнительную химическую, механическую и ультрафиолетовую защиту.Одноосные георешетки Pyramid Grid ™ производятся из первичного полиэтилена высокой плотности (HDPE) с использованием уникального процесса штамповки и вытяжки, который формирует монолитную георешетку со встроенными узлами. Оба спроектированы так, чтобы быть механически и химически стабильными как на тяжелых этапах строительства, так и в агрессивных почвенных средах. Они биологически не подвержены влиянию почвенных микроорганизмов и созданы, чтобы противостоять ультрафиолетовому разложению.

Преимущества одноосных геосеток Pyramid Grid ™:

• Может использоваться с широким спектром вариантов облицовки (бетонные блоки, бетонные панели, обработанная древесина различной текстуры и цвета)
• Обеспечивает до 60% экономии материала и времени по сравнению с обычными железобетонными и гравитационными конструкциями.
• Высокая устойчивость к динамическим ударным нагрузкам и сейсмической активности.
• Позволяет использовать заливку на месте.
• Быстрое, легкое и экономичное строительство.
• Выдерживает дифференциальную осадку.
• Высокая прочность соединения между облицовкой и сеткой.
• Эстетичная структура.
• Уменьшает нарушение дорожного движения и закрытие полосы движения.

Приложения

• Системы подпорных стен
• Абатменты мостовидного протеза
• Подпорные стены с озеленением
• Укрепленные крутые склоны
• Насыпи по мягкому грунту
• Усиление футеровки полигона
• Горнодобывающая промышленность

Щелкните ниже, чтобы просмотреть спецификации.

Георешетки для стабилизации крутых склонов

Примечание редактора: эта статья впервые появилась в выпуске журнала Erosion Control за сентябрь / октябрь 2015 года.

Увеличившееся движение вызвало необходимость в расширении моста и расширении государственной дороги Флориды 415 с двух полос до четырех. Завершенный проект расположен к северу от Сэнфорда.

Компания

Associated Construction Products (ACP) из Лутца, Флорида, объединилась с Strata Systems из Камминга, Джорджия, чтобы объединить технический опыт и подходящую георешетку для этого проекта.Основная часть проекта заключалась в стабилизации очень крутых насыпей по обеим сторонам участка дороги протяженностью 1,84 мили и многофункциональной дорожки с правой стороны дороги. Второстепенная часть проекта заключалась в стабилизации склона на временном объезде, который находился поблизости на государственной дороге 46.

Примечание редактора: эта статья впервые появилась в выпуске журнала Erosion Control за сентябрь / октябрь 2015 года.

Из-за увеличения дорожного движения возникла необходимость в расширении моста и расширении государственной дороги 415 Флориды с двух полос движения до четырех.Завершенный проект расположен к северу от Сэнфорда.

Associated Construction Products (ACP) из Лутца, Флорида, объединились с Strata Systems из Камминга, Джорджия, чтобы объединить технический опыт и подходящую георешетку для этого проекта. Основная часть проекта заключалась в стабилизации очень крутых насыпей по обеим сторонам участка дороги протяженностью 1,84 мили и многофункциональной дорожки с правой стороны дороги. Второстепенная часть проекта заключалась в стабилизации склона на временном объезде, который находился неподалеку от государственной дороги 46.[text_ad]

Завершенный в 2014 году проект занял «около года с четвертью», — говорит Рэнди Фрилу, вице-президент ACP. «Мы использовали много мер по борьбе с эрозией, много укрепленного грунта, потому что было много склонов один к одному».

Крутые склоны и сжимаемый грунт вызвали опасения, что в будущем дорога может сместиться и даже потрескаться, если будут использоваться подпорные стены из сборных железобетонных панелей. Должностные лица Министерства транспорта Флориды (FDOT) предложили вместо этого использовать армирование откосов 1: 1 георешеткой. Бригады из UIG Construction из Сэнфорда установили основные слои георешетки SG500 компании Strata на расстоянии 2 футов друг от друга по вертикали. Цель этого типа георешетки заключалась в обеспечении общей устойчивости склонов, обеспечивая заводскую безопасность 1,5.

Strata Microgrid служила промежуточным армированием и была размещена на расстоянии 1 фут по вертикали для обеспечения локальной устойчивости поверхности склона 1: 1.

Георешетка Strata была также установлена ​​для стабилизации уклона 1: 1 временного объезда государственной дороги 46 протяженностью около мили.Поверхность этого склона была покрыта синтетическим эрозионным покрытием North American Green C350. Затем поверх него положили траву родной Баии.

«Дерн Bahia очень прочный, очень выносливый. Выдерживает засуху. Корни зарываются и смешиваются с защитным покрытием от эрозии », — говорит Фрилу.

Этот проект был крупнейшим проектом георешетки на откосе в штате Флорида. Общая площадь откосов и якорных траншей составила 300 000 квадратных футов.

Канал Портера
«У нас было много случайных ливней и промываний.Погода повлияла на ситуацию », — говорит Фрилу.

Удивительным аспектом проекта для Фрилу было «мастерство, которое мы быстро развили. Все грани откоса были вырезаны вручную для создания равномерного угла наклона. Все это было делом рук «.

Он добавляет: «Это потребовало настоящего мастерства, но наши ребята быстро это поняли. Они использовали ручные лопаты, чтобы правильно срезать склон ».

В наши дни весь проект «выглядит фантастически», — говорит Фрилу. Что касается геосеток Strata, то «мы их довольно много используем.Они предлагают хорошую техническую поддержку ».

Расширение аэропорта
Столичный аэропорт Роки-Маунтин расположен в Брумфилде, штат Колорадо, между Денвером и Боулдером. Благодаря близости к этим городам аэропорт быстро рос и привлекал больше пассажиров, особенно крупных бизнес-авиалайнеров.

Размещение этого типа самолетов означало увеличение длины взлетно-посадочной полосы в соответствии с требованиями безопасности Федерального авиационного управления (FAA). FAA оплатило проект стоимостью 8 миллионов долларов, по которому взлетно-посадочная полоса была расширена с 600 футов в ширину на 1000 футов в длину.Большая часть проекта была выполнена в течение 2013 года. Работы были остановлены в декабре того же года, возобновлены в начале 2014 года и завершены в марте того же года.

Для стабилизации откоса Кен Киннард, менеджер Bowman Construction Supply в Денвере, рекомендовал GW30V4 Geoweb от Presto Geosystems

Аплтон, Висконсин. «Мы используем Presto Geo в течение 10 лет», — говорит Киннард, добавляя, что ценит постоянную техническую поддержку со стороны производителя.

Самая большая проблема для проекта расширения взлетно-посадочной полосы была «строительство 54-футов высоты подпорной стенки, которая имеет длину 600 футов,» говорит он.[text_ad use_post = ‘27664’]

Геовеб «использовался в качестве облицовки, укладываемой на склоне один к одному, который был покрыт местной растительностью, в основном травой, сверху вниз». Он был закреплен с помощью системы соединения Presto’s ATRA Key. «Это работает как запонка», — говорит Киннард.

В отличие от продуктов, которые требуют «стягивания штифтов вместе с пневматическим сшивателем коробок, система Presto Geo уникальна своей простотой применения», — поясняет он. ATRA Key соединяет секции Geoweb намного быстрее, чем обычное сшивание.Один человек может выполнить соединение вместо двух, необходимых для сшивания, экономя время и трудозатраты. Ключ ATRA также более безопасен для рабочих, так как нет шансов случайно порезаться скобой.

GW30V4 Geoweb был выбран «из-за его средней глубины, рентабельности и способности удерживать верхний слой почвы на крутых склонах и позволять растительности очень быстро расти», — говорит Киннард.

GW30V4 поставляется в виде секций размером 8,5 на 27 футов. На проект было использовано двести тридцать семь квадратных футов.

Завершенный в 2014 году, проект занял «около года с четвертью», — говорит Рэнди Фрилу, вице-президент ACP. «Мы использовали много мер по борьбе с эрозией, много укрепленного грунта, потому что было много склонов один к одному».

Крутые склоны и сжимаемый грунт вызвали опасения, что в будущем дорога может сместиться и даже потрескаться, если будут использоваться подпорные стены из сборных железобетонных панелей. Должностные лица Министерства транспорта Флориды (FDOT) предложили вместо этого использовать армирование откосов 1: 1 георешеткой.

Бригады из UIG Construction из Сэнфорда установили основные слои георешетки SG500 компании Strata на расстоянии 2 футов друг от друга по вертикали. Цель этого типа георешетки заключалась в обеспечении общей устойчивости склонов, обеспечивая заводскую безопасность 1,5.

Strata Microgrid служила промежуточным армированием и была размещена на расстоянии 1 фут по вертикали для обеспечения местной устойчивости поверхности склона 1: 1.

Георешетка

Strata также была установлена ​​для стабилизации уклона 1: 1 временного объезда государственной дороги 46, длиной около мили.Поверхность этого склона была покрыта синтетическим эрозионным покрытием North American Green C350. Затем поверх него положили траву родной Баии.

«Дерн Bahia очень прочный, очень выносливый. Выдерживает засуху. Корни зарываются и смешиваются с защитным покрытием от эрозии », — говорит Фрилу.

Проект был крупнейшим проектом георешетки на откосе в штате Флорида. Общая площадь откосов и якорных траншей составила 300 000 квадратных футов.

Канал Портера
«У нас было много случайных ливневых дождей и промываний.Погода повлияла на ситуацию », — говорит Фрилу.

Удивительным аспектом проекта для Фрилу было «мастерство, которое мы быстро развили. Все грани откоса были вырезаны вручную для создания равномерного угла наклона. Все это было делом рук «.

Он добавляет: «Это потребовало настоящего мастерства, но наши ребята быстро это поняли. Они использовали ручные лопаты, чтобы правильно срезать склон ».

В наши дни весь проект «выглядит фантастически», — говорит Фрилу. Что касается геосеток Strata, то «мы их довольно много используем.Они предлагают хорошую техническую поддержку ».

Расширение аэропорта
Столичный аэропорт Роки-Маунтин расположен в Брумфилде, штат Колорадо, между Денвером и Боулдером. Благодаря близости к этим городам аэропорт быстро рос и привлекал больше пассажиров, особенно крупных бизнес-авиалайнеров.

Для размещения этого типа самолетов необходимо было увеличить длину взлетно-посадочной полосы, чтобы соответствовать требованиям безопасности Федерального управления гражданской авиации (FAA). FAA оплатило проект стоимостью 8 миллионов долларов, по которому взлетно-посадочная полоса была расширена с 600 футов в ширину на 1000 футов в длину.

Большая часть проекта была выполнена в течение 2013 года. Работы были остановлены в декабре того же года, возобновлены в начале 2014 года и завершены в марте того же года.

Для стабилизации откоса Кен Киннард, менеджер Bowman Construction Supply в Денвере, рекомендовал GW30V4 Geoweb от Presto Geosystems

.

Эпплтон, Висконсин. «Мы используем Presto Geo в течение 10 лет», — говорит Киннард, добавляя, что ценит постоянную техническую поддержку со стороны производителя.

Самая большая проблемой для проекта расширения взлетно-посадочной полосы была «строительство 54-футов высоты подпорной стенки, которая имеет длину 600 футов,» говорит он.

Присоединяйтесь к нам в Атланте 18–22 августа 2019 г. на StormCon, пятидневном специальном мероприятии, на котором можно поучиться у экспертов в различных областях, связанных с водой . Делитесь идеями с коллегами из вашей области и из разных отраслей, исследуя новые методы и технологии управления ливневыми стоками. Подробности смотрите здесь

Geoweb «использовался в качестве фанеры, укладывался на склоне один к одному, который был полностью покрыт местной растительностью, в основном травой, сверху вниз». Он был закреплен с помощью системы соединения Presto’s ATRA Key.«Это работает как запонка», — говорит Киннард.

В отличие от продуктов, которые требуют «стягивания штифтов вместе с пневматическим сшивателем коробок, система Presto Geo уникальна своей простотой применения», — поясняет он. ATRA Key соединяет секции Geoweb намного быстрее, чем обычное сшивание. Один человек может выполнить соединение вместо двух, необходимых для сшивания, экономя время и трудозатраты. Ключ ATRA также более безопасен для рабочих, так как нет шансов случайно порезаться скобой.

GW30V4 Geoweb был выбран «из-за его средней глубины, рентабельности и способности удерживать верхний слой почвы на крутых склонах и позволять растительности очень быстро расти», — говорит Киннард.

GW30V4 поставляется в виде секций размером 8,5 на 27 футов. На проект было использовано двести тридцать семь квадратных футов.

Layfield Строительная продукция | Обертка EnviroSlope Geogrid

EnviroSlope Geogrid Wrap — это механически стабилизированная грунтовая система откосов (MSE или RSS) с засаженной растительностью поверхностью.

Описание продукта

EnviroSlope ^TM Geogrid Wrap — это экономичная система для создания привлекательных склонов с усиленной растительностью и рекомендуется для уклонов до 45 градусов. В зависимости от конструкции, рекомендуемым облицовочным материалом для этого варианта является двухосная георешетка, устойчивая к ультрафиолетовому излучению, EGRID 2020, подкрепленная матом для усиления дерна (Layfield TRM P-12).Зона рядом с внутренней лицевой стороной склона при строительстве засыпана засеянным верхним слоем почвы для роста растительности. Одноосная георешетка устанавливается во время засыпки согласно проекту для поддержки откоса под заданным углом. Укрепленные наклонные конструкции обычно возводятся на участках для экономии места. Как правило, конструкция обеспечивает преимущества в полосе отвода и меньшее пространство, чего нельзя было достичь с уклоном неукрепленной насыпи. Применения включают строительство насыпей шоссе, ремонт оползней, коммерческие и промышленные применения, уменьшение пролета мостов, строительство насыпей с мелкозернистым грунтом, уменьшение площади насыпи в уязвимых зонах (например,грамм. парки), обработка концов арочных водопропускных труб и жилые конструкции на крутых склонах.

Недавно просмотренные / сопутствующие товары

• EnviroSlope Geoweb® Face

  Система EnviroSlope® Geoweb® Face — это крутой склон, на котором используется Geoweb для защиты от эрозии.

• EnviroSlope Stacked Geoweb

  EnviroSlope Stacked Geoweb — это система склонов с многоярусной (многоярусной) облицовкой Geoweb, на которой можно легко зарастить растительностью.

• Лицевая поверхность из проволочной сетки EnviroSlope®

  EnviroSlope® Wire Mesh Face — это механически стабилизированный грунтовый откос (MSE или RSS) с облицовкой из проволочной сетки, на которой можно легко зарастить растительностью или использовать гранулированный облицовочный камень.

• Защита откоса и канала Geoweb

  Геоячейки

  Geoweb — это специальные трехмерные конструкции, которые можно использовать для защиты откосов и каналов.

ИХ РОЛЬ В ПРОЕКТИРОВАНИИ И КОНСТРУКЦИИ СТУПЕНЬКИХ СКЛОНОВ

Полимерные георешетки стали коммерчески доступными в начале 1980-х годов и быстро стали использоваться в качестве продуктов, укрепляющих грунт. Эти материалы обычно имеют более высокий модуль упругости, чем геотекстиль. Кроме того, их более высокие свойства взаимодействия с почвой увеличивают сопротивление выдергиванию по сравнению с геотекстилем. По мере того, как их инженерные и эксплуатационные преимущества станут более широко признанными, будущее использование геосинтетических материалов, вероятно, расширится за пределы исходных географических категорий; Уже сейчас в дорожной промышленности для восстановления дорожного покрытия применяется геосинтетическая технология.Способность сцепляться с окружающей почвой — вот что отличает георешетки от геотекстиля и других типов систем армирования без решетчатых структур. Прочность геосеток на растяжение может значительно варьироваться при нагрузке в различных плоских направлениях относительно ориентации продольных или поперечных ребер. При проектировании и строительстве уклона или насыпи, армированных георешеткой, особое внимание необходимо уделять обеспечению четкого определения ориентации и соответствующей прочности на растяжение.При рассмотрении вопроса об усиленных откосах требуется необходимое различие, поскольку они обычно ограничиваются углами забоя, не превышающими 70 градусов. Уклоны, армированные георешеткой, успешно использовались при строительстве новых насыпей, создании более пригодных для использования земельных участков, расширении существующих насыпей, ремонте разрушенных откосов, строительстве постоянных дамб и временных сооружений для защиты от наводнений, а также при строительстве устоев. с более крутыми склонами для уменьшения пролётов мостов.

Язык

Информация для СМИ

Предмет / указатель терминов

Информация для подачи

• Регистрационный номер: 00795626
• Тип записи:
  Публикация
• Файлы: TRIS

• Дата создания:
  10 июля 2000 г., 00:00

Geogrid обеспечивает контроль эрозии и устойчивость откосов — журнал Geosynthetics Magazine

Введение

Склон, примыкающий к спортивным площадкам католической школы Святого Марка в Хантерсвилле, Северная Каролина.C. был местом довольно сильной эрозии поверхности. В 2010 году завершен проект восстановления откоса армирующими георешетками.

Обрушившийся склон спортивного поля был восстановлен, и католическая школа Святого Марка смогла продолжить использование поля без продолжительных обрывов склонов. По завершении проекта склон был засеян заново, и через несколько недель на нем появилась полная растительность.

План проекта

Что вы делаете, когда ваше Поле мечты превращается в кошмар эрозии?

Инженеры по этому делу в Хантерсвилле, штат Нью-Йорк.К. выбрал решение, которое включало в себя забивные анкеры для грунта и мат для усиления дерна для устойчивости фанеры. Выбранная георешетка идеально подходила для армирования газона из-за ее высокой прочности на разрыв при небольшом удлинении.

План ремонта откоса спортивной площадки состоял из устройства укрепления склонов и противоэрозионных мероприятий. После того, как вся существующая растительность и неподходящая почва были удалены, склон был изменен на 2 горизонтальный: 1 вертикальный уклон.

A 12 дюймовберма была сооружена на вершине склона. Водосборные бассейны с наклонными стоками помогли отвести сток с участка от размыва отремонтированного откоса. Затем были установлены армирующие материалы поверхности / откоса, чтобы предотвратить дальнейшую эрозию поверхности и разрушение откосов.

Стабилизирующие и армирующие материалы состояли из забивной системы грунт-анкер с матом для усиления дерна. После того, как поверхность откоса была подготовлена ​​и засеяна, георешетка была закреплена на вершине откоса. Потом его просто развернули вниз по склону.Затем были установлены грунтовые анкеры, что избавило от необходимости закреплять георешетку на месте.

Заключение

Этот проект по борьбе с эрозией был завершен весной 2010 года. Обрушившийся склон спортивного поля был восстановлен, и католическая школа Святого Марка смогла продолжить использование поля, не опасаясь продолжения неудач. Последним шагом было повторное засеивание склона, и вскоре он полностью зарос растительностью.

Георешетка

Георешетка в этом проекте представляла собой гибкую трехмерную арматурную сетку из высокопрочного полиэстера с низкой ползучестью с дополнительной функцией защиты от эрозии почвы.Полимерное покрытие обеспечивает защиту от ультрафиолетового излучения и механических повреждений. Высокопрочная георешетка обеспечивает усиление против проскальзывания почвы на склоне, как описано выше. Георешетка улучшает удержание грунта на уязвимой поверхности плоскости скольжения, а ее прочность на растяжение выдерживает нагрузочные силы, действующие на зону анкеровки. Повышается устойчивость поверхности конструкции, что приводит к более безопасному и экономичному методу строительства.

Источник: Huesker
Отредактировал: Geosynthetics magazine

RS2: Набережная, армированная георешеткой

В этом руководстве демонстрируется использование геосинтетических материалов.
в RS2, выполняя сдвиг
анализ снижения прочности (SSR) для песчаной насыпи поверх
слой мягкой глины с подкладкой из георешетки между ними.Учебник анализирует
результаты двух разных моделей; в первом, георешетка лайнер
полностью сцепляется с обоими слоями почвы, предотвращая скольжение по почве / георешетке
интерфейс, а во втором используется вариант структурного интерфейса
для моделирования опоры, имеющей скользящую поверхность (соединение) с обеих сторон
опорный элемент (то есть, имитируя Геосинтетический с скольжением).
Вторая модель была построена в два этапа; первый этап моделирует
только глиняный слой, а георешетка и насыпь из песка
добавляются на втором этапе.Модель позволяет скользить между
лайнер георешетки и слои почвы. Для получения дополнительной информации о
добавление структурных
интерфейсов, посетите RS2
Руководство пользователя.

Выберите: Файл> Последние папки> Учебник
Папка

Выбрать: Геосетка файл набережной (без пробуксовки)

Выбрать:
Анализ> Вычислить

Выбрать:
Анализ> Интерпретация

Отображается следующий экран с критическим
коэффициент снижения прочности (SRF написано вверху окна).

В представлении «Интерпретировать» перечислены различные вычисленные редукции.
факторов на вкладках внизу экрана. Выбранная вкладка
по умолчанию это критический SRF. Набор данных максимальной деформации сдвига:
выделены и очерчены. Максимальная деформация сдвига дает хорошее представление
места, где происходит проскальзывание, особенно при просмотре более высоких значений SRF.
Циклическое переключение между различными вкладками SRF дает хорошее представление о том,
прогрессирование отказа по склону.

Выбрать:
Отобразить пластичные вкладыши на панели инструментов

Не должно быть изменений, указывающих на отсутствие
элементов георешетки вышли из строя.

Измените SRF на 1,46, выбрав вкладку в
внизу окна.

Обратите внимание, что два элемента георешетки вышли из строя.
и что этому разрушению сопутствуют большие деформации сдвига.

Разрушение георешетки при растяжении привело к
при неустойчивом скольжении склона (отсутствие сходимости в модели).

Перейти на SRF: 1,75. Обратите внимание на два хорошо сформированных сдвига
полосы в модели.

Выберите: Файл> Последние папки> Учебник
Папка

Выбрать: Геосетка напильник (без
слип) — продолжим добавление слипа между вкладышем георешетки и
слоев почвы и разделение построения модели на два этапа.

2.1 Настройки проекта

Выбрать:
Анализ> Настройки проекта

• Выберите: Вкладка «Этапы», введите
  Количество ступеней = 2

• Нажмите ОК, чтобы закрыть диалоговое окно

Построение модели в несколько этапов и с
скольжение более реалистично, чем предыдущая модель, проанализированная в этом руководстве
который был построен в один этап без пробуксовки. Первый этап будет
состоят только из глиняного слоя.На втором этапе мы добавим
георешетка и насыпь из песка. Мы делаем это, применяя
следующие шаги:

1. Щелкните вкладку Этап 1 в
   внизу окна. Щелкните правой кнопкой мыши внутри слоя Sand Fill и
   выберите «Назначить материал». Список возможных материалов теперь будет
   появляться. Выберите Excavate. Это удалит слой песчаной заливки.

2. Щелкните правой кнопкой мыши лайнер георешетки
   в дереве видимости и выберите «Удалить из модели».Модель должна выглядеть, как показано ниже:

.

3. Щелкните вкладку Stage 2. Добавить
   насыпь песчаной насыпи, щелкнув правой кнопкой мыши в зоне выемки,
   выбирая «Назначить материал», а затем — «Заливка песком».

4. Так как засыпка песком осуществляется вручную
   нанесенный поверх существующего слоя глины, песчаная насыпь будет
   не иметь связанного с этим стресса на месте. Стресс, который
   складывается в песчаной насыпи исключительно за счет собственного веса.Поэтому нам нужно изменить свойства песчаной насыпи. Щелкните правой кнопкой мыши
   внутри песчаная насыпь. Выберите Свойства материала. Для начального
   Нагрузка элемента выберите Body Force Only, как показано. Щелкните ОК.

5. Песок скорее всего осядет
   под собственным весом. Для включения этого поселения левая граница
   должны иметь возможность двигаться в вертикальном направлении. Сделать это,
   Щелкните правой кнопкой мыши по левой границе песчаной насыпи. Выбирать
   Сдерживайте X. Слой глины также уплотняется под весом.
   песка, поэтому щелкните правой кнопкой мыши на левой границе слоя глины
   и выберите Restrain X.Наконец, нижний левый угол должен
   быть ограниченным как по X, так и по Y, поэтому щелкните правой кнопкой мыши внизу
   граница и выберите Ограничить X, Y. Теперь модель должна выглядеть так
   это:

2.2 Свойства георешетки

Для имитации геосинтетического материала со скольжением, структурный
Следует использовать интерфейс. Опция Structural Interface в RS2 позволяет пользователям моделировать поддержку
который имеет скользящую поверхность (соединение) на ОБЕИХ сторонах опоры.
элемент. Следовательно, необходимо назначить свойства как соединения, так и облицовки.Выберите: Свойства>
Определите вкладыши и свойства> Определить соединения, чтобы задать параметры
такие же, как ниже:

Свойства должны быть назначены структурному интерфейсу.

Выбрать:
Свойства> Определить структурный интерфейс

Структурный интерфейс состоит из лайнера
зажатый между двумя суставами. Различные комбинации вкладышей и
соединения могут быть указаны для создания структурного интерфейса.Нажмите ОК.
в окне, чтобы использовать существующие значения свойств соединения и облицовки.

2.3 Добавление структурного интерфейса

Выбрать:
Границы> Добавить структурный интерфейс

RS2 будет
предложит вам сбросить сетку. Для сброса нажмите ОК в диалоговом окне предупреждения.
сетка:

Диалоговое окно «Добавить структурный интерфейс»
будет появляться. Выберите «Структурный 1» для свойства. Выбирать
«Первая точка закрыта / последняя точка открыта» для конечного условия.

Если соединительный конец закрыт, это означает, что конец
границы стыка представлен только ОДНИМ узлом в конечном
сетка элемента и, следовательно, относительное движение (скольжение или открытие)
не может возникнуть на совместном конце. Если соединительный конец открыт, это означает
что конец совместной границы представлен ДВУМЯ узлами в
сетка конечных элементов, которые могут перемещаться относительно друг друга.
В этой модели один конец стыка будет оканчиваться на свободной поверхности.
(носок насыпи), поэтому этот конец должен быть установлен в положение «Открыть».В
конец структурного интерфейса в насыпи будет определен
как закрыто. Мы хотим, чтобы георешетка была установлена ​​только на Этапе 2
моделирование. Поэтому установите для параметра «Установить на этапе» значение 2.
диалог должен выглядеть так:

Совет: После
установив структурный интерфейс, вы все равно можете изменить сцену
на котором он установлен. Для этого просмотрите желаемый этап, а затем
щелкните правой кнопкой мыши Structural Interface и выберите «Install At
Этот этап ».

Нажмите ОК, чтобы закрыть диалоговое окно и начать выбор
граничных точек. Щелкните две конечные точки существующего
граница материала (координаты 0, 3 и 21, 3). Обязательно нажмите кнопку
сначала левая точка, чтобы убедиться, что это закрытый конец структурного
Интерфейс. Щелкните правой кнопкой мыши и выберите «Готово» или нажмите «Ввод» для завершения. В
Структурный интерфейс теперь отображается в виде зеленой линии с обведенным кружком.
треугольник, обозначающий закрытый конец, и открытый круг, обозначающий
открытый конец, как показано ниже:

Георешетка установлена.Модель должна
перед вычислением пересчитать сетку.

Выбрать:
Сетка> Дискретность и сетка

Построение модели завершено. Сохраните модель
как георешетка (со скольжением), то
продолжить вычисления. Окончательная модель должна выглядеть следующим образом:

Выбрать:
Анализ> Вычислить

Выберите: Анализ> Интерпретировать

На следующем экране показана максимальная деформация сдвига.
контуры при критическом коэффициенте снижения прочности:

Прежде чем рассматривать снижение прочности на сдвиг
анализ, давайте проверим эффект постановки.Анализ напряжения
результаты Этапа 1 и Этапа 2 недоступны для просмотра; только
доступны данные для различных значений SRF. Для просмотра результатов
с разных этапов:

• Выберите: Данные> Этап
  Настройки

• Перемещение ползунка эталонной сцены
  полностью влево, чтобы было написано «Не используется».

• Нажмите кнопку ОК, чтобы выйти из
  диалог.

Вкладки Этап 1 и Этап 2 теперь существуют вместе с
Вкладки SRF внизу представления.Выберите вкладку «Этап 1» для просмотра
Результаты 1 этапа.

После выбора вкладки Этап 1 постройте контуры
максимального стресса, выбрав Sigma 1 из раскрывающегося меню на
панель инструментов. Модель должна выглядеть следующим образом:

Как и ожидалось, напряжение увеличивается с глубиной в
слой глины из-за гравитационной нагрузки. Этот стресс в основном вызван
к начальной загрузке элемента. Построение смещений покажет, что
смещения почти не произошло.

Щелкните вкладку «Этап 2».

• Более высокие напряжения под песком
  Набережная видна.

• Изменить контуры для построения смещения
  выбрав Total Displacements из раскрывающегося меню на
  панель инструментов.

• Показать
  векторы деформации, выбрав Display Deformation Vectors
  кнопка.

Произошло большое вертикальное смещение
в песке и глине, так как слои почвы уплотняются под тяжестью
песка.

Щелкните вкладку SRF = 1; результаты появятся
тоже самое. Это потому, что SRF: 1 означает отсутствие снижения силы.
был применен, поэтому эти результаты совпадают с результатами этапа 2.

Чтобы посмотреть на деформации, вызванные снижением прочности,
вместо урегулирования вернитесь к пункту Настройки сцены в
Меню данных и снова установите эталонный каскад на SRF 1.

Теперь вернемся к сюжету SRF: 1.45 и изменим
контуры возвращаются к максимальной деформации сдвига.

Видно, что элементы сустава на носке
набережная провалилась (поскользнулась). Проскальзывание произошло на обоих
стороны георешетки, т.е. между футеровкой и песком, а также
как между вкладышем и глиной.

Вернуться к сюжету для SRF: 1.

• Такое же проскальзывание произошло,
  даже до снижения прочности на сдвиг. Это показывает, что
  вес песчаного материала вызвал проскальзывание георешетки
  материальные интерфейсы, но это скольжение не несет ответственности за
  провал склона.

Теперь измените SRF на 1,45, щелкнув SRF:
1.45 вкладка внизу окна.

• Обратите внимание, что элементы георешетки
  потерпели неудачу, и что большие деформации сдвига сопровождают это
  отказ.

• Разрушение георешетки при растяжении
  привело к неустойчивому скольжению склона (отсутствие сходимости
  в модели).

Щелкните другие графики SRF, чтобы увидеть дальше
разрушение георешетки и развитие двух полос локализованного сдвига.

Графические данные георешетки

График растягивающей силы, действующей на георешетку
можно легко получить.

Выбрать:
График> Данные вкладыша графика

• Щелкните по линии георешетки и нажмите
  Входить.

• Появится диалоговое окно с вопросом, какой
  данные для построения графика. Используйте значения по умолчанию для вертикальной оси и горизонтальной оси.
  Ось. В разделе Stages to Plot включите SRF: 1,45 и SRF: 1,46. Повернуть
  с других «этапов».Напомним, что разные модели SRF
  рассматривались как разные ступени в RS2 .

Примечание: вы можете выполнить ту же задачу по праву
щелкнув лайнер георешетки и выбрав Graph Liner Data.

Выберите участок .

Это сгенерирует график осевой силы вдоль
длина футеровки георешетки для двух моделей SRF.

На этом графике показаны растягивающие (отрицательные) силы.
поддерживается георешеткой.Напомним, что георешетка не может выдерживать сжатие.
силы. Выход из строя двух элементов в модели SRF: 1.45 стал причиной
резкое снижение растягивающих усилий по сравнению с моделью SRF 1.46.
Эта потеря опоры в георешетке приводит к разрушению откоса.
в модели.

Попробуйте повторно запустить модель без георешетки.
Обратите внимание, что критический SRF равен 1,26 и что поверхность разрушения
менее локализован.

На этом мы завершаем Учебное пособие по георешетке на набережной.

Как работает сетка — Уплотнение подпорных стен из георешетки

Подкрепление грунта уплотнением и георешеткой

Армирование георешетки

Удерживающий блок стены может использоваться для построения стен, которые сохраняют или препятствуют движению почвы. Максимальная высота, которую эти стены могут быть построены без использования арматуры, зависит от этих основных условий.

• Размер и масса блока
• Существующий грунт и состояние сохраненного откоса
• Комплект задней части подпорной стены

Подпорные стены, которые удерживают почву за собой исключительно своим весом, называются гравитационными стенами. Когда требуются более высокие стены или существуют определенные условия на площадке, такие как доплаты или уклон над стеной, сооружается армированная стена.

Сдвиг — это сила, прилагаемая ножницами

Угол трения

Один из способов армирования подпорной стенки Аллана Блок состоит в использовании георешетки. Георешетка представляет собой гибкую сетку, которая используется для создания армированной когерентной массы позади подпорной стенки путем стабилизации грунта.

Устойчивость почвы во многом зависит от угла трения, который она содержит.Угол трения часто называют прочностью почвы на сдвиг. Сдвиг — это сила, которая прикладывается при использовании ножниц. В почве угол трения — это максимальная сила сдвига между частицами почвы, когда они пытаются пройти друг через друга.

Чтобы визуализировать угол трения почвы, представьте себе кучу почвы на земле. Когда вы складываете почву на землю, она естественным образом принимает коническую форму. Крутизна конуса напрямую связана с углом трения почвы.Если у вас грубая гравийная почва, вы можете сложить ее в более крутой конус, чем если бы у вас была мягкая мелкозернистая почва. См. Таблицу грунтов для получения дополнительной информации об углах трения и грунте.

Испытание в замке из песка

Неармированный грунт

Усиленный грунт

Демонстрация «Замок из песка»

Как может этот простой цилиндр с грунтом поддерживать этот бетонный блок, в то время как другой разрушился? Ответ — армирование георешеткой.Георешетка значительно увеличивает прочность грунтового цилиндра и предотвращает его разрушение.

Используемых материалов:

• 2 трубки
• 5 экранов (круглой формы)
• Песок (мокрый)
• Инструмент для уплотнения
• Совок для песка

В испытании с замком из песка используются два цилиндра грунта и прикладывается вертикальная сила, чтобы увидеть, как грунт работает.Первый цилиндр — это просто уплотненный материал. Второй — также уплотненный материал с добавлением сетчатых экранов для имитации использования армирования георешеткой.

На этом примере вы можете увидеть, как георешетка усиливает массу почвы, так что она может выдерживать гораздо большее усилие. Это также помогает укрепленной почве действовать как единая гравитационная масса. Если вы рассматриваете простую гравитационную подпорную стену, удерживаемые силы грунта должны удерживаться массой стеновых блоков.При использовании георешетки с подпорной стенкой, масса блоков и дополнительная масса армированного грунта помогает противостоять давлению за стеной. Эта комбинированная масса позволяет возводить очень высокие стены при использовании георешетки.

Примечание. Увеличивая длину георешетки в стене, вы увеличиваете массу конструкции и, следовательно, можете строить более высокие стены. Однако вы не можете увеличить массу конструкции, используя большее количество слоев георешетки. Использование большего количества слоев георешетки только помогает заставить массу, с которой вы работаете, действовать более согласованно, как единую массу.

.
