Инфракрасный пленочный теплый пол под плитку: монтаж, установка.

Керамическая плитка и керамогранит являются эффективными поглотителями тепла, имеют хорошую теплопроводность, поэтому без дополнительного подогрева субъективно ощущаются холодными.

Технология укладки нагревательной пленки под плитку несколько отличается от технологии укладки под ламинат. Наиболее важным моментом является плохое сцепление (адгезия) клея для плитки с поверхностью пленочного нагревательного элемента. Мы можем вам рекомендовать пару способов укладки инфракрасного пленочного теплого пола. Точное соблюдение рекомендаций поможет вам избежать трудностей в этом процессе.

Для начала следует определиться, стоит ли вам устраивать стяжку. В основном, это требуется при капитальном ремонте помещений, а также строительстве новых. А может вы пожелаете уложить плитку на старую основу, немного теряя в высоте помещения, делая косметический ремонт. В любом случае настоятельно рекомендуем соблюдать несложные правила по укладке.

Укладывать керамическую плитку (керамогранит) на пленочный инфракрасный теплый пол можно одним из двух способов:

1. С использованием гипсоволоконного или стекломагнезитового листа (ГВЛ, СМЛ).

Порядок укладки: в качестве подложки используйте теплоотражающий материал, обладающий малой усадкой (рулонная техническая пробка толщиной 2мм, пенополистирол для пола, изолон или фольгоизол. Подложку укладывайте на всю поверхность пола, даже там где не будет нагревательного элемента. Поверх нагревательной пленки следует уложить полиэтиленовую пленку (или гидробарьер).

Затем укладываем ГВЛ (или стекломагнезитовый лист толщиной 6 — 8 мм) в один или два слоя. Аккуратно, стараясь не повредить графитовые полосы и медную шину термопленки, прикрепите листы ГВЛ (СМЛ) к первичной стяжке при помощи дюбелей путем сверления пола.  ВАЖНО: закреплять исключительно в «местах разреза» и сбоку, не задевая медной и карбоновых полос. Количество мест крепления определяется в зависимости от конкретных условий, мастером по укладке плитки.

ГВЛ (СМЛ) будет являться хорошим основанием для укладки керамической плитки.

Укладывая плитку, не забудьте оставить зазор между стеной и плиткой, так называемый термошов, и нанести на СМЛ «бетоноконтакт».

Преимущества данного способа: увеличивается срок службы термопленки, исключается влияния агрессивной среды плиточного клея с водой, листы СМЛ водонепроницаемы и огнеупорны, повреждение нагревательной инфракрасной пленки даже в случае некачественной изоляции сводится к нулю.

2. С заливкой стяжки («мокрый» монтаж).

Порядок укладки: в качестве подложки используйте теплоотражающий материал, обладающий малой усадкой (рулонная техническая пробка толщиной 2мм, пенополистирол для пола, изолон или фольгоизол.  Разрезайте подложку на полосы по ширине термопленки. Для достижения наибольшей связи первичной стяжки со вторичной (или плиточным клеем) при укладке подложки, кладите ее с отступом 15-20 см от стены.

Оставляйте расстояние 1-2 см между полосами термопленки, для лучшего скрепления с первичной стяжкой.

Для армирования бетонной стяжки, применяйте грубую малярную сетку (пластиковую не токопроводящую) с ячейкой 5х5 или10х10 м. Прикрепите точечно сетку на термопленку к первичной стяжке при помощи дюбелей путем сверления пола. ВАЖНО: закреплять исключительно в «местах разреза» и сбоку, не задевая медной и карбоновых полос. Количество мест крепления определяется в зависимости от конкретных условий, мастером по укладке плитки.

Для прочного крепления сетки к первичной стяжке при укладке больших площадей можно применять перфорированную нагревательную пленку ( или с круглыми отверстиями по всей площади материала) для более частого крепления сетки к черновому основанию пола.

Также рекомендуем применять для теплого пола под плитку сплошные многослойные нагревательные пленки повышенной прочности и устойчивости к агрессивным средам.

После того, как пленка и теплоотражающий материал уложены, мы советуем нанести на пленку «бетоноконтакт» и тонкую стяжку (или жидкий плиточный клей) слоем 5 мм, чтобы заполнить технологические отверстия. Затем наносится плиточный клей (с пластификатором), и укладывается плитка.

При укладке плитки на термопленку, соблюдайте также некоторые общие правила:

• Избегайте механического повреждения термопленки (работайте в мягкой обуви, не царапайте пленку мастерком, не вбивайте в медные и карбоновые полосы гвозди, дюбеля и т.п.).
• Не используйте теплоотражающий материал на основе алюминиевой фольги и металлическую армирующую сетку.

При соблюдении этих рекомендаций, ваш теплый пол прослужит под плиткой или керамогранитом безупречно долгие годы.

Инфракрасный теплый пол под плитку

В свете южнокорейской экспансии наблюдается значительное увеличение числа новых дилеров, предлагающих инфракрасную пленку (отопительный материал) разных конструкций. Применение пленки предлагается всегда, везде и куда угодно. При этом продавцов не смущают ни строительные нормы, ни нормы электробезопасности, ни даже законы физики. В том числе предлагается применение ИК пленки под керамическую плитку.

   Сразу отбросим все чудодейственные свойства ИК пленки. Это ионизация воздуха!!!, антиалергенный эффект???, нейтрализация запахов))), снижение уровня электромагнитных полей, повышенный КПД и пр. Ну и главная фишка — это конечно фантастически малое энергопотребление.
Пленка, уложенная под плитку, представляет собой не что иное как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому как инфракрасные (ИК) лучи не проникают сквозь цементно — песчаную стяжку, плиточный клей и саму плитку. Вообще очень мало существует непрозрачных материалов, которые пропускают ИК лучи. Например кристаллы кремния…
Так что мы имеем горячую пленку, которая нагревает только соприкасающиеся с ней материалы, которые в свою очередь передают тепло плитке. При этом КПД — процент преобразования электрической энергии в тепловую у пленки такой же как и у любого электрического нагревателя — близок к 100 %. И чтобы нагреть напольное покрытие до комфортной температуры, любой вид теплого пола электрического — тонкие маты, инфракрасная пленка и греющие кабели — потратят примерно одинаковое количество ватт/час электроэнергии.

   Теперь рассмотрим варианты укладки пленочного теплого пола под плитку.
1. Вариант KNAUF «Суперпол»
КНАУФ Суперпол представляет собой элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500x500x10 мм со смещением относительно друг друга в двух перпендикулярных направлениях на 50 мм. Общая толщина — 20мм. Конструкции с использованием КНАУФ Суперпола применяются для устройства оснований под чистовые покрытия как по железобетонным, так и по деревянным перекрытиям. Они подходят для любого типа современных напольных покрытий (линолеума, паркета, керамической плитки и т.п.). Укладку покрытия можно начинать сразу после высыхания клея, используемого при соединении элементов пола между собой. Для склеивания элементов пола при монтаже используется клеи, поставляемые предприятиями группы КНАУФ. До отвердения клея надежную фиксацию выполняют винты для ГВЛ.
В нашем случае Heat-Plus — инфракрасная пленка, а сухая засыпка — керамзит, может быть заменен на пенополистирольные плиты.
Тут есть опасность повреждения пленки излишне перекрученными саморезами и трудности при монтаже пленки на больших площадях. Кроме этого, вне доступа остаются недоступные рукодельные соединения  кусков пленки.

2. Вариант когда поверх пленки укладывается лист СМЛ, ЦСП, ГВЛ.
Предлагается многими продавцами пленочных полов.

В этом варианте монтажа есть проблемы надежной фиксации листового защитного материала. При фиксации саморезами можно попасть в токоведущие дорожки пленки а также нарушить гидроизоляцию комнаты.

3. Вариант с заливкой пленки непосредственно стяжкой или клеем отметаем как проверенно неправильный.

Вывод

Что мы имеем в результате? Плюс у инфракрасной пленки под плитку один — цена самой пленки. Это преимущество имеет классическая полосатая пленка. Многослойные пленки со сплошным карбоновым слоем стоят в разы дороже.

Минусов немного но…
1. Меньшая надежность по сравнению с классическими кабельными системами, собранными в заводских условиях. Самое слабое место — соединение токоведущих шин с силовыми проводами делается на месте руками
2. Усложнение структуры пола за счет дополнительных слоев и, соответственно его удорожание.
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Пленка с заземлением существует, но стоит дороже классического тонкого экранированного нагревательного мата, предназначенного для монтажа под плитку. Кроме всего этого  нагревательные пленки неэкранированы, зачем вам лишний электромагнитный фон под ногами.
4. Невлагостойкость. Места подсоединения пленки с питающим проводом не герметичны, а значит, при прорыве трубы, влага может просто навсего закоротить всю систему, или фазное напряжение окажется на поверхности плитки.

Мы рекомендуем для укладки под плитку тонкие маты в слой плиточного клея. Из Европы Ceilhit (Испания) или Азии Lavita (Ю. Корея), а также российский «Теплый пол №1», а теперь и  маты с пожизненной гарантией «Золотое Сечение GS». Для бюджетного применения есть в наличии универсальный кабель Теплый пол №1, толщина и мощность его подобраны специально для монтажа в плиточный клей или тонкий наливной пол. Также его можно уложить и под толстую стяжку под любое половое покрытие.

Центр Теплых Полов предлагает все виды теплого пола под все виды напольных покрытий. Просьба решать вопросы по конструктивному исполнению отапливаемого пола с нашими квалифицированными специалистами.

Статья «Какой теплый пол под плитку лучше..?»

Переход к выбору теплого пола под плитку…

Google

Инфракрасный теплый пол под плитку

Вопрос отопления наиболее важен, особенно в условиях постоянного подорожания теплоносителей. Если раньше природный газ считался одним из самых дешевых видов топлива, то постоянное подорожание «голубого топлива», а также увеличение стоимости регистрации оборудования и подключения к газопроводу побудило искать надежные и относительно недорогие виды отопления.

Инфракрасный тёплый пол под плитку оптимальное решение в качестве дополнительного или основного источника обогрева, особенно для помещений с высокой влажностью.

Можно ли под плитку монтировать пленочный пол

Чтобы ответить на этот вопрос, необходимо учесть рекомендации относительно эксплуатации, предоставленные заводом изготовителем. В частности, там говорится: «Изделие может укладываться под кафель, дерево, ламинат, линолеум и т.д.».

Тонкий электрический пленочный тёплый пол под плитку монтируется быстро, не «ворует» свободного пространства и не влияет на качество укладки.

Так как, отопительная система устойчива к влаге и атмосферным осадкам, можно укладывать пленку на улице, с последующей облицовкой керамогранитом. Это навсегда решит проблему обледенения дорожек, отопления гаража и т.д.

Укладка инфракрасного теплого пленочного пола под плитку своими руками требует определенного профессионализма и наличия строительного материала. Хотя технология полностью и подробно описана производителем, при возникновении сомнений в своих возможностях, лучше обратиться за помощью к специалисту.

Какой теплый пол лучше

Существует несколько видов теплых полов. Нет ни одного идеального варианта, без недостатков. У каждой системы отопления есть свои нюансы, которые необходимо учитывать при выборе.

Так водяной пол, требует подключения к твердотопливному, электрическому или газовому котлу. Во время укладки вместе с отделочным покрытием, толщина пола составит не менее 7-10 см. Поверх мест, где проходит система отопления, нельзя устанавливать мебель, во избежание появления плесени.

Установка электрического пола требует высокой квалификации строителя. В качестве недостатка можно отметить, что при повреждении кабеля, отключается вся система отопления, которая запитывается от силового провода.

Инфракрасный обогрев полов в ванной комнате, как показывает опыт, является оптимальным вариантом. Укладка выполняется без стяжки, толщина с финишным слоем составляет 1-2 см.

Полы можно укладывать практически везде, при необходимости, можно даже с их помощью утеплить стены. Сегодня производитель предлагает две основных разновидности продукции.

Какой инфракрасный плёночный тёплый пол под плитку лучше – стержневой или пленочный?

• • Стержневой ИК теплый пол под плитку имеет ряд достоинств, выгодно отличающих его от аналогов. К примеру, при монтаже можно уложить систему непосредственно в клеевой раствор. Не требуется дополнительного использования армирующей сетки. Установка стержневого ИК теплого пола может быть выполнена самостоятельно, что существенно уменьшает себестоимость установки. Система отопления стержневого типа регулируется в полностью автономном режиме. При максимальной производительности, автоматически включается экономный режим.

• Инфракрасное отопление пленочного типа несколько отличается от предыдущего варианта. Во время укладки обязательно соблюдать определенные требования, которые несколько увеличивают стоимость ремонта. Теплые инфракрасные полы под плитку укладываются с обязательной теплоизоляцией и укреплением сверху пленки армирующей сеткой. Глубина прогрева несколько меньше чем у системы стержневого типа. Поэтому если планируется в качестве финишного покрытия укладывать керамогранит, необходимо выбирать пленку с номинальной мощностью 220Вт/м².

Слой плиточного клея, согласно технологии укладки, должен быть 7-9 мм. Чтобы сократить расходы перед укладкой теплых полов, следует хорошо выровнять основание.

Устройство ИК пола под плитку на полу

Монтаж инфракрасного плёночного теплого пола, укладываемого под плитку можно выполнить самостоятельно, при условии выполнений рекомендаций производителя и наличии необходимых навыков и инструментов.

Укладка выполняется следующим образом:

1. 1. Подготавливается основание. Особенностью правильной укладки плитки является ровная поверхность. Чем хуже подготовлен пол, тем сквернее будет конечный результат. Основание необходимо вывести в ноль.

1. 1. Проводятся энергосберегающие работы. Чтобы не оказалось, что ИК полы дополнительно греют потолок соседям, следует проложить теплоизоляцию. Советы экспертов и опытных строителей сводятся к тому, что в качестве теплоизоляционного материала следует использовать перфорированный изолон.

1. 1. По всему периметру проклеивается электропроводный скотч. Он играет роль заземления. Для дополнительной безопасности полы запитываются от отдельного автомата, устанавливается УЗО.

1. 1. Расписывается схема укладки. На этом этапе необходимо обратиться за помощью к опытному строителю. От того, насколько грамотно будет рассчитано пленочное отопление, зависит эффективность системы отопления.

1. 1. Укладываются инфракрасные полы. Сам процесс не сложен, единственное правило, которое следует соблюдать, это необходимость, чтобы края уложенных пластов не находили друг на друга.

1. 1. Подключение пола – выполняется через комнатный термостат. Одного регулятора достаточно, чтобы обеспечить работу до 25 м² площади. Если этого недостаточно, устанавливаются несколько отдельных термостатов.

1. 1. Накрывать плиткой ИК пол можно после того, как произведена проверка работоспособности системы. Предварительно необходимо проверить на нагрев все пласты. При необходимости участок пленки заменятся.

1. Теперь можно положить плитку. Техника укладки заключается в следующем. На пленку наносится армирующая сетка. Сверху с помощью гребенки накладывается слой клея и укладывается плитка. Чтобы качественно выложить кафель и избежать перепадов на швах, как уже замечалось ранее, необходимо предварительно подготовить основание.

Методика укладки пола подробно описана производителем в инструкции по монтажу и эксплуатации. Неукоснительное соблюдение рекомендаций, залог работоспособности системы отопления. Технология монтажа плитки на пленочный теплый пол достаточно простая, чтобы выполнить все этапы работ самостоятельно.

Можно ли уложить ИК пол под плитку на стены

Да, можно. В описании монтажа указывается, для каких поверхностей можно использовать пленочные нагреватели и при каких условиях обеспечивается максимальная производительность.

Принцип укладки плитки, в данном случае, отличается тем, что приходится учитывать вертикальную нагрузку. Чтобы избежать сползания, используют дополнительные приспособления.
{banner_downtext}
Способ монтажа в первую очередь зависит от выбранного материала:

• • Виниловая плитка – имеет легкий вес, поэтому ее можно укладывать без дополнительной подготовки с помощью специального клея. Плитка ПВХ клеится после натяжения армирующей сетки. Для этого наносится слой клея и выравнивается с помощью шпателя. Покрытие полов виниловой плиткой проводится только после того, как по сетке была выровнена поверхность и слой клея полностью высох.

• • Керамическая плитка – обязательно используется конструкция, под которую прячут теплые полы. Предусмотрена специальная установка под плитку, позволяющая снизить нагрузку на пленчатую часть нагревательного элемента. Металлоконструкцию используют и при решении облицевать стены с помощью обычных полос пластика. Керамическую плитку на стену лучше всего не укладывать напрямую по пленке.

• Кварцвиниловая плитка – требует идеально ровной поверхности. Поэтому полы попросту вмуровываются в стяжку. Практика показывает, что кварцвиниловую плитку лучше всего укладывать на стержневой пол.

Правила безопасной и комфортной эксплуатации

Выбор ИК тёплого пола необходимо основывать на нескольких критериях:

1. 1. Удобство.

1. 1. Безопасность.

1. Автономность.

Пленочные полы немного проигрывают стержневым, относительно этих трех показателей. При монтаже любого вида системы отопления требуется соблюдать следующие правила безопасности:

1. 1. Заземление обязательно.

1. 1. Укладка полов проводится только на сухую поверхность.

1. Подключение к системе электроснабжения осуществляется напрямую через автомат, запитанный непосредственно от счетчика.

После утепления пола, важно не забыть выполнить заземление с помощью электропроводного скотча!

Какие полы лучше под плитку, пленочные или проводные

Ответить на этот вопрос можно исследовав статистику продаж. Согласно статистике, пленочные теплые полы постепенно наращивают темп и уже обгоняют по популярности проводные системы. И этому есть множество объяснений.

Полы плёночного типа легко монтировать, при установке на стену их производительность не уменьшается. Единственный минус пленчатой системы является то, что потребление электроэнергии немного выше, чем у аналогов.

Под укладку плитки в ванной комнате или кухне, ИК полы намного лучше, чем проводные, в остальных видах отделки показатели приблизительно одинаковые.

Инфракрасный пол под плитку — схема монтажа.

Варианты монтажа инфракрасной пленки под плитку

Укладка инфракрасного пола под плитку требует выполнения нескольких этапов работ, но в результате вы получите весьма экономичный вариант. Выполнить монтаж самостоятельно можно, для этого требуется опыт и соблюдение пошаговой инструкции.

На что обратить внимание?

Плитка из керамики обладает хорошей теплопроводностью и для человека она на ощупь  холодная. Дабы установить инфракрасный пол под плитку, сделать обогрев помещения максимально эффективным, а напольное покрытие – долговечным, следует обратить внимание на такие важные нюансы:

• Нагревательная плёнка не предназначена для монтажа непосредственно под плитку (основная область ее применения – установка под ламинат).
•
  Иногда в плёночном поле проделывают отверстия для лучшего сцепления клея и бетонного основания пола. Однако это может поспособствовать образованию трещин на плитке или отделению её от пола.
• Инфракрасный теплый пол под плитку использовать нецелесообразно! Но если уже такое решение принято, то на плёнку нужно уложить влагоустойчивую фанеру, листы гипсокартона, а лишь потом — осуществлять укладку плитки. Компания «Аварит» рекомендует укладывать под керамогранит и плитку инфракрасные стержни, они разработаны специально для монтажа в бетонную стяжку. В результате вы  также получите полезный для здоровья инфракрасный обогрев и надежно работающий теплый пол.

В зависимости от особенностей помещения и личных предпочтений, пленочный пол под плитку может быть выполнен несколькими способами.

Схема монтажа 1 (рис 1). Инфракрасный пол под плитку в сухом обогреваемом помещении со стяжкой, на бетонное перекрытие, поверх старой плитки, на доски

• Плитка (кафель, керамогранит)
•
  Плиточный клей
•
  Цементная стяжка, 3-5 см
•
  Армирующая сетка
• Заземляющее покрытие
•
  Монтажный скотч (для фиксации пленки)
•
  Инфракрасная пленка
•
  Монтажный скотч (для фиксации подложки)
•
  Отражающая подложка для теплого пола
•
  Ровнитель для пола (опционально)
•
  Черновой пол (бетонное перекрытие, старая плитка, доски)

Рис. 1. Установка инфракрасной пленки под плитку со стяжкой

Схема монтажа 2 (рис. 2). Пленочный пол под плитку в сухом обогреваемом помещении без стяжки, на бетонное перекрытие, поверх старой плитки, на доски

• Плитка (кафель, керамогранит)
•
  Плиточный клей
•
  Плита ГВЛ или ЦСП
• Заземляющее покрытие
•
  Монтажный скотч (для фиксации пленки)
•
  Инфракрасная пленка
•
  Монтажный скотч (для фиксации подложки)
•
  Отражающая подложка для теплого пола
•
  Ровнитель для пола (опционально)
•
  Черновой пол (бетонное перекрытие, старая плитка, доски)

Рис. 2. Установка инфракрасной пленки под плитку без стяжки

Схема монтажа 3. Инфракрасный теплый пол под плитку в сухом обогреваемом помещении, на деревянный пол (установка на лагах)

• Плитка (кафель, керамогранит)
•
  Плиточный клей
•
  Сетка пластиковая
•
  Фанера, 1 см
• Заземляющее покрытие
•
  Инфракрасная пленка
•
  Монтажный скотч
•
  Пароизоляция с отражающим лавсановым покрытием
•
  Теплоизоляция
•
  Гидроизоляция
•
  Деревянное основание (лаги) с шагом 55 — 60 см
•
  Черновой пол (бетонное перекрытие, старая плитка, доски)

Рис. 3. Установка инфракрасной пленки на деревянный пол под плитку

Данная технология пользуется большим спросом и весьма востребована в климатических условиях нашей страны. Такое покрытие гарантирует высокую теплоотдачу, а поверхность будет нагреваться плавно и равномерно. Если следовать  всем советам, выбрать качественный инфракрасный пол и правильно выполнить монтаж, в эффективности и долговечности всей системы можно быть уверенным!

Инфракрасный теплый пол под плитку: выбор, монтаж

Отделка пола керамической плиткой в жилых и общественных зданиях, давно и прочно завоевало лидирующие позиции. Заслугой тому, большое количество положительных качеств, которыми обладает отделочная продукция из керамики, это прочность, долговечность, несложный монтаж, большой выбор форм, размеров, фактуры и цветов, позволяющие реализовать любые дизайнерские задумки. К тому же материал экологически безопасен и прост в обслуживании.

Пленочный теплый пол состоит из полос углеродного материала, соединенных между собой медными шинами с серебряным покрытием

Но есть у кафельной или керамогранитной плитки один существенный недостаток, из-за большого коэффициента теплопроводности, при тактильном контакте возникают неприятные ощущения от холодной поверхности материала. Впрочем, хорошую теплопроводность керамики, можно использовать и на благо, если предусмотреть инфракрасный теплый пол под плитку, то это свойство поможет обеспечить качественный подогрев помещения с высоким КПД.

Виды «тёплых полов»

На сегодняшний день системы «тёплых полов» можно разделить на два основных вида:

• Водяной «тёплый пол». Состоит из уложенных особым образом, контуров труб в полу, по которым подаётся теплоноситель из общей системы отопления. Данное устройство неплохо себя зарекомендовало, но, к сожалению, имеются ряд недостатков, ограничивающих его использование. В первую очередь – это сложный монтаж и потребность в специальном дополнительном и к тому же дорогостоящем оборудовании, вторым пунктом будет проблематичность, а в некоторых случаях и невозможность выполнить монтаж водяного «тёплого пола» в многоквартирных домах, где этот вопрос обязательно нужно согласовывать с управляющей компанией.

Водяной тёплый пол

• Электрический подогрев полов. Такая система значительно дешевле, проще в исполнении и избавлена от представленных выше, недостатков водяного подогрева. В свою очередь, электрический подогрев полов можно реализовать разными способами: резистивный (в виде нагревательных элементов выступают кабели или специальные маты), или инфракрасный (ИК) на котором мы и остановимся более подробно.

Электрический теплый пол

Допускается ли устройство ИК обогревателя под керамическую плитку

Ответ на этот вопрос нужно искать в технических условиях, нормативной документации и в рекомендациях которые предоставляет производитель оборудования относительно условий эксплуатации той или иной системы обогрева.

Основное назначение плёночных систем отопления, это монтаж «сухим» методом, без заливки на них стяжки, оптимальное покрытия для них это ламинат, линолеум, ковролин. В щелочной среде, которую имеют все плиточные растворы и клеи, со временем, плёнка обогревателя может прийти в негодность, что приведёт к выходу из строя системы отопления.

Пленочный теплый пол очень прост в укладке

Более пригодны для монтажа под керамическую плитку стержневые инфракрасные обогреватели, в устройстве стяжки на такую систему, нет необходимости, керамика может укладываться непосредственно на стержневые маты, при помощи плиточного клея.

Инфракрасный способ подогрева пола

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

1. Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.
2. Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Достоинства и недостатки инфракрасного «тёплого пола»

Система «тёплого пола», в которой в качестве источника тепла применяется стержневой или плёночный ИК обогреватель, оптимальный вариант для небольших помещений, таких как ванная комната, туалет, кухня или коридор, особенно учитывая то обстоятельство, что его можно укладывать на поверхность стяжки под керамическую плитку. Устройство хорошо прогревает пол, при этом тепло передаётся не конвекцией, а излучением, что сказывается на минимальном расходе электроэнергии и высоком КПД.

Если система постоянно подключена к питанию, то в режиме потребления электропитания, она работает одну треть времени.

В среднем, расход электроэнергии составляет от 10 до 70 Ват

Преимущества ИК обогревателей:

• Тепловые волны, исходящие от устройства, нагревают не только керамический пол, под которым находится система, но и, проникая через плитку, обогреваются все предметы, находящиеся в помещении, происходит это благодаря длине волны инфракрасного излучения составляющей 8-14 мкм.
• При использовании инфракрасных устройств, для подогрева пола, температуру воздуха в помещении можно снизить на несколько градусов, в сравнении с радиаторной системой отопления, это происходит благодаря тому, что тёплый поток поднимается от самого низа пола и, подымаясь выше, постепенно остывает, делая комфортной температуру воздуха в помещении.
• Система ионизирует и не сушит воздух и к тому же не вызывает аллергии.
• Тёплый пол, в котором использован стержневой или плёночный обогреватель, за счёт вторичной конвекции, прогревает не только пол, но и другие предметы, находящиеся в комнате, что делает прогрев равномерным.
• При монтаже ИК «тёплого пола», высота конструкции от стяжки занимает всего 2-3 см, поэтому устройство можно укладывать в невысоких помещениях;
• Меньшее движение пыли в отапливаемом помещении, в сравнении с радиаторной системой.
• ИК устройства, можно укладывать на неидеальную поверхность стяжки, при этом монтаж системы достаточно прост.
• Так как в системе отопления отсутствует вода в качестве теплоносителя, нет проблемы размораживания и возможность использования устройств на даче и других помещениях, в которых нет постоянного отопления.
• Стержневой и плёночный обогреватель, существенно меньше выделяют вредного электромагнитного излучения, чем электрические тёплые полы с резистивными нагревательными элементами.

Возможность программирования режима отопления электрических «тёплых полов», позволяет существенно экономить на потребляемой электроэнергии.

Инфракрасный пленочный теплый пол подходит в помещениях любого типа

Недостатки:

• монтаж электрического «тёплого пола», требует достаточно высокой квалификации исполнителя;
• для достижения эффекта экономии, максимальная рабочая температура плёночного обогревателя ограничивается 21 градусами С;
• плёночные ИК системы нельзя располагать под мебелью и оборудованием.

Подготовка под укладку, монтаж, необходимые инструменты

Монтаж оборудования можно произвести своими руками, но для получения качественного результата нужен комплект инструментов и материалов, правильная подготовка системы к монтажу и чёткое соблюдение рекомендаций завода изготовителя.

1. Подготовка поверхности. Залогом успеха, является качество основания.
2. Устройство теплоизоляции. Эти работы позволят значительно снизить энергозатраты.
3. Устройство заземления из электропроводного скотча.
4. Рассчитывается и переносится на чертёж схема укладки оборудования.
5. Монтаж инфракрасных обогревателей.
6. Подключение системы. Осуществляется через термостат, обеспечивающий обогрев до 20-25 м. кв.
7. Испытание работоспособности системы.
8. Укладка керамической плитки.

Тёплый пол кладётся поверх стяжки под керамическую плитку

Для проведения работ по устройству «тёплого пола», понадобится стандартный набор материалов и инструментов:

• непосредственно сам обогреватель в комплекте с контактными зажимами;
• провода;
• терморегулятор;
• битумная изоляция;
• теплоизолирующие материалы;
• плоскогубцы;
• отвёртка;
• скотч обыкновенный и электропроводный;
• при необходимости, другие материалы (плёнка, фанера и др.)

ИК системы отопления, подключаются к напряжению в 220В, и поэтому процесс укладки обязательно предусматривает несколько степеней защиты, но, тем не менее, во время эксплуатации нужно бережно относиться к устройству, не допускать падения тяжёлых предметов на пол и исключить возможность протечек воды.

—>

пленочный ИК пол, монтаж, укладка, фото и видео

Содержание:

В настоящее время существует немало способов, как сделать свое помещение комфортнее и функциональнее. Немаловажную роль при создании уюта играет обогрев помещения. О том, как правильно установить инфракрасный теплый пол под плитку, и что для этого нужно, и пойдет речь в нашей статье.

Хозяева могут выбрать один из таких типов обогрева:

• водяной обогрев;
• пленочная система обогрева;
• обогрев при помощи нагревательных матов.

Достоинства теплого пола

Ниже мы рассмотрим, возможно, самый простой теплый пол – ик пол под плитку.

Его достоинства заключаются в следующем:

1. Воздух в комнате не утрачивает своей свежести, потому что такой тип обогрева никоим образом на него не влияет.
2. Инфракрасный теплый пол под плитку, излучая волны большой длины, обогревает не только саму поверхность пола, но и все тело человека, который в данный момент по нему ходит.
3. Такой способ передачи тепла позволяет ему повторно выделяться из нагретых ранее предметов, что повышает общую температуру в помещении еще сильнее.
4. В воздухе увеличивается содержание отрицательных ионов, как минимум, в 4 раза.
5. В процессе функционирования инфракрасная пленка не испускает пыли, шума и вибраций.
6. Величина вырабатываемого электромагнитного излучения настолько мала, что ею можно пренебречь.
7. Такой тип нагрева человеком воспринимается намного приятнее при начальных низких температурах в комнате, нежели в случае водяного отопления.

Так что же представляет собой уложенный под плитку пленочный инфракрасный теплый пол? По большому счету, инфракрасное отопление состоит из тонкой пленки толщиной 0,3-1 мм, оборудованной внутри электропроводящим элементом. Ниже будет описаны способы монтажа инфракрасного теплого пола под плитку.

Определение с материалами и инструментами

Для того чтобы произвести монтаж пленочного теплого пола под плитку, потребуется обзавестись такими материалами:

• теплоотражающая подложка;
• система отопления инфракрасного типа;
• специальная диэлектрическая монтажная сетка;
• соединительные провода;
• напольное покрытие, в данном случае керамическая плитка;
• клеящая смесь.

Укладка пленочного теплого пола под плитку начинается с подготовки чернового основания, в которую входит устранение неровностей, очищение, промывка и сушка основания. После этого производится монтаж теплоотталкивающего материала.

Сверху бережно укладывается слой инфракрасной пленки. Она идет уже в собранном виде, остается ее лишь расстелить параллельно листам теплоотражателя. Внимательно следите за тем, чтобы пленка не была уложена внахлест. В противном случае это может привести к короткому замыканию или ухудшению свойств теплоотражающего материала.

Терморегулятор

Терморегулятор представляет собой устройство по управлению системой инфракрасного пола. Его установка производится в заранее предусмотренное место, и осуществляется его подключение к токопроводящей пленке.

Для того чтобы температурные датчики показывали корректные данные, их, предварительно поместив гофротрубку, следует вмонтировать между двух слоев стяжки. После этого следует согласовать термодатчик и терморегулятор.

Теплоотталкивающий материал

Такие материалы бывают нескольких разновидностей:

• фольгированные;
• пробковые;
• с отражающей поверхностью.

Каждый подбирает тип изоляции исходя из своих потребностей.

Электропроводящий провод

Укладка инфракрасного теплого пола под плитку сопровождается прокладкой провода, идущего от термодатчика к регулятору температуры. Это довольно легкий процесс – провод соединяется с термодатчиком в месте окончания гофротрубы и тянется до стены, на которой расположен пульт контроля над системой инфракрасного пола.

Провод также потребуется заизолировать, проследив, чтобы на него не попала стяжка.

Подготовительные работы над поверхностью

Потребуется осуществить такие работы:

1. Снять старое напольное покрытие.
2. Устранить шероховатость основания и очистить его от пыли.
3. Осуществить тщательную сушку основания.

После выполнения этих действий можно приступить к основной работе.

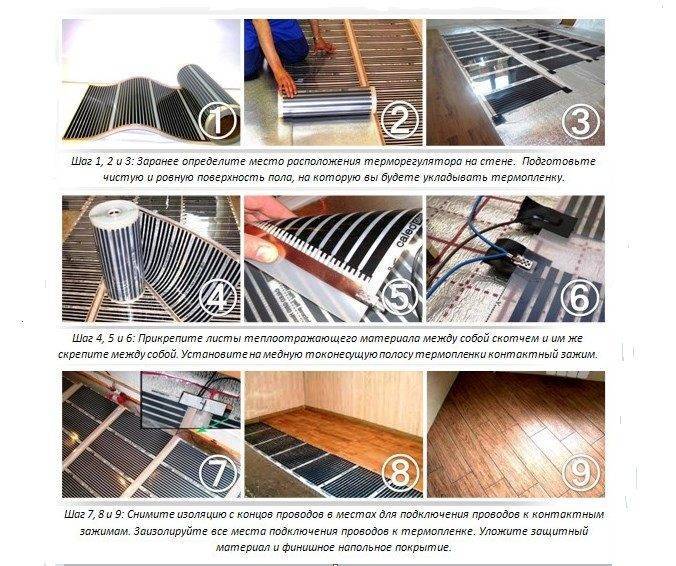

Укладка теплоизолирующего слоя

Приобретенный материал нужно разделить на полосы, приблизительно по 60 см шириной. Затем эти полосы нужно разложить по всей площади основания и скрепить между собой скотчем. После этого следует проверить качество полученных стыков. Читайте также: «Как сделать подогрев пола под плитку — способы».

Стоит отметить, что теплоизоляция должна быть уложена металлизированным слоем вверх. Толщина материала, как правило, должна составлять не более 2-3 мм.

Укладка теплопленки

Обращайтесь с таким видом материала очень бережно, так как пленка очень тонкая, и ее достаточно легко повредить. Подробнее о правильности укладки и о технике безопасности можно узнать из приложенной инструкции. Кроме того, стоит не забывать о проведении качественной изоляции стыков после среза пленки!

Ряд дополнительных рекомендаций:

• Не укладывайте пленку по всей площади помещения. Лучше уложить ее ближе к центру, где практически не будет установлено никакой мебели.
• Если предполагается укладка инфракрасной теплопленки под большой мебелью, нужно продумайте качественную вентиляцию.
• Предусмотрите зазор между пленкой и стеной в 10 см.
• Удостоверьтесь, что термоизоляция действительно является диэлектриком.
• Если уложить пленку по всему помещению, то можно будет сэкономить на проводке.

Подключение

Перед тем как начать укладывать плитку, стоит подключить теплый пол и убедиться в том, что система функционирует должным образом. Так, в случае обнаружения изъянов, будет легче их устранить.

Пленочный теплый пол под плитку, как правило, прогревается за 1-2 минуты после запуска системы. Если все отвечает требованиям, можно переходить к последнему этапу работ (прочитайте также: «Как уложить теплый пол под плитку своими руками»).

Укладка финишного покрытия

Теперь можно осуществить монтаж плитки. Процесс укладки плитки можно проводить традиционным способом. Пользоваться же системой теплого пола можно будет лишь по прошествии одного месяца после завершения укладки керамической плитки.

В заключение

В завершение можно привести несколько правил, как правильно использовать ик теплый пол под плитку:

• Нельзя проводить монтаж теплого пола в любом помещении при температуре ниже нуля.
• Обязательно предусмотрите заземление ик пленки.
• Гидроизоляцию теплого пола при необходимости следует продумать заблаговременно.
• Старайтесь не повредить пленку, если это случилось – заизолируйте поврежденный участок скотчем с обеих сторон.
• Отрезок пленки не должен превышать 15 метров.
• Нельзя производить монтаж теплого пола под любыми нагревательными элементами.
• Старайтесь не сгибать пленку более чем на 90 градусов.

Из выше изложенного можно сделать вывод, что произвести монтаж системы инфракрасных теплых полов собственными силами вполне реально. Наглядно просмотреть весь процесс проведенных работ можно в приложенном видеоматериале.

Можно ли укладывать теплый пол под кварцвиниловую плитку – Истклима

Как сочетаются теплый пол и кварцвиниловая плитка?

Кварцвиниловая плитка – сравнительно новое напольное покрытие, одним из преимуществ которого является то, что оно само по себе является теплым. Поэтому, если в доме достаточно комфортная температура, дополнительный обогрев может не потребоваться. Но уюта много не бывает, и многие собственники жилья, которые уже успели купить теплый пол высокого качества, все чаще задаются вопросом, можно ли уложить его под кварцвиниловую плитку.

Отличный обогрев отдельных помещений

Описывая преимущества кварцвинилового покрытия, многие производители и реализаторы говорят, что его теплопроводность такая же, как у неокрашенного дерева, а значит, нет нужды в дополнительном подогреве. Но если такая плитка укладывается прямо на бетонное основание, пол все-таки может оказаться холоднее, чем того хотелось бы. Вполне целесообразен дополнительный подогрев в ванных и детских комнатах, в лоджиях и на балконах, в коридорах и прихожих, а также в помещениях, которые не отапливаются другими способами.

Если монтаж теплого пола выполнен с учетом требований производителя, качество кварцвинилового многослойного покрытия и срок его службы полностью сохранятся. Тепловые потери при этом будут минимальными. По такому полу можно ходить босиком даже при слабом централизованном отоплении в холодное время года.

Под кварцвиниловую плитку можно уложить как водяной, так и электрический кабельный теплый пол, но не инфракрасный (пленочный). Потому что основание для монтажа кварцвиниловой плитки должно быть идеально ровным, значит перед монтажом плитки нужно теплый пол монтировать в стяжку и сверху уже заливать наливной пол. При нагревании многослойный полимерный материал не выделяет вредных веществ и не плавится, если не доводить температуру до 80 градусов, хотя рекомендованный показатель намного ниже – в реальности вполне достаточно 28 градусов и даже меньше.

Применение терморегулятора в этом случае является обязательным. Холодно точно не будет – благодаря небольшой толщине кварцвиниловой плитки, тепло по помещению распространится быстро и равномерно, даже если это изначально неотапливаемая лоджия. Кроме того, на поверхности никогда не будет накапливаться статическое напряжение, так как плитка не проводит ток. Поэтому ее использование с электрическим теплым полом является абсолютно безопасным.

Установка полов с подогревом под плитку

Установка полов с подогревом под плитку может быть сложной задачей

В этой статье мы объясним основные шаги по установке нашей теплоизоляционной пленки QuietWarmth Peel and Stick Radiant Heat для плитки и приклеиваемых полов. QuietWarmth не только отлично подходит для домашних пользователей, но и экономичен, предлагая тепло для вашей семьи.

Видео установки:

Для начала вы можете просмотреть наши полные инструкции по установке, щелкнув следующее изображение.

Полное руководство по установке

Подготовка рабочего места

1. Перед работой с QuietWarmth® Peel & Stick Radiant Heat убедитесь, что рабочая площадка чистая, на ней нет гвоздей, винтов
и других острых предметов, которые могут повредить коврики.

2. Укладка плиточного пола должна соответствовать требованиям к черновому полу, установленным Советом по плитке Северной Америки (TCNA).

Что вам понадобится

• Коврики излучающего тепла QuietWarmth® Peel & Stick
• Термостат: утвержденный термостат
• Выключатель GFCI (если не является частью термостата)

Распределительные коробки

• : Минимум две коробки, необходимые для каждой комнаты или зоны.Одна коробка (2 × 4 дюйма) требуется для термостата, одна коробка (4 × 4 дюйма) требуется для электрических соединений.
• Инструменты: цифровой омметр (мультиметр), инструмент для зачистки проводов, отвертка, стамеска, нож
• Продукты для укладки плитки (пластиковый шпатель 3/8 ”x 1/4” или больше, строительный раствор, подкладочная плита, плитка и т. Д.)
• 12/2 Romex

Электромонтаж

Шаг 1. Установка GFCI

Коврики излучающего тепла

QuietWarmth® Peel & Stick должны быть защищены прерывателем цепи замыкания на землю класса A (GFCI).Это может быть сделано либо с помощью внутреннего GFCI в термостате (если он напрямую управляет матом), либо с помощью автоматического выключателя с защитой GFCI. Никогда не защищайте цепь дважды с помощью GFCI на термостате и в коробке автоматического выключателя. Соблюдайте все местные строительные и электрические нормы. Типичное требование к силе тока: 120 В переменного тока. Тихая температура: 0,1 ампер на квадратный фут или 10 ампер на 100 квадратных футов мата.

Шаг 2. Установите дополнительные силовые модули

В зависимости от требований к силе тока мата (-ов) может потребоваться один или несколько модулей вторичного питания.Силовой модуль представляет собой реле или неконтролирующий термостат и должен рассматриваться как таковой. Он позволяет расширить контролируемую область, которую может контролировать главный термостат, но он должен быть размещен в собственной выделенной цепи на 20 А и не нагружать регулятор термостата более 15 А. В Национальном электротехническом кодексе указано, что каждая параллельная цепь, используемая вместе с системой отопления, должна использоваться исключительно для этой системы. Не подключайте светильники, розетки и т. Д. К каким-либо ответвленным цепям, используемым с QuietWarmth Tile Heat.

Шаг 3. Установите электрические коробки

Установите распределительную коробку для управляющего устройства (термостата) в соответствии с инструкциями производителя. Эта коробка должна быть размещена на внутренней стене без каких-либо препятствий, чтобы устройство считывало точно. Установите распределительную коробку 4 × 4 дюйма для электрических соединений между матами и термостатом.

Шаг 4. Работа с нижней пластиной

Просверлите или проделайте отверстия в нижней пластине. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата.Эти отверстия должны быть прямо под электрическими коробками. Рекомендуется просверлить или выпилить отверстия в нижней пластине. Вы также можете использовать технику насечки в качестве альтернативы.

Шаг 5. Установите кабельный ввод питания

Проложите силовые провода от термостата вниз по полости стены через отверстие в нижней части пластины для соединения матов.

Шаг 6. Установите датчик термостата
*, если термостат поставляется с датчиком температуры пола

Датчик температуры пола поставляется с рекомендованным термостатом.Провод датчика может быть установлен без кабелепровода или в кабелепроводе отдельно от силовых проводов, если кабелепровод требуется по нормам. Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод, если он есть) через заглушку вниз по полости стены через отверстие в нижней пластине. Временно прикрепите датчик к плите или черновому полу на расстоянии примерно 6–12 дюймов от стены — окончательное расположение датчика после установки мата будет прикреплено лентой на краю или между двумя матами, чтобы датчик не находился прямо над нагревательный мат.Для достижения наилучших результатов прижмите датчик к краю мата. ПРИМЕЧАНИЕ. Датчик находится в упаковке термостата.

Шаг 7. Неровная проводка

Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила. Оставьте на коробке термостата дополнительный провод от 6 до 8 дюймов.

Установка ковриков

Шаг 1. Осмотр и проверка нагревательных матов

Перед установкой важно убедиться, что нагревательные маты были в рабочем состоянии.После извлечения нагревательных матов из транспортировочной коробки проверьте сопротивление омметром и запишите полученную информацию. Если значение сопротивления отличается более чем на ± 3% от записанных значений на каждом коврике, не устанавливайте коврик и обратитесь за помощью к своему поставщику.

Шаг 2. Подготовка устойчивого чернового пола

Очистите пол от мусора, гвоздей и т. Д., Чтобы пол был гладким, чистым и сухим.

Раскрой и настройка

Шаг 1

Обрежьте коврик необходимой длины. Важно отрезать только МЕЖДУ черными полосами.НЕ разрезайте их, так как это приведет к срабатыванию GFCI.

Шаг 2

Оберните конец зелеными изолирующими дисками. Отрежьте одну черную тепловую полоску с обоих концов панели, стараясь не разрезать черную полосу. Сложите один каптоновый изолирующий диск (зеленые точки входят в комплект) на два серебряных конца шины на панели на стороне, противоположной месту расположения термостата. Зеленый изолирующий диск необходимо загнуть поверх серебряной шины.Убедитесь, что зеленый каптоновый диск покрывает шину и область черных чернил точно так, как показано на рисунке.

Шаг 3

* Этот шаг необходимо выполнить независимо от того, режете вы коврик или нет. В противном случае это приведет к нежелательному срабатыванию GFCI и аннулированию гарантии.

Уплотнение нагревателя путем снятия вкладышей.

Отогните и загните верхний «клапан» на каждом конце нагревательной панели (ей).

Отогните нижнюю защитную пленку с внутренней стороны клапана и прикрепите нагревательный элемент, сильно надавив на него.

После того, как нагревательный элемент приклеится к нижней части заслонки, осторожно отогните верхнюю съемную прокладку и надавите, чтобы закрыть края мембраны.

УБЕДИТЕСЬ, ЧТО ВЫЖИМАЕТЕ ЛЮБЫЕ ПУЗЫРЬКИ ВОЗДУХА, ПРИ ПРИКЛЕИВАНИИ ВЕРХНЕЙ ЗАСЛОНКИ К НИЖНЕМУ.

Выполните остальные шаги по установке на следующих страницах.

Еще раз проверьте значение сопротивления на новый индивидуальный размер.

Шаг 3. Укладка матов

Соединительные провода от матов имеют длину 15 футов и могут быть обрезаны до нужной длины для подключения к распределительной коробке.Нагревательные маты следует укладывать таким образом, чтобы соединительные провода проходили к стене комнаты, где находится термостат / распределительная коробка. Следующие шаги помогут при установке матов:

1. Не снимая съемную подкладку, установите все маты на место. Убедитесь, что провода находятся в пределах досягаемости от распределительной коробки и что на их пути нет препятствий или проникновений в пол. Перед следующим шагом убедитесь, что положение ВСЕХ матов удовлетворительное.
2.Когда все маты будут в правильном положении, сверните конец с соединениями назад достаточно далеко, чтобы отогнуть примерно 12 дюймов (30 см) защитной бумаги, чтобы обнажить часть клейкой поверхности.
3. Прижмите эту открытую часть мата к поверхности, а затем скатайте другой конец до точки, где была удалена защитная бумага.
4. Начните снимать съемную прокладку и рукой разгладьте коврик в нужное положение по мере его разворачивания, чтобы добиться надежного сцепления, избегая захвата пузырьков воздуха.
5. Для соседних матов выполните ту же процедуру, начиная с выравнивания расположенных рядом матов встык. Не перекрывайте коврики.
6. Снимите быстросъемный вкладыш и установите мат на место, оставив зазор для стен или перегородок на конце разъема для проводки и окончательных соединений.
7. Убедитесь, что закрыты створки с каждой стороны мата (ковриков). См. Стр. 10, шаг 3 для получения инструкций.

Шаг 4. Установите датчик термостата

После установки матов найдите датчик датчика термостата.Сенсорный зонд можно удерживать на месте с помощью небольшого количества ленты. Датчик должен выступать на расстоянии примерно 6–12 дюймов от стены, прилегающей к показанному мату. Будьте осторожны, не размещайте датчик рядом с другими источниками тепла, такими как канал отопления под полом.

Шаг 5. Подсоедините электрические выводы
Теперь, в зависимости от способа прокладки проводов, проложите провода от каждого отдельного мата вдоль основания стены до распределительной коробки. В зависимости от толщины слоя раствора вам также может потребоваться долотить место под точкой, где провода соединяются с матом, чтобы углубить соединение.Будьте предельно осторожны, чтобы не повредить нагревательный мат или соединение.

ПРИМЕЧАНИЕ:
Датчик термостата толще нагревательного мата. При тонкой установке на опорную доску или плиту сделайте канавку для углубления датчика до уровня мата. Закрепите датчик в канавке изолентой. Не повредите датчик. Убедитесь, что датчик установлен на одном уровне с ковриком, а не на нем. Датчик термостата Датчик расположен на расстоянии 6–12 дюймов от стены

Перед активацией необходимо выполнить визуальную и электрическую проверку нагревательных матов.

Визуальный осмотр

Также выполните визуальный осмотр на предмет повреждений мата или электрических проводов, которые могли возникнуть во время установки. При визуальной проверке ковриков обратите внимание на любые признаки повреждений, износа или царапин, которые могли возникнуть во время установки. Если какая-либо часть мата кажется поврежденной, замените мат целиком. При обнаружении повреждений позвоните на горячую линию по техническим вопросам 888-WARM-PAD или отправьте электронное письмо [электронная почта защищена] для получения совета и / или помощи по замене.

Проверка целостности / сопротивления

После установки необходимо выполнить вторую проверку сопротивления на выводах питания каждого мата с помощью цифрового омметра для обнаружения любых коротких или обрывов цепи, которые могли возникнуть в процессе установки. Если проверка сопротивления совпадает с первоначальным значением, указанным на этикетке мата, мат установлен правильно и дальнейшие испытания не требуются.

Если значения сопротивления не находятся в пределах ± 3% от значения, указанного на коврике, позвоните в 888-WARM-PAD.Если сопротивление равно нулю: это указывает на короткое замыкание. Проверьте путь, по которому проходит проводка, и убедитесь, что провода не проткнуты или не повреждены иным образом. Коврики с поврежденными ненагревающими проводами необходимо заменить.

Испытание на нагрев

1. Установите устройство управления и подключите его к распределительной коробке. Установите и подключите устройство управления в соответствии с инструкциями производителя.
2. Подключите нагревательный мат (-а) к распределительной коробке и подключите соединительную коробку к термостату в соответствии с инструкциями производителя.
3. Включите прерыватель и отрегулируйте термостат так, чтобы он требовал тепла. Обратитесь к инструкциям по установке, прилагаемым к элементам управления, для правильной настройки. После того, как все элементы управления установлены, не включайте систему, за исключением краткой проверки работы всех компонентов.
4. После того, как система проработает несколько минут, проведите рукой по нагревательным матам, чтобы убедиться, что они согреются. Тепло — это мягкий жар, который будет лишь слегка нагреваться, пока пол не будет установлен. Он не нагревается на ощупь.Просто легкое теплое ощущение. Теперь система должна работать, как задумано. Пожалуйста, оставьте инструкции по эксплуатации термостата в надежном месте для использования в будущем.
5. После проверки нагрева выключите систему.

Монтаж последнего этажа

Маты теперь готовы к укладке плитки с использованием модифицированного латекса тонкого набора с максимальной толщиной 3/8 дюйма после укладки плитки. Рекомендуется использовать пластиковый зубчатый шпатель, чтобы предотвратить повреждение поверхности нагревательного мата.Во время затирки следите за тем, чтобы не порезать коврик или провода холодного ввода. Аварийный сигнал монитора непрерывного контура можно использовать для подачи сигнала тревоги, если провода холодного вывода были обрезаны во время установки. Поврежденные холодные провода могут привести к отключению GFCI и / или к поломке коврика. Перед укладкой пола лучше убедиться, что вы не повредили холодные провода.

Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.Уложите напольное покрытие в соответствии с инструкциями производителя. Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки готового напольного покрытия. Запишите показания QuietWarmth® Peel & Stick Radiant Heat в контрольном списке системы отопления и в форме регистрации гарантии, продолжая проверять наличие коротких замыканий, вызванных зазубринами или защемлениями. По возможности сфотографируйте укладку мата перед укладкой напольного покрытия.

Укладка плитки, камня и мрамора

При установке QuietWarmth® Peel & Stick Radiant Heat под плитку, камень или мрамор мы настоятельно рекомендуем руководящие принципы Tile Counil of North America (TCNA) или спецификации ANSI для минимальных стандартов установки. Мы рекомендуем модифицированный латексом или эпоксидной смолой раствор и затирку вместо многоцелевых материалов на водной основе.

Используйте полное покрытие тонкого набора без пустот. Точечное склеивание (точечный монтаж) и оставление больших пустот недопустимо и приведет к хрусту в местах установки нагревательных матов.Тонкий набор должен быть установлен в соответствии со стандартами TCNA / ANSI. Точечное приклеивание плитки, которое дает только частичный контакт, оставляя большие пустоты, не является приемлемым методом для плитки, уложенной на полы с тонкозатвердевшим раствором.

Выберите ПЛАСТИКОВЫЙ шпатель подходящего размера для укладки плитки или камня. Мы рекомендуем шпатель размером не менее 3/8 дюйма x 1/4 дюйма. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.

Если вам нужна дополнительная информация об установке плитки, свяжитесь с TCNA по телефону (864) 646-8453 или посетите их веб-сайт по адресу www.tileusa.com.

Плитка с подогревом в оснастке

Уложите керамогранитный пол с излучаемым теплом с защелкиванием за один уик-энд.

Перестройка кухни была лишь частью ремонта всего дома, который мы с женой проводили. Мы хотели сделать несколько значительных обновлений, но у нас было мало времени, и мы внимательно рассмотрели десятки будущих проектов. Это повлияло на наш выбор материалов.Пока мы покрывали кухонный пол плиткой, мы думали, что было бы неплохо добавить систему лучистого обогрева, но нуждались в удобной для дома настройке, которую мы могли бы быстро установить без большой капитальной реконструкции. Поэтому мы обратились к MP Global Products, компании, которая занимается распространением двухкомпонентной системы для полов с подогревом своими руками.

Первый компонент называется QuietWarmth и представляет собой систему низкопрофильных подложек с электрическим лучистым теплом. Подкладочные маты выстилают пол и стыкуются по швам, чтобы работать как скрытое электрическое одеяло под плиткой.Коврики заменяют типичные покрытия плавающего пола, в результате чего общая общая толщина от черного пола до поверхности пола составляет всего около 3/8 дюйма. Quietwarmth не только заглушает звук удара от твердого покрытия пола, но также делает поверхность достаточно теплой для босых ног и помогает обогревать комнату.

Второй компонент — это блокирующая плитка Avaire. Avaire — это настоящий керамогранит, который прочно прикреплен к нескользящей звукоизоляционной решетке. Это система плавающей плитки, поэтому не требуется тонкослойная или цементная плита, что экономит много труда.Он укладывается непосредственно на твердые плоские черновые полы, включая винил, дерево и бетон, а прорезиненная сетка поглощает мелкие неровности поверхности. Даже новичок может выложить плиткой всю комнату за один день, потому что плитка просто соединяется вместе с небольшой помощью молотка и блока.

Шаги подготовки

Как и в случае с любой новой системой пола, подготовьте черновой пол. И QuietWarmth, и Avaire могут быть установлены на поверхности или ниже поверхности большинства деревянных, виниловых, бетонных и керамических полов.Перед укладкой плитки Avaire Tile пол должен быть чистым, гладким, сухим и прочным. Он должен быть плоским с допуском 1/4 дюйма на 10 футов. Я использовал линейку, чтобы проверить ровность пола, и, к счастью, не обнаружил никаких проблем. Высокие места следует отшлифовать, а низкие места заполнить выравнивающей массой на цементной основе.

Затем удалите со стены ковровое покрытие, плинтус или молдинг обуви. Сохраните обшивку нетронутой, и вы сможете переустановить ее позже.Или, как и мы, вы можете воспользоваться возможностью перейти на другой стиль.

Также воспользуйтесь возможностью устранить скрипы в полу. Используйте инструмент для поиска шпилек, чтобы найти балки пола, и вбейте 3-1 / 2-дюймовые винты через черновой пол в каркас, чтобы затянуть все шумные участки.

Выше показан вырез в пластине пола для проводов отведений и датчиков.

Электрическая предварительная

Следующим шагом в установке является подготовка домашней электросистемы.Хотя лучистое тепло QuietWarmth предназначено для самостоятельной установки, если вы плохо разбираетесь в электромонтажных работах, проконсультируйтесь с профессиональным электриком для подключения системы. Вкратце, QuietWarmth работает от термостата со встроенной розеткой GFCI (настоятельно рекомендуется). Термостат включает в себя провод датчика, который вставляется в систему пола для определения температуры. У каждого нагревательного мата есть пара выводных проводов, идущих до термостата (через кабелепровод в стене), где каждый мат подключается индивидуально.И все это контролирует термостат.

При установке соблюдайте все местные строительные и электрические нормы. Хотя можно отвести тепловую систему от существующего контура, производитель не советует этого. Размер необходимого блока питания зависит от общей площади прокладки с подогревом в квадратных метрах. Например, для одной панели размером 3 на 10 футов требуется 2,2 ампера, для одной панели размером 3 на 5 футов требуется 1,1 ампера и т. Д. Для семи пэдов в моей установке требовалось 9 ампер, поэтому мы установили новый специальный 15-амперный выключатель для системы отопления.Мы провели линию электропитания от блока выключателя, который оказался в подвале прямо под полом кухни. Поскольку ситуация с электропроводкой у всех может быть разной, я не буду уделять много времени деталям электропроводки, но буду готов просверлить отверстия и выловить проволоку. В зависимости от требований к силе тока нескольких контактных площадок может потребоваться реле. Тем не менее, QuietWarmth предоставляет подробные инструкции, а также установочные DVD-диски для помощи в электромонтажных работах.

Размещение грелки

Установка грелки QuietWarmth — довольно простая процедура.Разверните маты так, чтобы провода в подкладке смотрели вверх. Расположите площадку так, чтобы подводящие провода доходили до ближайшей стены с электрической коробкой (соединения вы сделаете позже). Оставьте примерно 1 дюйм пространства на полу между контактными площадками и окружающими стенами, чтобы было место для подводящих проводов к кабелепроводу. Закрепите провода тонкими полосками изоленты и избегайте прокладки выводных проводов над матами или под ними. Кроме того, избегайте установки тепловых ковриков под шкафами, встроенными элементами или какой-либо мебелью с прочным основанием, поскольку чрезмерное нагревание может повредить элементы.

Прикрепите каждую последующую подушку стыком друг к другу, стараясь не перекрывать подушечки, что приведет к получению неровной поверхности, на которой будет сидеть плитка. Заклейте стыковые швы изолентой, но будьте осторожны, чтобы не закрыть изолентой нагревательные провода. Обязательно используйте универсальную ленту с агрессивным клеем — в нашем случае это Gorilla Tape. Никогда не используйте скобы для прокладки QuietWarmth или проводки.

Для участков, где не устанавливаются подушки с подогревом, вам понадобится шпатлевка, которая удержит пол даже под плитку.Я вырезал несколько листов подрядной бумаги по размеру, чтобы заполнить пробелы. Это было настоящей проблемой и заняло больше времени, чем я ожидал. Если бы я использовал эту систему, я бы использовал продукт QuietWarmth «Insulayment», который представляет собой ненагреваемую подкладку, разработанную специально для этой работы.

После того, как все прокладки и провода приклеены, вы можете проложить провод датчика термостата примерно на 6–12 дюймов в подкладку, равномерно распределив между двумя нагревательными проводами. Можно сделать надрез на прокладке размером 1/4 на 1 дюйм, чтобы вставить датчик (но не обматывайте датчик липкой лентой).

Планирование макета

Перед укладкой плитки проверьте окружающие дверные косяки и кожухи на наличие необходимого зазора. Если недостаточно места для размещения плитки по толщине, придется подрезать косяки. В таком случае используйте обрезок плитки, чтобы направить механизированную ножовку — или протяжную пилу в японском стиле — и обеспечить надлежащий зазор между дверьми.

Следующим шагом является создание макета вашего дизайна. Плитку Avaíre можно укладывать по прямой, диагональной или шахматной схеме.Мы остановились на прямой схеме. Затем я измерил всю комнату спереди назад, слева направо, включая области, где столешницы заходят в пространство пола. Разделите эти измерения на открытую поверхность 12-дюймовых плиток. Идея состоит в том, чтобы спланировать вашу планировку так, чтобы у вас не было тонкой, неудобной плитки на краю стены.

Например, если вы начинаете ряд с полной плитки на одном конце 10-футовой 4-дюймовой стены, тогда у вас будет достаточно места для 10 полных плиток и тонкой плитки в конце.Если это так, то начните этот ряд с полной плитки в центре, а не в конце, двигаясь к обеим стенам. Это позволит отказаться от единственной тонкой конечной плитки в пользу двух более крупных обрезных плиток, которые будут загибать ряд. Делайте измерения во всех направлениях и против каждого препятствия в комнате, соответствующим образом планируя планировку.

Укладка плитки

Каждая плитка со всех сторон окаймлена пластиковыми фиксирующими язычками, которые зацепляются за язычки ответной плитки.Выровняйте выступы в углу каждой плитки и поверните плитки вместе, чтобы оставшиеся вкладки «щелкнули» друг за другом по очереди. Плитка является ненаправленной и может быть установлена ​​справа или слева, но фиксирующие выступы не позволяют вставить плитку между двумя плитками. Два больших преимущества системы язычков: каждый шов имеет одинаковую ширину, и вся система плитки остается квадратной. Кроме того, поскольку плитки Avaire не прикреплены к основному полу постоянно, система сопротивляется растрескиванию при смещении основания.

Мне было легко соединить первый край плитки вручную. Но при соединении второго края плитки с выступами в соседнем ряду мне понадобились резиновый молоток и брусок для дополнительной поддержки. Будьте осторожны, вставляя плитки на место. Разместите блок для постукивания прямо напротив плитки, но не против пластикового лотка. Я сделал свой блок из мягкого блока тополя и вырезал по его нижнему краю выемку, чтобы блок касался фарфора без пластиковых выступов.

Плитку можно укладывать по частям или по очереди. Вы также можете использовать молоток и блок, чтобы отрегулировать размещение ряда после того, как они были заблокированы.

Вероятно, вам нужно будет отрезать плитку, чтобы она подходила по концам рядов. Для этого вам понадобится пила с алмазным диском. Вы можете купить их в хозяйственном магазине или взять напрокат в большинстве пунктов проката. Я позаимствовал один у моего нового соседа, который, оказывается, подрядчик по плитке (спасибо, Фрэнк).Определите размер пропила, положив плитку непосредственно на последний уложенный кусок. Отметьте нижнюю часть, используя верхние выступы лотка в качестве направляющих, и отрежьте по линии.

При размещении обрезанной торцевой плитки у стены недостаточно места, чтобы врезаться в нее молотком. В этом случае осторожно используйте монтировку (желательно с резиновым покрытием), чтобы зацепить край плитки и отвести ее от стены, пока фиксирующие язычки не защелкнутся.

Гибкий раствор

Плавающий характер плитки Avaire означает, что пол обладает некоторой степенью гибкости.В этом случае использование гибкой затирки Avaire является важной частью установки плитки. Никакой другой раствор использовать нельзя, так как он треснет при прогибе пола. Гибкий раствор готов к использованию прямо из ведра. Ведро весом 9 фунтов покрывает примерно 50-65 квадратных футов 12-дюймовой плитки

.

Удерживая резиновую терку с острыми краями под углом 45 градусов, распределите раствор по диагонали, плотно прижимая к нему, чтобы обеспечить полное заполнение швов. Затем, удерживая терку под углом 90 градусов, потяните по диагонали через швы, удаляя излишки раствора с плитки, используя край как ракель.Наклонный ход помогает предотвратить врезание поплавком в заполненные швы и вытягивание раствора.

Для достижения наилучших результатов удаляйте дымку от раствора во время работы, используя губку и 5-галлонное ведро воды. Просто вытрите пленку для затирки, промойте губку, отожмите ее, пока она не станет влажной, и повторите. Слегка потрите губку круговыми движениями, удаляя остатки раствора и делая швы гладкими. Часто меняйте чистящую воду. По мере чистки проверяйте работу и устраняйте углубления с помощью дополнительной затирки.

Защищайте готовую поверхность от уличного движения в течение как минимум 24 часов для высыхания, а затем используйте губку и воду, чтобы удалить последнюю оставшуюся мутность раствора. Для полного излечения требуется 72 часа.

Готовность к нагреву

После укладки пола используйте омметр, чтобы записать окончательное измерение сопротивления подушек QuietWarmth. Сопротивление должно быть в пределах 10 процентов от заводского значения сопротивления. В противном случае обратитесь в службу поддержки клиентов — возможно, повреждение произошло во время укладки пола).

Проложите выводные элементы вверх по кабелепроводу в 4-дюймовую квадратную коробку термостата. Подключите провода параллельно (не последовательно), черный к черному и белый к белому. После того, как все термостатические регуляторы установлены, включите систему, чтобы проверить ее работу. Все, что вам осталось, — это насладиться элегантной привлекательностью настоящего фарфора и комфортом пола с подогревом.

Крокодил откусывает плитку

Для небольших вырезов в плитке, например, для установки деталей вокруг вентиляционного отверстия, я использовал новую мини-пилу Croccodile от Clarke Power, оснащенную алмазным диском.Эта мини-дисковая пила в форме угловой шлифовальной машины способна резать различные материалы, включая настоящий фарфор, путем простой замены полотна диаметром 3-1 / 4 дюйма. Полотно вращается со скоростью 4000 об / мин, что почти в два раза быстрее, чем у обычной циркулярной пилы. Пила Crocodile весит всего 4 фунта и имеет регулируемую глубину пропила от нуля до 1-1 / 16 дюйма. Крокодиловая пила входит в комплект, загружаемый в сумку для инструментов с мягкими стенками и несколькими карманами для хранения. В наличии 24-дюймовый лазерный уровень, адаптер для пылесоса для сухой и влажной уборки, вспомогательная направляющая кромки, множество лезвий и многое другое.Для получения дополнительной информации о циркулярной пиле Crocodile посетите страницу Clarke Power products по адресу www.clarkeusa.com.

Рекомендуемые статьи

Все о QuietWarmth — Центр знаний

Что такое QuietWarmth?

Изготовленные MP Global Products, системы лучистого теплого пола QuietWarmth включают пленочные маты, которые сочетают в себе более 30 лет уникальных научных достижений в области поверхностного отопления с запатентованной технологией теплого пола.

Сверхэффективный QuietWarmth Пленочные изделия для лучистого теплого пола надежно и недорого согреют практически любую внутреннюю поверхность пола в вашем доме: кухню, семейную комнату, подвал и т. Д.

Warm Your Floor предлагает два варианта, которые совместимы практически с любым типом пола:

Перед установкой QuietWarmth всегда уточняйте у производителя напольного покрытия совместимость с системами лучистого обогрева.

В чем преимущества QuietWarmth?

Теплые полы по любой поверхности

Пленки для лучистого обогрева

QuietWarmth относятся к категории самых простых в установке продуктов в отрасли , особенно для сборных / плавающих полов.Революционная конструкция пленочных матов означает, что передача энергии обеспечивает 100% покрытие.

Установите любой нагревательный мат QuietWarmth без самовыравнивающегося раствора и беспорядка .

Установите пол с подогревом QuietWarmth на бетонную плиту, плитку или даже плавающий пол. Под соединяемыми / плавающими полами QuietWarmth не требуется без раствора или клея для установки .
Просто разверните маты, проложите провода и уложите пол.

В случае традиционной укладки плитки или приклеивания прикрепите маты для снятия изоляции и приклеивания непосредственно к черному полу и укладывайте плитку обычным способом.

Экономическая эффективность с запрограммированным бесшумным термостатом

QuietWarmth обеспечивает нежное тепло для ваших ног всего за пенни в день!

Площадь в 60 квадратных футов стоит всего 0,086 доллара за первый час достижения желаемой температуры и половину этой суммы за каждый последующий час (исходя из среднего национального тарифа на электроэнергию в размере 0,12 доллара за киловатт-час).

Чтобы рассчитать энергопотребление вашего проекта, используйте следующую формулу:
Общая площадь обогреваемой площади в квадратных метрах x 12 ÷ 1000 x Местные затраты на киловатт-час Стоимость электроэнергии

Чтобы сделать пол QuietWarmth еще более энергоэффективным, установите термостат для контроля температуры.Всегда настоятельно рекомендуется использовать термостат с вашей системой теплого пола для регулирования тепловой мощности. Таким образом, вы не перегреете полы, и они будут теплыми, когда вам это нужно.

Как это работает?

MP Global Products использует технологию токопроводящих чернил в своих пленочных матах QuietWarmth, питающихся от параллельных заводских выводов, которые потребляют меньше энергии, чем традиционные проводные системы лучистого теплого пола. Коврики настолько тонкие, что не поднимут высоту вашего пола.

Системы подогрева пола с отслаиванием, приклеиванием и защелкиванием обеспечивают гибкость и позволяют локально нагреть пол, просто разместив маты там, где вы хотите. Пленку с защелкиванием также можно обрезать до нужной длины. *

* Функция обрезки по длине не распространяется на отклеивающиеся и приклеиваемые маты для плиточных и клееных полов.

Коврик любого типа может быть установлен на бетонный или фанерный черновой пол в соответствии с соответствующими инструкциями по установке.Перед установкой пленки для плавающих полов необходимо установить нижнюю пароизоляцию на бетонный черновой пол. Раствор для отслаивания и наклеивания можно сразу приклеить к ровному и чистому основанию пола.

Видео по установке

…………

Согрейте плавающий пол — Центр знаний

Что такое «плавающий» пол?

Иногда называемый «соединяемый вместе пол», плавающий пол устанавливается путем соединения (или щелчка) отдельных досок, досок или даже плиток вместе, как головоломка, которая «плавает» на черновом полу, без необходимости использования гвоздей. раствор или клей.Термин «плавающий пол» относится к методу укладки, но часто является синонимом типов полов, которые могут быть установлены плавающим методом, например ламината, плавающей плитки и винила.

Вот несколько примеров плавающих полов:

• Ламинат —Хотя ламинат можно приклеивать к основанию, в большинстве случаев его укладывают как плавающий пол.

• Виниловый пол класса люкс (LVG) —Соединяется по частям, а также может быть приклеен к основному полу.

• Твердая или спроектированная древесина — Традиционно установка деревянных полов включала прибивание досок гвоздями или скобами к фанерной основе. Сегодня существует множество брендов с технологией блокировки и складывания, которые можно устанавливать как плавающие полы.

• Плавающая керамическая плитка — Плитки крепятся друг к другу за счет пластиковых зубцов, а не приклеиваются к черному полу. Известными брендами являются плитка Snapstone®, Avaire® и Eclipse®.

Какое решение лучистого отопления

лучше всего подходит для моего плавающего пола ?

Сверхэффективная QuietWarmth излучающая пленка для обогрева полов с защелкивающимся полом идеально подходит для добавления безопасного и недорогого тепла плавающим полам. Благодаря технологии проводящих чернил эти пленочные маты с лучистым обогревом толщиной меньше, чем у кредитной карты, быстро рассеивают даже тепло, не увеличивая высоту пола.

• Нагревательная пленка QuietWarmth имеет одну из самых простых процедур установки в отрасли.Просто разверните коврики, проложите провода и уложите пол!

• Обрезка по длине (вдоль четких и пунктирных линий мата) обеспечивает большую гибкость установки

• Точечный обогрев: размещайте маты только там, где вам необходимо тепло

• Самовыравниватель не требуется!

• Без раствора, без клея, без беспорядка

Как всегда, мы рекомендуем вам проверить спецификации производителя напольного покрытия на совместимость с продуктами лучистого отопления перед установкой.

Допустимые материалы для плавающих полов для QuietWarmth излучающая пленка для обогрева полов для полов включает ламинат, массивную и конструкционную древесину, LVF, пробку и бамбук, а также керамическую плавающую плитку.

Нагревательная пленка

QuietWarmth доступна в конфигурациях 120 В и 240 В, каждая имеет две длины (5 футов и 10 футов) и две ширины (1,5 и 3 дюйма).

Монтаж инфракрасного пленочного теплого пола своими руками

Инфракрасная пленка для теплых полов была изобретена в конце ХХ века, а в России появилась в начале этого.В этой статье мы постараемся разобраться в устройстве пленочного пола и разобраться, как проходит процедура монтажа своими руками.

Конструкция перекрытия ↑

По устройству пленочный пол очень прост. Итак, представьте себе длинный рулон пленки определенной ширины. Например, 1 метр. И вот по этой пленке, то есть по ширине, проложены греющие теплые полосы из углепластика. Основное их предназначение — быть резистором, подключенным к тёплому полу напряжением 220 Вольт.

Обычно один рулон пленки имеет длину от 7 до 13 метров. Эта длина зависит от одного фактора: толщины медных полосок, идущих вдоль пленки. Именно по этим полосам протекает ток, и от их структуры (чем больше, тем лучше) зависит, какое максимальное количество тока проходит через пленку.

Большой недостаток инфракрасных пленочных теплых полов состоит в том, что разработчикам такой конструкции приходится сочетать медные полосы с полосами из углеродного волокна. Некоторые страдают током и отсутствием тепла, другие — сопротивлением, и от них исходит тепло.Обычно их подключают к подложке из серебра, которая дает наименьшее значение сопротивления.

Но это в случае несущего тока макаронных изделий с серебром — а это дешевые теплые пленочные полы. Если Вы приобретете качественный инфракрасный пол, то можете быть уверены, что никаких дефектов и расслоений из-за перепада температур не будет. Такие пленки содержат в своем составе еще и «антиискровую» сетку.

Во время монтажа процесс еще проще благодаря наличию специальных секций через каждые 25 сантиметров, позволяющих обрезать ленту в этом месте, не беспокоясь о том, что она может быть повреждена.В этих местах нет важных элементов. Все электрические и нагревательные полоски расположены между двумя слоями пленки разной толщины. Итак, общая толщина пленки обычно не превышает 400 мкм (или 0,4 мм).

Обратите внимание, что этот пленочный пол требует аккуратного и бережного обращения, от транспортировки до укладки и последующего использования. Использовать установку на стяжку не обязательно, так как, как показывает практика, пленка с годами изнашивается. Помните, что малейшая трещина или царапина — угроза Вашей безопасности!

Полезные функции инфракрасный пол ↑

• поскольку тепло, передаваемое полу, проходит через спектр длин волн инфракрасного излучения, количество тепла, передаваемого через верхнюю поверхность пола, зависит от длины волны; так, пленочный пол имеет длину волны в пределах 5-20 мкм, что позволяет передавать более 90% тепла через плитку или стяжку;

Инфракрасный пол

• способствует увеличению количества отрицательных ионов в помещении, которые также называют «витаминами воздуха», потому что они помогают человеку лучше поглощать кислород во время процесса дыхания;
• дарит свежесть и чистоту;
• практически нет э / м излучения, эти полы абсолютно безвредны для человека;
• несмотря на более низкую температуру, чем в стандартном корпусе обогрева помещения (около 5 градусов Цельсия), хозяин и его гости будут чувствовать себя не менее комфортно и уютно;

Инфракрасное излучение

• нагревает предметы в комнате, которые передают свое тепло человеку.

Подготовительный этап ↑

Первый шаг — очистить комнату от ненужных предметов интерьера — мебели, техники, ковров и т. Д. Далее нужно разобрать пол, чтобы избавиться от напольного покрытия — будь то линолеум, плитка или пол. Затем внимательно осмотрите наш теплый пленочный пол и проверьте его на наличие дефектов, таких как полости, трещины, острые неровности и неровности. Все это может привести к разрушению поверхностного пленочного покрытия! А это угроза безопасности.Выровняйте пол. Во всевозможные ниши можно поместить подложку, отражающую тепло, которую вы собираетесь использовать в качестве «подстилки» для секса в инфракрасной пленке.

Выбор места расположения датчика температуры ↑

Следующим шагом будет поиск места для установки датчика температуры. Думаю, все так просто?

Во-первых, поймите, что датчик нужно устанавливать на подложку, между ней и пленочный пол. Если установить датчик под подложку, то он будет касаться холодного пола.Температура пленки пола повышается, поэтому датчик будет отслеживать неверные показания.

Во-вторых, примите во внимание тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод прочный и жесткий, что позволяет избежать его деформации. Если вы добились идеально гладкой поверхности пола, возьмите долото (например) или выпуклость, чтобы проделать отверстие для датчика, выходящее из кабеля. Чтобы избежать неприятных сюрпризов, сделайте отверстие чуть больше датчика, примерно на 3-5 мм в разные стороны от него.

Выбор места расположения терморегулятора ↑

Следующим шагом является поиск места, куда мы крепим наш термостат, что позволяет видеть всю информацию на дисплее, показания пола пленки, задавать определенные условия нагрева и т. Д. Сложность заключается в том, что обычно устанавливается термостат. с проводом не более 3-х метров. Итак, если Вы устанавливаете теплые полы пленкой примерно по центру комнаты, Вам придется дописивать эти провода к датчику температуры, чтобы прикрутить их к термостату.Терморегулятор лучше всего вешать на стену под уровень Вашего роста, при этом не нужно наклоняться к розетке и выставлять температуру, проводя от любого кабельного вывода в стене на высоту перед глазами.

Термостаты бывают разных исполнений: для одного требуется ниша в стене (необходимо вручную сделать монтажную коробку в нишу), другие крепятся непосредственно к стене, третьи требуют установки переходной коробки на стене, которая в Будущее будет прикреплено к терморегулятору.

Установите отражающую подложку теплопередачи ↑

Для установки подложки Вам понадобится сама подложка, а также двухсторонний скотч плюс майлар с металлическим покрытием или однотонные канцелярские товары (при отсутствии лавсана).

Важно! Вы хотите выбрать область подложки, которая хотя бы немного больше пола пленки. Зависит от величины тепловых потерь: чем больше разница в площади между подложкой и пленкой, тем меньше потерь вы получите.Пока вы решаете, класть теплые полы пленкой на всю площадь комнаты или на отдельных участках.

Итак, прежде всего, купите в строительном магазине двусторонний скотч. Приклейте так, чтобы можно было прикрепить к углам первой полоски подложки. Затем приклейте ленту по длине подложки примерно на метр. Снимите защитную полосу с ленты и приклейте к ней подложку. Это поможет добиться желаемого эффекта, а основа будет формироваться ровно и ровно.В таком случае, поскольку вы использовали минимальное количество ленты, можно приклеивать подложку.

Уложить стык подложки в стык, после чего швы между ними нужно будет заклеить майларовой лентой или обычными канцелярскими принадлежностями, если там нет майлара. Это поможет согреться.

Монтаж теплой инфракрасной пленки ↑

При установке большей части нагревательной пленки следует учитывать следующее: не рекомендуется использовать тяжелую мебель, такую ​​как шкаф, диван и т. Д., Поскольку мебель будет удерживать тепло, что приведет к нагреву самой пленки.Это может привести к выходу из строя всей ленты или ее частей. Заранее продумайте, где у Вас будет стоять мебель, будет ли она перестановкой в ​​квартире.

Удобство заключается в том, что производители пленок рекомендуют закладывать до 70% площади пола, достаточной для эффективного обогрева. В этом случае можно нарезать полосками пленку любой структуры: Г-образной, Т-образной, но хотя бы собрать мозаику под полом!

Когда вы определитесь с местом установки пленки, вырежьте нужные кусочки, затем приступайте к укладке на поверхность подложки.Медные полоски для прохождения тока должны быть направлены вниз. Затем используйте майларовую или коробчатую ленту, чтобы закрепить пленку на подложке. Когда вы это сделаете, приклейте ленту по краю полосы пленки на длину, заходя с конца примерно на 20 см, потому что вам еще нужно соединить пол пленки и нужен доступ под пленку. Плотно запечатать не получится.

Подключение инфракрасной пленки ↑

Для соединения пленки используются специальные хомуты под названием «крабы». Итак, одна половина «краба» вставлена ​​между двумя пленками, другая часть расположена на медных полосках снизу.Затем они сжимаются под давлением пружины.

Для того, чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металлический «краб» может окислиться и вскоре тепло инфракрасной пленки выйдет из строя), сделайте так: ножом разложите два слоя пластика. заверните, вставьте спичку, а затем положите деталь «краб», чтобы не сломать зубы на «крабе». «Краб» нужно починить! Проверить это, отодвигая их в сторону.

Электропроводка ↑

При подключении полоски пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение до 220 Вольт.Т.е. их нужно подключать параллельно, а не последовательно, потому что тогда каждая полоса будет из-за угольной ленты уменьшаться из-за сопротивления напряжению.

Используйте многожильный, нетвердый провод, площадь поперечного сечения которого выбирается в зависимости от максимальной нагрузки. Итак, 1 квадратный метр теплого пола потребляет около 220 Ватт электроэнергии. Подсчитайте, сколько у вас квадратных метров, и умножьте это число на 220. Получите общую мощность. В основном, 1,5 квадратных миллиметра вы должны покрыть полностью.

Ниже представлена ​​схема, по которой можно подключить инфракрасный теплый пол.

Как скрыть проводку ↑

Скрывать проводку следует между подложками. Выделите для этого место, вставьте обратно провода и заклейте майларовым скотчем (если нет, то нормальным). Для разводки без нахлеста, параллельно. Когда вы прорезаете канавку в подложке, затем полностью заклейте ее изолентой, чтобы детали не разъединялись. Провода от полосок пленки должны доходить до точки подключения терморегулятора.

Как подключить терморегулятор ↑

Выходя из коробки в стене, провода должны быть по длине, не короткие и не длинные, примерно 10-15 сантиметров. Если ваш регулятор монтируется через адаптер коробки, вы должны вырезать прямоугольное отверстие, чтобы открыть все порты.

При установке Caleo все делается так же, как описано в инструкции выше. Учтите, что даже если вы приобрели комплект инфракрасного пленочного теплого пола Caleo, контроллер и датчик необходимо приобретать отдельно.

Если вы хотите положить теплый пол под линолеум или ковролин, то в качестве основы следует использовать такие материалы, как изолон, Intraflex и пенотерм. Вот структура:

Связанные с контентом

Теплый пол — варианты напольных покрытий

Излучающий пол с подогревом быстро становится популярным вариантом при строительстве новых домов в Соединенных Штатах благодаря своей рентабельности.Существует три различных типа систем лучистого отопления: водяные, электрические и воздушные. Системы электрического и водяного лучистого отопления более эффективны и, следовательно, более популярны, чем системы воздушного отопления. Тепло от излучающей системы не поднимается вверх, как нагретый воздух от традиционного нагревательного элемента; он распространяется во всех направлениях. Эта характеристика позволяет нагревать большую площадь, используя более низкую температуру.

Системы лучистого отопления — отличный способ создать более уютное жилое пространство.

Электрическое лучистое отопление

Системы электрического лучистого отопления — самые универсальные в установке. Свернутые кабели прикрепляются в виде петель с помощью скоб к матам, сетке или пленке, изготовленным из упругих теплопроводных материалов. Маты могут быть встроены в бетонную плиту во время строительства, установлены под черным полом или даже прямо под полом, в зависимости от типа. Из-за универсальности вариантов установки электрические системы часто являются лучшим выбором для пристроек после строительства.

Электрический лучистый пол с подогревом управляется независимыми зональными термостатами, которые можно настроить на обогрев только пола для комфортного использования босиком в холодные дни, на повышение температуры в отдельной комнате или на обогрев всего дома. Отсутствие движущихся частей означает отсутствие обслуживания. Этот удобный метод обогрева также набирает популярность как метод удаления льда с проезжей части и тротуаров как экологически безопасная альтернатива химикатам или соли и удобная для людей альтернатива изнурительной лопатой.

Гидравлическое лучистое отопление

В системах водяного отопления нагретая вода циркулирует по трубам, встроенным в бетонную плиту. Из-за особенностей установки это обычно делается во время строительства. Преимущество гидравлической системы — выбор источника питания. Воду можно нагреть с помощью электрических, солнечных, геотермальных, газовых, масляных, дровяных котлов или любой их комбинации. Хотя чаще всего для отопления всего дома используются гидравлические системы, их можно установить с зональным контролем с помощью серии насосов.

Проблемы с этим типом отопления в прошлом были из-за плохих труб, иногда требовалось, чтобы пол был взорван для ремонта. Современные материалы прочнее, устойчивее к утечкам и не должны становиться хрупкими с возрастом, поэтому система вряд ли потребует внимания.

с воздушным обогревом

Воздушное отопление просто не очень эффективно по сравнению с электрическим и водяным. В этой системе воздух нагревается и перекачивается через систему труб, встроенных в пол.Поскольку воздух не может удерживать много тепла, этот метод нагревает сам пол, но нельзя рассчитывать на то, что он согреет весь дом, поэтому необходимо использовать вторичный метод обогрева.

Варианты полов, совместимые с лучистым отоплением

Прежде чем рассматривать типы напольных покрытий для вашей системы лучистого отопления, проконсультируйтесь с профессионалом. Если вы устанавливаете лучистое отопление в новом доме, следует тщательно обдумать выбор напольного покрытия, а строитель должен принять меры для обеспечения сухой укладки.После того, как система водяного отопления установлена, большинство экспертов сходятся во мнении, что отопление следует включить и поработать не менее 3-6 дней перед укладкой напольного покрытия, чтобы вымыть влагу из бетона. Если возраст самой плиты меньше 60 дней, увеличьте время высыхания до 30-60 дней, особенно если вы используете какой-либо деревянный или ламинатный пол. Всегда сверяйтесь с инструкциями производителя напольного покрытия, чтобы узнать точное время высыхания.

Плитка из фарфора, керамики и камня

Плитка и камень — идеальные типы полов для использования с системой лучистого теплого пола.Все они являются отличными проводниками тепла, не расширяются и не сжимаются под действием тепла и обладают высокой устойчивостью к деформации и растрескиванию, что делает керамогранит, керамику или каменную плитку лучшим выбором для напольных покрытий вместо лучистого отопления.

Ковер

Ковролин — неплохой выбор напольного покрытия для системы лучистого отопления, но он не является хорошим проводником тепла. В результате пальцы на ногах могут стать поджаренными, но нагреть всю комнату будет сложнее. Лучший вариант коврового покрытия для лучистого тепла — это тонкий ковер с низким ворсом, например берберский, и толстым ковром.

Ламинат

Ламинат следует использовать с осторожностью. Необходимо тщательно продумать установку, чтобы убедиться, что нижележащая конструкция пола и бетон высохнут, чтобы свести к минимуму изменения из-за тепла и влаги, а также избежать перекосов и трещин. Также важно учитывать адгезивы. Для достижения наилучших результатов следуйте рекомендациям производителя.

Винил

Виниловые полы прошли долгий путь со времен старых линолеумных полов шестидесятых годов. Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы можно укладывать на лучистое тепло с температурным пределом, установленным производителем.Виниловые полы низкого качества могут обесцвечиваться или выделять неприятный запах при нагревании.

Дерево

Дерево имеет естественную тенденцию реагировать как на температуру, так и на влажность, поэтому установка поверх лучистого отопления должна быть очень тщательно спроектирована и будет намного более успешной в сухом климате.

Древесина не является статическим материалом. Он разбухает и сжимается при изменении температуры и влажности воздуха, что может быть проблематичным, когда речь идет о полах, особенно в местах с высокой влажностью.Для достижения наилучшего результата ищите высушенную в печи древесину, распиленную на четверть, а не на гладкую пилу. Четвертьугольный пиломатериал имеет тенденцию расширяться в толщину, а не в ширину, поэтому вероятность деформации или растрескивания у него меньше. Многие специалисты рекомендуют включить лучистое отопление как минимум на 72 часа перед доставкой деревянного пола, а затем хранить древесину в комнате, где она будет установлена, с включенным лучистым отоплением, чтобы помочь древесине адаптироваться к содержанию влаги в помещении. воздух. Чем суше бетон, тем успешнее будет монтаж.

Твердая древесина

Укладка древесины твердых пород поверх системы лучистого теплого пола непроста, но может дать теплые и красивые результаты. Всегда увеличивайте огонь постепенно, позволяя древесине приспособиться. Резкие перепады температуры могут повредить структуру пола.

Инженерная древесина твердых пород

Один из вариантов деревянных полов, обычно более подходящий для использования с лучистым теплом, — это полы из твердых пород древесины. Настил из твердой древесины состоит из нескольких слоев твердой древесины или ДВП, очень похожих на фанеру или ДСП.Многослойная конструкция делает инженерные полы более стабильными по размерам и с меньшей вероятностью расширяться или сжиматься при изменении температуры. Кроме того, большинство инженерных полов можно «плавать», что делает их идеальными для укладки на бетон. Пригодность инженерного пола из твердых пород дерева будет зависеть от его конструкции, а также от породы дерева и клеев, используемых при его изготовлении.

Всегда консультируйтесь с производителем или продавцом, чтобы определить, подходит ли конкретный тип напольного покрытия для укладки на тепловое излучение и повлияет ли его использование на гарантию на продукт.

Системы обогрева полов и потолков — нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце. Все мы знаем, что теплый воздух течет вверх. Но лучистое инфракрасное тепло, создаваемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель.Воздух нагревается от теплых предметов. Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе системы отопления LARX CARBON-FILM.COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на стадии проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше, чем обычные теплые полы на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос. Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

1. Полосы Carbon Film распределяются по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля — чередуются горячие и холодные места.
2. Нагревательный элемент в углеродной пленке представляет собой углеродную поверхность, которая представляет собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
3. В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому теплопередача происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
5. Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
7. По сравнению с нагревательным кабелем, наша система обогрева LARX CARBON-FILM.COM может использоваться в сборных конструкциях полов без применения мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

1. Углеродная пленка является местным источником тепла — тепло вырабатывается непосредственно в месте, где это необходимо, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
3. Регулировка каждой комнаты независимая, нет необходимости нагревать воду во всей системе из-за одной комнаты.
4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
5. Углеродная пленка не имеет бойлера, поэтому можно лучше использовать пространство в техническом помещении.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в случае семейного дома нормального размера с хорошей изоляцией (до 250 м ² ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие первоначальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, меньший срок службы, необходимость в собственном времени инвестора, как во время его установка и эксплуатация.

Вообще, абсурдно устанавливать сложные системы отопления в современных домах с хорошей изоляцией, когда отопление может быть реализовано намного проще. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной работе, за счет тепловой энергии от электроприборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли углеродная пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов из-за его более низкой температуры.

Какие длины волн излучает углеродная пленка?

Углеродные пленки в принципе представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение — это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц.
Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле — дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменник или другое крупное оборудование в вашем доме — вы будете не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.
