Что делать, если розетка выпала из стены

Ответ на этот вопрос обязательно придется искать, когда пришла пора заняться косметическим ремонтом в квартире или частном доме. Ведь бывает так, что эти элементы электросети (в данном случае мы подразумеваем и розетки, и выключатели), когда проходит несколько месяцев после установки, начинают выпадать из стенки.

Розетки из стены вываливаются очень часто. И на то может быть несколько причин. Например, механизм крепления некачественный. Нет подрозетника. А еще нередко мы неправильно эксплуатируем устройство. То же самое может произойти и с выключателем света. Все потому, что он крепится аналогичным образом.

Мы при этом обычно по привычке возвращаем розетку на исходное место. И мало кто предпринимает попытку прочно закрепить ее. Напрасно! Здесь уместно будет напомнить о том, что шутить с электричеством не нужно. Это очень опасно. А в помощь вам мы решили написать о том, что нужно сделать, чтобы розетка держалась прочно и не никогда не выпадала.

Если вы полны решимости закрепить розетку самостоятельно, без помощи мастеров, то не забывайте о технике безопасности! И потому первым делом нужно полностью снять напряжение с розетки.

С этой целью отключают вводной автомат. Он находится в распределительном щитке. Возможно, что напряжение на розетки и освещение разведено по разным автоматическим выключателям. В таком случае возможна отсечка с автомата силовой группы.

ВАЖНО! Всегда, когда приступаете к таким работам, обязательно проверьте, есть ли питание на контактах розетки. Для этого используйте индикаторную отвертку.

Нужно ли сразу ремонтировать такую розетку?

Домашние мастера без опыта ошибочно считают, что нет никакого смысла срочно ремонтировать вывалившуюся розетку. Ведь всегда можно придержать ее рукой, если понадобилось вытащить вилку. Однако люди заблуждаются. Это очень опасно.

Бдительность человека притупляется постепенно. И когда-нибудь он просто забудет об элементарных правилах. А в результате – короткое замыкание.

ВАЖНО! Также нужно иметь в виду следующее. В ваш дом могут прийти гости. А они из-за того, что не знают о проблеме с розеткой, могут случайно прикоснуться к токоведущим контактам. Какие будут последствия, известно всем.

Причины выпадения розетки

Представим такую распространенную ситуацию: розетка вывалилась из бетонной стены. Очень важно сразу же определить, почему механизм крепления в виде раздвижных лапок не способен удержать корпус в посадочном отверстии.

Нужно проверить, есть ли в стене подрозетник. Ведь именно он предназначен для того, чтобы не допустить выпадение розетки или выключателя. Современные нормы таковы, что он должен быть изготовлен из пластика.

Должны также быть у него рифленые стенки, которые предназначенными для того, чтобы зацепить лапки. Старые стаканы из металла – с плоскими внутренними гранями. Из-за этого просто нет возможности закрепить розетку качественно.

Может случиться так, такого стакана вообще нет. И розетка выпадает, поскольку лепестки в бетоне разжимаются плохо. В любом случае, если корпус то и дело выпадает из стакана, нужно произвести установку нового подрозетника с рифлеными стенками. Только так можно решить проблему.

Когда в стене нормальный подрозетник из пластика, но розетка или выключатель света болтается, – значит, есть резон проверить сами лапки. Может быть так, что диаметр монтажной коробки больше по сравнению с диаметром распора лапок. И по этой причине у корпуса нет возможности зацепиться за стенки стакана. И потому он выпадает из стакана.

Предлагаем два метода решить эту проблему.

1. Подкладываем под место упора лапок подкладки из резины. Так можно компенсировать пустоту.

2. Плоскогубцами нужно чуть-чуть выгнуть лепестки. Таким образом мы увеличиваем диаметр распора. В том случае, когда металл мягкий, не всегда получается исправить ситуацию путем деформации лепестков. Ведь при распоре они вогнуться назад. Впрочем, такое случается очень редко. Обычно тогда, когда качество изделия плохое.

ВАЖНО! Элементарной причиной, из-за которой электрофурнитура вываливается из стенки, считается ошибка, когда устанавливают розетку. Скажем, кто-то забыл хорошо развести лепестки, когда закручивал специальные винтики. В данном случае для укрепления разболтавшегося корпуса необходимо с помощью отвертки выполнить крепление так, как положено.

Если вы живете в старом доме

Когда вы живете в старом панельном доме, и в квартире электропроводка устарела, то нередко розетки и выключатели плохо держатся в стене. Они часто выпадают. Ведь они установлены в сквозном отверстии перегородки, а подрозетника нет.

В такой ситуации необходимо произвести установку подрозетника; подрежьте его, если это нужно. Бывает так, что есть проблемы с толщиной стены, и потому необходимо укоротить стакан со стороны дна. И лишь после этого заново закрепить в бетонной стене розетку или выключатель.

Может быть и так, что стена из гипсокартона. В этом случае, когда розетка выпала из гипсокартона вместе с куском гипса, сделать все по инструкции, предоставленной выше, не получится. Дело в том, что принцип, по которому крепится подрозетник в бетоне и гипсокартоне, отличается. В последнем случае стакан из пластика нужно закрепить к листу ГКЛ с помощью прижимных лапок.

Розетка не должна шататься и тем более выпадать. Для этого рекомендуем с помощью алебастра или гипсовой шпаклевки нужно приклеить кусок гипсокартонного листа на место. Как только раствор застынет, вырезаем маленькую полоску из листа ГКЛ, подкладываем ее под поврежденное место, а потом прокручиваем саморезами. Такое усиление стены весьма эффективно.

ВАЖНО! Есть еще один вариант. Нужно набить внутрь пустоты старые газеты вокруг отверстия. Затем заполняем ее гипсовой шпаклевкой. Она должна быть густой. Но перед этим необходимо завести провода в подрозетник. Монтажную коробку вдавливают в раствор. Она должна стать вровень со стеной. Излишки раствора убираем. И ждем, когда гипс застынет.

Пара простых способов закрепить розетку

Бывает так, что розетка начинает выпадать из металлического подрозетника только из-за того, что она уже долго эксплуатируется. Для ее укрепления необходима повторная установка. Ее делают так:

— выкручивают центральный винт;
— снимают наружную панель;
— полностью вынимают, а потом возвращают розеточный блок в подрозетник;
— закручиваются винты, которые разводят лапки боковых распорок;
— устанавливают наружную защитно-декоративную панель и закрепляют ее центральным винтом.

В том случае, когда установка розетки не привела к нужному результату, необходимо вынуть розетку полностью. А потом уже предстоит выполнить одну из двух операций:

1. нужно дополнительно выгнуть распорные лапки плоскогубцами;

2. произвести установку нескольких слоев наждачки между лапками и стенками подрозетника.

Пара более сложных методов укрепить розетку

Третий метод заключается в том, чтобы обустроить дополнительное крепление. К нему прибегают, когда два способа, описанных выше, не увенчались успехом.

В стене напротив отверстий подрозетника из металла высверливают отверстия. В них вставляют дюбели. В них и вкручивают дополнительные крепежные винты.

Четвертый метод – самый надежный. Однако он потребует от вас много труда. Ведь предстоит произвести замену устаревшего подрозетника из стали на современный из пластика.

Установка подрозетника из пластика предполагает, что будет сделано расширение отверстия под него. Для этого используют перфоратор или ударную дрель. Питающие провода заводят в подрозетник, а его закрепляют раствором цемента. И розетка уже никогда не выпадет.

Как не доводить до поломки?

Из-за чего розетка может разболтаться и вывалиться со стены? Обычно из-за неправильной эксплуатации изделия. И это самая распространенная причина. Вот почему нельзя выдергивать подключенный шнур.

Для профилактики нужно также периодически проводить ревизию электропроводки, проверять, насколько надежно посажена розетка и выключатель. Проверяйте, насколько качественно подключены провода к клеммам.

Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

• розетка — с заземлением или без, в зависимости от проводки;
• монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

• индикатор напряжения (тестер) — для определения фазы;
• крестообразная и плоская отвёртки — для монтажа;
• нож — для зачистки проводов;
• кусачки — для обрезки;
• алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

• земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
• ноль (N или Null) — синий;
• фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

Установка розетки в бетонную стену

Установка розетки в бетонную стену – это довольно сложный, трудоёмкий процесс, состоящий из нескольких основных этапов, которые требуют определенных навыков в обращении с инструментом, материалами и оборудованием.

В этой статье, я постараюсь достаточно подробно, доступным языком, с большим количеством фотографий (насколько это позволяет формат статьи) показать, как установить розетку в бетонной стене самому, описать всю последовательность действий.

Установка розетки в бетоную стену состоит из следующих этапов:

1. Разметка

2. Монтаж отверстий в бетонной стене

3. Монтаж электропроводки

4. Установка подрозетников

   4.1. Подготовка подрозетников

   4.2. Креление подрозетников в бетонной стене

5. Отделка стен

6. Установка розеток

Итак, начнем с самого начала:

1. Разметка

В первую очередь, на бетонной стене отмечаем центр расположения розетки. Если предполагается установить блок розеток, состоящий из нескольких штук, то необходимо отметить все их центры. Для этого достаточно нанести положение центра первого механизма, после чего откладывать от него по 71мм (стандартное межосевое расстояние у подрозетников) в нужную сторону, до каждого из следующих центров.

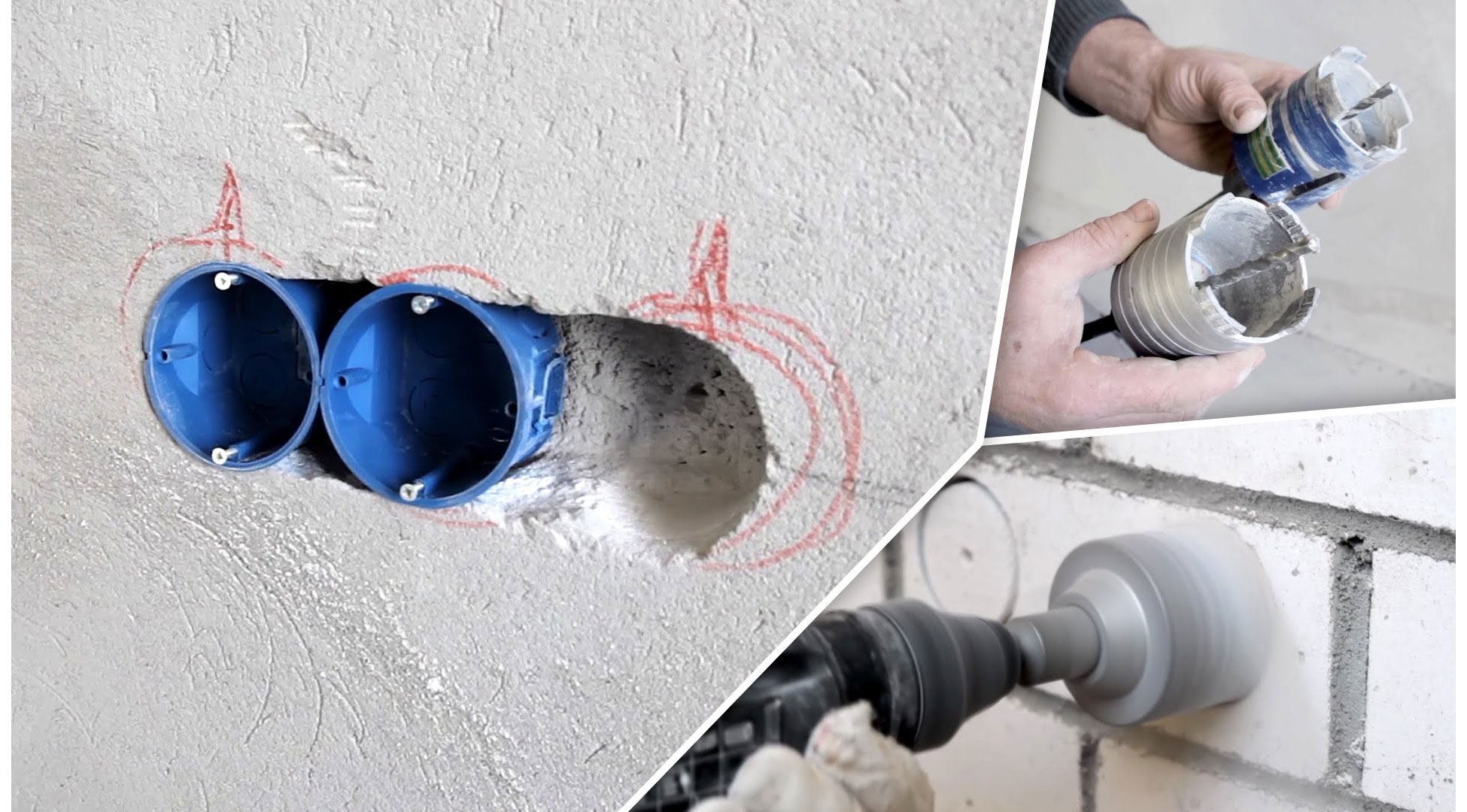

2. Монтаж отверстиий в бетонной стене

Следующим шагом необходимо сделать отверстие в бетонной стене, для дальнейшей установки подрозетника и монтажа розетки. Этот этап довольно сложный и для его выполнения потребуется перфоратор и специальная коронка.

Достаточно подробно монтаж отверстия в бетоне для установки розетки или выключателя, описан в статье «Отверстия в бетоне для подрозетника». Обязательно ознакомьтесь с ней, ссылка откроется в новом окне.

3. Монтаж электропроводки

После того как готовы все отверстия в бетоне для подрозетников, а также сделаны все необходимые штробы к ним, выполняется электропроводка, т.е. прокидывается к розеткам питающие провода. Идеальный вариант, это когда к каждой из розеток подходит свой электрокабель.

4. Установка подрозетников

Этот этап, я опишу особенно подробно потому, что от качества установки подрозетника в бетонную стену, зависит не только надежность, долговечность и удобство монтажа розетки, но и ваша безопасность.

4.1. Подготовка подрозетников

В зависимости от количества розеток, которых вы хотите установить в бетонной стене, собирается соответствующий блок подрозетников. В нашем примере, мы будем устанавливать блок из двух розеток, поэтому соединяем два подрозетника в месте.

Вырезаем заглушки, в местах, предназначенных для ввода кабеля.

Удаляем все лишние соединительные элементы, которые мешают установке.

После чего примеряем подрозетник, помещая его в подготовленные ранее отверстия в бетоне. Переходите к следующему этапу только убедившись, что подрозетник правильно встает в посадочных местах, т.е. он не должен торчать, выпирать, быть наклоненым и т.п.

4.2. Крепление подрозетников в бетонной стене

Для того, чтобы надежно зафиксировать подрозетник в бетонной стене, необходимо последовательно выполнить ряд действий. В первую очередь отверстия необходимо обеспылить и загрунтовать, используя специализированную грунтовку. Это гарантирует надежность и долговечность установки подрозетника.

    Далее, после высыхания грунтовки, разводим штукатурную или шпаклевочную смесь на гипсовой основе и наносим внутрь отверстий в бетоне, как показано на изображении ниже. Можно использовать и простой алебастр, главное работать быстро, так как чистый гипс имеет короткое время схватывания. В случаях, когда устанавливается небольшое количество подрозетников, это даже преимущество.

После чего, “вдавливаем” подрозетники с уже просунутыми в них проводами в раствор. Важно устанавливать их строго горизонтально, для этого удобно ориентироваться на отметки горизонтальной оси, которые мы наносили при разметке. Так же следите, чтобы установочные коробки не выпирали, были установлены заподлицо со стеной. Должно получится примерно так, как показано на изображении ниже. При этом гипсовую смесь, коротая попала внутрь подрозетников, удобнее убирать после того, как она отвердеет и на данном этапе лучше не трогать.

5. Отделка стен

Когда смесь «схватится» и подрозетники будут надежно зафиксированы. Можно переходить к отделочным работам. Если сразу замазать штукатурным раствором штробы, отверстия и т.п. вокруг установочных коробок, можно сбить ранее установленное точное их положение, поэтому я советую сначала дождаться фиксации подрозетников.

Здесь коротко пройдемся по основным, наиболее часто выполняемым, этапам отделки стен после установки розеток в бетонной стене.

В первую очередь они грунтуются, а затем штукатуркой замазываются и выравниваются крупные провалы, сколы, отверстия, а также более тщательно обмазываются подрозетники.

После высыхания стены шпаклюются, затем зашкуриваются, до образования ровной плоскости бетонной стены вокруг установленных подрозетников.

И наконец, после последнего слоя грунтовки можно переходить к финишной отделке. В нашем случае были наклеены фотообои.

6. Установка розеток

Когда все отделочные работы закончены, можно приступать к непосредственной установке механизмов встраиваемой розетки.

Обязательно убедитесь в отсутствии напряжения в месте установки. Лучше выключить подачу электрического тока в учетно-распределительном щите, отключив соответствующие автоматы защиты.

 В зависимости от типа выбранных розеток, винтовые там или пружинные клеммы, выполняется соответственное подключение. Довольно подробно мы уже рассматривали оба эти варианта подключения розеток в наших статьях. Ознакомится с ними вы можете перейдя по ссылкам, материалы откроются в новом окне.

В нашем случае, в качестве примера, установим в бетонную стену розетки ABB Busch Jaeger серии basic 55 с пружинными клеммами.

Для этого, в первую очередь, подготавливаем провода. Снимаем внешнюю защитную оплетку питающего кабеля.

Зачищаем концы жил проводов примерно на 10-12мм и выставляем их как показано на изображении ниже.

Вставляем жилы проводов в соответствующие клеммы механизма розеток.

Желто-зеленый провод заземления в центральную клемму, а оставшиеся голубой-нулевой и белый-фазный провода в левую и правую.

После подключения проводов вставляем строго горизонтально, по уровню, механизм розетки в подрозетник и фиксируем там с помощью саморезов.

Осталось установить рамку и лицевые панели розеток, после чего установка розеток в бетонную стену завершена. Теперь можно включить подачу электричества и проверить их работоспособность.


Данная инструкция в полной мере подходит как для простого переноса нескольких розеток на бетонную стену, например на кухонном фартуке или в комнате, так и при монтаже электрики во время полного, капитального ремонта квартиры, с заменой всей проводки.

Если у вас остались вопросы о том как установить розетку в бетонной стене или вы столкнулись со сложностью, не описанной в данной статье обязательно оставляйте вопросы и мнения в комментариях, ответим всем!

Розетка выпадает из стены ?

Крепление розетки очень важный этап любого электромонтажа, от того насколько правильно и качественно это сделано, зависит удобство и безопасность последующей эксплуатации.

Многим, думаю, знакома ситуация, когда во время использования выпадает розетка из посадочного места, при этом бывают случаи сопровождающиеся коротким замыканием и даже возгоранием.

Рассмотрим подобный случай, предлагаем Вашему внимаю подробный пошаговый фото отчет о том, как правильно закрепить розетку, на примере ABB Niessen серии Olas.

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте монтажа!

2. Разбираем розетку и достаем механизм из посадочного места. В нашем случае мы видим, что отсутствует подрозетник и механизм установлен просто в отверстие в бетонной стене, что совершенно неправильно, из-за этого крепление ненадежно. Подобное часто встречается в домах старой постройки. Так же не редки случаи, когда установлен металлический подрозетник, в котором отсутствуют крепежные болты и механизмы розеток крепятся лишь с помощью родного распорного механизма, надежность крепления которого оставляет желать лучшего.

3. Отключаем от проводки механизм розетки. После чего берем стандартный подрозетник и примеряем его к отверстию.

В нашем случае глубина отверстия оказалась меньше, чем глубина подрозетника, поэтому отрезаем от него заднюю часть.

Так же возможны случаи, когда придется несколько расширить отверстие, подрозетник при установке не должен деформироваться.

В случае, когда установлен металлический подрозетник, необходимо его аккуратно вынуть, при этом если действовать осторожно, можно избежать серьезных разрушений и не потребуется последующий ремонт, т.к. рамка розетки все скроет.

Примеряем получившийся подрозетник и если он подходит, т.е. не выпирает из стены и не деформируется, переходим к следующему этапу.

4. Вмазываем подрозетник, для этого разводим по инструкции смесь на гипсовой основе, можно использовать и простой алебастр, и наносим смесь в отверстие, как показано на рисунке ниже.

Сразу после этого вставляем подготовленный нами ранее подрозетник в отверстие строго по уровню, вылезшие излишки смеси сразу же убираем влажной губкой.

5. Ждем пока смесь схватится, после чего подключаем к проводке и устанавливаем механизм в монтажную коробку. Для крепления розетки воспользуемся винтами в подрозетнике – это самый надежный вариант фиксации механизмов электроустановочных устройств.

После чего остается одеть рамку и лицевую панель. На этом установка завершена, теперь крепление максимально надежное и розетка больше не будет выпадать.

5 правил как установить розетку в подрозетник

Установить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника в стену, занимает гораздо больше времени.

Однако и здесь есть свои нюансы, заблуждения и правила, о которых некоторые могут не знать, а другие наоборот спорить до последнего, настаивая на своей правоте (например, подключение шлейфом двойной розетки).

Рассмотрим основные моменты и этапы этого процесса.

Безопасность и инструмент

В первую очередь, перед производством работ требуется обеспечить безопасность. При замене или установке розеток, всегда отключайте именно ОБЩИЙ вводной автомат на всю квартиру или дом, а не конкретно на эту розетку.

Делать это нужно для того, чтобы разорвать не только фазу, но и ноль. После отключения, проверяйте отсутствие напряжения индикатором по месту работ.

Подготовьте необходимый инструмент:

• отвертка крестовая

• мини уровень

• пассатижи

Также могут понадобиться:

• гильзы ГМЛ

• термотрубка

• пресс клещи

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Кроме того, сам монтаж будет более качественным, удобным и не вызовет неразрешимых трудностей. Например, когда розетка или ее рамка не будут плотно прилегать к стене. Из-за этого придется укорачивать жилы. Опять все разбирать, производить повторный монтаж-демонтаж.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

• удобства монтажа

• глубины подрозетника

Вы должны понимать, что та длина, которую вы оставите, в будущем пригодится для удобного демонтажа, вытаскивания и проведения каких-то ревизионных работ. Либо вообще замены розетки на другую модель.

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

• категорически нельзя

• можно в отдельных случаях

• можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Если сделать по другому, используя заводские клеммы розетки, чем это грозит? Например, у вас есть две двойных розетки подключенных последовательно. Одна на высоте 90см, другая, чуть ниже нее, на уровне выше плинтуса.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

То же самое относится для объектов под сдачу контролирующим органам. Чтобы не переделывать всю проводку и не доказывать собственное прочтение ПУЭ, какому-нибудь инспектору энергонадзора, забудьте про шлейфование. Не давайте лишний повод для замечаний.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Расположение суппорта

Следующий вопрос, как правильно расположить суппорт розетки внутри подрозетника – клеммами вниз или вверх.

Некоторые ориентируются по надписям на корпусе. Они должны быть нормально читаемы, а не оказаться перевернутыми вверх тормашками.

С одной стороны это вполне логично. Но на самом деле, разницы особой нет. В нормативных документах это никак не отражено.

Поэтому монтируйте так, как вам удобно это делать. Например, ориентируйтесь на приходящий кабель.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

• желто-зеленый провод – земля

• синий или бело-синий – ноль

• разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Статьи по теме

Установка розетки в бетонную стену: процесс

Розетка в стене с одним гнездом

Установить розетку в бетонную стену достаточно непросто и ответственно. Такая работа требует большого внимания и специальных знаний. Особенно это касается техники безопасности. Процесс монтажа включает несколько этапов, а статья подскажет, как производится установка розетки в бетонную стену со всеми подробностями.

Содержание статьи

Подготовительные работы

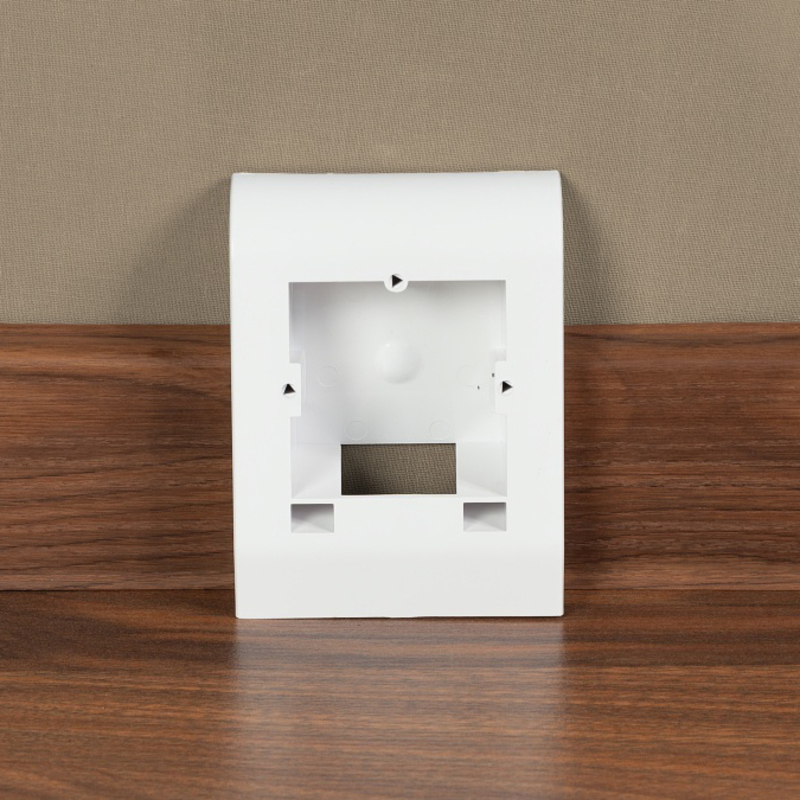

Монтаж розетки на плинтусе

Установка розеток и выключателей в бетон должна проводиться с соблюдением такой последовательности:

• Подготовить инструменты и материалы;
• Определить участки, где будут монтироваться розетки;
• Начертить схему, где предусмотрены места размещения розеток и выключателей, прокладка линий проводов.

Совет: При монтаже элементов в жилых помещениях, их следует устанавливать от пола на высоте 300 — 400 мм. В ванной комнате, коридоре или другом аналогичном помещении утилитарного назначения, фурнитуру нужно располагать на удобной для человека высоте.

Укладка проводов должна проводиться с соблюдением некоторых правил:

• Провода должны располагаться от потолка на расстоянии в 150 — 200 мм,
• Разводка проводов производится вертикально или горизонтально. Строительные нормы запрещают диагональную прокладку, зигзаги или скрутки проводов;
• Между штрабами и газовыми трубами расстояние должно быть не менее 350 мм.

Разметка мест установки точек для электропитания оборудования

Подготовка инструментов и материалов

Основные инструменты и приспособления для установки розеток в бетонную стену, представлены в таблице:

Помимо этого, перед тем, как поставить розетку в бетонную стену, необходимо подготовить:

• Маркер, карандаш, мелок или что-либо подобное, для наметки места сверления отверстия в бетоне;
• Линейку;
• Любой строительный уровень; для установки в одном месте нескольких изделий;
• Молоток с зубилом. Этим инструментом нужно будет придать штрабе правильную форму;
• Замазку, которой могут быть гипс или цемент;
• Шпатель;
• Стандартный набор инструментов: резак или острый нож, отвертку с плоским и крестовым сечением под отвертку;
• Плоскогубцы.

Разметка бетонной стены

Чтобы правильно и без ошибок просверлить отверстие, перед тем, как врезать розетку в бетонную стену, необходимо четко разметить ее положение на стене.

При этом:

• Отмечается центр оси на поверхности стены, для прокладки проводов и размещения отверстий. Для этого используются карандаш и рулетка;
• При необходимости монтажа смежных розеток или блока устройств, должна соблюдаться между элементами определенная дистанция. Рекомендуется выбирать среднее расстояние между осями подрозетников 71 мм;
• По центру вычерчиваются две оси: вертикальная и горизонтальная. Линии должны иметь достаточную длину, чтобы установка подрозетника была максимально ровной.

Разметка штрабы для прокладки проводов

Сверление отверстий

Инструменты для установки розеток

Монтаж розетки в бетонной стене начинается с создания в ней отверстий.

Это можно сделать одним из трех способов:

• Сверлением коронкой по бетону. Это наиболее распространенный метод. Для проделывания отверстия используется специальная коронка по бетону, которая крепится на перфоратор.

Режущим элементом является коронка с алмазным напылением. Могут использоваться победитовые насадки. Очень прочный материал легко разрушает твердую бетонную поверхность. При этом пропил получается с ровными кромками округлой формы. Внутри насадки имеется сверло по бетону, которое центрирует режущий элемент.

Совет: Насадку следует выбирать большего диаметра, чем габариты подрозетника, устанавливаемого в отверстие.

Сверло ставится на намеченную точку, и коронка погружается в материал. После завершения пропила, выдалбливаются остатки бетона молотком и зубилом.

• С применением перфоратора, ударной дрели и победитового сверла. Если отсутствует насадка-коронка, отверстие для розетки в бетоне можно сделать победитовым сверлом, использовать бур для розеток по бетону. Лучше всего такое отверстие сделать перфоратором или ударной дрелью. Но в последнем случае это будет сложнее.

Сверлится по заранее размеченной линии окружность с минимально возможным шагом. Для контроля глубины погружения, стоит использовать привязанную к сверлу изоляционную ленту. Дорабатывается отверстие с помощью зубила и молотка.

• С применением болгарки. Это не лучший метод для изготовления круглых отверстий, он больше подходит для проделывания квадратов. Но при необходимости, отверстие в стене можно сделать и болгаркой. Для этого:

1. Подбирается специальный диск, для работы по бетону;
2. Вместо окружности вычерчивается квадрат;
3. Делаются по начерченным в стене линиям 4 пропила, глубиной немного больше, чем размер подрозетника;
4. Молотком и зубилом убираются остатки бетона.

Подгонка отверстия под размеры подрозетника

Перед тем, как установить розетку в бетонную стену, проверяются размеры отверстия, подготовленного для устройства, насколько оно подходит. Диаметр отверстия изначально делался больше диаметра подрозетника, что исключает проблемы с шириной. Все усилия чаще всего направлены на подгонку требуемой глубины.

Для этого:

• Глубина отверстие доводится до такой величины, чтобы подрозетник утопал в нише на 5 миллиметров;
• Такой запас по глубине нужен для закладки в отверстие материала, для фиксации детали — алебастрового или цементного раствора. Помимо этого, некоторое место будет занимать изгиб провода, который подходит к розетке;

Совет: Для облегчения дальнейшей работы, следует с краев отверстия обрезать кромку или сделать фаску острым ножом.

• Подгонка глубины, для установки подрозетника, позволяет спрятать его в отверстии вместе с внешней юбкой. При этом устройство будет установлено со стеной в одной плоскости. Не утопленная юбка создаст зазор между розеточной рамкой и стеной до двух миллиметров.

Установка подрозетника

Прокладка проводки

Укладка провода для подсоединения розетки к сети электроснабжения

Инструкция выполнения работ:

• Проверяется изоляция и жилы проводов на наличие на них дефектов;
• Снимается с распределительной коробки крышка;
• Заводятся разные концы проводов: с одной стороны — в распределительную коробку; с другой — в установочную. Чтобы в дальнейшем, при необходимости, обеспечить удобство для новых подключений, кабель заводится с запасом до 150 мм;
• Подготавливается вверху отверстия штраба под провод. Для этого используются зубило и молоток или перфоратор, на котором установлена ударная насадка.
• Провода укладываются в штрабу. При этом они должны лежать в нишах свободно, не мешать подрозетнику. С обратной его стороны имеется специальная прорезь, для размещения провода;
• Фиксацию кабеля можно проводить алебастровым раствором или гипсовым, с шагом до 250 миллиметров;
• Дефекты замазываются шпаклевочным составом.

Заделка швов раствором

Монтаж подрозетников

Чтобы четко представить, как правильно установить розетку в бетонную стену, стоит познакомиться предварительно с видео в этой статье.

Вывод проводов в подрозетнике

Порядок работ производится в такой последовательности:

• Отключается подача электричества;
• Примеряется коробка к просверленному отверстию. При этом не должно быть препятствий, а установка розеток в бетонную стену должна проводиться в подрозетник, расположенный в одном уровне с поверхностью. Все лишние элементы обрезаются и удаляются;
• От грязи и пыли очищается, а затем грунтуется дно отверстия. Это необходимо, чтобы обеспечить адгезию фиксирующего раствора со стеной. Грунтовка должна высохнуть;
• В коробке выдавливается пластмассовый фрагмент, через него протягивается кабель;
• Дно и стенки углубления, наружная часть подрозетника, обрабатываются раствором;
• Устанавливается в раствор устройство или блок. Верхний край подрозетника выравнивается с уровнем стены;
• Строительным уровнем проверяется горизонтальность монтажных проушин;
• Удаляется своими руками попавший в коробку, лишний раствор.

Важно! Если требуется устанавливать блок розеток, для него подрозетники соединяются посредством конструкционного переходника.

Заделка подрозетника раствором

Монтаж двойной розетки

Установка розетки с двумя гнездами для подключения оборудования

При установке в бетоне нескольких гнезд для розеток, стыковка между собой подрозетников осуществляется соединителем или бабочкой. На боковых поверхностях элементов имеются для подключения бабочки специальные пазы, которые позволяют соединять два и больше элемента.

Работы выполняются в таком порядке:

• Делается разметка. На выбранной высоте прочерчивается полоса строго горизонтально;
• Подрозетники, соединенные бабочкой, прикладываются к полосе. На полосе намечаются их центральные части;
• Делается отверстие любым способом;
• Проделываются между отверстиями соединительные штробы. Сделать их можно с помощью болгарки;
• В одно из отверстий опускается провод.

Все дальнейшие работы производятся аналогично, так же, как сделать розетку в бетонной стене с одним подрозетником.

Контроль изделия после монтажа в стене

Отделка

Отделочные работы можно проводить только после высыхания фиксирующего раствора. Если поторопиться, начав штукатурить отверстия и штробы раньше, может появиться риск смещения смонтированного устройства, и цена работ значительно увеличится.

Отделка выполняется в такой последовательности:

• Все заметные дефекты обрабатываются грунтовочным составом. Это могут быть неровности или сколы;
• Подравниваются поверхности вокруг подрозетников;
• После высыхания стены, можно приступать к шпаклевке поверхности;
• После высыхания покрытие зашкуривается. В результате должна получиться максимально ровная бетонная поверхность;
• Наносится еще слой грунтовки и остается до полного высыхания.

Установка фурнитуры

Розетка с тремя гнездами

После выполнения отделочных работ выполняется установка всех деталей розетки.

Для этого:

• Проверяется отсутствие в сети электропитания. Рекомендуется подачу тока перекрыть прямо в распределительном щитке, отключением защитных автоматов;
• Подключение в розетку проводов осуществляется в зависимости от типа розетки, которая может быть винтовой или пружинной. Для установки розетки с пружинными клеммами:

1. Подготавливаются провода, удалением с них внешней защитной оболочки. Концы жил зачищаются на 12 миллиметров.
2. Жилы направляются в клеммы розетки: желто-зеленый провод для заземления вставляется в центральную клемму, в левую проходит голубой провод или ноль, белый провод или фазный стыкуется с правой клеммой.

Это краткий порядок, как установить розетки в бетонную стену. При выполнении проводки требуется определенная квалификация, и делать ее неспециалистам не стоит. Но, при наличии базовых знаний по электротехнике и инструментов, с соблюдением техники безопасности, можно с установкой розетки в бетонной стене справиться самостоятельно.

Установка розетки своими руками на бетонную стену: подготовка и монтаж

Работа по установке розетки своими руками на бетонную стену не отличается особой сложностью, но требует хорошей технической подготовки. Без специальных инструментов точно не обойтись. И если установить нужно одну-две розетки, гораздо рентабельнее пригласить специалиста. А вот сделать разводку по всем комнатам в новом доме можно и самому – покупка инструмента точно окупится.

Необходимые инструменты и материалы

Если в городе предоставляют услуги проката строительных инструментов, можно спокойно обойтись без больших капиталовложений. В противном случае придется отправляться за покупками. Итак, для работы с бетонными стенами понадобятся:

1. Перфоратор. Бетонные стены обыкновенной дрелью не взять. Даже ударная дрель тут не подойдет, так как понадобится не только сверлить отверстия, но и выдалбливать. Отличие перфоратора от ударной дрели – именно в режиме работы в качестве отбойного молотка, то есть с ударами без сверления.
2. Болгарка. Используя алмазные диски по бетону, вырезать отверстие в твердом бетоне гораздо проще, чем коронкой. Также она заменяет штроборез, так что в хозяйстве пригодится не единожды.
3. Хорошая коронка по бетону на 68 или 72 мм – размер нужно подбирать под диаметр подрозетника. Но и очень дорогая коронка быстро сточится, если стена монолитная. А вот для пенобетона или газобетона подойдет в самый раз.
4. Качественные алмазные диски – лучше взять несколько, если розеток придется ставить много. Если же взять дешевые расходники, придется их чаще менять, так что экономия получится сомнительная.
5. Победитовое сверло и насадка-лопатка – для точечного высверливания и выбирания бетона из штроб.
6. Молоток и зубило – мелкие части проще сбить вручную, чем прицеливаться тяжелым перфоратором. Конечно, эти инструменты способны полностью заменить перфоратор, но усилия по установке розетки получатся чрезмерными.
7. Отвертка, линейка, нож, кусачки, шпатель, а если найдется еще и съемник изоляции – вообще отлично. Любые специализированные инструменты способны существенно упростить работу и сократить время на ее выполнение. Например, гораздо удобнее при подключении проводов проверять их индикатором фазы, а не пытаться определить фазу, ноль и землю с помощью лампочки, тонкой жилки и часа свободного времени.

Сложности работы с инструментом

Дорогостоящий профессиональный инструмент покупать имеет смысл только при наличии большого объема работы. Например, при подключении двухэтажного дома на шесть комнат. Но и для однокомнатной квартиры лучше не брать самую дешевую технику – даже если она не сломается до окончания ремонта, в будущем это все еще пригодится. Так что лучше потратить несколько часов времени на мониторинг рынка и подобрать хороший инструмент за умеренные деньги.

Но купить хороший перфоратор – это только начало. Надо еще и научиться этим всем пользоваться. Так, следует помнить, что длительная работа коронки или диска вызывает их нагревание. Поэтому стоит сразу же подготовить воду для охлаждения рабочего инструмента.

Еще одним неприятным сюрпризом, подстерегающим начинающего строителя, является прочность сверла, диска или коронки. Они могут ломаться в самый неподходящий момент. А разлетевшийся диск болгарки – это нешуточная опасность. Так что не стоит пренебрегать техникой безопасности, защищая руки, ноги и лицо.

Проводка – слабое место в доме. Так, подбирая инструменты, нужно обязательно обращать внимание на их мощность. Иначе возможна перегрузка электросети и тут есть два варианта – если установлен автомат защиты, он будет постоянно выключать ток, если же его нет, сгорит вся проводка. В любом случае, работать будет довольно сложно.

Подготовка к установке розетки своими руками на бетонную стену

Часто можно встретить мнение – к чему все эти подготовительные работы? Ведь достаточно просто взять и высверлить отверстие, куда и вставить собственно розетку. Действительно, это гораздо проще и быстрее. Но тот, кто хоть раз отключал утюг, доставая из стены штепсель вместе с розеткой, или перебивал провод в стене, вешая полочку, больше никогда не согласится на простое решение.

Ведь оно далеко не наилучшее!

Разметка стены

Едва ли не важнейший шаг – разметить стену, где будет находиться розетка.

В противном случае придется столкнуться с удлинителями, протянутыми от розетки к холодильнику, «тайными» розетками за шкафом и диваном, а также натянутыми через половину стены проводом от телевизора – в качестве завершающего дизайнерского штриха.

Итак, при разметке стены стоит учитывать:

• расположение мебели – чтобы не пришлось вырезать отверстие в задней стенке комода;
• расположение техники – чайник проще включать в розетку, расположенную над рабочей поверхностью, а не у пола;
• расстояние проводки до газопровода – оно не может быть меньше 35 см;
• расстояние от пола до розетки в спальне и зале – оно должно составлять 30-40 см, не больше;
• расстояние от потолка до проводки – согласно правилам, равно 15-20 см;
• направление проводки – должно быть строго горизонтальным или вертикальным, без диагонального соединения двух точек электропроводки.

После того, как на стене нанесены карандашные наброски будущего расположения розеток и кабелей, можно приступать к проделыванию отверстий.

Штробление и укладка проводки

Штробы – это канавки, в которых будут проходить электрические кабели. Их делают штроборезом или болгаркой и перфоратором. Первый способ гораздо проще – достаточно провести штроборезом по отмеченной линии, чтобы сделать параллельные надрезы в стене.

После этого остается перфоратором с насадкой-лопаткой выбрать внутренний слой между надрезами, и штроба готова.

Если в наличии есть только болгарка, придется сначала чертить на стене две параллельные линии и уже по ним алмазным диском делать надрезы. Идеальной ровности тут добиться не получится, но это и не страшно – все равно потом все отверстия будут заделываться штукатуркой.

Главное правило при прокладывании штроб – их глубина должна быть на 1 см больше диаметра проводов. Так, если провод диаметром 3 см, то необходимо делать штробы глубиной 4 см. Этот сантиметр нужен для того, чтобы качественно закрыть отверстия в стене штукатуркой, иначе слишком тонкий слой раствора будет просто рассыпаться.

Все провода укладываются рядом, а не друг на друга. Так что ширина штроб должна быть достаточной для размещения нужного количества кабелей. Если прокладывается один-два провода, на стене их можно фиксировать раствором алебастра, наносимого точечно через каждые 25 см. Большое количество кабелей закрепляется на стене специальными стяжками.

Когда укладка проводки завершена, рекомендуется зафиксировать расположение проводов на стене – зарисовать на схеме или просто сделать фото. В дальнейшем это позволит сверлить стены под полочки или навесную технику без опасений пробить кабель. Или можно приобрести детектор для обнаружения скрытой электропроводки не запоминать расположение проводников в каждой комнате.

Сверление отверстия и установка подрозетника

Процесс, наиболее близкий к установке розетки – сверление отверстия для подрозетника. Сам подрозетник являет собой пластиковый корпус круглой, прямоугольной или многосоставной формы, в который в дальнейшем и будет вставляться собственно розетка.

Нужен он для того, чтобы розетка не выпадала из крошащегося бетона, ведь держится она только на двух лапках.

Для домов из пенобетона и газобетона процесс сверления отверстия следующий:

1. По центру нарисованной на стене окружности перфоратором с буром сверлится отверстие под центровочное сверло. Центровочное сверло помогает держать коронку на нужном месте, чтобы рука не дрожала.
2. Бур снимается, надевается коронка по бетону и центровочное сверло. Перфоратор нужно обязательно перевести в режим сверления без удара. Когда коронка достаточно углубилась в стену, центровочное сверло можно снять и продолжить высверливать отверстие нужной глубины.
3. Коронка снимается, надевается насадка-лопатка. Переведя перфоратор в ударный режим без сверления, выбивается бетон из посадочного отверстия. Если внутри остались небольшие торчащие части, их можно сбить вручную.
4. Чтобы не заморачиваться посадкой подрозетника на раствор, по центру посадочного места буром делается отверстие под дюбель, а в самом подрозетнике также по центру просверливаетсядырочка, через которую и вкручивается дюбель-гвоздь, надежно фиксируя подрозетник.

Для монолитного бетона процедуру желательно немного изменить, так как даже очень хорошей коронкой сверлить придется едва ли не целую вечность:

1. Нарисованный круг под розетку вписывается в квадрат.
2. На болгарку ставится диск по бетону и делается четыре надреза по линиям нарисованного квадрата.
3. Перфоратором выбивается на этот раз квадратное отверстие под посадочное место.
4. Так как штукатуркой придется заделывать образовавшиеся щели, подрозетник в этом случае тоже садится на гипсовый или цементный раствор.
5. Важно не забыть перед посадкой на раствор продеть в подрозетник провода.

Если планируется монтаж нескольких розеток в ряд, можно использовать как первый метод, сверля круглые отверстия по количеству розеток, так и воспользоваться болгаркой, вырезая прямоугольное отверстие по размеру общего подрозетника.

Монтаж розетки

Наконец-то, после всех предварительных работ, можно приступать к тому, ради чего все, собственно, и затевалось – к установке розетки. Состоит она из механизма и лицевой части, так что перед монтажом купленную розетку следует разобрать.

Нелишним будет напомнить, что все работы с проводами должны осуществляться при отключенном на щитке электричестве. Когда участок проводки обесточен, можно приступать к зачистке проводов от изоляции. Толстую медную жилу не страшно повредить, так что даже если в хозяйстве нет стриппера, можно обойтись ножом.

Концы проводов оголяются на 1,5-2 см и немного сплющиваются плоскогубцами – для увеличения контакта с клеммой. Если проводка находится в изоляции с правильной цветовой маркировкой, все очень упрощается. Зелено-желтая «земля» идет к клемме заземления – выглядит, как пластина с «усами». Синий «ноль» и коричневая «фаза» идут к двум клеммам по бокам от отверстий для вилки.

Немного сложнее, если нужно подключить несколько розеток подряд. Тогда используется подключение шлейфом, когда провод подключается на клемму одной розетки и идет сразу же к другой, или «звездой» – провода расходятся на каждую розетку из одной точки. Для заземления попускается только подключение «звездой».

Когда провода подсоединены, механизм розетки вставляется в подрозетник, фиксируется лапками и закрывается лицевой панелью. Выключатель, кстати, устанавливается по схожему принципу.

На видео очень подробно показан процесс установки и подключения блока розеток в бетонную стену:

Вам понравится

Как установить розетку в гипсокартон | Руководства по дому

Электрики называют электрические розетки розетками или розетками, а установка одной розетки в гипсокартон подразумевает установку электрической коробки. В новом строительстве вы прибиваете грубую коробку к стенной стойке и вырезаете для нее отверстие в гипсокартоне перед тем, как повесить ее. Если стена уже покрыта, у вас есть два варианта. Один из них — вырезать большое отверстие, прибить коробку к шпильке и произвести ремонт. Более простой альтернативой является использование коробки для ремоделирования.Поскольку он крепится к гипсокартону, его необязательно размещать рядом с стойкой.

Новое строительство

Нанесите карандашом отметку для необработанной электрической коробки на стойке стены. Если вы не устанавливаете розетку на столешницу, она должна находиться в пределах 5 1/2 дюймов от пола.

Прибейте или прикрутите коробку к стороне шпильки. Передняя часть коробки должна выходить на 1/2 дюйма за край стойки, чтобы она находилась заподлицо с поверхностью гипсокартона. На некоторых коробках есть маркеры, указывающие на правильное совмещение коробки с краем стойки.

Убедитесь, что питание цепи, питающей розетку, отключено, затем пропустите провода в коробку через выбивные отверстия сбоку или сзади и вытяните достаточно провисания, чтобы выполнить соединения. Если коробка металлическая, закрепите провода саморезами. Ящики пластиковые самозажимные.

Измерьте точное положение коробки по отношению к полу и кромке листа гипсокартона, который накрывает его. Перенесите мерки на гипсокартон и на лицевой стороне листа нарисуйте прямоугольник такого же размера, как коробка.Вырежьте отверстие пилой для гипсокартона.

Вставьте коробку в отверстие при подвешивании гипсокартона и вбейте хотя бы один фиксатор в шпильку рядом с коробкой. Подключите розетку после оклейки и отделки гипсокартона.

Добавление выпускного отверстия к существующему гипсокартону

Найдите удобный стержень с приспособлением для поиска стержней и отметьте расположение нового выпускного отверстия рядом с ним, чтобы установить коробку для грубого монтажа. Если вы используете коробку для ремоделирования, вы можете разместить ее в любом месте стены, кроме как перед стойкой.

Используйте пилу для гипсокартона, чтобы вырезать в гипсокартоне отверстие достаточно большого размера, чтобы можно было прибить коробку с грубым покрытием к стойке. Ремонт гипсокартона будет проще, если вы вырежете прямоугольник высотой около 12 дюймов, который простирается до следующей стойки. Откройте половину обеих поверхностей шпильки универсальным ножом. Прикрепите коробку для грубого монтажа к шпильке, убедившись, что передняя часть выступает на 1/2 дюйма за край шпильки, и протяните провода через заднюю часть.

Измерьте размеры проделанного вами отверстия и отрежьте кусок нового гипсокартона по размеру.Отметьте расположение коробки на передней части нового гипсокартона и вырежьте для него отверстие с помощью пилы для гипсокартона. Прикрепите новый гипсокартон к стойкам с обеих сторон коробки с помощью шурупов или гвоздей и ленты и закончите его.

Установите коробку для ремоделирования, обведя контур задней части коробки на поверхности гипсокартона и вырезав по контуру пилой для гипсокартона. Протяните провода через заднюю часть коробки, прежде чем вставлять коробку в отверстие. Когда коробка находится заподлицо с гипсокартоном, затяните два винта на передней части коробки с помощью отвертки, чтобы прикрепить коробку к гипсокартону.

Подключите розетку к черновой коробке после отделки гипсокартона. Подключите его к коробке для ремоделирования после того, как коробка будет надежно прикреплена к гипсокартону.

Ссылки

Ресурсы

Советы

• Самый простой способ провести провода к отверстию для новой розетки в существующей стене — это пропустить их через чердак или подвал, просверлить отверстие в верхней или нижней пластине стену и подайте их вертикально в нужное место.

Предупреждения

• Перед работой с электрическими проводами обязательно убедитесь, что питание отключено.Если вы не уверены, проверьте их с помощью тестера напряжения.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Установка розетки

Моя подруга Мелисса хотела установить электрическую розетку, чтобы ее можно было спрятать за ней.
ее новый настенный ЖК-телевизор, и мне удалось убедить меня сделать это.

Розетку необходимо было установить всего на 1 метр выше существующей розетки, поэтому
установка не потребовала особого труда ловить проволоку через стены.
Поэтому я знал, что все это можно сделать в рамках относительно детерминированного
количество времени.

Я начал с того, что проделал небольшое отверстие в гипсокартоне примерно там, где я хотел, чтобы розетка проходила.
Я начал с небольшого отверстия, чтобы убедиться, что там, где я хотел, было пустое пространство.
гнездо, чтобы пойти, а также нащупать точное расположение шпильки, прежде чем я ее разрежу
намного больше.

Несмотря на то, что я использовал переделанную розетку, которую можно было установить непосредственно в гипсокартон, она
Всегда лучше ставить новую розетку рядом со шпилькой, чтобы ее можно было вкрутить прямо в
дерево на всякий случай.

Показан контур, который я нарисовал по шаблону, прилагаемому к розетке, хотя я не рисовал
часть контура слева — вот где я прикрепляю ее прямо к шпильке.

Переделанные розетки имеют откидные крылышки на концах для фиксации розетки прямо в гипсокартоне.Крыло разворачивается, когда винт, к которому оно прикреплено, поворачивается.
по часовой стрелке для затяжки. Это приводит к тому, что розетка зажимает гипсокартон между откидной крышкой.
крыло и фланцы большего размера на обоих концах распределительной коробки. Это аккуратная система,
хотя я всегда скептически отношусь к тому, насколько хорошо будет держаться розетка при установке только
к краям гипсокартона вот так.

Лучше не стараться следовать за всеми углами контура при первоначальном вырезании отверстия.На самом деле, я обычно предпочитаю делать немного меньше контура. Достаточно легко увеличить
дырку потом, но сделать ее меньше невозможно. И шаблон почти такого размера
крышки (см. первое изображение статьи), поэтому здесь мало места для ошибки.

Универсальный нож отлично подойдет для гипсокартона. Сначала аккуратно разрежьте по линиям,
затем продолжайте делать это, пока не доберетесь достаточно глубоко, затем используйте пилу с ножом
хотя бы вырезать полностью.

Если в вашем доме стены оштукатурены (1950-х годов или ранее), не так просто вырезать красивое отверстие для
розетку, возможно, вы захотите прочитать об установке в гипсовые стены.

Достаточно чистый срез, первоначальный прямоугольник удален.

Теперь пора установить розетку, расширив отверстие, чтобы учесть все
неровности и выступы на розетке. Также обратите внимание, что я удалил крыло с левой стороны гнезда,
и согнул металл, чтобы я мог прикрутить эту сторону прямо к шпильке.

И проверка посадки в отверстии окончательного размера. Обратите внимание, как отверстие было расширено с правой стороны.
чтобы освободить место для откидного крыла. Отверстие все равно меньше, чем то, что было в шаблоне.
предложил бы.

Подключение к существующей розетке

Затем пришло время подключиться к существующей розетке, которая была всего на метр ниже.
новая розетка. Не забудьте вынуть выключатель перед этим, иначе вы получите
довольно тревожное напоминание об этом, когда вы берете розетку за клеммы (говорит из
опыт, правда не по этому поводу)

Удалив этот сокет, мы увидим, что он является частью цепочки сокетов, так как он
не разделенная розетка, но к ней подключены два кабеля, один для питания, другой
переходя к следующему сокету.Они использовали розетку для
соедините провода вместе — это может соответствовать, а может и не соответствовать существующим электрическим
коды в некоторых юрисдикциях. Я думаю, прежде всего потому, что если кто-то работает, можно
испортить цепи вниз по линии. Особенно, если прерывать нейтральный (белый), пока
оставив горячий (черный) подключенным.

Меня больше беспокоило то, что оба провода входили сверху, поэтому эти отверстия
в металлическом ящике уже было полно.
Я мог бы попробовать протянуть второй провод в одно из отверстий, но это
это некрасиво и, вероятно, также является нарушением правил электротехники.

Вот и решил попробовать пропустить провод за розетку, поймать с помощью
через отверстие на дне хирургических щипцов и втяните его.
Хирургические щипцы подходят для
такого рода работы, потому что они узкие, с достаточно близко расположенными петлями
вперед, чтобы вы могли протянуть руку через небольшое отверстие и при этом открывать их.

Обычно вы можете найти использованные хирургические щипцы в магазинах излишков по цене несколько долларов за штуку.

Чтобы было легче ловить провод, я снял внешнюю изоляцию
конец, чтобы я мог протягивать по одному проводнику в отверстие.Оглядываясь назад, было бы легче, если бы я снял внутреннюю изоляцию.
с самого конца проводов.
Щипцы были едва достаточно сильными, чтобы ввести одну проволоку в отверстие за раз.

После того, как у меня были провода, я использовал плоскогубцы, чтобы протянуть их дальше.
в розетку на достаточное расстояние, чтобы основная изоляционная оболочка вошла в
розетка.

Следующим шагом было возвращение ограничителя натяжения на нижнюю часть гнезда, хотя
Я забыл сфотографировать этот шаг.

на всякий случай решил сделать подключение нейтральных проводов
все с одной проволочной гайкой.
С подающей проволокой один провод идет к следующему разъему, один провод к новому разъему и
короткий провод к существующей розетке, это было четыре провода, которые нужно было соединить вместе.

Для четырех и более проводов гайки с винтовыми клеммами
работают довольно хорошо, пока вы их достаточно затягиваете. Лучше держать
латунную втулку в плоскогубцах, затягивая установочный винт,
просто чтобы получить достаточный крутящий момент.Затем снова закрутите пластиковый колпачок.

Что касается горячего (не нейтрального) провода, я оставил его в розетке, поэтому у меня было только три
провода, чтобы бороться, и использовал обычную проволочную гайку.

Ключ к тому, чтобы они хорошо работали, — скрутить провода вместе с парой квадратов.
плоскогубцы перед закручивание проволочной гайки.

Когда провод, подключенный к нижнему разъему, установлен и закреплен, пришло время подавать
провод через переделку гнезда, а потом воткнуть
переделайте гнездо обратно в отверстие и вкрутите его.

Большим преимуществом переделанных розеток является способ подачи в них проволоки.
сзади, что позволяет вставить розетку в отверстие в стене с проводами
уже в нем.

Когда с левой стороны было снято забавное зажимное крыло, я смог прикрутить гнездо.
прямо в шпильку. Мне пришлось просверлить отверстие побольше в той стороне коробки
чтобы продеть даже шуруп для гипсокартона.

И с разводкой на розетку все готово.

Есть некоторая несовместимость между переделанными розетками и стилем «decora».
крышки выключателя и розетки.Винты для них имеют тенденцию попадать во фланцы.
переделанных гнезд, так что это помогает немного убрать переделанные гнезда, чтобы
освободите место для шурупов. Вот я немного открываю пространство отверткой.
Другой подход — обжать фланец немного уже в том месте, где идет винт.
с парой кусачков. Это все довольно неточное дело.

И, наконец, розетка с настенным кронштейном, прикрепленным к стене.
Пора снова включить электричество и закрепить телевизор на стене.

И с телевизором, установленным на стене. Мелисса любит сопоставление фантазии
новый HDTV и кроличьи уши. Планирует установить полку для DVD-плеера.
чуть ниже телевизора. С розеткой за телевизором не будет болтающегося питания
шнуры.

И розетка, как видно из-за телевизора. Может нам стоило его установить
на сантиметр ниже, чтобы дать вилке немного больше места. Намотываем шнур
вокруг кронштейна, чтобы убрать его из поля зрения.

См. Также:

Еще Проекты по благоустройству дома на моем
Деревообработка сайт

Установите электрическую коробку в существующую стену для розетки или выключателя

Добавить электрическую коробку к существующей стене для выключателя или розетки легко, если у вас есть подходящие материалы и вы знаете несколько хитростей.При этом снимать гипсокартон (кроме выреза коробки) не нужно.

Главное — приобрести то, что называют коробкой для переделки или старой коробкой для работы. Тип коробки, который вам не нужен, называется коробкой для новой работы или новой конструкции.

• Коробка New-Work : на ней есть гвозди или другой метод крепления, который позволяет прикрепить коробку к боковой части шпильки. Гипсокартон не может быть установлен уже для использования новой коробки. Гипсокартон вешается после того, как ящик будет закреплен.
• Old-Work Box : Этот предмет, который часто называют коробкой для реконструкции, позволяет вырезать отверстие в гипсокартоне вашей стены и вставить коробку внутрь. Удаление гипсокартона не требуется. Коробка крепится к гипсокартону с помощью «крылышек», тянущихся внутрь. Вы будете использовать этот недорогой пластиковый ящик. Ящики с одной группой стоят около 1 доллара, а ящики с двумя группами — чуть больше 2 долларов.

Приклейте старую рабочую коробку лентой к стене назад

Многие из этих старых коробок для работы, которые вы покупаете в Home Depot, Lowe’s и других крупных магазинах товаров для дома, не поставляются с бумажными шаблонами.Либо вы делаете свой шаблон, переносите мерки на стену с помощью линейки, либо используете сам ящик в качестве шаблона.

Поскольку эти коробки сужаются от меньшего к большему, вы не можете использовать обратную сторону в качестве шаблонов. К счастью, вы можете использовать лицо в качестве шаблона, так как лицо плоское.

• Приклейте коробку к стене малярным скотчем лицевой стороной вперед. Наклейте ленту сверху и снизу. Боковые стороны заклеивать скотчем не обязательно.

Ли Валлендер

Сначала отметьте горизонтальные линии коробки

Предыдущий шаг оказался удачным.К сожалению, вы не можете просто нарисовать единый контур вокруг коробки для своего разреза.

• Сначала отметьте горизонтальные линии там, где выступы пересекаются с рамкой. Язычки — это плоские части, которые прижимаются к стене спереди, создавая напряжение вместе с этими задними «крыльями».
• На это место направлено перо.
• Используйте механический карандаш или хорошо заточенный обычный (не плотницкий) карандаш, потому что вам нужна острая и точная линия.
• Вам нужно правильно указать эти строки, иначе коробка не останется на месте; он упадет обратно в стену.

Ли Валлендер

Отметьте вертикальные линии выходной коробки

• Отметив горизонтальные линии, проведите две прямые вертикальные линии по бокам старого ящика. Хотя вам следует постараться быть точным, они менее важны, потому что по бокам нет выступов.

Ли Валлендер

Соединительные линии для выреза коробки

• Снимите коробку со стены. С помощью линейки соедините горизонтальные и вертикальные линии, чтобы получился полный контур.

Ли Валлендер

Сделайте точный вырез в коробке с помощью ударной пилы

• Перед тем, как сделать вырез, просверлите отверстие в центре контура с помощью сверла диаметром 1/2 дюйма. Теперь используйте ручную ударную пилу, чтобы вырезать контур. Будьте предельно точны при этом, сохраняя линию как вы режете пилой, а не режете прямо по линии.

Ли Валлендер

Вырез для захвата, прежде чем он упадет в стену

• Прежде чем закончить последний надрез, воткните палец в это отверстие диаметром 1/2 дюйма и возьмитесь за вырез, чтобы он не упал в стену.Это сделает работу чище и аккуратнее, если вы сможете ее достать.

Ли Валлендер

Стороны выреза над файлом для расширения отверстия при необходимости

• Хотя идеальный вырез идеален, всегда лучше иметь слишком маленькое отверстие, чем слишком большое. Если отверстие слишком маленькое, воспользуйтесь ножовкой, чтобы подпилить края до тех пор, пока коробка не встанет точно.

Ли Валлендер

Как добавить электрическую розетку в комнату (с видео)

Добавить розетку в комнату можно без повреждения стен.Во многих случаях гораздо безопаснее добавить в комнату дополнительные розетки, а не использовать удлинитель. Как показано в этом видео, наличие в комнате удлинителя и любых проводов, проложенных под ковром, может представлять опасность.

Нужен ли мне электрик для добавления розетки?

В целях безопасности для установки розетки в доме лучше обратиться к квалифицированному электрику. Они также смогут гарантировать, что вы получите необходимое покрытие. Если у вас есть опыт и вам комфортно выполнять электропроводку, вы можете сделать это самостоятельно, следуя приведенным ниже инструкциям.Но, если вас не устраивает какой-либо из шагов, лучше проконсультироваться с электриком.

Как добавить электрическую розетку, 14 шагов

1. Отключите все питание рабочей зоны на главной электрической панели.
2. Обведите вырез на каждой распределительной коробке.
3. Просверлить угловые отверстия в полотне пилотной пилы.
4. При необходимости просверлить каркас для проводки.
5. Пропустите электрические провода от отверстий в розетке к электрической панели, протянув 4 фута через стену.
6. Зачистите изоляцию с электрических проводов и прикрепите к распределительной коробке.
7. Присоедините белые провода к серебряным винтам и черные провода к латунным винтам, а затем к заземляющему проводу.
8. Обмотайте коробку изолентой.
9. Прикрепите коробку к стене и накройте отводной пластиной.
10. Повторите действия для каждой необходимой розетки.
11. Обесточьте всю электрическую панель, отключив главный выключатель дома.
12. Установите дугогасительный выключатель, подключив белый и черный провод к выключателю.
13. Присоедините белый провод от нового выключателя непосредственно к нейтральной шине электрической панели.
14. Включите главный выключатель.

Инструменты и материалы

Нужна помощь в ремонте дома? Узнайте все о том, как домашняя гарантия может помочь.

Как заменить розетку

Ежегодно тысячи домашних пожаров вызваны плохой электропроводкой. В некоторых из этих случаев виновником является неисправная или сломанная розетка, поэтому так важно периодически проверять вашу.Определить, нуждается ли розетка в замене, несложно.

Во-первых, поищите визуальные подсказки: если лицевая сторона розетки выглядит обгоревшей или имеет следы ожогов, вероятно, пора ее поменять. Иногда нет визуальных подсказок, скорее, розетка не может плотно удерживать вилку, она искры или лампа мерцает. Конечно, иногда просто не получается. Любой из этих признаков указывает на то, что розетку необходимо заменить. Сменить розетку несложно, но совершенно необходимо выполнить определенные действия, чтобы оставаться в безопасности.

1. Отключите питание цепи — вы можете сделать это, разместив автоматический выключатель в монтажной коробке. Хорошей идеей будет наклеить кусок ленты с надписью «Не трогать» над монтажной коробкой, чтобы гарантировать, что никто другой не включит цепь обратно.
2. Снимите крышку и проверьте питание: После того, как вы удалите крышку, вам нужно будет проверить питание с помощью тестера цепей, чтобы убедиться, что питание действительно отключено. (Вы также можете оставить включенными лампу или радио.) Если тестер показывает, что питание отключено, перейдите к шагу 3. Если питание все еще включено, не продолжайте.
3. Отвинтите электрическую розетку и потяните ее вперед из распределительной коробки, чтобы обнажить проводку: Не обрезайте провода. Потяните его вперед, не снимая проводов. Возможно, вы захотите еще раз проверить питание с помощью тестера цепей.
4. После снятия розетки можно снимать провода. Но не обрезайте провода, если провода выходят за пределы настенной коробки менее чем на 3 дюйма.

5. Если провода подлежат ремонту, то есть не изношены и не обгорели, можно открутить провода и снять поврежденную розетку. Обязательно снимайте провода в следующем порядке:

   Черный: (это «горячий» провод). Ослабьте винт, повернув его против часовой стрелки. Повторите шаг с белым (нейтральным) проводом, затем, наконец, удалите зеленый (заземляющий) провод.

6. Присоедините новую розетку. Здесь важно знать, какие провода к какому винту подключаются:

   Черный провод: вставьте его в отверстие с помощью латунного винта
   Белый провод: вставьте в отверстие с помощью серебряного винта
   Зеленый провод: вставьте его в отверстие с помощью зеленого винта
   Электрики имеют маленькая поговорка, которая звучит примерно так: «Черный к латуни и зеленый к земле.”

7. Перед установкой новой розетки обязательно оберните провода изолентой, чтобы предотвратить искрение. Теперь вы готовы к установке и тестированию. Осторожно заправьте провода обратно в розетку — убедитесь, что коробка установлена ​​нейтральной стороной вверх, чтобы гарантировать, что если что-то упадет на розетку, то попадет в нейтральную сторону и предотвратит изгиб. Теперь прикрутите его на место и накройте лицевой панелью.
8. Теперь вы готовы снова включить питание на монтажной коробке.Проверьте розетку в последний раз, нажав «кнопку проверки» в центре розетки. Если кнопка сброса выскочила, розетка активна и работает.

Поскольку розетки выходят из строя со временем или из-за постоянного использования, всегда полезно проверять розетки в вашем доме, чтобы убедиться, что они работают правильно, каждые полгода. Если у вас есть сомнения или опасения по поводу замены розетки, не стесняйтесь вызывать квалифицированного электрика, так как такая работа может быть опасной.

Как добавить розетку для настенного телевизора

Добавить розетку за настенным телевизором — несложная работа, которую вы можете выполнить самостоятельно с помощью всего нескольких инструментов.В этом проекте среднего уровня вы узнаете, как проложить электрический кабель внутри стены, расширив цепь вашей текущей розетки до новой, расположенной прямо за телевизором. Это недорогое, быстрое и придаст вашему телевизору чистый профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

• Тестер цепей
• Поиск шпилек
• Ударная пила по гипсокартону
• Отвертка с плоской головкой
• Инструмент для зачистки проводов
• Универсальный нож
• Плоскогубцы с игольчатыми наконечниками
• Рыхлитель кабеля

МАТЕРИАЛЫ

• 1-канальный старый рабочий ящик
• Кабель 14-2 или 12-2 — в пластиковой оболочке и неметаллический
• Разъемы для проводов
• Дуплексный выход
• Заглушка выходного отверстия

При выполнении этой самостоятельной задачи убедитесь, что экипироваться надлежащим защитным снаряжением.На протяжении всего видео мы будем предупреждать вас о том, когда следует и не следует использовать защитное снаряжение.

Перед тем, как начать, обратите внимание, что ни в коем случае нельзя прятать электрический шнур телевизора в стене. Это может привести к возгоранию в нарушение Национального электротехнического кодекса.

ШАГ ПЕРВЫЙ

Выключите цепь. Начните с отключения питания, связанного с цепью, над которой вы будете работать. При этом проверьте силу тока на выключателе. Для цепи на 15 А потребуется кабель с проводом калибра 14.Для схемы на 20 ампер потребуется кабель с проводом 12 калибра. Подключите тестер цепи к розетке, над которой вы будете работать, чтобы убедиться, что цепь отключена.

ШАГ ВТОРОЙ

Найдите новую коробку. Имеющаяся у вас розетка будет прибита или привинчена к стенной стойке. Используйте инструмент для поиска шпилек, чтобы определить, прибита ли существующая коробка справа или слева от этой шпильки. Новая коробка будет установлена ​​над существующей коробкой, но на той же стороне стойки.

Держите переделанный ящик, который вы будете использовать, иногда называемый старым рабочим ящиком, по крайней мере в одном дюйме от стойки.Коробка имеет две створки, которые открываются внутри гипсокартона и фиксируются на месте.

ШАГ ТРЕТИЙ

Вырежьте новое отверстие. Если ваша новая коробка включает в себя шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Двигайтесь медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ШАГ ЧЕТВЕРТЫЙ

Нажимной трос. Отвинтите и снимите крышку с имеющейся розетки.Открутите два винта, которыми розетка крепится к коробке. Затем осторожно вытащите розетку. В верхней части коробки будет одно или два отверстия для кабеля. Каждый будет закрыт пробкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку для одного из отверстий кончиком отвертки. Для этого вам, возможно, придется постучать по рукоятке отвертки молотком. Если коробка пластиковая, откройте одно из отверстий.

Чтобы предотвратить заедание, обожмите передний конец нового провода примерно на дюйм, прежде чем проталкивать его через существующую коробку.После этого проденьте новый кабель в отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и потребует некоторой настойчивости.

ШАГ ПЯТЬ

Подготовить существующую розетку. У розеток в середине пробега есть два черных провода и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. Концевые розетки имеют только один черный провод и один белый провод. Если у вас есть выходная розетка, оставьте эти провода подключенными.

ШЕСТОЙ ШАГ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому винту заземления в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество проводов, которые вы будете подключать, а также на калибр проводов, который вы используете.

ШАГ СЕДЬМОЙ

Подготовьте провода в существующей коробке.Используйте кабельный рыхлитель, чтобы разрезать оболочку нового кабеля. Снимите оболочку и удалите ее универсальным ножом. Подключите оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в имеющейся коробке. Если к розетке подключены только один белый провод и один черный провод, переходите к шагу девять.Если к розетке подключены два белых и два черных провода, переходите к шагу десять.

ДЕВЯТАЯ ШАГ

Выполнение соединений в конце цикла. Для пластиковой коробки отрежьте шестидюймовую длину неизолированного провода, чтобы использовать его в качестве косички. С помощью острогубцев скрутите один конец гибкого провода с оголенным проводом заземления, который вы отсоединили от розетки, и оголенным проводом заземления от нового кабеля. Закрепите соединение проводным соединителем. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

СТУПЕНЬ ДЕСЯТЬ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки, белый, черный и голый, чтобы использовать их в качестве косичек. Снимите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя плоскогубцы, скрутите один конец белого провода с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенные участки каждого провода имеют одинаковую длину. Закрепите провода вместе с помощью соединителя для проводов.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу, а если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, значит, вы уже подключили все оголенные провода.

СТУПЕНЬ ОДИННАДЦАТЬ

Подключите старую розетку. С помощью плоскогубцев согните крючок на конце каждого отсоединенного провода в коробке. Подключите белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту.Аккуратно сложите выходные провода в коробку. Подключите розетку к коробке и снова установите крышку.

ДВЕНАДЦАТАЯ ШАГ

Установить новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Зафиксируйте крылья зажима, затянув два винта за гипсокартоном. Затяните, пока коробка не будет надежно закреплена.

СТУПЕНЬ ТРИНАДЦАТЬ

Установить новую розетку. Снимите оболочку с нового кабеля внутри коробки.Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подключите оголенный провод к зеленой клемме розетки, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите выпускной патрубок к коробке и установите крышку с помощью прилагаемых винтов. Включите автоматический выключатель, подключенный к вашей новой розетке, и с помощью тестера цепей убедитесь, что ваша новая розетка находится под напряжением.

Подключите телевизор снова и наслаждайтесь просмотром без проводов!

Ищете отличные инструменты, которые помогут выполнить ваш проект? Магазин Stanley , Black & Decker и DeWALT для всего, что вам нужно!

Quick Fix: Как исправить утопленную розетку

Несколько лет назад я взял свою семью в Диснейуорлд.Моим детям было три года и один год. Поездка прошла даже лучше, чем можно было ожидать. Мы приехали в июне (ужасная идея), поэтому каждый день шел дождь. Однажды в Волшебном Королевстве накатились облака. Я сказал жене, что мы должны отправиться в Карусель прогресса. Это аттракцион, который покажет вам, как выглядела жизнь на рубеже веков до «наших дней». Вы сидите в театре, и ваши кресла вращаются в четырех разных секциях. Она протестовала, я настаивал, она наконец уступила. Она должна была сопротивляться сильнее, потому что это была одна из худших идей, которые у меня когда-либо возникали.В первом разделе наши ребята потеряли терпение. Моя жена до сих пор беспокоится об этом.

Однако было интересно посмотреть, как выглядели дома, когда электричество было относительно новым явлением. Розеток было мало, поэтому провода шли везде. В наши дни розеток много, но многие из них старые и нуждаются в замене. Некоторые из них снова врезаются в стену из-за старения или плохой конструкции. Ремонт розеток может показаться сложным, но на самом деле это быстрое решение.После простых инструкций вы станете экспертом. Вот как отремонтировать утопленную розетку.

Встраиваемая розетка

Необходимые потенциальные инструменты:

• Отвертки с крестообразным и плоским шлицем
• 2 или 4 винта для крепления вилки (вилок) к электрической коробке. (Вам могут понадобиться те, которые длиннее нынешних. Измерьте перед покупкой.)
• Удлинитель электрической коробки, регулировочная пластина или проставки выходных отверстий
• Тестер электрического / напряжения

1. Подойдите к электрической коробке и выключите питание розетки, над которой вы работаете.
2. Возьмите тестер напряжения и вставьте его в розетку, чтобы убедиться, что питание отключено.
3. Снимите внешнюю выпускную пластину.
4. Открутите винты, соединяющие заглушки (и) розеток с коробкой, и вытащите. Оставьте все провода прикрепленными.
5. Возьмите удлинитель распределительной коробки или регулировочную пластину и сдвиньте ее назад за вилки розетки.
6. Прикрутите розетку (и) к удлинительной / регулировочной пластине и распределительной коробке. Или возьмите выходные распорки и сложите их, пока они не станут достаточно толстыми, чтобы закрыть углубленный зазор.Отломите любой ненужный раздел.
7. Возьмите сложенную прокладку, установите ее на заднюю часть винта выпускной пробки и защелкните.
