Приточный клапан в стену — эффективный воздухообмен в помещении

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Приточный клапан в стену. Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

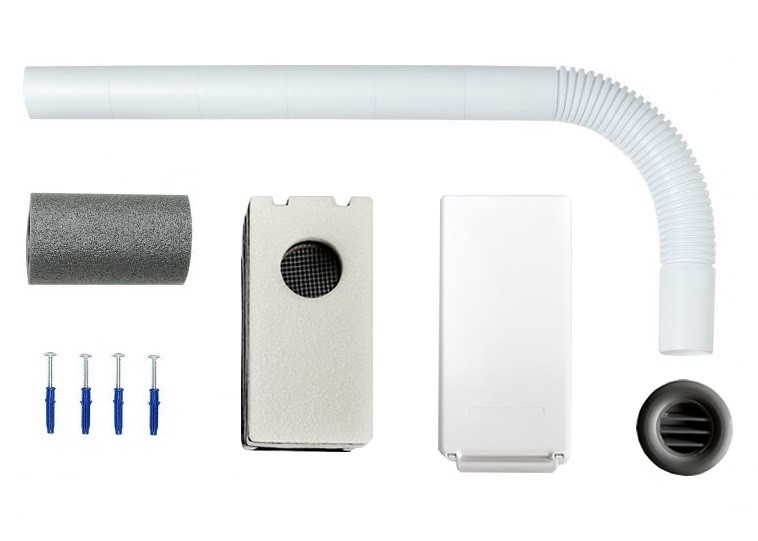

Стеновой приточный клапан комплектуется следующими элементами:

• труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
• решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
• кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

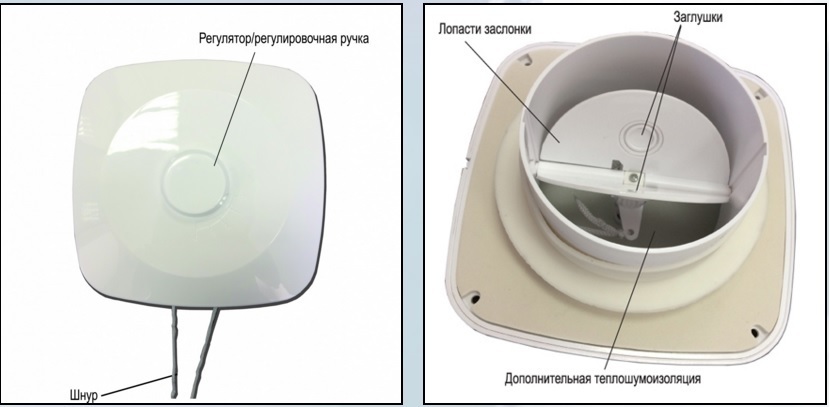

Конструкция вентиляционного приточного клапана

• фильтр – очищает приточный воздух;
• блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

• стоимость пластиковых окон не увеличивается;
• не уменьшается светопропускание окна;
• устанавливается в любой наружной стене;
• не пропускает уличного шума и пыли;
• работает при достаточно низкой температуре;
• время монтажа не ограничивается ремонтными работами;
• функционирует автономно;
• обеспечивает качественный воздухообмен;
• благодаря хорошей теплоизоляции предотвращает образование конденсата.

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки. За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область применения стенового приточного клапана

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении. Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Отличительные характеристики

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену (отзывы о работе устройства можно найти в интернете).

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель. К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет! Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Для установки приточного клапана в стене своими руками потребуются такие инструменты:

• мощный перфоратор, буровая штанга с коронкой — для бурения сквозного отверстия в несущей стене. Диаметр коронки выбирается соответственно отверстию;
• измерительная рулетка;
• уровень строительный;
• фигурная отвертка, строительный нож.

Бурение отверстия под установку вентиляционного клапана в стену

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана. Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет! Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

установка в квартире и доме

Для того чтобы люди чувствовали себя комфортно дома, на работе, в торговом центре, иначе говоря, в любом помещении, оно должно хорошо проветриваться. Существуют схемы обустройства вентиляции, которые обеспечивают здоровый микроклимат.

Очень важно, чтобы атмосферный воздух с улицы вовремя и в достаточном количестве попадал в помещения, где могут быть люди.

Чаще всего эта задача решается с помощью приточного клапана, встроенного в стену.

Что такое стеновой вентиляционный клапан

Еще не так давно основным источником проникновения наружного воздуха во многих жилых постройках была система естественного проветривания.

Обновление воздуха происходило в основном через открытые форточки, щели в оконных рамах и дверных проемах.

Современные методы строительства наряду с новыми материалами диктуют необходимость в усовершенствовании старой технологии.

В частности, для постоянной подачи атмосферного воздуха разработаны технологичные устройства, которые известны как проветриватели, или стеновые приточные клапаны.

Подобные клапаны, по сути, представляют собой специальные воздуховоды с заслонками, которые выходят через стену на улицу. Особенности их работы будут рассмотрены ниже.

Назначение стенового клапана

Не секрет, что пластиковые окна обладают полной герметичностью. Замена старых деревянных рам на новые, пластиковые, приводит к существенному ухудшению обмена воздуха, за который ранее отвечала естественная вентиляция.

Наряду с повышенной защитой от шума и сохранением тепла в холодный период, что, безусловно, является преимуществом, установка пластиковых окон дает и отрицательный эффект. Он как раз связан с повышенной герметизацией жилых помещений.

В результате наблюдается возрастание концентрации углекислого газа. Она может вырасти до опасных для здоровья значений.

Нехватка кислорода приводит к головной боли, повышенной утомляемости, отрицательно сказывается на работоспособности человека. Могут обостриться хронические заболевания.

Кроме этого, в таких комнатах и квартирах повышается влажность воздуха. Ее увеличение способствует развитию колоний микроорганизмов, часть которых является болезнетворными.

Если такие условия сохраняются достаточно продолжительное время, в помещениях наблюдается развитие плесени. Все эти факторы особенно опасны для детей и аллергиков, а также для людей, которые имеют слабый иммунитет.

Исправить ситуацию может только постоянное проветривание. Понятно, что невозможно держать окна все время открытыми. Сводятся на нет все преимущества пластиковых стеклопакетов.

Выход один – использовать клапан для проветривания. С его помощью можно обеспечить саморегулирование микроклимата в любых помещениях, предназначенных для человека.

Приточный вентиляционный клапан в стену предназначен для работы как в жилых сооружениях, так и в постройках производственного и общественного назначения.

Он может быть составным элементом любой схемы вентиляции из тех, что используются в настоящее время в строительстве.

Особенно актуальна его установка в частных домах или квартирах, где растут маленькие дети и живут большие семьи. Он, безусловно, необходим в системе вентиляции офисов, а также кинотеатров, концертных залов и т. д.

Естественная вентиляция в старых постройках, где был сделан капитальный ремонт с заменой окон, нуждается в модернизации, так как она практически утрачивает работоспособность.

Подачу атмосферного воздуха в этом случае лучше всего можно организовать при помощи приточных клапанов.

Конструкция и принцип работы

Устройство для проветривания функционирует по простому физическому закону. Воздушная масса всегда перемещается из области с высоким атмосферным давлением в сторону области с более низким его значением.

Как правило, такие условия наблюдаются в комнатах, где вытяжная вентиляция функционирует как положено. Ее работа обеспечивает нужную разницу давления.

Необходимо не забывать о некоторых нюансах, если здание оснащено обычной вытяжной системой. Эффективность ее работы зависит от температуры окружающей среды, а также направления и силы ветра.

Если уличная температура близка к комнатной, то скорость прохождения воздушного потока через вытяжные воздуховоды уменьшается. И наоборот, чем холоднее снаружи, тем интенсивнее происходит воздухообмен.

Поэтому перед тем как установить приточный клапан, обязательно нужно проверить работоспособность вытяжной вентиляции в помещении с учетом вышесказанного.

Сделать это несложно. Можно использовать обычную зажигалку или полоску тонкой бумаги. Следует открыть форточку, чтобы увеличить скорость поступающего воздушного потока.

Затем аккуратно приблизить язычок пламени зажигалки к вытяжной вентиляционной решетке. Если огонек ощутимо клонится в сторону решетки, значит, вытяжка работает хорошо. Если используется полоска бумаги, то она должна «прилипнуть» к решетке.

Тогда становится понятно, что стеновой клапан для проветривания будет функционировать эффективно. Если же проверка показала другой результат, то от клапана не будет никакого толку.

Стеновой клапан, которым оснащается система приточной вентиляции, устроен достаточно просто. Его можно приобрести в готовом для эксплуатации исполнении или сделать самостоятельно.

Набор основных деталей следующий:

• защитная вентиляционная решетка. Она монтируется на стену с внешней, уличной стороны. Решетка призвана препятствовать загрязнению воздушного канала различным мусором, пылью и посторонними предметами. Материал детали – алюминий или пластик. Изнутри на решетку может крепиться противомоскитная сеточка;
• воздуховод. Представляет собой отрезок трубки диаметром от 6 до 14 см и длиной от 20 до 220 см. Производится из пластика. Чем больше диаметр воздухопровода, тем выше пропускная способность клапана. В собранном состоянии длина воздушного канала должна быть равна толщине стены;
• изоляционная вставка. Располагается снаружи трубки по всей ее длине. Материал изготовления – полифом. Вставка предназначена для более надежной шумоизоляции помещения. Другой ее функцией следует считать защиту участка стены от промерзания зимой;
• оголовок. Как правило, пластиковый. Подсоединяется к воздухопроводу в комнате. Он укомплектован фильтрующим элементом, очищающим воздушный поток от пыли. В оголовке имеется заслонка, открытие которой регулируется в ручном режиме. Это дает возможность настроить приток воздуха и избавиться от влияния порывов ветра.

Существуют более технологичные и дорогие конструкции. Приточные стеновые клапаны могут быть снабжены датчиками влажности и/или температуры воздуха.

Кроме этого, изделия комплектуются нагревательным элементом и вентилятором. Такие девайсы функционируют в автоматическом режиме и стоят довольно дорого.

Преимущества и недостатки

Стеновой проветриватель призван поддерживать непрерывное поступление свежего воздуха в комнату. Если поставить раму ПВХ-окна в режим проветривания, получается, казалось бы, схожий эффект.

Однако противопоставлять эти способы проветривания один другому не следует. В идеале они дополняют друг друга.

Какие же достоинства имеет вентиляционный клапан перед простым проветриванием? Составим небольшой список:

• установка приточных клапанов не портит дизайн комнаты. Оголовок клапана мало заметен и имеет небольшие размеры, что позволяет без проблем спрятать его за занавесками;
• нет необходимости часто открывать форточку. Таким образом увеличивается срок жизни оконной фурнитуры;
• пропускная способность приточного клапана может составлять 60-70 м3/час. Она более высокая, чем режим проветривания у пластиковых стеклопакетов;
• наружный воздух, проходя через фильтр проветривателя, избавляется от примесей и пыли;
• функция регулировки поступления воздуха через клапан позволяет настроить оптимальный воздухообмен;
• участок стены, где смонтирован проветриватель, защищен от промерзания и обладает прекрасной шумоизоляцией;
• клапан полностью автономен и функционирует без участия человека;
• предотвращается появление конденсата. Если устройство расположено рядом с отопительными батареями, температурные колебания в комнате зимой минимальны.

Использование стенового клапана как составной части системы приточной вентиляции имеет ряд негативных моментов, которые стоит отметить:

1. чтобы установить изделие, неизбежно придется делать отверстие в стене, тем самым ослабляя конструкцию;
2. ошибки при проведении монтажа могут спровоцировать частичное промерзание стены зимой;
3. дешевые модели данных изделий, которые не снабжены вентилятором, имеют низкую производительность, порядка 30 м3/час. Этого достаточно всего для одного человека, находящегося в помещении.

Виды и отличия

Еще один вид приточной вентиляции в стену в разрезе

Все приточные клапаны работают по одному принципу, поэтому разница между моделями минимальна, кроме тех, которые предназначены для систем принудительной вентиляции.

По форме можно выделить изделия с круглым (подавляющее большинство) и прямоугольным сечением воздуховода. По комплектации различаются модели с тепло- и шумоизоляцией или без оной. По функционалу выделяют бытовые модели и промышленные.

Стандартные бытовые вентиляционные клапаны специально предназначены для квартир и имеют диаметр воздушного канала 131,8 мм. Промышленные модели устанавливаются в производственных цехах, общественных зданиях и т. д.

Они разделяются по двум критериям: наличию возможности усовершенствования путем монтажа дополнительного оборудования и возможности полностью или частично перекрывать воздушный канал.

Особняком выделяется группа клапанов для принудительной вентиляции. Они укомплектованы вентилятором, который может работать в обоих направлениях, направляя воздушный поток в помещение или выводя его наружу.

Кроме того, такие модели оснащены обогревателем и дополнительными фильтрами, а также датчиками влажности и/или температуры воздуха. Это позволяет использовать устройства постоянно, летом и зимой.

Эти системы гораздо более эффективны, чем описанные выше, и могут работать в автоматическом режиме.

Критерии выбора вентиляционного клапана

Более сложный вид приточного клапана с дополнительными функциями (фильтрами и нагревательным элементом).

Перед тем как приобрести стеновой клапан, следует проверить, соответствуют ли его возможности необходимым параметрам для конкретного помещения.

В этом смысле важно оценить пропускную способность устройства. Для жилых комнат норматив по воздухообмену составляет 3 м3/час из расчета на один квадратный метр площади.

Температурный интервал эксплуатации, который указан производителем, должен соответствовать климатическим данным для региона.

Длина пластикового воздушного канала проветривателя выбирается с учетом толщины стены. Важен уровень тепло- и шумоизоляции, который обеспечивает модель, а также способ управления: ручной или автоматический.

Технология монтажа стенового клапана

Монтаж приточного клапана лучше проводить в капитальной стене. Желательно, чтобы наружная часть стены не выходила на оживленную магистраль или завод.

В высотных жилых зданиях внешний выход воздуховода можно делать на балконе.

Определение оптимального места установки

Где правильно размещать приточную вентиляцию в стене

На начальном этапе следует определиться с местом установки.

Клапаны для вентиляции могут устанавливаться в любом месте, однако самыми лучшими являются:

1. место ниже подоконника и выше батареи отопления;
2. рядом с верхом оконной рамы, в 2-2,5 м от пола, но не ближе 30 см от оконного откоса.

В обоих вариантах уличный воздух, попадая в жилое помещение через клапан в стене, успевает немного прогреться, что значительно улучшает микроклимат.

Необходимые инструменты и материалы

Без специального бура будет сложно обойтись

После того как подходящее место для установки клапана в стену определено, подготавливаются инструменты и материалы, необходимые для работы. Для разметки будут нужны рулетка, карандаш и обычный уровень.

Для пробивания стены не обойтись без установки для алмазного бурения или мощного перфоратора с соответствующим буром или коронкой. Нелишним будет пылесос для очистки отверстия в стене.

Кроме того, понадобится ножовка, отвертка, монтажный нож, очки для лица, которые защищают глаза при сверлении, и респиратор.

Для герметизации отверстий нужно подготовить баллон с монтажной пеной, цементный раствор или штукатурную смесь.

Последовательность выполнения работ

Порядок монтажа: инструкция от производителя

Установка приточного клапана в стене начинается с разметки положения будущего отверстия для воздухопровода. Диаметр его должен быть на 1 см больше диаметра воздушного канала.

Стену следует подготовить: в помещении – очистить участок от обоев, снаружи – на время снять облицовочную панель со стены (если она есть).

Бурение отверстия осуществляется с пологим наклоном в сторону улицы, чтобы атмосферные осадки не попадали внутрь. Получившаяся скважина очищается от пыли и мусора при помощи пылесоса.

В отверстие заделывается утеплитель, затем пластиковый воздуховод. Снаружи он защищается прочной вентиляционной решеткой. Изнутри комнаты осуществляется монтаж оголовка согласно инструкции по установке.

Обслуживание вентиляционного клапана

Обслуживание стеновых клапанов приточной вентиляции не представляет трудности.

Достаточно снять фильтр и теплоизолирующий элемент и промыть их в мыльной воде, затем хорошо просушить.

Воздуховод очищается от мусора и пыли при помощи пылесоса. Операцию нужно проводить дважды в год, если это большой город, и раз в год в менее загрязненных населенных пунктах.

Итоги и выводы

Клапан приточной вентиляции является полезным устройством, которое способствует эффективной работе всей вентиляционной системы.

В данной статье достаточно подробно освещены особенности, связанные с функционированием стеновых клапанов, которые работают по схеме естественной вентиляции.

Надо отметить, что, помимо готовых образцов, которые можно купить, такие изделия нетрудно сконструировать самостоятельно и установить у себя дома.

Более подробного рассмотрения заслуживают технологичные клапаны для принудительной вентиляции, которые становятся все более распространенными и доступными.

Приточные клапаны и вытяжные вентиляторы: типы и применение

Помимо систем принудительной приточно-вытяжной вентиляции существует вариант использования вытяжного вентилятора с притоком наружного через приточный клапан, что для объектов бытового назначения также показывает хорошую эффективность.

В отличии от «дедовского» варианта с открыванием окон и форточек вы будуте получать приток свежего воздуха в помещение согласно объёму удаляемого.

Такие клапаны могут устанавливаться как в стены (стеновые), так и в окна (оконные) в жилых комнатах квартир или частных домов. Сам по себе клапан, как правило, состоит из телескопической трубы с воздухозаборниками, монтажной пластины, крышки, клапана, иногда фильтра.

Клапаны приточной вентиляции имеют возможность ручной регулировки расхода воздуха от 0 до 100%. Максимальный расход воздуха через клапан составляет до 30 м³/час. В корпус клапана встроен фильтр класса G2 для очистки приточного воздуха.

Диаметр подключения

100 мм

Звукоизоляция

Нет

Воздушный фильтр

G2

Диаметр подключения

100 мм

Страна-производитель

Италия

Диаметр подключения

80 мм

Страна-производитель

Германия

Тип вентилятора

Центробежный

Правила использования приточных клапанов

Сперва рассмотрим каким образом используются приточные клапаны, ведь недостаточно просто установить в «случайном» месте на стене такое устройство для нормальной работы вашей вентиляции.

Условие №1

Первое, что вам следует знать, это то, что клапан должен быть подобран в соответствии с производительностью вытяжного вентилятора. Для этого вы можете проконсультироваться с нашими инженерами или просмотреть график расхода воздуха на странице товара, чтобы иметь представление о соответствии.

Условие №2

Второе – место установки, оно выбирается таким образом, чтобы воздушный поток безпрепятственно проходил из жилой зоны (спальни или гостинной) в санитарную зону (туалет, ванная комната) или кухню. Для этого вам может дополнительно понадобиться установка вентиляционных решеток в дверях, если изначально не было предусмотрено зазора между дверью и полом.

Условие №3

Третье – требования к приточному устройству клиента, а они могут достаточно сильно отличаться. Для одного человека будет достаточно простого приточного клапана, другому может потребоваться звукоизоляция, третьему – автоматическая регулировка с термостатом, четвёртому – дополнительная защита от дождя.

Почему приточный клапан не заменит вытяжной вентилятор?

Тут может возникнуть вопрос, если уж приточный клапан обладает таким набором функций, то нельзя ли вообще обойтись без вытяжного вентилятора, а заодно и от производимого им шума. Нет, не получится и сейчас мы объясним почему именно.

Дело в том, что естественная вентиляция прямо зависит от разности давлений между помещением и окружающей средой. В то время как зимой такая вентиляция будет показывать относительно неплохие результаты (из-за большой разницы давления), то летом может получиться даже обратный эффект, когда ваша вентиляция из вытяжной превратиться в приточную (эффект опрокидывания тяги). Что касается шума, то с вентиляционным оборудованием от Maico не стоит на этот счёт переживать, эта техника по праву считается самой тихой в Европе.

Типы вытяжных вентиляторов

В качестве принудительной вытяжной вентиляции вы можете использовать вентиляторы различных типов, всё зависит от ваших пожеланий, эстетических предпочтений и пространства в доме.

Накладные или настенные осевые вентиляторы

Вентиляторы для ванной самые распространённые, они устанавливается вместо вытяжной решетки в ванной комнате и выбрасывает воздух в вентканал.

Встраиваемые центробежные вентиляторы

Центробежные вентиляторы устанавливается либо в подвесной/подшивной потолок или стену, посредством воздуховода соединены с вентиляционным каналом. От осевых они отличаются большим потенциалом по давлению, выражаясь проще – они более мощные.

Канальные вентиляторы

Канальные вентиляторы устанавливается в пространстве подшивного потолка непосредственно в канал воздуховода, иногда могут устанавливаться в стенную перегороду, если это позволяет её толщина. Из помещения воздуха забирается через вытяжные вентиляционные решетки по сети воздуховодов.

Крышные вентиляторы

Крышные вентиляторы соединены с основным стояком воздуховода, к которому в свою очередь ведёт канал воздуховода из санитарной зоны.

Наши последние работы

Подведем итог

Как видите выбор достаточно обширный и практически для любой конфигурации помещений и архитектурных особенностей можно найти подходящее оборудование.

С системой состоящей из приточного клапана и вытяжного вентилятора вам гарантируется тихая работа, постоянный объёмный расход воздуха отвечающий санитарным нормам и независимость качества вентиляции от погодных условий.

Естественно, что в данном обзоре мы рассмотрели далеко не все ньюансы и, уж тем более, не всё представленное у нас оборудование. Если вас заинтересует реализация подобной вентиляционной системы для своего дома, то вы всегда можете обратиться к нашим специалистам, они с радостью ответят на интересующие вас вопросы и при необходимости в кратчайшие сроки выполнят необходимые работы для проектирования системы вентиляции.

Самый эффективный клапан приточной вентиляции.

Ваш браузер не поддерживает HTML5 видео.

Пропускная способность 212 м³/час
            Обслуживания не требуется

Приточная вентиляция «Овен»

Принцип работы приточного клапана «Овен»:

      Клапан устанавливается в наружной стене под окном за
батареей отопления.

Свежий воздух с улицы попадает в «шумо-ветрогаситель»
(Патент №2307987), где избавляется от уличного шума и лишней интенсивности
напора, подогревается от горячей батареи и растекается по помещению.
Отработанный
воздух удаляется через существующую вытяжку. Если для комфортной температуры
в комнате тепла батареи не хватает, предусмотрен клапан с электрическим
нагревателем, который особенно необходим весной и осенью, когда на улице
холодно, но отопление ещё или уже отключено.

«Овен 250» — 8 000 руб

«Овен 315» — 9 500 руб

Заказать

«Овен 250-Т» — 12 500 руб

«Овен 315-Т» — 16 000 руб

Заказать

«Овен 250-А» — 10 000 руб

«Овен 315-А» — 12 000 руб

Заказать

«Овен 250-АТ» — 14 500 руб

«Овен 315-АТ» — 18 000 руб

Заказать

Приточный клапан «Овен» с водяным нагревателем:

      Компания «Овен» предлагает клапан приточной вентиляции, оснащённый водяным нагревателем.

Его тепловая мощность 16,6 кВт позволяет самостоятельно отапливать достаточно большие помещения, исключительно приточным тёплым воздухом, не прибегая к дополнительным отопительным приборам. В качестве резервного источника тепла на случай отключения отопления, либо для межсезонья, при отключенном отоплении предусмотрен клапан и с водяным и электрическим нагревателями.

«Овен 315-ВН» — 18 500 руб

Заказать

«Овен 315-ВН/Т» — 25 000 руб

Заказать

Купить клапан приточной вентиляции «Овен», а так же заказать его установку можно по телефону:
+7 (812) 963 03 09
[email protected]
без обеда и выходных.

Достоинства приточного клапана «Овен»:

• Самая высокая производительность из всех существующих аналогов (пропускная способность
212 м³/ч при перепаде давления 10 Па) за счёт значительного (Ø250 мм) проходного сечения
позволяет получить достаточно воздуха даже при слабой вытяжке и низкой
скорости притока.

• При щелевом оконном проветривании холод с улицы выталкивает в
вытяжку тепло, создавая зону сквозняка. Клапан Овен
напротив — посылает в помещение тёплый свежий воздух, вытесняя в вытяжку
более прохладный отработанный.

• При сильном набегающем ветре, сквозняки исключены,
благодаря шумо-ветрогасителю. Ветер,
попадая в него, разделяется на несколько встречных
потоков, которые сталкиваются и запирают друг друга.
Чем сильнее ветер, тем выше сопротивление ему
ветрогасителя (т.е. без сквозняков).
Вентиляция более комфортна, когда она незаметна.

• Отсутствие в помещении зон интенсивного обдува как при
использовании принудительных приточных установок с вентилятором.

• Приходящий уличный воздух подогревается до
комфортной температуры от существующей в здании системы отопления.

• Клапан не требует никакого обслуживания в течении всего срока службы.
Материалы, из которых он изготовлен — пластик и нержавейка не подвержены старению.

• Отсутствие дорогостоящих и громоздких
приточных систем, создающих шум и расходующих электроэнергию.

• Предусмотрена возможность частичного
запирания клапана для регулировки его производительности.
Заслонка клапана утеплена,
что исключает промерзание, когда он полностью закрыт.

• Пыль с улицы задерживает фильтр (доп. опция, если окно выходит на особо пыльную и загазованную
улицу). Обслуживание его картриджа производится без демонтажа батареи.

Отопление вентиляцией

Фото 1

Фото 2

Клапан приточной вентиляции «Овен» с водяным нагревателем при наличии вытяжки — это полноценный отопительный прибор. Тепловая мощность нагревателя 16,6 кВт. Помимо экономии места данный способ отопления является наиболее комфортным и к тому же экономичным, т. к. воздух поступает в комнату тёплым и, по мере приближения к вытяжному каналу отдаёт своё тепло помещению. В результате воздух удаляется уже остывший.

При радиаторном же отоплении в комнате происходит тепловое расслоение, т.к. конвекционное тепло от батареи устремляется наверх, оставляя внизу более прохладную зону. При этом, если в помещении есть вытяжка, то как правило, располагается она под потолком, как раз там, где собирается самый тёплый воздух. В результате удаляется этот самый тёплый воздух, унося с собой ценную тепловую энергию.

Для обогрева комнаты тёплым свежим воздухом, к установленному в наружной стене приточному клапану «Овен» необходимо подвести трубы , так же как к батарее отопления . Если теплоноситель вашей отопительной системы незамерзающий, то подключается клапан непосредственно к тепловой ветке (Фото 1), но если в трубах отопления простая вода, то добавляется промежуточный теплоноситель (Фото 2).

При непредвиденном отключении отопления в холодное время, замёрзшая вода может разрушить водяной нагреватель в составе клапана. Во избежание этого, тепло горячей воды необходимо передать незамерзающей жидкости (антифриз или гликоль), и уже эту жидкость подавать в приточный клапан.

Циркуляционный насос и водо-водяной теплообменник имеют незначительные габариты и помещаются в небольшой нише, устроенной в стене в районе отопительного стояка, либо в любом другом удобном месте. Термостатический регулятор автоматически меняет мощность водяного нагревателя, отслеживая температуру воздуха на выходе из клапана и поддерживает однажды заданную температуру в помещении.

Если Вас заинтересовали наши предложения, но остались вопросы, звоните по телефону (812) 963-03-09. Мы с удовольствием на них ответим, а так же предложим индивидуальное решение, оптимальное для Ваших конкретных условий.

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

© 2008 Санкт-Петербург
Овен — приточная вентиляция в квартире и в частном доме
Высокопроизводительная приточно-вытяжная система вентиляции с подогревом воздуха

установка вытяжного вентиляционного элемента в стену квартиры или жилого дома, выбираем стеновой обратный клапан

Клапан приточной вентиляции является важным звеном вентиляционной сети и широко используется в индивидуальных системах вентиляции. Прибор участвует в организации воздухообмена помещения и способствует созданию в нём благоприятного микроклимата.

Для чего нужен?

Роль клапанов приточной вентиляции трудно переоценить. Энергосберегающие тенденции современного строительства нередко приводят к абсолютной герметизации помещений, в результате которых происходит нарушение воздухообмена между улицей и пространством зданий. Это зачастую влечёт за собой застаивание воздушных масс, излишнее влагообразование и, как следствие, появление плесени и грибка.

Кроме того, в закупоренных помещениях тяжело находиться: в результате снижения уровня кислорода при одновременном повышении количества углекислого газа снижается работоспособность и ухудшается общее состояние человека. Практичным решением данной проблемы является установка клапана приточной вентиляции. Это позволяет обеспечить постоянный приток свежего воздуха и обойтись без приобретения дорогостоящих приточно-вытяжных установок или кондиционера.

Кроме того, проходящий сквозь клапан воздух подвергается очищению от песка, насекомых, пыли и мелкого механического мусора. Важной особенностью моделей является мощная шумоизолирующая функция. Клапаны препятствуют проникновению уличных шумов в помещение и обеспечивают максимальный уровень комфорта.

Именно в этом заключается главное преимущество использования клапанов приточного типа перед проветриванием помещения при помощи форточек и фрамуг. К тому же открывание форточки в зимнее время может вызвать заметное снижение температуры воздуха внутри помещения. Используя приточный клапан, данную проблему легко решить. Достаточно лишь разместить прибор над радиатором отопления, и поступающий воздух будет смешиваться с тёплыми потоками, поднимающимися снизу вверх.

Принцип работы

Конструкция приточного клапана довольно проста. В состав устройства входят воздуховод, цилиндрический корпус сечением 6-14 см, фильтр грубой очистки и теплоизолирующий материал. Наиболее дорогие и современные модели дополнительно оснащаются термодатчиками, регуляторами влажности, вентиляторами и системой дистанционного управления. Снаружи прибор закрывается вентиляционной решёткой, которая служит защитой трубы воздуховода от попадания птиц, грызунов, опавших листьев и осадков.

Наиболее подходящим для изготовления решётки материалом является алюминий. Он обладает высокой коррозийной устойчивостью, имеет небольшой вес и отличается долгим сроком службы. Некоторые модели дополнительно оснащены антимоскитной вставкой, сделанной из полимерного материала. Со стороны помещения клапан закрывается декоративной крышкой, оснащённой ручкой для регулирования прохождения воздушных масс. Для сдерживания сильных порывов ветра во многих моделях предусмотрена установка уплотнительных колец, оборудованных заслонкой.

Принцип работы клапана приточной вентиляции состоит в следующем: уличный воздух, проникая сквозь вентиляционную решётку, поступает на фильтр грубой очистки, после чего движется вдоль тепло-шумоизоляционного канала и немного согревается. Далее поток упирается в регулируемую заслонку, после чего при помощи технологических отверстий заходит в помещение. Однако при закрытых форточках интенсивность прохождения воздушных масс через клапан будет минимальной. Чтобы увеличить скорость движения воздуха следует оставлять форточки слегка приоткрытыми.

Проверить состояние вытяжных каналов можно, поднеся лист бумаги к декоративной решётке. Если тяга хорошая, то листок притянется к вентканалу. Если лист падает – это означает, что воздуховод, скорее всего, забит и нуждается в прочистке. Осуществлять данную проверку следует в холодное время года и при открытых форточках. Так, при исправной вентиляции и перепаде внешнего и внутреннего давления в 10 Па приточные клапаны могут пропускать до 30 кубов воздуха в час, что вполне отвечает санитарным требованиям.

Преимущества и недостатки

Высокий потребительский спрос и популярность использования приточного клапана обусловлены рядом неоспоримых преимуществ данных устройств.

1. Снижение нагрузки на оконную фурнитуру. Приточный клапан обеспечивает приток свежего воздуха в помещение, в связи с чем нет необходимости часто открывать окна и форточки.
2. Отличная шумоизоляция клапана не позволяет проникать в помещение уличному шуму. Благодаря этой способности приточные клапаны являются идеальным решением для организации проветривания детских комнат и спален.
3. Возможность регулирования интенсивности притока также выгодно отличает использование приточных клапанов от проветривания при помощи форточки.
4. Эстетичный вид декоративной решётки позволяет размещать клапан в любом помещении без риска испортить интерьер.
5. Благодаря теплоизоляционному слою, расположенному внутри трубы, воздух в помещение подаётся не таким холодным, как из форточки.
6. Низкая стоимость приборов позволяет за небольшие деньги организовать приток свежего очищенного воздуха и обойтись без приобретения дорогостоящего оборудования.

К минусам использования клапанов приточного типа относят необходимость обустройства сквозного отверстия, вероятность промерзания стен при неправильно проведённом монтаже и невозможность использования системы в условиях холодных зим. Кроме того, фильтр грубой очистки нуждается в регулярном очищении от мелкого мусора, а при необходимости – и в полной замене. К тому же эффективность проветривания помещения заметно снижается при повышении уличной температуры выше 5 градусов.

Эксплуатация приточного клапана в летние месяцы возможна лишь при вытяжке с принудительной циркуляцией воздуха.

Разновидности

Клапаны приточной вентиляции классифицируются по ряду признаков, основополагающим из которых является место установки агрегата. По данному критерию различают стеновые и оконные приборы. Стеновые клапаны отличаются удлинённой вытяжной трубой и утеплённым корпусом. Модели могут иметь круглое и квадратное исполнение и подразделяются, в свою очередь, на промышленные и бытовые. Бытовые устройства предназначены для установки в квартиры и частные дома, в то время как серьёзные промышленные приборы способны обслуживать бассейны, спортивные залы и производственные помещения.

Оконные клапаны в своё время были очень популярны и до появления кондиционеров широко использовались в больницах, заведениях общепита и детских учреждениях. Приборы отличаются простым устройством и невысокой производительностью, не превышающей 7 кубометров в час. Устройства монтируются в верхнюю часть окна и могут устанавливаться как в пластиковые, так и деревянные оконные рамы. Важным условием для эффективной работы клапана является обустройство помещения вытяжкой с естественной циркуляцией воздуха и плотно закрытая входная дверь. В противном случае заходящие воздушные массы будут создавать сквозняк, выходить в подъезд. Межкомнатные двери при этом, в случае отсутствия щели между дверным полотном и полом, требуется держать открытыми.

Вторым важным признаком, по которому происходит классификация приточных клапанов, является способ доставки воздушных масс в помещение. По данному критерию различают приборы с естественной тягой, которая становится возможной за счёт разности внешнего и внутреннего давления, и модели с принудительной вентиляцией. И если первые функционируют за счёт физических свойств двух сред, то вторые для более эффективной работы оснащаются встроенным вентилятором. Использование таких приборов освобождает от необходимости установки обратного клапана. Это связано с тем, что вентилятор в таких моделях способен работать как на подачу воздуха в помещение, так и на его отвод.

Клапаны с искусственной тягой гораздо производительнее, чем их традиционные аналоги, и способны пропускать в час до тысячи кубометров воздуха. Клапаны с вентилятором снабжены дополнительными фильтрами. Это обусловлено большой всасывающей силой прибора и вероятностью втягивания пыли и мелкофракционных взвесей. Зачастую такие приборы оснащены встроенным обогревателем. Это предохраняет прибор от промерзания, благодаря чему им можно пользоваться круглый год. Кроме того, на современные модели устанавливают гигрометр – устройство, регулирующее влажность подаваемого воздуха.

Как выбрать?

Прежде чем приступить к покупке приточного клапана, следует определиться с видом модели. При этом нужно учитывать, что стеновые приборы намного мощнее и производительнее оконных устройств, однако, их монтаж занимает больше времени и гораздо более трудоёмкий, нежели у оконных моделей. После того как тип клапана будет определён, необходимо выбрать мощность будущего устройства. При этом нужно учитывать объём комнаты, количество жильцов и предназначение данного помещения. Согласно санитарным нормам воздухообмен должен составлять не менее 3 кубометров в час на каждый квадратный метр площади. Кроме того, каждая комната нуждается в своём вентиляционном приборе, поэтому в многокомнатные квартиры следует приобретать сразу несколько клапанов.

Следующим критерием выбора должен стать терморежим прибора. Диапазон температур, на который рассчитан тот или иной клапан, всегда указывается в сопроводительной документации. Поэтому при выборе модели следует сопоставлять эти данные с климатическими условиями своей местности и приобретать прибор, рабочие температуры которого соответствуют средним температурам данного региона. В противном случае при помещении «теплолюбивого» клапана в условия холодной зимы внутри прибора будет образовываться конденсат, который быстро замёрзнет и заблокирует работу прибора.

Ещё одним важным моментом при покупке клапана является способ управления. Наиболее удобными в использовании считаются автоматизированные модели. Выставив единожды нужный показатель температуры и влажности (обычно это от 40 до 60%), об открытии заслонки можно не переживать. При увеличении заданных значений заслонка поднимается автоматически, а после стабилизации показаний – закрывается.

Также при выборе следует обратить внимание на длину внутренней трубы, которая зависит от ширины стены (при покупке клапана в стену), и на уровень тепло- и шумоизоляции.

При выборе клапана для северных регионов лучше остановиться на моделях, оснащённых дополнительно утеплёнными кожухами. Это позволит минимизировать риск обмерзания вентканала и обеспечит бесперебойную работу клапана.

Установка

Установка приточного клапана начинается с выбора места. Оптимальным вариантом является участок стены между отопительным радиатором и окном. Такое размещение прибора будет способствовать нагреванию приточного воздуха и позволит сделать клапан не очень заметным. Предпочтение лучше отдавать несущей стене жилого дома, а выход делать на лоджии или балконе, при условии, что они не выходят на оживлённую автомагистраль или промышленную зону. При установке клапана над окном следует отступить от откоса 30 см – это предотвратит промерзание вентканала.

После того как место будет выбрано, можно приступить к монтажным работам. Для этого следует выполнить ряд последовательных действий.

• Подготовить стену. В случае облицовки внешней стороны стены керамогранитной плиткой, обшивку необходимо временно снять. Со стороны помещения следует нанести разметку, обведя карандашом контур трубы воздуховода.
• Пробурить отверстие. Для более эффективного пылеудаления можно оборудовать пылесборник. Для этого нужно при помощи малярного скотча приклеить пакет к стене, подставив под него пластмассовую чашку. Сверху к пакету следует присоединить пылесосный шланг, после чего включить пылесос синхронно с буром. При этом крупные куски бетона или кирпича будут падать в чашку, а мелкая пыль отсасываться пылесосом. Бурение необходимо проводить под уклоном наружу: это предотвратит попадание влаги в помещение. Рабочую зону требуется время от времени увлажнять.

• В холодных климатических зонах отверстие рекомендуется сделать немного шире. Это нужно для обустройства дополнительного слоя теплоизоляции, который выполняют при помощи вспененного полимера.
• Установить гильзу клапана. Монтаж производится со стороны помещения методом вкручивания.
• Поставить на место корпус и крышку, а с наружной стороны установить и закрепить решётку.
• Закрепить корпус и панель со стороны помещения, после чего поставить на место фильтр с заслонкой.
• Зафиксировать крышку.

Уход

Обслуживание приточных клапанов заключается в чистке устройства, проводить которую рекомендуется весной и осенью. Кроме того, следует регулярно убирать пыль с декоративной решётки с помощью пылесоса. Синтетические фильтры требуется периодически вынимать и промывать в мыльном растворе. Теплоизоляционный материал также требует постоянного контроля за своим состоянием и, при необходимости, своевременной замены, которую следует производить раз в два — три года.

При проведении ремонта или других мероприятий, производящих большое количество пыли, приточный клапан рекомендуется заклеивать целлофаном или строительным скотчем. Клапаны для приточной вентиляции обеспечивают доступ свежего воздуха в помещения и делают нахождение них комфортным и приятным.

О том, как грамотно выбрать клапан приточной вентиляции, смотрите в следующем видео.

Рекуператор или приточка: что выбрать для дома?

Наличие правильного воздухообмена является ключевым фактором комфорта в доме и здоровья домочадцев. И тогда сама собой напрашивается мысль о создании правильной вентиляции. В последнее время чего только нет на рынке климатического оборудования! Неподготовленному человеку трудно разобраться в том, что ему действительно необходимо для создания комфортного микроклимата в квартире.
Давайте разберёмся, для чего служат, к примеру, приточные вентиляционные клапаны, приточные установки и рекуператоры.

Применяется в системах естественной и механической вентиляции. Клапан имеет защиту от насекомых, шума, пыли, от промерзания стены и выпадения конденсата, а также регулировку количества поступающего воздуха. Регулировать поток проходящего через клапан воздуха можно при помощи рукоятки на оголовке клапана или специального шнура, если клапан расположен высоко. На оголовке клапана расположена шкала, указывающая степень открытия клапана. Клапан имеет плавную регулировку вплоть до полного закрытия. КИВ-125 не требует никаких затрат электроэнергии.
Как он работает? Существующая вытяжка (вентканалы, расположенные на кухне и в санузлах), удаляя отработанный воздух, создаёт разряжение в помещениях квартиры, и за счет этого разряжения в помещение через клапаны КИВ-125 поступает свежий наружный воздух.

Преимущества:
* Двойная очистка воздуха.
* Встроенный двухступенчатый керамический нагреватель — для вентиляции в холодное время года.
* Высокоэффективный вентилятор — для тихой работы (от 21 дБ) с минимальным потреблением электроэнергии.
* Производительность от 40 до 120 м³/ч

Рекуператор воздуха проветривает ваше помещение путем удаления старого воздуха и притока нового, очищенного фильтром, внутрь помещения. В процессе обмена воздуха происходит рекуперация, передача энергии от выходящего воздуха входящему. Этим рекуператор экономит энергию, затраченную на отопление зимой и кондиционирование летом.

                                                                     * * * * *
Для эффективной работы приточного клапана или установки вытяжка должна быть активной. Активная вытяжка — это любая стабильно работающая вытяжная система – механическая (с помощью вентиляторов) или естественная (вентканалы, расположенные на кухне и в санузлах). Для гарантированной работы вентиляции в квартире в любой сезон, независимо от этажа, рекомендуется устанавливать вытяжные вентиляторы на кухнях и в санузлах.
Рекуператоры работают независимо от наличия вытяжных каналов. Мы помним, что в задачи рекуператоров, помимо притока свежего воздуха, входит выведение отработанного воздуха.
НО! Естественная вытяжка есть в каждом доме. Именно поэтому, устанавливать рекуператоры в жилых помещениях, на наш взгляд, нецелесообразно. Они, скорее, подойдут для помещений, в которых совсем нет вытяжки (гараж, сарай, кладовка и т.д.). Обещанная экономия электроэнергии — тоже спорный вопрос, поскольку объёма поступающего воздуха будет явно недостаточно — не более 40 м³/ч. А разве этого Вы хотели добиться, заботясь о проветривании своего дома? Да и подогрева воздуха в мороз Вы тоже не почувствуете.

Если Вам нужна действительная экономия, то рекомендуем рассмотреть приточные клапаны КИВ-125. Производительность клапана зависит от создаваемого вытяжкой разряжения:
при разряжении 20 Па (создаёт механическая вытяжка) — 50 м³/ч;
при разряжении 10 Па (создаёт естественная вытяжка) — 35 м³/ч.

Если же Вам хочется большего притока свежего, очищенного и, при необходимости, ощутимо подогретого воздуха, стоит задуматься уже о приточной вентиляционной установке.

И ещё один немаловажный момент:
для наружного отверстия до 150 мм (которое необходимо для монтажа, например, КИВ-125 или iFresh) не требуется согласование (если здание не является объектом культурного наследия):

4.3.7.* Устройство систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,15 м, скрытое заборной решеткой, допускается повсеместно (для объектов культурного наследия — по согласованию с КГИОП).

*Постановление Правительства города Санкт-Петербурга «Об утверждении правил содержания и ремонта фасадов зданий и сооружений в Санкт-Петербурге» (№1135 от 14.09.2006 г.)

Для монтажа рекуператоров требуется наружное отверстие большего диаметра — 180 мм.

монтаж клапана притока воздуха в систему приточной вентиляции

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха. В этом материале мы расскажем о необходимости установки этого устройства, взвесим все “за” и “против”, а также раскроем секреты монтажа стенового приточного клапана.

Содержание статьи:

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

1. Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
2. Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
3. Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
4. В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

1. Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
2. Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.
3. Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.
4. Фильтрующий элемент. Очищает поступающий воздух от пыли.
5. Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана .

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

• наличие исправной вытяжки;
• движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

1. Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
2. Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.
3. Устройство частично устраняет загрязнения и фильтрует уличный воздух.
4. Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.
5. Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.
6. По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.
7. Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

• необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
• несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
• при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Галерея изображений

Фото из

Вентиляционный стеновой клапан необходим для формирования стабильного воздухообмена в помещениях с герметичными оконными конструкциями и «не дышащей» отделкой

Небольшое по габаритам устройство, состоящее из регулятора воздушного потока, корпуса в виде трубы, фильтров и изоляционных приспособлений, обеспечит поставку в комнату чистого воздуха в требующемся объеме

Часть клапана, расположенная внутри помещения выполнена в виде неброской детали с не влияющей на стиль дизайна нейтральной окраской

Основная часть стенового вентиляционного клапана устанавливается в толщу стены. С внешней стороны видна только решетка, защищающая от птиц, насекомых, пыли

Конструктивно внутренние составляющие вентиляционных устройств могут различаться. В их ряду есть модели с подогревом и увлажнением подаваемого в комнату воздуха

В регионах с преобладанием низких температур стеновые клапаны монтируют с помощью кожухов с утеплителем

Если дом обустраивают вентилируемым фасадом, наружную часть выводят заподлицо с будущей поверхностью фасада

Стеновые клапаны не выделяются на фоне обшивки дома, если у владельцев не было желания подчеркнуть детали экстерьера

Стеновое вентиляционное устройство

Устройство стенового клапана

Крышка клапана в помещении

Вентиляционный клапан в собранном виде

Вариант стенового клапана над радиатором

Кожухи с теплоизоляцией для стенового клапана

Стеновые клапаны в устройстве вентилируемого фасада

Вентиляционный клапан и обшивка сайдингом

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

• производительность устройства;
• допустимую температуру эксплуатации;
• длину и диаметр воздуховода;
• способ управления;
• уровень шумоизоляции;
• компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

1. Монтаж предпочтительно осуществлять в несущей стене.
2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

• между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
• вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

• стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
• монтажная пена;
• штукатурная смесь;
• строительный нож;
• фигурная отвертка;
• инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Галерея изображений

Фото из

Шаг 1: Разметка перед формированием отверстия для установки приточника

Шаг 2: Расположение бурового станка с требующимся уклоном

Шаг 3: Удаление пыли из пробуренного отверстия

Шаг 4: Установка в отверстие кожуха клапана с решеткой

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Обслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить.  Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Выводы и полезное видео по теме

Видео ролик о необходимости установки, конструктивных особенностях и принципе работы приточного стенового клапана:

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

Если при ознакомлении с материалом у вас появились вопросы по установке стенового приточного клапана, или есть ценная информация по теме статьи, пожалуйста, поделитесь ею с нашими читателями. Это можно сделать оставив комментарий внизу статьи.

Клапаны приточно-вытяжные металлические дисковые серии АМ… ВРФ

• Описание
• Модификации
• Загрузки

Описание

Описание

Клапан приточно-вытяжной ДВКР

DVKR — универсальный воздушный клапан. Из-за используемых материалов клапан DVKR очень подходит для использования в (очень) влажных помещениях, таких как кухни, ванные комнаты и т. Д. Клапан оснащен встроенным монтажным хомутом и зажимным кольцом.

характеристики

• бесступенчатый регулятор расхода воздуха
• высоко интегрированная монтажная муфта для правильного воздушного потока и снижения шума
• закрытый регулировочный диск
• легко снимается для очистки
• Монтажная скоба адаптирована для подвесных потолков
• Отличная герметичность между корпусом диффузора и монтажным хомутом
• уникальная система уплотнения между монтажным кольцом и зажимным кольцом
• подходит как для приточного, так и для вытяжного воздуха

строительство

Воздушный клапан изготовлен из белого (RAL 9010) перерабатываемого полипропилена с температурой плавления 150–180 ° C.Диффузор устойчив к температурам от 0 ° C до 100 ° C без деформации. Используемые материалы устойчивы к большинству химикатов в малых концентрациях.

технические характеристики
классификации
информация для заказа

Лаборатория 2: Лаборатория постоянного объема (CV) (без вытяжных шкафов)

В некоторых лабораториях лучше всего работать с постоянным объемом. В этой лаборатории нет вентилируемого оборудования. Причина потребности в постоянном объеме — либо потребность в тепле (имеется постоянно высокая тепловая нагрузка, например, комната, полная морозильных камер), либо высокая потребность в воздухообмене (например, виварий), либо комната небольшого объема, где добавляются первые Стоимость VAV экономически не оправдана эксплуатационной экономией (например, холодильная камера). Если объем воздуха, обслуживающего пространство, может быть изменен с экономической точки зрения, эта лаборатория должна быть спроектирована как лаборатория VAV (см. Зону 6).

Введение

Phoenix Controls Воздушные клапаны Вентури можно использовать для поддержания чистого отрицательного или положительного давления между критически важными помещениями и соседним коридором или помещением.Такие средства контроля наддува обычно применяются в чистых помещениях, специальных производственных зонах, больничных операционных и в помещениях без вытяжных шкафов в лабораторных помещениях.

В этом приложении используется клапан постоянного объема (CVV) для поддержания постоянного объема подачи в зону, поскольку статическое давление в системе воздуховодов подачи колеблется. Предполагается, что тепловая нагрузка зоны достаточно мала, чтобы объем приточного воздуха, рассчитанный для обеспечения скорости вентиляции (рассчитанной на основе воздухообмена в час), также поддерживал температуру в помещении.Общий объем выхлопных газов, выходящих из зоны, также регулируется с помощью клапана постоянного объема. Этот клапан поддерживает постоянный объем выхлопных газов из зоны, поскольку статическое давление в системе выхлопных каналов колеблется.

Общий объем вытяжного воздуха (GEX) рассчитан таким образом, чтобы в сочетании с объемом приточного воздуха зоны обеспечивался желаемый чистый отрицательный или положительный объем смещения помещения. Благодаря наличию клапана, не зависящего от давления, как на подающем, так и на общем выпускном источнике, поддерживается контроль наддува зоны.

Зональный термостат независимо управляет змеевиком повторного нагрева, обеспечивая контроль температуры зоны.

Колебания статического давления

Поскольку статическое давление в системе подачи колеблется, узел конуса / пружины клапана подачи постоянного объема, не зависящий от давления, должен модулировать, чтобы поддерживать постоянный объем подачи в зону в течение одной секунды. Поскольку статическое давление выхлопной системы колеблется, узел конуса / пружины общего выпускного клапана постоянного объема, не зависящий от давления, также должен модулировать, чтобы поддерживать фиксированный объем выхлопа вне зоны в течение одной секунды.

Герметизация помещения

Если требуется отрицательный объем смещения помещения, клапан подачи CVV должен быть предварительно настроен на заводе на объем, по крайней мере, на 10% меньше, чем объем общего выпускного клапана CVV, также предварительно настроенный на заводе. Это должно привести к смещению объема помещения, который входит в зону из коридора или соседних пространств, тем самым обеспечивая контроль наддува зоны. [Если требуется положительный объем смещения помещения, клапан подачи CVV должен быть предварительно настроен на объем, по крайней мере, на 10% больше, чем объем клапана CVV GEX.Это приведет к смещению объема помещения, который покидает зону и входит в коридор или соседние помещения, тем самым обеспечивая контроль наддува зоны.]

Контроль температуры

Зонный термостат должен независимо управлять змеевиком повторного нагрева.

Состояние отказоустойчивости

Поскольку для клапанов постоянного объема не требуется ни пневматического воздуха, ни энергии, условие отказоустойчивости не применяется к клапанам в этом приложении.

Клапаны приточного воздуха для потолочного и настенного монтажа

Основные рекомендации по выбору предохранительного выпускного клапана

В промышленных условиях пневматические линии могут представлять значительную опасность для рабочих и связанного с ними оборудования — как самих линий, так и движущихся компонентов, с которыми они работают.

Системы

были разработаны, чтобы помочь минимизировать эти опасности и соответствовать двум стандартам безопасности ISO (EN ISO 13849 и ISO 13118: 2000), которые предписывают рассеивание пневматической энергии для предотвращения непреднамеренного запуска или перемещения машины.

Инженеры-конструкторы

могут использовать пневматический предохранительный выпускной клапан, такой как предохранительный выпускной клапан Parker P33, в системе подготовки воздуха, чтобы соответствовать этим стандартам и повысить уровень безопасности предприятия.

При выборе предохранительного выпускного клапана следует учитывать несколько важных моментов:

1. Измерьте время выхлопа до неисправного состояния

Найдите время, чтобы понять наихудший сценарий, поскольку, когда предохранительный клапан находится в неисправном состоянии, стандартное время выпуска (при условии нормальной остановки) не применяется. В этой ситуации возникает неисправность клапана или системы управления, и поток выхлопных газов может быть ограничен, тем самым увеличивая время выхлопа.

2. Важно время переключения

Чем быстрее машина может остановиться, тем ближе к машине могут быть установлены ограждения, световые завесы или другие датчики присутствия.Ваше выключение влияет на ваши расчеты безопасного тормозного пути, а время включения влияет на время задержки заполнения машины.

3. Дизайн продукта

Принятие предохранительного выпускного клапана с последовательно-параллельной конструкцией потока означает использование преимуществ как последовательного, так и параллельного расположения, гарантируя, что оба элемента клапана (резервная конструкция) должны смещаться на приточный воздух ниже по потоку. Если какой-либо элемент клапана должен был находиться вне положения с другим, то выходящий воздух будет сбрасываться для выпуска параллельно.

Такое расположение обеспечивает более высокий поток выхлопных газов и обеспечивает очень низкое остаточное давление во время неисправности, устраняя опасность попадания остаточной энергии в машину. Следовательно, если два выпускных клапана используются последовательно, воздух, подаваемый к первому клапану, проходит через второй, а затем ниже по потоку. В режиме выхлопа эта конструкция пропускает большую часть выхлопных газов через второй клапан, создавая задержку во времени выхлопа.

4. Знать значение B10

Значение B10 клапана — это его ожидаемый срок службы в циклах переключения и основано на испытании B10 (точка, при которой 10% образца вышли из строя).Это важное соображение при определении MTTFd. Чем выше качество компонентов, тем дольше будет срок службы B10 машины, в которую они встроены. Это важное соображение для приложений категории 4, где требуется высокий диагностический охват.

5. Мониторинг

Для достижения наивысшего уровня диагностического охвата критически важно использовать все лучшие аспекты архитектуры схем безопасности — резервирование (двухканальные схемы) и мониторинг для обнаружения неисправностей или отказов в системах управления и проверки на наличие коротких замыканий.Контрольная часть системы безопасности должна каждый раз проверять, смещаются ли обе стороны клапана вместе. Обычно это делается с большинством версий реле безопасности и ПЛК безопасности, которые также могут выполнять мониторинг импульсных испытаний.

Этот тип реле безопасности и ПЛК безопасности обеспечивает очень надежные системы с большим охватом диагностики, особенно при коротких замыканиях в двухканальных системах. Использование сложных средств управления и контроля, обеспечивающих работоспособность клапана.

Безопасность не допускает ошибки. Если для оценки риска требуется рейтинг безопасности ПЛК или выше для пневматической системы, то двойной резервный предохранительный выпускной клапан предлагает простой в реализации и экономичный способ достижения необходимого уровня безопасности.

Узнать больше

В нашем техническом документе «Выбор и интеграция пневматических предохранительных выпускных клапанов» излагаются дополнительные соображения при выборе предохранительных выпускных клапанов.

Статья предоставлена ​​Линдой Карон, менеджером по продукции Factory Automation, подразделение пневматики

Связанное содержание

Клапаны приточного и вытяжного воздуха

Воздушные клапаны для естественной и механической вентиляции.Широкий ассортимент, правильный выбор для любой установки. Наш ассортимент воздушных клапанов отличается низким уровнем шума и привлекательным дизайном.

Сортировать по:
ОригиналСамая низкая ценаСамая высокая ценаНовыеСтарыеНазвание a-zНазвание z-aПроизводитель a-zПроизводитель z-a

• Выпускной клапан KSO J 100

  16,50 €
  38,00 €

  Добавить в корзину

• Выпускной клапан KSO J 125

  20,00 €
  45,60 €

  Добавить в корзину

• Выпускной клапан KSO J 160

  22,00 €
  50,50 €

  Добавить в корзину

• TULOILMAVENTTIILI KTSA 100 A-КОЛЛЕКЦИЯ

  16,20 €
  43,60 €

  Добавить в корзину

• TULOILMAVENTTIILI KTSA 125 A-КОЛЛЕКЦИЯ

  17,00 €
  44,00 €

  Добавить в корзину

• TULOILMAVENTTIILI KTSA 160 A-КОЛЛЕКЦИЯ

  22,00 €
  56,40 €

  Добавить в корзину

UltimAir

.
