Навес для машины своими руками

Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Обзор конструкций

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Материалы для навеса под машину – опорная конструкция

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

  • Навес под машину из дерева, это может быть брус, клееный или профильный, бревна, стволы. Деревянные конструкции очень просты в изготовлении, не требуют специальных инструментов, но пожароопасны, требуют тщательной обработки антисептиками и огнестойкими смесями.
  • Металлические навесы под машину, пожалуй, самый популярный вид конструкции. Каркас изготавливают из труб, варят из металлопрофиля либо это красивое кованное изделие. Строительство навеса из металла требует специального сварного оборудования и навыков работы на нем либо привлечение специалистов. Постройка прочная, надежная, долговечная, единственный минус – коррозия, поэтому металлические детали необходимо защищать от сырости.
  • Постройка на каменных, бетонных, кирпичных столбах – навесы под машину более массивны относительно предыдущих вариантов, но зато не требуют дополнительной обработки и более просты в эксплуатации.

Навес для машины, фото комбинированной постройки из дерева и камня

Огнезащитные составы — это средства 1 и 2 группы по ГОСТ 16363/ НПБ 251, которые в обязательном порядке должны иметь сертификат и свидетельство санэпиднадзора. Для ответственных, несущих элементов, можно использовать только составы высшей группы, согласно номенклатуре визуального контроля, прозрачная смесь имеет розовый цвет.

Виды кровли и материалы

Навес для машины с односкатной крышей – самый простой способ обустроить место для комфортной стоянки. Здесь важно правильно сделать мауэрлат – обвязку по верхним оголовкам столбов и стропильную систему, которая должна выдерживать ветровые нагрузки и давление снега на кровлю. Если между опорными столбами менее 4500мм, можно обойтись и без дополнительных опор, если более, то придется делать дополнительные подпорки. Для навеса под машину минимальный наклон крыши 25о, но окончательный наклон зависит от выбора кровельного материала.

При уклоне крыши в 25о на каждый метр в длину добавляется 300 мм высоты, таким образом, если навес под машину 5 м, то задние столбы должны быть выше передних на: 5*300=1500 мм.

Изготовление навеса для машины своими руками – фото пример, как сделать односкатную деревянную конструкцию

Реже навесы оснащают двухскатной либо вальмовой крышей, это уже большие и сложные постройки, рассчитанные на многофункциональность, например, первый этаж под машину, а второй – беседка.

Виды кровельных материалов для односкатной стропильной системы:

  • профлист;
  • рубероид;
  • мягкая черепица;
  • металлочерепица;
  • ондулин;
  • шифер;
  • поликарбонат;
  • тент.

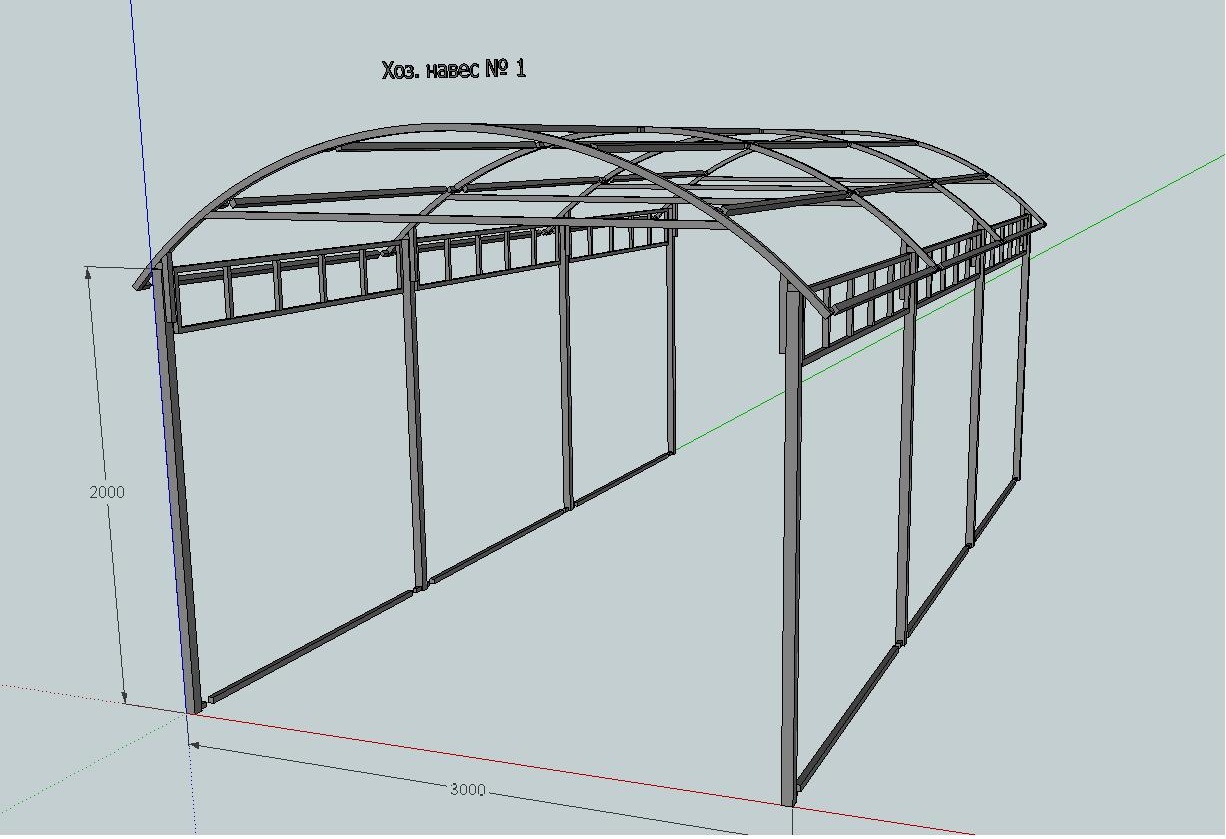

Под выгнутой, арочной крышей обустраивают навес под машину из поликарбоната. Обычно это металлическая дугообразная конструкция, сварная под фермой из профильных труб или кованное изделие. Здесь важно просчитать прочность и конструктив несущих элементов. Навесы из поликарботата можно считать универсальными, они смотрятся легко, практически незаметны на участке, поэтому вписываются в любую архитектурную композицию.

Мобильные навесы под машину

Сейчас можно купить компактные, складные навесы для машины. Представляю собой металлический каркас с тентовой крышей. Схема сборки проста, установить конструкцию можно усилиями 1-2 человек за 1-2 часа.

Навес для машины на даче, своими руками маркизу можно установить за 2-4 часа

Такой вариант удобен для дач и выездов на природу. В комплекте могут быть предусмотрены боковые стенки из мягкого стекла или тента.

Мобильный навес для машины на даче, при необходимости всегда можно свернуть или перенести в другое место

Площадка

Площадку для навеса под машину можно просто засыпать щебенкой, но более рачительные хозяева устраивают бетонную плиту, мостят натуральным камнем или тротуарной плиткой. Чтобы площадка не разрушалась, необходимо подготовить участок: снять верхний плодородный слой почвы, отсыпать дно котлована песком и щебнем, утрамбовать. Не забудьте про уклон и слив, чтобы вода не застаивалась на площадке.

Чтобы более надежно защитить машину, рекомендуется оснастить навес дополнительными боковыми стенками.

Площадку лучше сделать в уровень земли, если она будет выше, не забудьте предусмотреть спуск

Особенности размещения

Навес для машины может представлять собой отдельно стоящее сооружение, пристроенный к дому, хозблоку, гаражу либо примыкать к забору. Выбор места зависит от условий на вашем участке. Лучше, если конструкция будет держаться на самостоятельных опорах, но при необходимости одну из сторон можно сделать консольного типа.

Строительство навеса для машины своими руками — пример, как прикрепить конструкцию к дому

Какой навес лучше

У каждого вида материалов есть свои преимущества и недостатки. Так, дерево подвержено гниению и горит, металл ржавеет, необходимо специальное сварное оборудование, к тому же эти материалы требуют постоянного ухода. Из кирпича и камня строить хлопотно, потребуется навыки по кладке, усилия для замеса бетона, да и временные затраты больше, чем оборудовать деревянный и металлический навес.

Кованые изделия – это роскошь и изящество вашего дома

Здесь выбор зависит от ваших возможностей, проще всего построить из дерева, но если вы прекрасно справляетесь с металлом, то вполне вероятно, сварить каркас вам будет куда сподручнее.

Профнастил – не выгорает, не требует окраски, не отслаивается

Что касается кровельных материалов, конечно, быстрее и проще использовать листовой жесткий формат: поликарбонат, профнастил, шифер. Рубероид обойдется гораздо дешевле, но для монтажа потребуется обрешетка стропил, точно также, как и для мягкой черепицы. Самый целесообразный вариант – это профлист и поликарбонат, что называется «не дорого и сердито», но если их сравнивать, то профнастил со временем подвержен коррозии, а вот поликарбонат не имеет подобных недостатков. Плюс он пропускает свет, поэтому не будет затемнено пространство, если навес пристроить к дому.

Огромная цветовая палитра делает поликарбонат универсальным материалом для кровли малых архитектурных форм

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

Основные несущие элементы для деревянного навеса под машину

Как построить навес из поликарбоната для машины своими руками

Будем строить простую металлическую конструкцию с односкатной крышей и поликарбонатной кровлей.

Проект с размерами и материалы для изготовления конструкции

Выбираем место, огораживаем по периметру столбиками согласно чертежу, натягиваем веревку. Снимаем мягкий слой почвы, копаем котлован приблизительно 300 мм в глубину. По бокам через каждые 1,5 – 2 м выкапываем ямы для опорных столбов, глубиной 700-100 мм, зависит от высоты грунтовых вод и характера грунта.

Дно выравниваем, укладываем песок и щебень, слой по 100 мм, утрамбовываем, чтобы не оставалось следов человека среднего веса. Устанавливаем опалубку, вяжем армирующий каркас, для плиты, только рифленые пруты 8-12 мм, ячейка 100*100, 200*200 мм. Отдельно армируем столбы. Для этого на дно ямы наливаем 200 мм бетона, и в него вставляем арматуру, каркасы можно изготовить предварительно, связать пруты в виде столбов и обернуть рубероидом на 2 слоя.

Можно отдельно не заливать столбчатый фундамент, а сразу бетонировать в землю несущие стойки: металлическую трубу или брус, но такой вариант менее практичен, так как материал в земле будет разрушаться даже с защитным слоем.

Заливаем бетон, для плиты достаточно толщины в 100 мм, ждем становления бетона. Так как основание нагружаться не будет, через неделю можно приступать к основным работам.

С помощью уголков и кронштейнов к столбчатому фундаменту крепим опорные металлические стойки, диаметром 50-100 мм, проверяем вертикаль по отвесу, устанавливаем укосы, чтобы сохранить геометрию. Проверяем высоту столбов, при необходимости подпиливаем, чтобы сохранить уклон крыши.

Способы, как закрепить опорные вертикальные стойки

Делаем обвязку по верхним оголовкам, металлопрофилем 40*40 мм привариваем к основанию. Далее крепим дополнительную обвязку, перпендикулярно стойкам, таким образом получаем прямоугольный треугольник для фермы. Используя прокат меньшего поперечного сечения привариваем ребра жесткости стропильной системы. Перпендикулярно укладываем стропила из квадратного металлопрофиля, через каждые 800-1200 мм, навес над краем обвязки 200-300 мм, привариваем. Все детали зачищаем жесткой металлической щеткой, моем растворителем. После высыхания грунтуем и красим.

Вариант простой стропильной системы, которую легко изготовить своими руками

Крепеж выбирайте из оцинкованной стали, так удастся избежать коррозии и последующего разрушения материалов.

На стропильную систему укладываем лист поликарбоната, лучше использовать сотовый, а не литой, он более устойчив к механическим повреждениям. Удобная толщина листа 6-12 мм, цвет зависит от остального дизайна участка.

Крепим поликарбонат на специальные пресс-гайки, дабы избежать протекание воды, через каждые 300-400 мм. Края закрываем торцевыми планками.

Как правильно крепить поликарбонат к стропильной системе

В этой конструкции поликарбонат можно легко заменить профлистом, подойдет материл толщиной 0,5 мм.

Как правильно крепить профлист

При необходимости такую конструкцию можно обшить по бокам деревянной решеткой либо повесить шторы из тента, брезента, мягкого стекла.

В наших галереях смотрите оригинальные и практичные идеи, как сделать навес для машины. Готовые проекты – это не руководство к действию, а способ вдохновить наших читателей на строительство «домика» для железного коня.

Навесы для машины из профнастила, фото конструкции на металлическом каркасе

виды, материалы, чертежи и строительство

Автор Альфира Сагитова На чтение 10 мин. Просмотров 27.7k.

В каждом загородном доме обязательно должно быть место для стоянки автомобиля.

Не всегда выгодно строить гараж. Во-первых, крышу на столбах (навес) оборудовать быстрее, проще, дешевле. Во-вторых, гараж – это капитальное строение, которое занимает большую площадь.

Статья поможет читателю не только узнать особенности различных навесов для автомобилей, но и выбрать лучший для себя вариант.

Разновидности навесов

Все навесы имеют одинаковое назначение – это защита автомобиля от осадков, солнечных лучей, других «сюрпризов» окружающей среды. Однако у них есть и особенности.

  1. Размещение.
  • отдельно стоящий навес – это конструкция, расположенная рядом с домом;
  • пристроенный навес – это конструкция, опирающаяся на забор или стену дома. С одной из сторон ей не требуются опорные столбы.
  1. Мобильность.
  • стационарные конструкции имеют прочную опору, надёжную кровлю;
  • разборные конструкции, которые легко разбираются и собираются. Обычно их изготавливают из трубок, соединённых между собой.
  1. Материал для опор и каркаса.
  • деревянные конструкции обычно строят рядом с домом из дерева. Такое сооружение обходится недорого. Опоры изготавливают из обрезного бруса, а обрешетку из строганой доски;
  • металлические навесы изготавливают из профильных труб, железного уголка, нержавеющих стальных элементов. Для опор лучше всего использовать профильную трубу. У неё высокая прочность и долговечность.
  1. Конструкция кровли.
  1. Кровельный материал.

Для кровельных работ используют различные покрытия. Однако для навесов подходят не все. Чаще всего выбирают следующие материалы.

  1. Профнастил – это волнистые или ребристые листы из тонкой стали или алюминия. У них есть достоинства и недостатки.

Плюсы:

  • простой монтаж;
  • лёгкий, негорючий материал;
  • верхнее покрытие создаёт защиту от ржавчины, перепадов температуры, механических воздействий;
  • большое цветовое разнообразие.

Минусы:

  • при повреждении защитного покрытия образуется ржавчина;
  • сильный шум при дожде или граде.
  1. Металлочерепица – это металлические заготовки, прошедшие штамповку, оцинковку, а затем покрытые полимером. У них есть положительные и отрицательные качества.

Плюсы:

  • высокая долговечность;
  • маленький вес облегчает монтажные работы;
  • высокая герметичность стыков;
  • пожарная безопасность;
  • устойчивость к колебаниям температуры и влажности.

Минусы

  • сильный шум во время дождя или града;
  • легко повреждается защитный слой, поэтому монтаж выполняют в мягкой обуви;
  • при небольшом уклоне крыши плохо сходит снег при таянии.
  1. Ондулин – это целлюлоза, пропитанная битумом с полимерными добавками. Строители отмечают достоинства и недостатки у такого покрытия.

Плюсы:

  • простой монтаж из-за волнистой формы;
  • экологическая безопасность;
  • высокая долговечность;
  • большое цветовое разнообразие.

Минусы

  • в жаркую погоду нагревается, а затем появляется запах битума;
  • при длительной эксплуатации теряется цвет;
  • пожароопасный материал.
  1. Поликарбонат – это полимерный материал, состоящий из нескольких панелей с рёбрами жесткости. Выпускается в прозрачном или цветном варианте. У него есть достоинства и недостатки.

Плюсы

  • листы имеют разные размеры и цветовые оттенки;
  • высокая прочность;
  • простой монтаж;
  • пожарная безопасность;
  • при разрушении не образуются осколки.

Минусы:

  • требуется большая аккуратность при очистке крыши от снега, так как материал легко повреждается острыми предметами;
  • не допускается контакт с растворителями, аммиаком, минеральными солями;
  • есть ограничения для крепёжных деталей.

Подготовка проекта

Строительство навеса начинают с подготовки проекта. Он включает чертёж с основными размерами и описанием параметров будущей конструкции. В проекте учитывают оптимальные условия для эксплуатации, состав покрытия, характеристики основы и покрытия.

  1. Выбор лучшего зимнего варианта.

Все преимущества навеса для автомобиля полностью раскрываются зимой.

При разработке проекта обязательно рассматривают климатические особенности местности.

Доказано, что зимой автомобиль лучше хранить под навесом.

Конструкция из опорных столбов и крыши надёжно защищает от осадков, а к тому же не создаёт свой микроклимат. Заехав зимой под навес, машина постепенно остывает, а значит, не покрывается росой. В гараже из-за смены температуры выпадает роса, которая постепенно разрушает металл кузова.

В районах с холодной и продолжительной зимой выбирается более прочная конструкция, выдерживающая толстый слой снега. Каркас из дерева или металла дополнительно усиливают, чтобы выдержать нагрузку до 150 кг на кв. м кровли.

Среди кровельных материалов только поликарбонат не меняет своих качеств в условиях суровой зимы.

  1. Выбор покрытия площадки.

Недорогой и простой способ покрытия – это засыпка щебёнкой. Чтобы не делать спуск, покрытие должно находиться на уровне земли. Жёсткость у щебёнки достигается качественной трамбовкой.

Более затратные способы — это укладка бетона или тротуарной плитки. В любом случае перед укладкой площадку готовят: снимают слой почвы, делают отсыпку щебнем и песком, утрамбовывают.

  1. Выбор размеров конструкции.

В зависимости от количества машин выбирают размеры.

Стандартами установлено, что для одного автомобиля навес должен быть по длине больше машины на один метр, а по ширине до двух метров.

Для двух машин ширина навеса рассчитывается по формуле: Ш = Ш1 + Ш2 + 2 м + 0,8 м, где:

  • Ш1 и Ш2 – ширина машины;
  • 2 м – запас по 1 м с наружных сторон автомобилей;
  • 0,8 м – расстояние между автомобилями.



Высота выбирается с учётом габаритов автомобиля с грузом на багажнике. При очень высоком навесе косые осадки попадают внутрь конструкции. Оптимальная высота 2,3 метра.

Универсальными считаются следующие размеры:

  • Средний автомобиль с небольшой площадкой – 6,0 х 3,0 м;
  • Микроавтобус, внедорожник – 6,5 х 3,5 м;
  • Два автомобиля – 6,5 х 6,0 м.
  1. Выбор материалов опоры.

В качестве строительных материалов для стоек подходят: металл, дерево, бетон, кирпич, камень.

Обычно опоры строят из металла или дерева. Их легко монтировать, а главное, они обходятся дешевле, чем другие строительные материалы.

  • Металлические стойки.

Основное требование к сборным металлическим опорам – это прочность. Чтобы выдерживать нагрузку кровли со снежным покровом, потребуются 100 — миллиметровые металлические трубы. Диаметр зависит от шага установки. Минимальный размер труб допускается, если стоек много. А вот для односкатной кровли с четырьмя стойками потребуются трубы максимального диаметра.

  • Деревянные стойки.

К опорам из дерева предъявляют особые требования. Прежде всего, это связано с возможным гниением из-за влажности. Опоры из качественных сортов древесины, обработанные перед установкой, прослужат до 15 лет.

Достаточную надёжность обеспечивают 200- миллиметровые оцилиндрованные бревна и брус размером 150 мм.

Перед покупкой материала надо посчитать количество стоек. В зависимости от шага их требуется разное количество. Каждая стойка должна выдерживать давление до 250 кг.

Подсчитано, что для среднего автомобиля с небольшой площадкой потребуется 6 стоек. Между опорами выбирается расстояние до 3 м. Обязательно ставятся стойки по углам строения.

  1. Выбор материалов для покрытия.

В качестве покрытия для отдельно стоящего строения лучше всего подходит профнастил или ондулин. Они имеют высокую надёжность и прочность, поэтому служат более 20 лет. Дольше служит только металлочерепица, но она стоит дороже, а главное, задерживает сход снега. Эти покрытия не пропускают свет, поэтому под ними всегда тень.

Навесам лучше всего подходит поликарбонат. Основное внимание уделяют выбору качества материала. В жаркую погоду хорошо создаёт тень трёхслойный поликарбонат с высоким показателем поглощения солнечного света.

У навеса, пристроенного к дому, логично делать однотипное с домом кровельное покрытие.

Основные параметры кровель устанавливаются «Строительными нормами и правилами». Ими пользуются при проектировании кровель с любым покрытием. Наклон в градусах или процентах определяют по уровню горизонта. Большое значение для выбора наклона имеет вид кровельного материала.

Для всех кровель на столбах оптимальным считается наклон ската от 15 до 25 градусов.

Количество материалов определяют по площади кровли. Их закупают с запасом: на 5% больше, чем рассчитанная площадь.

Строительство навеса из поликарбоната

Для строительства металлической конструкции с односкатной кровлей, покрытой поликарбонатом, придерживаются следующей последовательности работ.

  1. По проекту готовят площадку. Её очищают от мусора, размечают колышками, а затем роют котлован глубиной до 30 см.
  2. По бокам площадки с шагом до 3 метров выкапывают ямы, в которые будут помещаться металлические опоры.
  3. Дно котлована заполняют щебнем и песком, после этого трамбуют;
  4. Устанавливают опалубку для столбчатого фундамента. Производят армирование плиты и столбов. Можно не делать столбчатый фундамент, а сразу бетонировать в земле опоры, но стойки без защиты быстро разрушатся.
  5. Заливают бетон толщиной до 10 см. Он затвердевает около недели.
  6. К столбчатому фундаменту крепят стойки. Отвесом контролируют вертикаль. Подпиливают столбы, чтобы сохранился уклон у будущей кровли.
  7. По верхним оголовкам между опорами и перпендикулярно им приваривают металлический профиль так, чтобы получился прямоугольный треугольник. Стропильной конструкции создаются рёбра жёсткости, а сверху приваривают обрешётку. Готовую ферму зачищают, грунтуют, а затем красят.
  8. На стропильную систему укладывают 12- миллиметровый сотовый поликарбонат. Крепят листы прижимными элементами. Стальной крепёж ржавеет, и остаются подтёки, а дерево разбухает от влаги. На стыках листов устанавливают специальный профиль.

Строительство навеса из дерева

Полностью деревянные навесы для машин встречаются редко. Деревянной считается конструкция, у которой из дерева опоры, элементы каркаса и обрешётка. Кровля имеет разные покрытия.

Строительство деревянного навеса начинают с разметки, устройства фундамента и крепления стоек одним из вариантов:

  • на фундаментные блоки крепят опоры;
  • Опорные стойки бетонируют в ямах глубиной до 1 метра;
  • Устанавливают закладные детали в столбчатом фундаменте.

Площадку укладывают плиткой или бетонируют.

Столбчатый фундамент защищает деревянные опоры от контакта с землёй, а значит, продлевает срок их службы.

Стойки, установленные на закладные детали столбчатого фундамента, связывают между собой, а сверху укладывают поперечные балки.

Оборудование каркаса завершается сборкой стропил и набивкой обрешётки.

Кровля получится высокого качества, если при монтаже профнастила придерживаются следующих правил:

Правильное крепление профнастила

  • листы укладывают внахлёст;
  • крепление выполняют нержавеющим крепежом;
  • под крепёж вставляют резиновые шайбы.

Пристроенный навес

Такая конструкция с максимальной пользой занимает придомовую территорию. Хорошо себя зарекомендовали опорно-балочные конструкции. У них высокая прочность и оригинальный стиль. Сооружение пристроенного навеса выполняется поэтапно.

Первый этап. Крепление скоб для несущей балки.

Работы начинают с разметки стены. В местах примыкания концов несущих балок к стене анкерами крепят железные скобы.

Второй этап. Монтаж стоек.

Выбирают места для установки опор. В простом варианте их потребуется две.

Стойки устанавливают в вырытые метровые ямы. По высоте они должны быть на 30 см ниже укреплённых железных скоб. Перед установкой в ямах из рубероида делают опалубку, в которую вставляют деревянные столбы, а затем заливают бетоном.

Получаются опоры с фундаментом, который затвердевает до трёх дней.

Третий этап. Монтаж каркаса.

Поперечные стропила будущей крыши вставляют в скобы на стене и прибивают к опорам.

На ребро устанавливают доски обрешётки. Выбор шага зависит от покрытия. Несложно монтировать листы ондулина, поэтому его часто применяют для кровель домов и пристроек.

Шаг обрешётки связан с наклоном кровли. При наклоне более 15 градусов выбирают шаг обрешётки 600 мм.

Четвёртый этап. Укладка кровельного покрытия.

Ондулин укладывают со сдвигом, чтобы не сходились стыки листов. Для крепления применяют специальные гвозди. Их прибивают внизу каждой волны.

Чтобы придать пристроенному сооружению завершённый вид, дизайнеры советуют обшить кровлю внутри деревянными или пластиковыми панелями.

В общем, навес для автомобиля не является капитальным строением. Его можно построить собственными силами. Он не занимает много места. Существует много разновидностей таких сооружений.

Эти и другие качества навесов делают их привлекательными для большинства владельцев автолюбителей.

Видеоинструкция:

Полезно12Бесполезно1

чертежи и проекты, как сделать крышу своими руками, навес из бревен к дому и пристенный, прямой и арочный, размеры

Односкатный навес имеет массу преимуществ, среди которых быстрота и простота сборки. Сделать такую конструкцию самостоятельно легко, если следовать руководству и грамотно составленному чертежу. В последнем важно, чтобы все было правильно замерено и рассчитано, иначе навес не будет выдерживать необходимые нагрузки.

Особенности

Односкатные навесы очень просты, что делает их весьма популярными. Несложная конструкция легко собирается самостоятельно. Как правило, навес представляет собой опорные столбы, стропильные фермы, обрешетку и кровельное покрытие. Стоит заметить, что в строймагазинах представлены даже уже полностью готовые комплекты, которые очень быстро собираются своими руками. Однако составление самостоятельных чертежей и проведение необходимых расчетов также несложный процесс.

В ходе создания навеса следует учесть его уклон. Данный параметр важен. Его следует определять исходя из климата, где будет вестись строительство.

К примеру, в областях с обильными снегопадами угол наклона должен составлять не менее 35 градусов. Это позволяет скату оставаться целым, даже если на нем лежит большое количество снега.

Для мест, где частым явлением являются ветры с сильными порывами, рекомендуются пологие навесы, у которых уклон не превышает 25 градусов. В большинстве районов в Европе достаточно конструкции с уклоном в 30 градусов.

Для стропильной системы важно правильно подобрать материал, чтобы она прослужила многие годы. Например, более легкой и долговечной станет металлическая конструкция. Если хочется сделать стропила из дерева, то их придется обработать специальными антисептиками, а сверху нанести слой краски.

Разновидности

Разновидностей односкатных навесов большое количество. Они разделяются по многим параметрам.

Следует ознакомиться с каждым из видов, чтобы лучше понять, какой навес подходит в конкретном случае: прямой или арочный, прилегающий или отдельно стоящий и так далее.

Так, по способу возведения различают несколько вариантов навесов.

  • Примыкающий к дому (опорно-консольный) непосредственно прилегает к зданию и является полезным дополнением. Обычно навес является защитой от осадков, солнечных лучей и других неприятных воздействий. Чаще всего его собирают над входом, или он примыкает к любой стене строения. Данный вид можно сооружать как на этапе возведения объекта, так и пристраивать к уже готовому.

Стоит учитывать, что навесы различаются в зависимости от своей функциональности.

  • Декоративный вариант подходит в качестве дополнения к уже готовой композиции из строений и прилегающего ландшафта.

  • Защитный дает возможность укрыться от осадков, ультрафиолета от солнечных лучей. Он препятствует разрушению стен объектов и делает их срок службы значительно длиннее.

  • Декоративный и защитный могут сочетаться в одном навесе. Но делать это надо еще на этапе, когда готовятся чертежи.

А также навесные конструкции могут различаться по типу крепежа к строению.

  • Подвесной вид закрепляется на стене при помощи специальных подвесных элементов.

  • Опорный или пристенный устанавливается в вертикальном положении или монтируется в стену. Размер навесов данного типа может быть самым разным. Для их изготовления можно использовать какие угодно материалы, включая металл.

  • Подвесной вариант отличается маленькими габаритами. Его, как правило, делают из наиболее легких материалов, чтобы избежать больших нагрузок на основание строения.

Навесы с односкатной крышей могут различаться еще и по тому, как они будут использоваться.

  • Конструкция для временного пребывания людей подразумевает нечто легкое, можно не очень прочное. Фактически это замена беседкам или веранде. В этом случае навес можно сделать открытым, полуоткрытым, закрытым. А также он подходит в качестве пристройки к дому.

  • Вариант для хранения авто и другой техники подходит для того, чтобы временно разместить под ним машины любых размеров. При этом техника хорошо защищена от ветров, дождей, града и снегопада. Вариант выгодный с экономической точки зрения и отличается быстротой возведения. Делать навес с этой целью можно как из металла, так и из дерева. Главное, чтобы он получился довольно прочным.

Материалы

Перед тем как перейти к составлению чертежей навеса с односкатной крышей, следует определиться, из какого материала будет сделан каркас и сама кровля.

При создании своими руками следует брать во внимание, насколько надежный и функциональный материал будет использован. А также ощутимым моментом при выборе является стоимость материалов.

Не менее важно учитывать размеры навеса, его монтирование, вес и правила работы с тем или иным материалом. Конечно, в первую очередь все зависит от личных пожеланий. К примеру, можно построить навес на сваях или из мягкой кровли.

Каркаса

Для каркаса конструкции выделяют три вида материалов.

  • Металл представляет собой оцинкованные холоднокатаные трубы или стальной профиль с повышенной жесткостью. При этом каркас может быть стандартным, сложным или кованным. Данный вид отличается большим сроком службы, высоким качеством, а также выдерживает воздействие природных факторов.

  • Дерево может быть представлено различной древесиной. Опоры можно сделать из бруса или из бревен, но только оцилиндрованных. Что касается обвязки и обрешетки, то для них подойдут рейки, вагонка, обрезная доска. Главное, перед применением провести обработку материала антисептиком, а затем слоем краски. Это предотвратит гниение, а также уменьшит влияние ультрафиолета от солнечных лучей.
  • Смешанный вариант соединил в себе элементы из металла и дерева. Как правило, для опорной системы выбираются трубы или профиль с высокой жесткостью, а для крыши и обрешетки – древесина.

Очень редко встречается еще один вид каркаса – каменный. Конечно, данный вариант затратен по времени, но при этом является более прочным. Такая конструкция прослужит в 2-3 раза дольше по сравнению с другими видами.

Крыши

В настоящее время среди кровельных материалов, подходящих для односкатных навесов, выделяются несколько вариантов.

  • Профнастил известен среди других материалов своим малым весом, долгим сроком службы, повышенной прочностью. А также он хорош тем, что атмосферные осадки не оказывают на него механического воздействия. Очень удобно, что листы профнастила имеют гарантию на внушительный срок.


    Выбрать цвет из предложенной гаммы совершенно несложно, так как она отличается разнообразием. Причем можно смело покупать яркие цвета, ведь они не будут выгорать на солнце. Конечно, важно данный материал правильно смонтировать, чтобы при сильных осадках ничто не проникло внутрь строения. Самостоятельный монтаж совершенно не составит труда. При всех своих преимуществах профнастил отличается еще и невысокой стоимостью.


    К недостаткам стоит отнести недостаточную звукоизоляцию. А также материал не сильно устойчив к повреждениям механического характера. Из-за этого большой риск возникновения коррозии.

  • Поликарбонат – это полимерный пластик, который внешне напоминает стекло. Структура данного материала может быть представлена в виде сот и ячеек. Среди многочисленных качеств листов поликарбоната следует выделить повышенную прочность, устойчивость к коррозии и деформациям. Стоит заметить, что панели определенного цвета способны поглощать ультрафиолет солнечных лучей, при этом не мешая нормальной освещенности.


    Еще один плюс в том, что поликарбонат весит немного. Его низкая теплопроводность, экологичность, хорошая звукоизоляция, устойчивость к температурным колебаниям нравятся многим. К тому же за навесом из этого материала легко ухаживать. Разнообразие цветов и оттенков листов поликарбоната никого не оставит равнодушным, как и приемлемые цены на него.


    Однако надо учитывать некоторые недостатки такой кровли – определенный тепловой зазор при монтаже, прозрачность, низкая устойчивость к абразивным повреждениям, а также слишком сильная отражающая способность.

  • Металлочерепица представлена стальными, медными и алюминиевыми листами, на которые нанесен защитный слой из полимеров. Прочный материал имеет малый вес и удобен тем, что его просто монтировать, а при необходимости и ремонтировать. Кровля из металлочерепицы считается экологичной. При этом можно подобрать наиболее подходящий цвет из широкой палитры.


    Справиться с монтажом данного материала можно самостоятельно, получив некоторые навыки, или воспользоваться помощью специалистов. В последнем случае затраты не будут слишком большими. Удобно, что делать кровлю из металлочерепицы можно даже при низких температурах.


    Минусом этого материала является плохая звукоизоляция. При использовании металлочерепицы придется заранее приобрести специальные инструменты. А также следует учесть, что повреждение покрытия в нескольких местах может вызвать коррозию.

Этапы строительства

Сделать навес с односкатной кровлей своими руками несложно, если заранее ознакомиться со всеми нюансами. Весьма важно создать правильный чертеж, и подобрать оптимальные материалы. Желательно действовать согласно определенным этапам строительства.

На первом этапе предполагается разработать чертеж, по которому будет возводиться строение. Для этого надо определить размеры будущего навеса.

Например, он может быть большой 5 на 6 или компактный 4 на 3 метра. Оптимальным считается размер 4х6 м. Далее важно произвести расчет нагрузок на опоры.

Теперь можно рассчитать, сколько и каких материалов понадобится, выбрать угол наклона. При расчете материалов можно воспользоваться специальной программой. Она еще поможет с вычислением числа несущих конструкций и узлов. После этого можно переходить к закупке необходимых материалов и инструментов.

Стоит уточнить, что, когда создается схема, следует как можно лучше продумать систему водостока. Ведь односкатный навес предполагает, что осадки будут стекать только в одном направлении. Для сильных нагрузок важно предусмотреть фермы, представляющие собой металлический каркас. Последний имеет особенности в виде поясов вверху и внизу, которые привариваются и образуют вертикальные стойки и раскосы.

При строительстве навеса из трубы следует подбирать их так, чтобы длина верхней трубы была больше, чем нижней.

Это необходимо, чтобы у козырька был уклон. Фермы лучше всего размещать по краям крыши или посередине. При этом распорки привариваются зигзагообразно к нижней и верхней трубам.

Следующим этапом являются подготовительные работы на участке, где будет реализовываться проект навеса. На нем надо нанести разметку согласно чертежу. После чего можно сооружать опорные конструкции.

Теперь можно построить опорные конструкции. Для этого роются ямы глубиной 80 см. На дно ям наливается раствор бетона в 5 сантиметров, в который необходимо поместить трубы. Снаружи их также надо зафиксировать при помощи раствора.

После этого трубы надо выровнять, подпереть досками и оставить застывать на трое суток. Доски с использованием саморезов монтируются с выступом за край столба на 3 сантиметра. Финальное закрепление выполняется распорками, обрезанными под углом в 45 градусов, и саморезами. Далее можно крепить фермы, а на них кровлю. В зависимости от выбранного материала для этого используются обычные саморезы или с термошайбами.

Завершающий этап — установка водостока. Это позволит не скапливаться воде рядом с построенным навесом.

Обзор односкатного навеса из профиля смотрите далее.

как составить схему конструкции как составить схему сооружения из поликарбоната

Такой чертеж поможет соорудить навес качественно.

Поликарбонат имеет много положительных свойств. Это удобный, легкий, светопрозрачный, достаточно прочный и эстетичный материал, цена которого сравнительно невысока. Грамотно составленные чертежи навесов из поликарбоната дают возможность без проблем сооружать их своими силами.

Правильный чертеж – залог долговечности сооружения

Следует учесть, что проектирование и создание схемы навеса лишь поначалу отнимет у вас некоторое количество времени. В ходе работ вы значительно сэкономите его, а также свои нервы, деньги и труд.

Почему важно грамотно составить схему

  1. Правильные проекты навесов из поликарбоната помогают выбрать для них оптимальное место на участке.
  2. Чертеж позволяет точно подсчитать количество нужных стройматериалов и тем самым сберечь деньги, т.к. вам не придется докупать что-либо или выкидывать ненужные остатки.

План даст четкое описание внешнего вида постройки.

  1. Схема определяет четкое представление о внешнем виде сооружения и позволит судить о том, эстетично ли оно и вписывается в экстерьер вашего участка.
  2. Качественной конструкция будет лишь тогда, когда вы правильно определите параметры его каркаса и верно подберете толщину поликарбоната. При этих условиях сооружение прослужит долго.

Данные, которые надо учесть, когда осуществляется проектирование навесов:

  • назначение сооружения и в связи с этим — его размеры;
  • учет климатических особенностей региона и свойств почвы на участке, исходя из этого – расчет нагрузок на конструкцию;
  • подбор оптимальных строительных и облицовочных материалов.

Виды и размеры поликарбоната

Чтобы подобрать поликарбонат, нужно знать, какие его виды существуют.

  1. Монолитный материал выпускается в виде сплошных (не имеющих проемов) полупрозрачных листов. Исходя из его предназначения и условий эксплуатации, можно выбирать покрытие, имеющее различную толщину.
  2. Ячеистый или сотовый поликарбонат является пустотелым материалом. Два-три листа в нем сопрягаются перемычками (ребрами жесткости). Внутри покрытие похоже на пчелиные соты, которые не шестиугольные, а имеют обычно прямоугольное строение ячеек. Это обеспечивает материалу достаточную жесткость при очень малом весе.

Обратите внимание! Данный тип менее прочен, чем предыдущий. Однако он предназначен для небольших построек, поэтому данный факт не так важен. Вследствие сотовой структуры, толщина его больше, чем у монолитного материала.

  1. Гофрированный аналог не так распространен. Внешне он напоминает полупрозрачный шифер либо профилированный настил разных цветов. Высота его гофры может составлять до 5 см.
Тип поликарбонатаТолщина, в миллиметрахШирина и длина, в метрахВысота профиля, в сантиметрах
Монолитный2, 3, 4, 5, 6, 8, 10, 122,05×3,05×
Сотовый4, 6, 8, 10, 16, 25 и 322,1×6 и 2,1×12×
Профилированный1,21,26×2,245

Обратите внимание! Составляя проект, учтите условия погоды на местности и в связи с ними снеговые и ветровые нагрузки на сооружение. На схеме обязательно укажите размеры деталей конструкции. Они должны быть точно просчитаны и определены.

При вычислениях опирайтесь на стандартные габариты материалов для каркаса и кровли. Так вы получите меньше отходов при монтаже постройки.

Создавая проекты хозблоков с навесом, имеющие, например, мангал или барбекю, учтите, что пристройку надо планировать по нормам пожарной безопасности.

Проектирование конструкции

Проектные работы осуществляйте по нижеследующему плану.

  1. Выберите месторасположение навеса на участке, произведите там замеры.
  2. Определите, какой материал (деревянный брус, профильные стальные трубы и т.п.) будете применять для каркаса, кроме этого выберите тип и толщину поликарбоната для кровли.
  3. Далее непосредственно создаются чертежи и схемы навесов.

Каким образом обеспечить себя чертежами

На фото — профессиональный чертеж сооружения.

Определив, какие материалы будете применять и, выбрав местонахождение навеса, можете начинать проектирование. Где при этом взять чертежи? Существует три способа:

  • начертить их своими руками на бумаге либо в компьютерной программе;
  • заказать в проектном бюро;
  • найти на одном из строительных сайтов в интернете.

При этом схемы могут быть объемными и простыми (плоскими).

Объемная схема.

  1. Объемный план даст наиболее достоверное представление, как будет выглядеть сооружение на самом деле. Однако чтобы создать такую схему, нужно иметь хорошие проектные навыки.
  2. Плоские схемы гораздо легче рисовать либо строить в программах. Их нетрудно распечатывать на принтере и использовать в качестве рабочего чертежа.

Точно рассчитанный узел крепления.

Обратите внимание! Обратившись в проектную организацию, вы получите документ, который будет составлен по всем техническим правилам и нормам. Будущая постройка будет рассчитана на долговечность, износостойкость, ударную прочность и т.д.

Вывод

Когда начнется монтаж навеса, инструкция рекомендует точно следовать его подробному чертежу. При грамотном его составлении, строительные работы не отнимут у вас много времени.

Отнеситесь к проектированию даже такого легкого сооружения с предельной серьезностью и в итоге получите надежное и качественное сооружение, которое прослужит вам многие годы. Видео в этой статье продолжит информировать вас о ее теме.

Металлический навес своими руками — как сделать (+схемы, фото)

Абсолютно любой владелец коттеджа или загородного дома сталкивается с необходимостью обустройства навеса для своего железного друга. Это обстоятельство обусловлено в первую очередь универсальностью конструкции, поскольку она может использоваться не только для автомобиля, но и для складирования садовых принадлежностей и небольших технических приспособлений. Вдобавок к этому эта постройка приобретает большую актуальность, когда необходимо припарковать транспортное средство на незначительное количество времени. В статье мы расскажем как сделать металлический навес своими руками для машины, предоставим пошаговые инструкции, фото и видеоматериалы.

Особенности конструкции и разнообразие ее видов

Перед выполнением строительных работ следует определить будущее месторасположение навеса, его стиль, определиться с предназначением и типом возводимой конструкции. Кроме этого, стоит сделать выбор между стационарным и передвижным видом.

Достоинствами стационарной постройки являются практичность и долговечность, а подвижной – мобильность. Однако подвижный навес требует изготовления прочного каркаса, поэтому его строят в редких случаях, когда необходимо временно защитить автомобиль от осадков, прямых солнечных лучей и пыли.

По типу размещения навесы бывают отдельно стоящие и выполненные в качестве пристройки. Пристроенные сооружения образуют единую конструкцию с близлежащим зданием и объединяются часто общей крышей.

Простой навес на стоянке

Крыша отдельно стоящего навеса может быть купольной, дуговой, арочной, односкатной и двускатной.

В качестве опорных столбов могут быть использованы обычные металлические или профильные трубы, кирпич и древесина. Вместе с тем кровельные материалы также изобилуют многообразием: профнастил, натуральная черепица, поликарбонат, металлочерепица и т. д.

Тип навеса и материал определяют сложность и продолжительность монтажа конструкции. Как правило, для более простой и экономичной сборки используют металлопрофиль и профнастил. Толщина столбов и перекрытий выбирается в зависимости от размеров конструкции и предполагаемой нагрузки.

Подготовительные работы

Для успешного выполнения поставленной задачи необходимо составить примерный эскиз будущего навеса, подготовить инструмент, приобрести расходные материалы и фурнитуру. Требуемый инструментарий:

  • строительный уровень и рулетка;
  • болгарка или пила для резки металла;
  • дрель с перфоратором и набором сверл и бит;
  • клепальник;
  • саморезы по металлу или заклепки.

От четкого составления чертежа зависит полная и объективная оценка количества расходного материала, а также необходимого объема крепежных приспособлений, поэтому к составлению названного документа стоит отнестись с особым вниманием. Кроме этого, не забывайте о технике безопасности при работе с металлическими изделиями.

Подготовка площадки

Приступая к выполнению работ, стоит провести подготовку площадки под конструкцию. Для этого согласно составленному эскизу разравниваем и утрамбовываем землю на месте предполагаемого возведения. Затем по периметру выкапываем ямы под опорные столбы глубиной от 50 до 100 см. Углубления оборудуются, таким образом, чтобы получился прямоугольник, как правило, в два ряда по 2–3 ямы.

Установка опор

Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента. Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.

Процесс установки кровли

Для придания жесткости и предотвращения преждевременного разрушения можно использовать описанные защитные «кожухи» и при обустройстве стационарной конструкции. Единственное отличие от передвижных навесов будет заключаться в том, что профиль необходимо приварить к металлической трубе.

Возведение крыши

Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.

Крепление ферм резьбовым соединением

На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил. На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º. Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса. Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем.

Фермы для кровли

Для упрощения процедуры сооружения каркаса для крыши следует усилить металлическое прямоугольное основание, находящееся на опорах, поперечными балками по центру каждой из сторон. Затем к центральной страховочной балке навариваем 20–30 см отрезки профильной трубы, которые будут выступать в роли опоры будущего конька. Далее трубами из профиля нарощенные отрезки скрепляем друг с другом и прямоугольным основанием.

Обшивка кровли

Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес.

Видео

В этом видеоматериале подробнее рассказывается о тонкостях изготовления металлического навеса:

Фото

На фотографиях можно увидеть различные варианты обустройства металлического навеса:

Арочный металлический навес

Навес в частном доме

Навес со столбами опоры из ковки

Над крыльцом

Над каменным мангалом

Навес-беседка

Металлический навес на кирпичных опорах

Металлический навес на даче

Маленький навес над мангалом

Двускатный навес

Схемы

Если вы решили сделать металлический навес, то предоставленные схему могут помочь вам в изготовлении подходящей для вас конструкции:

Чертеж металлоконструкции

Чертеж стропильной фермы

Схема односкатного навеса

Вид спереди и сбоку

Схема металлического навеса

Схема двускатного навеса

Рабочий чертеж навеса

Схема арочного навеса

Навес для авто

Чертеж навеса

Навес из профнастила для частного дома: чертеж, устройство, монтаж

Не у всех владельцев автомобилей есть возможность построить гараж. А как в этом случае сохранить своего железного коня, как защитить его от дождя и снега? В этом случае можно построить навес из профнастила. Создать такую несложную конструкцию по силе любому, у кого есть хоть небольшие навыки в строительстве. А какие при выполнении этой работы могут возникнуть трудности? Что следует учитывать, создавая на своем участке навес с использованием профнастила? Обо всем об этом и пойдет речь в статье.

Какой вид выбрать

Навесы из профнастила могут быть самыми разными. Материал довольно хорошо поддается обработке, что позволяет выполнить с его помощью различные конструкции. Наиболее распространенными типами навеса из профлиста можно считать следующие:

  1. Простая односкатная конструкция. Такой навес можно считать самым распространенным. Конструкция представляет собой стойки, покрытые плоской крышей. Профлист укладывается с небольшим уклоном, чтобы снизить нагрузку от снега и дождя.
  2. Двухскатный навес. Такой вариант позволяет закрыть от атмосферных осадков большую площадь. Но у такой конструкции более сложное, по сравнению с односкатным навесом, устройство.
  3. Как вариант первых двух можно рассматривать многоскатную форму. Чаще всего такой навес применяют тогда, когда нужно покрыть большие площади, например автостоянок или павильонов. В этом случае подряд устанавливают несколько двухскатных конструкций. В случае обустройства территории вокруг частного дома такой вариант навеса из профлиста используется редко из-за сложности конструкции.
  4. Арочный вариант. Это наиболее привлекательный внешний тип навеса. Такая конструкция позволит не только укрыть двор частного дома от дождя или снега, но и украсить его. Но стоит сразу отметить, что такой навес из профнастила сделать только подручными инструментами затруднительно. Для его выполнения вам понадобится специальное оборудование, которое будет изгибать и стальные балки стропильной системы, и листы кровельного материала.

Какой вариант навеса из профнастила выбрать для двора своего дома – это решать вам. У каждого типа есть свои плюсы и минусы. К положительным сторонам односкатного варианта относится простота конструкции. Но есть и минусы. Небольшой уклон ската не позволит снегу и дождевой воде быстро уходить. Но если сделать крышу более крутой, то возрастает ветровая нагрузка. Кроме того, высокая крыша будет плохо защищать автомобиль или другие вещи под навесом от дождя.

Красивый арочный вариант надежно защитит от атмосферных осадков. Но в этом случае сделать все правильно будет сложно. Такая конструкция требует наличия определенных навыков. К тому же для ее возведения вам понадобится дополнительное оборудование. Поэтому арочный навес из профнастила, как правило, заказывают у специализирующихся в этой сфере компаниях.

Какой выбрать материал

Навес из профнастила своими руками – это вполне реализуемый проект. На первом этапе его выполнения нужно подобрать подходящий материал. А что может понадобиться для того, чтобы сделать навес из профлиста? Какие материалы и инструменты вам понадобятся?

Односкатные навесы возводятся с использованием следующего:

  • опоры. Эти конструкции будут брать на себя основные нагрузки от навеса. Чаще всего для их изготовления выбирается деревянный брус или металлическая труба. Если выбран второй вариант, то без сварочного аппарата и некоторых других дополнительный устройств вам не обойтись. Но у металлических стоек есть один важный плюс – они не гниют и служат гораздо дольше, чем деревянный вариант;
  • материал для каркаса. Тут также можно выбрать или деревянные брусья или металлический профиль (ферма из профильной трубы). Оба варианта прекрасно подходят для конструкций из профнастила;
  • сам кровельный материал. Сегодня выпускается большое разнообразие видов профнастила. Какой именно выбрать – это будет зависеть от многих факторов. Во-первых, нужно учитывать какие нагрузки должен выдержать козырек из профнастила. Чем они выше, тем прочнее должен быть материал. Во-вторых, стоит учитывать ваши финансовые возможности. Наиболее прочный профнастил и стоить будет дорого. Самое главное – это чтобы материал был с надежным защитным покрытием, советуем почитать: как выбрать профнастил. Ходить по такому «настилу» вы вряд ли будете, а вот дождя и другое воздействие профлист должен выдержать легко;
  • конечно не стоит забывать и про крепежные материалы. Если речь идет о конструкции, полностью выполненной из металла, то заготовьте болты с гайками. Если навес будет сделан из дерева, то нужны гвозди. Сам кровельный материал крепится при помощи специальных оцинкованных саморезов под профнастил с резиновой шайбой.

Если говорить об инструментах, то тут также все зависит от используемого материала. Как уже говорилось, для работы с металлом вам обязательно понадобится сварка. Для древесины достаточно будет обычный набор плотника.

Подготавливаем схему

Устройство навеса из профнастила зависит от выбранного вами типа. Самый простой вариант, который легко рассчитать, будет односкатный. Чтобы возвести конструкцию правильно, нужно сделать чертеж. А для этого следует все тщательно рассчитать.

Для того чтобы крыша над вашим автомобилем была надежной и эффективно его защищала, следует определиться со следующими параметрами:

  1. Длина и ширина навеса. Тут все будет зависеть от размеров вашего двора и габаритов автомобиля. Но при этом следует учитывать и тип конструкции. Двухскатный вариант может закрыть большую площадь, чем односкатный.
  2. Высота конструкции. В этом случае нужно учитывать высоту крыши дома. Если навес из профнастила будет сильно от нее отличаться, то это серьезно ухудшит внешний вид всего «комплекса».
  3. Уклон скатов крыши из профлиста. Тут следует учитывать множество факторов. В первую очередь определяют уровень осадков в зимнее время. Снег должен легко сходить с крыши, чтобы не создавать лишнюю нагрузку. Кроме того, следует учитывать и преобладающее направление, и силу ветра. Чем «круче» уклон ската, тем больше на него влияет ветровая нагрузка.

Рассчитать все эти параметры несложно. Достаточно просто произвести замеры. После этого делается чертеж будущего навеса из профнастила. Лучше всего набросать все на бумаге с указанием размеров и углов. В этом случае провести монтаж правильно не составит большого труда.

Строительство навеса

После того, как произведен расчет навеса из профнастила и составлен чертеж, можно приступать к строительным работам. Все используемые элементы весят не много, поэтому монтаж можно произвести и одному. Но чтобы ускорить работу и исключить травмы лучше позвать помощников. Команда из трех человек – это оптимальный, по мнению большинства специалистов-строителей, вариант.

Односкатный навес из профнастила своими руками возводится в следующей последовательности:

  • подготавливаем участок. Если навес возводится возле дома, в котором уже давно живут, то этот этап можно исключить. Как правило, навес устанавливается рядом с основным строением. А этот участок уже очищен и выровнен. В противном случае всю эту работу нужно проделать;
  • далее следует подготовить фундамент. Конечно, навес из профнастила – это легкая конструкция, но надежное основание нужно и ему. Можно использовать мелкозаглубленный неширокий ленточный фундамент. Но чаще всего применяют другую технологию. По углам будущего навеса, а также на расстоянии в метр друг от друга вдоль стен, выкапывают ямы, с глубиной до метра (в зависимости от качества грунта на участке). Далее в них насыпают подушку из песка и гравия. После этого в ямы устанавливают опоры, и все заливается бетонным раствором. Такой фундамент и обойдется недорого, и будет надежно поддерживать ваш навес из профнастила;
  • после этого, так как стойки уже на своих местах, приступаем к монтажу стропильной системы. Если стойки деревянные, то к ним прибивают продольные балки. Если используются металлические конструкции, то следует использовать сварочный аппарат. Следующим этапом будет монтаж прогонов. Именно на них будет удерживаться профнастил;
  • в заключении проводится монтаж кровельного материала. Навес начинают покрывать профнастилом с нижней точки. Укладывают листы в ряд, внахлест на одну волну. Прикручивают профнастил с помощью саморезов. Их количество должно быть не менее восьми штук на один лист. При этом старайтесь не переусердствовать. Если приложить излишние усилия, то можно повредить волну профлиста или деформировать резиновую шайбу.

На заключительном этапе, а точнее еще до монтажа профнастила, все металлические элементы навеса нужно покрасить или покрыть антикоррозийным средством. Если речь идет о деревянных конструкциях, то их также предварительно обрабатывают специальными пропитками, которые предохранят материал от жучков, плесени, солнца и огня. Без такой дополнительной обработки ваш навес долго не простоит.

На этом строительство считается законченным. Чтобы автомобиль было удобно ставить под навес из профнастила, можно сделать бетонный пол. Если средств недостаточно, то достаточно насыпать слой гравия.

Видео по теме:

Как видно работы по строительству не столь сложные. Конечно, все будет зависеть от размеров и типа навеса. Но простой односкатный вариант сделать своими руками довольно легко. А если правильно составить чертеж и выбрать хорошие материалы, включая профнастил, то такая конструкция будет защищать автомобиль от атмосферных осадков на протяжении многих десятков лет.

Посмотрите еще статьи:

Как сделать навес из поликарбоната своими руками для крыльца, бассейна

Применение поликарбоната для кровли

Дачный участок можно обустроить постройками из поликарбоната,  такими как:

Навес для какой-либо конструкции может быть как отдельное сооружение, так и пристройка к дому.

Пристраивают навес к дому в том случае, если на данном месте требуется защита от негативного действия атмосферных осадков. Например, для того что бы защитить входную дверь от жаркого солнца, либо избежать появления луж и сугробов снега на открытой балконной площадке.

Навес в качестве пристройки к дому

Отдельно стоящие навесы из поликарбоната используются в качестве навеса для машины (защищают автомобиль от снега, града и дождя) либо навеса для бассейна (создают тень в зоне купания и защищают бассейн от опавших листьев и другого мусора).

Стационарный навес

Особенности установки навеса из сотового поликарбоната своими руками

Навес из поликарбоната

Так как сотовый поликарбонат является дешевле и удобнее в монтаже, нежели монолитный поликарбонат, его чаще используют на дачном участке. Для того что бы конструкция из данного материала прослужила дольше, а монтаж был быстрее  необходимо учитывать следующие  особенности установки навеса из сотового поликарбоната своими руками:

  1. Стандартные листы из поликарбоната имеют следующие размеры: длина 6 либо 12 метров, ширина 2,1 метра. Направление каналов – вдоль листа. Зная данные параметры необходимо заблаговременно рассчитывать размеры конструкции навеса таким образом, что бы отходов было как можно меньше.
  2. Для того что бы соединить листы поликарбоната используют специальный строительный профиль, длина которого 6 метров.
  3. Торцы навеса закрываются торцевым профилем, длина которого 2, 1 метра.
  4. Для создания конструкции полукруглой формы необходимо сгибать лист поперек длины идущих каналов, т.к. при сгибании листов вдоль, образуется залом, который в дальнейшем может треснуть.
  5. Монтаж листов должен осуществляться таким образом, что бы каналы размещались перпендикулярно земной поверхности. В противном случае в пустоты листа будут попадать влага и пыль, которые не только испортят внешний вид навеса, но и станут причиной разрушения поликарбоната (т.к. в зимнее время влага внутри листов замерзает и, расширяясь, разрушает каналы).
  6. Верхний край листа необходимо заклеить цельной защитной лентой, которая не допустит попадание мошкары, грязи и влаги в пустоты листа.
  7. Нижний край листа закрывается перфорированной пленкой, которая позволяет влаге выходить наружу и в то же время не допускает попадание насекомых и пыли в пустоты листа.
  8. Во время сверления дырок под крепежный саморезы, диаметр отверстий необходимо делать немного больше, чем диаметр саморезов, для того что бы поликарбонат мог «играть» (расширятся либо сужаться) во время изменения температуры и при этом не трескаться. Следует учитывать, что слишком большие отверстия будут негативно сказываться на конструкции, т.к. в них будут попадать влага и пыль. Что бы это предотвратить используют резиновые прокладки, устанавливаемые между листом и крепежным саморезом.
  9. Для разных форм конструкции используют различную толщину листов поликарбоната. Рекомендуется использовать следующие размеры:
  • Площадь навеса большая, форма наклонная – необходимо использовать листы, толщиной 1 см.
  • Для арочных конструкций достаточно, что бы толщина листа была 0,8 см.
  • Для небольших навесов толщина листа должна составлять 0.6 см.
  • Для горизонтального навеса применяют более прочные и толстые листы поликарбоната -1,6 см толщиной, т.к. навес должен будет выдерживать навал снега в зимнее время.

Данные особенности установки навеса из сотового поликарбоната своими руками необходимо учитывать до монтажа навеса, потому что в готовой конструкции что-либо изменить будет на порядок сложнее.

Инструкция по созданию навеса из поликарбоната своими руками

  • Сначала сооружаем каркас для навеса из поликарбоната, на него в дальнейшем закрепятся листы. Лучший материал для каркаса – оцинкованный профиль.
  • Далее переходим к установке опорных стоек, которые сделают конструкцию более устойчивой. Каждую опорную стойку необходимо установить в яму (глубиной 1-1,5 метра) и забетонировать. Расстояние между опорными стойками не должно быть больше 2 метров, вне зависимости от количества стоек.
  • В том случае, если опоры изготовлены из деревянного бруса, перед тем как их устанавливать, необходимо заизолировать нижнюю часть бруса от прикосновения с бетоном и грунтом, что бы дерево не подвергалось гниению.
  • Переходим к установке поперечных опор. Придаем навесу форму арки, изгибая опоры, после чего соединяем их между собой распорками.
  • Подгоняем размеры листов поликарбоната под размеры готовой конструкции. Если лист длиннее либо шире нужного, его обрезают при помощи ручной пилы.
  • Придаем поликарбонату форму дуги. Для этого прикрепляем к нему профиль, делаем на профиле надрезы через каждые 5 см и сгибаем лист. Что бы лист больше гнулся необходимо увеличить глубину надреза профиля.
  • Фиксируем готовые листы на каркас при помощи саморезов и термошайб. Расстояние между отверстиями должно составлять 30 см.
  • Проклеиваем все края лентой

Видео урок — самостоятельное создание навеса из поликарбоната

Чертежи навесов из поликарбоната

Данные модели навесов возможно подойдут и вашему дачному участку, поэтому рекомендуем ознакомится с детальными чертежами:

Фото примеры оригинальных дизайнерских решений навесов из поликарбоната

Для того, что бы вы убедились в привлекательности навеса из поликарбоната, предлагаем вашему вниманию несколько фото примеров навесов, которые были оформлены при участии дизайнеров:

Рекомендуем так же ознакомится со статьей о том, как сделать летнюю кухню своими руками!

Узнайте о различных способах использования чертежей САПР

CAD Чертежи навесов могут помочь вам решить, какой тип дизайна лучше всего подойдет для вашего дома. Это также может помочь вам понять причины использования маркизы определенного стиля, чтобы держать вас на правильном пути.

Навесы часто рассматриваются как просто декоративный элемент снаружи дома, но они также могут иметь практическое применение. Наиболее распространенное применение — это, вероятно, наружная оконная штора, хотя вы также можете найти оконные обработки, которые также можно использовать в качестве прикрытия для окон.Это одно из самых популярных применений навесов для дома.

Существуют и другие типы навесов, например навесы для патио, навесы для сада и т. Д. Если в вашем доме есть интерьер, вы можете подумать о том, чтобы добавить оконное покрытие на окна, чтобы защитить их от солнечного света, хотя вы можете выбрать меньший размер при выборе этого стиля навеса, потому что они, как правило, довольно сильно нагреваются в помещении. летом.

Маркиза может быть очень удобной и удобной летом, а также поможет сэкономить деньги в зимние месяцы.Вы можете настроить его таким образом, чтобы прикрыть бассейн от солнца и предотвратить попадание снега в бассейн. Это особенно важно, если вы живете в районе, где температура опускается ниже нуля в течение длительного времени. Большинство людей не думают использовать навес для террасы в теплую погоду, потому что очень трудно поставить их, когда на улице очень холодно.

Использование навеса с навесом также является отличным вариантом, если вы хотите заблокировать солнце, находясь внутри дома. Сидеть на солнышке, пока вы находитесь внутри, может быть очень неприятно.Если вы можете использовать навес для защиты от солнца и придать своему дому необходимую конфиденциальность, вы сэкономите деньги, так как не будете находиться на улице весь день.

Есть также несколько навесов для сада, которые помогут вам наслаждаться садом, будучи при этом защищенными от непогоды. Вы можете найти конструкции, которые позволят дождю стекать с травы, но вы также можете найти навесы, которые будут удерживать тепло от ваших растений. Это одно из наиболее популярных применений садовых навесов, и вы можете легко найти тот, который поместится прямо над вашими цветами или кустами.

Наконец, доступны навесы, которые можно установить над крыльцом, чтобы вы могли наслаждаться видом, не беспокоясь о том, что солнечный свет проникает на крыльцо. Это еще одна полезная функция, если вы хотите использовать навес для террасы. но не желайте, чтобы стало слишком жарко, когда вы находитесь на веранде или в патио. Навес во внутреннем дворике может иметь большое значение для крыльца, когда вы развлекаетесь, потому что он может полностью блокировать солнце и не пропускать его в дом.

Важно, чтобы вы просмотрели чертеж в САПР для навесов перед их покупкой, и тогда у вас должна быть возможность визуализировать, как они будут выглядеть после установки.Некоторые компании даже предоставляют онлайн-установку, так что вы можете установить навес прямо над своей собственностью и иметь все готовое к работе без хлопот.

Навесы также можно использовать вокруг бассейнов и в патио. Многие домовладельцы обнаружат, что они могут использовать навес для патио, чтобы затенять бассейн и не пропускать солнце. Это также может быть отличным местом, чтобы посидеть во внутреннем дворике и насладиться бассейном, не беспокоясь о том, что вас обожгут солнечные лучи. Его также можно использовать для обеспечения конфиденциальности, так как он может легко заблокировать любого, кто стоит слишком близко к вам.

Еще одна отличная дизайнерская идея для навесов — использовать навес, достаточно высокий, чтобы блокировать солнце, но при этом оставит достаточно места для стола или любой другой мебели. быть размещенным. Это дает вам лучшее из обоих миров, а именно: иметь достаточно тени, чтобы расслабиться на улице, и в то же время иметь возможность уединения, которого вы хотите, без солнечного света на вашем лице.

В общем, вам следует потратить время на то, чтобы взглянуть на чертеж в САПР для навесов, чтобы иметь возможность визуализировать, как он будет выглядеть после установки.Существуют навесы, которые могут быть очень дорогими и требуют больших усилий. Если у вас ограниченный бюджет, есть другие, которые чрезвычайно доступны по цене, просты в установке и уходе. Так вы сможете подобрать идеальный навес для своего дома.

Eastern Awning Systems

Технические чертежи
Схема Sunflexx
SunScape
Маркиза Mini и Maxi
Двигатель и система управления маркиз
Кронштейны для навесов
Таблица допустимых ветровых нагрузок
Сравнение качества
Сравнить Sunflexx
Сравнить SunScape
Загружаемое руководство по установке
Инструкции по Sunflexx
Инструкции по SunScape
Руководство по мини-тенту Новое
Руководство по макси-тенту Новое
Выдвижные тканевые навесы Фотогалерея
Узнайте, как восточные навесы могут красиво смягчить ваше внешнее пространство.подробнее
Sunscape

® Вид сбоку

Изображено в убранном положении с дополнительным защитным кожухом.

увеличенное изображение

SunScape

® Рекомендации по минимальному шагу

Восточный выдвижной тканевый навес приблизительный охват земли при изменении угла наклона маркизы.Максимальный угол наклона 45 градусов
наверх

Eastern Awning Системы Mini и Maxi

Технические чертежи
Схема Sunflexx
SunScape
Маркиза Mini и Maxi
Двигатель и система управления маркиз
Кронштейны для навесов
Таблица допустимых ветровых нагрузок
Сравнение качества
Сравнить Sunflexx
Сравнить SunScape
Загружаемое руководство по установке
Инструкции по Sunflexx
Инструкции по SunScape
Руководство по мини-тенту Новое
Руководство по макси-тенту Новое
Выдвижные тканевые навесы Фотогалерея
Узнайте, как восточные навесы могут красиво смягчить ваше внешнее пространство.подробнее

Мини-тент

Макси тент

(Щелкните правой кнопкой мыши ссылку «Сохранить ссылку как», чтобы загрузить) Щелкните здесь (Щелкните правой кнопкой мыши ссылку «Сохранить ссылку как», чтобы загрузить) Щелкните здесь

Выдвижные навесы | Сворачивающиеся навесы

Пять простых шагов для затенения

1.Посетите или позвоните в один из наших красивых выставочных залов

Когда вы посетите один из наших просторных выставочных залов или наше производственное предприятие, вы увидите широкий стенд с полностью действующими маркизами. Пройдитесь по одному из наших открытых и закрытых выставочных залов, управляйте навесами и получите ответы на все ваши вопросы от наших профессиональных, знающих сотрудников. Представьте себе один из наших навесов, изготовленных по индивидуальному заказу, для вашего дома. Тогда вы поймете, почему мы все так гордимся нашей уникальной системой навесов.

2.Встречайте семейство Rollup

Зайдя в один из наших выставочных залов, вы встретите членов нашей семьи Rollup. Все работы от первого стежка ткани до последнего поворота гайки и болта выполняются сотрудниками Rollup. Мы предлагаем профессиональные советы, на которые вы можете положиться, потому что они опираются на 38-летний опыт производства и монтажа.

3. Закажите маркизу, которая соответствует вашим потребностям

Наш дружелюбный, знающий персонал и обученные профессиональные техники помогут вам выбрать идеальный размер, ткань и местоположение для вашего индивидуального навеса Rollup.

4. Производственная группа Rollup приступает к работе

Швейная мастерская — Ваша ткань сшита профессионально обученным персоналом на современном производственном предприятии Rollup в Холбруке.

Производственный цех

— Ваш навес изготавливается по индивидуальному заказу, изготавливается на постоянно поддерживаемых уровнях запасов и проходит производственные испытания в соответствии с высочайшими отраслевыми стандартами.

5. Специальная доставка

Rollup может изготовить и установить ваши маркизы быстрее, потому что мы можем контролировать изготовление и производство ваших навесов по индивидуальному заказу на нашем собственном предприятии.

Rollup обеспечивает максимально быструю доставку и установку, потому что мы производим и контролируем изготовление, производство и установку ваших индивидуальных навесов. Мы устранили посредника. Rollup предлагает своим клиентам самые длительные и лучшие письменные гарантии в индустрии навесов. Свяжитесь с производителем напрямую и сэкономьте время и деньги.

Смотрите больше изображений в нашей галерее.

Технические чертежи — Требования к креплению маркизы

Навесы | Raleighnc.gov

Навесы — стандартные подробные чертежи

Стратегия проектирования:

Навесы — очень эффективное средство улучшения уличного пейзажа розничной торговли. Они также создают укрытие от ненастной погоды и сводят к минимуму нагрев внутри зданий. Они помогают узнавать витрину магазина и помогают пешеходам просматривать товары в витринах магазина за счет уменьшения бликов.

Процесс подачи заявки:

Заявки на получение разрешения на навес можно получить в Центре обслуживания клиентов по планированию и развитию.Каждая заявка на разрешение должна включать в себя следующие элементы:

Разрешение на строительство от Департамента планирования и развития.

Разрешение на воздействие на растительность от Управления городского лесного хозяйства (контакт 919-872-4115), если установка навесов может повредить деревья в городе. Отдел городского лесного хозяйства должен быть уведомлен перед установкой любых вторжений в здание. Обрезка городских деревьев запрещена до получения разрешения на воздействие на растительность.

Заявка на грант фасада, если навесы устанавливаются в рамках гранта фасада (для получения дополнительной информации свяжитесь с 919-807-8482).

Как минимум два эскиза или фотографии фасада здания — один прямо с фасада, а другой с одной стороны, показывающий, где должны быть установлены навесы, их конечную высоту над тротуаром и все материалы городского пейзажа (деревья, знаки и т. Д.) ) и конструктивные элементы (внешнее освещение, знаки и т. д.) в пределах 6 футов от установленных навесов.

Подробная информация о самих навесах, включая размеры, материалы и обрамление, цвет (а) и соответствующие обозначения (если есть).

Подтверждение действующего страхового полиса, предусматривающего минимальную ответственность в размере одного миллиона долларов. Город Роли должен быть дополнительно застрахован по полису.

Письменное соглашение о возмещении убытков, удовлетворяющее городского прокурора, которое оградит город, его должностных лиц, советников и служащих от любых убытков, ответственности или ущерба, включая расходы и издержки, за телесные повреждения или телесные повреждения, а также за имущественный ущерб, понесенный лицо в результате небрежной установки, использования или обслуживания разрешенного общественного пространства в пределах города Роли (см. раздел 5 Приложения с образцом Соглашения о возмещении убытков).

Обратите внимание:

  • Зарегистрированные предприятия, запрашивающие разрешения, могут предоставить копию действующего Свидетельства о страховании.
  • Владельцы бизнеса, запрашивающие несколько разрешений на незначительное посягательство на использование общественных мест в одном месте для одного бизнеса, могут использовать одно свидетельство о страховании для покрытия всех запросов о незначительных посягательствах, если городские власти дополнительно застрахованы в соответствии с полисом.

Необходимые разрешения:

  • Разрешение на строительство
  • Разрешение на незначительное посягательство
  • Разрешение на воздействие на растительность (при необходимости)

График взносов:
Все сборы указаны в Таблице вознаграждений за разработку.

Положения о разрешении:

  • Одноразовые разрешения действительны до тех пор, пока действует разрешенное использование. Каждый раз при изменении объема использования, владения или местонахождения необходимо повторно подавать заявку на получение разрешения.
  • Во время подачи заявки на разрешение заявителям также рекомендуется указать контактный адрес электронной почты, который будет добавлен в список рассылки, созданный для владельцев разрешений. Офис разрешений в центре города ведет учет всех разрешений, включая контактную информацию.
  • CSC уведомляет заявителей о статусе утверждения разрешения.
  • Владелец разрешения несет ответственность за все повреждения и ремонт уличного ландшафта, деревьев и растительности, тротуаров, улиц или других общественных объектов, которые напрямую связаны с использованием разрешенного пространства.
  • ПРИМЕЧАНИЕ. Программа субсидий на восстановление фасада города предоставляет ограниченные субсидии на установку навесов (за подробностями обращайтесь в Центр городского дизайна по телефону 919-807-8482).

Нарушения:

  • Отдел планирования и зонирования уведомляет владельцев разрешений о нарушениях.
  • Владелец разрешения несет ответственность за устранение нарушения в срок, указанный в уведомлении. Помимо этого, применяются штрафы или последующий отзыв разрешений в соответствии со стандартной процедурой, изложенной в Разделе I.D.3 настоящего справочника.
  • За нарушение разрешений в первый раз взимается штраф в размере 100 долларов США. Последующие нарушения составляют 200 долларов США за каждое происшествие, и разрешения аннулируются, если третье нарушение происходит в течение финансового года.

Стандарты:

Чтобы навесы разрешались в общественных местах в центре города, должны быть соблюдены все следующие стандарты.

Расположение:

  • Нижний край любого навеса должен быть как минимум на 8 футов выше уровня тротуара.
  • Навесы могут выходить в общественное пространство на 6 футов от фасада здания.
  • Навесы должны находиться на расстоянии не менее 3 футов от веток дерева и 1 фут от выступающих указателей.

Стандарты расположения на Фейетвилл-стрит:

  • Навесы могут выходить в общественное пространство на 12 футов или до ближайшего края Зоны сада.

Дизайн:

  • Навесы должны быть установлены и поддерживаться зданием. Никакая часть навеса не должна касаться земли.
  • Навесы могут быть изготовлены из металла, холста или огнестойкого акрила.
  • Маркизы должны быть пропорциональны общему фасаду здания и соответствовать ширине окна или проема витрины.
  • Использование одного длинного навеса более чем в одном здании не допускается. Перед каждым зданием должен быть отдельный навес.
  • Навесы верхнего этажа должны быть установлены в оконном проеме.
  • Навесы приветствуются в вариациях формы односкатной крыши.
  • Вывески на навесах должны соответствовать требованиям городского кодекса. См. Раздел «Код города». 10-2083.2 для получения дополнительной информации.
  • Внутреннее освещение навесов не допускается.

Техническое обслуживание:

  • Навесы должны всегда содержаться в чистоте и хорошем состоянии.
  • Любую поврежденную ткань или каркас тента необходимо незамедлительно заменить или удалить.
  • Любая обрезка ближайших ветвей деревьев может выполняться только квалифицированным персоналом по контракту с арендатором / владельцем и с разрешения городского лесничего (контакт 919-996-4643).
  • В разрешении может быть отказано, если городской лесник или его / ее сотрудники сочтут предложенный уровень обрезки вредным для здоровья городских деревьев.

Контрольный список:

  1. Разрешение на строительство
  2. Разрешение на воздействие на растительность (при необходимости)
  3. Заявка на грант на фасад (при желании)
  4. Заполненное заявление о незначительном посягательстве (отметьте «Тент»)
  5. Комиссии
  6. Свидетельство о страховании
  7. Соглашение о возмещении убытков

Подайте заявку на утверждение знака, навеса или навеса в Комиссию по искусству | Сервис

Персонал комиссии может одобрить или отклонить некоторые предложения без дальнейшего рассмотрения.Вы можете подать апелляцию в Комитет по Знакам.

Персонал направит эти типы предложений в Комитет по Знакам:

  • Знаки в центре города (между реками Делавэр и Шуйлкилл, улицами Южный и Спринг-Гарден и улицей Саут-Брод-стрит до Вашингтон-авеню).
  • Знаки горизонта (опознавательные знаки зданий на верхушках высотных зданий или рядом с ними).
  • Комплексные предложения.
Оценка персонала

После получения разрешения вы должны отправить уведомление в Департамент лицензий и инспекций для завершения процесса получения разрешения.

Вы не должны заказывать, изготавливать или устанавливать какие-либо вывески до тех пор, пока не получите одобрение. Если знак отличается от утвержденного предложения, комиссия сообщит об этом L&I.

Вы можете обжаловать обычный отказ, подав его в Комитет по подписи.

Проверка комитета по знакам

Комитет Знака собирается утром в третью среду каждого месяца. Знаковый комитет дает свои рекомендации на следующем очередном заседании Художественной комиссии.

Чтобы включить вопрос в повестку дня, сотрудники должны получить письменный запрос с описанием предложения как минимум за две недели до собрания.Персонал должен получить три бумажных копии и PDF-файл пакета документов по крайней мере за неделю до собрания. Разложите копии по трем пакетам. При необходимости согните их до размеров 8,5 x 11 дюймов. Каждый пакет должен включать копию сопроводительного письма. Если возможно, PDF-файл должен быть одним файлом.

Присутствие на собрании необязательно. Персонал может посоветовать, рекомендуется ли посещение. Вы можете принести на встречу дисплеи и образцы материалов. Комитет представит свои рекомендации Художественной комиссии на заседании с последующим письменным подтверждением.

Если вы не согласны с рекомендацией комитета, вы можете присутствовать на заседании художественной комиссии для подачи апелляции. Вы должны отправить письмо с просьбой об апелляции как минимум за неделю до даты заседания комиссии. Вы получите письменное подтверждение окончательного решения комиссии.

После получения разрешения вы должны отправить уведомление в Департамент лицензий и инспекций (L&I) для завершения процесса получения разрешения.

Вы не должны заказывать, изготавливать или устанавливать какие-либо вывески до тех пор, пока не получите одобрение.Если знак отличается от утвержденного предложения, комиссия сообщит об этом L&I, которая может объявить нарушение зонирования.

17 самодельных планов оконных навесов, которые можно легко сделать своими руками

Если вы хотите, чтобы солнце не светило прямо на ваши окна, навес может быть отличным решением, но, к сожалению, его покупка и установка могут быть дорогостоящими. Однако, если у вас есть немного ноу-хау в области DIY, вы можете сэкономить деньги и сделать свой собственный.

В Интернете есть множество планов, поэтому, чтобы сэкономить ваше время, мы просмотрели Интернет, чтобы узнать, что делают все остальные, и вот наши 17 лучших самодельных планов оконных навесов, которые вы можете легко сделать своими руками.

1. Навес металлический гофрированный своими руками

Этот план взят с сайта Shanty 2 Chic, и название, вероятно, дает вам представление о типе проекта, которым пользуется этот блоггер. С таким планом можно узнать, как сделать простой навес из недорогого гофрированного металла.Это особый стиль, но если вы достаточно креативны, есть много способов заставить его работать. Интересный дубль!

нажмите для подробностей

2. Как установить двойной пластиковый тент

В этом видео ведущий объясняет, как, поскольку над его окном нет ничего, что могло бы защитить его от проточной воды, он решил установить двойной навес, чтобы решить эту проблему. Как видите, когда окно открыто, если идет дождь, вода стекает прямо по стене в дом.Вы можете сказать, что он мог просто закрыть окно, но это видео покажет вам, как он реализовал свой более сложный вариант. Впечатляющие результаты тоже!

3. Тенты своими руками по дешевке

В этом блоге навесы описываются как «пара солнцезащитных очков для вашего дома», но самая большая проблема с тем, чтобы дать вам домой пару солнцезащитных очков, — это их стоимость. Однако, помимо словесного чутья, этот писатель также является хорошим мастером по дому и предлагает вам план строительства навеса для вашего дома, который требует минимальных финансовых вложений.Если это звучит как что-то, что может понравиться, почему бы не проверить это?

нажмите для подробностей

4. Тент строительный своими руками

Вот видео, которое показывает, как один домашний мастер построил простой навес для небольшого окна из поликарбоната. Как видно из видео, конструкция очень легкая и простая, но при этом выглядит достаточно жесткой, чтобы служить долго. Для тех, кому нужен план создания чего-то подобного, это может быть хорошим вариантом для копирования.

5. Как сделать стандартный оконный тент

Wikihow — это удивительный сайт, где вы можете найти инструкции, как сделать практически все, что вы можете себе представить, и создание оконных навесов для дома своими руками не исключение. Как и все инструкции на сайте, этот план содержит хорошо написанные инструкции и полезные иллюстрации, а также список всех инструментов и материалов, которые вам понадобятся, чтобы попробовать. Вы даже можете оставить вопросы сообществу Wikihow, если у вас есть какие-либо вопросы.

нажмите для подробностей

6. Как сделать навес со свободным каркасом

Вот видео, которое нам очень нравится. Он высокопрофессионален и содержит множество деталей, что позволяет очень точно следовать данным инструкциям. Там есть несколько полезных диаграмм, которые вы можете использовать для измерения маркизы, а также несколько полезных советов по выбору правильной ткани для маркизы. Он довольно длинный, хотя и не чрезмерно. Однако, если вы готовитесь сделать навес для своего дома, потратите 20 минут на просмотр этого видео перед тем, как начать, потратите время не зря.

7. Строительство навеса из кедра с металлической крышей

Это амбициозный проект, который, вероятно, будет недоступен среднему энтузиасту домашнего дома DIY — хотя, если у вас есть необходимые навыки, ничто не мешает вам взяться за дело. У нас тоже не так много планов, только видео, показывающее, что эти парни сделали. Тем не менее, для более продвинутых домашних мастеров это может, по крайней мере, вдохновить вас попробовать что-то подобное дома.

8. Как построить оконные навесы

Изготовление оконных навесов дома не должно быть дорогостоящим и не требует особых затрат времени, как показывает этот план. По оценке этого блоггера, на все можно закончить не более чем за три-четыре часа, что идеально подходит для тех, у кого мало времени.

нажмите для подробностей

9. 10 лучших навесов своими руками

Мы включаем это видео не потому, что оно дает вам представление о планах, а скорее как источник идей.В нем представлен список из десяти различных вариантов и краткое изложение относительных сильных и слабых сторон каждого из них. Стоит взглянуть, если не хватает вдохновения.

10. Тент для кондиционера своими руками

Это не план навеса для окна, но, поскольку его можно также использовать в качестве чертежа для создания навеса для меньшего окна, мы подумали, что в любом случае стоит включить его. Принципы все те же, поэтому, если вы хотите масштабировать его, вы также можете адаптировать его для больших окон, если хотите.Предпосылка состоит в том, что этот домашний мастер хотел что-то простое, что защитило бы его вентиляционное отверстие кондиционера от снега и дождя — и это видео показывает, как он это сделал.

11. Навес своими руками

Когда нам нужно вдохновение для самостоятельного проекта, одной из наших первых остановок всегда является сайт Instructables. Если вы не знакомы с этим сайтом, это настоящая сокровищница всевозможных самодельных планов. Все они очень четко написаны и содержат пошаговые инструкции, сопровождаемые полезными иллюстрациями и фотографиями, которые помогут вам выполнить проект дома.Этот план ничем не отличается и проведет вас через процесс создания оконного навеса для вашего дома.

нажмите для подробностей

12. Стационарная оконная маркиза своими руками из трубы ПВХ

Для нас настоящий «сделай сам» — это создание чего-то, что отлично смотрится из старых вещей, которые лежат у вас дома. Взяв то, что в противном случае было бы выброшено, и превратив его во что-то функциональное и привлекательное, вы можете сэкономить немного денег, наслаждаясь острыми ощущениями от создания чего-то полезного своими руками.Если это то, к чему вы относитесь, этот простой план из пяти шагов расскажет вам, как этого добиться.

нажмите для подробностей

13. Видео о навесе из гофрированного металла своими руками

Вот отличный видеоплан, который мы нашли на YouTube, в котором показано, как построить навес для окна своими руками из гофрированного металла всего за 60 долларов. Что нам нравится в этих усилиях, так это то, что большая их часть сделана из вещей, которые вы, вероятно, можете получить бесплатно, и даже то, что вам может понадобиться купить, очень дешево.Докладчик проведет вас через каждый этап процесса, по ходу объясняя свои мысли и идеи. На протяжении всего видео вы сможете подобрать множество советов и уловок — и конечный результат будет действительно впечатляющим. Веселое видео от талантливого мастера, которое стоит посмотреть.

14. Как построить дешевый навес

Если вам нужно защитить окна от солнца, навес может стать идеальным решением. Этот ютубер объясняет, как ей нужно было найти способ уменьшить количество тепла, проникающего через окно, выходящее на юг, в ее доме в Глубоком Юге.Затем она проведет вас через процесс установки простого и недорогого навеса, чтобы решить эту проблему. Как видно из видео, это не особо сложный навес, но он выполняет ту работу, которую она хотела от него. И если вы хотите что-то подобное для своего дома, вы можете проверить ее план, чтобы узнать, как она это сделала.

15. Как затенить террасу или патио

Вот более амбициозный проект, но если у вас есть несколько свободных дней и вы хотите чем-то занять себя, стоит подумать об этих планах для больших навесов.Хорошо, мы знаем, что должны говорить об оконных навесах — но здесь есть несколько отличных идей, которые обязательно заставят вас задуматься о том, что вы можете попробовать — так что посмотрите и посмотрите, есть ли что-нибудь, что зацепит твой глаз.

нажмите для подробностей

16. Изготовление деревянного каркаса оконного навеса

Существует неоспоримая привлекательность жизни вне сети. Вы можете полагаться только на себя, и вы полностью изолированы от внешнего мира, если вы этого хотите.Наличие хижины в дикой местности также означает внесение любых изменений самостоятельно, и вот видео, в котором показано, как один ютубер построил навес, чтобы солнце не попадало в окно. Как он объясняет в примечаниях, он планирует добавить солнечную панель к верхней части навеса, что сделает его еще более независимым и самостоятельным.

17. Маркиза для навеса из поликарбоната из ПК своими руками

В этом заключительном коротком видеоплане показана еще одна идея построения простого навеса, на этот раз из поликарбоната.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
