Дроссель для ДРЛ — устройство и подключение лампы

Потребность общества в осветительных устройствах большой мощности свечения и одновременно экономичных в потреблении электроэнергии, а также долговечных в эксплуатации удовлетворяют производители ламп ДРЛ и других газоразрядных ламп. Их применяют для освещения большой территории, объектов хранения материалов, зданий заводов. Лампа ДРЛ может иметь разброс мощности от 50 до 2 000 ватт, а подключается к однофазной электрической сети с напряжением 220 вольт и частотой 50 герц.

Для чего нужен дроссель?

Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:

1. Лампы люминесцентные и ультрафиолетового освещения.

   Ультрафиолетовая лампа

2. Разного вида дуговые ртутные осветительные приборы: ДРТ, ДРЛ, ДРИЗ, ДРШ, ДРИ.

   Дуговые ртутные лампы

3. Дуговые натриевые лампы: ДНаМТ, ДНаС, ДНаТ.

   Дуговая натриевая лампа

Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:

• в их устройстве применяются разные материалы;
• отличаются наличием химических элементов;
• внутри колб давление по собственным параметрам каждого осветительного устройства;
• они различны по мощности и яркости светового потока.

Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.

Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.

Схема подключения:

Розжиг лампы:

В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).

Физические параметры и схема подключения дросселя

Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.

Дроссель

К параметрам катушки индуктивности относятся:

• квадрат используемой медной проволоки;
• количество витков;
• какой сердечник и величина поперечного сечения магнитопровода;
• какое электромагнитное насыщение.

Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.

Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.

Схема подключения лампы ДРЛ

В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.

Балласт для люминесцентных ламп

Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.

Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.

Схема включения

Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:

• обычный вид исполнения, с литерой D;
• пониженный вид исполнения, с литерой B;
• низкий вид исполнения, с литерой C.

Применение балласта имеет свои положительные моменты:

• осветительное устройство работает в безопасном режиме, необходимо использовать и стартер для пуска;
• появляется способность сдерживать значение тока на установленном уровне;
• световой поток становится намного стабильнее, хотя полностью мерцание убрать нет возможности;
• стоимость такого исполнения светильника доступна для широкого потребления.

Схема включения люминесцентного прибора освещения через балласт и стартерПодключение ламп с применением конденсатора с компенсационной функцией

Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения:

Подключение люминесцентного прибора без использования балласта

Как самостоятельно сделать дроссель?

Благодаря своим параметрам дуговые приборы освещения мощностью 250 или 125 ватт применяются обществом для освещения следующих помещений:

• гаражные кооперативы;
• дачные участки;
• загородный дом.

Купить устройство освещения этого вида можно в магазине или на рынке, часто возникает проблема, как найти дроссель для ламп ДРЛ, стоимость дросселя может быть выше самой лампы из-за конструктивных особенностей и наличия медной проволоки.

Решить этот вопрос помогут народные идеи изготовления балласта для лампы ДРЛ 250 из других материалов: три дросселя для лампы дневного света при мощности лампы 40 ватт или же два дросселя от лампы дневного света мощностью в 80 ватт. В нашем случае для того чтобы зажечь лампу ДРЛ, используя самодельный балласт, сделанный своими руками, рекомендуется применить два дросселя мощностью 80 ватт и один балласт мощностью 40 ватт, соединение показано на фото.

Подключение лампы ДРЛ с самодельным балластом

Из схемы видно, что все балласты образуют один дроссель, собрать пусковой балласт можно в общий ящик. Важно! Особенное внимание нужно уделить контактам на дросселях, они должны быть надежными, чтобы не нагревались и не искрились.

Как можно запустить ДРЛ-лампу без дросселя?

Существует возможность пуска дугового устройства освещения 250 ватт без балласта, но для этого необходимо применить другую технологию включения прибора. Специалисты рекомендуют вариант покупки специальной лампы ДРЛ 250, у которой есть способность включения без балласта (дросселя), когда в конструкцию лампы добавляется спираль, в задачу которой входит разбавлять световой поток.

Еще народными умельцами применяется способ пуска ламп этого вида с использованием набора конденсаторов, но в этом случае надо точно знать величину получаемого тока. Также применяют пуск ламп ДРЛ с использованием простой лампы, но только при условии, что она имеет одинаковую мощность с ДРЛ-лампой.

Страница не найдена — ЛампаГид

Светодиоды

Заходя в любое производственное помещение, учебное заведение или даже некоторые квартиры, можно увидеть люминесцентные

Монтаж

Зачастую при переезде в новую квартиру либо из желания обновления интерьера приходится решать вопрос

Теория

Постепенно уходят в прошлое времена, когда в квартирах и других помещениях все освещение состояло

Квартира и офис

В то время как прогресс в мире электротехники идет вперед, создавая все новые материалы,

Дом и участок

Освещение мансардного этажа – важная часть обустройства такого помещения. Это долгий и кропотливый процесс, требующий

Люминесцентные лампы

Стартер для люминесцентных ламп является одним из основных элементов лампочек дневного света. Зачем он

Страница не найдена — ЛампаГид

Квартира и офис

Существует ошибочное мнение, что на натяжные потолки принято устанавливать лишь маленькие светильники. Привычные большие

Прочее

Правильно установленная система освещения крайне важна для автомобиля, всегда актуален вопрос бесперебойной работы дальнего

Улица

Есть определенные требования к таким светильникам, которые обеспечивают уличное и промышленное освещение, освещенность транспортных

Монтаж

Гипсокартон – один из тех материалов, которые часто используются для отделки потолков, этот материал

Люминесцентные лампы

Энергосберегающие лампочки – это всего лишь маленький лучик света в целом царстве светотехнической продукции.

Прочее

Просмотр кинофильмов дома на большом экране – это весьма распространенное желание. Но его реализация

Схема подключения лампы ДРЛ

Дуговая ртутная лампа (ДРЛ) имеет еще одно название – дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при переменном токе, напряжением 220 вольт и частотой 50 герц.

Устройство и принцип работы ДРЛ

Чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

• Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
• Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
• Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Подключение лампы ДРЛ без дросселя

Иногда ДРЛ без дросселя может быть запущена с применением специальной технологии. Это делается в тех случаях, когда прибор вышел из строя, а заменить его в данный момент нечем. Вместо дросселя можно использовать обычную лампу накаливания, обладающей такой же мощностью, что и ДРЛ и обеспечивающей необходимое сопротивление. Другой вариант предполагает установку одного или нескольких конденсаторов. Здесь потребуются точные расчеты выдаваемого ими тока, полностью соответствующему необходимому напряжению для работы.

В последнее время появились специальные лампы ДРЛ-250, работающие без дросселя. В их конструкции присутствует спираль определенного типа, выполняющая функции стабилизатора и дополнительно разбавляющая излучаемый световой поток.

Иногда светильник после подключения отказывается работать или работает неправильно. В этом случае лампу нужно протестировать и убедиться в ее работоспособности. Для этого используются омметр или тестер, с помощью которых все обмотки проверяются на разрыв или короткое замыкание. При их обнаружении прибор будет показывать ненормальное значение.

через дроссель или без него

Содержание статьиПоказать

Дуговая ртутная лампа (ДРЛ) представляет собой одну из разновидностей электрических осветительных приборов. Чаще всего используется для освещения крупных объектов и территорий: заводов, фабрик, складов. Нередко устройства встречаются в уличных фонарях. Приборы характеризуются высокой степенью отдачи света, однако имеют невысокое качество цветопередачи. Чтобы правильно подключить лампу ДРЛ, необходимо использовать специальные схемы и придерживаться основных рекомендаций.

Для чего нужен дроссель

Дроссель отвечает за правильную работу источника света. Нередко мощные устройства требуют внушительных показателей напряжения сети. Это в свою очередь приводит к перегреву и перегоранию прибора. Компонент позволяет избежать подобных последствий. При этом его нужно включать в электрическую цепь последовательно.

Таким образом дроссель ограничивает напряжение и силу тока во время работы.

Рисунок 1. Дроссель ДРЛ

Чтобы ограничить перепады тока, реализуется подключение через элемент сопротивления. Он представляет собой балласт из нескольких катушек индуктивности с высоким сопротивлением, которое не дает лампе сгореть. В газовой среде ДРЛ происходит электрический пробой, приводящий к появлению дугового разряда. Ионизированный газ при этом теряет сопротивление, что становится причиной возрастания тока и выделения значительного количества тепла. Если ток не ограничивать специальными дросселями, прогретая газовая среда выведет лампу из строя.

Если ДРЛ напрямую подключить в сеть, то поломка в большинстве случаев вопрос времени. Чаще перегрев проявляется мгновенно. На скорость поломки влияют конкретные показатели электрической цепи, величина напряжения, внешние факторы (температура воздуха, влажность и т.д.). Это касается только обычных ртутных светильников, которые составляют большую часть рынка.

При подключении дросселя можно не соблюдать полярность. Он обеспечит стабильность работы светильника и предотвратит возможные поломки.

Главный параметр для дросселя номинальный ток. Именно по нему подбирают оборудование с учетом мощности осветительного прибора. Можно воспользоваться следующей таблицей.

Несмотря на полезность дросселя он все больше уходит в прошлое. На смену приходят современные блоки электронной стабилизации дуги. С их помощью можно точно настраивать параметры работы, контролировать рабочие нагрузки. Выставленные показатели будут сохраняться даже при значительных перепадах напряжения в сети.

Рисунок 2. Дроссели разных параметров

Реактивное сопротивление дросселя связано с параметрами катушки индуктивности. 1 генри индуктивности пропускает 1 А тока при напряжении 1 В. При рассмотрении катушек стоит учесть:

• площадь поперечного сечения медного проводника;
• количество витков;
• материал сердечника;
• поперечное сечение магнитопровода.

Катушка также обладает активным сопротивлением, что надо учитывать при подборе деталей для конкретных осветительных приборов. К каждому типу ДРЛ подойдут дроссели определенных размеров.

Схемы подключения

Большая часть устройств ДРЛ имеет дроссель в цепи. Однако существуют методы, позволяющие использовать ДРЛ без дросселя.

Рисунок 3. Подключение к патрону лампочки

Через дроссель

Схема подключения любой лампы ДРЛ достаточно проста и включает в себя соединение нагрузок в электрическую цепь последовательно. Используется сеть 220 вольт, работающая на стандартной частоте. За счет этого даже высокомощный уличный источник освещения можно подключить к обычной домашней сети.

Сопротивление стабилизирует и корректирует показатели питания. За счет него достигается равномерное свечение без миганий и иных нежелательных факторов. Световой поток при этом остается неизменным, что важно для любого источника освещения.

Рисунок 5. Схема подключения ДРЛ через дроссель

Во время пуска система потребляет значительное напряжение, которое нередко достигает показателя в два-три входных номинала. Сопротивление стабилизирует это напряжение и не дает устройству сгореть.

Лампа ДРЛ зажигается не мгновенно. В некоторых случаях на полный разогрев и достижение максимального светового потока может уйти до пятнадцати минут.

Мощность осветительных приборов может составлять от 50 до 2000 Вт. Конкретные показатели мощности не влияют на схему подключения и всегда требуют однофазную сеть 220 В с частотой 50 Гц.

Без дросселя

Если необходимо подключить светильник ДРЛ 250 без дросселя, простым решением будет приобретение ДРЛ, функционирующей без дополнительных компонентов. В приборах внутри установлена спираль, отвечающая за стабилизацию напряжения.

Также можно использовать традиционную лампу накаливания. Она должна быть эквивалентна по мощности используемой ДРЛ и иметь нужный номинал сопротивления. Лампа накаливания выполняет функцию резистора, эффективно понижающего напряжение на выходе.

Рисунок 5. Схема подключения ДРЛ без дросселя

Элемент сопротивления можно заменить конденсатором или набором конденсаторов. При этом важно максимально точно рассчитать выдаваемый цепью ток, чтобы он соответствовал рабочему напряжению.

Как проверить работоспособность лампы

После подключения ДРЛ рекомендуется проверить ее исправность. Если устройство не включается или работает нестабильно, делается тестирование электрической цепи тестером, мультиметром или омметром.

Рисунок 6. Проверка схемы тестером

Витки обмотки проверяют на разрывы или короткие замыкания. Разрыв можно определить по бесконечно большим показателям сопротивления на экране прибора. Выходом из положения станет полная замена обмотки. По завершении ремонта снова запустите лампу.

Если сопротивление повышается на несколько пунктов, вероятно повреждение обмотки и короткое замыкание между витками. Чем меньше витков соприкасаются между собой, тем меньше окажется прирост сопротивления.

Тематическое видео: Пуск лампы ДРЛ 250 через дроссели от люминесцентных ламп

Иногда короткое замыкание происходит в обмотке. В этом случае никакого повышения сопротивления не возникнет, и на работу светильника никакого влияния оказываться не будет. Так что после проверки обмотки при помощи омметра следует проверить саму лампу и систему подачи электричества.  Нередко лампы выходят из строя при первом включении. Это может быть связано с низким качеством прибора, неправильно настроенными режимами питания и другими факторами.

Схема подключения лампы ДРЛ через дроссель

Дуговая ртутная люминесцентная или люминофорная лампа чаще всего применяется в освещении открытых площадей, сельскохозяйственных территорий, а также производственных или складских помещений, вне зависимости от их размеров.

Правильная схема подключения лампы ДРЛ – гарантия долгой и беспроблемной работы такого современного осветительного прибора.

Устройство лампы ДРЛ

Основной принцип функционирования, а также непосредственно само устройство ДРЛ-ламп, относительно сложные, но именно это и помогает придавать современным осветительным приборам все необходимые качественные характеристики.

Горелка представлена тугоплавкими и обладающими химической стойкостью прозрачными материалами. Хорошо зарекомендовали себя современное кварцевое стекло или керамическое исполнение устройства. Внутренняя часть заполняется инертными газами с добавлением минимального количества ртути металлического типа.

Схема устройства лампы

В процессе подачи напряжения наблюдается возникновение тлеющего разряда, переходящего через определенный промежуток света в дуговой. Ограничение тока происходит при помощи сопротивления пускорегулирующих устройств.

Электрическим разрядом обуславливается появление хорошо различимого голубого или фиолетового излучения, возбуждающего свечение слоя люминофора, расположенного с внутренней стороны светопрозрачного баллона лампы.

В процессе горения отмечается сильный нагрев лампы, поэтому такой источник освещения применяется в приборах, оснащаемых термостойкими проводами и высококачественными патронами. Благодаря особому устройству, ДРЛ-лампа обладает высокими показателями световой отдачи, а также характеризуется повышенной устойчивостью к негативным внешним воздействиям.

Стабильная работоспособность сохраняется вне зависимости от внешних температурных показателей.

Стандартная мощность всех выпускаемых на сегодняшний день осветительных ДРЛ-приборов:

• 80Вт;
• 225Вт;
• 250Вт;
• 400Вт;
• 700Вт;
• 1000 Вт.

Средний срок эксплуатации качественного осветительного прибора этого типа от хорошо зарекомендовавших себя производителей составляет 10 тысяч часов. Некоторые недостатки, которыми характеризуется дуговая ртутная люминесцентная или люминофорная лампа, делают невозможным широкое применение такого источника света в жилых помещениях.

Важно помнить, что в процессе функционирования ДРЛ-лампы интенсивно образуется озон, поэтому в помещениях, освещаемых такими приборами, необходимо обеспечивать достаточную по производительности вентиляционную систему.

Основные функциональные части обычной лампы ДРЛ

Главные элементы современной дуговой ртутной люминесцентной или люминофорной лампы:

• цокольное основание, подключаемое к патрону осветительного прибора;
• кварцевая горелка, являющаяся центральным механизмом осветительного прибора;
• стеклянный баллон, служащий основной защитной оболочкой всех внутренних элементов.

Как и большинство традиционных ламп, ртутно-люминесцентный источник освещения представляет собой стеклянный баллон, в нижней части которого устанавливается цоколь с резьбой. Свечение происходит за счёт наличия ртутно-кварцевой горелки, которая имеет форму трубки и заполняется смесью на основе аргона и ртути.

Четырех-электродные лампы оснащаются основными и дополнительными электродами, которые соединяются с главными катодами посредством противоположных полярностей при наличии дополнительного угольного резистора. Добавочные электроды не только стабилизируют работу осветительного прибора, но также способствуют значительному упрощению процесса зажигания.

Основной функцией цокольной части является прием сетевой электроэнергии посредством точечного и резьбового элемента с контактов патрона, который вмонтирован в осветительный прибор.

На следующем этапе осуществляется передача электрической энергии на электроды.

Внутри кварцевой колбы присутствует пара ограничителей сопротивления, которые включены в одну цепь с дополнительными электродами.

Особенностью внутренней поверхности стеклянной колбы является слой люминофора, который и отвечает за свечение.

При выборе ДРЛ-лампы нужно обращать внимание на параметры, представленные напряжением питания, мощностью, световым потоком, продолжительностью свечения, видом цокольной части, габаритами и общим весом изделия.

Материал для ламп

Конструкцией ртутно-люминесцентного источника освещения предусматривается обязательное наличие стандартной стеклянной колбы, которая выступает в качестве барьера, отделяющего любые внешние неблагоприятные факторы от функциональной части, а также предотвращает их остывание.

Кроме всего прочего, на внутреннюю поверхность баллона наносится тонкий слой люминофора, легко преобразующего ультрафиолетовое излучение в красный спектр свечения.

Объединенные синие, красное и зеленое излучение обуславливают получение в результате традиционного белого свечения.

Схема подключения лампы ДРЛ через дроссель

Одним из основных отличий ДРЛ-ламп от остальных осветительных приборов является подключение к электрической сети посредством пускорегулирующей аппаратуры или ПРА, представленной дросселем. Это стабилизирующее устройство способствует преобразованию номинального сетевого напряжения в пусковое. Отсутствие дросселя спровоцирует практически мгновенное перегорание лампочки при включении.

Схематично такой вариант подключение можно представить в виде последовательного подсоединения дуговой ртутной люминесцентной или люминофорной лампы при помощи дросселя к электрической сети.

Схема подключения лампочки через дроссель

В большинстве своём, все современные и качественные светильники, относящиеся к категории ртутно-люминесцентных ламп, характеризуются наличием уже встроенной пускорегулирующей аппаратуры. Такие модели несколько дороже стандартных светильников.

Бюджетные модели необходимо снабжать дросселем самостоятельно. Любые дроссели функционируют в качестве стабилизатора, а также эффективно корректируют работу осветительного прибора.

Благодаря правильной работе пускорегулирующей аппаратуры, ртутно-люминесцентные лампы в процессе эксплуатации не мигают и работают в непрерывном режиме даже при наличии нестабильного входящего напряжения.

Следует отметить, что дроссель вырабатывает заложенный производителем ресурс в процессе эксплуатации значительно быстрее, чем сам ртутно-люминесцентный светильник, поэтому умение самостоятельно выполнить замену такого пускорегулирующего устройства очень актуально.

Заключение

Столбовые осветительные приборы, относящиеся к категории дуговых ртутных люминесцентных или люминофорных ламп, являются долговечным, очень эффективным и достаточно экономичным оборудованием, которое удачно сочетает в себе мощность и декоративный внешний вид.

Владельцами загородной недвижимости такие современные источники света ценятся очень высоко за возможность получить качественное освещение с минимальными затратами времени и денежных средств.

Видео на тему

Подключение ДРЛ — Ремонт220

Статьи

Автор Светозар Тюменский На чтение 2 мин. Просмотров 2.3k. Опубликовано 10 марта
Обновлено 19 ноября

ДРЛ (дуговые ртутные лампы) имеют очень высокую световую отдачу (до 60 лм/Вт), эффективно работают при установке на большой высоте (более 4 м), поэтому с успехом применяются для освещения улиц, цехов предприятий, т. е. больших площадей.

Схема подключения ДРЛ представляет собой цепь  из последовательно соединённых  дросселя и самой ДРЛ, подключенных к сети переменного тока  ~ 220 вольт. Полярность подключения роли не играет.

Дроссель в этой схеме служит для стабилизации работы ДРЛ.

Подключение ДРЛ напрямую, без дросселя не допускается – в этом случае лампа  просто сгорит. Эти лампы имеют большой пусковой ток, иногда превышающий номинальный в 2,5 раза.

Устройство ДРЛ:

1 – колба

2 – кварцевая горелка

3 – рабочий электрод

4 – резистор

5 – зажигающий электрод

6 – экран

7 – цоколь

При включении ДРЛ разгораются не сразу – процесс может длиться 5 мин и более, как и при повторном включении работающей лампы – она должна остыть (5 – 15 мин).

Технические характеристики, выпускаемых ДРЛ:

Схема подключения ДРЛ (светильника)

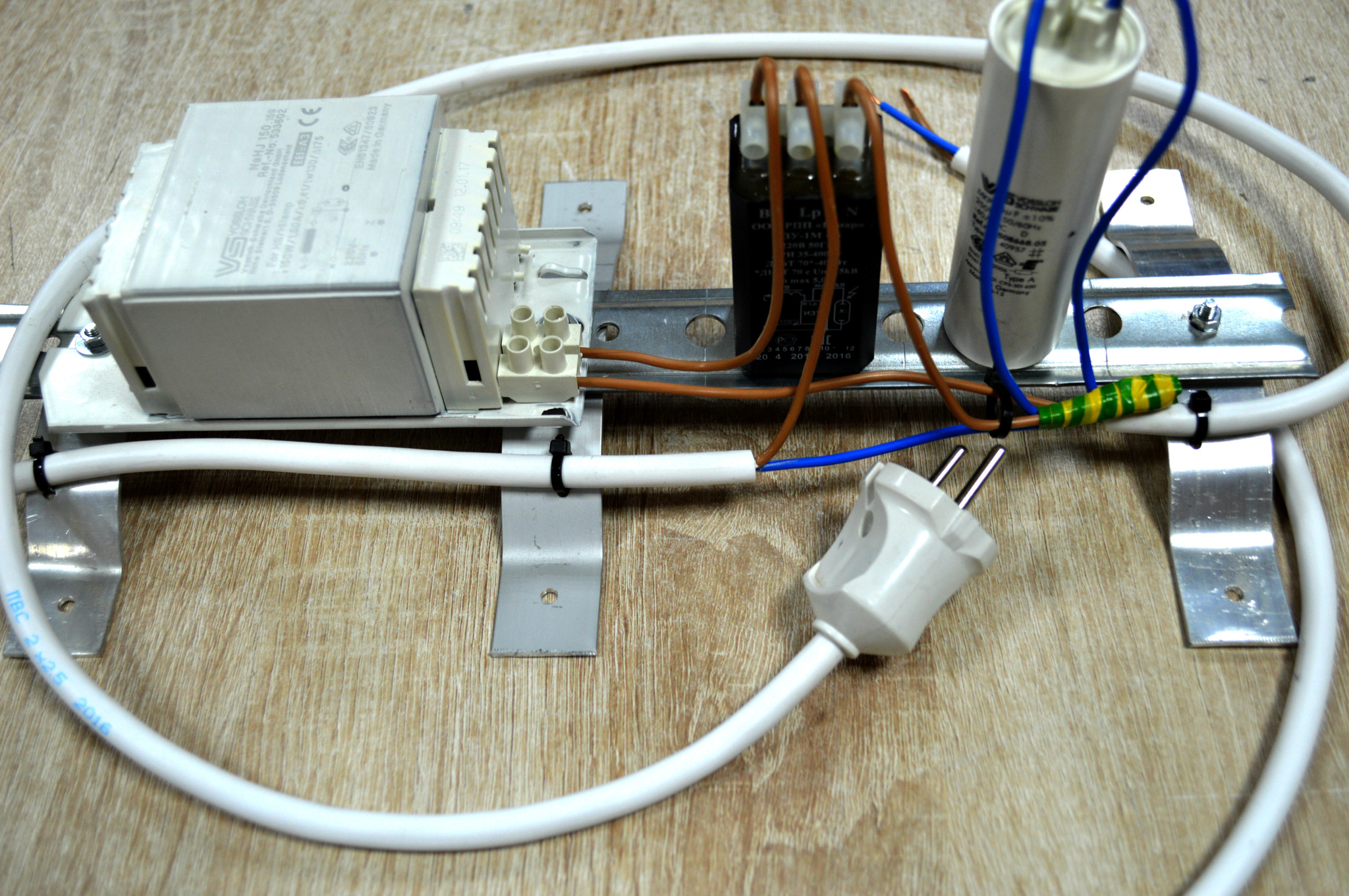

Обзор: Как правильно подключать (собрать) комплект ДНАТ с конденсатором

Как установить и подключить светодиодные дневные ходовые огни?

Важно отметить важность, которую имеют ДХО, и значение, которое они имеют в автомобиле. То, как они подчеркивают положение и движение транспортного средства на дороге, своевременно предупреждая пешеходов и животных, делает их желанным вспомогательным средством. Установка ДХО выполняется быстро и своими руками, что было объяснено здесь.

DRL — это благословение для всех автомобилей, поскольку он делает вождение безопасным и плавным, он может сделать ваш автомобиль стильным, ярким, ослепительным и сделать его легко узнаваемым в темное время суток и в слепую зону днем.Это основная функция комплекта дневных ходовых огней , и именно так они развивались, начиная со скандинавских стран, таких как Норвегия, Венгрия, Дания, Швеция и т. Д., В конце 20 века. Со временем это оказалось очень полезным и явлением, которое помогло снизить количество несчастных случаев.

Постепенно он был установлен по умолчанию на всех автомобилях в полярных странах, и теперь можно увидеть, что многие автомобили, такие как седаны и внедорожники, поставляются с дневными ходовыми огнями по всему миру . Тем не менее, для других небольших автомобилей вы можете установить его в хорошем магазине аксессуаров поблизости, а для людей, которые верят в DIY, это будет забавная задача. Давайте посмотрим на пошаговое руководство, чтобы узнать, как установить ДХО:

1. Снимите защитную пленку и приклейте ее на автомобиль

Снимите клейкую пленку с ленты и приклейте ее по краю фары. Это легко сделать во время просмотра видео, загруженного на сайт.

2. Пора подправить провода к разъемам

Открывая капот, черный провод необходимо подключить к отрицательному полюсу, а красный провод — к положительному полюсу аккумулятора.

Это похоже на размещение проводов в наиболее подходящих точках без всякой суеты «как это сделать». Его легко идентифицировать, и можно сделать более точное суждение, посмотрев видео и просмотрев буклет , инструкции по установке дневных ходовых огней .

3. Нарежьте один провод слева и один справа сигнал

Возьмите кусачки и нарежьте один провод от левой фары и подсоедините синий провод к нему. Точно так же процесс нужно повторить и для правой фары, на этот раз с желтым проводом. Это великолепно осветит дневные ходовые огни, как только вы запустите двигатель, результат будет волшебным и необычным.

Таким образом можно собрать светильники, не беспокоя вас об изменении вашего распорядка дня, и это доказывает, что этот процесс является полностью самостоятельным сценарием.Инсталляцию стоит сделать, потому что результат будет шикарным сюрпризом для зрителей и принесет вам столько комплиментов. Более того, когда вы его устанавливаете, вы знаете, что это актив, в который вы инвестируете, и вспомогательный инструмент, на который вы можете рассчитывать в ближайшие годы.

Дневные ходовые огни

Импорт грузовика в Канаду

© Copyright 2000 — 2007 Чак Копельсон 16.10.2007
Обновлено 17 октября 2007 г.

Чтобы ваш грузовик был легальным в Канаде, вам необходимо установить дневные ходовые огни.Это слабые фары, которые вы видите постоянно. Наверное, самое меньшее, что вам понадобится, — это установить дневные ходовые огни на
ваш грузовик.

При исследовании у меня возникли следующие вопросы:

• А ДРЛ только ваши фары включены в течение дня? Да просто фары это правда
• Они переключаются или загораются при зажигании? Включите зажигание и оставайтесь включенным через несколько секунд после его выключения.
• Свет затемняется нормально? Это зависит от установочного комплекта, некоторые позволяют свету работать только при определенном освещении, чтобы продлить срок службы лампы

.

• Было упомянуто, что они связаны с тормозом.Почему? Некоторые ДХО, установленные на заводе, подключены к аварийному тормозу, поэтому, если тормоз включен, свет не горит.
• Как они взаимодействуют с дальним светом? В некоторых установках ДХО дальний свет используется на частичной мощности.
• Горит ли еще какие-нибудь фары на грузовике? Есть комплекты, которые будут управлять другими фарами автомобиля. Это в основном используется для коммерческих грузовиков.
• Как ДХО узнает, что двигатель работает? У некоторых устройств есть провод, который наматывается на провод вилки и определяет напряжение.

У вас есть 2 варианта. Вы можете попробовать получить все заводские детали AMG или комплект Hamsar DRL и подключить его.

Я зашел на веб-сайт Hamsar и не смог найти модель 70987. Я нашел модель 45020, 45030, 45035 или 45040. Как ни удивительно, когда я щелкнул фото 4 вышеуказанных устройств, я получил картинку, которая это показывает. как 70987.

Hamsar производит множество модулей ДХО с разными функциями.

• 45020 — Для 2-4 фар и комплектов противотуманных фар
• 45040 — для систем с 2–4 фарами
• 45030 — Для систем с 2–4 фарами / включает защиту от короткого замыкания, высокого напряжения и температуры
• 45035 — Для 2 систем фар / включает защиту от короткого замыкания, высокого напряжения и температуры
• 45065 — Ближний свет уменьшен на 24% — Для 2–4 систем фар / включает защиту от короткого замыкания, высокого напряжения и температуры
• 45070 Автоматический Ближний свет уменьшен на 24%
• Днем работает как ДХО
• Фотодатчик автоматически включает фары на полную мощность в сумерках
• Включает защиту от короткого замыкания, высокого напряжения и температуры
• Включает переключатель задержки времени
• 45060 — Дальний свет уменьшен на 60% для 2 систем фар

Если вы хотите больше узнать о том, как установить расширенные функции, прочтите эти установки.

Хорошая страница установки Honda

RX7 Страница установки

Установка AMG D.R.L. Запчасти:

Это то, что AM General добавила в HUMMER h2 1998 года, чтобы соответствовать канадским требованиям к дневным ходовым огням (DRL):

Деталь AMG — 6010839 — Перемычка питания аккумулятора ДХО
Деталь AMG — 6002626 — Жгут проводов Asm-Daytime Run
Часть AMG — 6010837 — Перемычка Asm. GCC / DRL Ign
Часть AMG — 6010841 — Комплект перемычек.ДХО Brk Fl
AMG Часть — 5745365 — Модуль, дневная ходовая

Примечание по установке деталей AMG DRL:
Описание цвета провода:

• tan — ближний свет
• оранжевый — дальний свет
• синий — тормоз
• белый — зажигание
• желтый — аккумулятор
• черный — шлифованный

Желтый провод — подключите к клемме аккумулятора на блоке предохранителей, используйте предохранитель на 10 ампер.
Белый провод — подключите к клемме зажигания на коробке предохранителей, используйте плавкий предохранитель на 10 ампер.
Черный провод — подключите к винту заземления

а желто-коричневые провода подключаются к проводам рядом с переключателем диммера.Используйте T-образные метчики. Оранжевый соединяется с оранжевым проводом, а коричневый — с желтовато-коричневым проводом.

Синий провод подключается к коричневому проводу контрольной лампы тормоза на приборной панели. Это выключает свет при включении рабочего тормоза. Для этого вам нужно будет разобрать приборную панель. Для канадской инспекции он не нужен.

Тормозной диод соединяется с тросиком уровня жидкости на главном тормозном цилиндре.

Установка комплекта Hamsar в Hummer

Я использовал модуль ДХО Hamsar 45040 (Комплект № 70987)

Установка немного отличается от того, что указано в инструкции.
Модуль имеет шесть проводов:

• Красный — Аккумулятор
• Желтый — Парковка
• Белый — Ближний свет
• Оранжевый — Дальний свет
• Зеленый — датчик искры
• Черный — Земля

Вот как я установил модуль ДХО,

1. Сначала отрежьте желтый и оранжевый провода. Оранжевый — это датчик дальнего света и не используется, желтый — для габаритных огней. Вы можете подключить его, но в этом нет необходимости. (Используйте красный + желтый провод в жгуте габаритных огней)
2. Найдите хорошее место для установки модуля, я свой запихнул за аккумулятор.
3. Проложите белый провод вокруг аккумуляторной батареи и к фаре со стороны водителя.
4. Подсоедините белый провод к красному проводу жгута фары. Не путайте с красным + зеленым проводом. Вы можете использовать прилагаемые зажимы для сращивания или сделать это правильно и припаять.
5. Проложите зеленый провод непосредственно к одной из свечей зажигания со стороны водителя и оберните им один из проводов свечи зажигания. Вы должны сделать не менее 4-5 ветров, я переборщил и использовал оставшуюся длину проволоки.Обязательно закрепите его стяжками. Это будет работать только с бензиновым двигателем 95 или 96. У дизелей нет свечей зажигания.
6. Подключите черный провод к массе на шасси. Я использовал один из винтов от бачка омывателя, убедившись, что он имеет хорошее соединение.
7. Наконец, подключите красный провод к плюсовому полюсу аккумулятора.

Не удивляйтесь, если фары загорятся при первом выключенном автомобиле.
Заведите машину, убедитесь, что горят лампы.Выключите машину и убедитесь, что свет выключен. Повторить.

Spyder — Руководство по фарам

Как установить комплект фар в сборе

Если передняя часть вашего автомобиля — это его «лицо», то фары уже давно считаются «глазами» автомобиля. Их все замечают. Одно из самых характерных изменений, которые вы можете внести в облик своего автомобиля или грузовика, — это замена заводских фар в сборе на нестандартные. Ваша поездка приобретет индивидуальность и неповторимый внешний вид, который будет отличать ее от всех других похожих транспортных средств на дороге.

Фары

Spyder разработаны с учетом точного расположения заводских устройств и стоят меньше, чем вы думаете. В рамках этой статьи бренд рассмотрит пошаговые инструкции по установке комплектных фар, разработанных для вашего конкретного автомобиля.

Перед тем, как начать

Для любой новой детали, фары или чего-либо еще лучше всего начинать с распаковки компонентов и проверки того, что все в хорошем состоянии. Что касается ваших новых фар в сборе, выньте их из коробки и убедитесь, что нет физических повреждений.

Если в ваших фарах есть одиночные провода для DRL или гало-фонарей, подключите эти провода (красный или белый обычно положительный, а черный обычно отрицательный) к источнику 12 В, например к автомобильному аккумулятору, чтобы обеспечить работу всех фар.

Убедитесь, что все, что вы заказали, включено, и, если производитель света включил свои собственные инструкции по установке, используйте их вместе с этим руководством.

Снятие и установка кожухов бампера (при необходимости)

Необходимые инструменты: плоских гаечных ключей, торцевых ключей, заклепочного пистолета (в некоторых автомобилях), отвертки (ов), битов Torx (если применимо), электродрели (если применимо)

Часто это первый шаг, потому что многие современные автомобили требуют, чтобы пластиковая крышка переднего бампера была ослаблена на дюйм или полностью снята, чтобы получить доступ к точкам крепления, на которых болты крепятся фары.Если вы не уверены, нужен ли этот шаг, Spyder рекомендует проконсультироваться с производителем вашего автомобиля или получить доступ к руководству по ремонту в Интернете. Снятие и установка крышки переднего бампера относительно просты, поскольку большинство из них предназначены для откручивания и снятия с помощью основных ручных инструментов.

Присмотревшись к крышке бампера, вы заметите, что болты, которыми она крепится, обычно открываются, когда вы открываете капот. Их также можно найти под автомобилем, где крышка бампера встречается с брызговиками, и у края отверстий в колесных арках, где подкрылки встречаются с крыльями.Такие болты также могут быть закрыты небольшими пластиковыми заглушками или зажимами, поэтому снимите их с помощью небольшой отвертки с плоской головкой.

Удалите сами болты с помощью подходящего торцевого или плоского гаечного ключа. Если производитель вашего автомобиля использовал заклепки для крепления вещей (области колесных арок), их необходимо высверлить с помощью традиционного сверла. Затем вам понадобится заклепочный пистолет, чтобы переустановить новые — не дорогая покупка, но подходящий инструмент. Для высверливания заклепок лучше всего подходят сверла, предназначенные для сверления в металле, из-за более высокой тепловой защиты.

После снятия всех креплений крышку бампера можно снять. Многие из них спроектированы так, чтобы скользить горизонтально по специальным деталям кронштейна, установленным под ними, до полного отсоединения, поэтому сначала переместите кожух бампера таким образом, если вы не можете получить конкретные инструкции для вашей марки и модели.

Откручивание старой фары в сборе

Необходимые инструменты: Торцевой ключ, отвертка (и)

В зависимости от года выпуска и модели вашего автомобиля вам может потребоваться снять секцию передней решетки радиатора, чтобы получить доступ к болтам или зажимам которые фиксируют блок фары на месте.Это можно сделать, открутив винты сверху или по бокам решетки и / или отпустив прижимные зажимы, имеющиеся на некоторых автомобилях, с помощью отвертки с плоской головкой.

После того, как какие-либо секции решетки, облицовки и крышки бампера были сняты, чтобы обеспечить доступ к точкам крепления блока фар, вы можете приступить к их откручиванию — обычно для таких целей лучше всего подходит небольшой торцевой гаечный ключ. Ищите прижимные болты в металлических панелях кузова сверху и сбоку от узлов ваших фар.Некоторые автомобили также имеют зажимы на блоке фары, которые можно освободить с помощью отвертки с плоским шлицем.

После того, как были удалены все применимые прижимные болты и зажимы, пора сдвинуть старую фару в сборе с автомобиля, осторожно покачивая ее на ходу. Помните, если вы не отсоединили их раньше сзади, жгуты электропроводки все еще прикреплены. Пока не вынимайте лампочки из заводских корпусов. Отложите свои комплектные фары OEM на случай, если вы захотите переустановить их однажды, например, если вы решите продать автомобиль.

Отключение и повторное подключение электрических проводов

Необходимые инструменты: Инструмент для зачистки проводов, соединители проводов, плоскогубцы (если применимы), изолента

После того, как вы отодвинули старую фару в сборе от автомобиля на небольшое расстояние, пора полностью осмотреть прикрепленные жгуты проводов. Даже если вы удалили один или несколько разъемов с задней стороны узла перед тем, как открутить его, могут остаться другие (например, отдельные провода к лампочкам боковых маркеров), которые ранее были закрыты.Как только вы увидите все, отсоедините все электрические разъемы от задней части фары. Обычно достаточно просто сжать края разъема или потянуть за язычок, чтобы разъем освободился от захвата, но если присутствует тонкая проволочная планка, ее обычно сначала нужно сдвинуть в разблокированное положение. Если вы не уверены, как фиксатор предназначен для снятия, лучше изучить инструкции для вашей марки и модели.

Теперь вы готовы начать установку новых фонарей.Сначала мы сделаем все электрические соединения, пока у нас будет доступ к задней части сборок. Затем произведем механическую установку в переднюю часть кузова автомобиля.

Перенос ламп со старой сборки на новую

В зависимости от года выпуска и модели автомобиля, а также дизайна новых нестандартных фар может потребоваться замена некоторых ламп. В общем, новый свет будет включать лампы ближнего / дальнего света. Во многих случаях лампочка указателя поворота (накаливания) в новую сборку не входит.Это очень легко исправить. Вам нужно будет снять сигнальную лампочку со старой лампы (НЕ отсоединять провода) и установить ее в новую лампу в существующем корпусе. Там может быть бумажная наклейка, которую нужно сначала удалить.

Часть установки Plug’n’Play

И ваши старые, и новые фары имеют фары ближнего и дальнего света. Когда вы снимали старые блоки, вы отсоединяли электрическую вилку от жгута проводов автомобиля или грузовика. На новой сборке вы должны найти электрическую вилку по форме, точно такую ​​же, как вилка на старой сборке.Эта часть электрической установки называется Plug’n’Play, потому что вам буквально нужно только подключить новый штекер к существующему жгуту. Если вы приобрели лампы без каких-либо дополнительных элементов освещения, таких как ореолы или светодиодные фонари, вы закончили с электрической установкой.

Подключение дополнительных проводов, найденных в узлах специальных фар Halo и LED

При установке нестандартных узлов фар, оснащенных дополнительными ореолами и / или светодиодными фонарями («бонусные фонари»), вы найдете дополнительные наборы проводов.В стандартной установке для каждого дополнительного светильника будет одна пара проводов. Внутри каждой пары один провод будет «положительным» (обычно красным или белым), а другой — «отрицательным» (обычно черным). Однако, если вы предпочитаете, чтобы эти огни включались дневными ходовыми огнями (ДХО) вашего автомобиля, стояночными огнями или даже сигналами поворота, вместо этого провода можно подключить к отдельным проводам питания для этих устройств.

Однако, если вы предпочитаете, чтобы эти огни включались дневными ходовыми огнями (ДХО) вашего автомобиля, габаритными огнями или даже сигналами поворота, вместо этого провода можно подключить к отдельным проводам питания для этих элементов.Например, если они подключены к ремню DRL, мир будет видеть их в любое время, когда ваши DRL включены в течение дня. Или подключите их к проводам габаритных огней, чтобы продемонстрировать их, когда вы припаркованы на улице в ночное время круиза (они также будут мигать каждый раз, когда вы используете вход без ключа). Поскольку жгуты проводов для различных функций освещения различаются от автомобиля к автомобилю, мы рекомендуем исследовать места и цвета проводов для вашей конкретной марки и модели. Используйте контрольную лампу или мультиметр (DMM или цифровой мультиметр), чтобы проверить заводской жгут.Обязательно включите свет на трассе, которую вы преследуете, чтобы она отображалась как «действующая».

Подключение к габаритным / ходовым огням

ШАГ 1. Сначала найдите габаритные огни на корпусе фары вашего автомобиля.

Некоторые габаритные огни идут с двумя (ходовые огни, масса) или тремя (ходовые огни, указатель поворота, заземление) проводами.

Чтобы определить какие провода какие на габаритных огнях, используем вольтметр.

Вольтметр имеет положительную (красную) и отрицательную (черную) иглы.

ШАГ 2. Сначала включите габаритный свет и сигнал. Затем прижмите отрицательную иглу к заземляющему или отрицательному проводу (как показано). Затем прижмите положительный провод к одному из цветных проводов указателя поворота.

ШАГ 3. Чтобы понять, как читать вольтметр простым языком:
Когда игла постоянно находится под высоким напряжением, зажатый провод представляет собой рабочий / стояночный свет. Это означает, что стояночный свет на вашем автомобиле остается включенным всякий раз, когда включается свет.

ВНИМАНИЕ! Если стрелка на измерителе подпрыгивает, значит, это указатель поворота. Напряжение на указателе поворота повышается и понижается, чтобы указатель поворота мигал.

ШАГ 4. После того, как вы обнаружите ходовые провода, используйте быстроразъемные соединения и подключите положительные провода CCFL / LED к ходовым огням. Минусовые провода к отрицательным проводам на габаритные огни.

Перед тем, как снова включить фару, проверьте CCFL / светодиоды, убедитесь, что все они закрыты.

ШАГ 5. Установите в автомобиль фару CCFL / LED.

Подключение ДХО по 5-ти контактной схеме. Установка ходовых огней на авто

своими руками

Правил дорожного движения предусматривает обязательное зажигание ходовых огней в дневное время при движении автомобиля. Это потому, что автомобили с включенными фарами, безусловно, намного лучше видны на дороге. Это снижает риск возникновения аварийной ситуации.

Многие водители считают подключение дневных ходовых огней в автомобиле слишком дорогим — в качестве альтернативы правила разрешают использовать ближний свет или противотуманные фары.Однако эти варианты не совсем удачны. Постоянное включение фар приведет к тому, что через непродолжительное время потребуется замена ламп — от износа не уйдешь. У каждого продукта есть свой ресурс: при любой схеме использования, после того, как ресурс израсходован, необходима замена.

Дневные ходовые огни на машину своими руками

Так что же у нас будет, если использовать варианты с противотуманными фарами и фарами ближнего света? Вот что:

• преждевременный износ ламп;
• Разряд аккумулятора и потребляемая мощность генератора;
• увеличенный расход бензина;
• опасность забыть включить свет перед поездкой и получить штраф.

Поэтому лучше всего озаботиться установкой штатных ходовых огней и правильно их подключить. А лучше всего, если схема подключения работает по принципу автоматического включения света после запуска двигателя автомобиля.

Если вы не хотите тратиться на услуги специалистов по разработке и внедрению схемы переключения ДХО, здесь вы можете найти варианты, которые вы можете сделать самостоятельно.

Установка штатных ходовых огней

Необходимые материалы

Перед подключением дневного света необходимо запастись всеми необходимыми инструментами и материалами. Для выполнения работы своими руками вам потребуются:

• плоскогубцы;
• кусачки;
• паяльник;
• изолированный двухжильный провод;
• светодиодные ДХО;
• реле для автомобилей на 12В;
• герконовый переключатель;
• одножильный провод;
• зажимы пластиковые.

После того, как все необходимое будет в наличии, можно приступать к подключению ДХО на свой автомобиль своими руками.

Схема 1

Первый вариант предусматривает автоматическое включение ДХО после начала зажигания и отключение после остановки двигателя.В этом случае минус замыкается на кузов автомобиля, а плюс — на плюс замка зажигания. Все это довольно легко сделать своими руками даже без специальных знаний в области электротехники. Главное, внимательно следить, что где соединяется.

Схема автоматического включения дневных ходовых огней

Схема 2

Второй вариант, по сути, является разновидностью первого. Здесь выполняются те же операции с одной небольшой разницей — после включения ближнего света фар выключаются ходовые огни.Здесь плюс подключен, как и в предыдущем разделе, а минус подключен к плюсу фонарей ближнего света.

Это связано с тем, что лампа накаливания, используемая для ближнего света, имеет меньшее сопротивление и через нее протекает больший ток. В момент включения ближнего света появляется плюс на минусе ДХО, и они гаснут.

Этот вариант тоже довольно просто реализовать своими руками — важно не перепутать и правильно подключить все контакты.

Схема подключения дневных ходовых огней

Если у вас установлены лампы накаливания в качестве размеров, вы можете использовать этот принцип для определения размеров.

Схема 3

Здесь ходовые огни включаются после запуска двигателя. Реле, аккумулятор и генератор задействованы. Подключаем минус ДХО к кузову автомобиля, а плюс — с контактом реле под меткой 30. Контакт реле с меткой 87 подключаем к плюсу аккумулятора.Контакт реле с меткой 85 замкнут на массу автомобиля через ДХО. И отметкой 86 подключаем к геркону, второй контакт которого включаем на плюс генератора. После запуска двигателя перемещаем геркон вокруг генератора, чтобы реле сработало и включились ходовые огни. После этого геркон упаковываем в термополимер и прикрепляем к генератору. Очень важно, чтобы геркон был установлен именно в том месте генератора, где срабатывает реле.

Схема подключения ходовых огней от генератора

Схема 4

Этот вариант является вариацией предыдущей схемы, когда геркон недоступен. Затем контакт с меткой 86 крепится к лампе давления масла в панели приборов. В этом случае лампы загораются также после запуска двигателя. Этот вариант делается своими руками немного проще, чем предыдущий.

Как правильно подключить дневные ходовые огни

Вывод

По правилам дорожного движения водитель должен включить дневные ходовые огни, чтобы автомобиль был более заметен на дороге.В качестве ДХО разрешается использовать противотуманные фары и лампы ближнего света. Но это нецелесообразно, так как приводит к разрядке аккумулятора — мощности генератора не хватает для его постоянной подзарядки. Это приведет к перерасходу бензина и преждевременному износу ламп.

Поэтому существует несколько вариантов подключения светодиодных ДХО своими руками — они предусматривают их автоматическое включение после запуска двигателя или включения зажигания.

Многие автолюбители уже слышали о преимуществах ДХО и начинают искать в магазинах достойную модель.В ассортименте широко представлено китайское барахло стоимостью от 300 до 5000 рублей. Некоторые даже не понимают, зачем их ставить на машину и покупать барахло за 500 рублей, которое светит чуть ярче габаритов, мощность 2 Вт. Вы, наверное, видели их, они все еще светятся синим светом, а некоторые светодиоды выключены или мигают. Затем у них возникает проблема, как подключить ходовые огни, чтобы они прослужили дольше. Мастера гаража предлагают различные схемы подключения ДХО, самое сложное — выбрать подходящую.

Распространенные наименования, которые будут использоваться в тексте: ДХО «Дневные ходовые огни», дневные ходовые огни.

• 1. Типы подключения
• 2. Режим работы
• 3. Как подключить ДХО к блоку управления
• 4. Выбор стабилизатора
• 5. Подключение через реле
• 6. Другие непопулярные способы
• 7 . Проверка установки
• 8. Пример преимуществ

Типы подключения

DRL Eagle Eye, Орлиный глаз

Схема подключения ходовых огней зависит от комплектации и вашего бюджета.Есть 3 вида оборудования:

1. самые недорогие, только ДХО;
2. средняя цена со стабилизатором;
3. дорого, с контроллером управления.

Если у вас самое дешевое и самое плохое, то в комплекте нет контроллера или блока управления. Такой блок выполняет функции стабилизатора напряжения и управления включением и выключением.

В средней комплектации стоит стабилизатор напряжения на 12 В. Бывают скачки напряжения в автомобильной сети, а светодиоды это очень не любят и выходят из строя.Стабилизатор значительно продлит срок службы светодиодов. Но в этом варианте вам придется выбрать место для подключения, чтобы они включались только при работающем двигателе. Места для этого много, например, датчик давления масла или генератор.

Отечественная модель

Дорогая версия оснащена блоком управления, который подключается непосредственно к аккумулятору в автомобиле. По принципу действия они бывают двух типов:

• определить разницу между количеством вольт при выключенном и включенном двигателе;
• дешевле, включается при повышении напряжения выше 13В.

Первый вариант — лучший, независимо от напряжения на вашем аккумуляторе, всегда правильно включается и выключается. Второй вариант бюджетный и не всегда работает. При выключенном двигателе количество вольт должно упасть ниже 13В, чтобы контроллер отключил ДХО. Если ваш аккумулятор новый или хорошо заряженный, то даже после остановки двигателя он будет иметь напряжение выше 13 В в течение нескольких часов. То есть дневные ходовые огни не выключатся сами по себе, пока напряжение не станет меньше 13 В.Единственным недостатком будет собственное энергопотребление, когда контроллер ожидает запуска двигателя. Он разряжает аккумулятор вместе с охранной сигнализацией.

Рабочие часы

По техническому регламенту на авто, ДХО должны автоматически включаться при запуске двигателя. При включении ближнего света они должны автоматически выключаться, чтобы не слепить в темное время суток.

В продаже есть также комбинированные модели с установленными поворотниками.Секция дублирования указателей поворота подключается отдельно параллельно штатным поворотникам. Также требуется стабильная диета.

ДХО с поворотником

Для моделей с дополнительным управлением предусмотрена функция контрольной лампы, которая срабатывает через 10 минут после выключения двигателя. Он освещает ваш путь к дому или землянке, в зависимости от того, где вы живете. В Osram DRL есть режим, в котором они не выключаются, а затемняются на 50%. просто не знаю, насколько это законно и ослепнет ли.

Как подключить ДХО к блоку управления

Я предпочитаю схему подключения ДХО с помощью блока управления, самый надежный способ, подходящий для любой машины и не требующий каких-либо знаний. В России за такой блок просят большие деньги, поэтому покупаю на базаре Алиэкспресс. Цена от 300 до 600 рублей в зависимости от функциональности.

Выбор стабилизатора

В этом представлении будут объединены первый и второй методы.Даже если у ваших дневных ходовых огней нет стабилизатора, рекомендую купить его или сделать самому.

Купить китайские модули можно по цене от 50 до 120 рублей, чтобы не заказывать на Алиэкспресс, посмотрите на Авито, там очень доступные цены. Наиболее распространены модули импульсные LM2596 и линейные LM317. Они конечно устарели, но ток на 1 ампер будут тянуть, это будет мощность 12 ватт.

Современные на 2016 год считаются на микросхемах XL6009, XL4015.Их КПД выше и они намного меньше нагреваются. Выдерживают ток в 2 Ампера без системы охлаждения микросхемы, это эквивалентно нагрузке в 24 Вт.

Подключение реле

На форумах и сайтах вы найдете разные способы, как подключить дневные ходовые огни своими руками, для каждой марки он будет разный. Также продаются специализированные реле, например, Незабудка, рассчитанные на любую машину.

Принцип работы прост. Питание дневных ходовых огней осуществляется от провода зажигания. Плюсовой провод издалека и ближнего разрывает цепь при появлении на нем напряжения. Для этого достаточно 5-контактного реле. Во-первых, поищите решение на форумах, посвященных только вашей марке автомобилей. Вы можете найти более простое решение.

Например в Дастере можно подключить ДХО к прикуривателю, он запитан только при включении зажигания.Это лучше, чем искать в проводке провод зажигания. В любом случае рекомендую установить предохранитель на случай короткого замыкания.

Во многих схемах для отключения ДХО используется размер провода. Неправильно ДХО не должны гаснуть при включении габаритов, только при ближнем свете.

Еще один вид схемы подключения дневных ходовых огней — установка реле в штатный релейный блок автомобиля без каких-либо доработок. Включает дальнее расстояние на 30% или 50%, чего будет достаточно для обозначения транспорта на дороге.Если дальний потребляет 120 Вт, то 30% равно примерно 36 Вт, 50% равно 60 Вт.

Другие непопулярные способы

Многих интересует, как самостоятельно подключить ДХО без реле, но это зависит от электрики вашего автомобиля, ищите решение в интернет-клубах, посвященных вашему автомобилю. Самое главное, чтобы питание на это место подавалось после запуска двигателя.

Основная схема подключения ДХО, через 4 или 5 контактное реле, которое отключается при включении ближнего.Кому не поленился покопаться в проводке автомобиля, подключить от датчика давления масла или генератора. На любом автомобиле при запуске двигателя загорается лампочка давления масла на приборной панели, сигнал с этого провода используется для подачи питания. Второй способ самостоятельно подключить ходовые огни — это подключить к генератору. Они включатся автоматически при появлении напряжения генератора.

Проверка установки

Большинство автовладельцев после подключения ходовых огней своими руками любят фотографировать свое барахло.Чтобы он не был таким тусклым, ночью делают это с близкого расстояния. В силу своей неграмотности они не знают, что проверять в солнечную погоду с расстояния 100 метров. Поэтому их называют дневными, а не ночными.

Полезный пример

При поездках зимой на короткие расстояния, особенно в сильный мороз, на запуск двигателя уходит большое количество заряда аккумулятора. Со временем аккумулятор теряет емкость и хуже держит заряд. Использование ДХО вместо ближнего света позволит быстрее заряжать аккумулятор во время движения.

Посчитаем:

1. ближний свет потребляет около 100Вт, 2 лампы по 50Вт каждая;
2. приличных ДХО до 15Вт;
3. 100Вт — 15Вт = 85Вт потребляемая мощность будет меньше.

Например, у меня в Дастере стоит штатный ТЭН, который прогревает салон до прогрева двигателя. Соответственно, машина быстрее прогреется.

Не так давно наши власти приняли закон, согласно которому независимо от времени суток на автомобилях должны работать противотуманные фары или ДХО.Это решение было принято благодаря опыту европейских специалистов, которые доказали, что благодаря элементам рабочего освещения на транспортном средстве процент дорожно-транспортных происшествий можно значительно снизить. В связи с этим с 2010 года внесены изменения в ГОСТ и ПДД, согласно которым неработающие противотуманные фары или отсутствующие ДХО (ДХО) могут повлечь довольно «неприятный» штраф (1500 руб.).

Но, несмотря на то, что установка дневных ходовых огней теперь стала обязательной, некоторые автовладельцы уверены, что нашли выход из ситуации.Особо смелые водители решают просто воткнуть габариты в фары ближнего света, чтобы они включались вместе с двигателем, наивно полагая, что этого будет достаточно. К сожалению, габаритные огни не спасут вас при встрече с сотрудником ГАИ, так как использовать их вместо ДХО нельзя. Так что если вы не являетесь владельцем современного автомобиля, в котором уже установлены «гибридные» противотуманные фары с ДХО, то от установки новых световых элементов никуда не деться.

Установить ходовые огни можно в специализированной мастерской или самостоятельно.Если вы уверены в своих силах, то перед началом работы внимательно изучите правила установки навигационных огней на автомобиль.

Требования ГОСТ к установке ДХО

Согласно ГОСТ Р 41.48-2004 монтаж и подключение ходовых огней своими руками необходимо производить строго по следующим требованиям:

• Необходимо выдерживать расстояние 600 мм. от края кузова до ДХО. Допускается уменьшение этого показателя до 400 мм, но только при габаритной ширине машины менее 1.3 м (п. 6.19.4.1).
• Расстояние от уровня земли до световых элементов должно быть от 250 мм до 1500 мм (п. 6.19.4.2).
• ДХО должны быть обращены вперед и установлены на переднем транспортном средстве (п. 6.19.4.3).
• Сохраняется определенная геометрическая видимость. Согласно пункту 6.19.5, горизонтальный угол бета должен составлять 20 градусов внутрь и наружу, а альфа — 10 градусов вниз от горизонтали и вверх.

При этом определенная схема подключения ходовых огней никак не отражена в ГОСТе, соответственно здесь вы вольны принять решение сами.Однако есть небольшой нюанс. Установка ходовых огней по ГОСТу также подразумевает автоматическое включение ДХО вместе с двигателем автомобиля и выключение при включенных фарах. Единственное исключение — включение дальнего света на несколько секунд, чтобы сигнализировать другим водителям.

Исходя из этих требований, к выбору ходовых огней необходимо подходить тщательно.

Как выбрать ходовые огни

В магазинах представлен широкий выбор ДХО самых разных производителей, в различных конфигурациях и цветах.Однако не все лампы подходят для использования в качестве навигационных огней. Например, галогены и ксенон не выдержат постоянной работы, будут «съедать» много энергии и разряжать аккумулятор. Лампы накаливания тоже не лучший выбор, но при установке ДХО лучшими считаются светодиоды.

Также много светодиодных ходовых огней. Лучшими считаются изделия в стеклянных витринах и линзовидные светодиодные ДХО для противотуманных фар. Остальные (на резинках, глазках «орел» и «дракон», в виде платины СОВА) не соответствуют заявленным требованиям ГОСТ.

Перед подключением дневных ходовых огней своими руками убедитесь, что:

• ДХО соответствуют форме, типу и конструкции бампера вашего автомобиля.
• Размер блока ДХО, который выбирается в зависимости от того, где будут установлены ходовые огни (в воздушной коробке или на бампере), позволяет установить их в автомобиле.
• Количество светодиодов в блоке не превышает 5 штук на каждый. При слишком ярком свете дневные огни будут светить как «габариты», что недопустимо.
• Индикатор силы света ДХО должен быть не менее 400 кд и не более 800 кд, а диапазон температур ламп должен быть от 4300 до 7000 К.
• Ходовые огни излучают чистый белый свет (желтый и синий). продукты запрещены).

Если говорить о производителях, то разумнее всего будет приобрести готовый комплект ДХО «Хелла» или «Филипс». Такие агрегаты укомплектованы всем необходимым (в том числе контроллером) и полностью отвечают их требованиям.нормативно-правовые акты.

Приобретая ДХО на автомобиль, или сделав их своими руками, остается только подготовить все необходимое, чтобы установка дневных ходовых огней своими руками прошла без «сюрпризов».

Что потребуется для самостоятельной установки ДХО

Для работы потребуются следующие материалы и инструменты:

• Любое обжимное приспособление, например, плоскогубцы.
• Кусачки.
• Паяльная лампа и зажигалка. Последнее потребуется для того, чтобы затянуть термоусадочную трубку.
• 3-4 метра изолированного двухжильного провода, например ПВА 2х1,5 или 2х0,75 (требуется при параллельном подключении двух блоков ДХО).
• Любой герметичный контакт (геркон).
• Проволока одножильная диаметром примерно 1,5-2,5 мм и длиной примерно 3 метра.
• Хомуты пластиковые.
• Обычное 4-полюсное реле на 12 В.
• Светодиодные ДХО.

Вам также следует позаботиться о чистом и сухом месте, где вы будете работать. После этого можно приступать к установке дополнительных световых элементов.

В первую очередь определитесь, где именно будут установлены дневные ходовые огни. В некоторых автомобилях уже есть готовые отверстия для дополнительных модулей противотуманных фар, в других автомобилях используется решетка радиатора для ДХО. Последний вариант — лучший, так как в этом случае вы сможете выдержать все необходимые расстояния и границы.

Просто снимите решетку радиатора и сами прорежьте отверстия под будущие фары. Важно помнить, что свет должен подаваться под определенным углом наклона.Возможно, вам придется проделать для этого дополнительное отверстие.

Схемы подключения ДХО

Поскольку ДХО можно монтировать как угодно, существует множество схем подключения, позволяющих настроить оптику наиболее удобным для водителя способом. Рассмотрим самые популярные.

Вариант 1 (к датчикам скорости)

Такое подключение ходовых огней через реле, схема которого приведена ниже, считается одним из самых простых. В этом случае ДХО будут включаться в зависимости от работы датчика скорости.Для реализации данной схемы необходимо подключить контакты К1.1 к участку цепи (к разрыву проводки) от кнопки переключателя ближнего света к контакту 85. Можно использовать любое реле с размыкающей парой, однако специалисты рекомендуют использовать продукт с кодом TC.

Если вы хотите, чтобы ближний, а не габаритный свет работал при неработающем двигателе, то контакты должны быть «параллельны».

Вариант 2 (к датчику масла)

Другая схема подключения дневных ходовых огней через реле активирует датчик масла.Стоит сразу проверить, что он исправен, так как если регулятор выдаст неверную информацию о давлении жидкости, то работа всей системы будет нарушена.

При такой установке ДХО подсветка будет включаться при запуске двигателя, отключаться от габаритов. В качестве оптики также можно использовать ближний свет или противотуманные фары.

Вариант 3

Чуть сложнее будет подключить ДХО таким образом, чтобы они включались при запуске двигателя и выключались при его остановке.В этом случае ходовые огни будут включаться вместе с фарами ближнего света. Для этого потребуются два диода малой мощности (например, 1А + КД10), которые необходимо соединить последовательно. После этого к лампочкам припаиваются провода длиной около 400 мм и они соединяются. Не забывайте, что они полярные.

На следующем этапе:

• Разобрать и разобрать приборную панель станка и подключить «заготовку» к Х1 (чаще всего провод желтого цвета).
• Демонтировать кнопку через которую будет включаться оптика.
• Вставьте другой конец провода в разъем.
• Снова включите кнопку и проверьте, работает ли она.

Вариант 4 (подключение ходовых огней от генератора)

Для реализации такого проекта можно использовать одну из трех схем.

Первый подойдет, если используется только ручной тормоз и мотор.

Вторая схема подключения ходовых огней от генератора потребует использования дополнительного резистора, отвечающего за отключение дневного ходового света в момент включения габаритов или фар.

Третья схема позволит отключить ходовые огни:

• При поднятии ручного тормоза, при запуске ДВС или при автоматическом запуске двигателя вместе с сигнализацией.
• При включении габаритов (в этом случае необходимо, чтобы фары или противотуманки работали в штатном режиме).

Грубо говоря, такой тип подключения «отменяет» автоматический запуск ДХО одновременно с зажиганием генератора.

Полезно! Именно эта схема «работает» при прохождении ГТО.

Перед тем, как подключить ходовые огни от генератора, рекомендуется посмотреть видео, приведенное в конце статьи. Дело в том, что нет одного и двух способов активировать ДХО. Однако подключение будет намного проще, если вы приобрели готовый комплект навигационных огней.

Вариант 5 (подключение готового комплекта)

Чтобы не ломать голову над тем, как самому установить ходовые огни на автомобиль, проще всего купить готовые блоки управления автоматическим выключением и по ДХО.Для установки этого модуля необходимо:

• Подключить черный провод к минусу аккумулятора, а красный провод к плюсу.
• Оранжевый провод (если есть) необходимо подключить к «габаритному» или ближнему свету. Если провод не подключен, то фары не отключатся при включении ближнего света или габаритных огней.

После установки ДХО по любой из схем, описанных выше, необходимо проверить правильность работы установленных элементов.Для этого запустите двигатель и посмотрите, работает ли лампочка на панели управления, включены ли ходовые огни и так далее.

На хранении

Для того, чтобы активировать ДХО на автомобиле, достаточно лишь соответствовать требованиям ГОСТа и хоть немного разбираться в электротехнике. Если вы купили готовые светодиодные ДХО известных производителей, то процесс установки световых элементов будет намного проще.

Хочу установить дневные светодиодные фонари — куда подключить питание?

Помните, что мы имеем дело (???) с бюрократами, когда речь идет о правилах
.Нет никаких рассуждений. Все вырезано и высушено. .

Основными проблемами при ввозе автомобиля в Канаду являются:
1 ДХО
2. Иммобилайзер двигателя (это еще одна история с Prius)
3. Метрический спидометр и метрическая бирка для ODO
4. Стандартный бампер 8 км / ч (5 миль / ч), а не стандарт США 4 км / ч (2,5 миль / ч).

Регламент в основном гласит, что ДХО запускаются при повороте ключа. (в случае «режима готовности» Prius!)

Тот факт, что подрулевой переключатель МОЖЕТ выключить ДХО, является основным камнем преткновения.
Если двигатель работает, ДХО ДОЛЖНЫ быть включены и их нельзя выключить! конец .. игра окончена!
Канадские правила ДХО вступили в силу 1 января 1990 года. (Википедия) «

Если эти требования не выполняются, автомобиль не может быть лицензирован или управляться. .. тогда у вас есть дорогие украшения для газонов!

К … BallanJ
Продолжение СКРЫТЫХ комментариев.Они НЕ должны использоваться в качестве DRl
просто из соображений стоимости !!!!.Также они не будут работать при пониженном напряжении
из-за пульсирующей дуги.
Я проконсультировался с Hamsar Lighting по этому СКРЫТУЮ проблему. Поэтому на моем
2007 года ДХО стоят противотуманные фары. Мои основные фары — HID. Противотуманные фары разрешены для ДХО в Канаде

Но вернемся к основному вопросу мощности для ДХО. Говорите что можете и смотрите
где хотите. Есть несколько способов запустить ДХО.
В моем случае я имел дело с дилером Toyota, и время было $$$. Я не собирался «через фаервол» с необходимым удалением тире.

Модуль Hamsar Lighting дает основные инструкции и довольно хорошо дублирует отсутствующий модуль Toyota DRL.

Но когда модуль был подключен к основному питанию, каждый раз загорается лампочка «проверьте двигатель».

Я импортировал два Prius. Я помог ряду других людей с их импортом. Дилер в АА теперь использует метод двигателя омывателя для ДХО.

Rogart1, ваш комментарий по поводу «официального» ответа Канады меня озадачивает. Мои фары сразу загораются, когда нажата кнопка Power, нажата педаль тормоза и переключатель фар находится в положении ON…. НЕ автоматическое положение, которого нет в моей машине, КСТАТИ. Они остаются включенными независимо от других условий, пока не будет нажата кнопка Power и не откроется дверь водителя.

Спасибо за инфу Хамсара, проверю.

Re: HID лампы, у меня нет никакой информации, так как я использую галогены … извините.

Щелкните, чтобы раскрыть …

Контроллер дневных ходовых огней | Доступен подробный проект

Автопроизводители постепенно переходят на светодиодное освещение для автомобильных фар из-за его характеристик, таких как высокая эффективность и длительный срок службы.Кроме того, с точки зрения безопасности, применение светодиодных дневных ходовых огней (ДХО) для транспортных средств распространяется во многих штатах.

Рис. 1: Контроллер дневных ходовых огней: Авторский прототип

Назначение схемы контроллера дневных ходовых огней, представленной здесь, состоит в том, чтобы активировать ДХО на любом освещении, которое использует светодиоды и / или лампы накаливания в транспортном средстве. Прежде чем пытаться построить эту схему, помните, что вы не можете напрямую подключить эту схему к какой-либо цепи, которая управляется системой CANbus в транспортном средстве.Например, если габаритные огни вашего автомобиля управляются по шине CANbus, цепь DRL не может быть подключена к цепи габаритных огней для функции DRL.

Но, если цепь противотуманных фар не управляется CANbus, то к ней можно подключить цепь ДХО. Авторский прототип контроллера дневных ходовых огней представлен на рис. 1.

Схема контроллера дневных ходовых огней

На рис. 2 представлена ​​принципиальная электрическая схема контроллера дневных ходовых огней. Он построен на таймере NE555 (IC1), MOSFET 60NF06 (IRF1), 12 В, реле 1C / O (RL1), DRL и некоторых других компонентах.

Из цепи выходят семь проводов. Первое подключение (DRL-B и DRL-G), которое вы сделаете, — это DRL. Это основные провода, по которым ДХО в бампере будут включаться при запуске автомобиля (они загораются при запуске).

Подключите провода DRL-B и DRL-G от цепи непосредственно к DRL на бампере. Схема активируется при обнаружении напряжения зажигания. Он делает это путем получения сигнала от основного провода (IGN +) и положительного провода питания, который проходит от цепи к линии питания +12 В с переключением зажигания.GND — это основное заземление, и оно должно быть подключено непосредственно к отрицательной клемме аккумулятора (0 В) или к кузову автомобиля.

Возможно, вам придется удлинить провод, если он не доходит до аккумулятора, проложив автомобильный провод достаточной длины от цепи к отрицательной клемме аккумулятора. Если вы хотите, чтобы ДХО выключались при включении фар и / или габаритных огней, подключите HL + и PL + к существующим проводам фар и стояночных огней соответственно.

Подключение провода PB + не обязательно; Вам не нужно подключать его, если вы не хотите, чтобы ДХО работали с стояночным тормозом (ручным тормозом).Потметр (VR1) можно использовать для регулировки яркости ДХО в соответствии с требованиями. Обратите внимание, что вы можете изменить режим отключения по умолчанию для схемы по вашему выбору или согласно соответствующему закону страны.

Стандартный режим отключения DRL приведен ниже:

IGN + (зажигание): ВКЛ → DRL: ВКЛ
HL + / PL + / PB + (фара / стояночный свет / ручной
тормоз): ВКЛ → DRL: ВЫКЛ

Схема представляет собой простой широтно-импульсный модулятор (ШИМ), построенный на вездесущем таймере 555.Управляемый пользователем выход PWM от IC1 используется для включения DRL через MOSFET 60NF06 (поскольку MOSFET на земле DRL подключен к заземлению цепи).

Рис. 3: Фотография дневных ходовых огней

Здесь 555 настроен как нестабильный, и, следовательно, можно иметь полностью независимое управление временем заряда и разряда синхронизирующего конденсатора с помощью двух внешних диодов (D5 и D6). . Электромагнитное реле 12V 1C / O в цепи используется для включения / выключения схемы контроллера DRL в соответствии с состоянием фар / стояночного света / ручного тормоза.LED1 указывает на режим ожидания, а LED2 указывает на активные режимы контроллера ДХО.

Рис.4: Плата контроллера дневных ходовых огней

Примечание:

Для управления полевым МОП-транзистором из зашумленной линии требуется небольшой последовательный резистор затвора, расположенный рядом с полевым МОП-транзистором. Использование резистора низкого сопротивления 100 Ом (R4) между драйвером MOSFET и выводом затвора MOSFET гасит любые колебания, вызванные индуктивностью выводов и емкостью затвора, которые в противном случае могут превысить максимально допустимое напряжение на выводе затвора.Кроме того, рекомендуется использовать понижающий резистор 100 кОм (R5) от затвора к истоку полевого МОП-транзистора.

Рис. 5: Компонентная компоновка печатной платы

Скачать печатную плату и компоновку компонентов PDF-файлы: щелкните здесь

Строительство и испытания

Односторонняя печатная плата для схемы контроллера дневных ходовых огней показана на рис. 4, а ее расположение компонентов — на рис. 5. Поместите схему в подходящую небольшую коробку с разъемами CON1 и CON2 на передней стороне для подключения семи управляющих сигналов. и ДХО.

После сборки схемы ознакомьтесь с таблицей проводки перед подключением их к плате печатной платы.

При необходимости установите входной и выходной интерфейс на панели.

Для получения дополнительных статей по схемам:

нажмите здесь

Switchback DRLs

Вот еще один отличный способ увидеть и быть увиденным
выглядя в то же время стильно. Вы можете преобразовать свой
лампочку стояночного света / указателя поворота на двухрежимный светодиод, называемый Switchback.
Вы можете увидеть на изображении выше, как это работает (не беспокойтесь, это прекратится
скоро мигает)
но вот многословный
объяснение.Когда вы запускаете двигатель, загораются белые светодиоды.
дает вам еще один комплект дневных ходовых огней. Когда вы используете
указатель поворота, сторона, к которой вы поворачиваетесь, снова начинает мигать
Янтарь. Когда поворот закончен и сигнал гаснет свет
возвращается к белому. Магия!

Установка довольно проста, дело только в замене своей очереди
сигнальная лампочка со светодиодом, подключите (входит в комплект) жгут проводов к заводскому повороту
сигнальный разъем и подключите отдельный пигтейл (часть жгута) к
источник 12 В по вашему выбору.Вы можете решить, хотите ли вы подключиться к
источник питания в любое время, когда двигатель работает, только когда
фары включены или, если на то пошло, только когда дворники
работают. Да, у вас есть выбор. Большинство будет
выбрать
должны гореть яркие светодиоды при каждом работающем двигателе. Для
что, есть удобное реле в блоке предохранителей под капотом. Мы доберемся до
что во время «как сделать» в немного. Если в вашем Avalon уже есть
Светодиодные ДХО в фаре в сборе (Avalon Limited) это его дополнит
и вы можете подключиться к этому.Если твой
DRL использует лампу дальнего света на пониженной мощности, вы, вероятно, захотите
выключи это.

Что вам понадобится

1. Набор светодиодов Switchback. У вас есть варианты.
Вы можете приобрести отдельные лампочки в Интернете (одним из источников является eBay).
Это потребует от вас сборки собственного жгута проводов.
и купить
резисторы для предотвращения чрезмерного мигания светодиодов при повороте
сигналы. Другой вариант (и
один, который я выбрал) — это покупка лампочек и жгутов в одном месте в качестве
комплект plug-n-play.я
обратились к iJDMToy, зная, что они предлагают высококачественные детали и много дополнительного
при необходимости приобретите поддержку.

Вот ссылка на сборку, в которую входят лампочки, резисторы и
обуздать. При заказе вам понадобится опция 7440/7443. Есть также фотографии и несколько видеороликов, показывающих
установки на различные транспортные средства. Вы также найдете много обратных
установок на YouTube.

2. Основные инструменты , включая мультиметр или контрольную лампу на 12 В
чтобы подтвердить источник питания для белого света.Плоскогубцы в помощь
снимите реле с блока предохранителей под капотом (если вы выбираете его
забрать вашу силу). Маленькие отвертки для снятия штифтов
удерживая подкрылок и одну панель. Гаечный ключ или торцевой ключ на десять миллиметров,
Головка 21 мм для снятия колеса. Небольшие завязки на молнии.

3. Полностью опционально
ткацкий станок , чтобы ваша установка выглядела как она
пришел сюда с завода. Ты действительно не
хочу кучу
уродливая проволока торчит под капотом не так ли?

Другой патрон предохранителя.Да, в ремне JDMToy есть предохранитель.
держатель, но это один из тех старых предохранителей со стеклянной трубкой. Ваш автомобиль
использует низкопрофильный предохранитель типа мини-лезвие. Если вы используете для этого держатель
тот же предохранитель, вам нужно будет носить только один предохранитель в
бардачок. Нашел идеальную замену. Это
модель
LPT-1 от компании Optifuse. Я снял держатель предохранителя, входящий в комплект, и сращивал
держатель, показанный справа в строке, как можно ближе к
блок предохранителей как мне удалось достать (фото внизу этой страницы).

4. Гаражные мелодии , потому что, вероятно, есть правило, что
музыка должна быть включена во время работы в гараже.

Как это сделать

Если вы уверены, что знаете, как это сделать, но вам нужен только
Быстрая информация о подключении к источнику питания щелкните здесь.
Вы перейдете прямо к соответствующему разделу.

1. Поверните передние колеса
в противоположную сторону вы
работа над. Если вы заменяете лампу левого указателя поворота, поверните
колеса вправо и т. д.Это даст вам немного места для работы.

1а. Если вы маленький и все еще подвижный , то, вероятно,
работать на вас. В итоге я снял все колесо с каждой стороны
просто чтобы дать себе достаточно места для локтей.

2. Снимите крепеж с передней части
колесо хорошо. Их четыре, все
(любопытно) разные. Один вверху, прикрепляя внутреннюю подкладку к
Крыло стандартное пластиковое. Выдвиньте центр небольшим
отверткой с плоским лезвием или ногтем, затем полностью удалите заглушку.
Следующим по очереди идет нитка. Вы снимаете центральную часть, откручивая ее
с помощью небольшой отвертки с крестообразным шлицем, а затем извлеките всю заглушку. Тот самый
снизу снимается небольшой отверткой с плоским лезвием. Обратиться к
налево на 1/4 оборота и вытащите вилку целиком. Наконец, удалите
наружный воздушный дефлектор 10 мм
болт (или снимите все 3, если хотите) под автомобилем, который снимается с помощью торца или гаечного ключа.

3. Вытяните внутреннюю облицовку назад.
так что вы можете видеть патрон лампы указателя поворота.Снимите розетку,
поворот на 1/4 оборота влево. Снимите лампочку и замените ее своей
новая светодиодная лампочка. Если вы используете привязь iJDMToy, вам придется
слегка надавите, и вы почувствуете, как резиновая втулка «встает» на место.
Это помогает использовать немного смазки (пишется s-p-i-t) на
резина для облегчения установки.

4.
Это необязательный , но если вы удалите (на фото справа)
декоративная панель
вот за решеткой и перед радиатором будет легче
проложить жгут проводов по автомобилю.Самый простой и самый короткий
путь для ремня безопасности находится прямо за этой панелью, прямо перед
крышка радиатора и под воздухозаборником, так что на самом деле это не так.
‘необходимо’, но удаление панели
просто. Просто поднимите центральный штифт каждой застежки (рис. Слева) с помощью
с помощью небольшой отвертки вытолкните всю застежку. Со всеми
После снятия креплений панель можно отложить в безопасное место. Сейчас
у вас есть легкий доступ, чтобы проложить жгут проводов к стороне водителя
машины, когда мы дойдем до той ступеньки, которая оказывается……..следующий!

5. Подсоедините жгут к новой лампе. Если
вы начали с правой (пассажирской) стороны автомобиля (настоятельно рекомендуется)
ремни безопасности к стороне водителя. Другой вариант здесь ,
заключите провод жгута в жгут. Это действительно делает
установка выглядит намного более профессионально и защищает провод на
в то же время. Закрепите жгут и провод резистора небольшой молнией.
галстуки. Резисторы предназначены только для имитации ламп накаливания.
вы удалили.Без них вы получите то, что называется «гипервспышка».
очень быстрое мигание указателей поворота, которое автомобиль пытается
сказать вам, что лампа указателя поворота перегорела (меньшее сопротивление).

6. Установите левый светодиодный индикатор , если вы этого не сделали.
уже и подключить жгут. Теперь запустите провод питания 12 В.
в моторный отсек в сторону блока предохранителей. Снимите предохранитель
крышка коробки.

7. Теперь вам нужно принять некоторые решения. Когда делать
вы хотите, чтобы горели белые светодиоды.С запуском двигателя? Только
когда нужны габаритные огни? Каждый раз, когда дует рог? Хорошо,
Шучу по этому поводу, но есть много вариантов. Большинство из нас будет
включайте новые ходовые огни всякий раз, когда двигатель работает, и это то, что я
показать вам здесь. Если у вас другие планы, воспользуйтесь мультиметром или тестом.
свет, чтобы найти схему, которая работает для вас.

8. Здесь я спасу вас от проб и ошибок.
Вы делаете , а не , хотите использовать реле звукового сигнала, как могло бы быть
предложено в
некоторые инструкции.Эта трасса всегда горячая на Авалоне и
когда вы подключаете что-либо к контакту реле №1, это замыкает цепь.
Знаешь, что происходит потом? С головой под капюшоном рог
взрывы. Ой! Так что не делай этого. У Авалона нет
Реле ACC (также предлагается в некоторых инструкциях), так что этого нет.

Что в? См.
реле на картинке (справа) с белой точкой? Это для
охлаждающие вентиляторы, и это ты
хотите, чтобы белые светодиоды горели каждый раз, когда двигатель
Бег.Фактически, вы хотите, чтобы ваша проводка была подключена к контакту прямо под
эта точка. Снимите реле с помощью плоскогубцев. Может быть
упрямый, но вытаскивайте его и не хватайте инструментом слишком сильно. Один раз
реле выключено, проложите единственный провод от вашего нового ремня безопасности к
мы определили расположение разъема и вставили около полдюйма (13 мм) голого
провод в розетку. Теперь верните реле на место. Это войдет
довольно плотно, но в пойдет. Это наверное
лучший вариант для большинства владельцев Авалона и был моим первым подключением.

Примечание. Я удалил изначально размещенную здесь опцию прямого подключения.
к мощности ДХО. Из-за различий между моделями и полностью
различная схема подключения между автомобилями 2013-2015 и 2016 и более поздних версий
слишком велика вероятность ошибок и недоразумений.

9. Пора опробовать свою работу. Попасть в
автомобиль и нажмите кнопку пуска один раз, чтобы перевести автомобиль в режим аксессуаров.
Взгляните на переднюю часть машины. Новое освещение должно по-прежнему
быть выключенным, если вы не выбрали вариант проводки, который включается до того, как двигатель
Начало.Теперь снова нажмите кнопку запуска (у вас не обязательно
для запуска двигателя, если вы находитесь в закрытом гараже). Огни
теперь должен быть ярко-белым. Включите аварийную сигнализацию.
Оба новых индикатора должны мигать желтым. Отключите опасность
переключите и попробуйте каждый указатель поворота индивидуально. Одна сторона должна быть
ярко-белый, в то время как направление, в котором вы поворачиваете, должно мигать
Янтарь. Отмените указатели поворота, и оба огня должны вернуться на
белый. Нажмите кнопку «Пуск», чтобы все выключить.

10. Если все заработало пора все пуговицы
резервное копирование. Если свет с обеих или обеих сторон полностью не сработал
очень велика вероятность, что вы просто установили лампочки вверх дном
вниз.
