Схема укладки теплого пола: улитка, змейка

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

 Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

Схемы «змейка» и «улитка». Их температурная характеристика

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см.  Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

• Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
• Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
• Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
• Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

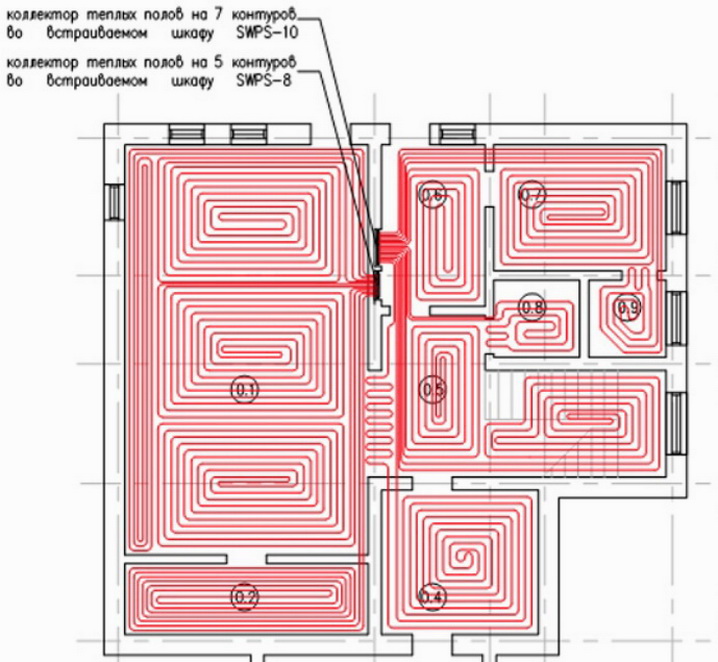

Схемы укладки труб теплого пола

Вступление

Наверняка вы знаете, что водяной теплый пол это система обогрева пола, теплоносителем (чаще водой), двигающимся по трубам, уложенным в пол. Для понимания дальнейшего изложения, напомню, что элементами водного теплого пола являются: коллектор теплого пола; трубы, уложенные по замкнутому контуру; конструкция пола.

Особенность укладки труб теплого пола

Принцип работы теплого пола ничем не отличается от радиаторного отопления. От источника тепла, нагретая вода,  циркулирует по системе, отдавая тепло в помещение. Передача тепла от труб осуществляется через слой стяжки или отражается от конструкции пола.

Ключевое словом в принципе работы теплого пола, важное для дальнейшего рассказа, является слово – циркулирует, то есть движется по условно замкнутой траектории, в нашем случае движется по условно замкнутому контуру.

Контур теплого пола это труба, проложенная в строительной конструкции пола или стены, по траектории, начинающейся от коллектора и заканчивающейся в нём же.

Длина контура

Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.

Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:

• Для труб 20 мм —  макс. длина 120 метров;
• Для труб 16 мм — макс. длина 100 метров.

Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.

Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.

Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.

Схемы укладки труб теплого пола

Замкнутость контура теплого пола не единственная его особенность. В теории, проложить замкнутый контур из труб можно по хаотической траектории. На практике, трубу контура нужно проложить так, чтобы она не только возвращалась туда откуда началась, но и не пересекалась по трасе. Кстати, это же условие не пересечения. Относится и к разным контурам теплого пола.

Вы сами можете попробовать нарисовать линию с двумя перечисленными условиями, не пересекаться и заканчиваться, там, где началась. Получатся у вас схемы укладки труб теплого пола, называемые «улитка», «змейка 1», «змейка 2». Все остальные схемы будут производными от этих простейших схем.

Чем отличаются схемы укладки

Обратим внимание на отличия этих схем.  Схемы «улитка» и «змейка 2», нарисованы так, что теплая и холодная половики контура смешиваются, образуя чередование веток  тепло-холод-тепло-холод. Такая схема обеспечивает равномерный прогрев пола, не создавая отдельных холодных и теплых зон.

Схема «змейка 1», создает отдельную, теплую зону и отдельную холодную зону. Эта схема используется в комнатах имеющих наружные стены с окнами, для большего прогрева именно зон примыкания к наружным стенам.

Обращу ваше внимание, что используемы понятия холодная и теплая зоны весьма условны. Температура теплоносителя в «холодной» зоне выше 30˚C.

Расстояние между трубами

Составляя схемы укладки труб теплого пола, кроме длины и рисунка контура, встает вопрос шага водяного теплого пола или расстояния между ветками (нитками) этих хитрых схем. Очевидно, что они тоже должны быть определены.

И здесь самое интересное. Шаг водяного теплого пола зависит от расчетной тепловой нагрузке, которая в свою очередь рассчитывается от тепловых потерь дома, диаметра выбранных труб, длины контра и температуры теплоносителя на входе.

Эти расчеты я покажу в другой статье, здесь выводы.  Шаг водяного теплого пола принимается равным:

• 300 мм для тепловой нагрузки 50 Вт/кв. метр;
• 150 мм для тепловой нагрузки 80 Вт/кв. метр;
• 200/250 мм, для помещений с высокими потолками или большими площадями.

Для зон примыкания к наружным стенам шаг теплого пола может снижаться.

Фиксируем второй параметр для схемы укладки труб теплого пола – шаг теплого пола 150 мм для тепловой нагрузки 80-90 Вт/кв. метр.

Выводы

• Схемы укладки труб теплого пола составляются по рисунку змейка или зигзаг, с возможной комбинацией этих рисунков;
• Оптимальная длина контура теплого пола 70-90 метров для труб 16-20 мм;
• Оптимальный шаг теплого пола дома – 150 мм.

Еще статьи

Электрический теплый пол под плитку технология укладки

Пол, облицованный керамической плиткой, при всех своих выраженных достоинствах имеет все же два серьезных недостатка. Во-первых, речь идет о том, что поверхность может становиться скользкой, особенно при попадании на нее влаги. И втрое – керамическое покрытие никак нельзя назвать теплым материалом. Хождение по нему босыми ногами или в домашней обуви в зимнее время бывает очень некомфортным, тем более при выходе, к примеру, из душевой кабинки или ванны.

Электрический теплый пол под плитку технология укладки

Первого негативного момента можно избежать, если сразу подбирать керамическое покрытие для помещений со специальной, нескользящей поверхностью. Вторая проблема также имеет решение – это электрический теплый пол под плитку технология укладки которого может несколько различаться, в зависимости от типа выбранной системы подогрева. Работа по монтажу электрического теплого пола – задача непростая, но тем не менее – вполне доступная для самостоятельного выполнения аккуратным и старательным хозяином квартиры или дома, без привлечения специалистов.

Каковы достоинства электрического теплого пола?

Содержание статьи

Подогрев поверхности пола, облицованной керамической плиткой, можно осуществить монтажом водяных контуров, или же применив одну из существующих систем электрического нагрева. И тот, и другой тип могут использоваться как в качестве основного источника тепла, так и в роли дополнительного, повышающего комфортность помещений.

Водяной теплый пол, конечно, выигрывает в плане экономичности эксплуатации – его при соблюдении определенных условий даже можно подключить к существующей центральной системе отопления. Но вот себестоимость его монтажа и масштабность работ – несопоставимо выше, чем любого из электрических. Кроме того, электрический подогрев имеет и ряд других неоспоримых преимуществ:

• Любой водяной контур подогрева требует массивной стяжки. Если добавить еще и диаметр самих труб, то подъем уровня пола получается весьма значительный, что далеко не всегда позволительно в условиях городских квартир. Нельзя сбрасывать со счетов и возникающие при этом дополнительные нагрузки на перекрытия. А вот некоторые электрические теплые полы вовсе не требуют стяжки.
• Сам по себе монтаж электрического теплого пола – значительно проще.
• Полностью отсутствует риск скрытых протечек теплоносителя – исключена вероятность затопления нижних соседей.
• Электрические теплые полы не требуют достаточно громоздкого и дорогостоящего регулировочного оборудования. Да и точной регулировке они поддаются гораздо легче.
• Не требуется никаких согласительных процедур с коммунальными службами – главное, не выйти за выделенный лимит мощности подачи электроэнергии на квартиру или загородный дом.

Электрический подогрев пола создает наиболее комфортные условия для проживающих – равномерно прогреваемая поверхность отдает тепло, которое поднимается кверху, с постепенным снижением температуры по мере увеличения высоты.

Комфортное распределение температур при функционировании теплого пола по сравнению с классическим радиаторным или коллекторным отоплением

Керамическая плитка, выложенная поверх системы обогрева, превращается в емкий «аккумулятор» тепловой энергии – по ней приятно ходить разутым, а прогретый слой кафеля наиболее равномерно отдает тепло в помещение.

Цены на электрический теплый пол

электрический теплый пол

Существует несколько разновидностей теплых полов, которые могут укладываться под керамическую плитку. Технология монтажа каждой из них имеет свои собственные нюансы. Тем не менее, много и общего, особенно в плане подготовки помещения и требуемого инструмента.

Как подготовиться к укладке теплого электрического пола

• Первое, на что обращается внимание – это степень утепленности базового основания пола. Если электрическая энергия будет уходить на абсолютно н ненужный нагрев плиты перекрытия или пола, уложенного по грунту, то хозяева просто разорятся на оплате счетов за потреблённые киловатты. Обычно теплые полы укладывают на основание, которое в своей структуре уже содержит слой термоизоляции – особо это важно для частных домов или для квартир, где снизу  расположено неотапливаемое помещение. При благоприятных условиях некоторые технологии монтажа электрического подогрева допускают ограничиться тонким фольгированным термоизолятором.
• Второе – поверхность пола должна быть отремонтированной. Нет смысла укладывать систему обогрев и затем — керамическую плитку, если поверхность имеет значительные неровности, трещины или щели, участки нестабильности или рыхлости старой стяжки.
• Третье – в помещение, к месту планируемой установки терморегулятора должна быть подведена линия электропитания требуемой мощности с обязательным заземляющим контуром. Для нее следует предусмотреть отдельный автомат на распределительном щитке, и, желательно, обезопасить себя установкой защитного устройства – УЗО. По вопросам проводки линии имеет смысл обратиться к квалифицированному электрику.
• Следующий вопрос – это приобретение терморегулятора с термодатчиком. В подавляющем большинстве случаев они не входят в комплект теплого пола, но без них его работа невозможна.

Терморегулятор с датчиком не входят в стандартный комплект электрического теплого пола

Терморегулятор можно выбрать на свой вкус – с электромеханическим или кнопочным управлением, со светодиодной или ЖК-индикацией, с различным дизайнерским и цветовым исполнением и т.п. Обычно все это приборы рассчитаны на установку в стандартное гнездо под розетку или выключатель.

Необходимо позаботиться и о комплекте инструментов:

• Укладка теплого пола всегда подразумевает электромонтажные работы. Потребуется инструмент для резки проводов, снятия изоляции. Перед коммутацией проводов в терморегуляторе концы желательно залудить – значит, нужен паяльник и необходимые расходные материалы – припой, флюс. Для усаживания термоусадочных трубок лучше всего пользоваться строительным феном. Кстати, хотя в комплект теплых полов обычно входит определенной количество «термоусадки», неплохо бы иметь хотя бы небольшой собственный резерв.
• В полу и стене потребуется вырезать штробы – для этого нужно иметь «болгарку» с диском по камню и перфоратор.
• После укладки и коммутации электрической схемы потребуется провести контрольные замеры – общей проводимости цепи и ее сопротивления — значит, необходим мультиметр. Рекомендуется также проверить сопротивление изоляции – это выполняется специальным прибором — мегомметром.

Мультиметр (слева) и мегомметр

• Предстоят и общестроительные работы: иногда – это заливка стяжки, и в любом случае – укладка керамической плитки. Значит, должны быть подготовлены все необходимые инструменты – миксер (насадка на дрель) для замешивания строительных смесей и ёмкость для этих целей, шпатели – обычные и зубчатые, правило, валики и кисти для нанесения грунтовки, принадлежности для разметки и контроля – рулетка, линейка, строительный уровень, маркер или карандаш и т.п.

Некоторые инструменты потребуются в любом случае, другие – в зависимости от выбранной технологии укладки теплого пола. Об этом подробнее будет рассказано ниже.

Теплый пол кабельного типа

Виды обогревательных кабелей для теплого пола

Для начала будет рассмотрена система теплого пола с обогревательным кабелем. Прежде всего, необходимо определиться с ее разновидностью, так как кабель может быть одножильным, двужильным или с полупроводниковой матрицей.

• Одножильный вариант относится к разряду самых недорогих. Проводник греется по обычному резистивному принципу, точно так же, как спираль утюга или ТЭНа.

Строение одножильного нагревательного кабеля

Цена на такие кабели невысока, но и работать с ними очень неудобно. Главная трудность в том, что оба монтажных («холодных») конца должны сойтись в одной точке — в месте установки терморегулятора. Учитывая то, что пересечения кабеля на полу категорически запрещены, это очень усложняет, а иногда даже ограничивает возможности укладки.

• Двужильный кабель в этом отношении – намного удобнее.

Замкнутость цепи здесь обеспечена наличием концевой муфты, «холодный» конец – всего один, и процесс укладки от этого намного упрощается. В роли «спирали» в разных моделях может выступать как один проводник, так и оба сразу.

Двужильный кабель резистивного типа

Основной недостаток обоих упомянутых кабелей – одновременный и равный нагрев по всей длине, что бывает не всегда удобно. И еще –сама по себе схема исключает работоспособность системы нагрева при обрыве на любом участке обогревательного кабеля

• Полупроводниковый саморегулирующийся кабель относится к инновационным разработкам.

Строение и принцип саморегуляции полупроводникового кабеля

Металлические провода здесь выполняют роль исключительно проводников, а нагрев происходит в расположенной между ними полупроводниковой матрице. Причем, чем выше температура на конкретном участке, тем меньше проводящая способность полупроводника, и тем ниже потребление энергии. Таким образом, исключается возможность перегрева, резко взрастает экономичность эксплуатации системы.

Полупроводниковый саморегулирующийся кабель пока что весьма дорогое «удовольствие», и если рассматривать варианты с позиций «цена – качество – удобство в монтаже», то оптимальным выбором становится двужильный кабель резистивного действия. О нем и пойдет речь ниже.

Как рассчитать необходимое количество кабеля

Работу всегда начинают с планирования схемы раскладки кабеля, места установки терморегулятора и подключения к сети питания.

• Никогда не планируется укладка кабеля под стационарными предметами мебели – для корректной работы такой системы требуется постоянный теплообмен с воздухом, и при его отсутствии кабель может перегреться и выйти из строя.

Примерная схема укладки обогревательного двужильного кабеля

• Отступ от стен и мебели должен быть не менее 50 мм, а от нагревательных приборов (например, радиаторов или конвекторов, стояков отопления и т.п.) – на менее 100 мм.
• Категорически запрещается планировать укладку с пересечением кабеля.
• Для эффективной системы топления принято ориентироваться на то, что кабелем должно быть закрыто около 70 ÷ 75% от общей площади помещения.

Основным параметрами планирования выступают требуемая длина кабеля и шаг между соседними петлями. Эти величины необходимо рассчитать, исходя из площади укладки (S), необходимого количества тепловой энергии для эффективного обогрева (Qs) и удельной тепловой мощности выбранной модели кабеля, рассчитанной на 1 метр его длины (Qкб). Откуда взять эти величины?

• S несложно найти, измерив те участки, на которые будет укладываться кабель, вычислив и просуммировав их площадь.
• Значение Q sпринимают равным:

— Если теплый пол будет единственным источником отопления, то 180 Вт/м² в случае, когда комната расположена «на грунте» или над неотапливаемым помещением, и 150 Вт/м² – если снизу находится отапливаемое помещение.

— Если подогрев пола рассматривается как дополнительный источник тепла, то эти величины будут равны 130 и 110 Вт/м² соответственно.

• Удельная тепловая мощность кабеля Qкб, Вт/погонный метр, в обязательном порядке указывается в технической документации изделия.

Подсчет ведется по двум формулам:

Требуемая длина кабеля равна:

L = S × Qs / Qкб

Имея значение длины, можно найти и шаг укладки кабеля – расстояние между параллельными петлями укладки:

N = 100 × S / L

Чтобы не утруждать посетителей сайта самостоятельными расчетами, размещен специальный калькулятор, предназначенный для быстрого и точного определения длины кабеля и шага укладки:

Перейти к расчётам

Кабели теплого пола не реализуются метражом — они выпускаются в ассортименте стандартизированных отрезков с установленными соединительной и концевой муфтами .  Поэтому, необходимо по полученному значению подобрать наиболее близкую длину из модельного ряда.

Кстати, может случиться и такое, что при большой площади помещения расчетная длина будет превышать возможные варианты, представленные в продаже. В этом случае придется разбивать пол на два участка, и для каждого проводить свои подсчеты исходя из его площади. Каждый контур при таком раскладе должен иметь собственный терморегулятор.

Когда с длиной кабеля определились, осталось найти расстояние между витками  (шаг укладки):

Перейти к расчётам

После проведения необходимых расчетов останется точно, в масштабе вычертить схему раскладки кабеля, чтобы руководствоваться ею в процессе монтажа – и можно приступать к практическим работам.

Процесс монтажа кабельного теплого пола под плитку

Сетчатые обогревательные маты

Большой популярностью стали пользоваться специальные обогревательные маты. По сути – это тот же нагревательный кабель, но уже уложенный и зафиксированный на стекловолоконной сетке с определенным шагом.

Очень удобны в укладке сетчатые обогревательные маты

Цена на такие комплекты несколько выше, чем на кабели, но зато и укладка проще, и можно обойтись вообще без стяжки сверху – проводить облицовку плиткой прямо по уложенным матам.

Планирование укладки в целом такое же, как описывалось выше. Маты поступают в продажу с расчетом на различную площадь утепляемого пола – это следует учитывать при планировании и приобретении комплекта. Могут они различаться и по удельной теплоотдаче. Сопоставление этих двух параметров – площади и необходимой тепловой мощности, поможет подобрать нужный комплект.

Цены на нагревательные маты

обогревательный мат

Под такие маты не укладывается фольгированного утеплителя – стало быть, вопросы термоизоляции пола должны быть продуманы заранее.

Монтаж теплого пола с сетчатыми матами производится в следующем порядке:

Достоинством такой технологии укладки теплого пола является и то, что есть возможность даже не демонтировать старое кафельное покрытие. Достаточно будет для лучшего сцепления обработать его абразивом, придав для адгезии клея нужную шероховатость, или даже просто обработать специальной грунтовкой «Бетоноконтакт». Таким образом, можно быстро и без утомительных работ по демонтажу, и обновить керамическое покрытие, например, в ванной или на кухне, и придать ему все качества теплого пола.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Монтаж стержневого инфракрасного теплого пола под плитку

Еще одной разновидностью электрического теплого пола, отлично подходящего для дальнейшей облицовки керамической плиткой, являются инфракрасные стержневые маты.

Инновационный подход — инфракрасные стержневые маты

Они представляют собой две параллельные шины-проводника, между которыми с определенным шагом размещены нагревательные элементы 0 стержни, изготовленные из специального материала, имеющего свойство становиться под воздействием проходящего тока источником инфракрасного излучения, которое передает тепловую энергию на расстояние. Каждый из стержней – совершенно независим, и даже выход из строя одного или нескольких не нарушат общую работоспособность системы теплого пола.

Мало того, стержни имеют свойство саморегуляции – чем выше температура, тем меньше их потребление энергии. При достижении предельного нагрева они просто «запираются» — это дает немалую экономию электроэнергии. Важно то, что такие стержневые маты можно размещать по всей площади комнаты, вне зависимости установки предметов мебели – перегрев им не грозит. И в дальнейшем можно проводить перепланировку, перестановку в интерьере, нисколько не опасаясь того, что это повредит работе теплого пола.

Принципиальная схема коммутации инфракрасных стержневых матов

Принципиальная схема монтажа такой системы обогрева пола представлена на рисунке, а сама технология укладки будет рассмотрена ниже в таблице.

1 – нагревательный стержень.

2 – токопроводящие шины.

3 – коммутационные провода.

4 – специальный коммутационное клеммное соединение.

5 – «холодные» провода. Могут быть предустановлены или также требуют самостоятельной коммутации.

6 – концевые изоляционные муфты.

7 – термодатчик.

8 – терморегулятор.

9 – кабели подводки сетевого электропитания.

Нужно обязательно упомянуть, что существует еще одна разновидность электрических теплых полов – инфракрасного пленочного типа. Откровенно говоря, подойдет больше такая система обогрева пола, как инфракрасный теплый пол под ламинат, линолеум, ковролин, паркет или массивную доску.

Пленочный инфракрасный обогревательный элемент

С керамической плиткой плёночные элементы сочетаются не слишком удачно. Во-первых, трудно обеспечить надёжное сцепление всех слоев – основания пола, плиточного клея и кафеля – прорезать в пленке окна — просто негде, а маленькие отверстия хорошего контакта не обеспечат. Во-вторых, что ни говори, слой на цементной основе существенно снижает уникальные эксплуатационные свойства таких инфракрасных обогревателей.

Цены на инфракрасный теплый пол

инфракрасный теплый пол

Тем не менее, мастера находят способы использования инфракрасных полов и в «союзе» с керамической плиткой. Например, поверх смонтированного плёночного пола укладывают листы водостойкого гипсокартона. Гипс слабо противостоит инфракрасному излучению, поэтому и плитка получает надежную ровную основу, и потеря свойств ИК-обогрева – не столь значительна. Кирпич для печи какой лучше вы найдете ответ по ссылке.

Другой вариант – заливка над пленочными ИК-элементами тонкой стяжки с армированием, которая станет основанием для укладки плитки. Подобная методика хорошо показана в предлагаемом видеосюжете:

Видео — Пленочный инфракрасный пол под керамическую плитку

Технология укладки теплого пола

Автор Alexey На чтение 5 мин. Просмотров 85 Опубликовано 02.01.2016
Обновлено 02.01.2016

В последнее время все чаще и чаще при обустройстве своего дома люди прибегают к установке теплых полов. Это очень удобно и выгодно.

Во-первых, такие такой способ обогрева не будет вам мешать и занимать место – он просто укладывается под половое покрытие. Во-вторых, при таком способе помещения хорошо и равномерно прогреваются. Причем на уровне ног температура достигает 25°С, а наверху 18°С, что считается наиболее благоприятными условиями для человеческого организма.

Теплые полы бывают водяные и электрические. Установка водяных полов требует больших трудозатрат и наличия автономного источника тепловой энергии. Тут без помощи специалистов не обойтись. Электрические же полы более простые в плане монтажа, поэтому их вы можете установить самостоятельно.

О том, как самостоятельно провести монтаж электрического теплого пола и пойдет речь в нашей статье.

Способы монтажа теплого пола

От того, какого вида теплый пол вы выберете для своего дома, будет зависеть и способ его укладки. Есть такие виды теплых полов, как:

• Кабельный теплый пол

Это обычный электрический кабель, который монтируется затем в слой стяжки, а сверху укладывается напольное покрытие. Чаще всего применяется в ванной комнате, кухне или на лоджии. Самый трудоемкий из способов укладки теплого пола.

• Кабельный теплый пол на основании

В конструкцию входит тот же кабель, только уже закрепленный на металлической сетке. В монтаже очень простой – нужно только укладывать нагревательные маты под напольное покрытие.

• Инфракрасный теплый пол

Если вы собираетесь провести монтаж теплых полов без проведения капитального ремонта, лучше всего остановиться на инфракрасных полах. В этом случае на стяжку под линолеум или ламинат кладут слой утеплителя с вспененным полиэтиленом и поверхностью из фольги.

Подготовка к монтажу

Приступая к монтажу электрического теплого пола предварительно приобретите следующие инструменты:

1. Кабель, нагревательный мат или инфракрасную пленку;
2. Соединительные провода;
3. Крепления;
4.  Терморегулятор;
5. Система защиты УЗО;
6.  Медный кабель для заземления.

инструменты для монтажа полов

После этого необходимо произвести замеры и вычислить количество материалов, которые будут нужны вам для ремонтных работ.

Заранее наметьте план монтажа теплого пола, не внося при этом участков с мебелью и бытовыми приборами. Нельзя чтобы в этих местах или рядом с источниками тепла пролегал кабель. На листе у вас получится неправильная фигура, на которую и будет уложен нагревательный кабель.

Для каждого помещения необходимо составить свой план разметки, а затем перенести его на пол. Также в стене выделите место для терморегулятора и сделайте там отверстие, если он у вас вставной.

После проведенных разметок приступайте к вычислению необходимых материалов.

Производители кабельного теплого пола составили специальные таблицы для облегчения расчетов. По ним вы сможете подобрать нужный шаг укладки и требуемое количество провода на каждую комнату.

Расчет укладки инфракрасной пленки и нагревательных матов еще проще – нужно купить то количество пластин, покрывающее всю необходимую поверхность пола.

Подготовка напольной поверхности

Если вы укладываете кабельный теплый пол необходимо убрать старый слой стяжки и очистить поверхность пола.

Затем на пол уложите гидроизоляционный слой, который будет проходить внахлест на стену, примерно на 10 см. слой крепится к стене при помощи демпферной ленты. После проведения работ нужно будет обрезать остатки слоя и ленты.

Для того, чтобы тепло не уходило вниз, применяют следующие способы утепления пола:

• Инфракрасные пленки с фольгированными отражающими поверхностями, когда теплый пол применяется как дополнительный вид обогревания помещения;
• Листы пенополистирола толщиной 20-50 мм;
• Листы пенополистирола или слой минеральной ваты толщиной 100 мм, если помещение раньше никак не отапливалось;
• На утепляющий слой нужно уложить арматурную сетку или добавить в состав стяжки пластификатор или микрофибру.

Монтаж теплого пола

Перед укладкой нужно проверить нагревательный кабель на показатель сопротивления. Допускается погрешность в 10% от данных на коробке кабеля. Если сопротивление в пределах допустимого, можно начинать укладку.

При монтаже кабельного теплого пола кабель закрепляют на сетке из арматуры при помощи стяжек или крепежных лент. Если монтаж происходит в ванной комнате или в бане, необходимо дополнительно установить модуль УЗО и провести заземление. Заземление производят при помощи медного кабеля, который нужно затем подвести к терморегулятору.

Укладывая инфракрасный теплый пол, пленочные пластины нужно расстелить поверх слоя утеплителя, а затем закрепить их при помощи скотча.

Нагревательный провод, проходящий между двумя плитами в целях безопасности надо спрятать в небольшой кусок гофрированной трубы.

Соединение провода питания с нагревательным кабелем нужно расположить на расстоянии 10-15 см от стены, чтобы провод питания тоже оказался в стяжке. Место соединения необходимо отметить, так как это может понадобиться в случае последующего устранения неполадок.

После укладки кабеля нужно еще раз проверить его сопротивление. Если разница с предыдущими показателями небольшая, можно проверить теплый пол в действии. Для этого положите гофрированную трубу между двумя проводами нагревательного кабеля, а другой конец по штробе подведите к терморегулятору. Внутрь трубы поместите датчик.

Если кабель нагревается и все работает, нужно обесточить всю систему и снять терморегулятор до окончания монтажных работ.

Далее, если это необходимо(укладка кабельного пола), сделайте стяжку пола. После застывания стяжки сверху укладывается выбранное напольное покрытие.

Для стяжки теплого пола нагревательный кабель заливают раствором из цемента и песка. Заливать помещение нужно от дальнего угла по направлению к выходу. Состав будет застывать в течение 30 дней. В течение этого периода нельзя включать систему обогревания.

Если же у вас кабельный пол на основании или инфракрасный пол, то стяжку проводить не нужно, а паркет или линолеум укладывается сразу поверх нагревательных пластин.

Напольное покрытие для теплого пола должно иметь высокую теплопроводность. Поэтому лучше использовать покрытие из камня или керамической плитки. Деревянное же напольное покрытие хуже проводит тепло.

Как видите, монтаж теплого дома может провести любой желающий. Для этого не требуется специальных знаний. Только пользуйтесь нашими рекомендациями и пусть в вашем доме всегда будет тепло и уютно.

Схемы теплого пола — конструктивная, размещения оборудования, подключений

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

Пирог теплого пола

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

• 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
• 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
• 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
• Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
• 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
• 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
• 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
• 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
• 6. Напольное покрытие пригодное для теплого пола.
• 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

• Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
• Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
• Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Работу смесительного узла и коллектора разберем отдельно.

Как работает смесительный узел с коллектором

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.

Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).

На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.

Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.

Подробней об устройстве коллектора теплого пола

Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.

улитка, змейка и комбинированный способ

Сейчас мы с вами наглядно разберем схемы укладки теплого пола в доме или квартире. Это будут змейка, улитка и комбинированный способы.

Тёплый пол – это в настоящее время очень популярный способ отопления, который может использоваться в квартирах и частных домах, а также в производственных помещениях.

При монтаже подобной отопительной системы важной задачей является не только выбор труб или кабелей, но и выбор правильного расположения конструкции. Работа это простая, как можно подумать вначале. Конечно, основные схемы представлены только двумя разновидностями: улитка и змейка. Однако существует их множество комбинаций.

Расположение отопительной системы влияет на комфорт и уют в доме, поэтому этому вопросу стоит уделить особое внимание.

Укладка тёплого пола

Вариант укладки — улитка

Тёплый пол улитка (или же спираль) – это довольно популярный, экономичный и эффективный способ укладки с точки зрения передачи энергии.

При таком варианте укладку начинают с периметра помещения, с краёв, и постепенно переходят к центру, сокращая при этом радиус, а затем в другую сторону.

Основное достоинство системы «улитка» в том, что теплоноситель распределяется по трубам или кабелям равномерно, потери тепла нивелируются, предотвращается образование в полу тепловых ям.

Можно выделить и следующий плюс данной системы – длина шага. Укладка тёплого пола улиткой возможна с шагом от 10 мм и выше.

Вариант укладки тёплого пола Улитка

Улитка – это работающий и надёжный способ монтажа. Чередование горячих и остывших труб позволяет сделать обогрев равномерным по всей комнате.

Можно ли укладывать тёплый пол змейкой

При укладке змейкой наблюдаются наибольшие потери тепла из-за того, что подача нагретой воды происходит только с одной стороны и теряет всю энергию, когда доходит до конца схемы.

Можно наблюдать горячий пол в одном конце помещения и плавное снижение температуры по мере удаления от смесительного узла теплоносителя.

Про устройство смесительного узла для тёплого пола можно прочитать здесь.

Ещё один недостаток укладки методом змейки в трудности укладки:

• во-первых, монтаж требует хорошего опыта и соответствующих знаний;
• во-вторых, в случае укладки водяного контура трубы гнутся только на 180 градусов. Из-за этого делают шаг в 200 мм (в то время как шаг у улитки начинается от 10 мм). Конечно, можно сделать кольца на концах петли и избежать больших вложений, но это очень сложный процесс.

Перепад температур в такой системе можно уменьшить, если выполнить двойную змейку (ещё называют «меандром»). Но это не решит вопрос сложности монтажа контура водяного пола.

Варианты укладки тёплого пола — змейка и двойная змейка

Лучшим вариантом будет комбинация змейки с другим способом укладки. Таким образом, распределение энергии можно сделать более равномерным и разница температур будет не так заметна.

Комбинированный способ

Комбинированный способ укладки – это смешение или дублирование разных схем, к примеру, это может быть пара витков улитки и несколько змеек, идущих друг за другом. Если помещение спланировано хорошо, то можно смешивать принципы укладки в зависимости от вашего желания. К примеру, вы хотите, чтобы пол был более горячим в центре помещения, тогда сделайте там улитку, а при входе, где тепло не особо требуется, можно использовать змейку.

Также можно комбинировать между собой и виды тёплого пола: электрического и водяного. Это очень удобно, если летом настали холодные дни, а запускать систему центрального отопления не планируется.

Схема укладки тёплого пола поможет вам. Нарисуйте её в самом начале, перед самой укладкой контура, тогда монтаж будет произвести намного проще.

Нормы и правила по укладке

При монтаже любого вида тёплого пола главное правило: не спешить и с точностью следовать инструкции. Тогда у вас всё обязательно получится качественно, и срок эксплуатации отопительной системы будет продолжительным.

Проведите необходимые для укладки расчёты, это требуется сделать уже на этапе закупки материала, чтобы знать какой материал купить и в каком объёме.

Нарисуйте схему положения контуров, чтобы в процессе работы не возникло серьёзных проблем, и учтите следующие моменты (преимущественно для водяной системы тёплого пола):

1. Не прокладывайте контур отопления в том месте, где планируется ставить мебель (шкафы, диваны и прочее) и сантехнические предметы. Это плохо скажется не только на напольном покрытии, но и на самих бытовых предметах.
2. Для стабильного давления в отопительной системе при диаметре контура 20 мм его длина не может быть выше 120 метров. Если диаметр 16 мм, то длина 100 метров. В общем, примерная площадь для одного контура должна составлять больше 15 м².
3. В больших по площади помещениях должно находиться несколько контуров, их длина не должна разниться более чем на 15 метров, то есть они по длине должны быть примерно равны.
4. Шаг в 15 см совпадает с примерным расходом трубы в расчёте 6,7 метр на 1 м², если монтаж делать через каждые 10 см, то расход на 1 м² будет 10 метров.
5. Наименьший радиус трубного загиба соответствует пяти её диаметрам (в случае водяного контура).

Какому варианту укладки тёплого пола отдать предпочтение, нужно решать каждому индивидуально исходя из принятия во внимание всех условий и ограничений.

технология электрического пола, какую стяжку делать, фото и видео

Содержание:

Тёплые полы – отличная технология, которая внедряется в повседневную жизнь всё большего количества людей. Производства, изготавливающие детали для таких полов, активно развиваются, представляя покупателям огромный выбор товаров в своей сфере.

Тем, кто никогда не сталкивался с выбором такого способа отопления квартиры, будет сложно подобрать нужные элементы без чьей-либо помощи, однако, подобрав, вас ждёт новая проблема, связанная с монтажом тёплого пола. В данной статье вам будет рассказана технология укладки теплого пола под стяжку.

Многослойная структура

Тёплый пол под бетонную стяжку монтируется в несколько слоёв:

1. Черновая бетонная стяжка. Она служит для выравнивания пола, поэтому если основание уже ровное, например, оно выполнено из плиты перекрытия, то этот шаг часто пропускается.
2. Далее закладывается теплоизолирующий материал, например, пенофол, который также избавит вас от лишних шумов. Этот слой является одним из самых важных, ведь благодаря свойствам, отражающим тепло, вы обогреваете только свою квартиру.
3. Нагревательные элементы укладываются поверх утеплителя. Эти элементы могут представлять из себя водяную трубу, нагревательные маты, кабеля и всё то, что вы найдёте на рынке отопительных технологий.
4. Завершающий слой – это чистовая бетонная стяжка, на которую будет укладываться финальное покрытие для пола, например, ламинат. Данный слой испытывает большие нагрузки тяжестями, а также теплом, поэтому о его строительстве стоит рассказать подробнее.

Финальная бетонная стяжка

Как говорилось выше, бетонная стяжка, покрывающая пол, должна быть прочной. Если пол не выдержит нагрузок, и на нём появятся трещины, то это может привести к перегреву отдельных отопительных элементов, и вам придётся делать пол заново, поэтому важно определиться, какую стяжку делать для теплого пола.

Чтобы избежать такой ситуации вы должны внимательно подойти к выбору смеси для бетонной стяжки. На рынке предоставлен широкий выбор готовых смесей для тёплых полов, однако вы также можете приготовить раствор самостоятельно, смешав цементно-песчаный раствор с клеем, где на один мешок цемента идёт 1 литр клея ПВА.

Если вы строите тёплый пол, используя водяные трубы, то лучше использовать раствор на основе отсева – смеси песка и щебня. Таким способом вы добьётесь большей прочности пола, а также лучшей теплоотдачи, чем в случае с цементно-песчаной смесью.

Отсевно-цементная стяжка теплых полов технология замеса:

1. Смешайте 4 части щебня и 3,5 части песка.
2. Добавьте 1 часть сухого цемента и перемешайте.
3. Сделайте бетон эластичным, постепенно добавляя небольшое количество воды.

Следовать этой технологии очень важно, ведь излишек щебня или недостаток песка – это большая проблема, которая не позволит вам нормально выровнять стяжку.

Отдельное внимание также стоит уделить толщине бетонной стяжки. Для большинства нагревательных элементов подойдёт стяжка толщиной в 3-7 см, однако если вы устанавливаете такой пол на производстве, то лучше увеличить толщину стяжки до 10 см. Стяжка, устроенная на основе водяных труб, также должна быть толще и составлять 4,5-7 см в глубину.

Такие размеры позволяют нагревать пол равномерно, сразу после включения отопительной системы. Указанная толщина стяжки также выдерживает все физические нагрузки.

Важно отметить, что для квартир с низкими потолками есть специальные самовыравнивающиеся смеси. По словам производителей, 2,5 см толщины такой стяжки будет достаточно, чтобы сделать качественный пол. Кроме этого, вы можете изготовить самостоятельно иной раствор, смешивая сухой цемент и пластификаторы в пропорциях: 1 литр пластификатора на 100 кг цемента.

Как уложить теплый пол

Поговорив о всех тонкостях бетонной стяжки, можно приступать к укладке тёплого пола:

Подготовка черновой стяжки и укладка теплоизолятора

Черновую стяжку следует очистить от всех неровностей и грязи. Острые грани также следует удалить шпателем, однако, это некритично. Удалить всю пыль можно пылесосом.

Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла вы можете использовать различные материалы: пробковую подложку, пенофол или полистирол. К бетонной стяжке их можно крепить дюбелями, либо клеем, а стыки листов изолирующего материала стоит проклеить скотчем. Стоит отметить, что для водного тёплого пола лучше использовать пенополистирол, а для электрического используйте фольгированные материалы, например, пенофол.

Демпферная лента

Эта лента предназначена для защиты пола от перепадов температур. Изготавливается она из вспененного полиэтилена и работает по следующему принципу: когда бетон расширяется под воздействием тепла, лента сжимается, а когда бетон остывает и сужается, лента расширяется, закрывая щели.

Ленту стоит клеить между контуров тёплых полов, а также на стыках стен и пола по всему периметру помещения.

Монтаж нагревательных элементов

Если вы устанавливаете водный тёплый пол, то крепите его трубы на расстоянии от 10 до 30 см между собой. Следите за тем, чтобы изгибы труб не были слишком резкими, иначе это может привести к прорыву трубы. Закреплять к полу трубы можно дюбелями, используя крепёжные профили.

Установка электрического пола начинается с укладки кабеля на монтажную ленту, после чего, на пол кладётся сама лента на расстоянии примерно в 50 см друг от друга. Будьте особенно внимательны при монтажных работах в бане или ванной, ведь там электрический тёплый пол нужно обязательно заземлить, а также установить модуль УЗО.

Металлическая сетка

Металлическая сетка в конструкции тёплого пола используется по-разному. Кто-то кладёт её только под обогревательные трубы, кто-то только в чистовую стяжку, армируя её, а некоторые пользуются одновременно и тем, и тем. Положив сетку под трубы, вам не придётся долбить основание своего пола, ведь трубы можно закрепить прямо на сетке, а положив её над трубами или электро-элементами вы сделаете бетонную стяжку монолитной.

Устанавливая электрический теплый пол в стяжку с железной сеткой в ванной, металлический каркас также придётся заземлить.

Чистовая стяжка

Перед тем как приступить к заливке бетона, проверьте тёплый пол на работоспособность. В водный пол подайте жидкость и подождите сутки, если вы не обнаружили течи, а пол хорошо греет, то можно делать вывод, что он исправен. Электрический пол проверяется куда быстрее. Все элементы должны хорошо греться, но не перегреваться. Если ваш пол в порядке, то смело приступайте к замесу раствора.

Заливать бетон можно только при плюсовой температуре. Пол должен заливаться целиком за один заход, однако в многоуровневой комнате можно сделать по заходу на каждый отдельный уровень.

Перед бетонированием вы также можете сделать специальные маяки из железного профиля, либо деревянных брусков. Фиксируйте их в полуметре от стены, и ориентируйтесь по ним, заливая пол.

Начинайте заливать раствор от угла комнаты, расположенного напротив двери. Следите за тем, чтобы уровень бетона не превышал уровня маяка. Заливая бетон, протыкайте его железным прутом, что избавит стяжку от воздушных пустот.

Тёплый пол можно включать только после полной просушки стяжки (примерно месяц), на протяжении этого времени стоит смачивать бетон, чтобы он затвердевал, а не сох. Читайте также: «Как положить теплый пол с водяным контуром правильно».

Заключение

Укладка теплого пола в стяжку – непростое занятие, однако следуя правилам и технологии, справится с ним даже новичок.

Установка деревянного пола с подогревом

Вот эффективная система обогрева новых дубовых полов.

Роб Робиллард

Установка системы электрического теплого пола под паркетный пол — отличный способ добавить тепла и уюта в любую комнату. Это также довольно простой процесс, поскольку в нем не используются вентиляционные отверстия, воздуховоды, трубы или радиаторы.

Мне нравится использовать электрическое лучистое тепло, потому что, попросту говоря, он действительно хорошо нагревается.Система лучистого тепла нагревает всю комнату от пола вверх, в результате чего тепло равномерно распространяется по всей комнате. Тепло, производимое системой, также снижает влажность и сквозняк, что приводит к уменьшению количества пылевых клещей и аллергенов в воздухе.

Электрическое излучение тепла решает проблемы ремонта

Во время одной недавней реконструкции я обновлял неотапливаемую четырехсезонную веранду с тремя внешними стенами, крышей наверху и ползком под ней. Заказчик попросил своего подрядчика по ОВКВ попытаться получить доступ к крыльцу для обогрева, но все, что они смогли сделать, — это разделить существующий канал отопления, чтобы подвести тепло на крыльцо.К сожалению, этого было недостаточно, и на крыльце все еще было холодно. Они обратились ко мне за помощью.

Мы решили использовать «Систему нагрева свободной проволоки» Warmup Inc. (NADWS) в сочетании с новым программируемым термостатом 4iE. Используя систему Warmup, мы смогли предложить нашим клиентам возможность продолжить укладку деревянного пола на соседнюю веранду и повысить комфорт отопления. В результате получился роскошный теплый пол и не требующая обслуживания система отопления, полностью скрытая под паркетом.

После устранения проблем с влажностью в пространстве под полом, следующим шагом была подготовка чернового пола. Чтобы поднять новый готовый пол по высоте, чтобы он соответствовал высоте соседней комнаты, мы установили слой фанеры CDX размером 1/2 дюйма, а затем шпалы толщиной 1/4 дюйма.

Влажность и температура: распространенные заблуждения

Лучистое тепло, будь то водяное или электрическое, не влияет на деревянные полы. Только влага может негативно повлиять на древесину и вызвать ее сжатие, что приведет к образованию трещин в полу.Температура мало влияет на деревянные полы; поэтому использовать лучистое тепло с древесиной совершенно безопасно.

Часто путают влияние влажности и температуры на древесину. Температура влияет только на очень высоких уровнях, в то время как даже умеренное количество влаги может повредить деревянный пол.

План расположения, предоставленный производителем системы обогрева, поможет правильно разместить шпалы.

Контроль за влажностью в ползунках

Поскольку крыльцо было построено над земляным полом и добавление бетонного чернового пола не входило в бюджет, мы знали, что нам придется контролировать влажность.Итак, первое, что мы сделали, это закрыли вентиляционные отверстия и нанесли спрей с закрытыми ячейками на нижнюю часть системы пола.

Многие балки пола в полозьях изолированы изоляцией из стекловолокна, которая имеет тенденцию впитывать влагу и также может выпасть при неправильной установке. Один из способов избежать этого — утеплить стены по периметру. Другой вариант — это наш метод заполнения всего пролета перекрытий пола и инкапсуляция системы перекрытий пола (подоконники, балки по краю и балки) изоляцией из пенопласта с закрытыми ячейками.

Для шпал мы решили использовать фанеру 1/4 ″, разрезанную на полосы 3 ″.

Следующим шагом было накрыть пол подкладкой и открыть подвал, который оборудован системой отопления, вентиляции и кондиционирования. Цель состояла в том, чтобы построить герметичное кондиционируемое пространство для подполья, которое бы избегало конденсации во время сезонных влажных условий.

Убедившись, что мы решили эти проблемы с влажностью, мы добавили систему электрического лучистого обогрева.

Примечание: Если под фанерой имеется неизолированное пространство для доступа, перед установкой нагревательных спиралей следует использовать изоляционные плиты.

Использование электрического лучистого тепла под деревянными полами

В нашем четырехсезонном крыльце мы решили установить 3/4 дюйма. паркет из дуба, чтобы соответствовать остальной части пола в доме, но сначала у нас были проблемы с высотой пола. Пол крыльца был на 1-1 / 2 дюйма ниже, чем высота готового деревянного пола в главном доме. Мы хотели, чтобы новый паркетный пол с подогревом был бесшовным и был такой же высоты, как и основной дом.

Спланируйте установку, как если бы вы выполняли любые стандартные работы по укладке полов, путем привязки линий для направления размещения досок и учета неквадратных стен.

Соответствие высоты этажа

Чтобы добиться такой же высоты пола на новом крыльце, как и в существующем доме, нам пришлось добавить фанеру на пол крыльца. Мы прикрутили слой 1/2 дюйма. Фанера CDX для поднятия пола, а затем установлена ​​1/4 дюйма. фанерные гвоздезабивные ленты (так называемые «шпалы») по периметру комнаты и на глубине 16 дюймов. интервалы, чтобы получить в общей сложности 3/4 дюйма. высота. Длина кабеля лучистого нагрева составляет 1/8 дюйма, поэтому мы решили использовать 1/4 дюйма. фанера разорвана на 3 дюйма для шпалы.

Спальные полосы образуют полосы, в которые будет помещен нагревательный кабель.

Полосы для шпал образуют полосы, в которые будет помещен нагревательный кабель, и их следует устанавливать перпендикулярно деревянному настилу, который необходимо закрепить в шпале.

Нанесите строительный клей на нижнюю часть шпал.

Используя 3-дюйм. широкие шпалы позволили нам увеличить шпалы до стандартных 16 дюймов. расстояние по центру. Это расстояние составляет 10 дюймов. широкое пространство для прокладки трех петель излучающего кабеля на расстоянии 3 дюйма друг от друга.

Прибейте шпалы по всей длине, используя по два гвоздя с каждого конца.

Шпалы были расположены на расстоянии 16 дюймов по центру, что создает пространство шириной 10 дюймов между ними для прокладки трех петель излучающего кабеля, разнесенных на 3 дюйма.

Передовой опыт: установка кабелей лучистого тепла для прогрева

Несколько производителей напольных покрытий протестировали свою продукцию именно с продуктами Warmup и подтвердили свои гарантии на комбинированную укладку. В этот список, среди прочего, входят лиственные породы Аморим, Викандерс и Игера.

Комплект для разогрева включает в себя все компоненты, необходимые для системы обогрева полов со свободным кабелем.

Советы по установке:

• Используйте 1/4 дюйма. или 3/8 дюйма шпалы, так что заполнение пустот выравнивателем даст вам эффективный тепловой банк, но лишь минимально приподнимает пол.
• Используя стандартный 10-дюйм. расстояние для 3-дюйм. широкие шпалы, мы разместили по три трассы кабеля (с интервалом 2, 5 и 8 дюймов) в каждом промежутке между шпалами.

Первый шаг — установка крепежных лент Warmup.

Примечание: В зависимости от ваших конкретных условий вам может потребоваться отрегулировать расстояние между шпалами, чтобы обеспечить поддержку деревянного пола.

• Для установки поверх бетона и / или требующей изоляции, вариант метода шпал заключается в использовании 2 × 3 или 2 × 4, частично встроенных в заливку плиты. Это позволяет включить изоляцию и залить между шпалами больше тепловой массы. Для этих целей можно использовать обычные нагревательные кабели для теплых полов NADWS или WODH от Warmup.

Привязать нагревательный кабель к крепежной планке.

Герметизация проводов теплового излучения

После того, как кабели проложены, залить бетон между шпалами. Это создает тонкую излучающую плиту, которая закрывает кабели. Во всех случаях слой изоляции обычно размещается под существующим черным полом, чтобы обеспечить направление большей части тепла вверх.

Пропустите нагревательный кабель вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Я использовал модифицированный латексом раствор тонкого отверждения (LMT), который представляет собой смесь цемента, очень мелкозернистого песка и водоудерживающего состава, который позволяет цементу должным образом гидратироваться. LMT дешевле самовыравнивающейся заливки, которая в данной ситуации откровенно не нужна.

Преимущества использования набора Thinset, модифицированного латексом:

• Прочный и устойчивый к растрескиванию.
• Дешевле, чем самовыравнивающаяся смесь.
• Есть в наличии.
• Грунтовка чернового пола не требуется.

Выбор деревянных полов: пиленый дуб рифт и четвертичный

Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для напольных покрытий с тепловым излучением. Бук, австралийский кипарис и многие изделия из бамбука — примеры того, что не так.

Мы хотели приобрести и установить материал, который не только соответствовал бы существующим полам из дубовых полос, но и был бы более стабильным по размерам с дополнительным теплом пола.Все полы естественно сжимаются и набухают в зависимости от сезона, поэтому мы выбрали дубовый дуб с трещинами и четвертьями, который считается примерно на 30 процентов более устойчивым, чем пол из гладколесного дуба.

Рифт и четвертичные доски конкурируют с инженерным полом. Эти доски будут только расширяться или сжиматься по толщине (высоте) и останутся стабильными из стороны в сторону (по ширине). Это, пожалуй, лучший вариант для излучающих полов с подогревом из твердых пород дерева, а также отличный выбор для минимизации сезонных разрывов, коробления и т. Д.

Советы по выбору деревянных полов:

1. Для достижения наилучших результатов используйте узкие доски, желательно не шире 3 дюймов. Узкие доски лучше приспособятся к естественному расширению и сжатию древесины на полу.
2. Для большей стабильности размеров досок шириной более 3 дюймов используйте пиленую на четверть пиломатериала.
3. Акклиматизируйте деревянный пол: древесина естественным образом расширяется и сжимается, чтобы достичь баланса с относительной влажностью окружающей среды. Избегайте укладки деревянных полов при высоком уровне влажности, например, во время покраски или укладки штукатурки.
4. Перед укладкой деревянного пола включите систему обогрева до тех пор, пока относительная температура и влажность в помещении не стабилизируются до среднего уровня, ожидаемого для сезонных условий в том месте, где будет укладываться деревянный пол. Убедитесь, что влажность вашего пола соответствует вашей местности. . Как правило, среднее содержание влаги составляет от 6 до 8 процентов.

5. Инженерные полы по своей природе более устойчивы.
6. Восстановленная древесина обычно имеет более плотные годичные кольца (поскольку древесина, скорее всего, является старовозрастной), что делает ее более плотной и устойчивой.
7. Паркет: В целом паркетные полы меньше растягиваются и сужаются.
8. Темные полы: их цвет делает зазоры между досками менее заметными.
9. Полы со скошенными краями делают зазоры менее заметными.

Устройство деревянного пола

Во-первых, доставьте настил примерно на 1,5 недели раньше, чтобы он адаптировался к условиям в доме.

Установите платы так же, как и без лучистого тепла; Соблюдайте все меры предосторожности, рекомендованные для полосовых полов.При установке поверх кабелей лучистого обогрева вам необходимо замедлить темп и быть точным при размещении крепежа. Мы прибивали шпалы по длине полос и использовали минимум два крепежа на каждом конце.

Советы по установке системы обогрева со свободным проводом для прогрева

Шаг 1: Определите отапливаемую площадь.

Измерьте комнату, которая будет получать лучистое тепло.

Сделайте набросок или рисунок и отправьте его в Warmup для уточнения стоимости. Определите расположение термостата и отметьте его на своем эскизе.

Мы использовали модифицированный латексом тонкий слой (LMT) для герметизации нагревательных проводов.

Шаг 2: Найдите термостат.

Системы электрических лучистых нагревательных матов для подогрева разработаны для использования с программируемым термостатом, сертифицированным UL. Размещайте термостат примерно в 5 футах от пола и всегда на внутренней стене. Старайтесь не размещать его рядом с источниками тепла, чрезмерным солнечным светом из окон или световых люков.

Запатентованные термостаты Warmup 3iE и 4iE обеспечивают безопасность контроля верхнего предела температуры.Это означает, что при выборе «деревянных полов» в программе настройки нагрева никогда не будут превышать 82F и обеспечат плавный и постепенный нагрев полов.

Распределите слой тонкого слоя на верх шпалы.

Шаг 3. Запустите 20-амперную схему с защитой GFCI.

Подключите выделенную цепь GFCI на 20 А к месту расположения термостата. Перед заделкой любых стен я протягиваю трос, идущий от коробки термостата, вниз по полости стены и через вырезанную часть настенной колодки 2 × 4.После того, как стеновая плита будет установлена, веревка будет использоваться для протягивания провода холодного кабеля и датчика пола вверх по стене к месту расположения термостата.

Когда выравнивающая смесь затвердеет, уложите паркет в соответствии со стандартными процедурами.

Шаг 4: Установите деревянные шпалы.

Использование деревянных планок от 1/4 до 3/4 дюйма. толщиной и шириной 2 дюйма установите полосы толщиной от 12 до 16 дюймов. интервалы при использовании системы разминки. Оставьте 2-дюйм. зазор на чередующихся концах лент для перехода греющих проводов от одной секции к другой.

В качестве напольного покрытия мы выбрали рифтовую и четвертную доску. Они являются хорошим вариантом для деревянных излучающих полов с подогревом, а также минимизируют сезонные зазоры, коробление и т. Д.

Шаг 5: Установите фиксирующие планки.

Используйте горячий клей, гвозди или шурупы, чтобы прикрепить планки к полу минимум на 3 дюйма. удаленность от стен и постоянных светильников.

Шаг 6: Установите систему отопления.

Начиная с самой близкой точки пола к термостату, приклейте стык к черному полу.

Оберните нагревательный кабель на фиксирующую планку и проведите его вперед и назад параллельно деревянным шпалам, пока все секции не будут заполнены.

Шаг 7: Установите датчик датчика температуры.

Поместите провод зонда, содержащий закрытый датчик, равномерно между двумя проложенными нагревательными кабелями на расстоянии не менее 12 дюймов от стены в нагреваемую зону. Провод зонда ни в коем случае не должен пересекать нагревательный кабель.

Шаг 8: Залить систему отопления выравнивающим составом.

Когда система отопления будет полностью смонтирована, нанесите смесь модифицированного латексного тонкослойного компаунда на всю систему отопления. Используйте доску для обрезков, чтобы разложить и выровнять тонкую массу до верха шпал. Выравнивающие составы / тонкие смеси / клей ДОЛЖНЫ содержать латексные составы и способны выдерживать температуру до 140 ° F (60 ° C) при использовании с системами электрического обогрева пола.

Шаг 9: Установите паркетный пол.

Когда выравнивающая смесь затвердеет, укладывайте паркет, прикрепляя его только к деревянным шпалам.Будьте осторожны, чтобы не повредить провода крепежом.

Шаг 10: Запрограммируйте термостат.

Запрограммируйте термостат на максимальную температуру 81 ° F (26,5 ° C), чтобы избежать высыхания древесины или деформации. Термостат должен регулироваться напольным датчиком, установленным между нагревательными кабелями. Обратите внимание, что термостат Warmup 4IE делает это автоматически при выборе в меню «Деревянные полы».

Прикрепляйте настил только к деревянным шпалам. Будьте осторожны, чтобы не повредить провода крепежом.

Примечание редактора: Роберт Робиллард является руководителем столярного и ремонтного предприятия, расположенного в Конкорде, Массачусетс, и редактором блога A Concord Carpenter, www.AConcordCarpenter.com.

Боковое примечание 1

Плавающие плиточные полы SnapStone

С 2005 года полы из керамогранита SnapStone сокращают время укладки вдвое благодаря инновационной системе блокируемых лотков. Эта запатентованная система пола с плавающей плиткой, разработанная в Омахе, штат Небраска, представляет собой настоящую керамогранитную плитку, прочно прикрепленную к полимерному лотку, который «защелкивается» вместе с лотком для плитки рядом с ним, устраняя необходимость в грязном растворе, разбавителе и распорках.Процесс установки SnapStone так же прост, как Prep, Snap, Grout. Убедившись, что черновой пол ровный, чистый и сухой, SnapStone можно установить и залить раствором в течение дня. Для укладки пола SnapStone требуются только две вещи: плитка SnapStone и гибкий уретановый раствор SnapStone. Пол SnapStone идеально подходит как для тех, кто впервые делает это своими руками, так и для опытных подрядчиков, поэтому он подходит для большинства комнат в доме. Сочетаемая необработанная плитка, носик и затирка девяти цветов завершают отделку пола и комнаты.Система SnapStone может быть установлена ​​на большинство существующих черновых полов, таких как винил, древесина твердых пород, ламинат или цемент. Также его можно укладывать на фанеру в новой конструкции. Благодаря трем коллекциям плитки и почти 50 цветам вы обязательно найдете красивый пол для своего дома.

Боковое примечание 2

FastStone +

Фото: John F. Sheehan Photography (www.jfsheehanphoto.com)

Линия продуктов FastStone + — это настоящий камень, добытый в карьерах по всему миру и отделенный от настоящего сланца.Каждое изделие имеет разные цветовые оттенки, что означает, что необработанная поверхность сланца и чередующиеся цвета каждого слоя камня абсолютно уникальны. FastStone + состоит из тонкого слоя натурального камня с полиэфирной смолой со стекловолокном (основа) и склеивается с помощью вспененной ленты 3M PE, отслаивающей и наклеивающей клей. Плитка FastStone + легко укладывается с помощью стандартных деревообрабатывающих инструментов и может быть разрезана ручными ножницами без специальных навыков каменщика. Это действительно первый каменный продукт «сделай сам», доступный сегодня на рынке.В настоящее время продукт доступен в четырех цветах и ​​пяти размерах плитки: 3 ″ x6 ″, 6 ″ x6 ″, 6 ″ x9 ″, 12 ″ x12 ″ и 12 ″ X24 ″, и их размеры подходят друг другу для создания уникальных узоров. FastStone + предлагает неограниченные возможности для внутренних стен (плоских или изогнутых), фартуков, декоративных стен, камина, перегородок, стоек общественного питания, мебели и т. Д. Посетите faststoneplus.com.

Рекомендуемые статьи

Пять лучших методов установки водяного теплого пола | Новости индустрии ремоделирования

Совет эксперта

 112106

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить.А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, задумывались ли вы когда-нибудь о лучистом подогреве пола? У системы множество преимуществ: тише (без шумных вентиляторов), лучшее качество окружающей среды в помещении (без пыли и аллергенов, распространяющихся по дому), без воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать . А лучистые полы с подогревом могут работать под любым напольным покрытием — от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук.Работает даже под бетоном (на самом деле, неплохо).

Теплый пол — не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещениях по всей Европе, где климат может быть намного холоднее по сравнению с районами в США

.

В системе водяного водяного отопления теплая вода циркулирует по гибким трубкам, расположенным под полом или внутри него. Когда тепло воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что излучающая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, прихожая или гостевая спальня) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут различаться в зависимости от дизайна дома, но вот пять основных методов установки, которые сегодня используются в жилищном строительстве.

Скобка вниз

Это один из наиболее распространенных способов жилищного строительства новостроек. Метод крепления скобками включает в себя металлические скобы для деревянных черновых полов или пластиковые скобы для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку, называемую PEX, к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба будет полностью прикреплена к поверхности, на нее будет нанесена легкая бетонная наливка, чтобы создать гладкую твердую поверхность для пола.

Алюминиевые пластины

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин — очень эффективный способ установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

.

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой (или верхней) стороне пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола.«Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручками

Коврики с ручками становятся все более широко используемым вариантом для водяного отопления полов из-за простоты использования при установке труб.Коврики имеют заранее сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Как правило, установщик может просто «ввести» трубку в коврик, нажав на нее ногой, что избавляет от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные панели

Деревянные излучающие панели толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, в том числе отсутствие влаги из-за перелива бетона и повышенный потенциал выхода BTU по сравнению с отоплением балок.

Хомуты

Этот метод наиболее подходит для «кондиционирования пола» — утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм.Это создает воздушный зазор под черным полом, который позволяет теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но может также использоваться для участков на уровне земли в доме новой постройки, — это проволочные стяжки. Метод проволочной стяжки используется для установки на

.

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, размещенной над землей. Проволочные стяжки прикрепляют трубку к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что трубка останется на месте, когда бетон заливается по трубопроводу и проволочной сетке или системе арматурных решеток.Важно отметить, что при установке такого типа возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой обычно необходима для предотвращения потери тепла в землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер комнаты, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (иначе вы можете столкнуться с несчастными домовладельцами).

Но когда система спроектирована и установлена ​​правильно, это самый роскошный, удобный, энергоэффективный и экологически безопасный способ обогрева дома руками (и ногами) вниз.

Ким Блисс (Kim Bliss) — менеджер по техническим коммуникациям в Uponor. С ней можно связаться по телефону kim.bliss@uponor.ком .

Установка системы лучистого отопления

Роб Робиллард

Стабильная производительность, простая установка и простой контроль микроклимата — электрическое лучистое тепло обогревает дом от пола.

Утро в Новой Англии может побудить некоторых из самых сложных людей перевернуться, выключить будильник и снова заснуть.Когда вы встаете с постели и ступаете на холодный деревянный или кафельный пол, у вас пробегают мурашки по позвоночнику и настраивают настроение на весь день.

Исследования показывают, что все больше и больше людей ремонтируют свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60 процентов домовладельцев в возрасте 50 лет и старше намерены остаться в своих домах до выхода на пенсию, что также означает реконструкцию на месте.

Использование электрического лучистого тепла в качестве решения для ремонта пришло мне в голову несколько месяцев назад, когда я работал над ванной, которая находилась над гаражом моего клиента.Был февраль, и пол в кафельной ванной был холодным.

В этих ситуациях использование электрического лучистого тепла в дополнение к существующей системе обогрева не составляет труда и может мгновенно создать теплый, жареный дополнительный источник тепла в любой комнате, особенно в ванных комнатах.

Почему лучистое тепло?

По мере развития технологий развивается и концепция теплого пола. Хотя напольное отопление восходит к древним римским баням, где рабы разводили костры, отправляя горячий воздух через каналы под приподнятыми полами, до недавнего времени он не стал популярным в домашних хозяйствах.

Многие люди знакомы с гидравлическими системами подогрева пола, в которых для обогрева дома требуется трубопровод для подачи горячей жидкости под полом, вдоль обогревателей плинтуса или через радиаторы. Тем не менее, альтернативой гидравлическому отоплению, которую проще и дешевле установить, являются электрические теплые полы.

Наука, лежащая в основе электрического лучистого напольного отопления, довольно проста: вся поверхность пола фактически превращается в низкотемпературный радиатор.

Эти электрические системы передают тепло непосредственно поверхности пола посредством инфракрасного излучения.Пол, в свою очередь, согревает людей и другие предметы в комнате.

Электрические системы лучистого тепла обычно поставляются в виде матов с подогревом или проволочных сеток. Многие компании, производящие лучистое отопление, предоставят подробную схему установки системы, подходящую для вашего дома. Здесь показано типичное расположение мата для системы напольных покрытий Nuheat, в которой используются маты с подогревом.

Напольное отопление намного эффективнее и удобнее, чем нагрев воздуха, который не удерживает это тепло очень долго. В отличие от систем воздушного отопления, теплый пол согревает ваше тело и окружающие вас предметы, а не воздух, что в конечном итоге устраняет нестабильную температуру в помещении и снижает процент пылевых клещей.

Когда вы покупаете электрический пол с подогревом, вы хотите, чтобы он был как можно более «горячим» — для этого обратите особое внимание на соотношение ватт на квадратный фут.

Оптимальная мощность — 15 Вт на квадратный фут. Итог: чем горячее, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где время утром и ночь тратится на повседневные дела.

Где можно использовать лучистое электрическое тепло?

Электрический теплый пол можно использовать как в помещении, так и на улице. Его можно укладывать под многие типы полов, включая ламинат, паркет и плитку. Система состоит из электрических кабелей, встроенных в пол, или из матов из электропроводящего пластика, которые устанавливаются на черный пол.

Система может быть установлена ​​на основание из строительного раствора или гипсокартон с тонким слоем тонкого цемента между ним и напольной плиткой.

Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.

Электрические системы теплого пола бывают разных форм, например, мат или кабель, чтобы соответствовать разным размерам и форме помещения. Для сложных участков можно использовать один нагревательный кабель под полом. Нагревательные маты чаще устанавливают в простых помещениях с большей площадью в квадратных футах. Использование матов позволяет переоборудовать существующие плиты без значительного увеличения высоты пола.

Как твердые, так и сетчатые маты поставляются в рулонах, которые просто складываются на пол. Показанный продукт представляет собой сетчатый коврик от WarmlyYours.

Здесь показан типичный вид матов для напольных покрытий Nuheat, в которых используются маты с подогревом.

Эти системы также предлагают «умную» технологию, управляемую программируемыми термостатами, которые можно настроить в соответствии с занятым образом жизни. Например, вы можете включить обогреватель за час до того, как встанете с постели; выключить или выключить, когда вы уходите на работу; и включить его перед тем, как вы вернетесь домой.Таким образом, вы используете электричество только тогда, когда оно вам нужно.

Если учесть множество преимуществ и несуществующую плату за обслуживание, связанную с электрическими источниками тепла, эти системы представляют собой реалистичное решение для модернизации с добавлением подогрева полов. Как плотник и ремонтник, я всегда ищу более простые и эффективные способы улучшить существующее пространство. Концепция электрического лучистого тепла соответствует критериям. Он прост в установке, энергоэффективен и может быть легко запрограммирован.

Общие инструкции по установке

Ниже приведены основные рекомендации по заказу и установке электрических лучей.В каждом случае вы должны следовать рекомендациям производителя по установке и применению конкретных материалов. Все электрические подключения должен выполнять квалифицированный электрик.

Электрическое лучистое тепло подходит для многих вариантов готовых полов, но при планировании проекта учитывайте следующее.

Плитка керамическая. Керамическая плитка — это наиболее распространенное и эффективное напольное покрытие для лучистого теплого пола, поскольку оно хорошо отводит тепло от пола и увеличивает теплоемкость благодаря своей высокой теплоемкости.

Винил. Можно также использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от комнаты, снизит эффективность системы отопления.

Дерево. Для натурального дерева рекомендуется напольное покрытие из пиломатериалов, поскольку оно всегда более устойчиво в условиях экстремальной влажности или жары и всегда является лучшим выбором при размещении на лучистом тепле. Следует избегать пиленой древесины, поскольку она будет больше расширяться и сжиматься.

Ковер. Если вы решили использовать ковролин, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия. Если в некоторых, но не во всех комнатах будет ковровое покрытие, тогда в этих комнатах должен быть отдельный контур термостата, чтобы система обогревала эти помещения более эффективно.

Предварительный план

Есть много хороших компаний, производящих лучистое тепло, которые предлагают качественную продукцию.Я предлагаю вам посмотреть на компании, которые предоставляют помощь с индивидуальным дизайном и предлагают качественное обслуживание клиентов.

Как мастера, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны быть уверены, что выбранная вами компания предложит установку и техническую поддержку 24/7.

Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, работающего в компании.Часто это просто запись или колл-центр. Вы хотите, чтобы живой человек, знающий свое дело, был на другом конце телефона, когда вы работаете над своим проектом — днем ​​или ночью.

Производитель качественного лучистого отопления поможет вам спроектировать вашу систему и, при необходимости, предоставит вам подробную распечатанную схему к следующему рабочему дню.

Измерение. Тщательно измерьте размер комнаты, обычно до стен. На миллиметровой бумаге начертите план этажа с измерениями.

Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они могли обойти препятствия в небольших помещениях.

При измерении убедитесь, что вы точно указали на чертеже расположение умывальников, вентиляционных отверстий в полу, ванн и сливов унитаза. Нагревательные маты или провода не следует размещать под постоянными креплениями или мебелью с нулевым зазором. Включите в чертеж расположение вашего термостата, чтобы гарантировать, что, когда прибудет система пола, провода холодного ввода дойдут до места вашего термостата.

Заказ. Определите, можете ли вы использовать нагревательные маты стандартного размера (т. Е. Готовые к продаже) или вам нужен индивидуальный дизайн. Индивидуальный дизайн всегда лучше покрывает площадь пола, но многие небольшие квадратные или прямоугольные комнаты могут быть достаточно хорошо покрыты стандартными циновками. Компании, предлагающие более качественное отопление для пола, отправят товар в тот же день, когда вы разместите заказ.

Подготовка чернового пола

Убедитесь, что черный пол чистый и на нем нет мусора.Если у вас уже есть черновой пол, вы можете ввернуть шурупы в балки перекрытия, чтобы предотвратить скрипы и убедиться, что они надежно закреплены.

Избегайте соблазна вскрыть коробку и приступить к установке коврика, не прочитав сначала инструкции и не смонтируя систему электрического обогрева в сухом состоянии.

У всех производителей есть особые правила для своих систем, которым необходимо следовать. Чтение инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.

При сухой установке матов обратите внимание на провода питания нагревательного мата и сориентируйте их в соответствии с местом расположения термостата, убедившись, что у вас достаточно проводов, чтобы дотянуться до термостата.

Плиточный пол с подогревом

Я обычно устанавливаю подкладку для плитки в качестве основы при укладке плитки. Следуйте инструкциям производителя по установке подложки.

Метод самовыравнивания. Метод самовыравнивания для крепления нагревательных матов к полу можно использовать для всех типов полов, а не только для плитки. Начните с приготовления самовыравнивающейся смеси в соответствии с инструкциями производителя. Производитель может рекомендовать грунтовку чернового пола.С помощью скребка или плоского шпателя нанесите слой самовыравнивающейся смеси до тех пор, пока нагревательный кабель и направляющие не будут полностью покрыты. Дайте составу застыть в соответствии с инструкциями по продукту. Проведите испытания изоляции и сопротивления электрической системы, затем приступите к укладке готового напольного покрытия.

Раствор обеспечивает ровную поверхность, готовую для чистового пола.

При укладке сетки на тонкозастывающий раствор используйте скребок или плоский шпатель, чтобы распределить слой продукта до тех пор, пока нагревательный кабель и направляющие не будут полностью покрыты.Дождитесь схватывания тонкого набора в соответствии с инструкциями к продукту.

Метод тонкого раствора. В зависимости от продукта (сплошной мат или сетчатый мат) вам может потребоваться сначала нанести тонкий раствор. Для твердых матов нанесите раствор с размером 1 ⁄ 4 на 1 ⁄ 4 дюйма. шпатель с квадратными зубьями, а затем установите твердый мат в тонкий набор. Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Используйте шпатель 1/4 ″ x 1/4 ″, чтобы уложить тонкий набор для твердых матов.

Обязательно просушите нагревательные маты перед установкой с помощью строительного раствора.

Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к основанию пола, а затем нанести тонкий слой на нагревательные кабели, используя плоский край шпателя. Сетчатые маты можно прикрепить скобами, приклеить горячим клеем или приклеить к черному полу. В выполненных мною установках я использовал комбинацию из трех для выполнения установки. Примечание: Никогда не скрепляйте скобами провода обогрева или провод датчика пола. При нанесении раствора кабель должен быть полностью закрыт, и должна быть видна только самая верхняя часть направляющих.

Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они могли обойти препятствия в небольших помещениях.

Горячий клей также можно использовать для крепления сетки к полу.

Электрические системы лучистого отопления поставляются с термостатом с датчиком температуры пола с GFCI (прерыватель замыкания на землю). Датчик температуры пола также необходимо установить в тонкий набор, следуя рекомендациям производителя. Большинство производителей требуют, чтобы этот датчик был установлен поверх нагревательного коврика на расстоянии не менее 6–12 дюймов.в пределах края нагреваемой области и между двумя нагревательными проводами.

A 1/4 дюйма Затем на мат и подводящие провода с помощью плоской стороны шпателя наносится слой тонкого отверждения, чтобы обеспечить ровное и гладкое покрытие. Проведите испытания изоляции и сопротивления.

Для плиточных полов традиционный тонкослойный раствор обеспечивает прочное сцепление нагревательных элементов с черным полом.

Укладка плитки. Дайте первому слою тонкого отверждения затвердеть перед укладкой плитки со вторым слоем тонкого отверждения.Этот слой наносится с помощью 1/4 дюйма. шпатель с квадратными зубьями.

Может помочь смазать обратную сторону плитки тонким слоем для лучшего сцепления с слоем раствора.

После того, как первый слой тонкого отверждения затвердеет, уложите плитку со вторым слоем тонкого отверждения, который наносится шпателем с квадратными зубцами 1/4 дюйма.

( Pro Совет: При установке сетчатых матов опытные установщики могут пожелать покрыть систему отопления тонким слоем и установить плитку за один прием.3/8 дюйма шпатель с квадратными зубьями рекомендуется для одноэтапной укладки.)

При укладке плитки очищайте тонкую массу между швами затирки влажной тряпкой. Никогда не используйте универсальный нож для удаления затвердевшего растворителя с швов.

На протяжении всего этого процесса вы должны неоднократно выполнять проверку сопротивления.

Электрические соединения. Прежде чем включать электрическую систему лучистого нагрева, подождите надлежащее время отверждения тонкого слоя, рекомендованное производителем (обычно 7-10 дней).Затем система может быть подключена к разъему GFCI класса «A» или автоматическому выключателю GFCI, а термостат установлен в двухсекционной стеновой коробке с одним грязевым кольцом лицензированным сертифицированным электриком.

Соединения термостата. См. Инструкции по установке термостата (прилагаются к термостату) для правильного подключения. Термостаты следует устанавливать на соответствующей высоте и в доступном месте в той же комнате, которую контролирует термостат.

Деревянный пол с подогревом

Деревянный пол с электрическим обогревом требует другого метода укладки, но вы можете избежать использования тонкой укладки.

Сначала установите деревянные шпалы. Скрепите полосы фанеры 1-2 дюйма. шириной от 3/8 до 1/2 дюйма. высокий, на расстоянии 19 дюймов друг от друга по всему фанерному полу. Оставьте место для любых запланированных резов и поворотов. Шпалы устанавливаются для создания полос, в которые будет помещен рулон системы отопления.

Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.

Прикатайте нагревательный мат на место.Показанный продукт является одним из твердых нагревательных матов, доступных от Nuheat.

Разверните нагревательные маты между шпалами. Установите систему подогрева пола, как рекомендовано, в проходы, образованные шпалами, приклеивая сетку через каждые 6-8 дюймов горячим клеем или скобами (никогда не зажимайте провода скобами).

Осторожно проложите провода питания вдоль системы в пределах полосы движения и обратно к источнику питания, следя за тем, чтобы провода не проходили через шпалы или нагревательный провод.Установите зонд датчика термостата (если применимо) на 6 дюймов в нагревательный мат по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода. Проведите омический тест.

Закройте нагревательные ролики или кабели слоем 3/8 дюйма. самовыравнивающийся цемент до верха деревянных шпал и даже с ними. Нанесите самовыравнивающийся цемент с помощью гладкого шпателя. Следуйте рекомендациям производителя по самовыравнивающемуся цементу и дайте ему время затвердеть, прежде чем переходить к следующему этапу.

После затвердевания уложите паркет из твердой древесины или паркетной доски в соответствии с рекомендациями производителя. Будьте осторожны, не кладите гвозди или скобы рядом с нагревательным кабелем или проводами питания системы.

Боковое примечание 1

Преимущества теплого пола с подогревом

1. Постоянная и легко регулируемая температура
2. Лучистое напольное отопление — наиболее эффективный способ доставки тепла
3. Комфорт достигается при более низких настройках температуры
4. Экономия от 20 до 40 процентов по сравнению с системами принудительной подачи воздуха
5. Чистота и здоровье; Лучистое напольное отопление не зависит от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространятся по всему дому.
6. Кроме того, здесь тихо; излучающий пол с подогревом работает бесшумно
7. Подогрев пола экономит место, поскольку отсутствуют громоздкие радиаторы или плинтусы
8. Увлажнение не требуется, поскольку лучистое тепло не изменяет влажность воздуха в жилых помещениях.

Рекомендуемые статьи

Как работает теплый пол

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную. Количество энергии, необходимое для обогрева всего дома с помощью электрической системы RFH, не является рентабельным, поэтому, если вы отапливаете весь дом, то вам подойдет Hydronic .Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует больших усилий.

Допустим, вы выбрали гидравлическую систему RFH. Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов.Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH — до 40 лет.

Гидронная система имеет еще одно преимущество — вы можете использовать различные источники для нагрева воды:

• Жидкотопливный котел
• Газовый котел
• Керосиновый, газовый или солнечный водонагреватель

Решение Какой источник тепла использовать, зависит от того, насколько велик ваш дом и насколько холодно в том месте, где вы живете.Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой напольного покрытия ваш специалист или генеральный подрядчик RFH должен установить вашу систему. Есть два типа установки — мокрый или сухой .При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы размещаются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола — древесина твердых пород, плитка или ковровое покрытие — идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , сохраняя тепло, так что у вас есть большой горячий блок под полом.Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью — подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у которых установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш бойлер или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса. PEX — это герметичные, нетоксичные, гибкие полиэтиленовые трубки, способные выдерживать высокие температуры.

Техническое обслуживание гидравлической системы минимально — котел требует ежегодного осмотра, но большинство современных насосов используют воду для смазки деталей и не требуют особого обслуживания.Однако, если ваша система сломается, вам нужно будет нанять профессионала, потому что исправить это может быть сложно. К тому же это дорого. В некоторых случаях блок не подлежит ремонту и подлежит замене, что стоит примерно столько же, сколько и первоначальная установка.

Существует множество переменных, но хорошая новость заключается в том, что ваш специалист по RFH может помочь вам выбрать различные варианты.

Теперь, когда мы узнали о гидравлических системах RFH, давайте узнаем об электрических вариантах RFH.

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол. Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — это довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако лишь после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция, лежащая в основе системы, заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете почувствовать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

А поскольку воздух не проходит через воздуховоды, по дому циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки водяного теплого пола — «влажный» и «сухой».

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: PennState College of Earth and Mineral Sciences

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Колледж Земли и минералов Пенсильвании.

В сухой системе трубы или кабели помещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор считают, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, связанных с ним.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будут разные температуры в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Изображение предоставлено: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений. Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем лучистого теплого пола

Можно рассмотреть три различных типа систем лучистого теплого пола. У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1.Система лучистого теплого пола с воздушным подогревом

Системы с воздушным обогревом — это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки.Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и со всеми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться либо в несущую плиту на уровне грунта, либо в системе подвесного перекрытия.

При установке плиты грунт выравнивается и покрывается слоем полистирола.Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом, как создание плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки. Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом

Кредит изображения: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с воздушным подогревом

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем.Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления

Изображение предоставлено: TheSpruce.com

В системе электронного лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются либо в мокрой, либо в сухой установке под полом. Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете.Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Типы и установка систем электрического теплого пола

Хотя различные системы в основном работают одинаково, они могут быть разных типов.Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.

Вся система упакована между двумя слоями тонкой пластиковой пленки. Этот тип системы является наиболее эффективным из четырех.

Применение систем электрического теплого пола в коммерческих и промышленных целях

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях.Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола

Изображение предоставлено: PlumberMag.com

Гидравлическое лучистое отопление пола использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху. Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола

Изображение предоставлено: HydronicHeatingDaikobi

По сути, существует два различных метода использования водяных систем водяного отопления полов — процесс с открытым или замкнутым циклом.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы содержится вода, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда изготавливаются из полиэтилена, гибкого трубопровода, который не трескается, не корродирует и не ломается с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению системы лучистого водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может быть выполнен как во влажном, так и в сухом виде. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; При влажной укладке потребуется примерно 3 недели для отверждения, в то время как при сухой укладке верхний пол можно сразу же положить в эксплуатацию и ввести в эксплуатацию через несколько дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением

Изображение предоставлено: Griffith Energy Services

С большинством гидравлических систем существует несколько проблем, и наиболее распространенные проблемы связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

DIY Водяной теплый пол

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

• Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
• NuHeat — они поставляют системы электрического лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
• Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
• WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем обогрева полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Монтаж перекрытия на грунте | | Теплый пол своими руками

Введение

Плита на уровне грунта — это любая бетонная плита, уложенная на выкопанный грунт.С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на уровне» или залита на несколько футов ниже уровня земли как часть полного фундамента. Посмотрите наше видео «Как установить тепловые трубки излучающего пола в плиту на уровне земли» и прочтите эту страницу, чтобы получить полное описание.

На фотографиях ниже показаны различные этапы монтажа плиты на укладке

Факт остается фактом: установка излучающих труб внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокопроизводительным приложением науки.Тепловые преимущества непревзойденные. Практически любая бетонная заливка должна содержать излучающие трубы… даже если у вас нет ближайших планов по обогреву помещения. В конце концов, вы можете передумать позже и пожалеть об упущенной возможности. Для большинства применений трубы и коллектор относительно недороги, а механические компоненты могут быть установлены даже спустя годы.

Конечно, из правил всегда есть исключения. Сарай для дров или навес для хранения с бетонным полом может оказаться ненужной тратой труб.Но даже в этом случае вам следует долго и серьезно подумать о возможности преобразования этих областей в отапливаемое пространство в будущем. Я говорю это потому, что часто мы работаем с людьми, которые сталкиваются с задачей заливки новой плиты с помощью труб поверх уже существующей плиты… а они заливали существующую плиту всего несколько лет назад. Насколько проще было бы установить НКТ в исходную плиту!

Но если вам посчастливилось планировать оригинальную заливку, процедура проста.Фактически, основы стандартной заливки остаются прежними. Сначала идет уплотненная основа из заполнителя, за ней следует полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

Фаза изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому изоляция краев плиты является наиболее важной. Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, будет пытаться украсть ее тепло.Если вы заливаете фундамент стены, изолируйте между плитой и стенами. Чтобы установка выглядела более аккуратно, обрежьте верхний край пенопласта под углом 45 градусов, чтобы бетон стекал к фундаментной стене и скрывал пену.

Как утеплить плиту, зависит от суровых зим. В более низких и теплых широтах отлично подойдет пена XPS толщиной 1 дюйм (экструдированный пенополистирол, т. Е. Розовая или синяя плита). В более холодных регионах используйте 2 ″ XPS.

Обратите внимание на вертикальную изоляцию краев фундамента. Нагреваемые плиты теряют тепло как наружу, так и вниз.

Изоляция излучающей плиты

Деталь изоляции на излучающей плите

Существует много способов изолировать излучающую плиту, но деталь справа показывает часто используемый метод. Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита на 75 градусов является довольно распространенным явлением. Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому тепловой разрыв значительно снижает эту теплопередачу.

Конечно, во многих ситуациях желателен нисходящий тепловой поток как средство создания «теплоотвода» для защиты помещения в случае серьезного отключения электроэнергии или механического отказа. Плите с таким радиатором может потребоваться несколько дней, чтобы полностью остыть.

Примечание: Многие наши клиенты спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая фольга, изоляция пузырькового типа и тонкие пенопласты различных видов с пароизоляцией. По общему признанию, эти альтернативные материалы имеют два явных преимущества перед «синей», «розовой» или «фиолетовой» картоном, т.е.е. упомянутый выше экструдированный полистирол — они дешевле и проще в установке, чем несколько листов жесткого пенопласта.

Хотя панели Pex tubing «Grid» могут немного облегчить установку pex, при использовании этих продуктов есть несколько недостатков. Некоторые изолированные системы панелей «Grid» или модульные конструкции панелей изготавливаются из пенополистирола (EPS), который может впитывать влагу и терять свои изоляционные свойства. Самая распространенная «голубая, розовая или пурпурная» плита, пенополистирол (экструдированный пенополистирол) — очень хороший изолятор, который не впитывает влагу.Использование этих панелей типа «решетка» может ограничить расстояние между трубопроводами и затруднить поддержание одинаковой длины контуров. Панели с «сеткой» определяют расстояние и исключают возможность «подгонки под размер», которую предлагает обычный пенополистирол XPS (экструдированный полистирол). Это может привести к тому, что идеально хорошие трубки Pex будут обрезаны и выброшены. Эта практика не только приведет к сокращению зоны необходимого pex (меньшей тепловой мощности), но теперь требует регулировки клапана для надлежащего выравнивания потока из-за неравномерной длины контура.

Светоотражающий материал неэффективен при использовании плит (тепловой массы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке балок перекрытия или для стен и потолков. Другая проблема заключается в том, что минеральные свойства бетона (могут / будут) в конечном итоге ухудшить фольгу из-за электролиза, вызванного неодинаковым содержанием минералов / металлов, это относится как к плитам «на уровне качества, так и к взвешенным».

Хотя пузырчатая пленка и тонкая изоляция из пенопласта обходятся дешево, клиенты сообщают о неудовлетворенности их работой при использовании под плитами.

Для справки, компания Radiant Floor не продает изоляцию под плиту любого типа. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный полистирол.

Итак, после того, как вы сделали изоляцию в соответствии с вашей ситуацией, установите арматурный стержень и / или проволочную сетку и используйте арматурные стяжки, чтобы прикрепить ваши излучающие трубки к сетке. Если, как и для большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор для плит в удобном месте по периметру заливки.Коллектор для перекрытий поставляется в фанерном ящике, который служит формой, вокруг которой вы заливаете бетон. Убедитесь, что распределительная коробка установлена ​​вертикально. Позже, когда заливка будет завершена, и вы откроете комплект для проверки давления с верхней части коллектора, вы захотите, чтобы ваши подающая и обратная трубы торчали прямо и красиво. По возможности установите коллектор для перекрытий очень близко к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечит лучшую продувку при заполнении системы.Равномерная длина pex — лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) — это измерить температуру подачи и возврата каждого контура pex. Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока — это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / контура pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства для настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытое» сопротивление в этих клапанах очевидно.

Механические расходомеры работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора.Другим недостатком расходомеров механического типа для измерения воды является то, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с техническим обслуживанием. Механические водомеры тоже плохо работают при малом расходе воды. Насос в Зоне не может преодолеть это давление головки из-за сопротивления, создаваемых этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему.Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование. У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностики неисправностей.

В зависимости от того, какой размер трубки вы используете (7/8 ″ PEX или ½ дюйма PEX), вы разместите трубку либо на 16 дюймов по центру, либо на 8 дюймов по центру соответственно. Имейте в виду, что пока вы закручиваете трубку взад и вперед, вверх и вниз по плите и так далее, вы не будете пытаться сделать в трубке изгиб на 16 дюймов. Фактический изгиб, вероятно, будет ближе к радиусу 24 дюймов… в зависимости от того, устанавливаете ли вы трубку в теплый летний день или прохладный осенний вечер.Другими словами, тепло означает гибкость. Но какой бы ни была температура, просто позвольте трубке принять естественный изгиб. Перед тем как начать, вы можете поэкспериментировать с отрезком трубки длиной 4 фута. Медленно начинайте сгибать, пока не дойдете до точки изгиба. Это даст вам некоторое представление о том, насколько крутыми могут быть изгибы. Затем, позже, при раскладке контуров и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру на прямых (8 дюймов по центру для 1/2 дюйма PEX).

На трубке Pex

Radiant Floor Company нанесена размерная отметка через каждые 5 футов, чтобы вы знали, какую длину / положение вы находитесь в этой точке рулона, когда вы выкладываете трубку Pex. Когда вы находитесь на расстоянии от 40 футов до 50 футов (обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем снова включить Pex, чтобы не закоротить, или долго, когда вы достигнете конца длины. Запуск Pex таким образом также обеспечит равную длину, когда будет выполнено окончательное (обратное) соединение каждой петли Pex с коллектором.

Монтаж плиты «Радиатор»

Монтаж плиты «Радиатор»

При установке двух плит выше используются трубы PEX 7/8 ″, 16 ″ по центру. Обратите внимание на широкие и удобные изгибы, а затем на расстояние между центрами 16 дюймов на прямых участках. Обе эти установки использовали вариант «теплоотвода», т.е. центральные 30% плиты оставались неизолированными. В областях, подверженных длительным перебоям в подаче электроэнергии, такой подход может дать плите очень долгое «тепловое колебание», сохраняя тепло в массе под плитой.Большая тепловая масса защищает дом от замерзания даже после нескольких дней без системы отопления.

Плита для мастерской будущего с изоляцией, проволочной сеткой и 7/8 ″ PEX.

Оберните трубку петлей любым удобным способом, соблюдая необходимый интервал. Заходите примерно в 6 ″ от периметра. Это нормально, если вы не сделаете штабель труб такой толщины, что он может подняться над поверхностью плиты. Вы видите, что это не лучшая идея!

Трехконтурная коллекторная система

Трехконтурная система, изображенная здесь, представляет собой обычно используемый образец компоновки для типовой установки плиты на уровне земли.Хотя это совершенно нормально, а иногда и необходимо, пересекать одну трубку над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация размещает каждую петлю внутри своего соседа, начиная с внешних соединений коллектора и двигаясь к центру.

После того, как трубопровод будет спущен и все соединения выполнены с коллектором, установите на место переднюю крышку коллекторной коробки и создайте в системе давление 50 фунтов на квадратный дюйм. Подождите несколько часов или на ночь. Иногда воздух в трубке остывает, и давление в несколько фунтов теряется.Однако, если манометр показывает падение более чем на 5 фунтов на кв. Дюйм, проверьте трубку на предмет утечек. В большинстве случаев соединения с коллектором просто нужно немного подтянуть. Если это не решит проблему, осмотрите трубку на предмет повреждений. Острый кусок проволочной сетки мог проткнуть трубку во время установки. Редко, но бывает.

При обнаружении прокола используйте ремонтную муфту или, если этот метод нарушает ваше чувство совершенства, замените этот контур трубки.В большинстве случаев замена всей цепи стоит менее 200 долларов. Это будет стоить всего несколько копеек, если вы сможете вырезать поврежденную секцию и повторно использовать трубы позже при установке балок перекрытия.

Также хорошей идеей будет набить немного поролона, газет, старую тряпку или что-нибудь еще вокруг трубки, где она входит в распределительную коробку. Таким образом, если ваш бетон будет необычно жидким, он не сможет протечь в коробку и коснуться медного коллектора.

После проверки системы на отсутствие утечек снизьте давление до 25 фунтов на квадратный дюйм.Установив манометр на 25 фунтов на квадратный дюйм, вы получите визуальную индикацию того, что система удерживает давление во время самой заливки. В случае падения давления найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

Только помните, что поломки при заливке случаются редко. Трубки не являются хрупкими и в большинстве случаев находятся на расстоянии 16 дюймов друг от друга. Между спусками трубопровода достаточно места для прогулок. Если бетон нужно катать по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

И хотя мы говорим о подготовке к заливке, это было бы идеальным временем для установки «гильзы датчика», если для управления зоной используется датчик температуры пола вместо стандартного настенного термостата.

«Сенсорная гильза»

«Сенсорная втулка», установленная в коллекторной коробке

Вкратце, датчик температуры пола — это небольшой термистор, который контролирует фактическую температуру пола вместо температуры воздуха в зоне, нагретой плитой.Это предпочтительный метод контроля, если второй источник тепла передает тепло в зону. Типичным примером является излучающая зона с часто используемой дровяной печью. Другой вариант — принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха регулировала лучистый пол, он никогда бы не включился, когда были включены другие обогреватели. Воздух будет теплым, но пол останется холодным.

Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает любую желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

Таким образом, при установке термистора датчика температуры пола никогда не встраивайте сам термистор в бетон. Вместо этого возьмите 10-футовый кусок трубки PEX, заткните один конец и вставьте эту «гильзу датчика» в плиту. Позже вы можете вставить термистор во встроенную трубку. Это гарантирует доступ к термистору в будущем и упростит замену.

Агрегат для опрессовки

Узел для испытания давлением 5-петлевой коллектор

После завершения заливки узел для испытания под давлением, который вы видите здесь, снимается.Используя паяльную горелку, просто снимите верхнюю часть коллектора и выбросьте ее (не забудьте предварительно сбросить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты в «колодце коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

На фотографии выше справа показана другая работа с застегнутым коллектором плиты, готовым к заливке.Обратите внимание на изоляцию из стекловолокна вокруг трубки. Обрывки пенопласта, газет или тряпки также служат для предотвращения попадания бетона в коробку и соприкосновения с медным коллектором.

Манометр

Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но через несколько часов потеряна примерно 3 фунта на квадратный дюйм. Это обычное явление и возникает, когда воздух в трубке охлаждается, особенно в течение ночи. Однако, если давление упадет более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте герметичность. Чаще всего соединения просто нужно подтянуть.

Заливка плиты

Перемещение бетонного насосного агрегата над установленной излучающей системой

Заливка плиты вокруг распределительной коробки

Снятие узла давления с коллекторной коробкой на месте

Коллектор после разлива: когда коробка разламывается, образуется «колодец коллектора».Благодаря этому соединения остаются видимыми и доступными, но при этом защищены от повреждений во время будущего строительства. Если трубка торчала из плиты, вероятность повреждения открытой трубы PEX намного выше. Также обратите внимание на то, как комплект для испытания под давлением перекрывает подающую и обратную стороны коллектора. Это временно создает замкнутый контур, позволяющий создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, испытательный комплект либо отрезан, либо не обработан, оставив только две вертикальные подающие и обратные трубы, торчащие над уровнем плиты.

При использовании бетононасосной установки лучше поднимать шланг, а не тащить его по трубопроводу. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя вместе более короткие секции с помощью тяжелого стального фитинга, который может раздавить или проколоть трубопровод.

Следующая процедура относится как к коллекторам контура «в штучной упаковке» в плитах, так и к конструкциям «настенное крепление»:

Когда вы будете готовы подключить коллектор Slab / «Loop» к компоненту вашей системы (зонный коллектор или Radiant Ready), узел испытания давления снимается.Перед тем, как разрезать и выбросить коллектор, рекомендуется распаять сборку давления. Таким образом, вы можете использовать ящик, чтобы защитить стену за ним от воздействия факела. Сбросьте давление воздуха из коллектора контура (на штоке Шредера / клапана), нагрейте и распаяйте оба колена на узле давления. Два медных шлейфа (затем) становятся соединениями коллектора контура подачи и возврата. Очистите и подготовьте патрубки, так как эти две трубы будут подключены к подающему и обратному трубопроводу зонного коллектора (для многозонной системы) или к соединениям «Radiant Ready» (для однозонной системы).

Соединение распределителей с несколькими перекрытиями

Схема коллектора с несколькими перекрытиями

Для одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, чем создавать единый коллектор-монстр, который заставляет все цепи начинаться и заканчиваться в одном месте. Этот более разнесенный подход устраняет громоздкую группу сложенных друг над другом трубок, которая является неизбежным результатом единого мега-коллектора.

Хотя это и не самый простой способ разводки контуров плиты, иногда установщик запускает обратную сторону контура плиты рядом со стороной подачи.Другими словами, вместо того, чтобы все подводящие концы располагались на одной стороне коллектора, а все возвратные концы — на другой, трубки будут чередоваться через манифольд следующим образом: подача, возврат, подача, возврат, подача, возврат и т. Д.

Обычно мы сталкиваемся с этим подходом, когда труба была установлена ​​отдельно, то есть без какого-либо коллектора (и без преимущества испытания давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя много времени после заливки бетона.

Очевидно, что в данной ситуации могут возникнуть определенные трудности. Во-первых, если каждая цепь четко не обозначена, человек, проводящий водопровод в этой зоне, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «расходными материалами», а какие — «возвратами».

Это заставляет сантехника вдуть воздух в трубку №1, а затем определить, из какой из других трубок он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается нелепая задача — раздувать несколько трубок, все сотни футов в длину, одну за другой и маркировать по ходу.Это не только утомительно для сантехника, но и может поставить в неловкое положение зрителей с ярким воображением.

Коллектор «JF Special»

Итак, приведенное выше является примером того, что мы называем конструктивным коллектором спереди назад. Он соединяет подающие (красные шаровые краны) и обратные линии (только адаптеры), установленные рядом. Дело в том, что компания Radiant Floor может разместить любую схему размещения в любой зоне перекрытия.

Таяние снега

Факт: Таяние снега и льда лучистым теплом потребляет ошеломляющее количество энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию элементов и свободно выливающуюся в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния , работающая на солнечной энергии , могла бы избежать этого почти унизительного расхода ископаемого топлива. Вспашка и лопата могут быть сложнее, но они намного дешевле и, безусловно, более экологически безопасны.

Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега для хранения бетонных ступеней снаружи в прилегающей квартире в безопасном месте для своей 81-летней матери. Другой покупатель купил дом и в первую зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика опасные ледяные щиты образовывались на часто проходимых участках вокруг его плохо спланированной подъездной дороги. В таких ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) на лучистое таяние снега.

Вот несколько рекомендаций:

Сначала , всегда устанавливайте полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изолируйте как можно больше под и вокруг зоны таяния снега.Таяние снега затруднено. Направьте энергию на растапливание снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает перемещение влаги вверх снизу и отвод тепла от трубок.

Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-либо высокотехнологичной системы обнаружения снега. Пружинный таймер с максимальным 12-часовым диапазоном исключит вероятность того, что оставит таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует активации системы вручную , а затем заводится в положение «выключено».

Experience вскоре научит домовладельца управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен получать питание через стандартный выключатель света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растает через три часа, таймер можно отключить вручную. Некоторые клиенты делают следующий шаг, подключая электрическую лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что таяние снега началось.Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега опустошала ваши счета за электроэнергию. Поверьте, вы не хотите топить подъездную дорожку через четыре дня после последней метели.

Третий , как показано на рисунке ниже, всегда помещает излучающую трубку в уплотненный песчаный слой и всегда прокачивает холодную воду по трубке при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для максимальной производительности, а также защищает трубы от повреждений во время нанесения асфальта.

Асфальтовая дорога в разрезе

И, говоря об асфальте, всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто поглощает незапечатанную подъездную дорожку и отводит тепло от лучистой трубы. По сути, снег тает в микроскопические лужи воды, а не уносится прочь от проезжей части. Затем вся эта жидкость должна быть «выпарена» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить подъездную дорожку из насыщенного асфальта.Скорее всего, не. Даже хорошо спроектированная система таяния снега должна тратить энергию двадцать четыре часа в сутки, чтобы добиться этого.

Площадка для стоянки и подъездная дорожка для таяния снега, хорошо подготовленная для дренажа

Четвертый , если возможно, в случае нового строительства сориентируйте подъездные пути и пешеходные дорожки, чтобы использовать естественное солнечное излучение. Это может включать удаление выбранных деревьев, чтобы предотвратить затенение, или добавление темного оттенка интегрального красителя к залитой бетонной подъездной дорожке. Сделайте все возможное, чтобы получить помощь от солнца.

Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из талого снега? Правильно проложенная подъездная дорожка или дорожка должна направлять воду на от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная сортировка также означает отсутствие углублений (то есть луж, а затем ледяных пятен) на самой подъездной дорожке.

Когда происходит немыслимое

Ой!….. Ваш подрядчик по бетону забыл установить анкерный болт с ключом в заливку плиты. На следующий день он возвращается с каменной коронкой и перфоратором 1/2 дюйма, затем пытается исправить ошибку, просверлив отверстие в новой плите…… и, как вы уже догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

Что ж, после того, как вы успокоитесь (обычно когда-то между спрятанием его тела и возвращением на место работы), вы начинаете трудный процесс раскалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно изогнута, чтобы ремонтная муфта надежно закреплялась на обоих открытых концах PEX без перегиба и дальнейшего повреждения трубки. От четырех до восьми дюймов по обе стороны от пораженной области, вероятно, примерно справа ( см. Фото ниже ).

Приблизительное количество бетона, которое следует отколоть, чтобы эффективно отремонтировать трубы, поврежденные в затвердевшей плите.

Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

Затем аккуратно вырежьте поврежденный участок ножом для ПВХ. Вы можете вырезать около 1/2 дюйма трубки и при этом иметь много полиэтилена, чтобы обеспечить очень надежное соединение.

Последний этап заключается в обертывании муфты самовулканизирующейся (прилипающей к себе) резиновой лентой или виниловой лентой. Это предотвращает прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать В ЛЮБОМ случае, когда муфта используется при заливке бетона.

Когда использовать вдвое больше обычного

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это — запустить PEX, как обычно, 16 дюймов по центру на прямой и хороший удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом, вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Даже такой большой склад может быть одной зоной. Секрет в нескольких, даже контурах НКТ

Janes Radiant — Самостоятельно установите теплый пол

Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления, для вас найдется пакет Janes Radiant.

Установка системы лучистого отопления

Janes Radiant — лучшее решение для домовладельцев и подрядчиков, которые хотят установить теплый пол с минимальными затратами.Не срезая углы, мы можем помочь вам выбрать наиболее практичный комплект или систему излучающего излучения, чтобы обеспечить вам и ваше пространство наилучшим и наиболее комфортным видом тепла. После многих лет установки тысяч систем по всему северо-западу наша команда готова предоставить все помощь, необходимая для того, чтобы вы без проблем завершили установку. Поговорите с Джейнс Рэдиант о том, как начать свой проект сегодня — мы здесь, чтобы сделать ваш проект по установке теплого пола своими руками простым и успешным.

Система In-Floor Heating хорошо обогревает помещения любого размера и назначения; от больших складов до крошечных ванных комнат, от роскошных домов до хорошо используемых мастерских. Наши комплекты для самостоятельной сборки могут быть установлены и использованы в любых помещениях с использованием любых материалов: между балками, в бетонной плите, под твердой древесиной или плиткой и т. Д. Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления. , для вас есть пакет Janes Radiant.

Есть два различных способа установить систему лучистого теплого пола.Первый находится в самом полу, второй — под черным полом между балками. В большинстве случаев наиболее эффективны гидравлические системы (на водной основе). Ниже приведены распространенные методы гидравлической установки:

Плита класса
НКТ устанавливаются поверх жесткой изоляции перед заливкой бетонной плиты. Трубки будут привязаны к арматуре или проволочной сетке или в некоторых случаях прикреплены скобами непосредственно к жесткой изоляции. Это обеспечивает эффективную установку с большой массой.
Трубки поверх фанеры с гипсовой заливкой
Трубки прикрепляются скобами к фанерному основанию, а затем покрываются тонким слоем легкого гипсового цемента.Это обеспечивает эффективную установку с большой массой.
Сборные панельные системы
Панельные системы предназначены для установки как на существующие бетонные, так и на деревянные черновые полы. Панельные системы предварительно спроектированы и имеют каналы в алюминиевых передаточных пластинах, через которые трубка встает на место. Затем поверх панельной системы укладываются напольные покрытия.
Staple-Up
Трубки прикрепляются скобами к основанию чернового пола между балками с помощью алюминиевых теплообменных пластин.Таблички повышают эффективность и быстродействие установки. Затем между балками под трубой устанавливается изоляция, которая помогает отводить тепло вверх.
Шпалы над деревянным черным полом
Фанера вырезается, чтобы получить деревянные планки обрешетки, которые устанавливаются на черный пол. Затем между шпалами устанавливаются трубы, а покрытия пола устанавливаются непосредственно над шпалами и трубами.
Для каждого из этих вариантов гидронной установки Janes Radiant предоставит

• пошаговое иллюстрированное руководство по установке
• неограниченную техническую поддержку по телефону и электронной почте на время установки
• Трубка PEX
• схема расположения трубопроводов

Коллектор (ы)

• для распределения горячей воды по различным трубопроводным контурам
• бойлер, резервуар для горячей воды или водонагреватель без резервуара, соответствующий размеру и типу проекта
• предварительно смонтированная механическая панель с предварительно смонтированной проводкой со всеми компонентами согласовано с вашим источником тепла
• все дополнительные детали, которые вам понадобятся для установки и тестирования вашего нового излучателя в системе напольного отопления

Это экономично

Самостоятельная установка экономит ваши деньги, а теплый пол со временем снижает ваши затраты на электроэнергию.
