Стандартные размеры пластиковых окон по ГОСТу

В СНиПах описаны нормативы остекления, действующие в нашей стране. Стандартные размеры пластиковых окон неслучайны. Нормативы призваны гарантировать их долговечность и безопасность. Они учитывают «фактор здоровья». Так, санитарные нормы запрещают делать в комнате проем меньше минимально установленной величины из-за недостаточной инсоляции и негативного влияния на здоровье жильцов. Если допустимые размеры ПВХ-окон превысить, они могут не выдержать порывистого ветра, выйти из строя из-за собственного веса. Более тяжелые створки нагружают фурнитуру и способствуют ее скорому износу. Превышение рекомендуемых габаритов проема не только негативно влияет на качество и долговечность остекления, но и может привести к травмам.

Содержание статьи:

1. Стандартные размеры окон по ГОСТу
2. ГОСТ для стандартных пластиковых окон
3. Оптимальные размеры оконных проемов
4. Глубина монтажа
5. Число створок и размеры стандартных окон
6. Стандартные размеры окон для частного дома
7. Стандартные размеры окон в квартире

8. Цены и габариты окон

Для окон из дерева, пластика, алюминия есть отдельные стандарты, но для всех них действует общий норматив – ГОСТ 23166-99. В нем содержится классификация окон по модульным габаритам и их ограничения.

Общая площадь конструкции – 6 м².

Площадь одной активной створки – 2,5 м².

Стандартом запрещено монтировать в домах на втором и следующих этажах глухие окна величиной более 40х80 см. Запрет касается и профильных изделий, которые выходят на застекленные лоджии. К размерам окон ГОСТ выдвигает следующие требования:

1. Прогиб по расчету – до 1/300 от всей длины профильного элемента, максимум – до 6 мм. Коэффициент рассчитывается с учетом ветровой нагрузки в регионе. Исходя их нормативов выбирают тип профиля и считают оптимальную величину окна, двери.
2. Допустимы отклонения в 1-2 мм. Если сторона больше 2 м, допустима погрешность в 0,2 см. Если габариты остекления в технической документации и в реальности расходятся, заказчик может подать претензию.
3. Допустимая разница длин диагоналей 2-4 мм. Если длина меньше 1 м, допустима погрешность до 0,2 см, больше 2 м – 0,4 см.

Требования к ПВХ-системам описывает ГОСТ 30674-99. Он применим к остеклению профилями белого цвета, окрашенными в массе, покрытыми ламинацией, выпущенными методом коэкструзии. Нормативы конных габаритов в документе идентичны указанным в ГОСТе 23166-99. Различия касаются профильных блоков из цветного пластика.

1. Максимальная площадь створок (не белых) – 2,2 м².
2. Максимальная масса активных элементов из цветного профиля – 6 кг.
3. Допустимая разница длин диагоналей у пластиковых окон при длине до 1400 мм – 2 мм. Когда диагональ больше 1400 мм, то 3 мм.

Максимальные габариты ПВХ-профилей зависят от ширины и высоты остекления. Поскольку пластиковые конструкции соединяются сваркой, ГОСТ 30674-99 определяет максимальную величину канавки, формирующейся при обработке сварных швов.

Ширина – до 5 мм.

Глубина – 0,5-1 мм.

В ГОСТе 23166-99 отражены оптимальные пропорции дверей и окон, их предельные размеры. Рекомендованные стандартом габариты те же, что и у типовых оконных проемов, которые закладывают в расчет при проектировании строений.

• Ширина окна – до 2670 мм.
• При увеличении высоты проема – меньше.
• При максимальной высоте – до 1770 мм.

Максимальная высота окон:

• По ГОСТу 23166-99 максимальная высота составляет 2750 мм.
• Для рамы максимальной ширины (2670 мм) – высота 2070 мм.

Характеристика зависит от толщины и материала рамы.

Пластик – 58-120 мм.

Алюминий – 45-125 мм.

Дерево – 58-165 мм.

Оконные компании-изготовители придерживаются единых стандартов, но минимум величин у некоторых производителей немного может отличаться. Толщина монтажа увеличивается с целью повышения звуко- и теплоизоляции. В технической документации компаний нередко указываются параметры больше, чем в ГОСТе. Заказывая остекление, ориентируйтесь на требования отечественных стандартов. При крайней необходимости выйти за пределы допустимых максимумов проконсультируйтесь с опытным специалистом.

ГОСТом определяются:

• вес створки – до 89-100 кг;
• ее площадь – 2,5 м²;
• ограничение для глухих систем в многоэтажных домах – 800 х 400 мм.

В панельках обычно ставят окна с 2-3 створками, а балконные блоки состоят из двери и неактивного окна. Максимальная высота проемов в многоэтажках 1350 х 1500 мм, потому блоки делят симметрично с учетом доступа к дальним участкам стеклопакета с внешней стороны. За двухстворчатым окном 1500 х 1500 мм неудобно ухаживать, потому если остекление шире, ставят трехстворчатое окно.

Габариты остекления малоэтажных зданий описаны ГОСТом 23166-99. Они отличаются для кухни и комнаты, зависят от площади пола и угла падения солнечных лучей в помещение. В жилых помещениях минимальный проем занимает 14-17 % от площади пола. Расстояние от пола до окна по СНиПам должно быть равным в одной комнате, от радиатора до окна – 80 мм. Дальность подоконника от пола зависит от назначения помещения:

• для гардеробной – примерно 1750 мм;
• в ванной и санузле – от 1300 мм;
• в кухне – 900 мм;
• жилые комнаты – около 800 мм;
• на мансарде – приблизительно 1000 мм.

В панельных и кирпичных домах величина проемов может отличаться. Наибольшая разница – в сталинках с высокими потолками.

В хрущевках типовой размер окна зависит от ширины подоконника:

• двухстворчатые – 1350 х 1300, 1500 х 1450;
• трехстворчатые – 1359 х 2040, 1500 х 2040.

У балконных блоков в «хрущевках» габариты равные – 2070 х 680, 1350 х 1100/1340.

Размеры стандартных окон в кирпичных и панельных хрущевках примерно совпадают – дома строили по сходным проектам.

В пятиэтажках-брежневках величины проемов совпадают.

Размеры балконного остекления в брежневках как в «хрущевках».

В девятиэтажках. У большинства таких зданий габариты проемов одинаковые.

В сталинках трехстворчатые блоки больше, чем в хрущевках и брежневках, другие – могут несущественно отличаться.

Балконный блок в сталинках величиной 2700×1500 мм принципиально отличен от аналогов в других домах. У него 2 распашные створки и одна глухая наверху.

Для лучшего проветривания квартиры в сталинках рекомендуем глухие створки преобразовать в активные с автоматическим открыванием.

В зданиях с новой планировкой для 40 серий единый стандарт не применялся. Наиболее распространено остекление:

Вид конструкции	Размеры, мм
Двухстворчатый блок (серия 137)	1420×1150
Трехстворчатый блок (серия 137)	1420×1700
Двухстворчатый блок (серия 504)	1410×1450
Трехстворчатый блок (серия 504)	1410×1700
Двухстворчатый блок (серия 505)	1410×1450
Трехстворчатый блок (серия 505)	1410×2030
Двухстворчатый блок (серия 600. 11)	1410×1450
Трехстворчатый блок (серия 600.11)	1410×2050

Балконные двери из ПВХ:

• высота полотна – 2150-2160 мм;
• ширина полотна – 670-750 мм.

Ширина окон на балконе бывает от 570 до 1400 мм, а высота – от 1400 до 1420 мм.

Стоимость остекления зависит от многих факторов. Помимо размера проема, на нее влияет выбор профиля, стеклопакета, крепежа, наличие доводчика, индикаторов, роллет.

Выгодная цена стандартных ПВХ-окон, предлагаемых по распродаже, не показатель их низкого качества. Часто компании распродают избыточные единицы продукции, выпущенные при крупном заказе. Перед покупкой типовых систем пригласите замерщика и убедитесь, что профили «по стандарту» вам подходят. Так вы сможете избежать лишних трат и будете уверены в оптимальном выборе остекления.

Советуем еще почитать

Стандартные размеры пластиковых окон

Требования к размерам окон – не случайные обязательства, а гарантия долговечности изделий, безопасности их эксплуатации. В общепринятых стандартах учитываются и санитарно-гигиенические нормы:

• если окно меньше указанного в ГОСТе размера – комната будет плохо освещена солнечным светом;
• если проем больше установленных значений – окно не выдержит собственного веса, ветровой нагрузки;
• увеличенный вес створок приводит к высоким нагрузкам на крепежные элементы, фурнитуру оконной системы.

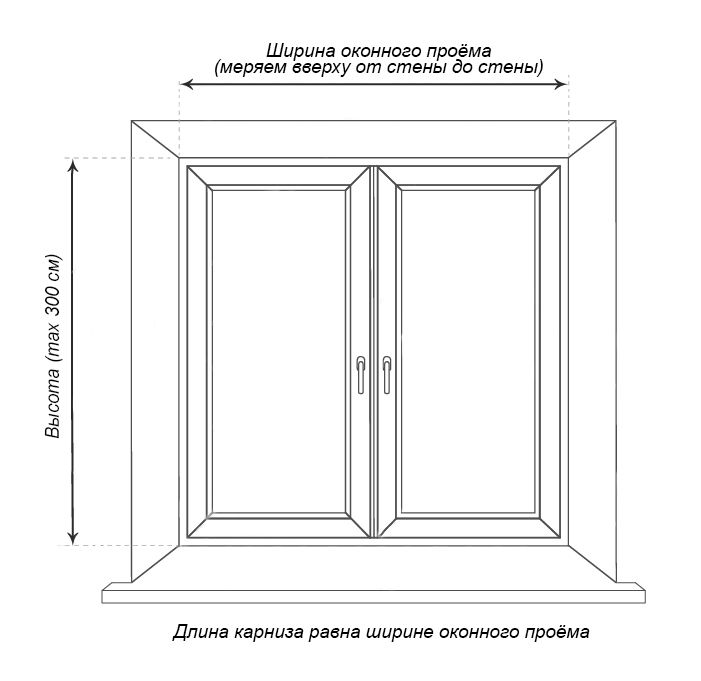

Как определяют размеры пластиковых окон

Отклонение от стандартов может стать причиной проблем в эксплуатации конструкции и ее быстрого выхода из строя.

Поэтому габариты окон должны соответствовать ГОСТам.

Вне зависимости от вида здания или сооружения, площадь окна должна быть не больше 6 квадратных метров, а площадь активной части – 2,5 квадратов. Вес открывающихся элементов по ГОСТу не должен превышать 75 килограммов.

При заказе окон клиент имеет право потребовать сертификат соответствия, акт испытания по безопасности эксплуатации. Изделие, которое не соответствует госстандарту, не считается безопасным.

Все расчеты по пропорциям оконного профиля осуществляются по общим формулам.

Какие общепринятые нормы используют при производстве и установке оконных блоков

Для каждой системы (ПВХ, натуральное дерево, алюминиевый сплав) принят отдельный госстандарт. Но существует общий ГОСТ 23166-99, состоящий из указаний для оконных, дверных блоков вне зависимости от материала, из которого они изготовлены.

ГОСТ содержит информацию о модульных размерах, ограничениях:

• Общая площадь оконного блока — не более 6 кв. м.
• Площадь одного активного элемента — до 2,5 кв.м.
• Запрещено устанавливать в зданиях выше первого этажа глухие окна (максимальные пропорции — 40×80 см).

Нормативы также содержат следующие требования:

• При расчете прогиба специалисты придерживаются соотношения 1:300. Величина прогиба не может превышать одну трехсотую часть от общей длины любого элемента конструкции. Максимальная величина прогиба — до 0,6 см.
  Прогиб учитывается в расчете ветровой нагрузки на конструкцию. Эта величина также позволяет выбрать тип профиля, рассчитать оптимальные пропорции оконной системы.
• В производстве окон допустимы отклонения до 2 мм. Максимальная погрешность в 0,2 см допустима, если сторона блока больше 200 см. Такие погрешности не влияют на монтаж, функциональность изделия.
• Существуют погрешности и для длин диагоналей — до 0,4 см. При длине 100 см погрешность не превышает 0,2 см. При длине от 200 см погрешность — 0,4 см.
  Диагонали должны соответствовать нормам. Несоответствие приведет к неправильному монтажу конструкции, открыванию активных элементов.

Соотношение, проверку размеров блоков проводят до монтажа, в процессе выгрузки готовых окон. Клиент может попросить сотрудников компании-исполнителя проверить точность пропорций.

Госстандарт 23166-99 содержит информацию о зависимости габаритов остекления, толщине стекла, ветровой нагрузке. Если не соблюдать нормативы, может понадобиться замена всего стеклопакета.

Работаем
с 2004 года.

Сотрудники отдела контроля качества еженедельно проводят опросы наших клиентов, измеряя Индекс Удовлетворённости.

1 млн.+

установленных нами окон в Москве.

906

новых
клиентов
в июне.

90%

клиентов очень
довольны нашей работой.

6%

клиентов довольны
нашей работой.

Государственный стандарт для профилей ПВХ

Для пластиковых оконных конструкций применяются стандарты номер 30674-99, 23166-99. Требования указаны для оконных, дверных пластиковых конструкций, которые производятся, реализуются, устанавливаются и используются в России.

ГОСТы действуют для белых, ламинированных, цветных профилей.

Общие требования для цветного оконного профиля ПВХ:

• Площадь створок — до 220 кв.см.
• Вес активных элементов — до 60 кг.
• Погрешность длин диагоналей — при длине до 140 см — 2 мм, при длине от 140 см — 3 мм.

ПВХ профиль скрепляется сварным швом. В стандарте 30674-99 определен размер канавок швов:

• ширина — до 5 мм;
• глубина — до 1 мм.

Государственный стандарт для алюминиевых профилей

Для конструкций, изготовленных из алюминиевых сплавов, действуют ГОСТы 21519-2003 и 23166-99.

Дополнительные требования к алюминиевым блокам:

• Площадь активных элементов — до 2,6 кв.м.
• Максимальные габариты дверной алюминиевой конструкции — 2,3×0,90 метров.
• Максимальный размер активных элементов — 2,1×1,2 метров.
• Вес активных створок дверей, окон из алюминия — до 100 кг.

Государственный стандарт для деревянных профилей

Для окон из натурального дерева предусмотрен ГОСТ 24700-99. Госстандарт действует для деревянных конструкций любой сложности.

В нормативах дана следующая информация:

• Максимальные габариты створок — 1,8×1,2 м.
• Максимальные пропорции двери — 2,3×0,90 м.
• Сечение деревянного бруса — до 7,8×7,8 см. Увеличение размера сечение допустимо только по высоте на 0,78 см.

Только честные
отзывы

Наша работа подтверждена сертификатами, а её результат — вашими отзывами!

Именно поэтому мы любим независимые площадки по обмену мнениями, например, Яндекс.Маркет и Отзовик. Нам не нужно скрывать или покупать отзывы, ведь наш искренний сервис целиком построен на доверии.

Читать все отзывы

Это уже второй заказ (третье окно). Хорошее окно,…

Написано в обращении руководству 20.0

Валерий

22.05.2021

Оперативная обратная связь. Быстрый замер и расчет…

За заказ дорогой услуги хотелось бы лучшее обслуживание…

Оплачивая дорогую услугу, хочется дорогую и качественую…

Качественные материалы, качественная и быстрая установка!…

Огромное спасибо Марине Московиной (менеджер-консультант)!…

Быстрый выезд замерщика согласно договоренности…

Недостатков нет,спасибо компании за качественную…

Наталья

07.05.2021

Хотим выразить свою благодарность компании Фабрика…

их просто нет , во всяком случаю по нашему договору…

Хотели бы пожелать вашей компании процветания !…

Татьяна

29.04.2021

Прежде чем заказать остекление балкона, промониторила,…

Пока не обнаружила.

Спасибо огромное! Удачи и процветания вашей компании.

Существуют ли оптимальные габариты?

В госстандарте 23166-99 приняты оптимальные размеры окон и дверь: допуски по высоте, ширине. Норматив носит рекомендательный характер, но описанные в ГОСТе пропорции и стандартные проемы, используемые в проектировании, должны совпадать.

Компании-производители стараются соблюдать единые требования. В некоторых случаях допустимы отличия в минимальных значениях параметров.

Может изменяться монтажная глубина проема. Эта особенность позволяет улучшить шумо- и теплоизоляционные свойства окна или балконной двери.

Продукция и услуги Фабрики Окон

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Добавят в интерьер или фасад дома эсклюзивности. Доступно более 90 цветов. Срок службы покрытия – 25 лет. Оно не боится ультрафиолета и влаги.

Оригинальное решение для оконного проема. Позволяют визуального увеличить помещения и делают его светлее.

Позволят создать неповторимую атмосферу внутри дома и станут оригинальным украшением фасада. Доступны различные формы, размеры и цвета раскладки.

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Особенности расчета размеров в многоэтажных жилых домах

Жилая многоэтажная застройка в России представлена домами нескольких типов. Поэтому пропорции пластиковых окон в «панельках» могут отличаться, но незначительно. Ощутимые отличия в размерах у оконных систем в «сталинках» (из-за трехметровых потолков).

Дома сталинской эпохи

По сравнению с жилыми зданиями других застроек, в «сталинках» высокие окна — от 1,8 до 1,95 м. Ширина оконных проемов находится в пределах от 1,08 до 1,7 м.

Оконные блоки в большинстве случаев имеют Т-образную створку высотой 0,5-0,6 метров. Встречаются окна с активными створками на всю высоту оконной системы.

Дома хрущевского времени

Застройка представлена пятиэтажками 60-70-х годов. Оконные проемы отличаются небольшими габаритами, но соответствуют ГОСТ. «Хрущевки» возводили в соответствии с санитарно-гигиеническими нормами, поэтому пропорции окон хватает для полноценного поступления света с улицы в помещение.

Важно: Габариты окон в домах из кирпича или железобетона одинаковы. Здания возводились по единым государственным стандартам.

Дома брежневского времени

Проекты пятиэтажек при Брежневе были улучшены. Конструкционные изменения коснулись толщины перекрытий, пропорций оконных систем.

Девятиэтажные дома 80-90-х годов постройки:

Девятиэтажки перестроечной эпохи имеют лучшую планировку. Балконы, лоджии располагаются на фасадной части здания. В большинстве случаев габариты балконных систем в таких домах совпадают.

Балкон в девятиэтажках располагается в спальне или в зале (гостиной). Размеры окон и дверей для разных по площади и назначению комнат будут различаться:

• Спальня: дверь — 2150×750, окно — 1400×1050.
• Гостиная: дверь — 2150×800, окно — 1400×1460 (1760).

Современные дома

Пропорции окон ПВХ для домов после перестроечного периода соответствуют серии застройки, незначительно отличаются от размеров, принятых в советскую эпоху.

В современных новостройках в квартирах сразу устанавливают оконные системы на стадии строительства. Размеры блоков регламентируются ГОСТом:

• Окна в комнатах: высота находится в пределах 1,41-1,42 м, ширина — 1,15-2,05 м (величины зависят от серии дома).
• Балконный блок: двери по высоте полотна — 2,15-2,16 м, а по ширине — 0,67-0,75 м; окна по высоте — 1,4-1,42 м, а по ширине — 0,57-1,4 м.

Размеры окон в частных домах

Для частной малоэтажной застройки также применяется ГОСТ 23166-99.

Окна частных домов

Размеры оконных проемов зависят от площади жилого пространства и угла попадания света. Самые большие оконные системы устанавливают в гостиной, спальне. Для кухни, ванной комнаты, подсобных помещений можно использовать окна меньшего размера.

Если пропорции окна превышают нормативы, то рекомендуется разделить окна на отдельные блоки. В комнате до 12 кв.м. можно ставить окно до 900-1000 мм (по высоте и ширине). В помещении 30-40 кв.м. лучше установить два отдельных окошка.

Для домов из дерева, оцилиндрованного бруса на оконные системы действует ГОСТ 24700-99.

Если малоэтажное здание используется как дачный домик (для сезонного проживания), то размеры оконных конструкций могут быть любыми. Основное требование — не превышать максимальных значений по ГОСТу.

Экономичный и практичный вариант для дачи: окна с одной камерой и активной створкой.

Габариты окон для балконных блоков

Для балконов, лоджий действует ГОСТ 56926-2016. Документ распространяется на здания, строящиеся после 2016 года. Для домов, построенных до 2016, действуют старые ГОСТы.

Почему наши сотрудники такие крутые?

Наш подбор сотрудников очень прост и понятен — мы работаем только с теми, кто любит то, что делает!

Ну, ещё и потому, что только 1 из 13 соискателей проходят отбор в нашу команду.

Заказ оконных конструкций в «Фабрике Окон»

В нашей компании можно заказать готовые стандартные окна ПВХ. Собственное производство позволяет производить остекление квартир, коттеджей, офисов, промышленных и складских объектов.

Возможно производство окон круглой, треугольной, трапециевидной формы, а также различных габаритных размеров.

Готовая продукция соответствует стандартам РФ, имеет необходимые сертификаты качества.

Помимо пластика мы изготавливаем окна из натурального дерева (лиственница, дуб, сосна), алюминиевого профиля.

Чтобы получить подробную информацию, позвоните нам или оставьте заявку для обратного звонка. Наши специалисты свяжутся с вами, помогут с выбором оконной конструкции, предложат оптимальные решения для остекления помещений различного назначения. На все виды изделий мы предоставляем официальную гарантию производителя.

Материал подготовлен
в компании Фабрика Окон

Читайте также

Бесплатная консультация инженера

К вам приедет не просто замерщик, а настоящий специалист по подбору остекления.

Произведёт замер, ответит на все ваши вопросы, даст рекомендации по остеклению именно вашего дома — и всё это в удобное для вас время и абсолютно бесплатно!

При обращении до 14:00 можем приехать на замер сегодня!

Руслан Бакиев

Руководитель отдела заказов

Заказать звонок

Таблица стандартных размеров пластиковых окон ПВХ по ГОСТу

ГОСТы строительной отрасли регламентируют изготавливать окна таким образом, чтобы максимальная площадь оконного изделия из пластикового профиля была не больше 6 м2. Также открывающаяся створка по своей площади не должна превышать 2,5 м2.

Как правильно задать размеры окон на этапе проектирования

Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным. К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2.

В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.

Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к. площадь свыше указанной нормы не подпадает под действие стандартов.

При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части.

Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.

Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.

Габариты глухих окон

Редко кто заказывает окна с 2 или 3-мя (в зависимости от окна) открывающимися створками. Как правило, вторая и третья створка остаются глухими, т.е. не открываются. Выдержка из ГОСТ 23166-99:

5.1.6 Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений. Возможность применения неоткрывающихся створчатых элементов оконных блоков в других видах помещений устанавливают в проектной документации на строительство.

Таблица: окна стандартных, рекомендуемых размеров.

Возможные отклонения от линейных размеров окон

В процессе изготовления пластиковых окон возможно несовпадение линейных размеров с теми, которые указаны в проектной документации. Если отклонение составляет +2 .. – 1 мм, то это считается нормальным.

Разность длин диагоналей прямоугольных рам не должна превышать 2 мм при длине стороны до 1400 мм. Если длина свыше 1400 мм, то допустимое отклонение составляет 3 мм.

Размеры окон жилых помещений

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.

Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.

Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.

Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

Размеры пластиковых окон

Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.

На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.

Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.

В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)
ГОСТ – 23166-99 «Блоки оконные. Общие технические условия»
ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»
ГОСТ – 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»
ГОСТ – 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»
ГОСТ – 24866-99 «Стеклопакеты клееные. Общие технические условия»
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 23344-78 Окна стальные. Общие технические условия
ГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередаче
ГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия
ГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размеры
ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкции
ГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

Брежневки, Сталинки, Хрущевки, Чешки, Новая планировка

Главная »Полезная информация »Типовые размеры окон »

«Брежневки»

Краткая характеристика и типы планировок

Это пятиэтажные дома, которые строились в 1965-1975 годах. Бывают панельные и кирпичные. Эти квартиры похожи планировкой на «хрущевки». У них также маленькие кухни в 6-7 кв.м, небольшие прихожие, однако там уже может поместиться встроенный шкаф. Все комнаты у «брежневок» изолированные, окна выходят на разные стороны здания, только в однокомнатных вариантах планировки санузел раздельный.

На вид эти дома с плоской крышей похожи на перевернутые спичечные коробки. «Брежневками» славятся старые районы любого города, там их достаточно много.

Строительство домов шло быстрыми темпами, так как в качестве материала для стен применялись железобетонные плиты, но это повлияло на теплоизоляцию квартир в худшую строну. По уровню ценности квартиры в домах данного типа практически наравне с «хрущевками».

К домам застройки брежневской эпохи относятся серии: 137 серия, 504 серия (крупнопанельный дом), 600 серия, 600.11 серия (крупнопанельный дом с Г-образным окном на кухне), 606 серия (крупнопанельный дом). Размеры оконных проемов в домах этих серий схожие.

Типовые характеристики квартир

Стандартные размеры окон для домов типа «брежневка»

«Новая планировка»

Краткая характеристика и типы планировок

Современные многоэтажные дома начали строиться с 1996 года. Новые застройки отличаются улучшенным внешним обликом и индивидуальной архитектурой фасадов (в строительстве используются эркеры, французский балкон, художественная отделка). Квартиры имеют удобные планировки, в строительстве заметна тенденция к увеличению жилого пространства. В новостройках предусмотрены встроенные шкафы, кладовые. Многие квартиры имеют лоджии. Типы современных домов: панельно-блочные дома-башни, многосекционные панельные с рядовыми секциями, монолитные малоэтажные и многоэтажные, панельные блок-дома.

Типовые характеристики квартир

Стандартные размеры окон для домов типа «новая планировка»

«Сталинки»

Краткая характеристика и типы планировок

«Сталинки» — это кирпичные дома, строившиеся в СССР с конца 1930 до 1960 годов. Появились во времена правления И. В. Сталина и названы в его честь.

Представляют собой первые многоквартирные 2-4-этажные дома, построенные по типовым проектам. Особенностью сталинских домов можно назвать большие по площади квартиры с высотой потолка 3 м. Сталинская квартира — довольно комфортное жилье. Наиболее распространенное количество комнат — три-четыре, реже меньше или больше. Однокомнатные «сталинки» строились редко. В трехкомнатных квартирах такого типа обычно совмещены две комнаты, в других вариантах комнаты как раздельные, так и совмещенные.

Встречаются два типа конструкции зданий и планировок квартир-«сталинок»: элитные «номенклатурные» и «рядовые» дома.

Типовые характеристики квартир

Стандартные размеры окон для домов типа «сталинка»

«Хрущевки»

Краткая характеристика и типы планировок

Это малогабаритные квартиры, строившиеся в 4 — и 5-этажных панельных домах во время правления Никиты Сергеевича Хрущёва. «Хрущёвки» предназначались для временного проживания, и срок их службы был не более 25-ти лет, далее они должны были пойти под снос. Однако и сегодня можно встретить эти дома. Такое жилье представляет угрозу для людей. Были и варианты не сносимых серий с ресурсом на 50 лет. Позже проведенные исследования доказали возможность их безопасной эксплуатации до 150 лет (при условии своевременно проведенных капитальных ремонтов).

Массовая застройка «хрущевок» осуществлялась с 1958 по 1985 год. Из особенностей планировки — маленькая кухня, размером до 6 кв.м, небольшие смежные (проходные) комнаты, совмещенный санузел, плохая звукоизоляция, отсутствие лифта. Блочный вариант домов имел высоту стен — 2,7 м, в других вариантах высота потолка достигала 2,48 м. Большинство внутренних стен в такой планировке являются несущими.

Сегодня «хрущевки» подвергаются капитальному ремонту. Наружный ремонт таких домов подразумевает утепление внешних стен (так называемая «термошуба»).

Типовые характеристики квартир

Стандартные размеры окон для домов типа «хрущевка»

«Чешки»

Краткая характеристика и типы планировок

Дома 1990-2000 годов выпуска. Это тоже квартиры в девятиэтажных «панельках», только немного комфортнее «стандартных». Могут быть построены не только из материала панель, но и керамзитобетона, очень редко кирпича. Эти постройки отличает большое количество балконов, которые располагаются либо в ряд, либо в шахматном порядке. Кухни в основном маленькие — 6 метров. Дома имеют два лифта и отдельную лестницу.

Типовые характеристики квартир

Стандартные размеры окон для домов типа «чешка»

Стандартные и нестандартные размеры пластиковых окон

Окна ПВХ стали обязательным атрибутом современных домов. Они долговечны, выглядят привлекательно и обладают массой полезных функций. Прежде чем заказать металлопластиковую конструкцию, важно выяснить размеры пластиковых окон. Возможно, вам подойдут стандартные размеры и вы сможете забрать профиль в ближайшее время. Или, измеряв оконный проем, вы поймете, что необходимо заказывать нестандартную конструкцию.

Как сделать правильные замеры?

Согласно ГОСТ, размеры пластиковых окон зависят от типа конструкции, для каждого из которых существуют стандартные параметры. Типы окон ПВХ бывают следующие:

– глухое окно;

– одностворчатое/двухстворчатое/трехстворчатое;

– балконное окно;

– окно с фрамугой.

Наиболее популярным вариантом является двустворчатый и трехстворчатый профиль. Окно с двумя створками, как правило, имеет следующие параметры – 130 х 140 см, 120 х 120 см. В “хрущевке” размер окна будет зависеть от размера подоконника. Например, для узких подоконников чаще всего подходят двухстворчатые стеклопакеты 1300 х 1350 мм и трехстворчатые 2040 х 1350 мм.

В целом, четких дефиниций не существует – понятие “стандартные размеры пластиковых окон” является весьма условным и размытым.

Чтобы рассчитать замеры, необходимо:

1. Измерить промежуток между боковыми стенами.
2. Затем из ширины окна вычитается общая ширина зазора, который есть в монтажном шве. Не забудьте оставить зазоры по 20-30 мм с каждой стороны для монтажной пены.
3. Измерьте высоту проема. Из полученного значения отнимите ширину зазоров и толщину подоконника (традиционно она составляет 40 мм).

Пластиковые окна нестандартных размеров

Нестандартными пластиковыми окнами считаются конструкции, которые производятся по индивидуальному заказу. Они имеют либо форму, либо размеры, которые не вписываются в общепринятые нормы.

По ГОСТу минимальный размер пластикового окна, которое можно заказать – 420 х 420 см. Рекомендуется заказывать конструкцию, в которой открывающаяся створка будет больше – так фурнитура прослужит дольше.

Устанавливая нестандартный оконный профиль, нужно следить, чтобы в размерах сохранялся пропорциональный баланс. Иначе профиль может деформироваться.

Совершая покупку в Окнах Без Монтажа вы можете сэкономить на замере и сделать его самостоятельно. Перепроверьте данные несколько раз – в случае ошибки останется винить только себя. Не платите за дополнительные услуги – приобретайте только окна!

стандартные размеры – полезная информация от «Экопластика»

Размеры окон, их ширина и высота определяются еще на стадии проектирования будущего дома. Работа это непростая, ведь следует учесть множество факторов. На размеры влияют габариты дома, этажность, естественная освещенность местности, назначение, архитектура здания. Свои требования устанавливает и ГОСТ, ограничивая окно размерами 87–267 см по ширине и 116–206 см по высоте. Также учитывается столь важный критерий как светопроницаемость.

То, какого размера окна устанавливались и устанавливаются в многоквартирные строения, зависит от серии дома. Приведем несколько вариантов, встречающихся чаще всего.

Дома старого фонда

В домах так называемого старого фонда с толстыми стенами и большими комнатами оконные проемы обычно высокие, благо, высокие потолки это позволяют. Стандартные размеры окон для таких домов 115х190 или 85х115 см для одностворчатого и 115/150х190 см или 130х220 см для двухстворчатого. Размер трехстворчатых окон един – 240х210 см.

Сталинские дома

В домах–сталинках потолки также высокие, но окна с одной створкой в них не ставили. Для просторных комнат в таких домах больше подходили двухстворчатые размером 115х195 см и 150х190 см или трехстворчатые 170х190 см.

Хрущевки

Для следующего поколения домов – хрущевок устанавливались свои стандартные размеры, причем для панельных домов хрущевского времени стандарты были одни, для кирпичных – другие. Так, двухстворчатое окно в кирпичном доме на 15 см шире и выше окна в панельном, трехстворчатое одинаково по ширине, но больше по высоте.

Брежневские дома

«Брежневки» строились в нескольких сериях, стандартные размеры окон для каждой серии свои:
двухстворчатое окно в 602 серии 145х121 см, трехстворчатое – 210х145 см, в 606 серии 145х141 см, и 170х141 см соответственно. А вот 600-я серия отличается окнами больших размеров, вплоть до 269х142 см.

Ответим на все вопросы!

Окна в частном доме

В отличие от жильцов многоквартирных зданий владельцы частных домов могут выбирать размеры окон. Ширина и высота окна в частном доме могут быть, в принципе, любыми, но лучше, если подбор будет основан на следующих критериях:

• площадь комнаты. Рекомендуемая площадь световой площади окна составляет 1/5–1/8 площади помещения, в зависимости от географического расположения здания, от того, как комнаты ориентированы по сторонам света;
• назначение комнаты;
• количество окон в комнате и т.д.

Сами же жильцы–пользователи окон в частных домах рекомендуют остановиться на окнах стандартных размеров по чисто утилитарным соображениям. Во–первых, стандартное окно дешевле, во–вторых, его проще поменять. Кроме того, окно стандартно–типовых размеров по ГОСТу выверено и проверено, в том числе и временем. Если же говорить о материалах, то остекление коттеджей пластиковыми окнами является весьма разумных и практичным решением.

Стандарты сегодня

В современных многоквартирных домах размер окон зависит от того, к какой серии относится здание. К примеру, ширина двухстворчатого окна в домах 137 серии составляет всего 115 сантиметров, тогда как в 504-ой ширина уже 145 см. В домах из серии 600 трехстворчатые окна могут быть как размерами 110х236 см, так и 141х205 см. С учетом того, что серий зданий на сегодняшний день насчитывается несколько десятков, говорить о каком-то едином стандарте не приходится. Более того, случается, что размеры окон в одном и том же доме отличаются от ГОСТа и друг от друга на 10–15 сантиметров. Обычно этим «грешат» панельные дома. Поэтому, решив заменить окна, обязательно вызовите замерщика, а самостоятельные замеры или размеры, приведенные в ГОСТе, используйте только для ориентировочных подсчетов. Наша компания предлагает купить недорогие пластиковые окна в Балашихе, которые идеально подойдут для любого дома.

С точки зрения производителя

Хочется отметить, что технология производства сегодня позволяет произвести окна любой формы и любого размера, при условии соблюдения некоторых правил. Например, для створок откидного типа ширина должна быть больше высоты, для поворотных – наоборот, важно, чтобы высота была больше ширины. То есть, можно сказать, что окно любых размеров – стандартное. Однако к окнам, размеры которых не предусмотрены ГОСТом, отношение будет особым. Такой особый подход отразится на цене, которая в итоге будет выше, чем у стандартных размеров.

Размеры окон и типы окон в домах Санкт-Петербурга

Изнутри жилище каждой семьи абсолютно уникально. Однако дома, где живет большинство горожан, как правило, относятся к одному из типовых проектов.

Стандартные параметры оконных проемов позволяют нашим специалистам быстро и безошибочно рассчитать параметры и цену окна для квартиры в типовом доме. Достаточно просто указать его серию.

Конечно, размеры каждого конкретного оконного проема могут на несколько миллиметров отличаться от проектных. Однако эта разница лишь незначительно повлияет на конечную стоимость изделия.

Чтобы узнать размеры окон в своей квартире, найдите ниже серию, к которой относится ваш дом.

Окна в “хрущевке” 507 серии

Хрущевские дома 507 серии — 5 этажные блочные, реже кирпичные строения в старых спальных районах города.

Типоразмеры оконных блоков в “хрущевках” 507 серии (размеры в миллиметрах)

• Двухстворчатое окно: B1340ХШ1280
• Окно балконного блока: B1340ХШ1350
• Балконная дверь: B2070ХШ680

Глубина подоконника — 200 мм. Глубина водоотлива — 150 мм.

Окна в “хрущевке” 528 серии

Хрущевские дома 528 серии — 5 этажные блочные, реже кирпичные строения в старых спальных районах города. Отличаются от других “хрущевских” домов большими по площади оконными проемами.

Типоразмеры оконных блоков в “хрущевках” 528 серии (размеры в миллиметрах):

• Одностворчатое окно: В1530ХШ690
• Двухстворчатое окно: B1530ХШ1490
• Трехстворчатое окно: B1530ХШ2080
• Окно балконного блока: B1340ХШ1350
• Балконная дверь: B2070ХШ680

Глубина подоконника — 200 мм. Глубина водоотлива — 150 мм.

Окна в кирпичной “брежневке”

Брежневские дома из кирпича строились по типовым проектам до конца 60-х годов 20 века. Отличаются более широкими по сравнению с “хрущевками” подоконниками.

Типоразмеры оконных блоков в кирпичных “брежневках” (размеры в миллиметрах):

• Двухстворчатое окно: B1520ХШ1280
• Трехстворчатое окно: В1520ХШ2060
• Окно балконного блока: B1520ХШ1360
• Балконная дверь: B2180ХШ680

Глубина подоконника — 400 мм. Глубина водоотлива — 250 мм.

Окна в “брежневке” 602 серии

Брежневские дома 602 серии, так называемые “улучшенные хрущевки”, отличаются более высокими потолками.

Типоразмеры оконных блоков в “брежневках” 602 серии (размеры в миллиметрах):

• Двухстворчатое окно: B1410ХШ1450
• Трехстворчатое окно: В1450ХШ2100
• Окно балконного блока: B1410ХШ1700, B1410ХШ500
• Балконная дверь: B2140ХШ680

Глубина подоконника — 250 мм. Глубина водоотлива — 160 мм.

Окна в “корабле”, серия 600

Особенность типовых панельных домов 600 серии или «кораблей», как их назвали в народе за длинные линии остекления, состоит в том, что окно кухни и соседней комнаты образуют единую конструкцию. При замене старого окна необходимо менять и смежное окно.

Типоразмеры оконных блоков в домах-кораблях 600 серии (размеры в миллиметрах):

• Трехстворчатое окно: B1420ХШ2690, B1420ХШ2380, B1130ХШ2380
• Окно балконного блока: B1420ХШ1800, B1420ХШ1450
• Балконная дверь: B2200ХШ700

Окна в доме 600.11 серии

Серия 600.11 — крупнопанельные дома, отличительной особенностью которых является разная высота оконных створок на кухне.

Типоразмеры оконных блоков в домах 600.11 серии (размеры в миллиметрах):

• Двухстворчатое окно: B1420ХШ1450
• Трехстворчатое окно: B1440ХШ2050
• Створки кухонного окна: B1440ХШ850, B550ХШ870
• Окно балконного блока : B2140ХШ1200
• Балконная дверь: B2140ХШ680

Окна в доме 504 серии

Дома 504 серии — девятиэтажные блочные дома, имеющие по 4 квартиры с лоджиями на каждом этаже.

Типоразмеры оконных блоков в домах 504 серии (размеры в миллиметрах):

• Двухстворчатое окно: B1410ХШ1450
• Трехстворчатое окно: B1410ХШ1700
• Окно балконного блока: B1410ХШ500
• Балконная дверь: B2140ХШ680

Глубина подоконника — 250-300 мм. Глубина водоотлива — 160 мм. Ширина откосов — 250-270 мм.

Окна в доме 137 серии

Дома 137 серии — шестнадцатиэтажные блочные дома, имеющие по 9 квартир на каждом этаже.

Типоразмеры оконных блоков в домах 137 серии (размеры в миллиметрах)

• Двухстворчатое окно: B1420ХШ1150
• Трехстворчатое окно: B1420ХШ1700
• Окно балконного блока: B1420ХШ680
• Балконная дверь: B2140ХШ680

Окна в доме 121 серии

Дома 121 серии относятся к так называемой “качественной панели” с разными по конфигурации балконами.

Типоразмеры оконных блоков в домах 121 серии (размеры в миллиметрах)

• Двухстворчатое окно: B1410ХШ1450
• Трехстворчатое окно: B1410ХШ1700
• Окно балконного блока: B1410ХШ1700, B1410ХШ500
• Балконная дверь: B2140ХШ680

Глубина подоконника — 300 мм. Глубина водоотлива — 180 мм. Ширина откосов — 250-270 мм.

Хотите узнать стоимость окон для вашей квартиры или дома? Закажите бесплатную консультацию и расчет прямо сейчас.

Какие стандартные размеры окон?

Центр обучения »
Окна

Стандартные размеры окон зависят от типа окна, которое вы выбираете для своего дома.Имейте в виду, что производители всегда берут на полдюйма как высоту, так и ширину окна, чтобы обеспечить успешную установку и работу. 1/2 дюйма позволяет подрядчикам легко установить окно и закрепить его с помощью прокладок.

Вот стандартные размеры наиболее распространенных типов окон:

Окна с двойным подвесом

Двустворчатые окна — один из наиболее распространенных типов окон, в которых обе створки могут двигаться вверх и вниз. Они начинаются с 24 дюймов и могут доходить до 48 дюймов по горизонтали.Их высота может варьироваться от 36 до 72, включая высоту 44, 52, 54 и 62 дюйма. Не забывайте отнимать 1/2 дюйма от каждого измерения, чтобы получить правильный размер окна.

Раздвижные окна

У раздвижных окон меньше возможностей, чем у двухстворчатых окон: 36, 48, 60, 72 и 84 дюйма — это горизонтальные размеры. 24, 36, 48 и 60 дюймов — это вертикальные размеры. Если вы слышите, как установщик называет окно «6040», это означает, что окно имеет ширину шесть футов и высоту четыре фута.

Окна изображений

Окна изображений не открываются, поэтому они могут быть намного выше и шире. Ширина может быть 2 фута, 3 фута, 4 фута, 5 футов, 6 футов и 8 футов. Стандартная высота может составлять от 2 футов до 8 футов, с дополнительными высотами 18, 52, 54 и 62 дюйма. Грубые проемы указаны целыми числами, в то время как из каждого примерного размера проема берется 1/2 дюйма, чтобы получить фактический размер окна. Вам также следует проверить таблицу размеров одинарных окон.

Заливные окна

Эркер, как и панорамное окно, действительно открывает ваш дом.Эркеры обладают более уникальными архитектурными характеристиками, чем стандартные окна с двойным навесом, обеспечивая доступ к гораздо большему количеству света. Они более привлекательны благодаря своему дизайну и декоративным особенностям, а также благодаря тому, что они довольно большие. Стандартная ширина эркера составляет от 3 футов шести дюймов до 10 футов шести дюймов. Стандартная высота составляет от 3 футов до 6 футов шести дюймов.

Оконные створки

Распашные окна открываются сбоку и идеально подходят для помещений, требующих большей вентиляции, таких как ванная комната или кухня.Стандартная ширина составляет от 1 фута 2 дюйма до 2 футов 11,5 дюйма. Стандартная высота составляет от 2 футов 5,5 дюйма до 6 футов 5,5 дюйма.

Окна тент

Как и створчатое окно, навесное окно обеспечивает хорошую вентиляцию. Он открывается наружу и сверху крепится на петлях. Если вы откроете окно под навесом во время легкого дождя, влага не побеспокоит вас, поскольку эти окна буквально защищены от атмосферных воздействий. Стандартная ширина составляет от 2 дюймов до 3 футов 10 дюймов, а стандартная высота — от 1 фута 8 дюймов до 7 футов 8 дюймов.

Пользовательские размеры окон

Помните, что вы всегда можете изготовить окна нестандартного размера на основе ваших точных размеров.

Вы думаете о проекте по благоустройству дома? Не стесняйтесь обращаться по телефону 1-800-HANSONS для бесплатной оценки.

Стандартный размер окна — миф?

Когда вы думаете о замене окон, первый вопрос, который, вероятно, приходит в голову, — каков стандартный размер окна?

Но быстрый поиск по этому термину дает так много вариантов, что вскоре становится очевидно, что не существует единого стандартного размера окна.Окна бывают самых разных форм и размеров, от круглых окон в верхней части сводчатого потолка до маленьких окон в ванных комнатах и ​​гигантских картинных окон. Даже двустворчатые и распашные окна не имеют стандартных размеров окна.

Реальный ответ: какого размера ваши окна? Это следует считать стандартом. К счастью, хотя окна бывают всех форм и размеров, установщики знают, как правильно их измерить, чтобы они поместились.

Чтобы дать им фору (или позволить вам заказать собственные окна), вот несколько советов по подбору подходящих размеров окон для замены.

Черновой проем — это измерение от внутренней части одной стороны рамы до внутренней части другой. Производители начинают с определения размера окна, измеряя грубый проем. Чтобы сделать это самостоятельно, измерьте верхнюю, среднюю и нижнюю часть окна по вертикали и запишите каждое измерение. Затем проделайте то же самое по горизонтали.

Если разница в любом из измерений превышает один дюйм, установщики будут использовать планки-заполнители, чтобы правильно выровнять окно.

Размеры окон сначала указываются по ширине, а затем по высоте.

Когда у вас будет грубое отверстие, снимайте 1/2 дюйма каждого измерения. Это позволяет установить оклад и сделать окно вертикальным или центрированным.

Двустворчатые окна, в которых обе створки движутся вверх и вниз, являются одним из наиболее распространенных типов окон. Эти окна начинаются с 24 дюймов и доходят до 28, 32 и 40 дюймов.Их высота варьируется от 36 до 72, с высотой 44, 52, 54 и 62. Не забудьте отнимать 1/2 дюйма от каждого измерения для правильного размера окна.

Раздвижные окна имеют меньше вариантов размеров, чем двойные: 36, 48, 60, 72 и 84 дюйма — это горизонтальные варианты. Двадцать четыре, 36, 48 и 60 дюймов — это вертикальные возможности. Если вы слышите, как установщик называет окно «6040», это будет означать окно шириной шесть футов и высотой четыре фута.

Несмотря на то, что размеры окон у всех разные, техника измерения одинакова.Заказываете ли вы собственные окна для замены или обсуждаете варианты с установщиком, знание того, как правильно проводить измерения, поможет вам на шаг впереди всех остальных.

Таблица сравнения размеров

— Andersen Windows & Doors

Не удалось отрисовать поле {1A5F8336-D07F-4953-A36E-A182F0AC6DD9} в элементе {7FD96679-59F8-45FD-A1CA-36BC810CAC46c.}

Mapper. SitecoreFieldStringMapper.RunPipeline (поле поля, параметры GetOptionsSc) в D: \ a \ Glass.Mapper \ Glass.Mapper \ Source \ Glass.Mapper.Sc \ DataMappers \ SitecoreFieldStringMapper.cs: строка 94
в Glass.Mapper.Sc.DataMappers.SitecoreFieldStringMapper.GetResult (Поле поля, логическое значение isRichText, GetOptionsSc getOptions) в D: \ a \ Glass.Mapper \ Glass.Mapper \ Source \ Glass.Mapper.Sc \ DataMappers \ SitecoreFieldStringMapper.cs: строка 107
в Glass.Mapper.Sc.DataMappers.SitecoreFieldStringMapper.GetField (поле поля, конфигурация SitecoreFieldConfiguration, контекст SitecoreDataMappingContext) в D: \ a \ Glass.Mapper \ Glass.Mapper \ Source \ Glass.Mapper.Sc \ DataMappers \ SitecoreFieldStringMapper.cs: строка 59
в Glass.Mapper.Sc.DataMappers.AbstractSitecoreFieldMapper.MapToProperty (AbstractDataMappingContext mappingContext) в D: \ a \ Glass.Mapper \ Glass.Mapper \ Source \ Glass.Mapper.Sc \ DataMappers \ AbstractSitecoreFieldMapper.cs: строка 97
в Glass.Mapper.Pipelines.ObjectConstruction.Tasks.CreateInterface.InterfacePropertyInterceptor.LoadValue (AbstractPropertyConfiguration propertyConfiguration) в D: \ a \ Glass.Mapper \ Glass.Mapper \ Source \ Glass.Mapper \ Pipelines \ ObjectConstruction \ Tasks \ CreateInterface \ InterfacePropertyInterceptor.cs: строка 121
в Glass.Mapper.Pipelines.ObjectConstruction.Tasks.CreateInterface.InterfacePropertyInterceptor.Intercept (вызов IInvocation) в D: \ a \ Glass.Mapper \ Glass.Mapper \ Source \ Glass.Mapper \ Pipelines \ ObjectConstruction \ Tasks \ CreateInterface \ интерфейсPropertyInterface. cs: строка 85
в Castle.DynamicProxy.AbstractInvocation.Proceed ()
в Castle.Proxies.ISimpleContentProxy.get_BodyCopy ()
в Стекле.Mapper.Sc.GlassHtml.NormalModeOutput [T] (поле Expression`1, стандартный вывод Expression`1, модель T, словарь SafeDictionary`1) в D: \ a \ Glass.Mapper \ Glass.Mapper \ Source \ Glass.Mapper.Sc \ GlassHtml.cs: строка 639
в Glass.Mapper.Sc.GlassHtml.MakeEditable [T] (поле Expression`1, стандартный вывод Expression`1, T-модель, параметры объекта, контекст контекста, база данных, средство записи TextWriter) в D: \ a \ Glass.Mapper \ Glass .Mapper \ Source \ Glass.Mapper.Sc \ GlassHtml.cs: строка 603

Руководство по стандартным размерам окон на 2021 год

При попытке определить тип и размер окон , которые вам нужны для вашего пространства, вы должны сначала определить, каковы именно стандартные размеры окон, и если вы собираетесь требовать нестандартные окна или будут ли обычные окна работать. Общие размеры окон варьируются в зависимости от функции помещения, например, стандартное окно в ванной меньше стандартного кухонного окна.

Средний размер окна будет зависеть от эпохи, в которую был построен дом, а также от типа окон. Любые обновления, сделанные в старых домах, могли увеличить средний размер окон, чтобы сделать оконные проемы большего размера и современности. Стандартные размеры окон для каждого помещения будут разными, но должны соответствовать популярным размерам, используемым подрядчиками и строителями.При строительстве дома следует учитывать стандартные размеры окон, чтобы определить, какие окна будут пропускать больше всего естественного солнечного света.

Не существует технических или реальных стандартных размеров окон, но есть размеры окон, которые можно было бы считать популярными, которые рекомендуют большинство подрядчиков и магазинов товаров для дома. Типы окон включают одинарные или двойные, створчатые, подвесные окна и скользящие окна или раздвижные окна. Специальные окна — это окна такого размера, которые не пользуются популярностью и используются реже.Нестандартные окна — это окна нестандартного размера или формы, которые не так легко найти в магазинах товаров для дома или специализированных витринах. Стандартные размеры окон или популярные размеры окон действительно различаются в зависимости от окна.

Стандартный размер окна дома

При определении размеров окон, необходимых для вашего дома, вам необходимо измерить все окна, которые нужно будет заменить или обновить. Вы заметите, что не все размеры окон в домах одинаковы.Обычно окна ванной, подвала и кухни различаются по размеру. Картины или эркеры также будут разных размеров, и хотя они могут быть стандартными для своего типа окнами, они все же значительно больше, чем окна с одинарными, двойными или створчатыми окнами . Всегда полезно пригласить специалиста по окну и измерить ваши окна за вас. Большинство магазинов товаров для дома, таких как Lowe’s или Home Depot, предлагают бесплатную оценку и осмотр на месте.

Виниловые или деревянные окна

Деревянное окно

В зависимости от того, когда был построен ваш дом, в нем будут окна из винила или дерева.Виниловые окна являются новейшими и лучшими среди окон стандартных размеров, поскольку они изготавливаются заводским способом и бывают самых разных размеров. Виниловые окна бывают стандартных размеров с шириной от 18 дюймов до 48 дюймов и высотой от 18 дюймов до 36 дюймов .

Деревянные окна по-прежнему популярны, особенно в домах, которые соответствуют своей эпохе. Самая большая проблема с деревянными окнами — это не возможность получить окна стандартных размеров, а гниение, которое может возникнуть вокруг оконной рамы.Деревянные окна могут иметь стандартные размеры окон различной ширины: 18, 20, 24, 28, 30, 32, 36, 42, 48, 54 и 60 дюймов и высотой 18, 20, 24, 28, 30, 36. , 42 и 48 дюймов.

Окно с одинарным или двойным подвешиванием, размер

Одиночные окна : Одиночные окна вместе с двойными окнами являются наиболее распространенными и основными окнами. Одиночные навесные окна выглядят как два прикрепленных вертикально установленных окна. Они либо соскользнут вверх, либо откроются.Одна оконная панель всегда остается неподвижной. Размеры одного подвесного окна бывают 24 на 36 дюймов, 24 на 46 дюймов, 28 на 54 дюйма, 28 на 66 дюймов, 28 на 70 дюймов, 34 на 46 дюймов или 34 на 62 дюйма. Размеры одинарных подвесных окон, отличные от перечисленных, будут рассматриваться как специальные или нестандартные размеры. При замене окон в вашем помещении лучше делать это со стандартными размерами окон, а не со специальными или нестандартными окнами.

Одинарные окна

Двойные окна: Двойные окна также выглядят как два прикрепленных вертикально установленных окна.Оба фрейма откроются. Стандартные размеры двойных подвесных окон идеальны для жилых помещений и спален. Их можно использовать в любой комнате дома, так как стандартные двойные окна бывают нескольких популярных размеров. Стандартные размеры окна с двойным подвесом: 24 на 36 дюймов, 24 на 46 дюймов, 28 на 54 дюйма, 28 на 66 дюймов, 28 на 70 дюймов, 34 на 46 дюймов или 34 на 62 дюйма. Как и в случае размеров одинарных подвесных окон, любой размер, кроме указанных для стандартных двойных подвесных окон, будет считаться специальным или нестандартным размером.Стандартные размеры окон — всегда лучший выбор, чтобы упростить замену двойных окон.

Двойное подвесное окно

Возможно, вам интересно, в чем разница между одинарными и двойными окнами. Смотрите фотографии ниже, чтобы прояснить ситуацию.

Посмотрите видео ниже, чтобы узнать об основных различиях между одинарными и двойными окнами:

Размер окна планера или сдвижного окна

Раздвижное окно

Планеры или более известные как раздвижные окна имеют две стеклянные панели, которые расположены бок о бок, а не друг над другом.Эти типы окон чаще всего встречаются в ванных комнатах или на верандах. Однако их можно использовать в любом месте дома. Стандартные размеры раздвижных окон: 24 на 23 дюйма, 36 на 36 дюймов, 48 на 24 дюйма или 48 на 36 дюймов. Стандартные размеры окон для раздвижных окон обычно легко найти и при необходимости заменить.

Размер створки окна

Распашное окно

Стандартные размеры окон для распашных окон бывают самых разнообразных. Распашные окна бывают одинарными или двойными.Они также бывают горизонтальными или вертикальными. Основное различие между одинарными и двойными створчатыми окнами состоит в том, что все створчатые окна открываются наружу. Поскольку они открываются, на некоторых оконных створках нет сеток. Те, у которых есть экраны, открываются с помощью рукоятки. Двустворчатые окна обычно встречаются на кухнях, чердаках, в подвалах и ванных комнатах. Окна с двойными створками имеют стандартные размеры створок 21 дюйм на 45 дюймов или 21 дюйм на 53 дюйма. Одностворчатые окна имеют стандартные размеры створок 25 дюймов на 35 дюймов, 29 дюймов на 47 дюймов или 29 дюймов на 59 дюймов.

Размер окна подвала

Окно подвала

Окна подвала обычно короче стандартных размеров окон дома. Они должны вписываться в небольшое пространство между верхней частью бетонного фундамента и землей, на которой стоит дом. Большинство подвальных окон — это раздвижные, створчатые или вентиляционные окна. Некоторые окна подвала вообще не открываются и стоят неподвижно. Стандартные размеры окон для подвальных окон имеют ширину 32 дюйма и высоту от 15 дюймов до 24 дюймов.

Размер кухонного окна

Окно кухни

Большинство кухонных окон — распашные. Хотя, в зависимости от того, когда был построен дом, в них легко могли быть одинарные или двойные окна. Размер кухонного окна определяется размером кухни и необходимостью естественного освещения. В новых домах есть большие окна на кухне, изготовленные по индивидуальному заказу, которые являются створчатыми. Это нестандартные размеры окон, поэтому они считаются настраиваемыми окнами. Стандартные размеры кухонных окон включают 21 на 45 дюймов, 21 на 53 дюйма, 25 на 35 дюймов, 29 на 47 дюймов или 29 на 59 дюймов.Это обычные размеры окон для кухонь, и любой другой размер будет считаться специальным или нестандартным.

Размер окна спальни

Окно спальни

Стандартные размеры окон спальни могут отличаться от эпохи к эпохе. В течение последних 20 лет большие окна, которые позволяют естественному солнечному свету проникать в спальню, становятся все более популярными, и поэтому большие стандартные размеры окон в спальне являются нормой. Однако в более старых домах стандартные окна спальни будут меньше. Если окна не являются специальными или нестандартными, будет относительно легко найти окна стандартных размеров, которые нужны вашему дому.Стандартные размеры окон для спальни обычно составляют 24 на 36 дюймов, 24 на 46 дюймов, 28 на 54 дюйма, 28 на 66 дюймов, 28 на 70 дюймов, 34 на 46 дюймов или 34 на 62 дюйма и окна либо одинарные, либо двойные.

Как измерить замену Windows

Когда требуется замена окон, и вы не уверены, есть ли у вас в доме окна стандартных размеров, легко измерить каждое окно. Вы можете попросить профессионала прийти к вам домой и измерить ваши окна, если вы не знаете, как это сделать, или вы можете следовать этому простому руководству, чтобы измерить замену окон.

Сначала вы измеряете ширину. Вы будете измерять между косяками вверху, посередине и внизу оконного проема, чтобы получить ширину. Измеряя поверхность косяков, а не разделяющих кромок или планок старого оконного проема, вы получите точное измерение. Вы будете использовать наименьшее из трех измерений в качестве ширины всего окна.

Далее вы измеряете высоту. Вам нужно будет измерить расстояние от верхней точки подоконника или поверхности, ближайшей к внутренней части окна, до верхней части оконного проема.Вы снова сделаете три измерения: одно с правой стороны, одно с левой стороны и одно посередине оконного проема. Наименьшее измерение — это то, которое будет использоваться для высоты окна.

Наконец, вам нужно измерить глубину окна. При измерении глубины окна игнорируйте шкивы или разделительные планки. Они будут удалены при установке сменных окон. Чтобы окно можно было заменить, должно быть не менее 3 ¼ дюймов между внутренним упором окна и внешней заглушкой.Если глубина меньше 3 ¼ дюймов, то это определенно не стандартный размер окна и потребуются специальные окна, или необходимо будет построить раму, чтобы принять стандартные размеры окон.

Таблица размеров стандартного окна

Таблица типичных размеров окна приведена ниже.

Таблица размеров стандартного окна

Установка Windows

Установка собственных окон в доме или хижине — это
то, что очень выполнимо для человека, стремящегося к самостоятельной работе.Окна можно заказать практически любого размера и
качество, которое вы желаете. Для нашей каюты мы использовали винил,
Окна Low-E с газом аргоном. Мы выбрали окна AMSCO, потому что они были
хорошая отдача. Я знаю, что в этом есть много других
категория. Следующие шаги проведут вас через
установка собственных окон .

На изображении выше показаны большие окна, которые мы установили в
перед кабиной. Эти окна закончились красивыми
толстое стекло из-за его размера и составляло 200-300 фунтов каждое.Ты
обязательно потребуется пара дополнительных рук при установке окон этого
размер.

Измерение для установки в новое окно

Перед заказом или получением ставок на ваших окнах
необходимо замерить все оконные проемы. Выполните следующие действия:

1. Измерьте ширину оконного проема с одной стороны.
к другому. Измерьте три раза: внизу, посередине и
верх окна на случай, если косяк окна не ровный. Если
есть расхождения между измерениями используйте самые узкие
из трех.

2. Измерьте высоту оконного проема сверху вниз.
Нижний. Измерьте три раза слева, посередине и справа от
окно на случай, если косяк окна не ровный. Если есть
расхождения между измерениями используйте самый короткий из
три.

3. Многие поставщики окон автоматически
вычтите 1/2 дюйма из размеров, которые вы предоставляете для окна
открытие. Это обеспечит зазор 1/4 дюйма по всей длине
окно. Если вы заменяете существующие окна нестандартного размера и
случайно измерить точный размер старого окна вместо
отверстия, убедитесь, что ваш поставщик точно знает, что вы измерили, чтобы
вы не получите неправильных размеров.

Есть некоторые стандартные размеры окон, такие как
4040 или 5040. Это означает 4 фута в ширину, 4 фута в высоту и 5 футов в ширину.
на 4 фута соответственно. Размеры окна всегда указаны шириной
x высота. Вот таблица окон одного производителя по
с фактическими размерами для каждого. Вы должны добавить 1/2 дюйма к
фактическая ширина и высота для приблизительных размеров проема, если вы
заказать из такого стола. Другими словами, для окна 4040
сделайте свое грубое открытие во время кадрирования 4 на 4 фута.

Установка новой Windows

Установить окна довольно просто.
Возьмите 9-дюймовый щит льда и воды или аналогичный пилинг и палку.
оклейка, которая идет в рулоне и предназначена для окон.Дом с запахом
обшивку наружной стены дома следует разрезать и
заправлен в оконную раму по бокам и нижний порог перед
начиная. Оставьте пленку в верхней части окна незакрепленной
так как вы захотите переместить его поверх оконной рамы.
Для установки перепрошивки выполните следующие действия:

Как показано выше, проведите одну полосу высечки вдоль
низ оконного проема.

Теперь нанесите немного герметика по периметру
окно и ставим окно на место.Убедитесь, что оконная рама
устанавливается под навесом сверху. Как только вы установите
окно на месте, войдите внутрь, чтобы заделать окно. Убедитесь, что если
это скользящее окно, которое открывается и закрывается плавно, а также как
вы закрываете окно, оно закрывается равномерно сверху вниз. В
другими словами, если раздвижное окно открыто на 1/2 дюйма, оно открывается на 1/2 дюйма
как снизу, так и сверху. Как только вы будете довольны
прокладывая прокладку, вы готовы прикрутить или скрепить окно скобами.Мы
использовали 2-дюймовые скобы, потому что это было намного быстрее, но винты будут работать как
хорошо.

Следующий шаг (показанный выше) — запустить перепрошивку.
вниз по бокам окна.

Нанесите полоску герметика по верху окна
Рамка. Теперь окно готово, чтобы перекрыть обтяжку дома и окончательно.
мигает.

Финишная планка оклада устанавливается вдоль
верх окна и прикончат.

Выбор типа окна для покупки

Окна

Low-E (коэффициент излучения) намного лучше
изоляция от жары и холода, чем стандартное стекло. Low-E
окна имеют тонкий слой твердого или мягкого металлического покрытия. Этот
металлические покрытия отражают тепло как внутри, так и снаружи
окно. Это поможет вам как зимой, так и летом. в
летом он отражает солнечные лучи вдали от дома
сохраняя внутреннюю прохладу.Зимой в нем отражается сияющий
тепловые волны обратно внутрь от чего-то вроде печи, а не
позволяя им излучаться через окно. Все вокруг Low-E
Windows — это то, что нужно в наши дни, когда устанавливает окна и стали стандартом в новых
дома. Независимо от того, платите ли вы надбавку за газ аргон, зависит от
для обсуждения. Некоторые утверждают, что они не очень хорошо держат там газ
со временем другие говорят, что они в порядке. Вы захотите быстро
анализ затрат и выгод, как только вы получите котировки, чтобы увидеть, стоит ли
Это.Для нашей каюты дополнительные расходы были минимальными, поэтому мы пошли
с низкоэмиссионными окнами, заполненными аргоном.

Вернуться к началу —
Установка Windows

Руководство DIYer’s по измерениям для замены Windows

Фото: istockphoto.com

Замена старых окон на новые энергоэффективные — отличный способ защитить ваш дом от атмосферных воздействий и повысить его стоимость при перепродаже. Хотя многие производители окон на замену предлагают профессиональные услуги по установке, если вы опытный домашний мастер, вы можете сэкономить от 150 до 600 долларов на окно, взявшись за проект самостоятельно. Замер для замены окон несложный, но требует точности. Приведенные здесь советы помогут вам получить точные размеры, необходимые для установки окон большого размера.

Ваши оконные рамы в форме?

Перед измерением замены окон вы должны убедиться, что вы можете установить их у себя дома. Сменные окна удобнее делать своими руками, чем окна новой постройки, но они подходят не во всех ситуациях. Деревянная рама вокруг существующего окна должна быть в хорошем состоянии, потому что новое окно прикрепляется к раме. Если деревянная рама повреждена водой или гниет, она не будет достаточно прочной, чтобы выдержать замену окна, и вместо нее придется установить окно новой конструкции.Но если существующий каркас сплошной и «квадратный» (подробно обсуждается ниже), все готово.

СВЯЗАННЫЕ С: 6 лучших причин для установки новой Windows

1. Запишите свои измерения.

Точность жизненно важна при измерении заменяемых окон — вы сэкономите время и деньги, заказав правильные окна с первого раза. Независимо от того, заменяете ли вы одно окно или каждое окно в своем доме, внимательно записывайте измерения по мере их снятия.Вы можете загрузить таблицу измерений, например, с сайта Windowstore.com, или просто записать измерения на бумаге для ноутбука или в компьютерный файл. Если вы заказываете несколько окон, пометьте каждый набор измерений их точным местоположением, например «Северное окно кухни» или «Юго-западное окно главной спальни».

Фото: istockphoto.com

2. Проверьте квадрат.

Ваше первое измерение определит, квадратная ли существующая оконная рама — это означает, что все четыре угла имеют углы 90 °.Установка сменного окна в раму, которая имеет неправильную форму (т. Е. Однобокую), может привести к тому, что окно не откроется.

Удерживая рулетку в натянутом состоянии, измерьте по диагонали от внутренней части левого верхнего угла окна (где встречаются горизонтальная и вертикальная панели обшивки) до внутренней части правого нижнего угла (где встречаются горизонтальная и вертикальная панели обшивки) и записать измерение. Затем измерьте в другом диагональном направлении и запишите это измерение. Если два числа находятся в пределах дюйма друг от друга, оконная рама подходит для замены окна.Если разница больше дюйма, выберите окно новой конструкции.

3. Измерьте ширину окна.

Измерьте ширину существующего окна в трех местах — внизу, в середине и вверху. При измерении ширины расположите рулетку напротив оконного косяка с обеих сторон. Косяк — это вертикальная доска, по которой скользит внешняя рама окна (створка), когда вы открываете и закрываете окно.

• Для измерения дна сдвиньте окно вверх и измерьте расстояние от косяка до косяка в самой нижней точке.
• Для измерения посередине полностью откройте окно и измерьте расстояние от косяка до косяка как можно ближе к середине.
• Чтобы провести верхнее измерение, закройте окно и измерьте расстояние от косяка до косяка в самой высокой точке.

Запишите каждое измерение, а затем обведите или выделите иным образом самое короткое измерение.

Думаете о замене окна?

Найдите лицензированных установщиков окон в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

+

Фото: istockphoto.com

4. Измерьте высоту окна.

Измерение правильной высоты сменного окна аналогично измерению ширины. Опять же, вам нужно будет сделать три измерения, каждое из которых простирается от верхней горизонтальной доски над окном (косяк) до нижнего подоконника. Выполните одно измерение в крайнем левом углу, одно в крайнем правом углу и одно в середине окна.

Для правильного измерения помните, что подоконник — это горизонтальная доска, на которую опирается нижняя часть оконной створки, когда окно закрыто.Подоконник — это , а не горизонтальная отделочная доска, которая выходит в комнату. Хотя многие называют эту доску «подоконником», на самом деле это «табурет» для окна. Вам нужно будет открыть окно, чтобы получить доступ к собственно подоконнику.

Снова запишите все три измерения и обведите или иным образом выделите самое короткое.

5. Измерьте глубину окна.

При заказе окна на замену измерение глубины не включается, а в большинстве традиционных домов глубина окна не является проблемой.Единственный раз, когда это будет проблемой, если глубина слишком мала, чтобы принять заменяющее окно, например, некоторые окна в мобильных домах и модульных домах. Чтобы определить глубину, откройте окно и измерьте расстояние подоконника от передней панели до задней панели. Это пространство должно быть минимум 3¼ дюйма, чтобы можно было разместить новое окно.

6. Округлите числа в меньшую сторону.

Теперь, когда вы измерили каждое окно, возьмите обведенные или выделенные измерения (самые короткие в каждом наборе) и округлите их до ближайшей дюйма.Например, если одно из ваших измерений составляет 32–15 / 16 дюймов, округлите его до 32 дюймов. Если исходное измерение уже выполнено с шагом в восемь дюймов, не меняйте его. Эти окончательные числа вы будете использовать для заказа новых окон на замену.

Фото: istockphoto.com

7. Покупка нестандартных сменных окон.

Вы можете купить окна на замену в Интернете или в местном магазине товаров для дома. Хотя в центрах по благоустройству дома иногда есть небольшой ассортимент сменных окон на полках, обычно лучше, чтобы технический специалист по обслуживанию клиентов разместил индивидуальный заказ на основе точных размеров.Окно на полке может быть близко по размеру, но редко бывает идеального размера .

Индивидуальный заказ лучше всего, потому что производители окон вычитают дюйма из измерений высоты и ширины, а затем создают новое заменяющее окно с точностью до дюйма от этих размеров, чтобы обеспечить наилучшую посадку. Заказ через Интернет также является хорошим вариантом, поскольку производитель использует ваши размеры таким же образом, чтобы построить ваши окна.

Думаете о замене окна?

Найдите лицензированных установщиков окон в вашем регионе и получите бесплатную бесплатную оценку вашего проекта.

+

Техническое предупреждение: размер оконного проема определяет размер риска

Автор: Хорхе Ибакаше — Инженер по техническому обслуживанию — Уровень 4

Факторы

Домовладельцы ожидают, что окна в их доме будут служить в течение всего срока службы здания, и поэтому ожидают, что они будут правильно установлены и полностью функциональны. Одна из основных причин судебных разбирательств по поводу дефектов конструкции — это утечки через окна или стены здания, когда они не работают должным образом.Однако большинство домовладельцев обычно не знают обо всех аспектах, которые необходимо учитывать, чтобы правильно установить окно. При установке окна необходимо учитывать множество факторов, чтобы избежать потенциальных дефектов:

Ни один из вышеперечисленных факторов не работает исключительно отдельно друг от друга, поэтому перед выбором и установкой окна необходимо учитывать все факторы. Хотя установщик окна может принимать во внимание все эти факторы, весьма вероятно, что они не контролируют влияние каждого из факторов.Например, установщик окна обычно не обрамляет проем, в который устанавливается окно. Они также обычно не устанавливают какие-либо герметики, которые могут потребоваться между системой облицовки и окном, и, таким образом, не могут контролировать тип герметика, который используется, чтобы убедиться, что он совместим с продуктами, которые они используют. Поэтому важно, чтобы все торговые работники, участвующие в работе, эффективно общались и координировали свои усилия, чтобы избежать возникновения дефектов.

Требования к окну

При выборе окон для установки в любой конструкции необходимо учитывать различные требования, включая, помимо прочего:

• Кодекс требований, относящихся к:
  • Водонепроницаемость
  • Безопасное остекление
  • Сопротивление структурной нагрузке
  • Аварийный выход
  • Допустимая площадь / необходимая для естественного освещения
  • Площадь, необходимая для вентиляции

Размер грубого отверстия

После того, как оконные изделия были выбраны и строительство началось, необходимо решить одну критическую область — это приблизительный размер проема.Каждый производитель предъявляет различные требования к приблизительному размеру проема для своих окон в зависимости от того, как они измеряют свой продукт. Например, гвоздь 2×4 не имеет размеров 2 дюйма на 4 дюйма, вместо этого он составляет приблизительно 1–½ дюйма на 3–1½ дюйма. Имя 2×4 называется его номинальным размером. Производители окон используют аналогичные условные обозначения, говоря о размерах окон. Это означает, что разработчику необходимо знать приблизительный размер проема, необходимый для окон, которые будут установлены в каждом проекте.Для многих производителей размер окна, представленный для окна, на ½ дюйма больше, чем размер рамы, однако это не обязательно верно для всех производителей или окон, изготавливаемых по индивидуальному заказу.

Изображение грубого проема в стене с деревянным каркасом:

Возьмите, например, эту диаграмму от одного производителя, которая указывает, что окно 5 ⁰ x6 ⁸ требует грубого открытия тех же размеров, что и нормальный размер окна, в то время как фактическая оконная рама будет ½ дюйма меньше по высоте и ширине:

Для другого производителя они предоставляют размер оконной рамы на диаграмме; однако это измерение находится под заголовком, который не дает его ясности.Если вы не знакомы с их продуктом, вы не знаете, каковы фактические размеры рамы. Это важно, потому что их таблица не дает приблизительной информации о размере отверстия; вместо этого они предоставляют приведенное ниже заявление в своих инструкциях по установке.

Такое несоответствие размеров требует, чтобы подрядчик по кадрированию получил информацию о приблизительном размере проема по отношению к размеру окна, указанному на планах. Эта информация может быть предоставлена ​​на планах, в спецификациях, или можно ожидать, что разработчик получит ее на основе указанного оконного продукта. Проблема со всеми этими вариантами заключается в том, что если выбранный продукт отличается от начальной фазы проектирования по любому количеству причин, информацию в плане и / или спецификации необходимо будет обновить.Подрядчику, занимающемуся каркасом, необходимо будет располагать самым последним набором планов, чтобы он мог работать с наиболее точной информацией. Хотя предполагается, что подрядчику всегда предоставляется последний набор планов, к сожалению, это не всегда так на местах. Без надлежащей информации, представленной в планах и / или спецификациях, чтобы указать приблизительные размеры проема, подрядчику по обрамлению необходимо будет получить эту информацию из другого источника. Проблема в том, что иногда люди предполагают, что знают то, чего не знают, и если для всех проектов, над которыми ранее работал создатель, требовалось приблизительное проем окна, размер которого соответствовал номинальному размеру окна, как указано в планах, они, вероятно, продолжат следовать этому процессу в дальнейшем, если не указано иное.

Существуют стандарты, относящиеся к установке окон и минимальным требованиям к обрамлению, которые обеспечивают очень определенные допуски в отношении того, насколько ровным, вертикальным, квадратным и истинным должен быть проем. Однако ни ASTM, ни AAMA не указывают, каким должен быть максимально допустимый зазор между рамой оконного изделия и каркасом здания.

Фотография грубого отверстия для обеспечения квадратной посадки:

Даже когда изменения в планах доводятся до сведения создателя, все равно остается место для ошибок.Поскольку строительство на поле обычно не имеет жестких допусков, нет ничего необычного в том, что что-то в какой-то степени идет не так. Вот почему стандарты обязательно включают допустимые отклонения от совершенства. Иногда, однако, установленное состояние превышает допустимые допуски по стандарту. Вопрос в том, когда установщик заметит, что отверстие выходит за допустимые пределы, узнают ли они, если оно выходит за допустимые пределы, и когда они обнаружат это, что они будут делать? Правильный ответ — не устанавливать окно и не проинформировать руководителя проекта или менеджера проекта, чтобы они могли связаться с разработчиком для исправления открытия.Однако то, что мы видим слишком часто, это то, что установщик окна продолжает установку окна в меру своих возможностей, несмотря на наличие аномалии. Такое действие может быть решением, которое установщик окон принимает самостоятельно, или оно может быть даже по указанию суперинтенданта проекта или менеджера проекта. Какой бы ни была причина, когда это происходит, возникает риск.

Неправильный размер грубого открытия вызывает ряд проблем, которые мы видим во время наших проверок, в том числе:

• Крепежные детали, которые не попадают в каркас (светоотражатели), создавая недостаточную устойчивость конструкции к нагрузкам.
• Крепежные детали, которые находятся близко к краю каркаса и разделяют элемент каркаса, что снижает способность противостоять нагрузкам конструкции.
• Отсутствие опоры для оконных проемов, что приводит к образованию зазоров, через которые может проникнуть вода.
• Отсутствие контакта герметика, что может привести к проникновению воды.
• Отсутствие надлежащей опоры оконной рамы, вызывающее прогиб рамы, особенно при ветровых нагрузках. Этот прогиб может вызвать отказ не только от атмосферостойкости окна на оконных планках и т. Д.но может привести к разбиванию окна, разбиванию стекла и, возможно, даже к растрескиванию рамы.
• Окна, которые всего на долю дюйма больше для проема, вынужденного входить в проем, вызывая заклинивание работающей створки или изгиб оконного блока.

Фотография, показывающая обзор негабаритных черновых отверстий:

Крупногабаритное грубое отверстие — обратите внимание на свет, сияющий через отверстия для крепежа:

В некоторых случаях изменить проем до нужного размера окна может быть относительно легко.Однако в кирпичной или налитой бетонной стене расширение слишком маленького проема может быть довольно трудным. Обычно слишком большие проемы можно изменить, добавив дополнительные элементы каркаса, размер которых позволяет уменьшить проем до нужного размера. При этом дополнительный каркас должен быть надежно закреплен на существующем каркасе, чтобы передавать структурные нагрузки с окна на стену.

Рекомендации QB

Чтобы избежать риска при установке окон, мы рекомендуем проверять, имеет ли подрядчик по обрамлению последний набор планов и что объем его работ включает обрамление проемов в пределах определенных допусков с требованием исправления любых проемов, которые неправильного размера.Объем работ, выполняемых установщиками окон, должен включать требование проверки того, что все проемы имеют рамы, чтобы соответствовать указанному изготовителем приблизительному размеру проема в пределах допустимых допусков, и что они должны воздерживаться от установки продукта в любых проемах, которые не соответствуют требованиям. Они должны быть обязаны информировать руководителя проекта или менеджера проекта, который должен связаться с разработчиком. Руководитель проекта или менеджер проекта должны быть обучены тому, что хотя ожидание исправления проема может вызвать задержку в графике строительства, это предпочтительнее, чтобы избежать любого риска, связанного с установкой окна в проем неправильного размера.Исправление позже, когда инспектор или покупатель обнаружит проблему; вызовет больше задержек, повлияет на большее количество систем, вероятно, будет стоить больше и может создать дополнительный риск. Планы и / или спецификации должны содержать следующую информацию:

• Название производителя окна.
• Название оконного продукта.
• График окон, указывающий как размер окна, так и приблизительные размеры проема (в качестве альтернативы, примечание внизу диаграммы, указывающее, как рассчитать приблизительный размер окна на основе предоставленной информации).
• Ссылка на инструкции или рекомендации производителя окон по установке. В идеале, предоставить идентичную копию как для фреймера, так и для установщика окна.

ОБ АВТОРЕ

Хорхе Ибакаше имеет диплом инженера-строителя и более 16 лет проработал сертифицированным строительным инспектором. Хорхе за свою карьеру провел тысячи проверок. Он специализируется на оценке рисков, рассмотрении технических планов, судебно-медицинской экспертизе, соблюдении норм, обеспечении качества, уменьшении воздействия ветра и многом другом.
