Разметка фундамента своими руками: фото, видео

В противном случае лучше не экономить материальные средства и обратиться за помощью к профессионалам. Такое решение можно назвать мудрым, поскольку допустить ошибку в разметке фундамента, это то же самое, что еще в первом классе научить ребенка, что 2*2=5. Как бы дальше не старались в школе учителя, а у вас на стройке мастера, ничего хорошего уже из этого не получится. Сделав неправильную разметку, вы потом проделаете массу других строительных работ, потратите на них много времени, денег и усилий, и, несмотря на это, новопостроенное здание все равно нельзя будет назвать надежным и безопасным.

Поэтому, если вас впервые интересует разметка под фундамент своими руками, видео, фото и текстовые материалы, которые есть на эту тему в Сети, желательно просмотреть по несколько раз. Кроме того, желательно обзавестись помощью опытных строителей хотя бы для совершения контроля ваших действий.

Как сделать разметку фундамента своими руками?

Начинать работы по разметке фундамента нужно только тогда, когда у вас на руках уже есть законченный проект дома со всеми необходимыми схемами и вычислениями. В нем указан не только тип фундамента, который у вас будет (ленточный, столбчатый или свайный), но и его подробный чертеж. Далее нужно просто неукоснительно следовать этому чертежу, и разметка под фундамент своими руками закончится великолепным результатом. Все разметки, которые есть на чертеже, нужно перенести на землю в том месте, на котором будет стоять дом.

При этом не забывайте учитывать масштаб рисунка, он всегда указан на каждой странице чертежей. На первый взгляд неопытного в строительной сфере человека может показаться, что разметка контура фундамента – легкий и быстрый этап работы. Это только частично правда, ведь на этом этапе нужно проявить большую осторожность и ответственность. Разметки для стен должны быть точны вплоть до сантиметра, а каждый угол должен иметь ровно 90 градусов. Допустить ошибку на этом этапе – значит, в скором времени потерять это здание и строить новое. Умножьте свои расходы на два, и предельная осторожность сама появится в вашей работе.

Разметка под фундамент своими руками всегда должна быть максимально точной, но особенно это касается тех строек, на которых в качестве строительного материала используются готовые заводские заготовки. Из них сооружают дома каркасного типа, их детали изначально идут со стандартными размерами. Их нельзя на месте подтесать или растянуть, чтобы они красиво и правильно легли на заготовленный фундамент, он должен быть выполнен в точном соответствии со схемами.

Какие инструменты нужны для разметки фундамента?

Чтобы разметить основу под свой будущий дом, вам необходимо приобрести или арендовать такие вспомогательные инструменты:

• достаточно длинная рулетка, которой хватит, чтобы вымерять всю длину каждой из стен;
• арматура – это могут быть как пруты, так и колышки;
• зажимы или прищепки;
• толстый шнур из нейлона;
• угольник большого размера;
• уровни.

Необязательно, но очень желательно наличие лазерного уровня (нивелира), который во многом упростит как само строительство дома, так и его последующую отделку. Нелишними также во время разметки будут элементарные школьные знания геометрии.

Какую нужно выполнить подготовительную работу?

Если проект для вашего дома создавали специалисты компании «ИнноваСтрой», то он уже учитывает все особенности грунта, рельефа и преобладающих погодных условий вашего участка. Но бывают и такие случаи, когда хозяин стройки хочет сэкономить на проекте, и приобретает типовой его вариант, который нужно еще соотносить со своими условиями. При этом нужно учитывать, что, чем ровнее будет строительная площадка, тем проще будет подвести к ней все коммуникации. Кроме того, нужно соблюдать стандартные отступы: к соседям со всех сторон дом должен находиться не ближе чем за три метра, а к передней своей границе не ближе чем за пять метров.

Само собой разумеется, то перед началом работы над разметкой, территорию для нее нужно убрать – траву скосить, кусты и деревья выкорчевать, мусор собрать и вынести.Самой популярной, и в то же время самой сложной по выполнению является разметка ленточного фундамента своими руками. Для создания правильной разметки ленточного фундамента понадобится намного больше знаний, усилий и времени, чем требует, например, разметка столбчатого фундамента своими руками. Для столбчатого фундамента, как и для плиточного, вполне сгодится общая методика, адаптированная под ваши условия.

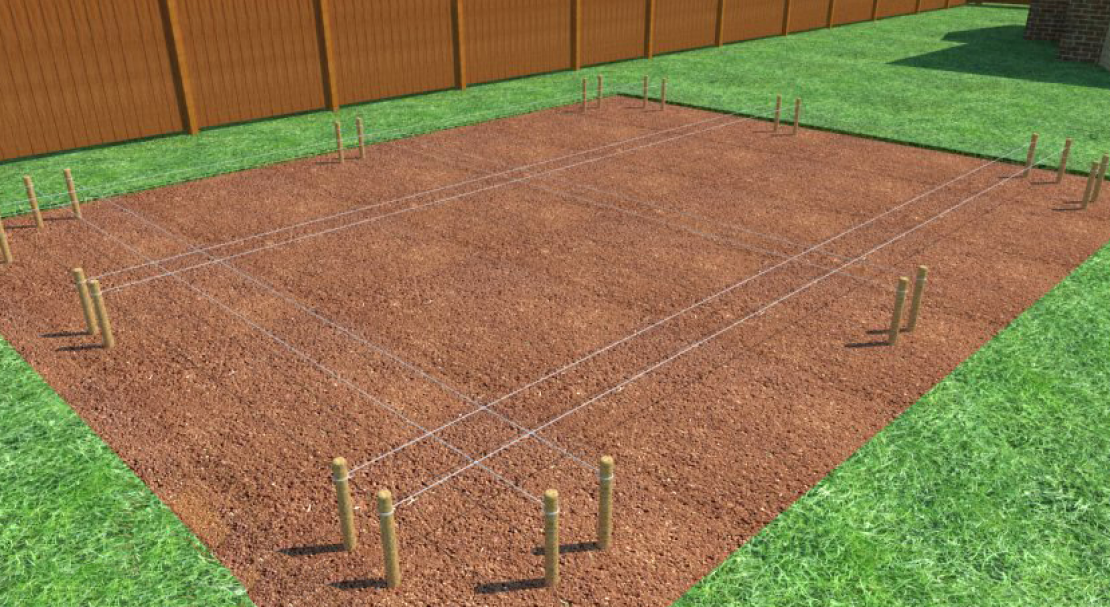

Внешний контур

Разметка фундамента под дом своими руками всегда начинается с вбивания первого колышка. Вбивать его нужно в угол, который расположен наиболее близко к границе участка. Уже отталкиваясь от него нужно вымерять расстояние, которое соответствует длине фундамента, указанной в чертежах. Это можно делать, ориентируясь на фронтальную границу и проводить черту, параллельную ей, или выбрать для себя какой-либо другой ориентир. Аналогично вымеряется и отрезок фундамента вглубь участка, перпендикулярный фронтальной границе. Получившийся между этими двумя отрезками угол нужно сразу же вымерять, он должен быть ровно 90 градусов.

Вот тут и пригодится лазерный нивелир, с помощью которого углы вымеряются за несколько секунд. Если у вас нет возможности купить или взять взаймы этот замечательный инструмент, можно вымерять углы обычным самодельным угольником, каждая сторона которого имеет длину не меньше метра. На этом этапе работы вы точно вспомните пресловутую теорему Пифагора, повествующую о равности египетского треугольника. Согласно этой теореме, треугольник, стороны которого равны 3, 4 и 5 сантиметрам, будет иметь прямой угол между сторонами 3 и 4.

Разметка фундамента своими руками требует не только знания, но и применения на практике этой теоремы. Это происходит следующим образом: отрезается шнур длиной ровно 12 метров, делается отметка через три, а потом через 4 метра и фиксируется с помощью колышка. Первая линия этого шнура закрепляется на одной стороне разметки, вторая (в 4 метра длиной) растягивается четко перпендикулярно к ней. Конец шнура должен совпасть с его началом. Если не совпал, это означает, что угол не совсем прямой, его нужно подкорректировать, колышки переставить. Точно также размечаются и проверяются и все остальные стороны и углы.

В том случае если фундамент здания выполняется в форме правильного прямоугольника, можно измерить его диагонали, и таким образом перепроверить его правильность. Если диагонали ровные, значит углы фундамента прямые. Сложнее проверить фундамент, который имеет сложную форму – г-образный, усложненный нишами и другими архитектурными решениями. Такие фундаменты стоит разделять на небольшие участки – квадратной или прямоугольной формы и проводить измерения каждого из них отдельно.

Внутренний контур

Закончив разметку внешнего контура и проверив правильность каждого угла, можно приступать к разметке внутреннего контура и несущих стен. Рекомендованная толщина фундамента – не менее 40 сантиметров. Это расстояние нужно отмерять от внешней границы и закрепить с помощью колышков. Таким образом, вы получите внутренние границы фундамента. Точно так же отмечаются и внутренние несущие стены дома, если таковые предусмотрены проектом. Каждый квадрат и прямоугольник, который получается во внутреннем пространстве разметки, должен проверяться путем измерения его диагоналей.

Чтобы шнур было удобно крепить во время обозначения внутренних несущих стен, можно к парам колышков, обозначающим границы стены с разных сторон, прикрепить сверху доску с вбитыми в нее двумя гвоздиками. К ним и будет прикреплен шнур, который не сможет выскользнуть из такого лабиринта. Устанавливать такие доски нужно на одном горизонтальном уровне, который соответствует той высоте фундамента, которая указана в проектной документации. Очень важно, чтобы при выполнении разметки была выдержана строгая горизонтальность всей сетки меток. Именно из них состоит фундаментная плоскость. Они также являются тем ориентиром, от которого меряют глубину траншей.

Закончив разметку под фундамент, вы должны увидеть на своем участке красивую картинку из контуров, обозначенную парами шнурочков. Углы фундамента будут обозначены пересечениями этих шнурков. Точки крепления шнуров переносятся за границы фундамента и должны сохраняться вплоть до завершения всех работ по его сооружению.

Советы от профессионалов

Благодаря опыту наших специалистов, для которых разметка фундамента своими руками – привычное дело, мы можем дать вам несколько ценных советов по этой теме:

• Копая траншею под фундамент, лучше делать небольшие отступы в каждую сторону. Примерно по 5 сантиметров. Сделав это, вы не будете подвержены риску потери колышков.
• Работая над разметкой фундамента, очень удобно пользоваться обноской. Это колышки, которые стянуты леской. Они располагаются параллельно с фундаментом на расстоянии нескольких сантиметров от его линии.
• Если вам нужен шаблон, с помощью которого вы будете измерять прямые углы, его можно сделать из двух досок, прочно состыковав их с помощью уголка. Длина каждой из этих досок должна быть не менее одного метра.

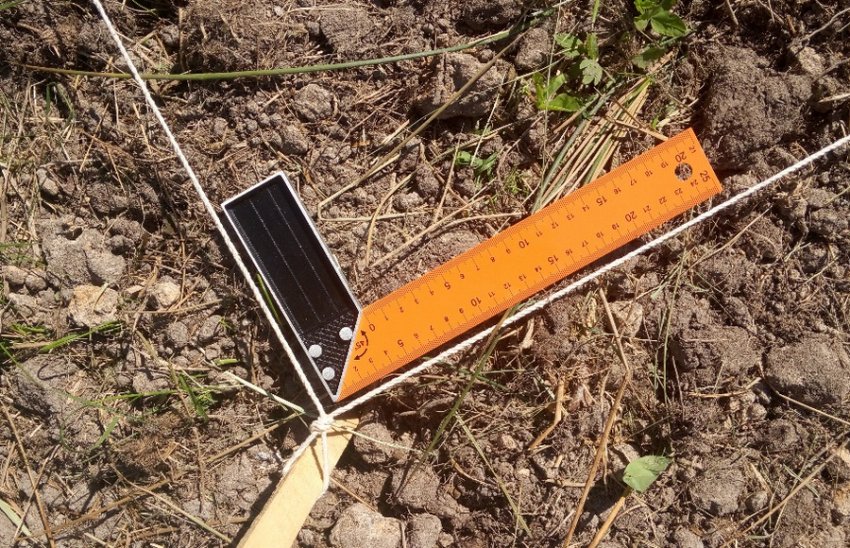

• Углы также можно проверять столярными угольниками или обычными школьными треугольниками. Еще с этой задачей неплохо справляются уголки от листов OSB или любых других материалов, изготовленных на заводе.
• Когда разметка фундамента своими руками будет закончена, получившийся рисунок нужно еще раз сверить с проектом в каждой детали и перепроверить все размеры стен и расстояния между ними. После этого колышки необходимо закрепить прочно.

Закончив все эти манипуляции, можно начинать копать траншеи и готовить к установке опалубку. Внизу этой страницы вы сможете увидеть своими глазами, как правильно происходит разметка фундамента своими руками. Видео подготовлено опытными специалистами и дает совершенно четкое представление обо всех тонкостях и нюансах этого процесса.

Несмотря на то, что многие новички в строительном ремесле часто не знают, как сделать разметку под фундамент своими руками, опытные мастера могут выполнить ее в течение нескольких часов. Для этого им понадобится два человека, набор необходимых инструментов и проектная документация. Среди специалистов этот этап считается самым простым и быстровыполнимым. Тем не менее, результат этой работы всегда подвергается коррекции. Она необходима после того, как все земляные работы будут завершены, и нужно будет выставлять опалубку для фундамента. Земляные работы часто нарушают первоначальную разметку, но это обычно не критично и легкоисправимо.

Создавая разметку под фундамент дома, не забывайте о том, что от результата этой работы зависит, насколько безопасным и надежным получится здание, и насколько долгой будет его эксплуатация. Правильно выполнив разметку, вы сможете построить прочный качественный фундамент, на котором дом сможет простоять много лет и служить не одному поколению вашей семьи. Обратите также свое внимание на тот факт, что строительная сфера развивается очень быстро. С каждым днем в ней появляются все новые и новые технологии, инструменты и открытия, помогающие возводить прочные, многофункциональные здания в рекордные сроки.

Начиная строительство собственного дома, не смотрите в сторону старых технологий. Пообщайтесь со специалистами, посоветуйтесь с ними по вопросам, в которых слабо ориентируетесь, и тогда каждый этап строительства пройдет для вас легко и быстро. Архитекторы и строители компании «ИнноваСтрой» всегда рады общению с новыми клиентами. Они всегда готовы не только создать для них проект дома или взять на себя выполнение основных работ по его возведению, но и подробно рассказать, как можно самостоятельно справиться с такими задачами.

Разметка фундамента своими руками под дом от углов до осей

В строительстве разметкой фундамента под дом называют перенос размеров и осей спроектированной конструкции с чертежа на место строительства.

1. Значение правильной разметки фундамента

В строительстве разметкой фундамента под дом называют перенос размеров и осей спроектированной конструкции с чертежа на место строительства.

При неправильно размеченном фундаменте его стены будут образовывать не прямоугольник, а ромб или трапецию. На глаз это может быть не видно, однако при укладке плит уже первого перекрытия – над подвалом, они могут провалиться или повиснуть одним из углов. Такое положение будет заметно. Гораздо хуже получится, если не хватит площади опоры для плиты, и вместо 150 – 200 мм ее останется 50 или 30 мм. Плита ляжет на место, а потом, после нагрузки стяжкой, половым покрытием, тепло- и звукоизоляцией и их конструктивными элементами, мебелью и жителями она может обломить часть стены и…

Крышу построить без прямых углов тоже проблематично. Установить стропила и смонтировать правильно кровлю, например, уложить черепицу или шифер будет очень трудно или невозможно.

2. Требования к участку. Привязка к местности с учетом данных геодезии (типы грунтов, подземные воды)

Участок для строительства должен быть, по возможности, ровным, освобожденным от деревьев и кустарника. Будет неплохо, если он будет иметь небольшой уклон.

Контуры участка должны иметь четкие, т. е., не сдвигающиеся за все время строительства точки, которые отмечены на плане. Если один из краев участка выходит на «красную линию», то она должна быть отмечена на местности. Можно на этой линии забить несколько кольев.

Если есть возможность, то нужно пробурить несколько скважин для определения особенностей грунтов на площадке, уровня подземных вод и их химического состава.

Если на участке грунтовые воды близко к поверхности и располагаются возле проектного уровня фундамента, то обязательно нужно устроить водоотведение, т. е. дренаж. При этом воду нужно отвести на 0,7 – 1 м от низа фундамента.

3. Инструменты и материалы для разметки

К инструментам для разметки относятся:

1. Рулетка. Желательно металлическая, длиной не менее 10 м, лучше 20 м. Тканевая легче и немного удобнее, но она провисает и уменьшается точность.
2. Лазерный нивелир для разметки фундамента, его высоты, горизонтальности и др. работ.
3. Уровень водяной, он же гибкий уровень или гидроуровень – длинная гибкая трубка с прозрачными стеклянными или пластиковыми визирными трубками на обоих концах, на которых нанесены деления ровно через 1 мм и каждая из них закрыта пробкой. Действует это устройство по закону Паскаля для сообщающихся сосудов. Длина гибкой трубки 12 и более метров. Трубку заполняют водой так, чтобы она находилась примерно посредине визирных трубок.
4. Тонкая крепкая веревка (шпагат), шнур. Можно использовать тонкую проволоку, но она не очень удобна в работе.
5. Маркеры, карандаш, бумага, таблица умножения, формулы.
6. Молоток, гвозди.
7. Материал для изготовления обносок – деревянные колья – минимум 16 шт. и бруски – 8 шт. Иногда используют 8 шт. П-образных кусков стальной арматуры, которые забивают в землю.

4. Краткое описание лазерного нивелира

Нивелир лазерный – это один из приборов, которые относятся к большой группе измерительных средств.

Основное назначение нивелира – определение разности высот одного места на поверхности относительно другого места и построение плоскостей: вертикальных, горизонтальных и любых промежуточных в виде линии – следа лазерного луча. Кроме того такой прибор может строить точечные проекции – давать точку на поверхности.

Чаще всего используются самовыравнивающиеся перекрестные нивелиры, которые строят две перпендикулярные плоскости – горизонтальную и вертикальную. Их можно повернуть и установить в любом направлении. Горизонтальная плоскость постоянно подстраивается элементами автонивелирования.

Основными характеристиками лазерного нивелирования являются:

• точность измерения, профессиональные приборы дают погрешность до 3 мм на 10 м, а бытовые до 0,5 мм на дальности 1 метр;
• дальность измерения: в бытовых до 10 м, профессиональные – 30 м и более;
• число проектируемых плоскостей – обычно две или более и т. п.

Но нивелир – это, прежде всего измерительный инструмент.

Он хорошо поможет вам, только если вы умеете правильно его использовать.

Взяв его во временное пользование, т. е. в аренду, не ждите, что он будет работать сам.

Если вы не знаете, что такое юстировка – не берите прибор в аренду.

Начиная работу с ним, проверьте точность измерений, не сбиты ли настройки, т. е. проверить все описанные в его паспорте характеристики. Все операции по проверке – в описании к прибору.

На разбивке фундамента нет работ, которые нельзя провести без нивелира. Поэтому обычный водяной уровень, правильно использованный, вполне может его заменить. Хотя лазерный нивелир ускоряет и упрощает работу на стройке.

5. Как устроен ленточный фундамент, его достоинства

Ленточным он называется потому, что имеет вид железобетонных лент, уложенных в траншею, вырытую по контуру здания. Если грунт осыпающийся, глубина заложения большая, а внутри периметра здания много промежуточных стен, для которых тоже нужно строить фундамент, то отрывается котлован, в котором и проводят все фундаментные работы.

Конструктивно ленточный фундамент может быть монолитным или сборно-монолитным. В последнем случае его верхняя часть будет иметь вид монолитного железобетонного пояса, расположенного по всем стенам фундамента, собранного из отдельных блоков.

Проводя частное строительство, траншеи для ленточного фундамента, в целях экономии, можно вырыть вручную. При этом грунт или вывозится, или рассыпается по площадке, поднимая ее уровень.

Глубина заложения ленточного фундамента обычно определяется уровнем промерзания почвы. Для южных районов России он чуть больше метра, в северных районах и в Сибири – 1,5 – 2 и даже более.

Достоинства ленточных фундаментов:

• простая технология сооружения;
• возможно заложение цокольного или подвального этажа;
• строятся на прочных грунтах – каменно-песчаных и глиняных;
• они достаточно экономичны;
• параметры – ширина, глубина заложения, количество арматуры и пр. показатели, влияющие на прочность, легко регулируются.

Возвести такое основание под дом можно собственными руками.

6. Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

• по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
• по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

• в центре – осевая метка, для оси стены фундамента;
• справа и слева от осевой – метки ширина стены фундамента;
• еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Шаг 5. Разметка краев стен и подушки. От осевой метки отступаем необходимые расстояния, вбиваем в обносной брусок гвоздики-метки и натягиваем шнуры уже по границам стен.

После проверки правильности виртуальной разметки всей сети в плане, т. е. в горизонтальной плоскости, она вся снимается и можно начинать выемку грунта экскаватором.

6.1. Допустимые погрешности при разметке фундаментов

Погрешности обычно накапливаются. Поэтому нужно начинать с максимально возможной точности первоначальной разметки. Диагонали фундамента обычного дома должны различаться не более чем на 3 – 5 см. Если вы сумели получить разницу в 2 см – то это очень хорошо.

Если она 1 – 2 см – то вы умеете делать разметку и работаете аккуратно. Если она 3 – 4 см – то вы на пределе допустимого. Если она 5 см и более – то нужно провести проверку длин всех отрезков и внести коррективы вплоть до последней операции. Перепроверять каждый угол и все узлы. После этого опять проверка диагоналей.

7. Разметка по обеспечению высотной нивелировки фундамента

Такая разметка делается лазерным нивелиром и наносится на колья обноски маркером по дереву.

Для этого рассчитывается высота уровня фундамента, точнее его верхней плоскости. Для сборно-монолитного фундамента это будет верхняя плоскость монолитного пояса.

Устанавливается лазерный нивелир и на нужной высоте «отбивается» горизонтальная плоскость. Она пересечет все столбики всех обносок. В месте контакта нужно нанести маркером на столбиках метки.

После готовности площадки для размещения фундамента восстанавливается сеть разметочных шнуров, и все значимые точки этой сети переносятся с помощью отвеса вниз на дно канавы или котлована для разметки зоны укладки (установки) подушки и опалубки для стен.

Можно монтировать опалубку.

Как правильно сделать разметку под фундамент своими руками

Разметка фундамента

Технология строительства загородного или дачного дома достаточно сложна и многоаспектна. Процесс состоит из множества отдельных операций, каждая из которых важна для грядущего результата. Самая первая из выполняемых непосредственно на строительной площадке – подготовка и выравнивание территории и разметка будущего фундамента. От качества ее выполнения напрямую зависит качество всех последующих работ. О том, как самому сделать разметку под ленточный фундамент и другие виды основания дома и пойдет речь в дальнейшем.

Правила расположения строений на участке

Прежде чем рассказать о разметке фундамента под дом, несколько слов следует сказать об общих правилах и градостроительных нормах, регламентирующих взаимное расположение строительных объектов на территории одного и соседних участков. Основными отправными точками в данном вопросе являются следующие элементы:

Строения на участке

• границы участка, которые отмечены тем или иным видом ограждения;
• расположение дорог и подъездных путей;
• построенные ранее объекты непосредственно на территории участка и на соседних участках.

Согласно архитектурным и противопожарным нормативам необходимо соблюдать следующие расстояния до указанных выше объектов:

1. до проездов и центра улицы не менее трех-пяти метров;
2. до соседних строений не зависимо от их назначения не менее шести метров;
3. до границ соседнего участка дом располагают не ближе трех метров, хозяйственные постройки общего назначения – не ближе метра, а места содержания различных животных и домашней птицы должны отстоять от них не менее четырех метров;
4. при этом, дома строящиеся из древесных строительных материалов – бруса, бревна или по каркасной технологии согласно противопожарным нормам должны располагаться на расстоянии более 15 метров до аналогичных построек на данном или соседнем участке;
5. для строений из кирпича, камня или бетона данный показатель может быть снижен до 6 метров;
6. особое внимание уделите удаленности от дома пожароопасных объектов – бани, котельной, стационарного барбекю.

Архитектурные нормы строений

Кроме этого существуют и архитектурные нормы. Согласно им лучше так разметить место под котлован фундамента, чтобы фасадная стена строения располагалась параллельно одной из границ участка, как правило, уличной.

Кроме этого, важным аспектом служит и ориентирование дома по сторонам света. Так, окна спальной комнаты лучше направить в сторону заката, то есть на запад, а гостиной – на юг.

к оглавлению ↑

Технология разметки фундаментов различного типа

Технологически операция разметки для любого вида материалов связана с нанесением линий, ограничивающих будущую деталь и ее элементы. Относительно строительных работ основным «полотном» для этого служит поверхность земли. На ней необходимо каким-то образом нанести линии, ограничивающие наружные и внутренние границы фундамента под наружными стенами и несущими перегородками.

Основной способ, использующийся для решения данной задачи, заключается в монтаже на строительной площадке нескольких прочных деревянных или стальных колышков, соединенных определенным образом прочным шнуром достаточной толщины. Последний аспект важен не только для удобства работы, но и с целью соблюдения правил безопасности при выполнении грунтовых работ.

к оглавлению ↑

Разметка столбчатого фундамента

При строительстве небольших одноэтажных построек, а также некоторых элементов зданий, например, террас и веранд применяют столбчатый фундамент, который представляет собой отдельно стоящие опоры, оголовки которых (верхние торцы) выровнены в горизонтальной плоскости на определенной высоте от земли. Разметка данного типа оснований заключается в нанесении одной линии шнура на колышках по всему периметру строения. Дополнительно вдоль будущих стен с определенным шагом с помощью штыковой лопаты можно выкопать неглубокие ямки в местах монтажа опор.

Размечаем столбчатый фундамент

Выполняя разметку любого типа основания дома или строения важно правильно сделать прямой угол для фундамента. Для выполнения данной задачи используют как специализированный строительный инструмент, например, лазерный нивелир, так и применяют знание основ геометрии. Более подробно о том, как правильно рассчитать, выставить и проверить углы и диагональ фундамента тем или иным способом остановимся ниже.

к оглавлению ↑

Разметка ленточного фундамента

Гораздо чаще строители сталкиваются с проблемой разметки ленточного фундамента как наиболее распространенного типа.  В отличие от предыдущего типа, в данном случае не достаточно лишь одноконтурной разметки. Ее выполняют двумя параллельными шнурами, располагающимися по внешним и внутренним границам ленты.

Аналогичным образом размечают и внутренние перегородки дома. Иногда дополнительно выполняется разметка еще двумя параллельными шнурами, определяющими высоту установки опалубки под ленту. Таким образом, процесс требует высокой точности выполнения и ответственности.

к оглавлению ↑

Разметка плитного основания

Часто в качестве основания дома выбирается самый затратный с технологической и финансовой точки зрения плитный фундамент. Он незаменим на «неспокойных» пучинистых грунтах и позволяет воздвигать на них достаточно высокие массивные строения. В качестве котлована под плиту изготавливают небольшое углубление под всей площадью фундамента.

Размечаем плитный фундамент

Разметка данного типа основания схожа с разметкой столбчатого типа. В отличии от него аналогично с планировкой ленточного фундамента шнур можно натягивать непосредственно на уровне почвы по периметру котлована и на определенной высоте, определяющей высоту плиты. После подрезки грунта нижний контур разметки можно удалить.

к оглавлению ↑

Особенности и нюансы разметки фундамента

В связи с тем, что многие строительные операции с целью снижения общей стоимости работ будущие домовладельцы стараются выполнить своими руками, на том, как распланировать фундамент под дом следует остановиться подробнее.

После определения расположения будущего дома относительно имеющихся строений на данном и соседних участках, а также относительно ограждения можно приступать к разметке фундамента. Начинают ее с установки первого колышка, определяющего один из углов будущего основания.

В качестве опор для шнура можно использовать обрезки деревянных реек достаточной толщины или стальной арматуры длиной не менее метра. Во избежание самопроизвольного извлечения из почвы колышки следует забивать не менее чем на половину длины.

К первому установленному стержню привязывают шнур. Отмерив отрезок необходимой длины, равной одной из сторон будущего фундамента, устанавливают второй колышек. Направление первого шнура выбирают либо по сторонам света, ориентируясь по компасу, либо по направлению границ участка. Последний вариант предпочтителен на небольшой территории.

Следующий этап – установка третьей опоры. В большинстве случаев она должна располагаться так, чтобы стороны фундамента образовывали прямой угол. Для правильной разметки его на строительной площадке необходимо вспомнить основу геометрии – теорему Пифагора, согласно которой квадрат большей стороны прямоугольного треугольника равен сумме квадратов остальных его сторон.

В нашем случае самой длинной будет диагональ (отрезок, соединяющий противоположные углы) нашего фундамента, а более короткими отрезками – его стороны. Используя не сложные вычисления, установили, что длины сторон треугольника с прямым углом соотносятся друг с другом как 3:4:5. На практике это используют следующим образом:

1. на первом шнуре от углового колышка откладывают расстояние в три метра и вяжут узел или привязывают яркую ленту;
2. на втором отрезке откладывают 4 метра и аналогично делают метку;
3. натягивают второй отрезок необходимой по проекту длины и контролируя с помощью рулетки расстояние между метками, которое должно составить 5 метров, вбивают третий колышек.
4. Последний четвертый колышек располагают равноудаленным от установленных ранее первого и третьего. Расстояние до него определяется длиной сторон будущего фундамента.

Весь процесс лучше выполнять с напарником, так как правильно сделать разметку участка под фундамент своими руками в одиночку достаточно сложно.

Значительно проще выполняется разметка фундамента с помощью лазерного нивелира. Этот инструмент позволяет получить два взаимно перпендикулярных световых луча на горизонтальной плоскости. Используют лазерный уровень для строительства фундамента следующим образом:

1. аналогично первому варианту вбивают первый колышек;
2. над ним на треноге устанавливают нивелир и настраивают его на проекцию перпендикулярных лучей;
3. с помощью рулетки или лазерного дальномера откладывают необходимые длины сторон фундамента и устанавливают опоры для шнура;
4. от любой из них аналогично выполняют разметку следующих сторон.

Следует отметить, что большинство лазерных нивелиров не позволяют получить лучи, хорошо видимые при ярком освещении. Это вносит определенные коррективы в работу. Данный этап лучше выполнять в сумерках, так как правильно разметить ленточный фундамент для дома лазерным уровнем днем практически не возможно.

После установки всех колышков и шнуров по периметру необходимо проконтролировать правильность разметки. Для этого можно отбить диагональ фундамента. У правильного прямоугольника они должны быть равны. Убедившись в этом можно приступать к дальнейшим работам на площадке.

Таким образом, в рамках обзора мы не только рассмотрели, как сделать разметку под фундамент тем или иным образом, но и выяснили ряд основных нюансов при выполнении данного вида работ. Помните, что ошибки, допущенные в самом начале строительства исправить будет практически невозможно.

Разметка ленточного фундамента своими руками: особенности работы

Для многих заливка фундамента кажется неосуществимым занятием и требующим огромного опыта и мастерства. Но на самом деле в этом нет ничего сложного, если следовать рекомендациям мастеров и четко выполнять инструкции. Ленточный фундамент является прочным и надежным, и осуществить разметку ленточного фундамента своими руками очень просто. Такой фундамент подходит для небольших и не слишком тяжелых сооружений.

Процесс его создания отличается простотой и легкостью, поэтому выполнить все работы можно самостоятельно. Именно по этим причинам данное основание встречается довольно часто, а также пользуется заслуженной популярностью. С помощью ленточного фундамента можно сделать дом, который будет оснащен подвалом, и при этом он будет хорошо защищен от воздействия грунтовых вод. Создаётся такое основание с помощью заливки траншей бетонным раствором, в результате чего получаются качественные и прочные несущие стены, а также остается самому разметить основание под ленточный фундамент.

Использовать такое основание можно даже на довольно сложных грунтах, которые могут отличаться неоднородностью. От веса сооружения выбирается глубина фундамента, а также его ширина и другие параметры. Дело в том, что основание должно быть прочным и должно выдерживать все нагрузки, которые воздействуют на него от дома.

Как сделать ленточный фундамент?

Любой процесс строительства начинается с:

• Составления плана постройки;
• Узнавания гидрологической обстановки на участке;
• Возможные подводные каналы;
• Составляется проект выполнения всех работ;
• Подготавливается инструмент.

Первоначально необходимо создать проект, выполнить разметку ленточного фундамента под дом и будущие сооружения, поскольку именно под строение будет создаваться основание. Определяются все основные параметры дома, после чего на участок, который отделен под строительство, наносится разметка ленточного монолитного фундамента. Именно по ней будут выполняться работы, связанные с созданием основания. Также в данном проекте указываются материалы, которые будут использоваться во время строительства. Для создания фундамента необходимо подготовить бетонный раствор и песок, арматуру и проволоку, а также гидроизоляционный материал в виде рулона и инструмент, с помощью которого будет вязаться проволока, скрепляющая арматуру между собой, в результате чего будет получен прочный и надежный каркас.

Начинается процесс создания основания с помощью рытья траншей, причем они создаются строго по нанесенной разметке. Они должны проходить в местах нахождения всех стен, причем как наружных, так и внутренних. Траншеи можно создать с помощью лопаты или специализированного оборудования. Удаляется грунт обыкновенным экскаватором. Глубина ям полностью зависит от особенностей почвы и тяжести будущего строения, а также от того, будет ли в доме иметься подвал.

Дно и стенки созданных траншей необходимо тщательно утрамбовать, а также выложить специальную подушку, созданную из песка и гравия. Этот слой необходимо хорошо полить водой, чтобы он был тщательно утрамбован. Однако не следует поливать слишком обильно, поскольку это может привести к негативным последствиям.

Следующий этап работы заключается в монтаже опалубки. Перед этим на стенки траншей необходимо уложить гидроизоляционный материал в виде рулона, причем чаще всего для этого применяется пергамин. Этот материал является прочным и качественным, поэтому идеально подходит для фундамента. Создается опалубка чаще всего из прочных и толстых досок, причем с одной стороны они должны обладать идеальной ровностью, а также полностью должны отсутствовать какие-либо дефекты. Располагать доски необходимо в правильном вертикальном положении, а при этом они должны быть выше уровня земли. Все элементы должны располагаться в строго нужном положении, а их закрепление осуществляется обыкновенными гвоздями, которые следует вбивать изнутри, а снаружи они просто загибаются.

Далее согласно плану выполнятся разметка под ленточный фундамент армированной опалубки, с помощью которого будущее основание приобретает высокую прочность, надежность и долговечность, а также устойчивость даже к серьезным механическим воздействиям. Для этого используется уже подготовленная арматура, с помощью которой создается специальный каркас. Между собой все прутья скрепляются вязальной проволокой, однако нередко в этих целях применяется сварка, но в результате данного процесса получается каркас, обладающий плохой гибкостью, поэтому наиболее оптимально и целесообразно применять проволоку. Проволока закрепляется специальными инструментами, причем выбрать можно совершенно любой. Сюда относятся пассатижи или крюки, а также можно применять пистолет, специально предназначенный для этих целей.

Как только опалубка будет полностью готова, а также будут выполнены все работы, связанные с ее закреплением и армированием, можно приступать к самому ответственному, трудоемкому и сложному этапу, который заключается в заливке конструкции бетонным раствором. Для этого в первую очередь следует сделать данный раствор. Он состоит из цемента и песка, а также допускается применять различные наполнители или особые добавки, существенно повышающие важные свойства бетона. Самым лучшим решением будет приобретение готового бетонного раствора, сделанного непосредственно на заводе. Дело в том, что купленная смесь будет обладать всеми нужными параметрами, однородностью и правильной консистенцией.

Специалисты утверждают, что для получения качественного и надежного ленточного основания необходимо выполнять заливку бетонного раствора всего за один раз, поэтому все траншеи должны быть полностью заполнены за один день. При поэтапной заливке возможны неровности основания, которые могут негативно сказаться на постройке в виде трещин, скоса стен и потолка.

Заливку можно осуществлять вручную с помощью самодельного желоба или же применять специализированное оборудование. С помощью одного заполнения опалубки бетоном можно избежать послойного затвердевания бетона, а также между слоями никогда не будет каких-либо пустот. Как только заливка будет полностью выполнена, необходимо применить специальный глубинный вибратор, с помощью которого будут полностью устранены различные пустоты, которые могут появиться в бетонном растворе во время его заливки. Работы лучше всего осуществлять в теплое время года, однако если есть необходимость создавать фундамент в зимнее время, то это нужно делать с помощью греющей опалубки и специального раствора, в котором будут присутствовать особые добавки.

Как только фундамент будет полностью залит, необходимо накрыть бетон пленкой, а также в течение первых десяти дней периодически увлажнять его, чтобы не произошло быстрое и послойное высыхание, которое может стать причиной появления трещин и дефектов. Также через две недели можно демонтировать опалубку и нанести на все поверхности основания битумную мастику, а также накрыть его гидроизоляционным материалом.

В результате данных работ получается качественное, прочное и надежное ленточное основание, которое прослужит без проблем много лет.

Под итог

Для самостоятельной заливки ленточного основания требуются:

1. проект постройки;
2. разметка ленточного фундамента своими руками;
3. вырытая траншея;
4. собирание короба;
5. заливка опалубки;
6. бетонирование;
7. накрытие пленкой;
8. застывание;
9. высыхание.

Выполняя самостоятельно или с помощью специалистов каждый из этих пунктов, постепенно можно создать фундамент под новую постройку. Следует запомнить, что приступать к выполнению каждого пункта следует после полного окончания предыдущего и его положительных результатов.

В своих работах стоит использовать только качественные проверенные материалы, которые прошли проверку и получили сертификаты качества. Покупая материалы у неизвестных фирм, можно подвергнуть риск здоровье и жизнь окружающих людей.

Заливка ленточного основания очень важная и ответственная участь и к ней следует отнестись со всей долей серьезности и практичного мастерства. Недочеты, халтура и некачественные материалы могут привести к поломке основания и трещинам в уже построенном доме.

Тщательное проектирование, разметка ленточного фундамента своими руками, а также работа профессионалов при строительстве позволит получить качественный фундамент и хорошую прочность дома в дальнейшем.

как разметить под дом своими руками, как правильно сделать разбивку осей участка

Чтобы построить дом, необходимо наличие разметки. Только при ее наличии получится правильно возвести строение, не беспокоясь о том, что оно перекосится и будет отличаться от того плана, который вы себе нарисовали в голове или даже на бумаге.

Особенности

Разметка – это первый этап строительства. Ее необходимо относить не столько к подготовительным работам, сколько к строительным, поскольку ее важность нельзя переоценить. Интересный факт заключается в том, что для выполнения большинства построений понадобятся лишь знания о прямоугольной разметке. Во всех иных случаях можно пользоваться только ими, при этом качество останется на высоком уровне. Перед тем как приступать к разметке, потребуется провести некоторые подготовительные этапы. Одним из важнейших среди них является подготовка участка. Необходимо убрать весь мусор и траву, выровнять поверхность, чтобы упростить последующие работы.

Разметка имеет свои правила, и все построения должны производиться только на их основе. Пренебрежение правилами ведет к тому, что разметка будет выполнена неверно, что в свою очередь приведет к неверному расположению фундамента под дом. Его может сильно перекосит или углы получатся неровными. Особую сложность составляет разметка наклонного или неровного участка. В этих случаях нужно озаботиться выбором фундамента подходящего типа, иначе сам дом не получится прямым.

Разметку для подобного фундамента лучше доверить профессионалам, поскольку здесь нужно будет учесть побочные факторы, такие как поправка на высоту и прочие.

Виды конструкций

Наиболее популярными считаются лишь некоторые типы фундаментов. Это связано с тем, что их относительно легко соорудить самостоятельно.

Поэтому имеет смысл обратить внимание только на них, поскольку для всех остальных разметку будут делать строители.

• Ленточный. Данный тип наиболее прост в возведении. Так, он представляет собой железобетонную ленту, которая располагается по всему периметру. Он бывает мелкозаглубленным, который подходит для деревянных и маленьких каменных домов, и заглубленным – для домов с тяжелыми стенами.
• Столбчатый. Из названия понятно, что фундамент строится на столбах. Их располагают в местах максимальной нагрузки. Однако стоит учитывать, что использовать подобный тип можно только для домов из легких материалов, например, каркасных.
• Монолитный. В данном случае в роли фундамента выступает цельная плита. Строительство не требует особых навыков, но крайне важно правильно произвести разметку. Преимущество данного способа заключается в том, что при движении грунта вместе с ним перемещается все основание, тем самым дом сохраняет целостность.
• Свайный. Данный способ выбирают, когда строительство производится на пучинистых или неустойчивых фундаментах. Он подходит для строительства оснований под тяжелые дома.
• Винтовой. По своим характеристикам этот вариант близок к свайному. Он подходит также и для этажного строительства. В отличие от предыдущего варианта винтовые сваи нужно вкручивать, а не заколачивать, поэтому многие выбирают именно их.

Общие правила

Без подготовки и соблюдения последовательности правил разметить участок правильно не получится. Обязательно следует принимать в расчет следующее так называемую точку отсчета. Расположение одного из углов фундамента обязательно должно быть привязано к какому-либо предмету, расположенному на участке. Это делается для того, чтобы легче было исправиться, если случайно собьешься. Примером такого предмета может послужить забор.

Многие стараются расположить дом так, чтобы он был параллелен заборной конструкции. Для этого от забора в нескольких точках откладываются равные отрезки, перпендикулярные плоскости забора. Для этого можно использовать бечевку. После этого необходимо выстроить прямой угол от исходной точки. Теперь можно приступать к проведению остальных этапов разметки.

Инструменты

Делать разбивку участка необходимо с помощью специально предназначенных для этого инструментов, так что перед тем, как приступить к выполнению такого рода работ, рекомендуется запастись такими инструментами, как:

• рулетка. Длина измерительной ленты должна быть равна или больше, чем длина диагонали. Можно пользоваться и приспособлением более короткое, но это вызовет дополнительные сложности со стыковкой;
• деревянные колья нужны, чтобы закреплять бечевку у земли после того, как разметка будет перенесена в плоскость пониже;
• угольник понадобится только для того, чтобы сверять углы в 90 градусов, но не помешает иметь и 30, и 60 градусов;
• шнур или бечевка для проведения разметки;
• крепления нужны для того, чтобы закрепить бечевку на кольях. Можно использовать прищепки, гвозди, зажимы – все, что для этого подойдет;
• лазерный нивелир или теодолит, а также можно использовать более дешевый строительный уровень – ватерпас. Однако нужно знать, что работать с лазерным уровнем намного проще и быстрее.

Как сделать?

Разметка производится под разные типы фундаментов. Необходимо привязывать разметку к типу, поскольку она в каждом конкретном случае может иметь свои особенности. Необходимо учитывать их все. Однако вначале необходимо рассмотреть общие специфические черты.

Два метода построения прямоугольного фундамента

По сути, построить прямой угол сможет каждый, кто изучал в школе геометрию. Для этого не понадобятся какие-то специальные знания. Так, в одном из случаев можно применять теорему Пифагора:

С=√ (А²+B²)

Не углубляясь в дебри геометрии, стоит рассмотреть использование теоремы Пифагора на примере. Если имеются уже построенные две стороны. Одна располагается вдоль забора. Ее менять не планируется. Вторая построена рядом, но нет уверенности в том, что она расположена под прямым углом и хочется проверить это. Тогда от угла по каждой из сторон нужно отмерить по отрезку. Например, многие берут за отрезок всю длину.

Для примера возьмем стороны 9 и 12 м. Тогда √ (9²+12²) =√ (81+144) =15 м. Это значит, что диагональ между ними должна быть равна 15 м.

Если все правильно, значит, что угол построен идеально прямой. Если нет, то есть возможность немного перенести колышек, обозначающий второй угол, тем самым скорректировав обноску.

Второй способ получил название «паутина». Здесь важно подготовить бечевку, которая не имеет свойства тянуться. Обязательно нужно обратить внимание на этот факт, иначе ничего не получится. Сначала необходимо отрезать бечевку ровно под габариты будущего фундамента. Возьмем те же 9 и 12 м. Необходимо отрезать по куску для того, чтобы в дальнейшем вымерить диагонали. Понадобится по два отрезка 9, 12 и 15 м, а также небольшое количество для закрепления.

Теперь бечевку нужно скрепить на углах, а также прикрепить диагонали. После этого можно приступать к натягиванию. Сначала следует натянуть одну сторону, желательно длинную или расположенную вдоль забора. После этого нужно натянуть одну из коротких сторон.

Стоит следить, чтобы и бечевка, обозначающая диагональ, также хорошо натянулась. Необходимо проделать то же самое с другой короткой стороной. Все закрепления стоит производить при помощи клиньев.

Под столбчатый фундамент

Следует сделать обноску в два яруса. В данном случае нижний ярус должен располагаться на том же уровне, что и столбы. После этого можно натягивать бечевку. Следует проверить, чтобы бечевки пересекались под прямым углом. Там, где находятся места пересечения бечевки, с помощью отвеса нужно отметить места под сваи и закрепить клинья. Бечевки стоит убрать, чтобы не мешали.

Теперь необходимо пробурить под столбы углубления и установить столбы. Повторно натянуть бечевки. Теперь нужно вывести все столбы из земли одинаково, чтобы они касались бечевки.

Нужно помнить, что бечевки от центра обноски нужно переместить к краям, чтобы они не мешали при монтаже и подгонке.

Под ленточный фундамент

В данном случае понадобится сделать двойную разметку, поскольку ленточный фундамент представляет собой полосу. Сначала необходимо расположить обноску, после этого нужно натянуть бечевку под прямыми углами. Сначала делается внешний контур. Следует помнить, что высота расположения бечевки должна быть равна верхнему уровню фундамента. После этого необходимо сделать внутренний контур. Для этого на обноске от имеющейся бечевки откладывается отрезок, равный по ширине ленте, после чего делается внутренний контур.

В дальнейшем при помощи отвеса определяются угловые места. На местах углов на земле закрепляются колышки. Между ними натягивается бечевка, обозначающая границы траншеи под ленточный фундамент. После этого роют траншею. При формировании обрешетки заново натягивать верхние бечевки необязательно, если высота фундамента будет определяться обрешеткой.

Под плитный фундамент

В данном случае сделать разметку гораздо проще, чем для столбчатого или ленточного фундамента. Все, что нужно – это построить прямоугольник при помощи бечевки. Особое внимание нужно уделить тому, чтобы вывести прямые углы. В принципе, на этом все заканчивается. В дальнейшем точно так же, как и в предыдущих случаях, с помощью отвесов нужно найти угловые места на земле и отметить их колышками.

Сложная разметка

Когда необходимо сделать разметку необыкновенного прямоугольного фундамента, а конструкции с множеством выступающих углов, придется попотеть. Однако это все равно возможно.

Пошаговая инструкция является следующей:

• для начала намечается общий контур будущей конструкции. На плане должны быть отмечены расстояния от крайних выступающих точек друг до друга. На основе этих данных строится большой прямоугольник, в который будет вписан дом;
• после этого необходимо подкорректировать все углы, заново измерить диагонали и длины сторон;
• далее, переходят к самому сложному – разметке изломов стен. Стоит иметь в виду, что практически в ста процентах случаев каждый из этих изломов – это еще один прямоугольник, поэтому все, что нужно сделать – это построить несколько прямоугольников внутри. В дальнейшем необходимо выставить и перепроверить углы;
• при помощи отвесов необходимо вычислить пересечения, которые есть и на плане и формируют общий контур дома.

Советы

Специалисты делятся несколькими рекомендациями, позволяющими провести работы по разметке фундамента проще и быстрее.

• Чтобы правильно провести все работы по разметке в дальнейшем, обязательно должным образом нужно подготовить участок: убрать весь мусор и траву. Тогда можно оценить рельеф почвы, а также бечевка не будет при натяжении обо что-нибудь зацепляться.
• Оси или диагонали в прямоугольнике равны между собой. Если получилось, что одна ось длиннее другой, следует проверить вычисления.
• Вообще, все расчеты могут проводиться при помощи специальных программ, так что если не хочется возиться с извлечением квадратных корней, можно воспользоваться одной из них.
• Если хочется строить дом ровно вдоль забора, нужно выбрать в качестве «точки отсчета» какой-нибудь другой предмет, например, скамеечку.

Самый простой фундамент в плане разметки – это монолитный, поэтому для побочных строений, таких как баня или сарай, предпочтительно использовать именно его. Это позволит все работы выполнить своими руками.

• Перед тем как выставить отвесами угловые точки на сложном фундаменте, необходимо разбить его на прямоугольные секции. В дальнейшем нужно сверяться с чертежом на предмет наличия каждого из изломов, поскольку зачастую определить «на глаз», какая из бечевка обозначает стену, а какая – побочное построение, оказывается непросто.
• Максимально простой способ – это использовать старый фундамент. В таком случае разметка не понадобится: необходимо будет только немного доработать уже имеющееся основание.

О разметке и выкапывании фундамента с установкой опалубки и армированием смотрите в следующем видео.

Как сделать разметку фундамента под дом своими руками: Пошаговая инструкция +Видео

Любой дом должен быть построен на надежном фундаменте. От этого зависит его долговечность и чтобы не сделать самую распространенную ошибку, важно знать, как правильно сделать разметку для фундамента.

[contents]

Проектные документы

Перед началом разметочных работ, Вы должны уладить вопрос с проектными документами, чтобы:

• не возникло сложностей при строительстве стен;
• строительные материалы обошлись дешевле;
• не сталкиваться с не очень приятными неожиданностями.

При составлении документации и проекта дома, важна не только фактура материалов для строительства, но и соблюдение параметров. При малейших неточностях при произведении разметки фундамента, вероятность возведения конструкции отличной от проекта возрастает.

Предварительные мероприятия:

• Для начала определите планируемое место для конструкции, по возможности на ровном участке.
• Определитесь с видом фундамента и его размерами. Выбор зависит от климатических условий и массивности будущего дома.

Как сделать разметку углов?

Далее приступайте к разметке первой стены. Для этого Вам понадобится бечевка или шнур, колышки, рулетка и, в идеале, лазерный нивелир (можно обойтись без него).

Существует несколько способов построения прямого угла. Мы рассмотрим два основных.

Правило золотого треугольника

Для того, чтобы построить прямой угол вспомним теорему Пифагора.

Для того, чтобы между отрезками A и B сделать прямой угол нужно сложить квадраты их длин и вычислить корень из их суммы. Полученное число будет являться длиной диагонали соединяющей эти два отрезка. Это достаточно просто вычислить при помощи калькулятора.

Как правило, для разметки фундамента берут такую длину сторон, чтобы при вычислении корня получалось целое число. Например: 3 х 4 х 5; 6 х 8х 10.

Сейчас попробуем сделать это практически.

Первый вариант: Правило золотого треугольника

Для примера рассмотрим, как разметить прямоугольный фундамент с размерами 6 х 8 м.

1. При разметке первой стороны фундамента нужно помнить, что если Вы хотите, например, чтобы фундамент был параллелен какой-либо стороне забора, то первую его линию нужно делать равноудаленной от выбранной стороны. Для цели размещения первой бечевки можете использовать обноску. Расстояние между обносками для этой стороны сделайте 14 м (добавляем по 3 м между обносками и будущими углами). Первый шнур натянули.
2. Теперь необходимо натянуть второй шнур перпендикулярно этому. Для этого скрепляем их скотчем или скобкой в точке их пересечения.
3. Начинаем формировать прямой угол по теореме Пифагора. Для этого построим прямоугольный треугольник с катетами 3 м и 4 м и гипотенузой 5 метров. Для этого отмеряем на первой бечевке 4 м от места их пересечения, а на второй 3 м. Ставим пометки в этих местах любым способом. Соединяем пометки и измеряем полученную гипотенузу рулеткой.
4. Если треугольник действительно прямоугольный, то пометки сойдутся на расстоянии 5 м.
5. Далее достроим прямоугольник. Отложим на шнурах длины сторон будущего фундамента 6 м и 8 м, и поставим пометки.
6. Теперь нужно постараться натянуть третий шнур перпендикулярно к первому и скрепить их на пометке 8 м.
7. Также натянем четвертый шнур перпендикулярно ко второму. Скрепим их на отметке 6 м.
8. Сделаем пометки на третьем шнуре 6 м и на четвертом 8 м.
9. Для получения прямоугольника нужно, чтобы пометки на третьем и четвертом шнурах совпали. Для этого мы будем перемещать их до совпадения.
10. Проверяем наш прямоугольник, измерив его диагонали. Если они равны, значит, мы получили желаемый прямоугольник

Второй вариант. Паутина.

1. Для начала нужно нарезать куски бечевки, по длине сторон фундамента. Напоминаю, что мы решили разметить фундамент со сторонами 6 м на 8 м. Также нам нужны две диагонали, которые в нашем случае равняются 10 м. Оставьте на бечевках запас длины на их закрепление.
2. Соедините Вашу «паутину», скрепив стороны и диагонали по углам. Диагонали в точке пересечения скреплять не обязательно.
3. Натяните первую бечевку и создайте первый и второй угол. Закрепите ее при помощи колышков.
4. Натягиваем диагональную бечевку к третьему углу. Постарайтесь, чтобы бечевки не провисали и были максимально натянутыми. Фиксируем третий угол, при помощи колышка, и первый угол становится прямым
5. По аналогии натягиваем четвертый угол и фиксируем колышком.

Способы разметки под различные фундаменты

Для ленточного фундамента

При проведении разметки для ленточного фундамента обязательно нужно делать запас от длины стен около 1 м, Так как закладывание фундамента предусматривает рытье котлована, и при установке кольев по точным размерам, они упадут при копании.

Для свайного и столбчатого фундамента

При разметке этого фундамента вышеуказанный запас длины не нужен, и выполнить его монтаж намного труднее.

Разметка делается при помощи двухъярусной обноски, где нижний ярус – это уровень столбов, а верхний ярус – уровень ростверка.

Для плитного фундамента

Делается простейшим способом — строим прямоугольник по размерам фундамента по вышеуказанной теореме

В целом ничего сложного в проведении разметки для плитного фундамента своими руками нет. Цена вопроса – это стоимость шнура, доски для обноски, или колышков.

Разметка под фундамент своими руками

После того как все подготовительные работы по сооружению фундамента сделаны, можно приступать к практике. А с чего же начинается строительство фундамента? Если речь идет о монолитном или ленточном фундаменте, то первое что нужно сделать – сконструировать разметку согласно плану. Благодаря разметке, вы сможете быстро и правильно выкопать траншею под основание.

Но возникает вопрос, как правильно выполнить разметку под фундамент своими руками? Что потребуется для работы? Как сделать все правильно, чтобы фундамент простоял долго. Ответы на эти и другие вопросы мы узнаем из данной статьи. Кроме того, мы рассмотрим несколько методов сооружение разметки.

Разметка фундамента под дом – инструменты

Для того чтобы выполнить разметку под фундамент своими руками, вам нужно запастись подходящим инструментами. Какие они?

1. Рулетка. Но, не берите маленькие рулетки на 3 или 6 м. Вам понадобится большая, на 15–25 м.
2. Шнур или веревка в большом количестве. Леску лучше не брать, так как ее плохо видно.
3. Гидроуровень и ответ отвес (как вариант лазерный нивелир).
4. Деревянные или металлические колышки.
5. Доски в качестве обноски.
6. Гвозди и молоток.

Как видите, список простой, а инструменты легко найти у себя дома. Но, как из этого набора соорудить качественную разметку? Давайте узнаем.

Начинаем конструировать разметку

Итак, что нужно делать дальше? Первым делом определите две исходные точки, обозначив их колышками. Достаточно просто забить их на углах будущего здания. При этом важно разместить их на одной прямой линии по длине. Небольшую схему вы можете видеть на фото ниже.

Способ №1 – египетский треугольник

Его можно назвать самым простым методом. Этот способ еще называют методом золотого треугольника, который имеет соотношение длины сторон 5×3×4. Весь процесс можно разделить на несколько шагов:

1. Первым делом возьмите длинную веревку и завяжите на ней четыре узла. Первый узел на конце веревки, второй – отступив 3 м от первого, третий, соответственно, отступив 4 м от предыдущего, а четвертый – в 5 м от третьего.
2. Затем первый и последний узел нужно соединить в одной точке гвоздем. В каждый промежуточный узел тоже вбейте по гвоздю.
3. У вас получился некий треугольник, длинную сторону которого нужно поместить вдоль линии разметки. На схеме ниже изображено, как это можно сделать.
4. Исходя от этого треугольника, сформируйте будущую схему фундамента. У вас получилось сделать идеальный прямой угол. Дальнейшие работы выполняются в схожем порядке.

Обратите внимание! Для надежности проверьте все замеры еще раз, чтобы не ошибиться. Измеряйте диагонали, они должны сходиться по длине.

Способ №2 – две дуги

Тоже простой вариант, без использования высокотехнологичных инструментов. Разметка под фундамент включает себя использование простой веревки. Заранее вбейте один колышек в землю. От него измеряйте по прямой линии два одинаковых расстояния и сделайте там пометки. Можно просто вбить колышки. Дальше к каждому из крайних колышков по очереди нужно привязать веревку. Начнем с одной стороны. На конце веревки должен быть гвоздь. Теперь натяните веревкой и проведите дугу напротив колышка посередине. Точно также сделайте с другой стороны. У вас образуется пересечение двух дуг напротив центрального колышка. Если соединить точку пересечения дуг с центральным колышком, то образуется прямой угол в 90˚.

В конце осталось к колышкам на высоте будущего основания привязать веревку, проверить горизонтальность всех четырех сторон при помощи строительного уровня. Но, одного квадрата нам недостаточно. Если говорить о ленточном фундаменте, то нужно сделать внутренний контур, соответствующий ширине ленты.

Совет! Если вы планируете копать траншею не лопатами, а с привлечением специальной техники, то лучше использовать для разметки не веревку, а песок. Дело в том, что веревку при рытье ковшом можно порвать, да и видно ее плохо. А вот песок будет четко выделять границы.

Благодаря этим простым способам, вы сможете добиться ровности разметки без лазерного уровня и т. д.

Делаем разметку своими руками

Теперь от теории давайте перейдем к практике. Мы узнаем, как сделать разметку под ленточный фундамент, имея запас знаний. Процесс следующий:

1. Первым делом натяните веревку строго параллельно тому объекту, от которого вы отталкиваетесь, делая дом. Это может быть забор. Для идеальной точности размещения шнура, используйте опоры, установленные на одинаковом расстоянии от объекта (забора).
2. Соедините опоры веревкой. У вас получилась одна линия. Теперь нужно сделать вторую, проходящую под прямым углом. В этом вам поможет принцип египетского треугольника, который описан выше. Приложите его одной стороной, чтобы наметить прямой угол. Как вариант использование гидроуровня. Две веревки, образующие прямой угол нужно соединить в этой точке.
3. Теперь нужно обозначить на веревке размер каждой стены и сделать соответствующие отметки в этих местах.
4. В результате у вас получается, что при прямоугольной конструкции дома в обозначенных точках сойдется диагональ, которая будет образовать некую длину, например, 13 м. В случае когда дом квадратной формы, треугольник получится не простым, а с равнобедренными сторонами.

В работе потребуется сдвинуть веревку в ту или иную сторону, чтобы довести угол до идеала. После всех расчетов можно выполнять разметку второй половины постройки и дополнительных помещений.

Обратите внимание! Дополнительные помещения, такие как баня, веранда или балкон, нужно размещать по стене жилого помещения.

Так как речь идет о ленточном фундаменте, то нужно натянуть не одну линию, а сделать их две, чтобы образовалась лента. Достаточно отступить от исходной линии расстояние, равное ширине будущей ленте. Так, вы сделаете внутренний контур. Повторимся, что после того, как вы полностью сделали разметку под фундамент, нужно все еще раз проверить рулеткой. Все должно быть ровно и сходиться с планом фундамента.

Вот и все, согласно этой разметке можно приступать к земельным работам, начиная рытье котлована. Много людей считают разметку под фундамент мелочью, которой не стоит уделять особого внимания. Но, если ее сделать неправильно, или не сделать вовсе, то 100% гарантируем вам то, что добиться идеально ровного и правильного фундамента под дом будет невозможно. Поэтому нужно быть особо внимательными и осторожными. А чтобы вам было легче, мы подготовили специальный материал, из которого вы наглядно увидите процесс сооружения. Разметка фундамента своими руками видео:

Подведем итоги

Сегодня вы узнали два простых способа, благодаря которым можно выполнить разметку под фундамент. Если делать все правильно, то у вас все получится. Не стоит тратить деньги на то, чтобы привлекать специалистов. Но, если вы сомневаетесь в своих силах, ведь фундамент дело серьезное, то лучше попросить помощи. Лучше заплатить и получить отличное качество готового фундамента.

Маркировка фундамента

| Строительство фундамента

НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ

План здания включает гостиную и кухню. Это разметка центральной линии здания, которая отображает шесть номеров столбцов.

Теперь базовая точка зафиксирована, что очень важно для маркировки.От этой базовой точки с помощью нити проводится базовая линия.

Вторая точка установлена. Затем закрепляется вторая точка с помощью нитки. Благодаря этому мы сможем увидеть базовую линию, которая очень важна для строительной части.

От точки 1 отметим 4 фута. Колышек закреплен на высоте 4 фута. Измененная точка от колышка, которая установлена ​​от 4 футов, и дуга формируется и размечается для 5 футов.

Значит, точка была изменена.Для расчета 3 футов отмечается дуга. В этой точке пересечения фиксируется колышек.

От точки 1 по дуге закрепляется резьба. Через дугообразную точку проводят нить на расчетное расстояние, фиксируется 3-я точка. Затем он образует L-образную форму. Затем точки дуги удаляются.

Из точки 1 закреплена лента. Для расчета 10 футов фиксируется колышек. Затем для следующих 10 футов ставится еще один колышек, который полностью включает 20 футов.

Затем снова с первой точки фиксируется лента, рассчитанная на 12 футов. С точки 12 футов лента фиксируется. На расстоянии 20 футов отмечается точка и фиксируется колышек.

Затем лента снова наклоняется, точка фиксируется, и весь расчет показывает около 32 футов. Затем все колышки соединяются нитью. Затем в точке 12 футов фиксируется лента. На расстоянии 10 футов фиксируется колышек. По плану составляется выкройка размеров подошвы.Затем узор фиксируется и ширина опоры и опоры маркируется с помощью маркировочного порошка.

Такая же практика повторяется для всех столбцов. Отмечены все 6 столбцов. Точно так же вся опора помечается, как показано на плане. Выкройка размещается посередине.

Аналогично помечаются все столбцы. Шаблон располагается в средней точке основания и затем размечается.

Чтобы увидеть весь процесс, посмотрите следующее видео о строительстве.

Лектор: Мохан А

Глубина, ширина, расположение и выемка грунта

Порядок строительства фундамента начинается с принятия решения о его глубине, ширине и разметке разметки котлована и осевой линии фундамента. Фундамент — это часть конструкции ниже уровня цоколя, которая находится в непосредственном контакте с грунтом и передает нагрузку надстройки на землю.

Как правило, ниже уровня земли.Если какая-то часть фундамента находится выше уровня земли, ее также засыпают землей. Эта часть конструкции не контактирует с воздухом, светом и т. Д., Или сказать, что это скрытая часть конструкции.

Фундамент — это конструкция, построенная из кирпичной, каменной кладки или бетона под основанием стены или колонны для распределения нагрузки по большой площади.

Глубина фундамента

Глубина фундамента зависит от следующих факторов:

1. Наличие достаточной несущей способности.
2. Глубина усадки и набухания глинистых грунтов из-за сезонных изменений, которые могут вызвать значительные подвижки.
3. Глубина промерзания мелкого песка и ила.
4. Возможность выемки около
5. Глубина залегания грунтовых вод
6. Минимальная практическая глубина фундамента должна быть не менее 50 см. Для удаления верхнего слоя почвы и перепадов уровня земли.

Следовательно, наилучшая рекомендуемая глубина фундамента — от 1.От 00 метров до 1,5 метра от исходного уровня земли.

Ширина фундамента / опор

Ширина опор должна быть установлена ​​в соответствии с конструктивным решением. Для малонагруженных зданий, таких как дома, квартиры, школьные здания и т. Д., Имеющие не более двух этажей, ширина фундамента указана ниже:

1. Ширина подошвы не должна быть меньше 75 см для стены толщиной в один кирпич.
2. Ширина подошвы не должна быть меньше 1 метра для полуторной кирпичной стены.

Порядок устройства фундамента

Ниже приведены процессы, выполняемые при фундаментных работах:

1. Земляные работы в траншеях под фундамент.
2. Планировка цементобетонная.
3. При строительстве плота или колонны уложить опору.
4. Lay Анти-термитная обработка.
5. Кладка кирпичной кладки до уровня цоколя.
6. Уложить на стены гидроизоляционный слой.
7. Засыпка земли вокруг стен
8. Засыпка земли в части здания до необходимой высоты в соответствии с уровнем цоколя.

Рис.1: Выемка под фундамент стены
Рис.2: Бетон в фундаменте
Рис.3: Бетон и кирпичная кладка в фундаменте стены
Рис.4: Бетон и кирпичная кладка при заливке фундамента

Меры предосторожности при проектировании фундамента

• Фундамент должен быть спроектирован так, чтобы передавать на землю комбинированную статическую нагрузку, приложенную нагрузку и ветровую нагрузку.
• Чистая интенсивность давления, оказываемого на почву, не должна превышать допустимую несущую способность.
• Фундамент должен быть спроектирован таким образом, чтобы оседание на землю было ограниченным и равномерным под всем зданием, чтобы избежать повреждения конструкции.
• Необходимо изучить всю конструкцию фундамента, надстройки и характеристики грунта, чтобы добиться экономии при строительных работах.

Бетон и строительный раствор Соотношение для фундамента

• Цементный бетон 1: 8: 16 обычно используется для фундамента стен при строительных работах.
• В случае цементного бетона на опорах колонн, соотношение 1: 4: 8 является наилучшим рекомендуемым соотношением для фундамента.
• Для кирпичной кладки в качестве условия нагрузки используется цементный раствор от 1: 4 до 1: 6.

В случае опор колонн и стропил до уровня цоколя используется цементобетон 1: 2: 4 или 1: 1,5: 3.

Сейф Несущая способность Грунт

Сухой крупнозернистый и хорошо рассортированный плотный песок обладает максимальным сопротивлением сдвигу и максимальной несущей способностью. В целом, затопленный грунт и глина имеют меньшую несущую способность.

Фундамент Меры предосторожности при выемке грунта

Глубина и ширина фундамента должны соответствовать конструктивному проекту.

• Минимальная глубина фундамента — 1 метр при отсутствии проекта.
• Проверьте длину, ширину и глубину выемки с помощью осевой линии и уровня, отмеченных на маркировочных столбах.
• Отсыпьте выкопанный материал / землю на расстоянии 1 метра от краев.
• Начинайте земляные работы, когда почва высохнет.
• Установите водяной насос для откачивания дождевой воды.
• Уплотните нижний слой фундамента.
• В фундаменте не должно быть мягких мест из-за корней и т. Д.
• Выкопайте все мягкие / дефектные места и заполните выкопанную область бетоном / твердым материалом

Рис.5: Земляные работы под фундамент, где есть корень дерева
Рис.6: Выемка стены в опоре фундамента удалена
Рис.7: Ямка корня, заполненная твердым материалом
Рис.8: Выемка фундамента стены с участком мягкого грунта
Рис.9: Выемка фундамента стены с удаленным мягким грунтом
Рис.10: Яма с мягким грунтом, заполненная твердым материалом

Процедура демаркации / компоновки

Для разграничения здания рекомендуется следующий порядок действий:

1. Отметьте базовую линию на земле от осевой линии дороги или ближайшего постоянного здания.Эта линия помогает выделить фасад здания.
2. Используйте боковую конструкцию, дорогу, первую базовую линию или границу участка, чтобы отметить боковые базовые линии здания.
3. Закрепите временные штифты по осевой линии стен / колонн с обеих сторон стен и колонн спереди и сзади.
4. Закрепите колышек на осевой линии стен / колонн с обеих сторон стен и колонн с левой и правой стороны фасада здания.
5. Проверьте диагонали квадрата или прямоугольника, образовавшиеся после фиксации колышков.
6. Соорудить разметочные столбы с колышками на расстоянии от 1,5 до 2 метров и оштукатурить их верхнюю поверхность.
7. Отметьте центральную линию на верхней части маркировочных столбов с помощью резьбы (сажи) или теодолита в больших проектах и ​​по диагонали, а также проверьте другие размеры.
8. Выровняйте колонны по всем углам здания.
9. Разметить фундамент стен / колонн согласно чертежу на земле с помощью средней линии, нанесенной на разметочные столбы.
10. Используйте мел, чтобы разметить траншею под фундамент на земле.
11. Выкопайте фундамент стен / колонн до необходимого уровня и проверьте раскопку с помощью осевых и выровненных столбов, чтобы избежать каких-либо осложнений в дальнейшем.

Рис.11: Выемка под фундамент под стеной

Преимущества Разметка столбов к макету Здания

• Это экономит время на повторное измерение и установку точки во время строительства.
• Повышает эффективность работы каменщика и прораба.
• Точность можно проверить в любой момент на любом этапе.
• В случае обнаружения ошибки ее можно легко исправить на ранней стадии. Исправить ошибку потом очень сложно.
• Перекрестная проверка может быть выполнена старшим инженером в минимальные сроки.
• Качественная работа ведется.

Недостатки Выполнение строительства без планировки

На некоторых участках работ подрядчик привозит стальные детали, устанавливает их на земле и начинает земляные работы.Со временем эти стальные детали просто выбрасывают. Таким образом, при выполнении дальнейших работ нет подходящей точки отсчета.

• Это требует дополнительного времени для измерения смещения снова и снова.
• Точность нельзя проверить на ранней стадии, и будет очень сложно исправить то же самое на более поздних стадиях.
• Это связано с потерей времени и денег на исправление ошибок. Это тоже приводит к некачественной работе.

Оборудование для макета Настройка

1. Инструмент для выравнивания
2. Длинные гвозди
3. Молоток
4. Прямоугольный
5. Стальная лента
6. Тонкая хлопчатобумажная нить
7. Кирпичи
8. Цемент
9. Сетчатый песок
10. Порошок извести
11. Теодолит

Часто задаваемые вопросы по конструкциям фундамента

Какое расположение фундаментов?

Макет — это процесс разметки на местности расположения фундамента новостроек.

Какая стандартная глубина фундамента?

Стандартная глубина простой опоры или фундамента — 1,5 м.

Какие факторы влияют на глубину фундамента?

1. Соответствующая несущая способность.
2. Глубина промерзания.
3. Стол подземных вод
4. Глубина усадки и набухания.
5. Рядом раскопки.

Какие материалы, инструменты и оборудование используются при планировке здания?

1. Инструмент для выравнивания
2. Длинные гвозди
3. Молоток
4. Прямоугольный
5. Стальная лента
6. Тонкая хлопковая нить
7. Кирпичи
8. Цемент
9. Просеянный песок
10. Порошок извести
11. Теодолит

Каковы преимущества макет фундамента?

• Экономит время на повторное измерение и установку точки во время строительства.
• Повышает работоспособность каменщика и мастера.
• Проверяйте точность в любое время на любом этапе.
• Исправляйте ошибки, если они есть, на ранней стадии.
• Перекрестная проверка может быть выполнена старшим инженером в минимальные сроки.
• Качественная работа ведется.

Порядок установки фундаментов

Это строительное видео содержит подробные инструкции по разметке фундамента.На видео дан план застройки гостиной и кухонной комнаты. Разметка центральной линии также имеет 6 номеров столбцов. Первоначально вы должны установить базовую точку, так как это очень важно для разметки. После этого от этой базовой точки проводится базовая линия с резьбой для фиксации второй точки.

Осевая линия стены, перпендикулярная длинной стене, отмечается под правильным углом. Прямой угол образован треугольниками со сторонами 3,4 и 5 единиц.Если мы установим две стороны прямоугольного треугольника равными 3 м и 4 м, то третья сторона, то есть гипотенуза, принимается равной 5 м. Для фиксации всех размеров следует использовать стальную ленту.

Формула используется здесь как √ (L2 + B2).

Прямой угол фиксируется с помощью теодолита. Этот инструмент очень полезен при фиксации острых или тупых углов. Маленькие прямоугольные выступы обычно располагаются в форме квадрата каменщика.

Правильная разметка фундамента особенно важна для новых стен, чтобы убедиться, что фундамент имеет точный размер и находится в идеальном положении, чтобы выдержать нагрузку на стену. Хороший фундамент важен для предотвращения движения, потому что любое движение может привести к трещинам и проблемам в здании, поддерживаемом фундаментом.

Чтобы получить полные инструкции, посмотрите следующее видео.

Маркировка фундамента

| Техника разметки фундамента

Это живое строительное видео записано на строительной площадке. В видео рассказывается о правильных методах разметки фундамента под строительство здания. В этом видео показан примерный план гостиной и кухни с размерами 11,3 x 9,3 дюйма для обоих.Здесь разметка осевой линии сделана для 6 номеров столбцов.

Самая важная часть разметки — установить базовую точку. Из этой базовой точки создается базовая линия с резьбой для установки второй точки.

Для разметки очень важен метод 3-4-5, позволяющий расположить идеальный угол от определенной точки на базовой линии. Метод представлен следующей формулой: —

Квадратная крыша (L2 + B2)

От первой точки создается отметка для 4 футов и фиксируется для второй точки.С этого момента создается отметка на 5 футов и отмечается дуга. Теперь точка была изменена на первую точку, и было создано измерение для 3 футов, и была отмечена дуга. Теперь точка устанавливается в точке пересечения обеих дуг.

Теперь, начиная с первой точки, проложена нить прибл. измерение через точку пересечения обеих дуг и третьей точки устанавливается. Итак, для маркировки разработана Г-образная форма.

Теперь точка пересечения обеих дуг удалена.Снова с первой точки измеряется расстояние 10 футов с помощью измерительной ленты, и точка фиксируется. С этого момента производится еще одно измерение для 10 футов. Таким образом, общая площадь измерения составляет 20 футов.

Снова из первой точки выполняется измерение на 12 футов и фиксируется точка. С этой точки производится измерение на 20 футов и фиксируется точка. Снова измерительная лента была наклонена, и точка была зафиксирована. Таким образом, полные измерения составляют 32 фута.

Чтобы увидеть весь процесс, посмотрите следующее видео о строительстве.

Любезно предоставлено видео: Mohan A

источник

Art Recess: Маркировка бесконечности — Pulitzer Arts Foundation

Это руководство предлагает вам выполнить простое, но действенное упражнение по работе с повторением. Повсюду вокруг нас повторение: пауки плетут паутину, птицы щебечут, муравьи строят мухи слона, пчелы жужжат, цветы распускаются, утки торгуют вразнос и многое другое. Обратите внимание на такие занятия, как плетение, плетение кос, плавание, барабанный бой, танцы и т. Д.Можно сказать, что окружающий нас мир с его многочисленными междисциплинарными измерениями является захватывающим результатом «тайной церемонии повторения». Вы также можете найти его в рисунках Терри Адкинса Infinity (включенных в выставку Terry Adkins: Resounding ), которые он рендерил в течение многих лет, начиная с 2003 года, по одному каждое утро и каждый вечер, сравнивая свой процесс с практикой игры на музыкальном инструменте. , или акт «восстановления» былого действия.

Пройдите его путем — путем через саму природу — выполняя это недельное занятие по рисованию, которое будет осознанным и веселым.Для начала я попрошу вас прогуляться — в сад, у воды, в лес или где угодно, где можно увидеть деревья. Сосредоточьтесь на том, что привлекает ваше внимание. Обратите внимание на текстуру коры, форму листьев и веток. Есть ли цветы, семена или фрукты? Соблюдайте закономерности. Сделайте еще один шаг и найдите деревья, похожие на то, что вы видели ранее. А теперь посмотрите на другие типы деревьев вокруг вас. Обратите внимание на сходный путь роста всей экосистемы деревьев. Скоро день сменяется ночью, а ночь сменяется другим днем.Времена года меняются. Когда вы внимательно наблюдаете за несколькими из этих примеров бок о бок, вы начинаете понимать, как природа берет тему и работает с ней — в бесконечных измерениях. Оставайся с этой мыслью.

Прежде чем вы начнете упражнение, следуя приведенным ниже инструкциям, я прошу вас идентифицировать и собрать свои материалы. Внимательно осмотрите свой дом и кладовую, сады, аллеи и улицы. Удивите себя тем, что вы можете найти.

Гунджан Кумар — художник, который последние 15 лет провел, путешествуя по сельским районам Индии и другим странам Юго-Восточной Азии, наблюдая вековые практики в искусстве, посещая археологические памятники, доисторические наскальные рисунки и некоторые из старейших известных школ. искусства.Эти переживания составляют основу ее художественной практики. Ее работы выставлялись на Международной биеннале скульптуры в Чикаго, Украинском институте современного искусства, Фонде Доннелли, Чикаго; Губернаторский государственный университет, Иллинойс, выставка 320, Нью-Дели и другие. В настоящее время она работает над совместным проектом с американским пакистанским художником, который представляет ее ответы на исследования археологических памятников и артефактов в водоразделе Синдху (Инд), географическом регионе, простирающемся через северо-запад Индии и большую часть Пакистана.Премьера этого проекта состоится в Институте Южной Азии в Чикаго в мае 2021 года, а затем он отправится на демонстрацию в Нью-Дели, Индия, и Лахор, Пакистан, во второй половине 2021 года.

Находить время и отмечать время

24 августа 2020 г., Кайл Нолан

Когда я начал работать в пресвитерианском фонде в январе этого года, это означало уйти из собрания, в котором я служил последние пять лет. Естественно, я ожидал, что кое-что изменится. Я знал, что потребуется время, чтобы найти постоянное собрание.Я знал, что моя работа потребует от меня путешествий, проводящих время вдали от дома. Тем не менее, я с нетерпением ждал возможности более «присутствовать» дома и возможности чаще присоединяться к своей жене Аманде в богослужении.

Довольно безумная разница, которую могут иметь пара месяцев и всемирно-историческая пандемия. Нам повезло, что мы остались работать во время пандемии, и у нас обоих есть работа, которая позволяет нам работать из дома. Неизбежно наш распорядок дня изменился. Мы держимся ближе к дому, а это значит, что мы лучше узнали своих соседей и наших соседей.Мы потеряли счет прогулкам с нашим немецким догом Вольфхартом — нашим бедным измученным щенком.

Кайл Нолан, помощник MRO

В марте и апреле мы чествовали наших друзей в служении, которые работали над устранением препятствий на пути коллективного поклонения созданной и выявленной пандемией. И мы были взволнованы, узнав о церквях, в которых увеличилось свое участие, когда мы собирались за компьютерами в воскресенье утром.

Честно говоря, однако, мы изо всех сил пытались включить виртуальное поклонение в наш новый распорядок.Я знаю, что мы не одиноки в этом. Более чем один из моих друзей-пасторов упомянул прихожан, которые застенчиво признали, что они не присоединились ни к одному воскресенью виртуальной церкви, а другие поделились опасениями, что участие будет ослабевать по мере затягивания пандемии.

Одно из наших постоянных воспоминаний о пандемии должно быть Вербное воскресенье. Аманда — антиохийская православная церковь (арабская ветвь православной церкви), и их традиция Вербного воскресенья включает обработку пальмовых листьев вокруг здания с пением гимнов в конце литургии.Так как мы не смогли этого сделать, некоторые из более молодых семей в нашем районе убедили священника собраться в местном парке и возглавить там процессию с подпрыгивающими младенцами и щенками. Я думаю, мы выглядели странно для всех, кто проходил мимо. Мы были социально дистанцированы, но были вместе. Хотя не в святилище и не со всем собранием, мы отметили значение этого дня.

Центром литургического времени является воскресенье, переходя от предыдущего к следующему.В основе цикла нас собирает, питает и отправляет Тот, кто создал время и придает ему значение — по сути, Тот, кто создал нас и придает нам смысл. Но когда мы проводим неделю на собраниях Zoom, а затем поклоняемся перед экраном, мы можем потерять всякое понимание ритуала и священного времени. Когда поклонение требуется по требованию, мы можем потерять из виду, кто собирает и отправляет.

Вы часто слышите, как мы говорим в Фонде, что управление означает жертвовать свое время, таланты и сокровища Богу.Некоторые добавят, что самое важное слово в этом определении — «и». Подразумевается, что управление слишком часто сводится к деньгам, в то время как на самом деле речь идет об убеждении, что вся наша жизнь принадлежит Богу.

По мере того, как мы приближаемся к этому конкретному сезону управления, я хочу сказать, что как никогда важно подчеркнуть «и». В нестабильные времена возникает соблазн сосредоточиться на долларах и центах. Но цель и присутствие имеют не меньшее значение.

Как ваши участники творчески вкладывают свое время и таланты, не имея обычных ролей, таких как помощники и волонтеры из яслей? Какие странные воспоминания они убеждают вас оставить? Как вы продолжаете изобретать новые возможности для совместного служения и поклонения? И как вы выразите свою признательность, поблагодарив друг друга и Бога?

речей на ужине по случаю 10-летия Фонда наследия

3 октября 1983 г.

Для меня и Нэнси замечательно быть здесь сегодня вечером и увидеть старых друзей, таких как Джо Курс.На самом деле я был немного удивлен теплотой вступления Джо. Не знаю, многие ли из вас это знают, но сегодня между мной и Джо есть некоторая прохладность. Думаю, может это моя вина. Когда я подошел к стойке регистрации, я сказал: «Джо, в Овальном кабинете был долгий и тяжелый день, но теперь пришло время Миллера». [Смех] Он показал мне свою пуговицу Mondale. [Смех]

А если серьезно, где сейчас эти кандидаты от Демократической партии с их грандиозными решениями, когда они нам нужны? Например, гонка на Кубок Америки.Теперь возникла проблема, которую можно было решить, потратив больше денег и приложив много усилий. [Смех]

И я рад быть здесь с Наследием. Я помню дни, когда консервативный интеллектуал считался противоречивым в терминах — вы знаете, таких как «экономный либерал» — [смех] — «скромное правительство» и «щедрый конгрессмен». [Смех] ] Но для меня большая честь быть здесь сегодня вечером в необычный момент не только в истории Heritage Foundation, но, я твердо верю, в интеллектуальной истории Запада.

Историки, которые ищут истинное значение событий второй половины 20-го века, должны оглянуться на подобные собрания. Они найдут среди вас лидеров интеллектуальной революции, которая вновь усвоила и обновила великие уроки западной культуры, революции, которая объединяет демократии на защиту этой культуры и дела свободы человека, революции, которая, как я считаю, является также написание последних печальных страниц странной главы в истории человечества, известной как коммунизм.

Итак, мы живем в эпоху, когда культ подавляющего правительства был господствующей идеологией. Он доминировал в нашей интеллектуальной мысли и требовал некоторых из лучших умов нашего общества и цивилизации. И теперь все это меняется. Свидетельства перед нами в этом зале и в удивительном росте замечательного учреждения под названием Фонд Наследия.

Знаете, в те годы, когда я был в круговороте картофельного пюре, меня иногда просили дать определение консерватизму, и я должен признаться, что, хотя передо мной все сливки консервативного интеллектуального движения, я испытываю искушение использовать Определение судьи Поттера Стюарта.Кстати, отдал по другой теме. Он сказал, что он не мог определить это точно, но « Я знаю, когда я вижу это. «[Смех] Он говорил о порнографии. [Смех] Сегодня вечером я вижу здесь консерватизм. Нет лучшего доказательства того, что время консервативной идеи пришло, чем рост Heritage Foundation.

Еще в середине семидесятых этот фонд был основан, как вам рассказывали, Полом Вейрихом и Эдом Фойлнером, имея всего несколько сотрудников, несколько скромных офисов и не слишком много средств для финансирования.И сегодня, конечно, вы знаете, что у Heritage есть более сотни сотрудников, гораздо больше сотрудников и консультантов, как вам сказали, совершенно новое офисное здание — его изображение есть в программе — бюджет, равный выросла с 3 миллионов до 10 миллионов за 5 лет. Но влияние Heritage не на деньги, не на количество людей или размер офисов. Ваши частые публикации, своевременные исследования, политические документы, семинары и конференции объясняют ваше огромное влияние на Капитолийский холм и, поверьте мне, я знаю, на Белый дом.Да, Фонд «Наследие» — это грандиозное мероприятие и достижение.

Приятно видеть старых друзей из Калифорнии, которые также являются активистами наследия, такими как Фрэнк Уолтон, но я особенно хочу выделить здесь за их огромные усилия тех, кто уже упоминался: Джо Корс, семья Благородных, наш церемониймейстер , Фрэнк Шекспир и, конечно же, путеводная звезда «Наследия» Эд Фёльнер.

Эд любит говорить, что не так много лет назад телефонная будка была достаточно большой, чтобы провести встречу консервативных интеллектуалов в Вашингтоне; он сказал это здесь сегодня вечером.Я знаю, что он имеет в виду. Вашингтон может быть последним, кто его поймет. [Смех] Так же, как рост Наследия ошеломил ученых мужей, так и само консервативное дело — выдвижение Голдуотера в 1964 году, рост новых правых в 1970-х, победа консерваторов в 1980 году и победа по снижению налогов в 1981 году. — все это стало огромным сюрпризом для вашингтонских технократов, которые гордятся тем, что знают, что происходит в политике.

Что ж, причина проста. Многие люди во властной структуре нашей столицы думают, что апелляция к чьим-то узким интересам — лучший способ обратиться к американскому народу в целом, и в этом они ошибаются.Когда американцы приходят на выборы, когда они высказываются по актуальным вопросам, они знают, насколько высоки ставки. Они знают, что будущее свободы зависит не от того, « что это мне даст », а от этики того, что хорошо для страны, что будет служить и защищать свободу.

Успех в политике связан с проблемами, идеями и нашим видением нашей страны и мира — по сути, это сама сумма и суть работы Heritage Foundation. Не верьте мне на слово. В книге под названием « Настоящая кампания », представляющей собой исследование кампании 1980 года, комментатор Джефф Гринфилд утверждает, что оплошности, опросы, импульс и все другие вопросы, которые, по мнению Вашингтонских экспертов, были важными на выборах 1980 года, не имели значения.Г-н Гринфилд утверждает, что проблемы и идеи имели значение, что электорат голосовал так, как они, в значительной степени потому, что они отвергли то, чем стал либерализм, и они согласились с последовательным консервативным посланием, которое они услышали с нашей стороны.

Этот пункт о политике и выборах отражен в том, что некоторые говорят о нашей экономической системе. Как отмечает Джордж Гилдер, свободный рынок движется не только к собственной выгоде или личной выгоде, но и к предпринимательскому духу.Речь идет о более серьезных проблемах: вера, ясное видение будущего, скрытый альтруизм, это простое человеческое желание сделать жизнь лучше.

Один из нынешних бестселлеров, « В поисках совершенства », вызвал большой шквал в мире управления бизнесом, потому что он утверждает, что нематериальные активы, такие как общие ценности и чувство миссии, являются большими упускаемыми из виду факторами, влияющими на успех бизнеса. учреждения. Что ж, это верно и в отношении наций. Американский электорат требует от своего национального руководства этого чувства общих ценностей, этого подтверждения традиционных американских верований.Им не нужен президент, который занимается узкими делами; они не хотят определения национальной цели, видения будущего. И я считаю, что мы, консерваторы, реализовали это видение в течение последних нескольких лет.

Когда к власти пришла эта администрация, мы отказались от лоскутных решений и быстрых исправлений. Вместо этого мы выполнили обещания, данные американскому народу, обещания, которые были частью последовательного и последовательного взгляда на потребности и проблемы этой страны.У нас была политика; мы претворяем его в жизнь. Мы дали свои обещания и сдержали их. Мы сказали, что остановим гигантский рост федеральных расходов за 40 лет, и мы сделали это.

Несмотря на импульс, накопленный множеством новых программ социального обеспечения и льгот, нам все же удалось сократить рост федеральных расходов почти на 40 процентов. Впервые с 1964 года все ставки подоходного налога с населения были снижены на целые 25 процентов по всем направлениям. И мы провели самую важную реформу из них всех; в 1985 году ваши подоходные налоги будут проиндексированы, поэтому инфляция никогда больше не заставит вас попасть в более высокие налоговые категории.

То же самое и с нашими усилиями по дерегулированию американской экономики. Всего несколько лет назад каждый раз, когда вы оборачивались, какое-то правительственное бюро вводило новые ограничения на нашу торговлю, нашу торговлю и нашу жизнь. Мы были в той точке, где с трудом могли регулировать термостаты или пользоваться кредитными картами, не сверившись сначала с Вашингтоном. Наша рабочая группа по регулированию уже сократила количество выпускаемых окончательных положений почти на 25 процентов и сэкономила американской промышленности около 300 миллионов часов на заполнение форм.

И теперь, когда инфляция снизилась до 2,6 процента и экономика снова находится в движении, мне просто интересно, где все те люди, которые настаивали на том, что рейганомика приведет к разрушительной рецессии или безудержной инфляции. В самом деле, почему никто больше не называет это Рейганомикой? Я никогда не называл это так. Так их звали, когда они думали, что это не сработает. Я просто назвал это здравым смыслом. Но не потому ли, что наша программа делает то, что мы обещали, делая Америку снова процветающей и сильной?

Я думаю, что картина на внешнем фронте очень похожа.Все вы можете вспомнить дни национального недуга и международного унижения. Повсюду в мире свобода отступала, а престиж и влияние Америки падали. В Афганистане свобода гордого народа была подавлена ​​жестокой советской агрессией. В Центральной Америке и Африке попытки установить марксистские диктатуры, поддерживаемые Советским Союзом, были успешными. В Иране высмеивали международное право и обычную порядочность, поскольку 50 американских граждан были взяты в заложники. А на международных форумах Соединенные Штаты регулярно подвергались оскорблениям и насмешкам со стороны незаконных режимов и диктаторских режимов полицейского государства.

Это была Америка, которая когда-то не так давно знала, что американец в каком-то отдаленном уголке мира может быть вовлечен в революцию или какой-то конфликт войны, и все, что ему нужно было сделать, это приколоть маленького американца флаг к его лацкану, и он мог пройти через эту войну, и никто не тронул бы его, потому что они знали, что эта страна поддерживает своих людей, где бы они ни находились. У нас снова будет такая Америка.

Поддающихся проверке и справедливых соглашений по контролю над вооружениями нигде не было видно, и наша собственная военная мощь резко упала.Даже дружественные правительства смягчили свою проамериканскую риторику, отказались от своих антисоветских заявлений, отказались от поддержки наших дипломатических инициатив и начали испытывать влияние советских дипломатических и коммерческих программ, которые они ранее полностью отвергали.

Все меняется. Хотя мы не можем положить конец десятилетиям распада всего за тысячу дней, мы полностью изменили зловещие тенденции, существовавшие несколько лет назад.

Во-первых, наша экономическая программа работает, и наше восстановление задает темп для остального мира.Мы укрепляем позиции других демократий.

Во-вторых, готовность американского народа поддержать нашу программу восстановления американской обороны добавила уважения, престижа и сдерживающего потенциала, которые необходимы нам для поддержки наших внешнеполитических целей.

В-третьих, мы значительно замедлили передачу Советскому Союзу ценных технологий свободного мира.

В-четвертых, сегодня во всем мире растет стремление к свободе и демократии. В странах третьего мира, в Афганистане, в Центральной Америке, в Африке и Юго-Восточной Азии растет сопротивление тоталитарным режимам.Возможно, он не попадет в заголовки газет, но сейчас демократическая революция.

Наконец, наша новая готовность открыто говорить о коммунизме стала критически эффективным шагом во внешней политике. Мы ясно даем понять, что свободный мир, далекий от того, чтобы погрузиться в необратимый упадок, сохраняет моральную энергию и духовную стойкость, чтобы говорить правду о Советах, ясно формулировать реальные проблемы, стоящие сейчас перед миром. Этот вопрос заключается не в выборе между миром и войной, между мертвым или красным, как хотят нас убедить наши противники, а, скорее, в выборе между свободой и рабством, человеческим достоинством и государственным угнетением.

А теперь позвольте мне сказать несколько слов о вопросе, который необходимо прояснить. На холме есть ряд конгрессменов, включая консерваторов, которые, хотя и склонны голосовать за нашу оборонную политику, хотят быть абсолютно уверены в нашем стремлении к соглашениям о контроле над вооружениями. Что ж, я надеюсь, что мое недавнее выступление в Организации Объединенных Наций помогло прояснить это. Но позвольте мне добавить личное замечание — и это вопрос совести.

Любой американский президент, любой, кто отвечает за безопасность американского народа, любой человек, который сидит в Овальном кабинете и размышляет об ужасных масштабах ядерной войны, должен по совести сделать все, что в его силах, чтобы серьезно продолжить и добиться эффективного сокращения вооружений. соглашения.Поиски подлинного, поддающегося проверке сокращения вооружений не являются обещанием кампании или второстепенным пунктом в моей повестке дня в области национальной безопасности. Снижение риска войны и уровня ядерных вооружений является императивом именно потому, что это укрепляет нашу безопасность.

В наших отношениях с Советским Союзом мы вовлечены в всеобъемлющую повестку дня крупных переговоров по контролю над вооружениями. И впервые Советы сейчас говорят не только о потолках ядерных вооружений; они говорят о сокращении ядерных вооружений.А завтра я встречусь с послом Эдом Роуни, чтобы дать ему новые инструкции, которые он вернет на переговоры по СНВ в Женеве в среду. Фактически, позвольте мне сделать еще один шаг и объяснить, почему это наша готовность откровенно рассказать о Советском Союзе, его природе и экспансионистской политике. Это увеличивает шансы на успех в области контроля над вооружениями.

История показывает нам, что работает, а что нет. Односторонняя сдержанность и добрая воля не вызывают аналогичной реакции со стороны Советского Союза и не приводят к подлинному контролю над вооружениями.Но история учит тому, что, когда Соединенные Штаты полны решимости оставаться сильными и едиными, когда мы отстаиваем то, во что верим, и когда мы открыто говорим о мире таким, какой он есть, тогда могут быть достигнуты положительные результаты. Слабость не дает шанса на успех; сила делает. И эта сила основана на военном потенциале, крепких союзов, готовности говорить правду и выражать нашу надежду на то, что когда-нибудь все народы мира будут пользоваться правом на самоуправление и личную свободу.

Вы можете вспомнить одну администрацию, которая пыталась минимизировать различия между Советами и демократиями. Они читали нам лекцию о нашем « чрезмерном страхе перед коммунизмом ». При этой администрации усилия по контролю над вооружениями не только потерпели неудачу, но и надежда на улучшение отношений между Востоком и Западом закончилась советским экспансионизмом на трех континентах, вторжением в Афганистан и реальной дискуссией. президент США перед совместным заседанием Конгресса об использовании военной силы против любой попытки захватить контроль над Персидским заливом.

Нас никогда не должны сдерживать те, кто говорит, что рассказывать правду о Советской империи — это акт воинственности с нашей стороны. Напротив, мы должны продолжать напоминать миру, что самообман перед неприятными фактами — это безумие, что независимо от несовершенства демократических наций, борьба, которая сейчас идет в мире, по сути является борьбой между свободой и тоталитаризмом. между тем, что правильно, и тем, что неправильно. Это не простое или бесхитростное наблюдение.Скорее, это начало мудрости в отношении мира, в котором мы живем, опасностей, с которыми мы сталкиваемся, и прекрасной возможности, которая у нас есть в предстоящие годы, для расширения границ свободы и построения прочного и значимого мира.

Давайте никогда не недооценивать силу истины. Не так давно Александр Солженицын напомнил нам, что праведность, а не только революционное насилие, имеет такую ​​силу. В самом деле, именно поэтому я считаю, что борьба в мире никогда не будет решена оружием, а будет решаться испытанием воли — испытанием западной веры и решимости.

И это подводит меня ко второму пункту: цель свободного мира больше не должна формулироваться отрицательно, то есть сопротивление советскому экспансионизму. Вместо этого цель свободного мира должна быть заявлена ​​утвердительно. Мы должны перейти в наступление, придерживаясь стратегии продвижения вперед за свободу. Как я сказал британскому парламенту в июне 1982 года, мы должны укреплять надежду на свободу во всем мире и работать ради того дня, когда народы каждой страны смогут пользоваться благами свободы и правом на самоуправление.

В этом и состоит наша задача. Мы должны представить миру не просто Америку, которая сильна в военном отношении, но Америку, которая сильна морально, Америку, у которой есть вероучение, цель, видение будущего времени, когда все народы будут иметь право на самоуправление и личное Свобода.

Я думаю, что американские консерваторы обладают уникальными возможностями для того, чтобы представить миру это видение будущего — видение, достойное американского прошлого. Мне всегда очень нравились слова Джона Уинтропа, сказанные небольшой группе паломников на крошечном корабле Арабелла у берегов Массачусетса в 1630 году: « Мы будем городом на холме.Глаза всех людей прикованы к нам, так что, если мы будем ложно поступать с нашим Богом в этой работе, которую мы взяли на себя, и таким образом заставить Его лишить нас Его нынешней помощи, мы сделаемся историей и притчей во языцех во всем мире. ‘

Что ж, Америка не была сказкой или притчей во языцех. Это небольшое сообщество пилигримов процветало и, движимое мечтами и, да, идеями отцов-основателей, стало маяком для всех угнетенных и бедных в мире.

Одним из этих первых основателей был человек по имени Джозеф Уоррен, революционер, который оказал бы огромное влияние на нашу раннюю историю — мог бы, если бы его жизнь не оборвалась пулей в Банкер-Хилле.Его слова об опасностях, с которыми тогда столкнулась Америка, заслуживают того, чтобы их услышать сегодня. « Наша страна в опасности, — сказал он, — но не стоит отчаиваться. От вас зависит судьба Америки. Вам предстоит решить важный вопрос, на котором покоятся счастье и свобода миллионов еще не родившихся. Действуйте достойно ». Что ж, пусть его идеализм направляет нас, когда мы превращаем консервативные идеи в политические реальности.

И как я призывал в те последние дни кампании 1980 года, давайте вспомним цель нашей деятельности, настоящий источник американского образа жизни.Даже когда мы встречаемся здесь сегодня вечером, какой-то молодой американец, прибывающий вдоль берегов Потомака в Вирджинии или Мэриленде, впервые с трепетом смотрит на огни, которые горят в больших залах нашего правительства, и на памятники памяти наших великих людей. .

Сегодня мы решили, что молодые американцы всегда будут видеть эти Потомакские огни, что они всегда найдут здесь город надежды в стране, которая свободна, так что когда другие поколения оглянутся на эту консервативную эпоху в американской политике и наше время у власти , они скажут о нас, что мы остались верными мечте Джозефа Уинтропа и Джозефа Уоррена, что мы сохранили веру в нашего Бога, что мы действовали достойно самих себя, что мы действительно защищали и с любовью передавали этот сияющий город на холме.

Большое спасибо, и благословит вас всех Бог.

Примечание: Президент выступил в 21:30. в Международном бальном зале отеля Washington Hilton.

.
