Изготовление своими руками подъемно-поворотных ворот для гаража

Самостоятельное изготовление подъемных ворот для гаража осуществляется в соответствии с предварительно разработанными чертежами.

Необходимо сделать секционную конструкцию, которая оборудована поворотно-подъемной системой, установленной на раму, имеющую Г-образную форму и оснащенную криволинейной направляющей. Подъемно-поворотные ворота будут иметь две независимые створки.

Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003. Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.

Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты. Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелесообразно изготавливать конструкцию шириной более 5 метров, в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.

Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра. Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм. Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.

Подъемно-поворотные гаражные ворота – изготовление своими руками

Работа будет проводиться в несколько этапов, на каждом из которых предполагается изготавливать один из элементов конструкции:

• сваривание рамы;
• создание каркаса со створками;
• монтаж ворот;
• установка замково-запорного механизма.

Изготовление рамы

Первоначально изготавливается рама. Выполнить задачу можно, пользуясь следующими материалами:

• уголки из стали – 65 мм;
• полоса из металла – ширина 30 мм, толщина 4 мм;
• арматурный прут из стали – он используется для фиксации рамы в проеме.

Чтобы сделать маркизы своими руками придется хорошо постараться, но зато можно будет сэкономить по сравнению с покупными моделями.

В нашей статье представлены примерные цены на турникеты ПЕРКо.

Выполняться работы будут с использованием специального инструмента, такого как аппарат для сварки и «болгарка». Кроме этого, потребуются рулетка с уровнем и угольником.

Используя «болгарку», надо нарезать уголок. Требуется всего 8 отрезков: 4 из них по ширине идентичны проему ворот, а остальные будут иметь длину, сравнимую с высотой проема.

Углы свариваются вместе, таким образом, получается каркас, при этом соединение может осуществляться внахлест или встык. Наружный сегмент рамы тщательно отшлифовывается, чтобы створки прилегали максимально плотно.

Создание каркаса

Формирование каркаса также осуществляется с применением уголка, однако прекрасно подойдет и профиль из металла.

Необходимо сделать 8 отрезков – по 4 для каждой из створок. По высоте они должны быть на 15 мм меньше рамы, благодаря этому зазору они будут с легкостью заходить в проем.

Четыре из полученных отрезков будут горизонтальными, по ширине они на 35 см меньше половины рамы.

Следующим шагом является сваривание каркаса, который усиливается при помощи горизонтальных полосок, выполняющих функцию распорок и необходимых для предотвращения искривления геометрии.

Важно! Усиливающий элемент конструкции следует прикреплять в среднем сегменте каркаса.

Материалом для изготовления створок является листовой металл толщиной 2 мм. Предполагается, что будет вырезано 2 полотна на 4 см выше проема. Ширина с одной из сторон на 2 см больше, а с другой – на такое же расстояние меньше.

Приваривается полотно к каркасу по особой технологии. Отметим, что оно с верхней и нижней стороны на 2 см выходит за тело каркаса одной створки, при этом его ширину надо сделать на 1 см меньше.

Благодаря этому другая створка будет плотно соприкасаться с полотном, которое следует приваривать таким образом, чтобы оно 4 см выходило за пределы каркаса.

Необходимо учитывать, что листовой металл имеет ненадежную структуру, в связи с чем рекомендуется укрепить углы и сердцевину сваркой. Только после этого с шагом 15 см приступают к привариванию всего листа.

Когда работы завершены, в уголках сварка срезается, так как в будущем она может стать причиной деформации всей конструкции.

Надежность крепления обеспечивается специальными усиленными петлями, для этого нижний сегмент сваривается с рамой, а верхняя часть скрепляется со створкой.

Усилить сцепление можно посредством наваривания на петли металлических полосок и арматуры. Надо взять полоску толщиной до 7 мм и, изогнув ее, сварить со створкой и верхней частью петли, после чего с внутренней стороны приваривается арматурная вкладка.

Монтаж ворот

Процесс изготовления гаражных ворот можно считать завершенным, наступило время монтажа. Первоначально необходимо установить воротную раму – как внешнюю, так и внутреннюю сторону.

Внимание! Установка конструкции в проем осуществляется на этапе возведения гаража, когда в стадии готовности примерно 50 см капитальной стены.

Соединение рам между собой осуществляется при помощи металлических полосок, имеющих ширину 4 см. При сваривании их с конструкцией следует соблюдать шаг 60 см.

После этого необходимо завершить кладку фронтальной гаражной стены, при этом кирпичи должны заполнить пространство, которое возникло между рамами. Выполняя кладку, следует одновременно вмуровывать раму.

Делается это посредством приваривания арматуры. Нужно к верхнему рамному сегменту прикрепить балку, которая служит перекрытием и делается из бетона или металла.

Подъемно-поворотные механизмы

Функционировать ворота будут благодаря поворотному механизму с принудительным принципом действия. Траектория движения будет задаваться при помощи специальных направляющих, благодаря которым полотно меняет свое положение, перемещаясь из горизонтальной в вертикальную плоскость.

Поворотные подъемные ворота будут открываться благодаря потолочным направляющим и специальному механизму. Важно уделить внимание пружинам, которые требуется отрегулировать, добившись тем самым поднятия полотна с мизерными усилиями и без соскальзывания.

Выставление направляющих осуществляется строго в горизонтальной плоскости. Для выравнивания положения применяются прокладки, которые монтируются в промежутке, образующемся между рамой и балкой.

Особое внимание следует уделить запорно-замковой системе, а именно – типу подъемного механизма, который будет использоваться для ворот.

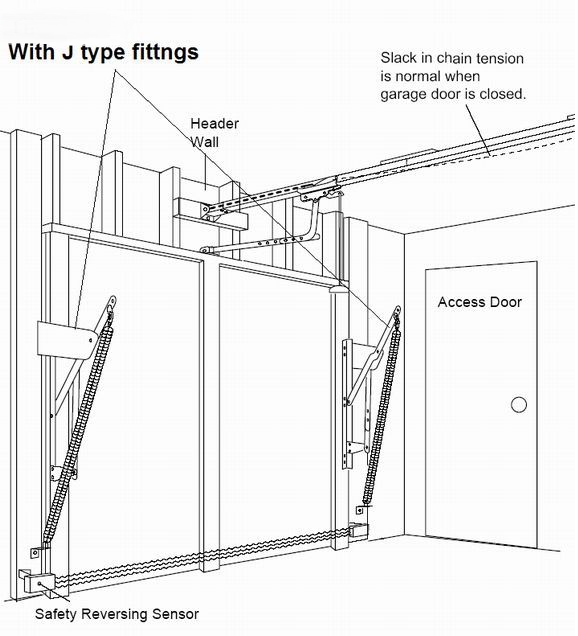

Если отдать предпочтение рычажно-шарнирной системе, то можно быть уверенным в ее надежности, так как в данном случае исключается блокировка щита, а движение створок осуществляется по простейшей траектории.

Здесь важно тщательно отрегулировать пружины и выставить направляющие таким образом, чтобы они располагались относительно друг друга параллельно и при этом находились в вертикальной плоскости, так как в противном случае щит будет застревать.

Можно использовать подъемный механизм на противовесах: его конструкция состоит из троса, закрепляемого в нижнем сегменте рамы и пропускаемого через блок. Противовес необходимо закрепить на противоположном краю лебедки.

Важно! Подобный механизм будет оказывать существенную нагрузку на каркас ворот.

Использование дополнительных материалов

Сделать процесс эксплуатации намного удобнее, а саму конструкцию легче можно, используя композитные полупрозрачные материалы. Благодаря этому возрастут объемы поступающих во внутреннее пространство солнечных лучей.

Заземление и защита обеспечиваются при помощи специализированных стопорящих приспособлений, способных также предотвратить взлом. Необходимым аксессуаром является ограничительная планка, защищающая от агрессивного воздействия внешней среды воротные упоры.

Также будут полезны компенсирующие накладки, нужные для закрытия щелей, а окантовочный профиль из резины сделает конструкцию максимально устойчивой.

Важно соблюдать технологию изготовления и использовать исключительно качественные материалы, чтобы конструкция была достаточно надежной и долговечной. Подъемно-поворотные ворота для гаража – это современное и эффективное решение, благодаря которому удается экономить место.

Открывающиеся вверх створки позволяют установить гараж в условиях ограниченного пространства, а система автоматизации делает возможным дистанционное управление процессом открывания и закрывания. Благодаря таким преимуществам поворотные двустворчатые подъемные гаражные ворота популярны у автолюбителей.

Ну а для тех людей, кто лучше воспринимает материал не «из текста», а «из видео» — предлагаем посмотреть, как функционируют уже готовые подъемные гаражные ворота, сделанные своими руками:

Устанавливаем подъемные ворота своими руками

Ворота, которые называются подъемными, вы на самом деле видите довольно часто на въездах в гаражи. Они состоят из полотна, которое поднимается и сдвигается под потолок помещения. Такие заграждения пользуются достаточно большой популярностью, ведь все необходимые качества при них: и удобство в пользовании, и защитные свойства, и, что тоже немаловажно, очевидно более выгодная цена. Тем не менее, для установки подъемных ворот своими руками нужны знания, которые помогут вам сделать правильный выбор оборудования и способа монтажа.

В первую очередь следует различать подъемные секционные и поворотные ворота, конструкции которых в целом похожи, но на самом деле имеют довольно значительные расхождения как в плане комплектующих, так и в плане порядка и способа монтажа. В основном они состоят в способе подъема полотна: для секционных изделий используются направляющие и ролики, для поворотных – шарнирно-рычажная система, которая обеспечивает бесшумное движение полотна по потолочным направляющим.

Секционные ворота отличаются большей гибкостью и подвижностью, а также и большей надежностью, в то время как поворотные, которые являются более простыми, обеспечивают безопасность в основном за счет целостности полотна. В качестве материала для полотна секционных ограждающих устройств используются сэндвич-панель, а для подъемно-поворотных выбор более широкий: это и профлист, и дерево, и утепленные панели. Выполнять ремонт самодельных подъемных ворот любого вида довольно несложно, ведь и конструкция не отличается какими-то премудростями.

Сохраняем средства: как лучше сэкономить?

Если вас интересует экономия без потери качества, можно рассмотреть два варианта:

• монтаж купленных у производителя;
• изготовление подъемно-поворотных ворот своими руками по чертежам.

Почему именно подъемно-поворотных, а не секционных? Дело в том, что по конструкции последние как раз таки довольно сложны, и изготовить их самому не так и просто. Чтобы не портить материал и не подвергать себя опасности лишний раз, такие подъемные ворота собирают своими руками по видео или инструкции производителя. С поворотными всё намного проще, оттого и сделать их можно самому, потратившись только на материалы.

Кроме собственноручного монтажа или изготовления, есть еще вариант сокращения расходов за счет сокращения панелей или подбора такого их количества, которое будет точно соответствовать проему. Однако в этом случае вы рискуете получить негерметичную конструкцию, которая не будет сохранять тепло. Можно также пожертвовать внешним видом ворот, отказавшись от декорированных и цветных вариантов. То же касается и комплектующих подъемных ворот: исключив электромеханику и оставив ручной привод, вы тоже сможете скинуть цену. Тем не менее, последние три способа отразятся на удобстве и функциональности, а ведь хотелось бы и сохранить и деньги, и все необходимые характеристики.

Изготавливаем самодельные поворотные ворота

Как уже упоминалось, конструкция таких изделий проста, и при наличии желания вы сможете сделать подъемно-поворотные ворота своими руками по чертежам и видео, или составить свои эскизы в процессе. Основными элементами этого типа устройств будут полотно, каркас и подъемная система. Для полотна можно использовать любой материал, который соответствует вашему экстерьеру. Каркас обычно делается из металлических брусьев, которые закрепляются металлическими уголками. Выбор подъемного механизма – более сложная задача. Здесь у вас есть два основных варианта:

• Система противовесов, где через блок пропускается трос, на который крепят противовес. Если вы планируете ставить ворота большого веса, подумайте над этим вариантом – в таких случаях он максимально удобный.
• Шарнирно-рычажный механизм – самый популярный, поскольку не имеет никаких особых требований. Одно из немногих, пожалуй, это точное выстраивание направляющих по вертикали, поскольку в обратном случае ворота будут застревать при прохождении проема.

Исходя из этого, вам понадобятся:

• брусья для каркаса (плюс брус на потолок) и уголки для них;
• штыри;
• кронштейн швеллерный;
• пружина.

Теперь вы полностью готовы к изготовлению подъемно-поворотных гаражных ворот своими руками по чертежам, которые вы предварительно составили или нашли. Сначала сделайте каркас из балок и уголков, заглубив его в бетонное основание на несколько сантиметров. Каркас крепится в проеме штырями, затем собирается полотно, которое обшивается щитом, желательно из металла. Далее в полках делаются отверстия для пружинного кронштейна и крепления к стойкам. Делаются также отверстия для швеллерного кронштейна, на который опирается пружина.

После этого вы работаете над пружиной: соединяете ее регулировочной пластиной из металла с кронштейном, делаете зацепы и добавляете регулятор натяжения внизу. Потом вы делаете и крепите шарнирный узел и пластину с отверстием на раму и торец рычага соответственно. Следующий пункт – рельсы, которые изготавливают из уголков. Одним концом рельсы приваривается к упомянутой выше пластине, а затем вы привариваете швеллер и закрепляете его на потолочном брусе.

Самое главное здесь – установить управляющие максимально горизонтально, чтобы ворота могли беспрепятственно открываться и закрываться. Так вы сделаете гаражные подъемно-поворотные ворота своими руками (Ютуб или чертежи на просторах Интернета в помощь, если вы хотите опираться на чей-то конкретный опыт). Безусловно, работать еще есть над чем – установление полотна, автоматической системы открывания и другие детали, которые, по большей части, уже просто необходимы для качественной охраны гаража.

Стоит отметить, что в случае секционных заграждений монтаж на порядок проще, чем когда вы делаете подъемно-поворотные ворота своими руками – чертежи практически и не нужны, важно только правильно рассчитывать расстояния между отверстиями и регулировать положение направляющих. Вы также сможете опираться на инструкции, которые обычно прилагаются производителями. Тем не менее такой монтаж прост, только если у вас уже есть комплект, который надо установить. Если вы еще его не приобрели и всё еще хотите сэкономить, подъемно-поворотные ворота будут лучшим выбором, ведь в этом случае вы сохраняете деньги еще и при подборе материалов.

При самостоятельном монтаже или изготовлении подъемных ворот надо учитывать еще и особенности проема или конструкции гаража, которые могут повлиять на процесс установки. Может и вы сталкивались с таким и знаете, как помочь? Тогда не забудьте написать об этом в комментариях!

Изготовление самодельных подъемных ворот для гаража

Сделать подъемные гаражные ворота своими руками вполне реально, если в наличии есть кое-какой инструмент и умение собирать механизмы с электроприводом.

Конечно, сам процесс создания является не самым простым. Понадобится много часов сборки и сварки, чтобы изготовить ворота для гаража самостоятельно, но воплотить в жизнь такую задумку вполне реально.

Самодельные подъемные ворота для гаража удобные в использовании смотрятся красиво

Виды конструкций

Для ворот гаража используется две современные подъемные конструкции: секционная и поворотная. Оба варианта довольно интересны, но воплощаются в домашних условиях по-разному.
Секционные подъемные ворота – конструкция, которая состоит из нескольких панелей, соединенных подвижным креплением. Когда подъемный механизм приходит в действие, панели плавно «заезжают» под потолок.

Основная особенность в том, что такой вид ворот занимает мало места, но реализовать в домашних условиях его очень трудно. Соединить панели без специальной техники правильно практически нереально, поэтому здесь единственный вариант – купить сборочный комплект.

Своими руками получится только собрать комплект, но не смонтировать подвижное крепление для панелей.

Для экономии времени – отличный вариант.
Поворотная конструкция состоит из цельного полотна, которое меняет свое положение с горизонтального на вертикальное. В основе используется система привода и рычагов, которая и создает сам механизм поворота.

Подобную схему реализовать и собрать практически полностью куда проще, а иногда, даже дешевле, нежели секционную. Основной материал полотна – металл.

Самодельные подъемные ворота предпочитают делать, используя именно схему с поворотным механизмом.

Механизм подъемных ворот для гаража

Реализация идеи

В домашних условиях проще сделать подъемно-поворотный тип конструкции. Для этого понадобится чертеж и схема сборки. Таких схем существует несколько: на противовесах и с помощью шарниров.
Шарнирно-рычажный тип механизма очень надежный и удобный в использовании.

В эксплуатации не возникает особых проблем, а вот во время монтажа, нужно закрепить все детали очень точно, в соответствии с чертежом.

Нужно тщательно своими руками настроить натяжение пружин и разместить все направляющие профиля, чтобы механизм был исправен.

Противовес используется куда реже, поскольку его конструкция рассчитана на большой вес, который очень редко применяется для ворот в частных гаражах.
Перед работами нужно измерить будущую рабочую площадь и подобрать схему сборки и механизм. В примере сборки будет использоваться шарнирно-рычажный механизм поворотных ворот.
После всех замеров проем нужно подровнять и сделать максимально геометрически правильным. В дальнейшем это поможет провести быстрый и качественный монтаж рамы для ворот.

Сборка рамы

Первое, что нужно будет сделать своими руками для самодельных ворот – рама. От правильного изготовления рамы будет зависеть рабочее состояние всех остальных деталей, так что стоит хорошо постараться.
Первый момент, на который стоит обратить внимание – толщина рамы, она должна быть на 50 мм толще, чем полотно.
Для сборки понадобится:

• два швеллера;
• два металлических уголка по длине стоек и один для верхнего проема;
• стойки.

Процесс работы следующий:

1. Основа конструкции – рама из уголков. Нужно сварить уголки, но так, чтобы они создавали ровную конструкцию, которая подойдет к проему.
2. В качестве основы для этой конструкции можно использовать швеллер, который бетонируется в нижней части проема. Для полной схемы понадобится две такие рамы.
3. Самостоятельно сборку и замеры очень трудно проводить, поэтому лучше пригласить одного-двух помощников. К плоскости швеллера останется приварить стойки и одна часть конструкции готова.

Полотно

После установки рамы осталось прикрепить полотно и подъемный механизм, соединить это все и гаражные ворота будут готовы.
Шаги сборки очень похожи на что, что делали для сборки рамы:

1. Нужно точно измерить диагональ полотна, чтобы оно не перекашивалось во время движения.
2. Из профилей собираем каркас, прихватываем сваркой. Полученный каркас должен вмещаться в раму, но с учетом небольшого зазора для беспрепятственного движения. Пробную конструкцию нужно проверить. Если она вмещается и не имеет перекосов, нужно хорошо проварить все места соединения, вварить перемычки и ребра жесткости. Все швы зачистить болгаркой.
3. Нужно разместить крепления и сами кронштейны на полотне. Сделать нужно так, чтобы детали не мешали другим элементам конструкции.
4. Далее необходимо разместить направляющие на потолке.
5. Утепляем полотно пенопластом, обвариваем листами металла снаружи и внутри.

Монтаж механизма

Самодельные подъемные ворота почти готовы, осталось только установить механизм и соединить его с рабочими элементами. Устанавливаем элементы механизма – шарниры, рычаги и пружины.

Пружины требуют тщательной регулировки, поэтому придется несколько раз своими руками сменить их положение и натяжение.
Механизм соединяется с приводом, проверяется работа всей системы.
Кроме того, можно установить фиксаторы и другие устройства, которые помогут регулировать работу механизма.

Сделать подъемные гаражные ворота своими руками не так уж просто, но если постараться, спустя несколько дней исправлений, получится очень хорошая конструкция.

Очень важно провести правильные замеры и выбрать рабочую схему для механизма, тогда будут гарантии, что все дальнейшие работы не потребуют переделок и изменений.

Подъемные гаражные ворота своими руками

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью – конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.

   Рама для полотна должна быть изготовлена строго по схеме

3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.

   В процессе изготовления ворот рекомендуется тщательно проверять надёжность креплений

4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.

   Оснащение механизмом перемещения створки — важный этап монтирования ворот

8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

По образованию — филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

Гаражные подъемные ворота своими руками фото, чертежи, и описание — Postroyka-Dom.com

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Скачать чертеж гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона ( толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

http://youtu.be/a5_XI3IfPMU

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Самодельные подъемные ворота — Строй журнал artikagroup.ru

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Существует две разновидности механизма для подъёмных ворот:

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Для работы должны быть под рукой следующие инструменты:

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

Проверка правильности работы ворот

Монтирование створки ворот

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Как сделать гаражные подъёмные ворота своими руками

Дата публикации: 14.03.17

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

• 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
• уголки толщиной 4 мм с параметрами 4х4 см;
• швеллер 40х80 мм;
• прут из стали, диаметр которого составляет 0,8 см;
• 2 пружины, имеющие внутренний диаметр 3 см;
• 2 подвижных кронштейна;
• анкерные болты и саморезы;
• ролики;
• трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

• углошлифовальная машина для разглаживания металла после сварки;
• сварочный аппарат;
• электрический лобзик, который пригодится для распила и обработки деревянного бруса;
• дрель, чтобы проделывать в материалах отверстия;
• шуруповёрт для оснащения полотна крепёжными элементами;
• молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.

Рама для полотна должна быть изготовлена строго по схеме

В процессе изготовления ворот рекомендуется тщательно проверять надёжность креплений

Оснащение механизмом перемещения створки — важный этап монтирования ворот

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

Сообщества › Сделай Сам › Блог › Подъёмные ворота для гаража.

К сожалению купить секционные ворота я не могу, поэтому было принято решение о изготовлении ворот самостоятельно.
Решил делать как можно проще, и из того, что есть под рукой и в любом хоз. магазине, в итоге пришёл к данной конструкции.

Мне понравился данный вариант тем, что он прост в изготовлении, ненужны верхние направляющие и тем, что у ворот имеется вылет наружу гаража, удобно летом когда дождь или солнце со стороны ворот, прикрыл немного и нет проблем.
Ну и главный фактор, это данный тип механизма съедает меньше внутреннего пространства при закрытии и открытии, так как если поставить машину задом к воротам то простая конструкция его задевала бы. А двигать туда сюда авто для открытия и закрытия ворот мне не хочется

Ну и собственно о конструкции.
Размеры проёма ворот у меня: ширина 298 см., высота 230 см.

Я использовал при изготовлении ворот:
Труба профильная 40 х 20 х 600 см = 4 шт.
Уголок 35 х 35 х 600 см = 4 шт.
Уголок 25 х 25 х 600 см = 1 шт.
Колёсики полиуретановые = 2 шт.
Профнастил С8 120 х 200 = 6 листов.
К сожалению 3 метровых мне найти не удалось, в наличии нет, а для заказа очень маленький объём.
Трос 3 мм = 5 метров.
Коуш под трос 3 мм = 4 шт.
Крепление для троса = 4 шт.
Блок для троса 30 мм = 6 шт. (Временное решение, будут заменены на подшипники).
Болты, гайки = у меня были.

Начал я с расчётов расстояния вылета воротины и крепления тяги.
На бумаге я нарисовал всё в масштабе и проверял как будет открываться воротина.
Расстояние от низа ворот до колёсика я решил сделать 80 см., то есть получается вылет ворот 80 см, но получилось 81 см.
При этом расстоянии воротина при открытии не задевала автомобиль.

А вот с расстоянием крепления тяги пришлось действовать методом подбора.
Я взял рейку по высоте воротины, отметил на ней место крепления колёсика 81 см, потом вкрутил саморез где планировалось верхнее крепление тяги, привязал верёвку, другим концом на рейке подбирал необходимое расстояние, у меня получилось 85 см.
Принцип подбора как на фото ниже.

Как сделать подъемные ворота на гараж своими руками — инструкция и чертежи

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля. Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем. Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости. Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка. Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см. Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов. Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная. Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Подъемные гаражные ворота своими руками

Подъемные ворота в гараж своими руками

Подъемные ворота в гараж, которые поднимаются к потолку, заводские называются секционными, потому что складываются в нескольких местах. В моем варианте, как и во многих самодельных воротах с подъемом вверх, секций нет, это цельная воротина, которая двигается двум вертикальным, и двум горизонтальным направляющим. У подъемных ворот есть два больших плюса, они не занимают место, и их не может засыпать снегом, к тому же намного проще их автоматизировать (поставить привод).

Подъемные ворота в гараж буду делать из профильной трубы 20х40 мм, и зашью профлистом. Направляющие тоже будут из такой же профильной трубы, по ним ворота будут кататься на подшипниках.

Направляющая для ворот

Выпиливаю направляющую из трубы 20х40, что бы вставить подшипник на оси.

Далее сварил рамку ворот из тех же труб, размер проема сделал 280 см. высоту 230 см, углы усилил уголком. Гараж каркасный, в процессе постройки, проем пока не ограничен сверху, по бокам стоят стойки из доски 50*150 мм. Закрепил вертикальные направляющие, немного наклонив их внутрь гаража, чтобы ворота легче поднимались.

Подшипники для ворот

Далее подпилил шляпку болта, чтобы он с подшипником вошел в профиль

Приварил болты с подшипниками к рамке ворот, завел подшипник в направляющую, верхние подшипники и направляющие еще не установлены.

Вид изнутри гаража.

Что бы ворота не выпали из направляющей вниз, просверлил внизу профиль, и вставил гвоздь. Направляющую прикрутил прямо к доске.

Сверху направляющую держит уголок

Затем отпилил лишнее от вертикальной направляющей, к рамке ворот сверху приварил кронштейн для верхнего ролика, и к нему уже приварил болт с подшипником. Так же поставил горизонтальную направляющую, ее закрепил на кронштейны к потолку, завел в нее подшипник.

Вид сбоку того же узла, только с другой стороны ворот

Фото крепления кронштейном горизонтальной направляющей

Кронштейн сделан из профильной трубы и арматуры, приварен к направляющей

Отрегулировал направляющие ворот, зашил профнастилом. Гараж еще не утеплен, стоит только каркас, все делается параллельно.

Обшивка профлистом

Вид снаружи, профнастил не очень ровный. Крепил его на кровельные саморезы.

Для того что бы ворота поднимались легко, без усилий, нужно поставить противовес, для этого через блочки, на трос подвесил два ведра с отсевом.

Система блочков для ворот

Блочки использую вот такие

Так ворота выглядят в открытом положении, подняты вверх, к потолку

Утепление гаражных ворот

Гараж утеплился, стал вопрос об утеплении подъемных ворот, своими руками. Их нельзя делать слишком тяжелыми, поэтому утеплять буду экструдированным пенополистиролом. Клеить его буду на монтажную пену к профлисту, для надежности крепления добавлю еще реек, которые креплю на кровельные саморезы к профильной трубе самих ворот.

После приклейки утеплителя, его нужно прижать, пока пена не засохнет. На этом фото подъемных ворот, видно конструкцию противовесов, я переделал ее так, что бы противовес был один, и находится он в угла, для этого немного переделал тросы, и поставил дополнительные блочки (1,2,3) Зелеными стрелками показано движение тросов когда ворота поднимаются.

Внизу тросы закреплены к кронштейнам

Противовесы для подъема

Более детально фото узла куда приходят тросы от противовесов ворот

Что бы тросы были одинаковыми, и ворота не перекашивало при подъеме или опускании, я поставил подвесил противовес не к тросы, а к такому же блочку, который свободно катается по тросу, обеспечивая тем самым равномерную натяжку троса, т.е. трос у меня состоит из одного цельного куска, концы которого закреплены снизу на воротах, а груз тянет за петлю через блочек.

В итоге подъемные ворота в гараж утеплены, и снабжены противовесами

Поднимаю пока в ручную, в дальнейшем планирую поставить привод с дистанционным управлением воротами, конечно все буду делать своими руками.

Так выглядят подъемные ворота, сделанные своими руками изнутри в мороз

Утеплитель 30 мм промерзает, этой толщины для Урала видимо не достаточно, скорее всего придется делать еще слой из 30 мм, общее получится 60 мм.

Вид снаружи UPD 06.06.2017

Гараж облицован, ворота доделаны практически, выглядят вот так, автоматизировать пока что не дошли руки.

По ходу эксплуатации гаража, решили поставить дверь со стороны ворот, зимой что бы выйти на улицу, приходилось поднимать ворота, это не очень удобно и потеря тепла.

В поднятом положении

Ворота работаю второй год (UPD от 11.12.2017)

Что бы в гараже было теплее, сделали печку на дровах из бочки. См. статью

Чертеж подъемных гаражных ворот

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Особенности каркаса

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Основные элементы конструкции

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Как сделать своими руками подъемно-поворотные ворота для гаража? Этапы изготовления, чертежи и размеры

Ворота – это «лицо» вашего гаража. И существует немало вариантов таких «лиц», которые можно сделать самостоятельно.

В статье вы найдете чертеж изготовления самодельных подъемных ворот для гаража, узнаете как сделать подъемные ворота в гараж своими руками. Также мы остановимся на их конструкции и особенностях.

Чем они интересны?

Устройство подъемных ворот для гаража выделяется среди своих собратьев некоторыми преимуществами. Во-первых, они изготавливаются из цельного полотна, которое можно сделать весьма стойким к попыткам взлома. Во-вторых, подъемно-поворотные ворота в открытом виде не занимают столько места в пространстве перед гаражом, сколько занимают распашные.

В-третьих, при достаточном опыте и умении работы с датчиками и электроприводами их можно сделать автоматическими, открывающимися при нажатии на пульт.

Дополнительным, но, тем не менее, немаловажным преимуществом сделанных своими руками подъемных ворот гаража являются большие возможности по выбору декора – ворота можно обшить вагонкой, пластиковыми панелями, сталью и многим другим.

Подъемные ворота на гараж — размеры:

Но помимо достоинств нужно вспомнить о недостатках. Главный минус подъемно-поворотных ворот в том, что в открытом положении они устанавливаются горизонтально под потолком, отнимая около 20 см от высоты проема, что в некоторых ситуациях может причинить неудобства (допустим, когда вы пытаетесь въехать в гараж на высоком внедорожнике).

Существенным недостатком цельного полотна является то, что при его повреждении придется менять не отдельный элемент, а всю конструкцию сразу. К тому же, оно может быть достаточно тяжелым, что предполагает большие нагрузки на раму и подъемную систему.

Поднимающиеся ворота для гаража имеют еще один минус: их можно применять лишь в прямоугольных проемах. Но тут следует вспомнить, что гаражи с проемами арочной или иной формы – чрезвычайная редкость.

Подъёмно-поворотные ворота в гараж своими руками — чертежи:

Закупаем все необходимое

Теперь настала пора взять ручку, несколько листов бумаги и составить список всего того, что необходимо для изготовления подъемных ворот на гараж своими руками. Все это можно приобрести в ближайшем строительном универмаге, потому с поиском материалов и инструментов больших проблем возникнуть не должно.

Итак, для самодельных подъемных ворот в гараж нам нужно:

1. Деревянный брус сечением 100х100 и 120х80 мм. Их можно заменить стальным профилем сравнительной прочности.
2. Уголки 40х40 и толщиной 4 мм.
3. Швеллер 40х80 мм.
4. Материал для полотна: доски толщиной 25 мм, профнастил либо пластиковые панели.
5. Стальной прут диаметром 8 мм.
6. Две пружины с внутренним диаметром 30 мм.
7. Анкерные болты и саморезы.

Что касается инструментов, то, прежде всего, нам необходимы рулетка, уголок и уровень для тщательного контроля того, чтобы размеры подъемных ворот для гаража были правильными.

Для работы с металлом нам понадобится углошлифовальная машина (она же более известная как болгарка) и сварочный аппарат. Кроме того, нам необходимо распиливать деревянный брус и проводить прочие работы с ним, а, значит, нам нужны электрический лобзик, дрель и шуруповерт. Ну и какой же ремонт без молотка, отверток и гаечных ключей?

Предварительное планирование

Как сделать подъемные ворота в гараж самому? Вместе с рулеткой и уровнем следует отправиться к проему, чтобы узнать размеры подъемных самодельных ворот для гаража. Это очень ответственный этап, от которого зависит далее, будет ли успешна ваша работа.

После этого можно взять лист бумаги и начать составлять своими руками чертежи подъемных ворот для гаража. Итак, они будут состоять из цельного полотна, проема, рамы под потолком и подвижных механизмов.

Прежде всего, необходимо тщательно вымерить на чертеже подъемных ворот в гараж все размеры, чтобы в дальнейшем не возникало различных несостыковок и проблем при изготовлении. Полезным будет сделать план с нескольких видов, включая изометрию.

Если на этом этапе у вас возникают трудности – постарайтесь найти товарища с опытом в составлении чертежей и, что еще лучше, изготовлении ворот. Сделали своими руками чертежи подъемных ворот в гараж? Теперь пора приступить к действиям!

Ворота гаражные подъемные своими руками — чертежи:

Подъемные гаражные ворота своими руками: пошаговая инструкция

Как сделать подъемно-поворотные ворота на гараж своими руками?

1. Прежде всего, нам нужно оборудовать проем. Вертикальные опоры из бруса 120х80 мм следует вкопать в пол гаража (если он уже залит) или землю (если еще нет) на 20-30 миллиметров, для большей надежности глубину можно увеличить. К стенам гаража и вертикальные и горизонтальные балки будут крепиться с помощью анкерных болтов.
2. Собираем раму под потолком. Для этого от проема на расстоянии примерно в длину ворот следует установить горизонтальную балку для направляющих. Важно, чтобы она была параллельна горизонтальной балке проема и на всей своей длине была одинакова по высоте, перекосы недопустимы.
3. Из двух металлических уголков с помощью сварки собирается направляющий рельс, по которому будет передвигаться ролик, закрепленный на полотне. Следует тщательно контролировать расстояния между вершинами уголков при сборке. Два таких рельса необходимо прикрепить к верхним балкам, для этого можно использовать металлическую фурнитуру и саморезы.
4. Изготавливаем каркас полотна. Для него можно взять деревянный брус, либо металлические уголки, сваренные в квадратный профиль. Для лучшей долговечности полотна к основному каркасу можно приварить (или прикрепить) поперечные либо диагональные балки. Не забудьте о роликах в верхней части конструкции.
5. Используя крепежный материал, нужно обшить полотно выбранным вам материалом.
6. Данный пункт изготовления подъемно-поворотных ворот очень важен, ему следует уделить большое внимание. Используя уголки и крепеж, нужно сделать подвижные кронштейны на обеих опорных балках. К ним следует прикрепить рычаги их швеллеров, которые и будут толкать полотно вверх.
7. Для удержания ворот в открытом положении необходимы пружины. Они крепятся к нижней части опор, к кронштейну и к оконечности швеллера. При поднятии полотна пружина сжимается и не допускает самопроизвольное опускание: для закрытия ворот потребуется приложить немалое усилие. Не лишним будет оборудовать крепление пружины к кронштейну и швеллеру регулятором натяжения.
8. Завершающий этап изготовления ворот – монтаж всех элементов, утепление полотна и крепление на обшивку декоративного покрытия.

Подъемные ворота в гараж своими руками (из профиля):

В дальнейшем подъемно-поворотные ворота для гаража можно улучшить, добавив возможность автоматического открытия и закрытия. Для этого будет необходим электрический привод, приемник сигнала и пульт управления. В качестве последнего можно применить брелок для автомобильной сигнализации, а в качестве привода – либо реверсную лебедку, либо механизм электростеклоподъемника.

Не забудьте также об установке надежной запорной системы, которая защитит ваш гараж от незаконного проникновения. Если же вы часто заходите сюда и вам не нужно каждый раз поднимать полотно, то в нем можно сделать вырез под дверь.

А также интересная статья о том, как сделать своими руками козырек над гаражом.

Кроме этого, в полотне можно сделать вставки из стекла или любого иного светопроницаемого материала, так вы сэкономите на освещении гаража в светлое время суток.

Как видите, сделать самостоятельно подъемно-поворотные ворота в гараж не так уж и сложно, главное это даже не хорошие навыки работы с металлом и деревом, а тщательное планирование и соблюдение размеров гаражных подъемных ворот. Если все было сделано правильно – такие ворота прослужат вам очень долгую службу.

Полезное видео

Смотрите видео о том, как сделать подъемно-поворотные ворота для гаража своими руками:

Изготовление и установка подъёмных гаражных ворот своими руками

Владельцы автомобилей уделяют повышенное внимание технической оснащённости своего гаража. Главная роль при этом отведена установке прочных ворот, отличающихся функциональностью и эстетичностью. Особенной популярностью пользуются подъёмные ворота, которые несложно изготовить и установить своими руками.

Особенности подъёмных гаражных ворот

Планируя оснастить помещение для хранения транспортного средства самодельными подъёмными механизмами, тщательно ознакомьтесь с их конструктивными и эксплуатационными особенностями.

Подъёмные ворота удобны и функциональны. Ими можно управлять прямо из автомобиля

Внимательно проанализируйте положительные стороны конструкции, изучите отрицательные моменты.

Варианты конструкции ворот: какой выбрать

В гаражных помещениях используют различные типы подъёмных ворот:

Ограждения подъёмно-секционного типа. Характеризуются секционной конструкцией полотна, изготовленного из отдельных элементов.В процессе открывания ворот перемещение панелей подъёмно-секционной конструкции осуществляется по направляющим полозьям с помощью роликов внутри гаражного помещения. Низкая прочность и сложность изготовления ограничивают интерес автолюбителей к этой конструкции.

Секционные панели ворот соединены шарнирами, поэтому они являются недостаточно прочными

Цельное полотно подъёмно-поворотных ворот отличается большей прочностью

Подъёмные ворота с поворотным механизмом надёжно защищают гараж. Для их изготовления можно использовать покупные комплектующие или воспользоваться самостоятельно изготовленными элементами. Последний вариант значительно сэкономит денежные средства.

Достоинства поворотных гаражных ворот

Подъёмная конструкция выгодно отличается от других типов гаражных ограждений. Главные преимущества:

1. Высокая прочность. Применение качественного материала обеспечивает надёжную защиту от взлома.
2. Устойчивость к коррозии. Конструкция полотна ворот затрудняет проникновение влаги.
3. Экономия свободного пространства перед гаражом. Подвешенное на жёстких направляющих полотно в открытом состоянии располагается над автомобилем, освобождая тем самым всю проезжую часть для маневрирования при парковке.
4. Возможность декорирования внешней поверхности ворот.

Облицовка ворот декоративными панелями улучшает внешний вид ворот и всего гаража

Существуют ворота для гаража и на два автомобиля

Недостатки ворот с откидной створкой

Любая конструкция ворот, наряду с достоинствами, имеет определённые недостатки. Не являются исключением и механизм подъёмно-поворотного типа:

1. Возможность монтажа только в проёмы правильной прямоугольной формы. Нарушение геометрии вызывает заклинивание и неравномерное прилегание.
2. Уменьшение полезной высоты въездного проёма в открытом положении. Это затрудняет свободный въезд автомобиля с гружёным верхним багажником.

Высота въезда при открытых подъёмных воротах уменьшается на 20 см

Устройство подъёмных ворот

Главные части подъёмных конструкций — металлическая силовая рама, шарнирно закреплённое полотно и механизм перемещения.

Элементы конструкции подъёмных ворот не так многочисленны, как могло показаться

Рама конструкции изготавливается из стальных профилей прямоугольного сечения или прочных деревянных брусьев. Она является силовым элементом, несущим основную нагрузку. Коробка фиксируется в гаражном проёме и обеспечивает крепление подвески, связанной с механизмом перемещения.

Поворотная створка должна соответствовать параметрам гаражного проёма. Полотно представляет собой каркас, изготовленный из металлических профилей. Оно зашивается стальными листами или сэндвич-панелями. С целью уменьшения расходов иногда применяются деревянные щиты. Для защиты полотна ворот от коррозии его можно обить оцинкованной сталью. Дополнительную привлекательность ограждению придают декоративные панели, установленные с внешней стороны.

Ворота можно отделать декоративными панелями, тогда они будут выглядеть особенно красиво

Из чего состоит подъёмный механизм

Устройство открытия ворот предусматривает использование одного из следующих механизмов:

• шарнирно-рычажного, отличающегося надёжностью и простой конструкцией. Он позволяет выполнить подъём створки с одновременным поворотом и предотвратить блокировку. При монтаже важно обеспечить точность установки направляющих и произвести регулировку пружин, способствующих перемещению;
• оснащённого противовесами привода, применяемого для массивных полотен. Такие ворота изготавливаются из толстой листовой стали или древесины тяжёлых пород. Устройство включает стальной трос, зафиксированный в углах металлоконструкции и проходящий через блок лебёдки к противовесу. Иногда вместо троса применяется стальная цепь. В конструкции с противовесами балансиры выполняют функцию пружин, компенсируя массу ворот.

Схема работы подъёмного механизма

Открытие подъёмных ворот с помощью шарнирно-рычажной конструкции осуществляется благодаря роликам и подъёмным рычагам. Перемещение полотна происходит по направляющим, закреплённым на потолке гаража.

Подвижная роликовая опора обеспечивает плавное перемещение полотна ворот

После подъёма полотно фиксируется в потолочной части гаражного помещения. При этом низ створки формирует навес над проёмом. При закрытых створках пружины находятся в растянутом состоянии, а в открытом положении — в сжатом.

Элементы ворот с шарнирно-рычажной подвеской составляют сложный механизм

Многие владельцы автомобилей оборудуют помещения для хранения транспорта именно шарнирно-рычажной конструкцией.

Открытие щитового полотна может осуществляться вручную или с применением специального электрического привода, предусматривающего возможность дистанционного управления.

Использование электропривода облегчает открытие ворот

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Выполнение замеров гаражного проёма — обязательная операция, осуществляемая на проектном этапе.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность.

Выбор материалов и комплектующих зависит от размеров проёма, конструкции ворот и степени автоматизации.

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

• металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
• деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

Раму лучше сделать из металлической трубы, но если ее нет, можно использовать деревянные бруски

Каркас воорот также делается из металлической трубы

Установка электрического привода позволит вам управлять воротами дистанционно

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

• рулетка длиной 5 метров, строительный уровень;
• комплект гаечных ключей и набор различных отвёрток;
• электрическая дрель в комплекте со свёрлами;
• болгарка с отрезным кругом диаметром 180 мм;
• аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Рекомендации по сборке и установке подъёмных ворот для гаража

Работы по изготовлению элементов ворот и установке собранной конструкции требуют предварительного ознакомления с пошаговой инструкцией.

Последовательность операций

Изготовление и установку узлов поворотных ворот осуществляйте по следующему алгоритму:

Сварите силовую коробку, используя металлические трубы прямоугольного сечения. Можно при необходимости собрать раму ворот из деревянных брусков.

До окончательной сварки следует слегка «прихватить» металлические балки, чтобы каркас рамы приобрел необходимую прочность

Удаление неровностей и наплывов после сварки улучшит внешний вид ворот

Предварительная установка конструкции позволяет определить правильность изготовления полотна

Пружины с обеих сторон ворот должны иметь одинаковую жёсткость

Изготавливая механизм согласно пошаговой инструкции, контролируйте соответствие размеров. Руководствуйтесь значениями, указанными на чертеже или эскизе.

Чем утеплить полотно

Чтобы через створки тепло не уходило из помещения, их необходимо утеплить. Для этого можно использовать пенопласт, базальтовую вату или пенополистирольные панели.

Руководствуясь соображениями пожарной безопасности, лучше применять для утепления устойчивые к возгоранию материалы — базальтовую вату или листовой пенополистирол.

Для полноценного утепления используется резиновый уплотнитель. Он устанавливается по периметру ограждающей конструкции. Плотное прилегание эластичного уплотнения по контуру проёма затрудняет проникновение холодных воздушных масс в гараж.

Нюансы эксплуатации: что нужно сделать, чтобы полотно хорошо открывалось и не опрокидывалось

Важно соблюдать специальные требования для обеспечения безотказной эксплуатации. Обратите внимание на следующие моменты:

Периодическую смазку шарнирных элементов. Попадание инородных тел и пыли затруднит свободное перемещение створки ворот.

Смазка подвижных элементов обеспечит лёгкость открывания

При правильной эксплуатации подъёмно-поворотных ворот проблемных ситуаций не возникнет. Важно контролировать состояние конструкции в процессе использования и, при необходимости, вовремя устранять возникающие дефекты.

Видео: из чего изготовить самодельные ворота с дистанционным складным механизмом

Ворота подъёмно-поворотной конструкции можно изготовить самостоятельно. Это серьёзная, но выполнимая задача. Используйте правильно разработанную документацию, соблюдайте технологию изготовления, применяйте качественные материалы. Результат — оснащение собственного гаража надёжными подъёмными створками, существенная экономия денежных ресурсов и получение дополнительных навыков работы с инструментом.

Самостоятельная инструкция по эксплуатации гаражных ворот | DDM Garage Doors

Многие из наших клиентов считают наши инструкции полезными при ремонте своих гаражных ворот. Домашние мастера, это страница для вас!

Не знаете, какое руководство использовать? Посетите нашу страницу устранения неполадок, чтобы увидеть возможные причины и решения проблем с гаражными воротами.

Или просто следуйте приведенным ниже ссылкам и ссылкам со страниц наших продуктов и других страниц руководств.

Введение в пружины гаражных ворот

Пружины гаражных ворот уравновешивают вес двери, облегчая ее открывание и закрывание.Они служат той же цели, что и противовесы, которые использовались для балансировки дверей в прошлые века, а также многие двери сегодня. Например, если гаражная дверь весит 100 фунтов, сила пружины в 100 фунтов должна противостоять весу двери, чтобы дверь могла подниматься и опускаться. Достигайте этого с помощью пружин, которые либо растягиваются, либо с помощью специальных крутящих моментов, которые помогают уравновесить дверь.

Если вы хотите узнать, какие варианты существуют для вашей системы пружин гаражных ворот, посмотрите наше видео о пружинах для гаражных ворот.

Введение в противовес гаражных ворот

Для безопасного ремонта гаражных ворот необходимо понимать действующие силы. Из этого видео вы узнаете, как уравновешивается дверная система, позволяя пружинам компенсировать вес двери на протяжении всего хода двери.

Пружины кручения EZ-Set

Если в ваших гаражных воротах сломалась пружина EZ-Set, у вас есть два основных способа восстановить дверь в прежнее рабочее состояние.Более простой и безопасный вариант — оставить систему EZ-Set себе. Другой — преобразование в систему Standard Torsion Spring.

Торсионная пружина TorqueMaster Wayne Dalton

В пружинной системе TorqueMaster

Уэйна Далтона используется уникальное оборудование. Радиус дорожки меньше, чем у большинства других ворот, барабаны для кабелей меньше, а вал имеет уникальную форму. Торсионные пружины вместо того, чтобы скользить по валу, помещаются внутри вала.

Пружины выдвижения секционных ворот гаража

Пружины растяжения имеют четыре характеристики: длину, внутренний диаметр, размер проволоки и тип конца.Несмотря на то, что пружины обладают этими свойствами, производители обычно не делают свои пружины растяжения на основе размеров, которые вы можете найти на своей двери. У каждого производителя свой дизайн изготовления пружин.

Цельные пружины расширения гаражных ворот

Цельные пружины бывают двух основных типов. Первая — стандартная пружина. Эту пружину используют самые разные производители дверей. Если в верхней части вашей двери есть ролики, которые движутся по металлической направляющей, идущей горизонтально к задней части гаража, у вас есть стандартные цельные пружины.

Пружины кручения для коммерческих и промышленных предприятий

Торговые и промышленные подвесные двери варьируются от нескольких сотен фунтов до более тысячи фунтов. Дверные системы с вертикальным и высоким подъемом часто используются в коммерческих и промышленных помещениях для максимального увеличения пространства. Следуйте этому руководству, чтобы измерить свои старые пружины и найти новые торсионные пружины для покупки.

Дверные пружины для самостоятельного хранения

Рулонные двери для складирования действуют аналогично пружинным дверным рулонам из стали.Подобно стальной катящейся двери, занавеска на этих дверях обвивается вокруг себя, когда дверь открывается. Основное отличие, однако, заключается в том, что стальные рулонные двери состоят из планок, а рулонные двери для самостоятельного хранения — это всего лишь один кусок стали. В то время как стальные рулонные двери обычно используются в коммерческих и промышленных помещениях с тяжелыми условиями эксплуатации, рулонные двери для самостоятельного хранения часто используются в складских помещениях.

Купить Дверные пружины для самостоятельного хранения

Торсионные пружины для роликовых дверей

Торсионные пружины на стальных рулонных воротах работают так же, как и другие торсионные пружины в производстве гаражных ворот.Когда дверь закрыта, пружина заводится. Пружина прикреплена к анкерному кронштейну пружины на одном конце и на валу — на другом. Когда стальная рулонная дверь открывается, пружина в цилиндре поддерживает большую часть веса двери. Остальная часть этого веса поднимается цепной тали или оператором.

Как измерить пружины гаражных ворот

Измерение пружин кручения гаражных ворот — точные, технические работы. Это часто ставит в тупик опытных машинистов, инженеров и техников по обслуживанию гаражных ворот.В дверном бизнесе мы часто ошибаемся, заказывая пружины. Мы шутим, что мы будем использовать их как якоря для лодок, но у вас может не быть лодки! Нажмите, чтобы узнать, как не заказывать якорь для лодки.

Если вы предпочитаете видеоуроки, посмотрите наше видео о том, как измерить пружины кручения гаражных ворот.

Использование торсионных пружин с разным подъемом

По возможности мы рекомендуем использовать согласованные торсионные пружины с сопоставимой подъемной силой и сроком службы.Это максимально продлит срок службы торсионных пружин и не приведет к потере жизненного цикла, потраченным впустую долларам. Это руководство поможет домовладельцам понять, как правильно использовать торсионные пружины в различных подъемниках.

Увеличение срока службы непревзойденных торсионных пружин

Мы рекомендуем нашим клиентам покупать торсионные пружины, равномерно подобранные по подъемной силе и циклам, чтобы увеличить срок службы пружины. Некоторые пружины гаражных ворот могут иметь соответствующий подъемник, но номинальные значения цикла могут отличаться.

Замена торсионной пружины

(одна пружина)

В этом руководстве приведены подробные инструкции по замене торсионной пружины, если в гаражных воротах используется только одна пружина. Осторожность! Это опасная работа, поэтому внимательно прочтите предупреждения.

Установка торсионных пружин с намоточным устройством S3

В этом руководстве приведены инструкции по намотке пружин с помощью намоточного устройства S3 вместо более опасного способа использования заводных стержней.Эти намоточные устройства можно использовать повторно до трех полных циклов наматывания и разматывания пружин перед их заменой.

Как установить узел одинарной торсионной пружины

Цель этого руководства — показать, как установить стандартный узел торсионных пружин гаражных ворот на новые гаражные ворота или на дверь, в которой ранее использовались пружины растяжения, пружины TorqueMaster или торсионные пружины EZ-Set.

Замена конуса торсионной пружины

Есть ли у вас проблемы с механикой? Закажите пружины с конусами.Однако если вам нравится испытание чего-то нового, вы можете снять конусы со своих старых пружин и использовать их на новых пружинах. Вы обнаружите, что снять конусы с пружин гаражных ворот довольно просто. Вы можете попробовать перед заказом.

Замена конуса и проставки TorqueMaster

Пружина TorqueMaster цела, но конус или проставка сломаны? Это руководство для вас! Приведенные здесь шаги предназначены для того, чтобы провести вас через процесс замены конуса и / или проставки и позволить вам повторно использовать вашу функциональную пружину.

Замена пружины растяжения

У вас есть подъемно-секционные гаражные ворота с пружинами растяжения? Одна из ваших пружин сломалась? Следуйте инструкциям в нашем простом руководстве, чтобы заменить пружины растяжения, чтобы дверь снова заработала.

Замена торсионной пружины двери для самостоятельного хранения

Приведенным ниже инструкциям может следовать большинство домашних мастеров. В начале этого урока вам понадобится второй человек, который поможет вам поднять дверь, чтобы вы могли заменить торсионные пружины.Эти инструкции предназначены для замены двух пружин на рулонной двери для самостоятельного хранения, также известной как шторная дверь для мини-склада, которая имеет типичные петли для самостоятельного хранения на каждом конце пружин.

Коммерчески замена пружины кручения дуплекса надземной двери

Это руководство предназначено только для опытного обслуживающего персонала. Эти инструкции проведут вас через замену внутренних и внешних пружин дуплексной системы сборки на коммерческих и промышленных подъёмных дверях.В этом руководстве используется пара дуплексных узлов в системе высокого подъема.

Как заменить одну пружину гаражных ворот на две

Узнайте о рисках использования только одной торсионной пружины на гаражных воротах и ​​узнайте о преимуществах использования двух пружин. Включены инструкции, которые помогут вам пройти через наши руководства по замене торсионной пружины. Мы также предоставляем вам необходимые инструменты, которые помогут вам решить, какие детали вам нужны и какие пружины покупать.

Преобразование торсионной пружины Crawford

На заре индустрии гаражных ворот каждый производитель штамповал, катал, формовал, вырезал и крепил свою фурнитуру. Ни одна из торсионных пружин на гаражных воротах Crawford не является стандартной, за исключением вала с наружным диаметром 1 дюйм. Переделать это немного дополнительно, но результат того стоит.

Посетите нашу страницу устранения неполадок, чтобы лучше диагностировать проблему с гаражными воротами.

Видео о ремонте гаражных ворот своими руками

Вот несколько советов, которые помогут вам безопасно и правильно выполнить работу над гаражными воротами. Это наши видеоролики «Технические советы», снятые в прямом эфире с наших внутренних обучающих семинаров здесь, в Западном Чикаго. Многие из них имеют узкую направленность. Также важно помнить, что при работе с системами гаражных ворот следует всегда соблюдать надлежащие меры безопасности. Если вы сомневаетесь в своей способности безопасно выполнить работу, подумайте о том, чтобы позвонить профессионалу.Безопасность, затем работа!

Замена коммерческого кабеля

Следующие PDF-файлы содержат инструкции по замене тросов коммерческих гаражных ворот в различных ситуациях, с которыми может столкнуться специалист по ремонту в полевых условиях.

Для замены коммерческих кабелей с приводом следуйте нашим инструкциям (PDF) для двери 22 ‘X 14’, застрявшей в открытом положении с отключенными кабелями и приводом промежуточного вала с центральной установкой, внутри лифта.

Для замены коммерческих кабелей без оператора, следуйте этим инструкциям (PDF) для двери док-станции 10 ‘X 10’ без оператора, внешнего лифта.

Замена шкива

Ворота вашего гаража частично закрываются, а затем открываются снова? Дверь заедает и прилипает? Слышны скрежеты при открытии и закрытии двери? За 30 лет обслуживания гаражных ворот я обнаружил, что эти симптомы труднее всего диагностировать. Одной из основных причин выхода из строя гаражных ворот с использованием пружин растяжения является износ шкивов.

Замена пластины концевого подшипника

Позднее субботнее утро, и твой кофе остыл.Вы наполовину закончили замену торсионных пружин гаражных ворот и только что обнаружили, что концевой подшипник поврежден. Или вы смазали каждую движущуюся часть вашей двери, и у вас все еще есть громкий раздражающий писк, когда дверь открыта. Затем, ища причину, вы находите этот заклинивший подшипник. Однако это не проблема, так как это может подождать.

Замена концевого подшипника

Иногда заказчики предпочитают оставлять ту же концевую опорную пластину и заменять только подшипники.Имея всего несколько деталей, которые можно найти во многих гаражах, вы можете оставить эту старую и тяжелую концевую опорную пластину и заменить только подшипники.

Как собрать комплекты распорок ворот гаража

Распорки гаражных ворот укрепляют секции ворот, предотвращая их изгиб или поломку. Они также помогают плавно открывать и закрывать дверь. Если секции не жесткие, ворота гаража будут закрываться при открывании и закрывании.

Замена нижней части

Из всех секций гаражных ворот чаще всего происходит замена нижней секции.Поскольку эта секция находится ближе всего к полу гаража, она поглощает больше всего воды и чаще поедается маленькими существами.

Если ваша дверь оборудована внутренним подъемником, следуйте этим инструкциям (PDF) для приложения с деревянной дверью заподлицо с нижней частью. Ширина 12 футов с приводом промежуточного вала с центральной установкой — включает разметку с внутренним подъемником.

Если у вашей двери есть внешний подъемник, следуйте этим инструкциям (PDF) для приложения для нижней части двери с деревянным потолком. 12 футов шириной, с центральным приводом промежуточного вала с внешним подъемником.

Как смазать дверь гаража

Гаражная дверь скрипит или издает много шума при открытии? Есть несколько способов уменьшить скрип гаражных ворот. Многие люди смазывают все, но на самом деле это может привести к поломке и огромному беспорядку. Есть некоторые особые вещи, которыми вы можете смазывать, чтобы продлить срок службы ваших гаражных ворот и снизить уровень шума. В этом видео рассказывается, как смазать гаражные ворота, чтобы снизить уровень шума и продлить срок службы гаражных ворот.

В этом видео конкретно рассказывается, как смазать ролики гаражных ворот для устранения шума.

Преобразование гаражных ворот с высоким подъемом

Хотите, чтобы дверь гаража открывалась ближе к потолку? Вы хотите по-прежнему открывать дверь гаража, когда ваша машина стоит на подъемнике? Превратите свои гаражные ворота в ворота с высоким подъемом.

Собрав размеры, указанные в этом руководстве, получите ценовое предложение на заказной комплект для подъема ворот для ваших гаражных ворот.

Собственная сборка гусеницы с высоким подъемом

Клиенты

DIY найдут эти инструкции полезными при сборке своих комплектов для высокого подъема. В этом учебном пособии показано, как мы собираем высотные гусеницы «собственными силами». После сборки гусениц на нашем предприятии мы отправляем их клиентам как часть полного комплекта для переоборудования подъемников.

Преобразование вертикального подъемника ворот гаража

Следующие инструкции по преобразованию гаражных ворот в систему с вертикальным подъемом написаны только для опытных механиков.Задача посложнее, чем установка гаражных ворот от начала до конца. Среднестатистическому мастеру по дому не следует делать этого.

Сборка вертикального подъемника

Цель данной инструкции — продемонстрировать, как вырезать и собрать вертикальный подъемный рельс. После этого гусеницы будут готовы к установке на косяк.

Замена муфты винтового привода Genie

Если двигатель открывалки Genie работает, но винт не вращается и дверца не открывается, проблема может заключаться в повреждении муфты винтового привода.Чтобы узнать, как заменить соединительную муфту, ознакомьтесь с этим руководством.

Ремонт открывателя Genie

В этом видео мы покажем вам, как отремонтировать открывалку Genie, которая была неправильно собрана и была повреждена. Мы также покажем вам, как проверить работоспособность открывателя Genie, чтобы убедиться, что часть, о которой часто забывают, была установлена ​​правильно.

Базовые операции перегрузочного моста

Первым шагом в изучении обслуживания стыковочных рычагов является понимание того, как они работают.Изучите функции компонентов, общих для всех перегрузочных мостов, будь то механические, гидравлические или пневматические.

Введение в три типа доклевеллеров

Первым шагом в изучении обслуживания стыковочных рычагов является понимание того, как они работают. В этом видео мы рассмотрим основные рабочие механизмы, используемые доклевеллерами. Это включает как общую конструкцию, так и конкретные подъемные механизмы, которые делятся на три категории: механические, гидравлические и пневматические.

Как работают механические перегрузочные мосты

Это видео было создано, чтобы помочь вам понять, как работают перегрузочные мосты, чтобы вы могли определить, подходит ли вам этот вид работы. Если вы не чувствуете себя достаточно квалифицированным, чтобы безопасно работать на перегрузочных мостах, вам следует позвонить в профессиональный.

Безопасность перегрузочного моста

Следующие инструкции по технике безопасности призваны помочь обеспечить надлежащие правила техники безопасности при работе с любым перегрузочным мостом.Как и в случае любого механического оборудования, несоблюдение надлежащих мер предосторожности может привести к серьезным травмам или смерти.

Замена толкателя Kelley

Большинство механических перегрузочных мостов используют демпфирующие механизмы, чтобы приподнимать выступы, когда они поднимаются, и закрываются медленно, поскольку удары поглощают вес выступа. Однако во многих перегрузочных мостах Kelley штанга-толкатель и податливая штанга соединены с узлом рычага, так что, когда платформа поднимается, штанга-толкатель опускается вниз.Затем, когда кто-то подходит к перегрузочному мосту снаружи, пластина на штанге-толкателе зацепляется за средний болт, позволяя штанге-толкателю поднять выступ.

Rite-Hite Lip Assist Bar Замена

В большинстве доклевеллеров Rite-Hite кольцо перекатывается по кривой выступа, когда кто-то идет по палубе доклевеллера. Это позволяет прикрепленной к кольцу вспомогательной планке для выступа подталкивать губу вверх.
Со временем планка, соединяющая кольцо и планка поддержки губ, изнашивается, и кольцо не может оставаться на пути держателя губ.Это косвенно предотвращает подъем выступа, когда кто-то тянет за тяговую цепь.
В этом учебном пособии показано, как правильно заменить изношенную вспомогательную планку для губ в перегрузочном мосту Rite-Hite.

Замена зажима Келли

В большинстве доклевеллеров Kelley в прижимном корпусе хранится храповой механизм, который фиксируется на дне платформы и удерживает его в закрытом состоянии. Когда кто-то тянет за спусковую цепь на палубе, трещотка разблокируется и выдвигается, позволяя доклевеллеру открыться.

Как отремонтировать удерживающий блок Serco

Когда прижимной блок Serco перестает функционировать, его, возможно, не потребуется полностью заменять. Вместо этого вы можете разобрать устройство и заменить поврежденные компоненты. Это может сэкономить время, избавляя от необходимости снимать корпус, шлифовать, приваривать и устанавливать новый блок.

19 Самодельные планы гаражных ворот, которые можно легко сделать своими руками

Гаражные ворота с приводом могут быть очень дорогими для покупки — и они недешевы, когда пришло время их ремонтировать.Это означает, что те, кто хочет самостоятельно импровизировать, могут сэкономить много денег.

Если это похоже на то, что может вас заинтересовать, мы посмотрели в Интернете, что делают другие люди, и вот наши 19 лучших планов гаражных ворот своими руками, которые вы, возможно, захотите попробовать дома.

1. Ремонт гаражных ворот

Гаражные ворота недешевы, особенно когда они нужны для старинного дома. Но если вы хотите сэкономить немного денег, вы можете попробовать сделать его самостоятельно — при условии, что у вас есть правильный план, которому нужно следовать.

С помощью этих инструкций вы получите список необходимых инструментов и материалов, а затем план проведет вас через все необходимые шаги для успешного завершения проекта. Хорошо составленный и подробный план, который стоит проверить.

Проверьте эту идею DIY гаражных ворот

2. Деревянная цельная гаражная дверь

В этом видео этот YouTube показывает вам, как он сделал цельную гаражную дверь из листа дерева.По большей части он представляет собой покадровую съемку, показывающую, как они работают над этим, и интересно наблюдать, как проект обретает форму.

Копировать тоже просто, поэтому у вас не должно возникнуть проблем с воспроизведением этой идеи дома, если вы хотите сделать что-то свое.

3. Самодельные гаражные ворота для каретных домов

Если вы ищете план, который покажет вам, как построить классические гаражные ворота для каретных домов, вы попали в нужное место.

Планы на веб-сайте Instructables всегда хорошо написаны, просты в использовании и сопровождаются множеством полезных фотографий и иллюстраций — и эта не исключение.

Нам нравятся гаражные ворота на первой фотографии — и если вы хотите, чтобы они были у вас дома, этот план покажет вам, как это сделать.

Проверьте эту идею DIY гаражных ворот

4. Установка верхней гаражной двери

Если у вас есть гаражные ворота, и вам нужно знать, как их установить, это видео может будь тем, что ты ищешь.

Ведущий на видео подробно и подробно объясняет все, что вам нужно знать, поэтому, если вы не уверены, что делаете это самостоятельно, это видео должно помочь.

Это длинное видео, но, посмотрев его, вы почувствуете себя гораздо более готовыми к установке гаражных ворот без необходимости вызова профессионала.

5. Как построить гаражные ворота

Как указывается в этом блоге, гаражные ворота могут быть дорогими, но если у вас есть необходимое оборудование и навыки — и желание попробовать себя — можно построить себе намного дешевле.

Инструкциям легко следовать — хотя, честно говоря, несколько изображений помогли бы — и, выполнив эти простые шаги, вы сможете построить собственные гаражные ворота.

Проверьте эту идею DIY гаражных ворот

6. Постройте двери каретки для гаража

Вот отличный видеоплан, если вы ищете инструкции по созданию набора дверей каретки для вашего гаража. Нам нравится, как он начинает с набросков, чтобы прояснить, чего он хочет достичь.

Затем он проведет вас через все шаги, которые он предпринял, чтобы превратить диаграммы в реальность — и мы должны сказать, что нам нравятся результаты.Еще один интересный и полезный план для просмотра.

7. Недорогие гаражные ворота своими руками

В этом плане вы узнаете, как потенциально сэкономить тысячи долларов, сделав свои собственные гаражные ворота своими руками вместо того, чтобы покупать их и устанавливать их профессионалом.

Как объясняется на этой странице блога, есть несколько различных типов на выбор — вам просто нужно решить, какой из них вы предпочитаете, а затем приступить к его изготовлению.

Проверьте эту идею двери гаража DIY

8.Замена гаражных ворот на двери сарая

Как вы, вероятно, знаете, гаражные ворота с механическим цепным приводом иногда могут доставлять больше проблем, чем они того стоят. Их дорого покупать, они могут выйти из строя — и могут стоить целое состояние, если вам потребуется их отремонтировать или заменить.

Вместо этого есть более простое решение — снимите старую гаражную дверь и установите вместо нее дверь сарая. Хотите узнать как? Тогда посмотрите это видео.

9.Простые шаги DIY для создания раздвижной двери для вашего гаража

Вот руководство по созданию раздвижной двери для вашего гаража за восемь простых шагов. Если вы поищете в Интернете, вы можете найти некоторые сайты, на которых говорится, что изготовление гаражных ворот своими руками может быть опасным.

Однако, если мы говорим об этом виде раздвижных дверей, беспокоиться гораздо меньше. Четкий план с большим количеством полезной информации — стоит прочитать.

Проверьте эту идею двери гаража DIY

10.Как сделать деревянные гаражные ворота

Есть много замысловатых и сложных планов для самостоятельных гаражных ворот, которые будут стоить вам почти столько же, сколько покупка новых.

Этот план, с другой стороны, очень прост, стоит не более 200 долларов и может быть выполнен всего за один день.

Если это похоже на план, который вы ищете, на него стоит посмотреть.

11. Идеи DIY для переделки гаражных ворот

Этот план немного отличается.Он не показывает вам, как сделать гаражные ворота — вместо этого он дает вам пять идей, как придать существующим гаражным воротам свежий вид.

Нам нравятся фотографии, а идеи очень легко копировать, поэтому, если вы хотите преобразить свой дом, это отличный источник вдохновения.

Проверьте эту идею DIY гаражных ворот

12. Изготовление недорогих гаражных дверей на заказ

В этом видео мы видим, как YouTuber построил свои собственные гаражные ворота как часть более крупный проект построить целый гараж самому.

На самом деле, как он объясняет во введении к этому видео, эти двери были проблемой, которая ему не особенно нравилась.

Однако он выполнил свою работу, и вы можете увидеть, как это сделать, посмотрев его видео.

13. Способы починки гаражных ворот

Если у вас возникают проблемы с гаражными воротами, возможно, вам придется позвонить по телефону и вызвать мастера по ремонту. За исключением того, что это может вернуть вам довольно много денег — что будет пустой тратой, если вы сможете исправить это самостоятельно.

В этом плане вы узнаете о трех распространенных проблемах с воротами гаража и о том, как их исправить. Стоит попробовать, прежде чем поднимать трубку.

Проверьте эту идею DIY гаражных ворот

14. Ремонт гаражных ворот своими руками

В этом видео мы узнаем, как сделать три простых обновления гаражных ворот, которые можно сделать своими руками один день или меньше.

Как мы уже упоминали ранее, вам не всегда нужно вызывать профессионала, чтобы он позаботился обо всех работах, связанных с гаражными воротами, которые могут потребоваться.

Вместо этого вы можете многое закончить самостоятельно — как показано в этом видео.

15. Когда делать гаражные ворота своими руками, а когда нет

Как мы уже упоминали, иногда самостоятельная работа с гаражными воротами может быть опасной, если у вас нет необходимых знаний или навыков. .

Это означает, что перед тем, как решить, стоит ли браться за проект «сделай сам», вы должны реалистично оценить, насколько ваши способности соответствуют этой задаче.

Чтобы помочь вам принять решение, вы можете сначала заглянуть в этот блог, а затем сделать более осознанный выбор.

Проверьте эту идею DIY гаражной двери

16. Двустворчатая дверь в ангарном стиле

Это видео показывает, как этот YouTuber сделал дверь для своего сарая своими руками. он называет это сараем, но с тем же успехом это может быть и гараж, и вы можете построить такие двери и для своего гаража.

Дизайн на самом деле довольно гениальный, и если вы думаете, что можете попробовать сделать что-то подобное самостоятельно, в этом видео есть вся необходимая информация.

17. Инструкции по установке гаражных ворот своими руками

Эта страница не совсем план для сборки гаражных ворот своими руками — однако она все же содержит некоторую полезную информацию, которую вам может понадобиться знать, если вы думаете о том, чтобы тому назад.

В нем есть множество бесценных советов, на которые стоит обратить внимание перед тем, как начать свой проект.

Проверьте эту идею двери гаража DIY

18.Электрические гаражные ворота своими руками: безумно, но это работает

Прежде всего, нам нравится интригующее название этого видео на YouTube — если это не заставляет вас смотреть его, мы не знаем, что будет .

Но как только вы начнете смотреть, вы увидите, что оно соответствует своему названию. Идея креативная, конечно, но если она сработает… ну почему бы и нет?

19. Гаражные ворота не открываются: хитрости ремонта гаражных ворот своими руками

Вот еще одна страница, которая дает вам несколько советов о том, как выполнить ремонт гаражных ворот своими руками, а не строить новые или заменять это целиком.

Иногда, когда гаражные ворота не работают идеально, люди просто вызывают ремонтника, даже не пытаясь найти причину.

Однако, если вы прочитаете эту страницу и выполните следующие простые шаги, возможно, вам не придется никого вызывать, потому что вы можете исправить это самостоятельно.

Проверьте эту идею DIY гаражных ворот

Сложный проект, но все же возможный

Сделать гаражные ворота своими руками не так просто, как покрасить забор, но если у вас есть навыки и решимость , это вполне достижимо.

Мы обнаружили несколько очень креативных идей, пока искали эти планы для вас. Мы надеемся, что вам понравилось читать и смотреть их так же, как мы их находили, и, прежде всего, мы надеемся, что помогли вам найти то, что вам нужно для вашего собственного проекта гаражных ворот.

Центр безопасности и предотвращения травм гаражных ворот

В компании Genie ваша безопасность является главным приоритетом.

Поскольку мы продолжаем разрабатывать продукты, упрощающие вашу жизнь, наши ведущие в отрасли гаражные ворота и открыватели Genie продолжают оставаться одними из самых инновационных решений на рынке в области безопасности и надежности.

Устройство открывания гаражных ворот

Genie оснащено новейшими системами безопасности и защиты, в том числе:

• Система безопасности доступа Intellicode®: использует миллиарды возможных кодовых комбинаций для автоматического обновления вашей системы безопасности каждый раз, когда открывалка активируется через удаленный доступ.
• Наша система Safe-T-Beam®: когда объекты проходят через инфракрасный луч, дверь автоматически перестает закрываться, а затем переворачивается. Функции самодиагностики системы предупреждают домовладельцев о несоосности или повреждении.
• Технология мониторинга и диагностики GenieSense ™. В некоторых из наших новейших продуктов используется эта инновационная технология. GenieSense ™ обеспечивает мощность, необходимую при каждом движении ворот гаража, и непрерывно контролирует работу ворот, останавливая работу при значительных изменениях. Эти функции сводят к минимуму шум, износ двери и повышают общую безопасность.

Следующие советы предназначены для обеспечения безопасности вас и вашей семьи. Следующие советы демонстрируют правильную эксплуатацию и техническое обслуживание гаражных ворот Genie® и устройства открывания.

Гаражные двери и открыватели

• Перед отъездом убедитесь, что дверь гаража полностью закрыта.
• Не подпускайте людей к дверному проему гаража, пока дверь движется.
• Не позволяйте детям играть с дверью или открывателем, включая настенное управление и / или пульт.
• Не работайте с дверью, у которой заклинило или сломана пружина.
• Не устанавливайте открыватель на неправильно сбалансированные гаражные ворота, так как это может привести к серьезным травмам.
• Перед установкой открывателя Genie® снимите все тросы с гаражных ворот и снимите или отключите все замки гаражных ворот в открытом (или разблокированном) положении.
• Установите устройство открывания гаражных ворот Genie® на высоте не менее семи футов от пола и установите ручку аварийной разблокировки на высоте шести футов от пола. Подробнее о пружинах и балансировке гаражных ворот.
• Установите бирку аварийной разблокировки на ручку аварийной разблокировки или под ней.
• Установите настенный пульт:

• В пределах видимости от ворот гаража.
• На высоте не менее пяти футов, чтобы дети не могли добраться до него.
• Вдали от всех движущихся частей ворот гаража.

• Установите этикетку с предупреждением о защемлении рядом с настенным регулятором.
• Не подключайте открывалку к какому-либо источнику питания, пока это не указано в инструкциях по установке или в руководстве пользователя.
• Внимательно прочтите и соблюдайте все инструкции по технике безопасности, установке и эксплуатации, содержащиеся в руководстве пользователя (и инструкциях по установке, если вы устанавливаете сошник самостоятельно).Если у вас есть вопросы или вы не понимаете инструкции, обратитесь в службу поддержки клиентов или к местному профессиональному дилеру Genie.

Пружины высокого напряжения

Предупреждение! Не снимайте, не ремонтируйте и не регулируйте пружины или что-либо, к чему крепятся части дверных пружин, например деревянные блоки, стальные кронштейны, тросы и другие подобные предметы. Ремонт и регулировка пружин высокого напряжения должны выполняться вашим местным профессиональным дилером Genie® с использованием соответствующих инструментов и инструкций.Для обновления вашей двери требуется правильно подобранная пружина — обратитесь за помощью к профессионалу.

Удар электрическим током

• Отключите питание перед снятием крышки открывателя.
• При замене крышки открывателя дважды убедитесь, что провода не зажаты и не находятся рядом с движущимися частями.
• Правильно заземлите устройство открывания ворот гаража. Убедитесь, что открывалка подключена к правильно заземленной розетке.

Ежемесячное обслуживание

Примечание: Не управляйте гаражными воротами вручную или с помощью открывателя, если на воротах сломана пружина.Обратитесь к профессиональному дилеру Genie для обслуживания.

1. Визуально проверьте дверные пружины и фурнитуру.
   1. Масляные дверные ролики, подшипники и петли.
   2. Используйте силиконовую смазку (только для дверей) или легкое масло.
2. Убедитесь, что ваши гаражные ворота правильно сбалансированы.
   1. Закройте дверь.
   2. Отсоедините каретку от направляющей, потянув за шнур аварийного отпирания.
   3. Вручную поднимите дверь на 36 дюймов (т. Е. На три фута) от земли. Ворота гаража должны оставаться неподвижными. Если дверь перемещается более чем на несколько дюймов в любом направлении, ваша дверь не сбалансирована должным образом. Немедленно обратитесь к своему профессиональному дилеру Genie.
3. Если дверь правильно уравновешена, снова прикрепите каретку к рельсовой направляющей.

   Обратитесь к руководству по эксплуатации для получения инструкций о том, как повторно прикрепить каретку к рельсовой сборке. Закройте дверцу и убедитесь, что каретка входит в зацепление с направляющей в сборе.

   Выполните тест обратного контакта для ворот гаража.

   1. Положите одну доску размером 2 x 4 дюйма (широкой стороной вниз) на пол в центре проема двери гаража.
   2. Закройте дверь с помощью настенного пульта или пульта дистанционного управления.
   3. Ворота гаража должны начать разворачиваться с 2 на 4 дюйма в течение двух секунд, переходя в полностью открытое положение. Если дверь не поворачивается при контакте с доской, необходимо уменьшить настройки усилия закрытия. См. Раздел «Обратный контакт» в руководстве пользователя. Если после уменьшения настройки усилия открывалка все еще не работает в обратном направлении, обратитесь за помощью к своему профессиональному дилеру Genie или в нашу службу поддержки клиентов Genie. Если ваш сошник не может пройти тест обратного контакта, возможно, вам потребуется заменить блок.
4. Тест бесконтактного реверса.
   1. Поместите объект на пути луча датчика и включите устройство открывания гаражных ворот. Устройство открывания ворот гаража не должно начинать движение вниз.
   2. Активируйте устройство открывания гаражных ворот с помощью настенного пульта или пульта дистанционного управления и вставьте объект на пути луча датчика. (Катание шара, достаточно большого, чтобы прервать луч датчика, работает хорошо.) Устройство открывания гаражных ворот должно останавливать движение вниз и менять направление движения ворот.
   3. Если открывалка не проходит проверку, обратитесь за помощью к своему профессиональному дилеру Genie или обратитесь в службу поддержки клиентов Genie. Если ваш сошник не может пройти бесконтактный обратный тест, вам может потребоваться заменить систему Safe-T-Beam.

В руководстве пользователя содержится более подробная информация о необходимом ежемесячном техническом обслуживании, включая чертежи и наклейки на детали, указанные здесь.

Ежегодное обслуживание

В руководстве пользователя содержатся подробные сведения о необходимом ежегодном техническом обслуживании, включая чертежи и наклейки на детали, указанные здесь.

Для получения консультации обратитесь к местному профессиональному дилеру Genie.

Что такое делегированные проектные документы для гаражных ворот?

Делегированные документы на проектирование гаражных ворот могут быть непростыми. Многие спецификации, выпущенные для гаражных ворот 8-го подразделения проекта, включают в себя делегированные проектные документы.Однако они редко предоставляют какую-либо информацию о том, что они ищут в таких типах заявок.

Стандартные чертежи гаражных ворот

Рабочие чертежи довольно типичны для проектов гаражных ворот. Рабочие чертежи ArmRLite нарисованы в файлах САПР нашими старшими инженерами и созданы для отражения конкретных деталей проекта, для которого они запрашиваются. Это включает тип лифта, расположение дверей, тип косяка, высоту над головой и операторов. Рабочие чертежи ArmRLite будут показывать внутренние и внешние фасады, а также вырезанные листы двери или дверей, которые будут поставлены по проекту.На создание магазинов у наших инженеров может уйти от 5 до 10 рабочих дней (1-2 недель) в зависимости от сложности проекта. Запрос на рабочие чертежи должен быть размещен после заключения контракта. Мы рекомендуем нашим установщикам не только использовать их в качестве материалов для проекта, но и сравнивать свои проверки сайта с ними, чтобы убедиться, что ничего критического не упущено.

Делегированные заявки на проектирование гаражных ворот

Делегированные заявки на дизайн начинают свою жизнь как рабочие чертежи.Тем не менее, делегированные заявки на дизайн продвигают процесс магазина на один шаг дальше и включают в себя проверку и подписание деталей или их «печать» с помощью P.E. (Главный инженер). Чаще всего для проектов с требованиями к сейсмической или ветровой нагрузке требуются делегированные проектные документы как часть процесса утверждения, чтобы подтвердить, что сборка гаражных ворот соответствует требованиям кодов на территории проекта. Делегированные заявки на дизайн не могут быть отредактированы так же, как набор чертежей в магазине. Если для чертежа в магазине наш клиент может просто запросить исправление у нашего инженерного персонала, и это будет сделано на месте бесплатно для делегированных проектных заявок, этот процесс намного более трудоемкий и дорогостоящий.Каждый раз, когда выполняется ревизия, P.E. придется повторить свои расчеты и еще раз просмотреть результаты. Это может привести к значительным затратам, если потребуется несколько изменений. Делегированные проектные документы следует заказывать только в том случае, если контракт заключен с дилером / установщиком гаражных ворот и только после детали магазина были предоставлены и утверждены. Это гарантирует, что никакие изменения не потребуются после того, как будут сделаны делегированные проектные заявки.

Похожие сообщения

Garage Door Track Guide: знакомство с вашими возможностями

Вы приобрели красивую подвесную гаражную дверь в виде каретки и уже не можете дождаться ее установки! Возможно, вы живете в старом доме или построили новый дом и новый гараж по своему вкусу.Независимо от того, в какое пространство войдут ваши новые двери, вам нужно знать о вариантах направляющих для гаражных ворот, невидимой рабочей лошадке, которая будет работать с вашими новыми гаражными воротами в течение многих лет.

В то время как ваш выбор новых гаражных ворот безграничен, существует очень мало вариантов для подъемных дверных направляющих. Ваш дилер / установщик сможет помочь вам с выбором подходящей гусеницы и привода для ваших конкретных гаражных ворот. Ключевые факторы, которые необходимо уравновесить для оптимизации вашей подъёмной двери, включают:

• Высота потолка — пространство между дверным проемом и потолком / конструкцией выше
• Высота верхней части вашей двери
• Боковое пространство — пространство доступны по обе стороны от ворот гаража

Что такое высота над головой?

Подъемно-поворотные гаражные ворота изготавливаются секциями, которые соединяются между собой на петлях.Когда они открываются, они поднимаются по вертикальной дорожке, проходят через изогнутую часть пути, а затем едут по горизонтальной дорожке, где дверь остается, пока не закроется. Пространство над дверью — это высота для двери и всех ее поддерживающих элементов. Пространство над головой должно быть достаточно большим, чтобы вместить:

• Изогнутая часть направляющей, соединяющая вертикальные и горизонтальные секции направляющих
• Любые торсионные или растягивающие пружины, уравновешивающие вес двери
• Приводной двигатель открывателя гаражных ворот и соединения

Наиболее распространенные варианты направляющих для гаражных ворот

Варианты направляющих для гаражных ворот верхнего действия лучше всего описываются размером или радиусом изогнутого компонента направляющей или величиной невысокой высоты, в которую должна поместиться дверь.Существует пять основных вариантов направляющих для гаражных ворот, хотя первые два на сегодняшний день являются наиболее распространенными, используемыми в жилых помещениях.

Гусеница со стандартным радиусом

Самая популярная гусеница со стандартным радиусом — это радиус 15 дюймов, для которого требуется высота 15 дюймов для размещения изгиба пути и всех других компонентов / оборудования пути. Другие варианты стандартных радиусов включают в себя радиусы 20 дюймов и 32 дюймов, но чем больше радиус, тем больше необходимая высота для размещения изгиба.

Хотя логика здесь может означать, что установка гусеницы с радиусом менее 15 дюймов является идеальной, поскольку она занимает еще меньше места для головы, мы предпочитаем избегать использования гусеницы с радиусом 12 дюймов, поскольку это требует дополнительной работы со стороны двигателя оператора. для перемещения дверных секций через этот небольшой изгиб.Помните, что это баланс, чтобы выбрать лучшее оборудование для вашей двери, а также лучший координирующий двигатель для эффективной работы двери.

Направляющая с малой высотой

Этот очень распространенный вариант направляющей для гаражных ворот занимает еще меньше места на высоте, чем направляющая радиуса 12 дюймов. Его часто называют Dual-Track, но лучше всего он распознается по второй горизонтальной дорожке. Этот второй путь устанавливается над горизонтальным участком, который прикреплен к кривой от вертикального участка пути.Эта вторая направляющая используется только для перемещения верхней части ворот, позволяя оператору легко перемещать верхнюю часть на достаточно большое расстояние, чтобы нижние части плавно следовали по нижней направляющей. Этот вариант рельсов для гаражных ворот также помогает с воротами, у которых могут быть более высокие или негабаритные верхние секции.

Гусеница Hi-Lift

Эта опция представляет собой разновидность гусеницы со стандартным радиусом и используется в ситуациях, когда потолок в гараже значительно выше, чем в обычном доме.Этот вариант использует стандартную радиусную кривую, но включает больше вертикальных направляющих и меньше горизонтальных направляющих для перемещения двери из проема. Меньшая часть двери остается в горизонтальном положении, а большая часть двери остается вертикальной, когда дверь открыта.

Гусеница с вертикальным подъемом

Это разновидность гусеницы Hi-Lift, которая обычно используется в коммерческих / промышленных гаражах. В данной конфигурации требуется только вертикальная направляющая, а дверь поднимается и выступает из стены ровно настолько, чтобы вместить открыватель.Горизонтальной дорожки нет. Если дверь 8 футов высотой, потребуется дополнительная высота 8-9 дюймов по вертикали.

Колея уклона крыши

Эта колея фактически повторяет уклон конструкции крыши. С учетом уклона кровли секция рельсового пути со стандартным радиусом вырезается, чтобы горизонтальный рельс, расположенный под углом, мог следовать за конструкцией крыши.

Все еще пытаетесь определить, какой вариант направляющих ворот гаража лучше всего подходит для ваших новых гаражных и гаражных ворот? Ждем вашего ответа! Свяжитесь с нами, если у вас возникнут вопросы.

Афина | Двери гаража Martin

Афина

Современный дизайн стекла пропускает естественный свет, обеспечивая безопасность и конфиденциальность. Красота и элегантность у вас под рукой.

Типы дверных панелей

Варианты отделки двери

Анодированный алюминий

Естественный вид, долговечность и устойчивость к коррозии

Защитная система

Martin Многослойная эмалевая краска с запеканием обеспечивает превосходную коррозионную стойкость и долговечность.

Текстура

Доступны гладкие или рельефные текстуры этой двери. (Рельефное покрытие входит в стандартную комплектацию. Гладкие двери с порошковым покрытием)

Изоляция

Добавьте теплоизоляцию для повышения термической эффективности, снижения шума, долговечности и минимального ухода. (Значение R соответствует только рельсам. Общее значение R двери будет варьироваться в зависимости от типа стекла.)

Оборудование

Включает ролик, направляющую и аксессуары для прочной и долговечной дверной системы.

Комплект оборудования Martin Door Premium

Соединение секций

Защитный шарнир Martin помогает защитить пальцы и руки от серьезных травм.

Дополнительные опции

Индивидуальные особенности делают гаражные ворота Martin уникальными и индивидуализированными воротами. Множество уникальных опций и функций безопасности Martin делают любую дверь стильной и функциональной.

Почтовые ящики

Выпускается из латуни или матового алюминия.* Нельзя красить.

Вентс

Цвет в тон остальной части двери.

Замок с внешней Т-образной ручкой

Хром, латунь или черный.

Внутренний замок с боковой защелкой

(Замок в комплект не входит)

Выпуск хранилища

Позволяет открывать и закрывать дверь при отключении электричества.

Параметры окна

Построен как двери каретного двора, но без необходимости ухода за деревом. Множество потрясающих дизайнов ручной работы.

Подъемники

Выберите один из множества вариантов коммерческого подъемника.

Hi-Lift

Вертикальный подъемник

Roofline и Hi-Lift

Линия крыши

Спецификация трех частей Martin Door

Пожалуйста, ознакомьтесь с нашим руководством по спецификациям.

Часть 1 — Общие

1.01 Работа Включает: Гаражные стальные секционные ворота восходящего действия. Гусеницы сконфигурированы для стандартного зазора [низкий клиренс] [высокий клиренс (Hi-Lift)] [линия крыши] [вертикальный подъем] типа подъема и [приводы электродвигателей].
1.02 Гарантия: Стальные секционные ворота Martin: коммерческая и арендная недвижимость: 5-летняя секция насквозь. 5 лет на оборудование. Требования и ограничения см. В письменной гарантии.

Часть 2 — Продукция

2.01 Дверная секция Общие сведения: Дверные секции должны быть толщиной 2 дюйма (51) и на 2 дюйма (51) шире, чем готовый дверной проем. Сталь должна быть из высокопрочной стали толщиной 0,016 / 0,021 дюйма (0,406 / 0,533) (26/24 г), эквивалентной низкоуглеродистой стали толщиной на 25% для обеспечения устойчивости к вмятинам. Расчет ветровой нагрузки: двери толщиной 0,021 дюйма должны соответствовать или превышать статическое давление и расчетные нагрузки ANSI / DASMA — 1021996. [Расчет ветровой нагрузки урагана.] Скорость ветра: 80–135 миль / час (130–217 км / час), размер 26, 90–169. Миль / ч (145-272 км / ч) 24 калибра. Все высоты с шагом 3 дюйма (76) от 6 футов (1830) до 20 футов (6096), за исключением Athena и Pinnacle с шагом 1 дюйм.
2,02 Гусеницы: стандартная горячеоцинкованная сталь G-40 [защитный экран с обратным углом] и вертикальная гусеница 2 дюйма (51) [3 дюйма (76)]. Нормальный зазор должен составлять 14 дюймов (356) над дверью для коммерческих размеров.
2,03 Подготовка дверного проема: [Защитные экраны с обратным углом Martin] можно установить непосредственно на большинство гладких поверхностей. Сборка направляющих требует как минимум 3 1/2 дюйма (98) бокового зазора за шириной двери с каждой стороны. Откосы и жатка должны быть на одном уровне, а косяки должны быть на одном уровне с полом, включая бетонные опоры.
2.04 Функции безопасности: Все внутренние петли имеют «низкий профиль», что также снижает риск защемления пальцев в стыке дверной секции [Finger Shields ™]. [Защитные экраны с обратным углом] с закругленным краем должны снизить риск травм или защемления рук, кистей и пальцев. [Roller Shields ™] скрывают ролики и помогают отталкивать пальцы. Все вертикальные направляющие должны иметь закатанные края без отверстий диаметром более 0,30 дюйма (8). Все лифтовые тросы должны быть внутри конструкции, даже при малом зазоре.Торсионная пружина должна быть смонтирована сбоку над дверью с блокируемыми сбоку узлами торсионных пружин, которые снижают риск серьезных травм для непрофессионалов. Сверхтяжелые двери могут иметь сборку с четырьмя пружинами — по центру. Кронштейны нижних роликов должны фиксироваться под натяжением пружины.
2.05 Weatherseal: Атмосферное уплотнение 1 ″ (25) [3 ”(76)] должно устанавливаться на заводе-изготовителе на нижнюю секцию двери, удерживаться на месте с помощью армирующего стального оцинкованного уголка на всю ширину двери.
2.06 Стальная дверная секция в сборе: внешняя поверхность; [ребристая] [короткая, приподнятая панель (и)] [длинная, приподнятая панель (и)] [заподлицо] [желобчатая короткая, выпуклая панель (и)]. Торцевые и центральные стойки должны иметь закатанные края для усиления и безопасности. Стойки должны быть изготовлены из горячеоцинкованной стали G-40 толщиной 0,051 дюйма (1,30). Секции двери должны быть [G-30 / G-40 0,016 / 0,021 дюйма (0,406 / 0,533) толщиной (26/24 г)] горячеоцинкованные листы из углеродистой стали конструкционного качества, соответствующие стандарту ASTM A 653 (ASTM A 653M) товарного качества с минимальным пределом текучести 33000 фунтов на квадратный дюйм (225 МПа).Секции двери должны ремонтироваться, заменяться и утилизироваться.
2,07 Поверхность и цвет: горячее цинкование плюс два слоя обожженной эмали, внутри и снаружи (кроме древесины), один для использования в качестве грунтовки, а другой для отделки, нанесенный на заводе обожженный высокоэластичный поли -эфирная краска. [Порошковое покрытие] на дверной поверхности или выбранной фурнитуре: толщина 3-4 мил, выдерживает 1500-часовой тест на ржавчину в солевом тумане, 164-часовой тест на воздействие УФ-излучения и 2 часа мин. испытание на твердость (ASTM B 117, ASTM G-53, ASTM D-3363)].[Калибр 26: белый туман, светлый миндаль, пустынно-серо-коричневый и темно-коричневый] [Калибр 24: белый туман, светлый миндаль, темно-коричневый, Adobe Stone, пустынно-серо-коричневый, ясень, орех, натуральный, бронзовый или серебряный] [Калибр 26/24 Калибр: более 70 дополнительных покрытий с порошковым покрытием]
2,08 Оборудование: Все оборудование должно быть прочным, устойчивым к коррозии, из горячеоцинкованной стали или оцинкованной. №2 Закаленный крепеж должен быть оцинкован. Низкопрофильные петли со стержнями из пружинной стали должны быть из оцинкованной стали для тяжелых условий эксплуатации, толщиной не менее.Сталь толщиной 07 дюймов (2) и роликовые кронштейны должны иметь толщину 0,1 / 0,13 дюйма. Ролики должны быть оснащены гальванизированным цинковым валом, [11 стальных шарикоподшипников с уплотнением в дорожках из закаленной стали, заполненными высоко- / низкотемпературной смазкой], с шинами Delron для обеспечения бесшумности. [Roller Shields ™] крепится к первым пяти роликам. Подъемные тросы должны быть не менее авиационного качества диаметром 1/8 дюйма (3). Торсионная труба [цельный вал] должна быть оцинкована.
2,09 Торсионная пружина: 20 000 циклов. [50-100 000 циклов] из высококачественной горячеоцинкованной проволоки.
2.10 Изоляция: [Полистирол должен быть покрыт: виниловой задней стороной R8 / задней стенкой из белой стали R8 / R14 (30 ga. (. 010)].
2,11 Опции: Acrylic Designer, двойное остекление, изоляция, экструдированный алюминий или стальные окна с полным обзором, защитные окна для ребристых дверей или дверей заподлицо, пружины более высокого цикла, электрические приводы, подъемники и т. д.

Часть 3 — Исполнение

3,01 Установка: Установите дверь в соответствии с письменными инструкциями и стандартами Martin Door.Установка должна выполняться авторизованным дистрибьютором Martin Door.

Детальная схема гаражных ворот | G&S гаражные ворота

Вы пытаетесь понять, что не так с воротами вашего гаража?

Чтение схемы гаражных ворот может помочь.

Когда вы устраняете проблемы с гаражными воротами и находите неисправную деталь, вам необходимо знать, как эта деталь называется, чтобы вы могли: а) пойти купить деталь и заменить ее самостоятельно, или б) позвонить и сообщить мастеру по ремонту гаражных ворот, что не так. с твоей дверью.

В любом случае, вам нужно знать, что не так с вашими гаражными воротами.

И знание того, как собираются гаражные ворота и как они работают, имеет решающее значение для понимания того, как их починить.

В этой статье мы собираемся объяснить три основных аспекта гаражных ворот:

• Рама
• Движущиеся части
• Электропривод гаражных ворот

Рама

«Рама» гаражных ворот — это название, которое мы даем частям вашей системы гаражных ворот, которые фиксируются на месте и направляют движущиеся части.

Эта «рама» включает горизонтальные дверные направляющие, горизонтальные дверные направляющие, горизонтальные направляющие тележки, вертикальные дверные направляющие, комплект подвески, кронштейн флажка, кронштейны косяка и нижние направляющие.

Эти части выделены на изображении выше.

Это те части, которые являются неподвижными и непосредственно там, где дверь движется .

Давайте рассмотрим каждую часть:

Я

Сюда входят дверные направляющие (как горизонтальные, так и вертикальные) и троллейбусные пути.Дверные направляющие вдоль каждой стороны двери служат направляющими для роликов на двери, поэтому система шкивов может легко поднимать и опускать дверь. На тележке в центре двери, прикрепленной к пружине, есть цепь, которая перемещает дверь вверх и вниз с помощью электрического привода гаражных ворот.

Я

Эти детали представляют собой крепежные детали, прикрепляющие направляющие к стене и потолку и ролики к двери, обеспечивая прочную поддержку направляющих и гаражных ворот.

Я

Комплект подвесов состоит из кусков оцинкованной стали с предварительно пробитыми отверстиями, которые можно использовать для крепления электропривода гаражных ворот к потолку и направляющих к потолку и стене. Они поставляются в разобранном виде, поэтому вы можете отрегулировать высоту, необходимую для каждой области, в которой они используются.

Я

Нижняя направляющая — это самая нижняя горизонтальная направляющая дверной секции.В нижней части гаражных ворот эта деталь часто является проблемой, если пол неровный или если рельс сломан или покороблен. Это может привести к попаданию воды и мусора в ваш гараж, а также к потере энергии.

Проблема с обрамлением ваших гаражных ворот часто требует снятия всей двери, чтобы починить сломанную часть. Если вам неудобно выполнять эту задачу, не стесняйтесь обращаться в профессиональную службу ремонта гаражных ворот.

Движущиеся части

Движущиеся части — это те части, которые используются для перемещения ворот гаража вверх и вниз.

К этим деталям относятся ролики, петли, шкив и трос, ремень, изогнутый дверной рычаг, торсионная пружина, трос аварийного отключения и барабаны для троса.

Вы можете увидеть эти части на изображении выше.

Здесь мы объясним каждую часть индивидуально:

Я

Это колеса по обе стороны от ворот гаража, которые находятся в дверных проемах.Они позволяют двери плавно открываться и закрываться.

Я

Петли прикреплены к каждой секции ворот гаража и позволяют двери изгибаться, чтобы дверь оставалась открытой.

Я

Трос — это то, что крепится как к пружинам, так и к электрическому приводу гаражных ворот.Это приподнимает дверь. Шкив используется, потому что гаражные ворота очень тяжелые и могут весить более 250 фунтов. Шкив снижает усилие, необходимое для подъема гаражных ворот вверх и плавного опускания гаражных ворот.

Я

Эта деталь прикреплена к тележке, которая фиксирует дверь на цепи или ремне, позволяя двери двигаться вверх и вниз.

Я

Этот шнур служит для отсоединения гаражных ворот от тележки и ремня, позволяя открывать и закрывать ворота вручную. В случае отключения электроэнергии или отказа системы ворот гаража вы все равно можете открыть дверь вручную.

Я

Торсионная пружина ворот гаража — это пружина, работающая за счет скручивания (кручения).Когда пружина закручивается, она прикладывает силу к двери, позволяя ее поднять. Заменить или отремонтировать пружину гаражных ворот можно самостоятельно, но если вас что-то беспокоит, не стесняйтесь обращаться к профессионалу. Торсионная пружина удерживает большое давление и может поранить вас, если вы не будете осторожны.

Я

Барабаны с тросом находятся на раме ворот гаража и в том месте, где находится трос ворот.Если один из них сломан или расшатался, ваша дверь, вероятно, не откроется.

Я

Цепь для гаражных ворот использует цепь (очень похожую на велосипедную цепь) для перемещения двери вверх и вниз. Самый дешевый из трех вариантов, цепочка прослужит долго при нормальных условиях. Цепочке иногда требуется корректировка, и это простой процесс, который большинство людей может выполнить самостоятельно.

Ремень для гаражных ворот работает так же, как и цепь для гаражных ворот, за исключением того, что он имеет армированный сталью резиновый или полиуретановый ремень вместо цепи. Хотя ремни для гаражных ворот эффективны в первую очередь для легких дверей (для тяжелых дверей лучше подходят цепи), они являются самым тихим вариантом.

Винт для гаражных ворот использует стальной стержень с резьбой для вращения электродвигателя гаражных ворот и заворачивания гаражных ворот. Хотя это самый дорогой вариант, винт для гаражных ворот не требует регулировки.

Если вы обнаружите проблему с одной из движущихся частей, часто сломанную часть можно заменить на работающую, не касаясь остальной части двери. Убедитесь, что вы покупаете идентичную деталь (того же производителя), которую пытаетесь заменить.

Электропривод гаражных ворот

Привод гаражных ворот — это двигатель, прикрепленный к потолку, который открывает и закрывает гаражные ворота.Удивительно, но они были изобретены еще в 1926 году!

Привод сам по себе не обеспечивает большую часть мощности, которая открывает ворота гаража — пружины и система шкивов создают большую часть необходимого крутящего момента. Двигатель приводит в движение тележку, которая использует цепь, ремень или винт для подъема и опускания двери.

Если вы не можете найти какие-либо аппаратные проблемы с дверью, то чаще всего это проблема электрического привода гаражных ворот. Вызовите специалиста, чтобы он вышел и отремонтирует его.

Заключение

Мы надеемся, что это поможет вам понять, как работают гаражные ворота и какие части что делают:

• Рама
• Движущиеся части
• Электрический привод гаражных ворот

Эта информация поможет вам самостоятельно устранить неполадки.
