чертеж наслонных стропил, прогон в разрезе, крепление двускатной кровли

Содержание:

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.

Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.

Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломанной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

• Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
• Наслонные. Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбами.
• Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.

В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут. Обязательно следует учитывать ветровую и снеговую нагрузку, что напрямую зависит от климатических особенностей местности.

Скаты наклоном до 25 градусов — коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0.7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2.  Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.

Крыша Дома

Циркулярная пила и другие инструменты, которые нужны для самостоятельной укладки кровли
Самостоятельная укладка кровли из шифера, металлочерепицы или профнастила не обходится без электрифицированного и ручного инструмента. На разных этапах выполнения кровельных работ задействованы разные приборы и приспособления.

Glims — современная надёжная гидроизоляция
Со временем эксплуатационные свойства подземных и заглубленных сооружений ухудшаются, что приводит к аварийным ситуациям на объектах, а иногда и к разрушению целой системы.

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли — технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Как сделать расчет водосточной системы правильно – инструкция по шагам
Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.

строительство, чертеж (схема), угол наклона

Возводя жилой дом или любую другую постройку, важно «по серьезному» относится к каждому из его элементов. Фундамент, стены, утепление, коммуникации – все это будет обеспечивать не только комфорт проживания, но и долговечность вашего жилища. То же самое относится и к крыше. Здесь нужно учитывать множество нюансов и факторов. А что составляется основу крыши, конечно, это стропильная система. Имена эта конструкция будет брать на себе все нагрузки. А из каких элементов состоит стропильная система? Какие этапы ее создания, и какие существуют нюансы возведения? Об этом и пойдет речь в статье.

Основные понятия и предъявляемые требования

Стропильная система крыши является важной частью всей конструкции. Именно она будет распределять все нагрузки, а также поддерживать кровельный материал, утеплитель и другие элементы «пирога».

Стропильная система, как правило, выполняется из древесины. Выбор этого материала обуславливается его положительными сторонами. Во-первых, древесина легко поддается обработки. А это значит, что строительство стропильной системы можно легко выполнить своими руками. Во-вторых, материал достаточно прочный и долговечный. Конечно, это будет соответствовать действительности, если деревянные элементы для стропильной системы крыши будут правильно обработаны специальными пропитками.

Кроме того, древесина отвечает всем требованиям, которые предъявляются к стропильным системам. К таковым, в частности, относится:

1. В первую очередь стропильная система должна быть жесткой. Устройство всех соединений должно обеспечивать неподвижность, как при усилиях сдвига, так и при усилиях распора. Именно поэтому в основу всей конструкции положен треугольник, создаваемый стропилами.
2. Небольшой вес. Крыша не должна оказывать слишком сильное давление на стены и фундамент. А именно этими качествами, малым весом, и обладают деревянные стропила. Можно использовать и металлические элементы. Но такой вариант применяется только в том случае, если кровельный материал весит слишком много или на крышу будут монтироваться дополнительные тяжелые конструкции.
3. При строительстве стропильной системы нужно применять только качественные материалы. Это требования предъявляется ко всем элементам дома. Но если речь идет о стропилах, то к качеству материала нужно отнестись более серьезно.

Кроме того, при возведении стропильной системы обязательно нужно предварительно составить план. Без правильного и верно сделанного чертежа возвести такое сложное устройство, будет невозможно. На плане должны быть указаны все размеры, узлы соединения и другие важные параметры. Лучше всего, чтобы вычисления и сам чертеж сделал профессиональный строитель. В этом случае возвести стропильную систему своими руками будет легче.

Какие виды используются

Устройство стропильной системы крыши – это довольно сложная конструкция. Порой сделать ее своими руками бывает затруднительно. Трудности ее строительства напрямую зависит от вида крыши самой стропильной системы. Если речь идет о первом, то тут специалисты могут предложить большой выбор вариантов. При строительстве дома можно использовать следующие типы крыш:

• односкатный вариант – это наиболее простая разновидность. Стропильная система односкатной крыши является самой простой, и вы легко ее сможете сделать своими руками. Такой вариант крыши чаще всего используют при строительстве хозяйственных построек или гаражей, но и для небольшого жилого дома он вполне подходит;
• двухскатный вариант – это наиболее часто встречающийся тип крыши. Устройство тут будет посложнее, но построить такую стропильную систему без помощи профессионалов все-таки возможно. Нередко, при желании создать мансардный этаж, используют разновидность двухскатной крыши, ее называют ломанной;
• четырехскатная. Здесь специалисты могут предложить несколько вариантов крыши. Это может быть как шатровая, так и вальмовая конструкция. Строительство такой стропильной системы четырехскатной крыши своими руками будет затруднено, особенно если у вас нет достаточного опыта в подобных работах.

Есть еще и комбинированные варианты, но они могут быть еще сложнее. Как правило, при строительстве небольшого частного дома используется двухскатная крыша. Поэтому именно о ней и пойдет речь дальше. Другие варианты (кроме односкатного) имеют более сложное устройство стропильной системы. Поэтому ее возведение лучше доверить профессионалам.

А стропильные системы какого типа применяются при возведении крыши? Тут стоит рассматривать два основных варианта, а именно:

1. Висячая. Этот вариант системы используется в том случае, если длина стропил не будет превышать шести метров. Его часто используют при возведении крыши над небольшими частными домами. Здесь нижний конец стропил упирается в мауэрлат. Сверху опоры нет. Стропила просто соединяются между собой.
2. Наслонная. В этом случае стропила могут иметь длину до 16 метров. Такой вариант используется в том случае, если посередине дома проходит дополнительная несущая стена или установлены колонны. На них упирается стойка, на которой держится коньковый прогон. Здесь стропила снизу упираются на мауэрлат, а сверху на прогон.

Второй вариант считается более устойчивым, хотя и требует больших затрат материалов и времени на возведения. Также иногда применяется комбинированный тип стропильной системы. Но такой вариант рассматривают при возведении сложной по своей геометрии крыше.

Выбор стропильной системы зависит от размера дома, и типа крыши. Если речь идет о стандартном доме с шириной не более десяти метров, то тут лучше выбрать двухскатный висячий вариант. Для строений с большими размерами используют наслонную стропильную систему.

Основные элементы

Устройство стропильной системы крыши – это сложная конструкция. В ее состав входят множество элементов. К основным из них, в независимости от типа стропильной системы, входят следующие компоненты:

• Мауэрлат. Этот элемент выполняется из деревянного бруса. Его помещают по всему периметру дома. Мауэрлат должен быть точно выверен по горизонтали. Он служит для того, чтобы равномерно распределить нагрузку от стропильной системы по всем стенам. От мауэрлата можно отказаться, если дом построен из деревянного бруса;
• Стропила. Этот элемент составляет каркас всей крыши. Стропильная нога определяет уклон скатов и берет на себя основные нагрузки от кровельного «пирога», осадков и ветра;
• Затяжка. Этот элемент, как правило, располагается снизу стропильной пары. Устройство некоторых систем подразумевает установку затяжки чуть выше середины треугольника. Этот элемент необходим для того, чтобы стропила не разъезжались;
• Обрешетка. Этот элемент может быть как сплошным, так и разряженным. Все будет зависеть от используемого кровельного материала. Например, если применяется мягкий материал (ондулин и ему подобные), то обрешетку делают сплошной. Металлочерепицу и профлист можно укладывать на доски, расстояние между которыми будут от 10 до 50 сантиметров;
• Конек. Это верхняя часть крыши. Здесь стропила сходятся, образуя верх треугольника.

Это основные элементы стропильной системы. Но кроме этого, в зависимости от типа и сложности, могут использоваться и другие составляющие. Например, часто в стропильных системах используют стойки и подкосы. Они необходимы для придания устойчивости и прочности всей конструкции. Особенно часто их применяют в тех случаях, когда стропила более шести метров. Также устройство может включать в себя кобылки, прогоны, лежень и так далее.

Кроме того, не стоит забывать и о соединительных элементах. Мест стыковки в стропильной системе довольно много, и каждый узел требует к себе внимания. Часть таких стыков выполняются методом врубки, например, место соединения стропил и мауэрлата. Для других стыковочных узлов используются специальные приспособления (скобы и так далее). Но в любом случае специалисты рекомендуют дополнительно усиливать такие участки, например, при помощи металлических уголков.

Делаем расчеты и составляем план

Стропильная система своими руками – это вполне осуществимая задача. Самое главное – это делать все правильно. Всего одна ошибка, и у вас возникнут проблемы уже в первый год эксплуатации.

Как уже отмечалось ранее, устройство стропильной системы, особенно если речь идет не об односкатной крыше, довольно сложное. Поэтому без предварительных расчетов и составления плана вам не обойтись. А что необходимо рассчитать до начала строительства и, самое главное, как это сделать?  Здесь следует воспользоваться следующей информацией от профессионалов:

Выбор угла наклона ската зависит от нескольких факторов. Во-первых, следует учитывать ветровую и снежную нагрузку. Чем больше угол, тем меньше на нем будут скапливаться осадки. При этом крыша будет испытывать большие ветровые нагрузки. Во-вторых, используемый кровельный материал.  Каждый производитель указывает свой оптимальный угол наклона. Если его соблюдать, то кровельный материал будет работать более эффективно.

Длина стропил напрямую зависит от размера вашего дома и высоты крыши. Высчитать этот параметр можно использую формулу Пифагора. Выбор высоты крыши определяется как дальнейшим использованием чердака, так и предпочтениями во внешнем виде дома. Пример очень простой, если конек расположен высоко, то под кровлей будет много свободного пространства. При этом дом может смотреться не очень привлекательно. Но тут все зависит от ваших личных предпочтений.

Очень важно, когда составляется схема учитывать сечение используемых элементов и шаг их установки. Эти два параметра связаны между собой. Чем больше шаг, тем толще должны быть стропила. Кроме того, величина сечения зависит и от нагрузок, которые будет испытывать крыша. Стропильная система должна выдержать и снег, и ветер и другие воздействия. Поэтому к подбору сечения и шага монтажа нужно подойти ответственно.

После того, как все параметры определены, составляется схема стропильной системы. В ней указывается расположение всех элементов, узлов соединений, и другие сведения. Только имея на руках такую схему, зная устройство всей конструкции, можно приступать к самому строительству, не боясь сделать ошибок.

Видео по теме:

Чтобы правильно составить план стропильной системы, лучше обратиться к профессионалам. Если вы все хотите сделать своими руками, то можно воспользоваться специальными калькуляторами. Их можно найти в интернете или установить на свой компьютер. Такие программы позволяют правильно сделать все расчеты стропильной системы, учитывая размеры дома и предполагаемые нагрузки.

Посмотрите еще статьи:

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

• металлические сложно изменить, но этот материал долговечен;
• деревянные просты в использовании и изменении, но требуют дополнительной обработки;
• деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
• железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
• смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

• 1-3 сорта. Без сколов, сучков и трещин.
• Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
• Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
• Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
7. Свес. Защищает основные конструкции здания от различных природных осадков.
8. Конек. Место, в котором закрепляются скаты.
9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

• Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
• Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
• На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

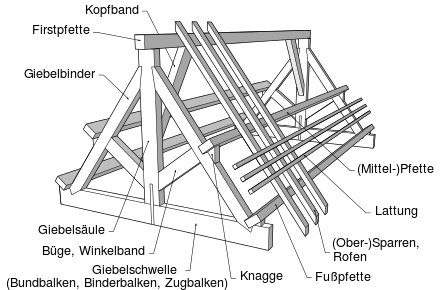

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки.  В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

• Любая конструкционная часть такой системы не должна быть толще 5 см.
• Поверхности элементов должны быть максимально гладкими и обработанными.
• Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
• Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
• Симметрии нужно придерживаться и при монтаже подкосов со стойками.
• Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
• В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

1. Небольшой расход на одну единицу древесины.
2. Простота монтажа.
3. Высокая скорость закрепления.

Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

виды (висячая и наслонная), устройство крыши с мансардой + чертежи, схемы и фото

Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Содержание статьи

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

• Основания стропильных ног в вершине закрепляют накладками;
• Используют на боковые части бруски большего сечения;
• Закрепляют бруски, производя их врубку в коньковый элемент;
• Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

ВАЖНО!

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

• Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
• Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
• Длина доски скоса должна быть длиннее линии стены;
• Сечение каркасных брусков должно быть максимальным;
• Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

• Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
• В центральной части каркаса следует установить бабку;
• Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

• Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
• Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

ВНИМАНИЕ!

Если при наслонной системе опорная часть находится по центру основания каркаса, то подкос крепится под углом 45° к горизонтальной линии, если опора находится ближе к одной из несущих стен, то угол крепления может быть другим: от 45° до 53°.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Наслонная система

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

• Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
• Выпиливаются элементы каркаса;
• Изготавливается основной прямоугольник из затяжки и стоек;
• Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
• Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
• Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

• Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
• Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
• Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
• Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
• Подкос. Планка, соединяющая под наклоном лежень и стропило;
• Стойка. Вертикально упирается в лежень и стропило;
• Конек. Балка соединения верхних оснований стропил;
• Кобылка. Наращиваемая часть стропила для свеса;
• Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
• Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

• С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
• С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
• С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

• Бабкой. Верх — скобами и хомутом, низ — хомутом;
• Подкосом. Верх крепят к стропило, низ — к бабке;
• Стойками. Крепят деревянными или металлическими накладками, шпильками.

Схема стропильной системы двухскатной крыши представлена ниже:

Схема узлов стропильной системы

Полезное видео

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Стропильная система двухскатной крыши: расчет, чертежи и видео-инструкция

Двускатная крыша с давних времен является самым распространенным типом кровли при строительстве малоэтажного дома.
Простая конструкция, отличная устойчивость и приспособленность к различным климатическим условиям наряду со стандартным подходом в строительстве и быстротой возведения стропильной системы являются весомыми аргументами, проверенными многолетней строительной практикой.

Особенности и виды двускатных крыш

Двускатная (она же щипцовая) крыша состоит из двух наклонных прямоугольных плоскостей – скатов, установленных под углом к наружным стенам постройки.
За счет наклона скатов происходит естественный сток природных вод (дождя, талого снега).
Существует три основных вида двускатных крыш:

1. Симметричная – выполняется в форме равнобедренного треугольника. Классическая конструкция и простота возведения сделали этот вид крыши самым популярным у строителей и частных застройщиков;
2. С неравномерными углами наклона – имеет несимметричные скаты, идущий не через центр дома конек и различную длину карнизных свесов. Такая кровля выражает архитектурную особенность строения и выглядит очень оригинально в плане дизайна, но обладает существенным недостатком – нерациональным использованием чердачного помещения;
3. Ломаная – верхняя часть такой крыши более пологая, а нижняя имеет крутой уклон. Такая кровля рекомендована в тех случаях, когда чердачное помещение планируется использовать под мансарду или жилую комнату.

Стропильные системы

Двухскатная кровля должна прочной и относительно легкой, поэтому большое внимание уделяется устройству стропильной конструкции.
Ее выполняют таким образом, чтобы крыша могла выдержать нагрузки и при этом не оказывала бы большого давления на фундамент здания.
Устройство стропильной системы щипцовой крыши различается использованием опорных оснований для стропил.
Существует три вида системы стропил:

• висячая
• наслонная
• гибридная.

Соответственно, в конструкциях стропильных систем используют висячие, наслонные или одновременно оба вида стропил.
Висячие стропила используются, когда расстояние между опорами составляет максимум 6,5 метра.
Наслонные стропила устанавливаются при наличии несущей средней стены или столбчатых опор внутри.
В первом случае закрепление стропил осуществляется с помощью стены и конька крыши, которые являются опорами для краев стропильных «ног».
Второй способ установки используется в домах, имеющих среднюю несущую стену (промежуточную опору), на которую опирается средняя часть наклонных стропил.

Конструкция висячих стропил работает не только на изгиб, но и на сжатие.

Для снижения распирающего усилия, создаваемого стропильными «ногами», их соединяют стяжкой.
Балки наклонных стропил работают лишь на изгиб.
При этом затраты значительно меньше, чем при строительстве любой другой кровли.
Самым лучшим вариантом считается гибридная стропильная система двускатной крыши, которая предполагает чередование висячих и наклонных стропил.
В некоторых случаях бывает невозможно устанавливать только висячие или только наслонные стропила.
Такая комбинированная система стропил укрепляет конструкцию и снижает затраты на материалы.

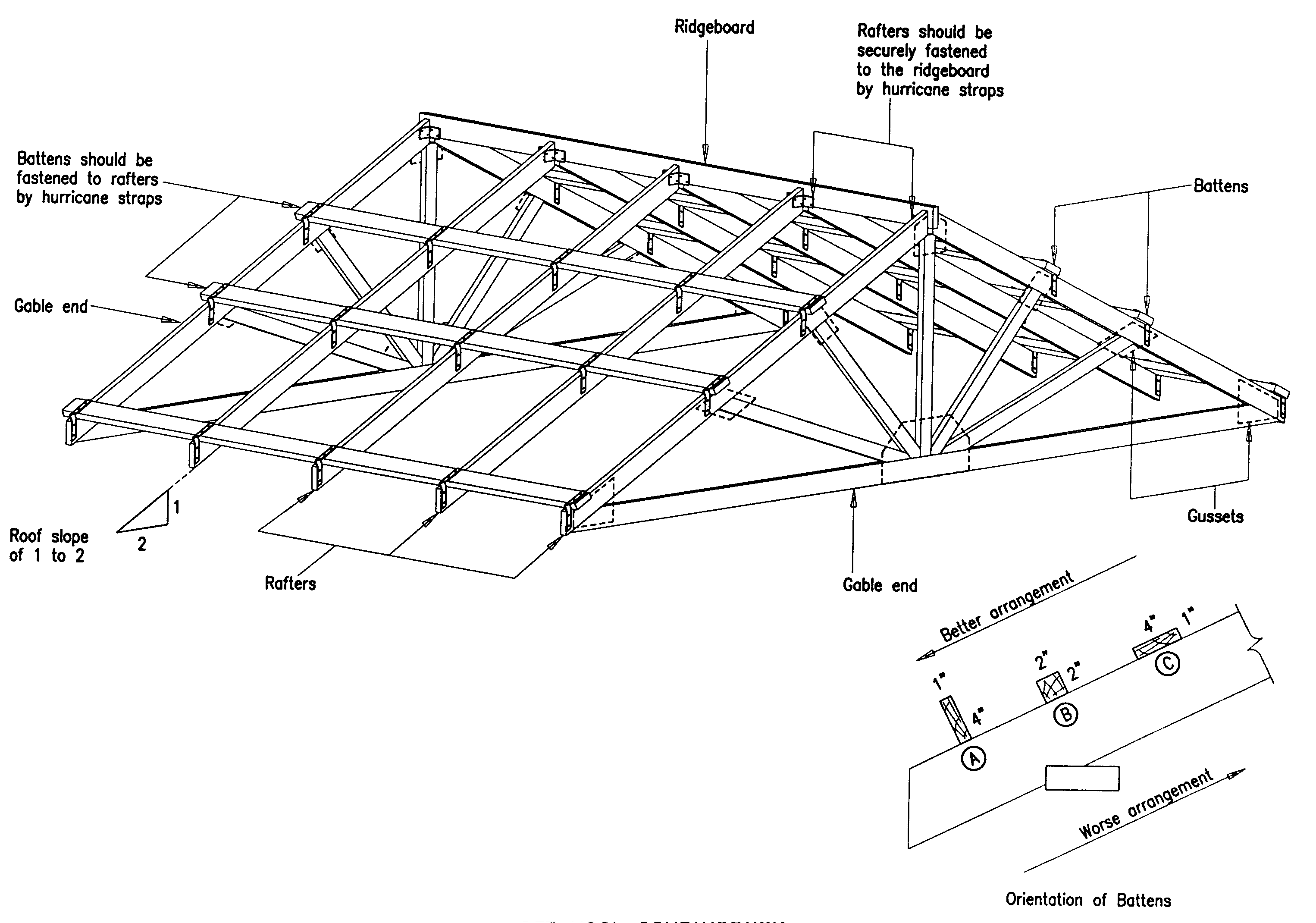

Справа на фото вы можете видеть чертеж (схему) стропильной системы двухскатной крыши.
Несущими элементами двускатной крыши являются:

• стропильная система, включающая в себя:
  • стропильные ноги
  • вертикальные стойки
  • ригели
  • распорки
  • наклонные подкосы
  • коньковой прогон
• мауэрлат – брус, который укладывается по периметру конструкции или подкладывается под стропильную ногу.

Монтаж и сборка стропил

До установки стропил выполняется крепление мауэрлата к продольным стенам с использованием анкерных болтов.
Затем определяется оптимальное сечение стропильных ног с учетом их длины и шага между ними.
Если требуются пиломатериалы не той ширины и длины, которые имеются в наличии, то нужные размеры достигаются путем их сращивания с помощью крепежных элементов.
При использовании утеплителя расстояние между стропилами необходимо подобрать таким образом, чтобы теплоизоляционный материал пришлось обрезать как можно меньше.
Установку стропил двускатной крыши производят в следующем порядке:

1. Изготавливается шаблон, который будет использоваться при создании стропильных ферм. Для этого две доски (длиной, равной длине стропильной ноги) соединяются между собой гвоздем с одного края.
2. Свободные концы досок этой конструкции (ножниц) кладутся на опоры, в тех местах, куда будут опираться стропильные ноги. Таким образом, получится угол наклона ската крыши, который фиксируется несколькими гвоздями. Для лучшей фиксации угла между досками закрепляется поперечная перекладина.
3. Изготавливается второй шаблон (лучше из фанеры) для выполнения монтажных запилов на стропилах.
4. С помощью этого шаблона на стропилах вырезаются монтажные запилы. Затем стропила соединяются под углом наклона ската. Получается треугольник, который называют стропильной фермой. Его поднимают на крышу, используя вспомогательные конструкции (лестницу, лаги и др.), и прикрепляют к мауэрлату.
5. Сначала устанавливаются две крайние фронтонные фермы. Чтобы выполнить правильную горизонтальную и вертикальную установку, к ним крепят временные подкосы.
6. Между вершинами крайних ферм протягивается шнур, обозначающий будущий конек и указывающий уровень для остальных промежуточных стропил.
7. После этого поднимаются и устанавливаются все остальные стропильные фермы на соответствующем друг от друга расстоянии (минимум 0,6 м).
8. Громоздкие конструкции при необходимости укрепляются подкосами, ригелями, подпорами и др.
9. Коньковый брус устанавливается на специальных опорах. К нему крепятся диагональные, промежуточные и короткие стропила.

Расчет нагрузок и угла наклона

Проектирование сложной кровельной конструкции требует профессионального расчета.
Но расчет стропильной системы двускатной крыши небольшой площади можно произвести самостоятельно, используя для этого несложные инструкции и простые формулы.
Закончив такой подсчет, желательно проконсультироваться у специалиста, чтобы окончательно убедиться в надежности будущей кровли.
В первую очередь следует определиться с углом наклона скатов.
Небольшой (5°-15°) наклон подходит только для некоторых видов кровельных покрытий, поэтому следует сначала выбрать кровельный материал, а затем рассчитывать стропильную систему.
Очень важно грамотно подсчитать временные (ветровые и снеговые) нагрузки.
Пределы снеговой нагрузки зависят от климатического района и лежат в пределах 80-320 кг/м2.
Для кровли с наклоном до 25° применяется коэффициент перехода от снежного покрова на крышу, равный 1.
Для крыш с большим уклоном коэффициент равен 0,7.
Например, если нагрузка снегового покрова на землю составляет 130 кг/м2, то нагрузка на кровле с наклоном 25°-60° составляет 130×0,7=91 кг/м2.
Для подсчета ветровой нагрузки используется коэффициент изменений ветрового давления и аэродинамических влияний.
Помимо временных нагрузок обязательно рассчитывается постоянная нагрузка, которую создает вес кровельного пирога.
Он включает в себя вес обрешетки и контробрешетки, теплоизоляционного слоя, кровельного материала, а в случае с мансардой – и вес внутренней отделки потолков.
В среднем величина постоянной нагрузки составляет 40-50 кг/м2.
Большое значение в строительстве двухскатной крыши имеет угол ее наклона.
Он должен определяться не столько архитектурными особенностями строения, сколько климатическими особенностями региона и видом устанавливаемой кровли.
Крутой угол наклона крыши необходим в тех регионах, для которых характерны частые выпадения осадков.
Пологие скаты подходят для районов с сильными ветрами, где необходимо разгрузить крышу от ветровых нагрузок.
Величина угла наклона скатов щипцовой крыши колеблется в пределах 5°- 90°.
Наиболее распространены крыши с углом наклона 35°- 45°.

Этот вариант наиболее экономный в расходовании строительных материалов и обеспечивает равномерную нагрузку по всему периметру постройки.

Чердачное помещение при таком угле наклона имеет холодный тип и не пригодно для проживания.
Стропильную систему двускатной крыши можно рассчитать самостоятельно, воспользовавшись справочниками и специализированными Интернет ресурсами.
Но в любом случае необходимо посоветоваться со специалистом.
Ведь крыша здания – главнейший элемент его конструкции, который должен быть прочным и надежным.
В заключении представляю вам наглядный видео-урок по устройству и монтажу стропил двускатной крыши:

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Устройство стропильной системы двухскатной крыши своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

• мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

• стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
• лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
• затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

• стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
• подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
• обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

• конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
• свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
• кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Полезный совет! Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Полезный совет! Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

• установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
• укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

• на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
• все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

Статья по теме:

Как построить своими руками крышу двухскатную углом. Основные элементы двускатной крыши. Пошаговая инструкция монтажа двускатной крыши. Виды двускатных крыш.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

1. Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
2. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Полезный совет! Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Каркас крыши 101 — Extreme How To

EHT исследует некоторые основные методы создания каркаса крыши, от макета до установки.

Обрамление крыши — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыши являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Другой распространенный дизайн на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов.Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий.Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, вальмовую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Пролет — это измерение через здание от внешней опорной стены до внешней опорной стены. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии — это измерение от внешней стороны линии опорной стены до центральной линии крыши на вершине подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют этому треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол между стеновой плитой и линией конька крыши.Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. Для тех, кто живет в северных частях страны, обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это величина угла или наклона крыши. Это обозначается двумя способами, шагом 1/3 или 1/4 в долях и 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

План стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролёт, прогон, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с рисунком для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стенной плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

• Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
• Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите выступ на этом этапе. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой птичьей пастью), чтобы поместить стропило в стеновую плиту.
• Добавьте длину свеса за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать разрезы отвесом, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на ровную ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другую треть стропил взял на себя другой плотник. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других видов резки. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерить шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или номер 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька возле конца стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на отрезке длины стропильной линии. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать разметку с обрезки коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил вырез птицы и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого необходимо проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних пластинах и отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъём, за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

При установленных стропилах для обрамления фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.

Рекомендуемые статьи

Осмотр крыши: каркас крыши, часть 1

Кентона Шепарда и Ника Громицко, CMI®

Цель серии «Освоение проверки крыши» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия при осмотре крутых склонов. -скатные, жилые кровли.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Мы не будем углубляться в осмотр чердаков, поскольку эта серия статей из Mastering Roof Inspections в основном посвящена распознаванию дефектов кровли, но вы должны иметь представление о двух основных, базовых системах конструкции крыши: обычные кровельные конструкции и стропильные фермы.

Вы будете оценивать каркас крыши изнутри чердачного помещения, но у нас есть технологическое преимущество.Давайте снимем крышу и покрытие стен дома и определим некоторые из наиболее распространенных элементов каркаса крыши. Мы начнем с крыши с традиционным каркасом, в которой отдельные элементы каркаса вырезаются и собираются на месте.

ОБЫЧНЫЕ КРЫШИ

Обычные стропила

Обычные стропила

Стропила, которые опираются на внешние стены внизу и соединяются с коньком вверху, называются «общими стропилами» желтым цветом).

Стропила на противоположных сторонах конька следует устанавливать попарно прямо напротив друг друга — хотя, если вы видите несколько несоосных, это на самом деле не является дефектом. Иногда стропила необходимо немного сдвинуть, чтобы разместить компоненты других домашних систем. На приведенном выше рисунке показано стропило, перемещенное для размещения вентиляционного отверстия.

Если вы видите, что многие стропила не совпадают, вы можете прокомментировать это, но в существующих домах не называйте это дефектом, если вы не видите разрушения.В более новых домах многие стропила, которые не выступают против, обычно указывают на некачественный каркас. Это признак того, что вам следует внимательно искать другие проблемы в конструкции крыши.

Стропила обычно устанавливаются на 24-дюймовых центрах. Если вы видите стропила, установленные с центрами более 24 дюймов, обратите внимание на признаки разрушения, такие как провисание стропил. Если вы видите провисание стропил, порекомендуйте выполнить их стабилизацию у квалифицированного подрядчика. Стабилизация обычно включает установку системы прогонов.

Вальмовые

Вальмовые крыши имеют «шатровые стропила», ориентированные по диагонали к коньку и наружным стенам. Бедренные стропила называются просто «бедрами» и показаны здесь коричневым цветом. Бедра опираются на внешний угол внизу и соединяются с гребнем на вершине.

Стропила, которые опираются на внешние стены внизу и соединяются с бедром наверху, называются «опорой для бедра» и показаны здесь фиолетовым цветом.

Долины

Там, где гребни меняют направление, создается внутренний угол, который перекрывается «стропилами долины» или просто «долиной», показанной здесь зеленым цветом.Долины также ориентированы по диагонали к гребню и наружным стенам. Долины опираются на стены во внутреннем углу внизу и соединяются с гребнем наверху.

Стропила, которые соединяются с долиной в нижней части и соединяются с гребнем наверху, называются «долинами» и показаны здесь голубым цветом.

Обычный гребень

На рисунке показан обычный гребень (оранжевый). В домах с обычными коньками стропила поддерживают вес крыши и передают нагрузку на крышу через стены на фундамент и, наконец, на почву.Маршрут, который проходит под весом крыши через элементы каркаса к грунту, называется «путем нагрузки».

Назначение конька состоит в том, чтобы обеспечить простой способ соединения стропил на пике крыши и для лучшего крепления гвоздей на пике.

В старых домах может вообще не быть гребня. Когда-то в разных частях Северной Америки это было обычной строительной практикой, и это не является дефектом, пока стропила противостоят друг другу.

Спроектированная древесина, используемая для обрамления крыш, предъявляет очень специфические требования к соединениям, и их обсуждение здесь выходит за рамки данной серии.Производители металлических соединителей для металлоконструкций публикуют спецификации подключения в своих каталогах и на своих сайтах.

Стропила

В домах с плоскими потолками и чердаком основания противоположных стропил должны быть скреплены между собой балками перекрытия, которые образуют «стропильные связи». Когда стропила устанавливаются перпендикулярно балкам потолка, стропильные балки обычно опираются на балки потолка.

Стропильные шпалы не позволяют весу крыши раздвигать верхушки стен и вызывать провисание конька.

Хомуты

Хомуты соединяют верхние концы противоположных стропил. Их следует устанавливать на каждое второе стропило в верхней трети крыши. Их цель — предотвратить подъем. Следует ли их устанавливать — вопрос инженеров. Они не всегда необходимы, поэтому их отсутствие не является дефектом, но когда вы их видите, они должны быть установлены правильно.

Здесь вы можете увидеть хомуты, установленные в верхней трети крыши, и стропильные шпалы, установленные низко и наложенные на стену.

Purlin Systems

Вы также можете увидеть систему прогонов.

Системы Purlin предназначены для уменьшения расстояния, которое должны преодолевать стропила. Они состоят из креплений, прибитых к нижней стороне стропил и поддерживаемых диагональными распорками.

Днища распорок прогонов должны опираться на верхнюю часть несущей стены.Раскосы, которые опираются на балки потолка или каким-то образом передают нагрузку с крыши на нижний потолок, являются дефектными установками. Если вы видите распорки, которые опираются на балки потолка, поищите провисание потолка.

Раскосы обычно устанавливаются на каждое второе стропило и должны быть под углом не более 45 °.

Вот система прогонов, установленная в гараже старого дома. У них нет центральной стены, на которой можно было бы удерживать распорки, они опираются на прочную спинку, опирающуюся на балки потолка.Проседания не было, поэтому в акте осмотра не было замечаний.

Системы Purlin создавались разными способами — одни лучше, другие. Современные строительные нормы и правила призывают к тому, чтобы подпорки были равными или большими по размеру, чем размеры стропил, но большинство балок, которые вы увидите, не будут соответствовать этому требованию. Если вы знаете, что дом должен был соответствовать этому кодексу, когда он был построен, назовите это дефектом; в противном случае ограничьте осмотр поиском признаков неисправности, таких как провисание или сломанные стропила и сломанные компоненты.Также обратите внимание на неправильную установку, такую ​​как распорки, опирающиеся на балки потолка, распорки, но без подпорки, и слишком мало распорок.

В старых домах в некоторых районах обычно не найти защитников. Это проблема качества, если только крыша не провисает; тогда это структурная проблема, и вам следует порекомендовать ее квалифицированному подрядчику.

Термин «прогон» имеет несколько разных значений в зависимости от того, в какой части Северной Америки вы находитесь, о какой части крыши вы говорите, а также от происхождения человека, с которым вы это обсуждаете, так что не надо. Не удивляйтесь, если кто-то попытается вас поправить.

Structural Ridge

Дома со сводчатыми потолками обычно не имеют стропил, чтобы стены не расширялись, а гребень не провисал, поэтому в них используется структурный гребень. В доме со структурным коньком конек состоит из балки, достаточно прочной, чтобы выдерживать нагрузку на крышу без провисания.

Overframe

Когда вы находитесь внутри чердака, вы можете увидеть состояние, при котором конек и несколько домкратов одной секции крыши обрамлены поверх существующей крыши.

Это называется «оверфрейм» и довольно часто встречается в определенных областях. Построен правильно, конструктивно прочный.

Часто можно увидеть, как часть обшивки крыши удалена, чтобы обеспечить проход между чердачными помещениями. Если вы не можете пройти на часть чердака, порекомендуйте, чтобы ее осмотрел квалифицированный инспектор после того, как будет предоставлен доступ. Это особенно важно, если в нем есть сантехника или электрические компоненты.

******************************************* ******

Все, что вам нужно знать

Кровельные фермы заменили стропила как самый популярный способ создания каркаса крыши. И есть веская причина, по которой фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы разберем, что именно представляют собой стропильные фермы, и объясним некоторые из наиболее распространенных типов, которые используются, чтобы помочь вам понять, какие стропильные фермы вы можете использовать для своего проекта строительства крыши.

На этой странице:

Что такое ферма крыши?

По сути, стропильные фермы образуют каркас крыши. Они определяют форму крыши и потолка, обеспечивая при этом поддержку крыши. Фермы предварительно спроектированы на заводе из легких материалов, таких как 2×4, и отправлены на строительную площадку. Фермы состоят из трех основных частей:

1. Верхние аккорды
2. Нижние пояса (также известные как двутавровые балки или потолочные балки)
3. Тесьма / посты

Фермы используются как альтернатива стропилам или палочному каркасу.Стропила обычно изготавливаются из больших кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы построить и установить их прямо на стройплощадке.

Это делает стропила дороже, чем фермы.

В чем преимущества стропильных ферм?

Кровельные фермы в последние годы стали популярнее стропил по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле стропил.

Они используют более легкие материалы и могут производиться и закупаться в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Согласно HomeAdvisor, вы можете рассчитывать потратить от 30 до 400 долларов на ферму.

Еще одним большим преимуществом стропильных систем является то, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены.С небольшими внутренними несущими стенами или их отсутствием разработчики домов могут легко создавать широко популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций стропильных ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной кровли до вальмовых секций есть фермы, которые удовлетворят ваши потребности.

Введите свой адрес, чтобы узнать цену на крышу

Типы стропильных ферм

Опять же, есть тонна ферм для завершения вашего строительного проекта.Мы составили список наиболее часто используемых кровельных ферм для жилищного строительства.

Ферма центральной стойки

Фермы королевских столбов — самые простые кровельные фермы.

Общее использование: Пристройка домов, строительство гаражей, проекты с короткими пролетами

Размах: от 5 до 8 метров

Фермы для королевских столбов — это самый простой тип фермы. В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая король-штырем, и две лямки.

Поскольку фермы с королевской стойкой изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы королевских столбов не могут перекрывать большие расстояния, поэтому они лучше подходят для небольших проектов.

Ферма стойки королевы

Фермы с опорными стойками хорошо подходят для больших жилых проектов.

Общее использование: Строительство жилых домов, пристройка домов

Размах: от 8 до 12 метров

Фермы

Queen post похожи на фермы King Post в том, что они имеют простую, но прочную конструкцию.Вместо одной центральной стойки в центре, этот тип фермы будет иметь две фермы, которые соединены натяжной балкой.

Дополнительные стойки в ферме столба королевы делают их немного дороже, чем ферма столба королевы.

Две вертикальные стойки фермы позволяют фермам стойки фермы перекрывать большие пролеты, чем фермы стойки короля, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink — самые распространенные фермы для жилых проектов.

Общее использование: Строительство жилых домов

Пролет: До 14 метров

Фермы Fink — самые распространенные фермы, используемые при строительстве крыш жилых домов. Ремни в фермах Fink имеют W-образную форму, что придает им большую несущую способность. Расположение лямок позволяет оставить место для хранения вещей, а также при необходимости можно разместить такие вещи, как резервуары для воды.

Они также считаются одними из самых экономичных доступных стропильных ферм, особенно потому, что они могут перекрывать большие расстояния.

Ферма мансарды

Фермы чердака позволяют использовать складские помещения, а иногда и жилую площадь.

Общее использование: Проекты строительства жилых домов, требующие чердака или дополнительной жилой площади на чердаке

Пролет: До 25 метров

Одним из недостатков многих ферм является то, что лямки часто могут ограничивать чердачное пространство. Это может стать серьезным препятствием для домовладельцев, которым нужно дополнительное место для хранения вещей или жилое пространство.К счастью, есть фермы на чердаке, которые рассчитаны на место на чердаке.

Фермы чердака похожи на фермы столбов королевы, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить пространство на чердаке. Чем шире конструкция здания, тем больше будет чердак. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы позволяют создавать сводчатые потолки соборов.

Общее использование: Проекты строительства жилых домов, требующие сводчатых потолков

Пролет: До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки.Нижние пояса ножничных ферм скошены, создавая эффектный потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования предварительно спроектированных деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные трасты в одной части дома и использовать другие типы ферм в других частях дома, где вам не нужны сводчатые потолки. Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы действительно стоят дороже, чем фермы других типов — иногда на 30% дороже, чем стандартные фермы.

Фронтальная ферма

Фронтальные фермы выступают в роли «опор» на вашей крыше.

Общее использование: Строительство двускатной крыши в жилых помещениях

Пролет: Зависит от конструкции крыши

Фронтальные фермы обычно используются в сочетании с другими типами ферм.Ферма фронтона служит «заглушкой» для крыши. У них есть два верхних пояса, один нижний пояс и несколько вертикальных стоек. На каждом конце каркаса крыши построены фермы фронтона для поддержки обшивки крыши.

Фермы

для фронтона будут стоить от 25% до 50% дороже, чем фермы стандартного стиля.

Кровельные фермы удобны и надежны

Мы перечислили шесть наиболее распространенных стропильных ферм, но на рынке их гораздо больше. От металлических крыш до асфальтовой черепицы, сводчатых потолков и плоских крыш, вероятно, найдется ферма, которая поможет вам выполнить работу.

Кровельные фермы универсальны, экономичны и удобны. Работа с опытным архитектором или инженером-строителем — лучший способ гарантировать, что вы найдете подходящие фермы для своего дома и будете соответствовать требованиям строительных норм.

Введите свой адрес, чтобы узнать цену на крышу

6 типов крыш (и как устроена их конструкция)

Осенним вечером, когда я сижу и слушаю холодный дождь, стучащий по крыше над головой, я всегда чувствую благодарность за две вещи:

1. , что я не промокну, и
2. , что моя крыша не протекает.

Несмотря на то, что ветер обрушивается ливнем, моя крыша надежно блокирует бурю и направляет воду в долины и желоба, которые уносят ее.

Конечно, крыша должна делать гораздо больше. Он должен выдерживать жаркие летние температуры, которые могут достигать 180 градусов по Фаренгейту. Этого достаточно, чтобы приготовить гамбургер на гриле! (Или ваши ноги, если вы пытаетесь делать работы на крыше.) С другой стороны, он противостоит сильному холоду и льду. Он неделями готов выдерживать тонны снега.И ему приходится не обращать внимания на сильные ветры, иногда до ураганной силы. И, как будто простого выживания недостаточно, мы ожидаем, что он будет продолжать работать практически без обслуживания в течение десятилетий.

KST COATING KS0063300-20 White Roof Coat — это кровельное покрытие, которое способствует экономии энергии до 35%. Белый цвет помогает продлить срок службы вашей крыши, поскольку она будет поглощать меньше тепла. Он герметизирует крышу, что предотвращает протечки. Образует резиновый покров защиты от влаги.Он расширяется и сжимается вместе с вашей крышей, сохраняя гибкость от -10 до 160 градусов по Фаренгейту. Он устойчив к плесени и водорослям. Его легко очистить водой с мылом. Наконец, на него распространяется 7-летняя гарантия. Нажмите здесь, чтобы купить его на Amazon и сохранить свою крышу.

Крыши работают тише и тоньше. тоже. Часто они открывают на чердаке достаточно места для этой дополнительной комнаты. Там, где крыши нависают над внешними стенами, они становятся встроенными навесами, защищающими сайдинг и окна от агрессивного воздействия солнца и дождя.Углы на многих крышах создают естественную тягу, которая помогает вентилировать чердаки, охлаждая их летом и вымывая нежелательную влагу зимой. И, конечно же, крыша делает дом красивым. Это архитектурная корона, геометрия которой формирует характер дома.

Если сложить все эти ожидания, можно подумать, что получится один идеальный тип крыши. Но это не так. В следующий раз, когда вы отправитесь на вечернюю прогулку. Взгляните на крыши в вашем районе и обратите внимание на разные размеры и формы, которые подходят для этой цели.Вот типы, которые вы, вероятно, увидите, и несколько примечаний о том, как и почему они работают так хорошо.

Двускатная крыша

Двускатная крыша этого дома в колониальном стиле поддерживает три симметричных слуховых окна, каждая из которых имеет двускатную крышу. В обрамлении фронтона используется простая, но прочная треугольная геометрия.

Прогуливаясь по окрестностям, вы, вероятно, повсюду увидите двускатные крыши, поскольку это самая распространенная форма крыши в США и Канаде. Двускатная крыша выглядит как кусок картона, аккуратно сложенный посередине и уложенный поверх стен дома (рис.А). Фактически фронтоном является треугольная форма стены с обоих концов. Когда вы видите эту форму, вы понимаете, что смотрите на двускатную крышу.

Их строить проще и дешевле всего. Плотники используют три прямых бруса, чтобы сформировать стороны треугольника — два для стропил и один для балки перекрытия. Благодаря надежно закрепленным углам эта треугольная геометрия создает прочную жесткую конструкцию, которая может выдерживать снеговые нагрузки, людей, идущих по ней, и сильный ветер, не разрушаясь.

Несмотря на простоту, двускатная крыша, спроектированная творческим архитектором или строителем, не будет выглядеть скучной или скучной. Вы можете найти их на своей улице с десяток, и ни один не будет идентичен другому. Разнообразие происходит за счет умело подобранных сочетаний фронтонов, скатов крыш и стилей отделки. Хотя многие двускатные корни выглядят сложными, опытный строитель может относительно легко их разложить и обрамить, потому что основная форма треугольника не меняется.

Помимо эстетики, фронтоны имеют несколько практических последствий для домовладельцев, думающих о реконструкции.Во-первых, крутизна ската фронтона определяет, сколько у вас места на чердаке. Более крутые уклоны означают больше места на чердаке. Часто такие чердаки можно легко превратить в жилое пространство. Вы можете разместить окна в двускатных стенах и добавить слуховые окна на крышу, если вам нужно больше места для головы (рис. A). Более пологий уклон означает меньше места для головы и часто достаточно места только для хранения или, возможно, не используется вообще.

Вытяжной вентилятор для чердака iLIVING питается от регулируемой солнечной панели (0 ° / 15 ° / 30 ° / 45 °).Мотор водонепроницаем (IP68) и имеет 15-летнюю гарантию. Он бесщеточный, что означает, что он тратит меньше энергии и работает тише. Интеллектуальный термостат работает от 65 до 130 градусов по Фаренгейту с функцией включения / выключения. Вы также можете заказать дополнительный комплект адаптера переменного / постоянного тока для непрерывной работы днем ​​/ ночью. Щелкните здесь, чтобы увидеть страницу Amazon.

Во-вторых, фронтоны подразумевают определенное обрамление стен. Две стены, которые перекрывают крышу, выдерживают вес крыши. Эти стены называются «несущими».«Вы должны учесть этот дополнительный вес, установив прочную балку поверх любых новых оконных и дверных проемов, которые вы вставляете в эти стены.

С другой стороны, двускатные стены, стены, в которых есть характерные треугольники, обычно не несущие. так что вам не нужны эти лишние балки над новыми проемами. (Тем не менее, иногда двускатные стены поддерживают второй этаж двухэтажного дома и, следовательно, опускаются ниже второго этажа. При реконструкции всегда уточняйте у своего строительного инспектора!)

Двускатные крыши имеют еще одну особенность, которая делает их особенно ценными в более холодных регионах.Это отличные вентиляторы. В частности, двускатные крыши с более низким уклоном напоминают и работают так же, как крыло самолета. Проходящий ветер создает зону низкого давления, которая поднимает крышу. Этот лифт высасывает воздух из вентиляционных отверстий в верхней части крыши, лучше проветривая чердак, поддерживая его прохладу и удаляя лишнюю влагу. Зимой эта вентиляция помогает охладить крышу, поэтому снег на ней не растает, не стекает к краю корня, не замерзнет и не вызовет проблемные ледяные плотины, которые вызывают протечки.

Но в прибрежных регионах существует такая вещь, как слишком большой подъем, что так ясно продемонстрировал ураган Хьюго в 1989 году. Хьюго сорвал больше двускатных крыш с низким уклоном, чем другие типы крыш в Южной Каролине (хотя другие типы с низким уклоном не сделали этого) т тоже так хорошо). А если крыша не сносилась, то из-за давления, создаваемого кровлей, часто отрывалась двускатная часть стены. Хотя немногие из наших домов столкнутся с таким сильным ветром, это событие показывает, что формы крыши работают по-разному. Конструкция крыши, которая лучше всего выдержала ураган Хьюго, была вальмовой крышей, потому что, как мы увидим, эта форма исключает эти двускатные концы.

Вальмовые крыши

Вальмовая крыша этого американского дома с четырьмя квадратами уменьшает размер и выступающую часть крыши. Архитектор или строитель были последовательны, натягивая шатровые крыши на слуховых окнах, нишах и крыльцах.

Вальмовые крыши выглядят как двускатные корни с обрезанными под углом концами (рис. Б). Это снижает профиль и делает крышу менее заметной, особенно с крутыми крышами. Вальмовая крыша также уменьшает высоту чердака, поэтому вы, скорее всего, ударитесь головой о низкий наклонный потолок, если хотите превратить его в жилое пространство.Вам, вероятно, придется добавить слуховые окна, чтобы увеличить высоту потолка.

Каркас вальмовой крыши немного сложнее, чем двускатная крыша, и его строительство немного дороже. Он по-прежнему опирается на треугольную структуру для прочности, но баланс сил, которые работают через эти бедренные стропила и «домкраты» (рис. B), менее очевиден.

Тем не менее, стиль хороший, так что не уклоняйтесь от строительства вальмовой крыши, если у вас есть такая возможность. Их легче собрать, чем они выглядят. Обратите внимание, что бедренные стропила пересекают угол под углом 45 градусов к каждой стене.домкраты также подходят к бедрам под углом 45 градусов. Так что все стропила легко подрезать. Чтобы узнать о длине стропил, обратитесь к книге по основам обрамления. Или ваш каркасный квадрат может иметь длину, выбитую прямо на его металлическое лезвие для каждого обычного ската крыши.

Шатровая крыша имеет и другие последствия для ремонтников. Стропила перекрывают каждую стену, распределяя вес крыши более равномерно, но делая каждую стену несущей. Поэтому, если вы переделываете стены под вальмовой крышей, вам нужно будет добавить балку над каждым новым окном и дверным проемом, чтобы выдержать вес.

Шатровые крыши — это правило в некоторых кварталах, особенно в тех, которые построены в 1950-х и 1960-х годах, когда они обычно использовались в длинных, низких домах в стиле ранчо. Но вы также увидите их как в новых, так и в старых домах. Этот стиль практичен, а также эстетичен при использовании с широкими свесами. Поскольку крыша нависает со всех сторон дома, она лучше защищает стены и окна от солнечного света и дождя, чем двускатные крыши.

Плоская крыша

Плоские и односкатные крыши — обычное дело в современном дизайне и в домах с солнечными батареями, где большие южные стены улавливают максимум солнечного света.

Многочисленные протечки через крышу моего детского домика на дереве научили меня, конечно, опасаться плоских крыш, ни мои кровельные навыки, ни материалы для этого проекта не были очень хорошими. Оказывается, для укладки герметичной плоской кровли в любом случае нужны профессиональные знания.

Плоские крыши не пропускают воду, как скатные крыши (хотя они отводят воду), поэтому они состоят из водонепроницаемой мембраны, а не из черепицы. Старый метод, при котором горячий гудрон наносился между тремя слоями пропитанного асфальтом войлока и поверх них, работал довольно хорошо, но он уступил место однослойным синтетическим покрытиям.В любом случае ремонт этих крыш лучше доверить квалифицированным специалистам.

Хотя плоские крыши никогда не пользовались большой популярностью в жилых домах, они являются стандартом для коммерческих зданий. Имеет смысл минимизировать профиль большого здания, особенно того, для которого потребуется огромная наклонная крыша. Они также сокращают расходы за счет отказа от стропил; Строители просто укрепляют балки потолка, чтобы выдержать вес крыши.

Односкатная крыша

Односкатная крыша на самом деле представляет собой половину двускатной крыши с верхней и нижней сторонами, поддерживаемыми несущими стенами.Это одна из самых простых конструкций для защиты от непогоды, поэтому зачастую это экономичное и быстрое решение для дополнительной крыши или крыльца. Вам нужно построить только одну несущую стену, так как вы можете использовать стену дома для поддержки другой стороны. Вы также увидите, что многие из них используются для слуховых аппаратов.

Односкатные крыши вместе с плоскими корнями являются отличительной чертой так называемого «современного» дизайна (рис. C). Большинство этих домов были построены во второй половине 20 века. Часто можно увидеть сарай в солнечной конструкции, где стена, поддерживающая верхний край крыши, обращена на юг, поэтому окна в этой стене могут улавливать больше солнечного света.

Тем не менее, плоские и односкатные кровли не стали популярными. Двускатные и вальмовые крыши в наши дни практически полностью доминируют в жилищном строительстве. Два других типа, которые когда-то были распространены в домах до 1950 года, практически исчезли, хотя они по-прежнему усеивают многие старые кварталы в большинстве городов — мансарда и гамбрель.

The Guardian Fall Protection 00645 CB-12 CB Анкер для оцинкованной крыши для использования на деревянных, металлических настилах или бетонных основаниях. Он отлично подходит для использования с выдвижными страховочными тросами, вертикальными страховочными тросами (канатные захваты) или горизонтальными системами жизнеобеспечения.Он имеет прочное оцинкованное покрытие, защищающее от непогоды. Стойка выходит за пределы кровельного основания, поэтому точка крепления остается достаточно высокой и доступной после завершения кровли. Круглый столб работает с большинством имеющихся комплектов для окладов. Нажмите здесь, чтобы заказать его на Amazon и безопасно работать на своей крыше.

Мансард

Дома с мансардными крышами встречаются все реже, хотя этот стиль часто появляется на коммерческих зданиях.

В 17 веке французский архитектор Франсуа Мансар изобрел крышу, носящую его имя.Действительно, дизайн до сих пор многим напоминает свои французские корни, возможно, потому, что он выглядит таким необычным и иностранным.

Мансардная крыша имеет два ската, неглубокий верх и крутой склон, причем крыша перекрывает и опирается на все боковые стены (рис. D). Это крыша большого объема с максимальным количеством чердачных помещений, которые обычно используются как второй этаж. Фактически, когда некоторые домовладельцы реконструируют старые дома и превращают их в квартиры, снимаемые в аренду, они снимают двускатную крышу и устанавливают мансарду, чтобы получить больше места.

Практичные мансарды практически исчезли из жилищного строительства после 1940-х годов. Однако остатки этого стиля можно заметить на фасадах ресторанов быстрого питания и других небольших коммерческих зданиях с крутыми крышами.

Оба типа крыш создают удобное жилое пространство. Каркас крыши обрамляет также стены и перила мансардного помещения.

Игровые автоматы

Двустворчатая крыша этого дома создает максимальное пространство на чердаке, практически весь второй этаж.

Двустворчатую крышу распознать несложно. Это сразу напомнит вам сарай (рис. F). Хотя этот стиль появился в США в колониальный период, никто не знает, кто его изобрел и почему. Возможно, его популярность в качестве конструкции сарая дает нам ключ к разгадке; он предлагает больше внутреннего объема. Более широкий корень увеличивает чердак и делает его естественным жилым пространством.

Он имеет преимущество и с точки зрения кадрирования. Вам не нужны такие длинные и, возможно, труднодоступные стропила. Вместо этого вы можете заменить два более легких, более удобных в использовании, коротких стропила.

Gambrels — это экономичные компактные дома. Они включают в себя максимальное количество полезного жилого пространства в самой маленькой, наименее заметной внешней оболочке, буквально втиснув больше под крышей. Обратите внимание на рис, E, что каркас крыши также обрамляет стены и потолок для отделки интерьера. Строители домов обычно прокалывали нижнюю плоскость крыши слуховыми окнами и окнами, чтобы лучше освещать и проветривать то, что по сути становится вторым этажом, а не чердаком.

Крыши

Gambrel немного сложнее в сборке, а их чердаки труднее вентилировать, чем двускатные крыши.Хотя это делает их немного дороже, я подозреваю, что дизайн стал жертвой большей гомогенизации наших нынешних стилей строительства. Более просторные загородные участки и большие дома делают ненужной их компактность — главное достоинство азартной игры. Просматривая несколько текущих книг с планами домов, я не нашел ни единой крыши. Так что, если не возродится интерес к азартным играм, этот стиль скоро вымрет.

Две заключительные ноты

Хотя мы рассматриваем каждый стиль крыши отдельно как в тексте, так и на иллюстрациях, вы часто встретите несколько типов крыши в одном доме.Обычно их комбинируют архитекторы и строители. Таким образом, вы найдете мансардные окна и мансардные окна на шатровых крышах, веранды с шатровыми крышами в домах с остроконечными крышами и односкатные крыши, прикрепленные практически к любому месту.

Но крыши стали проще за последние 30 лет . Это потому, что многие строители теперь используют фермы для конструкции крыши. Фермы опираются на систему стропил меньшей ширины и балок перекрытия, усиленных сеткой перемычек. Они построены на заводе и возведены на родине.

К сожалению, поперечины делают чердачное пространство непригодным для использования, за исключением, возможно, облегченного хранилища, потому что вы не можете разрезать и удалить их, чтобы открыть чердачное пространство без ослабления всей конструкции крыши.В результате получаются более простые и менее интересные крыши в новых домах, потому что без жилого помещения на чердаке слуховые окна и окна на крыше не имеют никакого смысла.

Комплект для защиты от обледенения крыши Easy Heat ADKS-1000 представляет собой кабель для защиты от обледенения. Он предотвращает повреждение вашей крыши, водосточных желобов и водосточных труб зимой. Он работает, обеспечивая непрерывный путь для стекания талой воды с крыши. Он подходит для большинства конфигураций крыш и желобов. Вы можете найти его в нескольких вариантах длины. Он прост в установке и не требует обслуживания.В комплекте 6 упаковок с клипсами. Щелкните здесь, чтобы заказать его на Amazon и предотвратить повреждение крыши зимой.

Осенним вечером, когда я сижу и слушаю холодный дождь, стучащий по крыше над головой, я всегда чувствую благодарность за две вещи:

1. , что я не промокну, и
2. , что моя крыша не протекает.

Несмотря на то, что ветер обрушивается ливнем, моя крыша надежно блокирует бурю и направляет воду в долины и желоба, которые уносят ее.

Конечно, крыша должна делать гораздо больше. Он должен выдерживать жаркие летние температуры, которые могут достигать 180 градусов по Фаренгейту. Этого достаточно, чтобы приготовить гамбургер на гриле! (Или ваши ноги, если вы пытаетесь делать работы на крыше.) С другой стороны, он противостоит сильному холоду и льду. Он неделями готов выдерживать тонны снега. И ему приходится не обращать внимания на сильные ветры, иногда до ураганной силы. И, как будто простого выживания недостаточно, мы ожидаем, что он будет продолжать работать практически без обслуживания в течение десятилетий.

KST COATING KS0063300-20 White Roof Coat — это кровельное покрытие, которое способствует экономии энергии до 35%. Белый цвет помогает продлить срок службы вашей крыши, поскольку она будет поглощать меньше тепла. Он герметизирует крышу, что предотвращает протечки. Образует резиновый покров защиты от влаги. Он расширяется и сжимается вместе с вашей крышей, сохраняя гибкость от -10 до 160 градусов по Фаренгейту. Он устойчив к плесени и водорослям. Его легко очистить водой с мылом. Наконец, на него распространяется 7-летняя гарантия.Нажмите здесь, чтобы купить его на Amazon и сохранить свою крышу.

Крыши работают тише и тоньше. тоже. Часто они открывают на чердаке достаточно места для этой дополнительной комнаты. Там, где крыши нависают над внешними стенами, они становятся встроенными навесами, защищающими сайдинг и окна от агрессивного воздействия солнца и дождя. Углы на многих крышах создают естественную тягу, которая помогает вентилировать чердаки, охлаждая их летом и вымывая нежелательную влагу зимой. И, конечно же, крыша делает дом красивым.Это архитектурная корона, геометрия которой формирует характер дома.

Если сложить все эти ожидания, можно подумать, что получится один идеальный тип крыши. Но это не так. В следующий раз, когда вы отправитесь на вечернюю прогулку. Взгляните на крыши в вашем районе и обратите внимание на разные размеры и формы, которые подходят для этой цели. Вот типы, которые вы, вероятно, увидите, и несколько примечаний о том, как и почему они работают так хорошо.

Двускатная крыша

Двускатная крыша этого дома в колониальном стиле поддерживает три симметричных слуховых окна, каждая из которых имеет двускатную крышу.В обрамлении фронтона используется простая, но прочная треугольная геометрия.

Прогуливаясь по окрестностям, вы, вероятно, повсюду увидите двускатные крыши, поскольку это самая распространенная форма крыши в США и Канаде. Двускатная крыша выглядит как кусок картона, аккуратно сложенный посередине и уложенный поверх стен дома (рис. А). Фактически фронтоном является треугольная форма стены с обоих концов. Когда вы видите эту форму, вы понимаете, что смотрите на двускатную крышу.

Их строить проще и дешевле всего.Плотники используют три прямых бруса, чтобы сформировать стороны треугольника — два для стропил и один для балки перекрытия. Благодаря надежно закрепленным углам эта треугольная геометрия создает прочную жесткую конструкцию, которая может выдерживать снеговые нагрузки, людей, идущих по ней, и сильный ветер, не разрушаясь.

Несмотря на простоту, двускатная крыша, спроектированная творческим архитектором или строителем, не будет выглядеть скучной или скучной. Вы можете найти их на своей улице с десяток, и ни один не будет идентичен другому.Разнообразие происходит за счет умело подобранных сочетаний фронтонов, скатов крыш и стилей отделки. Хотя многие двускатные корни выглядят сложными, опытный строитель может относительно легко их разложить и обрамить, потому что основная форма треугольника не меняется.

Помимо эстетики, фронтоны имеют несколько практических последствий для домовладельцев, думающих о реконструкции. Во-первых, крутизна ската фронтона определяет, сколько у вас места на чердаке. Более крутые уклоны означают больше места на чердаке.Часто такие чердаки можно легко превратить в жилое пространство. Вы можете разместить окна в двускатных стенах и добавить слуховые окна на крышу, если вам нужно больше места для головы (рис. A). Более пологий уклон означает меньше места для головы и часто достаточно места только для хранения или, возможно, не используется вообще.

Вытяжной вентилятор для чердака iLIVING питается от регулируемой солнечной панели (0 ° / 15 ° / 30 ° / 45 °). Мотор водонепроницаем (IP68) и имеет 15-летнюю гарантию. Он бесщеточный, что означает, что он тратит меньше энергии и работает тише.Интеллектуальный термостат работает от 65 до 130 градусов по Фаренгейту с функцией включения / выключения. Вы также можете заказать дополнительный комплект адаптера переменного / постоянного тока для непрерывной работы днем ​​/ ночью. Щелкните здесь, чтобы увидеть страницу Amazon.

Во-вторых, фронтоны подразумевают определенное обрамление стен. Две стены, которые перекрывают крышу, выдерживают вес крыши. Эти стены называются несущими стенами. Вы должны учесть этот дополнительный вес, установив прочную балку поверх любых новых оконных и дверных проемов, которые вы вставляете в эти стены.

С другой стороны, двускатные стены, стены, в которых есть характерные треугольники, обычно не несущие. так что вам не нужны эти лишние балки над новыми проемами. (Тем не менее, иногда двускатные стены поддерживают второй этаж двухэтажного дома и, следовательно, опускаются ниже второго этажа. При реконструкции всегда уточняйте у своего строительного инспектора!)

Двускатные крыши имеют еще одну особенность, которая делает их особенно ценными в более холодных регионах. Это отличные вентиляторы.В частности, двускатные крыши с более низким уклоном напоминают и работают так же, как крыло самолета. Проходящий ветер создает зону низкого давления, которая поднимает крышу. Этот лифт высасывает воздух из вентиляционных отверстий в верхней части крыши, лучше проветривая чердак, поддерживая его прохладу и удаляя лишнюю влагу. Зимой эта вентиляция помогает охладить крышу, поэтому снег на ней не растает, не стекает к краю корня, не замерзнет и не вызовет проблемные ледяные плотины, которые вызывают протечки.

Но в прибрежных районах существует такая вещь, как слишком большой подъем, что так ясно продемонстрировал ураган Хьюго в 1989 году.Хьюго сорвал больше двускатных крыш с низким уклоном, чем другие типы крыш в Южной Каролине (хотя другие варианты с низким уклоном тоже не были такими успешными). А если крыша не сносилась, то из-за давления, создаваемого кровлей, часто отрывалась двускатная часть стены. Хотя немногие из наших домов столкнутся с таким сильным ветром, это событие показывает, что формы крыши работают по-разному. Конструкция крыши, которая лучше всего выдержала ураган Хьюго, была вальмовой крышей, потому что, как мы увидим, эта форма исключает эти двускатные концы.

Вальмовые крыши

Вальмовая крыша этого американского дома с четырьмя квадратами уменьшает размер и выступающую часть крыши. Архитектор или строитель были последовательны, натягивая шатровые крыши на слуховых окнах, нишах и крыльцах.

Вальмовые крыши выглядят как двускатные корни с обрезанными под углом концами (рис. Б). Это снижает профиль и делает крышу менее заметной, особенно с крутыми крышами. Вальмовая крыша также уменьшает высоту чердака, поэтому вы, скорее всего, ударитесь головой о низкий наклонный потолок, если хотите превратить его в жилое пространство.Вам, вероятно, придется добавить слуховые окна, чтобы увеличить высоту потолка.

Каркас вальмовой крыши немного сложнее, чем двускатная крыша, и его строительство немного дороже. Он по-прежнему опирается на треугольную структуру для прочности, но баланс сил, которые работают через эти бедренные стропила и «домкраты» (рис. B), менее очевиден.

Тем не менее, стиль хороший, так что не уклоняйтесь от строительства вальмовой крыши, если у вас есть такая возможность. Их легче собрать, чем они выглядят. Обратите внимание, что бедренные стропила пересекают угол под углом 45 градусов к каждой стене.домкраты также подходят к бедрам под углом 45 градусов. Так что все стропила легко подрезать. Чтобы узнать о длине стропил, обратитесь к книге по основам обрамления. Или ваш каркасный квадрат может иметь длину, выбитую прямо на его металлическое лезвие для каждого обычного ската крыши.

Шатровая крыша имеет и другие последствия для ремонтников. Стропила перекрывают каждую стену, распределяя вес крыши более равномерно, но делая каждую стену несущей. Поэтому, если вы переделываете стены под вальмовой крышей, вам нужно будет добавить балку над каждым новым окном и дверным проемом, чтобы выдержать вес.

Шатровые крыши — это правило в некоторых кварталах, особенно в тех, которые построены в 1950-х и 1960-х годах, когда они обычно использовались в длинных, низких домах в стиле ранчо. Но вы также увидите их как в новых, так и в старых домах. Этот стиль практичен, а также эстетичен при использовании с широкими свесами. Поскольку крыша нависает со всех сторон дома, она лучше защищает стены и окна от солнечного света и дождя, чем двускатные крыши.

Плоская крыша

Плоские и односкатные крыши — обычное дело в современном дизайне и в домах с солнечными батареями, где большие южные стены улавливают максимум солнечного света.

Многочисленные протечки через крышу моего детского домика на дереве научили меня, конечно, опасаться плоских крыш, ни мои кровельные навыки, ни материалы для этого проекта не были очень хорошими. Оказывается, для укладки герметичной плоской кровли в любом случае нужны профессиональные знания.

Плоские крыши не пропускают воду, как скатные крыши (хотя они отводят воду), поэтому они состоят из водонепроницаемой мембраны, а не из черепицы. Старый метод, при котором горячий гудрон наносился между тремя слоями пропитанного асфальтом войлока и поверх них, работал довольно хорошо, но он уступил место однослойным синтетическим покрытиям.В любом случае ремонт этих крыш лучше доверить квалифицированным специалистам.

Хотя плоские крыши никогда не пользовались большой популярностью в жилых домах, они являются стандартом для коммерческих зданий. Имеет смысл минимизировать профиль большого здания, особенно того, для которого потребуется огромная наклонная крыша. Они также сокращают расходы за счет отказа от стропил; Строители просто укрепляют балки потолка, чтобы выдержать вес крыши.

Односкатная крыша

Односкатная крыша на самом деле представляет собой половину двускатной крыши с верхней и нижней сторонами, поддерживаемыми несущими стенами.Это одна из самых простых конструкций для защиты от непогоды, поэтому зачастую это экономичное и быстрое решение для дополнительной крыши или крыльца. Вам нужно построить только одну несущую стену, так как вы можете использовать стену дома для поддержки другой стороны. Вы также увидите, что многие из них используются для слуховых аппаратов.

Односкатные крыши вместе с плоскими корнями являются отличительной чертой так называемого «современного» дизайна (рис. C). Большинство этих домов были построены во второй половине 20 века. Часто можно увидеть сарай в солнечной конструкции, где стена, поддерживающая верхний край крыши, обращена на юг, поэтому окна в этой стене могут улавливать больше солнечного света.

Тем не менее, плоские и односкатные кровли не стали популярными. Двускатные и вальмовые крыши в наши дни практически полностью доминируют в жилищном строительстве. Два других типа, которые когда-то были распространены в домах до 1950 года, практически исчезли, хотя они по-прежнему усеивают многие старые кварталы в большинстве городов — мансарда и гамбрель.

The Guardian Fall Protection 00645 CB-12 CB Анкер для оцинкованной крыши для использования на деревянных, металлических настилах или бетонных основаниях. Он отлично подходит для использования с выдвижными страховочными тросами, вертикальными страховочными тросами (канатные захваты) или горизонтальными системами жизнеобеспечения.Он имеет прочное оцинкованное покрытие, защищающее от непогоды. Стойка выходит за пределы кровельного основания, поэтому точка крепления остается достаточно высокой и доступной после завершения кровли. Круглый столб работает с большинством имеющихся комплектов для окладов. Нажмите здесь, чтобы заказать его на Amazon и безопасно работать на своей крыше.

Мансард

Дома с мансардными крышами встречаются все реже, хотя этот стиль часто появляется на коммерческих зданиях.

В 17 веке французский архитектор Франсуа Мансар изобрел крышу, носящую его имя.Действительно, дизайн до сих пор многим напоминает свои французские корни, возможно, потому, что он выглядит таким необычным и иностранным.

Мансардная крыша имеет два ската, неглубокий верх и крутой склон, причем крыша перекрывает и опирается на все боковые стены (рис. D). Это крыша большого объема с максимальным количеством чердачных помещений, которые обычно используются как второй этаж. Фактически, когда некоторые домовладельцы реконструируют старые дома и превращают их в квартиры, снимаемые в аренду, они снимают двускатную крышу и устанавливают мансарду, чтобы получить больше места.

Практичные мансарды практически исчезли из жилищного строительства после 1940-х годов. Однако остатки этого стиля можно заметить на фасадах ресторанов быстрого питания и других небольших коммерческих зданиях с крутыми крышами.

Оба типа крыш создают удобное жилое пространство. Каркас крыши обрамляет также стены и перила мансардного помещения.

Игровые автоматы

Двустворчатая крыша этого дома создает максимальное пространство на чердаке, практически весь второй этаж.

Двустворчатую крышу распознать несложно. Это сразу напомнит вам сарай (рис. F). Хотя этот стиль появился в США в колониальный период, никто не знает, кто его изобрел и почему. Возможно, его популярность в качестве конструкции сарая дает нам ключ к разгадке; он предлагает больше внутреннего объема. Более широкий корень увеличивает чердак и делает его естественным жилым пространством.

Он имеет преимущество и с точки зрения кадрирования. Вам не нужны такие длинные и, возможно, труднодоступные стропила. Вместо этого вы можете заменить два более легких, более удобных в использовании, коротких стропила.

Gambrels — это экономичные компактные дома. Они включают в себя максимальное количество полезного жилого пространства в самой маленькой, наименее заметной внешней оболочке, буквально втиснув больше под крышей. Обратите внимание на рис, E, что каркас крыши также обрамляет стены и потолок для отделки интерьера. Строители домов обычно прокалывали нижнюю плоскость крыши слуховыми окнами и окнами, чтобы лучше освещать и проветривать то, что по сути становится вторым этажом, а не чердаком.

Крыши

Gambrel немного сложнее в сборке, а их чердаки труднее вентилировать, чем двускатные крыши.Хотя это делает их немного дороже, я подозреваю, что дизайн стал жертвой большей гомогенизации наших нынешних стилей строительства. Более просторные загородные участки и большие дома делают ненужной их компактность — главное достоинство азартной игры. Просматривая несколько текущих книг с планами домов, я не нашел ни единой крыши. Так что, если не возродится интерес к азартным играм, этот стиль скоро вымрет.

Две заключительные ноты

Хотя мы рассматриваем каждый стиль крыши отдельно как в тексте, так и на иллюстрациях, вы часто встретите несколько типов крыши в одном доме.Обычно их комбинируют архитекторы и строители. Таким образом, вы найдете мансардные окна и мансардные окна на шатровых крышах, веранды с шатровыми крышами в домах с остроконечными крышами и односкатные крыши, прикрепленные практически к любому месту.

Но крыши стали проще за последние 30 лет . Это потому, что многие строители теперь используют фермы для конструкции крыши. Фермы опираются на систему стропил меньшей ширины и балок перекрытия, усиленных сеткой перемычек. Они построены на заводе и возведены на родине.

К сожалению, поперечины делают чердачное пространство непригодным для использования, за исключением, возможно, облегченного хранилища, потому что вы не можете разрезать и удалить их, чтобы открыть чердачное пространство без ослабления всей конструкции крыши.В результате получаются более простые и менее интересные крыши в новых домах, потому что без жилого помещения на чердаке слуховые окна и окна на крыше не имеют никакого смысла.

Комплект для защиты от обледенения крыши Easy Heat ADKS-1000 представляет собой кабель для защиты от обледенения. Он предотвращает повреждение вашей крыши, водосточных желобов и водосточных труб зимой. Он работает, обеспечивая непрерывный путь для стекания талой воды с крыши. Он подходит для большинства конфигураций крыш и желобов. Вы можете найти его в нескольких вариантах длины. Он прост в установке и не требует обслуживания.В комплекте 6 упаковок с клипсами. Щелкните здесь, чтобы заказать его на Amazon и предотвратить повреждение крыши зимой.

Какие бывают типы стропил? (с иллюстрациями)

Существует семь различных типов стропильных конструкций, используемых для создания крыши: обычная, вальмовая, хип-джек, долина, долина, параплан и летающая бедра. В то время как наиболее распространенная двускатная крыша может быть построена с использованием только одного типа стропил, самые сложные конструкции крыши могут использовать комбинацию всех семи типов стропил.В то время как стропила можно собрать на месте из сырья, наиболее распространенный метод строительства крыши использует предварительно изготовленные стропила, которые доставляются на строительную площадку дистрибьютором пиломатериалов, который также размещает стропила на крыше с помощью тележки со стрелой.

Обычное стропило используется для создания основной двускатной крыши.Этот тип стропил идет от внешней стены и продолжается до коньковой доски или пика крыши. Обычное стропило используется для определения высоты крыши и для размещения коньковой доски. После того, как коньковая доска установлена, крыша готова для следующего типа стропил.

Бедренное стропило идет под углом 45 градусов к общему стропилу.Вальмовые стропила кладут на угол стены или фундамента и доходят до коньковой доски. Этот тип стропил используется для отделки конца крыши, где она встречается с концом здания. Стропила для бедра сидит на стене здания и поднимается к ней. Домкрат проходит на одной линии с общими стропилами и совпадает с общими стропилами на бедрах.

Стропила Valley используются везде, где есть внутренний угол на крыше.Размещенные под углом 45 градусов к общим стропилам, стропила ендовой крыши проходит от коньковой доски к внешней стене здания. Стропила долинного домкрата проходят от стропила до коньковой доски и находятся на одной линии с общими стропилами. Стропила для домкратов используется для перекрытия расстояния от стропила долины до стропила бедра, когда они расположены очень близко друг к другу.

Стропила вальм используется на многоуровневых крышах, когда имеется несколько досок конька на разной высоте.Летающее бедренное стропило идет от места, где стропило долины встречается с коньковой доской, и доходит до конца более высокой коньковой доски. Парящие стропила вальмовой крыши также называют загадочными стропилами. При строительстве крыши вполне вероятно, что для завершения готовой крыши может использоваться комбинация нескольких типов стропил.

Как измерить и оценить крышу для подрядчиков по кровельным работам

Большинство подрядчиков по кровельным работам обычно измеряют крышу, вычисляя площадь крыши, а затем прибавляя 10% для возможных отходов.Когда кровельные подрядчики пользуются большим спросом, например, во Флориде после урагана, такой способ оценки кровли может быть приемлемым, но на более узком рынке вам может потребоваться более точные навыки оценки, чтобы конкурировать с вашими конкурентами и выгода. Здесь я покажу вам, как получить быструю и очень точную оценку кровли для всех типов крыш.

Перед тем, как подавать заявку на кровельные работы, необходимо знать, сколько будут стоить материалы. Чтобы знать, сколько материалов вам понадобится, вы должны знать размер крыши.Для начала вам нужно будет измерить общую площадь крыши. Затем вам нужно будет измерить длину выступов, граблей (фронтонов), бедер, впадин и карнизов. Если работа связана с установкой новой конструкции крыши, вы можете получить размеры по чертежам; однако, если крыша заменяется или ремонтируется, вам нужно будет измерить крышу самостоятельно.

Многие кровельщики начинают измерять крышу с измерения карниза. На двускатной крыше вам нужно будет измерить только в одном направлении.На вальмовой крыше вам нужно будет измерить в двух направлениях.

Двускатная крыша Вальмовая крыша

После того, как вы сделаете замеры карниза, вам нужно будет измерить ширину крыши. Чтобы измерить ширину двускатной крыши, вам нужно будет привязать рулетку к одному из карнизов и провести ее до противоположного карниза. Таким же методом вы будете измерять ширину вальмовой крыши.

После того, как вы измерили ширину крыши, вам нужно будет измерить ее длину.Чтобы измерить длину вальмовой крыши, вам нужно будет прикрепить мерную ленту к карнизу у стропила конька, провести ее вверх по стропилам конька, по всей длине конька, а затем обратно вниз по противоположной стороне. конек стропила спускается до противоположного карниза. Вы можете измерить конек, пока снимаете длину крыши. Если вы получите длину двускатной крыши, просто измерьте конек. На двускатной крыше конек и длина будут одного размера.

После того, как вы измерили длину крыши, вам нужно будет измерить впадины и вальмы.Вам нужно будет получить эти размеры, чтобы знать, сколько металла коньковой накладки (покрытия бедра) и ендовы.

При измерении крыши некоторые измерения должны быть более точными, чем другие. Например, вы можете немного ошибиться с измерением гребня, бедра или впадины, и это не повлияет на ваши расходы. Однако, если вы не получите точных измерений ширины или длины крыши, это может стоить вам больше материалов, чем вы предполагали, если вы недооцените, или это может стоить вам работы, если вы переоцените и, следовательно, предложите завышенную цену.Если бы вы измерили крышу 100 на 120 футов, которая на самом деле была 101 на 121 фут, разница составила бы 221 квадратный фут, что составляет 2,21 квадрата кровельных материалов, что может стоить несколько сотен долларов.

При измерении кровли ВСЕГДА необходимо рисовать схему кровли. Ваш эскиз плана крыши должен включать размеры, уклоны, препятствия и проходы, а также любые другие необычные ситуации, такие как области мягких мест, гнилое дерево и любые другие препятствия.

Когда у вас будут все измерения, вы сможете использовать их для расчета площадей, уклонов, углов и коэффициентов допуска.Давайте продолжим и сделаем пример простой крыши.

Как измерить плоскую крышу

Взглянув на план крыши выше, вы можете увидеть фактические размеры. Плоская крыша такой конструкции, вероятно, проще всего измерить. Очевидно, что не все крыши будут такими простыми, но это, по крайней мере, хорошее начало, чтобы научиться измерять крышу.

При измерении крыши, подобной показанной выше, вам нужно будет разделить ее на прямоугольники, как мы это делали на Изображение 1.2 . Затем вы вычислите площадь прямоугольников и сложите их. Это известно как метод измерения положительной кровли. Итак, вы найдете площадь секций A, B и C и сложите их вместе, чтобы получить площадь всей крыши. Чтобы найти площадь прямоугольника уровня, умножьте длину на ширину.

Площадь прямоугольника уровня = длина x ширина

Пример 1.1

Метод измерения положительной крыши

Метод положительного измерения кровли требует, чтобы вы разбили крышу на измеримые участки.Для image 1.2 найдите площадь всех секций крыши, а затем сложите их вместе, чтобы найти общую площадь крыши.

Площадь сечения A = 20 ′ x 60 ′ = 1200 квадратных футов

Площадь участка B = 20 ′ x 40 ′ = 800 квадратных футов

Площадь сечения C = 20 ′ x 20 ′ = 400 квадратных футов

Таким образом, общая площадь плана крыши, приведенного выше, составляет 1200 квадратных футов + 800 квадратных футов + 400 квадратных футов = 2400 квадратных футов

Пример 1.2

Метод измерения отрицательной крыши

Чтобы найти площадь крыши с помощью метода отрицательного измерения крыши, вы продлите линию крыши за крышу, чтобы сформировать единый прямоугольник.Затем вы вычтете прямоугольные области, лежащие за пределами крыши.

Метод измерения отрицательной крыши

Сначала вам нужно удлинить линии крыши, чтобы сформировать единый прямоугольник.

60 ′ x 60 ′ = прямоугольник площадью 3600 кв. Футов

Затем вам нужно найти площадь прямоугольников за пределами площади крыши. Вы можете видеть на Изображение 1.3 , что области за пределами плана крыши разделены на секции A и B. Мы найдем области этих секций, а затем вычтем их из нашего расширенного прямоугольника.

Площадь сечения A = 20 ′ x 20 ′ = 400 квадратных футов

Площадь участка B = 20 ′ x 40 ′ = 800 квадратных футов

Общая площадь за пределами планировки крыши составляет 800 кв. Футов + 400 кв. Футов = 1200 кв. Футов.

3600 квадратных футов — 1200 квадратных футов = 2400 квадратных футов

Вы можете видеть, что использование метода измерения отрицательной крыши дает тот же результат, что и метод измерения положительной крыши.

Как измерить периметр плоской крыши

Периметр плоской крыши — это общая длина, измеренная по краям крыши.Внешние края большинства крыш представляют собой не простые прямоугольники и квадраты. На большинстве крыш есть углубления, которые затрудняют измерение периметра крыши.

Периметр крыши

Формула для определения периметра крыши:

L + W + L + W + R + R = Периметр крыши

или

2L + 2W + 2R = Периметр крыши

или

2 (Д + Ш + П)

Формула крыши без выемок:

2 (Д + Ш) = Периметр крыши

Пример 1.3

Давайте попробуем пример. Измерьте периметр крыши на изображении 1.5 .

Периметр крыши:

2 x (25 ′ + 15 ′ + 5 ′) = 90 погонных футов

ОТКЛЫ КРЫШИ

Наклон крыши определяется подъемом (в дюймах) на 12 дюймов длины крыши. Например, крыша «4 из 12» — это крыша, которая поднимается на 4 дюйма на каждые 12 дюймов горизонтального пробега.

Формула для определения уклона крыши:

Наклон = общий подъем / общий пробег

Уклон крыши = подъем (в дюймах) / 12 (дюймов на фут пробега)

Уклон крыши = (общий подъем / общий пробег) x 12

Пример 1.4

Давайте используем пример, чтобы найти уклон крыши на изображении 1.7.

Уклон крыши = 5 футов / 10 футов x 12 = 6 дюймов подъема на 12 дюймов спуска.

Таким образом, имеется 6 дюймов подъема для 12 дюймов пробега, что делает эту крышу «6 из 12»

Шаг крыши

Чтобы найти уклон крыши, нужно разделить общий подъем крыши на общий пролет крыши.

Шаг = общий подъем / общий диапазон

Наклон = 2 x шаг

Обычно уклон кровли используется строителями, но иногда это все, что есть у кровельщика.Вы можете преобразовать уклон крыши в уклон крыши. Вот как это сделать.

(2 x уклон крыши) = уклон

умножьте уклон на 12, и вы получите уклон крыши.

Пример 1.5

Преобразование 1/3 ската в скат крыши.

Наклон = (2 x (1/3))

= 2/3

Уклон крыши = (2/3) x 12 = 8

Следовательно, крыша — это крыша «8 на 12»

Как измерить уклон крыши

Для измерения уклона крыши вам понадобится уровень и рулетка.Отметьте свой уровень в 12 дюймах от одного из концов. Держите этот конец на крыше и поднимайте уровень, пока пузырек уровня не окажется в центре. Теперь измерьте расстояние между крышей и отметкой 12 дюймов на вашем уровне. Это измерение — рост более чем на 12 дюймов. Если расстояние между отметкой 12 дюймов на вашем уровне и крышей составляет 5 дюймов, тогда крыша будет крышей «5 на 12», если расстояние составляет 4 дюйма, то это крыша «4 на 12», и если расстояние составляет 3 дюймов, тогда крыша будет крышей «3 в 12».

Стропила

Стропила — это наклонная часть каркаса крыши, на которую опирается кровельное покрытие и настил.

Стропила обыкновенная — Стропила обыкновенная проходит перпендикулярно от внешней стены до коньковой доски.

Стропила конька — Стропила, проходящая параллельно стропилам конька от края внешней стены до конца коньковой доски.

Хип-стропила — Бедренная стропила проходит по диагонали от внешнего угла здания до конца коньковой доски.

Hip Jack Rafter — Стропило Hip Jack проходит от края внешней стены до бедра.

Стропила долинного домкрата — Стропила долинного домкрата проходит перпендикулярно от коньковой доски к стропильной балке.

Измерение длины стропил

Вид сверху на двускатную крышу

Взгляните на изображение 1.11. По длине край карниза проходит горизонтально до уровня земли. Таким образом, вы сможете узнать фактическую длину прямо из планов.То же самое можно сказать и о коньковой доске, так как коньковая доска проходит горизонтально и на уровне земли. Однако вы не сможете узнать точную длину обычных стропил, просто взглянув на планы, потому что крыша наклонная. Длина в плане обычных стропил известна как пролет стропил. Маршрут стропил — это длина в плане, измеренная от края карниза до конька. См. Изображение 1.12 для лучшего понимания.

Чтобы определить фактическую длину стропил на виде сверху или с высоты птичьего полета, вы можете просто использовать таблицу преобразования уклона крыши, показанную на снимке , рис. 1.13. В таблице преобразования представлены коэффициенты уклона крыши, которые можно умножить на длину вида в плане (пролет). Например, если вы хотите вычислить фактическую длину обычных стропил с длиной в плане 10 футов для крыши «10 из 12», вы просто умножите длину растения на коэффициент «10 из 12» для обычных стропил. Следовательно, фактическая длина будет 10 ′ x 1,302 = 13,02 ′ .

Таблица коэффициентов преобразования уклона крыши

Коэффициенты в столбце 3 на рисунке 1 .13 используются для определения фактической длины впадин и шатровых стропил с использованием прогона стропильных ног или шатровых стропил. Коэффициенты в столбце 4 рис. 1.13 используются для определения фактической длины стропил ендовы и бедра с использованием длины стропила в плане. Коэффициенты в столбцах 3 и 4 предполагают, что стропила вальмы и впадины установлены под углом 45 градусов. Пожалуйста, обратитесь к , рис. 1.14 , чтобы лучше понять ход бедра или впадины по сравнению с длиной бедра или впадины в плане.У обычных стропил и стропильных ног длина в плане и длина стропил одинаковы; тем не мение; это не относится к стропилам вальмы и впадины, как вы можете видеть на изображении 1.14 .

Коэффициент преобразования уклона кровли Hip & Valley

обычных стропил: пролет равен длине плана

стропила вальмы и впадины: пролет не равен длине плана

Пример 1.6

Шатровая и двускатная крыша

Давайте попробуем пример. Посмотрите на изображение 1.15 Предположим, что крыша на изображении 1.15 представляет собой скатную крышу 5 на 12. Какова реальная длина обычных стропил, идущих от карниза до стропила конька? Как вы можете видеть, длина пробега составляет 10 футов, а поскольку уклон крыши составляет 5 из 12, коэффициент уклона крыши равен 1,083. Уравнение фактической длины обычных стропил:

Фактическая длина = длина участка x коэффициент уклона крыши

, поэтому в нашем примере

10 ′ x 1,083 = 10,83 линейных футов

, поэтому фактическая длина общих стропил равна 10.83 погонных фута

Какова фактическая длина вальмовых стропил?

Вылет шатровых стропил составляет 10 футов, а коэффициент уклона вальмовых и ендовых стропил для крыши 5: 12 при умножении на длину спуска составляет 1,474. Таким образом, для нашего примера фактическая длина бедренных стропил составляет 10 футов x 1,474 = 14,74 погонных фута.

Какова фактическая длина стропил ендовы? Вы можете видеть, что ширина слухового окна 10 футов. Разделите ширину на 2, и вы получите бег по долинам. 10 ’/ 2 = 5’ , поэтому длина долин составляет 5 погонных футов. Теперь давайте найдем фактическую длину стропил ендовы. Длина впадины составляет 5 футов, а коэффициент уклона крыши 5 из 12 при умножении на длину хода составляет 1,474. Таким образом, для нашего примера фактическая длина стропила составляет 5 футов x 1,474 = 7,37 погонных фута.

Как измерить периметр скатной крыши

Двухскатная крыша и вальмовая крыша Вальмовая и двускатная крыша

Периметр вальмовой крыши или вальмовой крыши проходит горизонтально до земли.Взгляните на изображение 1.16 и изображение 1.17 в качестве наглядного примера для лучшего понимания. Вы можете определить длину и ширину, просто используя размеры из плана крыши. Таким образом, вы можете найти периметр вальмовой крыши или вальмовой и двускатной крыши, используя ту же формулу, которая используется для определения периметра плоской крыши.

Периметр = 2 (Д + Ш + П)

Если в здании нет ниш, формула:

Периметр = 2 (Д + Ш)

, пример 1.7

Найдите периметр крыши на изображении 1.15

Периметр = 2 (25 футов + 30 дюймов) = 110 погонных футов.

Когда вы пытаетесь найти периметр двускатной крыши, вы также должны учитывать наклон двускатной крыши. Поскольку край фронтона (называемый в терминологии кровли граблями) проходит по диагонали от земли, длина в плане не является фактической длиной. Если бы вы использовали длину плана для определения периметра двускатной крыши, ваши измерения были бы короткими, что привело бы к недооценке необходимых материалов, таких как карниз, стропила и облицовочная доска.Чтобы найти периметр двускатной крыши, ваша формула:

Периметр двускатной крыши = 2 (длина + фактическая ширина)

Фактическая ширина = (Ш x коэффициент уклона крыши)

Таким образом, формула периметра двускатной крыши:

Периметр = 2 (длина + (ширина x коэффициент уклона крыши))

Наиболее распространенные типы кровельных ферм

Фронтальные фермы

Разнообразные фермы, показанные выше, входят в категорию общих или двускатных ферм, включая фермы King Post, Queen Post, Howe и Double Howe.Все четыре фермы используются для образования двускатной крыши, также известной как скатная или остроконечная крыша, и одного из наиболее распространенных вариантов крыши в США. Разница в каждой из этих ферм связана с ремнями в самой ферме. Как вы можете себе представить, фермы, подобные Howe, предлагают больше поддержки, чем King Post, и поэтому могут использоваться для больших зданий, которым требуется больше поддержки.

Набедренная ферма

Другой очень распространенный тип крыши, вальмовая ферма, используется для создания вальмовой крыши, у которой есть скаты со всех четырех сторон, которые сходятся в точке в центре крыши.Вальмовые фермы особенно полезны при сильном ветре и заснеженных районах, поскольку они более устойчивы, чем двускатные крыши. Как и в категории ферм для фронтона, существует ряд уникальных вариаций вальмовых ферм, используемых для создания различных архитектурных стилей.

Ножничная ферма крыши

Фермы этого типа известны своими сводчатыми потолками, которые так нравятся современным домовладельцам. Вместо горизонтальных нижних поясов у фермы с ножничной крышей есть нижние пояса, которые наклонены вверх, создавая пик для сводчатого потолка.

Ферма мансарды

Удобно для таких зданий, как гаражи и навесы, которым требуется дополнительное пространство для хранения, фермы чердака, также известные как фермы «комната-чердак», образуют как потолок, так и ферму пола для комнаты на чердаке здания. Эти кровельные фермы поставляются с опорными перемычками, предназначенными для обрамления стен комнаты. Хотя они чаще всего используются для конструкций с местом для хранения вещей, их также можно изготавливать для дома.

Моно ферма

Монохромная ферма — это, по сути, лишь половина полной фермы.Они очень универсальны и могут использоваться для строительства крыши, которая обеспечивает больше солнечного света и визуального пространства. Их часто используют в навесах и гаражах, а также для создания дополнительных ярусов и пристроек к существующей крыше.

Ферма крыши North Light

Подобно двойной ферме Howe, ферма на крыше North Light имеет широкий набор перемычек, которые образуют треугольники внутри самой большой фермы. Фермы North Light — это популярный выбор для домов с открытой планировкой. Это старый и экономичный тип фермы, который может охватывать очень большие пространства, такие как промышленные здания и дома открытой планировки.

Плоская ферма

Как и следовало ожидать, плоская ферма предназначена для плоских крыш. Они построены так же, как фермы перекрытий, с хорошей опорой, так как у них нет наклона, чтобы сбрасывать осадки или нести нагрузку. Фермы для плоских крыш в основном используются в коммерческих целях.

Подвесная ферма

Ферма Gambrel чаще всего ассоциируется с амбарами, но ее также используют в различных домах, особенно сейчас, когда популярность фермерского стиля растет.Продольная ферма предназначена для поддержки широкого пролета и может увеличить вертикальное пространство в здании благодаря своей уникальной высокой конструкции.

Ферма с приподнятым каблуком

Последняя ферма, которую мы рассмотрим сегодня, называется фермой с приподнятым каблуком. Поскольку эти кровельные фермы приподняты немного выше, чем другие типы кровельных ферм, они обеспечивают упрощенную вентиляцию и много места для изоляции. Это делает ферму с приподнятой пяткой идеальным выбором для энергоэффективных зданий.

Тип кровельной фермы, которую вы используете для своих строительных проектов, может повлиять не только на дизайн ваших зданий, но также на стоимость и время строительства.
