Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ)

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент – начиная от бетонной ленты на глубину промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов.  Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) – на подобной плите в основном строят дома в Швеции и Норвегии.   В  Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен “посвященным” под аббревиатурой УФФ – Утепленный Финский Фундамент.  Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП – Утепленная Шведская Плита

Вначале немного хвастовства :).  Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир “Таллин”.  Но вот совсем не многие при этом знают, что само название “Утепленная Шведская Плита” придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом .  Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии – Рашен Страшен Каркашен)  –  товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души – неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный – Владимир “Таллин”.  В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции  (Родина  отечественной УШП – шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :).  А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира “Таллина” в отдельную ветку и немного подумав, назвали ее “Утепленная Шведская Плита”. А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло,  а Владимир стал “гуру”,  к которому всем обращались за советом.  Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать – в том, что УШП получило такое распространение, есть определенная моя личная заслуга.   Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное “корыто” из пенопласта “фундаментных” марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается  арматурный каркас и сетка, к которой, согласно планировке помещений,  закрепляется труба для водяных теплых полов и раскидываются другие коммуникации – водоснабжение, канализация и иногда электрика.  Затем все это заливается бетоном и по хорошему, затирается “вертолетами” для получения максимально готовой под финишную отделку поверхности плиты.    Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами.  То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП.  Ниже вы можете увидеть типичную конструктивную схему:

Оригинальная схема шведской фирмы Dorocell

Интерпретация от Knauf

Преимущества строительства УШП

1. Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
2. При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
3. Интегрированные в плиту коммуникации – разводка водопровода, канализации, части электрики и т. п.
4. Система дренажа и водоотведения вокруг дома
5.  Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами – к которой достаточно просто подключить котельное оборудование
6. Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.
7. Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов – позволяющий экономить на отоплении
8. УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов – низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение.  Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью –  у вас получится более дорогое решение.

Недостатки УШП

Разумеется у УШП есть и недостатки, о которых стоит упомянуть.  Правда часть из них, относится и к другим плитным фундаментам.

1. УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться “в копеечку”
2. УШП подходит для многих типов грунтов, но не для всех.  Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
3. Требовательность к квалификации исполнителей.  Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все “строители с опытом” смогут взяться за такой фундамент и не накосячить
4. Низкий цоколь.  Недостаток условный, но тем не менее, многих напрягает то, что уровень пола  в доме практически с уровнем земли за стеной. Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
5.  Материалоемкость.  Особенно это актуально сейчас (осень 2014) – когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
6.  Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие – каркасные и деревянные дома
7.  Ощутимые разовые финансовые вливания  на первоначальном этапе.  Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
8. Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни.  Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо

Сколько стоит построить УШП?

Опять же, частый вопрос – сколько все это удовольствие стоит.  В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2.  В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени “раскрученности” и квалификации исполнителей.   По другим регионам информации у меня нет.  К сожалению, учитывая резкое падение курса рубля и большое количество “имортозависимых” материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику   в  600-800тр, в зависимости от региона и аппетитов подрядчика.   Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить – плита, утепление фундамента, стяжка с теплым полом, дренаж,  коммуникации и т.п.  Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке “профильных специалистов” может потянуть на 300-400тр.

УШП перед заливкой бетоном, с разведенными трубами теплого пола

После заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ –  Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.  Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как “лента с полами по грунту”.  Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от “простой” железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее “реконструировать” для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ – это утепленная лента с “пяткой”, выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами.   Вариантов таких лент есть много,  я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много –  в качестве “ленты”, могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.   При больших уклонах  и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним.  Могут использоваться разные схемы утепления ленты и периметра.   В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества  УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
2. Возможность сделать “высокий цоколь” – собственно высота цоколя ограничена только вашими финансами.
3.  Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки – что экономит и время и деньги.
5. Как ни странно, этот тип фундамента “понятнее” отечественным строителям и соответственно проще найти исполнителей.
6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями “развязана” относительно ленты.
7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом “встанет под крышу” – кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные.  Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество “сыпучки” на обратную засыпку.  Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки – те же что и у “шведской” плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое.   В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП.  Хотя в ряде случаев, может оказаться сравнима, если не дешевле.   Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше – тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант

(Visited 56 813 times, 1 visits today)

4 1 голос

Оцените статью

Утепленная шведская плита

Больше, чем фундамент

Компания Хотвелл сертифицировала свои услуги по строительству утепленной шведской плиты по стандарту СТО 72746455-4.2.1-2013 «Проектирование и устройство мелкозаглубленных плитных фундаментов типа «Утепленная шведская плита»» :

Если выражаться простыми словами, то данный сертификат подтверждает, что Хотвелл соблюдает технологию строительства УШП и использует качественные материалы (в соответствии со стандартом).

Этой новостью мы как-бы подводим итог 3-х лет строительства специалистами Хотвелл фундаментов типа утепленная шведская плита под энергоэффективные дома из СИП-панелей.

Наш совет: если по какой-то причине Вам не подходит фундамент на винтовых сваях, если Вы склоняетесь к железобетонному фундаменту, то обязательно рассмотрите УШП. Этот современный фундамент уже довольно давно и активно используется для сооружения индивидуальных домов в Европе. Опыт положительный — при соблюдении технологии проблем не будет. А Хотвелл — это компания с высокой ответственностью и репутацией, которую не сильно испортили 10 лет активного строительства. Ниже мы постараемся объяснить, почему считаем утепленную шведскую плиту хорошим выбором при строительстве дома из СИП.

Начнем с главного. Утепленная шведская плита — это больше, чем фундамент. Это цельная инженерная конструкция, в которую интегрированы инженерные коммуникации и система обогрева «теплый пол»:

Выбирая УШП, мы выбираем комплексный подход к строительству вместо более привычного поэтапного. Оба подхода обладают существенными преимуществами и недостатками!

Комплексный подход позволяет строить гармоничные и технически красивые конструкции, в которых отдельные составляющие выполняют сразу несколько функций и взаимно дополняют друг друга. В результате улучшается качество при сокращении затрат! «Ведро дёгтя» — резко вырастают требования к организации работ.

Что хорошо в Европе, в России часто не работает. И дело тут не в климате! Технологию УШП легко «удешевить» — много «непонятных, необязательных» этапов работ, много работ, требующих высокой квалификации и контроля, много материалов, которые можно заменить на более дешевые и т.п. А негативные последствия такого «удешевления» в УШП критичны. Многое исправить нельзя. Вот почему строители со стажем не рекомендуют применять УШП в России.

Нам утепленная шведская плита интересна как удачная система для энергоэффективного дома. Это важно!

В конструкции УШП утеплитель лежит на грунте. Идущее из недр земли тепло согревает грунт под утеплителем. Ещё со школы все знают, что под снегом земля обычно не промерзает. Положительная температура под утеплителем означает, что поток тепла из дома через нижнее перекрытие не будет большим даже в очень сильные морозы, поскольку теплообмен определяется разницей температур (градиентом). Если Ваш дом находится в суровом российском климате, то его нижнее перекрытие оказывается в изнеженной Европе. Это серьёзный бонус в плане энергоэффективности. УШП помогает решать задачу энергосбережения.

Исключительная особенность УШП в доме из СИП панелей состоит в том, что отапливаемая теплоизолированная массивная железобетонная плита в энергоэффективном доме выполняет функцию теплового аккумулятора, обеспечивающего тепловую инерцию дома. Это существенный бонус. С тепловым аккумулятором дом дольше «держит тепло». О тепловой инерции можно почитать на сайте hotwell.ru. Тепловой аккумулятор в доме из СИП — хоть и необязательная, но полезная вещь!

Такая деталь: если дом отапливается электричеством, то тепловой аккумулятор можно нагревать ночью по ночному тарифу. Тоже приятный бонус для тех, кто умеет считать деньги.

Есть и другие преимущества. Начнем с того, что в технологии УШП монолитная железобетонная конструкция в виде плиты с лентой под несущими стенами выполняется на слое твердого экструдированного пенополистирола, укладываемого на специальном образом подготовленный грунт. При этом слой утеплителя выполняет (1) функцию теплоизоляции дома, препятствуя распространению тепла в грунт, (2) одновременно не дает промерзать грунту под фундаментом, убирая отрицательное воздействие на конструкцию сил морозного пучения грунта, и (3) служит демпфером подвижек грунта. Последние две функции утеплителя с учетом небольшого веса энергоэффективного дома значительно снижают нагрузку на фундамент. Это повышает надежность и долговечность конструкции.

При достаточном уровне квалификации исполнителей технология УШП позволяет выполнить качественную прокладку и разводку инженерных коммуникаций в непромерзающем основании плиты. Это важный бонус. Вам не придется утеплять вводы в дом, как это делается в конструкциях с холодным подполом, не придется глубоко закапывать трубы и т.д. Здесь срабатывает правило: не вовремя выполненные работы всегда обходятся дороже!

Водяной «теплый пол» в конструкцию УШП вписывается идеально:

О преимуществах теплого пола написано много. Многие уже знакомы с теплым полом на практике, поскольку электрические теплые полы в санузлах городских квартир практически стали нормой. Обсуждать здесь теплые полы мы не будем. Скажем только главное: если Вы собираетесь делать водяной теплый пол в доме из СИП-панелей, то выбирайте утепленную шведскую плиту! Это правильный выбор, в т.ч. и по финансовым соображениям. УШП уникальна тем, что трубы теплого пола заливаются не бетонной стяжкой как обычно, а вместе с плитой фундамента! Только это дает существенный выигрыш в деньгах и времени!

В энергоэффективном доме из СИП-панелей «теплый пол» может полностью отопить по крайней мере весь первый этаж. Дополнительные отопительные приборы не потребуются (это тоже бонус).

И наконец, УШП при качественном исполнении дает готовое основание для чистового пола первого этажа. Плитка, ламинат и другие напольные покрытия укладываются без дополнительной (выравнивающей) стяжки. Это существенная экономия на этапе отделки. Хотвелл доводит поверхность плиты до идеального состояния шлифовкой затирочными машинами:

Прослеживая технологию УШП от начала и до конца, трудно не отметить, что утепленная шведская плита есть грамотное рациональное вложение денег. Это заслуга комплексного подхода. Поэтапное решение тех же самых задач приводит и к перерасходу (удорожанию), и к ухудшению конструкции.

В качестве примера. Выше мы уже рассматривали преимущество монтажа системы теплый пол в системе УШП. Если Вы в обычном доме на нулевом перекрытии будете делать водяной теплый пол с бетонной стяжкой, то Вы и денег потратите прилично, и дополнительную нагрузку на фундамент дадите. Делать теплый пол на перекрытии сложнее (стены уже стоят, надо куда-то прятать магистрали и т.д.). В УШП теплый пол выполняется с минимальными затратами и нет паразитной нагрузки на фундамент от массивной бетонной стяжки. Плюс в УШП Вы получаете мощный тепловой аккумулятор. Фантастика!

Минусы есть во всем. Из субъективных — это необходимость делать «всё и сразу». Многие предпочитают откладывать решение проблем на потом даже при отсутствии особых финансовых затруднений.

Говорить об объективных недостатках УШП можно только в сравнении с другими системами. Для наших Заказчиков наиболее интересно сравнение УШП с винтовым фундаментом применительно к СИП-технологии. Про винтовой фундамент много написано на сайте hotwell.ru. Скоро опубликуем статью и про УШП в СИП-строительстве. Здесь скажем коротко: оба фундамента превосходно решают задачу строительства дома из СИП-панелей. У каждого варианта есть существенные плюсы (серьёзные аргументы «ЗА») и есть минусы в сравнении друг с другом.

Строительство дома из СИП на УШП капитальнее, дольше и сложнее строительства на винтовом фундаменте. УШП сразу «поднимает планку» такими дополнительными благами как теплый пол и тепловой аккумулятор, без которых вполне можно обойтись! Но если средства позволяют и хочется лучшего, то имеет смысл строить на УШП.

Если Вы выберете УШП с теплым полом, а магистрального газа нет и не предвидится, то в качестве альтернативы электричеству для отопления рекомендуем рассмотреть котел на пеллетном топливе. Это значительно выгоднее.

Средний срок строительства УШП силами Хотвелл составляет 2 недели. Технадзор на всех этапах. Никаких субподрядов. Штатные бригады Хотвелл укомплектованы профессиональным инструментом и бытовкой. Собственная спецтехника.

Перечень работ, выполняемых Хотвелл при строительстве УШП:

• Исследование грунта.
• Топосъемка и разметка оптическим и электронным нивелирами.
• Проектирование и расчет УШП.
• Земляные работы.
• Подсыпка песком и гравием с послойным тромбованием виброплитой и контролем плотности пенетрометром.
• Монтаж закладных под ввод воды, электричества.
• Прокладка и разводка по потребителям инженерных сетей (электричество, канализация, вода).
• Заземление.
• Дренаж.
• Ливневка.
• Утепление экструдированным пенополистиролом.
• Устройство опалубки.
• Вязка арматурного каркаса.
• Изготовление закладных и др. металлоизделий для фундамента (собственное производство).
• Монтаж системы теплый пол с заполнением антифризом и опрессовкой давлением.
• Заливка фундамента товарным бетоном, укладка и уплотнение бетона вибраторами.
• Шлифовка поверхности плиты затирочными машинами.
• Уход за бетоном до набора достаточной прочности. Контроль склерометром.
• Устройство отмостков.
• Поставка всех материалов.
• Инженерный контроль на всех этапах.

Выполненные работы:

Строительство УШП для коттеджа общей строительной площадью 179 м²

г. Москва, пос. Новофедоровское.

Сентябрь 2017 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 233 м²

МО, г. Балашиха.

Октябрь 2017 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 216 м²

г. Москва, д. Крекшино

Июнь 2018 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 140 м²

Тульская обл., Заокский р-н, д. Крюково.

Октябрь 2018 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 128 м²

МО, Чеховский р-н, д. Филипповское.

Июнь 2018 г.
Подробнее

Строительство УШП для дома общей строительной площадью 123 м²

Тульская область, Заокский р-н, п. Пахомово.

Июль 2018 г.
Подробнее

Строительство УШП для храма общей строительной площадью 244 м²

Тульская область, Заокский р-н, п. Пахомово.

Июль 2018 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 388 м²

МО, Раменский р-н, д. Редькино.

Август 2018 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 154 м²

Ярославская обл., Ярославский р-н, д. Кульнево.

Июль 2019 г.
Подробнее

Строительство УШП для КПП общей строительной площадью 224 м²

МО, Красногорский р-н, КП «Вымпел».

Май 2019 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 180 м²

МО, Клинский р-н, д. Борозда.

Июнь 2019 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 344 м²

МО, Дмитровский р-н, д. Нерощино.

Октябрь 2019 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 141 м²

МО, Домодедовский р-н, д. Мансурово.

Сентябрь 2019 г.
Подробнее

Строительство УШП для дома общей строительной площадью 108 м²

МО, Дмитровский р-н, с. Орудьево.

Октябрь 2019 г.
Подробнее

Строительство УШП для дома общей строительной площадью 289 м²

МО, Пушкинский район, д. Степаньково.

Май 2020 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 152 м²

МО, Истринский район, д. Ядромино.

Май 2020 г.
Подробнее

Строительство УШП для коттеджа общей строительной площадью 171 м²

МО, Раменский район, д. Первомайка.

Июнь 2020 г.
Подробнее

Строительство УШП для дома общей строительной площадью 161 м²

МО, Ступинский район, п. Михнево.

Июнь 2020 г.
Подробнее

Строительство УШП для дома общей строительной площадью 155 м²

МО, Солнечногорский район, д. Юрлово.

Июнь 2020 г.
Подробнее

Строительство УШП для дома общей строительной площадью 164 м²

г. Санкт-Петербург, Курортный район, п. Белоостров.

Июль 2020 г.
Подробнее

«Шведская плита» — технология для энергоэффективного дома

А. Кузьмук

Требования к энергоэффективности и комфорту зданий с каждым годом становятся все более жесткими. В соответствии с этим развиваются и технологии строительства, размещения инженерного оборудования. Один из современных способов предусматривает внедрение систем отопления в конструкцию бетонной плиты пола или перекрытия уже на этапе возведения дома

Шведский фундамент, или как его еще называют «шведская плита», был изобретен в Скандинавии около 30 лет назад. Данная конструкция кардинально отличается от классической. Главная ее особенность состоит в том, что фундамент представляет собой плиту, равномерно распределенную под пятном будущей застройки здания. «Шведская плита», как правило, лишь немного углублена в грунт, а основанием является хорошо утрамбованный и равномерный слой песка или гравия. На него укладываются уголки и плиты из пенополистирола (чаще всего, в два слоя внахлест), толщиной не менее 100 мм. Далее поверхность армируют сеткой и заливают бетоном.

Теплоизоляция «шведской плитой»

Такая конструкция обладает рядом преимуществ. Главное из них – 100-процентное утепление основания дома. Это практически нереально осуществить при традиционном ленточном способе укладки фундамента: ведь как не утепляй такой пол, плинтусы и цоколь, все равно мостики холода уже заложены в конструкцию изначально. Теплопроводность экструдированного пенополистирола минимальна – около 0,03 Вт/мK. К тому же, в случае со шведским фундаментом изоляция получается непрерывной.

Еще одна положительная особенность – при таком способе укладки расходуется значительно меньше бетона. Сокращаются сроки проведения работ. Кроме того, «шведская плита» уже сама по себе может служить основанием для укладки напольного покрытия.

Конечно, есть много особенностей такой системы. За рубежом, в западных странах нередко предлагают уже готовые строительные системы, включающие взаимосвязанные компоненты. В условиях постсоветского пространства в целях снижения затрат на материалы это, как правило, отдельные комплектующие и материалы от различных поставщиков.

При этом, конечно, необходимо соблюдать определенные требования к монтажу, использовать соответствующий инструмент и технику. Еще на этапе проектирования необходимо предусмотреть ввод в здание всех коммуникаций (рис. 1): систем водоснабжения и канализации, электропроводки и т. п. Необходимо запроектировать также дренаж и утепленную отмостку.

Рис. 1. Готовый шведский фундамент с выводами коммуникаций

В то же время, надо учитывать, что «шведская плита» – не для многоэтажного строительства. Для 2–3- этажного коттеджа или дачного дома подойдет в самый раз, ведь нагрузка в него распределяется равномерно по всей поверхности.

«Теплый пол» на арматуре

Максимальный комфорт и энергоэффективность в случае шведского фундамента дает монтаж уже непосредственно в нем труб системы водяного поверхностного отопления (рис. 2). Для их крепления на опалубку устанавливается каркас – сетка металлической арматуры, которая вяжется вязальной проволокой. На ней с помощью пластиковых клипс и фиксируются трубы.

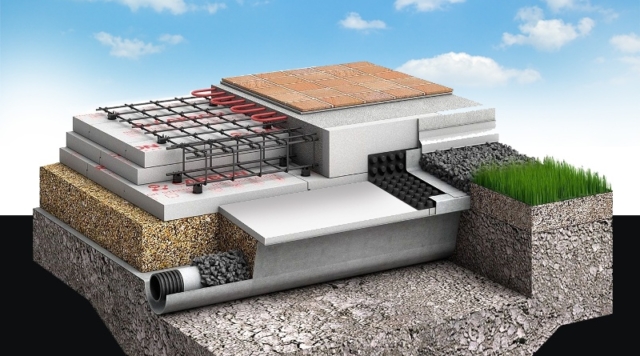

Рис. 2. Конструкция шведского фундамента со встроенным «теплым полом»

Они представлены на украинском рынке в широком ассортименте. В частности, часто используют трубы RAUTHERM S немецкой компании REHAU. Они произведены из сшитого полиэтилена PE-Xa c кислородозащитным слоем и характеризуются прочностью, надежностью в условиях применения на стройплощадке и долговечностью. Диаметр труб – 17 или 20 мм. Вместе с ними поставляются и все необходимые элементы – соединения, фитинги и т. п.

Расчет и проектирование систем отопления, монтируемых в «шведскую плиту», не отличаются от обычных систем водяного теплого пола. Тут также необходимо учитывать гидравлические потери и тепловую мощность. При этом желательно сразу же спроектировать системы так, чтобы сделать отдельные контуры в различных комнатах дома, минуя места установки мебели, различных бытовых приборов, сантехники и т. п. Такая компоновка даст в последующем возможность регулирования подачи теплоносителя в зависимости от потребностей в различных по предназначению помещениях. Таким образом можно достичь максимальной экономии энергоносителя.

Также сразу устанавливаются коллекторные шкафы-распределители, от которых производится трубная разводка. Непосредственно укладку труб предпочтительно осуществлять улиткой, а маленькие контура можно змеевиком. Но нужно учитывать, что от этого, а также от шага укладки будут зависеть эксплуатационные характеристики системы. При этом важно грамотно провести монтаж и не допустить ошибок. В частности, заливку бетоном необходимо проводить на трубы, заполненные теплоносителем и находящиеся под давлением.

Организация систем отопления внутри строительной конструкции пола дает возможность использования низкотемпературного теплоносителя, на производство которого рассчитаны такие современные теплогенераторы, как конденсационные котлы или тепловые насосы, использующие возобновляемые источники энергии. Это, конечно же, дает возможность дополнительной экономии на энергоресурсах, и, кроме того, – путь к энергонезависимости здания.

Системы поверхностного отопления внутри «шведской плиты» могут быть основным источником тепла в доме. Однако, в условиях Украины, скорее всего, не лишним будет предусмотреть установку дополнительных отопительных приборов. В качестве них можно использовать, например, внутрипольные конвекторы. Для них, кстати, очень удобно организовать с помощью закладных ниши и подводку еще на этапе строительства. Подойдут и радиаторы, трубы линий подачи, к которым и обратки также можно проложить в фундаментной плите.

Системы «теплого пола» получили свое развитие и в конструкциях плит перекрытий для многоэтажного коммерческого строительства. Правда, используются они здесь не столько в целях отопления, сколько для охлаждения помещений от потолка в теплое время года.

Перекрытия вместо кондиционеров

Данная технология получила название «темперирование ядра бетона». Она достаточно широко распространена в развитых странах. В частности, готовые конструкции предлагает в сотрудничестве с партнерами и компания REHAU (Германия), вышеупомянутые трубы которой применяются в таких плитах (рис. 3).

Рис. 3. Конструкция плиты перекрытия с применением труб для охлаждения помещений

Данные системы характеризуются холодоотдачей до 48 Вт/м², чего вполне достаточно. Таким образом, они являются альтернативой воздушному кондиционированию. При этом холодоноситель в них может поступать от чиллера или теплового насоса, а экономия достигается за счет охлаждения в ночной период, когда электроэнергия поставляется по сниженным тарифам. Далее, в течение дня конструкция, служащая аккумулятором, постепенно нагревается.

Систему «темперирование ядра бетона» можно применять и для поддержки отопления зимой. Однако их теплоотдача невелика – порядка 20 Вт/м², поэтому нужны дополнительные источники тепла. К тому же теплоизлучение от потолка – не самый комфортный вариант отопления.

Конечно, охлаждение плитами перекрытия требует определенных строительных решений. В местах соединений труб должна быть предусмотрена защитная гофра или специальные гильзы. Коммуникации необходимо прокладывать не под потолком, а в фальшполу, который, к тому же, должен содержать звукоизоляцию. Заранее должны быть предусмотрены места для светильников.

В Украине, большей частью, в офисных и торговых центрах коммуникации прокладывают под потолком. Поэтому подобные системы не получили широкого распространения. Кроме того, в нашей стране (в отличие, например, от Германии) предприятия и юридические лица в настоящее время лишены права на льготный «ночной» тариф. Соответствующие изменения вступили в силу с 1 января 2019 года, и они, конечно, существенно ограничивают сферу применения подобных систем охлаждения от строительных конструкций.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 5 435

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

характеристики, описание, изготовление своими руками

Существует определенный порядок строительства любого объекта, при котором сначала заливается фундамент и лишь после этого обустраиваются все жизнеобеспечивающие системы здания.

Оригинальная идея была выдвинута в свое время шведскими специалистами, предложившими объединить процедуру заливки основания с его утеплением, а также с прокладкой инженерных коммуникаций.

Результатом этих изысканий стала конструкция под названием утепленная шведская плита (УШП), по сути представляющая собой плитный фундамент не очень глубокого залегания.

Содержание статьи

Что такое УШП

Шведская теплая плита под фундамент при ее описании может быть представлена как монолит из железобетона, монтируемый на слое теплоизолятора. Поскольку суровые условия Скандинавских островов ненамного отличаются от климата северных регионов России – указанное изобретение нашло широкое применение и у нас в стране.

Благодаря оригинальному фундаментному решению, подготовленному специалистами из Швеции, нагрузка от возводимого строения равномерно распределяется по поверхности грунта.

При этом располагающийся под монолитом слой утеплителя надежно защищает основание от промерзания, что исключает такие неприятные явления, как вспучивание при морозах или осаживание в периоды оттепелей. Теплоизоляционная прослойка придает основанию дополнительную прочность и существенно продлевает сроки его эксплуатации, одновременно гарантируя качественную гидроизоляцию.

Важно! Особенностью сборной конструкции УШП является небольшая глубина ее установки в грунте.

Указанное свойство утепленной плиты позволяет применять ее в следующих критических условиях:

• при близком расположении грунтовых вод;
• на рыхлых, а также мягких или легких, сыпучих грунтах;
• на так называемых плавающих основаниях (богатых торфом землях, в частности).

В последнем случае также имеются в виду почвы, которые подвержены смещениям или вспучиванию.

Конструкция плиты

УШП-фундамент как таковой – это достаточно сложная конструкция, внешне напоминающая пирог из нескольких слоев, каркасом которого является монолитная плита.

Помимо этого, в состав основания также входят следующие элементы:

• дренажный слой в виде специальной подушки из гравия и щебня;
• прокладка из особого матерчатого материала (геотекстиля), отделяющая слой дренажа от грунта;
• гидроизоляция, защищающая плиту монолита от подземных вод;
• слой теплоизоляции, укладываемый по ее центру и краям, что исключает возможность образования мостиков холода.

Слой дренажа (смотрите фото разреза УШП) одновременно выполняет функцию демпфера, компенсирующего почвенные колебания при замерзании и весеннем оттаивании грунта.

Дополнительная информация: именно в него интегрируется водовод, по которому излишки влаги отводятся от строения.

Сам каркас шведской плиты сваривается из толстых стальных заготовок, обеспечивающих монолитному фундаменту требуемую прочность и устойчивость к деформирующим нагрузкам. Все необходимые инженерные коммуникации на этапе монтажа прокладываются в полостях монолита непосредственно перед его заливкой.

Толщина бетонной плиты подбирается с учетом этажности возводимого здания и качества грунта в месте застройки. С целью увеличения жесткости под несущими стенами и опорными колоннами в ней предусмотрены специальные утолщения (ребра).

При выборе толщины УШП (в случае ее самостоятельного изготовления) специалисты советуют прибегнуть к помощи профессиональных проектировщиков, способных учесть все нюансы конструкции.

При расчете параметров обязательно учитываются состояние грунта и марка используемого раствора, а также другие характеристики, обеспечивающие требуемую надежность.

Недостаточно мощное основание может не выдержать нагрузки и расколоться под весом строения, а слишком массивное потребует больших материальных затрат. Средняя толщина такой плиты выбирается в пределах от 15 до 35 сантиметров.

Применение УШП

Типовая шведская плита применяется обычно при проведении строительных работ на объектах следующих категорий:

• частные дома из оцилиндрованных бревен;
• строения, возводимые на основе клееного брусового материала;
• постройки из деревянного бруса обыкновенного.

К этой же группе следует отнести строения на основе SIP-панелей и объекты, сооружаемые по каркасным технологиям.

Относительно выбора подходящего для этих конструкций места следует отметить, что применять фундамент УШП допускается почти на всех типах грунтов, включая:

• песок и супесь;
• глину и суглинок;
• насыщенные влагой почвы (так называемые слабонесущие).

В качестве исключения могут рассматриваться сильно илистые грунты и верхний (растительный) почвенный слой.

Технологию УШП без всяких ограничений допускается применять в местностях с близким расположением грунтовых вод, а также на наклонных участках с перепадом по высоте не более 25 сантиметров.

Плюсы и минусы

Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).

Обратите внимание! Фундаменты типа УШП напоминают ленточные конструкции, однако они намного надежнее и более практичные.

Достоинства

Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:

• при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
• в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
• монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
• еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
• такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.

Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.

Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.

Недостатки

Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:

• невозможность обустройства подвального помещения;
• слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
• сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).

Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.

Технология изготовления

При самостоятельном изготовлении фундамента УШП исполнитель должен придерживаться следующих пошаговых рекомендаций:

• начинать следует с земляных работ, при проведении которых место под постройку тщательно расчищается, после чего производится его разметка;
• глубина котлована, подготавливаемого под основание УШП, должна быть не менее 0,4 метра, так что его вполне можно выкопать вручную;
• дно вырытой площадки засыпается слоем речного песка толщиной около 15 сантиметров, после чего тщательно утрамбовывается;
• затем на подготовленную ровную поверхность кладется кусок геотекстиля с небольшим запасом, а уже по нему устраивается дренаж из гравия и щебня толщиной 15 сантиметров.

Важно! Для большей надежности дренажная прокладка делается в несколько слоев, пересыпаемых песком.

По завершении этих процедур края геотекстиля заворачиваются вокруг дренажного слоя, в котором прокладываются канализационные трубы и водоводы. Опалубку для заливки шведской плиты желательно изготавливать из прочного утеплительного материала (для этих целей лучше всего подходят плиты из пенополистирола или фибры толщиной порядка 10 сантиметров). На углах площадки обязательно устанавливаются блоки характерной L-образной формы.

Сборка фундамента

По краям конструкция укрепляется брусьями, а поверх дренажа укладывается слой гидроизоляции из рубероида, например. Ее края должны выступать наружу на величину, равную толщине монолита. После этого согласно инструкции кладется несколько слоев теплоизолятора из плит пенопласта, в которых затем обустраиваются ребра жесткости.

Поверх утеплителя укладываются арматурные прутья толщиной 12 миллиметров, связываемые в перекрестьях отожженной мягкой проволокой.

Обратите внимание! Зоны повышенных нагрузок дополнительно усиливаются сеткой, сваренной из прутков того же диаметра.

Параметры усиления выбираются с тем расчетом, чтобы толщина бетонного слоя в этом месте была не менее 30 миллиметров. Непосредственно по сетке прокладываются трубы теплого пола, после чего их крепят к ней специальными хомутами. В местах, выделенных для установки ребер жесткости, трубки размещаются в прочных гильзах. Распределители системы «теплый пол» выводятся наружу, а затем надежно фиксируются на вертикально забитых металлических прутьях.

Затем система отопления заполняется теплоносителем и тестируется на герметичность под нормальным давлением. Непосредственно перед бетонированием нужно будет вывести наружу и заглушить трубные выводы инженерных систем, после чего в подготовленную ранее опалубку заливается жидкий бетон.

В процессе заливки раствор уплотняется с помощью вибратора, что позволяет избежать образования пустот, которые особо опасны в местах укладки арматуры. После этого поверхность монолитного основания выравнивается и надежно укрывается полиэтиленовой пленкой.

При сооружении фундамента по данной технологии (на основе УШП) важно соблюдать требования заводской инструкции по сборке. Лишь при выполнении этого условия удается получить надежное фундаментное основание, воспользовавшись которым впоследствии можно будет построить комфортное и вполне надежное жилище.

Утепленная шведская плита | Наше место

Для строительства домов возможно использование современного фундамента- утепленная шведская плита (УШП). Это один из видов фундаментов малого заглубления, который были придуман и активно используется в скандинавских странах. Конструкция шведской плиты представляет собой многослойную структуру, включающую в себя дренажную систему, канализацию, систему водоснабжения, утеплитель и теплые полы. Фундамент УШП — это полноценный пол первого этажа, подготовленный к финальной отделке.

Утепленная шведская плита. Преимущества

• Готовый пол. Утепленная шведская плита — надежная конструкция основания будущего дома с встроенными коммуникациями, и, что не мало важно: идеально ровная поверхность для укладки чистового пола! Нам не понадобится возводить первое перекрытие — оно уже готово, причем за счет укладки в фундамент труб водяного отопления мы получаем пол-батарею, который будет отапливать первый этаж без дополнительных электроприборов. Конвекторы, батареи, калориферы — больше не нужны, ведь у нас теплый фундамент.
• Быстро. На устройство утепленной шведской плиты, включая устройство опалубки, укладку коммуникаций, труб теплого пола, теплоизоляции, армирование и заливку уходит всего неделя. Использование специальной техники не понадобится. Достаточно бригады из 4-х человек. Сроки в строительстве — самое важное, и за счет использования современных материалов, мы получили возможность сократить их до минимума.
• Надежно. Что нам нужно от фундамента? Чтобы он не «гулял» — соответственно необходимо исключить морозное пучение грунта под основанием. Этот вопрос как раз решает хороший морозостойкий утеплитель, который выпускается специально только для использования в шведских плитах, поэтому мы закладываем в конструкции наших фундаментов именно его. К тому же, он обладает самыми высокими прочностными параметрами среди всех аналогов на рынке, поэтому будет выдерживать самые серьезные нагрузки как со стороны грунтов, так и со стороны ограждающих конструкций.
• Удобно. Простая и быстрая технология устройства шведской плиты позволяет возвести фундамент на любой почве — будь то супесь, глина, водонасыщенные или слабонесущие грунты.
• Энергоэффективно. Теплопотери через стены фундамента могут достигать 20% от общей величины — то есть одну пятую часть тепла мы теряем через основание нашего дома. Утепленная шведская плита значительно снижает этот процент, приводя его к минимуму. Использование утеплителя толщиной 20 см приближает параметры энергоэффективности фундамента к европейским нормам.

Этапы строительства утепленной шведской плиты

Шаг 1 — Разметка подъездной дороги

Шаг 2 — Разметка пятна застройки

Шаг 3 — Разработка котлована

Шаг 4 — Укладка геотекстиля

Шаг 5 — Трамбовка песчаного основания

Шаг 6 — Трамбовка песчаного основания

Шаг 7 — Устройство подъездной дороги

Шаг 8 — Монтаж гильз под ввод инженерных коммуникаций

Шаг 9 — Устройство прифундаментного дренажа

Шаг 10 — Монтаж опалубки

Шаг 11 — Утепление фундамента экструдированным пенополистеролом

Шаг 12 — Армирование фундаментной плиты

Шаг 13 — Устройство системы тёплый пол

Шаг 14 — Устройство системы тёплый пол

Шаг 15 — Коллектор системы_тёплый пол

Шаг 16 — Фундамент перед заливкой

Шаг 17 — Заливка фундаментной плиты

Шаг 18 — Заливка фундаментной плиты

Шаг 19 — Добавка присадки в бетонную смесь

Шаг 20 — Готовый фундамаент УШП

Шаг 21 — Готовый фундамент УШП

Утепленная шведская плита с XPS ТЕХНОНИКОЛЬ CARBON ECO SP

Главная / Утепленная шведская плита с XPS ТЕХНОНИКОЛЬ CARBON ECO SP

ТЕХНОНИКОЛЬ CARBON ECO SP

СТО: 72746455-3.3.1-2012

32Область применения:

Специализированный материал, специально разработанный для устройства мелкозаглубленных плитных фундаментов по типу утепленная шведская плита ( УШП) , утепленная финская плита и др.

Описание:

XPS ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный продукт для организации фундамента по типу «утепленная шведская плита». Высокая прочность на сжатие при 2%-м сжатии, увеличенная длина плиты и низкий показатель теплопроводности обуславливают высокую популярность материала при создании подобных фундаментов.

При производстве XPS ТЕХНОНИКОЛЬ CARBON ECO SP используются наноразмерные частицы углерода. Наноуглерод снижает теплопроводность материала и повышает его прочность. Благодаря насыщению наноуглеродом плиты XPS ТЕХНОНИКОЛЬ CARBON ECO SP приобретают серебристый оттенок и обладают высокими показателями энергоэффективности.

Преимущества использования мелкозаглубленного фундамента УШП:

■ Сокращение сроков строительства. Система отопления, канализации и водоснабжения интегрированы в фундаментную плиту, благодаря чему время монтажа составляет 2–3 недели.

■ Экономия на отоплении. Сокращение затрат на отопление за счет правильного распределение тепловых потоков. Утепление фундамента позволяет сохранить тепло в доме.

■ Качественное решение. Защита фундамента от разрушения, промерзания, плесени и сырости

■ Фундамент — это готовый пол. Поверхность плиты сразу готова для укладки чистового пола.

Технические характеристики:

* — теплопроводность, измеренная в течение 24 часов с момента выпуска продукции

Габариты и логистические параметры:

** — плиты CARBON ECO SP могут быть произведены с применением метода ThermoBonding.

*** — по согласованию с потребителем возможно изготовление плит других размеров

Сведения об упаковке:

Плиты упаковываются в УФ-стабилизированную пленку. Для удобства выгрузки плиты уложены на пенопластовые бруски.

Хранение:

Допускается хранение плит XPS CARBON ECO под навесом, защищающим их от атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на поддоны, подставки или бруски.

Допускается хранение плит XPS CARBON ECO на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий.

Срок хранения:

Гарантийный срок хранения плит ТЕХНОНИКОЛЬ CARBON ECO – 2 года с даты изготовления.

По истечении гарантийного срока хранения плиты CARBON ECO должны быть проверены на соответствие требованиям настоящего стандарта организации и, в случае соответствия, могут быть использованы по назначению.

Состав:

Плиты CARBON ECO изготавливаются методом экструзии из полистирола общего назначения с добавлением газообразного порообразователя и технологических добавок и выпускаются в виде окрашенных или неокрашенных изделий с гладкой или обработанной поверхностью

Производство работ:

Согласно «Альбому технических решений по теплоизоляции ограждающих конструкций».

Меры предосторожности:

Беречь от огня. Химически неустойчив к бензину, органическим растворителям, а также битумному клею с высоким содержанием органического растворителя

Утеплённая шведская плита своими руками

На чтение 6 мин Просмотров 308 Опубликовано 05.08.2020

Предисловие. Вы можете возвести УШП фундамент своими руками, это не так сложно, как может показаться. Подобная конструкция является своеобразной монолитной плитой. В неё интегрируют различные коммуникации и инженерные системы. О том как ее выполнить самостоятельно мы и расскажем в статье.

Во все времена технологии, связанные с возведением фундамента, не настолько подвергаются разного рода новшествам. Особенно это заметно сравнительно с другими строительными отраслями. В то же время, иногда и здесь бывают полезные нововведения. Сюда можно отнести утеплённую шведскую плиту (УШП).

Кроме всего прочего, такая плита может оснащаться и системой обогрева полов. Данная технология даёт возможность значительно снизить теплопотери. Таким образом, аналогично уменьшаются и затраты, которые направляют на обслуживание отопительной системы. К тому же, благодаря прокладке инженерных коммуникаций во время установки фундамента, значительно упрощаются дальнейшие операции.

Преимущества использования данного способа

Утеплённая шведская плита (ушп) своими руками

Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:

1. Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.

2. Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.

3. Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому возможно обеспечение более комфортного микроклимата.

4. Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.

5. Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент не требователен.

6. Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу.

Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков. Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие основные этапы:

Подготовка основы, прокладка коммуникаций

1. Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.

2. Затем осуществляется армирование, укладываются отопительные трубы и плиты.

3. Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

4. Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. Надо ответственно подходить к его выполнению.

Подготовительный этап

Подробнее рассмотрим первый этап возведения утеплённых шведских плит:

Коммуникации под шведской плитой (ушп)

Сперва должна быть осуществлена грамотная разметка на участке, где планируется построить фундаментное основание. Её важно выполнять, оставляя при этом запас размером в один метр. Запас необходимо делать с расчётом на будущее основание. С помощью специальной техники или лопат роем котлован. Глубина образуемого котлована может находиться в диапазоне от тридцати и до 40 сантиметров.

В то время, когда котлован будет готов, засыпаем его щебнем. Этот слой должен возвышаться почти до грунтового уровня. Проследите, чтобы щебёнка была бы ровно уложена. После этого можно переходить к засыпке песком. Его также необходимо выровнять. Можно не использовать для этого спецтехнику, а выполнить данное действие вручную.

Если вы делаете самодельный УШП фундамент, то нужно очистить коммуникации и дренаж. После этого можно уладывать трубы. Далее монтируем гидроизоляционный слой. После его укладки следует засыпать с помощью мелкого гравия. В рамках заключительного этапа также нужно потрудиться. Необходимо выровнять участок и засыпать щебнем. Таким образом, будет обеспечена более ровная поверхность.

Армирование плиты

Армирование плиты ушп сеткой

После окончания всех подготовительных работ, переходим к следующему шагу. Он состоит в проведении действий, связанных с монтажом плит, труб системы отопления, а также с армированием. В рамках последней операции необходимо в два слоя установить арматурную сетку.

Важно соблюдать расстояние между прутьями, недопустимо чтобы оно было меньше, чем десять сантиметров. Кроме того, их необходимо залить бетонным раствором. С этой целью требуется создать специализированные подкладки, обеспечивающие дистанцию в два сантиметра от отливочного края.

Делаем опалубку

Опалубка утепленной шведской плиты

Все инженерные коммуникации должны быть уложены на поверхность песчаной подушки, которую мы предварительно готовим. Затем её следует закрыть песком. После этого песок нужно утрамбовать с использованием воды. Далее организуем утеплительный слой. С этой целью выполняем укладку экструдированного пенополистирола в два слоя. В то же время, общая теплоизоляционная толщина не может превышать двадцати сантиметров.

В то же время, когда выполняется укладка утеплителя, устанавливают и опалубку. Её основные части – это сборные щиты, выполненные из древесных пород. Их следует надёжно зафиксировать. Эти действия выполняются для того, чтобы исключить возможность продавливания сборных щитов под действием большой массы бетонной смеси. Выполняется опалубочная составляющая из досок, отличающихся достаточной толщиной. Существует и вариант необрезного типа, но в данном случае он неактуален.

Объясняется это тем, что из-за него может быть искажена поверхность. Наилучшим выбором станет использование брусков или обрезной доски. Это способствует созданию больших прочностных качеств опалубки. Делая УШП фундамент своими руками, вы можете с помощью обычных гвоздей прикрепить опалубочные щитки. При этом лучше забивать гвозди снаружи. В противном случае мы можем получить не такую ровную поверхность.

Заливаем УШП бетонным раствором

После проведения всех работ, которые условно можно отнести к числу подготовительных, вы можете перейти к этапу заливки бетонным раствором. Это завершающий этап, в результате которого должна быть получена монолитная плита. Для этого следует заливать однородную массу. В связи с этим, рекомендуется приобретать заводскую бетонную смесь. Далее уплотняем залитый бетонный раствор. Это действие осуществляется посредством специализированных устройств – вибраторов. Необходимо это для исключения возможности появления пористой структуры, способствующей разрушительным процессам.

Заливка шведской плиты (ушп) бетоном

От того, насколько качественно будет уплотнён бетон, будет зависеть целостность шведской плиты. Используя вибратор, можно придать смеси пластичности. Таким образом, он заполнит все образованные пустоты. По прошествии двух недель можно переходить к возведению стен. В это время бетон окрепнет примерно на 70 процентов. Если имеют место условия повышенной температуры окружающей среды, то не помешает периодически поливать бетон водой.

В данной статье вы узнали о том, как сделать УШП фундамент самостоятельно. Как видите, это не так уж и сложно, как может вам показаться на первый взгляд. Выполняемые операции должны быть осуществлены в соответствии со всеми технологическими принципами и нюансами. Следует придерживаться рекомендаций и советов опытных специалистов. Только в таком случае, вы гарантированно получите качественно выполненный фундамент. Далее смотрите инструкцию, как выполняется утепленная шведская плита своими руками.

У нас так не делают …. Шведские печи — обзор датской архитектуры и дизайна

Шведские печи, иногда называемые каменными печами, или по-шведски Kakelugn, все еще встречаются и до сих пор используются в старых домах и в больших, старые квартиры по всей стране, а также в некоторых квартирах и больших домах в Копенгагене и в других местах Дании — на самом деле, в различных формах эти печи встречаются по всему Балтийскому региону — практически везде, где зимой очень холодно.

В Англии их не так много, хотя я предполагаю, что некоторые из них могли быть привезены скандинавами, которые переехали сюда, или могут быть даже какелуны, которые были импортированы англичанами, которые жили в Скандинавии и, вернувшись домой, поняли, что они не смог бы благополучно пережить зиму без него.

В Англии, конечно, в некоторых домах все еще есть открытые костры, которые могут сжигать уголь или бревна, и это земля Ага — если верить некоторым журналам по дизайну интерьера, у всех английских домовладельцев среднего класса либо есть Aga, либо у них нет Aga, они хотят купить Aga.

Шведские печи используют те же методы, что и чугунные плиты, с относительно небольшой закрытой топкой, чтобы улучшить способ сжигания топлива, но, очевидно, без плиток и кухонных плит для приготовления пищи … эти печи были и остаются просто комнатными обогревателями а дома или квартиры имели нормальные плиты или духовки на кухне для приготовления пищи.

Шведские печи построены из кирпича, поэтому они покрыты плиткой — некоторые из простой плитки, но многие из красивой и дорогой формованной или декорированной плитки — и печи часто очень элегантны, предназначены для использования в самых роскошных и вежливых помещениях. .

Принципы шведской печи просты для понимания.

Открытый камин английского типа выбрасывает тепло в комнату, но может быть довольно неэффективным, потому что большая часть тепла от пламени теряется с дымом, поднимающимся вверх по дымоходу, и, как правило, дымоход сам по себе небольшой, чтобы помочь огонь вытягивает, поэтому даже в дымоходе сохраняется мало тепла.

Напротив, шведские печи являются солидными, построенными из фасонных кирпичей, а стыки между кирпичами заделаны глиной. В нижней части находится топка, в которой дрова горит при очень высокой температуре. Газы (и тепло) могут идти прямо вверх по дымоходу, но если перегородка закрыта, горячие пары перенаправляются через ряд дымоходов вокруг внешнего края печи, прежде чем окончательно выйти через дымоход. Это означает, что сами кирпичи быстро нагреваются и сохраняют тепло, которое затем медленно излучается, чтобы согреть комнату.Плитка также помогает сохранять тепло, но редко становится слишком горячей на ощупь. Другими обнаруженными особенностями являются трубы или каналы, которые иногда встраиваются под очагом, чтобы подавать свежий воздух в топку, чтобы сделать горение более интенсивным, и обычно есть небольшие люки сбоку печи для доступа, чтобы очистить любую сажу или смола из топлива, скопившегося в дымоходах.

Основным преимуществом этой формы печи является то, что, когда она нагревается, она продолжает отдавать тепло, поскольку кирпичи медленно охлаждаются в течение десяти или двенадцати часов, спустя долгое время после того, как сам огонь погас.Это означает, что печь не должна гореть постоянно, чтобы обогревать комнату, а в лучшем случае только два раза в день — утром, чтобы обогревать комнату в течение дня, и во второй половине дня или ранним вечером, чтобы снова нагреть кирпичи до температуры для обогрева комнату в ночи.

Дизайн этой формы печи принадлежит Карлу Йохану Кронштедту, родившемуся в 1709 году. Он был архитектором и инженером, членом Королевской академии наук в Стокгольме, и он намеренно решил переделать традиционную дровяную печь. что он сжигает топливо более эффективно.Фактически, его конструкция была в восемь раз эффективнее обычной дровяной печи. Его проекты были опубликованы в 1767 году в его книге «О новой установке печей для экономии дров» .

Если бы печи были установлены на кирпичном или каменном цоколе, их можно было бы даже встроить в дома с деревянным каркасом — единственной проблемой тогда был вес — и к 19 веку в больших домах среднего и высшего классов могли быть печи. вот так в углу каждой комнаты.

Это хороший пример дизайна, реагирующего как на экологическое давление, так и на социальное давление…. к концу 18 века, когда большие территории сельской местности были очищены для сельского хозяйства, древесины для топлива стало меньше, особенно в городах, и дома становились все больше, поэтому их было труднее отапливать, но люди ожидали более высокого уровня комфорта. Как-то знакомо.

Основа северного дизайна — Шведская кафельная печь Kakelugn — Часть 1

Gustavian Interiors — шведская изразцовая печь с фотографии Майкла Перлмуттера

Эти красивые печи были впервые спроектированы в Швеции в 18 веке в результате экономического кризиса, который заставил шведов придумать лучший способ продлить срок службы своих дров.Именно тогда родилась знаменитая шведская печь «какелугн».

Ранние версии изразцовой печи относятся к средневековью, однако два умных шведа создали под плиткой дымовые каналы, которые удерживали тепло в течение длительного времени. Они представили вентиляционные отверстия, которые контролировали скорость горения, давая дополнительные 24 часа комфортного лучистого тепла. Благодаря теплоудерживающему чугунному сердечнику и длинным многоканальным дымоходам, какелуги могли сохранять тепло, сохраняя тепло в помещении до целого дня после тушения огня.

Эти старинные печи различаются по форме. Они часто бывают круглыми, прямоугольными или столбчатыми и располагаются в углу или у стены. Высота колеблется от 5 футов 10 дюймов до 9-10 футов.

В статье, написанной Stone Mason, они описывают эти удивительные печи:

«Период между 1500 и 1800 годами был известен как« маленький ледниковый период Европы ». В Швеции, где было еще холоднее, чем сейчас, было ясно, что постоянное использование каминов с утра до ночи в конечном итоге приведет к полному истощению национальных лесов.Поэтому очень удачно, что в 1776 году король Швеции Адольф Фредерик поручил Карлу Йохану Кронштедту разработать печь, которая лучше использовала бы лесные ресурсы страны ».

«Кронштедту, графу, архитектору, изобретателю и ученому, было поручено разработать проект, который потреблял бы гораздо меньше древесины, но при этом эффективно обогревал бы шведские дома. Интересным побочным эффектом этой комиссии было то, что не только была разработана модель, которая выполнила просьбу короля, но и оказалась другая непредвиденная польза для окружающей среды.”

«Из трубы, в которой используются эти печи, выходит очень мало дыма. В течение года регулярно используемый какелугн будет сжигать дрова одного дерева среднего размера »

«Одним из основных преимуществ какелугна является то, что он горит очень горячо, обычно 1110-1200 ° C, тогда как стандартная железная печь горит при температуре около 650-700 ° C. Тем не менее, вы можете спокойно дотронуться до нее и почувствовать только тепло»

Stockholms Lans Museum предоставляет нам дополнительную информацию об этих печах:

«Первоначально украшение было кобальтово-синим, но позже было дополнено желтым, зеленым и коричнево-фиолетовым.Первыми с новыми цветами были фабрики Rörstrand, а с 1758 года преобладали все цвета. Но это было редкостью для более чем трех цветных узоров в одной печи ».

«В середине 1700-х годов не было ничего необычного в том, что для плитки« Камин »использовался узор столовой посуды. Плитки были украшены повторяющимися узорами, в которых часто использовались пальмовые ветви, китайские узоры и бломранкор. Рисунки были нарисованы вручную на каждой плитке, всегда на белом фоне. ”

«Постепенно шведские архитекторы начали интересоваться дизайном печи.Семинары должны были начаться с эскизов, сделанных шведскими архитекторами, а не с иностранных моделей. Производство каминов стало домашним ремеслом ».

«Эти прекрасные печи встречались только в замках, особняках и у богатых горожан. Но даже в этих помещениях, относящихся к репрезентативным зонам, в более простых комнатах вам предлагается более дешевая и простая плитка, обычно зеленая или желтая ».

Kakelugnar empiremasonryheaters.com

Low Tech Magazine предлагает вернуть эту старую технологию.

«Духовка — это очень эффективная и прочная духовка, которая весь день излучает тепло. В США она была представлена ​​всего 20 лет назад, а в Европе этой технологии почти тысяча лет. Печь-печь имеет давние и богатые традиции, особенно в России, Скандинавии и Центральной Европе. В 18 веке несколько европейских правительств финансировали исследования по совершенствованию технологии как способ преодоления острой нехватки дров: экотехнологии до того, как появился термин ».

«Традиционная шведская изразцовая печь (какелугнар) такая красивая и знаковая.”

Дополнительные ссылки

— Потрясающая белая печь, сделанная Касмилом на Flicker

-Сине-белая печь из мерцания Гиссы

-Красивая комната в замке Екебыховых.

— Изразцовая печь Какелугн — Победоносные представители семейства кошачьих

-Изразцовая печь -Victorious Felines

-Swedish Cafe House — Эрик Эбель

— Шведская керамическая изразцовая печь конца XIX века — KBHS Photostream

-Какелугнар (шведская изразцовая печь)

Gustavian Interiors — шведская изразцовая печь от фотографии Майкла Перлмуттера

Gustavian Interiors — шведская изразцовая печь от фотографии Майкла Перлмуттера

Книжное обозрение Jocasta Innes Скандинавская расписная мебель

Стокгольм Слотт, поместье XVIII века, Швеция, Густавиан, изразцовая печь —

a-l-ancien-mode.tumblr.com

Свиндерсвик — Ричард 9191 Мерцание

Обратите внимание на изразцовую печь в зеркале?

Свиндерсвик — Ричард 9191 Мерцание

Какелугн был изобретен в 1767 году Карлом Йоханом Кронштедтом. Блог Scandinavian Chic показывает множество прекрасных примеров.

« Они не только красивы снаружи, но и энергоэффективны на уровне
, что является самым большим эффектом на рынке дровяных печей:
« скорость горения »превышает 90-98%.”

Шведская печь Какелугн — Аволли: красивый интерьер в Эстермальме

Kakelugn Sweden-Изображение из Sköna Hem

Изразцовые печи в дизайне интерьера- interiorholic.com

Шведские изразцовые печи Contura с современными технологиями- appliancist.com

Шведские печи Фото 1 Стокгольмский музей Ланса, фотографии 2,3,4 www.alltomkakelugnar.se

Интерьер замка Стурехоф — Википедия

Kakelugnen или шведская изразцовая печь Stove-blissfulb.blogspot.com

Изразцовая печь от Jurlacher On Flicker

Для комнат симметрии иногда делают подвески к плитам. В противоположном углу комнаты изготовили копию печного дрова, в которую можно было встроить шкафы и ящики.Во времена империи нагрудные панели еще распространены. На эту бумагу наклеены и расписаны плоские панели пола и миттельбанды. Плотный картон и окрашенные стены с empirebårder.Skansen, Hazelius farm., Фото: Oak, Mattias, 2004 г. — Stockholms Lans Museum

Шведская комната с изразцовой печью — в блоге Live-Like-You

Шведские печи — Pinterest

Передает суть Нильса Карлссона Пюсслингса.Мебель для кукольного домика

Изображение кредита — Как привнести шведский стиль в интерьер вашего дома

Барбо Дом Гранделиуса и ее мужа Йорана Петерсона

Барбо Дом Гранделиуса и ее мужа Йорана Петерсона

Подробная информация о шведском плане с csaszkokalyha.blogspot.com

шведских антикварных изразцовых печей — плита

Шведские антикварные изразцовые печи — Kakelugnar

Фотографии см. В галерее

Цену см. В каталоге

Происхождение и основные принципы:

Период между 1500 и 1800 годами был известен как «маленький ледниковый период Европы».В Швеции, где было еще холоднее, чем сейчас, было ясно, что постоянное использование каминов с утра до ночи в конечном итоге приведет к полному истощению национальных лесов. Поэтому очень удачно, что в 1776 году король Швеции Адольф Фредерик поручил Карлу Йохану Кронштедту разработать печь, которая лучше использовала бы лесные ресурсы страны.

Кронштедту, графу, архитектору, изобретателю и ученому, было поручено создать конструкцию, которая потребляла бы гораздо меньше древесины, но при этом эффективно обогревала бы шведские дома.Интересным побочным эффектом этой комиссии было то, что не только была разработана модель, которая выполнила просьбу короля, но и оказалась другая непредвиденная польза для окружающей среды. Сегодня, конечно, это главная забота всех нас и будущих поколений. К сожалению, во время промышленной революции использование других типов отопления помешало развитию дизайна Кронштедта.

Когда Кронштедт занялся проблемой, как сжигать меньше древесины, наиболее очевидным было осознание того, что необходимо разработать систему, которая сохраняла бы тепло, делая постоянное сжигание древесины ненужным.Он мог видеть, что большая часть тепла теряется в атмосферу, так как стандартный камин теряет 90% прямо в дымоходе. Это было его первым вдохновением. Он создал дымоход, который змеится через каменную печь, вверх и вниз по трубам, в камеры и, в конечном итоге, вверх и вниз. Если держать горячий газ в печи дольше, загрязнения, которые обычно выбрасываются в атмосферу, сгорают. Кроме того, это сильное тепло медленно нагревает кирпичи внутри печи, задерживается в них и затем излучается в комнату в течение длительного периода времени.Основная идея его конструкции, известной как kakelugn , заключается в том, чтобы запускать один или два раза в день на короткие периоды времени. Ожог продолжительностью два с половиной часа может вызывать тепло в комнате на срок до 24 часов.

Очень мало дыма выходит из трубы, в которой используются эти печи. В течение года регулярно используемый какелугн будет сжигать древесину одного дерева среднего размера, и это дерево поглотило бы все количество CO2 в предыдущие годы, выбрасываемого печью, таким образом, конструкция является углеродно-нейтральной.

Одним из основных преимуществ какелугн является то, что он горит очень горячо, обычно 850-1050 ° C, тогда как обычная железная печь горит при температуре около 450-600 ° C. Тем не менее, вы можете смело дотронуться до керамической печи какелугн и почувствовать только тепло, не обжечься. Большинство обогревателей, которые у нас есть сегодня, используют конвекционное отопление. Какелугн излучает лучистое тепло, и вот разница: в первом случае воздух нагревается, и, как мы все знаем, тепло поднимается вверх. Если воздух поднимается вверх, значит, он тоже находится в движении, поэтому он разносит пыль, токсины и клещей по комнате, что неприемлемо для людей, страдающих астмой и аллергией.Что еще хуже, частицы жарятся на поверхности железных печей и очень горячих радиаторов, которые могут выделять канцерогенные газы. Однако лучистое тепло нагревает поверхности, с которыми соприкасается. Лыжники знают, что можно сидеть на горе в Альпах в футболке и полностью согреваться на солнце, даже если вы полностью окружены снегом. Так работает лучистое тепло; вы согреваетесь, как ваш диван, стулья и все в вашем доме, но не воздух! Еще одним преимуществом этих традиционных дизайнов является то, что они эстетичны, что делает их подходящими в качестве акцента в домах разных периодов.

Сделайте свою костровую яму еще теплее с помощью шведского факела

Брайан Беннетт / CNET

Переносные костровые ямы — это весело, успокаивающе и может превратить ваш задний двор в удобное место для отдыха с семьей и друзьями.Тем не менее, даже самая причудливая бездымная костровая яма требует ухода, по крайней мере, если вы разводите в ней традиционный костер. Благодаря продуманной системе воздушного потока, бездымные кострища излучают меньше тепла, чем обычные ямы. Это затруднительно в холодные зимние месяцы, когда согревание у костра может помочь справиться с хандрой холодной погоды.

Шведский фонарик — это альтернативный метод разжигания огня, который решает эту проблему. Следуйте приведенным ниже инструкциям, и вы сможете развести костер с меньшим количеством растопок, а также потушить много тепла.Лучше всего то, что шведский факел почти не требует ухода. Вот как это работает.

Подробнее : Лучшие кострища на 2021 год: Breeo, Solo Stove, Tiki, BioLite и другие

CNET Умный дом и бытовая техника

Получите обзоры и рейтинги умного дома, видеообзоры, руководства по покупке, цены и сравнения от CNET.

Шведский факел

Традиционная техника возведения огня требует сверху толстых бревен, обычно расположенных в виде пирамиды или сложенного квадрата в знакомом стиле бревенчатой ​​хижины.Вы кладете под них более мелкие дрова и растопку, затем зажигаете растопку и ждете, пока большие поленья в конце концов схватятся. Затем вы добавляете большие поленья по одному, как только вы установили слой горячих углей.

Шведская факельная техника совсем другая. В оригинальном методе используется одно толстое бревно, даже пень. Затем вы вырезаете куски дерева как сверху вниз, так и снизу. По сути, это создает вентиляционные отверстия для улучшения потока воздуха через центр бревна. Для зажигания факела используется парафиновый стартер.

Стиль фонарика, который я предлагаю, намного проще. Поскольку у бездымных кострищ уже есть хорошая вентиляция, недостает топлива, причем в большом количестве.

Шаг 1. Соберите все, что вам нужно

Вот краткое изложение материалов, которые вам понадобятся:

Брайан Беннетт / CNET

Шаг 2: Подготовьте топливо

Предполагая, что место для костра чистое и не содержит мусора, первым делом нужно заполнить его дровами.Сложите поленья вертикально (вдоль) внутри ямы. Идея состоит в том, чтобы заполнить его как можно большим количеством журналов и упаковать их как можно плотнее.

Точное количество, которое вы используете, будет зависеть от конкретного размера и диаметра вашей костровой ямы. В моем случае потребовалось 13 бревен, чтобы заполнить мою испытательную яму Solo Stove Yukon, горловину которой имеют диаметр 23 дюйма. Древесина, которую я использовал, была смесью высушенного в печи дуба и гикори, полученного в моем местном супермаркете Kroger.

Шаг 3: Проведите проверку безопасности

Само собой разумеется, но пожар опасен.Обязательно размещайте яму подальше от легковоспламеняющихся материалов и конструкций. Также будьте осторожны, чтобы не находиться рядом с низко висящими ветвями деревьев или другими препятствиями над пламенем. Искры и тлеющие угли представляют особую опасность для огня типа факелов, поскольку их пламя большое, горячее и потребляет много топлива.

Брайан Беннетт / CNET

Шаг 4: Зажгите его

Поместите устройство для розжига огня в центральную верхнюю часть ваших дров.Затем сверху положите небольшие кусочки растопки. Я сложил свой в виде рыхлой бревенчатой ​​хижины. Наступает момент, которого вы так долго ждали — зажигание.

Брайан Беннетт / CNET

Я зажег кое-что своим ручным фонариком с бутаном, но зажигалка или спичка подойдут. Примерно через 15 минут центральные бревна были полностью пойманы.

Брайан Беннетт / CNET

Шаг 5: Расслабьтесь и наслаждайтесь зрелищем

Прелесть этого метода разжигания огня в том, что мне почти нечего было делать после первоначального возгорания.Пламя медленно спускалось от верхушки дров вниз. Они также распространяются наружу от центра, чтобы поджечь любые соседние бревна. Мне не нужно было добавлять дрова часами. Мне действительно не нужно было ничего делать.

И большую часть времени горения дрова выходили за пределы устья ямы. Это означало, что огонь выделял намного больше тепла, чем обычно. Он также произвел немного больше дыма, но это незначительная жалоба. Особенно в эту глубокую зиму после того, как вы застряли внутри весь прошлый год, странный клуб дыма — справедливая сделка за возможность оставаться на улице, даже когда холодно.

КАКЕЛУГН — СКАНДИНАВСКИЕ ПЕЧИ | vkvvisuals.com/blog

В моем предыдущем посте о Dark Decor я разместил изображение большой керамической печи в отеле Et Hem в Стокгольме, Швеция. Я был очень заинтригован этим огромным и красивым изобретением, поэтому решил изучить его. Оказывается, такая печь называется «какелугн», по-шведски изразцовая печь.

По всей видимости, в XVIII веке в Швеции не хватало дров из-за сложной металлургии. Поэтому король Швеции поручил Карлу Йохану Кронштедту и Фабиану Вреде разработать печь, которая излучала бы много тепла, требуя небольшого количества дров. Их дизайн был блестящим сочетанием умных технологий и эстетики. Тепло, порожденное небольшим огнем, циркулирует по вертикальным кирпичным каналам вверх и вниз по конструкции, и требуется много времени, чтобы, наконец, достичь дымохода.Это нагревает большую печь примерно до 1200 ° C (вместо 700 ° C для обычной печи). Однако можно смело прикасаться к нему и ощущать только тепло. Один небольшой костер будет поддерживать температуру в комнате до 12 часов, поэтому вам нужно разводить огонь только два раза в день.

Kakelugn был огромным нововведением и оказал огромное влияние на способность обогревать дома. В 19 веке в Швеции были лучшие отапливаемые дома во всей Европе, даже несмотря на то, что у них был самый холодный климат в Европе.

В 1940-х и 50-х годах участки Какелугна были разрушены, чтобы освободить место для центрального отопления.Так что трудно найти этих красивых старых Какелунов. Но, к счастью, Kakelugn снова производятся такими компаниями, как Camina и Cronspisen. Если вам действительно нужен оригинал, вы можете найти его в Lindholm Kakelugnar.

Вот небольшая коллекция для вашего вдохновения, наслаждайтесь.

*********************************************** ************

В eerdere post over Dark Decor plaatste ik een foto van een grote, betegelde kachel в het Et Hem Hotel в Стокгольме, Зведен.Ik werd erg nieuwsgierig naar die grote, mooie «installaties», dus ik besloot om wat research te doen. Het blijkt dat deze hoge kachels «Kakelugn» heten, Zweeds voor een betegelde kachel.

Tijdens de 18e eeuw was er blijkbaar een schaarste aan brandhout, want het meeste hout werd gebruikt voor de omvangrijke ijzer-Industrie. Dus gaf de koning van Zweden ан Карл Йохан Кронштедт ан Фабиан Вреде де opdracht ом een kachel te ontwerpen die veel warmte afgaf en weinig hout gebruikte. Hunontwerp был прекрасным сочетанием тонких технологий на schoonheid.De warmte van een klein vuurtje circuitleert op en neer in verticale luchtschachten. Het duurt daardoor langer voor de warmte om de schoorsteen te bereiken. Dit zorgt voor een interne verhitting van de kachel tot wel 1200C (ipv 700C voor een gewone kachel). Desondanks voelt de kachel van buiten alleen maar warm aan, je zult niet je handen braden. Een klein vuurtje in de ochtend is een Kakelugn — это genoeg om de hele dag een kamer te verwarmen.

De Kakelugn был очень инновационным и имел сильное воздействие на вермоген на теплой воде.Tijdens de 19e eeuw имел Zweden dan ook de best verwarmde huizen van heel Europa, ondanks het koude Scandinavische klimaat.

Gedurende de jaren 1940-1950 werden veel Kakelugn gesloopt om plaats te maken voor moderne centrale verwarming, doodzonde. Het is tegenwoordig dan ook best moeilijk om een ​​originele Kakelugn te vinden. Maar gelukkig worden ze wel weer nieuw geproduceert door Zweedse bedrijven als Camina en Cronspisen. Als je een echte antieke Kakelugn wil, dan zou je er een kunnen vinden bij Lindholm Kakelugnar.

Hier is een kleine collection Kakelugn ter inspiratie.

Это Kakelugn в отеле Et Hem, о котором я упоминаю в своем посте

Черно-бронзовая красавица, эта старинная печь в шведской городской квартире — via Stadshem

Красивая белая старинная печь — via Hviit

Белая керамическая печь, отлично контрастирующая с темным деревянным полом — via My Unfinished Home

Показано в Elle Magazine, сфотографировано Идха Линдхаг

через Eboutique

через KimGray

через Remodelista

Светлая и просторная столовая с белой скандинавской печью — via Coco Lapine

Две печи в этой пустой палитре мечты — via Lovely Life

Технический чертеж внутреннего устройства печи Kakelugn

Если вам нравится читать мой блог, подумайте о том, чтобы поставить моей странице в Facebook отметку «Нравится».

Связанные

ВАМ ТАКЖЕ МОЖЕТ ПОНРАВИТЬСЯ:

• После того, как несколько лет назад переехал из солнечной Южной Африки в облачные Нидерланды, я обнаружил, что мой вкус к интерьеру тоже изменился.Сейчас мне нравятся классные, чистые скандинавские дизайны, освещенные прекрасным северным сиянием. Вот несколько примеров из…
• Все началось, температуры падают, и в это время года дровяные печи или камины снова берут на себя ведущую роль. Одно из преимуществ дровяной печи по сравнению с открытым камином заключается в том, что дровяные печи излучают намного больше тепла. Вот почему вы видите намного больше печей, так как…
• архитектор и икона дизайна Джио Понти, родившийся незадолго до начала 20-го века, всегда стремился к идеальному балансу между богато украшенным прошлым и современным идеалом в своей работе.Его стиль легко узнать по уважению, которое он отдает классике, и одновременно с этим он с нетерпением ждет следующего…

Эксклюзивные скандинавские печи и каминные топки — RAIS

При покупке дровяной печи важно думать о том, какая дровяная печь вам подойдет. Новая дровяная печь становится естественным местом сбора всей семьи и приносит тепло и радость на долгие годы. Вот почему так важно сделать правильный выбор.В RAIS имеется обширный выбор дровяных печей, каминных топок и газовых плит, поэтому вы обязательно найдете ту, которая подходит для вашего дома и ваших пожеланий. Узнать больше

Уютные дровяные печи

Дровяная печь от РАИС прекрасно работает как элемент хюгге, так и источник тепла для вашего дома. Все наши газовые и дровяные печи и топки имеют большие стекла, которые обеспечивают беспрепятственный обзор огня, так что вы можете по-настоящему наслаждаться танцующим пламенем. Большие стекла (а в некоторых случаях и боковые стекла) создают впечатление открытого огня.Таким образом, вы всегда получаете согревающее и расслабляющее настроение, которое создает потрескивающий огонь. Если вы также хотите использовать дровяную печь для дополнительного обогрева, вам следует проверить мощность (кВтч) отдельной модели. Посмотрите спецификации и выберите более высокую мощность, если вы хотите, чтобы дровяная печь могла обогревать большую комнату, и меньшую мощность, чтобы обогревать небольшие комнаты. Вы обязательно найдете газовую или дровяную печь или топку, которая подходит именно вам и вашим потребностям.

Дерево или газ?

С дровяной печью или газовым камином RAIS вы можете спроектировать печь именно в том стиле, который соответствует вашему вкусу.Попробуйте наш настройщик прямо здесь и отпустите своего внутреннего дизайнера. Комбинируйте различные элементы, чтобы придать вашей новой дровяной печи неповторимый вид. Вы можете выбирать между различными цветами, высотой, дверцами, боковыми стеклами, ручками и многим другим. Экспериментируйте и создавайте свои собственные фавориты. Помните, что у вас также есть возможность выбрать цвет дымохода, подходящий к духовке, так что вы получите полное дизайнерское решение от пола до потолка. Цветной дымоход с почти невидимыми швами придает газовой или дровяной печи эксклюзивный дизайнерский вид.Вы также можете выбрать элегантные напольные плиты, кухонные принадлежности и другие аксессуары, которые дополнят ваш выбор. Все наши аксессуары сделаны из качественных материалов в современном скандинавском дизайне. Добавьте элегантное хранилище для дров с нашими красивыми полками для дров, которые доступны во многих различных вариантах. Дровяная печь может выступать в качестве совершенно уникального элемента дизайна в вашем интерьере — почти как предмет мебели сама по себе. Кроме того, мы предлагаем нашу умную систему AirSystem, которая снабжает огонь воздухом извне.Это особенно удобно в домах с низким энергопотреблением и высокой теплоизоляцией или просто в новостройках.

Высшее качество

Все дровяные печи, каминные топки и газовые плиты RAIS созданы в традициях скандинавского дизайна, который никогда не идет на компромисс по качеству. В РАИС мы работаем только с лучшими материалами высочайшего качества. Мы делаем все, чтобы каждый раз создавать лучший продукт. Вот почему вы обязательно получите продукт, который доставит вам удовольствие долгие годы.И мы предлагаем расширенную гарантию до восьми лет при покупке у нас газовой или дровяной печи или вставки. Просто зарегистрируйте свою плиту онлайн, когда вы ее получите, чтобы активировать расширенную 8-летнюю гарантию. Поэтому дизайнерская печь от RAIS — идеальный выбор, если вам нужна дровяная печь, которая была бы красивой, удобной и долговечной.

Вы также можете выбрать каминные топки из нашего широкого ассортимента. Строите ли вы новый дом или ремонтируете существующий, вставка может быть именно той деталью, которая придаст вашему дому особый характер.RAIS сочетается с любой архитектурой и открывает мир возможностей дизайна интерьера. Вставьте новую вставку в существующий камин, используйте ее в качестве очаровательной перегородки, закруглите угол или соедините две комнаты. Мы изготавливаем вставки из стекла с одной, двух или трех сторон и с возможностью легкого встраивания из различных материалов. Поэтому легко создать именно тот образ, который вам нужен. Нужно вдохновение? Смотрите наш каталог или подписывайтесь на нас в Instagram, чтобы найти множество идей для умных решений для печей из реального мира.Создайте элегантную кладовку для дров, покрасьте печь в яркий контрастный цвет или создайте уютный уголок у теплого огня — небо — это предел!

Экологически чистая печь на дровах

Все наши новые современные газовые и дровяные печи имеют элегантный дизайн и отличные экологические характеристики. Это означает, что вы получаете печь, которая одновременно служит элементом стиля в вашем доме и настоящим источником тепла с минимальным воздействием на окружающую среду. Все наши газовые и дровяные печи соответствуют самым строгим экологическим требованиям Европы и выделяют очень небольшое количество остаточных частиц.Новые дровяные печи выделяют лишь одну пятую или меньше остаточных частиц, чем старые печи. Таким образом, вы можете внести положительный вклад в охрану окружающей среды, заменив старую дровяную печь на новую экологически чистую печь. Помните, что вы также можете минимизировать выбросы твердых частиц, правильно разжигая дровяную печь. Другими словами, ваши дрова должны быть чистыми и сухими, и вы не должны сжигать брикеты, газеты или другие материалы. Чистый обжиг в значительной степени зависит от того, как вы разжигаете огонь и от материала, который вы используете.Если вы сомневаетесь в правильности освещения, ознакомьтесь с нашими рекомендациями по правильной эксплуатации здесь.

Тепло и гигге без дров

Наше новейшее современное дополнение к ассортименту — линейка умных и экологически чистых газовых плит. Здесь вы найдете отдельно стоящие модели, подобные тем, которые вы знаете по нашим классическим дровяным печам (Nexo, Viva L и Q-Tee), а также нашей линейке встраиваемых газовых каминов Visio Gas. Существует 16 различных моделей, различающихся по размеру, со стеклом с одной, двух или трех сторон.Так же, как и в случае с нашими каминными топками, существуют бесконечные возможности для разумного встраивания — и для газового камина требуется не полноценный дымоход, а просто дымоход, который легко установить. Это позволяет применять гибкие решения, например, в местах, где невозможно установить традиционный дымоход. Выберите, например, угловую модель или используйте газовый камин в качестве перегородки, где можно наслаждаться огнем из двух разных комнат. Возможностей много! Газовые плиты RAIS могут быть подключены к баллонному газу, природному газу или городскому газу, в зависимости от доступных вам вариантов подачи.Вы управляете газовой плитой с помощью прилагаемого пульта дистанционного управления, который позволяет повышать / понижать температуру, устанавливать таймер и многое другое. Например, вы можете настроить газовую плиту на зажигание и тушение огня в определенное время и в определенные дни недели. Вы также можете приобрести модуль Wi-Fi, который позволяет управлять газовой плитой с помощью смартфона или планшета. Просто скачайте приложение MyFire, чтобы начать. Газовые плиты RAIS — это воплощение удобства — вы просто откидываетесь, нажимаете кнопку и наслаждаетесь огнем.

Возьмите RAIS на открытом воздухе

Почему бы не расширить свое жилое пространство с помощью наших красивых и уникальных товаров для активного отдыха? Красивая кострище или гриль для вашего сада обеспечат вам часы удовольствия и станут идеальным местом для семейного отдыха. Наша серия Outdoor отличается традиционной скандинавской обработкой с патиной, созданной ветром, погодой и соленой водой. Смотрите всю нашу коллекцию здесь.

Если у вас есть сомнения или вопросы, вы можете связаться с одним из наших дилеров, которые являются экспертами в установке дровяных печей, газовых плит и каминных топок.Они могут помочь вам найти правильное решение и дать компетентный совет по дымоходу и вариантам установки. Если у вас есть другие вопросы, вы можете связаться с нашей службой поддержки клиентов.

Каменка-палатка для уюта

Уютное тепло в самых суровых условиях

Избавьтесь от сырости и холода, создайте теплую уютную атмосферу, высушите одежду, приготовьте еду — в общем, наслаждайтесь домашним комфортом.

Благодаря оригинальному дизайну, эффективной теплопередаче, малому весу и простоте обращения, Eldfell является естественным сердцем нордических типи и верным другом в холодных и сырых условиях.В то время как простые печи выделяют больше тепла через дымоход, усовершенствованная конструкция Eldfell означает, что горение происходит ближе к земле, создавая больше тепла внутри нордических типи, обеспечивая более эффективное тепло для приготовления пищи и сокращая потребление древесины.

Камера сгорания просторна и длиной около 50 см позволяет принимать длинные толстые бревна. Выдвижная изоляционная труба защищает ткань типи Nordic даже при сильном ветре. Искрогаситель защищает как ткань, так и окружающую среду.

Eldfell доступен из нержавеющей стали (Pro). Подходит для типи Adventure 5, 7, 9 и 15, использующих ту же камеру сгорания, но разную длину дымохода. Eldfell Pro поставляется в специальной деревянной коробке.

Материал

Нержавеющая сталь.

Строительство

Все технические характеристики разработаны с учетом требований к малому весу, хорошему функционированию и прочности. Чтобы не проваливаться в снег, на ножках есть выемки, чтобы их можно было поставить на шесты.

Удлиняемая изоляционная труба защищает ткань типи Nordic даже при сильном ветре. Искрогаситель защищает ткань и окружающую среду.

ИСПОЛЬЗУЙТЕ ПОЖАРУ БЕЗОПАСНО!
Все палатки Tentipi® Adventure предназначены для использования с открытым огнем или печью; именно эта особенность делает их домом вдали от дома при любых погодных условиях.
