Приточный вентиляционный клапан в стену: особенности обустройства

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха. В этом материале мы расскажем о необходимости установки этого устройства, взвесим все “за” и “против”, а также раскроем секреты монтажа стенового приточного клапана.

Содержание статьи:

• Необходимость установки вентиляционного клапана
• Конструкция и принцип работы
• Аргументы «за» и «против»
• Параметры выбора встраиваемого проветривателя
• Технология монтажа приточно-стенового клапана
  • Определение оптимального места установки
  • Необходимые инструменты и материалы
  • Последовательность выполнения работ
• Обслуживание вентиляционного клапана
• Выводы и полезное видео по теме

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других способах обустройства приточной вентиляции.

Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб. м/час, что соответствует требованиям санитарных нормКонструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана на окно.

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

• наличие исправной вытяжки;
• движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получитсяАргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

• необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
• несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
• при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Галерея изображенийФото из Вентиляционный стеновой клапан необходим для формирования стабильного воздухообмена в помещениях с герметичными оконными конструкциями и «не дышащей» отделкой Небольшое по габаритам устройство, состоящее из регулятора воздушного потока, корпуса в виде трубы, фильтров и изоляционных приспособлений, обеспечит поставку в комнату чистого воздуха в требующемся объеме Часть клапана, расположенная внутри помещения выполнена в виде неброской детали с не влияющей на стиль дизайна нейтральной окраской Основная часть стенового вентиляционного клапана устанавливается в толщу стены. С внешней стороны видна только решетка, защищающая от птиц, насекомых, пыли Конструктивно внутренние составляющие вентиляционных устройств могут различаться. В их ряду есть модели с подогревом и увлажнением подаваемого в комнату воздуха В регионах с преобладанием низких температур стеновые клапаны монтируют с помощью кожухов с утеплителем Если дом обустраивают вентилируемым фасадом, наружную часть выводят заподлицо с будущей поверхностью фасада Стеновые клапаны не выделяются на фоне обшивки дома, если у владельцев не было желания подчеркнуть детали экстерьера Стеновое вентиляционное устройствоУстройство стенового клапанаКрышка клапана в помещенииВентиляционный клапан в собранном видеВариант стенового клапана над радиаторомКожухи с теплоизоляцией для стенового клапанаСтеновые клапаны в устройстве вентилируемого фасадаВентиляционный клапан и обшивка сайдингомПараметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

• производительность устройства;
• допустимую температуру эксплуатации;
• длину и диаметр воздуховода;
• способ управления;
• уровень шумоизоляции;
• компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим уровень влажности в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/чТехнология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

Монтаж предпочтительно осуществлять в несущей стене.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

• между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
• вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканалаНеобходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

• стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
• монтажная пена;
• штукатурная смесь;
• строительный нож;
• фигурная отвертка;
• инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Галерея изображенийФото из Перед бурением стены установкой, предназначенной для алмазного бурения, производится разметка Буровой станок закрепляется на направляющей. К его двигателю прикрепляется буровая коронка, выполненная в виде полой трубы с острым торцевым краем. Уклон при бурении отверстия необходим, чтобы конденсат в случае его возникновения стекал наружу Пробуренное отверстие освобождается от пыли с помощью строительного пылесоса, при необходимости моется водой Подготовленное отверстие обрабатывается раствором, затем в него устанавливают кожух стенового вентиляционного клапана с внешней решеткой. После чего производятся работы по обустройству приточного вентиляционного клапана Шаг 1: Разметка перед формированием отверстия для установки приточникаШаг 2: Расположение бурового станка с требующимся уклономШаг 3: Удаление пыли из пробуренного отверстияШаг 4: Установка в отверстие кожуха клапана с решеткойПоследовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан процесс монтажа приточного стенового клапана.

После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышкиОбслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить.  Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Выводы и полезное видео по теме

Видео ролик о необходимости установки, конструктивных особенностях и принципе работы приточного стенового клапана:

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

Если при ознакомлении с материалом у вас появились вопросы по установке стенового приточного клапана, или есть ценная информация по теме статьи, пожалуйста, поделитесь ею с нашими читателями. Это можно сделать оставив комментарий внизу статьи.

Источник sovet-ingenera.com

Стеновой клапан приточной вентиляции — Вентиляция, кондиционирование и отопление

Качественная теплоизоляция, современные стеклопакеты и утепленные входные двери сохраняют благоприятный температурный режим в помещениях, попутно снижая паропроницаемость дома. Ведь благодаря подобным технологиям жилище превращается в непроницаемый термос, со всеми вытекающими из этой трансформации последствиями.

Поэтому для обустройства естественного воздухообмена к стеклопакетам и панельным утеплителям фасада должен прилагаться стеновой клапан приточной вентиляции – искусственный канал для поступления в жилище дозированной порции свежего воздуха.

Установленный в квартире приточный клапан

Особенности конструкции стеновых приточных клапанов

Типовой «входящий» узел системы воздухообмена, например такой, как  стеновой приточный клапан riga lv,  состоит из следующих конструкционных элементов:

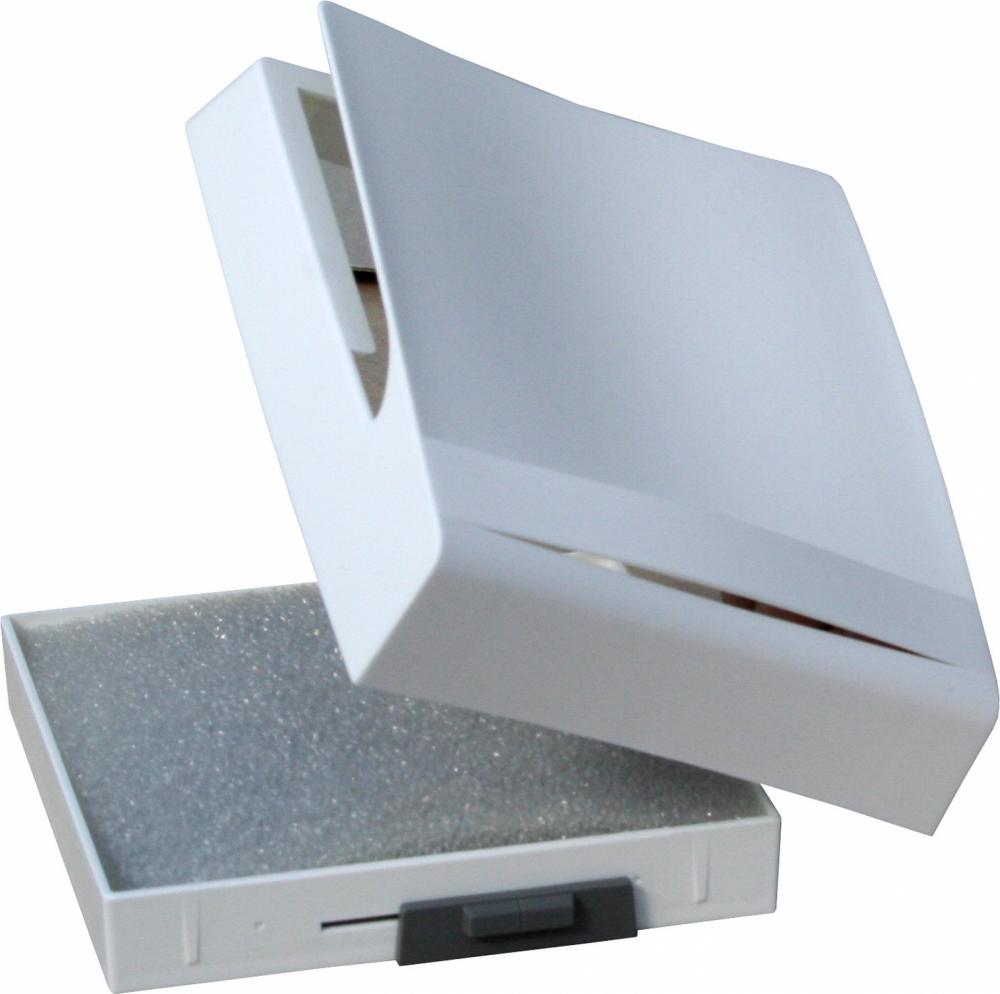

• Крышки-диффузора клапана, размещаемой на стене, со стороны жилого помещения строения. Этот элемент усиливает тягу в приточном канале.
• Диафрагмы, размещаемой в установочном кольце. Этот элемент регулирует пропускную способность канала.
• Фильтрующей кассеты, задерживающей частицы пыли, споры растений и мелких насекомых. Без данного узла мы бы дышали внутри помещения пропыленным воздухом улицы.
• Внутреннего фланца – кронштейна для удерживания воздуховода. Причем, в отличие от внешнего, этот фланец крепится на стену со стороны жилого помещения.
• Воздуховода – профилированной или ординарной (круглой) трубы, врезаемой в стену. Причем во внутреннюю часть воздуховода вложена шумоизолирующая вставка, приглушающая звуки с улицы.
• Внешнего монтажного фланца, закрепляемого на стене со стороны фасада.
• Теплоизоляционной мембраны, подлаживаемой под крышку оголовка канала. Эта деталь конструкции обеспечивает теплоизоляцию монтажного шва, перекрывая зазор между стеной и клапаном.
• Оголовка клапана – наружной решетки защищающей помещение от проникновения мелкой живности, стремящейся пробраться в теплое жилище сквозь вентиляционный канал.

Конструкция приточного клапана КПВ-125

Состоящая из вышеперечисленных элементов конструкция решает сразу насколько функциональных задач:

• Во-первых, стеновые приточные вентиляционные клапаны обеспечивают приток свежего воздуха в спертую атмосферу утепленного до стояния термоса дома.
• Во-вторых, стеновой клапан фильтрует поток, удаляя все нежелательные микрочастицы.
• В-третьих, такой клапан может регулировать интенсивность приточного потока, что дает возможность синхронизировать характеристики систем вентиляции и отопления жилища.

Причем, решая все эти задачи, стеновой приточный клапан работает в режиме полной автономии, то есть без подключения к какому-то источнику энергии. И это, несомненно, понравится всем владельцам утепленных домов, вложивших средства в энергетическую эффективность собственных жилищ.

Технология монтажа стеновых приточных клапанов

Установка клапана требует относительно небольших усилий и минимальных слесарных навыков.

Монтаж клапана в большинстве случаев реализуется согласно следующему плану:

• Вначале в стене строения, желательно за радиатором системы отопления, высверливается отверстие, диаметр которого должен превышать наружные габариты воздуховода на 3-5 миллиметров.
• Далее с клапана снимается оголовок, внешний фланец, крышка-диффузор и фильтр.
• На следующем этапе наполовину разобранный клапан вставляется в монтажное отверстие со стороны дома. Причем фиксация клапана проводится путем заполнения монтажной пеной зазора между воздуховодом и стеной.
• Далее на внешний торец воздуховода монтируют наружный фланец, теплоизолирующую прокладку и оголовок (решетку), окончательно закрепляя канал воздухообмена в посадочном отверстии.
• В финале, со стороны комнаты, на внутренний фланец последовательно монтируют фильтр и крышку-диффузор.

Монтаж приточного клапана

Действуя в этой последовательности, вы можете установить любую модель стенового клапана.

Только не забывайте о том, что для облегчения процесса монтажа вам придется демонтировать батарею отопления. Ведь лучшее место для установки клапана находится именно за батареей, которая нагревает приточный поток воздуха.

Впрочем, сместив точку ввода приточного канала немного в сторону или чуть ниже радиатора, вы получите возможность монтировать и обслуживать стеновой клапан без необходимости каждый раз снимать радиатор отопления.

Рекомендуемые модели стеновых клапанов

Эффективность работы приточного канала зависит не только от его габаритов, но и от качества материалов и добросовестности сборщиков этого узла. Поэтому из всего разнообразия встраиваемых в стену, створку или дверное полотно приточных каналов мы можем порекомендовать нашим читателям лишь следующие модели.

Приточный клапан стеновой Кив 125

 Простейшее устройство, изготовленное из высокопрочного конструкционного полимера.

Характеристики приточного клапана Кив 125:

Приточный клапан стеновой Кив 125

• Такой канал обеспечивает приток на уровне 36-60 кубических метров, с возможностью регулировки насыщения дома свежим воздухом.
• Диаметр корпуса клапана 133 миллиметра, поэтому его пропускной способности будет вполне достаточно для обеспечения естественного притока к одному пользователю или помещению площадью 12-20 квадратных метров.
• Для монтажа клапана вам потребуется сверло или коронка диаметром 160 миллиметров.
• С внешней стороны клапан защищен алюминиевой решеткой с мелкими «противомоскитными» ячейками.
• Производитель клапана – компания Flakt Woods (Финляндия).

Приточный клапан стеновой Аэрэко

Продукт французского производителя оборудования для вентиляционных систем.

Характеристики приточного клапана Аэрэко:

Приточный клапан стеновой Аэрэко

• Клапан пропускает от 5 до 40 кубических метров воздуха.
• Объем притока регулируется в полуавтоматическом режиме – в зависимости от уровня влажности воздуха.
• При этом гигрорегулируемый  стеновой приточный клапан EHT французской компании Aereco не нуждается в подключении к электричеству.
• Кроме того, клапаны Aereco фильтруют входящий поток, улавливая не только пыль, но и лишние децибелы.
• Пройдя сквозь внутренний уплотнитель, уровень уличного шума снижается до приемлемых 50-52 дБ. Диаметр приточного канала клапана – 100 или 125 миллиметров.

Как видите: свои достоинства есть у каждой рекомендуемой модели. Причем Кив 125 славится высокой пропускной способностью, а EHT Aereco – качественной фильтрацией приточного потока. Поэтому на выбор конкретной модели скорее повлияют личные предпочтения, чем функциональные различия.

Приточный клапан, вентиляционный в стену для инфильтрации воздуха

Вопрос очистки и инфильтрации воздуха, поступающего извне в жилые или производственные помещения, сегодня становится все более актуальным. Дорогие решения, такие как принудительная вентиляция воздуха или система кондиционирования, в большинстве случаев избыточны. А расходы на электроэнергию и техническое обслуживание ставят подобные инженерные системы в невыгодное положение по отношению к более простым способам очистки и подачи свежего воздуха.

Преимущества приточного клапана инфильтрации КИВ-125 в стену

Приточный клапан инфильтрации воздуха КИВ-125 — это недорогое, устройство, обладающее несколькими бесспорными преимуществами:

1. Простота конструкции. Устройство представляет собой трубчатую конструкцию с двумя наконечниками и простейшей механической системой регулировки. Инструкция, прилагаемая к вентиляционному клапану, занимает всего несколько страниц. Разобраться в последовательности сборки, монтажа и правилах эксплуатации сможет любой человек с минимальными техническими знаниями.
2. Полная автономность. Приточный клапан инфильтрации воздуха не требует подвода энергии извне и способен исполнять свои функции в любых условиях без вмешательства человека.
3. Относительная легкость монтажа. Клапан КИВ-125 обычно устанавливается в стену. Максимально допустимая толщина стены — 1 метр. Отверстие под установку проделывается методом алмазного бурения, что позволяет выполнять эту работу на любом этапе строительства (даже после чистовой отделки помещения).
4. Сохранение эргономичности фасада здания и интерьера. Снаружи клапан инфильтрации воздуха закрыт декоративной решеткой с защитой от попадания внутрь осадков. Со стороны помещения ставится небольшой эстетичный оголовок, который при желании легко маскируется шторой или другим предметом интерьера.
5. Защита от пыли, шума, промерзания и насекомых. Труба, уложенная в стене, защищена шумо- и теплоизоляционным слоем. В оголовке приточного клапана установлен фильтр, исключающий проникновение крупной пыли и насекомых. Подобное решение избавляет от всех неудобств, связанных с обычным проветриванием через форточку окна.
6. Возможность регулировки. На оголовке КИВ-125 есть рукоятка, поворотом которой регулируется интенсивность подачи воздуха в помещение (вплоть до полного перекрытия).
7. Простота обслуживания. Все техническое обслуживание стенового клапана КИВ-125 заключается в периодической очистке и замене фильтрующего элемента.

Наша организация занимается поставками клапана инфильтрации воздуха КИВ-125 более 10 лет. Вы можете купить КИВ-125 как оптом, так и в розницу. Компания имеет широкую географию и оптимизированную логистическую систему, благодаря чему мы можем организовать поставку любого объема в сжатые сроки по всей территории РФ и СНГ.  Сегодня наши представительства работают в нескольких крупных городах России, в том числе в Москве, Санкт-Петербурге, Воронеже, Туле, Вологде, Екатеринбурге, Казани. Также мы осуществляем поставки в любые точки России и ближнего зарубежья.

Купить приточный клапан инфильтрации КИВ-125 в стену выгодно у нас

— Вся продукция сертифицирована. Мы осуществляем продажу клапана КИВ-125 только самого высокого качества, избегая подделок и бракованных изделий.
— Нам доверяют. За 10 лет работы мы сотрудничаем  на постоянной основе более чем с 240 заказчиками, от небольших розничных точек до крупнейших строительных организаций России.
— Лучшие цены на КИВ-125. Благодаря большому объему продаж мы можем предложить нашему клиенту лучшие цены на клапаны.
— Доставим в любую точку страны. Оперативно. Благодаря широкой дилерской сети доставим КИВ-125 в нужные сроки.
— Удобный формат сотрудничества.  Осуществляем продажу КИВ-125 как в сборе, так и отдельно по комплектующим.

Стеновой клапан приточной вентиляции — доступ свежего воздуха

Вентиляция предназначена для того, чтобы обеспечить доступ свежего воздух с улицы в помещение. Если приток и отток воздуха являются одинаковыми, то вентиляция считается эффективной. Объемы воздухообмена определяются специальными нормами, установленными для систем вентиляции.

Не эффективность естественной вентиляции

Большинство современных частных домов имеют естественную вентиляцию, для ее улучшения прокладываются вытяжные вентиляционные каналы. Воздух проникает внутрь домов, так как их конструкция не является герметичной, в стенах, окнах или дверях всегда есть небольшие щели. Однако с каждым годом технологии возведения домов улучшаются, а сами они становятся все более герметичными. В таких домах естественная вентиляция теряет свою функциональность, ведь свободный приток воздуха с улицы прекращается.

Первыми начали пытаться решить эту проблему производители современных металлопластиковых окон. Такие окна являются герметичными, для улучшения естественной вентиляции внедряться различные технологии. Сначала производились попытки удаления фрагментов уплотнения или же смены его формы, но они не дали желаемых результатов. Со временем появился режим микровентиляции. Он частично помог решить проблему, но, к сожалению, данный режим имеет существенный недостаток. Жильцы должны самостоятельно следить за проветриванием помещения, а многие люди забывают приоткрывать окна, поэтому помещения так и остаются непроветренные.

Приточные клапаны обеспечат приток воздуха в помещение

Приточные клапаны дают возможность попадать внутрь помещения достаточному количеству воздуха. Они представляют собой небольшие простые конструкции, которые устанавливаются на окнах или наружных стенах зданий. Если дома оборудованы принудительной приточно-вытяжной вентиляцией, то установка приточных клапанов не является необходимой.

Такие клапаны могут иметь постоянное или изменяемое сечение. Первые из них дают возможность постоянного притока воздуха, независимо от потребности в свежем воздухе. Приток воздуха зависит от перепадов давления на улице и внутри помещения. Клапаны такого типа могут иметь специальную заслонку, при помощи которой можно перекрывать поступление воздуха. С помощью клапанов с изменяемым сечением воздушный поток можно регулировать. Существует возможность ручной или же автоматической регулировки.

Помимо обеспечения притока свежего воздуха клапаны помогают поддерживать влажность в помещении на определенном уровне, предотвращая появление плесени. Регулируемые клапаны дают возможность уменьшить потери тепла, они просты в использовании, не требуют дополнительных затрат электроэнергии.

Стеновой клапан приточной вентиляции с возможностью регулировки потока воздуха

Клапаны с ручной регулировкой оснащены специальной створкой, положение которой может меняться в зависимости от ваших потребностей. Количество воздуха, который попадает в помещение, зависит от положения створки, существует несколько основных ее положений. Клапаны с автоматической регулировкой считаются самыми лучшими, они обеспечивают необходимый приток воздуха в помещение без участия человека. Пропускная способность таких клапанов может изменяться в зависимости от различных условий. Основным из них является перепад давлений внутри и снаружи помещения, также к ним относятся влажность воздуха и температура окружающей среды.

Клапаны, зависящие от перепадов давления

Работа большинства приточных автоматических клапанов зависит от перепадов давления. Чем больше перепад давления, тем меньше становится пропускная способность клапана. Таким образом, не допускается чрезмерный приток воздуха внутрь помещения. В зависимости от типа устройства сворка может менять свое положение плавно или же скачкообразно. В таких клапанах всегда остается небольшое отверстие, которое обеспечивает минимальный приток воздуха.

Клапаны, управляемые уровнем влажности

Данный вид клапанов имеет специальные датчики, которые реагируют на изменение уровня влажности внутри помещения. При ее увеличении клапан обеспечивает увеличения притока воздуха. Если влажность внутри комнаты не превышает 35%, то остается открытым лишь небольшое отверстие для притока воздуха. При влажности 35-70% отверстие клапана плавно увеличивается. Если же уровень влажности в помещении больше 70%, то оно открыто полностью. Гигроуправляемый клапан дает возможность улучшить циркуляцию воздуха в помещениях с высоким уровнем влажности.

Критерии выбора клапана

Перед установкой приточного клапана нужно рассчитать объем воздуха, необходимого для полноценного проветривания. Основываясь на нем и пропускной способности клапанов, рассчитывается их количество, определяются места установки. Обычно приточные клапаны устанавливаются во всех комнатах.

Если кухня оборудована газовой плитой, то белее целесообразной будет установка в ней регулируемого клапана. Если же на кухне находится газовый котел или печь, то устанавливается нерегулируемый клапан. На кухне с электрической плитой и наличием вытяжки установка приточного клапана не является обязательной. Для обеспечения хорошего притока воздуха устанавливаются межкомнатные двери с отверстиями или же под ними должны быть оставаться щели.

Где устанавливаются приточные клапаны

Приточный клапан с регулируемой пропускной способностью

Приточный клапан с регулируемой пропускной способностью[/caption]Клапаны необходимо устанавливать на уровне двух метров от пола и выше, такое размещение является комфортным для жильцов. Теплый воздух в отапливаемых помещениях поднимается наверх, поступающий из клапанов холодный воздух смешивается с ним, не образуя сквозняков. Как правило, приточные клапаны устанавливаются в верхней части окон, реже – в стенах рядом с окнами.

На сегодняшний день большинство из них устанавливается в профиле оконных створок или дверных проемов. Существует возможность установки клапанов в окнах, сделанных из различных материалов. Многие производители при изготовлении окон предусматривают возможность установки приточных клапанов, некоторые окна уже имеют встроенные клапаны. Они устанавливаются внутри оконного профиля при его изготовлении, данный вид приточных клапанов реагирует на изменения давления.

Стеновой клапан приточной вентиляции мало распространены, так как их монтаж является сложным. Установка таких клапанов более целесообразна при строительстве дома. Они состоят из лицевой панели, регулятора, диафрагмы, фильтра и фланца. Не рекомендуется установка приточных клапанов в ванных комнатах. Они могут обледенеть в холодное время года из-за высокой влажности в помещении. Приток воздуха в ванную должен производиться из соседних комнат, для этого под дверью оставляется щель.

Какой должна быть пропускная способность клапанов

Если дом обладает естественной вентиляцией, то приточные клапаны должны пропускать в открытом состоянии от двадцати до пятидесяти кубических метров воздуха в час. Исходя из данных показателей, определяется количество клапанов, которые должны быть установлены в доме.

В том случае, если клапаны являются единственным источником свежего воздуха в помещении, то даже в закрытом состоянии они должны пропускать определенный его объем. Объем такого воздуха составляет около тридцати процентов от максимальной пропускной способности клапана. Как правило, через обычное окно в помещение попадает столько же воздуха. В том случае, когда клапаны используются в качестве дополнительного источника свежего воздуха, они могут полностью перекрываться.

Зачем нужны приточные клапаны

Установка приточных клапанов необходима в тех домах, которые имеют плотные окна с низким коэффициентом инфильтрации, составляющим 0,3. Коэффициент инфильтрации – это то количество воздуха, которое проходит за один час в щель длиной один метр. Но даже окна с коэффициентом от 0,5 до одного не всегда способны пропустить достаточное количество свежего воздуха в помещение. В таких случаях также рекомендуется установка приточных клапанов.

Установка приточных клапанов приводит к ухудшению звукоизоляции в помещении. Чтобы избежать этого производятся клапаны с повышенными звукоизоляционными свойствами, их необходимо устанавливать в тех окнах, которые выходят на улицы с оживленным движением.

Многие люди считают, что установка приточных клапанов не нужна, если в помещении есть кондиционер. Однако такое мнение является ошибочным, большинство кондиционеров не рассчитаны на приток свежего воздуха внутрь помещения. Кондиционеры забирают воздух из самого помещения, пропускают его через систему фильтров и выпускают назад в комнату после охлаждения. Таким образом, по комнате циркулирует один и тот же воздух, а приток свежего не обеспечивается.

Приточные клапаны дают возможность обеспечить достаточный приток свежего воздуха в помещение, они помогают бороться с избыточной влажностью. Данное оборудование имеет доступную стоимость, оно просто в монтаже и эксплуатации. Приточные клапаны избавят вас от необходимости ежедневного проветривания помещения, которое несет за собой попадание в дом пыли летом и приводит к появлению сквозняков в холодное время года.

1. 5
2. 4
3. 3
4. 2
5. 1

(0 голосов, в среднем: 0 из 5)

Приточный клапан в стену: конструкция, достоинства и установка

Автор aquatic На чтение 7 мин. Просмотров 4.3k. Обновлено 18.06.2020

Для обеспечения бесперебойной подачи воздуха используется приточный клапан в стену. Подобное изделие применяется при недостатке кислорода в результате установки пластиковых окон. Это явление сопровождается появлением плесени и эффекта «плачущих стекол». Чаще всего используются стеновые конструкции, которые монтируются во внешнюю стену. В этой статье мы поговорим о том, как создать качественную вентиляцию с минимальными финансовыми вложениями.

Приток свежего воздуха должен происходить постоянно. Это способствует созданию оптимальных условий для проживания

Приточный клапан в стену: конструкция

Несложная конструкция принудительной вентиляции включает такой элемент, как приточный клапан в стену. Данный механизм состоит из таких деталей:

• труба из пластика, длина которой превышает толщину стен;
• решетка прикрывает вход и защищает от проникновения маленьких предметов;
• со стороны помещения размещается  уплотнительное кольцо с заслонкой, которое служит защитой при ветрах;
• фильтр служит для очищения воздушных масс;
• оголовок оборудован ручкой для установки режимов потока воздуха.

Схема устройства приточно-вытяжной конструкции

Полезная информация! При подборе приточного клапана, уделяйте внимание температурным показателям,  крышки механизма и его габаритам.

Функции и достоинства стенового приточного клапана

Важнейшее назначение вентиляционного клапана в стене можно определить обеспечение подачи  свежих воздушных масс. При этом воздух, приникающий через приспособление, появляется уже очищенным. Такое приспособление лучше открытых форточек, так как в его структуре предусмотрена прослойка из шумоизоляционного материала, защищающая от посторонних звуков с улицы.

Простая вентиляционная система

Подобный клапан имеет определенные плюсы в  сравнении с проветриванием и оконными приспособлениями:

• не снижается светопропускание окон;
• монтируется в любых внешних стенах;
• задерживает проникновение шумов с улицы;
• может функционировать при заниженных температурных значениях;
• автономное функционирование;
• организует воздухообмен;
• защищает от возникновения конденсата.

Подобное устройство не занимает много места и монтируется за несколько часов

Чтобы правильно выбрать и  купить приточный клапан в стену, изучите схему работы конструкции. Воздух перемещается  в специальное приспособление и очищается с применением фильтра.  Затем поток по заданному направлению специальной заслонки направляется к отопительной батареи. И вот теплые массы распределяются в пространстве комнаты.

Приточно-вентиляционная система в промышленных масштабах

Обратите внимание! Место для установки  лучше определить возле радиаторов отопления, чтобы в холодное время года температура не понижалась.

Где применяется стеновой клапан

Приточный механизм используется повсеместно. Их устанавливают в многоквартирных постройках,  частных домовладениях, а также в помещениях производства.  Обязательно устанавливается подобная конструкция в дошкольных учреждениях, так как маленьким детям особенно важен свежий воздух. Подобный механизм нужен для обеспечения определенного микроклимата на птицефермах и в животноводческих хозяйствах.

Модель приточного устройства

Также делается вытяжной клапан, который встраивается в протоки вентиляции. Такие шахты находятся в санузле, кухне или ванной. Для проверки тяги нужно открыть форточку и посмотреть есть ли приток воздуха или поднести к отверстию зажженную свечу.

Для циркуляции воздуха в помещении применяется также мощная вытяжка

Все модели различаются по таким параметрам:

• возможность монтажа шумоизоляции и регулирования на автоматике;
• опция полного закрытия механизма;
• сечению воздуховода;
• объем воздушных масс.

Если жилая площадь достаточно большая, то можно установить несколько приточных конструкций

Обратите внимание! При монтаже устройства нужно все тщательно просчитать. При допущенных ошибках стена может промерзать.

Важные характеристики

Устройства приточных клапанов в стену чаще всего различаются длиной и материалом. Знаете ли вы, что даже такое простое приспособление снабжается дополнительными функциями. Например, опция регулировки помогает контролировать объем проходящего воздуха. Схема  регулировки бывает механической или автоматической. Различные изделия бывают разных диаметров, поэтому обеспечивают различное количество поступаемого воздуха.

Приточная установка в кондиционере

Статья по теме:

Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Нюансы установки приточного клапана

Перед монтированием приточно вытяжного клапана важно протестировать тягу внутри комнат. Например, чтобы обеспечить хорошую работу механической конструкции, достаточно чтобы между полом и дверным полотном присутствовала небольшая щель.

Место для установки клапана лучше запланировать под подоконником. При этом воздух будет сразу же нагреваться от радиатора. Также можно установить оборудование на расстояние 2/3 от высоты окна. Это 1,7-1,9 метра от поверхности напольного покрытия. При этом воздух перемешивается с теплым воздухом под потолком помещения. В обоих вариантах приспособление можно замаскировать за гардинами.

Монтаж начинается с конструирования отверстий

В стене просверливается сквозное углубление,  куда монтируется механизм и прикрывается решеткой. Чтобы избежать попадания влаги внутрь, сделайте трубу с небольшим наклоном в сторону улицы. Обязательно в пространство между стеной и клапаном поместите утеплитель. После сборки устройства монтируется оголовок из пластика с регулирующей ручкой.

Монтаж отверстия на уровне радиатора

Обратите внимание! Перед тем как приступить к монтажным работам, не забудьте проверить место для устройства на наличие любых  электрических линий.

Как правильно сделать устройство приточного клапана в стену своими руками

Для монтирования приточного клапана вентиляции в стене понадобится перфоратор, рулетка, уровень и отвертка.

Фильтр для установки

Перед тем как начать процесс бурения и сверления, проведите  разметку. Затем буриться нужно с наклоном в сторону улицы. Трубу необходимо обернуть специальной изоляцией. Со жилой стороны клапан должен немного выступать. Зазоры можно заполнить пеной.

На внешней стене трубу следует прикрыть решеткой. Затем монтируются фильтрующие кольца. С применением дюбелей крышка фиксируется на стене. Если установка выполнена верно,  то организация потока воздуха осуществляется с применением заслонки. Обязательно учитывайте габариты,  чтобы ее длины хватило на толщину стен. Любой клапан устроен из таких деталей:

• элемент воздуховода;
• пластиковая решетка для вентиляции;
• оголовок с фильтром.

Так выглядит приточный элемент снаружи

В воздуховоде размещается шумоизолирующий утепляющий пласт. Он защищает стену от промерзания. В качестве теплоизолирующего материала может использоваться полифом. Все элементы можно приобрести по отдельности и сделать прибор самостоятельно. Механизмы контроля размещаются в оголовке.

Есть изделия, которые оборудуются устройством гигрорегулирования, контролирующим уровень влаги  и приоткрывающим клапан при повышении влажности в комнате. Более сложные модели комплектуются вентилятором, специальными датчиками влажности и даже нагревателем воздуха.

Монтирование производится в несколько этапов:

• выбирается правильное место;
• в стене просверливается подходящее отверстие с наклоном к внешней стенке;
• для крепежа корпуса проделываются дырки под саморезы;
• делаются замеры воздуховода. При этом труба вставляется в отверстие и делаются замеры длины устройства;
• лишние части срезаются по разметке;
• монтируется шумоизолятор;
• труба помещается в отверстие;
• монтируется решетка;
• корпус фиксируется к стене саморезами;
• комплектуется внутренний комплекс.

Помощь специалистов требуется, когда проводится монтаж сплит-систем

Приточный клапан необходимо периодически чистить, так как внутрь устройства попадает пыль и мусор. Для чистки демонтируется внутренний корпус и вытаскивается фильтр. Если детали сделаны из синтетики вы можете их мыть в мыльной воде. Внутри воздуховода можно прочистит с помощью пылесоса.

Качественная приточная система позволит создать хороший микроклимат в помещении

Конструирование и монтаж простого и полезного устройства обеспечит ваше жилище постоянным притоком свежего воздуха и позволит создать благоприятный микроклимат.

Установка клапана КПВ 125 (КИВ 125) (видео)

Все о приточных клапанах на пластиковые окна. air-box.ru

Видеоролик о проблемах герметичных окон и приточных оконных клапанах

Сравнение герметичных окон и окон с приточными оконными клапанами Air-Box

Появление оконных приточных клапанов

Как правило, основным способом организации воздухообмена в квартирах жилых зданий является система приточно-вытяжной вентиляции, где удаление загрязненного воздуха осуществлялось через вентиляционные каналы на кухне и сан узлах, а поступление наружного воздуха до появления герметичных окон осуществлялось через неплотности в оконных переплетах.

Недостатками приточной части такой системы вентиляции являлось нестабильность температурного режима в помещении, вызванного значительным влиянием температуры наружного воздуха, что приводило к возникновению сквозняков, избыточному охлаждению помещения в холодный период года и дискомфорту.

Применение современных герметичных окон решило проблему влияния наружной температуры на температурный режим помещения, но привело к возникновению совершенно иной проблемы. Высокая герметичность оконных конструкций сделала практически неработоспособными системы естественной вентиляции, что привело к ухудшению комфортности проживания в квартирах в связи со снижением качества воздуха. А увеличению влажности в помещениях, стало причиной грибковых поражений конструкций.

Проветривание путем открытия фрамуг в герметичных окнах не позволило обеспечивать требуемый микроклимат помещений в связи с невозможностью его контроля, а при проветривании значительно снижалась эффективность использования тепла, когда затраты на подогрев приточного воздуха в квартире зачастую превышали потери тепла через открытые фрамуги. Помимо этого открывание фрамуг способствовало проникновению уличного шума.

Высокие требования к обеспечению нормативного воздухообмена в помещении привели к необходимости использования других конструктивных решений для приточной части системы вентиляции, таких как устройства регулируемой вентиляции с естественным
притоком воздуха через специальные приточные клапаны, обеспечивающие нормативный
воздухообмен и не позволяющие уличному шуму проникать в квартиры.

Оконные приточные клапаны в современном строительстве

Применение герметичных окон для зданий различного назначения, давно является неотъемлемой частью современного строительства. Вместе с этим возникла необходимость решения вопроса по обеспечению притока свежего воздуха. Таким решением для многоквартирных домов с естественной системой вентиляции стало применение оконных или стеновых приточных вентиляционных клапанов, что позволило решить задачу по организации нормативного воздухообмена в помещениях с минимальными затратами. Поэтому на сегодняшний день применение оконных и стеновых приточный клапанов в строительстве приобрело массовый характер, что привело к возникновению большого количества производителей различных приточных устройств. Проектные организации на стадии проектирования проводят необходимые расчеты, в результате которых подбираются модели оконных приточных или стеновых клапанов исходя из их характеристик.

Оконные приточные клапаны на рынке вторичного жилья

Ситуация на рынке вторичного жилья сложилась совсем иная. Многие компании, продающие герметичные окна ПВХ не учитывают требования по обеспечения нормативной вентиляции, которые распространяются на вновь возводимое и реконструируемое жилье, несмотря на то, что свод правил СП 60.13330.2016 четко устанавливает эти нормы для систем вентиляции. Помимо этого продавцы окон в условиях серьезной конкуренции вынуждены снижать себестоимость, что не побуждает их использовать оконные приточные клапаны которые пусть и незначительно, но увеличат себестоимость оконной конструкции. Недобросовестных продавцов герметичных окон ПВХ не интересует, как потребитель будет решать проблемы с возникновением конденсата и плесени зимой, а так же с вентиляцией в целом. Решения, которые предлагаются, не выдерживают никакой критики: «проветривать помещение четыре раза в день по 15 минут» при этом не уточняется, как это технически возможно выполнить особенно ночью или в 20-ти градусный мороз.

В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т.к. повышается вероятность затухания газовой горелки, а наличие оконного вентиляционного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Несмотря на то, что применение оконных приточных клапанов давно уже стало нормой, непонимание в отношении необходимости использования данных устройств, при отсутствии принудительных приточных систем, встречается достаточно часто среди оконных «специалистов» и населения.

Справедливости ради следует отметить, что достаточно большое количество компаний производящих и продающих герметичные окна ПВХ используют оконные приточные клапаны по умолчанию, обеспечивая будущим потребителям комфортное проживание.

Сложившаяся негативная ситуация на рынке вторичного жилья привела к тому, что появилось достаточно большое количество компания которые устраняют негативные последствия после установки герметичных окон ПВХ предлагая разнообразные приточные устройства, начиная от недорогих и простых в установке оконных приточных клапанов, заканчивая дорогими и сложными устройствами. Вместе с этим данная ситуация привела к порождению различных мифов и заблуждения связанных с вопросами вентиляции и оконными приточными клапанами.

Наиболее часто встречающиеся мифы и заблуждения об оконных приточных клапанах.

Оконные приточные клапаны придумали для заработка денег.

Свод правил СП 60.13330.2016 четко устанавливает нормы проектирования для систем естественной вентиляции, в котором сказано, что поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Из оконного приточного клапана будет дуть.

Холодный воздух с улицы через оконный приточный клапан попадает в подпотолочную зону. Теплый воздух от радиатора поднимается наверх и смешивается с поступающим холодным. Люди не находятся в зоне движения холодных потоков. Поэтому никакого дискомфорта не будет, если вы, конечно, не спите на потолке возле окна. А вот из окна на микро проветривании дуть будет.

Оконный приточный клапан промерзнет зимой при минус 30 градусах на улице.

Как известно – чем холоднее воздух, тем меньше его влажность. Абсолютная влажность воздуха при при 0 градусов 4,8 г/м³, а при минус 30 — 0,29 г/м³. Когда все работает так как положено: с улицы через приточный клапан холодный сухой воздух поступает в помещение, а влажный удаляется через вытяжку, то причин для обмерзания клапана нет, т.к. влажность в помещении снижена и нечему конденсироваться на его холодных частях. Обмерзание приточного клапана возможно, если вентиляция в помещении работает не правильно: вытяжка неисправна и воздух в одной из комнат выходит на улицу через клапан. Или оконный клапан полностью закрыт, что не рекомендуется делать. Тогда влажный теплый воздух начнет конденсироваться на холодных частях клапана, что может привести к его обледенению. В случае возникновения такой проблемы обвинять в этом приточный клапан, по меньшей мере, не корректно, поскольку причина не в клапане и не в том, что на улице минус 30. Окно на микро проветривании в такой же ситуации замерзнет по всему периметру по тем же причинам.

Наиболее часто задаваемые вопросы об оконных приточных клапанах

Для чего нужны оконные приточные клапаны?

После установке герметичных окон ПВХ нарушается постоянный естественный воздухообмен, заложенный проектом (в котором приток воздуха осуществлялся за счет не плотностей старой столярки), что приводит к целому ряду проблем. При этом ухудшается комфортность проживания: повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений конструкций.

Приточные оконные клапаны позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

Проще говоря, если у вас установлены герметичные окна, то стеновой или оконный приточный клапан  — это приточная часть системы вентиляции. Вентиляционный канал – это вытяжная часть. При отсутствии или поломке одного из этих компонентов, система естественной вентиляции (которая есть в подавляющем большинстве многоквартирных домов) не будет работать, когда окна закрыты.

Нередко возникает ситуация когда после покупки квартиры в новостройке в результате ремонта происходит замена оконных конструкций вместе с оконными приточными клапанами, а при установке новых окон ПВХ не предусматривается наличие приточных устройств. Поэтому после такой замены жильцы столкнутся с описанными выше проблемами.

Зачем клапан, если есть микро (щелевое или зимнее) проветривание?

При таком проветривании окно приоткрывается по всему периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума. Такое проветривание подразумевает контроль, а приточный вентиляционный клапан, выполняя шумозащитную функцию, обеспечивая приток свежего воздуха в подпотолочную зону, тем самым, исключая сквозняки и перепады температур. Система вентиляции работает непрерывно.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?

При нормальной работе системы отопления — нет. Воздухопроницаемость приточных клапанов регламентирована нормативными документами. Помимо этого оконный приточный клапан имеет возможность плавной регулировки подачи воздуха.

Зачем нужен оконный вентиляционный клапан, если есть кондиционер?

Принцип работы кондиционера основан на том, что воздух забирается из помещения, охлаждается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает приток свежего воздуха.

Air-Box – доступное решение проблем воздухообмена.
Вентиляционные оконные приточные клапаны

Клапан приточной вентиляции: виды и типы устройств

Содержание:

• Виды приточных клапанов
• Особенности монтажа

Преимуществ у принудительной системы вентиляции более чем достаточно: усиленная циркуляция воздуха, возможность регулировать скорость движения воздушных потоков, благодаря встроенным системам фильтрации удаляются любые загрязнения. Наиболее простым способом оборудовать такой тип системы является клапан приточной вентиляции. Существует несколько их разновидностей, равно как и множество путей решения по обустройству.

Виды приточных клапанов

Монтаж принудительной системы вентиляции подразумевает использование двух различных конструкций приточных устройств. При этом каждая из них применяется с учётом требований владельца жилья, но обе выполняют одну задачу – сделать воздух в помещении свежим и чистым. Именно поэтому клапан приточной вентиляции нередко оснащён дополнительным фильтром, способным задерживать мелкие и крупные загрязнения. Вопреки опасениям владельцев жилья, проникновение влаги сквозь такие устройства исключено. Различают следующие виды устройств, обеспечивающих приток воздуха в помещение:

1. Специальная конструкция для установки в стене. Наиболее распространённая модель – клапан приточной вентиляции кив 125. Это устройство в виде трубы, по длине немного превосходящее значение ширины стены. Снаружи здания видна только вентиляционная решетка, задерживающая крупный сор, также нередко встречаются модели со встроенной системой фильтрации. Во избежание образования шумового эффекта во время работы устройства конструкция оснащена звукоизоляционным материалом, который находится внутри трубы. Стеновой клапан с другой стороны имеет выступающую часть большего диаметра, чем вентиляционная труба, которая встраивается в стену. Здесь находятся специальные отверстия, через которые воздух поступает в помещение.

Также устройство оснащено переключателем, который регулирует уровень интенсивности проникновения воздушных потоков в комнату. При желании можно полностью открыть воздушные протоки или совсем перекрыть поступление воздуха. Приточная вентиляция кив 125 имеет ряд преимуществ, среди которых:

• простота монтажа;
• возможность установки даже после того, как был завершён ремонт;
• устройство не портит внешний вид интерьера;
• проникающий воздух дополнительно прогревается, если клапан располагается вблизи батареи;
• высокая эффективность и ощутимое удобство эксплуатации.

Существует схожая модель – кпв 125 клапан приточной вентиляции. Данное устройство является аналогом КИВ-125, как по внешним, так и по внутренним характеристикам. Разница заключается исключительно лишь в марке производителя.

2. Клапан, встроенный в конструкцию оконного профиля ПВХ. Такие приспособления несколько более просты по своему устройству, но это ничуть не сказывается на их функциональности. Единственным отличием может служить отсутствие возможности фильтровать воздух. Однако с учётом того, что клапаны приточной вентиляции на окнах представляют собой тонкую щель, то можно не опасаться, что через неё в помещение проникнет сор или насекомые.

Регулируются такие системы специальной ручкой, которая позволяет в случае необходимости перекрыть доступ воздуха. Пластиковые оконные профили помимо функции удерживания тепла в помещении и светопропускной способности должны также обеспечить герметичность оконного блока с последующим ограничением проникновения пыли и шума с улицы. Окна с клапаном приточной вентиляции ничуть не менее функциональны, чем оконный профиль без дополнительных элементов.

Особенности монтажа

Выбирая между типами вентиляционных устройств, следует обратить внимание на достоинства и недостатки каждого их них. Например, когда речь идёт о стеновом клапане, то установка данной конструкции не требует срочного принятия решения. А, если выбираются пластиковые окна клапаны приточной вентиляции должны быть уже встроены в профиль. То есть, у владельца жилья не остаётся времени взвесить все плюсы, так как окно нужно заказывать уже сейчас и сразу требуется решить, какой конструкции оно будет.

К тому же такой вид приточного устройства исключает возможность фильтрации, а стоимость оконного профиля с дополнительными элементами будет несколько выше. Одним словом, стеновой вид клапана имеет больше преимуществ. Дополнительно ко всему его достаточно легко самостоятельно вмонтировать в стену. В комплектацию приточного клапана входит выступающая часть белого цвета с отверстиями для доступа воздуха в помещение, труба диаметром 132 мм, качественный шумоизолятор внутри трубы, а также вентиляционная решётка, дополнительно оснащённая москитной сеткой.

Перед тем, как начать монтаж, необходимо подобрать место, где будет располагаться клапан. Чаще всего такие приспособления монтируются в незаметном месте, а для обеспечения дополнительной функциональности вентиляционной системы лучшим решением будет установка приточного клапана в непосредственной близости к батарее. Но нередко выбираются и другие участки стены, в зависимости от потребностей и желания владельца. Стеновой клапан приточной вентиляции непременно должен располагаться в несущей стене, чтобы иметь возможность организовать доступ свежего воздуха с улицы.

Первым шагом монтажа является бурение отверстия в стене. Делается это с учётом небольшого запаса, чтобы вентиляционная труба имела возможность свободно пройти и занять правильное положение в стене. Длина клапана выбирается с учетом толщины стены (устройства можно подобрать длиной от 0,4 до 1 м). После её установки все промежутки и щели запениваются.

Для того чтобы влага и осадки не проникали внутрь вентиляционного хода, снаружи устанавливается также дождеотбойник. Если заниматься конструированием приточной вентиляции самостоятельно, не используя уже готовый клапан, то отверстие в стене бурится под наклоном, тогда пропадает необходимость в дополнительных защитных устройствах снаружи вентиляционного канала.

Ваш путеводитель по вентиляционным воздушным клапанам

Воздушные клапаны являются важной частью любой системы механической вентиляции. Они используются в помещениях, где воздуховоды соединяются с потолком или стенами, чтобы воздух мог должным образом вытягиваться или подаваться.

Воздушные клапаны регулируются, и их необходимо настроить при вводе в эксплуатацию, чтобы обеспечить правильный расход воздуха. Чтобы отрегулировать клапаны, вы просто поворачиваете центральный диск внутрь или наружу, чтобы обеспечить больший или меньший поток воздуха, или вставляете регулирующую заслонку.

Размещение воздушного клапана

Клапаны предназначены для установки в круглые трубы или камеры статического давления через потолки или стены. По крайней мере, один приточный или вытяжной клапан должен быть размещен в каждой комнате вашего дома, из которой вы хотите удалять или подавать воздух. Их необходимо размещать вдали от плит, других вытяжных вентиляторов и вытяжек.

Клапаны ненавязчивы, и конструкторские варианты доступны для модернизации. Все наши комплектные системы поставляются со стандартными металлическими воздушными клапанами или воздушными клапанами Airflex премиум-класса, после чего вы можете добавить огнестойкие клапаны или наш архитектурный ассортимент воздушных клапанов Airy или Starline.

Если вам нужен определенный цвет, мы можем это сделать! Просто предоставьте нам цветовой код RAL, и мы сможем добавить ваш индивидуальный цвет, чтобы ваш клапан гармонировал с выбранной вами комнатой.

Сколько требуется клапанов и точек?

Требуемое количество очков добычи и снабжения зависит от количества комнат в вашем доме. Это также может зависеть от того, насколько большие помещения и сколько в них может быть влажности. В больших и более влажных помещениях вам могут потребоваться дополнительные баллы из-за потребности в потоке воздуха.Каждая точка — это один клапан.

Обычно мы рекомендуем, чтобы в помещении площадью 50 м2 или больше потребовались два воздушных клапана для обеспечения бесшумной системы

Вытяжка и подача

В зависимости от комнаты он решит, нужна ли вам вытяжка. или поставка. Если у вас есть дизайн, сделанный нами, все будет четко обозначено, так как наша команда точно укажет, что потребуется для каждой комнаты.

Помещения, требующие вытяжных точек:
— Ванные комнаты
— Душевые
— Кухни
— Коммунальные услуги
— Ванные комнаты
— Влажные комнаты
— И другие помещения, требующие повышенной влажности

Помещения, требующие точек водоснабжения:
— Жилые зоны
— Спальни
— Любая жилая комната

В таких помещениях, как спортзалы, кинотеатры и т. Д., Могут потребоваться как вытяжные, так и приточные точки для обеспечения наилучшего воздушного потока.

Для балансировки вашей системы вам могут потребоваться точки в вестибюлях и холлах. Также важно помнить, что системы должны быть введены в эксплуатацию, это обеспечит правильную скорость воздушного потока в вашей системе и позволит вашей системе работать максимально эффективно. Ваш установщик сможет ввести вашу систему в эксплуатацию для вас, или вы можете сделать это самостоятельно, взяв напрокат расходомер воздуха, , свяжитесь с нами для получения дополнительной информации, если требуется.

Мы предоставим вам подходящие клапаны и отметим, поставляются они или извлекаются.Некоторые клапаны универсальны и могут использоваться как вытяжные, так и приточные, в зависимости от того, что требуется.

Ассортимент клапанов

Здесь, в BPC, мы предлагаем широкий ассортимент вентиляционных клапанов, подходящих как для бытового, так и для коммерческого применения. Доступны клапаны разных размеров для различных систем воздуховодов.

Стандартные воздушные клапаны

Стандартные клапаны доступны как для вытяжки, так и для подачи.Вы можете выбирать между стандартными клапанами из ПВХ и металла. Эти клапаны имеют порошковое покрытие и поставляются в комплекте с потолочным хомутом.

Противопожарные воздушные клапаны

Металлические противопожарные клапаны содержат встроенный вспучивающийся материал, который автоматически закрывается, когда температура достигает 72 °, и изолирует канал от проникновения огня и дыма.

Клапаны с классом огнестойкости прошли испытания на огнестойкость в соответствии с BS EN 1365-2: 1999 и имеют предел огнестойкости 60 минут.Поставляется в комплекте с фиксирующим корпусом с предварительно просверленными отверстиями для установки.

Airy Valve

Airy Valve обеспечивают акустические характеристики и имеют дискретный набор лицевых панелей. Они универсальны и поэтому подходят как для приточного, так и для вытяжного воздуха. Существует ряд доступных сменных лицевых панелей, включая круглые, квадратные, дугообразные, прямоугольные и эллиптические. Они доступны в белом цвете, квадратная версия также доступна в металле или с необработанной отделкой, которую можно оклеить обоями, покрасить или создать собственный дизайн, чтобы он полностью соответствовал декору вашей комнаты.

Starline Architectural Grill Ассортимент

Starline Architectural Grille — это серия профессиональных воздушных решеток, подходящих для домов, требующих ненавязчивого дизайнерского решения по сравнению с обычными воздушными клапанами. Решетки дизайна Starline стильны, просты в установке и могут использоваться как для вытяжки, так и для приточной вентиляции. Решетки Starline подходят как для вытяжных, так и для приточных отверстий, а также гигиеничны благодаря встроенному держателю фильтра.

Установка и обслуживание

Клапаны легко установить как часть вашей вентиляционной системы. С каждой закупленной у нас вентиляционной системой вы получите от нас руководство по воздуховодам MVHR, а также у нас есть ряд видео по установке, которые вы можете просмотреть и посмотреть на нашем канале на YouTube.

Для обслуживания клапанов вентиляции мы рекомендуем протирать их, чтобы удалить пыль, которая может на них осесть.

Чтобы узнать больше о наших клапанах, щелкните каждое изображение, чтобы перейти на страницу продукта. В качестве альтернативы вы можете связаться с нами по телефону 028 282 75150, чтобы узнать больше о вентиляции в вашей собственности или о вариантах модернизации.

Клапаны приточного и вытяжного воздуха

На этом веб-сайте используются такие технологии, как файлы cookie и измерения охвата (таргетинг и отслеживание) (услуги). Это означает, что личная информация, такая как IP-адрес и информация о браузере, обрабатывается для постоянного улучшения нашего веб-сайта, а также для отображения вам настраиваемого контента, который соответствует вашим индивидуальным интересам. Конечно, вы можете повлиять на использование этой информации с помощью выбранных вами настроек.Выбранные вами настройки сохраняются в необходимом файле cookie выбора. За исключением упомянутого выше файла cookie выбора, технически несущественные файлы cookie и измерения охвата используются только в том случае, если вы заранее дадите разрешение, нажав «ПРИНЯТЬ ВСЕ И ЗАКРЫТЬ». Подробную информацию и варианты настройки вашего согласия можно найти в разделе Параметры защиты данных.

Здесь вы можете выбрать различные категории услуг или файлов cookie.Установив соответствующий флажок «Статистика и аналитика» и подтвердив «Сохранить настройки», вы можете дать свое информированное согласие на использование файлов cookie в целях настройки. В нижней части веб-сайта в разделе «Настройки защиты данных» вы можете в любое время изменить или отозвать свое согласие и настройки для отдельных служб, что вступит в силу в будущем.

Необходимые файлы cookie абсолютно необходимы для работы веб-сайта.Без этих файлов cookie веб-сайт не работал бы должным образом.

Эти файлы cookie и службы собирают и обрабатывают данные для статистики и аналитики и, таким образом, обеспечивают дальнейшее улучшение этого веб-сайта для пользователей. Для этого используются Google Analytics и Google Adwords Conversion. Вы найдете подробное описание такого использования в нашей Политике конфиденциальности.

Сохранить настройки

ПРИНЯТЬ ВСЕ И ЗАКРЫТЬ

Настройки защиты данных

Вентилятор настенный ВЕНТС ПС — официальный сайт ВЕНТС

Auto Vents aka Air Admittance Valves для водопровода

Часто задаваемые вопросы

Q. «Я вижу, что все ваши AAV (автоматические вентиляционные отверстия или воздуховыпускные клапаны), показанные на этой странице, монтируются сверху вниз (вертикально). Могу я вместо этого установить любой из этих AAV горизонтально?»

A. Насколько нам известно, все предлагаемые нами автоматические вентиляционные отверстия (AAV) необходимо устанавливать вертикально для правильной и безопасной работы.

Q. «Что означает DFU?»

A. DFU означает блок дренажного приспособления. Каждой сантехнической арматуре или устройству присваивается определенная стоимость единицы дренажной арматуры, как это определено Международной ассоциацией официальных лиц по сантехнике и механике (IAPMO).Например, для кухонной мойки назначено 2 приспособления, а для раковины для ванной — 1 приспособление. Дренажные приспособления используются сантехниками и инженерами для определения размера труб, необходимых для надлежащих дренажных и вентиляционных систем. Список сантехнической арматуры и приборов, а также их стоимости в единицах измерения можно найти в главе 7 книги Единых правил сантехники (UPC).

Q. «Могу ли я использовать клапаны подачи воздуха (AAV) только для всего дома?»

А.Нет, как минимум одно вентиляционное отверстие должно быть открыто в атмосферу (за пределами жилища), чтобы позволить сбросить положительное давление в дренажной системе, чтобы предотвратить возможный выброс сифона, позволяющий канализационному газу проникать в дом / здание. Влажная вентиляция также может быть вариантом; однако, как всегда, проконсультируйтесь с местным агентством по обеспечению соблюдения норм, чтобы убедиться, что ваш проект соответствует нормам в вашем регионе.

Q. «Как работает воздушный клапан?»

A. Воздухозаборный клапан — это односторонний клапан, предназначенный для впуска воздуха в дренажную систему, когда давление в водопроводной системе ниже атмосферного.Они предназначены для закрытия при наличии внутреннего дренажного давления, чтобы предотвратить выход неприятного запаха или газа через клапан впуска воздуха в здание.

Когда водопроводная арматура работает и вода стекает из системы, отрицательное давление вызывает открытие клапана, позволяя воздуху поступать по мере необходимости для выравнивания давления и защиты уплотнений сифона от сифонирования. Когда поток останавливается, сила тяжести закрывает клапан, предотвращая утечку канализационных газов через клапан.

Клапан впуска воздуха должен быть установлен как минимум на 4 дюйма выше, чем сифон, как требуется по нормам. Установка клапана впуска воздуха ниже 4 дюймов над сифоном может привести к контакту дренажных стоков с внутренней диафрагмой. Контакт дренажных отходов с диафрагмой может привести к попаданию мусора в диафрагму, что препятствует ее надлежащему уплотнению и пропускает канализационный газ и неприятный запах в здание.

По мере того, как поток воды в сливе уменьшается, воздух, поступающий в канализацию из клапана впуска воздуха, течет над водой к водосливу, эффективно останавливая поток воды.Это предохраняет ловушку от высыхания, что может позволить канализационному газу и запаху проникнуть в здание. Если клапан впуска воздуха установлен ниже сифона, воздух не сможет остановить сифонирование естественного потока воды, и сифон будет откачиваться всухую.

Пример схемы см. На изображении ниже:

Q. «Что означает вспучивающееся вещество?»

A. Вспучивание — это процесс набухания. Прокладка на задней стороне коробки с огнестойкостью изготовлена ​​из материала, который разбухает при нагревании, помогая защитить коробку и, надеюсь, предотвратить проникновение огня через коробку на другую сторону стены во время пожара.

Настенные вытяжные и приточные вентиляторы

Настенные вытяжные вентиляторы лучше всего работают в холодном климате, а приточные вентиляторы лучше всего в жарком, влажном или смешанном климате. Приточные вентиляторы помогают минимизировать количество загрязняющих веществ извне и предотвращают обратную тягу дымовых газов. То, что вы выберете, будет зависеть от вашего климата, ваших забот о воздухе в помещении, типа вентилируемого помещения и объема воздуха, который вам нужно обменять. Вы также захотите принять во внимание количество шума, производимого вентилятором, и то, как это повлияет на сотрудников.

Настенные вентиляторы предлагают множество вариантов. Вытяжные настенные вентиляторы шкафа закрыты ставнями, а фронтальные — открытыми. Такие настенные вытяжные вентиляторы с закрытыми ставнями или ограждением обеспечивают дополнительный уровень защиты от лопастей вентилятора (и для них). Вентиляторы для опасных зон искробезопасны и созданы для обеспечения безопасности.

После того, как вы установили вентиляторы, вы должны следить за их чистотой и обслуживанием. Они не только прослужат дольше, но и будут работать лучше.Плохо работающий вентилятор почти так же плохо, как и его отсутствие. К счастью, мы работаем с производителями, вентиляторы которых рассчитаны на длительный срок эксплуатации, поэтому при надлежащем техническом обслуживании они будут работать долгие годы.

Список всех продуктов организован одинаково, поэтому вы можете легко увидеть четкие фотографии, наши заводские цены, наличие и время выполнения заказа, а также всю имеющуюся у нас литературу по каждому продукту. Это может включать гарантии, руководства по установке, каталоги и многое другое. Также перечислены необходимые и дополнительные аксессуары, так что вы можете подтвердить, что у вас есть то, что вам нужно, или можете добавить это к своей покупке.

Если у вас возникнут какие-либо вопросы, обращайтесь к нашей опытной команде по обслуживанию клиентов. Мы также проверяем ваш заказ на наличие несоответствий перед отправкой; если мы обнаружим что-то, что кажется неправильным, мы свяжемся с вами, чтобы подтвердить ваш заказ. Мы обнаружили, что это экономит много времени и избавляет наших клиентов от лишних хлопот.

Быстрая, бесплатная доставка доступна для каждого заказа, и мы предлагаем скидки на оптовые цены — свяжитесь с нами, прежде чем разместить крупный заказ, чтобы узнать больше.

H-Mac Systems гордится тем, что является вашим поставщиком оборудования для систем отопления, вентиляции и кондиционирования воздуха. Мы поможем вам: от промышленных вентиляторов до циркуляторов воздуха и всего остального, что вам нужно для ОВК. Свяжитесь с нами сегодня!

Курт Дж. Лескер Компания | Предохранительные клапаны с автоматическим отключением (фланцевые KF)

Репрезентативное изображение

Наш автоматический запорный клапан форвакуумной линии представляет собой предохранительный клапан, который защищает вакуумную систему при сбое питания, изолируя вакуумную систему и удаляя воздух из механического насоса.

Характеристики

• Устранение трудоемкой и дорогостоящей очистки грязных вакуумных линий, вызванных обратным потоком масла из насоса
• Небольшое отверстие в запорных клапанах обеспечивает выпуск механического насоса до атмосферного давления для легкого перезапуска при возобновлении подачи электроэнергии
• Даже если механический насос оборудован обратным всасывающим клапаном, рекомендуется использовать эти клапаны, поскольку встроенный клапан насоса не будет вентилировать насос.
• Доступен с различными размерами фланцев ISO-KF, напряжениями и частотами соленоидов

Как это все работает

Автоматические форвакуумные запорные клапаны (обратные вентиляционные клапаны) подключаются параллельно к источнику электропитания механического насоса либо к его источнику, либо к переключателю насоса.При подаче электроэнергии электромагнитный клапан удерживается закрытым, что позволяет насосу поддерживать как корпус запорного клапана, так и вакуумную систему в вакууме.
Прерывание подачи электроэнергии на механический насос вызывает открытие электромагнитного клапана, впуск воздуха в запорный клапан и его закрытие.
Перепад давления между внешней атмосферой и вакуумной системой обеспечивает необходимое усилие для удержания клапана в закрытом положении без использования электрической или пневматической энергии.При изолированной вакуумной системе через несколько небольших отверстий воздух поступает во входное отверстие механического насоса до тех пор, пока давление не поднимется до атмосферного.
Когда питание снова включается, соленоид закрывает насос.
Затем механический насос перезапускается и откачивает воздух из области над поршнем до тех пор, пока давление не упадет примерно до давления в вакуумной системе.
Затем снова открывается автоматический запорный клапан форвакуумной линии, позволяя откачивать вакуумную систему на полной скорости механического насоса.

Дополнительные возможности и преимущества

• Защищает вакуумную систему от обратного потока масла в случае сбоя питания (к насосу)
• Разрешает быстрый перезапуск системы
• Работает до 100000 циклов
• Для срабатывания не требуется внешний источник сжатого газа
• Доступны различные размеры для использования с наиболее распространенными механическими насосами

Таблица спецификаций

Габаритные чертежи

Клапан ASV

Чертеж: Клапан ASV

Северо-восток | Настенная коробка Sure-vent

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{option.description}}

{{раздел.sectionName}}
Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}}
{{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

• Атрибуты
• Документы
• {{Технические характеристики.nameDisplay}}
• Атрибуты
• Документы

доля

Электронное письмо было успешно отправлено.
