какая оптимальная, минимальная толщина, без утепления.

На строительном рынке присутствует огромное многообразие стеновых материалов. На их фоне выгодно отличается автоклавный газобетон – за счёт низкой теплопроводности, точности параметров, позволяющих вести тонкошовную кладку и экологичности. В первую очередь частные застройщики, которые планируют строительство без проекта (законом это не запрещено), стараются выяснить, какова оптимальная толщина стен из газобетона, если учесть его более низкую, чем у других материалов, прочность. Разберёмся, что по этому поводу говорится в нормативных документах.

На выбор толщины стены влияют не только теплоизоляционные качества материала, но и его прочностные характеристики. При этом каждый заказчик старается оставаться в рамках выделенного на строительство бюджета. С увеличением плотности блоков растёт и их прочность, и цена, но при этом возрастает и коэффициент теплопроводности, что делает стены менее тёплыми. И всё же, прочность на первом месте, ведь дом постоянного проживания – это капитальное строение с минимальным сроком службы 50-70 лет.

В продаже для малоэтажного строительства предлагаются блоки в трёх основных вариантах прочности:

1. Класса В3,5 – могут применяться для возведения несущих стен в несколько этажей, с нагрузками в виде монолитных перекрытий или навесных фасадов.
2. Класса В2,5 – можно построить трёхэтажный дом, но только не в сейсмоопасной зоне, и без дополнительных нагрузок.
3. Класса В2,0 – из него можно строить дома максимум в два этажа, с деревянными перекрытиями.

Если блоки имеют прочность меньше В2, это уже теплоизоляционный материал, а не теплоизоляционно-конструкционный, и использоваться для несущих стен дома не может. Одному и тому же классу прочности могут соответствовать блоки с разной плотностью, что зависит от способа из твердения – гидратационного или синтезного. Если говорить о втором варианте, то прочность изделий может регулироваться за счёт времени выдержки в автоклаве.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Выбирая материал для строительства дома, интересуйтесь в первую очередь классом прочности, а потом уже обращайте внимание на плотность. Например, прочность В3,5 могут иметь, как автоклавные блоки D 600 и 700, так и неавтоклавные D800. То есть, если вы выбираете для строительства блоки гидратационного твердения, их плотность должна быть выше.

Строительство с применением блоков из ячеистых бетонов осуществляется согласно стандарту 501*52-01*2007. Вот его основные требования, касающиеся прочностных характеристик стенового материала:

1. В зданиях до 5 этажей для несущих стен должны применяться блоки только автоклавные, класса В3,5. Если для их кладки используется раствор, марка должна быть не менее М100.
2. В зданиях до 3-х этажей следует использовать блоки В2,5, раствор М75.
3. В одно- двухэтажных зданиях могут применяться блоки В2 на растворе М50.

В нормах, как видите, внимание уделяется только прочности, и ничего не говорится о том, какой должна быть толщина газобетонных блоков. А всё потому, что в каждом случае требуется индивидуальный расчет — без него цифры будут всего лишь приблизительными. Кроме среднезимних температур в расчёте должен учитываться ещё и конструктив стен, который тоже может быть разным. Варианты представлены в этом же нормативном документе, и о них пойдёт речь далее.

Перед тем, как рассчитать толщину стены из газобетона, проектировщики берут во внимание её конструктив. По типу кладки она может быть:

1. В один блок. В таком случае, ширина блока соответствует толщине стены. Подбор зависит климатических условий строительства. Для юга это обычно 250-300 мм, для средней полосы 375-400 мм. Для северных регионов толщина однослойных стен составляет 500 мм и более.
2. Толщиной в два блока, которые могут быть как одинаковыми, так и разнотипными. Такие стены проектируют в регионах, где максимальной толщины газоблока (500 мм) недостаточно, чтобы обеспечить надлежащее теплосопротивление ограждающих конструкций.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: В таком случае, толщина стены 600 мм может складываться из двух блоков шириной 300 мм. Чтобы получилось 550 мм, толщина газобетонных блоков для наружных стен без утеплителя составляет 300 и 250 мм. Как вариант, стену 600 мм выкладывают из однотипного блока шириной 300 мм с перевязкой ложковых рядов тычковыми.

Газобетонные стены бывают и многослойными — в таком случае их толщина определяется совокупностью толщин всех слоёв. Несущие стены могут быть спроектированы с кирпичным слоем, который может находиться как снаружи, так и с внутренней стороны. В частных домах чаще всего встречается первый вариант, но второй тоже неплох, учитывая, что кирпичная кладка не только прекрасно защитит газобетон от проникновения паров из помещений, но ещё и позволит выполнить интересный дизайн интерьеров.

При использовании кирпича изнутри, толщина стены складывается из ширины блока (например, 300 мм) и ширины кирпича (120 мм). Когда кирпич монтируется снаружи, к этой сумме прибавляется ещё ширина вентилируемого зазора 40 мм. Итого 460 мм. Если между ними будет утеплитель, соответственно, нужно учесть и его толщину.

При использовании утеплителя, стена тоже считается многослойной. Теплоизоляция может закладываться как под кирпичную кладку, так и под навесные облицовочные материалы, монтируемые по обрешётке. В таких случаях общая толщина стены состоит из толщин кладки и утеплителя, вентзазора и высоты профиля каркаса.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Примечание: Толщина облицовочного материала обычно исчисляется в миллиметрах, поэтому в расчёт не берётся.

Утеплитель может монтироваться на фасад без дополнительных конструкций. В этом случае он служит основанием под штукатурку, которая производится по предварительно усиленному стеклосеткой клеевому слою. Общая толщина такой стены составляет 360-510 мм, а её способность к сопротивлению передачи тепла рассчитывается исходя из суммарных характеристик каждого слоя – в том числе и штукатурного.

Несмотря на то, что дачный дом не используется круглый год, решать какой толщины выбрать газобетонный блок для наружной стены, нужно тоже исходя из климатических особенностей местности. Единственно, можно не предусматривать ни утепления, ни даже наружной облицовки, а просто оштукатурить или покрасить кладку снаружи.

Обратимся к типовым проектам дачных домов (обычно их ориентируют на среднюю полосу России), и посмотрим, какая необходимая толщина стены из газоблоков является комфортной для частного и дачного дома.

Находим на одном из сайтов проект AS-2148, и видим, что он в нём стены имеют толщину 400 мм. В другом проекте, под названием «Бернс», толщина заложена 300 мм. Третий вариант, под кодом id1165gcl, предусматривает для дачного дома толщину кладки 375 мм. Для сравнения: в проекте жилого дома id284ge (у этого же проектировщика), блок заложен шириной 400 мм. Так что разница невелика.

Меньше 300 мм (250 или даже 200) можно сделать только стены дачного дома в южных районах. На севере у стен должна быть толщина не менее 500, или же кладку придётся вести в два блока.

Мифы – вещь непредсказуемая, и немало их крутится вокруг газобетона. Один из них касается того, что если газоблочные стены не утеплить, ТР (точка росы) окажется в стене и она будет промерзать и разрушаться. Точкой росы в строительстве называется граница температур, на которой вода из газообразного состояния преобразуется в воду – то есть, происходит конденсация.

• В отапливаемом здании тепловой контур формируется за счёт стен, задача которых – защищать дом от любых атмосферных воздействий. В помещениях вода присутствует всегда: только один человек испаряет около 4-х литров воды в сутки, не говоря уже о семье. А ещё готовка, стирка, банные процедуры.
• Часть паров удаляется при помощи вентиляции и проветривания, а часть проникает в конструкции, стремясь выйти наружу. В том месте, где поток пара встречается с фронтом холода, он и начинает конденсацию. Что можно считать фронтом холода?
• Прежде всего, это более плотные, чем газобетон, отделочные материалы (они всегда будут более холодными), которые смонтированы без отступа. Это может быть кирпичная или плиточная облицовка; цементная штукатурка не предназначенная для ячеистых бетонов; полимерные утеплители, не имеющие достаточной толщины.
• Поэтому так важно, чтобы для выхода пара не было никаких препятствий, для чего материалы либо должны иметь более высокий коэффициент паропроницаемости, либо монтируются на относе (с отступом 4-5 см).
• Во втором случае вентиляция осуществляется через зазор, но для этого обязательно предусматриваются технологические щели для обмена воздухом. В кирпичной облицовке для этого в каждом третьем ряду вертикальные швы оставляют незаполненными раствором, над финишным рядом оставляется зазор. Это позволяет не запереть влагу внутри, и в этом случае, стены никогда не будут промерзать.

Влажность вообще негативно влияет на теплоизолирующую способность газобетона, поэтому при строительстве домов из этого материала необходимо соблюдать несколько простых требований:

1. Не забывать про устройство горизонтальной гидроизоляции на всех уровнях монтажа конструкций: под фундаментом; между фундаментом и цокольной стенкой; между цоколем и стеной дома.
2. Избегать образования мостиков холода: стремиться к тому, чтобы материал был наиболее качественным, что позволит делать тонкие клеевые швы; заливать перемычки не по съёмной опалубке, а по U-блокам, или использовать готовые заводские изделия из газобетона.
3. Начинать наружную отделку только после окончания внутренних работ, сопровождающихся «мокрыми» технологиями.
4. Если для утепления используется пенопласт, подождать несколько месяцев, пока из кладки испарится начальная влага.
5. Не оставлять фасад вообще без отделки.

Чем ниже зимой температура воздуха, тем ниже влажность как на улице, так и в помещении. Так что, зимой вероятность конденсирования пара невелика. Если в процессе возведения дома все вышеозвученные требования выполнены, по поводу промерзания стен точно переживать не придётся.

Определяем толщину стен из пеноблоков для жилого дома, пример расчета

При возведении дома из пенобетона необходимо не только вложить средства и усилия, но провести точные расчеты, позволяющие создать надежное и прочное здание. Кроме того, что будут использоваться хорошие материалы, нужно учитывать некоторые их качества и особенности монтажа. Одним из наиболее важных вопросов является то, какой толщины должна быть стена и как проводить расчет согласно всем нормам и стандартам.

Оглавление:

1. Характеристики пеноблока
2. Критерии выбора
3. Сооружение несущих стен
4. Варианты облицовки
5. Оптимальный размер конструкций
6. Пример расчета толщины

Технические параметры

Перед возведением следует знать основные технические характеристики:

1. Пеноблок имеет малый вес, при этом плотность достаточно низкая (в несколько раз по отношению к керамзиту). Она может варьироваться в пределах 500-1600 кг/м, в зависимости от качества.
2. Прочность на сжатие составляет около 4-5 МПа. Благодаря этим показателям можно возводить дом в 2-3 этажа.
3. При соблюдении технологии можно обеспечить отличную защиту от внешнего шума, так как пенобетон отличается высокой звукоизоляцией, что позволяет существенно сэкономить на специальных звукоизолирующих материалах.
4. Низкие теплопроводные качества по сравнению с древесиной и керамзитом. Стена из пеноблоков толщиной в 200 мм способна сохранять тепло так же, как из глиняных в 600 мм.
5. Стоит отметить низкую ценовую категорию. Материал в количестве 1 м³ будет гораздо дешевле других кладочных изделий.

Критерии подбора толщины

При нахождении толщины стен можно подвергнуться многим рассуждениям и рекомендациям, которые в большинстве случаев оказываются недостоверными. Чтобы обеспечить безопасность и устойчивость здания к различным факторам, необходимо основываться на некоторых правилах подбора. Первым делом следует знать, насколько способна понижаться температура окружающей среды в холодное время. При показателях менее -25°C нужно возводить утолщенные стены.

Также важно определиться с использованием утеплителя. Если толщина пеноблока составляет 300 мм, то оптимально устраивать теплоизоляцию до 100 мм. При толщине более 300 мм можно обойтись простой штукатуркой. Блоки подвержены воздействию УФ-лучей, что плохо сказывается на эксплуатационных качествах, поэтому теплоизолятор будет обеспечивать должную защиту.

Существуют факторы, помогающие в подборе марки:

1. Климатические особенности региона, в котором проводится строительство. За основу берется температурный диапазон, при этом учитываются самые крайние показатели этой области. Также толщина стен определяется от вероятности и интенсивности появления внешних воздействий. Это могут быть атмосферные осадки, давление и среднестатистическая влажность воздуха.
2. Технические характеристики стройматериала. В качестве основных показателей учитываются звуко- и теплоизоляционные свойства, сопротивление теплоотдаче, а также максимальный результат проверки прочности на сжатие.

При возведении дома из пенобетона с умеренными климатическими условиями толщина несущих стен должна равняться 400-450 мм с дополнительной отделкой штукатурным слоем. При этом показатели теплопроводности и звуконепроницаемости будут соответствовать нормам.

Даже используя неавтоклавные блоки, стены будут выдерживать любые атмосферные явления и не терять несущей способности в процессе эксплуатации. Благодаря этому преимуществу их можно применять в условиях повышенной влажности. Годовое количество осадков никак не повлияет на надежность и прочность здания.

Выбирая изделия высокой марки, стоит учесть, что и теплопроводность их будет выше, соответственно, толщина стен тоже должна быть больше. Однако рекомендуется выбирать среднюю маркировку, так как она обладает достаточной прочностью и небольшим весом, что весьма важно для одно- или двухэтажного дома. Можно применять марку D500.

Возведение несущих стен

Кроме прочности не менее важным параметром при выборе материала является плотность и метод изготовления. К наиболее распространенным маркам неавтоклавного пенобетона относятся D600 и D800 плотностью 600 и 800 кг/м³. Толщина перегородки для климата в Московской или Санкт-Петербургской областях оптимально составит 400-500 мм без учета утеплителя. Несущие стены могут быть сооружены с габаритами 300х400х600 мм.

D600-800 наиболее эффективны при строительстве многоэтажных зданий (до 3-4 этажей), тогда соотношение теплоизоляционных, прочностных качеств и стоимости выйдет более практичным. Внутренние самонесущие перегородки можно возводить из той же марки, однако толщина будет гораздо меньше, например, 100х300х600 мм. Использование малогабаритных элементов позволит сэкономить пространство без уменьшения эксплуатационных характеристик, а также обеспечит должную звукоизоляцию, поэтому лишний шум в соседнем помещении не будет мешать.

Выбрав некачественный пенобетон, можно ухудшить характеристики стен и межкомнатных перегородок, что в дальнейшем выльется в дополнительные затраты на звуко- и теплоизоляцию. Чтобы не ошибиться с выбором при покупке, необходимо узнать о наличии сертификата, тогда при укладке блоки не будут лопаться и трескаться после возведения всего сооружения.

Нахождение толщины с расчетом на облицовку

С учетом того, что стены и межкомнатные перегородки облицовываются кирпичом или штукатуркой, конечная толщина получается немного больше. Поэтому перед началом строительства следует провести расчеты с финишной отделкой. Не менее важно сразу определиться с типом утеплителя и отделочным слоем. Наиболее часто используются такие комбинации:

• Пеноблок толщиной 400 мм и штукатурка 2-5 см.
• Элемент 400 мм и облицовочный кирпич.
• Изделие 400 мм и вентилируемый фасад.
• Два по 200 мм и штукатурка (или кирпичная кладка).
• Блоки 200 мм, штукатурка + кирпич.
• Кирпич + блок 200 мм + облицовочный кирпич + вентилируемый фасад.

Разновидностей компоновки гораздо больше, например, пеноблок с отделкой из керамической плитки для внутренних ненесущих перегородок или натурального камня для фасада. Однако важно учитывать условия климатической зоны, чтобы обеспечить максимальную надежность сооружения.

Оптимальные размеры для обеспечения несущей способности

В основном штукатурный слой занимает около 20 мм, таким образом, при стандартной толщине стены 400 мм общая составит 420-430 мм. Если использовать облицовочный кирпич с размерами 120 мм, то она будет 520 мм. Устраивая вентилируемый фасад, толщина увеличится до 560-700 мм. Это достаточно большие значения для стен одно- или двухэтажного здания.

В связи с этим самым практичным вариантом блоков, которые способны обеспечить и прочность, и низкую теплопроводность, является применение марки D600-D800. От выбора изделий и конструкции самой стены и межкомнатной перегородки будет зависеть не только долговечность возводимого сооружения, но и уровень комфорта при проживании в нем. Использование сертифицированного строительного материала позволит избежать лишних затрат времени и средств на восстановление или укрепление стен после значительных деформаций, которые были вызваны низким качеством изделий.

Расчет толщины для Московской области

Показатель сопротивления теплопередаче внешней стены с учетом всех отделочных слоев и материалов должен составлять 3,5°Cˑм/Вт. На основе технических характеристик можно сказать, что коэффициент для пеноблоков марки D600 и D800 равняется 0,14 и 0,21°Cˑм/Вт соответственно. Сопротивление у облицовочного кирпича не превышает 0,56°Cˑм/Вт, а у декоративной штукатурки – не более 0,58°Cˑм/Вт. Все показатели основаны на нормальных климатических условиях в регионе.

Далее проводится расчет:

• Находится толщина штукатурки или кирпичной кладки. Как правило, для фасадов без дополнительной теплоизоляции элементы укладываются в два ряда – 120 мм.
• Показатель разделить на коэффициент теплопроводности кирпича, тем самым определяется сопротивление, равное 0,21°Cˑм/Вт.
• Повторно вычисляется формула для штукатурного слоя – 0,03°Cˑм/Вт.

Полученные числа необходимо подставить в формулу для определения толщины блока. Пенобетон плотностью 600 кг/м³ имеет общее сопротивление теплопередаче 3,5. От этого значения вычитается кирпич (0,21) и штукатурка (0,03), затем все умножается на коэффициент блока 0,14 и выходит 450 мм. Это конечный показатель, согласно которому должен выбираться материал. Важно сразу изменить единицы измерения.

Соответственно для D800: (3,5-0,21-0,03)х0,21=680 мм. В этом случае понадобится изделие значительно толще, поэтому расходы будут также больше. Однако вместо кирпичной кладки можно использовать высокоэффективный пенополистирол в качестве утеплителя, таким образом, есть возможность получить гораздо меньшую толщину фасада.

Какой толщины стены выбрать для постоянного проживания в доме из пеноблоков

          Оптимальная толщина стен в домах на основе                                                                             пенобетона!

     Существует простое правило. Многим известно, что чем толще стена, тем лучше в здании сохраняется тепло. Но существует и иная взаимосвязь: чем толще стены, тем дороже становится жилье в результате. Потому важно отыскать оптимальное соотношение. Компромисс – сведение к минимуму и затрат на строительство, и теплопотерь. Но также помните о наличии норм, которые регламентируют удержание тепла. Именно их надо учитывать при выборе толщины стен. Принимать во внимание нужно два значения:

   советский технический регламент – 300 мм;

   современная норма – от 400 мм.

  Но также учитываются потери тепла. Для дома, в котором вы будете проживать постоянно, достаточно стен в 300 миллиметров. Они не будут промерзать, и в помещении будет достаточно тепло даже зимой, конечно, при наличии отопления. Но при этом есть и теплопотери. Так, для стен 300 мм толщиной, данный показатель, актуальный сейчас, будет чрезмерно высоким. Это станет причиной повышения затрат на отопление.

 В подобной постройке теплопотери будут примерно на 30% выше, чем в зданиях, где стены имеют толщину 400 мм. Современные нормы, кстати, были установлены именно с учетом надобности снижения теплопотерь.

 Ввиду этого можно сделать нехитрое сравнение. Другой популярный сегодня материал – деревянный брус. Сравним теплопотери данных материалов. По результатам исследований стены из пеноблоков 300 мм толщиной по теплопроводности идентичны аналогичной конструкции из оцилиндрованного бревна. Но существует важное уточнение. Большинство деревянных построек сегодня возводят из оцилиндрованного бревна либо клееного бруса, который имеет диаметр/толщину 220-240 и 180-200 мм соответственно. Можно сделать вывод, что в таких зданиях уровни теплопотери существенно меньше, чем декларируют сегодняшние нормы. Однако масса людей живет в таких домах, не испытывая дискомфорта. Для соответствия деревянного дома нормам стена должна иметь толщину от 400 мм. Но сегодня такие здания почти не строятся.

 Если руководствоваться практичными соображениями, то лучше учитывать нынешние нормы, поскольку теплопотери – актуальный сегодня вопрос. Однако помните, что цена теплоносителей постоянно увеличивается, и чем больше будет потеря тепла, тем дороже будет отопление постройки. А это важно, ведь дом должен быть достаточно теплым. Потому возможность сэкономить стоит предусмотреть заранее. Это, прежде всего, касается толщины стен. Так, для домашнего строительства лучше брать пеноблоки толщиной не меньше 375 мм.

 Почему именно такой показатель, ведь по современным нормам он должен начинаться от 400 мм. Во-первых, это стандартный размер, что связано с технологией изготовления блоков. По причине отсутствия потерь блоки, имеющие стандартную толщину, буду стоить довольно дешево. При покупке такого материала можно существенно сэкономить на процессе строительства в общем.

 Другой момент: недостающие до установленной нормы 25 мм – совсем незначительная теплопотеря. Это лишь несколько процентов. При этом помните, что тепло также уходит через двери, окна, пол, крышу, вентиляцию и так далее. Таким образом, можно пренебречь несколькими процентами, которые не окажут особого влияния на ситуацию в целом. Стены с толщиной 375 мм почти отвечают нынешним нормам, а несущественное увеличение теплопотери может быть проигнорировано. Соответственно, это неплохой вариант для дома, где планируется жить постоянно.

 Эксперты все же рекомендуют отказаться от экономии на стенах. Они настаивают на том, что вложения в строительство непременно окупятся в дальнейшем. Исходя из этой точки зрения, лучше стоить дома из пеноблока толщиной не менее 500 мм. Это объясняется и прогнозами, в соответствии с которыми стоимость энергоносителей будет увеличиваться. Отсюда простой вывод: чем меньше тепла теряется, тем больше можно сэкономить на отоплении. Но финальное решение, конечно, каждый выбирает сам.

 Основное правило, на которое стоит ориентироваться – стены из пеноблока должны быть не тоньше 375 мм. Это минимальное значение, которое допустимо. Также стоит учитывать особенности климата в конкретном регионе и той местности, где будет возводиться постройка. Можно обратиться к специалисту, который возьмет на себя все нужные расчеты. Это, конечно, потребует дополнительных затрат, но зато вы получите лучший вариант с оптимальным соотношением затрат на строительство и теплопотерь в здании.

Толщина стен из газобетона в разных регионах России: расчет, формула

Благодаря небольшому по сравнению с силикатным или красным кирпичом весу, хорошим тепло- и звукоизолирующим свойствам, морозо- и пожароустойчивости, простоте механической обработки и монтажа, газобетонные блоки применяются в строительстве несущих элементов и перегородок жилых домов, гаражей, загородных коттеджей. Многие делают неправильную толщину стены из газобетона, что при малой ее мощности не позволяет препятствовать проникновению холода и требует дополнительного монтажа утеплителя, а при большой приводит к нецелесообразной трате лишнего материала, а следовательно и денег. Для того чтобы избежать такой ситуации, необходимо разобраться в том, что влияет на этот показатель и каким он должен быть согласно нормативам и в зависимости от внешних факторов.

Оглавление:

1. Расчет необходимой толщины
2. Что влияет на мощность конструкций?
3. Резюме

В зависимости от плотности в кг/м3 данный материал бывает нескольких видов:

Легкие блоки с низкой плотностью и прекрасными теплоизоляционными свойствами. Применяются в основном в качестве утеплителя.

В отличие от предыдущих имеют достаточную прочность, весят больше и немного лучше проводят тепло. Прекрасно подходят в качестве основного материала для возведения стен.

Тяжелые газоблоки с самой высокой плотностью для строительства зданий, требующих прочности конструкций.

Какой толщины должна быть стена из газобетона?

Значение мощности рассчитывается в зависимости от следующих факторов:

Согласно требованиям такого норматива как СНиП 23-02-2003, минимальная толщина (H) рассчитывается по следующей формуле: H = R_req × λ, где:

• R_req – сопротивление конструкции к теплопередаче, рассчитываемое для каждого региона;
• λ – коэффициент теплопроводности газоблоков, (Вт/м∙°С) зависит от марки и влажности.

Чем ниже значение λ, тем лучше его теплоизоляционные свойства – соответственно, самым оптимальным показателем обладают стены из газобетона марки D300, а самым худшим – D1000. У влажного материала вследствие наличия в полостях воды проводимость тепла выше, чем у сухих.

Величина R_req характеризует сопротивляемость материала к прохождению через него общего количества тепла, накапливаемого внутри помещения, и равняется произведению градусо-суток (D) отопительного периода на поправочный коэффициент a и прибавлению к полученному результату константы b: R_req = (D×a)+b.

Величина D равняется произведению разности температур внутри помещения в отопительный период и среднесуточной наружной на его продолжительность в днях: D=(tвн.пом-tнар)×Pот.периода.

Так, например, для Москвы этот показатель при 214 сутках со средней температурой воздуха снаружи и внутри помещения -3,1 и +20°С равен 4943 градусо-суток; южные регионы имеют самое низкое значение D, так, например, в Ростовской области оно составляет всего 3523 °С*сут, а в северных – Сибирь, Магадан, Урал – наиболее высокое. Значения переменных а и b зависят от типа используемого здания и для стен жилых домов, гаражей и коттеджей, равняются 0,00035 и 1,4 соответственно.

Употребив из справочных материалов значение градусо-суток отопительного периода, вышеуказанные коэффициенты и теплопроводность марок блоков, можно высчитать, какая толщина по нормативам должна быть у стен из газобетона в наиболее крупных городах различных частей России и прилегающих к ним областях.

Расчет мощности конструкций из ячеистого бетона для различных зон РФ:

Города	D,°С*сут.	Мощность ограждений в зависимости от марки газоблоков, см
		300	400	500	600	700	800	1000
Москва	3934	20	25	35	40	50	55	65
Санкт-Петербург	4796	25	30	40	45	55	60	75
Новосибирск	6601	30	35	45	55	65	70	90
Екатеринбург	5980	30	30	45	50	60	65	85
Ростов-на-Дону	3523	20	25	35	40	45	50	65
Уфа	5517	25	30	40	50	55	65	80
Красноярск	6341	30	35	45	55	60	70	85
Хабаровск	6475	30	35	45	55	65	70	85
Мурманск	6380	30	35	45	55	60	70	85
Якутск	10394	40	45	65	75	85	95	120
В среднем	5994	30	30	45	50	60	65	85

График изменения толщины стеновых конструкций в зависимости от региона и марки газосиликатных блоков:

Наилучшими теплоизоляционными свойствами характеризуются стены из газобетона марок D300-D400. Толщина их колеблется от 20 до 40-45 см, несмотря на это, данные материалы содержат очень много пор с воздухом и мало несущего на себе нагрузку застывшего раствора. Самой же высокой прочностью, но при этом большой толщиной стен (до 100 и более см), необходимой для сохранения внутри помещения тепла, отличаются газоблоки марок D800, D1000. Чаще всего их используют в строительстве общественных зданий, торговых павильонов и других сооружений с большой нагрузкой и дополнительным утеплением.

«Золотой серединой» и наиболее оптимальным соотношением прочность-теплопроводность характеризуются блоки D500-D600, чаще всего применяемые в возведении как жилых домов и коттеджей, так и других построек.

Что учитывать при выборе мощности стеновых конструкций?

Кроме расчетных значений также выделяют еще несколько факторов, от которых зависит толщина.

1. Длительность нахождения в возводимом строении в течение календарного года. Для дачного домика, хозяйственной пристройки, гаража из газобетона, отапливаемых непродолжительное время, можно использовать тонкие стенки толщиной не более 20 см, способные выдерживать вес кровли и обеспечивать защиту от холодов в весенне-осенний период. Противоположная ситуация в жилых зданиях постоянного проживания – для того чтобы тепло не уходило из помещений, необходимы стены с расчетной мощностью 30-40 см.

2. Вид – несущие конструкции должны иметь толщину на 10-15 см больше, чем перегородки внутри помещения.

3. Количество и расположение этажей – при увеличении высоты здания используют газоблоки с большей прочностью. Толщина стен одноэтажного строения должна составлять не менее 25 см, двух и более – 30-40 см.

4. Климатические условия снаружи – продолжительность холодного периода и средние температурные показатели напрямую влияют на мощность ограждений здания. Стены в Сибири делают толще, чем в южных регионах.

5. Наличие или же отсутствие слоя утеплителя (пенополистирол с обязательным нанесением поверх него слоя фасадной штукатурки) – применение теплоизолирующих материалов позволяет использовать блоки меньшей толщины. Стена без утеплителя кроме того, что имеет неприглядный эстетический вид, из-за открытой пористой структуры быстрее впитывает влагу, способствующую увеличению теплопроводности конструкции.

Итоги

• Ячеистый бетон в современном строительстве является одним из самых приемлемых как по цене, так и по качеству материалов для возведения всевозможных зданий.
• Стены дома из газобетонных блоков обладают высокой прочностью, относительной долговечностью и хорошими теплоизолирующими свойствами.
• Используя приведенные в нормативах формулы, можно рассчитать оптимальную мощность ограждающих конструкций с учетом условий конкретного региона, позволяя экономить материал и делать толщину стен в Московской области меньше, чем в северных.
• Применение утеплителя для облицовки кладки из газоблоков увеличивает срок их эксплуатации и уменьшает расход.

особенности кладки, толщина, армирование и отделка

Достоинства и недостатки стен из газосиликатных блоков

•
  Крупные размеры блоков позволяют возводить стены из газосиликата гораздо быстрее по сравнению с, например, классическим кирпичом
•
  Газосиликат имеет малый вес
•
  Хорошо обрабатывается
•
  Является негорючим материалом

Одним из важных недостатков газосиликата явлется его гидроскапичность, что влечет за собой необходимость в организации его защиты от влаги, как на этапе строительства, так и в дальнейшей эксплуатации.

Толщина стен из газобетона также считается одним из основных недостатков данного материала.

Необходимость в дополнительном армировании и перемычках над дверными и окнонными проемами

Толщина стен из газобетона

Перед началом работ по сооружению газобетонных конструкций необходимо произвести расчеты на прочность. Оптимальная толщина газобетонной стены определяется, исходя из необходимого уровня теплоизоляции и прочности сооружения.

Для определения толщины стены из газобетонных блоков приняты следующие нормы:

•
  Минимальная толщина несущих стен для сооружений с сезонным проживанием — 200 мм (блок D300 – D400)
•
  Для возведения подвала и цокольного этажа рекомендуется применять газобетон толщиной 400 мм (блок D600, класс B3,5)
•
  Межкомнатные перегородки 100-200 мм (D300)

Исходя из формулы Т = Rreg*λ, для несущей конструкции, возводимой в Москве и области,  толщины стены из газобетона должна быть не менее 44 см (при использовании блока D500) и 37,5 см (для блока D400).

Толщина стены в зависимости от характера постройки:

•
  Хозблок или гараж, дачный домик достаточно будет 20 см
•
  Для круглогодичного проживания данный показатель увеличивается в 2 раза. Толщина несущих стен для сооружений, используемых для круглогодичного проживания, рассчитывается с учетом теплопроводности материала. Толщина может быть или увеличена, исходя из полученных расчетов, или быть аналогичной летнему варианту, но дополнительно утеплена.
•
  При строительстве сооружения более 1 этажа, толщина стен может достигать 30-40 см
•
  Несущие стены должны быть шире внутренних перегородок из газобетона на 10-15 см

Как выполнять возведение газобетонных стен своими руками

Как выкладывать первый ряд — особенности

Важно! Газобетон является гидроскапичным материалом и при повышенной влажности снижается качество его свойств. Поэтому важно на этапе подготовки к кладке произвести работы по отсечной горизонтальной гидроизоляции. Чаще всего для этого применяется рубероид или подобный рулонный материал, так же подойдет полимерный раствор.

Качество будущей конструкции зависит от того насколько хорошо выложен первый ряд кладки, поэтому важно произвести выравнивание поверхности при помощи цементного раствора и кельмы (или гребенки), оценить при помощи строительного уровня отсутствие каких-либо перекосов.

Кладка газобетона может производится в один или в два ряда. При двухрядной кладке можно использовать обычный цементный раствор, так как мостики холода будут перекрываться вторым рядом. При одноблочной кладке специалисты рекомендуют использовать специальный клеевой раствор, замесить его в соответствием с инструкцией производителя. Консистенция кладочного раствора должна быть похожа на густую сметану. Наносят его специальным ковшом или мастерком, после чего выравнивают гребенкой. Если клей выступает, его удаляют мастерком, но ни в коем случае не затирают.

Важно! Толщина шва между фундаментом или перекрытием и первым рядом кладки должна быть не менее 20 мм! Толщина шва между рядами должны быть не более 3 мм, иначе это ухудшит тепло- и звукоизоляционные качества кладки.

Каждый новый ряд кладки осуществляется с одного и того же угла. Ряды относительно друг друга должны укладываться с перевязкой (то есть со смещением 8-10 см). Торцы блоков бывают гладкими (бюджетный вариант) и с пазами. Во втором случае нет необходимости из промазывать раствором, если же блоки гладкие, на их стыки необходимо наносить клей.

В конце ряда укладывают доборный блок, края которого прмазывают клеевым раствором с двух сторон. Обрезка блоков производится специальной ножовкой. После кладки необходимо произвести обработку поверхности специальным рубанком. По окончании кладки ряда его ровность проверяют строительным уровнем.

Важно! Возведение стен последующих тажей недопустимо без установки междуэтажного перекрытия.

Для того, чтобы защитить блоки от дождя, распаковывать их рекомендуется по мере необходимости, выложенные ряды — прикрывать пленкой. Так же выжно соблюдать температурный режим, оптимальным считается диапазон от +5 до +35 С.

Кладка газосиликатного блока Ytong — видео

Инструменты , необходимые для кладки газосиликатных блоков:

•
  штроборез
•
  строительный уровень
•
  мастерок
•
  рубанок
•
  каретка для клеевого раствора
•
  молоток из резины
•
  ножовка
•
  терка с металлическими зубьями
•
  угольник

Армирование газосиликатной кладки

Для укрепления кладки как правило используют арматуру не менее 8 мм, для повышения качества ее предварительно обрабатывают антикоррозийным составом.

Далее в блоках при помощи штробореза прорезают специальные канавки, глубина которых должны быть достаточной для полного погружения стержня. Перед укладкой арматуры штробу заполняют клеем, убирая излишки мастерком. По технологии в блокам до 200 мм проделывают штробу в 1 ряд, более 200 мм — в два ряда с одинковым расстоянием от краев блока.

Первый пояс арматуры рекомендуется укладывать в первом же ряду газосиликатной кладки, далее повторять его через каждые 3-4 ряда.

Обязательно усиливают арматурой:

•
  верхний ряд кладки, на который будет опираться перекрытие
•
  ряды под оконными проемами
•
  дополнительно арматурой можно укрепить углы сооружения

Для однородности кладки дверные и оконные проемы устраивают при помощи  U-образные блоки, в которые укладыют армирующие конструкции, например ж/б балки.

Обратите внимание! Армирование газосиликата своими руками без расчета по СНиП применяется для уменьшения риска образования трещин, и не может увеличить несущую способность конструкции.

Наружняя и внутренняя отделка газосиликатных стен

Для того, чтобы стена из газобетонных блоков прослужила как можно больше, ее обязательно необходимо защитить от воздействий внешней среды, особенно от осадков. В качестве отделочного материала для газобетона с внешней стороны как правило применяют:

•
  штукатурку с высокой адгезией
•
  кирпич (важно знать, что при отделке кирпичом необходимо проделывать вентиляционные отверстия и защищать газобетон гидроизоляцинным материалом, чтобы избежать отсыревания блоков)
•
  сайдинг
•
  в условиях сурового климата дополнительно используют утеплитель

Схема внешней отделки отделки стены из газобетона кирпичом

Для внутренней отделки чаще всего применяют гипсокартон или штукатурку с последующей покраской или поклейкой обоев. Отделка газобетона должны быть осуществлена таким образом, чтобы не нарушить его главное преимущество — способность «дышать».

Поэтому внутреннюю отделку газобетонных стен производят паронепроницаемыми материалами, а внешнюю — наоборот (варианты отделки газобетона).

Толщина стен из пеноблоков

Кирпич и бетон используются в строительстве уже давно, они прочные, обладают множеством полезных свойств, но есть и недостаток – высокая теплопроводность, поэтому толщина стены из этих материалов большая, что не экономно. Средняя толщина несущей кирпичной стены составляет 510 миллиметров – это достаточно много, поэтому был изобретён новый материал, пеноблок, который позволяет существенно сэкономить. Такая же толщина стен из пеноблоков лучше держит тепло и стоит дешевле.

Рассматриваемый материал пористый, в порах содержится воздух, известно, что он имеет минимальную теплопроводность, поэтому и сам материал получается тёплым. Но у пеноблока есть и минусы, чем меньше его плотность (больше крупных пузырьков воздуха), тем меньше прочность. Лучшие качества материала можно найти в средней плотности, такой пеноблок будет обладать хорошей прочностью и небольшой теплопроводностью.

При возведении несущих стен постройки при помощи пеноблоков, их делают однослойными, без укладки теплоизоляции. Конечно, необходимая толщина стены из любого материала должна рассчитываться, однако рассмотрим средний размер для нашей страны. Известно, что толщина стен из пеноблока должна составлять 40 сантиметров, дополнительное утепление при такой толщине стены не требуется. При постройке загородных домов  или в южных регионах толщину несущих стен из пеноблоков можно уменьшить до 30 сантиметров.

Внешний вид стены из пеноблока заставляет желать лучшего, поэтому не обойтись без дополнительной отделки. Для этой работы можно выбрать декоративную штукатурку, отделочный кирпич или сайдинг. В случае с кирпичом, между двумя стенками нужно оставлять воздушную прослойку в несколько сантиметров – это позволяет избежать образования конденсата. Кроме этого в рядах отделочного кирпича через некоторое расстояние нужно оставлять вентиляционные отверстия.

Как вы увидели, отделка стен дома кирпичом может сильно ударить по карману, поэтому лучше использовать паропроницаемую штукатурку.

Толщина стены из газобетонных блоков: характеристика и нормы

Будущие счастливые владельцы домов, приступая к строительству, тщательно выбирают материал. В последнее время много внимания уделяют газобетонным блокам, как самому популярному стеновому сырью, который отличается от других низкой теплопроводностью. Главным параметром строительства является толщина стен. В вопросе величины перегородок из газобетона стоит отталкиваться не только от уровня гидроизоляции, стоит учитывать прочность.

Соотношение массы сырья к объему

Поперечная толщина стены из газобетона колеблется от 200 мм до 600 мм, зависит показатель от назначения помещения и условий, в которых оно будет использоваться. В зависимости от назначения, постройки распределяют на:

• гараж;
• хозяйственные помещения, используемые в летний период;
• дача;
• жилой дом.

На толщину перегородок первых трех типов строений не влияют теплоизоляционные характеристики, в первую очередь стоит обратить внимание на прочность. С увеличением концентрации сырья будет увеличивать и прочность, теплопроводность. Достичь правильной плотности перегородки из газобетонных блоков помогут следующие расчеты:

• размеры строения;
• площадь отопления;
• сезонность использования;
• тип отопления;
• сроки эксплуатации;
• денежные затраты.

На строительном рынке, отталкиваясь от уплотненности, газобетон разделяют на типы от D300 до D1200. Число обозначает концентрацию материала. Блоком высокой плотности обеспечивают выдержку сильной нагрузки, а материал с маленькой плотностью является самонесущим утеплителем. Уплотненность прямо пропорциональна прочности материала и влияет на теплоизоляцию, расчеты ведутся по формуле, в которую входит площадь здания, длина и масса всех конструкций.

Вернуться к оглавлению

Термические характеристики

Свыше 20% теплопотерь приходится именно на стены.

Одной из важных характеристик газобетона, как строительного сырья, является теплопроводность. Если у каркаса здания она будет высокая, то тепло которое, обеспечивают тепловые приборы, стена передаст наружу. Легкий материал обладает низкой теплопроводностью, толщина перегородки тоньше. Газобетонные блоки гарантируют хорошую теплозащиту. Когда расчет плотности сделан верно, в доме будет сохраняться тепло при самых низких градусах мороза. Перегородки из легкого газобетона, плотностью до 500 кг/м³ и толщиной до 300 мм, характеризуются достаточной степенью теплопроводности. Каждый случай строительства требует индивидуального расчета толщины и индивидуального подбора к стенам дома.

Вернуться к оглавлению

Рекомендуемая величина стен

Несущую стену рекомендовано строить из газобетонного блока плотностью 500. Исходя из плотности, рекомендуемая толщина стен:

• гараж и хозяйственные постройки 200 мм;
• здание в один этаж не менее 375 мм;
• двухэтажная постройка 400 мм;
• трехэтажное жилье больше 460 мм.

Вернуться к оглавлению

Минимальная толщина

Минимальная толщина стен для обеспечения теплоизоляции 375 мм.

При постройке дома для проживания перед строителем возникает вопрос об оптимальной толщине конструкции. Наиболее распространенная толщина наружных стен 375 мм. Она обеспечивает нужную теплоизоляцию. При индивидуальных климатических условиях размеры можно увеличить, дополнительно их утеплив.

Если жилье предназначается для сезонного проживания, слой наружных перегородок можно уменьшить на 15-20 см, подобрав нужную величину. Толща внутренних стен рассчитывается с учетом звукоизоляции, минимальный размер 20 см. Размеры несущих перекрытий могут быть больше минимальной цифры, но стоит помнить, что размеры фундамента для дома из газобетонных блоков должны быть больше стен на 10 см.

Если внутренняя газобетонная конструкция не несет несущей нагрузки, минимальный слой можно уменьшить до 10-15 см. Увеличивать не стоит, это только уменьшит площадь помещения.

Вернуться к оглавлению

Нормативные требования

Газобетонный блок относится к категории “ячеистый бетон”. Строительные работы с ячеистым материалом регламентируются нормативными документами, СТО. Выделяют основные правила, требующие четких соблюдений:

• обязательный расчет высоты вертикальной конструкции;
• ограничение высоты внутренних перекрытий, не более 20 м, самонесущие – 30 м;
• индивидуальная прочность для каждого этажа.

Нормы стандартизации касаются плотности блоков и учитываются при официальном строительстве, частные строители используют правила, как рекомендацию.

 Нормы не касаются вопроса теплоизоляции, поэтому следует учитывать, что при эксплуатации меняется влажность газобетона и повышается его теплопроводность.

Учитывая все варианты и нормы, легко достичь нужной толщины стен, но этого не достаточно для уютного и теплого дома. Подходите к выбору строевого материала обоснованно, обращайте внимание на прочность и термические характеристики.

ICF Home Design — Изоляционные бетонные формы BuildBlock

Дверные и оконные проемы

Мы рекомендуем, чтобы расстояние между отверстиями составляло 12 дюймов или больше. Это обеспечивает правильное растекание и уплотнение бетона, а также создание структурной колонны.

Если требуются более близко расположенные отверстия, их следует обработать как единое отверстие. Вы можете использовать пиломатериалы в этих проемах, чтобы уменьшить расстояние между ними.

Узнайте больше о проектировании дверных и оконных проемов ICF, а также о вариантах раскряжевки здесь.

Заголовки и перемычки

Толщина заголовка обычно составляет 12 дюймов или больше, а часто — 16 или 24 дюйма. Работа с шагом 8 дюймов сокращает отходы, а использование 16 дюймов соответствует полной высоте блока BuildBlock ICF, сохраняя простоту процесса.

Кроме того, проектирование перемычек должно основываться на проектировании продукта, предписывающем проектировании или проектировании конкретного проекта.

Высота плиты

Стены

ICF обычно имеют одинарное покрытие. Если необходимо увеличить высоту стены, можно использовать двойные пластины.Это лучше сделать с помощью самой ICF.

Длина стены

При использовании BuildBlock ICF по возможности выбирайте ровные дюймовые приращения для длины стены. Схема соединения повторяется через каждый дюйм, и с таким интервалом укладка будет намного проще.

Рисунки следует выполнять с шагом 6 дюймов, чтобы все встроенные точки прикрепления в формах BuildBlock были выровнены по вертикали. Это обеспечит плавное и простое добавление отделки.

Если потребуется вертикальный стык или стык штабеля, поместите его над проемом, например, дверью или окном, чтобы минимизировать длину стыка штабеля.В этих точках критически важны правильные распорки и ремни.

Хотя можно спроектировать структуру с нулевыми разрезами в блоке ICF, в этом нет необходимости. Фактически, использование общего шва часто устраняет проблемы с компоновкой и ускоряет сборку.

Высота стен и размеры, подходящие для ICF

Высота стен должна определяться с шагом 8 или 16 дюймов и корректироваться в зависимости от толщины системы пола.

Высоту этажа также можно отрегулировать по естественным точкам вдоль стены ICF с переходами по размеру блоков.Обычно они возникают в системе пола и остаются незамеченными от этажа к этажу. Цель состоит в том, чтобы избежать резки блоков, что увеличивает затраты на рабочую силу и отходы.

Опоры и фундаменты

Размер опоры, арматура арматуры и другие спецификации должны быть основаны на предписывающем проектировании или проектировании конкретного проекта.

Руководство подрядчика по изоляционным бетонным опалубкам

Поделиться статьей:

Вы, наверное, видели (если не использовали сами) фундаменты, построенные из экструдированного полистирола (пенополистирол типа 2), который заполняется бетоном.Этот тип фундамента встречается чаще, чем вы думаете, и его все чаще используют для строительства домов и небольших коммерческих зданий. Как подрядчик, вы должны осознавать эту растущую тенденцию к использованию так называемых изолированных бетонных форм (ICF).

Изолированные бетонные опалубки не новость — они существуют уже более 20 лет. Однако ICF стали более распространенными, потому что строители, инженеры и архитекторы хотят, чтобы их конструкции были более прочными, более энергоэффективными и звукоизоляционными.Это увеличение использования привело к тому, что в настоящее время все больше компаний производят изолированные бетонные формы, включая ARxx, QuadLok, Integraspec и Nudura. Лично я использую Nudura как для новых строительных, так и для ремонтных проектов, на которые я ссылался в своей статье о том, как правильно выбрать дополнение для дома.

Взгляд изнутри на изолированные бетонные формы

ICF состоят из двух пенополистирольных панелей, толщина которых различается в зависимости от производителя; наиболее распространенный размер — 2-1 / 2 ‘.Две панели соединены пластиковыми перемычками. Эти полотна доступны разной ширины в зависимости от толщины возводимой стены. Это можно сравнить с традиционными фундаментами, построенными с использованием толстых фанерных панелей, скрепленных вместе металлическими стяжками, стержнями и стабилизированных ригелями.

Изображение с сайта robinsonconstructioninc.com

Одна из основных причин, по которой изоляционные бетонные формы так популярны, — это их R-ценность. К счастью, толщина стен не влияет на коэффициент R.Стены, которые будут подвергаться большему боковому давлению — будь то ниже уровня земли или сильные ветры — требуют бетонных стен толщиной 8-10 дюймов. Для стандартной жилой стены требуется всего шесть дюймов бетона. Традиционные фундаменты обычно состоят из 10 дюймов бетона, что обеспечивает большую прочность, но если в том же фундаменте используются изолированные бетонные формы и только шесть дюймов бетона, ему требуется больше арматуры, чтобы предотвратить усадки, которые могут вызвать трещины. Большинство производителей ICF имеют подробные справочные таблицы, на которых показаны детали арматурных стержней в зависимости от высоты и толщины стены.Производители также могут предоставить инструкции по установке коллекторов арматурных стержней над грубыми отверстиями. Это можно сделать, построив опору для удержания влажного бетона на этапе укладки бетона.

Помимо хорошего R-значения, изолированные бетонные формы также могут иметь различные типы панелей для достижения различных архитектурных деталей. Например, уголки под углом 90 и 45 градусов используются как для внутренних, так и для внешних углов. Вы также можете заказать угловые элементы, которые можно отрегулировать под уникальный угол.Если у здания кирпичное лицо, вы можете использовать панели для проверки кирпича, предназначенные для выхода из формы. Пластиковые перемычки не только соединяют панели, но и действуют как шпильки, позволяющие повесить гипсокартон прямо на лицевую поверхность пенопласта. Это избавляет от необходимости каркасать стены из деревянных или стальных каркасов внутри конструкции. Полотна также позволяют крепить планки фанеры или обрешетки, которые затем обеспечивают поверхность для крепления сайдинга.

Изолированные бетонные опалубки гораздо менее трудозатратны как при установке, так и на разборке.Как и в случае любой формы, нужно укрепить формы для заливки мокрого бетона. Большинство дилеров ICF продают систему распорок, которая одновременно поднимает и выравнивает стену, а также выступает в качестве подмостка для работы при заливке бетона. Когда вы начинаете снимать формы, все, что нужно удалить, — это распорки. Пена в ICF является долговечной, но при использовании фанерных панелей вы должны снять панели, соскоблить их и смазать маслом.

Изображение с сайта quadlock.com

Изолированные бетонные формы помогают с энергоэффективностью.Здания, построенные с использованием ICF, намного более энергоэффективны по сравнению с традиционными деревянными каркасами. Например, недавно я работал в ветеринарной клинике площадью 4000 квадратных футов. Клиника была модернизирована с 800 квадратных футов. Мы построили

поликлиника с утепленными бетонными формами; Владелец сказал, что расходы на отопление после строительства составили одну треть от того, что она заплатила в своем старом помещении, даже при том, что площадь была меньше 25 процентов от размера нынешнего здания!

Последнее замечание о ICF: они классифицируются как «спроектированные», что означает наличие строгих технических спецификаций, которые необходимо соблюдать, чтобы они соответствовали установленному стандарту.Чтобы обеспечить соблюдение строгих правил установки, любой, кто устанавливает формы, должен иметь лицензию для этого конкретного бренда через учебные курсы. Если при сборке не используется лицензированный установщик, местные органы власти могут провалить проект. К счастью, дилеры, которые продают изоляционные бетонные формы, предлагают курсы обучения.

Не стесняйтесь задавать любые вопросы о ICF в комментариях ниже, и я посмотрю, смогу ли я ответить.

О Джеффе

Джефф Кирк — подмастерье плотника Красной печати в Галифаксе, Новая Шотландия.В 2008 году он закончил 4–1 / 2-летнее обучение. Его работа была сосредоточена на ремонте жилых домов высокого класса и строительстве новых домов на заказ … Читать дальше

Extreme R-Value выходит за рамки R-30

ICF имеют репутацию энергоэффективных. Комбинация тепловой массы, воздухонепроницаемой конструкции и двух сплошных слоев из пенополистирола с высокой изоляционной способностью создает стены, которые значительно превосходят стандартные конструкции с деревянным каркасом.

Но все большее число домовладельцев и дизайнеров выходят «за рамки зеленого» и призывают к изоляции, превышающей обычно обеспечиваемую R-23 или R-25 ICF.Они просят R-ценности 30-х годов, а в некоторых случаях даже больше. Наряду с этим Энергетические кодексы Канады и США также призывают к более высоким значениям изоляции. (См. Энергетические коды в пользу ICF на стр. 26.)

Майк Кенно, вице-президент по продажам Fox Blocks, сообщает, что довольно много проектов в США уже идут на нулевой или нулевой уровень кода.

Гэри Браун, вице-президент по продажам и маркетингу Amvic Systems, объясняет: «ICF, каким мы его знаем, по-прежнему является превосходным продуктом, но мы начинаем видеть спрос на продукт с улучшенными характеристиками.”

«По мере роста строительных норм и правил, большое количество строителей и владельцев зданий захотят строить без ограничений», — говорит Энди Леннокс, вице-президент по маркетингу Logix ICF. «Десять лет назад выходом за границы стал R-23. Сегодня и завтра эти люди почувствуют, что им нужен R-30 + ».

До недавнего времени это означало механическое крепление листов жесткого пенопласта к внешней стороне ICF. Требуется немалая изобретательность, чтобы обойти создаваемые конструкторские затруднения; Окна, двери, сайдинг, наружные настилы и другие элементы становится трудно прикрепить, когда полосы обшивки скрыты под слоем пенопласта толщиной 2 дюйма (или более).А на многоэтажных домах значительна трудовая составляющая.

Чтобы удовлетворить спрос и упростить установку, ряд производителей ICF представили продукты, которые предлагают готовые решения для экстремальных проектов R-Value. Эти решения варьировались от предложения более толстых боковых панелей или вставок из пенопласта до перехода на усиленный графитом валик из пенополистирола, который обеспечивает несколько более высокие значения R при той же толщине стенок. Некоторые компании использовали несколько альтернатив. Logix ICF, например, предлагает графитовый блок «серии Platinum», панель XRV с боковыми стенками до 8 дюймов и вставку из пенопласта D-Rv.

Рассмотрим подробнее каждый из вариантов:

Пена с улучшенным графитом
В 1990-х годах немецкий химический гигант BASF разработал новый тип шариков из пенополистирола под названием Neopor. Neopor, покрытый порошковым графитом, имеет более высокие значения R и отражает больше тепла, чем обычный пенополистирол, благодаря своему темно-серому цвету. Он был представлен на рынке Северной Америки в 2006 году.

Пена с улучшенным графитом повышает R-значения примерно на 15%.

В 2009 году Logix представила ICF «Платиновой серии», созданный с использованием Neopor.В январе 2011 года Fox Blocks последовали их примеру со своим составом «Silver Fox». Пена с усиленным графитом обеспечивает примерно на 15% больше изоляции на дюйм по сравнению с обычным пенополистиролом.

«Самым большим преимуществом является то, что вы переходите с R-25 на R-28 без увеличения толщины стенок», — говорит Леннокс. «А с точки зрения формовщика мы можем использовать те же формы и инструменты». Дополнительный R-3 обходится строителю дополнительно в 0,40 доллара за квадратный фут и не увеличивает толщину стены и не увеличивает расстояние между полосой опалубки и внешней стороной стены.

Однако он не создает продукт с R-30. Кенно признает, что «с учетом предстоящих требований к R-Value, графитовая бусина станет решением только в небольшой части страны».

Вставки из пенопласта
Для того, чтобы повысить R-Value стены ICF выше 30, общее количество пены в ICF должно быть чуть меньше семи дюймов пены. Хотя эта пена может быть приклеена к внешней стороне ICF постфактум, существуют лучшие решения. Использование более толстых боковых стенок или вставок из пенопласта позволяет достичь той же цели с гораздо меньшими трудозатратами.

Вставные панели из пенополистирола

, такие как Boost-R by Reward, позволяют легко увеличить изоляционные свойства с минимальными трудозатратами.

Методы, обсуждаемые в этой статье, часто можно комбинировать. Здесь панель Logix ‘D-Rv используется вместе с их серией Platinum с улучшенным графитом.

Несколько компаний разработали вставки из пенопласта, которые помещаются внутрь сердцевины, эффективно повышая R-Value без необходимости разрабатывать совершенно новую линейку продуктов.

Панель Boost-R от Reward и панель D-Rv от Logix ICF имеют размеры 48 дюймов x 16 дюймов, то же самое, что и их ICF.Обе панели имеют ряд прорезей, которые позволяют ей скользить между перемычками и фиксироваться на месте. Их можно установить с любой стороны сердечника.

«Панели Boost-R представляют собой экономичное решение, как с точки зрения материалов, так и с точки зрения установки, для достижения более высоких фактических значений R», — говорит Хэнк Пфайффер, главный операционный директор, Reward Wall Systems.

«Это действительно экономит рабочую силу», — говорит Леннокс. «Вы можете установить панели в блок во время их установки или предварительно установить их.Это занимает очень мало времени, особенно на высоких стенах, а также на средних и высотных зданиях ».

Доступны с шагом в два дюйма (R-8 для белой пены; R-9 для графита), они могут быть установлены с шагом в несколько дюймов для еще более высоких значений R. Например, две 2-дюймовые панели Boost-R будут аккуратно помещаться внутри 10-дюймового Reward ICF (общая ширина 15 дюймов), создавая стену из R-39 с 6-дюймовым бетонным сердечником.

Pro D-Rv от

Logix будет создавать значения R от 25 до 33; со вставками серии Platinum он увеличивается до 28–37.

Quad-Lock Building Systems также предлагает вставку толщиной четыре дюйма, которая соответствует размеру их стандартного блока (48 × 12). «Дополнительная панель» позволяет дополнительной изоляции полностью проникать в углы.

Fox Block использует «Energy Stick», ориентированный вертикально. Длинные куски пенопласта (размером 2 дюйма в толщину и 32 дюйма в высоту) имеют ширину чуть менее 8 дюймов, поэтому легко вставляются между стяжками внутри полости стены.

Типичная восьмифутовая стена потребует трех энергетических палочек (96 дюймов) в каждом промежутке между стяжками.

Кенно говорит, что система сокращает количество отходов и также может вписаться в угловые блоки под углом 90 и 45 градусов. Как и панели, Energy Sticks можно складывать в два или три раза для получения экстремальных значений R. Три слоя графита Energy Stick внутри блока с полостью 12 дюймов могут создать R-48+ из 6 дюймов бетона.

Руководители

Reward и Fox Blocks говорят, что вставки предназначены исключительно для обеспечения теплоизоляции.

Леннокс из Logix утверждает, что смещение панели D-Rv (охватывающее стыки в блоке) может сделать стену еще более прочной и более щадящей в день заливки.

«Он фиксирует все на месте, и вы можете получить более прочную и прямую стену», — говорит Леннокс. «Он также служит дренажным слоем для сердцевины, если указан дополнительный дренажный слой».

Более толстые боковины
Как упоминалось ранее, по крайней мере четыре компании удовлетворили спрос на более высокую R-Value, предложив более толстые боковины. Три из них — нокдаун-формы. Другой, Amvic, представил совершенно новый ICF «третьего поколения» под названием Plus 3.30.

Amvic’s Plus 3.30

Одной из первых компаний ICF, предлагающих продукт с улучшенными характеристиками, является Quad-Lock, которая представила панель PLUS с 4 ¼ дюймами пенопласта на каждую сторону в 2005 году. «Все это восходит к нашим европейским корням, — объясняет Дуг Беннион, технический специалист. менеджер по компании. «В то время европейские стандарты были на световые годы впереди США и Канады, и наши директора хотели, чтобы весь продукт для европейского рынка был доступен в США

.

Компания недавно выпустила панель толщиной 3 ⅛ ”, также получившую название QPX3.Панели 3 ”и 4” могут использоваться взаимозаменяемо со стандартной панелью 2 ¼ ”, а также могут использоваться вместе со вставками из пеноматериала компании. Широкий диапазон комбинаций толщины боковых стенок и вставок позволяет дизайнерам легко настраивать параметры изоляции практически на любом уровне.

Нокдаун-форма Logix называется XRV (от «Xtreme R-Value») и может быть смешана и сопоставлена ​​с любой другой формой в линейке Logix KD (knockdown). Это означает, что можно легко встроить конические вершины, кирпичные полки и другие специальные формы.Более толстые панели доступны с шагом в один дюйм от четырех до восьми дюймов и могут быть добавлены с одной (или обеих) сторон. Восемь дюймов пены Platinum с обеих сторон стены дают теоретический R-71!

TF Forming Systems — это вертикальный станок ICF с разной толщиной стенок. Хотя стандартная боковина составляет 2 ½ дюйма, они могут вырезать боковины практически любого размера.

«Поскольку наша пена вырезана из проволоки, а не формована, мы можем легко отрегулировать толщину боковых стенок и значения изоляции практически до любого значения», — говорит Ричард Мортлок, директор по операциям в TF.«Настройка очень мало увеличивает стоимость».

TF использует стяжку по всей высоте, которая входит в паз, вырезанный в пенопласте после определения толщины, поэтому планка обрешетки остается рядом с внешними поверхностями независимо от толщины пенопласта. А со стяжками для сердечников размером от четырех до 36 дюймов действительно нет никаких ограничений.

«Мы разработали продукт в ответ на запросы более искушенных потребителей, которые ищут дополнительную R-ценность в стене или хотят переместить тепловую массу внутрь», — говорит Мортлок.«Мы видели, как он используется в домах с нулевым уровнем выбросов, пассивных домах, проектах LEED и т. Д. С коммерческой точки зрения он используется в морозильных камерах, холодильных камерах и т. Д.».

Amvic — единственный производитель, который разработал новую форму с более толстыми боковыми стенками и заводскими стяжками.

«Мы хотели предоставить комплексное решение, которое не потребовало бы дополнительных трудозатрат или затрат со стороны установщика», — говорит Браун. «Мы разработали блок, который значительно прочнее предыдущего, его легче складывать и устанавливать, а наш предыдущий блок был очень надежным.Он утверждает, что Amvic Plus 3.30 обеспечит более прямые стены, более прочные углы и лучший дренаж в замке по сравнению с типичным блоком.

Панели PLUS

Quad-Lock могут использоваться взаимозаменяемо с обычными формами и вставками из пенопласта для создания широкого диапазона значений R.

«Мы изучили все и в конце концов выбрали то, что лучше всего подходит для установщика, общей производительности системы — и с точки зрения затрат — самой большой отдачи», — продолжает он.

Компания вложила несколько сотен тысяч долларов в стоимость пресс-формы.

Две боковые панели из пенополистирола были утолщены на 30% (с 2,5 до 3,30 дюйма на каждую сторону), общая ширина из пенополистирола составила 6,5 дюйма. Более широкая пена EPS увеличивает R-значение блока с R22 почти до R30, что дает ему наивысшее R-значение среди всех блоков ICF заводской сборки.

90-градусный угол массивен, каждый блок обеспечивает площадь стены 7,78 кв. Футов. Угловой блок под углом 45 градусов — это не менее удивительная цифра 6.22 кв. Фута. Диагональные поперечины и дополнительные планки обрешетки делают их одними из самых прочных угловых блоков в отрасли.

Заключение
«Эти продукты идеально подходят для проектов с нулевым потреблением электроэнергии и пассивных домов», — говорит Пфайффер. «Мы заметили значительный интерес, в первую очередь связанный с экологическими проблемами / проблемами устойчивого развития».

Он признает, что большинство интересующихся в конечном итоге используют обычные ICF. «Это проблема стоимости», — говорит он. «Тем, у кого ограниченный бюджет, трудно оправдать возврат.”

Стандартные ICF намного превышают требования действующих норм, и большая часть потерь энергии в любом случае происходит через крышу и окна. «Я думаю, они считают, что лучше потратить деньги на изоляцию крыши, окна, соединения и проходки. Проникновение воздуха — это большое дело, и его устранение может быть лучшим первым шагом, чем добавление пены », — говорит он.

Тем не менее, желающие построить максимально эффективно, найдутся всегда. «Существенная часть чистого нулевого рынка требует R-40 и выше», — говорит Леннокс.«Кондиционированные хранилища — еще один потенциальный рынок роста для этих продуктов. Для компаний ICF в целом и для Logix в частности мы занимаем самые передовые позиции ».

Сборка стен с высокими показателями R: Строительство стен ICF

В этом обзоре кратко описывается конструкция стен ICF, включая преимущества и недостатки этой стратегии строительства. Сложный двухмерный анализ теплового потока и одномерное гидротермальное моделирование использовались для определения рисков долговечности, связанных с влажностью, для анализа.

• Облицовка
• Полосы обшивки, создающие минимальный вентиляционный зазор 3/8 дюйма / дренажный зазор за облицовкой
• Монолитный бетонный сердечник с внутренней и внешней поверхностями ICF; обычно EPS и реже цементное древесное волокно
• Гипсокартон для внутренних работ

Thermal Control

Установленная изоляция R-значение: R-значения для конструкции из изолированной бетонной опалубки значительно различаются в зависимости от типа и толщины опалубки.Наиболее распространенная форма ICF состоит из пенополистирола толщиной 2 ¹ / ₂ дюйма как внутри, так и снаружи. Другие материалы ICF включают формы на основе цементной древесины, некоторые из которых имеют дополнительный слой изоляции (например, Rockwool) в форме.

Показатель R для всей стены: Использование двумерного анализа теплового потока показывает, что существует несколько тепловых мостиков изнутри наружу на стене ICF. Форма ICF из пеноматериала диаметром 9 дюймов и 5 дюймов из пенополистирола имеет R-значение для всей стены приблизительно R-20.

Контроль утечки воздуха: Бетонная сердцевина в конструкции ICF образует воздушный барьер в области стены. Утечка воздуха будет происходить при проникновении через стену, если они не будут правильно детализированы. ¹

Типовая изоляция: Формы изоляции из пенополистирола и, реже, формы на основе цементной древесины.

Долговечность

Защита от дождя: Утечка дождя в ограждение является основной причиной преждевременного выхода из строя ограждения здания.Контроль дождя обычно решается с помощью лицевой стороны ICF. Перекрестки, окна, двери и другие проходы должны быть осушены и / или детализированы, чтобы предотвратить проникновение дождевой воды за пределы водоограничивающего слоя. ² У стены ICF практически отсутствует буферная способность по влаге, поэтому даже минимальное количество воды, не обнаруживаемое в стандартной конструкции, будет иметь проблемы с долговечностью в конструкции ICF.

Контроль утечки воздуха: Конструкция ICF образует воздушный барьер в области стены.Все сквозные проходы в стене требуют деталей для герметизации воздуха. ³

Контроль паров: Нет никаких существенных рисков для влагостойкости из-за парового привода в конструкции ICF. И бетонная сердцевина, и пенопласт обеспечивают достаточное сопротивление диффузии пара, чтобы контролировать конденсацию пара с обеих сторон.

Сушка: ICF сохнут как внутри, так и снаружи в зависимости от климата и времени года.

Встроенная влажность: Поскольку ICF представляют собой заливные бетонные стены в формах с поверхностями с относительно низкой паропроницаемостью, бетон будет сохнуть очень медленно.Проницаемость материалов ICF снижает скорость высыхания, так что внутренняя отделка защищена от повреждений.

Прочность Резюме: TT Существует очень мало рисков, связанных с утечкой воздуха и конденсацией пара в конструкции ICF. Сама стена ICF не подвержена проблемам, связанным с влажностью, но внутренняя отделка обычно чувствительна к влаге.

Возможность сборки

Как правило, сборка с использованием ICF довольно проста и понятна после начального обучения.В прошлом проблемы возникали с воздушными карманами в формах, а также с вздутием и разрушением форм из-за гидростатического давления бетона. Эти проблемы хорошо задокументированы, и существуют стратегии решения этих проблем.

Стоимость

Стоимость строительства ICF значительно варьируется в зависимости от типа выбранных форм, геометрии конструкции и местоположения. Строительство ICF дороже, чем стандартное строительство.

Использование материалов

В стенах ICF используется меньше бетона, чем в альтернативных стенах, построенных полностью из бетона, а бетон имеет очень высокое содержание энергии.Деревянный каркас можно минимизировать, прикрепив гипсокартон непосредственно к блоку ICF внутри.

Резюме

Строительство ICF — это очень надежная строительная стратегия при условии, что детали управления дождевой водой построены правильно. Как правило, конструкция ICF сама по себе не может обеспечить высокое значение сопротивления теплопередаче, и для холодного климата потребуются другие стратегии изоляции в сочетании, что обычно и делается на практике. ICF идеально подходят для подвалов и многоэтажных жилых домов, и на некоторых рынках они стали доминирующим выбором.

Ссылки

1. Straube, J. (2009, 04 22). BSD-014 Управление воздушным потоком в зданиях .
2. Lstiburek, J. W. (2006). Руководство по управлению водными ресурсами .
3. Lstiburek, J. (2008, 08 20). BSD-104: Понимание воздушных барьеров .

Массовая путаница

Доставляют ли бетонные и кирпичные стены?

Чарльза Уорделла

СИСТЕМА ИЗОЛИРОВАННЫХ БЕТОННЫХ СТЕН состоит из литого бетона или бетонных блоков, утепленных пенополистиролом (EPS) или пенополистиролом (XPS).EPS — гораздо более распространенный изолятор, в основном потому, что он стоит намного меньше, чем XPS. Сама стена может состоять из уложенных друг на друга бетонных блоков, называемых бетонными каменными блоками или CMU, или монолитного железобетона. Хотя CMU составляют половину общей доли рынка бетонных стен и особенно популярны на Юге (по оценкам Флориды, это более 80% нового жилищного строительства), монолитные системы неуклонно растут по всей стране.

Самыми известными монолитными системами являются различные опалубочные изделия из изолированного бетона или ICF.Эти формы из пенопласта собираются на месте и заполняются арматурой и бетоном, а затем остаются на месте после заливки бетона и служат изоляцией стен. По словам Донна Томпсона, директора по рыночной стратегии и позиционированию Portland Cement Association, экономический спад уничтожил многих мелких производителей ICF, но, по его оценкам, около 30 из них все еще обслуживают рынок США.

Большинство продуктов ICF можно разделить на две большие категории: пустотелые блоки из пенопласта, которые рабочие складывают, как Lego, и плоские панели из пенопласта, которые собираются и скрепляются как обычные формы.Системы пеноблоков занимают самую большую долю рынка и требуют меньше навыков для сборки, чем панели.

На протяжении многих лет производители предлагали формы, которые производят бетон различной геометрии, от обычных плоских стен до стоек и балок, до решеток, напоминающих вафли для завтрака. В то время как в последних двух используется меньше бетона, Томпсон говорит, что промышленность стандартизировала использование обычных плоских стен, знакомство с которыми делает их приемлемыми как для подрядчиков, так и для домовладельцев.

Менее известной альтернативой ICF является бетонный сэндвич, в котором жесткая пена помещается между многоразовыми формами и бетонной заливкой с обеих сторон, оставляя пену в центре стены. Эти системы являются очень незначительными игроками на рынке жилья, но производители говорят, что от 10% до 30% их бизнеса приходится на жилые дома — в основном это дома, спроектированные на заказ архитекторами. «Архитекторам нравится эта система, потому что она спроектирована», — говорит Брэд Нессет, вице-президент по продажам Thermomass. «Он имеет четко определенные структурные свойства.”

Почему именно бетон?
При использовании изолированной бетонной стены следует помнить о двух вещах: она будет более дорогостоящей и более массивной, чем стержневой каркас. Надбавки к цене варьируются от 1% до 10%, в зависимости от ряда факторов. Толщина стены может варьироваться от 8 до 15 дюймов, в зависимости от конкретного продукта и количества используемой изоляции, но стена будет шире, чем стена из SIP или каркасной стены с сопоставимым значением R.

Какой результат? Во-первых, твердость.Железобетон хорошо противостоит сильным ветрам, поэтому он полезен в таких местах, как Флорида и побережье Мексиканского залива. Огромная масса бетонной стены — и, в частности, монолитной стены — снижает уличный шум, делая дом внутри более тихим, чем деревянный каркас. Бетон также не загорается и не съедается термитами.

Производители

CWS также заявляют об экономии энергии, но некоторые отраслевые эксперты говорят, что одни только показатели R-ценности не слишком впечатляют. Исследование Building Science Corporation в Вестфорде, штат Массачусетс.указывает, что R-20, предлагаемый стеной ICF толщиной 15 дюймов и 5 дюймов EPS, не будет считаться высоким в северном климате и «должен быть дополнен внутренними изолированными каркасными стенами, что еще больше увеличивает стоимость». С другой стороны, они добавляют, что значение R для всей стены правильно детализированной стены ICF будет намного ближе к ее номинальному значению, чем для стены со стержневым каркасом, в основном из-за отсутствия теплового моста.

Тепловая масса и климат
Сторонники кирпичной стены возражают, что значение R — это еще не все, потому что бетон предлагает дополнительное преимущество, которого нет у деревянного каркаса: тепловая масса или способность сохранять тепло.Поскольку кладка медленно реагирует на изменения температуры наружного воздуха (см. График 1), температура в доме остается более равномерной, что снижает нагрузку на систему отопления, вентиляции и кондиционирования воздуха. Фактически, производители ICF указывают на тот факт, что Международный кодекс энергосбережения (IECC) устанавливает более низкое минимальное значение R для стен для систем с большой массой, таких как изолированный бетон.

Но преимущество теплоизоляции бетонной стены — и скидка на значение R, предлагаемая IECC — будут зависеть от того, где именно построена стена.IECC распознает 8 климатических зон США, из которых зона 1 является самой теплой, а зона 8 — самой холодной. Как показано в Таблице 2, скидки R-значения различаются в зависимости от зоны, от минимального значения 1 до максимального значения 10.

Кроме того, не все страны с жарким климатом одинаковы. В течение дня масса бетонной стены будет впитывать тепло, которое в противном случае попало бы в дом; ночью, когда температура упадет, тепло, оставшееся в стене, уйдет обратно наружу. Теоретически этот процесс лучше всего работает там, где очень жаркие дни и очень прохладные ночи, например, в юго-западной пустыне.

Грег Каллио, профессор машиностроения Калифорнийского государственного университета в Чико, специализирующийся на теплопередаче, недавно проверил эту теорию, моделируя «весь спектр» стеновых систем, от стержневых конструкций до SIP и изолированного бетона, с использованием энергии, соответствующей отраслевым стандартам. программы анализа, такие как EnergyPlus, а также его собственное программное обеспечение. Его вывод? «Эффективность тепловой массы очень зависит от суточных колебаний температуры. Вам нужна ночная температура, которая будет как минимум на 10 градусов ниже уставки термостата.Если вы установите термостат на 78, температура на улице ночью должна опускаться ниже 70 градусов, чтобы действительно использовать тепловую массу ».

Хотя производители не утверждают, что термальная масса работает так же хорошо в Миннеаполисе, как в Фениксе, они настаивают на том, что она по-прежнему полезна в холодные северные зимы. Нессет говорит, что это было задокументировано компьютерным моделированием, проведенным в Национальной лаборатории Ок-Ридж. «Массивная стена может быть в 3 раза более эффективной в Фениксе, чем базовая линия, которую можно ожидать от одной только изоляции, но в Миннеаполисе она все равно будет 1.В 5 раз эффективнее исходного. Здесь у изолированной бетонной стены с материальной ценностью R-11 могут быть такие же тепловые и охлаждающие нагрузки, как у стены с деревянным каркасом, утепленной R-20 ».

Нессет говорит, что тепловая масса может быть очень выгодной в домах с электрическим отоплением, расположенных в зонах обслуживания, с оплатой по времени суток. Там, говорит он, вы можете настроить термостат на включение тепла в предрассветные часы, когда показатели самые низкие. Стены будут удерживать это тепло в течение некоторого времени.

Размещение изоляции: имеет ли это значение?
Nesset и другие производители сэндвич-систем также заявляют, что размещение изоляции в центре стены делает тепловую массу более эффективной.Они аргументируют это тем, что, когда внутренняя и внешняя поверхности не покрыты изоляцией, они более эффективно поглощают и отводят тепло, не передавая его через стену.

Однако, если модели Каллио верны, размещение изоляции не кажется основным фактором эффективности тепловой массы. «Мои выводы показывают, что наличие бетонного слоя внутри немного помогает, но это не является большим преимуществом. Важно то, чтобы бетон был у вас, а не там, где он находится.”

Томпсон говорит, что исследование PCA пришло к аналогичному выводу. Ассоциация провела испытания различных конфигураций стен в 25 различных климатических условиях и обнаружила, что даже с бетоном, заключенным в пену, все еще сохраняется эффект тепловой массы. «Система [большой массы] с большим количеством изоляции будет превосходить систему с меньшей изоляцией, независимо от того, где размещены бетон и изоляция».

Какой толщины должны быть стены

Стены образуют перегородку и каркас здания, оболочку.Помимо герметизации помещений, их основными функциями являются изоляция от холода и шума, а также способность поддерживать элементы конструкции верха. Толщина определяется согласно строительным нормам и строительной физике для типов стен и их длины. Если вы никогда раньше не сталкивались с этой темой, в начале проектирования здания вам может быть непонятно, какой должна быть толщина стен внутри и вокруг дома. Если я коротко отвечу, какой толщины должны быть стены, максимальная рекомендуемая толщина для стен высотой до 70 футов составляет 12 дюймов. Когда дело доходит до стандартных строительных материалов, кирпичная кладка стен обычно бывает самой толстой, добавляйте дополнительные 4 дюйма на каждые дополнительные 70 футов в высоту. Любая толщиной , превышающая эту, независимо от материала, является чрезмерной.

Подробнее: Как построить подпорную стену из бетонных блоков

Уже есть определенные стандартные размеры для разных стен. Например, перегородки имеют другие размеры, чем несущие стены, внешние стены обычно бывают солидными, и различные факторы также определяют толщину кладки.Но не паникуйте! Ниже вы найдете все ответы на секреты того, какой толщины должны быть стены.

От чего зависит толщина стены?

Ограждение представляет собой сложное инженерное сооружение с множеством задач. Помимо защиты от дождя, ветра, мороза и солнечной радиации, он воспринимает нагрузку от потолков, крыш и всего на них. Внутренние стены и перегородки тоже делят пространство на комнаты . Требуемая толщина стенки для поддержки функции зависит от следующих факторов:

Тип и свойства материала — прочность, теплопроводность, морозостойкость, устойчивость к разного рода нагрузкам, способ монтажа;

Климатическая зона здания — минимальная и средняя температура в отопительный сезон, количество солнечной радиации, сила и направление ветра; Микроклимат помещения и необходимый режим влажности в зависимости от назначения — жилой, бытовой, отапливаемый или холодный;

• Сезонность использования — при временной эксплуатации к зданиям не предъявляются требования по энергосбережению;
• Эффективные нагрузки — чем они выше, тем прочнее должна быть стена;

Тип и этажность здания — на нижнем уровне нагрузка намного выше, чем на верхнем; Комбинации с внешним утеплителем — при использовании теплоизоляции расчет ведется только на прочность, что приводит к снижению расхода стеновых материалов;

Характер отделки — теплоизоляционная штукатурка или термопанели позволяет сохранять тепло, не увеличивая толщину стен.

Какая толщина кладки является общей?

Существуют стандартные значения толщины стен. Вы должны различать три типа стен. Сюда входят ненесущие перегородки, несущие стены и наружные стены.

Следует обратить внимание на минимальные габариты, особенно с несущими стенами. Возведение наружных стен также имеет большое значение и может немного запутать вас вначале. Так что было бы полезно, если бы вы делили различие между одинарными и двойными внешними стенами.Клинкерный фасад из клинкерного кирпича, например, представляет собой двустенную внешнюю стену. Напротив, оштукатуренная кирпичная кладка из кирпича или газобетона представляет собой однослойную внешнюю стену. Обратите внимание, что общая толщина двустенной внешней стены выше, но это не относится к компонентам кладки.

Научитесь устанавливать перемычку в существующей кирпичной стене.

Какой толщины должны быть ненесущие стены?

В случае ненесущей кирпичной кладки обычно достаточно строительства из гипсокартона.В остальном силикатные стены из кирпича подходят в качестве недорогой кладки перегородок. Стандартные значения ненесущих стен обычно составляют 11,5 см. Однако также возможно построить их толщиной всего 5,2 см или 7,1 см.

Какой толщины должны быть несущие стены?

Силикат

часто используется при кладке внутренних несущих стен и перегородок, так как по звукоизоляционным характеристикам он намного лучше керамики красного цвета.

Его кладка производится так же, как и у обыкновенного глиняного кирпича.Внутренняя перегородка, несущая дополнительную нагрузку, должна быть толщиной 25 см. В противном случае он не выдержит нагрузок. Межкомнатные перегородки, цель которых лишь разделить межкомнатное пространство, делают в полкирпича, и этого достаточно. Самые тонкие перегородки имеют толщину 6,5 см. Чтобы добиться такой толщины, достаточно уложить кирпич по краю. Тонкие перегородки длиной более 1,5 м оснащаются армированной проволокой.

Научитесь избавляться от старого кирпича.

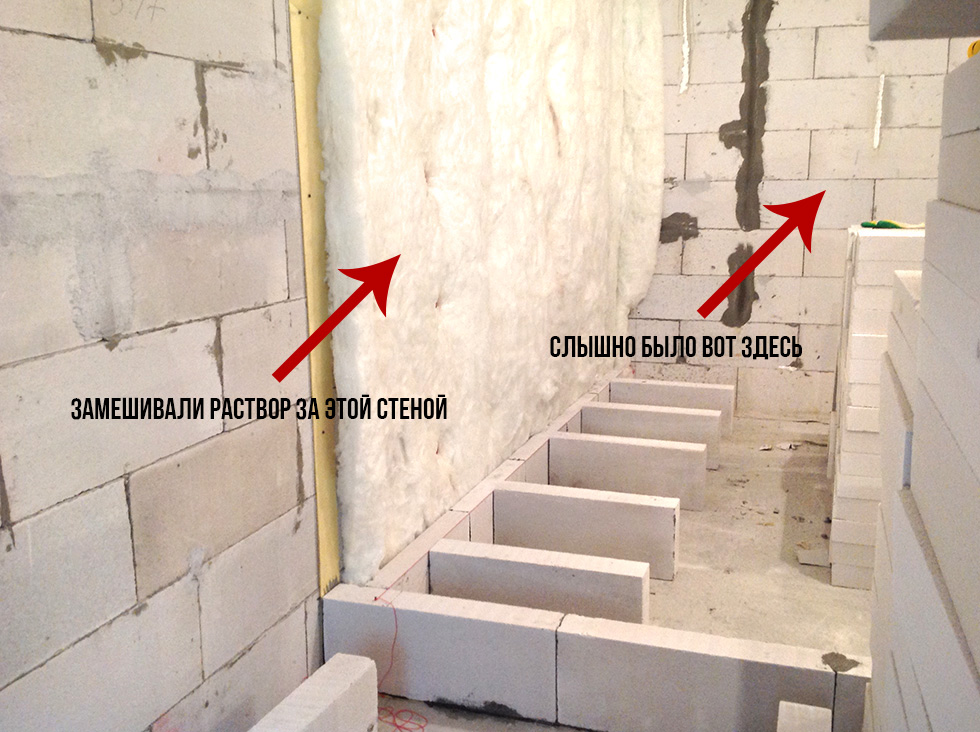

Если такие тонкие внутренние стены требуют повышенной звукоизоляции, то их отделывают уникальными звукопоглощающими материалами. Для этого подойдут листы из пробкового пенопласта.

Для минимизации нагрузки на подвал и уменьшения общего веса всего дома для перегородок используют пустотелый кирпич. Кроме того, несущие стены статически более устойчивы, чем перегородки, и поэтому спроектированы так, чтобы быть более прочными.

Каковы обычные размеры внешних стен?

Существует пять различных стандартных размеров наружных стен.Это 24 см, 30 см. 36,5 см. 42, 5 см и 49 см. Чтобы решить, какой толщины вы в конечном итоге построите стену, вы всегда должны рассматривать все влияющие факторы индивидуально.

Для наружных стен следует также рассчитать эффект теплоизоляции. Например, вы можете намеренно построить стену из газобетона, которая будет намного прочнее, чтобы обеспечить адекватную изоляцию. Это поможет вам сэкономить время и деньги. Конечно, для усиления эффекта еще можно использовать дополнительную теплоизоляцию.

Какой толщины должны быть стены из других материалов, помимо кирпича?

Стены кирпичные прочные; хорошо выдерживают нагрузки от балок и железобетонных плит перекрытия, подвесного оборудования.Но их теплопроводность вызывает большие сомнения. С этой целью стены в настоящее время изготавливаются из других материалов, таких как:

• Газобетон
• Пеноблок
• Дерево

Какой толщины должны быть стены из газобетона?

Газобетонные блоки широко используются при строительстве частных домов. Высокая самонесущая способность этого материала позволяет возводить дома до 5 этажей. Марка газобетона указывает его плотность — от 300 до 1200 кг / м³.Чем ниже показатель, тем лучше теплоизоляционные свойства, но тем ниже прочность материала.

В частном строительстве до 3 этажей используются газобетонные блоки класса В 2,5 марки Д500-900.

Здесь рекомендуемая толщина стен для нежилых домов, летних кухонь, одноэтажных домов в регионах с теплым климатом — 300 мм. Заборы для гаражей и хозяйственных построек не нормируются по сопротивлению теплопередаче. Стена толщиной 200-300 мм полностью выдержит нагрузку от кровли небольшого пролета.

Наружные стены подвалов не должны быть тоньше 300-400 мм. Также обычно используется газобетон марки В 3,5 не ниже Д600.

Какой толщины должны быть стенки пеноблока?

Пенобетон

обычно используют для изготовления пеноблоков. Они приобретают структуру в процессе производства за счет добавок, которые провоцируют образование мельчайших закрытых пор.

По прочности и теплоизоляционным свойствам пенобетон уступает газобетону.Его теплопроводность выше, а удельный вес выше. Пеноблоки укладываются на цементно-песчаный раствор, что приводит к неравномерной теплоотдаче через стены и образованию мостиков холода.

Подробнее: Как установить дверную обшивку с неровными стенками

Здесь рекомендуемая толщина стенки должна быть 400 мм. В жилых помещениях стены необходимо утеплять. Для этого используется облицовка кирпичом, пенополистиролом или минеральной ватой.

Гаражи, хозяйственные постройки и помещения сезонного использования можно оставить без утепления.Но из-за невысокой морозостойкости материала внешнюю поверхность необходимо защитить штукатуркой.

Какой толщины должна быть деревянная стена?

Деревянные дома строятся из оцилиндрованного бревна, цельного или клееного бруса. Стандартные размеры круглого пиломатериала от 160 до 280 мм с шагом 20 мм; толщина бревенчатого профиля 95-275 мм.

• Для строительства домов чаще всего используются сосна, ель, лиственница, кедр, дуб.
• Деревянный дом можно построить по двум технологиям:
• Из бруса или бревна толщиной до 165 мм с дополнительным утеплением;
• Из более толстого бруса без внешней или внутренней теплоизоляции.
• В первом случае достигается значительная экономия на отоплении здания зимой; во втором комфортный микроклимат достигается за счет более интенсивного обогрева.

Древесина считается теплым материалом, но согласно расчету теплопроводности толщина стенки, отвечающая требованиям энергосбережения, должна быть не менее 350 мм.

Какой толщины должны быть стены: часто задаваемые вопросы

Какой толщины стены на плане этажа?

Это будет зависеть от метода строительства стены. внутренние стены обычно имеют толщину около 5,5 дюймов, а внешние стены — около 7,5 дюймов. Если вы рисуете план существующего дома, измерьте толщину стен на дверях и окнах. Кроме того, стандарты компании часто устанавливают максимальный процент от минимального предела текучести, и в этом примере вы умножаете максимальное значение компании на 42 тысячи фунтов на квадратный дюйм, а не на 20 тысяч фунтов на квадратный дюйм . Если ваша компания допускает только 20% минимального предела текучести при нормальном рабочем давлении, то любое значение из уравнения.

Какая средняя толщина наружной стены?

Как указывалось ранее, средняя толщина внешней стены составляет от 24 см до 49 см.

Какая минимальная толщина стенки?

Минимальная толщина стены составляет от 24 см до 26 см, хотя это в значительной степени зависит от материалов, из которых изготовлена ​​стена. Кроме того, с допусками изготовления 8% по толщине стенок стояк выдерживает обрушение с верхом на высоте 8000 футов.(2438 м) стояка пустота. Это будет означать, что выход процесса составляет 50 процентов. Промышленные допуски допускают толщину ± 10%. Это общий разброс до 20% от наименьшей до наибольшей толщины, что дает широкий диапазон размеров.

Заключение

Какой толщины должны быть стены? Ответ на этот вопрос не так прост, как кажется. С одной стороны, чем толще стена, тем лучше она сохраняет тепло. С другой стороны, неоправданная трата материала приводит к финансовым потерям на этапе строительства.Повышение энергоэффективности также является приоритетным направлением современной экономики. Доля затрат на отопление превышает половину общих эксплуатационных расходов здания. Это особенно остро стоит при повышении цен на энергоносители. Чтобы потери тепла не отнимали большую часть семейного бюджета, вам необходимо определить оптимальные параметры стен дома, как указано выше, до начала строительства.

Изолированные бетонные опалубки (ICF) | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде.Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Сертифицированные ENERGY STAR дома, версия 3 / 3.1 (Ред. 09)

Контрольный список для полевых работ оценщика

Система теплового ограждения.
3. Пониженный тепловой мостик.
3.4 В надземных стенах, отделяющих кондиционированное от некондиционного помещения, используется один из следующих вариантов (за исключением балок обода / ленточных балок): ¹⁶
3.4.2 Структурные изолированные панели ИЛИ; Изолированные бетонные формы ИЛИ; Двустенный каркас ИЛИ; ^{17, 20}

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и плит должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню монтажа 1 в соответствии со стандартами RESNET.

Американское общество по испытанию материалов (ASTM) E2634-11

Стандарт на изоляционную бетонную опалубку для плоских стен (системы ICF). Настоящая спецификация предназначена для применения к системам ICF, которые будут действовать как несъемная опалубка для монолитных железобетонных балок; перемычки; внешние и внутренние, выше и ниже уровня несущих и ненесущих стен; фундамент; и подпорные стены.Кроме того, данная Спецификация ограничивается системами ICF, в результате которых получается однородное монолитное бетонное ядро.

2009 , 2012 , 2015 , 2018, и 2021 Международный кодекс энергосбережения

ICF специально не рассматриваются в IECC.

2009 , 2012 , 2015 и 2018 Международный жилищный код

Хотя изолированные бетонные формы рассматриваются в IRC в разделе R611 (R608 в 2015 и 2018 IRC), тепловые мосты конкретно не рассматриваются.

2015 и 2018 IRC

Формы стеновых панелей

Flat ICF должны соответствовать ASTM E2634.

Модернизация:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2018 IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.
