виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

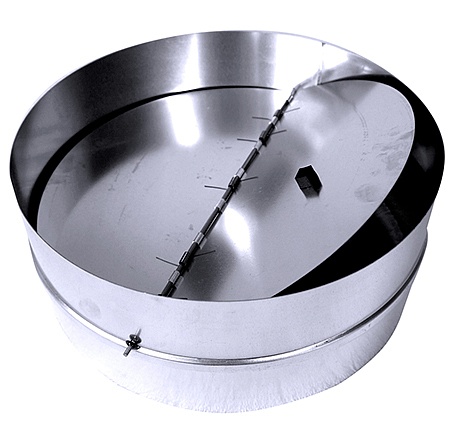

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

назначение, виды, установка. Как сделать своими руками

Система вентиляции помещения предназначена для того, чтобы обеспечивать приток свежего воздуха, при этом удаляя отработанный, неприятный запах и пыль. Часто случается так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают посторонние запахи от соседей. Чтобы этого не происходило, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан

Обратный клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру. Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

Основными причинами, при наличии которых следует установить обратный клапан, являются:

• Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
• Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
• В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
• В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
• Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Виды обратных клапанов для вентиляции

Клапаны для вентиляции могут классифицироваться по материалу изготовления, чаще всего их производят из:

• Пластика.
• Тонкой оцинкованной стали.
• Комбинированных материалов – стали и пластмассы.

Вариант, изготовленный из пластмассы, часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подойдут под любой стиль интерьера. Кроме того, пластмассовые клапаны легко справятся с задачами естественной вентиляции. Еще одним несомненным их плюсом является доступность – пластиковые обратные клапаны самые дешевые устройства среди других аналогов.

Модели, изготовленные из оцинкованной стали используют на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны обладают прочной конструкцией, что позволяет им функционировать в приточно-вытяжных системах вентилирования. Кроме того, на предприятиях всегда выдвигаются повышенные требования к пожаробезопасности, а стальные клапаны хорошо справляются с этой задачей.

В зданиях, где присутствует естественная вентиляция, хорошо зарекомендовали себя устройства из комбинированных материалов. Корпус изделия выполнен из оцинкованной стали, а лопасти изготовлены из пластика. Таким образом, клапан реагирует при самом маленьком дуновении ветра и обеспечивает естественный воздухообмен.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:

1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
4. Бабочка.Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Как правильно выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться такими критериями:

• Прибор должен быть чувствительным даже к небольшому движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальному воздухообмену и увеличению тяги.
• Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр клапана в точности подходящий по размеру к параметрам вентилятора.
• Обратите внимание на рабочую температуру клапана – некоторые приборы могут работать только при средних температурах.
• В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Делается это для удобства установки устройства.

Не стоит забывать о том, что при неправильном подборе клапана, воздухообмен в квартире может нарушиться и полностью поменять свое направление.

Рекомендации по установке устройства

При самостоятельной установке клапана в вентиляцию важно помнить направление воздушных масс. Если этот вопрос решено, то можно переходить к непосредственному монтажу устройства.

Для этого необходимо вставить корпус клапана в вентиляционный ход и наметить отверстия для будущего крепежа. После чего, по намеченным точкам просверлить отверстия с помощью шуруповерта или дрели. Также необходимо проделать отверстия для крепления в вентиляции.

Далее вставить дюбели и закрепить обратный клапан в вентиляции с помощью отвертки. Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, необходимо их замазать с помощью силикона, для обеспечения герметичности. Если этого не сделать, то прибор не сможет выполнять предназначенную функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, его с легкостью можно изготовить самостоятельно в домашних условиях. Самым простым будет клапан мембранного действия. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепежи.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

1. Измерить размеры вентиляционного отверстия и вырезать решетку таким образом, чтобы ее величины были на 2 см больше самой отдушины.
2. Если имеется кусок пластика под заготовку, то чтобы сделать решетку воспользуйтесь напильником.
3. Поверхность решетки должна быть гладкой, чтобы мембраны плотно к ней прилегали.
4. Прикрепить два квадратика пленки толщиной 0,5 мм с двух сторон от решетки. Сделать это лучше с помощью герметика.
5. Просверлить в решетке отверстия для крепления к стене.
6. Установить решетку в отдушину и закрепить.

Самодельное устройство сможет работать как с системой естественной вентиляции, так и с принудительной циркуляцией воздуха.

При наличии проблем с вентиляцией все же рекомендуется установить обратный клапан, таким образом обеспечив себе комфорт и отсутствие неприятных запахов в квартире.

Видео:

Обратный клапан на вентиляцию: применение и критерии выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

• материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

Обратный клапан круглого сечения из оцинкованной стали

• по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
• по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

Наружная вентиляционная решетка с обратным клапаном

• методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
• методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
• пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система  —  в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

 Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

• устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильной подборке модели обратного клапана, воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

Вентилятор со встроенным обратным клапаном-бабочкой

• параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
• условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
• особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны у зарекомендовавших себя производителей.

Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Статья по теме:

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

Полезный совет! Если при монтаже обратного клапана своими руками между стеной вентиляционной шахты и корпусом устройства остались щели, их заполняют силиконовым герметиком.

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Обратный клапан на вентиляцию: назначение, разновидности, пошаговая инструкция

При строительстве загородного дома элементы системы вентиляции обычно закладываются еще на этапе проектирования. Там несколько проще – система полностью «своя», то есть никоим образом не контактирующая с другим жильем. А вот в городских квартирах ситуация несколько иная. В многоэтажных домах в обязательном порядке предусматриваются вентиляционные отдушины – на кухне, в ванной и санузле. Они связаны с вытяжными каналами, идущими с первого по последний этаж, к которым подключены все квартиры в стояке. Нередко случается такое, что из этих вытяжных каналов в помещения начинают проникать весьма неприятные запахи. Это подвигает некоторых недальновидных владельцев квартир перекрывать окошки, заклеивая их или придумывая те или иные механические задвижки. Мотивация такова – открою, например, когда сам буду мыться в ванной или готовить, чтобы все вытянуло, а потом можно и снова прикрыть.

Обратный клапан на вентиляцию

Это – непростительная ошибка, чреватая очень серьезными последствиями. Вытяжка должна работать постоянно, вне зависимости от того, пользуетесь ли вы сейчас кухней, ванной или туалетом! Ведь она является важнейшей частью естественной системы вентиляции всей квартиры. Перекрытие каналов приводит к нарушению нормального воздухообмена, спертому воздуху в комнатах, повышенной влажности, от которой буквально один шаг до отсыревших стен и массового развития плесени или грибка.

Выход видится совсем иным – необходимо перекрыть дорогу любым воздушным потокам извне, но так, чтобы при этом не создавалось препятствий свободному выходу воздуха наружу. Такую задачу успешно решает обратный клапан на вентиляцию. Познакомимся поближе с этим нехитрым, но очень полезным устройством.
Но для начала имеет смысл разобраться, почему из вентиляционных отдушин может сквозить неприятным запахом.

Возможные причины появления обратной тяги

Чтобы разобраться с тем, почему через отдушины в помещения может поникать воздух, необходимо понять, как устроена система вытяжной вентиляции в многоэтажном доме.

Здесь возможны несколько схем.

Распространенные схемы организации вытяжной вентиляции в многоэтажных домах.

а. Каждая вентиляционная отдушина имеет собственный вертикальный канал. Эти каналы собраны «пакетом» и выведены через кровлю здания.

Понятно, что при такой схеме взаимное влияние разных каналов друг на друга – минимальное, но тоже совсем не исключается. Главная же проблема в том, что по такой схеме вентиляцию в многоквартирных домах в наше время практически не используют. От нее отказались вследствие роста этажности строительства, так как система отдельных вертикальных каналов стала требовать слишком много места.

Подобную схему активно применяют в частном одноэтажном и малоэтажном строительстве, где возможности размещения индивидуальных каналов не столь ограничены.

Но следует правильно понимать, что защиты от обратной тяги даже такая схема не дает.

б. Схема, во многом аналогичная предыдущей. Разница в том, что воздух из индивидуальных каналов попадает в пространство «теплого чердака», откуда уже через общую трубу отводится в атмосферу.

Взаимное влияние каналов при такой организации может быть уже более выраженным.

в. Наиболее распространенная в наше время схема организации вытяжной вентиляции – общий вытяжной вертикальный канал – вентиляционный ствол или шахта, к которому через отдельные каналы-«спутники» подключены вентиляционные отдушины. В зависимости от серии дома, ствол может быть общим на всю квартиру (соответственно, и на весь стояк квартир), или же используются два ствола – для кухни и для санузлового блока (ванная и туалет).

Несмотря на то что отдушина по правилам не входит непосредственно в ствол, а соединена с ним наклонным или вертикальным участком (за что такую схему часто называют «елочкой»), взаимное влияние каналов становится весьма существенным. То есть перетекание отводимых потоков в помещение на другом этаже, при создании определенных условий – вполне вероятно.

г. Схема с горизонтальным коллектором, к которому подключено несколько каналов. А уже от коллектора проложен вертикальный канал для вывода собранного воздуха через крышу в атмосферу.

Коллектор может быть один — на весь стояк квартир, или же делается два или больше, обслуживающих несколько этажей из стояка.

Очевидно, что схема тоже весьма уязвимая в плане взаимного влияния воздушных потоков в разных каналах, подключённых к общему коллектору.

Бывают и несколько иные варианты, но они, как правило, уже являются производными от рассмотренных.

Итак, если вместо вытяжки воздуха через отдушину начинается его поступление, сопровождающее часто неприятными запахами, подхваченными из общего ствола или от выхода соседнего канала (при вариантах а. и б.), то налицо эффект «опрокидывания тяги» или «обратной тяги». Кстати, даже если запахов нет, то радоваться рано – обратная тяга зимой будет забрасывать в помещение холодный воздух, и при любых обстоятельствах – нарушать нормальную работу все системы вентиляции.

Специалисты для проверки тяги в вентиляции используют специальные приборы – анемометры, показывающие скорость отводимого воздушного потока.

А что может выбывать обратную тягу? Причин немало, и весьма разноплановых.

• Естественная тяга даже при идеальных всех прочих условиях очень зависима от перепада высоты между точкой расположения отдушины и устьем вертикального канала. Поэтому на первых этажах ее показатели всегда выше, с возрастанием высоты – снижаются, а на самых верхних этажах – минимальны и даже могут вовсе быть равными нулю.

Самостоятельная проверка уровня тяги в вентиляции – о ней судят по отклонению язычка пламени или по степени «прилипания» листа бумаги к решетке на отдушине.

• Очень сильное влияние на уровень тяги оказывает температура. Если точнее – то разница температур в точке забора воздуха и в области устья вертикального канала. Даже та система вентиляции, что беспроблемно работает зимой, способна иногда преподносить весьма неприятные «сюрпризы» в теплое время года.
• Еще один казус, который способна преподнести температура – в области устья из-за сильного охлаждения может существенно возрасти плотность воздуха, что ведет к образованию так называемой «воздушной пробки». В таких условиях тяга слабеет или даже «опрокидывается» — через отдушины верхних этажей в помещения прибывает холодный воздух, а «ароматы» с нижних этажей становятся «общим достоянием» для средних.
• К снижению тяги приводит зарастание каналов. Отводимый из квартир воздух, в порядке вещей, насыщен влагой и всяческими испарениями, образуемыми при приготовлении пищи. Такая смесь способна оседать на стенках шахты, на нее впоследствии налипает пыль, и это постепенно ведет к уменьшению сечения канала. Если соответствующие службы, ответственные за обслуживание вентиляционных систем, работают абы как, то совсем неудивительно, что тяга постепенно слабеет.

Бывают ситуации и похлеще — при проверке шахт оказывается, что они частично или даже полностью забиты крупногабаритным мусором по вине строителей или горе-ремонтников или вследствие разрушения кирпичных труб на крыше.

В вентиляционных каналах порой наблюдается и вот такая «красота»…

• На состояние тяги могут активно влиять и внешние условия, например, сильный ветер, так как в большинстве случаев оголовки вентиляционных труб в многоэтажных домах не имеют качественных дефлекторов. Случается и другое – в непосредственной близости от дома выросли или, наоборот, спилены деревья, выполнено строительство или снос дома. Одним словом, оголовок вентиляционной трубы попал по тем или иным причинам в зону ветрового подпора, что сказалось на тяге в общем канале.
• Для домов старой постройки очень актуальна и другая причина. Каналы когда-то давно рассчитывались исключительно на естественную вентиляцию, без учета возможных подключений приборов принудительной перекачки воздуха. То есть если кто-то в стояке подсоединил к общему каналу, скажем, кухонную вытяжку (а это – сплошь и рядом), то при ее включении нарушается сбалансированность системы. Канал буквально переполняется отводимым воздухом, который, не успевая выйти вертикально наружу, начинает через отдушины попадать к соседям.

Подключение мощных кухонных вытяжек с общим стоякам с каналами недостаточного сечения – частая причина обратной тяги в старых многоэтажках.

Это были перечислены, так сказать, внешние факторы. Но недостаточную или даже обратную тягу могут вызывать и причины, кроющиеся непосредственно в квартире. Кстати, они в равной степени справедливы и для собственного дома.

• «Золотое правило» сбалансированной вентиляции – объем поступления воздуха в квартиру равен его оттоку через вытяжные каналы. То есть если приток минимален или отсутствует вовсе, то не следует ждать и тяги в вентиляционном канале. При современном повсеместном увлечении металлопластиковыми окнами и герметичными дверями перекрываются естественные пути проникновения воздуха в помещения, то есть вентиляция при закрытых окнах не будет работать как таковая. Проблемы решаются установкой приточных клапанов, врезаемых непосредственно в окна или монтируемых в отверстия, пробуренные в стенах.

Приточные клапаны обеспечивают поступление свежего воздуха в помещение в необходимых объёмах.

На пути воздушных потоков в квартире или доме (от приточных устройств к вытяжным отдушинам) могут быть препятствия. Например, плотно подогнанные и по большей части — держащиеся закрытыми двери, в которых отсутствуют окна для циркуляции воздуха.

Если дверь плотно закрывает проход для воздуха, на ней должны быть предусмотрены вентиляционные окошки, закрытые аккуратными решетками или вставками.

• Совершенно непредсказуемую картину могут преподнести неконтролируемые сквозняки, особенно в ветреную погоду. Могут создастся условия, при котором в районе расположения вентиляционной отдушины возникнет разрежение воздуха, и появится эффект обратной тяги со всеми его «прелестями».
• В домах и квартирах хозяевами практикуется установка вентиляционных коробов, к которым подключено сразу несколько точек отвода воздуха. Например, ванная и санузел, общая кухонная вентиляция и вытяжка над плитой. Часто случается, что преобладание одного потока (включение принудительной вентиляции) оказывает влияние на другие, и воздух, который по идее должен был бы отводиться наружу, просто перетекает в соседнее помещение.

В любом из перечисленных выше случаев на помощь придет обратный клапан.

Однако, следует очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Но он никоим образом не решает проблем ее возникновения. То есть если нарушение нормальной работы вентиляции вызвано какими-то причинами, то установка обратного клапана никак не освобождает хозяев от поиска путей их устранения. Повышения эффективности работы системы вентиляции он однозначно не дает.

Принцип устройства и работы обратных клапанов различных типов

Не надо полагать, что обратный клапан – это какое-то инновационный сложный прибор. И принцип его работы, и устройство – очень просты. А где простота – там обычно и надежность.

По сути, это встраиваемый в воздуховодный канал затвор, которые работает исключительно в одну сторону. При нормальном течении потока он открыт, но при малейшей попытке изменения направления — канал перекрывается. Все это происходит в автоматическом режиме, не требуя вмешательства пользователя.

Принцип работы общий, а вот сами затворы могут несколько различаться своим устройством. Существует несколько основных типов, которые могут иметь различные модификации.

Одностворчатый обратный клапан

Затвор приставляет собой пластину (створку), способную полностью перекрыть просвет вентиляционного канала. Эта платина закреплена на оси, расположенный эксцентрично. То есть одна половинка створки больше (читай: тяжелее) другой, что способствует ее возвращению исходное (закрытое) положение при отсутствии прямого тока воздуха через канал. Поэтому такие устройства еще называют клапанами гравитационного принципа действия.

Одностворчатый обратный клапан гравитационного действия.

Такие клапаны для домашних систем вентиляции обычно изготавливаются из пластика, а сама створка имеет очень небольшой вес. То есть открыть ее сможет даже естественная тяга в вентиляционном канале. Если тяга по каким-то причинам отсутствует – створка опущена. Ну в случае появления обратной тяги – давление воздуха плотно прижмет затвор к выступам по периметру, перекрывая тем самым путь для нежелательного потока.

Подобные клапаны выпускаются для различных типов вентиляционных воздуховодов как по размерам, так и по форме сечения. Конструкция – очень простая и надежная, правда, тоже не без недостатков.

Одностворчатый обратный клапан для воздуховода прямоугольного сечения

Прежде всего недостаток кроется в ограниченности положений клапана, в которых он будет работоспособен. Она рассчитан на применение на горизонтальных участках вентиляционных каналов, при этом ось заслонки должна располагаться  выше центра канала. Так, чтобы большая по площади половина створки стремилась в закрытое положение. Или на вертикальных каналах, но только с восходящим направлением потока воздуха, и при этом бо́льшая часть створки должна открываться вверх, а при отсутствии нормальной тяги – возвращаться в нижнее закрытое положение.

В других положениях такой клапан будет или полностью неработоспособен, или очень потеряет в своей эффективности.

Нормальные положения одностворчатого обратного клапана на горизонтальном (слева) и вертикальном восходящем (справа) участках вентиляционного канала

Как уже говорилось, подобные клапаны очень хорошо подходят для систем естественной вентиляции. Но устанавливаются устройства такого типа и в каналы с принудительным перемещением воздуха. А небольшая модернизация позволяет даже регулировать срабатывание задвижки в зависимости от направления и плотности потока. Например, в обычных условиях клапан перекрывает вытяжной канал, выходящий из помещения на улицу, предотвращая проникновение холодного воздуха в помещение. Но при включении вентилятора воздушный поток откроет заслонку.

Промышленный обратный вентиляционный клапан с возможностью регулировки положения заслонки и усилия срабатывания.

1 – корпус клапана. В показанном примере предусмотрено фланцевое соединение с воздуховодом, хотя может быть и раструбное.

2 – створка, выполняющая роль затвора. Эксцентрично размещена на горизонтальной оси.

3 – выветренный пояс-ободок, к которому прижимается заслонка при закрытии клапана.

4 – ось заслонки.

5 – регулировочный рычаг, закрепленный на выступающем из корпуса конце оси. Положение рычага относительно плоскости заслонки во многих моделях может изменяться.

6 – груз-противовес, положение которого может варьироваться. Тем самым изменяется величина рычага приложения силы.

Изменением положения рычага относительно плоскости заслонки можно выставить положение клапана «по умолчанию», то есть нормально закрытый или нормально открытый (такое тоже в промышленных установках нередко требуется). Ну а перемещением противовеса по рычагу изменяется усилие, которое необходимо приложить для открытия или закрытия клапана.

Двустворчатые обратные клапаны

Такие устройства очень часто именуют «бабочками» — за очевидное сходство раскрывающихся от центральной оси полукруглых створок с крыльями этого насекомого.

Чаще всего створки подобных клапанных устройств оснащены пружинами, возвращающими их в исходное закрытое положение. При возникновении в воздуховоде потока определенной плотности, он преодолевает усилие пружин и открывает сворки, обеспечивая практически беспрепятственный проход. Чем сильнее напор воздуха – тем шире откроется клапан. Понятно, что в обратном направлении прохода быть не может – пружины удерживают створки в закрытом положении. Мало того, если с внешней стороны возникнет избыточное давление – оно еще больше будет прижимать створки к ободку, повышая герметичность затвора.

Одна из моделей двухстворчатого обратного клапана типа «бабочка»

Очевидно, что такие клапаны уже не всегда способны работать при естественной вентиляции – силы воздушного потока может быть недостаточно, чтобы провернуть подпружиненную створку. А вот для воздуховодов, к которым подключены вентиляторы – это отличное решение. Причем, подобная конструкция не накладывает практически никаких ограничений по пространственному положению клапана – он будет прекрасно работать в горизонтальных и вертикальных каналах, в расположенных под наклоном, вне зависимости от направления потока.

Некоторые модели клапанов-«бабочек» позволяют осуществлять регулировку усилия срабатывания, необходимого для открывания створок.

Раз этот клапан предназначен в основном для каналов с принудительным перемещением воздуха, то его выпускают не только в виде отдельного устройства, но и встроенным непосредственно в конструкцию вытяжного вентилятора. Если возникает необходимость в принудительной вытяжке воздуха из помещений, то установка подобной модели вентилятора решает разом две проблемы. За обратную тягу можно будет не переживать: пока вентилятор не включен – клапан «по умолчанию» закрыт.

Осевой вентилятор со встроенным обратным клапаном-«бабочкой»

Могут встречаться и несколько иные модификации «бабочек». Например, в некоторых моделях вентиляторов створки клапанов имеют форму не полукругов, а полуколец, закрывающих канал для прохода воздуха вокруг цилиндрического корпуса электропривода.

Вентилятор со встроенным обратным клапаном-«бабочкой», имеющим створки в виде полуколец.

Справедливости ради можно отметить, что существуют «бабочки» и с не подпружиненными «крылышками», а с работающими по гравитационному принципу. То есть при отсутствии напора воздуха в «правильном направлении» створки просто под своей тяжестью опускаются в положение «закрыто» Естественно, это сразу накладывает ограничения на пространственную ориентацию устройства – только в вертикальном канале и только на восходящем потоке.

Обратный клапан-«бабочка», традиционно устанавливаемый между выходным патрубком кухонной вытяжки и подключенным к ней воздуховодом. Пружинок для возврата створок в исходное нижнее положение чаще всего не требуется.

Характерный пример такого устройства – обратный клапан, обычно входящий в комплект кухонной вытяжки. В обычных условиях, когда вытяжка не работает, створки находятся в закрытом положении просто под действием силы тяжести. Обратной тяги из вентиляционного канала через фильтры и решетку вытяжки не будет. При включении привода воздушный поток открывает клапан, и собираемые испарения от плиты свободно отводятся в вентиляционный канал.

Многостворчатый обратный клапан

Такая конструкция клапана, как правило, применяется в условиях, когда требуется перекрыть достаточно большую по площади отдушину. И в отличие от остальных типов, подобное устройство обычно устанавливается в самом конце горизонтального вытяжного вентиляционного канала, то есть на его выходе, например, на улицу. Применяются такие устройства и в качестве приточных клапанов, но тогда они должны быть смонтированы в самом помещении, в качестве своеобразного «оголовка» канала,  проходящего через стену .

Многостворчатый обратный клапан собран по типу жалюзи – такие устройства в пластиковом исполнении обычно ставятся в помещениях на приточные каналы вентиляции

Действие такого устройства также основано на гравитационном принципе. Горизонтальные створки – каждая на своей оси, расположенной по верхнему краю. Количество ламелей и их размеры могут быть разными – это во многом зависит от общих размеров клапана.

При отсутствии потока створки опущены вниз, не допуская обратной тяги. Чем больше давление на клапан снаружи, тем плотнее прилегают створки друг к другу.

Если же воздушный поток направлен в нужном направлении, то он приподнимает створки – клапан открыт. Чем сильнее поток – тем больше угол открытия створок, вплоть до их положения, параллельного потоку .

Такие устройства часто выпускаются в виде вентиляционных решеток. Они могут быть пластиковыми или металлическими. Пластиковые, как правило, предназначены для установки в помещениях, то есть работают в интересах приточной вентиляции. Металлические, как более прочные и долговечные, можно размещать на улице, то есть в устье вытяжного канала.

Металлический обратный клапан-жалюзи – хорошо подойдёт для установки на стене дома снаружи, в точке выходя вытяжного канала.

Существуют и страиваемые модели, которые монтируются в разрыв воздуховода. Но, как правило, это промышленные модели, многие из которых имеют механизм ручного управления работой или настройки под конкретные параметры воздушного потока, необходимого для их открытия.

Промышленный многостворчатый обратный клапан-жалюзи, предназначенный для встраивания в систему вентиляции.

Обратные клапаны мембранного типа

В таких клапанах механическая часть, по сути, отсутствует. Роль затвора выполняет гибкая полимерная пленка – она вырезана ровно по размерам вентиляционного канала в месте установки мембраны. То есть в закрытом положении мембрана полностью перекрывает канал, прижимаясь своими краями к выступу по периметру.

Саму мембрану практически не видно – она изготовлена их прозрачной лавсановой пленки. Стрелками показаны три точки крепления мембраны к решетке клапана.

Принцип работы очевиден. Мембрана закреплена в нескольких точках по одной линии, проходящей через центр, так, чтобы оставалась степень свободы у двух половинок. Есть, правда, и другие варианты: прямоугольная мембрана, закрепленная к корпусу по линии одного своего (верхнего или бокового) края – получается одна свободная створка.

Если поток воздуха идет в нужном направлении, лепестки под его давлением отгибаются и не препятствуют проходу.

Но если направление поменялось (возник эффект обратной тяги) – мембрана, принимает плоское положение, прижимается к расположенной позади нее решетке, а краями – к ободку. И тем самым надежно перекрывает канал.

Схема проста и эффективна, очень дешева в производстве, поэтому к ней обращаются довольно часто. Долговечность же напрямую зависит от качества самой мембраны и ее крепления к корпусу – встречаются совсем уж дешевые «поделки», в которых пленка быстро деформируется или срывается с точек крепления.

Кроме отдельных клапанных устройств такого типа, встраиваемых в воздуховод, выпускаются вентиляционные решетки на стандартные отдушины. Кроме того, мембранными обратными клапанными оснащены и многие модели накладных вентиляторов.

Принцип работы мембранного обратного клапана на встраиваемом накладном вентиляторе

Простота схемы – очевидная причина того, что именно такие обратные клапаны чаще всего изготавливаются своими руками. Например, некоторые хозяева оснащают им, во избежание обратной тяги, обычную вентиляционную решетку.

Согласитесь, что смастерить подобный обратный клапан на вентиляционной решётке своими руками – опытному мастеру труба не составит.

Надо сказать, что практически все обратные клапаны для квартирной вентиляции – недороги, и их приобретение не сказывается особо чувствительно на семейном бюджете. Однако, если нет возможности (или желания) приобрести такое устройство, то простейший мембранный затвор, например, на вентиляционную отдушину, вполне можно изготовить и самостоятельно.

Например, вот так:

Изготовление обратного клапана на вентиляционную отдушину своими руками

Это был всего лишь один из примеров, а вариантов здесь может быть немало. Еще один  показан в видеосюжете ниже – здесь лепестки клапана крепятся непосредственно к самой решетке, с тыльной ее стороны.

Видео: Еще один вариант самодельного обратного клапана на вентиляционную решетку.

Видео: Готовая вентиляционная решетка с обратным клапаном

Где и как устанавливается обратный клапан

По идее, любой канал как приточной, так и вытяжной вентиляции стоит оснастить обратным клапаном. На приточных «ветках» это устройство не будет допускать «опрокидывания» тяги и свободному выходу тепла из жилых помещений. Про роль клапана на вытяжных каналах уже много говорилось выше.

• При подборе необходимой модели исходят из формы и размеров вентиляционных воздуховодов или отдушин. Учитывается и место установки устройства – будет ли оно «конечным», (то есть располагаться на входе в вентиляционный канал или на выходе из него), или предполагается его канальный монтаж по ходу воздуховода. Для подобных схем выпускаются специальные клапаны прямоугольного и круглого сечения, под стандартные воздуховоды. Они выполнены в виде стыковочного элемента (фланца) для соединения двух прямых участков трубы или короба (при необходимости – с переходом от одной формы сечения на другую). Другой вариант – клапаны в тройнике, к которому подсоединяется сразу два канала с последующим объединением потоков и выводом наружу.

Соединительный элемент для двух участков вентиляционных труб со встроенным обратным клапаном.

• Материал изготовления клапанов – пластик или металл. Для обычной квартирной вентиляции обычно бывает вполне достаточно пластиковых изделий – при качественном исполнении они ничуть не хуже металлических, а по уровню издаваемого при работе шума – значительно выигрывают.
• Установку клапана лучше всего предусматривать внутри помещения. Да, выпускаются модели (о них уже упоминалось), допускающие внешнюю установку, например, на наружной стене на выходе вытяжного канала. Но следует правильно понимать следующее — вытягиваемый из квартиры или дома воздух всегда насыщен водяными парами. И в условиях отрицательных температур эта влага может замерзать, нарушая корректную работу механических заслонок клапана. То есть придется время от времени (а бывает – что и довольно часто) для восстановления работоспособности устройства проводить удаление наледи, что, согласитесь, не слишком удобно. Лучше разместить клапан в тепле, а на улице выходное отверстие прикрыть обычной декоративной решеткой.
• Если в доме (квартире) организована естественная вентиляция, то бывает достаточно установки обратных клапанов только на вытяжные отдушины на кухне, в ванной, санузле. При этом предпочтение следует отдавать или мембранным устройствам, или одностворчатым, не оснащенным пружинным поджимом затвора. Такие клапаны обычно очень чуткие, и легко открываются при небольшой естественной нормальной тяге.
• Сложнее, если разные помещения «завязаны» на один вентиляционный канал – в таких случаях никак нельзя исключить взаимного влияния. То есть, например, если вход в вентиляционный канал располагается, скажем, в санузле, а ванная просто соединена с этим помещением сквозной отдушиной, вполне возможно перетекание пара и неприятных запахов туда или обратно. Значит, желательно перекрыть путь подобного перемещения  установкой двух обратных клапанов. Эта схема может быть реализована как при естественной вентиляции (установкой чувствительных клапанов на вентиляционных отдушинах), так и при принудительной с монтажом двух воздуховодов, затем объединяющихся в один с выводом в вентиляционную шахту.

Принудительная вытяжная вентиляция из ванной и санузла, объединяемая на одном канале. На каждом из рукавов должен стоять собственный обратный клапан.

• Бывают ситуации и посложнее. Например, по тем или иным соображениям приходится объединять вытяжные каналы со всех помещений, включая санузловую зону и кухню. Здесь, понятно, без обратных клапанов и вовсе обойтись невозможно. Примерная схема такого объединения с рекомендуемыми точками установки обратных клапанов показана на иллюстрации.

Возможная схема объединения вытяжной вентиляции из ванной и кухни.

1 – стена между ванной (объединенным санузлом) и кухней.

2 – вытяжная отдушина (при естественной вентиляции) или встроенный вентилятор в ванной.

3 – обратный клапан на рукаве, идущем от «влажной» зоны. Место показано условно, так как могут быть различные варианты. На схеме – клапан канального типа, в соединительном элементе между двумя трубами. Но он может располагаться и на вентиляционной решётке или быть встроенным в вентилятор. Еще один вариант – клапан, встроенный в тройник (поз. 6).

4 – кухонная вытяжка.

5 – обратный клапан на воздуховоде от вытяжки к тройнику. Опять же, место показано условно, так как очень часто вытяжки уже имеют встроенный обратный клапан на своём выходном патрубке.

6 – тройник, объединяющий воздуховоды из ванной и от вытяжки.

7 – наружная стена дома.

8 – решетка на выходе вентиляционного канала, также оснащенная в данном примере обратным клапаном. Но про уязвимость расположенных на улице клапанных устройств уже говорилось выше – скорее, здесь можно обойтись только решеткой, предотвращающей проникновение в канал птиц или насекомых, попадание крупного мусора (опавших листьев) мусора, и с колпаком, защищающим устье воздуховода от прямого попадания осадков. А по большому счету обратный клапан на этом участке уже не особо и нужен, так как все каналы защищены от обратной тяги индивидуально.

• К показанной выше схеме, кстати, можно предъявить претензии – на ней отсутствует выход для естественной вентиляции из кухни. А так быть не должно – установка вытяжки ни в коей мере не заменяет необходимости постоянной, круглосуточной циркуляции воздуха и его отвода именно через помещение кухни.

Проблема решается или наличием отдельного вентиляционного канала для естественного или принудительного (с использованием встроенного вентилятора) выхода воздуха, или совмещением его с каналом вытяжки.

Для такого совмещения может использоваться специальная накладка на отдушину, которая включает, собственно, решетчатую часть для естественной тяги, и фланец для подключения воздуховода от вытяжки.

Накладка на отдушину, в которой совмещены вентиляционная решетка и фланец для подключения воздуховода от кухонной вытяжки.

Казалось бы – все просто. Но такой подход не лишен недостатков, причем – весьма существенных.

— Во-первых, площадь решетчатого участка может быть явно недостаточной для полноценной естественной вентиляции – она становится значительно меньше площади отдушины.

— Во-вторых, на решетке отсутствует защита от обратной тяги. При включении вытяжки давление в воздуховоде может стать настолько большим, что часть собранных над кухонной плитой испарений будет обратно забрасываться через решетку в помещение. То есть обратный клапан здесь явно напрашивается.

Поэтому  лучше применить схему с тройником, оснащённым таким клапаном. Один выход тройника подключается к вентиляционному каналу. Ко второму, без обратного клапана, подсоединяется воздуховод от кухонной вытяжки (здесь клапан не нужен, так как, как мы помним, он обычно уже имеется на выходном патрубке самой вытяжки). И третий выход тройника, со встроенным обратным клапаном, служит для естественной вентиляции помещения.

При неработающей вытяжке клапан открывается и обеспечивает постоянный естественный воздухообмен. Но как только вытяжка включается – в тройнике создается повышенное давление воздуха. Клапан срабатывает, окно для естественной тяги временно перекрывается, что не допускает перекачивания собранных испарений обратно в помещение кухни.

Принципиальная схема объединения естественной вентиляции с кухонной вытяжкой

1 – вентиляционная шахта;

2 – тройник;

3 – обратный клапан;

4 – кухонная вытяжка, установленная над плитой.

Положение «а»:

Вытяжка в выключенном состоянии. Обратный клапан открыт, и основной объем естественной вентиляции идет через открытый выход тройника. Частично естественная вентиляция может проходить и через вытяжку, если это позволит установленный в ней встроенный обратный клапан.

Положение «б»:

Вытяжка включена. Клапан от повышения давления в тройнике срабатывает на закрытие, и весь объём отводимого из кухни воздуха проходит только через вытяжку.

Несколько «живых» примеров реализации подобной схемы подключения.

Возможно, такая схема при ее сборке будет несколько проигрывать внешне, так как смотрится она порой довольно громоздко. Но зато она обеспечивает гарантированно эффективную работу вентиляции в любом режиме.

• При выборе модели обратного клапана и ее установке следует иметь в виду, что эти устройства тоже нуждаются в периодическом профилактическом обслуживании. На створках или на ободках могут образовываться наслоения от содержащихся в вытягиваемом воздухе влаги, жировых испарений и пыли. Со временем створки могут начать плохо прилегать, и не исключается появление признаков обратной тяги. То есть время от времени клапаны нуждаются в очистке.

Нельзя, кроме того, исключить и выход из строя – механическую поломку или, скажем, разрыв (обрыв) мембраны. То есть должна предусматриваться возможность проведения замены.

• Еще одна проблема, связанная с обратными клапанами – это их шумность. При резком срабатывании (например, включение вентилятора или порыв сквозняка) створки многих моделей довольно чувствительно для слуха хлопают, за что, кстати, такие устройства заслужили название «хлопушки».

Шумные клапаны могут стать причиной беспокойства, особенно если они установлены в жилой зоне или в непосредственной близости от нее. В меньшей степени таким недостатком страдают качественные модели, в которых применены эластичные уплотнители, смягчающие удар створки при закрытии клапана.

Обратный клапан с резиновым уплотнителем – шума от таких устройств намного меньше.

Домашние умельцы придумывают и свои доработки для устранения подобной проблемы. Так, на самых обычных клапанах делают по краям ободка, к которому прижимается створка в закрытом положении, силиконовое уплотнение. Правда, приходится повозиться – нанести полоску силиконового герметика, выровнять ее, покрыть концентрированным мыльным раствором, чтобы не прилипала к створке в период подгонки. Затем следует закрыть створку – она прожмет в силиконе «гнездо» нужной формы. В таком положении дожидаются полной полимеризации герметика – и при удачном исходе операции самодельное уплотнение должно работать не хуже заводского.

В принципе, по обратным клапанам информация изложена. Но имеет смысл рассмотреть еще один вопрос, чтобы предостеречь некоторые ошибки при выборе и установке таких устройств.

Приложение: Полезная информация для правильного выбора и установки воздуховодов и обратного клапана.

Очень распространённая ошибка при самостоятельном вмешательстве в систему домашней (квартирной) вентиляции – это установка клапанов, воздуховодов, решеток и т.п. с параметрами, недостаточными для нормальной естественной циркуляции воздуха. В особенности это касается самодельных приспособлений или монтажа решеток с явно уменьшенной площадью сечения, как, например, в случае использования накладок на отдушины с фланцем и решеткой. Получается, что такая «модернизация» снижает эффективность всей вентиляции в целом.  Избавившись от проблемы обратной тяги, хозяева получают взамен застойные явления, повышение влажности в помещениях и прочие прелести.

Следует правильно понимать, что естественную вентиляцию никто не отменяет ни при каких обстоятельствах, если, конечно, не работает постоянно, без перерывов, принудительная система. Но это дорого, громоздко, и в условиях квартир или небольшого частного дома – совершенно неоправданно.

А естественная циркуляция подчиняется законам физики, и через слишком зауженные каналы пропустить требуемый объем воздуха получается порой вовсе невозможно. Тем более что после установки клапанов, даже самых чувствительных, часть кинетической энергии потока расходуется на открытие створок, и производительность несколько снижается. А это — лишний довод в пользу того, что размер канала должен соответствовать существующим нормам.

Система естественной вентиляции строится по принципу притока свежего воздуха через жилые помещения с последующим отводом через вытяжные каналы на кухне, в ванной, санузле и в некоторых других точках (кладовая, сушилка, спортзал и т.п.).

Нормальная циркуляция воздуха при вентиляции – поступление через жилые помещения и отвод через вытяжные каналы на кухне, в ванной , санузле.

Объемы циркуляции воздуха – нормируются. Поступление должно соответствовать или кратности полного воздухообмена в течение часа, или определенному объему притока на каждого человека, постоянно пребывающего в помещении (это понятие означает – более двух часов).

Вытяжка воздуха из перечисленных выше помещений тоже не должна быть менее установленных нормативами значений.

Кстати, нормы притока воздуха определены несколькими руководящими документами, с некоторыми различиями.

Таблица норм притока и вытяжки воздуха в жилых домах

На основании нормативов можно определить для своей квартиры, какой же воздухообмен должен соблюдаться в течение часа. Причем, рекомендуется просчитать объем притока по разным методикам, а затем выбрать максимальное значение.

Упростит задачу расчета необходимого притока свежего воздуха предлагаемый онлайн-калькулятор.

Калькулятор расчета требуемого объема приточной вентиляции

Перейти к расчётам

Далее, подсчитывается минимальный объем, который необходимо отвести через вытяжные каналы – по таблице, проведенной выше.

Понятно, что в реальных условиях сколько воздуха поступило в помещения, столько за тот же отрезок времени должно быть и отведено. Поэтому для получения конечного результата воздухообмена сравнивают суммарный приток и отвод — и принимают максимальное значение. Именно с таким объёмом должна справляться нормально работающая вентиляция.

Будет и удобнее, и нагляднее, если составить таблицу, в которой перечислить все помещения квартиры (или дома), и указать для одних нормы притока (по двум способам расчета) и нормы вытяжки. Затем показатели во всех колонках суммируются – и выбирается максимальный.

Пример такой таблицы показан на иллюстрации:

После проведения расчетов по всем помещениям выбраны и просуммированы максимальные показатели. Именно такой объем воздухообмена должны обеспечить и приточные, и вытяжные каналы системы вентиляции.

Стало быть, вытяжные отдушины должны справиться с таким объемом. Он может быть распределён поровну между имеющимися каналами (но так, чтобы он не стал меньше нормы, например, на кухне), или с преобладанием в какой-то конкретной точке (опять же, это чаще всего – кухня).

Если известен объем, который требуется отвести в течение часа, можно просчитать и сечение канала. Правда, для проведения вычислений требуется еще и скорость воздушного потока. Но по существующим нормам для естественной вентиляции в области заборной решётки, то есть непосредственно на отдушине, скорость должна выдерживаться в диапазоне 0,5 ÷ 1,0 м/с. Для принудительного отвода она, безусловно, выше – от 1,5 до 3,0 м/с. Такие ограничения связаны с санитарными нормами шума и вибрации.

Имея необходимые данные, несложно просчитать площадь поперечного сечения канала, обеспечивающую требуемую производительность. Поможет в этом следующий онлайн-калькулятор:

Калькулятор расчета площади поперечного сечения вентиляционного канала

Итак, неважно, приобретаются ли готовые изделия (например, совмещенная с фланцем решетка) или изготавливается самодельный обратный клапан, сечение должно быть не меньше рассчитанного. Иначе вся затея просто теряет смысл.

Ну и в качестве бонуса – еще один калькулятор.

Полученную площадь не составляет особого труда привести к сторонам прямоугольника. Правда, должно соблюдаться важное правило – соотношение сторон канала не может быть более, чем 1:3.

Но так как в вентиляционных системах широко используются детали и прямоугольного, и круглого сечения, иногда бывает необходимо привести рассчитанную площадь к диаметру. Или же «прикинуть» соответствие размеров прямоугольного канала диаметру трубы.

Калькулятор перевода площади сечения в диаметр воздуховода

Перейти к расчётам

Диаметр, понятно, показывается расчетный, а приобретаться должны детали со стандартным диаметром, ближайшим в сторону увеличения.

≋ Для чего нужен обратный клапан в вентиляции • Виды обратных клапанов

Обратный клапан в вытяжном вентиляторе – деталь, которая перекрывает вентиляционный канал так, чтобы воздух из него не возвращался назад в помещение.

Обратные клапаны также используются и в других бытовых и промышленных приборах. Но мы поговорим, зачем они нужны в обычной вытяжке и вентиляционной системе, какими бывают клапаны и в чем преимущества от их применения.

Почему воздух из вытяжки возвращается обратно?

Законы физики неумолимы: тот объем воздуха, который выходит из помещения, должен быть равным объему воздуха, поступающему в комнату. Именно поэтому появляется обратная тяга.

Вместе с воздухом, попавшим обратно в комнату, приходит запах сигарет, еды, приготовленной соседями и прочие неприятные ароматы. Это особенно ощущается в старых домах со слабыми вентиляционными каналами, на современные мощные вытяжки не рассчитанные.

Что еще может вернуться с воздухом из вентиляции?

Очевидно, что до стерильности в вентиляционном канале далеко. Там оседает много пыли, скапливается жир от приготовления пищи, и там водятся насекомые, оставляют повсюду следы своей жизнедеятельности. Кому приятно, если хоть часть из этого «добра» попадет в квартиру? А ведь обычная решетка никак не спасает от обратной тяги, и не мешает потоку загрязненного воздуха проникать в комнату.

И вот как раз вместо этой решетки мы рекомендуем ставить обратный клапан, перекрывающий движение воздуха из вентиляционного канала в квартиру. Вентиляторы с обратным клапаном стоят дороже аналогичных по мощности моделей, не оснащенных этой деталью. Но когда речь об эффективности, лучше доплатить и получить прибор, который намного лучше справляется со своими функциями.

Виды обратных клапанов

• Гравитационные — не требуют дополнительного источника энергии для работы.
• Принудительные — работают от электричества.

Принудительны клапаны обеспечивают немного большую изоляцию, чем гравитационные. Они более плотно перекрывают канал, и это может быть важно на производственных объектах. А вот в быту эта разница почти незаметна.

Форма клапана

Клапаны имеют различные формы. Наиболее распространенные:

• «Мембрана» — выполненная из мягкого пластика пластина

• «Одностворчатый» — выполненная из твердого пластика или металла округлая (как правило) пластина

• «Двустворчатый» — выполненные из твердого пластика или металла 2 округлые (как правило) пластины. Их иногда называют «бабочками»

• «Жалюзи» — выполненные из твердого пластика или металла полосы. В бытовых вентиляторах как правило используется пластик.



Форма клапана менее критична. Но за мембранным клапаном на кухне или в другом помещении, где есть загрязнители, требуется более частый уход. И как бы вы его не берегли, он выйдет из строя раньше, чем клапаны других форм, потому что сама мембрана очень «нежная». Остальные формы по надежности и простоте ухода примерно одинаковы.

Рекомендация компании

Хотим обратить ваше внимание на вытяжные вентиляторы серии Maico ECA 100 iPro KVZC. Они оборудованы принудительным пластиковым вытяжным клапаном в форме жалюзи, имеют 2 режима работы и могут устанавливаться в любом бытовом помещении. На нашем сайте также представлен широкий выбор других вытяжных вентиляторов с обратными клапанами и без них. Если у вас остаются вопросы по выбору вытяжного вентилятора, звоните нам по телефону, и получите квалифицированную консультацию.

Обратный клапан для естественной вентиляции

Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.

Основные факторы появления обратной тяги

Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

• Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.
• Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
• Резкое увеличение объема потока, который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
• Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

Установка вентиляционного обратного клапана для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

Виды обратного клапана

На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.

Одностворчатый гравитационного действия

Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

1. с применением противовеса, который размещен снаружи либо внутри устройства;
2. отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

Двустворчатый с применением пружин

Это так называемое устройство типа «бабочки», оборудованное 2-мя шторками. При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.

Решетка с обратным клапаном для естественной вентиляции

По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

Расположение клапана в системе вентиляции

Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

• На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.
• Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

Вентиляционный обратный клапан для естественной вентиляции

В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни

Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

Почему возникает обратная тяга?

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

• Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

• Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.

• Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

• Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
• Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

• Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
• Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

• Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
• Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

• Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
• Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

• После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
• Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

• Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
• Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
• Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
• Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
• Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

назначение, виды, установка. Как сделать

своими руками

Система вентиляции помещений предназначена для обеспечения притока свежего воздуха, удаления отходов, запаха и пыли. Часто бывает, что установленная в доме вентиляция не справляется со своими задачами, и вместо свежего воздуха в квартиру попадают запахи соседей. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции.

Зачем нужен обратный клапан

Обратный клапан представляет собой конструкцию, у которой сама лопасть клапана расположена на оси, они будут двигаться таким образом, что воздух, попадая в клапан, не попадет в квартиру.Воздушные массы движутся в обратном клапане только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует попаданию воздуха в помещение.

Основными причинами, по которым должен быть обратный клапан, являются:

• Недостаток свежего воздуха — он может сломаться или забиться, из-за чего свежий воздух просто не попадает в вентиляцию.
• Неправильное расположение выхлопной трубы из-за попадания продувочного воздуха.
• В доме печное отопление, а во время работы топки усилен стержневой топочной трубой, тем самым реверсируя воздушный поток в вентиляционной трубе.
• В квартире многоэтажного дома имеется мощный вытяжной вентилятор, работающий с потоком воздушных потоков в других квартирах.
• Наличие нескольких вытяжек в одной квартире усилит тягу в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги вентиляции, можно использовать свечу. Подержите в воздухе зажженную свечу и откройте окно. Если поток воздуха правильный, свеча гаснет.

Типы обратных клапанов для вентиляции

Клапаны для вентиляции можно классифицировать по материалу изготовления, большинство из них изготавливаются из:

• пластика.
• сталь оцинкованная тонкая.
• Композиционные материалы — сталь и пластик.

Вариант

, из пластика, часто устанавливается в квартирах, офисах, коттеджах. Эти обратные клапаны имеют привлекательный внешний вид и подходят для любого стиля интерьера. К тому же пластиковые клапаны легко справятся с проблемами естественной вентиляции. Еще одно несомненное преимущество — доступность — пластиковые обратные клапаны самые дешевые устройства среди аналогов.

Модель

, изготовленная из оцинкованной стали, применяется на промышленных предприятиях или в бытовых изделиях офисных зданий.Такие клапаны имеют прочную конструкцию, что позволяет им работать в приточно-вытяжных системах вентиляции. Кроме того, предприятия всегда выдвигают высокие требования к пожарной безопасности, и стальная арматура хорошо справляется с этой задачей.

В зданиях, где есть естественная вентиляция, хорошо зарекомендовали себя устройства из композитных материалов. Корпус изделия изготовлен из оцинкованной стали, а лопасти — из пластика. Таким образом, клапан реагирует на малейшее дуновение ветра и обеспечивает естественную вентиляцию.

В зависимости от исполнения, клапаны обратные для вентиляции бывают:

1. заслонка. Они выполнены в виде жестких закрылков, прикрепленных к оси, и содержат принцип механизма поворота. При массовом расходе воздуха заслонка поворачивается, закрывая или открывая воздухозаборник.
2. С гравитационными стержнями. Напоминают ставни, расположенные вертикально или горизонтально. Когда капот, двери открываются и начинают свою работу. Этот вид устанавливается в стены для защиты коммуникаций.
3. мембрана. Выполняйте работы по принципу откидных клапанов, но заслонка в таких устройствах намного тоньше, а при ветре мембрана закрывает решетку, тем самым предотвращая попадание воздуха.
4. Бабочка.Схожая по строению створки лепесткового типа, но, имеет две лопасти на оси, что напоминает всем известное насекомое. При вентиляции лепестки открываются и соответственно при выключении — закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, нагревательные и без него, а также прямоугольные или круглые.

Как выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, следует руководствоваться такими критериями:

• Устройство должно быть чувствительным даже к небольшому движению воздуха, поэтому лучше всего установить вытяжной вентилятор с решеткой. Это будет способствовать увеличению нормального воздушного потока и тяги.
• Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана.Диаметр подбирающего клапана точно соответствует параметрам вентилятора.
• Обратите внимание на рабочую температуру клапана — некоторые устройства могут работать только при умеренных температурах.
• В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую ​​же форму. Это сделано для удобства установки устройства.

Не забывайте, что при неправильном выборе клапана воздухообмен в квартире может нарушиться и полностью изменить свое направление.

Указания по настройке устройства

При самостоятельной установке клапана в направлении вентиляции важно помнить о воздушных массах. Если проблема решена, можно перейти на устройство прямого монтажа.

Для этого вставьте корпус клапана по ходу вентиляции и разметьте отверстия для крепления будущего. Затем укажите на запланированные отверстия с помощью отвертки или дрели. Также проделайте отверстия для вентиляции.

Далее вставляем дюбели и с помощью отвертки закрепляем обратный клапан в воздухе.Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, нужно покрыть их силиконом, чтобы обеспечить герметичность. В противном случае устройство не сможет выполнять свою функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, он запросто устроится как дома.Самым простым является действие мембраны клапана. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепеж.

Производственный процесс состоит из последовательного выполнения алгоритма действий:

1. Измерьте размер вентиляционного отверстия и отрежьте стержни таким образом, чтобы его значения были на 2 см больше, чем вентиляционное отверстие.
2. Если под заготовкой есть кусок пластика, что-то связанное с напильником, воспользуйтесь решеткой.
3. Поверхность должна быть гладкой решеткой, чтобы мембрана плотно прилегала к ней.
4. Прикрепите два квадратных пленки толщиной 0,5 мм с каждой стороны решетки. Сделайте это лучше с помощью герметика.
5. Просверлить отверстия в решетке для настенного монтажа.
6. Установить в выпускную решетку и закрепить.

Самодельный прибор может работать как с системой естественной вентиляции, так и с приточной.

Если у вас проблемы с вентиляцией, желательно установить обратный клапан, чтобы в квартире не было запаха и не было запаха.

Видео:

Односторонние дыхательные клапаны

Эти односторонние дыхательные клапаны, иногда называемые обратными клапанами, предназначены для однонаправленных дыхательных контуров.Они позволяют газам течь только в одном направлении.

• Функционирует в любом положении; не зависит от силы тяжести
• Долговечная, нелипкая диафрагма сохраняет эластичность и чувствительность
• Широкий диапазон размеров портов

Эти клапаны имеют нелипкую диафрагму Spiral-Type ™, которая очень чувствительна к диапазонам малых расходов, обладает отличной памятью упругости и не зависит от силы тяжести. Клапаны имеют два порта одинакового размера. Выпускное отверстие прозрачное, что позволяет видеть диафрагму.Все части корпуса имеют резьбу для облегчения разборки.

Клапаны доступны в различных размерах. Выберите клапан в соответствии с размером объекта и требуемым сопротивлением потоку. Односторонний клапан 60-3172 — единственный клапан, который изготовлен из автоклавируемых материалов и имеет зазубрину для отбора проб газа или слива конденсата.

Доступны два типа соединителей: прямые и стандартные медицинские. Порты с внешним диаметром или внутренним диаметром 7,5, 10,5, 15 или 22 мм являются стандартными медицинскими конусами.Все остальные размеры — прямые разъемы. Оба типа позволяют быстро и без утечек прикрепить клапан с поворотом к другим компонентам.

Гидравлическое сопротивление

Опасное для жизни образование обратного клапана из-за трахеобронхиального аспергиллеза | JA Clinical Reports

Инвазивный легочный аспергиллез обычно развивается у пациентов с тяжелым иммунодефицитом, таких как пациенты после трансплантации, злокачественные новообразования или пациенты с приобретенными иммунодефицитными расстройствами.Среди этих пациентов трахеобронхиальный аспергиллез встречается редко [1, 2]. Было высказано предположение, что инвазивный трахеобронхиальный аспергиллез может привести к смертельному кровотечению из-за развития бронховаскулярной фистулы [1, 2]. В этом случае трахеобронхиальный сгусток крови мог появиться из-за развития бронховаскулярной фистулы. Однако мы не можем быть уверены в этом факте.

Механизм обратного клапана при обструкции дыхательных путей — это состояние, обычно связанное с аспирацией экзогенного инородного тела [3].Однако в этом случае причиной натяжного пневмоторакса считалось образование обратного клапана сгустком крови, смешанным с многочисленными гифами гриба в киле. Brennan et al. сообщили о случае закупорки дыхательных путей обратным клапаном тромбом [3]. Кроме того, Kadota et al. предположили, что механизм обратного клапана, вызванный наличием грануляционной ткани, закупоривающей просвет бронхиол, может быть ведущей причиной пневмоторакса и образования кист у пациентов с организуемой пневмонией [4].Более того, Söllmann et al. сообщили о инородном теле, похожем на сгусток крови, с вкраплениями Aspergillus, гиф, блокирующих дистальный обломок трахеальной трубки с образованием, напоминающим обратный клапан, что привело к напряженному пневмотораксу после индукции анестезии [5]. В этом случае есть основания полагать, что сгусток крови, состоящий из многочисленных грибковых гиф в киле, вызвал срабатывание обратного клапана дыхательных путей, что привело к чрезмерному растяжению легкого и, в конечном итоге, к напряжению пневмоторакса.Этот ведущий механизм напряженного пневмоторакса мог быть ускорен вентиляцией с положительным давлением; однако сам напряженный пневмоторакс мог уже развиться при спонтанном дыхании до вентиляции с положительным давлением из-за силы дыхательного усилия пациента.

В этом случае очевидно, что удушья из-за полной закупорки дыхательных путей можно избежать с помощью вентиляции с положительным давлением; однако серьезной проблемой была неспособность найти путь эвакуации для захваченного воздуха.Хотя риск вентиляции с положительным давлением, вызывающей задержку воздуха в дистальных отделах с помощью механизма обратного клапана, предполагался в случае инородного тела [6, 7], также предполагалось, что в изученной литературе нет четких клинических доказательств, подтверждающих это. как практическая проблема [8]. Таким образом, не было достигнуто консенсуса относительно возникновения критических воздушных ловушек из-за образования обратного клапана. Когда объем выдоха в значительной степени не совпадает с объемом вдоха из-за механизма обратного клапана, серьезная задержка воздуха может быть основной причиной сердечно-легочной недостаточности, будь то напряженный пневмоторакс или гиперинфляция легких.Более того, инициирование экстренной декомпрессии грудной клетки до подтверждения напряженного пневмоторакса может быть спорным. Недавно в отчете о клиническом случае было высказано предположение, что торакоцентез иглой, особенно во втором пространстве ребер по срединно-ключичной линии, имел высокую частоту неудач и потенциально серьезные осложнения [9]. Однако может быть разумным рассмотреть торакоцентез, который недавно был рекомендован для выполнения по средней-передней подмышечной линии третьего – пятого межреберных промежутков [9], когда сердечно-легочная недостаточность сопровождается захватом воздуха с помощью механизма обратного клапана.В тяжелых случаях сердечно-легочной недостаточности из-за полной обструкции дыхательных путей инородным телом, согласно заключениям экспертов, может быть рассмотрена экстракорпоральная мембранная оксигенация [10]. Однако нет никаких рекомендаций или экспертных заключений для сердечно-легочной недостаточности из-за захвата воздуха из-за механизма обратного клапана. В таком случае стоит попытаться выполнить торакоцентез до искусственного кровообращения, чтобы не терять время на создание пути выхода для захваченного воздуха. Это может иметь место, в частности, у пациентов с сильным подозрением на кровотечение из дыхательных путей, как в данном случае.

Обратные клапаны | Nordson MEDICAL

Обратный клапан регулирует направление потока жидкости и доступен в различных конфигурациях в зависимости от области применения. Обратные клапаны одинарной конфигурации предназначены для предотвращения обратного потока только в одном направлении. Обратные клапаны двойной конфигурации регулируют поток в двух направлениях, последовательно направляя жидкость к нескольким выпускным отверстиям. Обратные клапаны с одинарной конфигурацией обычно закрыты — это означает, что для обеспечения потока им требуется положительный перепад давления — с различными вариантами концевой заделки, включая люэровские муфты, соединительные муфты, соединительные стойки и конструкции с зазубринами.Существует также несколько номинальных значений давления открытия, от прецизионных вариантов давления открытия, близких к нулю, до антисифонных клапанов, которые имеют более высокое давление открытия для предотвращения потока, вызванного гравитацией. Обратные клапаны медицинского класса изготовлены из материалов класса VI USP, которые считаются безопасными для человеческого тела. Обратные клапаны медицинского класса снижают риск загрязнения, обеспечивают бесшовную заливку и обеспечивают более высокую скорость потока. Они идеально подходят для разработчиков медицинских устройств, специализирующихся на инфузионных, дренажных и ирригационных приложениях.

Обратные клапаны одинарной конфигурации

Обратные клапаны с одной конфигурацией или продукты серии SCV доступны в антисифонной, односторонней и зазубренной конфигурациях из различных материалов и с различными типами концов. В односторонних конфигурациях предусмотрены охватываемые и охватываемые зажимные люверсы, соединительные гнезда и соединительные штыри в различных комбинациях и размерах. Обратные клапаны с зазубринами имеют одинарные зазубрины на концах 3/32 дюйма (2,4 мм) и 1/8 дюйма (3,2 мм) в конфигурациях Люэра с зазубринами и зазубринами, переходящими через зазубрины и зазубринами.Обратные клапаны одинарной конфигурации снижают риск загрязнения и обеспечивают более точное, более низкое давление открытия и более высокую скорость потока. Они идеально подходят для разработчиков медицинских устройств, специализирующихся на инфузионных, дренажных и ирригационных приложениях.

Все обратные клапаны включают силиконовые диафрагмы, не содержащие ДЭГФ и латекса, отличаются низким объемом заливки, легкостью удаления пузырьков воздуха во время заливки и работают в любой пространственной ориентации. Все материалы конструкции соответствуют критериям USP Class VI и ISO 1099.

Антисифонные обратные клапаны

Антисифонные обратные клапаны

Nordson MEDICAL Антисифонные обратные клапаны не только предназначены для управления направленным потоком и предотвращения обратного потока, но также имеют более высокое давление открытия для предотвращения непреднамеренного потока жидкости, вызванного сифонированием при подключении к линии с более высоким потоком. Они изготовлены из материалов медицинского качества и разработаны для работы в любой пространственной ориентации с улучшенными функциями вентиляции для медицинских применений, таких как энтеральное питание.Благодаря этим качественным материалам и конструкции наши антисифонные обратные клапаны соответствуют критериям USP Class VI и ISO 10993. Наши антисифонные обратные клапаны Nordson MEDICAL — это качественный выбор профессионалов здравоохранения во всем мире.

Посетите Интернет-магазин

• Предназначен для предотвращения обратного потока
• Материалы соответствуют критериям USP Class VI и ISO 10993
• Захват воздуха легко устраняется во время заливки
• Работать в любой пространственной ориентации
• Нормально закрытый клапан для оптимального регулирования расхода
• Самое низкое давление открытия на рынке
• Предотвращает нежелательный свободный поток под действием силы тяжести
• Улучшает функцию вентиляции для таких приложений, как энтеральное питание

Материалы

Жилье

• Метилметакрилатакрилонитрилбутадиенстирол (MABS)
• Стиролакрилонитрил (SAN)
• Поликарбонат

Диафрагма

• Силикон
• Материал без фталатов и латексов

Стерилизация

• Устойчив к гамма-излучению, совместим с EtO

Давление открытия

• 1.От 450 до 4,351 фунтов на кв. Дюйм (100 — 300 мбар)

Максимальное противодавление

• 73,000 фунтов на квадратный дюйм — 304,500 фунтов на квадратный дюйм (5 бар — 21 бар)

Расход

Обратные клапаны высокого расхода

Обратные клапаны высокого расхода

Наши обратные клапаны с высоким расходом специально разработаны с использованием качественных медицинских материалов, сертифицированных по USP Class VI и ISO 10993, для промывки и орошения полости тела. Эти обратные клапаны с высоким расходом, разработанные для увеличения потока с менее ограничительным путем, обеспечивают более быстрый поток и способность удалять пузырьки воздуха во время заливки.

Посетите Интернет-магазин

• Предназначен для промывки и орошения
• Материалы соответствуют критериям USP Class VI и ISO 10993
• Легко удаляются пузырьки воздуха при грунтовании

Материалы

Жилье

• Метилметакрилатакрилонитрилбутадиенстирол (MABS)

Диафрагма

• Силикон (материал, не содержащий фталатов и латексов)

Подходит для трубок OD

Стерилизация

• Устойчив к гамма-излучению, совместим с EtO

Давление открытия

Макс.Противодавление

Расход

• С водой под давлением 100 мб; ≥ 1000 мл / мин
• С водой под давлением 1 бар; ≥ 3000 мл / мин

Односторонние обратные клапаны

Односторонние обратные клапаны

Эти односторонние обратные клапаны не только спроектированы из материалов медицинского класса и спроектированы для предотвращения обратного потока в состоянии покоя закрытого клапана, эти однонаправленные клапаны предназначены для работы в любой пространственной ориентации и имеют самое низкое давление открытия на рынок.Благодаря улучшенным функциям вентиляции для энтерального питания и способности работать в любой пространственной ориентации, наши односторонние обратные клапаны идеально подходят для любого медицинского применения, где необходимо исключить обратный поток.

Посетите Интернет-магазин

• Предназначен для предотвращения обратного потока
• Материалы соответствуют критериям USP Class VI и ISO 10993
• Захват воздуха легко устраняется во время заливки
• Работать в любой пространственной ориентации
• Нормально закрытый клапан для оптимального регулирования расхода
• Самое низкое давление открытия на рынке
• Управляемый направленный поток помогает предотвратить обратный поток
• Предотвращает нежелательный свободный поток под действием силы тяжести
• Улучшает функцию вентиляции для таких приложений, как энтеральное питание

Материалы

Жилье

• Метилметакрилатакрилонитрилбутадиенстирол (MABS)
• Стиролакрилонитрил (SAN)
• Поликарбонат

Диафрагма

• Силикон (материал, не содержащий фталатов и латексов)

Стерилизация

• Устойчив к гамма-излучению, совместим с EtO

Давление открытия

Макс.Противодавление

• 73,000 фунтов на квадратный дюйм — 116,030 фунтов на квадратный дюйм (5 бар — 8 бар)

Расход

Обратные клапаны с зазубринами

Обратные клапаны с зазубринами

Обратные клапаны с зазубринами имеют концы с одинарными зазубринами 3/32 дюйма (2,4 мм) и 1/8 дюйма (3,2 мм) в конфигурациях Люэра с зазубринами, переходящими зазубринами, переходными и зазубренными / внутренними. Обратные клапаны с зазубринами снижают риск загрязнения и обеспечивают более высокую точность, более низкое давление трещин и более высокую скорость потока.Они идеально подходят для разработчиков медицинских устройств, специализирующихся на инфузионных, дренажных и ирригационных приложениях.

Посетите Интернет-магазин

• Идеально для инфузий, дренажа и ирригации
• Снижает риск загрязнения
• Отличается более низким давлением трещин и более высоким расходом
• Материалы соответствуют критериям USP Class VI и ISO 10993
• Захват воздуха легко устраняется во время заливки
• Работать в любой пространственной ориентации

Материалы

Жилье

• Метилметакрилатакрилонитрилбутадиенстирол (MABS)
• Стиролакрилонитрил (SAN)
• Поликарбонат

Диафрагма

• Силикон (материал, не содержащий фталатов и латексов)

Одиночные концы зубцов

• 3/32 дюйма (2.4 мм)
• 1/8 дюйма (3,2 мм)

Конфигурации

• От зазубрины до зазубрины прямо через
• Редуктор
• От зубчатого ремня к мужчине / женщине luer

Стерилизация

• Устойчив к гамма-излучению, совместим с EtO

Давление открытия

Макс. Противодавление

Расход

Обратные клапаны двойной конфигурации

Уникальные обратные клапаны двойной конфигурации Nordson MEDICAL Двунаправленный двойной обратный клапан серии или DCV предназначен для перекачки чистой жидкости из резервуара подачи на место использования.Емкость для подачи жидкости соединяется с портом подачи клапана (дымоходом) с помощью люэровского соединения или трубки. Жидкость отбирается из сосуда подачи с помощью шприца или другого устройства, подключенного к порту аспирации. Когда шприц сжимается, жидкость затем перемещается через выходное отверстие к месту использования без фальсификации жидкости. Двунаправленные клапаны серии DCV производятся из поликарбонатной смолы с использованием силиконовой диафрагмы с двумя доступными входными портами, соединяющимися с внутренним аспирационным люэровским портом и входным люэровским выпускным портом.

Обратные клапаны двойной конфигурации

Обратные клапаны двойной конфигурации

Наши двунаправленные двойные обратные клапаны изготовлены из материалов медицинского класса, сертифицированных по USP Class VI, и отличаются качественным инженерным дизайном, который позволяет перекачивать чистые жидкости со стороны подачи на объект без отсоединения шприца. Эти двойные обратные клапаны также включают в себя два доступных впускных порта — люэровское отверстие аспирации с внутренней резьбой и выходное отверстие с резьбой Люэра, что увеличивает функциональность.

Посетите Интернет-магазин

• Двунаправленный обратный клапан двойной
• Перекачка чистой жидкости от источника к месту
• Для наполнения шприца отключение не требуется
• 2 доступных впускных порта для подключения:
  • Женский аспирационный порт Люэра
  • Порт нагнетания Люэра, папа
• Материалы соответствуют критериям USP Class VI
• Высокий расход
• Низкое давление открытия

Материалы

Жилье

Диафрагма

• Силикон (материал, не содержащий фталатов и латексов

Давление открытия

• 2 фунта / кв. Дюйм — 5 фунт / кв. Дюйм (0.14 бар — 0,34 бар)

Обратные клапаны нестандартной конфигурации

Nordson MEDICAL — ваш единственный поставщик обратных клапанов нестандартной конфигурации . Мы можем работать с вашей командой от первоначальной идеи до масштабирования производства. От индивидуальной присоединительной геометрии до рабочих характеристик клапана — мы можем адаптировать наши обратные клапаны в соответствии с вашими конкретными требованиями в самых сложных областях применения.

Позвоните сегодня в службу поддержки клиентов Nordson MEDICAL по телефону 1-888-404-5837 и узнайте, как партнерство с Nordson MEDICAL обеспечивает точность мирового класса в самых сложных областях применения.

Обратные клапаны нестандартной конфигурации

Обратные клапаны нестандартной конфигурации

Выбор такого партнера, как Nordson MEDICAL, который будет тесно сотрудничать с вами в разработке и разработке обратного клапана, который отвечает вашим требованиям к размерам и характеристикам и поддерживает ваш продукт с производственными возможностями мирового класса и нормативной поддержкой, может иметь первостепенное значение для успеха вашего продукт.

Что это? Как это работает, типы

Введение

Вот наиболее полное руководство по обратным клапанам в Интернете.

Вы узнаете о:

• Что такое обратный клапан?
• Типы обратных клапанов
• Как используются обратные клапаны?
• Как работает обратный клапан?
• И многое другое…

Серия обратных клапанов с полным обслуживанием от компании Check-All Valve Manufacturing Co.

Глава первая — Что такое обратный клапан?

Обратный клапан — это предохранительное устройство, позволяющее текучим средам и газам течь в одном направлении. Под давлением жидкости попадают в клапан на входе и выходят через выпуск. Бесперебойный поток продолжается до тех пор, пока давление не упадет или насос не будет остановлен.

Важным аспектом обратных клапанов является их давление срабатывания, давление, при котором диск клапана открывается, которое может варьироваться от 3 до 350 фунтов на квадратный дюйм в зависимости от размера, назначения и функции обратного клапана.

Обратные клапаны — это автоматическое предохранительное устройство, которое предотвращает обратный поток, обеспечивает движение газов или жидкостей в правильном направлении и создает герметичное уплотнение для предотвращения утечек. Контролируя поток жидкости, обратные клапаны защищают насосы и компрессоры от серьезных повреждений.

Фланцевая вставка от Check-All-Valve

Названия обратных клапанов меняются в зависимости от их использования и способа производства. Многие их названия включают в себя щелчки, невозвратные (NRV), обратные, удерживающие и односторонние клапаны.

Самый распространенный тип обратного клапана, поворотный клапан, можно увидеть на изображении ниже. Это конструкция с полным портом, в которой диск полностью не мешает при протекании жидкости. Направленный поток открывает диск. По мере продолжения потока диск остается открытым. Когда поток замедляется или останавливается, диск перемещается под действием силы тяжести в закрытое положение.

Для управления помпажем и предотвращения захлопывания клапана к узлу добавляются пружины, рычаги или грузы, помогающие выполнять функцию закрытия.

Глава вторая — Типы обратных клапанов

Существует бесконечное множество обратных клапанов, подходящих для различных областей применения. Обратные клапаны имеют промышленное и коммерческое применение. В садах они контролируют поток удобрений и воды в оросительных системах. В аэрокосмической и авиационной промышленности обратные клапаны используются для контроля агрессивных жидкостей, гидравлических систем и расхода топлива.

Хотя функция обратных клапанов одинакова независимо от того, где они используются, типы обратных клапанов различаются в зависимости от расхода, плотности и температуры среды, размера линии, давления и скорости потока, которые можно увидеть в таблице ниже.

Типы обратных клапанов

В каждом применении обратного клапана используется другой тип. В некоторых случаях используется специально разработанный обратный клапан для конкретного применения. Ниже приведены описания некоторых наиболее распространенных обратных клапанов.

Качели:

Поворотный обратный клапан представляет собой полнопроходную конструкцию, в которой диск не мешает потоку потока. Он используется в приложениях с высоким процентным содержанием твердых частиц и низким циклом включения / выключения.

Расстояние поворота диска приводит к медленному закрытию клапана, в результате чего обратный поток закрывает диск, создавая гидроудар.

Наклон:

Обратный клапан с наклонным диском имеет точку поворота в центре диска, так что жидкость течет через верх и низ диска. Они часто используются там, где есть частое изменение направления потока. Когда диск открыт, поток удерживает его открытым, в отличие от поворотного обратного клапана, где скорость потока удерживает его в открытом состоянии.Диск небольшой и легкий, с центром тяжести, близким к его точке поворота. Он имеет низкий перепад давления при низких расходах и более высокий перепад давления при высоких расходах.

Мяч:

В шаровых обратных клапанах

используется шар для блокировки потока жидкости, и они могут быть подпружинены. Обратный поток перемещает шар назад, чтобы перекрыть поток. Когда в потоке имеется достаточное давление, мяч отрывается от потока. Когда давление снижается, оно сводится к закрытию отверстия.

Бабочка:

Обратный клапан-бабочка также известен как двойной, складной диск, двойной диск или разделительный обратный клапан. Половинки диска открываются по направлению к центральной линии, как показано на диаграмме, во время прямого потока жидкости. При обратном потоке половинки открываются и герметизируют трубу. Небольшое расстояние, которое должны пройти половинки, снижает ударное воздействие на диски. Обратные клапаны-бабочки работают очень тихо, что делает их идеальными для систем отопления, вентиляции и кондиционирования воздуха.

Лифт:

Поток для обратных клапанов подъема входит ниже седла клапана. Давление потока поднимает диск или шар с седла. Когда поток ослабевает, замедляется, меняет направление или останавливается, сила тяжести заставляет диск или шар опускаться на седло. Дизайн похож на обычный седельный клапан. Они идеально подходят для систем с высокими расходами и скоростями.

Бесшумный:

Бесшумные обратные клапаны, также известные как тарельчатые обратные клапаны, предотвращают гидравлический удар или сотрясение, закрываясь перед изменением направления потока жидкости.Преимущество бесшумного обратного клапана заключается в том, что они закрываются быстро и плавно, что предотвращает повреждение окружающих материалов. Видео ниже от DFT Inc. объясняет преимущества бесшумного обратного клапана.

Остановка:

Запорным обратным клапаном может быть любой вид обратного клапана. Что отличает его от обычного обратного клапана, так это механизм, такой как рычаг, маховик, шток или другое устройство, которое может навсегда закрыть клапан, чтобы остановить поток жидкости.В закрытом состоянии диск не может соскользнуть с седла, как показано на схеме подъемного обратного клапана и шарового клапана ниже.

Утка:

Обратные клапаны Duckbill изготовлены из резины или синтетического эластомера и имеют форму утиного клюва. Открытый конец клапана натягивается на выход к линии подачи. Другой конец сохраняет свою нормальную форму. Давление выше по потоку заставляет губки утконоса открываться, позволяя течь.По мере увеличения давления губы открываются шире. По мере того, как давление снижается, губы снова становятся плоскими и закрываются.

Диафрагма:

Мембранные обратные клапаны имеют резиновую диафрагму или диск. Клапан центрируется в зоне посадки с уплотнительной поверхностью на входной стороне клапана и имеет отверстие в центре. Обратный поток заставляет резиновый диск закрывать уплотнительное отверстие, которое закрывает входное отверстие. Видео ниже от ISM предлагает краткое объяснение того, как работает обратный клапан с пластиковой диафрагмой.

Фут:

Ножной обратный клапан находится в нижней части трубы, подключенной к насосу. Они действуют как шаровой обратный клапан с экраном, блокирующим мусор. Открытие клапана больше, чем открытие линии. Приемные клапаны поддерживают заливку насоса. Когда насос работает, всасывание всасывает воду вверх через трубу и донный клапан. Когда насос выключен, вода в трубе отводится под действием силы тяжести. Ножной обратный клапан блокирует путь воде, когда она падает, и закрывается под весом воды.

Пневматический:

Пневматические обратные клапаны или воздушные обратные клапаны регулируют поток воздуха из компрессора, впуская воздух и предотвращая его выход. Они размещаются в пневматических контурах, которым требуется поток воздуха в одном направлении.

Двойной:

Двойной обратный клапан, также известный как двойной обратный клапан, состоит из двух обратных клапанов, собранных последовательно с двумя различными формами работы.Хотя два клапана являются частью одного и того же узла, они работают независимо. Если один из обратных клапанов выйдет из строя, другой останется в рабочем состоянии. Преимуществом конфигурации с двойным обратным клапаном является снижение давления в линии при работе одного из обратных клапанов.

Двойной запорный и спускной клапан от Swagelok

Глава 3. Как используются обратные клапаны

С момента изобретения самоуплотняющихся клапанов в начале 20 века они стали ответом на проблемы с обратным потоком во многих отраслях промышленности.В любой отрасли, где продукция транспортируется по трубам, где-то в системе есть обратный клапан.

Обратные клапаны — это экономичные устройства, предотвращающие отходы и защищающие оборудование. Необходимо предотвратить потерю жидкостей, которые проходят через трубопроводную сеть из-за плохого обращения. Обратные клапаны автоматически останавливают поток жидкости при падении давления или потоке, блокируя обратный поток и сдерживая жидкость.

Использование обратных клапанов

Насосы:

Обратные клапаны в насосах — одно из их наиболее распространенных применений.

• Система с одним насосом — обратный клапан контролирует поток из всасывающего бака и блокирует его реверсирование при остановке насоса.

• Система с параллельными насосами — В системе с параллельными насосами обратный клапан предотвращает перекачку рабочего насоса в резервный насос.

• Насосная система серии

  — серия насосов используется при перекачивании материалов в трубопроводе на большие расстояния. Если какой-либо из насосов в серии выходит из строя, срабатывает обратный клапан для предотвращения потерь.

• Сброс давления — подпружиненные обратные клапаны используются в газовых системах в условиях низкого давления.Если давление в системе поднимается выше давления открытия, обратный клапан безопасно выпускает газ.

• Нижний клапан — Нижний клапан блокирует мусор и предотвращает возврат воды в колодец, когда насос выключен.

Фармацевтический:

Фармацевтическая промышленность требует обратных клапанов для движения жидкостей.Обратные клапаны регулируют давление в потоке жидкости для обеспечения качества продукции, эффективности и производительности. Для этого можно использовать только санитарные обратные клапаны. Они требуют легкой очистки, без необходимости разборки, и бесшумного закрытия с плотным перекрытием.

Гидравлические системы самолета:

Обратные клапаны с диафрагмой используются в гидравлике системы привода шасси. Когда шестерня поднята, жидкость течет, чтобы поднять шестерню.Когда шестерня опускается, обратный клапан предотвращает падение шестерни, контролируя поток, выходящий из привода. Помимо шасси, обратные клапаны на самолетах используются в других гидравлических системах, а также в топливных и пневматических системах.

Системы полива:

В оросительной системе обратные клапаны расположены рядом с источником системы для предотвращения обратного потока, сифонации оросительной воды обратно в источник.

Топливный насос:

Обратные клапаны используются в транспортных средствах, которые были произведены до изобретения электронной системы впрыска. Топливные насосы старых автомобилей имеют обратный клапан, расположенный на входе насоса и один на выходе. Они предназначены для того, чтобы заставить топливо течь в правильном направлении. Когда обратный клапан выходит из строя, давление топлива падает.

Обратные клапаны подачи воды:

Вода в доме должна выходить только из водопровода и выводиться через арматуру или из дренажа в канализацию.Обратные клапаны расположены в домах, чтобы предотвратить перекрестное соединение или обратный поток. Они бывают нескольких видов, включая шаровые и поворотные обратные клапаны. Бытовые обратные клапаны можно увидеть ниже на схеме системы горячего водоснабжения для дома.

Отопительный котел:

Обратные клапаны на отопительных котлах предотвращают циркуляцию горячей воды, когда термостат не требует тепла. Они предотвращают попадание воды обратно в котел, что может привести к чрезмерному давлению.В домашнем отопительном котле обратный клапан предотвращает попадание котловой воды в бытовую сеть, чтобы она не использовалась для питья, купания или приготовления пищи.

Глава четвертая — Как работает обратный клапан?

Обсуждая принцип работы обратного клапана, важно сначала понять, как они устроены. Базовый обратный клапан состоит из четырех отдельных частей: корпуса, седла, диска и крышки, которые показаны на схеме ниже.

Пружины, шарики, стержни, шарнирные пальцы и другие элементы могут быть добавлены к основным элементам в соответствии с назначением и конструкцией обратного клапана.

Как работают различные типы обратных клапанов

Качели:

Поворотные обратные клапаны имеют неуправляемый диск, который перемещается в полностью открытое положение при приложении давления потока. Они бывают разных размеров и дизайнов для различных областей применения.

Лифт:

Подъемные обратные клапаны

имеют направляемый поршень, который поднимается, когда поток входит в обратный клапан. Сиденье имеет цилиндрическую форму, прикручивается и пломбируется. Отверстие для обратного клапана такого же размера, как входное и выходное.

Наклон:

Конструкция поворотных обратных клапанов призвана решить некоторые проблемы поворотных обратных клапанов, которые были наиболее распространенным типом.Они могут оставаться открытыми, когда поток имеет низкую скорость, и быстро закрываться, когда поток останавливается. Они хорошо работают в приложениях с высокой скоростью.

Складной диск:

Обратный клапан со складывающимся диском представляет собой конструкцию с разъемным диском с вафельным корпусом и мягким седлом. Диски закреплены поворотной штангой и открываются под давлением потока. Пружины на дисках помогают закрыть клапан.

По вертикали:

Вертикальные обратные клапаны могут иметь конструкцию с встроенным шаром или полностью управляемым диском.Версия с шаром может быть горизонтальной или вертикальной. Большинство вертикальных обратных клапанов имеют функцию поддержки пружины, чтобы быстро закрыть клапан и минимизировать гидравлический удар.

Материалы, используемые для изготовления обратных клапанов:

Большинство обратных клапанов изготовлены из прочных материалов, способных выдерживать условия высокого давления. Обычные материалы, используемые для изготовления обратных клапанов, включают ПВХ, ХПВХ, бронзу, латунь, железо и нержавеющую сталь.

ПВХ: ПВХ устойчив к коррозии и эластичен.Гладкая поверхность ПВХ позволяет деталям обратного клапана легко перемещаться.

ХПВХ: ХПВХ имеет те же свойства, что и ПВХ, но может выдерживать высокие температуры.

Бронза: Бронза может использоваться для низкого и среднего давления, отливаться в сложных конфигурациях и устойчива к коррозии.

Латунь: Латунь имеет те же свойства, что и бронза, а также обрабатываемость и дешевле, чем бронза.

Утюг: Утюг используется для обработки пара, воды, нефти и газа. Он может выдерживать широкий диапазон температур и давлений. Его отличная производительность уравновешивает его высокую стоимость.

Нержавеющая сталь: Нержавеющая сталь устойчива к коррозии, долговечна и может использоваться в суровых условиях, включая химические.

Глава пятая — Преимущества и недостатки обратных клапанов

Основным преимуществом обратных клапанов является их способность работать без наблюдения или контроля.Их базовая конструкция позволяет вставлять их в поток трубы и управлять потоком без управления.

Несмотря на свои многочисленные преимущества, обратные клапаны, как и любой другой тип механизма, имеют недостатки.

Преимущества обратных клапанов

1. Предотвратить обратный поток
2. Способен выдерживать условия высокого и низкого давления
3. Работает как резервная система и система безопасности
4. Можно использовать горизонтально и вертикально
5. Самоходный
6. Быстродействующий.
7. Защищать насосы и компрессоры от повреждений, вызванных обратным потоком
8. Сократить время простоя и производственные потери
9. Предотвратить гидравлический удар
10. Уменьшить внезапный отказ клапана
11. Снижение затрат на техническое обслуживание
12. Несколько движущихся частей
13. Меньшая занимаемая площадь
14. Может работать в условиях переменного потока
15. Не требует питания для работы

Горизонтальный обратный клапан от Check-All-Valve

Недостатки обратных клапанов

1. Не работать в пульсирующих системах
2. Запорный элемент может захлопнуться, что приведет к повреждению и износу
3. Работают в полностью закрытой системе
4. Невозможно проверить, открыты они или закрыты
5. Внутренние детали не подлежат проверке
6. Диски могут застрять в открытом положении.
7. Шум от хлопающих дисков
8. Гидравлический молот
9. Задачи обратного потока

Общие проблемы с обратными клапанами

Гидравлический молот:

Гидравлический удар возникает из-за скачка давления, когда происходит внезапная остановка потока газа или жидкости, и клапан внезапно закрывается, что вызывает шум и вибрацию.Гидравлический удар может повредить систему и привести к дорогостоящему ремонту.

Гидравлический удар можно предотвратить за счет более быстрого закрытия обратных клапанов, которые останавливают скачки давления и ударные волны. Бесшумные обратные клапаны — одно из возможных решений.

Обратный поток:

Обратный поток дорогостоящий и может повредить насос, заставив его вращаться в обратном направлении. Эту проблему можно решить с помощью герметичных быстрозакрывающихся обратных клапанов.Одним из преимуществ обратных клапанов с пружинным механизмом является их способность быстро реагировать и предотвращать обратный поток.

Завышение размеров:

В некоторых системах обратных клапанов наблюдается вибрация, вызванная многократным открытием и закрытием клапана. Это вызвано слишком большим размером обратного клапана. При установке обратного клапана его размер должен соответствовать области применения. Диск должен быть устойчивым в открытом положении и обеспечивать полное уплотнение в закрытом состоянии, что может предотвратить повторное открытие и закрытие, колебание и выход из строя обратного клапана.

Заключение

• Обратные клапаны — это метод управления потоком газов или жидкостей.
• Обратные клапаны — это экономичные устройства, предотвращающие отходы и защищающие оборудование.
• Обратные клапаны различаются в зависимости от скорости потока, плотности и температуры среды, размера линии, давления и скорости потока, что можно увидеть на диаграмме ниже.
• Базовый обратный клапан состоит из четырех отдельных частей: корпуса, седла, диска и крышки.
• Существует бесконечное множество обратных клапанов, подходящих для различных областей применения.

Дыхательный контур — обзор

5.3.2 Требования к расходным материалам, материалам, принадлежностям, расходным материалам и запасным частям

Подавляющее большинство медицинских технологий необходимо дополнять расходными материалами и материалами для обеспечения надлежащего функционирования; кроме того, аксессуары, расходные материалы и запасные части часто больше связаны с работой сложных технологий, медицинских устройств, больничного оборудования, систем питания и т. д.Существуют определения принадлежностей и расходных материалов, такие как Руководство 4: как эффективно и безопасно использовать вашу медицинскую технику [14], где аксессуары — это части, которые подключаются к оборудованию (дыхательный контур, проводники ЭКГ и датчики), они облегчают их использование ( ножные переключатели и компьютерная мышь) и адаптировать их работу (адаптеры для взрослых или детей и линзы). Расходные материалы — это те предметы, которые используются ежедневно для работы оборудования (гель, перчатки, марля, иглы и шприцы, а также одноразовые электроды) и будут необходимы в течение всего срока службы оборудования.Эти определения не всегда позволяют отличить одно от другого, оба могут быть одноразовыми или одноразовыми, и оба могут быть также многоразовыми, поэтому обсуждение продолжается. Важно то, что покупка и контроль складских запасов должны быть гарантированы, и это будет зависеть от срока службы каждого из них.

Чтобы оборудование прослужило ожидаемый срок службы, некоторые части оборудования необходимо заменить. Эти запчасти должны быть в наличии все это время. Материалы для обслуживания (масло, смазка, шайбы, предохранители и т. Д.)) также должны быть доступны для проведения ремонтных и профилактических работ. В Руководстве 5: как организовать техническое обслуживание вашей медицинской техники [15] указано, что большая часть работы по ремонту и техническому обслуживанию состоит из простых задач, и для этого требуются запасные части, таким образом, 80% всех необходимых запасных частей составляют менее 20% запчастей. общей стоимости, то 20% работ по ремонту и обслуживанию отнимают 80% бюджета запчастей из-за сложной и дорогой техники. Наличие обновленного и полного инвентаря позволит иметь минимальный запас запасных частей и материалов для обслуживания.Это должно включать не только оборудование, но и аксессуары, запасные части, материалы для обслуживания и расходные материалы для оборудования. При целостном подходе к управлению технологиями планирование, инвентаризация и надлежащая регистрация рабочих заданий, таких как техническое обслуживание и проверки, позволяют прогнозировать и составлять отчеты о потребностях в расходных материалах, материалах, принадлежностях, расходных материалах и запасных частях для всех типов технологий в одном клиническая служба, поэтому каждый элемент должен быть зарегистрирован в информационной системе, связанной с соответствующей технологией.Опять же, эта классификация должностей, организация и разработка процесса будут интересны клиническим инженерам и биомедицинским инженерам в больницах.

Ставка — Судовые технологии

Клапаны обратные воздуховыпускные

Наши линейные вентиляционные обратные клапаны устанавливаются вертикально или горизонтально в областях, недоступных для установки на палубе, и лучше всего используются там, где требуется вентиляция и важен эстетический вид. Вертикальные линейные клапаны доступны из оцинкованной стали, бронзы и алюминия.Наши горизонтальные вентиляционные клапаны разработаны в соответствии со спецификациями нефтяных вышек и доступны только из нержавеющей стали.

Клапаны для удаления запаха

Вентиляционный клапан для контроля запаха в судостроении

Wager предназначен для вентиляции резервуаров с черной и серой водой, обеспечивая при этом необходимый контроль запаха в месте расположения резервуара. Клапан подключается к трубе «гусиная шея» или может быть установлен вертикально на палубе судна с защитным экраном от дождя.

Контейнер для носителя, содержащий 12 фунтов средства для контроля запаха, очищает воздух перед тем, как его выбросить в атмосферу.Гранулы носителя разработаны так, чтобы быть высокоэффективными при удалении газа h3S, они нетоксичны и пригодны для захоронения. Клапан доступен с 4-дюймовым или 6-дюймовым фланцевым соединением с дополнительной опцией метрических фланцев.

Отводы палубы

Wager предлагает три варианта трапа палубы: стандартный, из нержавеющей стали и толстостенный. Наша стандартная версия имеет съемную сетчатую пластину из литой бронзы. Коммерческие суда и яхты могут заказать сетчатые фильтры из полированной нержавеющей стали для более приятного внешнего вида.

Наши водосточные желоба с толстыми стенками доступны как в прямой, так и в угловой конфигурации. Литой бронзовый фильтр с ловушкой и перегородкой обеспечивает дренаж, предотвращая утечку канализационных газов в атмосферу.

Измерительные трубки из нержавеющей стали

Измерительные трубки

Wager из нержавеющей стали снабжены резьбой из бронзы или нержавеющей стали и закреплены неопреновой прокладкой для плотной посадки.
