Обустройство скважины своими руками (+фото)

Каждый загородный участок нуждается в постоянном источнике воды – будь то колодец или скважина. Чтобы организовать бесперебойное водоснабжение всего дома и прилегающей территории, необходимо предварительно определить расположение водоносного слоя, с помощью бурения сделать скважину или выкопать колодец, а также обустроить его для дальнейшей подачи воды безо всяких осложнений.

Если первые две операции – определение местонахождения воды и организацию скважины или колодца – лучше поручить специалистам, то обустройство можно сделать самостоятельно.

Способы обустройства

Монтаж кессона в котлован

Что понимается под обустройством скважины? Приведение ее к состоянию долгосрочного использования, установка погружного насоса и всей необходимой системы для подачи воды в помещение. Для этого потребуется специальное оборудование и инструменты.

Возможны два типа обустройства скважины:

  • для круглогодичного ее использования;

  • для ее сезонного использования.

Первый вариант предполагает возможность подачи воды даже при минусовой температуре, в то время как сезонное ее использование подразумевает работу насоса только в теплое время года. В зависимости от выбранного варианта, можно обустроить скважину с помощью следующих строительных материалов:

  • кессона;

  • бетонных колец.

Используем кессон

Монтаж оборудования в кессоне

С помощью кессона обустраиваются те скважины, которые планируются для круглогодичной подачи воды в дом. Кессон, то есть металлическую бочку со специальным покрытием (антикоррозийным и защитным), помещают непосредственно над обсадной трубой, которая поддерживает стенки отверстия. Перед этим необходимо тщательно очистить грунт вокруг обсадной трубы на глубину, равную длине кессона, и ширину, равную ширине металлической бочки + дополнительные 15-20 см.

В дне кессона проделывают отверстие, равное диаметру обсадной трубы. Саму металлическую трубу необходимо обрезать на предполагаемую длину металлической бочки, и состыковать отверстия, тщательно промазав их герметиком.

Обратите внимание!
Кессон должен быть оборудован плотной крышкой для предотвращения замерзания всей системы.

В случае если решено использовать бетонные кольца, то их располагают по принципу кессона: подбирают их по диаметру так, чтобы получилось свободное пространство, а нижний край был тщательно загерметизирован. Верхнюю часть последнего кольца закрывают, например, бетонной крышкой.

В случае, когда скважину предполагается использовать только в теплое время года, обычно не пристраивают к ней кессон или бетонные кольца. Насос опускают ниже уровня воды и закрепляют снаружи скважины под декоративным навесом. Насос нужно располагать в воде так, чтобы уровень жидкости даже после забора воды не опускался ниже корпуса аппарата. Это предотвратит преждевременную поломку погружного насоса.

Монтаж насоса и системы подачи воды в дом

Оборудование для обустройства автономного водоснабжения

После оборудования кессона или бетонных колец необходимо подумать о подходящем погружном насосе. В основном, это будет вопрос, касающийся мощности. В случаях когда система водоснабжения дома оборудована в помещении, все, что необходимо от насоса – подать воду по трубам в дом, к установленному гидроаккумулятору, который и будет осуществлять распределение воды в доме. Гидроаккумуляторы бывают разного размера – в зависимости от потребностей в воде – от 10 до тысячи л. Кроме погружного насоса необходимо приобрести:

  • кабель, позволяющий включить насос в сеть,

  • трубы из поливинилхлорида с утеплением для доставки воды в дом.

Обратите внимание!

В случае подачи воды в дом круглогодично, кроме гидроаккумулятора устанавливают также и автоматическую систему с возможностью поддерживать в системе необходимое давление и следить за постоянным пополнением воды в емкости гидроаккумулятора. Неотъемлемой частью системы должны стать UPS и блоки для выравнивания напряжения для предотвращения его скачков, могущих привести к перебоям в автоматической системе управлением подачи воды.

Установка погружного насоса

Если не планируется подача воды к гидроаккумулятору, то обустроить скважину еще проще. В этом случае нужно только разместить погружной насос в скважине, подвести кабель к нему и организовать подачу воды в дом. Если требуется небольшое количество воды, то хватает нескольких соединенных между собой «гребенкой» бочек с последующей системой распределения воды по всему дому. Насос следует выбирать помощнее. Для подачи воды в этом случае используются пластиковые шланги, которые убирают на зиму. Насос желательно также извлекать из скважины и хранить в закрытом месте.

Видео

Подробнее о монтаже кессона и оборудования в следующем видеоматериале:

Фото

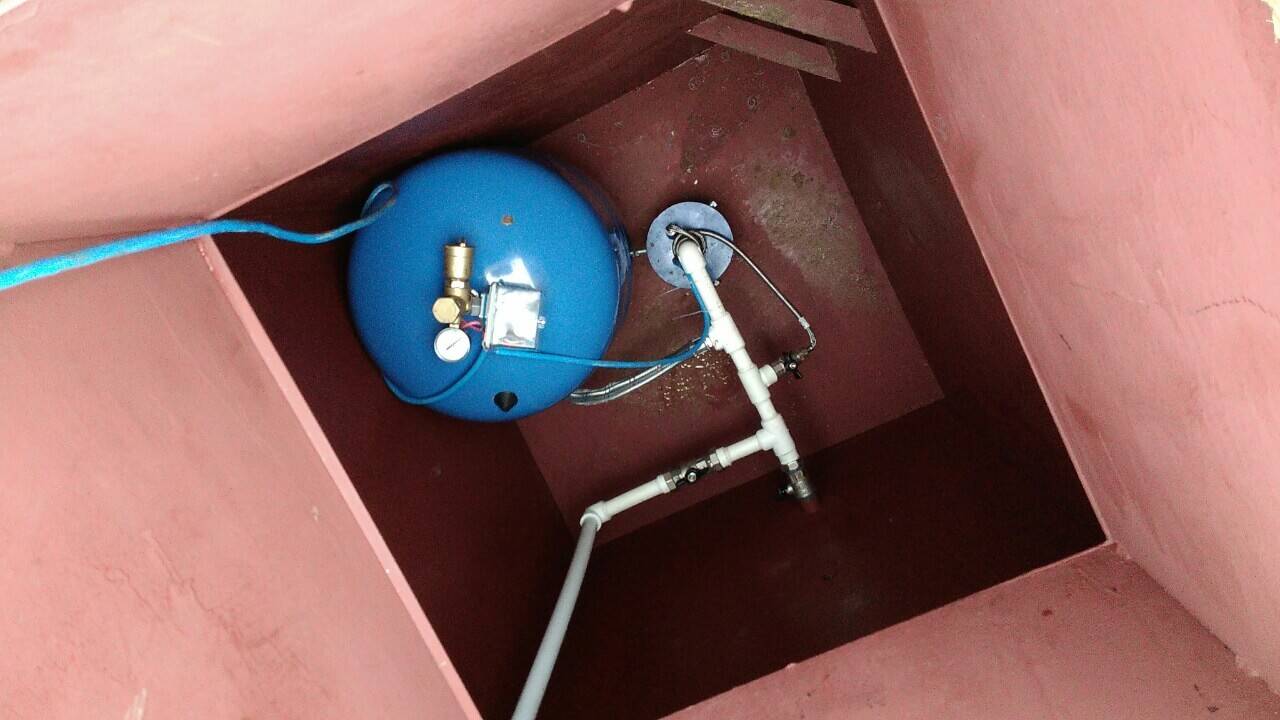

Монтаж гидроаккумулятора в скважине

Схема подвода воды из кессона в дом

Подготовка котлована для кессона

Обустройство с помощью бетонных колец

как обустроить скважину на даче своими руками

Для защиты скважины и оборудования от внешних загрязнений, атмосферных явлений и вандалов ее нужно грамотно обустроить. Согласитесь, комфорт при использовании водозабора, обслуживания техники и трубопровода также важен, как и его безопасность. Как защитить, обеспечив удобство эксплуатации?

Желающим провести обустройство скважины на воду своими руками мы расскажем, как это грамотно сделать. Подскажем, какой вариант лучше выбрать для вашего источника. У нас вы узнаете, как самостоятельно соорудить кессон для скважинного оголовка, как устанавливать адаптер, а также где расположить гидроаккумулятор.

Подробное описание методов и технологий оснащения личного гидротехнического сооружения опирается на нормативную документацию и опыт владельцев скважин. Представленную к ознакомлению информацию дополняют наглядные схемы, подборки фото, видео-руководства.

Содержание статьи:

Зачем нужно обустраивать скважину?

После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.

Какие задачи решает обустройство водозаборной скважины:

  • Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
  • Защита источника водоснабжения, оборудования и трубопровода от замерзания.
  • Формирование условий для подключения и обслуживания оборудования.

Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.

Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.

Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

  • Насоса, он может быть погружным либо располагаться на поверхности.
  • Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
  • Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

Галерея изображений

Фото из

Подключение поверхностного насоса

Подсоединение фильтра грубой очистки

Подготовка поверхностного насоса к работе

Встроенный фильтр тонкой очистки

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Галерея изображений

Фото из

Погружной насос для глубокой скважины

Подключение глубинного насоса

Эксплуатация и обслуживание глубинных насосов

Подготовка к установке в скважину

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Защита скважины от атмосферных воздействий

Чтобы уберечь источник и технику от атмосферных воздействий и осадков, возводят защищённое помещение, располагая его над уровнем грунта либо ниже поверхности земли:

Вариант #1 — надземный «домик»-павильон

На первый взгляд, проще всего поставить над водозаборной конструкцией небольшой «домик»-павильон. Его можно немного заглубить, подобно входу в отдельностоящий погреб, обсыпать по сторонам грунтом, сделав своеобразную завалинку. Это снизит теплопотери.

Похожие павильоны делают над промышленными скважинами. Но на частном подворье их увидишь нечасто. «Домик» занимает место на участке, загромождает его, что сомнительно и с эстетической точки зрения. К тому же, надземный павильон непросто эффективно утеплить.

Стандартный готовый павильон контейнерного типа, специально предназначенный для установки над скважинами. Подобный домик можно изготовить и хорошо утеплить и своими силами

Вариант #2 — размещение источника внутри здания

Нечасто используемое, но вполне рациональное техническое решение обустройства — размещение источника воды в подвале жилого дома либо внутри утеплённого хозяйственного здания, зимней оранжереи, теплицы. Весьма, кстати, популярный в старину приём при строительстве каменных зданий.

Скважина и оборудование под крышей надёжно защищены от всех атмосферных воздействий, воров и вандалов. Максимально упрощается монтаж и сервисные работы. Вибраций оборудование не создаёт, из шума — негромкие щелчки при срабатывании реле. Но они практически не слышны за пределами технического помещения при закрытой двери.

Однако размещение скважины в доме или утеплённом хозблоке встречается нечасто. Объясняется это тем, что для реализации такого варианта нужно сначала бурить скважину, а уж над ней строить дом. У нас же подавляющее большинство застройщиков поступает наоборот.

Скважина пробурена и обустроена прямо в цокольном этаже частного жилого дома

Вариант #3 — подземный колодец-кессон

Самый популярный вариант защитного помещения над частной скважиной — колодец. Правильно будет называть его кессоном, это адекватный технический термин. хорош тем, что он не загромождает участок, на поверхности мы увидим лишь небольшой люк, расположенный вровень с землёй.

Утеплить подземное помещение гораздо проще, чем надземное, к тому же нижняя его часть, расположенная ниже глубины промерзания, зимой находится в зоне положительных температур, получая некоторое количество тепла из грунта. Проблему представляет собой лишь гидроизоляция. Кессон можно приобрести готовым к монтажу либо соорудить самостоятельно.

Заводской кессон полностью готов к установке. Требуется лишь отрыть котлован и опустить резервуар на нужную отметку. В кессоне уже имеются необходимые технологические отверстия, остаётся через герметичные манжеты ввести в них коммуникации: водопроводную трубу и электрический кабель.

Пример конструктивного решения заводского кессона. В готовом изделии уже имеются люк, лестница, необходимые технологические отверстия, укомплектованные уплотнителями

Готовые кессоны изготавливают из стали либо полимерных материалов. Металлические ёмкости прочнее, не боятся морозного пучения, ударов, могут устанавливаться в проблемных грунтах, склонным к смещениям.

Установка стального кессона на бетонное основание. Металлические конструкции промерзают, утеплять их нужно особенно тщательно

Пластиковые кессоны не подвержены коррозии, почти не образуют конденсат на внутренней поверхности. К сожалению, заводские кессоны обходятся недёшево. Зато могут быть смонтированы за несколько часов, надёжно решаются вопросы гидроизоляции.

Некоторые производители, оснащая свои скважинные кессоны полками, предлагают использовать их «по совместительству» для хранения закаток. Если в доме нет подвала или погреба, это очень удобно

Кессон реально построить и самостоятельно. Скорее всего, он обойдётся заметно дешевле заводского. Возможно, будет прочнее. Однако времени и сил придётся потратить немало. Самый простой вариант — закопать в землю пару железобетонных колодезных колец, накрыв их сверху крышкой и люком с горловиной.

Дно придётся забетонировать. Довольно непросто сделать надёжную гидроизоляцию . Если делать её снаружи, лучше использовать рулонный битумный материал или качественную мастику. Однако придётся откапывать слишком большой котлован, чтобы иметь доступ к стенкам колодца.

Можно сделать изоляцию изнутри, тщательно зачеканив швы и промазав внутренние стенки, дно и «потолок» кессона полимерно-цементным составом.

Бетонный кессон-колодец из колец диаметром 1,5 м с уже установленным внутри оборудованием: мембранным баком на 100 л, фильтром, автоматикой

Соорудить кессон своими силами можно не только из заводских колец. Конструкция может быть монолитной, кирпичной (нужен хорошо обожжённый красный кирпич), можно использовать мелкоразмерные бетонные блоки. Списанная с производства стальная бочка тоже подойдёт.

Размеры защитного сооружения скважины

Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

При размещении насосной станции либо отдельного в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.

Обеспечение герметичности обсадной трубы

В обсадную трубу скважины, снабжающий дом питьевой водой, не должна попасть ни пыль, ни образующийся в кессоне конденсат ни, тем более, дождевая и талая вода. Если это произойдёт, в чистый подземный источник могут попасть вредоносные микроорганизмы с поверхности и «лечить» его будет сложно и дорого.

Для герметизации скважины, крепления погружного насоса и пропуска коммуникаций используйте заводской оголовок: стоит он относительно недорого и весьма облегчает монтаж оборудования

Для защиты источника служит — специальная стальная крышка, снабжённая технологическими отверстиями для пропуска коммуникаций и надёжным крюком для подвеса насоса. Оголовок подбирается по диаметру обсады, он имеет резиновую обжимную манжету, герметизирующую обсадную трубу. Водопроводная труба и электрокабель также вводятся через герметичные уплотнители.

Не рекомендуем обрезать обсадную трубу близко к полу кессона. Лучше оставить над поверхностью бетона отрезок высотой 25-40 см. Во-первых,  монтировать насос с оголовком будет удобнее. Во-вторых, при небольшом подтоплении кессона в ствол скважины не попадёт вода.

Галерея изображений

Фото из

Обустройство приямка вокруг скважины

Обрезка обсадной трубы

Установка нижней детали оголовка

Установка уплотняющего кольца оголовка

Подключение кабеля к насосу

Установка крышки оголовка

Оголовок скважины в полной сборке

Подготовка к подключению к водопроводу

Использование скважинного адаптера

Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно,  оправданы.

Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.

С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.

Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.

К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.

Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений

Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.

В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.

Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).

Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта

И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.

В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.

Советы по обустройству скважины

Надеемся, что из сказанного выше в общих чертах понятно, как можно обустроить скважину своими руками.

Позволим себе дать читателям несколько полезных советов:

  • Если уровень грунтовых вод на участке высок и располагается выше глубины промерзания грунта, лучше располагать защитное помещение на поверхности, а не под землёй. Или использовать адаптер.
  • В доме с круглогодичным проживанием старайтесь размещать водоснабжающее оборудование в основном здании: много места, тепло и сухо. Удобно обслуживать, техника дольше прослужит.
  • Оборудование для дома с сезонным проживанием лучше разместить в подземном кессоне. Неотапливаемый дом замёрзнет, а в кессоне сохранится положительная температура. Кстати, нужно не забыть слить на зиму воду в дачном доме, если в нем больше недели не будут проживать.
  • В проблемных грунтах (пучинистых, с включениями щебня с острыми ребрми, в плывунах) водопроводную трубу из дома к кессону или адаптеру желательно вести в защитном кожухе. Электрокабель же всегда помещать в защитную трубу ПНД.
  • Подсоединение гидравлического оборудования к системе лучше делать через запорные вентили с разборными соединениями. При необходимости его будет просто обслужить или заменить.
  • Не забудьте, что вне зависимости от типа оборудования в схему подключения должен входить обратный клапан после насоса и фильтр грубой очистки перед гидроаккумулятором.

Помимо всего прочего, в процессе эксплуатации необходимо следить за уровнем давления в пневматическом элементе мембранного бака. Проверять ежемесячно, при необходимости следует подкачивать.

Выводы и полезное видео по теме

Напоследок видеоролики, наглядно показывающие процесс обустройства источника подземной воды.

Видео #1. Процесс самостоятельного строительства утеплённого кессона из бетонных колец и ввод водопровода в дом:

Видео #1. Экономичное обустройство скважины — самостоятельная установка скважинного адаптера:

Правильное обустройство источника индивидуального водоснабжения гарантирует отличное качество воды и избавит от проблем с ремонтом и периодическим обслуживанием скважинного оборудования.

Желающих рассказать о личном опыте в обустройстве скважины за загородном участке приглашаем оставлять комментарии в расположенном ниже блоке. Здесь же вы можете поделиться полезными сведениями по теме и задать вопросы.

процесс установки своими руками, фото и видеоинструкция

Скважина и колодец считаются одними из наиболее широко применяемых вариантов обеспечения загородного дома водой для хозяйственных и бытовых целей. Разобравшись в том, каким образом обустроить скважину и при желании все сделать своими руками, хозяин участка будет иметь возможность использовать чистую воду в любой сезон.

Выбор необходимого оборудования для сооружения скважины

Перед тем как обустроить скважину для воды, потребуется использование некоторых специальных приспособлений. В их число непременно входят такие элементы системы:

  • насос;
  • кессон;
  • гидроаккумулятор;
  • оголовок для скважины.

Поэтому, прежде чем начинать выполнять процесс обустройства скважины, необходимо выбрать подходящие элементы конструкции. Следуйте нашим советам и, если уж захотите сэкономить, то не увлекайтесь очень сильно. Лучше приобрести надежное оборудование и избавить себя от ненужных забот и в дальнейшем затрат на его ремонт.

Одним из основных элементов для устройства водной скважины является кессон. Он имеет вид водонепроницаемой емкости, которая напоминает бочку. Кессон необходим для того, чтобы вода в системе не промерзала и не загрязнялась. При желании, в данную герметичную емкость можно установить разные дополнительные элементы, а именно:

  • фильтры очистки;
  • системы автоматизации;
  • реле давления;
  • манометры;
  • мембранный бак и так далее.

Это довольно практичный и удобный вариант, который избавит вас от необходимости установки этих агрегатов и приборов в доме. Как правило, кессоны оборудованы горловиной с герметично прилегающей крышкой. В большинстве случаев используются кессоны высотой в 250 см и диаметром один метр.

Чтобы скважина для воды исправно выполняла все возложенные на нее обязанности на протяжении многих лет, необходимо подобрать хороший погружной насос. Для этого потребуется выполнить небольшой расчет, после которого вы выясните оптимальные параметры изделия с учетом диаметра и глубины будущей скважины на воду. Очень важно учитывать максимальное использование воды по всем подсоединенным точкам. Для того чтобы система подачи воды была на высоком уровне, рабочее давление должно быть в диапазоне 2-3,5 атм.

Неотъемлемым атрибутом скважины для воды будет и гидроаккумулятор. Его основным назначением является плавное изменение и поддержка нормального давления воды в системе. Все производящиеся сегодня устройства имеют одинаковый набор характеристик и функций, отличаясь между собой только тем, какое количество воды они смогут в себя вместить. Можно приобрести гидроаккумулятор объемом от 20 до 1500 литров.

Оголовок защищает вашу скважину от различного рода мусора и талых вод. Кроме того, эта конструкция упрощает некоторые операции, которые связаны с эксплуатацией технического колодца, тем более в подвешивание насоса.

Перед началом выполнения работ нужно подготовить следующее:

  • штыковую и совковую лопаты;
  • полноценную установку или бур;
  • несколько ведер;
  • бечевку;
  • веревочную лестницу;
  • кирку;
  • бетонные кольца;
  • трубы;
  • треногу;
  • отвес;
  • все вышеперечисленные до этого элементы для сооружения скважины.

Обустройство скважины своими руками

Земляные работы

Скважину для воды можно оборудовать почти в любом месте вашего участка. Но желательно потратить чуть-чуть времени и выбрать самое подходящее место. В этом случае самое подходящее является то, которое расположено на наименьшем расстоянии от жилого помещения. Непременно нужно учитывать тот факт, что для обустройства кессона необходимо выделить от 4 м.кв. общей площади.

Небольшое расстояние от дома даст возможность значительно уменьшить объем земляных работ и сэкономить на расходных материалах. Кроме того, в этом случае можно будет соорудить скважину с использованием более дешевого насоса. В случае, когда будет выполнена длинная магистраль, то насосу потребуется не только забирать воду из скважины, но и транспортировать ее дальше по системе. Это требует установки более мощной и, естественно, дорогой модели насоса.

Бурение можно делать различными способами. Некоторым проще делать это с помощью ручного бура, некоторые предпочитают использовать ударный метод или электродвигатель, установленный на треногу.

Во время выбора типа инструмента нужно учесть особенности грунта. При большом желании при помощи ручного бура будет возможно «преодолеть» до 20 м земли. Но это довольно долгая и трудоемкая работа.

Прокладка трубопровода

На дно скважины необходимо насыпать мелкий гравий (щебень) или крупный песок. Это защитит трубопровод от заиливания. Перед насыпкой днище скважины в обязательном порядке чистится желонкой. Необходимо предварительно приготовить первую трубу, чтобы спустить ее в колодец сразу же после окончания бурения. Таким образом, вы не допустите осыпания стен.

По периметру трубы, на расстоянии приблизительно 29 см от ее низа, необходимо проделать отверстия. За счет них труба будет «собирать» больший объем воды.

На торце необходимо постановить фильтрующую сетку. Если есть возможность, то купите антикоррозийные трубы.

Из-за того, что для сооружения скважины лучше всего укладывать трубы длиной в 220-260 см, то чаще всего одного колена не хватает. Трубы большей длины не так удобны в обслуживании и укладке. Друг с другом трубы крепятся «свинчиванием» по резьбе. Первую трубу требуется опустить на так, чтобы она была уперта в дно шурфа. После установки труб можно начинать устройство кессона и монтаж насоса.

Монтаж кессона

Во время обустройства скважины для воды своими руками вам будет необходимо пошагово сделать несколько этапов. Вначале требуется сделать яму для кессона около скважины глубиной приблизительно два метра. Диаметр будет зависеть от диаметра емкости. Как правило, ширина ямы выбирается примерно 180 см. У вас обязан выйти котлован с выступающей обсадной трубой посередине. Если яма будет заполняться подземными водами, то выройте дополнительное углубление, за счет которого будет возможна их своевременная откачка.

В днище кессона сделайте отверстие по размеру обсадной трубы. Опускайте кессон в яму, располагая по центру ствола сделанной скважины.

Отрежьте обсадную трубу и приварите к днищу емкости с помощью электрической сварки. Подсоедините к полученной конструкции трубу для вывода воды и электропровод насоса. Засыпьте емкость землей таким образом, чтобы над поверхностью земли находилась лишь крышка для входа.

Установка погружного насоса

Установка этого элемента не потребует от вас каких-то специальных навыков и не доставит сложностей. Самое главное, нужно учитывать такие нюансы.

  1. Перед тем как приступать к монтажу насоса, хорошенько почистите скважину. Воду необходимо прокачивать на протяжении такого времени, когда она больше не будет давать в осадок песок и другие частицы.
  2. Насос необходимо установить так, чтобы между ним и днищем колодца находилось расстояние приблизительно в один метр и, при этом он параллельно должен быть опущен в воду.
  3. Вместе с насосом устанавливается пластиковая труба, по которой происходит забор воды наверх, и электропровод насоса.
  4. Монтаж пускозащитного устройства и обратного клапана происходит после окончания установки насоса.
  5. Когда система будет полностью установлена, необходимо отрегулировать давление в емкости. Нужно сделать это так, чтобы оно было равно 80% от давления при включении.
  6. Для крепежа насоса с крышкой оголовка можно взять нержавеющий трос. Можно использовать и тросы из других материалов, но они непременно обязаны быть с водонепроницаемой оплеткой.

Затем, когда насос будет поставлен, можно переходить к креплению оголовка. За счет его, устье колодца будет защищено от разных загрязнений.

Монтаж оголовка

Оголовок сможет обеспечить:

  • защиту от подземных вод и постороннего мусора;
  • защиту колодца от талых вод и наводнений;
  • защиту от промерзания зимой;
  • защиту от кражи оборудования;
  • сделает погружение насоса наиболее удобным за счет лебедки;
  • поспособствует облегчению эксплуатации скважины;
  • сделает крепление троса более надежным.

Оголовок состоит из нескольких элементов, а именно:

  • резинового кольца;
  • фланца и карабина;
  • защитной крышки;
  • специальных элементов крепления.

Сторона внутри крышки оборудована одним рым-болтом, наружная – двумя. Металлическое изделие может выдерживать массу до 0,5 тонны, а пластиковое – не больше 250 кг.

Во время монтажа оголовка будет необходимо отрезать обсадную трубу, почистить ее и обработать противокоррозионным раствором. Сквозь крышку оголовка подведите трубу для воды и кабель насоса. Подсоедините насос и трубу между собой. Свободный конец троса закрепите к карабину. Это необходимо сделать с помощью рым-болта на обратной стороне защитной крышки. Насадите резиновое кольцо и фланец на обсадную трубу.

Разместите насос в скважине и поставьте крышку оголовка. Выполнить это можно довольно просто: необходимо только приподнять резиновое кольцо для крышки и фланец и сжать все эти элементы с помощью болтов. На этом монтаж оголовка является полностью закончен.

Монтаж гидроаккумулятора

Чтобы вода без перебоя подавалась, необходимо непременно установить гидроаккумулятор. Его монтаж может быть произведен в подвале дома или же непосредственно в кессоне. Работает система довольно просто:

  • насос включается, вода заходит в пустую емкость и заполняет ее;
  • кто-то в помещении включает кран и вода проходит в него из гидроаккумулятора, а не непосредственно из скважины колодца;
  • если необходимо, то насос будет самостоятельно включаться и заполнять водой гидроаккумулятор.

Емкость обязана быть встроена в систему так, чтобы в последующем ничто не мешало ее замене или ремонту. Система подразумевает обязательную установку обратного клапана. Он монтируется в месте установки емкости, по ходу движения воды. После и перед емкостью ставится дренажный кран. Гидроаккумулятор желательно крепить с резиновым уплотнителем. За счет этого вибрация будет не настолько выраженной.

Таким образом, вы имеете представление про то, как сделать скважину для воды на вашем участке. Можно сделать обустройство скважины своими руками, но даже, когда вы решите воспользоваться услугами специалистов, за счет этой информации, вы сможете их грамотно контролировать.

Оцените статью: Поделитесь с друзьями!

Обустройство скважины на воду на дачном участке своими руками

Зачем выполняют обустройство скважины?

После завершения буровых работ скважина еще не готова к полноценной эксплуатации. Чтобы сооружением можно было нормально пользоваться, нужно выполнить его обустройство. Так называют процесс монтажа и подключения необходимого оборудования. Обустройство скважины на воду на дачном участке помогает решить и другие задачи. К ним относятся:

  • ввод коммуникаций в здание;

  • обеспечение чистоты сооружения;

  • защита скважины от промерзания;

  • обеспечение удобного обслуживания сооружения.

На стадии обустройства выполняются также подключение электропитания для погружного насоса и подведение водопровода в дом.

Обустройство с кессоном

Обустройство скважины на участке чаще всего выполняется с применением кессона. Этот вариант считается оптимальным. При его использовании одновременно удается решить сразу несколько задач. Это размещение насосного оборудования и защита скважины от внешних неблагоприятных факторов. Кессон устанавливают так, чтобы оборудование находилось ниже уровня промерзания грунта. Это позволяет защитить технику от пагубного воздействия низких температур. Внутрь него обычно помещают:

  • насосную установку;

  • гидроаккумулятор;

  • контрольно-измерительные приборы;

  • фильтрационное оборудование.

Современные кессоны изготавливают из металла и пластика. Допускается применение бетонных приспособлений. В виду того, что они обладают большим количеством недостатков, такие устройства практически вышли из обихода.

Среди двух остальных вариантов более надежным и долговечным является пластиковый кессон. Большим врагом металлических приспособлений является коррозия. Поэтому, многие пользователи отдают предпочтение устройствам из современных видов пластика.

Обустройство с адаптером

Обустройство скважины на даче можно выполнить с применением адаптера. Это специальное приспособление для герметичной врезки в обсадную трубу. Он служит единственной альтернативой дорогостоящим и громоздким кессонам. При монтаже устройства ниже глубины промерзания грунта возможна круглогодичная эксплуатация скважины.

Скважинный адаптер состоит их 2-х частей. Первая из них прочно прикрепляется к обсадной колонне. Другая — крепится через муфту к водоподводящей трубе, идущей от насоса. Они соединяются между собой после опускания насоса внутри колонны.

Присутствие скважинного адаптера позволяет беспрепятственно извлекать насос, заменять его на новый, сливать на зиму систему водоснабжения. В некоторых случаях такие устройства можно устанавливать не только на стальные колонны, но и на пластиковые. При этом они должны выдерживать вес погружного насоса и коммуникаций.

Наиболее востребованными считаются адаптеры DEBE Pumpar, Baker.

Обустройство с оголовком

Если устье скважины не нуждается в углублении, ее можно обустроить с помощью простого оголовка. Это своеобразная крышка, которая применяется для герметизации обсадной трубы. В ней предусмотрены разъемы для вывода труб и электрического кабеля. На внутренней стороне оголовка содержится карабин или специальное крепление для страховочного троса.

Оголовок хорошо выполняет защитные функции. Он предохраняет скважину от попадания пыли, грязи, грызунов, насекомых, дождевых и грунтовых вод.

Перед установкой оголовка обсадную трубу обрезают на необходимом расстоянии от земли и зашлифовывают. Затем в нее вставляют внутренний оголовок. Труба и кабель выводятся из скважины с помощью компрессионных соединений. В случае внешнего оголовка на колонну насаживают уплотнение и нижний фланец.

Обустройство своими руками

Работы по обустройству обычно поручают специалистам компании, которая выполняла бурение. Именно они лучше всего знакомы с особенностями конкретного сооружения. При наличии определенных навыков его можно выполнить своими руками. В этом случае рекомендуем учесть следующие советы.

1. В домах с сезонным проживанием оборудование лучше размещать в подземном кессоне. Неотапливаемое здание быстро замерзнет, а внутри этого приспособления сохранится положительная температура.

2. В домах с круглогодичным проживанием при наличии свободной площади технику желательно размещать внутри здания. Там тепло и сухо. Специалисты утверждают, что в таких условиях оборудование служит дольше. При размещении внутри дома удобнее выполнять техобслуживание и ремонт.

3. При прохождении грунтовых вод выше глубины промерзания грунта крышку кессона нужно нарастить, а на кессон установить бетонную накладку. Если такой вариант невозможен, то следует использовать адаптер.

4. Гидравлическое оборудование следует подключать к системе водоснабжения с использованием запорных вентилей c разборными соединениями. В схеме подключения обязательно должен присутствовать обратный клапан и фильтр грубой очистки.

основные особенности и этапы обустройства скважины своими руками

Автономное водоснабжение, несмотря на всю хлопотность процесса его обустройства, очень часто является единственным вариантом обеспечения загородного домостроения водными ресурсами. Такое мероприятие состоит из целого комплекса работ по бурению глубинного колодца и установке сопутствующего оборудования. При этом бурение скважины лучше доверить специалистам.

В свою очередь, обеспечение подачи воды в дом вполне под силу выполнить своими руками. Для бесперебойного водоснабжения нужно грамотно установить различные устройства и сопутствующие им элементы. Поэтому перед тем как приступить к сооружению скважины на питьевую воду, нужно разобраться с её конструктивными особенностями и принципом работы отдельных узлов и механизмов.

Особенности проведения земляных работ

Месторасположение скважины не имеет особого значения, однако, существуют некоторые нюансы, позволяющие сэкономить в этом вопросе. Участок, на котором будет обустраиваться скважина на воду, должен быть в непосредственно близости от дома, что позволит уменьшить длину трубопровода и как следствие объём земельных работ.

Плюс ко всему при непосредственной близости водного источника к домостроению нет необходимости приобретать слишком мощный перекачивающий агрегат. Это обусловлено тем, что ему не придётся транспортировать воду по трубам на очень дальние расстояния, а только поднимать с глубины водного резервуара.

Для бурения скважины применяются разные способы и механические устройства. При самостоятельном проведении работ можно использовать ручной бур, ударное устройство или электрический инструмент со специальной треногой. Но прежде чем отдать предпочтение конкретно взятому инструменту нужно учитывать особенности грунта. При использовании ручного бура домовладелец вполне сможет пробурить своими руками скважину до 15-м, хотя этот процесс достаточно трудоёмкий.

Что понадобится для обустройства водной скважины?

Перед началом работ домовладелец должен понимать, что успешное обустройство глубинного водяного колодца, невозможно без наличия специальных составных частей. К числу оборудования, которое применяется обязательно, относятся следующие конструктивные элементы:

  • герметическая ёмкость – кессон;
  • погружное насосное оборудование;
  • крышка для водного резервуара – оголовок;
  • блок автоматики и гидроаккумулятор.

Чтобы обезопасить себя от перебоев в водоснабжении загородного дома целесообразно приобретать только качественные комплектующие и соответствующие их работе элементы.

Разновидности кессонов для скважины

Для бесперебойной работы скважины предназначен кессон – качественно утеплённый, водонепроницаемый бак в котором располагается всё сопутствующее оборудование, обеспечивающее работу насоса. Обычно внутри ёмкости размещают блок автоматики, приборы контроля давления напора воды, фильтр и т. д. Для изготовления такого устройства используют разнообразные материалы к наиболее распространённым из которых относятся следующие:

  • Пластик – кессон, изготовленный из которого, обладает высокими теплоизоляционными характеристиками и не требует дополнительного утепления. Такое устройство долговечное, не пропускает воду, благодаря чему отпадает необходимость в дополнительной гидроизоляции и сравнительно недорогое. Плюс, ко всему благодаря незначительному весу изделия его легко монтировать своими руками.
  • Сталь – самый распространённый материал, используемый для изготовления кессона. Податливость материала к обработке позволяет придавать готовому изделию любые формы без особых усилий. Для самостоятельной сборки стального кессона нужно просто раскроить листовой метал на заготовки, и соединить отдельные элементы электросваркой. Качественную ёмкость можно собрать из 4 мм металла, который обязательно нужно вскрыть средством, предотвращающим коррозию. Естественно, можно приобрести готовое изделие, но его стоимость будет намного выше, чем у самодельного аналога.
  • Железобетон, из которого получится долговечный и прочный кессон, который ещё не так давно пользовался большой популярностью при сооружении своими руками. Однако из-за большого количества недостатков такой конструкции её все чаще заменяют стальными или пластиковыми аналогами. Стоимость бетонной конструкции достаточно высока и плюс ко всему она может проседать под собственным весом, деформируя некоторые элементы оборудования скважины.

Особенности монтажа кессона своими руками

При самостоятельном обустройстве скважины на воду необходимо разбираться с основными этапами проведения монтажных работ по установке кессона. В принципе работа не очень отличается от других подобных мероприятий единственно нужно учитывать небольшие нюансы, которые обусловлены материалом изготовления устройства. При этом основные этапы установки металлического изделия состоят из определённой последовательности.

  1. Обустройство котлована, которое состоит из копки ямы определённых размеров, которые должны быть на 200–300 мм шире корпуса кессона. По глубине котлован должен быть таким, чтобы общая конструкция возвышалась над поверхностью земли минимум на 150 мм. Это позволит не допустить затопления резервуара в случае весеннего паводка или ливневых дождей.
  2. Установка гильзы на обсадной трубе. Для этого обустраивается отверстие на дне резервуара. Традиционно оно проделывается по центру или с небольшим смещением, если это обусловлено особенностями конструкции. К отверстию приваривается гильза по длине, составляющая 100–150 мм. По диаметру она должна быть немного шире наружной части обсадной трубы. Важным требованием является лёгкость одевания гильзы на трубу.
  3. На следующем этапе устанавливаются ниппели для пропускания водонапорной трубы, которые монтируются при помощи сварочного аппарата на корпусе кессона.
  4. Непосредственный монтаж кессона. Для этого обрезается обсадная труба немного выше уровня грунта. Резервуар устанавливается на брусьях над горловиной скважины таким образом, чтобы гильза совместилась с обсадной трубой. Проверяется точность совпадения отдельных элементов и резервуар спускается вниз по обсадной трубе путём удаления подложенных брусьев. Ёмкость должна монтироваться строго в вертикальном положении, после чего к её днищу приваривается труба, герметизирующая кессон. Затем сквозь ниппели пропускается водонапорный трубопровод.

Устройство водяной скважены

Хочется уточнить, что обустройство питьевой скважины на воду своими руками может проводиться и без кессона, но тогда гарантировать бесперебойность подачи воды в загородном доме в зимний период не удастся. Поэтому на этом этапе лучше не экономить, чтобы не остаться без водоснабжения в самый неподходящий момент.

Особенности выбора и монтажа насосного оборудования

Выбор погружного насоса, который чаще всего используется при обустройстве скважины – этап очень важный. На выбор оборудования влияет множество нюансов: степень нагрузки скважины, предполагаемое потребление водных ресурсов, глубина залегания воды и некоторые другие факторы.

Если глубина скважины не превышает 9-м, то вполне подойдёт самовсасывающий поверхностный насос, который возможно разместить в помещении и миновать шаг установки кессона. Если же водный пласт проходит на глубине более 10-м, то используется насосное устройство погружного типа. При этом сама процедура монтажа предусматривает определённые нюансы:

  1. Прежде чем устанавливать насос нужно выполнить качественную очистку скважины пока в воде не останется осадка в виде песка или других включений.
  2. Опускание насоса выполняется до уровня на 60–80 см, не доходя до дна скважины. При этом важно чтобы нижняя часть оборудования была полностью погружена под воду.
  3. Совместно с установкой насоса производится подключение пластиковых водонапорных труб и кабеля, подающего электричество к двигателю насосного оборудования.
  4. Установка пускозащитного механизма и обратного клапана выполняется после предварительного монтажа погружного насосного устройства.
  5. После монтажа системы выполняется регулировка параметров давления в баке, исходя из того, что его значение должно составить 0,9 от пусковых показателей.
  6. Трос для крепления погружного насоса к оголовку должен выполняться из нержавеющего материала или располагаться в водонепроницаемой оплётке, чтобы избежать коррозии.

После установки насосного оборудования можно монтировать оголовок, защищающий скважину от попадания в воду сторонних предметов.

Оголовок для скважины на воду

Установка оголовка для питьевой скважины своими руками обусловлена рядом причин, которые решает такое несложное устройство:

  • защита скважины от талой воды или других наводнений;
  • защита питьевой жидкости от проникновения поверхностной грунтовой воды и прочих сторонних предметов;
  • защита оборудования от вандализма и кражи злоумышленниками;
  • защита колодезной части от перемерзания в сильные зимние морозы;
  • увеличение надёжности крепления троса, удерживающего погружной насос;
  • упрощение эксплуатации системы водоснабжения;
  • удобство проведения технического обслуживания насосной системы.

В состав стандартного оголовка входит фланец, карабин, резиновый уплотнитель, крепёжные элементы и защитная крышка. Крышка оснащается 3 болтами – двумя по наружной стороне и 1 с внутреннего края. Оголовок из пластика способен выдерживать насос весом не более 200 кг. В случае использования стального устройства появляется возможность установки оборудования весом до 500 кг.

В процессе самостоятельной установки оголовка обсадную трубу обрезают, зачищают и вскрывают антикоррозийной краской. Через заглушку пропускается напорная труба из пластика для подачи воды в частное домостроение и кабель для снабжения двигателя электрической энергией.

Насос подсоединяют к водонапорной трубе, а трос удерживающий оборудование, фиксируется к карабину через рым-болт, приваренный к внутренней стороне крышки. После чего устанавливается резиновый уплотнитель и фланец. После того как насос будет помещён внутрь скважины, оголовок герметизируется. С этой целью резиновое кольцо и фланец, надетые на обсадной трубе, поднимаются до заглушки оголовка и стягиваются между собой крепёжными болтами.

Установка гидроаккумулятора и блока автоматики

Обустраивая скважину на воду своими руками нужно не забывать о такой важной части системы водоснабжения как гидроаккумулятор, без которого нельзя добиться качественного обеспечения домостроения водными ресурсами. Конструктивно такое устройство напоминает ёмкость, основным предназначением которой является снижение нагрузок на насос и поддержание стабильного давления в водопроводе.

В процессе работы гидроаккумулятора ёмкость набирается определённым запасом воды, при расходовании которого происходит автоматическое включение насосного оборудования. Параметры объёма бака зависят от объёмов потребляемой воды и могут изменяться от 10 до 1000л. Установка такого устройства выполняется или непосредственно в кессоне или в полуподвальном помещении.

Последним этапом обустройства скважины на питьевую воду является установка блока автоматики. В большинстве случаев это специальный датчик, контролирующий давление в гидроаккумуляторе и блок автоматического включения и отключения насоса в случае изменения давления ниже или выше установленных параметров.

Как видно обустройство скважины это процесс, который сложно назвать простым, хотя все работы вполне можно провести самостоятельно. Если же домовладелец неуверен в собственных силах, то всегда можно обратиться за помощью к специалистам, так как от качества проведения работ будет зависеть бесперебойность водоснабжения дома.

как обустроить скважину после бурения, как оборудовать, обустроить, как облагородить, оборудование для скважины, благоустройство, схема


Содержание:


Наличие загородного дома зачастую предусматривает необходимость обустройства скважины на участке. При этом необходимо учитывать ряд требований, что даст возможность организовать бесперебойное водоснабжение жилища.


Назначение обустройства скважины


Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.


Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:

  • Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.

  • Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.

  • Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.


Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы. Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины.

Как подобрать оборудование для подачи воды


Автономное водоснабжение комплектуется следующим набором оборудования:

  1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.

  2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.

  3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.


На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Особенности использования поверхностного насоса для подачи воды


Цена поверхностных помп на порядок дешевле, чем погружных. Кроме того, их проще монтировать и обслуживать. Для решения задачи, как обустроить скважину, рациональнее и экономичнее всего применить вариант с насосной станцией «три в одном» (прочитайте: «Схема подключения насосной станции к скважине своими руками – инструкция, советы»). Этот модуль комплектуется поверхностным насосом, мембранной емкостью объемом 20-60 л и автоматикой. В ствол скважины вводится только шланг для всасывания. Это значительно упрощает обустройство скважины на даче и обслуживания оборудования. Благодаря небольшому диаметру, используемый шланг может быть применен внутри абиссинских колодцев. Из-за слишком узкой шахты опустить в нее погружной насос не получается. Наиболее существенным недостатком насосных станций этого типа являются ограничения по высоте подъема всасываемой жидкости.



Как правило, поверхностные установки в состоянии поднимать воду с глубины до 10 м. Данное обстоятельство вводит определенные ограничения на использование оборудования. Сфера его использования – колодцы и скважины небольшой глубины.


Если схема обустройства скважины предусматривает верхнее размещение насоса, его стараются устанавливать как можно ближе к точке водозабора. Иначе возникнет потребность в преодолении сопротивления на участке между скважной и точкой монтажа помпы внутри дома.

Погружные насосы


Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.



Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.


Желательно, чтобы место установки приборов было сухим и теплым. Для этих целей выбирается подходящее помещение внутри дома, подвала или летней кухни.

Как защитить скважину


Благоустройство скважины на воду своими руками предусматривает сооружение технического помещения. Это даст возможность защитить источник и оборудование от климатических воздействий: имеются в виду колебания температуры, ветер, атмосферные осадки и т.п. Эта постройка может располагаться как на поверхности земли, так и под землей. Читайте также: «Как почистить скважину – варианты и способы очистки своими руками».

Надземное сооружение по типу павильона


Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.



Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.

Внутреннее размещение


Такой способ благоустройства скважины на воду встречается редко. Для этого в доме должен быть капитальный подвал. Также для этих целей подойдет утеплённый сарай, оранжерея или теплица. Внутреннее размещение оборудования для водоснабжения массово практиковалось в старину: чаще всего таким образом оснащались каменные здания.



Преимущества решения:

  1. Надежная защита оборудования от любых атмосферных, механических и вандальных воздействий. Для этого не нужно тратить дополнительные финансы.

  2. Простота установки и обслуживания. Все, что нужно сделать – спуститься в подвал.

  3. Отсутствие шума при работе. Несмотря на опасения, современные модули не издают громких звуков по ходу функционирования. Что касается негромких щелчков от срабатывающего реле, то хорошие двери в техническое помещение в состоянии решить эту проблему.


Несмотря на перечисленные достоинства, внутреннее расположение приборов редко применяют, чтобы оборудовать скважину своими руками. Причина простая: для реализации такой схемы первым делом нужно бурить скважину, а уже потом строить дом. На практике же все происходит наоборот.

Установка подземного кессона


Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.


Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: «Как сделать колодец для скважины своими руками — инструкция»). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.



Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.


Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.



Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.


Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.

Параметры защитной конструкции


Перед тем, как оборудовать скважину для воды, необходимо определиться с размерами защитного кессона.


На это влияет место монтажа оборудование:

  • Внутри дома. Достаточно габаритов 80х80 см: этого вполне хватит для удобной установки и обслуживания насоса.

  • В кессоне. Если для размещения помпы или мембранной емкости используют кессон, при расчете его размеров к параметрам прибора добавляют 50 см по каждой стороне (прочитайте также: «Какой кессон для скважины лучше выбрать – виды, различия, правила установки»). Чаще всего – спереди и сбоку. Чем больше будет места, тем проще проводить обслуживающие мероприятия.

  • Бетонный колодец. Типовые размеры колец из железобетона – 90, 150 и 200 см. Наиболее популярным решением является кольцо диаметром 150 см. Габаритные насосные станции рекомендуется размещать внутри колодцев из колец сечением 200 см. То же касается и объемных мембранных баков. За высоту кессона берут два бетонных кольца.


Если работы по обустройству скважины на участке проводятся в местностях с суровыми климатическими условиями, конструкцию необходимо заглубить на 15 см ниже уровня зимнего промерзания. В идеале 1/3 емкости должна размещаться ниже этого уровня. Для теплоизоляции верхней части используют наружный способ (он более эффективен). Бюджетным вариантом выступает укладка экструдированного пенополистирола.

Как герметизировать обсадную трубу


Исследуя вопрос, что нужно для скважины под воду, важно не забыть о герметизации обсадной скважинной трубы. Это коммуникация занимается подачей воды из глубины на поверхность, поэтому внутри нее не должно быть пыли, грязи, конденсата и атмосферной воды. В противном случае внутрь подземного источника попадут опасные для здоровья микроорганизмы. После этого скважина будет считаться зараженной.


Элементы защиты обсадной трубы:

  1. Оголовок. Речь идет о надежном стальном люке с технологическими отверстиями. Через них внутрь шахты подаются коммуникации и трос с крюком для подвешивания помпы. Диаметр оголовка должен слегка превосходить сечение обсадной трубы. Чтобы обеспечить герметичное крепление, на нем имеется резиновая обжимная манжета.

  2. Резиновые уплотнители для ввода подающей трубы и электрического кабеля.


Запрещается производить обрезку трубы в непосредственной близости от дна кессона. Оптимальная дистанция между концом трубы и дном – 25-40 см. Это упростит установку помпы с оголовком, а в случае проникновения внутрь конструкции воды скважина будет защищена от загрязнения.

Адаптер для скважины


Лучшими способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.


Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.



В состав скважинного адаптера входит два основных блока:

  1. Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.

  2. Внутренний. Служит для подключения трубы от помпы.


Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.


По ходу монтажа необходимо четко выполнять следующие этапы:

  • Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.

  • Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.

  • Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.


Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе. Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность.

Рекомендации по бурению скважины для воды от специалистов


Приведенная выше информация позволит сложить некоторое представление об установке скважины на участке.


Также существует несколько дополнительных рекомендаций, как облагородить скважину своими руками:

  • На приусадебных участках с высоким уровнем грунтовых вод желательно обустраивать защитный модуль для оборудования скважины на поверхности земли. Особенно это касается ситуаций, когда грунтовая воды находится выше глубины промерзания почвы. Правильно оборудовать скважину, как того требуют нормы, в такой ситуации поможет адаптер (прочитайте также: «Как бурят скважину на воду – правила и нормы бурения»).

  • Если дом используется для постоянного проживания, блоки для подачи воды лучше установить внутри жилища. Для этого выделяется теплое и сухое техническое помещение. Это даст гарантию того, что оборудование не замерзнет при наступлении морозов и обеспечит его простое обслуживание в любую погоду. Эксплуатация в подобных условиях заметно увеличивает срок службы техники.

  • Дома и дачи сезонного использования рекомендуется оснащать подземными кессонами. Даже если температура в доме опуститься ниже нуля, это никак не скажется на сохранности оборудования в утепленном колодце. По окончанию летнего сезона на таких объектах проводятся мероприятия по консервации на зиму. Это предусматривает слив воды из домовой системы и дополнительное утепление ямы под скважину.

  • В случае наличия в местности проблемных грунтов (к ним относят пучинистые, каменистые, почвы с твердыми острыми включениями, плывуны) при прокладке водопроводной линии между жилищем и кессоном необходимо применять специальный защитный кожух. Кроме того, во время засыпки траншеи рекомендуется применять керамзит, создающий дополнительную утепляющую прослойку.

  • Для прокладки электрического питающего кабеля для насоса используют защитную трубу ПНД. Она создает надежный барьер на пути атмосферной влаги и механических воздействий.

  • Проводя коммутацию оборудования к домовому трубопроводу, обязательно применяют разборные вентили на разборных патрубках. Это дает возможность во время обслуживающих мероприятий отсекать нужный участок, без необходимости отключения всей системы.

  • Любое выбранное оборудование предполагает включение в схему водоснабжения обратного клапана (его врезают после помпы) и фильтра грубой очистки (перед мембранным баком). Если возникают трудности с подбором комплектующих для обвязки насоса, необходимо посоветоваться с опытным сантехником.

  • Облагородить скважину своими руками поможет использование заводских люков. Даже если кессон сооружался самостоятельно из бетонных колец, его желательно оформить готовой крышкой с горловиной. Красиво обустроить скважину на даче, как правило, помогает использование декоративных элементов ландшафтного дизайна.

  • Чтобы установленное оборудование прослужило максимально долго, во время работы насосной станции необходимо постоянно проверять уровень давления внутри пневматической груши гидроаккумулятора. Как правило, снимают показатели манометра раз в месяц. Если давление упало, его нагнетают до нужного уровня посредством ниппеля на корпусе бака.





Обустройство скважины на воду — как обустроить скважину после бурения?

Содержание статьи

  1. Зачем нужно обустраивать скважину

  2. Популярные схемы обустройства

  3. Летнее обустройство

  4. Обустройство с адаптером

  5. Скважина на воду с кессоном

  6. С металлическим кессоном

  7. С пластиковым кессоном

  8. Таблица с оборудованием

  9. Какой из вариантов лучше?

  10. Обустройство скважины своими руками

После бурения на воду нужно обустроить новую скважину. Обустройство подразумевает установку насоса и блока автоматики, подключение дома к источнику воды. Мы расскажем, какие схемы обустройства существуют, чем они отличаются, сколько стоит монтаж оборудования. Вы узнаете, как правильно благоустроить источник, можно ли это делать своими руками.


Перечень оборудования
Количество

Кессон
Аквалюкс+ (2*1 м)

Погружной насос
Watestry 3ST 2-70

Сливной клапан
1

Гильза для обсадной трубы
1.

Патрубок сгон (гермоввод)
1

Вывод на полив (кран 1/2)
1

Гидроаккумулятор
PN 10 1″ 50 л

Кронштейны и петли для замка
опция

Трос из нержавеющей стали
диаметр 3 мм

Нержавеющий зажим для троса
1

Погружной кабель 3*2,5
2

Кабель ПВС 3*2,5
1

Термоусадочная муфта
Термоусадочная муфта

Усиленная труба 32 PN 16
4
