Свайный фундамент: технология устройства, особенности, плюсы и минусы — Наши статьи — Каталог статей

На каком участке возводят свайный фундамент? Что поможет усилить несущую способность свайного фундамента? Какие бывают виды свайных фундаментов? Из какого материала выбрать сваи для фундамента? Отвечаем на все эти вопросы по порядку.

Итак, свайный фундамент возводят на участках со слабым грунтом. Чаще всего технологию свайных фундаментов и используют для возведения многоэтажных домов. Сваи, глубоко уходя в землю, принимают и распределяют всю нагрузку от стен на более глубокие и более устойчивые слои. Свайный фундамент могут сооружать из цельных свай, которые забиваются в грунт специальными машинами, либо сваи могут сооружаться из бетона, заливая его в заранее пробуренные отверстия.

Фундаменты из забиваемых свай могут быть из свай под отдельные опоры, из целых лент под стены, из кустов и цельного свайного поля.

Какими бы ни были забиваемые сваи, в итоге их выравнивают на одном уровне на поверхности и соединяют их ростверком. Именно ростверк принимает на себя все нагрузки здания и далее распределяет их на сваи.

Чаще всего забивные сваи бывают железобетонными или металлическими. Железобетонные сваи производятся с квадратным сечением и имеют заострённый конец. Арматура в железобетонных сваях может быть предварительно напряженной или ненапрягаемой. Такой тип свай бывает различной длинны и различного сечения. Выбор будет зависеть от проекта и заданных в нет характеристик несущей способности.

Металлические сваи представляют собой трубы. Такие трубы иногда могут наполнять бетоном. Огромным плюсом таких свай является их легкость и возможность сборки на месте, что означает наращивание длинны непосредственно при устройстве.

С целью увеличения несущей способности фундамента можно использовать винтовые сваи. Это металлические сваи (трубы), которые ввинчиваются в неустойчивый грунт.

Перед началом работы со сваями необходимо произвести разметку грунта. Далее специальная сваепогружающая техника осуществляет установку свай.

Устройство свайного фундамента делится на три основные части:

— подготовка техники, ее перемещение к мету забивки свай;

— установка свай;

— непосредственное погружение свай в грунт.

Важным моментом является то, что после установки свай их верхнюю часть необходимо разбить и оголить арматуру для ее соединения с ростверком.

Для того чтобы установить свайный фундамент для частного дома или сделать свайный фундамент своими руками, достаточно использовать микросваи. Это железобетонные сваи толщиной всего 2,5 или 3 метра. При этом их несущая способность достаточна для малоэтажного строительства, а цена намного ниже.

Буронабивные сваи по своей прочности и несущей способности ничем не уступают забивным сваям. Буронабивные сваи больше всего подходят для вспучивающихся грунтов. Несмотря на трудоемкость их устройства, плюсом является то, что у строителя не возникает необходимости нанимать бурозабивающую специализированную технику.

Технология устройства такого фундамента состоит из бурения скважины и наполнения ее бетоном с арматурой.

Еще одним плюсом буронабивного устройства фундамента можно считать то, что для заливки бетона не нужна опалубка. Грунт сам выступает в роли опалубки. Но для обеспечения наилучшего качества и надежности фундамента лучше изолировать от грунта бетон оцинкованной сталью и поливинилхлоридной пленкой.Все строительные материалы для устройства фундамента и возведения зданий любой сложности Вы найдете на нашем сайте.

Консультации наших профессионалов по всем вопросам по телефонам: 8 812 300 58 88

или 8 800 200 75 58 (бесплатный номер), а также по электронной почте [email protected] .

Технология свайный фундамент

Винтовой свайный фундамент. Технология, достоинства и недостатки

Винтовой свайнй фундамент. Технология, достоинства и недостатки

Строительство здания начинается с возведения фундамента. Есть несколько типов фундаментов и разнообразных способов их исполнения: в виде плиты, ленточные и свайные. Два первых, очень затратные, и требуют немало времени для изготовления, что связано с процессом высыхания бетона. К тому же, монолитные конструкции очень хорошо «отслеживают» различные просадочные процессы грунта, что приводит к разрушению фундамента и как следствие, к деформации и разрушению самого здания.

Со свайными фундаментами то же не все так просто. Традиционные железобетонные и металлические сваи погружают при помощи дизель- и гидравлических молотов, вибропогружателей и сваевдавливающих установок. Все эти агрегаты развивают большие мощности и явно избыточны при строительстве легких построек на даче. Так как же изготовить фундамент с достаточно большой нагрузочной способностью и, в то же время легкий в погружении? Решением этой проблемы будет применение винтового свайного фундамента.

Винтовая свая описание всех элементов

«Светлые» и «темные» стороны винтовых свай и фундаментов на их основе

Как и любая технология, технология изготовления свайных винтовых фундаментов имеет как достоинства, так и недостатки.

Достоинства винтовых свай

У всех свайных фундаментов есть одно неоспоримое преимущество перед плитными и ленточными – «хорошее» поведение в сложных просадочных грунтах: песчаники, глины, болота. Если свайное поле верно рассчитано и смонтировано, то ни просадки, ни эрозия ему не страшны.
Не вызывают сомнения и экономические выгоды. Как показывает практика, такой тип фундамента будет дешевле ленточного в три раза, а плитного – в пять. Такие цифры – весомый аргумент при выборе.
При сравнении скорости монтажа, неоспоримое преимущество у винтовых свайных фундаментов. Даже при ручном производстве работ скорость монтажа винтовых свай в четыре-пять раз выше, чем при возведении ленточных и плитных фундаментов.
Результатом вышеизложенного является ускорение общего хода работ, так как монтаж ограждающих конструкций можно начинать сразу после монтажа свай. А не делать технологический перерыв на время высыхания бетона. Монтаж свайно-винтового фундамента, возможен в любое время года.

Для производства работ по монтажу винтовых свай нет ограничений ни по сезону, ни по климатической зоне. На бетонные работы зимой накладываются определенные температурные ограничения, вызванные спецификой технологии заливки бетона.
Несомненным преимуществом использования винтовых свай является возможность выполнять операцию по заглублению свай не только механизированным способом, но и вручную. Это особенно важно при дачном строительстве, так как, иногда работы приходиться проводить вдали от хороших дорог, а то и в условиях из полного отсутствия. А бетонные работы – дело утомительное и не каждому «по плечу».
Возведение бетонного фундамента на склоне выльется владельцу дома «в копеечку». Применение фундамента из винтовых свай позволяет достигнуть эффекта сопряжения поверхностей только лишь путем изменения глубины погружения свай в процессе ввинчивания.
При хорошо продуманной и тщательно исполненной антикоррозионной защите, реальный срок эксплуатации винтового свайного фундамента колеблется от 40 до 70 лет, что вполне достаточно для зданий и сооружений на дачном участке.

Наконечник винтовой сваи

Недостатки

Так как сваи изготавливаются из стали, то они несут в себе один из главных недостатков, присущих стальным изделиям – подверженность коррозии. Основным решением для защиты надземной части свай является применение антикоррозионного покрытия. Подземная часть – наиболее уязвима для коррозии. Существуют способы борьбы с коррозией подземной части: • нанесение антикоррозионных покрытий; • использование толстостенных труб и лопастей; • бетонирование или цементирование внутреннего пространства трубы сваи; • применение легированных сталей.
Однако, несмотря на все старания, срок службы таких свай ограничен 40–70 годами, как было указано выше.
В отличие от монолитных фундаментов неглубокого заложения, свайные фундаменты требуют достаточно хорошего изучения геологических условий площадки строительства. Они очень «не любят» скальные осадочные породы, каменистые грунты. При ручном способе ввинчивания свай в такие грунты происходит отклонение сваи от вертикального положения, возможны повреждения как труб свай, так и лопастей.
В связи с относительно низкой несущей способностью свай, расчет фундамента представляет определенные сложности.

Все начинается с расчета винтовых свай

Расчет фундамента из винтовых свай, является главным предварительным этапом строительства. От тщательности его проведения и результатов зависит как конструкция самого фундамента, так и устойчивость, и прочность будущего сооружения. У сваи, как опорного элемента, выделяют две основных характеристики:

Несущая способность – определяет максимальную нагрузку на сваю до потери устойчивости подстилающего грунта или механического разрушения тела сваи;
Длина – определяется глубиной залегания плотных опорных грунтов или создания необходимой несущей способности на слабых грунтах.

Для расчета количества свай предварительно необходимо определить следующие параметры:

Нагрузка на фундамент от веса строения, в который входит: • вес всех ограждающих и опорных конструкций здания (как наружных, так и внутренних), мебели, интерьерных и архитектурных деталей, коммуникаций, кровли и т. п.; • нагрузки от наличия в доме людей (пункт 8.3 Свода Правил «Нагрузки и воздействия»). Нагрузки от воздействия ветра и снега, которые определяются согласно Своду Правил «Нагрузки и воздействия» (пункт 10 и пункт 11.1).
Значение общей расчетной нагрузки, получают умножением суммы нагрузок на коэффициент 1,1–1,2.
Несущая способность подстилающих грунтов. Основанием для расчета могут служить данные исследований инженерно-геологических условий. Расчет проводится согласно Своду Правил «Свайные фундаменты» (пункт 7.2.10).
В случае если геологическая информация отсутствует, что бывает в подавляющем количестве случаев, то для расчета можно использовать значения минимальной расчетной нагрузки на сваю. Эти данные можно найти в интернете или специальной справочной литературе.
Рекомендация. При отсутствии опыта в подобных расчетах и в зависимости от назначения здания или сооружения, есть смысл рассмотреть вариант обращения к специалистам.

Винтовые сваи для загородного дома

Разметка участка строительства

Фундаменты на винтовых сваях имеют много преимуществ. Однако для того чтобы они себя проявили, необходимо выполнение одного условия – монтаж фундамента должен проводиться грамотно, с четким исполнением всех этапов технологического процесса.

Для начала нужно обеспечить равномерное распределение нагрузки на сваи фундамента. Есть простой способ определения мест установки свай, для обеспечения равномерности нагрузок. На плане здания определяются узловые точки. Для этого все здание на плане разбивается на смежные прямоугольники, ограниченные внутренними и внешними стенами помещений. Узловыми точками будут общие угловые точки смежных прямоугольников. В этих точках установка свай обязательна.

Расстояния между узловыми точками (в масштабе) должны быть не более 3 метров. Если это условие не выполняется, то необходимо предусмотреть размещение дополнительных опор (свай) с соблюдением вышеуказанного расстояния. Опоры должны быть расположены равномерно. После этого разметка, с учетом масштаба, переносится в натуру на площадку строительства. Места установки свай отмечаются колышками.

Рекомендация. Если, после завершения разметки на плане, количество необходимых свай окажется больше рассчитанного на предыдущем этапе, то правильным решением будет покупка дополнительных свай.

Разметка участка строительства дома

Выбор винтовых свай – не все сваи «одинаково полезны»

При покупке свай нужно проявить исключительное внимание к качеству приобретаемого товара. Первое, с чего нужно начинать – потребовать сертификат качества у продавца. Если такового нет, то можно даже не начинать внешний осмотр. Если сертификат предоставлен, то – это, возможно, гарантирует качество антикоррозионного покрытия, удостоверяет материал и габариты сваи. Но есть еще кое-какие нюансы…

Необходимо тщательно изучить и измерить конструктивные элементы сваи. При этом свая должна обладать следующими характеристиками:

Толщина лопастей должна быть не менее 53 мм вместе с покрытием;
Толщина стенок трубы – не менее 42 мм вместе с покрытием;
Лопасть сваи должна быть строго перпендикулярна оси ствола сваи;
Сварные швы должны иметь форму «валика», а не зачищены «заподлицо».
Номенклатура винтовых свай обширна и охватывает интервал от 57 до 159 мм по диаметру и от 1650 до 9000 мм по длине. При этом вес одной сваи колеблется от 11 до 178 кг. Поэтому необходимо заранее продумать процесс доставки на место монтажа, особенно в условиях отсутствия нормальных подъездов.

Выбор и покупка винтовых свай

Ручной монтаж винтовых свай

Монтаж начинается с установки свай в угловые точки здания, согласно чертежу.
Процесс ввинчивания сваи. Свая устанавливается вертикально в необходимую точку. Далее, в специальные отверстия вставляется прут или дюймовая труба и два человека начинают вращать сваю. Третий член бригады в это время удерживает сваю в горизонтальном положении. Через 2-3 оборота, отвесом или гидроуровнем проверяется вертикальность сваи. Свая завинчивается на проектную глубину, но не менее глубины, на которую промерзает грунт.
Рекомендация. Для уменьшения, прикладываемого работниками усилия при вращении сваи, размах рычагов вращения должен быть не меньше длины сваи.
После окончания установки всех свай, любым из доступных способов необходимо измерить горизонтальный уровень всех опор и выровнять их, подрезав надземную часть.
Перед установкой оголовков, внутренний объем труб свай рекомендуется залить бетонным раствором, для защиты внутренней поверхности труб от коррозии и придания дополнительной прочности сваям.

Внимание! Практика показывает, что наиболее распространенными ошибками при установке свай являются:

Потеря вертикальности при завинчивании сваи.
Вывинчивание сваи для регулировки ее высоты, что приводит к проседанию сваи.
Закапывание сваи.
Свая не бетонируется. Это разрешается только при толщине сваи не менее 6 см.

Ручной монтаж винтовых свай

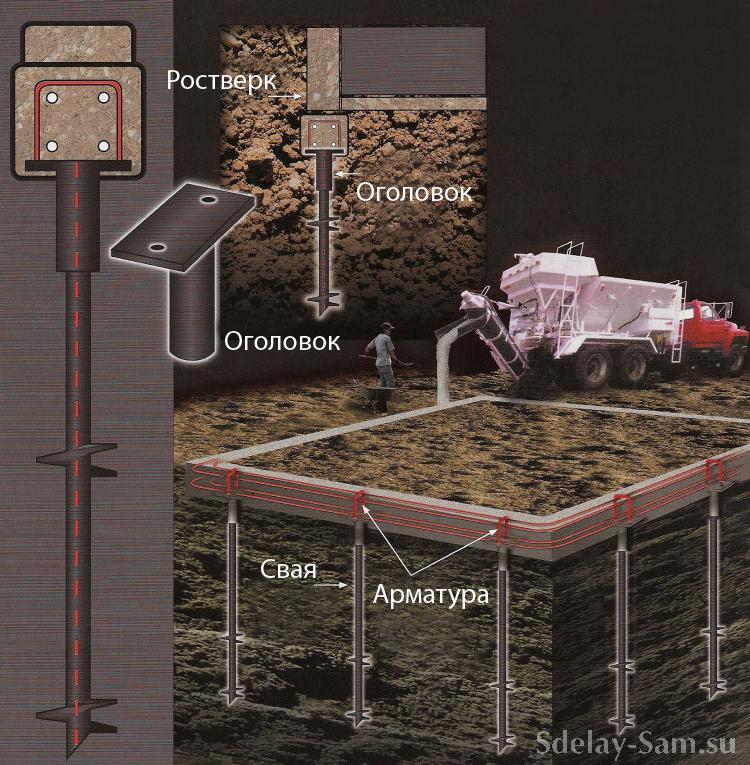

Монтаж оголовков и ростверк

Установка оголовков начинается как только раствор отвердеет. Оголовок крепится к свае при помощи сварки. Конструкция оголовка должна позволять крепить на себе элементы ростверка. Как правило, оголовок представляет собой плоскую стальную пластину, приваренную к обрезку трубы с диаметром чуть большим диаметра трубы сваи. Оголовок надевается на сваю и заваривается по окружности. Сварной шов обязательно покрывается антикоррозионным составом.

Ростверк представляет собой совокупность связующих элементов, которые обеспечивают горизонтальную и вертикальную устойчивость фундамента и линейное распределение нагрузки от конструкций здания. Для построения ростверка используются металлические швеллеры или уголки, деревянный брус, железобетонные конструкции.

Стальные элементы ростверка крепятся к оголовку с помощью сварки или болтовых соединений. Деревянные – шурупами или кронштейнами. Железобетонные ростверки представляют собой монолитные конструкции, в которых, в виде закладных деталей, используются оголовки свай.

Монтаж оголовков и ростверк

Заключение

Из всего вышесказанного можно сделать вывод, что при использовании в конструкции фундамента винтовых свай:

Сокращается время монтажа фундамента.
Упрощается технология процесса.
Появляется возможность производить работы бригадой численностью в три человека.
Зачастую отпадает необходимость в привлечении строительной техники.
И как результат – расходы на строительство имеют тенденцию к значительному сокращению.

Видео: Свайный фундамент для дома

Свайный фундамент

Нюансы строительства свайно-ростверкового фундамента. Рекомендации специалистов

Остались вопросы? Хотите сделать заказ?

ОЦЕНКА
(11 оценок, среднее: 4,91 из 5) Загрузка. ..

Статьи по теме

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.

Конструкции свайного фундамента

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.

По методу воздействия сваи бывают:

висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.

По принципу расположения бывают сваи:

одиночные, которые выполняют роль отдельно стоящей опоры;
объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.

Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.

Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

Устройство ростверка

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

высота — не меньше 300 миллиметров;
при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует — толщине стены первого этажа, но не меньше 400 миллиметров.

Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней — приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее — ограничения, которые препятствуют их применению, а конкретно:

Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.

Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.

Ленточно свайный фундамент технология

Одним из популярных видов ленточных фундаментов при возведении дома из нетяжёлых стеновых стройматериалов является свайно-ленточный фундамент. Это уникальный компромисс между невысокой стоимостью, скоростью возведения и надёжностью основания строительной конструкции.

Такой вид фундамента представляет собой монолитную железобетонную мелкозаглубленную ленту, на которую опираются стены здания, равномерно её нагружая. Сцепление же с твёрдыми слоями грунта достигается через забитые сваи, проходящие ниже глубины промерзания.

Преимущества усиленной сваями ленты

Основные достоинства свайно-ленточного фундамента таковы:

Возможность возведения на участке с существенным уклоном
Подходит для слабых грунтов
Невысокая материалоёмкость конструкции
Умеренная технологичность — возможность выполнить все работы самостоятельно без применения тяжёлой спецтехники.

Недостатки немногочисленны, однако имеют место:

Обязательное выполнение проектных расчётов специалистами с учётом свойства грунта конкретной местности. Необходимо точно определить количество свай, их параметры, глубину и места их заложения
На таком фундаменте рекомендуется возводить стеновые конструкции из лёгких стройматериалов: пенобетон, полистиролбетон, ракушечник и им подобных. Особенно популярен в гражданском строительстве свайно-ленточный фундамент для дома из газобетона
Придётся забыть об устройстве подвального или цокольного помещения

Несмотря на перечисленные минусы, ленточный фундамент на сваях продолжает пользоваться высокой популярностью в нашей стране, поскольку в итоге застройщик получает надёжное основание для постройки за вполне приемлемую стоимость. Ещё один вид — столбчато-ленточный фундамент очень похож по параметрам, однако имеет ряд как конструкционных отличий, так и по назначению.

Виды свай и особенности их монтажа

Сваи для ленточного фундамента бывают металлическими винтовыми и буронабивными. Металлический образец представляет собой сортаментную трубу диаметром 57-133 мм с приваренными винтовыми лопастями. Для вечномёрзлых грунтов диаметр винта составляет300-400 мм, для пучинистых и обводнённых 500-850 мм. Перед монтажом такие сваи необходимо тщательно покрыть грунтовкой и краской, для обеспечения долговечности. Вкручивают их как при помощи спецтехники, так и самостоятельно, применив соответствующий рычаг. После достижения заданной глубины внутрь трубы заливают бетон.

Буронабивные сваи представляют собой более сложную конструкцию и выполняются прямо на стройплощадке. В месте установки согласно проекту при помощи бура устраивается скважина, на дно которой слоем в 30 см засыпается и трамбуется хорошо увлажнённый песок. Дальнейшие действия выполняются в следующей последовательности:

Установка опалубки. В скважину погружается труба из стали, пластика, асбоцемента. Можно своими руками свернуть трубу из рубероида, попутно выполнив гидроизоляцию.
Армирование. Внутрь полученной трубы вставляется армокаркас, который можно связать из прутов диаметром 10-14 мм при помощи стальной проволоки.
Заливка. После того, как бетон уложен слоем в 30-40 см, трубу приподнимают на 20 см, чтобы раствор растёкся по основанию скважины и образовал «подошву». Далее выполняют выравнивание сваи по уровню. Продолжают заливку после затвердения «подошвы».

Устройство ленты — секреты и тонкости

Сваи — готовы, траншея — вырыта, можно приступать к выполнению основной конструкции.

На дно траншеи сыпется песок слоем 20 см, после чего проливается водой и трамбуется. Сверху укладывается подкладочный рубероид марки РКП, далее можно приступить к устройству опалубки.

Для гурманов — щиты из струганной шпунтованной доски, а в бюджетном варианте подойдёт необрезной еловый горбыль, щиты из которого будут обмотаны упаковочной стрейч-плёнкой. С тонкостями монтажа опалубки придётся ознакомиться отдельно.

Внутрь опалубки закладывается армопояс, который связывается из арматуры диаметром 10 мм при помощи стальной вязальной проволоки.

Бетон, желательно марки 400, лучше всего заливать «единым ковшом», то есть за один день.

Укладка раствора выполняется слоями примерно в 40 см по периметру с обязательным уплотнением методом штыкования или виброплитой. По достижении заданной высоты ленты верхнюю грань выравнивают правилом и «железят». Эта нехитрая, но «секретная» операция заключается в посыпании свежей бетонной поверхности свежим цементом желательно марки 500 слоем 1-2 мм.

Затем всю ленту укрывают от атмосферных осадков — сильный ливень или град могут нарушить геометрию конструкции. Бетоны на основе цемента схватываются в течение 28 дней, причём для правильного набора показателей твёрдости и прочности схватываться он должен в условиях повышенной влажности. Если погода стоит жаркая и засушливая — во избежание растрескивания ленточный фундамент на сваях необходимо смачивать, например из шланга. В сельской местности, в старину, изготавливали маты из камыша и поливали их водой.

Свайно-ленточный фундамент своими руками

В отличие от ростверка на винтовых, буронабивных конструкциях, свайно-ленточный фундамент используется для тяжелых зданий с кирпичными, блочными стенами, может иметь подвальный/цокольный этаж. Высокий бюджет строительства в этом случае компенсируется снижением себестоимости квадратного метра жилища.

Технология ленты МЗЛФ по сваям

Чтобы изготовить свайно-ленточный фундамент для кирпичного коттеджа, необходимо выполнить земляные работы. Если в проект заложен цокольный эксплуатируемый уровень, техподполье, вырывается котлован. Для здания без подвала достаточно траншей под несущими стенами шириной 0,6 – 0,7 м. Рабочим должно быть удобно бурить/погружать сваи внутри подземной выработки, заливать бетон, укладывать арматуру.

По наружному периметру траншеи необходимо уложить дренажные трубы, диаметр которых равен 11 см. Заводить дрены под фундамент запрещено, если изготавливать дренаж позже, резко увеличится объем земляных работ. Глубина котлована/траншей составляет 40 – 70 см.

Монтаж свайного поля

На слабых грунтах (торфяник, плывун, пылеватый песок) ленты МЗЛФ излишне подвижны, обладают нестабильной геометрией, подвержены усадке. Сваи проходят указанные пласты насквозь, достигают несущего пласта, передавая нагрузки на скальные породы. Потому для сложных геологических условий свайно-ленточный фундамент является оптимальным методом.

Винтовые сваи

Перед изготовлением свайного поля производится пробное вкручивание, необходимое для выявления глубины пласта с достаточной несущей способностью. СВС погружаются в нескольких местах в пятне застройки, достижение несущего пласта укажет резко увеличившийся момент затяжки. При известной глубине можно приобрести СВС нужной длины.

Изготавливается свайно-ленточный фундамент по стандартной технологии:

два помощника вращают сваю ломами, рычагами
мастер поддерживает вертикальное положение ствола СВС
несущий пласт должен залегать ниже отметки промерзания

Для более качественного позиционирования, облегчения захода СВС в грунт перед монтажом в проектных отметках бурят лидер-лунки чуть меньшего диметра глубиной 0,5 м. В эти отверстия сваю легче установить, задать ей строго вертикальное положение.

Домашние умельцы разработали методику для механизации погружения бытовым инструментом. Дрель 1,5 – 2 кВт крепится на сваю через специальный гайковерт-редуктор с передаточным числом 1/60. После чего оператору остается контролировать вертикаль, вращает СВС электроинструмент.

По увеличению крутящего момента после прохождения глубины промерзания становится понятно, что лопасти достигли несущего пласта. На этом погружение заканчивается, сваи подрезаются на 2/3 высоты фундаментной ленты для связки с бетоном. В них прожигаются, просверливаются отверстия, в которые пропускаются прутки, позже связываемые с сетками армопояса.

Буронабивные сваи

Для МЗЛФ по сваям буронабивные конструкции являются лучшим методом, позволяющим получить монолитную пространственную конструкцию сложной геометрии.

Технология имеет вид:

пробное погружение СВС для геологических изысканий (позволяет вычислить глубину сваи)
бурение глухих отверстий в земле до уровня несущего горизонта по результатам предыдущего исследования (обязательно ниже промерзания почвы в регионе)
монтаж опалубки из полиэтиленовых, асбоцементных труб 20 – 30 см диаметра либо кусков рубероида
армирование внутри опалубки конструкцией из нескольких вертикальных прутков (12 – 16 мм), связанных круглыми, квадратными, треугольными перемычками (6 – 8 мм арматура)

Залить сваи можно сразу, оставив выпушенную наружу арматуру для связки с сетками ленты, или одновременно с МЗЛФ на следующем этапе. Во втором случае прочность будет выше, срок эксплуатации дольше.

Установка опалубки

Для сокращения объемов работ 70% индивидуальных застройщиков льют ленту в землю, добавляя опалубку лишь в цокольной части над уровнем земли. В этом случае отсутствует доступ к боковым стенкам фундамента для их гидроизоляции. Правильная технология подразумевает монтаж опалубки по всей высоте ленты с двух сторон. Это увеличивает объем земляных работ, расход пиломатериала для щитов опалубки, зато окупается высоким эксплуатационным ресурсом фундамента.

Перед установкой опалубки необходимо выполнить действия:

уложить дрены – гофра или гладкие трубы в двойном геотекстиле со щелевой, дырчатой перфорацией, проходят за периметром ленты с наружной стороны на уровне ее подошвы, засыпаются щебнем вровень с подушкой, создаваемой в дальнейшем
изготовить подушку – последовательное уплотнение виброплитой каждых 10 см песка (дважды), щебня (дважды)
залить стяжку – обеспечит целостность гидроизоляционного ковра, который неизбежно порвет щебенка
гидроизолировать подошву МЗЛФ – 2 – 3 слоя рулонной изоляции Бикрост или любого аналога на стекловолокне со склеиванием стыков мастикой

Гидроизоляция не обрывается под подошвой, выпускается на стенки траншеи на всю высоту ленты, чтобы слой по всей бетонной конструкции был непрерывным.

Армирование

При сооружении армопоясов нужно учесть, что лента работает в земле на сжатие, изгиб, кручение, растяжение в зависимости от сезона. Поэтому необходимо два пояса в нижней, верхней части. Технология имеет вид:

изготовление карт – сетки из арматуры либо продольные прутки, соединенные горизонтальными перемычками (шаг 30 см в углах, сопряжениях стен, 60 см на прямых участках)
укладка нижнего пояса – сетки опираются на бетонные бобышки сечением 10 х 10 см, высотой 15 мм, запрещено укладывать их на гидроизоляцию, щебень, куски арматуры
монтаж верхнего пояса – к нижней сетке привязываются вертикальные перемычки либо хомуты, верхняя карта укладывается на них, металлические элементы должны быть погружены в бетона 15 мм минимум после заливки

Продольные прутья имеют сечение 12 – 16 мм, перемычки, хомуты изготавливаются из арматуры 6 – 8 мм. Вместо сварки рекомендуется вязальная проволока либо полимерные хомуты. Прутки не должны иметь ржавчины, очищаются от грязи. Армопояса ленты связываются проволокой с арматурой свай с перехлестом 30 – 60 см в двух местах.

Бетонирование

При заполнении бетоном опалубки необходимо учесть требования нормативов СП (бывшие СНиП в улучшенной редакции):

запрещен сброс бетона с высоты больше 0,5 – 1 м
заливка должна производиться с перестановкой миксера, при транспортировке смеси лопатами внутри опалубке бетон теряет свойства
рекомендуется наполнение опалубки за один прием с перерывом подачи смеси не больше 2 часов
если заливка в один день невозможна, используются вертикальные перемычки без разрезания арматуры (обычно сетка Рабица с мелкой ячейкой)

Уплотнение глубинными вибраторами или ручным способом (кусками арматуры) является обязательным условием. Перед перестановкой наконечника вибратора в другое место (через 40 см в одну сторону по кольцу) должен прекратиться выход пузырьков, образоваться цементное молочко, крыться щебень.

Летом бетон укрывают пленками от дождя, зимой от замерзания. От чрезмерного обезвоживания поверхность укрывается песком, опилками, мешковиной, поливается лейкой. В холодную погоды внутри опалубки размещают греющий кабель, остающийся вмурованным в ленту по окончании работ. Распалубка для гидроизоляции возможна на 7 – 5 сутки, кладка, монтаж сруба через 2 недели минимум.

Гидроизоляция

Любая бетонная конструкция здания, заглубленная в землю либо имеющая с ней контакт, неизбежно подвергается коррозии. Даже при отсутствии ливневых, паводковых стоков в почве присутствует влага, проникающая при обратном давлении в поры фундамента. Дренаж способен защитить подошву основания, но бесполезен для защиты верхнего уровня.

Гидроизоляция решает проблему, изготавливается несколькими способами:

праймеры – пенетрирующие составы вступают в химическую реакцию (осмос) с цементом, изменяют структуру бетона по всей толщине ленты, это самый дорогостоящий способ
оклеивание – рулонные материалы приклеиваются к бетону в несколько слоев, нахлест герметизируется мастикой
окрашивание – специальные краски на битумной, эпоксидной основе
обмазывание – мастики, пропитки аналогичного состава

Для оклеивания ленточного фундамента следует выбирать рулоны на основе полиэфира, стекловолокна с двусторонней битумной пропиткой (например, Линокром, Бикрост, Техноэласт). Основным условием для любой технологии является непрерывность покрытия. Поэтому рулонные материалы укладываются под подошву ленты, приклеиваются после заливки бетона на наружные, внутренние поверхности, загибаются на верхнюю грань.

Устройство свайно-ленточного фундамента

Одной из разновидностей монолитных оснований для построек является свайно-ленточный фундамент. Он применяется при строительстве сооружений на почвах со слабыми несущими показателями и соединяет в себе плюсы и минусы двух видов: мелкозаглубленного ленточного фундамента и свайного.

Итоговая конструкция получается прочной, надежной и способной выдержать механические нагрузки от возведенного на ней сооружения. Построить его можно и самостоятельно, соблюдая технологию работ и используя простейшее оборудование, что значительно снизит денежные затраты.

Свайно-ленточный фундамент: конструкция, сфера применения

Ленту на сваях кладут мелкозаглубленную

Ленточный фундамент на сваях – это конструкция, состоящая из мелкозаглублённого монолитного основания, опирающегося на вбитые в землю сваи. Их заглубляют ниже, чем на глубину промерзания почв по данной местности. Часто опорой им служат твердые породы. Перепады высот рельефа, рыхлые почвы – не являются преградой строительству.

Верх такого основания — ростверковый фундамент, передающий большую часть нагрузки, создаваемой сооружением, на сваи, а меньшую ее долю – на грунт. На него опираются наружные стены, перегородки. Он отличается от обычного ленточного по высоте, глубине залегания. Фундаментная лента создается способом залива бетоном.

Арматурой выполняется дополнительное усиление свай и монолитного блока.

Буронабивные сваи заливают раствором

По виду взаимодействия с грунтом установленные опоры подразделяются на сваи-стойки и висячие. Первые упираются в нижележащие твердые породы. Вторые удерживает сила трения, возникающая между их корпусом и почвой.

Для устройства фундамента применяются сваи таких разновидностей:

буронабивные, формирование которых происходит непосредственно во время проведения строительных работ путем заливания пробуренных скважин бетонным раствором;
забивные – представляют собой готовые заостренные стержни, для использования которых требуется применение спецтехники;
винтовые – металлические трубы с литым либо приваренным наконечником.

Буронабивные сваи подойдут для загородных коттеджей

Буронабивные опоры характеризуются наибольшей прочностью, потому что образуют единую конструкцию с ростверком.

Такое комбинированное основание служит для возведения следующих построек:

коттеджей;
малоэтажных домиков;
зданий, имеющих полуподвальные комнаты.

На свайном фундаменте с ростверком строительство выполняется нетяжелыми материалами:

деревом;
пеноблоком;
газобетоном;
керамическими блоками;
разнообразными каркасными панелями.

Винтовые сваи можно закрутить своим руками

Можно создать винтовой фундамент своими руками и из буронабивных свай.

Процесс можно осуществить, используя лишь ручные инструменты.

Это объясняет популярность этих видов опор в индивидуальном строительстве.

Данное комбинированное основание строится быстрее простого ленточного, меньше его по затратам приблизительно на 30%. При этом не требуется выкапывать глубокие траншеи и применять сложную технику, но перед началом строительства в любом случае требуется производить расчеты.

Достоинства и недостатки комбинированного основания

Комбинированные основания соединяют в себе достоинства и недостатки обоих типов

Достоинства ленточно-свайного фундамента, как и его недостатки, определяются тем, что данный вид соединяет в себе особенности монолитных оснований ленточного и свайного типов.

Основным индикатором для использования является то, что после дождей влага остается на поверхности, либо в верхней части грунта.

Таблица – Положительные и отрицательные свойства комбинированного фундамента ленточно-свайного типа

Фундамент имеет широкий спектр преимуществ на пучинистых, неустойчивых, рыхлых почвах, перекрывающий все недостатки. Хорошо подходит для возведения газобетонных облегченных построек.

Предварительный расчет и необходимые материалы

Строительство свайно-ленточного типа фундамента рекомендуется начинать с проведения предварительных расчетов. Зачем их делать? А затем, чтобы избежать проблем после возведения постройки.

По ходу их выполнения требуется определить необходимое число свай, их диаметр, глубину заложения и ширину монолитной ленты основания, способствующую равномерному распределению нагрузки.

Проведение вычислений предпочтительно доверить специалистам, имеющим соответствующий опыт работ. От правильности расчетов напрямую зависит срок эксплуатации возводимого сооружения.

В подсчетах учитываются:

нагрузка на сооружение, создаваемая ветром;
этажность, габариты будущего здания;
характеристики применяемых в строительстве материалов;
геологические характеристики почвы. Подробнее о возведеннии данного фундамента, смотрите в этом видео:

Перед тем, как сделать ленточный фундамент для дома из газобетона или другого легкого материала, требуется запастись инструментом и материалами, указанными в таблице.

Все требуемые расчеты можно выполнить и самостоятельно, используя приблизительные методики. Они приводятся в специальной литературе.

Инструкция по самостоятельному возведению фундамента

Для выполнения ленточной части фундамента необходимо смонтировать опалубку

Чтобы сделать свайно-ленточный фундамент своими руками, потребуется пошаговая инструкция. Все работы выполняются в указанном в ней порядке последовательно друг за другом.

Применяемая для создания из буронабивных свай фундамента технология состоит из таких этапов:

выполнение предварительных расчетов;
подготовка участка под застройку: уборка мусора, снятие травянистого слоя и выравнивание (по возможности)
проведение разметки под стены и перегородки;
выкапывание под фундаментную ленту траншеи по линиям отметки, глубиной не более 0,5 м и создание на ее дне песчаного либо гравийного слоя;
бурение скважин под сваи делается на глубину, большую отметки промерзания (на 0,5 м) с шагом 1-2 м, а диаметром на 15 см большим свайного;
в них засыпается песчаная подушка (15-20 см), после чего она утрамбовывается;
устанавливаются трубы (металлические или асбестоцементные), заливается бетон;
пока он не схватился – опоры выравнивают по уровню;
после застывания устанавливают каркас из арматуры, доходящий по высоте до верха бетонного фундамента;
с помощью саморезов и гвоздей собирают герметичную деревянную опалубку;
вся конструкция заливается бетоном, утрамбовывается, верх фундамента выравнивается;
определенное время ожидают застывания бетонного раствора;
после чего грунтуют поверхность, делают гидроизоляцию, утепление основания. Подробнее о расчетах смотрите в этом видео:

Арматура для свай вяжется отдельно

Армирование выполняется металлическими прутками 8-16 мм в поперечнике, укладываемыми сеткой по 3-м направлениям. Точки пересечения увязываются вязальной проволокой.

Выступающие элементы опалубки должны быть обращены наружу.

Углы ее скрепляются при помощи брусков. Вся конструкция укрепляется подкосами и стяжкой.

Раствор замешивается в пропорции: 1 доля цемента (500 марки) на 5 частей песка с добавлением пластификатора.

Сооружение от воздействия осадков накрывают полиэтиленовой пленкой. Время высыхания бетона зависит от климатических условий местности и варьируется в широком диапазоне. Если температура воздуха высокая, следует избегать пересыхания бетона путем периодического увлажнения его водой.

Свайный фундамент для дома из газобетона (дерева, каркасных конструкций) можно создать самостоятельно, следуя изложенной технологии, что сэкономит деньги и поспособствует приобретению нового опыта.

Рабочие нюансы

Вместо песчаной подушки можно использовать мелкий гравий

Возводя свайный фундамент своими руками по пошаговой инструкции, приведенной выше, следует учитывать определенные нюансы. Их соблюдение помогает избегать мелких, а иногда и крупных проблем. Они повышают качество конечного сооружения. Вот основные рекомендации:

вместо песка в качестве подушки можно использовать мелкий гравий;
опалубка снаружи смазывается битумом, на который наклеивается рубероид;
сама железобетонная лента делается шириной от 30 до 40 см, высотой – до 0,7 м в зависимости от расчетной нагрузки;
для соединения прутьев каркаса лучше использовать сварку;
когда опалубка установлена от земли, тогда целесообразно создать слой подсыпки из песка, убираемый через 10 дней;
в жару бетонное основание увлажняют первую неделю.

Несоблюдение технологии может привести к ряду негативных последствий. Они способствуют значительному сокращению срока службы здания и даже к внезапному растрескиванию его стен.

Свайно-ленточный (ростверковый) фундамент для дома – это вариант, применяемый на пучинистых грунтах, неустойчивых к воздействию нагрузок со стороны построек. Подробнее о нюансах возведения ленты на сваях смотрите в этом видео:

Правильное проведение строительных работ – гарантия того, что основа получится устойчивой и прослужит долгое время. Хорошо подходит такой фундамент под дом из газобетона и других легких материалов. Возможность возведения основания своими руками и отсутствие требований к рельефу рабочей площадки делают данный вид основания незаменимым в ряде случаев.

Устройство свайного фундамента своими руками

Устройство ленточного фундамента

Сравнительный анализ свайного и ленточного фундаментов

Устройство мелкозаглубленного ленточного фундамента

Ленточно-столбчатый фундамент своими руками

Источники: http://remontami.ru/svajno-lentochnyj-fundament/, http://fundamentdomov.ru/svajno-lentochnyj-fundament/, http://kakfundament.ru/lentochnyj/svajno-lentochnyj-fundament

Технология фундамента на винтовых сваях

Основа любого строения это фундамент. Один из вариантов современного и надёжного фундамента это применение свайно-винтовой технологии.

Своё признание эта технология получила в военной промышленности, а в нынешнее время распространились и в индивидуальном строительстве.

Подготавливаем участок

Винтовые сваи неприхотливы к погодным условиям, поэтому эту технологию можно применять в любое время. Предварительно необходимо расчистить место под строение и отметить сигнальными флажками места, где проходят подземные кабели или трубопровод. Затем исследуем сам грунт. По каждому углу и на пересечении диагоналей с помощью бура выполняем проверочные отверстия глубиной до двух метров. Чем меньше диаметр бура, тем проще бурить.

Котлован под свайный фундамент

Участок пригоден для установки фундамента по данной технологии, если:

в пробных отверстиях присутствует по всей глубине плотный грунт;
мощность слоя составляет 0,7 м;
не встречено никаких непреодолимых преград и подземных грунтовых вод.

Если эти условия не наблюдаются, то вид устройства фундамента лучше заменить. Но надо помнить о преимуществе технологии винтовых свай. Соорудить строение можно даже на холмах или в каких-либо других неудобных местах. Если устройство такого фундамента использовалось для временного пользования и свайные установки были не забетонированные, то их можно выкрутить и применить повторно.

Как размещать сваи

Способ расстановки винтовых свай, и на какую глубину их ввинчивать зависит от типа грунта и веса возводимой конструкции. Фундамент на винтовых сваях очень устойчив и выдерживает большие нагрузки. Одна винтовая свая длиной 250 см с диаметром 10,8 см выдерживает нагрузку до 5 т.

На каком расстоянии ставить сваи друг от друга

Расстояние между сваями

Оптимальное расстояние между установками– 1,7 м. Исключением являются те места, на которых будет усилена нагрузка. Например, колонна и печь.

Необходимо следить за тем, чтобы между любыми двумя сваями было расстояние не меньше полуметра. Если верхний слой земли слабый, то расстояние может составлять 1,2–1,5 м.

Максимальное расстояние для стандартных небольших домов зависит от строительного материала:

Если возводится каркасный дом, то расстояния между устройствами может достигать трёх метров.
Если используется газобетон, то расстояние можно уменьшить до 2,5 м.
Если строим из кирпича, то размещаем сваи на расстоянии не более двух метров.

Веса частей конструкций

Рассчитывая общий вес будущей конструкции можно правильно рассчитать размещение винтовых свай. Типовые значения весов разных устройств конструкции составляют:

каркасно-панельные стены толщиной до 15 см (20—30 кг/кв. м), бревенчатые стены – 600 кг/куб. метров, газобетонные – 400–900 кг/куб. м, кирпичные – 600–1200 кг/куб. м в зависимости от вида кирпича.
крыша из листовой стали – 20–30 кг/куб. м, рубероида – 30–50 кг/ кв.м, шифера – 60–80 кг/кв. м;
деревянное перекрытие с утеплителем плотностью 200 кг/куб. м – 70–100 кг/ кв. м, цокольное по деревянным балкам с этим же утеплителем – 100–150 кг/кв. м, железобетонное монолитное – 500 кг/ кв. м, из пустотелых плит – 350 кг/ кв. м.

Для расчёта берётся общая площадь здания.

Ручное ввинчивание свай

Ввинчивание свай вручную

Самостоятельно можно ввинчивать сваи, не длиннее пяти метров в лёгкие грунты. Лучше этот процесс проделывать втроём. Два человека работают на рычагах, а один постоянно проверяет уровень по вертикали. Для каждой установки буром подготавливают углубления до одного метра. Можно и меньше. В подготовленное углубление ставят установку и проверяют вертикаль. По технологии, в верхней части каждой винтовой сваи предусмотрены отверстия. В эти отверстия вставляется лом с квадратной трубой.

Для того чтобы удобно было работать, труба должна быть около трёх метров. Получается рычаг, с помощью которого выполняют ввинчивание. Технология проста – выполняя круговые движения, устройство уходит вглубь. За один круг происходит продвижение на 20 см в землю.Обязательно в процессе ввинчивания постоянно проверяется уровень. Когда она упрётся в твёрдые породы, окончательно выравниваем по уровню. Погрешность перекоса составляет два градуса.

Бетонирование свай

После ввинчивания и вертикального выравнивания следует проверить горизонтальный уровень и сделать на каждой установке отметку. Лишнюю длину срезаем. Для этого используется болгарка. Но следим за тем, чтобы над уровнем земли длина свай была не меньше 60 см. Затем сваи бетонируют изнутри. Раствор обычный – цемент с песком. Сначала из свай выгоняем воздух, затем заливается цементно-песочный раствор. Количество раствора составляет около 35 кг на единицу. На видео Вы увидите, как правильно бетонировать сваи.

Если процесс бетонирования производится в зимнее время, то следует использовать присадки. Для того чтобы увеличить сохранность свай необходимо их покрыть двухкомпонентным полимерным составом, который защищает не только с внешней стороны, но и с внутренней. Таким образом, срок службы увеличивается до 80–90 лет.

Установка обвязки

Установка обвязки свай

В завершение возведения свайно-винтового фундамента приступают к обвязке свайных установок. Для этого к каждой свае приваривают оголовки или металлический швеллер. Все швы надо обработать антикоррозийными средствами. Теперь можно мастерить обвязку из бруса или другого планируемого материала. Свайно-винтовой фундамент не требует процесса выдержки, поэтому к дальнейшим работам можно приступать сразу после установки цоколя.

Итак, если учесть все выше приведённые доводы, то можно сделать вывод, что винтовые сваи станут приоритетом индивидуальных строек. Выбрав данную технологию для фундамента, быстро, надёжно и в краткие сроки можно получить основание для дома, которое прослужит много лет.

Cвайный фундамент — технология строительства

Свайный фундамент – это такой тип фундамента, в котором нагрузка от сооружения на грунт передаётся через сваи различных конструкций. Сваи объединяются ростверком. Такой фундамент довольно широко применяется в строительстве. При строительстве такого фундамента практически полностью исключаются земляные работы в без подвальных зданиях, или их объём значительно сокращается.

Виды свай

По способу заглубления сваи бывают:

• Забивные. Такие сваи углубляются в грунт без его вынимания, путём забивания специальными механизмами: вибропогружателями, вибровдавливающими и вдавливающими устройствами.

• Набивные или буронабивные сваи. Устраиваются в грунте путём заливания бетона в пробуренные скважины.

• Буровые железобетонные. Устраиваются в грунте путём установки железобетонных элементов в пробуренных скважинах.

• Винтовые сваи. Внешне напоминают сверло. С помощью специальных машин их закручивают в грунт.

Свайный фундамент применяется:

Свайный фундамент целесообразно возводить на участках со слабым грунтом или с высоким уровнем грунтовых вод под одно- двух- и трёхэтажные здания. Хорош он и как фундамент для бани. При помощи свай давление от сооружений переносится на более плотные слои грунта, находящиеся на некоторой глубине. Такой вид фундамента применяется и на нормальных грунтах, с наклоном относительно горизонтальной плоскости более чем 15°, а также на насыпных грунтах.

Также свайный фундамент используется при комбинированном строительстве. Например, на ростверк свайного фундамента кладут монолитную плиту, или же когда в виде ростверка свайного фундамента выступает ленточный.

При строительстве капитальных домов, бань лучше всего применять буронабивные сваи, так как они способны выдержать значительную нагрузку. Тогда как при строительстве каркасных домов, настилов, малых архитектурных форм и небольших построек чаще всего применяются винтовые сваи.

Свайный фундамент можно применять и в тех случаях, когда требуется уменьшить объём земляных работ, расход бетона, снизить трудоёмкость и стоимость строительства. При устройстве такого фундамента нет необходимости в рытье котлована, складировании и вывозе грунта. Если вам необходимо соорудить фундамент за короткий срок и с минимальными затратами – тогда такой способ вам подойдёт.

Строительство свайного фундамента

Характер работ по строительству свайного фундамента зависит от типа устанавливаемых свай. Смысл сводится к тому, чтобы установить сваи требуемого диаметра на нужную расчетную глубину.

Рассмотрим технологию строительства и устройство свайного фундамента на основе буронабивных свай:

1. Бурение скважины

Для того чтобы буронабивные сваи надёжно держали здание, исходя из веса будущей постройки, определяем количество буронабивных свай и их диаметр. После этого приступаем к бурению скважин. Как правило, для этой цели применяется ручной бур, который позволяет бурить скважины на глубину до 5 м. или с помощью техники.

2. Бетонирование и армирование свай

Для прочности, в скважину опускаем каркас из арматуры. После установки каркаса заливаем в скважину бетон слоями по 40-60 см. и уплотняем его вибраторами. После затвердевания бетона буронабивные сваи готовы.

3. Монтаж ростверка

Выполняем монтаж ростверка. Он может быть как цельным, так и состоять из сборных железобетонных элементов. Ростверк должен висеть на сваях на расстоянии 150-200мм от поверхности грунта, во избежание влияния пучения грунта на фундамент. Минимальные размеры сечения ростверка для лёгких домов составляют: 300х400мм.

Также опишем технологию изготовления фундамента на винтовых сваях

Для такой работы необходима помощь минимум троих крепких мужчин.

1. Если вам необходимо выполнить постройку здания на фундаменте из винтовых свай, для начала следует провести анализ грунта и рассчитать, сколько свай потребуется для того, чтобы фундамент надёжно выполнял свои функции. Сваи размещают по периметру, на расстоянии друг от друга 1000-3000 мм. Чем больше масса сооружения – тем расстояние между свай меньше. При покупке свай в сопроводительной документации указывается, какой вес могут выдержать винтовые сваи.

2. Далее производят разметку участка, отмечая на площадке положение свай.

После этого закручивают сваи, расположенные по углам фундамента. Это позволит соблюдать точность. Свая ввинчивается прямо в грунт. Никакого бурения грунта проводить не нужно.

3. Когда все винтовые сваи установлены – производится их разметка по вертикали. Лишняя часть обрезается болгаркой. При разметке высот можно воспользоваться оптическим дальномером.

4. Поверх сваи устанавливается и приваривается оголовок (стальная пластина), для распределения нагрузки по всей площади сечения свай. Сварные швы обрабатываются защитными составами.

5. Производится обвязка свай швеллером, деревянным брусом или ростверком, для придания конструкции жёсткости.

После установки фундамента можно приступать к следующим этапам строительства, так как фундамент на винтовых сваях с момента возведения готов к эксплуатации.

технология устройства по СНИП, недостатки, стоимость

Сегодня мы поговорим о технологии самостоятельного возведения свайного буронабивного фундамента. Применение такой конструкции позволит сэкономить значительную часть финансовых средств, кроме того, он может монтироваться в сложных геологических и климатических условиях.

Свайный фундамент применяется в регионах со значительной глубиной промерзания грунта, он отлично работает на почвах склонных к пучению, в обычных условиях его использование тоже ничем не ограничивается.

Немного теории

Для обеспечения эффективной работы конструкции фундамента глубина его заложения должна превышать уровень промерзания грунта. В регионах, где данный показатель очень велик, приходится выполнять большой объем земляных работ, кроме того, существенно увеличивается расход бетона на возведения конструкции.

В этих случаях на помощь приходит технология свайного фундамента, ее применение заключается в следующем:

Для сокращения расхода материала и объема требуемых работ в качестве несущих элементов применяются сваи, которые могут иметь различную конструкцию.
В процессе проектирования определяются их размеры, количество и месторасположение. Данная конструкция должна обеспечить надежное основание для здания, устойчивое ко всему комплексу нагрузок, в том числе и эксплуатационному.
В качестве верхнего пояса фундамента используется ростверк, соединяющий все сваи в единую конструкцию. Принцип его работы сходен с применением мауэрлата в кровельных системах, он служит для равномерного распределения нагрузки на все несущие элементы.

Проектирование свайного фундамента является ответственным этапом строительных работ, поэтому заниматься им должны профессионалы, любая ошибка в расчетах может привести к непоправимым последствиям, в том числе и к угрозе жизни людей.

Буронабивной свайный фундамент отличается от других конструкций тем, что для его монтажа не нужны готовые сваи, а также не требуется техника для их забивки. Это позволяет широко применять его в частном строительстве.

Еще раз напоминаем, все работы по его монтажу должны выполняться в строгом соответствии проекту, разработанному под конкретные свайные фундаменты. СНиП 2.02.03-85 четко определяет особенности конструкций и сферу применения подобных сооружений. Именно эти правила являются основным регламентирующим документом, которым следует руководствоваться при постройке свайного фундамента.

Этапы возведения свайного фундамента

Весь процесс можно разбить на несколько равнозначных этапов, качество выполнения которых будет существенно влиять на технические характеристики фундамента.

Бурение скважин ямобуром

Согласно схеме монтажа свай выполняется бурение скважин, этот процесс вполне можно выполнить ручными приспособлениями, в продаже имеется множество буров различного диаметра. Глубина скважины должна превышать уровень промерзания и, желательно, заканчиваться в плотном грунте. В нижней части скважины должно быть выполнено расширение, это увеличит опорную площадь сваи, поможет создать, так сказать, дополнительный фундамент под свайный фундамент.

Скважина обсаживается трубой, сделанной из нескольких слоев рубероида. Она будет играть роль гидроизоляции и позволит сохранить в бетонном растворе так называемое молочко, существенно влияющие на крепость материала. Устройство свайного фундамента предполагает обязательное армирование свай.

Количество стрежней арматуры, ее диаметр, шаг расположения перемычек определяется проектом, исходя из предполагаемой нагрузки. Ее выпуск должен обеспечивать связку с конструкцией ростверка и должен не доходить до его верхней плоскости 2 см, хотя ее можно всегда подрезать, главное, чтобы она не была короче.

Для того, чтобы получить монолитный свайный фундамент, необходимо сразу выполнить опалубку ростверка и армировать его. Работы по заливке бетона в этом случае будут выполняться без простоев, что скажется на надежности и прочности конструкции.

При заполнении сооружения бетоном в обязательном порядке необходимо выполнять трамбовку смеси при помощи глубинного вибратора, который вытесняет воздух из раствора и способствует формированию более плотной структуры материала.

Благодаря значительному сокращению расхода бетона, стоимость свайного фундамента может быть на порядок ниже, чем у других конструкций.

Особенности свайных фундаментов

Для того, чтобы быть объективным в расценках, следует упомянуть и некоторые нюансы свайных фундаментов.

Конструкцию такого типа не рекомендуется применять на грунтах, склонных к горизонтальным подвижкам, они могут повредить конструкцию свай. Такие свойства почвы могут быть определены только при помощи серьезных геологоразведочных мероприятий. Это может значительно увеличить затраты на свайный фундамент — цена проекта в этом случае существенно увеличится.

На грунтах, подверженных пучению, ростверк должен располагаться на некотором расстоянии от почвы. Это влечет необходимость устройства искусственного цоколя здания. Без заполнения этого свободного пространства существенно пострадает теплоизоляция здания. С технической стороны такие конструкции не представляют никаких сложностей, просто данный этап работ тоже внесет свою лепту в полную стоимость постройки.

Эти факторы многих заставляют задуматься при выборе технологии, дают повод поразмышлять о том, стоит ли применять свайный фундамент — недостатки это или нет, решать каждому из вас самостоятельно.

Но, по нашему мнению, все остальные преимущества подобной конструкции значительно перевешивают эти проблемы. И об этом отлично свидетельствует применение свайных фундаментов в большинстве регионов страны. Кстати, данные геологоразведочных исследований вполне можно найти в соответствующих инстанциях органов местной власти, это может несколько сократить затраты.

Свайный фундамент своими руками: использование и строительство

Оглавление:

Понятие свайного фундамента
Причины выбора свайных фундаментов
Конструкции свайного фундамента
Расположение и материалы свай
Технология строительства свайного фундамента.
Бурение скважины
Бетонирование и армирование свай
Устройство ростверка
Ограничения в использовании свайного фундамента

Понятие свайного фундамента

Причины выбора свайных фундаментов

Конструкции свайного фундамента

По способу погружения в землю сваи подразделяются на:

забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.

По методу воздействия сваи бывают:

висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.

По принципу расположения бывают сваи:

одиночные, которые выполняют роль отдельно стоящей опоры;
объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.

Расположение и материалы свай

Материалы, которые используются для изготовления свай:

Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.

Технология строительства свайного фундамента

Бурение скважины

Бетонирование и армирование свай

Устройство ростверка

высота — не меньше 300 миллиметров;
при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует — толщине стены первого этажа, но не меньше 400 миллиметров.

Ограничения в использовании свайного фундамента

Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.

Технология закладки свайного фундамента — Блог о строительстве

Дата: 26-07-2015Просмотров: 1662Рейтинг: 35

Брусовые и бревенчатые срубы, а также каркасные дома считаются легкими постройками. Поэтому нередко хозяева участка проектируют такие постройки самостоятельно. И если нет возможности возвести основание другого типа, возникает вопрос, как сделать свайный фундамент правильно.

Диаметр внутренних свай зависит от нагрузок элементов строения.

Для каркасного дома это действительно едва ли не лучший вариант фундамента, к тому же он так же универсален, как ленточный. Преимуществами, из-за которых можно предпочесть именно этот фундамент, многочисленны. Точка опоры его на грунт расположена ниже уровня промерзания, стоимость материалов минимальна.

Свайный фундамент более технологичен при монтаже, так как копать траншеи не требуется, обратная засыпка цоколяне нужна, а расход бетона намного меньше.

К тому же на грунтах со слабой несущей способностью закладка ленточного фундаментазатруднительна.

Требуемые под свайный фундамент материалы:

асбоцементная труба или гильза из замотанного двумя слоями рубероида;арматура;песок;цемент;вода;щебень;бур садовый и бур-лопатка для уширения дна;трамбовка;гидроуровень.

Устройство свайного фундамента: 1 — Свайные опоры фундамента; 2 — Арматурный каркас; 3 — Ростверк; 4 — Внутренние сваи.

С учетом строительных работ размечается площадка для строительства каркасного дома в зависимости от его размеров.

По периметру будущего дома размечаются места для свай так, чтобы в углах и местах пересечения стен обязательно были сваи. В местах, где должны находится сваи, делают небольшие выемки. Далее на этих местах буром будет производиться выемка земли.

Изготавливаются каркасы для будущих свай.

Листы рубероида нарезают в соответствии с размерами и глубиной будущего фундамента, сворачивают из них цилиндр. Для удержания формы сваи верхняя часть цилиндра закрепляется по окружности скотчем или прошивается степлером. Обычно свайный фундамент глубже, чем ленточный.

В сваи для надежности конструкции помещается арматура, длиной равная столбу сваи. Они связываются в единый круглый или квадратный каркас. Дна скважины и ее стен арматура касаться не должна, это ухудшает качество конструкции.

Ленточный фундамент отличается от свайного тем, что у свайного каждая скважина строится с расширением к нижней части. Это необходимо для того, чтобы опора фундамента на основание была увеличена, и для предотвращения вытеснения сваи зимой.

После того как скважина под фундамент пробурена, лопаткой расширяют ее основание. Бур-лопатку можно сделать самостоятельно, заказать в мастерской или приобрести готовую в специализированном магазине. Лопатку опускают в пробуренную скважину и проворачивают там, углубляя в стенку.

Срезанный грунт после полного поворота вынимается. Чтобы расширить дно скважины, процедуру проводят несколько раз. При этом основной диаметр бура-лопатки должен быть меньше, чем диаметр скважины, по крайней мере на 1 см.Этот зазор необходим, так как позволяет манипулировать лопаткой в процессе ее опускания и поднятия со дна.

Вернуться к оглавлению

Опалубка для сваи.

Бетон заливается на дно скважины до заполнения им всей полости расширения, в этом ленточный фундамент тоже не похож на свайный, его заливают сразу. После того как расширение на дне скважины заполнено, в нее опускают гильзы из рубероида или асбоцементную трубу и арматуру, из которой предварительно нужно сделать каркас. Заливка бетона продолжается, периодически его протыкают ломом, чтобы предотвратить появление пустот воздуха.

Когда гильза заполнена бетоном, нужно сделать ее определенной высоты, как задумано в проекте. Для этого ее приподнимают, слегка пошевеливая. При необходимости раствор доливают, выравнивая поверхность.

Так как глубина промерзания грунта даже на одном и том же участке нередко имеет различную величину, ленточный фундамент применим не везде, поэтому иногда проще сделать свайный. Для того чтобы точка опоры фундамента на грунт залегала ниже границы его промерзания, и сваи, и ленточный фундамент предпочтительнее сделать на 30-40 см ниже глубины промерзания.

Если делается ленточный фундамент, это условие является обязательным. Но для постройки легкого каркасного дома, допускающего даже малые подвижки фундамента, бурозаливные сваи метровой длины, заглубленные на 90 см, хорошо зарекомендовали себя даже в условиях сильных морозов. Фундамент лентой для такой постройки будет излишним.

Вернуться к оглавлению

При возведении каркасной постройки вмуровываются закладные анкер-дюбели в оголовок сваи. Это производится во время заливки верхней части опалубки, в еще не застывший бетон. Анкер-дюбели смещаются от центра вбок так, чтобы болты крепления при нижней обвязке каркаса находились сбоку, по отношению к периметру с внутренней стороны.

Брусья соединяются с анкер-дюбелями при помощи стальных уголков и шурупов после того, как выровнена диагональ нижней обвязки. Это соединение не препятствует движению древесины при ее высыхании или разбухании, и применять ее можно, если фундамент ленточный, свайный или монолитный. Элементы каркаса при сборке таким соединением надежно закреплены.

В зависимости от конструкции основания закладка фундаментапроизводится ниже уровня земли либо на его поверхности. Существуют комбинированные технологии, позволяющие снизить объемы работ (выемка грунта, бетонирование), бюджет строительства. При выборе фундамента должны быть известны результаты геологических изысканий, стоимость стройматериалов, аренды спецтехники в регионе.

Разновидности фундаментов

Для решения различных задач для индивидуальных застройщиков доступна закладка фундаментанесколькими способами:

плита – обычно заливается по грунту либо незначительно утапливается в почвулента – опирается на пласт ниже отметки промерзания либо заглубляется на 0,7 – 0,4 м с одновременным утеплением подошвысваи – погружаются ниже отметки промерзания до уровня несущего пласта, оборудуются подземным, висячим либо наземным ростверком по оголовкамстолбы – заглубляются на 0,7 – 0,4 м, так же имеют ростверк для обеспечения пространственной жесткости

Последний вариант пригоден исключительно для ровных участков с непучнистым грунтом.

Буронабивные, винтовые сваи не имеют ограничений по этажности, грунтам, уровню УГВ, рельефу, плотности застройки. Плита так же может опираться на слабые почвы, но не пригодна для сложного рельефа, болота, прибрежной зоны. Ленточные фундаменты обычно выбирают при наличии в проекте цокольного/подземного этажа или в силу традиций.

Под плиту сложнее завести коммуникации, в процессе эксплуатации узлы ввода остаются недоступными для ремонта. В свайных, столбчатых фундаментах трубы инженерных систем придется дополнительно утеплять, изготавливать забирку для подполья. Глубокие ленты являются самыми затратными в изготовлении, МЗЛФ пользуется неизменным успехом у индивидуальных застройщиков.

Ввиду разнообразия технологий строительства универсального способа не существует. Даже при внешней схожести свай, столбов, ленточного основания, подземного ростверка комплекс мероприятий для обеспечения максимального ресурса будет существенно отличаться.

Земляные работы

Разметка пятна застройки отличается незначительно – при вынесении осей стен достаточно учесть габариты подземных конструкций, предусмотреть свободное перемещение рабочего по дну котлована, траншеи.

Минимальный объем земляных работ наблюдается при выборе винтовых свай. Для них потребуется пробурить бензиновым или ручным инструментом 30 – 18 скважин глубиной 0,6 – 0,4 м. Для остальных фундаментов нужно изготовить:

котлован – для столбчатого, ленточного типатраншеи – для МЗЛФ, столбчатого основанияприямки – для наземных столбов

Для бетонирования плитного фундамента остаточно снять плодородный слой, заменив его подушкой (20 см уплотненного песка + 20 см смеси ПГС или щебня).

Для защиты подземных конструкций силового каркаса жилища от коррозии, проникновения влаги используется дренажная система. Она имеет конструкцию:

песчаная или гравийная подушкаперфорированные трубы (обычно гофра) по периметру здания с уклоном к подземной емкостисмотровые колодцы (куски труб, установленные вертикально) для очистки засорившихся участковобратная засыпка природным фильтром (щебень 20/40 либо 5/20)

Дрены запрещено располагать под подошвами фундаментов, они должны залегать ниже бетонных конструкций.

Строительство подземной части

Конструкция фундаментов неодинакова, поэтому под землей располагаются разные элементы:

глубокая лента – подушка из нерудного материала, слой гидроизоляции (обычно рубероид), два горизонтальных армопояса (сетка из арматурных прутков 12 мм) с вертикальными перемычками, бетонсборная лента – подушка, бетонная подготовка, гидроизоляция, фундаментные плиты, блокималозаглубленная лента – конструкция аналогична ленте глубокого залеганиястолбы – подушка, бетонная плита, слой гидроизоляции, бетонный стерженьвинтовые сваи – трубчатая конструкция с одной или двумя лопастями (1 – 2 захода шнека)буронабивные сваи – подушка, армопояс из трех вертикальных прутков, залитый в трубчатую опалубку или цилиндр из рубероида бетонплита – подушка, бетонная стяжка, рубероид, армированный двумя арматурными сетками бетон

Таким образом, фундаменты отличаются геометрией, размерами опорных элементов, через которые на нижние пласты передается сборная нагрузка здания.

Надземный уровень

Выше нулевой отметки в разных фундаментах расположены следующие конструктивные элементы:

ростверк – необходим для свай, столбов, бывает монолитным (аналог ленточного основания), металлическим, деревянным (только для срубов, щитовых, панельных, каркасных построек)плита – обычно утепленная шведская, заливается выше нулевой отметки, имеет несколько слоев утеплителя под подошвой, контуры теплого пола, полистирольную опалубку, слой теплоизолятора (пенополистирол) под отмосткойармопояс – этим элементом связывают верхнюю часть ленты из блоков ФБС для придания пространственной жесткостицоколь – этим конструкционным элементом автоматически становятся выступающие над землей части ленточных фундаментов, если они поднимаются над нулевым уровнем незначительно, в проект закладывается полноценный кирпичный цокольотмостка – этот элемент необходим всем фундаментам для отвода в интегрированную в него ливневку дождевых, случайных стоков

В свайных, столбчатых фундаментах вместо цоколя используется забирка. Она изготавливается по каркасной технологии – цокольный сайдинг по брусу, либо выкладывается из кирпича с оствлением по периметру продухов вентиляции. Плитный фундамент цоколя не имеет, стены начинаются от его основания.

Гидроизоляция фундаментов

Несмотря на необходимость гидроизоляции для всех типов фундаментов, изготовить ее можно не всегда. Например, опалубка из свернутого в цилиндр куска рубероида для буронабивной сваи, гидроизоляцией не является.

Застройщик может защитить выступающие из почвы конструкции, не более того. Винтовые сваи покрываются специальными составами для защиты от коррозии. Обычно это полимерное покрытие, стековолокно, порошковая краска, битумные эмали, холодное, горячее цинкование.

Все остальные железобетонные конструкции красят, обмазывают, пропитывают либо укрывают пленками, рулонными материалами, мембранами. Существуют материалы для герметизации стыков, инъекций для компенсации напорного давления, ленты для сопряжений бетонных элементов.

Зная устройство различных фундаментов, используемые конструкционные, расходные материалы для их изготовления, гораздо легче выбрать вариант, соответствующий эксплуатационным условиям, геологии участка, уложившись в имеющийся бюджет строительства.

Комментариев:

Рейтинг: 17

Основой надежной и долговременной эксплуатации любого здания является фундамент.

Его цель заключается в противодействии силам, которые оказывают влияние на него со стороны грунта и здания, он должен устойчиво переносить любые негативные воздействия.

Схема столбчатого свайного фундамента.

Именно такими свойствами и обладает свайный фундамент.

Технология монтажа свайного фундамента

При закладке любого фундамента (не только свайного) следует соблюдать технические правила, отклонение от которых может привести к нарушению целостности и качества опорной конструкции во время эксплуатации постройки.

При монтаже опоры следует учитывать уровень слабой породы грунта. Установка закладных должна осуществляться исключительно ниже этого уровня.Такие же рекомендации применимы и для глубины промерзания.

Сваи необходимо устанавливать ниже этого уровня. К тому же установку бетонной опоры следует делать выше уровня земли и выводить на такой же уровень и железную арматуру для заливки ростверка. Оптимальная высота над землей — 40-50 см.

Вернуться к оглавлению

Схема винтовой сваи.

Перед процессом закладки следует провести предварительную разметку на этом участке под несущую конструкцию и начать с выемки рыхлого поверхностного слоя (плодородного). Вынимать грунт необходимо так, чтобы траншея была горизонтальной.По периметру конструкции с чередованием в несколько метров делаются углубления при помощи бура.

Рекомендуемый диаметр до 15 см, с постепенным расширением книзу. Такие углубления закладываются тоже с учетом промерзания грунта. Внизу укладывается и тщательно трамбуется песчаная подушка, высота не менее 5 см.Внутрь полости укладывается рубероид (по кругу) и сооружается арматурный каркас.Полость заливается бетонной смесью и трамбуется.

Наиболее подходящим для этой цели является электрический вибратор. Если нет возможности приобрести или арендовать такое устройство, можно самостоятельно приготовить трамбовку. При ее изготовлении следует учесть, что диаметр должен быть меньше металлического каркаса.

Смесь можно заказать или сделать самостоятельно.

Монтаж ростверка следует выполнять, соблюдая некоторые советы опытных строителей:

для заливки раствора обязательно применять деревянную опалубку, иначе залитый раствор очень быстро «отдаст» воду, и должной крепости фундамент не наберется;для ростверка собирается металлический каркас по таким же правилам, как и для ленточного: металл приподнимают над землей и отдаляют от края ростверка, над верхним металлическим прутом следует сохранять определенный слой бетона не менее 5 см.

Схема уровня промерзания фундамента.

Монтаж ростверка тоже имеет свои особенности:

на плотных и устойчивых почвах можно производить заглубление ростверка в грунт;на пучинистых почвах он приподнимается над землей на сваях;скалистый грунт не подходит для монтажа такого вида фундамента.

Если работы проводятся при отрицательных температурах, необходимо в раствор добавлять гидрофобизатор, он позволяет бетону набираться крепости и предотвращает замерзание находящейся в нем воды. Для приготовления раствора следует подогревать воду до 40-50°С.

Если работы проходят в летний период, то воду следует брать колодезную или из водопровода. Готовую конструкцию поливать холодной водой, такие процедуры следует проводить по мере высыхания бетона, иногда через каждые 3-4 дня. Но есть возможность сократить количество поливов, накрыв полиэтиленом весь каркас.

Вернуться к оглавлению

Схема гидроизоляции фундамента.

Установка свайного фундамента позволяет строить здания независимо от уровня повышения грунтовой воды, значительно сокращаются сроки строительных работ, поскольку отпадает необходимость в котловане.Установка свайного фундамента позволяет строить здания там, где поверхностный слой грунта рыхлый.

Можно выделить и другие преимущества:

во время строительства не происходит обвала или сдвига грунтов;повышается устойчивость грунта на глубинное движение;возведенные постройки надежно защищены от влияния горизонтальных и иных нагрузок;установка свай происходит без применения тяжелой техники.

Вернуться к оглавлению

Сваи по своему способу установки подразделяются на:

забивные с железобетонным каркасом, металлические и деревянные, погружаются без выемки грунта;оболочки, которые заглубляются в грунт, при этом может происходить выемка — частично или полностью, и полость заполняется бетоном;буровые, происходит заполнение скважин бетонным раствором, сопровождается сооружением железного каркаса;винтовые, происходит ввинчивание опор и уплотнение земли лопастями сваи.

Необходимый инвентарь.

Для проведения работ по установке свайного фундамента требуется такой инвентарь:

измерительные инструменты: рулетка, нивелир, водяной уровень;ручной бур, трамбовка, лопата;бетономешалка, вибратор ручной электрический, удлинитель;молоток, шуруповерт для сборки каркаса.

Свайный фундамент отличается оперативностью возведения, экономичностью, универсальной установкой, подходит практически под каждый вид грунта и используется под любой стеновой строительный материал. Правильная установка основания здания позволяет возведенному зданию служить долго, и особых вложений для его длительной эксплуатации не потребуется.

Источники:

moifundament.ru
fundamentdomov.ru
moidomkarkas.ru

Технология изготовления свайного фундамента. Технология изготовления стальных свай и строительства свайных фундаментов на примере ОАО «Механизация»

Технология изготовления стальных свай и строительства свайных фундаментов на примере ОАО «Механизация»

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ГОУ ВПО «Пермский государственный университет»

Кафедра менеджмента.

Технология изготовления стальных свай и строительства свайных фундаментов на примере ОАО «Механизация»

Контрольная работа по дисциплине

экономического факультета специальности «Менеджмент организации»

к.э.н. доцент (должность, ученая степень)

Пермь 2009

Содержание

Введение_______________________________________________________________ 3

Общая схема изготовления стальной сваи в ОАО «Механизация» _______________ 5

Технология изготовления свай _____________________________________________ 6

Технология строительства свайного фундамента ______________________________ 9

Организация производственно-технологического процесса _____________________ 17

Материальные основные фонды предприятия _________________________________ 18

Вывод ___________________________________________________________________ 27

Приложение- проект производства работ 8687 – НГХК – АКС – Э – ОФ от 29.09.2008г.

Введение.

На сегодняшний день фундаменты на стальных сваях широко используются в промышленном строительстве. Стальные сваи долговечны, срок службы таких свай (опор) в зависимости от вида защитного покрытия, кислотности грунта и условий эксплуатации варьируется от 7 лет (минимум для свай без защитных покрытий) до 50 лет для оцинкованных (с дополнительной защитой от блуждающих токов).

Особенно востребованы стальные сваи при строительстве на вечномёрзлых грунтах (ВМГ), при освоении и обустройстве газоконденсатных и нефтяных месторождений.

Стальная свая представляет собой трубу с наваренным на неё конусным наконечником. Марка трубы для изготовления сваи, а так же её высота, диаметр, глубина погружения, определяется проектной организацией и закрепляется в проекте производства работ. В некоторых случаях могут применяться металлические сваи без наконечника, с «открытым концом»- так меньше затрат на изготовление. В зависимости от нагруженности сваи определяется тип обмазки для сопротивления сваи морозному пучению. В зависимости от результатов геологических изысканий и температуры вечномёрзлых грунтов применяется как бурозабивной способ погружения свай, так и буропогружной.

Для строительства применяются: первый способ (принцип) с сохранением вечной мерзлоты; второй – без сохранения вечной мерзлоты, тогда выполняется предпостроечное парооттаивание. Парооттаивание применяется локальное (под каждую сваю), или площадочное на глубину +1 метр, не менее, под острием (носком) сваи. С последующим контрольным бурением для определения качества парооттаивания . Сваи погружаются (забиваются) в лидерную скважину или без лидерной скважины.По рекомендациям НИИ»Гипротюменнефтегаз» лидерная скважина под металлическую сваю из трубы бурится меньшим диаметром на 5% и глубиной на 0,5 м меньше, чтобы при погружении было сцепление по боковой поверхности и свая погружается в грунт . При строительстве свайных фундаментов (свайных полей) руководствуются СНиП 3.02.01.-87 « Свайные фундаменты, шпунтовые ограждения, анкеры»

ОАО « Механизация» участвует в обустройстве газоконденсатных и нефтяных месторождений и специализируется на изготовлении стальных свай и строительстве свайных полей.

В данной работе при описании технологии изготовления свай и строительства свайного фундамента автору представляется целесообразным использовать проект 8687 – НГХК – АКС – Э – ОФ от 29.09.2008г.

Общая схема изготовления стальной сваи в ОАО « Механизация »

I II III

Отходы

Технология изготовления свай.

I. На этапе поставок материалов для выполнения работ предварительно определяются объёмы поставок, которые зависят от требуемого количества свай для конкретного строящегося объекта, а также технических требований, предъявляемых проектом производства работ и заказчиком. При поставке труб учитываются следующие параметры:

а) Длинна трубы – до 11м (длина трубы производящейся в России ограничена возможностями трубопрокатных станов производителей).

в) По толщине стенки – от 5 до 15 мм.

г) По марке стали – сталь10; ст.3; для условий Кр. Севера- 09Г2с, 10Г2с и т.п.

Марка защитных покрытий определяется проектом производства работ и эти материалы закупаются в необходимом количестве непосредственно у производителей или у торговых предприятий.

Поставка материалов осуществляется железнодорожным транспортом от места покупки до г.Новый Уренгой и от места разгрузки вагонов (обычно определяется организацией -ж/д.перевозчиком) далее автотранспортом Общества перевозится на производственную базу. Для перевозки длинномерных грузов как правило задействованы специализированные автомобили- плетевозы ( ПВ-361) на базе Урал4320 и т.п. По мере поступления труба и материалы сдаются на склад под ответственное хранение назначенному лицу.

II. Склад трубной продукции расположен непосредственно на территории производственной базы Общества и представляет собой открытую охраняемую площадку. Приём осуществляется по товарно-транспортным накладным и выражается в тоннах (м× длинна × толщина = тн.

III. Выписка со склада производится материально ответственным лицом на производственный участок – сварочный цех . Он представляет собой отдельно стоящее обогреваемое здание, оборудован грузоподъёмными механизмами. Перемещение труб по территории базы осуществляется с помощью грузоподъёмной и др.техники.

Сварочный цех имеет несколько специализированных участков:

1). Подготовительных работ – т.е. очистка труб от загрязнений, снега и льда. Эти действия производятся работниками вручную с помощью соответствующих приспособлений.

2). Замерительных действий – на этом этапе труба замеряется и размечается для последующего действия.

3) Участок резки – на этой стадии труба разрезается по длине с помощью установки плазменной резки, после отрезания образуются металлические отходы, которые можно впоследствии утилизировать.

4) Участок зачистки труб – трубу зачищают металлическими щётками и наждачным инструментом, обрабатывают кромки под фаску с помощью ручных шлифовальных машин.

5) Наконечник стальной сваи изготавливается из листовой стали марки С345-3 по ГОСТ 19903-74. На начальном этапе изготовления стальной лист размечается с помощью развёртки, по намеченным линиям производится вырезка для получения требуемой конфигурации острия. Вырезка также производится с помощью установки плазменной резки, после этой операции остаётся некоторое количество металлических отходов. Далее эта заготовка помещается в пресс, с помощью которого под давлением формируется наконечник. После этой операции образовавшиеся стыки зачищаются с помощью ручной шлифовальной машины и свариваются между собой электросваркой.

6) Трубу, подготовленную под сварку перемещают на стеллаж и проводят центрацию трубы и наконечника. Соединение трубы и наконечника производится с помощью ручной электродуговой сварки в три приёма: а) Корень; б) Заполнение шва; в) Окончательный шов. Рис.1

Рис.1 Конструкция сваи

7) Зачищают сварочный слой от шлаков, наносят защитное и противопучинистое покрытие.

8) Далее нанесенное защитное покрытие должно высохнуть, после чего готовую стальную сваю можно отправлять на производственный участок и использовать по назначению.

ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА СВАЙНОГО ФУНДАМЕНТА

I. Проводятся земляные работы:

а) Выемка грунта, измеряемого по проекту в м3; Эта работа производится с помощью экскаватора, бульдозеров и автосамосвалов.

б) Обратная засыпка с уплотнением ед. изм. – м3;

II. Свайные работы.

В проекте принят бурозабивной способ погружения свай. Свайные работы требуется выполнять с учётом требований СНиП 3.02.01-87 « Земляные сооружения, основания и фундаменты». Сваи погружаются в предварительно оттаянный грунт паровыми иглами с отметки дна котлована до проектной отметки. Для этой операции применяется паровая передвижная установка автоматизированная ППУА 1600/100 и автокран, с помощью которого паровая игла поднимается и вертикально погружается в грунт.

а) Бурение лидерных скважин ø 200мм на глубину 4.1м кол-во по проекту 374;

Бурение лидерных скважин ø 300 на глубину 4.1 м кол-во по проекту 128;

Производится бурение скважин меньшего диаметра, чем диаметр сваи, на глубину сезонного промерзания — оттаивания (для сваи ø 219х8, диаметр скважины 200мм; для сваи ø 325х8 диаметр скважины 300мм). Бурение производится с помощью экскаватора, специально оборудованного для этих целей гидравлическим вращателем и буровым шнеком. В ряде случаев может применяться буровая машина «Като» на гусеничном ходу.

б) Парооттаивание грунта. В мёрзлых песчаных грунтах перед погружением свай следует произвести парооттаивание грунта паровыми иглами. Диаметр зоны (6 диаметров сваи) предварительно оттаянного грунта приведён в таблице 1.

Табл.1

Диаметр сваи, мм	Диаметр зоны предварительно оттаянного грунта.	Время выдержки паровой иглы на1 м.п.
ø 325	2000	30 мин.
ø219	1300	12 мин.

Паровую иглу с паром непрерывно погружают до проектной глубины оттаивания. После выдержки паровой иглы на забое начинается её извлечение из грунта с последовательной выдержкой через каждый метр (время выдержки приведено в табл.1) Во время оттаивания локальных зон необходимо осуществлять контроль за их параметрами. Контролю должны быть подвергнуты не менее 5 % оттаянных зон. Контроль может производиться с помощью установки статического зондирования грунтов или бурения зондировочных скважин. Зоны парооттаивания приведены на рис.2,3;

stud24.ru

Технология изготовления фундамента из винтовых свай

Технология изготовления фундамента из винтовых свай вполне закономерно развернулась на современном строительном рынке в виде «бурного наступления», неслучайно ведь именно военные впервые взяли на вооружение эту стремительную, экономичную и надежную методику.

Основные ее преимущества это, безусловно — скорость возведения, долговечность, отсутствие зависимости от капризов климата, доступности тяжелой транспортной и строительной техники, подъездных путей, рельефа участка и специфичности грунтов.Стоимость возведения фундамента по этой технологии также одна из самых низких для малоэтажного строительства, в применении к легким каркасным домам, и домам из бруса и бревна.

В основу технологии фундамента из винтовых свай заложен очень эффективный принцип, решающий сразу несколько инженерно-технических задач. Диаметр винтовой лопасти, превышающий диаметр самой сваи, является удобным приспособлением для погружения стальной трубы на заданную глубину. Кроме того, лопасть также служит опорной площадкой для сваи на плотном грунте и, в то же время не позволяет сезонным процессам пучения грунта, или ветровым нагрузкам на здание, вытягивать опору из почвы. В климатических зонах со значительной глубиной зимнего промерзания грунта — в средней полосе России, и в частности, в Санкт-Петербурге и области, где пучинистые и обводненные грунты очень распространенное явление, такая технология иногда просто не имеет альтернативы.

Винтовые сваи технология изготовления

Технология производства винтовых свай не является сверхсложным процессом, такие сваи можно изготовить и самостоятельно, зная все необходимые нюансы, и имея на руках чертежи, которые можно легко найти в интернете. Однако, качество подобных изделий, а соответственно и срок службы, все же в значительной степени зависят от некоторых факторов, соблюдение которых непросто проконтролировать без определенного технического оборудования и навыков.

При производстве винтовых свай используется два основных способа изготовления винта — приварка вырезанной из металла гнутой пластины к собранному в конус наконечнику трубы, и насадка цельнолитого шнекового наконечника. Цельнолитой наконечник в домашних условиях изготовить довольно проблематично, но вырезать и приварить к трубе стальную пластину под определенным углом — не так сложно.

Существенным моментом в изготовлении свай является толщина стенки трубы — чем толще стенка, тем сваи прочнее и долговечнее. Кроме того, очень важно, чтобы на сваи имели качественное покрытие, предохраняющее металл от коррозии.

Выполнение монтажа свайного поля

При монтаже свайного поля важно правильно рассчитать и распределить нагрузки, которые будет нести свайный фундамент в целом и каждая свая в отдельности. При соблюдении всех необходимых норм, это станет залогом надежности будущего фундамента, и позволит обойтись минимальным количеством свай.Закручивать сваи необходимо строго вертикально, а глубина погружения обычно зависит от уровня залегания плотного грунта. Для закручивания винтовой сваи небольшого диаметра с помощью рычага вполне достаточно двух человек. Можно использовать для этого специальные механические или электрические приспособления, которых придумано немало, но можно обойтись и просто руками. После закручивания сваи обрезаются на заданную высоту и заполняются бетоном. К верхней части свай привариваются оголовки, а сами сваи соединяются между собой сваркой в единую несущую конструкцию с помощью металлических профилей и уголков. Конструкция может быть также усилена швеллерными балками, в зависимости от проектной документации.

Зависимость несущей способности винтовых свай от диаметра

Диаметр стальной трубы, из которой изготавливается винтовая свая, является основным параметром, определяющим ее несущую способность. Существует несколько стандартных диаметров, используемых в производстве свай, из расчета на которые проектируются типы свайных фундаментов:

1. Дома и складские помещения — 108, 133, 159. 219, 325 2. Легкие каркасные дома, дома из бруса и бревен, бани, дачные дома, беседки, сараи — 89, 108, 133 3. Террасы, опоры трубопроводов, пешеходные мостки — 89, 108, 133, 159, 219, 325

gorod-vs.ru

Изготовление буронабивных свай: виды

Несмотря на то что практически в каждом городе сейчас имеется огромное количество всевозможных зданий (жилых многоквартирных и частных домов, магазинов и других сооружений), этого все еще недостаточно для организации комфортной жизнедеятельности постоянно увеличивающегося числа городского населения. Именно поэтому в некоторых районах постоянно ведутся работы по расширению инфраструктуры. С каждым годом осуществлять данный процесс становится все сложнее и сложнее: места для удобного строительства часто бывает недостаточно, геологические и инженерные показатели отведенных под строительство площадок не соответствуют всем требованиям. Но практически везде можно увидеть то подъемный кран, то экскаватор и многие другие экземпляры строительной техники, которые свидетельствуют о том, что спустя некоторое время вырастет новое сооружение.

Схема бурнонабивной сваи с ростверком.

Довольно сложным является не сам процесс постройки, а первоначальный его этап — закладка фундаментов. Для этого может использоваться либо традиционная технология, которой пользовались в течение достаточно продолжительного времени, или же здесь могут применяться современные технические средства. Последний вариант предполагается по большей части тогда, когда ведется точечная застройка. Именно она на сегодняшний день является наиболее распространенной в крупных, густонаселенных городах.

Буронабивные сваи в строительстве

Устройство свайного фундамента с основными размерами.

Итак, как уже было сказано ранее, условия, в которых строителям приходится работать, нельзя назвать комфортными. Довольно часто им приходится работать в несколько смен (особенно когда сроки сдачи объекта очень непродолжительны). Соответственно, и перед инженерами ставится сложная задача, решение которой позволяет преодолевать все возникающие трудности. Наиболее частотным в черте города способом закладки фундамента является использование забивных свай, но в их применении существуют свои нюансы и особенности. Так, данный вариант невозможно использовать вблизи старинных и некрепких сооружений, так как данная технология оказывается слишком опасной для находящихся рядом зданий. Помимо этого, сваи могут повредить проходящие в районе строительства коммуникации.

Если же строительство все-таки должно вестись в том районе, где здания в буквальном смысле «находятся друг на друге», то технология закладки буронабивных свай оказывается самой подходящей.

Вернуться к оглавлению

Метод возведения фундамента с помощью буронабивных свай

Эта технология появилась достаточно давно, но именно в строительстве сооружений она используется совершенно недавно. Ранее она в основном представляла строительство крупных, сложных зданий (заводов, фабрик). Заключается данная технология в том, что огромный бур просверливает в земле отверстие. В него опускается цилиндрический каркас из арматуры, который заливают бетонным раствором. После этого арматуру выпускают на поверхность. Это необходимо для обеспечения связки со смежными конструкциями.

В зависимости от грунта, основания буронабивных свай могут изготавливаться с применением извлекаемых инвентарных обсадных труб или без них. Но иногда данный способ осуществляется и без использования арматуры. Это возможно лишь в тех случаях, когда стенки скважин остаются устойчивым, а грунт — очень прочный. Если же почва является глинистой и грунтовые воды проходят достаточно высоко, то использование обсадной арматуры становится обязательным.

Вернуться к оглавлению

Технология устройства буронабивных свай без обсадной трубы

Бурнонабивные сваи армируются, для того ,что бы фундамент был крепче.

Для начала необходимо приобрести или взять в аренду специальную установку, позволяющую с помощью ударов или вращений сооружать скважины в грунте. В первом случае долото установки сильными ударами разрушает все встречающиеся на его пути грунтовые слои. Если же используется вращательный способ, то на установке имеется специальная насадка с кольцевым забоем. В результате действия такой машины в будущем не будет наблюдаться абсолютно никакой осадки здания. В то время как скважина увеличивается, в нее необходимо добавлять раствор из глины. Он используется для того чтобы укрепить края скважин, что предотвратит обвал верхних слоев грунта. Помимо этого, использование раствора из глины позволяет выбрасывать на землю те части грунта, которые встречаются на пути данного сверла.

Как только скважина выполнена, в нее нужно поместить металлический каркас. Выбор, какого размера будет данная труба, в каком количестве и в каких местах скважины они будут располагаться, зависит от качества грунта. Как уже говорилось, для рыхлых грунтов потребуется арматурная труба по всей высоте скважины. Если же грунт крепкий, то данный каркас можно установить на дне и наверху. Когда вы уверены в том, что почва очень крепкая, достаточно будет установить трубу только сверху для того, чтобы связать ее с ростверком.

Вернуться к оглавлению

Бетонирование скважины в процессе устройства буронабивной сваи

Процесс строительства бурнонабивных свай.

Дальнейшие действия, которые предполагает данная технология устройства буронабивных свай, связаны с бетонированием скважин. В данном процессе используется вариант перемещающейся трубы. Когда бетонолитная труба поднимается, то ее нижняя часть должна погружаться в бетон на расстояние не менее 100 см. Тот бетон, что подается в скважину, должен быть уплотнен. Для этого используется специальный инструмент, который должен быть заранее укреплен на бетонолитной трубе — вибратор. Помимо метода двигающейся трубы, можно прибегнуть и к бетонированию насосом. Под давлением данный прибор забирает бетонный раствор в скважину. Бетоновод в данном случае опускается на забой скважины и не вытаскивается оттуда до тех пор, пока она полностью не будет заполнена. Определить, пора ли вытаскивать бетоновод из скважины, можно с помощью глинистого раствора, который применялся еще во время бурения. Как только он весь выйдет на поверхность, и в скважине останется только чистый раствор, можно завершать работу по заполнению ее бетоном.

С помощью этого способа производства можно быть уверенным в том, что никакие колебания в грунте не смогут негативно сказаться на состоянии буронабивных свай. Именно эта технология обеспечит то, что под зданием окажется фундамент из высококачественного бетонного раствора без каких-либо примесей и ненужных вкраплений. А в результате того, что специальное оборудование постоянно подает бетон под высоким давлением, в нем не будет образовываться никаких пустот и воздушных прослоек.

Вернуться к оглавлению

Технология производства свай с обсадной трубой

Бурнонабивные сваи могут быть диаметром до 120 см.

Данные элементы позволяют осуществлять контроль за характеристиками создаваемой скважины, работы в этом случае осуществляются достаточно безопасно, так как здесь исключается возможность открытия горизонтов плывунных слоев грунта. А используемое оборудование благотворно влияет на качество наполнения бетонным раствором получившихся скважин. Данное изготовление начинается все с того же бурения или выдалбливания скважины. Поэтому оборудование на начальном этапе будет использоваться то же самое. Что же касается дальнейших мероприятий, то они носят несколько иной характер. После того как скважина будет готова, в нее должен быть опущен каркас для буронабивных свай. Он по своему виду очень схож с обычной трубой большого диаметра.

Этот способ обеспечивает установку крупных свай, поэтому порой диаметр обсадной трубы может доходить даже до 100-120 см.

Данная технология производства позволяет максимально укрепить сооружение и расширить возможности и границы использования буронабивных свай. При этом оборудование для этого можно использовать то же самое, что и при первом способе изготовления.

Вернуться к оглавлению

Технология устройства свай буронабивных методом проходных шнеков

Схема вариантов бурнонабивных свай.

Несмотря на то что в последние время все чаще и чаще застройщики обновляют имеющееся у них оборудование, нередко в их адрес сыпется неимоверное количество претензий, связанных с неблагоприятными условиями жизнедеятельности и работы в районе стройки. Так, если скважина создается методом выдалбливания, то грохот от установки раздается не только в близлежащих сооружениях. Все эти претензии заставляют задумываться либо о том, что нужно менять технику, либо о необходимости искать и использовать новые технологии в процессе производства. Так как оборудование является весьма дорогим, то к его замене не все прибегнут. Единственный выход — поиск другого способа устройства буронабивных свай.

Технология, предполагающая использование шнеков, может стать единственно верным решением в сложившейся ситуации. Данное оборудование позволяет быстро и относительно легко провести запланированные строительные мероприятия. Сваи в данном случае сооружаются без каких-либо ударов и сопутствующих им других неприятных условий. Именно это и приводит к тому, что в процессе создания скважин ни один житель или работник из соседнего здания не ощутит на себе работу установки. Когда она погружается в землю, шнек начинает укреплять и уплотнять стенки отверстия. Поэтому выброс грунта составит всего 40 % от того объема, которым будет обладать в результате скважина. Еще одной положительной чертой использования данного способа является то, что сваи в нем изготавливаются быстро и чисто. Для того чтобы выбурить такую скважину, не нужно использовать глинистый раствор. Чтобы осуществить бетонирование, нужно такое оборудование, как:

насос для бетона;
труба шнековой колонны;
вибратор.

Схема буронабивной сваи:1 — цемент; 2 — арматура; 3 — труба оголовника;4 — вставка оголовника.

Данная технология может быть осуществлена 2-мя способами. Первый заключается в том, что армирование производится с помощью шнековой колонны (как и само заполнение скважины бетоном), второй — в том, что сначала скважина заполняется раствором бетона, а уже после этого в нее опускается каркас из арматуры. Для того чтобы осуществляемыми работами не был нанесен урон никаким другим сооружениям, стоящим поблизости (в том числе и их фундаментам), необходимо следовать четко составленному плану. Он, в свою очередь, должен учитывать не только пожелания заказчика, но и геологические и инженерные особенности имеющейся строительной площадки. Именно поэтому каркас арматуры может быть погружен в скважину как на всю ее глубину, так и не очень далеко от поверхности земли. Что касается расстояния между буронабивными сваями, то они устанавливаются приблизительно через 7-8 м друг от друга.

Вернуться к оглавлению

Какие виды устройства буронабивных свай выбирать в разных условиях?

Если строение будет оказывать очень сильную нагрузку (и вертикальную, и горизонтальную) на грунт и, соответственно, на фундамент, необходимо изготовление свай с расширениями. Помимо этого, в подобные скважины обязательно должен быть помещен армирующий каркас. Данные положения не зависят от того, сооружения какого назначения вы намерены возвести. Это могут быть и жилые дома, и производственные организации и помещения. Таким образом осуществляется укрепление стенок скважин с помощью каркаса.

То же самое оборудование и те же материалы используются для устройства свай, когда необходимо ликвидировать слишком твердый грунт, в состав которого входят иные элементы (камни, металл и так далее). В этом случае не получится произвести выдалбливание грунта или вибропогружение буронабивных свай. Единственный выход в данной ситуации — использование технологии проходного шнека. Как уже было сказано, данный вариант является наиболее подходящим тогда, когда для заливки фундамента традиционным способом нет достаточной территории. И если вы намерены «вклинить» новый дом между 2-мя старыми, то использование этой технологии тоже подойдет гораздо лучше всех основных. Сваи используются в районах со слишком пучинистым грунтом, а также в тех местах, где наблюдается повышенная их активность и высока вероятность образования оползней.

Вблизи водоемов также рекомендуется использовать только буронабивные сваи с обсадной трубой. Если же в грунте вода слишком подвижная, как и в тех случаях, когда в нем содержатся производственные жидкие отходы, использовать данный способ закладки фундамента нельзя. При этом совершенно не имеет значения то, будет в них применяться металлический армирующий каркас или нет.

Но существуют и условия, при которых можно использовать другие технологии изготовления буронабивных свай. Так, сваи без укрепления стенок скважин сооружаются, когда почва на строительной площадке отличается твердой, тугой консистенцией. При этом длина свай не должна превышать 3000 см. То же самое относится к глинистым грунтам. Но все таки не стоит забывать о том, что хотя бы на этапе бурения скважины стенки ее должны укрепляться глинистым раствором или же водой (давление которой должно быть максимальным). Таким образом, процесс устройства буронабивных свай осуществляется несколькими методами и материалами. А для того, чтобы осуществить производство свай, необходимо знать, какие их виды рекомендуются для устройства фундамента в каких-либо конкретных геологических условиях.

moifundament.ru

Производство винтовых свай для фундамента: оборудование, контроль качества

Производство винтовых свай организуется на базе цеха металлоконструкции или профильного предприятия. Поскольку весь производственный процесс основан на формировании заготовок (из трубчатого и листового металлопроката) и последующей сборке конечной детали.

Причем в процессе сборки все элементы будущей сваи монтируют на сварку.

↑

Сфера применения винтовых свай

Опоры с винтовым окончанием используются в процессе строительства оснований жилых и промышленных строений с малой этажностью. Кроме того, такие сваи используют при сооружении небольших или временных мостов, или в процессе фиксации опор линий электропередач.

При соответствующей плотности опорного грунта и габаритах самого изделия винтовая свая может выдержать даже 20-тонную несущую нагрузку. Однако конечные характеристики изделия зависят от качества заготовок и тщательности сборочных операций, применяемых в процессе изготовления винтовой сваи.

В итоге, можно сказать, что технология изготовления сваи влияет и на несущую способность фундамента, и на эксплуатационные характеристики самого строения. Поэтому производство винтовых опор должно соответствовать определенным стандартам, следуя которым можно получить действительно надежную сваю.

И в этой статье мы рассмотрим именно такой, стандартизированный процесс изготовления винтовых опор.

↑

Оборудование для производства винтовых свай

Таким образом, комплект оборудования, используемого в процессе изготовления винтовых свай, состоит из следующих инструментов и приспособлений:

Представителей режущей группы, в которую входят прессы (для штамповки лепестка винтовой части опоры). Дисковые пилы (для нарезки тела сваи из стальной трубы). Углошлифовальные машины (для оформления режущего торца опоры).
Представителей сборочной группы, в которую входят ручные или автоматические сварочные аппараты, столы и верстаки, сборочные стенды, тиски, струбцины и прочий вспомогательный инструмент.
Представителей группы отделки и упаковки готовой продукции, в которую входит стенд для покраски, краскопульты, упаковочники и прочий инструмент.

Причем весь этот инструмент задействуется в производственном процессе в том порядке, в котором был указан в вышеприведенном списке.

↑

Технология производства винтовых свай

Процесс изготовления винтовых свай можно разбить на три этапа:

Подготовку деталей (заготовок) будущего изделия.
Сборку полуфабриката из заготовок.
Окраску полуфабриката и упаковку готовой сваи.

↑

Первый этап

В спою очередь, на первом этапе производство винтовых опор для фундамента предполагает выполнение следующих работ:

Штамповки лепестковой части сваи, которая выполняется на специальном прессе. Альтернатива этой операции — резка лопасти на программируемом станке обеспечивает лучшее качество заготовки. Однако такое оборудование присутствует в станочном парке далеко не каждого завода.
Нарезки стержня сваи, выполняемой на специальном режущем станке с дисковой или ленточной пилой. Хотя в мелкосерийном производстве альтернативой станка может быть обычная «болгарка».
Оформления торцевой части стержня путем нарезки зубцов (под буровую коронку) или путем диагонального среза окончания сваи.

Кроме того, на этом же этапе нужно подготовить фланец (П-образную скобу) для оголовка фланцевой сваи и конусообразное или призматическое окончание для нижнего торца окованной сваи.

↑

Второй этап

Второй этап разделяется на следующие операции:

Сборку винтовой части сваи, производимую на автоматическом сварочном аппарате или вручную.
Сборку оголовка сваи, выполняемую на стенде. Этот этап предполагает наваривание на верхний торец сваи П-образной скобы (фланца) или обычного квадрата (вырубки) из листовой стали, толщиной 6-8 миллиметров. Именно на эту деталь опирается балка ростверка.
Сборку режущей части сваи (окончания). На этом этапе на концевую часть сваи наваривают кованый или сборный наконечник, оформленный в виде четырехгранной пирамиды или конуса. Кроме того, окончание сваи можно обустроить путем нарезки лепестков на самом теле трубы и последующей завальцовки изделия на конус.

↑

Третий этап

На третьем этапе производство винтовых опор для фундамента предполагает выполнение следующих технологических операций:

Зачистки сварочных швов, которую нужно выполнить с особой тщательностью, ведь неровный шов увеличит силу трения опоры о грунт, которая затруднит монтаж сваи.
Грунтовку тела и лопастей сваи особым составом, уменьшающим силу трения опоры о грунт и повышающим коррозионную стойкость опоры.

Завершает производство и монтаж винтовых свай (сборку) процедура упаковки готовой продукции.

↑

Контроль качества готовой продукции

По завершению сборочного этапа производится контроль качества выполненных работ.

Эта операция предполагает выполнение следующих контрольно-проверочных мероприятий:

Исследования сварочных швов, которое проводится на особом аппарате (рентгене).
Испытания опор на стендах, где определяют прочностные характеристики изделия. Причем на эти испытания выделяют определенный процент готовых свай из каждой партии, которые проверяются на сопротивляемость осевым, поперечным и прочим нагрузкам.
Контроля габаритов изделия, в ходе которого измеряют длину тела сваи и диаметр лопастной и центральной части опоры. От точности этих показателей зависят рабочие характеристики опоры.

Этим испытаниям подвергаются и все изделия в партии и выборочная часть продукции (определенный процент от общего числа опор). Сведения о качестве готовых изделий заносят в соответствующие документы, выдаваемые при отгрузке свай потребителю.

opalubok.ru

Технология фундамента на винтовых сваях для малоэтажного строительства. Цена работы

Полноценная технология свайно-винтовых фундаментов для малоэтажного строительства и любого другого состоит из четырех обязательных этапов и каждый из них требует пристального внимания. Малейшее нарушение в проведении обязательных процедур на любом из них или использование сокращенной технологии значительно повышает риски, которые могут привести к недолговечности, нарушению геометрии и даже разрушению всего объекта строительства.

Этап №1. Исследование грунта

Это исследование обеспечивает выявление неоднородности грунта, его слабых мест и определения наилучшей глубины погружения свай Астер®, при которой они достигнут несущей способности. В целом этап предназначен для оценки сложности последующих работ и связанных с ними затрат.

Нашей компанией разработана особая методика предварительного исследования грунта при помощи контрольной винтовой сваи Астер®. Преимущества этой разработки в высокой скорости проведения (занимает примерно 1–1,5 часа) и относительно низкой стоимости.

О том, что такое исследование грунта, смотрите наше видео — Исследование грунта: Какой фундамент выбрать? Где построить дом на участке?

Этап №2. Технология изготовления винтовой сваи Астер®

Для производства винтовой сваи Астер®, соответствующей самым высоким стандартам, мы используем длительный опыт и до деталей отточенный технологический процесс, благодаря которому обеспечиваем качество изделия, характеризующегося приблизительно двумя десятками параметров!

Четко налаженное производство позволяет нашей компании заслуженно заявлять о своей высокой производительности, стабильности и гарантированной надежности – качествах выделяющих нас среди прочих предприятий, существующих на рынке услуг, связанных со строительством фундаментов.

Смотрите наше видео о технологии — Производство свай. Как гарантировать несущую способность?

Этап №3. Расчеты свайного поля

Благодаря качественно проведенному первому этапу, данным о конструкции будущего объекта строительства и нагрузкам на него, определяется необходимое количество и длина винтовых свай Астер®. Точность и оптимальность этих расчетов вне зависимости от типа объекта, его габаритов и прочих параметров, иллюстрирует наш профессионализм и является следствием огромного опыта в своей отрасли.

Этап №4. Монтажные работы

Заключительным этапом являются сборка и монтаж фундамента, суммирующая все предыдущие работы и служащая общим критерием их качества. Фактически, неумелая установка фундамента сведет на нет усилия, затраченные на предшествующие этапы, и будет заметна сразу же, в отличие от производства свай Астер® или исследований грунта.

Сам монтаж имеет десятки оценочных параметров, даже частичное несоответствие которым может привести к разрушительным последствиям. Мы гордимся тем, что можем документально подтвердить качество своих работ, указывая стандарты погружения свай в приложении к договору.

Высокоэффективная технология для малоэтажного строительства применима для различных типов грунтов. Мы дополнили ее собственными практическими наработками, оптимизировав, что дало возможность предлагать ее вам по разумным ценам. Технология полного цикла, используемая нами при строительстве фундаментов, без преувеличения заслуживает называться передовой. Подытоживая сказанное, а также опираясь на существующую статистику СВФ Группы, можно уверенно заявить об успешном достижении результативности создания свайно-винтовых фундаментов, близкой к идеальным 100%!

Смотрите наши видео о монтаже свай в отдельном разделе на нашем канале на ютьюбе

Рассчитать стоимость фундамента

www.fundament2000.ru

(PDF) Анализ применения технологии свайных фундаментов в строительстве

2 | Xiaoyu Si et al. Smart Construction Research

2. Анализ применения технологии строительства свайного фундамента

2.1 Анализ применения технологии строительства сборных свай

При использовании сборных свайных конструкций следует учитывать основные требования практического инженерного строительства свайного фундамента

свай, последующие за формирование сборной сваи готовой домашней работы, структура инженерной сваи

фундамент более прочная.При применении этого метода обычно используется бетонная или стальная труба для предварительного изготовления сваи

и предварительной сборки фундаментной сваи из бетона. Его преимущество в том, что конструкция свайного фундамента прочная и долговечная, строительство свайного фундамента

удобно и быстро, уже получило очень широкое применение в настоящее время. Стальные трубчатые сваи

обычно используются в Н-образных стальных сваях или стальных трубных сваях, которые обычно подходят для проектов специального строительства

[2].При предварительном изготовлении и строительстве фундаментной сваи сборную сваю следует заливать сверху

сваи, когда сборная свая заполняется в соответствии с направлением вершины сваи и порядком укладки. При предварительном изготовлении и строительстве сваи

сборная свая должна заливаться сверху сваи, когда

сборная свая заполняется в соответствии с направлением конца сваи и порядком укладки. При этом в бетонной конструкции

необходимо выбирать технологию, соответствующую реальной ситуации по проекту.

полностью понимает и справляется с ситуацией на строительной площадке, хороший контроль высоты и направления верха сваи до

гарантирует, что несущая способность каждого свайного фундамента, включая устойчивость свайного фундамента в целом, и

улучшаются общее наращивание потенциала. Общий процесс строительства технологии сборных свай: ①После очистки

площадки, площадка будет спроектирована в качестве основного проекта, и вся станция будет использоваться для подъема и проверки,

с указанием местоположения каждой точки сваи .② На строительной площадке гравий укладывается толщиной около 20 см,

, и используется метод контроля сетки для предотвращения сдавливающего воздействия сваи на почву. ③Компрессия готового торца

. ④Установить штабелеукладчик. После завершения подготовки площадки следует выполнить размещение

сваебойной машины, и следует тщательно проверить рабочее состояние каждой машины, а положение сваебойной машины

должно быть должным образом отрегулировано в соответствии с последовательность свай.Затем сборная свая была поднята на

, и сборная свая была подвешена за связывающий элемент на расстоянии 30 см от положения подвесного кольца над телом сваи

. Установите верхушку сваи в вертикальном положении и точно по центру, с небольшим падением от

молоток, ударяя 1-2 раза, медленно войдет в грунт сборной сваи после того, как он выйдет на заданную глубину. ,

для стабилизации вертикальности сваи. Затем молотком забили сваю ниже 1.0 м, а свайный фундамент из сборных свай

закладывали в землю постепенно, чтобы облегчить последующее строительство [2].

2.2 Анализ технологии строительства монолитных свай

Технология набивки свай является наиболее распространенной технологией свайных фундаментов в строительстве, и

широко используется в дорожном строительстве и строительстве мостов. Технология затирки сваи в основном включает в себя погружную трубу

, засыпку сваи, буронабивную засыпку и рытье ямок.Технология сваи с погруженной трубкой, в основном интерполяцией

, после воспроизведения или одиночных игр, чтобы закончить, если метод принят, он должен быть на расстоянии 0,5 м на вытяжную трубку,

интубация менее 0,3 м и в процессе извлечения трубы , повторите описанную выше операцию. Если метод повторяется,

нужно нажимать постоянно. Чтобы управлять канальцем за один ход, необходимо произвести вибрацию

5-10 секунд на каждые 0,5-1,0 м, а затем удалить 0.5 м, и повторите описанную выше операцию в процессе вытягивания трубы

. Во-вторых, технология бурения и заполнения свай, обычно с помощью механического оборудования для бурения, заливки и поддержания свайного фундамента. В бетонной конструкции защитное покрытие должно находиться в диапазоне отклонений

50 см от центра сваи, а плотность засыпки должна быть гарантирована для обеспечения качества строительства свайного фундамента

. Особенно важно отметить, что метод затирки является многослойным, и толщина каждого слоя

должна быть от 50 до 60 см [3].В-третьих, технология копания ямы сваи включает два способа копания вручную и

механической копки. Чтобы принять технологию рытья искусственных ям, мы должны обратить внимание на строгую безопасность работ по защите

, и больше времени будет уделяться выбору технологии механического копания для завершения строительного проекта.

Метод погружения сваи для заполнения труб заключается в использовании сильного удара, создаваемого утрамбовкой, для завершения вскрытия

и осадки трубопровода.Хотя этот метод подходит для всех видов геологических работ свайного фундамента, существует

Методики и преимущества буронабивного свайного фундамента

Буронабивная свая, также называемая буронабивным стволом, представляет собой тип железобетонного фундамента, который поддерживает конструкции с большими вертикальными нагрузками. Буронабивная свая — это бетонная свая, залитая на месте, то есть свая залита на строительной площадке. Это отличается от других бетонных свайных фундаментов, таких как центробежные и железобетонные квадратные сваи, в которых используются сборные железобетонные сваи.Буронабивные сваи обычно используются для строительства мостов, высотных зданий и массивных промышленных комплексов, для которых требуются глубокие фундаменты.

Процесс забивки буронабивных свай

Установка буронабивной сваи начинается с просверливания вертикального отверстия в почве с помощью буронабивной машины. Машина может быть оснащена специально разработанными буровыми инструментами, ковшами и грейферами для удаления почвы и камней. Сваи могут быть пробурены на глубину до 60 метров и диаметром до 2,4 метра.Процесс бурения может включать в себя забивание временного стального цилиндра или гильзы в почву. Он остается на месте в верхней части отверстия до тех пор, пока не будет залита куча.

После того, как отверстие просверлено, строится конструкция из арматурной арматуры, которая опускается в отверстие, а затем отверстие заполняется бетоном. Верх сваи может быть покрыт опорой или опорой около уровня земли для поддержки конструкции, расположенной выше.

Буронабивные работы должны выполняться подрядчиком по бурению свай. Это узкоспециализированная операция, требующая обширных знаний и опыта в области строительства и проектирования буронабивных свай, а также условий почвы и площадки.

Применение буронабивных свай

Буронабивные сваи используются для фундаментов и предназначены для зданий и других конструкций, которые создают нагрузки в тысячи тонн. Они также особенно хорошо подходят для неустойчивых или сложных почвенных условий. Помимо фундаментных систем, буронабивные сваи используются для создания структурных подземных стен для удержания грунта. Сваи могут быть размещены близко друг к другу, с расстоянием между сваями от 75 до 150 мм (так называемая непрерывная свайная стена ), или они могут быть размещены таким образом, чтобы они перекрывали друг друга, чтобы создать секущую стену сваи , которая часто используется для контроля миграции грунтовые воды.

Проблемы строительства буронабивных свай

Как и любая другая система глубокого фундамента, буронабивные сваи создают проблемы для подрядчика. Поскольку используемый метод бурения зависит от типа почвы, подрядчик должен провести тщательное исследование почвы и составить отчет. Подрядчик по укладке свай полагается на отчет о грунте и прошлый опыт, чтобы выбрать лучший метод бурения, который минимизирует нарушение окружающей почвы.

Когда грунт не связан, например, с песком, гравием и илом, или скважина выходит за пределы уровня грунтовых вод, яма должна поддерживаться с помощью стальных каркасов или стабилизирующего раствора, такого как бентонитовая суспензия.Это решение может оказаться очень запутанным процессом и значительно усложнить проект.

Преимущества буронабивной сваи

Основные преимущества буронабивных свай или буронабивных стволов перед обычными опорами или другими типами свай:

Сваи переменной длины можно наращивать через мягкие, сжимаемые или набухающие почвы в подходящий несущий материал.
Сваи можно наращивать до глубины ниже промерзания и сезонных колебаний влажности.
Сведены к минимуму большие выемки грунта и последующая засыпка.
Меньше разрушения прилегающей почвы.
Вибрация относительно низкая, что снижает возмущение соседних свай или конструкций.
Кессоны большой вместимости могут быть сконструированы путем расширения основания ствола сваи до трехкратного диаметра ствола, что устраняет необходимость в крышках над группами из нескольких свай.
Для многих проектных ситуаций буронабивные сваи обеспечивают более высокую грузоподъемность и потенциально лучшую экономичность, чем забивные сваи.

Новая гребная клуб модель для передовой технологии свайного фундамента

Недавно мы говорили с Мэтью Конте из компании Conte о проекте фундамента, который они завершили для двухэтажного гребного клуба в гавани Норуолк. Гребные клубы часто бывает особенно сложно построить из-за их близости к воде и земле, на которой они построены. Строительство вблизи или над водой сопряжено с рядом проблем с технологией свайного фундамента, наряду со строгими правилами, которых должны придерживаться строители.

В случае этого здания, первый этаж гребного клуба будет использоваться для хранения лодок и оборудования, а верхние этажи используются для встреч, офисов и общественных помещений. Crew всегда был опорой в районе Коннектикута, а гребные клубы — важная часть общества, служа как спортивным, так и общественным местом сбора. Мэтт и его команда стремились завершить этот проект быстро и эффективно, чтобы начать общее строительство сборного металлического здания дворецкого площадью 6000 кв. Футов, чтобы оно было готово к предстоящему сезону.

Чтобы построить гребной клуб, компания Conte установила 56 свай 27 ‘Drivecast. Они привязали эти сваи к опорной балке, на которую была залита тяжелая бетонная плита. Почвенные условия, которые каждый раз заболачивались при каждом приливе и состояли из органических, насыпных и илистых материалов, не подходили для традиционного строительства. Команда инженеров в конечном итоге определила, что для такого плана площадки существует всего несколько экономически эффективных вариантов технологии свайного фундамента.Единственной альтернативой Drivecast были спиральные сваи или H-образные сваи.

Согласно расчетам и полевым испытаниям, при использовании спиралей максимальное значение составляло около 40-50 тысяч фунтов (1 тысяча фунтов = 1000 фунтов силы), в то время как каждая свая Drivecast выдерживала ошеломляющие 120 тысяч фунтов! Мэтт объяснил мне, что другая альтернатива, использование H-образных свай, потребует свай длиной до 75 футов, а установка займет значительно больше времени. Во-первых, H-образные сваи обычно бывают длиной 50 футов, поэтому каждую кучу нужно приправить вместе, чтобы получить полные 75 футов.Более того, когда вы говорите о забивании свай такой огромной длины, вам понадобится огромное оборудование для выполнения этой работы. В таком случае? Потребовался бы массивный кран, чтобы загнать каждую из Н-образных свай глубоко в землю. В отличие от этого, для изготовления свай Drivecast компании Conte для выполнения этой работы требовался всего 14-тонный экскаватор. Лучше всего это объясняет Мэтт:

«14-тонный Ex выглядит игрушкой, вот так вот сидит рядом с краном. Мы подъехали к машине на трейлере и быстро выезжали с места работ.”

Мэтт и его команда установили все свои сваи Drivecast в течение 5 дней; от начала до конца, и проблем с их установкой не было. Перед испытанием залитые цементным раствором колонки дали высохнуть в течение 5 дней, и снова не было проблем, даже в соленом, заболоченном иле. В качестве дополнительного бонуса объект был расположен на территории, принадлежащей химическому заводу, правила для которого намного строже, чем в других экологически регулируемых отраслях. Опять же, не беспокойтесь, компания Conte с легкостью выполнила все требования.Весь проект прошел без сучка и задоринки.

Здание, которое Мэтт и его команда недавно построили, находится в гавани Норуолк и станет отличным дополнением к сообществу. Мэтт и его команда вместе с революционной технологией свайного фундамента Drivecast от Hubbell-Chance позволили выполнить этот проект быстрее и дешевле с меньшими затратами труда и меньшим оборудованием, чем H-образные сваи или винтовые сваи.

Что еще вам нужно? Загрузите официальную брошюру Drivecast ниже:

Загрузить сейчас

Свайный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. .Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи могут быть классифицированы по их основной конструктивной функции (опора на конце, трение или комбинация) или по методу конструкции (смещение (забивание) или замена (бурение)).

Торцевые опоры сваи развивают большую часть трения у носка сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые породы, а также получает боковую сдержанность от грунта.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои слишком глубоки. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Забивные (или перемещаемые) сваи забиваются, поднимаются домкратом, вибрируют или ввинчиваются в землю, смещая материал вокруг вала сваи наружу и вниз вместо его удаления.

Забивные сваи используются в морских условиях, устойчивы в мягких выдавливаемых грунтах и могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, образуя отверстие для сваи, которая заливается на месте. Они используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов рядом с существующими зданиями.

Буронабивные сваи более популярны в городских районах, так как они имеют минимальную вибрацию, их можно использовать там, где высота над головой ограничена, нет риска вспучивания и где может потребоваться изменение их длины.

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево.

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой. Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Их формируют путем размещения стопок непосредственно рядом друг с другом. Это могут быть близко расположенные смежные стены свай или взаимосвязанные секущие стены свай, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенками.

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Геотермальные сваи объединяют свайного фундамента с замкнутыми системами геотермальных насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и теплоотвод.

Фактически, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам отапливать здание зимой. Обычно наземные тепловые насосы извлекают тепло из земли с помощью подземных труб, которые проложены горизонтально или вертикально в земле.В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Groynes in Coastal Engineering (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «… Монолитные бетонные сваи, непосредственно прилегающие друг к другу или соприкасающиеся друг с другом. Иногда используется для досок ».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Сваи могут использоваться по отдельности для поддержки нагрузок или сгруппированы и связаны вместе железобетонной крышкой. Поскольку бурение или забивание сваи строго вертикально очень сложно, верхушка сваи должна иметь возможность компенсировать некоторые отклонения в конечном положении головок сваи. Заглушка сваи должна выступать над внешними сваями, как правило, на расстояние 100–150 мм со всех сторон, в зависимости от размера сваи.

Заглушки свай также можно соединить вместе с железобетоном для создания ограждающих балок.Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с перекрытиями (за исключением кессонных свай). Балки перекрытия также подходят для распределения веса несущей стены или близкоцентрированных колонн к ряду свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любой эксцентриситет, который может возникнуть в условиях нагрузки.

Закрывающую балку следует держать подальше от земли там, где назначение свай — преодолеть проблему вздутия и усадки грунта.Это может быть сделано путем заливки ограждающей балки на полистирол или другой сжимаемый материал, что позволяет перемещать землю вверх без повреждения балки.

Для получения дополнительной информации см. «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере одной сваи на схему, сформировав пробную сваю, которая находится в непосредственной близости, но не является частью фактического фундамента. Сваю следует перегрузить не менее чем на 50% от ее рабочей нагрузки и выдержать 24 часа. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления, необходимое для ее формирования.

Для получения дополнительной информации см. «Испытание свайных фундаментов».

Целостность новых и существующих свай можно измерить путем проведения испытания на целостность.

Винтовые опоры — Винтовые сваи / фундаменты опор

« Techno Metal Post произвел для меня революцию в сборке колод. Возможность устанавливать стальные сваи и строить в один день значительно увеличивает производство. Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно удалять смещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы. ”

Поль Лафранс (Disaster Decks and Decked Out на HGTV)

ВИНТОВЫЕ СВАИ И СПИРАЛЬНЫЕ ЯКОРЯ УНИКАЛЬНЫ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ, КАК ПРИМЕРЫ SONOTUBES. ОНИ МОЖНО ЗАГРУЗИТЬ НЕМЕДЛЕННО ПОСЛЕ УСТАНОВКИ. НЕТ НЕОБХОДИМО ЖДАТЬ ЗАВЕРШЕНИЯ БЕТОНА ИЛИ ШЛАНГА.

ИСТОРИЯ СПИРАЛЬНЫХ ПИРОВ

Винтовые опоры, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые опоры, начали использоваться в 1836 году.Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и успешно использовалась в качестве фундамента для маяков, мостов и пирсов.

После более чем 170 лет разработки и использования эти спиральные фундаменты успешно используются во всем мире для поддержки чего угодно, от небольших жилых помещений до поддержки различных крупномасштабных строительных конструкций. Опоры настилов, основания столбов забора, опоры опор, фундаменты металлических столбов для веранды или солярия, анкерные винты заземления для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях.Спиральные опоры являются технологией фундамента и могут быть рассмотрены для использования в любом приложении, требующем фундаментной опоры.

По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, пожалуй, самым важным событием в строительстве фундаментов геотехнической инженерии в середине-конце девятнадцатого века. Они сделали возможным строительство маяков в местах, где в противном случае, несомненно, были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в тех местах, где они могли бы не строиться еще 40 лет; они превратили строительство прогулочных пирсов на берегу океана в отрасль, которая необратимо изменила бы досуг целой нации.

СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ СПИРАЛЬНЫХ ПАР.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СПИРАЛЬНЫХ КОЛЕС TECHNO METAL

Признавая применение и использование этих стальных металлических столбов, винтовая опора Techno Metal Post ввинчивается в землю с помощью запатентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых опор Techno Metal Post следующие:

Быстрая установка
Готовы к постройке сразу
Без раскопок
Бетон не требуется
Съемный
Минимальное воздействие на окружающую среду
Малая занимаемая площадь на стройплощадке
Непосредственная несущая способность
Установка в удаленных местах или на объектах с ограниченным доступом
Контроль установки и проверка несущей способности при установке
Установка в условиях высоких грунтовых вод
Широкий спектр применения в почве и нагрузках
Модульная конструкция, винтовые сваи и винтовые анкеры изготавливаются секциями, что дает модульный тип конструкции, что означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта
Установка не зависит от погодных условий, большинство установок может продолжаться даже в предельных условиях
При сжатых графиках строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
Система катодной защиты может быть добавлена для увеличения срока службы винтовых опор
Низкий уровень шума, связанный с установкой
Установка обеспечивает минимальную вибрацию и нарушение грунта
Приложение ABC Deck
Закрытый доступ
Собственное оборудование, позволяющее устанавливать винтовые опоры внутри помещений за счет наличия у нашего оборудования опции электродвигателя
Наша специально разработанная сверхпрочная полиэтиленовая втулка закрывает стойку и предотвращает ее воздействие при движении грунта.

ОБЕСПЕЧИВАЕТСЯ МОРОЗОМ? МЫ РЕШЛИ ЭТУ ПРОБЛЕМУ С ПОЛИЭТИЛЕНОВЫМ РУКАВОМ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ, СПЕЦИАЛЬНО ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРЕДОТВРАЩЕНИЯ НАШИХ ПОЛОЖЕНИЙ НАШИХ ПОЛОЖЕНИЙ ОТ НАПРАВЛЕНИЯ НАЗЕМНОГО ДВИЖЕНИЯ.

Одной из основных проблем, с которой должен столкнуться фундамент винтовой опоры, является сопротивление движению грунта. Когда земля движется, она имеет тенденцию тянуть или толкать стержень сваи. Techno Metal Post спроектировал и разработал этот патентованный рукав зеленого цвета, который снижает сцепление с грунтом на пирсе.Размер гильзы адаптирован к размеру сваи и устанавливается вокруг опоры, когда она ввинчивается в грунт. На месте рукав скользит вверх и вниз по ворсу с естественными движениями грунта. Это позволяет свае оставаться совершенно устойчивой в периоды замерзания, оттаивания или засухи.

НАШИ СПИРАЛЬНЫЕ СВАИ ХАРАКТЕРИЗУЮТ ЕГО ВЫСОКОКАЧЕСТВЕННАЯ СТАЛЬ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится покупать североамериканскую сталь для производства своих свай.Наши сваи производятся из конструкционной стали в соответствии со стандартами ASTM A500, класс C, CAN / CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать вместимость почвы. Они прошли испытания под нагрузкой в соответствии со стандартами ASTM-D1143 и ASTM-D3689 в нескольких типах почв по всему миру.

ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ РАЗРЕШЕНИЯ

Несколько размеров опор и спиралей были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел к вашим услугам, чтобы помочь вам выбрать винтовой опор, наиболее подходящий для вашего проекта.Опоры могут быть оцинкованы для обеспечения защиты от коррозии в соответствии со стандартом ASTM A123 / 123M-13 (минимум 610 г / м²) или могут быть установлены с системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ, ПОДХОДЯЩИЕ И ПОДХОДЯЩИЕ ДЛЯ ПОДДЕРЖКИ КОНСТРУКЦИИ.

Для патио и настилов доступны регулируемые по высоте стандартные соединители между сваями и конструкциями. Techno Metal Post также разработала опорные системы с арматурными стержнями при использовании свай с бетонным фундаментом для работы по опорному основанию.Для любого конкретного проекта наша производственная группа может быстро изготовить индивидуальную систему поддержки.

МОНИТОРИНГ УСТАНОВКИ И ПРОВЕРКА МОЩНОСТИ ПРИ УСТАНОВКЕ — ЭТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМ ОТ ВСЕХ ДРУГИХ КОМПАНИЙ HELICAL PIER.

С Techno Metal Post отпадает необходимость в мобилизации специального оборудования, такого как подъемный кран с сваебойным молотком или большая буровая установка для бурения стволов. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, улучшения и модификации. Для наших клиентов это означает большую производительность и экономическую эффективность.

С НАШИМИ ТЕХНОМЕТАЛЛОМ ВАШИ ПРОЕКТЫ И / ИЛИ КОНСТРУКЦИИ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ, ЭКОНОМИЧНО, ПРОСТО В УСТАНОВКЕ.

“ Для солярия нужен фундамент […] с бетонной плитой на уровне земли и столбами, продвинутыми через плиту, чтобы зафиксировать ее на месте, чтобы она не сдвигалась или сдвигалась со временем.Но все зависит от того, какие должности использует ваш подрядчик. Мы использовали спиральную опору Techno Metal Post — три в задней части солярия (та часть, которая находится вдали от дома). Они похожи на гигантские металлические винты, поэтому мороз не может их схватить и вытащить. Только сертифицированный специалист может установить эти стойки, потому что необходимо использовать специализированное гидравлическое оборудование, которое измеряет состояние почвы. ”

Майк Холмс (HGTV)

Технологический прогресс в оборудовании для забивки свай

Александр Крошле, старший инженер G-Octopus, компания Cathie Associates

Мониторинг забивки свай (PDM) во время забивки и динамические испытания свай (PDT) широко используются при строительстве на суше и на море для обеспечения структурной целостности свай во время забивки и обеспечения безопасной и экономичной установки свай.PDM помогает оценить поведение сваи во время установки и подтверждает предположения, сделанные при проектировании сваи. Кроме того, он обеспечивает соответствие вождения установленным критериям и предоставляет ключевые элементы для расчета сопротивления почвы во время мониторинга и оценки производительности системы.

Мониторинг забивки сваи включает прикрепление тензодатчиков и акселерометров к верхней части сваи. Удар по свае молотком генерирует волны напряжения, которые распространяются по валу сваи и мобилизуют трение вала и сопротивление свае основания.Затем генерируются восходящие волны, движущиеся к головке сваи.

Падающие и отраженные волны регистрируются датчиками, установленными на вершине сваи, и анализируются, преобразуя деформации в напряжения и силы в свае, а ускорения интегрируются в скорости и смещения частиц. Нисходящая (падающая) волна и восходящая (отраженная) волна могут быть изолированы от измеренных суммарных волн на уровне датчиков, зная их компоненты силы и скорости. Предел несущей способности сваи или сопротивления грунта при непрерывной забивке можно оценить путем инверсии зарегистрированной отраженной волны по сравнению с падающей.Это широко известно как методология согласования сигналов. Записанные сила и скорость, интегрированные во времени, также используются для расчета фактической энергии удара, передаваемой свае, предоставляя информацию о производительности системы забивки.

Пример согласования сигналов

Разработка приборов для забивки свай для определения несущей способности забивных или пробуренных (в случае испытаний на динамическую нагрузку) свай началась в 1950-х годах. Существующие приборы для забивки свай имеют много преимуществ, но также имеют определенные ограничения.

Заменив традиционные испытания на статическую нагрузку испытаниями на динамическую нагрузку или приборами во время забивки для определения осевой нагрузки сваи, стало возможным значительно снизить сложность, стоимость и время проведения испытаний. Это особенно верно для контроля и проверки морских свай.

Однако стандартный мониторинг забивки сваи не позволяет точно измерить распределение сопротивления вдоль вала и дает только приблизительную оценку.Напряжения, возникающие вдоль ствола сваи во время забивки, рассчитываются на основе измерений, проведенных на головке сваи, и гипотез о динамическом поведении грунта. Знание этих напряжений и их распределения по свае необходимо для определения усталости, накопленной сталью во время забивки, или для контроля и снижения риска повреждения подошвы сваи.

Последние технологические достижения в волоконно-оптических датчиках и, в частности, в доступной частоте сбора данных позволяют использовать их для успешного забивания свай, расширяя некоторые из встречающихся ограничений.С начала 2018 года компания G-Octopus выполнила несколько свайных контрольно-измерительных приборов, используя эту технологию, либо вдоль ствола сваи (в сочетании с обычными контрольно-измерительными приборами на вершине сваи), либо в качестве частичной замены стандартных контрольно-измерительных приборов на вершине сваи.

Теперь эта технология дает множество преимуществ для борьбы с сваями. По сравнению с обычными приборами воздействие на конструкцию (и особенно на забивные сваи) относительно невелико из-за размера и веса датчиков.Для них не требуются крепежные отверстия или сварные швы, которые считаются критическими для структурной целостности фундаментных свай в морских ветряных электростанциях. Эти датчики также не требуют использования защитных углов, которые в недавнем прошлом вызывали инциденты во время установки или были проблематичными для сбора данных. Использование оптоволоконных тензодатчиков позволяет использовать контрольно-измерительные приборы во время движения (в сочетании с акселерометрами), но те же датчики можно использовать впоследствии для долгосрочного мониторинга состояния конструкции.

Фактически, проведенные контрольно-измерительные приборы привели к измерениям с очень высоким разрешением и увеличению выживаемости оптоволоконных датчиков, установленных вдоль ствола сваи, почти до 100 процентов по сравнению с 20-30 процентами для традиционных датчиков (или даже меньше). в среднесрочной и долгосрочной перспективе). Их использование вдоль ствола сваи позволяет измерять напряжения при забивке по всей длине сваи. Это приложение особенно полезно, когда существует риск повреждения наконечника в тяжелых условиях вождения, и определяет усталость, накопленную сталью на этапе установки.Учитывая их выживаемость, датчики могут быть повторно использованы для отслеживания деформаций и напряжений в течение всего срока службы сваи, отвечая растущим требованиям новых технических решений на рынке морских ветроэнергетических установок.

В морской среде оптоволоконные датчики обладают большей долговечностью и менее хрупкими, чем датчики резистивного типа при сопоставимой стоимости. Чувствительность к воде снижается при отсутствии тока, поскольку из-за явления окисления ударопрочность выше, а потеря информации ниже в случае ослабления сигнала.Используя оптоволоконные датчики во время установки свай, можно продемонстрировать их полезность и эффективность не только в мониторинге поведения свай во время забивки, но и в мониторинге конструкций в течение их срока службы.

Заключение
Измерение качества и возможность увеличения точек измерения из-за размера датчиков могут значительно снизить неопределенности с точки зрения интерпретации. Тем не менее, интерпретация данных по-прежнему требует знаний в области структурной и геотехнической инженерии, а также навыков численного моделирования, чтобы понять распространение и наложение волн во время забивки свай.

Доказано, что ограничения, связанные с использованием оптоволоконных тензодатчиков, незначительны. Фактически, температурная компенсация, необходимая для долгосрочного мониторинга конструкции, может быть обеспечена с помощью оптоволоконного датчика.

Использование оптоволоконных датчиков деформации, расположенных по всей длине ствола сваи, выше и ниже уровня земли, в настоящее время развивается таким образом, чтобы можно было подтвердить гипотезы проекта, такие как взаимодействие грунта / сваи и динамическое поведение грунта во время установки сваи, вызванные напряжениями вдоль сваи и влияние геометрии сваи на процесс забивки.Кроме того, это позволит выявить возможное ухудшение сопротивления грунта со временем или повреждение самого фундамента из-за циклических запросов.

Примечание. Мнения, убеждения и точки зрения, выраженные в этой статье, не обязательно отражают мнение Offshore WIND.

Технология возведения платформы для строительства свайного фундамента для моста через гавань Саньменкоу

[1]
Цзинь-цюань Ван (Jin-quan Wang) ： Опыт конструирования новых технологий из встречи по обмену.(2008).

[2]
Вэнь-юань Ян и Бен Сюй: Справочник инженера по строительству мостов (China Communication Press, Китай, 2003).

[3]
Сы-мин Ян, Пэн-фэй Чжан и Цзянь-чжоу Ши ： шоссе, т.03 (2006), стр. 6.

[4]
Е-кун Гуй, Ши-чжун Цю ： Специальный технический справочник по строительству мостов (China Communications Press, Китай, 2005 г.).

[5]
JTG / T F50-2011 ： Технические спецификации для строительства автомобильных мостов и водопропускных труб (China Communications Press ， Китай 2011).

Свайный фундамент: технология устройства, особенности, плюсы и минусы — Наши статьи — Каталог статей

Технология свайный фундамент

Винтовой свайный фундамент. Технология, достоинства и недостатки

«Светлые» и «темные» стороны винтовых свай и фундаментов на их основе

Достоинства винтовых свай

Недостатки

Все начинается с расчета винтовых свай

Разметка участка строительства

Выбор винтовых свай – не все сваи «одинаково полезны»

Ручной монтаж винтовых свай

Монтаж оголовков и ростверк

Заключение

Видео: Свайный фундамент для дома

Свайный фундамент

Нюансы строительства свайно-ростверкового фундамента. Рекомендации специалистов

Статьи по теме

Понятие свайного фундамента

Причины выбора свайных фундаментов

Конструкции свайного фундамента

Расположение и материалы свай

Технология строительства свайного фундамента

Бурение скважины

Бетонирование и армирование свай

Устройство ростверка

Ограничения в использовании свайного фундамента

Ленточно свайный фундамент технология

Преимущества усиленной сваями ленты

Виды свай и особенности их монтажа

Устройство ленты — секреты и тонкости

Свайно-ленточный фундамент своими руками

Технология ленты МЗЛФ по сваям

Монтаж свайного поля

Винтовые сваи

Буронабивные сваи

Установка опалубки

Армирование

Бетонирование

Гидроизоляция

Похожие статьи:

Устройство свайно-ленточного фундамента

Свайно-ленточный фундамент: конструкция, сфера применения

Достоинства и недостатки комбинированного основания

Предварительный расчет и необходимые материалы

Инструкция по самостоятельному возведению фундамента

Рабочие нюансы

Технология фундамента на винтовых сваях

Подготавливаем участок

Как размещать сваи

На каком расстоянии ставить сваи друг от друга

Веса частей конструкций

Ручное ввинчивание свай

Бетонирование свай

Установка обвязки

Cвайный фундамент — технология строительства

Виды свай

Свайный фундамент применяется:

Строительство свайного фундамента

Рассмотрим технологию строительства и устройство свайного фундамента на основе буронабивных свай:

Также опишем технологию изготовления фундамента на винтовых сваях

технология устройства по СНИП, недостатки, стоимость

Немного теории

Этапы возведения свайного фундамента

Особенности свайных фундаментов

Свайный фундамент своими руками: использование и строительство

Понятие свайного фундамента

Причины выбора свайных фундаментов

Конструкции свайного фундамента

Расположение и материалы свай

Технология строительства свайного фундамента

Бурение скважины

Бетонирование и армирование свай

Устройство ростверка

Ограничения в использовании свайного фундамента

Технология закладки свайного фундамента — Блог о строительстве

Разновидности фундаментов

Земляные работы

Строительство подземной части

Надземный уровень

Гидроизоляция фундаментов

Технология монтажа свайного фундамента
