Расстояния между винтовыми сваями

Расстояние между винтовыми сваями фундамента определяется общей нагрузкой строения на фундамент. Расстояние может быть разным, все зависит от проекта фундамента, но не может превышать трех метров — это критическое расстояние.

Расстояние между винтовыми сваями не более 3000 мм.
Исходя из проекта фундамента, варьируются и расстояния между несущими опорами. При более тяжелом строении стоит сократить расстояние между сваями. Расстояние в 150 см. между сваями будет достаточным даже для здания возводимого из газобетона устанавливаемого на швеллер укрепленным на винтовых сваях. Но не стоит забывать о диаметре свай для каждого конкретного строения. Чем больше диаметр сваи, тем более увеличивается способность нести большую нагрузку, следовательно можно увеличивать расстояние между сваями, конечно не в ущерб надежности.

Минимальное расстояние между винтовыми сваями может быть любое обусловленное проектом фундамента но не более 30 см.
При выборе фундамента стоит проконсультироваться у специалистов и согласовать все детали проекта.

Далее приведены винтовые сваи с обеспечением несущей способности:
для Ø57 мм   – 1,5 т
для Ø89 мм   – не менее 3,5 т
для Ø108 мм – не менее 4,5 т
для Ø133 мм – не менее 7,0 т
для Ø159 мм – не менее 10,0 т
Каждая винтовая свая несет нагрузку пропорционально от общей массы строения.

Винтовые сваи нагрузка расчет берется из полного веса будущей постройки и делится пропорционально на количество сваи с учетом их несущей способности.

Расстояние между сваями под опоры забора могут быть разными но не должно превышать трех с половиной метров. Хотя возможны варианты и большего расстояния между сваями забора, к примеру если сваи не увязаны жестко в одну конструкцию, каждая свая работает отдельно. Примером тому может служить сетка используемая в качестве ограждения. Диаметр и высота свай под забор тоже могут варьироваться, все зависит от проекта забора, его размеров, используемых материалов, качества грунтов и их насыщенностью водой, конструкции и соединений.

Правильно рассчитанный проект и подбор свай и материалов гарантия долгой службы сооружения.  Мы имеем большой опыт по устройству заборов и ограждений, поможем определиться с количеством необходимых материалов и рассчитаем необходимое количество и размер свай.

Расстояние между винтовыми сваями под фундаменты со сложным контуром

При монтаже винтовых фундаментов со сложным контуром ( с большим количеством углов под эркеры ) под каждый угол следует устанавливать винтовую сваю.

Винтовой фундамент для дома с эркером

Такой способ монтажа сохраняет целостность конструкции и равномерно распределяет нагрузку по всей площади фундамента. Независимо от размеров крыльца под выступающие части обязательно устанавливаются сваи. Это не даст не желательных просадок в дальнейшей эксплуатации строения.

Особенно необходимо устанавливать сваи под каждый угол при монтаже швеллера на них. Расстояние между промежуточными сваями не должно превышать трех метров.

Получить консультацию и заказать фундамент можно позвонив нам по телефону 981-84-08

                           Шаг винтовых свай

Как видно из вышеперечисленного — шаг ( расстояние ) между винтовыми сваями выбирается исходя из  необходимых требований к каждой конструкции.

Винтовой фундамент расчет — как произвести правильно? Сколько и каких свай необходимо использовать?

Расчет винтовых свай для дома производится для каждого конкретного фундамента. В факторы расчета входят; общий вес будущей постройки, состояние грунта на участке, ландшафт конкретного участка, конфигурация стен дома, наличие точек максимальной нагрузки — ( печи, камины, баки и емкости по жидкости, другие возможные тяжелые элементы оказывающие значительное давление на сваи. Но важно учесть, что три метра между сваями это крайнее расстояние. При устройстве заборов на основе винтовых свай шаг между сваями берется произвольный, при условии, что сваи не испытывают больших нагрузок в процессе эксплуатации. К примеру сетка «рабица» и тому подобные легкие материалы.

расчет винтовых свай для дома

                    Расстояние между винтовыми сваями

Какое расстояние между винтовыми сваями оставлять? Выбрать  необходимый шаг не сложно, особенно для легких дачных построек таких как каркасные дома, пользующихся все большей популярностью в последнее время.  важно учитывать, необходимо что бы все части конструкции постройки опирались на свои точки распределения веса. Не должно когда часть элементов конструкции строения «повисает» в воздухе и не опирается на предназначенную точку на винтовой свае. Следовательно другие сваи будут испытывать усиленную критическую нагрузку, что в свою очередь возможно может привести к негативным последствиям. Устраивать постройку на свайном фундаменте нужно так, что бы вес располагался равномерно, если особенности конструкции или дефекты такие, что не позволяют контактно перенести полезную нагрузку на сваю, то необходимо предусмотреть промежуточный связующий элемент между элементами строения и фундамента, такими материалами могут быть дерево или металл. Каждая свая принимает на себя расчетную нагрузку от всей постройки, причем учитывается и снеговая нагрузка в зимний период. При обвязки свайного поля швеллером или другим тяжелым материалом (бетонная лента, плита) необходимо учитывать и эту нагрузку на винтовые сваи.
Как описывалось выше расстояние между винтовыми сваями не должно превышать трех метров, особенно для каркасных домов. где расстояние более 3 м. способствует провисанию бруса или доски.

Расстояние между винтовыми сваями для каркасного дома

Расстояние между винтовыми сваями для каркасных домов может различаться исходя из особенностей архитектурных решений при проектировании. Обязательно устанавливаются сваи в местах замковых соединений первого венца постройки, под углами эркеров, в местах где должны ложиться лаги. Необходимо помнить, что чем больше свай в «поле» фундамента, тем большую нагрузку фундамент способен держать и наоборот. Так же особенности грунтов и рельефа могут влиять на количество и расстояние при размещении свай. Участки с сильным уклоном, болотистые, сильно заводненные в низинах требуют при устройстве винтовых фундаментов использовать большее количество свай, особенно это справедливо для болотистых с большим слоем торфа и подвижных грунтов, с использованием силового каркаса в виде обвязки швеллером и других связующих стальных материалов.

Фундамент под каркасный дом рассчитывается из общего веса дома (включая все используемые материалы), в том числе и возможную снеговую нагрузку в зимний период года.

Хорошим решением будет использование винтовых свай для фундамента под каркасный гараж. Причем устройство такого фундамента производится как с использованием швеллера в виде несущих балок под пол, так и бруса способных держать нагрузку предполагаем транспортных средств. В этих случаях при расчете количества свай под фундамент учитывается дополнительный вес, к примеру — автомобиля.

Фундамент под каркасную баню рассчитывают с возможным весом печи, наполненных баков воды, дымохода и других возможных нагрузок.

Свайный фундамент под каркасный дом с использованием при его устройстве винтовых свай позволяет быстро и достаточно недорого подготовить основание к будущему строению и достаточно в короткие сжатые сроки приступить к дальнейшим строительным работам. Винтовой фундамент под каркасный дом пожалуй наиболее практичное решение при стоящем выборе.

Какой фундамент лучше под каркасный дом? Таким вопросом часто задаются перед началом строительства. Конечно наши рекомендации это — свайно винтовой фундамент под каркасный дом. Разумеется если условия на вашем участке позволяют установить винтовые сваи.

Фундамент под каркасную пристройку как лучше сделать? Если основное строение стоит на свайно винтовом фундаменте, то разумно и пристройку «ставить» на винтовые сваи.

Фундамент под каркасный дом цена? Все зависит от нескольких составляющих, это — размер и вес самого дома, архитектура строения, качество грунта, рельеф участка, удаленность, наличие на участке электро-энергии и воды. Расчет фундамента под каркасный дом производится из этих критериев.

Какие сваи винтовые для фундамента под каркасный дом используются? Любого диаметра от 89 мм. исходи из требований и необходимой длины.

Фундамент под одноэтажный каркасный дом устраивается как и под любое строение с обязательным расчетом нагрузок.

Расчет фундамента на винтовых сваях в первую очередь производится из полного веса всего и особенностей данной постройки.

Расстояние между винтовыми сваями — Блог Бау Фундамент

Как определить минимальное расстояние между буронабивными опорами при использовании в строительстве винтовых свай? Есть несколько разноплановых факторов, которые стоит учесть при расчете — приведем их в статье. А так же расскажем о самой формуле, по которой можно рассчитать расстояние и количество свай на нужный вам объект.

Основные факторы, влияющие на расстояние забивки свай

Рассмотрим их. Это

•
  Особенности грунта

•
  Порядок расположения свай

•
  Нагрузка на фундамент

•
  Материалы

Особенности грунта

К ним относятся такие параметры, как несущая способность, подверженность деформации и стабильность. Механические характеристики грунтов стоит изучить перед началом работ. Это позволит установить прочный винтовой фундамент без ненужных сюрпризов, при этом не переплачивая за излишнее количество свай и материалов конструкции.

Как определить несущие свойства грунта? Существуют специальные инженерно-геологические процедуры, причем стоят они достаточно дорого. Весь комплекс этих работ вам, скорее всего, не нужен. В быту достаточно провести зондирование. Это быстрый метод определения прочности грунта, который позволит вам получить основные характеристики, достаточные для расчета количества расстояния и конфигурации свай.

Лопасти сваи должны достаточно стабильно закрепиться в грунте. По опыту строительства, следуетсоблюсти размеры лопасти (диметр лопасти должен быть втрое больше диаметра самой сваи). а так же правильно подобрать нужную форму самой лопасти, но это тема отдельной статьи, там есть свои нюансы.

Порядок расположения

В основном используется два способа выставления свай. Это либо шахматный, когда сваи расположены под каждым углом обвязки, либо рядный — если сваи ставят рядами.

Но бывают и более изощренные конструкции фундаментов, с увеличенным количеством углов и сообщений, например, для домов с эркерами. Соблюдается общее правило — не должно быть более 3 метров расстояния. И при этом желательно, чтобы свая устанавливалась под каждым местом стыковки вышележащих несущих конструкций здания.

В нетиповых постройках требуется индивидуальный расчет, который должны проводить опытные профессионалы.

Нагрузка на фундамент

Важно учесть и нагрузки на фундамент. Причем как постоянные, так и временные.

К постоянным нагрузкам относятся вес самого сооружения, включая несущие конструкции, а также не исключая нагрузки от того, что находится внутри – мебель, люди и т.д.,  что относятся к временным нагрузкам).

Временные нагрузки — это внешние воздействия, такие как осадки, снег, ветер, сейсмические возмущения грунта.

Чтобы произвести расчет веса строения, нужно суммировать удельный вес всех материалов. С временными нагрузками Расчет временных нагрузок производится по нормативным базам, исходя из региона строительства, назначения здания (помещений). Так как этот расчет теоретический, всегда учитывается коэффициент запаса прочности.

Материалы

Стандартно, это зачастую брус, кирпич, шлакоблоки, если мы говорим о постройке дома.

Пример соответствия расстояний свай для одноэтажного частного дома из различных материалов.

Чем тяжелее материал постройки, тем короче расстояние должно быть между сваями. Логично, что это расстояние зависит и от этажности дома. Дополнительный этаж расстояние также сократит.

Формула расчета оптимального расстояния между винтовыми сваями в фундаменте

Необходимое количество свай для строительства строения, рассчитывается по следующей формуле:

Общая нагрузка дома / грузонесущая нагрузка сваи

Например, вот расчет — сколько свай надо для постройки одноэтажного дома из бруса 6х6 с мансардой.

•
  Размер бруса 150х150.

•
  На строительство дома ушло 16,2 куб.м. материала весом (см. картинку ниже, оптимальная влажность 25% и менее для монтажа, то есть удельный вес древесины чуть меньше, чем 800 кг/ 1 м3)

•
  Общий вес материала 12 960 кг.

•
  Бытовая нагрузка: 36м2 (S дома)х150=5 400 кг.

•
  Снеговая нагрузка: 36х180=6 480 кг. (можно указать к какому региону относится данные показатели)




•
  Суммируем эти вычисления и умножаем на коэффициент запаса.

•
  (12 960+5 400+6 480)=27 324 кг – общая нагрузка дома.

•
  Подбираем сваи по типу грунта. Например, сгодится винтовой столб диаметром 89 мм, выдерживающий нагрузку до 2 т.

•
  Делим общую нагрузку дома на грузонесущую сваи – получаем искомое количество свай.

•
  27 324/2000=13,662

Значит, для строительства такого дома требуется не менее 14 свай.

Конечно, это число приблизительное и может увеличиться из-за установки дополнительных свай под лагами, камином, на углах фундамента.

Типовые расстояния между винтовыми сваями для разных видов строений

Добавим несколько особенностей расчета расстояния для различных типов построек. Что необходимо учесть.

Фундамент для каркасной бани

Рассчитать надо будет вес печи, баков с водой, дымохода и иного оборудования, утяжеляющего постройку.

Фундамент для гаража

Рассчитывается с учетом веса швеллера или балок из бруса — зависит от материала.

Расстояние между винтовыми сваями

Ростверк – это конструктивный элемент, служащий для равномерного распределения нагрузок от строения по всему фундаменту. Он может быть высоким и низким.

К высоким ростверкам относятся установленные на определенной высоте элементы. Как правило они выполняются из бруса, бревна, балок сортового проката (швеллер, двутавр, уголок). Низкий ростверк – это элемент, расположенный непосредственно на поверхности грунта или ниже. Наиболее часто его выполняют в виде железобетонной ленты. Подробную информацию о разных типах ростверков Вы найдете в разделе «Устройство ростверка».

Распространена точка зрения, что вне зависимости от типа объекта (дом, баня и т.д.) для того чтобы ростверк «не провисал», достаточно позаботиться о том, чтобы расстояние между сваями не превышало трех метров. «Провисание ростверка» связано с деформацией изгиба конструкции ростверка под собственным весом или в сочетании с приложенной нагрузкой. При этом несущая способность может обеспечиваться. Для любой конструкции есть требования по предельной величине такого изгиба. Для подобных конструкций она составляет не более 1/200 от пролета. К примеру, если шаг между сваями 3,0 м, то прогиб не должен превышать 15 мм.

Величина изгиба конструкции определяется жесткостью сечения, величиной пролета и приложенной нагрузкой. Эта характеристика – величина расчетная, учитывающая нагрузки от каждой стены и определяемая для каждого конкретного случая индивидуально. Только рассчитав их, Вы сможете подобрать оптимальный ростверк и определить длину пролета.

Чтобы рассчитать прогиб ростверка с минимальными отклонениями, рекомендуем воспользоваться онлайн-калькуляторами, представленными на специализированных ресурсах в сети. Обратите внимание, что для этого Вам потребуется информация не только о материале ростверка, но и о нагрузках от строения (подробнее «Расчет свайного фундамента»).

Существуют и некоторые общие правила, о которых не следует забывать при определении частоты расстановки винтовых свай:

• Минимальное расстояние между сваями не может быть меньше двух диаметров лопастей или одного метра «в свету».
• В местах пересечения стен и поворотов фундамента обязательно должны быть установлены винтовые сваи.

ГК «ГлавФундамент», реализуя идею об индивидуальном подходе к каждому объекту вне зависимости от уровня его сложности, всегда выполняет указанные расчеты, что позволяет гарантировать надежность, долговечность и экономичность всех зданий и сооружений, возводимых на наших фундаментах.

Расстояние между сваями для каркасного дома

Расстояние между винтовыми сваями для каркасного дома является наиболее важным аргументом при возведении основания строения.

В данной ситуации нужно учитывать, что общий вес конструкции переносится на опоры, которые в свою очередь, оказывают давление на грунт.

В этой связи важно правильно определиться с количеством установленных свай и равномерно распределить действующую суммарную нагрузку, поскольку от этого будет зависеть период функционирования постройки.

Описание конструкции

Виды свай

Свайная конструкция представляет собой единое целое, состоящее из многочисленных несущих элементов и ростверка.

Сваи могут существенно различаться друг от друга не только внешним видом, но и материалом и методом монтажа. На сегодняшний момент наиболее востребованными считаются следующие типы опор:

• винтовые;
• забивные.

Шаг установки между ними определяется исходя из глубины залегания и материала, из которого они изготовлены. Ростверк играет не менее важную роль, так как гарантирует соединение опор в одно целое и может быть представлен в различных видах, но в большинстве случаев подбирается, исходя из технологии установки или закрепления свай.

Порядок выполнения работ

Погрешность при перенесении разметки с бумаги на объект не должна превышать 2 – 3 см

Монтаж свайного фундамента идентичен вне зависимости от выбранного метода внедрения. Прежде всего, определяется участок, на котором не должно находиться магистральных коммуникаций (водопровод, газопровод, канализация, линии электропередач, линии связи). После этого необходимо произвести разметку. Погрешность для данной ситуации допускается не более 2 – 3 см. Она полностью должна совпадать с проектом, предварительно составленным на бумаге.

Устанавливать опоры рекомендуется в подготовленные ямки глубиной 15 – 30 см. В каждой свае есть специальное отверстие для установки лома, который при вкручивании будет играть роль рычага. После того, как он вставлен, на него надевается труба сечением не более 50 мм, начинается ввинчивание.

Что характерно этому методу, при увеличении длины трубы давление на сваю будет уменьшаться. Обороты делаются в противоположном направлении оси сваи, при этом за один пройденный круг она должна погружаться в грунт на 15 – 20 см.

Отклонения от заданной вертикали строго контролируются и при малейших изменениях корректируются. Нужно учитывать, чем глубже винтовые сваи погружены в землю, тем сложнее выправить их наклон.

Глубина погружения свай в грунт зависит от особенностей почвы, климатической зоны

Расчёт глубины вхождения опоры в землю подлежит подробному вычислению. При этом учитываются региональные климатические особенности региона, в котором расположен земельный участок, расположению русла подземных вод, архитектурным и конструктивным особенностям строящегося здания.

Если планируется выполнять все работы самостоятельно без обращения к услугам специалистов, чтобы получить более точный и правильный расчет, придётся воспользоваться услугами геодезистов – архитекторов. Они сделают анализ грунта, составят точный план земельного участка, определят все интересующие величины и дадут профессиональные советы по поводу глубины установки и расстояния между сваями.

Хотя минимальное расстояние и глубина погружения зависят от составленного проекта, необходимо учитывать, в землю они должны входить не менее чем на 2 м. Нижняя часть должна располагаться в плотном слое грунта.

Рекомендуемое расстояние между опорами

Расстояние между опорами закладывайте не более 3 м

Технология строительства на свайном фундаменте пользуется популярностью. Однако желающие воспользоваться данным методом задаются вопросом: какое расстояние должно быть между винтовыми сваями?

Расчет величины происходит исходя из суммарной нагрузки строения и свойств грунта. При этом вычисление не производится для временного и неответственного строения. Максимальное расстояние между сваями составляет 3 м, однако довольно часто оно снижается до 1 – 1,5 м.

При определении шага опор нужно не забывать о ростверке. Каждый его конец должен располагаться на край вкрученной сваи. Данное правило касается каркасных, брусовых и срубовых домов.

При заливке бетонной связки этот нюанс можно игнорировать.

Опоры располагаются там, где проходят несущие стены

При обустройстве дома с плитным фундаментом, расположенном на винтовых трубах, расчёт шага и глубины залегания подлежит обязательной сертификации и проверке проектной документации специалистом.

Технология предполагает сложное вычисление, хотя порядок выполнения работ аналогичен: сваи в определённом порядке погружаются в грунт, на них ставятся бетонные плиты.

Расположение опор идентично – под несущими стенами, перегородками и колоннами.

Главные принципы расчета

Выполняя расчет шага винтовых свай, нужно принимать во внимание многочисленные факторы. Установка опор должна производиться на нужном расстоянии.

Ошибочное определение величины может привести к тому, что стены просядут или расход средств будет избыточным.

Исходя из этого, необходимо учитывать следующие нюансы:

1. Фактическая масса наземной конструкции, строительных и отделочных материалов.
2. Средний ориентировочный вес бытовой техники, мебели и коммуникаций.
3. Примерный вес снега на крыше и максимальные порывы ветра.
4. Свойства, технические возможности труб, которые ставятся в качестве опор.
5. Резерв.

Придерживайтесь стандартов, указанных в СНиПе

Рассчитывая шаг винтовых свай, нужно отталкиваться от требований, указанных в техническом условии и СНиП. В качестве примера можно привести дом из бруса.

Для таких строений применяется коэффициент равный 140 кг нагрузки на 1м2 площади. При этом показатели расчета снега и ветровых порывов берутся из справочника, смотря, в каком регионе расположен строящийся объект.

В качестве резервного коэффициента берётся величина, равная 1,15 – 1,2.

Минимальное расстояние и количество промежутков между винтовыми опорами напрямую зависит от диаметра трубы, размеру лопастей и их форме. Подробнее о свайном фундаменте смотрите в этом видео:

Для примера можно воспользоваться таблицей, приведённой ниже:

Сама процедура расчета расстояния между винтовыми и буронабивными сваями не сложная. Общий вес строения нужно разделить на несущие способности каждой из опор.

Результатом станет величина труб, которые необходимо устанавливать для конкретного строения. Полученное количество распределяется по всей площади фундамента дома (как ставить, шаг установки и дистанция между ними рассказывалось ранее).

Нужно учитывать, что каждая отдельно взятая ситуация может существенно отличаться от предыдущей. Если в качестве примера взять 2 участка с расположенными общими границами, то в каждом из них могут быть различные геодезические особенности грунта. Исходя их этого, делать замер и расчет нужно индивидуально для любого строения.

Только правильно разработанный проект позволит грамотно произвести определение их количества и найти нужную дистанцию между фундаментными сваями. Так можно обезопасить себя и свой будущий дом от незапланированного ремонта стен в результате появления трещин, поэтому к вычислению данных коэффициентов нужно отнестись с полным вниманием и ответственностью.

Расстояние между винтовыми сваями для каркасного дома

Устройство винтового фундамента: расчет количества свай

Каждое строительство имеет свою смету. И здесь возможны два варианта: есть проект и нужно оценить его стоимость или есть определенный бюджет, в который необходимо вложиться. Но прежде чем приступить к изготовлению проектной документации, в обоих случаях предварительно определяется ориентировочное количество материалов и их стоимость.
Каркасное строительство на винтовых сваях пользуется особым спросом в настоящее время. Это возможность:

• возведения дома на любом типе почв;
• ведения строительных работ независимо от сезона;
• быстрого возведения дома;
• сократить финансовые затраты без потери качества.

Как же правильно вычислить расстояние меду винтовыми сваями для каркасного дома? Самый простой – воспользоваться онлайн-калькулятором или обратиться к подрядчику. Также вы можете провести расчеты самостоятельно, чтобы убедиться в достоверности данных строительной компании, заинтересованной в больших объемах работы.
Но шаг винтов и их количество определяется, ни желанием заказчика, ни желанием исполнителя. Существуют определенные правила, по которым производится расчет.

Факторы и данные, влияющие на расстояние между сваями фундамента в каркасном доме

В производстве различают несколько видов свай, каждый из которых предназначен для определенного типа грунта. Разные типы почвы имеют различную плотность, которая определяет первую расчетную величину – грузонесущую характеристику грунта.
Столбы имеют разный диаметр и толщину стенки, длину, размер винтовых лопастей. Эти параметры определяют несущие нагрузки винтовой сваи. Минимальный диаметр – 57 мм предназначен для нагрузок до 1,5 т., максимальный для малоэтажного строительства – Ø159 мм несет общую нагрузку не менее 10,0 т. Больший диаметр столбов используется для возведения многоэтажных зданий и конструкций. При правильных расчетах и установке общая масса строения пропорционально распределяется на каждую сваю, что гарантирует эксплуатацию дома до 100 лет и предотвращает повреждения фундамента.
Выбор определенного типа столбов для возведения каркасного дома или дома из бруса на столбчатом фундаменте зависит от геологических исследований грунта. Делая расчеты самостоятельно, вы можете воспользоваться данными специальных таблиц для своей местности. При наличии нескольких типов почв на участке берутся усредненные данные.

Следующим фактором, влияющим на шаг винтовых свай, является общая масса конструкции, которая включает в себя:

• вес строительных материалов;
• бытовую нагрузку (мебель, техника, люди). Согласно документации – это 150 кг/м2 для жилого дома;
• снеговая нагрузка поверхности крыши считается 180 кг/м2, но в разных регионах эта цифра может отличаться.

Эти критерии являются основными. Специалисты включат в расчеты дополнительные данные, например нагрузку ветром и т. д.
Для вычисления общей нагрузки дома полученные данные суммируются и умножаются на коэффициент запаса – 1,1–1,2.
Конструкция фундамента также влияет на количество винтовых столбов. Сваи должны быть установлены:

• под каждым углом и поворотом фундамента;
• несущими стенами и перегородками;
• эркерами.

Таким образом, при расчете количества свай и шага между ними следует учитывать:

• характеристики грунта;
• общую массу конструкции;
• конструкцию фундамента.

Как рассчитать шаг установки винтовых свай?

Количество столбов, необходимых для строительства дома на свайном фундаменте, рассчитывается по формуле:

Общая нагрузка дома / грузонесущую нагрузку сваи
В качестве примера можно рассмотреть строительство небольшого одноэтажного дома из бруса 6х6 с мансардой. Размер бруса 150х150.
На строительство дома пошло 16,2 куб.м. материала весом 800 кг/куб.
Общий вес материала составляет 12 960 кг.
Бытовая нагрузка: 36м2 (S дома)х150=5 400 кг.
Нагрузка снегом: 36х180=6 480 кг.
Суммируем эти вычисления и умножаем на коэффициент запаса.
(12 960+5 400+6 480)х1,1=27 324 кг – общая нагрузка дома.
Далее определяемся с типом свай по типу грунта. Возьмем, например, винтовой столб диаметром 89 мм, который выдерживает нагрузку до 2т.
Делим общую нагрузку дома на грузонесущую сваи – получаем искомое количество свай.
27 324/2000=13,662
Значит, на строительство данного дома необходимо 14 свай.
Эта цифра приблизительна и может быть увеличена при необходимости дополнительной установки свай под лагами, камином, поворотах фундамента.

Общие рекомендации относительно расстояния между винтовыми сваями
Существуют также общие рекомендации относительно величины шага между сваями. Минимальное расстояние между столбами должно быть не менее 3 диаметров свай и не больше 6. Шаг между сваями может быть установлен в диапазоне 1,5-3м. Меньшее расстояние не имеет обоснования, а большее чревато разрушением фундамента в виду неправильно распределенной нагрузки.

Какое минимальное расстояние между винтовыми сваями возможно? |

Минимальное расстояние между винтовыми сваями

При возведении малоэтажных домов используются винтовые сваи. Основными преимуществами устройства такого фундамента являются минимальный объем земляных работ, достаточно простая технология установки, возможность применения в почве любого типа.

Важным этапом, предшествующим началу строительства, являются инженерно-геодезические изыскания, по результатам которых определяется качество грунта, наличие грунтовых вод, другие особенности места, отведенного под строительную площадку. Полученные данные учитываются во время проектирования дома. Также рассчитывается свайное поле, подбирается шаг, определяется несущая способность фундаментной конструкции, подбираются параметры свай, устанавливается нужное количество.

Через какое расстояние ставят винтовые сваи

При определении шага за основу берется полная нагрузка на фундамент. Согласно строительным нормам, он не может превышать двух метров. Увеличение снижает несущую способность конструкции. Такое расстояние считается максимальным, независимо от типа постройки.

В зависимости от массы здания промежутки между опорами могут быть увеличены. Для домов из шлакоблоков, газобетона расстояние до 250 сантиметров, для деревянных зданий допускается 300 сантиметров. Не менее важное значение имеет сечение сваи. Чем оно больше, тем больший вес способна выдержать опора. Соответственно, можно сократить число, увеличить пространство между ними без ущерба постройке.

При определении шага учитываются следующие факторы:

Правильно распределение свай гарантируют равномерное распределение веса дома, исключают его деформацию. Определяя шаг, необходимо учитывать уровень нагрузок на все участки, которые могут быть разными. Под наиболее тяжелые элементы требуются дополнительные опоры, уменьшается прогон. Количество рассчитывают делением массы сооружения на несущую способность.

В случае устройства основания со сложным контуром под сооружения со множеством углов, эркеров, требуются отдельные опоры. Это позволит равномерно распределить вес по всей площади, избавит постройку от оседания.

Минимально расстояние между сваями

Максимальный промежуток между опорами определен соответствующими нормами. Минимальное расстояние между винтовыми сваями не регламентируется. Согласно практическим данным, в России оно рекомендуется не менее 1,7 метра.
Когда проектом предусмотрены внутренние капитальные стены, пролеты под ними выполняются на 30% меньше тех, которые предусмотрены по периметру дома. Свайная лента, расположенная под стеной предназначена принимать значительные нагрузки. В этом случае пролеты сокращаются до 50 см. Максимальная приближенность опор друг к другу допускается, когда устраивается свайный куст под колонны, другие массивные элементы.

Отмеченные выше преимущества монтажа данного вида фундамента не означают, что это можно с легкостью выполнить самостоятельно при возведении частного строения. Здесь требуется профессиональный подход, допущенная ошибка способна привести к плачевным результатам. Несоответствие техническим правилам спровоцирует разрушение. Без проведения инженерно-геодезических исследований могут произойти проседание грунта, другие опасные явления.

Оказываем услуги по изготовлению и установке свай

Компания Эндбери с 2005 года выполняет изготовление, монтаж винтовых свай. Используя современное оборудование, мы работаем с неизменно высоким качеством.
Мы работаем без посредников, сохраняя приемлемые цены. Доставка производится во все населенные пункты области. Имеется собственный автопарк, необходимая техника. Наши услуги выполняются с гарантией, действующей значительно дольше, чем в компаниях подобного профиля. По вашей заявке мы составим смету на все работы. Позвонив по указанному телефону, Вы сможете получить бесплатную консультацию. Теперь, работая с Эндбери, возможно оформить беспроцентную рассрочку на всю продукцию и услуги

Расстояние между винтовыми сваями для каркасного дома

Строительство дома на свайном фундаменте требует предварительного расчета нагрузки общей массы конструкции на каждый элемент опоры. От этих данных зависит расстояние между винтовыми сваями.

Как вычислить шаг свай для фундамента?

Виды ростверка для винтового основания

Проведение расчетов – этап, предшествующий началу строительства. От правильного проектирования и будет зависеть прохождение строительного процесса. Исчисление расстояния между сваями – достаточно простое занятие для каждого.

При расчете имеют значение:

• Форма основания.
• Характер и сила нагрузки на фундамент.
• Характеристики почвы.

Особенно внимательно следует отнестись к распределению опорных элементов под ростверком. Его можно выполнить 2-мя способами:

1. Шахматным. Сваи ставят под углами обвязки, а для измерения используют диагональ, идущую между расположенными рядом опорами.
2. Рядным. Опорные элементы располагаются по параллели относительно боковых граней ростверка, а расстояние между сваями измеряют по промежутку между ними.

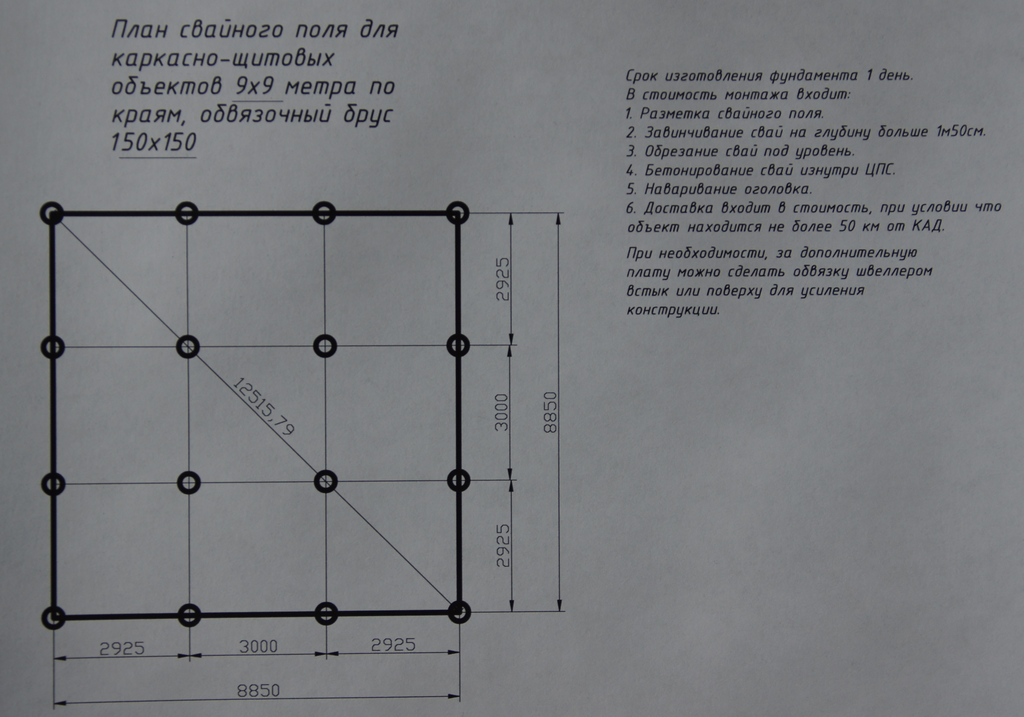

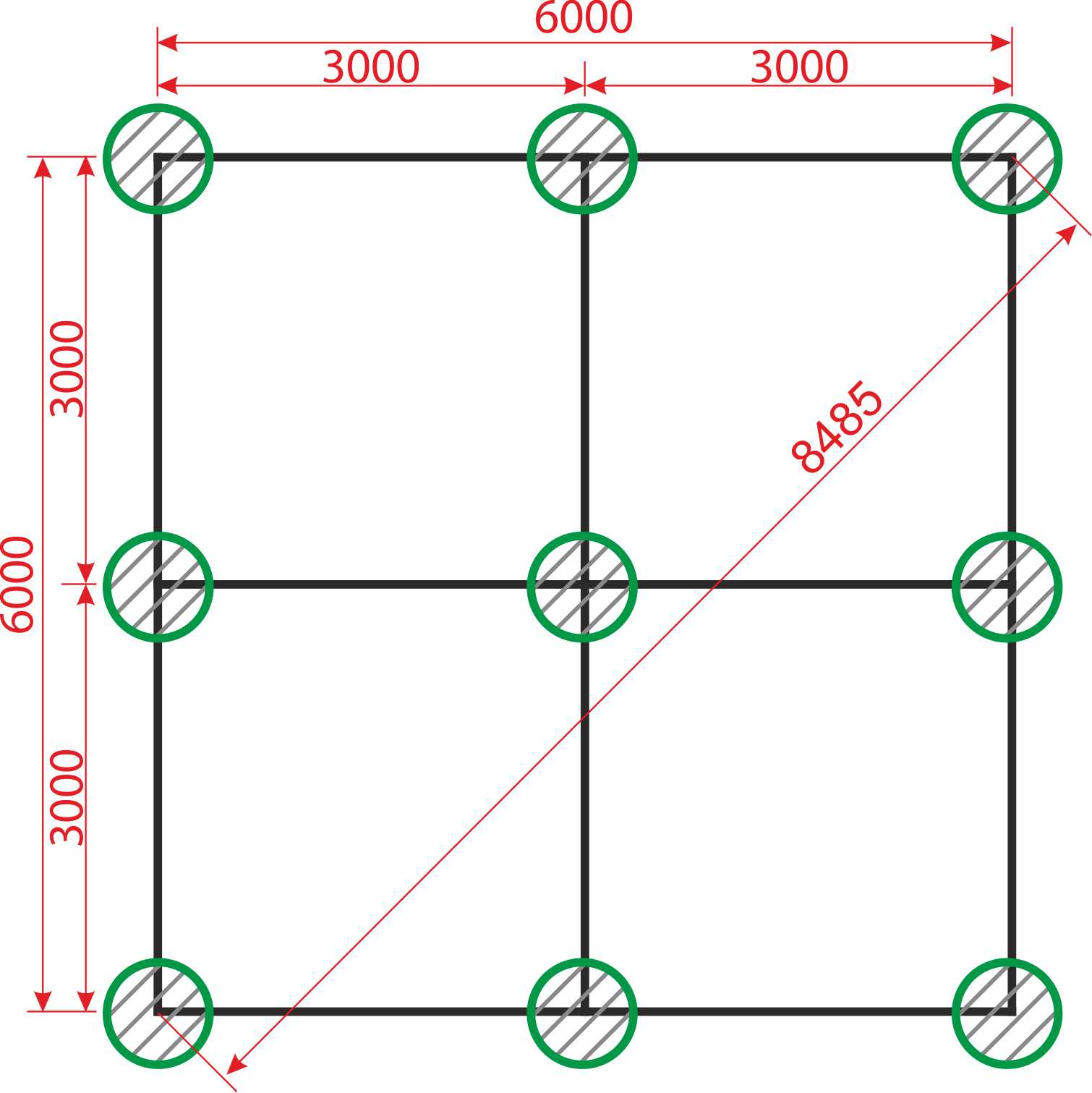

Схема расположения свай

В случае установленных опор на слишком большом расстоянии, будущий фундамент каркасного дома или другого сооружения будет иметь недостаточную устойчивость.

Если располагать опорные элементы в правильные ряды – это поспособствует равномерному распределению нагрузки на все основание, и исключит вероятность крена дома в будущем. Расстояние между сваями определяется по уровню расчетной нагрузки на определенный участок основания, поэтому и может отличаться.

Минимальное расстояние, если учитывать, что между 2 опорными элементами должен быть участок в 0.5 м нетронутой земли, составляет 1.7 м. Максимальное: 2.9 м. Последнее актуально для каркасных и брусовых домов (является максимально допустимым). При использовании кирпича нужен промежуток до 2 м, а для шлакоблока и газобетона – до 2.5. Данные могут отличаться в зависимости от материала кровли и перекрытий, а также уровня сопротивляемости земли и длины опор.

Показатель максимального промежутка между установленными опорами не должен превышать 6Д (Д- диаметр свай). Если опоры будут размещены на большом расстоянии, то каждая из них станет воспринимать всю нагрузку самостоятельно, что приведет к проседанию или разрушению дома.

Как устроен винтовой фундамент?

Установка сваи вручную

Такое основание идеально подходит для сооружений небольших размеров, которые возводятся из легких материалов. Для постройки жилых домов большой массы, использования винтовой технологии лучше избежать.

Алгоритм монтажа винтовых свай:

1. Выбор участка. На предполагаемом месте установки фундамента не должно проходить коммуникационных узлов.
2. Разметочные работы. Этот этап требует максимальной точности. Не рекомендуется допускать погрешность больше, чем на 2 см. Итоговая разметка должна соответствовать готовому проекту сооружения, в котором четко обозначены требования к размерам фундамента и все конфигурации.
3. Установка опор. На месте ее последующего ввинчивания подготавливается углубление около 20 см (+-5 см). В него ставится опорный элемент. В сваях есть специальные отверстия – в них устанавливается лом, не превышающий в диаметре 3 см. Следующий шаг – установка квадратной трубы, которая будет выполнять роль усилителя силы вращения. Оптимально, если сечение трубы равно 5 х 5 см, а длина – 300-350 см. Усилитель с каждой стороны должен быть по 200-350 см. Нужно учесть, что увеличение длины усилителя будет пропорционально влиять на уменьшение сопротивляемости вкручиванию, а, следовательно, и облегчению работы. Проводить вкручивание следует против оси опоры и за оборот она должна погружаться на глубину около 20 см. Следует контролировать ровное вхождение опор еще с первых мгновений работы и, если потребуется, проводится их выравнивание. Отметьте, что чем глубже свая вошла в землю, тем труднее будет ее выровнять. Чтобы проверить ровность монтажа используется уровень и отвес. Отклонение от оси не должно превышать 1-2 градуса.

При возникновении проблем с ввинчиванием опорного элемента в почву, проводится увеличение углубления на 30 см. Также на рычаг нужно повесить дополнительный груз, для увеличения уровня вертикальной нагрузки. После начала нормального вхождения сваи, груз снимается. Минимальное количество людей для работы: 3-5.

Схема правильной установки сваи

Глубина погружения свай зависит от проекта. Но не рекомендуется их погружать менее, чем на 1.8 м, а также опорный элемент должен достичь во время установки плотные слои грунта.

Работа со сваями после ввинчивания

После проведения монтажа опорных элементов, из которых будет состоять фундамент, нужно сделать их высоту одинаковой. Чтобы достичь точности работы используют уровень, а для самой обрезки – болгарку. Оптимальная высота опор после обрезки: не более 0.5-0.6 м от грунта.

После выравнивания, сваи бетонируются. Процесс позволяет сделать фундамент прочным и надежным. Для обеспечения максимальных показателей устойчивости, заливка проводится так, чтобы в полости уровень оставшегося воздуха был минимальным. Также это позволит избежать деформирования и смещения свай.

Для заполнения опоры нужно использовать бетон или песчано-цементную смесь. В первом случае расход будет равен 0.02 куб м, а во втором – 35 кг.

На заключительном этапе монтируется ростверк. Для этого используют швеллер или брус. Более экономичный вариант – использование швеллера – не требует приваривания оголовков.

Делая свайный фундамент для дома, нельзя:

• Удлинять опоры, вкрученные криво.
• Проводить подгонку опор при ввинчивании
• Делать углубления под сваи, которое превысит 0.5 м
• Устанавливать опоры с отклонением от оси в 3 градуса и более.
• Монтировать сваи меньше, чем на 1.5 м
• Использовать опорные элементы, у которых есть повреждение на защитном покрытии.

Соблюдение всех правил позволит создать прочное основание, способное радовать длительной эксплуатацией.

Проектирование и строительство троп водно-болотных угодий, издание 2007 г.

Проектирование и строительство троп водно-болотных угодий: издание 2007 г.

Конструкции, требующие фундамента

Кордрой, магистрали, тротуары и улучшенные
дренажные системы построены прямо на земле и не
требуется фундамент. Остальные приемы — пуансон, болотные мосты,
Гэдбери и променад — все
требуется какой-то построенный фундамент, чтобы поднять
конструкция от земли.

Тип необходимого фундамента зависит от конструкции.
построены, доступны материалы, а также почва и
водные условия. Может быть больше одного типа фундамента.
подходит для каждой конструкции, поэтому обсудим основы
первый. К таким основаниям относятся шпалы, шпалы, концевые опоры.
сваи, фрикционные сваи и винтовые сваи.

Шпалы (пороги)

Самым простым фундаментом является опора на планку проступи или стрингеры.
на шпалах, также называемых порогами, или грязевыми порогами. Журнал
естественно устойчивое к гниению дерево или обработанный столб или столб большого диаметра.
используется для шпал. Спящие привыкли
поддержка конструкции перфоратора, гэдбери и болотного моста.
Насечки для каждого типа конструкции различаются и будут
обсуждается далее в этой главе.

Шпала (рисунок 24) помещается в неглубокую траншею справа.
угол к средней линии следа. Второе спальное место помещается в
еще одна траншея параллельна первому спальному месту.Расстояние между
две шпалы — это пролет. Пролет определяется
с помощью столярных или строительных инженеров
опыт.

Прикрепление шпал к земле с помощью выколоток диаметром от 24 до 30 дюймов
это дополнительная работа, но она может сократить расходы на техническое обслуживание в будущем
заболоченные земли, подверженные наводнениям. Прикрепление наиболее важно рядом с
ручьи или реки, в которых может наблюдаться высокая скорость воды во время
затопление. Закрепление также может снизить потребность в обслуживании в определенных областях.
частых паводков.Наружные выколотки должны быть
забивается в отверстия, просверленные под противоположными углами. Установлены штифты
под этими углами будет сопротивляться плавучести и поднятию от мороза и
также предотвратит вандализм. Если для крепления используется арматура, отверстие
может быть на 1/16 дюйма меньше диаметра, чем арматурный стержень. Иначе,
отверстие должно быть диаметром штифта.

Рисунок 24 — Поместите шпалы в неглубокую траншею и закрепите их булавками.
против
углов, чтобы они не уплыли во время сезонного наводнения.

Бревна иногда используются вместо бревен для шпал.
С древесиной легче работать, потому что она не требует
насечка. Однако бревна не имеют такого рустикального стиля.
качество как бревна. Бамперы парковочные сборные железобетонные и др.
сборные железобетонные блоки использовались для шпал, но они
далеки от деревенского. Бетонные бамперы весом 150 фунтов
на кубический фут доставить на участок сложно. В большинстве водно-болотных угодий
почвы, они в конечном итоге погрузятся в землю.

Иногда основание для спального места может быть усилено
копать глубже, шире и дольше; укладка геотекстиля;
добавление нескольких дюймов гравия поверх геотекстиля;
и складываем геотекстиль поверх гравия, чтобы
инкапсулируйте его. Положите шпал поверх этого фундамента.

Кребень

На неровной местности или при переходе широкой низкой местности, бревно
или деревянные опоры могут использоваться для поддержки тропы.Обычно журналы
используются для создания опор (рисунок 25). Копайте два параллельно
неглубокие траншеи на расстоянии нескольких футов друг от друга. Поместите спальное место в каждую
траншеи и по диагонали прижать к земле тремя 30-дюймовыми выколотками. Привод
два внешних штифта под противоположными углами. В зависимости от ширины готового
след, первый слой (или курс) может быть от 3 до 5 футов в длину
журналы. Второй курс
еще двух бревен размещается на первом ряду бревен, рядом с
их концы.Каждый ряд бревен размещается под прямым углом к
курс ниже и прикреплен к нему. Прикручивание
наращивается до тех пор, пока не будет достигнута необходимая высота. Положите верхний курс
перпендикулярно средней линии тропы. Стрингеры или планка
могут быть прибиты к каждому из верхних бревен или бруса, или
одиночное бревно большого диаметра можно надрезать и прикрепить к
верхние бревна (аналогичные шпалам, описанным ранее).

Рисунок 25 — Опора бревен с двумя шпалами.

Если вы используете бревна, в нижней части можно использовать седловые выемки.
всех, кроме спящих. В результате получится прочная стена из бревен.
Более простой способ — использовать квадратную выемку на концах
каждый журнал, который контактирует с другим. Эта техника оставит
Зазор между бревнами от 3 до 6 дюймов (рисунок 26).

Рис. 26 — Укладка бревен с одинарной шпалой. Не
вырезать бревна, которые
контактировать с землей.

Забейте шипы или выколотки длиной 12 дюймов в предварительно просверленные отверстия на
углы накладки, чтобы скрепить ее.Избегайте штабелирования
стыки друг на друга. Швы должны быть смещены, иначе
штифты с каждого курса будут попадать в штифты в журналах
курс ниже.

Бревна проще в использовании, чем бревна, потому что в них нет
быть надрезанным. Для большей устойчивости и предотвращения заедания
от смыва паводком можно заполнить простор
в сердцевине опоры камнем.

Корзины из проволочного габиона, наполненные камнем, также могут использоваться для детских кроваток.
конструкции.Сверху ставятся шпалы.

Деревянные сваи

Сваи — еще одна техника фундамента. Три типа свай
использовались для троп по водно-болотным угодьям. Строительные инженеры
эти сваи называются концевыми сваями, фрикционными сваями и
винтовые сваи (рисунок 27). Инженеры-геотехники используют
ручной датчик относительной плотности для определения почвы
условия. Зонд вбивается в землю с фиксированным
сила, позволяющая рассчитать сопротивление.

Рисунок 27 — Фрикционные и опорные сваи. Куча посередине
начиналась как фрикционная свая, но стала концевой сваей, потому что
встретил твердое сопротивление, прежде чем подняться.

Сваи подшипниковые

Сваи с торцевыми опорами используются в местах с твердым грунтом или
твердая порода находится на глубине от 2 до 10 футов под землей. Хотя
почва на этих участках может поддерживать шпалы, сваи могут использоваться для
поддерживать протектор при резких перепадах уклона, когда протектор
должен находиться на высоте от 1 до 5 футов над землей или водой.Сваи также могут
опорные поручни.

Для установки сваи с торцевой опорой выкопайте яму немного шире.
чем кучу до точки ниже линии замерзания. Если вы столкнетесь
твердый камень на дне ямы до достижения линии промерзания,
куча может опираться на камень. Силовые шнеки помогают сделать
копать проще и быстрее. В дикой природе или где только
требуется несколько ям, копатель почтовых ям с ручным управлением
шнек или лопата выполнят эту работу.

Поместите сваю вертикально и вертикально в отверстие. Поместите выкопанный
земля (или импортный крупный песок или гравий) в яме
слоями от 6 до 8 дюймов, одинаково со всех сторон ворса, и
уплотните его утрамбовкой. Подбивочная планка — лучший инструмент для
уплотнение земли (рисунок 28).

Рисунок 28 — Лом (рок) и утрамбовка. Штанга трамбовочная
легче лома и лучше всего подходит для рыхления почвы в ямах
и для утрамбовки столбов.

Несущие сваи могут быть изготовлены из естественно устойчивых к гниению.
или обработанная под давлением древесина, сталь или бетон, отлитые в звуковые трубки
(одноразовые цилиндрические формы). Обычно используется древесина
потому что он легко доступен и проще в использовании, чем сталь или
конкретный. Соединения с деревянной сваей также намного проще.
сделать, а инструменты, необходимые для работы, легче и больше
легко доступны. Древесина — лучший выбор для концевых опор
сваи, потому что их плоские прямоугольные стороны легче соединять
чем круглая поверхность бревен.Как правило, пиленый, подвергнутый обработке давлением 6
на 6 секунд подходят для этой работы (рисунок 29).

Рисунок 29 — Использование бруса для концевых свай составляет
соединения проще, чем при использовании круглых свай. Срезать вершины на
угол, чтобы они пролили воду.

Сваи фрикционные

Фрикционные сваи обычно используются, когда земля влажная и
небрежный — области, где вам нужны бревна или какая-то колода
стоять, пока вы работаете.Фрикционные сваи для грунтовых работ
обычно не менее 12 футов в длину и от 10 до 12 дюймов в диаметре.
Фрикционные сваи значительно тяжелее, их неудобно обрабатывать.
транспортировать, и их сложнее установить, чем сваи с торцевыми опорами.

Фрикционная свая должна представлять собой бревно, устойчивое к естественному гниению, или
обработанное давлением бревно или столб. Вырежьте точку на узком
в конце и выкопайте неглубокую яму в том месте, где должна собираться свая. Куча
должен управляться широким концом вверх и узким концом
вниз.Куча должна стоять максимально отвесно.

Для прокладки тропы на заболоченных территориях используются фрикционные сваи.
управляется вручную. Забивка сваи производится «молотком» —а
2½ фута стальной трубы диаметром 12 дюймов (рис.
30).
Сверху приварена крышка и два отверстия диаметром ½ дюйма.
в колпачке врезаются, чтобы выпустить воздух. Две стальные ручки диаметром ½ дюйма
к бокам трубы привариваются арматурные стержни. В одной области, где трение
строительство свай было обычным явлением, два из этих молотов использовались для забивания свай.
рукой.Один молот весил 90 фунтов, а другой — 135 фунтов.
Использование этих инструментов создает сильные тела. Обычно два человека
работают вместе при работе с этими ручными копрами.

Теория фрикционной сваи состоит в том, что поверхность сваи
трение о неряшливую почву. Чем глубже куча
забит, тем больше будет трение, пока, наконец, ворс
вверх »и может двигаться только на доли дюйма с каждым
удар молотка.Когда эта точка будет достигнута, забивка сваи
останавливается, обычно на глубине от 6 до 10 футов. Иногда твердая почва
или скала будет достигнута до того, как поднимется куча. С этой точки зрения
забивка останавливается, и свая превращается в сваю с торцевыми опорами.

Если тропа строится постепенно, можно использовать сваи длиной от 12 до 16 футов.
управляться небольшой, легкой машиной с копрометром
вложение. Прокладка достаточно прочной тропы для водно-болотных угодий,
копатель может оказаться полезным в прибрежных районах,
подвержены ураганам, северо-востоку или тайфунам.Если водно-болотное угодье
след может поддержать машину, вероятно, выдержит
несколько сильных штормов. Если требуются более длинные сваи,
на некоторые участки можно доставить более тяжелый копр на барже.

Рисунок 30 — Сваебойный молоток
весить 135 фунтов или больше.

Гнутая конструкция

Используются ли деревянные концевые опоры или фрикционные сваи, один раз
свая на месте, конструкция аналогичная. Вторая куча
размещается на противоположной стороне от средней линии следа так, чтобы
каждый находится на одинаковом расстоянии от центральной линии.Когда оба
сваи стоят на месте, они соединяются одной или двумя ригелями.
Комбинация ригелей и свай называется гнутой.

На сгибе с одним ригелем верхняя часть каждой деревянной стопки срезана ровно.
и вровень с противоположной стопкой. Брус размером 3 на 6 или 3 на 8 — это
положить плашмя на верхнюю часть обеих свай так, чтобы он выступал на несколько
в дюймах от каждого из них. Эта древесина, или бухгалтерская книга, с шипами
до вершины каждой стопки (рисунок 31).

При использовании двух реек одна прикручивается к передней части, а другая
к задней части каждой стопки, охватывая пространство между
геморрой.Просверлите отверстие в каждой свае параллельно центральной линии следа.
Эти отверстия (и ригели) должны быть на одном уровне с каждым
Другие. Регистр размером 3 на 6 дюймов удерживается на месте с одной стороны
свая, а отверстие в свае продлевается через ригель.
Это повторяется до тех пор, пока каждый ригель не может быть прикреплен болтами к каждой свае.
Бухгалтерские книги должны быть на одном уровне друг с другом.

Рисунок 31 — Изгиб с одной бухгалтерской книгой. Поднимите бухгалтерскую книгу до вершины
каждую стопку.Свая и гроссбух вместе называются изогнутыми.

Другой метод для того же типа установки — определить
подходящая высота ригелей и зажим пары ригелей
к каждой стопке изогнутой. Просверлите дыру в гроссбухе, в свае,
и противоположная бухгалтерская книга, все сразу. Это быстрее, но требует
два больших зажима, которые можно открыть минимум на 1 фут (рисунок 32).

Рисунок 32 — Изгиб с двумя регистрами. Обрежьте вершины свай по метке
.
угол, чтобы они пролили воду.Болты проходят сквозь сваю и оба
бухгалтерские книги.

После установки пары изгибов, обработанных давлением 3 на 12 дюймов
планки проступи прибиваются к гроссбуху или ригелям, как описано
для болотного моста на шпалах. Если досок больше 2
футов над землей или водой, ступенька должна быть не ниже
две доски шириной для троп, которые не должны быть доступны
стандарты. Собирать и утилизировать обработанную деревянную отделку
и опилки.

Если палуба будет выше 3 футов над землей,
диагональные распорки нужны для соединения свай из гнутых. А
одинарная диагональная скоба достаточна, если колода составляет всего от 3 до 4½
футов над землей (рисунок 33). Если колода выше
чем 4½ фута, необходимы две диагональные распорки. Эти подтяжки
должен быть установлен как поперечная распорка, образуя X между
сваи. Диагональные распорки обычно изготавливаются из дерева (рис. 34).
Угол наклона подтяжек должен составлять от 30 до 60 градусов.
к горизонтали, чтобы обеспечить достаточную поддержку.Углы 30, 45,
или 60 градусов, или треугольник 3-4-5, математика
столярные работы проще в полевых условиях.

Иногда земля находится значительно ниже поверхности
протектор. Если протектор находится на высоте 4 фута или более над землей и
расстояние между изгибами 6 футов и более, диагональные связи
может понадобиться для соединения последовательных изгибов. Укрепляющий
между загибами делается деревянными элементами справа
одна стопка сгибается к правой стопке следующей, а левая стопа
согнутой влево стопки следующей (рисунок 35).Иметь ввиду
что скобы препятствуют потоку воды и могут способствовать скоплению мусора
и ледяные заторы.

Рисунок 33 — Одной диагональной распорки достаточно, если колоды больше нет.
чем
4½ фута над землей. Попеременные скобы при последовательных изгибах.

Рисунок 34 — Используйте поперечную распорку, если платформа выше 4½ футов.
выше
земля. Сверхдлинные распорки можно скрепить болтами с помощью
проставочный блок для увеличения жесткости.

Рисунок 35 — Иногда необходимо закрепление между изгибами.

В национальных лесах все
мосты требуют проектирования
одобрение инженерного отдела
до постройки.
Мосты обычно определяются
как структуры более 20
футов длиной и выше 5
ноги от земли. Некоторые из
более сложные конструкции
описанная в этом отчете встреча
эти критерии и требуют
инженерная экспертиза
и одобрение.

Винтовые сваи (винтовые сваи)

Винтовые сваи или винтовые сваи — более точные термины для
недавняя адаптация старой строительной техники с использованием
анкерные болты. Винтовые анкеры изначально использовались в бедных
почвы, часто с кабельной растяжкой. Конструкция винтового анкера была изменена для использования в качестве винтовой сваи. Хотя
технически некорректно, термин анкер-шуруп все еще используется
(рисунок 36).

Рисунок 36 — Винтовые сваи —
альтернатива фрикционным сваям.

Винтовые сваи теперь используются для поддержки чего-либо из коммунальных услуг.
столбы к большим зданиям, построенным на бедных заболоченных почвах. Они требуют
специальное оборудование и техника для установки. Многие сертифицированные
подрядчики расположены по всей стране, что позволяет
конкурсные торги. Иногда сертифицированные подрядчики проводят обучение
волонтеры для работы. Винтовые сваи — отличный
альтернатива фрикционным сваям. Они меньше весят, легче
установить с переносным оборудованием, и в результате меньше земли
беспокойство.Их общая стоимость может быть намного меньше, чем
фрикционные сваи (рисунок 37).

Винтовая свая состоит из винтовой выводной секции и балки.
седло. Ведущая секция — цельная высокопрочная сталь 3½, 5 или
7 футов длиной, заостренный внизу. Один, два или три твердой стали
спирали диаметром 8, 10 или 12 дюймов с расстоянием от 2½ до 3 футов
отдельно приварены к прочному стальному валу. Диаметр
и количество спиралей зависит от груза, который будет нести и
почвенные условия на участке.Спирали прикреплены к
стальной вал с одним краем прорези ниже другого,
создание передней кромки и задней кромки. Все элементы
винтовой сваи горячеоцинкованные. Предусмотрены отверстия для болтов.
в конце каждой ведущей секции для прикручивания еще одной винтовой
секцию к ведущей секции (рисунок 38).

Рисунок 37 — Винтовые сваи, установленные в Колорадо. Седла не
еще
прикрепил.
Для безопасности концы закрыты временными пластиковыми заглушками.

Рис. 38 — Для этого променада использовалась спиральная свая. Стрингеры
прикрепленный
прямо к опоре балки, помогая сохранить дощатый настил
близко к земле.

Седло L-образной балки длиной 12 дюймов подходит к концу
стальной вал винтовой сваи, к которой крепятся секции
все вместе. Седло балки состоит из стального уголка, приваренного к
трубная втулка.Два отверстия под болты в вертикальной опоре стального уголка
расположены напротив двух отверстий под болты в стальной боковой стопорной пластине (рис.
39).
Боковая стопорная пластина удерживается на месте двумя болтами через
стальной уголок, через деревянную балку или стрингер, и через
боковая стопорная пластина. Кронштейн балки можно отрегулировать до
3½ дюйма, затянув гайки на болте. Седло на заказ
часто используется для размещения больших деревянных или стальных реек.

Рисунок 39 — Винтовой анкерный кронштейн для винтовых свай.

В бедных почвах иногда используются более длинные винтовые сваи для
достичь необходимой несущей способности. Чтобы достичь этого
вместимость, сваю забивают в землю до заданного
крутящий момент (сила, необходимая для закручивания ведущей части в
земля) достигнута. Удлинители можно прикрутить к
свинцовую секцию и закапывают в землю до правильного
крутящий момент достигается.

Винтовая свая в сборе

Спиральные сваи для троп водно-болотных угодий обычно состоят из
две винтовые сваи напротив друг друга, по одной с каждой стороны
болотный мост или дощатый настил, или они могут быть расположены под
променад.Две стопки можно связать вместе с помощью ригеля.
или пара ригелей, поставленных на край, опираясь на балку
седло каждой стопки. Бухгалтерские книги обычно изготавливаются из цельного дерева — 3
на 6, 8, 10 или 12 дюймов, или на две или три части 2 на 4 или 2
на 6s, прибитых вместе. Ригели также могут быть клееными. В
ригели прикреплены болтами к каждой опоре балки (рисунок 40).

Рисунок 40 — Типичная конфигурация книги
сборки винтовой сваи.

Если настил находится на высоте от 3 до 4 ½ футов над землей, диагональная скоба
нужен между сваями.Если колода больше 4½ футов
над землей необходимы две диагональные распорки, установленные
как крестовины. Диагональные раскосы могут быть дополнительными спиральными.
сваи (рисунок 41) или стальные уголки с прикрепленным диагональным тросом
им. Если изгибы находятся на расстоянии 6 футов или более, диагональные связи
между изгибами тоже может понадобиться. Последовательные наклоны
может скрепляться по диагонали от левой винтовой сваи одного
гнутая вправо винтовая свая очередного загиба. Процедура
повторил, чтобы соединить две оставшиеся винтовые сваи изгибов.

Рисунок 41 — Типичный узел спиральной сваи.

Винтовые сваи

— что нужно знать инженеру — статьи

Основы спирального глубокого фундамента

Винтовой фундамент состоит, по крайней мере, из одной спиральной стальной опорной пластины, прикрепленной к центральному стальному валу. Вал обычно представляет собой прочный стальной стержень (квадрат от 12 до 23 дюймов) или толстостенную трубу (диаметром от 2 до 8 дюймов). Винтовые пластины изготовлены из высокопрочной стали (диаметром от 6 до 16 дюймов, толщиной d или 2 дюйма).Каждая спираль имеет круглую форму в плане и имеет резьбу с определенным шагом (обычно 3 дюйма).

Установка осуществляется с помощью гидравлических двигателей, устанавливаемых практически на любой тип машины. Переносное оборудование доступно для таких труднодоступных мест, как лазейки, подвалы и узкие переулки. Ударное буровое оборудование не используется. Двигатель с высоким крутящим моментом от 5 до 25 об / мин обеспечивает энергию вращения, а машина обеспечивает давление (давление прижима), необходимое для установки. Винтовой фундамент вращается (ввинчивается) в землю, чтобы продвинуться на одно шаговое расстояние за оборот.Спиральные основания можно полностью раздвигать; так что винтовые пластины могут быть установлены на любую заданную глубину опоры.

Винтовой фундамент может использоваться для противодействия как подъемным, так и сжимающим нагрузкам. Установленные на нужную глубину и крутящий момент, винтовые пластины служат отдельными несущими элементами, выдерживающими нагрузку. Центральный вал, который передает крутящий момент во время установки, теперь передает осевую нагрузку на винтовые пластины. Центральный стальной вал также обеспечивает сопротивление осевой нагрузке за счет поверхностного трения и боковым нагрузкам за счет пассивного давления грунта.

Зачем нужны спиральные фундаменты?

Низкие затраты на мобилизацию: винтовые фундаменты обычно устанавливаются с помощью небольшого оборудования, такого как обратная лопата с резиновыми колесами. Это исключает высокие затраты на мобилизацию, связанные с оборудованием, используемым для установки забивных свай, бурильных валов или шнековых свай. Удаленное расположение или труднодоступные участки также увеличивают затраты на мобилизацию, что делает винтовой фундамент лучшим выбором.

Расширяющиеся грунты: Несущие плиты винтовых фундаментов обычно располагаются ниже глубины сезонных колебаний влажности.Сила разбухания на валу прямо пропорциональна площади поверхности контакта между почвой и валом. Поскольку винтовые фундаменты имеют меньшие валы, чем обычные сваи, подъемные силы меньше.

Круглогодичная установка: Винтовой фундамент можно устанавливать в любую погоду, поскольку не требуется бетон или раствор. Это позволяет работать без перерыва.

Временные конструкции: Спиральные основания можно удалить, изменив процесс установки в обратном порядке.Во время зимних Олимпийских игр 2002 года в Солт-Лейк-Сити спиральные фундаменты использовались для поддержки временных трибун и судейских кабин на различных объектах, а также огромных информационных знаков, информирующих посетителей о событиях.

Ремонтные работы: Самый большой сегмент рынка винтовых фундаментов на сегодняшний день — это ремонтные основания. Они могут дополнить или заменить существующие фундаменты, поврежденные дифференциальной осадкой, растрескиванием, пучением или общим разрушением фундамента.Винтовые фундаменты идеально подходят для ремонтных работ, поскольку их можно устанавливать в ограниченном внутреннем пространстве. Работа является малотравматичной, с минимальным ущербом для ландшафтного дизайна или разрушением для жильцов здания.

Соображения о целесообразности

Нагрузки: Расчетные нагрузки сжатия и растяжения для винтовых фундаментов составляют от 12,5 до 50 тонн. Грунт, как правило, является ограничивающим фактором, поскольку количество и размер спиральных оснований можно варьировать в зависимости от области применения.

Грунты: Спиральные фундаменты могут быть установлены в грунтах с числом ударов (N-значение) менее 80 ударов на фут 2-дюймового пробоотборника в соответствии с ASTM D-1586. Недостатком винтовых фундаментов является то, что они не могут быть установлены в прочную скалу или очень твердую плотную почву с силой более 80 ударов на фут.

Теория дизайна

Существует несколько методов проектирования винтовых фундаментов и прогнозирования их характеристик под нагрузкой. Двумя из этих методов являются несущая способность и корреляция крутящего момента.

Несущая способность

Общее уравнение несущей способности Терзаги предполагает, что общая несущая способность винтового основания, при растяжении или сжатии, равна сумме грузоподъемности каждой отдельной винтовой пластины. Рассчитав несущую способность грунта и применив ее к отдельным участкам спиральной пластины, определите ее. Метод несущей способности достаточно хорошо предсказывает несущую способность при наличии адекватных данных о грунте.Данные о почве обычно предоставляются в геотехническом отчете. Если данные о почве отсутствуют или недоступны, требуются другие методы проектирования.

Корреляция крутящего момента

Эмпирическая взаимосвязь между крутящим моментом при установке и грузоподъемностью считается важнейшим признаком винтовых фундаментов. Взаимосвязь такова: по мере того, как винтовой фундамент устанавливается (привинчивается) во все более плотную / твердую почву, сопротивление установке (называемое энергией установки или крутящим моментом) будет увеличиваться.Аналогичным образом, чем выше крутящий момент при установке, тем выше осевая нагрузка установленного винтового фундамента. Взаимосвязь может быть описана следующим уравнением:

QU = Kt x T

QU = Максимальная вместимость винтовой сваи

Kt = Эмпирический коэффициент крутящего момента

T = средний монтажный крутящий момент

Значение Kt может варьироваться от 3 до 20 футов, в зависимости от условий почвы и проектных параметров (в основном, размера вала).Для вала квадратного сечения оно обычно составляет от 10 до 20. Для вала трубы оно обычно составляет от 3 до 10 футов. Инструменты контроля крутящего момента обеспечивают хороший метод управления производством во время установки.

Проверка емкости

Инженер может использовать соотношение между крутящим моментом установки и допустимой нагрузкой, чтобы установить критерии минимального крутящего момента для установки производственных винтовых фундаментов. Рекомендуемые значения по умолчанию для Kt [10 для квадратного вала и 7 для трубчатого вала с наружным диаметром 32 дюйма] обычно дают консервативные результаты.Для крупных проектов можно использовать программу испытаний под нагрузкой перед производством, чтобы установить соответствующий коэффициент корреляции крутящего момента (Kt) для существующих проектных грунтов.

Другие проблемы дизайна

Фактор безопасности: Для сжимающих нагрузок коэффициент безопасности 2 исторически был достаточным для учета неизбежных неопределенностей в почве, установке и производстве. В некоторых случаях, как в случае с анкерными креплениями для удержания грунта, коэффициент запаса прочности может быть меньше единицы.5.

Расстояние между спиральными основаниями: Рекомендуемое межцентровое расстояние между соседними спиральными основаниями в пять раз больше диаметра самой большой спирали. Абсолютный минимальный интервал составляет три диаметра. Требования к минимальному расстоянию применяются только к винтовой пластине, что означает, что центральный вал может быть поврежден для получения необходимого расстояния.

Помощь в проектировании: Для получения помощи в проектировании на любом этапе процесса проектирования, включая расчет емкости, выбор винтового фундамента, проблемы коррозии, поперечного / продольного изгиба и технические характеристики, обратитесь к местному установщику или дистрибьютору спирального фундамента.Они либо помогут вам напрямую, либо направят ваш запрос производителю. Блок-схема алгоритма проектирования демонстрирует этапы проектирования винтового фундамента.

Торги

Если на конкретном участке известна удовлетворительная информация о грунтах, подрядчик может единовременно предложить винтовые фундаменты или анкеры, независимо от длины. Паушальные ставки популярны среди владельцев, потому что цена известна заранее.

Цена за фундамент с добавлением / вычетом ставки обычно используется, когда информация о почве практически отсутствует.Это, наверное, самый распространенный вид контракта. Используется заранее определенная длина заявки с добавлением / вычетом суммы на линейный фут, чтобы учесть изменения в геологических условиях.

Винтовые сваи 101: Укрепление фундамента

Когда мы проезжаем мост и видим оголенный арматурный стержень и сколы бетона, мы предполагаем, что мост требует внимания. Мы можем даже задаться вопросом, безопасен ли мост. Но когда дело доходит до безопасности и целостности моста, здесь действует гораздо больше, чем то, что мы видим над землей.Конструкция хороша ровно настолько, насколько хорош ее фундамент. Помимо надстройки, как мы можем обеспечить прочность и устойчивость фундамента конструкции? Одно эффективное решение: винтовых свай.

Для чего используются винтовые сваи?

Винтовые сваи — это полые стальные трубы, которые используются для стабилизации конструкций путем закрепления груза на окружающем грунте, подобно забивной свае. Тем не менее, винтовые сваи вкручивают глубоко в землю, при необходимости, секцию за секцией.Их вкручивают в землю до тех пор, пока не будет доказано, что участок может правильно выдерживать необходимую несущую способность конструкции.

Винтовые сваи могут использоваться для создания новых фундаментов, для подкрепления ослабляемых фундаментов и для лучшей стабилизации существующих фундаментов при подготовке к более тяжелым нагрузкам.

Другие популярные названия винтовых свай:

• Винтовые сваи
• Винтовые опоры
• Винтовые анкеры
• Анкерные болты
• Винтовые анкеры для цилиндров
• Винтовые фундаменты

Когда использовать винтовые сваи?

Винтовые сваи — идеальное решение для анкерного крепления фундамента, когда грунтовые условия не подходят для веса конструкции.Когда почва мягкая или перенасыщенная, со временем она оседает и набухает. Это может привести к смещению всей конструкции, что может быть опасно.

Например, поезда могут сходить с рельсов, если их рельсы опускаются всего на несколько дюймов. Поэтому важно создать прочный фундамент, чтобы вся конструкция не двигалась. В нашей отрасли винтовые сваи особенно полезны при строительстве и ремонте фундаментов мостов, железных дорог и доков на заболоченных территориях, в гаванях и на участках с непрочным грунтом.

В чем преимущество винтовых свай по сравнению с забивными?

По данным Ассоциации винтовых свай, фундамент, созданный с использованием винтовых свай, предпочтительнее забивных свай, просверленных валов, заделанных арматурой, шнековых свай, свайных опор и других систем глубокого фундамента по ряду причин:

1. Более быстрая и чистая установка

2. Возможна немедленная загрузка

3. Устранение высоких затрат на мобилизацию, связанных с забивными сваями, буровыми валами или шнековыми сваями

4.Мгновенная обратная связь между крутящим моментом и производительностью для управления производством

5. Более простая модификация в полевых условиях

6. Повышение эффективности на участках с ограниченным доступом, высоких уровнях грунтовых вод и слабых поверхностных почвах

7. Оборудование может быть легко оснащено моментными двигателями с гидравлическим приводом с винтовой свайной установкой

Реальный пример использования винтовых свай

У одного из наших лучших железнодорожных клиентов возникли проблемы с перекосом одного из железнодорожных путей при переходе поездов с моста на сушу.Им требовалось уникальное решение, и они обратились к нашей команде, чтобы оценить ситуацию и помочь определить план действий.

После осмотра мы определили, что устой, поддерживающий один конец моста, осел, потому что нижележащий грунт не был устойчивым. Чтобы правильно решить проблему с фундаментом железной дороги, мы предложили винтовые сваи.

Для нашего клиента винтовые сваи были идеальным решением. Мы предложили создать новый, более глубокий фундамент и использовать винтовые сваи, чтобы «прикрепить» к нему опору и фундамент существующего моста.После согласования мы приступили к работе!

Шесть наших членов экипажа приступили к работе на мостике. Мы построили и укрепили новую пристройку на берегу реки от существующего устоя. Для этого мы расчистили завалы и откопали насыпь перед старым устоем. Затем мы прикрутили 10 винтовых свай длиной от 72 футов до 108 футов под углом 20 или 30 градусов, используя наш высокорельсовый экскаватор. Затем были просверлены дюбели в существующей опоре, и квадратные стальные пластины были приварены к вершинам винтовых свай.Все были связаны арматурой.

На месте был сформирован новый фундамент, и мы залили бетон гладкой линией. По завершении строительства новый фундамент добавил прочности исходной конструкции, которая опиралась на деревянные сваи.

Для этого железнодорожного проекта мы установили винтовые сваи с помощью высокорельсового экскаватора. Каждая секция составляла 18 футов в длину, и на бурение требовалось всего около 7 минут. Затем другая секция будет прикреплена болтами к предыдущей 18-футовой секции, и 7-минутный процесс бурения начнется снова, пока их длина не достигнет 72 футов или 108 футов.

Окончательная приемка винтовых свай

Называете ли вы их винтовыми сваями, спиральными опорами или анкерами-шурупами; Винтовые сваи — это относительно быстрое и экономичное фундаментальное решение, обеспечивающее устойчивость и прочность фундамента. Они особенно полезны при структурном повреждении фундамента или, в нашем примере выше, примыкания моста.

У нас есть положительный опыт использования винтовых систем фундамента, как насчет вас?

Хотите поделиться собственным опытом? Свяжитесь с Бреннаном здесь или напишите нам по адресу news @ jfbrennan.com.

Прочтите наш самый популярный блог Cofferdams 101, чтобы узнать больше о гражданском образовании от нашей команды.

Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или спиральных анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и спиральных анкеров

A1.Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости мобилизовать специальное оборудование, например кран с сваебойным молотком или большую буровую установку. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место. Обычно требуется только оператор и один рабочий.Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут. Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Способность выдерживать немедленную нагрузку

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды. Это может быть важно для некоторых проектов, например, для реагирования на чрезвычайные ситуации, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии. Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки.В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы. Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций.В случае переоборудования или восстановления существующие конструкции часто все еще могут использоваться при установке винтовых свай или винтовых анкеров. Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки.В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, что означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Мониторинг крутящего момента установки также означает, что условия грунта в каждом месте установки могут быть проверены, а подповерхностная изменчивость может быть оценена. Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера. Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны.Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники. Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и винтовые анкеры могут изготавливаться как модульные системы, состоящие из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки.В случаях, когда они используются для подкрепления существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент. Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, которая делает их очень универсальными, — это способность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения в почвах и нагрузках

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, так как их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкером, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров имеет важное значение для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым грунтовым условиям проекта, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

У каждого винтового и спирального анкера есть конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Оценка эффективности одиночных и групповых винтовых свай, заложенных в расширяющийся грунт

Результаты этого исследования можно разделить на две части:

Результаты одинарной винтовой сваи

Использовались три различных отношения длины к диаметру 27, 35 и 53 , также использовались одинарная и двойная спираль с диаметром спирали 15 и 20 мм.В целом, количество и скорость движения спиральной сваи вверх из-за набухания почвы были уменьшены при увеличении отношения L / D, уменьшении диаметра спирали и количества спиралей. Подъем поверхности почвы предшествует подъему винтовых свай, и более 80% его величины приходится на первые 10 дней насыщения. Движение обычных и винтовых свай происходит после движения поверхности почвы, которое представляет собой отношение временного запаздывания, и более 80% имело место в период (20–30) дней насыщения.Между движением спиральных свай вверх и поверхностью почвы был временной лаг. Результаты испытаний трех моделей обычных свай и 12 испытаний моделей винтовых свай представлены в таблице 3.

Таблица 3 Сводная информация о максимальном подъеме винтовых свай моделей

Как показано на рис. 10 и 11, увеличение отношения L / D для обычных и винтовых свай уменьшает подъем сваи, возникающий в результате набухания почвы. Это происходит из-за закрепления длинных свай в глубоком слое почвы, даже если этот слой находится в пределах активной зоны почвы.Полученный процент обжатия в обычных сваях при движении вверх 67% при увеличении L / D с 27 до 53, в то время как для винтовых свай с одинарной спиралью и двойной спиральной пластиной был (82–84%) и (77%) соответственно при увеличении L / D. отношение от 27 до 53. Обычная свая показала большее сопротивление, чем двойная спираль винтовых свай для всех соотношений L / D. В общем, для данного диаметра (D) и большой толщины слоя грунта (H) максимальное подъемное движение уменьшается с увеличением отношения (L / H) из-за увеличения его длины и анкерного действия винтовой сваи.Существенное уменьшение наблюдалось при (L / H = 1), т.е. винтовой свае, внедренной на полную глубину. Такое поведение можно понять следующим образом: эффект давления набухания расширяющегося грунта уменьшается с увеличением отношения (L / H). Более подвижное сопротивление вытягиванию винтовой сваи, когда ее длина становится равной толщине расширяющегося слоя почвы, где винтовая свая играет важную роль в уменьшении подъемного движения. Активная зона определяется как зона или глубина сезонного изменения влажности, иногда также называемая «глубиной увлажнения».Это глубина или зона, где силы расширения или усадки почвы отрицательно влияют на характеристики глубокого фундамента. Набухающие почвы расширяются при повышении содержания влаги и сжимаются или сжимаются при понижении содержания влаги. Если глубокий фундамент не установлен в достаточной степени ниже активной зоны, по мере изменения содержания влаги к глубокому фундаменту будут приложены силы пучения или усадки, которые могут вызвать его и вышеупомянутую конструкцию смещение. Наличие спиральных пластин в активной зоне способствует увеличению движения винтовых свай вверх.Как показано на рис. 12, максимальное движение вверх уменьшается с увеличением отношения L / H из-за увеличения его длины и закрепляющего действия винтовой сваи. В общем, подъем спиральных свай увеличивается с увеличением диаметра спирали, особенно при более низких значениях отношения L / D винтовых свай. Очевидно, что наличие более чем одной спирали в винтовой свае приводит к увеличению движения винтовой сваи. Это происходит из-за сил, возникающих вокруг спиральных пластин, которые поднимают их.Эти силы увеличиваются с увеличением числа спиралей. Результаты всех модельных испытаний, выполненных на обычных и винтовых сваях, показаны вместе на рис. 13. Связь между безразмерным членом (L ² / De * H) и (Sp / Ss), где: L = длина заделки сваи , De = эквивалентный диаметр сваи, H = большая глубина грунта и (Sp, Ss) = движение вверх сваи и поверхности почвы соответственно. Это соотношение было построено для получения практического соотношения, которое обеспечивает необходимое отношение L / D для обычных и винтовых свай, чтобы обеспечить допустимое или нулевое движение вверх для сваи из-за набухания.Соотношение учитывает влияние длины сваи, диаметра сваи и спирали, количества спиралей и толщины набухающего грунта. Предлагаемое соотношение дает значения для ненагруженных свай, полностью погруженных в очень обширный грунт. Следовательно; в случае нагруженных свай отношения будут более консервативными.

Рис. 10

Изменение максимального подъема винтовой сваи с разной длиной и диаметром спирали

Рис.11

Изменение соотношения (Spmax / H) с отношением (L / D) винтовой сваи с разной длиной и диаметром спирали

Рис. 12

Изменение соотношения (Spmax / H) с отношением (L / H) винтовой сваи с разной длиной и диаметром спирали

Рис.13

Предлагаемое соотношение для определения размеров винтовой сваи в расширяющемся грунте

Было проведено пятнадцать модельных испытаний для определения выносливости стальных и винтовых свай с одинарной и двойной спиралью после полного насыщения расширяющимся грунтом.Для этих моделей свай использовались три различных отношения L / D: 27, 35 и 53. На рисунках 14, 15, 16, 17 и 18 показаны результаты модельных испытаний поведения вытягивающей нагрузки свай при движении вверх. Было замечено, что более глубокие сваи с более высоким отношением L / D показали большую выносливость. Кроме того, винтовые сваи показали большее сопротивление приложенным подъемным силам, чем обычные сваи, из-за наличия спиральных пластин, которые обеспечивают дополнительное закрепление в глубоких слоях почвы. Усилие отрыва увеличивается с увеличением диаметра и количества спиральных пластин.

Рис. 14

Кривые вытягивающая нагрузка-движение вверх для стальной сваи без спирали

Рис. 15

Кривые отрыва от нагрузки до движения вверх для винтовой сваи с одинарной спиралью (dh = 15)

Рис.16

Кривые вытягивающая нагрузка-движение вверх для винтовой сваи с одинарной спиралью (dh = 20)

Рис.17

Кривые отрыва от нагрузки до движения вверх для винтовой сваи с двойной спиралью (dh = 15)

Рис.18

Кривые вытягивания нагрузки-движения вверх для винтовой сваи с двойной спиралью (dh = 20)

В таблице 4 приведены результаты испытаний на выносливость и тип отказа для обычных и винтовых свай. Вид разрушения винтовых свай исследуется путем разрезания расширяющегося грунта после разрушения винтовой сваи под действием вытягивающей нагрузки, как показано на рис. 19. Результаты показали, что винтовые сваи с двумя спиралями в основном разрушаются из-за цилиндрической поверхности, возникающей в области между двумя спиралями. тарелки.Другой вид отказа — опора, возникшая в основании винтовой сваи, имеющей одну спиральную пластину. Увеличение вытягивающей способности обычной одинарной спирали диаметром 15 и 20 мм и двойной спирали диаметром 15 и 20 мм составило 100, 662, 652, 554 и 560% соответственно при увеличении отношения L / D с 27 до 53. Как показанные на фиг. 20 и 21, скорость увеличения выталкивающей способности винтовых свай больше, чем у обычных свай, при увеличении L, L / D и L / H.

Таблица 4 Сводка разрушающей нагрузки моделей винтовой сваи
Рис.19

Виды разрушения винтовых свай в расширяющемся грунте

Рис.20

Изменение вырывной нагрузки при разрушении в зависимости от длины и диаметра спирали винтовой сваи

Фиг.21

a Изменение вырывной нагрузки при разрушении в зависимости от отношения длины к диаметру винтовой сваи. b Изменение вырывной нагрузки при разрушении в зависимости от отношения длины к длине винтовой сваи

Результаты группы винтовых свай

Экспериментальная программа проводится на одиночных и групповых винтовых сваях разной длины и квадратного сечения (0.5 × 0,5) см. Длина винтовой сваи (L) варьируется (15, 20 и 30) см; эти длины винтовых свай берутся в зависимости от (L / H), где (H) обозначает толщину расширяющегося грунтового основания (H = 30 см), так как отношение (L / H) находится в диапазоне (0,5, 0,67 и 1). Следовательно, диапазон отношения длины к диаметру (L / D) винтовой сваи варьировался от 27 до 53. Показаны типичные результаты изменения восходящего движения во времени для различного расстояния между сваями и соотношений L / D 27, 35 и 53. на фиг. 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32 и 33.Связь восходящего движения винтовых свай со временем примерно одинакова для всех моделей, за исключением того, что винтовые сваи с L / D (27) достигли 80% максимального подъемного движения в течение первых 20 дней, в то время как L / D (35) и (53 ) достигали в течение (20–30) дней и (25–35) дней соответственно. Это происходит из-за насыщения верхней части почвы перед нижней частью, что привело к возникновению сил вокруг спиральных пластин. Как и в случае с одинарными спиральными сваями, увеличение отношения L / D для группы винтовых свай уменьшает подъем сваи, возникающий в результате набухания почвы.Это происходит из-за закрепления длинных свай в глубоком слое почвы, даже если этот слой находится в пределах активной зоны почвы. Полученный процент уменьшения при движении вверх группы винтовых свай с одинарной спиральной пластиной составил (87–91%) для шага (S = 3 dh) при увеличении L / D с 27 до 53. Также для группы винтовых свай с двойными спиральными пластинами и шаг (S = 3 dh) составлял (70–79%) при увеличении отношения L / D с 27 до 53. Группа спиральных свай с одной спиралью показала большее сопротивление, чем группа с двойной спиралью винтовых свай для всех соотношений L / D.Наличие спиральных пластин в активной зоне способствует увеличению движения винтовых свай вверх. Результаты показывают, что количество и скорость восходящего движения возрастают с увеличением расстояния между сваями. Такое поведение может быть связано с тем, что небольшое расстояние между группой винтовых свай (S = 3 dh) будет сдерживать тенденцию к расширению ограниченного грунта между ними, что приводит к меньшему перемещению винтовых свай вверх. Напротив, по мере увеличения расстояния между спиральными сваями (S = 5 dh) ограниченный грунт между спиральными сваями будет иметь больше свободы для расширения, поэтому в этом случае наблюдалось большое движение вверх.Влияние шага винтовых свай можно также объяснить с точки зрения действия блока, тенденция группы свай действовать как единый блок увеличивается при малых шагах. С другой стороны, по мере увеличения расстояния между сваями поведение каждой сваи в группе свай будет как отдельной сваи. Можно заметить, что эффект расстояния между сваями более выражен на большей длине, чем на меньшей глубине. Механизм разрушения группы винтовых свай сложен. Подъемному движению может противостоять цилиндрический сдвиг между спиралями винтовой сваи или несущая способность отдельных спиралей вблизи основания, а также сопротивление вала, передаваемое вдоль винтовой сваи.

Рис. 22

Изменение подъема во времени для группы свай L / D = 27 и одинарной спирали (dh = 15 мм)

Рис. 23

Изменение подъема во времени для группы свай L / D = 27 и одинарной спирали (dh = 20 мм)

Рис. 24

Изменение подъема во времени для группы свай L / D = 27 и двойной спирали (dh = 15 мм)

Рис.25

Изменение подъема во времени для группы свай L / D = 27 и двойной спирали (dh = 20 мм)

Рис.26

Изменение подъема во времени для группы свай L / D = 35 и одинарной спирали (dh = 15 мм)

Рис. 27

Изменение подъема во времени для группы свай L / D = 35 и одинарной спирали (dh = 20 мм)

Рис. 28

Изменение подъема во времени для группы свай L / D = 35 и двойной спирали (dh = 15 мм)

Рис.29

Изменение подъема во времени для группы свай L / D = 35 и двойной спирали (dh = 20 мм)

Рис.30

Изменение подъема во времени для группы свай L / D = 53 и одной спирали (dh = 15 мм)

Рис.31

Изменение подъема во времени для группы свай L / D = 53 и одинарной спирали (dh = 20 мм)

Рис.32

Изменение подъема во времени для группы свай L / D = 53 и двойной спирали (dh = 15 мм)

Рис. 33

Изменение подъема во времени для группы свай L / D = 53 и двойной спирали (dh = 20 мм)

Рисунок 34 связывает максимальное движение вверх модельных групп свай с максимальным пучением поверхности почвы (Spmax / Ssmax), построенное против параметра (De ² / H * L) для указанного испытанного грунта с учетом влияния расстояние между сваями, длина и диаметр свай, а также толщина расширяющегося слоя грунта для винтовых свай с одинарными и двойными спиральными пластинами.Это соотношение может обеспечить безопасные размеры и расстояние между группой из четырех свай с зазором, отделяющим верхушку сваи от верхней поверхности почвы.

Рис. 34

Расчетные схемы группы из четырех винтовых свай с одинарными и двойными спиральными пластинами

Винтовые сваи | Винтовые опоры | Нью-Джерси

Советы по установке

Очистить утилиты:

Всегда обнаруживайте и очищайте подземные коммуникации и сооружения перед установкой свай.Яма для точного расположения инженерных коммуникаций вблизи запланированных свай

Уменьшение отклонений сваи:

Используйте приводной инструмент, который точно соответствует размеру винтовой сваи и имеет длину, достаточную для правильного зацепления сваи. Приводные инструменты с короткой или неплотной посадкой могут вызвать чрезмерное колебание во время вращения.

Повторный подъем переносных моментных двигателей:

Используйте блокировочную систему для многократного подъема переносных моментных двигателей, особенно при работе с короткими секциями в ограниченном пространстве.

Контроль вертикальности:

Для лучшего контроля вертикальности помощник по установке должен наблюдать за винтовой сваей в точке, перпендикулярной точке зрения оператора.

Увеличение толпы:

При необходимости иногда можно добиться большего скопления людей, прикрепив установочную машину к спиральному анкеру, установленному в качестве временной реакции.

Сложные соединения:

Исправьте отверстия под болты круглого вала с углублениями, сняв стяжные болты и повернув приводной инструмент на несколько оборотов до отсоединения.При необходимости используйте аппарат для принудительного следующего добавочного номера

.

Отверстия для упорных болтов:

При необходимости выровняйте отверстия для труднопроходимых болтов с помощью выколотки.

Токсичные пары:

Резка, сварка или шлифовка гальванических покрытий могут привести к выделению токсичных газов. Выполняйте эти действия только с надлежащей вентиляцией и защитным оборудованием.

Повышение точности размещения:

Расположите ведущую секцию над маркером и, не вращая, используйте давление вниз, чтобы вдавить пилотную точку в землю, пока первая спираль не коснется поверхности земли.Проверьте и отрегулируйте отвес, а затем начните вращение, поддерживая постоянное давление вниз.

Удаление винтовых свай:

При удалении винтовых свай важно ограничить растягивающее усилие, прилагаемое к свае. Некоторые гидравлические машины могут прикладывать к спиральным сваям чрезмерные растягивающие нагрузки. Поскольку они тянутся к земле, сила не ограничивается весом машины.

Отверстия для сверления болтов:

Эффективность большинства сверл повышается за счет низкой скорости вращения и высокого давления.Давление сверла можно увеличить с помощью монтировки. Если есть, электромагнитный сверлильный станок очень эффективен.

Сквозные болты:

Каждая сторона ствола трубчатой ​​сваи может быть пробурена независимо с точным выравниванием для сквозного болта с помощью трубчатого зажима с предварительно выровненными направляющими отверстиями. Шаблон надевается на верхнюю часть вала сваи и надежно зажимается.

Предельный крутящий момент:

Чтобы избежать перенапряжения винтовых свай во время установки, можно установить встроенный предохранительный клапан на подающем и обратном гидравлических шлангах.

Вернуться к началу

Свайный фундамент — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В широком смысле фундаменты можно разделить на мелкие и глубокие.Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых нагрузок, и поэтому они передаются на более глубокие слои с более высокой несущей способностью.

Фундаменты свайные — фундаменты глубокого заложения. Они состоят из длинных, тонких, столбчатых элементов, обычно сделанных из стали или железобетона, а иногда и из дерева.Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Аткинсон, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и жесткий грунт или скалу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки. . Обычно они используются для больших конструкций и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи могут быть классифицированы по их основной конструктивной функции (опора на конце, трение или комбинация) или по методу конструкции (смещение (забивание) или замена (бурение)).

Торцевые сваи развивают большую часть трения у носка сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые породы, а также получает боковую сдержанность от грунта.

Для получения дополнительной информации см. «Концевые несущие сваи».

Фрикционные (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят там, где более твердые слои слишком глубоки.Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что, в сущности, снижает уровень давления.

Для получения дополнительной информации см. «Фрикционные сваи».

Забивные (или перемещаемые) сваи забиваются, поднимаются домкратом, вибрируют или ввинчиваются в землю, смещая материал вокруг вала сваи наружу и вниз вместо его удаления.

Забивные сваи используются в морских условиях, устойчивы в мягких выдавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

Для получения дополнительной информации см. «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, образуя отверстие для сваи, которая заливается на месте. Они используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов рядом с существующими зданиями.

Буронабивные сваи более популярны в городских условиях, поскольку они имеют минимальную вибрацию, их можно использовать там, где высота над головой ограничена, отсутствует риск вспучивания и где может потребоваться изменение их длины.

Для получения дополнительной информации см. «Буронабивные сваи».

Если бурение и заливка производятся одновременно, сваи называются сваями с непрерывным шнеком (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно вкручивать в землю. Процесс и концепция аналогичны вворачиванию в дерево.

Для получения дополнительной информации см. «Фундаменты на винтовых сваях».

Микросваи (или мини-сваи) используются там, где доступ ограничен, например, для опорных конструкций, затронутых осадкой.Их можно вбить или прикрутить.

Для получения дополнительной информации см. «Микросваи».

Свайные стены можно использовать для создания постоянных или временных подпорных стен. Их формируют путем размещения стопок непосредственно рядом друг с другом. Это могут быть близко расположенные смежные стены свай или взаимосвязанные секущие стены свай, которые в зависимости от состава вторичных промежуточных свай могут быть твердыми / мягкими, твердыми / твердыми или твердыми / твердыми секущими стенками.

Для получения дополнительной информации см. «Шпунтовые сваи и« секущая свайная стена ».

Геотермальные сваи объединяют свайных фундаментов с замкнутыми геотермальными системами тепловых насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и теплоотвод.

Фактически, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам отапливать здание зимой. Обычно наземные тепловые насосы извлекают тепло из земли с помощью подземных труб, которые проложены в земле горизонтально или вертикально.В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Для получения дополнительной информации см. «Геотермальные свайные фундаменты».

Groynes in Coastal Engineering (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «… Монолитные бетонные сваи, непосредственно прилегающие друг к другу или соприкасающиеся друг с другом. Иногда используется для досок ».

Для забивки свай доступен широкий спектр оборудования, в том числе:

Для получения дополнительной информации см. «Свайное оборудование».

Сваи могут использоваться по отдельности для поддержки нагрузок или сгруппированы и связаны вместе железобетонной крышкой. Поскольку бурение или забивание сваи точно по вертикали очень затруднительно, крышка сваи должна иметь возможность компенсировать некоторые отклонения в конечном положении головок сваи. Заглушка сваи должна выступать над внешними сваями, обычно на расстояние 100-150 мм со всех сторон, в зависимости от размера сваи.

Заглушки свай также могут быть соединены между собой железобетоном для создания ограждающих балок.Для обеспечения устойчивости против боковых сил (за исключением кессонных свай) необходимы как минимум три сваи с перекрытиями. Балки перекрытия также подходят для распределения веса несущей стены или близкоцентрированных колонн к ряду свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любой эксцентриситет, который может возникнуть в условиях нагрузки.

Закрывающую балку следует держать подальше от земли там, где цель свай — преодолеть проблему вздутия и усадки грунта.Это может быть сделано путем заливки ограждающей балки на полистирол или другой сжимаемый материал, что позволяет перемещать землю вверх без повреждения балки.

Для получения дополнительной информации см. «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере одной сваи на схему, сформировав пробную сваю, которая находится в непосредственной близости, но не является частью фактического фундамента.
