Какая арматура лучше — металлическая или стеклопластиковая: сравнение, плюсы и минусы

По причине активного внедрения в строительную отрасль новых технологий многие специалисты задаются вопросом, какая арматура лучше решит задачу укрепления бетонных конструкций: металлическая или стеклопластиковая? Чтобы обоснованно сделать такой выбор, следует разобраться в преимуществах, которыми обладает арматура из стеклопластика по сравнению с металлическим аналогом. Несмотря на свое относительно недавнее появление, она уже приобрела огромную популярность на рынке строительных материалов.

Стеклопластик или металл?

Особенности стеклопластика

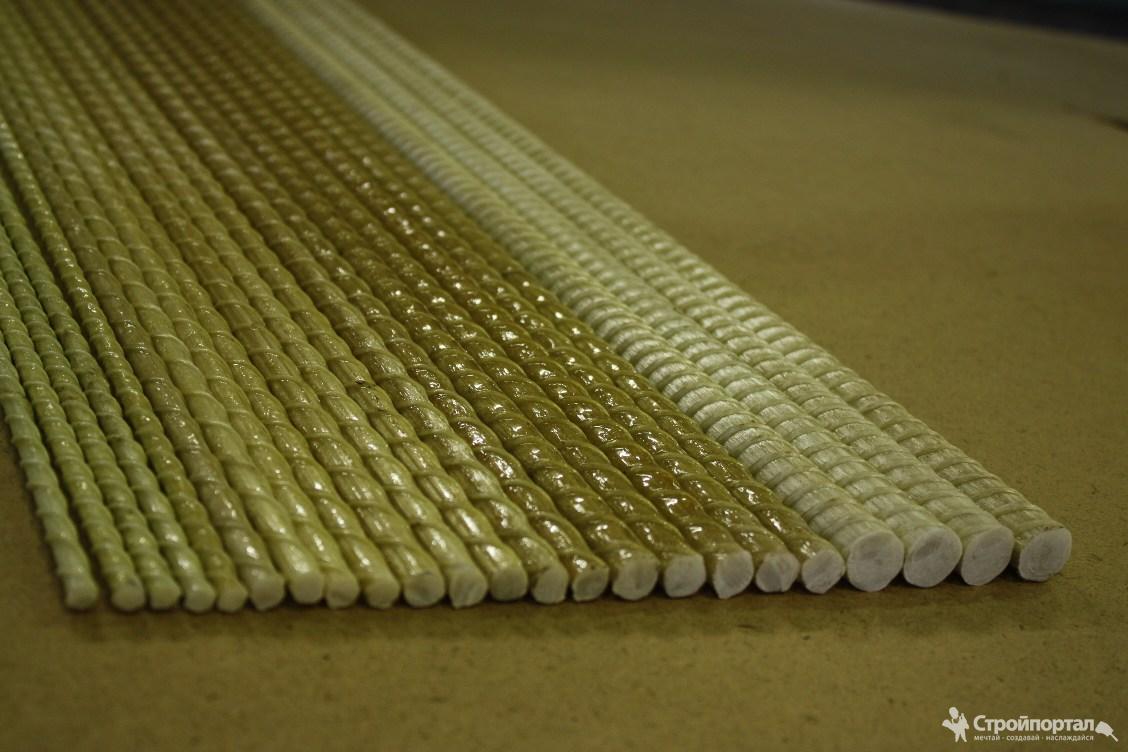

Арматура, изготовленная из стеклопластика, — это пруток, диаметр которого может находиться в интервале 4–18 мм, а длина составлять до 12 метров. Производится он из сверхпрочного пластика. На поверхность такого прутка в процессе его изготовления наносятся спиралевидные ребра, благодаря которым обеспечивается его надежное сцепление с бетонными конструкциями.

Пластиковая арматура, если сравнивать ее с металлическими изделиями аналогичного назначения, благодаря своим прочностным характеристикам и коррозионной устойчивости позволяет создавать более надежные и долговечные каркасные сооружения, что и объясняет популярность, которую активно приобретает данный материал.

Сравнение характеристик металлической и композитной арматуры

Немаловажным является и то, что арматура, изготовленная из стеклопластика, в отличие от металлических изделий, требует особых условий производства, использования качественного сырья и специального оборудования, поэтому ее изготовление в кустарных условиях исключено. Именно поэтому, приобретая на современном строительном рынке арматуру, изготовленную из стеклопластика, вы можете быть уверены в том, что это материал, изготовленный в полном соответствии с требованиями соответствующего нормативного документа.

Уникальные характеристики, которыми отличается арматура, сделанная из стеклопластика, объясняются свойствами ее структуры, включающей в себя:

• внутренний стержень, обеспечивающий прочность арматуры; такой стержень изготовлен из параллельных стеклопластиковых волокон, надежно соединенных полимерной смолой;
• внешний слой, который представляет собой волокнистое тело, накрученное по спирали вокруг внутреннего стержня; этот слой стекловолокна может быть нанесен по технологии песчаного напыления или двунаправленной навивки.

Стеклопластиковая арматура лучше, чем стальная, работает на сжатие на 30%, а на растяжение на 20%

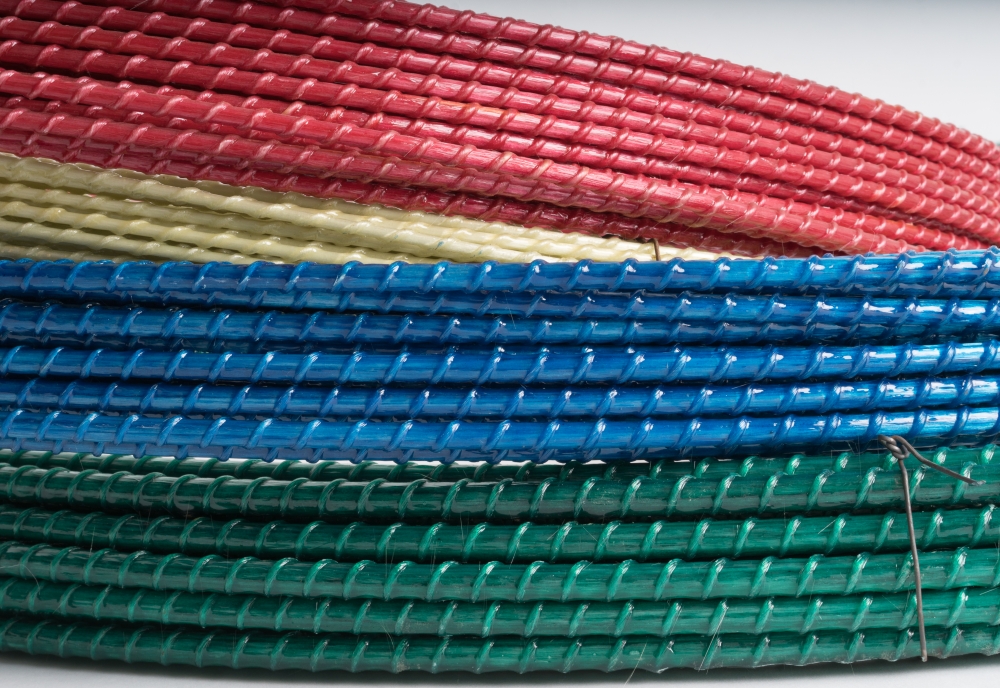

Стеклопластиковая арматура, в зависимости от предпочтений производителя, может быть изготовлена по различным методикам. Так, на современном рынке есть возможность встретить изделия, внутренний стержень которых выполнен в виде косички из стеклопластикового волокна.

Достоинства и недостатки арматуры из стеклопластика

Арматурные каркасы, выполненные не из традиционных металлических, а из стеклопластиковых элементов, отличаются следующими преимуществами.

• В отличие от металлических, имеют легкий вес сооружений, которые не создают значительной нагрузки на фундамент строения, что позволяет продлить срок его эксплуатации.
• Стеклопластиковые элементы арматурных каркасов, в отличие от своих металлических аналогов, лучше переносят нагрузки на разрыв, что дает возможность использовать их при укреплении наиболее ответственных бетонных конструкций. Стеклопластиковые арматурные каркасы характеризует оптимальное соотношение их легкого веса и высокой прочности, что позволяет отнести их к отдельной группе строительных материалов, набирающих с каждым годом все большую популярность.
• В отличие от металлической арматуры, которая подвержена окислительным процессам и с течением времени уменьшает прочность фундаментных конструкций, каркасы из стеклопластиковых элементов не поддаются влиянию таких негативных факторов внешней среды.
• Части арматурных систем, изготовленные из стеклопластика, являются диэлектриком и не проводят электрический ток, что также сказывается на их долговечности. Используемые в качестве элементов заземления металлические арматурные конструкции под воздействием электрического тока окисляются значительно быстрее, чего нельзя сказать о прутках из композитных материалов. Естественно, арматуру из стеклопластика нельзя использовать в качестве заземляющего элемента, но это только самым положительным образом сказывается на ее долговечности.
• Износоустойчивость стеклопластиковой арматурной конструкции, как и стальной, также находится на достаточно высоком уровне.
• Коэффициент теплового расширения арматурного каркаса, изготовленного из стеклопластиковых элементов, имеет очень близкое значение с аналогичным параметром бетонных конструкций, что значительно снижает риск образования в них трещин при использовании подобного материала.

Соотношение диаметров стержней при устройстве армирующего каркаса фундамента

Если судить по отзывам, то можно выделить следующие недостатки стеклопластиковой арматуры.

• В сравнении с изделиями из металла арматура из стеклопластика обладает значительно большим модулем упругости, превышающем аналогичный параметр стальных изделий приблизительно в 4 раза. Означает этот факт то, что стеклопластиковые элементы по сравнению с металлическими будут значительно лучше прогибаться под воздействием механических нагрузок. При использовании данных элементов для армирования дорожного полотна и фундамента такая их характеристика является некритичной, но для укрепления плит перекрытия лучше использовать металлические конструкции или производить дополнительные расчеты.
• Армирующие элементы, изготовленные из стеклопластика, обладают свойством сильно размягчаться и терять свою упругость при нагревании до температуры 600 градусов. Поэтому при использовании стеклопластиковых деталей лучше позаботиться о надежной теплоизоляции каркаса, произведенного из композитных материалов.
• Выполненные из стеклопластика арматурные прутки нельзя сваривать, в отличие от металлических, поэтому если необходимость в такой операции имеется, лучше воспользоваться изделиями, во внутреннюю часть которых еще на стадии их производства вмонтирована стальная трубка.
• Арматуру, изготовленную из композитных материалов, лучше не сгибать на строительной площадке: это может вызвать ее повреждение. Такую операцию, ориентируясь на чертежи арматурного каркаса, лучше выполнить на производственной площадке.
• Сложность и непривычная для современных строителей технология монтажа — еще один недостаток армирующих элементов, изготавливаемых из стеклопластика. Между тем такой недостаток нельзя считать слишком значительным, если учитывать, какой надежностью и долговечностью отличаются стеклопластиковые конструкции.

Крепление стеклопластиковой арматуры с помощью хомутов и фиксаторов

Применение арматуры из стеклопластиковых материалов

Уникальные характеристики, которыми отличается арматура, изготовленная из стеклопластиковых материалов, позволяет применять ее в самых различных сферах. Так, данный материал успешно используется в следующих областях:

• укрепление фундаментных систем, в особенности тех, которые относятся к ленточному типу;
• армирование бетонных конструкций, которые играют роль опорных элементов, в частности, опор ЛЭП;
• укрепление бетонных элементов различных ограждений, мостовых систем, дорожного полотна;
• армирование элементов железнодорожных путей, тротуарной плитки;
• укрепление бетонных конструкций, подверженных высокой коррозионной и динамической нагрузке: причалов, доковых сооружений и др.;
• укрепление береговых сооружений;
• монтаж канализационных и мелиоративных сооружений;
• использование в качестве стержней и сеточных систем в сельском хозяйстве и различных отраслях промышленности;
• монтаж сейсмостойких поясов в бетонных конструкциях различного назначения.

Пример использования композитной арматуры при возведении стен по технологии несъемной опалубки

Арматурные элементы, изготовленные из стеклопластика, — это инновационный материал, использование которого позволяет избежать трещин и разрушений в бетонных конструкциях. Преимуществом его применения является и то, что он способен сохранять свои характеристики на протяжении длительного периода времени, чего нельзя сказать о его металлическом аналоге. Между тем выбирая, какие армирующие элементы лучше использовать, следует иметь в виду, что изделия из композитных материалов, достаточно недавно появившиеся на строительном рынке, еще не прошли длительной проверки на практике.

Какую арматуру выбрать: стеклопластиковую или металлическую, каждый пользователь решает сам, но в пользу изделий из стеклопластика и других композитных материалов говорят их механические характеристики, надежность и долговечность.

Выбираем между металлической арматурой и стеклопластиковой продукцией. Все «за» и «против». Мнения и отзывы

В строительной отрасли все чаще и активнее используются новые технологии и высокотехнологичные инновационные материалы, качественные и эксплуатационные параметры которых на порядок превышают аналогичные показатели обычного строительного сырья. Одним из перспективных направлений развития передовых материалов является создание стеклопластиковой арматуры, которая, несмотря на свое недавнее появление, уже успела стать достойной альтернативой металлическому аналогу.

Что такое стеклопластиковая арматура?

Внешне стеклопластиковая арматура, многочисленные отзывы о которой Вы можете найти у нас на сайте, напоминает специальный стержень из сверхпрочного пластика диаметром 4-18 мм и длиной до 12 м.

Поверхность спиралевидного профиля на ощупь ребристая, благодаря чему ее крепление в бетонное основание получается наиболее прочным и надежным, следовательно, подходит для успешного выполнения широкого спектра строительно-монтажных работ.

стеклопластиковая арматура

преимущества стеклопластиковой арматуры



Сравнивая прочностные характеристики традиционной и известной всем арматуры из металла и перспективным стеклопластиковым изделиям, обнаружим, что каркас последней более устойчив, что увеличивает в несколько раз эксплуатационный период различных конструкций промышленного, гражданского или строительного назначения даже в условиях агрессивной внешней среды. Особая, сложнейшая технология изготовления, использование качественного сырья и современного оборудования полностью исключают возможность кустарного изготовления, поэтому вся стеклопластиковая продукция, которую Вы встретите на рынке, произведена в заводских условиях в соответствии с требованиями и нормами ГОСТов.

Достоинства и недостатки стеклопластиковой арматуры. Отзывы

Прежде всего, отметим важнейшие характеристики арматуры, не имеющей металлических опор:

• Легкий вес, не создающий дополнительную нагрузку на основание фундамента, что позволяет увеличить срок службы здания;
• Отличная устойчивость к разрывам дает возможность применять стеклопластиковые элементы на наиболее ответственных и сложных участках. Композиция малого веса и хорошей прочности выделили подобный строительный материал в отдельную группу и сделали его наиболее популярным;
• Хорошая устойчивость к агрессивному воздействию окружающей среды. Вспомним металлическую арматуру, которая со временем окисляется и негативным образом сказывается на технических характеристиках строения;
• В некоторых отзывах о целесообразности использования арматуры из стеклопластика можно встретить упоминание о том, что этот стройматериал не является проводником электрического тока. И это правда. Отметим, что постоянный ток, который присутствует в металлической арматуре, используемой для заземления, считается катализатором процесса окисления металла, что, как мы обозначили выше, пагубно сказывается на эксплуатационных параметрах стен. Безусловно, арматура из стеклопластика не предназначена для обустройства столь удобного заземления, но на сроке эксплуатации дома Вы явно выиграете;
• Высокая износоустойчивость гарантирует длительный срок службы.

сравнительная характеристика видов арматуры

таблица равнопрочной замены металлической арматуры на стеклопластиковую



Обобщив отзывы об использовании стеклопластиковой арматуры в строительстве, выделим следующие отдельные негативные моменты:

1. Сравнивая модуль упругости арматуры из стеклопластика и из стали, отметим, что первый вариант проигрывает приблизительно в 4 раза, другими словами, при одинаковом диаметре стеклопластиковая продукция будет значительно сильнее прогибаться. Этот показатель позволяет применять подобный материал при создании дорожных плит и выполнении фундаментных работ, однако при изготовлении плит перекрытий понадобятся дополнительные расчеты;
2. Нагреваясь до 600˚С, композит значительно размягчается и теряет упругость. Поэтому для повышения огнеупорности необходимо задуматься о проведении дополнительных теплоизоляционных мероприятий тех конструкций, в которых используется композитный, стеклопластиковый материал;
3. Судя по многочисленным отзывам, электросварка в отношении арматуры из стеклопластика недопустима. Вместо нее можно воспользоваться трубками из стали, которые традиционно монтируются внутрь стержня непосредственно на заводе. С такими изделиями можно работать с помощью электрической сварки;
4. Не рискуйте сгибать арматуру из стеклопластика на строительной площадке, Вы можете повредить ее. Целесообразнее придать ей нужную форму еще на производстве, ориентируясь на готовые чертежи будущего здания;
5. Пожалуй, к последнему, но существенному недостатку можно отнести сложность монтажа. Впрочем, это не должно отпугнуть профессионального строителя, ведь на кону – надежность, прочность и эффективность.

Сфера применения

Изучив мнения пользователей, определив и разложив по полочкам все плюсы и минусы инновационного продукта, смело можно сказать, что она не ограничивается узконаправленным применением, а активно используется в самых различных областях:

1. Фундаментные работы, в особенности ленточного типа;
2. Создание опор освещения, ЛЭП;
3. Дорожная реконструкция, строительство опор для ограждающих конструкций, мостов, усиления полотна;
4. Для повышения прочностных характеристик ж/д шпал, тротуарной плитки, дорожных плит;
5. В подверженных ускоренной коррозии конструкциях: причалах, доках, в сооружениях с высокой динамической нагрузкой;
6. Берегоукрепление;
7. Канализационные, мелиоративные работы;
8. В роли стержней и сеток в сооружениях промышленного и сельскохозяйственного назначения;
9. Для сооружения сейсмоустойчивых поясов вновь возводимых конструкций.

Обобщая вышесказанное, можно сделать вывод, что стеклопластиковая арматура – это надежный и прочный строительный материал нового поколения, который исключает образование трещин и разрушений в бетонном основании, а также сохраняет свои первоначальные механические характеристики в течение длительного времени. В следующей статье мы расскажем как устанавливать столбы для электричества на участке.

Какая арматура лучше — металлическая или стеклопластиковая

При строительстве фундамента, производится его обязательное армирование. Раньше, когда арматура выпускалась только из металла вопрос о ее выборе не стоял так остро. Достаточно было только рассчитать количество материала и выбрать подходящее сечение.

Сегодня, кроме металлической арматуры существует еще и стеклопластиковая. Поэтому у частных застройщиков появляется вопрос: Какая арматура лучше — металлическая или стеклопластиковая?

В этой статье попробуем в этом разобраться и проведем сравнение стеклопластиковой и металлической арматуры.

Стеклопластиковая арматура

По отношению к этому материалу есть стереотипы: пластик — значит хрупкий, горит и т.д. Однако если знать где она применяется, то мнение кардинально меняется. Сфера применения арматуры из стеклопластика:

1. Возведение ЛЭП;
2. Строительство и ремонт дорожного полотна;
3. Возведение ограждающих опор и мостов;
4. Строительство объектов химической промышленности;
5. Объекты требующие отсутствия электромагнитного излучения;
6. Несъемная опалубка и армирующие пояса зданий, в районах с высокой сейсмической активностью.

Видео: Композитная арматура — сравнение со стальной

Достоинства стеклопластиковой арматуры

Одним из преимуществ читается — небольшой вес. Ее вес в пять раз меньше по сравнению с классической арматурой из металла. Отсюда вытекает еще несколько плюсов, а именно: с ней становится легче не только работать, но и доставлять на площадку. Эта арматура выпускается в бухтах, поэтому для транспортировки не потребуется нанимать длинномер.
Не проводит электроток и не создает электромагнитных помех. Благодаря таким качествам стала широко применяться при обустройстве и реконструкции коммуникаций аэропортов и больниц.
Можно использовать в агрессивной среде: морская вода, щелочь, кислота. Устойчива к морозам, не теряет свойства даже при температуре минус 40º С.

Остальные достоинства:

• доступна любая длина стержня;
• высокая прочность на разрыв;
• не подвержена коррозии.

Недостатки

Несмотря на все свои плюсы, этот материал имеет и минусы. Из недостатков можно выделить:

Прут из стеклопластика изогнуть не получится. Если при строительстве есть необходимость в фигурном армировании лучше выбирать стальную арматуру;

Нельзя сваривать. Хотя лучший способ соединения считается связывание прутов арматуры, все же иногда возникает необходимость в электросварке;

Низкий показатель термостойкости. Стеклопластик выдерживает температуру до плюс 100º С, при температуре выше он начинает плавиться. Поэтому после пожара конструкция здания будет ненадежной.

Металлическая арматура

Классическая арматура из металла проверенна временем и в некоторых случаях просто незаменима. Сфера применения широка, вот только несколько пунктов где без нее не обойтись:

Конструкции из железобетона — не смотря на достоинства пластиковой арматуры, при армировании бетона используется металлическая, а стеклопластик играет вспомогательную роль;

Используется при строительстве конструкций гражданского и промышленного назначения, изготовление тяжелого бетона и монолитного фундамента также не обходится без нее;

Конструкции с повышенным поперечным сжатием.

Преимущества металлической арматуры

• Высокая прочность;
• Упругая, выдерживает высокие нагрузки на изгиб;
• Прут можно согнуть как угодно;
• Устойчива к внешнему воздействию.

Недостатки

• Основной недостаток — подверженность коррозии;
• Еще один значительный минус — большой вес;
• Длина прута фиксирована и не превышает 11,7 м.

Таблица сравнения стеклопластиковой арматуры с металлической

Подведем итоги

Нельзя дать однозначный ответ о том какая арматура лучше, металлическая или стеклопластиковая. Выбор будет зависеть от конструктивных особенностей здания и условий в которых оно будет эксплуатироваться. Специалисты рекомендуют использовать стеклопластик для армирования стен. Так же она подходит для создания армопояса.

В этом случае снижается нагрузка на фундамент. При монтаже фундамента выбор зависит от массы сооружения. Для тяжелых зданий от 2х этажей и выше лучше использовать металлическую арматуру, а для легкого строения подойдет и стеклопластиковая.

Не самый последний фактор который влияет на выбор — стоимость. Может показаться, что стеклопластиковый вариант стоит дороже, но это только на первый взгляд.

При равной прочности, стеклопластик имеет сечение меньше чем сталь. Таким образом получается, что стоимость равных по своим параметрам элементов будет примерно одинакова.

Посмотрите видео: арматура стеклопластиковая и металлическая сравнение

В каких случаях какая арматура лучше: металлическая или стеклопластиковая

Автор perminoviv На чтение 5 мин. Опубликовано 22.05.2017

На строительном рынке недавно появилась арматура для ЖБИ-изделий из композитного материала – стеклопластика. Продавцы ее активно продвигают, и она уже заняла значительную потребительскую нишу. Арматура из стеклопластика характеризуется неплохими эксплуатационными параметрами и ассортиментным разнообразием, но всегда ли целесообразно ее использование?

Давайте попробуем разобраться, какая арматура лучше металлическая или стеклопластиковая. В каких случаях рационально использовать тот или иной вариант.

Стальная арматура производится и используется давно, на сегодняшний день разработано много ее видов. Их принято классифицировать по таким параметрам:

• конфигурация профиля;
• нагрузкам, которые может принять изделие;
• способ распределения нагрузок;
• принцип работы;
• технологии производства.

При изготовлении железобетонных конструкций чаще всего используются такие варианты стальной арматуры:

• Рабочая. Прутки прекрасно принимают все нагрузки на растяжение, и оптимально выдерживают – соскальзывающие воздействия.
• Распределительная. Эти стержни удерживают арматурную конструкцию в определенном положении, и однородно распределяют нагрузки между ее частями.
• Монтажная. Применяется для формирования каркаса.
• Анкерная. Этот вид используется в качестве закладных конструкций.

По принимаемым нагрузкам арматурная продукция подразделяется:

• Продольная. Она предназначена для купирования растягивающих нагрузок, она предотвращает появление трещин вертикального направления, в том числе в «узких местах».
• Поперечная. Этот вид препятствует формированию разрывов по наклону, которые формируются в зоне опор от скользящих напряжений.

По способу распределения нагрузок различают:

• единичные стержни;
• каркасы;
• армирующие сетки.

По технологии изготовления арматуру из металла классифицируют:

• проволока
• стержни
• канаты

Арматура стеклопластик или металл в обязательном порядке классифицируется по эксплуатационным параметрам. А композитные изделия еще принято различать по типу использованного материла в изготовлении волокон, помимо стекловолокна:

• базальт;
• арамид;
• углерод.

Волокна пропитывают полимером. Чаще в производстве используется эпоксидная смола. Стержни отправляются в печь для просушки. После этого изделие является готовым, его можно использовать в производстве железобетонных конструкций. Диаметр прутков может варьироваться от 0,4 до 1,8 см, длина стандартных стержней может достигать 12 метров. На поверхности стеклопластиковых изделий сформированы спиралеобразные ребра, подобно металлической продукции, для надежного соединения с железобетоном.

Достоинства и недостатки

Сначала рассмотрим свойства металлической арматуры, хотя, ее достоинства очевидны – дома, построенные в начале XX века с применением этих изделий, до сих пор не только сохранились, но и вполне функциональны. Стержни из стали характеризуются такими преимуществами:

• высокая прочность на изгиб, сжатие и другие деформации;
• прутки универсальны в применении;
• хорошо адгезируются с бетоном;
• широчайший диапазон рабочих температур;
• монтируются стандартно, с применением сварочных установок.

Но в сравнении с новой композитной продукцией, изделия из металла проявляют следующие недостатки:

• они имеют значительную массу;
• металл подвержен коррозии;
• металл характеризует высокая способность проводить температуру, что вызывает промерзание конструкций в холодное время года;
• высокая стоимость, включая транспортировку.

Композитная продукция привлекает потребителей своей ценой, которая вдвое ниже. У арматуры стеклопластиковой технические характеристики также весьма высоки:

• высокая устойчивость к коррозии;
• небольшая масса;
• нейтральность к большинству агрессивных веществ;
• эластичность;
• стеклопластик не проводит электроток;
• не формирует радио- и электронных помех, не создают преграду электромагнитным волнам.

Сравнение стальной и стеклопластиковой арматуры формирует понимание недостатков материала из композита:

• стержни из стекла и пластика плохо переносят нагрузки на изгиб, что обуславливает невозможность их использования в конструкциях, подверженных таким нагрузкам: балки, перекрытия и подобные элементы;
• небольшой диапазон рабочих температур, особенно к низким значениям;
• установка арматуры сложна, поскольку композитные стержни не подлежат технологии обработки сваркой.

Из сопоставления двух типов арматур становится понятно, что стеклопластиковые изделия следует применять строго, согласно техническим характеристикам. В противном случае железобетонные конструкции будут ненадежны.

Область применения

Не смотря на все имеющиеся достоинства стеклопластиковой арматуры, использовать ее следует с большой осторожностью. Лучше предварительно проконсультироваться со специалистами, которые не заинтересованы в раскрутке данной продукции. Главная причина тому – кардинальные отличия материалов: бетона и стеклопластика.

На самом деле не существует результатов независимых экспертиз, все технические характеристики заявлены производителями, после локальных экспериментов. Тем более что компании порой делают совершенно различные заявления, поскольку их технологии производства различаются существенно. Рекламации производителей остаются только рекламациями, и не являются нормативной базой. Так, прочность стеклопластика на растяжении выше, чем у металла, в 4 раза, но поведение материала напрямую зависит от направления вектора нагрузки. Поэтому реальные показатели данного параметра до сих пор остаются инкогнито.

Арматура из металла, сваренная в конструкции

Относительно применения стеклопластиковой арматуры разработан СНиП52-01, но он содержит лишь общие предписания. Поэтому целесообразно для ответственных железобетонных конструкций использовать металлические изделия.

Ценовой аспект использования при строительстве

При выборе арматуры чаще покупатели руководствуются ценовым аспектом в отношении единицы веса готового изделия. Но данный подход в сравнении стоимости арматуры из металла и стеклопластика абсолютно не верен, поскольку материалы имеют различную плотность. Так, тонна арматурной продукции из композита, благодаря меньшему значению вышеназванного параметра, может иметь в партии до 5 раз больше изделий, в сравнении с металлической, такого же диаметра. Поэтому сложно определить, какая арматура дешевле металлическая или стеклопластиковая, поскольку следует учитывать параметры расхода бетона, затраты на транспортировку и качество готовых железобетонных конструкций. Следует понимать, что по завершении гарантийного срока, у предприятия, которое возвело ненадежное сооружение или изделие остается законодательная и моральная ответственность.

Пластиковая арматура — плюсы и минусы использования композитов

Благодаря армированию монолитное бетонное основание приобретает повышенную прочность и долговечность. Раньше в качестве арматуры использовали исключительно металлические прутья, связанные между собой в каркас, однако сейчас в продаже появились пластиковые или композитные армокаркасы. Эти изделия производятся из базальтовых, карбоновых или стеклянных волокон с добавлением полимерных смол. Пластиковая арматура, плюсы и минусы которой будут рассмотрены чуть ниже, производится согласно требованиям международного стандарта, которые стоит изучить подробнее.

Формы выпуска пластиковой арматуры

Стандарт 31938-2012, регламентирующий технические требования, относящиеся к полимерным армирующим изделиям, определяет элементы этого типа, как твердые прутья круглого сечения. Прутки состоят из основы, заполнителя и связующего компонента.

Композитную арматуру производят в виде стержней сечением от 4 до 32 мм. Продаются такие изделия либо в нарезанном виде, либо в связках или бухтах длиной до 100 м.

Пластиковый профиль бывает двух видов:

• Периодический – рифленые прутья, получаемые методом спиральной обмотки.
• Условно-гладкий. В этом случае стеклопластиковые стержни обсыпаются кварцевым песком, благодаря чему готовые изделия обладают лучшими адгезионными свойствами.

Важно! Стеклопластиковая арматура обязательно по своим параметрам должна соответствовать ГОСТ 30247.0-94 по огнестойкости и ГОСТ 30403-2012 по пожаробезопасности.

Чтобы определить, стоит ли использовать композитные материалы вместо металлических, рассмотрим плюсы и минусы стеклопластиковой арматуры.

Преимущества композитной арматуры

К преимуществам стеклопластиковых изделий по сравнению с металлическими аналогами следует отнести:

• Малый вес. Для арматуры с пластиковыми стержнями используются прутья меньшего сечения, благодаря чему общий вес конструкции снижается почти вдвое. Например, стеклопластиковый стержень диаметром 8 мм будет весить всего 0,07 кг/п м, в то время, как металлический прут с таким же сечением весит 0,395 кг/п м. Благодаря меньшему весу транспортировать пластиковые изделия можно даже на легковом автомобиле, тогда как для металлической арматуры потребуется большегрузная машина.

• Устойчивость к коррозии. Стеклопластиковые изделия не окисляются и не воздействуют с влагой.
• Диэлектрические показатели. Композитные пруты – это радиопрозрачные диэлектрики, которые отличаются инертностью к электричеству и радиоволнам. Именно поэтому пластиковая арматура считается самым хорошим материалом для возведения медицинских центров, лабораторий и прочих специализированных сооружений.
• Химическую устойчивость. Агрессивные компоненты, такие как: бетонное молочко, битум, морская воды, растворитель или солевые составы, со временем оказывают негативное воздействие на металлические профили. В свою очередь, композитные материалы остаются инертными к такому «соседству».
• Температурный диапазон. Композиты можно применять при режиме от -60 до +120 градусов.
• Высокую теплопроводность. Показатель проводимости тепла у стеклопластика составляет 47 Вт/м*К, а у металла – 0,5 Вт/м*К.
• Повышенные прочностные показатели. Прочность композитного материала на растяжение значительно выше, чем у металлического изделия. При одинаковом диаметре пластиковая арматура выдерживает в 3-4 раза больше продольных нагрузок.
• Долгий срок эксплуатации. Производители композитных материалов утверждают, что такая арматура прослужит более 150 лет. Проверить это пока что невозможно, однако рекордный зафиксированный срок службы пластикового армокаркаса составил 40 лет.
• Скорость монтажа. Стеклопластиковые стержни быстро нарезаются обычной болгаркой и вяжутся при помощи пластиковых хомутов.

Кроме этого, благодаря повышенной упругости пластиковые изделия выпускаются практически любой длины.

Тем не менее, не будем торопиться с выводами, касательно того, какая арматура лучше. Справедливости ради стоит рассмотреть также и негативные стороны стеклопластиковых стержней для армирования монолитных бетонных построек.

Минусы композитной арматуры

Среди минусов композитных материалов, используемых при закладке арматуры, выделяют следующие:

• Низкую упругость на изгиб. Из-за того, что пластиковые элементы отличаются низким модулем упругости, это может привести к деформации бетонной конструкции. Хорошо гнущиеся элементы сложно использовать при монтаже арматуры по углам фундамента. Для сравнения модуль упругости композита составляет 55 000 МПа, а у пластика этот показатель достигает 200 000 МПа.
• Небольшой диапазон размеров. На сегодняшний день при выборе стальной арматуры потребителям предлагается большее разнообразие изделий разного сечения.
• Отсутствие СНиПов. Хоть стеклопластиковые изделия и нормируются по ГОСТ, другой нормативной базы для строительных элементов этого типа не существует. Исходя из этого, осложняется процесс проектирования объектов, так как производить расчеты пока что довольно проблематично.
• Невозможность использования в некоторых регионах. Пластиковые изделия не рекомендуется применять при строительстве объектов в областях, где зимой фиксируются слишком низкие температуры.
• Неустойчивость. Строительство армирующего каркаса осложняется плохой устойчивостью пластиковых прутьев. Конструкция начинает шататься, поэтому приходится прибегать к «хитростям», чтобы зафиксировать каркас до заливки бетонной смеси.
• Довольно высокую стоимость материала. Стеклопластик обойдется в 2 раза дороже стальных аналогов.

Говоря о пластиковой арматуре, ее плюсах и минусах, многие относят к недостаткам этих изделий такие вещи, как: невозможность использования сварочного оборудования и низкую устойчивость к нагреву. Однако, в реальности сварка итак практически не используется при сборке армокаркаса. Настолько же абсурдна и теория насчет неустойчивости материала к высоким температурам. Стеклопластик полностью теряет свои свойства при нагреве свыше 600 градусов, но и не каждый бетон способен выдержать подобную температуру.

Исходя из вышесказанного становится очевидно, что при армировании бетонных конструкций, чтобы определить какая арматура больше подходит – металлическая или стеклопластиковая, нужно уточнить для каких именно целей вам нужен усиленный каркас. С одной стороны новейшие композитные материалы явно выигрывают, однако с точки зрения стоимости, возможно, будет выгоднее приобрести стальные изделия.

Какая арматура лучше металлическая или стеклопластиковая: применение,сравнение, плюсы и минусы

2018.04.19

В нашем быстро развивающемся мире технологий, всегда есть нужда в альтернативных вариантах, будь то сырье или готовый материал во всех областях промышленности. Речь идет о выборе между чем-то, в нашем случае поговорим об арматуре. Сейчас без её использования не обходится не одна строительная сфера, ну если вы, конечно, не строите деревянный дом без гвоздей. В нашем примере мы рассмотрим строительство железобетонных конструкций, домов и дорог, из металлических и стеклопластиковых элементов, а также поговорим о свойствах, отличиях и областях их применения.

СОДЕРЖАНИЕ:

1. Свойства и недостатки
2. Сравнение стеклопластика с металлом
3. Характеристики
4. Применение стеклопластиковых материалов

Начнем, пожалуй, с самого распространенного вида металлической арматуры, область ее применения достаточно широка (от строительства железобетонных конструкций до полотна дорог), одним из основных преимуществ металла является то, что он поддается сварке, что дает возможность сделать наиболее прочные соединения между прутьями.

Также она является проводником, благодаря чему ее использование в качестве заземления можно отнести, как к достоинствам, так и к недостаткам. Давайте попробуем разобраться, что для вас важнее: во-первых, поставить целью добиться заземления какого-то объекта, то конечно её использование не оставляет никаких сомнений, соответственно, если металлическая арматура используется в качестве заземления, то это подвергает ее окислению, уменьшая срок службы, плюс к этому не забываем, что метал подвержен коррозиям; во-вторых, если вашей целью не стоит вопрос заземлять что-то и варить соединения, то конечно же отдаем преимущество композитной.

Свойства и недостатки

Стеклопластиковая арматура изготавливается из стекловолокна и полимерных смол, её преимущество легкий вес и сверхпрочность, внутренний стержень обернут спиралевидными ребрами с помощью которых осуществляется надежное сцепление с бетоном. К самым важным недостаткам относятся, пожалуй, это отсутствие текучести при растяжении. В результате этого исключается возможность изменять форму без нагрева.

Еще одним недостатком будет фактор нанесения вреда здоровью, при резке данного композита образуется пыль, состоящая из мелких стеклочастиц. При распылении подобной стеклопыли есть вероятность занесения заноз, повреждения глаз и дыхательной системы.

Арматура стеклопластиковая и металлическая сравнение

Если сравнивать композитную и металлическую, рассмотрим такие качества, как легкий вес, сверхпрочность и коррозийную стойкость, что помогает создавать более крепкие каркасные сооружения. Отличительные характеристики которыми обладают композитные элементы, объясняются особенностями внутренней структурной сетки будут следующими:

По сравнению со сталью, композит превосходит достаточно большим модулем упругости превышающий аналогичные характеристики изделий из металла примерно в 4 раза. Из этого следует что уровень прогиба под влиянием нагрузок у композита будет значительно выше нежели у прутков из металла. При армировании данных элементов в полотна дорого, откосов и фундамента подобные свойства не критичны. Но для использования в напряженных конструкциях предпочтительнее использовать сталь.

Полимерная арматура превосходит, стальную по параметрам, на сжатие на 40%, на растяжение на 30%

Еще одним аргументом будет прочностной потенциал удельной прочности в 10 раз превышающий стальные элементы. Внутренний стержень задает своего рода основание для прочности, благодаря параллельному соединению стекловолокон, композитные смолы, выступают в качестве связующего.

Внешний слой обволакивает внутренний стержень и образует спираль, которая обеспечивает высокую связку с бетоном.

Сравнение характеристик арматуры

Каркасные сооружения из стеклопластика несут в себе ряд преимуществ:

Сравнение характеристик:

1. полимер не обладает электропроводностью, поэтому в конструкции из этого композита отсутствует наводящий ток и магнитные поля, в результате исключаются радиопомехи;
2. влияние стеклопластика на окружающую среду на сегодняшний день не зафиксировано; не обладает токсичностью при распаде, не обсорбирует радиацию даже спустя много лет нахождения в экстремальной бетонной среде.

При соответствии изделия всем техническим нормам сертификации, температурный коэффициент расширения с бетоном одинаков, не зависимо от изменений температуры окружающей среды. Под влиянием внешних факторов среды армированная конструкция расширяется и сужается в совокупности с бетонными сооружениями, исключая возникновение разрывов и трещин.

Пропорции диаметров прутков при армировании каркаса фундамента

Напоследок хотелось отметить еще одно явное преимущество, объемы транспортировки стеклопластика. Вы только представьте, что перед вами стоит задача доставить два камаза (в одном грузовике стальные элементы, в другом стеклопластиковые). Если к примеру загрузить 5 метров стальных прутков весом 10 кг и взять пруток полимера той же длинны весом 2 кг. Чувствуете разницу? Загрузив тонну металла, у вас будет половина кузова, а если взять тонну стеклопластика, грузовик будет набит доверху. Вывод очевиден.

Применение композитной арматуры

На сегодняшний день использование полимеров в больших масштабах не ограничивается в промышленном и гражданском строительстве, на малоэтажных и коттеджных объектах. Уникальными особенностями, которыми обладает этот материал, позволяет применять ее в самых различных областях, таких как строительство дорожного полотна (используется для устройства покрытий, субъектов), так же практикуется применение в укреплении откосов.

Полимерный материал рекомендовано использовать в сейсмоопасных зонах 7 — 9 баллов в качестве основного эксплуатируемого материала бетонных сооружений.

При выборе материала нужно задать себе вопрос, а что я собираюсь делать, какой объект строить. Из всего, что мы выяснили по ходу нашего сравнения, следует сделать вывод не о том, что лучше, а какой материал целесообразнее использовать в конкретных случаях.

Ниже приведены несколько информационных роликов, которые будут интересны для вас, если вам понравилась эта статья, просим поставить лайк или оставить отзывы на сайте. Спасибо.

Please enable JavaScript to view the comments powered by Disqus.

Какая арматура лучше: металлическая или стеклопластиковая?

Технологию армирования бетона с использованием пластиковых материалов стали применять в Европе и США еще с середины 70-х годов прошлого столетия. Однако на нашем строительном рынке полимерная композитная арматура стала доступна широкому кругу потребителей сравнительно недавно.

По мнению специалистов, выбор между металлической и стеклопластиковой арматурой для фундамента монолитной бетонной конструкции должен определяться условиями эксплуатации (особенно это касается участков с ежегодным сезонным подъемом уровня грунтовых вод) и расчетными весовыми нагрузками на нее.

Какая арматура лучше — металлическая или стеклопластиковая? Каковы в сравнении основные технические эксплуатационные характеристики традиционных и альтернативных материалов. Разберемся в статье.

Сравнение технических характеристик.

Основные отличия стали и пластика в сфере армирования бетона

Стальная арматура — это круглый металлический пруток переменного или постоянного сечения, характеристики которого определяются свойствами стали, из которой он изготовлен. Поставляется в виде прямых отрезков длиной до 12 метров и диаметром от 8 до 32 мм.

Армирующий материал из стеклопластика представляет собой конструкцию из продольных стекловолоконных нитей, покрытых слоем полимерной смолы, которая наносится напылением или по методу направленной навивки. Такая технология позволяет изготавливать арматуру по прочности превосходящую сталь.

Пластик не подвержен воздействию коррозии, что делает его уникальным при воздействии влаги на бетонную монолитную конструкцию.

Материал поставляется в виде свернутых бухт, в которых длина прутка может, в зависимости от диаметра, превышать 100 метров.

В то же время он не обладает пластичностью и не выдерживает воздействия высоких температур.

Преимущества стеклопластиковой арматуры перед металлом

От строителей можно услышать, что пластик просто не может быть материалом, который способен обеспечить качественное и надежное армирование бетона. Однако практика показывает, что это мнение ошибочно. Композитные армирующие материалы не только не уступают по прочности стали, но и превосходят ее. Кроме этого? они имеют ряд других преимуществ, среди которых следует отметить:

• Небольшой вес, в 5-8 раз меньше, чем у металла. Следовательно, стеклопластиковую арматуру проще погрузить, перевезти и после этого работать с ней.
• Материал поставляется в бухтах. Занимает меньше места при перевозке и хранении. Не требуется дорогой длинномерный транспорт. Кроме этого длина арматурного прута при сборке каркаса или сетки может быть любой, без дополнительных стыковых соединений.
• Композитная арматура не проводит электрический ток и не намагничивается.
• Не подвержена коррозионному воздействию и способна работать даже в кислых и щелочных средах.
• Стеклопластик устойчив к воздействию низких температур и, в отличие от стали, не теряет своих свойств даже при -60˚C.
• Лабораторные испытания на разрыв и прочность показали, что пластиковая арматура превосходит стальную по этим параметрам в 3 раза.
• В отличие от металла, полимеры не обладают повышенной теплопроводностью. Это означает, что мостики холода в плотных конструктивных элементах полностью исключаются.

Использование композитных материалов для армирования позволяет получать очень прочные, долговечные, износостойкие и, в то же время, легкие конструкции.

Недостатки стеклопластиковой арматуры

Помимо достоинств, пластиковые армирующие материалы имеют и свои недостатки. В этом отношении нужно сказать, что:

• Композитный прут нельзя согнуть с малым радиусом изгиба. Поэтому в углах и местах примыкания приходится использовать специальные гнутые элементы заводского изготовления.
• Пластиковые пруты невозможно сварить, если возникнет такая необходимость. Их только вяжут (про вязку подробнее изложено здесь) и, в определенные моменты, это может создавать неудобства.
• Полимерные материалы не способны выдерживать нагрев более 80-100˚C. Поэтому после пожара, когда само здание осталось целым, армированные конструкции могут потерять свою надежность, чего не бывает с металлом.

При сравнении достоинств и недостатков стальной и стеклопластиковой арматуры становится понятно, что вопрос выбора наилучшего материала довольно непростой.

Вопрос стоимости

Если провести по цене в прайс-листах сравнение пластиковой и металлической арматуры одного и того же диаметра, то сразу заметно, что композитные материалы дороже. Однако повышенная прочность материала из стеклопластика позволяет уменьшать диаметр прута как минимум на один размерный шаг.

Если расчет определяет диаметр стали 10 мм, то его отлично заменяет стеклопластик 8 мм.

Кроме этого, неограниченная длина арматурной струны, взятой из бухты, не требует дополнительных соединений внахлест. Это позволяет использовать меньшее количество материала. В итоге, в большинстве случаев, цена полимерной конструкции не дороже, а даже дешевле, чем стальной.

Какой материал будет лучше для армирования бетона

Выбор лучшей или более подходящей арматуры должен определяться индивидуально для каждого объекта. Основные критерии зависят от:

• конструктивных особенностей бетонного монолита и его назначения;
• условий дальнейшей технической эксплуатации;
• требований к пожарной безопасности конструкции;
• наличия агрессивных сред и повышенной влажности;
• необходимости выполнения сварочных работ при монтаже;
• финансового сравнения двух вариантов.

В некоторых случаях традиционная металлическая арматура остается незаменимой, несмотря на коррозионные свойства и большой вес.

Что лучше, композитная арматура или металлическая? Металлическая арматура способна противостоять механическим повреждениям намного лучше стеклопластиковой. В то же время, полимерные материалы рекомендуется применять при воздействии влаги на бетонную конструкцию, наличии блуждающих токов или низкой эксплуатационной температуре.

Видео по теме

пластиковых или латунных фитингов — что лучше?

При выборе пластиковых или латунных фитингов для труб PEX существует множество различных инструментов и продуктов, доступных для использования. В целом, сантехническая арматура представлена ​​широким ассортиментом, но перед выбором следует учитывать стоимость, качество и простоту установки. Всегда рекомендуется проводить исследования, иначе у вас может возникнуть серьезная головная боль. Некоторым сантехникам, которые используют неправильные фитинги для трубопроводов PEX, приходится выполнять дорогостоящий ремонт и выполнять ненужные гарантийные работы.

Что такое пластиковые или латунные фитинги

Выбор фитингов PEX бесчислен. Мариса Чендли, , которая была старшим менеджером по маркетингу в авангардной сантехнической компании, компании, которая в основном продает фитинги и трубы PEX, объяснила свою точку зрения, сосредоточив внимание на том факте, что фитинги соответствуют стандарту ASTM (Американское общество испытаний и материалов) и являются обычно отмечены сторонними агентствами, такими как NSF (Национальный научный фонд) и ULC (Underwriters Laboratories of Canada).

Пластиковые фитинги считаются менее прочными. Некоторые также считают, что пластиковые фитинги могут иметь меньший диаметр, чем латунные, что снижает их эффективность. Основной факт заключается в том, что пластиковые фитинги лучше и эффективнее, в отличие от латунных фитингов PEX. Корея и Китай являются основными импортерами дешевой латунной фурнитуры. Иногда их принимают за фитинги высокого стандарта. Главное, что нужно использовать, чтобы отличить оригинальный продукт от подделки, — это наличие рядом с ним знака UL или NSF.Этот знак очень нужен, с другой стороны, вы можете не знать разницы.

Из-за проблемы, ранее вызванной полибутиленом (предшественники PEX), были рекомендованы пластиковые фитинги PEX. Это правда, что там, где вода менее кислая, лучше использовать латунные фитинги. Но в районах, где вода кислая или легко загрязняемая, лучше использовать пластиковые детали. Горячие загрязнения влияют на латунные фитинги, так как они легко подвержены коррозии. Когда они подвергаются коррозии, он начинает изнашиваться, что может привести к поломке в любой момент.

Бывают периоды, когда фитинги из латуни являются наиболее идеальными. Например, когда вы подвергаетесь воздействию химического агента в приложении; пластик плохо реагирует. Но если при нанесении определенных химических средств лучше использовать латунь.

Фитинги из латунного полиэтилена PEX и фитинги из пластика PEX имеют как преимущества, так и недостатки, и я хотел бы объяснить их подробно.

Преимущества латунных фитингов

Латунь — крепкий штуцер

Если вы ищете надежный фитинг, хорошим примером является латунь.Он обладает хорошей прочностью и может быть очень надежным для фитингов из PEX.

Порядок установки

Самый простой в установке фитинг из PEX из латуни. Все, что вам нужно, это инструмент, который зажимает медное обжимное кольцо. Если это будет сделано правильно, через несколько минут установка будет завершена.

Недостатки латунной арматуры

Производительность

Латунные фитинги PEX при неправильном использовании могут повлиять на характеристики труб. Если вода, выходящая по трубе, будет кислой, латунный фитинг из PEX может легко лопнуть.Фитинги из латуни PEX обычно не обладают хорошими характеристиками.

Склонен к утечкам.

Когда погодные температуры выше ожидаемых, латунный фитинг PEX не обладает прочностью, чтобы выдерживать тепло, и это в большинстве случаев приводит к серьезной утечке. Чтобы остановить эту утечку, нужно время, даже если принимаются меры.

Оригинальная продукция в дефиците

Это самая неприятная часть фитинга из латунного полиэтилена. Оригинальный продукт увидеть очень сложно.Большинство товаров производится в Китае и Корее, и они быстро изнашиваются. Когда они начинают протекать, поиск мер по их остановке никогда не даст удовлетворительного результата, поскольку они не рассчитаны на длительный срок службы.

Может вызывать коррозию

Латунные фитинги могут подвергнуться коррозии, хотя это зависит от состояния воды. Чем лучше состояние воды, тем меньше изнашивается.

Дорого

Многие люди предпочитают фитинги из пластика PEX, потому что латунные фитинги из PEX оказались более дорогими, чем любые другие фитинги из PEX.Стоимость фитингов из PEX из латуни не из дешевых, и это привело к тому, что люди отказываются их использовать.

Пластиковые фитинги из PEX используются, прежде всего, профессиональными сантехниками. Сегодня профессиональные сантехники покупают пластика в три раза больше, чем латуни. Латунные фитинги PEX стоят почти в 5 раз больше, чем пластиковые фитинги PEX. Приобретая фитинги из пластика PEX, вы больше доверяете, поскольку производители доверяют им больше, чем фитинги из латунного PEX.

Чтение: медь против труб из PEX — что лучше

Преимущества пластиковой фурнитуры

Они предназначены для использования.

Пластиковые фитинги могут быть легко повторно установлены и предназначены для использования и повторного использования. Их можно легко снять, очистить, отремонтировать и использовать повторно. При снятии не ломается. Он очень прочный и может быть повторно установлен как можно больше раз. Все производимые продукты работают хорошо, с меньшим количеством жалоб.

Трубы ломают редко.

Очень трудно увидеть пластмассовый фитинг, который закручивает и раздавливает трубу. Предпочтительно, чтобы труба разделилась, чем раздавила. Независимо от выброса кислой и загрязненной воды, пластиковый фитинг из PEX, как правило, никогда не раздавит трубу.

Меньше утечек.

Это одна из лучших особенностей пластиковых фитингов PEX. Он не протекает легко. В отличие от латунного фитинга PEX, который легко протекает, вы можете использовать пластмассовый фитинг PEX в течение 10 лет и при этом быть уверенным, что утечки не будет.

Состояние воды

В регионах с очень кислой водой пластиковый фитинг PEX является наиболее идеальным. Пластиковая фурнитура не подвержена коррозии и не изнашивается из-за плохого состояния воды. Он очень эффективен и долговечен, и его можно использовать в домах с водопроводной системой более низкого качества.

Недостатки пластиковой фурнитуры

Процесс установки.

Процесс установки пластиковой фурнитуры немного сложнее. В отличие от латунного фитинга, который легко устанавливается, установка пластикового фитинга требует строгих процедур.

Пластиковые фитинги подверглись критике со стороны людей, которые не использовали их, поскольку они считают, что они будут такими же плохими, как полибутилен. У полибутилена плохая репутация, и с тех пор пользователи отказываются использовать пластиковые фитинги из PEX.Полибутилен хорош и имеет высокое давление, но как только он попадает в контакт с дезинфицирующим средством, он легко лопается и протекает. Они не замедляют повредить водную систему.

Фитинг из латуни не так эффективен, как фитинг из пластика PEX. Тот факт, что он легко подвергается коррозии, делает его менее полезным для сантехников. Сантехникам необходимо использовать хорошую арматуру при прокладке труб в доме или здании. Латунь никак не может повлиять на фурнитуру. Если вы подумываете о покупке хорошего фитинга для своей трубы, лучше использовать пластиковый фитинг из PEX, так как он не подвержен коррозии, его можно использовать в любых условиях воды и нет поддельных изделий, таких как латунь.

Продолжить чтение…

ДОМАШНЯЯ КЛИНИКА; Пластмасса может иметь некоторые преимущества перед металлической водопроводной трубой

Пластиковая водопроводная труба — благо для любителей. Устанавливается легче, чем металлическая труба, не такая тяжелая и дешевле.

Коррозия никогда не является проблемой, а разрыв труб из-за замерзания случается редко. Пластиковые трубы также обладают изоляционными свойствами, которые предотвращают образование конденсата на трубах, по которым идет холодная вода, и уменьшают потери тепла через трубы, по которым проходит горячая вода.

Любители должны ограничить сантехнические проекты теми, для которых не требуются трубы диаметром более двух дюймов.Даже в этом случае, прежде чем заняться ремонтом или установкой нового водопровода с пластиковой трубой, обратитесь к строительному инспектору.

Несмотря на широкое распространение пластиковых труб, правила сантехники во многих сообществах ограничивают их использование. Там, где это разрешено, пластмассовые трубы обычно можно использовать только в частях канализационных систем, которые не переносят питьевую воду или воду под большим давлением, чем давление силы тяжести. Некоторые типы труб предназначены для конкретных целей, и все пластиковые трубы и фитинги должны иметь печать Национального фонда санитарии.

Для дренажа выберите трубу из поливинилхлорида (ПВХ) белого или светлого цвета. Коды также обычно допускают более старую разновидность акрилонитрил-бутадиен-стирол, которая имеет черный или серый цвет. Но этот тип лишен некоторых преимуществ ПВХ и иногда стоит дороже. Оба типа жесткие.

Для линий подачи питьевой воды, обычно под давлением, выбирайте хлорированный поливинилхлорид или полибутилен. Поливинил бывает жестким, белого или светлого цвета. Полибутилен бывает гибким, черного или серого цвета.

Полибутиленовая труба обычно устанавливается там, где ее не видно, например, за стенами или между полом и потолком. Он отлично подходит для ремонта и установки таких приборов, как посудомоечные машины, поскольку его можно проложить в местах, где для установки жесткой трубы потребуется снос.

Соединение жестких пластиковых труб выполняется с помощью цемента на основе растворителя. Цемент, а также отдельный очиститель и грунтовка, которые также могут потребоваться, доступны при продаже пластиковых труб. Обязательно покупайте цемент и другие предметы, специально предназначенные для того типа трубы, которую вы используете.

Чтобы собрать отрезок жесткой трубы или заменить отрезок существующей трубы, определите необходимое количество трубы, измерив расстояние между фитингами и прибавив расстояние, на которое концы новой трубы будут выступать в них.

Отрежьте трубу до нужной длины ножовкой с мелкими зубьями. Удалите куски перочинным ножом и слегка скосите стенки трубы изнутри и наружу. Снятие фаски с обеих сторон улучшает посадку соединенных труб и сглаживает поток воды.

Соедините детали вместе. Если труба входит в фитинг слишком плотно, чтобы ее можно было вставить в фитинг хотя бы на треть, слегка отшлифуйте ее мелкозернистой наждачной бумагой, но избегайте искажения округлости или ослабления посадки. Оба могут вызвать утечки. Выровняйте детали точно так, как они должны быть при соединении. Проведите линию через конец каждого фитинга на трубе, чтобы отметить его положение.

Разберите и скрепите детали по одной. Начните с очистки конца трубы и внутренней части фитинга очистителем, используя прилагаемый аппликатор; очиститель можно не использовать, если труба чистая.Затем протрите трубу и фитинг изнутри и снаружи сухой тканью.

Если труба изготовлена ​​из поливинилхлорида или хлорированного поливинилхлорида, нанесите грунтовку для смягчения и подготовки соединяемых поверхностей, главным образом за счет удаления их глянца. Если работа должна быть проверена, используйте грунтовку, содержащую краситель, чтобы инспектор мог определить, что грунтовка была нанесена.

Чтобы избежать стойких пятен, защитите уязвимые поверхности тканью. Если проект не требует осмотра, используйте прозрачную грунтовку.Труба из стирола, которая не является глянцевой, не требует грунтовки.

Затем нанесите слой цемента на конец трубы, также используя аппликатор, поставляемый с контейнером, или кисть художника с натуральной щетиной. Полностью закройте ту часть трубы, которая будет входить в фитинг.

С этого момента работайте быстро. Большинство цементов затвердевают за 30 секунд. Обильно нанесите цемент на внутреннюю часть фитинга и нанесите второй слой цемента на трубу. Соедините их вместе таким образом, чтобы при повороте частей на четверть оборота, в результате чего цемент растекался, отметки на внешней стороне трубы и фитинг совпадали.При удовлетворительном соединении по всей длине фитинга будет видна непрерывная линия выдавленного цемента.

Удерживайте части вместе в течение 15–30 секунд, прежде чем переходить к следующему стыку. После завершения всего проекта дайте цементу застыть не менее двух часов или времени, указанного производителем.

Для труб, по которым вода находится под давлением, необходимо выждать 24 часа или более. Перед первым использованием воды пропустите ее по трубам в течение 30 секунд, чтобы очистить их от паров растворителя и мусора.

Гибкая труба соединяется с раструбными фитингами, изготовленными специально для нее. Никаких специальных инструментов не требуется. Чтобы собрать отрезок гибкой трубы, рассчитайте необходимую длину, но оставьте небольшую дополнительную длину, так как гибкая труба не является идеально прямой. Разрежьте его острым перочинным ножом или универсальным ножом.

Наденьте стяжную гайку, которая идет в комплекте с фитингом, на трубку, наденьте конец трубки на конический конец резьбовой втулки фитинга, а затем затяните стяжную гайку вручную, пока она не затянется.

Воду из труб, соединенных факельной арматурой, можно сразу пить. Но чтобы очистить трубы от мусора, сначала запустите воду с полным давлением на 30 секунд.

Плюсы / минусы пластиковых и металлических труб

Многие из наших материалов для трубопроводов сейчас изготавливаются из пластика. Водопроводы — это в основном трубы из ХПВХ и полиэтиленгликоля. Хотя существует несколько других типов, они наиболее распространены. Обычно мы используем ПВХ для водосточных труб в нашем районе. Однако так было не всегда.Много лет назад медь была более распространенной. Раньше это были оцинкованные и чугунные водосточные трубы, а еще раньше — глиняные и бетонные водосточные трубы. Продукты и материалы эволюционировали, чтобы стать намного лучше (по большей части). Однако не все инновации являются правильными, и иногда создается или производится продукт, который в конечном итоге не выдерживает испытания временем.

PEX и PVC устояли на протяжении многих лет, и одна хорошая вещь в использовании пластиковых труб заключается в том, что они не подвержены коррозии, как металлические трубы .Не вся вода не вызывает коррозии; Качество воды, называемое кислой водой, на самом деле может разъедать металлы. Если у вас есть медные, латунные или другие металлические трубы, вода со временем съест их, пока в трубе не появятся проколы. У пластика таких проблем нет. Кислая вода не разъедает пластиковые трубы. Все продукты, которые мы используем (и, в более широком смысле, большинство продуктов, представленных сегодня на рынке), безопасны для питьевой воды. Другими словами, вам не нужно беспокоиться о разложении пластика до такой степени, что вы в конечном итоге будете пить его вместе с водой.

Что касается дренажных линий, PVC существует уже несколько лет, и он действительно доказал, что имеет очень мало недостатков при условии правильной установки . Металлические и чугунные трубы, которые использовались в канализации в прошлые годы, были самыми прочными из возможных. Однако соединения были его слабым местом, потому что они были соединены плавлением свинца (сваркой). Со временем эти соединения теряют свою целостность и становятся негерметичными, в результате чего сточные воды просачиваются в дом, под дом и т. Д.что нечисто и небезопасно. Пластик — очень хороший вариант для дренажных линий, если они установлены правильно и вы используете пластмассовые изделия хорошего качества.

Как узнать, что пора подумать о замене сантехнических труб? Водопроводы всегда находятся под давлением, поэтому, если в медной трубе есть точечное отверстие, скорее всего, последуют другие утечки. Я бы сказал, что если у вас будет одна утечка, вы можете серьезно подумать о замене трубопровода полностью.В конце концов, вся система трубопроводов примерно одного возраста и использовалась при одинаковых обстоятельствах. Вы можете серьезно подумать о замене трубопровода просто для предотвращения утечки, которая может привести к повреждению вашего дома.

Если вы думаете о замене труб в своем доме и хотите получить дополнительную информацию о возможных вариантах, свяжитесь с нами через Интернет или позвоните по телефону 540-483-9382. Различные планировки и ситуации могут потребовать другой рекомендации, поэтому мы определенно можем рассмотреть это и помочь домовладельцам понять.

Разница между латунными фитингами Pex и пластиковыми фитингами 2021

При выборе пластиковых или латунных фитингов для труб PEX используются различные инструменты и продукты. Как правило, сантехническая арматура представлена ​​в широком ассортименте, но перед выбором необходимо учитывать стоимость, качество и простоту установки. Всегда рекомендуется исследование. В противном случае у вас может заболеть голова. Для некоторых сплетений, в которых используются неподходящие фитинги для трубопроводов PEX, потребуется устранить дорогостоящий ремонт и ненужные гарантии.

Что такое фитинги из пластика или латуни

Подсчитывается выбор фитингов из PEX. Марисса Чандлер, старший менеджер по маркетингу ломбардной сантехнической компании, компании, которая продает крупногабаритные фитинги и трубы PEX, акцентирует внимание на том факте, что фитинги соответствуют стандарту ASTM (Американское общество испытаний и материалов) и широко распространены. Сторонние агентства, такие как NSF (Национальный научный фонд) и ULC (Underwriter Laboratories of Canada).

Пластиковая фурнитура считается менее прочной. Некоторые люди считают, что пластиковые фитинги могут иметь меньший диаметр, чем латунные, что делает их менее эффективными. Основной факт заключается в том, что пластиковые фитинги лучше и эффективнее, чем латунные фитинги PEX. Корея и Китай являются основными импортерами дешевой латунной фурнитуры. Иногда их принимают за качественную фурнитуру. Самая важная вещь, которую нужно использовать, чтобы отличить реальный продукт от подделки, — это знак UL или NSF. Этот знак значительный.С другой стороны, вы не заметите разницы.

Полибутилен (прекурсор PEX) пластиковые фитинги PEX рекомендуются из-за проблем, которые возникли до этого. Это правда, что там, где вода менее кислая, лучше использовать латунную арматуру. Но в районах, где вода кислая или легко загрязненная, предпочтительнее пластмассовые изделия. Фурнитура из горячей глины имеет эффект латуни, потому что она легко скручивается. Когда они кодируют, он начинает исчезать и никогда не может вызвать сбой.

Бывают периоды, когда латунный фитинг более идеален.Примером этого является случай, когда в приложении обнаруживается химический агент. Пластик не очень хорошо реагирует. Но если используются какие-то химические средства, лучше использовать латунь. Есть также некоторые преимущества фитингов из латунного полиэтилена PEX и фитингов из пластика PEX, и я хотел бы остановиться на них.

Преимущества латунных фитингов

Латунь — жесткий фитинг

Латунь является хорошим примером при поиске обтягивающего фитинга. Он обладает хорошей мощностью и может быть очень надежным для фитингов из PEX.

Порядок установки

Самый простой — это латунный фитинг из полиэтиленгликоля. Все, что вам нужно, это устройство, которое сбрасывает медные стоки снизу. Если все будет сделано правильно, установка будет завершена в течение нескольких минут.

Недостатки латунных фитингов

Рабочие характеристики

Латунные фитинги PEX могут повлиять на рабочие характеристики трубы, если их не использовать осторожно. Если вода, выходящая из трубы, будет кислой, латунный фитинг PEX может легко сломаться.Фитинги из латуни PEX обычно не работают.

Склонен к протечкам

Когда погода теплее, чем ожидалось, латунные фитинги PEX не выдерживают высокой температуры и, скорее всего, протекают. Также требуется время, чтобы остановить утечку, даже когда принимаются меры.

Оригинальных продуктов мало

Это самая раздражающая часть латунного фитинга PEC. Увидеть оригинальный товар непросто. Большинство продуктов производится в Китае и Корее, и это не занимает много времени.Когда они начинают протекать, поиск мер по предотвращению утечки никогда не даст удовлетворительных результатов, потому что они не сохраняются надолго.

Может вызвать коррозию

Латунные фитинги могут быть повреждены, хотя это зависит от состояния воды. Чем лучше состояние воды, тем она будет ниже.

Это дорого

Многие люди предпочитают пластиковые фитинги из PEX, потому что латунные фитинги из PEX оказываются более дорогими, чем любые другие фитинги из PES.Аксессуары из латунного PES недешевы, и в результате от их использования никто не отказался.

Пластиковые фитинги PEES используют профессиональные сливы. Сегодня профессиональный сантехник покупает пластика в три раза больше, чем латуни. Фитинги из латунного PES стоят в 5 раз дороже пластиковых PEX. Приобретая фитинги из пластика PEX, вы чувствуете себя более уверенно, поскольку производители полагаются на них больше, чем на фитинги из латунного PEX.

Преимущества пластиковых фитингов

Они предназначены для использования

Пластиковые фитинги могут быть легко повторно установлены и готовы к использованию и повторному использованию.Я был подготовлен. Их легко снимать, чистить, ремонтировать и использовать повторно. При снятии не ломается. Это мощный инструмент, на который можно ориентироваться как можно чаще. Производимые продукты работают хорошо, нареканий мало.

Они редко ломают трубы

Трудно увидеть пластмассовый фитинг, чтобы затянуть и раздавить трубу. Предпочтительно, чтобы труба была снята, а не раздавлена. Не имеет значения, что и при кислотности, и при циркуляции загрязненной воды пластиковые фитинги из PEX обычно никогда не раздавят трубу.

Меньше утечек

Это одна из лучших характеристик пластиковых фитингов из PES. Этот сок сделать непросто. В отличие от латунных фитингов PEX, которые легко протекают, вы можете использовать пластиковые фитинги PEX до 10 лет и при этом быть уверены, что утечки не будет.

Состояние воды

Пластиковые фитинги PEX наиболее подходят для областей, где вода слишком кислая. Из-за ужасной водной ситуации изделия из пластика не повреждаются. Он очень эффективен и чрезвычайно долговечен и может использоваться в домах с низким уровнем водоснабжения.

Недостатки пластиковой фурнитуры

Процесс установки

Установка пластиковой фурнитуры немного сложна. В отличие от латунных фитингов, которые можно легко установить, процесс установки пластиковых фитингов требует строгих процедур.

Пластиковые изделия подвергались критике со стороны людей, которые ими не пользовались, потому что они думали, что они будут такими же плохими, как полицейский батальон. Полицейский батальон оставил плохую репутацию, и с тех пор потребители отказываются использовать пластиковые фитинги из PEX.Полибутилен хорош и имеет большое давление, но при контакте с микробами они легко лопаются и протекают. Они не задерживают повреждение системы водоснабжения.

Фитинги из латуни не так эффективны, как фитинги из пластика PES. Дело в том, что его легко зачать, и он менее полезен. Сантехники должны использовать хорошую арматуру при прокладке труб в доме или здании. Нет никакого латунного контроля над его установкой. Если вы подумываете о приобретении хорошего фитинга для своей трубы, лучше всего использовать пластиковый фитинг из PEX, так как его нелегко свернуть; его можно использовать в любом виде и в воде.Нет подделок вроде латуни.

Пластик против металлических труб | Электрический слив

Пластиковые против металлических труб

Независимо от того, насколько хорошо владелец заботится о сантехнике в своем доме, рано или поздно наступит время, когда всю водопроводную систему нужно будет обновить и заменить. Когда это время придет, нужно уделить время тому, чтобы тщательно решить, какие трубы они будут использовать для этого.В основном выбор сводится к пластиковым трубам и металлическим трубам, но существует целый ряд различных факторов, которые необходимо учитывать. Вот некоторые плюсы и минусы различных труб и их влияние на вашу сантехнику…

МЕТАЛЛ

Плюсы

Металлические трубы хороши тем, что они, очевидно, сделаны из прочных материалов. Фактически, большинство металлических труб изготовлено из стали, которая невероятно прочна и может прослужить долгое время без необходимости ремонта.Это делает металлические трубы хорошим вариантом для тех, кто хочет покончить с этим и больше не сталкиваться с этим. Еще одна замечательная особенность металлических труб заключается в том, что засыпку не нужно так тщательно калибровать, когда вы кладете трубы под пол и землю.

Минусы

Несмотря на то, что существует множество веских причин для использования металлических, особенно стальных, труб для вашей обновленной водопроводной системы, существует ряд отрицательных факторов, которые также влияют на это.Например, металлические трубы обычно намного дороже, и в настоящее время они становятся все дороже, поскольку их массовое производство не так много, как раньше, из-за роста популярности пластиковой сантехники. Еще одна вещь, с которой следует остерегаться стальных труб, — это ржавчина, которая может образоваться между резьбами, поскольку она может попасть в питьевую воду в вашем доме и загрязнить ее.

ПЛАСТИК

Плюсы

Мы живем в эпоху, когда люди любят проекты «сделай сам» и часто предпочитают берутся за них сами.Это желание очень хорошо выполняют пластиковые водопроводные трубы, так как с ними очень легко работать и резать. В настоящее время очень легко найти уникальные отрезки пластиковых труб для любой работы, так как это очень популярно. Он также поставляется в очень гибкой версии, которая может упростить установку. Пластик также намного дешевле, чем большинство металлических труб.

Минусы

Несмотря на немедленные преимущества, всегда есть одна вещь, которой пластик никогда не будет на металле: он никогда не прослужит так долго.Вдобавок ко всему, хотя он может противостоять большому количеству тепла, он далеко не такой термостойкий, как что-то вроде стали. Это означает, что вам, вероятно, придется заменить многие из этих труб гораздо раньше, чем замену металлической.

Об авторе

электрический-админ

Пластик vs.Металлические трубы: что вам подходит?

Для правильного функционирования трубопроводных систем часто требуются исключительно точные материалы, изготовленные в соответствии с определенными стандартами. В конце концов, это обычно системы, которые защищают компоненты или являются ключевыми компонентами работы здания или сооружения.

Существует множество вариантов трубопроводных систем, но наиболее широко используются два: полиэтиленовая труба (пластмасса) или легированная труба (металл).

Оба материала использовались в качестве вариантов труб в течение многих лет, но недавние инновации как в производстве, так и в применении привели к появлению более специализированных разновидностей каждого из них.Из этих двух пластиковый трубопровод определенно может быть хорошим выбором для многих компаний и организаций, учитывая следующие факторы:

Легко получить

Одна из главных причин, по которой пластиковые трубы могут быть предпочтительнее, заключается в том, что сырье зачастую легче приобрести. В отличие от металлических трубопроводов, для изготовления которых часто требуется точная обработка и точное обслуживание, процесс создания пластиковых трубопроводов является относительно дешевым, эффективным и быстрым. Это обеспечивает легкий доступ к системам пластиковых трубопроводов.

Это часто может быть большим подспорьем для предприятий, которые стремятся быстро расширить или отремонтировать важные системы трубопроводов на своих объектах. В то время как заказ и изготовление металлических труб часто занимает много времени, доставка пластиковых труб занимает от пары дней до недели.

Это рентабельно

Еще одна причина, по которой пластиковые трубы стали настолько популярными, заключается в том, что они дешевле металлических труб. Сплавы, необходимые для металлических труб (и производственный процесс), часто намного дороже по сравнению с пластиковыми трубами; следовательно, их цена взвинчена.Не говоря уже о том, что применение металлических трубопроводов может быть очень ограниченным, что делает их несколько непригодными для общего использования.

Пластиковые трубы могут (при определенных обстоятельствах) соответствовать или даже превосходить обычные стандарты, которые мы придерживаемся для систем металлических труб. Конечно, вам все равно понадобится надежный производитель и установщик этих труб, но вы обнаружите, что ваши общие затраты на установку пластиковых труб намного ниже, чем если бы вы использовали металл.

Особые и уникальные свойства

Наконец, пластик имеет несколько преимуществ перед металлом, когда дело касается свойств.Он обладает высокой устойчивостью к коррозии и воздействию окружающей среды, что является важной характеристикой, если система трубопроводов устанавливается за пределами объекта или транспортирует материал во влажной среде. Пластик также можно обрабатывать, чтобы выдерживать тепло, или укреплять, чтобы он был непроницаемым для внешней влаги.

Некоторые типы пластиковых труб, такие как трубы с высокой плотностью, более гладкие, чем металлические, что обеспечивает очень хорошие скорости потока по сравнению с другими материалами трубопроводов. Он способен выдерживать более высокое давление при увеличенной скорости потока и обеспечивает более стабильные гидравлические характеристики на протяжении всего срока службы.

Конечно, важно помнить, что это не означает, что пластик — единственный выбор для трубопроводных систем. Бывают и другие случаи, когда металл (особенно смешанные суперсплавы) определенно является лучшим выбором для прокладки труб и других применений. Но пластик сам по себе является серьезным конкурентом, и к нему может легко получить доступ и использовать любую компанию. При выборе типа материала трубопровода учитывайте требования вашего проекта.

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек.Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

Вот что можно и чего нельзя делать при сборке стыков из ПВХ:

• Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот для уверенности». Затяните пальцами плюс один или два оборота — не более.
• Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
• Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
• Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
• Не затягивайте слишком сильно.
• Затяните пальцами плюс один или два оборота.

На фитингах с наружной резьбой из ПВХ каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются.Это называется конусностью, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разорвет фитинг с внутренней резьбой так же, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы.Поэтому резьбовые соединения меньшего диаметра легче разделить, чем соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на один оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет.00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение неизбежно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1

Уровни деформации и растяжения ПВХ Резьбовые соединения

(Приложение 40 и 80)

			Затяжка от руки + 2 оборота
Размер	Деформация / поворот	Напряжение / поворот	Максимально допустимый Гидростатическое напряжение
(IPS)	(дюйм / дюйм)	(фунт / кв. Дюйм)	(фунт / кв. Дюйм)
½	0.00588	2352	6704
¾	0,00461	1844	5688
1	0,00447	1788	5576
1 ¼	0.00349	1396	4792
1 ½	0,00302	1208	4416
2	0,00239	956	3912
2 ½	0.00287	1148	4296
3	0,00234	936	3872
4	0,0018	720	3440

Правильный способ сборки резьбового соединения из ПВХ — схема 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение давления в системе находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту на несколько толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и упрочняющие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

И, наконец, герметик не должен смазывать соединение до такой степени, что допускается чрезмерное затягивание. Всем этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются слабыми.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Schedule 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжения и деформации. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, номинальные характеристики всей системы должны быть снижены на 50 процентов.

Таблица 2

Максимальное номинальное статическое давление * ПВХ типа 1120 при 73 ° F

Размер	График 40	График 80
(IPS)	Сварка растворителем	Сварка растворителем	Резьбовое соединение
½	600	850	425
¾	480	690	345
1	450	630	315
1¼	370	520	260
1½	330	470	235
2	280	400	200
2½	300	420	210
3	260	270	185
4	220	320	160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы.Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

Тип резьбы фитинга из ПВХ

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Стопорная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают косые выемки на нитках как добавку прочности. На самом деле эти резьбы «Buttress» все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку на ней нет V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.

Резьбовые пластиковые в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:

1. Направляйте резьбу только на трубы с толщиной стенок, равной или большей, чем у трубы Списка 80.
2. Для труб с номинальным давлением из ПВХ и ХПВХ уменьшите номинальное давление трубы с резьбой до половины от давления трубы без резьбы.
3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попадать на резак. Это предотвращает дребезжание и способствует чистоте и гладкости нитей.
6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.

250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения.Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка натягивается на болт, гайка вращается свободно, и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не является «свободно вращающейся», но обеспечивает сопротивление вращению или крутящему моменту.

крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение являются ключевой частью успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинения более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до тех пор, пока не будет присутствовать зажимное усилие, коническая резьба будет «свободно вращаться», пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, различается диаметром. По мере того, как наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, а охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, что герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что для каждого поворота после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Шаговый диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа из-за чрезмерной затяжки.

Чтобы понять, почему наибольшие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на внешнем диаметре охватывающей части меньше, чем на делительном диаметре, что указывает на то, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу фитингов из ПВХ из строя. Если мы затягиваем соединение на 3,9 оборота от руки, мы превышаем прочность ПВХ и вызываем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, но не более. Два оборота после затяжки вручную плюс напряжение давления в системе находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы из ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм

В таблице ниже показано напряжение на один виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать пластиковое соединение фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ^® , уменьшают трение, они будут маскировать нагрузки и напряжения, прикладываемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которого монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватываемого компонентов вместе.

Процедура изготовления герметичных соединений, которые не вызовут разъединение фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.
