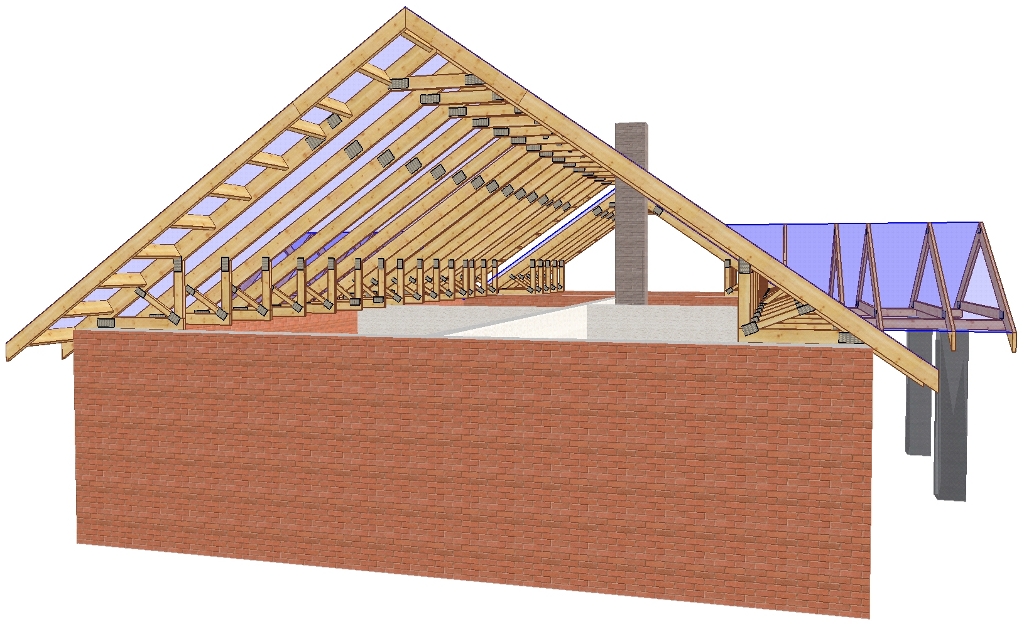

Стропильная система двухскатной крыши, ее конструкция, схема и устройство + Видео

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.

О двускатной крыше в двух словах

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды. Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние. Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет. Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой. Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше. Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое.

В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы. Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости. В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься. Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку. Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Стропильная система наслонного типа

У этой системы ровно посередине ставится вертикальная балка. Вес всей кровли через данную балку проходит от конька к несущей стене. Стена эта находится на равном расстоянии от краев здания. Как уже упоминалось, потребность в таком разделении здания появляется при расстоянии между его внешними стенами более 10 метров.

#1. Безраспорные наслонные стропила.

В этой конструкции ноги стропил подвергаются только изгибу, не давя на стены и не распирая их. Есть три варианта монтажа таких стропил, которые решают вопрос нагрузок на стены здания.

В первом варианте опорой для стропила либо является мауэрлат, либо его подшивают специальным бруском (опорным). Для крепления используется врубка зубом. Страхуется конструкция хомутами или проволокой, что является гарантом надежности конструкции. Верхнюю часть ног стропил кладут на прогон конька. Крепление по принципу скользящих опор. Обязательно нужно закрепить пробоины в верхней части стропил.

Это наиболее популярная конструкция. В ней низы стропильных ног приделываются к мауэрлату подвижным соединением по типу ползуна. Возможно и крепление с помощью штучного бруска. Чтобы нога держалась крепко, вбиваем сверху гвоздь. Либо можно прикрепить гибкую пластинку из стали. Вверху стропила, лежащие на прогоне конька, крепят либо пробоинами попарно, либо к прогону (каждое из стропил).

Особенность последнего варианта в том, что ноги стропил и прогон конька жестко соединяют в одно целое. Для этого параллельно брусу конька с обеих сторон набивают дощечки или бруски. При этом балка испытывает сильную нагрузку на изгиб, зато ноги стропил прогибаются гораздо меньше. Данный вариант сложнее в исполнении, чем второй, поэтому используется несколько реже.

#2. Распорные наслонные стропила.

В данном случае устройство стропильной системы двускатной крыши почти аналогично предыдущим трем вариантам. Существует один нюанс: нужно заменить крепление ног стропил с подвижного (по типу ползуна) на жесткое, неподвижное. И тогда стропила начнут передавать распирающую нагрузку несущим стенам дома. В общем-то, такие распорные стропила служат как бы промежуточным звеном от наклонной системы к висячей. Однако отличие висячих стропил в том, что у них прогон не является существенной деталью. Можно и без него обойтись.

Для распорной системы мауэрлат должен быть очень крепко приделан к стене дома. Да и сами стены обязаны быть толстыми и прочными. Можно применять по периметру пояс из железобетона.

#3. Стропила, имеющие подкосы.

Подкос, который, по сути, является третьей ногой стропил, называют еще подстропильной ногой. Эта третья нога, работающая на сжатие, ставится под углом 45 градусов. Таким способом получается перекрывать даже пролеты с длиной до 14 метров, причем балками с не очень большим сечением. Ведь здесь чудесным образом балка с одним пролетом превращается в неразрезную балку с двумя пролетами.

Рассчитывать крепление подкоса не нужно, достаточно просто прибить его с обоих боков, подставив под стропилом. Это не даст подкосу смещаться. Главное – точно срезать угол подкоса, учитывая наклон ноги стропил. Чтобы определить сечение бруса, необходимого для стропильных ног, надо вычислить нагрузку на сжатие.

#4. Стропила на подстропильных балках.

Если в доме несущих стен две, используют две подстропильные конструкции. Они состоят из уложенных по длинной стороне крыши балок. Под ними установлены стойки на которых лежат балки. Также опорами для них служат лежень и внутренние стены дома. Если прогонов нет, ставим стойки под каждую ногу стропил. Верхние части стропильных ног стыкуются одна в другую и перевязываются стальными или деревянными накладками. Конькового прогона нет, поэтому появляется распор.

Затяжку ставят ниже прогонов сквозного типа – так аннулируют в безраспорной системе распор. В нижней части стоек для стабильности крепят схватки. Схватка, работающая в качестве ригеля, принимает нагрузки сжатия. Она же не дает опрокинуться стойкам. Расшивки прикрепляют крест-накрест.

Пример монтажа стропильной системы двускатной крыши

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

устройство, монтаж своими руками, схема, чертеж

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши. Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

Основные элементы двухскатной стропильной системы

• Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
• Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
• Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
• Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
• Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
• Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
• Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
• Лежни — опоры для стоек и фиксации подкосов.
• Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Этапы монтажа

При монтаже стропильной конструкции можно руководствоваться следующей схемой:

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.

Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

Монтаж конькового узла

В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Фиксация обрешетки

Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

Более подробная информация представлена в видео:

Резюме

Схема монтажа стропильной системы кажется простой только на первый взгляд. На практике часто возникают сложности, особенно если речь идет о двухскатных крышах с мансардой. Даже если вы планируете собрать конструкцию своими руками, проведение расчетов и составление схем лучше доверить профессионалам.

Проектировщики учтут погодные нюансы региона и архитектурные особенности здания, равномерно распределят нагрузку, подберут необходимое сечение брусьев. А монтажные работы можно будет провести самостоятельно — руководствуясь пошаговыми инструкциями, фото и видео процесса.

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Содержание статьи

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Конструкция двухскатной крыши

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Наслонная система двускатной кровли

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Висячая стропильная система двускатной кровли

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Комбинированная стропильная система

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Конструкция стропильного каркаса

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли. Обязательно во внимание принимают требования материала:

1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Помните, что грамотно сконструированная и качественно собранная стропильная система – залог прочности, надежности и долговечности двухскатной кровли. Поэтому не пренебрегайте помощью профессиональных кровельщиков и проектировщиков при создании проекта кровельной конструкции для вашего дома.

Схема сборки стропильного каркаса

Схематичный алгоритм сборки стропильной системы

Видео-инструкция

разновидность форм, стропильная система, расчет

Компромиссы и хитрости

Желание организовать под крышей жилое помещение часто противоречит значениям ветровой нагрузки в регионе строительства. В этом случае есть красивое решение, часто реализующееся на Кубани, а также в южных полустепных регионах – возведение асимметричной двускатной крыши, ориентированной самым пологим скатом вдоль господствующего направления «розы ветров». Второй скат, более крутой, обеспечивает приемлемую высоту и объем мансарды, а пологий отвечает за то, чтобы крышу попросту не сдуло.

Зачастую требования к крыше, учитывающие снеговую нагрузку, вступают в противоречия с финансовыми возможностями владельца здания. Чем выше угол наклона крыши, тем больше ее площадь, тем больше материалов потребуется для ее монтажа. В этом случае можно пойти на компромисс – выбрать минимально возможный угол наклона, исходя из СП «Нагрузки и воздействия», и оборудовать кровлю качественной системой снегозадержания.

Стропильная система двускатных крыш

Для двускатных крыш чаще всего используют наслонные стропила, которые одним концом опираются на мауэрлат, а другим – на коньковый брус. Такая система проста в установке и требует меньше пиломатериала, однако, пригодна она только для небольших по размеру крыш или для зданий, имеющих внутренние несущие стены. Перекрыть огромный пролет без внутренних перегородок с помощью этой технологии невозможно. Другой недостаток – наличие распирающей силы, действующей на стены здания. Если вес крыши велик, а толщина стен недостаточна – они могут просто разъехаться. Чтобы нейтрализовать этот недостаток применяют разнообразные безраспорные схемы, но лучший вариант – это использование висячих стропильных систем. Конструктивными элементами при этом становятся не отдельные стропильные ноги, а треугольные фермы. Основанием треугольника является затяжка – балка, работающая на растяжение. Стороны треугольника образованы стропилами, берущими на себя нагрузки изгиба. Монтировать такую систему сложнее, так как приходится поднимать на крышу сборные конструкции, а не отдельные элементы, но часто – это единственный выход!

Существуют и комбинированные решения, особенно в случае ломаных мансардных крыш. Нижний скат может формироваться с помощью наслонных стропил, а верхний – с помощью висячих.

Стропильная система ломаной мансардной крыши (комбинированная)

Расчет двускатной крыши

Проектирование и монтаж даже простой крыши лучше доверить профессионалам, это поможет избежать разочарования и переплат. Самостоятельно можно рассчитать только основные параметры, такие как площадь крыши и общий вес кровельного «пирога», а все, что касается сечения и шага стропил, количества дополнительных элементов, в общем, все, от чего зависит безопасность постройки – должно рассчитываться квалифицированным специалистом и только им! Ниже приведены лишь основные принципы расчета.

• В простейшем случае скаты имеют прямоугольную форму, а значит, площадь крыши определяется умножением длины стропила (с учетом карнизного свеса) на длину стены вдоль ската. Не забудьте умножить этот параметр на два – крыша ведь двускатная!
• Для определения общего веса кровельного «пирога» нужно суммировать удельный вес всех используемых материалов – от древесины обрешетки до конечного кровельного покрытия.
• Зная геометрические параметры «коробки» дома, а также угол наклона крыши или высоту конька, можно легко рассчитать длину стропил. К полученному значению нужно прибавить длину карнизного свеса, если он будет формироваться выступающими за плоскость стен стропилами, а не отдельными элементами – «кобылками».

При увеличении угла наклона ската растет и длина стропила. Чтобы сделать конструкцию достаточно прочной, проектировщик, скорее всего, заложит в смету пиломатериал большего сечения. При этом, чем круче крыша, тем меньше снеговая нагрузка, а значит, можно увеличить расстояние между стропилами без потери прочности. Так что увеличение сечения стропил не всегда приводит к удорожанию проекта.

Грамотно спроектированная двускатная крыша, смонтированная специалистами из качественных материалов, будет украшать ваш дом долгие годы!

чертеж наслонных стропил, прогон в разрезе, крепление двускатной кровли

Содержание:

Популярность двухскатных крыш объясняется относительной простотой их конструкции и универсальностью, позволяющей использовать данные системы в различных климатических зонах. Схема стропильной системы двухскатной крыши обладает некоторыми конструкционными и монтажными особенностями.

Какие бывают двухскатные крыши

В состав двухскатной (или щипцовой) крыши входят два плоских наклонных прямоугольника, которые называются кровельными скатами. При их монтаже соблюдается определенный угол по отношению к внешним стенами постройки. Скатный наклон позволяет природным осадкам стекать вниз естественным путем. Желание сделать свою крышу более интересной и оригинальной выражается в обустройстве неравных наклонов скатов, когда конек располагается не по центру здания. В таком случае длинна скатов будет отличаться друг от друга, что сказывается на рациональности использования подкровельного пространства.

Ломанную щипцовую крышу применяют в случае обустройства на чердаке мансардного помещения. За счет подобно конструкционного решения достигается некоторое увеличение чердачного пространства, дополнительно изолируемого от холода и влаги. Основой двухскатной симметричной крыши является равнобедренный треугольник. Данная классическая конструкция по причине простоты сооружения пользуется высокой популярностью среди опытных и начинающих строителей.

Виды и схемы

Начинается сооружение наслонной стропильной крыши с определения угла ее наклона: на этот показатель влияют не столько архитектурные требования, сколько климатические особенности данной местности. Также некоторого учета требует и тип используемого кровельного материала. Там, где часто выпадают осадки, кровлю желательно делать с наибольшим возможным наклоном. В регионах с сильными ветрами крышу рекомендуется применять максимально пологую, из-за угрозы срыва конструкции резкими порывами ветра.

Наклон скатов находится в пределах от 5 до 90 градусов, но чаще всего используются кровли с углом уклона 35-45 градусов. Объясняется это экономичностью сооружения по расходу строительного материала и равномерностью распределения нагрузок по периметру дома. Обычно такие дома оснащаются холодными, неприспособленными для проживания чердаками.

Если на чердаке хочется обустроить жилое помещение, потребуется применение ломанной двухскатной крыши. В таких конструкциях верхние части более пологие, а нижние обладают значительной крутизной. В результате достигается расширение площади чердака, что дает возможность обустроить там мансардное жилище. Данный вид крыши обладает более сложной стропильной схемой двускатной крыши.

Какие бывают стропильные системы двухскатных крыш

Классифицируют стропильные системы по типу использования опорных оснований под стропила:

• Висячие. Данные схемы применяются в конструкциях, где расстояние между опорами не превышает 6,5 м.
• Наслонные. Наслонные стропила двускатной крыши применяют в зданиях, имеющих дополнительную несущую стену или опорные столбами.
• Гибридные. Здесь имеются обе разновидности стропилин.

Функцию несущих элементов двухскатной конструкции выполняет мауэрлат и стропильная система. Она состоит из стропильных ног, вертикальных стоек, ригелей, распорок, коньковых прогонов. Благодаря соединению всех этих деталей между собой и формируется единая стропильная конструкция.

В качестве материала изготовления стропилин и прочих элементов выступает древесина, металл и бетон. К используемой древесине предъявляются некоторые требования: очень важно, чтобы попавшиеся сучки не превышали по своей длине трети толщины изделий.

Мауэрлат изготовляется из бруса сечением 100-200 мм: его закладывают непосредственно под стропилину, или монтируют по всей протяженности стеновых конструкций. Благодаря этому нагрузка на внешние стены равномерно распределяется по всему их периметру. Устанавливают мауэрлат на верхний стеновой обрез: линией монтажа выступает или стеновая ось, или смещенная к наружной или внутренней грани стены линия. Смещение возможно в пределах 50 мм. Прежде, чем укладывать мауэрлат, стену оснащают гидроизоляционным слоем (в основном это – рубероид. Отдельные звенья мауэрлата должны быть прочно соединяться прямыми замками.

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Как рассчитать нагрузку и наклон скатов

Чтобы дом был прочным и надежным, необходимо качественно рассчитать стропильную систему. Если речь идет о сложных кровлях, процедуру составления схемы наслонных стропил лучше доверить профессиональному архитектору. Небольшие двухскатные крыши могут рассчитываться самостоятельно: при этом используются несложные инструменты и специальные формулы. Однако и в этом случае рекомендуется, чтобы окончательный проект проверил специалист.

Первым делом необходимо определить уровень наклона кровли. Углы до 15 градусов подходят небольшому перечню кровельного материала: поэтому желательно вначале определиться с типом покрытия. Наклон более 45 градусов предусматривает возможность использования любого материала, однако затраты на сооружения такой конструкции заметно возрастут. Обязательно следует учитывать ветровую и снеговую нагрузку, что напрямую зависит от климатических особенностей местности.

Скаты наклоном до 25 градусов — коэффициент перехода от снегового покрова на крышу равен единице. Для наклонов 25-60 градусов коэффициент принимается, как 0.7. Соответственно, снеговая нагрузка на земле 120 кг/м2 и нагрузка на крыше углом наклона 25-60 градусов будет соответствовать 120×0.7=84 кг/м2.

При расчете ветровой нагрузки применяется коэффициент изменения ветровой нагрузки и аэродинамического влияния. Масса кровельного пирога состоит из веса обрешетки, контробрешетки, теплоизоляции, кровельного материала, и, если применяется мансарда, массы декоративного оформления помещения. Обычно параметр средней величины постоянной нагрузки находится в пределах 40-50 кг/м2.  Таким способом высчитывают общую нагрузку, путем сложения постоянной и временной величин. Имея на руках показатель общей нагрузки, легко выбрать оптимальное сечение стропилин.

Даже если все строительные работы планируется осуществлять самостоятельно, проектировку лучше доверить специалистам, так как малейшая допущенная ошибка при расчете разреза стропильной кровли может обернуться весьма плачевными последствиями. Для людей, уверенных в себе, существует вариант с сетевыми справочниками и специализированной литературой. Приступая к сооружению даже простейшей кровли, следует иметь на руках проверенный чертеж схемы стропильной системы двухскатной крыши.

устройство, монтаж своими руками, виды

Двускатная стропильная система выбирается многими собственниками жилых строений. Это обусловлено ее высокой практичностью и легкостью создания. Если тщательно изучить устройство стропильной системы двухскатной крыши, то процесс ее формирования может выполняться своими руками. Полученная конструкция отличается высокой надежностью и прочностью, а также гарантирует прекрасную защиту строения от холода и осадков.

Основные элементы системы

Конструкция стропильной системы двухскатной крыши считается несложной. Она состоит из разнообразных элементов, сделанных из деревянных элементов, обладающих разной длиной, конфигурацией и сечением. К основным узлам относится:

• Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.
• Стропильные ноги. Создаются из бруса, обладающего в разрезе габаритами 15х10 или 15х5 см. При их грамотном соединении формируется контур кровли, имеющий форму треугольника. Он должен быть прочным и надежным, чтобы выдерживать серьезные нагрузки от осадков и ветра. Стропильные ноги надо крепить на расстоянии друг от друга примерно в 1 м.
• Лежень. Создается из квадратного деревянного бруса, сечение которого равно размерам мауэрлата. Он укладывается по горизонтали на несущую стену, находящуюся внутри строения. За счет него равномерно распределяется нагрузка, идущая от стоек кровли.
• Затяжка. Этот элемент применяется, если выбирается висячая конструкция. Он устанавливается сверху полученного треугольника из стропильных ног, что обеспечивает его устойчивость.
• Стойки. Для их создания используется квадратный брус. Они располагаются в вертикальном положении. На них приходится нагрузка от конька, после чего она передается несущей стене, находящейся внутри строения.
• Подкосы. Монтаж этих элементов необходим, чтобы получить специальный передаточный элемент, располагающийся между стропильными ногами и разными несущими деталями. За счет надежного их соединения с затяжкой, гарантируется создание крепкой конструкции.
• Обрешетка. Собирается из брусков или досок. Устанавливается перпендикулярно ногам стропил. Она обеспечивает передачу тяжести от кровли крыши ногам стропил. Желательно для создания этого элемента пользоваться обрезными досками. Если планируется создавать на крыше покрытие из мягких кровельных материалов, например, битумной черепицы, то непременно обрешетка должна быть сплошной.
• Конек. Он представлен самым верхним элементом всей крыши. За счет него соединяются два ее ската. Его сборка осуществляется за счет соединения ног стропил вверху крыши. Располагается обязательно в горизонтальном положении.
• Свес крыши. Он выступает от каждой стены строения примерно на 40 см. Монтаж его обусловлен необходимостью защитить стены от потоков воды в результате осадков.
• Кобылки. Обеспечивают возможность создания свеса крыши. Используются исключительно в ситуации, когда применяются короткие стропильные ноги, поэтому они удлиняются кобылками.

Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток.

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Виды конструкций

Правила и особенности монтажа данной конструкции зависят от выбранной разновидности.

Виды стропильной системы двухскатной крыши:

• Симметричная. Она считается простой, поэтому встречается наиболее часто. Может создаваться такая стропильная система двухскатной крыши своими руками, так как надо пользоваться только стандартными элементами. Если установка будет выполнена правильно, то гарантируется получение прочной и долговечной конструкции. В ней присутствует симметрия, поэтому все нагрузки распределяются равномерно по мауэрлату и несущим стенам строения. При грамотном определении сечения бруса обеспечивается получение запаса прочности крыши. Стропила не будут пригибаться, а также допускается в разных участках конструкции устанавливать подпорки и распорки.
• Ассиметричная. Здесь один угол обладает наклоном больше 45 градусов. Такое устройство позволяет снизить площадь жилой недвижимости, которая остается неиспользованной во время проживания. Такое устройство считается достаточно сложным, так как за счет наличия асимметрии нагрузки распределяются неравномерно. Поэтому прежде, чем построить такую крышу, следует выполнить точные расчеты.
• Ломаная. В ней излом может располагаться снаружи или внутри. Используется этот вариант при необходимости получить второй этаж, располагающийся под крышей, подробнее читайте: мансардная ломаная крыша. Сложности в процессе создания такой конструкции заключаются в необходимости осуществлять трудные и специфические расчеты.

Все варианты обладают своими особенностями, поэтому предварительно оцениваются их характеристики. Если планируется монтаж стропильной системы двухскатной крыши своими руками, то выбирается простая симметричная конструкция.

Важно! Основой для получения идеального результата являются грамотные расчеты, причем если они будут неправильными, то крыша не будет надежной и долговечной, а также будет опасно проживать в таком доме.

Как выбрать материал для создания системы?

При выборе материала учитываются правила:

• стропила создаются исключительно из качественной древесины, на которой отсутствуют какие-либо гнилые участки, повреждения, сучки или иные недостатки;
• для формирования обрешетки приобретаются обрезные доски;
• вся древесина должна быть хорошо обработана антисептиками и антипиренами.

Важно! Допускается наличие сучков, но их длина не может быть больше, чем 1/3 толщины используемого бруса.

Правила расчета

Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

• Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
• Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, угол наклона для профнастила или металлочерепицы варьируется от 20 до 45 градусов.
• Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
• Определение шага стропил. Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
• Определение длины стропил. Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
• Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: расчет стропильной системы двухскатной крыши.

Виды стропил

Перед непосредственными работами по созданию двускатной крыши своими руками следует сделать специальный план, в котором будет содержаться чертеж и раскладка всей конструкции. При этом учитывается, какие стропила будут применяться, так как могут использоваться виды:

• Висячие. Подходят для небольших строений. Их установка заключается в фиксации ноги к несущей стене сооружения, а также к коньковому прогону. Особенностью использования этих элементов является то, что на стропильные ноги воздействует распирающее усилие, а для снижения этого влияния используются затяжки. Они могут быть сделаны из древесины или металла.
• Наслонные. Подходят для крыши, обладающей любой формой и размерами. Наслонная конструкция используется совместно со стойками и лежнем. Лежень укладывается параллельно закрепленному мауэрлату, поэтому на него переходит определенная часть нагрузки. Это позволяет приклонить друг к другу ноги стропил, которые дополнительно поддерживаются стойкой.
• Комбинированные. Они применяются при использовании необычных конфигураций двускатных крыш.

После определения основных параметров конструкции, начинается расчет нужного количества материала. Далее можно приступать к непосредственному созданию стропильной системы.

Монтаж конструкции

Стропильная система двухскатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущей контракции должна быть четкой и правильно рассчитанной. Для этого рекомендуется пользоваться специальными компьютерными программами.

Важно! При наличии денежных средств допускается обратиться в специализированные строительные компании для правильного расчета.

Монтаж стропильной системы двускатной крыши делится на последовательные этапы:

• К стенам строения фиксируется мауэрлат. Его монтаж производится по всей их длине. Если дом сделан из бревна, то мауэрлат выступает в качестве его верхнего венца. Если для строения выбран ячеистый бетон или кирпич, то монтируется он сверху несущей стены по всей ее длине. Требуется сращивать мауэрлат, для чего брусья запиливаются под прямым углом и соединяются болтами. Крепиться он может со смещением на сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используется рубероид.
• Создание стропильных ферм. Для этого допускается на крыше заняться установкой брусьев или сформировать конструкцию на земле, после чего она поднимается на крышу. Часто выбирается второй вариант, так как на крыше дома выполнять работы затруднительно. Но для поднятия сделанной конструкции придется пользоваться спецтехникой. Перед соединением ног стропил проверяется правильность их размеров и расположения.
• Крепление стропильных ног. Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы делаются снизу ног специальные запилы. Процесс начинается с торцов крыши, располагающихся противоположно друг к другу. Для получения идеального результата при установке элементов применяются временные крепежи. Между зафиксированными парами натягивается веревка, делающая монтаж последующих элементов упрощенным. Монтируются все стропильные ноги, причем проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются вырубкой и скобами. Допускается удлинять стропильные ноги при необходимости.
• Установка конька. Он создается с помощью грамотного соединения сверху всех стропильных ног. Для его формирования применяются разные методы, причем допускается для этого пользоваться опорным брусом или можно работать без него. Если используется брус, то допускается накладывать конек на него или применять метод врубки.
• Стропильная система считается сделанной, но чтобы она была прочной и надежной, требуется капитально закрепить все элементы, поэтому устраняются все временные крепежи, на место которых применяются качественные изделия для фиксации всех частей системы.
• Монтаж обрешетки. Данная конструкция предназначается для легкого перемещения по крыше, а также служит основанием для укладки кровли. Ее вид и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбирается мягкая кровля. Обрешетка для металлочерепицы имеет расстояние между досками в пределах 35 см. Для обрешетки под профнастил или шифер этот параметр равен 44 см.

Видео по теме:

устройство, монтаж своими руками, виды

Двускатная стропильная система выбирается многими собственниками жилых строений. Это обусловлено ее высокой практичностью и легкостью создания. Если тщательно изучить устройство стропильной системы двухскатной крыши, то процесс ее формирования может выполняться своими руками. Полученная конструкция отличается высокой надежностью и прочностью, а также гарантирует прекрасную защиту строения от холода и осадков.

Основные элементы системы

Конструкция стропильной системы двухскатной крыши считается несложной. Она состоит из разнообразных элементов, сделанных из деревянных элементов, обладающих разной длиной, конфигурацией и сечением. К основным узлам относится:

• Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.
• Стропильные ноги. Создаются из бруса, обладающего в разрезе габаритами 15х10 или 15х5 см. При их грамотном соединении формируется контур кровли, имеющий форму треугольника. Он должен быть прочным и надежным, чтобы выдерживать серьезные нагрузки от осадков и ветра. Стропильные ноги надо крепить на расстоянии друг от друга примерно в 1 м.
• Лежень. Создается из квадратного деревянного бруса, сечение которого равно размерам мауэрлата. Он укладывается по горизонтали на несущую стену, находящуюся внутри строения. За счет него равномерно распределяется нагрузка, идущая от стоек кровли.
• Затяжка. Этот элемент применяется, если выбирается висячая конструкция. Он устанавливается сверху полученного треугольника из стропильных ног, что обеспечивает его устойчивость.
• Стойки. Для их создания используется квадратный брус. Они располагаются в вертикальном положении. На них приходится нагрузка от конька, после чего она передается несущей стене, находящейся внутри строения.
• Подкосы. Монтаж этих элементов необходим, чтобы получить специальный передаточный элемент, располагающийся между стропильными ногами и разными несущими деталями. За счет надежного их соединения с затяжкой, гарантируется создание крепкой конструкции.
• Обрешетка. Собирается из брусков или досок. Устанавливается перпендикулярно ногам стропил. Она обеспечивает передачу тяжести от кровли крыши ногам стропил. Желательно для создания этого элемента пользоваться обрезными досками. Если планируется создавать на крыше покрытие из мягких кровельных материалов, например, битумной черепицы, то непременно обрешетка должна быть сплошной.
• Конек. Он представлен самым верхним элементом всей крыши. За счет него соединяются два ее ската. Его сборка осуществляется за счет соединения ног стропил вверху крыши. Располагается обязательно в горизонтальном положении.
• Свес крыши. Он выступает от каждой стены строения примерно на 40 см. Монтаж его обусловлен необходимостью защитить стены от потоков воды в результате осадков.
• Кобылки. Обеспечивают возможность создания свеса крыши. Используются исключительно в ситуации, когда применяются короткие стропильные ноги, поэтому они удлиняются кобылками.

Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток.

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Виды конструкций

Правила и особенности монтажа данной конструкции зависят от выбранной разновидности.

Виды стропильной системы двухскатной крыши:

• Симметричная. Она считается простой, поэтому встречается наиболее часто. Может создаваться такая стропильная система двухскатной крыши своими руками, так как надо пользоваться только стандартными элементами. Если установка будет выполнена правильно, то гарантируется получение прочной и долговечной конструкции. В ней присутствует симметрия, поэтому все нагрузки распределяются равномерно по мауэрлату и несущим стенам строения. При грамотном определении сечения бруса обеспечивается получение запаса прочности крыши. Стропила не будут пригибаться, а также допускается в разных участках конструкции устанавливать подпорки и распорки.
• Ассиметричная. Здесь один угол обладает наклоном больше 45 градусов. Такое устройство позволяет снизить площадь жилой недвижимости, которая остается неиспользованной во время проживания. Такое устройство считается достаточно сложным, так как за счет наличия асимметрии нагрузки распределяются неравномерно. Поэтому прежде, чем построить такую крышу, следует выполнить точные расчеты.
• Ломаная. В ней излом может располагаться снаружи или внутри. Используется этот вариант при необходимости получить второй этаж, располагающийся под крышей, подробнее читайте: мансардная ломаная крыша. Сложности в процессе создания такой конструкции заключаются в необходимости осуществлять трудные и специфические расчеты.

Все варианты обладают своими особенностями, поэтому предварительно оцениваются их характеристики. Если планируется монтаж стропильной системы двухскатной крыши своими руками, то выбирается простая симметричная конструкция.

Важно! Основой для получения идеального результата являются грамотные расчеты, причем если они будут неправильными, то крыша не будет надежной и долговечной, а также будет опасно проживать в таком доме.

Как выбрать материал для создания системы?

При выборе материала учитываются правила:

• стропила создаются исключительно из качественной древесины, на которой отсутствуют какие-либо гнилые участки, повреждения, сучки или иные недостатки;
• для формирования обрешетки приобретаются обрезные доски;
• вся древесина должна быть хорошо обработана антисептиками и антипиренами.

Важно! Допускается наличие сучков, но их длина не может быть больше, чем 1/3 толщины используемого бруса.

Правила расчета

Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

• Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
• Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, угол наклона для профнастила или металлочерепицы варьируется от 20 до 45 градусов.
• Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
• Определение шага стропил. Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
• Определение длины стропил. Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
• Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: расчет стропильной системы двухскатной крыши.

Виды стропил

Перед непосредственными работами по созданию двускатной крыши своими руками следует сделать специальный план, в котором будет содержаться чертеж и раскладка всей конструкции. При этом учитывается, какие стропила будут применяться, так как могут использоваться виды:

• Висячие. Подходят для небольших строений. Их установка заключается в фиксации ноги к несущей стене сооружения, а также к коньковому прогону. Особенностью использования этих элементов является то, что на стропильные ноги воздействует распирающее усилие, а для снижения этого влияния используются затяжки. Они могут быть сделаны из древесины или металла.
• Наслонные. Подходят для крыши, обладающей любой формой и размерами. Наслонная конструкция используется совместно со стойками и лежнем. Лежень укладывается параллельно закрепленному мауэрлату, поэтому на него переходит определенная часть нагрузки. Это позволяет приклонить друг к другу ноги стропил, которые дополнительно поддерживаются стойкой.
• Комбинированные. Они применяются при использовании необычных конфигураций двускатных крыш.

После определения основных параметров конструкции, начинается расчет нужного количества материала. Далее можно приступать к непосредственному созданию стропильной системы.

Монтаж конструкции

Стропильная система двухскатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущей контракции должна быть четкой и правильно рассчитанной. Для этого рекомендуется пользоваться специальными компьютерными программами.

Важно! При наличии денежных средств допускается обратиться в специализированные строительные компании для правильного расчета.

Монтаж стропильной системы двускатной крыши делится на последовательные этапы:

• К стенам строения фиксируется мауэрлат. Его монтаж производится по всей их длине. Если дом сделан из бревна, то мауэрлат выступает в качестве его верхнего венца. Если для строения выбран ячеистый бетон или кирпич, то монтируется он сверху несущей стены по всей ее длине. Требуется сращивать мауэрлат, для чего брусья запиливаются под прямым углом и соединяются болтами. Крепиться он может со смещением на сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используется рубероид.
• Создание стропильных ферм. Для этого допускается на крыше заняться установкой брусьев или сформировать конструкцию на земле, после чего она поднимается на крышу. Часто выбирается второй вариант, так как на крыше дома выполнять работы затруднительно. Но для поднятия сделанной конструкции придется пользоваться спецтехникой. Перед соединением ног стропил проверяется правильность их размеров и расположения.
• Крепление стропильных ног. Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы делаются снизу ног специальные запилы. Процесс начинается с торцов крыши, располагающихся противоположно друг к другу. Для получения идеального результата при установке элементов применяются временные крепежи. Между зафиксированными парами натягивается веревка, делающая монтаж последующих элементов упрощенным. Монтируются все стропильные ноги, причем проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются вырубкой и скобами. Допускается удлинять стропильные ноги при необходимости.
• Установка конька. Он создается с помощью грамотного соединения сверху всех стропильных ног. Для его формирования применяются разные методы, причем допускается для этого пользоваться опорным брусом или можно работать без него. Если используется брус, то допускается накладывать конек на него или применять метод врубки.
• Стропильная система считается сделанной, но чтобы она была прочной и надежной, требуется капитально закрепить все элементы, поэтому устраняются все временные крепежи, на место которых применяются качественные изделия для фиксации всех частей системы.
• Монтаж обрешетки. Данная конструкция предназначается для легкого перемещения по крыше, а также служит основанием для укладки кровли. Ее вид и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбирается мягкая кровля. Обрешетка для металлочерепицы имеет расстояние между досками в пределах 35 см. Для обрешетки под профнастил или шифер этот параметр равен 44 см.

Видео по теме:

Таким образом, если грамотно подойти к работе, то можно самостоятельно получить действительно качественную и долговечную стропильную систему. Она будет прочной и надежной, а также легко справляющейся со всеми нагрузками и воздействиями за счет предварительного расчета всех ее параметров. Требуется только выбирать качественные материалы, грамотно производить расчет и точно следовать правильной последовательности действий.

Посмотрите еще статьи:

Конструкции крыш и виды стропильных систем

Устройство крыши жилого дома может быть самым различным. От самых простых и недорогих односкатных крыш и до многощипцовых крыш, выстроенных по индивидуальному дизайнерскому проекту, крыш изысканного вкуса и неповторимого внешнего вида.

Какие бывают конструкции крыш

В зависимости от количества скатов, углов наклона, назначения чердачного помещения и других факторов конструкции крыш бывают нескольких видов:

1. Односкатная крыша

Односкатную крышу при строительстве жилых домов применяют редко – исключительно из соображений экономии, так как  на строительство такой крыши идет наименьшее количество стройматериалов. Однако по внешнему виду она непривлекательна.

Если Вы все же решили остановиться на односкатной крыше, ее скат лучше обратить к наветренной стороне, чтобы защита от осадков была более эффективной.

2. Двухскатная крыша

Наиболее простой по конструкции стропильной системы является двухскатная крыша.

Здесь все односторонние стропильные ноги и формируют, собственно скат – наклонную плоскость. Такие плоскости с разных сторон дома могут быть равнозначными, когда коньковый прогон проходит по центральной оси дома.

Если же конек смещен относительно центра, плоскости получатся разного размера и с разными (или одинаковыми) углами скатов.

При этом с двух сторон такой крыши образуются фронтоны – вертикальные плоскости между основными стропилами.

Я могу произвести расчет и монтаж стропильной системы двухскатной крыши любой конфигурации, с тем, чтобы она придавала Вашему дому нарядный, привлекательный вид. Даже в такой, казалось бы простой конструкции возможны варианты различного дизайна.

Забегая вперед скажу, что стропильные фермы в данном случае могут быть как наслонные, так и висячие – все зависит от размеров и конструкции домостроения.

3. Вальмовая крыша

Вальмовые (или четырехскатные) крыши  — очень распространенный вариант конструкции крыши. Она представляет собой сочетание двух скатов в форме трапеции и двух – треугольных (которые и называют вальмами).

Трапециевидные скаты, как правило, монтируют на более длинных стенах  дома, а вальмы – на более коротких. Стропильная система вальмовой крыши существенно отличается от двухскатной: в ней есть диагональные стропила, которые и являются основой всей конструкции. Кроме того, для формирования трапециевидных скатов устанавливаются основные и промежуточные наслонные (или висячие) стропила, а также монтируются угловые стропила (или нарожники), формирующие вальмовые скаты.

Многие из моих заказчиков предпочитают полувальмовые (или датские) крыши. И действительно – такой тип крыши смотрится очень симпатично с любым кровельным материалом.

Отличие такой крыши от вальмовой заключается в том, что вальмы монтируют не на всю высоту крыши, как бы усекая вершину треугольника. Оставшееся пространство до конька образует небольшой фронтон, где я обычно делаю небольшие окошки, чтобы чердачное помещение было освещено. Кроме того они (окошки) придают крыше еще более нарядный вид.

Монтаж стропильной системы вальмовой крыши – процесс трудоемкий и технически более сложный, чем в случае двускатной кровли. Нагрузка на диагональные стропила очень большая, поэтому я укрепляю их с применением шпренгелей, а плоскости трапециевидных скатов – продольными прогонами, которые могут опираться на стойки или укрепляться подкосами.

Обратите внимание

Обращаю ваше внимание, что стропильная система вальмовой крыши – удовольствие не из дешевых, но и результат превосходит всякие ожидания.

Еще одна разновидность вальмовых крыш – шатровые – применяются, когда стены одинаковые по размерам или имеют форму окружности или равностороннего многоугольника. Все плоскости такой крыши представляют собой соединенные вершинами в одной точке. Устройство стропильной системы крыши в данном случае  будет ограничено только диагональными стропилами и нарожниками.

4. Ломанная кровля (мансарда)

Чтобы получить дополнительное жилое пространство в доме, вместо чердака часто устраивают мансарду.

Крыши мансардного типа часто еще называют ломаными двухскатными крышами, так как плоскости скатов «переломлены» вдоль горизонтальной линии так, что угол уклона ската по линии перелома изменяется. Фронтоны образованные основными стропилами обычно оборудуют окнами, а если предусмотрен балкон – то и дверями.

Монтируется стропильная система ломаной крыши не так, как в предыдущих вариантах. Она  часто имеет в своем составе два вида стропил: наслонные (формирующие более крутой скат) и висячие (составляющие верхнюю, более пологую часть крыши).

При строительстве деревянных домом я рекомендую использовать вариант связки мауэрлата с балками перекрытия в прочную основу для мансардной крыши. В случае же кирпичных (шлакоблочных и т.д.) стен, мауэрлат может крепиться только к стенам; балки перекрытия, в этом случае, служат лишь опорой для стоек, ограждающих жилое пространство от остальной части чердака.

5. Многощипцовые крыши

Еще более сложные по устройству – многощипцовые крыши – но они и наиболее разнообразны: большое количество ребер и ендов, асимметричность скатов, различные углы наклонно и другие особенности таких крыш делают их поистине произведением дизайнерского (архитектурного) искусства (см. фото).

Стропильные системы таких крыш необычайно сложны по устройству, на их монтаж уходит большое количество материала – так что стоимость монтажа стропильной системы таких нестандартных крыш достаточно высока и позволить их себе может далеко не каждый владелец. Зато в результате дом с такой крыше будет иметь неповторимый вид и собственное лицо.

Я могу спроектировать и построить крышу любой сложности. Для обсуждения дизайна и всех деталей строительства многощипцовой крыши повышенной сложности я выезжаю на объект лично.

Итак, как Вы видите, конструкции стропильных систем напрямую связаны и зависят от конструкции крыши.

Мои работы

Виды стропильных систем

Всего в практике строительства скатных крыш применяют два вида стропильных систем:

• наслонная – стропильная система, в которой стропильные ноги опираются на стены дома, а средняя часть стропильной фермы (пары) – на стойку, установленную на промежуточную опору в виде стены или отдельной опоры внутри помещения. Если ширина дома не превышает 6,5 метров, можно обойтись и без серединной стойки.
• висячая – стропильная система, опирающаяся только на стены здания. Позволяет перекрыть достаточно большие пролеты. Стропила в такой системе, чтобы уменьшить их распирающее воздействие на стены, стягивают затяжкой, которая, как правило, является одновременно балкой перекрытия. При значительных расстояниях между стенами середину затяжки подвешивают к коньковому прогону бабкой, чтобы избежать недопустимо сильного прогиба.

Расход строительных материалов, объем работ и, соответственно, стоимость строительства висячих стропильных систем будет значительно выше, чем в случае с наслонными.

В некоторых случаях, если конструкция здания позволяет, чтобы уменьшить стоимость стропильной системы, я могу использовать как висячие, так и наслонные стропила. Такая комбинированная система при расчете кровли двухскатной крыши чаще всего применяется, если в доме предусмотрены отдельные опоры посреди помещений.

Если вы намерены построить красивый дом, но желаете максимально снизить на него расходы – обращайтесь, я помогу выбрать вам самый надежный из всех бюджетных вариантов конструкций крыш и стропильных систем, который удовлетворяет вашим эстетическим запросам. Мои строители заинтересованы предложить вам самый удобный вариант!

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Дополнительные материалы по теме

Добавить комментарий

Каркас крыши 101 — Extreme How To

EHT исследует некоторые основные методы создания каркаса крыши, от макета до установки.

Обрамление крыш — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыш являются сложными. Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Еще одна распространенная конструкция на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с множеством впадин, слуховых окон и других элементов.Во многих случаях в приобретенные планы дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий.Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, вальмовую, двускатную и мансардную. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая впадины и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам необходимо сначала определить несколько факторов; размах, подъем, пробег и длина линии.Для односкатной крыши вам нужно знать только подъем, пролет и длину линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши. Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; прогон, или половина строительного пролета, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол от стеновой плиты до линии конька крыши.Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов. Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами.Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 из 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12). Для более низких уклонов необходимо использовать монолитную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки кровли и определения уклона.

План стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это самый распространенный и самый простой способ для начинающего строителя.После того, как вы определили подъем, пролет, пролет, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропилах с рисунком для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стеновой плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить квадрат на конец стропильной доски и разместить 8 дюймов на гребне (подъем) и 12 дюймов на лезвии (единица пробега).Измерьте расстояние от острия на лезвии до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. Итоговая цифра составляет 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, положите стропило так, чтобы корона была вверху или обращена от вас. Опыт показал, что вес крыши постепенно сглаживает этот венец. (Если бы корону нужно было расположить вниз, крыша могла бы в конечном итоге провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

• Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
• Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите на этом этапе выступ. Удерживая квадрат в том же положении, что и раньше, отметьте сбоку язычка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой «птичий рот»), чтобы посадить стропило на стеновую плиту.
• Добавьте длину выступа за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала с помощью ручной пилы или переносной циркулярной пилы, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте движение вниз по стропилам и разметку отвесных разрезов, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на гладкую ровную поверхность, оставив между ними 2-х метровую полосу по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем разрезать остальные стропила. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете выкройке стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел из-за сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад и несколько зданий назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с собственной поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У поворотного квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до желаемого шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать пропилы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для разметки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других видов резки. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя виалами для выравнивания, которые позволяют легко измерить шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что он не смещен из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9 на гипотенузе или регулируемой лопасти, должен быть на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка с уровнем на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать угол наклона и градусы на экране «Deg. Обычный рост »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Обычная шкала подъема. Расположите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька рядом с концом стропильной доски.Измерьте длину линии на стропиле (меньше 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите квадрат в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде пасти птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых небольших дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на отрезке длины стропильной линии. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать раскладку коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил вырез птички и обозначил вырез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого требуется проложить ровную линию на хвостовой части стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних плитах и ​​отметьте их квадратом для обрамления. Маленькая или язычковая сторона квадрата имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы направлять установку.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний вырез отвеса с коньковой доской и совместите заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как стяжки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены на место, в оконной раме фронтона используются вертикальные стойки, или «блокировка», которые располагаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучшим выбором будет простая двускатная крыша, например, на садовом сарае.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные завязки воротника.

Рекомендуемые статьи

Техника создания каркаса двускатной крыши

После изучения того, как строить стены, каркасные полы и потолки, каркас двускатной крыши является следующим логическим шагом в изучении столярного дела.Некоторые крыши настолько сложны, что требуют знаний и терпения
даже самые опытные кровельщики. Однако простая прямая двускатная крыша не относится к таким видам крыш.

Если вы умеете читать книгу стропил, нарисуйте прямоугольный треугольник, используйте квадрат для обрамления или скорость
квадратной, а с помощью циркулярной пилы можно обрамить двускатную крышу. После
вы освоили простую двускатную крышу, вы можете перейти к более
сложные крыши.

Теория каркаса двускатной крыши

Основными частями являются коньковая доска, шпильки фронтона и общие стропила.Двускатная крыша наклонена вниз в двух направлениях, как два прямоугольных треугольника, соединенных вместе на вертикальной линии треугольника.

Коньковая доска проходит по пику крыши параллельно
внешние стены. Верх общих стропил прибиваем к коньку.
доску и наклоните вниз к наружным стенам, где они прибиты к
потолочные балки и внешние стены.

Все стандартные стропила одинакового размера и длины для каждого пролета и ската крыши. Обрамление двускатной крыши
похоже на обучение вождению, вам не нужно знать, как
автомобиль работает, но вы станете лучшим водителем, если сделаете это.Ты не
Чтобы хорошо резать крышу, нужно быть экспертом по теореме Пифагора, но чем лучше вы ее поймете, тем лучше вы станете мастером по конструкции кровли.

Детали каркаса двускатной крыши

Обрамление двускатной крыши

Перед тем, как начать установку двускатной крыши, стены должны быть отремонтированы, облицованы,
скреплены, обшиты, а балки потолка прибиты
локации. После того, как все это будет сделано, вам нужно будет построить прочный
платформа, с которой можно работать. Я обычно использую кровельную обшивку, уложенную плашмя
верх потолка балки.После того, как кровля будет обрамлена, можно обшить
затем будет передан наверх для установки на стропила.

Если скат крыши
крутой или большой пролет стропил вам нужно будет построить
своего рода строительные леса, чтобы прибить вершины общих
стропила. Постройте эти леса в центре пролета и на
высота, при которой ваше плечо будет на четыре-шесть дюймов ниже низа
коньковой доски. Такая высота подмостей облегчит установку
коньковая доска и маневр при заливке общих стропил.

После определения длины стропил и создания выкройки стропил
нужно вырезать еще два обычных стропила и проверить их соответствие деревянным
блок для временного представления коньковой доски. Тем меньше опыта у вас
иметь при резке крыш более важные испытания
длина общих стропил становится. Вы, вероятно, будете прощены
из-за неправильного срезания пары стропил, но вся нагрузка на крышу — это
другая история.

Разметка коньковой доски

Коньковая доска должна быть на один размер больше обычных стропил.
достичь полной опоры, 2 х 4 стропила = 2 х 6 коньковых досок и т. д.Всегда используйте
красивый ровный брус для коньковой доски, это сделает установку
стропила легче, а также сделать линию гребня более прямой.

Для облегчения работы плотников, возводящих крышу, коньковая доска должна быть разложена перед передачей. При кадрировании
вмещает любую работу, которую можно выполнять, стоя на земле
должно быть сделано, это намного эффективнее, безопаснее и точнее.

Раньше
При раскладке коньковой доски убедитесь, что она ровная с обоих концов.отметка
выступите за концевой выступ фронтона и разорвите коньковую доску до чуть меньшего
чем ширина фасада, чтобы он не мешал потолку, когда
применяется. Стропило фронтона должно быть выложено на внутренней стороне
торцевая стенка, чтобы можно было прибить к ней шпильки без выемки
шпильки по размеру.

Разложите остальные стропила до зеркального отражения.
планировка балок потолка так, чтобы стропила можно было прибивать вдоль
сторона. Если здание длиннее одной секции коньковой доски, вы
нужно будет соединить еще один на конце.

Я обычно использую блок 14 1/2 дюйма или
кусок OSB, старайтесь не прибивать его к тому месту, где будет уходить стропила. Его также нужно прижать сверху конька, чтобы не торчать над стропилами.

Установка коньковой доски

Я рекомендую, по крайней мере, трех плотников установить коньковую доску, два в центре и один для обработки внешних стен. Обрамление двускатной крыши
Техника, которую я опишу здесь, использует обычные стропила для установки конька
доска в нужном положении, устраняя необходимость во временных подпорках и большом количестве
угадай работу.

Вид с торца каркаса двускатной крыши

Ниже приведено изображение каркаса двускатной крыши с прибитой гвоздями центральной шпильки.

Страницы, относящиеся к каркасу двускатной крыши

Терминология по конструкции фермы крыши

Как работает ферма

Ферма — это рама, которая поддерживает нагрузки, эффективно передавая свои силы на концевые опоры. В то время как в каркасной конструкции могут использоваться элементы большего размера 2×8, 2×10 и т. Д. (Которые являются дорогими) и могут потребоваться либо дополнительные балки, либо внутренние несущие стены, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

Типовые системы каркаса

Фермовые каркасные системы обеспечивают невероятную гибкость внешнего вида кровельной системы. Приведенные ниже иллюстрации призваны помочь вам визуализировать типичные системы каркаса ферм.

Фронтон

Двускатная крыша предназначена для самых простых кровельных систем. Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые пересекаются посередине. Ферма фронтона обычно снабжается вертикальными перемычками, расположенными на расстоянии 2 фута от центра для облегчения обшивки.

Фронтальный фасад

Если карниз крыши выходит за пределы торцевой стены фронтона более чем на 1 фут, то для поддержки обшивки крыши обычно используется опущенный фронтон. Верхний пояс фронтона опускается, чтобы монтажник мог провести серию наблюдателей (или лестниц) от фасции обратно к первой общей ферме.

Переходной фронт

Переходный фронтон возникает, когда ряд ферм меньшего пролета ведет к параллельным фермам большего пролета. У меньшего фронтона будут вертикальные перемычки, расположенные на расстоянии 2 футов от центра по всей длине фермы.Принимая во внимание, что фермы с более длинными пролетами будут иметь только вертикальные перемычки, размещенные на расстоянии 2 футов в центре той области, которая не покрыта меньшей фермой.

Бедра / конец

Голландское бедро

Бостон / Тюдор Хип

Набор Valley

Комплект «Долина» (красный) — это группа ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши. В этом примере без впадин у нас было бы пустое отверстие в крыше за балкой.

Контейнерные фермы

Если стропильные фермы слишком высоки для производства и / или доставки, мы «закрываем» их и поставляем контрейлерные фермы.Контейнеры слева показаны над крышей, так что можно увидеть прогоны и систему распорок.

Свесы

Верхний пояс, выходящий за нижний пояс и опору, называется выступом. На свесе обычно используется отвес, но он может выглядеть как любое из изображений справа.

Подшипники

Подшипник

Раздавливание в пятке — Иногда силы, передаваемые через дерево в несущую стену, достаточно, чтобы заставить дерево со временем раздавиться, если не используется опорный блок.Сертификат на спроектированную штампованную ферму укажет, требуются ли опорные блоки для конкретной фермы. Если это так, в сертификате будут указаны размер и длина пиломатериала, положение блока и схема крепления гвоздей.

Условия подшипников с общей нижней поясной хорды

На изображениях ниже показаны два типичных состояния опоры нижнего пояса. Слева изображена ферма в подвесе. В правом конце изображения справа показана ферма, прибитая к балке или ригелю.

Общие условия подшипников верхней пояса

Фермы могут иметь опору прямо под верхним поясом.Иногда подшипник устанавливается между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, то вертикальный конец фермы может проходить вниз, чтобы сесть на подшипник.

Типовые формы фермы

Внешний профиль фермы может принимать любую форму, которую вы только можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

Изображения на этой странице любезно предоставлены компанией Alpine Engineered Products.

Резка обычных стропил | JLC Онлайн

Возвращаясь к основам , чтобы заложить прочную основу для следующего поколения строителей, JLC запускает новую серию основ для обучения профессиям. Мы сосредоточимся на некоторых навыках, которые разносторонний плотник должен приобрести в течение первого года работы. Наша цель — предоставить учебник для людей, желающих войти в отрасль, а также освежить информацию для ветеранов и инструмент, который руководители бизнеса могут использовать при обучении сотрудников.Мы расскажем как о каркасе, так и об отделке, от раскладки и резки общих элементов каркаса до подвесных дверей и беговой отделки. Мы поговорим о технических аспектах каждого компонента и затронем базовую терминологию, которая имеет решающее значение для четкого и лаконичного общения на рабочем месте.

В этом первом выпуске мы начнем с каркаса крыши:

Цель: Продемонстрировать основы расчета, разметки и резки обычного стропила для полной двускатной крыши или односкатной крыши на крыльце или небольшое дополнение.

Необходимые навыки:

• Умение читать рулетку / линейку.
• Знакомство с использованием Speed ​​Square.
• Умение безопасно работать с циркулярной пилой.

Инструментов: Существует несколько подходов к выкладке стропил. Я расскажу о наиболее эффективном из найденных мною методах, в котором используется калькулятор Construction Master * и квадрат макета. Единственные другие инструменты, необходимые для разметки, — рулетка и острый карандаш.

Чтобы распилить стропило, вам понадобятся:

• Циркулярная пила
• Ручная пила или лобзик
• Защитные очки

* Для обзора калькулятора Construction Master посмотрите видео здесь.

Материалы
° 2×6 (или больше) стропила

Термины стропила
Обычное стропило состоит из трех основных частей, с которыми вам необходимо ознакомиться:

• Отвес , обычно называемый ребристым вырезом , в верхнем конце стропила.
• Birdsmouth , который состоит из двух разрезов — горизонтального разреза сиденья и вертикального разреза плеча .
• Хвост , который можно обрезать вертикально или под прямым углом, в зависимости от детализации карниза.

Найдите эти стропильные элементы на иллюстрации ниже:

Схема стропил
Чтобы выложить стропило, необходимо знать уклон крыши и рассчитать пролет стропил :

Уклон крыши — это уклон крыши, выраженный как отношение количества дюймы подъема (вертикальное перемещение) на каждый фут пробега (горизонтальное перемещение).В нашем примере у нас есть крыша 7:12 — 7 дюймов подъема на каждый фут пробега. На строительных калькуляторах уклон часто называют «шагом».

Прогон стропил — это горизонтальное расстояние, которое проходит стропила. На сплошной двускатной крыше это равно половине ширины здания минус половина толщины конька.

Расчет длины стропил

Последовательность расчетов для определения длины стропила в Construction Master показана ниже. Обратите внимание, что длина стропила измеряется от кончика отвеса на верхнем конце стропила (гребня) до строительной линии (показанной красной пунктирной линией в разрезе / фасаде ниже).Длина стропил не включает свес стропил.

Для подробного объяснения того, как запустить этот тип вычислений в Construction Master, посмотрите видео здесь.

На односкатной крыше стропильный проход — это расстояние от ригеля в главном здании до внешней стороны дополнительной стены или несущей балки крыльца. Нам нужно скорректировать общий пробег (73 дюйма в нашем примере), вычтя 1 1/2 дюйма полной толщины бухгалтерской книги (скорректированный пробег = 71 1/2 дюйма).

Следующая страница : Схема расположения стропил и последовательность резки.

Стропила — Проектирование зданий Wiki

Стропила — это структурный компонент, который используется как часть конструкции крыши. Обычно он проходит от конька или вальмы крыши до настенной плиты внешней стены. Стропила обычно укладывают последовательно, бок о бок, обеспечивая основу для поддержки настилов крыш, кровельных покрытий и т. Д.

Стропила обычно изготавливаются из дерева или стали и могут быть скрыты внутри конструкции крыши или могут быть оставлены открытыми для пространства ниже. Сверху и перпендикулярно к ним могут быть уложены рейки для крепления кровельного покрытия.

Стропила могут быть использованы как ключевой компонент различных типов конструкций крыш. Парная крыша состоит из двух стропил , прислоненных друг к другу и привязанных в местах пересечения наверху. Стропила располагаются на стеновой плите, которая является эффективным средством распределения нагрузки, оказываемой конструкцией крыши, вниз по стенам, не создавая точек давления в местах соприкосновения каждого стропила со стеной.

Закрытая парная крыша добавляет потолочные балки, проходящие горизонтально между стропилами футов, чтобы поддерживать потолок и сделать конструкцию более жесткой.

Для увеличения возможных пролетов крыши без ущерба для устойчивости стен, увеличения размеров стропил на или привлечения дополнительных затрат были введены прогоны. Они проходят перпендикулярно стропилам , обеспечивая дополнительную жесткость. Установив прогон в конструкцию крыши, стропила больше не должны быть такими толстыми и тяжелыми, что позволяет увеличить потенциальные пролеты.

В современном домостроении наиболее распространенная форма стропильных ног известна как стропильные фермы типа «w». Он состоит из стропил , включающих в себя элементы растяжения и сжатия в форме W. Они могут иметь пролеты до 12 м и могут быть спроектированы с учетом множества различных углов наклона.

Подробнее см .: Стропила стропильные

К наиболее распространенным типам стропил относятся:

• Основные стропила : Обычно самые большие стропила типа , расположенные на концах конструкции крыши.
• Обычные стропила: Стропила меньшего размера, расположенные между основными на обоих концах.
• Вспомогательные стропила: реже, но их можно использовать для поддержки и усиления основного стропила.
• Стропила Compass: изогнутая или изогнутая вверху или как на верхней, так и на нижней поверхности.
• Стропила поребрик: Верхние стропила в двускатной или мансардной кровле.
• Вальмовые стропила: Меньшие стропила, используемые для углов вальмовой крыши.
• Королевские стропила: на стороне вальмовой крыши королевские стропила являются самыми длинными и находятся на одной линии с коньком.
• Стропило долины: Основное стропило, которое находится в самой низкой точке крыши долины.
• Стропило-домкрат: Стропило, укорачиваемое путем приземления на бедро стропило или прерываемого слуховым окном.
• Стропила баржи: на фронтоне это самые внешние стропила , которые иногда используются для образования свеса крыши.

[править] Статьи по теме «Проектирование зданий» Wiki

Обрамление стропил — Комиссия по обслуживанию юго-западного Нью-Брансуика

Несмотря на то, что существуют все виды стилей и подсистем кровли (мансарда, гамбрель, двускатный, двускатный слуховой проход, мансардное окно), в конце концов, когда речь идет о большинстве жилых крыш, существует всего два типа систем: стропила и фермы .У этих двух систем есть как сходства, так и различия.

Вот критическое различие: для того, чтобы инспектор по строительству мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как подходящая для снеговых нагрузок в данной местности. Этим занимаются все местные компании-производители ферм.

Или, проще говоря, плотник или подрядчик может построить ферму, но это не может считаться соответствующим Кодексу.

С другой стороны, плотник или подрядчик может построить стропильную систему, и, если это сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

Вот некоторая важная информация, которую нужно знать о стропилах.

Иллюстрация некоторых типичных стропильных элементов. Обратите внимание, что на этом чертеже некоторые из обозначенных элементов могут не понадобиться; они включены исключительно в пояснительных целях.

Определения

Стяжка воротника: кусок дерева, который связывает два противоположных стропила вместе. Это часто используется для уменьшения стропильного пролета.

Карликовая стена: небольшая стена, построенная с верхней и нижней пластинами (и двойной верхней пластиной, если стропила не приземляются непосредственно на вертикальные стойки), которая построена для поддержки стропил на полпути вверх по склону.(Обычно сооружается довольно близко к стене — подумайте о кровле в стиле «Кейп-Код».)

пролет стропильных: это расстояние между опорной стенкой и центром крыши, измеренной по горизонтали. Пролет НЕ расстояние между опорной стенкой и пикой крыши, измеренной по диагонали.

стропильные: Это древесина, которая проходит от центра (пик) к несущей стене.

пролет стропильных: это расстояние между опорной стенкой и центром крыши, измеренной по горизонтали.Пролет НЕ расстояние между опорной стенкой и пикой крыши, измеренной по диагонали.

Коньковая балка: Если крыша имеет небольшой уклон, то нагрузка на крышу должна поддерживаться на пике балкой, проходящей по длине пика и поддерживаемой системой, которая в конечном итоге ведет непосредственно к фундаменту. конструкции или аналогичный набор несущих элементов. Обычно это требуется только при наклонах 1: 3 (шаг 4:12) или более.

Доска конька: В некоторых случаях может потребоваться коньковая доска.Доска конька — это не что иное, как массивный деревянный элемент, проходящий по длине козырька.

Уклон: В строительстве уклон — или угол — крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (беге).

Обратите внимание, что крыши с углом наклона 60 градусов и более считаются стенами в соответствии с Кодексом — за исключением наружной обшивки и кровельного материала.

Стойка: вертикальный опорный элемент. Обычно размещается рядом с внешним краем, но также может использоваться на внутреннем козырьке. Должен находиться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

Стропильная конструкция

Стропила для крыш с уклоном 1: 3 и менее

Если уклон крыши составляет 1: 3 (уклон 4:12), то в игру вступают два ключевых элемента.

• 1) Центр пика должен поддерживаться одним из двух факторов:
  • Либо коньковая балка с опорой на концах (и / или посередине, если требуется), либо
  • Доска коньковая из бруса стандартных размеров высотой, равной или большей поверхности стропила; поддерживается на расстоянии не более 1.2 метра (4 ‘) несущей стеной или деревянными распорками 2×6, поддерживаемыми подходящими несущими элементами. [9.23.14.8 (3)]
• 2) Стропила в местах стыковки с верхней плитой несущей стены должны быть скреплены поперечными связями с балками перекрытия с обоих концов; или, как вариант, стяжные шпильки. [9.23.14.8 (5)]

Стропила для крыш с уклоном 1: 3 и более

Стропильные системы для более крутых кровель немного менее строгие. Во-первых, если нижние концы стропил «должным образом привязаны для предотвращения движения наружу» [9.23.14.8 (4)], коньковая доска не требуется. В этом случае поперечными связями обычно служат балки перекрытия или система перекрытий.

Хомут

Стяжки-хомуты

можно использовать для уменьшения пролета стропил — они, по сути, обеспечивают промежуточную опору стропила, но только для крыш с уклоном более 1: 3. Однако нельзя предполагать, что они обеспечивают поддержку стыка (см. Ниже).

Стропила для сращивания

В случаях, когда длина пиломатериала по диагонали превышает доступные 16 футов длины, стропила должны быть соединены с опорами (подпоркой или стеной), которые доходят до подходящей опоры.[9.23.14.1 (1)] Распорки могут устанавливаться по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14 (4)]

Подключение на пике

Стропила могут быть смещены на 1-1 / 2 дюйма, как показано здесь, если используется коньковая доска.

Если требуется коньковая доска, то стропила могут быть смещены на 1-1 / 2 дюйма. Это позволяет немного легче забивать гвозди.

В противном случае стропила, естественно, должны быть соединены на коньке. При помощи косынки можно соединить стропила на пике, где не требуется коньковая доска.Кодекс не определяет характер косынки — это означает, что можно использовать секцию фанеры — пока соединители представляют собой гвозди (а не обычные шурупы!), Конструкция будет приемлемой.

Размер стропил

Размер стропил рассчитывается на основе четырех переменных: размера пиломатериалов, пролета стропил, расстояния между стропилами и расчетной снеговой нагрузки.
Мы провели небольшое вычисление чисел и предоставили две таблицы, чтобы помочь определить количество пиломатериалов, необходимых для двух ключевых климатических зон в нашем районе: округа Йорк и округа Шарлотта.Обратите внимание, что это для снеговой нагрузки 41 psf (2kpa), и в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения рекомендаций.

Калибровка коньковой балки

Если необходима коньковая балка, обратите внимание, что она должна быть изготовлена ​​из трех-, четырех- или пятислойных пиломатериалов размером 2×8 или больше.Позвоните нам, чтобы узнать спецификации.

Забивание стропил

Есть некоторые особые требования к соединениям стропила и верхней пластины — вот столы для гвоздей, которые помогут в строительстве.

Информация о гвоздях для стропил

Изоляция пространства под стропилами

Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция заключается просто в доведении теплоизоляции чердака до R50, необходимого для чердаков.

Если пространство под стропильной системой отапливается, то диагональные элементы стропил должны быть утеплены и рассматриваться как соборный потолок.В этом случае требуется, чтобы эта сборка была R26.

Если пространство над воротниковыми стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в сводчатом потолке может наложить некоторые дизайнерские соображения на строителя / домовладельца.

К счастью, пространство можно считать «ограниченным» с точки зрения того, можно ли использовать целлюлозу и другую изоляцию с неплотным заполнением [9.25.2.4 (2)], но целлюлоза и стекловолокно обычно имеют R-значение 3.5 на дюйм толщины, что представляет проблему при утеплении стропил. R 3,5 / дюйм означает только R19,5 для стандартных стропил 2×6 и 25,3 для стропил 2×8. Теперь другие материалы — обшивка, пароизоляция, гипсокартон — добавят немного, но фактор теплового моста пиломатериалов и даже сборка стропил 2×8 по-прежнему не будет соответствовать требованиям с использованием стекловолокна или целлюлозного наполнителя. Решения включают переход на стропило 2х10 или добавление слоя пенопласта (обычно со стороны настила крыши), чтобы обеспечить требуемый коэффициент сопротивления теплопередаче.Другой вариант, который используется при ремонте многих существующих стропильных крыш в старых зданиях, — это пена с закрытыми порами, наносимая на месте, в среднем около 7 рандов за дюйм.

Основы каркаса крыши

Иллюстрированное руководство по конструкции крыши, включая основные типы крыш и глоссарий кровли На этой схеме каркаса крыши показано, как строится вальмовая крыша. Эта крыша имеет горизонтальные обрешетки под черепицу или металл. CocoDesign999 / Shutterstock.com

Проезжайте практически по любому району, и вы увидите, что крыши имеют разные формы.Дома имеют двускатную, шатровую, мансардную, двускатную, плоскую и односкатную крыши. Многие дома сочетают типы крыш на одной крыше. Нередко, например, можно увидеть шатровую крышу с двускатными мансардными окнами.

Форма крыши — один из ключевых факторов, определяющих архитектурный стиль дома. Форма крыши также определяет, насколько сложно и дорого будет построить крышу и как она будет служить дому. Например, плоские, односкатные и, в некоторых случаях, двускатные крыши, как правило, относительно доступны по цене.

Крыши бывают разных форм.© HomeTips

Мансардные крыши и мансардные крыши обеспечивают большую высоту головы для мансардных помещений. Односкатные крыши, как правило, проще всего соединить с существующей крышей при надстройке.

Каркас крыши может быть простым или сложным, в зависимости от кровли. Свесы, бедра и мансардные окна значительно усложняют обрамление.

Каркас крыши с палками и фермами

Почти все крыши обрамляются одним из двух методов: стандартным «палочным» каркасом или новым «ферменным» каркасом.

Крыши с решетчатым каркасом используют отдельные стропила, простирающиеся от верха внешних стен до конька.Крыша с решетчатым каркасом строится по одному. © HomeTips

Фермовые крыши строятся из готовых ферм треугольной формы. Фермы изготавливаются готовыми к установке. © HomeTips

Двускатные и шатровые крыши могут быть выполнены преимущественно из ферм; крыши других форм, особенно крыши со слуховыми окнами или дома с высокими потолками, чердачные помещения или складские помещения на чердаках, строятся на палочках. Каркас из прутьев создает треугольник между стропилами и балками потолка.Пучок воротника добавляет силы треугольнику посередине.

Каркас палки объединяет стропила крыши с балками перекрытия. Dragana Gerasimoski / Shutterstock.com

Подобно стойкам стен и балкам перекрытий, стропила и фермы располагаются через каждые 16 или 24 дюйма от центра к центру. Для большей прочности и жесткости на большинстве крыш используется расстояние в 16 дюймов. Стропила обычно располагаются непосредственно над стойками стены.

Ферма — это одна смежная двойная балка из балок перекрытия / потолка. Конструкция фермы такая же прочная, но имеет меньший вес и использует меньшие размеры пиломатериалов, чем каркас из прутьев.

Поскольку фермы представляют собой тщательно спроектированные элементы, которые нельзя разрезать, они не являются хорошим выбором для крыш, которые могут быть изменены в будущем. И поскольку у них есть несколько промежуточных членов поддержки, они не позволяют использовать чердак.

Сложные крыши, подобные показанной ниже, обычно имеют каркасный каркас.
