Подключение трехфазного двигателя к однофазной сети без потери мощности

Как известно, при включении трёхфазного асинхронного двигателя в однофазную сеть, по распространенным конденсаторным схемам: «треугольник», или «звезда», мощность двигателя используется только наполовину (в зависимости от применяемого двигателя).

Кроме того, затруднён запуск двигателя под нагрузкой.

В предлагаемой статье описан метод подключения двигателя без потери мощности.

В различных любительских электромеханических станках и приспособлениях чаще всего используются трехфазные асинхронные двигатели с короткозамкнутым ротором. К сожалению, трехфазная сеть в быту — явление крайне редкое, поэтому для их питания от обычной электрической сети любители применяют фазосдвигающий конденсатор, что не позволяет в полном объеме реализовать мощность и пусковые характеристики двигателя. Существующие же тринисторные «фазосдвигающие» устройства еще в большей степени снижают мощность на валу двигателей.

Вариант схемы устройства запуска трехфазного электродвигателя без потери мощности приведен на рис. 1.

Обмотки двигателя 220/380 В соединены треугольником, а конденсатор С1 включен, как обычно, параллельно одной из них. Конденсатору «помогает» дроссель L1, включенный параллельно другой обмотке. При определенном соотношении емкости конденсатора С1, индуктивности дросселя L1 и мощности нагрузки можно получить сдвиг фаз между напряжениями на трех ветвях нагрузки, равный точно 120°.

На рис. 2 приведена векторная диаграмма напряжений для устройства, представленного на рис. 1, при чисто активной нагрузке R в каждой ветви. Линейный ток Iл в векторном виде равен разности токов Iз и Ia, а по абсолютному значению соответствует величине Iф√3, где Iф=I1=I2=I3=Uл/R — фазный ток нагрузки, Uл=U1=U2=U3=220 В — линейное напряжение сети.

К конденсатору С1 приложено напряжение Uc1=U2, ток через него равен Ic1 и по фазе опережает напряжение на 90°.

Аналогично к дросселю L1 приложено напряжение UL1=U3, ток через него IL1 отстает от напряжения на 90°.

При равенстве абсолютных величин токов Ic1 и IL1 их векторная разность при правильном выборе емкости и индуктивности может быть равной Iл.

Сдвиг фаз между токами Ic1 и IL1 составляет 60°, поэтому треугольник из векторов Iл, Iс1 и IL1 — равносторонний, а их абсолютная величина составляет Iс1=IL1=Iл=Iф√3. В свою очередь, фазный ток нагрузки Iф=Р/ЗUL, где Р — суммарная мощность нагрузки.

Иными словами, если емкость конденсатора С1 и индуктивность дросселя L1 выбрать такими, чтобы при поступлении на них напряжения 220 В ток через них был бы равен Ic1=IL1=P/(√3⋅Uл)=P/380, показанная на рис. 1 цепь L1C1 обеспечит на нагрузке трехфазное напряжение с точным соблюдением сдвига фаз.

Таблица 1

P, Вт	IC1=IL1, A	C1, мкФ	L1, Гн
100	0.26	3. 8	2.66
200	0.53	7.6	1.33
300	0.79	11.4	0.89
400	1.05	15.2	0.67
500	1.32	19.0	0.53
600	1.58	22.9	0.44
700	1.84	26.7	0.38
800	2.11	30.5	0.33
900	2.37	34.3	0.30
1000	2.63	38.1	0.27
1100	2.89	41.9	0.24
1200	3.16	45.7	0.22
1300	3.42	49.5	0.20
1400	3.68	53.3	0.19
1500	3. 95	57.1	0.18

В табл. 1 приведены значения тока Ic1=IL1. емкости конденсатора С1 и индуктивности дросселя L1 для различных величин полной мощности чисто активной нагрузки.

Реальная нагрузка в виде электродвигателя имеет значительную индуктивную составляющую. В результате линейный ток отстает по фазе от тока активной нагрузки на некоторый угол ф порядка 20…40°.

На шильдиках электродвигателей обычно указывают не угол, а его косинус — широко известный cosφ, равный отношению активной составляющей линейного тока к его полному значению.

Индуктивную составляющую тока, протекающего через нагрузку устройства, показанного на рис. 1, можно представить в виде токов, проходящих через некоторые катушки индуктивности Lн, подключенные параллельно активным сопротивлениям нагрузки (рис. 3,а), или, что эквивалентно, параллельно С1, L1 и сетевым проводам.

Из рис. 3,б видно, что поскольку ток через индуктивность противофазен току через емкость, катушки индуктивности LH уменьшают ток через емкостную ветвь фазосдвигающей цепи и увеличивают через индуктивную. Поэтому для сохранения фазы напряжения на выходе фазосдвигающей цепи ток через конденсатор С1 необходимо увеличить и через катушку уменьшить

Векторная диаграмма для нагрузки с индуктивной составляющей усложняется. Ее фрагмент, позволяющий произвести необходимые расчеты, приведен на рис. 4.

Полный линейный ток Iл разложен здесь на две составляющие: активную Iлcosφ и реактивную Iлsinφ.

В результате решения системы уравнений для определения необходимых значений токов через конденсатор С1 и катушку L1:

IC1sin30° + IL1sin30° = Iлcosφ, IC1cos30° — IL1cos30° = Iлsinφ,

получаем следующие значения этих токов:

IC1 = 2/√3⋅Iлsin(φ+60°), IL1 = 2/√3⋅Iлcos(φ+30°).

При чисто активной нагрузке (φ=0) формулы дают ранее полученный результат Ic1=IL1=Iл.

На рис. 5 приведены зависимости отношений токов Ic1 и IL1 к Iл от cosφ, рассчитанные по этим формулам Для (cosφ = √3/2 = 0,87) ток конденсатора С1 максимален и равен 2/√3Iл = 1.15Iл, а ток дросселя L1 вдвое меньше.

Этими же соотношениями с хорошей степенью точности можно пользоваться для типовых значений cosφ, равных 0,85…0,9.

Таблица 2

P, Вт	IC1, A	IL1, A	C1, мкФ	L1, Гн
100	0.35	0.18	5.1	3.99
200	0.70	0.35	10.2	2.00
300	1.05	0.53	15.2	1.33
400	1.40	0.70	20.3	1.00
500	1.75	0.88	25.4	0.80
600	2.11	1. 05	30.5	0.67
700	2.46	1.23	35.6	0.57
800	2.81	1.40	40.6	0.50
900	3.16	1.58	45.7	0.44
1000	3.51	1.75	50.8	0.40
1100	3.86	1.93	55.9	0.36
1200	4.21	2.11	61.0	0.33
1300	4.56	2.28	66.0	0.31
1400	4.91	2.46	71.1	0.29
1500	5.26	2.63	76.2	0.27

В табл. 2 приведены значения токов IC1, IL1, протекающих через конденсатор С1 и дроссель L1 при различных величинах полной мощности нагрузки, имеющей указанное выше значение cosφ = √3/2.

Для такой фазосдвигающей цепи используют конденсаторы МБГО, МБГП, МБГТ, К42-4 на рабочее напряжение не менее 600 В или МБГЧ, К42-19 на напряжение не менее 250 В.

Дроссель проще всего изготовить из трансформатора питания стержневой конструкции от старого лампового телевизора. Ток холостого хода первичной обмотки такого трансформатора при напряжении 220 В обычно не превышает 100 мА и имеет нелинейную зависимость от приложенного напряжения.

Если же в магнитопровод ввести зазор порядка 0,2…1 мм, ток существенно возрастет, а зависимость его от напряжения станет линейной.

Сетевые обмотки трансформаторов ТС могут быть соединены так, что номинальное напряжение на них составит 220 В (перемычка между выводами 2 и 2′), 237 В (перемычка между выводами 2 и 3′) или 254 В (перемычка между выводами 3 и 3′). Сетевое напряжение чаще всего подают на выводы 1 и 1′. В зависимости от вида соединения меняются индуктивность и ток обмотки.

В табл. 3 приведены значения тока в первичной обмотке трансформатора ТС-200-2 при подаче на нее напряжения 220 В при различных зазорах в магнитопроводе и разном включении секций обмоток.

Сопоставление данных табл. 3 и 2 позволяет сделать вывод, что указанный трансформатор можно установить в фазосдвигающую цепь двигателя с мощностью примерно от 300 до 800 Вт и, подбирая зазор и схему включения обмоток, получить необходимую величину тока.

Индуктивность изменяется также в зависимости от синфазного или противофазного соединения сетевой и низковольтных (например, накальных) обмоток трансформатора.

Максимальный ток может несколько превышать номинальный ток в рабочем режиме. В этом случае для облегчения теплового режима целесообразно снять с трансформатора все вторичные обмотки, часть низковольтных обмоток можно использовать для питания цепей автоматики устройства, в котором работает электродвигатель.

Таблица 3

Зазор в магнитопроводе, мм	Ток в сетевой обмотке, A, при соединении выводов на напряжение, В
	220	237	254
0. 2	0.63	0.54	0.46
0.5	1.26	1.06	0.93
1	—	2.05	1.75

В табл. 4 приведены номинальные величины токов первичных обмоток трансформаторов различных телевизоров и ориентировочные значения мощности двигателя, с которыми их целесообразно использовать фазосдвигающую LC-цепь следует рассчитывать для максимально возможной нагрузки электродвигателя.

Таблица 4

Трансформатор	Номинальный ток, A	Мощность двигателя, Вт
ТС-360М	1.8	600…1500
ТС-330К-1	1.6	500…1350
СТ-320	1.6	500…1350
СТ-310	1.5	470…1250
ТСА-270-1, ТСА-270-2, ТСА-270-3	1. 25	400…1250
ТС-250, ТС-250-1, ТС-250-2, ТС-250-2М, ТС-250-2П	1.1	350…900
ТС-200К	1	330…850
ТС-200-2	0.95	300…800
ТС-180, ТС-180-2, ТС-180-4, ТС-180-2В	0.87	275…700

При меньшей нагрузке необходимый сдвиг фаз уже не будет выдерживаться, но пусковые характеристики по сравнению с использованием одного конденсатора улучшатся.

Экспериментальная проверка проводилась как с чисто активной нагрузкой, так и с электродвигателем.

Функции активной нагрузки выполняли по две параллельно соединенных лампы накаливания мощностью 60 и 75 Вт, включенные в каждую нагрузочную цепь устройства (см рис. 1), что соответствовало общей мощности 400 Вт В соответствии с табл. 1 емкость конденсатора С1 составляла 15 мкф Зазор в магнитопроводе трансформатора ТС-200-2 (0,5 мм) и схема соединения обмоток (на 237 В) были выбраны из соображений обеспечения необходимого тока 1,05 А.

Измеренные на нагрузочных цепях напряжения U1, U2, U3 отличались друг от друга на 2…3 В, что подтверждало высокую симметрию трехфазного напряжения.

Эксперименты проводились также с трехфазным асинхронным двигателем с короткозамкнутым ротором АОЛ22-43Ф мощностью 400 Вт. Он работал с конденсатором С1 емкостью 20 мкф (кстати, такой же, как и при работе двигателя только с одним фазосдвигающим конденсатором) и с трансформатором, зазор и соединение обмоток которого выбраны из условия получения тока 0,7 А.

В результате удалось быстро запустить двигатель без пускового конденсатора и заметно увеличить крутящий момент, ощущаемый при торможении шкива на валу двигателя.

К сожалению, провести более объективную проверку затруднительно, поскольку в любительских условиях практически невозможно обеспечить нормированную механическую нагрузку на двигатель.

Следует помнить, что фазосдвигающая цепь — это последовательный колебательный контур, настроенный на частоту 50 Гц (для варианта чисто активной нагрузки), и без нагрузки подключать к сети эту цепь нельзя.

Запуск трехфазного двигателя от однофазной сети без конденсатора

Статья посвящена возможности запуска трехфазного асинхронного двигателя мощностью 250 Вт от сети 220 В не при помощи пускового конденсатора, а с использованием самодельного пускового электронного устройства. Схема его очень проста: на двух тиристорах, с тиристорными ключами и транзисторным управлением.

Схема устройства

Данное управление двигателем мало кому известно и практически не используется. Преимущество предлагаемого пускового устройства в том, что значительно уменьшается потеря мощности двигателя. При пуске трехфазного двигателя 220 В помощью конденсатора потеря мощности составляет минимум 30%, а может достигать 50%. Использование этого пускового устройства снижает потерю мощности до 3%, максимум составит 5%.

Однофазная сеть подключается:

Пусковое устройство подключается к двигателю вместо конденсатора.

Подключенный к устройству резистор позволяет регулировать обороты двигателя. Устройство также можно включить на реверс.

Для эксперимента взят старый двигатель еще советского производства.

С данным пусковым устройством двигатель запускается мгновенно и работает без каких-либо проблем. Такую схему можно использовать практически на любом двигателе мощностью до 3 кВт.

Примечание: в сети 220 В двигатели мощностью более 3 кВт включать просто не имеет смысла – бытовая электропроводка не выдержит нагрузки.
В схеме можно использовать любые тиристоры, ток которых не менее 10 А. Диоды 231, также 10-амперные.
Примечание: у автора в схеме установлены диоды 233, что не имеет значения (только они идут по напряжению 500 В) −поставить можно любые диоды, которые имеют ток 10 А и удерживают более 250 В.
Устройство компактно. Автор схемы собрал резисторы просто наборами, чтобы не тратить время на подборку резисторов по номиналу. Теплоотвод не требуется. Установлен конденсатор, стабилитрон, два диода 105. Схема получилась очень простая и эффективная в работе.

Рекомендуется для использования – сборка пускового устройства проблем не создаст. В итоге при подключении двигатель стартует на своей максимальной мощности и практически без ее потери в отличие от стандартной схемы с использованием конденсатора.

Смотрите видео о работе устройства

Запуск трехфазных электродвигателей с помощью конденсаторов

Существует масса разнообразных электрических двигателей, но все они имеют две характеристики, основанные на напряжении сети, к которой привязаны они и их мощность. Многие не имеют представления, как подключить двигатель 380 на 220В. Статья раскроет эту тему.

Как подключить электродвигатель 380 на 220?

Существует две схемы такого подсоединения. Каждая имеет свои особенности.

1. Звезда-треугольник;
2. Конденсаторы.

В хозяйстве иногда возникает потребность подключения к однофазной электросети электрический двигатель, который рассчитан на работу в трехфазной сети. Этот случай считается исключительным, и к нему стоит прибегать только, если нет возможности подключиться к трехфазной электросети, так как в ней сразу создается магнитное вращающееся поле, которое создает условия для вращения ротора в статоре. Ко всему прочему в этом режиме достигается максимальная мощность и эффективность работы электродвигателя.

Если вы подключаете к бытовой однофазной электрической сети, то совершайте три обмотки по схеме «треугольник» для того, чтобы получить наибольшую выходную мощность асинхронного электромотора ( это будет максимум 70%, если сравнивать с трехфазным подключением). Если подключаете схемой «звезда», то максимальная мощность будет достигать 50% от возможной.

Однофазное подключение на два выхода дает возможность подключить фазу и ноль, третьей фазы нет, но она восполняется конденсатором.

Направление вращения электрического двигателя будет зависеть от того, как будет сформирован третий контакт: через фазу или ноль. В режиме одной фазы частота вращения будет идентичной трехфазному режиму. Как подключить двигатель 380 на 220? Какова схема подключения электрического двигателя 380 на 220 В с конденсатором?

Подключение электродвигателя с конденсатором

При подключении маломощных асинхронных электрических двигателей до 1,5 кВт, запускающихся без нагрузки, необходимо иметь только рабочий конденсатор. К нулю подключаем один его конец, другой же к третьему выходу треугольника. Чтобы изменить направление вращения мотора подключение конденсатора ведем не от нуля , а от фазы.

В случае работы двигателя сразу при запуске под нагрузкой или когда его мощность более 1,5 кВт, то для успешного запуска нужно внести в схему пусковой конденсатор, который будет включаться в работу параллельно рабочему. Он нужен для увеличения пускового толчка при старте, он станет включаться всего на несколько секунд.

Обычно пусковой конденсатор имеет кнопочное подключение, остальная же схема подключается от электрической сети через тумблер либо же через кнопку с двумя фиксирующимися положениями. Чтобы произвести запуск требуется подключить питание через тумблер или двухпозиционную кнопку, затем произвести нажатие на пусковую кнопку и удерживать ее до тех пор, пока не запустится электрический двигатель. Как только запуск произошел, отпускаем кнопку, при этом ее пружина разомкнет контакты и произведет отключение пусковой емкости.

Если необходим реверсивный запуск трехфазного двигателя в сети 220 вольт, тогда нужно будет занести в схему тумблер переключения. Он нужен для подключения одного конца рабочего конденсатора к фазе и к нулю.

В случае, если двигатель не желает запускаться либо очень медленно набирает скорость оборотов, то необходимо внести в схему пусковой конденсатор, который подключен через кнопку «Пуск». Для подключения этой кнопки на реверсивной схеме для обозначения проводов используется фиолетовый цвет. Если в реверсе нет необходимости, то со схемы выпадает кнопка вместе с проводами и пусковой правый конденсатор.

Подключение электродвигателя без конденсаторов

Как ни крути, но работать трехфазный электродвигатель будет в однофазной сети на 220 В только с конденсаторами. Они не нужны для запуска электромоторов, которые рассчитаны на работу с напряжением сети в 220 вольт.

Собрать самостоятельно схему подключения не так и сложно. Сложность будет заключаться в подборе необходимой емкости рабочего конденсатора, дополнительные хлопоты возникнут, если потребуется пусковой.

Выбор конденсаторов для электродвигателей

Как подобрать нужные модели? На корпусе находятся обозначения и величина емкости. Заострите внимание только на моделях типа МБГЧ, МБПГ, МБГО, БГТ с рабочим напряжением, которое обозначает (U раб), не менее 300 вольт.

Как рассчитать емкость конденсаторов для электродвигателей?

• Чтобы рассчитать рабочую емкость конденсатора для схемы подключения звездой, необходимо использовать формулу Cраб=2800х(I/U). В случае подключения обмоток треугольником, тогда по такой формуле: Сраб=4800х(I/U).
• Для получения результатов по величине в мкФ емкости рабочего конденсатора Сраб, нужно потребляемый двигателем ток (по паспорту) разделить на напряжение сети U, которое равняется 220 вольт, полученные данные умножаются на 4800, если задействован треугольник, или 2800, если работа производилась со звездой.

Экспериментальным способом подбирается емкость пусковых. Обычно их емкость превосходит емкость рабочих в 2-3 раза.

К примеру, есть электродвигатель обмотки, провода которого имеют соединение треугольником, величина потребляемого тока равна 3 амперам. Эти данные подставляем в формулу Сраб= 4800 x (3 / 220)≈ 65 мкФ. При этом пусковой будет иметь пределы в 130-160 мкФ. Но такая емкость редко встречается у конденсаторов, что приводит к параллельному подключению для рабочего, к примеру, шесть по десять плюс один на 5 мкФ.

Учтите то, что расчет составляется на номинальную мощность. Работая в половину силы, электрический двигатель станет нагреваться, поэтому следует уменьшить емкость рабочего конденсатора, чтобы уменьшить ток в обмотке.

При не достающей до требуемой емкости, мощность, развиваемая электрическим двигателем, будет низкой.

Профессионалы рекомендуют начинать подбирать конденсатор для трехфазного двигателя с наименьшего допустимого значения емкости, постепенно увеличивая показатель до оптимального значения.

Помните о том, что если электрический двигатель, переделанный с 380 на 220 вольт, будет долго работать без нагрузки, он сгорит.

Обратите внимание! После отключения конденсаторы на своих выводах достаточно долго сохраняют напряжение опасной величины . Не забывайте следить за соблюдением мер по безопасности: всегда их ограждайте, чтобы исключить случайное прикосновение. Перед эксплуатацией конденсаторов каждый раз не забывайте производить их разрядку.

Всегда помните о том, что не следует подключать трехфазный двигатель, у которого мощность более 3 кВт, к обычной электросети дома на 220В. Это приводит к тому, что начинает происходить выбивание пробок, плавиться изоляция проводов, если неправильно подобрана защита.

звезда, треугольник, трехфазная сеть 380В, однофазная сеть 220В

Практически ежедневно мы сталкиваемся с одним и тем же вопросом от наших клиентов: «как подключить электродвигатель к сети питания?»

Самый простой и надежный способ – обратиться к нормальному электрику и не экономить на этом, т.к. зачастую, пытаясь сэкономить, приглашают «дядю Васю», или других отзывчивых «специалистов», которые рядом, но на самом деле слабо понимают, что происходит.

В лучшем случае, эти «профи» звонят и спрашивают – правильно ли я подключаю. Тут ещё есть шанс не спалить двигатель. Сразу становится понятна квалификация «электрика», когда задают такие вопросы, от которых можно просто впасть в ступор (так как именно этому и учат электриков).

Например:

— зачем шесть контактов в двигателе?

— а почему контактов всего три?

— что такое «звезда» и «треугольник»?

— а почему, когда я подключаю трехфазный насос и ставлю поплавковый выключатель, который рвёт одну фазу, двигатель не останавливается?

— а как измерить ток в обмотках?

— что такое пускатель?

и т. п.

Если ваш электрик задаёт такие вопросы, то нужно его отправить туда, откуда он пришёл. Иначе всё закончится сгоревшим электродвигателем, потерей денег, времени, дорогостоящим ремонтом. Давайте попробуем разобраться в схемах подключения электродвигателя к электропитанию.

Для начала нужно понимать, что существуют несколько популярных типов сетей переменного тока:

1. Однофазная сеть 220 В,

2. Трехфазная сеть 220 В (обычно используется на кораблях),

3. Трехфазная сеть 220В/380В,

4. Трехфазная сеть 380В/660В.

Есть ещё на напряжение 6000В и некоторые другие редкие, но их рассматривать не будем.

В трёхфазной сети обычно есть 4 провода (3 фазы и ноль). Может быть ещё отдельный провод «земля». Но бывают и без нулевого провода.

Как определить напряжение в вашей сети?

Очень просто. Для этого нужно измерить напряжение между фазами и между нулём и фазой.

В сетях 220/380 В напряжение между фазами (U1, U2 и U3) будет равно 380 В, а напряжение между нолём и фазой (U4, U5 и U6) будет равно 220 В.

В сетях 380/660В напряжение между любыми фазами (U1, U2 и U3) будет равно 660В, а напряжение между нулем и фазой (U4, U5 и U6) будет равно 380 В.

Возможные схемы подключения обмоток электродвигателей

Асинхронные электродвигатели имеют три обмотки, каждая из которых имеет начало и конец и соответствует своей фазе. Системы обозначения обмоток могут быть разными. В современных электродвигателях принята система обозначения обмоток U, V и W, а их выводы обозначают цифрой 1 начало обмотки и цифрой 2 – её конец, то есть обмотка U имеет два вывода: U1 и U2, обмотка V – V1 и V2, а обмотка W – W1 и W2.

Однако до сих пор ещё в эксплуатации находятся старые асинхронные двигатели, сделанные во времена СССР и имеющие старую советскую систему маркировки. В них начала обмоток обозначаются C1, C2, C3, а концы — C4, C5, C6. Значит, первая обмотка имеет выводы C1 и C4, вторая — C2 и C5, а третья — C3 и C6.

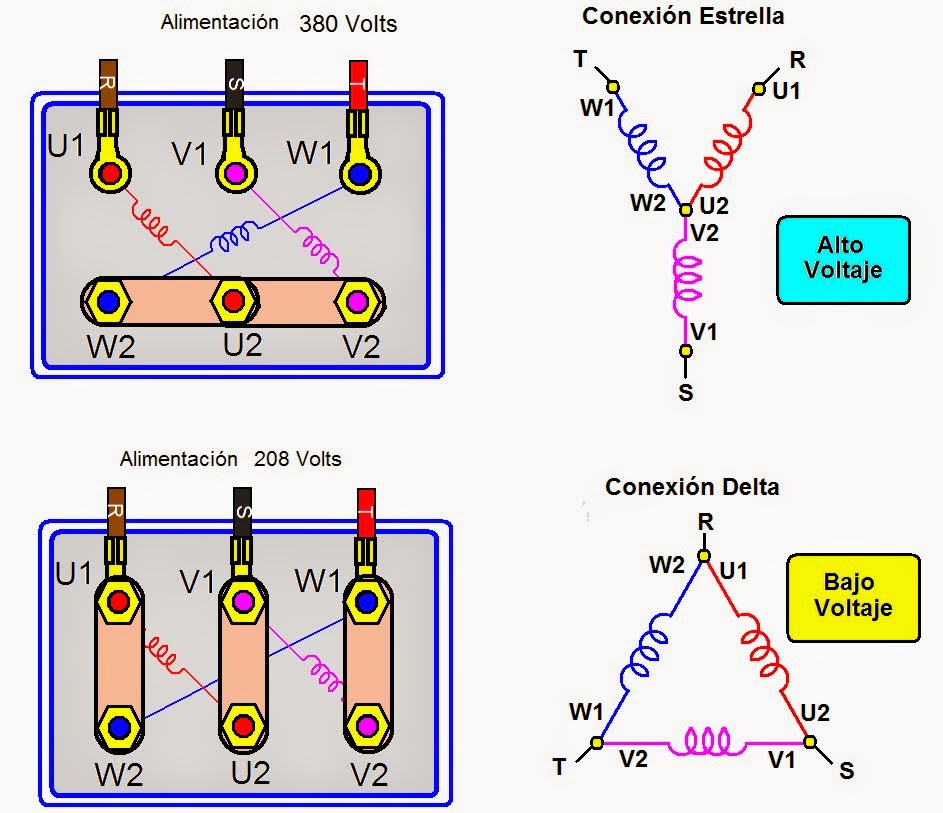

Обмотки трёхфазных электродвигателей можно подключать по двум различным схемам: звездой (Y) или треугольником (Δ).

Подключение электродвигателя по схеме звезда

Название схемы подключения обусловлено тем, что при соединении обмоток по данной схеме (см. рисунок справа), визуально это напоминает трёхлучевую звезду.

Как видно из схемы подключения электродвигателя, все три обмотки своим одним концом соединены вместе. При таком подключении (сеть 220/380 В), к каждой обмотке отдельно подходит напряжение 220 В, а к двум обмоткам, соединённым последовательно, – напряжение 380 В.

Основным преимуществом подключения электродвигателя по схеме звезда являются небольшие пусковые токи, так как напряжение питания 380 В (межфазное) потребляют сразу 2 обмотки, в отличие от схемы «треугольник». Но при таком подключении мощность питаемого электродвигателя ограничена (главным образом из экономических соображений): обычно по звезде включают относительно слабые электродвигатели.

Подключение электродвигателя по схеме треугольник

Название этой схемы также идёт от графического изображения (см. правый рисунок):

Как видно из схемы подключения электродвигателя – «треугольник», обмотки подключаются последовательно друг к другу: конец первой обмотки соединяется с началом второй и так далее.

То есть к каждой обмотке будет приложено напряжение 380 В (при использовании сети 220/380 В). В этом случае по обмоткам течёт больший ток, по треугольнику обычно включают двигатели большей мощности, чем при соединении по звезде (от 7,5 кВт и выше).

Подключение электродвигателя к трёхфазной сети на 380 В

Последовательность действий такова:

1. Для начала выясняем, на какое напряжение рассчитана наша сеть.

2. Далее смотрим на табличку, которая есть на электродвигателе, она может выглядеть так (звезда Y /треугольник Δ):

Двигатель для однофазной сети 220В

(~ 1, 220В)

Двигатель для трехфазной сети

220В/380В (220/380, Δ / Y)

Двигатель для трехфазной сети 380В

(~ 3, Y, 380В)

Двигатель для трехфазной сети

(380В / 660В (Δ / Y, 380В / 660В)

3. После идентификации параметров сети и параметров электрического подключения электродвигателя (звезда Y /треугольник Δ), переходим к физическому электрическому подключению электродвигателя.

4. Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы.

Достаточно частая причина выхода из строя электродвигателя – работа на двух фазах. Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других).

Есть 2 способа подключения электродвигателя:

— использование автоматического выключателя или автомата защиты электродвигателя

Эти устройства при включении подают напряжение сразу на все 3 фазы. Мы рекомендуем ставить именно автомат защиты электродвигателя серии MS, так как его можно настроить в точности на рабочий ток электродвигателя, и он будет чутко отслеживать его повышение в случае перегрузки. Это устройство в момент пуска даёт возможность некоторое время работать на повышенном (пусковом) токе, не отключая двигатель.

Обычный же автомат защиты требуется ставить с превышением номинального тока электродвигателя, с учётом пускового тока (в 2-3 раза выше номинала).

Такой автомат может отключить двигатель только в случае КЗ или его заклинивания, что часто не обеспечивает нужной защиты.

— использование пускателя

Пускатель представляет собой электромеханический контактор, который замыкает каждую фазу с соответствующей обмоткой электродвигателя.

Привод механизма контактора осуществляется с помощью электромагнита (соленоида).

Устройство электромагнитного пускателя:

Магнитный пускатель устроен достаточно просто и состоит из следующих частей:

(1) Катушка электромагнита

(2) Пружина

(3) Подвижная рама с контактами (4) для подключения питания сети (или обмоток)

(5) Контакты неподвижные для подключения обмоток электродвигателя (сети питания).

При подаче питания на катушку, рама (3) с контактами (4) опускается и замыкает свои контакты на соответствующие неподвижные контакты (5).

Типовая схема подключения электродвигателя с использованием пускателя:

При выборе пускателя следует обращать внимание на напряжение питания катушки магнитного пускателя и покупать его в соответствии с возможностью подключения к конкретной сети (например, если у вас есть только 3 провода и сеть на 380 В, то катушку нужно брать на 380 В, если у вас сеть 220/380 В, то катушка может быть и на 220 В).

5. Проконтролировать, в правильную ли сторону крутится вал.

Если требуется изменить направление вращения вала электродвигателя, то нужно просто поменять местами любые 2 фазы. Это особенно важно при запитывании центробежных электронасосов, имеющих строго определённое направление вращения рабочего колеса

Как подключить поплавковый выключатель к трёхфазному насосу

Из всего вышеописанного становится понятно, что для управления трёхфазным электродвигателем насоса в автоматическом режиме с использованием поплавкового выключателя НЕЛЬЗЯ просто разрывать одну фазу, как это делается с монофазными двигателями в однофазной сети.

Самый простой способ – использовать для автоматизации магнитный пускатель.

В этом случае достаточно поплавковый выключатель встроить последовательно в цепь питания катушки пускателя. При замыкании цепи поплавком будет замыкаться цепь катушки пускателя, и включаться электродвигатель, при размыкании – будет отключаться питание электродвигателя.

Подключение электродвигателя к однофазной сети 220 В

Обычно для подключения к однофазной сети 220В используются специальные двигатели, предназначенные для подключения именно к такой сети, и вопросов с их питанием не возникает, т.к. для этого просто требуется вставить вилку (большинство бытовых насосов оснащены стандартной вилкой Шуко) в розетку

Иногда требуется подключение трехфазного электродвигателя к сети 220 В (если, например, нет возможности провести трехфазную сеть).

Максимально возможная мощность электродвигателя, который можно включить в однофазную сеть 220 В, составляет 2,2 кВт.

Самый простой способ – подключить электродвигатель через частотный преобразователь, рассчитанный на питание от сети 220 В.

Следует помнить, что частотный преобразователь на 220 В, выдает на выходе 3 фазы по 220 В. То есть подключить к нему можно только электродвигатель, который имеет напряжение питания на 220 В трёхфазной сети (обычно это двигатели с шестью контактами в распаячной коробке, обмотки которых можно подключить как по звезде, так и по треугольнику). В данном случае требуется подключение обмоток по треугольнику.

Возможно ещё более простое подключение трехфазного электродвигателя в сеть 220 В с использованием конденсатора, но такое подключение приведёт к потере мощности электродвигателя приблизительно на 30%. Третья обмотка запитывается через конденсатор от любой другой.

Данный тип подключения мы рассматривать не будем, так как нормально с насосами такой способ не работает (либо при старте двигатель не запускается, либо электродвигатель перегревается из-за снижения мощности).

Использование частотного преобразователя

В настоящее время достаточно активно все стали применять частотные преобразователи для управления частотой вращения (оборотами) электродвигателя.

Это позволяет не только экономить электроэнергию (например, при использовании частотного регулирования насосов для подачи воды), но и управлять подачей насосов объёмного типа, превращая их в дозировочные (любые насосы объёмного принципа действия).

Но очень часто при использовании частотных преобразователей не обращают внимания на некоторые нюансы их применения:

— регулировка частоты, без доработки электродвигателя, возможна в пределах регулировки частоты +/- 30% от рабочей (50 Гц),

— при увеличении частоты вращения более 65 Гц требуется замена подшипников на усиленные (сейчас с помощью ЧП возможно поднять частоту тока до 400 Гц, обычные подшипники просто разваливаются на таких скоростях),

— при уменьшении частоты вращения встроенный вентилятор электродвигателя начинает работать неэффективно, что приводит к перегреву обмоток.

Из-за того, что не обращают внимания при проектировании установок на такие «мелочи», очень часто электродвигатели выходят из строя.

Для работы на низкой частоте ОБЯЗАТЕЛЬНО требуется установка дополнительного вентилятора принудительного охлаждения электродвигателя.

Вместо крышки вентилятора устанавливается вентилятор принудительного охлаждения (см. фото). В этом случае, даже при снижении оборотов вала основного двигателя,

дополнительный вентилятор обеспечит надёжное охлаждение электродвигателя.

Мы имеем большой опыт модернизации электродвигателей для работы на низкой частоте.

На фото можно видеть винтовые насосы с дополнительными вентиляторами на электродвигателях.

Данные насосы используются в качестве дозирующих насосов на пищевом производстве.

Надеемся, что данная статья поможет вам правильно подключить электродвигатель к сети самостоятельно (ну или хотя бы понять, что перед вами не электрик, а «специалист широкого профиля»).

Технический директор

ООО «Насосы Ампика»

Моисеев Юрий.

FAQ по электродвигателям | Техпривод

Какие электродвигатели применяются чаще всего?
Какие способы управления электродвигателями используются?
Как прозвонить электродвигатель и определить его сопротивление?
Как определить мощность электродвигателя?
Как увеличить или уменьшить обороты электродвигателя?
Как рассчитать ток и мощность электродвигателя?
Как увеличить мощность электродвигателя?
Каковы потери мощности при подключении трехфазного двигателя к однофазной сети?
Какие исполнения двигателей бывают?
Зачем электродвигателю тормоз?
Как двигатель обозначается на электрических схемах?
Почему греется электродвигатель?
Типичные неисправности электродвигателей

1. Какие электродвигатели применяются чаще всего?

Наиболее распространены асинхронные электродвигатели с короткозамкнутым ротором. Они имеют сравнительно простую конструкцию и относительно недороги.

Для работы асинхронного двигателя требуется трехфазное напряжение, создающее на обмотках статора вращающееся магнитное поле. Это поле приводит в движение ротор двигателя, который передает крутящий момент на нагрузку, например, на пропеллер вентилятора или редуктор конвейера. Изменяя конфигурацию обмоток статора, можно менять основные характеристики привода – частоту оборотов и мощность на валу. В случае работы асинхронного электродвигателя в однофазной сети применяют фазосдвигающие и пусковые конденсаторы.

Также в настоящее время находят применение двигатели постоянного тока. Данные приводы имеют щетки, подверженные износу и искрению. Кроме того, необходима обмотка подмагничивания (возбуждения), на которую подается постоянное напряжение. Несмотря на эти недостатки, электродвигатели постоянного тока используются там, где необходимо быстрое изменение скорости вращения и контроль момента, а также при мощностях более 100 кВт.

В быту также применяют коллекторные (щеточные) электродвигатели переменного тока, которые имеют низкую надежность по сравнению с асинхронными.

2. Какие способы управления электродвигателями используются на практике?

Управление электродвигателем подразумевает возможность изменения его скорости и мощности. Так, если на асинхронный двигатель подать напряжение заданной величины и частоты, он будет вращаться с номинальной скоростью и сможет обеспечить мощность на валу не более номинала. Если же нужно понизить или повысить скорость электродвигателя, используют преобразователи частоты. ПЧ может обеспечить нужный режим разгона и торможения, а также позволит оперативно управлять частотой работы.

Для обеспечения требуемого разгона и торможения без изменения рабочей частоты применяют устройство плавного пуска (УПП). Если нужно управлять только разгоном двигателя, используют схему включения «звезда-треугольник».

Для запуска двигателей без ПЧ и УПП широко применяются контакторы, которые позволяют дистанционно управлять пуском, остановом и реверсом.

3. Как прозвонить электродвигатель и определить его сопротивление?

Асинхронный электродвигатель, как правило, имеет три обмотки. У каждой обмотки есть по два вывода, которые должны быть обозначены в клеммной коробке двигателя. Если выводы обмоток известны, то можно легко прозвонить каждую из них и сравнить величину сопротивления с остальными обмотками. Если величины сопротивлений отличаются не более, чем на 1%, то скорее всего, обмотки исправны.

Сопротивление обмоток электродвигателя измеряется с помощью омметра, как и сопротивление обмоток трансформатора. Чем больше мощность двигателя, тем меньше сопротивление его обмоток, и наоборот.

4. Как определить мощность электродвигателя?

Проще всего определить номинальную мощность электродвигателя по шильдику. На нем указана механическая мощность (мощность на валу), значение которой всегда меньше потребляемой мощности за счет потерь на трение и нагрев. Однако, если шильдик на корпусе двигателя отсутствует, можно очень приблизительно оценить характеристики привода по его габаритам. При одинаковой мощности двигатель с бо́льшим диаметром вала будет иметь более высокую мощность на валу и меньшую частоту оборотов.

Также мощность можно определить по нагрузке и по настройкам защитных устройств, через которые питается двигатель (мотор-автомат, тепловое реле).

Еще один способ – включаем двигатель на номинальную мощность, обеспечив нужную нагрузку на валу. После этого измеряем токоизмерительными клещами ток, который должен быть одинаков по всем обмоткам. Для приблизительной оценки мощности асинхронного двигателя, подключенного по схеме «звезда», нужно разделить номинальный измеренный ток на 2.

5. Как увеличить или уменьшить обороты электродвигателя?

Управление скоростью вращения двигателя необходимо в трех режимах работы – при разгоне, торможении, и в рабочем режиме.

Наиболее универсальный способ управления оборотами — использование частотного преобразователя. Настройками ПЧ можно добиться любой частоты вращения в пределах технической возможности. При этом можно управлять и другими параметрами электродвигателя, а также следить за его состоянием во время работы. Частоту можно менять и плавно, и ступенчато.

Управление оборотами двигателя в режиме разгона и торможения возможно при использовании УПП. Это устройство позволяет значительно снизить пусковой ток за счет плавного разгона с медленным увеличением оборотов.

6. Как рассчитать ток и мощность электродвигателя?

Бывает так, что известен ток асинхронного двигателя (по измерениям в номинальном режиме или по шильдику), но неизвестна его мощность. Как в таком случае рассчитать мощность? Обычно используют следующую формулу:

Р = I (1,73·U·cosφ·η)

где:

Р – номинальная полезная мощность на валу двигателя в Вт (указывается на шильдике),

I – ток двигателя, А,

U – напряжение питания обмоток (380 В при подключении в «звезду», 220 В при подключении в «треугольник»),

cosφ, η – коэффициенты мощности и полезного действия для учета потерь (обычно 0,7…0,8).

Для расчета тока по известной мощности пользуются обратной формулой:

I = P/(1,73·U·cosφ·η)

Для двигателей мощностью 1,5 кВт и более, обмотки которых подключены в «звезду» (это подключение используется чаще всего), существует простое эмпирическое правило – чтобы приблизительно оценить ток двигателя, нужно умножить его мощность на 2.

7. Как увеличить мощность электродвигателя?

Номинальная мощность на валу, которая указывается на шильдике двигателя, обычно ограничивается допустимым током, а значит – нагревом корпуса привода. Поэтому при увеличении мощности необходимо предпринять дополнительные меры по охлаждению электродвигателя, установив отдельный вентилятор.

При использовании преобразователя частоты для повышения мощности можно изменить несущую частоту ШИМ, однако следует избегать перегрева ПЧ. Мощность также можно увеличить с помощью редуктора или ременной передачи, пожертвовав количеством оборотов, если это допустимо.

Если приведенные советы неприменимы – придётся менять двигатель на более мощный.

8. Каковы потери мощности при подключении трехфазного двигателя к однофазной сети (380 на 220)?

При таком подключении используются пусковой и рабочий фазосдвигающие конденсаторы. Номинальную мощность на валу в данном случае получить не удастся, и потери мощности составят 20-30% от номинала. Это происходит из-за невозможности обеспечить отсутствие перекоса по фазам при изменении нагрузки.

9. Какие исполнения двигателей бывают?

В зависимости от исполнения электродвигатели классифицируются по способу монтажа, классу защиты, климатическому исполнению. Существует два основных способа монтажа асинхронных электродвигателей – на лапах и через фланец. Оба варианта исполнения в различных комбинациях показаны в таблице ниже.

Виды климатического исполнения предполагают использование двигателя в определенных климатических зонах: умеренный климат (У), холодный климат (ХЛ), умеренно-холодный климат (УХЛ), тропический климат (Т), общеклиматическое исполнение (О), общеклиматическое морское исполнение (ОМ), всеклиматическое исполнение (В). Также различают категории размещения (на открытом воздухе, под навесом или в помещении и т.д.).

Класс защиты обозначает характер защиты двигателя от попадания пыли и влаги. Наиболее часто встречаются приводы с классами IP55 и IP55.

10. Зачем электродвигателю тормоз?

В некоторых устройствах (лифтах, электроталях, лебедках) при остановке двигателя необходимо зафиксировать его вал в неподвижном состоянии. Для этого применяют электромагнитный механический тормоз, который входит в конструкцию двигателя и располагается в его задней части. Управление тормозом осуществляется с помощью частотного преобразователя или схемы на контакторах.

11. Как двигатель обозначается на электрических схемах?

Электродвигатель обозначается на схемах с помощью буквы «М», вписанной в круг. Также на схемах могут быть указаны порядковый номер двигателя, количество фаз (1 или 3), род тока (переменный или постоянный), способ включения обмоток ( «звезда» или «треугольник»), мощность. Примеры обозначений показаны ниже.

12. Почему греется электродвигатель?

Двигатель может нагреваться по одной из следующих причин:

• износ подшипников и повышенное механическое трение
• увеличение нагрузки на валу
• перекос напряжения питания
• пропадание фазы
• замыкание в обмотке
• проблема с обдувом (охлаждением)

Нагрев двигателя резко снижает его ресурс и КПД, а также может приводить к поломке привода.

13. Типичные неисправности электродвигателей

Выделяют два вида неисправностей электродвигателей: электрические и механические.

К электрическим относятся неисправности, связанные с обмоткой:

• межвитковое замыкание
• замыкание обмотки на корпус
• обрыв обмотки

Для устранения этих неисправностей требуется перемотка двигателя.

Механические неисправности:

• износ и трение в подшипниках
• проворачивание ротора на валу
• повреждение корпуса двигателя
• проворачивание или повреждение крыльчатки обдува

Замена подшипников должна производиться регулярно с учетом их износа и срока службы. Крыльчатка также меняется в случае повреждения. Остальные неисправности устранению практически не подлежат, и единственный выход — замена двигателя.

Если у вас есть вопросы, ответы на которые вы не нашли в данной статье, напишите нам. Будем рады помочь!

Другие полезные материалы:
Выбор электродвигателя
Использование тормозных резисторов с преобразователями частоты

Подключение трехфазного двигателя к однофазной сети

Здравствуйте,  дорогие читатели и гости сайта «Заметки электрика».

Частенько у каждого из нас возникает необходимость в гараже или на даче подключить трехфазный асинхронный двигатель, например, для наждачного или сверлильного станка, бетономешалки и т.п.

А в наличии имеется только источник однофазного напряжения.

Как быть в данной ситуации?

Все просто. Необходимо трехфазный асинхронный двигатель включить как конденсаторный по следующим классическим схемам.

Еще раз напоминаю, что это самые распространенные схемы подключения трехфазного двигателя к однофазной сети. Существует еще несколько способов включения, но о них в данной статье мы говорить не будем.

Как видно из схем, это осуществляется с помощью рабочего и пускового конденсаторов. Их еще называют фазосдвигающими.

Кстати, со схемой соединения звездой и треугольником обмоток асинхронного двигателя я Вас знакомил в прошлой статье.

Выбор емкости конденсаторов

1. Выбор емкости рабочего конденсатора

Величина емкости рабочего конденсатора (Сраб.) рассчитывается по формуле:

Полученное значение емкости рабочего конденсатора получается в (мкФ).

Вышеприведенная формула может показаться Вам сложной, поэтому Вашему вниманию предлагаю более легкий вариант расчета емкости рабочего конденсатора для подключения трехфазного двигателя к однофазной сети. Для этого Вам необходимо лишь знать мощность (кВт) асинхронного двигателя.

Если сказать еще более проще, то на каждые 100 (Вт) мощности трехфазного двигателя необходимо порядка 7 (мкФ) емкости рабочего конденсатора.

При выборе емкости рабочего конденсатора необходимо контролировать ток в фазных обмотках статора в установившемся режиме. Этот ток не должен превышать номинального значения.

2. Выбор емкости пускового конденсатора

Если же у Вас пуск электродвигателя происходит при значительной нагрузке на валу, то параллельно рабочему конденсатору необходимо включать пусковой конденсатор. Включается он только на время пуска двигателя (примерно 2-3 секунды) с помощью ключа SA до набора номинальной частоты вращения ротора, а затем отключается.

Что случится, если забыть отключить пусковые конденсаторы?

Если забыть отключить пусковые конденсаторы, то возникнет сильный перекос по токам в фазах и двигатель может перегреться.

Величина емкости пускового конденсатора выбирается в 2,5-3 раза больше емкости рабочего конденсатора.

В таком случае пусковой момент двигателя становится номинальным и двигатель запустится без проблем.

Необходимая емкость набирается с помощью параллельного и последовательного соединения конденсаторов. Об этом я напишу отдельную статью в разделе «Электротехника«. Следите за обновлениями на сайте. Подписывайтесь на новые статьи.

Трехфазные двигатели мощностью до 1 (кВт) можно включать в однофазную сеть только с рабочим конденсатором. Пусковой конденсатор можно не применять.

Выбор типа конденсаторов

Как выбрать емкость рабочих и пусковых конденсаторов Вы уже знаете. Теперь необходимо разобраться, какой тип конденсаторов можно применять в представленных схемах.

Желательно использовать один и тот же тип конденсаторов, как для рабочих, так и для пусковых конденсаторов.

Чаще всего, для подключения трехфазного двигателя в однофазную сеть, применяют бумажные конденсаторы в металлическом герметичном корпусе типа МПГО, МБГП, КБП или МБГО.

Кое-что я нашел у себя в запасе.

Практически все они имеют прямоугольную форму.

На самом корпусе можно увидеть их параметры:

• емкость (мкФ)
• рабочее напряжение (В)

Но у бумажных конденсаторов есть один недостаток — они выпускаются слишком громоздкие и при этом имеют небольшую емкость. Поэтому при включении трехфазного двигателя небольшой мощности в однофазную сеть, батарея набранных конденсаторов получается «солидная».

Также вместо бумажных конденсаторов  можно применять и электролитические, но схема их подключения совершенно другая и содержит в себе дополнительные элементы в виде диодов и резисторов.

Применять Вам электролитические конденсаторы я Вам настоятельно не рекомендую!!!

У них есть недостаток в виде того, что при пробое диода через конденсатор пойдет переменный ток, что вызовет его нагрев и взрыв (выход его из строя).

Тем более, что в современной электронике вышли в свет новые металлизированные полипропиленовые конденсаторы переменного тока типа СВВ.

Вот например, СВВ60 в круглом корпусе.

Или СВВ61 в прямоугольном корпусе.

В основном, они выпускаются на напряжение 400-450 (В). Вот на них то и стоит обратить внимание — очень хорошо себя зарекомендовали. Нареканий к ним нет. Кстати, такой же конденсатор у меня стоит на сверлильном станке в мастерской.

Выбор напряжения конденсаторов

Также при выборе конденсаторов для трехфазного двигателя в однофазной сети важно правильно учитывать их рабочее напряжение.

Если выбрать конденсатор с большим запасом по напряжению, то это будет не целесообразно и приведет к дополнительным затратам и увеличению габаритных размеров нашей установки.

Если же выбрать конденсатор с рабочим напряжением меньше, чем напряжение сети, то это приведет к преждевременному выходу из строя конденсаторов (даже возможен взрыв).

Принято выбирать рабочее напряжение конденсаторов  для схем, указанных в данной статье, равное 1,15 напряжению сети, а еще лучше не менее 300 (В).

Вроде бы все ясно и понятно. Но не стоит забывать, что при использовании бумажных конденсаторов в сети переменного напряжения следует разделить их рабочее напряжение примерно в 1,5-2 раза.

Например, если на бумажном конденсаторе указано напряжение 180 (В), то его рабочее напряжение при переменном токе следует принять 90-120 (В).

Пример подключения трехфазного двигателя к однофазной сети

Чтобы закрепить теорию на практике, рассмотрим пример выбора конденсаторов для подключения трехфазного двигателя АОЛ 22-4 мощностью 400 (Вт) в однофазную сеть. Кстати я уже описывал устройство этого двигателя в предыдущих статьях. Прочитать про него можете здесь.

Цель нашего эксперимента — запустить этот двигатель от однофазной сети 220 (В).

Данные двигателя АОЛ 22-4:

Т.к. мощность этого двигателя небольшая (до 1 кВт), то для его запуска в однофазной сети достаточно будет применить только рабочий конденсатор.

Определим емкость рабочего конденсатора:

Исходя из формул, принимаем среднее значение емкости рабочего конденсатора равной 25 (мкФ).

Для эксперимента я буду использовать емкость 10 (мкФ). Заодно и посмотрим, можно ли использовать емкость чуть ниже расчетной.

Далее идем в кладовку и ищем подходящие конденсаторы. Нашлись конденсаторы типа МБГО.

Теперь нам необходимо, применив навыки электротехники

, собрать из этих конденсаторов необходимую нам емкость.

Емкость одного конденсатора составляет 10 (мкФ).

При параллельном соединении 2 конденсаторов мы получим емкость, равную 20 (мкФ). Но рабочее напряжение у них составляет всего 160 (В). Поэтому для увеличения рабочего напряжения до 320 (В), эти 2 конденсатора соединим последовательно с 2 такими же конденсаторами, соединенных параллельно. Общая их емкость получится 10 (мкФ). Вот как это получилось.

Подключаем полученную батарею рабочих конденсаторов согласно схемы, представленной в начале данной статьи и пробуем запустить трехфазный двигатель в однофазной сети.

Дальнейшие итоги нашего эксперимента смотрите на видео.

Эксперимент завершился УДАЧНО!!!

И вообще мне показалось, что запуск двигателя от однофазной сети с помощью конденсаторов произошел легче и быстрее, чем от трехфазной сети…Выслушаю и Ваше мнение по этому поводу!!!

При включении трехфазного асинхронного двигателя в однофазную сеть его полезная мощность не превысит 70-80% номинальной мощности, а частота вращения ротора  практически равна номинальной.

Примечание 1: если у Вас двигатель 380/220 (В), то подключать его в сеть 220 (В) необходимо только треугольником.

Примечание 2: если на бирке указана только схема звезды с напряжением 380 (В), то подключить такой двигатель в однофазную сеть 220 (В) получится только при одном условии. Нужно «распотрошить» общую точку звезды и вывести в клеммник 6 концов. Общая точка чаще всего находится в лобовой части двигателя.

Я думаю Вам будет интересно продолжение этой статьи о том, как осуществить реверс трехфазного двигателя, подключенного к однофазной сети.

P.S. Задавайте вопросы по данной теме в комментариях, я с удовольствием отвечу Вам. А также подписывайтесь на новые статьи. Дальше будет интереснее.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить 3х фазный двигатель к сети 220в

Многие хозяева, особенно владельцы частных домов или дач, используют оборудование с двигателями на 380 В, работающими от трехфазной сети. Если к участку подведена соответствующая схема питания, то никаких сложностей с их подключением не возникает. Однако довольно часто возникает ситуация, когда питание участка осуществляется только одной фазой, то есть подведено лишь два провода – фазный и нулевой. В таких случаях приходится решать вопрос, как подключить трехфазный двигатель к сети 220 вольт. Это можно сделать различными способами, однако следует помнить, что подобное вмешательство и попытки изменить параметры, приведет к падению мощности и снижению общей эффективности работы электродвигателя.

Подключение 3х фазного двигателя на 220 без конденсаторов

Как правило, схемы без конденсаторов применяются для запуска в однофазной сети трехфазных двигателей малой мощности – от 0,5 до 2,2 киловатта. Времени на запуск тратится примерно столько же, как и при работе в трехфазном режиме.

В этих схемах применяются симисторы, под управлением импульсов с различной полярностью. Здесь же присутствуют симметричные динисторы, подающие сигналы управления в поток всех полупериодов, имеющихся в питающем напряжении.

Существует два варианта подключения и запуска. Первый вариант используется для электродвигателей, с частотой оборотов менее чем 1500 в минуту. Соединение обмоток выполнено треугольником. В качестве фазосдвигающего устройства используется специальная цепочка. Путем изменения сопротивления, на конденсаторе образуется напряжение, сдвинутое на определенный угол относительно основного напряжения.

При достижении в конденсаторе уровня напряжения необходимого для переключения, происходит срабатывание динистора и симистора, вызывающее активацию силового двунаправленного ключа.

Второй вариант используется при запуске двигателей, частота вращения которых составляет 3000 об/мин. В эту же категорию входят устройства, установленные на механизмах, требующих большого момента сопротивления во время запуска. В этом случае необходимо обеспечение большого пускового момента. С этой целью в предыдущую схему были внесены изменения, и конденсаторы, необходимые для сдвига фаз, были заменены двумя электронными ключами. Первый ключ последовательно соединяется с фазной обмоткой, приводя к индуктивному сдвигу тока в ней. Подключение второго ключа – параллельное фазной обмотке, что способствует образованию в ней опережающего емкостного сдвига тока.

Данная схема подключения учитывает обмотки двигателя, смещенные в пространстве между собой на 120^{С. При настройке определяется оптимальный угол сдвига тока в обмотках фаз, обеспечивающий надежный пуск устройства. При выполнении этого действия вполне возможно обойтись без каких-либо специальных приборов.}

Подключение электродвигателя 380в на 220в через конденсатор

Для нормального подключения следует знать принцип действия трехфазного двигателя. При включении в трехфазную сеть, по его обмоткам в разные моменты времени поочередно начинает идти ток. То есть в определенный отрезок времени ток проходит через полюса каждой фазы, создавая так же поочередно магнитное поле вращения. Он оказывает влияние на обмотку ротора, вызывая вращение путем подталкивания в разных плоскостях в определенные моменты времени.

При включении такого двигателя в однофазную сеть, в создании вращающегося момента будет участвовать только одна обмотка и воздействие на ротор в этом случае происходит только в одной плоскости. Такого усилия совершенно недостаточно для сдвига и вращения ротора. Поэтому для того чтобы сдвинуть фазу полюсного тока, необходимо воспользоваться фазосдвигающими конденсаторами. Нормальная работа трехфазного электродвигателя во многом зависит от правильного выбора конденсатора.

Расчет конденсатора для трехфазного двигателя в однофазной сети:

• При мощности электродвигателя не более 1,5 кВт в схеме будет достаточно одного рабочего конденсатора.
• Если же мощность двигателя свыше 1,5 кВт или он испытывает большие нагрузки во время запуска, в этом случае выполняется установка сразу двух конденсаторов – рабочего и пускового. Их подключение осуществляется параллельно, причем пусковой конденсатор нужен только для запуска, после чего происходит его автоматическое отключение.
• Управление работой схемы производится кнопкой ПУСК и тумблером отключения питания. Для запуска двигателя нажимается пусковая кнопка и удерживается до тех пор, пока не произойдет полное включение.

В случае необходимости обеспечить вращение в разные стороны, выполняется установка дополнительного тумблера, переключающего направление вращения ротора. Первый основной выход тумблера подключается к конденсатору, второй – к нулевому, а третий – к фазному проводу. Если подобная схема способствует падению мощности или слабому набору оборотов, в этом случае может потребоваться установка дополнительного пускового конденсатора.

Подключение 3х фазного двигателя на 220 без потери мощности

Наиболее простым и эффективным способом считается подключение трехфазного двигателя в однофазную сеть путем подключения третьего контакта, соединенного с фазосдвигающим конденсатором.

Наибольшая выходная мощность, которую возможно получить в бытовых условиях, составляет до 70% от номинальной. Такие результаты получаются в случае использования схемы «треугольник». Два контакта в распределительной коробке напрямую соединяются с проводами однофазной сети. Соединение третьего контакта выполняется через рабочий конденсатор с любым из первых двух контактов или проводов сети.

При отсутствии нагрузок, трехфазный двигатель возможно запускать с помощью только рабочего конденсатора. Однако при наличии даже небольшой нагрузки, обороты будут набираться очень медленно, или двигатель вообще не запустится. В этом случае потребуется дополнительное подключение пускового конденсатора. Он включается буквально на 2-3 секунды, чтобы обороты двигателя могли достигнуть 70% от номинальных. После этого конденсатор сразу же отключается и разряжается.

Таким образом, при решении вопроса как подключить трехфазный двигатель к сети 220 вольт, необходимо учитывать все факторы. Особое внимание следует уделить конденсаторам, поскольку от их действия зависит работа всей системы.

Сеть

— Почему трехфазное напряжение 440В, если однофазное 230В?

Это еще более странно. Если у вас 220 В, ваша трехфазная сеть на самом деле всего 381 В из-за треугольников.

Они не имеют ничего общего друг с другом

Стандарт «220V» — это совершенно другая электрическая система, чем «440V». Они снимаются с разных трансформаторов и обслуживают разные виды нагрузок.

На практике 220В не выводят из 440В, они не от одних и тех же трансформаторов.Предположим, у вас есть пекарня и игровой зал рядом друг с другом. Они будут получать питание от разных трансформаторов; один не может использовать силу, предназначенную для другого.

Таким образом, это произвольно. Они могли бы так же легко превратить «440V» в 600V, как это делается в Канаде.

Так что вы можете также спросить: «Почему автомобили 12В и самолеты 28В?» — потому что кто-то это выбрал.

Тем не менее, OP спрашивает о другой системе, чем мем.

Мем про США

Упоминается

440V, что делает его американским.

Электричество в США началось с 100В. Но Томас Эдисон хотел увеличить мощность системы без изменения проводки, поэтому Эдисон попросил картель лампочек сделать их лампы на 105 В. Дав время, чтобы все старые 100-вольтовые лампочки сгорели естественным образом, Эдисон повысил выходную мощность генератора до 105 В. А потом сделал еще один удар до 110В. А потом проиграли войну токов .

Чтобы избежать замены всех лампочек, Tesla настроила выход переменного тока так, чтобы они зажигались одинаково; создание 110 В переменного тока RMS .Именно тогда власть была продана в массы, , так что «110/220 / 440V» стало частью национального словаря . Энергетические компании получили еще несколько ударов без особой помпы, и сейчас мощность составляет 120/240/480 В, и так было со времен войны.

Итак, «440 В» означает 480 В переменного тока, всегда предлагается в трехфазном режиме, треугольник или звезда (277 В от пика до центральной нейтрали).

«220 В» означает 240 В переменного тока, предлагаемый как однофазный центральный ответвитель 120/240 В, так и трехфазный. Трехфазная фаза предлагается либо как «дикая ветвь» (однофазный центральный ответвитель, плюс дополнительная фаза на 240 В от двух фаз и 208 В от нейтрали)… или 240V предлагается как простой треугольник. Это довольно бесполезно как звезда, потому что напряжение звезды будет 138 В, и ничто не использует это.

В Бразилии есть гибрид, где они обеспечивают 220В «звезда». Это достаточно близко к 240 В для работы трехфазных машин на 240 В. Между тем, «звезда» напряжение составляет 127 В, что достаточно близко к 120 В для использования обычных электроприборов. Очень умный.

Речь идет о Европе

230 В — стандартное европейское напряжение. Европейское напряжение поставляется потребителю в виде трехфазной звезды «звезда».Напряжение между горячим и центральным нейтралью составляет 230 В, и обычно в одно домохозяйство подается только одна фаза. Если у вас есть 2 или все 3 фазы, напряжение в углу составляет 400 В. Это считается «достаточно хорошим», чтобы удовлетворить потребности американской легкой промышленности в 480 В, что означает, что 480 В / 440 В не существует.

На 4 других континентах используется власть европейского стиля. Однако обычно напряжение фаза-нейтраль составляет 220 В вместо 230 В. В Великобритании он работает от 240 В; никакого отношения к американской системе.

Схема подключения трехфазного двигателя 380В на 220В через конденсатор

Иногда попадает в руки трехфазный мотор. Именно из этих двигателей изготавливают самодельные дисковые пилы, наждаковые станки и различные шлифовальные машины. В общем, хороший начальник знает, что с этим делать. Но беда в том, что трехфазная сеть в частных домах встречается очень редко, и потратить ее не всегда возможно. Но есть несколько способов установить этот мотор на 220В.

Следует понимать, что мощность двигателя при таком подключении, как ни старайся — значительно упадет.Так, соединение «треугольник» использует только 70% мощности двигателя, а «звезда» и того меньше — только 50%.

В связи с этим двигатель желательно посильнее.

Важно! Подключая мотор, будьте очень осторожны. Просто не торопись. Меняя схему, отключите питание и разрядите конденсатор с лампочкой. Работы производят минимум двое.

Итак, в любой схеме подключения конденсаторов. Фактически они служат третьей фазой. Благодаря ему фаза, подключенная к одному выводу конденсатора, сдвинута на столько, сколько необходимо для имитации третьей фазы.Несмотря на то, что движок использует одну мощность (работу), а для запуска другой (лаунчер) параллельно с работой. Хотя не всегда нужно.

Например, для газона с ножом в виде заостренного лезвия хватит агрегатов по 1 кВт и конденсаторов только рабочие без необходимости запускать цистерны. Это связано с тем, что двигатель запускается на холостом ходу и у него достаточно энергии, чтобы раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, дающее начальную нагрузку на вал, то никаких дополнительных конденсаторных ячеек для запуска не обойтись.Кто-то может спросить: «а почему бы не подключить максимальную мощность, которой не только не было?». Но не все так просто. В связи с этим мотор перегреется и может выйти из строя. Не стоит рисковать техникой.

Важно! Какой бы емкости не было конденсаторов, рабочее напряжение должно быть ниже 400В, иначе они прослужат долго и могут взорваться.

Двигатели трехфазные бывают, как с тремя выводами — для подключения только «звездой», так и с шестью стыками, с возможностью выбора схем? звезда или треугольник.Классическую схему можно увидеть на рисунке. Здесь на рисунке звезда соединения sivasubramania. На фото справа показано, как он выглядит на настоящем гоночном моторе.

Видно, что для этого требуется специальная перемычка для желаемого выхода. Эти перемычки поставляются с двигателем. В случае, когда имеется только 3 контакта, соединение осуществляется звездой, уже выполненной внутри корпуса двигателя. В этом случае изменить схему подключения обмоток просто невозможно.

Некоторые говорят, что они сделали это для того, чтобы рабочие не украли единицы дома для своих нужд. Как бы то ни было, двигатели можно успешно использовать в гаражных целях, но их мощность будет значительно ниже, чем у соединенного треугольника.

Как видно, напряжение 220В разделено на две последовательно соединенные обмотки, каждая из которых рассчитана на такое напряжение. Так вы теряете мощность почти вдвое, но использование такого двигателя возможно во многих маломощных устройствах.

Максимальная мощность двигателя при 380В при 220В может быть достигнута только при подключении в треугольник.Помимо минимальных потерь мощности неизменным остается и количество оборотов двигателя. Здесь каждая обмотка используется при своем рабочем напряжении, а значит, и о мощности. Схема подключения этого двигателя представлена ​​на рисунке 1.

Рис.1

На фиг.2 изображено Брно с выводом 6 выводов для связности треугольника. Запитываются три результирующих выхода: фаза, ноль и один вывод конденсатора. Откуда подключен второй вывод конденсатора? фаза или ноль, зависит от направления вращения двигателя.

Фото: мотор работает только без конденсаторов емкостей для работы.

Если вал будет начальной нагрузкой, необходимо использовать конденсаторы для запуска. Они включаются параллельно с работой с помощью кнопки или переключателя в момент включения. Как только двигатель достигнет максимальных оборотов, необходимо отключить возможность работы. Если это кнопка, просто отпустите ее, а если переключите, отключите. Тогда в двигателе используются только рабочие конденсаторы.Такое подключение показано на фото.

Первое, что вам нужно знать? конденсатор должен быть неполярным, то есть не электролитическим. Лучше всего использовать мощности бренда? МБГО. Их успешно применяют в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушительное воздействие окружающей среды.

Также они имеют петли для крепления, которые позволяют без проблем разместить их в любой точке шкафа.К сожалению, достать его сейчас проблематично, но есть много других современных конденсаторов не хуже первых. Что немаловажно, как было сказано выше, рабочее напряжение не менее 400 В.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и не мучить свой мозг, есть простой способ расчета конденсатора для мотора на 380В. На каждые 100 Вт (0,1 кВт) берут — 7 ст. Например, если мощность двигателя составляет 1 кВт, он рассчитывается как: 7 * 10 = 70 мкФ.Эту емкость в банке найти очень сложно и дорого. Поэтому большую часть баков подключают параллельно, набирая нужную емкость.

Емкость пускового конденсатора. ↑

Это значение получено из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Учтите, что эта мощность берется в объеме работы, то есть для двигателя 1 кВт рабочая 70 мкФ, умножаем ее на 2 или 3, и получаем требуемое значение. Это пусковая установка дополнительной емкости 70-140 мкФ.В момент подключения она работает и количество оборотов — 140-210 ст.

Особенности подбора конденсаторов. ↑

Конденсаторы как рабочие, так и лаунчер можно выбрать по способу от меньшего к большему. Так что выбирая среднюю мощность, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и не имел достаточной мощности на валу. Также пусковой конденсатор выберите добавление до тех пор, пока он не будет работать плавно без задержек.

Помимо вышеуказанного типа конденсатора — МБГО, можно использовать тип — МБГК, МБГП, КГБ и им подобные.

Иногда нужно изменить направление вращения мотора. Доступен для двигателей на 380В, используется однофазный. Для этого нужно, чтобы конец конденсатора был подсоединен к отдельной обмотке, оставался неразрывно связанным, а другой мог иметь одну катушку, где подключен «ноль», а в другую, где — «фазу».

Такую операцию может сделать двухпозиционный переключатель, к центральному контакту которого подключен выход конденсатора, а два крайних выхода — «фаза» и «ноль».

Подробнее можно увидеть на рисунке.

Важно! Есть электродвигатели трехфазные на 220В. У них каждая обмотка рассчитана на 127В, а при подключении по однофазной схеме «треугольник»? двигатель просто сгорит. Во избежание этого двигатель в однофазную сеть следует подключать по следующей схеме — «звезда».

Связанные с контентом

Максимальные и минимальные значения напряжения двигателя

Экономические потери от преждевременного отказа двигателя огромны.В большинстве случаев цена самого двигателя тривиальна по сравнению со стоимостью внеплановых остановок процессов. Как высокое, так и низкое напряжение могут вызвать преждевременный отказ двигателя, равно как и дисбаланс напряжений. Здесь мы рассмотрим влияние низкого и высокого напряжения на двигатели и соответствующие изменения производительности, которые вы можете ожидать при использовании напряжения, отличного от указанного на паспортной табличке.

Воздействие низкого напряжения. Когда вы подвергаете двигатель воздействию напряжения ниже номинального, указанного на паспортной табличке, некоторые характеристики двигателя изменятся незначительно, а другие резко изменятся.Чтобы приводить в действие фиксированную механическую нагрузку, подключенную к валу, двигатель должен потреблять фиксированное количество энергии от линии. Количество потребляемой двигателем мощности примерно соответствует току напряжения 2 (в амперах). Таким образом, когда напряжение становится низким, ток должен увеличиваться, чтобы обеспечить такое же количество энергии. Увеличение тока представляет опасность для двигателя, только если этот ток превышает номинальный ток двигателя, указанный на паспортной табличке. Когда ток превышает номинальное значение, указанное на паспортной табличке, в двигателе начинает накапливаться тепло. Без своевременной коррекции это тепло приведет к повреждению двигателя.Чем больше тепла и чем дольше на него воздействуют, тем больше повреждение мотора.

Существующая нагрузка является основным фактором при определении того, насколько снижение напряжения питания может выдержать двигатель (см. Врезку ниже). Например, давайте посмотрим на двигатель с небольшой нагрузкой. Если напряжение уменьшается, ток увеличивается примерно в той же пропорции, что и напряжение. Например, снижение напряжения на 10% приведет к увеличению силы тока на 10%. Это не повредит двигатель, если ток будет ниже значения, указанного на паспортной табличке.

А что, если у этого двигателя большая нагрузка? В этом случае у вас уже есть большой ток, поэтому напряжение уже ниже, чем было бы без нагрузки. Возможно, вы даже приблизитесь к нижнему пределу напряжения, указанному на паспортной табличке. Когда происходит снижение напряжения, ток возрастает до нового значения, которое может превышать номинальный ток при полной нагрузке.

Низкое напряжение может привести к перегреву, сокращению срока службы, снижению пусковой способности и уменьшению момента подъема и отрыва. Пусковой крутящий момент, крутящий момент и крутящий момент отрыва асинхронных двигателей изменяются в зависимости от приложенного напряжения в квадрате.Таким образом, 10% -ное снижение напряжения, указанного на паспортной табличке (от 100% до 90%, от 230 В до 207 В), уменьшит пусковой крутящий момент, крутящий момент отжима и крутящий момент отрыва в 0,92,9 раза. Полученные значения составят 81% от значений полного напряжения. При напряжении 80% результат будет 0,82,8 или значение 64% от полного значения напряжения. Что это означает в реальной жизни? Что ж, теперь вы можете понять, почему трудно запустить «трудно запускаемые» нагрузки, если напряжение оказывается низким. Точно так же крутящий момент двигателя будет намного ниже, чем при нормальном напряжении.

На слабо нагруженных двигателях с легко запускаемыми нагрузками снижение напряжения не будет иметь какого-либо заметного эффекта, за исключением того, что оно может помочь снизить потери при небольшой нагрузке и повысить эффективность в этих условиях. Это принцип, лежащий в основе некоторого дополнительного оборудования, предназначенного для повышения эффективности.

Воздействие высокого напряжения. Люди часто делают предположение, что, поскольку низкое напряжение увеличивает силу тока на двигателях, высокое напряжение должно уменьшать потребляемую силу тока и нагрев двигателя.Это не тот случай. Высокое напряжение на двигателе приводит к насыщению магнитной части двигателя. Это приводит к тому, что двигатель потребляет чрезмерный ток, пытаясь намагнитить утюг за пределы точки, в которой намагничивание является практичным.

Двигатели допускают некоторое изменение напряжения выше расчетного. Однако, если напряжение превышает расчетное, сила тока возрастет, что приведет к соответствующему увеличению нагрева и сокращению срока службы двигателя.

Например, производители ранее рассчитывали двигатели на 220/440 В с диапазоном допуска 510%.Таким образом, допустимый диапазон напряжения на высоковольтных соединениях составляет от 396 до 484 В. Несмотря на то, что это так называемый диапазон допуска, наилучшие характеристики будут достигнуты при номинальном напряжении. Крайние концы (высокие или низкие) создают ненужную нагрузку на двигатель.

Не попадайтесь в ловушку, думая, что с вами все в порядке, только потому, что ваше напряжение питания находится в этих пределах. Назначение этих диапазонов — приспособиться к обычным почасовым колебаниям напряжения на заводе. Постоянная работа на высоких или низких предельных значениях сокращает срок службы двигателя.

Такая чувствительность к напряжению характерна не только для двигателей. Фактически, колебания напряжения влияют на другие магнитные устройства аналогичным образом. Соленоиды и катушки, которые вы найдете в реле и пускателях, лучше переносят низкое напряжение, чем высокое. Это также верно для балластов в люминесцентных, ртутных и натриевых осветительных приборах высокого давления. И это касается трансформаторов всех типов. Лампы накаливания особенно чувствительны к высокому напряжению. Повышение напряжения на 5% сокращает срок службы лампы на 50%.Повышение напряжения на 10% выше номинального сокращает срок службы лампы накаливания на 70%.

В целом, для оборудования определенно будет лучше, если вы измените ответвления на входных трансформаторах, чтобы оптимизировать напряжение в цехе завода до уровня, близкого к номинальным характеристикам оборудования. На старых установках вам, возможно, придется пойти на некоторые компромиссы из-за различий в стандартах для старых двигателей (220/440 В) и более новых стандартов «Т-образной рамы» (230/460 В). Напряжение посередине этих двух напряжений (что-то вроде 225 В или 450 В) обычно дает наилучшие общие характеристики.Высокое напряжение всегда приводит к снижению коэффициента мощности, что увеличивает потери в системе. Это приводит к более высоким эксплуатационным расходам на оборудование и систему.

Стандартный рисунок (найденный в документации по двигателям и в оригинальной печатной версии этой статьи) иллюстрирует общее влияние высокого и низкого напряжения на характеристики двигателей с Т-образной рамой. Этот график широко используется в различных справочных материалах. Но это всего лишь репрезентативная информация, которая не дает точной информации, применимой ко всем двигателям.Вместо этого он представляет только один тип двигателя, с большим количеством вариаций от одного двигателя к другому. Например, самая низкая точка на линии усилителя полной нагрузки не всегда возникает при напряжении на 21/2% выше номинального. На некоторых двигателях это может произойти при напряжении ниже номинального. Кроме того, повышение тока полной нагрузки при напряжениях выше номинального имеет тенденцию быть более крутым для одних конструкций обмоток двигателя, чем для других. Боковая панель на странице 78 предлагает некоторые рекомендации по определению влияния колебаний напряжения на отдельные конструкции и корпуса двигателей.

Не подвергайте свои электродвигатели и другое электрическое оборудование нагрузке из-за того, что энергосистема работает на краях предельных значений напряжения или около них. Наилучший срок службы и наиболее эффективная работа обычно происходят при работе двигателей с напряжением, очень близким к номинальным значениям, указанным на паспортной табличке. Подавая напряжение на двигатели, держитесь подальше от «внешних пределов».

Этот текст является адаптацией «Документов Коверна», любезно предоставленных компанией Baldor Electric Co., Уоллингфорд, штат Коннектикут, отредактированной Марком Ламендолой, техническим редактором EC&M.Кауэрн — разработчик приложений Baldor.

Разница между однофазным и трехфазным напряжением

Разница между однофазным напряжением и трехфазным напряжением, соответственно, простым напряжением и составным напряжением, в основном заключается в их величине.

Составное напряжение в √3 раза выше, чем простое напряжение, т. Е. В (составное) = В (простое) x √3 (приблизительно 1,732) . Эту разницу можно определить с помощью вольтметра. Для составного напряжения напряжение измеряется между двумя фазами, а для одиночного напряжения — между фазой и нейтралью.

Генератор переменного тока, который подает однофазное напряжение, будет иметь обмотки, соединенные таким образом, чтобы одна фаза и нейтраль были доступны для потребителя. В целом для большинства рынков значение однофазного напряжения составляет 230 В. В Латинской Америке, однако, обычным явлением является однофазное напряжение в диапазоне от 115 В, 127 В, 220 В и других. Такое оборудование, как освещение, микроволновые печи, автоматические ворота, переносное сварочное оборудование, среди прочего, питается от однофазного напряжения.

Генератор переменного тока, который подает трехфазное напряжение, будет иметь обмотки, соединенные таким образом, чтобы три фазы и нейтраль были доступны для установок заказчика.Для большинства рынков значение трехфазного напряжения составляет 400 В между фазами и 230 В между фазой и нейтралью. Как и в случае с однофазным напряжением, в Латинской Америке обычно встречаются трехфазные напряжения в диапазоне от 208 В, 220 В, 380 В и других. На такое оборудование, как электродвигатели, большие насосные системы, лифты, большие компрессоры, подается трехфазное напряжение.

В электроэнергетической системе (сети) от генерации к распределению работа системы осуществляется с трехфазным напряжением, будь то источники воды, ветряные электростанции, солнечные или тепловые электростанции.

Помимо снижения потерь в физической среде при передаче электроэнергии, основным оправданием работы с трехфазным напряжением является выигрыш в электроэнергии. Электрическая мощность в системе, которая работает с трехфазным напряжением, в три раза выше, чем если бы эта же система работала с однофазным напряжением, то есть P (трехфазное напряжение) = 3 x P (однофазное напряжение) .

Как правило, дома питаются от однофазного напряжения, а предприятия — от трехфазного напряжения.Итак, когда мы определяем генератор для заказчика, выбор между однофазным и трехфазным определяется нагрузкой, которую этот генератор должен будет обеспечивать. Как и ожидалось, для нагрузок, требующих трехфазного напряжения, следует назначать трехфазные генераторы. Однако, поскольку эти генераторы также могут обеспечивать питание однофазных нагрузок, следует принять некоторые меры предосторожности, такие как балансировка нагрузки между фазами.

Объяснение основных измерений трехфазной мощности

Время чтения: 7 минут

Хотя однофазное электричество используется для питания обычных бытовых и офисных электроприборов, системы трехфазного переменного тока почти повсеместно используются для распределения электроэнергии и подачи электричества непосредственно на оборудование с более высокой мощностью.

В этой технической статье описываются основные принципы трехфазных систем и различие между различными возможными соединениями для измерения.

• Трехфазные системы
• Соединение звездой или звездой
• Соединение треугольником
• Сравнение звезды и дельты
• Измерения мощности
• Подключение однофазного ваттметра
• Однофазное трехпроводное соединение
• Трехфазное трехпроводное соединение (метод двух ваттметров)
• Трехфазное трехпроводное соединение (метод трех ваттметров)
• Теорема Блонделя: необходимое количество ваттметров
• Трехфазное, четырехпроводное подключение
• Настройка измерительного оборудования

Трехфазные системы

Трехфазное электричество состоит из трех напряжений переменного тока одинаковой частоты и одинаковой амплитуды.Каждая фаза переменного напряжения отделена от другой на 120 ° (Рисунок 1).

Рис. 1. Форма сигнала трехфазного напряжения

Эту систему можно схематично представить как осциллограммами, так и векторной диаграммой (рис. 2).

Рисунок 2. Векторы трехфазного напряжения

Зачем нужны трехфазные системы? По двум причинам:

1. Три разнесенных вектором напряжения можно использовать для создания вращающегося поля в двигателе. Таким образом, двигатели можно запускать без дополнительных обмоток.
2. Трехфазная система может быть подключена к нагрузке таким образом, чтобы количество необходимых медных соединений (и, следовательно, потери при передаче) составляло половину от того, что было бы в противном случае.

Рассмотрим три однофазные системы, каждая из которых выдает 100 Вт на нагрузку (рисунок 3). Общая нагрузка составляет 3 × 100 Вт = 300 Вт. Для подачи питания 1 ампер протекает через 6 проводов, и, таким образом, возникают 6 единиц потерь.

Рисунок 3. Три однофазных источника питания — шесть единиц потерь

В качестве альтернативы, три источника могут быть подключены к общей обратной линии, как показано на рисунке 4. Когда ток нагрузки в каждой фазе одинаков, нагрузка считается равной. сбалансированный. При сбалансированной нагрузке и трех токах, сдвинутых по фазе на 120 ° друг от друга, сумма тока в любой момент равна нулю, и ток в обратной линии отсутствует.

Рис. 4. Трехфазное питание, сбалансированная нагрузка — 3 единицы потерь

В трехфазной системе с углом обзора 120 ° требуется только 3 провода для передачи энергии, для которой в противном случае потребовалось бы 6 проводов. Требуется половина меди, а потери при передаче по проводам уменьшатся вдвое.

Соединение звездой или звездой

Трехфазная система с общим подключением обычно изображается, как показано на Рисунке 5, и называется соединением «звезда» или «звезда».

Рисунок 5. Соединение звездой или звездой — три фазы, четыре провода

Общая точка называется нейтральной точкой.Эта точка часто заземляется на источнике питания из соображений безопасности. На практике нагрузки не сбалансированы идеально, и четвертый нейтральный провод используется для передачи результирующего тока.

Нейтральный проводник может быть значительно меньше трех основных проводов, если это разрешено местными правилами и стандартами.

Рисунок 6. Сумма мгновенных напряжений в любой момент времени равна нулю.

Соединение треугольником

Три однофазных источника питания, о которых говорилось ранее, также могут быть подключены последовательно.Сумма трех сдвинутых по фазе напряжений на 120 ° в любой момент равна нулю. Если сумма равна нулю, то обе конечные точки имеют одинаковый потенциал и могут быть соединены вместе.

Соединение обычно выполняется, как показано на Рисунке 7, и называется соединением «треугольник» по форме греческой буквы «дельта», Δ.

Рисунок 7. Соединение треугольником — трехфазное, трехпроводное

Сравнение звездой и треугольником

Конфигурация «звезда» используется для распределения питания между однофазными бытовыми приборами в доме и офисе.Однофазные нагрузки подключаются к одной ветви звезды между линией и нейтралью. Общая нагрузка на каждую фазу распределяется в максимально возможной степени, чтобы обеспечить сбалансированную нагрузку на первичное трехфазное питание.

Конфигурация «звезда» также может подавать одно- или трехфазное питание на более мощные нагрузки при более высоком напряжении. Однофазные напряжения — это напряжения между фазой и нейтралью. Также доступно более высокое межфазное напряжение, как показано черным вектором на Рисунке 8.

Рисунок 8. Напряжение (фаза-фаза)

Конфигурация «треугольник» чаще всего используется для питания трехфазных промышленных нагрузок большей мощности.Различные комбинации напряжений могут быть получены от одного трехфазного источника питания по схеме «треугольник», однако путем подключения или «ответвлений» вдоль обмоток трансформаторов питания.

В США, например, система с треугольником 240 В может иметь обмотку с расщепленной фазой или обмотку с центральным отводом для обеспечения двух источников питания 120 В (рисунок 9).

Рис. 9. Конфигурация треугольником с обмоткой «расщепленная фаза» или «отвод от средней точки»

Из соображений безопасности центральный отвод может быть заземлен на трансформаторе. 208 В также имеется между центральным ответвлением и третьей «верхней ветвью» соединения треугольником.

Измерения мощности

Мощность в системах переменного тока измеряется с помощью ваттметров. Современный цифровой ваттметр с выборкой, такой как любой из анализаторов мощности Tektronix, умножает мгновенные выборки напряжения и тока вместе для расчета мгновенных ватт, а затем берет среднее значение мгновенных ватт за один цикл для отображения истинной мощности.

Ваттметр обеспечивает точные измерения истинной мощности, полной мощности, реактивной мощности вольт-ампер, коэффициента мощности, гармоник и многих других параметров в широком диапазоне форм волн, частот и коэффициента мощности.

Чтобы анализатор мощности дал хорошие результаты, вы должны уметь правильно определять конфигурацию проводки и правильно подключать ваттметры анализатора.

Подключение однофазного ваттметра

Рисунок 10. Однофазные, двухпроводные измерения и измерения постоянного тока

Требуется только один ваттметр, как показано на рисунке 10. Системное подключение к клеммам напряжения и тока ваттметра несложно. Клеммы напряжения ваттметра подключены параллельно к нагрузке, и ток проходит через клеммы тока, которые включены последовательно с нагрузкой.

Однофазное трехпроводное соединение

В этой системе, показанной на рисунке 11, напряжения вырабатываются одной обмоткой трансформатора с центральным отводом, и все напряжения синфазны. Эта система широко распространена в жилых домах Северной Америки, где доступны один источник питания 240 В и два источника питания 120 В, которые могут иметь разную нагрузку на каждую ногу.

Для измерения общей мощности и других величин подключите два ваттметра, как показано на Рисунке 11 ниже.

Рисунок 11. Метод однофазного трехпроводного ваттметра

Трехфазное трехпроводное соединение (метод двух ваттметров)

При наличии трех проводов требуются два ваттметра для измерения общей мощности.Подключите ваттметры, как показано на рисунке 12. Клеммы напряжения ваттметров соединены фаза с фазой.

Рисунок 12. Трехфазное, трехпроводное, метод 2 ваттметра

Трехфазное трехпроводное соединение (метод трех ваттметров)

Хотя для измерения общей мощности в трехпроводной системе требуются только два ваттметра, как показано ранее, иногда удобно использовать три ваттметра. В соединении, показанном на Рисунке 13, ложная нейтраль была создана путем соединения клемм низкого напряжения всех трех ваттметров вместе.

Рисунок 13. Трехфазное, трехпроводное (метод трех ваттметров: установите анализатор в трехфазный, четырехпроводной режим).

Трехпроводное трехпроводное соединение имеет преимущества индикации мощности в каждой фазе (не возможно при подключении двух ваттметров) и фазных напряжений.

Теорема Блонделя: необходимое количество ваттметров

В однофазной системе всего два провода. Мощность измеряется одним ваттметром. В трехпроводной системе требуется два ваттметра, как показано на рисунке 14.

Рисунок 14. Доказательство для трехпроводной системы «звезда»

В общем, количество требуемых ваттметров равно количеству проводов минус один.

Проба для трехпроводной системы звездой

Мгновенная мощность, измеренная ваттметром, является произведением мгновенных значений напряжения и тока.

• Показание ваттметра 1 = i1 (v1 — v3)
• Показание ваттметра 2 = i2 (v2 — v3)
• Сумма показаний W1 + W2 = i1v1 — i1v3 + i2v2 — i2v3 = i1v1 + i2v2 — (i1 + i2) v3
• (Из закона Кирхгофа: i1 + i2 + i3 = 0, поэтому i1 + i2 = -i3)
• 2 показания W1 + W2 = i1v1 + i2v2 + i3v3 = общая мгновенная мощность в ваттах.

Трехфазное, четырехпроводное соединение

Три ваттметра необходимы для измерения общей мощности в четырехпроводной системе. Измеренные напряжения представляют собой истинные напряжения между фазой и нейтралью. Междуфазные напряжения могут быть точно рассчитаны по амплитуде и фазе межфазных напряжений с использованием векторной математики.

Современный анализатор мощности также будет использовать закон Кирхгофа для расчета тока, протекающего в нейтральной линии.

Настройка измерительного оборудования

Для заданного количества проводов требуются N, N-1 ваттметров для измерения общих величин, таких как мощность.Вы должны убедиться, что у вас достаточно количества каналов (метод 3 ваттметра), и правильно их подключить.

Современные многоканальные анализаторы мощности вычисляют общие или суммарные величины, такие как ватты, вольты, амперы, вольт-амперы и коэффициент мощности, напрямую с использованием соответствующих встроенных формул. Формулы выбираются в зависимости от конфигурации проводки, поэтому настройка проводки имеет решающее значение для получения точных измерений общей мощности. Анализатор мощности с функцией векторной математики также преобразует величины между фазой и нейтралью (или звездой) в величины фаза-фаза (или дельта).

Коэффициент √3 может использоваться только для преобразования между системами или масштабирования измерений только одного ваттметра в сбалансированных линейных системах.

Понимание конфигурации проводки и выполнение правильных соединений имеет решающее значение для выполнения измерений мощности. Знакомство с обычными системами электропроводки и запоминание теоремы Блонделя поможет вам установить правильные соединения и получить результаты, на которые вы можете положиться.

Список литературы

Основы измерения трехфазной мощности — Рекомендации по применению от Tektronix

Ваттметр — это прибор для измерения электрической мощности (или скорости подачи электрической энергии) в ваттах любой данной цепи.Электромагнитные ваттметры используются для измерения полезной частоты и мощности звуковой частоты; другие типы требуются для радиочастотных измерений. Источник: Википедия

Источник: Портал электротехники

Преобразователь фазы переменного тока 220-240 В в 380-440 В Производитель, Поставщик, Экспортер

Описание продукта

Преобразователь однофазный в 3-фазный

Преобразователь однофазного тока в трехфазный серии SDT, имеет структуру цепи переменного-постоянного-переменного тока и использует технологию управления модуляцией SPWM, которая может преобразовывать обычную однофазную мощность в промышленную трехфазную. фазная мощность.После преобразования мощности однофазного преобразователя в трехфазный преобразователь серии SDT трехфазная выходная мощность представляет собой стандартную чистую синусоидальную волну, коэффициент гармонических искажений (THD) составляет менее 2%, полностью соответствует национальным стандартам трехфазного питания. качество, применимое ко всем видам нагрузки.

Преобразователь однофазного тока в трехфазный серии SDT может решить производственные неудобства из-за некоторых областей с ограничениями трехфазной электроэнергии, а также решить некоторые пользовательские требования, которые могут применяться для трехфазного электрического тока из-за ограниченного пространства.

Характеристики :

• Использование интеллектуального модуля IPM пятого поколения от японской компании Mitsubishi, высокая эффективность и стабильная работа. Он с мощной функцией защиты, защита от короткого замыкания, перегрузки, перегрева более безопасна и надежна. Срок его службы может достигать 15 лет и более.
• Чистый синусоидальный выход. с хорошей переходной характеристикой, небольшим гармоническим искажением, более высокой эффективностью преобразования и стабильными характеристиками выходного напряжения.
• Низкочастотный изолированный трансформатор, высокая эффективность преобразования и стабильная работа.
• Нормальная однофазная входная мощность сети переменного тока, можно сэкономить на трехфазной электрической волоките и всех видах искусственных затрат
• Безопасная и надежная однофазная входная мощность полностью изолирована от трехфазной выходной мощности.
• Выходная мощность переменного тока подходит для всех типов бытовых приборов, электроинструментов, электродвигателей и т. Д.
• Преобразователь имеет функцию одновременной фильтрации сетевых помех и помех, что является хорошим показателем для
• стабилизированного напряжения и частотная мощность, чтобы обеспечить более стабильную и чистую среду питания для внутренних устройств
• Интеллектуальная система управления скоростью вращения вентилятора, низкие потери холостого хода
• Высокая эффективность преобразования, высокая мгновенная мощность и низкие потери нагрузки
• Входное напряжение, выходное напряжение , частота и фаза могут быть изготовлены на заказ.
• ЖК-дисплей, высокая эффективность, простота установки.

Технические характеристики:

6

Входное напряжение , перенапряжение, перегрузка по току на выходе, короткое замыкание, перегрев и т. д.

Основы электрических двигателей — Weg Motor Sales

Ровно 746 Вт электроэнергии даст 1 л.с., если двигатель может работать со 100% -ным КПД, но, конечно, ни один двигатель не является 100% -ным КПД.Двигатель мощностью 1 л.с., работающий с КПД 84%, будет иметь общее потребление 888 Вт. Это составляет 746 Вт полезной мощности и 142 Вт потерь из-за тепла, трения и т. Д. (888 x 0,84 = 746 = 1 л.с.).

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

Синхронная скорость (без нагрузки) может быть определена по следующей формуле:
Частота (герц) x 120 / Количество полюсов

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

КПД двигателя — это показатель полезной работы, производимой двигателем, по сравнению с потребляемой им энергией (тепло и трение).Двигатель с КПД 84% и общей потребляемой мощностью 400 Вт вырабатывает 336 Вт полезной энергии (400 x 0,84 = 336 Вт). Потерянные 64 Вт (400 — 336 = 64 Вт) превращаются в тепло.

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

Иногда встречаются моторы

Если не указано иное, двигатели можно устанавливать в любом положении и под любым углом.Однако, за исключением случаев использования каплесборной крышки для валов вверх или вниз, каплезащищенные двигатели должны быть установлены в горизонтальном или боковом положении, чтобы соответствовать определению корпуса. Надежно закрепите двигатели на монтажной базе оборудования или на жесткой плоской поверхности, предпочтительно металлической.

Класс изоляции:
Системы изоляции классифицируются по стандартной классификации NEMA в соответствии с максимально допустимыми рабочими температурами. Это следующие:

Класс максимально допустимой температуры (*)

Обычно заменяют двигатель на двигатель с таким же или более высоким классом изоляции.Замена на более низкую температуру может привести к преждевременной поломке двигателя. Каждое повышение на 10 ° C выше этих значений может сократить срок службы двигателя наполовину.

ПРИМЕЧАНИЕ: Все приведенные выше данные приведены только для справки .

[Прокрутите вверх или щелкните здесь, чтобы перейти наверх этой страницы]

Размеры рамы / вала NEMA
Номера рам не предназначены для обозначения электрических характеристик, таких как мощность в лошадиных силах.Однако по мере увеличения номера рамы в целом увеличиваются и физические размеры двигателя, и мощность в лошадиных силах. Есть много двигателей одинаковой мощности, построенных в разных рамах. Размер рамы NEMA (Национальная ассоциация производителей электрооборудования) относится только к монтажу и не имеет прямого отношения к диаметру корпуса двигателя.

По определению NEMA двузначные номера кадров являются дробными, даже если в них могут быть встроены двигатели мощностью 1 л.с. или больше. Трехзначные номера кадров по определению являются целыми кадрами.Третья цифра указывает расстояние между отверстиями параллельно основанию. Для безногого мотора это не имеет значения. См. Стандартную таблицу размеров NEMA.

Префиксы NEMA
Буквы или цифры, появляющиеся перед номером кадра NEMA, принадлежат производителю. Они не имеют значения кадра NEMA.Например, буква перед номером рамы LEESON, L56, указывает общую длину двигателя.

Температура окружающей среды двигателя не должна превышать + 400 ° C или -250 ° C, если только паспортная табличка двигателя не допускает другого значения и не указано на паспортной табличке и в документации.
