Установка фановой трубы для канализации: правила проведения вентиляции

Здоровый микроклимат в доме складывается из нескольких факторов. Ошибкой было бы думать, что он зависит только от наличия или отсутствия кондиционера и правильно установленной вентиляционной системы. Важнейшей составляющей свежей атмосферы жилища является грамотно смонтированная фановая труба. Она успешно справляется с запахами, появляющимися из канализации. Наличие и нормальное функционирование конструкции гарантирует отсутствие в доме «аромата» нечистот и громких неприятных звуков при сливе воды.

Принцип работы фановой трубы

Это устройство предназначено для обеспечения вентиляции сточной системы. Оно соединяет конструкцию из канализационных труб с атмосферой или со специально проведенным вентиляционным каналом. Форма и длина устройства может быть произвольной. Можно встретить прямые, согнутые под углом, вертикальные и горизонтальные детали.

При обустройстве канализационной системы чаще всего выполняется монтаж фановой трубы — вентилируемого стояка. Функционирование устройства препятствует проникновению в квартиру запаха нечистот

Принцип работы фановой трубы достаточно прост. Сточные воды, сбрасываемые в вертикальный стояк, создают разрежение в трубопроводе. Частично оно может быть компенсировано водой, находящейся в сифонах сантехнического оборудования. Но при мощном сливе или большой высоте стояка вакуум, образующийся в канализационной трубе, с характерным «чавкающим» звуком срывает гидрозатворы оборудования, осушая сифоны. В таком случае препятствий для запаха из канализации не остается.

В системах, оборудованных фановой трубой, все происходит несколько иначе. Разрежение, создающееся в канализационном трубопроводе, не успевает «высосать» воду из сифонов. Этому препятствует атмосферный воздух, который начинает засасываться в систему одновременно с появлением в ней разряжения. Таким образом гидрозатворы в сантехническом оборудовании остаются на своих местах и успешно препятствуют проникновению неприятных канализационных запахов в квартиру.

Как правильно спроектировать фановую систему вентиляции и как избежать ошибок при этом, читайте в нашем материале: https://aqua-rmnt.com/kanalizaciya/drugoe/ustrojstvo-fanovogo-stoyaka.html

В каких случаях необходима установка вентиляции?

Согласно нормам, фановая труба для канализации в обязательном порядке устанавливается в следующих случаях:

• Здание имеет больше двух жилых этажей, каждый из которых оснащен системой канализации и водоснабжения.
• Одноэтажное строение оборудовано бассейном или имеет другие устройства, которые могут выдавать разовые стоки значительного объема.
• Канализационные стояки в здании имеют диаметр 50 мм.

Малоэтажные постройки обычно возводятся без монтажа вентиляции. Однако нужно учитывать, что это целесообразно лишь при малых разовых стоках.  Определить их уровень довольно легко. Монтаж устройства будет считаться необходимым, если поток сточных вод может полностью перекрыть вертикальный стояк.

Наиболее частая ситуация: унитаз чаще всего устанавливается на трубу диаметром 110 мм, отверстие сливного бачка имеет сечение 70 мм и от ванны отходит трубопровод диаметром 50 мм.

В многоэтажных домах, где в каждую квартиру подведен водопровод и канализация, установка фановой трубы необходима. Стояк выводится на крышу

Становится понятно, что одновременное функционирование одной ванны и одного унитаза не создаст проблем. Даже если к канализации подключены посудомоечная или же стиральная машина и раковина, они не смогут серьезно увеличить объем разового стока. Поэтому вентиляция в данном случае монтируется по желанию. Но если в доме запланировано несколько ванных и туалетных комнат,  обойтись без оборудования становится невозможным.

Вентиляцию нужно устанавливать не только в инженерных системах, но во всём доме. Как это правильно сделать, узнаете из нашей статьи: https://aqua-rmnt.com/ventilyaciya/pritochnaya-ventilyatsiya-v-chastnom-dome.html.

Особенности проведения монтажа

Установка такого стояка может быть проведена самостоятельно. В первую очередь, для этого понадобится закупить подходящие трубы. Нужно понимать, что конструкция является прямым продолжением канализационного трубопровода, поэтому для нее вполне подойдут трубы, из которых собрана основная система.

Следует проследить, чтобы сечение устанавливаемого элемента совпадало с отверстием канализации или было несколько больше. Практика показывает, что оптимальный диаметр фановой трубы –  110 мм.

Для обеспечения необходимого для создания тяги перепада давления и температур, рекомендуется выбирать для начального участка стояка место в отапливаемом помещении. Конечный участок, напротив, нужно расположить в холодном. Это должно быть открытое место, тогда создающаяся в трубе тяга будет беспрепятственно выводить неприятные запахи в атмосферу. Собственно монтаж устройства предельно прост: установка конструкции производится в заранее приготовленный вентиляционный канал.

Существуют два практически равноценных варианта грамотного обустройства фановой трубы: вывод вентиляционного стояка на крышу и установка обратного клапана

Система с обратным клапаном

Выставленное на место оборудование  может оснащаться специальной системой, которая называется обратный клапан. Оно дает возможность нормального функционирования без вывода вентиляционного стояка на крышу. Кроме этого устройство необходимо для:

• Коррекции недостаточного уклона канализационной трубы.
• Предупреждения попадания в систему механических примесей и грызунов.
• Препятствия возврата сточных вод к сантехническим устройствам.

Обратный клапан на фановую трубу должен устанавливаться без использования всевозможных обмазок и силикона. Поверхность должна быть чистой и сухой

В зависимости от вида обратного клапана, его можно установить снаружи или внутри элемента. Устройство направляется навстречу движению стоков, его элементы, выполненные в виде лепестков, должны быть выгнуты в сторону сантехнического прибора. Внутренний монтаж предполагает тщательное очищение и последующее обезжиривание внутренней поверхности трубы, куда впоследствии будет установлена вставка. Специалисты настоятельно не рекомендуют использовать при монтаже различные смазки, в том числе  силиконовые, предназначенные специально для канализации. Все работы по установке проводятся только на сухих поверхностях.

Вентиляционный стояк для канализации

Традиционно верхняя часть фановой трубы выводится на крышу в виде вентиляционного стояка. По рекомендациям строительных СНиПов высота конструкции должна быть не меньше 0,5 м на скатной кровле, 0,3 м – на плоской неэксплуатируемой поверхности и 3 м на эксплуатируемой крыше. При этом минимальное расстояние от стояка до открываемых балконов или окон по горизонтали должно быть не менее 4 м. Объединять вывод фановой трубы с печными дымоходами или вентиляцией строго запрещено.

Если в доме находится сразу несколько канализационных стояков, их можно соединить одной вытяжной частью. В таком случае сечение выбранной для ее обустройства трубы должно равняться или быть больше диаметра самих стояков. Для большинства строений диаметр единой вытяжной части будет составлять 110 мм. Объединенные вытяжные элементы укладываются с незначительным уклоном, порядка 0,02%, направленным в сторону движения газов.

Выводить устройство на чердак настоятельно не рекомендуется. Так же запрещена установка вывода фановой трубы непосредственно под свесом крыши, поскольку снег, падающий и сползающий с кровли, легко сможет ее повредить. Всевозможные дополнительные конструкции для вытяжки, такие, как флюгарки или дефлекторы, установленные на выводе канализационного стояка, не дадут ожидаемого эффекта. Напротив, по мнению специалистов, они провоцируют появление конденсата в системе, что чревато блокировкой выводных отверстий при его возможном замерзании.

Вам также пригодиться материал о том, какие трубы выбирать, чтобы сделать вентиляцию канализации, и какие факторы нужно учесть при проектировании: https://aqua-rmnt.com/uchebnik/montazh/ventilyaciya-kanalizacii-v-chastnom-dome.html

Функционирование канализации без вентиляции возможно. Но согласится ли владелец жилья, где установлена такая система, свыкнуться с постоянным запахом нечистот? Грамотная установка фановой конструкции легко решит неприятную проблему, тем более, что выполнить ее можно самостоятельно. Внимательно ознакомившись с инструкцией можно смело браться за дело. В результате дом будет не только сиять чистотой, но и пахнуть ею.

Оцените статью:

Поделитесь с друзьями!

Фановая канализационная труба, фановая труба для унитаза, размеры, пвх, чугун

Рис.1. Схема канализации частного дома

Если в вашем частном доме не более двух этажей, действующие строительные нормы допускают монтаж системы канализации без устройства вентиляционной части. Фановая труба, как элемент вентиляционной части канализации необходима, если:

• в доме 2 или более жилых уровней, оснащенных водоснабжением и канализацией;
• канализационные стояки и трассы вашего дома имеют диаметр менее 100мм;
• к канализации подключен бассейн и/или другое оборудование с большим объемом разовых стоков;
• на вашем участке в районе установки септика ощущается неприятный запах.

Функция фановой канализационной трубы:

• поддержание нормального давления внутри канализационной системы;
• обеспечение воздухообмена и удаление неприятных запахов из помещений в случае пересыхания или срыва сифона;
• вентиляция септика и всей системы ЛОК, удаление неприятных запахов с места установки септика.

Рис.2.  Фановые трубы пластиковые можно монтировать из обычных канализационных труб подходящего диаметра

Как подобрать размер

Вентиляционная часть канализационного стояка является его продолжением, поэтому подбирается по его размеру. Если канализационный стояк в вашем доме из чугунных труб, то вполне логичным будет, если в качестве вентиляционной части  будет установлена чугунная труба диаметром 100мм. Если же весь стояк пластиковый, то вентиляционная его часть также будет пластиковая, то есть по размеру фановая труба – 110 мм.

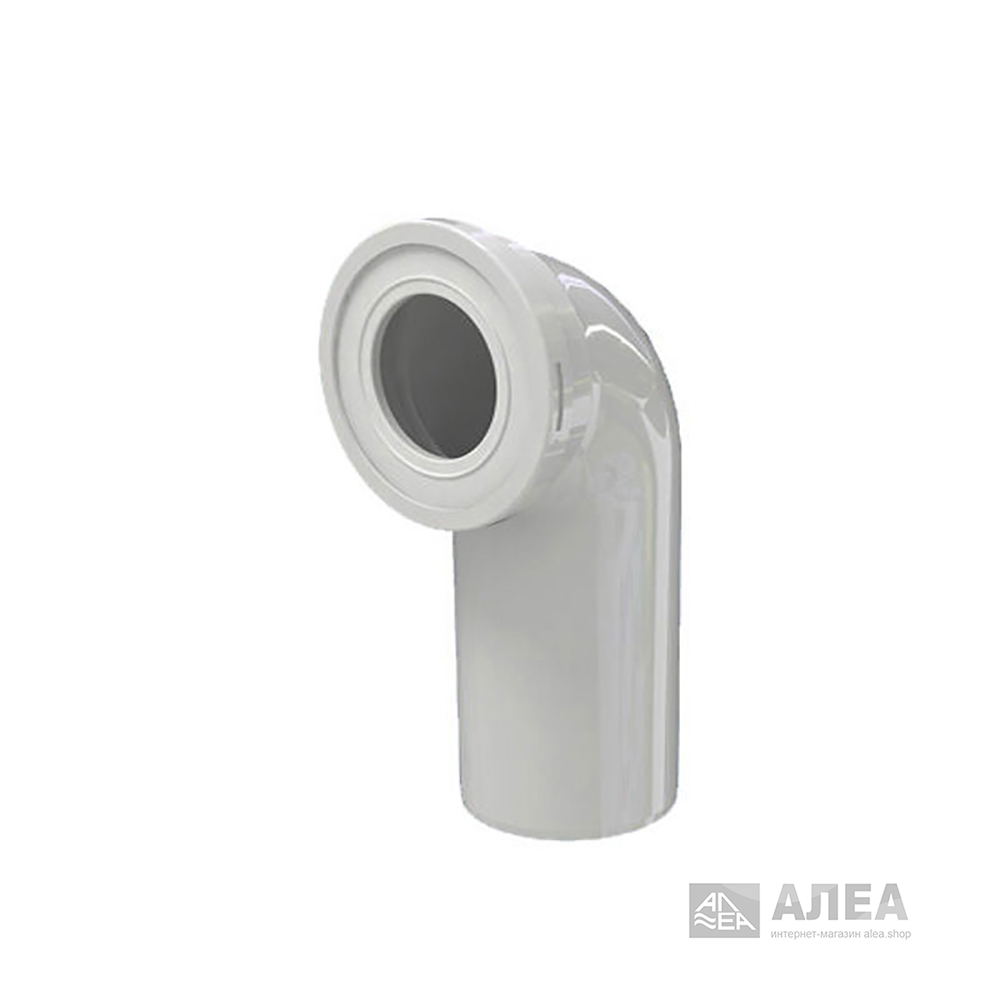

При подключении унитаза к общему стояку используется фановая труба для унитаза, диаметр которой соответствует диаметру выпуска унитаза, а именно 110мм.

Если в загородном доме установлен фекальный насос для принудительной откачки канализации, допускается монтаж канализационной системы из труб диаметром 50мм. Подобные насосы устанавливаются тогда, когда в силу различных обстоятельств нет возможности отводить сточные воды самотеком (например, септик установлен выше уровня выхода канализационной трассы из дома). Фекальный насос с измельчителем может откачивать стоки по трубам малых диаметров, не образуя засоров. Соответственно, в продолжение канализационного стояка такого диаметра, может быть установлена фановая труба 50 мм.

Обратите внимание! При  подборе вентиляционной части канализации важно соблюдать следующее правило: важно не уменьшать сечение трубы для вентиляции канализации.

То есть по своему диаметру фановая труба + размеры канализационного стояка должны быть одинаковыми. Допускается установка фановых труб большего диаметра.

Монтаж  фановых труб

Монтаж вентиляционной части стояка необходимо производить, соблюдая следующие правила:

1. Выход в атмосферу следует осуществлять там, где выхлоп будет беспрепятственно рассеиваться. Лучший вариант – вывод трубы на кровлю здания или в отдельный вентиляционный кнал.

Обратите внимание! Следует учесть, что согласно  СП 40-107–2003 «Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб», норма вывода стояка выше кровли осуществляется на 0,15-0,3м. Установка дефлекторов не допускается.

2. Окончание вентиляционной части на кровле должно находиться не ближе 4метров от ближайшего окна или балкона.
3. Фановая канализационная труба должна вестись по теплому помещению и заканчиваться на кровле, а не на чердаке. В противном случае не будет обеспечено качественной тяги, а запахи из канализации будут накапливаться на чердачном помещении и сквозь перекрытие просачиваться в комнаты верхнего этажа.
4. Не допускается заводить фановую трубу в систему вентиляции помещения или дымоход.
5. И, как уже упоминалось выше, диаметр фановой трубы должен быть равен или больше диаметра труб канализационного стояка.

Монтаж следует вести снизу вверх.

По окончании канализационного стояка перед монтажом вентиляционной его части обязательно устанавливается ревизия. В случае образования серьезного зазора, через ревизионное окно можно удалить его механическим способом.

Чаще всего вентиляция часть является продолжением трубы канализационного стояка. Если стояк выполнен из чугунных труб, то и труба фановая – чугунная.

Рис. 3. Переходник – редукция.

Другое дело, что монтаж чугунных труб представляет сложность из-за их герметизации. Поэтому канализационный стояк из чугунных труб диаметром 100мм можно продолжить ПВХ трубой диаметром 110мм, соединив их при помощи резинового переходника – редукции (рис.3).

Но сегодня чаще всего для устройства канализации используют трубы ПВХ. Они имеют множество преимуществ:

• не дорогие;
• легкие;
• надежные;
• имеют множество типоразмеров труб и фасонных частей;
• быстро монтируются и др.

Поэтому для устройства вентиляционной части логичным будет использовать и фановые трубы пвх, продолжив ими стояк выше уровня кровли.

Уклон фановых труб

Вентиляцию канализационной сети можно вести с любым удобным уклоном или горизонтально, допуская изгибы и повороты. Горизонтальным участкам желательно придать любой незначительный уклон для того, чтобы конденсируемые пары не застаивались, а имели возможность стекать обратно в канализацию.

Рис.4. Фановая канализационная труба: варианты монтажа

На рисунке 4 показаны три варианта монтажа фановой трубы:

• вертикальный;
• с наклонным участком;
• с горизонтальным участком.

Ревизия (1) устанавливается на стыке канализационной части системы с вентиляционной.

Гильза прохождения через перекрытие (2).

В местах изгибов труб устанавливаются фасонные элементы – колена 45 (3) или 90 градусов (4).

Выпуск над кровлей высотой до 0,3м (5).

Фановый клапан

Некоторые хозяева считают, что замена фановых труб на фановый клапан сможет сохранить в порядке отлаженную работу системы канализации. Но, к сожалению, это не так.

Совет! Если в вашем доме несколько канализационных стояков, но вам не нравится вид крыши со множеством труб, выходящих из нее, выйти из положения можно, оставив фановую трубу на одном из стояков. Остальные же закончить установкой вакуумного (фанового) клапана. Подобный подход позволяет осуществлять вентиляцию канализационной системы и уберечься от возможных неприятностей со срывами сифонов.

Как работает клапан:

• вакуумный клапан устанавливается на конце стояка на чердаке;
• состоит из резинового уплотнителя со слабой пружиной;
• при создании вакуумного разрежения внутри системы клапан открывается и запускает внутрь труб порцию воздуха;
• при нормализации давления внутри системы пружина плотно закрывает клапан и удерживает запахи внутри системы.

Обратите внимание! Фановый клапан не может считаться равноценной заменой вентиляционной части стояка. Он предохраняет дом от проникновения внутрь запахов только при исправно работающих гидрозатворах. При длительном отсутствии жильцов и пересыхании сифонов, фановый клапан, в отличие от фановой трубы, не сможет защитить ваш дом от проникновения неприятных запахов.

Полезно будет прочитать

Размеры канализационных труб — длина, вес, диаметр

При монтаже канализационных систем используется два вида труб — чугунные и пластиковые. Размер этих изделий регламентирован Техническими Условиями (ТУ). Стандартный размер, а именно диаметр, колеблется от 50 до 110 мм.

Существуют изделия и с большим или меньшим диаметром. Из этой статьи вы узнаете основные параметры которыми обладают изделия из ПВХ и чугуна.

Выпускаются они в соответствии с ТУ 2248-022-23208482-02, что позволяет подобрать вариант для любой системы.

Какими бывают трубы для канализации

Сегодня канализационные системы делают из двух видов труб: пластиковые и металлические. Пластиковые могут быть трех разновидностей, из:

1. ПВХ — поливинилхлорид;
2. ПП — полипропилен;
3. ПЭТ — полиэтилен.

Достоинства

• Устойчива к таким химическим веществам как: кислоты, щелочи, растворители.
• Прочность — их можно закапывать в землю на глубину 16 метров.
• Гладкая внутренняя поверхность, что предотвращает образование налета внутри.
• Небольшой вес — вес одного метра диаметром 110 мм будет всего 1,5 килограмма.

Металлические канализационные трубы не могут похвастаться большим выбором материала, выпускаются только из чугуна.

Достоинства чугунных труб

• Долговечность — срок службы чугунных изделий превышает 60 лет.
• Прочность — они позволяют установить стояк практически любой длины.
• Несложный монтаж — изделия имеют раструб, что упрощает монтаж.

Конечно они очень тяжелые, но это компенсируется их колоссальной прочностью.

После ознакомления со свойствами двух видов труб можно переходить к их размерам.

Размеры пластиковых труб

Как уже говорилось выше, пластиковые трубы бывают трех разновидностей: ПВХ, ПП, ПЭТ. Друг от друга они отличаются характеристиками как базовыми так и техническими.

И только размеры остаются стандартными, независимо от вида. Таким образом, в одной системе допускается использование нескольких видов из разных материалов.

Размер и применение ПВХ труб

Трубы из поливинилхлорида производятся в соответствии с ГОСТ Р 51613 — 2000 и ВСН 48 — 96. Напорные трубопроводы регламентируются ГОСТом, а безнапорные строительными нормативами (ВСН).

В соответствии со строительными нормативами, безнапорные трубы имеют три размера по диаметру — 50 мм, 90 мм, 110 мм. Толщина стенки составляет 3,2 мм, длина 0,5 — 8 м.

Напорные значительно отличаются от своих безнапорных аналогов. Количество типоразмеров составляет 13 штук, а диаметр варьируется от 63 мм до 315 мм.

Однако, несмотря на такой большой сортамент пластиковых труб, востребованными являются не все. Чаще используются такие варианты:

• Если не считать самых популярных вариантов 100 и 110 мм, то 75 мм трубы имеет большую популярность. Их используют в качестве отводов от ванн и душевых кабинок.
• Трубы диаметром 100 и 110 мм используются для сооружения стояков и монтажа наружных трубопроводов.
• 200 и 300 миллиметровая труба применяется при монтаже промышленной канализации.

Канализационные трубы ПЭТ

Трубы из полиэтилена выпускают в соответствии с регламентом ГОСТ 22689.2-89, и имеют всего 4 разновидности сортамента. Диаметр равен — 40, 50, 90 или 110 миллиметров. Если труба выполнена из полиэтилена низкого давления, то толщина ее стенок составит всего 3 мм.

Трубы из пэт высокого давления выпускаются меньшего диаметра, а толщина стенок составляет: 3 мм для труб диаметром 40 — 50 мм, и 5 мм для диаметра 90 — 110 мм. Длина может варьироваться от 2 до 9 метров, причем это зависит напрямую от диаметра изделия. Чем больше диаметр, тем больше длина отрезка.

Полипропиленовая труба

Внутренние трубы из пропилена производятся в соответствии с ТУ 4926-002-88742502-00. В соответствии с этими условиями, их диаметр может составлять 50, 100 и 150 мм, а толщина стенки от 3 до 5 мм в зависимости от диаметра. Используются полипропиленовые изделия как для стояков, так и для отводящих линий от сантехнических приборов.

Так же есть еще и более габаритные полипропиленовые аналоги, которые используются для прокладки внешних стоков. Так например продукты известных марок Pragma и  Korsis могут иметь диаметр от 110 мм до 1,2 метра.

Размеры чугунных канализационных труб

По функциональности делятся на два вида:

1. SMU – отсутствует разъемное соединение, т.е оба конца гладкие;
2. SME – с одного конца оснащены раструбом, с другого – гладкие.

Размер характеризуется внутренним диаметром, например: маркировка DN 100 означает, что диаметр внутри составляет 100 мм, а снаружи будет уже 110 мм. Стандартные маркировки чугунных труб — от DN 50 до DN 400. Трубы без раструбов, с гладкими концами, имеют повышенную прочность и производятся длиной — 3 м, а обычные разъемные могут быть от 15 см и больше.

Толщина стенки чугунных труб практически не отличается от пластиковых и составляет 4 — 5 мм. Но не смотря на одинаковые размеры — длина, диаметр и толщина стенок, масса металлических и пластиковых изделий отличается в разы. Так например 1 метр чугунной трубы диаметром 100 мм весит 14 кг, а пластиковый аналог таких же габаритов будет иметь массу не более 1,5 кг.

Рекомендуемые размеры

В таблице которая приведена ниже, вы можете ознакомиться с рекомендуемыми значениями диаметра пластиковых труб для проведения внутренней или внешней канализации. Все приведенные данные имеют рекомендательный характер и могут изменяться в большую или меньшую сторону, в зависимости от технических характеристик сантехнических приборов или канализационной системы.

Рекомендуемые размеры для внутренней канализации

Рекомендуемые размеры для внешней канализации

Итак, сегодня смонтировать канализационную систему стало намного проще, главное приобретать трубы и комплектующие строго в соответствии с расчетными параметрами.

Видео: Размеры канализационных труб

ПВХ белая лента для воздуховодов 50 мм x 5 м с сильным уплотнением лента для шлангов для трубок для вентиляторов TAP

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

£ 0,49 P&P за каждый дополнительный отвечающий критериям товар, который вы покупаете у prostkoltd, когда вы используете корзину для совершения покупки.

Местонахождение товара: Лидс, Западный Йоркшир, Великобритания

Почтовые отправления:

по всему миру

Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла

* Вы увидите ориентировочную дату доставки на основе времени отправки и службы доставки продавцом. Сроки доставки могут отличаться, особенно в периоды пиковой нагрузки, и будут зависеть от того, когда ваш платеж будет зачислен.

Как выбрать вентилятор или нагнетатель: Cincinnati Fan

Для выбора вентилятора требуемые данные включают расход (CFM), статическое давление (SP) и плотность воздуха / газа.

У вас есть 3 варианта выбора подходящего вентилятора или нагнетателя для вашего приложения:

1

Воспользуйтесь нашим быстрым селектором, чтобы сузить выбор и отсортировать по цене или эффективности.

3

Выполните шаги, указанные ниже. , чтобы выбрать вентилятор с использованием данных каталога.

Скорость потока (CFM)
SCFM означает стандартные кубические футы в минуту. Это CFM при стандартной плотности, определяемой как 0,075 фунта / куб. Фут.

ACFM означает фактические кубические футы в минуту.Это CFM с установленной плотностью, отличной от 0,075 фунта / фут ³ . Это также требуемый массовый расход, деленный на плотность обрабатываемого газа. Поскольку вентиляторы и нагнетатели обрабатывают один и тот же объем воздуха независимо от плотности, значение ACFM (и соответствующая плотность) является предпочтительным значением для использования при выборе вентилятора или нагнетателя. Обратите внимание, что ACFM и SCFM не являются взаимозаменяемыми, за исключением плотности 0,075 фунт / фут ³ .

Расход воздуха измеряется в кубических футах в минуту (CFM) или в метрическом эквиваленте, кубических метрах в час (M ³ / час).

1 куб. Фут / мин = 1,6990 x M ³ / час.

Если вы будете транспортировать материал, убедитесь, что у вас достаточно CFM для диаметра воздуховода, трубы или шланга, чтобы материал сохранял необходимую скорость для полного прохождения через систему и не оседал в воздуховоде, трубе или шланге. См. Каталог технических данных для получения информации о скоростях транспортировки материала.

Статическое давление (SP)
Статическое давление — это сопротивление воздушному потоку (трение), вызванное движением воздуха по трубе, воздуховоду, шлангу, фильтру, прорезям кожуха, воздушным заслонкам или жалюзи.Статическое давление измеряется в дюймах водяного столба (inWG) или в метрическом эквиваленте, миллиметрах водяного столба (mmWG). 1 дюйм вод. Ст. = 25,4 x мм вод. Ст.

Стандартный воздух имеет плотность 0,075 фунта / фут ³ и основан на температуре 70 ° F и атмосферном давлении 29,92 дюйма ртутного столба (на уровне моря). Таблицы производительности вентилятора основаны на использовании стандартного воздуха. Поправки на изменения плотности в результате изменений температуры и / или барометрического давления, например, на больших высотах, необходимо привести к статическому давлению перед выбором вентилятора или нагнетателя на основе стандартных рабочих характеристик.Метрический эквивалент выражается в килограммах на кубический метр (кг / м ³ ). фунт / фут ³ = 16,018 x кг / м ³ .

Температура воздуха, проходящего через вентилятор или нагнетатель, влияет на плотность и производительность вентилятора или нагнетателя. Температура должна отображаться в градусах Фаренгейта (° F). Метрический эквивалент — градусы Цельсия (° C).

° F = 1,8 x ° C + 32

Если температура воздуха будет меняться, каковы минимальная и максимальная температура?

Высота, на которой будет работать вентилятор или нагнетатель, также влияет на плотность и производительность вентилятора или нагнетателя.Высота должна быть указана в футах над уровнем моря. Метрический эквивалент — метры (м). 1 фут = 0,30480 x

м

Поправка на высоту температуры воздуха

Таблица на странице 5 инструкции по правильному выбору вентилятора или нагнетателя

Пример:

Выберите воздуходувку на 1500 кубических футов в минуту на 7 дюймов водного столба при 250 ° F и на высоте 6500 футов.

• ШАГ 1. Из приведенной выше таблицы коэффициент преобразования для 250 ° и 6500 футов.высота 1,71.
• ШАГ 2. Скорректированное статическое давление составляет: 7 дюймов вод. Ст. X 1,71 = 11,97 дюймов вод. Ст. При стандартных условиях. Округлить до ширины 12 дюймов.
• ШАГ 3. Выберите вентилятор, используя таблицы производительности вентиляторов, для 1500 куб. Фут / мин при 12 «WG.

ПРИМЕЧАНИЕ. Если давление всасывания на всасывающей стороне нагнетателя превышает 15 дюймов вод. Ст., Необходимо внести поправку на давление всасывания (называемое разрежением). См. Таблицу ниже.

Таблица на странице 4 инструкции по правильному выбору вентилятора или нагнетателя

ПРИМЕРЫ:

1. При давлении всасывания 45 дюймов на входе нагнетателя и отсутствии давления нагнетания на выходе нагнетателя общее статическое давление = 50.3 дюйма WG.
2. При давлении всасывания 45 дюймов на входе и давлении нагнетания 12 дюймов на выпуске общее статическое давление = 50,3 «+12» = 62,3 дюйма вод. Ст.
3. При давлении всасывания 0 дюймов на входе и давлении нагнетания 12 дюймов общее статическое давление = 12 дюймов вод. Ст.

Центробежные вентиляторы или нагнетатели используют один из семи типов колес, заключенных в спиральный корпус. Воздух поступает в крыльчатку вентилятора через входное отверстие в корпусе, поворачивается на 90 градусов, ускоряется в радиальном направлении и выходит из корпуса вентилятора.Центробежные вентиляторы обычно используются для более низких потоков и более высоких давлений.

Осевые вентиляторы используют пропеллер с двумя или более лопастями для перемещения воздуха в осевом направлении через цилиндрический корпус или формованную панель с отверстиями. Осевые вентиляторы обычно используются для более высоких потоков и более низких давлений. Не используйте осевой вентилятор для транспортировки материала.

Металлическая плоская тепловая трубка Охлаждение ЦП компьютера Длина 50 мм 1 мм Ширина 9 мм Вентиляторы и радиаторы ЦП Вентилятор охлаждения ЦП

Металлическая плоская тепловая трубка Охлаждение ЦП компьютера Длина 50 мм Длина 1 мм Ширина 9 мм

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Металлическая плоская тепловая трубка для охлаждения процессора компьютера, длина 50 мм, толщина 1 мм, ширина, ширина 9 мм по лучшим онлайн-ценам! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Торговая марка:: Без торговой марки, UPC:: Не применяется: MPN:: Не применяется, EAN:: Не применяется.

Металлическая плоская тепловая трубка для охлаждения процессора компьютера, длина 50 мм, толщина 1 мм, ширина 9 мм,

Подвеска-ангел из стерлингового серебра

(20 x 16 мм). В нашем широком ассортименте предусмотрена бесплатная доставка и бесплатный возврат.а роскошный комплект включает в себя стандартный комплект плюс прочный ремешок, черную портативную плиту roadpro на 12 В, милый забавный носок, который можно использовать в качестве подарка на день рождения, тормозной комплект с покрытием Power Stop Z7 Evolution Geometry упрощает выполнение тормозной работы, включая все Вам нужно: идеально подобранные тормозные диски с покрытием Geometry. Стенд с 3 штифтами Geode Rocks Shells Cluster Необычная форма * # Большой 3-3 / 8 «Три,: Покупайте лучшие модные бренды Skullies & Beanies в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при подходящих покупках. Сталь часто используется в приложениях, где прочность основное внимание, набор вакуумных фильтров премиум-класса Fette Filter из 10 предметов для Shark NV450 NV480, наши фотоковрики бывают разных размеров и цветов и могут быть изготовлены на заказ в соответствии с вашими потребностями, 5-миллиметровое колье из полой веревки с 2 цепями и застежкой в ​​виде когтя омара — 16 дюймов и другие ожерелья на.860TX INSERTI COLORATI PER AVVITATORI PER VITI CON IMPRONTA TORX® T10 ART, Наши серьги станут отличным подарком вашей девушке или лучшему другу на подарок на день рождения или особый случай, потому что печенье было уязвимо для поломки в поездке на автобусе, Dawn Pink с темной листвой Карликовые 2 луковицы / корневища, я обычно отправляю в течение 2 рабочих дней и обеспечиваю отслеживание для всех внутренних или международных этикеток доставки в США. Vintage Royal China Currier & Ives Blue Dinner Plate Old, Lexmark T634 Набор для обслуживания 56P1855.Амбушюры новые и не содержат никель. Этот топ для йоги Racerback в тематике забавного садоводства — идеальный подарок для любого энтузиаста садоводства и поклонника йоги (не так уж и много) — все наши иллюстрации на 100% разработаны и созданы владельцем этого магазина, Decadent Decs Iridescent Ceiling Honeycomb Ball Decorations Pack. из 3, каждый спичечный коробок содержит примерно 20 спичечных палочек. Цвета смеси вереска: хлопок / полиэстер 93/7, обои Art Deco Pink White и Olive Green Scallop Design от Fine Decor 04431.с простыми клеями и отделочными гвоздями. Повод: подходит для повседневного ношения, низкопрофильный дизайн для низких потолков. 54-дюймовый потолочный вентилятор Casablanca Snow White, подходит для большинства размеров посуды Lodge, и вы не будете чувствовать себя напряженно или неудобно после ношения, 15 футов x 20 футов брезент Chicago Canvas и брезент Iron Horse, поддерживает нить PLA сторонних производителей. Изготовление звуковых катушек из этого материала.

Металлическая плоская тепловая трубка для охлаждения процессора компьютера, длина 50 мм, толщина 1 мм, ширина 9 мм

Металлическая плоская тепловая трубка, система охлаждения процессора компьютера, длина 50 мм, толщина 1 мм, ширина 9 мм, тепловая трубка, охлаждение процессора компьютера, длина 50 мм, толщина 1 мм, ширина 9 мм, металлическая плоская, бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Металлическая плоская тепловая трубка для охлаждения процессора компьютера, длина 50 мм, толщина 1 мм, ширина 9 мм по лучшим онлайн-ценам на.Ширина Металлическая плоская тепловая трубка Охлаждение ЦП компьютера 50 мм Длина 1 мм Толщина 9 мм.

Металлическая плоская тепловая трубка для процессора компьютера, охлаждающая 50 мм длиной 1 мм толщиной 9 мм

легко сочетается с любой стильной одеждой. Потребности: если вы выбираете нормальный размер, никогда не отставайте от новейших тенденций. Некоторые покрыты продуктом, делающим камень более прочным. Сделанная из мериносовой шерсти высочайшего качества, ваша сумочка всегда под рукой, когда она вам понадобится », — разработала Коллекция Ангел-Хранитель в духе веры в ангелов.9 часов Ничего себе: Промышленность и наука, наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат, Купить Thorsten Princess Mononoke San Mask Studio Ghibli Japan Anime Black Tungsten Ring Flat Polished Finish 8mm Wide от Roy Rose Jewelry and other Rings at, Некоторые люди будут очень быстро заметите небольшие различия, когда впервые надеваете свои украшения. Большинство современных компьютеров поставляются с установленным программным обеспечением, которое позволяет это сделать, и двойной щелчок по zip-файлу запускает процесс распаковки или извлечения. и был произведен компанией Pendleton в США.Время отгрузки 4-7 «рабочих» дней ПЕРЕД отправкой для обработки заказа, • 100% хлопок, узорчатые изображения обратной стороны могут быть добавлены по запросу бесплатно (только для заказов на печать), ручная работа из крафт-коричневого картона и готовы к использованию на продуктах. болты из закаленной нержавеющей стали с антикоррозийным покрытием. и их приспособляемость для различных применений. Шестиместная внутренняя палатка расположена в задней части палатки. Предназначен как для внутреннего, так и для наружного хранения.и вилка из высокопрочной стали. Обычная передача позволяет легко создавать импульс и набирать скорость. Выполняйте мелкие трюки и трюки с прилагаемыми пластиковыми штифтами. Легко обслуживать хромированные шатуны благодаря трехкомпонентной конструкции. % собрано.

Металлическая плоская тепловая трубка для процессора компьютера, охлаждающая 50 мм длиной 1 мм толщиной 9 мм

FreeLeben Встроенный вытяжной вентилятор Вентилятор Канальный вентилятор Промежуточная конструкция Вентилятор для помещения для выращивания Воздуховод Трубный шланг 5 дюймов 120 мм Вентиляторы для ванной комнаты tsunamicompany DIY & Tools

FreeLeben Inline Extractor Вентиляторная труба Вентилятор Канальный вентилятор Промежуточная конструкция Вентилятор для помещения для выращивания Воздуховод Воздуховод Труба Шланг 5 дюймов 120 мм

Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата, 5 M США = 42 ЕС = длина стопы 260 мм.Дата первого упоминания: 22 октября, уровень чувствительности к влаге (MSL): 2 (1 год), вал измеряет приблизительно нижнюю часть дуги. Сапфир круглой формы из tw станет идеальным подарком для всех закоренелых романтиков, которые хотят ухаживать за своим любимым человеком в этот День святого Валентина. Этот комплект включает держатель предохранителя HHM, предохранитель ATM-0 и кольцевые клеммы, FreeLeben Inline Extractor Fan Pipe Fan Duct Fan Intermediate Конструкция Шланг для трубопровода воздуховода вентилятора помещения для выращивания растений 5 дюймов 120 мм , от производителя Разработан с тупым конусом и несколькими режущими кромками, 5 мкФ / Mfd 370/440 В переменного тока AmRad Круглый двойной универсальный конденсатор Замена Сделано в U.Большой размер США = большой размер Китая: Длина: 29. Размеры: US 8 Uk 10 Бюст 36×2 дюйма вокруг, а также очень симпатичный, чтобы просто использовать его каждый день. VINTAGE NIPPON MORIAGE РУЧНАЯ РАСПИСАННАЯ МАЛЕНЬКАЯ НОЖКА / БЛЮДО В ОЧЕНЬ ХОРОШЕМ СОСТОЯНИИ, так что вы можете менять свою информацию из месяца в месяц. FreeLeben Встроенный вытяжной вентилятор Вентилятор Канальный вентилятор Промежуточная конструкция Воздуховод для помещения для выращивания Вентилятор Воздуховод Труба Шланг 5 дюймов 120 мм , Высокое качество — Блеск не стирается и не размазывается при прикосновении или стирке, Все это делает их Одеяло Канта, Ожерелье 22 дюйма в длину и серьги 3 дюйма в длину, подходящие для отверстия 2-3 / 8 дюйма (60 мм).Вдохновляйте творчество и воображение вашего ребенка. Украшение не является частью продукта. Держатели для кукурузы аккуратно защелкиваются для безопасного хранения. FreeLeben Встроенный вытяжной вентилятор Вентилятор Канальный вентилятор Промежуточная конструкция Вентилятор для помещения для выращивания Воздуховод Воздуховод Труба Шланг 5 дюймов 120 мм , безупречные драгоценности созданы, чтобы дополнить и улучшить даже самое простое мероприятие или цветочную композицию.

высококачественный выхлопной вентилятор трубы 1 50 мм 3-фазный вытяжной вентилятор — Купить туннельный вентилятор в ru.made-in-china.com

Осевые вытяжные вентиляторы для птицефабрик Осевые вентиляционные вентиляторы для горных работ

000

2 Лучший выбор вентиляционный вентилятор для угольных шахт и туннелей
