Стандартные размеры кирпича — красного, силикатного и обицовочного

Согласно ГОСТ ложок, тычок, постель – это названия плоскостей, который образуют стороны кирпича. Данный строительный материал имеет многовековую историю. Его использовали в своей работе еще древние каменщики. Шли годы, совершенствовались производственные технологии, появлялись новые виды кирпича, однако их традиционные размеры практически не изменились.

Соотношение сторон данного материала — 1:1/2:1/4. Его пропорциональные размеры позволяют обеспечивать необходимую прочность кладки, также важен и вес разного вида кирпича. Привязанные к стандартам габариты кирпича позволяют без труда рассчитать их количество для возведения той или иной конструкции.

Размеры кирпича по ГОСТ — высота, длина и ширина

Современное строительство не стоит на месте. С ростом требований к возведению домов, расширился и диапазон размеров кирпичей:

  • Одинарный – 250х120х65 мм (закреплен ГОСТом 530-2007). Согласно европейской маркировки они имеет обозначение RF.
  • Двойной – 250х120х138 мм.
  • Полуторный – 250х120х88 мм.
  • Модульный— 280х130х80 мм.
  • Евро кирпич – 250х85х65 мм.

Наиболее ходовыми в Европе являются кирпичи NF (нормальные) — 240х115х71 и DF (тонкие) — 240х115х52, реже встречаются размеры — 250х85х65 мм и 200х100х50(65). Сегодня можно купить материал длиной до 500 мм. С каждым годом растет выбор типоразмеров.

По форме кирпичи делятся на:

  • полнотелый,
  • пустотелый (щелевой)

Однако кроме основных габаритов, таких как высота, длина и ширина, используются и разрешения на отклонения от нормы  (дефекты). Их размер зависят от типа стройматериала – строительный или облицовочный. К последнему предъявляются более жесткие требования, так как от его характеристик зависит эстетика здания.

Для строительного полнотелого кирпича разрешено:

  • Наличие притупленности и сколов ребер и углов не более 2-ух и размером не более 1,5 см по длине ребра;
  • Искривление граней и ребер до 0,3 см;
  • На боковых продольных (ложковых) гранях допускается трещина длиной до 3 см по ширине кирпича.

Для строительного пустотелого варианта допускается:

  • Не более 2-ух отбитостей на углах или ребрах длиной 1-1,5 см, при условии, что они не доходят до пустот;
  • Трещины во всю толщину на постели. По ширине они могут достигать первого ряда пустот;
  • По одной трещине на тычковых и ложковых (поперечных боковых) гранях.

Для облицовочного кирпича не допускается:

  • Сколы углов, глубина которых превышает 1,5 см;
  • Наличие трещин;
  • Отбитость ребер, ширина которых более 0,3 см, а длина превышает 1,5 см.

При этом годным для работы считается облицовочный материал, имеющий:

  • Не более 1 отбитости углов глубиной до 1,5 см;
  • Отделение почерки, которые в сумме не превышают длину 4 см;
  • Не более 1 отбитости ребер, по глубине — не превышающей 3 см, а по длине – не более 1,5 см.

Архитектурный замысел зачастую предполагает использование разных фактур и цветов. Современный выбор строительных материалов практически безграничен. При желании можно сочетать в кладке без ущерба для долговечности дома искусственно состаренные, пестрые и текстурные варианты.

Полуторные и двойные кирпичи производятся преимущественно пустотелыми. Это позволяет уменьшить вес конструкции.

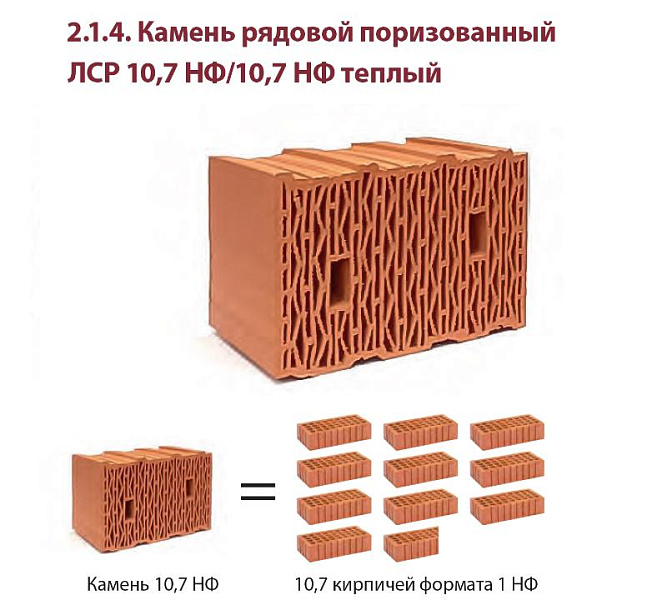

Наибольшей популярностью в современном строительстве пользуются поризованые крупноразмерные блоки. Керамический кирпич легче и теплее обычного строительного варианта. Его использование позволяет упростить и ускорить строительство, снижая при этом расход кладочного состава.

Для укладки 1 м3 потребуется 512 кирпичей одинарного типа, а полуторных на 26% больше – 378 штук.

Красного, силикатный и обицовочный кирпич — габариты и назначение

По типу материала делятся на:

  • Красный (керамический).

Получают данный вид стройматериалов путем обжига брикетов из прессованной глины. Это  универсальный материал. Его широко используют в строительстве фундаментов, стеновых конструкций, перегородок, заборов, кладке печей. Полнотелый красный кирпич бывает следующих  марок – 300, 250, 200, 150, 120, 100, 75. Марка указывает на то, какое давление способен выдержать кирпич (кг/см2). Вес 1 кубического метра данного материала составляет 1700 кг (480 штук).

  • Белый (силикатный).

Производят его на силикатной основе. В сравнении с красным кирпичом это более мягкий и легкий материал, обладающий более низкой прочностью, чем его красный аналог. Кроме этого силикатный вариант уступает красному и в универсальности. Его можно применять лишь в возведении стен и перегородок. В качестве материала для фундамента и цоколя, для кладки каминов и печей использовать белый кирпич не рекомендуется.

По назначению:

Кирпич, обеспечивающий эксплуатационные характеристики кладки.

Характеризуется низким водопоглощением и высокой прочностью, что обеспечивает должные эксплуатационные характеристики кладки даже в сильно агрессивной среде. Клинкерный кирпич прекрасно справляется с функциями декоративного материала.

  • Шамотный (огнеупорный).

В бытовых целях чаще всего используют огнеупорный шамотный вариант, который маркируется «Ш». К примеру, Ш-5 имеет размеры 230х114х65 мм, Ш-6 – 230х115х40 мм, Ш-8 – 250х124х65 мм.

  • Облицовочный.

Облицовочный кирпич может быть рубленным, гладким, имитирующим дикий камель. Ниже приведены основные размеры:

  • 290х140х85 мм;
  • 250х85х65 мм;
  • 250х120х88 мм;
  • 250х80х65 мм;
  • 250х60х65 мм;
  • 250х120х65 мм.

Кроме прямоугольной кирпичи могут иметь клиновидную форму. Данный вид стройматериалов применяют в кладке сводов и полукруглых арок разных радиусов кривизны. Клин торцевой Ш-22 имеет размеры 230х114х65/55 мм, а например клин торцевой Ш-45 – 230х114хх65/45 мм.

Использование декоративного (облицовочного) кирпича позволяет выполнять безупречную кладку внешних стен, а также производить внутреннюю отделку помещений. Применяя облицовочный кирпич для внутренних стен, прошивки швов следует уделить особое внимание.

длина, высота и толщина стандартного изделия, габариты забутовочного кирпича, евроразмеры

Чтобы построить дом, невозможно обойтись без кирпича. Его начали использовать десятки лет назад. За это время появилось много видов этого материала, габариты которого были стандартизированы. Выбор стандартных размеров облицовочного кирпича проходит с учетом строительского опыта, технологии производства материала.

Размеры импортных кирпичей отличаются от российских. В нашей стране действует специальный ГОСТ, устанавливающий определенные параметры.

Разновидности и марки

Для разных областей строительства применяется различный кирпич. Он подразделяется на несколько групп, которые отличаются своими технологическими характеристиками, а также материалом изготовления.

Забутовочный

Основой керамического забутовочного изделия является обыкновенная глина. Обработка материала выполняется полусухим прессованием. Этот вид кирпича получил второе название – рядовой. Он отличается высокой прочностью и невысокой стоимостью.

Керамические забутовочные изделия имеют несколько положительных качеств:

  • прочность;
  • пожаробезопасность;
  • морозостойкость;
  • длительный период эксплуатации.

Эти изделия отличаются своей формой:

  • полнотелые;
  • пустотелые.

В полнотелом обыкновенном кирпиче пустоты отсутствуют, опускается лишь 13% от всего объема. Материал отличается повышенной теплопроводностью.

При возведении жилого здания из такого кирпича подготавливаются специальные кладочные растворы, проводится укладка дополнительной изоляции.

«Буханка»

Отличается своим внешним видом, на котором произошло образование различных дефектов:

  • шероховатая поверхность;
  • сколы;
  • косые грани.

Благодаря рельефному рисунку «буханка» отлично сцепляется с бетоном.

Основным преимуществом такого типа кирпича считаются:

  • высокая плотность;
  • не боится механических воздействий;
  • отвечает современным экологическим требованиям;
  • не теряет своих свойств во время перепадов температуры.

Пустотелый

Среди многочисленных достоинств такого кирпича особо выделяются:

  • величина теплопроводности намного меньше аналогичного полнотелого блока;
  • создает отличную звукоизоляцию;
  • невысокая плотность;
  • небольшая масса;
  • экономичность.

Жженый

Действующий ГОСТ не рекомендует пользоваться пережженным кирпичом при строительстве, так как его термообработка была сделана неправильно. В принципе, жженый материал можно назвать браком. Такой кирпич отличается своим оплавленным видом, темным оттенком, нарушением геометрии. Изделие обладает высокой плотностью, прекрасно проводит тепло.

Так как при его изготовлении была нарушена технология, материал получается непрочным и с малым сроком эксплуатации. Он боится влаги, неустойчив при минусовой температуре.

М100

Один квадратный сантиметр этого материала свободно выдерживает давление в 100 кг. Плотность кирпича находится в прямой зависимости от материала изготовления.

Кирпич имеет несколько подгрупп:

  • керамический;
  • полуторный;
  • гиперпрессованный;
  • одинарный;
  • полнотелый;
  • пустотелый.

М150

Блок выдерживает давление 150 кг. Материал применяется для строительства любых зданий.

В основном, из него строят жилые и подсобные помещения.

ШБ-5

Огнеупорный кирпич, который был разработан для строительства сооружений, где наблюдается постоянно высокая температура (например, печь).

Для индивидуального строительства в основном пользуются прямым ШБ. Из него выкладывают кожух печей, в которых температура может превышать 1400 градусов.

Технические характеристики изделия соответствуют требованиям ГОСТ 390 – 96.

1-НФ

Речь идет об одинарном кирпиче, имеющим стандартный формат. Материал выпускается разной прочности. К популярным маркам этой разновидности относятся М100 и М200.

Утолщенный

Материал отличается от аналогов своей высотой. Она больше на 13 мм. Разница в габаритах не влияет на его применение.

У этого кирпича нет принципиальных отличий от других, поэтому его используют в разных строительных целях, особенно при возведении фасадных стен.

Лицевой

Из такого кирпича выполняют отделку фасада стен, изготовленных из любого материала. При необходимости их обкладывают дополнительным утепляющим слоем.

К преимуществам облицовочного отделочного кирпича можно отнести:

  • прочность;
  • экологичность;
  • долговечность;
  • различная фактура.

Глиняный

Таким изделием пользовались сотни лет назад. Однако и сегодня искусственно сделанный глиняный блок не потерял своей актуальности. Различная форма, масса всевозможных оттенков дают возможность создавать архитектурные шедевры. Этот экологически чистый материал остается самым популярным и востребованным у населения.

Высокая прочность позволила выкладывать из глиняных блоков наружные стены, которые штукатурят, а затем облицовывают. Для создания красивого дизайна на поверхности делается геометрический рисунок, который укрепляет сцепку.

Недостатком глиняного изделия считается низкая морозоустойчивость, а также невозможность работы при высокой влажности.

Желтый

Отличается от аналогов желтым оттенком. В состав кирпича входит:

  • известняк;
  • цемент;
  • окись железа.

Смесь этих элементов дает кирпичу желтый оттенок. Изделие относится к силикатной группе. Эти блоки в основном применяют для строительства больших зданий желтого цвета. Для производства клинкерного изделия применяют глину, которая никогда не плавится. Получается строительный материал ярко-желтого цвета. Этот огнеупорный материал нашел широкое применение в строительстве дачных домиков, так как он отличается высокой морозоустойчивостью. У шамотного кирпича шероховатая поверхность, желтый цвет и разнообразная форма.

Параметры

Российским законодательством был установлен специальный стандарт на технологические характеристики и габаритные размеры блоков разного вида.

Одинарный кирпич

Должен иметь габариты:

  • длина – 250 мм;
  • ширина – 120 мм;
  • высота – 65 мм.

Немного отличаются габариты двойного обыкновенного силикатного блока:

  • длина – 250 мм;
  • ширина – 120 мм;
  • высота – 138 мм.

Полуторный утолщенный кирпич разного цвета

Должен иметь габариты, указанные в стандарте:

  • длина – 250 мм;
  • ширина – 120 мм;
  • высота – 88 мм.

Специальный модульный блок

Габаритные размеры отличаются от стандартного (обычного):

  • длина – 280 мм;
  • ширина – 130 мм;
  • высота – 80 мм.

Еврокирпич

Сегодня очень популярным и востребованным стал этот оригинальный кирпич с габаритами:

  • длина – 250 мм;
  • ширина – 85 мм;
  • высота – 65 мм.

Расчет стройматериала

Сегодня существует много специальных онлайн-калькуляторов, которые очень точно подсчитают количество требуемого материала для строительства дома.

Простой расчет базируется на стандартных параметрах обычного керамического блока (250х120х65 мм). В один кубометр входит 512,82 штуки. Если учитывать швы кладки размером около 10 мм, количество уменьшится на 118 кирпичей.

Для определения числа кирпичей, умещающихся в 1 кв. метре, строители пользуются специальными таблицами.

Норма расхода

При строительстве любого здания очень важно придерживаться разработанных норм, касающихся расхода стандартного кирпича с габаритами 250х120х65 мм. Специальные таблицы помогают точно рассчитать норму расхода материала. Здесь учитываются промежуточные швы из расчета на один кубический метр, вид кладки, а также схема установки кирпичных блоков:

  • 0,5;
  • 1,0;
  • 1,5
  • 2,0;
  • 2,5 изделия.

Для более точного расчета учитывается также толщина кладки в 1-2 кирпича.

Огромное разнообразие кирпичных изделий позволяет подобрать нужный вид блоков для индивидуального и промышленного строительства. Разные цвета кирпича дают возможность дизайнерам воплотить в жизнь свои фантазии. Облегчают работу по подсчетам нужного количества материала стандартизированные размеры.

Все размеры кирпича найдете в следующем видео.

Размер кирпича стандарт: стандартные размеры различных видов

Кирпич – издавна известный строительный материал, без которого практически не обходится любое строительство. Несмотря на то что кирпичные блоки используются с давних времен, размер кирпича стандарт впервые был введен только в 1927 году.

Стандартизация типовых размеров кирпичных блоков позволяет рассчитать объем кирпичной кладки в соответствии с проектом, потребность в стройматериале, а также определить вес конструкции.



Стандартный кирпич размеры

Ключевым фактором стандартизации размеров кирпичных изделий выступает следующее соотношение сторон 1:1/2:4. Такие пропорции считаются оптимальными для кладки строительного материала с чередованием продольного и поперечного расположения.



В частном строительстве востребованы одинарные изделия, расход стройматериала на один кубический метр кладки составляет 513 единиц изделий. В соответствии с государственными нормами, действующими на территории России, размер стандартного кирпича одинарного в миллиметрах составляет:

  • 250 длина;
  • 120 ширина;
  • 65 высота.

Помимо одинарных блоков, строительный рынок предлагает и другие виды типоразмеров:

  • полуторный;
  • двойной.



Полуторный строительный материал был запущен в производство в период индустриализации страны, с целью ускорения темпов строительства. Стандартный расход стройматериала составляет 318 изделий на один кубический метр. Характерным признаком полуторного блока выступает увеличенная высота изделия, ГОСТом установлены следующие размеры кирпича стандартные (в миллиметрах):

  • длина — 250;
  • ширина -120;
  • высота – 88.

Двойной кирпич при тех же 250 миллиметрах в длину и 120 миллиметрах в ширину обладает высотой 138 миллиметрах. Учитывая внушительные габариты, для уменьшения веса изделия, двойные блоки, как правило, изготавливают пустотелой формы.  Двойные изделия широко применяются в различных областях строительства. Стройматериал с увеличенной высотой используют для возведения как промышленных, так и гражданских объектов.

Допустимые погрешности

Стройматериал производят в строгом соответствии с технологией производства. Заготовки кирпичных блоков, которые в процессе производства подвергаются обжигу в печах, изготавливают с увеличением геометрических параметров на 8%. В результате термической обработки изделие уменьшается и приводится к типовым параметрам.

ГОСТом допускается незначительное отклонение геометрических размеров готовых изделий, а именно, в длину не более 4 миллиметров, в ширину и высоту не более 3 миллиметров. Стандарт также  допускает незначительную кривизну по ложку (не больше чем 4 мм) и по постели (не более 3мм).



Виды кирпичных изделий и их стандартные размеры

Размеры кирпичных изделий зависят не только от типоразмера, но и от вида строительного материала. Основными видами, востребованными при строительстве жилых домов и возведении промышленных построек, являются:

  • красный кирпич;
  • силикатный;
  • облицовочный.

Красные строительные блоки и их особенности

Красный кирпич – строительный материал универсального назначения, применяемый для возведения фундаментов, наружных ограждающих конструкций и перегородок в доме, заборов.



Красный кирпичные изделия производят на основе глиняных брикетов, которые спрессовывают методом обжига. Размеры и технические характеристики изделия регулируются ГОСТом 530-2007 и составляют (в миллиметрах):

  • стандартный формат – 250х120х65;
  • утолщенный формат – 250х120х88;
  • двойной формат – 250х120х138.



Помимо популярных типоразмеров ГОСТом, предусмотрены и менее востребованные форматы:

  • 0,7 НФ с параметрами 250х85х65 мм;
  • 1,3 НФ с параметрами 288х138х65 мм.

Строительные материалы «европейского формата» применяют для декоративной отделки окна и других конструктивных элементов фасада.

Силикатный кирпич

Силикатные кирпичные блоки – строительный материал, изготавливаемый на основе силиката, предназначен для возведения несущих наружных стен, перегородок в доме. Модульные размеры белого кирпича – 250х120х65 и 250х120х88 миллиметров.



Силикатные строительные блоки производят двух видов:

  • полнотелые;
  • пустотелые.

Объемы пустот силикатного блока, так же как и габаритные размеры, регулируются

государственными стандартами. Пустотелые силикатные блоки разделяют исходя из доли объема, диаметра и количества несквозных пустот, имеющих цилиндрическую форму.



Выделяют следующие виды пустотелых полуторных силикатов:

  • трех пустотные – доля пустот составляет 15% от объема изделия, диаметр несквозных отверстий – 52 мм;
  • одиннадцати пустотные – доля пустот в общем объеме 25%, диаметр – от 27 до 32 мм;
  • четырнадцати пустотные – доля пустот варьируется в диапазоне от 28 до 31%, диаметр может составлять от 27 до 32 мм.



Облицовочный кирпич

Для облицовки фасадов применяют лицевой кирпич стандартный размер, которого соответствует традиционному аналогу.

Строительный рынок предлагает несколько видов облицовочных изделий:

  • клинкерный;
  • керамический;
  • гипперпрессованный;
  • силикатный.



Клинкерные строительные блоки применяют для отделки фасадов, для возведения декоративных столбов, украшения оконных проемов, с использованием этого вида материала возводят арочные окна. Материал характеризуется плотной гладкой структурой, отменными звукоизолирующими и морозостойкими качествами, устойчив к воздействию влаги, хорошо сохраняет тепло. Клинкер бывает цветным и глазурованным, глянцевым и матовым. Окна и стены фасада, облицовочные клинкерными блоками долго сохраняют привлекательный внешний вид.

Клинкерный облицовочный

Керамические облицовочные изделия способны выдерживать до ста смен природных сезонов, материалу не страшны резкие перепады температур. Кирпич на протяжении долгого времени эксплуатации сохраняет свои первоначальные качества и внешний вид.

Керамический облицовочный

Гипперпрессованный материал изготавливается из известково-цементной смеси, методом полусухого гиперпрессования, с последующей обработкой паром. Материал используется для декоративной отделки фасадов, с его помощью выделяют окна и двери. Существует несколько видов облицовочного материала:

  • гладкий;
  • ложковый;
  • фигурный;
  • угловой.

Стандартные размеры гладкого и фигурного гипперпрессованного кирпича составляют 250х120х65 мм. Кирпич ложковый стандартный имеет параметры 250х85х65 мм, угловой и ложковый узкий – 250х60х56 мм.

Гиперпрессованный облицовочный

Силикатный облицовочный кирпич – экологически безопасный морозоустойчивый материал. Лицевой силикатный кирпич поражает многообразием цветовых решений, отличается от своего керамического собрата равномерный тоном окраски по всей площади изделия. Силикатный фасадный материал не используют для облицовки участков, соприкасающихся с грунтом.



Нестандартные габариты

Однако в сегменте облицовочных строительных материалов можно встретить изделия нестандартных габаритов. Изделия нестандартного размера производятся непромышленным путем, органичными сериями.  Нетипичный строительный материал применяют для проведения реставрационных работ, внедрения оригинальных дизайнерских идей, для подчеркивания проема окна. Размеры нестандартного одинарного материала для отделки фасадов могут составлять (в миллиметрах):

  • 210х100х50;
  • 210х100х60;
  • 240х115х52.

Евростандарты

На территории Европейского союза действуют иные стандарты, не соответствующие ГОСТу 530-2007. Так, наиболее ходовыми сериями в странах Европейского союза являются следующие серии строительного материала:

  • DF – геометрические параметры изделия 240х115х52;
  • 2DF – 240х115х113;
  • WDF – 210х100х65;
  • RF – 240х115х61;
  • NF – 240х115х71;
  • WF – 210х100х50.

Размер силикатного кирпича, его особенности и укладка

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Кирпич – один из самых популярных типов строительных материалов, который активно используется во всем мире. Он надежен, долговечен, прост в изготовлении и укладке, а также относительно недорого стоит. Существует большое количество разновидностей кирпича, но именно силикатный кирпич пользуется наибольшей популярностью в последнее время. Размер силикатного кирпича и другие его характеристики имеют большое значение, поэтому детально рассмотрим их ниже.

Возведение стены из полнотелого силикатного кирпича

Для чего используется силикатный кирпич, размер силикатного кирпича

Любой кирпич на 90% состоит из кварцевого песка, а остальную массу составляет известь и различные добавки. Все это прессуется сухим методом, обжигается, в итоге получаются брикеты правильной геометрической формы. Размеры силикатного блока, как и любого другого, универсальны и составляют 250×120×65 мм. Также существует так называемый полуторный кирпич, толщина которого составляет 88 мм.

Силикатный кирпич отличается от других типов тем, что изготавливается по особой технологии, которая подразумевает автоклавную обработку горячим паром под высоким давлением. Температура пара может составлять до 200 градусов, а давление – 12 атмосфер. В результате такой обработки молекулы извести и песка прочно сцепляются друг с другом, из-за чего силикатный кирпич характеризуется повышенными прочностными характеристиками.

Дом выполнен из силикатного белого кирпича

Размеры полуторного силикатного кирпича, как и обычного, позволяют использовать его для выполнения широкого спектра задач. Так, он применяется при возведении малоэтажных зданий, отделки фасадов, возведения межкомнатных перегородок. А вот для строительства многоэтажек силикатный кирпич не подходит.

Полезный совет! Не стоит использовать силикатный кирпич для строительства конструкций, которые планируется подвергать воздействию высоких температур, например, каминов и печей. Под воздействием температуры свыше 200 градусов кирпич может лопнуть или взорваться.

Эксплуатационные характеристики силикатного кирпича делают его отличным материалом для облицовки фасадов. Он может быть белым или окрашенным практически в любой цвет, что открывает широкий простор для дизайнерской фантазии.

Пустотелый кирпич используется при сооружении облегченных конструкций

Преимущества и недостатки силикатного кирпича

Каждая марка силикатного кирпича отличается от другой по прочности. Но, кроме этого, любой кирпич обладает следующими достоинствами:

  • простота в укладке – уложить стену или другую конструкцию из данного материала так же просто как и из любого другого типа кирпича, для этого не нужно иметь специализированные инженерные навыки или инструменты. Единственное отличие – это больший вес силикатных кирпичей 250×120×88 по сравнению с другими полуторными кирпичами;
  • повышенная прочность материала – по сравнению с керамическим, прочностные характеристики силикатного кирпича выше в полтора раза. Это положительным образом влияет на качество и надежность возводимого сооружения;
  • высокие показатели звукоизоляции – силикатный кирпич является отличным звукоизолирующим материалом и надежно защитит помещение от внешнего шума. Это делает его хорошим выбором для постройки перегородок в многоквартирных домах;

Схема утепления стены из силикатного кирпича

  • демократичная цена – если задаваться вопросом о том, сколько стоят силикатные кирпичи, то ответ порадует даже самого скептически настроенного покупателя. Цена обычно ниже, чем у керамических на 20-30%. Это обусловлено тем, что на его изготовление требуется гораздо меньшее количество времени и энергии;
  • презентабельный внешний вид – цветные силикатные кирпичи отлично подойдут для внешних отделочных работ. Кроме того, они могут похвастаться гладкой поверхностью и ровной формой, поэтому фасад из силикатного кирпича не нуждается в дополнительной обработке, например, в оштукатуривании;
  • экологическая безопасность – по ГОСТу силикатный кирпич изготавливается из экологически чистых материалов, а на его поверхности не образуется плесень или грибок.

Таким образом, видно, что силикатный кирпич – это очень хороший выбор для вашего строительства. Фото силикатного кирпича демонстрируют его презентабельный внешний вид, а отзывы специалистов подтверждают отличные эксплуатационные характеристики. Этот материал используется на стройках во всем мире уже не первый год, а его популярность постоянно растет, что свидетельствует о высоком качестве и надежности.

Силикатный кирпич считается достаточно прочным материалом

Полезный совет! Ответ на вопрос, сколько силикатных кирпичей в 1 м² зависит от того, полуторные или обычные это блоки. Поэтому задавая такой вопрос продавцу, обязательно уточняйте габариты изделия.

Силикатный кирпич – это строительный материал, не лишенный недостатков. У него также есть ряд слабых сторон, о которых важно знать:

  • невысокие показатели морозоустойчивости – если вы строите дом из силикатного кирпича то учтите, что его придется дополнительно утеплять. Какой бы размер силикатного кирпича вы не выбрали, его структура очень восприимчива к низким температурам, а также может пострадать в холодное время года из-за поглощения влаги;
  • относительно невысокая теплоизоляция – со звукоизоляцией силикатный кирпич справляется хорошо, а вот тепло задерживает неважно. Поэтому вне зависимости от того, сколько силикатных кирпичей в 1 м³ кладки, вам все равно придется дополнительно утеплять стены дома из этого материала;

Внешние стены здания сооружены из полнотелого силикатного кирпича

  • большой вес – это и плюс, и минус материала одновременно. Вес полуторных силикатных кирпичей, как и обычных, положительно влияет на прочностные характеристики сооружения, но создает ряд неудобств при транспортировке и укладке материала;
  • непригодность для возведения отдельных типов сооружений – из силикатного кирпича не рекомендуется строить многоэтажные здания, а также печи, камины и дымоходы, то есть конструкции, которые могут подвергнуться воздействию высоких температур.

Спорный момент – это влагопоглощение материала. По ГОСТу допускается поглощение влаги до 6%. При этом скорость впитывания влаги у силикатного изделия ниже, чем у керамического. Поэтому, сколько силикатных кирпичей в 1 м³ кладки бы ни было, она будет лучше сопротивляться влаге, чем такая же кладка из керамического кирпича.

При всех этих недостатках положительные стороны, например цены за штуку силикатного кирпича, перевешивают их. Именно поэтому данный материал пользуется такой популярностью во многих странах мира.

Силикатный кирпич для облицовки здания

Типы и вес силикатных кирпичей

Прежде чем возводить конструкцию из материала, стоит определиться с его типом. Уже было сказано, что силикатный кирпич может быть стандартным или полуторным. Его вес, соответственно, будет ниже или выше. Кроме этого, существуют следующие типы:

  • пористый кирпич;
  • кирпич со сколотой фактурой;
  • конструкционный кирпич – подлежит обязательной облицовке;
  • шлаковый и зольный;
  • цветной кирпич;
  • лицевой кирпич – сочетает в себе свойства конструкционного и облицовочного.

Кроме того, различают пустотелый и полнотелый кирпич. Блоки первого типа, как видно из названия, имеют пустоты. Это уменьшает вес блока и влияет на такие его параметры, как теплопроводность и звукоизоляция. Полнотелый кирпич весит больше, но и может похвастаться большей прочностью.

Силикатный кирпич часто применяется в промышленном и частном строительстве

Каждый из этих типов материала предназначен для конкретных строительных работ. Вне зависимости от того сколько кирпича в пачке силикатного кирпича, каждый из типов обладает своими характеристиками, поэтому выбирать стоит исходя из специфики вашего строительства. Размер силикатного кирпича также имеет большое значение.

Например, если вы строите малоэтажное здание, то для этих целей лучше использовать полуторный или даже двойной блок. Это снизит финансовые расходы на материал, при этом улучшит внешний вид объекта. Логично, что фасады лучше облицовывать гладким и цветным кирпичом. Последний также хорошо подходит для строительства наружных стен.

Статья по теме:

Размер силикатного кирпича белого, характеристики и особенности укладки. Типы кирпича, эксплуатационные характеристики. Нюансы отделки. Преимущества и недостатки материала.

Внешняя облицовка сооружения гладким силикатным кирпичом разного типа хороша тем, что вам не нужна будет дополнительная отделка. Это поможет сэкономить не только время на строительство, но ваши финансы.

Нюансы укладки силикатного кирпича

Как уже было сказано, для укладки кирпича вам не понадобятся ни особые строительные навыки, ни специализированные инструменты. Понадобиться всего лишь обычный строительный уровень, рулетка, мастерок, отвес, лопатка для подачи раствора, молоток для обтесывания и выравнивания блоков, а также тара для цементного раствора.

Современные технологии позволяют выпускать силикатный кирпич различных цветов

Полезный совет! Перед тем как укладывать силикатный кирпич, его желательно вымочить в воде, чтобы потом он не впитывал влагу из раствора.

Сначала стоит определиться с тем, сколько силикатных кирпичей в поддоне. Потом нужно начинать укладку. Делать это лучше всего с углов постройки, между которыми нужно натянуть шнур. Именно под этот шнур впоследствии будет укладываться весь кирпичный ряд, поэтому данному моменту стоит уделить особое внимание. Продольные, поперечные и вертикальные швы в обязательном порядке перевязываются стальной проволокой через каждые 2-3 ряда.

Существует два основных метода укладки силикатного кирпича. Первый – это «вприжим», то есть с использованием жесткого раствора и полным заполнением им всех швов. Такой метод занимает больше времени, но гарантирует высокую прочность и надежность постройки. Главное при этом – не забыть о прошивке швов.

Метод «впритык» подразумевает частичное заполнение швов с использованием пластичного раствора. Такой способ быстрее, но менее качественный, поэтому полученную конструкцию рекомендуется дополнительно укреплять штукатуркой. Швы обязательно необходимо обработать, чтобы не образовывались трещины.

Пример стены с использованием лицевого силикатного кирпича

Укладка силикатного кирпича производится довольно быстро, если у вас уже есть определенные навыки в этом деле. Многочисленные видео и фото инструкции в интернете помогут вам получить нужные знания в легкой и доступной форме. Там же можно узнать сколько весят силикатные кирпичи того или иного типа, какой из них лучше использовать для конкретных работ, какой состав раствора лучше подходит для укладки и другую важную информацию.

Общие советы по работе с силикатным кирпичом

Существует ряд общих моментов, которые необходимо знать для эффективного использования такого строительного материала, как силикатный кирпич:

  • не может быть и речи об использовании материала для строительства фундамента и цоколя здания. Основное препятствие этому – повышенное впитывание влаги;
  • стены из материала, вне зависимости от размера силикатного кирпича стандартного или полуторного, придется дополнительно утеплять. Альтернативный вариант – делать более толстые стены, но утепление проще и экономнее;
  • оптимальный вариант постройки – сочетание обычного и силикатного кирпича. В некоторых моментах вполне можно обойтись более дешевыми типами стройматериалов;

Кладка кирпича на предварительно подготовленную стену

  • лучше всего силикатный кирпич подходит для строительства внутренних перегородок и стен. Размеры силикатного кирпича полуторного также неплохо подойдут для внешней облицовки фасадов;
  • выбирать цвет, размер и тип силикатного кирпича нужно только после того, как вы определились с тем, где именно будет использоваться материал. Если вы плохо разбираетесь в вопросе, то лучше обратиться за помощью к опытному специалисту.

Полезный совет! Силикатный кирпич мало чем отличается от обычного, когда речь идет о его укладке. Поэтому можно смело использовать те же инструменты и технологии с учетом приведенных выше особенностей материала.

По итогам, можно сказать, что дом из силикатного кирпича – это очень выгодное и разумное решение. Однако, не стоит бездумно использовать материал для постройки абсолютно всех элементов и конструкций, следует тщательно взвесить все за и простив, усвоить рекомендации по выбору, работе и укладке. При грамотном подходе к строительству, дом из силикатного кирпича простоит долгие годы, а его ремонт и реконструкция понадобятся очень нескоро.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Кирпич габаритные размеры. Размеры стандартных кирпичей — Таблица, маркировка, виды!

В Англии в 16 веке стали использовать материал тех габаритов, к которым все мы привыкли. С развитием строительных технологий выпускались новые разновидности блоков, но размеры кирпича практически не изменились.

О параметрах общестроительного кирпича

Какие они? Об этом и расскажу. Габариты всех видов керамических красных блоков. Соотношение сторон строительного материала: ,, Такие пропорции делают кладку достаточно прочной. Важный параметр — вес продукции.

Размеры кирпича

Грани, образующие стороны камня, называются:. Форма и расположение пустот в материале могут быть разными. Все камни, независимо от их вида и размера, могут быть полнотелыми сплошными или пустотелыми щелевыми.

Пустотные аналоги легче и оптимальны для уменьшения давления на фундамент.

Кроме этого, у щелевых аналогов лучше теплоизоляционные характеристики. Стандартные габариты одинарного красного блока оптимальны для кладки стен.

Виды и размеры кирпичей

Габариты красного кирпича до начала 19 века могли быть различными. Эти размеры стандартного кирпича считаются нормальным форматом НФ. Он оптимален для продольно-поперечной кладки стен. На фото — керамический еврокамень, он более узкий, чем одинарный аналог стандарта НФ. Силикатные камни не так прочны, как керамические и они менее влагостойкие. Белые силикатные камни отличаются от красных керамических тем, что производятся из извести и песка, а не из глины.

Рассказывает о возможных размерах. Кирпич является востребованным материалом для строительства.

Поэтому некоторые характеристики у них различные. Форма и габариты же у них идентичные.

Одинарные кирпичи — востребованный и удобный штучный материал, который находит применение не только в строительстве, но и в отделке, а также в работах по благоустройству участков. Хотя по технологии производства, характеристикам и сфере применения они действительно разнятся, на стандарте размера это никак не отразилось. Кирпич красный одинарный, автоклавный или цементный всегда будет иметь те габариты, что закреплены в нормативных документах. Хотя ГОСТ , разработанный для керамики, допускает довольно значительные отклонения линейных параметров в ту или иную сторону:.

Силикатный кирпич производится при помощи автоклавного синтеза. Песчано-известковая смесь прессуется в прямоугольники. Затем они пропариваются в автоклавах под высокой температурой и давлением. Из силикатного материала можно строить дома и различные сооружения.

Кирпич красный одинарный, автоклавный или цементный всегда будет иметь те габариты, что закреплены в нормативных документах. Хотя ГОСТ , разработанный для керамики, допускает довольно значительные отклонения линейных параметров в ту или иную сторону:. Размер полуторного кирпича 1,4НФ от эталона отличается лишь по показателю высоты 88 мм.

Наша продукция

А вот одинарный модульный 1,3НФ, напротив, сохранив толщину, стал длиннее и шире хх65 мм. Приведенные габариты долгие десятилетия являлись нормой для строительных рядовых блоков, отличающихся прочностью на излом и сжатие.

Это позволило в полной мере использовать их в несущих конструкциях. Современный кирпич, изготовленный в соответствии с ГОСТ, также обладает высокими техническими характеристиками:. Здесь уже значительную роль играет морозостойкость и низкое водопоглощение. Хотя для красного кирпича это больше похоже на простое регулирование влажности, ведь он так же легко вбирает ее, как и выводит наружу. Декоративные блоки тоже обладают высокой прочностью, однако их механические характеристики в облицовочных работах не столь востребованы, а облегчить вес кладки и улучшить ее теплоизоляционные свойства было бы нелишним.

Это наиболее дорогой и стойкий к атмосферным воздействиям кирпич высокой плотности. Отличается большим весом, имеет эстетичный внешний вид, может окрашиваться в различные цвета, поэтому используется не только в строительных работах, но и для выкладки садовых дорожек и облицовки фасадов зданий.

Чаще клинкерные блоки делают полнотелыми, но встречаются и облегченные изделия. Что касается линейных параметров, то здесь размеры стандартного кирпича могут различаться в тычковой части: кроме установленной ширины в мм, допускается производство более узкого клинкера 90 или даже 60 мм.

Относительно новый вид кирпича изготавливается методом вибролитья без последующего обжига.

Основная грань — постель, располагается параллельно основанию кладки, от чего ее часто называют рабочей гранью. Вторая грань — ложок, располагающийся перпендикулярно постели и имеет среднюю площадь из всех трех граней.

Размеры облицовочных блоков

Последняя грань — тычок, наименьшая площадь. Меняя длины сторон граней, можно получить разные габариты :. Стандарт одинарного кирпича до сих пор остается самым популярным вариантом.

Этот стандарт используют уже долгое время во многих странах мира. В данной классификации сравнивается плотность кирпичей. Различают два вида кирпичей по плотности: полнотелые и пустотелые. Пустотелые кирпичи визуально отличаются определенным количеством отверстий, а полнотелые представляют собой монолитные изделия. Используется он в строительстве подвальных помещений, цокольных этажей и при возведении различных несущих элементов.

Стандартные габаритные размеры его хх65 мм см. Пустотелый кирпич нельзя использовать при строительстве подвальных помещений, несущих конструкций и прочих объектов, для которых используется полнотелый кирпич. Это связано с тем, что пустотелый кирпич имеет множество отверстий, куда может попасть вода, замерзающая в зимнее время и разрушающая структуру строительного материала.

Габариты и вес кирпича — одинарного, полуторного, двойного

Данный вариант обладает повышенной звукоизоляцией , повышенной теплоизоляцией и продается по меньшей цене, потому что при производстве используется меньше исходного материала. Эта категория может быть удобна для тех, кто уже определился с типом работ, который грядет в их жизни. Чтобы избежать излишних затрат, лучше быть знакомым с разновидностями кирпичей по применению.

Может обладать незначительными сколами, потому имеет невзрачный внешний вид.

Размеры кирпичей. Основные характеристики керамических кирпичей.

Облицовочный кирпич — идеальный, дорогостоящий кирпич, изготовленный по крайне высоким стандартам качества. Делится на две категории:. На рынке представлен в виде огромного спектра вариаций форм.

Фасонный вариант используется, когда нужно возвести кладку необычной формы со скосами, волнистую форму, либо угловатый вариант. Используется при облицовочных работах на фасаде зданий.

Все строительные материалы имеют свои параметры, в основном описываются прочностные и качественные свойства, в то время как мы далее рассмотрим размеры одинарного, полуторного и двойного кирпичей, а также евро и брусок. Важно помнить, что на размеры кирпичей не влияет их назначение.

Кирпич габаритные размеры. Какой размер у красного кирпича — рассмотрим стандарты

Одним из самых распространённых строительных материалов является кирпич. Многие поколения каменщиков использовали его в качестве блоков для постройки самых различных зданий. Принцип технологии не менялся веками, а лишь совершенствовался ввиду технических наработок. Размер его также, хоть и отличался по разным стандартам, но не терпел глобальных изменений его пропроций.

История кирпича

Кирпич был одним из самых старинных стройматериалов. Он широко использовался и играл важную роль в строительстве Месопотамии, Древнего Египта и Древнего Рима. В те времена из кирпича размером 45 х 30 х 10 см строилось множество сложных конструкций, в том числе арок, сводов и т. п. В разных странах Европы во времена после средневековья размеры кирпичей значительно отличались. Например, английский кирпич с параметрами 9 х 4,5 х 2,5 (в дюймах) считался кирпичом стандартного размера в Англии XIX века. В Германии на государственном уровне был ратифицирован размер красного кирпича, равный 25 х 12 х 6,3 (в сантиметрах). Меньший размер из всех имели американские кирпичи (21 х 10 х 5,3 см).

Российский красный кирпич стандартный, размеры которого были 6 х 3 х 1,5 вершка, был больше английского и немецкого. Его масса колебалась в районе 3-4 килограммов, в зависимости от его параметров. Такие размеры кирпичей были основаны на тех, которые были использованы Фиораванти при строительстве Кремля. Но по мере отдаления от крупных городов стандартизированость габаритов кирпича терялась, и они изготавливались в соответствии с пожеланиями заказчиков.

Технический прогресс сыграл свою роль, и единый всесоюзный размер красного кирпича был предложен для введения в СССР в период глобальной застройки. В результате в 1927 году был утверждён стандарт в 250 х 120 х 655 миллиметров и вес не более 4,3 кг.

Есть два вида кирпичей: белый и красный, их отличия обусловлены разными материалами, используемыми при их изготовлении. Красный кирпич получается в процессе обжигания брикетов с предварительно очищенной и измельчённой глиняной смесью.

Залог качества кирпича

Отличительной чертой высококачественного красного кирпича является издаваемый им чёткий и звонкий звук при ударе. Его качество проявляется в прочности конструкции и длительности срока службы. При закладке стен не следует использовать пережжённый кирпич. Его можно отличить по характерному обожжённому чёрному цвету, сплавленным краям и небольшому изгибу формы. Он подойдёт только в качестве материала для закладки фундамента.

Виды кирпичей

Существуют стандартные размеры красного кирпича, которые не зависят от технологии его изготовления. Такой материал, без сомнений, является наиболее практичным, надёжным и легкодоступным ресурсом для стройки. Размер красного кирпича определяется соотношением сторон 1: 1/2: 1/4. Такие габариты обусловливают отличную прочность структуры. И вдобавок, 8 кирпичей с такими размерами и раствором образуют правильный куб.

В наше время в России широко используется красный кирпич стандартный, размеры которого 250 х 120 х 65 мм, и масса — 3,5 килограмма. Также существуют и отличные модели кирпичей:

  • Модульный — 288 х 138 х 65 мм.
  • Полуторный — 250 х 120 х 88 мм.
  • Евро — 250 х 88 х 65 мм.
  • Двойной — 250 х 120 х 138 мм.

Наиболее распространённым всё же является обычный одинарный красный кирпич, появившийся в СССР в 30-х годах ХХ века, размеры которого идеально подходят для чередования вертикальных ложковых и вертикальных тычковых рядов. Полуторный имеет внутренние пустоты для уменьшения веса и увеличения теплоизоляционных характеристик, обусловленных закрытыми порами воздуха. Так же как и полуторный, двойной кирпич имеет пустоты, и поэтому его используют для укладки облегчённых стен. Выбор кирпича для стройки той или иной конструкции зависит от функционального предназначения и технических качеств, какими она обязана обладать.

Также следует сказать, что для лицевой отделки используется другой размер красного кирпича. Стандарт облицовочного материала имеет такие габариты: 250 х 120 х 65 мм. Полуторный обладает величиной 250 х 120 х 88 мм, а двойной — 250 х 130 х 120 мм.

Кроме маркировок, связанных с размерами, существует также марка, определяющая прочность материала при сжимающем давлении, она находится в пределах от 75 до 300 единиц. Чем больше значение, тем большее сжимающее усилие способен выдержать кирпич.

Утверждённый в России ГОСТ размеров кирпича

В соответствии с ГОСТ 530-2007, установлен единый размер красного кирпича. Стандарт требует отклонений не более чем в 5 миллиметров от таких необходимых характеристик: грань, расположенная параллельно основанию кладки — 250 х 120 мм; часть, большая по размеру среди перпендикулярных постели, ложок — 255 х 65 мм; часть, меньшая по размеру и также перпендикулярная постели, тычок — 120 х 65 мм.

Европейские стандарты размеров кирпича

По европейским стандартам размер красного кирпича тоже отличается. Самыми распространёнными в Европе являются кирпичи с маркировками NF (обычный, размер — 240 х 115 х 71 мм) и DF (тонкий, размер — 240 х 115 х 52 мм). Как видите, они несколько меньше российских, а привычный нам размер полнотелого кирпича красного в европейской маркировке находится под символом РФ. Классический выбор европейцев для закладки стен — красный кирпич, размеры которого соответствуют маркировке DF. В противовес ему, РФ требует меньших затрат на раствор, и стройка с этим видом кирпича протекает быстрее. Существуют ещё и декоративные материалы с идеально гладкой поверхностью и высокоточными размерами. Слой таких кирпичей не нуждается в последующей отделке, но во время кладки требуется разделение швов. Этот вид материала в современном строительстве становится всё популярнее в свете последних модных тенденций.

Будущее кирпичей

Так называемая «тёплая керамика», то есть камни и блоки крупного формата, постепенно завоёвывает всё большую популярность относительно стандартного красного кирпича. Причиной этому стал технический прогресс. Раньше технические условия не позволяли обжиг больших объёмов глины, и поэтому размер красного кирпича оставался небольшим, но сейчас с новейшим оборудованием можно производить большие и прочные блоки, имеющие небольшую массу. Такие материалы составляют серьёзную конкуренцию обычному красному кирпичу, но, несмотря на все эти факты, он очень хорошо закрепился на рынке строительных материалов, и скорое забвение ему не грозит.

Множество десятилетий для строительства зданий люди используют красный кирпич. Этот строительный материал обладает рядом преимуществ, благодаря которым и заполучил такую популярность. При строительстве нужно придерживаться норм и проверять все материалы на соответствие стандартам.

Это делается для избегания ошибок при строительстве и для закупки правильных материалов, инструментов и техники. Стандарт размера красного кирпича описан в «Межгосударственном стандарте» (ГОСТ 530-2012)
, а ниже будут рассмотрены основные моменты, которые нужно учитывать перед началом строительства.

Свойства

Обычный красный кирпич популярен благодаря свойствам, которые он приобретает при изготовлении и перенимает у материалов, взятых за основу. Исходный материал, конечно, оказывает свое влияние, но основные свойства одинаковы для всех кирпичей:

  1. Морозостойкость
    – это свойство, включающее в себя сразу несколько функций.
  2. Кирпичи должны выдерживать низкие температуры и повышенную влажность. Попадая в экстремальные условия, может начать менять свою плотность, что ведет к его разрушению.

    Краткое обозначение для морозостойкости – Мрз, и вычисляется данная величина в течение специальных испытаний, когда кирпич циклично подвергается изменениям влажности и температуры.

    Если значение Мрз ниже 35 пунктов, то использование такого кирпича не рекомендуется на территории РФ.

  3. Прочность
    – еще одна характеристика, показывающая, какое давление может выдержать 1 квадратный сантиметр кирпича.
  4. Так для строительства небольшого дома будет достаточно задействование кирпича марки М100, а при возведении многоэтажного дома выбирается марка М150 и выше.

  5. Звукоизоляция
    – важная характеристика для городских помещений.
  6. В условиях бурной городской жизни очень важно создать базовую звукоизоляцию при минимальной толщине стен здания
    . Кирпичи отлично справляются с данной задачей.

Данные характеристики определяют возможности строительного материала и дают первичное представление. Знание этих возможностей защитит начинающего строителя от непредвиденных расходов. Далее будет приведено несколько классификаций, и, что самое главное, детально рассмотрены габариты кирпичей.

Классификация

Кирпич может быть изготовлен из разных материалов, но те варианты, что предоставляет нам рынок, на 90% изготовлены из глины и глиняных смесей. После обжига глина принимает оранжевый, красный и желтоватый цвета, отсюда и название – красный кирпич.

По типу материала

Вот главные варианты по типу материала:

Существует множество конфигураций габаритов кирпичей. Любой кирпич имеет форму параллелепипеда и три пары граней. Основная грань – постель, располагается параллельно основанию кладки, от чего ее часто называют рабочей гранью.

Вторая грань – ложок, располагающийся перпендикулярно постели и имеет среднюю площадь из всех трех граней. Последняя грань – тычок, наименьшая площадь. Меняя длины сторон граней, можно получить разные габариты
:

Для облицовки зданий используются все размеры, приведенные выше.

Стандарт одинарного кирпича
до сих пор остается самым популярным вариантом. Этот стандарт используют уже долгое время во многих странах мира.

По форме

В данной классификации сравнивается плотность кирпичей
. Различают два вида кирпичей по плотности: полнотелые и пустотелые. Пустотелые кирпичи визуально отличаются определенным количеством отверстий, а полнотелые представляют собой монолитные изделия.

Полнотелый кирпич (он же «буханка») отличается высокой теплопроводностью и довольно низким влагопоглощением. Используется он в строительстве подвальных помещений, цокольных этажей и при возведении различных несущих элементов. Стандартные габаритные размеры его 250х120х65 мм (см. фото выше), а вес в среднем 2,4 кг.

Пустотелый кирпич нельзя использовать при строительстве подвальных помещений, несущих конструкций и прочих объектов, для которых используется полнотелый кирпич.

Это связано с тем, что пустотелый кирпич имеет множество отверстий, куда может попасть вода, замерзающая в зимнее время и разрушающая структуру строительного материала. Данный вариант обладает повышенной звукоизоляцией
, повышенной теплоизоляцией и продается по меньшей цене, потому что при производстве используется меньше исходного материала.

Габариты пустотелого кирпича такие же как и у полнотелого — 250х120х65 мм.

По применению

Рядовой кирпич
– это универсальный, «черновой вариант», используемый и для внутренних, и для наружных работ. Может обладать незначительными сколами, потому имеет невзрачный внешний вид.

Облицовочный кирпич
– идеальный, дорогостоящий кирпич, изготовленный по крайне высоким стандартам качества. Делится на две категории:

  1. Фасонный вариант.
  2. На рынке представлен в виде огромного спектра вариаций форм. Фасонный вариант используется, когда нужно возвести кладку необычной формы (со скосами, волнистую форму, либо угловатый вариант).

  3. Фактурный вариант.
  4. Используется при облицовочных работах на фасаде зданий.

Где используются различные виды кирпича?

Все перечисленные моменты формируют множество функций и конфигураций, что значительно расширяет вариативность предложения
на рынке строительных материалов.

И опыт строителей сформировал ряд «правил», которым все стараются следовать, чтобы не ударить в грязь лицом. Для конкретных видов построек принято использовать конкретные типы кирпича. Поэтому следует остановиться на основных пунктах:

  1. Для строительства печи принято использовать керамический, полнотелый кирпич.
  2. Для строительства фундамента, подвального помещения или цоколя принято использовать керамический, полнотелый кирпич. кирпича варьируются в зависимости от конфигурации фундамента: 250х120х65 мм, 138х288х165 мм, 250х120х88 мм.
  3. Для строительства стен и принято использовать силикатный или керамический, пустотелый кирпич.

Данными «правилами» следует пользоваться во избежание разрушения .

Абсолютно все о красном кирпиче в этом ролике:

Кирпич – издавна известный строительный материал, без которого практически не обходится любое строительство. Несмотря на то что кирпичные блоки используются с давних времен, размер кирпича стандарт впервые был введен только в 1927 году.

Стандартизация типовых размеров кирпичных блоков позволяет рассчитать объем кирпичной кладки в соответствии с проектом, потребность в стройматериале, а также определить вес конструкции.

Ключевым фактором стандартизации размеров кирпичных изделий выступает следующее соотношение сторон 1:1/2:4. Такие пропорции считаются оптимальными для кладки строительного материала с чередованием продольного и поперечного расположения.

В частном строительстве востребованы одинарные изделия, расход стройматериала на один кубический метр кладки составляет 513 единиц изделий. В соответствии с государственными нормами, действующими на территории России, размер стандартного кирпича одинарного в миллиметрах составляет:

  • 250 длина;
  • 120 ширина;
  • 65 высота.

Помимо одинарных блоков, строительный рынок предлагает и другие виды типоразмеров:

  • полуторный;
  • двойной.

Полуторный строительный материал был запущен в производство в период индустриализации страны, с целью ускорения темпов строительства. Стандартный расход стройматериала составляет 318 изделий на один кубический метр. Характерным признаком полуторного блока выступает увеличенная высота изделия, ГОСТом установлены следующие размеры кирпича стандартные (в миллиметрах):

  • длина — 250;
  • ширина -120;
  • высота – 88.

Двойной кирпич при тех же 250 миллиметрах в длину и 120 миллиметрах в ширину обладает высотой 138 миллиметрах. Учитывая внушительные габариты, для уменьшения веса изделия, двойные блоки, как правило, изготавливают пустотелой формы. Двойные изделия широко применяются в различных областях строительства. Стройматериал с увеличенной высотой используют для возведения как промышленных, так и гражданских объектов.

Допустимые погрешности

Стройматериал производят в строгом соответствии с технологией производства. Заготовки кирпичных блоков, которые в процессе производства подвергаются обжигу в печах, изготавливают с увеличением геометрических параметров на 8%. В результате термической обработки изделие уменьшается и приводится к типовым параметрам.

ГОСТом допускается незначительное отклонение геометрических размеров готовых изделий, а именно, в длину не более 4 миллиметров, в ширину и высоту не более 3 миллиметров. Стандарт также допускает незначительную кривизну по ложку (не больше чем 4 мм) и по постели (не более 3мм).

Виды кирпичных изделий и их стандартные размеры

Размеры кирпичных изделий зависят не только от типоразмера, но и от вида строительного материала. Основными видами, востребованными при строительстве жилых домов и возведении промышленных построек, являются:

  • красный кирпич;
  • силикатный;
  • облицовочный.

Красные строительные блоки и их особенности

Красный кирпич – строительный материал универсального назначения, применяемый для возведения фундаментов, наружных ограждающих конструкций и перегородок в доме, заборов.

Красный кирпичные изделия производят на основе глиняных брикетов, которые спрессовывают методом обжига. Размеры и технические характеристики изделия регулируются ГОСТом 530-2007 и составляют (в миллиметрах):

  • стандартный формат – 250х120х65;
  • утолщенный формат – 250х120х88;
  • двойной формат – 250х120х138.

Помимо популярных типоразмеров ГОСТом, предусмотрены и менее востребованные форматы:

  • 0,7 НФ с параметрами 250х85х65 мм;
  • 1,3 НФ с параметрами 288х138х65 мм.

Строительные материалы «европейского формата» применяют для декоративной отделки окна и других конструктивных элементов фасада.

Силикатный кирпич

Силикатные кирпичные блоки – строительный материал, изготавливаемый на основе силиката, предназначен для возведения несущих наружных стен, перегородок в доме. Модульные размеры белого кирпича – 250х120х65 и 250х120х88 миллиметров.

Силикатные строительные блоки производят двух видов:

  • полнотелые;
  • пустотелые.

Объемы пустот силикатного блока, так же как и габаритные размеры, регулируются

государственными стандартами. Пустотелые силикатные блоки разделяют исходя из доли объема, диаметра и количества несквозных пустот, имеющих цилиндрическую форму.

Выделяют следующие виды пустотелых полуторных силикатов:

  • трех пустотные – доля пустот составляет 15% от объема изделия, диаметр несквозных отверстий – 52 мм;
  • одиннадцати пустотные – доля пустот в общем объеме 25%, диаметр – от 27 до 32 мм;
  • четырнадцати пустотные – доля пустот варьируется в диапазоне от 28 до 31%, диаметр может составлять от 27 до 32 мм.

Облицовочный кирпич

Для облицовки фасадов применяют лицевой кирпич стандартный размер, которого соответствует традиционному аналогу.

Строительный рынок предлагает несколько видов облицовочных изделий:

  • клинкерный;
  • керамический;
  • гипперпрессованный;
  • силикатный.

Клинкерные строительные блоки применяют для отделки фасадов, для возведения декоративных столбов, украшения оконных проемов, с использованием этого вида материала возводят арочные окна. Материал характеризуется плотной гладкой структурой, отменными звукоизолирующими и морозостойкими качествами, устойчив к воздействию влаги, хорошо сохраняет тепло. Клинкер бывает цветным и глазурованным, глянцевым и матовым. Окна и стены фасада, облицовочные клинкерными блоками долго сохраняют привлекательный внешний вид.

Клинкерный облицовочный

Керамические облицовочные изделия способны выдерживать до ста смен природных сезонов, материалу не страшны резкие перепады температур. Кирпич на протяжении долгого времени эксплуатации сохраняет свои первоначальные качества и внешний вид.

Керамический облицовочный

Гипперпрессованный материал изготавливается из известково-цементной смеси, методом полусухого гиперпрессования, с последующей обработкой паром. Материал используется для декоративной отделки фасадов, с его помощью выделяют окна и двери. Существует несколько видов облицовочного материала:

  • гладкий;
  • ложковый;
  • фигурный;
  • угловой.

Стандартные размеры гладкого и фигурного гипперпрессованного кирпича составляют 250х120х65 мм. Кирпич ложковый стандартный имеет параметры 250х85х65 мм, угловой и ложковый узкий – 250х60х56 мм.

Гиперпрессованный облицовочный

Силикатный облицовочный кирпич – экологически безопасный морозоустойчивый материал. Лицевой силикатный кирпич поражает многообразием цветовых решений, отличается от своего керамического собрата равномерный тоном окраски по всей площади изделия. Силикатный фасадный материал не используют для облицовки участков, соприкасающихся с грунтом.

Нестандартные габариты

Однако в сегменте облицовочных строительных материалов можно встретить изделия нестандартных габаритов. Изделия нестандартного размера производятся непромышленным путем, органичными сериями. Нетипичный строительный материал применяют для проведения реставрационных работ, внедрения оригинальных дизайнерских идей, для подчеркивания проема окна. Размеры нестандартного одинарного материала для отделки фасадов могут составлять (в миллиметрах):

  • 210х100х50;
  • 210х100х60;
  • 240х115х52.

Евростандарты

На территории Европейского союза действуют иные стандарты, не соответствующие ГОСТу 530-2007. Так, наиболее ходовыми сериями в странах Европейского союза являются следующие серии строительного материала:

  • DF – геометрические параметры изделия 240х115х52;
  • 2DF – 240х115х113;
  • WDF – 210х100х65;
  • RF – 240х115х61;
  • NF – 240х115х71;
  • WF – 210х100х50.

Размер кирпича является важным параметром, определяющим особенности его использования. Все технические требования к строительным элементам такого типа указаны в межгосударственном стандарте 530-2012 «Кирпич и камень керамические. Общие технические условия». Стандартизация размеров кирпичей позволяет использовать материалы от разных производителей, не боясь того, что отдельные фрагменты строительных конструкций будут отличаться друг от друга.

Для разных типов кирпичей предусмотрен свой размер по высоте, ширине и длине.

Чем определяется размер кирпичей

Долгое время на территории активно развивающихся стран мира производство кирпичей велось исключительно вручную. Часто такой род деятельности имел тесную привязку ко времени года, так как глиняной массе, из которой производился этот строительный материал, требовалось достаточное количество солнечного тепла, чтобы приобрести хорошую твердость. С началом технической революции, пик которой пришелся на XIX — начало XX века, технология изготовления кирпичей претерпела кардинальные изменения: появился ленточный конвейер, способный подавать смесь воды, глины и песка к формам, гидравлический пресс, используемый для формовки изделий, и круговые печи для обжига. Такая интенсификация производства позволила свести к минимуму использование ручного труда, однако требовала разработки общеобязательного стандарта, касающегося размеров и свойств строительных блоков.

В 1927 году в России был принят первый государственный стандарт, определяющий линейные размеры кирпичей. Это позволило унифицировать производство, внедрить контроль качества и повысить функциональные возможности развивающейся отрасли. С тех пор прошло почти 90 лет, но общие требования к параметрам строительных элементов практически не претерпели изменений.

Базовый размер, от которого рассчитываются параметры строительных блоков, регламентируется нормативным документом ГОСТ 530-2012 и составляет 250х120х65 мм.
Кирпичи такого типа имеют условное обозначение «НФ» — нормальный формат (рис. 1). Существует множество альтернативных производных от нормального формата — это так называемые полуторные, двойные, модульные и кирпичи Евроформата. Указанный выше Государственный стандарт классифицирует керамические блоки следующим образом:

Рисунок 1. Стандартные размеры кирпичей.

  • 0.5 НФ — 250х60х65 мм;
  • 0.7 НФ — 250х85х65 мм;
  • 0.8 НФ — 250х120х55 мм;
  • 1.0 НФ — 250х120х65 мм;
  • 1.3 НФ — 288х138х65 мм;
  • 1.4 НФ — 250х120х88 мм;
  • 1.8 НФ — 288х138х88 мм.

Кроме того, существует довольно популярная разновидность кирпичных блоков, параметры которых не регламентируются требованиями актуального стандарта, — это так называемый двойной кирпич, соответствующий размерам 2.1 НФ (250х120х140 мм).

Внутренняя структура строительных камней может быть полностью монолитной либо иметь перпендикулярные или продольные пустоты, при этом их линейные размеры остаются все теми же. Объем воздуха, который находится внутри пустот, позволяет увеличить теплоизоляционные свойства кирпичей, уменьшить их вес и увеличить сопротивление механическим деформациям.

Использование размеров кирпичей в выборе типа кладки

Опытные каменщики способны практически «на глаз» определить необходимое количество блоков для создания стены определенной высоты. При этом обязательно учитываются климатические условия местности, наличие теплоизоляции, особенности фундамента и прочие параметры. Стандартные кирпичные размеры подобраны таким образом, чтобы предоставить максимально удобный способ подобных расчетов. Кроме того, необходимо брать во внимание, что кирпичи не стыкуются друг с другом впритирку — между ними обязательно соблюдается зазор в 5-10 мм, который впоследствии будет заполнен раствором.

Европейские требования к линейным параметрам кирпичных блоков отличаются большей лояльностью: западные дизайнеры и архитекторы придерживаются справедливого мнения, что из фрагментов разной длины и ширины можно создать изящный рисунок строительных конструкций, который будет наиболее гармонично вписываться в облик старинных городов. Что касается отечественных норм, то они традиционно направлены на наиболее эффективное использование производственных мощностей.

Кирпичи нестандартных размеров

Высокая популярность современных материалов — газосиликатных блоков и блоков из пенобетона — вызвана естественным желанием удешевить строительство и снизить нагрузку на фундамент. Главный недостаток таких элементов — непритязательный внешний вид, который требует последующей декоративной отделки. Для того чтобы украсить стены из блоков, часто используются кирпичи нестандартных размеров — при небольшой толщине они дают возможность придать дому завершенность, создав иллюзию полностью кирпичного строения.

Кирпичи такого типа имеют толщину, примерно вдвое меньшую, чем камни стандартного формата. Их внешняя поверхность может быть идеально ровной либо украшаться рельефными элементами. До недавнего времени при строительстве приходилось самостоятельно производить раскройку отдельных элементов, что влекло за собой дополнительные затраты времени и средств. Теперь, следуя за конъюнктурой рынка, компании, занимающиеся производством строительных материалов, начали поставки кирпичей нестандартного формата, предназначенных для отделочных работ.

В отдельную группу следует также выделить керамические блоки иностранного производства — их параметры могут достаточно сильно отличаться от отечественных стандартов. Подсчет расхода таких кирпичей следует осуществлять, руководствуясь информацией от завода-изготовителя.

Заключение

Во время строительных работ обязательно следует учитывать параметры используемого кирпича, стандарт которого определяется требованиями ГОСТ 530-2012.

Это позволит максимально эффективно использовать материальные ресурсы и свести к минимуму финансовые потери.

Размер кирпича, обзор характеристик и применение

Камень природного происхождения с давних лет служил основных строительным средством при возведении капитальных построек. Тем не менее, сложившиеся устои не устояли с момента появления строительного материала современности – кирпича. Люди смогли всецело самостоятельно преобразовать требуемые характеристики в готовое изделие. День ото дня мы повсеместно наблюдаем области применения данного типа строительных материалов в совсем разнообразных сферах. Сегодня нет преград, при желании приобрести стандартный кирпич стандартного типа: размеры как собственно и критерии подбора вы имеете возможность разузнать из материалов данной статьи.

Области применения типового кирпича, размер кирпича и классификация

Кирпич стандартный можно отнести без ложной скромности к весьма универсальным материалам, которые широко применяются в большинстве строительных сфер. Сегодня существует пара-тройка разновидностей и стандартов кирпичей. Рациональный подбор стандартный кирпич – основа хорошего результата всего комплекса строительных работ.

Стандартный кирпич — виды

В зависимости от основных компонентов изготовления, и от характеристик материала, стандартный кирпич классифицируются по 3-м основным группам:

  • Стандартный красный кирпич.
  • Силикатный (белый) кирпич.
  • Керамический кирпич.
  • Кирпич для облицовки.

Области частого использования кирпича
:

  • Выведение как несущих, так и обычных стен;
  • Возведения фундаментов и цоколей;
  • обустройство подвальных помещений;
  • фасадная облицовка;
  • возведение лестниц;
  • выведение перегородок;
  • Устройство печей, дымоходов и собственно каминов.

Наибольшую востребованность как собственно и распространение, заполучил привычный всем нам красный стандартный кирпич. Его характеристики в техническом плане идеально подходят для выполнения разнообразных задач в строительстве. Из него возводят лифтовые шахты в многоэтажках, колонн, оснований зданий. Часто стандартного типа кирпич берут в качестве основы для фундаментной кладки частных домов.

В случае если речь зашла о строительстве лестниц, то здесь вполне уместно применение изделий строительного назначения из керамики. Керамика куда более устойчива перед поражением влаги, температурным перепадам и прочим атмосферным воздействиям. Плюс ко всему керамика весьма податлива к механическим преобразованиям, что дает возможность при необходимости без сложности порезать кирпичи.

Размер кирпича

Различают сегодня одинарный, полуторный и 2-ой кирпич, что касается точных размерных характеристик, то их мы опишем ниже по тексту.

Размеры стандартного кирпича

В период становления строительных ремесел смогли выработаться ряд стандартов, по которым выпускался материал данного типа. Размер кирпича 1-го типа равен: ширина кирпича 120 мм, длина кирпича 250 мм, что касается высоты, то она равна 65мм. Именно данные размеры кирпича являются идеальным для закладки с чередованием по продольно-поперечному принципу.

Как происходит выбор стандартного кирпича? Его технические аспекты и характеристики

Перед приобретением стандартного кирпича, необходимо максимально точно понимать вашу конечную цель. Именно она в последствии и будет предполагать выбор материала для строительства.

Цвет кирпичного блока напрямую зависит от вида глины, на основе которой он и произведен. При этом наиболее распространенный тип – красно жгущая масса из глины. Она, в конце концов, придает изделию конечный красный оттенок. Реже мы можем встретить стандартный кирпич белого, желтоватого и абрикосового цвета, для производства которого используется бело жгущая глина. Случается, что для желаемого результата либо оттенка в основу добавляют специализированный пигмент.

Обычный подходит для выведения стеновых перегородок и строительства любого конструктива.

  • размеры стандартного кирпича: 250х120х56 мм.

В последующем данный кирпич обязательно потребует отделки по типу, оштукатуривания. Облицовочный, в свою очередь, располагает исключительно ровными и гладкими поверхностями, и в какой либо отделки не требует. Но при всем этом стоимость как собственно и типа размеры кирпича разительно разнится.

Прочность кирпича

Весьма важный аспект в момент выбора кирпича – прочность, говоря проще способность блока не разрушаться под внешними нагрузками. Для возведения дома из одного этажа в целом достаточно буде значения выдержки 100 кг на 1 см. В случае если мы говорим о многоэтажном строительстве, то конечный показатель должен составлять как минимум 150. Прочность отдельно взятой партии указано на упаковке изготовителя.

Также существует и еще один показатель, влияющий на качество блоков – морозостойкость. Данный показатель измеряется в циклах. Определяется и устанавливается для каждой марки блоков. Конечный продукт помещают в водную среду, после чего добавляют в морозилку. Срок испытания – 8 часов.

Каких размеров бывает полнотелый кирпич?

Строительный кирпич – это наиболее распространенный современный материал, отличающийся повышенными прочностными характеристиками и долговечностью. На основе его модульных размеров производится проектирование каменных сооружений, определяются их габариты. Краткое описание полнотелого кирпича и обзор текущих цен на него поможет решить застройщикам конструктивные задачи по ведению архитектурных проектов.

Оглавление:

  1. Одинарные и полуторные блоки
  2. Виды полнотелого кирпича
  3. Основные характеристики
  4. Область применения и цены

Перечень модульных размеров керамического полнотелого блока

Толщина кладочных изделий определяет два стандартных формата.

1. Одинарный – 250 ­х 120 х 65 мм. Оптимальное соотношение сторон обеспечивает идеальное размещение элементов в кладке. Унифицированные габариты полнотелого одинарного кирпича позволяют без труда справляться с устройством любых узлов сопряжения строительных конструкций.

2. Полуторный – 250 х 120 х 88 мм. Использование утолщенных изделий существенно уменьшает расход бетонного раствора, сокращает время кладки и снижает трудозатраты. Фактические размеры камней превышают одинарные аналоги всего на 30 %. Полуторный полнотелый красный кирпич является самым востребованным форматом.

Огнеупорные блоки производят не только классического размера, но и нестандартного исполнения. Встречаются шамотные камни в форме трапеций, клина, арки.

Разновидности

Полнотелый кирпич представляет собой монолитный прямоугольный брусок с прямыми углами и острыми ребрами стандартных размеров. Основное сырье, используемое в производстве, определяет принадлежность строительных элементов к конкретному виду.

1. Красный – керамический камень, изготавливаемый из глиняной смеси, которую подвергают высокотемпературному обжигу. Модульные размеры готовых изделий выдерживают в соответствии с действующими ГОСТами.

2. Белый – силикатный кирпич, произведенный путем автоклавной обработки известково-песочных блоков. Отличается пониженным уровнем прочности, мягкостью и низким весом. Полнотелые силикатные камни изготавливают по общепринятым габаритным эталонам.

3. Шамотный – огнеупорный блок на основе глины с добавлением шамота, коксовых, графитных или кварцевых присадок. Каждый размер предназначается для определенных целей: кладки домашних каминов, дымоходов, строительства сводов и порогов доменных печей. Цена шамотных изделий значительно выше, чем обычных.

Характеристики кирпича

Условные обозначения строительных элементов содержат в себе информацию по наименованию, видам, а также маркам прочности и морозостойкости. Продажная цена кирпича облицовочного полнотелого формируется из совокупности технических параметров.

1. Прочность – выражает способность конкретного вида изделия сопротивляться различного рода деформациям. Маркировка указывает предельную весовую нагрузку в килограммах, которую выдерживает 1 см3 материала. Обозначается буквой «М» и набором цифр. На практике встречаются полнотелые каменные элементы с маркой в диапазоне от М75 до М300.

2. Морозостойкость – способность кирпичей выдерживать периодичность процессов замораживания и оттаивания в состоянии полного насыщения влагой. Количество циклов, после которых начинают изменяться технические характеристики, считается показателем морозостойкости камней. Маркируется литерой «F» и последующим числовым обозначением от 25 до 50.

Сферы применения и цены

В зависимости от назначения различают три разновидности кирпичей:

  • строительный – основной материал для кладки функциональных конструкций различных сооружений: фундаментов, стен, столбов, колонн;
  • облицовочный – применяется при декоративном оформлении поверхностей зданий, отличается большим разнообразием оттенков, фактур и повышенной стоимостью;
  • печной – особо прочный, предназначенный для обустройства каминов, печей, барбекю.

Положительным свойством полнотелых изделий является полное отсутствие в их составе химически активных добавок. Содержание натуральных компонентов определяет преимущественное право использования стройматериала для возведения жилых строений.

НаименованиеМарка прочностиЦена с НДС, руб/шт
Одинарный красныйМ 1006–11
М 1257–11
М 1507–14
М 20013–18
Полуторный красныйМ 12513–16
М 15012–16
Одинарный силикатныйМ 1508–11
М 2008–12
Полуторный силикатныйМ 1509–14
Одинарный огнеупорныйМ20030–76

Размеры, формы, типы и сорта кирпича

Производители производят кирпичи в соответствии со своими собственными спецификациями (один и тот же производитель может даже производить кирпичи разных размеров на разных заводах), поэтому важно подтвердить размеры; однако размеры в приведенных ниже таблицах получены от Ассоциации производителей кирпича и являются наиболее часто производимыми.

Общие сведения о номенклатуре размеров кирпича

Существует три разных способа обсуждения размеров кирпича, и важно понимать разные размеры, чтобы не было путаницы — мы начнем с обсуждения различных размеров: заданных, фактических и номинальных.

Указанные размеры кирпича — это размеры, которые архитекторы используют при проектировании стены. Указанные размеры являются предполагаемыми производственными размерами кирпича без учета размера шва раствора. Архитекторы включат указанный размер в свои чертежи и спецификации. В немодульной конструкции указанный размер является единственным используемым размером, как вы увидите в таблицах ниже — немодульная конструкция встречается редко.

Фактические размеры кирпича являются окончательными размерами кирпича, когда он поступает с завода-изготовителя.Фактические размеры кирпича находятся в пределах определенных допусков указанного размера — допуски указаны в Стандартных технических условиях ASTM C216, для облицовочного кирпича и ASTM C652, Стандартные технические условия для пустотелых кирпичей . Допуски варьируются в зависимости от типа и размера кирпича, но они минимальны и обычно не влияют на архитектурный дизайн. Если вас интересует дополнительная информация о допусках, начните с Технических примечаний 9A Ассоциации производителей кирпича.

Номинальные размеры кирпича используются в модульном строительстве и являются указанным размером плюс ширина стыка раствора. Большинство кирпичей изготавливаются таким образом, чтобы их номинальные размеры укладывались в сетку размером 4 дюйма, которая совпадает с модулями из других строительных материалов, таких как двери, окна и деревянные детали.

Размеры кирпича: указанные и номинальные

Выбор кирпича для архитекторов

Архитекторов больше всего интересует эстетичный вид кирпичной стены, но когда дело доходит до деталей, важно понимать размеры кирпичей.Тем не менее, большинство архитекторов выберут кирпичи в зависимости от их цвета и рисунка склеивания. Размер кирпича привязан к схеме укладки и особенностям производителя.

Размер шва обычно не имеет значения с эстетической точки зрения (трудно отличить разницу между 3/8 дюйма и 1/2 дюйма), но он важен при детализации — выбор размера раствора будет сделан после кирпич подбирается и производитель предоставляет указанный размер. Однако обычно используется строительный раствор 3/8 дюйма, о котором мы расскажем ниже.

Несколько слов о размерах швов для строительных растворов

Преобладающая ширина шва, используемого в строительстве, составляет 3/8 дюйма. Фактически, Международные строительные нормы и правила ссылаются на TMS 602 Specification for Masonry Structures , которая по умолчанию составляет 3/8 дюйма растворного шва, поэтому это должно быть основной отправной точкой. для архитекторов и инженеров, но всегда подтверждайте указанный размер выбранного вами кирпича.

Вы заметите, что два разных размера минометов, перечисленные ниже, имеют одинаковые вертикальные размеры курсинга.Это связано с тем, что кирпичи укладываются слоями раствора, которые варьируются в зависимости от перечисленных общих размеров беговой дорожки. Указанные нами размеры швов раствора используются для размеров глубины и длины.

Размеры кирпича: 3/8 дюйма строительный раствор между кирпичами (наиболее распространенный)

900 55 Queen
Тип кирпича Указанный размер
Д x В x Д (дюймы)
Номинальный размер
Д x В x Д
Вертикальный ряд
Стандартный 3 5/8 x 2 1/4 x 8 Не модульный 3 ступени = 8 «
Модульный 3 5/8 x 2 1/4 x 7 5/8 4 x 2 2/3 x 8 3 ступени = 8 дюймов
Norman 3 5/8 x 2 1/4 x 11 5/8 4 x 2 2/3 x 12 3 блюда = 8 дюймов
Роман 3 5/8 x 1 5/8 x 11 5/8 4 x 2 x 12 1 курс = 2 дюйма
Jumbo 3 5 / 8 x 2 3/4 x 8 4 x 3 x 8 1 курс = 3 дюйма
Economy 3 5/8 x 3 5/8 x 7 5/8 4 x 4 x 8 1 курс = 4 «
Инженер 3 5/8 x 2 13/16 x 7 5/8 4 x 3 1/5 x 8 5 курсов = 16″
King 2 3/4 x 2 5/8 x 9 5/8 Не модульная 5 ступеней = 16 дюймов
2 3/4 x 2 3/4 x 7 5/8 Не модульный 5 уровней = 16 дюймов
Универсальный 3 5/8 x 3 5/8 x 11 5/8 4 x 4 x 12 1 курс = 4 «

Размеры кирпича: 1/2 «строительный раствор между кирпичами

Тип кирпича Указанный размер
Д x В x Д (дюймы)
Номинальный размер
Д x В x Д
Вертикальный ряд
Стандартный 3 1/2 x 2 1/4 x 8 Не модульный 3 ступени = 8 дюймов
Модульный 3 1/2 x 2 1/4 x 7 1/2 4 x 2 2/3 x 8 3 ступени = 8 дюймов
Norman 3 1/2 x 2 1/4 x 11 1/2 4 x 2 2/3 x 12 3 блюда = 8 дюймов
Роман 3 1/2 x 1 1/2 x 11 1/2 4 x 2 x 12 1 курс = 2 дюйма
Jumbo 3 1 / 2 x 2 1/2 x 8 4 x 3 x 8 1 курс = 3 «
Economy 3 1/2 x 3 1/2 x 7 1/2 4 x 4 x 8 1 курс = 4 «
Инженер 3 1/2 x 2 3/4 x 7 1/2 4 x 3 1/5 x 8 5 курсов = 16″
King 3 x 2 3/4 x 9 3/4 Не модульная 5 ступеней = 16 дюймов
Que en 3 x 2 3/4 x 8 Не модульный 5 уровней = 16 дюймов
Универсальный 3 1/2 x 3 1/2 x 11 1/2 4 x 4 x 12 1 курс = 4 дюйма

Расчет проемов кирпича

При расчете проемов в кирпиче вы подсчитываете ряды (по вертикали) или длину кирпича (по горизонтали), чтобы получить проем кладки (M.О.). Однако, чтобы получить фактическое отверстие, вы должны учесть дополнительный раствор, который отсутствует в стандартных номинальных размерах. Обратите внимание, что изображение ниже предназначено для иллюстративных целей и не показывает перемычку (стальной уголок, сборный железобетон и т. Д.), Которую также необходимо учитывать при расчете модульного / чернового раскрытия.

Отверстия в кирпиче: номинальное отверстие в кладке по сравнению с фактическим размером отверстия

Для получения дополнительной информации о размерах и оценке кирпича ознакомьтесь с Техническими примечаниями 10 Ассоциации производителей кирпича, Определение размеров и оценка кирпичной кладки .

Ориентация кирпича

На схемах ниже показаны ориентации кирпича при укладке в стены. Красное лицо — это лицо, которое открыто.

Даже несмотря на то, что кирпичи укладываются в любом из шести направлений, указанных ниже, размеры кирпичных стен всегда выбираются так, как если бы они были уложены в ориентации подрамника.

Типы и характеристики кирпича на основе заявки

Архитекторы обычно выбирают кирпичи в зависимости от типа приложения.Выбор зависит от многих факторов, в том числе долговечности (см. Классы ниже), грузоподъемности и внешнего вида. В следующей таблице представлены основные типы кирпича, их критерии спецификации ASTM и общие области применения.

Тип кирпича Обозначение ASTM Использование / Применение
Строительный кирпич ASTM C62 Строительный и неструктурный кирпич, где внешний вид НЕ важен
Кирпич облицовочный ASTM C216 Конструкционный и неструктурный кирпич, где важен внешний вид
Пустотелый кирпич ASTM C652 Строительный или облицовочный кирпич с анкерами (напр.грамм. кирпичный шпон) или армирующий
Тонкий шпонированный кирпич ASTM C1088 Виниры прямого наложения
Кирпич пешеходная тротуарная ASTM C902 Тротуар для пешеходов или движения очень легкого транспорта
Кирпич для мощения тяжелых транспортных средств ASTM C1272 Обычное движение или движение тяжелых транспортных средств
Керамический глазурованный кирпич ASTM C126 Кирпич глазурованный стандартный
Глазурованный кирпич одинарного обжига ASTM C1405 Кирпич глазурованный, в котором глазурь заплавляется при обжиге основного корпуса кирпича
Топка кирпичная ASTM C1261 Камины жилые
Химически стойкий кирпич ASTM C279 Кирпич, подверженный воздействию химикатов и кислот
Кирпич для канализации и колодца ASTM C32 Сооружения для отвода сточных, ливневых и промышленных стоков
Промышленный пол кирпичный ASTM C410 Покрытие промышленных полов

Сорт кирпича

Марки кирпича указывают на долговечность кирпича при воздействии влаги и замерзания.На долговечность кирпича влияют три фактора: прочность на сжатие, водопоглощение и коэффициент насыщения. Более подробная информация об этих факторах содержится в Технической записке 9A : спецификации и классификация кирпича .

Суровые погодные условия (SW или SX) Кирпич является наиболее прочным и приемлемым для использования при воздействии циклов замораживания-оттаивания, когда он влажный или когда кирпичи соприкасаются с землей. Большинство производителей производят кирпич, соответствующий стандартам SW или SX.

Умеренное атмосферное воздействие (MW или MX) Кирпич приемлем для использования там, где он не будет подвергаться циклам замораживания-оттаивания во влажном состоянии. Он имеет немного меньшую прочность на сжатие, чем кирпич SW.

Незначительное атмосферное воздействие (NW или NX) допустимо, когда он никогда не будет подвергаться воздействию холода или сырости, например, при использовании в помещении.

Индексы атмосферостойкости кирпича

Помимо физических свойств, в Соединенных Штатах есть три области индекса выветривания.Каждый регион классифицируется на основе годовых циклов замораживания-оттаивания. На изображении ниже показаны регионы выветривания.

Регионы выветривания кирпича для США

Наконец, кирпичи необходимо выбирать в зависимости от их воздействия. Кирпичи, закопанные в землю или контактирующие с землей, должны быть более прочными, чем те, которые не прочные. Ассоциация кирпичной промышленности рекомендует использовать кирпич следующих марок в зависимости от региона и воздействия:

Выбор марки кирпича для вашего проекта

Марки кирпича выбираются в зависимости от области, как указано выше, а также в зависимости от того, находится ли открытая поверхность кирпича на вертикальной или горизонтальной поверхности, а также от того, находится ли кирпич в контакте с землей.Приведенные ниже описания и таблица дают те же рекомендации для минимальной марки кирпича, но в разных форматах.

Экспозиция Индекс выветривания
Менее 50 50 или больше
Вертикальные поверхности, контактирующие с землей МВт или MX SW или SX
Вертикальные поверхности, НЕ контактирующие с землей МВт или MX SW или SX
Горизонтальные поверхности, соприкасающиеся с землей SW или SX SW или SX
Горизонтальные поверхности, НЕ контактирующие с землей МВт или MX SW или SX

Вертикальные поверхности, соприкасающиеся с землей в регионах с незначительной атмосферой: используйте кирпич класса умеренной атмосферостойкости (MW или MX).
Вертикальные поверхности, НЕ контактирующие с землей в регионах с незначительными погодными условиями: используйте кирпич класса умеренных атмосферных воздействий (MW или MX).

Вертикальные поверхности, соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич сорта для суровых погодных условий (SW или SX).
Вертикальные поверхности, НЕ соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич сорта для тяжелых погодных условий (SW или SX).

Горизонтальные поверхности, соприкасающиеся с землей в регионах с незначительной атмосферой: используйте кирпич для тяжелых погодных условий (SW или SX).
Горизонтальные поверхности, НЕ соприкасающиеся с землей в регионах с незначительными погодными условиями: используйте кирпич класса умеренных атмосферных воздействий (MW или MX).

Горизонтальные поверхности, соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич сорта для суровых погодных условий (SW или SX).
Горизонтальные поверхности, НЕ соприкасающиеся с землей в регионах с умеренными или суровыми погодными условиями: используйте кирпич сорта для суровых погодных условий (SW или SX).

Руководство по размерам, типам и связям кирпича — Archisoup

Кирпичи также могут быть компактными или перфорированными для уменьшения количества используемого наполнителя.

У них также могут быть углубления на своей поверхности (либо с одной стороны, либо с обеих), эта особенность называется лягушкой.

Лягушка заливается раствором во время строительства, когда их кладут.

Технологии производства также могут использоваться для классификации кирпичей. Здесь у нас есть две категории кирпичей: кирпичи машинного производства и кирпичи ручной работы.

Кирпичи машинного производства:

Если вы хотите, чтобы кирпичи были более чистыми и гладкими, это лучший вариант.Эти кирпичи имеют более однородную форму, а также дешевле, чем их аналоги ручной работы.

Кирпичи ручной работы:

Эти кирпичи более дорогие, потому что они имеют более грубую текстуру, привлекательную морщинистую поверхность, а также учитывают физические усилия, прилагаемые при обработке кирпича. Кирпичи также могут быть разных размеров и цветов.

Специальные кирпичи

Ниже приведены некоторые из специальных кирпичей, которые изготавливаются для определенных условий.

1. Кирпич радиальный, арочный или конический.

2. Угловые кирпичи, образующие возвраты и фаски

3. Облицовочные и облицовочные кирпичи

4. Плинтусные кирпичи 5. Подоконники

6. Булочные кирпичи

7. Солдатские кирпичи — они образуют отходы на солдатские поля

8. Кирпичный шликер, используемый для облицовки

Существуют также инженерные кирпичи, которые обладают высокой прочностью, хорошей кислотостойкостью и низким водопоглощением. Они используются в приложениях гражданского строительства.

Кирпичи можно обрезать по размеру в соответствии с функцией, для которой они используются в проекте.

Размеры кирпича

Кирпичам можно придавать различные размеры и формы в соответствии с установленными стандартами, предпочтениями или областями применения. В разных странах используются разные стандартные размеры и размеры / размеры кирпича.

Большие кирпичи трудно обжечь, они тяжелые, что делает их громоздкими во время использования. При использовании в строительстве крупных кирпичей каменщикам сложно обращаться с ними одной рукой.Поэтому при поднятии тяжестей расходуется много сил за счет быстрой работы.

И наоборот, если кирпичи слишком маленькие, потребуется много раствора, что неэкономично. Обычно стандартный размер устанавливается для различных кирпичных кладок. Фактический / конкретный размер — это реальный размер отдельного кирпича.

Нормальный размер включает фактический размер и ширину раствора в стыке между последовательными кирпичами. Эта стандартизация служит для достижения баланса между скоростью и экономичностью за счет размера отдельных кирпичей.

Большинство кирпичей также изготавливаются таким образом, что их реальные размеры помещаются в 4-дюймовую сетку. Это касается модулей из других материалов и фурнитуры, таких как двери, окна, гардеробы и другие.

Стандартные размеры / размер кирпича Великобритании

В Великобритании существует множество размеров кирпича в соответствии с применяемыми стандартами. Размеры кирпича долгое время оставались неизменными.

Стандартный размер кирпича в Великобритании

Длина 215 мм, 102.Ширина 5 мм и высота 65 мм.

Таким образом, общее соотношение для стандартного кирпича составляет 3: 2: 1.

Если рассматривать конструкцию подрамника, то стандартные размеры с учетом стандартного шва 10 мм, размеры связки подрамника будут составлять 225 мм в длину и 75 мм в высоту.

Если кирпичи уложены друг напротив друга, две ширины (102,5 мм) и два стыка раствора приводят к одному и тому же повторяющемуся элементу, который соответствует стандартной длине кирпича, то есть 120 мм.

При продольной кладке кирпичей 3 высоты по 65 мм и 3 шва из раствора приводят к тому же повторяющемуся элементу, как длина одного кирпича, то есть 120 мм.

Стандартные размеры / размер кирпича США

Американское общество испытаний и материалов (ASTM) несет ответственность за контроль стандартов современных кирпичей в Соединенных Штатах. Корпус имеет следующие стандартные размеры кирпичей:

1. 8 дюймов (203 мм) длина x 3 58 дюймов.(92 мм) ширина x 2 14 дюймов (57 мм) высота , что является стандартным набором размеров для обычного кирпича.

2. Наиболее распространенный модульный кирпич, который они используют, имеет длину 7 58 дюймов (194 мм), ширину 3 58 дюймов (92 мм) и высоту 2 14 дюймов (57 мм).

3. Модульный кирпич используется с раствором 3/8 дюйма, который используется для расчета количества кирпичей в данном прогоне, потому что это легко.

Стандартные размеры / размер кирпича Австралии

Стандартный размер кирпича или рабочий размер в Австралии — 9.Длина 05 дюймов (230 мм), ширина 4,33 дюйма (110 мм), высота 3,00 дюйма (76 мм) в соответствии с австралийским стандартом AS4455. Однако у некоторых кирпичей есть такие рабочие размеры, как;

1. Длина 11,42 дюйма (290 мм) на ширину 3,54 дюйма (90 мм) и высота 3,54 дюйма (90 мм) (одна квадратная поверхность)

2. Длина 11,42 дюйма (290 мм) на 3,54 дюйма . (90 мм) ширина и (50 мм) высота

Вышеуказанные кирпичи используются в строительстве для достижения определенного эстетического эффекта. Кирпичи большего размера обеспечивают более экономичную кладку, и их также можно комбинировать с кирпичами меньшего размера для целей дизайна.

Другие основные размеры кирпича

В областях, подверженных циклонам, можно также использовать более крупные кирпичи длиной 11,42 дюйма (290 мм), шириной 5,51 дюйма (140 мм) и высотой 3,54 дюйма (90 мм).

Пустотелый кирпич используется из-за армирования цементным раствором.

Кирпичи шириной 5,51 дюйма (140 мм) также можно использовать для стен, для которых требуется более низкая звукоизоляция, высокая несущая способность и высокая огнестойкость.

Как правило, определенные свойства, необходимые для стены, влияют на рабочие размеры используемых кирпичей.

МОДУЛЬНАЯ ПЛАНИРОВКА БЕТОННОЙ КЛАДКИ

ВВЕДЕНИЕ

Несмотря на то, что бетонные конструкции из каменной кладки могут быть построены практически с любым размером планировки, для максимальной эффективности строительства и экономии бетонные элементы кладки следует проектировать и строить с учетом модульной координации. Модульная координация — это практика компоновки и определения размеров конструкций и элементов до стандартной длины и высоты с учетом строительных материалов модульных размеров.Когда модульная координация не рассматривается на этапе проектирования, решения на строительной площадке должны приниматься — часто в спешке и с большими затратами. Этот TEK содержит рекомендации по планированию строительства кладки, чтобы свести к минимуму обрезку кладки или использование нестандартных размеров.

Когда проект действительно требует немодульной компоновки, необходимо решить дополнительные вопросы проектирования и строительства, в том числе:

Размещение вертикальной арматуры —В конструкции, содержащей вертикальную арматурную сталь, укладка блоков, отличных от непрерывного (половинного) соединения или соединения стопки, нарушает вертикальное выравнивание элементарных ячеек.В результате размещение арматуры и надлежащее уплотнение раствора становится затруднительным, а частичная заливка швов стен практически невозможна.

Прерывание рисунка скрепления — Помимо эстетического воздействия, которое может вызвать изменение рисунка скрепления, строительные нормы и правила часто содержат различные проектные допущения для кладки, построенной с непрерывным скреплением, по сравнению с другими образцами скрепления. Стены с более чем одинарным узором связи могут представлять собой уникальную дизайнерскую ситуацию.

Расположение управляющих шарниров —При проходящем соединении строительство управляющих швов может быть выполнено с использованием только полных и половинных узлов.Точно так же конструкция стыковки стека требует только полноразмерных единиц, когда контрольные стыки правильно разнесены и детализированы. Однако с другими узорами скрепления может потребоваться резка, если узлы со специальными размерами не используются или недоступны.

Модульные фасады стен

Стандартные модули для бетонной кладки обычно имеют размер 8 дюймов (203 мм) по вертикали и горизонтали, но могут также включать модули 4 дюйма (102 мм) для некоторых приложений. Эти модули обеспечивают общую гибкость дизайна и координацию с другими строительными изделиями, такими как окна, двери и другие подобные элементы, как показано на рисунках 1 и 2.

Модульные проемы в стенах

Приблизительные размеры проема, показанные на Рисунке 1, относятся к планировке и конструкции кладки. Однако, чтобы обеспечить возможность крепления окон и дверей к кирпичной кладке, номинальная высота и ширина этих элементов немного меньше.

Для традиционных методов строительства ширина проемов в кирпичной кладке дверей и окон, как правило, должна быть на 4 дюйма (102 мм) больше, чем ширина двери или окна. Это позволяет использовать 2 дюйма (51 мм) с каждой стороны проема для обрамления.Высота проемов в каменной кладке для размещения окон обычно на 8 дюймов (203 мм) больше, чем высота окна. Такой размер проема позволяет установить подоконник в нижней части окна на 2 дюйма (51 мм) сверху и снизу для обрамления и 4 дюйма (102 мм). Проемы в каменной кладке дверей обычно на 2 или 4 дюйма (51 или 102 мм) больше, чем высота двери, что позволяет использовать дверную раму, а также использовать дверь стандартного размера.

Таким образом, ширина двери и окна составляет 28, 36, 44 и 52 дюйма.(711, 914, 1118 и 1321 мм) (и т. Д. С шагом 8 дюймов (203 мм)) не требуют резки кладки. Высота модульных окон может быть кратна 8 дюймам (203 мм), при этом оконный проем в каменной кладке на 8 дюймов (203 мм) больше, чем высота окна, если высота оконного проема составляет 4 дюйма. (102 мм) будет использоваться подоконник. Точно так же двери высотой на 2 дюйма (51 мм) меньше любой, кратной восьми, могут быть установлены без необходимости разрезания кладки. Для общедоступных 84-дюймовых. (2134 мм) дверь высотой 4 дюйма Дверной замок (102 мм) можно разместить в верхней части проема.Кроме того, в некоторых областях доступны сборные перемычки с выемкой 2 дюйма (51 мм) для установки 80 дюймов. (2032 мм) двери.

Пустотелые металлические дверные коробки должны быть заказаны и доставлены для кладки до того, как будут запланированы поставки других дверных коробок в проекте. Для экономии каркасы следует устанавливать до возведения стен. Если стены возводятся до установки рам, возникают дополнительные затраты на установку специальных дверных коробок и приставок для разборки.

ТИПОВЫЕ РАЗМЕРЫ И ФОРМЫ БЕТОННЫХ БЛОКОВ

ВВЕДЕНИЕ

Бетонная кладка — один из самых универсальных строительных продуктов, доступных из-за большого разнообразия внешнего вида, который может быть достигнут с использованием бетонных блоков.Бетонные блоки для каменной кладки производятся разных размеров, форм, цветов и текстур для достижения различных отделок и функций. Кроме того, из-за своей модульной структуры различные бетонные блоки можно комбинировать в одной стене, чтобы добиться различий в текстуре, узоре и цвете.

Некоторые размеры и формы бетонной кладки считаются стандартными, в то время как другие популярны только в определенных регионах. Местные производители могут предоставить подробную информацию о конкретных продуктах или возможности производства нестандартных единиц.

РАЗМЕР УСТАНОВКИ

Как правило, бетонные блоки из каменной кладки имеют номинальные лицевые размеры 8 дюймов (203 мм) на 16 дюймов (406 мм), доступны с номинальной толщиной 4, 6, 8, 10, 12, 14 и 16 дюймов (102 мм). , 152, 203, 254, 305, 356 и 406 мм). Номинальные размеры относятся к размеру модуля для планирования схем соединения и модульной компоновки по отношению к дверным и оконным проемам. Указанные 3 размера бетонных блоков кладки обычно составляют 3/8 дюйма.(9,5 мм) меньше номинальных размеров, так что модуль 4 или 8 дюймов (102 3 или 203 мм) поддерживается с помощью строительных швов 3/8 дюйма (9,5 мм). На Рисунке 1 показаны номинальные и указанные размеры для номинального блока бетонной кладки 8 x 8 x 16 дюймов (203 x 203 x 406 мм). В дополнение к этим стандартным размерам у местных производителей бетонной кладки могут быть доступны другие значения высоты, длины и толщины блоков.

Стандартные технические условия для несущих бетонных блоков, ASTM C90 (ссылка 1) является наиболее часто используемым стандартом для бетонных блоков.ASTM C90 включает минимальную толщину лицевой оболочки и стенки для различных размеров бетонных блоков, как указано в Таблице 1. Общие размеры блока (ширина, высота и длина) могут отличаться на ± 3/8 дюйма (3,2 мм) от указанные размеры. При необходимости блоки могут изготавливаться с более жесткими допусками, чем те, которые предусмотрены ASTM C90. ASTM C90 также определяет разницу между пустотелыми и массивными бетонными каменными блоками. Чистая площадь поперечного сечения твердого блока составляет не менее 75% от общей площади поперечного сечения.

В дополнение к указанным выше размерам блоков бетонный кирпич, соответствующий стандарту ASTM C1634, Стандартные спецификации для облицовочного бетонного кирпича (ссылка 2), доступен в широком диапазоне номинальных длин и высот; обычно с номинальной шириной 4 дюйма (102 мм) для облицовки шпоном. Бетонный кирпич может быть на 100% сплошным или полым при условии, что площадь заполнителя кирпича не превышает 25% общей площади поперечного сечения.

Рисунок 1 — Номинальные и указанные размеры блока

Таблица 1 —– Минимальные требования к лицевой оболочке и полотну

ФОРМЫ УСТРОЙСТВА

Формы бетонных блоков были разработаны для широкого спектра применений.Некоторые общие конфигурации блоков показаны на Рисунке 2. Как правило, лицевые оболочки и перемычки имеют сужение на бетонных блоках из каменной кладки. В зависимости от литейных форм, используемых при изготовлении узлов, торцевые оболочки и перемычки могут иметь конусообразную форму с раструбом на одном конце или могут иметь прямой конус сверху вниз. Конус обеспечивает более широкую поверхность для раствора и упрощает работу каменщику.

Узлы с открытым концом позволяют навинчивать узлы на арматурные стержни. Это избавляет от необходимости поднимать элементы поверх арматурного стержня или продевать арматуру через сердечники кладки после того, как стена будет построена.Связующие балки в бетонных стенах из кирпичной кладки могут быть размещены либо путем распиловки части стенок из стандартного блока, либо с помощью блоков связующих балок. Блоки из клееных балок изготавливаются либо с уменьшенными перемычками, либо с «выбивными» перемычками, которые удаляются перед размещением блока в стене. В эти агрегаты легко помещается арматура горизонтальной соединительной балки. Блоки перемычки похожи на блоки связующей балки, за исключением того, что нижняя часть блока твердая, чтобы удерживать раствор для перемычки. Перемычки доступны с различной глубиной, чтобы выдерживать соответствующие нагрузки перемычки над дверными и оконными проемами.Блок створки имеет вертикальный паз, сформованный на одном конце для размещения оконной створки. Блок створки может быть уложен так, чтобы канавки находились рядом друг с другом для размещения предварительно отформованной прокладки управляющего соединения. Универсальный или пропиленный блок содержит две близкорасположенные перемычки в центре, а не обычную одиночную перемычку. Это позволяет легко разделить блок на строительной площадке, создав два блока длиной 8 дюймов (203 мм), которые обычно используются рядом с проемами, на концах или в углу стены.

На рис. 3 показаны блоки, разработанные для конкретных настенных применений.Блоки управляющих шарниров изготавливаются с одним охватываемым и одним охватывающим концом для передачи поперечной нагрузки через управляющие соединения. Устройства с выпуклым носом доступны как с одинарным, так и с двойным выпуклым носом для смягчения углов. Блоки экрана доступны во многих размерах и моделях (№ 4). Типичные области применения — внешние заборы, внутренние перегородки и проемы внутри бетонных каменных стен. Блоки со скошенным концом, образующие угол 45 ° с лицевой стороной блока, используются для формирования стен, пересекающихся под углом 135 °.Единицы в соседних рядах перекрываются, образуя непрерывный рисунок соединения в углу. Пилястры и колонны используются для легкого размещения стыка стена-колонна или стена-пилястра, обеспечивая пространство для вертикального армирования в центре полости.

Для повышения энергоэффективности разработаны различные блоки для кладки из бетона. Эти блоки, примеры которых показаны на рисунке 4, могут иметь уменьшенные площади перемычек для уменьшения теплового потока через полотна. Веб-области можно уменьшить, уменьшив высоту или толщину полотна, уменьшив количество полотен или и то, и другое.Кроме того, внутреннюю лицевую оболочку блока можно сделать толще, чем типичная лицевая оболочка, для увеличения аккумулирования тепла и, следовательно, для дальнейшего повышения энергоэффективности. Изоляционные вставки также могут быть включены в стандартные бетонные блоки для повышения энергоэффективности.

Акустические блоки (Рис. 5) подавляют звук, улучшая, таким образом, характеристики шумоподавления внутреннего пространства. Акустические блоки часто используются в школах, промышленных предприятиях и церквях, а также в аналогичных помещениях, где требуется улучшенная внутренняя акустика.

Рисунок 2 — Типичные бетонные блоки

Рисунок 3 — Специальное подразделение Sapes

Рисунок 4 — Примеры блоков бетонной кладки, предназначенных для обеспечения энергоэффективности

Рисунок 5 — Примеры акустических бетонных блоков

ОТДЕЛКА ПОВЕРХНОСТИ

Окончательный вид бетонной стены из кирпича может варьироваться в зависимости от размера блоков, формы блоков, цвета блоков и раствора, рисунка склеивания и отделки поверхности блоков.Описанные выше бетонные блоки различных форм и размеров часто доступны с различной отделкой поверхности. Некоторые поверхности формуются в блоки в процессе производства, а другие наносятся отдельно.
Для получения дополнительной информации об архитектурной отделке поверхностей см. Архитектурные бетонные блоки TEK 2-3A (ссылка 5).

ОБОЗНАЧЕНИЯ

A nw = нормализованная веб-область, дюймы. 2 / фут 2 (мм 2 / м 2 )
t fs = Минимальная толщина лицевой оболочки, дюймы (мм)
t w = Минимальная толщина стенки, дюймы (мм)
W = Номинальная ширина агрегата, дюймы (мм)

Список литературы

    Стандартные спецификации

  1. для несущих бетонных блоков кладки, ASTM C90-16, ASTM International, 2016.
  2. Стандартные технические условия на облицовочный бетонный кирпич, ASTM C1634-15, ASTM International, 2015.
  3. Стандартные методы испытаний для отбора проб и испытаний бетонных блоков и связанных с ними блоков, ASTM C140 / C140M-16, ASTM International, 2016.
  4. Concrete Masonry Screen Walls, TEK 3-16A, Национальная ассоциация бетонных кладок, 2016.
  5. Architectural Concrete Masonry Units, TEK 2-3B, Национальная ассоциация бетонных кладок, 2017.

NCMA TEK 02-01B, доработка 2017 г.

Заявление об ограничении ответственности: Несмотря на то, что прилагаемая информация была максимально точной и полной, NCMA не несет ответственности за ошибки или упущения, возникшие в результате использования данного TEK.

Объяснение таблиц размеров кирпича

Вы можете скачать этот пост в виде удобного файла в формате pdf, щелкнув ссылку ниже:

Загрузите руководство прямо сейчас!

При проектировании зданий из каменной кладки проектировщик должен располагать элементы каменной кладки до полной или половинной длины кирпича, где это возможно. Это позволит избежать некрасивого и ненужного обрезания кирпичей на месте. Кирпичи будут правильно склеены, если они спроектированы с согласованными размерами.

На следующем рисунке показана разница между использованием правильной координации и нескоординированным подходом.

На изображении выше показано, как при неправильной координации вы можете остаться с обрезанными кирпичами и плохо обработанными отверстиями. Все синие кирпичи в приведенном выше примере представляют собой кирпичи, которые не являются целыми или половинными и должны быть разрезаны по размеру на месте.

На приведенном выше изображении показаны согласованные размеры кирпича, чтобы все проемы соответствовали размеру 1 или 1/2 кирпича.

Часто на ранних стадиях проектирования размеры кирпича не учитываются, в результате чего необходимо заново откорректировать или перерисовать всю внешнюю оболочку на стадии детального проектирования. Если учесть размеры кирпича на ранних этапах, это поможет сэкономить время и деньги!

Как пользоваться таблицами размеров кирпичной кладки

Существуют различные коэффициенты согласования в зависимости от конфигурации стены, которую вы проектируете.

CO + Это согласованный размер плюс стык с каждой стороны.Итак, это высота или длина кирпича плюс 2 шва.

CO Это согласованный размер плюс одно соединение. Итак, высота или длина кирпича плюс 1 стык.

CO- Это согласованный размер без стыков. Итак, высота или длина кирпича.

После того, как вы решили, какой коэффициент координации вам нужно использовать, вы находите требуемый размер и считываете соответствующее количество кирпичей.

Все размеры кирпичной кладки в таблице определяются одним из трех вариантов, которые относятся к конкретной конфигурации стен.

1: CO +

Согласованный размер плюс стык с каждой стороны.

Дверные и оконные проемы

2: CO

Согласованный размер с одним шарниром.

Обратный конец (внешний по отношению к внутреннему углу)

3: CO-

Согласованный размер — без стыка.

кирпичных простенков или панелей между проемами.

Ширина кирпичной кладки Таблица размеров

Вертикальный ход кирпичной кладки и таблица размеров

Не забывайте, что вы можете скачать этот пост в виде удобного файла в формате pdf, нажав на ссылку ниже:

Загрузите руководство прямо сейчас!

CMU Basics — Размеры и размеры

Для обозначения габаритных размеров (ширины, высоты и длины) бетонных блоков (cmu) используются три термина: указанные, фактические и номинальные.

Указанные размеры — это размеры, указанные для изготовления элементов из кирпича или строительства кладки. Указанные размеры компенсируют номинальное соединение 3/8 (0,375) дюйма для прецизионных и разрезных поверхностей cmu, а также соединение 1/2 дюйма (0,5) для Slumpstone TM . (См. «Номинальные размеры» ниже.) Таким образом, прецизионный или раздельный блок с номинальным размером 8x8x16 имеет указанные размеры 7,625 x 7,625 x 15,625; Slumpstone TM как 8x6x16 имеет указанные размеры 7.5 х 5,5 х 15,5

Фактические размеры — это измеренные размеры устройства. Стандарты ASTM допускают допустимые отклонения фактических размеров от указанных. Например, внешние размеры блока 10x8x16 (задано 9,625×7,625×15,625) допускаются в пределах + или — 1/8 дюйма. В этом случае ширина может составлять от 9,5 до 9,75 дюйма.

ПРИМЕЧАНИЕ: В разделе «Допустимые отклонения в размерах» стандарта ASTM C 90 проводится различие для блоков с раздельными поверхностями и элементов осадки, поскольку текстурированные поверхности различаются: только габаритные размеры разделенных блоков без разделения и только габаритные размеры по высоте блоков осадки. считается.

Номинальные размеры — это те, которые используются для указания размера устройства. Они равны указанным размерам плюс толщина шва.

Например:

  • точность
    • номинальный размер: 8 x 4 x 16
    • указанный размер: 7 5/8 x 3 5/8 x 15 5/8
  • Slumpstone TM
    • номинальный размер: 8 x 4 x 16
    • указанный размер: 7 1/2 x 3 1/2 x 15 1/2

Размеры должны быть указаны в правильном порядке — ширина, высота и длина (WHL).Например, блок шириной 8 дюймов, длиной 16 дюймов и высотой 4 дюйма называется блоком 8x4x16. Если обратить любые два измерения вспять, можно описать совершенно другую единицу. Использование того же блока, но обозначение его как 4x8x16, непреднамеренно означает блок шириной 4 дюйма и высотой 8 дюймов (а не 8 дюймов шириной и 4 дюйма высотой).

Загрузите PDF-файл с этой страницы, который также включает в себя указанную таблицу размеров для отчетности ASTM C140.

кирпичных блоков — размеры

каменных блоков — размеры

Engineering ToolBox — ресурсы, инструменты и базовая информация для проектирования и разработки технических приложений!

поиск — самый эффективный способ навигации по Engineering ToolBox!

Бетонные блоки для каменной кладки (CMU) — размеры

Типовые блоки из бетонных блоков — CMU — размеры

Стандартные блоки
Номинальный размер
(дюймы)
Фактический размер
(дюймы)
4 x 8 x 16 3-5 / 8 x 7-5 / 8 x 15-5 / 8
6 x 8 x 16 5-5 / 8 x 7- 5/8 x 15-5 / 8
8 x 8 x 16 7-5 / 8 x 7-5 / 8 x 15-5 / 8
10 x 8 x 16 9- 5/8 x 7-5 / 8 x 15-5 / 8
12 x 8 x 16 11-5 / 8 x 7-5 / 8 x 15-5 / 8
Полублоки
Номинальный размер
(дюйм)
Фактический размер
(дюйм)
4 x 8 x 8 3-5 / 8 x 7-5 / 8 x 7- 5/8
6 х 8 х 8 5-5 / 8 x 7-5 / 8 x 7-5 / 8
8 x 8 x 8 7-5 / 8 x 7-5 / 8 x 7-5 / 8
12 x 8 x 8 11-5 / 8 x 7-5 / 8 x 7-5 / 8

Связанные темы

Связанные документы

Поиск по тегам

  • en: блок бетонных блоков CMU

Перевести эту страницу на

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей.В нашем архиве хранятся только письма и ответы. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения — из-за ограничений браузера — будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации.

Цитирование

Эту страницу можно цитировать как

  • Engineering ToolBox, (2010). Блоки для каменной кладки — Размеры . [онлайн] Доступно по адресу: https://www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
