Георешётка для укрепления откосов

Практически любой грунт, расположенный на наклонной поверхности — склоне, откосе — имеет склонность к постепенному «сползанию». То есть, требует укрепления; вне зависимости от того, естественный откос или рукотворный. Наиболее простым и наименее затратным методом является применение георешетки для укрепления откосов — инновационного синтетического материала с множеством положительных качеств и характеристик.

Георешетка для откосов.

Виды георешеток

Георешетка бывает двух видов — плоской и объемной.

• Плоская георешетка представляет собой двухмерную сетчатую структуру и выполняет сдерживающие функции: крупные пласты грунта, частицы гравия, булыжники задерживаются ячейками плоской георешетки и таким образом фиксируются в одном положении.
• Объемная георешетка является структурой трехмерной и выступает в качестве армирующего каркаса: в её вертикальные ячейки засыпается плотный материал, и после утрамбовывания получается крепкий неподвижный слой, удерживающий под собой первичный слабый.

Свойства георешетки для укрепления откосов

Полимер, из которого изготавливается георешетка обоих видов, наделяет её массой полезных свойств:

• отличной прочностью на разрыв — способностью выдерживать многотонные нагрузки;
• биологической устойчивостью — к плесени и вредоносным бактериям;
• химической стойкостью — способностью без вреда для себя контактировать с солевыми, кислотными грунтами, водой;
• температурной выносливостью — способностью сохранять свои качества при критически низких и крайне высоких температурах среды;
• отличным сроком службы — более полувека.

Укрепление георешеткой откосов.

К примеру, способность неограниченное время находиться в контакте с водой позволяет проводить укрепление георешеткой откосов пруда, берегов реки. Температурный диапазон допускает использование георешетки от субтропиков до Заполярья и т.д.

Укладка и монтаж георешетки на откосах

Укладка георешетки на откосах проводится в несколько этапов.

1. Подготовка (выравнивание) поверхности откоса.
2. Раскладка модуля или рулона георешетки.
3. Вытягивание полотна георешетки по осям до принятия ей правильной формы.
4. Закрепление георешетки на грунте при помощи анкеров — специальных длинных скоб, вбиваемых глубоко в грунт;
5. Для объемной решетки — засыпка и трамбовка наполнителя.

При укреплении откосов земляного полотна (склона холма, берега реки, в ландшафтном дизайне и др.) возможно проведение дополнительных работ эстетического плана — посев травянистых растений, укладка дёрна и т. д.

Приобретение

Георешетку обоих видов можно купить непосредственно на данном сайте, по цене за м2, установленной производителем, без торговой накрутки посредников. Необходимые для приобретения данные находятся в разделе «Контакты» вверху страницы.

Статья о геосетка для откосов и склонов

Разрушение склонов и откосов, под воздействием ветровой и водной эрозии, приводит в негодность дороги и увеличивает расходы на их капитальное восстановление. Традиционный способ укрепления — засев травами, малоэффективен и не обеспечивает необходимую защиту. В последнее время для укрепления откосов и склонов, для обеспечения стабильности и надежности почвенных сооружений, для сооружения насыпей на слабых основаниях, применяют инновационный материал – геосетку. Она служит армирующей прослойкой и надежно укрепляет конструкции, с помощью ее укрепление склонов и откосов, осуществляется очень быстро. Применяя этот материал, потребитель еще и значительно экономит на укреплении склонов и откосов. Возведение бетонных подпорных конструкций, укладка бетонных плит для укрепления склонов – очень трудоемкий процесс и обходится значительно дороже. Конструкционное сооружение с помощью геосеток, заменяет традиционные типы укрепления откосов и склонов и повышает технологичность при строительстве. Геосетка для откосов выполняет следующие функции:

• защитную – предотвращает возможность схода селей и обвала;




• повышает устойчивость почвы;




• исключает процесс эрозии грунта;




• предотвращает возможность размыва грунта почвенными водами.

Геосетка для укрепления склонов и откосов бывает двух видов – стеклянной и полиэфирной. Оба эти вида прекрасно зарекомендовали себя на практике. Они выдерживают значительные нагрузки, не деформируются, не гниют и обеспечивают склону увеличенную прочность. Отличие состоит лишь в сроке эксплуатации, а значит, и стоимости. На практике геосетку для откосов применяют совместно с иными видами укрепления – изолирующими, укрепляющими, несущими.

Процесс укладки геосетки для откосов происходит путем поперечного, или продольного раскатывания рулонов материала по склону или откосу. Характер раскатки рулонов геосетки определяется конкретными технологическими условиями строительства. Специалисты советуют, при выполнении работ для укрепления пологих склонов, раскатывать сетку продольно. Продольную раскатку начинают выполнять от низа склона, производя нахлестку на 20-30 сантиметров. А для укрепления верхних и нижних слоев крутых насыпей, рекомендуется производить поперечную раскатку рулонов геосетки. Такую укладку начинают от бровки, заранее нарезав полотна необходимой длины. В процессе раскатки полотна прижимают к поверхности и закрепляют скобами или анкерами. При соблюдении таких рекомендаций, значительно повышается сопротивляемость почвы к сдвигам.

Заключительный этап после укладки геосетки – нанесение слоя растительной грунтовой смеси с семенами растений. Для обеспечения жизнеспособности и равномерности травяного покрытия, толщина растительного слоя грунта, должна быть не менее 10 сантиметров.


Наша компания ООО «ПластТехно» помогает клиентам и реализовала огромное количество заказов с применением геосинтетических материалов. Наши сотрудники наработали бесценный опыт, и будут рады приложить свои знания и предложить свои услуги. Мы предлагаем полное сопровождение работ по укладке геосетки для укрепления склонов и откосов.

незаменимый материал для укрепления откосов и насыпей

Под словом геосетка подразумевается особый материал, имеющий ячеистую структуру, и который сегодня широко используют в работах, связанных с укреплением грунтовых сооружений, откосов и насыпей. Она призвана выполнить функцию армирующего слоя, способного надежно укреплять конструкции. Ее использование в данном качестве обойдется существенно дешевле, чем сооружение подпорных конструкций из бетонных смесей с предварительным возведением фундамента для них. Укрепление откосов и насыпей с помощью геосетки осуществляют оперативно и без лишних финансовых трат.

Основные функции геосетки при укреплении откосов

Основной функцией материала является защита откосов от обвала и схода селя. Геосетку используют как временный элемент при строительстве различных объектов, так и в качестве стационарного элемента, укрепляющего склоны. Ее использование дает следующие преимущества:

• повышение устойчивости грунтов,
• предотвращение процесса эрозии почв,
• исключение возможности размыва почв грунтовыми водами.

Материалом для изготовления геосетки может быть полиолефин или стекловолокно. Оба этих материала отличаются большой прочностью, износостойкостью. Они не подвержены деформациям, гниению, выдерживают существенные нагрузки. Плюс к этому, для повышения защитной функции материал покрывают специальным поливинилхлоридным составом. Эластичность полотну геосетки придает способ ее плетения. При ее применении откосы приобретают повышенные показатели прочности, а механическая нагрузка по ним распределяется равномерно.

Технология укладывания геосетки при укреплении откоса

Рулон геосетки раскатывают вручную вдоль или поперек склона. При укреплении пологих склонов специалисты рекомендуют рулон раскатывать в продольно направлении. А при укреплении подножия и верха откоса рулон необходимо раскатывать в поперечном направлении. Такая технология укладки значительно повышает сопротивляемость почв к обвалам и сдвигам.

Полотно сетки раскатывают с десятиметровым шагом, после чего оно закрепляется на поверхность грунта с помощью анкерного крепежа или скоб. Скобы изготавливают из толстой проволоки сечением не менее трех миллиметров. После завершения укладки сетки на нее наноситься слой растительного грунта с семенами растений, обладающих хорошо разветвленной корневой системой. Толщина грунтового покрытия должна быть не менее десяти сантиметров.

Сегодня геосетка является незаменимым материалом при сооружении насыпи, для армирования крутых откосов и склонов вдоль железнодорожных, автомобильных магистралей. Активно используется она и при возведении подпорных стеновых конструкций, рекультивации земли, обустройстве спортивных площадок, в которых присутствует мягкое напольное покрытие. Не обходится без сетки и гидростроительство, когда встает необходимость укрепления берегов водохранилищ, каналов и дамб. С помощью материала существенно снижается количество грунта для засыпки и увеличиваются эксплуатационные сроки объектов.

Укрепление откосов насыпи земляного полотна в Санкт-Петербурге: геоматы, геосетка, георешетка и трава

Склоны земной поверхности в СПб и ЛО подвержены разрушению под действием атмосферных осадков и ветровых нагрузок, вызывающих эрозию почвы. По такому же сценарию образуются овраги.

Чтобы защитить объекты, созданные трудом человека — автомобильные и железные дороги, искусственные склоны, водоёмы, берега рек и морей и гидротехнические сооружения, — проводят укрепление откосов насыпи земляного полотна.

Технологии защиты склонов

Укрепление откосов и другие земляные работы проводят с использованием как природно-растительных методик, так и с помощью техногенных материалов и инструментария.

1. Засев травы и одерновка

Высадка на склонах и откосах трав — наиболее простой способ их защиты. Используются многолетние рыхлокустовые, корневищные, стержнекорневые и бобовые растения, хорошо закрепляющиеся на грунте и армирующие его структуру на достаточную глубину.

Разновидностью этой технологии является гидропосев. Он заключается в нанесении на почву особой эмульсионной смеси, в которую входят семена трав, битум, мульча, удобрения и стабилизатор. Правильно распределённая на земле смесь образует на откосе временный слой с закреплёнными в нём семенами, которые не сдуваются ветром и не смываются осадками. Этот слой аккумулирует солнечное тепло, препятствует испарению влаги из земли, поэтому семена прорастают быстро, образуя плотный и равномерный растительный слой, препятствующий эрозии почвы. С прорастанием побегов защитный слой разрушается и поглощается образовавшимся дёрном.

Одерновка — это защита склонов дернинами (дерновыми пластинами). Их укладывают длинными полосами с образованием клеток, засеиваемых травой, либо горизонтальными рядами с нахлёстами.

2. Мощение камнем

Откосы по всей площади обкладывают крупными камнями щебня или гравия (от 10 см и больше в поперечнике).

3. Отсыпка камнем

Используется для защиты подводных участков склонов в местностях, изобилующих щебнем или гравием.

4. Железобетон

Мощение производят как готовыми плитами, так и монолитным железобетоном. Используется на склонах, подвергаемых интенсивным воздействиям, а также на реках с быстрым течением (до 5 м/с).

5. Бетонное полотно

Представляет собой два слоя текстиля, между которыми находится сухая цементно-песчаная смесь. После покрытия откосов полотнами последние смачивают водой. Образуются твёрдые и прочные покрытия.

6. Габионы и матрацы

Габионы — сетки из двойной крученой сетки, заполняемые крупными камнями. Они обходятся дешевле других видов укрепления, хорошо защищают склоны от размывов.

Между камнями со временем накапливается грунт, появляется растительность, дополнительно скрепляющая своими корнями конструкцию. Из проволочной сетки изготавливают также матрацы, защищающие склоны. Их заполняют после укладки щебнем и песком.

7. Маты

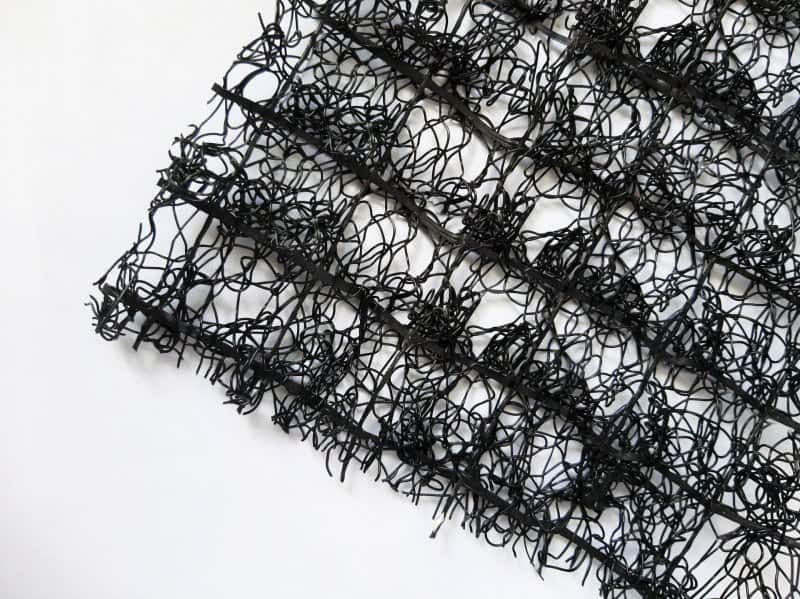

Геоматы для укрепления откосов — это плиты толщиной до 30 мм из синтетических волокон. Их настилают на предварительно уплотнённые склоны, закрепляют колышками и заполняют растительным грунтом с семенами трав.

8. Объёмная георешётка

Представляет собой соединённые особым образом полосы из толстого полиэтилена или полиэфирного волокна, которые при растягивании и укладки на откос образуют сеть ячеек, заполняемых щебнем, песком, песчано-гравийной смесью, растительным грунтом с травами.

Укрепление откосов георешеткой считается наиболее эффективным способом, поэтому широко применяется.

9. Геосетка

На пологих склонах для укрепления откосов используется геосетка, изготавливаемая из полиэфирных, стеклянных или полипропиленовых волокон.

Материалы, укрепляющие склоны, применяются в различных модификациях и типоразмерах в зависимости от расчётных и объективных значений параметров склонов и грунтов, получаемых инженерными службами при подготовке проекта. Они могут применяться как раздельно, так и в комбинациях.

Укрепление откосов. Укрепление склонов — георешетка Техполимер

В статье мы расскажем об ✔ Укреплении откосов ✔ Укреплении склонов ✔ Укреплении берегов пруда георешеткой.

Надежное укрепление откосов транспортных магистралей и зеленых склонов достигается с применением георешеток или геокаркасов. Их правильная укладка гарантирует длительный срок эксплуатации грунтовых и гидротехнических сооружений.

Укрепление откосов

Укрепление откосов при условии правильной укладки и фиксации георешетки обеспечивает монолитность поверхностного слоя. Для фиксации может применяться набор анкеров или более простых креплений георешетки, представляющих собой фрагмент арматуры с одним загнутым в виде крюка концом.

Порядок укрепления откосов:

• укладка геокаркаса на размеченный участок склона;
• фиксация верхней кромки ячеистой структуры анкерами. Расстояние между последними должно равняться размеру ячейки, чтобы получить на выходе равномерно растянутую по двум осям сетку;

  Совет: верхние анкеры не рекомендуется сразу забивать на полную длину, поскольку при работе с полотном их оптимальное местоположение может измениться.

• растягивание и крепление ячеек анкерами в нижней части склона;
• вбивание промежуточных креплений по поверхности геокаркаса (3-4 соединения на 1 м2). Одновременно на всю длину забиваются анкеры в верхней кромке;
• засыпка наполнителя, которое производится погрузчиком, краном, экскаватором или вручную. Высота падения щебня не должна превышать 60 см для георешетки с ячейкой 400 × 400 мм и 1 м для ячеек меньшего размера;

  Совет: кусковой наполнитель должен засыпаться в георешетку с избытком и выступать над ее поверхностью на 25 мм. После заполнения его утрамбовывают, а излишки убирают, чтобы щебень находился вровень с верхней кромкой геокаркаса.

Укрепление склонов

Укрепление склонов, включающее подготовку грунта и укладку георешетки, производится аналогично укреплению крутых откосов. Различия появляются на стадии заполнения ячеек и состоят в использовании менее крупного заполнителя (преимущественно растительного грунта). Меньший угол наклона природных поверхностей позволяет уделить большее внимание чистовой обработке.

К особенностям укрепления склонов относится значительный избыток наполнителя, который должен выступать над поверхностью георешетки на 25-40 мм. Полученный слой следует тщательно утрамбовать, приступая к посадке газона или небольших декоративных растений после завершения других строительных работ.

Укрепление берегов пруда георешеткой

Укрепление берегов пруда георешеткой предотвращает вымывание берега и снижение его технологических и эстетических качеств. Укладке полимерного каркаса предшествует
предварительная подготовка:

• из пруда желательно частично спустить воду;
• очистить поверхность берега от растений, а весь мусор выбросить;
• по размеченному участку для укладки закрепить геотекстильное полотно, которое
  обеспечит дренаж и снизит заиливание;
• зафиксировать поверх полотна георешетку, монтаж которой проводится аналогично работе с откосами;

  Совет: георешетка для укрепления берега требует использования более длинных анкеров, чем при проведении наземных работ (1100 мм для обустройства водоемов против 700 мм для укрепления склонов и откосов). Это вызвано большей подвижностью влажного грунта, в котором увеличивается вероятность нисходящего сдвига
  укрепленной конструкции.

• георешетка засыпается крупным щебнем или окатышами, придающими берегу презентабельный вид.

Георешетка для укрепления откосов, цена

Георешетка представляет собой модульную систему, характеризующуюся высокой гибкостью. Она применяется преимущественно для фиксирования грунтов, в частности:

• георешетка для укрепления склонов позволяет предотвратить оползни и сползание почвы, естественную эрозию;
• георешетка для парковки способствует укреплению дорожного полотна, препятствует сдвигу основания под воздействием веса транспорта;
• георешетка для дорожек на даче обеспечивает их стабильность и неподверженность размыванию.

Также широко применяются георешетки для газонов (в т. ч. для создания фигурных конструкций), укрепления мостов, прибрежных зон и др.

Георешетка на даче

Основные разновидности и характеристики георешеток

Георешетка изготавливается из металлических или полимерных лент, соединенных в шахматном порядке. Наиболее востребованные размеры ячеек – от 200х200 до 600х600 мм. После монтажа ячейки засыпаются щебнем, сцепляются с ним, что и блокирует сдвиг почвы. Различают две разновидности таких материалов:

1. Объемная георешетка. Это трехмерная сотовая конструкция модульного типа, отличающаяся простотой в монтаже и долговечностью (до 50-ти лет).
2. Плоская георешетка. Она обеспечивает механическую фиксацию щебня и обладает значительной прочностью в поперечном и продольном направлениях, что позволяет использовать ее для армирования дорог.

Схема использования георешетки для укрепления склона

Особенности монтажа георешеток

Качество армирования грунта во многом зависит от надежности крепления решетки. Для фиксации данного материала используются анкеры для георешетки. Такие крепежи изготавливаются из металла либо полимера и имеют длину 50-80 см. Материал фиксируется по периметру территории с захлестом. Также каждый модуль закрепляется анкером по центру. После монтажа следует проверить натяжение георешетки и параллельность сторон ее модулей.

Строительная продукция Layfield | Обертка EnviroSlope Geogrid

EnviroSlope Geogrid Wrap — это механически стабилизированная грунтовая система откосов (MSE или RSS) с засаженной растительностью поверхностью.

Описание продукта

EnviroSlope ^TM Geogrid Wrap — это экономичная система для создания привлекательных склонов с усиленной растительностью и рекомендуется для уклонов до 45 градусов.В зависимости от конструкции, рекомендуемым облицовочным материалом для этого варианта является двухосная георешетка, устойчивая к ультрафиолетовому излучению, EGRID 2020, подкрепленная матом для усиления дерна (Layfield TRM P-12). Зона рядом с внутренней лицевой стороной склона при строительстве засыпана засеянным верхним слоем почвы для роста растительности. Одноосная георешетка устанавливается во время засыпки согласно проекту для поддержки откоса под заданным углом. Укрепленные наклонные конструкции обычно возводятся на участках для экономии места. Как правило, конструкция обеспечивает преимущества в полосе отвода и меньшее пространство, чего нельзя было достичь с уклоном неукрепленной насыпи.Применения включают строительство насыпей шоссе, ремонт оползней, коммерческие и промышленные применения, уменьшение пролета мостов, строительство насыпей с мелкозернистым грунтом, уменьшение площади насыпи в уязвимых зонах (например, парки), обработку концов арочных водопропускных труб и конструкции жилых домов с крутыми склонами.

Недавно просмотренные / сопутствующие товары

• EnviroSlope Geoweb® Face

  Система EnviroSlope® Geoweb® Face — это крутой склон, на котором используется Geoweb для защиты от эрозии.

• EnviroSlope Stacked Geoweb

  EnviroSlope Stacked Geoweb — это склоновая система с многоярусной (многоуровневой) облицовкой Geoweb, на которой можно легко зарастить растительностью.

• Лицевая поверхность из проволочной сетки EnviroSlope®

  EnviroSlope® Wire Mesh Face — это механически стабилизированный грунтовый откос (MSE или RSS) с облицовкой из проволочной сетки, на которой можно легко зарастить растительностью или использовать гранулированный облицовочный камень.

• Защита откоса и канала Geoweb

  Геоячейки

  Geoweb — это специальные трехмерные конструкции, которые можно использовать для защиты откосов и каналов.

Прогнозирование характеристик уклона, усиленного георешеткой, основанного на твердых отходах

РЕЗЮМЕ

Было проведено исследование для оценки целостности крутого уклона, усиленного георешеткой, подверженного значительным дифференциальным оседаниям и сейсмической нагрузке. Исследуемая усиленная структура грунта была построена в 1987 году с целью повышения устойчивости крутых склонов полигона на территории суперфонда Operating Industries, Inc. (Oil), места размещения опасных отходов в южной Калифорнии. Площадка находится в зоне повышенной сейсмичности. Армированная гео-сеткой конструкция высотой 4,60 м и длиной 460 м была заложена на большей части своей длины на бетонных опорах, расположенных ближе к передней части сооружения. Однако, поскольку задняя часть усиленного откоса была основана на пустом грунте, через десять лет после постройки у конструкции возникли более 600 мм дифференциальных оседаний.Была реализована программа экспериментальных испытаний георешетки для оценки характеристик арматуры при быстрой загрузке после периода постоянной нагрузки. Численное моделирование методом конечных элементов было выполнено для оценки целостности арматуры георешетки после 30-летней дополнительной дифференциальной осадки, за которой последовало расчетное землетрясение. Максимальные деформации георешетки, спрогнозированные для последовательности ожидаемых статических и экстремальных сейсмических нагрузок, оказались значительно ниже допустимых значений деформации георешетки, что указывает на то, что целостность конструкции должна сохраняться даже при больших дифференциальных осадках и сильных землетрясениях.Численные результаты показывают, что критическая армированная зона (т. Е. Наиболее напряженные слои арматуры), которая соответствует различным механизмам нагружения (конструкция, дифференциальная осадка, сейсмическое нагружение), возникает на разных отметках внутри армированной грунтовой конструкции.

Ключевые слова

истории болезни

дифференциальные осадки

конечно-элементный анализ

геосетки

геосинтетика

полигоны

сейсмический расчет

укрепление грунта

93C крутой уклон

/

Рекомендуемые статьиЦитирующие статьи (0)

Просмотреть аннотацию

Copyright © 2001 Японское геотехническое общество.Производство и хостинг Elsevier B.V.Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Эффективность анкеров для стенок геоячеек, георешетки и микросвай для смягчения неустойчивых склонов | Геоэкологические катастрофы

В этом исследовании изучалась эффективность геоячеек и микросвай, а также комбинации армированного георешеткой грунта для стабилизации откосов. Сначала был проведен численный анализ для площадки проекта с использованием геоячейки, георешетки и микросвай.Затем, в соответствии с численным результатом, были применены микросваи, георешетка и геоячейка, чтобы уменьшить нестабильность склона. Далее — в процессе исследования используются материалы и методы.

Geocell

Geocell — это трехмерная сотовая структура ячеек (рис. 5), которая ограничивает заполненные уплотненные материалы, уменьшает поперечное перемещение частиц почвы и распределяет приложенные нагрузки на более широкую площадь. Geocell обычно используется при строительстве каналов, насыпей, подпорных стен, железных и автомобильных дорог, стабилизации склонов (Bathurst and Jarrett 1988; Dash et al.2003 г.). Geocell представляет собой одеяло из трехмерных ячеистых структур, нанесенных на поверхность склона и стену, чтобы значительно улучшить сопротивление эрозионным силам, таким как сток дождевой воды на крутых или неустойчивых склонах или склонах, подверженных сильным гидравлическим или механическим нагрузкам (Wu and Austin 1992) .

Рис. 5

Схематический чертеж типичной геоячейки и физических, механических и гидравлических параметров

Заполняющие материалы

Для заполнения удельный вес заполняющего материала составлял 2.66. Аналогичным образом предел текучести и предел пластичности глины составляли 40% и 19% соответственно. Максимальная плотность в сухом состоянии, оптимальное содержание влаги, стандартное испытание Проктора составили 18,2 кН ​​/ м ³ и 13,2% соответственно. Эффективный размер частиц (D ₁₀ ) составлял 0,26 мм. Угол внутреннего трения составлял 40 градусов. Использовался плохо гранулированный песок, получивший оценку СП согласно единой системе классификации почв (USCS). Средний размер щебня составил 12 мм по единой системе классификации грунтов, гравийный гравий (ГП).

Обычно выбранные заполняющие материалы дороже, чем материалы более низкого качества. Требования к градации гранулированного армированного наполнителя, градация 4 дюйма — проход 100%, проход 40 мм — 60%, проход 200 мм — 50% и индекс пластичности ≤20 (AASHTO T-27, T90).

В данном исследовании в качестве наполнителя использовался ГМ (илистый гравий) в соответствии с системой ISC и USC.

Георешетка

Геосетка изготавливается из полимеров, таких как ПЭТ (согласно ASTM D2455, ASTM 4603 согласно ASTM D1248), они имеют отверстия различных размеров между отдельными ребрами в поперечном и продольном направлениях.Геосетки из ПЭТ и ПНД обладают минимальной стойкостью к ультрафиолетовому излучению в соответствии с ASTM D4355. Георешетки (а) растягиваются в одном, двух или трех направлениях для улучшения физических свойств, (б) изготавливаются на тканом / трикотажном оборудовании стандартными методами производства текстиля.

В данном исследовании используется двухосная георешетка с характеристиками, показанными на (Рис. 6).

Рис. 6

Сетка, используемая при построении поля и свойства георешетки

Микросвая

Микросвая использовалась на неустойчивом склоне с геоячейкой.Микросвая имеет небольшой диаметр, и ее легко транспортировать и устанавливать даже специалисту со средней квалификацией. Микросваи воспринимают осевые нагрузки и боковую нагрузку, поэтому они могут быть построены в любых условиях грунта / камня / песка. Микросваи зависят от расположения, наклона, поперечного сечения, длины, расстояния между группами и бетонной верхней балки микросваи (Lizzi 1982). В данном примере микробваи монтируются на месте с помощью просверленного отверстия для средней трубы диаметром 101 мм MS указанного размера 150 мм (диаметр). Заливка цементным раствором производилась в пробуренной скважине под давлением с помощью перфорированной трубы для распределения раствора по окружающему грунту.После завершения процесса затирки арматуру опускают в яму.

Методы анализа

В этом исследовании, Фаза 2 (2002 г.), программа Rocscience FE использовалась для моделирования и анализа сложной многоступенчатой ​​модели (рис. 7) для анализа устойчивости откосов. Материальные свойства модели принимаются как; Модуль упругости 15000 кПа, коэффициент Пуассона 0,3, предел прочности при растяжении 5 кПа, угол трения 30 °, когезия 5 кПа, как показано в таблице 1. Для вертикальной границы u _x = 0 и u _y свободны и для горизонтальной границы; ux = uy = 0.Критерий кулоновского разрушения Мора используется для моделирования модели. Методика снижения прочности на сдвиг (SSR) конечного элемента (FE) и упрощенный метод Бишопа использовались для анализа проблемы устойчивости откосов, чтобы получить представление о поведении массива грунта, прогрессирующих разрушениях и явном моделировании разрывов. В обоих методах сначала были проанализированы существующие неудовлетворительные условия уклона и проверена их стабильность (FoS <1 или FoS> 1). Когда FoS <1, для улучшения устойчивости откосов и увеличения запаса прочности существующий грунт был усилен с использованием комбинации микрошваей, геоячейки и георешетки.

Рис. 7

Схематическая диаграмма наклона для моделирования на основе МКЭ

Таблица 1 Параметры моделирования

Метод снижения прочности на сдвиг (SSR) анализа устойчивости откоса методом конечных элементов (FE) представляет собой простой подход, который включает систематический поиск коэффициент снижения напряжения (SRF) или коэффициент запаса прочности, который доводит крутизну до предела отказа. Метод SSR предполагает кулоновскую прочность по Мору для материалов склонов. Граница кулоновской прочности по Мору является наиболее широко применяемым критерием разрушения в инженерно-геологической инженерии.Уникальной особенностью этой линейной модели разрушения является тот факт, что ее можно просто и явно выразить как в пространстве главных (σ ₁ -σ ₃ ) напряжений, так и в пространстве нормальных к сдвигу (τ-σ _n ) напряжений. {\ prime}} {\ mathrm {F}} \ kern0.{\ prime}} {\ mathrm {F}.} $$

Шаги для систематического поиска критического коэффициента безопасности F, который приводит ранее стабильный наклон (F ≥ 1) к грани отказа, следующие:

• Шаг 1. Разработайте КЭ-модель откоса, используя соответствующие деформационные и прочностные характеристики материалов. Вычислите модель и запишите максимальную общую деформацию.

• Шаг 2: Увеличьте значение F (или SRF) и рассчитайте факторные параметры кулоновского материала Мора, как описано выше.Введите новые прочностные характеристики в модель уклона и рассчитайте заново. Запишите максимальную общую деформацию.

• Шаг 3: Повторите шаг 2, используя систематические приращения F, до тех пор, пока КЭ модель не перестанет сходиться к решению, т. Е. Продолжайте снижать прочность материала до тех пор, пока наклон не разрушится. Критическое значение F, при превышении которого происходит отказ, будет коэффициентом запаса прочности.

Для уклона с запасом прочности менее 1 процедура такая же, за исключением того, что дробные значения F будут систематически уменьшаться (переводя в приращения в факторных параметрах прочности) до тех пор, пока уклон не станет стабильным.

Основным преимуществом метода SSR является использование факторных параметров прочности в качестве входных данных в модели, что позволяет использовать этот метод с любым существующим программным обеспечением для анализа КЭ (рис. 7). Все, что требуется от специалиста по анализу уклонов, — это вычисление факторизованных параметров кулоновской прочности Мора.

Упрощенный метод Бишопа (Бишоп, 1955) широко используется при анализе устойчивости откосов и считается лучшим методом предельного равновесия для расчета факторов безопасности круглых поверхностей скольжения.В этом методе предполагается, что межслоевые силы горизонтальны, или вертикальные межслоевые силы не учитываются, равновесие вертикальных сил и равновесие моментов относительно центра круговых поверхностей скольжения соблюдаются, но равновесие горизонтальных сил не учитывается. .

Упрощенный анализ выглядит следующим образом:

$$ {\ displaystyle \ begin {array} {l} \ tau = \ frac {1} {F} \ left (c \ hbox {‘} + \ sigma \ hbox {‘} \ tan \ phi \ hbox { ‘} \ right) \\ {} \ end {array}} $$

(3)

Чтобы найти σ ‘разрешите силы в вертикальном направлении, чтобы получить

$$ W- \ frac {1} {F} \ left (c \ hbox {‘} + \ sigma \ hbox {‘} \ tan \ phi \ hbox {‘} \ right) \ Delta X \ tan \ alpha — \ left (\ sigma \ hbox {‘} + u \ right) \ Delta X = 0 $$

(4)

$$ \ поэтому \ sigma \ hbox {‘} = \ frac {Wu \ Delta X- \ frac {1} {F} c \ hbox {‘} \ Delta X \ tan \ alpha} {\ Delta X \ left (1+ \ left (\ tan \ phi \ hbox {‘} \ tan \ alpha \ right) / F \ right)} $$

(5)

Теперь F = сумма (максимальные силы сопротивления вокруг дуги) / сумма (силы перемещения вокруг дуги)

$$ = \ frac {\ sum \ left (c \ hbox {‘} + \ sigma \ hbox {‘} \ tan \ phi \ hbox {‘} \ right) \ Delta X \ sec \ alpha} {\ sum W \ sin \ alpha} $$

(6)

$$ = \ frac {\ sum \ left \ {\ left [c \ hbox {‘} \ Delta X + \ left (Wu \ Delta X \ right) \ tan \ phi \ hbox {‘} \ right] \ frac {1} {M _ {\ alpha}} \ right \}} {\ sum W \ sin \ alpha} $$

(7)

Где, \ ({M} _ {\ alpha} = \ cos \ alpha + \ frac {\ sin \ alpha \ tan \ phi \ hbox {‘}} {F} \)

τ = прочность на сдвиг

σ = нормальное напряжение

ϕ = угол трения

W = вес среза

∆X = ширина среза

u = поровое давление

Для облегчения анализа Для определения устойчивости откосов для большого количества поверхностей с потенциальным разрушением и различных условий используются компьютерные программы.Метод Бишопа дает более высокие коэффициенты безопасности, чем при использовании обычного метода нарезки ломтиков. Более того, эти два метода не приводят к одному и тому же критическому кругу. Также было обнаружено, что расхождение увеличивается с увеличением центрального угла критического круга. Анализ более совершенными методами, включающими учет сил, действующих по сторонам срезов, показывает, что упрощенный метод Бишопа дает ответы на факторы безопасности, близкие к правильному.

Мы численно смоделировали проектную площадку с использованием метода конечных элементов в статическом состоянии, рассматривая его как континуум методом SSR. Путем определения коэффициента безопасности провалившегося откоса проводится анализ после стихийных бедствий. В то время как, используя методологию FEM, напряжение, развивающееся на склоне, определяется таким образом, чтобы сосредоточить внимание на вероятном отказе. Анализ проводился с использованием программного обеспечения Phase2. FEM, широко распространенный метод численного моделирования откосов, основан на принципе дискретизации всей конструкции на фиксированное количество элементов, посредством которых происходит непрерывное изменение свойств материала.2D, три треугольных плоских элемента деформации с перегибами были использованы для дискретизации конструкции уклона. Был принят подход SSR с критериями безотказности. Поскольку максимальная деформация сдвига в зоне разрушения совпадает с поверхностью разрушения, предполагается, что механизм разрушения наклона напрямую связан с развитием деформации сдвига.

Последовательность метода строительства

Методы строительства с укреплением грунта с использованием георешетки хорошо объяснены Симаком (1990).Аналогичным образом Dash et al. (2007) объяснили, как геоячейка действует как жесткий матрас и может распределять приложенную нагрузку на большую площадь поверхности. Кроме того, Zhang et al. (2010) объяснили, как геоячейка может уменьшить осадку и увеличить грузоподъемность. (Буш и др. 1990) рассказали о строительстве геоячейки и ее установке в полевых условиях. Элараби и Сооркти (2014) рассказали о микросваях и подходящих методах сверления для усиления с помощью микросваи.

В этом исследовании также, как и при выполнении любых других строительных работ, сначала была расчищена площадка, удален чрезмерный мусор на провалившемся откосе и проложена тропа для начала работ по защите откоса.В методе защиты использовались забивные микросваи с комбинацией геоячейки и георешетки, как показано на (Рис. 8). Работы по защите откосов начинались с подножия склона, и микровыбросы разной глубины забивались на грунт (рис. 9). В общей сложности 139 микробвай различной длины от 10 м до 20 м с расстоянием 2 м3 / сек были забиты по всей длине откоса, как показано на рис. 10. Как видно в разрезе, всего было построено четыре геоячейки с основанием геоячейки. стена шириной 2,1 м, сужающаяся до 0.7 м вверху, общая высота каждой стенки геоячейки составляла 3,8 м. Геоячейки были прикреплены к земле с помощью J-образного крюка диаметром 20 мм с шагом 0,5 м c / c по обоим краям. Перед выполнением более поздней стены геоячейки уклон между предыдущей и более поздней стенкой геоячеек поддерживался путем заполнения зернистым материалом, армированным георешеткой с интервалом в 1 м по вертикали. После завершения укладки микросвай, стена геоячейки и поддержание откоса, усиленные георешеткой и слоем геоячейки, были уложены по всему склону по всей его длине, которая была закреплена с помощью J-образного крюка диаметром 20 мм @ 0.75 м с / ц в обе стороны. Позже на склоне была проведена биоинженерия (использование растительности).

Рис. 8

a Установка микросваи, b Стенка геоячейки, c Укладка георешетки внутри микросваи в зоне откоса для стабилизации грунта с засыпными материалами, d Укладка стенки геоячейки внутри микросваи

Рис. 9

Микросваи, план расположения стенки геоячейки

Рис. 10

Схематическая диаграмма в разрезе BB, показывающая установку микросваи, стенки геоячейки и усиления георешетки

Анализ и результат

Наклон был оценен с коэффициентом безопасность, как упоминалось в предыдущих разделах.На рисунке 11 показано, что коэффициент безопасности существующего откоса до разрушения оказался равным 0,86, что было проанализировано в соответствии с методом снижения прочности на сдвиг (SSR). Коэффициент запаса прочности 0,882 для существующего уклона до разрушения, проанализированный по методу Бишопа, также был замечен во время моделирования (рис. 12). Поскольку и SSR, и метод Бишопа показали коэффициент безопасности меньше 1, склон был склонен к обрушению, что было заметно на участке. Чтобы решить эту проблему, в моделировании были применены геоячейка, микросваи и георешетка, а FoS был снова оценен.

Рис. 11

Максимальное напряжение сдвига для откоса без армирования

Рис. 12

Поверхность скольжения согласно Bishops

Было обнаружено, что коэффициент запаса прочности для откоса был увеличен с 0,882 до 1,076 методом предельного равновесия. Бишопс (1995) предположил, что для расчета коэффициента безопасности уклона весь уклон делится на вертикальные срезы, и каждый из них индивидуально анализируется с использованием кругового анализа отказов, чтобы получить индивидуальный коэффициент безопасности среза, и суммировать для общего коэффициента безопасности. наклона.

Коэффициент запаса прочности по методу SSR оказался равным 0,86 для естественного неармированного откоса, а коэффициент запаса прочности составил 1,13 после работ по армированию с использованием комбинации микросваи, георешетки и геоячейки (рис. 13). Из рисунка 14 видно, что коэффициент запаса прочности по методу Бишопса оказался равным 1,076 после того, как уклон был смягчен комбинацией микровыступов, геоячейки и георешетки, что составило 0,882 для естественного неармированного склона (Таблица 2 ). Коэффициент запаса прочности находился в диапазоне от 1 до 4, если микросваи были забиты в склон.

Рис. 13

Максимальная деформация сдвига для армированного откоса с усилением из микроволокон, геоячейки и георешетки

Рис. 14

Слева, поверхность скольжения согласно Bishops для общего грунта армированного грунта с микрошваркой, стенкой геоячейки и георешеткой, дюйм справа, поверхность скольжения в соответствии с Bishops для коэффициента безопасности отдельных материалов

Таблица 2 Разница в коэффициенте безопасности по методу конечных элементов и методу предельного равновесия

Был проанализирован уклон разрушения, сглаженный с помощью комбинации микросваи, геоячейки и георешетки и было замечено, что коэффициент безопасности был улучшен и стал больше 1 (рис.13 и 14).

Результаты анализа КЭ сравнивались с ответами, полученными с помощью метода предельного равновесия Бишопа, рассчитанного в программном обеспечении Slide, программе стабилизации уклонов, разработанной Rocscience. Результат FE-коэффициента безопасности очень хорошо согласуется с коэффициентом безопасности по методу предельного равновесия.

Георешетка обеспечивает контроль эрозии и устойчивость откосов — Geosynthetics Magazine

Введение

Склон, примыкающий к спортивным площадкам католической школы Святого Марка в Хантерсвилле, Северная Каролина.C. был местом довольно сильной эрозии поверхности. В 2010 году завершен проект восстановления откоса армирующими георешетками.

Обрушившийся склон спортивного поля был восстановлен, и католическая школа Святого Марка смогла продолжить использование поля без продолжительных обрывов склонов. По завершении проекта склон был засеян заново, и через несколько недель на нем появилась полная растительность.

План проекта

Что вы делаете, когда ваше Поле мечты превращается в кошмар эрозии?

Инженеры по этому делу в Хантерсвилле, штат Нью-Йорк.К. выбрал решение, которое включало в себя забивные анкеры для грунта и мат для усиления дерна для устойчивости фанеры. Выбранная георешетка идеально подходила для армирования газона из-за ее высокой прочности на разрыв при небольшом удлинении.

План ремонта откоса спортивной площадки состоял из устройства укрепления склонов и противоэрозионных мероприятий. После того, как вся существующая растительность и неподходящая почва были удалены, склон был изменен на 2 горизонтальный: 1 вертикальный уклон.

A 12 дюймовберма была сооружена на вершине склона. Водосборные бассейны с наклонными стоками помогли отвести сток с участка от размыва отремонтированного откоса. Затем были установлены армирующие материалы для поверхностей / откосов, чтобы предотвратить дальнейшую эрозию поверхности и разрушение откосов.

Стабилизирующие и армирующие материалы состояли из забивной системы грунт-анкер с матом усиления дерна. После того, как поверхность откоса была подготовлена ​​и засеяна, георешетка была закреплена на вершине откоса. Затем его просто развернули по склону склона.Затем были установлены грунтовые анкеры, что избавило от необходимости закреплять георешетку на месте.

Заключение

Этот проект по борьбе с эрозией был завершен весной 2010 года. Обрушившийся склон спортивного поля был восстановлен, и католическая школа Святого Марка смогла продолжить использование поля, не опасаясь продолжающихся сбоев. Последним шагом было повторное засеивание склона, и вскоре он полностью зарос растительностью.

Георешетка

Георешетка в этом проекте представляла собой гибкую трехмерную армирующую сетку из высокопрочного полиэстера с низкой ползучестью с дополнительной функцией защиты от эрозии почвы.Полимерное покрытие обеспечивает защиту от ультрафиолетового разложения и механических повреждений. Высокопрочная георешетка обеспечивает усиление против проскальзывания почвы на склоне, как описано выше. Георешетка улучшает удержание грунта на уязвимой поверхности плоскости скольжения, а ее прочность на растяжение выдерживает нагрузочные силы, действующие на зону анкеровки. Повышается устойчивость поверхности конструкции, что приводит к более безопасному и экономичному методу строительства.

Источник: Huesker
Отредактировал: Geosynthetics magazine

RS2: Набережная, армированная георешеткой

---

В этом руководстве демонстрируется использование геосинтетических материалов в RS2 путем выполнения анализа снижения прочности на сдвиг (SSR) для песчаной насыпи поверх слоя мягкой глины с подкладкой из георешетки между ними.Учебник анализирует результаты двух разных моделей; в первом случае облицовка георешетки полностью связана с обоими слоями почвы, чтобы предотвратить скольжение на границе раздела почва / георешетка, а во втором варианте структурный интерфейс используется для моделирования опоры, которая имеет скользящую поверхность раздела (стык) с обеих сторон опорный элемент (то есть имитирующий геосинтетический материал с проскальзыванием). Вторая модель строилась в два этапа; на первом этапе моделируется только слой глины, на втором этапе добавляются георешетка и насыпь из песка.Модель допускает скольжение между подкладкой георешетки и слоями почвы. Дополнительную информацию о добавлении структурных интерфейсов см. В Руководстве пользователя RS2.

---

Выберите: Файл> Недавние папки> Учебная папка

Выбрать: Геосетка напильник (без пробка)

Выберите: Анализ> Вычислить

---

Выберите: Анализ> Интерпретировать

Отображается следующий экран с критическим коэффициентом снижения прочности (SRF написано в верхней части окна).

В представлении «Интерпретация» перечислены различные вычисленные коэффициенты уменьшения на вкладках в нижней части экрана. Вкладка, выбранная по умолчанию, является критической SRF. Выбирается и контурируется набор данных максимальной деформации сдвига. Максимальная деформация сдвига дает хорошее представление о том, где происходит скольжение, особенно при просмотре более высоких значений SRF. Чередование различных вкладок SRF дает хорошее представление о прогрессировании отказа по склону.

Выберите: Отобразить пластиковую пленку на панели инструментов

Не должно быть никаких изменений, указывающих на то, что ни один из элементов георешетки не вышел из строя.

Измените SRF на 1,46, выбрав вкладку в нижней части окна.

Обратите внимание на то, что два элемента георешетки вышли из строя и что это повреждение сопровождается большими деформациями сдвига.

Разрушение георешетки при растяжении привело к неустойчивому скольжению откоса (отсутствие сходимости в модели).

Перейти на SRF: 1,75. Обратите внимание на две хорошо сформированные полосы сдвига в модели.

---

Выберите: Файл> Недавние папки> Учебная папка

Выберите: Файл геосетки набережной (без пробуксовки) — мы продолжим добавление пробки между слоями георешетки и грунта и разделим построение модели на два этапа.

2.1 Настройки проекта

Выберите: Анализ> Настройки проекта

• Выберите: Вкладка «Этапы», введите Количество этапов = 2

• Нажмите ОК, чтобы закрыть диалоговое окно

Построение модели с несколькими этапами и с проскальзыванием более реалистично, чем предыдущая модель, проанализированная в этом руководстве, которая была построена в один этап без проскальзывания. Первый этап будет состоять только из слоя глины.На втором этапе мы добавим георешетку и насыпь из песка. Мы делаем это, применяя следующие шаги:

1. Щелкните вкладку Stage 1 в нижней части окна. Щелкните правой кнопкой мыши внутри слоя «Заливка песком» и выберите «Назначить материал». Теперь появится список возможных материалов. Выберите Excavate. Это удалит слой песчаной заливки.

2. Щелкните правой кнопкой мыши слой георешетки в дереве видимости и выберите «Удалить из модели».Модель должна выглядеть, как показано ниже:

3. Щелкните вкладку Stage 2. Добавьте насыпь песчаной насыпи, щелкнув правой кнопкой мыши в зоне выемки, выбрав «Назначить материал», а затем выбрав «Насыпь песком».

4. Поскольку песчаная насыпь наносится вручную поверх существующего слоя глины, песчаная насыпь не будет иметь связанных с ней напряжений на месте. Напряжение, возникающее в песчаной насыпи, будет происходить исключительно из-за его собственного веса.Поэтому нам нужно изменить свойства песчаной насыпи. Щелкните правой кнопкой мыши внутри песчаной заливки. Выберите Свойства материала. Для начальной нагрузки элемента выберите Body Force Only, как показано. Щелкните ОК.

5. Песок, скорее всего, осядет под собственным весом. Чтобы сделать возможным это урегулирование, левая граница должна иметь возможность перемещаться в вертикальном направлении. Для этого щелкните правой кнопкой мыши по левой границе песчаной насыпи. Выберите «Сдерживать X». Слой глины также уплотняется под весом песка, поэтому щелкните правой кнопкой мыши левую границу слоя глины и выберите «Сдерживать X».Наконец, нижний левый угол должен быть ограничен как по осям X, так и по Y, поэтому щелкните правой кнопкой мыши нижнюю границу и выберите «Ограничить X, Y». Теперь модель должна выглядеть так:

2.2 Свойства георешетки

Чтобы моделировать геосинтетический материал со сдвигом, следует использовать структурный интерфейс. Опция Structural Interface в RS2 позволяет пользователям моделировать опору, которая имеет скользящий интерфейс (соединение) на ОБЕИХ сторонах опорного элемента. Следовательно, необходимо назначить свойства как соединения, так и облицовки.Выберите: «Свойства»> «Определить вкладыши и свойства»> «Определить соединения», чтобы задать такие же параметры, как показано ниже:

Свойства должны быть назначены структурному интерфейсу.

Выберите: Свойства> Определить структурный интерфейс

Конструктивный интерфейс состоит из лайнера, зажатого между двумя стыками. Могут быть указаны различные комбинации футеровок и соединений для создания структурного интерфейса. Нажмите «ОК» в окне, чтобы использовать существующие значения свойств соединения и облицовки.

2.3 Добавление структурного интерфейса

Выберите: Границы> Добавить структурный интерфейс

RS2 предложит вам сбросить сетку. Нажмите OK в диалоговом окне предупреждения, чтобы сбросить сетку:

Появится диалоговое окно «Добавить структурный интерфейс». Выберите «Структурный 1» для свойства. Выберите «Первая точка закрыта / последняя точка открыта» для конечного условия.

Если конец соединения закрыт, это означает, что конец границы соединения представлен только ОДНИМ узлом в сетке конечных элементов, и поэтому относительное движение (скольжение или раскрытие) не может происходить на конце соединения.Если конец соединения открыт, это означает, что конец границы соединения представлен ДВУМЯ узлами в сетке конечных элементов, которые могут перемещаться относительно друг друга. В этой модели один конец стыка будет оканчиваться на свободной поверхности (носке насыпи), поэтому этот конец должен быть установлен в положение «Открытый». Конец структурного сопряжения внутри насыпи будет определен как закрытый. Мы хотим, чтобы георешетка была установлена ​​только на этапе 2 моделирования. Поэтому установите для параметра «Установить на этапе» значение 2.Диалог должен выглядеть так:

Совет: после установки структурного интерфейса вы все еще можете изменить этап, на котором он был установлен. Для этого просмотрите желаемый этап, а затем щелкните правой кнопкой мыши Structural Interface и выберите «Install At This Stage».

Щелкните OK, чтобы закрыть диалоговое окно и начать выбор граничных точек. Щелкните две конечные точки существующей границы материала (координаты 0, 3 и 21, 3). Обязательно сначала щелкните левую точку, чтобы убедиться, что это закрытый конец Structural Interface.Щелкните правой кнопкой мыши и выберите «Готово» или нажмите «Ввод» для завершения. Структурный интерфейс теперь будет отображаться в виде зеленой линии с обведенным треугольником, обозначающим закрытый конец, и открытым кругом, представляющим открытый конец, как показано ниже:

Георешетка установлена. Перед расчетом модель должна быть пересчитана.

Выберите: Сетка> Дискретность и Сетка

Построение модели завершено. Сохраните модель как георешетку (с проскальзыванием), затем продолжите расчет.Окончательная модель должна выглядеть следующим образом:

Выберите: Анализ> Вычислить

---

Выберите: Анализ> Интерпретировать

На следующем экране показаны контуры максимальной деформации сдвига при критическом коэффициенте снижения прочности:

Прежде чем переходить к анализу уменьшения прочности на сдвиг, давайте проверим эффект постановки. Результаты стресс-анализа Этапа 1 и Этапа 2 недоступны для просмотра; доступны только данные для различных значений SRF.Для просмотра результатов на разных этапах:

• Выберите: Данные> Настройки сцены

• Переместите ползунок эталонного столика до упора влево, чтобы он показывал «Не используется».

• Нажмите кнопку ОК, чтобы выйти из диалогового окна.

Вкладки Stage 1 и Stage 2 теперь существуют вместе с вкладками SRF в нижней части представления. Выберите вкладку Этап 1, чтобы просмотреть результаты Этапа 1.

После выбора вкладки «Этап 1» постройте изолинии максимального напряжения, выбрав «Сигма 1» в раскрывающемся меню на панели инструментов. Модель должна выглядеть следующим образом:

Как и ожидалось, напряжение увеличивается с глубиной в слое глины из-за гравитационной нагрузки. Это напряжение в основном связано с начальной нагрузкой элемента. Построение смещений покажет, что смещения почти не произошло.

Щелкните вкладку Stage 2.

• Видны большие напряжения под песчаной насыпью.

• Измените контуры для построения смещений, выбрав «Общие смещения» в раскрывающемся меню на панели инструментов.

• Отобразите векторы деформации, нажав кнопку «Показать векторы деформации».

В песке и глине произошло большое вертикальное смещение, когда слои почвы уплотнились под весом песка.

Щелкните вкладку SRF = 1; результаты будут такими же.Это связано с тем, что SRF: 1 означает, что снижение прочности не применялось, поэтому эти результаты совпадают с результатами этапа 2.

Чтобы посмотреть на деформации, вызванные снижением прочности, а не оседанием, вернитесь к пункту «Настройки этапа» в меню «Данные» и установите эталонный столик обратно на SRF 1.

Теперь вернитесь к графику SRF: 1.45 и измените контуры обратно на «Максимальную деформацию при сдвиге».

Видно, что соединительные элементы на носке насыпи вышли из строя (соскользнули).Проскальзывание произошло с обеих сторон георешетки, то есть между футеровкой и песком, а также между футеровкой и глиной.

Вернуться к сюжету для SRF: 1.

• Такое же проскальзывание произошло даже до снижения прочности на сдвиг. Это показывает, что вес песчаного материала вызвал скольжение по границам раздела материалов георешетки, но это скольжение не является причиной разрушения откоса.

Теперь измените SRF на 1.45, щелкнув вкладку SRF: 1.45 в нижней части окна.

• Обратите внимание на то, что элементы самой георешетки вышли из строя и что это повреждение сопровождается большими деформациями сдвига.

• Разрушение георешетки при растяжении привело к неустойчивому скольжению откоса (отсутствие сходимости в модели).

Щелкните другие графики SRF, чтобы увидеть дальнейшие разрушения георешетки и эволюцию двух полос локализованного сдвига.

Графические данные георешетки

График растягивающей силы, действующей на георешетку, можно легко получить.

Выберите: График> Данные вкладыша графика

• Щелкните линию георешетки и нажмите Enter.

• Появится диалоговое окно с вопросом, какие данные нужно построить. Используйте значения по умолчанию для вертикальной оси и горизонтальной оси. В разделе Stages to Plot включите SRF: 1,45 и SRF: 1,46. Отключите другие «стадии».Напомним, что разные модели SRF рассматриваются в RS2 как разные ступени.

Примечание: вы можете выполнить ту же задачу, щелкнув правой кнопкой мыши лайнер георешетки и выбрав «График данных лайнера».

Выберите участок .

Это сгенерирует график осевой силы по длине облицовки георешетки для двух моделей SRF.

На этом графике показаны растягивающие (отрицательные) силы, поддерживаемые георешеткой.Напомним, что георешетка не может выдерживать сжимающие силы. Разрушение двух элементов в модели SRF: 1.45 привело к резкому снижению растягивающих усилий по сравнению с моделью SRF 1.46. Эта потеря опоры в георешетке и приводит к разрушению откоса в модели.

Попробуйте повторно запустить модель без подкладки георешетки. Обратите внимание, что критическое значение SRF составляет 1,26, а поверхность отказа менее локализована.

На этом мы завершаем Учебное пособие по георешетке.

(PDF) Исследование по моделированию откосов, армированных геотекстилем, георешеткой и стальной полосой

Бурак ЭВИРГЕН, Мустафа ТУНКАН, Ахмет ТУНКАН

Ç.Ü. Müh. Мим. Фак. Dergisi, 32 (4), Aralık 2017 239

18. Xiao, C., Han, J., Zhang, Z., 2016.

Экспериментальное исследование характеристик

геосинтетически армированных стен модели грунта на

жестких Фундаменты, подверженные статическим нагрузкам

. Геотекст. Geomembr. 44, 81-94.

19. Лал, Д., Санкар, Н., Чандракаран, С., 2017.

Влияние формы армирования на поведение слоев песка, армированного кокосовым геотекстилем

,

.Почва найдена., 57 (2), 227-236.

20. Аль-Ркаби, А.Х.Дж., Чегенизаде, А., Никраз,

Х.Р., 2017. Анизотропная прочность большого

песка, армированного георешеткой

: экспериментальное исследование

. Почва найдена., 57 (4), 557-574.

21. Ричардсон, Г. Н., 1995. Уроки, извлеченные из

разрушения армированного геотекстилем

Облицовка подпорных стен.

http://www.smithgardnerinc.com/docs/.

22. Kim, Y-S., Вон, М.-С., 2006. Деформация

Поведение геосинтетического армированного грунта

Стены на мелководном слабом грунте. Напряжение почвы —

Деформационное поведение: Измерение, моделирование и

Анализ Геотехнический симпозиум в Риме,

Италия, 819-830.

23. Стэдлейн, А.В., Бейли, М., Линдквист, Д.

Санки, Дж., Нили, У.Дж., 2010. Проектирование и

Рабочие характеристики стены MSE высотой 46 м. J.

Geotech.Geoenviron. Eng., ASCE, 136 (6),

786-796.

24. Ёнэдзава, Т., Ямадзаки, Т., Татеяма, М.,

Тацуока, Ф., 2014. Проектирование и строительство геосинтетических грунтовых конструкций

для высокоскоростной железнодорожной линии

Хоккайдо. Трансп.

Геотех., 1, 3-20.

25. Лю, С., Лу, Ю., Венг, Л., Бай, Ф., 2015. Поле

Изучение обработки обширной почвы / породы

Склон канала с мешками с грунтом.Геотекст.

Geomembr., 43, 283-292.

26. Джонс, Дж. К. Ф. П., 1988. Укрепление грунта и

грунтовых сооружений, исправленное издание. Баттерворт

Advance Series in Geotechnical Engineering,

Anchor Brendon Ltd, Типтри, Эссекс.

27. Йылмаз Х. 9-я Национальная конференция грунтов

Механика и фундаментостроение,

Эскишехир, 312-321.

28. Аллен Т.М., Батерст Р.Дж., Хольц Р.Д., Ли,

W.F., Уолтерс, Д., 2004. Новый метод

для прогнозирования нагрузок в стально-армированном грунте

Стены. J. Geotech. Geoenviron. Eng., ASCE,

130 (11), 1109-1120.

29. Хатами, К., Батерст, Р.Дж., 2006. Числовая модель

для армированных грунтовых сегментных стен

при дополнительной нагрузке. J. Geotech.

Geoenviron. Англ., ASCE, 132 (6), 673-684.

30. Лин, Ю.Л., Ли, X.X., Чжан, М.Х., 2010. Предел

Анализ уклонов усиленного грунта на основе механизма композитного армирования

. Земля

Улучшение и геосинтетика, ASCE,

GSP207, 59-64.

31. Гу, Дж., 2011. Вычислительное моделирование фундамента, армированного георешеткой

, и основания, армированного георешеткой

, в гибком покрытии

. Кандидат наук. Диссертация, выпускник

Факультет Университета штата Луизиана.

32. Дамианс, И.П., Батерст, Р.Дж., Джоса, А., Льорет,

А., Альбукерке, П.Дж.Р., 2013. Вертикальная облицовка

Нагрузки в армированных сталью грунтовых стенах. J.

Geotech. Geoenviron. Eng., ASCE, 139 (9),

1419-1432.

33. Ю., X., Прадхан, А., 2014. Исследование армирования георешетки

с использованием метода двумерных дискретных элементов

. Земля

Улучшение и геосинтетика, ASCE,

GSP238, 299-311.

34. Hou, J., Zhang, M.X., Zhang, T.T., 2014.

Сравнение армированного полосой и H-V.

Армированный фундамент с использованием МКЭ. Земля

Улучшение и геосинтетика, ASCE,

GSP238, 404-413.

35. Ю. Ю., Батерст Р. Дж., Мията Ю., 2015.

Численный анализ механически стабилизированной земной стены

, армированной стальными полосами

. Почва найдена., 55 (3), 536-547.

36. Карбон, Л., Гурк, Дж. Б., Каррубба, П.,

Паванелло, П., Морачи, Н., 2015. Сухое трение

Поведение геосинтетического интерфейса с использованием

испытаний наклонной плоскости и вибростола .

Геотекст. Геомембр., 43, 293-306.

37. Аллен Т.М., Батерст Р.Дж., 2015. Улучшенный упрощенный метод

для прогнозирования нагрузок на стены из армированного грунта

. J. Geotech. Geoenviron.

англ., ASCE, 141 (11), 04015049-1-14.

38. Лю, Х., 2015. Усиливающая нагрузка и

сжатие армированной массы грунта при

дополнительной нагрузке. J. Geotech. Geoenviron.

Eng., ASCE, 141 (6), 04015017-1-10.

Одноосные георешетки из ПЭТ: армирование стен и откосов

Карфаген Миллс SF Серия геосеток SRW

ФУНКЦИИ

Одноосные георешетки с тканым покрытием

чаще всего используются для выполнения хотя бы одной из следующих функций:

• Агрегатное армирование
• Укрепление грунта

ОПИСАНИЕ СЕРИИ

Carthage Mills стал партнером Synteen и теперь предлагает георешетки SRW серии SF, изготовленные из высокопрочных материалов с высокой молекулярной массой.
полиэфирные (ПЭТ) волокна с полным диапазоном прочности на разрыв, разработанные для
требовательные приложения по армированию почвы; включая предел прочности на растяжение до 29750 фунтов / фут.

Эти георешетки сплетены в стабильную взаимосвязанную сетку, помещены под натяжение и покрыты полимером, чтобы
обеспечивают отличную стойкость к химическому и биологическому разложению в диапазоне pH, обычном для
применение закопанного армирования.

Специальное полимерное покрытие наших геосеток SWR также увеличивает стабильность размеров продукта.
улучшение свойств взаимодействия с почвой и защита от повреждений, связанных со строительством.

СВОЙСТВА И ПРЕИМУЩЕСТВА

Максимальные конструктивные характеристики SF Geogrids компании Carthage Mills были тщательно изучены
инженеры, которые принимают активное участие в собственном проектировании и строительстве сегментных подпорных стен.Они предоставляют
наиболее эффективные долгосрочные конструктивные преимущества (LTDS) в отрасли.

• ПРЕВОСХОДНАЯ ДОЛГОВРЕМЕННАЯ ПРОЧНОСТЬ КОНСТРУКЦИИ (LTDS) : Георешетки SRW компании Carthage Mills отличаются исключительными характеристиками.
  долговременные характеристики разрыва при ползучести. В сочетании с прочной устойчивостью к повреждениям при установке и долговечностью
  из высокопрочных ПЭТ-волокон, SF Geogrids обеспечивает наиболее эффективную конструктивную прочность.
  в магазине.
• ПРЕВОСХОДНОЕ ВЗАИМОДЕЙСТВИЕ С ПОЧВЫ : Георешетки SF компании Carthage Mills обеспечивают немедленное растяжение
  армирование к грунту или заполнитель, обеспечивающий максимальную производительность армированной конструкции.
• ЭКОНОМИЧНОСТЬ : Ведущие в отрасли LTDS и эффективность взаимодействия сводят к минимуму количество
  слои георешетки, необходимые в конструкции.
• КОМПЛЕКСНАЯ ПРОГРАММА ИСПЫТАНИЙ : Георешетки SF компании Carthage Mills были протестированы в соответствии с большинством
  строгие стандарты нашей отрасли, обеспечивающие достоверные данные, на которые полагаются самые требовательные проекты MSE.
