Крепление сип панелей при монтаже В Ростове-на-Дону и Ростовской области

Глаза боятся – руки делают… Эта фраза как нельзя лучше подходит к строительству дома из сип панелей. Ведь такое жилье запросто выстроят два человека (если толщина стенового материала – до 200мм). Вдруг больше, тогда придется позвать еще пару друзей: сип панельное здание без особых усилий соберут 4 человека всего за 3-4 недели.

Этапы монтажа сип дома

Чтобы процесс установки каркасного дома был проще, воспользуйтесь пошаговой инструкций, приведенной ниже. Впрочем, о тонкостях узнавайте, позвонив по нашему телефону. Всем, чем сможем, поможем – хоть словом, хоть делом.

1. Когда установите свайно-винтовой фундамент, на каждую пяту столбов уложите 2-3-х слойный рубероид (для гидроизоляции). Дальше закрепите обвязочный брус, к которому станете крепить сип панели.
2. Все начинается с угла. Монтаж sip панелей не исключение. Выставьте в одном из углов деревянную стойку и закрепите ее уголками.

1. К стойке, по системе шип-паз, крепится первая сип-деталь. Чтобы соединение было герметичным и прочным, сначала в паз залейте монтажной пены (наносите ее зигзагообразно). После соединения элементов дополнительно закрепите их саморезами.
2. Установив наружные стены, приступайте к монтажу перегородок. Их крепите точно также, как капитальные стены, по системе шип-паз.
3. Собрав первый этаж, уложите на стены обвязочный брус, на него – панели перекрытия.
4. На обвязочном поясе по периметру закрепите конструкционные доски.
5. Также, как первый этаж, второй начинается с установки в углу базовой стойки.
6. К ней, по аналогии с нижним этажом, закрепите сип панельные детали, вырезанные в размер.
7. Дальше монтируйте крышу.

1. По завершению сборки коробки и крыши тут же приступайте к установке окон, дверей и внутренней-внешней отделке.

О чем умолчала инструкция

Чтобы построить каркасный дом по сип технологии, можно пойти двумя путями. Например, купить листы материала, доставить и разгрузить их на участке. Установить на подворье электропилу, сделать (купить) проект. Каждый раз, после установки первого сип элемента, вырезать следующий. Одним словом, резать – монтировать, резать — монтировать … и так до последнего самореза.

Можно поступить по-другому: заказать готовый домокомплект, который сделают в заводских условиях. Каждая деталь в этом случае будет особо точной. Готовые сип-элементы (и стойки каркаса) пронумеруют в соответствии со сборочным чертежом здания.

Вам останется только брать, и собирать, брать да собирать. Такой вариант выйдет несколько дороже первого. Но, во-первых, раскрой 1250 мм SIP листа на заводе выполняет компьютерная программа, а значит отходы будут минимальными (что уже снизит стоимость дома).

Во-вторых, на стройплощадке не придется ничего подрезать-подгонять. А если вспомнить, что прочность конструкции увеличивается с уменьшением количества стыков, стоит хорошенько подумать, выгодно ли будет устраивать пилораму на стройплощадке?

Кроме того, не забывайте – говоря о сроке постройки сип дома от фундамента до крыши за 3-4 недели, речь шла о сборке элементов готового домокомплекта. Конечно, монтаж дома из купленных в магазине сип панелей тоже когда-то окончится. Но будет это месяца через 3-4.

Вот и решайте, как построить садовый домик из сип панелей (или приличный двухэтажный особняк). И помните – скупой-то платит дважды, а время, как известно, — деньги…

Как происходит монтаж СИП панелей? ⋆ Quick House

Уютные и экономные дома из сип панелей, отзывы о которых все чаще появляются на просторах Интернета, удивляют не только низкой стоимостью возведения и эксплуатации, но и простотой сборки. Монтаж сип панели в разрезе любого проекта можно разбить на отдельные этапы, отличающиеся определенными нюансами, которые мы и попробуем осветить в статье.

Если речь идет о компаниях, специалисты которых давно работают на рынке сборки домокомплектов (та же компания ООО «QuickHouse»), то у них уже есть сформированная и отлаженная схема сборки, отвечающая внутренним и внешним стандартам качества, гарантирующая прочность, надежность и безопасность, как отдельных элементов, так всей конструкции в целом.

Начало

Разработанные и утвержденные проекты домов из СИП панелей – являются главным ориентиром для определения схемы монтажа. От проекта все отталкивается.

Цоколь – основа дома

После фундамента цокольное перекрытие является важнейшим связывающим звеном между основой и каркасом. Деревянные конструкции, из которых возводится дом из сип панелей, нуждаются в хорошей гидроизоляции.  Изоляция создает прослойку между бетоном, металлическими элементами строения и деревянными. Причем этот этап необходимо выполнить прежде, чем начинать укладку нижнего обвязочного бруса.

Строительство домов из сип панелей предполагает укладку водонепроницаемого слоя на фундамент, поверх которого уже идет обвязка брусом. Перекрытия, каркас и стены во время возведения используют СИП панели, крепежные элементы и двутавровые (или другие виды) балки. Нивелир и чертеж нулевого уровня помогут произвести установку обвязки. От качества выполнения этого этапа будет зависеть конечный результат сборки строения.

Анкерные болты, головки которых заподлицо утоплены в верхние грани брусов, станут связующим крепежным элементом между фундаментом и обвязкой.

Примерный шаг крепления 0,5 метра. Только после этого собирается цокольное перекрытие, действующими «лицами» которого выступают sip панели и лаги. Укладка лагов производится в подготовленные пазы в сэндвичах.

СИП панели на стадии монтажа

Процесс начинается с установки угловой конструкции, к которой крепятся все последующие панели, наращивая запланированную длину. Пазы в блоке пенополистирола перед сборкой заливаются монтажной пеной. Для соединения лаг, плит и бруса используют специальные шурупы для скрепления деревянных конструкций, а лаги с брусом сшиваются саморезами по длине. Торцы наглухо закрываются брусом. Брусья нижней обвязки с цокольным перекрытием крепятся шурупами сквозь соединительный брус.

Сегодня уже не проблема купить сип панели, Киев буквально пестрит объявлениями о продаже, не отстают и регионы. Однако, лучше приобретать материалы у проверенных производителей и реализаторов.

Стены

Первый этаж начинается с нижней обвязки, которая также выполняется в строгом соответствии схеме монтажа. С помощью саморезов, с шагом в 0,4 метра, обвязка крепится к цокольному перекрытию.  В местах дверных проемов для усиления прочности обвязка осуществляется сплошная (без разрывов). Вырезы под дверные проемы делаются только после сборки всех стен.

Обвязка готова – можно приступать к монтажу стен, состоящих из деревянного каркаса и панелей. Устанавливая пару угловых «сэндичей» в самом начале, необходимо проверить их уровнем на соответствие вертикальности. После этого крепится крайняя стойка, которая закрывает торец на стыке двух плит (крепится к обвязке саморезами).

SIP панели, цена которых варьируется от толщины и вариантов обработки ОСБ-плит, очень легко поддаются обрезке, выборке пазов, при монтаже у вас практически не останется ничего лишнего. Строительный мусор и дома из сип панелей – понятия мало соприкасающиеся. Это еще одна статья экономии при строительстве по канадской технологии.

Угол, на котором заканчивается монтаж, выбирается заранее. Когда вставляют последнюю стойку в выборку плиты, то закрывают последний торец и стягивают угол с помощью «глухих»  саморезов (шаг в 0,5 метра). Последним этапом служит обработка верхних выборок монтажной пеной, сюда будет вкладывается верхняя обвязка.

Для остальных этажей и чердака последовательность монтажа перекрытий осуществляется аналогично перекрытию цоколя.

Как соединяются СИП панели между собой — как крепятся СИП панели между собой?

12.11.2018

Содержание статьи

• Фундамент-Пол-Стена: особенности первого узла
• Знакомьтесь: узел второй «Панель-панель»
• Изучаем третий узел: угол панелей 90,45,135ᵒ
• Оконный и дверной узлы: особенности
• Отличия выполнения пятого узла: Межэтажное перекрытие
• Особенности узла «Мауэрлат. Стена-Кровля»
• Особенности узла «Прогон. Панели кровли» и «Конек крыши»

Узлы СИП панелей – важнейший конструктивный элемент дома. Они влияют на прочность, стойкость к ударам, ветровым нагрузкам, период эксплуатации.

Различают несколько типов соединения, отличающихся технологиями и крепежом. Рассмотрим каждый из них по-отдельности.

Фундамент-Пол-Стена: особенности первого узла

Существует два его варианта:

1. С цельным фасадом ОСП и одним термошвом – для этого понадобится SIP плита стенового типа, высотой в 170-200мм.
2. С торцевой доской наружу и тремя термошвами – позволяет сэкономить на габаритах плиты. При этом, тепла значительно меньше и сложнее выполнить штукатурку.

В первом случае на фундамент наносят несколько слоев гидроизоляции. Это позволяет исключить насыщение древесины влагой. Затем на нее укладывают брус обвязочного типа. Он фиксируется к ленте, шаг которой равен 400мм, или же к оголовку сваи.

Крепление в ленту происходит за счет болтов анкерного типа (диаметром в 12-14мм). Обратите внимание: гайка не торчит, ее не видно. Она вкручивается вся.

Для фиксации к свае используют шпильки (12-16мм) с двумя гайками.

Когда проводится укладка СИП панелей на пол, мастера рекомендуют брать лист, ширина которого составляет 625мм. Это способствует увеличению количества балок-лаг. При проектировании фундамента обязательно учтите наличие точки опоры и бруса под каждой внутренней стеной.

Второй вариант считается экономным и предусматривает установку SIP конструкций на половые плиты. Для подобной задачи потребуются листы, размеров поменьше, хотя и будет три термошва.

Определив нужный вариант, можно переходить к установке СИП панели. Они либо сдвинутся в центр здания на 12мм, либо же будут идти по-разному с обвязочным брусом (зависимо от выбранного варианта).

Заметим, напольные СИП плиты с нижней стороны покрываются мастикой в целях защиты от влаги.

После того, как сделан пол, приступают к стеновой части работы.

Мечтаете о своем доме, дачном или для постоянного проживания? Нет ничего проще, чем сделать это в компании ТехноСип.

Посмотрите наш каталог проектов , цены вас приятно удивят.

Знакомьтесь: узел второй «Панель-панель»

Способов соединения здесь также два: для высоконагруженной и легко нагруженной конструкции.

Понадобится:

• брус – соединяет листы друг с другом;
• сухая строганная доска – выставляют в пазы выборки, что в торцах плит;
• шнурок и герметическое вещество – герметизирует шов;
• утеплитель – толщина его равна 150мм.

Перед тем, как вставить брус в паз, нужно обрызгать поверхность водой. Только тогда приступать к нанесению монтажной пены.

Существует еще два варианта, которые практически не используют на практике. Они разработаны на случай невозможности применить брус необходимого размера, как вариант выхода из безысходного положения.

Изучаем третий узел: угол панелей 90,45,135ᵒ

Этапы:

1. Делаем вырез уплотнителя в 1 плите и внутри ОСП.
2. Выполняет выборку утеплителя термоножом.
3. Устанавливаем брус.
4. Делаем выборку во 2 плите панели.
5. Фиксируем угловой брус к 1 панели.
6. Вставляем 2 панель.
7. Выравниваем по уровню.
8. Фиксируем по периметру.

Чтобы саморез не уходил в сторону, закрепите его сверлом.

Мы строим дома из СИП-панелей. Посмотрите наши работы за

Оконный и дверной узлы: особенности

Нужные габариты окна получаются при правильном подходе к монтажу плит. В них делают выборку утеплителя (глубина 45мм), затем ставят в него брус. Последний фиксируется саморезами, швы заделывают монтажной пеной и покрывают герметиком спустя некоторое время.

Что касается дверного проема, процесс аналогичный. Пока не завершены работы, убирать брус для соединения нижнего типа не рекомендуется.

Отличия выполнения пятого узла: Межэтажное перекрытие

На последнем этапе формирования стены 1 этажа устанавливают брус в паз плиты идентичного типа. Он служит опорой СИП панелям между этажами. Они крепятся при помощи саморезов, размеры которых 280мм, шаг равен 400мм.

Для подобного узла потребуется высокие панели стенового типа.

На верхнем этаже SIP плиты обрезают и делают выборку под крепежный брус пола этого же этажа.

Особенности узла «Мауэрлат. Стена-Кровля»

Название произошло от типа балки «мауэрлат» – скошенный пол угол наклона стены брус значительной толщины.

Пошаговое исполнение:

1. Внутри стены делают вырез и выборку.
2. Устанавливают соединительный брус.
3. Создают единую плоскость.
4. Монтируют СИП панели рядами.
5. Устанавливают балку мауэрлат.

Особенности узла «Прогон. Панели кровли» и «Конек крыши»

В первом узле установки бруса передует подготовка ниши (выбор утеплителя). Фиксация панелей кровли происходит на месте монтажа при помощи саморезов. Можно усилить конструкцию при помощи уголков.

Узел «Конек крыши» предусматривает, что бруски для фиксации станут единой конструкцией, что объединит их доской и саморезами по наружной стороне плиты.

Как видите, возможно соединение СИП панелей разными способами.

Доверьте дело профессионалам.

Монтаж домов из SIP панелей технологии СИП (ЭКОПАН)

Процесс сборки дома из SIP-панелей довольно чистый. Минимум вреда ландшафту и экологии. Практически все отходы утилизируются на месте. Стоящие рядом деревья можно сохранить, поскольку они не создают никаких помех сборке канадского дома. Строить по канадской технологии можно в любое время года.

При сборке домов, необходимо соблюдать технологию (ЭКОПАН) монтажа домов из многослойных строительных панелей ЭКОПАН (SIP). Монтаж домокомплекта необходимо осуществлять в соответствии и на основании КД — конструкторской документации, разработанной для каждого домокомплекта индивидуально. Со стороны сборка домов из панелей SIP (ЭКОПАН) может показаться простой и не требующей специальной подготовки монтажников, на самом деле это не так. От обученности монтажников зависят: качество, точность и сроки сборки теплого контура дома из панелей ЭКОПАН (SIP).

Пример монтажа дома из многослойных панелей ЭКОПАН.

Монтаж конструкций начинают с разметки на фундаменте линии обвязочного контура, затем по шаблону сверлят в фундаменте отверстия, в которые устанавливают анкерные болты, центруют их по линии обвязочного контура и закрепляют путём цементирования. Между анкерными болтами прокладывают ленточный эластичный изоляционный элемент (рубероид), на который укладывают брусья длиной 6000мм, шириной 100мм, и толщиной 50мм, в которых предварительно с помощью шаблона сверлят отверстия для прохождения анкерных болтов. Брусья крепят к фундаменту и выравнивают горизонтально по уровню путём затяжки гаек анкерных болтов. После крепления каждого бруса разрезают ленточный эластичный элемент так, чтобы плоскость каждого разреза совпадала с торцом закреплённого бруса. В качестве стеновых панелей используют многослойные панели ЭКОПАН шириной 1250мм, высотой 2800мм, и толщиной 174-224мм,(в зависимости от климатической зоны). Пазы в торцах панелей в виде П-образных углублений — 50мм, ограниченных внутренними стенками облицовочного материала, формируют путём склеивания плит из пористого материала с облицовочными плитами (OSB, Гринборд), размеры сторон которых различаются на величину глубины пазов. Стеновые панели устанавливают, так чтобы нижний паз панели надевался на брус обвязочного контура. Стыки панелей с брусьями и между собой герметезируют монтажной пеной. Соединения панелей с брусьями закрепляют саморезами. Панели между собой скрепляют верхним обвязочным брусом, который устанавливают горизонтально по уровню, стыки герметизируют монтажной пеной и крепят панели к верхним брусьям саморезами. Затем монтируют следующий этаж. Аналогично монтируют пол, перекрытия (межэтажное), крышу строительной конструкции в соответствии с проектом.

Использование технологии ЭКОПАН обеспечивает уникальное качество и надёжность конструкции, расширяет возможности панельного домостроения и темпы возведения строительных панельных конструкций.

При монтаже конструкций из SIP (ЭКОПАН) панелей мы используем саморезы SPAX (Германия):

D 8, 10, 12 мм., L от 220 до 360 мм., и оцинкованные саморезы по дереву.

Свойства:

– Значительно уменьшенный крутящий момент ввинчивания и уменьшенный эффект расслоения

– Более легкое и быстрое завинчивание

– Не требуется предварительного сверления

– Приложение силы T-STAR плюс T40

– Тарельчатая головка имеет большое значений для силы протягивания головки

4CUT-Остриё:
Без предварительного сверления. Эффективно уменьшает процесс расслоения. Четырёхгранник разделяет волокна.

Оптимальный волновой профиль:
Вплоть до острия. Быстрое и надёжное завинчивание.

T-STAR плюс:
Чистая посадка бит-ключа и лучшее введение например при обработке над головой.

Мульти-головка:
Четкое утопление в потай. Фрезерует в дереве и тормозит на металле.

Пена монтажная

Макрофлекс 65 — профессиональная полиуретановая пена с увеличенным выходом. Makroflex 65 PRO предоставляет собой готовую к применению, однокомпонентную профессиональную полиуретановую монтажную пену, которая затвердевает под воздействием влажности воздуха. Проста в применении. Баллон оснащен специальным вентилем для использования с пистолетом-аппликатором.

Характеристики

Макрофлекс обладает превосходной адгезией к большинству строительных материалов, имеет хорошие тепло- и звукоизоляционные свойства. Влагоустойчивая, очень хорошая заполняющая способность. Возможность точной дозировки обеспечивает экономичное использование, не разрушается с течением времени

Особенности монтажа конструкций по технологии СИП (ЭКОПАН).

Ознакомиться подробней

Применение шпонок при соединении СИП панелей, их назначение.

Данная информация направлена на разъяснение людям желающим построить себе дом из СИП панелей, и при этом не разочаровались в этом.

Для чего применяется шпоночное соединение СИП панелей и его назначение?

Так вот, несущими элементами, которые подвергаются расчетам при проектировании конструкций домов, зданий и сооружений по каркасной, каркасно-панельной (СИП), щитовой и т.д, является каркас дома. То есть, брус, доска, лаги, балки которые в нашем случае находятся внутри панелей. Только от сечения бруса, доски, балок зависит жесткость и прочность конструкций, а панели СИП являются теплоизоляционным ограждающим материалом, или попросту-утеплителем. Все мы знаем, что СИП панель даже без обрусовки может выдерживать определенную вертикальную и горизонтальную нагрузку, но того, что мы это знаем, не достаточно. Подтверждений в СНИП и др. нормативно-технических документах этого нет. Или же есть, но данные испытания проводятся энтузиастами и т.д. на любительском уровне-поставить машину на сип панель, давить на неё при помощи пресса и т.д. Поэтому рассчитывается только несущий каркас, которым является соединительный брус, в стеновых панелях-148х74 мм., в панелях перекрытия 198х74 мм., при шаге обрусовки — лаг 620 мм.

Вид соединений панелей СИП при помощи шпонок и др.,целесообразен тогда, когда СИП панели крепяться на готовый каркас дома или балки-лаги крыши и т.д. То есть, если каркас например крыши, выполнен в виде последовательно установленных ферм, а панели СИП закреплены на страпилах. Также, если каркас выполнен ввиде торцевых стропильных ферм, соединенных коньковым прогоном или продольными балками, на которые и крепятся СИП панели.

Это все приведено в ПАТЕНТЕ 63827 НА ПОЛЕЗНУЮ МОДЕЛЬ «СТРОИТЕЛЬНАЯ КОНСТРУКЦИЯ ИЗ МНОГОСЛОЙНЫХ ПАНЕЛЕЙ СИП».

Тоже самое происходит и с монтажем стеновых панелей, сначало панели СИП соединяются между собой шпонками, а затем такая конструкция крепиться снаружи на силовой несущий каркас дома.

Соединение панелей при помощи соединительного несущего бруса

Соединение шпонками

Вопрос-ответ Монтаж кровли компания SIPwall (ЭКОПАН).

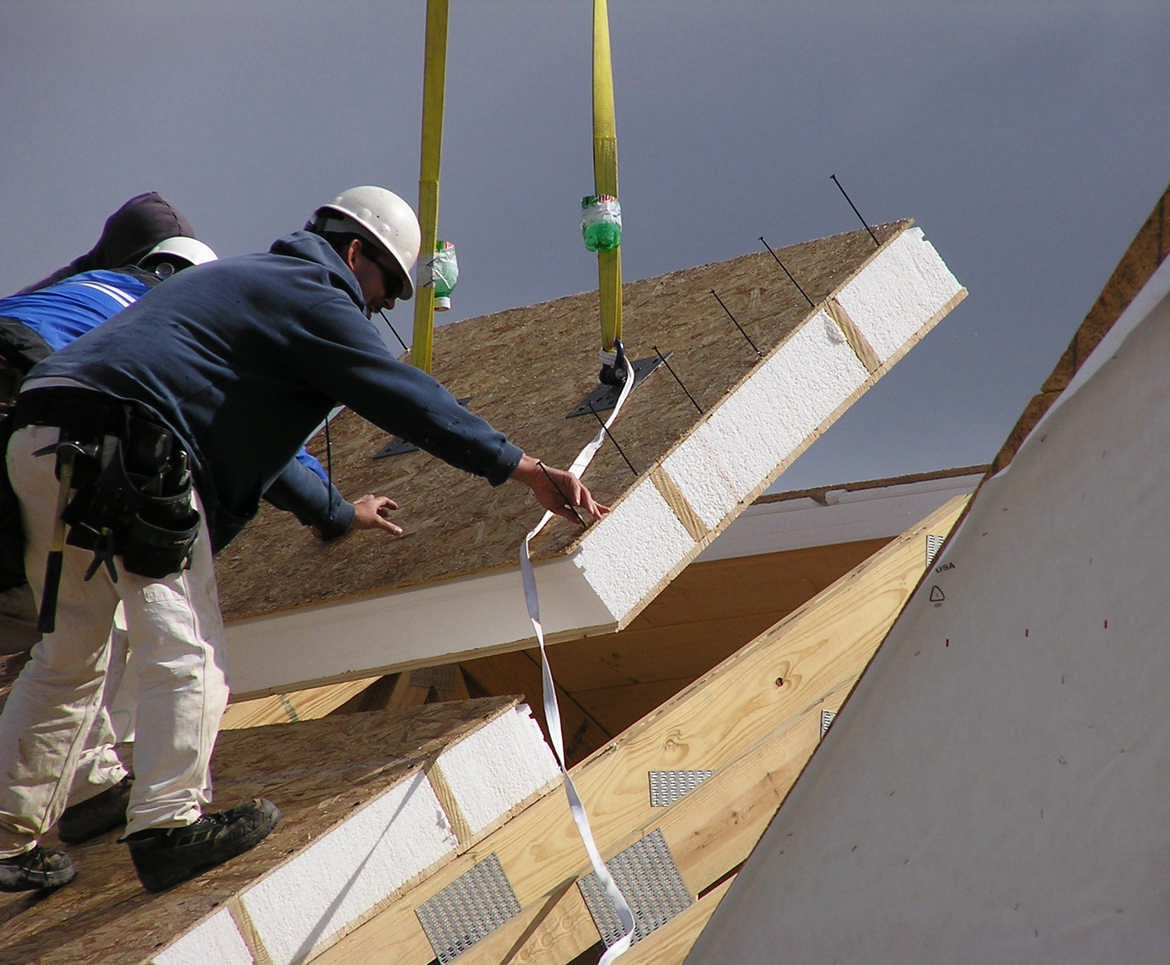

Монтаж кровельных панелей

Стропило – несущий элемент кровельного покрытия, воспринимающий нагрузки от снегового покрова, ветра и веса покрытия. Выполнен из сухого строганого бруса или доски (37 × 197 мм, 74 × 147 мм), зависит от толщины панелей кровли. Сшивается аналогично вшитым лагам панелей перекрытия.

Установка кровельных панелей начинается со стороны одного из фронтонов. Устанавливаются первая панель, затем наращивают по длине по фронтону.

Далее, в предварительно запененный паз устанавливается стропило, панели пришиваются к стропилу саморезами, затем процесс повторяется (наращивание панелей и стропил вдоль коньковой балки). Стропильные ноги крепятся к несущим элементам саморезами JD plus или их аналогами, по одному на каждое опирание (длинна саморезов зависит от толщины кровельных панелей). Все пазы перед установкой стропил предварительно запениваются монтажной пеной.

Крепление саморезами к несущим стенам:

Панель перекрытия толщиной 174 мм

Саморезы JD plus 240 мм или их аналоги

Панель перекрытия толщиной 224 мм

Саморезы JD plus 300 мм или их аналоги

Крепление саморезами к балкам и прогонам:

Панель перекрытия толщиной 174 мм

Саморезы JD plus 260 мм или их аналоги

Панель перекрытия толщиной 224 мм

Саморезы JD plus 320 мм или их аналоги

Основные узлы конструкций см. в Приложении № 2. Альбом технических решений – узлы конструкций СИП панелей: Устройство кровли дома.

Рисунок 49-1Рисунок 49-2Рисунок 50

Установка и крепление обвязочной доски

По окончанию сборки ската выполняется обвязка по контуру с запениванием паза. Пришивается саморезами 3,5 × 41 мм через ОСП с шагом 150 мм.
Рисунок 51Рисунок 52

Обшивка выпусков листами ОСП

Следующим этапом сборки кровли является обшивка выпусков листами ОСП. Крепление выполняется к стропильной ноге саморезами 3,5 × 41 мм с шагом 100-150 мм.
Рисунок 53

Можно ли крепить тяжелые объекты к стене дома из СИП-панели?

В настоящее время СИП панельное строительство домов в Воронеже набирало большую популярность.

В Россию такой способ строительства пришёл сравнительно недавно, чуть более 15 лет назад, но у нас в стране уже успел прижиться. Такие плиты дёшевы, быстро возводятся, мало весят, хорошо теплоизолированы и долго служат. В связи с ростом спроса, у сталкивающихся с такими конструкциями людей возникают вопросы касательно удобства их эксплуатации.

Помимо прочих, один из вопросов – о возможности крепления тяжелых вещей, к стенам.

Крепление легкий предметов к стене

Структурно изолированные панели имеют широкую сферу применения:

Естественно, внешний вид плит закономерно подталкивает столкнувшегося с ними человека задать вопрос о надёжности крепления на нём. С подвешиванием полок, шкафов, навесных ящиков небольшого веса не должно возникнуть никаких проблем. Достаточно использовать саморезы, в том числе и через облицовочный материал, тем более если он сделан из древесины, как например вагонка.

В любом случае перед вкручиванием рекомендуется для начала закрепить на стене кусок древесины, фанеры или пластину из ОСП-3, толщиной минимум 12 мм.

Как крепить тяжелые объекты

А что делать, если нужно закрепить, например, внешний блок кондиционера или тяжелый шкаф? Для начала необходимо разобраться, как сделана плита. Внутри каждой СИП-панели существует каркас из толстого бруса, изолирующий материал, слой в виде пенополистирола или минераловаты (в зависимости от типа плиты), и непосредственно облицовка из ОСП-3.

Самой прочной частью конструкции является брусовый каркас, и крепить тяжелые предметы стоит непосредственно к нему, через облицовку. Чаще всего горизонтальные брусья расположены на расстоянии примерно 60 см друг от друга. При таком крепеже плита выдержит даже самый внушительный вес. Но даже при соблюдении всех правил не рекомендуется вешать на стены предметы, вес которых превышает 130 кг.

Установка навесной мебели в домах из сэндвич-панелей

SiP панель – современный высокотехнологичный материал. Дома из него по прочностным характеристикам практически не уступают кирпичным. Внешний слой SiP панелей состоит из плит ОСБ 3, имеющих высокую плотность и устойчивость на растяжение, прогиб. Поэтому разговоры о том, что навесная мебель в постройках из сэндвич-панелей установлена быть не может, вызывают только недоумение. Может. Причем легче, чем в домах со стенами из пористого кирпича или шлакобетона.
В целом, навесная мебель в домах из сэндвич-панелей устанавливается по тем же алгоритмам, что и в кирпичных сооружениях.

Крепление комнатной навесной мебели

Крепление настенных шкафов всегда является несколько более трудным делом, чем напольных тумб, ведь их нужно надежно навешивать, соблюдая при этом горизонталь. Процесс регулировки положения может обернуться только зря потраченным временем и нервами, поэтому работать нужно с самого начала аккуратно.

Перед креплением предмета навесной мебели необходимо определиться с высотой. В среднем высота низа шкафа от пола составляет до полутора метров. Когда определена высота навешивания, нужно провести горизонтальную линию, которая обозначит нижний край предмета мебели, применив для этого уровень. По этой линии к стене временно крепится брус, после чего шкаф поднимается, опирается на него и в таком положении фиксируется к стене. В osb-плиты можно вкручивать обычные саморезы по дереву, заранее ничего сверлить не нужно, поэтому выполнить такую работу получится и самостоятельно.

В зависимости от конструкции и типа навесной мебели ее крепление к стене осуществляется с помощью специальных уголков или саморезов, вкрученных через распорную поперечину. Уголки имеют регулируемые прорези, благодаря которым можно подправлять  расстояние между стеной дома и задней поверхностью шкафа.

При самостоятельной установке мебели нужно помнить, что чем меньшим будет отклонение от вертикали, тем меньшей получится нагрузка на стену, и лучше будут работать дверки.

Крепление кухонной навесной мебели

Больше всего тумбочек, полочек и шкафчиков приходится крепить именно на кухне, и здесь есть своя специфика работы.

Правила монтажа не запрещают начинать собирать гарнитур с навески самых верхних шкафов, но практика показывает, что гораздо удобнее работать снизу вверх.

С нижними тумбочками все просто и понятно, их даже к стене фиксировать не всегда обязательно. Навесная мебель должна располагаться на 50-60 сантиметров выше нижней. Поскольку она часто бывает довольно громоздкой, перед установкой лучше поснимать с нее дверки.

Крепления желательно подбирать так, чтобы они имели некоторый запас прочности – здесь кашу маслом не испортить.

Сама установка может осуществляться по тому же принципу, что и прочей навесной мебели. Дверки рекомендуется возвращать на место только после завершения всех строительно-ремонтных работ на кухне.

Что можно и чего нельзя использовать при использовании SIP

Рост рынка экологически чистых, энергоэффективных домов привел к увеличению спроса на высокоэффективные строительные ограждающие изделия, такие как структурные изолированные панели (SIP).

Что такое SIP?

Обычно состоящие из слоя пенополистирола (пенополистирола), XPS (экструдированного полистирола) или пенополиуретана между панелями из ориентированно-стружечных плит, SIP могут обеспечивать R-значения для стен, полов и крыш от 14 до 58, в зависимости от толщина и состав панели.SIP также производятся в соответствии со спецификациями, что означает меньшие отходы и потенциальную экономию рабочей силы по сравнению с традиционной конструкцией с рамой.

Однако работа со структурными изоляционными панелями имеет свои проблемы, особенно для начинающих пользователей. Чтобы пролить свет на общие проблемные области, мы попросили Фрэнка Кизекера из производителя SIP-модулей ACH Foam Technologies в Денвере дать ключевые советы, а также что можно и чего нельзя делать при работе с этой технологией. Кизекер дает следующий совет:

1.Предварительное планирование потребности в электрооборудовании и оборудовании

Поскольку SIP производятся в соответствии со спецификациями проекта, важно заранее спланировать электрические погоны, чтобы избежать затрат времени, а иногда и дорогостоящих модификаций во время установки. Например, облицовку SIP нельзя разрезать горизонтально для прокладки электропроводки; это ухудшит характеристики конструкции.

Кроме того, на этапе проектирования важно определить, требуется ли какое-либо оборудование для установки панелей.Если в проекте указаны кровельные панели или стеновые или напольные панели размером более 8×8 футов, для установки может потребоваться вилочный погрузчик или кран.

СВЯЗАННЫЕ

2. Организуйте панели для установки

Правильное хранение, защита от атмосферных воздействий и обращение сделают процесс установки более эффективным. Храните панели на ровном месте, не ближе трех дюймов от земли. Расположите панели в той последовательности, в которой они будут установлены (т. Е. Первый этаж отдельно от второго), и убедитесь, что они покрыты воздухопроницаемым защитным брезентом, чтобы они оставались сухими.

3. Установите SIP справа и плотно закройте

Во время установки необходимо обеспечить полную поддержку

SIP. Панели скользят по стеновой пластине, которую необходимо установить на расстоянии полдюйма от края здания, чтобы обеспечить полную поддержку панелей. Кроме того, убедитесь, что панели установлены по порядку — начните с углов или впадин и двигайтесь наружу. После установки все стыки панелей и пустоты должны быть должным образом герметизированы с помощью клея или SIP-ленты, чтобы минимизировать утечку воздуха и сохранить долговечность конструкции.

4. Защищать СИП от проникновения воды

После установки и герметизации SIP требуется защита от атмосферных воздействий, например, домашняя пленка для предотвращения ухудшения влажности. Следуйте инструкциям производителя оберточной бумаги по установке и обязательно заделайте все отверстия. Окна со временем будут протекать на подоконнике. Используйте гидроизоляцию под блоками и вокруг них, чтобы отвести воду от конструкции стены.

5. Выберите размер вашей системы отопления, вентиляции и кондиционирования воздуха

Одна из распространенных ошибок — недооценка высоких изоляционных и воздухонепроницаемых свойств структурных изолированных панелей при выборе системы HVAC.SIP позволяют использовать меньшее оборудование HVAC. Работая с подрядчиком по ОВК, убедитесь, что он принимает во внимание оценку более низких уровней инфильтрации воздуха. Правильный выбор размеров HVAC имеет решающее значение, потому что недостаточно используемая система не сможет достичь стабильной скорости работы, что приведет к короткому циклу работы, что менее энергоэффективно и требует большего обслуживания.

Вот важные факторы, которые следует учитывать при определении размеров HVAC:

• Размер дома (каждый этаж следует анализировать индивидуально)
• Ориентация здания
• Тип конструкции стены и соответствующий коэффициент сопротивления
• Характеристики окон и дверей, включая количество квартир, расположение, значение изоляции и рейтинг оконного проема
• Расположение воздуховода (т.е., в отапливаемом помещении, неотапливаемом помещении, чердаке, подполье и т. д.)
• Количество и вид каминов
• Количество инфильтрации воздуха

SIP, что можно и нельзя

• Обеспечьте адекватную поддержку SIP при их хранении. Храните SIP в горизонтальном и закрытом виде.
• Перед установкой панелей изучите монтажные чертежи.
• Удалите мусор с поверхности пластины перед установкой панели.
• Обеспечьте ровный и квадратный фундамент или пол, поддерживающий стены из SIP.
• Обеспечьте адекватную фиксацию панелей во время монтажа.
• Удерживайте порог от края системы пола на ½ дюйма, чтобы обеспечить полную опору облицовки SIP OSB.
• Предусмотрите отверстия для доступа диаметром 1 1/2 дюйма в обшивке для совмещения с пазами для электрических проводов в SIP.
• Храните герметик и SIP-ленту в теплом месте для достижения наилучших результатов в холодную погоду.
• Всегда соблюдайте рекомендованные производителем методы герметизации швов.
• Нанесите герметик вдоль переднего края деревянной вставки в панель.
• Используйте герметик на соединениях дерево-дерево, дерево-EPS и EPS-EPS.
• Используйте ленту SIP или аналогичный замедлитель пара на стыках панелей крыши.
• При необходимости установите надлежащий оклад и герметики вокруг всех грубых отверстий и проникновений.
• Используйте только сплошные двутавровые балки, двутавровые балки и изолированные двутавровые балки для шлицевых соединений.
• Используйте подходящие подкладки для кровли и сайдинга. Стены из SIP герметичны без обертки, но для них нужен материал дренажной плоскости.
• Установить сантехнику во внутренние стены. При необходимости отделать внутренние части труб.
• Обеспечьте соответствующую вентиляцию для поддержания качества воздуха в помещении.
• При необходимости используйте материалы, устойчивые к термитам и плесени.
• Не оставляйте панели под воздействием погодных условий в течение длительного времени.
• Не поднимайте SIP за верхнюю облицовку OSB и не роняйте SIP по углам.
• Не устанавливайте SIP прямо на бетон.
• Запрещается разрезать обшивку стеновых панелей по горизонтали для прокладки электропроводки или перерезать облицовку OSB для проемов в полевых условиях.В ядре SIP использовать поставляемые заводом чейзы.
• Не бойтесь подобрать панели для точной подгонки.
• Не устанавливайте утопленное освещение внутри панелей.
• Не кладите сантехнику в СИП.
• Не устанавливайте и не используйте невентилируемое оборудование для сжигания, такое как газовые дрова без вентиляции, камины или обогреватели в герметичных помещениях из SIP.

Воздушное уплотнение швов SIP — Fine Homebuilding

Структурные изолированные панели (СИП) — это большие строительные элементы, изготовленные из жесткого пенополистирола или полиизоцианурата, облицованные с обеих сторон ориентированно-стружечной плитой (OSB), которые используются в качестве полов, стен и крыш.Панели обычно включают в себя 2x пиломатериала, захваченные между OSB по периметру и обычно соединяются в швах с помощью шлицев и винтов. Везде, где есть шов в тепловой оболочке дома — между окном и грубым проемом или, например, между бетонным фундаментом и грязевым отливом, — есть вероятность утечки воздуха. Швы SIP не защищены от протечек, поэтому их необходимо тщательно герметизировать. Утечки воздуха через швы SIP могут привести к гниению или, в крайнем случае, к катастрофическому разрушению конструкции.

Рекомендации производителей

Большинство производителей SIP рекомендуют строителям заделывать швы панелей несколькими каплями герметика и баллончиками с пеной. Некоторые производители также указывают использование прокладок из пенопласта в некоторых местах. Согласно веб-руководству Building America Solution Center «Швы структурных изоляционных панелей (SIP)», «каждый шов стены-пол, стены-стена и стена-крыша может потребовать до шести валиков герметика, а для стыка конька крыши может потребоваться до восьми валиков герметика … Рассмотрите возможность использования герметика; даже в небольшом (1200 кв.футов) домой необходимое количество герметика может составить более 5000 лин. футов герметика «.

Рекомендуемые методы герметизации варьируются от производителя к производителю, особенно в отношении использования герметика и прокладок из пенопласта. Многие производители SIP предоставляют разводной канал, предназначенный для приема распыляемой пены. Некоторые предоставляют отверстия для вспенивания, в то время как другие производители советуют строителям просверливать серию отверстий на 3/8 дюйма. отверстия (обычно на расстоянии от 8 до 12 дюймов друг от друга) в швах SIP, метод, называемый «просверлить и заполнить».

До относительно недавнего времени использование герметика и распыляемой пены удовлетворяло требованиям большинства производителей SIP.Однако в 2001 году группа отказов SIP в Джуно, Аляска, выявила проблемы с методами герметизации SIP. Неудачные SIP Джуно привели к гниению OSB возле швов панелей; следователи пришли к выводу, что утечки воздуха через плохо герметичные швы приводили к конденсации влаги из выходящего воздуха.

Неудачи Джуно показали, что швы SIP, запечатанные аэрозольной пеной, не всегда остаются герметичными. Среди возможных факторов, объясняющих эти утечки: погодные условия могли быть влажными или холодными в тот день, когда швы были заделаны, рабочие могли быть неаккуратными, или панели могли сдвинуться из-за оседания здания или изменений влажности. .Наконец, есть некоторые свидетельства того, что тонкие слои распыляемой пены не всегда герметичны.

После неудач в Джуно большинство производителей SIP начали рекомендовать использование внутренней ленты в дополнение к герметику и аэрозольной пене. Установщики SIP, которые следовали этой рекомендации, заметили неожиданное побочное преимущество: использование внутренней ленты, по-видимому, устранило проблему образования гребней черепицы. (В прошлом некоторые дома из SIP имели видимые выступы на их битумной черепице над каждым швом кровельных панелей.)

Иногда необходимо установить ленту перед SIP

Для герметизации внутренних швов подрядчики SIP используют высококачественную ленту, такую ​​как Siga Sicrall, Siga Wigluv или SIP-ленту R-Control. Однако проклеить швы SIP может быть непросто. Например, при установке СИП поверх деревянного каркаса брус иногда скрывает швы. Затем ленту наклеивают липкой стороной вверх, оставляя бумажную основу на ленте. После установки панелей бумагу отрывают и отрывают, чтобы лента могла приклеиться к облицовке OSB панелей SIP с каждой стороны балки.

После того, как оболочка будет завершена, всегда рекомендуется проверять герметичность швов SIP дымовым карандашом, пока дверь нагнетателя сбрасывает давление в здании.

Герметизация швов панели

Большинство производителей SIP в настоящее время рекомендуют подход к герметизации шва с использованием ремня и подтяжек, который включает нанесение распыляемой пены между панелями, непрерывный валик герметика, наносимый на внешний шов, и ленту на акриловой основе, наносимую на внутреннюю сторону шва панели. .

Хитрая, но необходимая деталь ленты

Когда шов кровельной панели проходит вдоль или поперек широкой балки, установщикам необходимо накинуть на балку перед панелями широкий кусок липкой ленты на акриловой основе липкой стороной вверх. установлены.Как только панели будут установлены, бумажную основу можно оторвать, а ленту приклеить к панели с каждой стороны балки.

Детализация конька

На коньке кровельные панели могут быть скошены под углом или внахлест. В любом случае внутренняя сторона шва между панелями должна быть заклеена скотчем. Наружные щели заполняются расширяющейся пеной.

Вентиляция SIP-кровли для одиночного асфальта

Большинство производителей битумной черепицы запрещают установку своей черепицы на непроветриваемых крышах.Самый простой способ добавить в кровлю из СИП вентиляционные каналы — это установить на панели обрешетку 2 × 4, а затем установить обшивку крыши поверх полос обшивки.

Нужно ли вентилировать крыши SIP?

Есть два способа спроектировать крышу из СИП. Подрядчики, устанавливающие так называемую горячую крышу (непроветриваемую крышу), крепят подкровельный слой и кровлю непосредственно к OSB облицовке кровельных СИП.

Второй тип кровли, так называемая холодная кровля, имеет вентиляционные каналы над SIP и OSB или фанерную обшивку над каналами.Каналы вентиляции увеличивают стоимость кровли SIP, но они дают несколько преимуществ. Большинство производителей битумной черепицы аннулируют свои гарантии при установке черепицы на непроветриваемой крыше. В снежном климате вентиляционные каналы снижают вероятность образования ледяных завалов. Наконец, если в каких-либо швах панелей крыши возникнет утечка воздуха, которая приведет к конденсации, вентиляционные каналы помогут высушить влажную OSB, уменьшив гниение. (Чтобы эти вентиляционные каналы выполняли свою работу, важно выбрать паропроницаемое кровельное покрытие, такое как асфальтовый войлок.)

«Я построил деревянные каркасы в 70-х и 80-х годах, и, как и большинство других строителей, мы не вентилировали крыши», — пишет Боб Ирвинг, подрядчик из Нью-Гэмпшира, который размещает комментарии на GreenBuildingAdvisor.com. «Каждый производитель, с которым я разговаривал (по крайней мере, крупный с точки зрения рынка Новой Англии), сказал, что они рекомендовали практику [вентиляции крыш] в своих руководствах. Ни один производитель, о котором я знаю, никогда не требовал такой практики «. Ирвинг продолжает: «С тех пор я отремонтировал несколько крыш из SIP, где OSB сгнила.”

Короче говоря, если вы заинтересованы в снижении вероятности гниения ваших кровельных SIP, вентиляционные каналы — хорошее вложение.

Рисунки: Дэн Торнтон

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Насколько легко установить структурные изолированные панели?

Автор: Джефф Бисон, Premier Building Systems, региональный территориальный менеджер

Структурные изолированные панели (СИП) просты в установке

Позвольте мне рассказать вам историю о том, насколько простой может быть установка SIP.Проработав в индустрии SIP почти 20 лет, я работал со многими домовладельцами, которые сами установили SIP. Пару лет назад я пошел на стройку, где семья строила дом площадью 1300 квадратных футов. Они выполняли всю работу по установке SIP с помощью двух своих сыновей-подростков. Было здорово!

Они прекрасно проводили время, работая вместе, каждые несколько часов делая перерывы, готовя еду для всех нас. На второй день, когда я был там, я стоял рядом со старшим 19-летним сыном и сказал ему: «У тебя замечательные родители.И он сказал: «Да, они в порядке». Я сказал: «Хорошо? Кажется, вы все прекрасно ладите ». И он сказал: «Ваше восприятие родителей со временем меняется. Когда я был моложе, я смотрел на своих родителей и думал: «Вы двое — самые смущающие люди, которых я когда-либо видел за всю свою жизнь». Затем, когда я стал старше, немного поумнел, я подумал: «Знаете что? Думаю, эти двое могут быть в порядке. Но у меня такое чувство, что как только они выйдут на пенсию и я буду проводить с ними больше времени, я буду думать: «О, нет, с первого раза у меня все получилось правильно.Эти двое чокнутые! » Я почти уверен, что он шутил; они были отличной семьей. Я пробыл там полтора дня, помогая им строить дом. К тому времени, как я ушел, они почти закончили со своими стеновыми панелями.

Почему так легко установить SIP?

С SIP вы получаете каркас, оболочку и изоляцию в одном лице. Согласно исследованию RS Means, модули SIP могут быть установлены на 55% быстрее, чем фреймворки. SIP панели могут быть отправлены на объект в готовом к сборке (RTA).Они поставляются с предварительно установленными пиломатериалами и жатками, чтобы обеспечить максимальную скорость и эффективность на месте. Если вы нанимаете бригаду, то, как правило, оптимальна бригада из пяти человек. Когда два человека устанавливают, два человека готовят следующий SIP к установке, и один человек наносит герметик, сокращает требуемые пиломатериалы и помогает поднять панели на место, SIP будут готовы в кратчайшие сроки. Как быстро они могут подняться? Я знаю команду, которая установила внешние стены и панели крыши дома площадью 1900 квадратных футов за две минуты.Ты мне не веришь? Что ж, вот доказательство на видео. Хорошо, это покадровое видео, но вы все равно можете увидеть, насколько быстро и легко установить SIP. Этот дом вырос за один день.

Застрял внутри палок?

Вы можете столкнуться с множеством проблем при кадрировании с 2х. Структуры, обрамленные палками, подвержены проблемам с термитами и влагой (грибковому распаду). В то же время в Premier SIP используются оболочки OSB, обработанные цинкоборатом (ZB), которые, согласно гарантии производителя OSB, «будут работать без нарушения структурной целостности из-за повреждений, вызванных термитами и грибковыми гнилями.«И если вы когда-либо ходили на склад пиломатериалов и пытались купить больше, чем несколько прямых пиломатериалов, вы знаете, как это может быть проблемой. Хотите прямые стены? Удачи с сегодняшними пиломатериалами.

Можете ли вы поверить, что 70 процентов подрядчиков по дому случайно замуровываются, когда используют палки для каркаса дома? Обрамление палочек настолько сложно. Строители просто начинают строить стены повсюду и в конечном итоге запираются внутри созданного ими ограждения? Строители случайно встают у последней стены, прежде чем осознают, что совершили большую ошибку и не предоставили себе выхода.Целые строительные бригады часто застревают на верхних этажах многоэтажных домов из-за того, что забывают построить лестницу.

Фактический производственный чертеж типовой структуры СИП.

Насколько я знаю, этого никогда не было, но я уверен, что вы поняли суть. SIP, с другой стороны, объединяются, как огромная головоломка, в то время как каркас из палочек требует дополнительных сотен деталей и дополнительных трудозатрат для работы с компонентами, составляющими стену без SIP. При покупке пакета SIP в Premier вы получите набор рабочих чертежей.Эти чертежи покажут вам, где проходит каждый SIP, где они соединяются и где требуется минимальное количество пиломатериалов. На заводских чертежах будут указаны размеры каждой панели. Рабочие чертежи обычно просматриваются покупателем SIP, строителем, инженером и любыми другими заинтересованными сторонами. После того, как рабочие чертежи окончательно согласованы и утверждены, SIP изготавливаются и отправляются на строительную площадку для установки.

Конструкционные панели — решение

Если вы хотите построить дом, подумайте о SIP в качестве варианта каркаса.Особенно, если вы хотите проводить время со своей семьей в рамках целевых проектов и говорите своей второй половинке: «Давайте купим пиломатериалы и научимся строить». Забудьте о пиломатериалах! SIP намного проще установить, к тому же они поднимаются намного быстрее, чем фреймворк. Избегайте проблем, возникающих при построении с помощью стиков, и используйте SIP. Все, что вам нужно сделать, это следовать чертежам в магазине и собрать свой пазл. Когда головоломка будет завершена, у вас будет отличный энергоэффективный дом.

Об авторе

Джефф Бисон, магистр делового администрирования, занимается продажей структурно-изолированных панелей более 20 лет и консультирует как домовладельцев, так и архитекторов.Если вы хотите напрямую связаться с Джеффом, с ним можно связаться по адресу [email protected].

Связанные

SIPS объяснено | Теплоизоляция

Объяснение SIPS

Структурно изолированные панели

(SIPS) — это передовой метод строительства, обеспечивающий превосходные тепловые характеристики, легкую конструктивную прочность и преимущества по экономии времени и средств по сравнению с традиционными методами или системами строительства. SIP-панели используются в полах, стенах и крышах жилых, коммерческих и образовательных объектов, обеспечивая экологически чистые и энергоэффективные здания.

Основные преимущества SIP:

Отличные тепловые характеристики

Структурно изолированные панели

SBS обеспечивают превосходные тепловые характеристики, которые прослужат весь срок службы здания. Это связано с твердой сердцевиной из полиуретановой (PUR) изоляции по всей конструкции, которая обеспечивает равномерное отопление здания, отсутствие холодных точек и снижение затрат на отопление.

Стены и крыша с низким коэффициентом теплопередачи

Структурно изолированные панели

SBS обладают чрезвычайно высокими тепловыми характеристиками, полиуретановая (PUR) сердцевина жесткой изоляции, а OSB / 3 достигает значений U до 0.10 Вт на квадратный метр Кельвина (Вт / м²K) или лучше, что значительно сокращает ваши годовые расходы на отопление.

Интегральная изоляция

Изоляция является неотъемлемой частью строительной системы SBS SIP и, следовательно, устраняет необходимость и затраты на изоляцию полости.

Жилое пространство на крыше

Строительные системы

SBS SIP не требуют кровельных ферм, обеспечивая дополнительное жилое пространство на крыше.

Дополнительная площадь

Структурно изолированные панели

SBS создают больше внутреннего пространства пола при тех же внешних размерах по сравнению с каменной кладкой. Это связано с тем, что конструкция SIP обеспечивает отличную прочность и изоляцию при меньшем сечении стены.

Экологическая устойчивость

Дом SBS экологически безопасен по нескольким причинам.Структурно изолированные панели SBS изготавливаются из древесины, которую выращивают на управляемых плантациях. Древесина считается экологически чистым строительным материалом, потому что деревья производят кислород и удаляют углекислый газ из нашей атмосферы, а древесина — единственный действительно возобновляемый строительный материал.

Полиуретановая (PUR) сердцевина изоляции в панелях с структурной изоляцией SBS не содержит CFC / HCFC с нулевым озоноразрушающим потенциалом и имеет низкий потенциал глобального потепления (GWP).

Низкие отходы

Структурно изолированные панели

SBS предварительно спроектированы в заводских условиях, что приводит к меньшему количеству дефектов и потерь в процессе производства и строительства.

Метод быстрого строительства

При использовании структурно-изолированных панелей SBS время строительства на месте обычно может быть сокращено до трех раз.

Улучшенное планирование и управление программами

Внешнее и внутреннее сопровождение сделок может начать работу раньше, поскольку система строительства SBS SIP, обернутая дышащей мембраной, предлагает водонепроницаемую оболочку, помогающую вам быстрее завершить проект.

С помощью строительной системы SBS SIP легче прогнозировать время завершения проекта, так как система относительно проста в установке и не требует мокрых торгов или укладки кирпича.

Гибкость дизайна

Используя собственное специализированное программное обеспечение 3D CAD, структурные изолированные панели SBS могут быть спроектированы для использования в самых разных строительных областях.

Надежный и прочный на ощупь

Дом SBS SIP выглядит прочным и солидным по сравнению с другими деревянными каркасными системами. Это достигается за счет прочной конструкции сердечника и крепления гипсокартона непосредственно к внутренней поверхности SIP-панели.

Воздухонепроницаемость

Плохая герметичность — основная причина потери тепла. Дом SBS обеспечивает контролируемую внутреннюю среду благодаря превосходной герметичности системы. Это улучшается за счет использования системы механической вентиляции с рекуперацией тепла (MVHR) или аналогичной.

Ограниченное перекрытие холода

Структурно изолированные панели

SBS соединяются с помощью изолированного шлицевого соединения SIP, обеспечивающего сплошную полиуретановую сердцевину (PUR) сквозь стены и крышу здания.Это значительно улучшает термический КПД здания по сравнению с деревянными каркасными стойками и изоляцией полости, которая склонна к оползанию и падению строительного раствора.

Сплошные панели обеспечивают жесткую поверхность для крепления

В большинстве случаев не требуются дополнительные деревянные «башмаки» для облегчения подвешивания радиаторов и кухонных гарнитуров, как это требуется при конструкции деревянного каркаса.

Отличный потенциал перепродажи

Дома

SBS привлекательны для будущих покупателей и жильцов из-за недорогих эксплуатационных расходов на структуру SIP и многих других преимуществ, которые предоставляет дом SIP.

Кодекс экологически безопасного дома

Структурно изолированные панели

SBS вносят свой вклад в Кодекс экологичных домов благодаря отличным тепловым характеристикам, воздухонепроницаемости и ограниченному образованию мостиков холода.

British Board of Agrément (BBA)

Строительная система SBS SIP является сертифицированным продуктом Британского совета по сельскому хозяйству (BBA).
Сертификат Agrément № 06/4312 (PDF)

О Кодексе экологически безопасного жилья

Правительство Великобритании ввело Кодекс в качестве добровольного стандарта в 2007 году, дополняя существующую систему сертификатов энергоэффективности для новых домов. С сентября 2010 года все новостройки, как в государственном, так и в частном секторе, обязаны соответствовать Кодексу.

Как это работает

Кодекс присуждает новым домам рейтинг от Уровня 1 до Уровня 6 на основании показателей по девяти из следующих критериев устойчивости:

• Энергия и выбросы CO2.
• Вода h3O и поверхностный сток.
• Материалы — воздействие строительных материалов на окружающую среду.
• Управление стоком поверхностных вод в результате застройки и риска наводнений.
• Отходы — образуются в результате строительства и строительства.
• Загрязнение в результате эксплуатации жилища.
• Здоровье и благополучие — влияние дизайна жилища и внутренней среды на его обитателей.
• Менеджмент — шаги, позволяющие эффективно управлять воздействием строительства и эксплуатации дома на окружающую среду.
• Экология — влияние жилища на местную экосистему, биоразнообразие и землепользование.

Уровень 1 — это начальный уровень, превышающий строительные нормы, а уровень 6 — самый высокий, что отражает образцовые разработки с точки зрения устойчивости.

График временной шкалы, показывающий требования соответствия на каждый год:

Ожидается, что Строительные нормы и правила, а также минимальный обязательный уровень Кодекса будут продолжать улучшаться до тех пор, пока не будет достигнута цель на 2016 год по «нулевым чистым выбросам CO2» в год.Соответствие вышестоящим уровням Кодекса в настоящее время является добровольным. Однако землевладельцы и агенты уже продают участки с условиями строительства на определенном уровне Кодекса, поскольку это считается коммерчески выгодным. Общая дополнительная стоимость строительства до уровня кода 3 обычно составляет менее 5% от стандартной стоимости строительства.

Структура здания SIP Building System превосходит стандарты кодового уровня 4.

Руководство по оценке стоимости установки

SIP

Вы приняли решение построить свой следующий проект со структурными изоляционными панелями, теперь стоит задача рассчитать стоимость установки строительного комплекта Innova SIP.Стоимость установки вашего строительного комплекта будет зависеть от ряда факторов, включая уровень приобретенного строительного комплекта. Innova предлагает строительные комплекты с уровнем ветровой нагрузки 120 миль в час, 150 миль в час и с рейтингом ветровой нагрузки округа Дейд 180 миль в час. Дизайн землетрясения также можно добавить на любой из уровней нашего строительного комплекта. Конструкции с более высокими ветровыми нагрузками и сейсмическими требованиями будут иметь больше анкеров и стяжных ремней для подъема и дополнительных стяжек для бокового смещения. Количество анкеров и стяжек может повлиять на продолжительность установки.Высота стен, конфигурация, наклон и длина кровельных панелей могут влиять на продолжительность вашей установки SIP. Приподнятые настилы также добавляют время процессу установки. Наличие необходимых инструментов и оборудования для установки также является критическим фактором для оптимизации процесса установки. Одним из основных преимуществ конструкции из SIP является то, что многие из традиционных этапов строительства были значительно сокращены или даже устранены. Конструкция SIP позволяет использовать открытые потолки, поскольку для большинства проектов не требуются специальные кровельные фермы.Панель Innova MGO SIP исключает необходимость использования гипсокартона в интерьере. Подумайте об экономии времени за счет устранения обрешетки, осмотров и процесса подвешивания гипсокартона — все это объединено в одно занятие по установке SIP-панели Innova, позволяющее сэкономить время. Большинство бригад по установке SIP состоит из 4–5 человек. См. Наш «Инструменты и оборудование для подрядчиков»

, чтобы убедиться, что у вас есть все необходимое для установки. Мы рекомендуем использовать вилочный погрузчик Tele-handler на строительной площадке для разгрузки строительного комплекта SIP-панелей и установки крышных панелей.Если ваш проект имеет ограниченный доступ к строительной площадке, может потребоваться кран. Если ваш строительный комплект Innova SIP доставляется морским грузовым контейнером, вам потребуются 8-футовые вилы, чтобы разгрузить контейнер с машиной. Если ваш строительный комплект Innova доставляется обычным грузовым бортовым транспортером, вы можете выгрузить его с помощью обычных вилочных вилочных погрузчиков 4 ‘.

Руководство по установке Innova SIP

Воспользуйтесь приведенными ниже примерами, чтобы помочь вам рассчитать продолжительность установки вашего Innova Building Kit:

Строительный комплект:

3 спальни, 2 ванные комнаты 920 квадратных футов дом
Скорость ветра 120 миль в час
Внутренние и внешние стены SIP, панели крыши SIP
Высота наружных стен 8 футов, 10 футов
Внутренние, внешние двери и окна включены в срок
Тип панели SIP: James Стены Hardie из цементного волокна SIP, кровельные панели OSB SIP

Требуется рабочая сила:

Бригада из 5 человек, 5 дней (1 неделя) для установки полного строительного комплекта Innova SIP на бетонную плиту
Добавить 180 миль в час Ветровая нагрузка — добавить 2 дня экипажа
Добавить сейсмический рейтинг — добавить 1 день экипажа
Первая установка SIP — добавить 30% от расчетного времени экипажа

Строительный комплект:

3 спальни, 2 ванные комнаты Дом площадью 1200 квадратных футов
Ветровая нагрузка 180 миль / ч, класс сейсмической зоны 4
Внутренние и внешние стены из SIP, кровельные панели из SIP
Высота наружных стен 8 ‘, 12’
Установка ударных окон включена в продолжительность
двери включены в длительность
Тип панели SIP: Стеновые панели Innova HIP MGO SIP, Панели крыши MGO SIP

Требуется рабочая сила:

Бригада из 5 человек, 9 дней на установку полного строительного комплекта Innova SIP на бетонную плиту.
Первая установка SIP — добавьте 30% к оценке рабочего времени экипажа

Строительный комплект:

4 спальни, 2 1/2 ванны Дом площадью 2300 квадратных футов
Ветровая нагрузка 150 миль в час
Наружные стены SIP, панели крыши SIP
Высота первого этажа +12 футов, высота верхней части крыши +40 футов
Внутренние перегородки, обрамленные металлическими стойками (Не включена в оценку продолжительности бригады)
Высота наружных стен 10 футов
Тип панели SIP: стены из цементного волокна James Hardie SIP, кровельные панели OSB SIP

Требуется рабочая сила:

Бригада из 5 человек, 20 дней (4 недели) для установки полного строительного комплекта Innova SIP на рамной палубе
Окна и двери, не включенные в оценку продолжительности
Первый уровень Палуба, не включенная в продолжительность
2-й этаж — это обычный каркас и включен в продолжительность
Добавить сейсмический рейтинг — добавить 3 дня экипажа
Первая установка SIP — добавить 30% к оценке рабочего времени экипажа

Строительный комплект:

5 спален, 3 1/2 ванны 4100 квадратных футов дом
Скорость ветра 180 миль в час, класс сейсмической зоны 3
Внутренние и внешние стены SIP, кровельные панели SIP
Высота внешних / внутренних стен 8 ‘, 12’, 24 ‘
Ударные окна (установка включена в продолжительность)
Внутренние и наружные двери (установка не включена в продолжительность)
Тип панели SIP: Стеновые панели Innova HIP MGO SIP, кровельные панели MGO / OSB SIP

Требуется рабочая сила:

Бригада из 5 человек, 30 дней (6 недель) для установки полного строительного комплекта Innova SIP на каркасной палубе.
Первая установка SIP — прибавьте 30% к оценке рабочего времени экипажа
2-й этаж представляет собой обычную конструкцию и включен в смету

Оценка по количеству панелей:

Еще один метод расчета стоимости установки SIP-панели — подсчет панелей. При использовании метода подсчета панелей важно понимать эффективность типичной дневной работы. Учитывая время подготовки бригады, утренние и дневные перерывы, обед, сбор в конце дня и другие непродуктивные повседневные задачи, фактическая эффективность труда составляет около 6 часов за 8-часовую смену.По этой причине многие установщики SIP работают в смену по 10 часов, чтобы повысить производительность. Когда команда уходит, лучше оставить им установку панелей, чем останавливать импульс, собирать инструменты и убирать, а затем снова настраивать на следующее утро, прежде чем вы сможете снова начать установку панелей. Эти дополнительные два часа в день для настройки панелей могут быть одними из самых продуктивных часов, так как бригада обычно вырабатывает ритм с настройкой панелей. Установка первой панели может занять час, затем вы установите 7 панелей на второй час.

При расчете стоимости установки методом подсчета панелей важно учитывать каждую панель, независимо от размера. Предположим, что у нас есть дом площадью 1200 квадратных футов с 195 отдельными стеновыми и крышными панелями (внутренними и внешними) и строительным комплектом, рассчитанным на скорость ветра 150 миль в час, без учета сейсмических факторов. Мы даем среднему времени бригаде 20 минут на установку панели SIP, поэтому 195 панелей x 20 минут = 4039 минут, 4039/60 минут = 67,3 рабочих часа, примерно 8,5 рабочих дней для этой установки.Если средняя стоимость человеко-часа составляла 35 долларов в час, 175 долларов за час экипажа (команда из 5 человек), стоимость рабочей силы этой установки составила бы 11725 долларов (67 часов x 175 долларов в час экипажа) плюс аренда вилочного погрузчика с телеуправлением, строительных лесов и т. Д. инструменты и оборудование плюс применимая страховка Подрядчика, накладные расходы и прибыль. Для проекта такого размера вы должны добавить один день экипажа для сейсмического проектирования и 1 дополнительный день для проектирования комплекта для оценки ветровой нагрузки 180 миль в час. Для конструкции комплекта для оценки ветра со скоростью 120 миль в час вы должны вычесть 2 дня работы экипажа на установку из вышеуказанного.

Метод подсчета панелей предполагает установку на уровне земли с хорошим доступом вокруг строительной площадки и адекватной площадкой для хранения материалов. При оценке сложности проекта необходимо учитывать ограниченный доступ к сайту и ограниченную зону подготовки. Кроме того, конструкции с большими или множественными оконными и дверными проемами потребуют большего количества часов экипажа, поскольку для ударных проемов требуется больше стоек, ремней, анкеров и соединений на верхней и нижней пластинах для каждого проема. Вышеуказанное предполагает среднюю квалифицированную бригаду из одного ведущего плотника, одного плотника и трех помощников.Экипажи с более высоким уровнем навыков будут более эффективными и завершат установку в более короткие сроки. В крупных проектах из 20 или более обычных домов установщики могут организовать производственные монтажные бригады с конкретной задачей по установке плит пола, установке стен, установке панелей крыши, установке окон и дверей. Производственные бригады могут разработать очень эффективную сборочную линию для домашней установки SIP, которая может сократить время установки, как показано в тематических исследованиях, на целых 35% по сравнению с продолжительностью (стоимостью) одной домашней установки, как показано в тематических исследованиях. представлен выше.

Будущее каркаса — структурные изолированные панели вызывают перемены

Высокоэффективное здание с Enercept

В Enercept мы любим говорить, что структурные изолированные панели (SIPS) — это «будущее каркаса», но на самом деле будущее наступает сейчас. Компания Enercept производит SIPS с 1981 года и заработала репутацию поставщика самых индивидуальных SIP на рынке. Вот почему мы — «выбор строителей». Заработать отраслевое уважение и повторные заказы от строителей не случайно.Она разрабатывается добросовестной командой, которая каждый день приносит свою «отличную игру». Компания Enercept всегда уделяет первоочередное внимание производству качественной продукции и качественному обслуживанию клиентов. Независимо от того, строите ли вы жилой дом, коммерческое здание или сельскохозяйственное сооружение, Enercept предлагает рентабельность, энергоэффективность, улучшенное качество воздуха и последние достижения в области экологичного строительства. Команда Enercept и общенациональная сеть дилеров и строителей готовы предложить вам экологически безопасные, беспроблемные решения для каркаса и изоляции.

Enercept предлагает:

• Наша изоляционная оболочка из твердого пенопласта обеспечивает звукоизоляцию.
• Превосходное качество воздуха в помещении. Изоляция EPS снижает проникновение воздуха.
• Совместимость с LEED® и Energy Star. Заработайте баллы LEED® for Home ™ и получите рейтинг Energy Star.
• Меньше строительного мусора. Оконные и дверные проемы вырезаются на заводе и обрамляются заглушками на месте.
• Наша запатентованная, установленная на заводе система с изолированной соединительной стойкой делает строительство быстрее, проще и прочнее.
• Одноэтапное обрамление, обшивка и изоляция означают, что вы можете въехать раньше.
• Сэкономьте 40–60% (или больше) на расходах на отопление и охлаждение каждый месяц.
• Энергоэффективность повышает стоимость вашего здания при перепродаже.
• Здания из SIP в два раза прочнее обычных зданий с каркасным каркасом.

Здания влияют как на окружающую среду, так и на людей в них. Устойчивое или «зеленое» проектирование и строительство зданий — это метод разумного использования ресурсов для создания высококачественных, более здоровых и более энергоэффективных домов и зданий. Ориентация на сокращение потребления энергии и воды, улучшение качества воздуха в помещении и уменьшение воздействия здания на занимаемую им территорию — все это элементы зеленого строительства. В то время как LEED® ассоциируется с «экологизацией», зеленое строительство является отличительной чертой строительных практик Enercept с 1981 года.Enercept помогает своим клиентам получить Net-Zero-Ready с помощью своих высокопроизводительных продуктов, закладывая экологичный фундамент для ваших следующих шагов.

Чтобы достичь нулевого значения нетто, вы должны начать с энергоэффективной оболочки для вашего дома. Конструкция здания — ключ к успеху. Панели предлагают чрезвычайно высокие характеристики, необходимые для здания с нулевым потреблением энергии. Enercept входит в число компаний, которые могут помочь потребителям достичь нулевой отметки. Почти каждый SIPS по своей природе готов к нулевому уровню.
— Фрэнк Бейкер, член-учредитель Ассоциации структурных изолированных панелей

Наша миссия: наши обязательства
Когда вы строите с помощью SIP-панелей Enercept, мы обеспечиваем здание, которое будет строиться быстрее и будет теплее, плотнее, прочнее, тише и более рентабельно, чем обычное строительство. Это обязательство, которое другие просто не могут превзойти!

Руководство по установке — Porter Sips

Получение SIP

PorterSIP часто доставляются тягачом и полноразмерным прицепом.Выгрузка панелей является обязанностью владельца / подрядчика. После получения уведомления об отправке груза установщик SIP должен быть доступен и подготовлен к прибытию грузовика.

Панели укладываются друг на друга в соответствии с размером. Транспортная накладная и транспортная накладная являются частью транспортной документации. По мере разгрузки материала проверьте, чтобы количество и размеры панелей были заказаны и указаны в Спецификации материалов.

Если панели или другие материалы, указанные в ведомости материалов, не входят в комплект поставки или были повреждены во время транспортировки, отметьте эти элементы в транспортной накладной и немедленно сообщите об этом своему торговому представителю Porter Corp.Подписание коносамента без примечаний означает, что все перечисленные материалы получены полностью и в хорошем состоянии.

См. Технический бюллетень 0514.

Хранение SIP

После разгрузки панелей используйте блокировку, чтобы панели оставались приподнятыми и плоскими. Если по какой-либо причине панели не обернуты, когда они поступают, накройте их брезентом, чтобы защитить их от атмосферных осадков и удерживайте панели на высоте над стоячей водой или в контакте с землей. Держите шлицевой материал OSB и материал второй верхней плиты сухими и плоскими.Размерные пиломатериалы, которые будут использоваться для подоконников, пластин и шлицев, также должны быть плоскими и сухими. При необходимости храните строительный герметик и вспенивающуюся пену в отапливаемом помещении, чтобы температура не превышала минимальную температуру хранения и работы.

PorterSIP завернуты в термоусадочную пленку толщиной 7 мил для защиты от атмосферных воздействий.

См. Технический бюллетень 0119.

Список рекомендуемых инструментов

• A) Циркулярная пила
• B) RotoZip
• C) Ручная пила
• D) Стальные подъемные плиты — Поднимите большие панели, прикрепив подъемные плиты винтами к верхней поверхности OSB.Используйте шурупы для дерева # 10 с крупной резьбой, по 16 на пластину.
• E) Дрель / ударная шуруповерт для тяжелых условий эксплуатации
• F) Бита с головкой Torx T-30 — Для установки шурупов панели.
• G) Лопаточное сверло (1 ″) — Электропривод предварительного сверления через детали пиломатериалов.
• H) Балочная пила — Необязательно. Мы рекомендуем лучшую пилу Prazi’s Beam Saw. Щелкните здесь, чтобы узнать подробности.
• I) Пенный пистолет
• J) Съемник панелей — Съемник панелей с панелями весом 800 фунтов помогает сдвигать большие панели вместе на опорных плитах или сдвигать панели крыши в точное положение.Регулярные сборщики SIP считают этот инструмент обязательным.
• K) «Совок для пены» — Регулируемый электрический резак для пены. Используйте совок для пенопласта, чтобы углубить пенополистирол для блокировки кромок, пластин, шпилек домкратов и т. Д. Поперечная планка регулируется так, что углубление регулируется на 1½ дюйма, 3 дюйма, 4½ дюйма или по мере необходимости. Доступны ковши шириной 3½ дюйма, 5½ дюйма, 7 дюймов, 9 дюймов и 11 дюймов для панелей различной толщины.
• L) Пневматический гвоздезабиватель

См. Технический бюллетень 0117.

Нумерация и ориентация

Панели будут доставлены на рабочую площадку с индивидуальной маркировкой и маркировкой.Номер каждой панели будет соответствовать номеру панели на чертежах, которые будут сопровождать поставку панели. Эти чертежи называются «установочным пакетом». Обычно это большой конверт из манильской бумаги. При изготовлении панелей они нумеруются, чтобы указать расположение панелей в здании. Последовательность сборки обычно соответствует порядку номеров на панели. Обратите внимание, что, хотя некоторые панели могут показаться неисправными, номера всегда будут соответствовать рисункам.Панели загружаются в грузовик, чтобы минимизировать ненужное пространство.

См. Технический бюллетень 0120.

Резка поля

Исторически SIP изготавливались в полевых условиях. По мере развития индустрии SIP производители SIP стали намного лучше разрабатывать и сокращать пакеты SIP в соответствии с потребностями клиентов. Хотя PorterSIPs особенно хорошо оборудован для точной разработки, проектирования и резки SIP, панели все же можно разрезать в полевых условиях. Если необходима резка панелей в полевых условиях, это можно сделать с помощью инструментов, обычно доступных строителю.Циркулярная пила, сабельная пила и ручные пилы могут выполнять все необходимые пропилы при установке.

См. Технический бюллетень 0901.

Подъемно-монтажные работы

Самый распространенный метод подъема кровельных панелей — использование подъемных пластин. Их можно прикреплять и снимать с верхней стороны панели. Использование оборачивающей стропы на панелях может повредить края SIP, если они не заблокированы, их трудно освободить, и это не рекомендуется. Сквозное болтовое соединение с помощью рым-болтов, хотя и безопасно и эффективно, требует доступа к нижней стороне для прикрепления и отсоединения.

Всегда используйте как минимум две точки для подъема. Установите две подъемные пластины примерно на 6 дюймов, ближе к верху SIP. Это обеспечит подвешивание панели под углом, совпадающим с уклоном крыши. При необходимости переместите подъемные пластины, чтобы они лучше соответствовали скату крыши.

Прикрепите подъемные плиты винтами к верхней поверхности OSB. Используйте шурупы для дерева # 10 с крупной резьбой, по 16 на пластину.

См. Технический бюллетень 0705.

Установка стеновых панелей

Чтобы начать процесс установки, определите, какой угол использовать в качестве отправной точки.Найдите первую из двух панелей, составляющих этот угол. Затем установите угловую стойку в конец этой первой угловой панели. Затем найдите соседнюю угловую панель и установите угловую стойку на соответствующий конец этой панели. Используйте строительный герметик, как указано на рисунке, и прибейте концевые шпильки на место. См. Деталь P-2. Продолжайте установку стеновых панелей, следуя деталям конструкции и последовательно работая вокруг здания. Установите шлицы и пиломатериалы перед стоящими стеновыми панелями, чтобы сэкономить время и упростить установку.

При необходимости, измерьте местоположение вертикальных участков электрического желоба на нижней пластине и с помощью лопаточного сверла 1 дюйм просверлите отверстия размером с проволочный патрон. Чтобы дважды проверить правильность ориентации панели, с которой вы работаете, убедитесь, что горизонтальные желоба для проводов расположены в нижней части панели при установке.

Используйте строительный герметик на всех соединениях дерева с деревом и вспенивающий герметик на всех соединениях дерева с пеной. Не забудьте дважды проверить график крепежа на предмет всех расстояний между крепежными элементами.Если в процессе установки пропущен какой-либо крепеж, обязательно вернитесь и выполните все требования по креплению.

Для получения дополнительной информации см. Технический бюллетень 0900.

Установка панелей крыши

При установке кровельных панелей монтажнику будет полезно провести как можно больше подготовительных работ, пока панели еще находятся на земле. Установка пиломатериалов и шлицев на панели на земле позволит более эффективно сэкономить время. Если возможно, несколько панелей можно собрать на земле вместе и поднять как единое целое.

Стальные подъемные плиты

, поставляемые Porter Corp, можно использовать для подъема панелей с земли на крышу, где они будут установлены. Подъемная пластина представляет собой стальную пластину, которая крепится к внешней стороне OSB с помощью нескольких шурупов для дерева с крупной резьбой № 10 и обеспечивает прочную точку для крепления ремней.

Для крышных панелей важно, чтобы соединения панелей были хорошо герметизированы, чтобы предотвратить любую утечку воздуха, поскольку это может вызвать долгосрочные проблемы с целостностью панелей, не говоря уже о потере эффективности панельной системы.Детали конструкции, предоставленные для каждой работы, показывают, как лучше всего герметизировать сборку SIP.

После установки кровельных панелей убедитесь, что все панели прикреплены к балкам, фермам и несущим стенам конструкции. Когда кровельные панели полностью установлены, скреплены, а все щели заполнены вспененным герметиком, следует как можно скорее уложить паровую ленту и кровлю. Настоятельно рекомендуется нанести рубероид на кровельные панели в тот же день, когда они установлены.

Электрооборудование

В целом строительство SIP проще, если все спланировано заранее. Разводка в SIP ничем не отличается. Когда электромонтаж в SIP будет продуман заранее, а не запоздалым, это будет намного быстрее и проще.

В стеновых панелях предусмотрены горизонтальные выемки на уровне 16 дюймов (для розеток) и на уровне 44 дюймов (для выключателей и розеток с противовесом). Вертикальные желобки, которые расположены на 4 ‘O.C., позволяют проводу проходить вертикально через стеновые панели для доступа к расположению переключателей и в других местах по мере необходимости, чтобы обеспечить возможность вертикальной проводки для электрика.Корпорация Porter обычно устанавливает кабельные желоба в соответствии с этим стандартом, но они могут быть установлены в точном соответствии с электрической схемой.
