обшивка карниза софитом под кровлей, кровельный короб

Содержание:

После завершения укладки покрытия на крыше приступают к обшивке кровельного свеса. Делают это с целью защиты отделки стен и фасада, для придания строению законченного архитектурного облика и обеспечения вентилирования подкровельного пространства. Если выполняется подшивка свесов крыши своими руками, домашнему мастеру нужно уделить внимание некоторым важным моментам.

Выступ стропил за периметр стен строения называют карнизным свесом. Он бывает простым и с выносом. Различают два типа свеса, а именно – боковой и фронтальный.

Фронтальный свес

Функциональное назначение такого свеса – защита фасадной части строения. Он состоит из боковых краев кровельных скатов, расположенных под наклоном. Это означает, что у вальмовой крыши карниз фронтального типа отсутствует.

На двускатной кровле такой карниз обустраивают с помощью выпуска несущих элементов, которые закрепляют на стропилах. Также он может быть образован досками обрешетки, уложенными под кровельным материалом на слой пароизоляции. На деревянные элементы монтируют карнизную доску, затем ее обшивают, например, профнастилом или софитом.

Боковой карниз

Все наклонные кровли имеют боковой свес. Он формируется за счет стропил, вынесенных за пределы стен построек. Расстояние, на которое они выступают, зависит от высоты постройки и ширины отмостки, обычно оно равно от 50 до 70 сантиметров.

Не так часто, но можно встретить более узкие свесы, но тогда у наружной стены дома должна быть качественная ветрозащита, поскольку под косо падающим дождем она станет намокать и в дальнейшем отсыревать.

Есть еще один вариант, как сделать карниз дома нужного размера – это установить кобылки и таким способом нарастить длину стропил. Но поскольку данный процесс отличается трудоемкостью, то при выстроенной крыше мало кто решается на переделку кровельной конструкции. По этой причине необходимые параметры свеса следует предусмотреть на этапе планирования строительства.

Стропила по всей протяженности карниза соединяют досками, а в дальнейшем их закрывают облицовочными материалами.

Обустройство вентиляции кровли посредством карнизов

Главное назначение карниза двускатной крыши – защита от атмосферных нагрузок. При этом он не должен быть препятствием для естественного вентилирования пространства под кровлей, что важно как для мансард, так и для холодных чердаков.

Более теплые воздушные массы, идущие от земли, должны беспрепятственно проникать сквозь карниз и далее, проходя между пароизоляцией и кровельным материалом, выводиться через конек наружу.

Именно поэтому при обшивке кровли не разрешается использование герметиков и монтажной пены, иначе образования конденсата и намокания утеплителя кровли избежать не удастся.

Материалы для подшивки свесов крыши

Сегодня в продаже представлен большой выбор материалов, которые используют для кровельной подшивки карнизов. Они отличаются преимуществами и недостатками, но их монтаж защитит кровлю от влажности, обеспечит ее теплоизоляцию и вентилирование. При выборе материалов следует руководствоваться их внешним видом и эксплуатационными характеристиками.

Для подшивки свесов часто используют:

• профнастил;
• софиты;
• тонкую обшивочную или обрезную доску.

Профнастил

Его изготавливают из оцинкованной стали и покрывают цветным полимерным слоем. Он отличается устойчивостью к механическим повреждениям и температурным перепадам, имеет нужную степень жесткости и ему не опасны ветровые нагрузки.

Для обеспечения вентиляции между листами профнастила и стеной дома оставляют зазор, который равен высоте волны.

Софиты

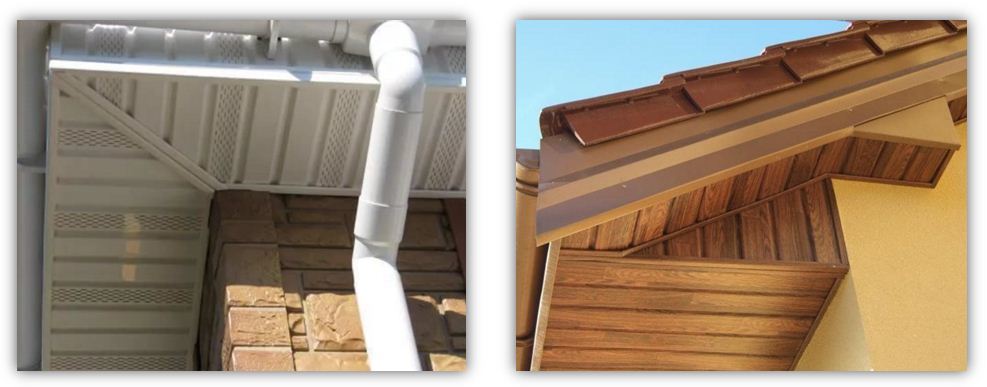

Часто кровельщики предпочитают выполнять обшивку карниза софитом, который является популярным материалом, предназначенным для отделки свесов. Он представляет собой пластиковые панели, внешне похожие на сайдинг, но с вентиляционными отверстиями. Материал отличается наличием УФ-стабилизаторов. Они являются защитой от негативного воздействия солнечного света.

В продаже можно встретить несколько видов софитов:

1. Медные. Данная продукция долговечна, внешне эстетична и дорогостоящая. Софиты из меди имеют отличные огнестойкие и прочностные качества.
2. Алюминиевые. Они отличаются легкостью, эластичностью, устойчивостью к возгоранию, их можно без проблем отремонтировать. Насыщенность цвета не изменяется под воздействием ультрафиолета. Из недостатков алюминиевых софитов следует отметить ограниченность цветовой гаммы – их изготавливают белыми или коричневыми.
3. Оцинкованные. Такая продукция долговечна, ей не требуется дополнительный уход. Она отличается прочностью, ей не опасна влага и огонь. У изделий большой вес и поэтому монтаж софитов своими руками характеризуется трудоемкостью.
4. Виниловые. Использование таких софитов является недорогим и популярным вариантом подшивки карнизов, благодаря которому обеспечивается полноценная вентиляция пространства под кровлей. У них легкий вес, привлекательный вид. Они полноценно защищают от неблагоприятных воздействий природной среды, выдерживают существенные нагрузки, просты в монтаже, при их установке образуется бесшовное полотно.

Из всех вышеперечисленных видов софитов наиболее востребованы именно виниловые изделия, для изготовления которых задействуют огнестойкий пластик.

Данный материал производят в трех вариантах:

• полностью перфорированным;
• трехполосным с перфорированной полосой по центру;
• сплошным трехполосным без вентилируемых отверстий.

Вне зависимости от выбранного вида материала, его сможет установить даже начинающий домашний мастер при условии, что он знает, как обшить дом софитом.

Натуральные древесные материалы

Деревянная вагонка по-прежнему используется для обшивки под крышей. Поскольку карнизный свес располагается с наружной стороны дома, он подвержен агрессивному воздействию окружающей среды. По этой причине к выбору материалов следует подходить максимально ответственно.

Специалисты не рекомендуют экономить на цене и приобретать чересчур тонкую вагонку, ее толщина не должна составлять меньше 2-х сантиметров. Не подойдет слишком влажный материал, но и сухой нельзя назвать хорошим вариантом. Чтобы обеспечить вентиляцию, доски нужно прибивать, соблюдая 2-сантиметровый отступ от стены.

Обшивка свесов по стропилам под крышей

Данный способ используют на крышах, имеющих небольшой угол наклона. Края стропил не всегда создают ровную плоскость, но этого можно добиться, если задействовать небольшие доски, которые закрепляют на стропилах. Их длина должна быть равна промежутку от стен постройки до края свеса.

Чтобы расположить пиломатериалы ровно, сначала с каждого края карниза прикрепляют по одной дощечке и между ними натягивают шпагат. Согласно сделанному ориентиру, фиксируют все оставшиеся отрезки досок. К обустроенному каркасу обшивку монтируют с помощью шурупов или металлических уголков.

Особенности подшивки свеса по коробу

Такой вариант задействуют для кровель с большим уклоном скатов. Коробку под крышу делают из обрезных досок 4-сантиметровой толщины. Ее крепят между стеной дома и концами стропил. Если один край короба монтируют к стропильной ноге, то для фиксации другого края нужно установить доску, примыкающую к стене — ее прикручивают к стропилам вверху.

Существует еще один вариант – вместо вертикальной доски к стене постройки прикрепляют дюбелями брус. Когда монтаж каркаса короба завершен, его можно обшивать. Чтобы конструкция получилась жесткой, ее следует крепить, используя шурупы или уголки.

Подшивка свесов софитами

Процесс подшивки выполняется поэтапно:

1. Софиты укомплектовывают двумя планками в виде букв J и F. Одну крепят к деревянной рейке, зафиксированной на стене, а вторую располагают со стороны свеса. В качестве крепежной фурнитуры используют саморезы. Поскольку все планки должны находиться ровно относительно друг друга, следует предварительно выполнить разметку.
2. После измерения ширины карнизного свеса от ее величины вычитают 6 миллиметров. Это необходимо для создания зазора, назначением которого является компенсация теплового расширения материалов. Софиты нарезают полосками требуемой длины.
3. Готовые пластины немного сгибают и потом вставляют в пазы смонтированных профилей и укрепляют саморезами.
4. Для подшивки угла карниза длину полосок софитов следует постепенно уменьшать, отрезая одну из их сторон под углом, равным 45 градусам. Чтобы их соединить, применяют H-профиль или два J-профиля.

Нюансы монтажа софитов своими руками

Процесс выполняют с учетом следующих правил:

1. Софит фиксируют под прямым углом посредством специально сделанных отверстий.
2. Обязательно наличие зазора, поскольку панель может измерять параметры.
3. Оптимальный размер для крепежной фурнитуры – длина ножки 3 миллиметра, а ширина шляпки 8 миллиметров. Эти изделия не надо прикручивать плотно, следует оставлять зазор между софитом и шляпкой в размере 1 миллиметра.
4. Расстояние между крепежными изделиями должно составлять 40 сантиметров, можно и меньше.
5. Для нарезки софитов задействуют циркулярную пилу, на полотне которой зубья располагаются в обратном направлении. Кроме нее, можно пользоваться ножницами для работы по металлу. Если действовать ножом, то им прочерчивают место надреза, сгибают по нему панель и отламывают отрезок.
6. При транспортировке и хранении материал необходимо уложить на ровную поверхность небольшими стопками.
7. Специалисты не рекомендуют монтировать софиты, когда температура на улице ниже 15 градусов тепла.

Кровельная подшивка профнастилом

Подшивка козырька (карниза) профилированным листом производится в определенной последовательности:

1. Делая карниз из профлиста, на стену по уровню края свеса прибивают горизонтальный брусок. На том же уровне вдоль края ног стропил фиксируют второй брусок.
2. Нарезают профнастил отрезками определенной длины и прикрепляют к смонтированным брускам саморезами.
3. Место примыкания профлиста к стене прикрывают планкой внутреннего угла. Таким же элементом декорируют стык между внешним краем и стропилами.

Подшивка свеса вагонкой или доской

Выполнять данную работу удобнее снизу, расположившись на стремянке или на строительных лесах. Прежде, как сделать подбой крыши, необходимо полностью завершить наружное утепление стен, уложить пароизоляцию и завершить создание кровельного покрытия.

В случае обшивки свесов вагонкой стропила на боковых карнизах должны иметь не только одинаковую длину, но и находиться параллельно стене постройки. К ним прикрепляют обвязочные ветровые доски.

Одну из них прикрепляют к стене вертикально, при этом ее край должен располагаться на уровне края стропил. Вторую доску фиксируют между стропилами и первой дощечкой по нижним краям – нужно, чтобы она оказалась параллельно земле. В результате получается основа, на которую фиксируют элементы обрешетки. На каркас монтируют обшивку.

Для обеспечения перемещения воздуха под кровлей при использовании вагонки по всему периметру следует установить вентиляционные решетки с промежутком в150 сантиметров.

Когда кровельный каркас обшивают досками, между ними и стеной нужно соблюдать незначительный зазор. Пиломатериалы должны быть ровными, качественными и иметь толщину 1 – 2 сантиметра.

Подшивка карнизов крыши: варианты

Построить свой дом мечтает каждый. Но строительство жилого сооружения – сложный и требующий определенных навыков процесс. Заключительным этапом возведения дома считается монтаж кровли, здесь так же нужны немалые умения и знания – чтобы крыша не протекала, нормально вентилировалась и прослужила долго, необходимо тщательно рассчитать все ее параметры, выбрать качественные материалы.

А вот обустроить карниз крыши можно и своими руками – это вполне реально. Для того чтобы понять, как правильно это сделать, необходимо ознакомиться с типами карнизов и выбрать материал для обшивки свеса.

Разновидности карнизов

Большинство современных домов имеют двухскатные крыши. При такой конструкции строение имеет две боковые стены и две фронтальные. Причем, боковые расположены с тех сторон, куда спускаются стропильные ноги кровли, а фронтальные – не имеют свесов.

Обустраивать карнизы необходимо и со стороны боковых стен, и над фронтальными тоже. Ведь свесы выполняют целый ряд функций:

• украшают дом, закрывая стропильную конструкцию;
• защищают крышу от ветра, холода и влажности, проникающих через открытые концы стропил;
• являются частью вентиляционной системы подкровельного пространства: через отверстия в карнизах воздух проникает под крышу, проветривает слои тепло- и гидроизоляции, а затем выводится через конек;
• закрывают верхнюю часть стен от ветров и косых дождей, предотвращая намокание дома.

Важно! Есть конструкции крыш, не предусматривающие устройство карнизов, существуют и укороченные варианты свесов. Однако для большего теплосбережения внутри дома и защиты его от влажности лучше все-таки оборудовать крышу карнизами.

У четырехскатных (вальмовых) крыш фронтальный карниз отсутствует, ведь здесь стропила выходят на все четыре стены дома. В двускатных крышах фронтальный карниз является боковым скатом наклонной кровли. Выполняют такой свес, закрепляя на стропилах несущие перекладины, которые выступают над стенами.

Часто можно встретить конструкцию, при которой свес является продолжением обрешетки, которая набивается на слой пароизоляции. Тогда карнизная доска крепится прямо на доски обрешетки.

Боковой карниз образовывают стропила, выступающие за пределы стен. Такие свесы есть у всех скатных крыш, их размеры могут быть разными, нормой считается карниз от 40 до 70 см. Для обустройства свеса нижние части стропил подрезаются в один размер и соединяются доской, к которой впоследствии будет крепиться обшивка карниза.

Очень важно в процессе подшивки карниза соблюдать режим вентиляции кровли. Если этого не сделать, теплый воздух начнет конденсироваться в воду, тем самым нанося вред материалам «кровельного пирога» и стен дома.

Внимание! Отверстия для вентиляции должны быть только у боковых свесов, тогда как фронтальные карнизы подшиваются наглухо.

Чем выполняется подшивка карниза кровли

Своими руками подшить карниз крыши можно с помощью нескольких материалов – на сегодняшний день их ассортимент достаточно велик. Выбирая обшивку, нужно руководствоваться не только эстетическим фактором, но и длительным сроком службы материала – он должен примерно равняться эксплуатации самой крыши.

Из наиболее часто применяемых для подшивки свесов материалов можно отметить:

1. Профнастил. Представляет собой лист стали, покрытой цинком и цветными полимерными материалами, предотвращающими коррозию. Профнастил надежен, способен выдержать сильную ветровую нагрузку, перепады температур, повышенную влажность. При установке обшивки между металлопрофилем и стеной необходимо оставить небольшой зазор для циркуляции воздуха в подкровельном пространстве.
2. Софиты – тот же сайдинг, только специально разработанный для подшивки карнизов. Отличительные особенности материала – наличие отверстий для вентиляции, специальное покрытие из полимеров, поглощающих ультрафиолет (препятствует выгоранию цвета). Софиты для свесов выполняются из меди, алюминия, оцинкованной стали. Наиболее распространенный вариант – софиты из винила. В наборе есть элементы таких конструкций с отверстиями для вентиляции, сплошные секции, соединительные и крепежные детали. Устанавливать софиты очень легко, в итоге получается гладкое сплошное полотно обшивки с нужным количеством отверстий. Монтировать софиты нужно только перпендикулярно стене дома, они не подходят для подшивки наклонных карнизов.
3. Обрезная доска или вагонка из дерева. Не сдает позиций и натуральная древесина, она остается лидером среди материалов, применяемых для подшивки кровли. Дело в том, что дерево стоит недорого, подрезается в любой размер, а главное – обладает способностью «дышать», поэтому микроклимат подкровельного пространства не нарушается. Для подшивки свесов используют струганную доску, толщиной около 20 мм. Прибивая доски на карниз, нужно оставлять зазор между стеной и свесом примерно в 2 см (для температурного расширения древесины).

   ​Совет! При установке деревянной подшивки свесов, необходимо обработать доски антисептическими составами. Это продлит их эксплуатацию и защитит от появления гнили и грибка.

Варианты подшивки карнизов крыши

Есть два популярных среди кровельщиков способа подшивки карнизов:

• по стропилам;
• по деревянному каркасу (коробу).

Подшивка карниза по стропилам

Этот вариант применим только для крыш с небольшим углом наклона скатов. Самая большая сложность такого способа заключается в неравномерном размере стропильных ног. Чтобы карниз получился ровным и аккуратным, края всех стропил должны образовывать одну плоскость.

Если подрезать стропила в один размер не получается, необходимо воспользоваться дополнительной доской, которая крепится к нижнему краю стропил, перпендикулярно стене дома. Длина доски должна соответствовать расстоянию от стены до выступающего края стропила.

Сначала крепят доски к крайним стропилам одного ската, затем между ними натягивают веревку и относительно нее монтируют доски к остальным стропилам. Обшивают такой каркас с использованием металлических уголков и шурупов.

Подшивка карниза крыши по коробу

Этот вариант идеально подходит для крыш с большим углом ската. Для обустройства свеса к нижнему краю стропил необходимо закрепить доску шириной около четырех сантиметров. Другая сторона доски фиксируется на стену дома, вернее на предварительно установленную там вертикальную планку. Вместо этой поддерживающей планки можно использовать брус, который горизонтально фиксируют к стене дюбелями.

В итоге должен получиться каркас треугольного сечения, который после обшивки будет напоминать закрытый со всех сторон короб. Посмотреть на готовые варианты конструкций можно на фото или видео.

Важно! Крепить элементы карниза необходимо с помощью шурупов и уголков, гвозди в этом случае лучше не использовать – каркасу нужна хорошая жесткость.

Отделка карниза софитами

Рассмотрим наиболее современный способ подшивки карниза крыши своими руками – обработку свеса виниловыми софитами. Выполнять работу необходимо в такой последовательности:

1. Приобрести необходимое количество пластин, предварительно рассчитав, сколько понадобится глухих и перфорированных элементов. Вместе с тем необходимо подумать о направляющих, фиксаторах и крепежных элементах.
2. На подготовленный короб из деревянных досок крепятся направляющие для софитов. Элемент сечением в виде буквы F (то есть фаска) крепится к планке, расположенной по краю стропильных ног. Планка J-образного сечения монтируется на стену дома. Чтобы направляющие располагались абсолютно ровно, необходимо заранее сделать разметку.
3. Нужно измерить ширину карниза, то есть расстояние от стены дома до концов стропил. От полученного числа отнимают 6 мм и нарезают софиты в этот размер. Зазор необходим для теплового расширения материала, если его не сделать софиты ос временем «поведет», карниз покоробится и деформируется.
4. Нарезанные софиты немного изгибают и аккуратно вставляют сначала в фаску, затем в паз.
5. Крепят пластины через заводские отверстия, используя саморезы, длина которых не меньше 30 мм.
6. В углах карниза софиты плавно подрезают под углом в 45 градусов, соединяют стыки с помощью Н-профиля.

Важно! Софиты из поливинилхлорида рекомендуется монтировать на карниз при температуре воздуха больше 15 градусов, иначе есть риск повреждения материала.

Заключение

Нет принципиальных отличий в подшивке свесов софитами или доской, вагонкой, сайдингом. Начинающему кровельщику может пригодиться видео с пошаговым описанием каждого этапа работы по обшивке, а так же, фото готовых конструкций.

Варианты подшивки карнизов крыши — подшиваем софитами и не толькоСтройкод

Если хотите, чтобы ваша крыша смотрелась красивой и аккуратной со всех сторон, а стропильные части были защищены, её нужно отделать. Для этого и подшивают свесы крыш. Дом будет защищённым и станет смотреться как завершённая конструкция. Рассмотрим подробнее какие материалы популярные и как подшить карниз крыши.

Зачем подшивают карнизы?

Конструкцию из стропил полностью собирают, укрепляют и только тогда производится подшивка карнизов крыши. Но это делают до того, как установлен обрешёточный каркас для окончательно покрытия сооружения, избранным кровельным материалом. До того как приступать к подшивке ваших карнизов, полностью сделайте гидроизоляцию кровли и утеплите чердак. До начала обшивки ваших карнизов, стены не утепляйте. Тогда вы не нарушите чистовую отделку их поверхности.

До начала монтажа осмотрите стропильную конструкцию. Если какие-то детали выступают, когда не должны, их нужно отпилить. Для скатной кровли нужно так зашить свесы, чтобы было место для установки водосточных труб с вентиляцией для пирога крыши. Какой материал выбрать для обшивки? Приобретайте его на своё усмотрение и любой подходящей конфигурации.

Подшивка карнизов

Обвесы обшивают, следуя таким схемам:

1. Когда кровля имеет небольшой наклон либо нужно увеличивать в высоту дом, то обшивают прямо по стропилам. До этого вы уже должны провести работы, когда ноги стропильные выравниваются и находятся в одинаковой плоскости. Теперь на краях с 2 сторон устанавливайте планки, чтобы подшивать карниз. Протяните от одной к другой нить для разметки. Ориентируясь на них, крепите оставшиеся детали для оформления обвеса.
2. Для 2 случая нужно вертикальное с горизонтальным выравнивание стропильных ног. Внизу на стропила прибейте доску, а к стене прикрепите брус (на 1 см выше ранее приделанной доски). Благодаря этому влага будет нормально стекать. Ваш свес более 450 мм? Посередине дополнительно установите доску.

Если работы осуществляете самостоятельно, то требуется создать короб свеса. Свой короб для разных видов обшивки делают одинаковым. Доску нашивают на обрешётку, двигаясь вдоль нашего фронтона. Теперь отмеряйте от неё такое расстояние, какой ширины ваши свесы. Доску на постоянное место прибывают параллельно, ориентируясь на стену фронтона.

Софитами подшиваем свесы

Софиты с необходимыми деталями могут делать из разных материалов и различные фирмы. Потому и способы крепления отличаются. Когда приобретёте материал, ознакомьтесь с инструкцией как производитель рекомендует его крепить. Рассмотрим подшивку карниза крыши софитами из винила.

Софиты устанавливаю чаще всего горизонтально. Бывают случаи, когда их крепят у ног стропильных. Чтобы уложить горизонтально, нужны обрешётка. На неё укладываются нужные материалы. Рассмотрим технологию:

1. Требуется J-профиль нужного размера. Его необходимо приложить поперёк нашего свеса и сделать там метки.
2. Профиль необходимого размера можно отрезать, используя болгарку. Сделаете вы это быстро, а место среза выйдет ровным.
3. Используя саморезы. Закрепите профиль к каркасу из дерева.
4. Закрепляйте так по всей площади профили. Хотите знать, какой толщины должна быть планка из софита? Замеряйте расстояние между 2 из профилей. Вот такие софитные планки и нарезайте.
5. Чтобы установить планку. Её нужно завести сначала к свесу у стены, а потом в карнизный. К обрешётке из дерева крепите её саморезами.
6. Когда осуществляется подшивка карниза крыши не пользуетесь J-фаской. Софитами нужно обшить и лобовую область.

Так, осуществляется обшивка карниза софитами.

Как обшить карниз вагонкой либо доской?

Не забудьте до обшивки доску или вагонку пропитать антисептиком, смесью, препятствующей возгоранию материала и водоотталкивающей. Материал прослужит намного дольше, чем без подобных пропиток.

Какой длины понадобятся доски? Подходящие под длину свеса. Одну доску от другой крепите на расстоянии 1 см. Эти зазоры нужны для вентиляции. Если выбрали для монтажа вагонку, то делайте соединения шип-аз. Требуется шаг в 1,5 м и там крепите решётки для вентиляции.

Подшивка профнастилом

Рассмотрим технологию как оптимально сделать прошивку. Используя профнастил:

• Прибывайте горизонтально брусок и ориентируйтесь при этом на уровень краешка свеса. Теперь параллельно, ориентируясь на кромку ног стропильных, прибивайте 2 брусок;
• Нужно нарезать профнастил на куски требуемой длины. Не забудьте дать запас на тепловое расширение и зазоры для вентиляции. Крепят материал к ранее монтированный брускам саморезами.
• Между стеной и профлистом будут зазоры. Закройте их планками для внутренних углов. При соединениях на внешних краях аналогично будут зазоры. Их закрывают планками для внешних углов.

С подшивкой карниза крыши вариантом — профнастил вы справились.

Внимание! Когда на подшивку идёт профнастил из металла, не забудьте, что этот материал ржавеет и служит меньше деревянного с пропитками.

Нюансы при работе с софитами

Рассмотрим особенности, возникающие при использовании этого материала:

• Софит нужно крепить через определённые отверстия и располагать их под прямым углом;
• Зазоры между материалом нужны для расширения в жаркую погоду. Вхолодную материал немного сжимается;
• У этих креплений такой размер считается оптимальным: 8 мм шириной шляпка, 3 мм длиной ножка. Не требуется их прикручивать слишком плотно. Оставляйте зазор в 1 мм;
• Между креплениями пусть будет расстояние 40 см. Можно крепить материал чаще;
• Режьте софиты. Используя пилу циркулярную, имеющую полотно. На ней зубья стоят в другую сторону. Можете использовать нож, режущий металл, ножницы. Ножом прочертите там, где будете сгибать сколько нужно и отламывать, требуемого размера кусок от куска;
• Если собираетесь хранить или перевозить софиты, то складывайте их в стопки от 10 до максимум 15 штук. Укладывайте материал на ровную поверхность;
• Производители утверждают, что работать с материалом можно и зимой, но мастера не рекомендуют заниматься строительными работами, укладывая этот материал, когда на улице мороз ниже 15 градусов.

Подшивать карнизы крыши вы можете вагонкой или доской, другим материалом, но специалисты рекомендуют использовать софиты. Материал удобно укладывать, карнизы с ними смотрятся эстетично и долго служат. Не забывайте о нюансах и придерживаясь вышеизложенных технологий. Теперь вы знаете как подшивать карниз крыши своими руками самостоятельно.

как закрыть торцы профнастила

Чем закрыть пустоты между коньковой планкой и кровельным покрытием? Обзор ассортимента «Металл Профиль»: коньковый уплотнитель для профнастила и металлочерепицы (фигурный, универсальный), вентиляционная лента для конька. Какими преимущества у каждого из этих материалов?

Для чего подшивают карниз?

1. После укладки кровельного материала, снизу торцов просматривается часть стропил и другие слои «кровельного пирога». Это выглядит не эстетично — подшивка свесов облагораживает крышу, закрывая все внутренние детали, придает завершенный облик всему строению.
2. Кроме декоративной функции, подшивка карнизов защищает кровельную систему от повреждений посредством сильного ветра.
3. Решается еще одна важная задача — обеспечивается правильная подкровельная вентиляция, благодаря которой исключается появление конденсата, грибка и плесени. Соответственно увеличивается срок службы конструкции.

Варианты устройства фронтонов

Фронтоном называется верхняя часть стены строения, ограниченная снизу потолочным перекрытием, сверху – плоскостями скатов. Это неизбежные спутники строительства двускатной, ломаной, односкатной или датской четырехскатной крыши.

Сооружаются в строго вертикальном направлении, имеют чаще всего треугольную или трапециевидную форму, реже округлую или многоугольную.

Фронтонные стенки ограничивают с торцов нежилое чердачное или обустроенное под жилье мансардное пространство. В зависимости от условий запланированной эксплуатации могут быть утепленными или нет. Теплоизоляцию укладывают между стойками фронтонов холодных крыш или располагают между брусками обрешетки обогреваемых мансард.

Вообще, согласно домостроительной терминологии фронтонами считаются треугольные вершины несущих стен, сложенных из камня, пенобетона или кирпича. Аналогичные элементы из древесины именуются щипцами, из-за которых крыши получили название «щипцовые».

Однако, в малоэтажном строительстве обе указанные категории негласно объединены в класс фронтонов. В их обустройстве применяются аналогичные материалы, хотя в технологиях сооружения есть отличия.

По технологическим признакам методы устройства фронтонов можно условно разделить на две группы:

• Обшивка стоек фронтонной стенки, возведенной по каркасному принципу. Самый простой в реализации и бюджетный способ, доступный неопытному исполнителю. Активно востребован в частном строительстве как наиболее приемлемый вариант сооружения легкой практичной крыши.
• Обшивка сплошной фронтонной стены, возведенной в период строительства дома из кирпича, пеноблоков, бруса, бревна. Способ, требующий хотя бы начальных навыков плотника или каменщика. Применяется в основном при проведении реконструкции здания и ремонтных работах. Используется порой для повышения статуса дома, построенного из недорогих стройматериалов.

В сфере обшивки фронтонов дома фигурирует масса разнообразных материалов. В их числе листы влагостойкой фанеры и гипсокартон с последующим окрашиванием, полимерные отделочные панели, профнастил и даже непрозрачный поликарбонат.

Однако список уверенно возглавляет старая добрая доска и виниловый сайдинг, с завидной настойчивостью вытесняющий с рынка пиломатериалы.

Формованные уплотнители: краткая характеристика

Формованные уплотнители иначе называют фигурными или профильными. Они представляют собой ленты (полосы) длиной 1 или 2 м, в основе которых пенополиэтилен. Такие уплотнители выбирают строго  в соответствии с видом кровельного материала – они должны идеально повторять его рельеф. Уплотнители для каждого вида профлиста или металлочерепицы различаются.

Профильные коньковые уплотнители для профлиста или металлочерепицы отлично изолируют места стыков кровельного материала и коньковой планки. Также они поддерживают воздухообмен – в них есть отверстия для вентиляции. Однако мы рекомендуем обеспечить дополнительную вентиляцию подкровельного пространства – например, установить вентиляционные выходы на кровле.

Зачем нужны свесы

Свес крыши представляет собой выступ кровли, который находится снизу крыши. Рекомендуемая ширина свеса 40 – 50 сантиметров. Подшивка свесов крыши – это обязательная операция в процессе строительства. Однако, если не запланировать такой процесс, то могут возникнуть серьёзные неприятности. Самое страшное происходит, когда сильный ветер подрывает всю кровлю, проходя через неподшитые свесы. А ещё правильный подбой свесов кровли прячет все внутренности кровельного пирога и придаёт постройке законченный вид.

Важно! До того, как выполнять работы по подшивке, следует закончить монтаж крыши, а также утеплить стены.

Герметики для эффективного заделывания соединений

Прочный и экологически чистый поликарбонат широко применяется в строительной и сельскохозяйственной сфере для создания теплиц и навесов, отлично пропускающих солнечный свет. Листы поликарбоната легко режутся, гнутся и поддаются сверлению при монтаже.

У хорошего хозяина непременно возникнет вопрос о том, нужно ли заделывать торцы у поликарбоната. Какой герметик для поликарбоната выбрать при заделке соединений в панелях, ведь нельзя оставлять их необработанными?

Для защиты панелей на стыках применяют силиконовый герметик для поликарбоната. Удобно использовать это средство при сборке теплицы.

Необходимо правильно выбирать герметик для поликарбоната, а какой лучше подойдет для той или другой конструкции? Силикон обладает свойством проникать во все труднодоступные места, поэтому им можно замазывать внутренние швы в теплицах. Специальные пленки тоже применяются в особых случаях.

Чем подшить свесы крыши

Скажу сразу! Оптимальнее всего по стоимости выполнения и дальнейшего обслуживания обшить узкие свесы крыши и узкие фронтоны пластиковыми перфорированными софитами, лобовую доску сделать из финишной планки для софитов. Если лобовая доска получилась широкой, то лучше всего обшить её лиственницей с покраской, недорогой листовой металл пойдет волнами. Широкие фронтоны лучше обшить материалом, который будет сочетаться с обликом вашего дома.

Но есть и другие способы, рассмотрим их подробнее. Чем подшить свесы крыши, выбор материалов, технология выполнения работ, как не допустить ошибок и сэкономить.

Подшивке подлежат как карнизные, так и фронтонные нижние части кровли, выступающие за пределы фасада на 30-70 см. При защите и декорировании карнизов акцент делается на обеспечении достаточной вентиляции закрываемых участков подкровельного пространства, при подшивке фронтонов, наоборот, — все усилия направляются на улучшение показателей герметичности.

Соответственно, в первом случае используемые материалы обязательно перфорируются или укладываются с небольшими вентзазорами, во втором предпочтение отдается сплошным софитам и плотно укладываемым панелям или планкам.

Оптимальные результаты достигаются при использовании софитов – специализированных сплошных, перфорированных и комбинированных панелей нужного размера с удобными системами соединения. При их отсутствии свесы подшиваются сайдингом, профлистом, вагонкой и другими листовыми и погонажными материалами на основе пластика, дерева или металла, выдерживающими ветровую нагрузку и атмосферные воздействия.

Как оформить кромку (торец) свеса?

Оба вида свеса по торцам имеют открытые элементы. Со стороны карнизного свеса — это торец стропильной системы, у фронтонного — торцы обрешетки. Их закрывают специальными комплектующими, которые зачастую можно приобрести вместе с черепицей.

Это делается не только для придания красивого внешнего вида, но и для сохранения подкровельных материалов от неблагоприятных погодных факторов.

Иногда деталь для отделки кромки делают из дерева, предварительно обработанного антисептиком и окрашенного — но это не лучший вариант.

Доборные комплектующие изготавливают из металла и они более долговечны, так как покрыты защитными антикоррозийными полимерными составами.

Оформляя кромку карнизного свеса, сначала стропила подрезают в одну линию по вертикали на одинаковом расстоянии от стены. Торцы стропил соединяют обвязочной лобовой доской.

На нее монтируется металлическая карнизная планка (капельник). По свесу карниза устанавливают водосточную систему.

Со стороны фронтонного свеса обрезают обрешетку по одной линии, параллельной стене. Вдоль фронтонов, закрывая края обрешетки, устанавливают металлическую торцевую планку.

Ее еще называют ветровая планка, дополнительно она защищает кровельную конструкцию от сильного ветра и предотвращает задувание мусора и насекомых через торцы.

Обработка выбранного сорта древесины

В соответствии со своим основным назначением ветровые планки на крышу должны иметь привлекательный внешний вид, для чего их поверхность обрабатывается (шлифуется) с максимальной тщательностью.

Дополнительная информация! При обустройстве карниза не следует забывать о том, что лицевые части постоянно подвергаются воздействию влаги.

Защитить подшивку кровли от разрушения сможет нанесенный на ее поверхность слой декоративного лака.

При выборе материала, подходящего для изготовления ветрового элемента, предпочтение следует отдать породе древесины, которая проще всего обрабатывается и имеет длительные сроки эксплуатации. Из всех известных видов древесных сортов такими универсальными свойствами обладает только лиственница.

Порода несколько тяжелее традиционных материалов из ели и сосны, но она устойчива к загниванию и практически не впитывает влагу даже при долгом контакте с ней.

Можно ли обойтись без свесов

Крыши без свесов стали символом современного стиля Barn house (дом-амбар). Для наружной отделки такого дома применяют атмосферостойкие панели (металлические, цементные, керамические или каменные). Часто они же служат кровельным покрытием. По сути, на стены и крышу монтируют единый навесной вентилируемый фасад. В пустом пространстве под обшивкой стен прокладывают водосточные трубы, а желоба устанавливают в плоскости кровли.

Габариты по стандартам

Размеры свесов довольно четко оговорены в ГОСТ. Согласно этим нормам, а также СНиП, оптимальный размер свеса составляет 40-60 см, но практика показывает, что иногда этими правилами приходится пренебрегать.

Речь идет в первую очередь о строениях, принадлежащих определенным архитектурным стилям. Например, для альпийского шале уместно вынести свес на расстояние от полутора до трех метров, а для современного дома в стиле хай-тек – вообще отказаться от какого бы то ни было свеса.

Что касается материалов, то тут обязательных требований нет, однако есть рекомендованные размеры, удобство работы с которыми подтверждено на практике. Выбирая струганную доску, обратите внимание на образцы толщиной по меньшей мере 20 мм. Именно такие лучше всего подходят для подшивки, так как не прогибаются, не страдают от ветра, не коробятся.

Длина может быть любой, но лучше всего, если она будет равна длине самого свеса (или его ширине при поперечном закреплении). Это позволит избежать множества стыков, и подшивка получится соответственно прочнее.

Нет стандартных размеров даже для софитов, хотя они специально выпускаются для подшивки свесов. Однако каждый из крупных производителей считает своим долгом предложить иные размеры, нежели предлагается его конкурентом, поэтому у покупателей есть возможность подобрать именно то, что нужно им. Так, ширина панелей колеблется от 30 до 80 см, длина – от 3 до 4 м. Наиболее востребованными считаются софиты с показателями 3,6х0,3 м. Что касается алюминиевых софитов, то их толщина может быть от 0,3 до 0,6 мм. Толщина виниловых – от 1 до 1,2 мм.

Основные способы подшивки свесов крыши:

По стропилам.

Самая простая технология и применяется в основном для крыши с наклоном не более 30 гр. и выносом карниза 40-50 см. К стропилам сооружают обрешетку из бруса. Панели для обшивки можно крепить как параллельно стене, так и перпендикулярно стропилам или по торцу.

Горизонтальная подшивка.

Подходит для кровли с крутым скатом. Из брусков выстраивают короб, который крепят к стропилам и стене. При этом брусок на стропилах нужно располагать ниже бруска на стене на 1 см. Так влага, попавшая на свес, не задерживается на нем.

Затем прибивают бруски от углов дома к углам крыши. Если свес выступает больше чем на 45 см., дополнительно устанавливают еще один продольный брус. Далее перпендикулярно к стене добавляют бруски для усиления продольных брусьев. Этот способ позволяет экономно подшить свес, монтаж не занимаем много времени.

Подшивка фронтонного свеса.

Не зависимо по какой технологии подшивают свес карнизный, фронтонный оформляют всегда по обрешетке. На нее крепят бруски, к которым потом фиксируют обшивочные планки.

Выбираем материал для подшивки.

Какой применить материал в первую очередь зависит от общей стилистики дома, учитывается отделка стен и вид черепицы. Немаловажным фактором является цена и конечно, личные вкусы домовладельца. Стоит принять во внимание практичность и долговечность материала.

Деревянная доска.

Дерево требует особого ухода. Перед укладкой его обрабатывают антисептическими и противопожарными составами, красят и покрывают лаком. Время от времени придется повторять эти операции, иначе в нем заведутся насекомые, оно начнет сыреть и деформироваться, внешний вид при этом заметно ухудшиться.

Для подшивки карниза выбирают хвойные породы. Доска может быть строганой или обрезной, допустимая ширина 2-25 см, толщина 1,7-2,2 см. Монтируя доски параллельно стене крепят с шагом в 1 м., перпендикулярно – с обеих сторон доски, при широком свесе еще и по центру. Для вентиляции оставляют щели между досками 1-1,5 см.

Деревянная вагонка.

Материал уже обработан в отличие от доски. Но, как и доску, перед монтажом его желательно выдержать на воздухе под навесом 1 месяц, в противном случае дерево может оказаться слишком влажным или сухим, что в последствии приведет к деформации. Монтируется аналогичным способом. Есть возможность установки готовых вентиляционных решеток, которые располагают на расстоянии в 1,5 м. друг от друга. Стоит вагонка в два раза дороже доски.

ОСБ и фанера.

Плиты должны быть влагоустойчивые. Установка проходит быстро, так как габариты и жесткость материала дают возможность монтировать сразу большие листы. Для установки возводят короб из бруса, к которому привинчивают плиты. Вентиляцию осуществляют посредством врезки решеток. Данный вид подшивки не долговечен и не отличается эстетичностью, бесспорно требуется покраска.

Листовой металл.

Применяется редко, так как обладает рядом недостатков: большой вес, необходим специальный инструмент для резки и обязательна антикоррозийная обработка стальных листов по кромке среза. В основном используют оцинкованную сталь с полимерным покрытием толщиной 0,6 мм. Длинна изделия может достигать 6м. Редко берут медный или алюминиевый лист. Для вентиляции применяют решетки или перфорацию.

ПВХ сайдинг.

Панели из поливинилхлорида устанавливают перпендикулярно стенам, прикручивают в нескольких местах в зависимости от ширины свеса. Для удобства монтажа вместе с сайдингом можно приобрести различные дополнительные элементы. Для отделки края ставят «П» образные полосы, места соединения панелей фиксируются уголками, имеются вентиляционные решетки. ПВХ сайдинг не рекомендуется монтировать вдоль свеса, он не обладает достаточной жесткостью и может прогибаться. Сайдинг выпускается в основном светлых оттенков, стоимость его невысокая. Если выбрать материал хорошего качества, прослужит он довольно долго.

Профнастил.

Выделяется простотой монтажа и прочностью. Используется профлист С8, С10 или НС 20мм. При оформлении карниза следует учитывать температурное расширение профлиста и оставлять зазор 0,6-1,2 см. Крепление выполняют с шагом в 1 м. Вентилирование осуществляется через специально предназначенные решетки.

Софит.

Софит — специальный сайдинг для подшивки свеса. Софиты изготавливают из винила или металла. Они имеют разнообразную фактуру и большую цветовую палитру. К примеру, очень популярны металлические софиты под дерево — они точно копируют текстуру древесины благородных пород дерева, таких как кедр, дуб, клен.

Но в сравнении с натуральной древесиной, софит не требователен в уходе, не нуждается в обработке и покраске, не рассыхается и не разбухает, не боится влаги и температурных перепадов, а стоит в несколько раз дешевле. Софиты подходят для всех типов черепицы, легко подбираются к любому архитектурному стилю.

В наборе идут все необходимые комплектующие, профили и планки, которые значительно упрощают и ускоряют монтаж. Софитные панели могут быть разных видов: одинарные, двойные, тройные, перфорированные или сплошные.

Выполнить подшивку свеса софитом под силу самостоятельно, порядок монтажа очень простой: планки нарезают по ширине свеса и крепят при помощи пазов перпендикулярно стенам.

Софит несомненно самый надежный и быстрый способ подшивки карниза и является очень популярным у владельцев частных коттеджей.

Оформление

Поскольку ширина карнизных досок редко превышает показатель в 170 мм, то для их оформления можно использовать хорошо известные всем сайдинговые заготовки. Стандартные листы материала имеют очень близкие размеры (от 170 до 200 мм).

Поскольку ширина ветровой доски может достигать 190–200 мм, можно закрыть ее на всем расстоянии джи-планкой с наружной полкой шириной около 20 мм (с учетом вставленного в нее листа винила).

Еще один подход к оформлению наружной части доски допускает ее простую обработку олифой, которая благодаря своей декоративной привлекательности придаст заготовке облагороженный вид.

Дополнительная информация! Хорошо проолифленная поверхность лобовой доски издалека кажется лакированной.

При желании элемент кровли можно слегка тонировать, разведя в олифе небольшую порцию сухой морилки.

Подшивка крыши софитом своими руками.

Рассмотрим монтаж на примере винилового софита. Все элементы прикручивают к обрешетке из дерева:

• J-профиль ставят поперек свеса и отмеряют.
• Срезают J-профиль болгаркой.
• Прикрепляют J-профиль к обрешетке саморезами.
• Когда все профили зафиксированы, замеряют расстояние между ними и нарезают софитную планку нужного размера.
• Монтируют софит. Для этого софитную планку заводят сначала в пристенный свес, а потом в карнизный. Крепят саморезами.
• Лобовая часть карниза зашивается J-фасками или планкой.

Купить софит для подшивки свесов крыши по выгодной цене в Екатеринбурге можно в «Ваша Кровля». Всегда в наличии виниловые и металлические софиты от проверенных производителей. На все товары предоставляем гарантийные талоны и сертификаты качества. Срок службы софита от 20 до 50 лет.

Доступны одноцветные софиты светлых, ярких и темных оттенков, а также с имитацией натурального дерева. Вы всегда можете заказать профессиональную подшивку карниза софитами.

Распространённые ошибки при работе с софитами

• Если работы выполняются профессионалами, то подшивка должна быть аккуратной и красивой.
• Отдельно внимание надо уделять надёжности крепежа софитных панелей, никогда нельзя экономить крепёжные материалы и фурнитуру, иначе сильный ветер может подорвать всю конструкцию.
• Обязательно перед подшивкой нужно закончить оформление внешних стен.

Ещё одно важное замечание, для подшивки свесов обязательно стоит обзавестись нержавеющей фурнитурой, чтобы потом ржавчина не испортила внешний вид строения.

Обшивка свесов, сделанная в единой стилистике с фасадом коттеджа Источник interistroy.ru

выбираем между софитом, имитацией бруса (евровагонкой) и доской

Устройство подшива свесов крыши — очень ответственный этап в строительстве и отделке дома. Свесы крыши предотвращают чрезмерное намокание стен дома, а сам подшив защищает стропила и обрешетку от лишней влаги.

Хоть основным свойством подшива является придание красивого внешнего вида, он такжеоберегает подкровельное пространство не только от осадков, но и от животных, в частности птиц, которые могут там вить свои гнезда.

Подшив свесов не должен препятствовать естественной циркуляции воздуха, поэтому важно, из какого материала и как он будет выполнен.

В качестве материала для обустройства подшива можно использовать практически любой листовой наружный отделочный материал, но мы рассмотрим самые популярные, а именно: перфорированнный софит, имитация бруса, калиброванная доска.

Подшив свесов крыши софитом

Перфорированный софит относится к наиболее популярному материалу, поскольку он не является дорогим материалом, не требует дополнительного ухода и прост в монтаже. Предпочтение отдается софиту с перфорацией, потому что он не препятствует воздухообмену. При монтаже необходимо учитывать природные явления и воздействия окружающей среды, так как он изготавливается из пластика то с изменениями температуры меняются так же и размеры листов, а именно при высокой температуре материал расширяется, а при низкой наоборот.

Подшив свесов крыши имитацией бруса («евровагонкой»)

Имитация бруса или евровагонка так же является популярным материалом, особенно в деревянном домостроении. Он красиво и эстетично вписывается в общую картину уже построенного дома.

Не нужно забывать что данный материал необходимо защитить антисептирующими составами не только с лицевой стороны, а со всех, тем самым увеличивая срок службы данного материала.

Кроме всего этого, как уже говорилось выше, необходимо сделать принудительную перфорацию просверлив отверстия, либо установив декоративные решётки.

Подшив свеса крыши из калиброванной доски

Калиброванная доска является самым простым решением обустройства свевов крыши. Обработанную со всех сторон доску крепят через расстояния между собой на случай изменения размеров (усушки) доски и обеспечения должного воздухообмена (сквозь эти небольшие щели поступает воздух в подкровельное пространство).

Варианты крепления обшивки при облицовке свесов

Теперь мы знаем, какими материалами можно выполнить облицовку свесов и самое время рассмотреть варианты крепления каждого отделочного материала.

Самым простым вариантом является монтаж подшива непосредственно на стропильную систему. Он подходит для варианта из имитации бруса и калибровочной доски, поскольку им не нужен дополнительный каркас и сам монтаж осуществляется довольно быстро.

Для софита же необходимо выстраивать каркас, так как сами листы софита крепятся в жёстко установленные в стартовые, финишные и направляющие профильные планки. Поэтому важно точно и правильно выставить каркас из бруска или для доски для обеспечения правильного и надежного крепления.

Необходимо учитывать, что софит в процессе эксплуатации от перепада температур будет слегка изменяться в размерах. Из-за этого необходимо делать запас при монтаже листов.

Стандартная длина листа софита составляет 3 метра, поэтому необходимо правильно рассчитать количество материала.

В том случае, если длина превышает 3 метра и необходимо состыковать листы по длине, предусмотрена специальная Н- планка, которая декоративно скроет стык планок. Сам софит устанавливают в специальные G-планки.

Итоги

Если у вас возникнет вопрос, чем подшивать крышу, то мы мы скажем так: «Выбирайте любой материал: каждый по-своему хорош!». Решающую роль здесь играет внешний вид и личные предпочтения заказчики. Некоторые говорят, что пластик лучше, ведь с ним ни чего не может произойти. Другие утверждают, что правильно обработанное дерево будет не только красивее выглядеть , но и прослужил ни чуть не меньше софита.

Каким материалом подшить карнизный свес? Выбираем вместе

Эстетичность в эксплуатации брусового дома – важный элемент. Ему уделяют немалое внимание, поэтому отделка карниза крыши – частое и распространенное явление. Здесь выбирают и материал для обшивки, и способ установки. Часто отделывают свесы с помощью строганной доски. Она отлично сочетается с профилированным брусом, а также эстетически привлекательна.

Для чего нужна отделка свесов?

Карнизный свес кровли не всегда входит в состав элементов крыши. Иногда его монтируют как дополнительный элемент посредством кобылок, прикрепленных к низу стропильных ног. По краю устанавливают специальную карнизную доску.

Этот элемент выполняет две главные задачи:

• надежная защита от неблагоприятных атмосферных воздействий;
• стабильная вентилирование пространства под кровлей.

Отделочный материал закрепляют на расстоянии от стены в 5 сантиметров – столько оставляют для организации вентзазора. Планки монтируют так, чтобы соблюдалась параллель в продольном положении. Это значительно экономит время на строительство и стройматериалы. Эти элементы не требуют дополнительного утепления, ведь древесина обладает необходимыми свойствами. Для организации качественной вентиляции приобретают панели с перфорацией. Если вынос карниза невелик, то хватит только прикрепления обшивки к стропилам. При большом выносе создают обрешетку с кронштейном.

Чем обшивают свесы?

Материал для строительных работ выбирается с учетом общего стилевого направления. Для дома из бруса или бревна нецелесообразно приобретать пластиковые панели белого или кремового цвета. Теперь немного об отделочных материалах.

Способы подшивки свесов

Отделка происходит несколькими методами. Для этого укладывают материал в параллельной или перпендикулярной последовательности, применяют планки или цельные листы. Рассмотрим два главных метода, которые владельцы домов используют повсеместно.

По стропилам

Здесь есть важный момент – нижняя плоскость стропил общая. Он подходит для конструкций с минимальным уклоном и выносом элемента не больше, чем на полметра. Ее обшивают по заранее изготовленной обрешетке, которую создают из брусьев/строганных досок. Планки располагают в удобном порядке.

Горизонтальный способ

Подходит для крутых скатов. Монтаж осуществляется быстро, а владелец экономит на стройматериалах. Для строительства изготавливают подобие коробки, закрепляя один конец к стене, а второй – к стропильным ногам. Для беспрепятственного стекания воды профбрус монтируют на 1 см ниже, чем стеновой пиломатериал. Доски прибивают от каждого угла крыши до другого. Если элемент больше 45 см, то требуется установка дополнительного бруска.

Использование софитов для отделки

Обшивка карниза крыши софитами – распространенное и эффективное решение. Софиты – это специальные панели, предназначенные для отделки поверхностей, чья лицевая часть смотрит вниз.

Софиты справляются с тремя задачами:

• организация вентиляции под кровлей;
• защита от маленьких птиц и насекомых;
• придание крыши эстетического вида.

Панели соединяют посредством специальных замков, за счет чего их целостность остается длительное время неизменной. Выбирайте любой удобный и рациональный способ отделки. Защитите карниз дома от внешних факторов, негативно действующих на важную часть дома!

Чем подшить свесы крыши

Чем подшить свесы крыши, выбор материалов, технология выполнения работ, как не допустить ошибок и сэкономить. Подшивка свесов кровли выполняется на завершающем этапе внешних отделочных работ с целью защиты подкровельного пространства от крупного мусора, проникновения насекомых и мелкой живности и уменьшения доли осадков, выпадающих на фасады и фундамент.

Данные работы являются не обязательными, но желательными, подшивка придает зданию завершенный вид и продляет срок службы строительных конструкций. Материалы и технология их монтажа подбираются с учетом типа кровли, бюджета и климатических условий участка, при желании эти работы успешно выполняются своими силами.

Чем подшить свесы крыши

Скажу сразу! Оптимальнее всего по стоимости выполнения и дальнейшего обслуживания обшить узкие свесы крыши и узкие фронтоны пластиковыми перфорированными софитами, лобовую доску сделать из финишной планки для софитов. Если лобовая доска получилась широкой, то лучше всего обшить её лиственницей с покраской, недорогой листовой металл пойдет волнами. Широкие фронтоны лучше обшить материалом, который будет сочетаться с обликом вашего дома.

Чем подшить свесы крыши

Но есть и другие способы, рассмотрим их подробнее. Чем подшить свесы крыши, выбор материалов, технология выполнения работ, как не допустить ошибок и сэкономить.

Подшивке подлежат как карнизные, так и фронтонные нижние части кровли, выступающие за пределы фасада на 30-70 см. При защите и декорировании карнизов акцент делается на обеспечении достаточной вентиляции закрываемых участков подкровельного пространства, при подшивке фронтонов, наоборот, — все усилия направляются на улучшение показателей герметичности.

Соответственно, в первом случае используемые материалы обязательно перфорируются или укладываются с небольшими вентзазорами, во втором предпочтение отдается сплошным софитам и плотно укладываемым панелям или планкам.

Оптимальные результаты достигаются при использовании софитов – специализированных сплошных, перфорированных и комбинированных панелей нужного размера с удобными системами соединения. При их отсутствии свесы подшиваются сайдингом, профлистом, вагонкой и другими листовыми и погонажными материалами на основе пластика, дерева или металла, выдерживающими ветровую нагрузку и атмосферные воздействия.

Подшивка свесов деревянными погонажными пиломатериалами, плюсы и минусы

Кровли деревянных или каркасных домов часто подшиваются толстой вагонкой из сосны, лиственницы или осины (укладываются вплотную, отверстия для вентилирования сверлятся позже), планкеном или обрезной доской с толщиной в пределах 20-30 мм, монтируемой с 10-15 мм зазором.

К общим преимуществам такой подшивки относят эстетичность (дом из дерева выглядит завершенным), простоту монтажа и отделки (дерево окрашивается в любой цвет и без проблем подрезается до нужного размера) и сравнительную дешевизну (при условии самостоятельного изготовления деревянные софиты обходятся дешевле, при заказе в мастерской – наоборот).

Минусы проявляются в потребности в усиленной защите от внешних воздействий, из-за влаги и температурного расширения древесина темнеет и коробится.

Вторым недостатком считается слабая продуваемость дерева, для подшивки фронтальных участков вагонка подходит хорошо, для карнизов – нет. Проблема решается закладкой пиломатериалов с зазорами (что не всегда возможно и удобно) и сверлением отверстий с диаметром около 5 мм. Последнее в свою очередь приводит к необходимости закладки за деревянной обшивкой противомоскитных сеток.

Совет! Для лучшего проветривания, можно организовать вентиляционные отверстия, и закрыть их вент решетками подходящего цвета.
Совет! При неограниченном бюджете, предлагаю использовать материалы из лиственницы или ангарской сосны. Тогда ваш дом будет смотреться намного дороже и благороднее.

Свесы из лиственницы

Подшивка свесов пластиковыми софитами, плюсы и минусы

Готовые пластиковые софиты представлены частично или полностью перфорированными и сплошными панелями с разнообразными размерами и дизайном. Эта группа ценится за легкость, стойкость к коррозии, температурным перепадам, влаге и гниению. В регионах с повышенными осадками подшивка из пластика считается оптимальной и прослужит дольше остальных разновидностей.

Эксплуатационных недостатков у пластиковых софитов немного: при сильном дожде или ветре они могут издавать шумные звуки, участки, освещенные прямым солнечными лучами, желтеют или меняют цвет. УФ-стойкость и гибкость панелей зависит от вида используемого пластика: бюджетные ПВХ-разновидности являются более хрупкими и быстрее выгорают на солнце в сравнении с дорогостоящими софитами из акрила.

К учитываемым особенностям софитов этой группы также относят потребность в специальных планках с J-профилем для удержания панелей, запрет на жесткую фиксацию и пробивку пластика гвоздями. Пластиковые софиты заводского качества не рекомендуется подрезать (хотя в целом эти работы возможны) из-за рисков повреждения замковых систем, размеры изделий подбираются с учетом ширины карниза или фронтонов и необходимости заложения небольшого (в пределах 1-2 мм, не более) зазора для компенсации температурных расширений.

Совет! Отличным решением может стать использование металлических софитов, они дороже, но при этом лишены недостатков.

Пластиковые софиты

Подшивка свесов листовыми материалами, плюсы и минусы

Данная группа представлена гладкими и профилированными листовыми материалами на основе рулонной стали с порошковым или полимерным покрытием, алюминия или меди.

Классические сплошные материалы используются при обустройстве открытых свесов, при необходимости вентиляции подкровельного пространства свесы обшиваются перфорированным металлическими софитами или профилированным марками.

Зазор в таких случаях обеспечивается неплотным примыканием гофры или смещением самих панелей.

К преимуществам листовых материалов на основе металла относят прочность (максимальную у софитов из меди или стали, сравнительно низкую – у алюминия), долговечность (показатель зависит от вида металла и надежности антикоррозийных покрытий), привлекательный внешний вид, соответствие нормам пожарной безопасности и высокую стойкость к внешним воздействиям.

Минусы проявляются в зависимости качества и срока службы от цены, большом весе (исключение делается лишь для алюминиевых разновидностей), подверженности коррозии софитов из стали коррозии при нарушении внешнего покрытия и сравнительно высокой сложности монтажных операций.

Совет! По возможности не используйте недорогие тонкие листовые материалы для обшивки свесов. Так как ваше покрытие точно пойдет волнами, т это будет сразу заметно.

Из чего сделать лобную доску при подшивке свесов крыши

Закрепляемая гвоздями на выступающих торцах стропил лобовая доска усиливает жесткость и прочность кровельных конструкций, удерживает водосточные желоба (необязательно) и планки подшивки карнизов, защищая последние от осадков и ветра.

При отсутствии возможности покупки специальных элементов (лобовая доска входит в комплектацию черепичных крыш) ее изготавливают из водостойких и выдерживающих частные перепады температуры и влажности пород древесины – лиственницы, ангарской сосны тика или прошедшего термическую обработку ясеня. Стандартная ширина таких досок зависит от высоты стропил и варьируется в пределах 180-250 мм при толщине от 20 до 30 мм.

С учетом низких весовых нагрузок к лобовой доске не выдвигаются жесткие требования по толщине или прочности. Исключение делают для элементов с держателями водосточных систем, но даже в таких случаях их толщина не превышает 30 мм. Длина отдельных элементов не нормируется и подбирается исходя из габаритов кровли и удобства монтажа.

Но в плане выдержки влажностных и атмосферных воздействий ситуация обратная – лобовую доску защищают от них с помощью олифы, ЛКМ, широких и гладких металлических планок с полимерным покрытием или пластиковых ламелей. Зашиваемая доска обязательно пропитывается антисептиками и антипиренами.

Совет! В целях экономии можно использовать для лобовой доски сосну, но при этом хорошо ее прокрасить.
Совет! Если решили торцы закрыть листовым металлом, то используйте только толстый качественный материал, в противном случае он точно пойдет волной. Лучше все же отказаться от лобовой планки из листового металла.

Технология работ при подшивке свесов кровли

Схема работ зависит от угла наклона кровли и типа подшиваемого участка. При подшивке карнизов возможны два варианта действий:

• Крепление карнизов к обрешетке, прикрученной или прибитой к нижней части стропил. При выборе этого способа свесы размещаются под углом (диагонально), совпадающим с плоскостью стропил как в продольном, так и поперечном направлении. Такая технология возможна при выносе свеса не более 40-50 см и малом угле наклона кровли. При уклоне свыше 30° работы по монтажу существенно усложняются, а расход материалов – неоправданно растет.

• Горизонтальное крепление свесов к каркасу, набиваемому к стенам дома, нижней и верхней части стропил. Этот способ ценится на простоту и является оптимальным при обустройстве крутых кровель. При его реализации наружную часть карниза защищает и удерживает лобная доска, а края примыкания к фасаду вставляются в стартовую планку. Ориентация софитов может быть любой, перпендикулярные стенам ламели при горизонтальном способе выглядят более аккуратно и привлекательно. К обязательным условиям технологии относят размещение промежуточных опор крепления в каркасе при длине карниза более 45 см.

Фронтонные свесы подшиваются к обрешетке вне зависимости от угла наклона кровли и способа отделки карнизов. Места стыка с кровельными материалами таких свесов надежно защищаются от попадания наружной влаги фасками, сама подшивка выполняется исключительно из сплошных материалов. Вентиляцию свеса обеспечивает только небольшой зазор между ним и наружными стенами дома.

К общим требованиям технологии монтажа относят:

• Предварительный осмотр и оценку состояния стропил. Все плохо закрепленные, отстающие или гнилые элементы нуждаются в усилении или замене. Участки древесины с чернотой или синюшностью зачищаются, заново обрабатываются антисептиками или окрашиваются.
• Крепление профилей исключительно по разметке. Последнюю в свою очередь проводят после подрезки стропил (при необходимости) и крепления каркаса или обрешетки. Это же относится к нарезке листовых материалов и подбору размеров готовых панелей.
• Обработку антисептиками всех закрываемых деревянных элементов.
• Усиление каркасных конструкций при горизонтальном способе подшивки поперечными планками.

Ошибки при подшивке

Основные нарушения монтажа связаны с неправильным раскроем листовых материалов и использованием неподходящих, слабых или плохо защищенных от коррозии крепежей. При чрезмерном плотном прилегании или укладке без компенсационных зазоров софиты коробятся или выходят за края планок. Ошибки в размерах в меньшую сторону также нежелательны и особенно заметны при работе с пластиковыми софитами с замковыми системами соединений (подшивка плохо держится, шумит или выпадает из профиля).

К возможным ошибкам также относят:

• Игнорирование потребности или недостаточную вентиляцию карнизов кровли. По нормам как минимум треть закрываемой площади должна быть перфорированной при сечении отверстий не менее 1/500 от общего объема подкровельного пространства. При подшивке конструкций, укрытых дышащими материалами (глиняной черепицей, шифером) требования к воздухообмену смягчаются, при обустройстве фальцевых или ондулиновых крыш – наоборот.
• Монтаж софитов до этапа утепления или отделки фасада. При правильном подходе свесы подшиваются по завершении всех кровельных и отделочных работ, примыкая к наружным стенам дома.
• Игнорирование потребности в обрешетке и дополнительных крепежах при монтаже систем с замковыми соединениями и длине свесов свыше 45 см. Длинные или большие по площади панели, закрепленные лишь по бокам, срываются ветром, провисают или перекашиваются.
• Прибивание стартового или кромочного профиля не по центру отверстий или экономию на крепежах для их удержания.
• Утепление пространства под карнизными свесами. В пространстве карнизов можно размещать точечные системы освещения и скрывать коммуникации, но лишь при условии достаточного доступа воздуха к кровле и соблюдении правил пожарной безопасности. Утепление этих участков данному требованию не соответствует.

Итоговые рекомендации

Для продления срока службы конструкций все открытые места размещения металлических крепежей или соответствующие отверстия на софитах из стали рекомендуется закрасить специальными красками в тон основной расцветки софитов. В особом уходе подшивка не нуждается, но пару раз в год ее поверхности осматриваются и очищаются с помощью щетки на длинной ручке.

Абразивные или агрессивные моющие средства для этих целей не используются, особо загрязненные участки промываются водой с незначительными добавками мыла или обычного стирального порошка.

Особе внимание уделяется подшивке из деревянной вагонки или профлиста. В первом случае периодически (раз в 2 года или чаще при неблагоприятных условиях) обновляется защитное покрытие свесов, во втором – поверхности осматриваются с целью выявления очагов коррозии.

Вне зависимости от типа и материала свесов одновременно с их осмотром проверяется работа и состояние водосточных систем. Теперь вы знаете, чем подшить свесы крыши.

Совет по обрамлению: установка обшивки крыши (выделите линию с учетом фасции)

Нарисуйте макет в натуральную величину и проведите линию натурной линией

При обшивке кровли первым делом необходимо провести линию так, чтобы первый ряд продолжался прямо. Но если вы защелкните его на 40 дюймов, оболочка не будет выступать за подфасцию или настоящую фасцию. Это открывает дверь к возможности повреждения водой, позволяя гравитации работать против вас.

Не делай этого.Гравитация может быть вашим приятелем.

В этом видео Бен Боги показывает, как визуально вычислить, где привязать эту первую строку.

• Чтобы определить линию защелкивания обшивки, поверните угольник до наклона крыши, в данном случае это шестиугольник, и проведите линию прямо там.
• Затем мы воспользуемся куском 2х4, чтобы выйти за пределы квадрата и провести там линию.
• Это указывает на то, что хвосты фермы выходят за стены.
• Измерьте расстояние от края фанеры (за пределами стены) до любого выступа и проложите линию вверх, чтобы обозначить конец хвостовой части фермы.
• Добавьте полтора дюйма для подфасции, проведите линию.
• Добавьте толщину истинной фасции, в данном случае 15/16 дюйма.
• Отметьте толщину обшивки крыши, в данном случае 1/2 дюйма, и проведите по этой линии

На этом рисунок карниза закончен. Бен любит, чтобы нижний край обшивки крыши находился выше внешнего края облицовки, на случай, если в обрамлении есть небольшие расхождения, поэтому он отмечает линию на расстоянии примерно четверти дюйма от внешнего края облицовки.

Поднесите отметку 48 дюймов на рулетке к внешнему краю фанеры и посмотрите, куда падает конец хвостовика фермы. Это 45-3 / 4 дюйма.

Отмерьте стропило в 45-3 / 4 дюйма от обрезанного конца хвостовой части фермы и проведите линию вдоль фермы. Это указывает на верхний край первого ряда обшивки крыши, оставляя достаточно выступа, чтобы подфасции и фасции аккуратно подоткнулись под ним, когда придет время.

—Этот совет был записан в прямом эфире на конференции Professional Remodeler’s Model Remodel 2017 года.

Как добавить свес крыши | Home Guides

Свес крыши защищает здание под ним от дождя и непогоды, и если в вашем доме его нет, добавление свеса не является особенно сложной строительной работой. Обрамление нового свеса несложно, но плавное совмещение нового свеса с существующей крышей требует определенных усилий и затрат.

Подготовка крыши

Чтобы получить доступ к существующим хвостовикам стропил, снимите облицовочную доску, закрывающую концы стропил, а также любые другие отделочные элементы, закрывающие хвосты стропил и верхнюю плиту внешней стены.Если после того, как вы сняли облицовку, на чердаке недостаточно свободного пространства для расширения стропил, вы можете удалить кровельную обшивку и черепицу с нижней части стропил, чтобы обнажить стропила и дать себе место для работы. .

Удлинение стропил

Отрежьте удлинители стропильных ног в три раза больше длины свеса, который вы хотите добавить, используя пиломатериалы того же размера, что и существующие стропила. Расположите удлинители стропил напротив существующих стропил так, чтобы две трети их длины перекрывали стропила, а оставшаяся треть выступала наружу, определяя свес.Вылет должен быть не более 2 футов, чтобы обеспечить устойчивость и хорошую опору. Прибейте удлинители к существующим стропилам с помощью гвоздей по 16 пенни, расположенных на расстоянии 6-8 дюймов друг от друга.

Добавление фасций и софитов

Прикрепите новую вспомогательную доску размером два на четыре вдоль концов новых хвостовиков стропил. Если вы хотите построить закрытый карниз, вы можете установить горизонтальный потолок, который охватывает нижнюю часть выступа между лицевой панелью и внешней стеной здания, ограничивая пространство под выступом.Чтобы построить потолок, прикрепите гвоздезабивную доску размером два на четыре к стене здания, выровняв ее с нижней частью фасада. Прикрепите два на четыре стержня, по одному для каждого хвоста стропила, перпендикулярно фасции, прибив один конец к хвосту стропила, а другой конец к гвоздезабивателю. Завершите софит, прибив материал софита к обрамлению и добавив облицовочную доску размером один на шесть поверх дополнительной фасции.

Кровля свеса

После того, как свес будет обрамлен, накройте удлинители стропил вместе с любой частью крыши, с которой вы сняли обшивку, новой фанерной обшивкой, которая в пределах 1/8 дюйма от толщины существующей обшивки .Самый эффективный способ интегрировать новый свес в существующую кровлю — снять черепицу и подкладку со всей крыши и поставить новую крышу на все здание. Однако, если время или ваш бюджет не позволяют установить новую крышу, вам придется как можно лучше совместить старую черепицу с новой черепицей и использовать их для покрытия свеса. Начните с установки металлического отлива вдоль нижнего края свеса, а затем уложите ряд черепицы по краю. Работайте вверх с последующими рядами, пока не дойдете до существующей крыши, пропуская последний ряд новой черепицы под выступы существующей черепицы.

Ссылки

Writer Bio

Эван Гиллеспи вырос, работая в своей семье, занимаясь производством оборудования и товаров для дома, и является опытным садовником. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

Добавление свесов крыши — Домостроение

Вопрос:

Наш дом построен без карнизов и свесов.Вода стекает с крыши и затапливает наш подвал почти при каждой грозе. Как добавить карниз к дому?

Пол Л. Рот, Мерфисборо, Иллинойс

А:

Майк Гертин, редактор журнала Fine Homebuilding , отвечает: Свесы крыши — хорошая идея для домов в большинстве климатических условий. Большинство дизайнов домов лучше смотрятся с выступами. Но они также функциональны. Свесы затеняют окна от летнего солнца, они не позволяют воде стекать с крыши и по сайдингу, а также являются хорошим местом для установки водосточных желобов.

Установка простых свесов на дом заключается в прибивании стропил к уже имеющимся стропилам. Я ограничиваю вылет до 2 футов (более широкие вылеты потребуют некоторой инженерии для обеспечения адекватной поддержки).

Начните обычные свесы, сняв существующую облицовку и любую другую облицовку, закрывающую хвосты стропил. Как только будут обнажены стропила и верх стеновой плиты, вы сможете увидеть чердак.

Определите пиломатериал наибольшего размера, который вы можете вставить между обшивкой крыши и пластиной (вам не понадобится птичий рот на пристройках).Этот размер запаса — то, что вам понадобится для пристройки стропил. Затем определитесь с расстоянием свеса и отрежьте удлинители стропил, которые в три раза превышают длину свеса. Сделайте отвес на одном конце, чтобы вам не пришлось позже обрезать внешние концы.

Попросите помощника провести надстройки на чердак снаружи. Прибейте надставку к каждому стропилам с шипами через каждые 6-8 дюймов. Размахивать молотком на чердаке может быть неудобно, но гвоздезабиватель для обрамления или пальмовый гвоздезабиватель может сделать забивать проще.

Если чердачное пространство ограничено или на чердаке имеется неплотная изоляция, лучше установить стропильные удлинители снаружи. При таком подходе вам нужно удалить часть обшивки крыши, но только в количестве, равном длина свеса. (После снятия такой обшивки вы сможете дотянуться до конца, чтобы закончить забивание гвоздями).

Опять же, попросите помощника удерживать стропильную надставку на месте и измерить расстояние до свеса, в то время как вы удерживаете надставку напротив стропила и обшивки крыши и прибиваете ее к существующему стропилу с помощью гвоздя для обрамления.

Если вам нужны узкие выступы, скажем 8 дюймов или меньше, вы можете попробовать метод, о котором Боб Сиванен писал в книге Dummy Rafter Tails еще в 1985 году. Я использовал этот метод, когда у меня были проблемы со скольжением. в стропильных пристройках. При таком способе стропильные хвосты представляют собой отдельные блоки, прикрепленные к брусью, а свес надевается как одно целое.

С установленными стропильными надставками можно переходить к отделке, обшивке и кровле. Сначала прибейте подфасцию и фасцию к хвостовикам стропил.Затем, как можно лучше подберите толщину существующей обшивки крыши — в пределах 1/8 дюйма от существующего материала хорошо.

Что касается кровли, у вас снова есть несколько вариантов. Если срок службы черепицы близок к концу, возможно, сейчас самое время подумать о снятии и замене кровли всего дома. Если вы используете новую черепицу, новый свес исчезнет в крыше.

Если вы не хотите ремонтировать кровлю, вам придется довольствоваться не идеальным сочетанием цветов и слоев черепицы.Ваша самая большая проблема может заключаться в том, чтобы найти черепицу, подходящую к той, что есть в доме. Даже если вы знаете марку и цвет, разница между старой и новой черепицей обязательно будет заметна.

или более подробная информация и дополнительная литература:

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

% PDF-1.4
%
189 0 объект
>
эндобдж
xref
189 92
0000000016 00000 н.
0000002191 00000 п.
0000003156 00000 н.
0000003602 00000 н.
0000003925 00000 н.
0000004075 00000 н.
0000004224 00000 н.
0000004374 00000 п.
0000004523 00000 н.
0000004673 00000 п.
0000004822 00000 н.
0000004972 00000 н.
0000005122 00000 н.
0000005271 00000 н.
0000005421 00000 н.
0000005572 00000 н.
0000005720 00000 н.
0000005871 00000 н.
0000006022 00000 н.
0000006171 00000 п.
0000006316 00000 н.
0000006466 00000 н.
0000006616 00000 н.
0000006766 00000 н.
0000006916 00000 н.
0000007060 00000 п.
0000007211 00000 н.
0000007361 00000 н.
0000007511 00000 н.
0000007662 00000 н.
0000007812 00000 н.
0000007962 00000 н.
0000008112 00000 н.
0000008262 00000 н.
0000008406 00000 н.
0000008557 00000 н.
0000008707 00000 н.
0000008856 00000 н.
0000009007 00000 н.
0000009157 00000 н.
0000009306 00000 н.
0000009457 00000 н.
0000009709 00000 н.
0000010934 00000 п.
0000011183 00000 п.
0000011442 00000 п.
0000012672 00000 п.
0000013898 00000 п.
0000016178 00000 п.
0000016432 00000 п.
0000016680 00000 п.
0000017903 00000 п.
0000019132 00000 п.
0000020280 00000 п.
0000020334 00000 п.
0000020388 00000 п.
0000020443 00000 п.
0000020498 00000 п.
0000020553 00000 п.
0000020608 00000 п.
0000020663 00000 п.
0000020718 00000 п.
0000020773 00000 п.
0000020828 00000 п.
0000020883 00000 п.
0000020938 00000 п.
0000020993 00000 п.
0000021048 00000 п.
0000021103 00000 п.
0000021158 00000 п.
0000021213 00000 п.
0000021268 00000 п.
0000021323 00000 п.
0000021378 00000 п.
0000021433 00000 п.
0000021488 00000 п.
0000021543 00000 п.
0000021598 00000 п.
0000021653 00000 п.
0000021708 00000 п.
0000021763 00000 п.
0000021818 00000 п.
0000021873 00000 п.
0000021928 00000 п.
0000021983 00000 п.
0000022038 00000 н.
0000022093 00000 п.
0000022149 00000 п.
0000022205 00000 п.
0000022261 00000 п.
0000002351 00000 п.
0000003134 00000 п.
трейлер
]
>>
startxref
0
%% EOF

190 0 объект
>
>>
эндобдж
279 0 объект
>
поток
Hb«b`g`g«g` @

Обрамление свеса двускатной крыши

Обрамление свеса двускатной крыши — одна из самых сложных частей при строительстве любой двускатной крыши.Ширина свеса определяет один из двух методов, используемых для обрамления свеса. Чем шире карниз, тем больше поддержки потребуется, чтобы он не провисал со временем.

Много плотников сдают крышу
при обрамлении двускатного свеса обшивка выходит из-под контроля, затем обрежьте
обшивка в форме прямой линии для подвешивания стропила. Часто
стропила прибивается прямо через обшивку крыши восемью гвоздями. Этот метод опирается на кровельную обшивку как на единственное средство поддержки.

Мы все видели обвисшие карнизы, и, скорее всего, это причина.

Поддержка двускатного свеса крыши

Лучший способ, который я знаю, чтобы поддержать двускатный карниз, — это зубчатый
стропила, чтобы можно было прибить блоки 2 X 4 заподлицо к верхней части
стропила. Затем к концам этих блоков можно прибить стропило.

Для свеса в один фут или меньше вам нужно только сделать надрез на стропиле фронтона и прибить его к первому общему стропилу.

Большие свесы потребуют, чтобы наблюдатели заходили дальше в здание, и необходимо будет сделать выемку более чем на одном общем выступе.

Если вы используете стропила 2 x 4, надрез на 1 с половиной дюйма сверху ослабит их слишком сильно. Используйте 2 x 6 и просто разрежьте пасть птицы глубже.

Для более длинных пролетов используйте пиломатериалы на один размер больше на общих стропилах с выемками, просто убедитесь, что высота каблука или стойки одинаковы.

Вам понадобятся эти смотровые площадки каждые четыре фута или около того.

Если вы разместите стропило фронтона с выемкой на внутренней стороне стены, это избавит от необходимости надрезать шпильки фронтона.

Ссылки на связанные страницы Carpentry Pro Framer

Карниз — Пожар в Калифорнии

Карниз — это часть крыши, которая выходит за пределы внешней стены.

Есть два способа детализировать нижнюю сторону карниза — пересечение внешней стены и крыши. К ним относятся «бокс-ин» и использование открытого карниза (открытого карниза).Другие термины, обозначающие «бокс-ин», включают «срезанный карниз». Если у вас есть «софит», вы использовали технику «вставки в коробку». В большинстве домов используется открытый карниз / открытая деталь каркаса, потому что это менее дорого: вы использовали технику открытого каркаса, если вы видите стропильные хвосты, а также между блокировками стропил.

На этой фотографии изображена вентиляционная полоска.

Это пример карниза с открытым карнизом. В блокировке имеются типичные дефлекторные форточки — это приточные форточки.Выпускные отверстия находятся на крыше. В настоящее время вентиляционные отверстия не допускаются в зоне карниза / потолка, если не показано, что вентиляционное отверстие устойчиво к проникновению углей и пламени. Вентиляционные отверстия, допущенные к использованию Управлением государственного пожарного надзора, можно найти на их веб-сайте.

Допустимые вентиляционные отверстия в настоящее время не включены в Справочник по изделиям из дерева, поскольку стандартный метод испытаний для оценки характеристик вентиляции от углей и воздействия пламени еще не утвержден.

При создании потолочного карниза закрытый потолок должен иметь возможность сообщаться с чердачным пространством.На этой фотографии вентиляционные отверстия на фризовых блоках используются между перекрытиями балок. Вентиляционное отверстие в материале перекрытия (которое должно быть установлено) в настоящее время должно быть разрешено для использования Калифорнийским OSFM или местным строительным чиновником.

Глава 7A требования к защите карниза гласит, что либо они:

• должен соответствовать требованиям стандарта SFM 12-7A-3 или
• должен быть защищен огнестойким материалом или негорючим материалом на открытой нижней стороне.

Основная цель требования «защита карниза» — не допустить попадания огня на чердак. В нем говорится, что защиту карниза можно получить одним из трех способов. Вы можете использовать огнестойкие материалы или негорючие материалы на открытой нижней стороне, или же сборку нижней стороны можно проверить на соответствие (и пройти) SFM 12-7A-3. Учитывая различия в конструкции конструкций «коробчатый» и «открытый карниз», вы можете видеть, что детали соответствия будут более или менее сложными, в зависимости от выбранной техники строительства.

На этой фотографии показано воздействие пламени во время испытания SFM 12-7A-3.

В штучной упаковке: если материал потолка (материал, с которым вы «вставляете») классифицирован как негорючий (например, трехслойная штукатурка или фиброцементный материал перекрытия) или «устойчивый к возгоранию» (например, фанера, обработанная огнезащитным составом с внешними характеристиками), то конструкция будет соответствовать положениям главы 7A. Если вы хотите использовать в качестве материала потолка необработанную фанеру или древесину с пазами и пазами, тогда эта конструкция должна быть испытана на соответствие SFM 12-7A-3.Если материал и конструкция, предлагаемые для использования, не были протестированы, они должны быть протестированы и одобрены сертифицированной лабораторией испытаний на огнестойкость.

Открытый карниз: Когда вы смотрите на открытую деталь карниза, вы видите хвосты стропил, блокировку и обшивку крыши, которая выходит за пределы внешней стены. Обычная «типовая» сборка может состоять из 2х стропил, обшивки из фанеры ACX и блокировки 2х4 или 2х6 между концами стропил.Если бы эта сборка была испытана на соответствие SFM 12-7A-3 и прошла проверку (т.е. пламя не проникает за пределы блокировки, в то, что могло бы быть чердаком), то эта сборка соответствовала бы положениям главы 7A. Поскольку эта сборка была оценена как «огнестойкая» в строительных нормах и правилах, велись дискуссии о том, следует ли проверять эту сборку на соответствие стандарту SFM 12-7A-3. Комиссия по строительным стандартам Калифорнии в настоящее время рассматривает формулировку, которая прояснила бы этот вопрос.

Если при сборке использовались огнестойкие изделия с внешним классом (фанерная обшивка, 2 хвостика стропил и блокировка), сборка соответствовала бы требованиям, поскольку использовались «огнестойкие» материалы.Если бы негорючие материалы (фиброцементные панели, штукатурка) использовались в качестве «обшивки», это также могло бы соответствовать.

На этой фотографии показан один пролет с балками в системе каркаса крыши. Не зазор между нижней частью 2-кратного блокирующего элемента и верхней частью внешней стены. Этот зазор сделает эту область более уязвимой для проникновения тлеющих углей и пламени. Однако цель стандартного теста не в том, чтобы определить уязвимость некачественных методов строительства.

Эта фотография была сделана с видом на перекрытое пространство с чердака во время огневого испытания 12-7A-3.Материалом софита служили необработанные доски с гребнем и пазами. Обратите внимание на то, что на стыке произошло прожигание. Испытания показали, что для древесины и изделий на ее основе уязвимые характеристики включают 1) стыки, 2) сучки и 3) в случае фанерных панелей зазоры между сердечниками во внутренних слоях. Продукты, которые соответствуют этому параметру, имеют определенные ограничения по классу.

Продукты и сборки, соответствующие требованиям главы 7A, можно найти в Руководстве по продукту WUI.Поскольку «стойкость к воспламенению» и «негорючесть» являются характеристиками, основанными на характеристиках (т. Е. Существует стандартный тест для подтверждения соответствия), эти материалы будут включены в Справочник.

Программа листинга строительных материалов OSFM является добровольной, но ее используют многие производители, у которых есть продукция, соответствующая Главе 7A. Соответствующие продукты по компонентам представлены на веб-сайте OSFM (щелкните «СПРАВОЧНИК ПО НОВЫМ ПРОДУКТАМ»).

Список основан на оценке результатов испытаний, которые включают анализ требуемых характеристик продукта и характеристик надежности.Перечисленные продукты были протестированы аккредитованной лабораторией SFM.

Свес

С точки зрения воздействия лесных пожаров (тлеющих углей или пламени) узкий выступ, вероятно, лучше. Однако в течение своей жизни ваш дом будет подвергаться и другим воздействиям, о которых вам следует подумать. Как показано на этой фотографии, широкий свес — гораздо лучший вариант для защиты наружных стен от дождя — чем шире, тем лучше.

На этой фотографии более широкий выступ этого дома полностью защищал стену во время дождя.

На этом рисунке показаны результаты обследования домов, которое финансировалось Канадской ипотечной и жилищной корпорацией (CMHC) и опубликовано в 1996 году. Ось Y показывает процент обследованных домов, в которых были проблемы с водой. По оси абсцисс отложена ширина свеса над внешней стеной. Этот график показывает, что больше проблем, связанных с водой, было связано со стенами с узкими выступами.

Это еще один пример защиты от дождя, обеспечиваемой широким свесом, в данном случае верхним окном.Более темная (нижняя) часть стены намокла дождем.

Более широкий карниз можно защитить от воздействия лесного пожара с помощью огнестойких или негорючих материалов. В этом случае свес (на переднем конце здания) защищен штукатуркой, которая была обернута вокруг и под карнизом.

% PDF-1.6
%
50 0 объект
>
эндобдж

xref
50 82
0000000016 00000 н.
0000002385 00000 н.
0000002645 00000 н.
0000002770 00000 н.
0000002841 00000 н.
0000002909 00000 н.
0000002940 00000 н.
0000003025 00000 н.
0000003056 00000 н.
0000003141 00000 п.
0000003745 00000 н.
0000004189 00000 п.
0000004737 00000 н.
0000004848 00000 н.
0000004873 00000 н.
0000005554 00000 н.
0000005697 00000 п.
0000005838 00000 н.
0000005978 00000 п.
0000006119 00000 п.
0000006145 00000 н.
0000006180 00000 н.
0000006346 00000 п.
0000006861 00000 н.
0000006886 00000 н.
0000007163 00000 н.
0000007746 00000 н.
0000008225 00000 н.
0000008338 00000 п.
0000010115 00000 п.
0000010565 00000 п.
0000010752 00000 п.
0000012238 00000 п.
0000012389 00000 п.
0000013857 00000 п.
0000017200 00000 н.
0000020618 00000 п.
0000024437 00000 п.
0000024785 00000 п.
0000028598 00000 п.
0000031764 00000 п.
0000034413 00000 п.
0000053538 00000 п.
0000076282 00000 п.
0000076553 00000 п.
0000077132 00000 п.
0000093539 00000 п.
0000109557 00000 н.
0000109829 00000 н.
0000109898 00000 н.
0000110267 00000 н.
0000110544 00000 н.
0000110614 00000 п.
0000111036 00000 н.
0000111106 00000 н.
0000119552 00000 н.
0000119588 00000 н.
0000142289 00000 н.
0000142555 00000 н.
0000143039 00000 н.
0000159846 00000 н.
