Светодиодная лента — подробный обзор, виды, характеристики

Содержание:

Светодиодные ленты — это уникальный источник света, способный реализовать самые смелые задумки по организации сценариев освещения.

Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеющимся слоем для монтажа на поверхность основы.

Схема устройства открытой монохромной ленты белого цвета

Гибкость и компактность ленты наделяет ее широчайшей функциональностью. Она незаменима для освещения труднодоступных мест и ограниченных пространств, используется как дизайнерский акцент для выделения потолочных конструкций, ниш, ступеней, контурной подсветки пола и предметов интерьера. Так же применяют как самостоятельный источник света для шкафов, рекламных конструкций, прозрачных световых панелей.

Виды светодиодной ленты

Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.

Изучим каждую группу подробнее.

Монохромные

Монохромная лента белого цвета

Монохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант. Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.

Многоцветные RGB

RGB светодиодная лента

Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.

RGBW — светодиодная лента

Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен диод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.

Открытые

В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, светодиоды, резисторы — ничем не защищены.

Открытая светодиодная лента белого цвета

В таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.

Герметичные

Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.

Герметичная светодиодная лента класса IP65

Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.

Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529. Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.

Класс	Защита от предметов	Защита от влаги
IP33	от крупных предметов диаметром более 2,5 мм	от дождя и брызгов, падающих под углом 60°
IP65	полная защита контакта от пыли	от водяных струй с любого направления
IP67	полная защита контакта от пыли	от кратковременного погружения в воду на 1 метр

Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.

Ленты «Бегущий огонь»

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого светодиода в отдельности.

Светодиодная RGB-лента «Бегущий огонь»

В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.

«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.

Ленты бокового свечения

В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.

Лента бокового свечения

Торцевое расположение светодиодов изменяет направление света — светодиоды светят вдоль освещаемой плоскости. Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид светодиодов, число на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными светодиодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Виды светодиодов

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодов

Первые две цифры означают длину светодиода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные светодиоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность светодиодов на один метр длины определяет в первую очередь яркость свечения. Чем больше светодиодов, тем ярче будет светить лента.

Варианты плотности светодиодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством светодиодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты	Кратность резки
SMD 3528 60 LED 12V	3 светодиода – 5 см
SMD 3528 120 LED 12V	6 светодиодов – 5 см
SMD 3528 240 LED 24V	12 светодиодов – 5 см
SMD 5050 30 LED 12V	3 светодиода – 10 см
SMD 5050 60 LED 12/24V	6 светодиодов – 10 см
SMD 5050 120 LED 24V	12 светодиодов – 10 см

Маркировка светодиодных лент

Маркировка светодиодной ленты как VIN автомобиля. В ней закодирована вся основная информация и технические характеристики.

К примеру, маркировка LED-CW-SMD3528/30 IP20 расшифровывается так:

Элемент маркировки	Значение	Другие варианты
LED	Источник света — светодиод
CW	Цвет свечения — белый	R — красный G — зеленый B — синий RGB — многоцветный
SMD3528	Тип светодиода — безвыводной (SMD) размером 35х28 мм
30	Плотность светодиодов — 30 шт на 1 метр	60 — 60 шт на 1 метр 90 — 90 шт на 1 метр 120 — 120 шт на 1 метр 240 — 240 шт на 1 метр
IP20	Класс защищенности

Другой вариант маркировки RT 2 5000 12V Warm (3528, 300 LED, LUX) расшифровывается так:

Элемент маркировки	Значение	Другие варианты
RT	Серия ленты — открытая лента (фронтального свечения – от плоскости)	RTW – герметичная лента (фронтального свечения – от плоскости) RS – открытая лента бокового свечения (вдоль плоскости) RSW – герметичная лента бокового свечения (вдоль плоскости)
2	Номер завода изготовителя
5000	Длина ленты — 5000 мм или 5 метров	4000 – 4 метра 3000 – 3 метра 2500 – 2. 5 метра Для герметизированных лент добавляется буква, обозначающая тип герметизации: 5000 P – 5 метров, силиконовая трубка прямоугольного сечения 5000 SЕ – 5 метров, верхняя заливка тонким слоем силиконового герметика 5000 PGS – 5 метров, силиконовая трубка, заполненная герметиком
12V	Напряжение питания — 12В	24V 36V
Warm	Цвет свечения — Белый теплый (2700-3500 К)	Day – Белый дневной (4000-5000 К) White – Белый чистый (6000-8000 К) Cool – Белый холодный (8000-10000 К) Red – Красный Yellow – Желтый Green – Зеленый Blue – Синий Orange – Оранжевый Pink – Розовый Violet – Ультрафиолет RGB – многоцветный (управление контролером) SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни»
3528	Тип светодиода — размером 35х28 мм
300 LED	Количество светодиодов — 300 на 5 метров длины	2Х – двойная плотность 2Х2 – двойная плотность, два ряда
LUX	Цвет основания ленты — лента улучшенного качества на белой плате	W – на белой плате B – на черной плате

Как подключить светодиодную ленту

Существует большое количество вариаций подключения светодиодных лент. Ниже приведены наиболее часто встречающиеся из них.

Подключение одной монохромной ленты

В простейшем варианте подключения понадобятся только блок питания и провода.

Схема подключения монохромной светодиодной ленты

Подключение нескольких монохромных лент

В том случае, если понадобится смонтировать несколько лент одновременно, используется параллельная схема. Каждый последующий источник света подключается с помощью проводов сечением 1,5 мм.

Схема подключения нескольких монохромных светодиодных лент

Подключение многоцветной RGB-ленты

В случае подключения многоцветной ленты помимо блока питания и проводов применяется RGB-контроллер. Некоторые модели контроллеров комплектуются пультами дистанционного управления.

Схема подключения многоцветной RGB-ленты

Подключение нескольких RGB-лент без усилителей

Две и более многоцветных лент можно подключить через один блок питания и один RGB-контроллер. Для этого применяется параллельная схема. Но есть ограничение — один контроллер имеет фиксированную мощность (до 200 Вт), и каждый лишний метр ленты увеличивает нагрузку на него. Если превысить допустимую нагрузку, контроллер может перегореть.

Схема подключения нескольких RGB-лент без усилителей

Подключение нескольких RGB-лент c усилителем

Чтобы снизить нагрузку на RGB-контроллер и смонтировать достаточно длинную цепь из нескольких многоцветных лент, рекомендуется применять RGB-усилители. Помимо разгрузки контроллера они еще и обеспечат равномерное свечение светодиодов по всей длине.

Схема подключения нескольких RGB-лент c усилителем

Виды светодиодных лент

Светодиодная лента — источник света, собранный на основе светодиодов. Представляет собой гибкую печатную (монтажную) плату, на которой равноудалённо друг от друга расположены светодиоды.

Светодиодные ленты популярны, поскольку простота и удобство работы с ними позволяют реализовать множество идей. Причем сделать это можно не только быстро, но и относительно дёшево и без особых знаний. Ленты легко гнутся и повторяют очертания интерьера или предметов. Они могут использоваться в качестве подсветки и для основного освещения. В этой статье мы рассмотрим какие бывают светодиодные ленты.

Устройство

Светодиодная лента – это линейный источник света. Конструктивно она представляет собой гибкую печатную плату на клейком основании. На ней расположены светодиоды. Она нарезается кратными отрезками по линии отреза, она наносится между контактными площадками.

Важно:

Не заламывайте ленту и не изгибайте её в одном месте – все повороты должны происходить плавно, а повороты под прямым углом делайте с помощью специальных коннекторов. Минимальный радиус изгиба от 2 до 5 сантиметров (в зависимости от модели).

В зависимости от количества светодиодов на 1 метр отличается кратность нарезки по длине. Например, для 12В светодиодной ленты кратность нарезки зависит от количества светодиодов на метр – обычно это 3 штуки в секции. На рисунке ниже выделена 1 секция, там же видна и линия разреза – на ней изображена полоса и ножницы.

Если лента с большим количеством светодиодов, например, 120 штук на 1 метр, то их располагают в два ряда. Ниже вы видите 24В LED-ленту. У неё в одной секции 6 светодиодов, а в изображенной модели 2 ряда по 6 на одном отрезке.

Изделия, рассчитанные на 220 вольт тоже можно разрезать, но там секции гораздо длиннее, а именно кратность реза равна 1 метру или 60 светодиодам, а модели где 120 светодиодов на 1 метр можно резать через каждые 50 см. Часто встречается комплект поставки из 2 метров 220В ленты и адаптера для питания (это обычный диодный мост – выпрямитель напряжения).

Светодиодные ленты, рассчитанные на 5 вольт, имеют кратность нарезки 1 светодиод. Их можно запутывать от USB или адаптеров для зарядки мобильных телефонов.

Но количество светодиодов в одной секции может отличаться, это зависит от схемы их соединения.

Классификация и маркировка

Разновидностей LED-лент достаточно много и у каждой есть свои особенности. Они отличаются по типу светодиодов и их количества, от этого зависит и световой поток, и потребляемая мощность изделия. Также есть различия по напряжению питания, влагозащите и прочим параметрам.

По напряжению питания ленты можно разделить на такие виды:

— 220В;

— 24В;

— 12В;

— 5В.

Наиболее распространены 220 и 12-вольтовые типы led-ленты. Например, 12-вольтовые бывают на:

— 30;

— 60;

— 120 штук на 1 метр.

На рисунке ниже вы видите длину отрезка для разной плотности светодиодов.

Количество светодиодов в одном метре зависит как от питающего напряжения, так и от конструкции конкретного изделия.

Но количество светодиодов на 1 метр не является основным в вопросе влияния на излучаемый световой поток и потребляемую мощность. На это влияет и тип светодиодов, они бывают таких типоразмеров:

— 3528;

— 2835;

— 5050;

— 5630;

— 5730.

На самом деле видов используемых светодиодов много, и в продаже можно найти ленты с любым их типом. Их характеристики мы рассматривали в статье Виды, характеристики и маркировка SMD-светодиодов.

Последним отличием присущим всем видам лент является класс пылевлагозащиты IPxx. Где вместо xx – цифры и чем они больше, тем большая защита от влаги обеспечена изделию. Типовые варианты:

— IP20-23 – фактически защита отсутствует, такую ленту можно использовать в сухих и не пыльных местах.

— IP65 – наиболее распространена, допускается попадание капель и струй воды, а значит и эксплуатация на улице и в сырых местах.

— IP67 – напоминает по конструкции шнур дюралайт, на концах ленты устанавливаются заглушки для её герметичности. Может использоваться в воде. Может обозначаться как Waterproof, WP или W65.

— IP68 – самый защищенный вариант, также может использоваться в воде, допускает освещать бассейны и водоёмы, располагая изделие на дне. Может обозначаться как ExtraWaterproof, EWP или W68.

Маркировка выглядит и расшифровывается следующим образом.

RGB-ленты

Многоцветные светодиодные ленты или RGB чаще всего выполняются на светодиодах типа 5050. Они отличаются от остальных видов тем, что в их корпусе расположено три кристалла типа тех, что используются для 3528. На рисунке ниже вы видите сравнение белых светодиодов 3528 и 5050.

Благодаря этому получается использовать три основных цвета для формирования множества оттенков: красный, зелёный и синий. На рисунке ниже изображен внешний вид RGB 5050.

Соответственно ленты с RGB-светодиодами подключаются 4-мя проводами. Общий плюс и минус от каждого из цветов. Для их работы нужно использовать специальный RGB-контроллер.

Кроме лент с трёхцветными светодиодами бывают RGB-ленты с одноцветными светодиодами, в таком случае принцип их работы подобен, отличие лишь в том, что могут использоваться светодиоды отличные типоразмером от 5050, а значит и выдавать иные показатели светового потока (более яркие или наоборот тусклые) в них светодиоды чередуются по цветам.

Но в последнее время появилось больше моделей, к ним можно отнести RGBW и RGBWW, они также бывают в разных исполнениях. Вариант первый – четырёхконтактные светодиоды 5050 пример такого решения вы можете видеть ниже, но помните в этом случае они уже используют 5 проводов для подключения — общий плюс и минуса от красного, зелёного, синего и белого каналов. Нужен также и RGBW контроллер. Такое решение позволяет добиться большего варианта оттенков подсветки и её яркости в частности в белом цвете.

Другой вариант – когда используются трёх контактные 5050, поочередно чередующиеся многоцветные RGB-чипы и обычные белые холодного или тёплого свечения (это видно на фото – цвет люминофора отличается).

RGBWW можно расшифровать как Red, Green, Blue, Warm white + white, тогда один светодиод излучает нейтральный или холодный белый, а другой тёплый. Также требует следующего вида контроллеров – пятиканальных, в данном случае для подключения используется 6 проводов.

Адресная светодиодная лента

Отдельный тип ленты, который позволяет делать не просто подсветку, а целые светодиодные мониторы – это адресная светодиодная лента. Её отличие заключается в том, что вы можете управлять цветом свечения каждого светодиода по отдельности. Её часто называют «умная светодиодная лента» или «smart led strip».

Их производят в лентах или модулях на основе микросхем WS2811, что изображено на рисунке ниже.

Или же на базе чипов WS2812B – это светодиод с упомянутой выше микросхемой, но в одном корпусе типоразмера 5050.

Также есть модель WS2812S с шестью выводами для раздельного питания светодиода и микросхемы.

В продаже можно найти и интересные модули разных форм, как например кольцевой изображенный ниже.

Ленты также возможно отрезать по линии с отметкой.

Так они выглядят «в бою»:

Интересно:

Есть выводные 5мм светодиоды совместимые по протоколу с предыдущими, их маркировка PL9823.

Чтобы представить, как такое устройство может работать посмотрите видео:

Особенность устройства заключается в том, что вы передаёте на вход DIN пачку из 24 бит, по 8 бит на значение для ШИМ-управления каждым из цветов – после чего подаётся сигнал они передаются на DO (DOUT), который соединяется со следующим светодиодом. Получается нечто подобное сдвиговому регистру и последовательному вводу данных. При этом ШИМ работает на частоте 400 Гц, что незаметно глазу, но всё же заметно при съемке видео.

Стоит отметить, что здесь передача данных происходит по одному проводу, поэтому нельзя организовать классические пачки из единиц и нулей. Поэтому длинна импульса определяет, что примет чип – ноль или единицу.

Подробнее это рассмотрено в видео:

Нюанс: Цвета идут в порядке «зелёный-красный-синий», а не как обычно «красный-зелёный-синий».

Недостатком является то, что если один из светодиодов сгорит – то перестанут светиться и те что расположены в цепи после него, так как данные дальше передаваться не будут.

Поэтому (а может и по другим причинам) была разработана следующая модификация – это чипы WS2813, они также с шестью выводами.

Внимательные могли заметить, что появился «BIN». Он соединяется с DIN предыдущего светодиода, таким образом при появлении сгоревшего пиксела (светодиода в ленте или матрице) данные в любом случае передаются, подробнее этот вопрос рассмотрен на этом видео.

Есть и контроллеры для подобных лент. С их помощью можно управлять свечением светодиодов со смартфона.

Не менее интересна и модель контроллера на плате ESP8266, о которой мы говорили в этой статье — Способы дистанционного управления микроконтроллером.

Ранее ЭлектроВести писали о видах светодиодов и их характеристиках.

По материалам electrik.info.

Классификация светодиодных лент.

1. По степени защиты от пыли и влаги (IP).

Каждая светодиодная лента обладает определенной степенью защиты от пыли и влаги. На сегодняшний день распространены следующие классы защиты – IP20, IP22, IP33, IP65, IP67, IP68.

Под классами IP20, IP22, IP33 как правило выступает одна и та же светодиодная лента, каждый производитель по своему присваивает степень защит и по всей видимости без проведения надлежащих испытаний. По сути это диодная лента с открытыми диодами и резисторами, установленными на гибкую печатную плату, изображение такой ленты представлено на рис. 1.

Рис. 1. Разрез светодиодной ленты открытого типа (IP20, IP22, IP33) .

Применяют диодные ленты данного типа в сухих помещениях и с низкой вероятностью механического повреждения. Среди удобств такой ленты стоит отметить легкость пайки и легкость в подсоединении коннекторов (специальные клипсы для соединения лент и подведения питающих проводов). Поэтому если есть необходимость часто резать такую ленту и много паять то данный тип ленты является предпочтительным, например, для подсветки витрин, шкафов и сложных интерьерных элементов с большим количеством отрезков. Стоимость такой ленты невысока, что делает её популярной.

Диодные ленты с классом защиты IP65 полностью защищены от попадания пыли и от струй воды льющихся со всех сторон. Лента покрыта слоем компаунда (чаще используется силикон) рис. 2а, так же есть вариант светодиодной ленты полностью заключенный в силиконовую трубку рис 2б. Такую ленту можно монтировать в помещениях с повышенной влажностью. Но для сухих помещений эта лента также интересна, поскольку её удобнее наклеивать т.к. можно проглаживать по всей длине, а после того как эта светодиодная лента проработает какое-то длительное время с её поверхности легко можно стирать пыль влажной тряпочкой.

Рис. 2. Разрез светодиодной ленты закрытого типа IP65 c заливкой силиконовым компаундом.

Рис. 3. Разрез светодиодной ленты закрытого типа IP65 в силиконовой трубке.

Класс защит IP67 – это лента в трубке с заливкой силиконом внутри трубки, разрез led лент представлен на риc. 4. Такая светодиодная лента является одной из самых стойких к воздействию влаги. Полная защита от проникновения пыли, допустимо кратковременное погружение на глубину до 1м, но постоянная работа при длительном

Рис. 4. Разрез светодиодной ленты закрытого типа IP67в силиконовой трубке и с заливкой силиконом внутри трубки.

погружении в воду не предполагается. Эта диодная лента идеальна для наружного применения чаще всего используют для контурной подсветки зданий, для декоративной подсветки ландшафта и помещений с очень высоким уровнем влаги: ванные, душевые, бани, возле бассейнов.

Светодиодные ленты с классом защиты IP68 (длительное погружение на глубину более 1м) встречаются довольно редко, хотя многие производители часто заявляют IP68 (обычно на диодных лентах с напряжением питания 220 Вольт. Рекомендуем с настороженностью относится к лентам с таким классом защиты поскольку не редко производители завышают данное значение.

2. По напряжению питания.

LED ленты имеют постоянное напряжение питания: 5В, 12В, 24В, 36В или переменное 220 В.

Лента с питанием 5В благодаря такому низкому напряжению, является самой безопасной. Она может применяться в подсветке одежды, мебели в изготовлении товаров народного потребления.

Светодиодныа лента с питанием 12В считается сомой распространенной и практичной в использовании. Чаще всего её устанавливают в жилых помещениях для декоративной подсветки, с её помощью выполняют подсветку: карнизов, ниш, контуров зданий, а также делают освещение витрин и небольших помещений. Распространена она и у автолюбителей для тюнинга.

Светодиодные ленты с напряжением питания 24В имеют в два раза меньший ток, чем лента 12В имеющую то же мощность. В следствии чего, у таких лент уменьшается нагрузка на токоведущие части печатной платы. По этой же причине для подвода питания мы можем использовать кабель меньшего сечения, чем для лент 12В. Блок питания будет более компактным для led лент 24В, чем блок питания той же мощности на 12В. Усилители, диммеры и контроллеры можно больше нагрузить светодиодной лентой 24В чем 12 В. Общий вывод: ленту на 24В выгодно применять если у нас высокая мощность системы, тогда легче подбирать контроллеры, усилители и диммеры, блоки питания будут иметь меньшие размеры, а провода меньшее сечение. Существует миф о том, что лента на 24В более яркая, это действительно миф не имеющий по собой физического обоснования.

Светодиодные ленты с напряжением питания 36В встречается достаточно редко основное её преимущество, аналогично с лентой 24В в возможности использовать, провода меньшим сечением, блоки питания меньшего размера, а контроллеры и диммеры большей мощностью. Недостаток такой ленты в её малой распространенности и редкости блоков питания (драйверов), контроллеров и диммеров работающих с напряжением 36 В.

Лента 220 В подключается на прямую к бытовой электросети. Она рассчитана на уличное применение. Будьте внимательны, эту светодиодную ленту крайне не желательно использовать в жилом помещении, потому, что лента имеет мерцание, способное раздражать глаза. Кратность резки такой ленты составляет 1 метр, что не всегда будет удобно в отличие от лент с питанием постоянным напряжением (12 В, 24 В) у которых кратность резки будет 3 – 15 см. Светодиодную ленту на 220 В хорошо использовать как новогоднее уличное украшение, часто такой лентой выполняют: подсветку контуров зданий, подсветку рекламных вывесок, различную подсветку декоративных конструкций.

3. По типу диодов и световому потоку.

Значение светового потока зависит от типа диода и количества диодов. Существует числовой стандарт в обозначении светодиодов для поверхностного монтажа, которыми часто также обозначаются и ленты изготовленные с использованием этих диодов. И так, для производства светодиодных лент используются светодиоды: 3528, 5050, 5060, 5630, 2835, 3020 и другие, эти числа обозначают размеры корпуса диода. Так, например, диод типа 3528 имеет размер 3,5мм*2,8мм. Светодиод в корпусе 3528 имеет большую мощность и больший световой поток, чем диод 5050, нетрудно догадаться, что при одинаковом количестве диодов у ленты с диодами 3528 световой поток будет меньше чем у ленты с диодами 5050. Поэтому при выборе светодиодной ленты, нужно прежде всего, обращать внимание на световой поток от led ленты, а не на количество диодов.

4. По классу.

Светодиоды условно разделяют на 3 класса – эконом, стандарт и премиум. У диодных лент премиум класса используются наиболее эффективные светодиоды (высокая светоотдача), и наиболее качественные материалы такие как: печатная плата, упаковка. Обычно у этих лент выше качество пайки. Ленты же эконом класса, наоборот имеют светодиоды менее эффективные, а печатная плата и другие элементы более низкого качества. Лента класса стандарт это промежуточное значение между эконом и премиум классам, так называемая золотая середина.

5. По направлению свечения.

Лента горизонтального свечения. Это классическая лента свет распространяется от поверхности светодиодной ленты под углом 120 градусов, чертеж на рис. 5 а. Этот тип диодных лент наиболее популярен, используется в подсветке потолочных карнизов, контуров зданий и других сферах.

Лента бокового свечения. Свет распространяется параллельно плоскости печатной платы, чертеж на рис. 5 б. Такая лента обычно используется в рекламных конструкциях.

Рис. 5а. Светодиодная лента в сечении.

а) Горизонтальное свечение диода.
б) Боковое свечение диода.

Лента для сильных изгибов. Такая светодиодная лента способна изгибаться во всех направлениях, это достигается благодаря конструкции печатной платы с резкими изгибами, это можно видеть на фотографии рис. 6. Благодаря такой конструкции можно достаточно легко выполнять подсветку интерьерных элементов с сильными изгибами.

Рис. 6. Светодиодная лента для сильных изгибов ТМ Arlight.

6. По цвету свечения.

Бывают одноцветные и многоцветные диодные ленты

Одноцветные ленты излучают белый, красный, оранжевый, желтый, зеленый, синий, фиолетовый и ультрафиолетовый свет, причем белый свет бывает теплым, нейтральным и холодным.

Многоцветные делятся на RGB, RGB+белый и MIX ленты. Разберем каждую по отдельности. RGB – лента сделана на основе 3-х кристального светодиода, каждый кристалл излучает свой цвет, R–красный, G–зеленый, B–синий. При смешении этих цветов с разной интенсивностью мы получим любой другой цвет, например фиолетовый или розовый.

RGB+белый – это RGB светодиодная лента имеющая отдельный белый светодиод, это сделано для получения качественного белого света, поскольку на практике RGB led лента выдает не четкий белый свет, он обычно имеет резкий оттенок в синюю или фиолетовую область.

MIX – лента состоит из светодиодов теплого белого и холодного белого света. Таким образом, возникает возможность легко настроить свет под психологическое состояние т.к. теплый белый свет способствует более спокойной “сонной” обстановке, тогда как холодный белый свет более бодрящий располагает к активности.

Заключение. Конечно, в данной статье затронуты не все типы и классы светодиодных лент, рассмотрены лишь основные из них представляющие собой срез рынка на начало 2015 года.

22.11.2017

Все о светодиодных лентах — виды, достоинства, конструкции

Сейчас многие используют натяжные потолки для того, чтобы их жилье приобрело более привлекательный вид. Такие потолки могут быть любого цвет. Их поверхность может быть украшена каким-либо рисунком, а еще они могут обладать эффектом зеркала. Все эти свойства позволяют сделать из верхней части помещения истинный шедевр.
Для усиления такой красоты используют световой эффект. Для этого применяют LED-ленты. Они способны до неузнаваемости изменить абсолютно любой потолок и помещение в целом. У них множество плюсов. Однако их можно использовать только в качестве местного освещения. Другими словами один диод будет освещать только лишь одну часть потолка. При этом все светодиоды в целом не способны дать полноценное освещение всего помещения. Светодиоды пригодны только для того, чтобы оформить интерьер или его отдельные детали.

О недостатках

Как любой другой инструмент и материал, светодиодные ленты имеют свои недостатки. И, пожалуй, главным считается то, что стоят они довольно дорого, а еще у них ограниченная длина. Как правило, они не бывают длиннее пяти метров. Данный фактор связан с тем, чтобы детали устройства давали одинаково яркий свет.

Если вы не слишком придирчивая, то, скорее всего, не станете переживать из-за этого. Просто вам придется соорудить подсветку сразу из нескольких лент. Результат получится довольно неплохим. Отметим, что в наши дни LED-ленты продают с длинной в двести метров. Также добавим, что ленты из светодиодов отличаются повышенной хрупкостью. Сгибать их, конечно, можно. Однако не стоит делать это слишком часто. Также их нельзя многократно переустанавливать.

О достоинствах

Если говорить о достоинствах таких лент, то их несколько, то есть намного больше, чем недостатков. Это и:

Компактность.
Легкость монтажа.
Гибкость.
Низкое напряжение питания.
Малое потребление электроэнергии.
Высокий уровень безопасности.

Все эти преимущества бросают тень на разные виды и типы гирлянд.

Какие бывают виды

Светодиодные ленты делятся на виды согласно размещению диодов, которые могут быть расположены в один ряд или в несколько. Ее поверхность может быть прорезинена или изготовлена из самоклеящейся бумаги. На нее наносят специальные дорожки, по которым будет бежать ток. Затем при помощи спайки крепят диоды в маленьких SMD-корпусах. Они были разработаны специально для монтажа поверхностного типа. В процессе создания ленты из светодиодов обязательно нужно установить резисторы, которые будут ограничивать подачу тока, а также конденсаторы. Все эти элементы так же ставятся в корпусе SMD. Это совсем не окажет никакого влияния на плоскость готовой конструкции.

Отметим, что светодиодную ленту можно резать, если нужно уменьшить ее длину. Для этого подойдут самые обычные ножницы. Отрезанный кусок вы можете потом использовать там, где вам это будет нужно. Самое главное, чтобы вы резали только в тех местах, которые обозначены пунктирной линией. В противном случае вы рискуете повредить сам светодиод или его дополнительные элементы. Питаются диоды от источника постоянного напряжения в шесть, двенадцать или двадцать четыре Вольта. Мощность источника зависит от параметров самой ленты.

Светодиодные ленты бывают:

Многоцветными, то есть с эффектом RGB.
Одноцветными.
Влагозащищенными.
С эффектом бегущего огня.
Управляемые микроконтроллерами.
Открытые.

Влагозащищенные ленты покрывают слоем силикона. Еще их могут защитить путем надевания пластиковой трубы. Понятно, что такие LED-ленты применяют для наружного декорирования. Иногда их используют при отделке бассейнов, которые находятся на улице, прудов и фонтанов.

Открытые ленты ничем не защищены, поэтому их устанавливают только внутри помещения.

Также стоит упомянуть и о том, где чаще всего находят применение такие устройства. Итак, их используют:

Для подсветки потолков.
Для подсветки мебели.
Для подсветки полочек и ниш.
Для подсветки витрин.
Для подсветки ванных комнат.
Для других видов интерьерной подсветки.

Все виды оформления мы рассматривать не будем. Нас интересует только светодиодная лента для подсветки потолка. Однако перед тем, как приступать к разбору этой темы, хотелось бы уточнить еще один нюанс.

О качестве

К сожалению, в наше время подделывают абсолютно все. И светодиодные ленты – это не исключение. Так, как же не ошибиться и выбрать действительно качественный материал? Нужно помнить о некоторых правилах.

Всегда требуйте у продавца сертификат качества.
Также обязательно проверяйте яркость самих диодов. Для этого вам понадобится люксметр.

Конечно, сертификат всегда можно подделать, а такой прибор, как люксметр есть далеко не у всех. Поэтому вот вам еще несколько советов, как отличить качественную светодиодную ленту от некачественной.

Качественный продукт изготавливают на базе чипов Epistsar. Они хоть и считаются бюджетными, но дают неплохой пучок света.
Ленты высокого качества делают на чипах Epistsar. Об этом мы уже писали. Однако порой они светят недостаточно ярко. Это тоже признак подделки.
Самыми качественными считаются ленты класса «Премиум». В розничной продаже их найти трудно. В большинстве случаев их делают только по специальному заказу. Чипы на них могут стоять самые разные. При этом диоды светят довольно ярко, и вся лента целиком выглядит великолепно. Поэтому, если у вас есть такая возможность, то покупайте только такие ленты.

О создании подсветки

Теперь, когда вы знаете все о светодиодных лентах, то можете смело приниматься за ее установку.

Один из способов подразумевает монтаж короба из гипсокартона. Его крепят прямо на стену. В этом коробе натягивается полотно и устанавливается диодная лента. Внутреннюю часть короба, находящуюся снизу, оборудуют диодной лентой.

Как правило, высота такого короба составляет не больше двадцати сантиметров. Чтобы направить свет от диодов на поверхность натяжного потолка, необходимо установить узкую планку. Она будет прикрывать ленту, а свет от последней будет падать только на потолок. Обычно так обустраивают потолочные конструкции с двумя уровнями. Но в этом случае лента освещает края конструкции. Центральная ее часть остается неосвещенной.

Если нужно добиться освещения центральной части потолочной конструкции, то ленту монтируют под поверхностью потолка. Для этого диоды нужно прикрепить к основной поверхности так, чтобы свет от них падал сверху вниз.

При помощи светодиодов можно выкладывать разнообразные фигуры, делать акцент на форме помещения или подвесного потолка, красоте дизайна. Добавим, что светодиодную ленту можно прикрепить и к стене. В любом случае вам для этого понадобятся следующие компоненты.

Светодиодная лента.
Блок для питания.
Усилитель с функцией RGB.
Коннектор.
Паяльник с мощность до сорока Ватт.
Провод для подключения к электрической сети.
Провод с сечением в пол квадратных миллиметров.

Как выбрать

Современные диодные ленты бывают с белым светом и цветным. Белая лента, конечно, может усилить красоту потолка. Однако лучше всего использовать цветную ленту. Тогда у вас будет возможность выставить необходимый цвет. Самой большой популярностью пользуются следующие типы:

SMD 3528.
SMD 5050.

Отличаются они друг от друга размером и числом кристаллов одного цвета, которые установлены в диоде. Первый тип является меньшим. В такой ленте, как правило, в диоде имеется всего один кристаллик. Второй тип подразумевает наличие трех кристалликов. Каждый тип делится на подтипы. Все зависит от числа диодов, установленных в одном метре погонном, и от их мощности. У SMD 3528 это число может достигать от шестидесяти штук с мощностью каждого элемента почти пять Ватт до двухсот сорока с мощностью в шестнадцать Ватт каждый.
Что касается типа SMD 5050, то он может иметь от тридцати лампочек с мощность семь Ватт до ста двадцати с мощность в двадцать пять Ватт.

Отметим, что не стоит покупать ленты с повышенной мощностью. Они могут слишком сильно нагреваться в процессе работы. Особенно, если они размещаются над поверхность подвесного потолка. Особенно, если он натяжной. Над полотном из пленки ПВХ воздух всегда более горячий, что может стать причиной перегрева и вывода диодов из строя.

Учитывая, что все LED-ленты требуют малого напряжения, для них нужно приобрести блок, обеспечивающий подачу энергии с малыми Вольтами. Предельный уровень мощности блока не должен превышать двадцать пять процентов всех лент, которые будут подключены. Специалисты советуют устанавливать один блок на каждые пять метров диодной ленты. При использовании слишком мощного устройства диоды, расположенные к нему ближе всего, будут нагреваться, а те, которые будут расположены дальше от блока, будут светить очень слабо. В процессе проведения расчетных данных желательно составить подробный план.

Контроллер же подбирают под тот цвет, который вы выбрали. Можно также установить контроллер, который сможет регулировать разные цветовые оттенки света.

Кратко об установке

Установку нужно начинать с подготовки места, где будут прикреплены элементы. Устанавливать ленту довольно легко. Для этого не требуются особые знания. С обратной стороны ленты приклеен двухсторонний скотч. Именно с его помощью и крепится лента к поверхности потолка. Отметим, что те участки, где будет закреплена лента, нужно обезжирить и загрунтовать. Это позволит обеспечить более надежное сцепление поверхностей. Тем не менее, мы рекомендуем вам дополнительно использовать клей или уголок ПВХ. Это нужно на тот случай, если скотч окажется некачественным.

Отдельные куски светодиодной ленты соединяются методом припайки. Также можно использовать специальные коннекторы, поскольку те места, где была выполнена спайка, считаются крайне ненадежными во всей цепи.

О подключении

К приклеенной ленте присоединяются такие элементы, как контроллер и блок питания. Мы уже писали выше, что на пять метров ленты должен иметь свой собственный блок для запитки. Все части ленты необходимо подключать параллельно.

Проще говоря, к основному кабелю, подключающемуся к главной сети, подсоединяются коннекторы, а уже к ним присоединяют питающие блоки. К первому из них подключают контроллер, а его соединяют с первым отрезком ленты.

У каждой цветной ленты с обоих концов есть четыре проводочка черного, зеленого, красного и синего цветов. Первый нужно подключить к разъему контроллера, который обозначен V+. Второй подсоедините к разъему G. Третий подключается к разъему R, а второй – к В.

Другой конец ленты нужно будет подключить к усилителю. Делается это точно так же, как и в случае с контроллером. Усилитель подсоедините к второму блоку питания диодной ленты, которая будет использоваться для подсветки другой части поверхности потолка. Важно помнить, что блок питания и контроллер могут сломаться. По этой причине их нужно размещать так, чтобы процесс замены не вызвал сложностей. Часто специалисты советуют устанавливать такие детали прямо на стене. Провод, соединяющий ленты, можно замазать штукатуркой. Когда процесс монтажа LED-ленты будет окончен, можно приниматься за монтаж натяжного потолка.

Видео. Мини обзор светодиодной ленты на диодах 5050

Типы и виды светодиодных лент

Сегодня мало кто не слышал о светодиодных лентах. Эти компактные и очень удобные в монтаже источники света быстро распространились на все сферы человеческой деятельности. Сейчас подобные изделия можно увидеть и в магазинах, и на кухнях, и в мастерских, и в салонах автомобилей, и в оформлении витрин. В данной статье мы рассмотрим классификацию различных светодиодных лент, их виды и типы, связанные с конструкционным исполнением и принципом работы.

Среди всей полупроводниковой продукции именно ленты первыми получили популярность у населения, а светодиодные лампочки появились в массовой продаже уже позже. Кроме простого использования для линейной подсветки поверхностей, эти устройства позволяют модернизировать устаревшие типы светильников, легко монтируются человеком, обладающим минимальными навыками обращения со световыми приборами, и имеют достаточно невысокую стоимость, которая по карману большинству потребителей.

Что из себя представляет светодиодная лента?

Для правильного восприятия материала сделаем оговорку, что далее мы будем говорить лишь о тех светодиодных лентах, которые изготавливаются по современным прогрессивным технологиям, а изделия старого типа, с которых только начиналось развитие данной отрасли, оставим в стороне. Итак, в общем случае имеется некая гибкая основа, к которой припаиваются светодиоды в заранее определённом количестве. Это накладывает отпечаток на то, как сильно будут видны отдельные точки на ленте и насколько равномерным получится свечение. Разумеется, яркость света также зависит от числа элементов, однако в большей степени эта характеристика связана с производственными параметрами используемых диодов заданного типа. Кроме них на ленте также располагаются резисторы-ограничители, фактически выполняющие балансировку нагрузки на изделие при его эксплуатации.

Типы лент

В соответствии со способом монтажа диодов на основание, всё многообразие лент разделяется на два типа: SMDи DIP. Первый из них предполагает поверхностный способ пайки, когда каждый элемент закрепляется к поверхности подложки сверху – это самый распространённый в быту тип. Второй же предназначен для декоративных целей и часто используется при оформлении витрин, праздничной иллюминации, украшения деревьев в преддверии Нового Года и пр. Здесь светодиоды помещаются в специальный корпус, от которого в две стороны идут выходы для подсоединения питающей жилы. Подобное разделение типов сказывается и на внешнем виде изделий. В то время как SMD-модели выглядят как плоские ленты, DIP-модели смахивают на маленький патронташ из лампочек, похожих на стоящие цилиндры.

У каждого типа имеются свои подклассы, различаемые по цифровому шифру. Наиболее популярными являются изделия SMD-типа. Для их маркировки используется четыре цифры, которые указывают размеры используемого диода в миллиметрах. Самые часто применяемые у нас типы – это 3528 и 5050. Так, маркировка ленты SMD3528 будет означать, что на ней размещены чипы 3,5 мм на 2,8 мм. Это очень удобно для предварительного понимания размера светящейся точки и ширины ленты. Вполне естественно, что чем крупнее элемент, тем большее основание ему потребуется, а потому изделия с крупными светодиодами всегда заметно шире.

В свою очередь, DIP-модели оснащаются светодиодами цилиндрической формы наподобие тех, что каждый из нас мог видеть на радиорынках и в бытовых приборах в качестве индикаторов. Для большей герметичности весь массив LED-элементов заливается силиконом, предотвращающим попадание влаги вовнутрь ленты и выход её компонентов из строя. Здесь маркировка ещё проще: надпись «DIP 5 mm» означает, что каждый диод в диаметре имеет размер 5 миллиметров. Порой можно услышать мысли о том, что изделия данного типа незаслуженно игнорируются потребителями, однако в силу специфики данной продукции правильнее было бы говорить о более промышленной направленности таких лент. В быту их действительно почти не увидеть, однако они активно используются при создании рекламных вывесок для магазинов, образуя контуры букв в названиях, задействуются при подсветке днища и подкапотной части автомобиля.

Виды лент

Так же, как и в предыдущем случае, все ленты можно разделить на два типа: монохромные (одноцветные) и многоцветные. Первые изготавливают таким образом, чтобы они могли излучать только один цвет свечения. Это может быть белый или тёплый белый (жёлтый) свет, а также один из трёх базовых цветов – красный, зелёный или синий. Иногда в этой линейке можно встретить и нестандартные оттенки – фиолетовый, оранжевый, розовый, голубой и пр., но зачастую для получения таких тонов разумнее использовать многоцветные изделия, предоставляющие большую свободу действий.

Кроме того, для особых целей выпускаются ленты со специфическим спектром свечения. В частности, речь идёт об ультрафиолетовом и инфракрасном излучении. Такие оттенки находят применение в медицинской сфере, в теплицах и домашних оранжереях, в сельском хозяйстве и т.д.

Белый цвет свечения также может отличаться по колористической составляющей. В первую очередь, разные производители изготавливают продукцию по отличающимся технологиям, из-за чего даже при одинаковой маркировке может наблюдаться слабое расхождение в свечении. А во-вторых, сами по себе ленты бывают с холодным свечением, немного отливающим синевой, с нейтральным оттенком, имитирующим дневной свет солнца, а также с тёплым белым, уходящим в жёлтую часть спектра. В зависимости от того, какую атмосферу желает создать потребитель, он может воспользоваться одной из упомянутых разновидностей. Комбинировать между собой разнотипные ленты разных оттенков не рекомендуется – в этом нет ничего крамольного с технической точки зрения, но нагрузка на глаза человека в этом случае заметно возрастает.

Многоцветные изделия носят название светодиодных RGB-лент. Они оснащены тремя кристаллами – красного, зелёного и синего цветов, которые могут светить одновременно. В зависимости от интенсивности свечения диодов каждого из цветов, можно добиться разных оттенков и получить интересное освещение с использованием всего одного устройства. Весь арсенал возможностей, которые открываются при применении лент такого типа, описать просто невозможно: как в жилых помещениях, так и в коммерческих, как внутри зданий, так и на улице многоцветные ленты помогают создать праздничную атмосферу с богатой и интересной световой картиной.

Другие важные параметры лент

Разумеется, при выборе светодиодных лент, как и других технических изделий, во внимание принимаются многие другие факторы. Среди них плотность размещения элементов, мощность, степень защищённости и т.д. Каждый из них указывает на возможность применения изделий для определённых условий эксплуатации и производственных потребностей. Поговорим о каждом таком факторе подробнее.

Плотность размещения диодов указывает на количество светоизлучающих элементов в одном метре. Наиболее типовые значения – это 30 шт/м, 60 шт/м и 90 шт/м. Самая ходовая – предпоследняя модификация, однако есть также ленты с большим числом – 120 шт/м и даже 240 шт/м. Фактически, в погоне за наращиванием эффективного светового потока создателям лент пришлось не только уплотнять LED-элементы между собой, но и смещать их таким образом, чтобы получались ряды. За счёт того, что чипов стало больше, ширина самой ленты немного увеличилась, а кратность порезки изделия изменилась. Например, при расстановке 60 и 120 диодов попросту уменьшается интервал между соседними кристаллами, а вот при 240 элементах обычно за основу берётся двухрядная укладка полупроводников, хотя порой светодиоды типа SMD3014 укладываются в один ряд.

При покупке важно обращать внимание, как измерена плотность – удельно или на метр. Например, некоторые не очень совестливые продавцы указывают, что продают готовые комплекты, которые нужно лишь принести домой и включить в розетку. В таких случаях упоминаемое количество элементов может быть названо в пересчёте на заданный отрез или часть катушки. В обычной катушке поставляется ровно 5 метров ленты и плотность размещения светодиодов измерена на один погонный метр. Величина используемых элементов обуславливает кратность реза. Для более узких лент она обычно составляет 2,5 или 5 см, а для широких и мощных – 5 или 10 см, в зависимости от модели.

Необходимо иметь в виду, что от числа источников света прямо пропорционально зависит не только обеспечиваемая освещённость, но и электрическая мощность осветительной конструкции. В общем случае эта величина измеряется в ваттах, а здесь это значение необходимо также отнести к погонному метру. Обычная лента SMD3528, оснащённая шестьюдесятью светодиодами на метр, будет потреблять 4,8 Вт/м, при уплотнении чипов вдвое (120 шт/м) – нагрузка составит 9,6 Вт/м и т.д. Изделия разных фирм могут немного колебаться по величине этих значений, однако общие принципы расчёта в заданных диапазонах останутся прежними. Ленты, кратные друг другу по числу диодов, будут кратны в том же соотношении и по мощности. Для большинства бытовых нужд достаточно изделий с удельным энергопотреблением 14,4 Вт/м, а для оборудования гаражей и мастерских с точными работами – 20 Вт/м. Менее распространённые ленты, имеющие мощность в 24 Вт/м и выше, зачастую применяются только в рекламных целях или в промышленности. Следует понимать, что удельная мощность метра и длина ленты напрямую связаны с тем, какой блок питания необходимо будет задействовать для её подключения.

Следующий немаловажный признак, по которому ленты отличаются между собой, это защищённость. Общая их классификация построена на системе IP-маркировки. Эта аббревиатура расшифровывается как «IngressProtectionRating» – то есть, уровень защиты от проникновения чего-либо вовнутрь изделия. Система включает в себя учёт как жидкостей и газов, так и твёрдых частиц – пылинок и ворсинок. Некоторые потребители полагают, что все ленты в силиконовой трубке автоматически имеют одинаковый уровень защиты по IP-классификации, однако это не так. Она может зависеть от плотности самого силикона, от того, на какую именно часть он нанесён, от его хрупкости со временем и пр. факторов.

Самая обычная бюджетная лента будет иметь минимальный эксплуатационный уровень, маркированный как IP20. Это означает, что изделие имеет открытый монтаж светоизлучающих элементов. Она пригодна для использования в жилых помещениях для подсветки потолка, полок шкафов, элементов рабочего стола. При нормальной влажности подобное изделие будет исправно работать в течение долгих лет.

Светодиодная лента с уровнем защиты IP65 – это хорошо защищённая от влаги модель, которую можно монтировать в рабочей зоне кухни, в ванной комнате или на балконе. Она легко справится с попаданием мелких брызг и крупных капель. Даже обилие песчинок в воздухе вокруг не сделает её со временем мутнее.

Наконец, лента с маркировкой IP68 представляет собой максимальную степень защиты. Её возможности не ограничиваются помещениями или погодными условиями. Многие производители пишут, что такое изделие может быть погружено в воду до глубины в 1 метр и даже заморожено в нём. Разумеется, экспериментировать с ней таким образом мало кому приходится, однако такая возможность существует. Главное, при любых манипуляциях с электричеством соблюдать все правила безопасности!

Вместо заключения

Светодиодные ленты – это богатейший спектр возможностей для украшения помещений, магазинов или учреждений, подсветки рабочих поверхностей и пр. Сейчас их наряду со многими другими декоративными элементами используют ведущие мировые дизайнеры, пытаясь привнести в интерьеры и экстерьеры таинственность и неординарность.

Кроме упомянутых принципов разделения изделий на категории, во внимание также принимается их питающее напряжение, которое определяет энергопотребление и пожароопасность лент. Существуют модели, работающие от низкого напряжения – 12 В, 24 В и 36 В, а также от стандартного сетевого – 220 В. В следующей статье мы более детально поговорим об их отличиях и преимуществах применения для разных целей.

Виды светодиодных лент — обзор разновидностей, характеристики

Все большую популярность среди покупателей в магазинах электротехники завоевывают светодиодные осветительные приборы. И это естественно, ведь данный вид освещения является не только самым энергоэкономичным, но и экологически чистым в отличие от ртутных ламп. Но и в сегменте элементов и приборов освещения на кристаллах прогресс не стоит на месте. Постоянно появляются все новые типы светодиодных лент, а также модификации светильников.

Основные различия

Технические характеристики светодиодных лент весьма разнообразны и подбираются в соответствии с областью применения. В основном их различают по следующим параметрам:

цвет и его температура;
вид установленных светодиодов;
направленность светового потока;
плотность размещения элементов;
номинальное напряжение;
потребляемая мощность;
степень защиты.

На каждом упомянутом пункте классификации светодиодных лент следует остановиться поподробнее.

Цвет и температура светодиодной ленты

Подобные световые приборы могут быть как монохромными, так и многоцветными (RGB). При использовании вторых помимо стабилизирующего блока питания необходимо применение RGB-контроллера, который и будет регулировать переключение цветовой гаммы. Многоцветные светодиодные ленты в свою очередь также делятся на две подгруппы – аналоговые и цифровые.

Отличие светодиодных лент друг от друга по этому пункту состоит в том, что первые зажигаются любым из цветов, но одним, по всей длине, а вторые имеют возможность включения каждого отдельно взятого LED-элемента своим цветом. Соответственно и контроллеры для этих подгрупп световых полос будут различаться.

Также существует разделение и по температуре цвета, который может быть как теплым, так и холодным. Да и сила светового потока светодиодов в лентах отличается. В зависимости от требуемой яркости их и выбирают по данному параметру.

Вид установленных LED-элементов

Разницу светодиодов можно определить визуально

Как раз яркость или сила светового потока и зависит от того, какие LED-элементы установлены на ленте. Дело в том, что разновидности более дешевых вариантов могут иметь простейшие светодиоды, яркости которых хватит только лишь на слабую подсветку, чего, впрочем, иногда вполне достаточно.

Но при необходимости устройства не просто подсветки, а именно освещения (например, в рабочей зоне кухни), следует выбирать уже более мощные светодиоды. Самыми применяемыми являются чипы, маркированные как 5753, 2835, 3528, а так же 5050. Четырехзначный код элементов обозначает их размер, где две первых цифры – длина, а две последних – ширина SMD-компонента. К примеру, светодиод 2835 имеет размер 2.8 мм х 3.5 мм.

На сегодняшний день элементами, имеющими наиболее мощную силу светового потока, являются SMD LED-компоненты Cree.

Направленность светового потока

Этот параметр очень важен при выборе светодиодной ленты под определенные функции. К примеру, для потолочной подсветки подойдут полосы с большим углом рассеивания светового потока, а для рабочей зоны кухни, наоборот, с более направленным светом. Светодиодные ленты могут быть фронтальными либо торцевыми. У фронтальных угол рассеивания может составлять до 120 градусов. Для определенных целей можно выбрать светодиоды с меньшим углом, в результате чего свет становится более направленным.

Торцевые LED-ленты менее востребованы потребителем, а угол их свечения составляет 90 градусов.

Плотность размещения элементов

Светодиодная лента с высокой плотностью размещения элементов

Естественно, что сила светового потока, равно как и рабочая температура световой полосы, напрямую связана с численностью светодиодов, которые на ней установлены. Как раз количество элементов, размещенных на одном метре светодиодной ленты, и называется плотностью.

На сегодняшний день стандартные полосы могут иметь 30, 60, 90, 120 или 240 световых элементов на 100 см. В погоне за наращиванием силы светового потока производитель располагает светодиоды в несколько рядов. Причем каждый такой ряд может иметь свой, отличный от соседнего, цвет, что само по себе добавляет удобства в эксплуатации светодиодной ленты.

Разделить полосу на небольшие отрезки, примерно по 10 см, можно просто разрезав их по определенным промаркированным местам. Это не касается 220-вольтовых светодиодных лент, которые делить можно только через каждые 60 светодиодов, т. к. меньшее количество последовательно соединенных элементов не выдержит высокого напряжения, и они просто сгорят.

Номинальное напряжение

Светодиодные ленты чаще всего предназначены для включения в сеть через стабилизирующий блок питания и рассчитаны на рабочее напряжение в 12, 24 или 36 вольт. Хотя есть варианты исполнения подобных световых приборов и с рабочим напряжением в 220 В, но и для них требуется стабилизация питания. В противном случае будет явно заметно мерцание, что негативно отразится на состоянии организма в целом и зрения в частности. Обычно при приобретении подобных полос в комплекте идет и специальный питающий кабель со встроенными дополнительными устройствами в виде диодного моста и стабилизатора напряжения.

Потребляемая мощность

Этот параметр обычно указывается в маркировке с расчетом на погонный метр, но иногда, правда значительно реже, может быть обозначен и на всю длину ленты. Зависит он от плотности полосы, а также от установленных на ней световых элементов. Существуют стандартные данные по мощности и плотности на основе числовой маркировки светодиодов:

SMD 3528 с плотностью 60 ед/м – 4.8 ватт;
SMD 3528 с плотностью 12 ед/м – 9.6 ватт;
SMD 3528 с плотностью 240 ед/м – 19.2 ватт;
SMD 5050 с плотностью 30 ед/м – 7.2 ватт;
SMD 5050 с плотностью 60 ед/м – 15 ватт;
SMD 5050 с плотностью 12 ед/м – 25 ватт.

Говоря о мощности, имеет смысл сказать о вездесущих китайских производителях. Дело в том, что по этому параметру китайские ленты сильно отличаются и могут быть в два раза слабее оригинала, и, как следствие, иметь низкую силу светового потока. Еще такие светодиоды недолговечны, а потому следует быть внимательным при покупке изделия. Не стоит стесняться спросить у продавца сертификат на приобретаемый товар, да и прочитать подробное его описание не помешает. А при малейшем подозрении лучше отказаться от подобной покупки, т. к. ничего, кроме разочарования, такая светодиодная лента не принесет.

Степень защиты

Ленты с различными степенями защиты

О степени защиты светодиодной ленты от пыли и влаги можно судить по числовой маркировке на упаковке. Нужно обратить внимание на буквы IP и числовой код, следующий за ними. Самый низкий класс – лента абсолютно не переносит влаги и пыли – это IP20, а вот лента с маркировкой IP68, наоборот, остается вполне работоспособной даже при погружении в воду.

Выбирая полосу по данному параметру, нужно основываться на том, для какой среды она требуется. Естественно, что чем выше класс защиты, тем дороже будет стоить изделие.

Само полотно различных светодиодных лент может быть разного цвета, а потому при выборе следует подбирать тот, который подойдет к интерьеру в том случае, если полоса будет расположена открыто.

Выбор светодиодной ленты

Светодиодная лента LED — очень удачный продукт современных технологий. Это простой и в то же время яркий с дизайнерской точки зрения компонент, который может добавить функциональности, красоты и оригинальности помещениям, предметам мебели, автомобилям и вообще чему угодно. Видели ночью проезжающие машины с разноцветной подсветкой внизу? А кровати, как бы парящие над полом в окружении голубоватого ореола? Или кухни и гостиные с мягким приятным освещением, как бы струящимся прямо из-под панелей? Всё это и многое другое делают светодиоды. Они обеспечивают яркий, красочный и в некоторых случаях настраиваемый свет, а покупая их в виде полосы, Вы сэкономите много времени и усилий на сборке нужных конструкций.

Не обязательно рассматривать светодиодное освещение только как предмет декора. Оно открывает новые возможности ещё и потому, что светодиоды практически не выделяют тепла и, следовательно, могут быть размещены в местах, где другое освещение непригодно. Светодиодные полосы могут быть использованы как внутри, так и на открытом воздухе в зависимости от вашей фантазии и уровня своей защиты. Они чрезвычайно просты в установке и отлично подходят для бытового и коммерческого применения. LED-ленты тонкие, гибкие и, как правило, имеют двустороннюю клейкую ленту на обратной стороне ленты для облегчения установки. Они широко используются для украшения предметов мебели, стеллажей, подсветки помещений, праздничного оформления событий, выставок и шоу.

В продаже есть множество разновидностей светодиодной ленты освещения, но по большей части они делятся на три категории, а именно:

одноцветные неуправляемые LED-ленты общего назначения. Это основной вид светодиодных полос. Они продаются в разнообразных цветах и отлично подходят для обеспечения яркой однотонной подсветки в фиксированном месте. Их обычно устанавливают под навесные шкафчики или столы, чтобы обеспечить скрытое мягкое свечение или в качестве источника непрямого света для жилых комнат или витрин. Они относительно недороги, и вы можете купить их в большом количестве цветов и разных уровнях интенсивности свечения;

RGB неуправляемые общего назначения. Такие полосы способны отображать любой цвет и могут динамически изменяться. Это хорошая альтернатива для многоцветного освещения тех областей, где вы хотите создавать различные настроения. Они дороже одноцветных полос и требуют установки какого-либо микроконтроллера. По функциям микроконтроллеры бывают простыми, умеющими изменять лишь цвет и яркость ленты, и сложными, плавно регулирующими интенсивность и цвет освещения (более 10 000 цветов). Есть готовые комплекты, включающие в себя всё необходимое;

RGB управляемые специального назначения. Это настраиваемые, часто дистанционно управляемые и просто наиболее удивительные светодиодные ленты. Такие полоски меняют цвета, как и в предыдущей категории, но включают в себя крошечные чипы между отдельными светодиодами, что позволяет контролировать их все по отдельности. Они самые дорогие, и для получения максимальной отдачи вам, безусловно, тоже потребуется микроконтроллер. Эти ленты могут быть использованы в самых сложных осветительных проектах или даже выступать в качестве арт — объекта сами по себе. Кроме того, они идеально подходят для проектов, где требуется создавать изображения в воздухе.

В дополнение к самой ленте освещения нужен источник питания. Светодиодные полосы рассчитаны на питание от источников постоянного тока, а их потребности в напряжении отличаются друг от друга, поэтому обратите пристальное внимание на спецификацию, когда покупаете изделие и убедитесь, что имеете подходящий источник электроэнергии. Блок питания подбирается в зависимости от напряжения (от 12 до 36 V), а также мощности и длины LED-ленты.

Светодиодные ленты дают естественное освещение всех вариантов, бывают разных цветов, являются относительно дешевыми, могут иметь переменную длину и не занимают много места. Но есть несколько аспектов, в которых можно запутаться, и мы поможем вам расставить все точки над «и» при выборе устройства, идеального для ваших потребностей.

Определяемся с местом установки

Для декоративной или основной подсветки потолка жилых комнат хорошо подходит открытая светодиодная лента, тогда как для помещений с повышенной влажностью или при установке на полах или кухонных поверхностях нужна только герметичная, защищённая от проникновения влаги и жидкостей при уборке. IP-класс определяет, сколько защиты имеет LED-полоса. Позиционирование также является очень важным. Специалисты говорят, что размещение полосы в скрытом виде может поглощать до трети суммарной яркости, поэтому косое освещение работает лучше, хотя тоже имеет некоторые потери люменов за счет отражения.

Подбираем яркость

У каждой полосы яркость разная. Неровный свет производится нефильтрованной светодиодной лентой, так как диоды расположены в виде пунктирной линии. Общая рекомендация состоит в том, чтобы использовать светорассеивающие фильтры, хотя они забирают до 30% общей яркости (измеряется люксметром). Если не хотите точечного освещения — покупайте ленту с максимальной яркостью, фильтр её «притушит», а диммер позволит настроить интенсивность свечения (диммеры должны быть определенных типов для работы со светодиодными полосками). Яркость свечения напрямую зависит от установленных в ленте светодиодов, обычно это SMD3528 и SMD5050. Первый тип содержит один кристалл в чипе, а второй — три, что делает его в 3 раза ярче, чем 3528.

На самом деле SMD — коды для многих являются загадкой. Некоторые говорят, что они только определяют размеры одного светодиода и соответствующего гнезда на проводящей полосе, другие утверждают, что код определяет спектр света и общую продолжительность «жизни» полосы. На самом деле всё просто. SMD определяет размеры диода в десятых миллиметра. Так, SMD5050 — это квадратный диод размером 5х5 мм. Чем больше площадь диода, тем ярче он светит.

Яркость зависит и от количества светодиодных элементов. Как правило, устанавливается 60, 120 или 240 SMD3528 на 1 погонный метр, а SMD5050 — 30, 60 или 120, то есть в 2 раза меньше. Естественно, чем больше светодиодов установлено на одном погонном метре, тем выше стоимость ленты. Полоски с шестьюдесятью светодиодами SMD3528 и тридцатью SMD5050 отлично работают в качестве мягкой подсветки, а SMD3528 на 240 светодиодов и SMD5050 на 120 — как самостоятельное освещение.

Выбираем цветовую температуру

Для начала определимся, хотим ли мы однотонную подсветку или разноцветную. «Белый цвет» — довольно расплывчатое определение. На самом деле он может иметь разные оттенки — от холодного (10 000-6 500 К) до теплого (3 500-2 700 К). Дневной белый находится посередине (4 000-4 500 К). Мы уже знаем, что лента может быть как одноцветной (монохромной), так и многоцветной RGB. Посмотрите на CRI, индекс цветопередачи. Он определяет, насколько реалистично цветные объекты будут выглядеть в светодиодном освещении.

Не забываем о защите

Светодиоды достаточно прочны, но если вы планируете использовать их во влажных или экстремальных условиях, нужно позаботиться об IP. IP — это класс защиты ленты, который дает оценку устойчивости изделия к воздействию пыли и влаги (IP20, 23, 33, 54, 65, 67 или 68). Первая часть числа определяет устойчивость к пыли и твердым объектам, а вторая — сопротивление жидкостям. Например, степень защиты IP67 означает, что лента будет защищена от пыли и любой жидкости, которые могут вступать с ней в контакт, а также может быть погружена в воду до 1 метра в течение 30 минут. Защитная оболочка обычно представляет собой пластиковое термоусадочное покрытие, которое не влияет на установку или цвет: конечно, она может сделать цвет светодиодов немного темнее, но это не будет проблемой, так как в заводском изделии эти параметры уже измерены, учтены и скорректированы. Таким образом, лента с IP23 небезопасна для использования в ванной комнате, где вода из душа может добраться до неё, но IP65 и выше не заставит вас беспокоиться.

Светодиодные ленты на сегодняшний день — это самые экономные источники света, потребляющие в разы меньше электроэнергии, чем обычные лампы накаливания. Ленты высшего качества имеют дополнительное покрытие поверх светодиодов, которое дает лучшую защиту от механических воздействий и короткого замыкания, а также используют более высокого качества светодиодные чипы и резисторы. В продаже вы можете встретить и высококачественные фирменные светодиодные чипы, и более дешевые экземпляры, которые выглядят одинаково, но последние обеспечивают только 80% яркости и «живут» до двух лет, тогда как качественные изделия будут служить вам верой и правдой до 15 лет. Лучший способ определить качество — ориентироваться по цене и репутации производителя LED-лент.

Полный ассортимент светодиодной ленты представлен в нашем каталоге.

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите, чтобы они начали работать, наиболее важным шагом является выяснение того, как обеспечить соответствующую мощность на входе светодиодной ленты, чтобы она загорелась. В зависимости от того, где вы приобрели светодиодную ленту и источник питания для светодиодов, способы настройки могут отличаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и источника питания

Большинство светодиодных лент работают от низкого напряжения постоянного тока.Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к сгоранию светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, посмотрев на лист технических характеристик светодиодной ленты, в котором обычно указывается ток или потребляемая мощность на длину.

Если оба эти условия соблюдены, электрически говоря, все в порядке. Схема подключения светодиодной ленты

Waveform Lighting

Далее нам нужно будет посмотреть, совместимы ли блок питания и светодиодная лента с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания бывают разных типов подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!), Мы составили таблицу ниже.

Щелкните здесь, чтобы загрузить версию в формате PDF, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Во-первых, определите тип соединения, используемого на «стороне источника питания» (закрашено зеленым). Затем определите тип подключения на «стороне светодиодной ленты» (заштрихованной синим). Подробные инструкции по определению типа приведены ниже.

Затем найдите пересечение строки и столбца, которое относится к вашей настройке. Например, если у вас есть «открытые провода» на вашем источнике питания и «розетки постоянного тока» на светодиодной полосе, обратитесь к правому нижнему квадрату в таблице.

Фотография и текст внутри квадрата описывают, как выполняется соединение, а также аксессуары и компоненты, которые вам понадобятся. Дополнительные сведения см. Ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Мы начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как та, что используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например, с блоками питания Meanwell, вилка может отсутствовать вовсе — только два провода, отмеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но методология подключения будет отличаться, поэтому обязательно определите это, прежде чем двигаться дальше.

Затем проверьте тип подключения на светодиодной полосе (закрашенной синим)

Практически все светодиодные ленты имеют медные контактные площадки, помеченные (+) и (-) на самой полосе. Это то место, где в конечном итоге должны быть пропущены электрические вводы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.

В первом сценарии (первая строка диаграммы), если вы разрежете какие-либо сегменты катушки со светодиодной лентой, вы обнаружите, что в конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели катушку целиком, вероятно, производитель предоставил некоторые провода, уже прикрепленные к концам светодиодной ленты. Провода могут быть либо открытыми с оголенным проводом (второй сценарий), либо оканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, у вас будет хотя бы один сегмент, который попадает под первый сценарий.

Обратитесь к таблице выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах работы электроники: конечная цель — подключить положительный провод (обычно красный) выхода постоянного тока источника питания к (+) медной площадке, а отрицательный или заземляющий (обычно черный или белый) выход постоянного тока блока питания на (-) медную площадку.

Преобразование медных контактных площадок в провода

Если вы разрежете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Многие учебные пособия и обучающие видеоролики сразу предлагают припаивать провода к этим медным контактным площадкам для обеспечения электрического соединения.Но пайка не для всех. Это может быть беспорядочно и требует некоторой практики, чтобы преуспеть.

Вместо этого мы рекомендуем использовать беспаечные разъемы. Эти разъемы предназначены для закрепления на концах светодиодной ленты, чтобы провода надежно контактировали с медными площадками. Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же за считанные секунды вы можете превратить медные контактные площадки на конце сегмента светодиодной ленты в провода.

И, что лучше всего, вы можете просто открыть защелку, чтобы освободить и вынуть светодиодную ленту из разъема.

(У нас также есть беспаечные соединители для соединения двух сегментов светодиодной ленты.)

Следует ли соединять части светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно понять, что вы можете подключить первый сегмент ко второму сегменту последовательно или подключиться к двум сегментам независимо от одного и того же. источник питания.

Как правило, «последовательное соединение» будет более простым, но может привести к некоторым проблемам с падением напряжения.См. Здесь для подробного анализа преимуществ и недостатков каждого подхода.

Где я могу купить аксессуары для подключения светодиодных лент к источнику питания?

Предлагаем к продаже аксессуары прямо в нашем магазине. См. Ссылки ниже.

Закупка PN 7095 (штекерный адаптер постоянного тока)

Закупка PN 7094 (гнездовой адаптер переменного тока)

Закупка PN 3070 Беспаечный разъем

Другие сообщения

Считаются ли светодиодные лампы универсальным мусором? Как правильно утилизировать светодиодные лампы

Светодиодные лампы — это последняя инновация в области энергоэффективного освещения, предлагающая впечатляющие преимущества, начиная от электрического КПД и заканчивая новым светом… Подробнее

Как выбрать напряжение для светодиодной ленты

При поиске светодиодной ленты вы можете неоднократно сталкиваться с номинальным напряжением. Но вы не уверены, что именно это означает? Вы знаете … Подробнее

Все, что вам нужно знать об освещении под шкафом

Освещение под шкафом — очень удобное и полезное приложение для освещения.Однако, в отличие от стандартной ввинчиваемой лампочки, установка … Подробнее

Как долго прослужат светодиодные ленты?

Светодиодные ленты могут заинтересовать вас из-за их долгого срока службы. Но как долго они на самом деле длятся? Как пожизненная деф… Подробнее

Вернуться к блогу об освещении осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.

Обзор продукции для освещения осциллограмм

7 вещей, которые нужно знать перед покупкой и установкой светодиодных лент 12 В

Гибкие светодиодные ленты используются во всем мире в различных промышленных, коммерческих и жилых проектах.Светодиодное ленточное освещение пользуется популярностью среди многих архитекторов и дизайнеров освещения из-за улучшений в эффективности, цветовых вариантах и яркости. Самый большой плюс в том, насколько легко их установить. Их гибкость, низкий профиль и полезные аксессуары делают их самой популярной светодиодной лентой для домашних мастеров. С помощью этих светодиодных лент домовладелец может спроектировать как профессионал с необходимыми расходными материалами и всего за час или два.

Существует множество вариантов светодиодных лент, и не существует простого стандарта «один размер для всех».Это руководство по ресурсам для светодиодных лент научит новичков и экспертов найти лучшие светодиодные ленты для работы и научит их использовать, преодолевая обычные затруднения при установке.

Это руководство обучит новичков и экспертов тому, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая обычные затруднения при установке.

Светодиодные полосы: что делает их такими особенными?

Светодиодные ленты

, также известные как светодиодные ленты или светодиодные ленты, известны своим низкопрофильным размером и гибкостью.Эффективные светодиоды размещаются на печатной плате шириной 10 мм и длиной от 3 до 16,4 футов. Гибкие светодиодные ленты обладают множеством функций, которые упрощают их использование в самых разных ситуациях:

Нарезка по размеру — Нарезка светодиодных лент очень проста благодаря линиям разреза вдоль полос. В каждой точке разреза есть черная линия с медными контактными площадками для припоя, которые расположены с каждой стороны. Медные контактные площадки для пайки делают каждую полоску доступной даже после резки. Это дает возможность соединять светодиодные ленты вместе или соединять ленту в другом месте вашего дома.

Гибкая светодиодная лента с клеем — Светодиодные ленты имеют клейкую основу 3M для упрощения монтажа. Низкопрофильная гибкая полоса имеет отклеивающуюся основу, на которой обнажается клей 3M, что упрощает монтаж путем отслаивания и приклеивания.

Водонепроницаемый или негерметичный — Светодиодные ленты не ограничиваются проектами внутри помещений. Водонепроницаемые светодиодные ленты имеют степень защиты IP65 с использованием материала из силиконовой смолы, который защищает компоненты ленты от пыли и влаги.Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на открытом воздухе или близко к воде.

Светодиодные лампы на 12 В — Для работы светодиодных лент требуется входное напряжение 12 В постоянного тока. Для этого потребуется трансформатор переменного / постоянного тока для домашнего использования, но это сделает прокладку полос через дом намного безопаснее. Батареи также выдают мощность постоянного тока, поэтому с помощью этих гибких лент легко сделать светодиодный фонарь с питанием от батареи.

7 вещей, которые нужно знать перед установкой светодиодных лент

Гибкие светодиодные ленты

отлично подходят для любых проектов, но иногда бывает сложно понять, с чего начать.Следуйте этому руководству из 7 шагов, если вы не знаете, с чего начать. В руководстве показаны различные варианты светодиодных лент, а также то, что нужно планировать, чтобы сделать ваше домашнее светодиодное освещение успешным!

Плотность светодиодной ленты = Яркость

Плотность светодиодной полосы означает, сколько светодиодов находится в заданной области. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Полоса стандартной плотности имеет 30 светодиодов на метр, а на полосе высокой плотности — 60 светодиодов на метр.Полоса с более высокой плотностью означает более качественный и яркий свет. В таблице ниже показаны различия между стандартными полосами и полосами высокой плотности. Обратите внимание на выходную мощность в люменах, а также на разницу в длине реза и максимальной длине пробега для каждого из них.

Плотность	Количество светодиодов	Люмен	Мощность (на катушку)	Макс.Бег
Стенд. (SD)	30 / метр	540 / метр	27 Вт	каждые 4 дюйма	32,8 футов
Высокий (HD)	60 / метр	1080 / M	40 Вт	каждые 2 дюйма	16,4 футов

Люмен — это мера яркости, воспринимаемая человеческим глазом. Благодаря лампам накаливания большинство из нас измеряет яркость света в ваттах.Светодиоды — это новый стандарт для описания светоотдачи. Световой поток — одна из самых важных частей при выборе светодиодных лент, так как от нее зависит тип света, который вы получите.

Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных лент. В приведенной выше таблице полоски обозначены как люмен на метр. Чтобы узнать общий объем светового потока, просто определите, сколько метров вы будете использовать.

Световой поток — одна из наиболее важных составляющих при выборе светодиодных лент, так как от этого зависит тип получаемого света.

Различные проекты требуют определенной яркости для достижения своей цели. Я бы посоветовал всегда выбирать более яркий вариант и добавлять диммер. Ниже приведено полезное руководство по требованиям к световому потоку:

Акцентное освещение или освещение настроения — 100-300 люмен / фут.
Под освещением шкафа — 175-360 люмен / фут.
Рабочее освещение с большим расстоянием от источника — 300-450 люмен / фут.
Спальня, освещение бухты — 180-500 люмен / фут.

Цвет: Многоцветный RGB, УФ, Цвета, Белый Диапазон CCT

Цвет светодиодной ленты

зависит от личных предпочтений.Светодиодные ленты RGB — хороший вариант для тех, кто любит разнообразие и цветовые эффекты. Полосы RGB — это полосы, меняющие цвет, которые отлично подходят для акцентного освещения во всем доме. В них используются красные, зеленые и синие диоды, поэтому их можно смешивать для получения множества разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела диммирования этого руководства.

Доступна ультрафиолетовая (УФ) версия полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!

Полосы также доступны в следующих цветах: красный, зеленый, синий, желтый и белый (3000-6500K CCT).

CCT означает коррелированную цветовую температуру, которая представляет собой цветовую температуру света, измеряемую в градусах Кельвина (K). Температурный рейтинг светодиодной ленты напрямую влияет на то, как выглядит свет. Взгляните на фотографии ниже для справки. Теплый белый цвет — это то, что мы называем 3000K, который дает оранжевый или желтоватый оттенок. По мере увеличения градусов Кельвина цвет меняется с желтого на грязно-белый, на естественный белый, а затем на голубовато-белый, известный как холодный белый.

Итак, какой цвет мне выбрать? Посмотрите на комнату ниже с теплыми белыми, нейтрально-белыми и холодными белыми полосами.Заметили, как цветовая температура полосы света влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений и общего стиля, а также от ощущения, которое вы хотите, чтобы комната выделялась.

Warm White создает привлекательную, уютную зону. Обычно он используется в комнатах, где все собираются в гости или отдыхают (гостиные, спальни, столовые и т. Д.).

Нейтральный или натуральный белый создает эффект естественного дневного света. Это самая продаваемая полоска, поскольку она имитирует естественный свет и ее удобно использовать в любом месте дома.Это наша самая популярная лента для светодиодного освещения под шкафами.

Холодный белый дополняет современный и современный стили, придавая яркость и свежесть. Холодный белый цвет отлично подходит для рабочего освещения, так как это более яркий и сфокусированный свет. Яркие прохладные цвета чаще всего используются в ванных комнатах, кухнях и рабочих местах.

Длина полосы

Лучше всего обрисовать в общих чертах весь проект, чтобы увидеть, сколько футов полосы вы будете использовать в целом. Это дает вам представление о том, что покупать и во сколько это обходится.Светодиодные ленты доступны в 3 футах. увеличивается до полной катушки (16,4 фута). Важно выяснить, хотите ли вы приобрести катушки определенной длины и урезать их до нужного размера, или было бы полезно иметь уже нарезанные для вас меньшие длины.

На этом этапе вытяните свой проект. Спланируйте, где нужны полосы света, как они будут подключаться и будут ли все они подключаться к одному источнику питания или будут иметь отдельные источники питания. Этот шаг очень помогает вам в следующих нескольких шагах.

Мощность и питание светодиодной ленты

Какой тип питания нужен светодиодным лентам? Для светодиодных лент всегда требуется вход постоянного тока 12 В.

Это простая часть, следующим шагом будет определение мощности. С приведенной ниже таблицей это не должно быть слишком ужасно, если вы уже выбрали плотность полосы и общую длину.

Подробная таблица мощности для светодиодных лент 12 В

Длина (фут.)	Длина (метры)	30 светодиодов на метр Мощность	60 светодиодов на метр Мощность
1	0,3048		0,6096	4,8	9,6
3	0,9144	7,2	14,4
6	1,8288	12,15				20,87432	17,1	27,2
12	3.6576	22,05	33,6
16,4 (полная катушка)	5	27

40 Для одного блока питания просто отметьте длину полосы, которая будет отходить от каждой, чтобы определить размер блока питания, который вам понадобится.

Варианты питания светодиодов:

Электромонтаж и подключение светодиодных лент

Здесь скетч, сделанный ранее, пригодится, чтобы начать обдумывать, где вы будете запускать все полосы.Был ли план объединить все полосы в конечном итоге? Если ваша общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам нужно будет проложить параллельные провода от источника питания к отдельным полосам.

Как показано на нашем скетче, иногда вам может понадобиться соединить удлинители, идущие с разных сторон, в один общий источник питания. В этом случае у вас уже будут параллельные провода.

Подключение светодиодных лент, когда вы имеете дело с несколькими барабанами лент, может быть непросто, но у нас есть руководство по питанию и электромонтажу , которому вы можете следовать, чтобы составить схему настройки светодиодной ленты.

Электромонтажные аксессуары: соединители и разветвители светодиодных лент

Подключение светодиодных лент понадобится для любого проекта ленты. У нас есть полезные аксессуары и руководства для выполнения любых подключений светодиодной ленты.

Паяльная проволока и собственные соединения? Обязательно следуйте нашему руководству по пайке. Рекомендуемый нами провод для лент можно найти здесь.

Как подключить светодиодные ленты без пайки? Наши соединители EZ Click Strip отлично подходят для соединения полосок встык, создания зазоров между светодиодными полосами или обхода узких углов.В нашем полном руководстве по разъемам для светодиодных лент показано, как их использовать для создания соединений, которые пригодятся для любого проекта ленты.

Как подключить несколько светодиодных лент к одному источнику питания? Разветвители на светодиодные ленты позволяют с легкостью подключить несколько лент к одному источнику питания! Ленточные делители доступны с 2, 3 или 4 выходными каналами.

Светодиодные ленты с затемнением

Светодиодные ленты

обычно затемняются с помощью встроенных диммеров с широтно-импульсной модуляцией.Эти диммеры подключаются к 12-вольтовой стороне системы и проходят между полосками, как показано на рисунке.

Диммеры

PWM популярны, поскольку они могут работать с любым трансформатором или аккумулятором, им не нужен источник питания, который указан как регулируемый. ШИМ-регулировка яркости обеспечивает плавное управление от самых тусклых до самых ярких. Они доступны по цене и просты в установке, что делает их лучшим вариантом для затемнения светодиодных лент.

Эти простые диммеры доступны как в вариантах Wi-Fi, так и в вариантах дистанционного управления.Диммеры, совместимые с WiFi, работают прямо из приложения для смартфона и могут управляться голосом с помощью устройств Google Home или Amazon Echo (Alexa).

У некоторых домовладельцев уже есть центральная система затемнения в своих помещениях. В этих случаях владелец хочет управлять освещением с помощью диммеров переменного тока, которые у него уже есть. Если вы хотите использовать такой диммер переменного тока, вам понадобится источник питания с регулируемой яркостью, как описано здесь.

Контроллеры

RGB (WiFi / Remote / Bluetooth). Если у вас есть светодиодная лента RGB, меняющая цвет, вам НУЖЕН 3-канальный контроллер RGB.Эти контроллеры управляют красным, зеленым и синим каналами, чтобы смешивать цвета и создавать эффекты изменения цвета полосы. Без этого устройства ваши светодиодные ленты RGB не будут работать должным образом, поэтому всегда не забывайте приобретать такую, если вы используете многоцветные светодиодные ленты.

Монтаж светодиодных лент

Клей для светодиодных лент очень помогает при монтаже, но иногда бывает и больше. Как и большинство клеев, он плохо сцепляется с некоторыми поверхностями и может со временем нуждаться в усилении.В этих ситуациях используйте один из следующих:

Монтажная направляющая — еще один отличный вариант для тех, кому нужна профессиональная отделка. Эти алюминиевые профили содержат ваши световые полосы и имеют все необходимое для монтажа. Светодиодные ленты прикрепляются к нижней части дорожки с помощью линзы с защитой от ультрафиолета, которая скользит по верхней части для рассеивания света.

Следуйте этому руководству, чтобы правильно установить светодиодные ленты!

Ознакомьтесь с нашей новейшей светодиодной лентой

С тех пор, как был написан этот пост, мы выпустили новую технологию светодиодных лент, которая называется COB LED Strip Lights.Эти световые полосы очень похожи на светодиодные полосы, которые мы рассмотрим в этом посте, с небольшими улучшениями. Новые ленты устраняют горячие точки на светодиодной ленте, обеспечивая плавную линию света, а также работают при напряжении 24 В, поскольку они ярче, чем даже ленты с высокой плотностью 12 В! Нажмите ниже, чтобы узнать больше и посмотреть, подходят ли вам эти полоски!

Ищете, с чего начать?

Это наверняка много информации. Если вы новичок в использовании светодиодных лент, то ваша голова наверняка закружится от информации, и у вас останется еще больше вопросов.Если это так, задайте себе эти простые стартовые вопросы, которые помогут вам проработать приведенное выше руководство, чтобы найти лучшие светодиодные ленты и запчасти для вас! Если вам все еще нужна помощь, не стесняйтесь использовать наш инструмент LED Project Tool, и наша полезная команда специалистов по прокладке лент предоставит вам именно те светодиодные ленты, которые вам нужны!

Что вы будете освещать?
Где они будут установлены?
Хотите приглушить свет?
1. С пультом?
2. С настенным переключателем?
Какого в целом внешнего вида вы хотите добиться?
Какой цвет предпочтительнее?
Какие материалы я освещаю?
Какие еще огни находятся в этом районе и какого они цвета?

Начни прямо сейчас!

Что такое светодиодная лента

Светодиодные ленты

, также известные как светодиодные ленты, представляют собой небольшие линейные фонари на рулоне, которые вы, вероятно, видели во многих местах, но никогда не замечали.Каждая полоса состоит из массива светодиодных чипов различных размеров, припаянных к гибкой печатной плате. На обратную сторону печатной платы нанесен двусторонний клей для крепления к чистым и сухим поверхностям. Эти полосы можно использовать буквально в сотнях разных мест, и их легко спрятать, чтобы создать привлекательное и привлекательное освещение в самых ограниченных пространствах. Каждую полосу света можно разрезать и повторно подключить для создания индивидуального линейного акцента, рабочего и внешнего освещения. Наши ленточные светильники предлагаются в широком диапазоне яркости (люмен), цвета (кельвин), а также с вариантами изменения цвета.

Полосы Ecolocity обладают следующими характеристиками

• Размер светодиодного чипа

Размеры чипа измеряются в мм и описывают длину и ширину чипа. Например, светодиодный чип 3014 имеет размеры 3,0 мм в длину и 1,4 мм в ширину.

• Плотность светодиодного чипа

Плотность чипа — это количество светодиодных чипов на ленте. Более высокая плотность стружки создает меньше горячих точек или точек при попадании на стену или пластиковый диффузор.

• Линии резки

Одним из преимуществ использования светодиодных лент является возможность отрезать освещение до нужной длины и повторно подключать.Линии легкого разреза полосы различаются в зависимости от типа полосы.

• люмен (яркость)

Люмен определяет яркость полосы света. Чем выше люмен, тем ярче полоска. У нас есть полосы света от 70 до 1317 люмен на фут. Стандартная лампа накаливания на 60 Вт дает примерно 800 люмен.

• Лента Real 3M High Bond

На каждую из наших проверенных в отрасли полосовых ламп наклеена настоящая лента 3M. В наших неводонепроницаемых лентах используется двухсторонняя лента 3M 300LSE с высокой адгезией, а в наших водонепроницаемых лентах используется 3M VHB 5952 с очень высоким сцеплением.Наша лента не отваливается.

• Доступен для тяжелых условий эксплуатации IP67

Наши водонепроницаемые ленты заключены в прочный силиконовый корпус со степенью защиты IP67, в отличие от большинства поставщиков, которые продают только ленты с силиконовыми рукавами (IP65), наши ленты герметизированы и скреплены более толстой и прочной силиконовой формой.

• Параметры изменения цвета

Наряду с нашими однотонными полосами белого, дневного, теплого, красного, зеленого, синего и янтарного цветов. Мы также предлагаем большой выбор ленточных светильников RGB и RGB + W с изменяющимся цветом, для работы этих лент требуется светодиодный контроллер.

Где использовать светодиодные ленты Ecolocity

Как использовать светодиодную ленточную подсветку Ecolocity

Выберите тип полосы
В зависимости от освещаемой области выберите цвет, яркость и линейный размер светодиодной полосы, которую вы хотите использовать для своего проекта. Имейте в виду, что для установки некоторых полос с более высокой выходной мощностью требуется радиатор.
Определение потребляемой мощности
После того, как вы выбрали полосу, умножьте мощность в ваттах на фут на линейные метры вашего проекта.Это даст вам максимальную мощность нагрузки и размер источника питания, который вам понадобится.
Световая полоска
Перед окончательной установкой световой полоски мы рекомендуем развернуть ее с катушки и протестировать. Вы можете использовать малярный скотч, чтобы закрепить его на месте. Перед постоянной установкой убедитесь, что это именно та лента.
Wire Strip Light
В зависимости от размера вашего проекта проводка может быть очень простой или немного более сложной. Пайка — лучший вариант для долгосрочных проектов, но у нас также есть большой выбор быстроразъемных соединителей и соединительных кабелей.
Монтажные аксессуары
Если вам нужна более профессиональная и законченная установка, мы предлагаем огромный выбор и являемся надежным поставщиком световых каналов из алюминиевых лент KLUS. Благодаря специальным возможностям монтажа эти профили действительно добавят внешнего вида вашему световому проекту.
Peel and Mount
Как только вы решили, что полоски достаточно для вашего плана. Затем вы можете разрезать, повторно подключить, отсоединить, приклеить и установить светодиодные ленты на любую чистую и сухую поверхность.Наши низковольтные светодиодные ленты предоставляют множество возможностей для внутреннего и наружного освещения.
Добавить диммер или контроллер
Диммер наших одноцветных светодиодов можно регулировать с помощью наших ШИМ-диммеров или источников питания с регулируемой яркостью. При использовании наших полосовых ламп RGB или RGBW один из наших контроллеров цвета необходим для функций затемнения и изменения цвета.

Как выбрать светодиодную ленту

Вы здесь

СВЕТОДИОДНЫЕ ПОЛОСЫ

Светодиодные ленты

(также известные как светодиодные ленты) — отличный способ добавить привлекательное акцентное освещение практически в любое пространство.Они недороги, просты в установке и могут мгновенно изменить внешний вид и обстановку в помещении.

Светодиодная лента

одинаково популярна в жилых, торговых и гостиничных помещениях благодаря своей адаптируемости и поразительным эстетическим возможностям, обеспечивая такие привлекательные эффекты, как мытье стен, краевое освещение, освещение под шкафами и многое другое.

Светодиодная лента

может быть установлена в помещении или на открытом воздухе в зависимости от степени защиты IP ленты и любых аксессуаров. Для получения дополнительной информации о том, что означает рейтинг IP для светодиодной ленты , ознакомьтесь с нашими часто задаваемыми вопросами здесь.

Integral предлагает широкий ассортимент светодиодных лент для любого применения.

Прочтите нашу обширную брошюру, которая охватывает: СВЕТОДИОДНЫЕ ПОЛОСЫ, ДРАЙВЕРЫ, ПРОФИЛИ и ПРИНАДЛЕЖНОСТИ , чтобы помочь вам сделать идеальный выбор.

Белая полоса:

Белые светодиодные ленты проецируют свет в диапазоне цветовых температур.

Некоторые специализированные опции для белой светодиодной ленты от Integral включают:

Bendy strip: Гениально спроектированная конструкция, которую можно изгибать под разными углами для легкой установки на нелинейные формы, такие как мебель или надписи на вывесках
Тепло-холодная полоска: Регулируемая полоса цветовой температуры, которую можно переключать между несколькими CCT от 2400K (очень теплый) до 6000K (холодный дневной свет)
Полоса бокового излучения: С диодами особой формы, которые светят сбоку, а не вверх, идеально подходят для надписей на вывесках и выделения краев.
Spotless-Strip: Полоса, которая создает эффект непрерывного потока света за счет использования очень маленьких (20:16) светодиодов, расположенных близко друг к другу, особенно при установке в алюминиевый профиль
Полоса с высоким индексом цветопередачи: Светодиодная лента с индексом цветопередачи (CRI) 95, гарантирующая, что цвета в пространстве выглядят полными и яркими

Цветная полоса:

Цветные светодиодные ленты RGB и RGBW, которые могут оживить любой дом, гостиничный бизнес и торговую площадку.В сочетании с пультом дистанционного управления эти полосы позволяют точно контролировать цвет вашего акцентного освещения.

Варианты цветных полос от Integral включают:

Цифровая пиксельная полоса RGB: По-настоящему яркая полоса с 1 цифровой микросхемой на 3 светодиода для создания каскадных световых эффектов с изменением цвета, таких как вспышки, чейзеры и постепенное выцветание
Комплекты светодиодных лент RGB Plug & Play: Все, что вам нужно для создания яркого акцентного освещения, в одной удобной розничной упаковке, содержащей 5 м ленты, драйвер и пульт дистанционного управления
Полоса RGB : Использует красный, зеленый и синий светодиоды для переключения между широким спектром цветов с помощью пульта дистанционного управления RGB
Полоса RGBW: Имеет светодиоды того же цвета, что и полосы RGB, но с добавлением белых светодиодов для большего разнообразия цвета и яркости
Красный , Зеленый или Синий Полоса : Использует только один цвет светодиода на полосу для создания сплошного акцентного освещения

Принадлежности:

Интегральные аксессуары для светодиодных лент

разработаны для дополнения нашего широкого ассортимента светодиодных лент.Принадлежности включают заглушки, соединители, монтажные опорные зажимы и силиконовый герметик.

Дистанционные контроллеры:

Встроенные светодиодные пульты дистанционного управления

обеспечивают точное и удобное управление встроенным светодиодным ленточным освещением, позволяя изменять цвет и яркость вашей комнаты одним прикосновением пальца.

Алюминиевый профиль:

Алюминиевые профили

(также известные как экструзии) предназначены для удержания светодиодной ленты, обеспечивая диффузию и защиту.Integral LED предлагает широкий выбор алюминиевых профилей, в том числе профили для поверхностного монтажа, утопленные профили и профили для установки на поверхности.

Вдохновляйтесь всей линейкой интегральных светодиодных лент и профилей

Прочтите нашу обширную брошюру, которая охватывает: светодиодные ленты, драйверы, профили и аксессуары, чтобы помочь вам сделать идеальный выбор.

Прочитать брошюру о линейном освещении

Введение в светодиодные ленты: 9 шагов (с изображениями)

Чтобы ваш проект светодиодной ленты ярко светился при соответствующей мощности, вам необходимо знать, какой ток потребляет ваш проект и какое рабочее напряжение.Зная эти две вещи, вы можете выбрать источник питания. Имейте в виду, что текущий розыгрыш может быть непростой задачей. Здесь мы возьмем информацию из таблицы и включим ее в несколько простых уравнений, чтобы получить максимальный ток , необходимый , поскольку информация из таблицы указывает на то, что светодиод горит на полной яркости .

Для расчета необходимого источника питания нам потребуется следующая информация:

длина полосы
количество светодиодов на метр
потребляемый ток на светодиод ИЛИ потребляемая мощность на светодиод
рабочее напряжение

Светодиодные ленты обычно питаются от 5 В, 12 В и 24 В.При расчете мощности также учитывается количество светодиодов на метр (л / мин). Полоски могут быть 30, 32, 60, 144 и более на метр.

Использование тока, потребляемого светодиодом

В качестве примера давайте посмотрим на таблицу для белой полосы . Мы видим, что рабочее напряжение составляет 12 В, что также должно быть нанесено трафаретной печатью на самой полосе на линии разреза каждого сегмента. Мы ищем потребляемый ток , измеряемый в миллиамперах (мА). Он говорит нам, что каждый сегмент, состоящий из 3 светодиодов, потребляет 60 мА.Чтобы упростить вычисления, потребляемый ток можно разделить на 3, в сумме по 20 мА на светодиод. Если используется один метр с 60 светодиодами на метр, у нас есть такая информация:

длина полосы = 1 метр.
количество светодиодов на метр = 60
потребляемый ток на светодиод = 20 мА

Уравнение:

(длина светодиодной ленты x светодиодов на метр x потребляемый ток светодиода)

Информация о подключении:

1 (метр) x 60 (л / мин ) x 20 мА = 1200 мА

1200 мА / 1000 = 1.2 ампера.

Использование энергопотребления на светодиод

Другой способ расчета потребляемого тока — использование энергопотребления на светодиод . Потребляемая мощность также может использоваться для определения потребляемого тока, если вместо этого известна потребляемая мощность, измеряемая в ваттах на светодиод. В таблице данных указано 0,72 Вт на 3 светодиода. Сначала разделите 0,72 / 3 = 0,24 Вт на светодиод

длина полосы = 1 метр
количество светодиодов на метр = 60
потребляемая мощность на светодиод =.24 Вт
рабочее напряжение = 12 В

Уравнение:

(длина светодиодной ленты x светодиодов на метр x мощность светодиода) / 12

Информация о подключении:

(1 x 60 x 0,24) / 12 = 1,2

Теперь мы знаем, что хотим использовать блок питания, который может обеспечить 1,2 А и 12 В . Имейте в виду, что ток, потребляемый светодиодом, находится на полной яркости. Если полоски затемнить через вывод ШИМ на Edison, он будет потреблять меньше тока.Максимальное количество денег по-прежнему является хорошим ориентиром, чтобы понять, достаточно ли у вас средств для начала.

Срок службы батареи

Срок службы батареи зависит от потребляемого тока, опять же, он будет колебаться, особенно с цифровыми полосами RGB, когда на них танцуют узоры и цвета. Потребляемый ток будет колебаться в зависимости от цвета и яркости светодиода. Способ точно определить текущее потребление — подключить его к мультиметру и посмотреть, как меняются токи за цикл схемы, принять к сведению и произвести некоторые вычисления.

Еще один способ узнать время автономной работы с помощью динамического проекта, подключить аккумулятор на полную мощность и посмотреть, сколько времени потребуется, чтобы разрядиться.

Помимо этого, общий расчет можно сделать, посмотрев на емкость батареи мАч. Давайте остановимся на белой полосе, в примере схемы используются 6 батареек AA. Аккумуляторы AA имеют примерно 1500 мАч, 8 батареек включены последовательно, поэтому ток остается неизменным — 1,5 А. Разделите это на текущий розыгрыш нашего проекта, который равен 1.2.

1500 мАч / 1,2 ампера = 1,25 часа полной яркости

Продавец светодиодного освещения Скоттсдейл, Аризона

Светильники, продаваемые в ближайшем к вам Home Depot, не могут создать уникального и креативного освещения, о котором вы мечтали, возможно, вам лучше перейти на светодиодные ленты. Благодаря своей гибкости и тонкому профилю светодиодные ленты являются идеальным световым решением для добавления драматизма и творчества в жилое пространство вашего дома.

Вот краткий обзор того, что вам следует знать о светодиодных лентах.

Что это такое?

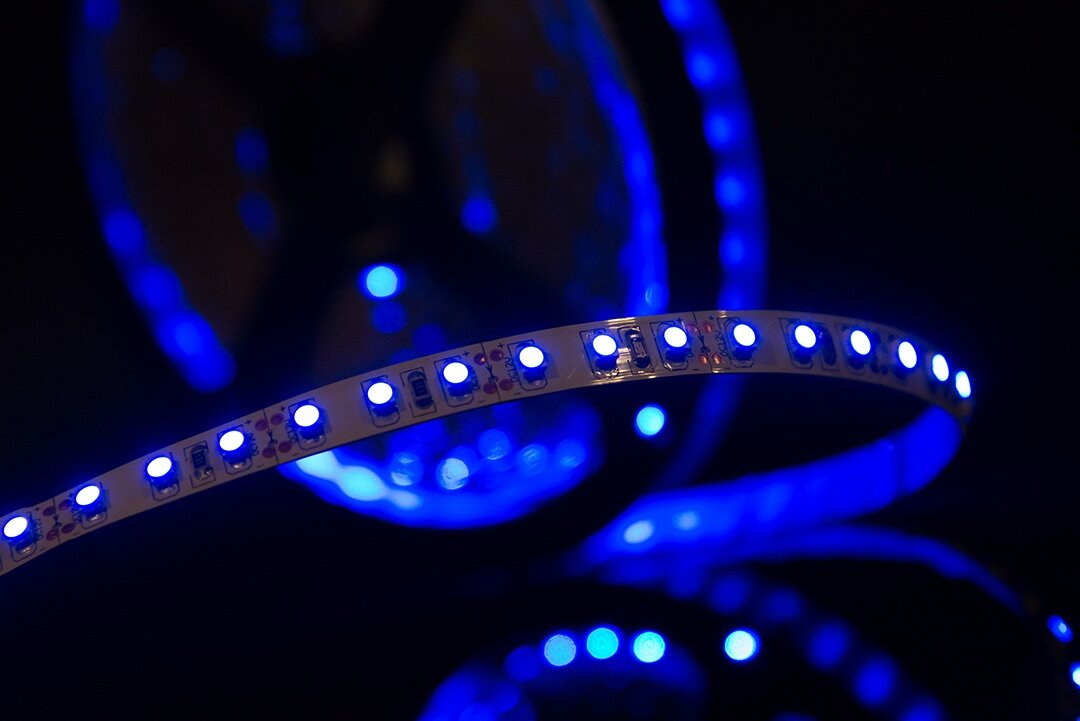

Как следует из названия, светодиодные ленты представляют собой длинные ленты, на которых изображены светящиеся светодиодные чипы. Доступные в широком ассортименте длины и ширины, светодиодные ленты легко настраиваются и достаточно узкие, чтобы их можно было разместить в местах, где обычные акцентные светильники было бы непрактично использовать — подумайте о внутренних ящиках, под шкафами, ступенях и лестничных перилах.

Какие преимущества они предлагают?

Как и все светодиодные продукты, светодиодные ленты очень энергоэффективны.Однако они не очень яркие, что ограничивает их использование в качестве акцентных огней. Светодиодные ленты также бывают самых разнообразных цветов, некоторые из них даже имеют «умные» функции, такие как возможность изменения цвета. Некоторые светодиодные ленты также предназначены для специальных применений, таких как наружное освещение и диагональное освещение.
Какие бывают типы светодиодных лент?

Когда дело доходит до установки светодиодных лент, вы можете выбирать между plug-and-play и проводными ленточными светильниками. У каждого типа светодиодной ленты есть свои плюсы и минусы, которые будут зависеть от того, как вы собираетесь использовать освещение.

Например, хотя светодиодные ленты plug-and-play более доступны по цене, просты в установке и использовании, они обычно бывают отрезаны по длине, что может ограничить их применение в небольших проектах освещения. Для крупномасштабных проектов освещения своими руками, таких как освещение уличных дорожек или модернизация потолочных светильников, обычно рекомендуются проводные светодиодные ленты. Однако вам может потребоваться помощь электрика для укладки или сращивания проводов.

Вам нужно дополнительное оборудование?

Некоторым светодиодным лентам, особенно проводным, для правильной работы требуется трансформатор.При выборе трансформатора необходимо учитывать общую мощность светодиодных лент, размер светодиодного чипа и длину ленты.

Как правило, вы хотите выделить:

5 Вт мощности на каждый метр с 60 или около того небольших светодиодных чипов
10 Вт на каждый метр с маленькими 120 светодиодными чипами
15 Вт на метр с 60 большие светодиодные чипы

Также неплохо добавить 20% буфер, чтобы избежать перегрузки трансформатора. Например, для светодиодной ленты длиной 3 метра с 60 большими светодиодными чипами потребуется около 45 Вт мощности, что, в свою очередь, требует трансформатора для светодиодов на 54 Вт.

Гибкость и универсальность светодиодных лент открывает двери для множества возможностей освещения — от добавления ярких красок к вашей кровати или шкафу до создания расслабляющего настроения в гостиной или кабинете.

Как сделать светодиодные ленты: полный процесс

Светодиодные ленты быстро становятся популярным выбором для освещения коммерческих, жилых и промышленных помещений. Это потому, что они эффективны, просты в установке и не требуют значительного обслуживания.Вы можете настроить светодиодные ленты любых форм и размеров, чтобы использовать их для освещения практически любого помещения.

Источник: Shutterstock

Что такое светодиодная лента?

Светодиодная лента — это гибкая печатная плата, к которой прикреплены серии SMD (поверхностного монтажа) светодиодов (светоизлучающих диодов) и резисторов. Светодиодные ленты также известны как ленты или ленты. Они могут быть заполнены как аналоговыми, так и цифровыми светодиодами и могут излучать белый свет, а также свет любого другого цвета.

Светодиодные ленты на 80% эффективнее обычных ламп. Они выделяют очень мало тепла, которое легко рассеивается, и в них нет ртути. Сами по себе они могут показаться очень маленькими, но вместе они могут излучать огромное количество света, способного украсить любое пространство.

Характеристики светодиодных лент

Вот список характеристик, которые делают светодиодные ленты идеальным вариантом для освещения ваших домов, офисов, транспортных средств и т. Д .:

Процесс производства светодиодных лент

По мере того, как светодиодные ленты становятся становясь более популярными, процесс их изготовления также становится более простым.Светодиодные ленты — это в основном печатные платы (PCB), которые сварены вместе, чтобы получить нужную длину. В печатных платах используется процесс сборки, называемый технологией поверхностного монтажа (SMT), для установки светодиодов и других компонентов на плату.

Используя процесс PCBA, мы можем настроить ваши светодиоды на уровне печатной платы в соответствии с вашими конкретными потребностями в освещении. Мы также проводим тест контроля качества в конце каждого этапа, чтобы убедиться, что наш продукт соответствует требованиям. Вот как работает этот процесс:

Шаг 1: Производство светодиодных катушек

Первым шагом в производстве светодиодной световой ленты является размещение светодиодов и других компонентов вместе на катушке.Размещение всех компонентов, включая светодиоды и резисторы на катушке, обеспечивает эффективную вставку на плату позже в процессе.

Компания Elstar использует сложное оборудование для крепления светодиодных пластин на катушке. Мы размещаем эти вафли в правильном порядке, чтобы их можно было наклеить на следующем этапе процесса. Пластины фиксируются проволочными связками. Мы используем промышленное золото чистотой 99,9999%, чтобы обеспечить долговечность соединения.

Спектрофотометр автоматически сортирует светодиоды по току, напряжению и цвету.Это помогает соединять светодиоды с одинаковыми характеристиками на одной катушке. Когда светодиодные катушки или ленты готовы, мы запечатываем их в вакуумные пакеты, чтобы защитить их от пыли и влажности.

Проверки качества:

После изготовления барабанов мы подвергаем их запеканию, чтобы осушить их, прежде чем помещать в вакуумные пакеты. Мы также подбираем светлый цвет, чтобы сохранить его однородность. Каждая катушка также проходит ручную микроскопическую проверку, чтобы убедиться в правильности размещения пластин.

Шаг 2: Печать паяльной пастой

Следующим шагом в производстве светодиодных лент является подготовка печатной платы для наклеивания на нее светодиодных компонентов. Это достигается с помощью процесса, называемого трафаретной пастой припоя.

Паяльная паста — это сероватое вещество, содержащее крошечные шарики металлов, называемых припоями. Шары изготавливаются преимущественно из стали со следами серебра и меди. Эта паста наносится на печатную плату в местах установки компонентов.

Источник: Shutterstock

Раньше это делалось вручную, но благодаря достижениям в технологии этот шаг теперь выполняется специализированным оборудованием. Очень важно нанести паяльную пасту на точные места крепления компонентов и в нужном количестве.

Механическое приспособление используется для удержания печатной платы и трафарета на месте. Между тем, аппликатор помещает точное количество припоя в каждое намеченное место на печатной плате. Затем машина равномерно распределяет паяльную пасту по печатной плате.При снятии трафарета ровный слой паяльной пасты наносится на намеченные места.

Шаг 3: Размещение компонентов

После нанесения паяльной пасты SMT-машина затем размещает компоненты в предназначенных для них местах на печатной плате. Светодиоды на катушке размещаются на печатной плате с помощью роботизированного устройства, которое помещает каждый компонент именно туда, где он должен.

Раньше этот процесс выполнялся вручную, но это приводило к проблемам с контролем качества. С тех пор машины SMT оснащены специализированными устройствами, которые заботятся о правильном размещении компонентов.

Мы используем высокотехнологичное японское оборудование для поверхностного монтажа, которое помогает нам поддерживать наши высокие стандарты и качество.

Шаг 4: Пайка оплавлением

Теперь, когда припой и компоненты находятся на месте на печатной плате, вам нужно убедиться, что они остаются там. Это делается путем пропуска печатной платы через процесс, называемый пайкой оплавлением.

Печатная плата вместе с приклеенными компонентами размещается на конвейерной ленте. Эта конвейерная лента переносит доску в печь оплавления.Эта печь похожа на коммерческую печь для пиццы. Он состоит из серии нагревателей, которые постепенно нагревают печатную плату до температуры 250 градусов по Цельсию (480 градусов по Фаренгейту).

Источник: Shutterstock

При этой температуре припои внутри паяльной пасты плавятся. Как только они тают, конвейерная лента перемещает печатную плату дальше через печь, где серия охладителей снижает температуру. Это постепенное снижение температуры снова приводит к затвердеванию припоя.Это создает постоянную связь между компонентами светодиода и печатной платой.

Проверки качества:

После процесса оплавления пора протестировать наши светодиодные ленты. Мы тестируем каждую полоску, чтобы убедиться, что яркость светодиодных лент, цвет и другие характеристики соответствуют заданным.

Шаг 4: Сварка

Светодиодные лампы выходят из оплавления в виде полос длиной 50 см. Затем их сваривают, соединяя одну полосу с другой. Мы можем соединить полоски любой длины на машине или вручную.

Проверки качества:

После сварки светодиодных лент мы проводим еще одну серию тестов, чтобы убедиться, что полосы работают так, как было обещано. Проверка освещения подтверждает, что полосы не имеют неплотных цепей. Проводятся другие оптические и электрические испытания, чтобы убедиться, что светодиодные ленты соответствуют всем нашим стандартам и всем вашим требованиям.

Шаг 5: Старение и гидроизоляция

Сварные светодиодные ленты проходят процесс, называемый старением, для проверки их характеристик.Светодиодные ленты включаются на 12 часов подряд, чтобы убедиться, что они работают без сбоев. Этот тест помогает нам проверить качество светодиодных лент и устранить любые проблемы.

Источник: Shutterstock

Светодиодные ленты также проходят процесс гидроизоляции для увеличения срока их службы. Этот процесс требует покрытия светодиодной ленты силиконом, пластиком или обоими способами. Для этого можно использовать машину или выбрать ручное покрытие.

В Elstar мы используем как машинную, так и ручную проверку, чтобы убедиться, что светодиодные ленты покрыты равномерно.

Проверка качества:

Проверка поверхности проводится на каждой светодиодной световой полосе, чтобы гарантировать ее качество и рабочие характеристики.

Шаг 6. Наклейка и упаковка ленты

После того, как светодиодные ленты пройдут все проверки качества, мы приклеим ленту 3M к их обратной стороне. Это упрощает установку светодиодных лент в любом месте. Мы используем качественную ленту 3М, которая легко приклеивается ко всем поверхностям.

Последний шаг — упаковка светодиодных лент и отправка их вам.

Тесты качества:

Наш последний тест качества — это выборочная проверка готовых к упаковке светодиодных лент. Это помогает нам поддерживать высокие стандарты качества.

Факторы, влияющие на качество светодиодных лент

Качество светодиодных лент зависит от их качества. Проблема в том, что вы не можете точно определить качество полоски, пока не начнете ее использовать. По этой причине важно покупать светодиодные лампы у проверенного производителя светодиодных лент.

Вот некоторые из факторов, которые влияют на качество светодиодных лент:

Качество медного провода в печатной плате

Медные провода используются в печатной плате, чтобы обеспечить непрерывный ток в все компоненты, установленные поверх него. Качество используемого медного провода может повлиять на характеристики светодиодной ленты.

Если медный провод слишком тонкий, ток не сможет проходить через него, и ваши светодиодные ленты могут не работать или испытывать падение напряжения.Низкокачественная медь также может препятствовать прохождению тока и влиять на работу светодиодной ленты.

Качество люминофора в светодиодах

Люминофор используется в светодиодах для увеличения флуоресценции света. Это важно для получения чистого белого света, яркого и незапятнанного. Люминофор низкого качества может сделать ваши светодиодные фонари более тусклыми. Это также может привести к тому, что цвет станет не таким чистым.

Важно отметить, что люминофор со временем портится.Но люминофор хорошего качества дольше сохраняет свою структуру, благодаря чему ваши светодиодные ленты будут сиять долгие годы.

Важно, чтобы светодиодные компоненты, размещенные на печатной плате, были на своих местах. В противном случае светодиодная лента просто не будет работать.

Еще одна ошибка — объединение светодиодов разного размера на одной полосе. Это снижает эффективность полосы и ускоряет дегенерацию люминофора. Различные светодиоды обычно комбинируются, чтобы светодиодная лента выглядела ярче при меньших затратах. Но эти светодиодные ленты служат недолго и в конечном итоге обходятся вам дороже.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Светодиодная лента — подробный обзор, виды, характеристики

Виды светодиодной ленты

Монохромные

Многоцветные RGB

Открытые

Герметичные

Ленты «Бегущий огонь»

Ленты бокового свечения

Технические характеристики светодиодной ленты

Рабочее напряжение

Виды светодиодов

Число светодиодов на 1 метр

Цвет свечения

Цвет основы

Класс защищенности

Параметры резки

Маркировка светодиодных лент

Как подключить светодиодную ленту

Подключение одной монохромной ленты

Подключение нескольких монохромных лент

Подключение многоцветной RGB-ленты

Подключение нескольких RGB-лент без усилителей

Подключение нескольких RGB-лент c усилителем

Виды светодиодных лент

Классификация светодиодных лент.

1. По степени защиты от пыли и влаги (IP).

2. По напряжению питания.

3. По типу диодов и световому потоку.

4. По классу.

5. По направлению свечения.

6. По цвету свечения.

Все о светодиодных лентах — виды, достоинства, конструкции

О недостатках

О достоинствах

Какие бывают виды

О качестве

О создании подсветки

Как выбрать

Кратко об установке

О подключении

Видео. Мини обзор светодиодной ленты на диодах 5050

Типы и виды светодиодных лент

Что из себя представляет светодиодная лента?

Типы лент

Виды лент

Другие важные параметры лент

Вместо заключения

Виды светодиодных лент — обзор разновидностей, характеристики

Популярность светодиодных лент

Основные различия

Цвет и температура светодиодной ленты

Вид установленных LED-элементов

Направленность светового потока

Плотность размещения элементов

Номинальное напряжение

Потребляемая мощность

Степень защиты

Выбор светодиодной ленты

Как подключить светодиодную ленту к источнику питания

Другие сообщения

Считаются ли светодиодные лампы универсальным мусором? Как правильно утилизировать светодиодные лампы

Как выбрать напряжение для светодиодной ленты

Все, что вам нужно знать об освещении под шкафом

Как долго прослужат светодиодные ленты?

Вернуться к блогу об освещении осциллограмм

Обзор продукции для освещения осциллограмм

7 вещей, которые нужно знать перед покупкой и установкой светодиодных лент 12 В

Светодиодные полосы: что делает их такими особенными?

7 вещей, которые нужно знать перед установкой светодиодных лент

Плотность светодиодной ленты = Яркость

Цвет: Многоцветный RGB, УФ, Цвета, Белый Диапазон CCT

Длина полосы

Мощность и питание светодиодной ленты

Подробная таблица мощности для светодиодных лент 12 В

Электромонтаж и подключение светодиодных лент

Светодиодные ленты с затемнением

Монтаж светодиодных лент

Ознакомьтесь с нашей новейшей светодиодной лентой

Ищете, с чего начать?

Начни прямо сейчас!
