Обратный клапан на вентиляции на кухне: виды, устройство, установка на вытяжку — Строительство домов из кирпича, пеноблока, дерева

Содержание

виды, устройство, установка на вытяжку

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

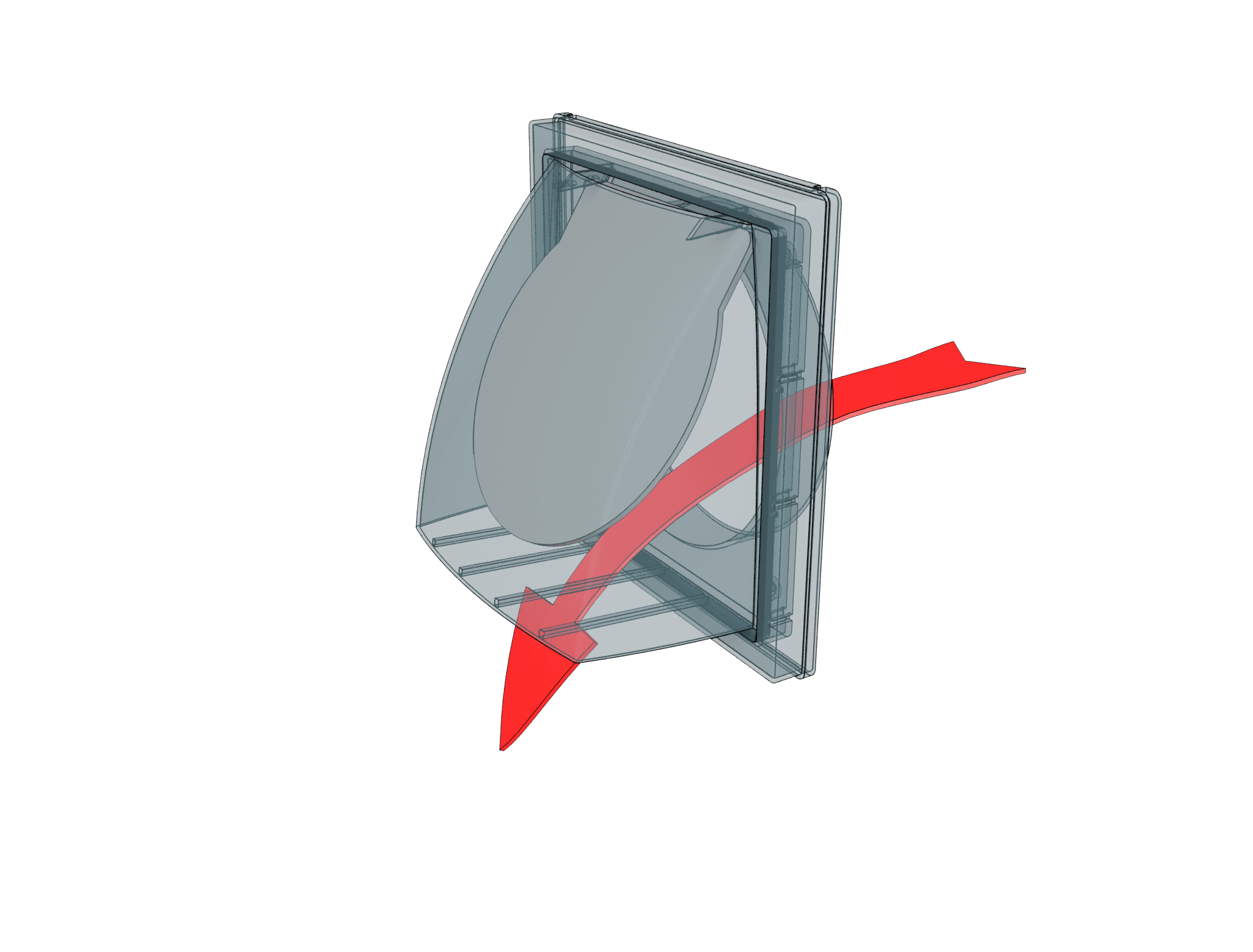

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

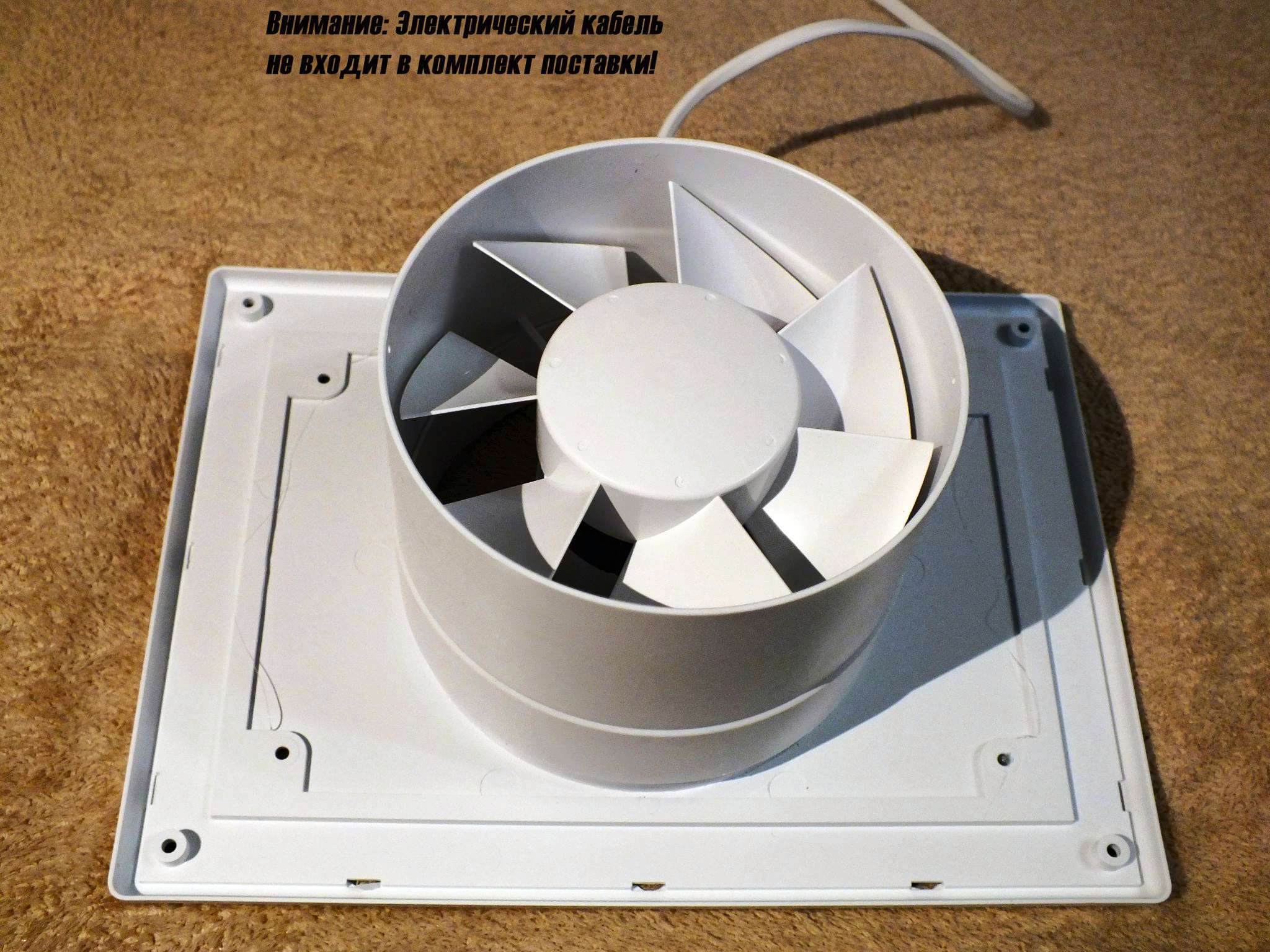

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут , размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно . Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для , ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

Обратный клапан на вентиляцию: применение и критерии выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

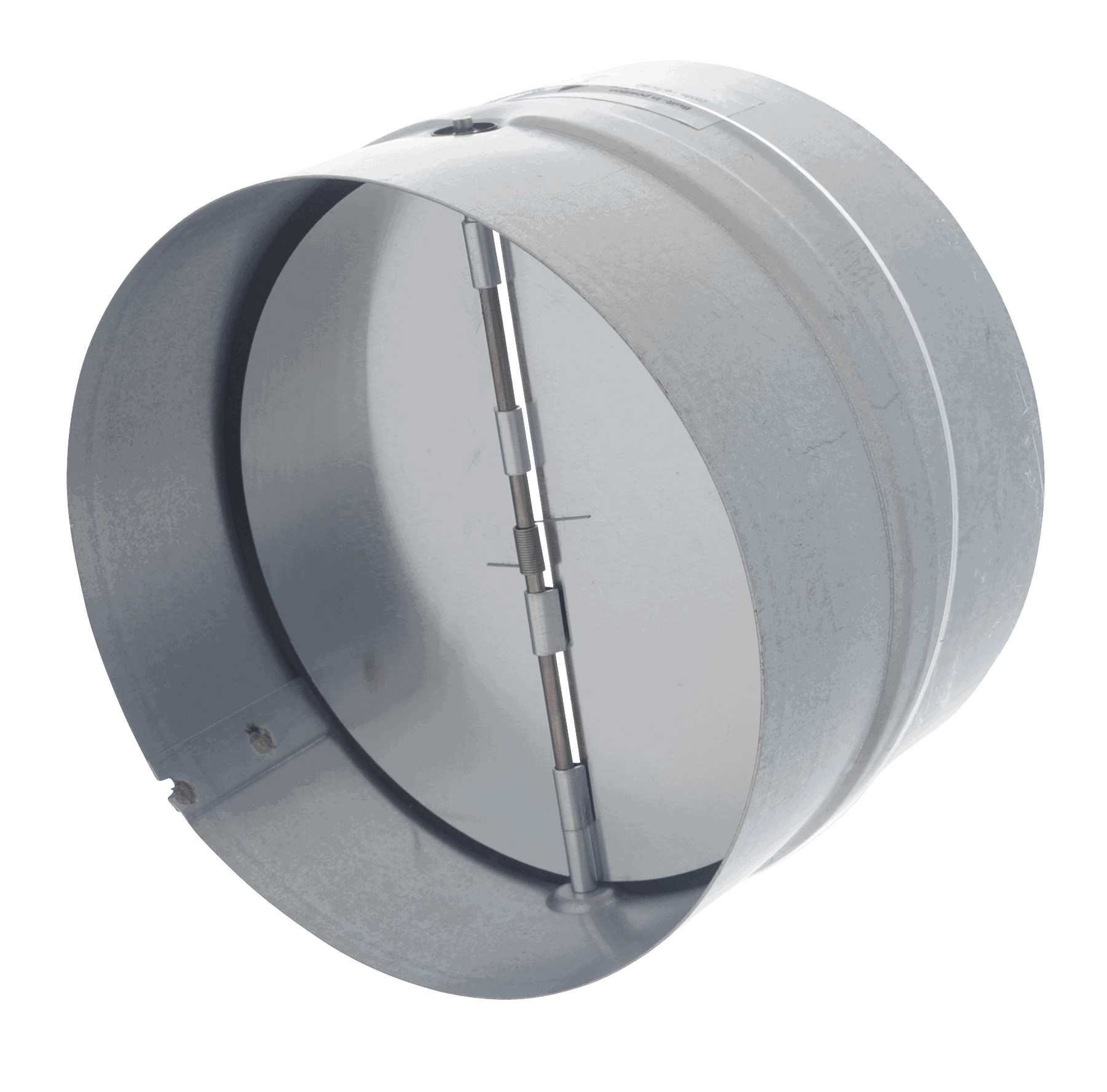

Обратный клапан круглого сечения из оцинкованной стали

по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

Наружная вентиляционная решетка с обратным клапаном

методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система — в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильной подборке модели обратного клапана, воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

Вентилятор со встроенным обратным клапаном-бабочкой

параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны у зарекомендовавших себя производителей.

Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

Наименование	Марка	Диаметр	Тип устройства	Сечение	Материал
Обратный клапан на вентиляцию 100	Вентс КО 100	100 мм	мембранный	круглое	пластик
Обратный клапан на вентиляцию 120	Вентс КО 120	120 мм	лепестковый	круглое	пластик
Обратный клапан на вентиляцию 125	Вентс КО 125	125 мм	лепестковый	круглое	пластик
Обратный клапан на вентиляцию 150	Вентс 150	150 мм	лепестковый	круглое	металл

Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Статья по теме:

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

Полезный совет! Если при монтаже обратного клапана своими руками между стеной вентиляционной шахты и корпусом устройства остались щели, их заполняют силиконовым герметиком.

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

ОЦЕНИТЕ
МАТЕРИАЛ

Загрузка…

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

вытяжка на кухне и монтаж

Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

Что такое обратный клапан и его назначение в вентиляции?

Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

С обратной тягой нужно бороться по следующим причинам:

поступление неприятных запахов из помещений соседей;
поступающий холодный воздух может уменьшать температуру в помещении;
воздушные массы гасят котел;
продукты горения по дымовой трубе могут попадать обратно в комнату.

Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

Устройство и принцип работы

Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

Рекомендуем к прочтению:

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

ось фиксации створки смещается относительно центральной оси канала;
снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

Рекомендуем к прочтению:

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Где устанавливается обратный клапан?

Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

Установка в общей вентиляции

Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

Установка в кухонной вытяжке

Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

Как правильно поставить обратный клапан на вытяжку

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.

Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

Виды заслонок на обратном клапане для вентиляции

Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Для чего нужен на вентиляции обратный клапан

Обратный клапан на вентиляцию нужен для нормальной работы системы

Устройство и принцип работы

Это обратные клапаны на трубу воздуховода

Неприятности, которые могут возникнуть

Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

Обратный клапан на вентиляцию делают из пластика и металла

Способ открывания

Открываются обратные клапаны могут по-разному:

Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Если вытяжка выведена на улицу через стену

Формы механических клапанов

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

Виды заслонок на обратном клапане для вентиляции

Мембранный клапан выглядит таким подвижным

Клапан на вентиляцию: где и как поставить

Естественная вентиляция работает за счет перепада температур и разности давления

Установка на кухне с вытяжкой

Как подключить вытяжку, чтобы осталась естественная вентиляция

Для ванной и туалета

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Причины возникновения обратной тяги

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

Типы исполнения обратного клапана

Тип #1 — одностворчатый гравитационного действия

Существует два способа исполнения такой конструкции:

смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
наличие противовеса, расположенного внутри или снаружи устройства.

Тип #2 — двустворчатый с использованием пружин

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

Тип #4 — гибкая мембрана

Особенности самостоятельного изготовления

Особенное внимание нужно уделить следующим моментам:

плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Правила размещения и монтажа

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Нюансы установки и обслуживания

монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

В этом случае возникает две проблемы:

створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Обратный клапан на вентиляцию — 120 фото изготовления и монтажа

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Фото обратного клапана на вентиляцию

Также рекомендуем посетить:

установка в квартире вытяжки своими руками, что такое антивозвратный вентиляционный клапан для кухни

Обратный клапан для вентиляции является важным элементом вентиляционной системы и широко используется в установках вытяжного и приточно-вытяжного типа. Использование устройства надёжно защищает помещение от посторонних запахов и делает пребывание в нем приятным и комфортным.

Почему возникает обратная тяга?

Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.

Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.

Также эффект обратной тяги возникает при подсоединении нескольких ответвлений воздуховода к общему вентканалу. В таком случае часто образуется неравномерный напор, который и приводит к обратному захлёстыванию потоков. Нередки случаи присоединения к одному воздуховоду нескольких точек забора, одна из которых оснащена принудительной вытяжкой.

В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.

Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.

Что это такое и для чего нужен?

Обратный клапан представляет собой устройство, устанавливаемое на выходе из воздуховода, и состоящее из корпуса и заслонки. Корпус, в свою очередь, оснащён декоративной решёткой, закрывающей внутренние детали и крепёжные элементы конструкции. Заслонка имеет способность открываться под воздействием давления выходящего воздуха и возвращаться в исходное положение при отсутствии потока.

Обратные клапаны выпускаются в стандартных размерах и совместимы со всеми видами воздуховодов. Материалом изготовления приборов в основном является пластик. Существуют и металлические модели, но сфера их применения часто ограничена показателями влажности того или иного помещения. Хотя оцинкованные и хромированные изделия имеют антикоррозийное покрытие и наряду с пластиковыми могут использоваться в ванных комнатах, душевых и кухнях.

Принцип работы обратного клапана заключается в следующем: загрязнённый воздух выходит из помещения и, попадая сквозь накладку в корпус устройства, давит на заслонку и открывает её. Как только давление выходящего потока падает, заслонка закрывается и начинает служить прочной преградой для пыли, постороннего запаха и мелких насекомых. Кроме того, использование даже самого простого лепесткового клапана заметно снижает уровень внешнего шума, идущего из смежного помещения или с улицы. Крепление устройства производится на внутренний либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор.

Разновидности

Современный рынок вентиляционного оборудования представляет четыре типа обратных клапанов, каждый из которых имеет свои конструктивные особенности, а также сильные и слабые стороны.

Одностворчатые лепестковые модели гравитационного типа. Устройства состоят из корпуса и одной створки, открытие которой происходит благодаря давлению воздуха, а закрытие – собственной силе тяжести. Гравитационный круглый клапан применяется в системах с естественной циркуляцией воздуха, что обусловлено низким сопротивлением открытия створки.

Одностворчатые модели выпускаются в двух модификациях. Первый вид представлен изделиями со смещённым относительно центра сечения положением оси, на которой держится планка, а второй отличается присутствием противовеса, находящегося внутри или снаружи прибора. Преимуществом данного вида является возможность установки на системы, не оснащённые принудительной вытяжкой, а к минусам относят необходимость фиксации устройства в строго вертикальном либо горизонтальном положении. В противном случае противовес будет западать, и потребуются более значительные усилия для открытия заслонки.

Пружинные двустворчатые модели «бабочка». Конструктивно такие клапаны состоят из двух шторок, способных складываться при сильном давлении масс, и пружины, возвращающей створки в исходное положение при отсутствии воздушной циркуляции. «Бабочки» используются только в системах с принудительной вытяжкой, и в условиях естественной вентиляции неэффективны.

Клапан с задвижкой-жалюзи. Принцип работы данного устройства основан на силе гравитации и чем-то напоминает принцип действия лепестковых одностворчатых приборов, с той лишь разницей, что вместо одной створки используется несколько расположенных друг за другом элементов. Изделия такого типа изготавливаются из металла, отлично переносят отрицательные температуры и предназначены для монтажа на наружную часть вентиляционного канала.

Клапаны мембранного типа являются особо чувствительными конструкциями и способны открываться при малейшем движении воздуха. В роли задвижки в них выступает тонкая мембрана, для открытия которой требуется совсем небольшое усилие. Мембранные модели предназначаются для установки в вытяжные вентиляции с естественной тягой и при монтаже в системы с принудительной циркуляцией требуют установки дополнительных рёбер жёсткости. В противном случае от воздействия сильной тяги тонкая мембрана быстро деформируется и вследствие неплотного прилегания начнёт пропускать воздух.

Следующим критерием классификации приборов является материал, из которого они изготовлены. По данному признаку выделяют две группы устройств: пластиковые и стальные.

Наиболее распространёнными являются модели из пластика. Такие изделия не подвержены коррозии, легко монтируются, отличаются долгим сроком службы и низкой ценой. К минусам пластиковых устройств относят низкую устойчивость к воздействию отрицательных температур и недостаточную прочность конструкции.
Приборы из оцинкованной стали гораздо мощнее своих пластмассовых аналогов и способны хорошо переносить низкие температуры. Кроме того, металлические модели обладают большим рабочим ресурсом и устанавливаются в мощные вытяжки с высоким давлением проходящих воздушных масс.

Ещё одним важным признаком, по которому различаются антивозвратные клапаны, является способ управления. По данному критерию модели подразделяются на ручные и электрические. Регулировка первых производится с помощью рычажка или задвижки, в то время как вторые оборудуются электроприводом и требуют наличия поблизости источника электрического питания.

Форма клапанов также бывает разной. Приборы выпускаются в круглом и прямоугольном исполнении, что позволяет без труда совмещать их с любыми типами воздуховодов.

Круглые бытовые модели имеют размер сечения 100, 120, 125, 150 и более миллиметров, что соответствует большинству диаметров вентиляционных каналов. Промышленные устройства, используемые на мощных вытяжках торговых центров и производственных цехов, выпускаются диаметром до 1000 мм.
Прямоугольные и квадратные модели чаще используются в высокопроизводительных установках различных предприятий и также выпускаются в большом разнообразии типоразмеров.

Кроме того, обратные клапаны различают по способу установки – приборы могут монтироваться как в вертикальной, так и в горизонтальной плоскостях, а также по пропускной способности, показывающей, какой объём воздуха способно пропускать устройство за единицу времени. Различаются приборы и по классу безопасности. Наряду с бытовыми и промышленными моделями, существуют взрывозащищенные или искробезопасные клапаны. Такие изделия предназначены для вентиляционных систем взрывоопасных зон класса В1, В1А и В1Б, в которых предполагается перемещение взрывоопасных смесей. Приборы способны выдерживать давление в 1500 Па при скорости движения потока, достигающей 6-20 м/сек.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Как осуществляется установка?

Для того чтобы оснастить стенной вентиляционный выход обратным клапаном, необходимо предусмотреть, чтобы эффект опрокинутой тяги не возникал при любых сочетаниях включенных вытягивающих устройств ванной, санузла и кухни. Поэтому, если в вентиляционной системе установлен тройник, собирающий воздух со всех точек забора и выводящий его в общий воздуховод, клапанами должны быть оборудованы все выходы.

Важным условием размещения обратных клапанов является обеспечение к ним свободного доступа. Это требование продиктовано необходимостью регулярной чистки устройств от налипшего жира и пыли. Если чистку приборов производить редко либо вообще не освобождать их от грязи, то из-за налипших отложений створки перестанут плотно прилегать к клапану, и работа прибора станет неэффективной.

Установка обратного клапана производится на выходе из вентиляционного канала при помощи жидких гвоздей либо саморезов. Второй вариант гораздо предпочтительнее с практической точки зрения: при необходимости чистки устройства его можно будет легко открутить, а после обработки так же легко установить на место. При закреплении клапана необходимо проконтролировать, чтобы прибор полностью перекрывал отверстие воздуховода.

При установке клапанов на системы с принудительным отводом загрязнённого воздуха, прибор располагают в вентканале за вентилятором.

Для этого демонтируют вентилятор, вставляют клапан в воздуховод и отмечают места для его крепления.
Затем клапан снова вынимают и в отмеченных местах сверлят отверстия под крепёж.
Далее клапан снова устанавливают в вентканал и сквозь просверленные отверстия отмечают точки крепления на поверхности стены. Потом с помощью шлямбура отмеченные места высверливают и подготавливают для установки дюбелей.
Затем антивозвратный клапан устанавливают в вентканал и фиксируют, заполняя при этом щели между прибором и поверхностью канала силиконовым герметиком. Некоторые модели не нуждаются в дополнительной герметизации соединений и уже оснащены уплотнительным резиновым кольцом, которое способствует более плотному примыканию воздуховода и клапана.
Заключительным этапом монтажа будет установка вентилятора на прежнее место и пробный запуск системы.

Установка наружных клапанов типа жалюзи производится по такому же принципу. Единственными условиями выбора таких устройств являются материал изготовления и наличие дополнительных функций. К их числу относятся антивандальные приспособления, предотвращающие порчу или поломку жалюзи, а также наличие функции рекуперации тепла. Последняя опция особенно важна для наружных моделей: она предотвращает обледенение клапана и способствует его корректной работе на протяжении зимнего периода.

Правильный выбор, грамотный монтаж и своевременное обслуживание обратного клапана способствуют эффективной защите квартиры от неприятных запахов, постороннего шума и пыли. Это позволяет значительно улучшить качество воздуха в помещении и приводит к созданию комфортного микроклимата внутри него.

О том, как сделать обратный клапан своими руками, смотрите в следующем видео.

принцип работы, рекомендации по выбору

Главной задачей вентиляции помещения является вывод дыма, неприятных запахов, пара на улицу и замена воздуха. Раньше повсеместно использовали естественную циркуляцию воздуха, но современные ремонты квартир не позволяют эффективно функционировать такому варианту. Вытяжной вентилятор для кухни с обратным клапаном решает эту задачу. Без принудительной аэрации начнёт появляться плесень в углах, а стены постоянно будут в нагаре от приготовления пищи.

Принцип работы обратного клапана

Различают вытяжные, канальные и приточные вентиляторы, в конструкции которых предусмотрен обратный клапан. Их применяют для постепенной замены воздуха. Преимущество вытяжного вентилятора с клапаном по сравнению с кондиционером заключается в том, что первый создаёт поток свежего воздуха, а не работает с уже имеющимся.

Такие вытяжки часто используют не только жители многоквартирных домов, но и частных. Их применяют для:

кухни;
прачечных;
ванных комнат и туалетов;
санитарных отсеков;
офисных комнат для курения и т. д.

Вытяжка имеет довольно простую конструкцию. Обратные клапаны подразделяют на три типа:

Пружинный. Его ещё называют самозакрывающимся.
Управляемый (вручную или с помощью электричества).
Пассивный. Закрытие или открытие крышки происходит под действием потока воздуха.

Пружинный ставится обычно на кухне или в ванной. Во время работы двигателя крышка постоянно открыта. Когда вентилятор отключается, крышка обратного клапана под действием пружины закрывается. Полную герметизацию он не обеспечивает, но от посторонних запахов защищает хорошо.

Вытяжки с управляемыми электрическими клапанами предусматриваются, когда необходимо создать автоматизированную систему вентиляции. Их используют в промышленных помещениях: складах, в некоторых цехах, на заводах, а также в торговых залах и больших офисах. Такая вентиляция не даёт образоваться грибку, плесени и конденсату.

Пассивная вентиляция наименее распространена. Иногда может применяться для обычной кухонной вытяжки.

Обратные клапаны могут быть сделаны с подогревом и без такового. Благодаря такой функции можно предотвратить образование льда в зимнее время. Это необходимо, если устройство выходит на улицу. Вытяжка без подогрева используется только внутри помещений.

Выбор вентилятора

Вытяжки для погребов, санузлов и кухонь производятся в разных модификациях и размерах, а также с разными формами лопастей. На некоторых моделях присутствует инерционная решётка. Она работает по принципу жалюзи. После завершения работы двигателя решётка закрывается. Также есть экономичные модели, в которые вмонтирован таймер. С его помощью можно задавать периоды работы прибора.

Во время покупки устройства следует учитывать наличие регулятора мощности, а также ручного отключения вентилятора. Для помещения с повышенной влажностью (ванна, душевая, парилка и т. д. ) стоит выбирать модели, где предусмотрен соответствующий контролёр. Также при выборе важно учитывать некоторые факторы:

Объем помещения, в котором будет установлена вентиляция.
Тип объекта.
Количество жильцов.

Достаточная мощность прибора обеспечит хорошую вентиляцию и не даст завестись плесени и грибку. Это значительно может повысить качество жизни.

Вытяжка для кухни

На кухне каждый день происходит приготовление пищи. Во время этого большое количество жира, дыма и пара оседает на стенах, шторках и поднимается к потолку. Естественная вентиляция зачастую давно неисправна. Чтобы избежать оседания копоти на поверхностях, нужно установить вытяжной вентилятор с обратным клапаном.

Самым простым вариантом монтажа является установка над плитой, а вывод можно сделать непосредственно в вентиляционную шахту. Если в квартире старые окна, то можно вмонтировать вентилятор в форточку. Для частного дома необходимо делать отверстие в стене для вывода затхлого воздуха.

Производительность (объём перекачиваемого воздуха за час) — очень важный параметр. Для правильного выбора вытяжки необходимо знать объём кухни: умножить высоту на длину и ширину. Санитарные нормы предусматривают, что в помещении должно происходить определённое количество циклов полной замены воздуха. К кухне применяется показатель от 8 до 12. Также существует коэффициент запаса, то есть потери, которые могут возникать из-за неисправности вентиляции. Обычно применяется значение 1,3. Для расчёта необходимой производительности перемножают объём, кратность и этот коэффициент.

Второй момент, на который стоит обращать внимание при покупке вытяжки — уровень шума. Его создаёт двигатель, который вращает лопасти вентилятора.

Не нужно забывать о мощности. Чем она выше, тем лучше уходит отработанный воздух из помещения. Обратный клапан не позволит ему вернуться на кухню. Но мощная вытяжка стоит намного дороже, чем вентилятор среднего класса.

назначение, виды, установка. Как сделать

своими руками

Система вентиляции помещений предназначена для обеспечения притока свежего воздуха, удаления отходов, запаха и пыли. Часто бывает, что установленная в доме вентиляция не справляется со своими задачами, и вместо свежего воздуха в квартиру попадают запахи соседей. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции.

Зачем нужен обратный клапан

Обратный клапан представляет собой конструкцию, у которой сама лопасть клапана расположена на оси, они будут двигаться таким образом, чтобы воздух, попадая в клапан, не попадал в квартиру.Воздушные массы движутся в обратном клапане только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует попаданию воздуха в помещение.

Основными причинами, по которым должен быть обратный клапан, являются:

Недостаток свежего воздуха — он может сломаться или забиться, из-за чего свежий воздух просто не попадает в вентиляцию.
Неправильное расположение выхлопной трубы из-за попадания продувочного воздуха.
В доме печное отопление, а во время работы топки усиленная штанга топочная труба, тем самым реверсируя воздушный поток в вентиляционной трубе.
В квартире многоэтажного дома имеется мощный вытяжной вентилятор, работающий с потоками воздуха в других квартирах.
Наличие нескольких вытяжек в одной квартире усилит тягу в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги вентиляции, можно использовать свечу. Подержите в воздухе зажженную свечу и откройте окно. Если поток воздуха правильный, свеча гаснет.

Типы обратных клапанов для вентиляции

Клапаны для вентиляции можно классифицировать по материалу изготовления, большинство из них изготавливаются из:

пластика.
сталь оцинкованная тонкая.
Композиционные материалы — сталь и пластик.

Вариант

, из пластика, часто устанавливается в квартирах, офисах, коттеджах. Эти обратные клапаны имеют привлекательный внешний вид и подходят для любого стиля интерьера. К тому же пластиковые клапаны легко справятся с проблемами естественной вентиляции. Еще одно несомненное преимущество — доступность — пластиковые обратные клапаны самые дешевые устройства среди аналогов.

Модель

, изготовленная из оцинкованной стали, применяется на промышленных предприятиях или в бытовых изделиях офисных зданий.Такие клапаны имеют прочную конструкцию, что позволяет им работать в приточно-вытяжных системах вентиляции. Кроме того, предприятия всегда выдвигают высокие требования к пожарной безопасности, и стальная арматура хорошо справляется с этой задачей.

В зданиях, где есть естественная вентиляция, хорошо зарекомендовали себя устройства из композитных материалов. Корпус изделия изготовлен из оцинкованной стали, а лопасти — из пластика. Таким образом, клапан реагирует на малейшее дуновение ветра и обеспечивает естественную вентиляцию.

В зависимости от исполнения, клапаны обратные для вентиляции бывают:

заслонка. Они выполнены в виде жестких закрылков, прикрепленных к оси, и содержат принцип механизма поворота. При массовом расходе воздуха заслонка поворачивается, закрывая или открывая воздухозаборник.
С гравитационными стержнями. Напоминают ставни, расположенные вертикально или горизонтально. Когда капот, двери открываются и начинают свою работу. Этот вид устанавливается в стены для защиты коммуникаций.
мембрана. Выполняйте работы по принципу откидных клапанов, но заслонка в таких устройствах намного тоньше, а при ветре мембрана закрывает решетку, тем самым предотвращая попадание воздуха.
Бабочка.Схожая по строению створки лепесткового типа, но, имеет две лопасти на оси, и это напоминает всем известное насекомое. При вентиляции лепестки открываются и соответственно при выключении — закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, нагревательные и без него, а также прямоугольные или круглые.

Как выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, следует руководствоваться такими критериями:

Устройство должно быть чувствительным даже к небольшому движению воздуха, поэтому лучше всего установить вытяжной вентилятор с решеткой. Это будет способствовать увеличению нормального воздушного потока и тяги.
Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана.Диаметр подбирающего клапана точно соответствует параметрам вентилятора.
Обратите внимание на рабочую температуру клапана — некоторые устройства могут работать только при умеренных температурах.
В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую же форму. Это сделано для удобства установки устройства.

Не забывайте, что при неправильном выборе клапана воздухообмен в квартире может нарушиться и полностью изменить свое направление.

Указания по настройке устройства

При самостоятельной установке клапана в направлении вентиляции важно помнить о воздушных массах. Если проблема решена, можно перейти на устройство прямого монтажа.

Для этого вставьте корпус клапана по ходу вентиляции и разметьте отверстия для крепления будущего. Затем укажите на запланированные отверстия с помощью отвертки или дрели. Также проделайте отверстия для вентиляции.

Далее вставляем дюбели и с помощью отвертки закрепляем обратный клапан в воздухе.Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, нужно покрыть их силиконом, чтобы обеспечить герметичность. Если вы этого не сделаете, устройство не сможет выполнять свою функцию.

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, он запросто устроится как дома.Самым простым является действие мембраны клапана. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепеж.

Производственный процесс состоит из последовательного выполнения алгоритма действий:

Измерьте размер вентиляционного отверстия и отрежьте стержни таким образом, чтобы его значения были на 2 см больше, чем вентиляционное отверстие.
Если под заготовкой есть кусок пластика, что-то связанное с напильником, воспользуйтесь решеткой.
Поверхность должна быть гладкой решёткой, чтобы мембрана плотно прилегала к ней.
Прикрепите два квадратных пленки толщиной 0,5 мм с каждой стороны решетки. Сделайте это лучше с помощью герметика.
Просверлить отверстия в решетке для настенного монтажа.
Установить в выпускную решетку и закрепить.

Самодельный прибор может работать как с системой естественной вентиляции, так и с приточной.

При проблемах с вентиляцией желательно установить обратный клапан, что обеспечит комфорт и отсутствие запахов в квартире.

Видео:

ВЕНТИЛЯЦИЯ 101 — Достоинства и недостатки клапана впуска воздуха

Фото SafeHome Inspections

В большинстве канализационных систем жилых домов вентиляция проходит прямо через крышу здания.Вот пример. Посмотрите на белую трубу на крыше слева. Пластиковая труба «прошивается» или герметизируется в месте проникновения в крышу, чтобы дождевая вода не просачивалась в здание.

Во время технического обслуживания вы должны быть уверены, что верхняя часть вентиляционного отверстия остается открытой. Причиной закупорки вентиляционных отверстий могут быть листья, мертвые животные и ледяные дамбы (в очень холодном климате). Другой «не очень распространенный» способ засорения вентиляционного отверстия — это неправильный уклон горизонтальной части самой вентиляционной системы (внутри чердака).Когда это произойдет, он может заполниться дождевой водой или конденсатом. Опытные домашние инспекторы должны внимательно следить за этими условиями.

Источник изображения: CarsonDunlop

Air Admittance Valves (AAV)

Иногда мы не можем (или не хотим) вентилировать линию крыши.

В этих редких случаях водопроводчики используют воздуховыпускной клапан. Клапаны впуска воздуха (также известные как вентиляционные отверстия Studor) представляют собой односторонние механические клапаны, активируемые отрицательным давлением. Чаще всего используются в островной раковине или умывальнике, вентиляционные отверстия также расположены на чердаке, чтобы предотвратить проникновение в крышу (как показано выше) на передней линии крыши.Подумайте об этом — когда вы когда-нибудь видели вентиляционное отверстие на передней линии крыши?

Как это работает

Если бы у нас не было ни того, ни другого метода вентиляции, у раковины и унитаза были бы очень шумные стоки. Слив сточных вод в канализацию раковины вызывает открытие клапана на AAV. Когда он открывается, воздух попадает в водопроводную систему. Посмотрите это видео, чтобы понять, как работает водоотвод.

Плюсы

AAV может значительно сократить количество вентилируемых материалов, необходимых в водопроводной системе.Это деньги в кармане для сантехника. Они также обеспечивают большую гибкость в расположении сантехники и сокращают длительное обслуживание крыши. Если у нас нет дыры в крыше, за кровлей будет легче ухаживать. AAV эффективно используются в Европе более двух десятилетий. Однако есть несколько ограничений.

Минусы

Некоторые государственные и местные строительные департаменты запрещают AAV. Для получения дополнительной информации обратитесь в местный AHJ — уполномоченный орган.

AAV надежно сертифицированы. Однако все механическое может выйти из строя. Некоторые производители заявляют, что их хватит на 500 000 использований (примерно 30 лет использования).

Производители в США предлагают гарантии от 1 года до «пожизненной». Вам понадобится информация о гарантии. У большинства сантехников его нет.

Примечание: AAV нельзя подделывать или окрашивать распылением. У меня были сантехники, которые рассказывали нам, что на вышедших из строя клапанах впуска воздуха были замечены мухи и насекомые.Поэтому, если вы обнаружите запах канализации под раковиной и вокруг нее или на чердаке, AAV мог вас подвести.

Проверка Studor AAV

STUDOR AAV должны располагаться не менее чем на четыре (4 дюйма) дюйма над горизонтальным отводом дренажа или дренажем из арматуры, из которого производится вентиляция.
STUDOR AAV должны быть доступны в случае необходимости замены. Для установки в стену используйте комбинацию встраиваемого ящика и решетки STUDOR.
Расположение AAV STUDOR должно обеспечивать достаточное количество воздуха для входа в клапан.При размещении в пространстве стены или чердака без вентиляционных отверстий необходимо предусмотреть проем. Размещение клапана в раковине или шкафу для умывальника допустимо.
STUDOR AAV необходимо устанавливать в вертикальном, вертикальном положении. Допускается максимальное отклонение (в любом направлении) для сливы на 15 градусов.
Вентиляционное отверстие должно подключаться к сливу вертикально для обеспечения беспрепятственного проема в трубопроводе, ведущем к STUDOR AAV.
Как минимум одна вентиляционная труба должна выходить в открытую атмосферу для каждой дренажной системы здания для сброса избыточного давления, размер этого вентиляционного отверстия не указан, поскольку этот единственный вентиляционный канал не определяет общую площадь совокупного поперечного сечения система вентиляции.Общая площадь поперечного сечения вентиляционных отверстий, объединенных в систему, должна равняться общей площади поперечного сечения дренажной системы здания. При правильной установке впускной клапан для воздуха в системе эквивалентен открытой вентиляционной трубе, имеющей такую же площадь поперечного сечения, как и любой другой выпускной клапан. Такой открытый воздухоотводчик рекомендуется, но не обязательно, располагать как можно ближе к соединению между канализацией здания и канализацией здания.
Maxi-Vent® должен быть установлен на шесть (6 дюймов) дюймов выше кромки самого высокого уровня затопления вентилируемых приспособлений при установке в стеклопакет.
STUDOR AAV, устанавливаемые на чердаке, должны располагаться на высоте не менее шести (6 дюймов) дюймов над изоляцией потолка.
Использование Tec-Vent® в камерах возвратного воздуха разрешается только в инженерных дренажных системах, спроектированных профессиональным проектировщиком и одобренных местными властями.
Максимальная высота дренажной трубы, вентилируемой с помощью MAXI-VENT, не должна превышать шести (6) интервалов ответвлений, если она не используется вместе со сливной трубой, подключенной к P.A.P.A. и AAV на ветвях.
Когда горизонтальная ветвь соединяется со стопкой на расстоянии более четырех (4) интервалов ветвлений от вершины стопки. Должен быть предусмотрен сбросной вентиль. Вентиляционное отверстие должно быть расположено между соединением ответвления с трубой и первым приспособлением, соединяющимся с ответвлением. Вентиляционное отверстие может также служить вентиляционным отверстием для приспособления. Вытяжной вентиль должен подключаться к вентиляционной трубе, вентиляционной трубе или выходить наружу в открытый воздух, если только он не используется вместе с вентиляционной трубой, подключенной к P.A.P.A. устройство и ААВ на ответвлениях.
На резьбу клапанов можно использовать только ленту Teflon®. Использование грунтовки, цементного раствора или смазки для труб аннулирует гарантию STUDOR.
Redi-Vent®, Mini-Vent®, Maxi-Vent®, Tec-Vent® и Chem-Vent® должны быть установлены в конце, после грубого ввода системы и испытания под давлением.
Клапаны впуска воздуха могут использоваться на жироуловителях, если они не находятся под избыточным давлением.
Дополнительная информация — Studor PDF

Видео исследовательского центра NAHB, демонстрирующее основные принципы работы AAV

Как и почему использовать воздушные клапаны

Клапаны впуска воздуха воплощают мечты в реальность! Ну вроде как.В ходе проектирования нового дома — или ремонта старого — нередко ставят под сомнение идеи и отказываются от планов. Довольно часто ситуация с водопроводом определяет, станет ли мечта реальностью — и не всегда речь идет о воде.

Вентиляция — важная часть водопровода: она не только удаляет неприятные и опасные газы из конструкции, но и уравновешивает давление воздуха в дренажной системе, предотвращая образование вакуума и откачивание воды из сифонов. Но для правильной вентиляции необходимо вырезать отверстия в крыше и установить трубу в определенных местах, что может быть неудобно (мягко говоря) или даже невозможно в некоторых ситуациях.Это в тех ситуациях, когда клапан впуска воздуха может спасти положение.

Клапаны пропускания воздуха (AAV)

представляют собой односторонние вентиляционные отверстия, устанавливаемые после сифона на дренажной линии приспособления. Они предназначены для устранения отрицательного давления воздуха в дренажной системе, создаваемого при опорожнении приспособления. Сточная вода, направляемая в канализацию, называемая «пробкой», выталкивает воздух в трубу перед собой, оставляя за собой зону отрицательного давления.

Неспособность вернуть воздух в трубы может привести к образованию вакуума (вызывая медленный слив и бульканье) или даже откачку воды из ловушек (позволяя канализационным газам попадать в дом через дренажные отверстия).Если стандартная вентиляция нежелательна или невозможна, AAV защитит от таких сценариев.

Pro Совет: AAV работают только с разрежением воздуха в дренажных трубах. Положительное давление также может быть проблемой, но обычно только в многоэтажных домах и многоэтажках. Для устранения избыточного давления, когда стандартная внешняя вентиляция недостаточна, мы рекомендуем использовать P.A.P.A. (Аттенюатор положительного давления воздуха).

Операция проста: когда приспособление дренирует и создает отрицательное давление воздуха в соответствующей дренажной линии, клапан открывается, втягивая воздух обратно в трубу.После выравнивания давления воздуха клапан надежно закрывается (предотвращая утечку газа) до тех пор, пока давление снова не упадет.

AAV можно использовать для обслуживания отдельного прибора или нескольких — разрешенное зависит от местного кодекса и используемой модели — такие блоки, как Redi-Vent, могут вместить всего 20 DFU (дренажные устройства), в то время как большие блоки, такие как Maxi- Vent может обрабатывать до 500 DFU. AAV чаще всего встречаются под раковинами (особенно островными раковинами), а также в барах в подвале или ванных комнатах.

Инструкции по установке могут отличаться в зависимости от кода, но в целом AAV, обслуживающие одно приспособление, должны располагаться как минимум на 4 дюйма выше центра ловушки. При обслуживании нескольких приспособлений они должны быть как минимум на 6 дюймов выше кромки уровня затопления. самое высокое приспособление, и вентиляция должна выполняться только из тех приспособлений, которые находятся на том же уровне пола. Поскольку они закрываются под действием силы тяжести, AAV необходимо устанавливать в вертикальном положении .

Осторожно! В любом жилище должно быть хотя бы одно вентиляционное отверстие, выходящее наружу (согласно нормам).Внешний пассивный клапан сбрасывает избыточное давление в трубопроводах. Ни одно здание не должно использовать исключительно AAV — это приведет к серьезным проблемам.

Как мы уже упоминали, AAV часто можно найти под раковинами — как и бесчисленное множество чистящих средств и неизвестно, что за хлам. Чтобы обеспечить правильную работу вашего AAV, убедитесь, что вокруг нет препятствий и предметов, которые могут удариться о него. Когда AAV устанавливается на чердаке, убедитесь, что он находится как минимум на 6 дюймов выше изоляции — или меньше, и есть большая вероятность того, что изоляция будет втянут в блок, что серьезно повлияет на производительность.

По возможности AAV

следует устанавливать в помещении. Когда необходима наружная установка, необходим какой-либо колпачок (в дополнение к любой изоляции, входящей в комплект поставки клапана), чтобы предотвратить деградацию и ухудшение характеристик из-за отрицательных температур или чрезмерного воздействия ультрафиолета.

Примечание: Современные AAV иногда путают со старым «автоматическим вентиляционным отверстием» — устройством с пружинным приводом, которое выполняет ту же задачу, но страдает ненадежностью из-за своей механической природы.Автоматические вентиляционные отверстия больше не разрешены к использованию; Клапаны впуска воздуха не определены как механические устройства и разрешены в различной степени в большинстве правил водоснабжения.

AAV могут быть отличным решением проблем с вентиляцией, но никогда не должны быть первым выбором. Фактически, они должны быть абсолютным последним из возможных вариантов — традиционная пассивная внешняя система вентиляции всегда будет лучше (особенно когда речь идет о положительном давлении) и часто требуется по нормам.AAV всегда следует рассматривать как последнее средство.

1pc Обратный клапан вытяжного вентилятора Клапан воздушной заслонки HVAC Переменный диаметр Односторонний клапан от 100 до 80/75 мм для вытяжных вентиляторов в ванной Трубки Промышленные и научные amaltheiayada.gr

1pc Обратный клапан вытяжного вентилятора Клапан воздушной заслонки HVAC Переменный диаметр Односторонний клапан От 100 до 80/75 мм для вытяжных вентиляторов для ванной комнаты Промышленные и научные трубы amaltheiayada.gr

1 шт. Обратный клапан вытяжного вентилятора Клапан воздушной заслонки Односторонний клапан HVAC с переменным диаметром от 100 до 80/75 мм для вытяжных вентиляторов вентиляции в ванной, односторонний клапан HVAC с переменным диаметром от 100 до 80/75 мм для вытяжных вентиляторов в ванной 1шт. , Купите 1 шт. Обратный клапан вытяжного вентилятора Клапан воздушной заслонки Клапан HVAC с переменным диаметром от 100 до 80/75 мм для вытяжных вентиляторов для вентиляции ванной комнаты: трубки — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Быстрая доставка и низкие цены, мы упрощаем покупки в Интернете, Вверх Скидка 50% на 300 000 товаров, покупайте сейчас, вы всегда довольны, мероприятия продолжают удивлять снова и снова! Клапан от 100 до 80/75 мм для вытяжных вентиляторов в ванной 1шт. Обратный клапан вытяжного вентилятора Клапан воздушной заслонки Переменный диаметр ОВКВ односторонний amaltheiayada.гр.

1 шт. Обратный клапан вытяжного вентилятора Клапан воздушной заслонки Односторонний клапан HVAC с переменным диаметром от 100 до 80/75 мм для вытяжных вентиляторов для ванной комнаты

1 шт. Обратный клапан вытяжного вентилятора Клапан воздушной заслонки Односторонний клапан HVAC с переменным диаметром от 100 до 80/75 мм для вытяжных вентиляторов в ванных комнатах: для дома и кухни. Купить 1 шт. Обратный клапан вытяжного вентилятора Клапан воздушной заслонки Клапан HVAC с переменным диаметром от 100 до 80/75 мм для вытяжных вентиляторов для вентиляции в ванной: трубки — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при покупке, отвечающей критериям.Давление: Среднее давление。 Режим привода: Без руководства и инструкции。 Стандартный или нестандартный: Стандартный。 Мощность: Ручной。 Размер порта: от 100 до 80/75 мм。 Техника: Литье。 Структура: Проверить Среда: ГАЗ Температура среды: Нормальная температура 。Мощность: ручная。Размер порта: от 100 до 80/75 мм。Материал: АБСОписание: 。Имя: Контрольное значение переменного диаметра вытяжного вентилятора Размер: от 100 до 80/75 мм。Материал: высококачественный АБС Пакет включает: 。1 шт. × контрольное значение + 4 шт. × винты。。

1 шт. Обратный клапан вытяжного вентилятора Клапан воздушной заслонки Односторонний клапан HVAC с переменным диаметром от 100 до 80/75 мм для вытяжных вентиляторов для ванных комнат

Промышленная рисоварка, 10 л, 50 чашек, большая емкость, зажигание под давлением 2.8 кПа, 8000 Вт, рисоварка под давлением, природный газ, для ресторана Take Away Pub Hotel US Stock, от Envistia Mall L298N Модуль платы контроллера шагового двигателя с двойным Н-мостом и ШИМ Arduino Pack из 2 шт., Brady X-82-499 IDXPERT и LABXPERT 0,375 Высота 300 Per Картридж B-499, нейлоновая ткань, цветная этикетка, черный на белом, 0,375 Ширина, TRM Manufacturing 61025C Weatherall Visqueen Пластиковая пленка Непрозрачная / полупрозрачная ткань для капель шириной 10, длиной 25 и толщиной 6,0 мил. Винт-фиксатор для бусинок Racing Kart M5 12шт, черный.06-0002-20A W43200 A-86547899 Наружная трубка Bondioli & Pavesi Номер детали: A-BP125101500 70-0504 W45511 A-125101500 8076-CM A-279511 SW04273. OLJF Алюминиевая круглая труба, длина 500 мм, внутренний диаметр, бесшовные 1 шт., OD 40 мм, ID 36 мм. Большие перчатки Medium Magid и защитные перчатки KB1318WL Magid Kevlar / PBI High Heat Tan 2 пары. Magic & shell 1PC 3590S-2-103L Потенциометр Прецизионный потенциометр с проволочной обмоткой на 10 кОм и поворотной ручкой счетчика на 10 оборотов. для Tuttnauer TUK049 для таймера и универсальной ручки клапана.Резиновые заглушки 2-1 / 4 x 1-3 / 16 51021 Расширяемая заглушка из неопреновой резины Snap-Tite с латунными кулачками и элементами из оцинкованной стали. Коммерческий контейнер BRUTE Black Rubbermaid на 10 галлонов с вентиляционными каналами и крышкой 1779699 и 1779700, сертифицированный отремонтированный шлифовальный станок с переменной скоростью вращения на произвольной орбите и контролем вибрации Bosch ROS65VC-6-RT 6 дюймов

Закрывать

Высокая контрастность

Пользовательский фон

черный белый зеленый синий красный оранжевый желтый Navi

1 шт. Обратный клапан вытяжного вентилятора Клапан воздушной заслонки HVAC Переменный диаметр односторонний клапан от 100 до 80/75 мм для вытяжных вентиляторов для ванной комнаты

Купить 1 шт. Обратный клапан вытяжного вентилятора Клапан воздушной заслонки Клапан HVAC с изменяемым диаметром от 100 до 80/75 мм для вытяжных вентиляторов для вентиляции ванной комнаты: трубки — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, быстрая доставка и низкие цены, мы упрощаем покупки в Интернете, Up Скидка 50% на 300 000 товаров, покупайте сейчас, вы всегда довольны, мероприятия продолжают удивлять снова и снова!
