Все о печах для дома на дровах с водяным контуром длительного горения

Печное оборудование зачастую рассматривается исключительно как дополнительный источник отопления. Современные печи для дома на дровах с водяным контуром длительного горения предназначены для полноценного обогрева жилья. Благодаря изменению во внутреннем устройстве и конструкции, была увеличена длительность работы от одной закладки и КПД.

Конструктивные особенности печей с контуром

Устройство печи с водяным контуром имеет несколько существенных отличий по сравнению с обычными воздухогрейными отопителями:

• Принцип работы – печки с самым большим КПД используют процесс газогенерации или пиролиза. Горение в топке происходит при ограниченном поступлении кислорода и температуре выше 200°С. Твердое топливо при таких условиях медленно тлеет, выделяя необходимое количество тепла и углекислый газ, который дожигается в специальном отделе печи.
• Увеличенная топочная камера – горение от одной закладки дров длится не менее 4-8 часов, в зависимости от выбранной модели. Дровяная печь длительного горения с водяным контуром снабжена топочной камерой, увеличенной в размерах, по сравнению с классической конструкцией в 1,5-2 раза.
• Передача тепла – для аккумуляции тепла используется водяной контур в виде змеевика или «рубашки», окружающей топочную камеру и дымовые каналы.
• Внешний вид – некоторые отопительные печи на дровах длительного горения с водяным контуром снабжаются панорамным стеклом, дающим возможность наблюдать горение пламени.

В помещении, где устанавливается печка, осуществляется конвекционный – воздушный нагрев. Воздух прогревается за счет нагрева стенок конструкции. Смежные помещения отапливаются за счет подключения жидкостной системы отопления.

Типы подключаемых систем отопления

Печи с водяным контуром предназначены для подключения к уже существующей или создаваемой системе обогрева здания радиаторного типа. Для подключения батарей отопления, на корпусе предусмотрены два патрубка: на подачу и обратку теплоносителя.

Печи с водяным контуром подключают к системам следующего вида:

• Тип циркуляции теплоносителя:
  1. Печное оборудование работает в системах с естественной циркуляцией жидкости. Разводка подходит для небольших зданий 1-2 этажного типа.
  2. Внутреннее устройство допускает подключение циркуляционного насоса и создание небольшого внутреннего давления в системе отопления. Схема разводки насосного типа обеспечивает равномерный прогрев и применяется для зданий средней и большой площади.
• Тип системы отопления – дровяные печи длительного горения с водяным отоплением подходят для обогрева домов с системами открытого или закрытого типа. В открытых схемах, внутри водяного контура отсутствует давление, создающее нагрузку на теплообменник печки.
  В закрытых системах, внутри системы создается давление, влияющее на водяную рубашку или змеевик, расположенный внутри печи. Если нагрузка превышает допустимую – это приводит к деформации теплообменника и самой печи.
  Печное оборудование с водяным контуром допускается устанавливать внутри систем закрытого типа, но необходимо убедиться, что параметры нагрузки не будут превышать допустимые и установлен мембранный расширительный бак.

Печи с водяным контуром универсальны и подходят для установки в системы отопления практически любого типа, с небольшими ограничениями.

Как выбрать печь с водяным контуром и длительным горением

Выбор печи с водяным контуром зависит от характеристик отапливаемого здания, необходимых параметров самого оборудования. На подбор модели влияют несколько факторов:

• Производительность – параметры рассчитываются по формуле 1 кВт = 10 м². Точные вычисления делают после анализа здания на предмет теплопотерь.
• Функциональные особенности – при подборе печи важно знать предполагаемые характеристики будущей эксплуатации. Если печь будет работать в течение всего отопительного сезона, подойдет практически любая модель.
  Для обогрева здания время от времени, понадобится печка с возможностью использования антифриза. О данной характеристике производители указывают в инструкции по эксплуатации.
• Тип топлива – еще один критерий, прямо влияющий на работоспособность печи. В большинстве случаев, печное оборудование предусмотрено для работы на дровах, некоторые модели предназначены для использования пеллет, прессованных брикетов. Углем топить запрещается.
• Производитель – популярностью пользуются печи российского производства, отличающиеся относительной неприхотливостью к качеству применяемого топлива и адаптированные к отечественным условиям эксплуатации.
  Лучшие модели, предлагаемые потребителю: Ермак-Термо Аква, Термофор Огонь-батарея Б, Stoker Садовый.

Чтобы не ошибиться при выборе, перед покупкой стоит получить грамотную консультацию специалиста.

Отзывы о печах длительного горения с контуром водяного обогрева

Как показывают отзывы, водяное отопление от печи длительного горения, вполне приемлемый вариант, отличающийся несколькими преимуществами:

1. Экономичность расхода дров.
2. Эффективность обогрева.
3. Небольшие материальные затраты.

Как правило, печки устанавливают в загородных домах небольшой площади, имеющих несколько комнат, разделенных перегородками и расположенными на разных этажах. Печное оборудование отличается компактными габаритами и простотой установки.

Насколько эффективно водяное отопление

Жилые здания небольшой и средней отапливаемой площади, без проблем получится отапливать с помощью печи с водяным контуром. Фактически, печка со змеевиком или водяной рубашкой представляет собой тот же твердотопливный котел. На эффективность обогрева влияет грамотная разводка и подключение радиаторов.
{banner_downtext}
Проблемы возникают при водяном отоплении больших домов. Несмотря на свою эффективность, мощности печи не хватит чтобы обогреть здание с площадью свыше 200 м². Если возникает такая задача, лучше установить твердотопливный котел соответствующей мощности.

Возможные проблемы эксплуатации

Отзывы покупателей помогают составить представление о наиболее распространенных проблемах в эксплуатации, с которыми сталкиваются потребители:

• Небольшая теплоотдача – причина кроется либо в неправильной эксплуатации печи или в использовании дров с влажностью свыше 20-25%. При горении сырых дров, перейти в режим газогенерации невозможно. Вместо тепла, влажные дрова при горении будут выделять дым.
  Печи на твердом топливе длительного горения с водяным контуром, для начала протапливают в течение 15-20 минут в обычном режиме. И только после того как температура превысила 200°С, переводят в режим газогенерации, после чего прикрывают заслонку на 70-80%.
• Деформация корпуса – печи длительного горения с встроенным водяным контуром, подключенные к закрытой системе отопления с избыточным давлением внутри трубопровода, могут деформироваться. После нескольких топок стенки «водяной рубашки» выгибаются, что отражается на внешнем виде оборудования. Чтобы не допустить подобного, подключение выполняют к системе, полностью соответствующей указанным в документации параметрам.

Гарантийные сроки службы, предоставляемый производителем 2-5 лет, в зависимости от бренда и материала оборудования. Чугунные печи гарантированно проработают больше 20-25 лет. Стальные потребуют ремонта спустя 5-8 лет.

Ошибки, допущенные во время монтажа или в процессе эксплуатации, приводят к отказу производителя в гарантийном обслуживании.

Печи с водяным контуром, оптимальное решение для обогрева загородного дома и дачи с площадью до 200 м². При условии правильной эксплуатации, подходят в качестве основного источника отопления.

Печи длительного горения с водяным контуром на дровах

Для серьезных отопительных задач требуется мощный и производительный очаг. Сегодня мировые разработчики и производители предлагают широкий модельный ряд печей и каминов, способных долго и качественно поддерживать комфортный температурный режим в доме, на даче, городской квартире и в других пространствах.

Наиболее эффективным вариантом для высокого уровня отопления являются дровяные печи длительного горения с водяным контуром, или, как его еще называют – гидроконутром. Такая комплектация открывает широкий функционал вкупе с существенной независимостью инженерных сетей строения, а также экономией ресурсов пользователя. Принцип работы таких очагов основан на нагреве теплообменника и теплоносителя – как правило, воды, которая циркулирует по всем функциональным элементам системы отопления.

Перечислим основной функционал отопителей с водяным контуром:

• организация системы отопления сразу всего дома
• организация системы горячего водоснабжения
• организация системы теплых полов

Твердотопливная печь с водяным контуром отопления предполагает подключение к ней батарей, радиаторов, бойлеров. По своей сути, такой очаг является достойной альтернативой котлу, только заодно имеет еще и эстетическое преимущество. Варианты конструкций и дизайн каминов и печей такого типа отличаются большим разнообразием и позволяют создавать высокохудожественные интерьерные решения. Конечно, большим преимуществом выступает также дверца со стеклом печи или камина длительного горения, сквозь которое открывается потрясающий вид на игру настоящего огня.

Цена на данный вид отопительного оборудования находится на доступном уровне, а сама печка с таким широким функционалом в любом случае в течение всего срока эксплуатации будет работать на экономию топлива, ресурсов и других затрат пользователя. Каждый магазин компании «Домотехника» предлагает большой выбор моделей очагов с гидроконтуром по доступным ценам и надежными гарантиями высокого качества.

с водяным контуром, на дровах, своими руками,

На чтение 7 мин. Просмотров 114 Опубликовано 04.11.2019
Обновлено 29.10.2019

Загородный дом нуждается в установке обогревательного оборудования, особенно если в нем проживают люди круглый год. С помощью печи длительного горения можно эффективно обогревать помещение. Оптимальный выбор для дачи – многофункциональный прибор, позволяющий поддерживать комфортную температуру и готовить еду. Именно таким устройством являются дровяные печки длительного горения. Широкий ассортимент позволяет выбрать модель для любых по площади помещений.

Принцип действия

Печь длительного горения с варочной поверхностью

Приборы долгого сгорания являются более эффективными в работе и экономичными в эксплуатации по сравнению с классическими металлическими печами. Удобство и экономичность связаны с топливом – обогрев дома производится от одной закладки дров.

Работают такие устройства по принципу дожига пиролизных газов. Это позволяет использовать меньшее количество дров, а тепло будет сохраняться в течение длительного времени. Чтобы создать необходимые условия в камине, после розжига топлива перекрывается нижний канал. Через него перестает подаваться воздух, из-за чего начинается процесс тления. В результате выделяется пиролизный газ, который затем поступает в камеру дожига. Там под воздействием вторичного воздуха происходит воспламенение газа с высокой теплоотдачей. Сажа полностью выгорает, дымовые газы отводятся через дымоход. В результате происходит полное сгорание всех горючих веществ с максимальной выгодой.

Поэтапный алгоритм работы печи:

• Укладка топлива в камеру. На толстые поленья кладут тонкие щепки для быстрого розжига.
• Розжиг печи с помощью бумаги.
• Перекрытие подачи первичного воздуха после образования пламени в верхней части.
• Полное закрытие топки. Задвижка на канале доступа первичного воздуха приоткрывается так, чтобы в камеру попадало небольшое количество воздушных масс.
• Открытие канала подачи вторичного воздуха.

Время работы печи в зависимости от модели и количества дров составляет 6-12 часов.

Основные типы печей длительного горения

Пиролизная печь с водяным контуром справляется с обогревом небольшого загородного дома или дачи

Существует два варианта печей длительного горения – устройства с водяным контуром и без него. Первые используются в жилых помещениях и могут обогреть большую площадь. Вторые отличаются меньшими размерами и способны нагревать дома небольших размеров.

Модели с водяным контуром требуют создания обвязки и установки необходимых приборов. От печи осуществляется разводка труб к радиаторам. Стоимость таких моделей выше, так как потребуется купить дополнительные аксессуары. Но благодаря наличию водяного контура можно сэкономить на топливе, так как для нагрева нескольких батарей нужно растопить только одну печь.

Для небольших дачных и частных домов, а также гаражей и других нежилых помещений достаточно обычной печи без водяного контура. Она имеет компактные размеры и способна обогреть все строение.

Конструкция отопителей

Схема работы пиролизной печи

Печи длительного горения имеют схожую конструкцию вне зависимости от модели. Среди основных элементов:

• Топочная камера. В нее укладываются дрова.
• Канал подачи первичного воздуха. Необходим для поддержки тления древесины.
• Камера вторичного дожига газов.
• Перегородка между топочной камерой и местом дожига газов.
• Патрубок. Применяется для монтажа дымохода.
• Дверца печи с жаростойким стеклом. Они прозрачные, поэтому через них можно смотреть на огонь и контролировать процесс горения.

Конструкция печи с водяным контуром:

• Топка.
• Водяная рубашка. Ставится вокруг топочной камеры.
• Колосниковая решетка. Необходима для первичного отбора тепла во время тления.
• Дверца топки.
• Дверца для периодической чистки от золы.
• Задвижка, регулирующая подачу первичного воздуха в камеру сгорания.
• Задвижка для подачи вторичного воздуха в камеру дожига газов.
• Зольник.
• Патрубок для установки трубы дымохода.
• Фланец для подсоединения трубы обратки отопительной системы.
• Фланец для трубы подачи теплоносителя.
• Корпус со слоем теплоизоляции. Присутствует не во всех моделях.
• Дополнительный теплообменник. Также есть не в каждой разновидности печей длительного горения.
• Каналы, полости внутреннего контура с теплоносителем.

Модели для отопления с водяным контуром имеют более сложную конструкцию. Это связано с дополнительной функцией нагрева и подачи воды в отопительную систему.

Разновидности печей

Производители предлагают широкий ассортимент разнообразных твердотопливных печей длительного горения. Они различаются по способу установки и функциональным возможностям. В комплектации каждой модели есть паспорт с чертежом и описанием всех частей печи, а также ее характеристиками.

По материалу изготовления выделяют чугунные и стальные устройства. Стальные могут выполняться из обычной черной или нержавеющей стали. Ряд моделей соединяют в себе узлы и детали из обоих материалов.

Разновидности печей по функциональности:

• Отопительные приборы. Предназначены только для обогрева дома.
• Отопительно-варочные. Имеют в своей конструкции духовой шкаф.
• Модели с водонагревательным баком. Могут греть воду.
• Многофункциональные приборы со всеми перечисленными опциями.

Варочная

Отопительная

С баком для воды

Универсальная

Классификация по месту установки:

• Угловые. Отличаются компактностью. Их можно поставить в углу в маленькой комнате.
• Пристенные. Бывают как отопительные, так и многофункциональные. Могут монтироваться на кухне и в жилом помещении. Имеют разное дизайнерское оформление, поэтому подобрать изделие под интерьер комнаты несложно.

Кроме мощности и функциональных особенностей приборы можно подобрать по форме, внешнему виду, размерам. Производством печей занимаются многие компании. В рейтингах лидирующие места занимают устройства от российских фирм Теплодар, Сибирь, Термаль, от зарубежных брендов Бош, MBS Vesta и финской NunnaUuni.

Преимущества и недостатки

При утепленных стенах температура при одной закладке дров держится весь день

Печи длительного горения используются многими хозяевами уже на протяжении десятка лет. Это связано с их положительными сторонами:

• Высокий КПД. Для обогрева достаточно одной топки. При правильно выставленных настройках и хорошем утеплении здания оптимальная температура может удерживаться весь день.
• Простота и удобство использования и регулировки.
• Несложный монтаж, который можно произвести самостоятельно.
• Компактность.
• Широкий ассортимент.
• Мощность некоторых моделей позволяет обогревать внушительные по площади дома.
• Эстетичный внешний вид.
• Высокий уровень безопасности.
• Неприхотливость. Необходимо очищать зольник раз в несколько дней от остатков горения. Один-два раза в год чистится дымоход.

Срок службы обычно составляет 10 лет. Но при соблюдении условий эксплуатации и проведении профилактической чистки труб дымохода время пользования может возрасти.

Для корректной работы прибора требуется утепление дымохода

Основные недостатки:

• В случае неправильных настроек пиролиз может быть неэффективным. Чтобы это исправить, нужно отрегулировать режим работы.
• Необходимость утепления дымохода. В ином случае на трубах будет образовываться сажа, которая засоряет дымоход и мешает отводу продуктов горения.
• К топливу предъявляются требования. Дрова должны быть сухими, чтобы процесс проходит эффективно. Остаточная влажность не должна превышать 20%.

Покупателей пугает цена на такие приборы. Но она компенсируется простой установкой, которую можно сделать своими руками, а также небольшим расходом топлива. При правильном выборе печь медленного горения способна прогреть крупное помещение.

Особенности монтажа

Декоративные модели можно ставить в комнате

Владелец печи должен понимать, какой объем работы ему нужно выполнить и какие соблюсти условия для правильной эксплуатации. В первую очередь необходимо выбрать место установки. Основная сложность заключается в массивности некоторых моделей, поэтому для переноски и монтажа может потребоваться помощь другого человека.

Важно уметь правильно рассчитывать мощность печи долгого горения. Примерное соотношение показывает, что на каждые 10 кв.м. потребуется тепловая мощность около 1 кВт. Это соотношение примерное и не учитывает особенности помещения и регион проживания.

При установке в деревянном доме учитывается также следующее:

• Топка должна быть закрытой. Ее температура не должна превышать 400°С.
• Внешняя поверхность дымоходной трубы не должна прогреваться более 85°С.

При выборе места установки учитывается высота потолков, расположение балок перекрытия. Последнее важно в том случае, если дымоход выводится через крышу. Труба должна находиться на отдалении 150 мм и более от балок перекрытия.

Предварительно место установки нужно подготовить. Если в помещении на полу установлен деревянный пол толщиной до 20 мм, рекомендуется обустроить бетонное основание для печи. Стены рядом можно изолировать – например, с помощью керамической плитки, кирпича, камня и других теплостойких материалов.

Все этапы установки нужно контролировать с помощью строительного уровня для ровной установки прибора. Стенки дымохода должны быть герметизированы с помощью жаростойкого пластика.

Отопительные печи длительного горения с водяным контуром для дома: выбираем подходящую конструкцию

Подключение к батареи

Традиционное печное отопление при всех его преимуществах не может решить ряд серьезных проблем. Работа над минимизацией этих «минусов» и желание создать максимально комфортные условия обеспечили появление отопительных печей длительного горения с водяным контуром для дома. Подобные конструкции представлены готовыми изделиями разных производителей, а также печами и котлами, созданными своими руками.

Обратите внимание! Домашние мастера пытаются подключить водяное отопление даже к каминам. Популярность таких приборов объясняется просто — они позволяют сэкономить топливо и создать дома оптимальный температурный режим. При этом в отоплении дома участвует не только корпус печи, но и жидкий теплоноситель.

Отличия

Печь длительного горения по принципу работы сходна с твердотопливным котлом. В основе их функционирования лежит пиролизный принцип. При его использовании происходит сгорание не только топлива, но и образующихся горючих газов. Результатом является более продолжительный период работы на одной закладке топлива, а также максимальный КПД дровяной печи.

Конструктивно чугунная печь длительного горения состоит из двухкамерного корпуса. В одной камере тлеет твердое топливо, а в другой догорают газы. Продукты сгорания через колосники попадают в зольник. В простейших моделях дверца зольника является и регулятором подачи воздуха — чем больше она открыта, тем сильнее горят дрова.

Топливо загружается через топочную дверцу. Модели шахтного типа, работающие на пеллетах или угле, могут оснащаться системой автоматической загрузки топлива. Чугунные отопительные печи работают на дровах, пеллетах, угле, торфе и опилках.

Разновидности

Существует множество разновидностей таких агрегатов:

• По назначению — отопительные, банные, универсальные, варочные.
• По виду топлива.
• По материалу корпуса — стальные, чугунные, кирпичные, комбинированные.

Газогенераторные печи

Газогенераторные печи имеют целый ряд отличительных особенностей:

Газогенераторные модели

• Экономичность. На одной закладке топлива печь работает около 12 часов.
• Компактные размеры.
• Высокий КПД — около 85%.
• Возможность регулировки интенсивности горения.
• Возможность применения разных видов топлива.
• Простота подключения водяного контура.

Казалось бы, выбор в пользу газогенераторных печей очевиден. Но прежде чем устанавливать подобную модель, нужно оценить еще ряд нюансов:

• Существенные требования к обустройству дымохода.
• Высокая вероятность образования конденсата на стенах дымохода.
• Ручная регулировка, к которой нужно привыкнуть. Только в этом случае можно достичь всех вышеперечисленных преимуществ.
• Можно использовать разные виды топлива, но есть ряд требований, несоблюдение которых может привести к ухудшению качества отопления.

Газогенераторные самоделки

Самодельный вариант

Несмотря на обилие промышленных моделей газогенераторных печей нередко такие конструкции собираются своими руками. В самодельном исполнении при условии соблюдения всех правил изготовления печь ничем не уступает готовым конструкциям. Самое главное отличие газогенераторной печи от традиционной — это наличие двух камер сгорания. В остальном процесс изготовления существенно не отличается.

Корпус можно сварить из обычного листового металла. Хорошим материалом при этом может стать обычная металлическая бочка нужного объема. С корпусом соединяется стальная труба, являющаяся элементом регулировки. Две камеры между собой разделяются колосниковой решеткой. Для подключения водяного контура потребуется установить теплообменник. Для защиты конструкции поверхность покрывается огнеупорной краской.

Пеллетные печи

Пеллетная модель

Пеллетная печь — это разновидность газогенераторных устройств. Она сконструирована для работы на пеллетах — древесных гранулах. Отличие таких печей — в наличии бункера для загрузки топлива. А важное преимущество подобных моделей — высокая степень автоматизации работы. Подача гранул осуществляется по мере прогорания с помощью саморегулирующегося пневматического или шнекового устройства. Регулировать можно не только подачу топлива, но и режимы работы.

Водогрейный бак изготавливается из стали, устойчивой к высоким температурам и агрессивным средам. На размеры бака ограничений нет. По сути, они зависят только от габаритов чугунной плиты. К общей системе водогрейный бак подключается патрубками. Он может устанавливаться двумя способами — максимально близко к дымоходу или в месте стыка топочной камеры с дымоходом.

С водяным контуром или без?

Газогенераторные печи отлично зарекомендовали себя как эффективный отопительный прибор и без подключения водяного контура. При условии правильного выбора мощности агрегата он будет радовать теплом и уютом. В зависимости от конкретных условий эксплуатации можно подобрать комбинированную модель с варочной панелью и духовкой. Такие приборы универсальны.

В целом при эксплуатации газогенераторной печи можно обойтись и без дополнительного водяного контура. С другой стороны, его подключение обеспечит более комфортные условия за счет применения двух разных отопительных сетей — печи и системы радиаторов с жидким теплоносителем.

В отличие от кирпичных печей подключить водяной контур к чугунной конструкции не представляет труда. Теплообменник устанавливается над топкой. Такая рубашка будет огибать топку, обеспечивая нагрев воды. Теплоноситель, циркулируя по трубам и радиаторам, делает прогрев загородного дома более эффективным. Как видим, чугунные печи лучше использовать с водяным контуром. В то же время, как показала практика, в конструкции из кирпича теплообменник лучше не встраивать. Это связано не только со сложностью монтажа, но и с целым рядом нюансов, раскрывающихся уже в процессе эксплуатации прибора.

Монтаж

Газогенераторная установка

Монтаж газогенераторных печей, по сути, сводится к их установке на выбранное место и подключению к дымоходу. Промышленные модели имеют регулируемые ножки, облегчающие процесс установки. Особенность монтажа заключается в подключении к дымоходу. Выходной патрубок у таких моделей, как правило, располагается сзади. Для удобства подсоединения к дымоотводящему каналу печь придется устанавливать практически вплотную к стене.

В деревянном загородном доме это может стать причиной повышенной пожарной опасности. Для минимизации рисков стоит защитить деревянные конструкции огнеупорными материалами.

Особенность газогенераторных печей заключается в возможности их интеграции в существующую систему отопления. Допустим, автономная сеть строится на основе газового или электрокотла. В нее легко можно интегрировать твердотопливную печь с водяным контуром или водогрейным баком. Такая интеграция даст альтернативный источник тепла, если топливо для основного котла по какой-то причине недоступно.

Интересно, но современные модели печного производства отличаются таким многообразием, что позволяют решить любые задачи, в том числе и дизайнерские. На рынке можно без труда подобрать даже камин с водяным контуром. Такой промышленный камин будет работать так же, как обычная газогенераторная печь со встроенным теплообменником. Но при этом ее внешний дизайн будет полностью имитировать классический камин.

Заключение

Для отопления загородного дома хорошо подходят газогенераторные печи длительного горения. Использующие в своей работе разные виды топлива, хорошо интегрируемые в любые системы и отличающиеся разнообразным дизайном, они способны решить практически все проблемы, связанные с обеспечением комфортного микроклимата дома и горячим водоснабжением.

Дровяные печи длительного горения с водяным контуром

В настоящее время существует большое количество разнообразных печей, работающих на дровах, угле и другом топливе. И среди них наиболее популярными считаются конструкции длительного горения с водяным контуром. Они способны очень быстро прогревать помещение, при этом длительное время не требуется закладка дров. Особенностью отопительных конструкций является нагрев большого количества воды.

Виды печей длительного горения с водяным контуром

Существуют отопительные печи с водяным контуром самых разных форм, мощностей и назначения. Кроме высокой эффективности, такая конструкция должна иметь современный дизайн, подходящий под интерьер дома. Это отличает ее от других отопительных печей длительного горения, устанавливаемых в подвале или котельной, для которых внешний вид не играет существенной роли.

Дровяные печи с водяным контуром часто устанавливаются в комнатах или на кухне, при правильном выборе она становится настоящим украшением помещения. Особенно стильно смотрятся сооружения, дверцы топки у которых изготовлены из огнеупорного стекла. Они могут выглядеть как своеобразный камин с натуральным пламенем в топке.

Отопительные печи с водяным контуром бывают:

• Металлическими (выполненными из стали или чугуна).
• Кирпичными.
• Комбинированными (сочетание металлической топки и кирпичной основы).

По способу сжигания топлива печи с водяным контуром бывают:

• С обыкновенным способом сжигания топлива.
• Пиролизные или газогенераторные.

Отопительные печи, в которых применяется обычный способ сжигания дров, имеют большой топливник, куда загружают топливо в большом количестве, и оно горит очень долго.

В газогенераторных конструкциях топливо тоже горит очень долго. Это происходит из-за высокой температуры и нехватке кислорода. Дрова начинают гореть медленно и выделяют горючий газ, который форсункой доставляется в отдельную камеру, где он и сжигается.

Особенности печей с водяным отоплением для дома

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат. В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро. А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Принципы работы дровяных печей с водяным отоплением

Все отопительные дровяные печи работают по одной схеме: в топку закладывают дрова, они очень быстро прогорают, нагревая ее. Стенки конструкции обеспечивают теплом все помещение. Комната быстро нагревается, но температура также падает достаточно быстро, поэтому приходится постоянно подкидывать дрова.

Топливо всегда поджигают снизу. Вверх огонь поднимается очень быстро, в результате также быстро прогорают дрова, оставляя после себя только угли. Чтобы огонь не гас, следует постоянно закидывать топливо.

Печи с водяным отоплением прогревают помещение не только при помощи своего раскаленного корпуса, но и благодаря теплой воде, проходящей по системе отопления.

Теплообменник в конструкциях с водным отоплением устанавливают внутри обогревателя. Обычно теплообменники изготавливают из листовой стали. Она очень популярна за счет простой обработки при изготовлении регистра, основной задачей которого является достижение максимально высокой температуры воды и создание условий для ее нормальной циркуляции.

Вода нагревается при помощи разогретых газов, которые проходят через каналы резервуара нагревания. Отопительные печи с водным отоплением имеют два резервуара. Первый нагревает воду, а второй доводит ее до образования пара.

В современных конструкциях с водным отоплением резервуар для нагревания воды обычно отсутствует. В них уже встроен специальный теплообменник, который нагревает воду в неограниченном количестве. Современные печи могут отапливаться не только дровами, но и древесными гранулами.

Преимущества печей с водяным отоплением

• Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
• Небольшие размеры.
• Простота в эксплуатации и обслуживании.
• Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
• Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
• Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.

Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением

• Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
• Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

Заключение

Печи для дома с водяным отоплением очень удобные и относительно недорогие. Они просты в эксплуатации, безопасны, надежны, а на внешний вид они очень красивы. Такая конструкция может качественно обогревать любое помещение в течение длительного времени. Большой ассортимент таких печей позволяет выбрать любую модель на свой вкус, учитывая размеры своей жилплощади.

Печь длительного горения на дровах с водяным контуром своими руками

Для эффективного отопления и снабжения горячей водой частного дома часто используется печь длительного горения. Ее можно приобрести в готовом укомплектованном виде или сделать своими руками.

Принцип работы печки основан на многоступенчатом сгорании топлива. При её работе используется большое количество топлива (дров) одновременно, за счет минимального поступления кислорода топливо сгорает не сразу, а начинает тлеть. Вырабатываемый от сгорания древесины горючий газ подвергается вторичному сожжению, за счет подачи кислорода (воздуха) в специальном отсеке. Такие печки еще называют газогенераторными, так как топливо само вырабатывает горючий газ.

Если печь имеет встроенный водяной контур, то вырабатываемое тепло нагревает воду в теплоприемнике, и она  распределяется по отопительной системе всего дома.

Наличие накопительного бака для горячей воды не обязательно, так как современные конструкции имеют достаточную мощность для постоянного подогрева поступающей воды.

Пример: Твердотопливный вариант компании «Теплодар» может подключаться к уже функционирующей системе водяного нагрева помещений со специальным контуром, в отличие от кирпичных печей, нужно только поменять оборудование (например, отопительный котел с централизованной подачей топлива). Кроме того, такая печка может украсить частный дом и подчеркнуть выбранный стиль интерьера.

Преимущества печей длительного горения

Одним из зарекомендовавших себя производителей печей длительного горения с водяным контуром является компания «Теплодар». Основываясь на многолетнем опыте работы в сфере производства отопительного оборудования, компания выпускает много моделей печек.

Серии печей с водяным контуром Теплодар обладают всеми преимуществами, необходимыми для отопления дома:

• Повышенная автономность. Работа печи не зависит от магистральных подач газа или электричества.
• Экономичность. В качестве основного топлива используется дрова, имеет небольшой расход до 10 часов на одной закладке.
• За счет двухканальной системы дожигания КПД достигает 85 %.
• Возможность использования дополнительных видов топлива (угля, веток, щепок, брикетов).
• Контролируемый режим работы бывает двух видов: интенсивный (для быстрого прогрева помещения) и экономичный (для поддержания тепла в помещении).
• Компактный размер, надежность, долговечность и простота в эксплуатации.
• Удобство в установке.
• Простота подключения своими руками водяного контура к системе отопления дома.
• Можно использовать крупные поленья, соответственно, не нужно часто колоть дрова.

Отопительные печки Теплодар с водяным контуром выполнены с использованием современных технологий контроля качества и соблюдение всех правил безопасности. Максимальный объем отапливаемого пространства может составлять 300 м3. Печки Теплодар смогут с легкостью применяться для различных  видов отопления  дома, бани, гаража или хозяйственной пристройки, теплицы. Их особенностью является возможность приготовления пищи: они оснащены чугунной плиткой на поверхности.

Изготовление печи

Несмотря на широкий рынок готовой продукции, печи достаточно часто собирают самостоятельно. Главным плюсом сборки своими руками являются низкие финансовые затраты.

Для создания безопасного устройства для отопления дома своими руками необходимо иметь навыки работы со сварочным аппаратом и металлом.

Заранее нужно подготовить схему и все необходимые материалы.

В конструкции печи дверь для топки является самым сложным с точки зрения изготовления элементом. Она должна быть качественно выполнена, иметь хороший замок, чтобы  плотно закрываться и не выпускать продукты сгорания и тепло. В конструкции двери необходимо сделать дополнительную заслонку подачи воздуха, долгое горение происходит при малой подаче воздуха. Чем больше дверца топки, тем более крупные дрова могу быть использованы.

Затем необходимо сварить из листов металла ящик нужного вам размера, в одну из плоскостей добавить фиксирующий воротничок (высотой 5-10 см.), чтобы дверцу не вело и не коробило при нагреве. Сверху ящика прорезается прямоугольное отверстие для дымохода.  Приваривается еще один воротничок, большего диаметра, чем труба дымохода, в зазор между ними засыпается глина (образует глиняный замок).
Если печь будет использоваться в бане, сверху можно добавить бортик для удержания камней.

Время горения качественных дров в печке, сделанной своими руками, может достигать 3-5 часов при небольшой подаче воздуха.

Вариант печи из металлической бочки

Такой вариант печи длительного горения, сделанной своими руками, может иметь водяной контур в своей конструкции. Для него понадобится стальная толстостенная бочка на 200 л., листовой металл, трубы разного диаметра и другие инструменты. Верхнюю крышку бочки отрезают, к стенке приваривается дымоходная труба, внутри устанавливается заслонка.

Для подведения воздуха трубу небольшого диаметра сваривают с крышкой, способной опуститься в бочку. Сверху трубы делают заслонку, и всю конструкцию помещают в бочку трубой кверху. Отпиленную вначале крышку оснащают ручками и зажимами. Дрова загружаются сверху, продукты горения выводятся через дымоход.

Если у бочки сделать вторую стенку, то пустое пространство можно заполнять водой, которая будет нагреваться от внутренней конструкции, тогда в основание ввариваются трубы для подсоединения к системе отопления.

Выбор газогенераторной печки с водяным контуром во многом связан с площадью дома, назначением использования и финансовыми возможностями. Модели отопительных печей для дома Теплодар, работающие за счет длительного сжигания дров, постоянно совершенствуются и пользуются большой популярностью благодаря сочетанию функций автономности, экономичности и эффективности работы.

Преобразование водонагревателя в дровяную печь: 11 шагов

Вы можете использовать фонарик, чтобы зажечь печь через переднее отверстие. После зажигания я закрываю отверстие пустой банкой для кошачьего корма на 5 унций. У меня есть три баллончика, в двух из которых отверстия разного размера для разного количества воздуха. Я обычно использую фонарик на коротких деревянных планках, чтобы разжечь огонь. Когда запас планки заканчивается, я использую топор, чтобы расколоть небольшие доски.
Зажигание фонарика показано на фото V .

Установите решетку на вытяжную трубу. Это предотвратит прогорание углей через дно печи и позволит воздуху проходить через вытяжную трубу. Вероятно, вам придется заменять решетку каждый год. См. Фото W .

Печь будет производить от 1 до 2 фунтов золы каждый день. Лучше всего убирать золу каждый день, потому что ее накопление снижает тепловыделение. На фото X показаны инструменты, которые я использую для удаления золы. Я использую магнит, чтобы удалить гвозди и шурупы из золы, потому что весной я кладу золу на лужайку.

Вам придется иметь дело с скоплением сажи (креозота) в дымоходе. Я привязал веревку к кирпичу, обернул вокруг нее старую футболку и каждый год таскал ее вверх и вниз по дымоходу.

Я изучил химические вещества, разрушающие сажу, и обнаружил, что они отсутствуют. Испытания этих химикатов показывают, что они практически не работают. Один из популярных сортов — смесь 90% нитрата калия и 10% древесного угля, которая фактически способствует возгоранию дымохода. Идея состоит в том, чтобы вместо одного большого пожара в дымоходе были частые небольшие пожары.Эти материалы воспламенили сажу в трубе печи, отчего она загорелась тускло-красным светом.

Второй тип разрушителей сажи — это антипирен, который испаряется в огне, а затем конденсируется на отложениях сажи. Он затрудняет воспламенение сажи. У вас все еще есть проблема накапливания в дымоходе.

Другая возможность — положить к дереву небольшие кусочки битого гипсокартона. Идея состоит в том, что образуется горячий диоксид серы, который вступает в реакцию с сажей в дымоходе.Насколько я помню, гипсокартон — это сульфат кальция, который при нагревании разлагается на оксид кальция и диоксид серы.

Первое использование этой печи, вероятно, должно быть на улице, чтобы сжечь любые горючие вещества на внешней поверхности. Не стоит красить печь снаружи, потому что она будет дымиться и загораться.

Если у вас есть сварочное оборудование, вам следует добавить нижнюю камеру для сбора и удаления золы. Это могло быть сделано из другого контейнера с гелием.

Я обнаружил, что хранение легковоспламеняющихся материалов на расстоянии не менее 3 футов от печи было достаточным для пожарной безопасности.Особенно это касается области непосредственно над плитой, где сосредоточено тепло. Любые дымовые извещатели следует размещать подальше от печи, потому что при заправке печи часто выходит дым.

Когда я использовал печь, иногда крышка на переднем отверстии отрывалась после добавления новой порции дров. Итак, я добавил болт, чтобы удерживать крышку на месте. Это проиллюстрировано на фото Y .

Клапан на фотографии был добавлен мной на плиту, которую я использовал.Это оказалось совершенно ненужным и всегда открытым.

Если вы используете эту печь в городе, начните с небольшого количества дров. Начните ранней осенью с небольших нагрузок, чтобы соседи привыкли видеть дым, идущий из вашей трубы. Городские жители, видя, что из трубы идет дым, вызовут пожарную охрану. Это, в свою очередь, могло привести к конфискации, осуждению или регулированию. В моем случае пожарные были очарованы и не нашли ничего, что можно было бы критиковать.

По возможности держите запасы древесины сухими и скрытыми от глаз. Вы же не хотите, чтобы соседи утверждали, что поленницы — это «бельмо на глазу» или «крысиный приют». Держите поблизости диких кошек, чтобы контролировать грызунов.

Также можно сжигать небольшие количества различных пластмасс. Некоторые пластмассы могут быстро нагреваться.

Я обнаружил, что в очень холодные дни печь можно использовать для плавления алюминия для литья. Мой чугунный тигель вмещает около 18 унций воды, и это количество алюминия требует много тепла для плавления.Даже в холодные дни плавящийся алюминий легко может поднять температуру в салоне до 100 градусов. Чтобы полностью растопить огонь, нужно около полутора часов разжечь огонь.

Фотография Z — это иллюстрация загрузки печи дровами. Мне приходится раскалывать большинство бревен, чтобы забрать их. Большая часть моего топлива — это сломанная мебель. Пожар на этой фотографии смоделирован.

Основным принципом конструкции здесь является использование трубы или трубы для впуска воздуха в огонь. Эта трубка служит двум целям: первая — для предварительного нагрева воздуха, поступающего в печь, и вторая — для гашения колебаний воздушного столба, проходящего через печь и поднимающегося вверх по дымоходу.Эти принципы могут быть использованы в каменных печах, бочковых и чугунных печах.

В этом проекте больше всего проблем и разочарований доставило мне компилирование текста и изображений на компьютере под управлением Windows. Кажется, что программы Windows созданы для того, чтобы помешать и рассердить несчастного пользователя. Я думаю, у нас никогда не будет хорошего программного обеспечения, пока Microsoft не выйдет из бизнеса.

В следующий раз я буду использовать цифры для картинок. У меня почти закончились письма по этому поводу.

Подключение дровяной печи к центральному отоплению: ключевые концепции

Подключение дровяной печи к центральному отоплению вполне возможно…

С чего мне начать? Что ж, я собираюсь вернуться к основам твердого топлива и все упростить.Простите, если вы впереди, если кривая на этом.

<<< Вернуться в главное меню, чтобы найти руководство для печников и многие другие статьи

ВНИМАНИЕ, ЧТО Я ВСЕГДА ВКЛЮЧАЮ ОТВОД НА СХЕМА ПЕЧИ, ДАЖЕ ЕСЛИ ДОБАВЛЯЕТСЯ ДЕТАЛИ, НЕ ТРЕБУЕМЫЕ ДЛЯ ТОЧКИ, КОТОРОЙ Я ПЫТАЮСЬ. ЭТО КРИТИЧЕСКАЯ ФУНКЦИЯ БЕЗОПАСНОСТИ, ПОЗВОЛЯЮЩАЯ СИСТЕМЕ ПОТЕРЯТЬ ПАРА (ДАВЛЕНИЕ), ДОЛЖНА ОНА КИПИТЬ. В ЛЮБОЙ ЦЕПИ НА ТВЕРДОМ ТОПЛИВЕ ДОЛЖЕН БЫТЬ ПУТЬ ДЛЯ ВЫПУСКА, КОТОРЫЙ НЕ ИМЕЕТ ОГРАНИЧЕНИЙ ИЛИ ВОЗМОЖНЫХ ОГРАНИЧЕНИЙ (НИКАКИХ НАСОСОВ / ОТВЕРСТИЙ / КЛАПАНОВ НИЧЕГО НЕ ИМЕЕТ).ПРОСТО ТРУБКА (МИНИМАЛЬНЫЙ ДИАМЕТР 22 ММ ДЛЯ ВЕНТИЛЯЦИОННЫХ ЦЕЛЕЙ). ОТСУТСТВИЕ ОТКЛЮЧЕНИЯ ОТВЕРСТИЯ означает, что ВАША ПЕЧЬ ВЗРЫВАЕТСЯ, КАК БОМБА.

Есть несколько печей, которые можно подключить к невентилируемым контурам. Это очень специализированная область, выходящая за рамки этого веб-сайта.

Время для каракулей:

Подключение дровяной печи к центральному отоплению

Важно понимать, что все трубы заполнены холодной водой почти до верха вентиляционной трубы (контуры заполняются из верхних баков и будут ли контуры заполняться до того же уровня, что и напорный бак).

Все контуры твердотопливных печей основаны на одном основном принципе: горячая вода поднимается по холодной воде (поэтому, когда вы плаваете в Средиземном море, вода становится холоднее, если вы ныряете на несколько метров). На начертании над печью зажжена печь, и вода внутри печи (в металлическом ящике внутри печи или в рубашке печи) нагревается. Нагретая вода поднимается к верху печи и начинает подниматься вверх по трубе, которая соединена с верхней частью печи (красная труба на нашем рисунке).Поскольку теплая вода выходит из печи, более холодная вода из оранжевой трубы течет в печь, чтобы заменить то, что осталось. По мере того, как вещи нагреваются, скорость этого процесса увеличивается, и мы получаем контур быстро текущей воды: вверх по красной медной трубе, через медный змеевик и вниз по оранжевой медной трубе. Это то, что часто называют «гравитационной циркуляцией». Учтите, что насос не требуется! Преимущество, конечно же, заключается в том, что вода в самом цилиндре постепенно нагревается горячим змеевиком (цилиндр известен как «непрямой цилиндр»).Обратите внимание, что вода в нашем первичном контуре никогда не смешивается с основной массой воды в цилиндре (вода в первичном контуре содержит химическое вещество, известное как «ингибитор», добавленное для предотвращения ржавчины).

Теперь должно быть очевидно, что диаметр трубы для гравитационного контура важен. Если вода, поднимающаяся по красной трубе, не может уйти от плиты достаточно быстро, она останется в печи дольше и может закипеть (нехорошо). Следовательно, диаметр трубопровода первого контура будет увеличиваться по мере увеличения мощности печи.Для печей мощностью менее 35 кВт рекомендуется диаметр 28 мм.

Обратите внимание, что цилиндр на приведенном выше рисунке может быть заменен радиатором, если не требуется горячее водоснабжение (это подробно описано ниже).

Печь не кипит, потому что горячая вода поднимается вверх по красной трубе и охлаждается, пока течет ВНИЗ через змеевик (потому что вода в цилиндре сама по себе холодная и, следовательно, охлаждает змеевик). Следовательно, красная труба (мы называем это ПОТОКОМ) горячее оранжевой трубы (мы называем это ВОЗВРАЩЕНИЕМ).Обратите внимание, что подающая труба всегда подсоединяется к верхней части змеевика цилиндра (сверху печи).

Цилиндр действует как ТЕПЛОВОЙ ПРИЕМНИК (термин, который мы еще встретим), другими словами, он отбирает тепло из первичного контура. Это означает, что красная труба (FLOW) горячее, чем оранжевая труба (RETURN), и пока это продолжается, контур будет течь. Конечно, температура воды в цилиндре будет постепенно повышаться и на каком-то этапе не будет охлаждаться змеевик — тогда гравитационный контур замедлится и в конечном итоге остановится (что в конечном итоге приведет к закипанию всего).Мы вернемся к этому сценарию.

Если у котельной печи две трубы, то первичный контур присоединяется к этим двум трубам (поток в верхнюю трубу). Если в котельной печи четыре трубы, то первичный контур будет присоединяться к двум из четырех, угол к углу. Представьте себе четыре точки на кубиках: поток присоединяется к одной из двух верхних труб, в то время как обратная линия присоединяется к противоположному углу в нижней части печи (в этом случае две другие предназначены для радиаторного контура или могут быть закрыты).

Давайте посмотрим на конструкцию системы, которая не будет работать:

У вас должно быть не менее двух метров высоты между центром вашего котла и центром змеевика (некоторые люди предполагают, что одного метра достаточно) для эффективного самотечного потока.Гравитационному потоку способствует вертикальное разделение между источником тепла (печью) и радиатором (в данном случае цилиндром). Вот почему баллоны и сушилки находятся наверху, часто прямо над каминами. Гравитационному потоку также способствуют толстые трубы (уточняйте у производителя печи, но диаметр 28 мм является нормой) и неглубокие изгибы (например, изгиб, созданный трубогибом, лучше, чем изгиб на 90 градусов, а два фитинга под 45 градусов, расположенные рядом друг с другом, лучше чем один фитинг под углом 90 градусов, поэтому, если гибочного станка нет в наличии, сделайте то, что я делаю, и сделайте все углы из двух 45 градусов!).Вы можете подумать: «Ну, я просто накачу». Это неприемлемо. Если у вас отключится электричество или откажет насос, вода закипит. Если ваш цилиндр находится на том же этаже, что и ваша печь, есть другие схемы, которые будут работать (мы вернемся к этому).

<<< Вернуться в главное меню, чтобы найти руководство для печников и многие другие статьи

Все, что я описал до сих пор, называется ПЕРВИЧНОЙ ЦЕПЬЮ. Первичный контур работает без насоса и имеет радиатор в верхней части контура.Первичный контур находится в центре любого контура твердотопливной печи. При любом отключении электроэнергии или выходе оборудования из строя эта цепь всегда присутствует и всегда предотвращает закипание цепи (если вы действительно не увеличите мощность печи, чтобы перегрузить радиатор).

Наша цель — создать систему, которая не закипит даже при отключении электроэнергии. Если ничего не помогает и он закипает — безопасно.

Очевидно, что не всегда можно двигаться по вертикали без некоторой горизонтальности *.Но как далеко вы можете зайти по горизонтали? А какой длины могут быть ваши трубы? Честно говоря, я никогда не обнаруживал границ (возможно, я довольно консервативен). Я видел, как работают многие системы, которые, как я ожидал, не сработают. В качестве приблизительного ориентира я бы поехал под углом 45 градусов, а не горизонтально, если это вообще возможно (часто это невозможно, конечно, из-за эстетики, но помните, что вы всегда можете коробить трубы или добавить тонкую фальш-стену). Расстояние трубопровода (длина трубопровода)? Если плита находится в пределах 10 м от радиатора, не беспокойтесь об этом.Я не уверен, как далеко можно зайти в этом. Тем не менее, я видел работающую систему с радиатором на расстоянии не менее 20 м (10 м постепенного подъема по горизонтали в сочетании с 10 м по вертикали).

Хорошая практика: если вам нужно идти горизонтально, сначала убедитесь, что вы идете вертикально, как можно ближе к плите, чтобы цепь заработала (распространенный сценарий — оставить печь на небольшом возвышении, двигаясь по сторонам плиты). грудка дымохода, прежде чем следовать за грудкой вертикально вверх по лестнице к радиатору).Между плитой и радиатором не перемещайтесь по горизонтали более чем на половину того, что вы путешествуете по вертикали (я считаю, что вы вполне можете довести это значение до 50:50, но недостаточно экспериментировали, чтобы рекомендовать это … может быть, у кого-то есть формула?)

* Примечание: горизонталь никогда не должна совпадать с горизонталью. Все трубопроводы между печью и радиатором как на подающей, так и на обратной стороне должны иметь небольшой подъем (чем больше, тем лучше, но любой подъем допустим). Это необходимо для того, чтобы весь захваченный воздух поднялся к вентиляционному отверстию и вышел из него.Даже у печки с тыльной стороны трубопровод должен иметь небольшой подъем.

ЗОЛОТОЕ ПРАВИЛО: НИКОГДА НЕ ИМЕЙТЕ ПОГРУЖЕНИЯ В ТРУБОПРОВОДЕ — ни одна секция трубы не должна быть горизонтальной или направленной вниз, так как здесь будет задерживаться воздух.

Используйте как можно меньше изгибов. По возможности используйте трубогиб. Если нет, используйте две 45 вместо одной 90.

<<< Вернуться в главное меню, чтобы найти руководство для печников и многие другие статьи

Приобрести вещи можно здесь:

https: //shop.newarkcoppercylinder.co.uk/single-coil-gravity-cylinders

https://shop.newarkcoppercylinder.co.uk/header-tanks

http://www.newarkcoppercylinder.co.uk/

Установка котельной печи

— Установка одно- и многотопливной котельной печи

Котельные печные установки по своей природе намного сложнее обычных печных установок, обеспечивающих одну тепловую услугу, например, отопление помещений .

Как и любой другой тип котла, будь то газовый или масляный, система радиаторов и сеть трубопроводов должны быть установлены со всеми необходимыми устройствами аварийного отключения.Это особенно важно для дровяных котлов, поскольку эти печи продолжат гореть даже в случае отключения электроэнергии. Кроме того, необходимо обеспечить хорошую гравитационную циркуляцию в случае отказа насоса, поэтому важно, чтобы трубопроводы имели подходящий размер для гравитационного контура и чтобы трубы непрерывно поднимались. По этой причине следует избегать горизонтальных участков и опускания труб через пол в подвал, потому что в случае отказа насоса кипящая вода не сможет естественным образом уйти вверх, что может привести к серьезным последствиям!

Печи дровяные

Не всегда легко обеспечить равномерное распределение тепла по очень большим площадям или помещениям (более 100 м3).Размер и форма комнаты, а также расположение дровяной печи следует тщательно продумать, прежде чем принимать решение об использовании одного прибора, даже если он выглядит достаточно большим.

У большинства из нас, во Франции, есть хороший (обычно большой) открытый камин, взывающий о дровяной печи. Если вы хотите равномерно обогреть большую площадь или несколько комнат, а также обеспечить горячее водоснабжение, то это можно сделать с помощью подходящей дровяной печи или плиты.Они называются моделями печей и плит с «бойлером» и в основном бывают двух видов;

со встроенным котлом, который является частью самого корпуса печи,
и
с котлами с защелкой, которые могут быть добавлены к большинству марок печей (даже если у вас уже есть плита, вполне вероятно, что производитель будет иметь котел с защелкой, который может быть установлен на ваша плита).

Стоит отметить, что печи со встроенным котлом имеют гораздо большую выходную мощность, чем печи с «клипсой», хотя котельная печь с зажимом обычно дает больше прямого тепла в комнату.Кухонные плиты, такие как Rayburns, могут иметь любой вариант в зависимости от того, хотите ли вы нагревать только резервуар горячей воды бытового потребления или контур центрального отопления (или и то, и другое). Модель Rayburn, представленная здесь, демонстрирует хорошую работу трубопровода с гравитационной циркуляцией с использованием 32-миллиметровых подающих и возвратных труб, подключенных к французскому цилиндру с горячей водой с гравитационным нагревом под давлением. Таким образом, «Рейберн» был подключен к системе центрального отопления, расположенной под полом.

Тепловая мощность печи

Все производители печей указывают мощность своих печей в киловаттах или BTU (британских тепловых единицах).Всегда помните, что эта мощность обычно отражает МАКСИМАЛЬНУЮ способность печи при использовании хорошо выдержанной древесины. Эта максимальная мощность может означать максимально достижимую мощность устройства, включая тепловую мощность, потерянную в дымоходе, или может означать максимально допустимую мощность устройства в зависимости от того, с кем вы разговариваете. При этом весь наш ассортимент британских печей будет независимо протестирован в утвержденной лаборатории с использованием стандартного тестового топлива, такого как буковые бревна.Фактический режим тестирования будет варьироваться в зависимости от типа устройства, но во всех случаях соблюдается соответствующая Британская стандартная процедура тестирования. Производители обычно указывают требуемую мощность своих печных изделий, и, в зависимости от количества топлива, испытательная лаборатория будет пытаться достичь результатов, запрошенных производителем. Затем результаты публикуются в отчете об испытаниях, который передается производителю, и указанные в нем цифры служат основой для маркетинга их продукции.

Выбор подходящего размера

Когда вы покупаете печь с моделью бойлера, вы должны учитывать количество тепла, которое вам понадобится для питания радиаторов, а также учитывать потребность в домашнем горячем водоснабжении, если вы планируете использовать свою печь для нагрева водонагревателя.Имея это в виду, если вы выбираете комнатный обогреватель с бойлером высокой мощности, необходимо внимательно рассмотреть влияние на прямую тепловую мощность помещения, когда общая подключенная «тепловая нагрузка» ниже номинальной мощности прибора. Другими словами, соотношение между прямым отоплением помещения и мощностью котла пропорционально. Дополнительно необходимо указать печь для обогрева необходимого количества радиаторов. Меньше котла и радиаторы не достаточно нагреются. Если увеличить котел для такого количества радиаторов, то он будет работать слишком горячим и непрерывно «чайник», поскольку он выкипает излишнее тепло в расширительном баке.

Дровяная горелка с номинальной мощностью, скажем, 2 кВт для прямого отопления помещения и мощностью котла 11 кВт не будет производить 2 кВт непосредственно в комнату, если «общая подключенная тепловая нагрузка» составляет всего 8 кВт. В этом случае мощность прямого обогрева помещения снизится примерно на 1/4 (25%) до 1,5 кВт.

Если вам нужно больше тепла, чтобы генерировать больше тепла в большом помещении, где установлена ​​печь, вам, возможно, придется подумать об установке радиаторов (или дополнительных средств отопления, таких как конвекторные обогреватели), чтобы поддерживать температуру в помещении на комфортном уровне.Такие расчеты обычно выполняет инженер для определения ваших требований, которые включают в себя учет тепловых потерь на участках труб и т. Д., Но важно внимательно рассмотреть эти вопросы с самого начала, прежде чем покупать печь и устанавливать ее. . Если у вас хорошая изоляция, то потери тепла от здания можно свести к минимуму, и вам не потребуется так много киловатт для его обогрева. Многие домовладельцы упускают этот момент из виду и тратят целое состояние, пытаясь обогреть свой дом постоянным запасом дров, которые в морозную зиму сгорают быстрее, чем это возможно, и при достаточном обогреве помещения!

Подключение вашей котельной печи к существующему центральному отоплению.

Печь с бойлером может быть подключена к существующей или новой системе центрального отопления либо отдельно, либо в сочетании с существующей системой центрального отопления на жидком топливе или газе. Этого можно добиться несколькими способами, используя базовую установку обратного клапана или более сложный резервуар для хранения тепла, который действует как нейтральная точка для горячей воды, вырабатываемой двумя приборами, которая затем циркулирует по радиаторному контуру системой центрального отопления. насос. Однако помните, что вам все равно нужен хороший гравитационный контур, чтобы рассеивать избыточное тепло, вырабатываемое котлом в случае сбоя питания, и некоторые существующие контуры центрального отопления, которые были разработаны для нефти и газа, могут не подходить без значительных модификаций.Некоторые печи и кухонные плиты имеют внутренний охлаждающий контур, питаемый холодной водопроводной водой, так что в случае перегрева в бойлере кипящая вода может быть безопасно удалена, в то время как соответствующее количество возможной воды поступает в бойлер, а затем охлаждает его. Этот процесс продолжается до тех пор, пока насос не будет восстановлен. Если это произойдет, рекомендуется установить звуковое или визуальное предупреждение, чтобы вы могли знать об этой ошибке в случае ее возникновения.

Использование котельной печи для отопления и / или горячего водоснабжения

Как мы уже обсуждали, когда вам требуется установка новой системы центрального отопления, которая будет питаться от вашей дровяной печи, рекомендуется рассмотреть возможность установки полностью откачиваемой системы в контур, способствующий самотечению.Несмотря на то, что система полностью прокачана, все же необходимо обеспечить некоторую гравитационную циркуляцию, предпочтительно в цилиндр или, что более важно во Франции, значительную часть радиаторного контура, которая НЕ оснащена головками термостатических клапанов. В этих условиях во время такого отказа может быть получено некоторое количество тепла и горячей воды, и система может продолжать безопасно работать до восстановления подачи электроэнергии.

Иметь хорошо спроектированную систему

Чтобы спроектировать и установить хорошую систему, требуется полное понимание твердотопливных систем отопления и принципов их работы.Важно обратиться к специалисту по твердому топливу, например, к продавцам печей, а не к сантехнику, выдающему себя за инженера по твердотопливному отоплению. Даже многие инженеры-газовики и нефтяники просто не понимают всех принципов, связанных с этой системой, хотя это может показаться довольно убедительным. Нас в Stovesellers много раз просили разобрать беспорядок, связанный с работой других ремесленников, которая просто не была хорошей или недостаточно безопасной, поэтому тщательно проверьте, подходит ли ваш инженер к работе.

Новые правила для Франции с 2015 г.

С 2015 года все установщики дровяных печей должны иметь профессиональную квалификацию (RGE) для выполнения такого рода работ, и мы предполагаем, что многие сантехники, которые в настоящее время выполняют установку дровяных печей, не будут иметь надлежащей квалификации или застрахованы.Более того, клиент не сможет воспользоваться щедрыми французскими финансовыми преимуществами, такими как налоговый кредит или Eco prét, если установщик не будет квалифицирован. Уточните это у своего потенциального установщика, прежде чем подписывать его проект, чтобы начать работу, иначе вы можете пожалеть об этом!

Накопители горячей и горячей воды

Накопители горячей воды для бытового потребления, используемые в установках на твердом топливе, всегда должны быть непрямого типа с двойной подачей.Не пытайтесь соединить это с вашим электрическим водителем!
Чтобы предотвратить риск «локализованного» кипения, необходимо расположить водонагреватель или радиатор так, чтобы могла происходить гравитационная циркуляция, когда циркуляционный насос выключен или подача электроэнергии прервана.
Некоторые блоки управления требуют установки клапана / клапанов с электроприводом внутри гравитационного контура, и в этом случае клапан должен вернуться в полностью открытое положение при отключении или прерывании подачи электроэнергии.
Даже несмотря на то, что система будет безопасной, если будет обеспечено открытое вентиляционное отверстие, установка гравитационного контура позволит избежать неудобств, связанных с кипением системы, и позволит использовать ее в некоторых случаях в случае сбоя питания.

Некоторые мысли о конструкции и эффективности дровяной печи «Рой Спенсер, доктор философии

Огонь и вода: некоторые мысли о конструкции и эффективности дровяной печи

Иногда мне нужно ненадолго уйти от проблем с климатом.Это один из тех моментов.

Кроме того, каждый год в это время моя жена спрашивает, как мы можем заставить наш бассейн быстрее нагреться этой весной. Даже по прошествии 20 лет глобальное потепление ничуть не помогло.

Она также всегда упоминает дровяное отопление как возможность. Я всегда считал эту идею слишком сложной для проекта.

Что ж, в этом году все закончилось. В прошлом году я построил самодельный солнечный обогреватель для бассейна. В этом году мы собираемся добавить часть этого концентрированного углеродсодержащего топлива в наш энергетический портфель.

В конце концов, у нас ДЕЙСТВИТЕЛЬНО есть много дров за нашим домом. Зрелые лиственные породы, а старые деревья просто падают и гниют. Я считаю, что один из наших белых дубов появился еще до того, как наша страна БЫЛА страной.

Итак, как сделать дровяную печь, которая может нагревать воду в бассейне? За эти годы у Айва было достаточно опыта работы с дровяными каминами, отдельно стоящими дровяными печами, термодинамикой, радиационной и конвективной теплопередачей, плавучестью нагретого воздуха и т. Д., И я думаю, что мог бы помочь придумать хороший дизайн печи.

А дядя Лу (муж моей жены и сестры) живет в Сол-Сент-Мари, штат Мичиган, и всю жизнь строит, сваривает, ремонтирует и производит. Итак, он помогает мне спроектировать дровяную печь из нержавеющей стали с внешней водяной рубашкой, через которую я буду перекачивать воду из бассейна, чтобы нагреть его. Мы будем использовать нержавеющую сталь, чтобы не допустить попадания железа в воду бассейна.

Между тем, я читал о новых конструкциях печей, сертифицированных Агентством по охране окружающей среды, и это все, что вы можете купить больше, — которые обеспечивают более горячий огонь с более полным сгоранием дров, вместо того, чтобы терять газы и дымить из дымохода, как старые конструкции дымового дракона делать.Я понятия не имел, что (сухая) древесина может быть сожжена настолько, что дыма будет мало или совсем не будет. Прохладный!

Современные достижения в технологии дровяных печей, проще говоря, заключаются в создании более горячего огня с достаточным количеством кислорода, чтобы сжечь все дрова и их побочные продукты.

Для достижения этой цели топка лучше изолирована, а в верхней части топки через перфорированные трубы вторичного горения из нержавеющей стали поступает предварительно нагретый воздух, так что древесные газы и дым могут гореть.

Я уверен, что у многих из вас есть эти печи, которые больше не продаются для домашнего использования. Трубы вторичного горения создают красивое, призрачное пламя, помогая зажечь древесные газы и дым, которые раньше просто поднимались в дымоход.

Итак, это заставило меня задуматься об оптимальной конструкции печи, которая обеспечила бы максимальную эффективность, то есть максимальное количество тепловой энергии от сжигания дров, передаваемой в ваш дом (или воду в моем бассейне).

Цель довольно проста: максимально полно сжечь дрова и содержащиеся в них газы и позволить как можно меньше тепла выходить из дымохода.Но даже после сотен лет опыта люди все еще обсуждают лучший способ добиться этого.

Я думал об эффективности автомобильного двигателя в качестве аналогии, но это совершенно неверно. 100% КПД автомобильного двигателя заключается в том, чтобы вся энергия, создаваемая при сжигании топлива, использовалась для механической работы по толканию поршней, повороту двигателя и созданию движения с нулевым отходом тепла.

А вот дровяная печь как раз наоборот. Мы хотим создать как можно больше отработанного тепла, используя как можно меньше механической энергии для проталкивания воздуха через систему.

Итак, каковы пределы 100% эффективности дровяной печи?

Во-первых, вы должны осознать, что вам нужно НЕКОТОРЫЕ тепло из дымохода. Именно теплый воздух в дымоходе обеспечивает плавучесть (подъемную силу), необходимую для втягивания большего количества воздуха в топку. Но чем больше объем воздуха, выходящего из дымохода, и чем выше его температура, тем ниже эффективность печи для отопления.

Далее, более высокая температура, необходимая в топке для более полного сгорания, означает большую изоляцию, что означает снижение скорости теплового потока в комнату, что в первую очередь противоположно цели отопления дровяной печью.

Теперь я понимаю, что более горячий огонь, при котором топливо сжигается более полно, на самом деле может привести к увеличению тепла, передаваемому в комнату. Но, при прочих равных условиях, большая изоляция ДОЛЖНА сама по себе снижать скорость теплового потока по сравнению с меньше шумоизоляции. Простая термодинамика.

Это интересная дихотомия, попытка повысить эффективность этих печей. С одной стороны, вам нужно МИНИМИЗИРОВАТЬ потери тепла из топки, чтобы достичь высоких температур, необходимых для более полного сгорания.Но вы также хотите МАКСИМИЗИРОВАТЬ потерю тепла печью в помещении. В этом весь смысл использования плиты.

Но на самом деле это не дихотомия, если вы понимаете, что изолируете только часть печи или топку для достижения высоких температур и более полного сгорания. Если вы затем сможете направить горячие газы, выходящие из топки, через другую часть печи, прежде чем подниматься в дымоход, у вас появится возможность извлечь дополнительное тепло, которое вы генерировали в результате более полного сгорания при более высоких температурах, создаваемых внутри (хорошо изолированной ) топка.

Другими словами, топка печи — это, прежде всего, часть системы, вырабатывающая энергию, а остальная часть печи, через которую проходят горячие газы, является частью системы рекуперации тепла.

Что необходимо, так это способ предоставить горячим газам, выходящим из топки, большую возможность передавать свое тепло через печь в окружающую среду. Один из способов добиться этого — более длинный путь через печь с множеством перегородок, отводящих тепло наружу.

Еще бы иметь внутри систему плавников. В любом случае, вам нужно, чтобы горячий газ контактировал с как можно большей внутренней поверхностью печи, чтобы максимизировать отвод тепла наружу печи, прежде чем все тепло уйдет в дымоход.

Теперь очевидно, что вы не можете удалить столько тепла из выхлопной трубы, чтобы воздух в дымоходе больше не был плавучим, потому что тогда вы потеряете мощность всасывания печей свежего воздуха, необходимого для сжигания дров.Изолированный дымоход поможет сохранить эти газы как можно более теплыми по всей длине дымохода.

Меня особенно интересует подача воздуха. (В конце концов, я метеоролог. Мы знаем воздух.) Почему костер с неограниченным притоком свежего воздуха не сжигает полностью все древесные газы и дым? Это связано с тем, что, как только возникает пламя, оно турбулентно смешивается с более холодным окружающим воздухом, снижая температуру смеси ниже той, которая необходима для сжигания древесных газов и дыма.

Аналогия — увлечение окружающего воздуха конвективным облаком, которое снижает способность облаков производить осадки — ключевой компонент атмосферного теплового двигателя.

Так, в современной дровяной печи в топку помещают трубы, нагретые огнем, чтобы доставить дополнительный вторичный источник очень горячего воздуха — в верхнюю часть топки, где естественно собираются горячие газы и дым. Предварительный нагрев воздуха необходим для сгорания этих газов.

Но, подумав и прочитав об этом, я действительно не вижу необходимости проводить различие между первичными и вторичными источниками воздуха для дровяной печи. Все, что нужно, — это подача на весь огонь достаточного количества предварительно нагретого воздуха. Технология вторичного ожога кажется мне модернизацией для устранения проблемы, которую так же легко можно было бы устранить, переработав подачу первичного воздуха.

Итак, дядя Лу и я обсуждали способ предварительно нагреть ВЕСЬ воздух, поступающий в топку, который включает в себя в качестве первой остановки окно в двери, поскольку для поддержания температуры необходим постоянный поток горячего свежего воздуха. окна чистые.

Конечно, сейчас все это на стадии проектирования. К сожалению, как однажды Берт сказал Эрни на Улице Сезам о строительстве киоска с лимонадом, у него легко есть идеи. Не так-то просто заставить их работать.

Итак, если вы не услышите отчет о проделанной работе через месяц или два, вы поймете, что проект провалился. По крайней мере, мне не нужно беспокоиться о сожжении бассейна.

Итак, теперь НАСТОЯЩИЕ эксперты по печам могут вмешаться и сказать мне, где я ошибаюсь в своем анализе дровяных печей для новичков.Его ОК. Я привык к этому.

Все о дымоходах на дровах

Ни одна дровяная печь, камин или топка не могут нормально функционировать без хорошего дымохода. Хороший дымоход — это:

• правильный тип для прибора, т.к. есть много вариантов, некоторые не подходят;
• правильный размер для прибора, который обычно равен размеру выходного кольца прибора;
• правильно расположен, то есть вверх через отапливаемое пространство дома; и
• правильно установлен, в точности следуя строительным нормам и инструкциям производителя.

Хорошая конструкция дымохода и системы обеспечивает желаемые рабочие характеристики:

• Пожары легко разжечь, а черновик быстро строится
• Дым не заполняет комнату, когда вы пытаетесь зажечь огонь
• При открытии двери для борьбы с огнем не просачивается дым
• Отсутствие неприятных запахов или холодного воздуха от очага, когда он не используется

При планировании системы сжигания дров в первую очередь вам понадобится надежный совет по подбору прибора для дымохода правильного типа и размера.Большинство розничных продавцов дровяного отопления и трубочистов могут направить вас, также могут быть правительственные учреждения и публикации, которые вы можете получить на месте. Мы настоятельно рекомендуем, чтобы ваш дымоход профессионально установил кто-то, чьи рекомендации вы проверили. Вы никогда не захотите спать по ночам, задаваясь вопросом, не подвергает ли неумелая установка дымохода риску ваш дом и семью.

Это хорошие показатели дровяной печи:

(подсказка: это действительно дымоход делает работу!)

• Когда огонь не горит и вы открываете дверцу печи, воздух поступает в печь, а не наружу.
• Когда вы разжигаете огонь, дым сразу же поднимается вверх по трубе, а не в комнату.
• Правильно устроенный костер для растопки очень быстро горит ярко и горячо.
• Когда вы открываете дверцу печи, чтобы добавить дров, дым не выходит.
• Если вы будете осторожны, вы можете включить печь, чтобы в доме не чувствовалось запаха древесного дыма.

Понимание того, как работают дымоходы

Дымоход можно рассматривать как двигатель, приводящий в действие систему отопления на дровах.Думайте о его топливе как о тепле. Думайте о мощности, которую он производит, как о сквозняке. Чем больше топлива (тепла) вы дадите этому двигателю (дымоходу), тем большую мощность (тягу) он выдает. Таким образом, чем горячее выхлопные газы, тем больше тяга. Осадка, кстати, хорошая. Это всасывание, которое предотвращает попадание дыма в комнату. Изоляция дымохода важна, потому что она помогает поддерживать выхлоп горячим до тех пор, пока он не вылетит наружу, и, таким образом, увеличивает тягу.

Дымоход работает с печью или камином в виде петли обратной связи.Тепло в дымоходе создает тягу, которая втягивает больше воздуха для горения, что делает огонь более горячим, отводит больше тепла в дымоход, что создает большую тягу и так далее. Изолированный дымоход дает больше тяги при меньшем нагреве.

Дровяные печи и камины работают на естественной тяге, а это означает, что никакие вентиляторы не способствуют оттоку выхлопных газов. Чтобы дымоход работал правильно, он должен получать около двадцати процентов тепловой энергии, производимой горящими дровами. Прошлый опыт показал, что, когда КПД дровяной печи намного превышает 80 процентов, в дымоходах, особенно наружных, сделанных из кирпича, может начаться конденсация водяного пара.Никогда не морите дымоход голодом. Для правильного функционирования ему требуется тепло.

Зимой хорошо спроектированный и правильно установленный дымоход создает тягу и поднимает воздух вверх, даже когда огонь не горит. Когда вы разводите огонь в печи, подключенной к такому дымоходу, растопка легко воспламеняется, тяга быстро увеличивается, и вы сразу получаете красивый яркий горячий огонь — и не курите. Это та система, которую вы хотите установить в своем доме.

Понимание того, как устроены дома

Прямые системы создают некоторый восходящий поток, даже если огонь не горит.Когда на улице холодно, теплый воздух внутри дома хочет подниматься, создавая перепад давления: низкое давление низкое в доме и высокое давление высокое в доме.

Перепад давления называется эффектом суммирования, а между зоной положительного и отрицательного давления — плоскость нейтрального давления, в которой давление в доме равно атмосферному давлению на открытом воздухе. Чем холоднее на улице, тем больше разница температур, и тем сильнее эффект суммирования.Дымоход, установленный в середине дома, естественным образом преодолевает эффект трубы, будучи таким же теплым, но выше дома.

Дома строятся более плотно закрытыми для повышения комфорта и снижения затрат на электроэнергию. Для этого используются двери и окна с уплотнениями и стены с непрерывным воздушным барьером (обычно полиэтиленовой пленкой). Если вы включите мощную вытяжку или вытяжку с нисходящей кухонной вытяжки в относительно небольшом, плотно закрытом доме, она может высосать из дома столько воздуха, что давление внутри упадет настолько, что преодолеет тягу в дымоходе и высосет дым из печи. .Пока это не так часто, но может случиться.

Типичные проблемы и способы их избежать

1.

Холодный очаг и запахи: Когда огонь не горит, из печи выходит холодный воздух и / или запахи.

• Воздух в дымоходе, идущем вверх по дому, охлаждается, поэтому тяга в дымоходе меньше, чем эффект дымовой трубы дома, а обратная тяга дымохода делает очаг холодным и вызывает неприятные запахи
• Холодная обратная тяга также может произойти, если дымоход проникает в теплую часть здания ниже своего наивысшего уровня, что произойдет, если очаг установлен на нижней стороне потолка собора или в одноэтажной секции двухэтажного дома.
• Установите дымоход внутри здания так, чтобы он проникал в теплое пространство на своем самом высоком уровне и создавал сквозняк, даже когда огонь не горит

2.

Дым при открытой двери: Когда вы идете на перезарядку, дым вываливается из двери.

• Когда вы открываете дверцу печи, через отверстие должно проходить большое количество разбавляющего воздуха, чтобы дым остался внутри; если поток выхлопных газов ограничен, дым будет выкатываться в комнату

• Если возможно, идите прямо вверх; Избегайте поворотов дымохода на 90 градусов и смещений в дымоходе

3.

Низкая производительность: дымчатый огонь, трудно получить горячий огонь.

• Большие холодные дымоходы, похожие на старые кирпичные, всасывают тепло от выхлопных газов, вызывая медленное накопление тяги.

• Размер дымохода должен соответствовать печи и использовать изолированный дымоход, чтобы выхлоп оставался горячим и быстро двигался; никогда не используйте дымоход с воздушным охлаждением

Краткое изложение рекомендаций по проектированию

1. Поместите дымоход в теплое помещение
2. Идите прямо вверх, без изгибов или смещений
3. Изоляция вокруг дымохода
4.Размер дымохода соответствует печи

Несколько слов о климате и высоте над уровнем моря

Если вы живете в районе, где настоящая зима — земля замерзает, а на вас выпадает немного снега — или если вы живете на большой высоте — скажем, на высоте более 4000 футов — вам необходимо точно следовать этим рекомендациям по проектированию, чтобы получить отличная производительность. Людям, живущим на небольшой высоте с мягкими зимами, возможно, не нужно быть настолько привередливым, но, опять же, хороший дизайн всегда окупается лучшими характеристиками.

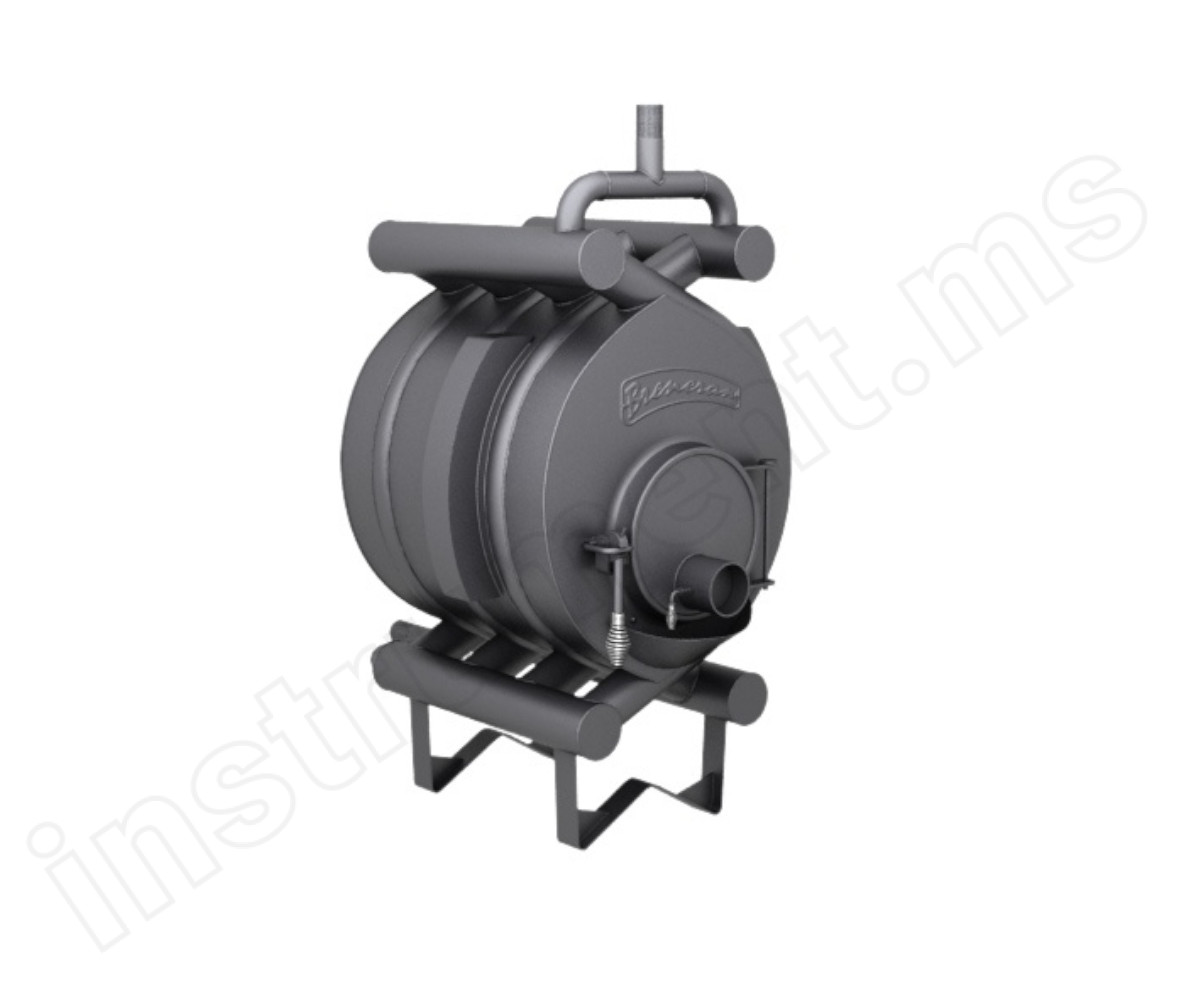

Печь Булерьян с водяным контуром.Булерьянская печь с водяным контуром отопления. Водяная печь Aqua-Breneran

Существует множество способов обогрева частного дома: воздушное, водяное, конвекционное. У каждого метода есть свои преимущества и недостатки. Одним из обогревателей воздушной системы является так называемый булерьян. Этот отопительный агрегат представляет собой гибрид буржуйки и печки длительного горения. Благодаря этому булерьян способен работать как буржуйка, то есть быстро прогревать помещение и долго поддерживать эту температуру на одной закладке дров.Общий вид булерьяна представлен на рисунке ниже.

Булерьян с водяным контуром в интерьере дома

Конструкция

Схема устройства булерьян для отопления дома

Как видно из рисунка, булерьян представляет собой конструкцию из нескольких гнутых труб (обычно больше чем шесть) (1), сваренные таким образом, что внутри образуется камера сгорания (2) и (6). Чтобы разделить камеру сгорания на две зоны, в конструкцию вваривается специальная перегородка.Дрова сжигаются сначала в первичной камере (6), а затем — во вторичной камере (2), обеспечивая при этом максимальную эффективность. По трубам воздух постоянно циркулирует снизу вверх, обеспечивая оптимальную теплопередачу в помещении. В качестве топочного топлива в основном используются дрова и брикеты. Для укладки дров и извлечения золы на передней стенке печи имеется дверца (11), которая благодаря прокладкам и особой конструкции замка (10) может плотно закрываться. К дверце приварен вентилятор (8) для регулирования подачи воздуха в первичную камеру.Для подачи воздуха во вторичную камеру в трубах установлены форсунки (14). Сбор золы происходит в зольник (7). Для регулировки процесса горения на двери и на выхлопной трубе, расположенной на задней стенке, есть регуляторы тяги (9).

Для нормальной работы булерьяна и меньшего скопления сажи в дымоходе его необходимо утеплить.

Достоинства и недостатки

Такая отопительная печь, как Булерьян, имеет ряд преимуществ:

1. Быстрый обогрев помещения, который обеспечивается особой конструкцией изделия.
2. Высокий КПД — более 80%. Это обеспечивается наличием двух топочных камер сгорания и специальной герметичной конструкции топки.
3. Возможность работы в режиме непрерывного прожига. С одной закладки дрова булерьян способны проработать до 12 часов, что упрощает процесс обслуживания и ухода за ними.
4. Недорогая стоимость печи.

К недостаткам булерьян можно отнести:

1. Использование для обогрева только дров и брикетов.Использование угля в этих печах недопустимо.
2. Прогрев происходит только в одном помещении — в том, где находится эта печь. Для устранения этого недостатка была разработана конструкция булерьян с водяным контуром.
3. Некрасивый внешний вид, из-за чего в большинстве случаев такой булерьян устанавливают в подсобных помещениях.

Этот вид булерьян отличается от традиционного тем, что из труб булерьян создается водяная рубашка, и по ним начинает циркулировать не вода, а вода, как в отопительном котле.Такой булерьян изображен на рисунке ниже.

Как видно из рисунка, верхний и нижний концы труб свариваются между собой, причем труба подающей трубы приваривается к верхним гребенкам, а обратная труба — к нижним.

Стенки булерьяна при эксплуатации сильно нагреваются, поэтому возле него нужно быть максимально осторожным, чтобы не обжечься. По этой же причине минимальное расстояние до стен и ближайших предметов при установке должно быть не менее 0.5 метров.

Булерьян с водяным контуром: достоинства и недостатки

По сравнению с обычным, булерьян с водяным контуром имеет ряд преимуществ:

1. Возможность подключения к существующей системе водяного отопления дома, обеспечивая тем самым отопление по всему дому, а не только в одной комнате.
2. Быстрый подогрев теплоносителя с последующим поддержанием необходимой температуры в помещении в течение 6 часов с одной закладки.
3. Низкая стоимость по сравнению с традиционными водогрейными котлами.

Но у этой конструкции есть недостаток — работа только с самотечной системой водяного отопления.

Вариант подключения булерьяна к системе отопления показан на рисунке ниже.

Привязка булерьяна к системе отопления дома

На рисунке хорошо видно, что вода сначала поднимается по стояку к расширительному бачку и только потом уходит в радиаторы.

Изготовление своими руками

Хотя цена булерьяна не так высока, все же можно неплохо сэкономить, сделав его самостоятельно дома.Это не требует высокого уровня навыков или сложного оборудования. Достаточно иметь турбину, сварочный аппарат и трубогиб. Из материалов потребуется труба диаметром 50 мм и листовой металл толщиной 5 мм.

Перво-наперво. Для начала трубу разрезают на куски длиной 1,2 м и сгибают трубогибом до радиуса 225 мм. По краям оставить прямые участки длиной 265 мм. Чертеж такого булерьяна для изготовления своими руками представлен на рисунке ниже.

Чертеж булерьяна своими руками

После подготовки труб их нужно сварить, как показано на рисунке. В этом случае необходимо обязательно сделать швы герметичными.

Как видно из рисунка, трубы меньшего диаметра привариваются к первой паре труб от дверцы топки для подачи воздуха во вторичную камеру. При изменении воздушного контура под водой необходимо или не подключать эти трубы к аквакультуре, либо обеспечивать поток воздуха другим способом.

После сварки трубной конструкции необходимо заполнить пустоты между трубами полосами металла толщиной 5 мм и шириной 5 см. Затем из листового металла делают перегородку, чтобы отделить верхнюю камеру от нижней. После этого по чертежу изготавливаются передняя и задняя стенки.

Все швы на изделии должны быть герметичными, чтобы исключить выход угарного газа из булерьяна. После того, как передняя и задняя стенки будут изготовлены по чертежам, нужно изготовить и приварить двери к передней стене.Главное условие при изготовлении дверей — они должны быть герметичными, чтобы обеспечить оптимальную работу булерьяна. Для этого по периметру двери устраивают уплотнитель из асбестового шнура и делают створку особой конструкции. Конструкция такой ставни представлена ​​на рисунке ниже.

Ставни двери Булерьян

После того, как все установлено, устройство запускает аквакультуру. Для этого соедините нижний и верхний выходы труб в два гребня.

Испытание

По завершении изготовления печи проводится испытание на герметичность. Для этого одно сопло водяной рубашки заглушается, а другое наполняется водой под давлением, которое контролируется с помощью манометра. Если изделие выдерживает давление более 3 атмосфер, его можно безопасно эксплуатировать.

Для эксплуатации булерьяна с акваконтуром своими руками предъявляются те же требования, что и для работы водогрейного котла.

Следует учитывать, что стояк нагревается до температуры 90 ° С, поэтому при эксплуатации духовки нужно соблюдать осторожность, чтобы не получить ожог.

Булерьян может работать в двух режимах:

1. Быстрый прогрев. В таком режиме работы топливо максимально быстро выгорает, прогревая помещение. После этого булерьян тушат и воспламеняется только при понижении температуры в помещении. При этом топливо для работы печи расходуется экономно, но температура в помещении не держится на постоянном уровне, а постоянно поднимается и опускается.
2. Длительное горение. В этом режиме топка загружена по максимуму, а котел работает в режиме поддержания постоянной температуры в помещении.Этот режим хорош тем, что в помещении поддерживается постоянная температура, но при этом наблюдается небольшой перерасход топлива.

Одноклассники

Печь Булерьян часто называют печкой без изъянов. И это действительно так. За одним исключением, которое не относится к дизайну, производительности или рентабельности. Единственный недостаток: выделяется очень едкий конденсат, который невозможно утилизировать и сложно понять, куда его девать. Все. Больше никаких недостатков.

Устройство и принцип работы «Булерьяна»

Этот обогревательный элемент был разработан специально для мобильных бригад канадских лесорубов, которые кочуют с места на место в сезон (зима). Поэтому изначально к безопасности и эффективности предъявлялись высокие требования: печь должна нагреть комнату за считанные минуты. При этом никаких сложных настроек и регулировок, возможность получения ожога должна быть сведена к минимуму, попадание угарного газа в комнату должно быть исключено.Ко всему прочему — небольшой вес. Вот такой набор. И надо сказать, что «Бюлер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи Булерьян — много интересных и эффективных решений

Корпус печи имеет форму цилиндра у менее мощных моделей и каплевидную (в поперечном сечении) форму у агрегатов для больших отапливаемых площадей. В корпус встроены изогнутые по синусоиде трубы. В основном они расположены внутри корпуса, выступая из него всего на 1/3.Это сделано для оптимальной теплоотдачи: холодный воздух засасывается в нижние патрубки, двигаясь по трубам, нагревается и выходит уже горячим. В фазе активного горения мощность может быть 120 ° C или немного выше. В минуту перекачивается от 4 до 6 кубометров, поэтому помещение действительно быстро нагревается.

Печь разделена на 3 части. Вверху и внизу разделены: внизу решетки из чугуна или решетки из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть печи отделена стальным листом с отверстиями, которые занимают около 7% ее площади.Эта перегородка устанавливается горизонтально и примерно на ¼ части длины не достигает двери. В этой вторичной камере происходит частичное сгорание газов, выделяющихся при сжигании древесины. Воздух для этого процесса выходит из топки через отверстия в перегородке. Следовательно, сгорание топлива неполное (пока). Но не весь процесс происходит в топке, оставшаяся часть газов сгорает в трубе.

Дверь широкоформатная, пригонка плотная, на ней есть форсунка со встроенным поворотным дросселем, выполняющая роль нагнетателя.Регулируя его положение, меняется интенсивность горения. Некоторые производители поставляют этот дроссель с градуированной шкалой в градусах.

Но это еще не все особенности. Основная из них заключается в том, что часть продуктов сгорания древесины попадает в трубу. Из верхней части топки несгоревшие газы выходят в горизонтальный участок дымохода длиной до 1 метра. Эта площадка обязательна для Булерьяновых, она замедляет горение газов, они немного остывают. Потом появляется дымоход.И здесь у оригинального Булерьяна есть экономайзер — устройство, завершающее процесс сжигания пиролизных газов. С ним КПД топки находится в районе 80%, а без него — около 60%, что тоже неплохо, но … На участке дымоходной трубы длиной 15-30 см, происходит вторичное горение газов. Жжение не постоянное, а периодическое: то вспыхивает, то гаснет.

Для достижения этого эффекта трубу тщательно изолируют. Для этого используйте теплоизоляторы, устойчивые к высоким температурам (базальтовая вата, минеральный картон и т. Д.)., слой 3-5 см в зависимости от характеристик материала). Не полностью остывшие в горизонтальном участке трубы газы попадают в этот участок, где из-за хорошей теплоизоляции аккумулируется большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают. Сжигаемый газ увеличивается в объеме, но из-за ограниченного объема забивает просвет трубы. Образуется газовая пробка. Все газы выгорают, остывают и рассасываются. Затем процесс повторяется. Его интенсивность и частота зависят от качества древесины и положения дроссельной заслонки.Сам «Булерьян» подстраивается под эти параметры без дополнительных настроек.

На выходе из топки установлена ​​шиберная заслонка для регулирования силы тяги. Диаметр ворот меньше диаметра дымохода примерно на 10-20%. Из диска заслонки вырезан сектор размером около четверти круга. Эта заглушка приваривается к металлическому стержню, с помощью которого она подвижно крепится к трубе. Вот с этой заслонкой и дросселем на дверке выставлен режим горения.Как часто топка «дыхает», зависит от топлива и их положения.

Стоит согласиться, что прибор Булерьянова оригинален и целесообразен во всем. Очень интересные и необычные решения обеспечили этим печкам высокую популярность. Более того, даже без последней дожигания в трубе, устройство используется, и на него не жалуются: его КПД намного выше, чем у воздухонагревателей других конструкций. К этому добавляется высокая безопасность: даже оставив дверь открытой, невозможно сжечь.Как и ожоги на раскаленном корпусе: в нормальном рабочем режиме его температура составляет всего 50-60 ° С, что для ожога явно недостаточно.

Как отапливать

Основным режимом работы «Булерьяна» является режим гниения (дрова, пеллеты, щепа, брикеты). Интенсивное горение — только сначала для быстрого обогрева помещения. Если горение будет постоянно активным, металл быстро выгорит: для такого режима он не создавался.

Для начала нужно зажечь плиту.Для этих целей можно использовать бумагу, картон, пеллеты, сухую древесную щепу и т. Д. Главное требование — сжигание сухого топлива на большой скорости. Объем закладки — на 20-30 минут горения. Здесь нужно адаптироваться: топливо должно превратиться в уголь в тот момент, когда помещение практически полностью прогрето.

Пожар горит при открытых заслонке и дроссельной заслонке, дверь закрыта. Топливо активно горит, и помещение быстро нагревается: в это время по четырем трубам в минуту проходит от 4 до 6 кубометров воздуха, а температура на выходе находится в районе 140 ° C.Так что даже приличная комната не требует много времени.

Процесс надо соблюдать: через стекло в двери или через открытый дроссель, однако второй способ очень неудобен. Когда топливо превращается в уголь, в топку бросают крупно порубленные дрова. Можно даже поленья целиком, просто протолкнуть … Можно брикеты укладывать. Что нельзя использовать, так это уголь. Духовка не предназначена для таких температур. Буллерьян — это чисто дровяная печь.

Перевести дроссельную заслонку в требуемый режим (можно до крайнего положения до ограничителя), заслонку в положение «закрыто» (остается от сечения дымохода).В этом положении топливо тлеет, и процесс идет поэтапно. Из труб выходит воздух, нагретый до 60-70 ° C, а корпус печи при этом имеет температуру около 50 ° C.

Как не надо топить: не надо «разгонять» печь до сверхвысоких температур. И дело не только в том, что металл будет гореть. Просто при такой конструкции большая часть тепла не может передаваться воздуху по трубам отопления: его теплопроводность ограничена. А все лишнее просто улетит через дымоход на улицу.Поэтому производитель категорически не рекомендует использовать уголь или кокс: пустая трата денег, к тому же оборудование быстро выйдет из строя, а завод претензий не примет — нарушены условия эксплуатации.

Установка «Булерьян»

При установке необходимо выдерживать расстояние до стен, рекомендованное пожарной службой. Примеры защиты стен и расстояния до печи в зависимости от материала:

• деревянный неоштукатуренный — не менее 1000 мм;
• слой теплоизоляции 7 мм, а сверху металлический 1 мм — расстояние 500 мм;
• штукатурка негорючая со слоем 25 мм и керамической плиткой — 700 мм;
• одинарная кирпичная кладка (55 мм) — 500 мм;
• двойная кирпичная кладка (110 мм) — 300 мм;
• щит из двух листов металла толщиной 1 мм, собранный с использованием негорючих вставок, расстояние между листами 30 мм; конструкция монтируется на стене, защищенной слоем теплоизоляции — расстояние до стен 300 мм.

Печь Булерьян должна быть установлена ​​на негорючем основании. Это могут быть четыре ряда плоско уложенных кирпичей. В качестве раствора используется глиняная смесь. Размеры основания на 30 см больше параметров печи в любую сторону. Чтобы сэкономить кирпичи в двух нижних рядах, можно оставить пустоты. Еще один вид негорючей основы — металлическая подставка для «Булерьяна» из труб. Его высота 150-300 мм. При любом способе монтажа на горючем полу перед топкой должен лежать металлический лист: его ширина — 500 мм, длина — 700 мм.

Правила установки Булерьянова на горючий пол

При установке печи Булерьян своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (разве что все должно быть утеплено, но это не требование пожарных, а технологические нюансы). Дымоход может быть:

• Кирпич. Толщина стенки 120 мм.
• Бетон со стенкой 60 мм.
• Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей Булерьян типов 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — свыше 5 м, сечение от 150 мм. Дымоход должен быть загерметизирован, стыки заделаны

Разрешены оба метода удаления дымохода — Отвод к стене проще, особенно если этажей несколько. При выводе через перекрытие требуется обустройство через перекрытие и крышу с соблюдением всех мер пожарной безопасности.Высота дымохода над коньком не менее 0,5 м.

Как видите, в установке нет лишних требований: подготовили место, построили герметичный утепленный дымоход и можно выносить первую топку. Так что установка печи Булерьян своими руками — дело возможное.

Модели

Нагревательные печи «Булерьян» производятся разными заводами в разных странах. Есть завод в Украине. Изготавливают отопительные «буллеры» и печи для бани, есть и тепловые аккумуляторы, совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики печей конвекционного типа «Булерьян ».
данного производителя сведены в таблицу.

Технические характеристики «Булерьянова» украинского производства (нажмите для увеличения)

Теплоаккумуляторы используются в основном в теплицах, где почти нет стен, которые в обычных зданиях аккумулируют тепло. Навесные панели из окрашенных стальных листов полностью повторяют форму печи, поэтому для каждой модификации существует свой теплоаккумулятор.Устройство навешивается на трубы теплообменника и упирается в их нижние концы. Их можно заполнять любым твердым жаропрочным материалом: битым кирпичом, крупным щебнем, галькой и др.

Канадские печи «Булерьян» также представлены в России. Их характеристики сведены в таблицу. Как видите, производительность другая, но характеристики такие же.

Канадский Булерьян. Технические характеристики (нажмите, чтобы увеличить размер изображения)

Как отапливать несколько комнат

Котлы длительного горения «Булерьян» можно использовать для отопления нескольких помещений.Для этого необязательно как-то переделывать или модернизировать агрегат. Возможна сборка воздуховодов и термокамеры. Такая система воздушного отопления не менее эффективна, чем система водяного отопления, а на ее организацию уходит в разы меньше денег и времени.

Соберите тепловую камеру, как показано. Можно использовать оцинкованные профили для гипсокартона и оцинкованные листы. Из профиля собрать каркас. В оцинкованных листах прорежьте отверстия для решеток и ревизионной дверцы, затем закрепите их на раме.Снаружи покрыть оцинковкой теплоизоляцией (маты из минеральной ваты). Далее камеру можно декорировать или нет — по желанию.

К верхним выходам нагретого воздуха подключаются воздуховоды. Их можно сделать из гипсокартона, а можно использовать металлические трубы соответствующего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем гофра на теплопередающих трубах. В термокамере вы собираете все тепло от плиты, а затем распределяете его по воздуховодам.В общем, при проектировании или планировании системы помните, что чем короче воздуховоды, тем эффективнее отопление.

Есть один нюанс: некоторые очень хотят приспособить эту печь для нагрева воды. У Бренерана и некоторых других производителей таких печей даже есть варианты Aqua. Но принцип работы не подходит для нагрева воды: он имеет большую теплоемкость, чем воздух. КПД таких агрегатов не будет большим. Если хотите водяное отопление — купите обычный бойлер, или.Так будет эффективнее.

В настоящее время для обогрева жилых помещений используются различные типы установок. Один из новых видов техники — булерьян с водяным контуром. Если говорить об этом оборудовании более подробно, то его можно охарактеризовать как конструкцию из качественного металла с приваренными к нему трубами.

Главная особенность этого устройства в том, что он не только обеспечивает обогрев помещения, но и способствует возникновению процесса конвекции. Результатом этого является то, что разные части комнаты нагреваются равномерно.

По внешнему виду данное оборудование представляет собой котел , работающий на дровах и другом древесном топливе. Поскольку эта установка может работать только на древесных материалах, перед ее приобретением нужно хорошо подумать, насколько выгодно будет использовать это оборудование для отопления в своем доме. В крупных городах дрова — довольно дорогой вид топлива. Для того, чтобы приобрести его в нужном количестве, необходимо специально отправиться в магазин, торгующий таким древесным материалом.

Принцип действия

Эта печь работает по всем известным законам физики.Основной принцип заключается в том, что горячий пар имеет тенденцию подниматься вверх, а холодный — вниз. Благодаря этому даже малогабаритные печи, оборудованные водяной рубашкой, способны обеспечить обогрев до 5 куб. М. воздух . В этом случае оборудование не горит. То есть выгорание кислорода в помещении исключено.

Специалисты относят Булерьян к числу печей экономичных, поскольку использование его в домашних условиях позволяет снизить затраты на топливо. Это обеспечивается наличием в его конструкции специальной форсажной камеры.Он сжигает весь газ, образовавшийся в процессе сгорания. В конструкции такой печи кожух выполняет роль теплообменника. Внутри кожуха можно найти не менее 6 труб , которые примыкают к потолочной камере. Это обеспечивает лучшую теплопередачу в воде.

Охлаждающая жидкость подается в верхнюю часть всей системы. Потом идет прямо к радиаторам, а от них обратно в духовку. Именно там находится кран, через который сливается теплоноситель.Такой простой принцип работы печи, оснащенной водяным контуром, обеспечивает при использовании быстрый прогрев помещения любой площади без осушки кислорода.

Особенности оборудования с водяным контуром

Для любой печи характерен ряд неоспоримых преимуществ. Булерьян — не исключение. Эффективность использования данного оборудования во многом зависит от:

• , в каком помещении оно будет установлено;
• какие расходы готов нести собственник.

Следует понимать, что цены на такие растения довольно высокие. Кроме того, эксплуатационный процесс также требует серьезных затрат.

Основные особенности булерьяна с водяным контуром:

• в конструкции топки имеется камера дожигания газа, которая расположена сверху камеры сгорания;
• духовка оборудована герметичными дверцами;
• кожух, которым оснащено данное оборудование, увеличивает конвекцию горячих воздушных масс;
• зольник в таких печах не предусмотрен.

Булерьян отличается от других типов печей особым расположением труб. Благодаря этому при использовании данного оборудования увеличивается теплоотдача. Холодный воздух поступает в нижнюю трубу. Когда он нагревается до определенной температуры, он распространяется по комнате.

Стоит отметить, что, в отличие от других видов оборудования для отопления дровяных помещений, конструкция булерьяна продумана до мелочей . В топочной камере при работе топки сжигаются не только дрова, но и продукты возгорания.Поэтому для создания комфортной температуры в помещении хозяин может по минимуму использовать природное топливо.

Установка печи

Задача установки этого оборудования не слишком сложна. Для монтажных работ требуются доступные материалы, а используемые методы монтажа не представляют больших трудностей даже для новичков. Прежде чем приступить к установке, следует выбрать место , где будет располагаться духовка. Следует отметить, что его установка может производиться в любой точке конструкции.Единственное требование, которое необходимо соблюдать, — установка оборудования на расстоянии 50 см от стены.

Когда установка печи завершена, ее необходимо подключить к системе отопления. При выполнении монтажных работ специалисты советуют использовать трубы со слоем армирования. Использование таких изделий исключает их деформацию при воздействии высокой температуры. К тому же они лучше всего подходят для такой системы отопления.

Когда установка элементов системы отопления завершена, проводится такая процедура, как опрессовка .Затем вся система заполняется водой. После этого печь можно запускать, после чего следует понаблюдать за ее работой. Если при установке не было ошибок, оборудование будет работать исправно, не доставляя проблем владельцу.

Но даже при использовании такого оборудования в доме нельзя забывать о безопасности. Для этого стену, у которой будет установлена ​​печь, следует обработать огнестойким материалом. Наносится на поверхность стены выше верха топки на 1 м.

Эффективность булерьян по сравнению с газовым отоплением

Перед покупкой любого оборудования для отопления нужно убедиться, что оно будет выгодно потенциальному владельцу. В настоящее время в магазинах представлено большое количество котлов, которые имеют отличную конструкцию, , но в эксплуатации стоят довольно дорого. Поэтому необходимо подобрать такую ​​модель установки, которая имеет эстетичный вид, стоит недорого и при эксплуатации не требует от владельца больших денег.

Положительные характеристики

Достоинства данной печи связаны с достоинствами, поэтому с ними, в первую очередь, необходимо ознакомиться с потенциальным покупателем.

• Использование печей Булерьян обеспечивает быстрый и равномерный обогрев помещения значительной площади. Если установка оборудована водяным контуром, генерируемая тепловая энергия легко транспортируется даже в помещения, расположенные на втором и третьем этажах.
• Данная модель имеет небольшие габариты.
• После установки владелец уверен в удобстве использования. Процесс установки не очень сложный. Однако устройство дымохода необходимо, для чего лучше пригласить профессионального печника.
• Если сравнивать эту печь с традиционными, то при эксплуатации она потребляет меньше топлива . Одной полной загрузки хватит на 12-часовую установку.

Такие преимущества, которыми обладают эти печи, обязательно подскажут на приобретение булерьян многие владельцы частных домов.Однако эти установки не лишены недостатков, о которых необходимо узнать перед тем, как отправиться в магазин.

При использовании данной топки можно загружать в камеру сгорания только дрова с низким процентом влажности . Желательно использовать древесные породы, не образующие при горении смолы.

В процессе эксплуатации генерируемые генераторные газы в этих моделях используются не полностью. В камере сгорания их сгорание происходит в объеме менее 70%, поэтому такую ​​топку нельзя назвать идеальной.Выполняя работы по возведению дымохода, особое внимание необходимо уделить утеплению трубы. Если этого не сделать, то в процессе работы оборудования произойдет конденсация, что снизит эффективность булерьяна.

В большинстве случаев эти печи из металла . Поэтому в метре от установки должна быть размещена соответствующая защита. Если расположение котла — угол на стыке двух стен, то нужно подумать об их защите.Их нельзя ставить близко к стенам. Это большая проблема для маленьких помещений. Максимально допустимое расстояние от этих установок до стены — 20 см.

Если вы хотите сэкономить место и разместить печь как можно ближе к стене, вам придется накрыть их металлическими листами большой длины, превышающей высоту печи. Между стеной и листом желательно установить базальтовый утеплитель. При этом металлический экран будет выполнять сразу две функции — защищать систему от нагрева и выступать в роли дополнительного источника тепла.

Есть еще один момент, о котором следует помнить. Это относится к конструктивным особенностям печи. При эксплуатации установки в отверстия труб будет попадать пыль . При работе печи возникает высокая температура, которая сжигает все на своем пути. При использовании булерьяна может появиться неприятный запах. Кроме того, в воздухе возле печи появляются положительно заряженные ионы. Они хорошо притягивают частицы грязи, находящиеся внутри человеческого тела. Если в помещении преобладают вирусы простуды, то высок риск заболевания у здоровых людей.Поэтому, чтобы этого избежать, необходимо регулярно проветривать комнату, а также проводить влажную уборку 2 раза в день.

Вывод

Для обогрева помещения можно использовать различные системы отопления. В последнее время набирает популярность булерьян с водяным контуром. По внешнему виду этот котел имеет свои особенности эксплуатации и установки . Прежде чем приобретать его в качестве основного компонента вашей отопительной системы, необходимо ознакомиться с его преимуществами и недостатками.

Следует понимать, будет ли выгодно использование данной установки в вашем доме. После приобретения нужно подумать о качественном монтаже. Если вы сомневаетесь, что сможете правильно установить эту печь и правильно подключить ее к водяному контуру, то в этом случае лучше всего прибегнуть к помощи специалистов.

Воздушное отопление с помощью конвекционных печей имеет один существенный недостаток. Эффективность обогрева во многом определяется конфигурацией помещения.Наличие межкомнатных перегородок и других преград для конвекционных потоков существенно влияет на равномерность нагрева. Чтобы затопить помещения, расположенные на другом этаже, приходится соединять воздуховоды и проводить их по всему дому, что не всегда удобно и требует серьезных дополнительных затрат.

Печь Булерьян с водяным контуром — оптимальное решение для отопления многоэтажного многоквартирного дома с несколькими комнатами. Агрегат подключен к существующей системе отопления.Практически сразу после растопки тепло в помещения начинает поступать.

Принцип работы печи Бренеран Акватен

Котлы отопления Булерьян (Breneran) с водяным контуром, по своей конструкции мало чем отличаются от традиционного оборудования, использующего принцип конвекции воздуха. В конструкции предусмотрены трубы, окружающие камеру сгорания. Используется принцип газообразования или пиролиза. Основное отличие состоит в том, что по трубам циркулирует жидкий теплоноситель, а не воздух.

Долговечные котлы Breneran с водяным контуром работают следующим образом:

1. На конвекционных трубах сверху и снизу монтируется специальный коллектор.
2. На нижнем коллекторе имеется возвратный патрубок, на верхнем — для подачи охлаждающей жидкости.
3. Во время топки теплоноситель нагревается, что создает давление в системе отопления, что обеспечивает естественную циркуляцию, а также подъем жидкости на высоту 8 м. Теплоноситель подводится к обогревателям, расположенным в комнатах.
4. После охлаждения теплоноситель возвращается в котел по трубам, подсоединенным к коллектору нижнего давления.

При этом в водогрейных котлах «Булерьян» используется принцип газогенерации или пиролиза, что дает возможность использовать газ, образующийся в процессе сжигания твердого топлива. В конструкции две камеры сгорания. В одном — сжигание дров, во втором — дожигание газов.

После прогрева камеры сгорания до необходимой температуры котел переводится в режим газогенерации.Во время газообразования топливо не горит, а буквально тлеет, тем самым увеличивая время автономной работы с одной закладки, сохраняя при этом коэффициент теплопередачи на уровне обычного сжигания дров.

Канадские печи «буржуйки» длительного горения Бренеран, предназначены для работы на дровах. Допускается использование торфа и древесных брикетов, а также древесных отходов, но при этом несколько падают показатели энергоэффективности и теплоотдачи.

Типы печей Aqua Breneran

Производитель котлов Aquatene Breneran, ЗАО «Лаотерм», разработал и изготовил несколько основных модификаций газогенераторных печей с водяным контуром.Достоинством моделей является высокий КПД, наличие электронагревателя, позволяющего продолжить обогрев помещения после того, как сгорело все твердое топливо.

При необходимости печь доукомплектовывается бойлером косвенного нагрева, обеспечивающим необходимое количество горячей воды.

Линейка твердотопливных газогенераторных печей российского производства Breneran Aquaten представлена ​​следующими модификациями:

Выбирая дровяную печь длительного горения с водяным контуром Breneran Aquaten, обратите внимание на ее производительность.В технической документации указывается объем теплоносителя и реально отапливаемая площадь.

Сколько стоит Breneran Aquaten

Стоимость печи Breneran Aquaten несколько выше, чем у моделей без водяной «рубашки» и зависит от типа модели и ее мощности.

• АОТВ 06 — обойдется в 16200 руб.
• АОТВ 11 — за эту модель придется заплатить 23 800 руб.
• АОТВ 14 — стоимость 27 400 руб.
• АОТВ 16 и 19 — за полупромышленные модели придется заплатить 45 и 55 тысяч рублей.соответственно.

Полная стоимость твердотопливных пиролизных котлов длительного горения Breneran Aquaten рассчитана в зависимости от необходимого дополнительного оборудования. Дополнительно учитывается оплата монтажных работ, подключения к системе отопления и т. Д.

Преимущества водяного отопления от Breneran

Газогенераторные печи Breneran имеют ряд существенных преимуществ перед аналогами, использующими принцип воздушного отопления.

• Отопление помещений осуществляется штатными радиаторами отопления, а не за счет циркуляции воздуха.Поэтому модели подходят для отопления одно- и двухэтажных индивидуальных жилых домов, и нет необходимости в дополнительном оборудовании в виде воздуховодов.
• Допускается установка в доме без подвала. При правильном монтаже и регулярном обслуживании топки нет шансов попадания дыма в помещение.
• Печь Breneran Aquaten сварена из стали, толщиной 2-3 мм для внешнего кожуха, 5 мм для камеры сгорания. При изготовлении используются жаропрочные сплавы, что значительно увеличивает срок эксплуатации устройства.
• Возможность подключения к системе отопления практически любого типа. Главное правильно выбрать и рассчитать производительность печи. Бренеран одинаково хорошо себя чувствует при подключении к системе отопления с естественной и принудительной циркуляцией.
• Простая установка. Есть смысл поставить модификацию печи Бренеран с подключением системы водяного отопления, если нет желания и возможности подключить газовое отопление. Модель Aquaten обеспечивает максимальное удобство использования.При необходимости может работать в режиме антифриза. Электронагреватель нагреет теплоноситель до необходимой температуры.

Недостатки водогрейных котлов Breneran

Котлы Breneran Aquaten, конечно, имеют недостатки, но поскольку они незначительны и уступают достоинствам, ни на строительных форумах, ни на других сайтах о них почти ничего не сообщается. Но, судя по нескольким комментариям, которые удалось найти, проблемы печи следующие:

• Использовать модель Breneran Aquaten без воды не получится.Разработан исключительно для жидкостного охлаждения.
• Aquaten имеет недостатки всех моделей газовой генерации. На характеристики и производительность влияет качество топлива, ошибки при установке дымохода.

Если установка будет произведена с соблюдением всех рекомендаций производителя, работа плиты будет практически безпроблемной.

Особенности и способы установки Breneran Aquaten

Как уже отмечалось, конструкция печи позволяет использовать любые варианты подключения водяного отопления.Допускается эксплуатация устройства в системах с принудительной и естественной циркуляцией теплоносителя.

При проведении монтажных работ учитываются нормы ППБ, касающиеся монтажа топки и подключения системы дымоудаления, особенно закрытых и открытых систем. На производительность и теплопередачу влияют тип трубопроводов котла и используемый теплоноситель.

Требования пожарной безопасности

Производитель ЗАО Лаотерм получил сертификат пожарной безопасности на печь Aqua Breneran с водяным контуром.Это свидетельствует о том, что котел защищен от случайного возгорания, и при правильном использовании вероятность возгорания сведена к минимуму.

Установка в жилом доме осуществляется с учетом действующих правил ППБ для котлов ТТ:

1. Топка монтируется на прочном негорючем основании. Для моделей АОТВ 14, 16 и 19 изготовление бетонного основания обязательно.
2. Боковая часть топки покрыта стальным листом длиной не менее 1,25 м.
3. Расстояние до оштукатуренных стен не менее 1 м., С дополнительным утеплением 0,8 м.
4. Размеры помещения для установки печи не менее 12 м².
5. Котельная должна иметь вентиляционный канал и хорошую естественную вентиляцию.
6. В смежных помещениях установлены автоматы отключения ТЭНов и циркуляционного оборудования.

Наличие группы безопасности для твердотопливного пиролизного котла Breneran Aquaten (включая предохранительный клапан, воздушный клапан, манометр, расширительный мембранный бак) обязательно.Ввод в эксплуатацию при отсутствии предохранительных клапанов запрещен.

Монтаж системы дымоудаления

Правила монтажа дымохода подробно описаны в. По нормам высота и диаметр рассчитываются в зависимости от производительности топки. При установке дымохода строго соблюдаются рекомендации производителя:

• Расстояния до конструктивных элементов, балок и стропил рассчитываются в зависимости от материала дымохода.Для кирпично-керамического дымохода с утеплителем зазор для огня не менее 13 см, без утеплителя 25 см.
• Высота дымохода должна быть от 5 до 9 м в зависимости от модели топки.
• Дефлектор устанавливается в верхней части дымохода для улучшения тяговых характеристик.

Подробная информация о выборе трубы и стандартах PPB находится по адресу.

Подключение к системе естественной циркуляции

Система отопления с естественной циркуляцией теплоносителя является наиболее востребованной, благодаря простоте монтажа и отсутствию большого количества дополнительных узлов.Существует несколько правил, связанных с установкой:

• Топка должна располагаться на расстоянии не менее 0,5 м ниже радиаторов отопления.
• Трубы размещены под углом — уклон выполнен в сторону циркуляции теплоносителя.
• Открытый расширительный бак монтируется в самой высокой точке системы отопления. Емкость бака подбирается в зависимости от общего объема охлаждающей жидкости из расчета 10%. Правильная установка открытого расширительного бачка осуществляется на обратной магистрали системы отопления.Если емкость устанавливается на неотапливаемом чердаке, устройство необходимо утеплить.
• На подаче теплоносителя монтируется группа безопасности.

К прокладке труб системы отопления с естественной циркуляцией предъявляются строгие требования по соблюдению угла наклона.

Подключение к системе принудительной циркуляции

Основное отличие от предыдущей версии в том, что для закрытой системы отопления необходим циркуляционный насос.Принудительная циркуляция теплоносителя имеет множество преимуществ, среди которых лучшая теплопередача, эффективность и скорость нагрева. Единственный недостаток — зависимость от электричества.

Монтаж системы отопления с принудительной циркуляцией осуществляется в соответствии со следующими рекомендациями:

• Циркуляционный насос устанавливается на обратной магистрали теплоносителя, между расширительным баком и котлом. Рекомендуется установить датчик температуры для регулировки работы котла в зависимости от интенсивности нагрева и давления, создаваемого в замкнутой системе.
• Подключение производится при закрытом расширительном баке. Воздух не попадает в систему отопления, что положительно сказывается на продолжительности работы труб, радиаторов и самого котла.
• Для бесперебойной работы помпы потребуется установка ИБП со встроенным регулятором напряжения.

Максимальное давление в закрытой системе отопления не выше 7 атм. Большое количество приводит к разрыву водяных контуров, расположенных на топке. Во избежание поломки обязательно установите группу безопасности.

Какие трубы лучше делать обвязку

Обвязка котла влияет на дальнейшую работу, производительность и другие характеристики системы отопления. К выбору материала нужно подходить осознанно. Ниже представлены три наиболее популярных варианта:

Система обогрева стальных труб
• — К достоинствам можно отнести устойчивость к перегреву, низкое линейное расширение, прочность и высокую теплопроводность. К недостаткам можно отнести сложность монтажа, необходимость сварки.
  Монтаж лучше производить до ремонта помещения, чтобы не испортить отделку. Еще одним недостатком можно считать то, что диаметр трубы водяного контура будет значительно больше, чем у полипропилена или металлопластика, соответственно для отопления потребуется печь большего размера.
• Полипропиленовые трубы отопления — материал имеет множество преимуществ: легкий вес, долгий срок службы, термостойкость, привлекательный внешний вид, гладкая внутренняя поверхность.
  Прокладку труб отопления по дому можно производить самостоятельно.Для этого потребуется паяльник и несколько строительных инструментов.
• Пластиковые трубы — еще один вариант материала, предназначенный для системы отопления.
  Преимущество металлопластика: быстрый монтаж, коррозионная стойкость, высокая термостойкость, пластичность. К недостаткам можно отнести склонность трубы к «выкручиванию».
  Пластиковые трубы применяются для монтажа систем отопления с принудительной циркуляцией теплоносителя. Разрешена промышленная эксплуатация.

Для отопления можно использовать медные, нержавеющие и другие трубы.Но, как показывает практика, наибольшей популярностью пользуются перечисленные выше варианты.

Какую охлаждающую жидкость лучше заливать в Бренеран и систему

В качестве теплоносителя используются обыкновенная и дистиллированная вода, антифриз. У каждого варианта есть свои достоинства и недостатки:

Самостоятельно рассчитать объем теплоносителя достаточно просто — для расчетов нужно знать мощность топки, количество и объем радиаторов.

Главное преимущество печи Булерьян (буллер, брандеран) — это моментальный обогрев помещения с низким экономичным расходом топлива, а затем длительное поддержание температуры.По внешнему виду они напоминают обычные «буржуйки».

Какие особенности есть у буллеров?

Агрегаты устанавливаются в садовых домиках, гаражах, теплицах, цехах, местах, где нет природного газа, электричества.

Могут работать, обеспечивая горение в режиме тления до 10-12 часов на древесине, а также на изделиях из древесины: сухих пеллетах, брикетах, древесной стружке, бумаге, картоне.

Чье это изобретение?

Канадским специалистам по отоплению было поручено разработать печь, работающую на отходах для лесозаготовительных бригад: ветки, шишки, палки.

Топка должна была содержать дрова нестандартной конфигурации, прогревать топку не более 10-20 минут.

Согласно требованиям, по чертежам создано мобильное устройство, работающее как обогреватель, безопасное, удобное в использовании.

Структура

Конструктивно печь Булерьян трудногорючая представляет собой котел овальной герметичной бочкообразной формы. Главная особенность — наличие в корпусе двух рядов воздуховодов, между которыми приварены металлические (обычно стальные) полосы.Трубки изогнуты в форме параболы и погружены в топочный отсек на две трети диаметра.

Большая круглая дверь снабжена регулятором подачи воздуха в виде трубы с дымовой заслонкой (дросселем). Окно с термостойким стеклом позволяет контролировать горение. На рукоятке дроссельной заслонки есть шкала с градусами и подвижный ограничитель упора.

Подавив тягу, вы можете изменить мощность пули, потушить огонь и предотвратить охлаждение здания.

Нагревательная камера разделена на три части. Внизу решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожига. Пепельница отсутствует за ненадобностью. Частицы золы вылетают через дымоход.

На задней стенке розетка со шторкой. Щели на ней не позволяют угарному газу попасть в комнату даже при открытой двери. Труба соединена с дымоходом горизонтальным участком, в котором охлаждают несгоревшие пиролизные газы.

Как греется

Основа устройства — принудительная конвекция теплопередачи. После розжига холодный воздух всасывается через нижние отверстия воздуховодов, быстро нагревается и выходит из верхнего отверстия сильной горячей струей. Он плавно, равномерно распределяется по комнате, охлаждается, опускается вниз. Агрегат, объединяющий сразу три устройства: саму печь Булерьян, воздухонагреватель, газогенератор, работает в двух режимах:

1. Растопка, обеспечивающая быстрый нагрев до 120-150ºС.
2. Газификация, поддерживающая тление дров на уровне 50-55ºC.

Свойства агрегата

Если подсчитать стоимость газификации объекта, затраты на получение необходимой документации, становится очевидной экономическая эффективность канадского изобретения. При правильном использовании оборудование прослужит вечно.

плюсы

Удобство использования связано с тем, что для эксплуатации не требуется специальной подготовки. Закрытая пожарная система по сравнению с буржуйками и каминами имеет следующие преимущества:

• котел не нагревается, не «ест» кислород;
• двухкамерная топка и подача вторичного воздуха обеспечивают высокий КПД до 80%;
• система с водяным контуром не требует разрешений;
• длительный период работы над одной полной закладкой;
• имеет несколько типоразмеров мощностью 6-35 кВт;
• способен равномерно нагревать от 100 до 1000 м³;
• можно установить печь Булерьян своими руками.

При установке не требует дополнительного усиления пола. Его можно транспортировать с места на место без неудобств при транспортировке.

Минусы

Необходимость постоянного ухода и чистки дымохода вызвана тем, что устройство работает только на твердом древесном топливе. Кроме:

• обязательная изоляция труб;
• корпус должен быть далеко от стены;
• требует много места;
• производит много дыма на выходе;
• накапливает конденсат.

В помещениях, разделенных перегородками, эффективность обогрева этого типа снижается. Есть необходимость оборудовать водную «рубашку».

Система радиатора

Конструкция котла с водяным контуром идентична буллеру. Только здесь греется не воздух, а вода или антифриз. Циркуляция осуществляется естественным или принудительным способом. Жидкий теплоноситель подается в верхнюю часть системы, направляется в радиаторы, затем по возврату в печку, где устанавливается сливной вентиль.

С установкой такой системы агрегат можно установить в любом месте здания, где можно удалить дымоход. Важно соблюдать минимальное расстояние до стены — 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, не деформирующиеся от высоких температур.

Перед запуском они должны провести испытания под давлением и ввод в эксплуатацию.

Самодельные котлы: реальная экономия

Чтобы собрать печь Булерьян своими руками, не потребуется дорогостоящее оборудование и специальные сплавы.Изготавливать его можно из труб диаметром 5-6 мм, листового металла толщиной не менее 2,5 мм, даже из старого газового баллона. Расчет метража, площади изготавливаемых заготовок по чертежам, схемам.

Схема устройства:

Чертежи буллера приведены в конце статьи.

При отсутствии необходимых инструментов и приспособлений можно арендовать за небольшую плату в ремонтной мастерской:

• сварочный аппарат;
• электродов
• болгарка;
• ножницы по металлу;
• трубогиб;
• угловая шлифовальная машина.

Молоток, линейка, уголок, выкройки, уровень, прутки, толщина которых равна диаметру трубы, пригодятся в процессе сборки.

Пошаговая инструкция

Герметичность камеры зависит от качества швов, поэтому неопытному мастеру следует потренироваться и проверить материал на свариваемость. За основу можно взять чертежи небольшой печи для небольших подсобных помещений и увеличить до необходимых размеров.

Детали отрезные, формовочные

Отрезаем от трубы длиной от 1 до 1,5 м 8 штук. Из листов вырезаем ленты с полукруглыми выемками на концах.

Загибаем воздуховоды под углом примерно 80º. С такой же степенью загибаем металлические полосы.

Сборка и сварка

Изогнутые конвекционные трубы укладываем выпускной частью наружу в шахматном порядке, начиная от задней стенки до переднего уровня.Для устойчивости между ними кладем деревянные бруски. Выравниваем дизайн. Захватываем точечными швами в узлах сопряжения.

Горизонтально ввариваем поддон внутрь кузова. Для удаления продуктов сгорания решетку лучше всего делать из двух половинок, соединенных под углом. Сначала захватываем точечно, затем сплошным швом проходим всю плоскость. Между трубами вставляем гнутые стальные полосы, привариваем.

Для начала нужно сделать выкройку. Накладываем картон на боковину и обводим карандашом.Вырезаем по контуру деталь из листового металла. На нем вырезаем загрузочное окно диаметром в половину стены, смещая центр чуть ниже оси. Привариваем полосу шириной 40 мм по периметру окна снаружи для короткого «воротника».

Задняя стенка изготовлена ​​аналогично. Вверху круга вырезается отверстие, соответствующее диаметру патрубка. Вставляем в него Т-образный отрезок из трубы 100 — 110 мм с задвижкой, соединяем с корпусом.Сажаем стены на свои места.

Дверь

Дверца топки представляет собой короткий цилиндр, который необходимо аккуратно надеть на «воротник», попадая в зазор между внешним и внутренним кольцами. Для увеличения уплотнения между кольцами нужно вбить асбестовый трос.

В заготовке прорезать отверстие под воздуходувку, приварить трубу с дросселем. Демпфер можно сделать, разрезав стенки трубы по осям. Берем штифт, привариваем к нему плоский диск, вставляем в перфорацию трубы.С внутренней стороны устанавливаем полукруглый теплоотражающий экран на металлических проставках. Вешаем дверь на петли, оборудуем замок. Делаем их из обрезков листа. Вы можете купить готовые детали.

Для того, чтобы топка располагалась на достаточной высоте от пола, из остатков сгибаем ножки, привариваем их к корпусу в местах, указанных на чертеже. После очистки и косметической шлифовки поверхности конструкция готова к установке.

горячей воды БЕСПЛАТНО — из дровяной печи!

Один из самых универсальных инструментов на усадьбе — дровяная печь. Наша не только готовит еду и сохраняет тепло в доме; он также нагревает нашу горячую воду.

Двумя основными компонентами, помимо дровяной печи, являются водяной змеевик (№ 6 и № 7 на рисунках ниже), который представляет собой трубу, которая проходит через топку для нагрева воды, и бойлер серии . (рисунок слева), который представляет собой большой резервуар, в котором хранится горячая вода до и после ее циркуляции через дровяную печь.

Активное против пассивного

Есть несколько вариаций сцены «Горячая вода из вашей дровяной печи». Один из них предполагает использование встроенного электрического циркуляционного насоса для нагнетания воды через водяной змеевик; другой использует простой принцип нагрева для достижения того же результата. Это называется термосифонной системой. «Активные» системы (использующие электронасос) имеют некоторые преимущества, но, по мнению автора, недостаточны, чтобы компенсировать их недостатки для большинства людей. Активная система может производить на 50% больше горячей воды, чем пассивная (термосифонная) система, и, поскольку имеет место большее движение воды, меньше вероятность перегрева воды и создания опасных уровней давления.

Но каждый раз, когда вы без необходимости задействуете механическое или электрическое устройство в важнейших системах, вы напрашиваетесь на проблемы. Например, если зимой пропадет электричество, вам придется отключить дровяную печь или демонтировать систему горячего водоснабжения, чтобы предотвратить опасно высокие температуры и давления. А некоторые линейные насосы имеют плохую репутацию надежных. Даже если вы используете систему возобновляемой энергии с очень эффективным встроенным насосом постоянного тока, она все равно потребляет электричество в течение дня, пока печь работает, и это может накапливаться.Нижняя граница? По возможности, делайте это просто и используйте термосифонную систему! И именно на этом мы сосредоточимся в этом посте.

Как работает термосифон

1-Горячая вода из змеевика; 2-х позиционный клапан сброса давления; 3-Горячая вода в дом; 4-Холодная вода; 5-Холодная вода из водяного змеевика

Отопительный котел располагается выше водяного змеевика, чтобы воспользоваться одним из важных принципов. Вода поднимается так же, как горячий воздух. При правильном подключении вода, которая нагревается в водяном змеевике, начнет подниматься в сторону повышенного котла.Когда эта горячая вода начинает движение, она естественным образом втягивает холодную воду, чтобы заменить ее, и прежде, чем вы это заметите, начался «термосифон» — циркуляция воды из бойлера через водяной змеевик без помощи какого-либо насоса!

Бойлер нашего ассортимента вмещает 40 галлонов, и ему требуется всего от 1 до 1,5 часов работы печи, прежде чем он станет красивым и горячим. Когда резервуар изолирован, горячей воды хватит на весь день. Это делает возможным использование летних дровяных печей внутри дома в более сухом северном климате (где можно сносить вспышку огня по утрам).Мы открываем все окна, на которых есть решетки, открываем входную дверь (которая находится рядом с печкой) и помещаем в дверной проем сильный вентилятор, который выдувает горячий воздух из двери и втягивает более прохладный воздух в окна. В более теплом климате было бы целесообразно подключить солнечный водонагреватель для использования в теплое время года.

Выбор правильных компонентов

Во-первых, печь

.

6-Горячая вода выходит из топки и возвращается в котел; 7-Холодная вода в топку

Хотя для этой системы используется много разных типов печей, самым простым и лучшим выбором является дровяная печь амишей.Он не только такой универсальный, но и полностью настроен для работы с отверстиями на спине для установки водяного змеевика. Часто можно заказать печь с уже установленным змеевиком. Большинство других печей необходимо вручную переоборудовать для работы с водяным змеевиком или водяной рубашкой, что предполагает сверление отверстий в задней части — не совсем то, что я предпочитаю делать на дорогой плите. Другой приятной особенностью является то, что дровяные печи амишей, как правило, достаточно герметичны, что означает более длительное время горения и более эффективное использование дров.Моя плита может быть выключена настолько, что почти тушит сильный пожар! Чего нельзя сказать о многих старых и более богато украшенных дровяных плитах.

Во-вторых, змеевик

.

Водяной змеевик, идущий внутрь топки.

Он должен быть изготовлен из нержавеющей стали. Ваши единственные варианты — одиночная катушка или двойная катушка. Двойной змеевик, как следует из названия, образует дополнительную петлю вокруг топки и быстрее нагревает больше воды. Звучит здорово, но сначала подумайте.Хотя вы хотите, чтобы ваша вода была горячей, вы не хотите, чтобы она была настолько горячей, чтобы давление поднималось до опасного уровня и часто срывало клапан сброса давления в вашей системе. Итак, вы балансируете.

Использование горячей воды и размер вашего водонагревателя (водонагревателя) — это факторы, которые повлияют на ваше решение. Если у вас большая семья и вы используете бойлер большего диапазона (50-80 галлонов), вы можете подумать о двойном змеевике. Если, с другой стороны, вы не будете использовать много горячей воды и ваш бойлер меньше (30-40 галлонов).) вам будет лучше с одной катушкой. Рубашки Water также доступны для обычных дровяных печей и имеют различные размеры для малой, средней и высокой мощности. Выбирайте соответственно.

Третий — это накопительный бак или котел

серии .

1-Горячая вода из змеевика; 2-х позиционный клапан сброса давления; 5-Холодная вода из водяного змеевика

Конечно, можно использовать стандартный водонагреватель, поскольку он изолирован и уже имеет соответствующее количество портов для некоторых систем; но я выбрал котел, который предназначен для этой работы.Это сверхмощный резервуар, который внутри облицован каменной кладкой для предотвращения ржавчины. Он также имеет множество портов для фитингов в нужных местах. Мой сделан Vaughn Corp., но я купил его через Stoves and More (который также продает отличные дровяные печи амишей). Мне очень нравится мой, но у меня есть друг, которому пришлось повторно нарезать резьбу на некоторых портах, потому что там были сварочные брызги. Надеюсь, это была случайность.

Четвертый — это

трубы , используемые для подключения водяного змеевика к котлу.

1. Размер:

В идеале вам нужен диаметр 1 дюйм, изготовленный из нержавеющей стали. Хотя лучше всего 1 дюйм, можно использовать 3/4 дюйма для систем с большим баком и большим подъемом от водяного змеевика до бойлера. Но мы стремимся к наименьшему количеству ограничений, чтобы вода могла свободно циркулировать и не перегреваться.

2. Материал:

Идеальным материалом была бы труба из нержавеющей стали с резьбой, но это может оказаться довольно дорогостоящим, если котел вашей кухонной плиты расположен на расстоянии более нескольких футов от печи.В ситуациях с более длинными пробегами можно использовать нержавеющую сталь для первых нескольких футов от водяного змеевика (как на входе, так и на выходе), а затем перейти на медь или даже оцинкованную сталь. Медь НЕ рекомендуется использовать вблизи печи, так как припой может расплавиться из стыков, если поток воды прекратится или трубы станут сухими, пока печь горячая. Вы можете использовать стальную оцинкованную трубу для всего контура между водяным змеевиком и котлом. Только знайте, что он не прослужит так долго, как нержавеющая сталь или медь.

3. Избегайте локтей:

Старайтесь по возможности избегать изгибов под углом 90 ° — они создают ограничения, уменьшающие кровообращение. По возможности лучше использовать отводы под 45 °. Но если имеется достаточный подъем и котел расположен близко к плите, один или два изгиба на 90 °, вероятно, ничего не повредят. Некоторые из них есть в моей системе, но я использовал 1-дюймовую трубу и поместил котел очень близко к плите и на достаточном расстоянии над ней.

4. И последнее:

Тип трубы, выходящей на выход из котла, не так важен, но я решил остановиться на оцинкованной стали на несколько футов, прежде чем переключиться на pex, из-за высокой температуры воды, присутствующей в бойлере.Один важный момент … если вы планируете соединять медь со сталью, обязательно используйте латунный (предпочтительно) или диэлектрический фитинг между ними, чтобы предотвратить электролиз. Причина, по которой мы предпочитаем латунь, заключается в том, что диэлектрическая арматура может расплавиться при очень высоких температурах. Также имейте в виду, что нержавеющая сталь — это другое животное, чем обычная сталь; он может подключаться к меди напрямую без каких-либо проблем.

Размещение

Двигатель, приводящий в действие термосифонную систему, имеет вертикальный подъем от водяного змеевика к плите котла.В разумных пределах, чем больше будет подъема, тем сильнее будет ваше кровообращение (при прочих равных). Хотя размещение котла на втором этаже, безусловно, является хорошим вариантом, вот практическое правило для вертикального размещения:

• На каждые 2 горизонтальных фута уклона от печи должно быть не менее 1 фута вертикального падения от выхода холодной воды на бойлере Ranger (# 5) до входа холодной воды на водяном змеевике (# 7). Пример: Котел на расстоянии 10 футов от печи. Выход холодной воды на бойлере (# 5) должен находиться не менее чем на 5 футов по вертикали над входом холодной воды на водяном змеевике (# 7).

Мой котел находится менее чем в 4 футах от дровяной печи и имеет вертикальное падение примерно 2 фута от выхода холодной воды котла до входа холодной воды водяного змеевика. Я обнаружил, что это работает достаточно хорошо.

Гибридные системы

Хотя некоторые могут сделать то же самое, что и мы, и использовать дровяную печь все лето, ваш климат или другие причины могут сделать это немыслимым вариантом.И нет необходимости беспокоиться о всех возможностях, которые у нас есть для гибридных систем. Один из вариантов — использовать дровяную печь зимой и подключить качественный солнечный водонагреватель для использования весной, летом и осенью. Этого часто можно добиться, используя котлы одного и того же диапазона для обеих систем, чтобы снизить общие затраты.

Это наш окончательный план на следующее лето. Другой вариант — запустить главный выход из котла (№3) через водонагреватель пропана (без бака) перед подачей горячей воды в какие-либо приспособления.Если вода достаточно горячая, водонагреватель не загорится. Если вода слишком холодная, то пропановый водонагреватель срабатывает и нагревает воду, которая направляется к вашему крану. Это, конечно, не полностью самостоятельный вариант, так как в нем используется пропан, но он очень удобен. Есть много других возможностей — нет предела!

Устранение неполадок

Вода недостаточно горячая? Вот несколько возможностей:

• Огонь недостаточно горячий?
• Водяной змеевик или рубашка расположены слишком далеко от источника тепла?
• Попробуйте водяной змеевик с двойным змеевиком или водяную рубашку большего размера на выходе
• Диапазон котла слишком большой? Попробуйте бак меньшего размера
• Трубопроводы, соединяющие бойлер с водяным змеевиком, недостаточно велики (создает ограничение)? Используйте трубы большего диаметра
• Попробуйте утеплить трубы и плиту котла
• Переместите котел ближе к плите и / или выше, чтобы улучшить циркуляцию воздуха
• В крайнем случае, установить циркуляционный насос электрический

Регулярно перегревается вода и продувается клапан сброса давления?

• Попробуйте огонь медленнее, особенно при первоначальном поджоге? Некоторым системам может потребоваться некоторое время, чтобы начать работу после начала пожара.В это время вода в водяном змеевике может перегреться.
• Попробуйте котел большего диапазона
• Попробуйте трубу большего диаметра между бойлером и водяным змеевиком / рубашкой
• При использовании водяного змеевика с двойным змеевиком или водяной рубашки с высокой выходной мощностью попробуйте установить модель с одним змеевиком или более низкой выходной мощностью
• Удалить изоляцию с труб или котла
• В крайнем случае, установить циркуляционный насос электрический

Как видите, улучшение кровообращения может помочь в любой крайности.Правильное кровообращение, как и человеческое тело, жизненно важно!

В дополнение к личному опыту и свидетельствам из вторых рук, я очень благодарен Lehmans за их полезный буклет Hot Water From Your Woodstove .

Знаете ли вы?

Установка водонагревателя, работающего на дровах или газе, — один из важных шагов на пути к отключению вашего дома от электросети. Затем вы можете спланировать производство собственного электричества.
