Отличный онлайн калькулятор расчета прямой лестницы на второй этаж. Поможет вам не просто определиться с удобством лестницы, но и предоставит детальную информацию по изготовлению тетивы и ступеней. Благодаря полученным данным, вы легко сможете изготовить конструктивные элементы самой лестницы, и собрать ее не прибегая к услугам «дорогостоящих» плотников.

Особенности данного калькулятора:

Интерактивная система данного скрипта, направлена, прежде всего, чтобы помочь вам определиться с выбором конструктивного решения для такой важной составляющей вашего домашнего декора как лестница.

Данная программа расчета, реализует для вас следующие задачи:

• Поможет оценить вам удобство лестницы
• Поможет определить габариты проема в перекрытии
• Произведет расчет оптимального угла наклона необходимого при ходьбе
• Поможет определить необходимое количество материала и их габаритные размеры, необходимого для реализации вашего проекта.
• Скомпилирует для вас необходимый минимум чертежей для производства и монтажа.

 Данные для определения удобства прямой лестницы:

Для того чтобы использовать данный онлайн калькулятор прямой одномаршевой лестницы, вам не потребуются специальные знания. Достаточно лишь помнить основные правила и опираться на них при расчете.

• Оптимальный угол наклона лестницы (тетивы) от 30 до 40 градусов. При других показателях комфорт эксплуатации при перемещении между этажами значительно снижается. В свою очередь это может привести к снижению уровня безопасности и скорости передвижения.
• Ширина ступени оптимальная для ходьбы человека находится в пределах 27-32 см. Если по каким-то причинам выдержать данную ширину  не представляется возможным, попробуйте изменить ее за счет свеса края ступени. При этом учитывайте, что максимальный свес ступени не должен превышать 5 см.
• Не стоит забывать так же про такой параметр как «средняя длина шага». В соответствии с этим основным критерием и рассчитывается удобство будущей лестницы. Сумма ширины двух ступеней и сумма двух высот, должна быть равна средней длине шага человека и составлять не более 63 см.

Необходимые исходные данные.

Для того чтобы получить максимально точный расчет прямой одномаршевой лестницы, сначала вам необходимо определиться с несколькими исходными данными. Вам необходимо знать точную высоту этажа, ее допустимую длину (то пространство, которое вы можете выделить под лестницу в общем интерьере комнаты). Определиться с узлом примыкания к перекрытию. Возможно, вам потребуется рассчитать несколько вариантов, прежде чем вы определитесь с самым подходящим.

Данный калькулятор прост в использовании и предоставляется вам абсолютно бесплатно. Пробуйте, экспериментируйте, получайте готовые чертежи.

поделиться и оценить

Смотрите также:

Добавить комментарий

Расчет размеров прямой лестницы на тетивах

data-full-width-responsive=»false»>

Расчет размеров деревянной лестницы с тетивами

Укажите необходимые размеры в миллиметрах

X — длина проема лестницы
Y — высота лестницы
Z — ширина лестницы
C — количество ступеней
W — толщина ступеней
F — выступ ступеней
T — толщина тетивы или косоура
H — показывать подступенки
LR — направление подъема лестницы
SP — положение первой ступени относительно уровня пола второго этажа

Возможности программы.

Расчет удобной конструкции деревянной лестницы на тетивах.

Определение необходимого количества материалов.

Точные размеры всех деталей.

Подробные чертежи и схемы всех элементов лестницы.

Рекомендации по удобству лестницы.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.

Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.

Недостаток глубины можно компенсировать выступом ступени.

Высота ступени должна быть до 20-25 см.

Автор проекта: Дмитрий Житов        © 2007 — 2018
Facebook
Vkontakte
Приглашаю вас в друзья.

Автор: Бакуменко Валентина

Расчет прямой лестницы

В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования. К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.

Программа расчета лестницы

Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа. Про внешний вид конструкции, её уместность и гармонию с интерьером в отдельных случаях я и вовсе промолчу. Чаще всего, если изначально не продумать размещение лестницы и не просчитать необходимые для этого площади, приходится чем-то жертвовать: или красотой или удобством. А порой и тем, и другим.
Чтобы не сталкиваться с подобными проблемами, воспользуйтесь калькулятором расчета лестницы. Он поможет вам сделать все необходимые расчёты онлайн, подобрать оптимальные параметры конструкции, исходя из имеющихся площадей, или, в случае расчетов на стадии проектирования дома, подобрать размеры требуемой площади для размещения наиболее удобной лестницы – и все это абсолютно бесплатно.

Расчет прямой лестницы на тетивах

На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами. Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой.

Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).

Параметры расчета и результаты

Программа для расчета лестниц учитывает несколько основных параметров:
• Желаемые/текущие размеры площади, которую будет занимать лестница;
• Высоту помещения;
• Желаемое количество ступеней и их толщину;
• Выступ ступеней.

После того, как будут введены все значения, онлайн-калькулятор сделает расчет. Для удобства печати предусмотрена возможность вывести результат в отдельном окне. В результатах расчета вы увидите общий чертеж лестницы, чертеж шаблона ступеней и чертеж тетивы с подробными объяснениями.
В случае несоответствия параметров лестницы стандартам и рекомендациям СНиПов, что может сделать лестницу неудобной в использовании, программа сообщит об этом и порекомендует внести изменения с конкретным их указанием (например, увеличить количество ступеней). Таким образом, вы сможете «играть» с параметрами до тех пор, пока не найдете оптимальный вариант.

Прямая лестница считается самой удобной в эксплуатации, не создающей помех в перемещении мебели на верхние этажи и наименее опасной из существующих разновидностей лестниц. Если изготавливать её в точном соответствии с расчётами и рекомендациями нашего строительного калькулятора, она станет комфортной в использовании и безопасной конструктивной частью вашего дома.

Прямая, одномаршевая лестница | Каркас Инфо

Прямая одномаршевая лестница

Прямая одномаршевая лестница является наиболее распространенной и простой для изготовления своими силами. Ширина и высота ступеней, угол наклона в такой лестнице тесно переплетены. Изменение одного из этих параметров автоматически ведет к изменению двух других. Чем меньше угол наклона такой лестницы, тем ступени лестницы шире, а их высота ниже, и наоборот, при увеличении угла наклона лестничного марша ширина ступени уменьшается, а высота ступени увеличивается.

Основной недостаток данного типа лестниц состоит в том, что при комфортном соотношении ширины и высоты ступеней, длина лестничного марша, чтобы подняться на второй этаж или мансарду, составит, от 3м до 6.5м в зависимости от угла наклона, высоты помещения и толщины междуэтажных перекрытий. А с учётом площадок, которые необходимо предусмотреть, для входа и выхода на лестничный марш (рис. 1а. и рис. 1б.), общая длинна лестницы увеличивается до 4,5-8м.

Рекомендуемые соотношения угла наклона лестницы, ширины и высоты её ступеней приводятся в Таблица 1

Проверить будет удобной и безопасной лестница такого типа, заложенная в проекте просто. Для этого надо знать длину, которую отвели под лестничный марш при разработке проекта и уровень пола второго этажа (рис. 2.)

В нашем случае длина, которую отвели под лестничный марш составляет 4,32м, а уровень пола второго этажа находится на отметке 2,88м. Разделив длину лестничного марша 4,32 на высоту уровня пола второго этажа 2,88м, получаем коэффициент уклона 1,5., Что соответствует наклону в 33,5градуса, соответственно ширина ступеней составит 27см, а высота 18см.

Так же не стоит забывать о том, что для входа и выхода на лестничный марш, нужно предусмотреть площадки, на первом и втором этаже. Площадки для входа и выхода на лестницу должны быть в длину как минимум 80см, а по ширине равны ширине лестницы. В рассматриваемом проекте (рис.2) все это учтено, и как результат мы имеем удобную лестницу, с оптимальным углом уклона лестницы и соотношением ширины и высоты ступеней.

Для того чтобы рассчитать необходимое количество ступеней в лестнице, высоту и ширину каждой ступени нужно сделать следующее:

• определить длину лестничного марша и общую высоту подъёма с учётом перекрытий и напольных покрытий.
• вычислить угол наклона лестничного марша, или коэффициент уклона
• воспользовавшись Таблица 1 определить примерную высоту ступеней в зависимости от уклона, округлить полученное значение, до целого числа ступеней .
• Разделив, высоту подъёма на количество ступеней получаем высоту каждой ступени.
• Длину лестничного марша разделить на количество ступеней, таким образом,
• получим ширину ступеней.

Например:

• Длина нашего лестничного марша составляет 3,7м, высота на которую нам необходимо подняться с учетом перекрытий и напольных покрытий составляет 2,82м.
• Угол наклона лестницы при этом составит 37 градусов, а коэффициент уклона 1.3. Оба эти значения ближе к параметрам в 36,5градусов, соответственно высоту ступени берем 19см.
• Делим 2,82м на 19см, получаем 14,84 ступеней, округляем это значение до целого числа, — то есть до 15 ступеней.
• Делим высоту подъёма 2,82м. на точное количество ступеней (в нашей лестнице 15), получаем высоту каждой ступени в 188мм.
• Длину лестничного марша 3,7м. делим на количество ступеней (15), получаем ширину каждой ступени в 247мм.

Чуть позже я постараюсь рассказать вам о каждом из возможных способов изготовления лестниц. От самого простого варианта с креплением ступеней к стенам, до более сложных лестниц на тетивах, косоурах, и использованием в лестнице подступенков.

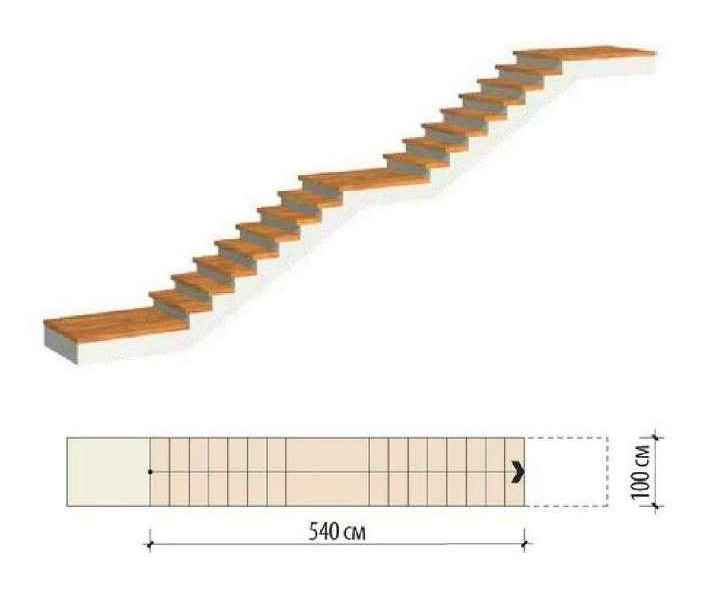

Площадь, которую нужно предусмотреть для такой лестницы в доме зависит от угла её наклона, и ширины лестничного марша. Например, при высоте помещения 2,7м. общей толщине междуэтажного перекрытия в 0,25м. максимальном угле наклона лестницы в 45градусов, и её ширине в 1м., длина самого лестничного марша составит около 3м., а площадь, занимаемая лестничным маршем, составит около 3кв. м.

Но перед лестницей сверху и снизу нужно предусмотреть площадки для входа и выхода на лестницу длиной минимум 80см., а шириной равные ширине лестницы (рис. 2.)

Соответственно при этом увеличивается и площадь, которую надо заложить для лестницы при проектировании дома до 4.5кв.м.

Обсуждение на форуме »

Прямая одномаршевая лестница на второй этаж от «MONOLITHICSTAIRS»: надежно и недорого

от 20 000 за метр подъема

• Отменное качество – гарантийный срок службы от 30 лет
• Большой ассортимент материалов для отделки: дерево, камень, ковка
• Прозрачные цены – стоимость, указанная в договоре, является окончательной
• Четкое соблюдение сроков – заказ будет выполнен своевременно

Рассчитайте стоимость бетонной лестницы в 3 шага

Параметры

Вы не указали ни одного параметра

Тип лестницы:

Отделка:

Высота: мм

Длина ступени: мм

Лестница одномаршевая прямая: классическая форма и надежность монолита

Для дач и частных двухэтажных домов одномаршевая лестница на второй этаж является классическим и самым распространенным вариантом. Это наиболее комфортный и надежный вариант лестничной конструкции для регулярной эксплуатации. Маршем (пролетом) является последовательность расположенных друг за другом ступеней прямоугольной формы. А прямой называют ту лестницу, центральная ось у которой не меняет своего направления.

Входная лестница одномаршевая: преимущества

Любая одномаршевая лестница, фото которой хорошо демонстрирует ее презентабельность, обладает, кроме этого, целым рядом прочих преимуществ. Все лестничные конструкции этого типа:

• Удобны и прочны (выдерживают большие нагрузки) в эксплуатации.
• Эргономичны (безопасны и надежны).
• Эстетичны, предоставляют дизайнерам широкие возможности для оформления в различных стилях.
• Просты в проектировании и монтаже (если не используются нестандартные строительные материалы или не заказывается изделие с необычным дизайном).
• Стоят меньше, чем, например, бетонные забежные лестницы или прочие сложные изделия.

Правильный расчет одномаршевой лестницы на второй этаж – залог комфорта

Чтобы создаваемая конструкция была удобной, нужно тщательно выполнить расчет одномаршевой лестницы на второй этаж: выбрать оптимальный угол ее наклона, правильное соотношение ширины и высоты лестничных ступеней. Эти размеры тесно связаны, изменение одного из них приводит к изменению двух других: уменьшая угол наклона, следует делать ступени более широкими, а их высоту понижать. Учитывая биомеханику движения, специалисты нашли, что идеальный марш должен иметь 3-15 ступеней высотой 16-18 см и глубиной проступи 22-28 см, а угол наклона – не более 45⁰.

От указанных параметров и размера площадок для входа и выхода на лестничный марш будет зависеть площадь, необходимая для установки лестницы. Рассчитывать все нужные параметры каждой конкретной конструкции (дело это сложное и ответственное) должны профессионалы. Но можно выполнить предварительные подсчеты и самостоятельно. Для этого существует бесплатный онлайн-сервис – расчет размеров прямой лестницы.

Одномаршевая лестница: фото помогут выбрать оформление

В жилых домах и зданиях общественного назначения одномаршевая или двухмаршевая лестница из бетона является самым распространенным типом лестничной конструкции. Но среди некоторых владельцев частных домов все еще бытует мнение, что данные сооружения не отличаются оригинальностью. Эти люди забывают о том, что такие лестницы могут иметь различные виды отделки, их можно украсить интересными ограждениями и перилами. Действительно, бетонная одномаршевая лестница на второй этаж, если она правильно оформлена, может быть не только функциональным элементом, но и важнейшей составляющей интерьера дома.

Отделка лестниц выполняется разными материалами:

• Бетонное основание может быть отделано деревянными ступенями (дуб, ясень, лиственница, бук).
• Если в доме есть дети, неплохо будет положить ковролин.
• Использование ламината будет дешевле, чем облицовка деревом, но опытные мастера говорят, что нога на нем может скользить.
• Входная лестница одномаршевая, ступени которой подвержены быстрому истиранию (по ним ходят в уличной обуви), может быть отделана керамогранитом.

Стоит напомнить также, что в урбанистических интерьерах сегодня на самом пике моды – «сырой» вид лестниц из бетона. Но дизайн лестничных конструкций обязательно должен стилистически дополнять все прочие элементы интерьера (потолок, пол, двери, мебель, текстиль и т.д.). Для них также требуется хорошее освещение и свободное пространство над головой, достаточное для комфортного передвижения людей. В гостиной ради красивого оформления лестницы можно даже пожертвовать свободным местом помещения. А входная лестница одномаршевая прямая является показателем «статусности» дома, поэтому прочность монолита неплохо сочетать здесь с каменной отделкой, коваными перилами или другими красивыми ограждениями.

Лестницы прямые: заказать у производителя всегда выгодно!

Вот уже почти десять лет «MONOLITHICSTAIRS» производит и монтирует монолитные бетонные лестницы без нареканий со стороны многочисленных клиентов. Поэтому, если вы относитесь к тем, кто хочет приобрести разнообразные лестничные конструкции из бетона, например, лестницы шестиметровые прямые бетонные, купить их нужно у производителя, который зарекомендовал себя надежным партнером, т.е. у нас.

Вам будут предложены:

• Проект будущей лестницы, созданный в специализированном ПО.
• Фиксированная смета.
• Собственная технология изготовления монолитных лестниц с самонесущим сварным каркасом.
• Высокий профессионализм работников.
• Точное соблюдение всех технологических этапов.
• Кратчайшие сроки выполнения заказа (от 2 дней).
• Гарантия на все виды наших изделий.
• Дополнительные услуги (обогрев фасадных лестниц, подсветка ступеней и пр.).
• Монтаж изготовленных конструкций.
• Доступная стоимость.

Поспешите лестницы прямые заказать у профессионалов, и созданная нами лестничная конструкция станет не только вашим выгодным капиталовложением, но и бесспорным украшением интерьера или экстерьера вашего дома.

инструкция по расчету и сборке прямой конструкции своими руками (фото и видео)

Одномаршевая лестница на второй этаж представляет собой одну из наименее сложных конструкций. Именно поэтому специалисты советуют одномаршевый вариант тем, кто ранее не сталкивался с подобными работами.

В статье мы опишем ключевые особенности лестниц данного типа, а также проанализируем основные моменты технологии их самостоятельного изготовления.

Сделать такую лестницу под силу каждому

Расчетная часть

Требования к лестнице

Прежде чем приступать к работе, необходимо рассчитать основные параметры нашей будущей конструкции.

К ним относятся:

• Высота этажа, на который мы будем подниматься.
• Размеры ступеней (ширина и высота).
• Угол наклона.

Стоит отметить, что все три параметра тесно связаны между собой, и потому при изменении одного из них автоматически меняются и остальные. Так, при уменьшении угла наклона подъемной части необходимо увеличивать ширину ступеней, и делать их более низкими. И наоборот, для крутой лестницы целесообразной будет установка достаточно высоких и узких ступеней.

Чертеж конструкции с размерами

Основная сложность при проектировании одномаршевых лестничных конструкций заключается в том, что при соблюдении комфортного соотношения наклона и параметров ступенек у нас получается достаточно длинный пролет. Если учитывать, что и на входе, и на выходе с лестницы необходимо оборудовать площадки, то суммарная длина конструкции составит от 4,5 до 7-8 метров.

Обратите внимание!
Согласно требованиям нормативной документации, площадки для входа и выхода должны быть не менее 0,8 м в длину.
Оптимальная ширина площадки равна ширине самого лестничного пролета.

Оптимальные параметры, которым должны соответствовать одномаршевые лестницы, приводятся в таблице:

Естественно, чем более пологой будет конструкция, тем большую площадь она будет занимать. Конечно, под лестницей можно сделать и кладовку, и даже небольшую комнату – но все равно полноценно использовать данное пространство не получится.

Расчеты

Поскольку общие габариты конструкции во многом определяются размерами помещения, в котором она будет установлена, расчет одномаршевой лестницы в первую очередь предусматривает определение количества ступеней:

• Определяем длину лестничного пролета и суммарный перепад высот межу отметками на плане.
• Уровень подъема фиксируем с учетом напольных перекрытий, поскольку они могут иметь существенную толщину.
• Вычисляем угол, под которым будет расположена лестница, и определяем соответствующий ему коэффициент уклона.
• В зависимости от уклона определяем оптимальную высоту ступени.
• Поделив высоту подъема на высоту одной ступени, получаем количество ступенек, нужных для комфортного перемещения (округляем до целого значения).

Ключевые размеры

В заключение нам необходимо будет определить ширину каждой ступеньки. Для этого длину марша, заложенную в проекте, делим на число отдельных элементов. Если цифра получилась не меньше, чем в таблице – значит, все в порядке.

Пример расчета

Чтобы было понятнее, приведем расчеты, которые можно использовать для проектировки лестницы в небольшом доме:

• Высота подъема – 2,85м, длина пролета – 3,7 м.
• Угол наклона лестницы при этом составит около 37,5⁰, а коэффициент уклона — приблизительно 1,2.
• Точного значения в таблице нет, потому останавливаемся на усредненном варианте ступени высотой 19 см.
• Количество ступеней вычисляем так: 2,85 : 0,19 = 15 штук. Даже округлять не пришлось!
• Длину марша делим на число ступеней: 3,7 : 15 = 0,247м.

Полученная ширина ступени в 25 см без малого отлично вписывается в требования нашей таблицы. Следовательно, спроектировали мы конструкцию правильно, и можно приступать к работе.

Постройка лестницы

Основные элементы

Конструкция лестницы

На сегодняшний день одномаршевые деревянные лестницы монтируются по разным схемам, однако наиболее надежной является конструкция на так называемых косоурах. Конечно, по сравнению с креплением ступеней к стенам или установке их на прямых тетивах данная методика является более сложной, но зато надежность лестницы возрастает многократно.

Обратите внимание!
Помимо сложности возведения к недостаткам относится и высокая цена, которая обусловлена большим расходом строительного материала.
Впрочем, если не использовать дерево крайне дорогих пород, удорожание получается приемлемым.

В чем же заключаются особенности данной конструкции:

• Основу пролета составляют наклонные балки – косоуры.
• Нижняя часть балок опирается на пол первого этажа, а верхняя размещается вровень с напольным покрытием второго.
• Для большинства конструкций оптимальным является использование трех несущих элементов: два косоура располагаются по бокам, а один – по центру ступеней.
• Сами ступени крепятся в горизонтальном положении к вырезам на опорной балке. Вертикальные части перекрываются специальными планками – так называемыми подступенками.

Обратите внимание!
В некоторых случаях подступенки не используются.
Такая конструкция получается несколько менее надежной, но в то же время – более «легкой» с визуальной точки зрения.

Делаем заготовки

Итак, когда у нас на руках есть все размеры, и мы примерно представляем, как будет выглядеть итоговый результат – начинаем работу. (см. также Чердачные лестницы)

В первую очередь нам нужно вырезать заготовки:

• Как правило, инструкция рекомендует делать все элементы из одной породы дерева. Исключение делается лишь для проступей (горизонтальных частей ступени) и перил, которые зачастую вырезают из более дорогого материала.

Фото заготовки

• Для косоуров берем три балки габаритами не менее 50х300 мм. Естественно, предпочтительным является использование массивной доски, но, поскольку найти такую без сучков и трещин очень сложно, то допускается применение клееных конструкций.
• На заготовках косоуров, вырезанных в размер, отмечаем выступы под установку ступеней.
• По разметке вначале проходим дисковой пилой по дереву, а затем окончательно завершаем пропилы ножовкой. Такая техника вырезания практически полностью исключает риск повреждения несущей балки в месте установки ступеньки.

Разметка косоура для вырезов

• В зависимости от ширины проступи могут быть как цельными, так и составными. Делаются они из обрезной доски.
• Заготовки проступей обрезаются по размеру, после чего проводится их выравнивание и шлифовка. Наружный край проступи может быть скруглен.
• Подступенки вырезаются из ровной обрезной доски без обтесывания углов. Очень важно, чтобы размер подступенка позволял перекрыть свободное место между двумя ступенями.

Все заготовки должны быть тщательно просушены. Не лишней будет также комплексная обработка антипиренами и антисептиками.

Сборка лестницы

При наличии навыков плотницкой работы прямая деревянная лестница собирается довольно быстро.

Ниже приводится ряд рекомендаций, которые помогут вам освоить эту технологию:

• Вначале устанавливаем косоуры в пролет, прикрепляя их к элементам конструкции пола первого и второго этажей. Крепление осуществляется «в запил»: либо в балке, либо в косоуре делается углубление, которое и обеспечивает надежную установку.

Варианты монтажа косоуров

• Вариантом фиксации является крепление нижнего основания непосредственно к бетонному полу. В этом случае используется анкерный болт большого диаметра.
• Крайние несущие балки фиксируем к стене и боковым опорам лестницы, а центральную монтируем между ними.

Обратите внимание!
Очень важно, чтобы все вырезы в косоурах находились в одной плоскости.
Проконтролировать это можно с помощью уровня.

• Проступи укладываем на вырезы и фиксируем с помощью саморезов. Для улучшения внешнего вида можно вначале высверлить потайные гнезда сверлом большего диаметра, установить саморезы и скрыть их шляпки деревянными декоративными накладками.

Методы крепления проступей

• Также допускается установка проступей на деревянных кобылках или стальных опорах.

После установки и выравнивания проступей приступаем к монтажу подступенков.

Есть несколько технологий фиксации этих деталей:

• Потайное соединение саморезами (как и в случае с креплением проступей).
• Клеевое соединение в паз.
• Потайной монтаж изнутри с использованием стальных кронштейнов или деревянных уголков.

Варианты монтажа подступенков

Все подступенки монтируются сверху вниз. При установке нужно обязательно следить, чтобы не оставалось щелей между деталями, поскольку в дальнейшем эти зазоры будут только увеличиваться.

Завершающим этапом является монтаж балясин и установка перил. Для этого в начале и конце марша мы закрепляем опорные столбы, между которым укладываем перила.

Балясины, обеспечивающие поддержку перил, могут монтироваться как на каждой ступени, так и через одну.

Собранная лестница очищается от пыли и опилок. Затем ее можно еще раз ошкурить «начисто», вскрыть лаком или покрасить. (см. также Двухмаршевая лестница)

Внешний вид готовой конструкции

Вывод

При наличии подходящей древесины одномаршевая лестница своими руками может быть возведена буквально за пару дней. Наиболее трудоемким является процесс вырезания заготовок, а сама сборка не представляет для мало-мальски умелого мастера никаких проблем. Так что если вы не ошиблись на этапе расчетов – то уже скоро сможете подняться на второй этаж с комфортом! В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Расчет прямой деревянной лестницы | Строим свой дом

Лестница является обязательным элементом дома при строительстве двух или более этажей. Существует множество видов лестниц, различающихся по сложности монтажа, виду и материалов из которых она изготавливается. В некоторых случаях можно изготовить несложную и достаточно дешевую лестницу, которой будет вполне достаточно.

Наиболее простая и доступная как по материальным затратам и трудоемкости, так и сложности монтажа является деревянная одномаршевая прямая лестница. Соорудить ее может даже не искушенный в строительстве человек. Главное произвести заранее точные расчеты ее параметров: угла наклона, высоты, количества и размеров ступеней. Такого типа лестница хорошо подойдет для дачного домика или небольшого легкого дома. К тому же ее не обязательно сооружать непосредственно на месте строительства, а можно изготовить вне дома, а затем просто закрепить в нужном месте.

Маршевая лестница монтируется на косоурах – несущих  досках и содержит проступи (ступени) и подступенки.

Расчет параметров лестницы

В первую очередь, выбирают ширину лестничного пролета. Она зависит от проходимости. Обычно выбирается от 0,8 до 1.5 метра или же равной расстоянию от стены до стены.

Затем необходимо определиться с углом наклона. Чем он больше, тем меньше места занимает лестница, но и подниматься по ней будет сложнее. Обычно для прямой одномаршевой лестницы он варьируется от 23 до 37 градусов. Например, для дачи, где люди находятся небольшое время, можно сделать более крутую лестницу, но  для дома все-таки лучше делать более пологую.

Высота лестницы H определяется как расстояние от пола нижнего этажа до потолка верхнего этажа плюс толщина перекрытия. Задав высоту ступеней h, наиболее оптимальной считается 180-200 мм, определяем их количество, разделив общую высоту лестницы на высоту одной ступени.

S=H/h.

Желательно полученное значение округлить до целого, чтобы все ступени были одинаковыми по размеру. А затем разделить высоту H на количество ступеней – получим действительную высоту h.

Определившись с углом наклона лестницы, находим длину ее проекции на пол D

D=H*cosα,

где α – угол наклона лестницы.

Зная эту величину можно определить длину каждой ступени l, разделив длину проекции на количество ступеней

l=D/S.

Оптимальной считается длина, находящаяся в диапазоне от 250 до 300 мм.

А из теоремы Пифагора определяем длину лестницы L

L² =D²+H²

Расчет  также можно производить от обратного: зная высоту лестницы , назначаем размеры ступеней, а затем определяем ее длину.

Таким образом, мы определили все необходимые параметры лестницы и можно приступать к ее изготовлению.

Изготовление и монтаж деревянной лестницы

Монтаж прямой одномаршевой лестницы | Строим свой дом

Расчет и размеры лестниц

Важнейшие размеры и пропорции лестницы определяются устройством дома и величиной проёмов в межэтажных перекрытиях. Поэтому первоочередной задачей является определение одного основополагающего размера: общего подъёма лестницы — расстояния от уровня чистого пола на нижнем этаже до уровня чистого пола на верхнем.

Но полы иногда оказываются уложенными не горизонтально, отчего не всегда удаётся установить точную величину подъёма, сделав вертикальный замер от одного уровня пола до другого в какой-либо произвольной точке лестничного проёма. Учитывая это, необходимо с помощью длинного уровня замерить расстояние по вертикали от точки, где лестница начинается, до точки (на нижнем этаже), где она оканчивается.

После того, как определена общая высота подъёма лестницы, определяется число ступеней и определяем точную высоту каждого подступентка. Зная количество подступёнков и их высоту, теперь имеется возможность рассчитать глубину проступей. Рассчитав глубину проступней, необходимо убедиться в том, что длина будущей лестницы соответствует размерам проёма в межэтажном перекрытии. Поэтому необходимо умножить число проступей  на их глубину, чтобы определить величину горизонтальной проекции лестницы. Затем прямым замером убедился в том, что лестница будет иметь достаточную длину, чтобы достигать концов проёмов в межэтажных перекрытиях.

Разметка и изготовление деталей лестницы

Для изготовления косоуров внутренних домовых лестниц лучше использовать клеёные заготовки толщиной 40 мм из многослойной фанеры, так как они не только намного прочнее, но и не боятся резких колебаний влажности, не коробятся и не изменяют свои размеры в результате усушки. Независимо от типа выбранных заготовок, их необходимо проверить на наличие дефектов или отклонений в размерах. Даже довольно дорогие клеёные элементы далеко не всегда бывают идеальными, часть из них случается отбраковывать и использовать в других менее ответственных узлах, а не для изготовления деталей лестниц.

Для разметки косоура необходимо уложить заготовку на пильные козлы, а для прорисовки линий вырезов под проступи использовать большой столярный угольник. В качестве упоров на линейках угольника необходимо установить быстросъёмные зажимы клещевого типа.

При разметке верхнего и нижнего концов косоура нужно обязательно прочертить линии, обозначающие уровень настила чистого пола. Т.к. клеёные заготовки недёшевы, прежде чем приступать к выпиливанию намеченных вырезов, необходимо проверить точность разметки, причём старайтесь сделать это несколькими способами.

Если перекрытия в доме, где устанавливается лестница, — деревянные, то нижний конец косоура должен опираться на одну из балок перекрытия. На этом конце косоура делается Г-образный вырез. Вертикальная полочка выреза служит упором в кромку балки, а горизонтальная — опорной площадкой. Этот вырез помогает удерживать косоур на месте как во время пробной установки, так и во время монтажа, что позволяет е выполнить большую часть работы в одиночку без посторонней помощи.

Установив заготовку косоура на место, нужно проверить правильность запилов и плотность прилегания его верхнего и нижнего конца к деталям проёма, а также высоту свободного пространства над головой на нижнем конце лестницы. Кроме того, с помощью уровня убедиться, что линии разметки вырезов для проступей располагаются строго горизонтально.
Если результаты всех выполненных проверок и промеров меня устраивают, нужно отметить на стойках стены места, где мне надо будет в дальнейшем, перед окончательной установкой косоура на своё место, закрепить дистанционные проставки сечением 50×100 мм. Эти проставки обеспечат нужный зазор между стеной и косоурами для монтажа, как декоративной обшивки стен, так и проступей лестницы.

Далее можно приступить в монтажу деталей лестницы. Вырезы в заготовке пробного косоура, который затем будет служить шаблоном для всех остальных, выплняют в два приёма. Сначала основную часть резов вдоль линий разметки пройти дисковой пилой, стараясь не «перерезать» линии разметки в углах. А затем допилить резы в углах ручной ножовкой.

Для внутренних лестниц, ширина которых не превышает 90 см, требуется два косоура. Для более широких лестниц или же лестниц с открытыми проёмами под ступенями могут потребоваться три или даже большее число косоуров.

Если косоуры на большей части длины укрепляются к стенам, то сначала нужно прибить к стойкам дистанционные проставки сечением 50×100 мм, ориентируясь по отметкам, сделанным во время пробной их установки. Затем прибить к проставим косоуры. Косоур, расположенный в центре проёма, прибить последним. Правильность выполненного монтажа можно проконтролировать с помощью уровня — вырезы для проступей должны находятся строго на одном уровне.

Как рассчитать лестницу — наше руководство Easy 101

Часто задаваемые вопросы по лестнице — что говорится в Строительных нормах и правилах?

Какая максимальная / минимальная ширина лестницы?

Для строений, кроме жилых:

Минимальная ширина лестницы 1200 мм приемлема, если лестница находится между ограждающими стенами, перемычками или стойками.

Минимальная ширина между поручнями 1000 мм.

Если ширина лестницы превышает 2 м, марш должен быть разделен перилами шириной не менее 1 м.

Для жилищ:

900 мм — приемлемая ширина для лестниц.

Сколько ступенек требуется для приземления?

Для лестниц общего доступа требуется максимум 12 ступенек перед площадкой. При использовании служебных лестниц перед площадкой можно сделать не более 16 ступенек. Ни при каких обстоятельствах не должно быть единственной ступеньки, поэтому лучше сбалансировать положение приземления так, чтобы было по крайней мере два или более ступенек с каждой стороны приземления.

Какая минимальная высота между лестницей и потолком?

Строительные нормы и правила предусматривают, что высота над площадками и лестничными маршами должна быть не менее 2 метров.

Минимальная высота надстройки для переоборудования чердака может быть уменьшена до 1,8 м в самой нижней точке, но до 1,9 м в центральной точке лестницы.

Могут ли лестницы иметь открытые подступенки?

Да. Согласно строительным нормам вы можете иметь открытые стояки как в жилых, так и в иных зданиях, кроме жилых.Стоит отметить определенные ограничения:

Жилые

Ступени должны перекрываться минимум на 16 мм.

Ступени должны быть сконструированы таким образом, чтобы запасной элемент диаметром 100 мм не мог пройти через открытый стояк.

Строения, кроме жилых

То же, что и выше, хотя предпочтительнее закрытый стояк.

Какой длины может быть лестничный пролет?

Лестничный пролет с более чем 36 подступенками в последовательных пролетах. Между пролетами должно быть предусмотрено как минимум одно изменение направления — это относится как к жилым помещениям, так и к зданиям, кроме жилых.

Для полетов между посадками максимальное количество подступенков должно быть:

Лестница служебная — 16 подступенков

Лестница общего доступа — 12 подступенков

Должны ли быть предусмотрены поручни?

Да, во всех зданиях должны быть предусмотрены поручни, расположенные на расстоянии от 900 мм до 1100 мм от линии поля или пола.

Если ширина лестницы превышает 1000 мм, с обеих сторон должны быть предусмотрены поручни.

–

Обязательно ознакомьтесь с документами, утвержденными строительными нормами, при проектировании лестницы с различными требованиями, предъявляемыми в зависимости от того, является ли эта лестница аварийной лестницей в случае пожара. Здесь вы можете увидеть все документы, утвержденные строительными нормами.

Таблица высоты лестницы и калькулятор

Не знаете, какая высота лестницы вам нужна? Эта статья о таблице высоты лестницы и калькуляторе поможет вам найти идеальную лестницу!

Люди в своих домах используют стремянки, чтобы либо заменить лампочки, либо добраться до более высоких полок.

Не только подходящая лестница, но также очень важно выбрать правильную высоту лестницы для эффективного выполнения вашей работы.

Следовательно, очень важно правильно выбрать лестницу в соответствии с вашими требованиями.

Таблица высоты лестницы

Одна из самых распространенных ошибок, которые делают люди при покупке лестницы, заключается в том, что лестница достигает высоты, превышающей ее возможности.

Что в какой-то момент становится опасным.

Следовательно, при покупке лестницы вы должны понимать, какой высоты вы хотите достичь, что, в свою очередь, определит высоту лестницы, которая может вам понадобиться.

Вы можете лучше следовать таблице безопасности по высоте, представленной ниже:

Таблица высоты стремянки

Когда дело доходит до определения необходимой высоты стремянки, высота лестницы вместе с максимальным вылетом учитывается вместе с самым высоким уровнем стоя.

Итак, если вам нужна лестница, которая должна достигать максимальной высоты 10 футов, то, если вы средний человек ростом около 5,9 футов, вам может потребоваться лестница высотой 6 футов.

Взгляните на таблицу высоты стремянки ниже:

* Самый высокий уровень на стремянке находится не менее чем на 3-4 ступенях от верха.

Таблица высоты надставной лестницы :

* Высота до желоба — это самый высокий уровень стоя, на котором человек может удобно стоять на лестнице

Как рассчитать необходимую высоту лестницы для любых работ

При расчете необходимой высоты лестницы необходимо учитывать различные факторы, в том числе:

Выдвижные лестницы имеют некоторое перекрытие, и это необходимо учитывать.

Например, 16-футовая лестница может достигать максимальной высоты 14-15 футов, так как есть перекрытие между основанием и секцией мухи.

Следующее, что нужно учитывать, — это угол, под которым лестница опирается на стену.

Лестницу нельзя ставить вертикально, так как ее нужно использовать под углом.

Следующим шагом будет высший уровень и самый безопасный вариант — встать на несколько ступенек от вершины лестницы.

Возьмем, к примеру, если вы хотите достичь высоты 13 футов, вам может потребоваться 16-футовая лестница, установленная с шагом 4: 1/75 градусов

Например, если вам нужен максимальный вылет около 25 футов, и предположим, что в вашем распоряжении есть удлиненная лестница, то как бы вы рассчитали необходимую высоту лестницы:

Требуемый максимальный вылет — 25 футов

Используемая лестница — Удлинительная лестница

Теперь давайте посмотрим на , та же таблица высот приставной лестницы выше:

Для максимального вылета 23–27 футов вы можете видеть, что необходимая высота лестницы составляет 28 футов.

Следовательно, для достижения высоты 25 футов вам потребуется лестница высотой 28 футов.

Типы лестниц и их применение

Хотя основная цель лестницы — добраться до мест, куда вы обычно не можете добраться самостоятельно, все лестницы не одинаковы.

Ниже мы расскажем о различных типах лестниц, их использовании и о том, как выбрать правильную лестницу / высоту в соответствии с вашими требованиями.

Стремянки

Стремянки-стремянки в основном используются в домашних условиях, позволяя людям добраться до места, куда обычно невозможно добраться самостоятельно.

Маленькая гигантская стремянка с 3 ступенями

Эти лестницы обычно выпускаются с А-образной рамой, оснащенной распорками, которые помогают зафиксировать обе стороны лестницы в правильном положении.

Ступени есть только с одной стороны, но на рынке также есть лестницы со ступенями с обеих сторон лестницы.

Стремянки

— отличный выбор для домохозяек, поскольку они обеспечивают лучшую опору, чем традиционные лестницы.

Эти лестницы используются в основном в закрытых помещениях для ремонтных и уборочных работ или небольших домашних работ.В отличие от обычных лестниц, которые очень неустойчивы, если их не разместить в правильном положении.

Стремянки имеют фиксированную длину, нерегулируемую конструкцию и, как правило, переносные. Даже некоторые лестницы оснащены колесами для удобства переноски.

Стремянки предпочтительнее, потому что их можно использовать на всех типах поверхностей, и они являются самонесущими.

Преимущества стремянок:

• Двое людей могут использовать вариант с двусторонней или двойной ступенькой одновременно
• Может использоваться на всех поверхностях
• Подходит для всех типов задач
• Самонесущий и переносной

Поскольку они стабильны и самонесущи, вы можете использовать обе руки в своей работе.

Проверьте все стремянки на Amazon .

Удлинительные лестницы

Еще один широко распространенный вид лестниц — это приставная лестница. В отличие от самонесущих стремянок, эти лестницы нуждаются в некоторой опоре для устойчивости.

Эти лестницы в основном используются на складах и в промышленности, где требуется работа на больших высотах.

Удлинительная лестница из стекловолокна Louisville FE3216

Удлинительные лестницы обычно имеют две секции и позволяют увеличивать длину в соответствии с вашими требованиями.

Часть лестницы является основанием, а другая часть — летной частью. Основание должно быть постоянно помещено в землю, в то время как секция мухи может перемещаться вверх и вниз.

В отличие от стремянок, надставные лестницы могут использоваться только одним человеком в определенный момент времени.

Подвижная секция легко перемещается, поскольку все, что вам нужно сделать, это сдвинуть ее вверх и вниз. Как только вы достигнете желаемой высоты, появятся замки, предотвращающие дальнейшее скольжение секции мухи вверх или вниз.

В некоторых конструкциях больших выдвижных лестниц также имеется система веревок и шкивов, которая позволяет легко тянуть лестницу.

Основание лестницы оснащено поворотными ножками, которые обеспечивают необходимую устойчивость лестницы и могут регулироваться под разными углами.

Когда дело доходит до раздвижных лестниц, требуется устойчивая поверхность для лучшей поддержки. По сравнению со стремянками, надставные лестницы, как правило, больше по размеру, что делает их отличным выбором для наружных работ, таких как покраска или уборка высоких зданий.

Преимущества удлинительных лестниц:

• С надставными лестницами легко добраться даже до высоких мест, таких как крыши и потолки
• Они также портативны и могут легко переноситься на рабочем месте и в любом месте.

Нажмите здесь, чтобы оформить заказ на удлинительные лестницы на Amazon .

Телескопические лестницы

Другой вариант лестницы — это телескопическая лестница, и, как следует из названия, эти лестницы можно складывать, когда они не используются.

Xtend & Climb Pro Telescoping Ladder

Таким образом, этим лестницам не потребуется много места для хранения, и их можно легко носить с собой куда угодно. Эти лестницы имеют большие ступени, в отличие от других типов лестниц.

Эта лестница очень удобна на небольших рабочих местах, где вы не можете найти стену посреди комнаты, но вам нужно заменить лампочку.

Большинство этих складных лестниц в первую очередь могут выдерживать максимальную грузоподъемность 250–300 фунтов. В отличие от других традиционных лестниц, основание складной лестницы довольно широкое, что обеспечивает большую устойчивость и поддержку.

Преимущества складных лестниц:

• Легко носить с собой на рабочем месте
• Удобно хранить под кроватью или в шкафу
• Большие ступени
• Более широкое основание

Другие телескопические лестницы можно найти здесь . (Ссылка на Amazon)

Лестницы платформы

Следующим в нашем списке типов лестниц является платформенная лестница. Эти лестницы являются фиксированными и не регулируются, но они самонесущие.

Эти лестницы также имеют платформу наверху. Есть также поручни для дополнительной поддержки. Он имеет навесную конструкцию и может использоваться одним человеком.

CharaVector Lightweight Platform Ladder

Эти лестницы доступны разной высоты, поэтому вы можете выбрать высоту лестницы, которая соответствует вашим требованиям.

По сравнению с другими лестницами, лестницы на платформе обеспечивают большую поддержку и устойчивость для пользователя.

Обычно стояние на лестнице доставляет некоторый дискомфорт любому, кто поднимается по лестнице в первый раз, но с платформенной лестницей это не так.

Верхний поручень стоит почти на 2 фута выше верхней платформы, обеспечивая дополнительную безопасность и комфорт человеку, стоящему на лестнице.

Преимущества платформенных лестниц:

• Самонесущая конструкция
• Высокая стабильность
• Содержит платформу сверху и поручни для поддержки
• Идеально для долгой работы

Лестницы универсальные

Как следует из названия, эти лестницы универсальны и могут использоваться для различных задач.Эти лестницы не являются фиксированными, поэтому их можно отрегулировать в нескольких положениях в соответствии с вашими требованиями.

Многоцелевая лестница Little Giant Alta-One

Эти лестницы можно использовать как приставную лестницу, стремянку или платформенную лестницу.

Преимущества универсальных лестниц:

• Одна лестница может использоваться для различных работ
• Экономит много денег, покупая разные лестницы для разных работ
• В значительной степени уменьшает пространство для хранения, поскольку одна лестница заменяет пространство нескольких лестниц

Узнайте больше о многоцелевых лестницах здесь .

Советы по безопасности при работе на высоте

Что касается безопасности лестниц, Управление по охране труда (OSHA) разработало правила техники безопасности при использовании лестниц. Некоторые из них упомянуты ниже:

• Первое, что вам нужно сделать перед использованием лестницы, — это проверить, в рабочем ли она состоянии.
• При работе возле линий электропередач лучше избегать металлических лестниц
• Будьте осторожны с максимальной грузоподъемностью лестницы и никогда не пытайтесь убежать от нее
• Всегда поднимайтесь по лестнице лицом к лестнице
• Рекомендуется постоянно поддерживать трехточечный контакт, за исключением случаев, когда вы используете лестницу-платформу
• Лучше не носить инструменты в руках и использовать вместо них пояс для инструментов
• Избегайте чрезмерного вытягивания.
• Избегайте использования лестниц в экстремальных погодных условиях
• Носите нескользящую обувь.

Похожие сообщения

Как закрепить лестницу — 4 вещи, которые вы должны знать

Часто задаваемые вопросы (FAQ)

Какое соотношение 4: 1 при выборе высоты лестницы?

Соотношение 4: 1 состоит в том, что на каждые 4 фута, до которых вам нужно дотянуться, нужно оставлять не менее 1 фута от стены. Итак, если вам нужен максимальный вылет на 12 футов, тогда лестницу необходимо разместить на расстоянии не менее 3 футов от стены.

Какое главное правило безопасности необходимо соблюдать при подъеме по лестнице?

Самое верхнее правило безопасности, которое следует соблюдать при подъеме по лестнице, — все время поддерживать трехточечный контакт (две ноги и одна рука). В этом может не быть необходимости, если вы используете лестницу-платформу.

Каковы разные значения грузоподъемности лестниц?

Грузоподъемность — это не что иное, как максимальный вес, который может выдержать лестница. Лестницы имеют различную грузоподъемность, в которую входят:

Лестницы типа IAA — 375 фунтов.

Лестницы типа IA — 300 фунтов.

Лестницы типа I — 250 фунтов.

Лестницы типа II — 225 фунтов.

Лестницы типа III — 200 фунтов.

Какая самая частая причина аварий с лестницей?

Одна из наиболее частых причин несчастных случаев с лестницей — это люди, пытающиеся преодолеть максимальный досягаемость лестницы.

Последние мысли

Мы надеемся, что приведенная выше статья о таблице высоты лестницы и калькуляторе предоставила вам всю информацию, необходимую для выбора правильной высоты лестницы, которая соответствует вашим требованиям.

Пожалуйста, оставляйте свои комментарии и предложения в разделе отзывов ниже.

Безопасное восхождение!

Калькулятор лестниц

| Научитесь правильно считать лестницы

Этот калькулятор лестниц объединяет три вещи, которые мы все любим больше всего: лестниц, математику и людей, которые ошибаются . Мы покажем вам разницу между подъемом и спуском по лестнице, объясним, почему по некоторым ступеням так сложно ходить, и покажем вам несколько аккуратных формул расчета лестницы.Вы также узнаете, как правильно считать лестницы, что даст вам преимущество, если вы когда-нибудь захотите вступить в словесную потасовку на тему единственной лестницы.

Взволнован? Давайте нырнем прямо сейчас!

Лестницы и ступени: объяснение терминологии

Прежде чем мы погрузимся в формулы расчета лестницы и обсудим, почему никто в Интернете не умеет считать лестницы, нам нужно установить общий принцип: терминологию. В нашем калькуляторе лестниц используется много специальных терминов, и вам важно понять их, прежде чем мы продолжим:

• Шаг / ступенька : марш лестницы — это горизонтальная часть, на которую вы наступаете.

• Подъем / подступенок : вертикальная часть лестницы, измеренная между двумя последовательными ступенями.

• Лестница : это конструкция, на которую устанавливаются ступеньки.

• Угол : угол наклона лестницы.

• Площадка : площадка, соединяющая два лестничных пролета.

• Носик : часть ступени лестницы, которая нависает над передней частью подступенка.

• Крепление заподлицо : в стандартном креплении последняя ступенька находится на одну ступень ниже уровня пола. При установке заподлицо он находится на той же высоте, что и уровень пола.

• Высота потолка : пространство между ступенькой и точкой на потолке прямо над ней.

• Поручни : перила или балясины, идущие вдоль лестницы. Он служит двойной цели — вы можете удерживать его при подъеме или спуске по лестнице, и он предотвращает падение.

• Ширина лестницы : измеряется в чистом виде, то есть без поручней.

Формулы расчета лестницы

Наш калькулятор подъема и спуска лестницы определяет детали вашей лестницы для различных комбинаций известных и неизвестных значений. Например, мы можем предположить, что вам известны подъем и пробег на одну ступеньку, и вы хотите вычислить остальные характеристики. Как бы вы поступили?

1. Во-первых, необходимо выбрать, будет ли лестница устанавливаться на стандартное или скрытое крепление.

2. Тогда вы можете рассчитать общий подъем лестницы по этой формуле:

   количество ступенек = общий подъем / подъем

   Помните, что если первая ступенька имеет другую высоту, вы должны учитывать это в расчетах.

3. Зная количество ступенек, легко найти общий пробег:

   общий пробег = пробег * количество лестниц

   Вычтите одну из количества ступенек, если вы остановились на стандартном маунте.

4. Наконец, вы можете рассчитать длину косоура лестницы по теореме Пифагора:

   длина стрингера² = общий пролет² + высота стингера²

   Какая высота стрингера? Он равен общему подъему в случае скрытого монтажа и общему подъему - подъему в случае стандартного крепления.

5. Наконец, вы можете найти угол наклона лестницы:

   угол = arcsin (высота стрингера / длина стрингера)

   Вы можете преобразовать его в уклон с помощью нашего калькулятора уклона.

Помните, что наш калькулятор подъема и спуска по лестнице применим только в том случае, если вы проектируете один лестничный пролет — если между ними есть площадка для приземления, вам нужно обрабатывать каждый пролет отдельно.

Как считать шаги и почему вы это делаете неправильно?

Вы, наверное, заметили, что независимо от того, хотите ли вы рассчитать косу лестницы, подъем или спуск, в какой-то момент вы встретите фразу «количество лестниц» . Если вы внимательно читаете статью, то заметили, что мы еще не определили это число.Это почему?

Потому что это определение легко пропустить, если вы не знаете, с какими трудностями и чем оно связано.

Видите ли, большинство людей не умеют рассчитывать лестницу и делают это неправильно. Они запутают вас, сказав, что если вы посмотрите на лестницу со стандартным креплением, вы рассчитаете число иначе, чем для лестницы с утопленным креплением. Они дадут вам разные формулы для каждого, просто чтобы добавить маринад. Однако на самом деле все очень просто:

Каждый раз, когда вы поднимаете ногу, это лестница.

Посмотрите на две картинки выше. На них показаны лестницы в стандартном исполнении и для скрытого монтажа. Независимо от типа стрингера, все, что вам нужно сделать, это подсчитать, сколько раз вы поднимаете ногу, чтобы сделать шаг (вместо того, чтобы просто скользить по идеально ровному полу).

Почему это так важно? Инженеры-строители будут вам благодарны — так считают лестницы. Когда инженеры-строители представляют себе лестницу, они не видят красочную картинку наверху.Они видят это:

Это технический чертеж: план лестницы. Стрелка показывает направление подъема, а каждая пронумерованная линия показывает, как вы уже догадались, одну лестницу. Неважно, насколько велики пролеты и как крепится стрингер. Если он ведет вас наверх, это лестница.

Помогите! По моей лестнице неудобно ходить!

Итак, вы построили свою лестницу. И они оказались ужасными. Вы ненавидите ходить по ним. Что случилось? Что ты сделал не так?

Если это так, то вы, вероятно, забыли об одной крохотной штуке под названием комфорт использования .На самом деле спроектировать лестницу по приведенным выше формулам расчета лестницы — задача несложная. Создать оптимальную и максимально удобную лестницу — это совсем другая пара обуви. К счастью, наш калькулятор шагов поможет вам и в этом!

Прежде всего, давайте рассмотрим вопрос о длине шага . У большинства людей (за исключением очень низких или высоких) одинаковая длина ступеней, и мы должны проектировать лестницы так, чтобы ходьба по ним была как можно более естественной, без удлинения или укорачивания ступеней.Обычно вы будете использовать следующее правило:

60 см <= 2 * подъем + бег <= 65 см

В британских единицах измерения это означает 2 * подъем + ход ≈ 25 дюймов . Если вы нарушите это правило, наш калькулятор лестницы предупредит вас о том, что спроектированные вами ступеньки будут неудобными.

Естественно, это правило - это еще не все, поэтому строительные нормы и правила во всех странах определяют несколько дополнительных ограничений. Наш калькулятор подъема и спуска по лестнице предупредит вас о превышении ограничений, установленных Международным жилищным кодексом (IRC) 2015 года, но если вы не используете этот конкретный документ, обязательно перепроверьте эти значения!

• Максимальный подъем на одну ступень : не более 7.75 дюймов (196 мм).

• Максимальный общий подъем между площадками : не более 147 дюймов (3734 мм).

• Минимальная длина одной ступени : не менее 10 дюймов (254 мм).

• Ширина лестницы (важна не только для комфорта, но и для безопасности): не менее 36 дюймов (914 мм).

• Высота по высоте : не менее 6 футов 8 дюймов (2032 мм). Чтобы проверить требования к запасу, вам нужно выбрать «да» в разделе ограничения запаса.

Если вам интересна эта тема, ознакомьтесь с этой фантастической статьей Майкла Мейнса о 2 правилах строительства удобных лестниц. Он рекомендует лестницу с подъемом 7 дюймов и пролетом 11 дюймов как «идеальную лестницу» и показывает аккуратный график, который суммирует требования к комфорту.

Строительные нормы и правила по сравнению с детьми

Помимо критериев комфорта, строительные нормы и правила включают также широкий спектр критериев безопасности. Некоторые из них мы упомянули в предыдущем абзаце: ширина лестницы (жизненно важна в случае пожара) и высота над головой (помогает избежать удара головой).Есть один специальный элемент безопасности, который в кодах обычно описывается подробно: балясины .

Балясины, поручни, перила - все это поможет вам не упасть, и ребенок тоже. Вы можете смеяться, но спроектировать балясины, защищающие от детей, сложнее, чем вы думаете ! Вот лишь несколько критериев, на которые вы должны обратить внимание:

• Для каждого лестничного марша необходимы перила с минимум четырьмя подступенками.

• Высота поручня должна составлять от 34 дюймов (864 мм) до 38 дюймов (965 мм).

• Расстояние между стеной и поручнем должно быть не менее 1,5 дюймов (38 мм) - это гарантирует, что ваша рука не застрянет между поручнем и стеной.

• Несмотря на то, что это явно не определено в каждом строительном кодексе, вы должны убедиться, что пространство под перилами достаточно мало, чтобы ребенок не мог протиснуться через него и упасть (например, сфера диаметром 4 дюйма не допускается. пройти).

• Если вы планируете балясину для лестницы, убедитесь, что вы используете вертикальные балясины , а не средние перила! Средние перила (горизонтальные элементы, параллельные лестнице) - приглашение подняться.Расстояние между балясинами по вертикали должно быть достаточно маленьким, чтобы ребенок не смог протиснуться сквозь них (опять же, случай шара диаметром 4 дюйма).

Это все? Конечно, нет, но это хорошая отправная точка. Удачи в строительном проекте! Обязательно ознакомьтесь с нашим калькулятором квадратных метров 😉

Как рассчитать размеры и конструкцию лестницы

Как рассчитать размеры и конструкцию лестницы

© Хосе Томас Франко ShareShare

• Facebook

• 21 Twitter

• 21 Twitter

  Pinterest

• Whatsapp

• Почта

Или

https: // www.archdaily.com/892647/how-to-make-calculations-for-staircase-designs

Этот вопрос может быть основным, и вы можете знать ответ, но всегда полезно помнить о некоторых элементарных расчетах, которые помогают нам упростить процесс проектирования.

Как известно, лестница в основном состоит из ступеней , которые, в свою очередь, состоят из ступени (горизонтальная часть, на которую будет опираться ступня) и подступенка (вертикальная часть). Хотя он может различаться по своей конструкции, каждая ступенька также должна иметь , одну или несколько площадок , поручней и маленькую ступеньку .Последняя выступает из проступи над нижней ступенькой, что позволяет увеличивать ее размер, не прибавляя сантиметров к габаритным размерам лестницы.

Ознакомьтесь с эффективной формулой, разработанной французским архитектором Франсуа Блонделем, которая позволяет вам определить правильные размеры удобной и эффективной лестницы в зависимости от ее использования.

© José Tomás Franco

2

Подступенков + 1 протектор = 63-65 см

Необходимое пространство для достижения этих оптимальных размеров не всегда доступно, но рекомендуется максимально приблизиться к ним.

Схематический пример крутой и малопролетной лестницы

(2 x 21) + (1 x 21) = 63 см

21x21 см / Схематический пример. Изображение © Хосе Томас Франко

Схематический пример оптимальной лестницы

(2 x 18) + (1 x 28) = 64 см

28x18 см / Схематический пример. Изображение © José Tomás Franco

Схематический пример свободной лестницы, предпочтительно для наружного использования

(2 x 13) + (1 x 39) = 65 см

39x13 см / Схематический пример.Image © José Tomás Franco

Пример расчета лестницы высотой 2,60 метра

1. Рассчитайте необходимое количество ступенек

Учитывая идеальный подступенок 18 см, высоту пространства разделите на высота каждой ступеньки. Результат всегда следует округлять в большую сторону:

260/18 = 14,44 = 15 ступеней

2. Рассчитайте высоту каждого подступенка

Высота пространства делится на количество ступеней, которое мы только что получили:

260/15 = 17.Высота 33 см для каждого подступенка

3. Рассчитайте ширину ступени

Примените формулу Блонделя:

(2 x 17,33 см) + (1 ступень) = 64

Размер каждой ступени будет 29,34 см

* Полученная лестница будет иметь 15 ступенек с протектором 29,34 см и подступенком 17,33 см.

Схематический пример. Image © José Tomás Franco

FAQ

Как определить ширину лестницы?

В зависимости от использования и местных норм, рекомендуется для лестниц в односемейных домах минимальной шириной 80 см и больше 1.00 метров в общественных зданиях с учетом ориентировочного количества людей, которые будут им пользоваться. Для справки, согласно традиционной книге Эрнста Нойферта «Данные архитекторов», по лестнице высотой 1,25 метра два человека могут подниматься и спускаться одновременно, а на одной из 1,85 метра это могут делать 3 человека одновременно. с одним подходящим расстоянием 55 см между человеком и поручнем.

Через сколько ступеней нужно включать лестничную площадку?

В идеале на лестнице не должно быть более 15 ступенек в ряду .Через 15 шагов должна быть обеспечена посадка. Рекомендуется, чтобы размер посадки был как минимум такой же, как у 3 ступеней.

Какая идеальная высота между лестницей и потолком?

Высота между ступеньками и потолком должна составлять 2,15 метра минимум . По словам Эрнста Нойферта, вы можете достичь минимум 2,00 метра. Высота поручня может варьироваться от 80 до 90 см от каждой ступеньки.

Как изменить пропорции проступи и подступенка?

Лестницы могут принимать различные формы и конфигурации, но отношения между проступью и подступенком должны оставаться неизменными на протяжении всего маршрута , чтобы не вызывать дисбаланса у пользователя, который уже привык подниматься или спускаться по лестнице в определенных условиях. способ.

Эта формула поможет вам правильно спроектировать лестницу. Однако при расчетах всегда следует учитывать специфику каждого проекта, а также местные нормативные акты в районе, где расположен проект.

Как выбрать лестницу на крышу - лучшие лестницы для работы на крыше

Как кровельщик жилого дома, ваши инструменты являются важной частью повседневной жизни. При правильном использовании и тщательном выборе они могут помочь вам обезопасить себя, упростят работу и позволят вашей работе действительно сиять.

Выбор кровельной лестницы не должен быть исключением.

Хорошая лестница может обеспечить вам легкий доступ к высоте и поддержать вас при работе на неровных скатах крыши (конечно, всегда в сочетании с надлежащими мерами защиты от падения). Различные варианты лестниц, доступные на выбор, а также доступные вспомогательные аксессуары могут существенно повлиять на долгую и трудоемкую установку и на быструю и эффективную.

Имея это в виду, прочтите наши советы ниже. Выбирайте с умом, думая о домах и участках, над которыми вы работаете, и о том, какие препятствия может помочь вам преодолеть хорошая лестница.Существует множество полезных и полезных функций, а также несколько инновационных дополнений, из-за которых может показаться, что мир лестниц был персонализирован именно для вас.

Все о кровельных лестницах.

Лестницы бывают разных форм и размеров и обладают множеством различных характеристик, которые делают вашу работу более безопасной и легкой.

Итак, прежде чем начинать охоту, подумайте, для чего вы будете использовать лестницу или какие различные комбинации лестниц вам могут понадобиться для выполнения задания.Подумайте о своих повседневных задачах на стройплощадке - нужен ли вам доступ к крыше, средство для подъема на крышу или приподнятая лестница рядом с домом, которая может использоваться как мини-рабочее место?

Например, для установки черепицы вам, вероятно, понадобится стремянка или приставная лестница, чтобы добраться до крыши, а затем кровельная лестница, прикрепленная к крыше, чтобы завершить работу. Обязательно привязывайте лестницу анкером (или другим стабилизатором), чтобы она не соскользнула вбок, когда вы поднимаетесь на крышу.Мы упоминаем несколько вариантов ниже в разделе «Стабилизаторы».

(Источник: ProToolReviews.)

Лестничный стиль

Стационарный

Стационарные лестницы устанавливаются как постоянное или долговременное приспособление здания или сооружения. Жилые кровельщики по большей части не часто сталкиваются с этим стилем в своей работе, потому что они чаще всего встречаются в коммерческих приложениях, когда доступ к крыше необходим круглый год.

Мобильный

Самонесущий

Это самостоятельные лестницы, известные как стремянки или трапы с А-образной рамой.Они бывают разных размеров и грузоподъемности - от обычной домашней лестницы до более профессиональных стилей, которые могут выдерживать более тяжелые веса.

Несамостоятельное

Как следует из названия, несамонесущая лестница обычно называется прямой лестницей или удлиненной лестницей, и для обеспечения безопасности она должна опираться на что-то (например, здание).

(Источник: Подрядчик по кровельным работам
и Американский институт лестниц.)

Жилые кровельщики чаще всего используют комбинацию разных лестниц для установки черепицы или выполнения других кровельных работ. Кровельщики обычно используют приставную лестницу для доступа к крыше и вторую приставную лестницу с колесами и крюками (чтобы закрепить ее на коньке крыши), чтобы завершить работу с крыши.

Лестница кровельная

Кровельная лестница - это просто приставная лестница, которая надежно прикреплена к коньку скатной крыши, чтобы кровельщик мог работать на крыше под углом (но не более 75 градусов).

Для фиксации выдвижной кровельной лестницы на лестницу необходимо установить пару кровельных крюков. Они часто сопровождаются катящимися колесами, которые позволяют поднимать лестницу на высоту крыши.

Никогда не ставьте лестницу на карниз или желоб крыши в качестве единственного средства поддержки - она ​​не сможет выдержать вес рабочих и / или материалов.

Хотя технически это не лестница, существует также система поддержки крыши, называемая «ползучая доска» или «куриная лестница», которая состоит из доски, прикрепленной к коньку крыши с прибитыми к ней небольшими досками, которые действуют как опоры для ног, называемые планками.Ассоциация по охране труда и технике безопасности разработала подробные требования к этим доскам, поэтому обязательно ознакомьтесь с ними, прежде чем покупать или создавать свою собственную доску для сканирования. (См. Здесь Раздел 13-24.)

Размер лестницы (длина)

Лестницы бывают длиной от двух до 40 футов. Чтобы получить максимальную длину, вам может потребоваться удлиненная лестница с несколькими слоями, которая обычно предлагает систему рулонов или шкивов, позволяющую выпускать лестницу на всю длину.

Как рассчитать необходимую длину

Хотите знать, какого размера лестница подняться на крышу? Обдумывая, какой высоты должна быть лестница, чтобы добраться до крыши, не забывайте, что полезная высота лестницы отличается от ее фактической высоты. Помните об этом при расчете минимальной высоты, на которой лестница должна доходить до крыши.

Например, на выдвижной лестнице вы можете использовать только до трех верхних опор. Если вы подниметесь выше, лестница может выйти из равновесия и рискнуть опрокинуться.

Между тем, на стремянке вы можете безопасно использовать только предпоследнюю ступеньку (две верхние опоры) - если больше, то лестница станет неустойчивой.

Это дополнительное пространство также дает вам что-то, за что можно держаться при спуске с лестницы, а также может использоваться для хранения материалов, если на вашей лестнице есть платформа или служебная ступенька.

(Источники: American Ladder Institute, Pro Tools Reviews. CAA Quebec and Simplified Safety.)

Длина удлинительной лестницы

При выборе длины удлиненной лестницы обязательно учитывайте угол, на который она будет наклоняться.Когда вы прислоняете его к зданию или стене, OSHA требует, чтобы основание было отодвинуто от здания на один фут на каждые четыре фута высоты для обеспечения устойчивости. Если вы превысите высоту, ступни могут выскользнуть. Если вы промахнетесь, возможно, придется подняться выше, чем разрешено, и потерять равновесие.

Так, например, если у вас 60-футовая лестница, из-за угла она достигнет только 58 футов. (Источник: Обзор ProTools.)

Рейтинговая нагрузка

Перед покупкой обратите особое внимание на номинальную нагрузку лестницы.Это максимальный вес человека и материалов - или «живая нагрузка», на которую рассчитана лестница. При использовании лестницы не забывайте рассчитывать вес материалов, которые вы несете, и прибавлять его к собственному весу - тяжелые кровельные материалы, такие как черепица, могут быстро накапливаться и могут приблизить вас к максимальной нагрузке, которую может выдержать ваша лестница.

Рейтинги

создаются Американским национальным институтом стандартов (ANSI) и применяются OSHA.

Вот различные доступные оценки.

• Type III-Light Duty 200 фунтов (для домашнего использования).
• Type II-Medium Duty 225 фунтов (разнорабочие, легкое обслуживание и механики).
• Type I-Heavy Duty 250 фунтов (ремесленные, строительные и промышленные).
• Тип 1A-Extra-Heavy Duty 300 фунтов (промышленное использование).
• Тип IAA рассчитан на 375 фунтов (тяжелое промышленное использование).

Также обратите внимание на наклейку ANSI: она удостоверяет, что лестница может выдерживать собственный вес плюс четырехкратную максимальную номинальную нагрузку (это встроенный предохранительный буфер, обеспечивающий устойчивость лестницы, но всегда соблюдайте указанную номинальную нагрузку) .

Наклейка также напомнит вам об использовании лестницы только по назначению и о том, что вы должны пройти надлежащее обучение по использованию и техническому обслуживанию перед использованием лестницы. (Источник: Подрядчик кровельных работ.)

На самом деле OSHA требует, чтобы ваш работодатель обучал вас безопасному обращению с инструментами, которые вы используете на рабочем месте, включая лестницы, в рамках мер безопасности по предотвращению падений. Если вы работаете не по найму, вы должны выполнить эти требования самостоятельно. Вы можете найти дополнительные ресурсы на веб-сайте OSHA.

Вот как будет выглядеть типичная наклейка с рейтингом

В Канаде эти категории похожи, но немного отличаются. Канадская ассоциация стандартов (CSA) делит лестницы на три категории: бытовые (до 200 фунтов), профессиональные (до 225 фунтов) и промышленные (до 250 фунтов). См. Раздел «грузоподъемность» здесь.

Помните, что высота лестницы не зависит от ее веса.

Материалы для лестниц

При выборе лестницы для кровельных работ доступно несколько различных материалов.Как и в случае со стилем и весом, подумайте, для чего вы будете использовать лестницу, чтобы найти правильный выбор для своей работы.

Алюминий легкий, популярный и устойчивый к атмосферным воздействиям. Алюминиевая лестница на крышу обычно рассматривается как универсальная, долговечная и может выдерживать большой износ - хотя она может быть немного более подвержена царапинам и царапинам, чем более тяжелый металл. Алюминиевые лестницы считаются средними в ценовой категории материалов для лестниц.

Сталь (или нержавеющая сталь) - еще один очень прочный материал, но его необходимо предварительно защитить от ржавчины, чтобы защитить его от непогоды.Это также самый тяжелый из перечисленных материалов, поэтому он может не подходить для всех кровельных применений. Это более дорогой материал. Вы можете часто увидеть этот тип лестницы в стационарных коммерческих приложениях. Лестницы для кур (как уже говорилось выше) также часто делают из стали.

Дерево Лестницы обычно обрабатываются под давлением и покрываются лаком для защиты от атмосферных воздействий. Часто их изготавливают из древесины бука, ясеня или фанеры, ламинированной и склеенной слоями. Боковые поручни и перекладины приклеиваются и прикручиваются.

(Источник: на что обращать внимание при покупке кровельной лестницы.)

Некоторые говорят, что деревянные лестницы имеют более короткий срок службы, чем их алюминиевые аналоги, и их легче повредить. Древесина также считается более доступным вариантом. В сухом состоянии древесина не проводит электричество, поэтому, если вы работаете рядом с электрическими материалами, это может быть хорошим выбором. Однако при намокании он становится проводящим.

При этом помните, что лестницы всегда следует держать на расстоянии не менее 10 футов от электрических линий, находящихся под напряжением.Если вы работаете с электрическими опасностями или проводами, подумайте об использовании лестницы из стекловолокна - это также непроводящий материал, который способствует безопасности.

Стекловолокно может быть более дорогим вариантом. Лестницы из стекловолокна обычно тяжелее своих алюминиевых аналогов и менее подвержены повреждениям. Часто можно встретить алюминиевую лестницу с боковыми поручнями из армированного стекловолокна, что является еще одним популярным выбором.

(Источники: Здоровье и безопасность инфраструктуры Онтарио, Подрядчик кровельных работ и Инструменты торговли.)

Крючки и стабилизаторы

Чтобы прикрепить лестницу к коньку крыши, вам понадобится пара крюков для лестницы. Это очень важный тип стабилизатора лестницы для кровельных работ. Крючки должны быть с мягкой подкладкой или из материала, который не повредит кровельную черепицу.

Специалисты рекомендуют, чтобы при выборе лестницы для работы на крутой крыше, вы должны установить комплект крюков для лестницы, изготовленный тем же производителем, что и сама лестница, для обеспечения однородности материала и плотной посадки.Вам также понадобятся колеса для вашей кровельной лестницы, чтобы она могла скользить по коньку крыши, не повреждая черепицу или другие кровельные материалы. Эти колеса часто прилагаются к вашим крюкам на крыше, если вы покупаете универсальный комплект крюков на крышу.

Существует множество других аксессуаров для стабилизаторов кровельных лестниц. Например, вы можете рассмотреть резиновые нескользящие защитные коврики, на которые будут опираться ножки лестницы. Это полезно, если поверхность, на которой вы работаете, не позволяет вам врезать ножки лестницы в землю (как это можно сделать, опираясь на траву или землю) или прикрутив ее к настилу.

Вы также можете приобрести мягкие пластиковые рукавицы, которые надеваются на приставку или прямую лестницу, или резиновый протектор водостока. Или используйте стабилизирующую штангу, которая прикрепляется к стене дома с помощью резиновых захватов и позволяет вам распределять вес, пока вы опираетесь на лестницу. Все эти варианты обеспечивают хороший доступ к желобам, потолку и фасадной панели, не повреждая при этом стены дома.

Вы также можете выбрать защитный кожух для крепления на лестнице, который крепится к желобам, но добавляет защиту от истирания и повреждений, обеспечивая при этом безопасную стыковочную станцию ​​для лестницы - решающее значение для безопасности лестницы, поскольку оно предотвращает скольжение или перемещение лестницы вбок. .

Как отмечалось выше, лестницы, которые не фиксируются с помощью этих стабилизаторов, всегда должны быть привязаны анкером для фиксации лестницы на месте.

Чтобы создать надежный анкер, подумайте о том, чтобы вкрутить винты с проушиной в доску 2X4, которую затем ввинтите в облицовку крыши. Затем вы можете использовать веревку, чтобы привязать лестницу к винтам с проушиной (подробности см. Здесь).

Мы рассмотрели основы стиля, веса, размера и материала. Но в наши дни лестницы имеют всевозможные дополнительные функции, которые облегчают вам жизнь при выполнении кровельных работ.Это особенно полезно, если вы работаете в труднодоступной местности или на пересеченной местности.

Ознакомьтесь с некоторыми из этих изобретательных вариантов, чтобы дополнительно настроить свой выбор кровельной лестницы.

1. Очень широкие перекладины для большего пространства для ног
   • Ищите лестницу с очень широкими ступенями. если у вас большие ступни или вы просто хотите большей устойчивости.
   • Очень большие ступеньки также могут помочь вам сохранить равновесие и маневренность при движении вверх и вниз по лестнице.
2. D Ступенчатая лестница
   • Любая внешняя лестница на крышу, которую вы выберете, должна иметь нескользящие зубчатые ступеньки, которые обеспечат вам хорошую опору.
   • Для дополнительной устойчивости стопы вы можете также рассмотреть лестницу в стиле D-Rung.
   • Эти ступеньки имеют горизонтальную ступенчатую поверхность для дополнительного комфорта и устойчивости на лестнице.
3. Лестница для подиума или помоста
   • Если вам нужна универсальная лестница для выполнения работ вокруг потолка / облицовки или водосточных желобов на крыше, вам может понадобиться лестница-платформа.
     • • Они похожи на лестницы с А-образной рамой (ступенчатые), но с плоской поверхностью в верхней части, на которой вы можете хранить свои инструменты и легкие рабочие материалы. Некоторые модели также позволяют стоять прямо на платформе и имеют поручень безопасности на уровне груди для большего баланса и устойчивости при работе на высоте.
   • Лестницы для неровных поверхностей
     • Если вы работаете на не идеально ровной поверхности, подумайте о лестнице с регулируемыми ножками, чтобы обеспечить ей большую устойчивость на земле.
4. Лестницы со встроенными планками
   • Безопасность угла лестницы важна. Как уже упоминалось, OSHA требует, чтобы на каждые четыре фута высоты лестница располагалась на расстоянии одного фута от здания, на которое она опирается.
   • Легкий способ измерить это - купить приставную лестницу с пузырьковыми уровнями. Так же, как когда вы вешаете картинку, использование этих уровней дает вам мгновенное подтверждение правильности наклона лестницы.
   • Национальный институт охраны труда и здоровья (NIOSH) также предлагает приложение для определения правильного угла.
5. Лестница комбинированная
   • Рассмотрим лестницу «два в одном», которая позволяет преобразовать стремянку (А-образную раму) в удлинительную лестницу, поворачивая заднюю часть лестницы вокруг и вверх.
6. Лестница с шарнирно-сочлененной рамой
   • Шарнирно-сочлененные лестницы предлагают одну или несколько пар фиксирующих петель, чтобы вы могли установить их в нескольких различных конфигурациях.
     • • • Это дает вам возможность создать приставную лестницу, стремянку, лестницу с двумя фасадами, лестницу для строительных лесов или рабочий стол в любой заданной точке.
7. Двусторонние лестницы с А-образной рамой (двойные стремянки, двояковыпуклая лестница или эстакада)
   • Двойная передняя лестница - это стремянка, по которой могут подниматься два человека одновременно, по одному с каждой стороны.
     • В этом отличие от традиционной стремянки, у которой задняя сторона только обеспечивает устойчивость, но не может использоваться или выдерживать нагрузку.
8. Телескопические кровельные лестницы
   • Выдвижная выдвижная лестница складывается вместо того, чтобы сдвигать параллельный набор ступенек позади первой, что упрощает хранение.
   • Убедитесь, что вы не выбрали самую недорогую телескопическую лестницу на крышу, и внимательно ознакомьтесь с отзывами пользователей перед покупкой, потому что некоторые могут защемить пальцы при складывании.
9. Лестница тренога
   • Если вам нужна дополнительная устойчивость на земле, подумайте о трехногой лестнице, которая позволит вам регулировать длину задней стойки.

Принадлежности для повышения устойчивости лестницы

Существует три основных типа аксессуаров для обеспечения устойчивости лестницы: те, которые обеспечивают лучшую устойчивость лестницы, те, которые обеспечивают более устойчивое соединение лестницы с тем, на что вы ее опираетесь, и те, которые делают лестницу более безопасной и простой в использовании. Мы обсудим все три категории ниже.

Принадлежности для опор лестницы

Эти аксессуары позволят вашей лестнице более устойчиво стоять на ногах, особенно если у вас нет другого выбора, кроме как поставить лестницу на неровную или влажную землю.

• Башмак для лестницы : Большинство лестниц поставляются со своим собственным набором обуви, также называемым узлами для ног или подушечками для ног. Это металлические, пластиковые или стеклопластиковые заглушки, которые прикрепляются к нижней части ножек лестницы, чтобы обеспечить большее сцепление с землей. Многие имеют уникальные узоры, такие как протектор на подошве обуви, для улучшения сцепления. Некоторые ножки поставляются с резиновыми ковриками, которые вы кладете под лестницу для дополнительной устойчивости. Остальные башмаки лестницы имеют встроенный шарнир. Эта гибкость позволяет башмаку лестницы оставаться в полном контакте с землей, даже если лестница находится под углом.Полный контакт с землей важен для устойчивости и позволяет максимально использовать протектор обуви.
• Устройство для выравнивания лестниц : когда вы работаете на неровной поверхности, вам может быть сложно найти место для лестницы. Выравниватель лестниц решит эту проблему за вас. Он позволяет отрегулировать длину ножек лестницы так, чтобы одна была короче другой. Это может позволить вам безопасно разместить лестницу на лестнице или другой неровной поверхности, но важно убедиться, что ступеньки выровнены, чтобы вы были в безопасности во время подъема.Большинство выравнивателей лестниц поставляются со своими башмаками для лестниц. Некоторые лестницы даже имеют встроенный выравниватель.

Принадлежности для устойчивости лестниц

Основная проблема при использовании лестницы для кровли - это то, к чему вы прислоняете лестницу и насколько надежно эта точка контакта. Не следует прислонять лестницу к водосточным желобам в качестве единственного средства поддержки, поскольку они обычно не выдерживают веса и могут прогнуться. Поэтому кровельщикам необходимо решение, позволяющее прислонить лестницу к плоскости крыши или сайдингу дома.Кровельщики могут также использовать другие аксессуары, чтобы сделать эту точку более устойчивой.

• Стабилизатор лестничной стойки : У этого аксессуара много названий, включая стойку для стены, стойку на крыше, стабилизатор лестницы и защитное ограждение. Все это U-образные опоры, которые крепятся к верхней части лестницы. Они позволяют приставить лестницу к стене или поверхности крыши. Более того, изогнутые стабилизаторы позволяют разместить лестницу напротив угла дома. Вам следует избегать использования защитных ограждений для лестниц, которые помогают лестнице опираться на водосточные желоба, поскольку они могут быть небезопасными.

• Накладки на лестницу : Также называемые прихватками для лестницы, это колпачки, которые вы прикрепляете к верхней части лестницы для защиты поверхности, на которую она будет опираться. Некоторые из них резиновые для дополнительного сцепления. Другие - это мягкая ткань, которая не дает лестнице царапать сайдинг и другие материалы.

• Крюк для крыши : кровельщикам может потребоваться подвести лестницу к коньку крыши, а не к краю. В этом случае им понадобится кровельный крюк, чтобы закрепить лестницу над коньком.Кровельные крюки часто имеют колеса на передней части лестницы, поэтому вы можете катить лестницу по коньку, не повредив черепицу, а затем перевернуть лестницу, чтобы закрепить ее. Он все равно должен быть сделан из мягкого материала, который не повредит кровлю. Самые надежные лестничные крюки имеют два крюка на крыше. Также специалисты рекомендуют выбирать кровельный крюк того же производителя, что и лестница, для густоты материала и безопасности.

• Лестничный поводок : Лестничные поводки или анкеры - это стяжки, которые можно использовать для предотвращения горизонтального скольжения лестницы.Если у вас нет стабилизатора крыши, обязательно стоит использовать поводок. Вы оборачиваете поводок вокруг одной ноги лестницы и прибиваете его к поверхности, к которой она прислонена. Нельзя использовать поводки-лестницы поверх черепицы, так как при снятии они будут оставлять дыры от гвоздей в черепице. Однако вы можете использовать их до и во время снятия крыши. Или вы можете прикрепить 2 × 4 к панели крыши, а затем прикрепить лестничный поводок к доске. Лучше избегать лестничных поводков, которые прикрепляются к желобам.

Принадлежности для обеспечения безопасности лестницы
Хотя эти принадлежности не делают лестницу более безопасной, они упрощают использование лестницы в соответствии с правилами техники безопасности.

• Лестничные столы и подносы : Вы не должны поднимать вещи по лестнице, но иногда вам, возможно, придется поработать на лестнице. Поднос позволит вам хранить предметы, такие как молоток или очиститель водосточных желобов, пока вы перемещаетесь вверх и вниз по лестнице.Всегда не забывайте поддерживать три точки соприкосновения с лестницей.
• Подъемное колесо : Подъемные колеса позволяют перемещать материалы на крышу, находясь в безопасном положении на земле. Для этого вы можете использовать другие аксессуары или грузовик с подъемной стрелой.
• Удлинитель лестницы : это не целая лестница, а несколько ступенек, которые вы прикрепляете к верхней части лестницы. Нельзя прислонять эту часть лестницы к дому или крыше. Вместо этого эта часть должна появиться над лицевой поверхностью крыши.Его единственная роль - оказывать вам дополнительную поддержку при переходе с лестницы на крышу.

Преимущество отличной кровельной лестницы

Как профессионал в области кровли, вы знаете, что профессиональные инструменты важны для правильного выполнения работы. В этом духе никогда не срезайте углы при выборе внешней лестницы на крышу - не торопитесь, чтобы познакомиться с множеством доступных опций. Выбрав лестницу, которая лучше всего подходит для вашей кровельной работы, вы будете чувствовать себя в безопасности, и эта поддержка будет заметна в вашей работе.

Свод правил Калифорнии, раздел 8, раздел 3231. Лестницы.

(а) Общие. Каждая лестница, обслуживающая любое здание или его часть, должна соответствовать требованиям настоящего Раздела. (Технические характеристики лестничных перил и поручней см. В Разделе 3214 и в Разделе 3234 для промышленных лестниц). (Заголовок 24, Часть 2, Раздел 3305 (a).)

(1) Лестницы, обслуживающие людей с нагрузкой более 50 человек, должны иметь ширину не менее 44 дюймов.

Лестницы, обслуживающие пассажиров с грузом 50 или менее, могут иметь ширину 36 дюймов.Частные лестницы, обслуживающие людей с массой менее 10 человек, могут иметь ширину 30 дюймов.

(2) Накладка не должна уменьшать требуемую ширину более чем на 3 1/2 дюйма. Поручни могут выступать с каждой стороны лестницы на расстояние 3 1/2 дюйма до необходимой ширины. Стрингеры могут выступать на 1 1/2 дюйма. (Раздел 24, Часть 2, Раздел 3305 (b).)

(1) Подъем каждой ступеньки лестницы должен быть не менее 4 дюймов и не более 7 1/2 дюймов.

(2) Длина пробега не должна быть меньше 10 дюймов при измерении по горизонтали между вертикальными плоскостями самого дальнего выступа соседних ступеней.Самый большой пробег в любом лестничном марше не должен превышать самый маленький более чем на 3/8 дюйма. Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьшего более чем на 3/8 дюйма.

Исключение: Частные лестницы, обслуживающие нагрузку на человека менее 10 человек, и лестницы, ведущие к незанятым крышам, могут быть построены с максимальным подъемом 8 дюймов и минимальным пролетом 9 дюймов.

(Раздел 24, Часть 2, Раздел 3305 (c).)

(d) Поверхность. Все ступени должны быть противоскользящими.Лестницы должны быть чистыми и в хорошем состоянии.

(Раздел 24, Часть 2, Раздел 2-3305 (s).)

(e) Круглые лестницы. Круглая лестница может использоваться в качестве выхода при условии, что минимальная ширина марша составляет не менее 10 дюймов, а меньший радиус не менее чем в два раза превышает ширину лестницы. Все ступени в любом пролете между посадками должны иметь одинаковые размеры в пределах допуска в три восьмых дюйма.

(Раздел 24, Часть 2, Раздел 3305 (e).)

(f) Посадки.Каждая площадка должна иметь размер, измеренный в направлении движения, равный ширине лестницы. Такой размер не должен превышать 4 фута, когда лестница имеет прямой проход. Площадки, если они предусмотрены, не должны уменьшать ширину менее чем до половины требуемой ширины в любом положении качелей или более чем на 7 дюймов у двери, когда она полностью открыта. Между площадками должно быть не более 12 футов по вертикали.

(Раздел 24, Часть 2, Разделы 3305 (g) и (i).)

(g) Лестница на крышу.В каждом здании высотой четыре или более этажа одна лестница должна доходить до поверхности крыши, если только крыша не имеет уклона более 4 к 12. (Раздел 24, Часть 2, Раздел 3305 (o)).

(h) Высота над головой. Каждая необходимая лестница должна иметь свободное пространство над головой не менее 6 футов 6 дюймов. Такие зазоры должны быть определены путем измерения по вертикали от плоскости, параллельной и касательной к выступу ступени лестницы, до верхнего перекрытия во всех точках. (Раздел 24, Часть 2, Раздел 3305 (p).)

(i) Строительство ограждения выходных лестниц.Если требуется защитить выходную лестницу путем отделения от других частей здания, разделяющая конструкция должна быть не менее двухчасовой огнестойкой конструкции в зданиях более четырех этажей и должна быть не менее одного- часовая огнестойкая конструкция в других местах.

(1) Отверстия в корпуса. В выходных ограждениях не должно быть никаких отверстий, кроме выходных дверных проемов и отверстий в наружных стенах. Все выходные двери в выходном ограждении должны быть защищены противопожарной системой, имеющей класс огнестойкости не менее одного часа, если допускается строительство шахты в течение одного часа, и полутора часов, если требуется строительство шахты в течение двух часов.Двери должны оставаться самозакрывающимися или должны автоматически закрываться при срабатывании детектора дыма, как предусмотрено в Разделе 4306 (b). Максимальная конечная температура передаваемой температуры не должна превышать 450 градусов по Фаренгейту выше температуры окружающей среды в конце 30 минут воздействия огня, указанного в U.B.C. Стандарт № 43-2.

(Раздел 24, Часть 2, Раздел 3308 (c).)

Рисунок E-1 (для лестниц, установленных 3 апреля 1997 г. или позднее)

1. Изменение подраздела (h) и новый подраздел (i) и новый рисунок E-1, поданный 5-10-77; начиная с тридцатого дня после этого (Регистр 77, No.20). Для получения более подробной информации см. Регистр 76, № 29.

6. Изменение без регулирующего воздействия, обеспечивающее более четкую цифру E-1, поданная 2-9-2009 в соответствии с разделом 100, заголовок 1, Свод правил штата Калифорния (регистр 2009, № . 7).

Калькулятор бетона для лестниц - метрическая система

Мы включили три калькулятора бетонного объема для простых прямых бетонных лестниц, чтобы помочь вам в оценке количества бетона, необходимого для вашего проекта.

1. Калькулятор рассчитает объем лестницы на склоне между двумя уклонами.
2. Calculator two может использоваться для отдельно стоящих лестниц, требующих верхней площадки и бетонных боковин.
3. Этот калькулятор можно использовать для отдельно стоящих полых бетонных лестниц, для которых требуется, чтобы одна или две стороны были сделаны из твердого бетона в дополнение к верхней площадке.

Калькулятор бетона для лестниц - метрическая система

Чтобы рассчитать количество бетона, необходимое для лестницы с помощью этого калькулятора, вам необходимо знать высоту подъема, пролета, глубину горловины и ширину лестницы.

Глубина горловины лестницы измеряется от точки пересечения выступов и спусков на внутреннем выемке до утрамбованного гравия или внутренней формы ниже. Стандартно минимальная толщина горловины должна быть не менее 152 мм.

Вычислитель бетона для лестниц с площадкой (сплошной) - метрическая система

Это не очень эффективный способ строительства бетонных лестниц. Я вижу, как кто-то строит таким образом лестницу с двумя ступенями, но для большего количества ступеней лучше построить внутреннюю коробку, чтобы ограничить необходимое количество бетона.

Для использования этого калькулятора необходимо ввести количество ступеней и указать площадку как одну из ступеней. Введите высоту подъема и пробега в миллиметрах, ширину лестницы и желаемую длину площадки в миллиметрах.

Калькулятор бетона для лестниц с площадкой и стеной - метрическая система

Для этого типа лестницы вы должны построить внутреннюю форму, чтобы уменьшить количество необходимого бетона.

Введите общее количество необходимых шагов как количество фактических шагов и не включайте площадку в качестве шага.Затем введите глубину подъема, пробега и горла в миллиметрах. Ширину лестницы и длину площадки необходимо вводить в метрах. В качестве количества стен необходимо ввести «1» или «2» и толщину стены в миллиметрах.

При заказе бетона

Этот калькулятор бетона поможет вам рассчитать количество бетона, необходимое для вашего проекта. Сумма, указанная по мере необходимости, не включает никаких отходов. Рекомендуется, в зависимости от выполняемой вами работы, добавить от 4% до 10% к вашему конкретному заказу, чтобы убедиться, что у вас достаточно бетона для завершения работы.
