Характеристики стеновых сэндвич панелей: теплопередача, ширина, толщина, длина, вес, несущая способность, масса

В стеновых сэндвич-панелях Teplant-Concept (Концепт) применяются:

• утеплитель на основе базальтового волокна — плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
• профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

Расположение ламелей теплоизоляции в панелях Teplant-Сoncept

Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Геометрические характеристики стеновых панелей Teplant-Сoncept

Допускаемые отклонения стеновых панелей Teplant-Сoncept

Отклонения от номинальных размеров для панелей Teplant-Concept толщиной 100, 120, 150, 170, 200, 250 мм могут составлять:

Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)

В качестве среднего теплоизоляционного слоя применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Технические характеристики стеновых панелей Teplant-Сoncept

R, (м²x⁰С)/Вт — сопротивление теплопередаче, которое показывает противодействие материала отдаче тепла в окружающую среду

Предел огнестойкости — техническая характеристика, которая показывает сопротивляемость панелей огню

E — потеря целостности

I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкций до предельных значений

Цифра — соответствует времени достижения предельного состояния в минутах

Несущая способность стеновых сэндвич панелей, кгс/м

²

Предельно допустимые расчетные величины нагрузок на панели Teplant-Concept приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам. Толщина металлической обшивки стеновых панелей 0,5/0,5 мм. Допустимый прогиб L/200

Cрок службы стеновых сэндвич-панелей Teplant (Теплант)

Срок службы стеновых панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет при правильной эксплуатации.

Гарантийный срок — 5 лет с момента отгрузки их с предприятия при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.

В стеновых сэндвич-панелях Teplant-Universal (Универсал) применяются:

• утеплитель — плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
• профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

Расположение ламелей теплоизоляции в панелях Teplant-Universal

Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Геометрические характеристики панелей Teplant-Universal

Стеновые сэндвич-панели с базальтовым утеплителем длиной до 9000 мм (кроме ПСБ-80 – длиной до 6000 мм).

Допускаемые отклонения стеновых сэндвич-панелей Teplant-Universal

Отклонения от номинальных размеров для панелей Teplant-Universal толщиной 100, 120, 150, 170, 200, 250 мм могут составлять:

Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)

В качестве среднего теплоизоляционного слоя в стеновых сэндвич-панелях Teplant-Universal применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Технические характеристики стеновых панелей Teplant-Universal

R, (м²x⁰С)/Вт — сопротивление теплопередаче, которое показывает противодействие материала отдаче тепла в окружающую среду

Предел огнестойкости — техническая характеристика сэндвич-панелей, которая показывает их сопротивляемость огню

E — потеря целостности

I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкций до предельных значений

Цифра — соответствует времени достижения предельного состояния в минутах

Несущая способность стеновых сэндвич панелей, кгс/м

²

Технические характеристики стеновых панелей Teplant-Universal

Предельно допустимые расчетные величины нагрузок на панели Teplant-Universal приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам. Толщина металлической обшивки стеновых панелей 0,5/0,5мм. Допустимый прогиб L/200

Cрок службы стеновых сэндвич-панелей Teplant (Теплант)

Срок службы стеновых панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет при правильной эксплуатации.

Гарантийный срок — 5 лет с момента отгрузки их с предприятия при соблюдении условий транспортировки, хранения, монтажа и эксплуатации.

Размеры сэндвич панелей — толщина, ширина, длина

1. Главная
2. Статьи
3. Размеры сэндвич панелей — толщина, ширина, длина

В настоящее время сэндвич панели довольно востребованы в строительстве и это не удивительно, ведь они имеют приемлемую стоимость и обладают отличными физико-механическими характеристиками. Помимо этого, они не поддерживают горения, особенно если грамотно подобран утеплитель, на их поверхности не появляется грибок и, не обитают грызуны. Что касается конструкции, то это утеплитель, оббитый с двух сторон покровным слоем.

Какими бывают размеры сэндвич панелей?

Да самыми разными, хотя, это определяет завод изготовитель. В большинстве случаев это стандартные панели, но всегда есть возможность сделать заказ с индивидуальными, более подходящими размерами.
Если говорить о том, какие бывают размеры сэндвич панелей, то нужно понимать, что есть определённая пропорция вес/длина/ширина. Если говорить о наибольших выпускаемых моделях, то они имеют длину порядка 12 метров, ширину 1,2 метра, а толщина составляет 30 сантиметров. Стандартная ширина панели, которая используется в качестве перегородки стены 1,0 -1,3 метра, при этом длина может начинаться от 1,5 метра и заканчиваться двенадцатью метрами.

Толщина сэндвич панелей

Поговорим о том, чем обусловлена толщина панелей. В первую очередь нужно понимать, что зависит она от количества наполнителя, то есть утеплителя. Если говорить о пенополиуретан, то он имеет плотность 40 кг/куб.метр. Поэтому, если не требуется добиться больших теплоизоляционных характеристик или высокой механической прочности, то можно использовать и данный наполнитель, но стоит помнить, что он поддерживает горение.

Можно с уверенностью сказать о том, что толщина сэндвич панелей зависит от веса. Стоит понимать, что большой вес, это всегда плохо. Поэтому используют следующие пропорции толщины к весу: 80мм/20кг/м. квадратный, 150мм/25 кг/м. квадратный и так далее.

Что касается толщины стеновых сэндвич панелей, то нужно понимать, что она зависит толщины внешних листов и непосредственно наполнителя. Чаще всего используется оцинкованная сталь 0,5-0,7 мм в качестве внешних слоёв. Что касается толщины утеплителя, то она может быть различной и, как было сказано выше, зависит от вида материала и целей, в среднем, это 5-30 сантиметров.
Если говорить о том, какая должна быть толщина сэндвич панелей для кровли, то используется сталь толщиной 05, -0,7 мм, при этом наполнитель нужно выбирать индивидуально. Нужно помнить, что панели будут находиться в агрессивной среде, поэтому используется антикоррозийный прочный материал. Итак, можно сделать вывод о том, от чего зависит толщина конкретной панели:

• Количество и плотность наполнителя
• Толщина материала для наружных слоёв, чаще всего это 0,7 мм стального листа
• Толщина зависит от длины

Рассмотрим на конкретном примере зависимость веса к толщине от используемого утеплителя. Если использовать минеральную вату, весом от 15 до 30 килограммов на кубический метр панели, то толщина может изменяться от 5 до 20 сантиметров. Исходя из этого, нужно понимать, что размер конкретной сэндвич панели может быть совершенно любой.

Что нужно знать при выборе панелей

Далее поговорим о том, что нужно помнить любому покупателю той или иной панели. В первую очередь не нужно забывать о качестве изделия. Готовая продукция должна быть выполнена качественно не иметь ссадин и прочих деформаций, быть целостной. Как уже было сказано выше, размеры сэндвич панелей могут быть разные, поэтому заранее нужно определиться с размерами и будущим наполнителем.
В качестве примера можно привести такой случай. Если нужна стеновая перегородка с максимальными теплоизоляционными свойствами, то не имеет смысла покупать дорогостоящий наполнитель, который обладает высокой прочностью и средней теплоизоляцией.

Стоит помнить и о том, что величина несущей способности зависит от толщины сэндвич панели, поэтому, чем толщина больше, тем и допустимые нагрузки панель может переносить в разы больше. Из этого можно сделать вывод, что если требуется максимально нагрузить поверхность, то она должна быть как можно толще.

Также смотрите:

Монтаж сэндвич панелей

История производства сэндвич панелей

размеры (длина, ширина, высота), вес, плотность, теплопроводность

На проектной стадии определяется, какие сэндвич-панели будут применяться для создания быстровозводимого здания. При этом учитываются основные характеристики сэндвич панелей. К ним относятся различные параметры как панели в целом, так и её составных элементов: ширина, длина, толщина, наполнитель, толщина стали, используемая для облицовки и её рельеф. В совокупности имеющиеся параметры формируют функциональные особенности изделия, наиболее предпочтительные для использования при возведении определённого здания. К ним относятся: теплопроводность, масса, место крепления (стена или кровля), конструкционная прочность и долговечность.

Толщина сэндвич-панелей

Теплопроводность трехслойных сэндвич-панелей связана с их толщиной и материалом, используемым в качестве наполнителя. Минимальная совокупная толщина панелей (с учётом облицовки и наполнителя) составляет 50 миллиметров (существуют «технические» сорокамиллиметровые). Производители включают в свой ассортимент изделия различной толщины. Сравнительно «тонкие» предназначаются для быстровозводимых «технических» зданий с местом расположения в относительно благоприятных климатических условиях. Изделия с большей толщиной (вплоть до 250 миллиметров) рассчитаны на эксплуатацию в регионах с критическими температурными перепадами, обеспечивая при этом высокой уровень теплоизоляции.

Используемые наполнители

Разные наполнители отличаются по плотности, массе, влагопроницаемости, пожаробезопасности и (незначительно) по теплопроводности, и определяют характеристики стеновых сэндвич-панелей. Минеральная вата является наиболее плотным наполнителем, не поддерживающим горения с хорошей влагопроницаемостью («дышит»). Схожими свойствами обладает пенополиизоцианурат. Основное отличие характеристик PIR от минеральной (базальтовой) ваты заключается в сравнительно меньшем весе. Пенополиуретан и пенополистирол, так же (как и PIR) являясь полимерными производными, относятся к «лёгким» наполнителям, но они имеют существенный недостаток – восприимчивость к высоким температурам, что выражается в низкой пожаробезопасности и в ограничениях на воздействие прямых солнечных лучей.

«Рельеф» или облицовка сэндвич панелей

Виды облицовок сэндвич-панелей зависят от назначения изделия. Толщина стали для облицовки подбирается, исходя из рельефа поверхности и непрерывной длины панели. Для облицовки используют оцинкованные стальные листы толщиной от 0,6 до 1.5 миллиметров с полимерным покрытием и дополнительными защитными слоями. Гладкая облицовка применяется для настенных панелей; при этом толщина стального листа не должна быть меньше 0.5 мм. Накатка, Волна и Трапециевидная так же относятся к облицовке зданий стеновыми сэндвич-панелями. Заданный рельеф выполняет две функции: обеспечивает ребро жёсткости и создаёт «пружину», препятствующую возникновению тепловой деформации смонтированной стеновой поверхности под воздействием палящих солнечных лучей. Панели с трапециевидной облицовкой, имеющей высокий рельеф, могут использоваться для покрытия крыш. Но для этого лучше всего подходит — специальная кровельная облицовка из толстой стали с выдающимся ребром жёсткости.

Рабочая ширина сэндвич-панелей производимых нашей компанией составляет – 1000 мм и 1190 мм, а её длина определяется конкретным заказом и может варьироваться от 1 до 15 метров.

Остались вопросы? Задайте их нашим менеджерам!
+7 495 981 51 06
ПН-ПТ с 8:30 до 18:00

Толщина сэндвич-панели: выбор оптимальной

Теплопроводность — основной функциональный параметр, который определяет толщина сэндвич-панели. Кроме того, от толщины непосредственно зависит масса изделия. Особенно это показательно в тех случаях, когда речь идет о сэндвич-панелях из минеральной ваты, имеющие сравнительно большую плотность (и, следовательно, вес), чем полимерные материалы.

Толщина сэндвич-панели: не меньше, не больше

В условиях умеренного климата широкое распространение получили стеновые сэндвич-панели толщиной 100 миллиметров. Подобной толщины стен достаточно, чтобы обеспечить комфортные условия внутри помещений при средней климатической разнице температур сорок пять — пятьдесят градусов. Именно такие температурные колебания наблюдается на протяжении годового цикла в центральных регионах Российской Федерации. Меньшая толщина сэндвич-панели приведёт к перерасходу энергии на отопление помещений, а избыточная ее величина нецелесообразна с точки зрения расходов на покупку строительного материала. Ведь, чем толще  панель, тем большее количество наполнителя идёт на её изготовление, что, соответственно, приводит к удорожанию стоимости продукции.

Расчёт стоимости сэндвич-панелей
ОН-ЛАЙН

Помощь в выборе сэндвич-панелей необходимой толщины

Для определения необходимой толщины стен быстровозводимых зданий нужно учитывать ряд условий, где принимается во внимание не только климат, но и предназначение строящегося объекта. Однако в начале Вам необходимо определиться с выбором утеплителя сэндвич-панели исходя из заложенных в проекте требований к зданию (огнестойкость, пожароопасность, назначение объекта и т.д.). Консультанты нашей компании в своих рекомендациях учитывают все исходные условия и пожелания клиентов в отношении экономного отопления и создания внутри помещений необходимого температурного комфорта. К примеру, для некоторых технических помещений вполне достаточно будет стен толщиной 50 миллиметров, когда как для объектов, расположенных в северных широтах, необходимо будет монтировать сэндвич-панели толщиной 150 и более миллиметров.

Менеджеры нашей компании профессионалы в области сэндвич-панелей с опытом работы более 15 лет на рынке строительных материалов. Они с радостью ответят на все возникшие у Вас вопросы!

Остались вопросы? Задайте их нашим менеджерам!
+7 495 981 51 06
ПН-ПТ с 8:30 до 18:00

Техническая информация по трехслойным сэндвич-панелям, характеристики, теплотехника

Выберите интересующий Вас раздел:

1. СТРУКТУРА СЭНДВИЧ-ПАНЕЛЕЙ

Сэндвич-панели состоят из двух внешних стальных профилированных листов и внутреннего слоя утеплителя. В качестве утеплителя используется базальтовая минеральная вата или экспандированный пенополистирол по ГОСТ 15588-86. Слои соединяются пенополиуретановым клеем.

1.1. Металлическая облицовка

В качестве обшивок используется оцинкованный стальной лист с защитно-декоративным лакокрасочным покрытием по ГОСТ 14918-80, ГОСТ Р 52246-2004.

При прокате сэндвич-панелей, стандартом является толщина металла 0,5 мм. Под заказ возможно использование стального листа толщиной 0,45 мм, 0,6 мм, 0,7 мм.

Таблица 1. Технические характеристики стали для сэндвич-панелей.

1.2. Полимерные покрытия

Структура стального листа с полимерным покрытием:

Типы покрытий:

Полиэстер (Polyester) – полиэфирное покрытие. Применяется для наружных и внутренних работ. Устойчиво к атмосферным воздействиям и коррозии. Подходит для всех климатических поясов.

Толщина покрытия — 25 мкм.

Пурал (Pural) – полиуретановое покрытие. Практически не подвержен механическим воздействиям, воздействиям ультрафиолета, химически активных компонентов, что обеспечивает продолжительный срок службы, не теряет цвет, целостность покрытия. Толщина покрытия 25 мкм. Применяется для наружных и внутренних работ.

ПВДФ (PVDF) – поливинилдифторидное покрытие. Покрытие состоит из 80% поливинилфторида и 20% акрила. Преимущества покрытия: высокие антикоррозийные свойства, устойчивость к атмосферным воздействиям и к загрязнению, подходит для наружного применения в любых условиях. Сохраняет свои свойства в диапазоне температур от -60°С до +120°С и обладает хорошей пластичностью.

Пластизоль (PVS) – поливинилхлоридное покрытие. Обладает превосходной пластичностью, устойчиво к царапинам, коррозии и воздействиям окружающей среды. Рекомендуется к применению в тяжелых условиях эксплуатации и в загрязненной окружающей среде. Помимо этого Пластизоль позволяет существенно улучшить внешний вид фасада. Толщина покрытия 200 мкм.

Таблица 2. Виды полимерных покрытий металлических обшивок сэндвич-панелей.

1.

3. Цветовые решения

Стандартные цвета по каталогу RAL, применяемые на производстве SteelPanel, покрытие Полиэстер (Polyester):

Возможно изготовление сэндвич-панелей в нестандартных цветах. При выборе нестандартных цветов, покраска металла осуществляется под заказ, что увеличивает срок поставки сэндвич-панелей.

При выборе цветового решения нужно учитывать, что более темные цвета больше подвержены нагреву поверхности, что может привести к тепловым деформациям (вздутие обшивок между креплениями, образование складок на металле в местах крепления). При выборе темных цветов, не рекомендуется применять трехпролетную схему крепления.

В тоже время светлые цвета имеют большую отражательную способность. Светлые поверхности не подвержены перегревам, что сохраняет поверхность сэндвич-панели в изначальном виде.

1.4. Утеплители

Металлические сэндвич-панели производятся с двумя типами утеплителей: базальтовая минеральная вата и пенополистирол.

Базальтовая минеральная вата – теплоизоляционный материал на основе базальта, также называют каменной ватой. Вата имеет волокнистую структуру, поэтому промежутки между волокон заполняются воздухом и обеспечивают высокие теплоизоляционные характеристики.

В сэндвич-панелях для обеспечения жесткости, применяются так называемые ламели. Плита минеральной ваты разрезается на полоски нужной ширины и разворачивается при подаче в линию перпендикулярно металлическим обшивкам (обичайкам). За счет такого направления волокон ваты достигается необходимая прочность на сжатие готовой сэндвич-панели.

Основные преимущества минеральной ваты – низкая теплопроводность, экологичность, группа горючести НГ, устойчивость к химическим воздействиям.

Таблица 3. Теплофизические и механические свойства базальтовой минеральной ваты.

Пенополистирол – теплоизоляционный материал на основе стирола. Производится путем вспенивания (наполнения воздухом) гранул стирола. За счет хорошей наполненности воздухом, имеет высокие теплоизоляционные характеристики. Обладает малым весом, при этом достаточно хорошей жесткостью.

В сэндвич-панелях пенополистирол укладывают готовыми листами, листы плотно прижимаются.

Основные преимущества пенополистирола – влагостойкость, низкий коэффициент теплопроводности, экологичность, при обработке антипиреном может относиться к классу трудногорючих (группа П).

Таблица 4. Теплофизические и механические свойства пенополистирола.

Все утеплители, используемые при производстве сэндвич-панелей сертифицированы и не представляют опасности для человека и окружающей среды.

1.5. Клей

Для склейки сэндвич-панелей SteelPanel применяется полиуретановая система Dow Chemical Company. Допускается применение и других клеевых систем, которые обеспечивают необходимую адгезию.

1.6. Защитная монтажная пленка

Для защиты полимерного покрытия от легких механических повреждений (царапин) во время перевозки, погрузо-разгрузочных работ, монтажа, на поверхность сэндвич-панелей наносят защитную монтажную пленку. После окончания монтажных работ, пленка снимается.

ВАЖНО! Инструкция по использованию защитной пленки:

1. Защитная пленка предназначена для защиты поверхностей от повреждений и загрязнений во время транспортировки и монтажа, а так же от механических воздействий во время обработки (сгибание, нарезка, формирование, штамповка)

2. Все заявленные технические характеристики защитной пленки являются действительными в диапазоне 20 градусов Цельсия. Данная температура является обязательной как для самой пленки, так и для покрываемой поверхности в момент нанесения. Оптимальная температура хранения 15-30°С.

3. При долгом нахождении пленки в неблагоприятных условиях (перепады температур в диапазоне, отличном от рабочих; агрессивная среда и т. д.) ее свойства могут быть утеряны.

4. Не допускается обработка поверхности всеми видами растворителей.

5. Пленка наносится в условиях производства и снимается сразу после монтажа изделия.

6. Хранение поверхностей с нанесенной пленкой под прямыми солнечными лучами недопустимо, т.к. может вызвать изменения свойств клея, что повлечет за собой появление трудностей при снятии пленки с изделия.

7. Для того чтобы на поверхности не остались фрагменты защитной пленки или клея пленку недопустимо снимать при очень низких (не ниже -10°С) и очень высоких температурах воздуха (не выше 40 °С).

8. Срок хранения изделий с нанесенной пленкой не более 1 месяца.

9. Все заявленные требования являются рекомендованными производителем данного типа пленки.

Внимание!

Если условия хранения и использования защитной пленки были нарушены и пленка плохо сдирается, можно локально при температуре приблизительно 60 градусов потихонечку пройтись техническим феном. Если пленка долго находилась на изделии, и после ее удаления остался клей, то его можно удалить техническим спиртом, но ни в коем случае не растворителем.

При применении растворителя, нарушается не только защитная пленка, но и полимерная поверхность сэндвич-панели.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЭНДВИЧ-ПАНЕЛЕЙ

2.1. Таблицы с характеристиками

Таблица 5. Характеристики стеновых сэндвич-панелей с утеплителем минеральная вата.

Толщина сэндвич-панели, мм	50	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	14,4	15,6	17,9	20,2	22,2	26,0	29,8	31,7	37,5
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,16	1,4	1,86	2,33	2,79	3,49	4,19	4,65	5,81
Теплопроводность утеплителя, Вт /м°С	λрасч=0. 041
Значения огнестойкости	EI 30	EI 30	EI 45	EI 90	EI 150	EI 150	EI 150	EI 150	EI 150

Таблица 6. Характеристики кровельных сэндвич-панелей с утеплителем минеральная вата.

Толщина сэндвич-панели, мм	60	80	100	120	150	180	200	250
Удельный вес, кг/кв.м	15,6	17,9	20,2	22,2	26,0	29,8	31,7	37,5
Приведенное сопротивление теплопередаче, кв.м°С/Вт	1,4	1,86	2,33	2,79	3,49	4,19	4,65	5,81
Теплопроводность утеплителя, Вт /м°С	λрасч=0. 041
Значения огнестойкости	REI 30	REI 45

Таблица 7. Характеристики стеновых сэндвич-панелей с утеплителем пенополистирол.

Таблица 8.

Характеристики кровельных сэндвич-панелей с утеплителем пенополистирол.

2.2. Звукоизоляция

Таблица 9. Звукоизоляционные характеристики стеновых и кровельных сэндвич-панелей с минераловатным утеплителем.

Rw – изоляция воздушного шума, является нормируемым параметром параметром звукоизоляции внутренних ограждающих конструкций жилых и общественных зданий, а также вспомогательных зданий производственных предприятий.

Ra – представляющая собой изоляцию внешнего шума, производимого потоком городского транспорта, является нормируемым параметром звукоизоляции наружных ограждающих конструкций.

Нормируемые параметры регламентируются:

— СП 51.13330.2011 «Защита от шума»,

— СНиП 23-03-2003 «Защита от шума»,

— СП 23-103-2003 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий»,

— ГОСТ 27296-87 (СТ СЭВ 4866-84) «Защита от шума в строительстве. Звукоизоляция ограждающих конструкций. Методы измерения».

2.3. Несущая способность

Несущая способность – это максимальная нагрузка без потери функциональных качеств, которую может нести конструкция, ее элементы, а также грунты оснований.

Расчет несущей способности произведен в соответствии с СП 20.13330.2011 «Нагрузки и воздействия».

Стеновые сэндвич-панели

Расчеты несущей способности стеновых сэндвич-панелей учитывают, что плотно вклеенный утеплитель, помогает распределению напряжений при нагрузках и воспринимает усилия сдвига, при этом металлические обшивки подвержены растяжению и сжатию.

В расчете не учитывается, возможное изменение формы панелей (вырезы, обрезы краев и прочее). Для стеновых панелей вычислены предельные состояния несущей способности. Значения, указанные в таблицах, являются справочным материалом и должны рассчитываться при проведении проектных работ.

Расчеты проведены с учетом следующих упрощений и допущений:

— толщина сэндвич-панели указана по толщине утеплителя,

— толщина металлических обшивок 0,6 мм,

— ширина внешних опор не менее 40 мм,

— ширина внутренних опор не менее 70 мм,

— допускаемый прогиб панели 1/100 L пролета,

— при определении предельного прогиба учтена разность температур наружной и внутренней металлических обшивок t=55°C.

Таблица 10. Расчетная несущая способность стеновых сэндвич-панелей с минеральной ватой.

Рис. 1. График несущей способности стеновых сэндвич-панелей с минеральной ватой при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Таблица 11. Расчетная несущая способность стеновых сэндвич-панелей с пенополистиролом.

Рис. 2. График несущей способности стеновых сэндвич-панелей с пенополистиролом при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Кровельные сэндвич-панели

Расчеты несущей способности стеновых сэндвич-панелей учитывают, что плотно вклеенный утеплитель, помогает распределению напряжений при нагрузках и воспринимает усилия сдвига, при этом металлические обшивки подвержены растяжению и сжатию.

В расчете не учитывается, возможное изменение формы панелей (вырезы, обрезы краев и прочее). Для стеновых панелей вычислены предельные состояния несущей способности. Значения, указанные в таблицах, являются справочным материалом и должны рассчитываться при проведении проектных работ.

Расчеты проведены с учетом следующих упрощений и допущений:

— толщина сэндвич-панели указана по толщине утеплителя,

— толщина металлических обшивок 0,6 мм,

— ширина внешних опор не менее 60 мм,

— ширина внутренних опор не менее 80 мм,

— допускаемый прогиб панели 1/100 L пролета,

— при расчете учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролета

Таблица 12.

Расчетная несущая способность кровельных сэндвич-панелей с минеральной ватой

Рис. 3. График несущей способности кровельных сэндвич-панелей с минеральной ватой при равномерно распределенной нагрузке. Схема нагружения – однопролетная.

Таблица 13. Расчетная несущая способность кровельных сэндвич-панелей с пенополистиролом

Рис. 4. График несущей способности кровельных сэндвич-панелей с пенополистиролом при равномерно
распределенной нагрузке. Схема нагружения – однопролетная.

2.4. Выбор длины пролета в зависимости от температуры

Из-за разницы температур наружной и внутренней поверхностей металлических листов, может происходить вздутие (коробление) обшивок в местах наибольших напряжений. Чаще всего такое происходит на солнечной стороне зданий. Причем температура нагреваемой солнцем обшивки во многом зависит от цвета и его отражательной способности. Все цвета условно разбивают на три группы с различными свойствами (см. таблицу 12).

Во избежание деформации металлических обшивок панелей, находящихся под регулярным воздействием солнца, необходимо ограничивать длину пролета таким образом, чтобы возникающее в процессе эксплуатации напряжение металла было меньше максимально допустимых значений. Максимальные длины пролетов при неразрезной схеме крепления указаны в таблицах 13, 14.

Таблица 12.

Группы цветов металла по отражательной способности.

Таблица 13. Максимальные длины пролетов стеновых сэндвич-панелей

Таблица 14.

Максимальные длины пролетов кровельных сэндвич-панелей

2.5. Теплопроводность

Расчет теплоизоляционных характеристик регламентируется следующими документами:

— СНиП 23-02-2003 «Тепловая защита зданий»,

— СНиП 23-01-99 «Строительная климатология»,

— СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий»,

— СНиП II-3-79 «Строительная теплотехника»,

— СП 23-101-2000 «Проектирование тепловой защиты зданий».

Таблица 15. Теплоизоляционные характеристики стеновых и кровельных сэндвич-панелей.

Таблица 16.

Минимальная толщина стеновых и кровельных сэндвич-панелей по областным и региональным центрам России по группам зданий.

6 советов по выбору сэндвич-панели для кровли и стен

Содержание статьи

Появление сэндвич-панелей сделало возможным очень быстрое сооружение зданий. Сегодня благодаря стеновым и кровельным панелям возводят не только склады, павильоны, терминалы и другие промышленные сооружения, но и частные дома. Таким широким распространением сэндвич-панели обязаны массой преимуществ: скорость и простота монтажа, легкость конструкции, эстетичность и экономичность материала, отличные тепло- и звукоизоляционные качества. Постоянно растущий спрос на материал привел к увеличению ассортимента, и сегодня без подготовки можно определиться только с цветом, а представлено более 600 оттенков. Но вот как выбрать сэндвич-панель с нужным типом утеплителя, подходящей толщиной и профилем?

№1. Технология производства сэндвич-панелей

Сэндвич-панель – это многослойный материал, состоящий из слоя утеплителя, прикрытого с обеих сторон металлом или ПВХ. Качество его зависит не только от используемого сырья, но и от способа производства. На данный момент сэндвич-панели производятся такими способами:

• сборка из отдельных элементов в непосредственной близости от стройплощадки, куда привозятся листы стали, утеплитель и клей. Процесс удобный, но в итоге получаются панели с не лучшими эксплуатационными качествами;
• метод вспенивания заключается в заполнении полости между двумя листами стали пенополиуретаном, который вспенивается под давлением. Если утеплитель будет поступать неравномерно, но будут образовываться полости, нарушающие теплоизоляцию;
• конвейерный способ – самый совершенный и доскональный, он позволяет создавать сэндвич-панели с наилучшими эксплуатационными качествами. При выборе стоит обращать внимание на продукцию, произведенную именно таким образом. Отечественных компаний, работающих по данной технологии не так уж и много, одним из таких является Нелидовский кровельный завод.

№2. Тип облицовочного материала

В качестве облицовочного материала могут использоваться листы стали, пластик, гипсокартон или же OSB-панели. Естественно, металлические листы самые прочные, их толщина варьируется от 0,5 до 0,7 мм, а эксплуатационные качества во многом зависят от типа и толщины антикоррозийного покрытия. Обычно листы стали оцинковываются, и чем толще слой цинка, тем долговечнее будут панели. В качестве альтернативы используется покрытие из алюмоцинка (гальвалюма), которое было специально разработано для защиты сэндвич-панелей и отлично противостоит воздействию атмосферной влаги и солнечных лучей.

Используется также покрытие из гальфана (сплав цинка, алюминия, лантана и церия), которое при меньшей толщине превосходит цинковое покрытие по пластичности и стойкости к механическим повреждениям. Нередко панели покрывают также и полимером поверх слоя защитного сплава. Таким образом достигается улучшение стойкости к атмосферным явлениям.

Гипсокартон позволяет получить более легкие сэндвич-панели, но использовать их можно только для монтажа внутренних перегородок. OSB-панели (ориентированно-стружечные плиты) – основа SIP-панелей, в которые также входит утеплитель пенополистирол. Особенности строения OSB-плит позволяют надежно удерживать крепеж, благодаря чему повышается прочность готового строения. Такие сэндвич-панели используются для обустройства перекрытий, стен и крыш.

№3. Тип утеплителя

Слой утеплителя может варьироваться по толщине от 5 до 30 см, причем сэндвич-панели толщиной более 15 см используется преимущественно при обустройстве холодильных камер. В качестве утеплителя могут использоваться такие материалы, как:

Все они отличаются определенным набором преимуществ и недостатков. Так, минеральная вата не поддерживает горение и отличается экологичностью, в таком утеплителе не будут жить грызуны. Из минусов стоит выделить гигроскопичность, поэтому герметичности готовой конструкции необходимо уделять огромное внимание, ведь при поглощении влаги ухудшаются теплоизоляционные свойства. Тем не менее, именно минеральная вата сегодня чаще всего используется отечественными производителями при изготовлении сэндич-панелей.

Полистирол – долговечный влагонепроницаемый материал с высокими теплоизоляционными свойствами. Он подвержен негативному воздействию солнечных лучей, но благодаря обшивке листами стали этого недостатка удается избежать. Полистирол легко горит, выделяя токсичные вещества, в нем могут жить грызуны.

Пенополиуретан пользуется огромным спросом в ряде стран Европы, так как обладает минимумом недостатков при огромном количестве достоинств, за что его так любят в европейских странах. Среди преимуществ материала стоит выделить устойчивость к влаге: даже если вода и просочится к утеплителю, она не вызовет никаких негативных последствий. Этот тип утеплителя очень легкий, что упрощает транспортировку панелей, их монтаж, уменьшает нагрузку на фундамент. Главное достоинство – низкая теплопроводность, в 2 раза ниже, чем у минеральной ваты, и в 1,5 раза ниже, чем у полистирола. Полиизоцианурат, разновидность пенополиуретана, обладает свойствами самозатухания, и именно он сегодня все чаще используется в качестве утеплителя для сэндвич-панелей. Кроме того, утеплитель не станет местом развития грибка и плесени. Среди минусов стоит выделить возможность повреждения грызунами.

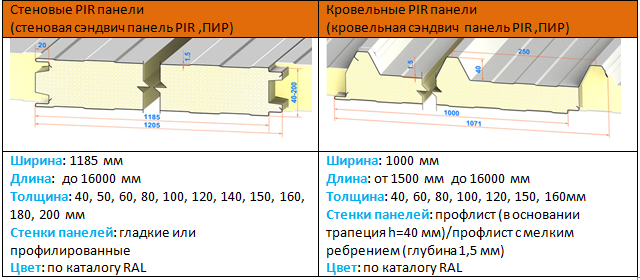

№4. Чем отличаются кровельные и стеновые сэндвич-панели?

Основной принцип устройства стеновых и кровельных сэндвич-панелей один и тот же, но все же в конструкции есть некоторые отличия, которые делают предпочтительным одни панели использовать для сооружения стен, а другие – кровли.

Первое отличие заключается в профиле стального листа. Для сооружения стен используются гладкие листы или профилированные под бревно, сайдинг, микроволны. Кровельные панели имеют высокий профиль для большей прочности и устойчивости, чтобы крыша зимой могла справиться с большим весом снега. Листы стали могут быть профилированы с двух сторон для еще большей устойчивости. Кроме того, для кровельных панелей используется утеплитель большей плотности.

Еще одно отличие – это тип замка, которым соединяются панели. Кровельные сэндвич-панели отличаются более сложным замком, что необходимо для того, чтобы преодолеть давление атмосферы и осадков. Также кровельные панели отличаются еще более толстым антикоррозионным слоем, чем стеновые панели.

№5. Необходимые параметры сэндвич-панелей

Для возведения стен используются сэндвич-панели с шириной 1,1 и 1,5 м, а вот длина может варьироваться в широких пределах – от 2 до 18,5 м, чтобы можно было легко и просто построить здание с любыми необходимыми параметрами. Ширина кровельных сэндвич-панелей, как правило, составляет 1 м, длина – от 1 до 16 м. Кроме того, важно помнить, что при монтаже кровельных панелей необходимо придерживаться уклона в 7 градусов.

Если с длиной и шириной все более-менее понятно, и зависит их выбор от параметров здания, которое необходимо построить, то вот подбор толщины панелей – это более ответственный процесс. Этот параметр вычисляют на основе теплотехнического расчета: он трудоемкий, но не самый сложный, требует учета многих факторов. Методику расчета легко найти в интернете, а еще проще – воспользоваться специальным калькулятором расчета или же обратиться за помощью к специалистам.

При выборе толщины панели необходимо учитывать назначение здания, планируемую внутреннюю температуру, климатические особенности региона, коэффициент теплопроводности и т.д. Например, если здание находится в Московской области, а температура внутри его планируется на уровне +18⁰С, то толщина стеновых панелей с утеплителем из минеральной ваты должна быть 15 см, с утеплителем из пенополистирола – 12 см. При аналогичных условиях толщина кровельных сэндвич-панелей с минераловатным утеплителем будет составлять 25 см, с утеплителем из пенополистирола – 18 см.

При подборе необходимой толщины важно также учитывать и затраты на обогрев помещения. Так, при большей толщине панелей затраты на отопления сократятся, но и строительство будет стоить дороже, однако эти траты окупятся за первые 2-3 отопительных сезона.

№6. Внешний вид сэндвич-панелей

Среди более 600 оттенков, возможных при изготовлении сэндвич-панелей, каждый сможет выбрать именно тот, который максимально отвечает предъявляемым требованиям. Более того, кроме материала с гладкой поверхностью, сегодня появились панели с шероховатой фактурой, которые имитируют поверхность дерева или камня, а это выводит внешний вид построенных таким образом зданий на новый уровень. Что же касается геометрии панелей, то необходимую высоту и форму гребней и прочих элементов смогут подобрать специалисты с учетом зазоров, выпусков, подрезов, примыканий сэндвич-панелей.

Статья написана для сайта remstroiblog.ru.

Сэндвич-панели 150 мм в Москве, цены на стеновые и кровельные панели

Стеновая сэндвич-панель 150 мм

• Толщина панели: 150 мм
• Длина: от 800 до 17 000 мм
• Ширина монтажная: 600, 700, 1000, 1190, 1200 мм
• Вес панелей с минеральной ватой: 25,61 кг/м2*
• Вес панелей с пенополистиролом: 12,86 кг/м2**
• Теплоизоляционные характеристики: от 3,06 м²·°C/Вт

* при толщине металла 0,5 мм и плотности минеральной ваты 115 кг/м3
** при плотности пенополистирола 25 кг/м3

Габариты и удельный вес стеновых сэндвич панелей 150 мм с минераловатным утеплителем

Габариты и удельный вес стеновых сэндвич панелей 150 мм с пенополистиролом

Размеры стеновых сэндвич-панелей в наличии:

Кровельная сэндвич-панель 150 мм

• Толщина панели: 150 мм
• Длина: от 800 до 17 000 мм
• Ширина монтажная: 600, 700, 1000, 1190, 1200 мм
• Вес панелей с минеральной ватой: 31,34 кг/м2
• Вес панелей с пенополистиролом: 15,59 кг/м2
• Теплоизоляционные характеристики: от 3,00 м²·°C/Вт

* при толщине металла 0,5 мм и плотности минеральной ваты 115 кг/м3
** при плотности пенополистирола 25 кг/м3

Габариты и удельный вес кровельных сэндвич панелей 150 мм с минераловатным утеплителем

Габариты и удельный вес кровельных сэндвич панелей 150 мм с пенополистиролом

Размеры кровельных сэндвич-панелей в наличии:

Сэндвич-панель из полиуретана

, производители полиуретановых сэндвич-панелей

Окончательное руководство по сэндвич-панелям из полиуретана

Сэндвич-панель Sunnyda PU широко используется для холодных камер, морозильных камер, стен промышленных зданий, крыш, перегородок, строительных ограждений и модульных зданий.

Sunnyda оснащена полным набором аксессуаров, таких как потолочные материалы, различные каналы и профили для доставки вместе с полиуретановой сэндвич-панелью. Включая двери и окна.

Сэндвич-панели Sunnyda PU доставляются на поддонах или по частям для экономии места.Обе поверхности полиуретановой сэндвич-панели защищены толстой пленкой от царапин при транспортировке. Чтобы защитить панели от пола и четырех углов контейнера, мы кладем пену, когда не используются поддоны. Не разгружайте сэндвич-панели из полиуретана вилочным погрузчиком, если поддон не использовался. Это может повредить секцию панели.

Sunnyda экспортировала сэндвич-панели из полиуретана в десятки стран за последние 10 лет. Нам доверяют клиенты, поддерживаем долгосрочные отношения. Заказываете или нет, мы будем рады поддержать ваш бизнес.

Добро пожаловать на наш производственный и выставочный зал. Свяжитесь с нами для получения бесплатного образца!

Окончательное руководство по полиуретановым сэндвич-панелям

Введение

Одним из наиболее эффективных материалов для сборных домов, используемых в области проектирования, являются сэндвич-панели. Он производится в различных типах, каждый из которых предназначен для конкретных промышленных и жилых помещений. Как правило, все сэндвич-панели производятся из более чем одного материала, каждый из которых совместим с теплоизоляцией.

Например, сэндвич-панели из минеральной ваты разработаны специально для пользователей, которые борются с пожаром дома или в своей сфере деятельности. Это потому, что он негорючий. С другой стороны, сэндвич-панель из пенополистирола (сэндвич-панель из полиуретана) предназначена для противодействия экстремальным температурам и холоду. Тем не менее, все еще существует пробел для продукта, который является идеальной и подходящей сэндвич-панелью для пользователей, использование и применение которых подпадают под категорию замораживания или холода.

Было обнаружено, что производители производили сэндвич-панели из полиуретана, чтобы восполнить этот пробел.Это учебное пособие представляет собой качественное исследование, проведенное для ознакомления потенциальных пользователей сэндвич-панелей из полиуретана с основными сведениями, которые необходимо знать. Он разбит на главы для лучшего понимания читателями.

Глава первая: Что такое сэндвич-панель из полиуретана?

Рисунок 1: Полиуретановая сэндвич-панель

Термин «полиуретан» является аббревиатурой полиуретана. Полимерные смолы, входящие в состав уретана, который представляет собой белое кристаллическое органическое соединение (этилкарбамат). В процессе производства полиуретан впрыскивается в другие вторичные материалы, такие как дважды окрашенный оцинкованный стальной лист, нержавеющая сталь и алюминий-магний-марганец.

Конечным результатом этой комбинации является полиуретановая сэндвич-панель, которая используется для украшения дома, а также для обеспечения высоких теплоизоляционных свойств в здании. С точки зрения теплоизоляции сэндвич-панель из полиуретана превосходит другие типы сэндвич-панелей, поскольку ее лямбда составляет 0,022 (Вт / МК). Технология Coil Coating, используемая для окраски сэндвич-панелей из полиуретана, обеспечивает коррозионную стойкость оболочки панели. Полиуретановые сэндвич-панели находят свое применение либо как целое полотно здания, либо как часть здания, которым обычно является крыша, стена, фасад или пол.Водонепроницаемый внешний слой делает его идеальным для мытья полов. Полиуретановые сэндвич-панели также имеют приятный цвет, так как придают окраске сияние и долговечность, необходимые для качественной эстетики.

После того, как мы увидели, из чего состоит сэндвич-панель из полиуретана, и увидели некоторые ее качества, пришло время ответить на вопросы об использовании и применении этого продукта.

Это обещает быть поучительным.

Глава вторая: Использование и применение сэндвич-панелей из полиуретана

Рисунок 2: сэндвич-панели из полиуретана

• Стены: если вы завершили строительство здания из кирпича и раствора или деревянного здания, вы все равно можете нанести сэндвич-панель из полиуретана на свои стены для украшения и высокой теплоизоляции.
• Фасад: сэндвич-панели из полиуретана служат для украшения фасада здания. Он защищает кирпичи и продлевает срок их службы. Сэндвич-панель из полиуретана также устойчива к коррозии и, как таковая, не ржавеет в любых климатических условиях.
• Кровля здания: Полиуретановая сэндвич-панель может использоваться в качестве кровли здания из любого материала. С одной стороны, это обеспечивает спокойствие внутренней части здания, а с другой стороны, сэндвич-панели из полиуретана дополняют эстетику здания.
• Полы: Полиуретановые сэндвич-панели можно укладывать на пол дома.
• Сегментация и ограждение стен в морозильных камерах и панельных помещениях: сэндвич-панели из полиуретана — это панель номер один для любого помещения с температурой замерзания или любой системы охлаждения вообще. Те, кто специализируется на хранении рыбы или морепродуктов, также могут использовать сэндвич-панели из полиуретана, чтобы построить здание для хранения рыбы. Он обеспечивает температуру, необходимую для сохранения рыбы.
• Подвесной потолок для всех холодильных камер и помещений для хранения обледенения: вы можете использовать сэндвич-панели из полиуретана для потолка морозильных камер, холодильных камер и холодильников.
• Производители мороженого: Если вы производите мороженое, вы можете использовать сэндвич-панели из полиуретана для обеспечения превосходных теплоизоляционных характеристик.
• Сараи: сэндвич из полиуретана можно использовать для строительства хранилища для фруктов и овощей. Его теплоизоляционная способность защищает содержимое от воздействия ультрафиолета и обеспечивает охлаждение емкости. Таким образом, они служат дольше, чем могли бы быть в противном случае.
• Облицовка зданий для улучшения теплоизоляционных характеристик: сэндвич-панели из полиуретана можно использовать для облицовки любой части здания с целью повышения температуры во внутренней или внешней части здания.
• Входные и гаражные двери: сэндвич-панель из полиуретана — это красивая панель, которая также может обеспечить максимальную безопасность при использовании в качестве двери. Сложно вмешаться. На него также могут срабатывать будильники.

После того, как мы увидели некоторые варианты использования сэндвич-панелей из полиуретана, есть на что посмотреть.

Глава третья: Почему важно использование сэндвич-панелей из полиуретана?

Лучшие теплоизоляционные характеристики: Из всех сэндвич-панелей, представленных на рынке, сэндвич-панель из полиуретана имеет наиболее эффективную теплоизоляционную способность.Его коэффициент теплопроводности всего 0,022 (Вт / мК), что делает его идеальным для любых экстремальных температур. Он поглощает тепло и позволяет пассажирам наслаждаться спокойствием и прохладой. Утеплитель из сэндвич-панелей из ПУ идеален. Сэндвич-панель из полиуретана также отличается максимальной защитой от химикатов и воды.

Целостность в огнестойкости: сэндвич-панель из полиуретана поддерживает удовлетворительный уровень огнестойкости. Она по-прежнему не достигает такого уровня сопротивления, как сэндвич-панель из минеральной ваты, но ее слои огнестойкости достаточно хороши.

Идеальное соединение панелей: Соединительная панель полиуретановой сэндвич-панели устраняет мостики холода через фрезерованные контактные поверхности сердечника.

Быстрый и простой монтаж: Профиль замка стыка тщательно разработан, чтобы обеспечить быструю укладку панелей. Конические внутренние контактные кромки и продольные канавки также важны для экономичного процесса установки. Это делает установку сэндвич-панели ПУ не только быстрой, но также может выполняться двумя или более людьми.

Экологичность: сэндвич-панели из полиуретана легко утилизируются. При этом он не оказывает никакого побочного воздействия на окружающую среду.

Не подвержен коррозии: PPGI обладает хорошими характеристиками устойчивости к ржавчине. При использовании для внутренней стены холодильной камеры для мяса или морепродуктов рекомендуется использовать нержавеющую сталь 304, пригодную для пищевых продуктов и не имеющую ржавчины.

Универсальное применение: Может использоваться во многих внутренних и внешних частях здания.

Легкость и тяжелая несущая способность: Сэндвич-панель из полиуретана универсальна по весу.Он легкий и может быть легко перемещен из одного географического места в другое. Кроме того, он может перевозить тяжеловесных пассажиров и строительный инвентарь. Эта особенность придает сэндвич-панели из полиуретана механическую прочность с высочайшим значением толщины и плотности.

Он аккредитован на международном уровне: это продукт, завоевавший доверие во всех частях мира, особенно в Австралии, из-за его пригодности для хранения морепродуктов. Такой надежный производитель, как Sunnyda, уже заключил партнерские отношения со многими частными лицами и компаниями в более чем десяти странах мира в использовании и применении сэндвич-панелей из полиуретана.

Хорошие цвета: красота — это конечный результат всех строительных материалов. Прежде всего, он должен быть красивым. В этом контексте сэндвич-панели из полиуретана отсутствуют. Вы не можете окрасить сэндвич-панель из полиуретана любой краской по вашему выбору. Тем не менее, вы можете указать производителю цвет по шкале RAL, указанный в вашей спецификации, при покупке.

Долговечность: по сравнению со всеми другими изоляционными панелями сэндвич-панель из полиуретана остается самой долговечной. Его долговечность сопоставима с прочностью кирпичного строительства.Его долговечность колеблется в пределах 5-20 лет.

Защита от отпечатков пальцев: для абсолютной конфиденциальности сэндвич-панель из полиуретана может поставляться с функцией защиты от отпечатков пальцев. Он не оставляет следов пользователей. Это будет важно для силовых структур.

Убедившись в некоторых преимуществах сэндвич-панелей из полиуретана, вы должны иметь предварительные знания, прежде чем делать заказы.

Глава четвертая: что вам нужно подумать перед покупкой

• Знайте время доставки с момента заказа: люди обычно принимают это как должное.Некоторые компании берут на себя больше, чем ожидалось, при поставке продукции. Ожидается, что вы должны знать, что политика производителя по доставке соответствует вашему собственному времени установки.
• Знайте строительные законы в вашем районе: в случаях, когда вы хотите использовать сэндвич-панели из полиуретана для всей ткани вашего здания, вы должны знать, поддерживает ли ваш местный земельный закон использование сэндвич-панелей из полиуретана. На этом этапе не используйте тот факт, что есть люди, строящие дома из полиуретановых сэндвич-панелей, в качестве ориентира.Получите прямое подтверждение земельного законодательства области.
• Знайте, являются ли ваши поставщики производителями или простыми дистрибьюторами: существуют пределы того, что обычный дистрибьютор понимает в сложности сэндвич-панелей из полиуретана. Если вы хотите сделать все возможное и получить большое количество этого продукта, лучше всего сотрудничать напрямую с производителями. Это неотъемлемая часть надежной технической поддержки по техническому запросу.
• Знайте, насколько доступна дорога к месту для тяжелых грузовиков. Грузовики, используемые для перевозки сэндвич-панелей из полиуретана, обычно тяжелые и большие.Они могут не передвигаться по всем дорогам. Убедитесь, что вы предоставляете своим дистрибьюторам информацию о правильном дорожном канале, наиболее подходящем для их размера грузовика.
• Знайте, насколько ваша почва совместима с вашими полиуретановыми сэндвич-панелями. Здание: ваша почва будет фундаментом, на котором будет стоять вся ткань. Следовательно, вы должны знать, что это за почва и что нужно сделать, чтобы сделать ее подходящей, если это необходимо. Для некоторых почв может потребоваться затвердеть. С другой стороны, некоторая почва требует, чтобы вы ее просверлили, прежде чем можно будет сделать фундамент.
• Ознакомьтесь с условиями гарантии: убедитесь, что вы в достаточной степени осведомлены о гарантии, предоставляемой производителем при использовании продукта.
• Советы по транспортировке: Это то, на что следует обратить внимание, если вы собираетесь самостоятельно транспортировать сэндвич-панель из полиуретана к месту использования. Убедитесь, что вы положили сэндвич-панель из полиуретана на поддон. В тех случаях, когда вы хотите максимально ограничить пространство для сэндвич-панелей из полиуретана, вы можете аккуратно разместить их по частям. В Санниде предусмотрен внешний упаковочный материал, такой как толстая пленка на поверхности сэндвич-панели из полиуретана, купленной у нас.Этот упаковочный материал предназначен для предотвращения царапин, которые могут возникнуть в результате грубого обращения с сэндвич-панелью из полиуретана в процессе загрузки, разгрузки, распределения и установки. Саннида также обеспечивает укладку пены по углам контейнера HQ, чтобы избежать царапин на сэндвич-панели из полиуретана во время столкновения, которое может произойти в транспортном средстве. Кроме того, в случаях, когда для переноски сэндвич-панели из полиуретана не использовался поддон, не используйте вилочный погрузчик для ее разгрузки.Использование вилочного погрузчика в этом процессе может привести к повреждению сэндвич-панели из полиуретана.

Глава пятая: Технические характеристики сэндвич-панели из полиуретана

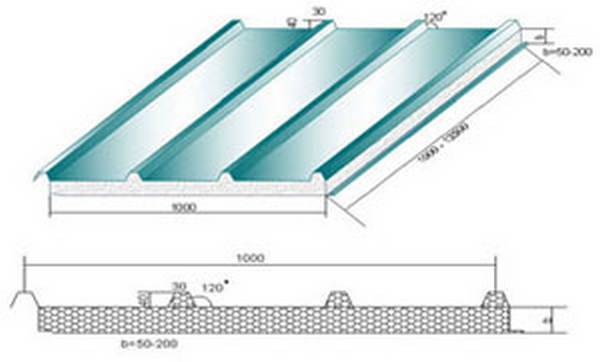

Рисунок 3: Технические характеристики сэндвич-панели из полиуретана

Сэндвич-панель из полиуретана имеет ширину 1 м, но ее длину можно настроить в соответствии со спецификациями потенциальных пользователей. Сталь, используемая при производстве сэндвич-панелей из полиуретана, бывает из оцинкованной стали или полипропилена толщиной 0,4-0,8 мм. Для стен и крыш сэндвич-панели PU e бывают разных размеров: 50 мм, 75 мм и 100 мм соответственно.

Рисунок 4: Технические характеристики полиуретановой сэндвич-панели

Диапазон размеров панели холодильной камеры составляет 50-200 мм. Емкость пластиковых пленок измеряется в диапазоне 0,06-0,08 мм. Его плотность составляет 40 кг / м3. Ее теплопроводность составляет 0,022 Вт / мК, а с точки зрения огнестойкости сэндвич-панель из полиуретана имеет оценку «B». Поставляется в предварительно окрашенном в любой цвет Ral. Сэндвич-панель из полиуретана бывает шириной 1000 м. Однако длина сэндвич-панели из полиуретана не ограничена.Длина, которая будет измеряться для приобретенной вами сэндвич-панели из полиуретана, будет в значительной степени определяться тем, для чего вы хотите использовать сэндвич-панель из полиуретана. Это означает, что для одного заказа у вас может быть до 10 000 сэндвич-панелей из полиуретана, длина которых будет сокращена максимум на 11,85 мм по соображениям транспортировки. Максимальная длина упаковки 11,8 мм обусловлена ​​тем, что транспортный контейнер, который будет использоваться для хранения приобретенного вами продукта для распространения, имеет размер 40HQ.

Еще одно важное техническое описание сэндвич-панели из полиуретана, которое вы должны знать, заключается в том, что ее стык представляет собой паз.Его винты абсолютно незаметны, поэтому он выглядит идеально.

Глава шестая: Часто задаваемые вопросы о сэндвич-панелях из полиуретана

Рисунок 5: Технические характеристики сэндвич-панелей из полиуретана

В этой главе вы увидите некоторые ответы на часто задаваемые вопросы об использовании сэндвич-панелей из полиуретана.

Вопрос: Могу ли я использовать сэндвич-панель из полиуретана для конструкции моей духовки?

Ответ: Для вашей пекарни или других чувствительных к пожарам требований сэндвич-панели из минеральной ваты служат изоляционным материалом номер один, который вы можете использовать.Однако, если получение сэндвич-панели из минеральной ваты оказывается затруднительным, сэндвич-панель из полиуретана также гарантирует поглощение тепла и огнестойкость до 65%.

Вопрос: Как узнать, что у материала есть теплоизоляция?

Ответ: Вы можете знать, что любой материал обеспечивает теплоизоляцию, если его теплопроводность ниже 0,065 Вт / мК. В случае сэндвич-панели из полиуретана она измеряется 0,022 Вт / Мк, что делает ее лидером в области теплоизоляции.

Вопрос: Зачем мне изделие с теплоизоляцией?

Ответ: Вам это нужно, потому что вам нужно снизить конечности вашей температуры.Вам необходимо поддерживать температуру в вашем здании не слишком жарко и не слишком холодно. Этого можно достичь только в том случае, если на ваших крышах, стенах и других помещениях есть теплоизоляторы. Если вы находитесь в месте с экстремальными температурами, очень эффективно использовать сэндвич-панели из полиуретана для различных промышленных и жилых помещений.

Вопрос: Что такое R-Value?

Ответ: «R» означает сопротивление. Значение «R» — это концепция, предназначенная для измерения эффективности изоляционного материала.Здесь будет поставлено под сомнение сопротивление продукта тепловому потоку или другой теплопроводности. Изоляционный продукт должен иметь высокий рейтинг на основе уровня его R-значения, что означает, что чем лучше R-значение, тем лучше изоляционные характеристики. Значение R определяется толщиной и плотностью изоляционного материала. Полиуретановые сэндвич-панели получили высокие оценки с точки зрения R-ценности. Толщина сэндвич-панели из полиуретана бывает различной: 40, 50, 75, 100, 200 мм, а ее плотность — одна из лучших, которые вы можете получить от изоляционной панели со значением в диапазоне 38-45 кг / м3.С помощью этого измерения толщины и уровня плотности вы можете быть уверены, что нашли продукт, который подходит для вашей холодильной камеры, холодильных установок, морозильных камер, кровли зданий, строительства стен для промышленных объектов, модульных зданий и строительных ограждений.

После того, как вы увидели ответ на ваши важные вопросы, кое-что существенное ниже.

Глава седьмая: Sunnyda House PU сэндвич-панели

• Sunnyda — ведущая компания-производитель сборных материалов для дома и изоляционных панелей.Это производственное наследие создано за более чем 20 лет службы по всему миру. Компания Sunnyda House также поставляет продукцию в любую точку мира, где есть действующий морской порт.
• Компания Sunnyda House также имеет команду инженеров, которая помогает пользователям в строительстве сборных домов. С этой целью компания Sunnyda House Company производит из них сборные дома, совместимые с жилыми и промышленными объектами, а также с аксессуарами, такими как кухоньки, туалеты, системы водоснабжения, электричество и многое другое.
• На всю продукцию предоставляется гарантия сроком один год. Кроме того, имеется 100% активная служба поддержки клиентов, которая отвечает на технические запросы в любое время дня и ночи.
• Как дистрибьюторы собственной продукции, мы обеспечиваем доставку в течение 7-10 дней.

С нами можно связаться в любое время суток. Поскольку наши клиенты находятся по всему миру, у нас есть круглосуточная служба поддержки клиентов, работающая без выходных.

Заключение

Полиуретановая сэндвич-панель — это выбор номер один для пользователей, которым нужна длительная безмятежность в своих домах и офисах.Компания Sunnyda House изготовила его так, чтобы он точно соответствовал всем преимуществам, которые вы прочитали в этом руководстве. Ваш комфорт — наш приоритет.

Сэндвич-панель — обзор

13.6.1 Композитные сэндвич-панели

Сэндвич-панели обычно состоят из относительно мягкой сердцевины, зажатой между двумя жесткими внешними лицевыми листами. Добавление сердечника увеличивает жесткость на изгиб за счет увеличения второго момента площади конструкции без значительного увеличения веса. Таким образом, такие конструкции обладают высокой удельной прочностью и жесткостью, а также акустическими демпфирующими свойствами, что делает их привлекательными материалами для применения в аэрокосмической отрасли.Например, 8% смачиваемой поверхности Boeing 707 составляют многослойные конструкции, этот показатель вырос до 46% в самолетах Boeing 757 и 767 [39]. Кроме того, фюзеляж Boeing 747 в значительной степени основан на сотовых конструкциях Nomex, а также полы, потолок и боковые панели [39]. Точно так же Beech Starship признан первым самолетом, полностью состоящим из сэндвичей, в конструкции которого использованы углерод / номекс и арамид / номекс. Многослойные конструкции, в основе которых лежат сотовые заполнители, также находят широкое применение в стенах багажных отсеков, конструкциях, которые потенциально могут подвергаться взрывным нагрузкам от скрытых взрывчатых веществ [40].

Существует огромная возможность для потенциальных комбинаций лицевого листа и сердечника, включая изменение геометрии (толщины лицевых листов и сердечника), материала (смола, арматура, материал сердечника), методов соединения и изготовления. Arora et al. [41] представляют измерения переходных характеристик в результате взрывных испытаний сэндвич-панелей с эпоксидными лицевыми панелями из E-стекловолокна и сердцевинами из полимерной пены (Corecell). Панели считались репрезентативными для полноразмерных панелей, используемых на морском транспорте, с открытой целевой площадью 1.6 × 1,3 м. Панели были загружены путем взрыва 30 кг сфер из полиэтилена 4 на расстоянии нескольких метров от панели. Данные о нестационарном поле деформации и смещения были получены с помощью высокоскоростной фотографии и цифровой корреляции изображений [41]. Наблюдалась асимметричная деформация панелей из-за граничной поддержки панелей. КЭ-модели были построены с использованием Abaqus, чтобы понять влияние граничных условий на отклик панели. Повреждение лицевой стороны произошло из-за растрескивания и сопровождалось локальным отслаиванием.Также были очевидны растрескивание сердечника при сдвиге и разрушение поверхности раздела. На оборотных лицевых листах не было видимых разрывов от разрывов и растрескиваний [41].

Gardner et al. [42] представили результаты испытаний ударно-нагруженных сэндвич-панелей, содержащих лицевые листы из винилэфирного стекла E и сердцевину из полимерной пены Corecell. Были также исследованы испытания на панелях с сердцевинами ступенчатого изменения плотности и прослойками из полиуретана. Корреляция цифрового изображения использовалась для захвата динамического отклика панелей. Результаты показали, что полиуриевый сердечник улучшает характеристики панелей при размещении на задней стороне панели.Наблюдались сжатие сердечника, отслоение лицевой панели и растрескивание сердечника.

Langdon et al. [43] протестировали композитные панели из стекловолокна и винилэфира, имеющие массу, эквивалентную многослойным панелям, имеющим такой же композит в лицевом листе и сердцевине из вспененного ПВХ. Хотя полимеры на основе сложных виниловых эфиров не являются смолами для аэрокосмической промышленности, метод и результаты исследования представляют интерес для тех, кто занимается взрывными испытаниями многослойных структур для аэрокосмических применений. Панели имели открытую площадь диаметром 200 мм и заряжались детонирующим пластиковым взрывчатым веществом в непосредственной близости от панелей [43].Наблюдалось расслоение лицевых листов, сжатие сердечника, фрагментация сердечника и разрыв волокна [43], как показано в типичном примере на Рисунке 13.9. КЭ моделирование отклика панели также было выполнено. Испытания показали, что в этом конкретном случае простые композитные панели обладают превосходной устойчивостью к взрывной нагрузке, поскольку они могут подвергаться взрывам с большей массой заряда без разрушения. КЭ анализ и эксперименты показали, что это произошло из-за более высокой скорости, передаваемой на лицевую поверхность листа во время взрывного нагружения, что привело к выходу из строя лицевой пластины.Высокие скорости вызвали разрушение волокна на передней поверхности листа, в результате чего мягкий сердечник подвергся взрывной нагрузке, что привело к фрагментации сердечника. Хотя панели предназначались для использования в морских приложениях, работа подчеркивает как необходимость тщательного проектирования композитных панелей, так и сложную взаимосвязь между геометрическими и материальными свойствами этих конструкционных материалов.

Рисунок 13.9. Фотография поперечного сечения взрывозащищенной полимерной сэндвич-панели с лицевыми панелями из стекловолокна и винилэфиром и сердцевиной из вспененного ПВХ

(импульс = 19.1 Н · с, заряд ПЭ4 10 г) [43].

С точки зрения авиакосмической отрасли, работа, опубликованная в [40–43], указывает на важные соображения по использованию композитных сэндвич-панелей во взрывобезопасных приложениях. Некоторые из важных соображений включают толщину лицевого листа, эквивалентность простых композитных ламинатов, технологию покрытия, характеристики поглощения энергии сердцевиной и сопротивление расслаиванию композитных лицевых листов.

Спецификация панелей для промышленного производства и строительства зданий

Добро пожаловать на IBSF 1976 год стал для нас началом вывода на рынок Саудовской Аравии альтернативного строительного материала в виде изоляционных панелей и современных сборных готовых домов.

Спецификация панели

Сэндвич-панели

IBSF обладают следующими свойствами и характеристиками:

1) ТЕПЛОПЕРЕДАЧА
Самым важным свойством сэндвич-панелей IBSF является коэффициент теплопередачи U — это количество тепла в Вт / м2 oC, протекающее через 1 м2 панели за 1 час. когда разница температур воздуха с каждой стороны сэндвич-панелей составляет 1 ° C.

«Таблица A» ниже дает сравнительные «U-факторы» стеновых панелей IBSF разной толщины, а «Таблица B» дает «U-фактор» сэндвич-панелей толщиной 70 мм по сравнению с другими строительными материалами. .

* Чем меньше коэффициент U, тем лучше изоляция

2) СРАВНИТЕЛЬНЫЙ ВЕС СЭНДВИЧ-ПАНЕЛЕЙ IBSF

* Увеличение веса на 0,5 кг / м2 на каждые 25 мм добавленной толщины

3) МЕХАНИЧЕСКИЕ ОГРАНИЧЕНИЯ СЭНДВИЧ-ПАНЕЛЕЙ IBSF

* Больших пролетов можно достичь при использовании механической соединительной формы

4) РАЗМЕРНЫЕ ОГРАНИЧЕНИЯ СЭНДВИЧ-ПАНЕЛЕЙ IBSF

Максимальная толщина — 250 мм
Максимальная длина — 18000 мм
Максимальная ширина — 1240 мм

5) ХИМИЧЕСКАЯ УСТОЙЧИВОСТЬ

Сэндвич-панели IBSF устойчивы к насекомым и паразитам.Они обладают высокой стойкостью к кислотам и щелочам, бытовым жирам, пятнам и моющим средствам. Они невосприимчивы к парам влаги и устойчивы к солевым туманам и т.п.

Сердечник из пенополистирола, производимый IBSF, является самозатухающим, стальная оболочка имеет отличную огнестойкость.

Структурная достаточность конструкций из сэндвич-панелей IBSF соответствует последним международным стандартным кодексам практики по ветровой нагрузке, статической нагрузке и динамической нагрузке, где в сочетании с конструкцией панелей было разработано использование конструкционной стали.Соответствует всем применимым международным кодексам для бетонных зданий, где в сочетании с панельной структурой также было разработано использование бетонных работ.

Физические размеры: 1200 мм x любая транспортируемая длина
Толщина: диапазоны от 50 мм до 250 мм
Вес: обычно 12 кг / м2 для толщины 70 мм
Поверхность: ребристая
Цвет: белый Стандартный
Сердечник: самозатухающий пенополистирол 22 Кг / м3
Плотность: Плотность сердцевины может варьироваться в зависимости от требований
Клеи: Специально разработанные и наносимые под воздействием тепла на металлические поверхности
Металлические покрытия: Верхняя краска — полиэстер 25 микрон
Краска обратной стороны — эпоксидная смола 5 микрон
Толщина — 0.g / oC
Соединения стена-стена: мужчина-женщина.
Угловые стыки панелей: внешние — 3 x 12 см Белый лист «L» Профиль
Внутренние — 3 x 3 см Алюминиевый уголок, фиксируемый заклепками 4 мм
Стыки между стеной и полом: GI «U» профиль толщиной 1,5 мм, прикрепленный к полу саморезы по металлу 3,5 х 35 мм.
Соединения крыши и стены: такие же, как соединения стены и пола.
Торцевая панель панели: Белый профиль «U» на стороне выступа «L» Профиль на передней стороне

Сэндвич-панель SP2E E-PIR

Материалы

R900 )
