Укладка труб пвх в траншею: Как укладывать трубы ПВХ в траншеи под дорогами?

Содержание

ПОДГОТОВКА К УКЛАДКЕ ТРУБ



Трубы с одной стороны гладкие с фаской на конце, с другой стороны имеют раструб с эластичным уплотнительным концом под соединение. Соединение труб и фасонных частей производится в стык.

Монтаж труб ПВХ

 Перед монтажом труб необходимо проверить наличие резиновых уплотнительных колец в раструбах. При стыке труб и фасонных частей гладкий конец одного элемента вставляется в раструб до упора другого элемента , а затем вынимается на 10 мм. Трубы при монтаже можно  укорачивать со стороны гладкого конца под углом 90° к оси трубы, с последующей зачисткой и созданием фаски.  Для облегчения монтажа применяются смазки: мыльный раствор, глицерин, силиконовые смазки. Работы по монтажу канализационных трубопроводов допускается выполнять при температуре до минус 10 С.

Что не следует делать при монтаже

Смазка солидолом и машинными маслами запрещена, так как машинные масла являются растворителями и отрицательно влияют на резиновые уплотнительные кольца, в следствии чего снижается степень герметичности.

Фасонные части укорачивать не допускается, так как это может привести к потере герметичности стыков.

ИНСТРУКЦИЯ ПО МОНТАЖУ трубопроводов из НПВХ (непластифицированный поливинилхлорид, PVC_U ).

Подземная прокладка.

Одним из преимуществ использования пластиковых труб является их простой, не требующий значительных затрат монтаж. Однако, несмотря на относительную легкость монтажа трубопроводов из пластика, есть определенные условия, которые должны быть соблюдены при выполнении монтажных работ, так как деформация трубы, возможные ее просадки в будущем, а следовательно, и качественные характеристики самого трубопровода зависят, в первую очередь, от качества проведения строительно-монтажных работ.

В этой связи нельзя еще раз не подчеркнуть важность тщательного и качественного выполнения монтажа трубопровода. Именно с этой целью — облегчить выполнение монтажа труб ПВХ и обеспечить его грамотное проведение — была разработана данная монтажная инструкция, содержащая краткие рекомендации по прокладке труб ПВХ.

РЕКОМЕНДАЦИИ ПО УКЛАДКЕ ТРУБ В ТРАНШЕЮ.

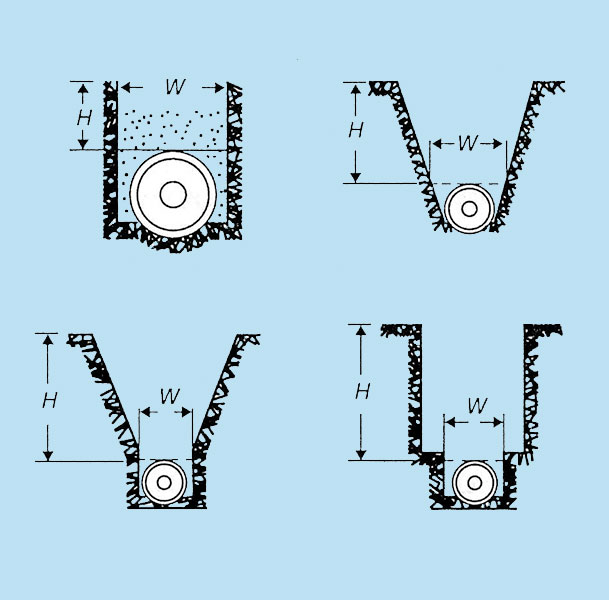

Ширина траншеи должна назначаться из условий обеспечения удобства проведения монтажных работ.

Минимальные расстояния между стенкой траншеи и трубой определяются согласно данным таблицы 1.

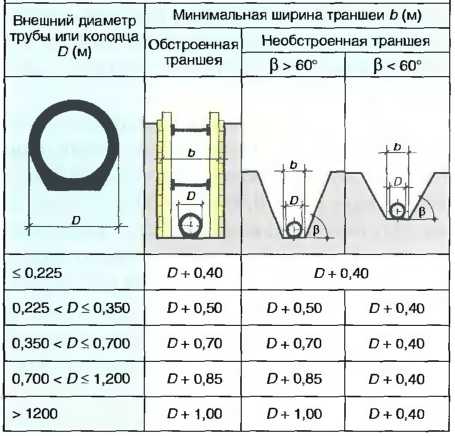

Рекомендуемые данные для определения минимальной ширины траншеи

Таблица 1






Диаметр трубы, D (мм)   А мин (см)
<22520″
225-35025″
350-63035
700-80042

обсыпка на 30 см вокруг трубы должна быть уплотнена

Дно траншеи должно быть выровнено и освобождено от камней и валунов, не должно иметь промерзшие участки. При очень рыхлых грунтах может потребоваться укрепление дна траншеи. В склонных к смещению грунтах, а также в случае опасности вымывания грунта дно траншеи должно укрепляться слоем геотекстильного материала для отделения такого грунта от трубы. Места выемки валунов или взрыхленного грунта в основании должны быть засыпаны грунтом, уплотненным до той же степени, что и грунт основания (рис.1).



Подушка под трубы должна устраиваться для всех видов грунтов. Для этих целей используется песок или гравий (максимальный размер зерен 20 мм), толщина слоя которого должна быть не менее 10 см, но и не более 15 см. Подушка под трубы не должна уплотнятся за исключением участков за 2 метра до смотрового колодца или до стенки колодца со стороны входной трубы. Подушка должна быть тщательно выровнена. При прокладке труб должны устраиваться приямки в местах выполнения стыковых соединений (рис.2).



Если дно траншеи под трубу ровное и не требует устройства подушки (например, в грунтах с большим внутренним трением), может потребоваться незначительная выемка грунта в основании по ширине трубы и его замена более мягким (рис. 3).

Вынутый при подготовке траншеи грунт может быть использован для первичной обсыпки трубы при условии, что  в  нем  не  содержится  камней  (максимально допустимый их размер — 20 мм, отдельные камни до 60 мм могут быть оставлены в грунте). Если грунт для обсыпки предполагается уплотнять, то он должен быть пригодным для такой операции. Если же вынутый грунт не годится для обсыпки трубы, то для этой цели должен

использоваться песок или гравий с размером фракций 22 мм или щебень с размером фракций 4-22 мм.



Первичная обсыпка труб должна осуществляться по всей ширине траншеи на высоту не менее 0,15 м от верха трубы. Уплотнение грунта при обсыпке трубы там, где это потребуется, должно проводиться слоями толщиной 0,15-0,20   м.   Первый   слой   не   должен   превышать >0,15 половины диаметра трубы и составляет не более 0,20 м. Второй слой отсыпается до верха трубы и его толщина не должна превышать 0,20 м. Непосредственно  над  трубой трамбование грунта не допускается (рис. 4 и таблица 3).

Степень разгрузки, которую гибкая труба получает за счет передачи нагрузки через обсыпку на боковые стенки грунта, зависит не только от характера грунта, но также от степени его уплотнения. Степень же уплотнения зависит от вида применяемого для этой цели оборудования,количества трамбовочных проходов и толщины уплотняемых слоев. Обычно применяемые для засыпки гибких трубопроводов категории уплотнения указаны в таблице 2.





Таблица 2. Категории уплотнения для обсыпки гибких трубопроводов

Таблица 2. Категории уплотнения для обсыпки гибких трубопроводов




Категория уплотнения
Обозначение
Стандартная плотность по Проктору
Модуль плотности по Проктору
ЛегкаяЛ
>88>85
ТяжелаяТ
>93>90









В таблице 3 указывается количество трамбовочных проходов и максимальная толщина уплотняемых слоев, необходимых при применяемом способе уплотнения.

Таблица 3. Толщина уплотняемых слоев и количество трамбовочных проходов











Таблица 3. Толщина уплотняемых слоев и количество трамбовочных проходов
Способ уплотненияКоличество проходов для достижения требуемой категории уплотненияминимальный слой обсыпки над верхом труб
ТЛГравий, песокВзрыхленная плотная глинаСыпучая глинадо уплотнения
Уплотнение ногами 30,150,1 0,2
Уплотнение ручным штампом весом мин. 15 кг310,150,10,10,2
Уплотнение виброштампом, весом мин. 70 кг410,30,20,10,3
Уплотнение  виброплитой весом мин. 50 кг410,1  0,15
Мин. 100 кг410,15  0,15
Мин. 200 кг410,20,1 0,2
Мин. 400 кг410,30,15 0,3
Мин. 600 кг410,40,15 0,5

Способ уплотнения Количество проходов для достижения требуемой категории уплотнения минимальный слой обсыпки над верхом труб

Крупнозернистые материалы, такие как щебень, с размером фракций 8-12 мм, 8-16 мм или галька 8-22 мм, являются самоуплотняющимися материалами и при их использовании для засыпки слоями толщиной 0,15-0,20 м обеспечивается категория уплотнения Т.

Засыпка траншеи

Засыпка траншеи может осуществляться вынутым из нее грунтом при условии, что размер самых крупных валунов в нем не превышает 300мм. Размер камней, однако, не должен превышать 60 мм там, где слой защитной обсыпки трубы менее 0,3 м до ее верха.

правила и требования, расчет глубины

Сооружение коммуникаций привносит в загородную жизнь настоящий комфорт, но их открытое расположение не лучшим образом отражается на эстетической составляющей участка. Совсем другое дело, если канализационный трубопровод заглублен в грунт: его не видно, магистраль не мешает передвигаться.

Однако для подземного устройства системы необходимо соблюдение норм и правил. Их следует изучить, согласны?

Фундаментальные законы и тонкие нюансы, согласно которым производится прокладка канализационных труб в земле, представлены нашим сайтом. Ориентируясь на предложенную нами информацию, вы построите безотказно действующую внешнюю канализационную систему.

Сооруженный в соответствии с нашими советами трубопровод, будет идеально работать в любое время года. В предложенной вашему вниманию статье скрупулезно изложена технология устройства подземной части канализационной системы.

В материале описаны нюансы проектирования и подробности прокладки. Приведены рекомендации о выполнении профилактических мероприятий и соблюдении правил эксплуатации канализации. Для упрощения восприятия информация дополнена фото-изображениями и видео-инструкциями.

Содержание статьи:

Особенности автономной канализации

Сегодня практически в каждом домовладении имеется необходимый набор удобств для комфортного проживания: умывальник, мойка, туалет, душ или полноценная ванна, стиральная машинка и прочие блага цивилизации. Многие дома оборудованы не одним, а несколькими санузлами и ванными комнатами.

Все это хозяйство при полноценной работе выдает в сутки большое количество отходов и сточных вод. По нормативам количество жидких отходов в сутки на человека составляет от 5.4 до 9.5 л, которые должны куда-то сливаться.

Как правило, загородные дома, где люди проживают постоянно, имеют множество различных сантехнических устройств, что вызывает необходимость оборудовать автономную канализационную систему

Поэтому система водоотведения является обязательной частью инженерных коммуникаций индивидуального дома. Она состоит из , выпуска из жилого строения и наружной канализационной сети, проложенной на участке.

Многие владельцы частных домов, уделяя особое внимание внутридомовой системе, почему-то не всегда должным образом относятся к обустройству наружных сетей.

Действительно, процесс укладки трубопровода кажется несложным, достаточно вырыть траншею, состыковать трубы друг с другом, внутридомовой системой и коллектором, а затем все засыпать землей.

Но это только на первый взгляд. На самом деле в этой, также как и в любой другой работе, существует множество нюансов, которые нужно обязательно учитывать. Несоблюдение технологических нормативов и неправильная укладка трубопровода может в будущем привести к его заиливанию и другим немалым проблемам.

Чтобы канализационная система исправно и долго функционировала, при ее устройстве необходимо придерживаться строительных и технологических нормативов (+)

Система водоотведения должна обеспечить отвод всех сточных вод, исключить возможность затопления строения при возникновении аварийных ситуаций, гарантировать очистку стоков при сбросе их в водоем.

При обустройстве системы необходимо учитывать такие параметры, как материал изготовления и диаметр труб, тип грунта в местности, глубину прокладки канализационных труб, определенный угол уклона.

Автономная канализация частных домовладений может быть выполнена в виде раздельного или совместного отвода и очистки. В первом случае для сточных вод от умывальников, ванн и моек и для фекальных масс из туалета изготавливаются два отдельных трубопровода.

Во втором случае все жидкие и твердые отходы объединяются в один общий поток и поступают в септик, где проходят процесс очистки, а затем вывозятся.

Галерея изображений

Фото из

Прокладка канализационного трубопровода

Стартовый этап сооружения канализационного трубопровода

Уклон для обеспечения свободного стока

Высота врезки в очистную систему

Выбор труб для устройства

Раньше при прокладке канализации использовались только металлические трубы: чугунные или стальные. Действительно эти материалы, как никакие другие подходят для укладки в землю. Они прочные, долговечные, имеют невысокую стоимость, легко монтируются.

Однако наряду с достоинствами, металлические конструкции имеют и существенные недостатки. Минусом стальных магистралей является возможность появления коррозии, а – большой вес.

По прочности и долговечности чугунным трубам нет равных, этот материал может лежать в земле десятилетиями без утраты своих качеств, но из-за их тяжести прокладка водовода значительно усложняется

Определенную сложность представляет герметизация стыков чугунной трубы, а также ее внутренняя поверхность, которая в силу особенностей материала никогда не будет идеально гладкой. Последняя характеристика влияет на скорость и качество перемещения внутри нее отходов, со временем в трубе могут образовываться засоры.

Для прокладки канализации могут использоваться асбестоцементные трубы. Они имеют гладкую поверхность, что исключает возможность образования засоров, просто соединяются при помощи специальных муфт, их вес значительно меньше, чем у металлических конструкций.

Но и у них имеется значительный минус – большая хрупкость, что усложняет их перевозку и укладку. Такой же хрупкостью обладают и керамические трубы.

Железобетонные конструкции имеют много достоинств: они обладают исключительной прочностью, водонепроницаемостью, морозоустойчивостью. Из железобетона возможно изготовить трубы большого диаметра, что невозможно выполнить из других материалов.

Но прокладка таких труб представляет большую проблему – из-за их большого веса необходимо применять спецтехнику, что в условиях индивидуального хозяйства не всегда целесообразно.

Сегодня при обустройстве канализации частного домовладения чаще всего применяют полимерные трубы, которые при всей своей прочности имеют небольшой вес, что позволяет производить их укладку одному человеку. Они очень просто и легко соединяются, при этом получается отличная герметичность.

Для обустройства наружной канализации используются оранжевые полимерные трубы. Они имеют повышенную прочность в сравнении с трубами серого цвета, предназначенными для внутреннего трубопровода, а также обладают способностью выдерживать большие нагрузки

Полимерные трубы бывают трех видов – из полипропилена, (полиэтилена низкого давления). ПВХ конструкции, помимо указанных выше преимуществ, также отличаются устойчивостью к УФ излучению и незначительным изменением параметров при перепадах температуры.

Однако плохо выдерживает очень низкие и очень высокие температуры, а также может деформироваться при механических нагрузках.

Канализационная система в период своей эксплуатации подвергается динамическим нагрузкам, которые лучше всего выдерживают . Даже при замерзании, целостность магистрали не будет нарушена, но может произойти деформация ее стенок.

Диаметр труб выбирается исходя из количества сантехнического оборудования, установленного в доме. Так, для загородного коттеджа с двумя туалетами будет достаточно труб сечением 110 мм.

Если в домостроении имеется три и более санузла, необходимо использовать трубопровод диаметром 160 мм.

Галерея изображений

Фото из

Полимерные трубы в устройстве наружной ветки

Полипропиленовые изделия в организации канализации

Соединение труб холодной сваркой

Ассортимент фитингов для пластиковых трубопроводов

Правила и пределы заглубления системы

Некоторые ошибочно полагают, что чем глубже будет располагаться канализация, тем эффективнее она будет работать. Однако это не так. Работоспособность системы от этого не повысится, единственное, что увеличится, так это затраты на ее прокладку.

Кроме того, усложнится обслуживание канализационной сети. А самая большая беда может случиться, если в результате пучения или подмывания грунта, трубы не выдержат его давления и лопнут.

При прокладке канализационных труб необходимо придерживаться норм и правил, закрепленных в СНИПе 2.04.03-85. Важным параметром, который нужно учитывать при монтаже трубопровода, является глубина его залегания в земле.

Несмотря на то, что в нормативном акте не приведены четкие параметры глубины заложения труб, в документе указано, какие критерии являются определяющими при прокладке канализационной магистрали.

Обычно в средней полосе России трубы закладываются на глубину 0.8-1.4 м, что вполне достаточно для эффективного функционирования канализации (+)

Согласно СНиПу необходимо руководствоваться климатическими условиями, характерными для региона, в частности уровнем промерзания грунта, и сложившимся в данной местности опытом эксплуатации канализационных сетей.

Если сведения об эксплуатации канализации отсутствуют, то минимальная глубина залегания трубопровода должна быть на 30-50 см выше уровня промерзания.

При этом от поверхности земли до верха трубы должно быть расстояние не менее 70 см. Если магистраль проходит под бетонной площадкой или в местах движения автотранспорта, следует увеличить минимальные рекомендуемые значения глубины залегания трубопровода до 0.9-1 м.

Кроме того, при обустройстве наружной сети нужно учитывать материал труб и состав грунта, поскольку глубина промерзания разных типов грунта не одинаковая.

Глинистые и суглинистые грунты в одной и той же местности промерзают меньше, чем мелкий песок и супеси. Самый высокий уровень промерзания имеют крупный и гравелистый песок.

Из приведенной таблицы видно, насколько отличается глубина промерзания разных типов грунта в одном и том же городе

Утепление канализационного трубопровода

Эффективность и долговечность функционирования наружной канализации во многом зависит от правильно выполненного утепления. Особенно это важно в северных регионах и тогда, когда трубы проложены выше уровня промерзания. Чтобы понять, насколько большое значение имеет утепление, нужно представить, как работает система в холодное время года.

Во время прохождения жидкости, которая всегда имеет плюсовую температуру, труба частично заполняется жидкими стоками. Водяные пары также заполняют трубу.

Зимой при минусовых температурах часть трубы, находящаяся ближе к поверхности, охлаждается, что приводит к образованию конденсата, а потом изморози, которая устремляется к центру трубы, что часто становится причиной засоров.

Формованный утеплитель выбирается исходя из диаметра трубы, перед прокладкой канализационной магистрали, он просто надевается сверху

Избежать образования изморози и засоров, а также уберечь систему от промерзания позволяет а. Его можно выполнить при помощи разных материалов, которые сегодня в изобилии представлены на рынке: вспененным полиэтиленом, пенопластом, изовером, теплоизолом и другими.

Утеплители бывают рулонные и формованные. Первые наматываются на трубу во время ее прокладки в подвальных помещениях. Аналогичное применение у теплоизоляционной скорлупы из вспененного полиэтилена.

Их не используют в качестве теплоизоляции подземных линий. В основном применяются формованные утеплители, которые изготавливаются под конкретный диаметр трубы. Теплоизолирующий материал необходимого диаметра просто надевается поверх канализационной трубы.

Одним из самых  востребованных утеплителей является Энергофлекс, который производится из экструдированного пенополистирола. Закрытая структура ячеек материала исключает проникновение грунтовой воды, способной значительно сократить изоляционные свойства. Усиливает эффективность фольгированная оболочка

Если температура в регионе имеет очень низкие показатели, то один утеплитель вряд ли сможет стать надежной защитой труб от промерзания. В этом случае обычно применяют греющий кабель, который прокладывается по наружной стороне трубы внутри теплоизолирующего материала.

При нужно позаботиться о полной герметичности стыков, чтобы внутрь не просочилась влага.

Галерея изображений

Фото из

Прокладка канализации в холодном подвале

Применение теплоизоляционной оболочки

Использование греющего кабеля

Укладка труб ниже уровня промерзания

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика. Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

  1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
  2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
  3. Измеряется высота траншеи с обеих сторон до троса.
  4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Подробная технология расчета уклона канализации описана в .

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Работы по прокладке труб

Технологически процесс прокладки канализации не представляет особой сложности. Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона.

Перед тем как проложить канализационные трубы, на дно канавы засыпается песок. Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.

Песчаная подушка позволяет выровнять дно канавы. Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы. В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.

Чтобы предотвратить намокание фундамента и стен дома в случае аварийной утечки, септик устанавливают на расстоянии не ближе 5 м от строения (+)

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку. Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки. Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол. Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.

Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 м оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.

Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

На наиболее ответственных участках сети лучше установить .

Действия при замерзании канализации

Если вы не утеплили канализационные трубы, или утеплили их недостаточно, и они промерзли, прежде всего, нужно определить поврежденный участок трубопровода, чтобы выбрать метод решения проблемы. Металлические трубы можно разогреть при помощи паяльной лампы.

Если трубопровод выполнен из пластика, открытый огонь использовать нельзя. Можно залить в канализацию горячую воду, в которой предварительно растворить соль (2 кг на 10 л воды). Можно направить струю пара или горячей воды в ближайшую к замерзшему участку ревизию.

Если поврежденная труба находится в середине магистрали, можно воспользоваться парогенератором для прогревания грунта. Однако этот процесс может занять довольно много времени. Лучше всего не допускать замерзания системы, а при прокладке труб провести их качественную теплоизоляцию.

Выводы и полезное видео по теме

В этом видео очень подробно освещен процесс укладки наружной канализации, а также приведены нормативные показатели, которых необходимо придерживаться при монтаже:

В данном видеосюжете показано, как осуществляется закладка канализационных труб в землю:

Несмотря на кажущуюся простоту, работа по укладке канализационных труб требует грамотного подхода и знания нормативных правил прокладки. Только при соблюдении необходимых показателей и правильном выполнении работ, можно обустроить действительно эффективную и долговечную канализационную систему.

Пытаетесь самостоятельно проложить канализационные трубы? А может не согласны с изложенным материалом? Ждем ваших комментариев и вопросов – форма для связи расположена ниже.

Укладка полиэтиленовых труб







При монтаже любого трубопровода эксплуатационные характеристики его во многом будут обусловлены тем, насколько тщательно соблюдены правила монтажа труб, будь то стальные или пластиковые трубы. Существуют и определенные правила укладки таких труб, как полиэтиленовые трубы. Первое, на что необходимо обратить внимание – ширина траншеи. Она определяется с таким расчетом, чтобы обеспечить удобство доступа к трубопроводу при его монтаже. Основное правило здесь – ширина траншеи должна примерно на 40 см превышать предполагаемый диаметр трубопровода. Это правило касается как укладки водопроводных труб, так и прокладки канализации. В случае, если прокладка ведется в условиях твердого или плотного грунта, обязательно выполняется постель, в качестве которой служит слой песка толщиной около 10 см.

Важно, чтобы со дна траншеи были убраны камни, а само дно необходимо выровнять. Недопустимо, чтобы грунт дна траншеи содержал промерзшие включения. В случае, если трубопровод прокладывается в рыхлых грунтах, могут потребоваться мероприятия по укреплению дна. Если же имеется опасность, что грунт подвергнется смещению, для того, чтобы труба не отделялась от грунта, на дно траншеи укладывается геотекстиль.

В большинстве случаев укладке трубы предшествует укладка подушки. В качестве материала для нее может быть использован гравий мелких фракций или песок. Толщина подушки варьируется в пределах от 10 до 15 см. Уплотнение подушки ведется только в непосредственной близости от смотрового колодца. В местах, где трубы соединяются друг с другом, выполняются приямки. В случае, если грунт отличается высокими показателями внутреннего трения, подушка может и не устраиваться. В этом случае в основании траншеи твердый грунт вынимается, а на его место размещается более мягкий грунт. Вынутый грунт может быть в дальнейшем использован для обсыпки трубы, однако важно убедиться, чтобы в нем не содержалось крупных камней. Обсыпка трубы может вестись также с использованием песка или гравия мелких фракций. Первоначально обсыпка выполняется по всей длине трубы, на высоту не менее 15 см от ее верха. В случае, если имеется необходимость в уплотнении грунта, оно выполняется небольшими, по 20 см, слоями. Не допускается утрамбовывать грунт над самой трубой.

Полиэтиленовые трубы, как правило, засыпаются вынутым грунтом, за исключением тех случаев, когда размер валунов в нем составляет более 300 мм, а камней – более 60 мм.




Прокладка водопровода, монтаж наружной канализации «под ключ»

Компания ГНБ-Строй выполняет комплексную прокладку сетей водопровода и канализации «под ключ», с передачей сетей водопровода или канализации на баланс эксплуатирующей организации. Мы выполняем работы для коттеджей, многоэтажных жилых домов, промышленных и общественных зданий и сооружений.





Работы включают следующие этапы строительства:



  • Земляные работы, устройство основания, укладка труб (ПНД, ПВХ, сталь, чугун, ж/б трубы, корсис, прагма), обратная засыпка траншей и котлованов с послойным уплотнением;
  • Прокладка водопровода бестраншейным методом, в том числе методом ГНБ бурения, продавливанием стальных футляров, бурошнековым бурением;
  • Монтаж сборных ж/б колодцев и монолитных камер;
  • Набивка лотков канализации;
  • Установка пожарных гидрантов, задвижек, ПФРК, переходов, отводов и другой запорной арматуры;
  • Сварка труб ПНД методом «встык» и электромуфтами;
  • Проведение напорных и безнапорных испытаний трубопроводов, промывка систем водоснабжения;
  • Врезки в существующие сети водопровода и канализации;
  • Восстановление благоустройства.
  • Сдача пакета исполнительной документации.



Требования к прокладке водопровода и канализации

Прокладка водопровода и канализации производится в строгом соответствии с проектом производства работ и технологическими картами после проверки соответствия проекту размеров траншеи, крепления стенок, отметок дна траншеи. Результаты проверок заносятся в журнал производства работ.

Трубы раструбного типа укладываются раструбом вверх по уклону. Прямолинейность участков безнапорных трубопроводов между смежными колодцами контролируется просмотром «на свет» с помощью зеркала перед засыпкой, и после засыпки траншеи. При правильной прокладке трубы видимый в зеркале круг имеет правильную форму. Допустимое отклонение от формы круга по горизонтали должно составлять не более 25% диаметра трубы, по вертикали отклонения не допускаются.

Отклонения от проектного положения осей напорных трубопроводов не должны превышать +-100 мм в плане, отметок лотков безнапорных трубопроводов +-5 мм, а отметок верха напорных трубопроводов +-30мм.

Прокладка полиэтиленовых труб напорного водопровода по пологой кривой без применения отводов допускается для раструбных труб с углом поворота на каждом стыке не более чем на 2 град. для труб диаметром до 600 мм.

Фланцевые соединения различных фасонных частей и запорной арматуры монтируют с соблюдением следующих требований:фланцевые соединения должны быть установлены перпендикулярно оси трубы, плоскости соединяемых фланцев должны быть ровными, затяжка болтов выполняется равномерно крест-накрест.

Акты скрытых работ при прокладке водопровода и канализации

При прокладке водопровода и канализации подлежат приемке с составлением акта скрытых работ следующие работы:

  1. Подготовка основания под трубопроводы;
  2. Устройство упоров;
  3. Величина зазоров и выполнение уплотнения стыковых соединений;
  4. Устройство колодцев и камер;
  5. Противокоррозионная защита трубопроводов;
  6. Герметизация мест прохода трубопроводов через стенки колодцев и камер;
  7. Засыпка трубопроводов с уплотнением и др.

правила, инструменты, технология и стоимость

На чтение 7 мин. Просмотров 164 Опубликовано Обновлено

Без автономной канализации в частном доме жить с комфортом очень сложно: чтобы принести-унести ведра, нужно много времени и сил. К тому же, нет возможности пользоваться современной бытовой техникой – стиральными и посудомоечными машинами. Поэтому с большой ответственностью необходимо подойти к выбору и укладке труб, чтобы обеспечить отвод стоков из дома, а также наладить поставку воды к сантехническим устройствам и технике.

Актуальные требования к укладке канализационных труб в траншею

Прежде чем приступать к выбору материала для канализации, необходимо ознакомиться с требованиями СНиП, чтобы приблизительно оценить расходы и объем работ, а также учесть сложность проведения укладки в данном регионе и климатических условиях.

При прокладке наружной канализации учитываются следующие факторы:

  • Расчетное количество сточных вод, которое планируется пропускать через систему в течение суток. Сюда входит коэффициент неравномерности потоков, так как большая часть поступает утром и вечером, когда вся семья находится дома и пользуется водой, техникой. Важно учесть осадочные стоки, если ливневая канализация подведена к основному септику. Диаметр труб в таком случае должен рассчитываться по самому большому объему.
  • Скорость наполнения септика. Учитывается количество человек в доме.
  • Климатические условия и глубина залегания канализации. По правилам СНиП трубы должны находиться ниже уровня замерзания грунта на 30 – 50 см, ориентируясь на верхний край изделия.
  • Нагрузка на почву – магистраль находится в частном или городском пешеходном секторе, под автомобильной дорогой с низким или интенсивным движением. Из этого следует, что при обустройстве канализации должны или могут не применяться дополнительные защитные механизмы – арматура, основания под трубы, упоры.
  • Наличие смотровых колодцев на поворотах и сложных участках системы с возможностью контроля.
  • Тип канализации – самотечная или напорная. Качество и прочность труб должны соответствовать уровню давления.
  • Необходимость очистительных сооружений – песколовки, жироловки, решетки, фильтры, отстойники.
  • Конечный способ очистки – на частной территории это может быть анаэробный септик, в городской системе — станция биологической очистки с помощью аэробных микроорганизмов с собственной лабораторией.

Правила разработаны в 1985 году, но некоторые положения действуют до сих пор. Отличаются нормы по обустройству домашних систем, городских или сельских систем общего пользования.

Выбор материала трубопровода

Чугунные канализационные трубы используют для городского водоотведения

В продаже имеется большое количество канализационных труб, но это представляет сложность лишь для новичков, которые впервые на своем участке собираются делать самотечную канализацию.

Материалы должны соответствовать следующим критериям:

  • иметь гладкую внутреннюю поверхность, чтобы органические частицы не налипали и не создавали засор;
  • выдерживать летние и зимние температуры, характерные для данного региона;
  • быть износоустойчивыми и прочными;
  • легко монтироваться и, по возможности, иметь легкий вес.

Нержавеющая сталь, чугун новой модификации с гладкой внутренней стенкой, различные полимеры, черная сталь – выбор большой, но каждый материал имеет свои положительные и отрицательные стороны, а также не всегда подходит для небольших дачных хозяйств и маленьких загородных домов.

Сталь, чугун или нержавейка

Громоздкие тяжелые конструкции используют чаще для обустройства городской канализации. В этом случае можно подобрать наиболее подходящий материал: одного чугуна имеется 4 – 5 видов. Служит он долго, но при неправильной укладке при нарушении правил соединения может возникнуть разгерметизация и протечка.

Нержавейка и чугун практически не поддаются коррозии, они химически инертны, поэтому срок эксплуатации — от 50 до 80 лет. Минус материалов – стоят дорого, требуют больших затрат при укладке, а также привлечения техники, чтобы поднять трубу, которая весит около 100 кг.

Керамика

Особенность материала в том, что после обжига керамическая труба приобретает прочность, но стоит неаккуратно ее погрузить, и изделие трескается. Сверху трубы покрываются специальной глазурью, чтобы уменьшить степень воздействия химических элементов почвы. Соединяются с помощью смоляного вещества и дополнительных фитингов. Минус керамики – высокая стоимость и хрупкость.

Асбестоцемент, бетон

Бетонные конструкции – дешевый материал для монтажа канализации, но требует больших затрат на укладку в грунт из-за веса изделий. Бетон имеет шершавую внутреннюю поверхность, поэтому больше подходит для ливневой канализации – органика быстро осядет на стенках и потребуются мероприятия по очистке.

Асбестоцемент достаточно хрупкий материал, поэтому не применяется в местах с высокой нагрузкой на грунт.

Асбестоцемент Керамика Сталь

Полимеры в канализации

Основным материалом, который используют для обустройства канализации, является пластик. Существует несколько видов:

  • полиэтилен разных видов, отличающихся по прочности, устойчивости к температурам и другим факторам;
  • полипропилен, который предпочтителен в тех местах, где температура стоков более высокая – например, при подключении стиральной или посудомоечной машины;
  • поливинилхлорид – наиболее подходящий материал для внешней канализации, потому что не выдерживает высоких температур;
  • стеклопластик – очень прочный материал, но весит больше, чем изделия из вышеописанных полимеров.

Чаще всего выбирают трубы ПВХ, так как их можно уложить на участке самостоятельно. Стоимость работ по прокладке канализационной трубы в земле будет значительно ниже.

Инструменты для сборки и укладки канализационных труб

В первую очередь понадобится болгарка или ножовка по металлу для резки пластиковых труб с мелкими зубцами, чтобы не деформировать края.

Для соблюдения уклона нужно приготовить строительный уровень. Длинная веревка пригодится для того, чтобы ровно выкопать траншею.

Если канализация чугунная или стальная, нужен сварочный аппарат с соответствующим припоем. Для соединения пластика такое устройство не требуется.

Рытье траншей выполняют с помощью экскаватора или лопаты, если глубина залегания не слишком большая. Для утрамбовывания песочной подушки применяют деревянное приспособление с утолщением на конце.

Технология прокладки труб в земле

В подготовительный этап входит проектирование и разметка на участке. Этот процесс можно выполнить самостоятельно, если рельеф не сложный, мало поворотов и изменений в глубине. В сложных ситуациях лучше доверить работу профессионалам, чтобы система впоследствии работала стабильно.

Первым делом обозначают линии, по которым будет проложена труба. Далее вручную или экскаватором роют траншеи нужной ширины и глубины.

Технология укладки:

  1. Внешнюю канализацию монтируют от фундамента. Если стык труб внутренней и внешней канализации находится над грунтом, необходимо изолировать и утеплить участок.
  2. Перед стыковкой концы труб закрывают полиэтиленовыми пакетами, чтобы внутрь не попадала грязь.
  3. Если на участке нужно сделать поворот, в таких местах обустраивают ревизионные колодцы для удобства прочистки и ухода. Лучше использовать поворотные фитинги, расположенные под углом 45 или 30 градусов, чтобы стоки легче проходили данный участок магистрали.
  4. Обязательно проверять уклон трубы. Для изделий диаметром 110 мм нужно давать 2 см, для более крупных — 1 см на погонный метр. Трубы диаметром 50 мм укладываются под уклоном 3 см на метр.
  5. Чтобы облегчить стыковку концов труб и фитингов, применяют силиконовую смазку. Соединения выполняют вручную до упора, следя за тем, чтобы в раструб не попадали частицы грязи.
  6. Рекомендуется при укладке сразу утеплить всю магистраль, чтобы в последующем не пришлось проводить раскопки и доделывать работу. Утеплитель покупается вместе с трубами. Особое внимание уделяют тем местам, где скорость потока меньше и есть риск замерзания воды зимой.
  7. После укладки насыпается песочная подушка и утрамбовывается.
  8. Снова проверяется угол наклона, затем можно тестировать систему. Внутренняя и внешняя канализации соединяются, и включается вода. Если она вытекает в септик, значит все сделано правильно.
  9. Проводится обсыпка песком и выкопанным грунтом всей траншеи. Утрамбовка не проводится — это может привести к деформации магистрали и изменению угла наклона.

Одновременно можно начинать рыть котлован под септик. После его установки и укрепления стенок конец трубы соединяется с помощью герметика или горячей пайки.

Работы по прокладке пластиковой канализации желательно проводить при температуре выше 7 градусов. Полипропилен, полиэтилен и ПВХ плохо переносят холод и становятся хрупкими.

Стоимость работ за погонный метр

Цена работ по прокладке одного погонного метра канализации зависит от того, каким способом соединяются изделия. К примеру, пластик собирают своими руками, но чугун, сталь, бетон более тяжелые изделия, поэтому при их монтаже применяют краны, что стоит дороже – оплачивается аренда спецтехники и работа крановщика.

Применение сварки усложняет процесс монтажа. Аппарат потребляет электроэнергию, что также входит в стоимость одного погонного метра, плюс работа сварщика. Чем больше поворотов и изменений диаметра, тем дороже обойдется магистраль. Имеет значение глубина, на которой проводятся работы и время, затраченное наемными мастерами.

Если проводить весь монтаж самостоятельно, то укладка канализационных труб в траншею обойдется минимальными затратами.

Бестраншейная прокладка труб, прокладка трубопроводов методом ГНБ, укладка труб и кабелей без вскрытия грунта, ГНБ Уфа, Первая Буровая Компания +7(347)266-88-55

Главная > Бестраншейная прокладка труб


Бестраншейная прокладка труб в земле — общее название для всех бестраншейных методов строительных работ.  Закрытые методы прокладки коммуникаций являются наиболее выгодными с экономической точки зрения.

Самыми распространенными методами закрытой прокладки (способы бестраншейной прокладки трубопроводов) являются:

Ознакомиться более подробно  с этими технологиями и применяемым оборудованием можно на странице ВСЕ ВИДЫ ГОРИЗОНТАЛЬНОГО БУРЕНИЯ.

Наиболее универсальным методом бестраншейной прокладки коммуникаций является метод горизонтально направленного бурения. В отличие от других бестраншейных методов, данная технология позволяет прокладывать полиэтиленовые, стальные и чугунный трубы диаметром от 63мм до 1000мм, на глубине от 1 до 25 метров. Длина бестраншейного подземного участка зависит от диаметра протаскиваемой трубы и при этом может достигать 1200 метров.

Технология бестраншейной прокладки труб и конкретный метод выполнения работ позволяет протянуть трубу на строительной площадке при наличии рабочих чертежей, поскольку методы во многих случаях взаимозаменяемы.

Какие коммуникации прокладываются бестраншейными методами?


Основная специализация компании «Первой Буровой Компании» это:

  1. Бестраншейная прокладка труб из полиэтилена, стали и чугуна;

  2. Бестраншейная прокладка трубопроводов для транспортировки жидкостей и газов;

  3. Бестраншейная прокладка коммуникаций всех типов:

а так же прокладка кабелей связи, прокладка нефтепроводов, продуктопроводов и другие коммуникации.

В своей работе мы используем новые методы бестраншейной прокладки трубы в земле, а также развиваем и усовершенствуем уже существующие. Прокладка труб методом ГНБ — это быстро, выгодно и удобно !



Наше оборудование для бестраншейной прокладки


При оказании услуг по бестраншейной прокладке коммуникаций мы используем несколько модификаций буровых установок:

Буровая установка Vermeer Navigator D130X150VBM с тяговым усилием 60 тонн. Данная буровая установка — обеспечивает мощность, крутящий момент, обратную протяжку и другие функции, необходимые для самых требовательных проектов бурения. Она также обеспечивает стандартные функции для комфорта оператора и повышения производительности. Компания располагает всем необходимым оборудованием для прокладки трубы под землей диаметром от 63 до 1200 мм на расстояние до 1000 метров.





Буровая установка Ditch Witch JT30. Самая востребованная установка, усилие протяжки до 20 тонн. При относительно небольших размерах эта буровая установка производит работы, как в полевых, так и в стесненных условиях города, при этом серьезный запас мощности позволяет выполнять сложные и ответственные инженерные задачи.



Первая Буровая Компания располагаем необходимым дополнительным оборудованием и механизмами для качественного производства работ:  растворно-смесительные узлы, автоманипуляторы для перевозки бурового инструмента и бентонита, современная система локации , аппараты для сварки пластиковых труб, генераторы, мотопомпы и прочее оборудование.



Преимущества бестраншейных методов прокладки труб


Бестраншейная укладка труб методом ГНБ включает в себя следующие преимущества:

  • Значительное снижение объемов земляных работ
  • Небольшое количество привлекаемой техники и рабочей силы, т.к. используется всего один буровой комплекс и две бригады рабочих;
  • Сокращение суммарных финансовых затрат до 30%;
  • Сокращение сроков строительства от 2 до 20 раз;
  • Минимальный риск возникновения аварийных ситуаций;
  • Незатронутые экология, ландшафт и асфальтовые покрытия;
  • Не нарушается движение транспорта, сохраняется дорожное покрытие и минимум согласований с ГИБДД и городскими организациями общественного транспорта;
  • Минимум согласований с природоохранными организациями.

Именно поэтому бестраншейная технология прокладки труб, трубопроводов и коммуникаций экономически выгодна, крайне эффективена и в ряде случаев незаменима.



В интернете очень тяжело найти цены на услуги ГНБ, потому что стоимость бестраншейной прокладки зависит от многих факторов, которые невозможно предоставить без проектных и геологических работ. Рассмотрим, какие параметры влияют на стоимость бестраншейной прокладки:

  • Характер грунта
  • Диаметр трубы (для ГНБ обычно не более 1200мм, для шнекового бурения до 3000мм)
  • Дистанция прохождения (особенно чувствительно для шнекового бурения)
  • Материал производственной трубы (ПВХ, сталь, асбестоцемент, чугун)

Заметим, что погодные факторы на бестраншейную прокладку труб практически не оказывают влияния, за исключением небольших дополнительных затрат по утеплению начального и конечного котлована. Это является одним из важнейших преимуществ, особенно для такой страны как Российская Федерация, где морозный период может даже в средних широтах длиться до полугода. Таким образом, облегчается планирование проведения строительных работ. Графики исполнения более четкие и единственное, что может повлиять на их пересмотр, недостаточно качественное исполнение самой процедуры бесканальной прокладки трубопровода.
А теперь подробнее.

Влияние плотности грунта на стоимость бестраншейной прокладки труб

Плотность грунта при бестраншейной прокладке труб оказывает существенное влияние на цену пилотного бурения и расширения отверстия. Прежде чем приступать к горизонтальному бурению, необходимо произвести грамотную геологическую разведку, чтобы в дальнейшем правильно выбрать буровой инструмент. В слишком плотном грунте трение может так же оказать влияние и на производственную трубу. В мягком грунте, необходимо правильно выбирать состав бентонита, чтобы не происходило его вымывания.



Размеры трубопровода и цена на бестраншейную прокладку

Диаметры и длина труб оказывают существенное влияние на стоимость бестраншейной прокладки труб в виду того, что требуются более мощные установки ГНБ или ГШБ. Методом ГНБ обычно прокладывают одну или несколько труб сразу, но их диаметр не должен превышать 600 мм. Зато ГНБ технологии позволяют прокладывать трубы на достаточно большое расстояние. Если необходимо проложить трубы диаметром более 600 мм, а иногда и более 300 мм, то обычно прибегают к бурошнековому бурению или бурению методом прокола. Почему для методов прокола или бурошнекового бурения длина трубы сильно сказывается на стоимости. Дело в том, что при задавливании увеличивается давление на всю систему и требуется большое количество шнеков. Достаточно представить сколько их нужно будет, если длина трубы составит 100 метров.

Выбор метода горизонтального бурения в зависимости от материала трубы

И наконец, материал прокладываемой трубы влияет скорее не на цену, а вообще на выбор метода бестраншейной прокладки. Стандартные ГНБ технологии предполагают использование только ПВХ труб, которые могут искривляться и деформироваться при бестраншейной прокладке. Такой тип трубопровода может быть только напорным или использоваться для линий связи. Там где нужна прокладка газопровода или ненапорного трубопровода подходят методы прокола или бурошнекового бурения. Связано это с тем, что отверстие получается ровным и отклонение от оси минимальное, в частности заявляется для установок Perforator не более 3 см при длине трубы до 100 метров. Соответственно, когда меняется методика полностью меняется все оборудование и стоимость бестраншейная прокладка трубопровода. Если Вас интересует бестраншейная прокладка труб, прокладка стальных трубопроводов, монтаж трубопроводов пнд, прокладка полиэтиленовых труб в земле, прокладка труб водоснабжения, монтаж трубопровода, монтаж пластиковых труб для водопровода, Вам нужно проложить трубу, прокладка труб цена, стоимость монтажа пластиковых труб — звоните, мы всегда рады помочь Вам.

Прокладка кабеля в трубе в траншее | Полезные статьи

Наиболее распространенный способ подсоединения к электрическим сетям – прокладка кабеля в траншеях. Даже в том случае, если вновь построенный дом находится рядом с опорой воздушной линии – от него предпочитают ввести электричество в дом именно в земле. Прокладка кабеля в трубе в траншее обеспечит надежность подключения, гарантирует отсутствие повреждений линии во время сильного ветра или ледяного дождя. Если раньше траншейным способом прокладывали только бронированный кабель, то сегодня с помощью труб ведут монтаж самых разных сетей. Используют этот материал для защиты контрольного, электрического, телефонного кабеля. Трубы используют в качестве каналов локальных компьютерных сетей. Популярность данного материала вызвана, в первую очередь, его надежностью и долговечностью. Сегодня все чаще используются пластиковые трубы для прокладки в траншее, а эта продукция привлекает не только своей практичностью, но и простотой монтажа.

Особенности прокладки кабеля в трубе в траншее

В соответствие с действующими нормативами и требованиями прокладка кабеля в трубе в траншее начинается с подготовки кабельной трассы. После планировки начинаются земляные работы, для чего часто используется спецтехника. Работы необходимо вести осторожно, так как даже в том случае, если все выполняется в соответствии с документацией и утвержденными планами, наткнуться на коммуникации довольно просто. Глубина траншеи определяется местом ее прокладки: под автомобильной дорогой она должна составлять не менее 1,25 метра, а под газоном – 0,9 метра. Следующим этапом работы по подготовке к укладке кабеля является формирование в траншее подушки. Для этого используется песок или просеянная без камней земля. Отсутствие последних – обязательно, так как камни могут повредить трубы, а при худшем варианте развития событий – непосредственно сам кабель. После подготовки подушки на нее укладывается труба под уклоном 0,2% — это необходимо для стекания конденсата. Через подготовленную к прокладке кабеля трубу протягивают пробный цилиндр, убеждаясь в том, что канал чистый и в нем нет препятствий, вызванных перегибами или механическими повреждениями. Кабель для прокладки в трубе в траншее перед монтажными работами обязательно должен быть проверен на отсутствие повреждений. Производится перед укладкой замер сопротивления изоляции. После этого кабель крепится к стальной проволоке или тросу, выполняющему роль протяжки или к зонду, который идет в комплекте с трубой. Завершив укладку — проводят замеры сопротивления изоляции, в том случае, если они идентичны тем, что были проведены до начала монтажа, то можно быть уверенным в том, что кабель уложен без повреждений. Завершение работ по укладке кабеляПроложив кабель, обязательно составляют план, на котором новую линию привязывают к постоянным ориентирам. На плане четко фиксируются места пересечения проложенного кабеля с дорогами и другими коммуникациями. В том случае, если в процессе монтажа производилась установка ответвительных и соединительных муфт – их расположение так же наносится на план. Только после этого производится засыпка, при этом необходимо тщательно следить за тем, что бы в слое, толщиной в 10-15 см не было камней. Это вызвано тем, что при утрамбовке камень может повредить проложенную трубу и кабель. Окончательная засыпка производится после того, как грунт осядет. Перед пуском электрического тока кабель еще раз проверяют на отсутствие короткого замыкания, после чего вводят линию в эксплуатацию.

Можно ли установить под землей ХПВХ и ПВХ?

Эта запись была опубликована 20 января, 2016 автором admin.

Трубопроводы из ПВХ и ХПВХ

могут быть проложены под землей, но при установке должны соблюдаться все постановления, нормы и правила. Если вы планируете установить трубы из ПВХ и ХПВХ, обязательно обратите особое внимание на местные методы прокладки труб, так как они будут прокладываться глубоко в самых разных недрах почвы.

Информация в этой статье относится к трубам из ПВХ и ХПВХ, уложенным с помощью цемента на растворителе.В этой статье исследуется, на какую глубину должен быть заглублен трубопровод, и дается другая важная информация об установке трубопроводов из ПВХ и ХПВХ.

Обращение и хранение трубопроводов из ПВХ и ХПВХ

При обращении с трубопроводами и их хранении учитывайте следующее:

  • • Храните трубы из термопласта в месте, где они не будут нагреваться до высоких температур. Если он подвергается воздействию высоких температур, он может деформироваться и повредиться.
  • • Храните трубопроводы из ПВХ и ХПВХ в месте, где они не будут деформироваться и не будут подвергаться внешнему весу или давлению.
  • • При установке трубопровода не тащите его по земле и не повреждайте.

Перед установкой

Перед установкой проверьте трубопровод на предмет повреждений. Если есть царапины, отверстия или другие повреждения, поврежденные участки необходимо вырезать и выбросить.

Строительство траншеи

Следующие подземные установки без давления должны выполняться инженером или в соответствии со стандартными практическими правилами ASTM D2321 по установке труб из термопласта:

  • • Постельное белье
  • • Уплотнение
  • • Доставка
  • • Строительство траншеи
  • • Начальная и окончательная засыпка

Если ваш проект установки предусматривает приложение под давлением, следуйте инструкциям и правилам ASTM D2774.

При установке траншея должна быть достаточно широкой, чтобы обеспечить удобную установку, но при этом она должна быть настолько узкой, насколько позволяет ваше приложение. Присоедините трубопровод, прежде чем вставлять его в траншею, и поместите в траншею после того, как вы наберете достаточную прочность соединения. Имейте в виду, что ширина траншеи должна быть шире, чем ширина трубопровода, с учетом расширения из-за нагрева и сжатия.

Примечание. Время отверждения цемента на основе растворителя может быть разным. Обратитесь к руководству производителя для получения информации о рекомендуемом времени отверждения и времени схватывания.

Глубина трубы

Глубина должна быть рассчитана с учетом предполагаемой службы, применения и местных погодных условий. Если жидкости в трубопроводе чувствительны к неблагоприятным погодным условиям, таким как экстремальный нагрев или замерзание, его следует прокладывать не менее чем на 12 дюймов ниже максимального уровня замерзания. Если трубопроводы будут использоваться часто, наименьшее расстояние, которое они должны иметь, составляет 24 дюйма. Для приложений с низким трафиком достаточно от 12 до 18 дюймов. Напряжение несущей нагрузки следует определять для больших размеров.

Настоятельно рекомендуется устанавливать любой термопласт с металлическим или бетонным кожухом, когда он устанавливается под поверхностями, подверженными интенсивному движению, например, на проезжей части. Трубопроводы должны быть спроектированы так, чтобы обеспечивать адекватную обработку груза.

Имейте в виду, что конец траншеи должен быть гладким и не должен иметь никаких дефектов, таких как камни внутри или вокруг него. Если есть камни или валуны, смягчите дно траншеи, используя четыре дюйма песка или земли под трубопроводом.

Как установить подземную трубу для оросительной системы

На этой странице изложены минимальные требования, а также советы и рекомендации по установке труб, трубок и проводов для вашей новой системы орошения. Сводка основных моментов:

  • На влажных участках за пару дней нужно окопать.
  • Подумайте о том, чтобы нанять кого-нибудь, чтобы копать окопы.
  • Установить магистральные трубы глубиной 18 дюймов.
  • Установите боковые трубы глубиной от 8 до 12 дюймов.
  • Примите меры для подготовки системы к зиме в условиях холодного зимнего климата.
  • Используйте соответствующие методы для приклеивания фитингов из ПВХ, чтобы предотвратить утечки в будущем.
  • Используйте фитинги хорошего качества для PEX.
  • Не забываем проложить провода в траншеях!
  • Если у вас агрессивные твари, опустите провода.
Подготовка:

За день или два до начала рытья траншей тщательно полейте почву, чтобы она размягчилась, но старайтесь не образовывать грязь.Недорогой шланг для замачивания отлично подходит для медленного смачивания участков траншеи или использования разбрызгивателя на конце шланга, чтобы смочить всю область. Во время траншеи периодически поливайте участок водой, чтобы не было пыли. Пыль, переносимая воздухом, представляет серьезную опасность для здоровья, лучше перестраховаться! Самоделки должны серьезно подумать о том, чтобы нанять кого-нибудь для рытья траншеи, если у вас есть более 100 футов или около того, чтобы траншеи. Часто можно нанять кого-нибудь для этого за немного больше, чем стоимость аренды траншеекопателя.Спросите в магазине профессионального орошения или сантехники, часто они знают людей, которые владеют траншеекопателем или имеют доступ к нему и роют траншеи на обочине. Пусть кто-нибудь повредит себе спину, траншеекопатель может сильно вас избить, если вы не привыкли к нему! Обратите внимание, что в очень каменистой почве лучше всего копать траншеи с обратной лопатой. Часто можно арендовать небольшой экскаватор с обратной лопатой. Бонус: если вы не являетесь оператором профессионального оборудования, который работает с ним каждый день, чтобы зарабатывать себе на жизнь, послеобеденное копание с использованием экскаватора с обратной лопатой может быть очень весело!

См. Предыдущее обсуждение лучших инструментов для оросительной установки для получения дополнительной информации об оборудовании для рытья траншей и рекомендуемых инструментах.

Если вы роете траншеи вручную, подумайте о том, чтобы делать это по частям. У этого есть несколько преимуществ: во-первых, вы не утомляете себя копанием полностью, во-вторых, это снижает опасность наличия большого количества открытых траншей одновременно. Дно траншеи должно быть как можно более ровным и гладким. Если бы траншеи вырывала машина, не думайте, что вы избежите всей работы с лопатой! Вы все равно хорошо потренируетесь. Траншейные машины оставляют на дне траншей много грязи, которую вам, возможно, придется удалить.Для этого вам понадобится траншейная лопата с узким лезвием. Если у вас есть кто-то, кто роет траншею с помощью машины, попросите его выкопать траншею глубиной еще на 2 дюйма. Они могут взимать с вас больше за более глубокую траншею, но тогда вы можете просто оставить рыхлую грязь на дне траншеи и сэкономить много времени на копании лопатой!

Глубина траншеи, материалы труб

Обратите внимание, что минимальная глубина трубы в некоторых областях на западе и юге США установлена ​​постановлениями правительства как часть постановлений по охране водных ресурсов.Причина в том, что сломанные трубы сточные воды и поэтому они требуют минимальной глубины, чтобы защитить трубы от случайного повреждения.

Глубина траншей зависит от ряда факторов. Все пластиковые магистральные трубы должны иметь глубину не менее 18 дюймов. при измерении от верха трубы до поверхности почвы. Поскольку в магистрали всегда находится вода под давлением, вы не хотите, чтобы она была неглубокой, где ее легко повредить. Так что, если вы устанавливаете магистраль размером 1 1/2 дюйма, траншея должна иметь глубину около 20 дюймов.Любая магистральная труба, длина которой составляет , а не глубиной не менее 18 дюймов, должна быть металлической, например, из меди, латуни или стали. В большинстве областей это требуется по закону (Единый сантехнический кодекс), но имеет смысл делать это везде. Под воздействием солнечного света весь пластик со временем становится слабым, даже пластик с надписью «устойчивый к ультрафиолету». Также не стоит случайно сломать пластиковую трубу лопатой при посадке нового куста или прополке! В качестве примечания, если вы используете стальную трубу, обязательно используйте тип с пластиковым покрытием или оберните трубу специальной защитной пластиковой лентой (попросите ленту у вашего поставщика). Даже оцинкованная стальная труба со временем заржавеет, поэтому на всякий случай оберните ее пластиковой лентой.

Чтобы определить тип трубы, которая будет использоваться для вашей магистрали, см. Обсуждение этого в разделе «Магистральная линия ирригации» данного руководства. Краткое описание: SCH 40 PVC чаще всего используется для магистральных трубопроводов в незамерзающем климате, PEX чаще всего используется там, где зимой бывают сильные морозы. Использование полиэтилена для магистральных труб не рекомендуется, поскольку он более слабый и обычно имеет низкое номинальное давление, он может лопнуть.Было время, когда поли широко использовался, поэтому вы можете увидеть его в старых системах, но теперь доступны более качественные продукты. Если вам нужна более гибкая трубка для вашей магистрали, лучше всего подойдут трубки из полиэтиленгликоля, они более гибкие, чем ПВХ, а также лучше держатся в мороз.

Боковые трубы и трубы для домашних оросительных систем обычно могут иметь глубину около 8-10 дюймов. (Трубы между регулирующими клапанами и спринклерными головками называются боковыми.) Для коммерческих систем стандарт состоит в том, что боковая труба имеет глубину 12 дюймов, поэтому, если вы действительно хотите сделать это правильно, траншея должна быть примерно 14 мм. » глубокий.Так как глубоко вы должны его закопать? Для самодеятельного человека аргумент — больше работы сейчас или больше работы позже. Чем глубже труба, тем меньше вероятность ее повреждения. Обратите внимание, что некоторые источники рекомендуют глубину 6 дюймов, однако на этой глубине труба / труба часто повреждается при стандартных операциях по уходу на дворе, таких как аэрация и удаление штрихов.

Морозный климат и подготовка к зиме

См. Полное руководство по подготовке вашей оросительной системы к зиме. В местах, где наблюдаются отрицательные температуры, необходимо принять меры для предотвращения замерзания воды в трубах, клапанах, эмиттерах и спринклерных головках.Есть несколько способов сделать это, подробности см. В отдельном руководстве по зиме. Это очень важно, так как замерзание может привести к серьезным и дорогостоящим повреждениям!

Монтаж трубы из ПВХ

Самый простой способ установить трубу — начать от источника воды и перейти к клапанам, а затем продолжить до конца каждого бокового ствола. Соберите трубу за пределами траншеи, а затем опустите собранные секции в траншею по мере продвижения. Старайтесь избегать попадания грязи в трубу при ее сборке.Лучший способ сделать это — держать открытый конец последней секции трубы приклеенным из траншеи. К сожалению, он захочет упасть в траншею, если вы его не удержите. Хороший способ предотвратить это — разместить пару коротких отрезков трубы поперек верхней части траншеи, чтобы удерживать последнюю секцию трубы из траншеи, пока вы приклеиваете новую длину трубы или фитинг на нее. . Если вам нужно прекратить работу на ночь, набейте открытый конец трубы тряпкой, чтобы не допустить попадания грязи и мелких животных.Только не забудьте снять тряпку, прежде чем снова приступить к работе! К сожалению, многие проблемы с новыми спринклерными системами возникают из-за того, что в одной из труб осталась тряпка! Важный! Цемент ПВХ, грунтовка ПВХ и ацетон горючие. Не используйте их рядом с источниками возгорания. Не вдыхайте пары. Закройте контейнеры, когда они не используются. Избегайте контакта этих химикатов с кожей. Не допускайте попадания этих веществ в глаза и не допускайте попадания их на одежду. Вы работаете с агрессивным химическим растворителем, поэтому руководствуйтесь здравым смыслом! Последнее предупреждение.Загляните внутрь отрезков труб, прежде чем соединять их вместе, и убедитесь, что там ничего нет. Нередко можно найти камни, ткань и игрушечные машинки внутри трубы, которая хранилась там, где играют дети.

  1. Отрежьте концы труб под прямым углом с помощью ножовки или, лучше всего, трубореза для ПВХ. Крайне важно удалить все заусенцы с обрезанного конца трубы. Эти заусенцы будут царапать трубу, поскольку секции прижимаются друг к другу, образуя небольшие каналы, которые когда-нибудь станут протечками.Сгладьте заусенцы и неровные края карманным ножом, напильником или наждачной бумагой.
  2. Вставьте конец трубы примерно на 1/4 дюйма в конец фитинга, чтобы проверить посадку, затем разведите его. Иногда труба имеет неправильную круглую форму или неправильный диаметр, и она не входит в фитинг. Сейчас самое время это обнаружить, а не когда он покрыт клеем. Не толкайте их больше, чем на 1/4 дюйма, иначе их будет очень трудно удалить. Фитинги сделаны так, что задняя часть розетки фитинга меньше по диаметру, чем передняя.Это справедливо как для резьбовых, так и для сварных соединений, металлических и пластиковых. Причина в том, чтобы создать более плотное соединение, которое с меньшей вероятностью протечет. Это также основная причина того, что чем дальше он входит в фитинг, тем труднее и труднее вдавить охватываемый конец в охватывающий!
  3. Этот шаг не является обязательным, многие люди не используют грунтовку. Но почти каждый профессиональный установщик делает это, так что это вам что-нибудь подсказывает? В холодную погоду (если вам нужно носить куртку) всегда следует использовать грунтовку, так как она позволяет клею лучше работать при низких температурах.Покройте сопрягаемые поверхности трубы и фитинга грунтовкой из ПВХ в том месте, где они будут соединяться. Используйте грунтовку, как краску, не допускайте образования луж и капель. Назначение грунтовки двоякое. Во-первых, это помогает очистить детали от посторонних предметов. Во-вторых, он начинает размягчать ПВХ-пластик, или, говоря промышленным языком, «ломает глазурь». Когда труба из ПВХ экструдируется, на поверхности образуется тонкий твердый слой пластика, известный как глазурь. Это то, что придает трубке такой блестящий вид.Грунтовка для ПВХ — это в значительной степени просто ацетон с довольно пурпурным красителем в нем, поэтому вы можете видеть, где вы его использовали. Если вы внимательно читали это руководство (проснитесь !!!), то вы знаете, что ацетон является растворителем для ПВХ-пластика. Если вы поместите кусок трубы из ПВХ в ацетон, он станет все мягче и мягче, пока не превратится в каплю. Ацетон также плавит большинство других пластиков, поэтому следите за тем, чтобы не пролить его (или грунтовку) на все, что вы не хотите расплавлять.
  4. Покройте внешнюю сторону трубы и внутренние сопрягаемые поверхности фитинга ПВХ-клеем. Будьте щедры с цементом, но если он начнет капать или стекать, вы используете слишком много цемента. Цель состоит в том, чтобы использовать как можно более толстый слой цемента, чтобы он не растекался и не стекал. Сожмите трубу и фитинг вместе, используя скручивающее движение, так, чтобы труба повернулась на 1/4 оборота при входе в фитинг. Скручивание способствует более равномерному распределению цемента. Помните, что цемент сохнет очень быстро, поэтому не теряйте время и обязательно выровняйте фитинг так, как вы хотите, до того, как цемент схватится.Если вы никогда раньше не склеивали трубы, настоятельно рекомендуем вам купить несколько дополнительных муфт и использовать лом трубы, чтобы попрактиковаться, прежде чем браться за настоящую вещь. Вдавите трубу в фитинг до упора, пока она не войдет в нижнюю часть. Если вы не успеете полностью затянуть его до того, как он схватится, вы значительно увеличите вероятность утечки. Так что практикуйтесь, практикуйтесь, практикуйтесь! Удерживайте клеевой шов на месте примерно 30 секунд после его соединения, чтобы дать цементу схватиться. Постарайтесь не подвергать шов большим нагрузкам еще несколько минут после приклеивания (его можно положить, только не дергайте за концы и не перекручивайте трубу).Не стоит наливать воду в трубы в течение 24 часов после приклеивания, но в реальной жизни это не всегда практично. Реальность такова, что сустав развивает большую часть своей силы всего за несколько минут.
  5. Слишком много клея может быть так же плохо, как и его недостаток. Помните, что клей — это растворитель, он действует не только путем склеивания трубы, как стандартный клей, но также путем плавления трубы и соединения вместе. Но он также проплавит дыру в трубе, если ее большое количество будет находиться на одном месте долгое время.Зачем тебе это рассказывать? В конце концов, вы же не собираетесь бросать на трубу большой кусок цемента! Когда вы вставляете трубу в фитинг, конец трубы выталкивает перед собой «полоску» клея, как бульдозер смывает грязь. Если вы используете слишком много клея, бусинка станет очень большой. Нет ничего необычного в том, что новичок или кто-то по неосторожности создает такие большие шарики, что они полностью перекрывают путь потока через фитинг 1/2 дюйма! Помимо блокировки потока, валик также создает слабое место в ПВХ.Небольшая бусинка — это нормально и ожидаемо. Но если комок цемента капает из стыка, когда вы вставляете трубу в фитинг, значит, вы используете слишком много цемента. Помните, что слишком мало клея — тоже проблема, поэтому не реагируйте слишком остро! Если цемент не капает, все в порядке. Если вам не удается полностью вставить трубу в фитинг до того, как клей схватится, возможно, вы используете недостаточно клея.
Сборка полиэтиленовой трубки или PEX

Собрать полиэтиленовую трубку и / или трубку PEX довольно просто.Доступны два типа фитингов для труб из полиэтилена и полиэтилена.

Колючая фурнитура: Старая школа. Вдавите зазубренные концы фитингов в трубку и поместите зажим на трубку прямо над зазубринами. Затяните хомут, чтобы удерживать трубу на зазубрине. Вот и все. Если трубка холодная и жесткая, вы можете смягчить ее, оставив на солнце или окунув в горячую воду, но не используйте какое-либо пламя. Когда труба будет собрана, вы можете поместить ее на дно траншеи.Для спринклерных систем установите спринклерные стояки, но не спринклерные головки. Временно наденьте на стояки резьбовые заглушки.

Запорная фурнитура: Новейшая технология. Это фитинги, в которые вы вставляете трубку. Зубчатый «замок» внутри охватывающего конца «вгрызается» в мягкую полиэтиленовую трубку и удерживает трубку на месте. Для герметизации соединения в штуцере есть резиновая шайба. Очень проста в использовании, намного проще, чем колючая, особенно если трубка холодная. Для магистральных трубопроводов PEX используйте более дорогие качественные фитинги бытовой сантехники, изготовленные для PEX , а не более дешевые, предназначенные для систем орошения.Фитинги для полива отлично подходят для отводов, но не используйте их на магистральных трубопроводах.

Электропроводка

Не забудьте установить контрольный провод для клапанов, пока траншеи открыты (если, конечно, вы не планируете закапывать провод). Провод должен находиться на расстоянии не менее двух дюймов от трубы, и либо рядом или под трубой. Никогда не кладите провод над трубой. Большинство специалистов по техническому обслуживанию (это специалисты по обслуживанию, которым приходится иметь дело с случайно обрезанными проводами, а не монтажник) предпочитают, чтобы провод был на 2–4 дюйма ниже трубы.Таким образом, труба защищает провод от повреждений, и вы с меньшей вероятностью можете случайно порезать провода при ремонте трубы. Если вы используете несколько одиночных проводов, а не многожильный кабель, с ними легче обращаться, если вы склеите их вместе в жгут каждые 10 футов или около того. Размер каждого провода определяется по таблице, предоставленной производителем клапана. Каждая модель клапана индивидуальна, но мы можем сделать некоторые обобщения. Для жилых систем, где длина провода между контроллером и клапаном (не расстояние от контроллера до клапана, а длина провода между контроллером и клапаном) меньше 200 футов, подойдет размер провода №18. № 18 — это размер провода, предусмотренного в большинстве многожильных (или многожильных) ирригационных кабелей. Проверьте упаковку проволоки или посмотрите на небольшой отпечаток на самой проволоке, чтобы найти калибр (размер) проволоки. Стандартный калибр проволоки для коммерческих ирригационных систем — №14, а иногда и №12. По мере того, как числа становятся меньше, провод становится больше, поэтому провод №12 будет пропускать больше тока дальше, чем №14. Провод должен быть изготовлен для прямого закапывания в землю, правильный провод для прямого закапывания будет иметь маркировку «UF-AWG» на изоляции провода.Если вы не возражаете против дополнительных расходов, поместите провод в рукав из ПВХ, чтобы защитить его. Если много роющих грызунов (например, сусликов, кротов и сусликов), поместите их в рукав, чтобы избежать головной боли в будущем. Грызуны будут грызть проволоку и причинят вам немало горя. Пока мы говорим о проводке, сейчас хорошее время, чтобы предостеречь вас от распространенного искушения, которое имеет катастрофические результаты. Никогда не подключайте провода к контроллеру полива, а затем «зажигайте» провода друг против друга, чтобы проверить их! Это может повредить цепи во многих часах управления поливом.Если вам нужно протестировать электрические цепи, лучший дешевый способ сделать это — подключить клапан к проводу с выключенным контроллером, а затем попросить кого-нибудь включить станцию ​​контроллера, пока вы слушаете, как соленоид клапана щелкает, когда цепь активирован. Лучший профессиональный способ — использовать омметр или прибор для проверки полива для проверки целостности провода.


Эта статья является частью серии руководств по установке дождевальных установок
<<< Предыдущая страница ||| Указатель учебного пособия ||| Следующая страница >>>
Используя это руководство, вы соглашаетесь с условиями и ограничениями, перечисленными на странице «Условия использования».

Как установить пластиковый водопровод под гравийной дорожкой | Home Guides

Лучшее время для установки пластикового водопровода — это когда вы впервые строите подъездную дорогу из гравия. К сожалению, так бывает не всегда. Поскольку обычный водопровод слишком хрупок, чтобы выдерживать движение транспортных средств, вы должны заключить его в кусок ПВХ-трубы большего размера, способный выдержать вес. Если эта водопроводная линия обеспечивает водой ваш дом, она должна быть достаточно глубокой, чтобы соответствовать строительным нормам.Если по водопроводу подается вода для оросительной системы, не обязательно, чтобы он был очень глубоким. Используйте трубы из ПВХ для защиты других линий подачи, которые вы также должны проложить под проезжей частью.

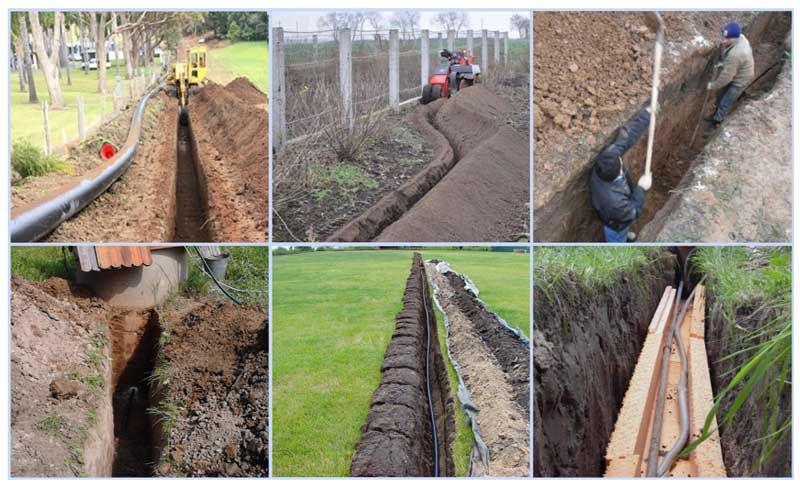

Выкопайте траншею поперек гравийной дороги с помощью лопаты. Сделайте траншею шириной не менее 12 дюймов и глубиной 15 дюймов для домашнего водопровода. Это позволяет ватерлинии иметь глубину не менее 12 дюймов в соответствии со строительными нормами Сан-Франциско. Однако, если вы живете там, где замерзает, линия должна быть глубже, ниже линии промерзания.Вы также должны убедиться, что пластиковые водопроводные линии разрешены в вашем муниципалитете. В любом случае пластиковый водопровод внутри траншеи должен совпадать с линией, которую вы добавляете под проезжей частью. Рытье траншеи — самая сложная часть этой задачи. Если хотите, арендуйте траншеекопатель, чтобы пересечь подъездную дорожку.

Добавьте два дюйма крупного гравия размером с мяч для пинг-понга на дно траншеи, если в траншее еще нет гравия.

Измерьте ширину проезжей части.Отрежьте трубу из ПВХ диаметром от 4 до 6 дюймов на 12 дюймов длиннее ширины проезжей части, используя ножовку.

Пропустите пластиковый водопровод внутри трубы из ПВХ. Он должен выступать с другой стороны трубы. Установите в траншею заполненную трубу ПВХ. При необходимости добавьте или удалите гравий, чтобы труба выровнялась.

Продолжайте запускать водопровод. Соедините часть линии, проходящей через трубу из ПВХ, с остальной частью водопровода, следуя инструкциям, установленным муниципальными правилами.

Засыпьте ПВХ-трубу в траншее дополнительным крупным гравием. Добавьте достаточно гравия, чтобы верх траншеи был на одном уровне с остальной частью проезжей части.

Ссылки

Советы

  • Позвоните в местные коммунальные службы, чтобы они отметили свои линии на вашем участке, прежде чем вы начнете копать.
  • Получите разрешение на строительство или водопровод, если необходимо, перед тем, как начать проект.
  • Если вы арендуете траншеекопатель, внимательно слушайте инструкции по эксплуатации в агентстве по аренде.
  • Возможно, вам потребуется добавить больше гравия в траншею после того, как подъездные пути осядут из-за дождя.

Writer Bio

Дениз Браун — специалист в области образования, которая хотела попробовать что-то новое. Два года спустя, написав более 500 статей, она наслаждается своим опытом написания внештатных статей для онлайн-ресурсов, таких как Work.com и других информационных сайтов. Браун имеет степень магистра истории в Государственном университете Трумэна.

Французское руководство по установке слива

Если вы исследуете французские водостоки, вы, вероятно, уже сталкиваетесь с некоторыми проблемами водоотвода и хотите узнать больше о том, какие типы проблем может решить французский водосток и подходит ли он для вашей собственности.

В зависимости от того, где вы живете, самая важная водосточная труба в вашем доме может находиться не на кухне или в ванной комнате. На самом деле, он может вообще не быть частью вашей внутренней сантехники. Вместо этого самым важным канализационным стоком может быть траншея, заполненная гравием и перфорированной трубой в ландшафте или рядом с фундаментом вашего дома. Хотя вы почти не видите его, его роль играет важную роль в защите вашего дома от повреждения водой.

Это французский водосток, и если вы никогда не слышали об этой важной мере по обеспечению безопасности водостока, этот веб-сайт разработан, чтобы предоставить вам все, что вам нужно знать.

Содержание товара

Что такое французская дренажная система?

Французский водосток, который также можно назвать занавесным стоком, водостоком по периметру, мокрым кафелем или сельскохозяйственным водостоком, представляет собой заполненную гравием траншею, которая включает перфорированную трубу или трубу с прорезями. Эти водостоки используются для отвода поверхностных или грунтовых вод от определенной области, например, от фундамента дома. Французские дренажные системы направляют воду с уровня поверхности к самой низкой точке и позволяют ей просачиваться через гравий с поверхности в канализацию.Этот гравий также блокирует прохождение лишнего мусора. Затем вода собирается в перфорированной трубе, которая течет к основанию слива, и направляется от дома в более подходящее место для дневного освещения или инфильтрации. Французские водостоки отличаются от обычных поверхностных водостоков тем, что они собирают воду по всей длине водостока, а не в одном месте. Французские водостоки также могут препятствовать накоплению и накоплению воды в определенных областях, насыщая землю под землей, что может привести к проблемам с водой на поверхности или под ней.Вместо этого эта вода направляется в более желательное место, такое как сухой колодец или место по вашему выбору. Системы подземного дренажа используются на протяжении веков, помогая во всем, от контроля сельскохозяйственных стоков до дренажа дворовых площадей. Они имеют разные формы, но все они по конструкции и функциям похожи на традиционную французскую водосточную систему. Самые ранние французские водостоки представляли собой простые канавы, заполненные гравием. Хотя многие предполагают, что истоки французского водостока восходят к Франции, на самом деле считается, что название водостока произошло от имени бывшего юриста и У.Помощник министра финансов Генри Флэгг Френч, который популяризировал их в своей книге 1859 года «Осушение фермы». Френч использовал секции кровельной черепицы, чтобы создать свои собственные водостоки, прежде чем более поздние разработки включали перфорированные водостоки для предотвращения засорения.

Как работает французский слив?

Помните, что жидкость всегда ищет самую низкую точку, до которой она может добраться по наиболее легкому пути, легко перемещаясь в пустые карманы в рыхлой почве. В этом секрет французского водостока: он обеспечивает надежно легкий путь, создавая углубленный канал, который побуждает воду просачиваться из окружающей почвы и течь по плавному руслу. Гравитация важна для правильного функционирования французского водостока, поскольку он сначала выталкивает воду с поверхности и из насыщенной почвы, а затем тянет ее по наклонной вниз трубе к желаемой точке слива.

Характеристики дренажной трубы по французскому стандарту

Одним из наиболее распространенных материалов для изготовления труб французского водостока является пластик из-за его долговечности. Часто выбирают два варианта труб: гофрированные и ПВХ. Оба они легкие, но гофрированная труба может быть гибкой, а ПВХ прочнее и жестче.Независимо от того, из чего сделана труба, она должна иметь прорези или перфорацию через равные промежутки времени, чтобы вода могла проникать в систему и течь через нее.

Другим вариантом для областей, где требуется установка дренажных труб по французски, является система EZflow, которая представляет собой трубу, которая поставляется уже окруженной заполнителем и тканевой сеткой. Сама сливная труба сделана из полиэтилена высокой плотности, гофрирована и перфорирована. Альтернативные французские дренажные трубы, такие как эта, являются гибкими и имеют заранее заданную длину, обычно от 5 до 10 футов каждая.

Учет других размеров также является неотъемлемой частью установки французского дренажного трубопровода, поскольку диаметр трубы влияет на то, сколько воды может протекать через нее. Перфорированная дренажная труба французского производства диаметром 4 дюйма, вероятно, подходит для большинства жилых помещений, но в районах, где ожидается хороший сбор воды и сильное насыщение почвой, может потребоваться труба большего диаметра. Для коммерческого или сельскохозяйственного использования также может потребоваться перфорированная труба большего диаметра для французских дренажных систем.

Стоимость дренажа во Франции

Как и в любом другом проекте, оценка стоимости установки французского водостока должна быть произведена до начала работ. Стоимость дренажа во Франции в основном определяется используемыми материалами, включая трубопроводы, заполнитель, ткань, муфты и торцевые заглушки. Могут быть и другие сопутствующие разрешения, сборы или аренда оборудования. Многие профессионалы считают, что традиционный французский водосток стоит от 20 до 30 долларов за фут, но стоимость самодельного французского водостока может также включать в себя аренду оборудования, такого как траншеекопатель или уплотнитель.

Чтобы оценить стоимость, сначала определите, сколько каждого компонента вам понадобится. Длину трубы можно определить, измерив расстояние от точки сбора воды до выпускного отверстия. Аналогичным образом можно определить ткань. Количество необходимого гравия можно оценить, рассчитав длину траншеи, умноженную на ширину и глубину, необходимую для полного покрытия трубы. Сложите итоги труб, ткани и заполнителя, чтобы получить основу для начальной стоимости установки.Калькулятор французского дренажа может помочь более точно определить стоимость французской дренажной системы, подсчитав требуемую длину траншеи, а также количество длин труб, необходимых для заполнения этой траншеи.

При оценке стоимости установки дренажа во Франции также следует учитывать трудозатраты. Специалисты по дренажу доступны для найма и взимают разную плату за свою работу, но даже проект DIY можно изучить с точки зрения затрат и выгод.

Французские дренажные системы

Французские водостоки используются по всей стране владельцами жилой, коммерческой и муниципальной собственности, которые сталкиваются с проблемами водоотвода, которые могут нанести вред их домам, зданиям и имуществу или ограничить удобство использования газонов и ландшафтных территорий.Поскольку вода течет вниз по путям наименьшего сопротивления, она может скапливаться у затонувших стен и барьеров, где со временем может разрушить материал. Тогда даже микротрещина может позволить воде проникнуть туда, где она не нужна, разрушить имущество, создать опасность для здоровья и многое другое. Утечка в подземном помещении, таком как подвал или даже подвал, может быть чем угодно, от неприятностей до серьезной проблемы.

Французский водоотвод полезен при решении дренажных проблем для:

  • Фундаменты, подвалы и подвалы зданий
  • Газоны и благоустроенные территории
  • Спортивные, игровые и детские площадки
  • Патио и подъездные пути Hardscape
  • Подпорная стенка
  • Любая область, подверженная поверхностному или подповерхностному насыщению

Легкий способ найти французский водосток — это посмотреть, где водятся лужи, особенно если он остается в течение нескольких часов или дней, после дождя.Глинистая почва может усугубить эту проблему, так как она хорошо удерживает воду. Глина также может забивать французскую дренажную систему, фильтруя мелкие частицы в заполнитель, где частицы заполняют зазоры и препятствуют проникновению воды. По этой причине, если подумать о французском сливе как о еще одном его прозвище — «слив для буррито», это может помочь. Качественный буррито, конечно же, представляет собой плотно завернутую упаковку различных ингредиентов. Ничего не попадет, если вы сами не положите его туда. Точно так же слив буррито состоит из необходимых компонентов (перфорированная труба и заполнитель), окруженных фильтровальной тканью, чтобы не пропускать даже мелкие частицы, которые могут накапливаться и блокировать свободный поток воды.

Чтобы помочь вам принять осознанное решение о том, будет ли этот метод соответствовать вашим потребностям, вот некоторые общие проблемы с дренажом, с которыми сталкиваются домовладельцы, и то, как французский дренаж может уменьшить или устранить эти проблемы.

  • Наводнение на заднем дворе. Если проливные дожди оставили ваш двор с нежелательным водным потоком или весенняя оттепель пропитала ваш двор, французский водосток может помочь. Размещение французского водостока в этом влажном регионе позволяет водостоку собирать нежелательную воду и перенаправлять ее в более безопасное место, возвращая вам зеленое пространство.
  • Повреждение вашего открытого патио. Ваш внутренний дворик — большой источник гордости и место встреч для семьи и друзей, но избыток воды может повредить территорию, вывести из строя брусчатку, а также создать питательную среду для комаров, лишив вас возможности проводить время на свежем воздухе. Французский водосток может работать как щит, собирая воду до того, как она достигнет внутреннего дворика, и отводит ее. Это позволит избавиться от стоячей воды, в которой нуждаются комары.
  • Повреждение фундамента и низкоуровневых участков, например подвала. Осмотрите стены в подвале. Если вы заметили затхлый запах или мокрый пол, вам немедленно понадобится френч. Французский водосток может предотвратить попадание этой воды в ваш дом, защищая подвал от затопления и фундамент вашего дома от дополнительных повреждений.

Французский дизайн дренажа

При проектировании и установке французского водостока необходимо учитывать множество факторов. Уклон важен, так как спуск должен быть достаточно крутым, чтобы вода продолжала течь к месту назначения.Некоторые специалисты рекомендуют разные углы для разных типов труб, например, минимальный уклон 2% для гофрированных труб. Однако в целом французский водосток должен опускаться минимум на 1 процент в глубину на каждые 100 футов длины.

Другие элементы, которые следует учитывать, включают:

  • Французская глубина дренажа: Глубина от 8 дюймов до 2 футов должна быть достаточной для многих проектов отвода воды, хотя связанные системы, например, построенные вокруг фундаментов и подземных жилых помещений, а также оснований подпорных стен , может быть глубже.
  • Французский дренажный агрегат: Размер используемого гравия может варьироваться от мелкого гравия до более крупных кусков речной породы. Если используется заполнитель разного размера, более мелкие детали обычно подходят ближе к трубе, а более крупные — ближе к поверхности и на ней.
  • Французская длина дренажной трубы: Это описано выше и действительно зависит от конкретных элементов проекта. Конечно, труба должна быть достаточно длинной, чтобы отводить воду из подземных областей, где она собирается, до конечной точки, где она освещается дневным светом.
  • Французский дренажный поток: Уклон является важным фактором в поддержании свободного потока воды, так же как и размещение заполнителя и окружающая ткань, предотвращающая засорение трубы мусором.

Французская дренажная установка

Вот пошаговое руководство по установке французского водостока на вашем участке.

  • Определите лучшее место. Выбор наилучшего местоположения зависит от того, где расположены проблемные участки, на близлежащей высоте и от состояния почвы.Воспользуйтесь приведенными выше советами по проектированию, чтобы выбрать место для обеспечения правильного наклона, глубины и т. Д. Когда дело доходит до почвы, предпочтительнее песчаная почва, расположенная в труднодоступной местности, но ваш установщик найдет лучшее решение, основанное на уникальных особенностях вашей собственности.
  • Приготовьтесь выкопать французский водосток. Это ваш французский слив, но он касается не только вас. Необходимо учитывать городские нормы и правила, и вы должны знать, как новое решение для дренажа повлияет на ваших соседей.Это также идеальное время для того, чтобы связаться с местной коммунальной компанией, чтобы проложить любые линии метро перед началом копания. Как только вы начнете копать, глубина дренажа должна быть от восьми дюймов до двух футов, в зависимости от ваших потребностей и доступных опций.
  • Измерьте градацию. Этот процесс начинается с вбивания двух кольев в землю, чтобы обозначить размеры траншеи. Между ними натянута натянутая веревка, позволяющая легко измерять уклон в начале процесса копания. В течение всего процесса будут выполняться регулярные измерительные проверки.
  • Выройте траншею поперек склона. Рытье траншеи — наиболее трудоемкая часть проекта, и во время ее рытья необходимы постоянные измерения профилей. Ширина траншеи будет зависеть от того, насколько велика проблема дренажа. Небольшие проблемы с дренажем можно решить с помощью траншеи шириной от 5 до 6 дюймов, в то время как более крупные проблемы потребуют траншеи большего размера.
  • Добавьте ткань. После того, как траншея будет вырыта, она будет выложена ландшафтной тканью, а затем добавлен дополнительный гравий. Эта ткань предотвращает смешивание грязи с гравием и способствует просачиванию воды. После того, как ткань была наложена, сверху насыпается небольшая загрузка гравия, чтобы углы ткани можно было обернуть вокруг этого гравия, удерживая его на месте.
  • Добавить трубу. Поместите трубу с прорезями или перфорацией на дно траншеи. Труба должна быть направлена ​​к выпускному отверстию, чтобы водосток находился подальше от дома.
  • Насыпать щебнем. Слив почти завершен. Теперь гравий любого размера, который вы выберете, будет засыпан лопатой. Как только гравий будет внутри, положите на него еще один слой ландшафтной ткани, а затем покройте его верхним слоем почвы и новым дерном.

Вот и все, семь простых шагов для установки французского водостока и устранения проблем с канализацией в вашем доме.

Бестраншейные трубопроводные технологии

Салливан (Салли) Д.Карран П.Э., бывший исполнительный директор

I. Введение

Традиционный подход к установке трубопровода заключается в том, чтобы вырыть открытую траншею, уложить трубопровод и затем закопать его. Хотя этот метод не представляет особой проблемы в сельских или малонаселенных районах, где движение транспортных средств невелико, он может создать хаос в оживленных городских районах, промышленных комплексах, при пересечении водных путей или в экологически уязвимых районах. Продолжительные проекты по замене труб могут вызвать серьезные сбои и экономические последствия для промышленности и других видов деятельности, на которые влияют земляные работы и строительство.В чувствительной среде водно-болотных угодий, таких как переход реки, среда обитания диких животных будет разрушена, и потребуются обширные усилия по смягчению последствий. В результате бестраншейная технология или технология «без рытья» широко использовалась в Европе, Японии и других частях мира, но недавно стала применяться в Соединенных Штатах для минимизации разрушительного воздействия строительства трубопровода с открытой траншеей.

Принятие Закона о чистой воде (CWA) 1972 года выделило реабилитацию канализационных сетей как способ снижения гидравлических нагрузок на трубопроводы, насосные станции и очистные сооружения.Позже, в 1987 году, CWA был расширен за счет включения некоторых промышленных ливневых стоков. Затем в 1995 году EPA расширило свои правила, включив в них сбросы с коммерческих и легких промышленных предприятий. Обычно разрешение на сброс ливневых вод требует определения участков, которые могут способствовать загрязнению сбросом. Например, старые терминалы для хранения нефти, химикатов или других жидкостей могут проникать в существующую канализационную систему, что затрудняет соблюдение разрешенных уровней качества сброса ливневых вод.В результате может потребоваться ремонт или замена канализации. Бестраншейные методы, вероятно, будут менее разрушительными и более рентабельными в тех областях, где земляные работы могут повлиять на другие надземные или подземные сооружения.

II. Область применения

Технологии бестраншейного строительства включают строительство нового (или замену) трубопроводов и обновление (т. Е. Ремонт или реконструкцию) существующих трубопроводов. Ниже приводится обсуждение, в котором описывается разница между установкой или заменой труб под землей без рытья траншеи.

Новый или заменяющий трубопровод требует нового строительства на существующем трубопроводе или рядом с ним или в месте вдоль новой трассы. Один из широко используемых методов — это направленное бурение горизонтальных скважин малого диаметра до шести дюймов в диаметре для заглубления подземных коммуникационных труб и кабелей. Тем не менее, в этой статье основное внимание уделяется установке трубопровода для жидкости большого диаметра размером от 6 до 108 дюймов (9 футов).

Обновление существующих трубопроводов включает один из двух следующих методов, которые могут быть определены после проведения оценки состояния конструкции и степени воздействия притока / инфильтрации.

  1. Ремонт — это первый вариант, если существующие трубопроводы окажутся конструктивно прочными. Затем цель состоит в том, чтобы уменьшить приток / инфильтрацию с помощью инъекций или методов герметизации для устранения ограниченного повреждения. Однако часто основная труба имеет структурное ухудшение (например, отсутствуют детали / трещины в стыках в каменных трубопроводах, сероводородная коррозия бетонных трубопроводов или коррозия стальных трубопроводов), и требуется «восстановление».
  2. Реконструкция Меры по восстановлению структурного состояния трубопровода при сохранении эксплуатации исходной «основной» трубы.Строительные технологии могут включать в себя футеровку новой трубы; внутренняя облицовка цементом или установка вулканизированной облицовки на месте и др. Настоящая статья ограничивается бестраншейной заменой труб с использованием методов скользящей футеровки и домкрата.

III. Методы бестраншейной технологии

Ниже приводится ряд методов бестраншейной технологии, которые описаны в порядке возрастания, при этом сначала перечислены методы малого диаметра:

  1. Строительство или замена нового трубопровода
    1. Растачивание шнека: Это бестраншейный метод строительства, используемый для установки обсадной колонны путем гидравлического проталкивания трубы через землю и удаления грунта через трубу с помощью шнека.Этот метод ограничен благоприятными почвенными условиями, относительно короткими расстояниями и трубопроводами относительно небольшого диаметра (например, 24 дюйма).
    2. Направленное бурение: Это бестраншейный метод строительства, при котором используется направленное бурение для бурения горизонтального туннеля (например, длиной 2200 футов и диаметром до 36 дюймов). Затем туннель расширяется для удаления грунта и может быть заполнен бентонитовой суспензией для поддержания устойчивости туннеля. Трубопровод монтируется на земле, протягивается или проталкивается в туннель и закрепляется на якоре.
    3. Прохождение микротоннелирований и домкратов: Это бестраншейный метод строительства трубопроводов, при котором труба проталкивается на место (т. Е. Домкрат) за машиной для проходки микротоннелей с дистанционным управлением. Сверлильный станок подсоединяется к головке трубы, которая следует по туннелю небольшого размера по мере его бурения. Минимальный диаметр составляет 12 дюймов, что ограничено доступными машинами. Практический максимальный внутренний диаметр составляет 84 дюйма.
    4. Проходка инженерных коммуникаций и несущая труба: Этот метод строительства включает выемку грунта на переднем крае щита или бурового станка и возведение системы футеровки внутри вынутого пространства.Минимальный размер составляет приблизительно 48 дюймов в диаметре, и это размер, необходимый для обеспечения доступа персонала для установки облицовки изнутри отверстия. Облицованный туннель выступает в качестве узла для установки системы несущих труб, которая заливается на месте.
  2. Технологии обновления трубопроводов
    1. Прокладка скольжения: Это метод строительства, используемый для установки трубопровода внутри существующего основного трубопровода. Хотя футеровка скольжения уменьшает внутренний диаметр трубы, уменьшение притока и инфильтрации в сочетании с гладкой внутренней поверхностью материалов футеровки скольжения из пластика или стекловолокна увеличивает гидравлический поток.Типичный метод строительства включает рытье котлованов (например, шириной 10 футов и длиной до 25 футов) над существующим трубопроводом с интервалами приблизительно от 600 до более 1200 футов. Рабочие заходят в ямы и снимают верх существующей трубы. После того, как ведра для очистки протянуты по линии, секции скользящей футеровки опускаются и либо вытягиваются, либо вставляются на место. Окончательная установка может включать перекачивание раствора между основной трубой и вкладышем скольжения, если структурная целостность основной трубы находится под вопросом.
    2. Разрыв трубы: Инструменты для разрыва трубы используются в футеровке скольжения для обеспечения доступа к разрушенным или узким участкам основной трубы, а также при увеличении диаметра трубы.

IV. Типичные области применения

Ниже приведены типичные области применения для новых, замены или восстановления систем трубопроводов диаметром от 2 до 102 дюймов:

  • Ливневая
  • Промышленные сточные воды
  • Канализационные перехватчики
  • Канализация
  • Силовая сеть
  • Водоснабжение
  • Трубопроводы для соленой воды

В.Преимущества бестраншейных трубопроводов из стекловолокна

  1. Направленное бурение Гибкость позволяет склеивать надземные трубы диаметром до 16 дюймов, а затем протягивать или проталкивать трубы длиной более 2000 футов через траншею нормального размера и пробуренный туннель.
  2. Проходка микротоннелей и домкратов
    1. Однородность внешних (OD) размеров и гладкая внешняя поверхность: Производственный процесс, управляемый компьютером, обеспечивает единообразие размеров и гладкие внешние поверхности.Оба эти качества сводят к минимуму силы трения, возникающие при продвижении трубы и режущей головки вперед через почву для создания туннеля. Уменьшение трения при подъеме труб дает два преимущества:
    2. Домкратное оборудование меньшего размера по сравнению с большей грузоподъемностью (т. Е. Гидравлическая мощность и размер каркаса), необходимое для проталкивания более тяжелых материалов труб (например, бетона или стали) с большими диапазонами допусков на наружный диаметр.
    3. Более длинные приводы до 800–1000 футов с трубопроводами малого диаметра e.г., в среднем 500 футов, проталкивающих трубу диаметром 36 дюймов через жесткие глины и илистые глины.
    4. Высокое соотношение прочности и веса Стекловолокно имеет более высокую прочность на сжатие, чем другие материалы для трубопроводов большого диаметра. Например, стеклопластиковая труба весит в шесть-восемь раз меньше, чем бетон такой же прочности в трубе диаметром 72 дюйма.
    5. Подъемное оборудование меньшего размера Требуется разгрузка и установка трубы во вставке
  3. Подкладка скольжения
    1. Высокая прочность на сжатие из 2.В 5 раз больше, чем у обычного бетона, обеспечивает равную прочность трубы с более тонкой стенкой трубы. Более тонкая стенка приводит к большему внутреннему диаметру и сводит к минимуму любые сокращения расхода по сравнению с исходной проектной пропускной способностью трубы.
    2. Гладкая стенка с внутренним диаметром снижает трение и обычно улучшает расход исходной системы трубопроводов.
    3. Соединения с уплотнением прокладкой являются дополнительными и допускают отклонение трубных муфт, так что существующие кривые трубопроводов могут быть выполнены без специальных фитингов со скосом или скосом.
    4. Установка в процессе эксплуатации , когда байпасная перекачка невозможна или не допускается. Сточные воды или другие потоки сточных вод могут продолжаться через вставные ямы, пока труба вставляется в основную трубу. Это значительное преимущество перед изменением маршрута оттока и составлением отчета о воздействии на окружающую среду.
  4. Все приложения
    1. Длительный срок службы Коррозионная стойкость снаружи к подземной среде и внутри — к кислотам и щелочам.
    2. Герметичные соединения с использованием клеевого соединения или резинового уплотнительного кольца раструба и гладкого конца для герметичного обслуживания.
    3. Простое соединение методов с использованием соединений, вставляемых вместе, для простой и быстрой сборки без сварки или заливки швов.
    4. Стандартные фитинги , совместимые с традиционными размерами чугуна с шаровидным графитом.

VI. Резюме

Хотя стекловолокно широко используется в трубопроводах для прямого заглубления, оно уникально подходит для прокладки микротоннелей / домкратов труб для новых конструкций и прокладки в существующих системах трубопроводов.В результате около одной трети метража стеклопластиковых труб было проложено бестраншейными методами.

Ред. 31 июля 2013 г.

Список литературы

  1. Бестраншейная технология Июнь 1996 г. Статья «Что такое бестраншейная технология?»
  2. Общественные работы Сентябрь 1996 г. Статья «Технологии обновления трубопроводов»
  3. Общественные работы Декабрь 1996 г. Статья «Крупный проект противоскольжения для Батон-Руж».
  4. Общественные работы, март 1997 г. Статья «Бестраншейная технология защищает среду обитания водно-болотных угодий»
  5. Ameron, Fiberglass Pipe Group Литература по стекловолоконным трубам Bondstrand
  6. HOBAS Pipe USA, Inc.Информационные бюллетени, литература и газеты.
  7. Литература Smith Fiberglass Products Inc.

инструкции

инструкции

ПРОГРАММА ОБУЧЕНИЯ ОПЕРАТОРОВ ВОДОСНАБЖЕНИЯ

Монтаж труб — траншея и подстилка труб

  1. Конфигурация траншеи

    Конфигурация trencg ВЛИЯЕТ НА ЗАГРУЗКУ НА ЗЕМЛЮ, которую трубы должны выдерживать после завершения программы строительства. Наиболее важным фактором, влияющим на будущую нагрузку на грунт, является ШИРИНА траншеи на уровне трубы.Большая ширина траншеи увеличивает нагрузку на трубу от грунта пропорционально ширине траншеи по горизонтали. Этот принцип проиллюстрирован на рисунке ниже.

    Приложенная к трубе земная нагрузка представляет собой комбинацию двух земных нагрузок: 1) приложенная земная нагрузка НАПРЯМУЮ на трубу; и 2) часть земной нагрузки, ПРИМЕЩЕННАЯ к трубе. Доля земной нагрузки, передаваемая соседним грунтом, ограничена максимальной нагрузкой для ширины траншеи, называемой ШИРИНОЙ ПЕРЕХОДА. Ширина, превышающая ширину перехода, не увеличивает нагрузки сверх максимальной нагрузки, создаваемой шириной перехода.

    Как правило, ширина траншеи не должна превышать диаметр трубы плюс 60 см (2 фута). Если ширина траншеи увеличивается, увеличивается и нагрузка, которую несет труба.

  2. Основание

    Подготовка и надлежащее уплотнение основания трубы очень важны. Способность трубы выдерживать нагрузки на землю зависит от степени поддержки, которую труба имеет под собой и по бокам. Для ГИБКИХ труб, таких как ПВХ, труба в основном опирается на опору, обеспечиваемую основанием.Если труба из ПВХ имеет неправильную опору, труба будет отклоняться по вертикали. Труба из ПВХ с неправильной опорой может быть повреждена или деформирована, что может вызвать утечку в местах соединения труб. Эффект подстилки показан на рисунке выше.

    Как показано на этом рисунке, труба способна выдерживать нагрузки от грунта и лишь слегка прогибается при правильной укладке. При неправильной укладке труба не может выдержать лежащую сверху нагрузку и отклоняется вертикально до тех пор, пока нисходящие земные нагрузки не будут равны.Для жесткой трубы, такой как бетонная труба и труба переменного тока, труба сломается, если она не будет поддерживаться, поскольку труба не может изгибаться в ответ на нагрузки.

    В зависимости от области применения и прочности трубы, различные степени или классы наплавки с коэффициентом нагрузки 2,2 могут обеспечить вдвое большую несущую способность, чем подстилка класса D с коэффициентом нагрузки 1,1 (т. Е. 2,2 = 1,1 X 2). На рисунке ниже показаны классы подстилки.

    1. Класс D — коэффициент нагрузки 1,1
      При использовании этой подстилки мало внимания уделяется формированию фундамента трубы и уплотнению материала подстилки вокруг трубы.Этот метод постельного белья НЕ РЕКОМЕНДУЕТСЯ в качестве альтернативы постельному белью.
    2. Класс C — коэффициент нагрузки 1,5
      При использовании подстилки «C» обычная осторожность используется для придания формы дну траншеи непосредственно под трубой. Дно имеет такую ​​форму, чтобы уложить трубу на высоту, равную 1/2 диаметра трубы. Соединительные или соединительные отверстия выкапываются на каждом стыке труб, чтобы обеспечить сборку и защитить трубу от опоры на стыке. Траншея засыпается на высоту 15 см (6 дюймов) над верхней частью трубы выбранной землей, не содержащей камней или мерзлого материала.Подкладочный материал укладывается вручную и утрамбовывается для обеспечения разумной плотности вокруг и под трубой.
    3. Класс B — коэффициент нагрузки 1,9
      При использовании этого метода труба помещается на слой гранулированного материала, форма которого точно соответствует дну трубы. Ширина составляет не менее 60% диаметра трубы. Засыпка укладывается вручную слоями по 15 см (6 дюймов) и уплотняется на глубину не менее 30 см (12 дюймов) поверх трубы. Основание тщательно утрамбовывается, чтобы обеспечить хорошее уплотнение вокруг и под трубой.Подстилка класса «B» — это наиболее часто используемый метод подстилки.
    4. Класс A — коэффициент нагрузки 2,2 — 3,4
      В этом методе нижняя часть трубы закладывается из простого или железобетона подходящей толщины. Бетон поднимается вверх с каждой стороны трубы на высоту, равную, но не менее 1/4 диаметра трубы, измеренного от дна трубы. В качестве альтернативы можно использовать бетонную арку над трубой.

Современный обзор продуктов и процессов

1

Пригодность прокладки труб из ПВХ различными бестраншейными методами: современное состояние

Art Review of Products and Процессы

, представленные на Международной конференции и выставке Underground Construction Technology 2004, Хьюстон, Техас.

13 января 2004 г., Трек VII-A, Бестраншейный технический симпозиум, 10:30

Шах Рахман, EIT1

РЕЗЮМЕ: Реальность строительства подземных трубопроводов сегодня превратилась в комбинацию

открытых и бестраншейные процессы. С введением различных стандартов

для водопроводных и канализационных труб из ПВХ в начале 1960-х годов их использование неуклонно росло.

Сегодня это наиболее широко используемый материал для трубопроводов как на рынке водоснабжения, так и канализации.

Обычный ПВХ представляет собой трубу с раструбом и гладким концом без ограничений и прокладкой, которая устанавливается через открытый траншеи

. В то время как на рынке доступно несколько изделий из ПВХ, специально разработанных с фиксирующими соединениями для бестраншейных приложений

, в последние годы наблюдается тенденция использования некоторых существующих бестраншейных методов и их модификации

, при этом

подрядчиков пытались использовать преимущества некоторых существующих бестраншейных методов. и во многих случаях успешно смонтированная, нефиксированная

уплотнительная прокладка из ПВХ водопроводной и канализационной трубы без прорезания траншей путем вытягивания или проталкивания трубы

в просверленные отверстия.По большому счету, это все еще аномалия, но существует очень мало исследовательских работ по изучению уникальных, а иногда и очень сложных

монтажных нагрузок, передаваемых на трубы ПВХ без фиксации с уплотнением при использовании этих отличительных методов строительства

. . В документе будет предпринята попытка обсудить эту тему,

, с особым упором на некоторые уникальные нагрузки, такие как чрезмерные кольцевые напряжения, которые

могут привести к соединениям в ПВХ из-за чрезмерной вставки втулки в раструб, и некоторые из них.

случая, вызывают ухудшение долговременной работы трубы.Различные изделия из ПВХ,

, предназначенные для бестраншейного применения, и современный обзор процессов будут включены в

. Обсуждаемые бестраншейные процессы применительно к трубам из ПВХ включают

горизонтально-направленное бурение (ГНБ), горизонтальное бурение керна (HEC), скольжение и

микротоннелирование; каждый из них будет подробно обсужден с учетом различных нагрузок и

напряжений, поскольку они применимы к конструктивным соображениям. Будет предоставлена ​​информация о пригодности или отсутствии использования

ПВХ для каждого процесса.

ВВЕДЕНИЕ

По мере того, как инженеры и подрядчики строят новую подземную инфраструктуру или ремонтируют старые

, они сталкиваются с постоянно растущей проблемой минимизации нарушений повседневной жизни горожан. Эта проблема усугубляется, когда ведется строительство

в густонаселенной городской среде, где перебои с транспортным потоком и другие неудобства

представляют собой серьезное препятствие как для бизнеса, так и для населения (косвенные социальные издержки

) .Открытым способом прокладка траншей или рытье траншей для прокладки трубопроводов было обычной практикой

с незапамятных времен, и сегодня это остается преобладающим методом строительства трубопроводов

, особенно для новых установок и замены труб

. Тем не менее, разработки в области бестраншейных технологий или методов установки и восстановления труб

без раскопок получают все большее предпочтение в отдельных проектах

, поскольку новые процессы и материалы подпитывают динамику отрасли.Реальность

1 Шах Рахман — региональный инженер и директор по маркетингу в Uni-Bell PVC Pipe

Association, 2655 Villa Creek Drive, Suite 155, Dallas, TX 75234. Тел: (972) 243-3902.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
