Печь камин своими руками: схемы, чертежи + фото

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки.

Печь камин своими руками чертежи и сборка печи

На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Что такое чертеж и схема-порядовка

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома. Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

Печь камин — фото

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки. В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.
Схема кладки первых рядов печи-камина
Ряды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки. В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала. Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.
Кладка печи-камина
В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.
Пошаговая кладка печи-камина — фото
Ряды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты. В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.
Кладка перекрытия печи

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Схем кладки печей и каминов существует великое множество, они разные по расходу материала, сложности кладки, форме, внешнему виду и назначению. Некоторые из них представлены в нашей статье.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник. Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области. Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

Печь камин — чертеж

Необходимые материалы и покупные элементы приведены в таблице.

Таблица необходимых материалов для постройки печи-камина

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

Схема порядовка камина

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического. Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

Угловая печь-камин

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Камин с прямым дымоходом своими руками

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом. Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

Печь камин своими руками — руководство для начинающих

Камины-печи не перестают быть популярными в течение многих десятилетий. Несмотря на то что в продаже достаточно компактных чугунных печей или комнатных каминов, почти каждый владелец дома мечтает иметь настоящее кирпичное сооружение.

Печь камин своими руками

Печь камин своими руками может быть сложен только в том случае, если тщательно изучить технологию кладки и специфические особенности конструкции избранной модели.

Однако, нужно заметить, что камин сам по себе мало функционален, и им нельзя натопить несколько комнат, поэтому практичные владельцы частных домов отказываются от его возведения в пользу печки. С помощью нее можно организовать качественный обогрев, приготовить пищу, согреть воду и высушить вещи, поэтому ей часто и отдается предпочтение.

Мастера по кладке печей, перед которыми стоял подобный вопрос, разработали комбинированные многофункциональные модели, включающиеся в свою конструкцию и камин, и печь.

Таких комбинированных вариантов достаточно много, но не каждый из них подойдет для конкретного дома, учитывая его площадь и месторасположение будущего отопительного сооружения. Существуют проекты компактных печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только вышеописанные функции, но еще и нагревающуюся лежанку. Поэтому стоит рассмотреть несколько видов печей, удовлетворяющих различным потребностям жильцов дома.

Виды печей-каминов

Печь-камин с удобной лежанкой

Массивная конструкция этого варианта печи подойдет не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет большую часть помещения. Но зато она хорошо подойдет для большой площади, в которую объединена гостиная и кухня. В данном случае, печь и камин могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой основе. В летнее время, если печь не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь в доме, то следует ей воспользоваться. Она не раз выручит хозяев в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Достаточно компактная пристенная печь-камин

Такую печь-камин можно установить в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на нагрев задней стенки, которая выходит в соседнюю комнату.

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Такая печь-камин может разделить помещение на две зоны

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее вполне можно разместить таким образом, чтобы ее стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения комфорта в доме функции — это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Печь-камин с квадратом в основании впишется даже в небольшое помещение

Почти квадратная форма печи-камина подойдет для любого маленького или большого помещения. Она аккуратна и компактна, и если тщательно продумать место ее установки, то она может спокойно обогревать две комнаты. Но в этом варианте опять же не предусмотрена варочная плита, поэтому конструкция может служить только для обогрева, создания приятной атмосферы и в качестве декоративного атрибута интерьера.

Многофункциональная печь-камин — и для кухни, и для создания уюта

Эта камин-печь может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой — это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них — это деление комнаты на зоны, которые можно оформить соответственно. Сторона с каминной топкой обычно повернута в гостиную или спальную зону, а варочная плита в сторону кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев. При прохождении дымоходной трубы через перекрытия без жаростойких материалов, уложенных вокруг нее, также не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить» ее на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку».

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

Инструменты для возведения печи

1. молоток с кирочкой

2. метелочка из мочала

3. уголок

4. отвес

5. печной молоток

6. пассатижи

7. резиновый молоток

8. зубило

9. кельма или мастерки разного размера и формы

10. правило

11. цикля

12. стукальце (отрезок металлической трубы)

13. деревянная лопатка

14. чертилка

15. строительный уровень

16. рашпиль

17. Расшивка

Кроме этого, понадобится сито для протирания раствора, так как он должен быть тонким. Еще нужно сделать козелки — их должно быть две штуки. Козелками называют своеобразную лестницу, которая может служить отдельно или в паре, как подставка под настил из досок. На таком приспособлении удобно стоять во время работы на высоте и ставить рядом емкость с раствором и подготовленные кирпичи.

Изготовление пары таких козелков значительно упростит дальнейшую работу

Количество стройматериалов рассчитывается в зависимости от выбранной модели печи-камина, но список их неизменен. Так, необходимо будет приобрести:

Кирпич огнеупорный красный. Если его количество не указано, то можно посчитать его по порядовой схеме.
Кирпич жаростойкий силикатный белый — его используют для укладки вокруг топки.
Специальная растворная сухая смесь для кладки каминов и печей, которая продается в специализированных магазинах, или традиционные материалы — песок, глина, щебень и цемент.
Стальной лист, толщиной в 2—3 мм, уголок 30 × 30 или 50 × 50 мм, стальная проволока, диаметром 3 ÷ 4 мм — она необходима для фиксации чугунных деталей.
Аксессуары из чугуна — дверцы для поддувала, очистных окошек и топки, варочная плита, колосник.
Жаростойкие материалы — асбест, гипсокартон, базальт или другие, для прокладок между стенами печи и огнеопасными поверхностями здания.
Гидроизоляционный материал — рубероид.
Доски для опалубки фундамента.
Если предусмотрено в конструкции, нужно приобрести или изготовить металлическую емкость определенных размеров для нагрева воды, а также коробку для топки и дверцы с жаростойким стеклом.

Читайте также подробную информацию с инструкцией, как сделать камин в квартире своими руками, в нашей новой статье.

Подготовка места и заливка фундамента

Лучше всего устраивать фундамент под печь-камин одновременно с фундаментом дома. Однако, если этого не было продумано, и решение о возведении строения было принято после настила полов, то придется размечать размер основания строения на полу и выпиливать часть досок. Размер проема в полу должен быть на 150 ÷ 200 мм больше, нежели размер устраиваемого фундамента.

Если для дома был сделан ленточный фундамент, то для массивной постройки печи потребуется делать сплошной вариант.

В грунте под полом размечается и роется котлован, глубиной в 500 — 600 мм. Дно вырытой ямы гидроизолируется утрамбованным 10-ти сантиметровым слоем песка и укрепляется щебенкой, которая насыпается слоем такой же толщины и тоже утрамбовывается.
Затем, начиная со дна ямы, из подготовленных досок сбивают опалубку, в которую и будет заливаться раствор цемента.
Так как фундамент устраивается достаточно глубоко, раствор заливают в два или три этапа. Первый слой может быть уложен из грубого раствора, изготовленного из цемента, щебенки и песка.
После того как он схватится, заливается раствор из цемента и песка стандартных пропорций — 1:3.
Верх фундамента разравнивается и оставляется упрочняться, этот процесс займет достаточно много времени, порядка 3 —4 недель – срок зависит от толщины слоев раствора.

Готовый фундамент с гидроизоляционным слоем и первыми рядами кладки

После того как фундамент будет готов, на него настилается рубероид, вырезанный ровно по размеру и форме основы. На рубероид и будет укладываться первый ряд камина-печи.

Предварительная «сухая» кладка

Даже опытные мастера для разминки и оценки возможных трудностей сначала выкладывают каждый из рядов насухо. Это делается для точного определения количества и размеров кирпичей в каждом ряду и их расклада. Не нужно забывать отмерять расстояние между кирпичами заранее приготовленной рейкой толщиной в 5 мм — этот процесс проводят для того, чтобы все швы были одинакового размера.

После укладки насухо, можно класть кирпич на раствор. Если используется раствор на основе глины, то его замешивают заранее, и используют для него особые сорта материала. Но в последнее время мало кто использует этот старый традиционный способ приготовления, так как в продаже появились огнеупорные сухие смеси, которые предназначены именно для кладки печей и каминов.

Схемы кладки

Схемы должны наглядно отображать как кладку кирпичей, так и движение горячего воздуха по воздуховодам внутри конструкции. Такая схема поможет разобраться и понять, какие отверстия и где должны находиться, чтобы создалась нормальная тяга. Правильно выполненная конструкция позволит печи-камину долго оставаться горячей и в достаточной степени быстро отводить продукты сгорания, не создавая в доме опасной для здоровья людей атмосферы.

Представленные схемы — это один из вариантов печи-камина, но они могут разниться в зависимости от выбранной конструкции, поэтому, выбрав модель строения, нужно обязательно найти к нему схему. Она значительно облегчит и ускорит работу.

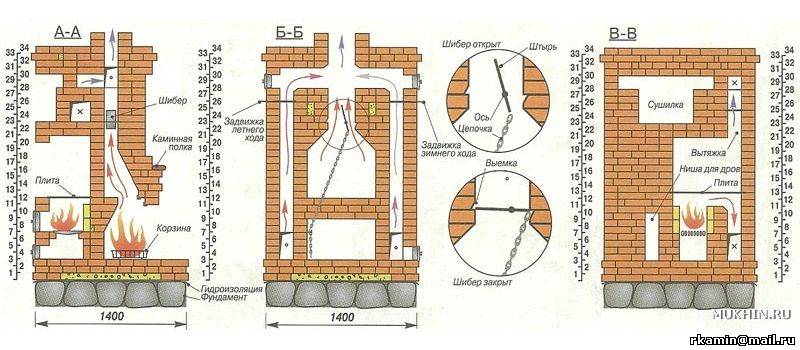

Схемы печи камина — разрезы А-А и Б-Б

На данных схемах показана печь-камин в разрезе. На них хорошо видны расположение топок и горение в них огня, а также потоки движения нагреваемого воздуха. По ним можно определить, какие места печи будут прогреваться интенсивнее всего.

На второй схеме можно хорошо рассмотреть топку печи в разрезе с двух сторон, так сказать, «в профиль и в фас», а стрелками указан отвод дыма от топки и направление его к дымовой трубе.

Сечения В-В и Г-ГкСечения Е-Е и Ж-Ж

На третьей схеме тоже можно видеть топку, но только не печи, а камина, и движение нагретого воздуха от нее по воздушным каналам.

Кроме этого, на рисунках определено количество рядов, и хорошо видно, на каком из них должны располагаться чугунные элементы постройки. При кладке нужно обязательно использовать и сопоставлять схемы разреза печи и порядовки кладки.

Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)Продолжение порядовки — от 27 ряда до оголовка дымоходной трубы

Порядовые схемы расскажут мастеру о том, как выглядит каждый из рядов, и на каком из них укладывается колосник, задвижки, плита и дверцы для топки и для очистки. Отступать от порядовки нельзя, так как даже половина кирпича, положенные не в том месте, может испортить всю работу, и тогда придется разбирать всю конструкцию. Поэтому то и выкладывается печь сначала насухо, чтобы была возможность разобраться и подогнать кирпичи до нужного размера.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Работу нужно проводить не торопясь, обдумывая каждый свой шаг. Во время выкладки ряда насухо иногда потребуется половина или даже треть кирпича. Нужную часть отделяют от цельного с помощью кирочки или шлифмашинки – «болгарки» с установленным кругом по камню. Если кирпич раскалывают киркой, то первый удар наносят несильно — он как бы намечает, какую часть кирпича нужно отделить, а второй удар уже непосредственно ее отделяет.

Кладочный раствор должен иметь консистенцию густой сметаны. Если в нем присутствуют мелкие камешки, то его нужно обязательно протереть через сито, иначе они будут мешать класть кирпичи на нужном уровне.

Раствор накладывается на кирпич толщиной примерно в 6 ÷ 7 мм. Затем кирпич укладывается на нижележащий ряд, выравнивается по уровню и прижимается. Если нужно, его подбивают резиновым молотком.

Если раствор выступил по краям, то его подбирают мастерком. Сложив 5—7 рядов, пока раствор еще влажный, проводят расшивку швов, чтобы они выглядели аккуратно. Раствор стараются убрать с лицевой поверхности кирпичей сразу, иначе потом его трудно будет оттереть.

От первого до двадцатого ряда кладку делают силикатным белым кирпичом, а с двадцать первого постепенно переходят на красный огнеупорный.

Первый ряд должен быть выведен идеально ровно, так как он задает направление стенам всей постройки. Для точности кладки на рубероиде сначала мелом расчерчиваются края основы будущей постройки. По этой разметке и укладывается сплошной первый ряд насухо, а затем и на раствор.
Со второго ряда уже начинают вырисовываться воздушные каналы, топка камина и поддувальная камера.
На третьем ряду устанавливается дверца поддувала-зольника. Ее временно подпирают с двух сторон кирпичами и закрепляют проволокой, которую продевают в специальные ушки с обратной стороны дверцы и вмуровывают в кладку стенок поддувала.

Так устанавливаются чугунные дверцы

На четвертом ряду, в том месте, где кладкой обозначена топка, укладываются две металлические полоски на таком расстоянии, чтобы на них можно было положить кирпичи. Можно вместо полосок уложить стальной лист, на него проще будет проводить кладку. Вокруг поддувала по схеме поднимаются стенки.

Установка дверец и металлических перемычек

На пятом ряду укладывается колосник над зольником, остальные кирпичи кладут по схеме.
На шестом ряду устанавливается дверца топки печи. Закрепляется она так же, как и поддувальная.
С седьмого по десятый ряд кладка идет по схеме без дополнительных элементов.

Сверху печной топки готовится место под чугунную варочную плиту

На одиннадцатом ряду укладывается чугунная варочная плита. Остальные кирпичи ряда кладут так, как указано на рисунке.
На тринадцатом ряду делается основа для перекрытия топки из металлической полосы. От нее в процессе укладки следующих рядов будет формироваться дымоотвод от камина.
На девятнадцатом ряду перекрывается камера над варочной плитой с помощью настила металлических полос, на которые на двадцатом ряду укладываются кирпичи.
С двадцать первого ряда в кладку добавляется красный кирпич.
Далее, до 24 ряда, работа идет по схеме, без установки чугунных и металлических элементов.

Установка задвижки

На 25 ряду ставят первую чугунную задвижку, которая будет регулировать выход дыма и способствовать сохранению тепла.
С 26 по 53 ряд кладку проводят согласно схеме, а с 54 ряда начинают выкладывать дымоходную трубу.
На 65 ряду устанавливают задвижки, которые перекрывают полностью дымоходные каналы. Обычно их перекрывают на летний период, чтобы в печь не попала грязь и влага, которые будут разрушать кладку изнутри.
Далее, в потолочном перекрытии прорубают отверстие, через которое выводят трубу на чердак.
Вокруг трубы укладывают жаростойкий материал — он обезопасит воспламеняемые материалы перекрытия от перегревания. Толщина такой прокладки со всех сторон должна составлять не менее 100 мм — это может быть асбестовые плиты, уложенные в несколько слоев или мелкий керамзит, засыпанный в короб, устроенный вокруг конструкции трубы.
В помещении чердака труба кладется по схеме 65 ряда и выводится через крышу.
Там вокруг кирпичной трубы устраивается надежная гидроизоляция —она не должна позволить осадкам попасть в щели между трубой и материалом кровли.
Сверху на отверстие трубы надевается металлический зонт, который станет защитой от влаги и грязи, которые могут засорить дымоходные каналы.

Видео: интересный вариант многофункциональной печи-камина

Цены на огнеупорный кирпич

~~Огнеупорный кирпич~~

Просушка готовой печи — камина

Когда работа по кладке камина-печи будет завершена, нельзя сразу же топить ее интенсивно, так как она должна хорошо просохнуть. Процесс сушки составляет от 9 до 14 дней, в зависимости от массивности и высоты строения. В это время все задвижки и дверцы должны быть открыты. Такая просушка называется естественной, но можно ускорить ее процесс, если установить в топку тепловентилятор или осветительную лампу в 250—300 Вт. Этот не массированный прогрев станет хорошей подготовкой к активному прогреву и топке.

Начинать топить печь-камин нужно постепенно, умеренным количеством дров — этот процесс проводят два — три раза за сутки, в течение одной-двух недель. Просушена ли печь, можно будет узнать, обратив внимание на дверцы. Если на них после протапливания нет испарин, т. е. капель конденсата, значит, сооружение просохло и его можно топить интенсивно.

При нарушении технологии кладки и замеса раствора при первом же протапливании в швах между кирпичами могут появиться трещинки. Заделывать сразу их не стоит — ремонт можно провести через два-три месяца активной топки печи. В этот период необходимо внимательно следить за поведением материалов и за тем, чтобы не образовались такие трещины, через которые в помещение может поступать угарный газ.

Преимущество варианта камина-печи безусловны, так как она решает многие проблемы, встающие перед жильцами частных домов. Даже притом что в доме присутствует газовое или электрическое отопление, традиционная печь с камином никогда не будет лишней. При выборе модели отопительного строения для дома нужно просчитать все за и против каждой из них и выбрать ту, которая будет оптимальной для конкретной постройки.

пошаговая инструкция с фото и видео, монтаж и прочее

Каждый хозяин загородного домовладения стремится к организации комфорта в своём жилище. Особую атмосферу создаёт открытый или закрытый очаг пламени, который окажет успокаивающее воздействие и обогреет в холодные месяцы. Для того чтобы сделать источник тепла безопасным и эффективным, можно своими руками построить угловую печь-камин. Для этого потребуются чертежи такого сооружения и навыки кирпичной кладки.

Что такое печь-камин, её достоинства и недостатки

Печь-камин представляет собой агрегат или капитальное сооружение, изготовленное из огнестойких материалов, которое аккумулирует тепло от очага пламени в топочной камере.

Эти конструкции чаще всего используют в качестве источников тепла и комфортных элементов интерьера на дачах, загородных домах и частных домовладениях.

Конструкция из красного огнеупорного кирпича

Печи-камины ряд достоинств и недостатков, которые выражены в следующих критериях:

Таблица: достоинства и недостатки печей-каминов

Конструктивные особенности и принцип действия

Конструкция печи-камина состоит из двух основных элементов — топочной камеры и дымоходной системы. От того, насколько точно рассчитаны соотношения их параметров, зависит степень эффективности и производительности отопительного сооружения.

Принцип работы печи-камина заключается в том, что пламя в топочной камере горит при открытом (в верхнем торце) дымоходе. Удаление дыма осуществляется под воздействием тяги, мощность которой зависит от длины трубы. Эффективное теплоизлучение происходит во время горения топочного материала, но при его сгорании нагревание значительно снижается. Чтобы повысить теплоотдачу, печь-камин оборудуют конвекционной камерой. Эта модернизация позволяет осуществить циркуляцию воздуха из помещения внутрь неё, а нагретый воздух — обратно.

Как любое капитальное строение, печь-камин имеет твёрдое основание.

Угловая конструкция

В целях пожарной безопасности конструкция оборудуется подтопочной площадкой. Её располагают на полу перед камином. Для этого используются негорючие материалы — металл, камень, огнеупорный кирпич или плитка.

В соответствии с нормами пожарной безопасности, такая платформа должна изготавливаться на 30–35 см шире периметра печи-камина.

Выше платформы располагается полость зольника и топливная камера. Пространство между этими отсеками оборудуют колосниковой решёткой. Это увеличивает КПД отопительного сооружения, так как под горящим топочным материалом образуется место для сброса сгоревшего материала.

Конструкции с закрытой топочной камерой оснащают специальным поддувом, благодаря которому можно изменять мощность жара внутри печи-камина. Это даёт возможность продлить время горения, тем самым сэкономить топочный материал.

Все поверхности печи-камина, которые контактируют с открытым пламенем, выкладывают огнеустойчивыми материалами. Это необходимо, так как температура в этих участках камина достигает, а иногда и превышает отметку в + 1000 °C.

Чтобы усилить теплоизлучение, заднюю стену печи-камина оборудуют листами из нержавеющей стали или чугуна. Для большей теплоотдачи заднюю стену топочной камеры выстраивают под наклоном вперёд. Благодаря этому тепловые потоки направляются в сторону платформы, дополнительно обогревая полы.

Над топочной камерой устанавливается камера для сбора дыма (хайло). Она имеет неправильную форму, напоминающую усечённую пирамиду, в передней части которой есть специальный барьер. Эта преграда не позволяет холодным воздушным потокам смешиваться с продуктами сгорания, а также предотвращает попадание дыма внутрь помещения.

Задняя стена камеры для сбора дыма оборудована специальным выступом (каминным зубом), который удерживает скопившийся газ от попадания в помещение.

Каминный зуб не даёт саже вываливаться в топочную камеру. Чтобы очищать этот участок печи-камина, вблизи него устанавливается дверца.

Отсек сбора дыма (хайло) и дымоходную систему разделяет металлическая задвижка. Этот элемент служит для перекрытия пути тёплых потоков из помещения наружу, после прогорания дров. Задвижкой также пользуются для регулировки тяги.

Труба дымоходной системы возводится по тому же принципу, что и в других отопительных сооружениях. Для обеспечения хорошей тяги, её высота должна быть не менее 500 см от основания топочной камеры.

Расчёт основных параметров

Эффективность работы печи-камина зависит от правильности расёта параметров всех её элементов. Несоответствие в расчётах приведёт к тому, что значительно снизится теплоотдача или часть дыма из топочной камеры будет выходить в помещение. Поэтому для возведения правильной конструкции печи-камина необходимо соблюдать следующие правила:

Размер окна топочной камеры не должен быть более 2–3% от площади обогреваемой комнаты.
Чтобы определить площадь подовой поверхности, необходимо квадратуру окна топочной камеры умножить на 0,7.
Ширину топочной камеру рекомендуется делать в пределах от 20 до 40% больше её высоты.
Для расчёта глубины топочной камеры нужно умножить параметр её высоты на 0,7.
Диаметр или сечение дымоходной трубы рекомендуется делать не менее 10% от квадратуры окна топки. При этом её канал не рекомендуется делать меньше: 150х280 мм для кирпичной конструкции, диаметром 160 мм — для трубы.
Дымоходную трубу нужно выкладывать таким образом, чтобы она была конической формы.

Чтобы не ошибиться в вычислениях можно, воспользоваться готовыми таблицами и проектами таких сооружений.

Оптимальные размеры

Расчёт кирпичей

Для получения точного расчёта кирпичей необходимо использовать готовые схемы порядовок. Количество строительного материала зависит от конкретной конструкции печи-камина. В предложенных схемах половины или меньшие доли материала следует считать как целые кирпичи. При этом их общее количество нужно умножить на 1,2.

Угловой вариант

Полученное значение даст возможность приобрести материал с небольшим запасом. Это необходимо, так как кирпичи могут повредиться при транспортировке или разгрузке, а некоторые из них — оказаться бракованными.

Для конструкции печи-камина возводимой по указанной ниже схеме, потребуется около 360 штук красного кирпича и около 60 — шамотного.

Жёлтым цветом выделен шамотный кирпич

Расчёт фундамента и раствора для кладки

При расчёте раствора для кладки следует руководствоваться тем, что при толщине слоя в 3 мм, потребуется одно ведро смеси для 50 кирпичей.

Зная параметры используемого материала, несложно рассчитать какой объём бетона и песка потребуется для установки плитного основания.

Фундамент для угловой печи-камина будет иметь форму сектора цилиндра, угол которого равен 45 градусам.

Синим цветом выделена фигура — сектор цилиндра

Чтобы рассчитать объём бетона такой формы необходимо вспомнить школьный курс геометрии, а именно формулу нахождения объёма цилиндра, которая имеет такой вид: V=πR²h, где π – математическая константа выражающая отношение длины окружности к длине диаметра, равная 3,14, R — радиус, h- высота фигуры.

Длину каждой из сторон прямого угла фигуры можно легко рассчитать, зная параметры кирпича.

Указаны строительные названия сторон материала

Согласно схеме кладок рядов печи-камина видно, что эти стороны имеют 3 длины постельной стороны кирпича и одну — тычковой. На примере это выглядит следующим образом: 0,25+0,25+0,25+0,12=0,87 м. Фундамент для печи-камина необходимо делать с каждой стороны на 10 см больше самой конструкции: 0,87+0,1=0,97 м.

Например, высота фундамента составит 10 см.

Теперь необходимо подставить значения к формуле, чтобы найти объём цилиндра. Полученный результат необходимо разделить на 4, так как сектор цилиндра имеет его четвёртую часть. Формула будет таковой: V=(π·R²·h):4. Подставим значения: 3,14·0,97²·0,1=3,14·0,94·0,1=0,295:4=0,073 м³ бетонной смеси потребуется для заливки фундамента такой формы.

Видео: угловой камин из кирпича

Необходимые материалы и инструменты

Для строительства печи-камина не потребуется какое-либо специальное оборудование. Все необходимые для этого инструменты можно найти у каждого хозяина:

Штыковая и совковая лопата.
Большой лом.
Ручная циркулярная пила.
Ножовка.
Строительный уровень.
Измерительная рулетка.
Отвес.
Большой угольник.
Правило для разравнивания бетонного основания.
Ёмкости для воды и кладочной смеси.
Глубинный вибратор.
Кельма.
Киянка с резиновым бойком.
Плоскогубцы.
Молоток.

Чтобы сделать заливку фундамента потребуются следующие материалы:

Материал для гидроизоляции. Можно использовать рубероид или толстый полиэтилен.
Для изготовления армирующей решётки — арматурные прутья, сечением 0,8 см.
Песок.
Мелкофракционный (от 20 до 30 мм) щебень или крупный отсев из гранита.
Для изготовления опалубки — обрезные доски, фанера или OSB плиты.
Бетонная смесь марки М 300 или М 400.
Гвозди и саморезы для укрепления опалубки.
Проволока или пластиковые хомуты для крепления арматурных прутьев.
Шамотный кирпич марки ША 8 стандартных параметров.
Красный огнеупорный кирпич марки М 150 обычных размеров.
Облицовочный материал.
Цемент.
Глина.
Металлические уголки из стали с шириной полок 50х50 или 60х60 мм.
Задвижка из металла.
Изолирующий жароустойчивый материал из асбеста или базальта.

В качестве кладочной смеси удобно использовать готовый материал из строительных магазинов. Такие смеси специализированы под возведение подобных сооружений.

Большой выбор

Подготовительные работы, выбор места

Для печи-камина такой формы не так уж и много мест для установки. Однако даже из четырёх углов необходимо выбрать правильное расположение.

Для печи-камина лучше всего подойдёт большая комната или зал с площадью не менее 20 м², так как для её полноценной работы необходим большой объём воздуха.

Специалисты печного дела рекомендуют строить угловые печи-камины у внутренних стен комнаты. Это обусловлено тем, что камин, при таком расположении не теряет отопительной способности, а также исключаются проблемы с работой дымоходной системы.

Следует учесть, что печь-камин не стоит устанавливать вблизи дверей и окон, так как между топочной камерой и проём возникают сильные воздушные потоки, которые могут привести к потере теплоизлучения или пожару.

Если печь-камин будет оборудована топочной камерой закрытого типа, то тяга внутри сооружения будет постоянной независимо от места.

Печь-камин своими руками: пошаговая инструкция

Основание для печи-камина удобней всего закладывать на этапе заливки ленточного фундамента для дома. Если дом уже построен, то установке фундамента будет предшествовать демонтаж напольного покрытия.

Следует учесть, что бетонное основание для обогревательных сооружений нельзя соединять с фундаментом жилого дома. Между основаниями необходимо оставлять расстояние от 50 до 100 мм. Если этим пренебречь, то массивная конструкция дома со временем даст усадку. В результате элементы печи-камина сместятся или деформируются, образуя трещины и зазоры. Будет нарушена целостность конструкции, что повлияет на её функциональность и производительность.

Красные стрелки — горячие потоки, синие — холодные

Закладка фундамента

Для закладки фундамента необходимо выполнить следующие действия:

В помещении дома, в месте будущего расположения печи-камина сделать разметку. Для этого на стене необходимо маркером сделать отметки габаритов фундамента.
Оставить место для защитной поверхности
Разобрать напольное покрытие. С помощью отвеса и строительного уровня продлить разметку вниз.
Деревянные лаги на этом этапе не убирать, до момента подведения фундамента печи-камина до их уровня.
Используя те же инструменты и отметки на стене, определить точное расположение основания на полу цокольного уровня дома.
Используя лом и лопаты разобрать пол до фундамента дома.
На этом этапе нельзя распиливать лаги
Выкопать котлован, глубиной равным основанию дома, шириной на 10–15 см больше конструкции печи-камина. Если на строительном участке преобладает песчаный или супесчаный грунт, то стены котлована могут осыпаться. Чтобы этого избежать, необходимо покрыть их полиэтиленом.
Разровнять и тщательно утрамбовать дно ямы.
Засыпать песок, чтобы получилась толщина слоя 10 см. Следует учесть, что влажный песок лучше спрессовывается.
Сверху песочной подушки насыпать такой же слой гравия.
Из досок или фанерных листов сделать опалубку для заливки фундамента.
В качестве опалубки использованы листы фанеры
В каждый угол котлована вбить по одному деревянному бруску. К ним будут закреплены щиты опалубки. Если опалубка будет изготавливаться из досок, то между ними останутся щели, сквозь которые будет высыпаться земля. Чтобы избежать этой проблемы, нужно обвернуть готовый щит в полиэтилен.
С помощью рубероида или толстого полиэтилена сделать гидроизоляцию.
Из арматурных прутьев сечением 0,8 см изготовить армирующий каркас для бетонного основания. Ширина её ячеек делать не более 10х10 см. места пересечений металлических стержней закрепить с помощью проволоки, электросварки или пластиковых хомутов. Вся металлическая конструкция не должна лежать на гидроизоляции. Поэтому её можно расположить на половинках или обломках кирпичей.
Металлические прутья укрепят бетонное основание
Залить бетонную смесь марки М300 или М 400 внутрь опалубки. Используя глубинный вибратор удалить пузырьки воздуха из не застывшего основания. Жидкий бетон должен полностью покрыть выступающие детали арматурного каркаса.
Накрыть фундамент гидроизолирующим материалом. Это позволит бетону равномерно застывать. Через 3–4 недели основание полностью затвердеет.
Его поверхность необходимо разравнивать ещё в жидком состоянии
Теперь необходимо отпилить деревянные лаги пола. Их торцы будут располагаться на фундаменте печи-камина.
Основание готово для кладки кирпичных рядов.

Подготовка кладочной смеси

Строительные магазины изобилуют разнообразием растворов и жароустойчивых смесей для кладки печей, каминов и других отопительных сооружений. Однако опытные специалисты печного дела рекомендуют прибегнуть к старому и проверенному способу — использованию для этой цели глиняного раствора. Для этого необходимо использовать глину жирных сортов, лучшим из которых является — синяя глина.

При высыхании синяя глина не растрескивается.

Материал предварительно замачивают в воде на пару суток. В течение этого времени глина становится вязкой. Её консистенция будет напоминать жидкий творог с комочками. Чтобы материал имел однородную структуру, его процеживают через крупное сито, разминая комочки.

Подготовленная глина позволит делать кладочный шов толщиной от 3 до 5 мм.

Для получения раствора нужно добавлять песок в глину. Для этого рекомендуется использовать крупный речной песок, который добавляют перед началом кирпичной кладки.

Чтобы определить качество полученного раствора и правильность пропорции, материал скатывают в шар размером с яблоко средних размеров. Затем его помещают между двух дощечек, и медленно сдавливают их. Во время этого процесса следят за появлением трещин в глине:

если они появились сразу после сдавливания — это указывает на большое количество песка в растворе;
если шар сдавлен до половины его высоты, а трещины не появились — это говорит о недостатке песка;
пропорции песка и глины считаются идеальными, если трещины появляются при сжатии шара на 1/3.

Сжимать доски нужно медленно

Пошаговая инструкция: особенности кирпичной кладки

Чтобы не путаться в рядах кладки, даже опытные печники делают её сначала без раствора. Нелишним будет распечатать схему порядовок.

Прежде чем приступить к кирпичной кладке, необходимо накрыть гидроизоляцией бетонное основание, а только после этого начинают строить печь-камин. Этот процесс состоит из нескольких этапов:

Следует учесть, что первые ряды необходимо сделать идеально ровными, так как они станут основой для всей конструкции. Как показано на схеме — их выкладывают сплошным слоем. Используя угольник, отвес и строительный уровень — добиться строгой перпендикулярности. Перед кладкой кирпичи необходимо замочить в воде на 1,5 – 2 часа.
Второй и третий ряд образует место для хранения топочного материала. Эта ниша перекрывается двумя рядами кирпичей с небольшим (до 3 см) напуском верхней кладки с фасадной стороны печи-камина.
Начиная с пятого ряда выложить основание топливной камеры. Для этого использовать шамотный кирпич. Глубина камеры составит 460 мм. Хайло печи-камина имеет размеры (630х490 мм).
В середине кладки шамотный кирпич
С шестого по восьмой ряд выполнить наращивание стен печи-камина с наклоном тыльной стороны топки. Тот наклон в будущем сформирует каменный зуб. На этом этапе понадобится ручная циркулярная пила с кругами для работы по камню. На схеме порядовок видны неполные кирпичи или спиленные.
Болгарка поможет сделат спилы ровными
С девятого по одиннадцатый ряд выполнить наращивание стен печи-камина в соответствии со схемой.
Металлическое покрытие защитит стены от пожара
В двенадцатом ряду уложить два стальных уголка длиной по 60 см. Полки уголков необходимо разместить внутрь камеры, горизонтально её основанию.
Тринадцатый и четырнадцатый ряд образует переднее перекрытие окна топки. Кирпичи нужно укладывать на ложковую сторону, при этом шамотный материал расположить с внутренней стороны топочной камеры.
Пятнадцатый ряд образует переход от топки к дымоходной системе. На этой стадии формируется дымовой зуб и выстраивается тыльная стена.
Шестнадцатый и семнадцатый ряд формирует полку печи-камина, поэтому кирпичи необходимо выкладывать с наружным сдвигом.
С восемнадцатого до двадцатого ряда, конструкция предусматривает сужение. На этом шаге формируется камера для сбора дыма.
С двадцать первого по двадцать четвёртый ряд выкладывается дымоход.
Высота трубы создаёт тягу
С двадцать пятого по двадцать седьмой — увеличение переходного участка дымохода. На этом этапе монтируется металлическая задвижка.
Элемент конструкции для перекрытия тяни
Последующие порядовки определяют высоту дымохода.

Особенности установки дымохода

Внутренняя поверхность дымоходной трубы является прямым каналом, однако её наружная часть имеет конструктивные особенности.

Особенности конструкции сохраняют тепло

На месте пересечения балки перекрытия дымоход имеет расширение. Этот элемент конструкции важен, так как он снижает температуру выходящих потоков. В результате отпадает необходимость делать дополнительную теплоизоляцию в этом месте.

На уровне пересечения кровли дымоход имеет расширение. Эта особенность предохраняет кирпичную кладку от вредного воздействия атмосферных осадков.

Дымовой канал также имеет защиту в виде металлического колпака. Рекомендуется оснастить дымоход искрогасителем.

Особенности эксплуатации

При эксплуатации печи-камина следует придерживаться основных правил:

Перед растопкой печи-камина необходимо убедиться в наличии тяги. Для этого нужно выдвинуть металлическую задвижку. Если тяги нет или она идёт в обратном направлении — это признак засорения колосников, отверстий для подачи воздуха или всей дымоходной системы.
Если печью-камином долго не пользовались, то перед растопкой нужно удалить холодную воздушную пробку в дымоходной системе. Для этого необходимо вблизи газового канала зажечь бумагу или пучок соломы. Через некоторое время появится тяга. После этого можно пользоваться камином.
В качестве топочного материала лучше использовать дрова осины, берёзы, дуба, бука или граба. Особенно ценны осиновые дрова, так как при их сжигании количество нагара сводится к минимуму. Дым этой породы древесины способен очищать каналы дымохода от сажи. Специалисты печного дела советуют при каждой десятой растопке использовать осиновые дрова.
Хвойные породы древесины содержат смолы, поэтому для растопки удобно использовать стружку, щепки, а также еловые и сосновые шишки.
Нецелесообразно накладывать много дров в топочную камеру. Оптимальным вариантом является загрузка 1/3 её части.
Комната, в которой расположена печь-камин, должна хорошо проветриваться. Для этого помещение оборудуют системой вентиляции.
Если печью-камином пользуются постоянно, то уборка сажи должна осуществляться после каждого отопительного сезона. Если печь растапливается по нескольку раз в месяц — чистку можно проводить один раз в два — три года.

Печь-камин станет ключевым элементом интерьера комнаты. Тёплая и комфортная атмосфера будет незабываемой в холодные зимние вечера. Это функциональное отопительное сооружение станет основной зоной отдыха вашего жилища.

Оцените статью:

Поделитесь с друзьями!

Печь камин своими руками, фото, схемы, материалы

Печка камин для дачи фото

За удобством пользования современными обогревательными приборами мы часто забываем, насколько приятно и романтично можно провести время, сидя у открытого огня. А ведь всего столетие назад еще были в ходу домашние печи камины из кирпича, где открытое пламя не только обогревало помещение, но и создавало особую романтическую атмосферу для уютного отдыха. Сегодня классические печи и камины для дачи своими руками строят в основном в декоративных целях. Им на смену пришли более безопасные и практичные чугунные изделия.

Принцип работы камина и печи

Несмотря на общее предназначение печи и камины — совершенно разные отопительные приспособления. От самой печи исходит мягкое длинноволновое излучение, которое воспринимается человеком, как приятное, согревающее тепло. Пламя в печной топке служит только для поддержания процесса сгорания топлива. Теплоносителем являются догорающие или уже сгоревшие газы, нагревающие каменные стенки, и дымоходные каналы. Тепло раскаленных газов передается камню. А уже он становится источником тепла в помещении. Кирпичная печь долго разогревается, но зато за счет высокой тепловой инерции камня долго держит тепло.

Источником тепла в камине является само пламя. Причем спектр инфракрасного излучения расположен гораздо выше. Не зря говорят, что камины печки дают сильное, но жесткое тепло. Зона комфорта ограничивается небольшой площадью со стороны открытого пламени. Причем расстояние до камина играет решающую роль: ближе будет слишком горячо, а дальше — холодно.

Каменный камин для дачи

Есть еще один важный момент: по сравнению с печью, классический камин является источником повышенной пожароопасности, поскольку в процессе сгорания дров отстреливают раскаленные угли, которые могут стать причиной пожара. Впрочем, современная чугунная печь камин для дома достаточно безопасна: дрова сгорают в закрытой камере, за прочным огнестойким стеклом.

Как объединить достоинства камина и практичность печки

Чтобы получить в доме декоративные качества камина, но при этом обеспечить удобство пользования и практичность закрытой печи — нужно объединить их достоинства. Для решения этого вопроса существует как минимум три варианта.

Печь камин для дома в интерьере

Независимые печи и камины своими руками в одном корпусе, и с общим дымоходом.
Камин используется в качестве топочной камеры кирпичной печи.
Металлическая печь-буржуйка с конвекционным нагревом воздуха в помещении.

Рассмотрим поподробнее каждый из вариантов.

Печь с пристроенным камином

Самый простой способ — построить печь и встроить сбоку камин. Получится, что в одном каменном корпусе разместятся два автономных отопительных прибора. Собирая такую печь камин своими руками, важно учесть, что будет использоваться общий дымоход.

Печь из кирпича с чугунным камином

Недостатком такой конструкции является громоздкость, большое количество кирпича для постройки, большая занимаемая площадь, но печь можно использовать для постоянного отопления, а камин — как способ быстро согреться возле огня.

Металлический камин с кирпичной кладкой

По второму способу готовый металлический камин обкладывается кирпичной кладкой. По сути, мы получаем обычную печь, где камин играет роль камеры сгорания.

Для лучшей эффективности отбора тепла можно в дымоходе сделать множество каналов. Тогда сам дымоход тоже будет нагреваться и излучать тепло в помещение. Готовые металлические камины имеют стеклянные дверки. Через них можно любоваться на языки пламени.

Металлический камин печь с кирпичной кладкой

Эффективность использования топлива в каминах на порядок ниже, чем в хорошей печке, так что такая печь камин для дачи будет отличаться повышенной прожорливостью. Кроме того, дымоход, который тоже выделяет тепло, будет находиться слишком высоко и греть воздух у потолка, а не внизу помещения.

Готовая конструкция — печь камин из металла

Одним из лучших вариантов являются металлические печи камины для дачи, использующие конвекционный нагрев воздуха. Для этого на небольшом расстоянии от горячих металлических стенок нужно закрепить экран.

Готовая конвекционная печь-камин из металла

В получившемся канале воздух будет нагреваться и подниматься, а на его место будет поступать новый холодный воздух. За счет конвекции все помещение нагреется очень быстро. Экраном может служить как дополнительная металлическая пластина, так и каменная кладка с отверстиями снизу и сверху.

Принцип работы конвекционной печи-камина

Материалы для постройки печи камина

Чтобы построить печь с камином из кирпича потребуются такие материалы:

прочный красный керамический кирпич с гладкими стенками для внешней облицовки и выкладки внутренней поверхности дымохода;
огнеупорный красный кирпич для топочной камеры печки и внутренней кладки, не обязательно с гладкими стенками;
в зависимости от конструкции — готовый металлический встраиваемый камин;
чугунные изделия: дверки топочной и поддувала, колосники для печки и варочная поверхность, если она предусмотрена конструкцией;
задвижки для дымохода;
стальная проволока, уголки, стальные полосы — для крепления дверок и металлической фасонины в кирпичной кладке;
печная смесь или хорошая глина с песком для кладки печи;
водяная емкость или змеевик для нагрева воды, если это предусмотрено конструкцией;
жаростойкая изоляция для защиты стен возле печи — асбест, металлический лист, жаростойкая твердая минеральная вата;
гидроизоляция для фундамента — рубероид;
цемент или раствор, арматура, гравий, песок и доски для опалубки фундамента.

В магазинах стройматериалов без труда можно найти все для печей и каминов.

Количество кирпичей каждого вида высчитывается по чертежам порядовки. Остальные материалы подбираются и рассчитываются по месту и согласно потребностям в каждом конкретном случае.

Строим печь с камином своими руками

Поскольку печь камин из кирпича достаточно тяжелая — ей понадобится собственный фундамент. Особых требований к нему не предъявляется, но верхняя плоскость основания должна быть идеально горизонтальной и ровной. Фундамент нужно расположить так, чтобы дымоход попадал между потолочными балками и стропилами кровли.

Укладка кирпича производится согласно схеме-порядовке. Если не удалось найти готовую сухую смесь печного раствора, придется изготовить ее самостоятельно. Подойдет даже местная глина, если она достаточно «жирная» и прочная после высыхания.

Схема порядовки: кирпичные печи и камины своими руками

Если используется готовый металлический встраиваемый камин, то кладку вокруг него можно делать на обычном цементном растворе. Но «печную» и, особенно, «топочную» часть — следует выкладывать только на глиняный раствор.

Перед началом работ кирпич следует хорошо вымочить в воде. Для этого понадобится несколько часов, поэтому лучше замачивать кирпич на ночь. Мокрый камень хорошо сцепляется с глиняным раствором и кладка получает необходимую прочность.

Если кладка вокруг камина получилась невыразительной, можно добавить вокруг него декоративных элементов. Неплохо смотрится отделка натуральным камнем, специальным печным кафелем, кованными чугунными элементами декора. Печи камины, своими руками созданные и декорированные, заслуженно являются предметом гордости их владельцев.

Итог

Благодаря своей универсальности, чаще всего используется печка камин для дачи. После большого перерыва в обогреве помещения, она быстро согреет хозяев и гостей домика, а в зимнее время может использоваться как полноценное печное отопление.

кладка 10 печей-каминов (обзор и порядовки) – КЛАДКА ПЕЧЕЙ

Выбор лучшей печи с камином

Новый 2013 год предъявил печникам новые требования, сегодня все реже заказывают кладку простых отопительных печей и низкоэфективных каминов с нулевым КПД. Каждый второй владелец дачного дома или пригородного котеджа желает иметь универсальную, многофункциональную кирпичную печь-камин. Причин тому много одна из которых повышение уровня жизни и появившаяся тяга к эстетике открытого очага, способного просушить и освежить воздух в доме за несколько десятков минут. При этом отказываться от конфорта тепла печи и возможности готовки пищи на плите, сушке фруктов и выпечке хлеба в духовке никто и не думал отказываться.

Спорить о приемуществах печи перед камином мы опытные печники можем до бесконечности, заказчику до этого нет дела если он хочет печь-камин, переубедить его врядли получиться. Если первое вполне ясно, то выбор наилучшей модели для конкретного помещения возникает постояно. В связи с этим я принял решение создать раздел в котором будут обьеденены лучшие чертежи печей-каминов на все случаи жизни, с различными размерами и расположением элементов печи. Здесь есть варианты как от маленьких отопительных в 3х4 кирпича до огромных многофункциональных коллосов с большой чугунной плитой, духовкой и водогрейным котлом. Чертежи печей-каминов расположены в порядке популярности 1-лучший, 10-менее популярный. Читатели с помощью своих коментариев будут иметь возможность влиять на рейтинг представленой печи камина.

Порядовки 10 лучших печей-каминов

Еще раз хочу напомнить, что все чертежи печей этого раздела являються провереными десятками печников, и полностью соответствуют требованиям пожарной безопасности, условиям надежной тяги и долгой службой.

Печь-камин отопительно-варочная, комбинированая(4,5х5,5 кирпича)
Компактная печь-камин с плитой и духовкой (5х,25 кирпича)-2кВт
Печь-камин В.Филипьева (4х4,5 кирпича)
Многофункциональная печь с передней топкой и камином.(5х2,5 кирпича)
Простая в кладке каминопеч с плитой 2,5 кВт теплоемкости ( 3х4,5 кирпича)
Треугольная печь с открытым камином.
Печь с камином и варочной плитой 4х8 кирпича.
Каминопечь 4,5х3,5 кирпича со стеклянной дверцей.
Печь камин с хлебопечкой 4,5х3,5 кирпича.
Лучшая каминопечь для дачи 30-38 метров.(3х3,5 кирпича)
Большая печь камин для отопления 70 метров(6х4,5 кирпича)

Помните что все варианты печей каминов представленных в этом разделе имеют высокую массу более 2 тон, и требуют отдельного фундамента, он должен иметь 2 слоя гидроизоляции, и глубину залегания 1-1,5 метра, поскольку он будет находиться в относительно защищенном от влаги места, допускаеться фундамент выложеный из силикатного или керамического кирпича на цементном растворе. О том как вести кладку дымовой трубы, выдры и распушки подробно описано в статье: Расчет сечения трубы для камина.

Печь-камин своими руками, поэтапное возведение сложной конструкции

О популярности классических печей-каминов из кирпича нельзя судить по анализу потребительского спроса на готовые модели. Большинство ценителей естественного очага предпочитают самостоятельно произвести все работы по строительству камина. Пользоваться объектом, возведенным своими руками вдвойне приятно. Но некоторые идеи так и остаются в мечтах и не реализовываются по причине неуверенности и кажущейся сложности.

Нельзя сказать, что построить печь-камин своими руками ничего не стоит, но при достаточно квалифицированной информационной поддержке эта задача вполне выполнима.

Массивное сооружение в загородном доме

Устройство и виды

Чтобы вести повествование о том, как построить источник тепла в загородном доме, придется разобраться с отличием печей от каминов и тонкостями их объединенных вариантов. Камин вот уже несколько десятилетий потерял свое основное предназначение, он уже не выступает в качестве устройства, которое способно обогреть дом. Максимум, на что можно рассчитывать, это быстрое направленное воздействие теплового излучения, способного обогреть человека, но не комнату.

Печь всеми своими функциями решает задачу теплоснабжения, совершенно «не обращая внимания» на эстетику и возможность наблюдения за процессом горения. Не удивительно, что после объединения этих двух устройств в одно можно рассчитывать на расширение их функций. Дополнительно печи камины оснащаются водонагревательными емкостями, варочной панелью, нишами для сушки фруктов, духовкой.

Объединение может быть осуществлено по двум принципам.

Камин и печь имеют разные очаги. Их каналы дымоотвода сходятся в один дымоход. Имеется возможность перекрывания этих каналов. Таким образом, можно пользоваться каждым устройством в отдельности или обоими одновременно.
Топка печи имеет увеличенное входное отверстие и оснащается стеклянной дверцей. В работающей печи можно наблюдать за горением топлива. Такая конструкция имеет упрощенное строение.

Островное расположение готового устройства

Важным фактором, разделяющим печи камины на группы, который повлияет на выбор модели, является относительное расположение топок и способ установки конструкции.

Очаг камина и топка печи находятся с одной стороны. Такое расположение характерно для пристенных моделей.
Очаг и топка расположены с противоположных сторон. Печь может делить помещение на две зоны и одновременно отапливать их. Причем камин обращен в гостиную, а топка печи, духовка, плита на кухню.
Т-образная форма корпуса печи позволит разделить помещение на 3 зоны.

Подготовка к строительству

Начало реализации идеи обустройства печи в доме должно характеризоваться подготовкой проекта. Без него все манипуляции будут носить спонтанный характер и это приведет к тому, что печь просто не будет работать. Функциональность печи обеспечена строго определенным соответствием некоторых размеров значимых узлов.

Начинаем расчеты с измерения площади комнаты. Размеры топки находятся в прямой зависимости от вычисленной величины. Слишком маленькая топка не даст положенной мощности печи, а большая будет осуществлять перерасход топлива. Площадь топочного отверстия вычисляется из площади комнаты делением на 50. Затем, подбираются значения высоты и ширины такие, чтобы их соотношение составляло 2/3. Для определения глубины требуется высоту умножить на 2/3. Осталось посчитать еще один параметр – площадь дымохода, она в 10 раз меньше площади топочного отверстия.

Несмотря на элементарность вычислений, не каждый возьмет на себя ответственность их производить. Малейшая неточность приведет к нарушениям, которые скажутся уже после выполнения всех работ. Поэтому даже многие мастера с опытом предпочитают пользоваться таблицами, в которых все параметры уже посчитаны.

Пример таблицы с размерами

По готовым размерам составляются чертежи будущей печи. В них указывается относительное расположение основных узлов, способ формирования топки и дымохода, внешний вид корпуса. Этого достаточно, чтобы понять, что самостоятельно выполнить чертеж будет проблематично.

На помощь придет готовый проект, в котором есть все необходимые данные. Этот проект разрабатывался по готовой действующей конструкции, поэтому не дает повода для сомнений. В проекте содержится порядовка – схема подробного описания способа кладки печи. Проекты бывают разными, они описывают строительство больших печей для дома и миниатюрных для дачи из кирпича. Выбирать подходящий проект следует из соображений размеров помещения, места установки, функционального назначения.

Поэтапное строительство

Вся теория, описывающая то, как строить печь, состоит из нескольких обособленных этапов. Согласно с ними следует и проводить работы.

Готовое кирпичное сооружение

Подготовка фундамента. Фундамент используется в качестве основания для конструкции. Кирпичная печь имеет значительную массу, и не может устанавливаться ни на каком напольном покрытии. Глубина котлована берется равной 60 см. Площадь фундамента должна быть несколько больше площади камина по чертежу. На дне котлована образуется подушка из осколков кирпича, щебня и песка. Можно использовать бетонные блоки. Верхняя часть заливается раствором, в составе которого цемент и песок. Верхняя часть фундамента, поднятого до уровня пола, должна быть строго горизонтальной.

Раствор для кладки печи-камина. В связи с тем, что внутренние стенки камина испытывают действие температуры, цементно-песчаный раствор не подойдет. Нужно использовать глину средней жирности. Чтобы оценить жирность, следует из добытых экземпляров скатать шарики, постоянно напитывая их водой. После того как шарик начинает прилипать к ладоням, его расплющивают до формы лепешки и оценивают края. Трещины указывают на чрезмерную бедность глины. Слишком жирную глину можно разбавлять песком.

Приготовление раствора тоже содержит определенные хитрости. Готовый раствор не содержать крупинок, поэтому глина предварительно вымачивается и измельчается. Из одной части глины и трех частей песка готовится раствор.

Кладка рядов. Для кладки рядов используется полнотелый огнеупорный кирпич. Раствор наносится ровным слоем без пропусков, так как они могут послужить причиной проникновения дыма из топки. Выкладывать ряд нужно сначала без раствора. Кирпичи обрабатываются болгаркой. После кладки 3-4 рядов следует убирать излишки раствора с помощью влажной материи.

В одном из проектов, где описано, как построить печь-камин порядовка выглядит следующим образом.

Порядовка для самостоятельного строительства

В ней можно увидеть формирование рядов, обозначенных числами. Кладку необходимо производить строго в указанном порядке. Даже опытные профессионалы, мастера печного дела производят сверку со схемой.

Кирпичная печь оснащается некоторыми металлическими конструкциями. Это колосниковая решетка, дверца поддувала, задвижки, варочная плита. Обратите внимание, в каком ряду устанавливается каждый из перечисленных элементов. Каминный очаг формируется в верхней части (ряд 3 – 11), а топка печи – в нижней (ряд 4 – 10). Один ряд сплошной и играет роль основания. Во всех руководствах отсутствует дымоход, так как он не является частью проекта. Он подвержен определенной стандартизации, но все же может иметь особенности, связанные с возможностью его возведения.

Строительство дымохода. Площадь сечения канала была определена в основных расчетах. При строительстве дымохода необходимо предусмотреть все условия для его обслуживания. Установка прочистной дверцы способствует беспрепятственной чистке. Сложные лабиринты оснащаются кирпичами, которые закладываются практически без раствора. Такие кирпичи легко вынимаются и лабиринт можно почистить от сажи. Чтобы быстрее найти нужный кирпич, его немного выдают относительно плоскости кладки.

Просушка печи и первый запуск

После того как последний кирпич займет свое место, не спешите растапливать печь, делать это придется еще не скоро.

Поспешные действия приведут к тому, что влага будет покидать раствор неравномерно и более интенсивно, чем при естественном высыхании. На фрагментах кладки будут образовываться трещины, которые могут оказаться далеко не безобидными.

Чтобы этого не случилось, требуется провести просушку печи. Открывается шиберная заслонка и поддувало. Поток воздуха, образованный тягой, будет способствовать испарению влаги по поверхности кладки. На ночь рекомендуется шибер и дверцу закрыть. Повторять процедуру следует до тех пор, пока в трубе не перестанет образовываться влага.

Осталось высушить раствор по глубине кладки. Для этого придется начинать запускать печь. Небольшими порциями сухих дров протапливают устройство, с каждым днем добавляя количество топлива на 1 кг. После того как масса станет равна 20 кг делают контрольный прожиг на максимальной мощности, после чего осматривают состояние кладки и швов. Отсутствие трещин дает старт полноценной эксплуатации печи-камина.

Печи-камины из кирпича для дома своими руками: видео и чертежи

Среди множества вариантов приборов, которые можно использовать для отопления загородного дома, самым удобным и мультифункциональным является печь-камин. Преимуществами такого агрегата является:

возможность отопления нескольких помещений дома;
эстетическое удовольствие от наблюдения за живым огнем;
приготовление пищи на варочной плите и духовке.

Если вы уверены в собственных инженерно-строительных знаниях, то построить каминопечь у себя в доме можно своими руками, используя для этого чертежи и схемы. Также можно обратиться в специализирующиеся на строительстве каминов организации, либо привлечь рабочих профессионалов.

Выбор места

Лучшим вариантом можно считать планирование возведения печи параллельно со строительством дома, тогда выбрать место будет достаточно легко. Первый вариант, когда печь-камин размещается вдоль одной плоскости стены, тогда необходимо заранее обдумать способ ее теплоизоляции (кирпичная кладка, асбестовая плита, комбинирование нескольких материалов). Второй вариант – расположение печи в середине дома, каминная сторона может выходить в гостиную или спальню, а варочная поверхность – в кухню. Тогда печь будет выполнять разделительную функцию. Если печь-камин будет дополнять стена, то стыки также необходимо изолировать своими руками.

Проведение расчетов

После выбора места нужно подготовить чертежи и можно приступать к самой ответственной части – проведению расчетов. Для этого составляется схема печи с соблюдением пропорций и масштабов. Также необходимо выполнить порядовку печи, рассчитать количество кирпичей в каждом ряду и определить их местоположение. Подробнее о расчете порядовки вы можете узнать из видео. Опираясь на сделанные чертежи, можно узнать количество необходимых строительных материалов и комплектующих.

Материалы

В качестве основного строительного материала используют кирпич двух типов: красный жаропрочный и шамотный огнеупорный (для внутренних, самых горячих частей печи). Дополнительно понадобится клеящий раствор (готовый или приготовленный своими руками из песка, глины и цемента), гидроизоляционные и теплоизоляционные материалы, набор рабочих инструментов и другое. Качество выбранных материалов, особенно кирпичей, обуславливает срок службы и качество работы печи-камина в вашем доме.

Строительство печи-камина

Первый этап строительства печи своими руками – заливка фундамента, ведь общая масса сооружения может достигать несколько тонн. Лучше одновременно заливать печной фундамент и фундамент дома. Его глубина зависит от величины печи (в среднем, до одного метра), ширина должна быть больше цоколя печи приблизительно на 15-20 см., при необходимости лучше сверить с чертежами. На дне котлована утрамбовывают слой песка и щебня, затем собирают деревянную опалубку и заливают цементный раствор, в несколько этапов. Верхний слой раствора выравнивают и оставляют застывать не менее 3 недель. Как правильно залить фундамент своими руками и описание процесса смотрите в видео. Когда фундамент полностью застыл, приступают к кладке печи-камина.

Второй этап – кирпичная кладка печки. Данный этап должен проводиться в полном соответствии с чертежами порядовки, желательно, чтобы распечатанный вариант порядовки всегда был под рукой мастера. Рекомендуется каждый кирпичный ряд предварительно сложить без раствора, чтобы точно подгонять размер каждого кирпича. Обрезают кирпичи своими руками, при помощи балкарки, а также предварительно перед кладкой замачивают их в воде.

Приблизительная последовательность кладки кирпича

Фундамент покрывается в несколько слоев гидроизоляцией (рубероидом), чтобы влага не попадала в сооружение.
Закладывают геометрически ровную основу камина, кирпичная кладка сплошная.
В следующем ряду начинают выкладывать основу воздушных каналов, поддувальную камеру и топку. Устанавливаются дверцы поддувала, с изоляцией на стыке с кирпичной кладкой, а также решетка колосника.
Отстраивают стенки вокруг рамок поддувала и топки, закладывают дымовой канал (здесь помогут чертежи порядовки).
Устанавливают рамку топки вместе с дверцей прочистных ходов, чтобы зафиксировать эти элементы используют проволоку и вмуровывают ее в швы между кирпичами.
Параллельно выкладывается топка камина и его портал, если планируется использовать встроенный камин, то устанавливается его камера (дверцу можно прикрепить позже).
После полного перекрытия топки над ней выкладывают ряд по краям и устанавливают варочную поверхность, закрепляют ее.
Выкладывают свод над варочной поверхностью, используя скрытые металлические уголки и стальные полосы для надежности сооружения.
Добавляют фигурную кладку из кирпича над топкой камина, своими руками кирпич можно сложить в виде арки или полочки.
Дымовые каналы отстраиваются и постепенно сужаются, устанавливаются заслонки и прочистные окошки.
Сводят дымоходный канал печи и камина в один.
Возводят дымовую трубу.
Устанавливают дополнительную фурнитуру (дверцы, вентиляционные решетки).

Как правильно сложить печь-камин своими руками, вы можете увидеть наглядно на видео. Внешнюю поверхность кирпичной кладки необходимо очистить от грязи и раствора, если планируется оставить печь без отделки. Дополнительно внешний фасад каминопечи можно покрасить термостойкой краской и облицевать керамическими изразцами. Ознакомиться с описанием процесса облицовки каминов своими руками и руководством по отделке печей можно на видео.

Печная конструкция считается готовой к эксплуатации после нескольких длительных просушек при низкой температуре. Во время этого процесса все задвижки и дверцы должны быть открыты.

Готовы сделать свой задний двор своими руками?

Насколько это дорого… на самом деле?

Итак, у вас есть желание добавить к своему двору уличный камин своими руками? Вы думали о дизайне и размещении? Все, что вы строите самостоятельно или для улучшения своего жилого пространства на открытом воздухе, будет иметь определенную стоимость. Стоимость постройки может сильно отличаться, если вы сравните камин, построенный своими руками, с тем, за постройку которого вы платите.

Сказать, что стоимость сборки сильно различается, это ни в коем случае не является преувеличением.Давайте разберемся с этим, начав с того, сколько будет стоить камин, построенный своими руками. Когда вы получите план строительства от Backyard Flare, LLC, вы получите список материалов, в котором точно указано, сколько из каждого блока, сколько раствора, бетона, стали и т. Д. Вам понадобится для создания конкретной конструкции.

Наружный камин «сделай сам» — дизайн Тортолиты — построен домовладельцем по плану строительства фонарей на заднем дворе

Распределение затрат на самодельный наружный камин

У каждого строительного материала есть стоимость, поэтому для простоты объяснения возьмем 1 доллар.00 долларов за блок, 3 доллара за мешок с бетоном и 4 доллара за мешок с раствором. Затем давайте добавим 300 долларов на другие строительные материалы, такие как огнеупорный кирпич, дерево, угловое железо и арматуру. Если у вас есть дизайн камина, для которого потребуется 150 блоков, это будет стоить 150 долларов для начала. Допустим, 10 мешков раствора и 15 мешков бетона, так что это будет 40 и 45 долларов соответственно. С добавленными 300,00 долларов общая сумма будет примерно 545,00 долларов за необработанные строительные материалы.

Допустим, вы смогли залить собственный фундамент за 300 долларов.00 в материалах. Кроме того, вы нашли великолепно выглядящий шпон на общую сумму 500 долларов США. Если сложить эти затраты на черновую сборку, общий объем строительных материалов для камина составит примерно 1345 долларов. Без затрат на рабочую силу, только без труда и большого удовольствия ваши затраты по большей части не превысят этих.

Это наш проект Cholla, созданный домовладельцем, сделанным своими руками.

.

Когда у вас есть подрядчик, строящий камин, вам нужно начать с стоимости материалов в размере 1345 долларов, чтобы получить приличный расчет.В большинстве случаев существуют дополнительные расходы, связанные с наценкой на материалы. Мы не будем добавлять их. По крайней мере, здесь, в районе Аризоны, мы выяснили, что средние затраты на рабочую силу в 4-5 раз превышают затраты на материалы. Эти расчеты составят 1345 долларов X 4 и 1345 долларов X 5. Это равняется 5 380 и 6 725 долларам соответственно.

Эти две суммы труда являются приблизительными и не высечены на камне. Когда вы добавляете две затраты на рабочую силу к стоимости материалов в размере 1345 долларов, вы можете рассчитывать заплатить от 6725 до 8070 долларов за камин.

Вы все еще уверены?

Когда мы смотрим на разницу между стоимостью камина, построенного своими руками, и камина, построенного подрядчиком, их разделяют буквально тысячи долларов. Большинство людей согласятся, что экономия денег важна. Эту экономию можно напрямую отнести к созданию своего камина в стиле «сделай сам».

Когда вы готовы построить великолепный уличный камин с ограниченным бюджетом, ваша первая остановка должна быть на сайте www.backyardflare.com. Мы можем предложить вам пошаговый план строительства своими руками, который проведет вас на протяжении всего процесса сборки.Нет смысла разбираться в этом самостоятельно. Начиная с 39,99 долларов США, у вас будет лучший и наиболее полный план строительства своими руками на рынке. Мы с нетерпением ждем возможности помочь вам в вашем проекте DIY.

Штаб-квартира для создания домашнего камина на открытом воздухе

Насколько это дорого… на самом деле?

Итак, у вас есть желание добавить к своему двору уличный камин своими руками? Вы думали о дизайне и размещении? Все, что вы строите самостоятельно или для улучшения своего жилого пространства на открытом воздухе, будет иметь определенную стоимость.Стоимость постройки может сильно отличаться, если вы сравните камин, построенный своими руками, с тем, за постройку которого вы платите.

Сказать, что стоимость сборки сильно различается, это ни в коем случае не является преувеличением. Давайте разберемся с этим, начав с того, сколько будет стоить камин, построенный своими руками. Когда вы получите план строительства от Backyard Flare, LLC, вы получите список материалов, в котором точно указано, сколько из каждого блока, сколько раствора, бетона, стали и т. Д. Вам понадобится для создания конкретной конструкции.

Наружный камин «сделай сам» — дизайн Тортолиты — построен домовладельцем по плану строительства фонарей на заднем дворе

Распределение затрат на самодельный наружный камин

У каждого строительного материала есть стоимость, поэтому для простоты объяснения давайте возьмем 1 доллар в качестве стоимости блока, 3 доллара за мешок с бетоном и 4 доллара за мешок с раствором. Затем давайте добавим 300 долларов на другие строительные материалы, такие как огнеупорный кирпич, дерево, угловое железо и арматуру. Если у вас есть дизайн камина, на который потребуется 150 блоков, это 150 долларов.00 для начала. Допустим, 10 мешков раствора и 15 мешков бетона, так что это будет 40 и 45 долларов соответственно. С добавленными 300,00 долларов общая сумма будет примерно 545,00 долларов за необработанные строительные материалы.

Допустим, вы смогли залить свой собственный фундамент материалами за 300 долларов. Кроме того, вы нашли великолепно выглядящий шпон на общую сумму 500 долларов США. Если сложить эти затраты на черновую сборку, общий объем строительных материалов для камина составит примерно 1345 долларов.Без затрат на рабочую силу, только без труда и большого удовольствия ваши затраты по большей части не превысят этих.

Это наш проект Cholla, созданный домовладельцем, сделанным своими руками.

.

Когда у вас есть подрядчик, строящий камин, вам нужно начать с стоимости материалов в размере 1345 долларов, чтобы получить приличный расчет. В большинстве случаев существуют дополнительные расходы, связанные с наценкой на материалы. Мы не будем добавлять их. По крайней мере, здесь, в районе Аризоны, мы выяснили, что средние затраты на рабочую силу в 4-5 раз превышают затраты на материалы.Эти расчеты составят 1345 долларов X 4 и 1345 долларов X 5. Это равняется 5 380 и 6 725 долларам соответственно.

Вы все еще уверены?

Когда мы смотрим на разницу между стоимостью камина, построенного своими руками, и камина, построенного подрядчиком, их разделяют буквально тысячи долларов.Большинство людей согласятся, что экономия денег важна. Эту экономию можно напрямую отнести к созданию своего камина в стиле «сделай сам».

Когда вы готовы построить великолепный уличный камин с ограниченным бюджетом, ваша первая остановка должна быть на сайте www.backyardflare.com. Мы можем предложить вам пошаговый план строительства своими руками, который проведет вас на протяжении всего процесса сборки. Нет смысла разбираться в этом самостоятельно. Начиная с 39,99 долларов США, у вас будет лучший и наиболее полный план строительства своими руками на рынке.Мы с нетерпением ждем возможности помочь вам в вашем проекте DIY.

камин на заднем дворе | Штаб-квартира вашего домашнего камина

Насколько это дорого… на самом деле?

Сказать, что стоимость сборки сильно различается, это ни в коем случае не является преувеличением. Давайте разберемся с этим, начав с того, сколько будет стоить камин, построенный своими руками. Когда вы получите план строительства от Backyard Flare, LLC, вы получите список материалов, в котором точно указано, сколько из каждого блока, сколько раствора, бетона, стали и т. Д. Вам понадобится для создания конкретной конструкции.

Наружный камин «сделай сам» — дизайн Тортолиты — построен домовладельцем по плану строительства фонарей на заднем дворе

Распределение затрат на самодельный наружный камин

Это наш проект Cholla, созданный домовладельцем, сделанным своими руками.

.

Вы все еще уверены?

собери сам | Штаб-квартира вашего домашнего камина

Уличные камины своими руками в пределах досягаемости

Существует так много способов повысить ценность вашего дома, и один из самых эффективных — внести в свой задний двор несколько приятных изменений.Предположим, у вас есть свободное место на открытом воздухе и вы хотите построить уличный камин или летнюю кухню. Есть несколько способов сделать это, и самый лучший и самый недорогой способ — сделать подъем и строительство самостоятельно.

Дизайн камина Cholla построен самим домовладельцем с использованием строительного плана Backyard Flare

. Каждый может нанять подрядчика. Это потребует встречи и обсуждения с ними вашего видения. У подрядчика могут быть предложения и свои мысли о планировке и вашем заднем дворе.Они могут знать, а могут и не знать, как построить уличный камин, но они не скажут вам, если они этого не сделают. У них может быть своя специализация в дизайне определенным образом. Многие из них очень хороши в своем деле, и в большинстве случаев их конечный результат будет отличным.

Какой ваш любимый дизайн?

А что, если вам просто нравится идея построить камин своими руками? Вы думали о себе как о мастере «сделай сам»? Возможно, вы захотите посмотреть в зеркало и вообразить себя в сфере DIY, потому что построить уличный камин очень реально.

Дизайн камина Санта-Крус строится домовладельцем, сделанным своими руками, по строительному плану

. Вам также не нужно разбираться в этом самостоятельно. Backyard Flare в Тусоне — дизайнерская компания, специализирующаяся на уличных каминах и уличных кухнях. Они продают планы каминов своими руками и планы кухонь для домовладельцев, таких как вы, так что вы можете строить с уверенностью.

Дизайн камина из надгробной плиты, созданный домовладельцем «сделай сам» по строительному плану

Может быть, у вас есть представление о том, как, по вашему мнению, будет выглядеть камин на заднем дворе.Возможно, вы видели фотографии уличных каминов и хотите построить такой же. Прелесть в том, что все наши дизайны можно изменять. У нас может быть проект и план строительства своими руками, которых нет на нашем веб-сайте Backyard Flare.

Позвоните нам и обсудим Ваш дизайн — 520-269-9740. Мы сэкономим вам деньги и придадим вам уверенности, которую вы хотите построить самостоятельно.

Посетите нас сегодня и начните работу

Мы надеемся, что вы посетите наш веб-сайт и ознакомитесь с нашими рисунками и изображениями.Большинство наших клиентов — это домовладельцы, которые делают дома, у которых практически нет знаний или опыта в области каменной кладки. Мы уверены, что у вас получится построить уличный камин или кухню, используя наши строительные чертежи своими руками. Мы избавились от догадок и хотим, чтобы у вас был отличный опыт DIY.

камин своими руками | Штаб-квартира вашего домашнего камина

Насколько это дорого… на самом деле?

Итак, у вас есть желание добавить к своему двору уличный камин своими руками? Вы думали о дизайне и размещении? Все, что вы строите самостоятельно или для улучшения своего жилого пространства на открытом воздухе, будет иметь определенную стоимость.Стоимость постройки может сильно отличаться, если вы сравните камин, построенный своими руками, с тем, за постройку которого вы платите.

Сказать, что стоимость сборки сильно различается, это ни в коем случае не является преувеличением. Давайте разберемся с этим, начав с того, сколько будет стоить камин, построенный своими руками. Когда вы получите план строительства от Backyard Flare, LLC, вы получите список материалов, в котором точно указано, сколько из каждого блока, сколько раствора, бетона, стали и т. Д. Вам понадобится для создания конкретной конструкции.

Наружный камин «сделай сам» — дизайн Тортолиты — построен домовладельцем по плану строительства фонарей на заднем дворе

Распределение затрат на самодельный наружный камин

Это наш проект Cholla, созданный домовладельцем, сделанным своими руками.

.

Когда у вас есть подрядчик, строящий камин, вам нужно начать с стоимости материалов в размере 1345 долларов, чтобы получить приличный расчет. В большинстве случаев существуют дополнительные расходы, связанные с наценкой на материалы. Мы не будем добавлять их. По крайней мере, здесь, в районе Аризоны, мы выяснили, что средние затраты на рабочую силу в 4-5 раз превышают затраты на материалы.Эти расчеты составят 1345 долларов X 4 и 1345 долларов X 5. Это равняется 5 380 и 6 725 долларам соответственно.

Вы все еще уверены?

Когда мы смотрим на разницу между стоимостью камина, построенного своими руками, и камина, построенного подрядчиком, их разделяют буквально тысячи долларов.Большинство людей согласятся, что экономия денег важна. Эту экономию можно напрямую отнести к созданию своего камина в стиле «сделай сам».

Когда вы готовы построить великолепный уличный камин с ограниченным бюджетом, ваша первая остановка должна быть на сайте www.backyardflare.com. Мы можем предложить вам пошаговый план строительства своими руками, который проведет вас на протяжении всего процесса сборки. Нет смысла разбираться в этом самостоятельно. Начиная с 39,99 долларов США, у вас будет лучший и наиболее полный план строительства своими руками на рынке.Мы с нетерпением ждем возможности помочь вам в вашем проекте DIY.

13 потрясающих идей для создания поддельного камина своими руками!

Представляете ли вы, что вы сидите рядом с уютным камином в своем доме, читаете хорошую книгу, прижимаетесь к одеялу и горячему какао только для того, чтобы обнаружить, что у вас нет камина … а установка настоящего камина чуть не сломает вам банковский счет? Да, у меня было это видение много раз в моей жизни, и поэтому, когда мы строили наш дом, я был непреклонен, что у нас есть камин.Потом я понял, что хочу такой в своей спальне … и было уже слишком поздно … Почему бы не поставить искусственный камин? Вы не поверите, но на самом деле они довольно простые и зачастую очень недорогие. Что, если бы я сказал вам, что у меня есть 13 потрясающих идей для поддельных каминов своими руками, которые вы захотите в своем доме сегодня!

Вы не поверите, сколько возможностей существует, когда вы решите создать искусственный камин в своем доме. Продолжайте читать, чтобы увидеть некоторые из самых достойных обморока идей искусственного камина, которые я когда-либо видел.Вы спросите, настоящие они или нет! И вам захочется прижаться к каждому из них.

У меня дома есть 2 настоящих дровяных камина… и это не секрет, настоящие камины там, где они есть! Ничто не может сравниться с настоящим треском дров и непередаваемым ощущением, которое вы испытываете, когда прижимаетесь к одному из тех, кто читает хорошую книгу или обнимает этого особенного человека. Это как… лучшее чувство на свете. Я тот, кто ненавидит ощущение включенной печи и принудительного выдува через вентиляционные отверстия, я большой поклонник лучистого тепла, и это то, что вы получаете с настоящим камином

К сожалению, настоящий камин часто бывает трудно найти, и установка настоящего камина в доме может оказаться очень дорогостоящей.Часто в определенных местах нельзя использовать настоящие камины. Но не позволяйте этому отговорить вас от покупки!

Я давно хотел, чтобы у меня в спальне был настоящий камин. Это самая холодная комната в доме, и другие камины просто плохо ее нагревают. Поскольку мне не нравится использовать нашу печь по множеству причин (это вызывает у меня клаустрофобию, мне больше нравится лучистое тепло, это дорого, мне это просто не нравится), я знал, что мне нужно найти другой способ создать камин в помещении. моя спальня.

Именно тогда я подумал о создании искусственного камина. Я знаю, что вы, возможно, думаете о тех купленных в магазине каминных полах / каминах с искусственным пламенем и прочем джазе. Нет, если это ваше варенье, тогда это здорово! Но это не то, чего я хотел. Я хотел что-то уникальное и уютное, с нотками деревенского фермерского дома.

Различные идеи и варианты фальшивых каминов своими руками:

Вы можете создать искусственный камин своими руками по-разному, используя очень много разных вариантов. Может быть, вы просто хотите, чтобы камин выглядел как центр внимания в гостиной или спальне.

Вы определенно можете сделать это с искусственным камином и даже добавить электрический камин своими руками. Это то, что мы сделали в нашей главной спальне. Я очень рад, что мы тоже. Это был замечательный источник

Какими бы ни были причины, по которым вы хотите установить в доме искусственный камин, вы сможете это сделать! Есть так много вариантов, доступных для покупки , в том числе готовые накидки и т. Д. Чтобы помочь вам получить вдохновение для того, что вы хотите создать с помощью своего камина и камина, я собрал некоторые из моих самых любимые идеи искусственного камина своими руками, которые вы можете просмотреть.

Для большинства этих идей из искусственного камина, сделанного своими руками, есть полные руководства о том, как они были построены, поэтому не забудьте щелкнуть ссылку, чтобы увидеть больше проектов.

Прежде всего, я хочу показать вам свой:

Мы построили этот искусственный камин за выходные, и я точно знал, чего хочу. Меня вдохновили старые камины с отдельно стоящими печами, установленными внутри камина и камина. Я также хотел, чтобы это было немного деревенского фермерского дома. НАЖМИТЕ ЗДЕСЬ , чтобы просмотреть проект и руководство полностью.

Я хотел искусственный камин, отводящий тепло, и эта отдельно стоящая электрическая плита отлично справится с этой задачей! Это самое уютное место в нашем доме зимой (или, по крайней мере, там, где хотят быть мои дети, потому что в их комнатах, я думаю, не так весело)

Если вы ищете отличный камин, который станет красивым фокусом, обратите внимание на этот камин от Лорен по адресу Bless’er House.

Разве это не великолепное место? Обожаю белоснежный сложенный камень и шлепок за телевизором.У него есть реальная цель, и он имеет огромное значение. Бревна в обрамлении искусственного камина добавляют немного органичности, а дизайн также превосходен. Вы можете точно увидеть, как они его создали, если зайдете на этот сайт.

А как насчет этой искусственной каминной доски из The Honeycomb Home? Мне просто нравится то, что добавление камина делает в комнате. Это придает комнате фокус и добавляет стиля.

Этот дешевый искусственный камин в комплекте с белоснежным камином, кирпичной вставкой, доской и обрешеткой позволяет ему сиять и по-настоящему придает помещению ощущение уюта.

А теперь как насчет этой искусственной каминной топки от DIY Decor Mom для более винтажного вида. Молдинги немного более традиционны, а темный мрамор является прекрасным акцентом. Это пространство мгновенно становится более привлекательным.

Этот фальшивый камин укомплектован шипами и тоннами хранилища! Это гениальная идея! Люблю каждую частичку этого, и как бы хотелось, чтобы я добавил в свой хранилище! Этот фальшивый камин совсем не фальшивый! Вы можете настроить этот стиль камина по своему вкусу и создать именно то, что нужно для вашего дома.Кирпичная вставка прекрасна, но подойдет и с другими видами отделки. И представьте, что каждый сезон наряжаете его чем-то особенным.

Следующий тоже особенный! Этот искусственный камин от Jennifer Rizzo и каминная полка такие красивые. Мне нравится, что она сказала: «Если ты построишь его, он придет», когда говорила о Санта, который придет после того, как они построили этот камин перед Рождеством. Это идеальное место, чтобы повесить чулки, посидеть и попить горячего сидра.

Это просто показывает, что существует множество замечательных способов создать фальшивый камин, который не будет выглядеть фальшивым! Я люблю этот камин….и следующее, что я хочу вам показать, это чертовски очаровательно….

Я думаю, что эта искусственная вставка огня тоже была сделана Дженнифер Риццо. такой милый! Я имею в виду, говорите о том, чтобы быть супер хитрым и креативным.

В смысле, как можно не любить этот камин! Этот дворовый костер такой причудливый, такой забавный и уникальный способ придать характер фальшивому камину. Ознакомьтесь с полным руководством о том, как она это сделала.

Далее, вот еще один прекрасный пример фальшивого камина, сделанного своими руками, который во всей красе оживляют к праздникам.Мне нравится этот фальшивый камин из блога Shabbyfufu , и он очень похож на другой в этом посте. Но березовые поленья в вставке и вся пышная разноцветная листва на каминной полке действительно оживляют все это.

Next — это действительно великолепная искусственная каминная полка, сделанная в стиле Женевьев Гордер от Up to Date Interiors.

Этот искусственный камин — еще один отличный способ использовать настоящий обогреватель и встроить его в камин.Вы помните, что это то, что я сделал со своим. В тепле есть что-то, что полностью меняет ощущение пространства. Какое это уютное пространство, и с помощью простой каминной доски и окружающего пространства вместе с обогревателем создается очень красивое место.

Следующий — прекрасный пример того, почему и насколько простым может быть лучше всего! Этот искусственный камин от Kristi at Making it in the Mountains на самом деле вдохновил меня на создание собственного камина для моей главной спальни.Я скажу, что наши оба совершенно разные, но я хочу, чтобы, пока я не увидел ее, я понял, что на самом деле у меня может быть камин и камин в моей комнате, даже если у меня не может быть настоящего камина.

Есть что-то прекрасное в том, чтобы делать вещи простыми и позволять линиям и дизайну занимать центральное место. Мне нравится этот самодельный камин, и мне нравится дополнительный характер, который он придает этой комнате. Вам действительно нужно посмотреть больше, чтобы понять, о чем я говорю.

Еще больше потрясающих идей из искусственного камина своими руками….

А теперь давайте поговорим о совершенно другом подходе, но таком удивительном! Этот фальшивый камин из лома древесины от Country Design Style такой классный!

Я даже не знаю, с чего начать этот искусственный камин своими руками. У меня нет слов. Использование обрезков дерева для создания рисунков на каминной полке и колонне камина — вот что выводит это искусственное обрамление камина на новый уровень! Это великолепно! И он настолько уникален, что такого не будет ни у кого.Я люблю люблю люблю это!

Это прекрасный камин, и мне нравится отделка колонн, а каминная топка из искусственного кирпича — это вневременной вид. Определенно тот, который вам нужно увидеть!

Теперь, следующий от All Things With Purpose поднимает фальшивый камин на новый уровень с полками по обе стороны от камина.

Какое прекрасное место! Мне нравятся эти полки и то, как они выглядят по бокам искусственного камина.Это дает места для демонстрации предметов, а также уравновешивает камин. Вы представляете, как можно украсить это пространство? Гоша, как весело!

Как видите, создание искусственной каминной доски, вставки и обрамления может стать отличным способом мгновенно добавить очарования комнате. Я подумывал добавить еще один в свою столовую…. Что вы об этом думаете? Думаю, что не смогу удержаться от такого приключения. Я имею в виду, можете ли вы представить, что вы сидите за обеденным столом, с рождественским чулком, висящим на камине в столовой, в то время как отдельно стоящая плита дует нам теплый воздух, пока вы едите? Теперь я думаю, что не могу есть там, пока это не будет сделано.

Каждая из этих идей искусственного камина своими руками, которые я представил сегодня, имеет свою индивидуальность и неповторимый шарм. Есть так много возможностей для того, что вы могли бы сделать, и я надеюсь, что эти идеи каким-то образом вдохновили вас. Прямо сейчас идеальное время, чтобы сделать такой проект, чтобы вы могли наслаждаться им в зимние месяцы! Не говоря уже о том, что у вас может быть довольно милое место, чтобы повесить эти чулки!

Еще одна замечательная особенность большинства этих идей искусственного камина — это то, что они не постоянны! Это означает, что вы можете переместить их, если это необходимо, или если вы переместите их и захотите взять с собой.Или, может быть, вы решили, что он вам нужен на другой стене. Намного проще переместить искусственный камин, чем переместить настоящий! Я надеюсь, что все эти идеи искусственного камина дали вам вдохновение, которое вы можете использовать для создания своего дома.

Иногда это так же просто, как купить готовый камин, добавить симпатичную искусственную каминную топку и готово. Выбор зависит от вас, но возможности безграничны, и я думаю, что все эти идеи идеальны.

Может быть, вы ищете камин, который можно было бы легко купить и добавить в комнату? Посмотрите это!

Убедитесь, что вы прикрепили эти идеи для искусственного камина своими руками на будущее:

Надеюсь, вам понравился этот пост! Если вам нужно больше вдохновения, посмотрите эти сообщения:

Каменный камин, окружающий дом, был реконструирован

Испытание одной комнаты — открытие прачечной фермы!

Сделайте простые рождественские чулки в деревенском стиле

Я надеюсь, вам понравился этот пост, и я надеюсь, что, возможно, вы захотите создать искусственный камин в своем доме!

Хорошего дня!

Пошаговое руководство по созданию наружного камина

Вы можете собрать мой каминный комплект за выходные.Это так просто.

Итак, вы решили вывести свой задний двор на новый уровень? Может быть, вам интересно, как построить камин. Подходит ли это для вашей семьи и образа жизни? Уличный камин Fremont замечателен тем, что это не просто красивый элемент декора внутреннего дворика, это центральный элемент релаксации. Просто представьте, как вы собираетесь с друзьями и семьей на улице, чтобы поделиться историями при потрескивании огня.

Однако, хотя обниматься рядом с уличным камином кажется отличным способом снять стресс и забыть о мире, люди часто сомневаются, хотят ли они построить уличный камин у себя на заднем дворе.Они слышат «Сделай сам» и сразу же думают, что я никак не могу это сделать. Мой комплект для уличного камина Fremont разработан, чтобы быть быстрым и простым. Вы не будете возиться со специальными инструментами или резать какой-либо материал. Сложите и склейте части вместе, как я показал в пошаговых инструкциях.

Шаг 1: Проверьте местные коды

Обязательно проверьте любые государственные, местные или HOA коды и ограничения для наружного камина. Обычно это так же просто, как выполнение требований по очистке от строений и границ собственности.Возможно, вам понадобится добавить простой искрогаситель. К сожалению, открытый огонь можно было запретить. Обязательно проконсультируйтесь с местным муниципалитетом, чтобы убедиться, что сборка соответствует требованиям.

Шаг 2: Разработайте план действий

Первый шаг — пойти на задний двор и посмотреть, достаточно ли у вас места. Для размеров комплектов каминов Fremont без надстроек потребуется пространство 52 дюйма Ш x 48 дюймов x 91 дюйм T. Вы хотите сжигать дрова или использовать газовые поленья? Вам понадобится дополнительная очистка дымохода? Задайте себе эти вопросы прямо сейчас, чтобы потом вас не застали врасплох.Если вы хотите увеличить высоту дымохода, хранить дрова сбоку или использовать газовые бревна, я предлагаю множество вариантов, чтобы изменить комплект по своему вкусу. Если вам нужна помощь в планировании жилого пространства на открытом воздухе, ознакомьтесь с моей статьей об этом здесь.

Шаг 3: Постройте фундамент

Вам нужно будет потратить некоторое время на подготовку фундамента. Вы можете найти руководство здесь.

Я знаю, что вы хотите начать, но наличие прочного фундамента, на котором можно поставить камин, — это первый и самый важный шаг! Я не могу переоценить это, поэтому посмотрите мое краткое видео-руководство и приготовьте лопату!

Многие люди строят на бетоне, и нет ничего необычного, кроме как использовать стандартные передовые практики.Есть только несколько вещей, на которые следует обратить внимание. Бетону по-прежнему требуется основание из измельченного заполнителя размером 4-8 дюймов, на которое можно опираться. Не выливайте его прямо на почву. Бетон также нуждается в армировании сталью. Убедитесь, что построили его правильно в соответствии с местными нормами. Вам понадобится армированная бетонная подушка толщиной от 4 до 8 дюймов. Если вы строите на уже существующей бетонной площадке или на такой, которая намного больше площади вашего камина, обязательно сформируйте или вырежьте компенсационные швы вокруг камина. Деформационные швы гарантируют, что вес вашей конструкции не приведет к растрескиванию бетонной подушки.Вы можете практически скрыть компенсаторы, если захотите. Выложите первый ход блоков. Плотно отметьте вокруг них перманентным маркером. Удалите блоки. Используйте пилу для бетона, чтобы пропилить линии, определяющие, где будут идти блоки. При перемещении первого ряда блоки должны скрывать деформационные швы. Если вырезать или сформировать эти деформационные швы, камин получит отдельную подушку. Когда происходит движение или оседание, эта площадка будет двигаться независимо от вашей основной плиты.Изолированная подушка сведет к минимуму или исключит растрескивание вашей основной подстилки из-за постоянного веса камина.

Шаг 4: Соберите свои инструменты

Необходимые инструменты:

Не нужен, но определенно рекомендуется — это римский камень, ныне печально известный «Квадрат большой задницы».

Dead Blow Hammer
Hammer
Caulk Gun
4 Foot Level
Torpedo Level
Square (Big Ass if possible) 9007 2
Мин.)

Шаг 5: Постройте свой камин

Вот обзор строительства камина и деревянных ящиков.Это видео показывает старую модель, но я считаю, что это все еще полезно для понимания того, что в ней задействовано. Поймите, новую модель построить еще проще.

Положите фундаментный блок

Хорошо, самое сложное позади! Когда вы начинаете укладывать фундаментные блоки, я рекомендую вам начинать с центра, потому что середина основания выравнивается по середине целого блока, помогая вам центрировать камин для оптимального размещения.

Примечание. Собирая комплект, убедитесь, что он ровный, квадратный и вертикальный.Используйте четырехфутовый уровень и часто проверяйте. Ключ к успеху — начать с ровного фундамента. При склеивании блоков не используйте слишком много клея — блоки будут «плавать». Идеально подойдет всего лишь небольшая полоска клея, так как сила тяжести самих блоков скрепит камин, клей — просто страховка.

Постройте топку

Топка — это сердце вашего камина. По сути, это именно то, что называется — ящик. Обязательно держите коробку заподлицо, ровно и вертикально.Использование Big Ass Square определенно поможет. Начните строительство с этого внешнего угла. Держите вашу конструкцию ровной, ровной и вертикальной.

В конструкции топки нет ничего особенно сложного. У него есть только две ключевые особенности, о которых вы должны помнить при создании. Он облицован огнеупорным кирпичом, и в нем есть проем, для которого потребуется перемычка. Оба относительно просты в сборке. Инструкции будут сопровождать вас на каждом этапе пути.

Огненный кирпич — это дополнительный слой кладки, который защищает вашу конструкцию от огня.В комплект входит весь огнеупорный кирпич. Обязательно обратите внимание на нарезанные кусочки. Обратите внимание на воздушный зазор в углу топки.

Затем вы разместите перемычку вверху отверстия топки. Важно сделать это в точности так, как показано, чтобы приклеить эти блоки, так как они будут поддерживать ваш уголок.

Разместите угловой утюг так, чтобы верхняя часть угловой ножки была на одном уровне с верхом блоков перемычки. Возможно, вам придется использовать монеты в качестве прокладок или добавить песок под уголок, чтобы он смылся.Убедитесь, что утюг находится примерно по центру отверстия топки. Дополнительное пространство позволит угловому утюгу расшириться. Чтобы завершить остальную часть топки, вам нужно будет установить ВРЕМЕННЫЕ опорные блоки . Обязательно зацепитесь за угол опорного блока, так как позже его будет легче удалить. На этом сборка с топкой завершена!

Создайте свою дымовую камеру

Теперь, когда ваша топка готова, самое время сделать перерыв и дать клею застыть.

Когда вы начнете строить дымовую камеру, установите блок примерно на 2 дюйма с каждой стороны и примерно на 4 дюйма спереди.Из-за того, что блоки имеют наклонную форму, может быть трудно получить хорошее измерение без специального приспособления. Вы можете сделать приспособление или просто использовать метод пальца, как показано ниже. Это настолько точно, насколько вам нужно. Помните: если он хорошо смотрится, значит, он хорошо выглядит.

Здесь вы можете увидеть строящуюся коптильную камеру. Продолжая строительство коптильной камеры, вы будете держать заднюю стенку камина отвесно, при этом блокируя блок примерно на 2 дюйма с каждой стороны. Всегда используйте линейку, чтобы ваши бега оставались ровными.

Построить дымоход

После завершения дымовой камеры вы перейдете к дымоходу. Это простой процесс укладки вашего блока, при этом все должно оставаться ровным, квадратным и ровным, как и раньше. Дымоход одинакового размера на всем протяжении. Это облегчит строительство. Если у вас есть деревянные ящики, сделайте их, чтобы вы могли стоять на них при строительстве дымохода. Это не только безопаснее, чем лестницы, но и проще. Вы всегда можете увеличить высоту дымохода еще на 48 дюймов, используя наши комплекты для удлинения дымохода.Это гарантирует, что дымоход сможет расчистить любые препятствия или конструкции по мере необходимости.

Расширение дымохода смеси Fremont Bethany Ledge

Add Your Cap

Я знаю, что вы готовы расслабиться у огня, и я обещаю, что мы почти у цели. Не торопитесь и хорошо отдохните. Если вы будете следовать инструкциям, это будет сделано на следующий день после завершения топки камина, поэтому об отдыхающей части следует позаботиться. Помимо получения уровня фундамента, установка кепки — следующая самая сложная часть всей сборки, используйте лестницы и друга.Обязательно ознакомьтесь со своим планом. Запланируйте безопасный побег на случай, если упадет последняя крышка. Детали камина не так важны, как части тела! Будьте осторожны и не торопитесь. Вы также можете использовать выступы, созданные блоком в виде стеллажа, в качестве «лестницы» для перемещения блока вверх до окончательного подъема. Опять же, установка деревянных ящиков делает это намного проще и безопаснее. Если у вас недостаточно сил, ПОДОЖДИТЕ. Запланируйте установить это, когда сможете сделать это безопасно.

Добавьте завершающие штрихи

И последнее, но не менее важное: нам нужно добавить все наши отделочные блоки.Эти блоки — самые легкие и самые маленькие в сборке. Их используют для отделки верха дымохода и создания мантии. Хорошо приклейте эти детали отделки, так как они являются единственным блоком, который не зафиксирован на месте.

Дайте камину остыть в течение 72 часов перед тем, как развести первый огонь.

Поздравляем! Ваш уличный камин готов. Я бы посоветовал вам похлопать себя по спине, но у вас могут болеть плечи. Надеюсь, вам понравится ваш новый камин и предмет для релаксации.Если ты сможешь построить это, ты сможешь собрать любой из моих комплектов.
