Печь камин своими руками: схемы, чертежи + фото

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки.

Печь камин своими руками чертежи и сборка печи

На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Что такое чертеж и схема-порядовка

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома. Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

Печь камин — фото

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки. В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.
Схема кладки первых рядов печи-камина
Ряды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки. В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала. Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.
Кладка печи-камина
В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.
Пошаговая кладка печи-камина — фото
Ряды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты. В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.
Кладка перекрытия печи

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Схем кладки печей и каминов существует великое множество, они разные по расходу материала, сложности кладки, форме, внешнему виду и назначению. Некоторые из них представлены в нашей статье.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник. Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области. Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

Печь камин — чертеж

Необходимые материалы и покупные элементы приведены в таблице.

Таблица необходимых материалов для постройки печи-камина

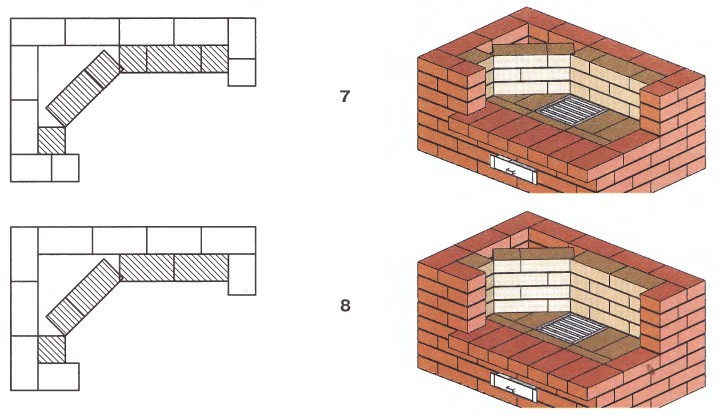

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

Схема порядовка камина

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического. Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

Угловая печь-камин

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Камин с прямым дымоходом своими руками

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом. Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

Как класть камин своими руками: постройка и уход

Чтобы ответить на вопрос, как класть камин своими руками, не надо быть специалистом, любой домашний мастер сможет справиться с данной задачей. Перед тем, как приступить к строительству камина, следует подсчитать его примерную стоимость.

Главные составляющие цены отопительного оборудования:

Разновидность очага и отделочные работы;
Высота потолка в помещении и итоговое число этажей в доме;
Материал стен;
Есть возможность проведения еще одной изоляционной системы;
Расположение будущего очага;

Не стоит приобретать бу камин, лучше построить его собственными силами. Следовательно, рассмотрим дальнейшие действия. Сначала надо ознакомиться с составляющими очага. Основными составляющими камина является топка и дымоход. Топка является важной составляющей, ее можно назвать сердцем самого устройства. Благодаря ней обеспечивается отличное функционирование изделия. (См. также: Карта сайта 2)

Дымоход составляет в большей степени дыхательную структуру, которая способна циркулировать кислород и подпитывать пламя. Другие составляющие печи являются:

Нагревательный элемент;
Дымосборник;
Зольник;
Колосникового типа решетка;
Облицовочный слой;
Отсекатель огня;
Защитные дверцы предохранения огня;

Чтобы возвести очаг своими руками, следует воспользоваться чертежами в масштабном плане. Таким образом, будет удобно самому начать возведение.

В чертежи входит следующая информация:

Расчетные данные основания и его связи с потенциальной конструкцией строения;
Схема проема в перекрытии и кровельном строении;
Данные внешнего дизайна;
Расчетные данные теплоотдачи;
Безопасные данные и пожароустройчивость;

Варианты могут быть разнообразными. В основном, все зависит от их расположения. Также на разновидность каминов влияют габариты каминов. (См. также: Как сделать камин своими руками)

Разновидности отопительных объектов:

Пристенные. Само наименование говорит о конструкции камина. Он располагается у стены. Такая модель может располагаться в доме, который ограничен пространством. Следует отметить, что такой камин нужно пристраивать только к пожароустойчивой стене.
Угловые. Представляют собой оригинального типа. Строить его можно по технологии других очагов. Нет сложности.
Встроенные камины. Данная разновидность оборудования устанавливается в нижнюю часть стены или в колонну. Также может быть возведен в доме, который не обладает большим количество места.

(См. также: Постройка камина своими руками)

Не прикрепленные к стене камины. Легкие камины в форме плоской площадки, которые устанавливают на поверхности пола.

Наиболее частым материалом строительства камина является кирпич. Именно он обладает отличными техническими характеристиками, которые способны повысить эксплуатационный срок изделия. Для этого надо приобрести кирпич печного типа высокого качества. Форма должна быть с гладкой поверхностью, чтобы строительство проходило гладко.

Чтобы проверить кирпич на качество, необходимо постучать по кирпичу. Если кирпич имеет при ударе глухой призвук, это говорит о том, что он произведен неправильно, произошел некачественный обжиг. (См. также: Камин барбекю своими руками)

Для построения камина собственными силами нужно иметь следующие инструменты:

Штыкового типа лопата;
Совкового типа лопата;
Мастерок;
Угольник;
Рулетка, чернило, линейка;
Печной молоток;
Сито;
Ножовка;
Мочальная кисть;

Основание под камин строится отдельно. Он не взаимосвязан с основанием дома. Ни в коем случае нельзя осуществлять перевязку, от нее осадка может быть разная. Чтобы было удобно строить, надо воспользоваться планом камина на полу.

Первоначальной стадией является возведение котлована, размер которого должен составлять не больше 15 сантиметров. Глубина котлована равняется 50-60 сантиметров. Идеальным материалом будет являться бутобетон. Днище котлована засыпается песком щебня.

Полиуретановые камины строятся таким же образом. Кладка начинается с кирпичей углового типа. Последующим является наружный ряд по периметру. Все образующиеся швы должны быть смазаны специальным раствором. Перед тем, как приступить к кладке дымохода стоит проверить его отвесом. (См. также: Как сложить камин своими руками)

Чтобы возвести камин с духовкой, надо учитывать другие параметры. Духовка требует особой конструкции.

Строительство печи своими руками

Как делать печь, используя основные материалы для строительства отопительных средств? Для этого надо строго следовать основным рекомендациям. Для постройки печи собственными силами необходимо владеть начальными знаниями о строительстве в целом.

Общие сведения для строительства печи своими руками:

Фундамент для печи должен обладать такими характеристиками, как огнеупорность и прочность.
Выбирать нужно только качественный строительный материал, чтобы печь прослужила долгий эксплуатационный срок.
Котлован нужно засыпать песком;
Фундамент обязательно нужно изолировать от возможного проникновения воды, иначе со временем он может потерять свою прочность;

Разновидности каминов

Камин Прованс фронтального типа подойдет тем, кто являются настоящими ценителями классики и романтики одновременно. Камин в стиле прованс обладает индивидуальными особенностями, которые отличают его от других разновидностей камина.

Камин данного стиля может быть выполнен из таких материалов, как ракушечник, белый камень, мрамор. Можно заказать у специалистов строительство камина в стиле прованс под топки любого параметра и производителя.

Если Ваш интерьер выполнен в стиле хай-тек, то существуют камины хай-тек, которые идеально впишутся в интерьер в доме. Такие устройства произведены только из современных огнеупорных материалов, например, из нержавеющей стали.

Камин в стиле хай-тек отличается от других каминов, выполненных в разных стилевых решениях. Дело в том, что хай-тек представляет собой довольно смелый дизайн, который подходит не всем людям.

Камин Аквариус представляет собой отопительное устройство от производителя термофор. Он является каминной топкой, которая обладает следующими преимуществами:

Огромного размера светопрозрачный экран, посредством которого можно наблюдать за огнем. Также экран выполняет защитные функции от закопчения;
Продолжительный период горения обусловлен большим топливником и герметичной дверцей;
Благодаря защитному шамоту увеличен эксплуатационный срок службы;

Технические особенности каминов аквариус:

Объем отапливаемого помещения составляет 200 м3;
Максимальная мощность равна 12 кВт;
Общие параметры камина 690х465х930;
Максимальное количество загрузки топливного вещества равно 39 литрам;
Диаметр дымоходной трубы равен 200 миллиметрам;
Удельная масса составляет 77 килограммов;
Длина дров 550 миллиметров;

Камин Октава также пользуется популярностью среди потенциальных покупателей. Печь отличается большим числом КПД. Высокая теплоотдача помещению заключена в направленной энергии и в конвективных тепловых потоках.

Благодаря данному изделию помещение быстро становится теплым. Самое главное, что оно держится достаточно долгий период времени, следовательно, нет необходимости в постоянном включении очага.

Различие каминов по применяемому виду топлива

По типу применяемого топлива на сегодня различают следующие варианты каминов:

Дровяные;
Электрические;
Пеллетные;
Газовые;

Чтобы знать, как делать камины, необходимо обладать дополнительными навыками и знаниями в области строительства обогревательных устройств.

Основные сведения по строительству:

Материал, из которого будут строить, должен быть огнеупорным.
Дымоход должен обладать отличными свойствами;
Стена в доме должна быть пожароустойчивой;
При строительстве допустимо применение только теплоизоляционных строительных материалов, таких как газобетон, листовой асбест, огнеупорный кирпич, магнезит;
Наилучшим строительным материалом для камина является огнеупорный кирпич;
Дымоход должен находиться либо над камином, либо в стороне;

Переделка камина из старой печи

Если Вы обладаете старой печкой и хотите приобрести новое отопительное устройство, то можно сделать камин из старой печи. Чтобы перестроить печь в камин не понадобится много усилий.

Предварительно, перед переделкой печи, необходимо осуществить проверку на наличие исправностей таких систем, как дымоход и его способность к тяге. Если Вы не можете сделать это сами, то надо воспользоваться услугами профессионального печника. Он быстро выполнит свою работу.

Чтобы превратить камин из печи особое внимание стоит уделить на переоборудование дымоотводной трубы. Для этого надо сделать большого размера дыру топки. Потом начинаем пристраивать декоративную дверцу камина. Данным образом, можно создать камин из старой печи. Вы не только сэкономите средства, но и привнесете новые краски в свой интерьер помещения.

Если Вы не хотите постоянно приобретать дрова для своего очага, то идеальным решением будет приобрести электрокамин, который осуществляет свою деятельность при помощи электричества.

Преимуществами электрокамина являются следующие факторы:

Является безопасным отопительным средством для малого помещения;
Внешние стенки не нагреваются, что делает его идеальным камином для не пожароустойчивой стенки;
Пользователь камина не может обжечься об него;
Нет необходимости в постоянном уходе за электрокамином, достаточно только в нужное время осуществить замену лампочки. Сухой тряпкой необходимо протереть пыль один раз в две недели.

Простой камин из кирпича своими руками: схема, порядовки, пошаговая инструкция

Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
задвижка для регулировки тяги.

Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5—2 раза больше глубины топки.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Инструкция по кладке камина

На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20—25 м².

Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).

Пошагово этапы работ выглядят следующим образом:

Подготовка – выбор места для будущего очага и закупка стройматериалов.
Устройство надежного основания – железобетонного либо кирпичного фундамента.
Приготовление раствора и кладка.
Пробный розжиг и прогрев.

По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.

Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.

Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.

Необходимые стройматериалы

Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:

керамический полнотелый кирпич – 300 шт.;
шамотный (огнеупорный) кирпич – 120 шт.;
задвижка на дымоход;
сухая строительная смесь для огнеупорной кладки – 150 кг;
готовая глиняно-песчаная смесь для выкладывания печей – 250 кг;
металлический равнополочный уголок 50 х 3 мм – 2,5 м;
дверца печная ревизионная.

Красный керамический кирпич марки 150—200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.

Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.

Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.

Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.

Устраиваем фундамент

Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).

Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:

Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.

Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.

Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:

Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
Свяжите сетку из железной арматуры диаметром 12—16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1 : 3 : 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.

После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:

Правила каминной кладки

Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:

при изготовлении огнеупорного и глиняного раствора четко соблюдайте соотношение сухой смеси и воды, указанное на упаковке производителем;
камни каждого ряда сначала раскладывайте насухо, подгоняйте и подпиливайте согласно порядовкам, и только потом ставьте на раствор;
красный кирпич перед укладкой на места замачивайте в воде на 3—5 минут, пока не перестанут появляться воздушные пузырьки;
соблюдайте максимальную толщину швов 5 мм;
участки кладки из керамического и шамотного кирпича не связывайте между собой;
постоянно проверяйте вертикаль в разных точках отвесом и горизонталь строительным уровнем;
при монтаже уголков из металла ряд опирающихся на него камней нужно класть без раствора.

Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.

В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:

Порядок ведения работ

Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.

Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.

Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.

Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.

Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:

В заключение – пробная растопка очага

После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.

Камин своими руками пошаговая инструкция с фото и видео

Наша повседневная жизнь наполнена множеством событий, поглощением информации из СМИ, общением с родственниками, друзьями, коллегами по работе — наше сознание терпит перегрузки. Нужна пауза — отдых в спокойной обстановке, в уютном кресле с чашечкой кофе на подлокотнике, в окружении какой-то пронзительной тишины и полумрака, нарушаемых лишь тиканьем настенных часов и сполохами пламени в камине. Пламя камина успокаивает, оживляя в памяти давно забытые приятные воспоминания…

Виды каминов

Камины дровяные представляет собой простую печь, его топка открыта и больше напоминает нишу в стене. Обогрев помещения происходит путем излучения энергии тепла, при этом теплоотдача камина невысока — она равна 10-20%, прочее тепло вытягивает в трубу. Холодными зимами полагаться в вопросах отопления только на камин не стоит, его будет недостаточно.

Топливная камера камина (в ней сгорает топливо) должна быть широкой, но не глубокой, стенки (боковые и верхняя) выполняются с расширением (развалом) по направлению к отапливаемому помещению (под углом в 45о-60о). Такая конструкция позволит направить большее количество тепловой энергии в комнату.

Расположить камин можно вне стены, встроить его в кирпичную стену (ее толщина должна быть не менее чем в два кирпича) или пристроить к стене. Камин, благодаря своей конструкции, значительно улучшает вентиляцию помещения, но он не способен накапливать и равномерно отдавать тепло. Наибольшее количество тепла выделяется непосредственно перед топливной камерой.

Выбор места возведения камина

Размеры печей такого типа привязываются к объему комнат, в которых они устроены. Например, площадь каминной топки для помещений объемом до 70 кубометров должна быть 1:50 или 1:70, т.е. от 0,2 до 0,4 м2.

Параметры отверстия топки определяются следующим образом: соотношение высоты и ширины должно быть 2:3, т.е. при площади 0,2, 0,3 или 0,4 м2 топочное отверстие (портал) будет иметь следующие размеры — в первом случае 36х45 см, во втором — 44х67 см и в третьем — 52х77 см.

Соотношение глубины топки с ее высотой должно быть в пределах от 1:2 до 2:3, эти параметры очень важны, т.к. несоблюдение этих пропорций в сторону увеличения глубины топки уменьшит теплоотдачу, а в случае уменьшения — камин начнет задымлять комнату. Размер глубины топливной камеры необходимо выдержать в следующих пропорциях: при общей площади топливника, равной 0,2 м2 — глубина должна быть от 18 до 24 см, равной 0,3 м2 — от 22 до 30 см и равной 0,4 м2 — от 26 до 35 см.

Расчитываем высоту, ширину и площадь топочного дывого отверстия

Определим высоту и ширину топочного отверстия камина, так называемого портала топливника. Здесь также существует зависимость – для малого камина это составит 2:3 (высота к ширине). То есть для нашего камина размеры портала будут соответственно: – 0,2 кв. м – 36х45см – 0,3 кв. м – 48х63см (Примерно наш вариант) – 0,4 кв. м – 52х77см. Глубина топливника камина с высотой портала должна быть в отношении 1:2–2:3, этот размер также необходимо соблюсти, поскольку большая глубина уменьшает теплоотдачу в помещении, а меньшая вызывает задымление. В нашем случая эта глубина составит: kladka-kamina.ru

Площадь дымового отверстия для нашего камина зависит от выбранной площади каминной топки, оно должно быть меньше в 8-15 раз, т.е. при площади топки в 0,2 м2 — 0,02 м2, при площади в 0,3 м2 — 0,03 м2 и при площади в 0,4 м2 — 0,04 м2.

Каминная труба, выполненная из кирпича, будет иметь следующие длину и ширину: 14х14 см и 14х27 см. Если планируется устройство дымовой трубы округлого сечения, то она будет от 8-ми до 14 см в диаметре. Для малого и среднего каминов потребуется дымовая труба высотой от 4 до 5 метров.

Используемый материал для кладки камин своими руками

Для строительства камина потребуется: красный кирпич, бутовый камень, глина, песок, цемент и щебень. Чтобы построить камин, пользоваться которым можно действительно долго, необходимо тщательно выбирать кирпич — поштучно. Кирпич для каминов должен быть идеальным: никаких изъянов, иметь однородную структуру оранжево-красного цвета, правильную форму с ровными поверхностями и прямыми углами. Каждый кирпич нужно проверить, стукнув по нему молотком — он должен издать чистый звук.

Если кирпич прошел недостаточную температурную обработку, он будет более светлого оттенка и его излом неоднороден по структуре. После удара молотком такой кирпич издаст глухой звук, что свидетельствует о некачественном обжиге.

Пережженный кирпич имеет сине-черный или темно-серый окрас, на его поверхности видны следы оплавления. Удар молотком по такому кирпичу вызовет высокий звук. Если на поверхности кирпича есть белые пятна — они свидетельствуют о нарушенной технологии просушки (он пересушен). Требуемое количество кирпичей — около 200-300 штук (в зависимости от размеров камина и без учета трубы).

Камины и печи выкладываются с применением в качестве связующего раствора, состоящего из глины, цемента и песка. Существует мнение, что камины дровяные служат дольше всего, если при их создании использовать кемберийскую глину (синего цвета). Но вполне подойдет красная и даже обыкновенная глина. Если Вы используете огнеупорный кирпич, то для кладки потребуется огнеупорная глина. Потребуется от 0,2 до 0,5 м3 глины (в зависимости от ее жирности).

Создавая камин своими руками необходимо позаботиться о цементе. Вполне подойдет фасованный портландцемент марки 200 или 300. Потребность: 70-100 кг (включая фундаментные работы).

Настоящий портландцемент для кладки камина

Песок для кладочного раствора: фракция 0,2-1,5 мм, максимально очищенный от грязевых примесей и мусора. Потребность: 0,7 м3(включая фундаментные работы). Потребуется щебень фракции от 2 до 6 см — он будет нужен для устройства каминного фундамента. Потребность: 0,2 м3. Кроме основных материалов, понадобятся: дымовая заслонка (она же — печная задвижка), колосниковая решетка, стержни из арматуры (около 15-20 шт., диаметром от 8 до 10 мм, длиной 700 мм).

Фундамент для камина: виды и принцип заливки

Общий вес каминной конструкции в среднем составит не менее 600 кг, а в большинстве случаев — более тонны, поэтому для камина потребуется собственный независимый фундамент. Много проще соорудить фундамент для камина еще при возведении дома, иначе построить его будет достаточно сложно. Если предполагается строительство камина в здании завершенной постройки, то потребуется привлечение специалистов, способных рассчитать нагрузку будущего камина на существующие несущие конструкции.

Для камина потребуется фундамент с большими размерами в плане (на 10-15 см), чем основание камина. Важно выдерживать зазор между фундаментами здания и камина не менее чем в 50-55 мм — его необходимо заполнить песком. Перевязку фундаментов (здания и камина) выполнять нельзя — они имеют различную осадку, что приведет к образованию трещин.

Котлован для фундамента камина должен быть глубиной 600 мм — для одноэтажного дома и 700-1000 мм — для двухэтажного или его глубина должна соответствовать заданной при выполнении фундамента здания. На дно вырытого котлована необходимо поместить выравнивающую подушку из песка (на непучинистых грунтах) или песчано-гравийную (на пучинистых грунтах, состав: песок-40%, гравий-60%).

Справка:
к пучинистым грунтам относятся пылеватые и мелкие пески, супеси, суглинки и глины — т.е. грунты, широко распространенные на территории России. По достижении определенного уровня влажности, объем таких грунтов при замерзании (в зимний период) возрастает, вызывая послойный подъем грунта в пределах той глубины, на которую он промерзает. Вследствие чего происходит неравномерный подъем фундаментов, если нагрузки, воздействующие на них, не компенсируют силы пучения грунта. Пучение грунтов вызывает деформации преимущественно легких зданий, большинство из которых строится в сельской местности.

Подушка, препятствующая воздействию пучения грунта на фундамент каминов и печей, должна иметь ту же высоту, что и подушка основного фундамента здания (к примеру, в Подмосковье ее высота должна составить от 100 до 600 мм, в зависимости от степени пучения грунтов). Песчано-гравийную подушку необходимо укладывать послойно, с увлажнением каждого нового слоя. В процессе укладки необходима утрамбовка (автоматическая или ручная) и выверка горизонтальности основания при помощи уровня.

До укладки песчано-гравийной подушки требуется выровнять и утрамбовать грунт на дне котлована. Если после откапывания котлована прошли дожди, то перед укладкой подушки необходимо удалить из него лужи (вычерпать), если же донный грунт стал текучепластичным — его нужно срезать до устойчивого (как правило, на несколько сантиметров).

Устроить фундамент из бутобетона обойдется дешевле. Для него необходима опалубка, обшитая изнутри рубероидом (толем, пергамином) или обмазанная битумом — для того, чтобы исключить утечку цементного молока в песок. Опалубка размещается на подготовленном основании, внутрь укладывается первый слой камней крупного размера (диаметром до 15 см), между ними засыпается щебень. Поверху заливается цементный раствор (1 часть цемента на 3 части песка), он готовится из расчета на один день работы.

Затем песок замешивается с цементом — раствор тщательно промешивается с постоянным добавлением воды до состояния густой сметаны (по соотношению 1 часть воды на 1 часть цемента). Каждый новый слой бутового камня закладывается после отвердевания предыдущего слоя, лучше всего с интервалом в сутки. Последний — верхний слой требуется выровнять, проверить его горизонтальность и закрыть сверху полиэтиленовой пленкой. Необходимо выдержать недельный срок перед тем, как начать кладку камина. Расстояние от верхней части полученного фундамента до уровня пола должно быть не менее 60-70 мм.

Предварительная подготовка материалов для камина и кладка рядов

Каждый из кирпичей требуется изучить, отделив в сторону кирпичи с серьезными отклонениями размеров от стандартных (65х120х250 мм). Чтобы построить камин, важно уделить особое внимание качеству ингредиентов кладочного раствора — они должны быть максимально очищены от любых посторонних примесей. Для этого:

песок тщательно просеивается через мелкоячеистое сито и многократно замачивается в чистой воде — до тех пор, пока вода после «отмучивания» не станет чистой;
глина замачивается в воде несколько дней (от 7 до 10 дней). Ее необходимо время от времени промешивать до образования однородной массы;
перед началом кладки камина красный кирпич замачивают на 30 секунд в воде — до удаления воздушных пузырьков. Если камины дровяные выкладывают из огнеупорного кирпича, то его достаточно только ополоснуть водой — для удаления пыли.

Готовим кладочный раствор на основе глины: заливаем сухой, подготовленный песок глинистым раствором и тщательно перемешиваем до получения состояния, похожего на густой кисель. Проверку качества смеси проводим так: скатываем из раствора «колбаску» диаметром не более 10-15 мм — если ее форма сохраняется, она не рассыпается и не липнет к рукам, то раствор готов. После двух-трех пробных замесов, качественный раствор будет получен — он не должен растекаться под собственным весом, прилипать к кельме или рассыпаться на фрагменты.

Прежде, чем начать выкладывать кирпич на глинистый раствор, нужно вычертить контуры каминного топливника на стене. На верхнюю часть каминного фундамента настилается двойным слоем листы толя или рубероида — для гидроизоляции. Выкладывая камин своими руками важно помнить — кирпич перед укладкой нужно обязательно вымачивать, иначе он станет тянуть воду из кладочного раствора.

Под топки выкладывается изнутри огнеупорным кирпичом. Задняя и боковые стенки топливника выкладываются насухо, затем выполняется кладка с перевязкой швов. Боковые стенки камина нужно выложить из термостойкого кирпича, они должны иметь толщину как минимум в 200 мм, минимальная толщина задней стенки — 100 мм.

Перед кладкой уточняем размещение камина по схеме кладки камина: нужно насухо разложить кирпичи первого ряда (согласно чертежа), затем кирпичи, образующие один ряд дымовой трубы. Затем на углы дымовой трубы опустить с потолка отвесы и убедиться, что дистанция между балками перекрытия и трубой, стропилами и трубой больше 120 мм (для создания горизонтальной противопожарной разделки).

Главное отличие между кладкой кирпичной стены и выкладыванием каминов в том, что каждый новый ряд камина сначала выкладывается в сухую (без раствора) — проводится подбор кирпичей, их притесывают и подгоняют между собой, учитывая перевязку швов. При этом стесанные части кирпича необходимо либо повернуть наружу, либо закрыть их кладкой.

Порядовка для кладки камина

Первыми следует укладывать угловые кирпичи, контролируя их положение по отношению друг к другу (они должны быть строго на одном уровне). Для этого потребуются уровень и правила. Далее выкладывается наружный ряд (периметр), затем — середина.

Если топливник будет футерован огнеупорным кирпичом, то его нельзя перевязывать с простым кирпичом из наружной кладки — будет намного проще выложить топливник целиком из тугоплавкого или огнеупорного кирпича. Создавая камин своими руками, проверяйте углы первого кладочного ряда на прямоугольность с помощью мерного шнура (по диагонали между противоположными сторонами), разница между ними не должна быть более 5 мм.

Кладочный раствор наносится вручную — правой рукой, левой — укладывают кирпич. Швы (и вертикальные и горизонтальные) должны быть заполнены раствором полностью, их нужно делать как можно тоньше (шов в «подрез»). Швы, обращенные ко внутренней части топки и дымохода, могут быть выпуклыми, при этом все излишки раствора — удаляются. В менее ответственных частях каминной конструкции, где возможны протечки газов через швы, их можно выполнять в «пустошовку» (глубина впадины не более 10 мм), с последующим оштукатуриванием. Поворотам и сужениям газового порога и дымохода придают закругленную форму, для чего округляют кирпич.

Углы выкладываются точно по отвесу, чтобы облегчить задачу, возможна установка в углы стального уголка или рейки. Если конструкция исполняемого камина имеет неизменное сечение, то такой камин удобно выкладывать с применением передвижной опалубки. В каждом кладочном ряду требуется выполнить перевязку швов (на ½ кирпича), каждый выложенные ряд тщательно промеряется на горизонтальное положение, а углы и стенки — на вертикальное.

Хорошая работа камина напрямую зависит от гладкости внутренних поверхностей. Поэтому необходимо укладывать кирпич так, чтобы во внутреннюю часть каминной конструкции он был обращен только целыми гранями, в противном случае он будет быстро разрушаться. Нельзя производить выравнивание внутренней части дымохода глинистым раствором, поскольку глина будет осыпаться и засорять дымоход. Единственным способом достичь гладкости внутренних поверхностей будет аккуратная и выверенная кладка. Заделать мелкие выбоины на кирпиче и загладить швы на внутренней части дымохода можно тряпкой, намоченной в глинистом растворе — эта операция выполняется через каждые 4-5 выложенных рядов.

Каждый следующий ряд при постройке каминов выкладывается лишь после полного завершения кладки предыдущего.

Вывод дымовой трубы

После вывода дымовой трубы на крышу, кирпичные ряды выкладываются на цементно-песчаный раствор (1 часть цемента на 3 части песка). Дымовую трубу необходимо надежно укрыть от попадания осадков — жестяными дымниками или перекрытием из кирпича с колпаком из кровельного железа.
Установка металлических элементов

Металлическая рамка каминной топки крепится с помощью наклепанных стальных полосок (толщина 3 мм) — их заводят в кладочный шов и заливают раствором. Стальные полоски можно заменить жгутами из отожженной проволоки (диаметром 2 мм), ими же крепятся дверцы вьюшек и духовые шкафы.

Необходимо принимать во внимание, что металл имеет более высокие показатели теплового расширения, чем кирпич, поэтому между кладкой и топочными рамками необходимо установить уплотнитель из асбестового шнура (толщина 5 мм).

Верхнюю планку топочной дверцы использовать в качестве опоры для кирпичной кладки нельзя, можно применить полоску из чугуна, а лучшим способом станет устройство кирпичной перемычки внапуск, клином или «в замок». Все элементы камина, выполненные из металла, необходимо выставлять с учетом их расширения при нагреве — установить зазор не менее 5-10 мм, иначе камин будет разрушаться ими. Вообще, чем меньше в конструкции камина металлических элементов — тем лучше.

Внешняя отделка камина

Более всего для каминов походит облицовка изразцами, узорчатыми или гладкими. Необходимо заметить, что облицовка любой керамической плиткой непрактична — такая плитка быстро отпадет. Можно оставить камин без какой-то особой внешней отделки — кирпичным, окрасив меловыми (клеевыми) или известковыми красками, можно окрасить одни только швы.

Камин своими руками пошаговая инструкция на видео

Читаем дальше — узнаём больше!

Оценка: 2.6 из 5
Голосов: 161

устройство и кладка, чертежи с размерами, варианты порядовки

На чтение 10 мин. Просмотров 80 Опубликовано 06.10.2019
Обновлено 01.10.2019

Камин в доме до сих пор является символом уюта, роскоши и комфорта. Поэтому производители создают такие модели и конструкции, которые могут вписаться в любой интерьер – от классического до модерна. Некоторые из них предназначены только для декорирования помещения – это квартирные экземпляры, другими можно отапливать помещение и готовить еду на открытом огне.

Виды каминов

Камин из кирпича

Камины отличаются по нескольким характеристикам:

в зависимости от применяемого топлива;
по способу установки;
по виду топки;
по назначению.

Создать уютную обстановку можно даже в городской многоэтажке, не затрачивая много усилий на приобретение декоративной модели. Другое дело – сложить камин своими руками из кирпича, чтобы он не дымил, хорошо разгорался, был экономным по расходу топлива, безопасным и главное – хорошо вписывался в интерьер.

По способу установки

Угловой камин из камня

Камин из кирпича может быть угловым или пристенным. Важно декоративно выделить кладку, чтобы подчеркнуть старинный стиль. Все элементы конструкции находятся в комнате и выступают за контур стены. Преимуществом таких моделей является возможность монтажа после постройки дома. Недостаток в том, что после декоративного ремонта придется поднимать пол и устанавливать жаропрочное покрытие, чтобы он не загорелся случайно. Пристенный камин хорошо смотрится в помещении большой площади.

Для пристенных моделей доступны все виды отделки – камень, мозаика, керамическая плитка, искусственный камень, штукатурка.

Центральное расположение камина

Встроенную модель планируют на стадии постройки дома, так как все части конструкции скрыты в стене. Открытой остается топка. Верхняя часть стены представляет собой скрытый дымоход. Выполнить такую модель после постройки дома будет сложно: для этого придется ломать стены и выкладывать дымоход, что может быть сложно по трудозатратам.

Островные камины обычно располагаются в центре комнаты. При этом площадь помещения должна учитывать габариты модели. По своей конструкции это изделие может иметь любую форму – квадратную, круглую, в форме чаши. Если камин не декоративный, устанавливается жаропрочное покрытие на пол, а вверху монтируется вытяжка, которую соединяют с дымоходом. Из-за того, что при горении расходуется слишком много кислорода в помещении, нужно предусмотреть способы проветривания или подачи свежего воздуха. В таком случае лучше устанавливать модели каминов с закрытой топкой, но с вентиляцией.

Островные камины бывают разной конструкции, в том числе подвешенные, которые не соприкасаются с полом.

По назначению

Декоративный электрокамин

Назначение камина может быть прямое – отопление, приготовление пищи на открытом огне, или декоративное – для стилизации помещения.

Для настоящих каминов и домашних печей необходимо соорудить дымоход. Декоративные модели работают от электричества. Огненные языки в них не настоящие, но хорошо имитируют открытое пламя.

Кирпичный камин можно соорудить на улице для летнего отдыха на свежем воздухе, в частном доме. Печь-каменка используется для выпечки хлеба – топка у нее находится снизу, а отделение для приготовления пищи сверху.

В квартирных условиях рабочий дровяной камин может быть частью планировки в элитных постройках, где учтены все правила техники безопасности при пользовании сооружения.

По конструкции топки

Камин с односторонней топкой

Конструкция топки может быть разной:

Односторонняя, при которой огонь виден с одной стороны.
Двухсторонняя – огонь виден с двух сторон.
Трехсторонняя предполагает закрытую топку. Такие камины чаще всего декоративные.
Угловая – с выступающим вперед углом.

Каждая конструкция имеет преимущества и недостатки. Например, при двусторонней топке открытого типа топливо будет сгорать быстрее, соответственно увеличится расход кислорода в комнате, поэтому сооружать такую сложную модель нужно по всем правилам.

По виду топки

Камин с закрытой топкой

Топка у рабочего камина может быть открытой или закрытой. При закрытом варианте риск, что в комнату попадет горящий уголь или дерево, минимальный, но приготовить что-либо при закрытой дверце сложно.

Доступ к пламени при открытой топке можно получить с одной стороны. При этом КПД высокий, так как все тепло выходит в комнату и хорошо прогревает ее. Строительство каминов с открытой топкой сложнее и нужно обустраивать дополнительную защиту от попадания горящих угольев на пол.

При закрытом типе камеры сгорания на передней панели камина установлена дверца из жаропрочного стекла. При желании ее можно отодвинуть и топка станет открытой. Горение регулируется с помощью дополнительных рычагов, поэтому можно снизить или повысить интенсивность пламени.

Достоинств у каминов с закрытой камерой сгорания больше:

экономичность при расходе топлива;
безопасность;
более простой монтаж;
высокий КПД.

Вдобавок, закрытую топку в любой момент можно превратить в открытую.

По стилю

Камин в стиле кантри

Для каждого интерьера найдется камин, который подчеркнет стиль:

Классический – с колоннами и кованными ограждающими решетками. Материал – мрамор или натуральный камень, а также металлические фигурные элементы.
Кантри – сельский вариант камина, в котором есть отделения для сушки и хранения дров.
Модерн – сооружения с минимальным количеством украшений, менее массивные и заметные. Часто встроенные в стену.
Хай-Тек с необычными формами и конструкционными решениями, изготовленные из современных материалов чаще всего серого или черного цветов.

Перед покупкой модной модели рекомендуется хорошо изучить, как будет работать камин, так как в некоторых случаях акцент на форме и дизайне плохо сказывается на характеристиках работы.

По типу сгораемого топлива

Газовый камин

Важный момент в устройстве камина – тип топлива. Нужно, чтобы оно всегда было доступным и недорогим.

На дровах. Здесь важно правильно рассчитать и выложить дымоход, чтобы хорошая тяга поддерживала горение, а дым не попадал в помещение. Двуокись углерода или угарный газ – самая большая опасность неправильно сложенного камина.
Газовые камины. Работают от магистрали или баллона. Есть модели, куда встраивают небольшой баллон – их можно переносить на другое место и греть помещение. Для такого устройства также нужен дымоход, чтобы отводить продукты сгорания.
Электрические модели – это стилизованные под камин нагревательные приборы. Подходят для квартиры, так как сооружение дымохода не требуется. Внешний вид огня получают при помощи легкой ткани и воздушных потоков.
Биокамины работают на топливе, которое при сгорании не выделяет вредных веществ. Это может быть чистый спирт или биоэтанол. Преимущество моделей в том, что они создают картину живого огня, при этом дополнительно греют помещение, не требуют подключения к дымоходу.

Биокамины идеально подходят для квартирных условий по степени безопасности, быстроте установки и дешевизне топлива. Для горения достаточно воздуха, который поступает при вентиляции.

Принцип работы камина

Камины с различным типом топки

Принцип работы камина заключается в поступлении в топку холодного воздуха снизу, после чего тот нагревается при сгорании топлива и поднимается вверх по дымоходу, попутно отдавая тепло в комнату, прогревая наружные конструкции.

Важно правильно рассчитать высоту и ширину дымохода, соотнести ее с величиной топки, чтобы тяга хорошо удаляла продукты горения.

В конструкции дымохода имеются заслонки. Если нужно больше тепла направить в комнату, заслонку задвигают, меньше горячего воздуха уходит в дымоход. При разжигании камина нужно наоборот, создать повышенный поток воздуха, чтобы запустить процесс горения.

Чтобы не допустить обратной тяги, попадания дыма в помещение, в обычных каминах регулярно проводят читку дымохода. Для электрических, биокаминов и фальшкаминов такая процедура не требуется.

Подготовка к постройке

Кладку камина можно выполнить своими руками. Первым делом выбирают место. Чтобы не создавать сквозняков, нельзя обустраивать камин на той же стене, где расположены окна, а также строить его напротив входной двери. Пол должен быть устойчивым, чтобы выдерживал вес конструкции.

Чертежи с размерами

Схема камина

Рассчитывать размеры камина нужно с таким условием, чтобы топка составляла 1/50 часть размера помещения. Если сделать ее больше, КПД снизится, если меньше – дым будет попадать в помещение.

Площадь сечения дымохода должна составлять в 10 раз меньше площади топки. Высота от 4 до 5 метров. Правила, которые нужно предусмотреть заранее:

При установке дверцы оставляют зазор между металлом и кирпичом, так как металл расширяется при нагревании. Необходимо проложить асбестовую прослойку.
Топливная камера по задней стенке должна иметь наклон вверх-назад.

Топливная камера изнутри не нуждается в штукатурке.

Материалы и инструменты

Шамотный кирпич

Необходимо подготовить следующие материалы:

Шамотный или жаропрочный кирпич для выкладки топки самого высокого качества без трещин и сколов. Дымоход также выкладывают из кирпича или устанавливают металлический.
Керамический кирпич для внешней облицовки.
Чугун для топочной камеры. Можно купить уже готовую топку и обложить ее кирпичом.
Дверцу из жаропрочного стекла.
Каминные решетки для отсечения горячего воздуха и направления его в помещение.
Колосниковая решетка для топки.

Понадобится глина, цемент, песок и щебень. Можно приобрести готовую смесь для кладки печей своими руками. Инструменты – мастерок для намазывания раствора на кирпич, рулетка для замеров.

Раствор для кладки, если куплена готовая смесь, делается по инструкции на упаковке. Если готовить самостоятельно, необходимо добиваться консистенции сметаны, чтобы впоследствии раствор не трескался при испарении влаги.

Порядок обустройства фундамента

Фундамент под камин

Вес конструкции средних размеров будет не менее 1000 кг, поэтому для камина обустраивают отдельный фундамент, который будет предохранять его от деформаций и смещений.

Составляющие фундамента:

подушка утрамбованного щебня;
бетонная плита;
сваренные металлические уголки для укладки кирпича или блоков;
вертикальная гидроизоляция по бокам;
два слоя рубероида поверх кладки блоков фундамента.

Кирпич предварительно опускают в воду, чтобы впитал жидкость и не забирал ее у глиняного раствора.

Камины из кирпича для дома дровяные должны иметь под собой лист металла, чтобы обезопасить пол от возгорания.

Проверять горизонтальность рядов нужно с помощью уровня.

Пошаговая инструкция по постройке камина своими руками

Порядовка

На фундаменте, после того как соблюдены все противопожарные требования, выкладывается корпус камина:

Три ряда сплошного кирпича под основание.
4 и 5 ряды формируют зольник – отверстие для сгоревшей золы. Оно может быть выдвижным с металлической вставкой или стационарным, тогда придется чистить веником.
6 – 7 ряд – дно камина. Выполняется из огнеупорного кирпича.
До 13 ряда стенки топливника. На этом этапе устанавливают дверь, если выбран тип закрытой топки. Для этого понадобится печная металлическая лента, которой фиксируют дверь и закрепляют саморезами к стенкам из кирпича. Чтобы оградить металл от кирпича, между ними прокладывают слой базальтового картона.
С 14 ряда формируют дымосборник. Стенки и дымоход выкладывают особо герметично и ровно, контролируя качество раствора. Вертикаль строго контролируют уровнем. Малейшее отклонение может привести к задымлению.

После выкладки дымохода его покрывают слоем огнеупорной изоляции на основе асбеста, чтобы защитить стены, кровлю и перекрытия, особенно если они деревянные.

Отделка камина

Расшивка швов

На этапе финишной отделки можно:

оставить кирпичную кладку открытой;
оштукатурить или обложить отделочным материалом;
покрасить.

Для покраски камина применяются только огнеупорные материалы, которые не трескаются и не меняют цвет под действием тепла. Такие используют для радиаторов отопления.

Финишную отделку можно сделать из мозаики, керамической плитки, керамогранита, по внешнему виду напоминающего натуральный камень. Все отделочные материалы должны быть термоустойчивыми.

как класть камин, инструкция на фото и видео

В продаже можно встретить огромное количество предложений относительно небольших, легко устанавливаемых чугунных и стальных каминных конструкций, но многие владельцы загородных домовладений предпочитают обустраивать традиционные очаги из кирпича и иногда из камня. Их возведение занимает немало времени и труда. Несмотря на это жильцы частных домов вместо массовых заводских изделий отдают предпочтение давно известным массивным очагам ручного изготовления, например, таким, как на фото. Зачастую выполняется кладка камина своими руками, без привлечения опытных специалистов.

Содержание:

Одних хозяев привлекает их оригинальный дизайн, других — основательность и надежность отопительной конструкции, а третьих то, что обожженные кирпичи в отличие от остывающего быстро металла способны сохранять тепло еще длительное время после того, как огонь в печи погаснет.

Кладка камина является серьезным рабочим процессом, поскольку ошибки при создании таких очагов обходятся весьма дорого, вплоть до их разрушения.

Чертежи каминов и схемы порядовок

Камин, как и любое другое сооружение, необходимо строить в полном соответствии с предварительно продуманным и тщательно начерченным проектным решением (детальнее: «

Популярные проекты каминов из кирпича — выбираем под себя

«). Этого правила придерживаются даже высококвалифицированные печники, которые сложили не один десяток каминных конструкций.

Необходимо прежде, как класть камин, иметь в своем распоряжении его вид сбоку и спереди и подробную порядовку кладки кирпичей, которая является последовательным комплектом планов всех рядов, начиная от самого нижнего и заканчивая верхним. Схема должна включать изображение каждого из кирпичей, как целых, так и половинок, а также чугунных изделий и других элементов и тогда работа будет завершена быстро и без ошибок.

Подробный чертеж не обязательно заказывать у специалистов или разрабатывать самостоятельно, можно воспользоваться уже готовыми аналогичными схемами разных моделей каминов. Порядовки нет необходимости тщательно изображать на ватмане, их будет проще нарисовать на листочке бумаги в клеточку, приняв две клетки за один кирпич.

В качестве примера в статье приведен порядок обустройства углового камина для дачного дома. Схема такой конструкции не отличается сложностью: топка без поддувала, ширина которой составляет два кирпича, причем дрова в ней нужно класть на решетку. Проем со стороны фасада перекрывают арочной перемычкой, а полку зуба располагают на ряд выше. Читайте также: «

Устройство камина своими руками в доме

«.

Схема порядовки углового камина имеет 18 планов, причем три верхних ряда – это нижний участок дымоотвода. Благодаря чертежам можно подсчитать количество кирпичей и других строительных материалов.

Выбор кирпичей для кладки камина

Традиционно для печей используют полнотелый керамический кирпич. Если изделия хорошо обожжены, тогда камин из них можно выложить полностью (прочитайте: «

Как выложить камин своими руками — секреты и советы

«). Когда один из ложков кирпича подвергся процессу обжига сильнее, то сторону с более гладкой поверхностью и темным цветом обращают к огню. Если качество керамических изделий вызывает сомнения, для надежности стенки, под и верхнюю часть топки выкладывают из шамотного огнеупорного кирпича, который способен выдержать высокие температуры.

При создании камина не следует забывать, что керамические и шамотные изделия имеют разные коэффициенты термического расширения. Чтобы избежать появления трещин в кладке камина, их не следует перевязывать между собой. Кирпичи можно распиливать при помощи отрезного диска, установленного на угловую шлифмашину или на машинку для резки тротуарных плиток. Рез получается идеальным, а отходов практически нет. Читайте также: «

Камины: размеры и чертежи

«.

Раствор для кладки очага из кирпичей

Когда производится кладка камина своими руками, используют глиняно-песчаную смесь. Проще приобрести раствор готовый к использованию. Смеси для разведения водой, имеющиеся в продаже, упаковывают в крафт-мешки весом от 20 до 25 килограммов. При покупке следует обращать внимание на термостойкость печных смесей. Нередко камины топят интенсивнее, чем отопительные печи, поэтому желательно использовать жаростойкие составы.

Приготовить глиняно-песчаный раствор для кладки можно самостоятельно, используя:

жирную глину;

просеянный и вымытый песок, имеющий фракцию 0,2-1,5 миллиметра.

Оптимальный раствор еще нужно подобрать, поскольку при избыточном количестве глины он будет слишком жидким и в дальнейшем начнет растрескиваться. В том случае, когда ее не хватает – смесь для кладки обладает недостаточной пластичностью и малой прочностью.

По возможности выбор следует остановить на чистой глине, в которой содержится минимальное количество песка. Ее выдерживают под открытым небом продолжительное время. Идеальным выбором считается синяя глина, но и красная прекрасно подойдет для кладочного раствора. Прежде, чем приготовить смесь, ее следует замочить на несколько дней и процедить через сито, одновременно удаляя попавшие камешки. Читайте также: «Какой раствор для кладки печи из кирпича лучше – варианты, преимущества и недостатки».

Глину, в зависимости от ее жирности, смешивают с песком в определенной пропорции, которая может составлять от 1:1 до 1:3. Более точное соотношение компонентов определяют в процессе приготовления смеси, руководствуясь часто используемыми методами контроля. Один из них заключается в том, что на кирпич кладут слой раствора, толщина которого не превышает 5 сантиметров, а сверху кладут и прижимают еще один.

Через две минуты верхний кирпич приподнимают и, если нижний продолжает держаться, то это означает, что раствор качественный и его можно использовать для кладки камина.

Если выполняется кладка камина своими руками, необходимо помнить, что менее опасен избыток глины, а не ее недостаток.

Существует еще один вариант, как можно иметь в своем распоряжении качественную глинопесчаную смесь – это приобрести ее на том же заводе, где покупался обожженный кирпич. Сырец нетрудно размочить, а сходство в составе между ним и кирпичами обеспечит прочность кладки.

Инструменты для кладки камина своими руками

Для создания камина требуются:

измерительные инструменты – угольник, складной метр, рулетка, отвес, строительный уровень, шнур;

карандаш;

мастерок (кельма) и молоток каменщика;

расшивка — форма ее зависит от шва, который нужно получить;

болгарка с алмазным отрезным кругом для работы с керамикой;

абразивный круг или брусок;

инструменты для приготовления кладочного раствора – дрель с насадкой-миксером, емкость. Если смесь готовится самостоятельно, тогда еще нужны будут ведра, сито, корыто, лопаты;

емкость для замачивания кирпичей в воде.

Некоторые печники пользуются порядовкой, представляющей собой ровный брус, в котором сделаны пропилы для шнура, расположенные кратно кирпичным рядам. Чтобы установить ее, немного придется повозиться, но затраченное время можно скомпенсировать потом, в процессе укладки. Порядовок нужно минимум две, а лучше, чтобы их количество равнялось числу наружных углов.

Технология кладки кирпичного камина

Когда бетонный фундамент под камин готов, начинается кладка камина своими руками. Поверхность основания гидроизолируют при помощи недорогой цементно-полимерной смеси, промазав ею несколько раз, используя для этого шпатель или кисть.

Когда камин прилегает к стене, сделанной из сгораемого материала, требуется установка противопожарной защиты. Одним из вариантов ее обустройства является противопожарная разделка деревянной стены и камина плитой из базальтовой ваты, толщина которой составляет не менее 5 сантиметров. Со стороны очага ее покрывают отражающей фольгой.

При самостоятельном приготовлении глиняно-песчаного раствора глину нужно предварительно замочить. Воду в уже готовую смесь добавляют согласно прилагаемой к стройматериалу инструкции перед тем, как приступают к кладке. Читайте также: «Пошаговая кладка каминов из кирпича — инструкция».

Кирпичи нужно замочить, опуская их в корыто, наполненное водой, на несколько минут. Если этого не делать, тогда раствор для кладки будет быстро высыхать, не успевая набрать необходимую прочность. Кроме этого, влажный кирпич, если нужно, можно легко сместить, что является немаловажным обстоятельством для тех домашних умельцев, которые выкладывают камин впервые.

Когда кладут первый ряд, его следует сделать максимально ровным, контролируя уровнем горизонтальность. Если при создании фундамента допущены огрехи, первый ряд можно выкладывать с использованием цементно-песчаного раствора.

На следующих этапах кладки кирпичей работу производят согласно схемам порядовок камина. Специалисты советуют каждый ряд сначала выкладывать насухо, и только затем класть кирпичи на раствор. Когда конструкция имеет большие параметры, нужно натянуть шнурок, а при небольших размерах очага достаточно контролировать его строительство при помощи уровня и угольника.

Вертикальные швы между кирпичами не должны располагаться один над другим. Кладку следует начинать с угловых элементов, при этом контролируя горизонтальность уровня между ними.

Лишний раствор удаляют, используя мастерок, также расшивают швы, а испачканные кирпичи протирают при помощи мокрой тряпочки. Профиль шва зависит от формы расшивки и может быть прямоугольным, выпуклым или вогнутым. Также создать аккуратный шов можно путем кладки кирпичей по направляющим. За одну смену не следует класть больше 10 рядов по высоте.

При самостоятельном строительстве камина арочную перемычку над топкой собирают согласно ранее смонтированному деревянному шаблону. Читайте также: «Как сделать камин своими руками из кирпича – руководство, инструкция».

Устройство дымохода

Для строительства дымохода используется тот же глиняно-песчаный раствор, что и для кладки кирпичей за исключением участка над кровлей, для него берут цементную смесь. Для улучшения тяги внутреннюю поверхность затирают и выравнивают. Необходимо помнить об установке шибер — заслонки. В месте прокладки дымохода сквозь деревянное перекрытие создают утолщение, получившее название «распушка».

На крыше для защиты кровли от проникновения осадков выполняют еще одно утолщение, называемое «выдра». Под ней из оцинкованной стали или кровельной гидроизоляционной ленты монтируют воротник (фартук), который закрывает щель между покрытием кровли и кирпичной кладкой.

Выбор материала для изготовления фартука под утолщением-выдрой зависит от вида кровельного материала. Используют либо оцинкованную сталь с полимерным или обычным покрытием, либо металлизированные гибкие ленты.

Когда выполняется обустройство дымохода, следует уделять особое внимание противопожарным мероприятиям в части его прохода через кровлю и деревянное перекрытие.

Из информации, приведенной в статье ясно, что строительство камина относится к довольно сложным мероприятиям. Данный вид работ требует предварительной подготовки, определенных технических знаний и аккуратного исполнения. Если нет уверенности в собственных силах, строительство кирпичного камина желательно поручить опытному печнику.

Похожие статьи

Угловой камин из кирпича, как продумать схему и размеры конструкции, своими руками правильно сделать кладку и облицовку, подробное фото и видео

Такое декоративное решение как кирпичный камин своими руками идеально вписывается в небольшие помещения. Ведь оно позволяет не только разгрузить…

Кладка каминов из кирпича: устройство, как выложить своими руками, камин в разрезе, строительство, конструкция кирпичного камина, размеры портала, схема

Обычный камин на дровах может кардинально изменить атмосферу дома. И совсем не обязательно для этого нанимать мастеров или покупать готовые дорогие…

Забор из кирпича своими руками: фото, видео инструкция

Надежное ограждение своего дома или участка наиболее важное задание, которое необходимо сделать сразу же после покупки земли. Наиболее рациональным…

Камин из кирпича своими руками (91 фото): как сложить камин

Размеры и форма

Создать красивый и функциональный камин из кирпича своими руками в загородном доме – задача, не представляющая огромной сложности для хозяина со смекалкой. Затраты на кирпичный портал и дымоход благодаря материалу не будут высокими, особенно по сравнению с гранитом, мрамором и другими эксклюзивными минералами. Цементный раствор для кладки, необходимые инструменты тоже не очень дорогие.

Перед тем, как сделать самому камин для дачи, надо выбрать его конструкцию и форму, а также определиться с расчетом размеров топки, дымохода и портала.

Простой камин в зависимости от расположения бывает пристенный и угловой. Его параметры определяются исходя из площади отапливаемого помещения: она делится на 100 – в результате получается оптимальная площадь топки. Ширина топочного отверстия должна быть в 1,5-2 раза больше глубины и примерно в 1,5 раза меньше высоты. Чтобы добиться достаточной тяги, площадь дымового отверстия должна быть в 10-15 раз меньше площади топки, а прямой участок дымохода иметь длину от 3 до 5 м. При таких пропорциях можно добиться эффективного отопления комнаты и безопасной работы камина.

Мини-камин из кирпича для дачи удачно подойдет для небольших помещений и потребует минимальное количество стройматериалов. При размерах топки не более 40 х 60 см он вполне справится с отоплением комнаты площадью до 20 кв. м., а его высота без дымохода будет примерно 1,1 – 1,2 м, ширина 0,5 – 0,6 м. Учитывая всю облицовку с декоративными выступами и покрытие тубы для дыма, на конструкцию потребуется 220 – 230 стандартных красных кирпичей.

Английский камин отличается от других моделей прямым дымоходом, односторонним током тепла и топкой в форме трапеции. Такое устройство позволяет поступать большей части вырабатываемого тепла именно в комнату.

Боковые и задние стенки топливника имеют небольшой наклон порядка 20° и служат своеобразным отражателем нагретого воздуха. Дымосборник имеет форму пирамиды, а труба дымохода тоже скрыта под слоем кирпича, который слегка сужается к потолку. Еще одна особенность английских каминов – это основание под порталом в форме площадки, которое выкладывается из огнеупорного кирпича.

Глубина топки у английских каминов составляет 0,4 – 0,5 м, слой кирпича должен выступать от краев топочного отверстия на 0,3 м, а выступ горизонтального основания может достигать 0,5 м. Для эффективной тяги и достаточного прогревания комнаты необходимо, чтобы площадь поперечного сечения дымохода и площадь топки имели отношение 1 к 8. Выводящая труба у английского варианта должна быть высотой 3 – 5 м. При соблюдении всех этих условий можно добиться простого и равномерного прогревания помещения, красивого пламени в очаге и отсутствия в комнате вредного дыма. Классические английские камины имеют многовековую историю и добавят в любой загородный дом уютную атмосферу.

Мангал-камин является вариантом для использования на улице. Это прекрасный способ обустройства приусадебного участка, где можно уютно проводить досуг при хорошей погоде. Камин с барбекю кроме поленницы и топки имеет сверху выступ, на который помещаются шампуры с шашлыком или решетка для жарки мяса. Кроме того, на таком приспособлении можно готовить другие блюда на сковородке, в кастрюле, утятнице, а еда, приготовленная на улице при помощи натурального огня, не только полезная, но и подарит семье массу положительных впечатлений.

Простейший камин-барбекю без крыши монтировать намного легче, чем вариант для дома, ведь он не требует возведения дымосборника и дымохода – все газообразные продукты горения выветриваются прямо на улицу.

Для фундамента обычно выбирают бетонное основание, толщина которого будет зависеть от массы кирпичной конструкции будущего мангала, обычно она составляет 20 – 30 см. Портал чаще всего выкладывают П-образной формы с выемкой, внутри которой находится отсек для дров, сверху над перекрытием топка с поддоном для углей и место для расположения решетки или шампуров. Можно проявить фантазию и установить более сложные конструкции: с двумя топками для одновременного приготовления нескольких блюд, с декором поверх кирпича из натурального или искусственного камня, со столом для разделки продуктов или мойкой с краном и раковиной.

Дачная беседка может быть построена с кирпичным каркасом и камином, а стены и крыша выполнены из других материалов: профилированного железа, дерева или пластика. Это упростит работы по монтажу и позволит сэкономить на стройматериалах.

Существует огромное количество проектов дачных беседок для улицы, самые распространенные из них:

Открытая беседка под крышей на 4 колоннах с кирпичным мангалом, такой вариант подходит для спокойной безведренной погоды, но при ненастье можно соорудить легкие стены из стеклопластика, ПВХ панелей или других доступных материалов. Крыша может быть облицована черепицей из металла или ондулина, а внутрь можно даже провести электрическое освещение.

Легкая конструкция беседки из дерева, в которой кирпич используется только для самого камина с топкой в форме арки. Прохладным вечером вокруг очага можно собраться небольшой компанией, тепла от него будет достаточно. При необходимости можно оборудовать крышу навесом из легких полимерных материалов.

Финские беседки в последнее время получили широкое распространение у нас, так как они предназначены для холодного климата. Они имеют в профиль форму правильного 6 или 8-угольника с закрытыми стенами и наклонной крышей, из центра которой выходит труба дымохода. В них используется островной камин из кирпича, предназначенный и для барбекю, и для обогрева помещения.

Так как обыкновенный глиняный кирпич универсален по своим физическим свойствам, то его можно применять и для домашних, и для уличных каминов. Та часть топки, которая непосредственно соприкасается с открытым огнем, выбирается из огнеупорного сорта.

Предназначение

Уличный камин имеет множество проектов конструкций, причем каждый год домашние мастера предлагают новые идеи. Камины на улице могут выполнять функцию обогрева, приготовления пищи или сочетать две задачи одновременно. Модели могут быть островными или пристенными, если они пристроены к беседке, наружной стене дома или каменному забору. Последний вариант очень интересен, он позволит сэкономить материалы и затраты на строительство, если на участке уже есть прочное и высокое ограждение из кирпича. К нему может быть пристроен угловой или пристенный камин с небольшой вытяжкой.

Дачный камин из кирпича чаще всего делают островного типа, простой П-образной конструкции без высокой трубы дымохода. Для такого варианта лучше заранее обустроить фундамент с площадкой из бетона, уличной плитки или другого прочного негорючего материала. На ней будет удобно разместить стулья для отдыха и другую садовую мебель. Островной камин для дачи можно со временем модернизировать, добавляя новые детали, в конце концов, построив полноценную закрытую беседку с подогревом и барбекю.

Декоративный камин многие применяют при обустройстве интерьера, чтобы не использовать сложные системы с дымосборником, вытяжкой и огнеупорными материалами. Фальш-камин в помещении может работать на основе электрического, газового или водного нагревателя, а для имитации пламени используют искусные картины, электрический свет или свечи. Такой вариант не заменит натурального тепла от горящих дров, но будет смотреться очень эффектно и обойдется намного дешевле, так как не потребует работы опытного печника.

Камин в доме должен, прежде всего, обеспечивать нормальную вытяжку дыма наружу, чтобы в комнате не было сильного запаха и угарного газа. Рассчитывать его размеры нужно исходя из площади комнаты, а для облицовки применять материалы с высокой теплоизоляцией. Если задумано сделать фальш-камин, то используется обычный декоративный кирпич без огнеупорности.

Камины для бани используют для отопления преимущественно уголь, имеют небольшие размеры и простое устройство. У них существует 2 рабочие детали: топка и дымоход. Отличие от традиционной банной печи в том, что топка открытая и тепло для обогрева поступает именно из нее. Кирпичные варианты таких каминов обычно бывают пристенными или угловыми. Из-за большой массы стройматериалов их необходимо устанавливать на массивное основание, если пол в бане недостаточно толстый, то надо позаботиться о дополнительном фундаменте для печки.

Устройство камина

Домашний камин состоит из 4 частей:

топка, где сжигаются дрова;

дымосборник для плавного перехода дыма в трубу;

дымоход, выводящий продукты горения наружу;

портал вокруг топки с декоративной облицовкой.

Варианты печки могут быть разными, но лучше всего выбирать трапециевидную форму открытой топки с внутренними стенками под небольшим углом. Это обеспечит наибольший КПД такого камина. Очень эффективная в работе модель камина для помещения с воздушным теплообменником. Эта деталь может быть выполнена в форме трубы змеевидной формы, которая выделяет дополнительное тепло. Поэтому для притока горячего воздуха в комнату нет необходимости поддерживать постоянный открытый огонь.

Уличные камины с топкой могут иметь дымоходы, барбекю, духовой шкаф, металлические конфорки и даже крышу для готовки пищи под дождем. Их устройство зависит только от фантазии и возможностей хозяина. Есть интересные модели каминов с хлебопечью, с дровяником или несколькими топками.

Материалы

Для обустройства каминов преимущественно выбирают красный кирпич из глины или керамики, пластической формовки или прессовочный. Последний вариант мене прочный, особенно при больших термических нагрузках, так как содержит много пор. А вот керамические кирпичи, получаемые путем пластической формовки, имеют гладкую и прочную поверхность и не менее крепки внутри.

Существуют 3 разновидности кирпичей для домашних и уличных каминов. Обычный строительный не облицовочный кирпич предназначен для внутренних слоев кладки, которые не видны. Он не нуждается в защите от открытого пламени и ровной красивой поверхности, поэтому и стоит дешевле всего. При изготовлении огнеупорного кирпича применяют прессование и обжиг высокими температурами заготовок из шамотной массы или кварца. Такие стройматериалы устанавливают в местах соприкосновения с открытым огнем, т.е. в топке и дымосборнике. Облицовочные и фасонные кирпичи для декора имеют ровную однородную поверхность с разными расцветками, текстурами или блеском.

Для кладки используют строительные растворы, в состав которых входят цемент, песок, вода, иногда химические наполнители для термостойкости. Чтобы не рассчитывать самому правильное сочетание компонентов для постройки печи, можно приобрести специальные сухие строительные смеси, которые нужно только разбавить водой и перемешать перед использованием.

Кроме кирпича и связующего раствора, при постройке каминов используют металлические детали для каминной решетки, теплообменника, дымохода, барбекю и поддонов для углей.

С фундаментом или без

Обустройство фундамента под камин лучше всего делать при возведении самого здания. Но если дом уже построен, то вырезается пол и под каминный фасад делается основание из бетона или кирпича. В зависимости от размеров камина фундамент углубляется на 30 – 50 см ниже уровня пола. Сложить кирпичное основание следует на раствор из цемента марки 400 или 500 с песком в пропорции 1 к 3. В случае с заливочным фундаментом из бетона сооружается деревянная опалубка.

Фундамент под домашний камин не нужен, если у него имеется высокое основание из кирпича, такое, что расстояние от низа топки до пола не менее 0,3 м. В этом случае надо учитывать, чтобы конструкция пола выдерживала существующую массу печи с дымоходом. Также не нуждаются в фундаменте фальш-камины.

Уличный камин в любом варианте необходимо возводить на бетонное основание не меньше 20 – 30 см, чтобы конструкция была устойчива в приусадебном грунте.

Схемы-порядовки

Порядовая схема камина содержит чертежи расположения кирпичей от самого нижнего до верхнего ряда. Изображений может быть несколько, они содержат порядовки с разных сторон. С помощью готовых проектов таких чертежей можно собственными руками правильно собрать печь, от строителя требуется только укладывать кирпичи по горизонтальному уровню и добавлять раствор. Готовые схемы по рядам позволяют сразу подсчитать требуемое количество стройматериалов.

Кладка

Если хозяин загородного участка не имеет опыта в кладке кирпичей для камина, то построить сооружение с «нуля» ему поможет пошаговая инструкция. Существует много вариантов таких планов, но все они имеют примерно одинаковую структуру. Урок ручной кладки домашнего или уличного камина обычно состоит из 5 – 7 этапов, на каждом из которых описывается установка 2 – 3 рядов кирпичей и ее особенности. Вместе с этим рассматриваются другие необходимые вопросы: как правильно армировать кирпичное или бетонное основание, как сделать дымосборник и воздушный теплообменник, как декорировать фасад камина.

Основные ошибки

Опытные печники выделяют самые распространенные ошибки при возведении кирпичных каминов:

неправильные пропорции размеров и форм топки, дымосборника, сечения и высоты дымохода и площади отапливаемого помещения;

слишком толстая или тонкая ширина шва между рядами, неправильное сочетание компонентов бетонного раствора;

не использование термостойких и огнеупорных кирпичей;

слишком маленькая высота фундамента или основания под камин;

неправильно рассчитаны размеры фасада, декоративных частей, не ровно по уровню монтированы ряды и декоративные детали, класть кирпичи нужно с предельной аккуратностью и профессионализмом.

Кроме того, есть ошибки эксплуатации сразу после постройки. Многие не знают, через сколько дней можно топить камин после кладки. Полную топку можно производить только спустя 2 — 4 недели.

Перед этим проводится принудительная сушка: каждый день протапливается небольшое количество сухих дров. Начинают с 2 кг, каждые 2 дня увеличивая массу на 1 кг.

Как и из чего сделать камин своими руками | Своими руками

Сегодня камины служат не только и не столько как украшение, но и при правильной установке и выборе они также являются хорошим источником тепла.

Камин с открытой топкой давно устанавливается в частных домах. Раньше они были основным источником тепла в помещении, а иногда также служили для приготовления пищи. На сегодняшний день, когда для соблюдения условий пожарной безопасности на выбор предоставляется камин с закрытым огнем , они стали хорошим дополнением непосредственно к отопительной системе дома.

КАМИН С ОТКРЫТЫМ ВЕРХОМ

На камин с открытым огнем останавливают свой выбор, если не хотят использовать его постоянно, потому что его как источника тепла недостаточно для помещений и помещений выше средней площади: всего 20 процентов энергии дров горение преобразуется в тепло, а остальное улетает в дымоход. Из-за этого в этом типе камина для обогрева требуется вдвое больше дров, чем в аналогах с закрытыми топками .Для поддержания процесса горения в открытых топках нужно много воздуха. Поэтому необходимо, чтобы в помещении, где расположен камин, была хорошая вентиляция. Подача воздуха снизу через решетку обеспечивает наилучшие условия для сжигания дров.

Для эксплуатации этих каминов не требуется забора воздуха из других помещений. Открытая топка предъявляет повышенные требования к пожарной безопасности. Не рекомендуется оставлять в нем угли на ночь, а перед выходом из дома лучше потушить огонь.Этаж возле открытого камина необходимо выложить что-нибудь негорючее — плитку, жесть, декоративный камень. Забудьте о коврах и шкурах. Для душевного спокойствия можно, конечно, установить экран с мелкой сеткой, но от мелких искр это не убережет.

КАМИН С ЗАКРЫТЫМ ВЕРХОМ

Такие камины выбирают, если рассчитывают, что они будут служить дополнительным поставщиком тепла в помещения. Схемы с закрытой топкой лучше и эффективнее будут использовать энергию сгорания топлива, их коэффициент может достигать и 75 процентов.Печь изготовлена из материалов, хорошо сохраняющих тепло, они устойчивы к любым температурам и практически не ржавеют. Двери из огнестойкого стекла выдерживают температуру до + 800 ° С. Есть много способов крепления каминных дверей — как по горизонтали, так и по вертикали.
Тепловая мощность печи выбрана исходя из следующего расчета: 1 кВт на 4 кв. Помещения. Кубатура помещения, в котором вы хотите построить камин, не может быть менее 40-45 м3.
За час в топку должно попадать не менее 10 м3 воздуха на каждый расчетный киловатт мощности.То есть камин на 5 кВт в час будет потреблять около 50 м3 воздуха, который рекомендуется выводить наружу по воздуховоду. Исходя из противопожарных рекомендаций, возле камина установите теплоизоляцию из минеральной ваты с алюминиевой фольгой.
Между внешней изоляцией и поверхностью камина оставлен зазор для свободной циркуляции воздуха. Портал и наружный кожух непосредственно над топкой изготовлены из огнестойких материалов — гранита, мрамора, кирпича или гипсокартона.Схема каминов с закрытой топкой позволяет использовать тепло сгорания для обогрева других помещений. Теплопроводом может быть вода или воздух.

Три основных типа каминов — схемы

Основные типы каминов для дома и дачи:
Все три типа каминов — традиционный открытый, закрытый с системой воздушного отопления и закрытый с водяным «плащом» имеют схожую конструкцию. Два последних камина дополнительно оснащены устройствами, позволяющими использовать тепло.

ПРОЕКТИРУЕМ КАМИН ПЕРЕД СТРОИТЕЛЬСТВОМ ДОМА ИЛИ ДАЧИ

Чтобы правильно сделать камин, нужно при составлении проекта дома продумать место, где он будет установлен. У камина должен быть собственный дымоход, расположенный прямо над топкой. Сечение дымоходного канала должно составлять 1/10 площади топки, а высота, измеренная от стыка с топочным каналом, должна быть не менее 5 м. Дымовой канал должен быть оборудован заслонкой, отделяющей топку от топки. дымоход (подробнее о дымоходах здесь — Дымоход своими руками) и отверстие для последующего удаления сажи, которая будет накапливаться при эксплуатации.Задвижка обычно представляет собой традиционную выдвижную конструкцию или монтируется на фортепианные петли. Плюс петель в том, что открытая заслонка не испортит дизайн помещения с установленным камином.
Камины обычного среднего размера обычно весят 500 килограммов, исходя из этого, нужно спроектировать под него хорошее основание. Если вы не планируете устанавливать камин в новостройке, рекомендуется проконсультироваться с архитектором. Может случиться так, что потребуется дополнительное усиление несущих конструкций.

ВОЗДУШНЫЙ ОБОГРЕВ

Воздух в современных каминах нагревается, проходя между внешней поверхностью топки и ее корпусом. С помощью трубопроводов, установленных в стенах или потолке, он разводится по комнатам дома. Для монтажа каналов берут еще стальные или алюминиевые трубы. В простых схемах воздушного отопления воздух подается самотеком — под действием разницы плотностей теплого и холодного потоков, но таким образом можно отапливать несколько помещений на расстоянии не более 3-х от оси дымохода. канал.Но преимущество такой системы в том, что она не зависит от электричества.
Если вы хотите отапливать много помещений воздушным отоплением и длина труб превышает три метра, то рекомендуется использовать схему с принудительной циркуляцией воздуха. Он состоит из насоса, который подает воздух под топку или прямо над ней. Так вы сможете прогреть до 600 кубометров воздуха в час. Помните также, что воздухообмен при установке такого контура идет по замкнутому циклу. Воздух прогревается, обходит помещение и возвращается в топку, исходя из этого, воздушные каналы данной отопительной конструкции не ведут в туалеты и кухни.Строить камин с воздушным отоплением рекомендуется еще на этапе строительства дома, ведь в уже построенном жилище придется пробивать отверстия в стенах для прокладки воздуховодов, что очень утомительно и затратно.

Подача воздуха в очаг камина

КАМИН — ВОДЯНАЯ ПОКРЫТИЯ

Топка встроенная с водяной манжетой по внешнему виду обычно не сильно отличается от обычной, но имеет конструктивную особенность: ее корпус выполнен в 2 слоя, между которыми циркулирует теплая вода.Она идет по трубам к радиаторам. Если в верхней части камина дополнительно сделать теплообменник-змеевик, появится дополнительная возможность нагрева воды для бытовых нужд. Его циркуляцию будут обеспечивать специальные насосы.
Вы можете управлять работой каминов с водяной манжетой вручную, увеличивая или уменьшая поток воздуха в топку — это позволит регулировать интенсивность горения дров. Насос обычно оснащен термостатом. Когда вода нагревается до нужной температуры, которая заранее обеспечивается термостатом, автоматически включается насос
и закачивает ее в систему водоснабжения или отопления.
Камины с водяной манжетой могут работать только при открытом контуре отопления, чтобы повышение температуры воды не приводило к повышению давления в системе.

Основные правила.

Каминная топка устанавливается на специальную прочную площадку из кирпича или камня.
Затем установите портал и подключите воздухозаборник.
После этого система закрывается листами гипсокартона.
Воздуховоды расположены во всех комнатах дома, в том числе на чердаке.
Монтаж системы воздухообмена в техническом помещении.

Камин и схема отопления дома

Схема отопления дома (дачи) с камином
Камин с закрытым огнем нагревает воздух из нижнего помещения, где он установлен. Теплый воздух через воздуховыпускные отверстия поступает в помещения наверху и нагревает их. Таким образом достигается экономия энергии на отопление дома.

Камин своими руками — фото в комнате

Камин-топка устанавливается на специальную прочную площадку из кирпича или камня.
Затем установите портал и подключите систему вентиляции.
После этого система закрывается листами гипсокартона.

Примечание: Теплоаккумулирующие камины

Камины и печи с шамотной топкой и внешней оболочкой из талькомагнезита имеют ряд преимуществ. Во-первых, возможность эффективно аккумулировать тепло за счет использования материалов с высокой теплоемкостью, а также подключения к топке дымовых каналов. Это позволяет каминам и печам отапливать помещение в течение 12-24 часов (в зависимости от их массы) двумя закладками дров в самые холодные дни.

Во-вторых, снижается риск проникновения дымовых газов в жилые помещения за счет внутренней конструкции из шамотных плит, надежно склеенных друг с другом керамическим раствором, в сочетании с дополнительной защитой в виде внешней оболочки из каменных плит, также связаны с помощью специального клея. В-третьих, более низкая цена по сравнению с рядом других популярных накопителей тепла.

КАМИН С ВСТАВКОЙ СВОИМИ РУКАМИ

Камин с топкой своими руками

Современному человеку не нужно убеждать в особой прелести домашнего каминного очага в интерьере помещения.Вопрос упирается только в некоторые проблемы, связанные с такой идеей ..

А проблемы следующие.

Бюджетный вариант. Стоимость мечты варьируется от суммы, сопоставимой со стоимостью самой комнаты, в которой будет располагаться камин, до скромной суммы постройки из подручных материалов усилиями человека, мечтающего.

Проблемы размещения очага. О размещении очага лучше подумать заранее, еще на этапе проектирования, чтобы исключить любые строительные сюрпризы и учесть множество факторов, в том числе надежность самой конструкции, удобство и комфорт в интерьере всего. комната, содержание и выразительность композиции.

При этом необходимо учитывать вопросы подачи воздуха для горения и вентиляции помещения. прохождение дымохода сквозь строительные конструкции стен и потолков, теплоизоляция строительных конструкций, противопожарные мероприятия, эффективная теплопередача, качество и текстура отделочных материалов, физические и тепловые характеристики элементов строительных конструкций и т. д.

Однако на практике бывают ситуации, когда ряд этих проблем ложится на плечи мастера, который устанавливает камин в заранее определенном месте комнаты.

Об этом варианте и пойдет речь. А также о дополнительных задачах, которые предстоит решить мастеру.

Итак, на складе:

камин разборный с каминной топкой и дубовой каминной полкой:
Керамические секционные элементы дымохода со стандартными элементами, соединяющими металлические каналы дымохода:

№

— элементы выпускного дымохода в виде двухпоточных труб и кровельных уплотнительных элементов;
гипсокартонные панели и оцинкованные профили для каркаса вытяжки;
клеи и смеси для устройства сопряжения строительных элементов конструкции.

Задача, стоящая перед мастером: заранее подготовленные отверстия в потолке над первым и вторым этажом размещаются вне контура самой конструкции камина, расположение которых определяется заранее по задумке заказчика. Отверстия расположены с левой стороны камина за перекрытием железобетонной балки (болта) второго этажа. Слева к планируемому дымоходу примыкает дверной проем.

В связи с этим возникает несколько новых проблем.

Необходимо принять решение по конструктивной схеме подключения дымохода к каминной топке и расположению отверстия от камина на высоте около 2,5 м (конструктивно под балкой перекрытия (перекладиной) должен быть первый монтаж элемент керамического дымохода). Это может быть гибкий шланг (как в предлагаемой конструкции) или конструкция из поворотного колена и отрезка трубы, замыкающего дымоходную петлю. В этом случае переходная труба от металлической трубы к керамическому элементу уже входит в комплект.Выбираем вариант с гибкой соединительной втулкой.

Если высота керамического дымохода составляет около 6 м, необходимо обеспечить достаточно надежную опору для всей конструкции дымохода, которая фактически начинается на высоте около 2,5 м от уровня первого этажа. Для этого целесообразно выполнить кирпичную кладку подпорной стенки от уровня первого этажа.

Конструктивно стена может быть выполнена только в одной плоскости. Создать плоскую опору для керамической трубы размером 40 х 40 см можно только за счет дополнительных опор в виде металлических труб диаметром 50-76 мм.размещается в пустотном пространстве конструкции самого камина. Плоскость отсчета для керамической трубы могут быть созданы с помощью металлического листа, приваренного к этим трубам и поддерживается другой ее край на стопорное кирпичной стене.

Саму стену, имеющую значительную высоту, для надежности желательно соединить в двух-трех местах при помощи металлических стержней с имеющейся капитальной стеной межкомнатной перегородки, предварительно просверлив в ней монтажные отверстия.

Следует продумать конструкцию люка для доступа и очистки дымоходного канала от копоти при его последующей эксплуатации. Его можно установить на первый керамический элемент дымохода. а ранее просверлил отверстие в желаемых размерах, или пути добавления нескольких рядов кирпичной кладки к опорной плоскости для керамического дымохода, устроить люк в этой прокладке.

Для выхода нагретого воздуха в помещение необходимо учитывать форму, размеры и расположение теплообменных решеток в двух плоскостях камина.

Все эти дополнительные строительные элементы потребуют корректировки на месте обычных конструктивных элементов, но без ущерба для дизайна конструкции.

В результате этих конструктивных мероприятий общий вид камина приобретает асимметрию, визуально уравновешенную левым опорным пилоном, и создает впечатление единого целого в дизайне всей конструкции и интерьера помещения. .

© Автор: А.Смирнов

КАМИН СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Фото камина

Ожидаем номер и выбираем материал

Построить каминную стену

В глазах большинства камин — ясное солнце: согревает и радует хозяина в сырую и никчемную погоду.Тепло горящих дров, запах раскаленных дров ассоциируется с комфортом. Мода на камины не проходит и через сто лет. Дом или квартира с ним стоит дороже, даже если изготовлен камин своими руками.

Устройство камина, на первый взгляд, несложно и для самостоятельного выполнения не требуется специального оборудования. Это действительно так, но только если скрупулезно придерживаться технологии и пошаговой инструкции по сборке камина своими руками на фото и в описании.Это первое.

Потребность, для которой решили построить своими руками камин в гостиной с открытым огнем:

Камин на даче, заготовленный своими руками, может решить проблему обогрева дома, не разбегается с проходимцами, легко и надежно;
Вам нравится камин как элемент интерьера, он необходим для создания психологического ощущения комфорта и уюта;
Печь, сделанная своими руками в доме, позволит удешевить отопление дома и даже отказаться от строительства водяного отопления и установки котла.

Во-вторых, если цель серьезная и решение о строительстве камина своими руками принято, стоит составить смету на его возведение по максимуму. Экономия на мелочах обязательно приведет к обратным результатам в будущем. Камин вы строите для себя, своими руками, так что теперь ставьте зубы, покупайте дорогой, проверенный качественный материал. Если вы верите в себя и умеете действовать, пошаговая инструкция, как развести огонь своими руками, выделите максимальный бюджет на закупку качественных материалов.В противном случае вы можете своими руками выровнять качество работы.

Самыми популярными схемами, которые нужно сделать своими руками, являются пристенный камин, печь или камин — мангал. Все три варианта камина можно сделать своими руками на даче. Перед тем, как приступить к ответственной кладке камина, следует потренироваться в изготовлении своими руками одного из вариантов уличных каминов или печей-грилей как на фото. Но при любом рациональном подходе требуется умение простой кладки кирпича со связкой углов и правильным выравниванием рядов.Если у вас возникли такие проблемы не сложно, перед работой проведу небольшую тренировку.

Привяжите проект к месту ↑

Вы можете просто найти соответствующий схематический чертеж с вагонкой и размерными цепями, даже пошаговую инструкцию с видео по кладке камина своими руками. Сложнее выполнить переплет своими руками готового проекта с заданными размерами вместо кладки.

Из множества различных вариантов выберите тот, который наиболее близок к запланированному и прост в исполнении:

По обогреваемой площади и размеру камеры сгорания;
Размер дымохода и формы вентиляции;
Расположение комнаты или дома.

Важно! Если у вас нет опыта расчета основных проектных параметров пожара, не пытайтесь перенести какой-либо проект простым пропорциональным уменьшением или увеличением размера под размеры. Не всегда удается сделать удачную переделку уменьшенной или увеличенной копии камина или печи.

В Интернете можно сделать заказ на готовый проект, можно разобраться в методах расчета и способах укладки декоративных элементов своими руками.Это требует усилий, времени и навыков, если таковые имеются — вы сэкономите много денег, но получите шанс совершить самостоятельную ошибку при планировании.

Лучшим выбором будет заказать детальный проект камина с учетом размеров отапливаемого помещения и установки, при этом большая часть работ по изготовлению и установке камина может быть выполнена вручную. Мастер оценил то, что называется — «очень дорого» — от 30 тысяч до меньше — это хаки. Ну в то время чтобы сделать перерыв да просмотрите онлайн-видео о том, как развести огонь своими руками.

Если камин нужен из чисто практических соображений, а переплачивать за оригинальность и глупость нет желания, сделайте самый простой вариант. Теплый он будет не хуже, стоить намного дешевле, а простая конструкция позволит без проблем заставить его сжимать руки. Проект такого камина легко найти в Интернете или приобрести за копейки.

К достоинствам проекта камина можно отнести:

Тепловое превосходство, минимальный объем и отсутствие контакта с внутренней стеной обеспечивают хороший отвод тепла от поверхности нагрева, позволяя быстро обогреть комнату.
Прямой дымоход дает отличную тягу для сжигания влажных дров и брикетов;
Простая и надежная конструкция не допустит принципиальных ошибок своими руками, заработает даже при отсутствии опыта кладки;
Количество материалов и стоимость намного ниже проектов «середнячка».

Совет! Не используйте штукатурку для наружной облицовки камина, желательно в процессе укладки некоторых стен, чтобы постараться выполнить поверхность в максимально точной геометрии и использовать лучшие образцы кирпичной кладки.

Если вы ищете проект камина своими руками на даче, лучшего варианта не найти.

Поняв, как сделать простой камин своими руками, и ознакомившись с основными принципами выполнения работ, вы можете попробовать свои силы в аналогичной конструкции английского камина в размере ствола 3 на 5 кирпичей. Уже есть специальные подмости из уложенной кромки кирпича, обеспечивающие защиту от огня.

Для успешного строительства камина, даже самого простого, помимо точного расчета размещения и качества кирпичного ряда нужно сделать своими руками несколько предварительных испытаний для проверки качества кирпича и вяжущего раствора. .Основной проблемой кладки для камина, мангала или обычной духовки всегда будет прочность связующего шва.

Возьмите кирпич и глину ↑

Для формирования основного каркаса камина используют:

триста керамических кирпичей М 175-200;
сто пятьдесят шамотный огнеупорный ШБ № 8;
Раствор связующий из глины и песка, 100 литров;
раствор на шамотной основе — 40-50 литров.

Основным требованием к кирпичу всегда была точность геометрической формы и прочность.Для демонстрации покупайте плоский каминный кирпич красивого красного оттенка, а не используйте светлый или темный с разводом варианты. Материал не должен иметь трещин или отклонений в размерах. Собирайте руками как гладкий, так и гладкий кирпич. В некоторых случаях мастера советуют для простых каминов делать муфту без огнеупорных вставок для камеры сгорания, аргументируя это тем, что крестьянская печь десятилетиями стояла без какого-либо огнеупора. Без шамота духовка разогревается намного быстрее, но при этом увеличивается риск появления трещин.Таким образом, использование огнеупорного материала для камеры сгорания будет сделать камин надежны.

Приготовить раствор связующего ↑

Сделать своими руками связующий раствор нужного качества — сложнейшая задача. Приготовленные вяжущие взвешивают 1 мерку песка и 2 меры измельченной глины. Единых точных рецептов, нет вполне внятных советов.

Теоретически для приготовления связующего можно использовать любой чистый песок и глину. Песок тщательно промывают от примесей.Клей синкиро, вода слита. Поверх осевшего слоя глины сделайте слой засохшего песка. Рубящими движениями вниз, наискось, под небольшим углом перемешивают до получения однородной массы.

Проверить качество решения сделаю своими руками. Разотрите смесь пальцами и сформируйте влажный пирог, который предварительно проплавится на чистой поверхности стального листа. Высушивают при температуре 50-60 ° С ^{° С по} ° С до высыхания и оценки прочности слоя:

Если трещины — нужно добавить песок;
Нет трещин, но структура крошится для исправления в глине;
Получились прочные и жесткие прицепы для металлического «печенья-монстра» — пропорции точно совпали.

Для приклеивания огнеупора к раствору был добавлен шамот тонкоизмельченный.

Перед тем, как приступить к кладке кирпича, необходимо произвести гидроизоляцию. Поверх него набрать щебень или установить бетонную плиту, тщательно проверяя ее положение и ориентацию по горизонтали с помощью уровня.

Первый ряд кирпичей выкладывают в сухом виде, без раствора, тщательно вбивая положение кирпичей с учетом предполагаемой толщины зазоров в растворе.После этого вертикальным отвесом вывешиваем по центру дымохода и размечаем кирпичи во втором круге.

Перед укладкой кучу кирпичей на 20-30 минут погружают в воду, толщина сварного шва может выдержать до 8 мм для огнеупорной кладки — 5 мм. При необходимости размер кирпича можно выполнить с помощью точечных отверстий или вырезки «болгаркой».

На третьем или четвертом круге установлена чугунная колосниковая решетка. Место установки задвижки на дымоходе и дверь на зольную нишу выполнить герметизацией шва асбестовым шнуром, либо в огнеупорный пучок добавить волокна асбеста.

Переход дымохода к дымоходу может быть выполнен с помощью специальных деталей — вид, в любом случае, при выходе через кровлю на крышу с помощью дополнительного негорючего утеплителя.

Главное! Укладывая кирпич, не спешите выполнять работу своими руками за столь же небольшой промежуток времени. Камин, и дымоход, кладка иногда полны неожиданных сюрпризов, поэтому каждый ряд приходится перепроверять уровень и отвес по несколько раз. В среднем изготовить клатч руками вниз за 5-6 рабочих дней.

Связанные с контентом

Как они использовали, чтобы построить камин и дымоход без кирпича или раствора? | Товарищ Хозяина фермы

Чтобы сварить бобы и согреться,
Я весь день буду грязью и кошкой
Но если ночью я услышу рев,
Я пну шест, а затем убегу.
— Клэй Доббинс

От четверти года до почти половины года большинство из нас в Соединенных Штатах пытается согреться … каким-то образом; всегда было таким. Я предпочитаю лето зиме только по этой причине: нужно тратить либо энергию, либо деньги, либо и то, и другое — чтобы согреться зимой; но чтобы оставаться прохладным летом, тенистые деревья и ручьи свободны и легки.

О том, как согреться грядущей зимой, больше всего думали наши предки-первопроходцы, поскольку они впервые строили свои дома в более теплые месяцы. И до того, как чугунные печи стали все более доступными и доступными, камин и дымоход использовались для приготовления пищи, а также для облегчения при некомфортно низких температурах. Но как они строили камин и дымоход, если не было ни кирпичей, ни раствора (а иногда и камней)?

Простым решением стал довольно распространенный тип камина, иногда известный под довольно странным названием: дымоход «грязевая кошка».Это мое любимое прозвище, хотя иногда его называли просто «кошачий» дымоход или дымоход «палка и грязь» (последний на самом деле лучше всего описывает то, что это было… палки и грязь). В районе, где я живу, найти большие полевые камни для строительства не проблема; и часто камни использовались для строительства целых дымоходов. Но для традиционного фермера, чьи дары, возможно, не включали каменную кладку (не говоря уже о недоступности извести или обычного раствора), дровяной камин и дымоход были бы просто идеальным вариантом для многих.Там, где были большие камни, топка (нижняя часть, куда идет огонь) и очаг иногда строились из кирпичной кладки высотой около 4 или 5 футов, оттуда вверх поднимались палка и грязевая труба.

Во многих частях нашей страны, где нет больших камней или каких-либо камней вообще, ил и палки (или небольшие бревна) также входили в состав топки. Раньше эти палки представляли собой просто круглые шесты небольших деревьев с зазубринами, чтобы принимать друг друга так же, как бревенчатые стены дома.Позже палки вырывали из фрезерованного бруса и иногда прибивали к вертикальному каркасу шеста, который поддерживал целое. Грязь или глина использовались для придания огнестойкости нагретым частям конструкции и, как правило, из тех же материалов, что и трещины между бревнами в стенах дома. Грязь, как правило, была лучшей глиной, которую можно было найти на месте, часто смешанной с выбором ряда вещей, которые служили для удержания глины вместе, пока огонь не высох и не затвердел.Материалы, использованные для этой «армирующей среды», были продиктованы тем, что было наиболее доступным … и, вероятно, лежало или выращивалось в непосредственной близости от всей операции: сено (вероятно, старое), солома, засохшие сорняки, конский волос, человеческий волос, старая веревка … и, возможно, комбинация всего этого, а затем и некоторых (нет предела, когда вы занимаетесь сельским хозяйством или приусадебным участком). После надлежащего перемешивания щебень раскатывается длинными кусками. Эти продолговатые рулоны из податливой глины назывались «кошками», и их устанавливали на горизонтальную палку или бревно, а затем приминали следующей палкой и так далее.Лишняя грязь, выдавившаяся между ними, будет сглажена на обоих поверхностях, вероятно, с использованием воды, чтобы поддерживать ее влажность во время работы. Снаружи можно было сглаживать или нет; Я видел их с обеих сторон.

Топка, где будет происходить большая часть сильной жары, по очевидным причинам нуждалась в большом количестве дополнительной глиняной облицовки (вероятно, не менее 6 дюймов или больше, если топка не была каменной). Бревна из бревен, из которых состояла топка, также не были постоянно врезаны в стенные бревна, потому что предполагалось, что их нужно будет заменить через несколько лет.Вместо этого они были прикреплены к вертикальным деревянным опорам или просто сужались и свободно помещались между отдельными бревнами стены. Скорее всего, было бы несложно вытащить все это из дома, если оно загорелось или потребовало замены. Просто держите собак и детей подальше, когда начнете тянуть.

В большинстве дымоходов внутренняя часть дымохода прямо над топкой должна быть построена определенным образом, чтобы «втягивать» воздух вверх. Это делается с двумя главными (часто конкурирующими) целями: позволить большей части дыма покинуть дом и сохранить большую часть тепла…. вот в чем дело. Форма «горловины» (отверстие прямо над топкой) и область над и за ним во многом с этим связаны. Для хорошей нормальной конструкции дымохода было несколько практических правил: одно делало пространство над и позади горловины больше, чем само отверстие горловины, а другое следило за тем, чтобы отверстие в верхней части дымохода было не меньше. чем открытие глотки. Все это было вдвойне трудным для чистого строителя грязи, который не мог построить горловину из каменной кладки с наклонными внутренними стенами и полками.Топка грязевой катушки была более или менее вертикальной «вверх-наружу». Однако чем выше над линией крыши выходит дымоход, тем лучше он улавливает попутный ветер, создавая тем самым тягу или естественную тягу в дымоходе. Иногда грязеуловитель, вероятно, находил удачный дизайн … а иногда он этого не делал, к ужасу своей жены, которую оставляли готовить на часто дымящемся камине.

Как и большинство вещей на ферме, дизайн всего камина и дымохода был оставлен на усмотрение воображения, наличия материалов и способностей.Существовало столько же типов или вариаций дымохода / камина, сколько строителей и доступных материалов.

На нескольких старинных фотографиях домов с дымовыми трубами из грязевой коры видны длинные столбы, поддерживающие наклонные дымоходы. Первоначально я думал, что это быстрые и легкие попытки удержать их от падения. Возможно, так оно и было. Иногда плохо построенный фундамент топки прогибается в ту или иную сторону, вызывая наклон всей конструкции; но факт, что многие из них изначально были построены с уклоном от верхней стены дома; встроенный наклон.Ближе к вершине более тонкие, покрытые грязью палки все более узкого дымохода более уязвимы для разрушения … и, следовательно, могут стать причиной опасных пожаров в доме. Это разрушение грязи из-за дождя даже ускорилось без защиты нависающего фронтона, чтобы сохранить структуру в некоторой степени сухой. Я полагаю, что помимо использования столбов, чтобы оторвать горящий дымоход от дома и опустить его на землю в случае пожара, опорные столбы просто вылетели бы, и опасно горящий дымоход упал сам.Удар ногой по столбу — это почти все, что я мог бы связно думать, если бы проснулся в ночи от ревущего звука горящего дымохода. Я упоминал, что эти дымовые трубы из грязевой коры требовали тщательного ухода и технического обслуживания, чтобы избежать опасности возгорания? Что ж, они сделали; но это лишь один из множества пунктов внимания, которые добавили к списку фермеров / поселенцев, управляющих усадьбой. Дело в том, что их, вероятно, было сложнее построить, чем безопасно поддерживать.

А вот и чистая правда: сегодня все меньше и меньше традиционных бревенчатых домов времен поселенцев.Причина этого (я предполагаю) в том, что типичный фермер строил свой дом не с выносливостью как приоритетом номер один (учитывая уровень столярных навыков среднего фермера), а из соображений целесообразности, т. это, а затем приступить к работе на ферме. Я бы предположил, что дымовых труб из грязевой коры гораздо меньше по тем же причинам, а также по некоторым причинам, учитывая их хрупкую способность переносить непогоду. Фактически, я даже не подозревал, что в моем районе еще что-то есть…

… однажды в воскресенье, когда я ехал домой от церкви немного другим маршрутом, я случайно взглянул на поле, где стоял старый бревенчатый дом, который теперь использовался только как сарай / приют для скота. В конце дома я узнал то, что у меня было только сценой на старых фотографиях: старый добрый дымоход.

Я вернулся позже с фотоаппаратом в руке и нашел хозяина, пасущего свой скот. Он очень любезно (но с некоторым недоумением) позволил мне насытиться фотографиями старой палки и грязевой трубы.

Эта конкретная версия, которую я обнаружил, была построена примерно через поколение после эпохи поселенцев.

В какой-то момент недавней истории дымоход был подключен к основной части дома с помощью кабеля, чтобы сохранить его и предотвратить его неизбежное падение.

Внутри дымохода; полностью облицована гладкой глиной

Топка на этой была облицована полевым камнем, но рассыпалась, многие камни по какой-то причине пропали.Обратите внимание на изогнутую железную шину от колеса вагона (внутри топки), которая использовалась для поддержки внутренней верхней арки или отверстия топки.

Палки были из фрезерованных пиломатериалов сосны, прибитых к вертикальному каркасу.

Скважина, очевидно, была местной глиной, смешанной с какой-то местной травой или сорняком, и, вероятно, гашеной известью, учитывая, что она была построена позже.

Статья, рисунки и фотографии Па Мак

Этой публикацией размещено:

The Barn Hop
Back Yard Farming Connection
Simple Living Environment
Down Home Blog Hop
Экономные дни, рациональные методы
Простые жизни Четверг
Блог фермеров Fest

Камины своими руками: детали конструкции

Камины своими руками

Люди всегда любили огонь.В старых домах камины были неотъемлемым элементом. И эта традиция сегодня, как ни странно, возрождается! При планировании дома возникает вопрос, как построить дом? Собственники, имеющие даже минимальный опыт строительства, могут построить камины своими руками. Предлагаем разобраться в этом вопросе, рассмотрев каждый аспект конструкции в отдельности.

Содержание

Устройство и принцип работы камина
Что учитывать при постройке

Выбор места для очага
Рассчитываем размеры будущего камина
Подготавливаем материал для кладки камина
Заливаем прочный фундамент
Подготовка материала перед кладкой

Процесс кладки камина

Строим топку, коптильню и каналы

Дизайн — важный шаг

Устройство и принцип работы камина

Каминным называют простую печь с открытой топкой, которая нагревает помещение лучистой тепловой энергией.Изделие состоит из дымохода и топки.

Конструкция камина

Внутри него сооружен изогнутый газовый порог в виде колена, который предотвращает выброс искр из трубы и не допускает перепадов воздушного потока, которые приводят к образованию летучей золы, дыма, снега и дождевой воды, а также необходим для отложения сажи.

Направление холодного воздуха, стимулирующего горение, и горячего воздуха, используемого для обогрева

В холодных районах страны камины нельзя использовать в качестве обогревательных устройств, так как теплопередача составляет 10-20%, а остальная энергия уходит в трубу.

Бытовые очаги выделяют тепло при горении бревен, причем неравномерно. Лучше всего нагревает воздух напротив топки. Но с боков слегка прогревается. Чтобы тепло отражалось больше, нужно сделать топку широкой, но не глубокой.

Что учитывать при постройке

Самый простой камин — кирпичный, его хозяева могут сложить сами. К очагу предъявляются определенные требования. Камин не должен дымить, а просто должен хорошо согревать воздух. Также стоит отметить его эстетические свойства..

Камины с разными видами нагрева

Первое, на что стоит обратить внимание — это выбор проекта. Если вы решили сделать камин своими руками — чертежи следует подбирать внимательно! Далее нужно определиться, какой будет очаг — закрытым или открытым, а также какие материалы будут использоваться при строительстве.

Выбор места для очага

Камины выполняются пристроенными к кирпичной стене, встроенными в нее или отдельно стоящими.Также можно разместить очаг в углу у внутренних стен. Если вам нужно просмотреть как можно больше вариантов, поищите в Интернете «фото каминов, сделанных своими руками».

Выбор места в доме для камина

Крайне нежелательно размещать топку у стены, противоположной стене с окнами: если окна не слишком тесные, то устроив камин напротив них. , черновики будут созданы. Если дом деревянный, то следует учитывать правила пожарной безопасности, потому что, если топить камин слишком долго, это может вызвать пожар.

При проектировании камина стоит помнить о наличии дымохода, сечение которого должно соответствовать размеру очага. Стоит организовать приток свежего воздуха в комнату, где будет располагаться камин, и площадку, способную выдержать вес конструкции.

Рассчитываем размеры будущего камина

Есть два метода оформления камина — выбрать готовую порядковую схему кладки камина или нарисовать ее самостоятельно, используя таблицу размеров.Чтобы сделать заказ, вам нужно подготовить бумагу в коробке. Вам нужно будет применить и целый кирпич, и три четверти, и половинки.

Конструкция камина с расчетами

Перед тем, как сделать камин своими руками, необходимо определиться с площадью помещения, в котором вы планируете построить камин. Топка должна составлять 1/50 объема помещения. Между глубиной топки и высотой портала должно соблюдаться соотношение 1: 2 или 2: 3.

Размеры необходимо соблюдать в обязательном порядке, так как они очень важны.Если сделать топку глубже, чем предполагалось, то теплоотдача значительно снизится, а если сделать меньше, это спровоцирует задымление.

Дымовые отверстия зависят в первую очередь от площади печи. Размеры дымохода должны быть в 8-15 раз меньше размеров топки. Если вы хотите сделать круглый дымоход, то стоит помнить, что диаметр трубы должен быть в пределах 8 — 14 сантиметров. Длина дымохода может достигать 4 — 5 метров.

Готовим материал для кладки камина

Так как все заказы готовы, вы можете построить домашний очаг или садовый камин своими руками.

Каминные материалы

Необходимо определить необходимые материалы и их количество:

Полнотелый обжиговой кирпич. Их следует рассматривать индивидуально. Все незавершенные изделия рекомендуется рассматривать как целые кирпичи.
Песок без мусора и пыли, размер которого близок к 0,2 — 1,5 мм. Для удаления грязи песок необходимо поместить в воду и настоять, несколько раз меняя воду, пока он не станет светлого оттенка.
Клей для выкладки очагов.Рекомендуется использовать голубую кембрийскую глину. Если на вашем участке такого материала нет, то можно взять печную глину.
Цемент. Подойдет самый обычный портландцемент.
Щебень для раствора и заливки фундамента под очаг.
Арматурные стержни — примерно 20 шт. Диаметр не более 8-10 мм., Длина — 700 мм.
Дымовая заслонка.

Залить прочный фундамент

Как сложить камин своими руками, что делать в первую очередь? Возведение камина следует начинать с фундамента и определять его размеры.Фундамент очага необходимо возводить отдельно от фундамента дома. Он должен быть такой же ширины, как и передний цоколь, при этом можно прибавить 5-6 сантиметров.

Заливка фундамента под камин

Для начала необходимо выкопать яму размером, которая будет больше размеров фундамента на 10-15 сантиметров. Глубина ямы примерно 60 сантиметров. Фундамент можно возвести из пенобетона или кирпича. Лучше посчитать, какой материал дешевле, и проверить, что есть в наличии.Снизу принято насыпать гравий. Затем яма утрамбовывается и проверяется горизонтальность.

После этого можно делать фундамент. Обрушить опалубку необходимой высоты необходимо без дна, используя деревянные доски. Внутренние стенки коробки следует обработать смолой или обить для гидроизоляции рубероидом. Опалубку нужно поставить на основание и залить заранее уложенные камни с щебнем раствором, который готовится из 1 части цемента и 3 частей песка.

Верх фундамента должен быть хорошо выровнен, сгладить все неровности, проверить уровень и сверху накрыть полиэтиленом. Необходимо подождать неделю и только потом приступать к кладке.

Подготовка материала перед кладкой

Кирпич имеет размеры — 6,5 на 12 на 25 см, а шов — около полсантиметра. Кирпич должен быть гладким, однотонным, одинаковой по толщине и без сколов. Перед кладкой их следует повесить, разровняв наждачным камнем или плоскостью другого кирпича.

Каждый кирпич нужно сначала опустить на пару минут в воду, чтобы все пузыри вышли наружу. В противном случае кирпич будет отводить влагу от раствора, а это спровоцирует слабость кладки.

Кирпич для камина перед кладкой на несколько минут «пропитанный» водой

На фундамент необходимо уложить 2 слоя рубероида для гидроизоляции. Затем мы калибруем кирпичи, другими словами — выбираем из материала только те кирпичи, которые нужны для строительства.Через 2-3 дня глину следует замочить, постепенно добавляя воду и размешивая до загустения.

Процесс кладки камина

Выше было указано, что по данной схеме строят камины своими руками из кирпича. Кирпичи нужно четко класть друг на друга. Та сторона кирпича, которая соприкасается с рейкой во время такой процедуры, как кладка каминов своими руками, не должна находиться в растворе.

Кирпич кладут так: кладут одной рукой на рейку, которую немного прижимают, другой рукой прибивают кирпич к раствору.Глина не должна сдавливать рейку.

Первый ряд укладывать кромкой на раствор с добавлением цемента. Во время эксплуатации следует быть предельно внимательным и проверять геометрические размеры камина с помощью угольника. Все диагонали должны быть равны между собой, углы должны быть вертикальными, каждый ряд должен быть четко горизонтальным.

Сплошные ряды лучше всего укладывать с помощью кельмы или кельмы. Укладывая коптильню и топку, работа должна производиться руками, так как вы можете прощупывать и устранять камни.

Кладка камина

Ряды необходимо сверять с порядковыми схемами, отмечая все ряды карандашом или мелом. Обшивка топки с внешними стенами не связывает, так как в этих случаях другой температурный режим, и кладка из-за этого может нарушиться.

Рейки после укладки несколько рядов удаляются, но их можно использовать позже. В третьем ряду стоит уложить две булавки, на которые нужно поставить каминную решетку. Боковые выступы портала сразу кладут чисто — в полкирпича.Швы после кладки при желании можно заполнить цветным раствором — с добавлением сухих красителей.

Строим топку, дымовую коробку и каналы

Стенки топки и дымосборника нужно протереть изнутри и удалить выступающий раствор. Следует помнить, что оштукатурить изнутри нельзя.

Криволинейную поверхность дымосборника и арки рекомендуется выкладывать, производя пропуск кирпича постепенно — до 6 сантиметров.Портальные отверстия должны быть закрыты перемычками из кирпича, которые бывают разных типов — арочные, сводчатые и клиновидные. Перемычки устанавливаются с помощью специальной опалубки.

Каминный камин

При планировке следует обратить внимание на вертикальность дымохода. Когда нужно разложить дымоход на крыше, обязательно нужно перейти на цементно-песчаную смесь. При прокладке труб для закрытия кровельного ковра принято устанавливать выдру (вход), а перекрытие — противопожарную защиту.

Чтобы камин продемонстрировал лучшую теплоотражающую способность, необходимо сделать его стены изнутри под углом. Обе боковые стенки должны быть развернуты наружу, а задняя часть — немного наклонена вперед. Над топкой следует устроить коптильную камеру, выпуская карниз между коптильной камерой и топкой. Пропуск предотвращает вылет сажи с искрами, а также защищает помещение от дыма.

Дизайн — важный шаг

Теперь вы знаете, как построить камин своими руками, и можно приступать к его декорированию.Выстроенный очаг можно отделать любыми строительными материалами — мрамором, плиткой, плиткой, различными видами камня и кирпича, декоративной штукатуркой. Более того, в отделке часто используется имитация бетона различной фактуры — в основном это натуральный камень и дорогое дерево, так как эти материалы дорогие.

Отделка камина

Во-первых, нижний этаж очага отделан декоративными деталями. Используйте общепринятый обычный плиточный клей. Некоторые изделия, например, украшения из мрамора, нужно предварительно оклеить целлофаном, потому что этот материал очень легко царапается.

В оформлении камина можно использовать любые кованые элементы — например, чугунные скульптуры. Но деревянные поделки желательно очень хорошо изолировать от источника тепла. Но, в первую очередь, такие аксессуары должны быть уместны в общем интерьере.

Таким образом, прочитав данную инструкцию, вы сможете построить камин своими руками. Необходимо четко следовать рекомендациям и все сравнивать с порядковыми схемами. Особое внимание стоит уделить выбору места для будущей вспышки и расчету ее размеров, так как от этого зависит эффективность вашей работы.

Печь-камин функциональная своими руками |

Печи-камины не перестают быть популярными на протяжении многих десятилетий Каждому хозяину загородного дома хочется наполнить обстановку теплом и уютом. Что может быть уютнее, чем сидеть на мягком диване у камина, в котором так приятно потрескивает огонь?

Преимущества каминной печи из кирпича

Если взять классический вид духового шкафа, то он отлично обогревает помещение, но эстетической функции не выполняет, а вот если взять комбинированный вариант печи-камина, все как нельзя лучше!

Большая кирпичная печь хорошо сохраняет тепло в доме в холодную погоду

По сути, печь-камин — это перегородка в стене между кухней и залом, поэтому дизайн камина зависит от планировки помещения:

Угловая — Такие печи устанавливают вдоль кухонной стены, а камин ориентируют в зале под углом 45 °.
Фронтальный — Печи располагаются на передней или противоположной стене конструкции.
Канал . Устанавливается в стене капитальной стены. Обычно устанавливается, если высота этажей в помещении разная, если нет возможности устроить фундамент.

Есть ряд преимуществ. Функциональность — печь и камин работают отдельно, есть возможность регулировать работу камина и приготовление пищи на поверхности для приготовления пищи.Эффективность — быстрый и полный обогрев помещения.

Конструкция каминной печи из кирпича для дачи

Отопительный камин располагается у стены, в углу или в центре комнаты, которая обязательно должна быть не менее 12 м. ², Также должно быть окно для циркуляции воздуха. Чаще всего камины делают из кирпича, потому что они лучше справляются с обогревом помещения и достаточно красиво выглядят.

Печь-камин из кирпича — идеальное сочетание, с помощью которого в доме создается комфортный микроклимат

Существуют камины разных стилей, форм и типов, например:

Классический;
Minimalist;
Рустик;
Модерн;
Венецианский;
английский язык;
Высокие технологии.

Начать нужно с расположения камина, лучшим местом будет несущий фасад или внутренняя стена, либо угол, пересекающий 2 несущие стены. Возводить конструкцию перед окнами, возле лестничного марша или на продуваемой сквозняке нежелательно.

Необходимо правильно рассчитать размер камина, это зависит от объема помещения.

В конструкции камина есть дымоход и топка, которая не должна быть слишком глубокой, чтобы в помещении не было тепла.На стыке топки и дымохода необходимо установить газовый порог, который будет препятствовать попаданию воздушного потока, попадающего в камин, и не допускать вылета искр из топки. Также благодаря ему в помещении не будет дыма и копоти. Для предотвращения задымления порог нужно устанавливать строго вертикально, его ширина может быть немного больше дымохода. Чтобы избежать скопления дыма, над камином устанавливают колпачки.

Материалы для камина на даче на дровах своими руками

Для устройства фундамента под камин сооружается котлован глубиной 60 см, дно которого засыпается щебнем.После этого его засыпают песком и заливают цементным раствором. В первую очередь между основанием и фундаментом дома нужно уложить 2 слоя утеплителя рубероида. Кладка и порядок должны быть выполнены из кирпича с огнеупорной поверхностью.

Камин на дровах из кирпича — идеальное сочетание функциональности, эстетики и комфорта

Что потребуется, чтобы построить камин своими руками:

Кирпич огнеупорный и полнотелый;
Полосы стальные;
Глиняный раствор;
Стальные двери;
Гардероб;
Варочная панель.

Каминная полка имеет разную форму и изготавливается из самых разных материалов. В связи с тем, что это основной элемент внешнего оформления камина, его необходимо защитить, добавив дополнительные слои кирпича и камня от чрезмерного нагрева.

Необходимо соблюдать горизонтальность кладки, пропорциональность размеров и геометрию углов.

Правильная кладка важна для долговечности и долговечности камина! Камин можно отделать мрамором, гранитом, керамикой, но можно сохранить в оригинале, достаточно отштукатурить и хорошо покрасить.

Как сделать камин своими руками

Фундамент кладут фольгой, чтобы тепло уходило в комнату, а не в землю. Существует определенная последовательность возведения камина. Первый и второй ряды выкладываются для выравнивания поверхности, так как после заливки фундамента неровности остаются. Чтобы работать было долго, на втором ряду уровень должен быть идеальным. Организовано 2 окна для мытья и 1 зольник с разных сторон камина.Стальная дверь монтируется на каждое окно. Стальная полоса размещается дополнительно над дверкой для золы.

Перед тем, как выложить камин своими руками, нужно сделать под него фундамент

Нюансы при выполнении работ:

Чтобы продукты горения не выпадали, на лицевой стороне камина нужно сделать каминный отсек с бортиком. Открыл камин сбоку от камина и двери перекрыли кирпичом.
Планка находится над пепельницей. Стальная полоса закрывает длинный узкий отсек.
Боковые каналы разделены кирпичом пополам. Сзади установлена верхняя дверь. Его необходимо облицевать кирпичом и прикрыть стальной полосой.
Камин также покрыт стальной полосой. С ближайшим колодцем канал стыкуется с топкой. Лицевая сторона камина закрывается, образуя дымоход.
Над печью находится варочная панель. Стальные полосы закрывают все оставшееся пространство между колодцем и переходом.Над плитой канал сужается, и образуется варочный цех.
Между варочной камерой и вторым колодцем установлена вытяжка, объединенная в одну коробку, в которую вмонтирована чистая металлическая дверца. Расколите скважину, расположенную над пластиной, пополам. Летняя ставня закрывает ту, что выходит на улицу. Размер колодца над очагом увеличен до 1 кирпича.
Очистное окно удалено из второго расширенного до максимальных размеров канала. Заслонка устанавливается над колодцем с камином.Установлена дверца для чистки. Металлическая печь расположена в полости. Вертикальный дымовой колодец остается на дальней стороне.
Отвод газов в центральной трубе производится с одной стороны после перехода в трубу из полости, так как шкаф ветряка уже закончился.
Стальные полосы закрывают колодец и полость. Полосы сверху прикрываются кирпичом, в последний неиспользуемый колодец монтируется зимний болт.

Далее с помощью горизонтальных ходов все колодцы подключаются к камину.Установлена дверца для чистки. Площадка накрыта, установлена обычная заслонка. Конструкция сужается, постепенно переходя в трубу.

Печи-камины своими руками (видео)

В заключение стоит напомнить о достоинствах камина. Простота чистки — если перед каждой топкой поставить зольники с дверцами. Долговечность — при грамотной установке прослужит долгие годы. Если соблюдать все правила, камин прослужит долго!

Перетяжка камина — итак, хочется…

Фото: Zillow Digs home в МакКинни, Техас

Вы можете перекрасить стены, заново покрыть ковер пол и заменить всю устаревшую мебель, но если оставить это бельмо на глазу старого камина нетронутым в комнате, обновление только поможет вам. новый дизайн назад. Камины — это естественные фокусы, поэтому состояние вашего дома создает основу для всей комнаты. Поскольку его демонтаж может быть дорогостоящим как для , так и для , многие домовладельцы выбирают более экономичную альтернативу: переоснащение камина.Этот процесс направлен на обновление только поверхности камина без изменения режима отопления помещения. В результате вы можете обновить внешний вид всей комнаты — и все это при соблюдении сроков и бюджета вашего проекта DIY!

Варианты дизайна Материалы

Первое важное соображение при ремонте камина — это выбор идеальных материалов. Сегодняшние домовладельцы могут выбирать из множества вариантов: гладкий бетон, новая плитка, гранит, кирпич в деревенском стиле и даже дерево могут вдохнуть новую жизнь в устаревшую облицовку камина.Независимо от того, работает ли ваш очаг или просто для красоты, в наличии есть отделочный материал для камина, который идеально подходит для установки.

Фото: istockphoto.com

Бетон или штукатурка

Бетон или штукатурную смесь можно вручную нанести непосредственно на поверхность существующего кирпичного камина, а затем либо затереть, либо обработать с текстурой, соответствующей пространству. Оба продукта для дома представляют собой сухие порошкообразные смеси, которые можно смешать с водой, когда вы будете готовы, и при этом очень доступные расходные материалы.Мешок с бетонной или штукатурной смесью стоит около 9 долларов и покроет примерно 25 квадратных футов камина при толщине 3/8 дюйма.

Фото: istockphoto.com

Дерево

Деревянная облицовка камина придает теплый и естественный вид конструкции, которая, как известно, сохраняет тепло в комнате. Оставьте его незавершенным для деревенского стиля или покройте морилкой или краской для традиционного (даже свежего и чистого) вида. Как обшивка, так и тонкие деревянные доски хорошо подходят для покрытия существующего камина.В зависимости от того, какую древесину вы выберете, и ее разновидность, расходные материалы для ремонта камина могут варьироваться от менее 1 доллара за фут доски для обычной сосны толщиной 1 дюйм до более 12 долларов за фут доски для красного дерева, ореха и более экзотических твердых пород дерева. Перед покупкой оптом для переоборудования камина рабочий проконсультируйтесь с местными правилами пожарной безопасности, чтобы узнать об ограничениях. Международный строительный кодекс запрещает установку любых горючих материалов, включая дерево, в пределах 6 дюймов от стенок работающего камина.Местные правила пожарной безопасности различаются — даже могут быть более строгими, — поэтому, если вы меняете дизайн зоны вокруг работающего камина, сначала обратитесь в местную строительную администрацию, чтобы узнать правила в вашем районе.

Фото: airstone.com

Каменная кладка

Каменная облицовка, которую иногда называют «тонким кирпичом» или «тонким камнем», производятся так, чтобы выглядеть почти идентично их реальным тезкам из кирпича и камня — на долю их веса и веса. толщина. Микроскопические различия между установленным шпоном и настоящим материалом делают шпон лучшим выбором для создания аутентичного вида камина.В зависимости от марки и рисунка кирпича или камня, который вы выберете (их много), листы шпона варьируются в цене от 5 до 15 долларов за квадратный фут.

Фото: istockphoto.com

Плитка

Плитка довольно традиционный материал для облицовки камина, доступный практически в неограниченном количестве цветов и дизайнов. Установите его самостоятельно, и этот вариант может быть даже доступным! Плитка варьируется от менее 1 доллара за квадратный фут до 15 долларов за квадратный фут, в зависимости от марки и типа.

Фото: istockphoto.com

Stone

Каменные плиты того же типа, которые обычно используются для кухонных фартуков и стен душевых, можно использовать в жилых помещениях в качестве материалов для облицовки каминов. Выбирайте из сланца, гранита, кварца, мыльного камня и других материалов в соответствии с вашим индивидуальным стилем, но знайте, что настоящая сделка будет стоить вам. Каменные плиты дороже других облицовочных материалов: от 50 долларов за квадратный фут для гранита и кварца и примерно от 70 долларов за квадратный фут для мыльного камня и сланца. Однако это только отправная точка: затраты могут превышать 100 долларов за квадратный фут для плит желаемых оттенков и узоров!

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

Фото: istockphoto.com

Чего ожидать от установки

Как и следовало ожидать, установка зависит от типа материала, который вы выбираете, и от внешнего вида, которого вы стремитесь достичь. Самый простой и, следовательно, самый популярный метод облицовки включает установку новых материалов непосредственно поверх существующей облицовки камина или, если ее нет, на соседний гипсокартон. Этот метод подходит только в том случае, если существующие материалы находятся в хорошем состоянии — это означает отсутствие рыхлых кирпичей или крошащихся плиток, поэтому внимательно осмотрите их перед тем, как начать.Если ваша текущая окружающая среда находится в плохом состоянии или вы предпочитаете, чтобы новый камин имел другой размер (короткий и приземистый или грандиозную обработку от пола до потолка), ваша первая задача заключается в разборке старой облицовки камина, чтобы вы установили прямо на гипсокартоне за ним.

Виниры для каменной кладки разработаны с учетом очень простого процесса установки. Они приклеиваются непосредственно к существующей кладке с помощью слоя шпонового раствора (клеевого состава, достаточно сильного, чтобы закрепить легкие облицовочные материалы), рекомендованного производителем.Однако, если вы хотите установить облицовку из кирпича поверх дерева или гипсокартона, вам необходимо сначала прикрепить металлическую планку к стене; коробка с материалами должна предлагать простую пошаговую инструкцию от производителя.

Деревянные панели или деревянные панели, напротив, нуждаются в чем-то еще, к чему можно прикрепить. Как правило, установка деревянной облицовки на кладку состоит из двух частей: сначала прикрепите войлок (тонкие деревянные доски) к кладке с помощью шурупов по бетону, а затем установите деревянную облицовку поверх нее обычными шурупами или гвоздями.Скройте все выемки, в которых вы просверлили или забили шпаклевкой для дерева, а слой морилки или краски может превратить новую структуру из минималистской детали в более традиционно гладкий архитектурный элемент.

Плиточные или каменные плиты требуют, чтобы поверхность под ними была очень плоской для установки, что часто достигается путем выравнивания поверхности с помощью раствора перед установкой выбранного материала для облицовки камина. Плитку и камень можно укладывать даже непосредственно поверх гипсокартона, если вы используете правильный раствор: для керамической плитки требуется раствор для керамической плитки, для керамогранита требуется раствор для керамогранита, а производители каменных плит могут потребовать раствор для облицовки.В то время как небольшие проекты плитки и плит подходят для самостоятельного изготовления — скажем, покрывая кирпичную часть камина, которая имеет кирпичную кладку, ближайшую к отверстию камина, и обрамляет конструкцию деревянной рамкой, — вы можете обратиться к профессиональному установщику плитки или каменщику по адресу По крайней мере, получите расценки на проект переоборудования камина, который будет охватывать всю стену.

Фото: istockphoto.com

Камин или нет?

Деревенские камины часто могут похвастаться громоздкими каминными полами, которые добавляют привлекательности бревенчатой хижине, но бетонный камин без камина вообще может выглядеть эффектно в современной обстановке, особенно когда его высота от пола до потолка не снижается горизонтальный выступ.В конечном счете, включение каминной полки в свой проект переоборудования зависит от вашего желаемого стиля.

Подобно использованию дерева в качестве облицовочного материала, если вы хотите установить деревянную каминную полку над работающим камином, применяются правила пожарной безопасности. В общем, каминная полка, которая выступает в среднем на 1,5 дюйма от стены, должна располагаться не ближе 12 дюймов от верха отверстия камина. Чем дальше камин выходит наружу, тем больше необходим зазор.На всякий случай всегда уточняйте у местных властей.

Каминные плиты можно сделать с нуля, купить новые или даже спасти от другой конструкции. Если у вашего существующего камина великолепная накидка, нет причин, по которым вам нужно избавляться от него при обновлении комнаты — его можно снять и переустановить поверх любого нового материала для отделки, который вы выберете. Или загляните в магазины подержанных вещей, в которых продаются старые строительные материалы, такие как Habitat for Humanity ReStore, где можно купить уже готовую каминную полку.

После того, как вы выбрали каминную полку, имейте в виду, что тяжелые выступы должны иметь соответствующую опору, прикрепляя их длинными болтами непосредственно к стойкам стены, чтобы выдержать их вес. Для массивных, негабаритных каминов, в зависимости от их веса, может потребоваться дополнительное усиление в виде установки подкладок для гвоздей в стену, прежде чем камин можно будет повесить. Дополнительное время и забота, которые вы потратите на правильную установку, затем уменьшат опасения по поводу того, что какой-либо из предметов вашего домашнего декора позже рухнет, обеспечивая достаточно спокойствия, чтобы расслабиться в полностью переработанном жилом пространстве.

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

Как недорого построить каменную облицовку камина

Детали проекта

Навык

3 из 5
Умеренный
При выборе и огранке камней особое внимание уделяется деталям.

Стоимость

Около 10 долларов за квадратный фут

Расчетное время

5 часов в день в течение трех дней

В каменном камине есть что-то такое домашнее, напоминающее уютные ночи, проведенные с близкими перед пылающим очагом.Тем, кто думает, что использование настоящего камня — единственный способ получить такой вид, подумайте еще раз: сегодня облицовка из литого камня очень похожа на настоящую, стили варьируются от сложенного камня до речного камня. И если его более приятная цена делает его вариантом, от которого трудно отказаться, удобная для самостоятельного монтажа установка будет заключать сделку.

Как прикрепить каменный шпон к камину?

Как показывает нам старший технический редактор Марк Пауэрс, требуется всего несколько дней, чтобы построить основу для камней и заделать их в камин, чтобы придать им неподвластный времени вид, который будет согревать ваши праздничные собрания на долгие годы.

Обзор облицовки камина из каменной фанеры

Иллюстрация Грегори Немека

График проекта

Пятница: Нанесите строительный войлок, металлическую планку и царапинное покрытие, которое высохнет в течение ночи.
Суббота: Установите камни и прочистите стыки между ними.
Воскресенье: Залить швы раствором.

Шаг 1

Добавьте базовые слои: установите Builder’s Felt

Фото Венделла Т. Уэббера

Работая снизу вверх, прикрепите скрепками горизонтальные отрезки строительного фетра к передней и боковым сторонам камина, где будут проходить камни, перекрывая отрезки на 2 дюйма или более. Каждый кусок войлока должен быть сплошным цельным куском, чтобы вода в растворе не могла просочиться за войлок и вызвать повреждение.

Шаг 2

Металлическая планка на войлоке

Фото Венделла Т. Уэббера

Одна сторона металлической планки имеет чашевидные выступы, удерживающие раствор на месте. При установке эта сторона должна быть обращена вперед «чашками» вверх; Когда вы проведете рукой по стене, она будет грубой на ощупь, но гладкой в противоположном направлении. Прибейте горизонтальные отрезки планки непосредственно к обрамлению стены на передней части камина, перекрывая каждую часть на 2 дюйма или более и располагая гвозди на расстоянии 6 дюймов друг от друга.Затем согните планку по бокам камина, используя обрезки дерева, чтобы помочь, если необходимо, и прибейте ее к каркасу на передней и боковых стенах, чтобы удерживать ее на месте и предотвратить растрескивание раствора.

Шаг 3

Нанесите слой царапины: покройте планку строительным раствором

Фото Венделла Т. Уэббера

Замесить фанерный раствор до консистенции сливочной арахисовой пасты. С помощью чистового шпателя распределите его по планке, сначала движением вниз, чтобы «заполнить» чашки, затем нарастите поверхность до толщины ½ дюйма, используя движения из стороны в сторону или веером, чтобы нанести больше раствора на поверхность. первый слой.

Шаг 4

Расчешите царапины

Фото Венделла Т. Уэббера

Пока раствор еще податлив (примерно через 20 минут после нанесения), расчешите его горизонтально зубчатым шпателем для плитки, удерживая его под небольшим углом к поверхности. Эти канавки создают текстурированную поверхность, за которую камни могут цепляться. Дайте покрытию отвердеть в течение ночи (или дольше).

Шаг 5

Подготовьте поле из камней: создайте пробную версию своего дизайна

Фото Венделла Т.Уэббер

Выбор и раскладка камней по шаблону помогает визуализировать, как они будут выглядеть установленными. Приклейте пластиковую пленку или старую тряпку к плоской поверхности и с помощью малярной ленты обведите на ней очертания камина. Начните с размещения угловых частей, которые будут закрывать проем и боковые стороны камина. Затем заполните остальную часть поля, оставив стык шириной с палец между каждым камнем и потрясающими камнями разных размеров, форм и цветов, чтобы добиться желаемого результата.Угловые элементы, используемые для коллектора в верхней части камина, будут установлены вертикально, а не горизонтально, поэтому выбирайте камни аналогичной высоты в этой области.

Шаг 6

Забей по углам

Фото Венделла Т. Уэббера

Это первый из двух шагов для резки камней по размеру. Измерьте глубину проема камина сверху и по бокам, убедившись, что вокруг достаточно свободного пространства, чтобы снять дверцы или экран, если это необходимо, после того, как камни будут на месте.Отметьте размеры на соответствующих угловых частях, начиная с внутреннего угла тыльной стороны каждого камня. Используя болгарку, надрежьте задние стороны примерно на половину их толщины. Затем измерьте глубину боковых стенок камина и таким же образом отметьте и надрежьте оставшиеся угловые части.

Шаг 7

Удалите излишки материала с угловых деталей

Фото Венделла Т. Уэббера

Держите камень так, чтобы сторона с отходами свешивалась за край рабочей поверхности.Ударьте по стороне отходов кирпичным молотком, чтобы трещина выглядела естественно. Повторите то же самое для всех углов.

Шаг 8

Установка угловых элементов: намочите камень и стену

Фото Венделла Т. Уэббера

Сначала вы установите заголовок, поэтому начните с левого углового элемента для этой области. С помощью пульверизатора или влажной губки смочите обратную сторону камня и место на стене, куда он будет помещен.Влага способствует более медленному отверждению раствора и более прочному сцеплению.

Шаг 9

Покройте первые угловые части жатки

Фото Венделла Т. Уэббера

Замесить раствор до консистенции пудинга. Используя кирпичный шпатель, нанесите слой от ½ до 3/4 дюйма на обратную сторону первой угловой детали, используя толкающее движение, чтобы нанести его на обе поверхности до тех пор, пока они не будут полностью покрыты.Затем кончиком шпателя растягивающими движениями сделайте борозду в центре раствора на каждой поверхности. Не позволяйте мокрому раствору капать на поверхность камня, так как он оставит пятна.

Шаг 10

Установите заголовочные камни

Фото Венделла Т. Уэббера

Плотно прижмите камень к верхней левой части жатки. Слегка покачивайте им взад и вперед и прекратите нажимать, когда почувствуете, что камень касается верхней части царапины.При этом раствор должен сочиться со всех сторон камня. Повторите то же самое с оставшимися камнями жатки.

Совет: Не пытайтесь стереть влажный раствор с лицевой стороны литого камня — вы в конечном итоге протолкните его глубоко в поры поверхности камня, где он затвердеет и создаст пятна и пятна, которые невозможно удалить. Вместо этого дайте раствору высохнуть и смахните его веником.

Шаг 11

Установите остальные угловые детали

Фото Венделла Т.Уэббер

Смажьте маслом заднюю часть и установите остальные угловые детали, которые закрывают проем и боковые стороны камина, используя процесс, описанный выше. Оставьте между камнями шов шириной в палец.

Шаг 12

Заполните поле: нанесите покрытие на верхний левый полевой камень

Фото Венделла Т. Уэббера

Начиная с верхнего левого угла поля, намазать камень маслом, используя процесс, описанный в шаге 10.Опять же, не позволяйте мокрому раствору капать на поверхность камня.

Шаг 13

Установить первый курс

Фото Венделла Т. Уэббера

Плотно прижмите камень к верхней части поля, почти касаясь потолка. Подвигайте его на место, пока он не сядет на царапину. Раствор должен сочиться со всех сторон камня. Повторите то же самое с оставшимися камнями в первом ряду, оставляя стык шириной в палец между каждым камнем.

Шаг 14

Заверши поле

Фото Венделла Т. Уэббера

Продолжайте добавлять камни сверху вниз, чтобы строительный раствор не упал на поверхность камней внизу во время работы. Снова оставьте стык шириной с палец между каждым камнем. Обработайте концы любых ограненных камней, нанеся на них дополнительный раствор. Прежде чем закончить день, удалите излишки раствора между камнями с помощью ударного инструмента и взбейте веником, чтобы завтра было достаточно места для добавления свежего раствора.Дайте раствору застыть в течение ночи (или дольше).

Совет: Обратите внимание на размер, цвет и форму камней при их установке. Не бойтесь изменить исходную раскладку или обрезать камни по размеру для лучшего результата.

Шаг 15

Затирка камней: заполнение швов раствором

Фото Венделла Т. Уэббера

Отрежьте кончик мешка для раствора, подогнав размер разреза к ширине шва.Наполовину заполните пакет свежей жидкой жидкостью, перемешанной до консистенции пудинга. Закрутите широкий конец мешка и сжимайте раствор по направлению к кончику, пока все пузырьки воздуха не исчезнут и раствор не достигнет отверстия. Начиная с вертикальных швов «головкой» и переходя к горизонтальным швам «дна», заполните швы раствором, всегда используя тянущее движение вверх во время работы. (Для суставов головы используйте ступеньку, если необходимо, чтобы добраться до самых высоких камней.) Заполняйте швы до тех пор, пока раствор не будет на одном уровне с камнями или немного выступит из них.

Шаг 16

Ударь по затирке

Фото Венделла Т. Уэббера

Дайте раствору застыть до тех пор, пока при нажатии на него пальцем не останется вмятина, не прорывая поверхность (около 60 минут). Используя ударный инструмент, вырежьте раствор до желаемой формы и глубины. (Вы можете использовать купленный в магазине ударный инструмент, палочку для еды или конец 1×1, закругленный наждачной бумагой, в зависимости от размера суставов.)

Добейтесь классического вида, вырезав профиль затирки под поверхностью камней; для создания деревенского эффекта, подобного тому, который мы использовали, сформируйте раствор так, чтобы он располагался на одном уровне с камнями (известный как метод чрезмерной затирки), затем пройдитесь по линиям раствора метлой для создания естественного вида. Перед использованием камина дайте раствору затвердеть не менее 48 часов.

Необходимые инструменты и материалы
