Печь для бани из металла своими руками: чертежи, фото, видео

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Содержание статьи

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.
Футеровка — обложить топку изнутри жаропрочным кирпичом
Кирпичный экран или саркофаг вокруг металлической печи. Экран складывают из обычного керамического кирпича, в стенке делают окошки или устанавливают дверки чтобы была возможность регулировать степень нагрева воздуха в помещении. Как видим, для поддержания температуры в заданном режиме этот вариант более удобен. Но с практической точки зрения он хуже. Дело в том, что за экраном стенки топки перегреваются (конвекции почти нет и они не остывают). В результате, через некоторое время металл перегорает. Выход — ставить жаропрочную сталь или конструкционную, но большой толщины. В данном случае, чем больше будет толщина металла, тем дольше будет служить печь. По статистике самая проблемная зона — верхняя и задняя поверхность топки. Вот тут постарайтесь поставить самый толстый металл, который найдете.
Снаружи закрыть корпус кирпичным экраном

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м³. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м³, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

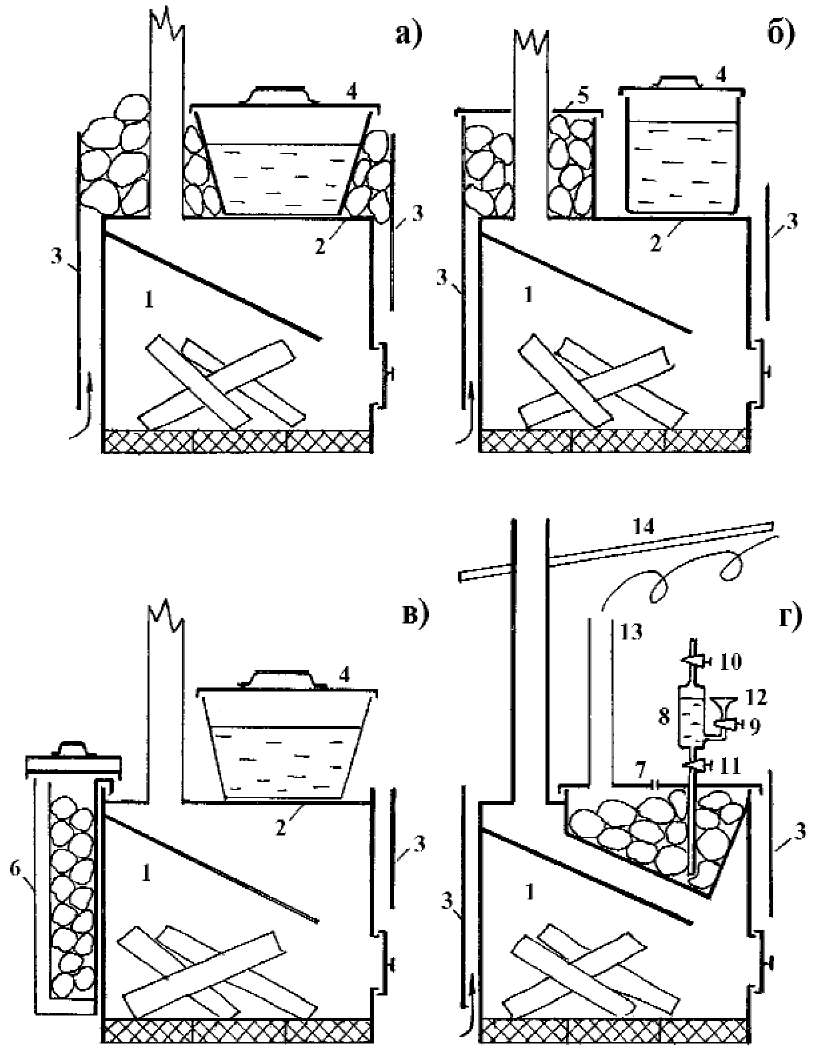

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Самодельные металлические печи для бани: схемы и чертежи

Строительство печи всегда требует аккуратности и соблюдения всех технологических требований. Особенно это касается конструкции для бани, так как печка считается ее самой главной деталью.

Основные задачи самодельной металлической печи это нагревать воду и воздух.
Каменка печи может быть:

закрытой;
открытой.

Безусловно, в закрытой конструкции тепло сохраняется намного дольше. Однако чтобы достичь нужной температуры в парилке, потребуется больше топлива и времени.
Для нечастого посещения, профессионалы советуют устанавливать в баню закрытую каменку.

Парилка намного быстрее нагревается в каменке открытого типа. Однако если плеснуть на камни воду, она начинает быстро охлаждаться.

В парилке всегда располагают цельные камни, с округленными боками.

Чем отличается металлическая печь для бани от печи в сауне

Главным отличием можно назвать температуру парения. В сауне она может достигать 85 градусов, а иногда намного больше. Такая температура не допускает большой влажности. Человек может получить сильный ожог.

Поэтому в сауне всегда поддерживается влажность не больше 5–15%.

В обычной русской парной, значение температуры находится в диапазоне 55–65 градусов. Очень редко она может достичь 70 градусов. Для этой температуры специально поднимают значение влажности. Она находится в пределах 50–60%.

Чтобы решить такие задачи, нужен соответствующий подход к строительству печи. Для установки в сауне необходимо, чтобы корпус печи, как можно больше соприкасался с окружающей атмосферой. Воздушные потоки должны двигаться с большой скоростью вдоль стенок.

Главной задачей считается создание быстрого нагрева парилки до нужной температуры. В самой сауне обычно устанавливается небольшая каменка открытого типа, монтируемая над топкой.

Прогрев камней в подобной печи достигает только 200–250 градусов. Окружающий воздух забирает очень много тепла. Такая каменка может создать только небольшое количество пара. Для сауны этого вполне достаточно. Один ковш воды даст 15% влажность. Человек не сможет вытерпеть ее большее значение.

Задача обычной русской парной совершенно другая. Главное чтобы было много пара. Очень важно добиться его определенного состояния. Он должен иметь вид мелких капель. Такой пар получил название «сухого». Он отличается высокой температурой, примерно 130–150 градусов. Человек, попав в подобные условия, чувствует мощный прилив сил. Чтобы получить такой пар нужно раскалить камни выше 500 градусов. Для этого их опускают глубоко внутрь топки, с установленной закрытой каменкой. Все описанные выше отличия, нужно обязательно учитывать при строительстве печи.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом.
Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

Технология изготовления

Таких конструкций очень много. Каждая из них имеет свои особенности и отличается принципом работы. Однако существуют в таких печах и одинаковые детали, работающие на одном и том же принципе.

Топка

Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.

Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.

В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.

Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.

Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.

Важно! Чтобы построить печь, лучше взять толстый листовой металл. Конструкция будет устойчивой, ее не поведет от сильного нагрева. Она будет выделять намного больше тепла.

Проект самодельной металлической банной печи

Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.

Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».

К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.

Такое простое устройство помогает справиться с двумя проблемами.
Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.

Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.

Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.

Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.

Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.

Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.

Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.

По мнению одних, влажность можно регулировать открыванием крышки бака.
Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.

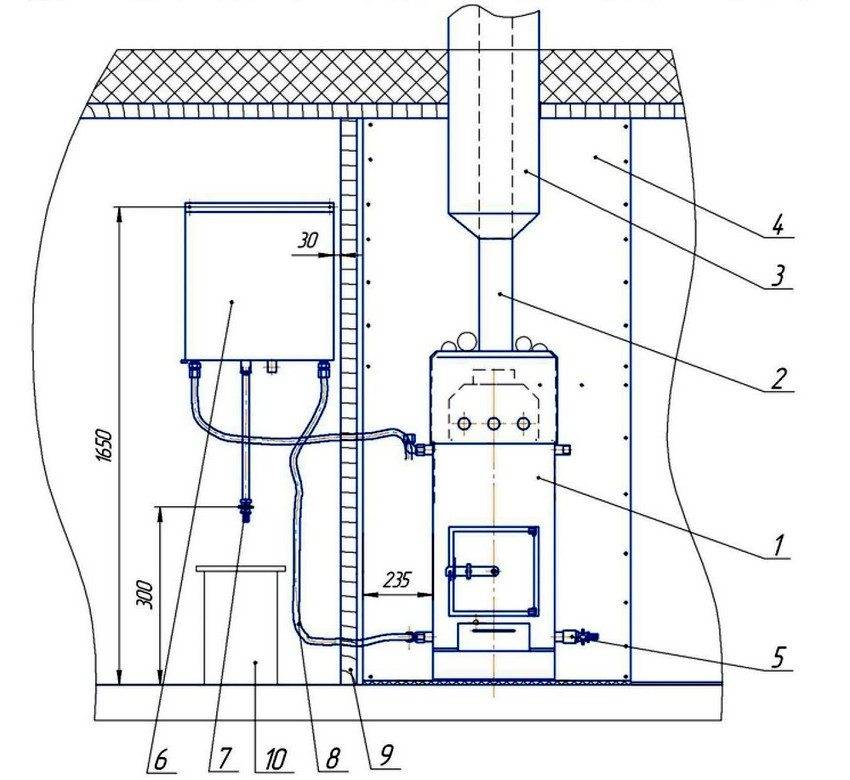

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло.
Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

Изготовление банной печи из металла своими руками: варианты чертежей, изготовление, монтаж

Многие люди при обустройстве загородного участка наряду с домом возводят и баню. Чтобы она быстро прогревалась, а пар был высокого качества, не обойтись без печи. В эти сооружения устанавливаются специальные печи, отличающиеся от тех, которые размещают в домах. Многие выбирают металлические печи. Они обеспечивают довольно быстрый прогрев помещения и легко устанавливаются.

Если вы строите баню и сделали выбор в пользу металлической печи, то необязательно покупать её. Вы вполне можете построить её своими руками. Технология создания печи своими руками довольно простая, а материалы, применяемые при её сооружении, доступны для каждого.

Металлические печи для бани: конструкция

Многие владельцы устанавливают печи для бани своими руками из металла. Самые простые — буржуйки. Если говорить о конструкции таких печек, то они представляют собой ящик, снабженный дверцей и имеющий трубу. Такие конструкции имеют определенные недостатки. Один из них – невысокая тепловая отдача. Кроме этого при их использовании возникают большие затраты на топливо. Поэтому в современных банях такие печи можно встретить крайне редко.

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом. На основании этого признака выделяют несколько их видов.

Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Банная печь своими руками: инструкция

Чтобы правильно изготовить печи для бани своими руками, которая будет обеспечивать достаточную теплоотдачу и быстрый прогрев помещений бани, необходимо все выполнять по инструкции. Во время работ следует использовать качественные материалы и применять необходимые инструменты.

Материалы:

листовая сталь 8 мм;
металлическая труба. У нее толщина стенок должна быть не менее 10 мм, а величина диаметра — 600 мм;
пруток — 10 мм;
колосник;
щеколды и дверцы для топочной камеры, поддувала и каменки. Если дверцы будут изготавливаться самостоятельно, то необходимо будет приобрести только щеколды;
труба длиной 2 метра. Из них 90 см пойдут для топочной камеры, 60 см — для бака, а оставшиеся 50 см будут использоваться для изготовления второстепенных деталей;
из инструментов при проведении работ потребуются сварочные аппараты и болгарка.

Этапы работ по изготовлению железной печи для бани

Все начинается с того, что берут отрезок трубы, в котором вырезают поддувало. Отверстие должно иметь размер 50 х 200 мм. Далее над отверстием с внутренней стороны трубы необходимо приварить крепление для колосника. Чтобы сделать его, необходимо взять металлическую пластину с проушинами. Колосник можно приобрести в любом строительном магазине.

После этого можно переходить к изготовлению топки. Для этого следует сделать отверстие размером 250 х 200 см. Сверху выполняется приваривание, посредством которого будет выполняться закрепление прутков каменки. Вместо них можно использовать колосниковые решетки, применяемые в печках круглой формы. Приобрести их также можно без проблем в любом магазине.

Когда эта работа выполнена, проделывают отверстие с противоположной стороны каменки. В него при эксплуатации печки будет заливаться вода. После этого выполняют заполнение каменку камнями. В качестве материала можно использовать диабаз или талькохлорит. Не следует применять для заполнения каменки гранит и другие слюдосодержащие камни.

После этого необходимо проделать отверстие в крышке, предназначенной для печки. Она будет использоваться для установки дымоходной трубы. Когда отверстие сделано, выполняют установку трубы. Хотя на этом монтаж печи для бани своими руками и можно считать завершенным, тем не менее, специалисты рекомендуют выполнять установку бака для воды.

Необходимо приварить к каменке оставшийся кусок трубы. На его нижнюю часть вваривают кран для воды. При использовании печки дым, проходя по трубе, будет постепенно нагревать её, при этом закипание воды будет исключено.

В завершение работ необходимо изготовить крышку, которой будет закрываться нагревательный бак. Она должна быть сделана в соответствии с диаметром, используемым в конструкции печки трубы. Готовая крышка разрезается пополам. Далее в первой половине необходимо вырезать отверстие под дымоход. После этого необходимо приварить его к баку. Вторую половину необходимо оснастить ручкой и петлями. Благодаря этому при эксплуатации печки она будет съемной, её легко можно будет открыть.

Форма железной печи для бани

Многим может показаться, что форма печки является несущественным параметром. Однако это не так. Ведь именно от неё зависит производительность печки. А кроме этого правильно подобранная форма обеспечивает удобство эксплуатации конструкции. Если говорить о наиболее распространенных формах печей, то выделим следующие:

цилиндрические;
горизонтальные;
фигурные;
прямоугольные.

Наибольшее удобство при использовании обеспечивают агрегаты прямоугольной формы. Комфорт обеспечивается наличием углов в конструкции таких печек. Они при эксплуатации печки никогда не раскаляются докрасна. С этим связано распространенное мнение, что именно такой каркас сохраняет форму в течение длительного времени. Кроме этого, форма печки влияет на равномерность прогрева, поскольку максимальный разогрев одного элемента приводит к уменьшению нагрева расположенной рядом с печью стены. А это положительно влияет на равномерный прогрев всего помещения и обеспечения баланса тепловых потоков.

При правильном разогреве конструкция может служить долго, поскольку она в этом случае будет иметь высокую механическую устойчивость. Обратив внимание на существующие формы печек, это нетрудно заметить. Менее устойчивыми к нагреву являются банные печки круглой и цилиндрической формы. По этой причине при изготовлении их стенки делают плотными и усиленными. А вот прямоугольная печь более устойчива к нагреву по той причине, что у нее углы всегда холодные. Однако следует знать, что в процессе длительной эксплуатации таким печкам потери формы тоже не избежать.

Установка печи в бане: важные моменты

Оптимально, если об установке банной печки владелец позаботился уже на этапе строительства сооружения. В этом случае процесс монтажа конструкции станет более простой задачей. На месте расположения печки закладывается мелкозаглубленный фундамент. После этого выполняется укладка на него двойного ряда кирпичей, а потом на них устанавливается печь. Чтобы сделать сооружение пожаробезопасным, необходимо при установке придерживаться определенных правил. Они сводятся к следующему:

расстояние от печки из металла до стены должно быть не меньше одного метра. Помимо этого для специальной защиты поверхности дома от возгорания специалисты рекомендуют близко расположенные к изделию стены обернуть фольгой, дополненную слоем теплоизоляционного материала. Это исключит перегрев дерева и его возгорание;
при установке печи из металла необходимо подумать и об изоляции дымохода. Специалисты рекомендуют использовать так называемые сэндвич трубы. Их особенность состоит в том, что между внешним и внутренним корпусом имеется прослойка из теплоизоляционного материала. Если конструкция печи предполагает вывод по трубе продуктов сгорания, то потолочно-проходной узел необходимо оборудовать в месте стыка потолка и трубы;
обкладка печи кирпичом. В этом случае будет обеспечена дополнительная безопасность эксплуатации печки, и она приобретет более эстетичный вид. Если печь из металла расположена близко к стене, то создание кладки из кирпича – обязательное условие.

Заключение

Печь – главный элемент любой бани. Если печь подобрана правильно, то будет обеспечен быстрый прогрев сооружения, а создаваемый пар будет качественным.

Необязательно покупать печь в магазине, ведь можно изготовить её своими руками. Материалы, используемые для ее изготовления, вполне доступные, поэтому с изготовлением металлической печи для бани не возникнет сложностей. Инструменты тоже требуются самые простые. Приложив определенные усилия, у вас появится полноценная банная печь, которая сделает приём парных процедур в бане приятным занятием.

Самодельные металлические банные печи

Оцените статью: Поделитесь с друзьями!

Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

Банная печь из металла: актуальность темы
Современные металлические печи: особенности конструкции
Разновидности банных печей из металла
Банные печи из металла: преимущества и недостатки
Форма банной печи: на что обратить внимание?
Изготовление металлической печи для бани: поиск возможных вариантов
Изготовление металлической печи своими руками: пошаговая инструкция
Установка банной печи: на что обратить внимание?

Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры. Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
Неспособность отапливать большие помещения;
Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты

Листовая сталь толщиной от 8 мм;
Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
Пруток, толщина которого составляет 10 мм;
Колосник;
Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
Водный кран;
Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

железные печи для бани своими руками, размеры конструкции, схема металлической самодельной печки, изготовление

Содержание:

Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

нагрев в течение короткого времени;

доступная стоимость;

высокая теплопроводность;

нет необходимости возводить высокопрочный фундамент;

несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка. Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: «Как уложить камни в банную печь правильно, какие камни лучше использовать»). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней. Читайте также: «Какие конструкции печей для бани бывают, какие лучше подойдут».

Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.

Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.

Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.

Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.

Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.

Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.

Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.

Невозможность отапливать большие по площади помещения.

Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.

Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Разновидности металлических печей

Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: «Какую сделать печь для бани своими руками – виды и способы изготовления».

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

Нужно только выложить стенки топочного отделения в полкирпича, а дымохода — в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Чтобы сделать печь для бани из трубы, сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

лист стали толщиной не менее 8 миллиметров;

колосник;

металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;

10-миллиметровый пруток;

дверцы и щеколды для обустройства поддувала, каменки и топки;

водный кран;

примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: «Как сделать печь для бани своими руками – подробности от мастера».

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

Расстояние между стеной и печью должно составлять не менее 100 сантиметров.

Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.

Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.

Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

<br />

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

Чертежи печи для бани из металла

Что самое главное в бане — конечно же печь. Существует множество готовых решений печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печей из металла.

Печь для бани из металла своими руками

Этапы изготовления

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной.
Главное помнить, что ширина и высота топки должны быть одинаковы.
На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело.

Подробный чертеж печи для бани из металла

Бак для воды и место для камней

Чертеж печи из металла с каменкой и баком для воды

Трубу также необходимо изготавливать из трубы с большой толщиной металла. Так она не сразу прогорит и будет служить вам долго.

Печь для бани с трубой, проходящей через каменку и водяной бак

Дымоход

Также на чертеже печи для бани необходимо указать место, где дымоход будет проходить через крышу. Это место необходимо тщательно изолировать, так как воздух, проходящий через трубу очень горячий.

Дымоход для бани

Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для бани.

Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

Как сделать печь для бани своими руками из металла видео:

Банная печь из металла своими руками: чертежи + фото

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня банные печи из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем – 1 кг дров на 1 м³ помещения парилки.

Один из наиболее удачных вариантов печки

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

Банная печь разделена на несколько секций, расположенных в одном корпусе – отрезке трубы диаметром 500мм и длиной 1300-1350мм:

Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

Сварочное оборудование и материалы,
Лист металла толщиной 5мм и размерами 60х350см,
Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм – четыре отрезка.

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством.

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища.

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Декоративная отделка

Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250^оС. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

Установка банной печи из металла

Наиболее предпочтительным вариантом считается установка печи из металла, с выходом загрузочного окна топки и поддувала в помещение предбанника. Для этого к корпусу могут быть добавлены специальные загрузочные короба.

Некоторое усложнение конструкции с лихвой компенсируется преимуществами:

Протапливать печь и прогревать баню удобнее из предбанника;
Помещение предбанника будет достаточно прогрето, что тоже добавляет комфорта и удобства пользования баней;
При неправильной работе печи или проблемах с дымоходом угарные газы не попадут в помещение парилки.

Для установки банной печи из металла необходимо вблизи от корпуса выполнить облицовку стен несгораемыми материалами, допускается применение легкосъемного кожуха — теплоизолятора, закрывающего стенки топочной секции печи. Такое устройство предохранит от ожогов и поможет регулировать температуру в парилке без вмешательства в работу печки. Аналогично следует поступить с трубой дымохода.

Банная печь из металла должна устанавливаться на фундамент, лучше с термостойкой изоляцией и металлической основой.

Банная печь — каменка своими руками — как сделать: фото и чертежи | Своими руками

Главное в бане — печь, спорить особо не о чем, ведь с хорошей печкой так или иначе можно застрять даже в избе.

Если вам не подходит построенная собственная баня, магазинные печи (а они априори не подходят большинству ценителей и ценителей паровой бани), то печь-каменку придется изготовить самостоятельно.

Я представил свою духовку (фото 1, 2) из черного листового металла, соединенную электросваркой в единую конструкцию, в которой есть открытая печь и водяная рубашка.

Собственно, появление водяной рубашки в традиционной банной печи связано с тем, что люди стали предпочитать греться в сауне, а мыться под душем. Такие «нерусские» привычки свойственны выходцам из городов-мегаполисов. В России моют традиционные паровые бани, которые мыли из ванн или в соседнем пруду.

Разработанная мной модульная конструкция печи состоит из топки с дверцей, решетками и ящиком для золы, котла и печи (рис.1).

Котел образован водяной рубашкой. Его высота формировалась из высоты топки и части дымохода.

Вверху котел имеет выступ (фото 3), который омывается горячими газами и служит закручивающим потоком зуба.

Все рассчитано на использование в качестве топлива обычных сосновых дров. Верхние и нижние выходные патрубки котла позволяют установить его в любом углу бани, в зависимости от планировки парилки.

Читайте также: Печь для бани (двуколка) своими руками

Пополнение котла можно осуществлять из бака, подвешенного на стене, или с помощью циркуляционного насоса из бака, установленного на полу.

Особенностью печи (см. Разрез ФГ на рис. 1 и фото 4) является вырезанный дымоход, приваренный к плите основания печи. В кожухе для камней (фото 5) по периметру необходимо просверлить отверстия для циркуляции воздуха.

Дверца собственной конструкции (фото 6) хороша тем, что позволяет регулировать зазоры с корпусом печи. Хорошо, что проем 250х250 мм позволяет положить в топку любое неповоротливое полено. Также можно установить выбранную на рынке чугунную дверцу, согласовав с ней размеры горловины топки в передней стенке котла.

Колосниковая решетка (рис. 3) просто устанавливается на дно топки и зажимается по периметру глино-песчаной и кирпичной крошкой.

Преимущества такой конструкции топки в том, что она никогда не будет перегреваться под ней, а тепло угля будет отдаваться печи и водогрейному котлу до тех пор, пока топливо не сгорит.

Поскольку противопожарные решетки разрушены, их можно легко отремонтировать в любой момент. Также можно использовать купленную чугунную решетку, приварив под нее опорный ящик.

В зольном ящике накапливается зола из топки, и, так легко вытащенная из топки, она обеспечивает подачу необходимого количества воздуха под решетку колосниковой решетки, а затем — в топку, в зону горения. Вместо зольника можно использовать купленную чугунную дверку-дверку, встроив ее в дно печи.

Духовой агрегат устанавливается в парилке сауны и с помощью термостойких шлангов соединяется с навесным резервуаром для горячей воды или за его большой счет — с напольным резервуаром для воды.

В этом случае необходимо дополнить водопровод циркуляционным насосом, а бак большой емкости изолировать пенофолом и утеплить пазогребневой доской.

Читайте также: Русская печь своими руками — заказы и чертежи, фото

Дымоход проходит прямо через потолок и крышу над коньком крыши. В проходе по деревянному настилу используется «бутерброд» — платье из оцинкованного металла и минеральной ваты.Нет дымовой заслонки, а это лучшая защита от испарений.

Чертежи конструкции своей банной печи представляю как пример одного из множества возможных вариантов обустройства паровой сауны.

Самодельная металлическая печь для бани — фото и чертежи

Печь — каменка для сауны металлическая — чертежи

Чертеж 1. Конструкция печи:

1 — водогрейный котел; 2 — подогреватель; 3 — топочная дверца; 4 — решетка; 5 — зольник; 6 — зольник; 7 — измельчитель в горловине дымохода.

Чертеж 2. Размещение духовки и емкости для воды в бане:
1 — плита-каменка с водогрейной рубашкой; 2 — дымовая труба из нержавеющей стали 115 мм; 3 — дымоходная резка; 4 — негорючее покрытие стен; 5 — сливной кран; 6 — бак для горячей воды; 7 — кран горячей воды; 8 — термостойкие трубы; 9 — перегородка; 10 — скамейка для тазика.

Рисунок 3. Барьер : 1 — уголок; 2 — арматура; 3 — боковая стенка; 4 — задняя стенка.

Печь для бани с пучками — фото к артикулу

Автор А.Матвейчук (замечательный мастер — все его идеи и работы чрезвычайно эффективны и вполне доступны большинству домашних мастеров)

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Хорошая банная печь своими руками. Банная печь из металла своими руками: фото и чертежи.

В любой бане должна быть топка, позволяющая создать в парилке определенную климатическую атмосферу. На сегодняшний день существует множество разновидностей конструкций. длительного горения, которые можно приобрести в специализированных магазинах или изготовить самостоятельно. Одной из самых эффективных является печь металлическая басовая .Чтобы собрать такое устройство самостоятельно, следует подготовить или скачать специальные чертежи, а также воспользоваться приведенной ниже инструкцией или посмотреть видео-ролик по сборке. Это сэкономит значительной суммы Денег.

Преимущества металлической каменки

Чтобы получить мягкий пар, необходимо собрать большой, который последний раз сохраняет тепло в ванне. Но для этого нужен надежный фундамент , что приводит к дополнительным затратам.

Можно сделать самому. Не нужно внимательно изучать схемы для создания сложной конструкции.Еще одно преимущество в том, что агрегат уже за полчаса нагревает стеарную комнату до оптимальной температуры .

Недостатки отопительного оборудования

Металлическая каменка не только быстро нагревается, но и практически мгновенно охлаждается . Поэтому для принятия банных процедур необходимо хорошо выступать. Выдвинуть парилку для группы людей будет сложно.

Конструкция

Собрать прибор своими руками можно несколькими способами.Это может быть металлический резервуар, листы или трубы. Если нет навыков работы со сварочным аппаратом, рекомендуется собрать агрегат из трубы. Диаметр конструкции составит 80 сантиметров , а высота примерно сантиметров 170 сантиметров . Верх изготовлен. Для повышения температуры в парилке нужно налить воду.

Инструменты и материалы

Чтобы изготовить технику своими руками, в первую очередь необходимо подготовить чертеж, так называемый эскиз с точными размерами.
Металлическая труба высотой 180 см и диаметром 60 см . Стенки трубы должны иметь толщину около 10 миллиметров.
8 мм металлический лист .
Пруток стальной диаметром 10 мм.
Металлические двери.
Шестерня.
Кран.
Дымоход.

Эти материалы продаются в строительных магазинах. Также необходимо подготовить аппарат на сварочные работы и болгарку .

Фундамент под печь длительного горения

Прежде чем строить дизайн, вы должны подготовиться к нему.Некоторые ставят отопительный прибор на поверхность пола, но это грубая ошибка. Для любой печи нужно сделать фундамент .

Обычно металлическая печь на дровах весит не более 150 килограмм, поэтому можно оборудовать достаточно простой фундамент. Яму нужно выкопать, заснуть и повалить щебнем. Затем заливаем цемент и ждем, когда раствор замерзнет.

В качестве теплоизоляционного слоя можно выложить бегункоид . Поверхность необходимо проверить строительным уровнем, чтобы она была достаточно ровной.Перед установкой отопительного оборудования рекомендуется подождать два месяца. После этого выложите два кирпичных ряда.

После этого можно приступать к монтажу конструкции, если все чертежи подготовлены. Духовка должна быть на расстоянии 1 метра от стены стены , покрытой фольгой для пожарной безопасности.

Технологическое оборудование

Изготавливается своими руками в несколько этапов. Чтобы качественно собрать конструкцию, необходимо последовательно выполнить все работы.

Установка топки

Болгарку нужно разрезать пополам из металла. Первая часть понадобится для изготовления печи, а вторая — для обогрева бака с водой. Снизу первой трубы необходимо проделать небольшое отверстие (проталкиваемое), размеры которого составляют 20х5 сантиметров . Также изнутри стоит приветствовать специальные кронштейны для решетки. Чуть выше проделать еще одно отверстие под топку: 20х25 сантиметров .Затем двери устанавливаются на закрепленные петли.

Каменка должна находиться над топкой, в которой установлена колосниковая решетка или металлическая решетка, ячейки которой должны быть на меньше размеров камней .

В Каменке необходимо сделать окно, предназначенное для залива жидкости. Рекомендуется располагаться напротив топки, затем установить дверцу. Над решеткой устанавливают дымоход, после чего кладут камни. Сверху нужно пробить круг из металла, проделать в нем отверстие для второй трубы.Необходимо проверять швы сварки на неплотность водной глади, так как емкость с жидкостью будет сверху.

Емкость для воды

Исходя из чертежа нужно приварь внизу второй кран трубы . Затем закрепите отрезанную трубу на нагревателе с помощью сварочного аппарата. Шов обязательно нужно проверять на водонепроницаемость. К баку приварены две половинки крышки. Один надо приварить, а второй установить на петлю .

Дымоход

Трубу необходимо изолировать кирпичом или. Важно понимать, что самодельная металлическая дровяная печь нагревается до высокой температуры, поэтому повышается пожаробезопасность. поэтому нужно изолировать качественно и надежно. .

Поверхность ближней стены тоже необходимо изолировать . Для этого можно использовать металлические листы. Также самодельная конструкция Долгого горения может быть покрыта красным кирпичом для предотвращения возгорания.Этот нюанс также следует включить в чертеж .

Опытные мастера рекомендуют ставить оборудование для длительного горения отдельно от парного помещения, чтобы в пре-триббоне также было тепло .

Для повышения уровня пожаробезопасности печь должна быть, которая быстро нагревается, поэтому печь не рекомендуется ставить в парном помещении.
Частая закладка твердого топлива удобная делать в предтриббоне .
Следовательно, баня конструкция устанавливается в стене между помещениями.Стену необходимо изолировать асбестом или металлическим листом .

Также специалисты советуют монтировать приточно-вытяжную систему вентиляции, чтобы в парилке циркулировал свежий воздух. Соблюдение этих простых требований позволит увеличить парное помещение, и металлический аппарат прослужит долго без сбоев.

Гибридная каменка и кухонная печь

Отопительная конструкция для бани может совмещаться с кухонной плитой . Такое оборудование длительного горения целесообразно устанавливать при наличии комнаты отдыха, в которой можно не только расслабиться, но и поесть.Это помещение необходимо добавить на чертеж, чтобы не пропустить без деталей конструкции .

Также такая конструкция бани отлично подходит для парной комнаты, которую пристраивают к кухонной комнате или частному дому. Электропривод кухонного оборудования необходимо сочетать с печью. При этом дверца устанавливается только на каменку, так как она не нужна для кухонного оборудования.

Парная и кухня разделены перегородкой из красного кирпича. Во избежание ожогов рекомендуется установить металлическую ширму из парной комнаты .

Виды конструкций

Помимо традиционной металлической печи , существует множество вариантов отопительного оборудования. Видео демонстрирует принцип их работы. Основные из них:

Калориор печь.
Вертикальный дизайн.
Оборудование с открытым теплообменником и каменкой .

Последняя модель повышает температуру не только в парилке, но и в других помещениях. Такое оборудование длительного горения нагревается за короткое время.Но чтобы избежать теплового воздействия или ожогов, в стенах должна быть прослойка воздуха. Вода нагревается в теплообменнике, который установлен в топливе. Через обогреватель проходит дымоход, это позволяет увеличить теплоотдачу.

Изготовление любого из существующих устройств своими руками возможно только с качественной подготовкой, а также необходимостью разработки соответствующих чертежей. Эти печи отличаются тем, что корпус изготовлен из металлических листов , а не из трубы .

Если вам нужна небольшая модель, то подойдут проекты вертикальной печи. Бак металлический с водой над Каменкой . В центре резервуара с помощью сварочного аппарата крепится дымоход. Калорифер выполнен с открытым теплообменником и камерой. Для этого понадобится металлический лист толщиной 5мм.

Все варианты можно сделать самому . Для этого найдите необходимые схемы и подготовьте все материалы. По вопросам установки изоляционных материалов рекомендуется проконсультироваться со специалистами, так как от них зависит безопасность. Металлообработка работает .При необходимости вы можете посмотреть видеоинструкцию по сборке устройства.

Современный строительный рынок предлагает разнообразные печи для бани: и на жидком топливе, и на дровах, и на газе, и с множеством дополнительных функций. Правда, на таких агрегатов производители просят просто баснословные суммы, и нет никаких гарантий, что эта печь подойдет под требования конкретной бани и прослужит долго. Но то, что они создают те, в которых живет дух русского мастера, — веками.

Но сделать печь для бани не так уж и сложно — все, что понадобится, подробная инструкция, пошаговые фото конструкции и рекомендации опытных мастеров. Все это вы найдете в этой статье. Главное — подходить к делу медленно и скрупулезно соблюдать технику безопасности печных работ.

У многих современных мастеров самодельные печи для бани, которые делались веками и до недавнего времени, вызывают искреннее недоумение: построены они были без дымохода, а угарный газ выходил из бани только через дверцу.Вот почему наши предки говорили «мыться в черном». Хотя, если не считать этого недостатка, сама старинная басовая печь имела вполне практичное устройство, очень стойкое к возгоранию. Так, из экологически чистого глиняного кирпича построен куполообразный очаг, напоминающий колодец. В нем подготовленные камни укладывались на металлические стержни, а их ставили на емкость для воды водного типа. Огонь под булыжником светится последними, и падающий на них кипяток наполняет комнату мягким и обволакивающим паром.

Со временем русские мастера вышли, что за дымоход для таких печей обустраивать, и бани стали намного эстетичнее и функциональнее. И даже более того — этот атрибут парных стал смысловым и организующим центром его дизайна интерьера, а усовершенствованная концепция их изготовления сделала банные процедуры не такими дорогими и более приятными.

Какая должна быть печь — требования к агрегатам

Современные печи для бани своими руками практически не уступают заводским — они не менее эстетичны, просто обеспечивают экономичный расход топлива, так как пара занимают мало места и не требуют сложного ухода.

Саму топку можно сделать и на баню, и на дрова, и на жидкое топливо, и на другие источники энергии. Выбор ее типа зависит от характеристик самой ванны, но в любом случае она должна соответствовать определенным требованиям:

Наличие достаточной тепловой мощности и широкий диапазон ее регулирования. Таким образом, тепловая мощность одной и той же печи может быть вполне достаточной для металлической ванны и недостаточной для каркаса.
Наличие теплоаккумулятора и парогенератора для изменения тепла и влажности.
Наличие средств регулирования конвекции.
Практически полное отсутствие поверхностей, температура которых превышает 150? С.

Кроме перечисленных, согласно правилам топки, у банной топки есть еще свои требования к размерам топки, пожаробезопасности и другим важным параметрам.

Особенности конструкции современной фабричной печи

Варианты исполнения «горячее» или «холодное»

В зависимости от того, какая температура наружных стен банной печи называется «холодной» или «горячей».Так, «горячие» стены могут прогреться до 100 градусов, так что в парилке и тепло. Такую ванну легко растопить за короткое время, что незаменимо для тех пар, в которых нет постоянного нагрева — это именно ванны, которые используются время от времени. И «холодные» печи им не подходят. Но у таких печей есть недостатки: пару можно легко перекрыть, превратив в настоящую сауну — и не для каждого человека такой режим безопасен.

Печи

«Холодные», делать это нужно надолго, имеют и свои преимущества — невозможно обжечь их стенки, так как температура их максимум достигает 50 градусов.А вот нагрев самих бань происходит через специальные каналы топки, которые впитывают холодный воздух пола, пропускают через огонь и дают через верх уже тёплый, мягкий и не обжигающий. Поэтому только с помощью «холодных» печей можно эффективно регулировать влажностный режим и температуру в бане.

Примеры печных конструкций

Вариант кирпича — дымоход классический

Хорошо, но довольно простой кирпич дизайн печи для бани выглядит следующим образом: печь выкладывается из огнеупорного кирпича, ролик ниже печи, чугунной или стальной сеткой.для камней, дымохода, змейки для горячей воды и дверей.

Вес самодельной печи для бани из кирпича добротный, а потому для нее придется заранее устроить фундамент. Вместо раствора для кладки кирпича необходимо будет использовать только глину и песок, т.к. цемент не выдерживает высоких температур и способен буквально за год обрызгать банную печь. А для прочности всей конструкции перетирание производится по особой схеме.

Металлическая печь и ее особенности

По сравнению с кирпичными печами чугун и сталь более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева.Плюс то, что такую банную печь легко изготовить на заводе, а кирпичи можно класть только прямо на месте.

Сварить никому не составит труда и хорошие металлические печи для бани сделают своими руками: для этого в ход пойдут стальные листы или большая труба, которую нужно будет резать. И по своей конструкции такая печь недалеко от кирпичной: те же узлы и блоки, те же элементы, только другая конструкция и другое исполнение. Например, квадратную банную печь делают из толстой стали или чугуна, из стальных толстостенных труб — круглой.

Но сегодня топка такой печи сегодня сделана несколько иначе, чем пару десятков лет назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая — для наблюдения за тем, что у него есть не сгорает, за счет чего меньше выделяется меньше вредных продуктов сгорание и сама КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей — большая площадь поверхности, способной гореть. Хотя этот минус исправить несложно — достаточно поставить такую печь красивым огнеупорным кирпичом или повесить на сам корпус стальную ширму — конвектор, который будет распределять потоки горячего воздуха по всей ванне и делать ее прогрев более равномерным.С другой стороны, охлаждение печи за счет естественной циркуляции воздуха значительно увеличивает срок ее службы.

А вот газовую или электрическую печь самостоятельно не рекомендовать: даже заводские модели чрезвычайно пожароопасны и даже способны взорваться.

Самые простые самодельные варианты

Тем, кто никогда не сталкивался с куриным делом, можно попробовать первые пару лет изучить устройство печи для бани самой простой конструкции и построить ту, которая лепит баню, подогревает воду и производит приятная пара.

Также печь можно сделать из обычного или стыкового камня, или из бережно закопанного кирпича. Толщина стен должна быть от 13 до 25 см, а камни — весом 1-5 кг. В качестве камней для печи можно взять гранит, сапожный или голый, но не кремень, который рассыпается от нагрева на куски. А чтобы у целителя для бани своими руками тепло накопило тепло, можно добавить чугунные валки так, чтобы из 80% камней на них приходилось 20%.

Котлы и резервуары для воды в самодельных печах Могут опираться либо на стены из кладки, либо на специальные колонны внутри топки, либо подвешиваться на тросе. Но решетки для печей делают из толстой стали или уже стали стандартными чугунными.

Неотъемлемый атрибут любой бани — печь. К нему следует относиться с особой осторожностью и осторожностью. Не забывайте, что печь — это не только источник всего тепла для бани, но и источник повышенной опасности.

Для кирпичной печи Необходимо подготовить качественный фундамент, предварительно засеять котлован и утрамбовать дно из песка и гравия.

Раньше в банях стояла печь одного вида — каменка. Делали его, как правило, из кирпича. Свое название он получил за счет принципа действия: на раскаленные камни льется вода, в результате чего образуется горячий пар. По сей день в банях эта печь остается самой популярной.

Сейчас такую печь делают не только из кирпича, но и из металла или чугуна, но принцип работы остается прежним.

Устройство кирпичной печи

Устройство печи, как и любой другой конструкции, начинается с закладки фундамента.Стоит отметить, что фундамент под печь нужно делать еще на этапе устройства фундамента под саму баню, то есть до возведения стен.

Для этого часто в проекте Bani сразу указывается расположение печи и ее геометрические размеры.

Примечательно, что сделать фундамент своими руками не так уж и сложно, как кажется на первый взгляд.

Сначала закипает яма. Его глубина должна быть примерно 50-70 см, а длина и ширина должны быть на 20 см больше соответствующих размеров топки.

Далее нужно сделать несколько подушек. Первым насыпается слой песка крупной фракции. Толщина слоя должна быть примерно 10-15 см. Песочная подушка уплотняется и разглаживается, а затем обильно смачивается чистой водой.

Второй слой должен быть из строительного мусора, то есть из битого кирпича, шифера, стекла, пеноблоков и так далее. Его толщина — около 20 см. Наконец, третий слой состоит из чистого гравия или щебня средней фракции.Его толщина должна быть около 10 см.

Следует отметить, что каждый из трех слоев нужно обдирать и крутить. После того, как фундамент под фундамент будет готов, необходимо установить опалубку. Опалубку можно сделать своими руками, а можно купить уже готовую.

Опалубка промышленного производства изготавливается из пластика или алюминия. Он гладкий и плавный, что делает процесс установки платформ очень простым. Если нет возможности приобрести готовую опалубку, можно сделать ее своими руками.

Как правило, он изготавливается из дерева, потому что с этим материалом удобнее работать, а затраты значительно меньше. Высота опалубки должна быть примерно 25 сантиметров, равной оставшейся высоте отсыпанной ямы.

Стенки опалубки ставят на расстоянии 10 сантиметров от края котлована. Такой запас нужен в том случае, когда грунт начинает сдвигаться под действием каких-либо внешних сил.

Стенки опалубки скрепляются между собой П-образными скобами или обычными гвоздями.

Важно! Чтобы опалубка не сдвинулась под давлением цементного раствора Снаружи на каждой стене кладут откосы.

После устройства опалубка переходит к изготовлению арматурного каркаса. Его основная цель — сделать цементный раствор более эластичным и подвижным. Все дело в том, что сам цемент имеет невысокую эластичность, поэтому при нагревании трескается.

Якорь принимает на себя растягивающие напряжения, возникающие в цементе при нагревании, тем самым растрескивая его.

Каркас представляет собой сетку из арматурных стержней сечением 8-10 мм.Прутки между собой можно связать специальной вязальной проволокой, а можно и сварить. Чаще всего каркас арматуры имеет 2 армирующих пояса.

Каждый пояс представляет собой сетку стержней, в которой есть ячейки квадратного сечения. Сторона такой клетки должна быть примерно 10-15 см.

Ремень между ними крепится с помощью вертикальных стоек, которые также изготавливаются из арматуры. Стойки должны находиться друг от друга на расстоянии, равном длине стороны ячейки.

Следует отметить, что края арматуры не должны касаться стенок опалубки, а тем более выходить за их плоскость.

Итак, после каркаса каркаса нужно приступать к заливке бетона. Поскольку использовался металлический каркас, щебень нельзя добавлять в цементный раствор.

В данном случае для приготовления цементного раствора идеально подходит следующая пропорция:

3 песчинки;
1 часть марки цемента не ниже М400;
вода.

Бетон заливается и разглаживается. После этого сверху присыпается чистый цемент, который при помощи терки и воды втирается в поверхность раствора.Этот слой цемента после парения образует достаточно прочную корку, которая защитит весь фундамент от незначительных механических повреждений.

После того, как слой цементного раствора замерзнет, можно приступать непосредственно к возведению самой печи.

Сначала укладывают слой каучукоида, а затем с помощью цементного раствора полностью по всей поверхности фундамента выкладывают первый ряд кирпича. Далее кладку следует проводить глиняным раствором.

Первые три ряда кирпича укладываются обычной кладкой, то есть с перекрытием стыков до полкирпича.Далее посередине стен устанавливаем дверцу писс, нижние крепления которой нужно поставить на поверхность кирпича. Для монтажа двери лучше всего использовать оцинкованную проволоку.

Чтобы она не мешала процессу кладки, проволоку следует укладывать в специальные бороздки, которые необходимо проделать в поверхности кирпича. Таким же образом будет закреплен верхний крепеж, который будет крепиться на шестом ряду.

После укладки первых размеров и установки дверей следует приступить к оборудованию решетки и зольника.

В качестве опоры для решетки можно использовать два ряда кирпичей, которые находятся в беспорядке. Такую опору следует подготовить для укладки решетки.

Для этого кирпич разрезают болгаркой пополам. Эти половинки отрезанной стороны складываются в стопку. Сначала на кирпичи наносится толстый слой раствора, а потом уже сами сумасшедшие половинки. При этом их выравнивают деревянным или резиновым молотком.

После этого стенки печки укладываются до шестого ряда, то есть до самого верха обоссанной двери.В седьмом ряду начинается установка колосниковой решетки и топки топки. Дверца топки монтируется аналогично рассмотренному процессу армирования двери.

На восьмом ряду необходимо сделать поперечную перегородку. Именно от этой перегородки берет начало дымоход.

Теперь нужно сделать крепление для бака, в котором будет нагреваться вода. Для этого между рядами кирпича устанавливают крепеж, который должен быть достаточно прочным.

В качестве емкости для горячей воды часто используются готовые емкости, имеющие прямоугольное сечение.

Следует отметить, что между стенкой топки и стенкой емкости должно оставаться пустое пространство. Такая воздушная прослойка станет причиной того, что вода в баке будет еле теплой.

После подготовки крепежа для бака можно класть все ряды кирпича до одиннадцатого, то есть до верхнего края топки топки.

При этом нельзя допускать, чтобы фурнитура заходила внахлест на стенки дымохода.Он должен заканчиваться на стенках перегородки, которая была изготовлена при кладке восьмого ряда.

На эту фурнитуру уложено

камней. В их центре должна быть труба. Сама труба может быть изготовлена из собственного кирпича или быть промышленным производством.

Трубу лучше сделать своими руками, так как в уже готовой трубе придется вырезать отверстие для установки заслонки. Заслонка нужна для того, чтобы регулировать мощность выхлопа.

На уровне верхнего камня нужно проделать дверь в топку.Требуется для того, чтобы поливать камни водой.

После того, как будет выложен верхний слой кирпича, можно приступать к выводу трубы. Также его можно сделать своими руками. Труба должна проходить через потолок и чердак и выходить наружу примерно на 30-70 см.

Все места, где труба соприкасается с деревянными элементами, необходимо изолировать любым огнестойким материалом.

В трубе должно быть, как уже говорилось, отверстие с демпфером.Сделайте демпфер на уровне головы, чтобы было удобно им пользоваться.

Когда труба выведена, нужно всю плиту сложить.

Металлическая печь с ванной

Духовка из металла для бани можно сделать своими руками. Такие печи изготавливают путем сварки листового чугуна или чугуна. При этом лист железа не тоньше 5 мм — линза меньше толщины очень быстро.

Весь процесс начинается с того, что делают фундамент.По своему устройству он не отличается от того фундамента, который используется при изготовлении кирпичной печи.

Важно! Сама печь имеет два отсека. Первый предназначен для топки, второй — для камней.

Отделение топки имеет дверцу, в которой снизу просверливаются сквозные отверстия. Они служат путаницей. Внутри ветки печи желательно выложить кирпич, чтобы увеличить срок службы печи для бани.Между топкой и отделением камней нужно установить прочную перегородку, на которой будут лежать камни. Стенку отделения камнями также необходимо сделать так, чтобы могла литься вода.

Из раздела берет начало и труба. Вокруг него расположены камни и за счет этого дополнительно нагревается.

Лучше всего взять металлическую трубу. Высота трубы должна быть 20-30 см, что соответствует высоте камней. Металлическая труба облицована кирпичом.На уровне его верхнего среза проделывается отверстие с демпфером.

Боковая часть топки приваривается к котлу, который должен иметь одну общую стенку со стерней для бани.

Итак, печки-каменки для бани достаточно сделать самому. Обе печи имеют положительные и отрицательные стороны. Основным негативным моментом можно назвать то, что у таких бант-печей больший риск возгорания, если не принять соответствующие меры.

Металлических печей для бани в продаже много, но хороших стоит больших денег.Если есть достаточный опыт сварки металлов, вы можете изготовить печь самостоятельно, исходя из ее размеров. О том, как сделать печь для бани из металла (листа), чертежи и фото — далее.

Есть существенная разница между режимами рулевого управления в бане и сауне. В сауне очень высокая температура воздуха — от 85С и намного выше. При такой температуре высокая влажность просто не может — сразу получить ожог, а получается через пять минут. И это действительно мало, порядка 5-15%.В русской парилке температура держится в пределах 55-65 ° С, изредка поднимаясь до 70 ° С. При таких температурах влажность «катонов» велика — 50-60%.

Для решения таких разных задач требуются разные подходы к постройке печи. Сауна требует наибольшей площади контакта корпуса печи с окружающим воздухом и ускорения прохождения воздушных потоков по стенам. Все подчинено задаче как можно быстрее нагреть воздух в парилке.Каменка есть, но она небольшая, открытая, обычно над топкой. Камни в нем прогреваются максимум до 200-250 ° С, так как много тепла отдает окружающий воздух. С таким обогревателем можно получить пар. А вот в сауне нет необходимости — одно-два ведра дадут влажность 15%. Больше просто не мучиться.

В русской паре задача другая — не перегружать комнату и добиться большого количества пара. Причем пар должен быть в определенном состоянии — он должен состоять из очень мелких капелек.Его еще называют «сухим» и имеет высокую температуру — порядка 130-150 ° С. При таком состоянии после сбора урожая в организме наступает легкость и прилив сил. Такие пары получаются только с горячими камнями, температура которых не менее 500 ° С. Для достижения ее камни «пакуются» внутри печи — в нее помещается — закрытый нагреватель.

Как видите, есть солидные конструктивные отличия. Их нужно нести.

Самодельные духовые шкафы для русской бани

Что еще нужно учитывать при проектировании топки для русской парилки? Дело в том, что иметь обогреваемые металлические стены, чтобы поддерживать температуру в пределах требуемых 60-65 ° C, нереально.Обязательно переусердствуйте. В то же время стенки печки плотно пропускают ИК-излучение и есть жесткое. Проблема решается двумя способами:

Еще стоит поговорить о швах. В самодельных печах из металла (на заводе в принципе тоже) пристройка начинается именно от швов. На производстве эта проблема обходится с помощью гнутых конструкций. Вверху стараемся избегать швов. При изготовлении печи для бани своими руками вы вряд ли согнете металлический лист толщиной 6-10 мм, так что остается только одно — сделать швы максимально качественными.

Каменка: Какой размер и где

Необходимое количество камней зависит от объема парилки (при условии, что это нормально). В разных источниках есть разные рекомендации с большим или меньшим числом — от 20 до 40 кг на 1 м 3. В принципе, чем больше камней, тем легче получить необходимое количество пара, но при условии, что в печи его достаточно. мощность, чтобы нагреть их.

Проблема в том, что камни разных пород имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем.В принципе, для средней парилки 12-14 м 3 размер каменки примерно такой: 30 * 40 * 30 мм. Параметры можно немного изменить, сделать шире / уже / выше — см. Конструкцию печи.

Соотношение объема топки к объему нагревателя — сложный теплотехнический расчет, который даже не всем теплотехникам зажать. Намного проще использовать готовые рисунки или экспериментально определенные пропорции. Как минимум, объем «свободного» от топки не должен быть меньше.Лучше, даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего иметь ящик для камней. Все давно пришли к выводу, что самая высокая температура в верхней части и у задней стенки. Вот в этом месте и имеет смысл разместить тару. Во-первых, снимется часть тепловой нагрузки от топки печи, во-вторых, камни хорошо прогреются.

Не за обслуживание Каменки и что вода должна как-то туда идти.Люк для обслуживания должен быть расположен таким образом, чтобы можно было без особых проблем дотянуться рукой до дальнего края. А подача воды организована глубоко, чтобы не загореться. Обычно вставляют трубку или систему трубок, расходящихся по плоскости емкостей для камней. Со стороны комнаты эта трубка заканчивается воронкой. Трубка сложена камнями. Когда вода заливается в него, она распределяется по поверхности каменки / камней и испаряется.

Чертежи самодельных банных печей из металла

Данная печь предназначена для парилки 2 * 3 * 2.3 мес. Готовят из листового металла толщиной 3 мм.

Для активации горения подключен дополнительный воздуховод с улицы. Из других решений — ребра жесткости (уголки), приваренные к стенкам печи в верхней части печи, чтобы металл не прогибался при сильном нагреве.

Следующая схема металлической печи Для бани выполнена с подачей воздуха в верхнюю часть печи. Это так называемые газовые печи. К задней стенке приварена металлическая пластина.В щель между этой пластиной и задней стенкой топки с помощью трубок-воздуховодов подают воздух из-под захвата. Это простое устройство, которое решает сразу две задачи. Во-первых, он охлаждает заднюю стенку, уменьшая вероятность ее возникновения. Во-вторых, воздух подается в нагретую верхнюю часть. Это целевые дымовые газы, нагретые до высоких температур, большинство из которых горючие (до 80%). Когда эти газы смешиваются с нагретым воздухом, горючие вещества легко воспламеняются, температура в верхней части печи становится еще выше, камни нагреваются до более высоких температур.При этом (при использовании сухой древесины) топлива требуется намного меньше. По такому принципу строят многие печи длительного горения, но в банных печах его начали использовать недавно.

Примерно такая же модель, но не сохранившаяся, выполнена в другом формате. Размеры здесь не указаны, но легче понять пропорции и расположение различных элементов.

Объемная модель самодельной печи из металла из металла

В данном случае объем топки составляет около 130% от объема нагревателя.Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть трудности с устройством дымохода — он может упираться в балку перекрытия — приходится коптить изгиб, что нежелательно. Так что насчет расположения трубы — подумайте.

Даже в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке хорош или плох … регулируется влажность открывая / закрывая крышку бака. Их устраивает такой вариант.Другие говорят, что эта пара «тяжелая», и приносят бак в моечную контору, где вода в нем теплая, построив теплообменник в печи и соединив его с трубами бака. Следующая схема — печь в металлической бане с баком для воды.

Конструкция грамотная — с помощью «искры» путь дымовых газов длиннее, дольше остается в топке, лучше нагревает стену. Если танк не нужен, на его место можно положить камни.

Интересный вариант с баком, который находится в задней части топки. Дымоход сдвинут назад и проходит через резервуар. Высота бака большая, тепловая мощность будет эффективной — температура дымохода на выходе из бака точно не будет.

Интересно устроенная Каменка. Он не очень большой, но для малых и средних пилонов его объема вполне достаточно. Он закрывает крышку, что с одной стороны не очень удобно: закрыть крышку после подачи воды на камни будет проблематично.Зато удобен в обслуживании.

Как сделать печь для сауны

Как уже было сказано, основная задача отопительных приборов этого типа — быстро «догнать» нужную температуру и уметь ее поддерживать. Есть простое решение — поставить вентилятор, который будет обдувать стенки топки, ускоряя нагрев.

Примерно такую же функцию выполняет крышка-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор 1.5-2 см. В эту щель внизу всасывается воздух. Он проходит по стенкам, нагревается, одновременно с духовкой. Далее поднимается вверх, разнося тепло в парилке.

Если корпус печи выполнен из толстого металла, то корпус может быть и из тонкого. Он редко нагревается до высоких температур, и смельчакам это не грозит. Если в топке для сауны каменка будет вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентиляции каменки.Тогда часть воздуха, поднимающегося по стенам, попадет в утеплители, разнесет камни и согреется еще сильнее. Такого целителя называют вентилируемым. Подходит для сухих саун.

Чертежи и схемы

Конструировать печи для сауны проще. Нужна печь нормальных размеров, в которой размещаются большие светильники. Вверху сверху Топки приварены сбоку от каменки, объем которой обычно составляет 20-25 литров. Вариации могут быть по ширине / высоте / глубине, но особых хитростей нет.

Установить емкость для подогрева воды в парилке сауны — идея не из лучших. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Однако несколько вариантов установки баков на фото выше.

Другой тип нагревателя находится внутри печи. При желании можно сделать крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого пара, с открытой — для получения большего количества пара.

Баня очень популярна в России.Сегодня это обязательный атрибут коттеджа, частного дома или загородной усадьбы. Печное оборудование можно классифицировать по разным параметрам: кто-то строит из кирпичных камней, кто-то предпочитает металлические печи, собранные своими руками. Последний вариант на практике оказывается более экономичным, ведь такая модель может быть изготовлена из представленных материалов.

Почему стоит выбрать металлическую печь

Металлическую печь для бани своими руками собираются сегодня многими отечественными мастерами.Это связано с множеством факторов, например:

компактный;
отсутствие необходимости возводить массивный фундамент;
способность поддерживать непрерывный процесс горения;
возможность возвести конструкции из подручных материалов.

Такие печи действительно достаточно компактны, а значит, их можно будет установить даже в небольшом помещении. Массивный фундамент не требует конструкции, для этого можно будет построить легкую основу.Это не только упростит процесс монтажа печного оборудования, но и сэкономит время. Благодаря тому, что процесс горения можно поддерживать постоянно, температура будет поддерживаться на необходимом уровне.

Минусы Metal Furnace

Несмотря на то, что металлическую печь для бани можно собрать, многие отказываются от такой конструкции в пользу дорогостоящих кирпичных конструкций, о которых идет только опытный специалист. Объясняется это некоторыми минусами металлических печей, среди них:

быстрое охлаждение;
низкая теплопроизводительность помещения с большой площадью;
Необходимость обеспечения противопожарной защиты.

Металлические печи достаточно быстро нагреваются, но быстро охлаждаются. Накапливают тепловую энергию Такие конструкции не работают. Для того, чтобы в бане для процедур была достигнута нормальная температура, необходимо будет поддерживать процесс горения. Некоторые владельцы бани отказываются от металлических печей еще и по той причине, что такие конструкции нужно защищать для обеспечения нормального уровня пожарной безопасности. Некоторые, например, используют дополнительные ограждения.

Устройство печи металлическое

Простая печь металлическая для бани обычно состоит из двух частей, одна предназначена для топки, вторая — для бака с водой.Запуталось внизу трубы, над ней круглая стальная пластина. Нагреватель должен быть выше топки, сверху вниз должно быть 10 см и более. В дымоходе бака горячей воды делается отверстие для горячей воды. Важно следить за герметичностью швов. Металлическая печь для русской бани имеет преимущества перед кирпичной в том, что она довольно быстро нагревается, и нет вероятности отравления угарным газом. К тому же сделать такую конструкцию достаточно просто.

Если вы делаете металлическую печь для бани, вы можете сделать ее на своем чертеже. Однако, если нет желания его создавать, можно сделать ящик из заготовок следующих размеров:

две пластины размером 600х1400 мм;
одна пластина размером 270х600 мм;
одна пластина размером 270×140 мм.

Чтобы выполнить нишу для камней, из листа 5 мм необходимо вырезать две заготовки со следующими параметрами: 270×300 мм.Еще две заготовки должны иметь другие размеры: 270х250 мм. Один стальной лист должен иметь следующие размеры: 25×300 мм. Однако довольно часто изготавливаются металлические печи для бани из трубы. В этом случае заготовка с параметрами, указанными в статье.

Самостоятельное изготовление печи из металла: выбор формы корпуса

Если печь из металла регулируется для бани своими руками, то на первом этапе необходимо выбрать форму корпуса.Этот параметр повлияет на работоспособность оборудования и удобство его эксплуатации. Печь может быть:

цилиндрической;
фигурные;
горизонтальный;
прямоугольный.

Последняя разновидность более популярна и удобна. Если печь будет иметь такую конфигурацию, форма будет сохраняться дольше всех. А про углы обжечься будет довольно сложно, потому что эти зоны подвергаются минимальному нагреву. Равномерность прогрева конструкции и помещения будет зависеть от формы топки.Также необходимо учитывать необходимость обеспечения устойчивости конструкции. Например, цилиндрический или круглый корпус имеет низкую остойчивость. Кроме того, такое оборудование требует более плотных стен, так как оно будет сильнее нагреваться.

Выбор конструктивных особенностей и подготовка материалов

Печи с металлической ванной Известно давно, за это время мастера разработали множество разновидностей и исполнений подобных устройств. Самое простое решение печка-печь, которую можно сделать из бочки.Для этого отрезают емкость крышкой и дном. В результате можно будет получить цилиндр, который до половины заполнен кирпичом, установленным по краю.

Сверху следует уложить решетку. Оставшуюся половину бочки необходимо заполнить камнями на 2/3. Следует дополнить конструкцию дымоходом и установить крышку на топку. Такая технология довольно проста, но конструкция не проста в использовании. Если печь из металла для бани выполняется своими руками, то для работы можно использовать листовую сталь, в основе которой также будет цоколь каменки.

Внутренняя поверхность конструкции должна быть облицована кирпичом. Какой бы вариант исполнения вы ни выбрали, необходимо подготовить некоторые материалы, среди которых:

листовая сталь;
стержень 10 мм;

щеки;
трубы;
металлическая труба;
cooper
кран водяной.

Листовая сталь должна иметь толщину 8 мм и более. Что касается металлической трубы, то толщина ее стенок должна составлять 10 мм, а диаметр может варьироваться в пределах от 50 до 60 см.Для топочной камеры нужны не только ленты, но и дверцы.

Готовя трубу, необходимо позаботиться о наличии 90-сантиметрового отрезка, который пойдет в топку. Для бака понадобится отрезок 60 см, а труба 50 см пойдет на второстепенные детали. Когда печи для бани выполняются на дровах, нередко двери изготавливаются самостоятельно. Из инструментов следует подготовить сварочный аппарат и угловой плавильный аппарат.

Изготовление печи с закрытым ТЭНом

Если вам нужна печь с закрытым ТЭНом, то вы должны быть готовы к тому, что для подачи пары вам нужно будет открыть дверцу.Данная конструкция изготовлена по следующей технологии. В большом отрезке трубы, диаметр которого составляет 50 см и более, необходимо проделывать проем для проталкивания. Его размер должен быть равен 5х20 см. Внутри нужно приварить крепление для установки решетки. Для этого можно нанести на ресницы металлическую пластину.

Теперь можно приступить к работе по обустройству топки. Для него вырезается отверстие размером, равным 25х20 см. Для удочек каменки нужно бороться с крепежом.Для изготовления колосниковой решетки можно использовать сантиметровый брус, но некоторые самоделки предпочитают приобретать именно этот элемент печи.

В противоположной стене нужно проделать отверстие, через которое будет поступать пар. Каменка наполнена камнями, подходящими для такого дизайна. Лучше всего выбрать диабаз или талькохлорит, но стоит отказаться от кремния, дрилсодержащих камней и гранита. В крышке следует проделать отверстие для трубы дымохода, установив его на следующем шаге.

По такой технологии можно выполнять печи для бани на дровах. Дополнительно конструкция может быть усовершенствована, для этого можно использовать бак для горячей воды. Для этого подготавливается отрезок трубы внушительного диаметра, в котором необходимо сделать кран. Для емкости с водой следует подготовить крышку. Его необходимо разрезать на две части, в одной из них вырезается отверстие для дымохода, эту часть нужно будет приварить сверху емкости. Вторая часть чехла будет съемной, для удобства к ее поверхности нужно приварить ручку и петли.

Изготовление печи из металла с открытым камнем

Если вам удастся подготовить чертеж печи для бани из металла, это значительно упростит работу. Как вариант, можно воспользоваться схемой, которая представлена в статье. Перед началом сборки следует ознакомиться с другой технологией, предусматривающей изготовление печи под открытым небом. Если в наличии будет металлический лист, то агрегата просто хватит.

В проекте будет вид на трубу, которая должна быть разделена на два отсека с помощью зернистой сетки.Верхняя часть станет топкой, а нижняя будет выполнять задуманную роль ролика. К дверям необходимо добавить ветки, через которые можно укладывать дрова и обеспечивать подачу воздуха, а также выводить продукты горения.

В повороте на конце трубы необходимо установить дымоход дымохода диаметром 100 мм. Поверх корпуса необходимо приветствовать металлический ящик, заполненный камнями. С помощью колена дымохода можно обеспечить нагрев камней, ведь соприкасающаяся поверхность станет больше.

Если задумываться, как сделать печь для бани из металла, то конструкцию можно выполнить в виде параллелепипеда. В этом случае следует подготовить металлические листы, а не трубу. Для такого оборудования вам понадобится емкость для воды. В прямоугольной печи бак можно разместить одним из нескольких способов. Его иногда кладут с любой стороны, закрепляют сверху, нарезают трубы для кормления и забора воды, выполняют рубашку с нескольких сторон. Для наиболее удобного приготовления горячей воды можно установить теплообменный бак, который должен располагаться на трубе дымохода.

Водонагреватель можно выполнить самостоятельно или приобрести в магазине, в последнем случае конструкция будет дополнена трубой типоразмеров. В этом случае дымоход нужно будет врезать в емкость, а вертикальная часть расположена над корпусом топки. При достаточном количестве воды резервуар будет выполнять функцию резервуара или действовать как теплообменник, который может быть подключен к резервуару.

Изготовление печи открытого типа с кирпичными стенами

Довольно часто самодельные мастера изготавливают металлическую печь для ванной из кирпича.В этом случае конструкция будет открытого типа. Техника довольно сложная в исполнении, но у нее будет отличная способность аккумулировать тепло. В конструкции будет металлический корпус, внутри которого — кирпичная кладка.

Требования к толщине металла следует снизить, можно использовать лист толщиной 2 мм. Для кладки следует приобрести укладку материала на готовую смесь, которая предназначена для печных работ. Ущерб осуществляется с учетом требований инструкции.

Перед тем, как сделать печь для бани из металла, необходимо подготовить основу. К нему приварены ножки и каблук, что сделает конструкцию более устойчивой. На это основание необходимо закладывать полнотелый ряд кирпичей. Для других типов возле топки необходимо провести кладку в Поллипич, тогда как в области дымоходных каналов стоит использовать четверть кирпича.

Как только камера будет представлена, она будет готова, можно переходить к установке чугунной решетки.Необходимо расположить его между аштаром и топкой. Для того, чтобы оформить проем окна багажника и задуматься, следует использовать металлические уголки квадратного сечения со стороной 20 мм. Важно следить за тем, чтобы швы между рядами были максимально ровными.

Металлическую решетку из стержней необходимо проложить над термокамерой. Диаметр стержня может составлять 12 мм. Как только вы достигнете уровня нагревателя, слева и справа должны остаться отверстия.В нем вы загрузите камни, почистите и достанете их. В этом окне во время процедур можно будет пролить воду, чтобы получить пар.

Рассмотрев схему металлических печей для бани, вы можете взять описанную здесь конструкцию в этом разделе. В нем дымоходный канал лучше сделать извилистым. Это будет способствовать максимальному нагреву корпуса и сгоранию топлива. В том месте, где труба будет выходить наверх, следует создать окно аудита. В нем должна быть задвижка, которая сохранит тепло после достройки топки топки.

Верхние ряды кирпича должны быть сплошными, оставляя проем, потому что, как только кладка будет завершена, раствор следует оставить до момента схватывания. Затем можно приступать к варке стенок металлического корпуса. В этом случае это будет напоминать дело. На стыки необходимо положить уголок квадратного сечения с указанными выше размерами, что облегчит сварочные работы. Важно следить за герметичностью швов.

При выполнении передней стенки не забудьте прорезать в ней проемы для загрузочной камеры и зольника.Передняя стенка после этого устанавливается на свое место, на следующем этапе петлю для дверей нужно будет приварить. Если вы хотите, чтобы двери изготавливал самостоятельно, их ширина должна быть более 10 мм с каждой стороны по сравнению с проемами. Это обеспечит герметичность. Дополнительно для этого можно использовать асбестовый уплотнитель, который спарен по периметру двери или на внутренней поверхности.

Также возможно изготовление металлических печей для бани. Если вы решили использовать описанную технологию, то в боковой стене нужно сделать проем для окна для образования пара.Металлическая дверь Необходимо установить с уплотнительным материалом. Желательно сделать его открывающимся вниз. На крышке прорезается отверстие для трубы дымохода, а после крышки можно заходить на место. Как только канал дымохода будет установлен, его следует просверлить по периметру. Металлическую печь на следующем этапе можно установить на место и засыпать камнями.

Характеристики металлической печи

Размеры металлической печи для бани будут определяться трубой или бочкой, которые лягут в основу конструкции.Однако для правильной и безопасной эксплуатации отопительного оборудования важно не только соблюдать технологию сборки, но и позаботиться о том, чтобы правила установки конструкции были учтены.

Банную печь следует снимать со стен на 1 м и более. Конструкция должна располагаться вплотную к дымоходу. Важно разместить конструкцию на специальной подставке или фундаменте из несгораемых материалов. Паровые стенки, возле которых будет располагаться топка, необходимо отделить листовым огнеупорным материалом.

Заключение

Подготовьте чертеж печи для бани из металла, вам облегчит вашу работу. Однако схема не гарантирует успеха. При сварке деталей важно следить за герметичностью швов, иначе конструкция может быть опасна при эксплуатации. Если вы хотите избежать ошибок, устройство необходимо изучить более подробно.

Металлические печи для бани обычно изготавливают из труб или листовой стали. Первый вариант будет проще, так как количество сварочных работ можно сократить.Облегчить сборку печи все же можно несколькими способами. Например, купив готовые двери, решетку, ручки и навесы. Некоторые домашние задания пытаются сделать эти элементы самостоятельно. К тому же чертеж не обязательно составлять самостоятельно, можно использовать уже готовые решения. Некоторые варианты представлены в статье. Они позволят понять, каких размеров должна быть плита, а также какое устройство у нее есть.

Сауна на дровах Сделай сам: 7 шагов (с изображениями)

Я продолжал прибивать сосновые доски до тех пор, пока внешняя часть не достигла уровня крыши, которая находится под углом, поэтому доски возле верха нужно было обрезать под углом следите за уклоном крыши.Мой отец помог мне, и мы обрамили крышу и купили стальную кровлю в красивой лесной зелени.

Дверь была сделана из оставшихся сосновых досок, в которых уже был вырезан борт корабля, и окна, которому около 100 лет, которое я нашел на чердаке, которое, как мне кажется, было построено в то время, когда был построен дом моих родителей. Я хотел сделать изогнутую дверь, но если бы она оставалась квадратной, было бы проще …

Я прикрепил пружину к двери и стене, чтобы она оставалась закрытой и тепло поступало!

Окно было сделано из стеклянной пластины, которую я лежал вокруг.

У меня был целый беспорядок из пластиковой пленки из прошлых проектов, и с помощью степлера я создал паро-ветрозащитный барьер на внутренней стороне рамы. Я наткнулся на 3 листа изоляционной плиты из пенополистирола и разрезал их так, чтобы они поместились между стойками на всех стенах и крыше, кроме того, где будет печная труба.

Затем я попросил мою кедровую муфту разрезать меня на достаточное количество досок, чтобы выровнять внутреннюю часть с западным красным кедром. Каждая доска была 5,25 дюйма в ширину, и ее пришлось подкрасить вместе со столом, чтобы она была достаточно квадратной по моему вкусу.Я решил не отправлять эти доски внахлест, а просто положил их друг на друга и использовал воздушный гвоздь, чтобы сделать этот шаг немного быстрее.

Я делал стену за раз, и все прошло быстро. Тогда я был готов проделать в крыше дыру для печной трубы. Я измеряю место, где должна быть труба, а затем, используя лобзик и новое лезвие, вырезаю отверстие, вставляю трубу и устанавливаю печь на место.

Это не идеально подходит, и когда идет дождь, вода капает, но ее минимально.

У меня была цементная доска и я использовал ее в качестве барьера от дровяной печи, а стены не самые красивые, но пока что сделали свое дело.

Мне нужно было два ряда сидений на разных уровнях, поэтому я выбрал стиль отбеливателя и использовал оставленный кедр и дуб, так как он подходит для 4 человек, и очень удобен для двух человек. Не самые лучшие фотографии внутри освещение затрудняет просмотр.

Под скамейкой открыто, и в настоящее время я храню там дрова и ведро с водой, но могу добавить несколько досок, чтобы закрыть его.

Построить дровяную печь с водонагревателем — Сделай сам

Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом, помогая
планета.

Постройте дровяную печь с подогревателем оборотной воды

(Примечание: поскольку эта статья была опубликована в 1978 году, строительные нормы и правила страхования домовладельцев
правила изменились, и были приняты федеральные правила, регулирующие дровяные печи. Этот
конструкция печи может не соответствовать различным федеральным и местным нормам. Читатели
рекомендуется проконсультироваться с соответствующими официальными лицами перед установкой печи в
их дома.- МАТЬ)

Большинство самодельных дровяных печей сколочено из старых бочек емкостью 55 галлонов.
И они более или менее выполняют ту работу, которую должны делать. . . несмотря на то, что
они заведомо неэффективные потребители топлива, их трудно регулировать, быстро
прогорают, и они настолько уродливы, что большинство людей будет терпеть их только в
гараж или мастерская.

Пожалуй, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных бочек.
горелки в том, что (обычно) собрать одну из них не так уж и дорого
или, по крайней мере, раньше не было.Однако в последнее время здесь стальные бочки стали
найти все труднее. . . и, когда вы обнаружите один из контейнеров,
он часто имеет фиксированную цену в семь долларов.

Должен быть лучший способ собрать самодельную дровяную печь.
И вот: как МАТЬ недавно показал Уилтон, Роберт Варс из Айовы (который, кстати,
просто оказался братом МАТЕРИ исследователя Эмерсона Смайерса).

«Забудьте возиться со старыми 55-галлонными бочками», — сказал нам Боб. «Что ты хочешь
Чтобы построить плиту, нужно выбрасывать бак электрического водонагревателя. . . для в
минимум четыре веские причины:

«Во-первых, стенки такого резервуара минимум в три-четыре раза
толщиной с металл в бочке емкостью 55 галлонов. . . а это значит, что водонагреватель
барабан сделает печь намного более жесткой, которая прослужит намного дольше.

«Во-вторых, когда вы строите топку из мусорного бака водонагревателя, это очень просто.
сделать печь такой же герметичной и эффективной, как любая дровяная печь за 500 долларов на рынке.
И я не могу сказать этого ни о какой печи на 55 галлонов, которую я когда-либо видел.

«В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко загружать,
у него будет отличный контроль огня и температуры, и он будет выглядеть достаточно стильно
выставить на обозрение прямо в гостиной.

«И в-четвертых, вы можете построить одну из моих водонагревательных плит даже дешевле, чем большинство
теперь люди собирают дровяную горелку на 55 галлонов. Что касается
Фактически, я собрал всего , что попало в мои. Это означает, что
печь стоила мне только труда — одного хорошего дня — которые я использовал, строя
ит. «

Ну что ж. Это были довольно большие претензии. Тем более что мы их слушали
глядя на несколько фотографий плоской печи хорошего вида .Так,
в нашей лучшей и самой хитрой моде «глуши Северной Каролины» мы бросили вызов
оле Боб, чтобы доказать все, что он нам только что сказал.

А затем — просто чтобы поставить его в невыгодное положение с точки зрения затрат —
мы пару раз плюнули, краем глаза посмотрели на Смайерса и невинно
сказал: «Конечно, ты знаешь, Боб, что многим нашим читателям сложно
материалы проекта, как вы это делаете. Таким образом, кроме того, что вы можете перерабатывать старую воду
бак нагревателя, мы просто должны заставить вас покупать и платить новые цены за все остальное
который входит в любую печь, которую вы строите для нас.«

«О Конечно!» Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он
сказал это, что сразу же сказало нам, что это были мы.
Шак. Этот пижон из Айовы с самого начала знал, что он может построить печь за 500 долларов.
и никогда не используйте для этого материалы стоимостью более 35 долларов.

Недорогая дровяная печь The Secret of the Smyers

Когда Боб Смайерс набрал своего брата Эмерсона и приступил к строительству одного
из его теперь знаменитых печей было легко увидеть, что переработанный в топку электрический
бак водонагревателя был настоящим секретом его переработанного водонагревателя дровяной печи
бюджетный.Также его простота сборки. Черт. Как только вы обнаружите, что ваш «утиль, но все же
в хорошем состоянии »бак водонагревателя, у вас уже есть около трех четвертей
Ваша плита «сделана на заказ» именно так, как вы этого хотите.

И найти один из этих танков тоже несложно. Большинство свалок
разбросанные по стране, на самом деле настолько заполнены контейнерами, что мы
возникло скрытое подозрение, что там разводятся старые водонагреватели.Возможно, нет
. . . но их наверняка много «там», чтобы их можно было взять.

Любой списанный электрический (забудьте про газовые для этого проекта) водонагреватель от
Емкость от 30 до 50 галлонов прекрасно превратится в печь. Мы пришли к мысли,
однако один из 30-галлонных резервуаров (диаметром 20 дюймов и длиной
32 дюйма) делает дровяную горелку самой красивой из всех.

Выбирайте немного из ваших дружелюбных местных свалок, свалок или переулков.
за магазинами бытовой техники, пока вы не найдете именно ту емкость или емкости, которые вам нужны.Тогда (если
вы делаете «покупки» на свалке или свалке) снимите легкий лист
металлическую «обертку» и изоляцию прямо в поле и убедитесь, что основной бак
внутри не заржавела и не покрыта коррозией. Или, если того требуют обстоятельства,
Вы можете сделать это дома в своем магазине, а затем вытащить отброшенный лист
металл и изоляцию обратно на свалку, когда вы будете готовы их выбросить.

Загружаемые сведения о конструкции
Схема водонагревателя 1 и
Схема водонагревателя 2 поможет в процессе строительства.

В остальном недорогая дровяная печь Easy

Любой, у кого есть резак и сварщик, найдет все остальное легко. И если вы этого не сделаете
владеть или эксплуатировать такое оборудование, исследуйте окрестности, пока не найдете компетентный сварочный цех
которые переделают ваш танк по разумной цене.

Положите контейнер на бок и добавьте ножки и загрузочный бункер с откидным
крышка », как показано на прилагаемом чертеже. Затем приварите« выхлопную трубу ».
или «дымовой сапог», как показано.Убедитесь, что все швы герметичны, а бункер
крышка коробки тоже плотно прилегает (герметично). Контроль тяги, пожалуй, самый важный
часть всего. Если он сделан хорошо и не протекает, у вас будет хороший и положительный контроль.
пламени и температуры готовой печи в любое время. И наоборот, если это не так
хорошо сделанный, и он действительно протекает, вы не будете. Работайте осторожно и выполняйте свою работу правильно.

Как только печь будет полностью собрана, покрасьте все ее внешние поверхности краской Rustoleum.
Черная краска Bar-B-Q или «высокотемпературная краска для двигателя».Вы только что построили себя
одна могучая дровяная горелка! И, даже если вы купили все (примерно 65
фунтов стали), за исключением резервуара оборотного водонагревателя, вам не следовало тратить
более 35 долларов на проект. (Боб и Эмерсон построили демонстрационную модель МАТЕРИ
за один короткий день — шесть часов — на общую сумму 31,54 доллара.)

Эта недорогая дровяная печь работает!

Исследователь MOTHER Деннис Буркхолдер использовал нашу оригинальную древесину для водонагревателя.
печь », чтобы обогреть весь его дом площадью 1100 квадратных футов с прошлой осени, и он постоянно
был поражен большим количеством тепла и малым количеством золы, производимой агрегатом.Он также был приятно удивлен тем, как обогреватель сохраняет огонь в течение ночи.
«Все, что я делаю утром, — говорит Деннис, — это пару раз ставлю плиту, открывая
проект немного. . . и старая дровяная горелка оживает «.

Первоначально опубликовано: январь / февраль 1978 г.

Сауна на дровах: кормить снаружи или изнутри?

При проектировании и строительстве настоящей сауны часто возникает вопрос о внутреннем или внешнем корме.

КОРОТКИЙ ОТВЕТ:

Подкармливать сауну на дровах рекомендую из горячего помещения.

Причина №1: потеря тепла

При питании дровяной печи снаружи будут потери тепла 25%. Это не моя цифра, но это подтверждено Дэрилом Лампой, финским производителем печей для сауны в 3-м поколении. Фасад печки самый горячий.

Причина №2: стоимость

Если построить сауну с питанием через стену, это будет стоить на 500-1000 долларов больше материалов, так как код требует металлического каркаса и зазоров до негорючих материалов.Плюс к этому есть нематериальные затраты на установку печи внутри стены.

Причина № 3: атмосфера

Стеклянное окно создает атмосферу теплого сияния, мягко танцующего на кедровых стенах. Аааааааааааааааааааааааааааа. А что насчет беспорядка из-за кормления дров из горячей комнаты? Ничего страшного. Возьмите ручную метлу и время от времени подметайте ее.

Привет Гленн,

Я обнаружил ваш сайт и ценю всю информацию, которая у вас есть — я обнаружил, что у нас есть отличная печь для сауны mfg.прямо здесь, в Миннесоте, так что это было хорошо узнать.

Я мечтаю построить сауну на дровах, поэтому смотрю планы этажей. Я вижу, что вы порекомендуете один вариант — установить печь у задней стены, по центру сауны. Значит ли это, что печку нужно кормить снаружи?

Этой осенью я был в сауне, в которой была раздевалка, и вы кормили печь из этой комнаты. Мне это показалось хорошей идеей, потому что печь была внутри … какая конкретная причина не кормить печь из раздевалки? Может быть, лучше снаружи, чтобы у вас было больше места и меньше беспорядка в зоне для переодевания?

Просто интересно, что вы думаете по этому поводу, пока я начинаю свое исследование.

Спасибо,

Джон
St Cloud, MN

Привет Джон:

Рад, что вы нашли этот сайт, и рад, что вы нашли его полезным. приятно разделить радость сауны. Как видите, мне особенно нравится строить сауны.

Что касается кормления дровяной печи, то я большой поклонник кормления из горячего помещения. В прежние времена кормление на улице имело смысл, потому что печи для сауны были не очень эффективны. Это стало своего рода желанием преодолеть неэффективность с помощью большего количества бревен, разогнать чертову бочковую печь или самодельную штуковину.

Корм из раздевалки — реальный вариант. Это экономит немного места и обеспечивает тепло в раздевалку. Однако, по моему опыту, в этом нет необходимости. Тепло попадает в раздевалку, открывая и закрывая дверь горячей комнаты. Кроме того, подводка через стену требует сложной противопожарной защиты и обрамления «горловины».

Сегодня банные печи на дровах очень эффективны. Я могу начать и сходить в сауну с горстью дров под мышкой. Загрузка из горячей комнаты никогда не была для меня большой проблемой.БОНУС: многие дровяные печи для сауны, включая Kuuma, имеют стеклянное окно. Чудесная аура: выключение света в жаркой комнате и теплый свет, отражающийся от кедра с язычком и канавкой в сауне. Волшебный.

Надеюсь, это поможет, пожалуйста, оставайтесь на связи.

г.

10 советов по уходу за дровяным камином

Когда очень холодные зимние ветры дуют за пределами , ничто не сравнится с теплым треском и сиянием дров в камине внутри .Регулярное техническое обслуживание камина гарантирует, что он будет работать максимально безопасно и эффективно.

При неправильной установке, эксплуатации или техническом обслуживании дровяные камины являются потенциальными источниками пожаров в доме. Угольки, вырывающиеся из незащищенного огня, или возгорание дымохода из-за скопления креозота — это лишь две из опасностей, которых можно избежать при правильном использовании и уходе. Дровяные камины также могут негативно повлиять на качество воздуха в помещении. Согласно Burn Wise, программе Агентства по охране окружающей среды США, «Дым может хорошо пахнуть, но он вреден для вас.«Любой дым, выходящий из топки в комнату, означает, что камин не работает должным образом. Кроме того, поскольку огонь поглощает большой объем воздуха, когда он горит, можно создать отрицательное давление в доме, поскольку воздух извне втягивается в помещение, чтобы заменить воздух, потребляемый огнем. Если этот «подпиточный» воздух втягивается обратно через дымоходы газовых или мазутных печей и водонагревателей, он также может втягивать смертоносные дымовые газы, такие как угарный газ, обратно в дом. Это называется «обратным черчением» и является одной из причин, по которой все дома должны быть оборудованы исправными и исправными дымовыми сигнализаторами и сигнализаторами угарного газа.

Эшли Элдридж, ветеран-трубочист и директор по обучению в Американском институте безопасности дымоходов (CSIA), говорит: «Безопасность — лучшая причина, по которой профессиональный трубочист проверяет, чистит и проверяет любой камин, когда вы переезжаете в дом. . Хотя домовладельцы могут чистить и поддерживать собственные камины и дымоходы, маловероятно, что они обладают необходимыми знаниями или опытом, чтобы обнаружить все потенциальные проблемы во время осмотра.”

Найдите сертифицированного специалиста по дымоходам через CSIA.

Большинство дровяных каминов строятся из тяжелых каменных материалов на прочном фундаменте с каменными дымоходами. Некоторые из них построены на заводе и оснащены специальными трехслойными дымоходами из нержавеющей стали.

Один из распространенных типов каменной кладки называется камином «Рамфорд» в честь британского графа 18 века Рамфорда, который разработал этот дизайн.Камины Рамфорда намного лучше удаляли дым из камина и обогревали комнату, чем их предшественники. Дизайн выдержал испытание временем — камины в стиле Рамфорда даже превосходят некоторые более новые, современные конструкции.

Топка

кладки камина построена с особым, термостойким огнеупорным кирпичом, а внутренняя частью дымовой трубы выстлан термостойкими, квадратными глиняных трубками, называемыми «плитками». Видимые части дымохода, очага и камина обычно изготавливаются из негорючих материалов, таких как кирпич, камень или плитка.Дымоход иногда закрывают металлической или каменной плитой, чтобы не допустить попадания дождя и снега, а также экраном, чтобы птицы и животные не попадали в дымоход. Элдридж говорит, что экраны служат и для другого применения: «Экран также действует как искрогаситель, содержащий любые угли, которые попадают в дымоход вверх».

Маленькая чугунная дверца, называемая заслонкой, устанавливается прямо над огнем, ведущая к дымоходу, и приводится в действие с помощью прикрепленной ручки.Он закрывается, когда камин не используется, и открывается, когда горит огонь. Его также можно использовать для контроля количества воздуха, проходящего через топку для подпитки огня, что помогает регулировать интенсивность горения огня. Камины обычно имеют решетку или решетчатую решетку, которая предотвращает попадание углей в комнату во время пожара. Иногда в каминах есть стеклянные двери, которые следует оставить открытыми, когда огонь горит, но которые можно закрыть, когда огонь уменьшится до углей или когда огонь не горит, чтобы уменьшить нежелательный поток воздуха в дымоход.

Многие камины также будут иметь приподнятую решетку для огня, которая приподнимает огонь, чтобы обеспечить лучшую циркуляцию воздуха и горение, и дверцу для золоотвала в полу топки, обе из чугуна. Золоотвал позволяет сметать холодный пепел в камеру под топкой, обычно в закрытую камеру в основании камина в подвале. Там к золе можно получить доступ через другую небольшую, плотно закрывающуюся металлическую дверцу, откуда его можно убрать, не пачкая готовую жилую зону.

Хотя каменная топка является наиболее распространенным типом, некоторые камины оснащены специальными металлическими вставками для более эффективного и чистого сжигания дров. Часто вставки включают в себя вентиляторы, которые циркулируют воздух из жилого помещения вокруг герметичной топки, делая огонь более эффективным обогревателем жилых помещений. Это делает работу дровяного камина больше похожей на дровяную печь.

Перед розжигом огня заслонку открывают для выхода дыма и продуктов сгорания.Как только огонь горит, очень горячие дымовые газы начинают подниматься вверх по дымоходу за счет конвекции. В то же время огонь втягивает воздух из дома для горения. По мере стабилизации пламени горячие смертоносные дымовые газы продолжают вытягиваться вверх и выходить из верхней части дымохода, одновременно втягивая свежий воздух для горения.

Когда огонь затухает и зола полностью остывает, заслонка закрывается, чтобы избежать нежелательной потери тепла из дома.Затем золу можно убрать из топки или доставить на золоотвал через дверцу в полу каменного камина.

Элдридж из

CSIA говорит: «Вообще говоря, открытый камин не является эффективным обогревателем из-за того, что дымоход забирает не только горячие дымовые газы из дома, но и кондиционированный воздух из дома». Большая часть свежего воздуха — это холодный воздух, всасываемый через щели и щели в доме, из-за чего в доме чувствуется холод и сквозняк.Установка трубы между наружным помещением и камином для прямого впуска подпиточного воздуха позволяет избежать как дискомфорта, связанного с проникновением воздуха через трещины и зазоры, так и потенциальной опасности обратного вытягивания из-за недостатка воздуха для горения.

Камины можно сделать несколько безопаснее и эффективнее, установив стеклянные двери. Это добавляет уровень защиты, а также более тщательно контролирует поток воздуха к огню. Однако даже камин со стеклянными дверцами имеет довольно низкую эффективность обогрева.Установка высокоэффективной металлической каминной топки, одобренной EPA, делает камин более похожим на дровяную печь. Таким образом, камин можно превратить в более чистый и эффективный источник тепла, чем традиционный камин, и сэкономить деньги домовладельца на счетах за отопление.

Удаляйте золу из топки либо через золоотвал, либо прямо из топки, когда огонь полностью погас и зола остыла. Пепелом можно посыпать клумбы как хороший источник питательных веществ для растений.

Чистка дымохода и ежегодный осмотр — самая важная часть ухода за камином и дымоходом. Со временем дымоход может покрыться сажей и креозотом, которые являются побочными продуктами пожара, которые не гаснут эффективно. Как только покрытие нарастает, оно потенциально может загореться в результате так называемого опасного «пожара в дымоходе». Элдридж объясняет, почему дымоход огнь может быть настолько разрушительным: «В то время как топка построена с огнеупорным кирпичом и предназначена для прямого контакта с огнем, весь выше демпфера предназначен, чтобы выдержать только горячий дым и газы от огня, а не огня самого, так пожар в дымоходе может нанести серьезный ущерб.«Дымоход следует прочистить, когда накопление креозота составляет 1/8 дюйма или более и в конце сезона. Подметание следует проводить до лета, поскольку влажность воздуха может смешиваться с креозотом с образованием кислот, которые могут повредить кладку и вызвать сильный запах.

После прочистки дымохода на очаг и в комнату кладут тряпку. Для защиты подметальщиков от вдыхания сажи и креозотовой пыли, которые могут нанести вред их здоровью, надевают респиратор.Затем металлические или пластиковые щетки и инструменты для дымохода, наряду с вакуумной системой, счищают сажу и креозот с внутренних стенок дымохода и выступа заслонки. Заглушку дымохода также осматривают и очищают от креозота. Иногда можно использовать химический очиститель.

В то же время дымоход и камин чистятся, они осматриваются, чтобы убедиться в отсутствии серьезных трещин в топке, дымоходе или облицовке, на наличие незакрепленных или отсутствующих кирпичей или раствора, что заслонка установлена и работает правильно, что крышка дымохода в хорошем состоянии и дымоход прочен.

Как построить идеальную гидромассажную ванну с резервуаром для самостоятельного изготовления

Если вы думаете о строительстве гидромассажной ванны со стандартным резервуаром или даже бассейна с резервуаром, то вы должны сначала прочитать эту статью! В этом сообщении блога мы собираемся обсудить плюсы и минусы создания собственной гидромассажной ванны или бассейна Stock Tank.

Мы расскажем вам, как именно это сделать, и сравним с методом бетонных блоков, который я использовал при построении своей. Если у вас уже есть намерение построить гидромассажную ванну Stock Tank, я объясню, как именно ее построить!

Если вы хотите перейти к инструкциям по созданию горячей ванны с резервуаром, щелкните здесь.

Немного предыстории

На момент написания прошло почти два года с тех пор, как я приступил к созданию своей DIY Hot Tub Build. Спустя два года мы с семьей все еще любим его. Мы до сих пор используем его 3-4 раза в неделю, и это был отличный проект.

Если вы читали этот блог раньше, вся идея заключалась в том, чтобы собрать все мои новые знания в одном месте. Два года назад я ничего не знал на эту тему!

Теперь я только что обнаружил, что есть джакузи типа «сделай сам», о которых я раньше не слышал — это стандартные гидромассажные ванны.Поэтому я подумал, что проведу небольшое расследование и посмотрю, смогу ли я сформулировать некоторые плюсы и минусы и сделать вывод, хорошая это идея или нет.

Что такое стандартная гидромассажная ванна?

Гидромассажная ванна с баком DIY

Фото: Youtube / HomemadeModern

Начнем со стандартного резервуара. Что из этого? Согласно Википедии, «резервуар для запасов используется для обеспечения питьевой водой таких животных, как крупный рогатый скот или лошади. Резервуары могут иметь размер от 100 до 5500 л и обычно изготавливаются из оцинкованной стали.Эти резервуары наполняются либо насосом, ветровым насосом, ручьем, родником, либо даже используют сточную воду от дождя или тающего снега ».

Хорошо, теперь мы знаем, что это такое. Это большой стальной сосуд, который можно наполнить водой.

Учитывая, что он разработан, чтобы удерживать воду, неудивительно, что люди превращают их в джакузи.

Позвольте нам отправить вам цитату.

Построение гидромассажной ванны с резервуаром — отличный проект, сделанный своими руками. Мы можем помочь вам на каждом этапе пути. Сообщите нам, что вам нужно, и мы с радостью предоставим вам запчасти.Купите нужные детали для работы, и вы на полпути! Не знаете, что вам нужно? Не проблема, я тоже! Мы можем помочь с этим и с полным набором инструкций.

Каковы недостатки стандартных гидромассажных ванн и бассейнов?

Эти ванны, ласково известные как «деревенские джакузи», безусловно, могут быть доступными по цене, и легко понять, почему я уверен, что они снова будут очень популярны этим летом.

Однако есть несколько недостатков.

Слизь и водоросли

Это, конечно, общая проблема со стоячей водой.Будет развиваться слизь, водоросли и множество других бактерий. Да, с этим можно бороться с помощью химикатов, но поскольку вода стоит, это значительно усложняет жизнь.

Отсутствие фильтрации

Фильтры

— это часть того, что помогает нашим бассейнам и гидромассажным ваннам выглядеть чистыми, прозрачными и привлекательными. Они удаляют мусор из воды. Из-за отсутствия фильтрации в горячей ванне Stock Tub вы собираетесь накапливать мусор. Вам придется приложить больше усилий и работать с химическими веществами, чтобы вода оставалась чистой, прозрачной и, что самое главное, безопасной.

Требуется много химикатов

Как уже упоминалось выше, фильтрации нет. Да, вы можете сделать это вручную с сеткой, чтобы удалить более крупные частицы из ванны, но вам понадобится много химикатов, чтобы вода оставалась чистой, прозрачной и безопасной.

А что насчет ржавчины?

Ржавчина будет проблемой, поэтому вы, например, не захотите ронять таблетки хлора прямо в ванну. Для их установки нет скиммера, поэтому вам понадобится плавучее устройство.Ржавчина будет проблемой, и количество химикатов, которые вы собираетесь добавить в ванну, ускорит этот процесс.

Стоячая вода = Москиты

Думаю, это неизбежно. Конечно, в зависимости от того, в какой части страны вы находитесь, ваша стоячая вода в гидромассажной ванне Stock Tank будет привлекать насекомых и комаров. Если вас, как и меня, укусы не так сильно беспокоят, это не проблема. С другой стороны, моей жене это не повредит ей, потому что она так плохо реагирует.

Устанавливает Forever, чтобы нагреть, потому что сначала нужен огонь!

Это будет не самое удобное предприятие. Вам нужно развести огонь, дать ему нагреться, прежде чем вы сможете нагреть воду. Идея «быстро окунуться» на самом деле не сработает.

Неудобно?

Я уверен, что это во многом личные предпочтения, но они не выглядят очень удобными. Конечно, вся идея горячей ванны заключается в возможности расслабиться, расслабиться, выпить чего-нибудь и позволить мирским бедам пройти мимо вас.Сможете ли вы сделать это, почти выпрямившись в стандартном резервуаре? Не уверен — я позволю вам судить об этом.

Самолеты и пузыри?

Одна из больших приманок гидромассажной ванны — это пузырьки и струи, распыляющие воду вокруг ванны, создавая расслабляющую атмосферу. Таким образом, можно утверждать, что горячая ванна с резервуаром без «струй и пузырей» на самом деле просто уличная ванна! Да, возможно, я уверен, что пробую жиклеры, обогреватели, фильтры и все остальное. Если вы собираетесь зайти так далеко, вы можете построить свою собственную так же, как и я.Если у вас есть навыки погружаться в стандартный резервуар, у вас есть навыки, чтобы построить что-то более существенное.

Что является альтернативой стандартной гидромассажной ванне или бассейну?

Создайте свою собственную гидромассажную ванну

Альтернативой является бассейн из бетонных блоков или шлакоблоков, как тот, который я сделал. На сборку у вас уйдет немного больше времени. Его изготовление будет стоить немного дороже. Это также будет стоить немного дороже. Но в итоге вы получите ИДЕАЛЬНУЮ гидромассажную ванну, которая конкурирует и, возможно, превосходит пластиковый корпус или надувные гидромассажные ванны, доступные на рынке.

Позвольте нам отправить вам цитату.

Построение гидромассажной ванны с резервуаром — отличный проект, сделанный своими руками. Мы можем помочь вам на каждом этапе пути. Сообщите нам, что вам нужно, и мы с радостью предоставим вам запчасти. Купите нужные детали для работы, и вы на полпути! Не знаете, что вам нужно? Не проблема, я тоже! Мы можем помочь с этим и с полным набором инструкций.

Как построить идеальную гидромассажную ванну со стандартным резервуаром

В интересах баланса, если вы до сих пор читали статью, вы могли подумать, что я против постройки горячей ванны с резервуаром.Итак, я сел, выпил пару кружек холодного пива и подумал: а что, если бы я придумал идеальный дизайн гидромассажной ванны Stock Tank, который устраняет все перечисленные выше отрицательные моменты. Хорошо, так что это не будет дешевым, как традиционная горячая ванна с резервуаром, но все равно будет дешевле, чем ванна из бетонных блоков, и, возможно, быстрее и проще сделать.

С чего начать с моей идеальной конструкции гидромассажной ванны Stock Tank DIY?

Первое, что я хотел сделать с дизайном, — это устранить практически все минусы или отрицательные моменты, которые я поднял в статье выше.Форсунки, нагреватель, фильтрация и насос. Добавьте их в смесь, и у нас есть начало идеальной гидромассажной ванны DIY Stock Tank.

Нам не придется беспокоиться о стоячей воде, слизи, водорослях, недостаточной фильтрации и разводке огня для ее разогрева. Мы собираемся построить идеальную гидромассажную ванну DIY Stock Tank, используя основной резервуар в качестве резервуара для воды, а затем добавив всю сантехнику, чтобы сделать его полностью заполненным гидромассажной ванной.

Это будет дешевле, чем использовать бетонные блоки. Требуется меньше навыков.Не нужно сначала вырыть большую яму или беспокоиться о способности судна удерживать воду — вот в чем его работа!

Однако некоторые детали необходимо изменить. Тела Gunite, которые мне очень нравятся, должны быть изменены, так как они не подходят для такого типа сборки. Самая большая проблема будет заключаться в том, чтобы убедиться, что резервуар не протекает там, где мы собираемся вырезать отверстия для форсунок и скиммера. Ничего такого, что не исправит туба с эпоксидной смолой или подобным сантехническим клеем.

Итак, обо всем по порядку, давайте взглянем на Stock Tank, который мы собираемся использовать для этой сборки.

Резервуар (для преобразования в гидромассажную ванну)

Я нашел один на Amazon, я не собираюсь размещать ссылку, так как я не являюсь партнером, вы можете легко найти его. Вы можете получить один из них где угодно. Тот, который я видел, был примерно 6 футов в диаметре (1,8 м) и 24 дюйма в высоту (60 см). Он вмещает примерно 340 галлонов воды. Это будет немного меньше, так как мы не дойдем до вершины по этому поводу.Поскольку здесь нет сидений, нам не нужно беспокоиться о том, что они не такие глубокие, как остальные конструкции, которые у нас есть.

Гидромассажная ванна с баком DIY

Кредит изображения — Оборудование для фермерских хозяйств и ранчо Белен

Объем немного меньше, поэтому мы можем уточнить насос и форсунки, если захотим. Тем не менее, мне нравится идея системы с 16 форсунками с сиденьями для 4 человек в этой ванне, поэтому я собираюсь указать 16 форсунок и насос, который может с этим справиться. Любая гидромассажная ванна согласно BISHTA должна иметь как минимум два слива, чтобы обеспечить достаточный поток к насосу, поэтому для этого мы также разработаем 2 слива.Скиммер мы будем использовать обычный скиммер для бассейна. Spa Pack для управления нагревателем и насосом, а также фильтр для кристально чистой воды.

Еще не время исследовать детали, необходимые для горячей ванны DIY Stock Tank

Сантехнические детали

Здесь, на buildahottub.com, мы немного больше привыкли к бетонным ваннам, но нам понравилась идея создания идеальной гидромассажной ванны с исходным резервуаром. Мы уже упоминали, что вы не можете использовать Gunites, но мы нашли некоторые корпуса реактивных двигателей, которые больше подходят для коммерческого применения, но мы думаем, что они будут хорошо работать на Stock Tank.

Для возможности герметизации их до поверхности потребуется эпоксидная смола по краям каждой форсунки, более чем вероятно с обеих сторон металла, чтобы гарантировать отсутствие утечек. Прелесть стокового резервуара в том, что вы сможете увидеть, как сантехника имеет удобный доступ к нему. Если есть утечки, вы можете заткнуть их сантехническим материалом или более эпоксидной смолой — оба эти материала затвердеют под водой. (Я сам использовал их, чтобы отремонтировать оторвавшийся угол)

Труба, которую мы собираемся использовать, имеет размер 1 ″ и 1.5 ″. В конкретных корпусах струй, которые мы нашли, используется труба диаметром 1 дюйм, а в фильтре — 1,5 дюйма. Здесь нет ничего сложного, так как мы собираемся использовать преобразователи, чтобы перемещать нас вверх и вниз по толщине трубы. Помните, что насос, вероятно, будет 2-дюймовым входом и выходом, поэтому нам также понадобится преобразователь.

Мы можем использовать слив того же типа, что и для бетонных ванн. Причина этого в том, что стоки на самом деле предназначены для большей части ванны, похожей на раковину, в которую упадет наш основной резервуар.

Скиммер необходимо разместить и удерживать на месте с помощью некоторого количества эпоксидной смолы или большего количества герметика для сантехники.

Теперь пора собрать сантехническую схему. Если вам нужна полная сантехническая схема, это просто снимок экрана, вы можете приобрести ее в магазине. Он также поставляется с полным списком деталей, необходимых для работы.

Гидромассажная ванна с баком DIY

Позвольте нам отправить вам цитату.

Построение гидромассажной ванны с резервуаром — отличный проект, сделанный своими руками.Мы можем помочь вам на каждом этапе пути. Сообщите нам, что вам нужно, и мы с радостью предоставим вам запчасти. Купите нужные детали для работы, и вы на полпути! Не знаете, что вам нужно? Не проблема, я тоже! Мы можем помочь с этим и с полным набором инструкций.

Контрольная комната

Установка «Control Room», которую мы собираемся использовать для этой конструкции Ultimate Stock Tank Hot Tub, будет проверенной и испытанной установкой, которую мы используем во всех наших бетонных конструкциях.Он состоит из насоса, фильтра, воздуходувки и спа-комплекта.

Spa Pack контролирует нагрев воды, а также цикл фильтрации и насосы. Это умный комплект. Это также означает, что мы собираемся удалить некоторые из тех негативных моментов, о которых мы упоминали ранее, которые обычно связаны с горячими ваннами с резервуарами.

Эта конкретная установка, которую мы создали для клиента, использует только детали высочайшего качества от ведущих американских брендов Balboa и Waterway.Вполне возможно заменить некоторые из этих деталей на более дешевые, чтобы снизить стоимость вашей горячей ванны Stock Tank.

Два задвижки предназначены для того, чтобы вы могли изолировать компоненты для замены фильтра, а также для обслуживания любых деталей, если вам необходимо удалить их из системы, не сливая воду из резервуара.

Пора вырезать дыры!

Для этой DIY гидромассажной ванны Ultimate Stock Tank мы собираемся использовать 16 форсунок, 2 нижних слива и скиммер. Эта установка будет копировать установки, которые мы собрали для множества различных конструкций из кирпича и шлакоблоков.Вся идея этого окончательного дизайна заключается в том, что он решает все вопросы и отрицательные моменты, обычно связанные с гидромассажными ваннами Stock Tank.

Боковые стороны резервуара для материала явно металлические, но они не слишком толстые, чтобы резаком для отверстий нельзя было вырезать нужный размер. Полный перечень деталей и конструкций точных размеров доступен для покупки в нашем магазине.

Корпуса форсунок немного отличаются от того, что мы собираемся использовать в этой горячей ванне с резервуаром. Те, о которых мы говорим, называемые Gunites, не подходят для такой сборки.Мы по-прежнему собираемся использовать смесь воздуха и воды, чтобы получить незабываемые ощущения в гидромассажной ванне в Stock Tank!

Закрепите корпус форсунки на месте

После того, как вы просверлили отверстие, вам нужно будет закрепить корпус на месте. Запечатать это — самая сложная часть этой сборки. Сама ванна уже водонепроницаема, для этого она и предназначена. Следовательно, отверстия, которые вы прорезали, нужно обязательно правильно заделывать.

В Интернете можно найти множество примеров, когда шланги заходят в ванну сверху.В них нет форсунок, и на самом деле это просто ванны на открытом воздухе. Мы хотим, чтобы у нас была настоящая «горячая ванна» с точки зрения струй и бурлящей воды.

Вот пример струи, врезанной в стенку резервуара.

Stock Tank Jets

Я бы посоветовал какую-нибудь форму эпоксидной смолы, которая может сцепляться как с металлом, так и с пластиком. Вам понадобится клей для труб из ПВХ, чтобы сделать соединения на обычных трубопроводах, но для каждого из 16 корпусов форсунок и двух нижних водостоков, а также скиммера, вам понадобится какая-то форма эпоксидной смолы для склеивания и герметизации деталей. место.Помните, что эти детали предназначены для пластиковых ванн, в которые их можно зацементировать, мы делаем их подходящими для самостоятельной сборки на металлической поверхности.

Это те корпуса реактивных двигателей, которые вам понадобятся. На фотографиях ниже видно, что передние винты откручиваются от корпуса. Это позволяет установить резиновую прокладку с каждой стороны резервуара для хранения запаса, а затем вы можете плотно прикрутить жиклер, чтобы сделать уплотнение. Это альтернативный вариант приклеивания корпуса на место.

Корпус форсунки гидромассажной ванны стокового резервуара

После того, как вы прорежете отверстия для нижнего слива, на самом сливе, который мы используем от Waterway, действительно есть уплотнительное кольцо и затяжная гайка, которая идет сзади.Вы сможете сделать водонепроницаемое уплотнение, просто затянув гайку. Если этого не произошло, используйте еще немного эпоксидной смолы для герметизации соединения.

Когда вы прорезаете отверстие для скиммера, вам нужно измерить горловину скиммера, а не забой. Лицевая поверхность должна быть заподлицо с металлом резервуара. Верхняя часть скиммера также должна находиться на одном уровне с верхней частью резервуара. Это гарантирует, что ваш уровень воды будет примерно посередине флотатора.

Монтаж сантехники

Сантехника джакузи действительно распадается на части, вход выход выход.То же самое и с нашей гидромассажной ванной Ultimate Stock Tank.

Вход / внутрь водопровод

В этой части водопровода вода всасывается в насос. Насосы для горячей ванны работают так, что они всасывают воду с одной стороны мокрой части, а затем выталкивают воду с другой. С внутренней стороны у нас есть скиммер, который будет напрямую подключен к двум «нижним стокам». В нашем случае мы собираемся разместить эти два стока на стенках резервуара для запасов.

Причина, по которой у вас есть два слива, заключается в том, чтобы обеспечить постоянный поток воды в насос, даже если один из них заблокирован. В этом случае это может повредить насос.

Затем нам нужно направить воду на другую сторону насоса, и от насоса начнется отвод водопровода.

Внешняя сантехника

Наружный водопровод начинается у насоса на другой стороне мокрой части. Отсюда вода сначала проходит через фильтр, затем через спа-пакет, где она нагревается, проходя через нагревательный элемент.Затем он перемещается вверх через форсунки в ванну. Таким образом, ваша гидромассажная ванна с основным резервуаром будет нагреваться с помощью спа-пакета, а вода из нагревателя будет подаваться в ванну через форсунки. Достаточно просто понять?

Если вам нужны полные схемы сантехники для этой сборки, их можно приобрести в нашем магазине.

Варианты озеленения и последнее слово

Хорошо, здесь есть несколько соображений. Вы, конечно, можете оставить свой Ultimate Stock Tank с его «сырым» и естественным видом.Или, возможно, вы можете сделать колоду, которая будет соответствовать ей.

Вы можете вставить сантехнику в коробку и создать деревянное обрамление.

Вы можете ландшафт с большими камнями, чтобы создать вид каменной лужи. Список вариантов продолжается, и на самом деле вам решать, как вы собираетесь добраться до вершины.

Если вам нужна дополнительная помощь с деталями, подробными схемами и списком покупок. Возможно, вы хотите, чтобы вам были доставлены некоторые или все детали. Мы можем помочь.Пожалуйста, свяжитесь с нами и обсудите ваши требования. Если вы ищете схемы, они доступны в магазине здесь.

Спасибо за чтение

Счастливый «стандартный танк» Таббина
