Свайно винтовой фундамент своими руками, пошаговая инструкция

Сооружение фундамента на сваях — это быстрый, надежный и сравнительно недорогой способ изготовления основания практически под любой дом. В чем преимущество свайно-винтового фундамента и почему он в последнее время так популярен при строительстве, вы сможете узнать прочитав данную статью.

Устройство фундамента

Винтовая свая устроена следующим образом, к отрезку металлической трубы на одну из сторон, которая будет располагаться в земле приваривают конусовидную заготовку, для наименьшего сопротивления трубы, когда та будет вворачиваться в землю.

К закрепленному наконечнику приваривается лентовидная лопасть, благодаря которой свая входит в землю. Помимо этого винтовой наконечник, играет своеобразную роль анкера, благодаря которому свая прочно удерживается в грунте. По сути винтовая свая — это строительный бур, который навсегда остается в земле.

Основное преимущества использования винтовых свай, это возможность их установки практически на любой местности, даже на участках с большим уклоном. В некоторых регионах России, где глубина промерзания грунта достаточно большая, заливать фундамент достаточно трудоемкое и недешевое занятие.

Заменить стандартный фундамент без труда могут винтовые сваи, которые установить на глубину ниже промерзания почвы гораздо проще. К тому же соорудить свайно винтовой фундамент, гораздо быстрее и проще, при этом правильно установленная конструкция будет ничуть не уступать по качеству обычному бетонному собрату.

Размер свай рассчитывается исходя из размера строения и материала из которого оно будет возводиться, а так же учитываются геологические особенности местности, где расположен участок.

Преимущества и недостатки

Выделить из преимуществ возведения винтового фундамента можно следующее:

• Возводить фундамент на винтовых сваях своими руками можно в любую пору года будь то зима или лето;
• Скорость возведения — 2-3 дня;
• Приступать к строительным работам можно сразу после установки свай в землю;
• Устанавливать металлические сваи можно на участке имеющий уклон, не выравнивая его;
• Данный вид фундамента подходит для любого типа почв;
• Существенная разница в стоимости в сравнении стандартного фундамента из бетона.

Как и в любом строительном материале, существуют и недостатки, вот основные из них:

• Столбы выполненные из металла подвергаются коррозии, из-за чего существенно снижается их прочность;
• Прослужит такой фундамент меньше чем бетонный аналог;
• Требуется хорошее утепление пола в доме;
• Нахождение свайного фундамента вблизи железной дороги снижает срок его службы.

Важно! Перед установкой свай в землю они обязательно должны быть обработаны антикоррозийным покрытием. В домашних условиях для этих целей можно воспользоваться густой битумной мастикой.

Свайно винтовой фундамент — обработка свай антикоррозийным составом

От коррозии страдает практически любой металлический предмет, винтовые сваи не являются исключением. Под полом дома, стоящим на свайно винтовом фундаменте образуется воздушная прослойка, которая является благоприятной средой для образования на верхних частях труб конденсата.

Как многие знают конденсат разрушает структуру металла, поэтому для избежания печальных последствий, труба должны быть обработаны антикоррозийным составом полностью, а не только той частью, которая расположена в земле.

Расчет свайного фундамента

Чтобы правильно иготовить-свайно винтовой фундамент, весь процесс должен проходить в строгой последовательности. Первым делом изучается участок, где планируется возводиться строение. Учитывается не только тип грунта, но и его состав. Так же вооружившись телефонным справочником, узнаем в геодезической службе уровень залегания грунтовых вод.

Для правильного расчета потребуется выполнения следующих этапов:

• Уточнения максимальной нагрузки, которая может выдержать свая. В целом для сваи стандартного размера (диаметр трубы 100 мм. толщина стенки 4 мм.), схема её несущей способности выглядит так:

Расчет несущей способности сваи

• Расчёт сопротивляемости и несущей способности грунта конструкционным нагрузкам.

Расчет несущей способности грунта

• Расчет несущей конструкции свайно винтового фундамента в целом.

При нагрузке на фундамент учитывается максимально возможный вес строения со всеми строительными материалами и домашней мебелью, дополнительно требуется учесть нагрузку от снега зимой.

Разметка участка под сваи

Конструкция фундамента выполненная из винтовых свай считается достаточно надежной, не боящейся сезонного перепада температур и пучения грунта. Однако для того, чтобы фундамент достойно справлялся со всеми нагрузками, он должен быть выполнен с ювелирной точностью. Погрешность в расстояниях не должна быть больше 2 см., в противном случае проблем с провисшим ростверком и перекосом строения не миновать.

Важно! Сваи должны быть расположены на расстоянии от 1,5 до 3 метров. Места их расположения должны строго соответствовать проекту строения, где должны быть учтены максимальные нагрузки в определенных его частях.

Рассмотрим один из самых простых методов расчета расположения свай. На листе бумаги, согласно плану дома начертите прямоугольники. Линии должны проходить по внешним и несущим стенам здания.

Чтобы распределить равномерно всю нагрузку строения на фундамент, поделите линии на равные отрезки от 1.5 до 3 метров, точки их деления будут местом расположения винтовых свай.

Схема расположения винтовых свай под дом

Нарисованная схема, сохраняя масштабность, переносится на участок, где нитями размечается условная разметка стен, а колышками отмечаются места установки винтовых свай.

Разметка участка

Как правильно выбрать сваи

Выбор свай, это один из самых главных и ответственных моментов в процессе всего строительства фундамента. Ведь именно от того, какого качества будут приобретены сваи и будет зависеть надежность и прочность конструкции.

На сегодняшний день купить сваи можно, как готовые, так и отдельные элементы для их изготовления. И в первом и во втором случае требуется убедится у продавца о наличии сертификате качества на продукцию. Если же таким документом продавец подтвердить качество не может, а надежность материала доказывается лишь только словами, то ни в коем случае нельзя приобретать такую продукцию.

Важно! Помните, что ущерб понесенный при выборе некачественной продукции может в десятки, а то и в сотни раз превысить стоимость самой продукции.

Так же следует обратить свое внимание на разновидность свай, которые отличаются в зависимости от типа обвязочного ростверка.

Длина стандартных свай 2,5 метра, глубина нахождение её в земле, как мы помним должна быть ниже уровня промерзания грунта, а это минимум 1,5 метра. На поверхности остается 1 метр, поэтому если участок имеет большой уклон, то сваи соответственно необходимо покупать большей длинны.

Установка свай своими руками

В местах где установлены колышки под сваи, используя обычную лопату, делаем так называемое технологическое отверстие, путем снятия дерна и углубления ямки примерно на 50 см.

Первыми устанавливаются сваи по углам. Для этого в отверстие верхней части винтовой сваи либо в приваренные к трубе ушкам вставляется металлическая труба, и усилиями двух-четырех человек свая вворачивается на нужную глубину в землю. Каждые три витка, необходимо проверять уровнем вертикаль вкручиваемой сваи.

Интересно знать! Греческим ученым Архимедом было доказано, что чем длиннее плечо рычага, тем меньше потребуется приложить усилий для преодоления нагрузки. Поэтому использовав трубу большей длинны, сил потребуется потратить гораздо меньше.

После того как все сваи вкручены в землю, отмечаем на любой из сваи необходимую нам верхнюю точку и используя гидроуровень по ней ставим отметки на остальных сваях. Затем болгаркой спиливаем лишние части трубы, тем самым получаем идеально ровную горизонтальную плоскость.

Теперь можно заливать в них бетон и устанавливать на сваи оголовки-опоры. Бетон придаст не только жесткость и устойчивость конструкции, но и предотвратит появление коррозии металла на внутренних стенках трубы, так как они в отличие от внешних не защищены антикоррозийным составом.

Оголовка для сваи представляет собой отрезок трубы, немного большего диаметра чем свая, сверху которой наварена укрепленная уголками металлическая площадка.

Разность диаметров труб должна быть небольшой, а точнее ровно на толщину металла сваи, чтобы оголовка плотно на ней сидела. Оголовка-опора скрепляется с трубой сварочным швом по кругу, полученный шов смазывается антикоррозийным веществом.

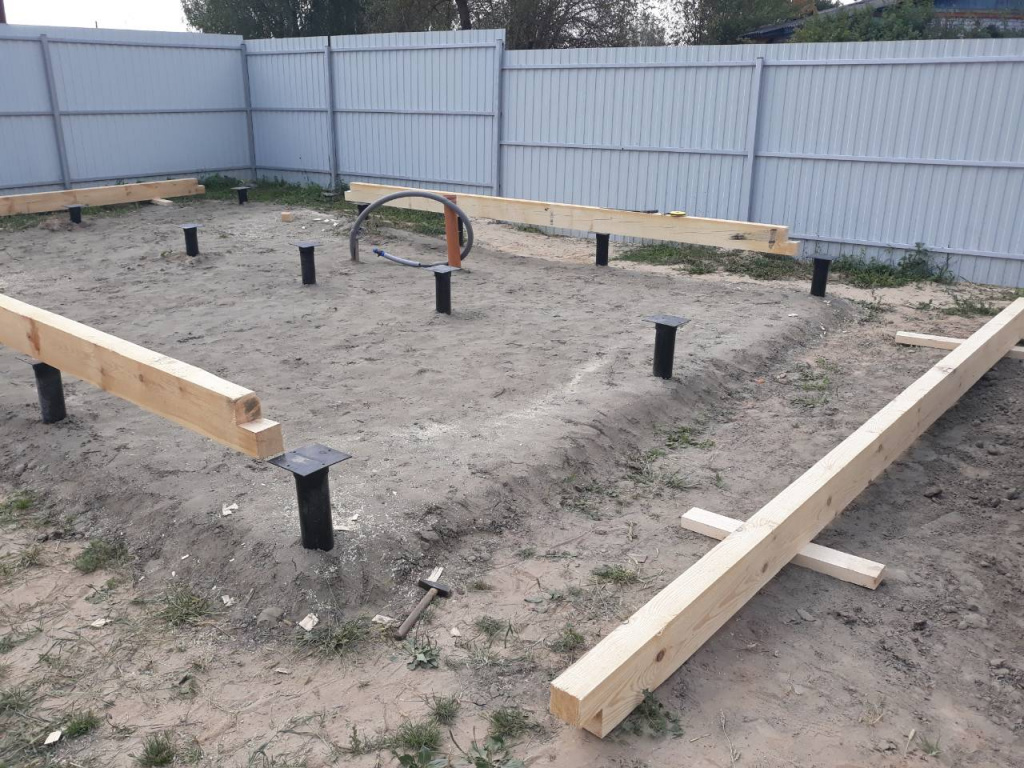

Установленные сваи

Обвязка свай растверком

Прочную устойчивость конструкции из винтовых свай придаст ростверк – обвязка, намертво скрепляющая надземную часть свай. Места, где свая соединяется с ростверком, называется фудаментным узлом.

Благодаря ростверковой обвязке нагрузка от веса здания будет равномерно распределятся по всей площадке. Как и в случае с оголовками, все сварные швы должны быть обработаны защитным антикоррозийным составом.

Обвязка свайного фундамента

Как вы убедились свайно винтовой фундамент, уже составляет большую конкуренцию привычному нам ленточному фундаменту из бетона.

Все больше и больше специалистов предлагает данный тип установки фундамент, и тенденция выбора в пользу свайной конструкции с каждым годом продолжает расти.

информация о винтовых сваях и способах вкручивания свай

Перед началом работ потребуется подготовить инструменты, которые понадобятся в ходе работы. Основные материалы и приспособления:

• Лопата, рулетка, деревянные колышки, кувалда, строительный шнур — для разметки участка.
• Два рычага, пузырьковый уровень с магнитной подошвой — для завинчивания опорных стержней, контроля вертикальности.
• Лазерный уровень, мел, болгарка — для выравнивания хвостовиков в один уровень.
• Песок, портландцемент, вода, емкость для приготовления раствора — для бетонирования свай.
• Сварочное оборудование, краска по металлу — для фиксации оголовков и обвязки, обработки сварных швов.

Так как самому закрутить сваи под фундамент технически очень сложно, то для монтажа опор потребуется три человека. Двое вращают рычаги, третий — контролирует вертикальность вхождения стержня в почву.

Последовательность формирования фундамента

• Подготовительные работы. С участка убирают крупный строительный мусор, ветки, камни. Если монтажные работы ведутся зимой, то потребуется очистить стройплощадку от снега.
• Геологические исследования. Проводится оценка рельефа, выполняется пробное бурение. Сваи вкручивают в нескольких точках внутри контура будущего фундамента. Так определяют насколько глубоко залегает плотный несущий пласт.
• Проектирование. Выполняется расчет нагрузки на фундамент. По результатам расчетов и геологических исследований определяют нужное количество опор, их диаметр, длина, толщина металла ствола и лопастей.
• Разметка. В точках установки опор вбивают колышки: по контуру будущего фундамента, в местах примыкания наружных стен и внутренних перегородок. Расстояние между опорными точками должно быть не больше 2,5-3 м.
• Монтажные работы. По разметке все сваи вкручивают на расчетную глубину. На ствол сваи прикрепляют магнитный уровень, в монтажные отверстия продевают рычаги. С равномерным усилием стержень ввинчивают в грунт.
• Обрезка хвостовиков. Выступающие на разную высоту опоры выравнивают при помощи нивелира. Обязательно должны быть срезаны монтажные отверстия. Это нужно учитывать при расчеты длины опор.
• Бетонирование. Полости труб заполняют цементно-песчаным раствором. Этот шаг позволяет предотвратить образование конденсата внутри трубы, который приводит к коррозии металла.
• Монтаж оголовков. На верхушки опор устанавливают оголовки и приваривают. Сварные швы обрабатывают эпоксидным составом.
• Обвязка. Винтовые сваи соединяют по периметру брусом, стальным швеллером или двутавром. Фундамент тяжелых зданий дополняют железобетонной конструкцией — ростверком.

Ошибки при вкручивании свай своими руками

Чтобы свайный фундамент получился прочным и устойчивым нужно избегать просчетов, которые нередко допускаются при закручивании свай вручную. Типичные ошибки:

• Вывинчивание стержней чтобы подогнать их под уровень. Такой фундамент быстро деформируется из-за неравномерного проседания свай.
• Установка опор под углом. В этом случае лопасти вырывает из почвы под воздействием горизонтальных и вертикальных нагрузок.
• Глубина вкручивания менее 1,5 м. Наконечник сваи должен пройти уровень промерзания грунта, в противном случае ее будут выдавливать силы морозного пучения.
• Обрезка свай под углом. Срезать хвостовики нужно строго по горизонтали чтобы обеспечить правильный уровень оголовкам. В противном случае нагрузка на фундамент будет неравномерной.
• Неправильный расчет нагрузок. Недопустим монтаж меньшего количества свай или использование опор меньшего диаметра чем нужно. Попытка сэкономить может привести к непредсказуемым последствиям.
• Использование некачественных материалов. Опоры, изготовленные кустарным способом или с глубокими царапинами, использовать нельзя. Существует большая вероятность отрыва лопастей при монтаже. Нарушение целостности защитного покрытия приводит к истончению стенок и быстрому разрушению опор.

К преимуществам этого способа относится возможность монтажа в стесненных условиях, отсутствие шума, почвенных вибраций. Недостатки — довольно сложно без практических навыков правильно рассчитать нагрузку на основание, выполнить установку свай без ошибок.

Монтаж винтовых свай своими руками: как закрутить

От качества фундамента зависит надежность и долговечность всей постройки. Строительство дома на винтовых сваях можно вести на неустойчивых грунтах, в подтопляемой зоне, на участке со сложным рельефом, в сейсмически активных районах.

Эта технология является одной из самых экономически выгодных. Достаточно легко осуществить монтаж винтовых свай своими руками. Из этой статьи можно почерпнуть информацию, как правильно установить винтовые сваи, чтобы постройка служила долгие годы без ремонта.

Что такое винтовые сваи

Винтовые сваи изготавливают в виде металлической трубы с острием и винтовыми лопастями внизу. Могут использоваться на сложных грунтах. Не подходят к монтажу на каменистой и скальной почвах, так как не смогут пробить очень твердый слой при бурении.

Срок эксплуатации дома зависит от правильного монтажа свай

Размеры опор зависят от массы сырья, из которого будут строить дом и несущей нагрузки стройматериалов, людей и предметов, находящихся в доме.

Кроме этого, при расчете учитывают среднюю массу снегового пласта, который может находиться на кровле в зимнее время.

От правильной установки свайно-винтового фундамента будет зависеть срок эксплуатации всей постройки.

Завинчивание винтовых свай не под силу одному человеку, для выполнения работ понадобятся подсобные рабочие.

С чего начать

Для определения типа грунта необходимо вынуть почву с глубоких слоев

Перед тем как принимать решение о строительстве дома на сваях, нужно изучить состояние грунта и определить уровень залегания подземных вод. Такие сведения можно получить в геодезических, строительных организациях или у соседей, которые ведут или вели строительство.

Чтобы самостоятельно определить, какие пласты грунта залегают под строительным участком, проводят пробное бурение. В нескольких местах участка копают скважины, глубиной на 1,5 м больше, чем длина сваи. На лопастях бура остаются частички грунта, присутствующие внутри скважины.

При обнаружении обводненного участка нужно расположить сваи для винтового фундамента так, чтобы его обойти.

Препятствия для монтажа

Крупные камни в почве означают, что место не подходит для вкручивания свай

Монтаж свайно-винтовых фундаментов осуществляют гидравлическим аппаратом или вручную.

Установка винтовых свай своими руками выполняется методом вкручивания опоры по типу самореза.

Препятствиями для установки свайно-винтового фундамента может служить:

• наличие в почве больших булыжников (более 5 см в диаметре) или мусора;
• залегание в грунте бетонных конструкций от старых построек;
• корневая система деревьев значительно осложнит завинчивание свай;

Технология монтажа вручную включает использование длинного рычага для завинчивания винтовых свай. Если близко к месту установки опор для фундамента располагается постройка, забор, столб или дерево рычаг не получится провернуть на 360 градусов. Это будет служить препятствием для устройства фундамента на винтовых сваях.

Определяем длину сваи

На устойчивых грунтах достаточно вкрутить сваи на длину 2,5 м

Длина опор, применяемых для устройства винтового фундамента, будет зависеть от почвы, глубины ее промерзания и уровня расположения ростверка.

Если на участке присутствует устойчивый грунт, достаточно будет устанавливать опоры длиной 2,5 м. На сложном рельефе с перепадами высоты понадобятся конструктивные элементы различной длины, зависящей от высоты местности.

На неустойчивой почве опора должна быть такой длины, которая достанет до устойчивого плотного грунта. Его расположение определяют пробным бурением.

Вкрутить винтовую конструкцию нужно на такую глубину, где залегает песок, глина. Устойчивый грунт обеспечит плотное закрепление несущего элемента в почве. Присутствие плотной фракции определяют по частичкам, оставшимся на лопастях.

После этого замеряют глубину расположения пласта. Опускают на веревке камушек внутрь скважины до тех пор, пока он коснется дна. Делают пометку на бечевке, поднимают ее и измеряют длину.

В сейсмически активных районах длина скважины должна быть не менее 4 м. Приобретают опоры на полметра длиннее расчетных. Лучше потом обрезать излишек, чем в процессе бурения, окажется, что длины сваи не хватает.

Выбор правильного диаметра

Изготавливаемые в производстве диаметры свай и их назначения указаны в таблице:

Расчет массы дома

Рассчитывают общий вес всех строительных и отделочных материалов, которые будут применять при возведении. Берут в расчет предположительный максимальный вес мебели, предметов быта, людей, которые будут находиться в доме. Рассчитывают массу ванной или бассейна с учетом того, что резервуар будет наполнен водой.

Учитывают нагрузку снежного пласта, который может лежать на крыше в зимнее время. Этот показатель рассчитывают по карте в зависимости от региона:

Расчет количество свай

Количество опор, которые понадобятся для устройства основания, будет зависеть от проекта и несущей нагрузки дома.

Нормативные требования:

При ведении строительства в климатической зоне с сильными ветрами расстояние между опорами уменьшают до 2,5 м.

Количество свай рассчитывают по формуле: складывают все возможные нагрузки, а полученное значение делят на несущую нагрузку одной сваи.

Правила размещения свай

Сваи размещаются по углам будущей конструкции и по центру несущих конструкций

Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.

План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.

После того как определено расположение опор на участках с максимальной несущей нагрузкой, оставшееся между элементами расстояние делят на равные отрезки. В зависимости от расчетного количества опор равномерно распределяют их по периметру. Подробнее о планировке смотрите в этом видео:

Если проектом предусмотрены колонны или камин, под ними обязательно должна находиться опора.

Разметка на местности

Переносят план расстановки опор с чертежа на местность.

Места установки намечают деревянными брусьями с заостренным нижним концом (для более легкого заглубления в грунт), между кольями протягивают бечевку по всему периметру постройки и диагоналям.

Нужно, чтобы разметка периметра и диагоналей фундамента из винтовых свай располагалась строго по плану.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

• толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
• рулетка, магнитный уровень;
• лопата, лом, кувалда, молоток;
• мел или маркер;
• деревянные колышки или прутья арматуры;
• болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

При строительстве дома на свайно-винтовом фундаменте нужно четко придерживаться технологии установки винтовых свай.

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

Инструкция по работе бензигидростанции УЗС-1:

• в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
• устанавливают конструкцию с установленным в ней механизмом на размеченное место;
• к гидровращателю крепят рычаг, конец которого укрепляют на земле;
• включают станцию, она начинает ввинчивать опору.

Агрегат запускают и выключают с помощью рычага. Такие станции подходят для ввинчивания конструкций диаметром от 79 до 113 мм при индивидуальном строительстве. Устанавливать винтовые сваи для многоэтажных домов нельзя, они не выдержат значительных несущих нагрузок. Подробнее смотрите в этом видео:

Для более быстрого закручивания, можно присоединить к конструкции дрель

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

технология и «подводные камни»; Полезные статьи о винтовых сваях и их применении

Установка винтовых свай: пошаговая инструкция

Фундамент является главной частью здания, удерживающей на себе всю нагрузку. Среди большого разнообразия фундаментов, свайный пользуется особой популярностью. Качественно установленные сваи обеспечивают длительную и бесперебойную эксплуатацию фундамента. О том, как установить винтовые сваи и о том как вкручивать винтовые сваи рассмотрим далее.

Оглавление:

1. Винтовые сваи: особенности и преимущества
2. Винтовые сваи фото и разновидности
3. Технология установки винтовых свай: особенности свайного фундамента
4. Винтовые сваи монтаж своими руками
5. Расчет винтовых свай и их установка
6. Установка винтовых свай своими руками
7. Как сделать винтовую сваю: технология и особенности

Винтовые сваи: особенности и преимущества

Сваи винтового характера отличаются от стандартных свай тем, что имеют ствол и определенное количество лопастей, с помощью которых углубляются в землю.

Сфера применения винтовых свай не ограничивается фундаментами малоэтажных зданий, они также используются в таких целях:

• обустройство фундамента под мачту;
• изготовление каркасных сооружений, таких как склады;
• установка легких конструкций в виде рекламных щитов или ограждений;
• в качестве основы под гидротехнические сооружения;
• места, требующие исключения вибрации в процессе строительства фундамента;
• основания для временных зданий или павильонов;
• дополнительное усиление монолитного фундамента;
• изготовление теплиц промышленного типа;
• фундамент под капительные постройки.

Среди достоинств использования винтовых свай в процессе сооружения фундамента, прежде всего выделяют:

• значительную экономию материальных расходов, по сравнению с монолитными типами фундаментов;
• все работы удается провести за один, максимум два дня;
• отличный вариант для проведения работ на грунтах с определенными сложностями;
• хорошая прочностью и высокая устойчивость перед нагрузками;
• практически не изменяется ландшафт всей территории;
• изготовление фундамента проводиться в любое время года, независимо от погоды или климата данного региона;
• минимальный срок эксплуатации данного фундамента составляет 45 лет;
• использование в процессе постройки пирсов или причалов;
• легкость распределения несущих нагрузок.

Кроме того, монтаж винтового свайного фундамента, в некоторых случаях, предполагает полный отказ от выполнения работ, связанных с землей. Для того, чтобы построить такой фундамент не потребуется специальное оборудование или техника.

Этот фундамент является отличным вариантом для строительства домов, которые располагаются на наклонных поверхностях или вблизи рек и даже морей.

Особой актуальностью пользуется данный фундамент в городской местности. Так, при наличии насыщенной коммуникационной системы, он позволяет соорудить здание, при этом не разрушая естественного ландшафта и других соседних конструкций.

Также, фундамент, в основе которого лежат винтовые сваи позволяет продолжать работу над возведением дома сразу после их установки. Данный фундамент, в отличии от ленточного, не нуждается в дополнительном времени для отстаивания. Кроме того, с помощью винтовых свай, сооружают дополнительные пристройки и помещения вблизи дома, то есть его проектирование может меняться на всем этапе работ.

Также, сооружение фундамента на винтовых сваях позволяет получить экологически чистое основание для дома. Свайная конструкция позволяет обеспечить определенную вентиляцию, а для ее ремонта потребуется меньше средств, чем на реконструкцию монолитного фундамента.

Среди недостатков винтовых свай выделяют:

• отсутствие возможности в использовании на грунтах скального или крупнообломочного типа;
• возможность проседания грунта и деформации строения, при установке на ранее неизученных грунтах;
• подверженность некачественных свай коррозии и их постепенное разрушение;
• возможность строительства только небольших домов.

Винтовые сваи фото и разновидности

В соотношении с конструктивными особенностями винтовых свай, они бывают:

1. Конструкциями с широкими лопастями — на них находится одна или две лопасти, рассчитанные на осуществление не более трех витков. Данный вариант подходит исключительно для строительства облегченных конструкций.

Еще одна разновидность свай с широкими лопастями отличается наличием более двух лопастей. Такие сваи устанавливаются на ответственных узлах, несущих стенах, заборах, ангарах, которые имеют более чем два этажа.

2. Второй вариант — сваи, которые имеют в своем составе ствол с большим количеством накрученных на него лопастей.

Некоторые устройства модифицируют для установки в грунты, находящиеся в суровом климате. Таким образом, их конструкция состоит из винтовой лопасти, которая приварена к поверхности самого ствола.

Такие варианты устанавливаются на каменных, труднообрабатываемых грунтах. С их помощью сооружаются здания с облегченной конструкцией, заборы и т.д. Наличие литого наконечника упрощает работу над данным типом фундамента.

Диаметр винтовых свай рассчитывается исходя из общего веса здания, нагрузки, которую он должен выдержать и индивидуальных особенностей местности.

В соотношении с особенностями строения, винтовые сваи бывают:

• литыми;
• сварными.

Второй вариант имеет вид стальной трубы, на которую установлены и приварены лопасти. Одна часть трубы отличается наличием конусообразной формы. Кроме того, для обработки материала используются специальные антикоррозийные составы.

Для формирования конуса и лопастей используется специальная плазменная резка, отличающаяся высоким качеством работы. Винтовые сваи размеры имеют разные, однако, в строительстве зданий, имеющих в своем составе не более двух этажей, самые популярные сваи диаметром 10,8 см.

Среди сварных винтовых свай выделяют такие их разновидности:

• сваи, используемые на каменистой почве, обеспечивает отличную адгезию фундамента и грунта;
• для зданий, относящихся к малоэтажному строительству, у таких свай имеется открытый тип наконечника, с помощью которого свая хорошо фиксируется на поверхности грунта;
• сваи с закрытым типом наконечника — менее распространены.

Литый вариант сваи изготавливается в определенных условиях и предполагает более крепкую конструкцию, которая способна выдержать огромные нагрузки. Данные сваи имеют более длительный срок эксплуатации, нежели сварные. Кроме того, стоимость таких свай также на порядок выше.

Среди литых свай следует выделить:

• сваи со средними лопастями, легко проникают в талые грунты;
• в вечномерзлых грунтах применяют сваи с маленьким диаметром;
• стандартный тип свай распространен при возведении небольших зданий жилого назначения.

Винтовые сваи материал — чаще всего для их изготовления используется сталь, которую перед установкой свай обрабатывают антикоррозийными растворами.

Технология установки винтовых свай: особенности свайного фундамента

Сфера изобретения свайного фундамента связана с военной отраслью, так как именно здесь, с его помощью удавалось построить крепкие опоры или здания за кратчайшие сроки.

Позже, применение свайного фундамента распространилось на строительство малоэтажных зданий. Сейчас, существуют новые типы свай, которые позволяют обустраивать с их помощью не только фундаменты для облегченных домов, но и многоэтажные здания.

Чаще всего, использование винтово свайного фундамента связано с:

• обустройством фундамента на сложном рельефе местности;
• наличием большого количества влаги в почве;
• наличие уже обустроенного ландшафта;
• отсутствие возможности в проведении земляных работ;
• замена или реставрация фундамента;
• слишком глубокое промерзание грунта.

Винтовые сваи монтаж своими руками

Главной частью винтово свайного фундамента являются сваи. Они имеют вид обычной стальной трубы, изготовленной из металла, с минимальной толщиной в четыре миллиметра. Острый конец винтовой сваи имеет режущую лопасть, которая и позволяет производить ввинчивание. Для установки сваи достаточно двух, трех человек.

Если объект строительства отличается наличием определенных перепадов или других нагрузок, рекомендуется использовать сваи, острый конец которых оснащен двумя лопастями. Таким образом, любая постройка обретет дополнительную мощность.

Среднее значение диаметра лопастей составляет от 20 до 80 см. Внешний вид сваи сравнивают с большим саморезом, ее диаметр составляет от 5 до 35 см. Длина сваи напрямую зависит от местности, в которой ее устанавливают, данное значение колеблется в пределах от двух до десяти метров. Минимальные сваи подходят для обустройства ограждений или установки рекламных щитов.

Кроме того, возможен вариант монтажа полой или цельной сваи. Из-за перпендикулярного размещения лопастей сваи удается избежать разрыхления грунта. Среднее значение несущей способности винтовых свай составляет от 5000 до 25000 кг.

В соотношении с типом установки винтовых свай, следует выделить такие проекты их расположения:

• монтаж одиночной сваи — применяются в процессе пристройки определенного здания к уже имеющемуся объекту;
• стандартное расположение — установка под конструкцию из колонн или основных строительных конструкций;
• монтаж свайных лент — применяются для обустройства жилых зданий;
• поле из свай — используется в малоэтажном строительстве, позволяет оборудовать более мощный фундамент, чем свайные ленты.

Если сваи устанавливаются под деревянный дом, то они должны иметь литый наконечник, отличающийся мощностью и долговечностью.

Кроме того, обратите внимание на защиту материала от внешних раздражителей. Возможен вариант осуществления тестового ввинчивания, при наличии поврежденных участков на поверхности сваи, следует отказаться от покупки данного материала.

Учтите, что самым лучшим покрытием является высококачественная смола на полиуретановой основе. Кроме того, высоким уровнем надежности отличается применение оцинкованных свай, для их обработки используется горячая оцинковка. Кроме того, они имеют как внешнюю, так и внутреннюю защиту.

Расчет винтовых свай и их установка

После покупки свай и проверки их качества, следует немаловажный процесс их установки. Сначала определяется место монтажа каждой сваи, делается разметка участка. После подготовки территории, следует заглубление каждой сваи в почву. Для этого потребуется два, три человека, в зависимости от размера сваи.

Учтите, что погода или время года, практически не играют роли при выполнении данного процесса. Поэтому, работы можно проводить в любое время.

Перед покупкой свай следует четко определиться с их размером. Если здание состоит из одного этажа, то достаточно материала диаметром в 10,8 см. Такие по размеру сваи отличаются легкостью и простотой установки.

Далее проводятся расчеты по определению количества свай, необходимых для обеспечения прочности фундамента. Если в процессе выполнения работ по строительству дома используются тяжелые материалы, или если здание имеет более одного этажа, следует увеличить количество материала для возведения его фундамента.

Установка винтовых свай своими руками

Обустройство фундамента начинается с проведения исследования грунта, на котором возводиться здание. Таким образом, удается определить на какой глубине заложены грунтовые воды, и какие пласты грунта присутствуют в данной местности.

Если работы проводятся вручную, то один из людей следит за качеством и ровностью вкручивания сваи, а другие, проводят непосредственный ее монтаж. После того как свая установлена, она обрезается в соответствии с определенным уровнем и заливается бетонным раствором.

Когда бетон застынет на каждую сваю устанавливается металлическая конструкция в виде оголовка. Чтобы равномерно распределить нагрузку по всему периметру здания, следует провести обвязку свай. Чтобы фундамент приобрел дополнительную прочность, для этих целей используется швеллер.

Учтите, что в процессе проведения работ на неровных грунтах, сваи будут отличаться по высоте, но они должны быть расположены на одном уровне. Чтобы установить одну среднюю по размерам сваю, достаточно пол часа.

Как сделать винтовую сваю: технология и особенности

Для того, чтобы самостоятельно сделать качественные сваи, требуется огромный опыт работы со сварочным аппаратом. Однако, если планируется постройка небольшого складского помещения или хозпостройки, самодельные сваи позволят значительно сэкономить на строительстве фундамента.

Чертеж винтовой сваи поможет определить количество лопастей и процесс ее изготовления. Для работы потребуется полая стальная труба, диаметр которой составляет от 7 до 10 см. Кроме того, необходимо наличие наконечника и лопастей.

Для изготовления наконечника следует согнуть металлический лист в конусообразную форму и сварить его на участке шва.

Место стыка между лопастями и наконечником необходимо зачистить, используя наждачную бумагу. В соответствии с глубиной промерзания почвы определяется длина сваи. Для этих целей используются специальные формулы и расчеты.

На сваю, то есть трубу приваривают элементы в виде лопастей и наконечника. Далее, вся конструкция обрабатывается с использованием антикоррозийного раствора.

Кроме того, возможен вариант применения битумной мастики или грунтовки, предназначенной для нанесения на металлические поверхности.

Сверху сваи нужно оборудовать отверстие для монтажа лома, который обеспечит ее установку в грунт. Интервал установки самодельных свай составляет 50 см.

Винтовые сваи установка видео:

Как сделать винтовой фундамент своими руками: порядок работ

С появлением современных строительных технологий открылись новые возможности и в части обустройства фундаментов возводимых домов, для изготовления которых в определённых условиях применяются так называемые «винтовые» сваи.

Фундаменты на основе винтовых свай привлекают исполнителя относительной простой и высокой скоростью изготовления и всё чаще конкурируют с привычными для нас ленточными и столбчатыми конструкциями.

В этой статье мы попытаемся подробно проинформировать вас о том, как сделать винтовой фундамент своими руками, а также ознакомим с пошаговой инструкцией по его монтажу.

Винтовые сваи

Основой такого фундамента являются опоры из металлических трубных заготовок с поверхностью, покрытой защитным антикоррозийным составом.

К нижнему, предварительно заостренному концу такой трубы привариваются винтовые лопасти, обеспечивающие возможность вворачивания (вкручивания) её в землю. Указанный способ монтажа свай примечателен тем, что при вворачивании трубных опор грунт под фундаментом не разрушается, а лишь частично уплотняется, что не снижает его несущей способности.

Различные виды фундаментных винтовых опор отличаются по следующим параметрам:

• диаметром трубного основания, зависящего от предполагаемой нагрузки на фундамент;
• длинной, шагом и шириной винтовых частей свай, выбор которых зависит от качества и характеристик грунта в месте застройки;
• наличием на вворачиваемых в грунт частях полноценных лопастей или имитирующей их винтовой нарезки.

Повышенные размеры лопастей выбираются в случае влажных и рыхлых грунтов.

Сваи с имитацией винтовой нарезки востребованы в северных регионах страны, где нежелательно разрушение слоёв вечной мерзлоты.

Вид и форма винтовой сваи зависит от конкретной фирмы-производителя.

Общий порядок устройства винтового фундамента

Перед тем как изготовить винтовой фундамент своими руками следует ознакомиться с общим порядком его обустройства, состоящим из следующих этапов:

Сначала производится разметка точек монтажа винтовых свай, которые должны устанавливаться под балками вдоль стен сооружения, а также по его углам и в точках пересечения с простенками (подготовительная стадия).

По окончании разметочных операций в обозначенных точках в грунт вворачиваются выбранные вами винтовые опоры (они размещаются с шагом от 1-го до 3-х метров).

По завершении монтажа свай их оголовки выравниваются и связываются в единую конструкцию. Последняя чаще всего изготавливается из деревянного бруса или металлических балок, образующих так называемый «ростверк» или цоколь дома.

Важно! При значительных весовых нагрузках на фундамент дома его ростверк (цоколь) может выполняться в виде ленточного связывающего основания, залитого из бетона.

После обустройства фундамента с ростверком, образующим цоколь строения, между ним и землей должно оставаться свободно вентилируемое пространство, которое впоследствии можно будет закрыть обшивкой.

Более подробное описание того, как обустраивается фундамент на винтовых сваях (пошаговая инструкция по его изготовлению) будет рассмотрено нами позднее.

Достоинства и недостатки метода

При кажущейся простоте обустройства фундамента на основе винтовых свай в процессе их монтажа можно столкнуться со следующими трудностями, которые могут рассматриваться как недостатки:

• трудность подбора винтовых опор по показателю максимальной нагрузки на фундамент, определяемому по результатам исследования грунта на застраиваемом земельном участке и учитывающему весовые характеристики будущего дома;
• сложность вворачивания свай в грунт вручную, даже при условии привлечения к работам 4-5-ти помощников;
• высокие издержки на специальное оборудование, необходимое для вворачивания опор в сложные грунты.

К достоинствам этого вида фундаментного основания следует отнести:

• отсутствие необходимости в проведении объёмных земляных работ;
• допустимость обустройства фундамента на участках с любым рельефом местности без необходимости предварительного выравнивания зоны застройки;
• возможность монтажа свайного фундамента на грунтах любого качества (за исключением скальных пород) и независимо от времени года.

Обратите внимание! Скальные породы уже сами по себе являются идеальным основанием для обустройства любого типа фундамента (ленточного или столбчатого, например).

Подготовительные работы

Согласно пошаговой инструкции по обустройству фундамента работы начинаются с подготовительных операций, сводящихся к очистке участка застройки от мусора и посторонних предметов и последующей его разметке.

Отметим, что уже на этапе разметочных работ от вас потребуется максимальная внимательность и точность, исключающие малейшие отклонения от нормы при последующей установке свай.

Важно! Максимально допустимая погрешность их монтажа (как по отклонению от вертикали, так и по расстоянию между соседними опорами) составляет не более 2 см.

В случае несоблюдения этих условий в последующем вы можете столкнуться с таким неприятным явлением как провисание цоколя, способным привести к разрушению стен и перекосу всего здания.

Итак, для того чтобы изготовить надёжный и долговечный винтовой фундамент своими руками – вам в первую очередь следует побеспокоиться о равномерности распределения нагрузки на его опоры и грунт. С этой целью специалисты советуют воспользоваться следующей методикой его разметки.

Сначала берётся план будущего дома и разбивается условно на равные по площади прямоугольники, размеры которых определяются заранее из соображений равномерности распределения нагрузок. По сторонам и диагоналям полученных прямоугольников должны быть намечены места установки блоков винтовых свай с учетом заданного в проекте расстояния между ними.

Обратите внимание! При разметке точек размещения свай необходимо исходить из того, что одна из них должна располагаться по центру каждой из несущих балок дома.

По окончании планировочных работ (согласно пошаговой инструкции) подготовленная разметка переносится на участок застройки с привязкой к местности, после чего в местах установки свай вбиваются деревянные колышки.

Основные работы

Обустройство лидер-лунок

Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.

Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.

Обратите внимание на следующие детали подготовки:

При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.

Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).

Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.

Подготовка и установка свай

В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.

Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.

Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.

Видео: Самодельные винтовые сваи

После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.

Обратите внимание: При наварке лопастей на трубы важно проследить за качеством образующегося сварочного соединения в зоне их прикрепления. В случае ненадёжного шва в особо плотных грунтах соединение может не выдержать оказываемой на него нагрузки.

Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

Порядок монтажа готовых металлических опор выглядит следующим образом:

Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.

Видео: Монтаж свайно винтового фундамента

После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».

Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.

В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.

Важно! Для удобства проведения земляных работ желательно привлечь к этим операциям 2-3-х помощников.

При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

Сооружение ростверка (цоколя)

Ленточная обвязка винтовых свай, образующая впоследствии цоколь дома, может изготавливаться из следующих материалов:

• из бруса на основе прочной древесины, обработанной специальными защитными составами;
• из металлических балок, привариваемых к выпускным пластинам, имеющимся на оголовках свай;
• на основе жидкой бетонной смеси заливаемой в заранее подготовленную ленточную опалубку.

Для ознакомления с особенностями обустройства связывающего ленточного основания рассмотрим случай, когда обвязка винтовых свай осуществляется брусом.

При этом особое внимание должно уделяться качеству используемых брусовых заготовок, которые не должны иметь визуально различимых следов гниения и микротрещин. Как правило, для обвязки брусом используется хорошо просушенная хвойная древесина с сечением заготовок не менее 150х150 мм.

Порядок формирования обвязки цоколя следующий:

Перед началом работ используемый материал, прежде всего, обрабатывается антисептиком и антипиреном, а затем после просушки на его концах делаются связывающие пазы. Они могут быть сделаны одним из известных способов оформления соединений.

Непосредственно перед укладкой ленточной обвязки оголовки свай закрываются сверху рубероидом, используемым в качестве гидроизоляции.

При укладке элементов обвязки (в процессе оформления угловых соединений) рекомендуем вам воспользоваться одним из указанных на рисунке методов, при реализации которого обязательна прокладка стыков джутом.

По завершении этих работ следует перейти к фиксации элементов обвязки на сваях через заранее подготовленные в деревянных балках сквозные отверстия. Для их привязки к соответствующим крепёжным элементам оголовков используются специальные шпильки или болты необходимого размера.

Свайный фундамент своими руками — как правильно сделать

Строительство фундамента для любого строения является очень важным и ответственным этапом. Но перед тем как начинать его возведение, необходимо сделать некоторые подготовительные работы. В первую очередь нужно тщательно исследовать грунты на участке и разработать проект дома.

От того, какие грунты будут обнаружены на территории и тяжести будущего строения, напрямую зависит выбор типа фундамента. На сложных почвах, рыхлых и болотистых оптимально будет сделать свайный фундамент. Именно этот тип основания имеет ряд преимуществ:

• Скорость возведения фундамента. Свайные фундаменты для малоэтажного строительства при использовании готовых заводских изделий или изготовлении на месте сборных конструкций являются самым быстрым методом работ по возведению нулевого цикла. К примеру, свайно-винтовой фундамент, который сегодня является самым популярным типом основания из свайных конструкций, монтируется в течение 2-3 суток. Для небольшого строения вполне можно закончить установку за 1 день.
• Работы выполняются круглогодично. Обустройство свайных фундаментов в регионах с суровым климатом, а также на вечномерзлых грунтах – самый доступный метод организации опоры зданий.
• Не требуется схватывания фундамента. Преимуществом фундаментов из свай также в том, что возведение дома можно начинать непосредственно после скрепления свай.

Подготовительные работы

Перед тем, как сделать свайный фундамент своими руками, необходимо тщательно спланировать размещение его на участке и определить необходимое количество опор.

Важно определиться с основным материалом постройки дома, так как чем больше будет конструктивный вес здания, тем меньше допускаются промежутки между опорами. Обычно сваи монтируют в 1,5-2,5 метрах одна от другой. От массивности строения также будет зависеть расчет толщины свай. Диаметр винтовых свай от 57 до 133 мм. Далее, располагая исходными данными, определяют глубину заглубления. Она может быть различной для каждой отдельной сваи, и зависеть от особенностей грунта, месторасположения дома, климатических особенностей региона и других факторов. Для строительства малоэтажных домов обычно используют сваи от 1650 до 3500 мм.

Обустройство

Свайно-винтовой фундамент

Одной из разновидностей фундаментов из свай является винтовой тип фундамента, который рекомендован при установке в рыхлом и влажном грунте. Самое большое достоинство этой конструкции нулевого цикла в том, что его монтаж не требует от владельца участка больших навыков и использование дополнительной техники. Главное – это придерживаться основных требований при устройстве фундамента.

Винтовая свая – это цельнометаллическая полая труба (ствол, имеющий острый наконечник с лопастями). Так как такая свая напрямую будет контактировать с влагой, большое значение имеет материал ее изготовления. При выборе сваи следует уточнить качество материала, от этого будет зависеть надежность и долговечность конструкции.

Свайный фундамент
При установке свайно-винтового фундамента для дома не нужно использовать специализированную технику. Они достаточно просто ввинчиваются в почву двумя-тремя людьми. После установки и заглубления свай, их подрезают до необходимого уровня. Полое пространство в сердцевине свай рекомендуется заполнить бетонным раствором. После этого при помощи сварки проводят крепеж оголовка. Части свай, выступающие над землей, скрепляют между собой, используя швеллер, ростверк из железобетона, уголок, брус или монолитную плиту.

Винтовой фундамент не всегда требует использования для заполнения бетонного раствора. Этот этап можно опустить, если возводится облегченный вид строения.

Свайно-ленточный фундамент

Такая конструкция будет рассчитана на большие нагрузки. Недостаточность несущей способности свай (вертикальная нагрузка) в этом типе фундаментов компенсируется ростверком (монолитной лентой из железобетона). В данном варианте возведения фундамента необходимо учитывать весь комплекс работ.

Этапы обустройства свайно-ленточного фундамента начинаются с подготовительных работ по подготовке участка. Затем выполняют разметку фундамента и готовят шурфы под будущие сваи. Форма свай может иметь различный вид, и зависеть от применяемых материалов и технологии (опалубка или готовые трубы). Шаг свай, как правило, составляет 1,5-2 метра.

В подготовленные скважины опускают асбестоцементные трубы или подготовленные каркасы из арматуры. Обязательно проводят мероприятия по гидроизоляции, для чего используют качественный рубероид.

Бетонируют сваи тяжелым бетоном М 400. Если работы проводятся зимой, то в бетонный раствор обязательно добавляют специальные морозоустойчивые пластификаторы. В летнее время бетон должен использоваться максимально быстро, для избежания его дальнейшего растрескивания.

Для придания конструкции фундамента дополнительной прочности и жесткости, все сваи объединяют железобетонной лентой. Ширина монолитной конструкции и опалубки зависит от веса строения.

Стандартная ширина ленты 400 миллиметров и такая же высота. Сначала для ленточного монолита делают опалубку. Ростверк армируют, связывая его с арматурой, выпущенной заранее из свай. Потом проводят послойное бетонирование основания тяжелым бетоном марки М 400 с вибрированием.

При естественных условиях затвердевания бетон наберет 50% прочности за неделю, и можно будет приступать к возведению дома.

При грамотном и качественном исполнении всех работ свайные фундаменты обеспечат любому строения на многие годы надежность и долговечность.

Винтовые сваи своими руками 101 Все основные сведения, которые вам нужно знать — Часть 2

Кабели, трубы, водопровод, что, если вы наткнетесь на них при использовании винтовых свай?

Перед тем, как начать какие-либо фундаментные работы, настоятельно рекомендуется провести обследование, чтобы выяснить, что находится под землей. Сюда входят:

1) Проверка планов здания
2) Определение мест, где предоставляются ваши услуги, например, на вашей территории проходят электрические трубы и трубы для поливочного газа
3) Аренда сканера CAT и Genny для сканирования земли перед началом фундаментных работ
4) Обеспечение страховки установщика

Следование вышеуказанному протоколу означает, что вы вряд ли столкнетесь с какими-либо кабелями и трубами при использовании винтовых свай.Приведенный выше список считается комплексной проверкой всех видов фундаментных работ.

Как установить винтовые сваи?

UKhelix предлагает ряд винтовых свай меньшего размера для таких конструкций, как садовые домики, человеческие пещеры, настилы, ограждения и навесы. Эти приложения подходят для энтузиастов DIY. Во многих из этих приложений вы можете установить винтовые сваи Helix «вручную», используя монтажный комплект и два лома по 1,5 метра.

Для более крупных проектов вы можете нанять переносную машину, которую вы можете взять напрокат в UKHelix Co. , Ltd., эта машина подходит для установки относительно больших свай.

На более крупных работах вы можете установить винты с помощью экскаватора и подходящего «приспособления для установки головки водителя». Это очень полезно для малых и средних предприятий, занимающихся ландшафтным дизайном, сараями, ограждениями и строительными подрядчиками, или крупными общенациональными подрядчиками, стремящимися улучшить и усовершенствовать свой процесс строительства.

UKHelix предлагает в аренду ряд «насадок для головы водителя».

     Â

Сколько времени нужно для установки и наращивания винтовых свай?

Установка винтовых свай для небольших конструкций «обычно» намного быстрее, чем установка традиционных бетонных оснований.

Конечно, это зависит от размера вашей конструкции, количества устанавливаемых винтовых свай, условий почвы и подготовки площадки.

Если мы возьмем пример самостоятельной установки летнего домика 4 х 5 метров в задней части сада, исключая обследование участка и разметку мест расположения свай, вы можете вручную установить девять винтовых свай с UKHelix. com вручную между ними. полдня в день (учтите, вам понадобится пара сильных особей). Строительство винтовых свай потенциально может начаться в тот же день.

И не забывайте, что винтовые сваи можно устанавливать в любых погодных условиях.

На коммерческих работах, где у подрядчика есть квалифицированная команда и метод быстрой установки, например, экскаватор с подходящим навесным оборудованием, большие монтажные работы могут выполняться с впечатляющей скоростью, потенциально экономя дни трудозатрат.

Некоторыми примерами могут быть контракт на установку нескольких домиков-контейнеров, строительство пешеходных дорожек через природные заповедники или установки звукового барьера.

Винтовая свая какого размера мне нужна для работы?

Для ваших легких конструкций наиболее популярными размерами UKHelix являются сваи 1200 мм. и 1700мм. Мы также предлагаем меньшую сваю 700 мм и можем приобрести сваи большего размера для больших конструкций.

Для большинства ваших потребностей в настиле, навесах и ограждениях мы рекомендуем винтовые сваи 1200 мм, для больших деревянных конструкций, таких как большие летние дома, деревянные гаражи, деревянные конюшни, некоторые большие домашние офисы и человеческие пещеры, мы предлагаем винтовые сваи 1700 мм.

ОДНАКО, все это зависит от полезной нагрузки вашей конструкции, состояния почвы, уклона земли и других факторов. Вышеупомянутое является всего лишь общим руководством, основанным на рекомендациях наших заводов.

Для бесплатного обсуждения ваших потребностей в винтовых сваях, мы рекомендуем вам связаться с нами здесь.

Фундаменты с винтовой сваей | JLC Онлайн

Моя компания по разработке колодок строит около 50 проектов в год, от базовых до сложных. Это создает много опор, а я ненавижу рыть ямы под опоры.Линия замерзания в районе Нью-Джерси, где я строю, составляет 36 дюймов, и нам повезло со всеми каменистыми почвами, известными человеку. До того, как я переключился на винтовые сваи, я изнашивал множество копателей и лопат, и я даже купил компактный гусеничный погрузчик со шнеком, чтобы сделать установку фундамента палубы менее опасным занятием.

Копать ямы было только частью удовольствия. Затем мне пришлось бы назначить инспекцию с участием строителей, неспособных указать конкретное время или день, но обладающих способностью появляться после сильного дождя, когда мои прежде нетронутые ямы превратились в грязевые болота.Иногда я получал красную бирку с пометкой: «Очистите грязь от забоя». Так что после вычистки ямы (что я бы сделал в любом случае) мне пришлось бы ждать повторной проверки.

Затем я загружал 80-фунтовые мешки с бетонной смесью в свой грузовик, разгружал их на стройплощадке и отнес к задней части дома. Затем последовали часы безрадостного микширования в тачке. Если бы мы использовали грузовик для готовой смеси, это было бы немного проще, но они дорого обходились для небольших работ, могли повредить подъездные пути и не всегда появлялись вовремя. И нам часто все равно приходилось возить тачки по бетону с улицы на задний двор.

Кроме того, мне всегда было интересно, какой вес могут выдержать мои бетонные опоры. Без отчета о грунтовом строительстве невозможно узнать точную несущую способность грунта, поэтому я обычно перестраиваю основание, чтобы быть в безопасности.

Каждый раз, когда я обнаруживал плохие почвенные условия во время раскопок, я привлекал инженера-грунтовика, что было дорогостоящим и требовало много времени. В последний раз, когда я делал это, домовладелец получил заказ на замену на 6000 долларов для дополнительных земляных работ, не считая гонорара инженера-почвенника.

Винтовые сваи?

Около двух лет назад я наткнулся на фотографию проекта палубы, построенного не на бетонных опорах, и написал подрядчику по электронной почте, чтобы узнать, что он использовал. Его ответ — винтовые сваи — изменил мой бизнес.

Рисунок 1. Винтовые сваи представляют собой винтовые пластины, приваренные к стальному валу. Доступны различные размеры для разных почв и областей применения.

Я никогда не слышал о спиральных сваях, и мне пришлось поискать их в Google, чтобы узнать, что это такое.Я узнал, что винтовая свая — это искусственный стальной фундамент, который вкручивается в почву (рис. 1). Он имеет вывод или вал, обычно длиной 7 футов, приваренный к пластине или винтовой опоре, и колпачок, который прикрепляет вал к раме.

Рисунок 2. Толстое покрытие цинка защищает стальные сваи от коррозии.

Обычно сваи для жилищного использования представляют собой горячеоцинкованную сталь (рис. 2). Если почва особенно агрессивна, можно использовать расходуемые аноды (аналогичные тем, которые используются для защиты подземных резервуаров для сжиженного нефтяного газа).Однако в большинстве коммерческих и промышленных применений сваи даже не оцинкованы.

Рисунок 3. Доступны несколько типов заглушек для крепления свай к каркасу. Некоторые из них можно регулировать по высоте, чтобы точно настроить высоту палубы.

Размер спирали зависит от почвенных условий. Как правило, установщик винтовой сваи выбирает спираль меньшего размера для каменистых почв и более крупную для болотных и глинистых почв. После того, как свая установлена, доступны различные заглушки, чтобы привязать опору к каркасу; некоторые из них имеют винтовой узел, позволяющий точно настраивать высоту (рис. 3).

Моей первой мыслью было отклонить спиральные сваи как еще одну уловку. Но оказывается, что они использовались в США более 100 лет, в основном, на тяжелых коммерческих проектах. Конструкции, гораздо более сложные, чем терраса на заднем дворе, солярий или что-то еще, используют винтовые сваи в качестве фундамента. Я был так впечатлен, что купил дилерский центр и теперь устанавливаю винтовые сваи для других подрядчиков, а также для моих собственных настилов (см. «Винтовые сваи для жилых домов»).

Рис. 4. Когда водитель поворачивает сваю, она просто ввинчивается в землю, пока установщик не убедится, что она ниже линии замерзания и находится в грунте с достаточной несущей способностью.

Как они работают

Винтовые сваи ввинчиваются в землю ниже линии замерзания с помощью гидравлического оборудования (рис. 4). Несущая способность винтовой сваи обычно зависит от величины крутящего момента, необходимого для ее установки, и зависит как от размера винтовой сваи, так и от несущей способности грунта.Манометр на установочной машине считывает крутящий момент, когда сваи вращается в земле (Рисунок 5).

Рис. 5. Несущая способность винтовой сваи обычно зависит от крутящего момента, необходимого для ее забивания. Манометр на машине измеряет гидравлическое давление, которое коррелирует с крутящим моментом.

Если почва слабая, манометр покажет низкие числа, что означает, что сваю необходимо вкручивать глубже, чтобы получить более прочную почву. Когда спираль находится ниже линии замерзания, а манометр показывает достаточно высокое значение по сравнению с требованиями к нагрузке конструкции, установка завершается.Это значение давления подставляется в формулу, называемую корреляцией крутящего момента, которая вычисляет фактическую несущую способность сваи.

Рис. 6. Можно приварить вал дополнительной длины и забить сваю на такую ​​глубину, которая необходима для достижения грунта с соответствующей несущей способностью.

Рис. 7. Вы не узнаете этого, глядя, но эта куча проникает в землю примерно на 13 футов. Винтовые сваи не создают груды пустой породы, как обычные опоры.

Когда плохие почвенные условия требуют углубления, чем стандартный вал длиной 7 футов, на него приваривается удлинитель (Рисунок 6).Иногда все, что нужно, — это на фут глубже, чтобы перейти от совершенно ужасной почвы к твердой, как камень. Это особенно актуально, если вы строите отдельно стоящую площадку, где опоры рядом с домом могут начинаться с обратной засыпки. С бетонным основанием вы должны выкопать целинную землю на уровне фундамента дома, до 7 футов или 8 футов, если в доме есть подвал. Забить спиральную сваю на эту глубину несложно (рисунок 7).

Кроме того, с традиционным бетонным основанием никогда не знаешь, что скрывается в дюйме ниже основания котлована.Теперь, когда я занимаюсь производством спиральных свай, я часто вижу ситуации, когда, казалось бы, хорошая почва превращается в кашица в дюймах ниже того места, где я обычно установил бы бетонную опору.

А как насчет камней?

Рис. 8. Иногда сваю приходится обходить ниже уровня грунта путем перемещения стрелы машиниста. После преодоления препятствия стрела снова тянет вал по вертикали.

«Что вы делаете, когда ударяетесь о камень?» — это вопрос, который я часто слышу от подрядчиков, впервые рассматривающих винтовые сваи.Ответ: это зависит от обстоятельств. Обычно мы просто пробиваемся сквозь рыхлый камень размером с баскетбольный мяч и меньше. Установочная машина создает достаточный крутящий момент, чтобы спираль выталкивала камни в сторону при ее повороте. Иногда установщик может фактически повернуть спираль вокруг камня, а затем использовать стрелу машины, чтобы вернуть сваю в вертикальное положение (рис. 8).

Если под линией промерзания встречается большой камень, сваю ставят поверх камня и испытывают нагрузку (см. «Испытания под нагрузкой»). Если предположить, что он проходит испытание на нагрузку — а обычно проходит — свая никогда не двинется.Если бы она не прошла испытание на нагрузку, сваю пришлось бы установить в другом месте.

Когда большая скала встречается над линией промерзания, ее можно пробурить, а стержень сваи прикрепить к скале без спирали. Однако иногда в работе бывает так много породы, что винтовые сваи просто не работают. В некоторых местах я даже не пытаюсь установить сваи, потому что все участки на улице были выбиты из коренной породы. В таких местах нужно использовать разные методы.

Преимущества

Винтовые сваи обладают рядом преимуществ по сравнению с традиционными опорами. Две большие из них заключаются в том, что они исключают копание ям для фундаментов и работу с бетоном. Но я нашел несколько других причин их использовать.

Рис. 9. В полевом отчете, заполняемом установщиком, указываются расположение и глубина свай, а также либо их значения крутящего момента, либо величина, которую они затопили при испытании кувалдой. Отчет отправляется инженеру для проверки и печати.

Например, осмотр фундамента не требуется. Установщик записывает показания давления, глубину сваи и результаты нагрузочных испытаний для каждой сваи в полевом отчете (рисунок 9). Компания, с которой я работаю, может получить печать отчета инженера и отправить его напрямую в строительный отдел, если это необходимо. (Некоторым отделам печать не требуется. Ваш местный установщик знает, как действовать дальше.) Стоимость этой инженерной работы включена в стоимость каждой спиральной сваи, которую мы устанавливаем; другой производитель может взимать отдельную плату за технический отчет.

Рис. 10. Забивка винтовой сваи в мерзлом грунте начинается с того, что вставляют специальный нагревательный стержень в отверстие, просверленное перфоратором (вверху). Как только земля нагреется, сваю забивают в обычном режиме (справа). Фото: Дэйв Нортап

Рис. 11. Было бы невозможно вырыть традиционную опору в этой земле, если бы она не была заполнена водой.

В мерзлом или влажном грунте установка традиционных опор может быть затруднена или невозможна.Для винтовых свай мерзлый грунт не является препятствием (Рисунок 10), поэтому в более холодном климате они упрощают управление строительными настилами круглый год. Их также можно установить там, где традиционное отверстие для фундамента заполнялось бы водой, когда оно было вырыто, что делает винтовые сваи хорошим решением для дощатых мостков, доков и настилов на берегу озера (Рисунок 11).

Рис. 12. Поскольку винтовые сваи не сильно нарушают почву, их можно устанавливать рядом с существующими элементами ландшафта. Фото: Грег ДиБернардо

В процессе установки винтовых свай большая часть земли остается нетронутой (Рисунок 12).На участке не будет грязи, которую можно потерять или унести. Спиральная куча в плохой почве может опускаться на 20 футов; подумайте о традиционных раскопках такой глубины — если бы это вообще было возможно — и о том, сколько грязи было бы поднято. В сваях почти нет и следа, кроме торчащей из земли трубы. Кроме того, оборудование легкое и может пересекать ухоженный газон, не повреждая его.

Спиральные сваи также экономят много времени и предлагают большую грузоподъемность при покупке.Забивка винтовой сваи в среднем грунте занимает всего около 10 минут — и она на 100 процентов готова к установке и обладает большой несущей способностью. Самая маленькая свая, которую я устанавливаю, может выдержать нагрузку в 6800 фунтов, в то время как бетонная опора должна быть больше 16 дюймов в диаметре в проверенном грунте с давлением 4000 фунтов на квадратный дюйм для достижения той же способности. Еще одним преимуществом большей вместимости является то, что вы обычно можете использовать меньше опор, хотя вам, возможно, придется использовать балки большего размера для достижения больших пролетов.

Рисунок 13.Поскольку несущая способность винтовых свай может быть проверена, часто можно использовать меньшее количество опор и большую опорную балку. В этом случае расстояние между сваями превышает 15 футов. Фото: Грег ДиБернардо

Для винтовых свай корреляция крутящего момента в сочетании с испытанием нагрузки на сваю также означает, что нет необходимости проверять несущую способность грунта или полагаться на предположения. Вы будете абсолютно уверены в несущей способности каждой сваи (рис. 13).

И, наконец, ценность инженерного продукта.Это большой аргумент для домовладельцев.

Недостатки

Для моей компании преимущества винтовых свай намного перевешивают недостатки, но это может быть не так для вашей. Для начала установка винтовой сваи требует найма субподрядчика для выполнения работ, если вы не вкладываете средства в обучение и оборудование, как я. Возможно, у вас нет в наличии одежды со спиральным ворсом на месте, но звоните по всему миру. Большинство установщиков, которых я знаю, преодолевают значительные расстояния, чтобы рассказать о своем продукте.

Как и в случае с любой другой субмариной, вам нужно быть осторожным с тем, кого вы нанимаете. Некоторые производители продают стопки любому, у кого чек не отскакивает. Убедитесь, что ваш установщик должным образом обучен и может обеспечить техническую поддержку своей работы. Имейте в виду, что некоторые установщики используют свои сваебойные погрузчики с бортовым погрузчиком или мини-экскаваторами, которые могут повредить газоны клиентов. Кроме того, некоторые установщики привыкли выполнять более тяжелую коммерческую работу и могут взимать коммерческие цены даже за работу в жилых помещениях.

Многие подрядчики считают винтовые сваи слишком дорогими.Стоимость может варьироваться в зависимости от региона, размера и глубины сваи, но установка нашей типичной винтовой сваи для жилых помещений стоит от 150 до 250 долларов. Это включает в себя сваю, установку, инжиниринг и кронштейн для соединения сваи с конструкцией. Это меньше, чем мне стоит установить бетонный фундамент, если учесть все затраты на рабочую силу в дополнение к стоимости материалов.

Вы можете столкнуться с некоторым сопротивлением со стороны местного строительного чиновника, когда впервые предложите винтовые сваи.Скорее всего, он или она не имеют опыта работы с винтовой сваей, поэтому вам, возможно, придется предоставить подтверждающую документацию вместе с вашими строительными чертежами. Попросите установщика предоставить эту документацию вместе со своими планами. Как правило, большинству чиновников просто нужно понимать, как работает спиральная свая, но некоторые могут усложнить жизнь. По моему опыту, когда они видят готовый продукт вместе с печатью полевого отчета, они не только верят в спиральные сваи, но и рекомендуют их другим подрядчикам.

Винтовые сваи для жилых домов

Поиск в Google по запросу «винтовые сваи» обнаружит множество производителей и установщиков. Однако у многих из них нет достаточно небольшого оборудования для установки в жилых помещениях, или подрядчики настолько привыкли выполнять тяжелые работы, что могут не беспокоиться о небольших жилых проектах. Я выбрал Techno Metal Post (technometalpostusa.com) и даже купил франшизу, потому что они хорошо подходят для моего бизнеса. Их винтовые опоры доступны как по стоимости, так и по логистике.Для большинства других винтовых опор требуется бортовой погрузчик или экскаватор для обеспечения мощности их водителей, но Techno Metal Post использует запатентованное оборудование, достаточно маленькое, чтобы пройти через ворота, подняться по ступенькам и даже въехать на существующую платформу для модернизации опор. скажем, чтобы поддержать новую гидромассажную ванну.

Нагрузочное испытание

Нагрузочное испытание винтовой сваи намного проще, чем кажется. Измеряется высота сваи над уровнем земли (слева). Далее в ворс вставляется колпак, чтобы защитить его верх.По этой крышке пять раз ударяют кувалдой (справа) и снова измеряют высоту сваи. Вес саней зависит от размера сваи — для больших свай используется более тяжелый молот. Степень погружения сваи указывает на несущую способность почвы, которую проверит инженер. Динамическая нагрузка, создаваемая ударной нагрузкой, на удивление велика и коррелирует со статической нагрузкой, которую может выдержать свая.

Нагрузочное испытание, в отличие от снятия показаний крутящего момента, проводится в нескольких случаях.Один из них — когда куча достигает дна на большом камне. Другой случай — когда почва особенно скользкая — например, мокрая глина. На скользкой почве несущая способность может быть выше, чем предполагают показания крутящего момента, потому что почва смазывает спираль и снижает усилие, необходимое для ее поворота.

Почему винтовые сваи — отличный вариант для всех типов настилов

Как и для дома или любого другого строительного объекта, настилу нужен хороший фундамент, чтобы он выдержал испытание временем.

Если вы читаете это во время периода сдерживания, вызванного COVID-19, у вас, скорее всего, будет время, чтобы узнать о новых способах и методах в строительной отрасли, которые могут помочь вам в ваших предстоящих проектах. Поговорим о колодах, ведь скоро лето!

И, как большинство из вас, вероятно, знает, создание колоды начинается с выбора типа фундамента.

Уже более 15 лет специалисты GoliathTech используют винтовые сваи.Год за годом они видят эффективность, которую винтовые сваи привносят в фундамент для всех видов строительных проектов, включая проекты палуб, независимо от размера. Вот 4 вещи, которые делают винтовые сваи отличным вариантом при строительстве террасы или террасы.

1. На Зоне

   нет тяжелой техники

   Когда мы думаем о сваях, мы часто думаем о тяжелой технике, используемой для забивки стальных свай. Однако забивные стальные сваи используются для крупных строительных проектов, таких как мосты и крупные коммерческие здания, и не подходят для небольших проектов жилищного строительства, поскольку необходимое оборудование для их установки слишком велико и может нанести ущерб окружающему ландшафту.К счастью, винтовые сваи GoliathTech устанавливаются с помощью легких и компактных машин и оборудования, которые не повредят ваш задний двор или ландшафт участка.

2. Никаких неприятных сюрпризов

   За последнее столетие цемент часто использовался в качестве фундамента для настилов и других жилых объектов. Хотя цемент по-прежнему является популярным вариантом и рассматривается как более экономичный вариант, копание на большой площади «беспокоит» почву, и вы никогда не знаете, как земля отреагирует на такое нарушение спустя годы.Цемент также может двигаться, если есть сдвиг в почве, в результате чего настила также может двигаться или провисать.

   Если вы работаете в строительной отрасли, попробуйте винтовые сваи GoliathTech. Они предлагают решение для основы, которое улучшит качество, долговечность и красоту вашей работы, что ваши клиенты оценят в долгосрочной перспективе.

   Любая установка винтовых свай, выполняемая сертифицированным установщиком GoliathTech, тщательно спланирована и произведена с помощью нашей группы инженеров.Имея в руках планы настилов и используя специально разработанное и откалиброванное оборудование GoliathTech, наши инженеры могут рассчитать точный уровень сжатия, растяжения и поперечного смещения, необходимый для принятия решения о том, где и на какой глубине устанавливать винтовые сваи.

   Таким образом, любой, кто решит использовать винтовые сваи для основания своей палубы, может быть уверен, что его колода будет стоять на основании, которое никогда не сдвинется с места!

3. Инвестиции, которые окупаются в долгосрочной перспективе

   Выбирая винтовые сваи, вы избегаете повреждения ландшафта, что также означает меньшие расходы.Кроме того, убедившись, что платформа построена на прочном фундаменте, который не двигается, у вас никогда не будет головной боли, связанной с необходимостью платить за дорогостоящий ремонт. Таким образом, установка винтовых свай — определенно разумное вложение средств, будь то строительная компания или человек, который делает все своими руками!

   Кроме того, в будущем можно будет внести изменения в колоду, например добавить к ней крышу. Поскольку у нас есть письменные и точные расчеты проекта, мы сможем сказать вам, выдержит ли фундамент дополнительную нагрузку.При использовании цемента в качестве фундамента такую ​​точность вычислить нелегко, поэтому добавление лишнего веса может быть рискованным.

4. Не тратьте время зря

   Как только винтовые сваи будут установлены, вы сразу будете готовы перейти к этапу строительства. Как только установка винтовой сваи будет завершена, вы можете укладывать свою первую доску! Ваш фундамент готов. Монтаж винтовой сваи можно производить в любых погодных условиях, в любом месте и в любое время..

Вы работаете в строительной отрасли? Более 15 лет GoliathTech сочетает силу и ноу-хау, чтобы предложить лучшее решение для винтовых свай для поддержки ваших проектов. Наши винтовые сваи непревзойденного качества и подходят для всех типов установок и применений. Наш продукт подходит для всех типов почв и не наносит ущерба земле или окружающим конструкциям. Доверьтесь многолетнему опыту и ноу-хау GoliathTech при выборе системы фундамента, подходящей для ваших проектов.Так что не ждите, найдите сертифицированного установщика винтовой сваи в своем регионе или станьте франчайзи.

Объяснение

винтовых свай | DoItYourself.com

Винтовые сваи — это тип глубокого фундамента, который используется в зданиях. Этот тип фундамента обычно подходит для участков с ограниченным доступом, свободных от вибраций и других шумов. Они довольно просты в установке и могут быть легко удалены, если установка упирается в слой горной породы и ее необходимо переместить.Такие типы глубоких фундаментов нечасто используются с большими нагрузками, поскольку они гораздо больше подходят для применений с меньшей мощностью, таких как ветряные турбины, башни инженерных сетей и телекоммуникационные башни.

Укладка фундамента

Винтовые сваи ввинчиваются через множество различных слоев земли, пока не упадут в основание. Через какой слой проходит свай определяется по крутящему моменту, поскольку разные материалы будут создавать различное трение. По мере ввинчивания опоры в землю добавляются разные секции.Очистка не требуется, и пока все идет по плану, этот тип фундамента довольно просто и легко установить. Можно установить несколько свай за считанные часы. Если необходимо предварительное бурение в скале, то на установку свай может уйти несколько дней. Думайте об этих сваях как о больших земляных винтах. Они сделаны из стали и будут ввинчиваться в землю, пока не станут устойчивыми.

Преимущества

Одним из основных преимуществ этого типа фундамента, помимо простоты установки, является то, что эти сваи выдерживают все типы направленной вверх силы.Любая сила, действующая на сваи, даже трение, пренебрежимо мала по сравнению с силой торцевой нагрузки. Это здание или оборудование. Многие другие типы опор потребуют модификации и другого заполнения, чтобы противодействовать этим восходящим силам. Еще одним преимуществом является то, что эти сваи легко удаляются при ударе о каменный слой. Затем они могут отодвинуть точку сверления на несколько футов. Оборудование, необходимое для установки, также невелико, поскольку можно использовать погрузчик с бортовым поворотом и мини-экскаватор. Поэтому эти сваи можно устанавливать в местах с ограниченным доступом и пространством.Их также можно использовать возле уступов и на очень крутых участках.

Issue

Одна из основных проблем, связанных с этими сваями, заключается в том, что разные производители создают сваи разной жесткости. Это приводит к ослаблению суставов под действием сил сжатия. Эти суставы могут деформироваться. Лучше всего использовать как можно более жесткие сваи для начала. Существуют валы и другие соединения, которые можно использовать для укрепления суставов, но это потребует времени и денег.

Использование этой системы

Чтобы использовать винтовые сваи, профессиональный инженер должен прийти и утвердить планы.Инженер сообщит, сколько свай нужно и где их разместить. Обычно, чтобы определить это, требуется испытание почвы. Поддерживаемая нагрузка будет зависеть от крутящего момента. Наиболее распространенные методы измерения крутящего момента путем измерения гидравлического давления. Также удобно иметь под рукой инженера на случай, если что-то случится. Если необходимо переместить пирс, инженер сможет определить лучшее новое место для пирса.

Винты заземления | Установщики заземляющих винтов

Профнастил

Обычно настил не требует разрешения на строительство, если он находится не более чем на 30 см над землей и не покрывает более 50 процентов площади сада, хотя могут применяться исключения.Кроме того, настил в квартирах и мезонетах без специального разрешения обычно не допускается. В любом случае проконсультируйтесь с вашим офисом планирования, поскольку могут применяться ограничения из-за исторических, экологических или других факторов.

В качестве первого шага мы рекомендуем вам измерить и отметить расположение настила в вашем саду. Это позволит вам более легко визуализировать настил, то, как он будет использоваться, и влияние, которое оно оказывает на окружающую среду. Также полезно подумать о типе мебели и других предметов, которые вы хотите разместить на палубе, чтобы она не была слишком маленькой или сложной для маневрирования.

Если вы строите над лужайкой, неплохо было бы накрыть ее ландшафтной тканью, а затем гравием, чтобы трава и сорняки не пробивались сквозь планки настила! Балки настила должны быть закреплены в земле, как правило, с интервалом 2 метра во всех направлениях. Это идеально подходит для универсального винта заземления, а не для более старых и тяжелых бетонных опор или столбов. Установщик Stop Digging прибудет к вам домой со всем необходимым оборудованием и утопит шурупы в соответствии с вашим планом.Тогда, без промедления, пора приступить к строительству!

Когда сетка из шурупов установлена ​​на место, вы можете сразу же прикрепить обработанные давлением деревянные балки, образуя каркас, желательно с помощью болтов для дополнительной прочности. Обычно рекомендуется, чтобы балки были размером не менее 45 мм x 170 мм, чтобы иметь достаточную несущую способность. Также желательно установить очень небольшой уклон (падение 2 мм на метр) от дома для улучшения отвода воды. Затем балки перекрытия прикрепляются к этому деревянному каркасу с помощью наклонных шурупов или скоб балок с интервалом примерно 400-600 мм.Когда балки установлены, самое интересное начинается с крепления досок настила!

Фундамент на винтовых сваях для крошечных домов и офисов на заднем дворе

Если вы не слышали о фундаменте из винтовых свай, представьте, что вы берете гигантский винт (с плоской головкой) и ввинчиваете его в землю. Если винт достаточно толстый и уходит в землю достаточно глубоко, логично, что это обеспечит довольно устойчивую основу для строительства наверху, особенно когда у вас их много через равные промежутки времени:

К счастью, винтовые сваи — отличное изобретение, которое можно успешно использовать для строительства крошечных домов и офисов на заднем дворе, что означает гораздо более быстрое строительство на ранних этапах.Они также стоят меньше, чем бетонные фундаменты, и лучше подходят для окружающей среды.

Винтовые сваи также иногда называют винтовыми анкерами, спиральными сваями или винтовыми анкерами, хотя во избежание недоразумений мы будем использовать в этой статье просто «винтовые сваи». У фундаментов на винтовых сваях есть немало преимуществ, особенно для небольших зданий, таких как крошечные дома и офисные помещения на заднем дворе, поэтому в этой статье мы хотели изучить этот метод строительства.

Содержание

Более пристальный взгляд на винтовые (спиральные) свайные фундаменты

Если вы думаете о винте, он довольно тонкий по сравнению с материалом, в который он ввинчивается.Однако, поскольку винт входит в материал достаточно глубоко (относительно толщины винта), он обеспечивает хорошее и надежное закрепление.

Идея винтовых свай по сути та же: взять очень большие шурупы и ввинтить их глубоко в землю (с помощью специального оборудования), чтобы создать хороший, прочный фундамент для строительства на нем. Винтовые сваи имеют в нижней части острый выступ , который помогает им сначала зацепиться за землю, а затем винт / спираль сдвинет любую землю с пути (вверх), пока винтовая свая ввинчивается в землю. :

Как вы заметите, имеется отверстий для срезной планки , которые позволяют прикрепить еще одну винтовую сваю к концу текущей сваи.Это связано с тем, что чем глубже сваи уходят в землю, тем более надежный фундамент дает система (аналогично глубокому бетонному фундаменту).

С точки зрения того, как работает система винтовых свай, это видео от American Builder — отличные часы:

2:17 на видео также показывает еще одну сваю 7 футов (2,1 метра), добавляемую к существующей и также ввинчиваемую в землю для дополнительной устойчивости фундамента. Они нацелены на глубину около 25 футов, так что четыре винтовые сваи должны хорошо справиться с этой задачей.

Винтовые сваи существуют с 19 века, причем обычно маяки используются: очень длинные железные винтовые сваи ввинчиваются глубоко в морское дно, обеспечивая прочное основание для маяка. Однако они подвергались коррозии, а также имели плохую способность выдерживать нагрузку и растяжение. В результате большинство винтовых свай в настоящее время являются стальными и, следовательно, они не подвержены коррозии в земле, а также имеют хорошую несущую способность / растяжение. Некоторые компании также изучают композитные материалы для своих винтовых свай, что дает хорошие результаты, но они могут быть более дорогими.

Строительные нормы и правила для фундамента на винтовых сваях

Винтовые сваи — совершенно безопасный способ строительства даже для двухэтажного дома. Многие современные винтовые сваи могут выдерживать 31 750 кг веса на сваю, что намного выше, чем у бетонных свай, которые обычно выдерживают 5 000–30 000 фунтов (2270–13 600 кг) веса на сваю. И, наверное, все мы видели такие конструкции, как дома, поддерживаемые бетонными сваями.

Естественно, мы не можем охватить все варианты строительных норм в этой статье, поэтому мы всегда советуем вам проконсультироваться с вашим местным офисом по зонированию / планированию относительно винтовых свай.При этом, однако, винтовые сваи — это идеальный вариант, и большинство компаний, производящих винтовые сваи, будут работать с вами и обеспечивать соответствие системы фундамента, которую они поставляют и устанавливают, соответствующим строительным нормам.

В дополнение к этому, в международных стандартах говорится о винтовых сваях в разделе 1810.3.1.5, и Строительный кодекс Нью-Йорка также упоминает их:

• «Винтовые [винтовые] сваи должны быть спроектированы и изготовлены в соответствии с принятой инженерной практикой, чтобы выдерживать все напряжения, возникающие при установке в грунт и эксплуатационные нагрузки.”

• «Винтовые сваи могут использоваться для поддержки осевого сжатия или противодействия осевому растяжению и поперечным нагрузкам… Проектирование винтовых свайных фундаментов должно основываться на геотехнических исследованиях… Допустимая нагрузка на винтовые сваи должна соответствовать применимым положениям»

Это всего лишь причудливый способ сказать, что винтовые сваи специально считаются приемлемым вариантом для фундаментов во многих строительных нормах , если они установлены правильно и в достаточной мере для земли и запланированного здания (что, естественно, применимо к любым строительным нормам и правилам). способ строительства).

Скорость по сравнению с бетонным фундаментом

Бетонные фундаменты могут быть довольно трудоемкими (и дорогими), потому что процесс включает в себя выкапывание ямы для бетона, сооружение любых опалубочных / формовочных конструкций по мере необходимости и выполнение фактической заливки … перед снятием опалубки / формовки в течение 1+ недели процесс отверждения. И, конечно же, вы не можете строить до истечения 1+ недели ожидания, потому что в других случаях бетон еще не набрал достаточной прочности.

В видеоролике ранее американский строитель говорит, что процесс выкапывания ямы и заливки бетона (то есть без учета времени отверждения) займет «4-7 дней» для офиса на заднем дворе или крошечного дома, что означает, что вы должны будете с бетонным фундаментом придется подождать 11-14 дней, прежде чем можно будет начать какие-либо строительные работы.

Что касается винтовых свай, то в видео говорится, что система свай будет завершена (для поддержки крошечного дома) всего за полдня : значительная экономия времени.Postech Screw Piles соглашается с этой оценкой, заявляя, что они часто могут приспособить свою систему винтовых свай для небольших зданий, таких как офисы на заднем дворе и крошечные дома в «всего за несколько часов» .

И, конечно же, как только винтовые сваи установлены, их можно сразу же возводить: здесь нет недельного ожидания.

Затраты по сравнению с бетонным фундаментом

Процесс создания бетонного фундамента (описанный выше) требует не только времени: он также может быть дорогостоящим.Типичные затраты сторонней компании на то, чтобы прийти и вырыть яму, построить (и демонтировать) опалубку / формовку, выполнить заливку бетона и удалить остатки земли, могут легко составить 10000 долларов или больше для крошечного дома и 5000 долларов + для задний двор офиса.

Для сравнения, система винтовых свай должна работать дешевле, потому что вам может потребоваться всего 4-10 винтовых свай (в зависимости от размера вашего проекта), а каждая винтовая свая может стоить от до 200-800 долларов за сваю (включая установку) .Мы знаем, что диапазон цен там довольно большой, мы рассмотрим это позже. Но если предположить, что вы получите установку винтовых свай по приличной цене по цене 350 долларов за сваю, а вашему крошечному дому нужно 8 свай, вы получите в общей сложности 2800 долларов: намного дешевле, чем то, что в конечном итоге будет стоить решение для полного бетонного фундамента.

Хорошо, так что вам, вероятно, будет интересно узнать о диапазоне цен … как он может вырасти от 200 долларов за стопку в некоторых областях до 800 долларов за стопку? К сожалению, простой ответ заключается в том, что расчет цены на винтовые сваи , а не просто! Основными факторами, влияющими на стоимость работы с резьбовыми сваями, являются:

1. Требуемая глубина сваи.
2. Тип винтовой сваи (например, из стали или композитного материала).
3. Винтов / спиралей на стопку.

Некоторые из этих требований могут быть определены только после того, как компания, занимающаяся изготовлением винтовых свай, выйдет и обследует землю, что, вероятно, потребует их бурения в земле для проведения геотехнического анализа , обследования, которое в основном учитывает такие вещи, как тип почвы, насколько твердая (или мягкая) почва, где будет линия промерзания и т. д. Имея эти данные под рукой, они могут убедиться, что используется правильный тип и конфигурация сваи, а также получить правильную глубину в зависимости от требований к нагрузке для проект.

Конечно, если свайная компания выполняла аналогичные работы в вашем районе совсем недавно, они могли бы дать вам довольно точную приблизительную оценку, основанную на предыдущих геотехнических изысканиях и аналогичных работах, которые они выполняли.

Лучше всего обратиться в местную компанию по производству винтовых свай (даже если они находятся на расстоянии нескольких сотен миль) и спросить их, могут ли они дать приблизительную оценку вашего проекта. Как и практически все в жизни, есть дорогие компании и более дешевые компании (но более дешевые не обязательно означают худшее качество), поэтому не откладывайте, если первая оценка, которую вы получите, сработает в 800 долларов за стопку: попробуйте связаться с другими компаниями.

Плюсы / минусы

Винтовые сваи — отличная система фундамента для многих типов зданий, но особенно для офисов на заднем дворе и крошечных домов, где цельный бетонный фундамент часто бывает излишним. Хотя, конечно, есть и недостатки винтовых свай, о которых идет речь в этом разделе.

• Pro: сваи устанавливаются с минимальным воздействием на ландшафт или местную среду: в процессе их установки образуется только небольшое отверстие, которое будет выбрасывать небольшое количество земли, когда винтовые сваи углубляются в землю.Однако это значительно меньше воздействия, чем рытье большой ямы / траншеи для бетонного фундамента.
• Pro: общие экологические затраты ниже при использовании свай, потому что, хотя винтовые сваи все же необходимо изготавливать и транспортировать, это намного лучше для окружающей среды, чем работа с бетоном (бетон особенно вреден для окружающей среды, особенно из-за содержания цемента, при производстве которого выделяется много углерода).
• Pro: винтовые сваи могут быть переработаны, вывинчивая их из земли и повторно используя с минимальным нарушением или без нарушения местного ландшафта / окружающей среды, а также самих винтовых свай, которые должны быть почти такими же «как новые».
• Pro: , как мы уже выяснили ранее, они быстрее и дешевле в установке (в среднем), чем бетонные фундаменты. Кому захочется ждать 14 дней, пока бетонный фундамент будет вырыт, залит и отвержден, если можно просто вкрутить в землю и начать строительство в тот же день?
• Pro: намного проще спуститься на очень малую глубину — даже 200 футов / 61 метр — с помощью винтовых свай (если вам действительно нужно спускаться на такую ​​глубину), чем практически с любой другой системой фундамента.Это означает, что они могут быть отличной и недорогой альтернативой, если местные условия требуют глубокого фундамента.
• Con: вам, вероятно, потребуется привлечь стороннюю компанию для установки винтовых свай, что означает оплату специализированных затрат на рабочую силу в час нахождения на месте. Однако, если вы можете копать и заливать бетон самостоятельно, это может сэкономить вам деньги в целом по сравнению с наймом компании по производству винтовых свай.
• Con: , хотя винтовые сваи совершенно безопасны в использовании, их использование в зданиях сегодня все еще довольно редко.Таким образом, вы можете встретить невежественных архитекторов, руководителей планирования и строителей, которые скажут, что они не могут работать с предлагаемой вами системой винтовых свай.
• Con: , поскольку их использование не так широко распространено, как другие системы фундамента, вам, возможно, придется заплатить премию, если вы не живете рядом с поставщиком / установщиком винтовых свай. Это может даже означать, что в некоторых случаях общая стоимость будет больше, чем бетонный фундамент.

сообщить об этом объявлении

Опоры из винтовых свай — Fine Homebuilding

Сводка: Винтовые сваи — это стальные опоры, которые ввинчиваются в землю.Автор Джереми Хесс устанавливает их для поддержки таких конструкций, как палубы, подъезды и тротуары; для укрепления фундаментов разрушающегося дома; и для опоры бетонных плит. Здесь он обсуждает части винтовой сваи, как ее установить и как прикрепить к конструкции.

После почти 20 лет строительства я стал дилером Techno Metal Post (TMP), производителя винтовых свай. Спиральные сваи можно забивать практически в любом месте, устанавливать за считанные минуты, они не создают беспорядка и имеют размеры, способные выдержать огромное количество разнообразных конструкций.Став дилером, я установил сваи для поддержки палуб , подъездов, тротуаров на заболоченных территориях, промышленного оборудования и торговых знаков; для укрепления фундаментов разрушающегося дома; и для подкрепления оседающих бетонных плит. Некоторые машины, используемые для забивки свай, достаточно малы, чтобы их можно было использовать внутри дома — например, чтобы добавить опору в подвал. Я и мой помощник нередко подъезжаем к месту работы утром, устанавливаем 10 или 12 свай для большой палубы и уезжаем к полудню без каких-либо доказательств того, что мы были там, кроме самих свай.

Винтовые сваи — это, по сути, большие стальные винты, которые вкручиваются в землю и служат в качестве опор, и они используются с начала 1830-х годов. Машины, используемые для привода современных версий, бывают разных размеров, от мотоблока, который я использую, до версий, которые устанавливаются на экскаваторы. Все они работают примерно одинаково. Бензиновый или дизельный двигатель приводит в действие гидравлический насос, который обеспечивает вращение сваи в земле.

Первый проект, который я когда-либо делал — 30-футовый.на 80 футов колода для винодельни — наглядно демонстрирует некоторые преимущества винтовых свай. Первоначальный дизайн предусматривал бетонные опоры. Однако, поскольку палуба должна была быть построена на неуплотненном насыпи, эти опоры должны были иметь глубину 14 футов, чтобы достичь несущего грунта. Владелец почти отказался от проекта, обнаружив, что бетонные опоры будут стоить 20 000 долларов. Мне удалось сэкономить ему 8000 долларов на винтовых сваях. И даже на крутом склоне этого участка установка заняла не неделю, а пару дней.

Если учесть все затраты на обычные опоры, винтовые сваи на удивление доступны по цене.Учтите эти затраты: аренда шнека или экскаватора, или время, необходимое для копания вручную; удаление добычи из раскопок; и устранение повреждений на стройплощадке от тяжелого оборудования. Если бетон будет доставлен из грузовика, как его переместят в яму? Как узнать, что почва будет поддерживать конструкцию? Что, если в промежутке между выемкой грунта и осмотром фундамента пойдет дождь, так что на дне ямы будет 6 дюймов воды? Спиральные сваи решают все эти проблемы. Хотя цены на сваи могут сильно различаться в зависимости от наличия, подрядчика и местоположения, моя компания может установить четыре сваи для типичной жилой террасы за 600–900 долларов.

Хотя существуют и другие монтажники с винтовой сваей, большинство из них не занимается бытовыми работами, как это делает TMP. При этом у вас может быть местный подрядчик, который выполняет бытовые работы с использованием продукции других производителей.
