виды, схемы отопления, монтаж отопления

Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.

Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана. Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная. Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.

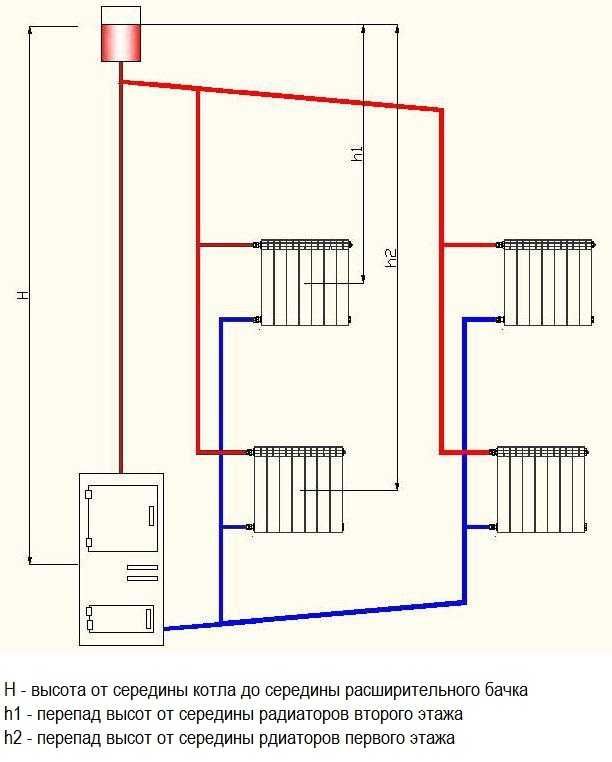

Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т. к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.

Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы. Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.

Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.

Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.

Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.

Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.

Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.

Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.

Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).

Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т.к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.

Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.
