Как ставить стропила на двухскатную крышу и правильно их закрепить

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

1. Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
2. Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
3. Из предыдущих двух параметров можно узнать длину стропил.
4. Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

• Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
• Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
• Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

• Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
• Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
• Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

Видео по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Посмотрите еще статьи:

как сделать и укладывать стропила для крыши своими руками

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями.

Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

• Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
• Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

Дальше приступаем к изготовлению шаблона стропильных ферм:

• Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
• На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
• Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
• Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
• От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
• Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
• После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

• Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
• Выдолбим в бревнах гнезда согласно разметке.
• Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
• Изготовим стойку и две накладки для ее крепления к стропилине.
• Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

• Отмечаем по факту ширину кобылки на перепуске.
• Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
• Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

Вариант разметки строительным угольником:

• На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
• Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
• К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
• Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
• От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
• Переносим угольник в эту точку. Проводим линию, параллельную первой.
• Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
• Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

Установка стропилин с креплением металлическими уголками:

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

Монтаж стропильной системы двухскатной крыши своими руками | Пошаговая инструкция | Полезные статьи | Санкт-Петербург

Содержание статьи:

Двускатная крыша – популярная конструкция в частном строительстве: она надежно защищает дом от осадков и ветра, выдерживает снеговую нагрузку и не требует лишних затрат.

Двускатная крыша применяется для жилых домов, хозяйственных построек, бань, гаражей, беседок. Еще ее используют как элемент сложной комбинированной крыши.

Первое, на что стоит обратить внимание при строительстве двухскатной крыши, угол наклона. Он варьируется в пределах от 5 до 90°. Распространенный вариант — крыша с углом наклона 35-45°. Такой вариант более экономичный в плане расхода строительных материалов и равномерного распределения нагрузки по периметру здания.

«Скелет» двускатной стропильной системы

1. Мауэрлат – опорный брус. Два бруса укладывают параллельно на верхнюю часть стен строения. Он передает нагрузку от крыши на стены дома. На мауэрлат опираются стропильные ноги. Для обустройства мауэрлата выбирайте брус сечением 100х100 мм или 150х150 мм, предпочтительно лиственницы, сосны, дуба.
2. Стропильные ноги предназначены для формирования «треугольника» крыши – они устанавливаются попарно с обеих сторон крыши и соединяются на месте конька, образуя стропильную систему. Стропила формируют контур крыши. Шаг установки в диапазоне 60-120 см. Материал – обрезная доска толщиной не менее 50 мм хвойных пород.
3. Стойки – опора для поддержания стропильной системы. Их устанавливают вертикально в области конька, т.е. по середине. При ширине крыши более 8 метров устанавливают в промежутке между коньком и карнизом. Стойки выполняют из бруса 100х100мм или 150х150 мм.
4. Прогоны – горизонтально уложенный брус, благодаря которому стропильная система становится жесткой. Прогоны опираются на стойки, идут параллельно мауэрлату. Их количество и размер зависят от нагрузки на систему. Коньковый прогон монтируется в месте примыкания одного стропила к другому. В дальнейшем на него устанавливают конек крыши.  Материал – брус 100х100 мм или 150х150 мм.
5. Затяжка – брус, уложенный перпендикулярно мауэрлату. Его назначение – скрепление стропильных ног. Затяжка не позволяет конструкции расходиться в стороны и придает жесткость. Сечение бруса как у мауэрлата.
6. Лежень – горизонтальный опорный брус, расположенный на внутренней несущей стене. На него устанавливают подкосы и стойки, поддерживающие стропильную систему. Материал – брус 100х100 мм или 150х150 мм.
7. Подкосы – наклонные опоры, устанавливаемые под определенным углом к стропилам и соединяющие стропильную систему в ферму – жесткую конструкцию, способную выдерживать большие нагрузки. Установка подкоса под углом в 45° снижает риск деформации от ветровой и снеговой нагрузки. Подкосы устанавливают на затяжку или лежень. Его выполняют из доски 50х150 мм или 100х150 мм.
8. Обрешетка крыши – система из досок, бруска или фанеры, на которую укладывают кровельное покрытие. Конструкция обрешетки и ее шаг зависят от жесткости кровельного покрытия. Назначение обрешетки —распределение нагрузки на стропильную систему. Обязательно добавьте в схему данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Установка мауэрлата

Перед укладкой мауэрлата край стены защищают слоем гидроизоляции.

Монтаж предусматривает 2 способа крепления мауэрлата: строго по центру несущей стены и со смещением в одну из сторон. Но не ближе 5 см до наружного края стены.

По длинной стороне здания устанавливают шпильки для крепления с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Затем укладывают мауэрлат на анкерные болты.

Если длина бруса для мауэрлата недостаточна, делают наращивание методом врубки вполдерева. Запиливают брусья под углом в 90°.  Дополнительный крепеж — анкерные болты. Нельзя использовать саморезы, нагели или гвозди – они ненадежны.

На внутреннюю несущую стену параллельно мауэрлату аналогичным образом кладут лежень – брус такого же сечения. Это опора для стоек. Он перераспределяет нагрузку на поверхность перекрытия. Укладку лежней своими руками делайте по линиям расположения стен чердачного помещения. Если чердак не планируется использовать как жилое помещение, лежень можно уложить непосредственно под коньком для монтажа опорных стоек.

Установка стропил

На лежень с шагом 1,5-2 метра устанавливают опоры из бруса — стойки. Их выравнивают с помощью уровня и отвеса. Стойки крепят к лежню с помощью гвоздей 150 мм и металлических уголков.

На стойки укладывают коньковый брус (прогон). Его закрепляют на гвозди и уголки. Если длина конька больше стандартной длины бруса, его стыкуют на стойке, скрепляя дополнительно металлическими пластинами и скобами.

Прежде, чем собирать стропильные ноги, нанесите разметку. Используйте для этих целей шаблоны. Собранные по шаблону стропильные пары будут одинаковыми. Для изготовления шаблона возьмите две доски, длина каждой из которых равна длине одного стропила, и соединяются между собой.

Стропильные фермы удобны тем, что их собирают на земле в готовую конструкцию и переместить на крышу. Это сократит время установки. Но модель тяжелая. Потребуется специальная подъемная техника.

Начинать установку стропильных пар нужно с противоположных торцов крыши.

Крепят стропила над коньковым брусом друг к другу с помощью металлических пластин и гвоздей, а также к брусу – каждое стропило на два гвоздя. К мауэрлату стропила крепят при помощи металлических скоб. Скобы перед забиванием выворачивают так, чтобы их острые концы были повернуты перпендикулярно и вбивают одним острием в стропило, другим – в мауэрлат.

Поскольку прорези на мауэрлате ослабят его, сделайте запилы только на стропильной ноге. Чтобы запил был одинаковым и плотно прилегал к основанию, используйте шаблон.

Между закрепленными парами натягивается бечевка. Она упростит монтаж последующих стропильных пар и обозначит уровень конька.

Далее устанавливаются остальные стропильные ноги на обозначенном расстоянии друг от друга.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Для защиты стен и фундамента дома от осадков желательно, чтобы кровля заканчивалась как можно дальше от стен. Для этого возьмите длинные стропильные ноги. Но длины 6 метров для этого не хватает. Заказывать нестандарт — дорого. Поэтому стропила доращивают, а доски, которыми это делают называются «кобылки».

После установки стропильной системы надежно закрепите все конструктивные элементы.

При ширине крыши более 8 метров установите подкосы. Их делают из обрезной доски и устанавливают под углом 45 градусов к горизонту. Подкосам укрепляют каждое стропило. Нижняя часть подкоса упирается в лежень, для этого доску прикладывают под выбранным углом к лежню, размечают и выполняют запил, крепят подкос гвоздями. Верхним краем подкос упирается в стропило, к стропилу его крепят гвоздями с помощью металлических пластин.

Такая крыша надежна при правильном расчете нагрузки. Стропила наслонного типа выдерживают большие нагрузки, поэтому их чаще применяют в домах с мансардным этажом и утепленной кровлей.

Фронтоны и обрешетка

Боковые части крыши, фронтоны, изготавливают в виде готовых щитов из досок и целиком устанавливают наверху. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон можно построить своими руками. Как правило, его снабжают окнами. Если предусмотрена двускатная крыша, фронтоны дома делают треугольной формы. Важно аккуратно запилить их под требуемым углом. Обычно фронтоны зашиваются после монтажа кровли, но это можно сделать раньше.

Обрешетка предназначена для удобного перемещения по крыше в процессе работы и для крепления кровельного материала. До установки обрешетки готовую крышу покрывают гидроизоляцией с припусками, заходящими за края стен. Затем монтируют брус. Крепить обрешетку нужно только после того, как известен окончательный вид кровельного покрытия:

• под профнастил шаг обрешеточного бруса составит 440 мм;
• металлочерепица укрепляется на обрешетку с шагом в 350 мм;
• мягкая кровля нуждается в сплошном фанерном покрытии.

Важно отметить места для прохода дымовой трубы – обрешетка не должна соприкасаться с кирпичной или металлической поверхностью. Расстояние до горячего агрегата не менее 15 см.

Установка стропил двухскатной крыши своими руками + видео

Одним из самых ответственных этапов строительства дома является монтаж крыши, ведь для этого необходимо выбрать оптимальный вариант расположения стропил. Чтобы самостоятельно построить крышу, нужно рассмотреть несколько вариантов монтажа  кровли, а также узнать об последовательности выполняемых действий.

Проектировка системы стропил

Для каждого дома следует проектировать стропильную систему, которая подходит именно для этого строения. Если этого не сделать, то нагрузка будет распределяться неравномерно, что может привести к перекосу крыши.

Для создания правильного проекта следует учитывать, что:

1. При необходимости в укладке утеплителя стропильную систему нужно делать таким образом, чтобы облегчить дальнейшую работу. Утеплители обычно продаются шириной
2. 1200 мм, поэтому шаг между стропилами следует подбирать с учетом именно этой характеристики. В противном случае утеплитель придется постоянно обрезать.
3. Мощность опор определяется сечением бруса, из которого они изготовлены. Также обращается внимание и на состояние древесины. Лучше выбирать смолистые брусья, так как они эксплуатируются дольше.

Предварительная обработка дерева и подготовительные работы

Перед началом работ брус необходимо обработать специальными составами, чтобы он был защищен от воздействия микроорганизмов и огня. Нанесение антисептика происходит до начала монтажа. Наносить состав нужно при помощи жестких кистей.

Чтобы состав защищал древесину как можно дольше, он наносится в два слоя (перед этим производится сушка материала). Установка стропил на крышу происходит только после полного высыхания нанесенных составов.

Подготовка начинается с проверки всех стен и перекрытий, а также проведение замеров. Если в некоторых местах стена отклоняется от горизонтали, это исправляется при помощи цементной стяжки. Если дом строится из дерева, неровности удаляются благодаря установке подкладок из древесины.

Для облегчения работы устанавливаются строительные леса. Они должны располагаться на уровне крыши.

Мауэрлат

Мауэрлат является основанием, на которое воздействует нагрузка, поэтому именно с него и начинается возведение стропильной системы. Расположение этого элемента осуществляется таким образом, чтобы равномерно распределять нагрузку с каждой опоры. Этот элемент стропильной системы представляет собой бревно или брус, который укладывается на внешние стены. Такой вариант создания стропильной системы является самым эффективным.

Важно! чтобы попадание влаги на мауэрлат не уменьшило его срок службы, под брус укладывается два слоя рубероида.

В роли мауэрлата используе6тся брус, сечение которого составляет 10Х15 см. Укладывается данный элемент после того, как произошло завершение строительства стен. После укладки до закрепления происходит определение горизонтали при помощи строительного уровня. Наиболее популярным способом крепежа является использование анкерных болтов.

Болты закрепляются на армированном поясе во время окончания постройки стены. После этого в брусе просверливаются отверстия, которые совпадают с расположением болтов.

Виды стропил

Перед постройкой стропильной системы необходимо определиться с типом используемых стропил. Они разделяются на 2 вида:

• наслонныке;
• висячие.

Если строение небольшое, используются только простые стропила, которые крепятся к мауэрлату и соединены между собой обрешеткой. Если же строение большой (например – жилой дом), то осуществляется сооружение более сложной конструкции крыши. Перед установкой стропил двухскатной крыши своими руками происходит выбор наклона, который определяется  исходя из предполагаемой нагрузки от снега и ветра.

Висячие стропила – это конструкция, которая опирается только в двух местах. Это означает, что при такой схеме промежуточные опоры не используются. Отличительной особенностью этого вида стропил является создание распирающей нагрузки на стены строения. Этот тип каркаса используется чаще всего при строении жилых домов. Если угол ската крыши меньше 45 градусов, то происходит установка дополнительных элементов. Чаще всего используются затяжки, которые соединяют стропила между собой.

Важно! Чем затяжка выше, тем она должна быть прочнее.

Для сооружения стропильной системы наслонного типа требуется третья опора, в качестве которой обычно выступает еще одна несущая стена.

Подготовка к установке

Перед началом работ стоит подготовить необходимые инструменты и расходные материалы. Чтобы избежать опасных ситуаций, лучше около дома соорудить строительные леса. Не стоит забывать и про индивидуальную страховку.

Для работы понадобятся:

• брус, сечение которого составляет 15Х15 см;
• гидроизоляционный материал;
• разводной ключ, который понадобится при закручивании анкерных болтов;
• строительный уровень;
• молоток;
• дрель;
• гвозди.

Для стропил выбирается брус, сечение которгго составляет 50Х200 мм

Этапы монтажа

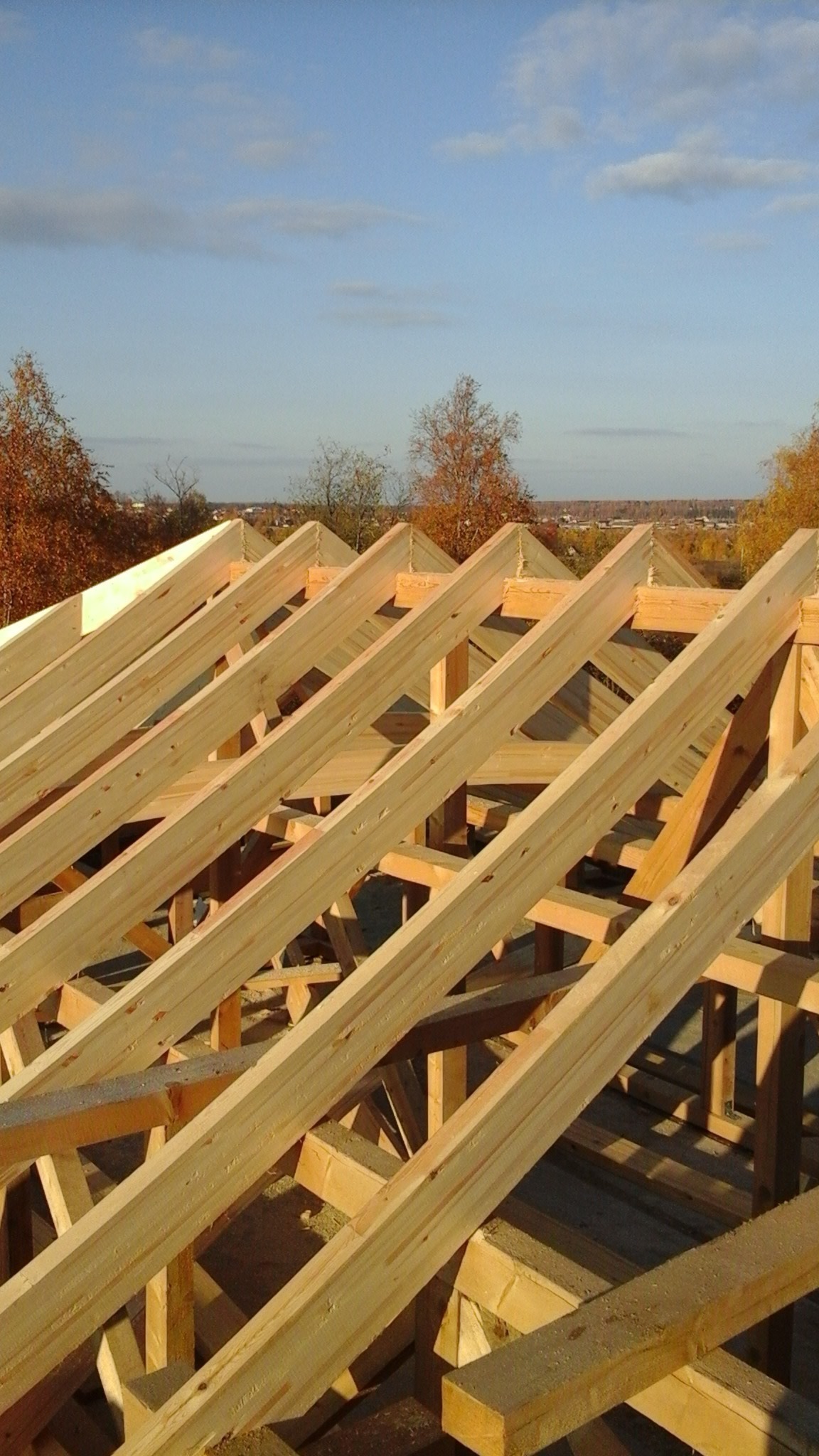

Установка стропил двухскатной крыши происходит следующим образом:

• подъем бруса на крышу;
• выпиливание части нижних концов стропильных ног таким образом, чтобы при соприкосновении с мауэрлатом образовалось надежное соединение;
• соединение парных стропильных ног;
• установка крайних стропил и соединение их при помощи конькового прогона.

Чтобы стропильные ноги соединялись между собой более надежно, производится выпиливание половины их толщины в месте, где они соединяются. Вырезание частей стропил происходит на земле, так как на крыше делать это неудобно.

Перед монтажом стропил происходит разметка мауэрлата, чтобы соблюдать выбранный шаг между опорами.  Обычно расстояние между ними равно одному метру. Такие же отметки наносятся и на коньковый прогон.

Способы установки стропильных ног на стены

Если стропила устанавливаются на кирпичные стены, они закрепляются при помощи приспособления, называемого «ерш». Оно представляет собой элемент из металла, который вбивается в стену изнутри строения и петлей охватывает стропила.

На всех конструкциях, которые не дают усадку, закрепление происходит при помощи выпиливания в стропилах углубления для присоединения к мауэрлату. Прикрепление происходит при помощи гвоздей или уголков.

Важно! между стропильной системой и трубой должно быть расстояние не менее 130 мм.

Усиление стропильных ног дополнительными элементами

Если стропильная система уже создана, но владелец дома узнал, что она не приспособлена к тем нагрузкам, которые будут на нее воздействовать, ему необходимо укрепить стропила. Происходит это при помощи вставки дополнительных деревянных балок, которые имеют название подмоги. Прикрепление к стропилам происходит при помощи металлических хомутов или зубчатых пластин.

Также укрепление может происходить в случае, когда на середину стропил приходится слишком большая нагрузка, которая грозит сломать брус. Чтобы этого избежать, создаются дополнительные накладки на участок соединения с опорой. Новая часть стропильной системы может возводиться как выше, так и ниже старых элементов кровли.

Если установка происходит выше, то кроме укрепления кровли происходит и изменение уклона. Такой метод позволяет избежать потери времени на полную замену стропил и предполагает закрепление новых стропильных ног на тех, что уже установлены. Процесс изменения крыши начинается с удаления обрешетки. После этого происходит установка новых элементов, которые по способу соединения не отличаются от старой стропильной системы.

В некоторых случаях необходимо укреплять низ стропильной ноги. Это нужно в ситуациях, когда мауэрлат начинает гнить и становиться менее надежным. Для укрепления стропильных ног происходит прикрепление подкосов, упирающихся в мауэрлат или в дополнительный лежень. Для более надежного закрепления на стропилах  выпиливаются выемки. Дополнительные элементы крепятся при помощи гвоздей.

Способы усиления поврежденных конструкций

К методам восстановления поврежденных частей крыши относятся:

• монтаж деревянных накладок;
• создание прутковых протезов;
• использование накладок, опирающихся на балку.

Первый способ применяется при одиночном повреждении стропильных ног. Для усиления элемента стропильной системы происходит прикрепление деревянных накладок и закрепление их при помощи болтов или гвоздей. Дополнительные элементы должны надежно упираться в мауэрлат и закрепляться в таком положении при помощи скрутки.

Прутковые протезы чаще применяются при массовом повреждении стропил. Для укрепления сначала происходит установка временных опор, чтобы стропила находились в неподвижном положении. После этого происходит выпиливание поврежденных частей конструкции. Затем надевается протез, который упирается в мауэрлат.

Накладки, которые опираются на балку, используются в случае, когда сгнила часть мауэрлата. В таком случае этот участок выпиливается. Для опоры стропильной ноги создается дополнительный усиливающий подкос, который упирается в заранее закрепленную балку. Балка располагается ниже мауэрлата, если это позволяет конструкция стены. Для того, чтобы сделать обрешетку в месте, где уже нет опоры, происходит присоединение дополнительной доски, на которую и крепится обрешетка.

Как правильно установить стропила двускатной крыши —

Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.

После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.

Строительство домов

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% — плоская кровля;
   • более 10% — скатная кровля.
2. Нагрузки на крышу:
   • постоянные – общий вес всех элементов «кровельного пирога»;
   • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
   • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

• основание постройки квадратной формы;
• в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
• при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
5. Фермы поднять на крышу и прикрепить к мауэрлату:
   • установить фронтальные (крайние) фермы;
   • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
   • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

1. Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
3. Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Строительство домов

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

1. Угол наклона крыши:
   • 2,5-10% — плоская кровля;
   • более 10% — скатная кровля.
2. Нагрузки на крышу:
   • постоянные – общий вес всех элементов «кровельного пирога»;
   • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
   • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

• основание постройки квадратной формы;
• в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

• угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
• при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
5. Фермы поднять на крышу и прикрепить к мауэрлату:
   • установить фронтальные (крайние) фермы;
   • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
   • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

1. Затяжки для усиления стропил изготовляются по такому принципу: чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
3. Стропила из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Как правильно установить стропила на двускатную крышу

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

• С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
• Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
   • надежно фиксирует нижние концы стропил к балкам;
   • выступает в качестве балок для пола мансардных помещений;
   • служит основой для потолка нижнего этажа дома.
3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Установка стропил для двухскатной крыши: как правильно установить

Многие люди при возведении двухскатной крыши задают себе вопрос – как правильно поставить стропила? Ответ на него следует знать всем, у кого на доме уже стоит такая крыша или же они только думают о строительстве своего жилища и рассматривают варианты.

При возведении частных домов крышу в большинстве случаев делают двухскатной. Это обусловлено несколькими весомыми причинами. Во-первых, она достаточно надежна и хорошо справляется с различными нагрузками. Во-вторых, она легко совмещается с различными кровельными покрытиями. В-третьих, данный вид крыши имеет относительно невысокую стоимость. В-четвертых, ее конструкция не так сложна, как у других типов крыш. В-пятых, она имеет привлекательный внешний вид. Ко всему прочему, установку двухскатной крыши своими руками можно осуществить без наличия каких-либо специальных знаний. Теперь ее популярность стала более ясна.

Особенности сборки

На выбор типа двухскатной крыши влияют такие основные факторы как:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

• Климатические особенности района строительства;
• Материал финишного покрытия;
• Архитектурные характеристики здания.

Разнообразие стропильных систем поражает незнакомых с ними людей. Соответственно в сборке каждой из них имеются свои особенности, но все же общий порядок достаточно схож.

Важно! Первым схожим этапом сборок для всех стропильных систем будет подготовка древесины, если приобреталась она без нее. Сюда входит обработка и сушка.

Использование при возведении крыши сырого дерева естественной влажности приводит к таким проблемам, как изгиб балок, их усыхание, изменение геометрии. Из-за этого могут возникать точки напряжения и даже при небольших признаках перегрузки запустятся негативные процессы. Устранять их обычно сложно и дорого, поэтому лучше избежать их образования.

Мауэрлат

Рекомендуем к прочтению:

Сборка стропил двухскатной крыши начинается с установки мауэрлата. Выставлять его нужно строго горизонтально, поэтому перед началом монтажа необходимо тщательно проверить горизонталь стены, к которой он будет крепиться, и выровнять ее при необходимости цементным раствором. Продолжить следующие работы можно тогда, когда раствор хотя бы наполовину затвердеет.

Мауэрлат крепится к верху кладки стены. В деревянных домах это будет верхний венец. В домах из легких строительных блоков их жесткости будет недостаточно для распределения нагрузки. В этом случае сверху последнего ряда кладки создают армированный железобетонный пояс, а в него вмуровывают закладной крепеж —шпильки либо проволоку. На этот крепеж потом насаживается доска или брус.

Установка стропил

Типов стропильных систем для двухскатной крыши имеется немало. Для начала нужно определиться с системой. Далее для упрощения работы необходимо сделать шаблон для различных запилов, врубок и прочих деталей из тонких досок. Здесь понадобится соорудить первую форму на крыше и по готовой сделать все шаблоны.

Порядок сборки зависит от вида стропильного каркаса. Если стропила наслонные, устанавливать их нужно постепенно, собирая прямо на крыше. Тут будет удобно, если балки перекрытия потолка и черновой настил мансарды либо чердака уже настелены. Для висячих стропил ферма собирается на земле — готовый треугольник из стропильных ног и затяжки со всеми требуемыми стойками, подкосами и так далее. Изготовляется сразу необходимое количество ферм. Далее они поднимаются на крышу, там выставляются вертикально и крепятся к мауэрлату.

Порядок сборки стропильной системы

Рекомендуем к прочтению:

Сначала выставляются крайние фермы, которые образуют фронтоны. Их выравнивают и закрепляют временными упорами. Иногда может также понадобиться временное крепление, прибивающееся к стене дома: доска, торчащая над стенами. По ней удобно ровнять первую ферму, при условии, что стена ровная.

Далее между смонтированными крайними фермами уже натягивается шпагат. Он находится на уровне конька и внизу с двух сторон — в местах окончания стропильных ног. Этот шпагат проверяется на горизонтальность путем прикладывания строительного уровня. При наличии отклонений, когда фермы при этом выставлены строго вертикально, необходимо подпилить стропильные ноги одной из них.

Важно! Бывают случаи, когда отклонение на коньковом шнуре хотят скорректировать, наклоняя ферму. Это делать не стоит, иначе вся система «поплывет».

Когда крайние фермы выставят, их фиксируют к мауэрлату. Способы крепления могут быть неподвижными или скользящими.

Последующие фермы выставляются с ориентацией на натянутые шпагаты. Будет проще предварительно разметить необходимый шаг установки стропил на мауэрлате, проверить правильность нанесения разметки и лишь потом начинать подъем и расстановку ферм. Чтобы во время строительства случайно не сбить уже установленные стропила двускатной крыши, их необходимо закрепить одно к другому временными балками, выставляют распорки и укосы. Убирают данные вспомогательные приспособления после набивки обрешетки.

Выставленный стропильный каркас накрывается гидроизоляционным слоем, поверх которого набивается обрешетка. Данный слой на утепленных крышах крайне желателен, иначе утепление будет намокать, что заметно снизит его эффективность. Если крыша планируется холодной, то от гидроизоляции можно и отказаться.

Таким образом осуществляется установка стропильной системы двухскатной крыши своими руками, а дальше на нее уже можно начинать стелить кровлю. В интернете можно найти множество фото и видео всего процесса данного монтажа стропил.

Стропильная система. Устройство двухскатной крыши: план, монтаж

Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.

Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат, и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.

Конструкция системы стропил ↑

Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По  конструкции они подразделяются на наслонные и висячие.

Висячая ↑

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.

На заметку

«Фермой» называют 2 стропильные ноги, которые соединены между собой и усилены раскосами.

Наслонная ↑

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.

На заметку

Устройство двухскатной крыши может предполагать наличие обоих типов как наслонных, так и висячих.

Наслонная конструкция легче, чем система висячая или комбинированная.

Схема также может содержать элементы будущей мансарды. Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте: Монтаж стропильной системы двухскатной крыши.

Установка стропильной системы ↑

Способы монтажа мауэрлата ↑

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

Мауэрлат фиксируют к стене:

• посредством армирующего пояса (на бетон шпильками),
• на шпильки, вмурованные в кладку стен,
• с помощью катанки.

Последний способ больше подходит для небольших строений, отличающихся малой парусностью.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

• При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор.
• При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы ↑

• Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла.
• Подкосы помогают разгрузить стропила в центре. Их устанавливают под все “ноги” под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м.
• Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа ↑

Стропила можно устанавливать двумя способами:

• собрать ферму на земле и поднять ее наверх;
• собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

• Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения.
• Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем.
• Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении.
• Чистовой вариант подгоняют под этот шаблон и соединяют.

Технология крепежа к мауэрлату ↑

Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.

Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.

Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.

В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».

На заметку

Затруднений в установке простого каркаса не возникнет, если знать, каким образом устроена двускатная крыша — стропильная система под металлочерепицу, профнастил, ондулин или другое покрытие с учетом технических и технологических особенностей той или иной кровли.

© 2021 stylekrov.ru

Как установить стропила на стену дома | Home Guides

Стропила — самый важный компонент каркаса любой крыши. Они удерживают обшивку крыши и безопасно переносят вес крыши на стены здания, так что стены могут эффективно передавать вес на землю. Точка, где стропила встречаются со стеной дома, является пересечением нескольких элементов каркаса, и это пересечение является ключом к конструктивно прочной крыше.

Общие стропила

В наклонной крыше общие стропила идут от вершины крыши до вершины внешних стен здания.На пике стропила прибивают к коньковой доске, а вверху стены стропила крепят к горизонтальной верхней плите каркаса стены. При обычном каркасе коньковая доска не выдерживает весовой нагрузки кровли; вся нагрузка на крышу передается вниз через стропила на верх стены, что делает соединение между стеной и стропилами критической точкой в ​​каркасе здания.

Birdsmouth

Там, где стропила встречается с верхней пластиной, над пластиной проходит выемка, называемая «птичий рот», которая обеспечивает безопасную и устойчивую поверхность для стропила, на которой можно сидеть.Птичья пасть состоит из горизонтального разреза, называемого посадочным вырезом, который опирается на верхнюю часть пластины, и вертикального разреза, называемого отвесом, который опирается на внешний край пластины. Часть стропила за пастью птицы нависает над стеной и образует карниз крыши.

Стропила

Вес крыши оказывает давление на нижнюю часть стропил, заставляя их растягиваться горизонтально и выталкивать наружные стены здания наружу. Чтобы противодействовать этой силе, стропила соединяются со стропильными балками, также называемыми потолочными балками, которые проходят горизонтально между внешними стенами здания в нижней части стропил.Эти стяжки скрепляют стены и не дают стропилам выталкивать их наружу.

Крепежные детали

Требования к креплению стропил и потолочных балок к верхним плитам определены местными строительными нормами. Балки потолка и стропила прибивают вместе, а стропила и балки прибивают к верхней плите. Типовые требования кодов определяют: от балок с пальцами ног к пластинам с тремя гвоздями 8d, от балок с пальцев ног к пластинам с тремя гвоздями 8d и от балок торцевых гвоздей к стропилам с тремя гвоздями 16d.

Ссылки

Writer Bio

Эван Гиллеспи вырос, работая в своей семье, занимаясь производством оборудования и товаров для дома, и является опытным садовником. Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

ШАГ2 Установка фермы фронтона

Первой устанавливаемой фермой является ферма фронтона (также называемая концевой фермой или гребневой фермой), которая опирается на верхнюю пластину торцевой стены.Эта ферма обычно строится не так, как обычные фермы. Вместо угловых элементов перемычки эти концевые фермы часто имеют вертикальные перемычки, расположенные на расстоянии 16 или 24 дюймов. c. чтобы упростить установку обшивки или сайдинга.

Некоторые плотники любят обшивать концевые фермы OSB и даже отделывать сайдинг перед тем, как поднять их вертикально (см. Фото ниже). Другой вариант — отрезать все части обшивки на земле, поднять ферму и затем прибить на место предварительно вырезанную обшивку. Ферму, конечно, легче обшить на земле, но это делает ферму значительно тяжелее и более прочной.

4

культ в обращении.Если вы все же решили обшить фермы перед их подъемом, дайте обшивке опускаться ниже пояса балок потолка на пару дюймов. Приборки будут прибиты к верхним пластинам после того, как фронтон будет поднят вертикально. Это помогает обеспечить прочное соединение между фермой и стеной, что особенно важно на ветровых участках.

4

Сделайте надрез в ферме фронтона

Вырезы для смотровых площадок представляют собой исключения из правила «11 никогда не резать фермы». Смотровые площадки удерживают стропила баржи, выходящие за пределы здания.

УСТАНОВКА ПОСЛЕДНИХ СКВОЗНЫХ ФЕРМ.В отличие от других кровельных ферм, эта была обшита на земле, а затем поднята на место.

на каждом конце фронтона для создания свеса крыши (см. Фотографии справа). На фермах фронтона можно сделать выемку, потому что они прибиваются гвоздями непосредственно к несущей стене. В результате вся поясная балка каждой фермы фронтона полностью поддерживается.

Лучше всего вырезать выемки для смотровых площадок 2 × 4, пока ферма фронтона все еще лежит Шляпа. Для первого осмотра измерьте и отметьте 48 дюймов.от конца хвостовика фермы. Сделайте надрез 2 × 4 (который на самом деле составляет 1 дюйм в глубину и 32 дюйма в ширину) ниже первых 48 дюймов и через каждые 48 дюймов после этого (см. Рисунок на стр. 122). После установки водосточного желоба или фасции на наблюдателей упадет обшивка шириной 4 фута.

ВЫБОР НЕ НА ЗАМЕТКУ. Некоторые дома (особенно в северных районах) спроектированы без двускатных выступов, чтобы в дом проникало больше солнечного света. Если вы планируете построить дом таким образом, то смотровые площадки или выемки не нужны.Вместо этого вытащите грабли

4

с деревянным брусом lx так, чтобы тиковый внешний сайдинг загибался под нее (см. Рисунок на стр. 123).

Если фермы не были установлены на стенах при доставке, их необходимо поднимать на стены вручную (см. Фото на стр. 122). Единственный способ сделать это — установить хорошие прочные лестницы в обоих углах здания. Если вы имеете дело с длинными фермами, поместите 2x в центре, от земли до верхней пластины, под тем же углом, что и лестницы.Таким образом, два человека могут поднять ферму, положить ее на лестницы и центр 2 раза и пройти по ней наверх. Другой человек посередине с зубчатой ​​опорой может при необходимости надавить на ферму.

При подготовке к установке первой фермы (ферма с фронтонным концом) прибиваю длинный прямой.

Остерегайтесь ветра. Будьте осторожны с фермами, пока дует ветер. Обшитые фермы могут ловить ветер, как парус лодки. Даже голые фермы сложно контролировать.вырезы

Нижний пояс прилегает к пластине

Фронтон

ферма

ФЕРМЫ ЗАНИМАЮТСЯ КОМАНДНОЙ РАБОТОЙ. Бригада из четырех человек делает хорошую работу по установке стропильных ферм на стены. Используя длинную ручку-толкатель, наземный рабочий помогает поднять ферму.

временная распорка 2x на краю каркаса стены рядом с центром торцевой стены.Это удерживает ферму с фронтонным концом в стабильном состоянии до тех пор, пока не будут установлены другие распорки. Если ферма не слишком велика, один человек наверху может перетащить ферму к противоположному концу и поднять ее, опираясь на временную скобу. Убедитесь, что свесы пещеры правильные и что внешняя сторона нижнего пояса находится заподлицо с внешней стороной верхней пластины торцевой стены. Прибейте нижний пояс к двойной верхней пластине, забивая 16d гвоздей через каждые 16 дюймов.

ШАГ3 Установить

Остальные фермы

Фермы сами по себе довольно хрупкие.Они набирают силу, когда их правильно блокируют и укрепляют. Теперь я объясню различные стратегии блокировки и распорки, потому что эту работу нужно выполнять по мере установки ферм.

Безопасно в работе БЕЗОПАСНО РАБОТАЙТЕ НА КРЫШЕ

БУДЬТЕ БЕЗОПАСНЫ и обращайте особое внимание на то, что вы делаете, когда находитесь на крыше — как для собственной безопасности, так и для того, чтобы целостность крыши не была нарушена.

Чтобы подняться на крышу и спуститься с нее, используйте хорошую прочную лестницу, длина которой составляет 3 фута.над краем крыши.

ж Держите крышу аккуратной, чтобы не о чем споткнуться.

Будьте осторожны, если опилки попали на крышу. Опилки на наклонной крыше могут быть гладкими, как лед. На всякий случай назовите размеры резакам на земле и попросите их почистить доску из опилок, прежде чем передать ее вам.

Никогда ничего не бросайте с крыши, даже черепицу, не проверив предварительно, что внизу никого нет.

На жарком солнце битумная черепица размягчается и рвется.Идите осторожно, чтобы не повредить опоясывающий лишай. В жаркую погоду устанавливайте черепицу рано утром или поздно вечером.

В сильные морозы черепица становится хрупкой и трескается. Работайте осторожно и молитесь о солнечном свете.

Гонтальщики, которые прибивают крышу вручную, во время работы часто садятся на крышу. В жаркую погоду попробуйте сесть на кусок поролона, забивая черепицу. В противном случае горячая черепица может буквально обжечь вам зад.

Фермы с рулонной крышей — Fine Homebuilding

Сводка: Опытный плотник по каркасам проведет вас через процесс установки простых двускатных ферм вручную (без использования крана).Он предлагает советы по быстрому и точному выполнению работы, а также рекомендации по закреплению ферм.

Кровельные фермы обладают множеством преимуществ. Они легкие (обычно изготавливаются из высушенных в печи 2х4), поэтому с ними довольно легко обращаться. Поскольку фермы спроектированы, они могут охватывать большие расстояния без необходимости опираться на внутренние несущие стены, что обеспечивает большую гибкость в размере и планировке помещения. Наконец, установить фермы на большинство домов довольно просто. Если вы хотите быстро утеплить дом, то кровельные фермы — это то, что вам нужно.Балки перекрытия и стропила устанавливаются одним выстрелом, никаких сложных пропилов или расчетов не требуется.

Проведите мелом вдоль внешней верхней пластины. Даже если стены не совсем прямые, фермы могут быть. Чтобы карниз оставался ровным, а фасады — прямыми, вы можете воспользоваться единообразием фермы.

Раскладываем скобы, а также пластины

Выкладка верхних плит для ферм такая же, как для стропил. По возможности я отмечаю места ферм на верхних плитах до того, как будут подняты каркасные стены, чтобы мне не приходилось выполнять разметку с лестницы или строительных лесов.Для большинства крыш фермы расположены на расстоянии 2 фута по центру (o.c.). Я просто навешиваю измерительную ленту на один конец пластины и отмечаю положения фермы через каждые 2 фута, ставя «X» на дальней стороне каждой отметки. Я также размечаю макет на нескольких 16-футовых. 1×4, которые при установке служат в качестве распорок верхнего пояса.

Прямая панель — это всего лишь один щелчок

Не забывайте заказывать фермы заранее, когда они вам понадобятся. В Орегоне, где я работаю, обычно занимает три недели. Прежде чем попросить поставить ферму, я убеждаюсь, что все внешние и внутренние стены стоят вертикально, прибиты гвоздями и правильно закреплены.Внутренние стены помогают поддерживать прямые и вертикальные внешние стены. Кроме того, когда все стены установлены, у меня есть больше поддержки для связок ферм, когда они будут доставлены.

Даже когда стены прямые, стоит позаботиться о том, чтобы после установки ферм концы стропил точно выровнялись. Есть простой способ сделать это.

Я измеряю в 1 дюйме от внешнего края на каждом конце верхней пластины. Затем я провожу мелом по всей длине стены как прямую контрольную линию.Когда я устанавливаю каждую ферму, я измеряю от хвостовой части пояса стропила расстояние до свеса карниза плюс 1 дюйм. Я отмечаю эту точку на нижнем поясе каждой фермы и выравниваю метку по привязанной контрольной линии, сохраняя концы фермы прямые.

Я также прошиваю мелом вдоль торцевых пластин фронтона, чтобы найти и выровнять ферму фронтона. Я обычно не обшиваю двускатные фермы, если этого не требует кодекс. Ферма фронтона устанавливается заподлицо с внешней стороной обшивки стены внизу.Я щелкаю мелом вдоль пластин торцевых стен фронтона на 1 дюйм снаружи. Когда ферма фронтона установлена ​​на этой линии, она нависает над нужной величиной.

Обрезка блоков для крепления гвоздей между фермами — еще один важный шаг, который необходимо выполнить перед тем, как приступить к установке ферм. В сейсмических районах и районах с сильным ветром код требует блокировки между фермами на плитах, а часто и на гребне. Я отрезал 22-1 / 2 дюйма. блоки для поддержания 24-дюймового ОК. расстояние между фермами и чтобы фермы оставались стабильными при подъеме.

От Fine Homebuilding # 168

Чтобы просмотреть всю статью, нажмите кнопку Просмотреть PDF ниже.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

Staple Up Install — Фермы — AtticFoil ™ Radiant Barrier

Чердаки с ферменными системами

Фермерские чердаки имеют множество опор, идущих от пола чердака до ската крыши, и обычно они расположены на расстоянии от 16 до 24 дюймов по всей длине чердачного пространства.Эти опоры могут усложнить установку излучающего барьера из-за всех маневров, которые требуются, чтобы обойти опоры, чтобы достичь нижней части стропил крыши, к которой прикрепляется фольга. Наш излучающий барьер AtticFoil шириной 26 дюймов был сделан специально для этих чердаков в стиле фермы, у которых стропила расположены на расстоянии 24 дюймов друг от друга по центру.

Мы получили много отзывов от клиентов, которые использовали этот метод с большим успехом и с минимальными усилиями по сравнению с попыткой традиционного метода крепления скоб на чердаке с фермами.Основные преимущества выбора метода сшивания ферм состоят в том, что он: упрощает установку с меньшим количеством разрезов, обеспечивает более прохладное чердак, позволяет хранить на чердаке, сохраняет кондиционеры, воздуховоды и т. Д. В более прохладной среде для лучшая эффективность и не мешает утеплению мансардного этажа.

Измерение, резка и начало работы

Для чердаков с стропильной системой используйте излучающий барьер шириной 26 дюймов, специально разработанный для легкой вертикальной установки.

Начните с резки кусочков. Чтобы ускорить процесс установки, рекомендуем вырезать кусочки фольги за пределами чердака. Лучше всего это сработает, если измерить высоту пролета стропил и отрезать по несколько частей за раз. Универсальный нож лучше всего подходит для резки, а картон позволяет легко разрезать поверхность. В зависимости от размеров мансарды можно отрезать сразу несколько частей; это идеальная работа для второй пары рук, если они у вас есть.

Измерьте длину каждого пролета / полости фермы и затем вычтите от 6 дюймов до 12 дюймов, чтобы учесть зазоры вверху и внизу каждой полости.Определив длину отсеков для фермы, подсчитайте количество имеющихся отсеков / полостей и заранее вырежьте это количество частей. Вырезать за пределами чердака легко, и установка идет быстрее, когда вы находитесь внутри чердака.

Совет. Попросите одного человека прикрепить AtticFoil ™ вверху полости фермы, а другой человек закрепит их внизу.

Старт с вершины

Большинство установок начинаются снизу и продвигаются вверх к верху пространства.При вертикальной установке на стропильном чердаке или на невысокой крыше лучше начинать с верхней части полости и постепенно спускаться вниз. Закрепите верхнюю часть скобами с обеих сторон полости (прикрепите ее к ферме, а не к настилу крыши), а затем продолжайте движение вниз по лицевой стороне каждой фермы, пока не дойдете до дна.

Если у вас есть помощник, разместите его возле карниза, и он сможет поработать над прикреплением нижней части фольги к граням фермы.

Кроме того, как показано на видео выше, они могут обрабатывать любые длинные части, недоступные для сшивания, с помощью шеста или палки, чтобы отодвинуть фольгу назад к карнизу, чтобы обеспечить покрытие.* Убедитесь, что на потолке нет препятствий (включая фольгу), и при необходимости отрежьте кусок фольги немного короче, чтобы не закрывать воздухозаборные отверстия.

Продолжайте опускать каждую секцию фермы с новой деталью в каждой полости. Швы можно перекрывать на лицевой стороне шпилек. Если скоба смещена по центру, просто потяните за фольгу, чтобы снять ее с фермы — скоба вытащится вместе с ней! Затем переместите его на место и снова закрепите скобами. Помните, как и при любой установке: для работы не обязательно, чтобы она выглядела красиво и гладко; гофрированная фольга работает так же хорошо, как и гладкая фольга.

Не нужно заклеивать швы — это никак не повлияет на характеристики фольги. Если вы решите использовать ленту из фольги для заделки порезов и щелей, вы можете купить ее в местном хозяйственном магазине по цене от 7 до 8 долларов за рулон. Имейте в виду, что лента не предназначена для герметичного монтажа, потому что это не цель. Цель состоит в том, чтобы позволить воздуху двигаться как обычно, поэтому лента — это просто вариант, чтобы сделать установку красивее.

Хотите добавить дополнительную изоляцию позже?

Если вы планируете добавить дополнительную изоляцию после установки фольги, вам нужно подготовиться к этому во время укладки фольги.Существует два основных способа настройки установки для последующего добавления изоляции: метод с прорезью и метод юбки.

Метод с разрезом начинается, когда первый кусок фольги полностью спускается до карниза — насколько это возможно. Если у вас есть возможность, вы можете даже запустить эту часть горизонтально, как если бы установлен обычный излучающий барьер шириной 48 дюймов. Если нет, просто сделайте кусок шириной 26 дюймов длиной в несколько футов и установите вертикально на концы стропил. Это предотвратит попадание изоляции в вентиляционные отверстия потолка и их блокировку.

После того, как эта деталь установлена, вы начинаете следующий прогон на пару дюймов выше этой детали, оставляя зазор или прорезь в фольге. (См. Пример фотографии справа). Идея заключается в том, что этот метод позволяет воздуху проникать за пленку из потолков в чердачное пространство, где это способствует тому, что чердак становится более сухим и прохладным.

Метод «Юбка» создает юбку или выступ из фольги. Когда вы устанавливаете фольгу таким образом, сделайте кусочки фольги примерно на фут или на полтора длиннее, чем полость стропила.Установите его так, чтобы юбка из фольги лежала поверх текущего уровня изоляции, а затем закрепите фольгу скобами с обеих сторон стропильного пролета до упора. Этот метод следует использовать ТОЛЬКО в том случае, если у вас есть соответствующие вентиляционные отверстия на потолке в области, где используется метод юбки. Он будет действовать как «обратный упор», чтобы изоляция не попала в потолок.

Если у вас уже есть дефлекторы на чердаке и вы не знаете, как с ними работать, вы можете просто использовать метод прорезей и сделать прорези / надрезы так, чтобы они находились прямо наверху перегородок (в конечном итоге это должно быть примерно 48 дюймов вверх по стропилам от мансардного этажа).Прорези наверху позволят воздуху, выходящему из перегородок, попадать в основное чердачное пространство, в то время как некоторые останутся между пленкой и настилом крыши. Такое движение воздуха идеально, и оно обеспечит непрерывность воздушного потока. Также возможно, что верх перегородок будет идеально совпадать с верхом вашего первого (горизонтального) ряда фольги — если да, то это прекрасно! Просто начните вторую пробежку на несколько дюймов выше верхней части перегородок, и вы создадите зазор, необходимый для потока воздуха, не возвращаясь, чтобы разрезать фольгу.

Воздушный поток на чердаке (вентиляция)

Один из наиболее частых вопросов, которые мы задаем при установке из фольги, заключается в том, чтобы оставить зазоры в установке для прохождения потока воздуха. Главное, что вы пытаетесь сделать, это протянуть фольгу между горячей крышей и остальной частью чердака. Если вы можете это сделать, он БУДЕТ отражать лучистое тепло. Во время установки вы по-прежнему будете оставлять зазоры вверху и внизу всех стропил, прорези вокруг вентиляторов или других препятствий, и вы все равно закроете любые торцы фронтона, которые находятся на чердаке, так же, как вы это делали бы в традиционных скобах / открытых коньках. способ установки излучающей барьерной фольги.Главное — дать воздуху свободный путь для прохождения через чердак от вентиляционных отверстий на потолке к верху чердака. Обычно воздух поступает через потолочные перекрытия, и большая часть его проходит между пленкой и настилом крыши, а часть — на чердак. Все в порядке.

Фронтальные стены и крыши Вальм и впадины

Вальм и впадины крыши следует рассматривать как любую другую часть крыши. Помните, что вам нужно создать путь для потока воздуха за фольгой, а затем вверх и наружу. На бедрах и впадинах это делается простым вырезанием отверстия или прорези вверху и внизу каждой полости.Воздух естественным образом будет втягиваться снизу и наружу. В конечном итоге весь горячий воздух попадет в верхнюю часть чердака и будет выпущен через любые вытяжные отверстия, которые у вас есть.

Помните, вы хотите, чтобы воздух (вентиляция чердака) продолжал проходить через чердак, как будто фольги лучистого барьера там даже нет. Вдоль конька, на выступах или впадинах и вокруг вентиляционных отверстий на крыше оставляется прорезь, позволяющая воздуху проходить от потолков к верху чердака, а затем выходить через верх чердака.Отверстия (показаны на этой фотографии) маленькие, размером с руку взрослого человека.

Фронтоны — это «плоские» концы чердака. Проведите пленкой по обрамлению. Оставьте небольшое пространство вверху и внизу на концах фронтона. Вы хотите, чтобы воздух мог проходить за фольгой. Вы хотите, чтобы наружный воздух по-прежнему поступал в нижнюю часть чердака и выходил через верхние вытяжные отверстия. Неважно, есть ли у вас коньковые вентиляционные отверстия, ветряные турбины, фронтальные вентиляционные отверстия, вентиляторы или другие вентиляционные отверстия, горячий воздух достигнет верхней части чердака.Для работы лучистого барьера НЕ ОБЯЗАТЕЛЬНО иметь вентиляционные отверстия.

Завершение работы

Помните, хорошая вентиляция чердака важна, потому что поддержание прохождения воздуха через чердак не только снижает температуру воздуха на чердаке, но также помогает удалить влагу. Чтобы узнать больше о мифе о том, что лучистый барьер вызывает влагу, щелкните здесь. После того, как вы закончите большие открытые площадки, вы можете вернуться и попытаться закрыть любые меньшие или труднодоступные места на чердаке, которые вы пропустили.Имейте в виду, что вам не нужно покрывать каждый квадратный дюйм чердака, чтобы фольга работала, AtticFoil ™ имеет кумулятивный эффект, а это означает, что частичное покрытие тоже работает!

Загляните в нашу галерею проектов DIY, чтобы просмотреть фотографии установок на чердаках с фермами и тематические исследования, представленные нашими клиентами со всей США.

Установка

Skylight: 7 вещей, которые нужно знать перед началом работы

Фото: istockphoto.com

Вам нужно немного дополнительного света в вашей жизни? Подумайте об установке потолочного окна над внутренней комнатой, в которой мало естественного света.Эти мансардные окна пропускают в пять раз больше света, чем боковые окна, и обеспечивают много тепла. Однако из-за стоимости и сложности его установки стоит потратить время на то, чтобы узнать о конструктивных условиях, которым вы должны соответствовать, и о проектных решениях, которые необходимо принять, чтобы получить световой люк, который подойдет вам. Примите во внимание эти семь проектных соображений, прежде чем давать вашему подрядчику зеленый свет на установку светового люка.

СВЯЗАННЫЙ: 7 мифов о мансардных окнах развенчаны

Фото: istockphoto.com

1. Мансардные окна подходят не для всех крыш.

Поскольку световые люки устанавливаются на линии крыши под черепицей и обшивкой, конструкция крыши должна иметь возможность поддерживать световой люк. Во-первых, рассмотрим каркас, который обычно бывает двух типов:

• Крыши с решетчатым каркасом , построенные с отдельными стропилами, расположенными на расстоянии до четырех футов друг от друга, как правило, лучше подходят для световых люков, поскольку они оставляют достаточно места для резки и поместите между стропилами световой люк.
• Крыши с ферменным каркасом , названные в честь сборных треугольных элементов, из которых они сделаны, менее идеальны. Фермы не предназначены для разрезания после установки; это может нарушить структурную целостность крыши.

Даже если ваш установщик хочет, чтобы добавил световой люк к ферменной крыше, вам может потребоваться использовать меньшие световые люки шириной не более двух футов, чтобы вместить ограниченное пространство, доступное между балками, составляющими каждую. ферма.Это может быть недостаточно широким для ваших нужд, учитывая, что рекомендуемый размер светового люка составляет от пяти до 10 процентов площади помещения, которое оно освещает.

Крыша с решетчатым каркасом — это не автоматический зеленый свет для проекта; наклон крыши все еще может представлять проблему. Формы двускатной, вальмовой и односкатной крыш идеальны, потому что все они имеют наклон, который будет отводить дождевую воду и мусор вниз от светового люка. В противном случае, если оставить немного постоять, собранная дождевая вода может испачкать остекление.Плоские крыши — плохой выбор для мансардных окон именно по этой причине.

2. Стекло — не единственный вариант остекления.

Мансардные окна состоят из деревянного, винилового или металлического каркаса, который удерживает светопропускающий элемент, называемый остеклением. У вас будет выбор из пластикового или стеклянного остекления в крыше.

Фото: istockphoto.com

Стеклянное остекление , которое вдвое тяжелее и примерно на 25–5 раз дороже пластика, — ваш лучший выбор.Это более четкий и устойчивый к царапинам и ударам вариант, кроме того, он устойчив к обесцвечиванию, блокирует большее количество УФ-лучей и поставляется в нестандартных размерах и формах. В отличие от пластика, стеклянное остекление также обеспечивает два варианта изоляции:

• покрытие с низким коэффициентом излучения (low-E), которое представляет собой невидимый слой оксида металла на внутренней стеклянной панели
• промежуточный слой газообразного аргона между двумя стеклами для сохранения тепла в помещении зимой, предотвращения внешнего тепла летом и блокирования почти всех ультрафиолетовых лучей

Если вы выбираете стеклянное остекление, обязательно выбирайте закаленное или многослойное стекло, чтобы оно не разбилось на острые части при ударе .Наиболее прочное остекление — это двойное остекление, состоящее либо из двух окон закаленного или многослойного стекла, либо из внешнего стекла из закаленного стекла над внутренним стеклом из многослойного стекла.

Пластиковое остекление , продаваемое из более прочного поликарбоната или более слабого акрила, дешевле, наполовину легче и с меньшей вероятностью сломается, чем стекло. Но он также легче царапается и обесцвечивается, практически не блокирует ультрафиолетовый свет и обычно продается только в стандартных размерах и формах, таких как плоский, пирамидальный, арочный или куполообразный.

3. Защитные пленки или покрытия для остекления регулируют уровень освещенности и температуры и добавляют конфиденциальности.

Добавление верхнего окна может означать много света и меньше уединения. Тем не менее, вы можете уменьшить яркость, ослепление и тепло в комнате — даже восстановить конфиденциальность — путем тонирования остекления цветной оконной пленкой или установки тени под внутренним стеклом остекления мансардного окна. Тонирование окон создает более мягкое освещение в помещении и может дополнительно помочь свету в крыше блокировать ультрафиолетовый свет, если у него пластиковое остекление или стекло с низким энергопотреблением.Но это существенно снижает процент видимого света, который пропускает ваш световой люк, и, поскольку оконную пленку на световом люке нецелесообразно снимать из-за ее высоты, если она вообще снимается, вы будете использовать более низкий уровень естественного освещения в течение года. -круглый.

Шторы в крыше, которые представлены в вариантах с моторизованным дистанционным управлением или в вариантах с ручным управлением, которые можно открывать или закрывать с помощью хорды, помогают вашему световому окну пропускать максимальное количество видимого света в открытом или затемненном состоянии и охлаждают комнату, когда частично или полностью закрыто.

4. Некоторые световые люки пропускают свет и .

Мансардные окна бывают фиксированных видов, которые всегда остаются закрытыми, и окна с вентилируемыми окнами, которые вы можете открывать или закрывать по своему усмотрению. Поскольку фиксированные световые люки пропускают только свет и предназначены для сохранения тепла и защиты от влаги, они, как правило, более энергоэффективны и менее подвержены утечкам. Но они не способствуют циркуляции воздуха, что делает их лучшим вариантом для помещений с хорошей вентиляцией. Вентилируемые световые люки, которые включают варианты с ручным управлением, которые можно открывать или закрывать с помощью рукоятки, или моторизованные варианты, которыми вы можете управлять с помощью пульта дистанционного управления, увеличивают риск утечек и потери тепла или накопления тепла.Но они пропускают как свежий воздух, так и естественный свет, что делает их особенно полезными в душных помещениях, таких как чердаки.

5. Местоположение имеет значение.

Фото: istockphoto.com

При поиске светового люка выберите ту комнату, которую хотите осветить. В идеале он должен быть прямо под крышей — например, чердак с темной отделкой или гостевая спальня. Затем ваш установщик отточит часть крыши над этой комнатой, которая соответствует минимальным требованиям к уклону, указанным в спецификациях производителя для вашего светового люка.(Обычно световое окно следует устанавливать на уклоне от пяти до 15 градусов выше вашей широты.)

Не менее важно направление светового люка. Идеально подходят мансардные окна, выходящие на север, так как они обеспечивают постоянное круглогодичное освещение. Старайтесь не размещать световые люки там, где обзор будет закрыт стенами более высокого соседнего здания или другими препятствиями. Большие деревья в непосредственной близости от окна в крыше могут быть желательны только для домовладельцев в жарком климате, которым нужно больше тени.

Свяжитесь с опытным установщиком световых люков

Обсудите свой проект с профессионалом.Найдите лучших местных подрядчиков и сравните несколько предложений по вашему проекту.

+

Фото: istockphoto.com

6. Доверьте установку световых люков профессионалам.

Наличие световых люков с включенным окладом (металлические полосы, используемые для защиты светового люка от атмосферных воздействий) позволяют домашним мастерам, имеющим столярный и кровельный опыт, заняться монтажом светового люка по более низкой цене — от 150 до 500 долларов. Но для среднего домашнего мастера сложность установки и риски падения или протечки крыши делают профессиональную установку вполне оправданной более высокой стоимости в 650–3500 долларов.Установка светового люка включает в себя удаление черепицы, вырезание отверстия в крыше, изменение обрамления, чтобы оно соответствовало световому окну, установку светового люка и светового люка, а также исправление частей крыши и потолка над и под световым окном.

Установка светового люка на существующую крышу требует повторной черепицы на определенных участках вашей крыши, поэтому не спешите начинать этот проект, пока вам не понадобится заменить крышу. Кроме того, дождитесь ясного дня, чтобы начать этот проект — вы не хотите, чтобы дождь скользил по крыше или просачивался через проем в крыше в ваш дом.

7. Регулярно поддерживайте чистоту и прозрачность светового люка.

Используйте эти советы, чтобы ваш световой люк оставался сияющим круглый год:

• Каждые две недели проверяйте потолки и полы в комнатах со световыми люками на предмет протечек. Влажные пятна на потолке или ковре — особенно после сильного дождя или снегопада — могут указывать на утечку в световом люке, которая может уступить место плесени, если ее не отремонтировать.
• Очищайте световые люки ежемесячно телескопической шваброй.
• Глубокая чистка мансардных окон ежегодно.Используйте губчатую швабру, смоченную мыльной водой, чтобы аккуратно протереть внутреннее стекло светового люка, и используйте телескопическую шайбу с усилителем, чтобы удалить грязь и сажу с внешнего стекла.
• Поручите профессионалу ежегодно осматривать световые люки на предмет микротрещин и других дефектов, которые могут привести к более серьезным повреждениям конструкции в будущем. Если вам неудобно чистить световые люки самостоятельно, попросите их профессионально очистить световые люки одновременно с их осмотром.
• Если вы заменяете крышу и одновременно устанавливаете новый световой люк, попросите кровельщика установить вместе с подкладкой крыши защиту от льда и воды, чтобы предотвратить образование ледяных плотин.Наличие светового люка делает вашу крышу более склонной к образованию ледяных дамб (растаявший снег, который повторно замерз) вокруг внешних краев светового люка, что может предотвратить стекание дождевой воды или ее таяние и создать утечку, если она просочится через черепицу.
• Удаляйте выпавший снег с крыши лопатой или граблями, пока он не замерз, чтобы предотвратить образование ледяных завалов. Если снег тает и превращается в лед, вам понадобится молоток, чтобы разбить его на небольшие куски, которые сами упадут с крыши. Или положите на лед носки с хлоридом кальция, чтобы растопить его.Вы также можете вызвать кровельщика, чтобы он распарил ледяные завалы на вашей крыше.

Свяжитесь с опытным установщиком световых люков

Обсудите свой проект с профессионалом. Найдите лучших местных подрядчиков и сравните несколько предложений по вашему проекту.

+

Соединение двух крыш разного ската

Мы с моим деловым партнером недавно добавили к дому клиента большое застекленное крыльцо с двускатной крышей. Крыльцо примыкало к дому под прямым углом к ​​односкатной крыше.Мы спроектировали крыльцо с широкими свесами для защиты от палящего летнего солнца Северной Каролины.

Мы начали с того, что сорвали черепицу и сняли световой люк с односкатной крыши. Эта крыша изначально была построена с граблями заподлицо, поэтому мы увеличили выступы граблей с обеих сторон до 24 дюймов, поместив обшивку граблей односкатной крыши в плоскости с облицовкой крыльца, который мы собирались построить.

Самодельный инструмент для измерения уклона определяет уклон имеющейся односкатной крыши.

Мы хотели сделать крышу крыльца как можно более крутой, сохранив при этом пик крыши ниже пересечения стены с крышей в верхней части односкатной крыши.Проведя некоторые измерения и немного поработав шифрование, мы установили, что самый крутой уклон, который мы могли использовать на крыше крыльца, составлял 4 дюйма из 12. Используя созданный мною инструмент для измерения наклона, мы также определили, что точный наклон односкатной крыши составляет 3 1/2 дюйма.

Слепые долины упрощают создание каркаса

Чтобы каркас крыши крыльца был как можно более простым, мы установили конструктивный гребень, поддерживаемый столбами с каждого конца, с общими стропилами, которые располагались поверх конька. После установки стропил нам все равно пришлось удлинить крышу крыльца над односкатной крышей, создав впадину с обеих сторон.

Двускатная крыша пристройки крыльца была обрамлена опущенным конструктивным коньком, поддерживающим общие стропила наверху.

Снова выбрав легкий выход, мы решили построить слепые долины (также известные как долины Калифорнии), где одна пересекающаяся крыша строится поверх другой. Чтобы сделать глухие впадины, мы прикрепили шпалы к односкатной крыше, расположив их, поместив 14-футовую линейку (которая обычно используется для стяжки бетона) на стропилах крыльца, чтобы спроектировать плоскость новой крыши крыльца на крышу. поверхность существующей односкатной кровли.Мы просто двигали линейку, пока она не коснулась крыши сарая, а затем разместили 2-х метровую линейку под линейкой и отметили край 2-х сторонней. Мы сделали это сверху и снизу с обеих сторон крыши и соединили отметки линией, которая дала нам место для шпал глухой долины.

После того, как части глухой ендовы расположены, концы загибаются под углом, разметая их по 2-х сторонам против общего стропила.

Затем угол обрезается и глухая выемка закрепляется на месте.

Чтобы наклонить нижний конец шпалы, мы поместили кусок приклада на линию впадины так, чтобы один угол упирался в самое внутреннее общее стропило, и с помощью куска шпалы на вершине шпалы мы проследили угол. Вместо того, чтобы пытаться разрезать шпалы с идеальным углом сверху и снизу, мы намеренно держали шпалы на расстоянии примерно фута от пика и прибивали нижние части на место. Шпалы предназначались только для того, чтобы обеспечить место для гвоздей домкратов, чтобы их можно было установить по частям.Мы продлили линии шпал до крыши, пока они не пересеклись. Затем нужно было просто разметить и отрезать угол наклона с одной стороны, перевернуть обрезанный обрезок и обрезать его до нужной длины с другой стороны. Поскольку горизонтальный разрез на домкратах будет очень длинным, мы добавили шпалы 2×4 внутри 2×8 для более полной несущей поверхности.

Для разметки угла кровли на коньке от общих стропил выравнивают кусок приклада и к шпалам кладут двухметровый лом.После того, как гребень обрезан до нужного угла и длины, он прибивается на место.

Ридж энд Джекс

Там, где крыша крыльца переходила односкатную крышу, мы установили конек 2×6, который шел от вершины опущенного конструктивного конька до вершины шпал. Чтобы разметить угол, мы поместили кусок приклада поверх пиков стропил и выровняли его поперек, используя брусок, чтобы отследить угол.После обрезки гребня он идеально встал на место.

Разметка под домкрат стропил вытягивается из общего пользования.

Угол раскладки определяется угольником.

После прикрепления конька разложили и прикрепили домкратные стропила. Мы вытащили макет домкратов, зацепив ленту за общие и разметив 16-дюймовые приращения, и сделали то же самое на гребне.Чтобы провести линию разметки, мы сначала кладем стропильный угольник на шпал напротив последнего общего стропила. После установки этого угла на каждой отметке разметки мы провели линию разметки через шпалы.

Затем угол передается шпалам на каждой отметке разметки. Такая же раскладка выполняется у конька.

Верхний срез для домкратных стропил представлял собой вертикальный срез для шага 4 из 12, такой же, как и для обычных стропил. Чтобы сделать нижний надрез, я выложил ровный надрез для шага 4 к 12.Чтобы домкраты располагались вертикально на шпалах, мы наклонили горизонтальные вырезы до наклона односкатной крыши 3 1/2 дюйма-12, установив дисковую пилу на скос в 16 градусов (что эквивалентно 3-м градусам). 1/2-в-12). Мы измерили длину от гребня до шпал, чтобы определить длину домкратов, а затем обрезали их и закрепили на месте.

Создание долины у подножия потолка

Затем мы работали над долиной в нижней части крыши. Дно нашей слепой впадины было примерно на 30 дюймов ниже основания крыши крыльца, поэтому мы продлили линию впадины до края новой крыши.Для этого нам пришлось расширить плоскость односкатной крыши над крышей крыльца, создав небольшое треугольное продолжение существующей крыши.

В нижней части долины подфасции двух крыш скошены, с блочным заполнением каркаса крыши.

Вдоль впадины добавлена ​​блокировка обшивки, и обшивка вмонтирована в обе плоскости крыши.

Для перехода карниза горизонтальная облицовка простирается до последнего хвоста стропила, а вертикальный возврат завершает переход.

Мы обрезаем стропила на крыше крыльца так, чтобы подфасции совпадали с подфасциями на новых свесах, которые мы добавили к односкатной крыше. Мы скосили две подфасции там, где они встречаются, а затем залили клиновидной блокировкой, привинченной к вершинам общих стропил для поддержки плоскости односкатной крыши. Мы также добавили блокировку вдоль впадины с обеих сторон, чтобы поддержать края обшивки. Обшивка заключалась в том, чтобы разрезать и подогнать треугольные детали с обеих сторон долины.Решили карниз, продлив линию подфасции крыльца до хвоста последнего общего стропила под свесом односкатной крыши. Потом добавили блокировку и вертикальный возврат.

Фото Джона Кэрролла

Как построить сарай: построить сарай

Видео на каркас крыши сарая

Односкатная крыша, пожалуй, самая сложная часть сарая для постройки. В этом руководстве вы пройдете этапы строительства односкатной крыши для простого двускатного навеса с пролетами до 10 футов.Используемые изображения показывают крышу с уклоном 4 на 12, но угол наклона может быть изменен в соответствии с вашими планами навеса. Следуя пошаговым инструкциям, вы узнаете, как:

Добро пожаловать в этот учебник по строительству односкатной крыши. Здесь вы узнаете, как построить односкатную крышу, включая установку стропил и кровельного покрытия.

Если вы еще не построили стропила для крыши , вы можете просмотреть учебное пособие о том, как их построить на шаге 4 этой серии статей о строительстве навеса.

шаг 1 ОТМЕТЬТЕ РАСПОЛОЖЕНИЕ ФРЕЙКА НА СТЕНОВЫХ ПАНЕЛЯХ НАСАДКИ

Первым шагом при установке стропил на крыше является разметка местоположения стропил на верхних плитах. Начните планировку с конца сарая, показанного на планах. Отметьте места стропил на расстоянии 24 дюйма по центру, используя ту же технику компоновки, которая использовалась для разметки стеновых стоек, как показано в пятом видео этой серии видео.

Размещайте вторую стену, начиная с того же конца сарая, что и первую стену.

шаг 2 УСТАНОВИТЕ КОНЦЕВЫЕ ПЛАСТИНЫ НА СТЕНОВЫХ ПЛИТКАХ СНАРА

Второй этап — установка торцевых стропил на концах сарая. Убедитесь, что используются два стропила с косынкой только с одной стороны, а сторона стропила без косынки обращена наружу

Установите стропило на верхние пластины и совместите фронтальную поверхность стропила с верхней пластиной на фронтальном конце сарая. Следите за тем, чтобы свес стропильной пасти был одинаковым на обоих концах стропила.

Прикрепите стропило к верхним пластинам с помощью 3 гвоздей 8d в каждом месте соединения стропила с верхней пластиной.

Таким же образом установите стропило на противоположном конце сарая.

Стропила можно временно поддержать от падения, прибив доску 2×4 к торцу фронтона, или на некоторых навесах сайдинг будет выступать над верхними плитами. Этот сарай показывает обе техники.

шаг 3 УСТАНОВИТЕ СТРОКУ МЕЖДУ ДВУМЯ КОНЦЕВЫМИ РЕФРАМИ

Третий шаг очень прост, но он важен для того, чтобы помочь вам выровнять все остальные стропила.Установите струну между пиками двух торцевых стропил. Сделайте шнур достаточно туго, чтобы он не провисал, но не настолько, чтобы он стягивал концевые стропила вниз.

Вы можете завязать узел на веревке и зацепить ее за щель между концами стропил или просто забить гвоздь в месте пересечения двух стропил и привязать к нему веревку.

шаг 4 УСТАНОВИТЕ ОСТАЮЩИЙСЯ КРЫШКУ КРЫШИ

Четвертый шаг — установить оставшиеся стропила между двумя концевыми стропилами.

Установите каждое стропило на соответствующие отметки на верхних пластинах и совместите его вершину с линией струны. Затем прибейте его к верхним пластинам, используя 3 гвоздя 8d в каждом месте соединения стропила с верхней пластиной.

, шаг 5, УСТАНОВИТЕ ПОДФАСЦИЮ НА РАФЕРКЕ

Пятый шаг — установка дополнительной панели. Подрамник — это доска 2х4 или 2х6, соединяющая нижний край стропил крыши.

Начните с обрезки облицовочных досок до нужной длины и затем разметьте доски разметочными метками в 24 дюйма по центру.Он хорошо подходит для одновременной разметки обеих панелей.

Совместите метки на облицовочной доске со стропильными хвостами, убедитесь, что конец, с которого вы начали раскладку на облицовочной доске, совмещен с тем же концом, с которого вы разложили стропила на навесе.

Убедитесь, что облицовочная доска находится заподлицо с верхней частью стропил, и прибейте облицовочную доску к хвостовикам стропил, используя 2 гвоздя 12d на каждом соединении.

Установите вторую облицовочную доску с другой стороны навеса так же, как вы делали первую сторону.

шаг 6 УСТАНОВИТЕ ПЕРВЫЙ ЛИСТ НА ПЕРЕКРЫТИЕ КРЫШИ

Шестой шаг — установить первую часть обшивки, начиная с того же конца, с которого вы уложили фермы. 7/16 дюйма O.S.B. чаще всего используется для кровельного покрытия. Поставляется в листах 4х8 и крепится с помощью гвоздей 8d. Установите покрытие на стропила так, чтобы нижний край был заподлицо с лицевой панелью, а конец — заподлицо с лицевой стороной стропила. Убедитесь, что конец, который разделяет стропило со следующим листом, разделяет верхний край стропила.

Прибейте обшивку к обшивке и торцу стропила. Вы можете сначала использовать несколько гвоздей, чтобы удерживать лист на месте, а затем вернуться позже и прибить всю крышу за один раз.

шаг 7 РАЗМЕСТИТЬ РАСПОЛОЖЕНИЕ ПРОФИЛЯ НА ВЕРХНЕМ КРАЕ ЛИСТА И ПРИГВОРИТЕ БРОШЮРОВКУ К ПРОФИЛЯМ

Седьмой шаг — разметить место стропил по верхнему краю листа и прикрепить обшивку к стропилам.

Прикрепите рулетку к торцу сарая, к которому прибита защитная пленка, и отметьте 24-дюймовую центральную компоновку на верхнем крае куска обшивки или удерживайте рулетку, чтобы показать размер компоновки, пока вы регулируете стропила.

Переместите каждое стропило, чтобы совместить его с отметками разметки, и прибейте лист к стропилам. Это зафиксирует стропила на месте, и они останутся на макете, пока вы продолжаете укладывать листы на крышу.

Когда два куска листового материала встречаются на стропиле, каждый лист будет лежать на половине верхнего края стропила. После того, как вы отрегулируете стропило так, чтобы он равномерно удерживал каждый кусок листового покрытия, вы прибьете его к нему.

, шаг 8, ЗАМЕТИТЕ КОНЦЫ ДРОНА И УСТАНОВИТЕ ОСТАЛЬНУЮ РЯДОМ ОБОЛОЧКИ

На восьмом этапе необходимо отвесить концы фронтона и закончить укладку первого ряда обшивки.Перед установкой следующего ряда всегда укладывайте полный ряд защитного покрытия.

Последний кусок кровельного покрытия необходимо разрезать так, чтобы стропила фронтона стояла идеально вертикально. Сначала проверьте фронтон сарая, с которого вы начали планировку, и убедитесь, что он ровный. Возможно, вам придется закрепить его, чтобы удерживать на месте. Затем сделайте стропило на еще не покрытом брезентом конце.

Теперь измерьте размер защитного покрытия, необходимого для покрытия от фронтального конца сарая до стыка обшивки в первом ряду.Разрежьте защитное покрытие и установите его.

шаг 9 УСТАНОВИТЕ ОСТАВШИЕСЯ РЯДЫ ЛИСТЫ

Девятый шаг — установка оставшихся рядов обшивки. Листы в каждом ряду должны располагаться в шахматном порядке относительно предыдущего ряда. Обычно они устанавливаются со смещением 4 фута. Это увеличивает прочность кровельной системы.

Начните с того же конца, на котором были выложены стропила, и установите лист, который был обрезан для создания рисунка с шахматной разметкой.

Кровельное покрытие должно иметь зазор edges дюйма между краями, чтобы дать ему место для расширения. Используйте несколько гвоздей 8d в стыке между листами, чтобы удерживать зазор открытым, пока вы прибиваете лист к стропилам.

Прибейте лист к стропилам, а затем удалите гвозди, которые удерживают зазор между листами открытым.

ступень 10 ГВОЗДЬ НА КРЫШЕ

Десятый этап — установка гвоздей по краям и центру листов крыши.
